Обзор блока питания XFX Pro850W XXX Edition Semi Modular

Большинство производителей блоков питания никакого отношения к разработке своей продукции не имеют, а попросту используют готовые платформы CWT, FSP, Sea Sonic, Sirtec, а также AcBel, Enhance, Delta и др. Причем, первые три весьма популярны среди компаний, предлагающих конечным пользователям решения под своей торговой маркой. Иногда дешевле купить блок питания от «неоригинального» производителя, чем от самого разработчика — даже модели Seasonic с «бронзовым» сертификатом обойдутся дороже аналогов, например, XFX. А вот что пользователь получить при экономии мы и попытаемся выяснить на примере устройства XFX Pro850W XXX Edition.


XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

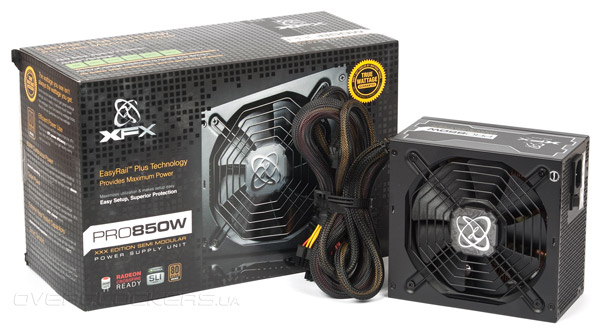

Блок питания поставляется в крупной черной коробке, на которой кроме изображения приобретаемого продукта расписаны все основные качества и достоинства изделия. Правда, производитель немного слукавил, изобразив внутреннее устройство старой компоновки и отметив очень тихую работу вентилятора. На самом деле это не так, но об этом немного ниже.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

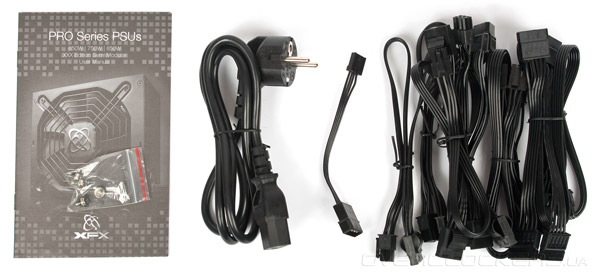

В комплекте присутствуют инструкция, набор крепежных винтов, сетевой кабель, переходник для подключения «флопика» и набор отстегивающихся шлейфов. В общем, стандартный комплект блока модульной конструкции.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

Основной шлейф питания платы (54 см), дополнительного питания процессора с разъемом EPS12V (4+4; 60 см) и питания видеокарты (2х 6+2; 53+9 см) не отстегиваются. Количество остальных кабелей следующее:
  • один с разъемом EPS12V для питания процессора (55 см);
  • один с двумя с 8-контактными (6+2) разъемами для видеокарт PCI-E (56+10 см);
  • два с четырьмя разъемами питания для SATA-устройств (40+12+12+13 см);
  • один с двумя разъемами питания для SATA-устройств (41+12 см);
  • один с тремя разъемами для IDE-устройств (40+12+12 см);
  • один с двумя разъемами для IDE-устройств (40+12 см).
Вполне неплохой набор, которого хватит для постройки мощной системы с большим количеством накопителей. Конечно, 3-Way SLI не соберешь, но для разгона шестиядерных процессоров такой блок питания будет очень даже кстати. Отметим сильную жесткость используемых проводов и конструкцию кабелей для питания видеокарты и процессора — они состоят из двух одинаковых и ничем не скрепленных шлейфов. В итоге получается еще большая мешанина проводов, чем если бы кабели были в нейлоновой оплетке.

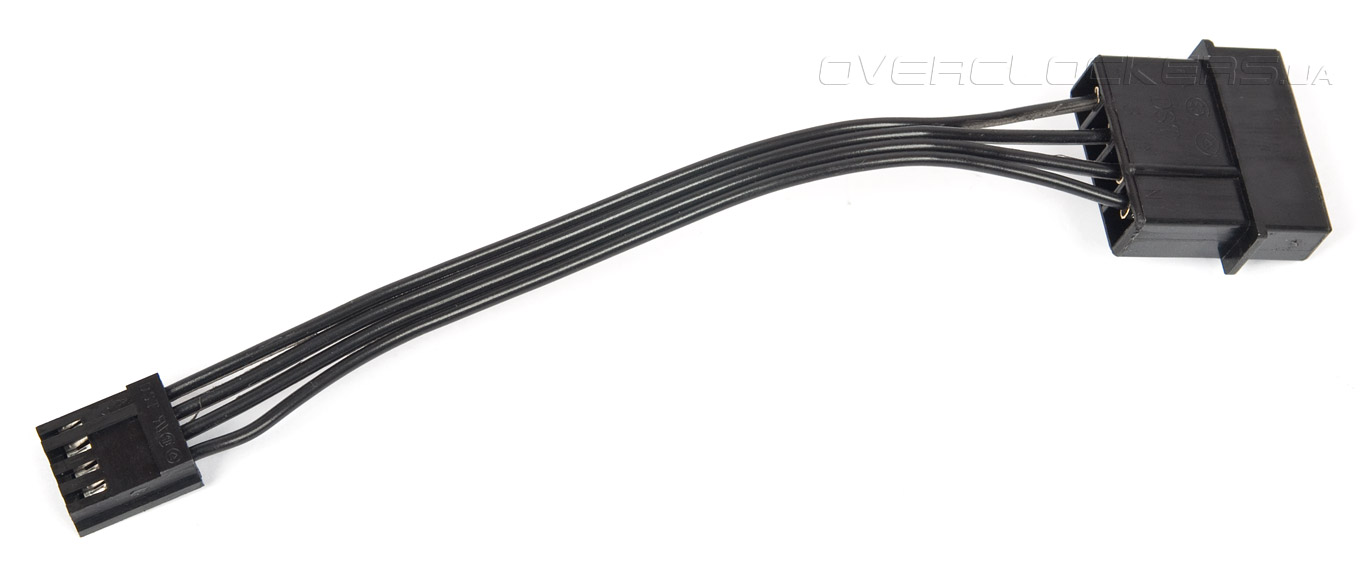

Переходник для подключения флоппи-дисковода также выполнен из шлейфа, но он более мягкий и вряд ли создаст неудобства при сборке ПК.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

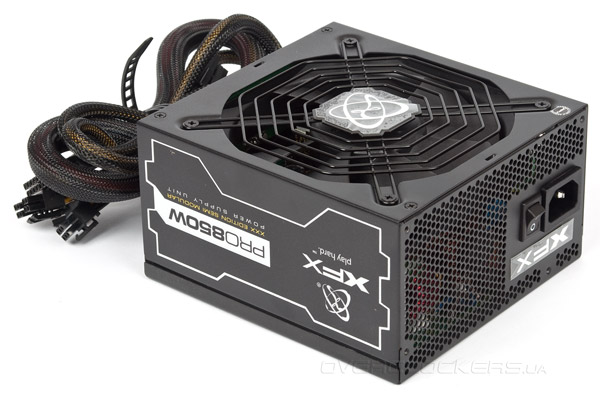

Что касается внешнего вида, то блок P1-850X-XXB9 (по правде говоря, на этикетке указана модель XPS-850W-3XB) обладает глубиной 160 мм и выполнен очень качественно. Корпус в отличие от дешевых устройств изготовлен из толстой стали, черное покрытие не маркое и вполне стойкое к незначительным физическим воздействиям. Проволочная решетка шестигранной формы с логотипом компании по центру защищает 135-мм вентилятор. На внешней стенке присутствуют лишь силовой разъем и небольшой выключатель, а также еще один логотип XFX.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

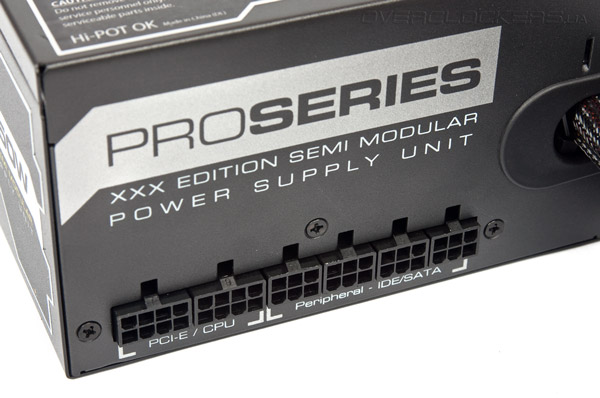

Внутренние разъемы позволяют подключить два шлейфа для питания процессора и видеокарты, и четыре для периферии.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

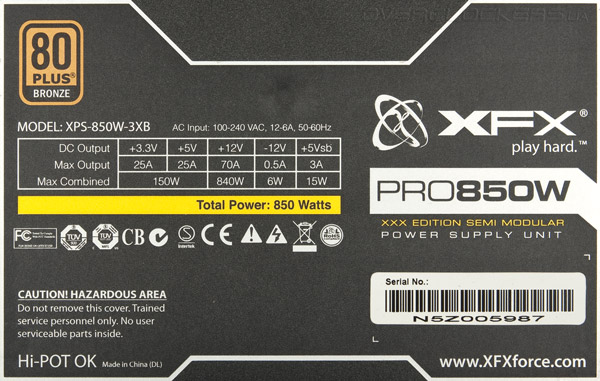

К характеристикам XFX Pro850W XXX Edition также никаких претензий, все на современном уровне. Единственная 12-вольтовая линия рассчитана на нагрузку 70 А, что почти соответствует номиналу устройства, комбинированная мощность каналов на 3,3 и 5 вольт составляет 150 Вт.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

Ток для работы системы в режиме ожидания по линии +5Vsb может достигать 3 ампер, мощность канала –12 В — всего 6 Вт.

Шина питания +3.3V +5V +12V –12V +5Vsb
Макс. ток нагрузки, А 25 25 70 0,5 3
Комбинированная мощность, Вт 150  840 6 15
Общая мощность (максимальная), Вт 850

Присутствует активный PFC и возможность работы от сети в широких пределах входного напряжения (110—240 В), ну и различные защиты (OCP, OPP,OTP,OVP, SCP и UVP).

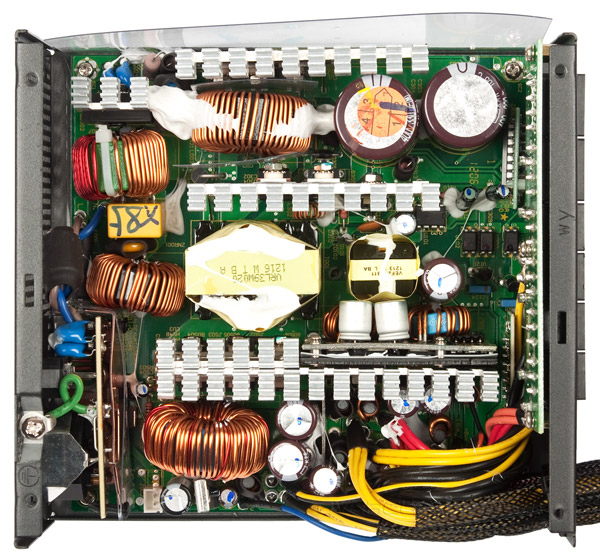

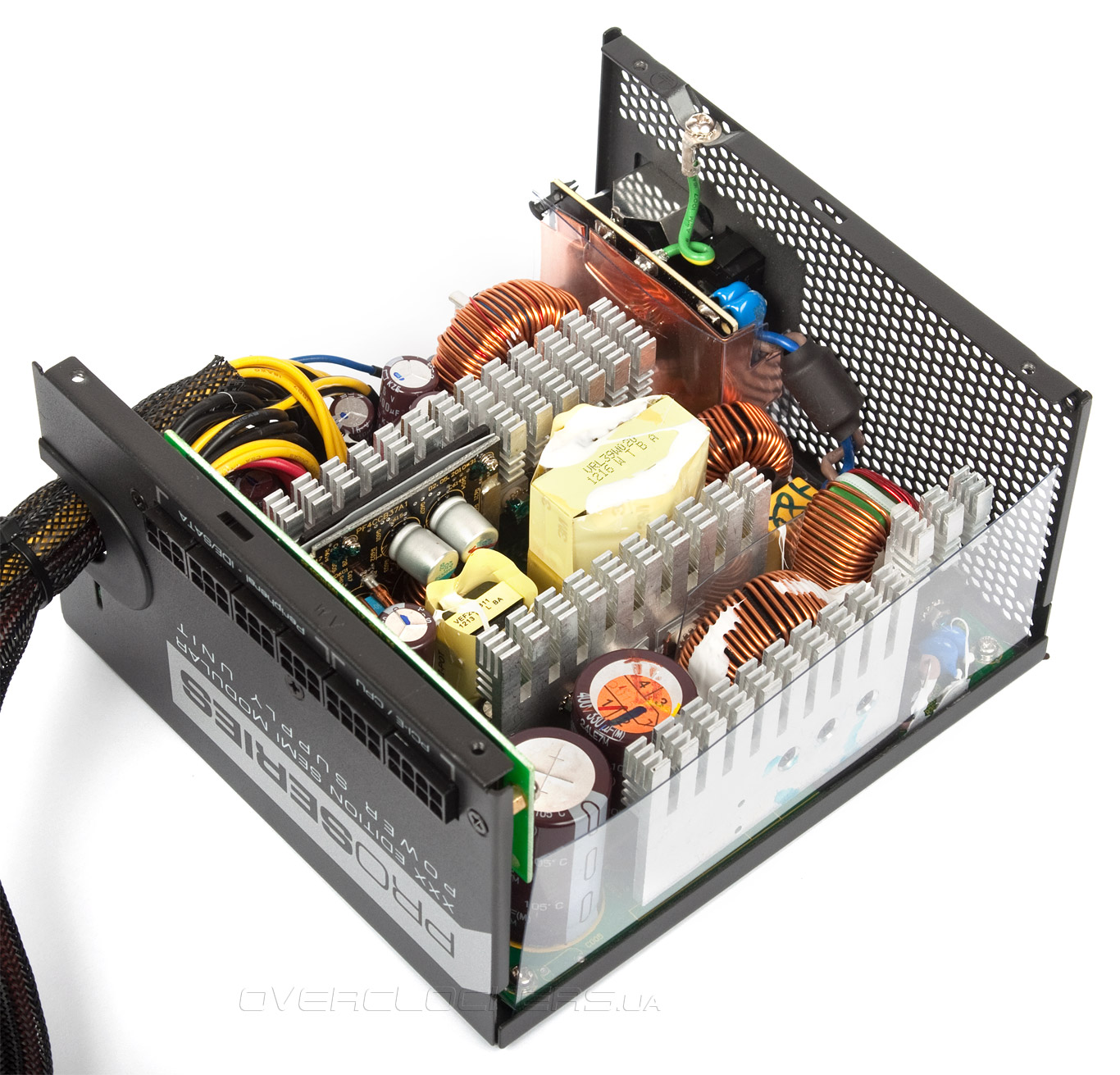

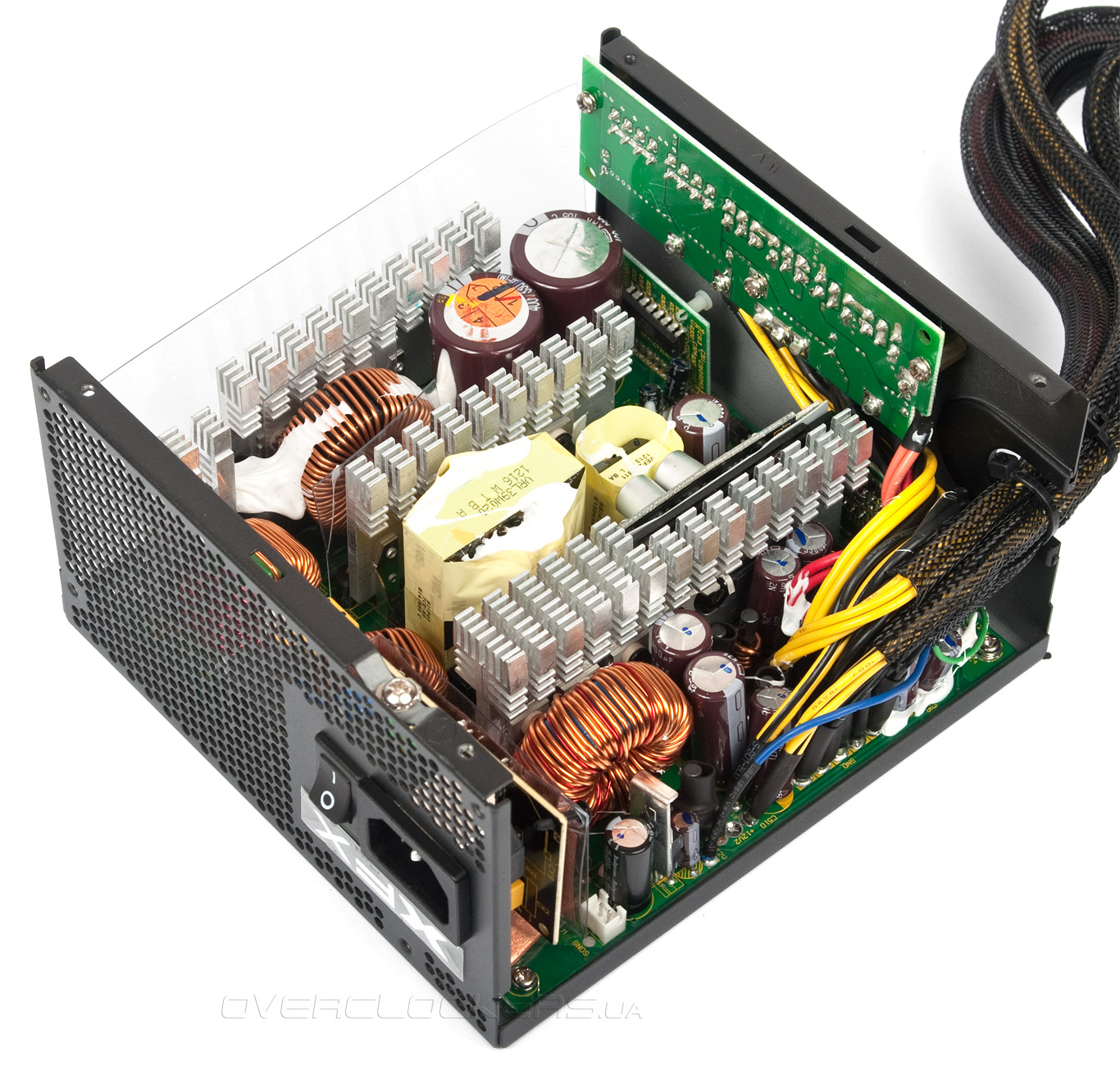

Теперь осталось взглянуть на внутреннее устройство блока питания. Как и рассмотренный ранее XPS-850W-BES наш подопечный основан на платформе Seasonic, но уже «бронзовой» и обновленной версии. Такую же начинку можно встретить в устройствах разработчика серии M12II Bronze мощностью 650, 750 и 850 Вт.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9) XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

В отличии от первых решений обновленной серии (устройства на 520 и 620 ватт) в этих моделях используется независимая стабилизация выходного напряжения.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

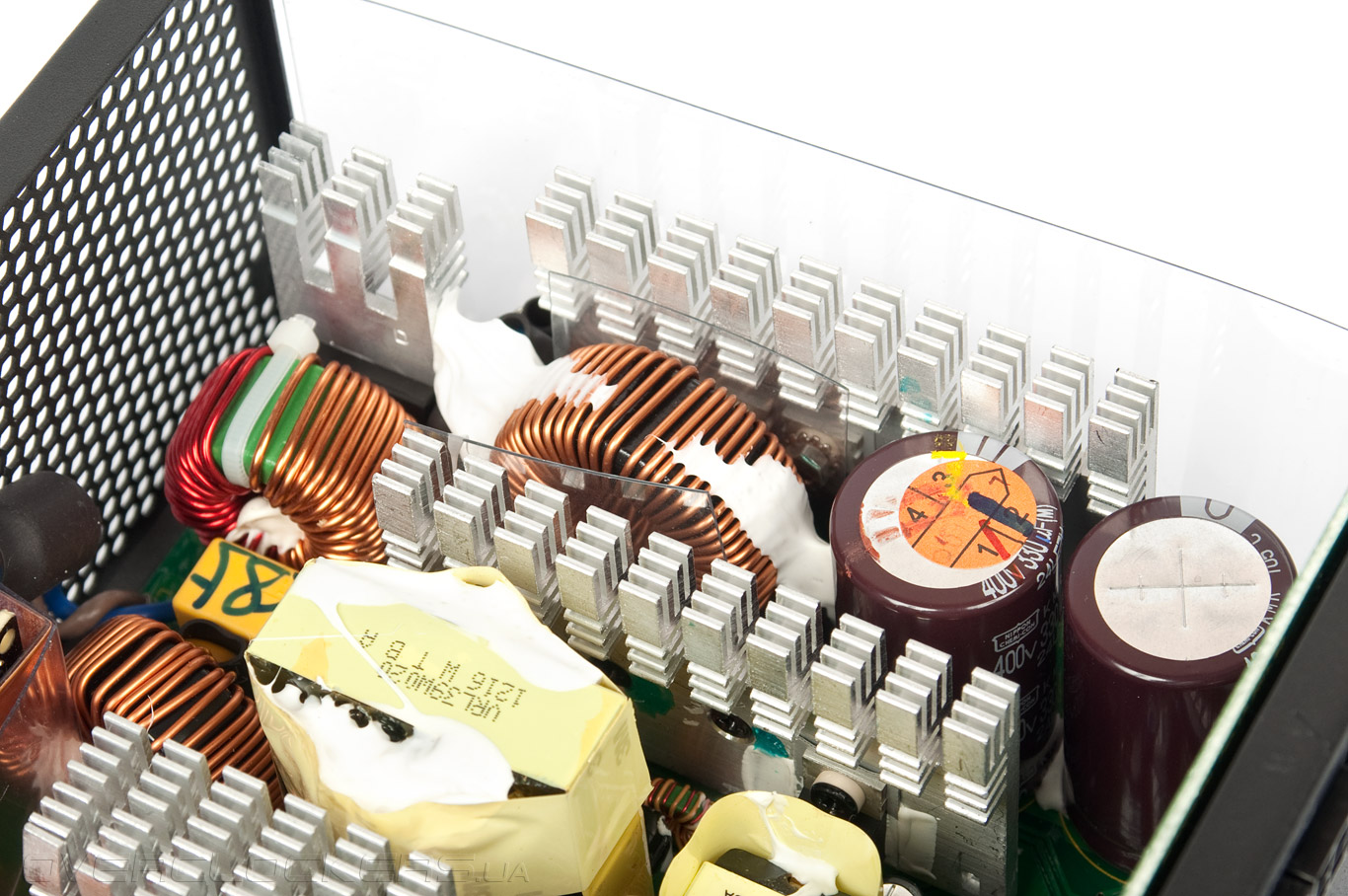

Ну а по сравнению с Seasonic M12D, обладающим большим КПД, блок выглядит проще за счет меньшего количества дросселей во входной цепи и не таких массивных радиаторов, хотя и с большой поверхностью теплоотдачи.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

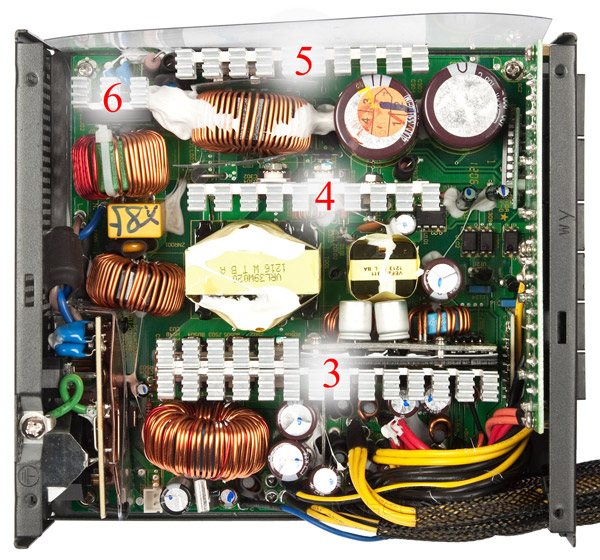

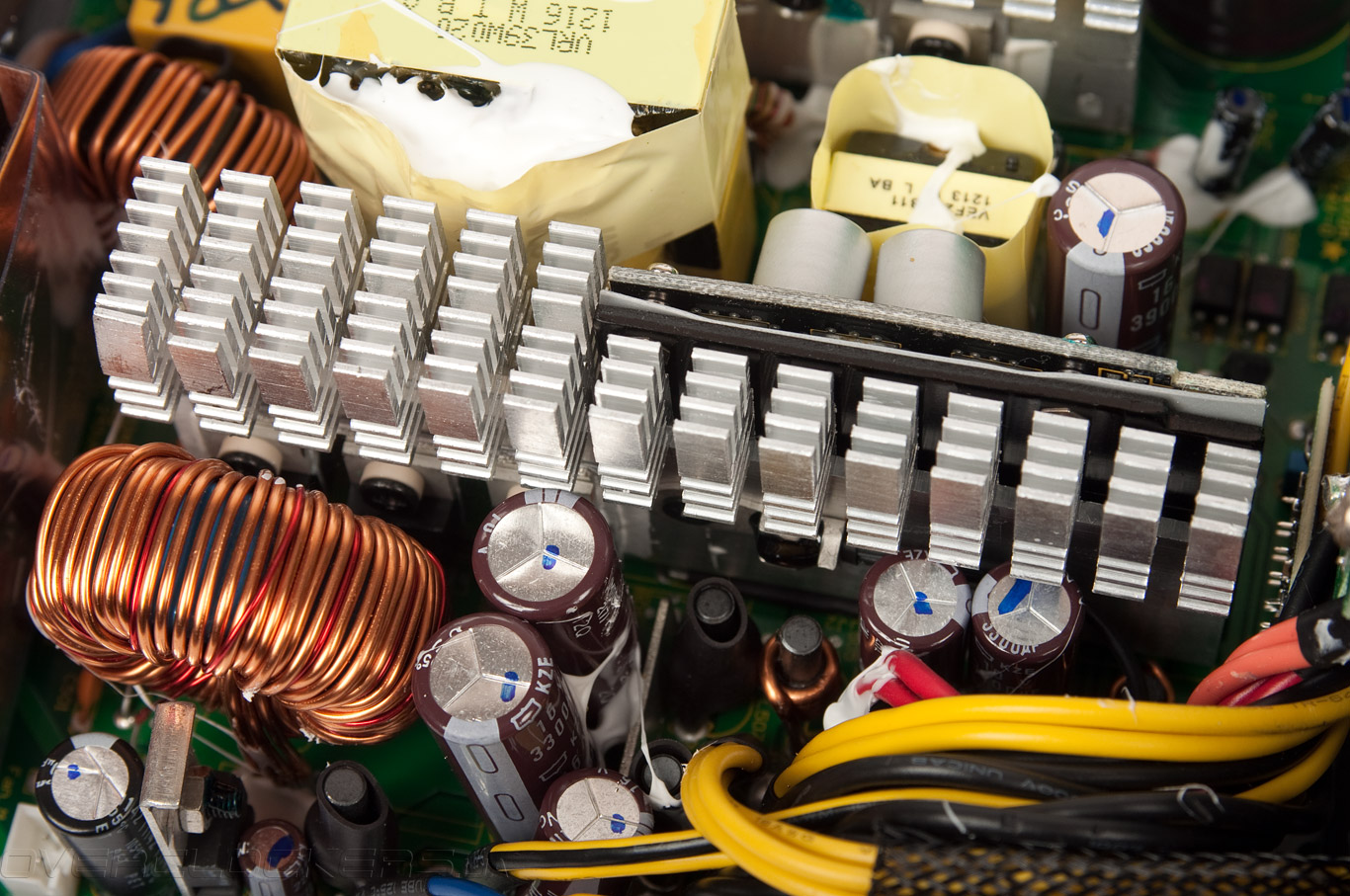

Есть и сдвоенные охладители — они отвечают за приемлемый температурный режим шести диодных сборок, формирующих напряжение 12 В. На одном из этих радиаторов расположен термодатчик.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

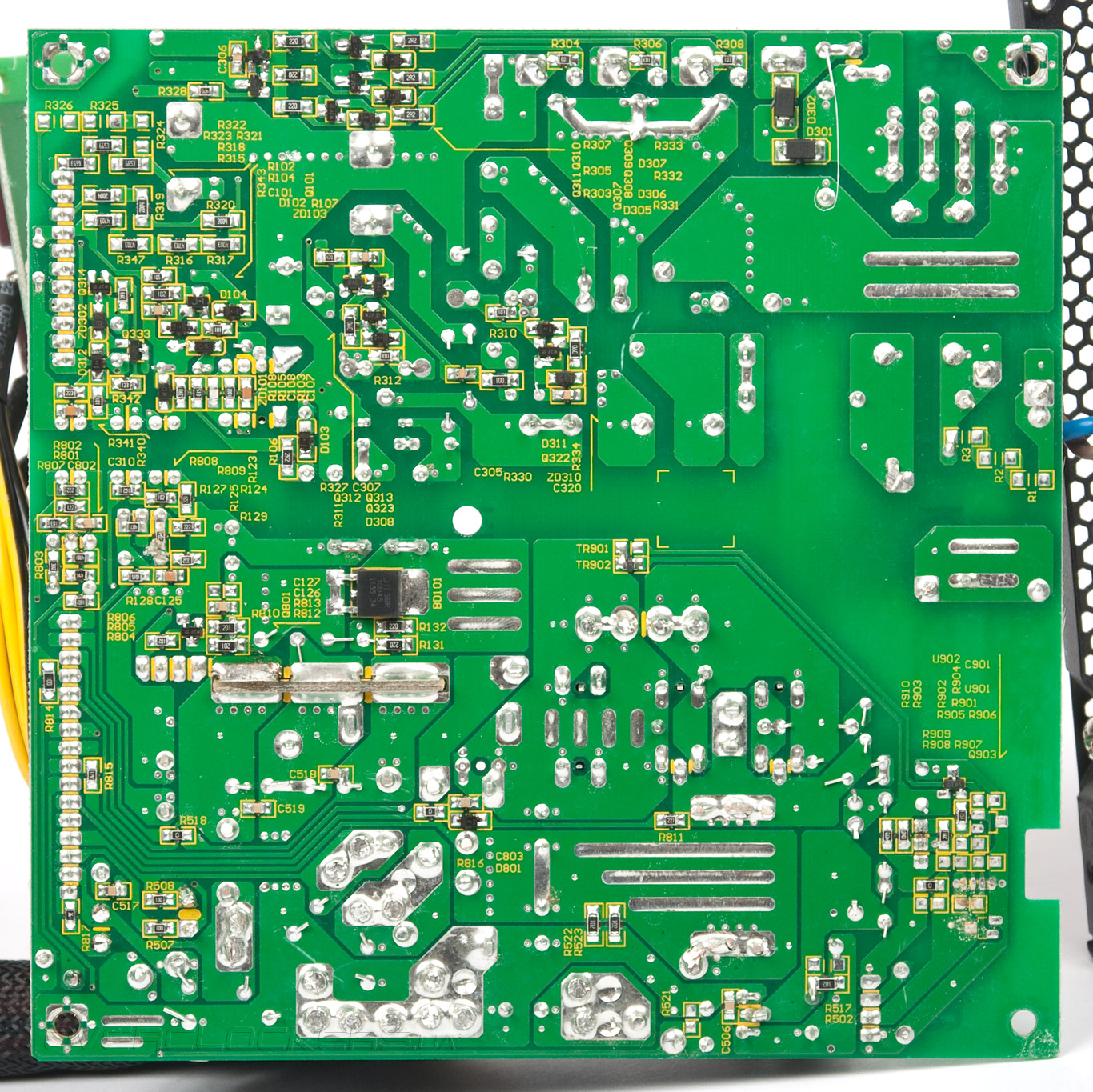

Для каналов +3,3 и +5 уже предназначены преобразователи DC-DC, элементы которых распаяны на отдельной плате возле выпрямляющих диодов.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

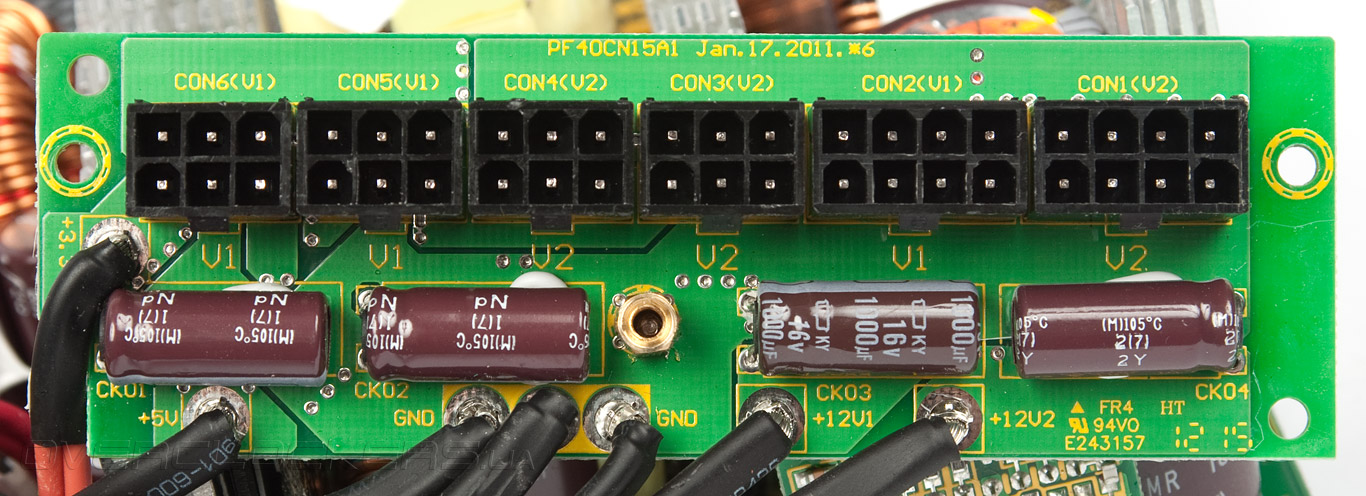

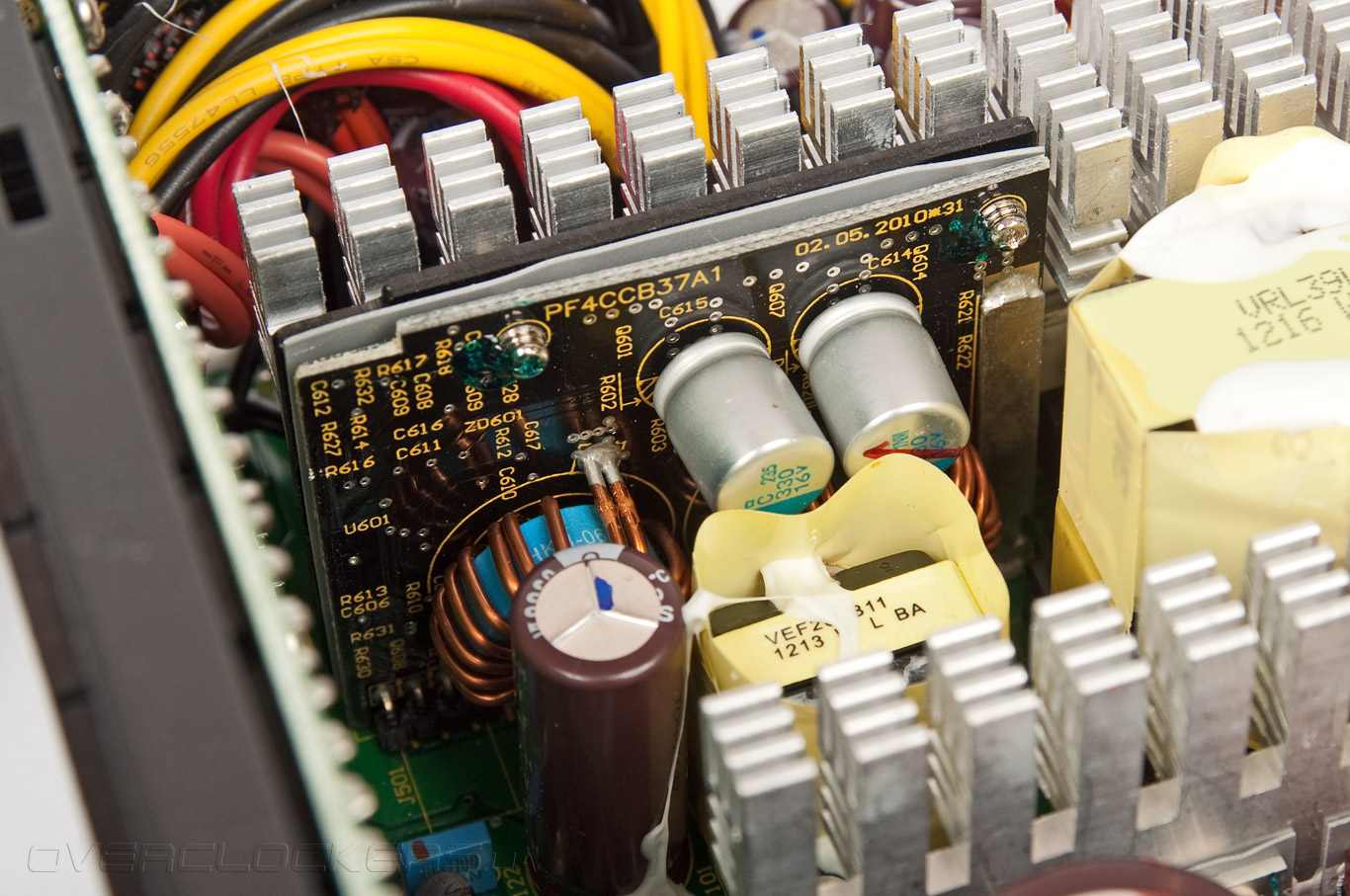

Также на отдельных платах расположены ШИМ-контроллер CM6802, отвечающий за работу двух ключевых транзисторов и активного PFC, и чип мониторинга PS223. Еще одна дополнительная плата предназначена для подключения отстегивающихся шлейфов.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

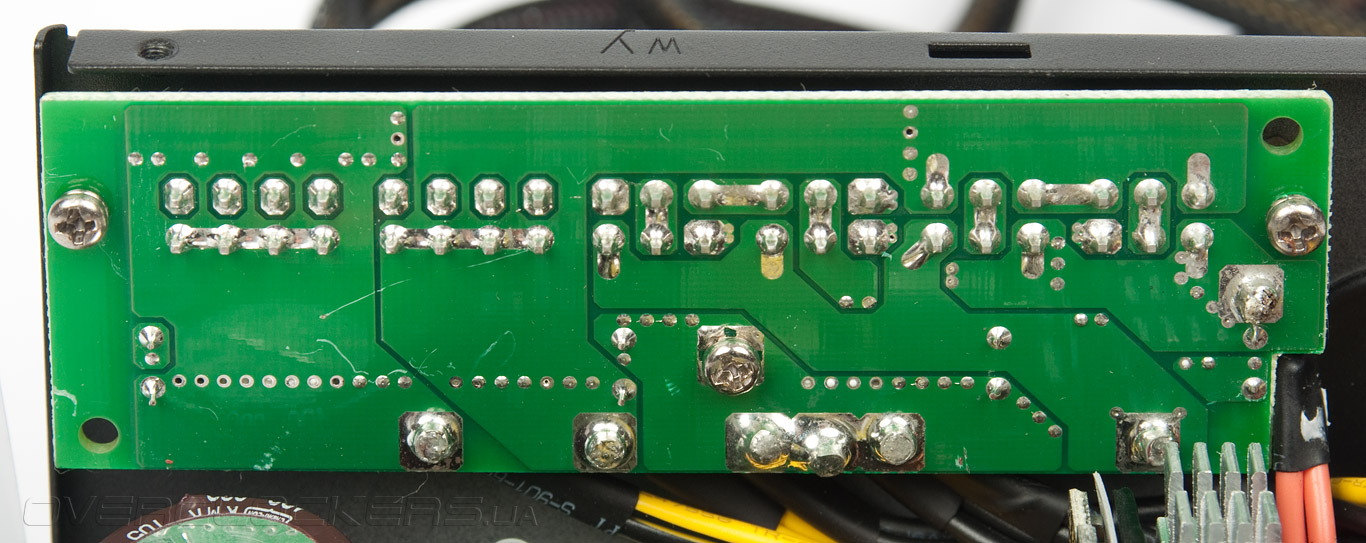

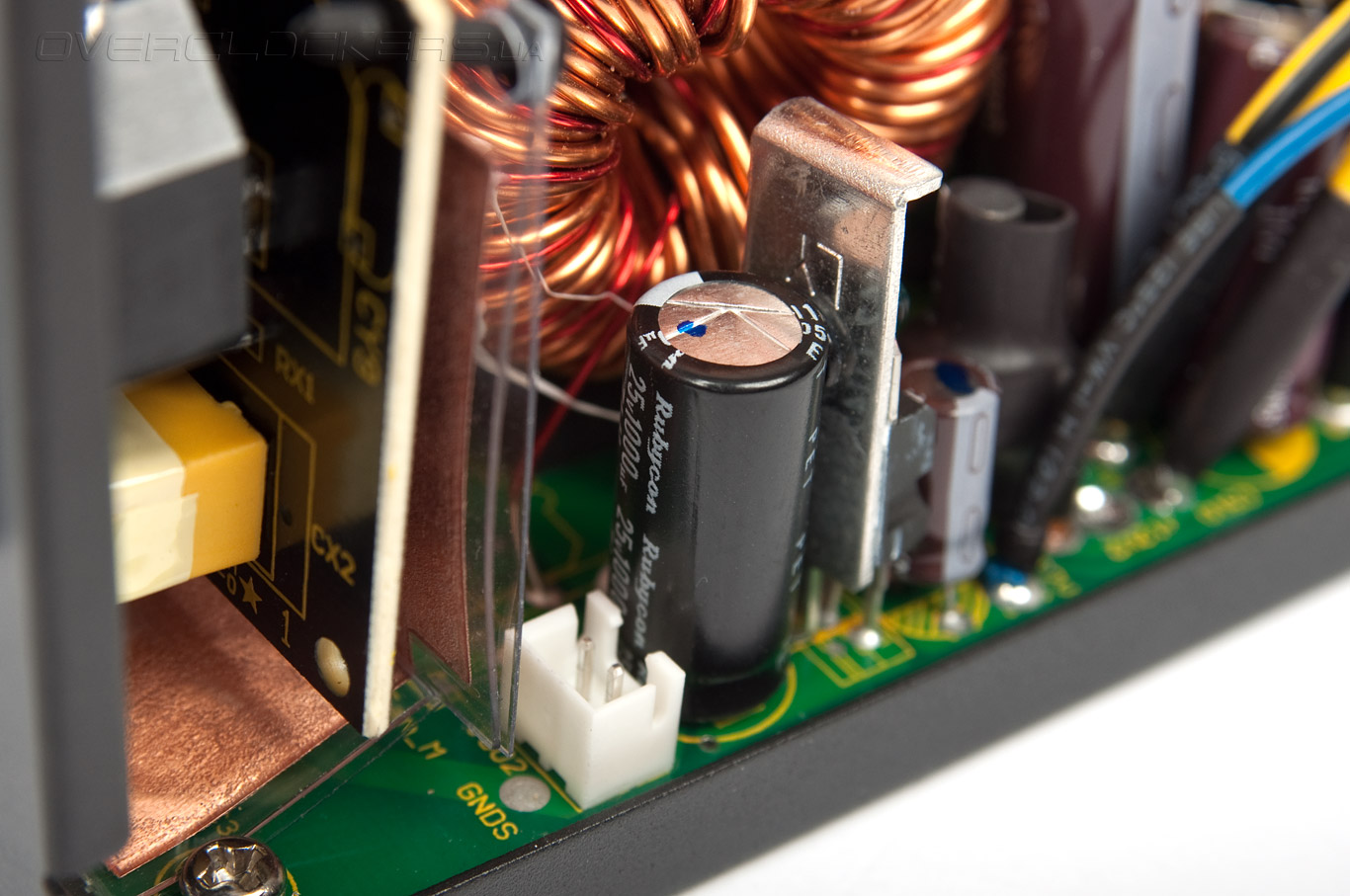

Помимо транзитных функций она исполняет еще и фильтрующую — на ней распаяно несколько конденсаторов Chemi-Con серии KY.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

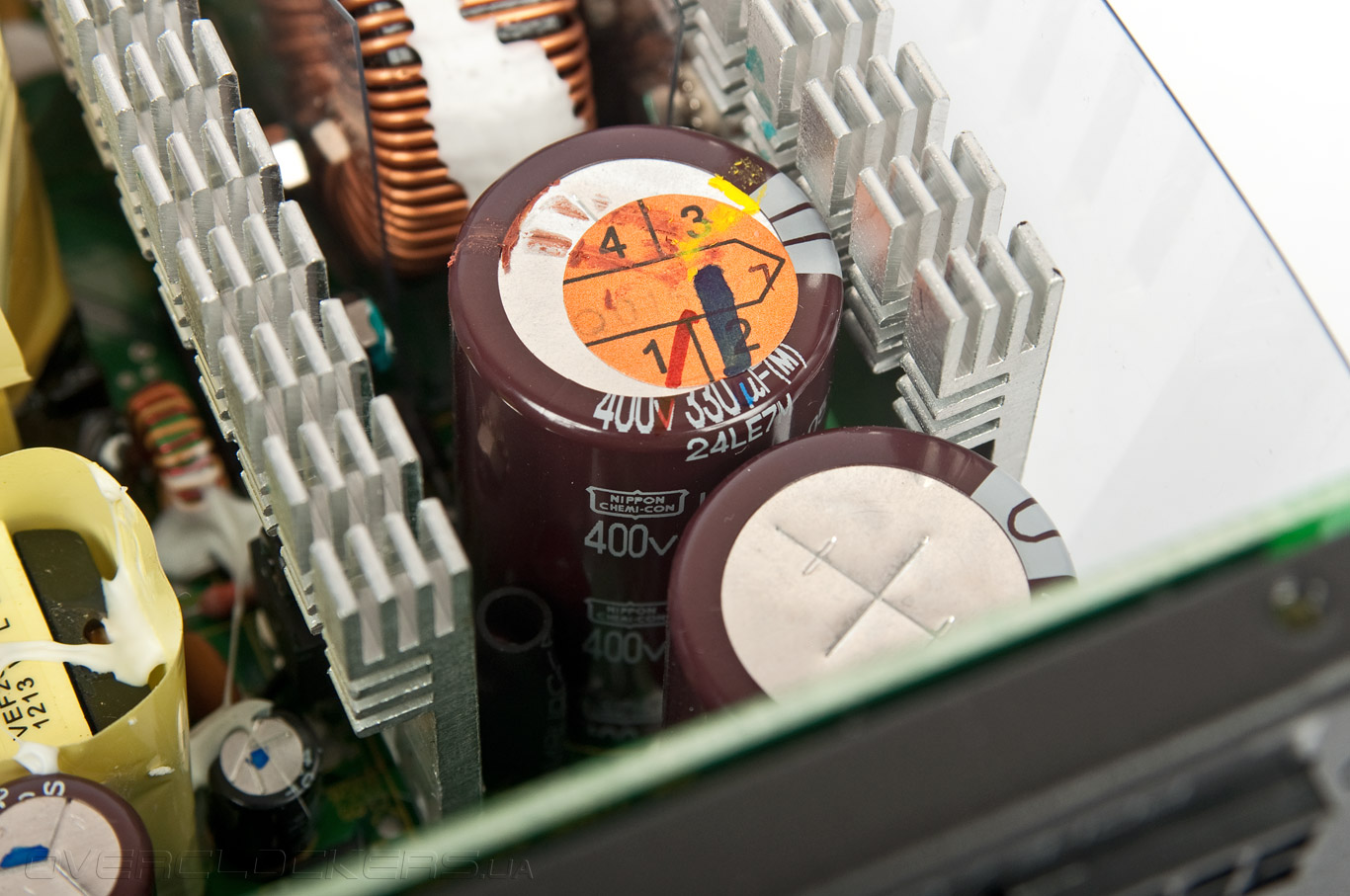

Не менее качественные емкости того же производителя установлены и в других цепях, но уже серии KZE и KZH. В высоковольтной части распаяно два конденсатора 330 мкФ с рабочим напряжением 400 В.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

Есть даже компоненты от Rubycon — не зря же XFX дает пятилетнюю гарантию на свои блоки питания.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

Тем более, что к качеству сборки и пайки придраться просто не как. Но другого вряд ли можно ожидать от Seasonic.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

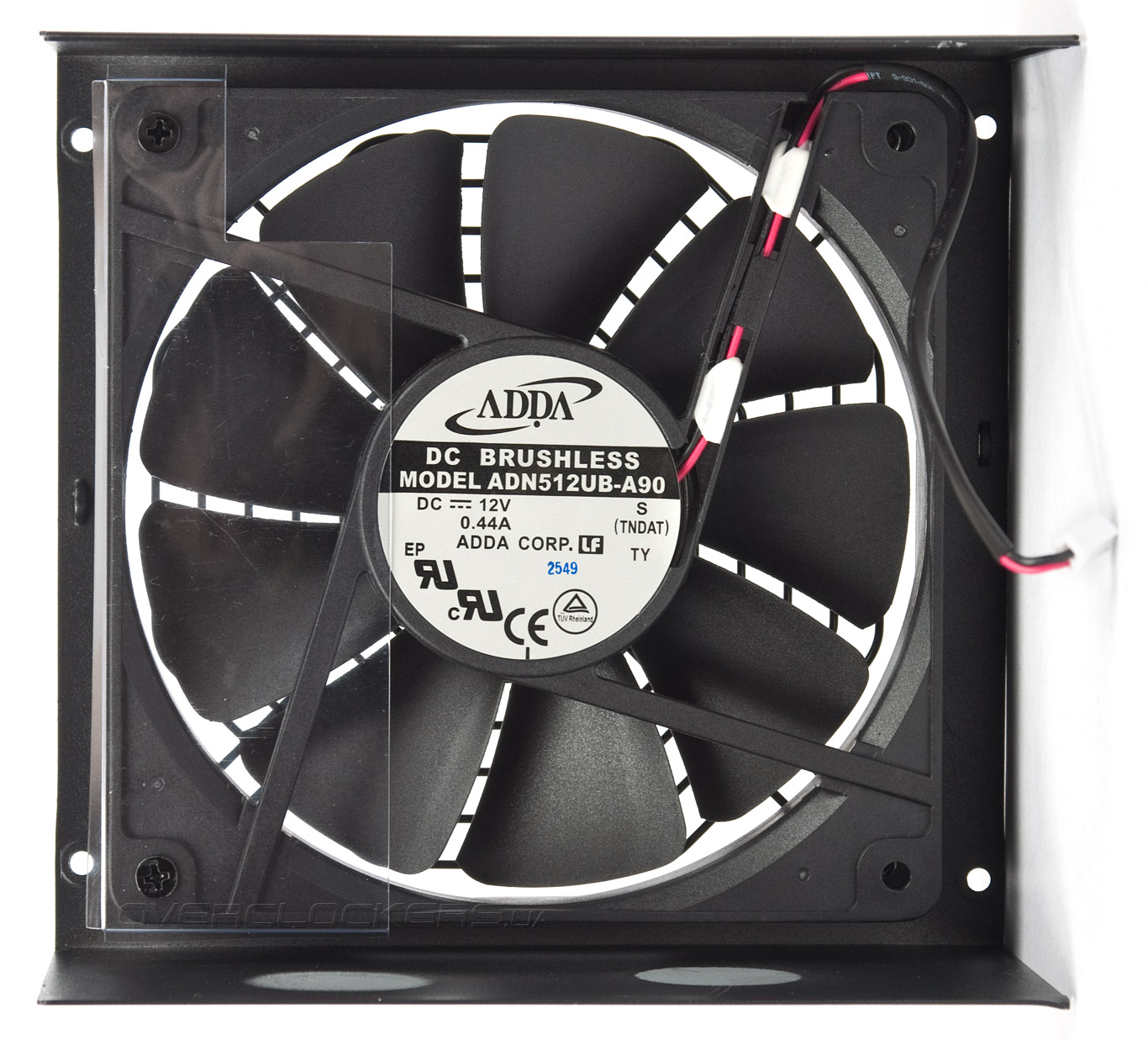

А вот что удивило, так это алгоритм работы активной системы охлаждения, в которой используется вентилятор ADDA ADN512UB-A90. Официальных спецификаций на него найти не удалось — в активе компании есть модель ADN512UB-A91, отличающаяся потребляемым током и, возможно, создаваемым воздушным потоком и уровнем шума. Если судить по имеющимся характеристикам, то перед нами вентилятор с шарикоподшипником, работающий с частотой около 2500 об/мин. Подключается он двумя проводами.

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

Все бы ничего, но уровень шума, издаваемый им, оказался очень высоким. Любители мощных и тихих систем будут просто разочарованы. Он смог перекричать даже тандем из GeForce GTX 295. В простое системы, естественно, работал тихо, а с одной картой и при игровой нагрузке шум был вполне умеренным. Что удивительно, «оригинал» от Seasonic — M12II Bronze 850W, обладающий другой моделью вентилятора работает аналогичным образом.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудования тяжело, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания, разрешение и режим подбирались опытным путем. Для пары GeForce GTX 295 это были 800х600, для одной карты — 1680х1050. В обоих случаях использовался экранный режим, сложность шейдеров оставалась по умолчанию. Технология Hyper-Threading была активирована, как и режим SLI для пары акселераторов. Еще был проведен игровой тест Devil May Cry 4 с разрешением 1680х1050, максимальным качеством картинки и MSAA8x.

Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить около 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на каждом из четырех радиаторов внутри блока (№№3–6) и на расстоянии 5 см перед вентилятором (№1) и внешней стенкой (№2).

XFX Pro850W XXX Edition Semi Modular (P1-850X-XXB9)

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1 м и 30 см от испытываемого устройства, установленного на ребро. При помощи внешнего источника питания, регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 33,5 дБА.

Следует учитывать, что эта методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.


Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжений приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 295   SLI
Режим Idle Burn, DMC4 Burn, OCCT Burn, DMC4 Burn, OCCT
Потребляемая мощность, Вт 181 (~150) 459 (~390) 726 (~595) 737 (~605) 1078 (~890)
Линия +3.3V, В 3,39
(+2,7%)
3,39
(+2,7%)
3,38
(+2,4%)
3,41
(+3,3%)
3,4
(+3%)
Линия +5V, В 5,08
(+1,6%)
5,08
(+1,6%)
5,08
(+1,6%)
5,08
(+1,6%)
5,08
(+1,6%)
Линия +12V, В 12,23 (+1,9%) 12,22 (+1,8%) 12,2 (+1,6%) 12,22 (+1,8%) 12,21 (1,7%)
Скорость вращения вентилятора, об/мин 995 1346 2050 1970 2178
Уровень шума, дБА (1 м) 34,9 38,2 47,9 46,9 49,3
Уровень шума, дБА (30 см) 37,4 44,9 56,4 55,7 57,8
Термодатчик №1 25 27,1 25,4 24,2 26,8
Термодатчик №2 27,2 29 30,2 29,4 33,4
Термодатчик №3 32,8 40,1 42,4 41,3 53,6
Термодатчик №4 33,7 37,5 39,3 38,4 48,1
Термодатчик №5 28 30 30,2 29,5 33,9
Термодатчик №6 30,5 34,2 34 33,5 38,2

Итак, по своим показателям блок P1-850X-XXB9 очень неплох, никаких просадок напряжений, все в пределах допуска. Он даже справился с незначительной перегрузкой. Но, как уже отмечалось, уровень шума очень высок. Максимум, что можно стерпеть — это 1300 об/мин при использовании одиночной карты во время игровой нагрузки. Похоже, что скорость вращения сильно зависит от температуры радиатора выпрямляющих диодов и в реальных условиях блок питания будет шуметь намного больше, ведь температура в закрытом системном блоке выше, чем на открытом стенде.


Выводы

Протестированный блок питания P1-850X-XXB9 является неплохим устройством с хорошими показателями, а качественная элементная база и платформа от именитого разработчика дает право XFX предложить покупателям гарантию на пять лет. Его без проблем можно рекомендовать геймерам-энтузиастам, собирающим тандемы из мощных видеокарт, и любителям разгона. Из аналогичных продуктов на той же платформе на отечественном рынке присутствуют лишь решения самой Sea Sonic, которые обойдутся на 50 долларов дороже. При такой экономии можно простить даже жесткие отстегивающие шлейфы. Но вот уровень шума оказался очень высоким и для тихих систем блок Pro850W XXX Edition вряд ли подойдет — для них есть менее шумные конкуренты.



Тестовое оборудование было предоставлено следующими компаниями:
  • ASUS — видеокарта ASUS ENGTX295/2DI/1792MD3/A и материнская плата ASUS P6T7 WS SuperComputer;
  • Inno3D — видеокарта Inno3D GeForce GTX 295 Platinum Edition;
  • Intel — процессор Intel Core i7-975 EE;
  • Kingston — комплект памяти Kingston KHX2000C8D3T1K3/6GX;
  • Noctua — кулер Noctua NH-D14 и термопаста Noctua NT-H1;
  • XFX — блок питания XFX P1-850X-XXB9 (он же XPS-850W-3XB).
