Gigabyte GP-G750H

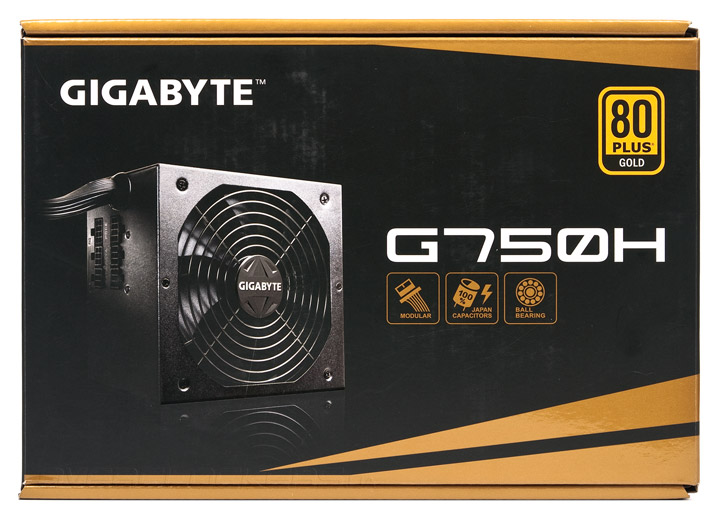

Блок питания GP-G750H, анонсированный зимой этого года, обладает модульной конструкцией и сертификатом 80 Plus Gold, отличающимся высоким КПД устройств, вплоть до 92%. Устройство поставляется в черной коробке с оранжевыми элементами, на обратной стороне которой расписаны основные характеристики продукта, кабели и ключевые особенности новинки. Тут стоить отметить наличие японских конденсаторов, единственную линию +12V и управляемый 140-мм вентилятор с двумя шарикоподшипниками.
Комплект поставки вполне себе неплох и включает инструкцию, монтажные винты, стяжки-липучки с логотипом компании, набор отстегивающихся шлейфов и мешочек для их хранения, а также сетевой кабель.
Основные кабели, предназначенные для питания материнской платы и процессора, не отстегиваются, их длина составляет 58 и 66,5 см соответственно. Количество остальных шлейфов следующее:
- два двойных с 8-контактными (6+2) разъемами для питания видеокарт PCI-E (50 см);
- один с четырьмя разъемами питания для SATA-устройств (55+15+15+15 см);
- два с тремя разъемами питания для SATA-устройств (55+15+15 см);
- один с тремя разъемами питания для IDE-устройств и одного FDD (55+15+15+14,5 см).
Все кабели в модном нынче плоском исполнении, но они жестковаты и не всегда получается их свернуть как того хотелось бы.
Дизайн устройства стандартен как для подобного рода продуктов, а его размеры (86х150х160 мм) всецело зависят от используемого типоразмера вентилятора и модульной конструкции. Для снижения уровня шума установлена проволочная решетка. Цвет изделия — черный, как и все современные блоки питания для розничного рынка.
На внешней панели GP-G750H присутствует выключатель питания, для выхода нагретого воздуха используется мелкая перфорация. Внутренняя стенка непривычно скудная, есть два разъема для кабелей питания видеокарт и четыре для периферийных устройств. Никакой цветовой дифференциации, только подписи, но разъемы различной длины, так что спутать при подключении будет невозможно.
По своим характеристиками блок соответствует современным нормам, когда питание смещено в сторону 12 В, где, в данном случае, можно снять до 744 Вт, а это, фактически, номинал рассматриваемой модели.
Остальные линии в нынешнее время обладают не таким большим запасом, как это было лет 10 назад. Комбинированная мощность низковольтных каналов составляет всего 120 ватт, для –12V и дежурного напряжения предусмотрено 0,3 и 2,5 А соответственно.
| Шина питания | +3.3V | +5V | +12V1 | –12V | +5Vsb |
|---|---|---|---|---|---|
| Макс. ток нагрузки, А | 22 | 22 | 62 | 0,3 | 2,5 |
| Комбинированная мощность, Вт | 120 | 744 | 3,6 | 12,5 | |
| Общая максимальная мощность, Вт | 750 | ||||
Есть активный PFC и возможность работы устройства во всем диапазоне сетевого напряжения. Из защит присутствуют от перезагрузки по току и мощности, повышенного и пониженного напряжения.

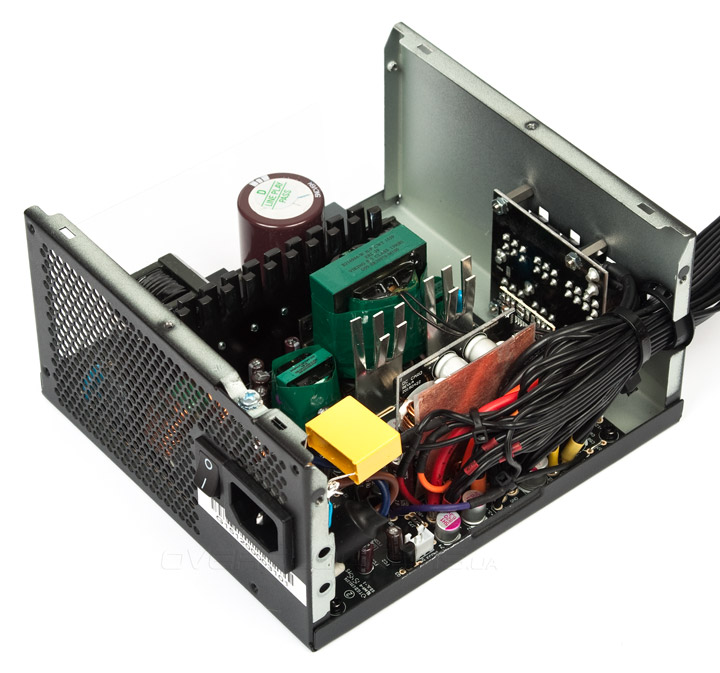

Под «капотом» нашего подопечного оказалась платформа CWT, использующая резонансный преобразователь в высоковольтной части и синхронный выпрямитель в низковольтной.
Применение таких схемотехнических решений позволило поднять КПД обычного блока питания до 88/92/88% при нагрузке 20/50/100 процентов соответственно. Количество компонентов минимально, что и неудивительно для подобных решений.

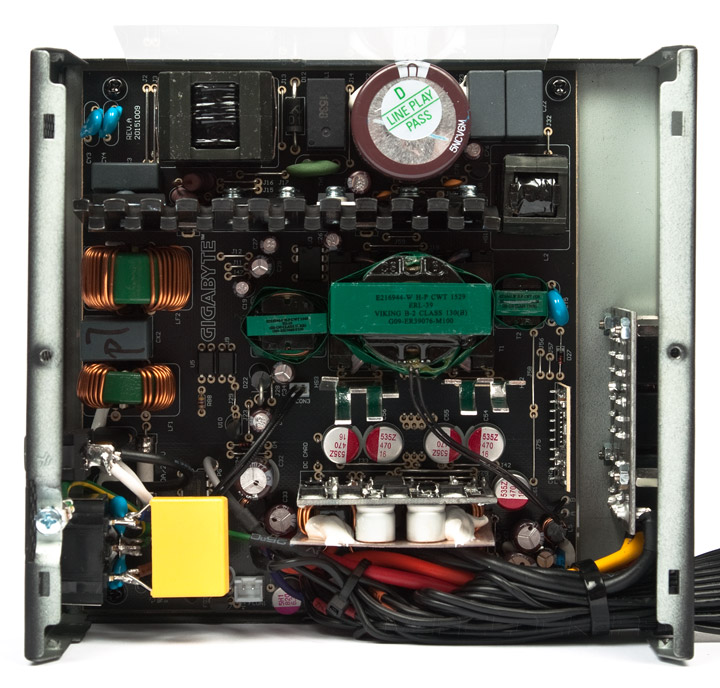

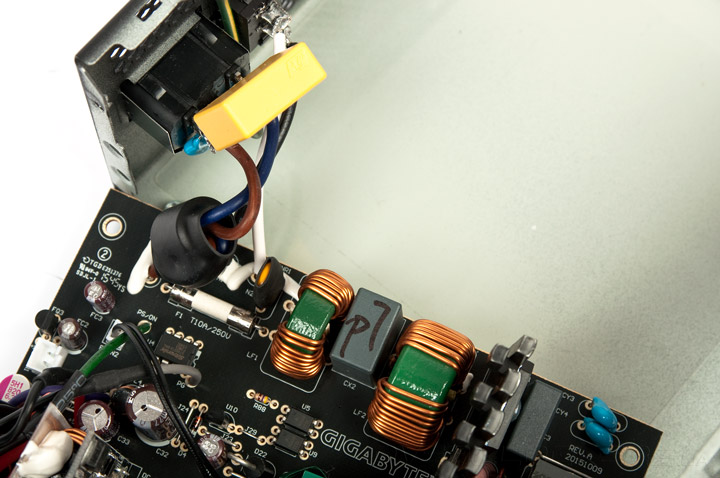

Сборка внешне выглядит качественно, видно что не экономили, даже входной фильтр распаян полностью.

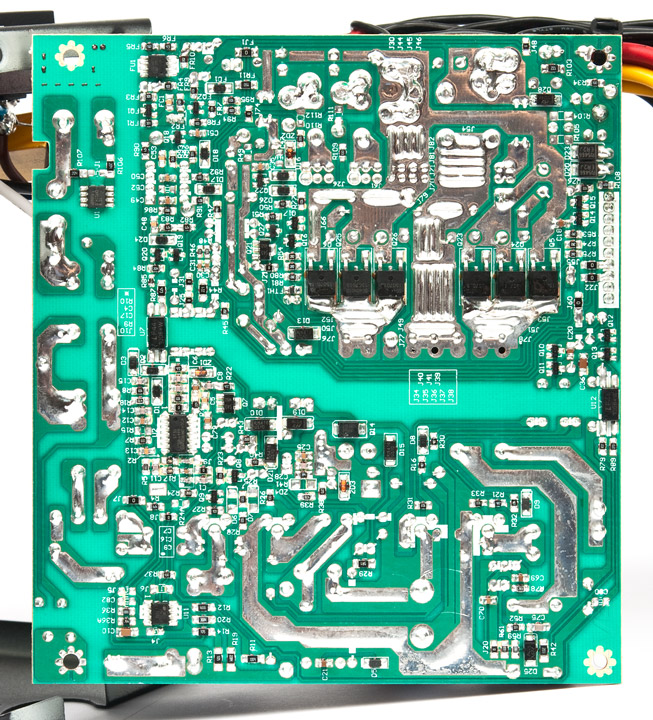

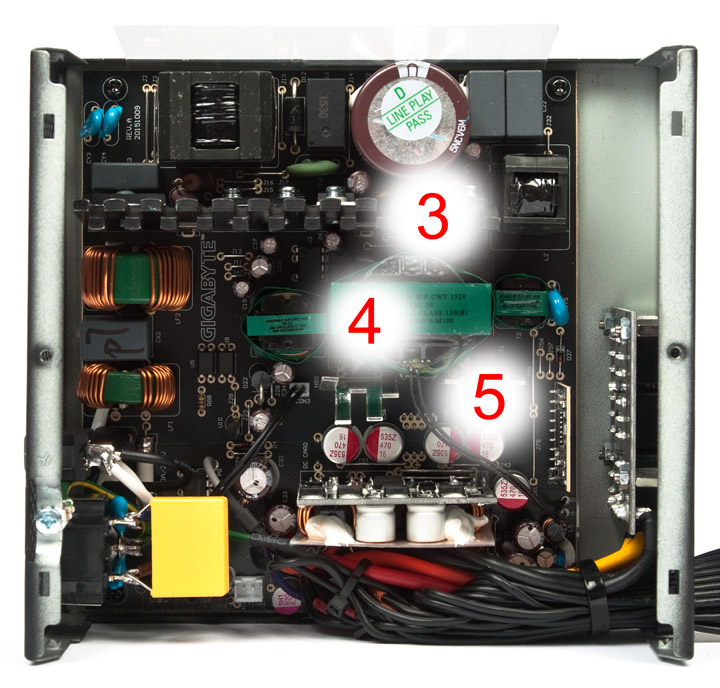

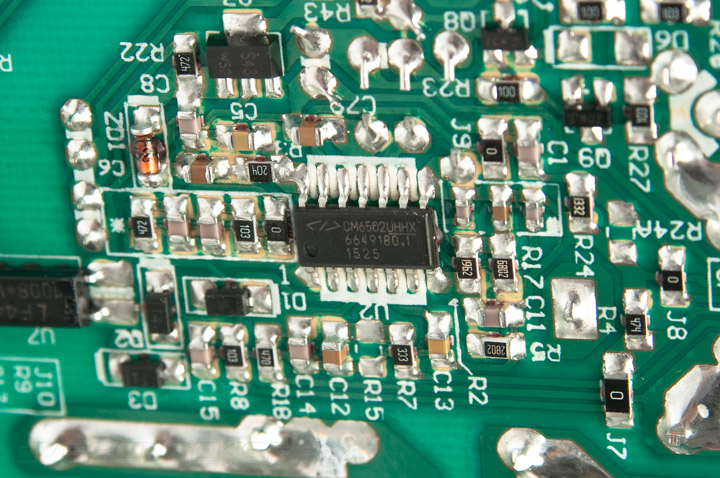

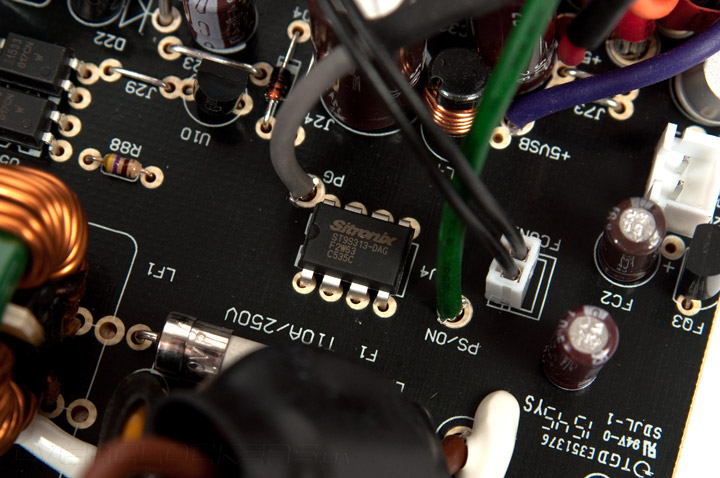

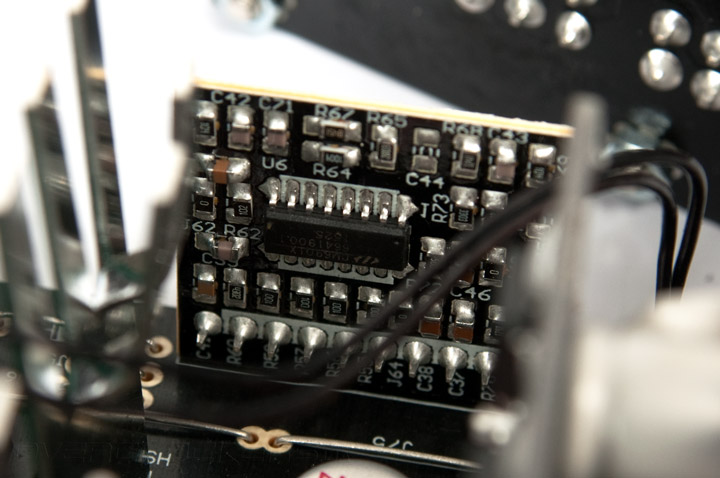

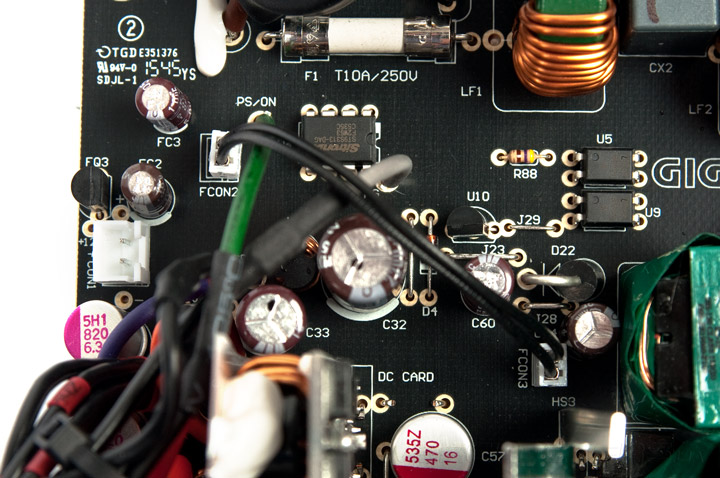

Управляется блок контроллером CM6901X, отвечающим за резонансный преобразователь и синхронный выпрямитель, расположенным на отдельной платке. Модуль APFC поручен чипу CM6502, установленному с обратной стороны основной PCB, а мониторинг всецело зависит от микросхемы Sitronix ST9S313-DAG, больше известной как SiTI PS113.

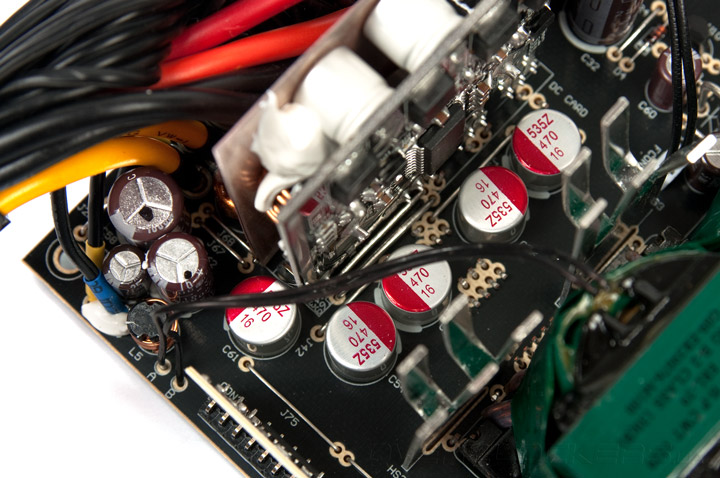

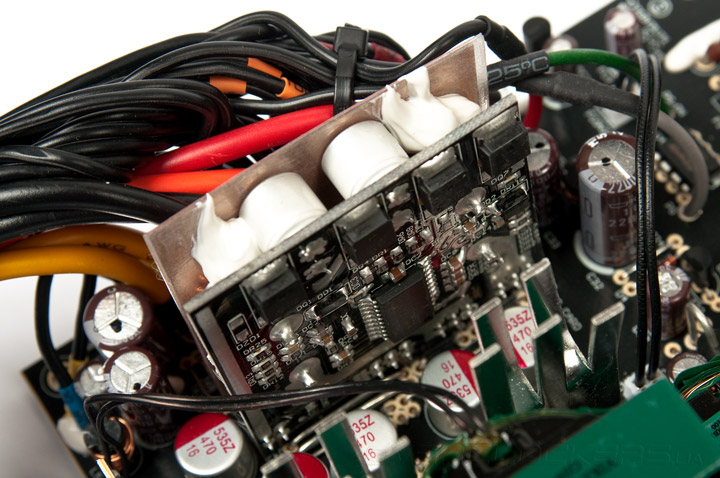

Напряжения +5 и +3,3 вольт получаются за счет DC-DC-преобразователя, расположенного на отдельной плате.

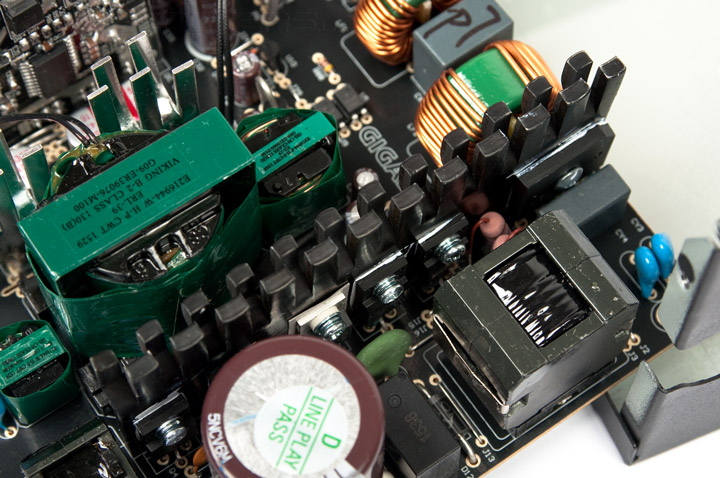

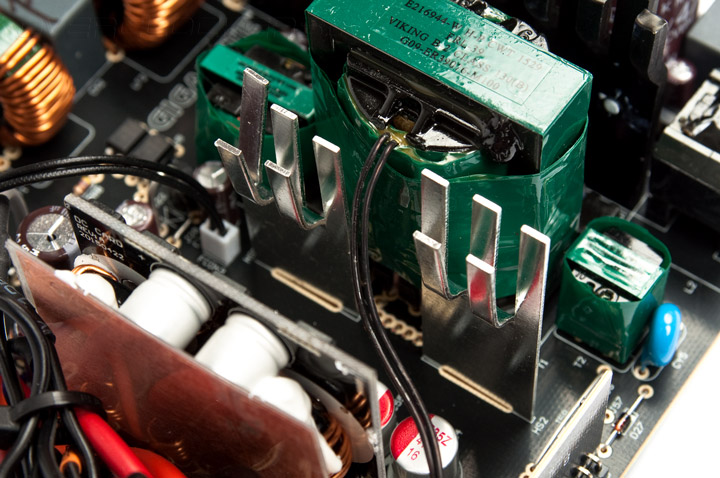

Для поддержания приемлемого температурного режима силовых элементов используется массивный алюминиевый радиатор с ребрами-лепестками на конце. Он общий для ключевых транзисторов, компонентов APFC и диодного моста. Синхронный выпрямитель довольствуется парой небольших стальных пластинок.

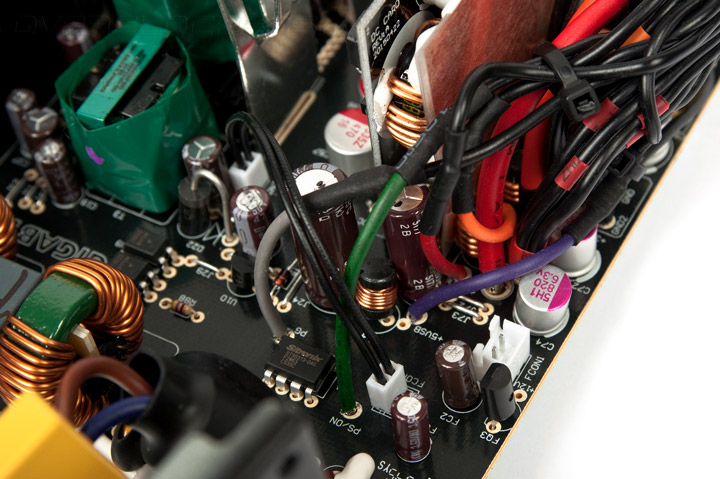

Из особенностей данной платформы можно отметить наличие отдельных проводов, подключенных к импульсному трансформатору, и перемычки, проходящей через пол блока питания. Возможно, они как раз относятся к системе контроля оборотов вентилятора.

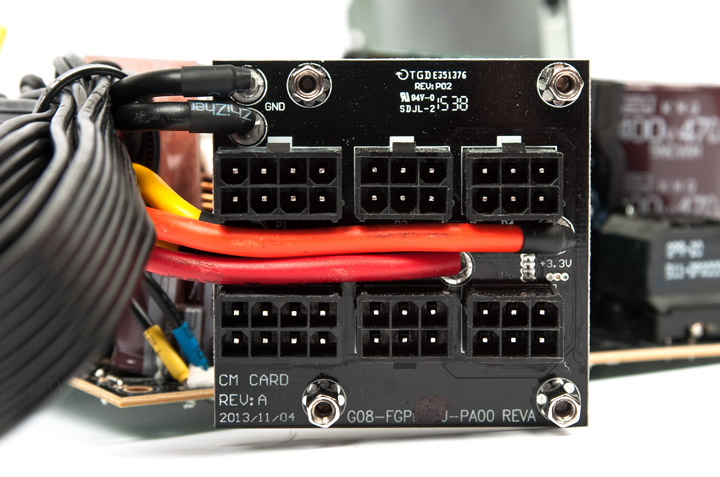

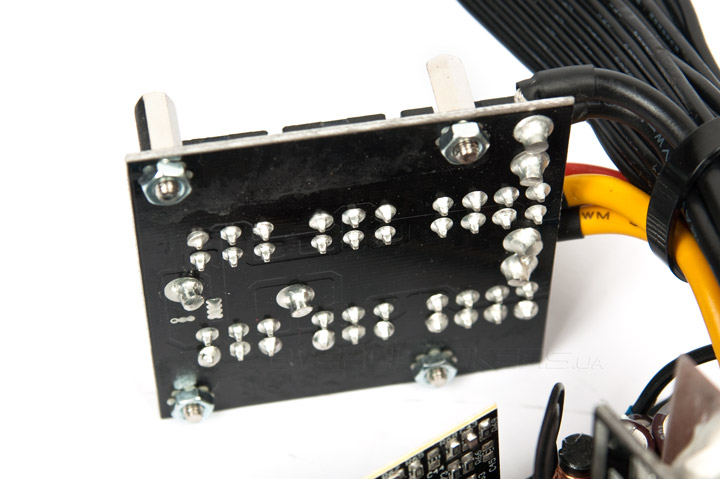

Плата для подключения отстегивающихся кабелей выполняет лишь транзитные функции, никаких фильтрующих компонентов на ней не расположено.

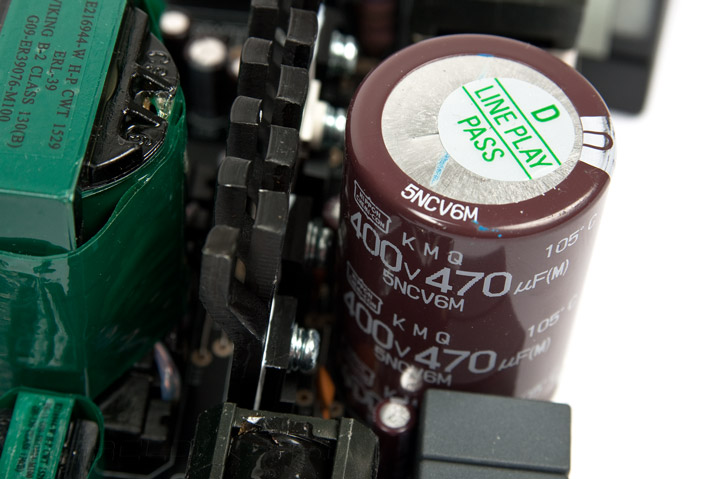

А вот что касается емкостей в целом, то здесь не экономили. На входе стоит конденсатор на 470 мкФ с рабочим напряжением 400 В производства японской Nippon Chemi-Con. Емкости той же компании распаяны в остальных цепях, есть даже полимерные конденсаторы. С такими элементами блок просто обязан работать в полупассивном режиме, но так ли это, мы узнаем ниже.
Качество пайки, как и сборки, отменное, остатки флюса отсутствуют, чего не скажешь, например, про бренды №1.

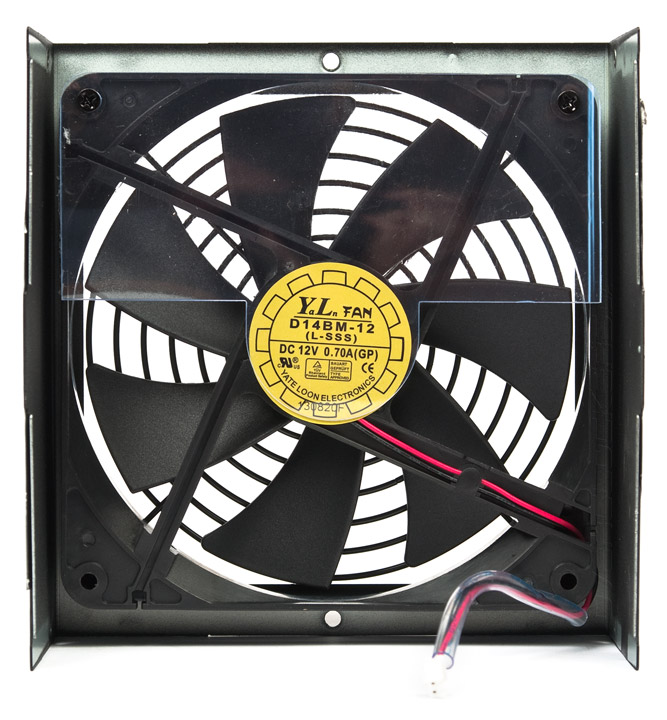

Обдувается блок 140-мм вентилятором D14BM-12 производства Yate Loon Electronics с двумя шарикоподшипниками с максимальной скоростью вращения крыльчатки 1400 об/мин. Заявленный уровень шума 29 дБ, подключение — двухконтактное. Для направления потока воздуха предусмотрена пластиковая пластина, перекрывающая половину «карлсона».
Вплоть до обычной игровой нагрузки крыльчатка вращается на скорости менее 800 об/мин с небольшим шелестением, но с ростом температуры внутри блока питания увеличивается до 1267 об/мин, и не услышать ее будет не возожно.
Методика тестирования
Провести полноценное тестирование невозможно без соответствующего стенда, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
- процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
- материнская плата: MSI Z170A Gaming M7 (Intel Z170);
- кулер: Prolimatech Megahalems;
- оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
- видеокарты: Gigabyte GV-N770OC-2GD (GeForce GTX 770);
- накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).
Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания максимальной нагрузки на систему применялись одновременно запущенные утилиты LinX 0.6.5 и FurMark 1.17.0 в течении 30 мин, а в качестве игровой выступал бенчмарк Valley. Установка прожорливого адаптера на базе GeForce GTX 295 успехом не увенчалась, так как в системе не хватало на нее ресурсов. Поэтому был собран еще один стенд, знакомый нашим читателям по старым обзорам блоков питания:
- процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
- материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
- кулер: Noctua NH-D14;
- оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
- видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
- жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания максимальной нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания на весь экран. Использовалось два режима, когда второй адаптер был просто подключен к системе и когда он работал с первым в SLI. В последнем случае выбирался оконный режим с разрешением 800х600 точек.
Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.
Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.
Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).
Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.
Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1, 0,5, 0,1 и 0,01 м от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 34 дБА.
Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.
Результаты тестирования
Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.
| GTX 770 | GTX 770 | GTX 770 | GTX 295 (LGA1366) | GTX 295 + GTX 295 (LGA1366) | GTX 295 SLI (LGA1366) | |
|---|---|---|---|---|---|---|
| Режим | Idle | Burn, Game | Burn, OCCT | Burn, OCCT | Burn, OCCT | Burn, OCCT |
| Потребляемая мощность, Вт | 52 (~45) | 272 (~240) | 379 (~350) | 693 (~620) | 763 (~680) | 869 (~765) |
| Линия +3.3V, В | 3,36 (+1,8) | 3,33 (+0,9) | 3,35 (+1,5) | 3,32 (+0,6) | 3,3 (+0,0) | 3,29 (–0,3) |
| Линия +5V, В | 5,06 (+1,2) | 5,05 (+1) | 5,05 (+1) | 5,03 (+0,6) | 5,02 (+0,4) | 5,02 (+0,4) |
| Линия +12V1 (MB), В | 11,92 (–0,7) | 11,93 (–0,6) | 11,93 (–0,6) | 11,92 (–0,7) | 11,92 (–0,7) | 11,92 (–0,7) |
| Линия +12V2 (CPU), В | 11,93 (–0,6) | 11,95 (–0,4) | 11,92 (–0,7) | 11,93 (–0,6) | 11,95 (–0,4) | 11,95 (–0,4) |
| Линия +12V3 (VGA1), В | 11,93 (–0,6) | 11,91 (–0,75) | 11,91 (–0,75) | 11,89 (–0,9) | 11,9 (–0,8) | 11,96 (–0,3) |
| Линия +12V4 (VGA2), В | 11,93 (–0,6) | 11,92 (–0,7) | 11,91 (–0,75) | 11,88 (–1) | 11,99 (–0,15) | 11,96 (–0,3) |
| Скорость вращения вентилятора, об/мин | 799 | 798 | 799 | 976 | 1141 | 1267 |
| Уровень шума, дБА (1 м) | 34,1 | 34,1 | 34,1 | 34,4 | 35,1 | 36 |
| Уровень шума, дБА (50 см) | 34,3 | 34,3 | 34,3 | 35 | 36,2 | 37,5 |
| Уровень шума, дБА (10 см) | 38,3 | 38,3 | 38,3 | 41,5 | 45,5 | 48,3 |
| Уровень шума, дБА (1 см) | 42,4 | 42,4 | 42,4 | 48,1 | 53,2 | 55,9 |
| Термодатчик №1 | 24,9 | 26,9 | 26,6 | 25,8 | 26,4 | 26,6 |
| Термодатчик №2 | 28,5 | 30,8 | 32,3 | 37 | 37,3 | 36,1 |
| Термодатчик №3 | 35,1 | 37,4 | 39,5 | 51,8 | 51,2 | 49,8 |
| Термодатчик №4 | 37,1 | 44,2 | 44,8 | 64,5 | 67,5 | 65,8 |
| Термодатчик №5 | 29,5 | 35,6 | 40,1 | 48,3 | 48,4 | 47,7 |
Интересный по показателям блок питания. Напряжения линии +12V всегда ниже стандартного значения, но 1% предела никогда не переступают, а это даже далеко до допустимых 5%. И это скорее особенность используемой платформы, чем нашего экземпляра. В целом, обладателям мощных конфигураций особо переживать не стоит, блок запросто справляется с нагрузкой.
Выводы
Мы не часто рассматриваем продукцию компаний, для которых подобные решения не являются основным направлением в бизнесе. Gigabyte у нас на рынке прочно ассоциируется как производитель видеокарт и материнских плат. И это несмотря на то, что в активе компании есть периферия, корпуса, смартфоны, ноутбуки и даже неттопы, не говоря уже про блоки питания. Периферию и миниатюрные системы мы периодически все же рассматриваем, а вот источники питания нам ни разу так и не попадались. И честно говоря, первое знакомство с ними оставило вполне приятные впечатления.
Рассмотренная модель Gigabyte GP-G750H проста внешне, но обладает неплохим комплектом поставки, достойным розничного продукта. Модульная конструкция позволит избежать мешанины проводов при сборке системы, причем, мощной на базе разогнанного процессора и пары видеокарт, работающих в режиме AMD CrossFire или NVidia SLI. Возможно, некоторых смутит немного низкое напряжение на канале +12V, но это не хуже, чем повышенное, и значительно, у некоторых именитых решений. Тем более, что запас прочности блока питания достаточен, чтобы держать показатели на должном уровне. В целом, GP-G750H один из лучших по исполнению продуктов, которые нам доводилось видеть, а по цене на отечественном рынке аналогов у него особых и нет. Лишь вентилятор хотелось бы чуть с меньшими оборотами.
