Помимо изделий для массового рынка, производители обращают свое внимание и на топовые комплектующие, в той или иной степени, влияющие на имидж компании. И в этом плане Cooler Master не отстает от своих оппонентов, предлагая пользователям экономичные блоки питания, сертифицированные по программе 80 Plus Platinum. Один из таких, а именно Silent Pro Platinum 1000W, мы и рассмотрим.
Cooler Master Silent Pro Platinum 1000W (RS-A00-SPPA-D3)

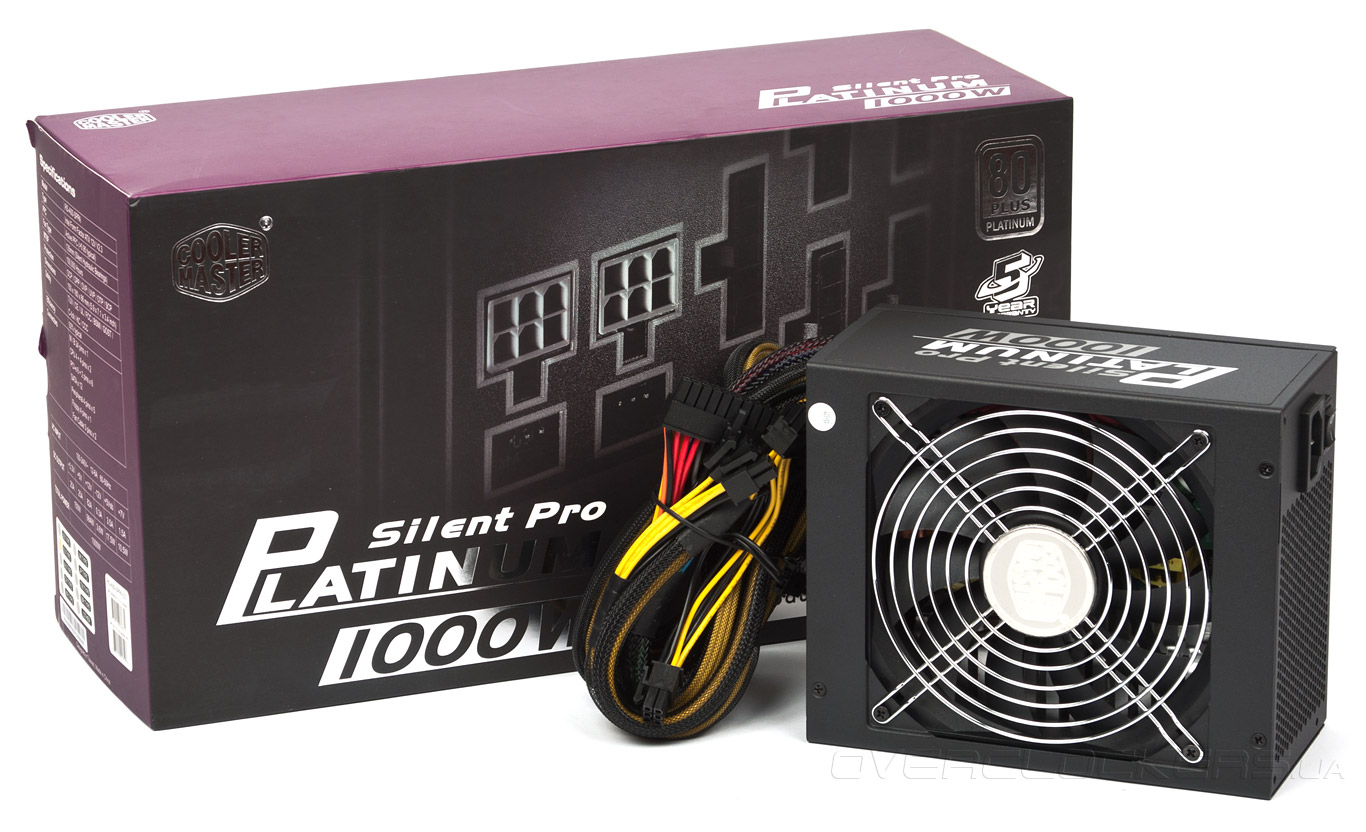

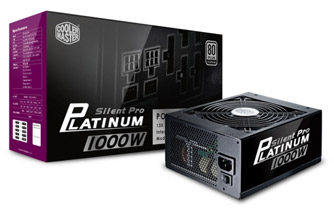

Поставляется блок в крупной продолговатой коробке, выполненной в пурпурно-черной гамме. Как следует из названия, устройство относится к «тихой» серии Silent Pro.
Производитель обещает безвучность работы до 50% нагрузки на блок питания и очень тихий режим до 75%, после чего уровень шума поднимется более чем на 10 дБ. Также заявлен высокий КПД рассматриваемой модели — на уровне 90/94/91 процентов при нагрузке 20/50/100% и входном напряжении 230 В.

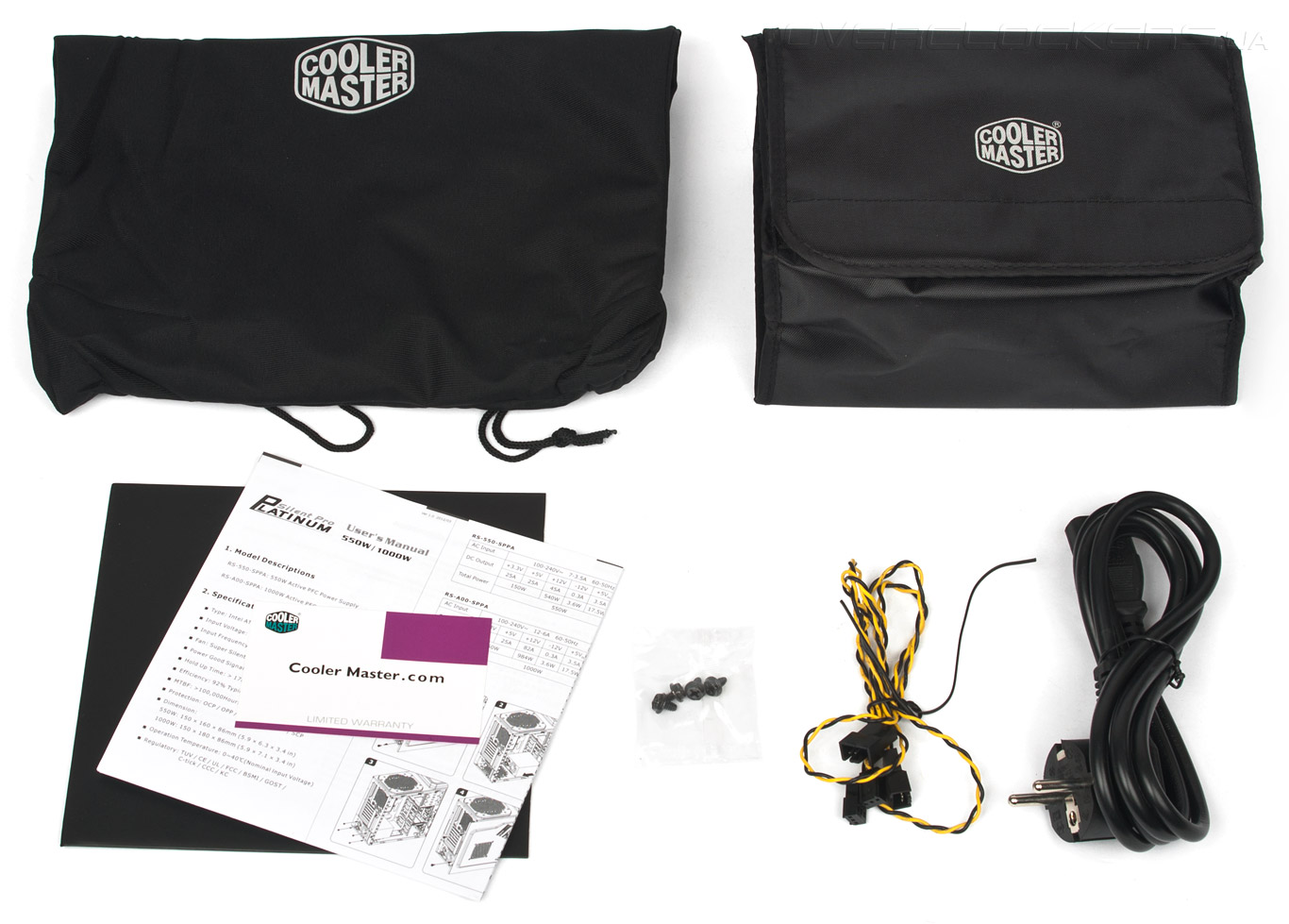

Комплектация соответствует уровню устройства:
- мягкий чехол для блока питания;
- жесткий чехол для отстегивающихся кабелей;
- набор отстегивающихся кабелей;
- два шлейфа для подключения двух вентиляторов;
- набор крепежных винтов;
- сетевой кабель;
- инструкция в конверте;
- визитка с адресом сайта и описанием гарантийных условий.
Основной шлейф питания платы (60 см), два дополнительного питания процессора с разъемами EPS12V (4+4, длинной 62 см) и один для видеокарты (два 6+2; 62+8 см) не отстегиваются. Количество остальных кабелей следующее:
- два с двумя 8-контактными (6+2) разъемами для видеокарт PCI-E (66+10 см);
- два с четырьмя разъемами питания для SATA-устройств (50+10+10+10 см);
- один с четырьмя разъемами питания для SATA-устройств (75+10+10+10 см);
- один с тремя разъемами IDE-устройств (50+10+10 см);
- один с двумя разъемами для IDE-устройств и одним для FDD (75+10+10 см).

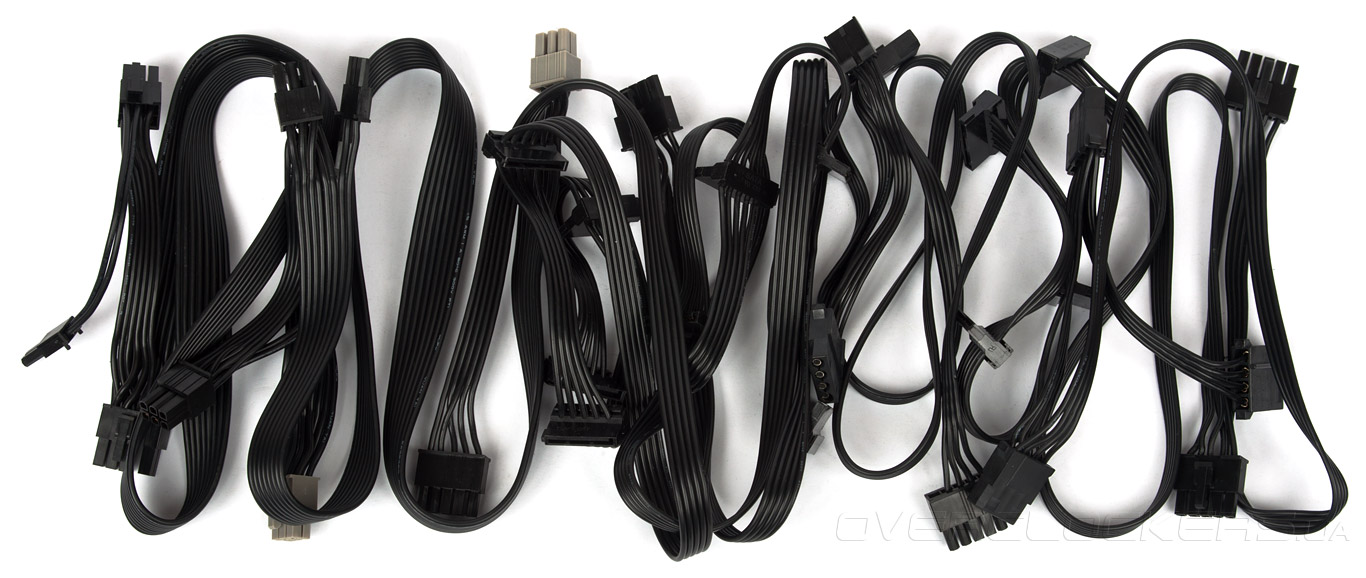

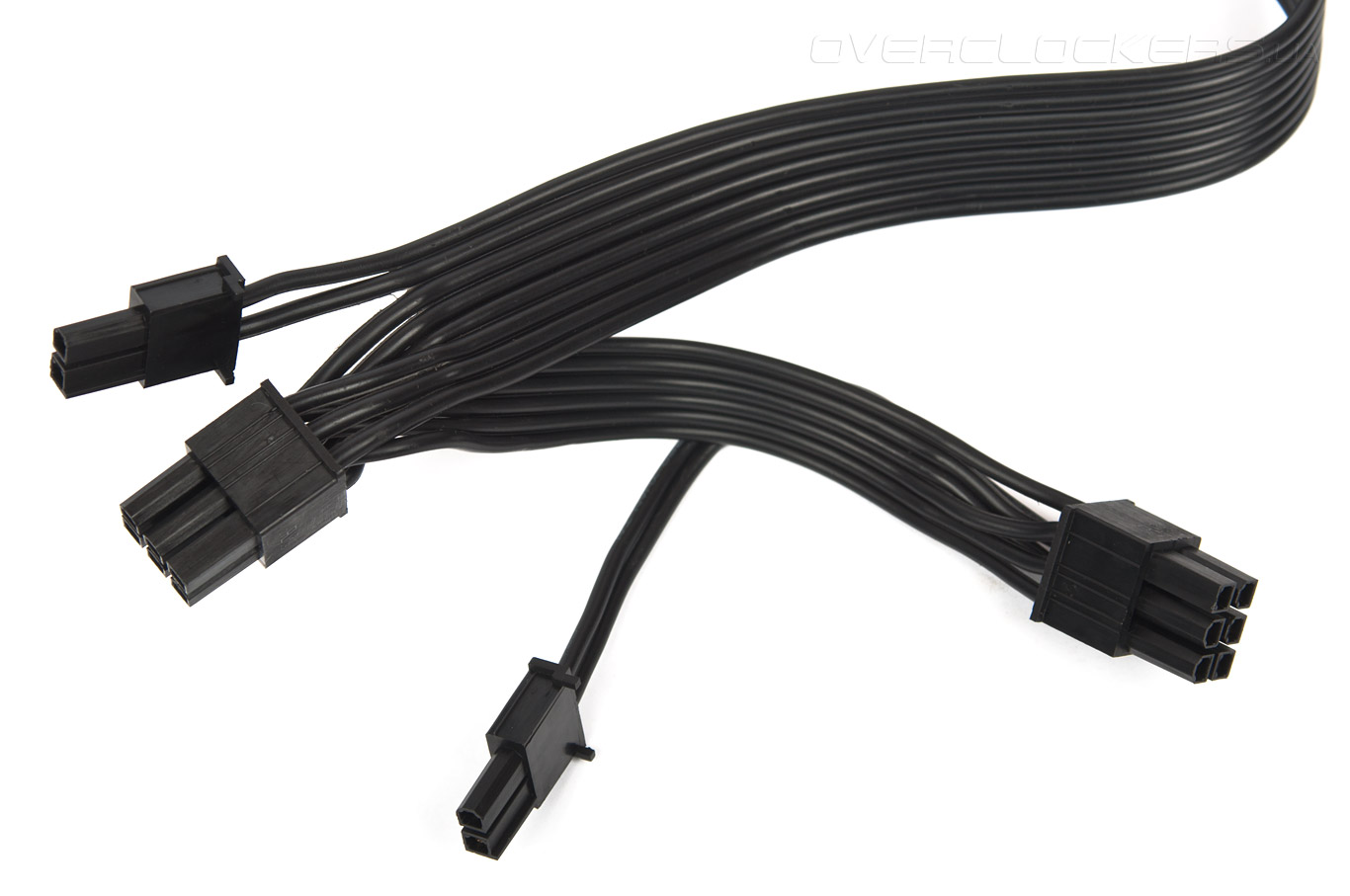

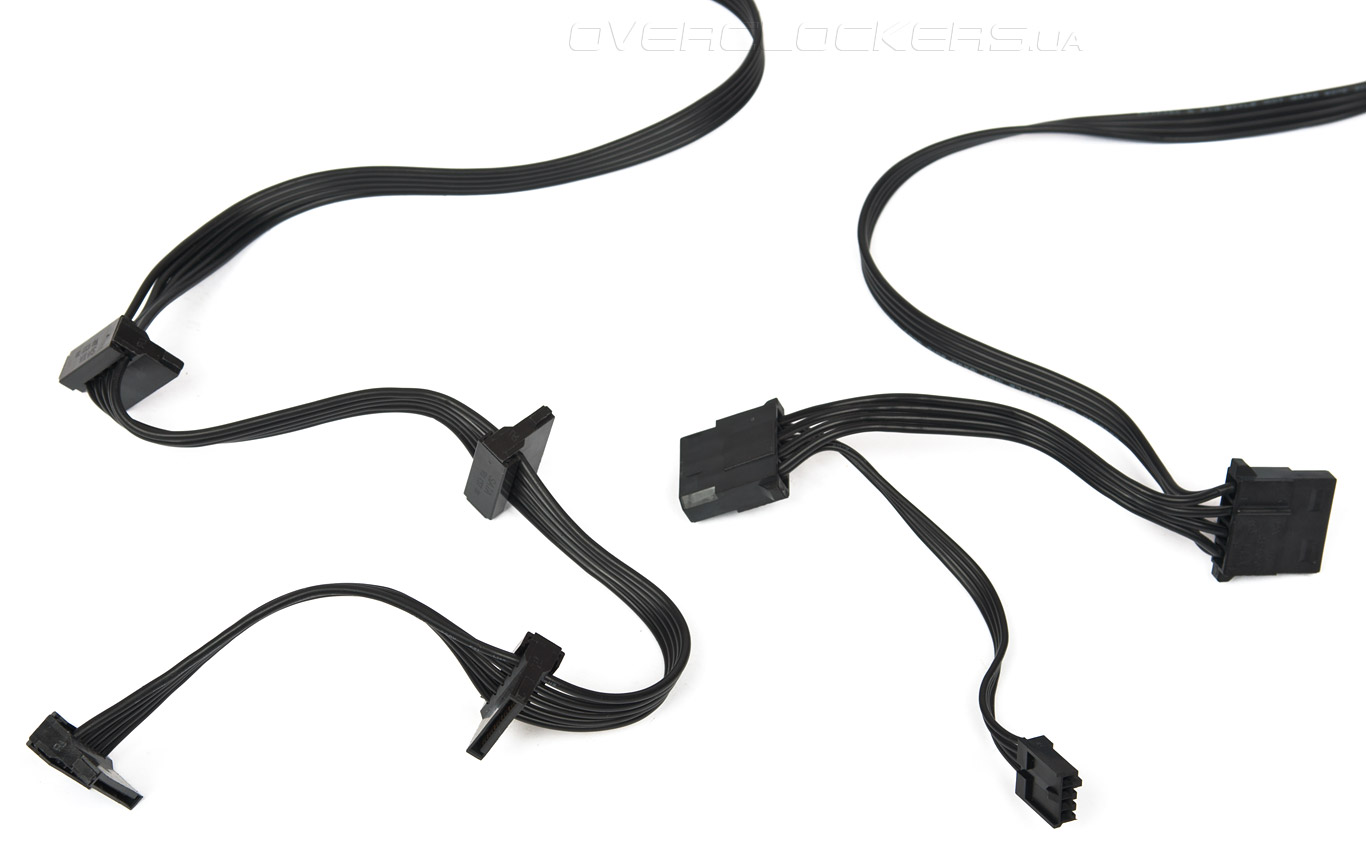

Все отстегивающиеся кабели выполнены в новом стиле в виде плоского шлейфа, лишенного какой-либо оплетки. На удивление, они очень мягкие, даже «толстый» кабель для видеокарт не доставит хлопот при подключении.
Не ожидали мы увидеть и очень длинные шлейфы для периферии — шутка ли, до первого разъема целых 75 см! Такое теперь можно встретить разве что в серверных решениях.

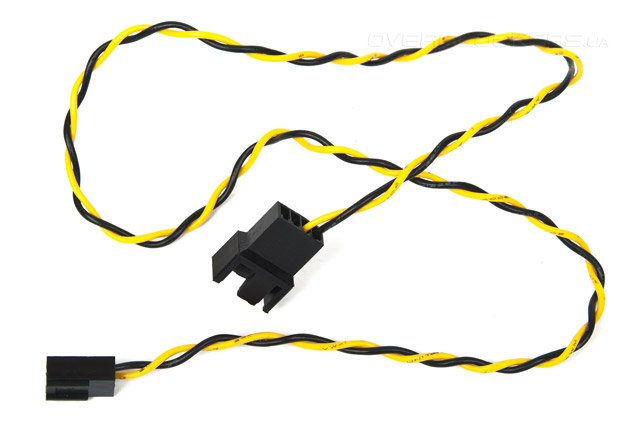

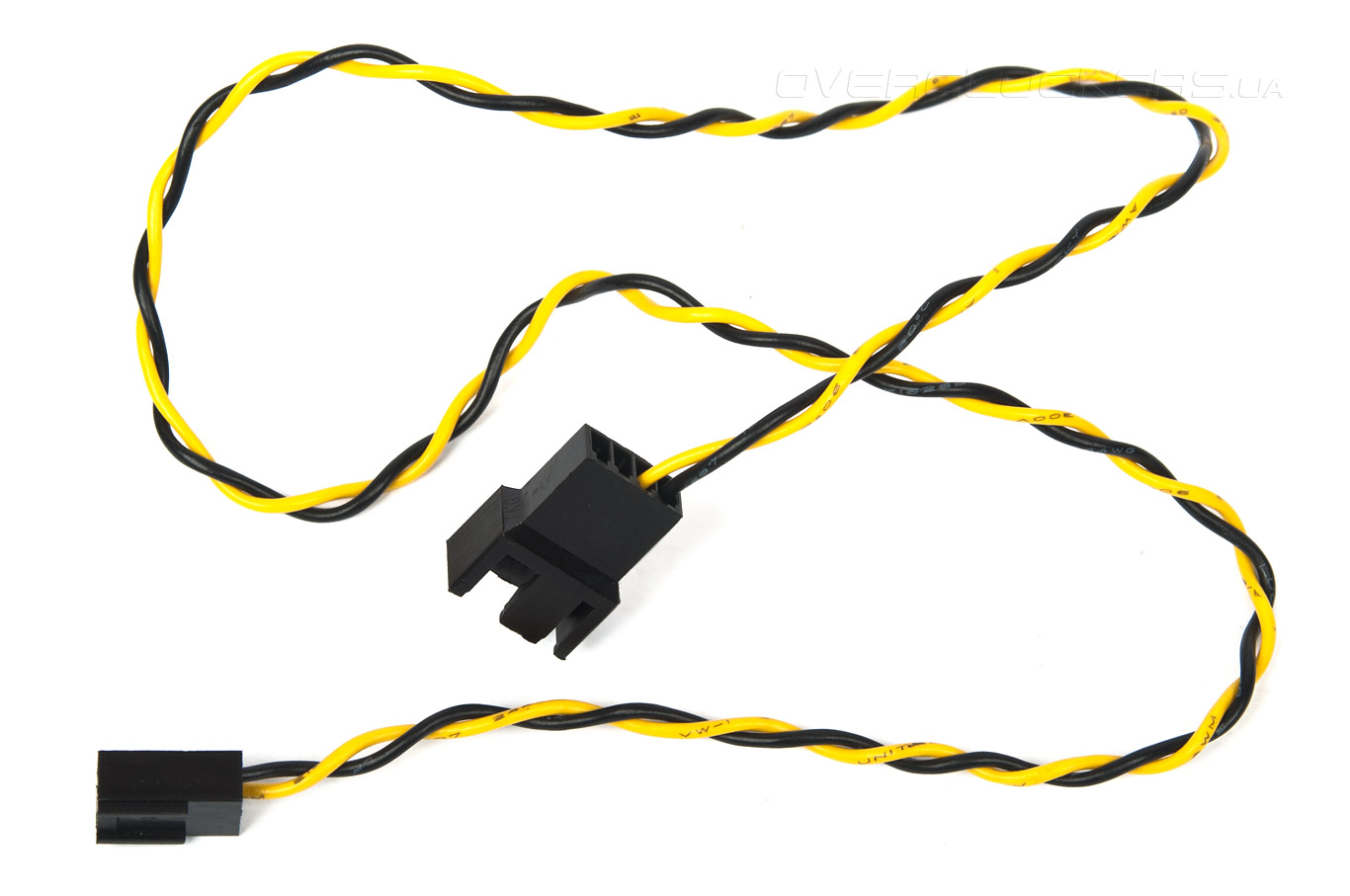

Парочка кабелей с желтым проводом позволяют подключить два вентилятора непосредственно к блоку питания — напряжение 7 В позволит снизить пыл оборотистых «вертушек». Длина их составляет 45 см.

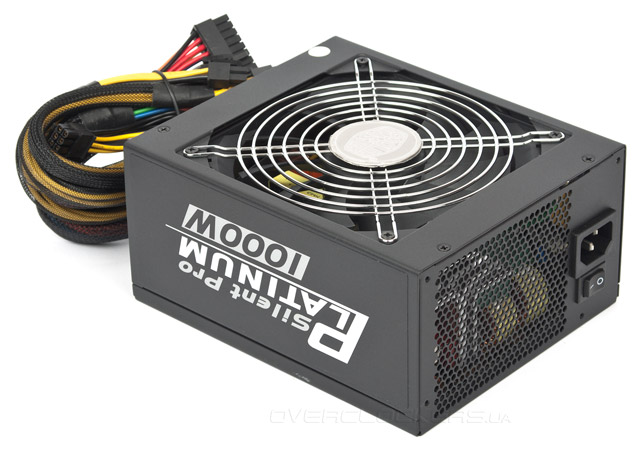

В плане дизайна Silent Pro Platinum 1000W ничего особенного собой не представляет. Обычный корпус длинной 180 мм из толстой стали окрашен в черный цвет, а хромированная проволочная решетка защищает вентилятор от попадания в него посторонних предметов. За обесточивание устройства отвечает маленький выключатель, расположенный на внешней перфорированной стенке.

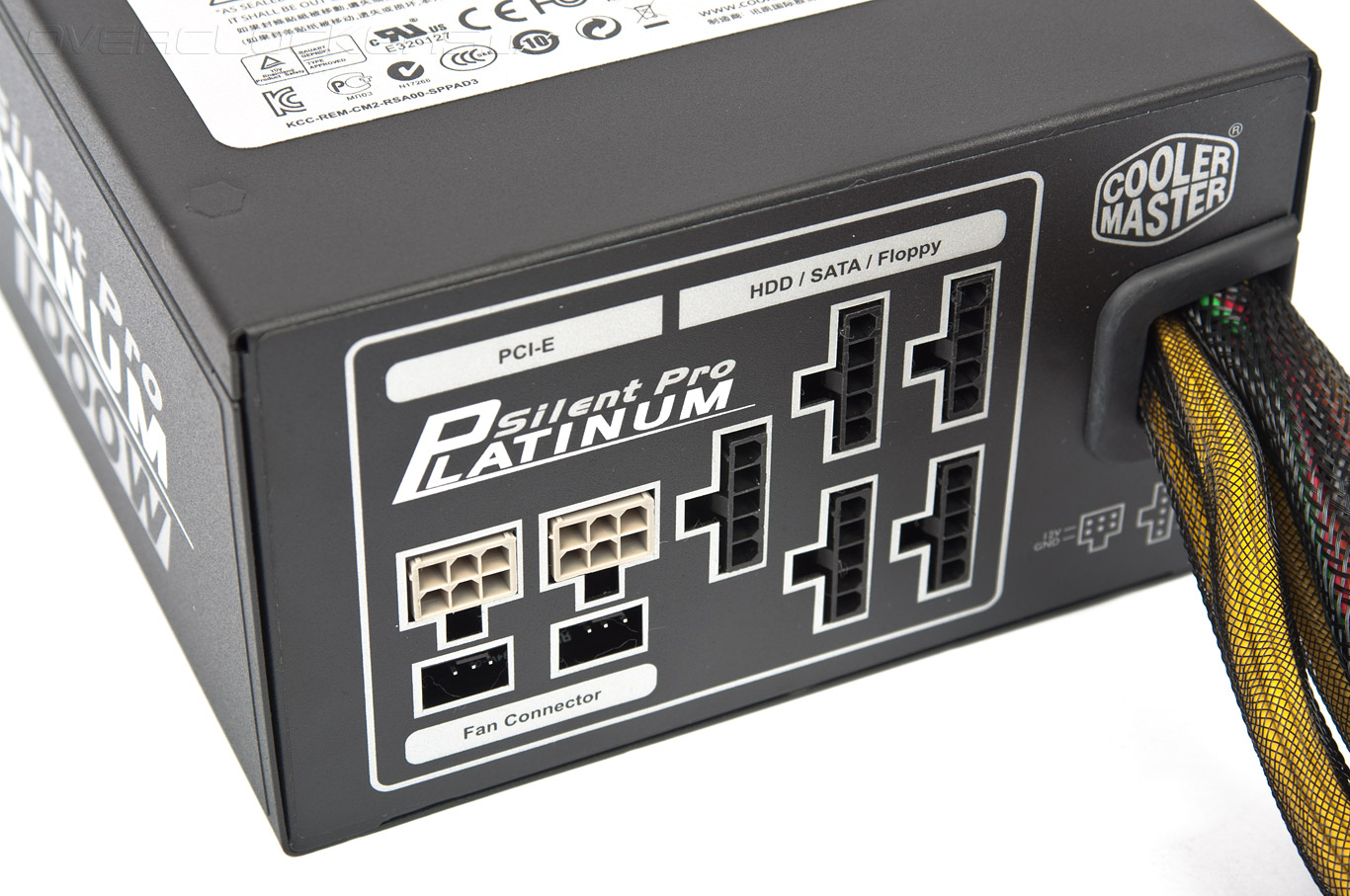

Все графические элементы выполнены в виде наклеек. Например, на внутренней стенке одна из них прикрывает монтажные винты и на ней указаны для чего и какой разъем предназначен.

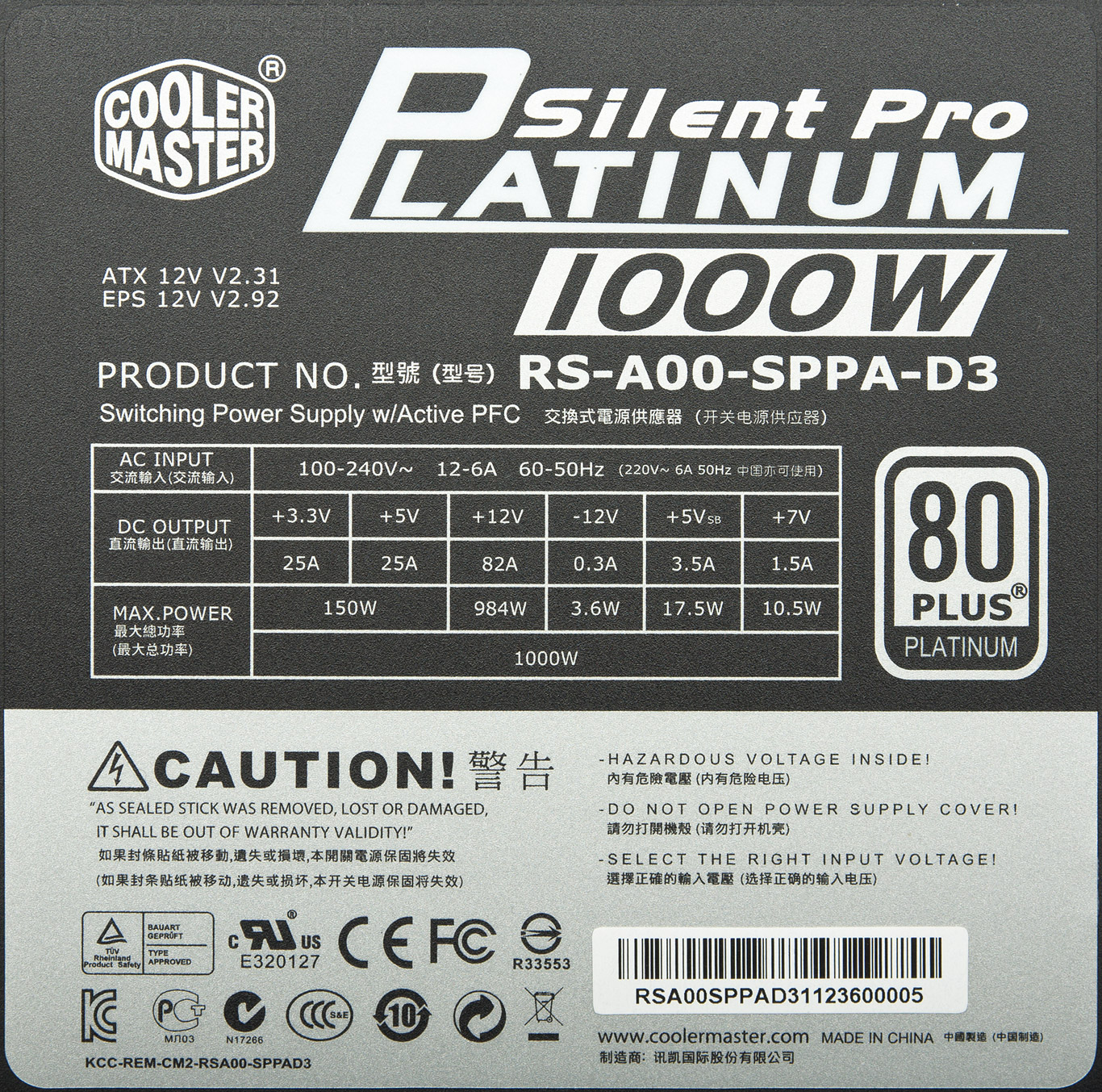

Блок питания по своим характеристикам напоминает киловаттный Seasonic Platinum-1000. Единственная 12-вольтовая линия может обеспечить нагрузку в 984 Вт, чего достаточно будет как минимум для трех видеокарт уровня GeForceGTX 780 или RadeonHD 7970 и разогнанного процессора. Общая мощность низковольтных линий составляет 150 ватт, что для современных систем является нормой.
Остальные линии без особых изменений, но появилась 7-вольтовая для подключения вентиляторов, которая может выдать ток на уровне 1,5 А.
| Шина питания | +3.3V | +5V | +12V1 | –12V | +5Vsb | +7V |
| Макс. ток нагрузки, А | 25 | 25 | 82 | 0,3 | 3 | 1,5 |
| Комбинированная мощность, Вт | 150 | 984 | 3,6 | 17,5 | 10,5 | |
| Общая мощность, Вт | 1000 | |||||
Присутствует активный PFC и возможность работать от сетей с широким диапазоном входного напряжения, а также джентльменский набор всевозможных защит.

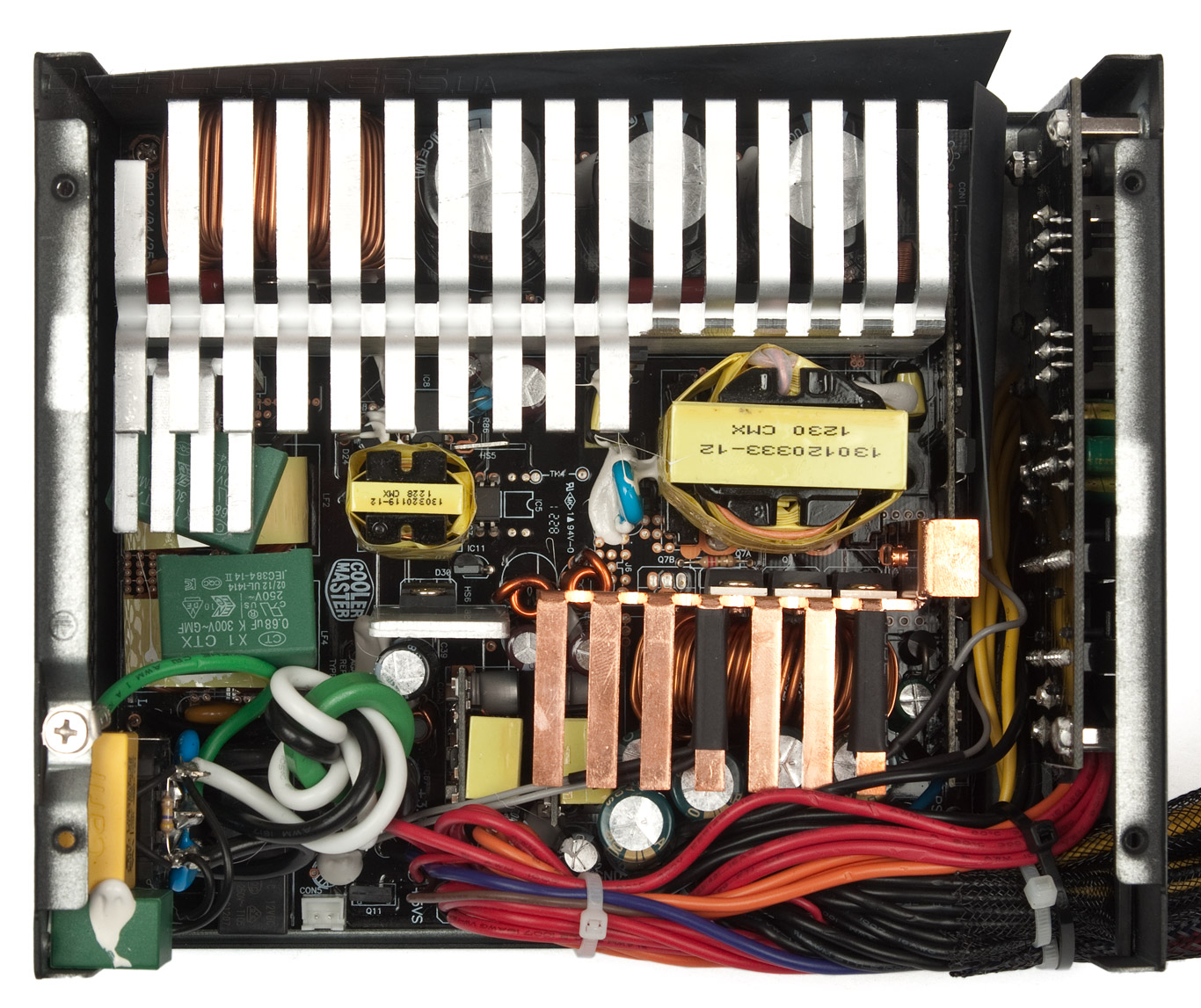

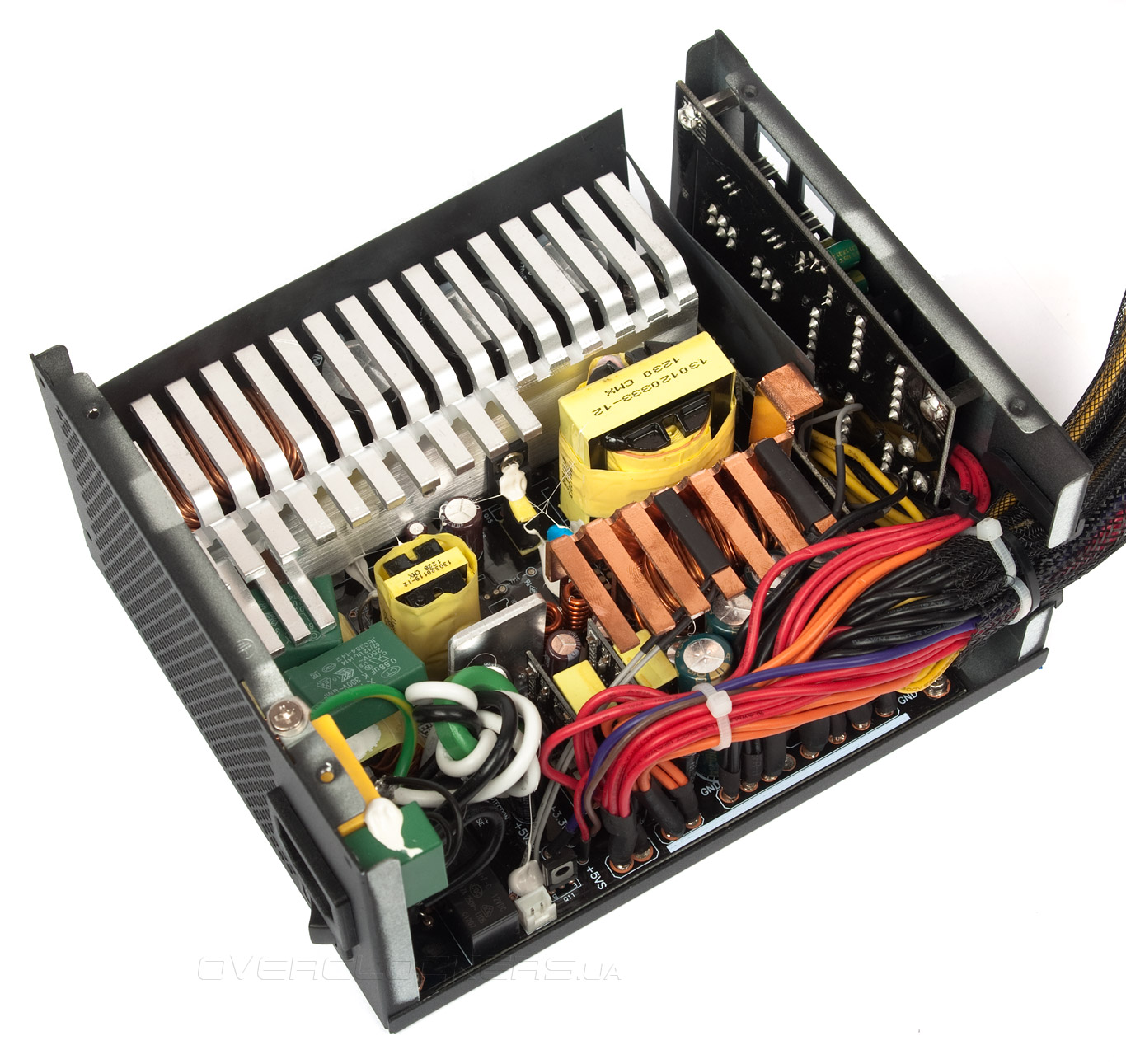

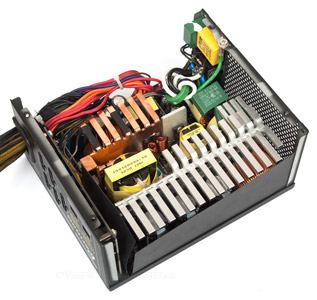

Silent Pro Platinum 1000W основан на платформе Enhance Electronics, компании, разрабатывающей весьма неплохие блоки питания.
Для повышения КПД в устройстве используется синхронный выпрямитель во вторичной цепи, в котором вместо привычных диодов применены полевые транзисторы, обладающие минимальным сопротивлением в открытом состоянии. Это снижает степень нагрева элементов, а значит, меньше впустую расходуется энергии.

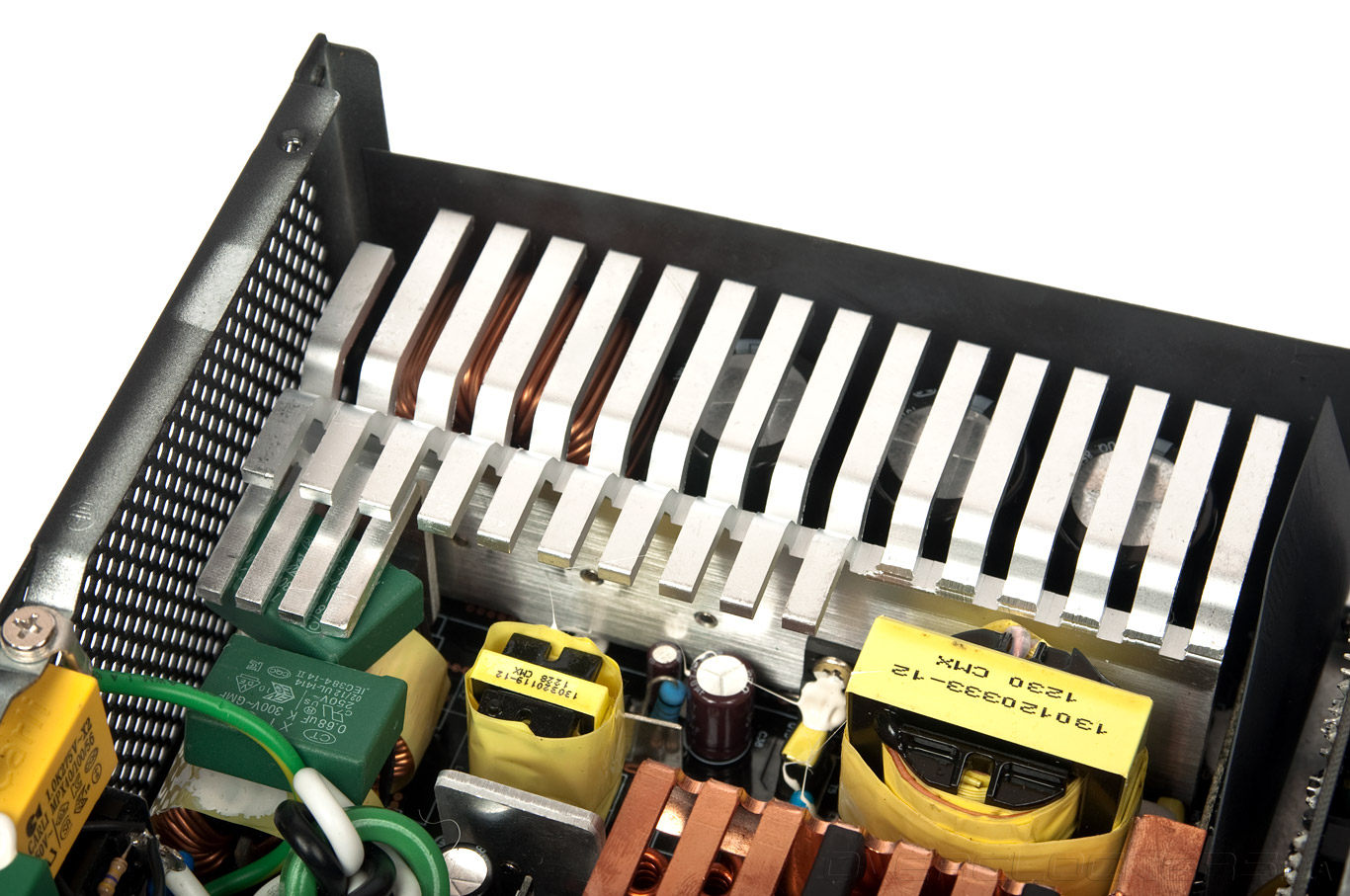

Компоненты активного PFC и ключевые транзисторы охлаждаются общим и самым крупным в блоке питания радиатором. Возле него расположен помельче, предназначенный для двух диодных мостов.

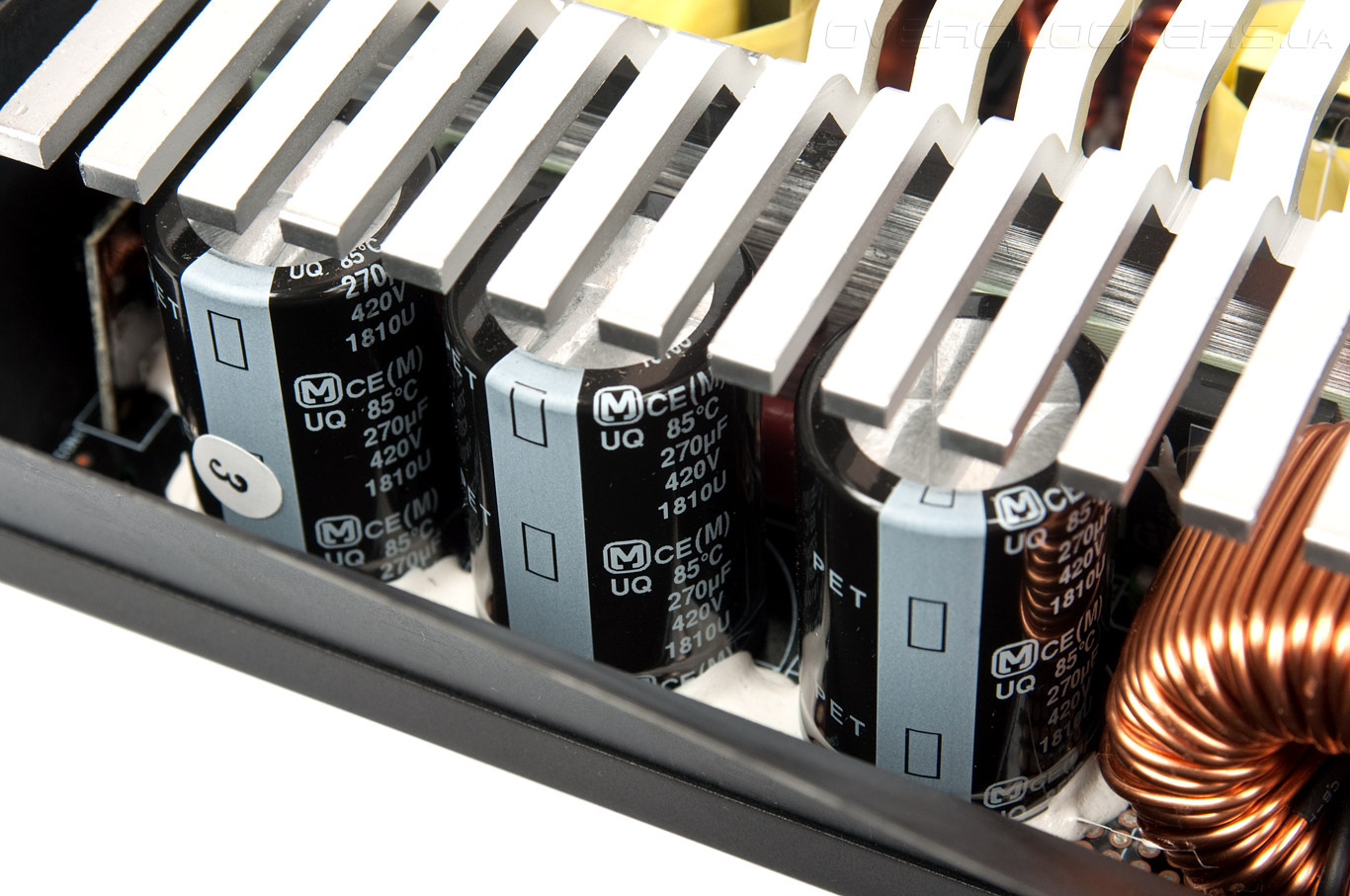

Входных емкостей три, на 270 мкФ и 420 В, производства Matsushita (Panasonic). Другого, естественно, и не ожидалось.

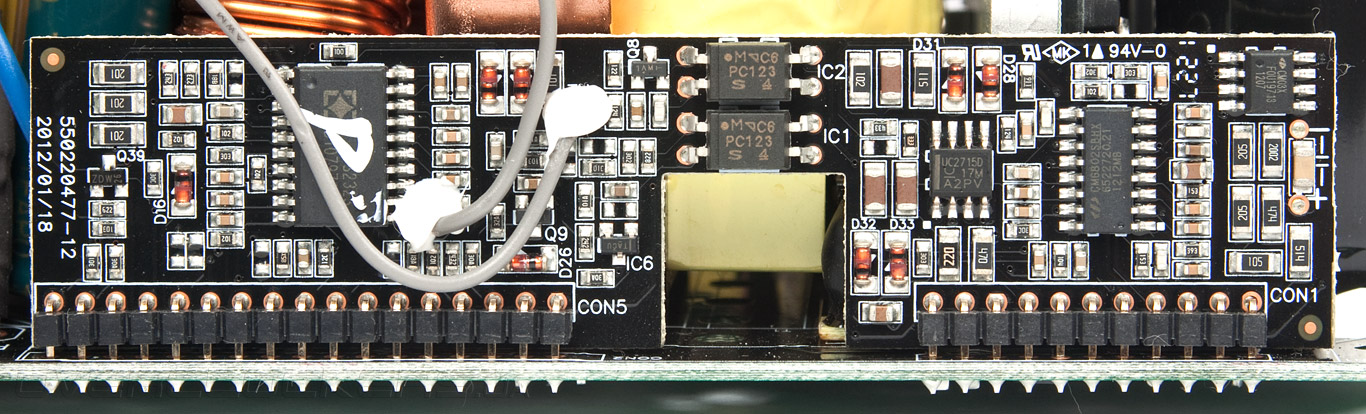

За управление блоком отвечает ШИМ-котроллер CM6802, расположенный на отдельной плате. На ней же находится чип мониторинга и защиты PS232S.

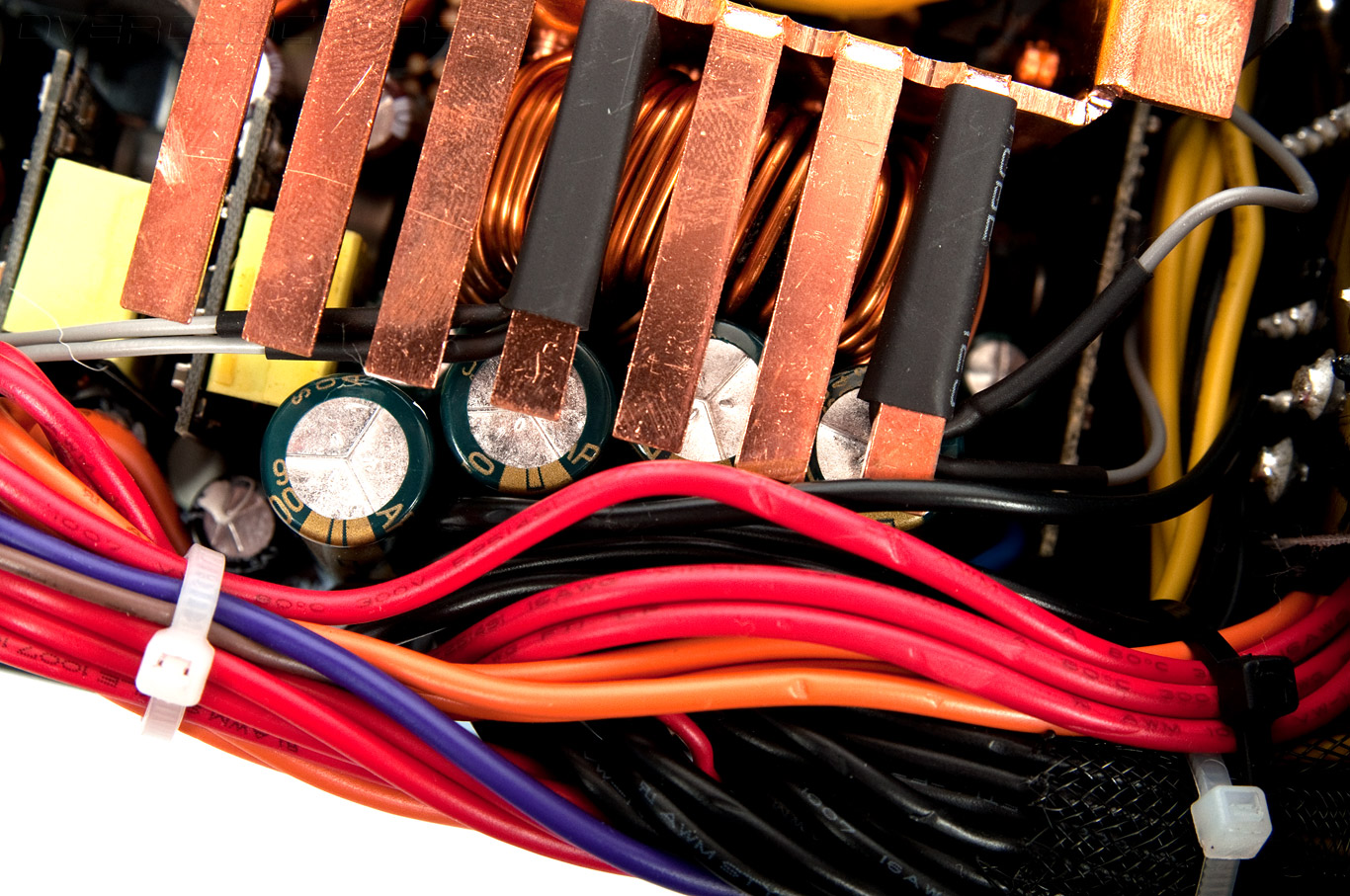

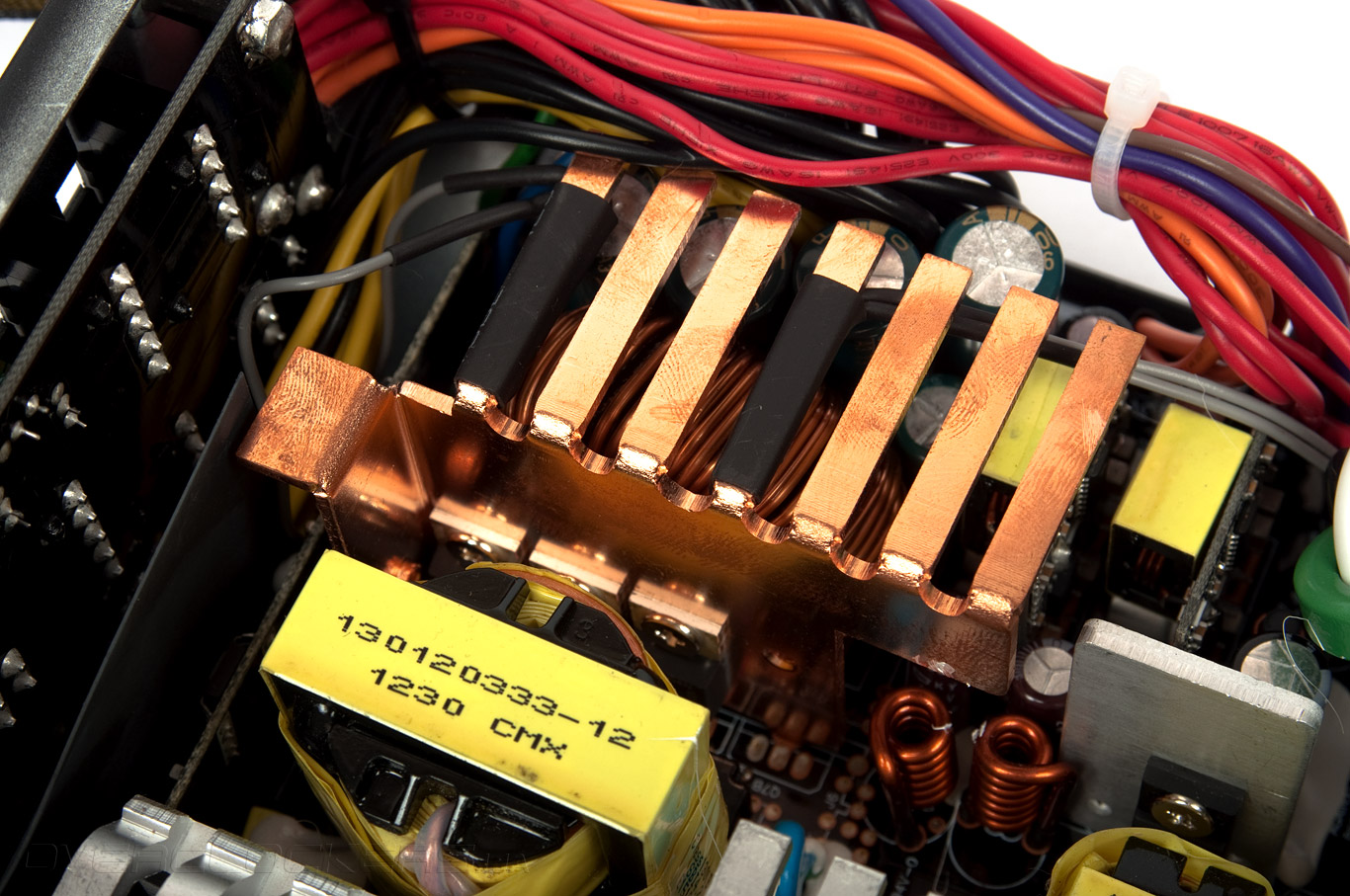

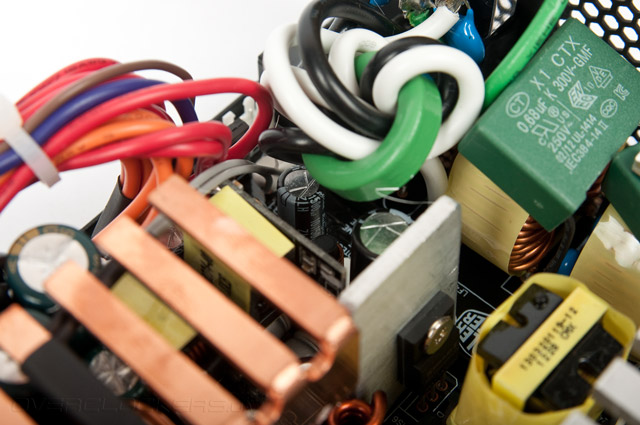

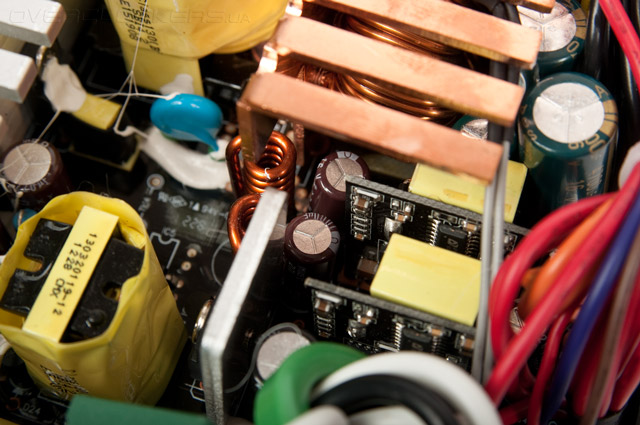

Синхронный выпрямитель собран на базе четырех транзисторов, охлаждаемых медным радиатором. Последний нами ранее нигде не встречался. На двух лепестках охладителя прикреплены датчики температуры.

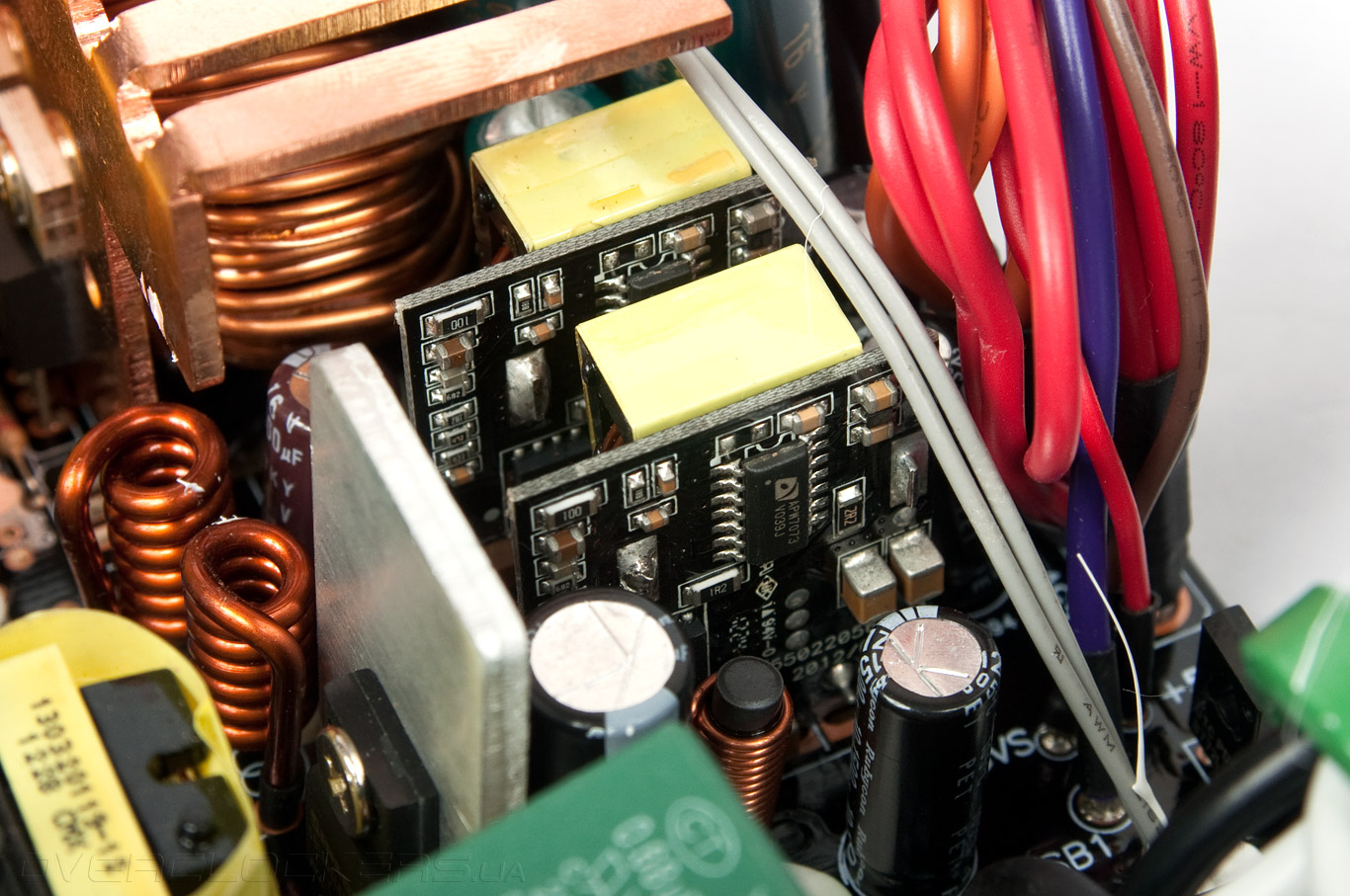

Рядом с радиатором расположены DC-DC преобразователи низковольтных каналов, каждый из которых управляется контроллером APW7073.

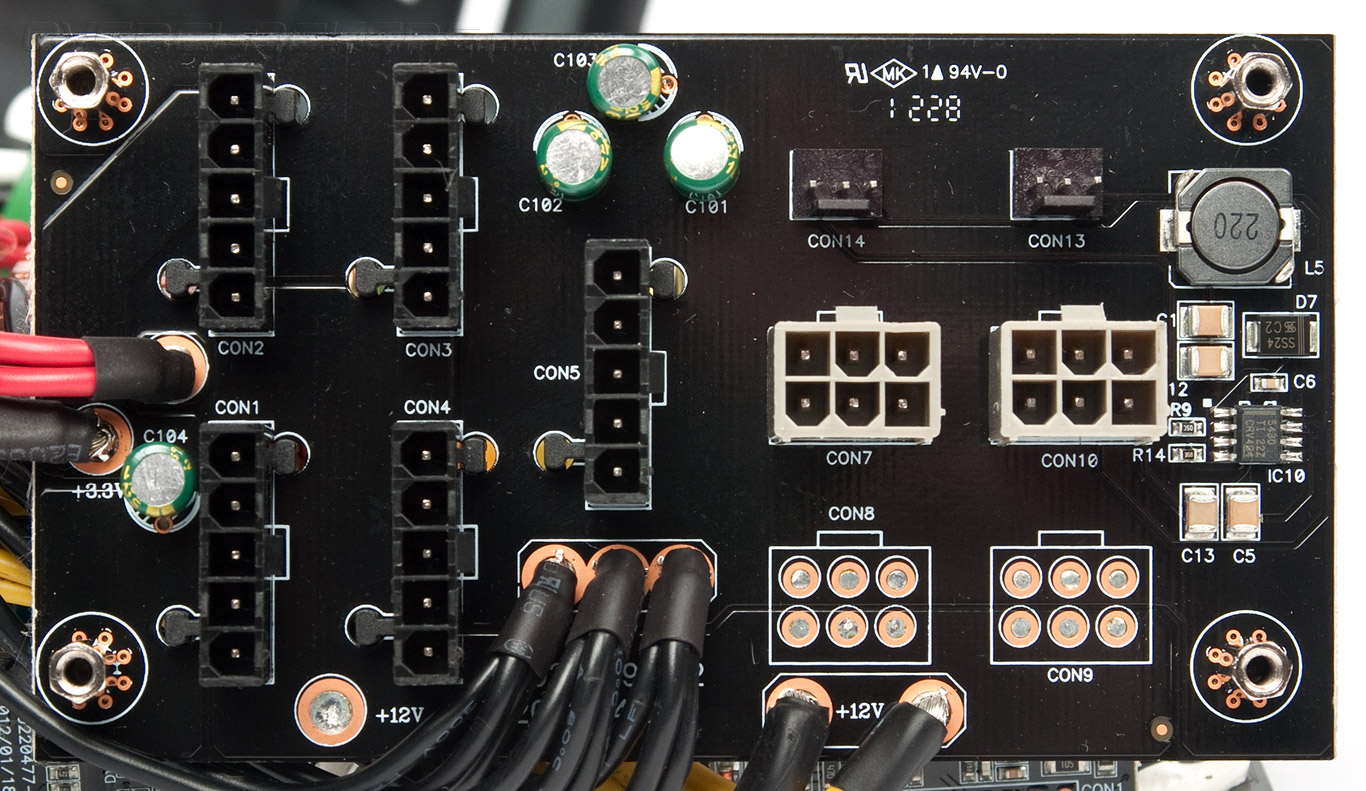

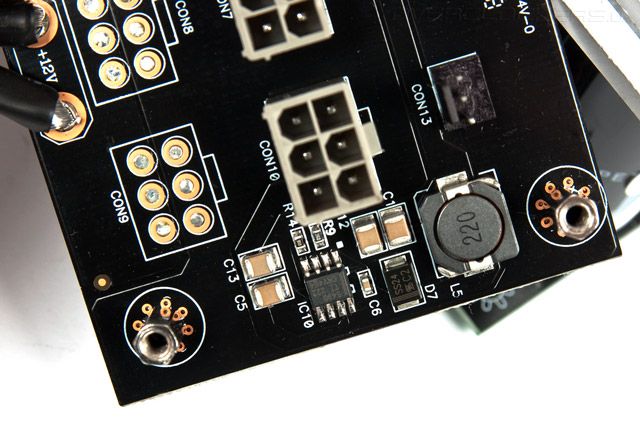

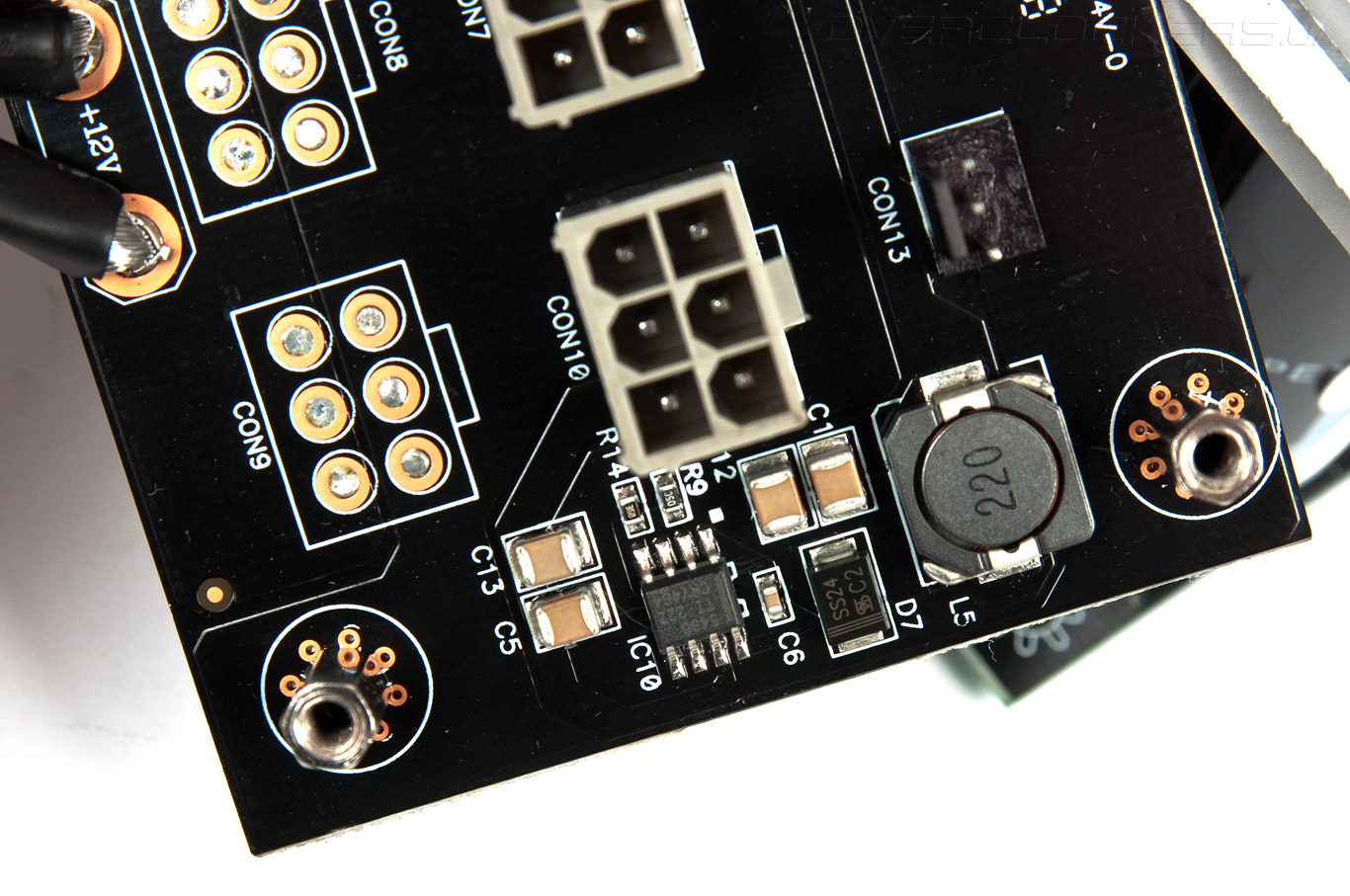

Плата с разъемами для отстегивающихся кабелей кроме транзитной функции выполняет еще и фильтрующую.
Кроме того, на ней еще распаян преобразователь на 7 В для питания вентиляторов.
Помимо качественных высоковольтных емкостей в блоке установлены также хорошие конденсаторы Chemi-Con и Rubycon.

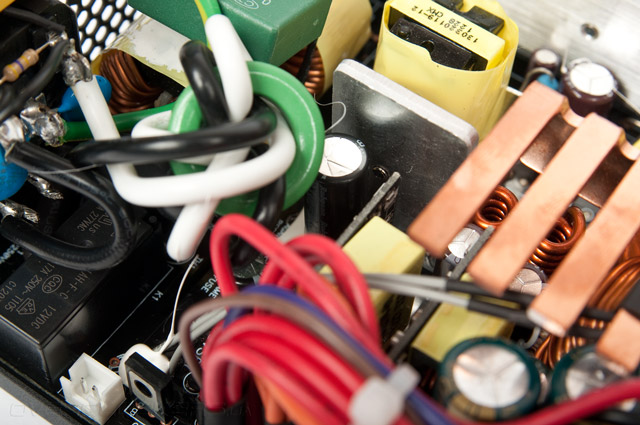

Но вот в блоке фильтрации можно увидеть компоненты Teapo и даже Taicon, на транзитной плате — Suncon.

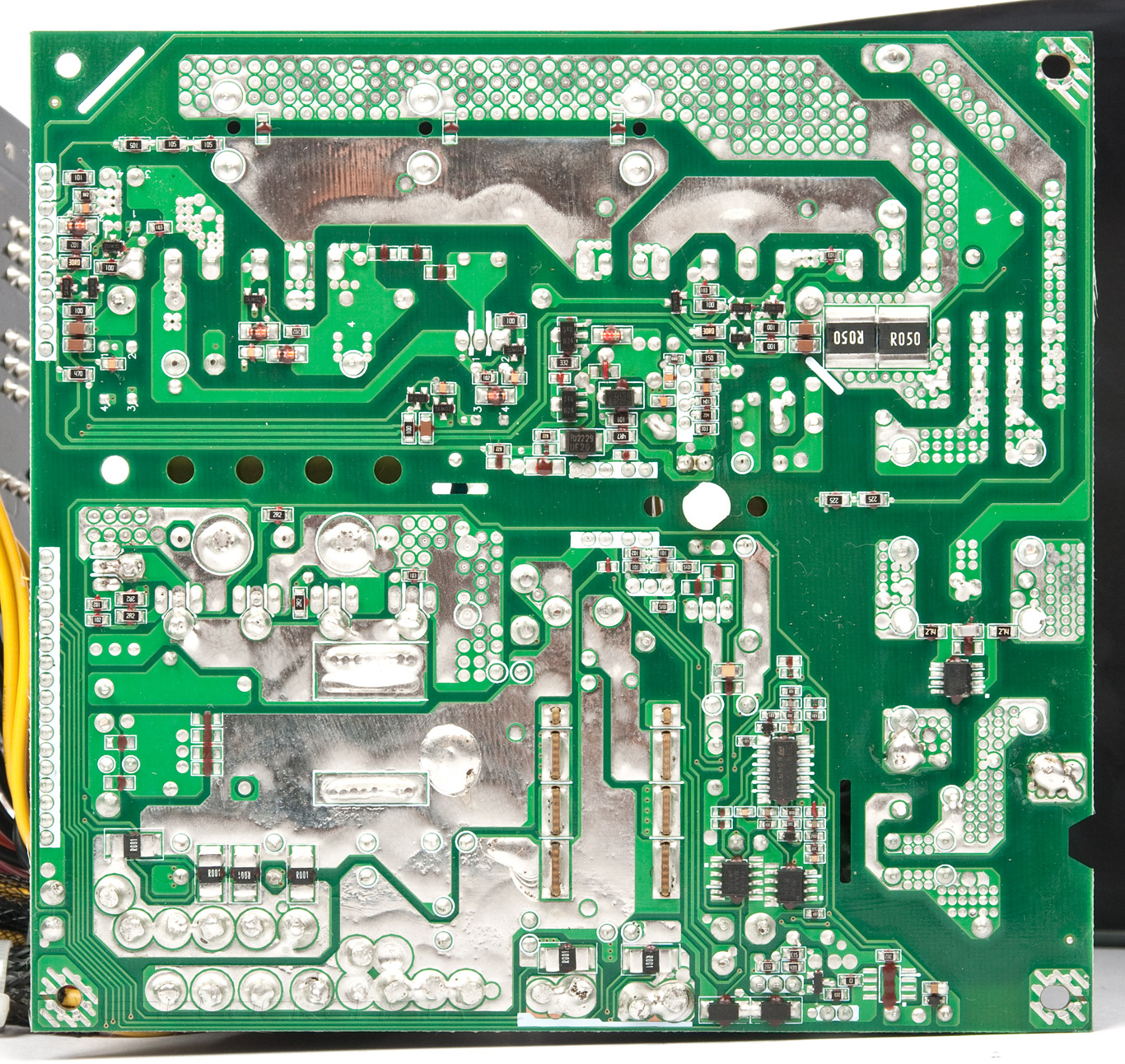

Качество сборки блока и пайки платы хорошее, придраться просто не к чему.

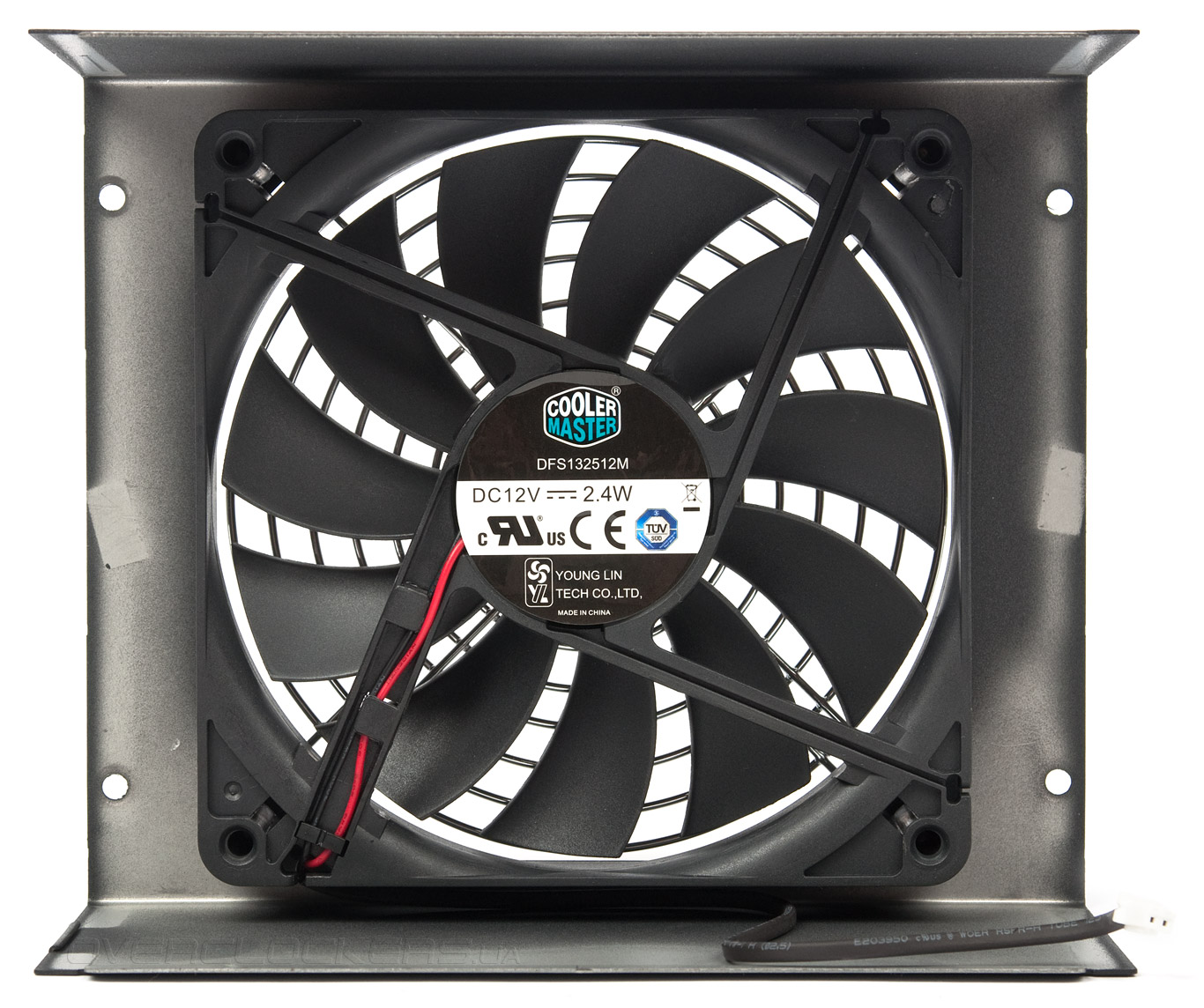

Для охлаждения компонентов используется 135-мм вентилятор DFS132512M производства Young Lin Tech, основанного на подшипнике скольжения с винтовой нарезкой. Подключение двухконтактное, максимальная скорость вращения крыльчатки — 1500 об/мин. Каких-либо оптимизаций для движения потоков воздуха внутри блока не предусмотрено.
Работает он действительно тихо. При простое и с игровой нагрузкой на базе двух GeForce GTX 295 и разогнанного процессора частота вращения вентилятора не превышала 650 об/мин и с любого расстояния от блока слышен был лишь шелест проходящего сквозь решетку воздуха. Любители тихих, но мощных систем останутся довольны.
Методика тестирования
Провести полноценное тестирование без соответствующего стенда тяжело, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
- процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
- материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
- кулер: Noctua NH-D14;
- оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
- видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
- жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.
Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

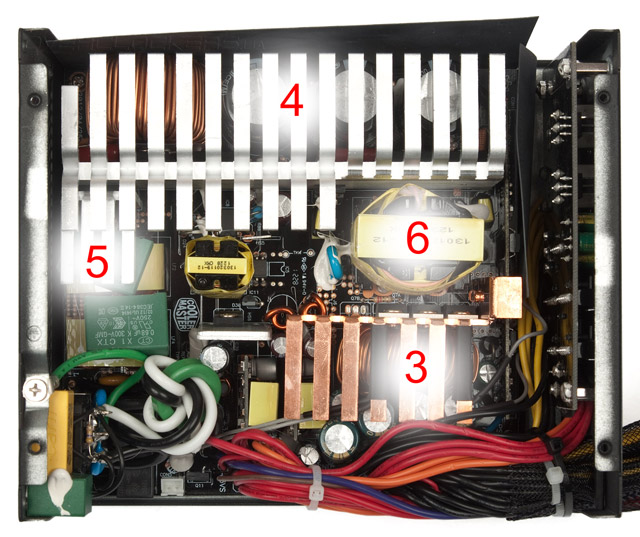

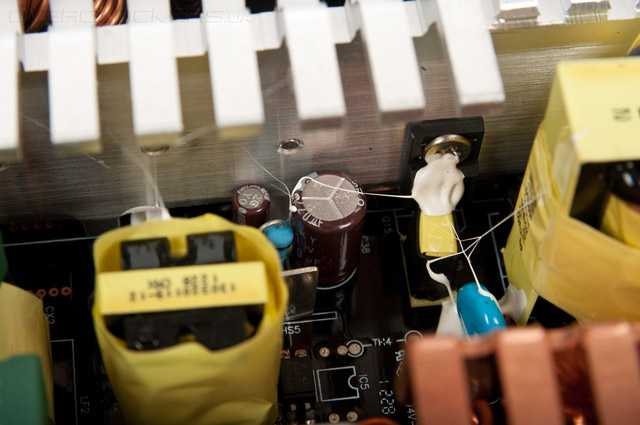

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на каждом из трех радиаторов (№№ 3–5) и трансформаторе (№6) внутри блока, а также на расстоянии 5 см перед вентилятором (№1) и за внешней стенкой (№2).
Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.
Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1 м, 50 и 10 см от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 33,5 дБА.
Следует учитывать, что данная методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.
Результаты тестирования
Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.
| GTX 295 | SLI | ||||
| Режим | Idle | Burn, DMC4 | Burn, OCCT | Burn, DMC4 | Burn, OCCT |
| Потребляемая мощность, Вт | 192 (~170) | 445 (~400) | 688 (~640) | 712 (~670) | 1069 (~970) |
| Линия +3.3V, В | 3,35 (+1,5%) | 3,35 (+1,5%) | 3,35 (+1,5%) | 3,35 (+1,5%) | 3,35 (+1,5%) |
| Линия +5V, В | 5,01 (+0,2%) | 5,01 (+0,2%) | 5,01 (+0,2%) | 5,01 (+0,2%) | 5,01 (+0,2%) |
| Линия +12V, В | 12,1 (+0,8%) | 12,04 (+0,3%) | 12 | 12,01 (+0,08%) | 11,94 (–0,5%) |
| Скорость вращения вентилятора, об/мин | 654 | 652 | 654 | 657 | 1139 |
| Уровень шума, дБА (1 м) | 33,5 | 33,5 | 33,5 | 33,5 | 36,3 |
| Уровень шума, дБА (50 см) | 33,7 | 33,7 | 33,7 | 33,7 | 38,5 |
| Уровень шума, дБА (10 см) | 35 | 35 | 35 | 35 | 49,2 |
| Термодатчик №1 | 25,9 | 26,8 | 26,9 | 26,9 | 28,4 |
| Термодатчик №2 | 30 | 31 | 36,2 | 34 | 37,8 |
| Термодатчик №3 | 34,9 | 39,6 | 53 | 49,3 | 62,1 |
| Термодатчик №4 | 32,7 | 34,4 | 40,6 | 39,1 | 43,1 |
| Термодатчик №5 | 30,6 | 34,5 | 39,6 | 38 | 41,5 |
| Термодатчик №6 | 46,4 | 49,7 | 60,6 | 54,2 | 66,2 |
Ну что же, все в пределах нормы, причем, разница от идеальных напряжений крайне мизернаа. Порадовал уровень шума, который был минимален вплоть до мощности чуть выше половины от номинала блока питания. А вот ближе к 1000 ваттам скорость вращения крыльчатки возросла почти в два раза, соответственно, поднялся и уровень шума, но не так, чтобы критично. В общем, все как и обещал производитель. И, видимо, небольшие температуры внутри корпуса позволили установить некоторые емкости от менее надежных брендов, чем Chemi-Con и Rubycon.
Выводы
Компания Cooler Master продолжила выпуск своих тихих блоков питания, дополнив ее «платиновыми» устройствами. И если экономия от лишних пары процентов КПД не так значительна, то менее шумные и горячие решения оценят намного больше потребителей. И в этом плане у Silent Pro Platinum 1000W полный порядок. Кроме того, рассмотренный блок питания качественно выполнен, обладает стабильными характеристиками, а комплекта поставки хватит, чтобы построить мощную рабочую станцию или игровую машину. Пожалуй, единственный недостаток такого устройства — его цена, но аналогичные решения стоят столько же, а то и дороже.
