Обзор «золотого» блока питания Chieftec GPM-850C серии Navitas

Когда фирмы, выпускающие высокоуровневые блоки питания уже начинают посматривать в сторону еще более экономичных решений, чем сертифицированных по программе 80 Plus Platinum, производители массовых продуктов только начинают осваивать «золотые» устройства. Вспомним хотя бы FSP, которая на год опоздала со своей серией Aurum. Но, стоит признать, ее разработка оказалась достаточно интересной, которая впоследствии использовалась и для более энергоэффективных решений. А весьма демократичный ценник вряд ли оставил равнодушными экономичных пользователей.

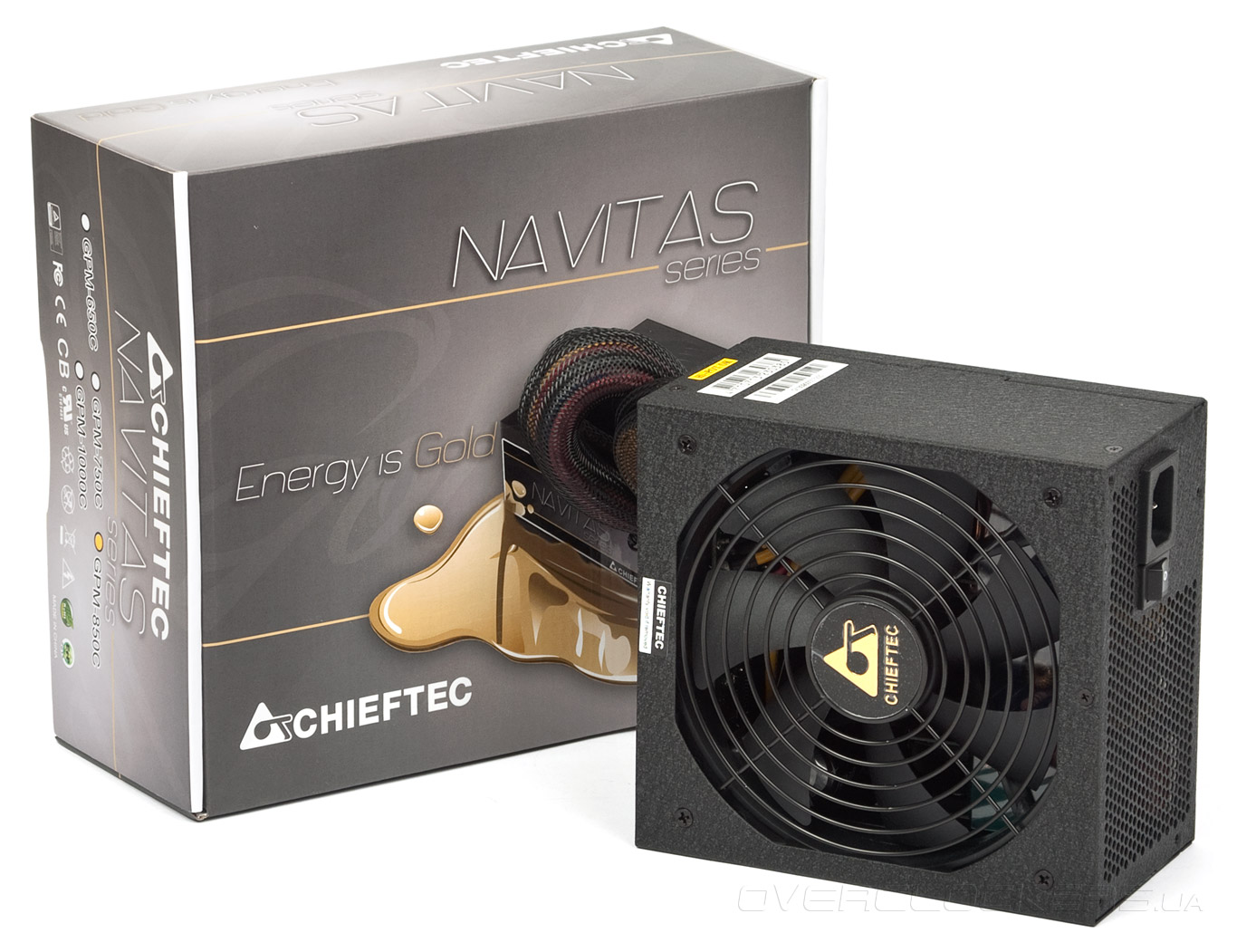

И вот, совсем недавно, очень популярная на отечественном рынке компания Chieftec также представила серию блоков питания с сертификатом 80 Plus Gold. Новинки получили название Navitas и обладают приятным внешним видом, современными характеристиками, модульной конструкцией и 140-мм вентилятором. Работа последнего по заверению производителя будет тихой (super low noise, как гласит одна из ключевых особенностей в рекламном проспекте), но зная Chieftec, это стоит еще проверить. И как раз этим мы и займемся на примере блока питания GPM-850C мощностью 850 ватт.

Chieftec GPM-850C


Chieftec Navitas 850W (GPM-850C)

Устройство поставляется в очень лаконичной упаковке, на которой кроме изображения блока питания и названия модели с фирмой-производителем нет ровным счетом ничего. Складывается впечатление, что Chieftec по-прежнему рассчитывает больше на сборщиков, чем на конечного потребителя, падкого на различную рекламную информацию.

Chieftec Navitas 850W (GPM-850C)

Несмотря на то, что на коробке можно увидеть значок 80 Plus Gold, сертификация серии Navitas под требования этого стандарта еще в процессе прохождения. Пока же производитель заявляет о КПД более 90%. Видимо, это для нагрузки в половину мощности от номинала. Напомним, что эффективность устройств этого стандарта равна 88/92/88 процентов для 20/50/100% нагрузки соответственно.

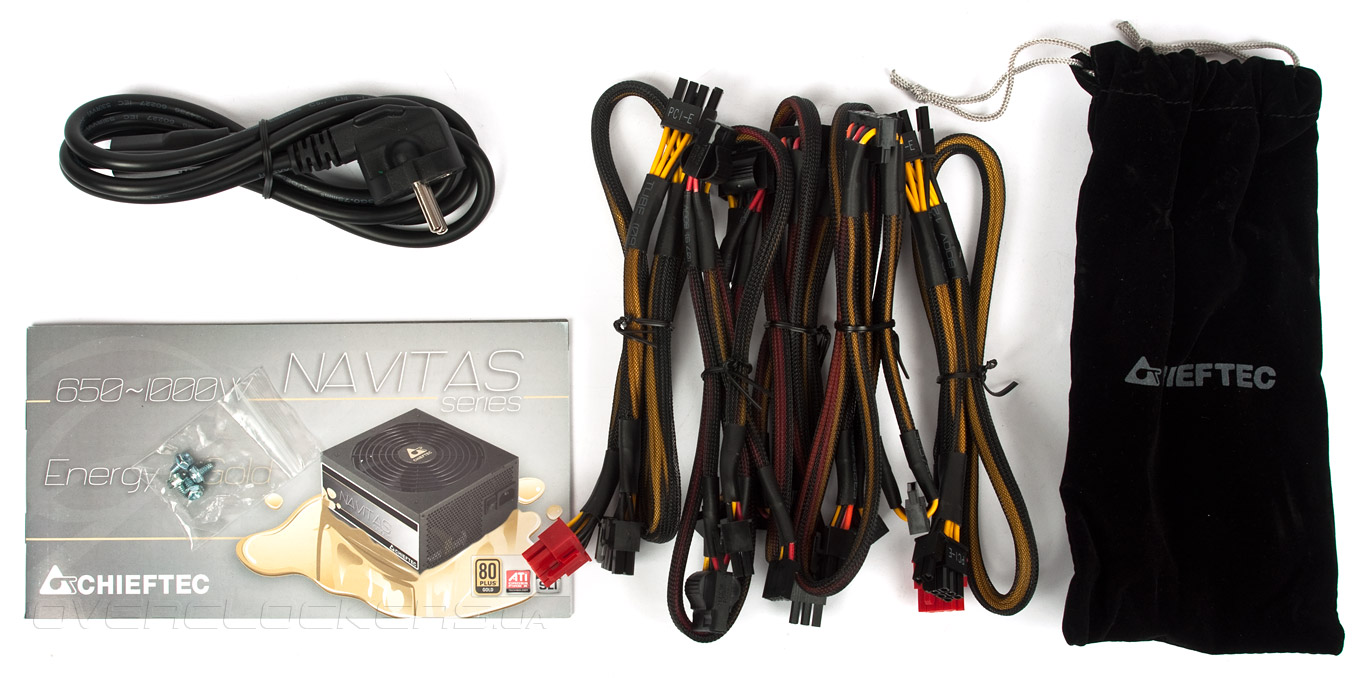

Комплект поставки стандартный для дорогих коробочных блоков питания Chiftec:
  • инструкция;
  • комплект монтажных винтов;
  • комплект отстегивающихся кабелей;
  • велюровый чехол для кабелей;
  • сетевой шнур.
Chieftec Navitas 850W (GPM-850C)

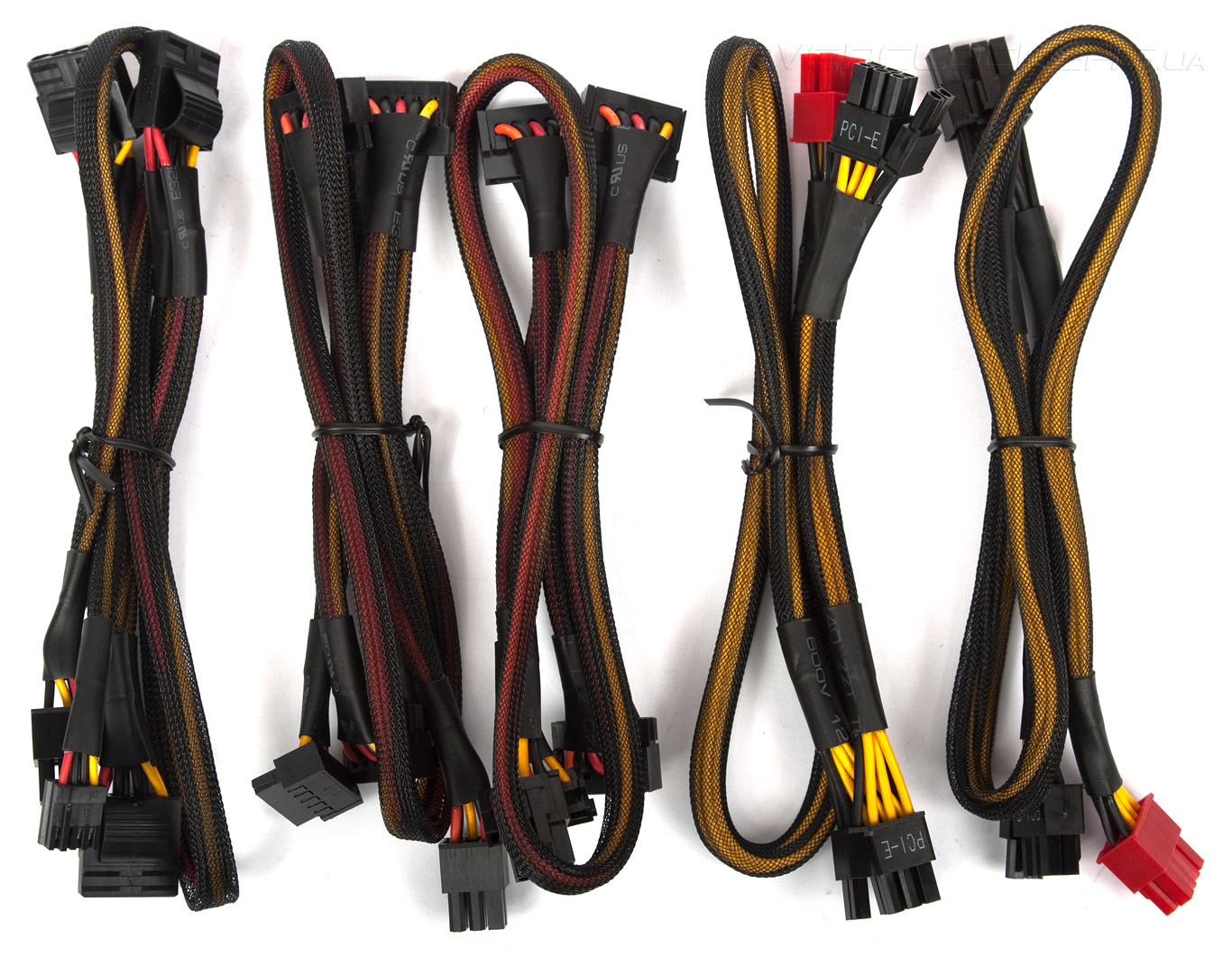

Кабели питания материнской платы (длина 51 см) и процессора (4+4; 53 см) не отстегиваются, а набор остальных шлейфов как всегда минимальный, но достаточный для постройки мощной игровой системы:
  • два с двумя с 8-контактными (6+2) разъемами для видеокарт PCI-E (54+14 см);
  • два с четырьмя разъемами питания для SATA-устройств (55+15+15+15 см);
  • один с тремя разъемами для IDE-устройств и одним FDD (54+15+15 см).
Chieftec Navitas 850W (GPM-850C)

А вот чего действительно недостаточно, так это длины основных кабелей питания для постройки системы в просторном корпусе. И это стоит учитывать при покупке моделей серии Navitas. В плюс запишем наличие нейлоновой оплетки на всех шлейфах.

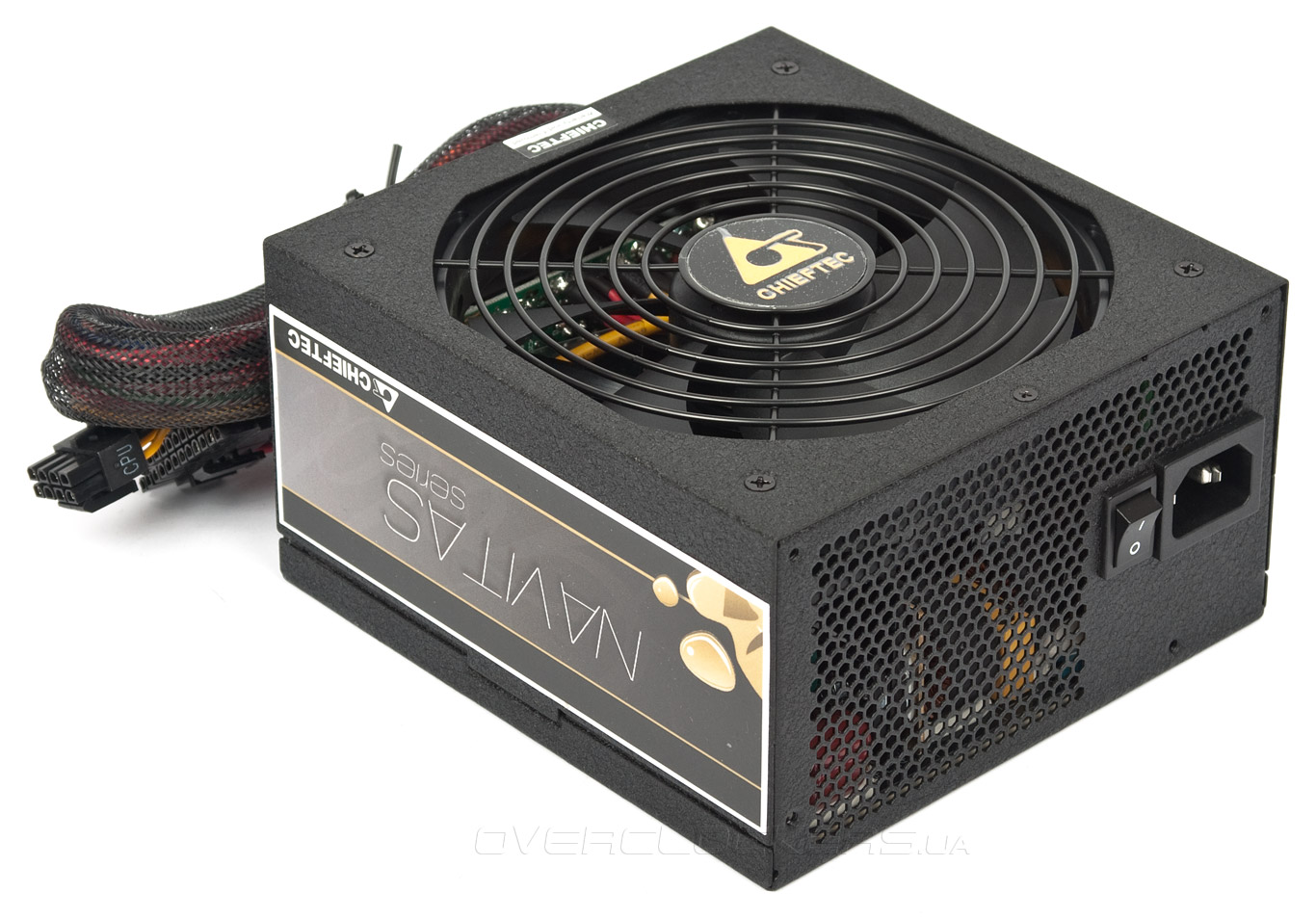

По дизайну GPM-850C ничем не отличается от подавляемого большинства блоков питания для розничного рынка. Черный корпус с грубой фактурой и глубиной 160 мм со стороны 140-мм вентилятора прикрыт решеткой тоже черного цвета с логотипом компании по центру. Это устройство сильно напоминает протестированный ранее Chieftec BPS-750C2, даже перфорация на внешней стенке имеет такую же небольшую площадь. Кроме того, используется аналогичный маленький выключатель.

Chieftec Navitas 850W (GPM-850C)

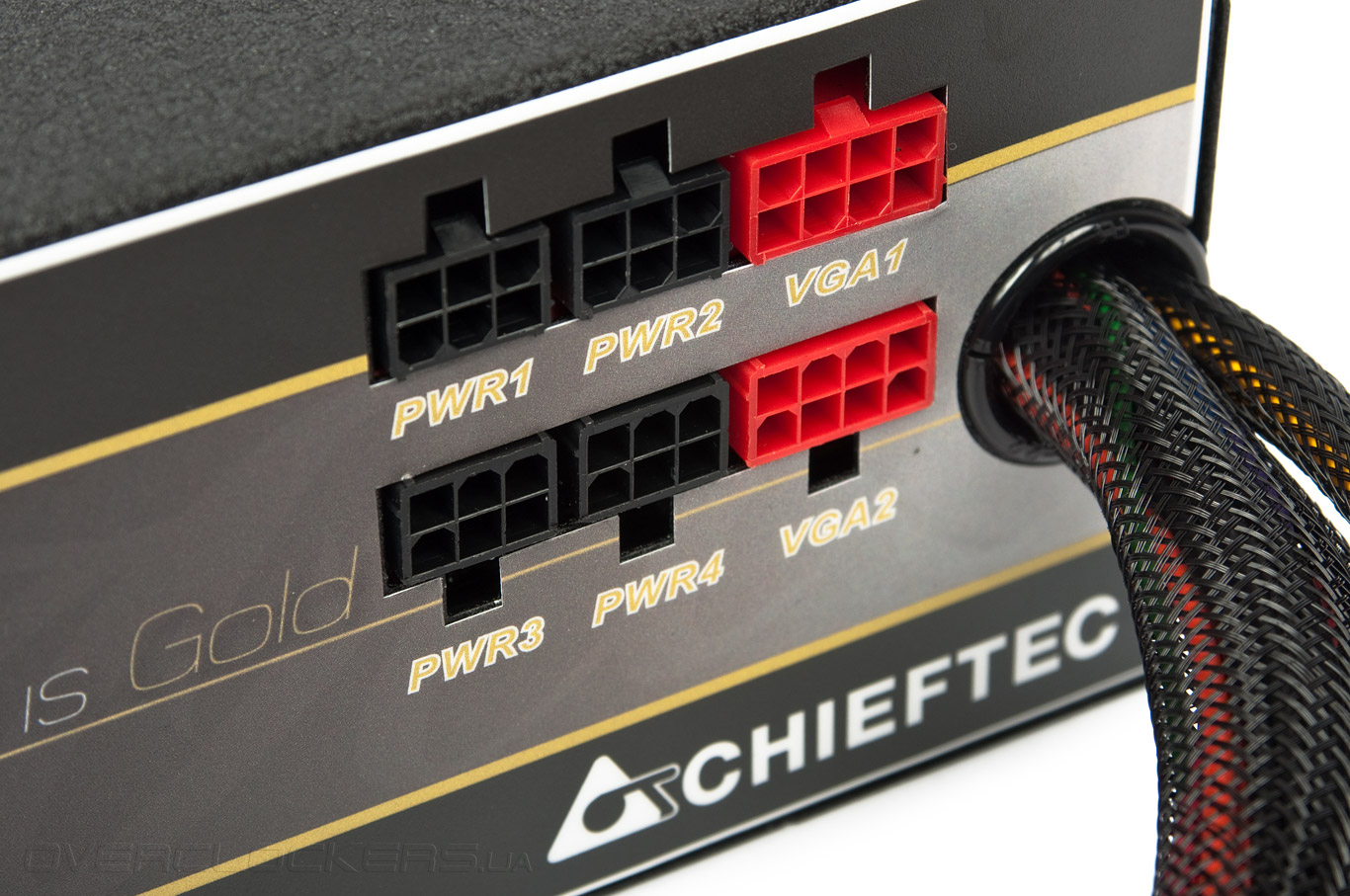

Внутренняя стенка того же вида, на ней разместились два разъема для подключения кабелей питания видеокарт и четыре для периферии. Только наклейки на гранях корпуса теперь другого дизайна.

Chieftec Navitas 850W (GPM-850C)

Как уже отмечалось, блок обладает современными характеристиками и для GPM-850C они выливаются в наличие одной линии +12 В с током до 70 А, а это 840 Вт, т.е. почти номинал устройства. Комбинированная мощность низковольтных каналов ограничена лишь 100 ваттами, но этого хватит для любой системы.

Chieftec Navitas 850W (GPM-850C)

Для дежурной линии предусмотрено 3 А, а канал –12V может обеспечить нагрузку до 9,6 Вт.

Шина питания +3.3V +5V +12V1 –12V +5Vsb
Макс. ток нагрузки, А 20 20 70 0,8 3
Комбинированная мощность, Вт 100  840 9,6 15
Общая мощность, Вт 850

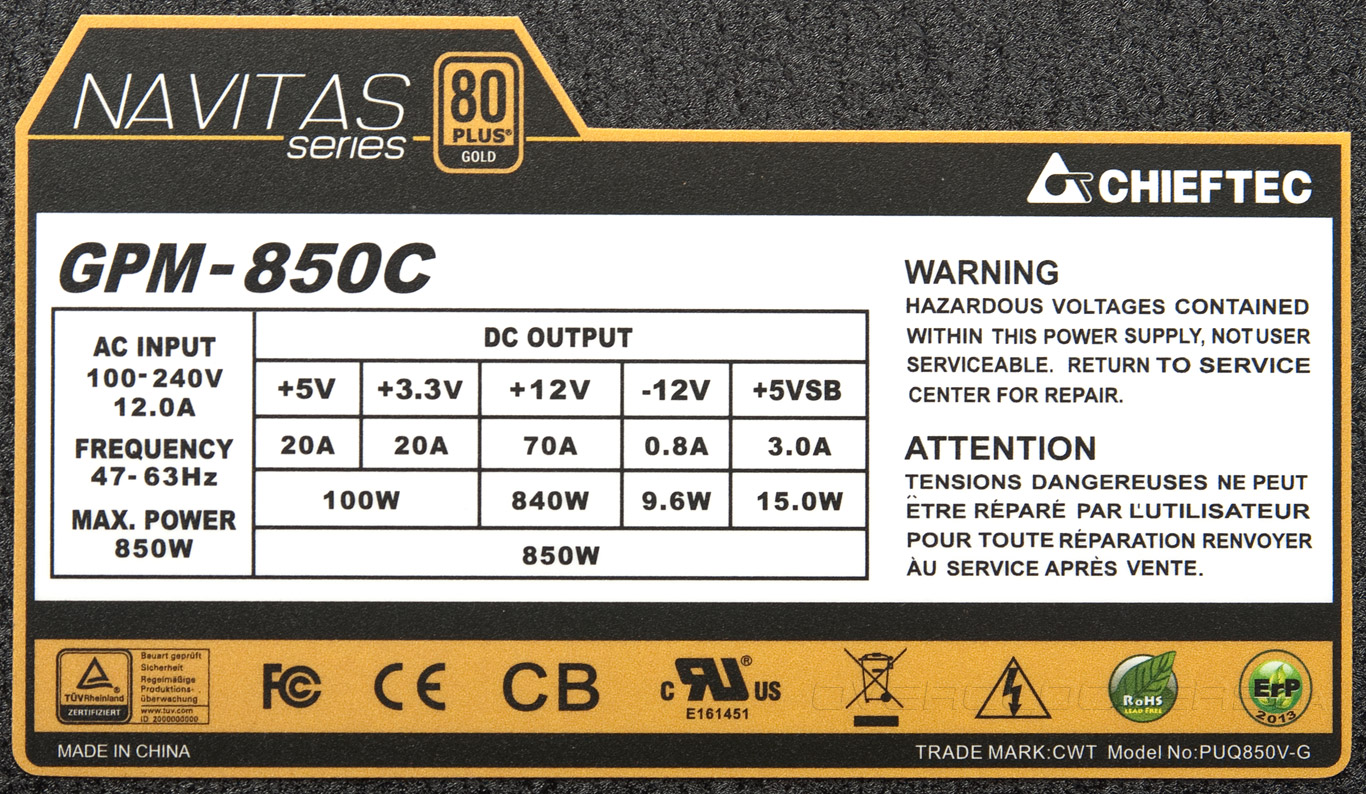

Присутствуют активный PFC, возможность работы от сети 100–240 В и различные защиты. Примечательно, что на наклейке с характеристиками производитель указал используемую платформу CWT и даже модель оригинального блока питания — PUQ850V-G! Честно говоря, такое нам встречается впервые. Видимо, пока серия Navitas проходит сертификация 80 Plus Golden компания Chieftec решила не пугать потенциальных покупателей своей неведомой моделью.

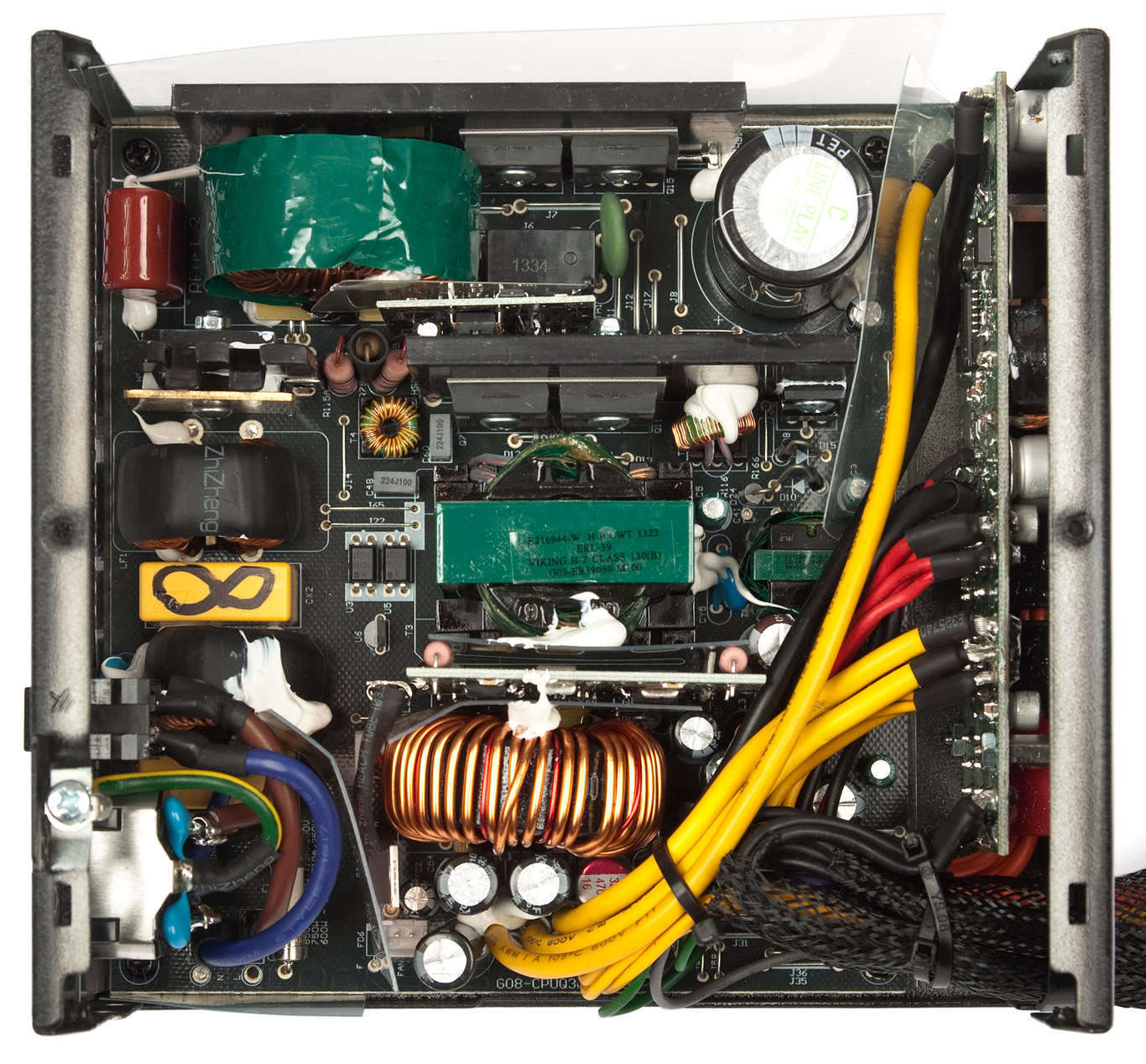

Теперь снимаем крышку — так и есть, используется та же платформа CWT, что и в BPS-750C2, но более экономичная.

Chieftec Navitas 850W (GPM-850C) Chieftec Navitas 850W (GPM-850C)

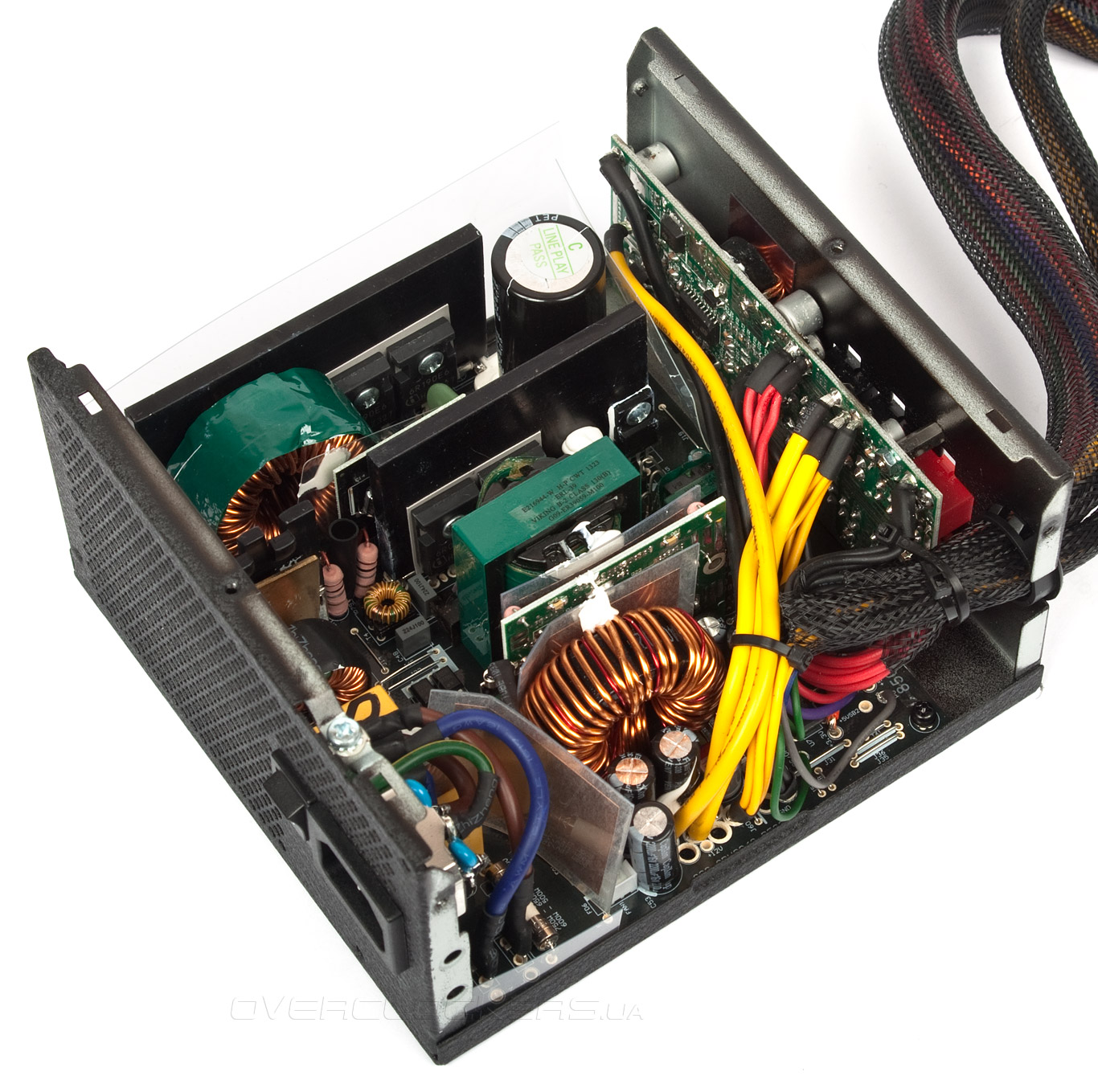

Первичная цепь ничем не выделяется, тогда как вторичная построена на синхронном выпрямителе с использованием DC-DC преобразователей для низковольтных каналов. В качестве управляющей микросхемы установлен, скорее всего, чип CM6802TX.

Chieftec Navitas 850W (GPM-850C)

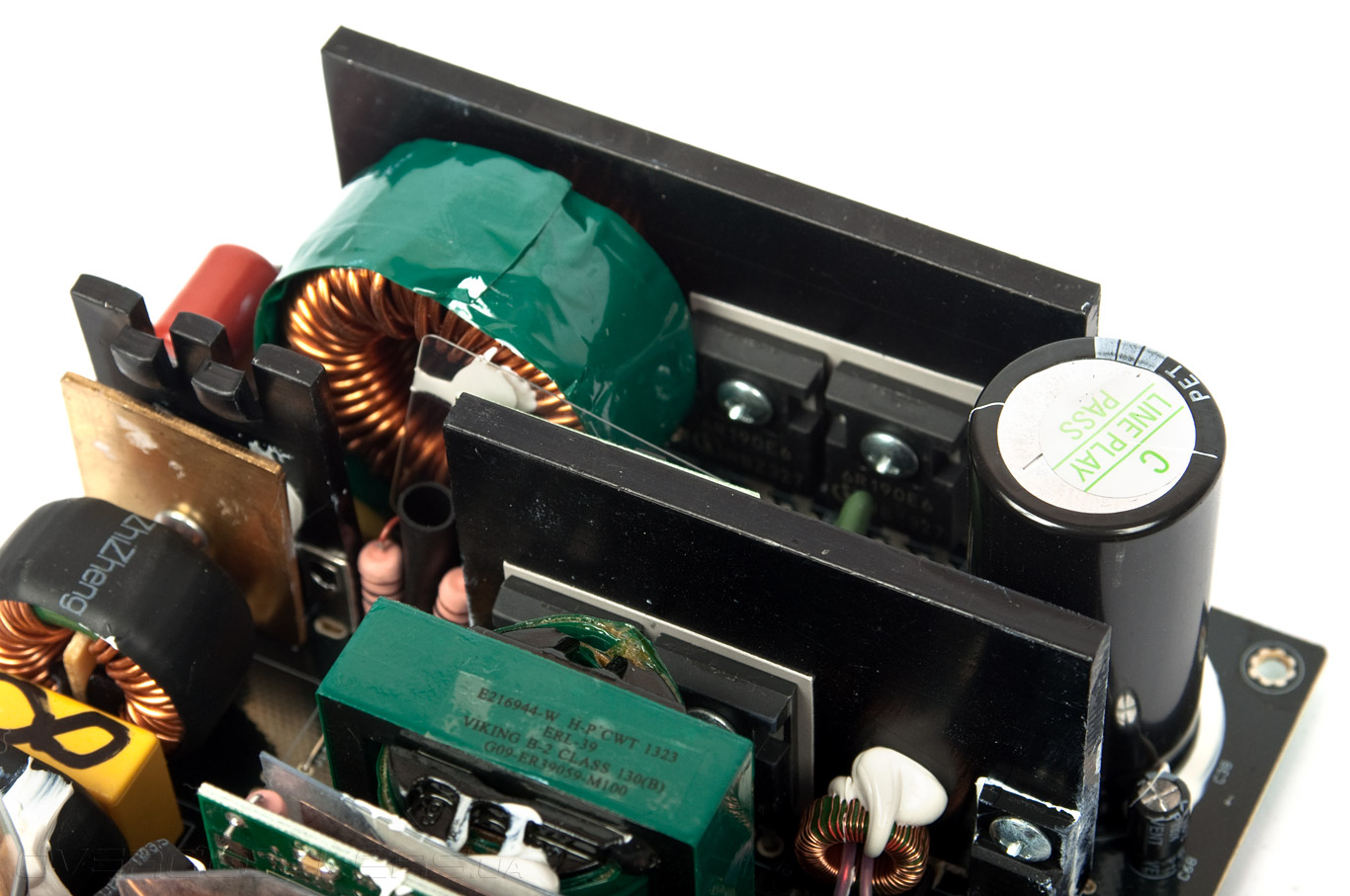

Ключевые транзисторы (они расположены с краю платы) и элементы активного PFC охлаждаются обычными, но толстыми алюминиевыми пластинками. И если при тестировании «бронзового» устройства мы не уделяли внимание степени нагрева компонентов блока питания, то теперь это делается в обязательном порядке, и наш подопечный не станет исключением.

Chieftec Navitas 850W (GPM-850C)

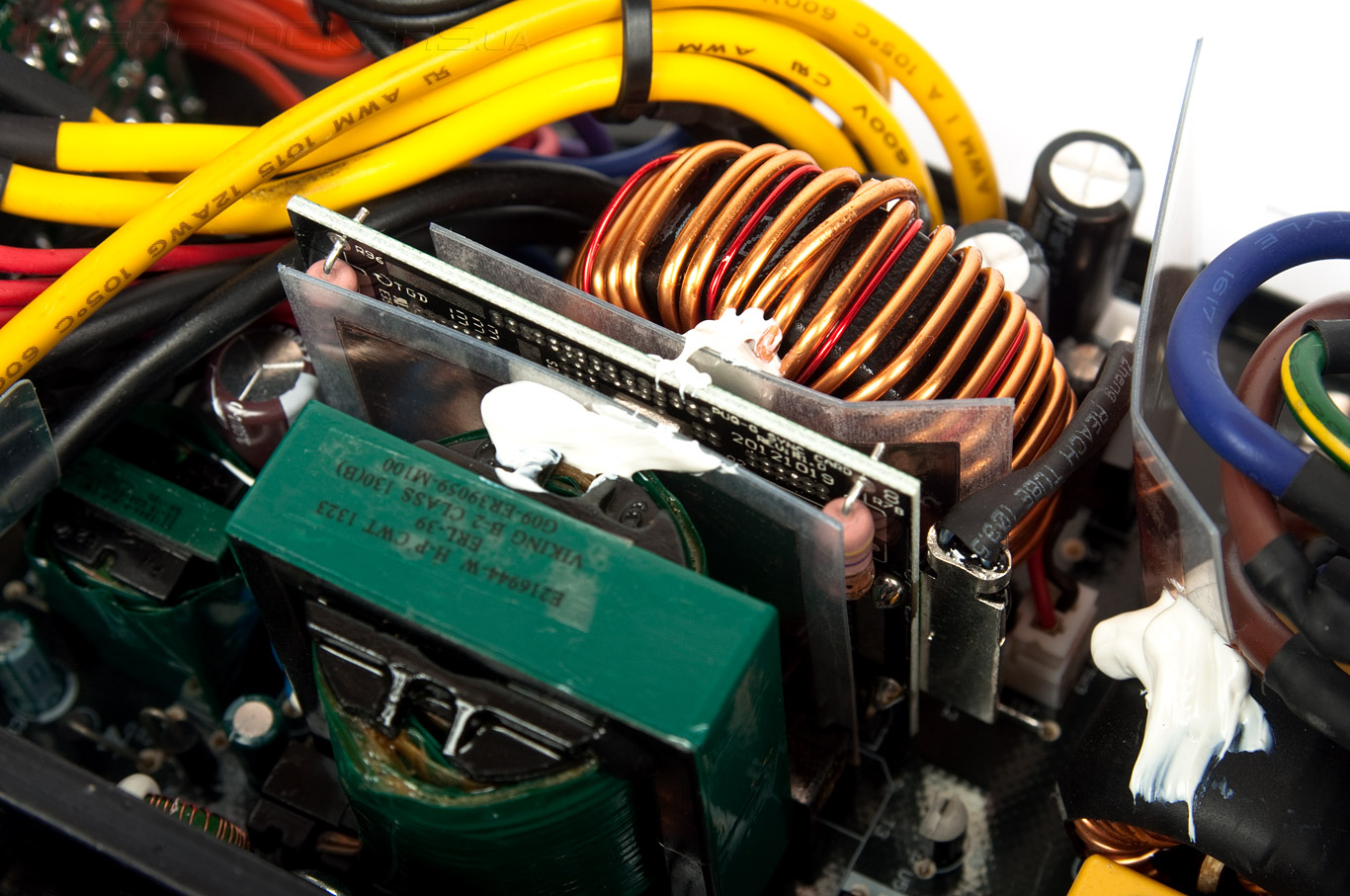

Синхронный выпрямитель для 12-вольтового канала собран на отдельной плате и расположен возле импульсного трансформатора. Транзисторы на ней ничем не охлаждаются кроме толстых медных шин, припаянных к основной плате. Там же распложен термодатчик, от показаний которого зависит скорость вращения вентилятора.

Chieftec Navitas 850W (GPM-850C)

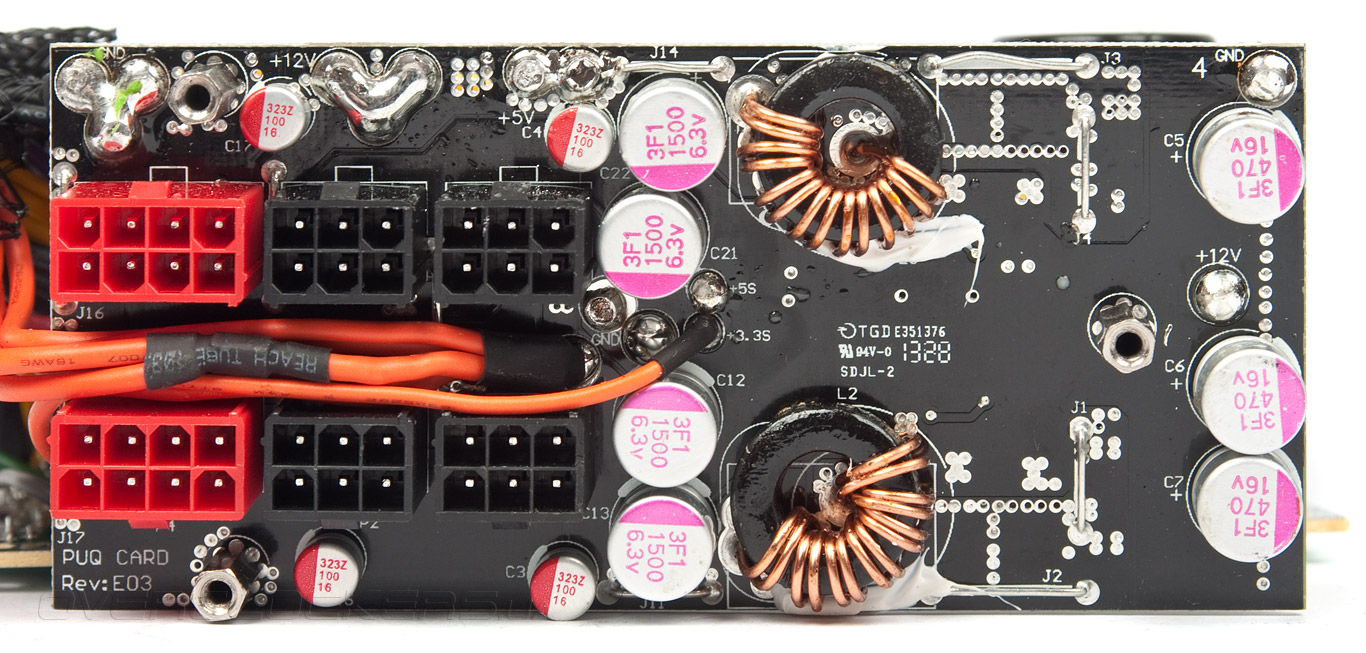

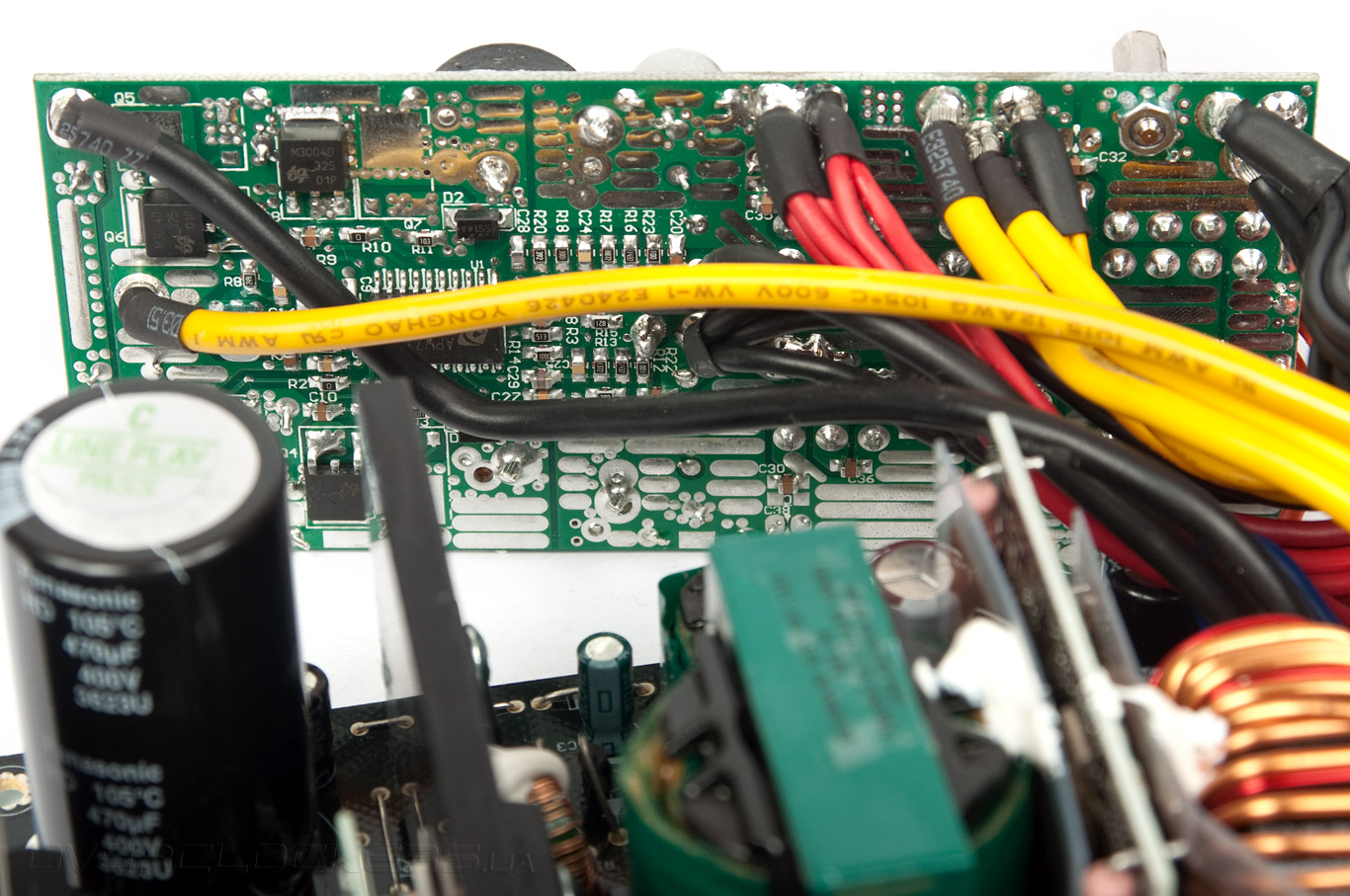

DC-DC преобразователь для линий на +3,3 и +5 В также выполнен на отдельной плате, на которой расположены разъемы для отстегивающихся кабелей. Управляется он ШИМ-контроллером APW7159.

Chieftec Navitas 850W (GPM-850C)

По сути, этот тот же преобразователь, что используется в моделях серии Nitro 2. Для долгой и стабильной работы на плате установлены сугубо твердотельные емкости.

Chieftec Navitas 850W (GPM-850C)

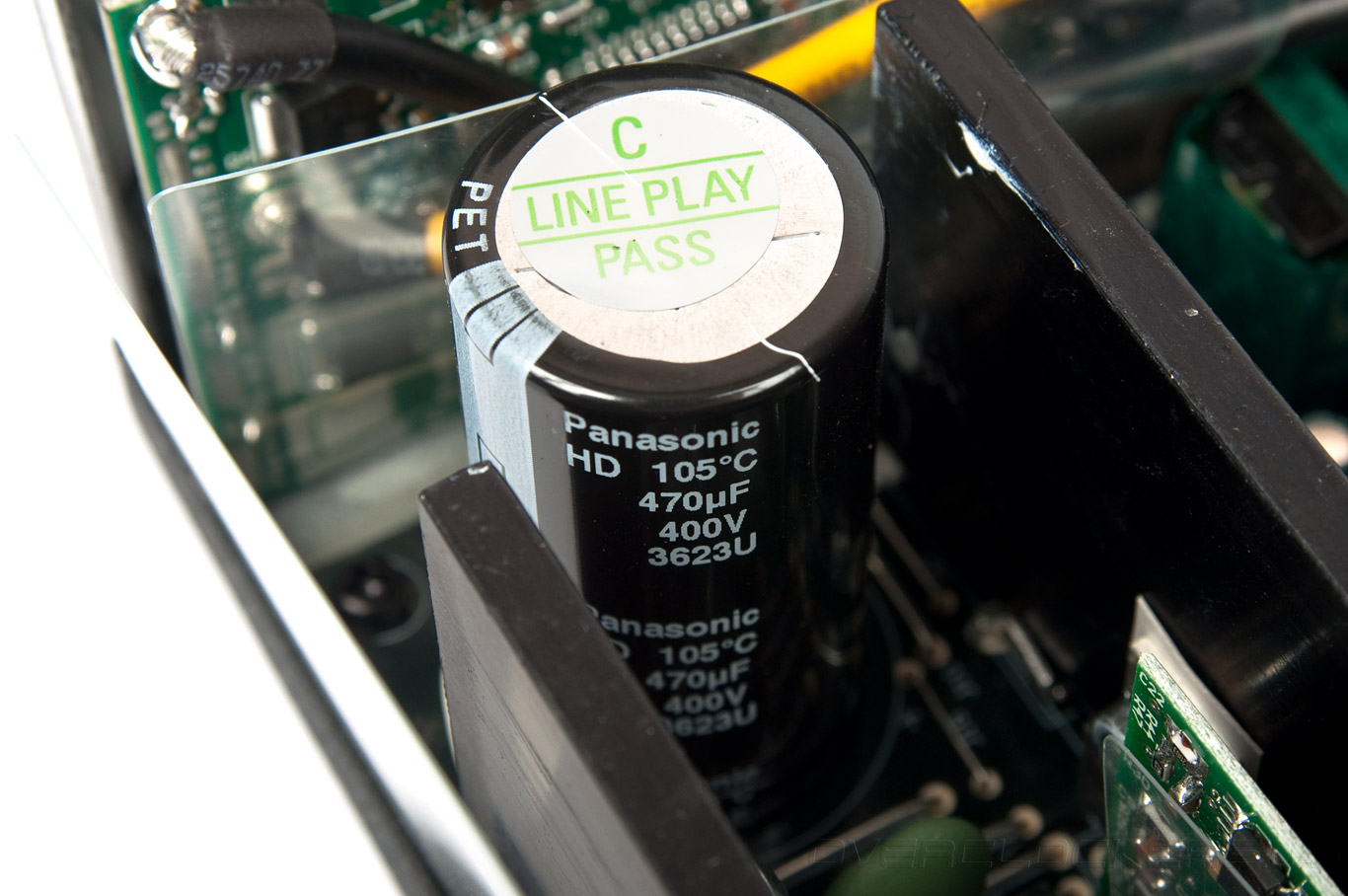

Неплохой конденсатор стоит и во входной цепи — Panasonic на 470 мкФ с рабочим напряжением 400 В.

Chieftec Navitas 850W (GPM-850C)

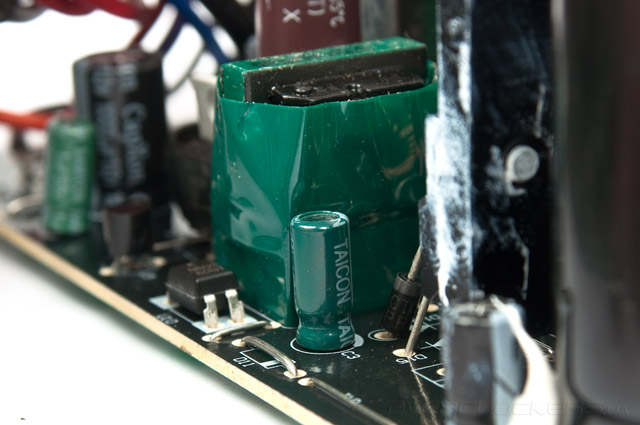

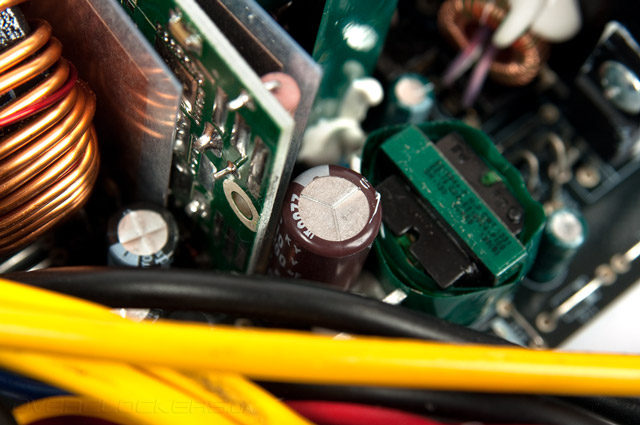

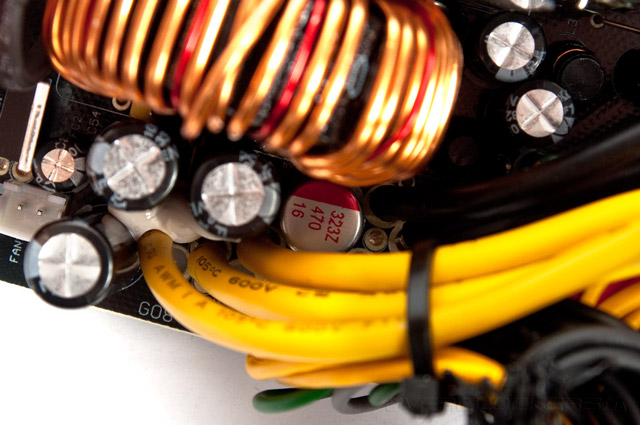

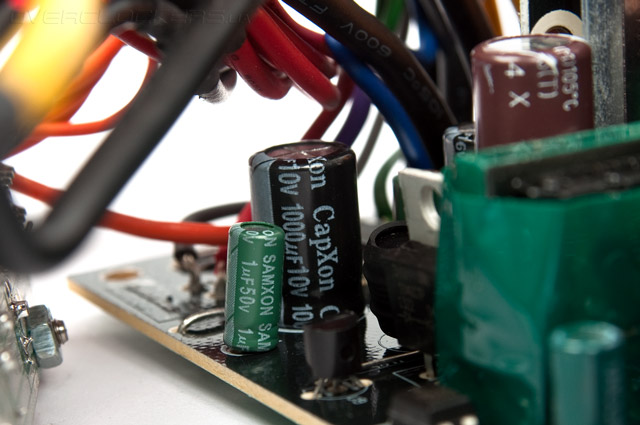

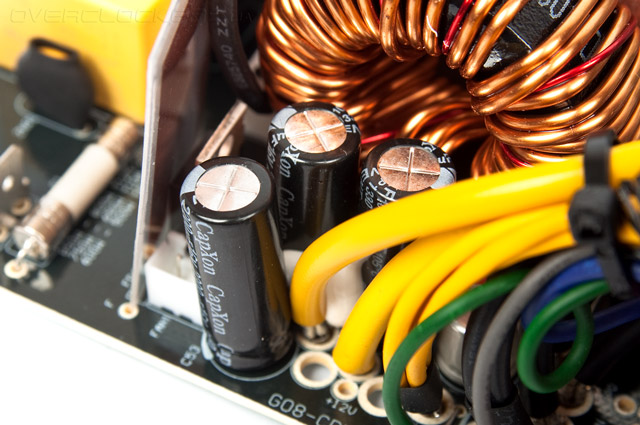

Есть и Chemi-Con серии KY с одним полимерным, остальные — CapXon, Taicon и Samxon.

Chieftec Navitas 850W (GPM-850CChieftec Navitas 850W (GPM-850CChieftec Navitas 850W (GPM-850CChieftec Navitas 850W (GPM-850CChieftec Navitas 850W (GPM-850C

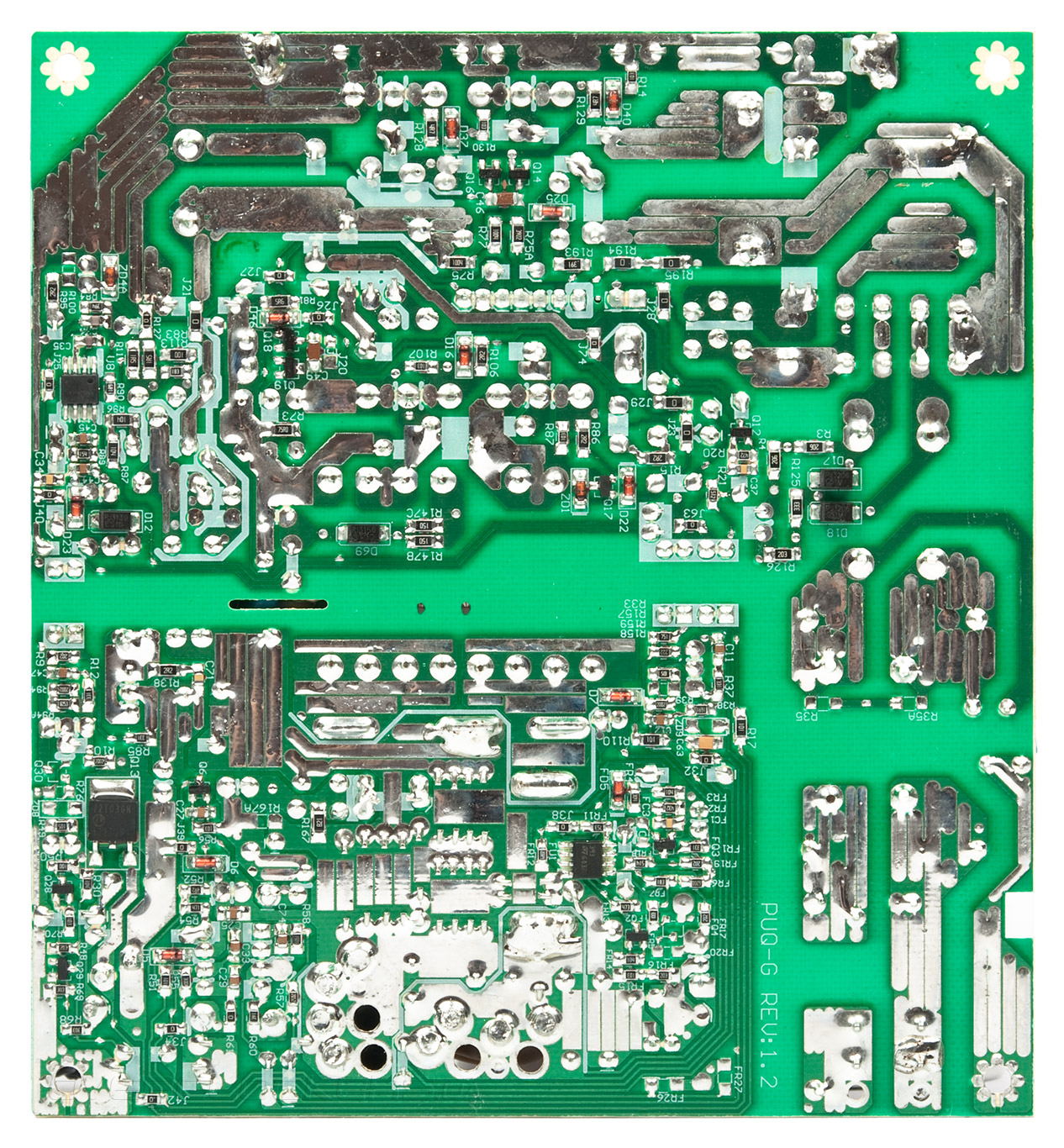

Качество сборки хорошее, но назвать пайку очень чистой, как, например, в тех же решениях Seasonic, сложно. Но в целом, вполне все приемлемо и на уровне продуктов многих брендов.

Chieftec Navitas 850W (GPM-850C)

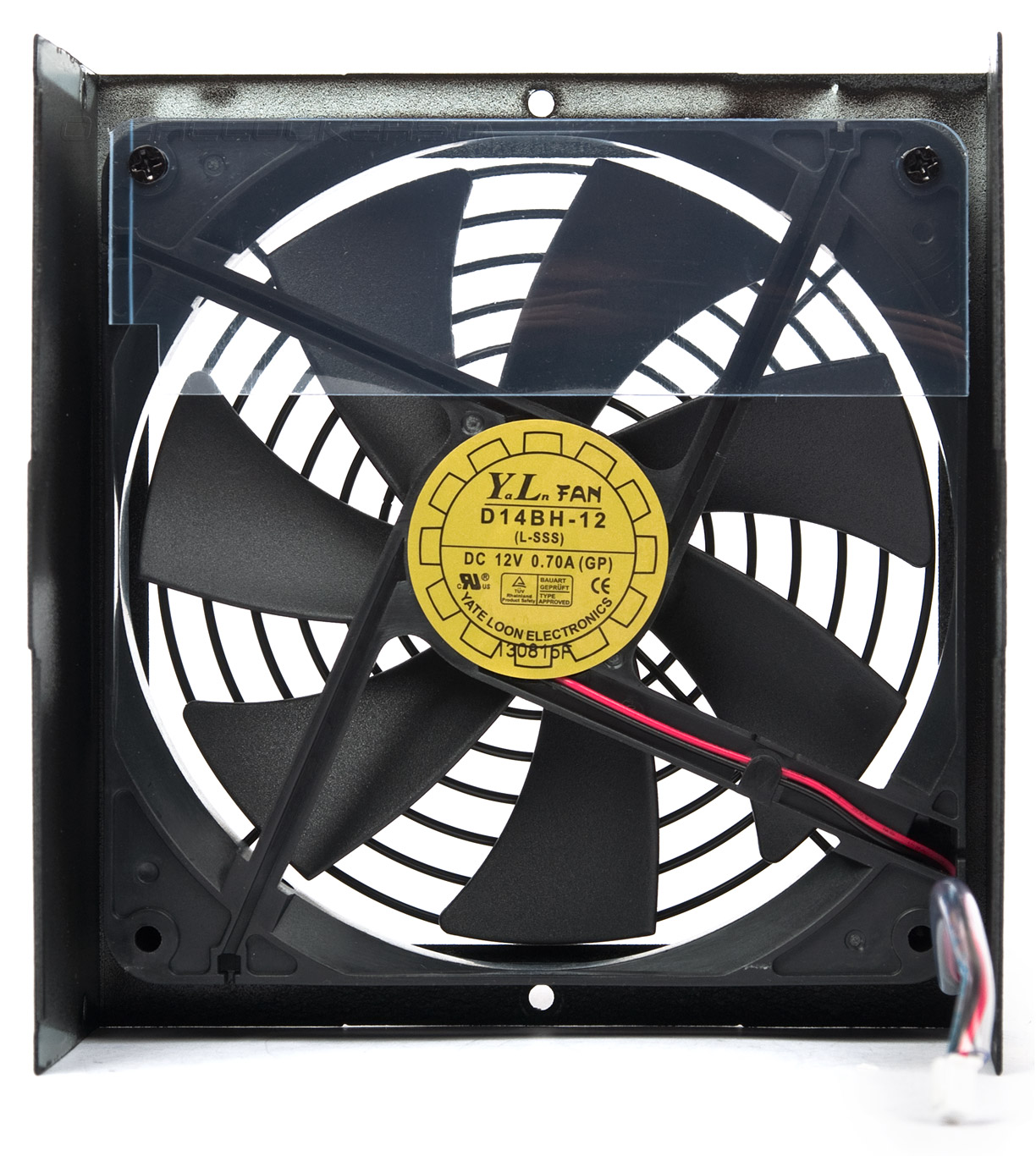

Для охлаждения компонентов GPM-850C используется 140-мм вентилятор D14BH-12 производства Yate Loon Electronics с максимальной частотой вращения 2800 об/мин и двухпроводным подключением. Есть пластина, направляющая воздушный поток через элементы в глубине блока.

Chieftec Navitas 850W (GPM-850C)

При старте системы вентилятор не вращается и остается неподвижным пока не будет запущено какое-нибудь тяжелое приложение. Максимальная частота вращения крыльчатки при игровой нагрузке с одним мощным графическим адаптером составила около 1050 об/мин, а шумовой фон был по типу шелеста воздуха. С ростом нагрузки скорость поднимается до 1450 об/мин и вентилятор становится отчетливо слышно. С перегрузкой блока устройство превращается в настоящий пылесос — почти 2000 об/мин для 140-мм «вертушки» вряд ли кто-то захочет терпеть. Во время простоя системы вентилятор периодически меняет скорость от 245 до 498 об/мин с отчетливым потрескиванием.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда тяжело, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания, разрешение составляло 1920х1080 точек, сложность шейдеров оставалась по умолчанию. Технология Hyper-Threading была активирована, как и режим SLI для пары акселераторов. Еще был проведен игровой тест Devil May Cry 4 с тем же разрешением, максимальным качеством картинки и MSAA8x.

Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

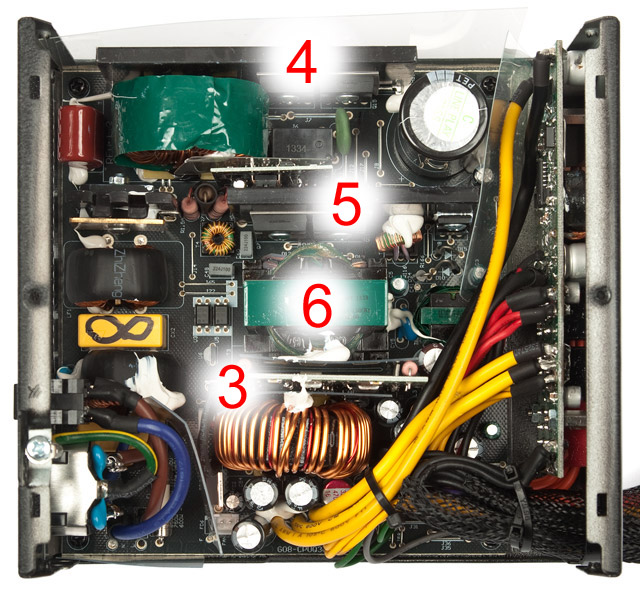

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на каждом из трех радиаторов (№№ 3–5) и трансформаторе (№6) внутри блока, а также на расстоянии 5 см перед вентилятором (№1) и за внешней стенкой (№2).

Chieftec GPM-850C

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1 м, 50, 10 и 1 см от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 33,5 дБА.

Следует учитывать, что эта методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.


Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 295   SLI
Режим Idle Burn, DMC4 Burn, OCCT Burn, DMC4 Burn, OCCT
Потребляемая мощность, Вт 194 (~170) 453 (~410) 702 (~640) 732 (~650) 1091 (~960)
Линия +3.3V, В 3,31 (+0,3%) 3,31 (+0,3%) 3,31 (+0,3%) 3,31 (+0,3%) 3,31 (+0,3%)
Линия +5V, В 5,06 (+1,2%) 5,06 (+1,2%) 5,06 (+1,2%) 5,05 (+1%) 5,05 (+1%)
Линия +12V, В 12,13 (+1,1%) 12,05 (+0,4%) 12 (+0,1) 12,04 (+0,3%) 11,97 (–0,2%)
Скорость вращения вентилятора, об/мин 245–498 1065 1306 1454 1997
Уровень шума, дБА (1 м) 33,9 34,5 37,2 39,1 45,6
Уровень шума, дБА (50 см) 34 36,1 39,7 43,5 49,5
Уровень шума, дБА (10 см) 38 44,9 50,7 53,9 61,7
Уровень шума, дБА (1 см) 45,3 52,8 60,6 66,3 72,4
Термодатчик №1 24,9 25,4 25,9 26,9 26,2
Термодатчик №2 28,8 28,8 30,9 31,2 30,5
Термодатчик №3 49,5 49,8 51,9 53,4 61,4
Термодатчик №4 33,9 30,6 32,7 31,8 31,3
Термодатчик №5 43,5 39,3 43,1 42,7 47,9
Термодатчик №6 66,9 61,1 61,2 60,8 65

По правде говоря, после тестирования BPS-750C2 мы скептически отнеслись к возможностям платформы CWT в блоках питания Chieftec при большой нагрузке. Но новинка нас удивила, продемонстрировав отменный результат, подобный более дорогим решениям. Протестированный GPM-850C без проблем выдержал более 100 ватт сверх номинала, а показания напряжений были с минимальными отклонениями. Нагрев пластинок-радиаторов также был небольшой, но здесь заслуга, скорее всего, алгоритма работы вентилятора, который явно не щадит уши любителей тишины. Что мешало компании продумать этот момент в положительную сторону — остается только догадываться.


Выводы

Блоки питания Chieftec давно пользуются заслуженной популярностью на отечественном рынке за счет приемлемого качества и относительно невысокой цены. Компания долго не решалась выпустить доступные продукты с сертификатом 80 Plus Gold, но под натиском конкурентов все же сдалась, представив серию Navitas. Новинки, судя по протестированному нами 850-ваттному устройству, оказались весьма интересными в плане характеристик и обладают неплохим запасом мощности.

Что касается GPM-850C, то его спартанского комплекта поставки хватит для постройки даже мощной игровой системы. Вот только короткие основные кабели питания станут ограничивающим фактором при выборе будущего корпуса. Можно прибегнуть к соответствующим удлинителям и, казалось бы, проблема решена, но уровень шума оставляет желать лучшего. Зато имеем более дешевое решение, чем конкуренты на той же платформе.

В итоге, если к шумовым характеристикам предъявляются минимальные требования, то Chieftec GPM-850C станет хорошим выбором для мощной и экономичной системы, тем более, что найти дешевле сейчас практически нечего.
