Быть тихим! Блок питания be quiet! на 1200 Вт из серии Dark Power Pro

Продукция компании Listan GmbH & Co. KG, известная под маркой be quiet!, довольно-таки частый гость новостных материалов, но каких-либо обзоров по ней практически нет. Из-за минимума информации и малой распространенности решений этого немецкого производителя она знакома скорее в узких кругах энтузиастов, чем среди простых пользователей.


Особенностью устройств be quiet! является низкий уровень шума и относительно невысокая стоимость по сравнению с конкурентами. Основное направление немецкой компании — блоки питания различных форм-факторов и вентиляторы, но недавно свет увидели и процессорные системы охлаждения, выпущенные под этим брендом. Есть в активе производителя и звукоизолирующие материалы.

В данном обзоре мы рассмотрим блок питания be quiet! серии Dark Power Pro, рассчитанной на энтузиастов, проводящих эксперименты с разгоном или обладающих мощными игровыми системами.


Кроме этой линейки есть еще Straight Power для требовательных пользователей и более доступная Pure Power. Все устройства данных серий имеют высокий КПД и низкий уровень шума.


be quiet! Dark Power Pro 1200W (BQT 8P-PRO-1200W)

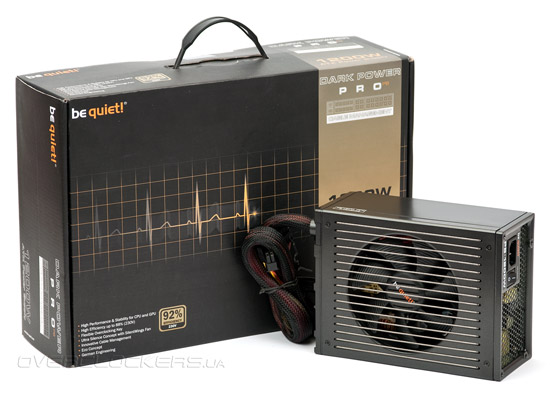

Блок питания be quiet! Dark Power Pro 1200W (BQT 8P-PRO-1200W) поставляется в очень крупной темной коробке, на лицевой стороне которой изображена кардиограмма, символизирующая отношение источника питания к сердцу компьютера. Чтобы удобнее было переносить коробку, она снабжена пластиковой ручкой.


На обратной стороне на двух языках (немецком и английском) расписаны особенности устройства, его характеристики и наличие тех или иных кабелей с указанием их размеров.

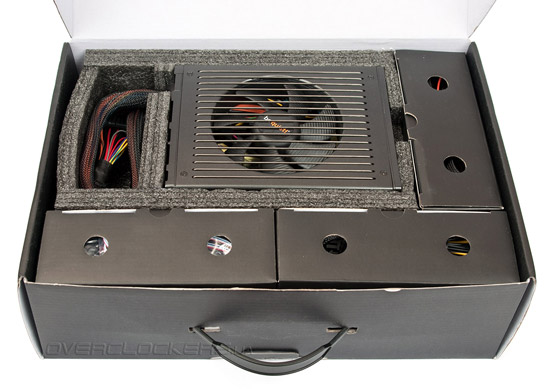

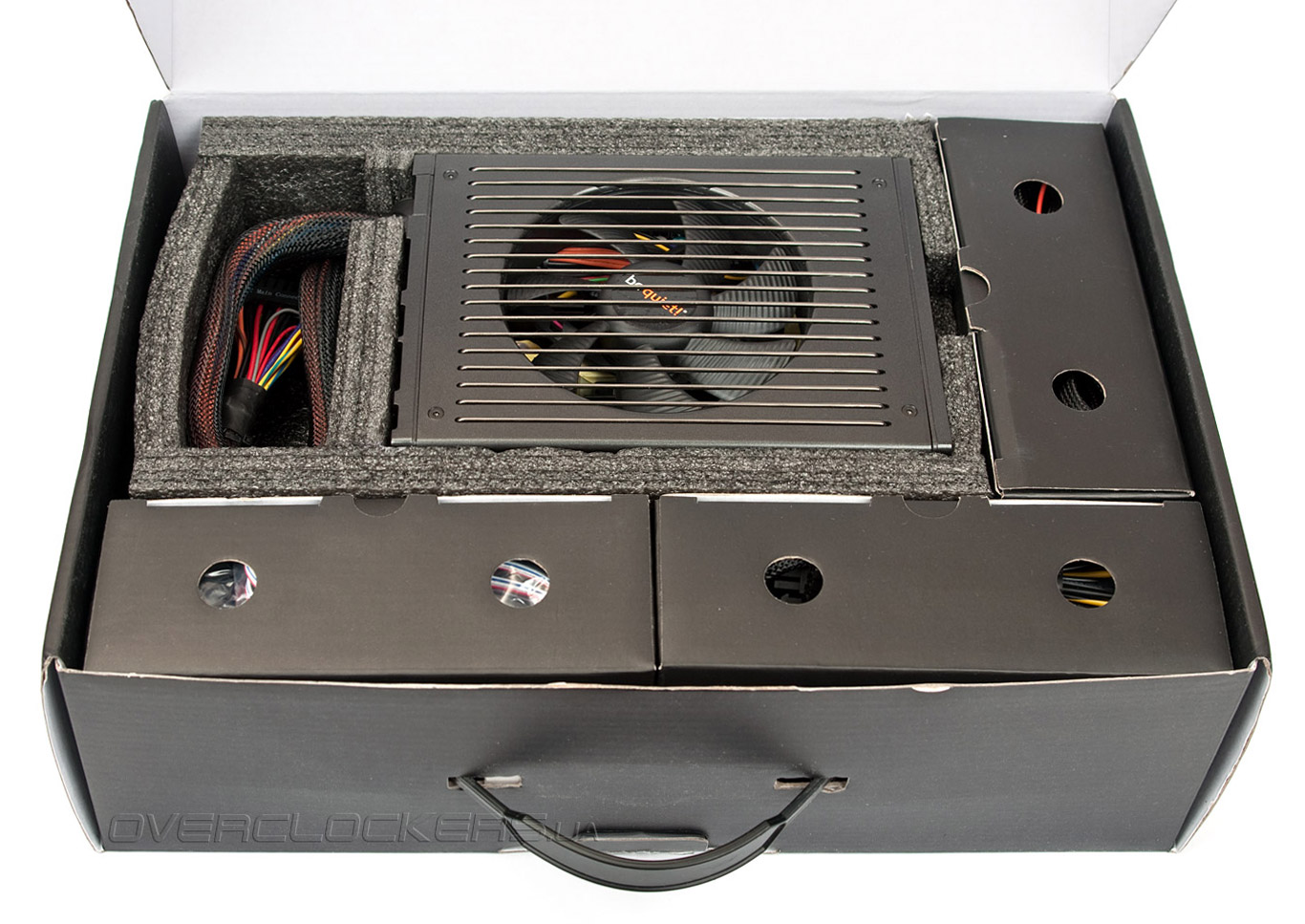

Со всей немецкой тщательностью он защищен пенополиуретановыми уплотнителями и коробочками для аксессуаров.

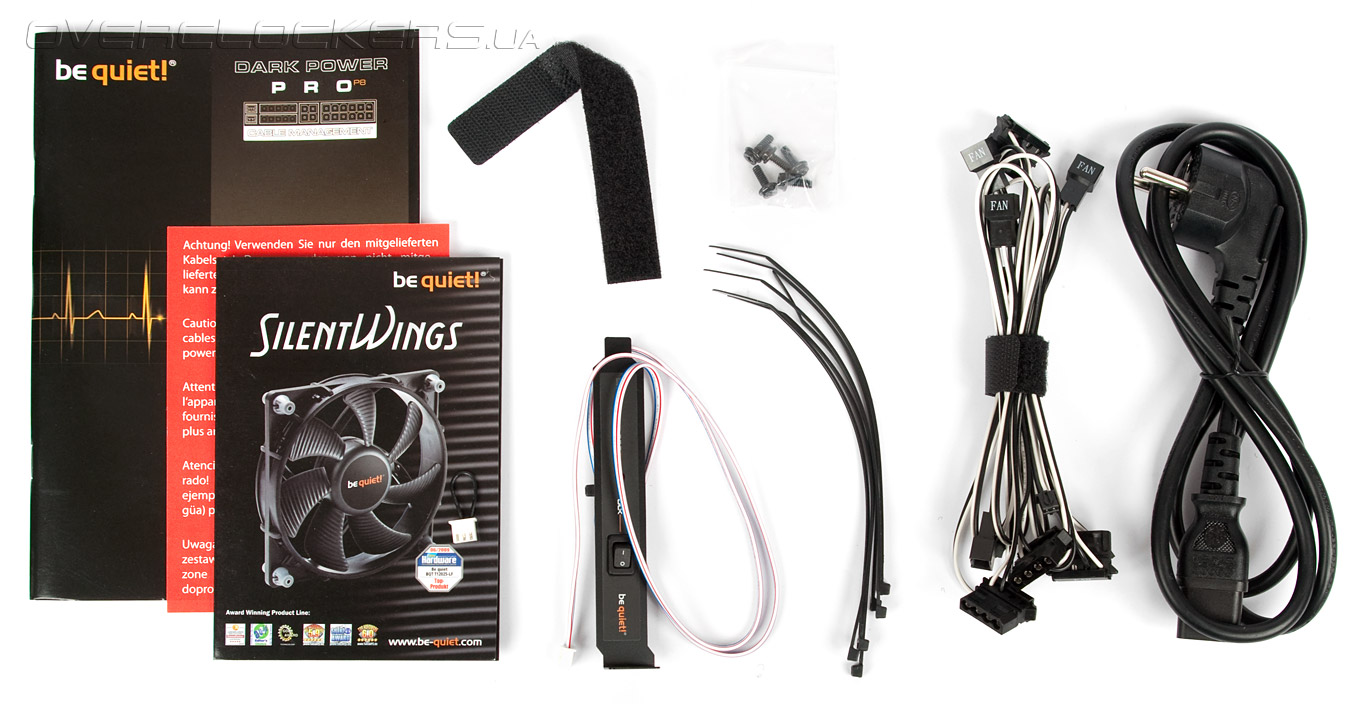

Комплект поставки под стать устройству и кроме отстегивающихся кабелей содержит:

• инструкцию и различные брошюры;
• нейлоновые стяжки;
• стяжку-липучку (есть еще восемь штук, обернуты вокруг кабелей);
• комплект монтажных винтов (большой длины);

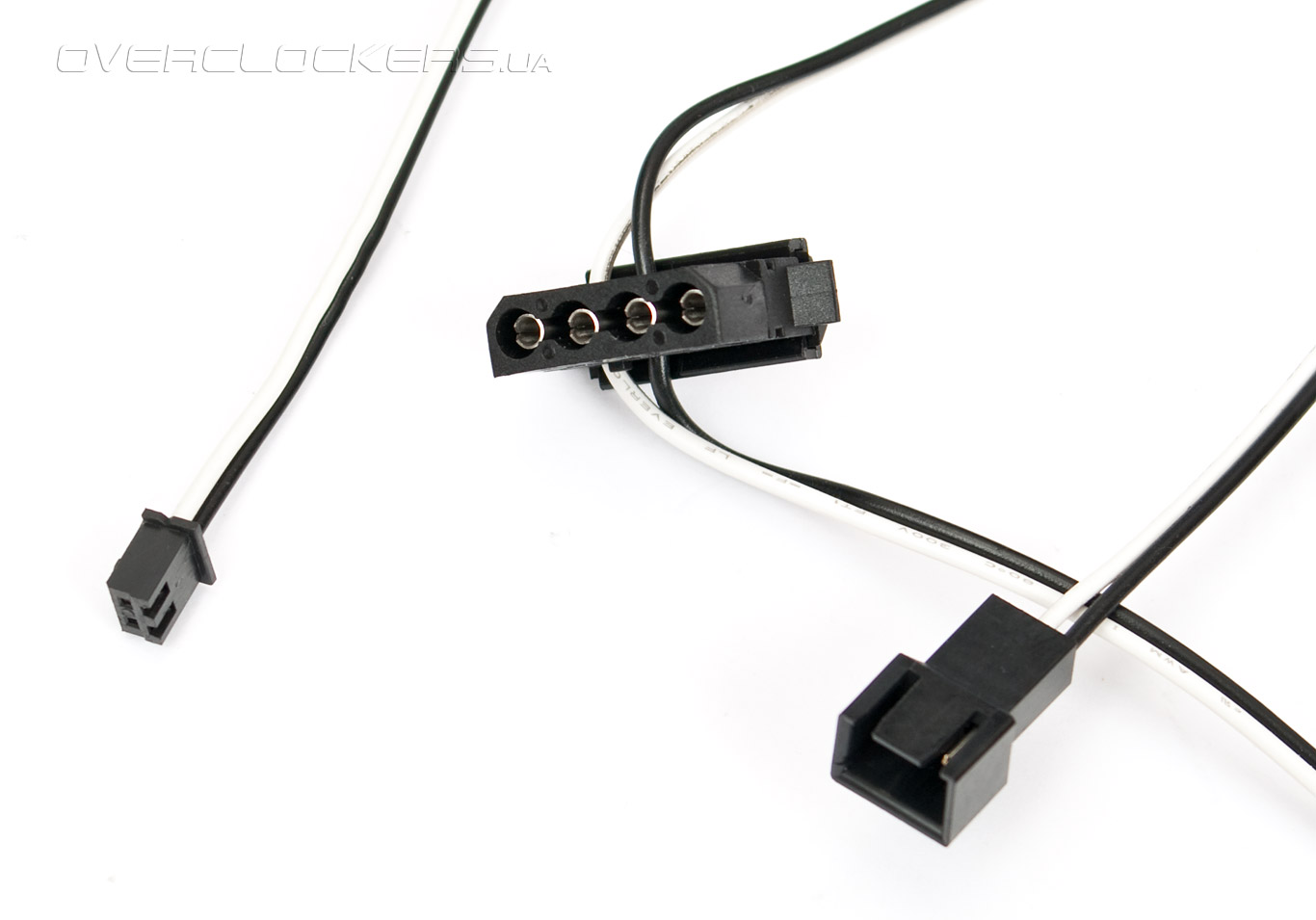

• набор шлейфов для подключения корпусных вентиляторов;
• специальная перемычка и выключатель на планке;
• сетевой шнур.

Имеющиеся в комплекте винты — не стандартной длины, а большей примерно в два раза, что обусловлено конструкцией корпуса блока питания. Они встречаются редко, так что желательно их не терять при сборке системы.

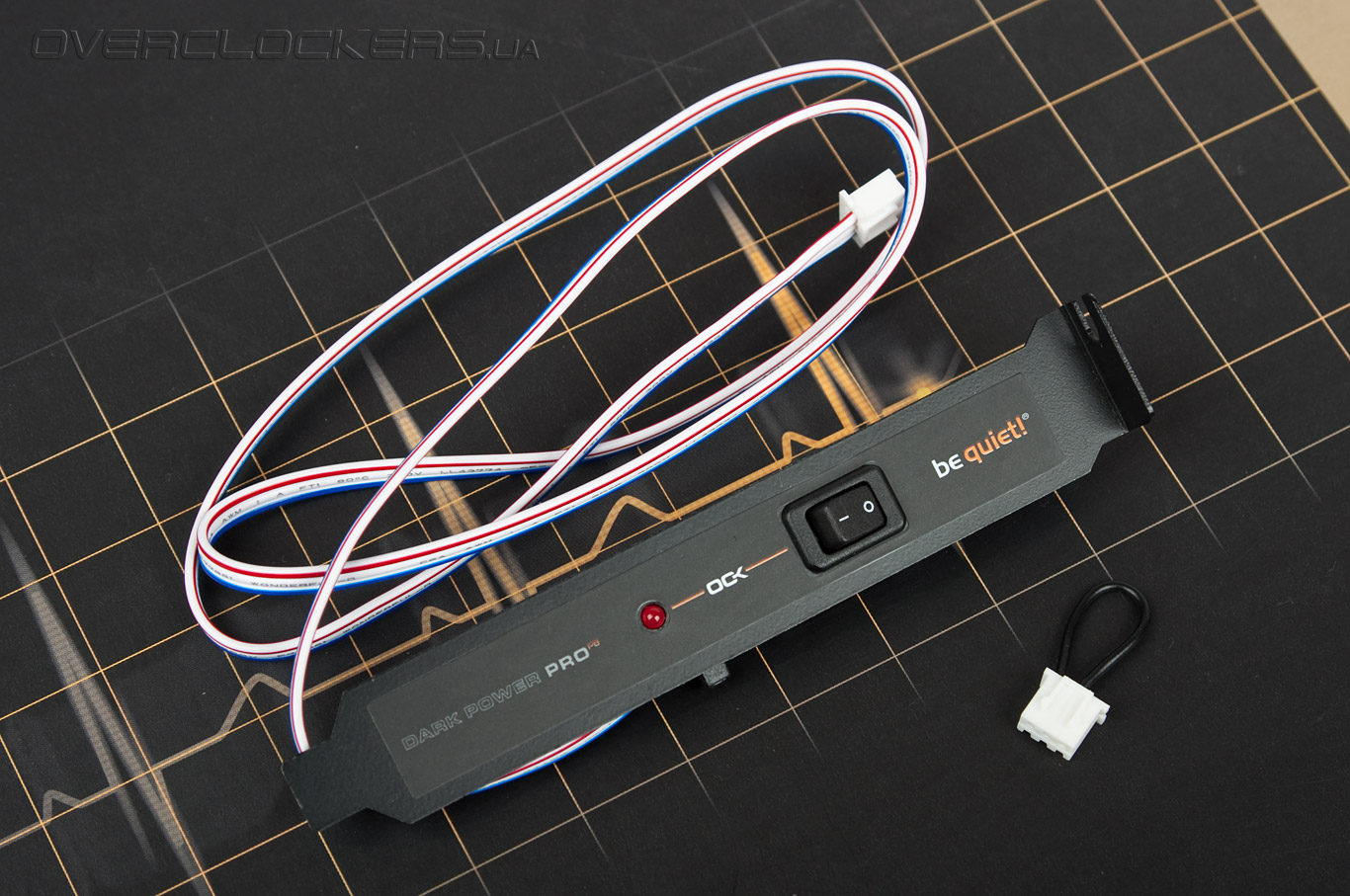

Специальная перемычка и планка с выключателем позволяют снять ограничение по току с каждой линии +12V, которые будут функционировать как одна единственная с максимальными 96 А, что позволит избежать перекоса нагрузок при неравномерном подключении потребителей. Полезно, когда используются несколько видеокарт и накопителей.

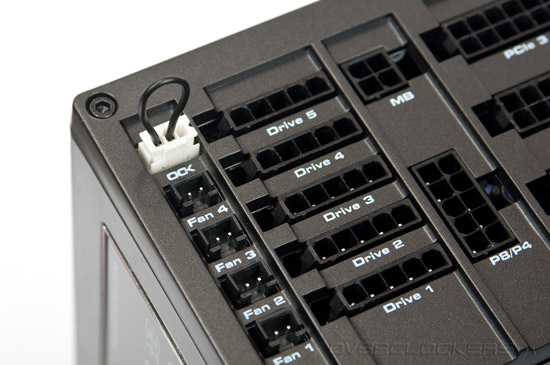

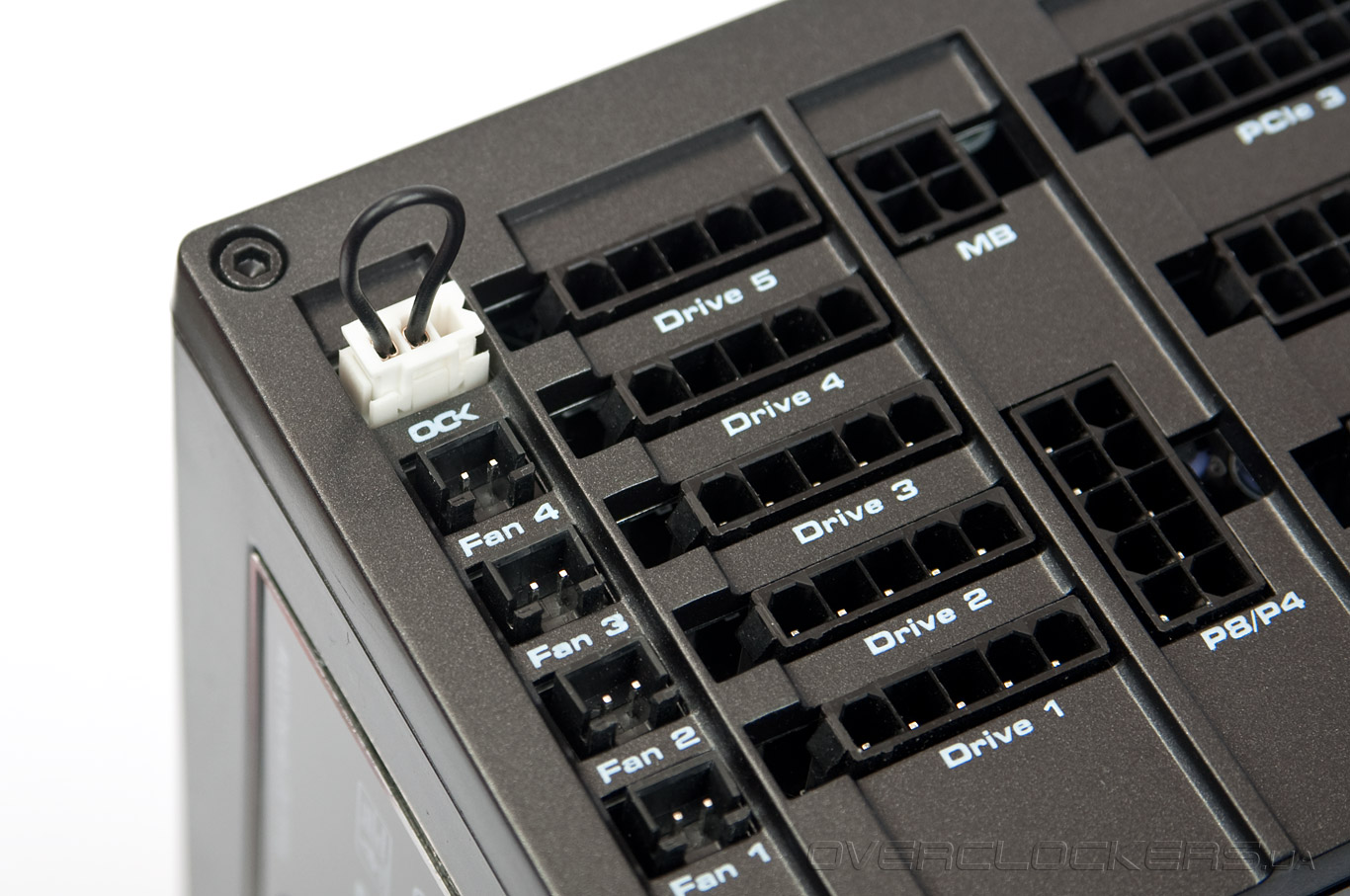

Перемычка вставляется в белый разъем на блоке, подписанный как OCK (Overclocking Key), если необходимо отключить защиту на долгое время. Например, при частой смене оборудования или экстремальном разгоне.

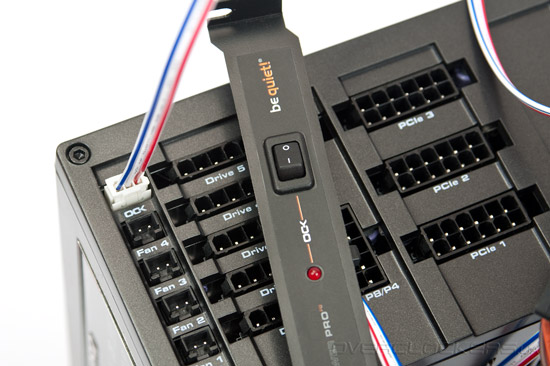

Если в 96-и амперах особой нужды нет, но иногда все же требуется избежать перекоса нагрузки, можно вывести на заднюю стенку системного блока планку с переключателем. При включенном режиме OCK будет светиться красный светодиод.


Естественно, все манипуляции с перемычками и переключателями надо проводить при выключенном блоке питания.

Помимо регулировки оборотов собственного вентилятора, 8P-PRO-1200W может управлять еще четырьмя «вертушками», установленными в корпусе. Основываясь на данных температуры внутри блока, их скорость вращения будет изменяться для поддержания приемлемого температурного режима в корпусе ПК. Достаточно подключить вентиляторы через переходники-удлинители (по одному на каждый) к небольшим разъемам с краю блока на внутренней стенке. Всего можно контролировать до четырех устройств, чего вполне достаточно даже для мощной системы.

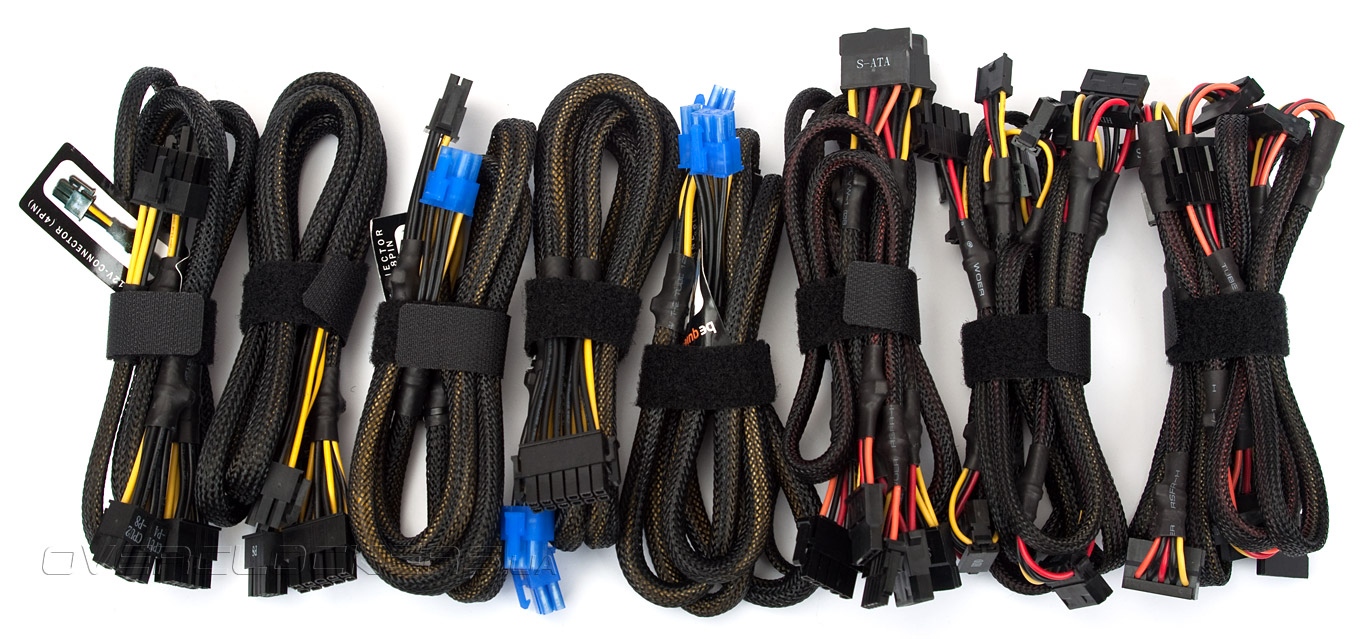

Основной кабель, длиной 60 см и питающий материнскую плату, несъемный, остальные — отстегивающиеся, заключенные в нейлоновую оплетку. Всего их 14, если считать по количеству соединений:

• один с 4-контактным разъемом ATX12V (60 см);
• один с 8-контактным разъемом EPS12V (4+4; 60 см);
• один с двумя 8-контактными EPS12V (один 4+4; 60 см);
• один с 4-контактным разъемом «Molex» для подключения к материнской плате;
• три с одним 8-контактным (6+2) и одним 6-контактным разъемами для видеокарт PCI-E (60 см);
• два с четырьмя разъемами питания для SATA-устройств (60+15+15+15 см);
• один с двумя разъемами питания для SATA-устройств, с двумя для IDE-устройств и одним для FDD (60+15+15+15+10);
• один с разъемом питания для SATA-устройств (50 см);
• один с тремя разъемами питания для IDE-устройств (60+15+15 см);
• один с двумя разъемами питания для IDE-устройств и одним для FDD (60+15+15 см);
• один с разъемом питания для IDE-устройств.

Столько шлейфов должно хватить для любой системы. Жаль только не все разъемы питания видеокарт 8-контактные, и подключить некоторые адаптеры в связке CrossFireX или SLI без ухищрений не выйдет.

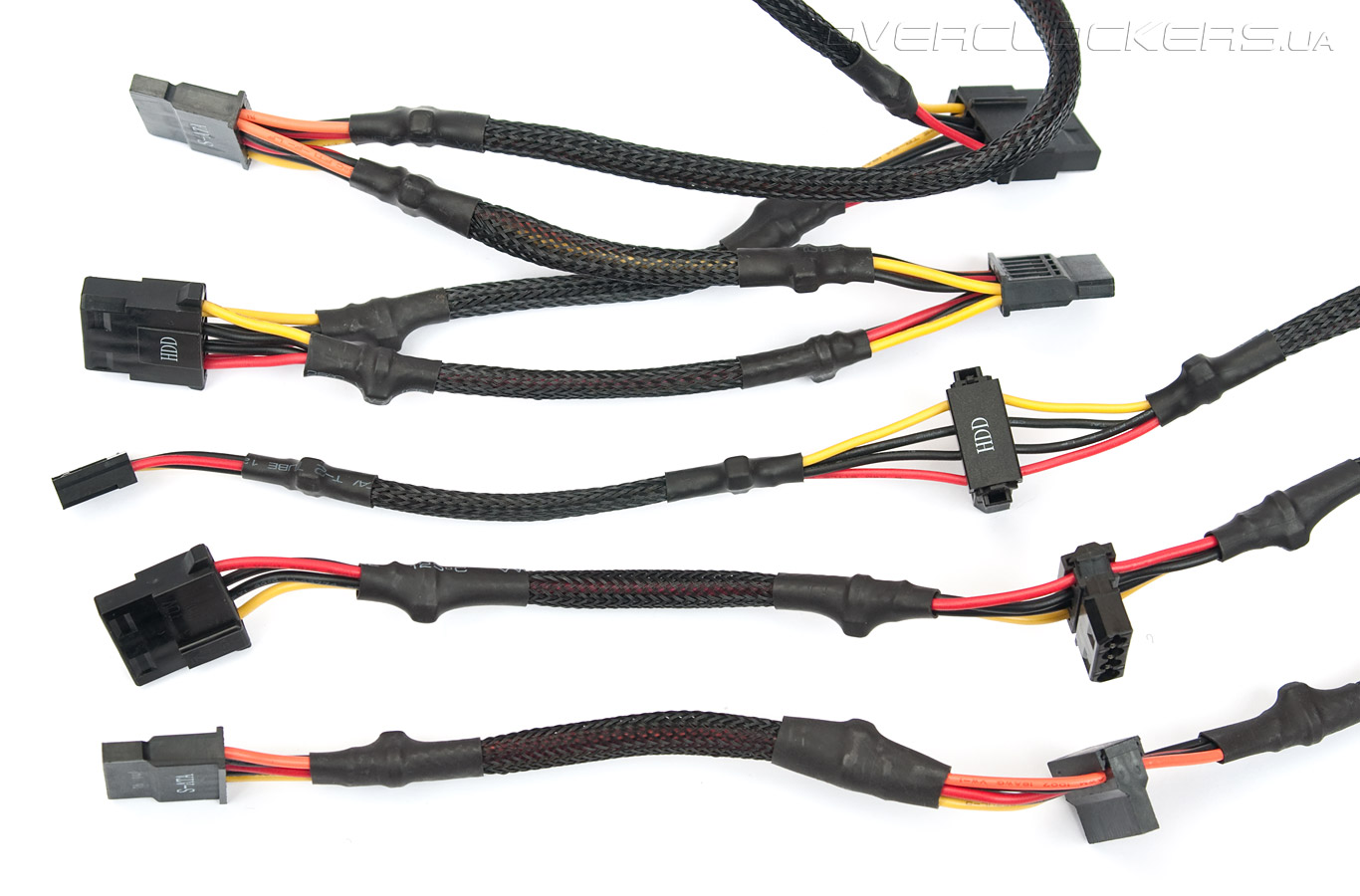

Из особенностей разъемов отметим расположение некоторых под 90° относительно проводов, что позволит с легкостью подключиться к накопителям в корзинах, размещенных перпендикулярно корпусу.

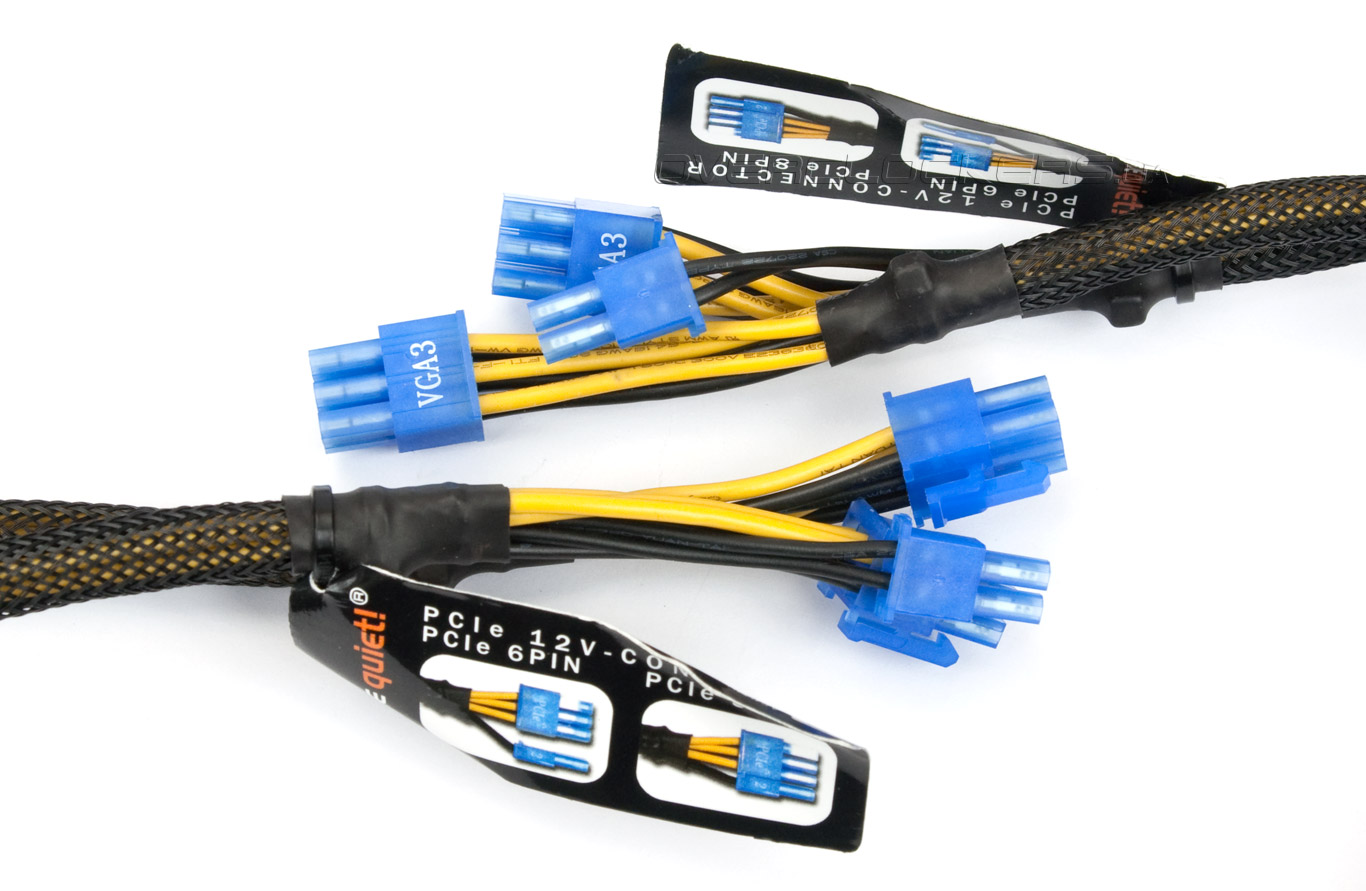

Немного добавляет эстетике устройства синие разъемы для подвода питания к видеокартам.


Вот и подошли мы к внешнему виду устройства. Пожалуй, это второй блок питания после XFX XPS-850W-BES, который произвел на нас неизгладимое впечатление.

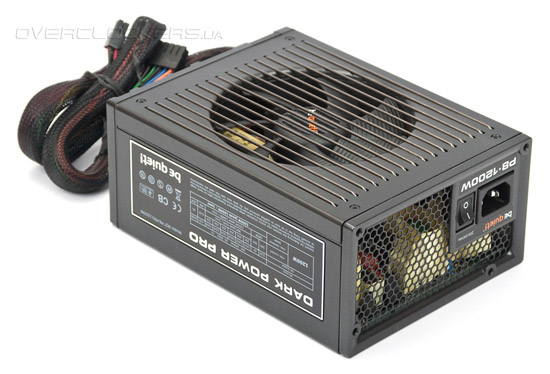

Тяжелый удлиненный корпус (200 мм) полностью облицован пластиковыми деталями с закругленными углами, такую конструкцию мы видим впервые. Оригинальным образом выполнена и защитная решетка вентилятора — по всей плоскости крышки протянуты стальные хромированные «струны». На внешней стенке установлен сетевой разъем и выключатель, причем, не на самой решетке как обычно, а на выступе пластиковой рамки. Там же указан производитель и модель устройства.

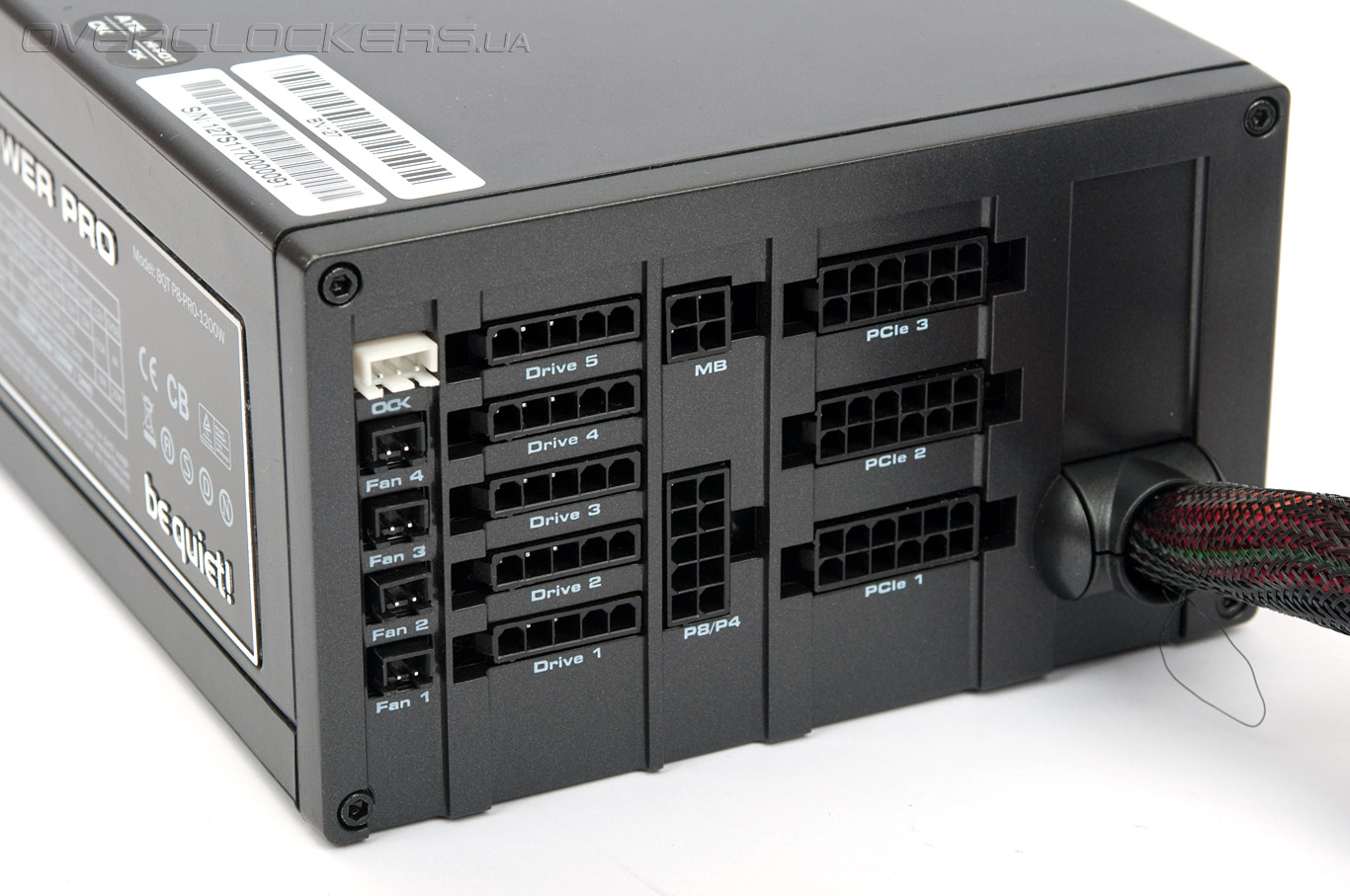

На внутренней панели расположены разъемы для подключения кабелей питания процессора, видеокарты и периферии, а также перемычки OCK и четырех шлейфов-переходников для вентиляторов. Все гнезда подписаны, но вряд ли получится их спутать, так как они имеют свою форму.

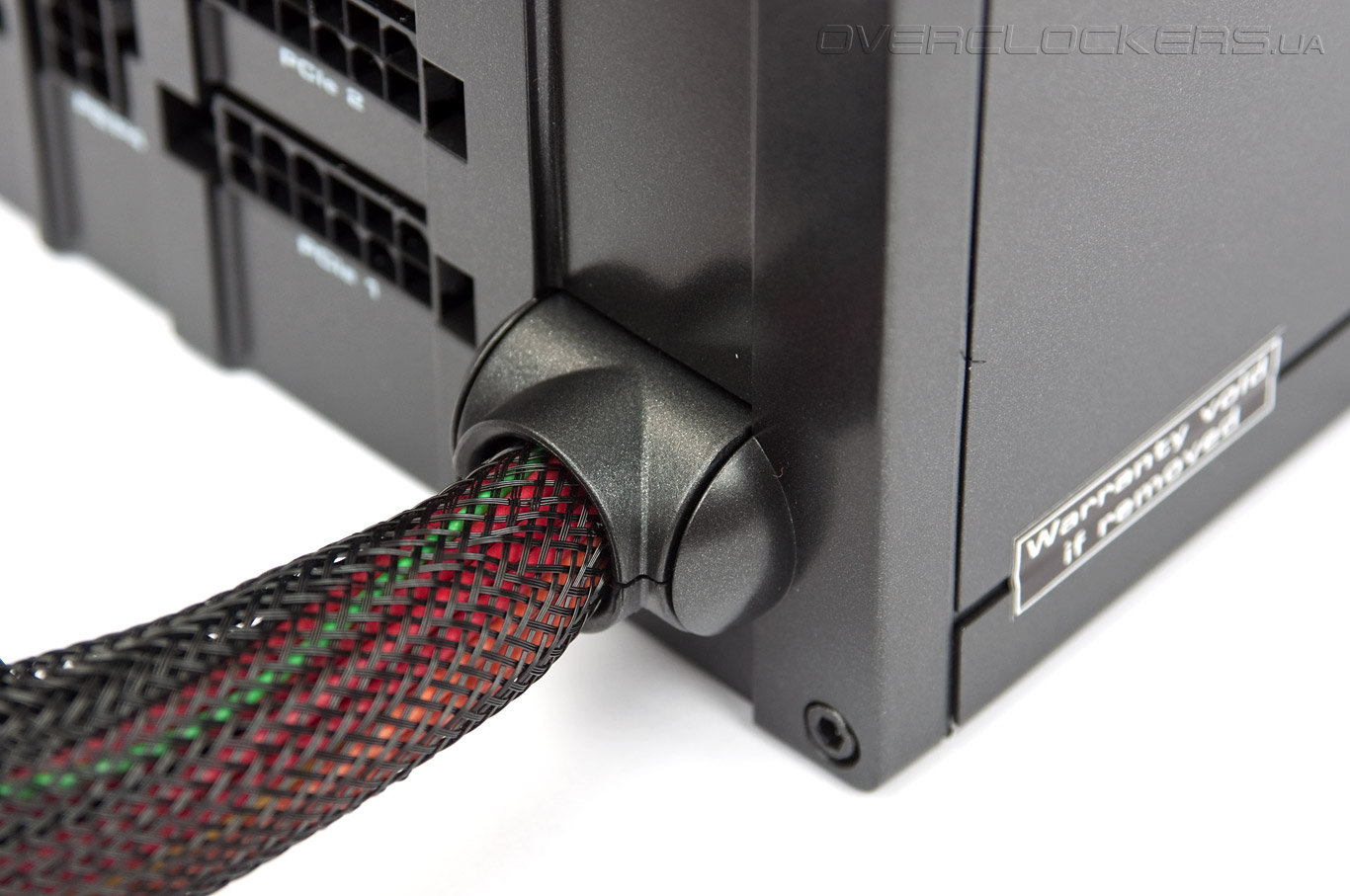

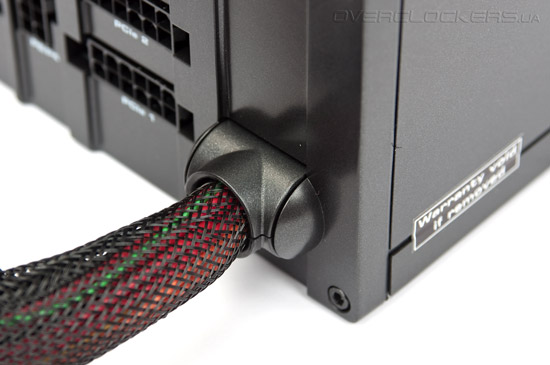

И еще одно оригинальное решение — кабель питания материнской платы закреплен не жестко, а на шарнире, который позволяет избежать повреждение оплетки и избавиться от передавливания проводов.

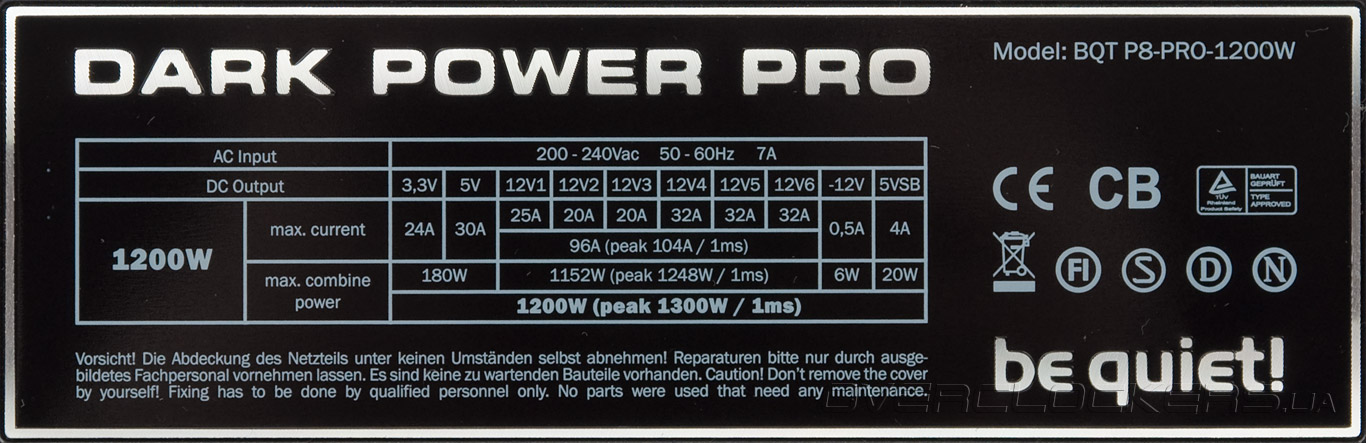

Номинальная мощность рассматриваемого решения составляет 1200 ватт, пиковая — на 100 Вт больше. Почти всю мощность блок может выдать по шести каналам +12V, а это целых 1152 Вт. Ток по линиям распределен не равномерно: 25 А для первого канала (CPU1), по 20 А для второго (CPU2, периферия) и третьего (материнская плата и периферия), и по 35 А для остальных, к которым подключаются видеокарты.


Комбинированная мощность +3,3 и +5 вольтовых линий составляет 180 ватт, чего более чем достаточно для современных систем. Отрицательные 12 вольт довольствуются 0,5 А, а вот для дежурного источника отведено целых 4 ампера.

Шина питания	+3,3V	+5V	+12V1	+12V2	+12V3	+12V4	+12V5	+12V6	–12V	+5Vsb
Макс. ток нагрузки, А	24	30	25	20	20	35	35	35	0,5	4
Комбинированная мощность, Вт	180		1152/96 А (пиковые 1248/104 А)						6	20
Общая мощность, Вт	1200 (пиковая 1300)

Блок питания оснащен активной коррекцией коэффициента мощности, но рассчитан на сетевое напряжение в диапазоне 200—240 В, тогда как младшие модели серии Dark Power Pro могут функционировать начиная от 100 вольт. КПД BQT 8P-PRO-1200W, по заявлению производителя, доходит до 92%, но блок не сертифицирован по стандарту 80 Plus.

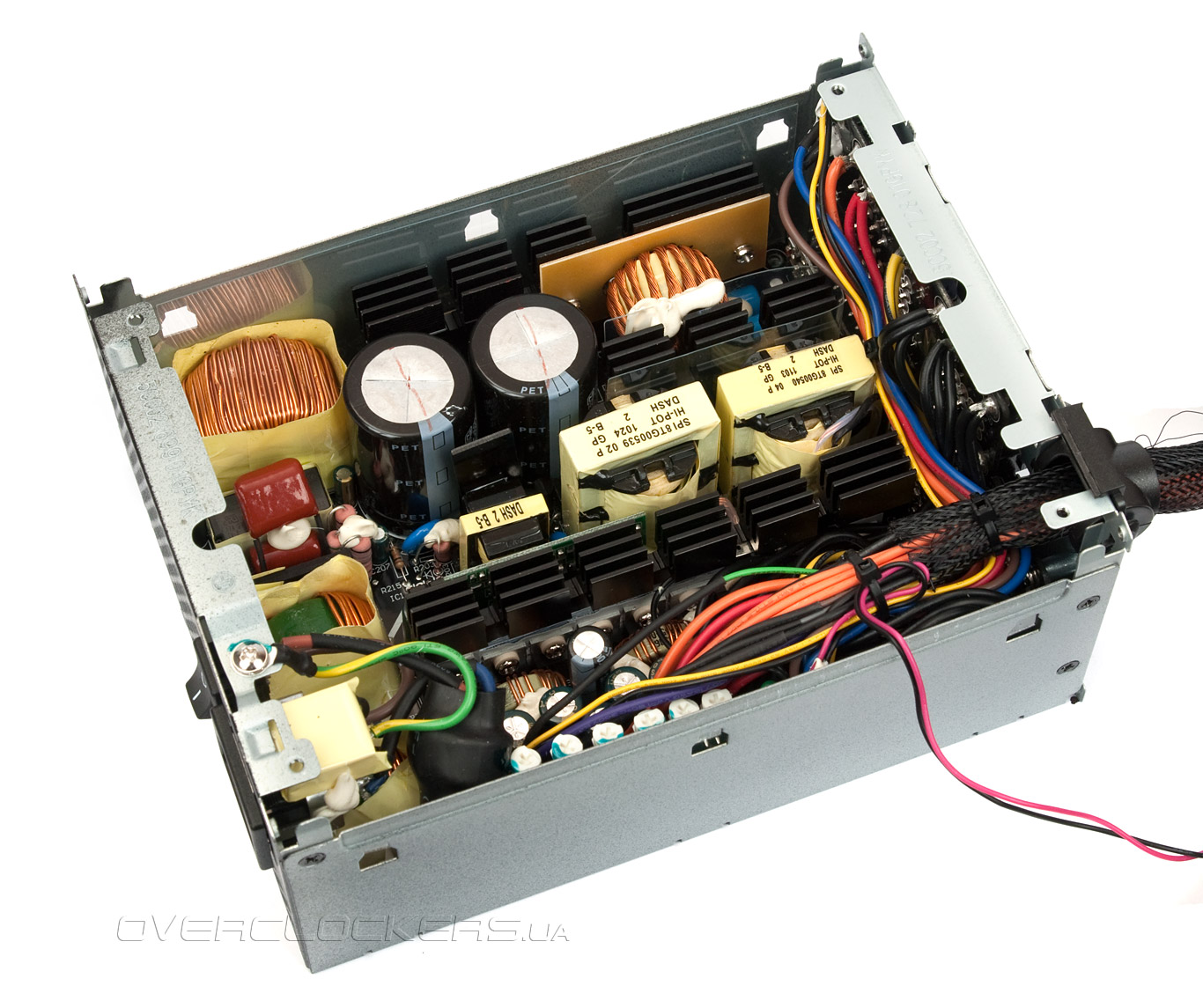

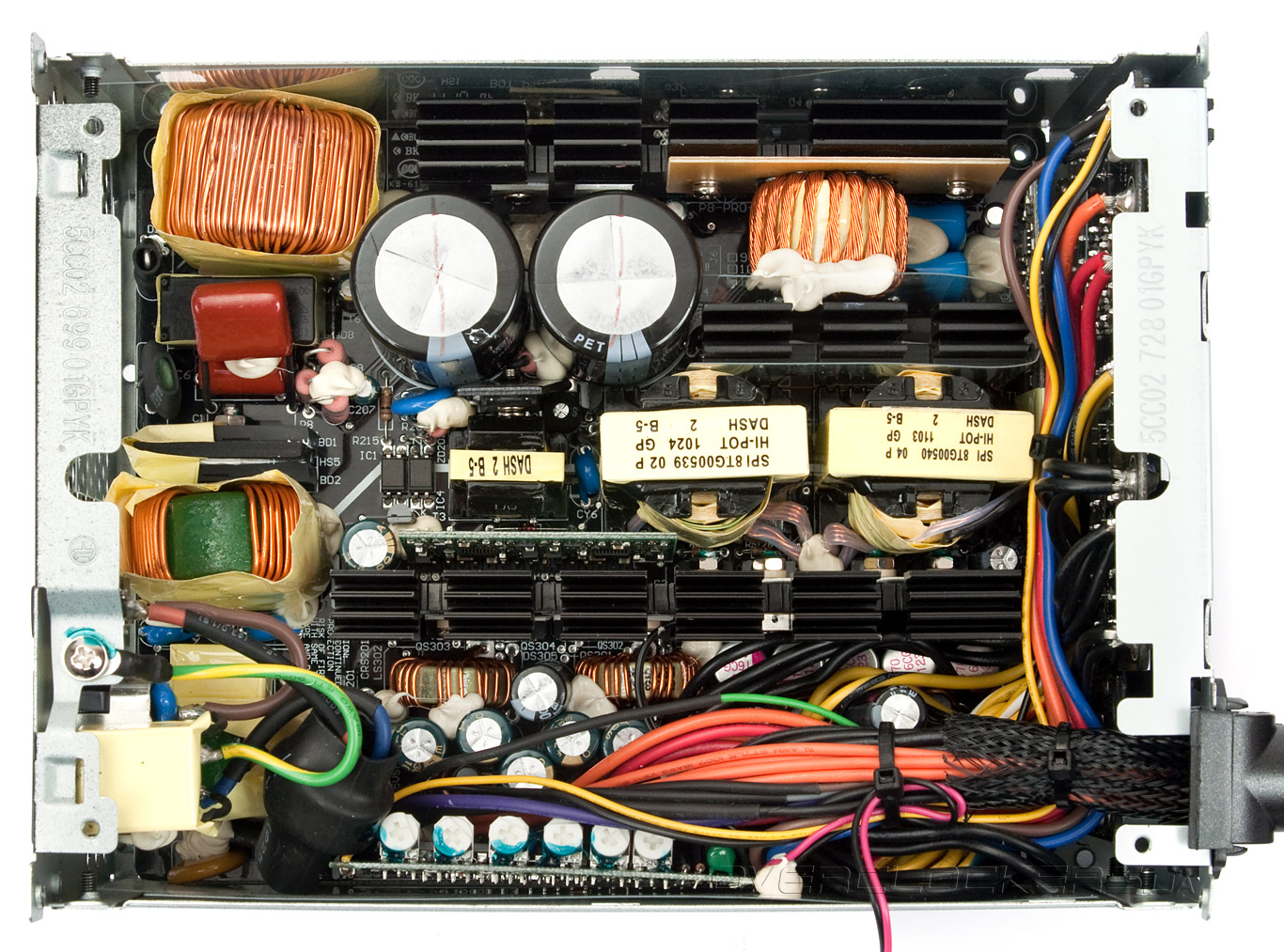

Внутренне рассматриваемая модель не менее интересна, чем снаружи. Блок построен по двухтрансформаторной схеме с резонансным преобразователем во входной цепи. Первое снижает нагрузку на трансформатор, а последнее позволяет повысить КПД устройства. В выходной цепи, к сожалению, для получения 12 вольт используются диодные сборки (пять пар), а не синхронный выпрямитель на транзисторах, но низковольтные напряжения уже формируются за счет DC-DC преобразователей. Возможно, данная платформа разработана специально для be quiet! известной всем компанией FSP.


Внутри блока компоновка очень плотная, пустого места практически нет, и маркировку некоторых элементов невозможно даже прочитать. По этой причине укажем лишь легкодоступные компоненты.

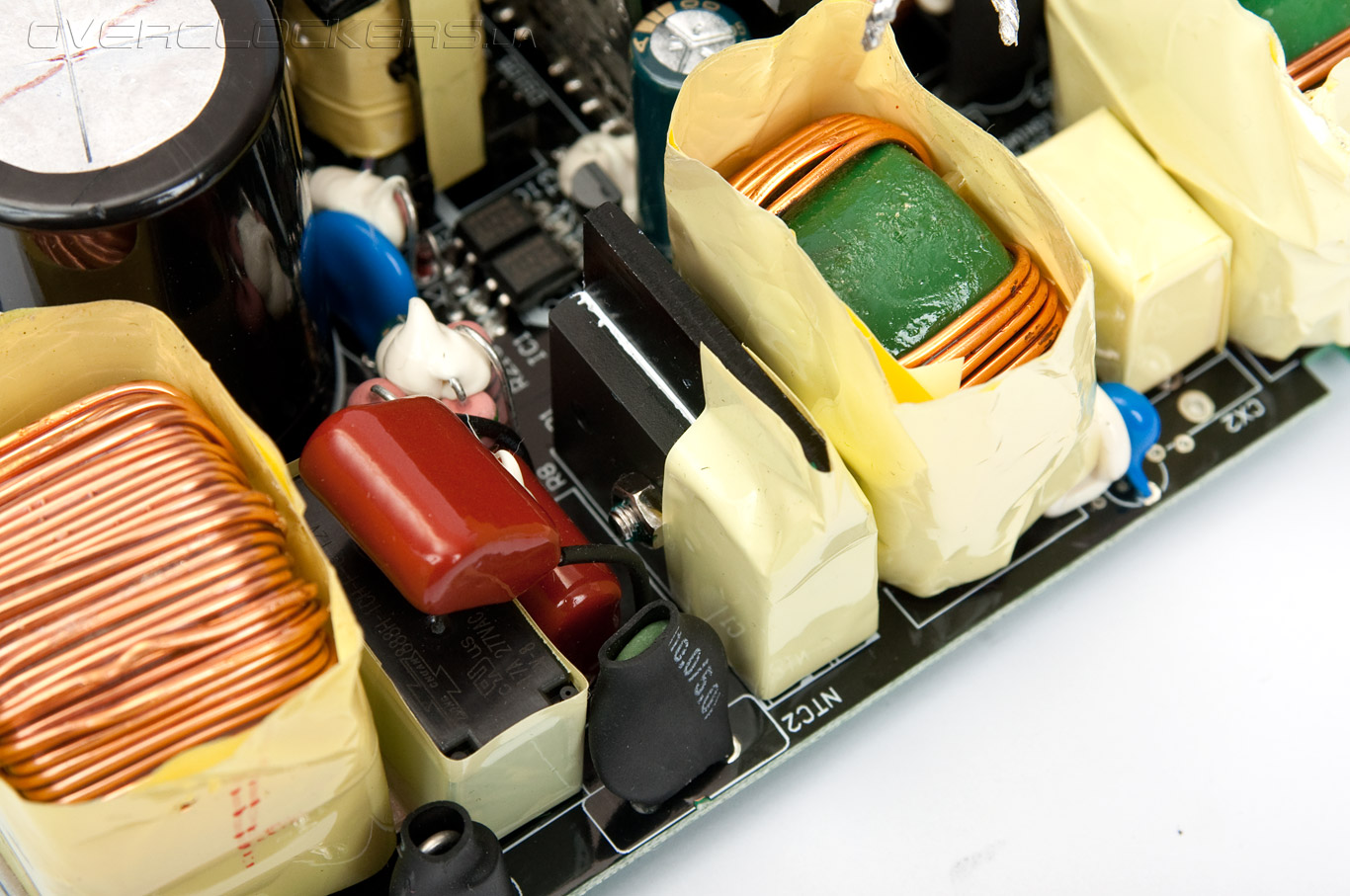

Входной фильтр полностью распаян, включая варисторы, чего и следовало ожидать — это ведь не 15-долларовый «нонейм». В блоке активного PFC используются транзисторы Infineon SPI20N60C3, ключевые элементы рассмотреть не удалось.

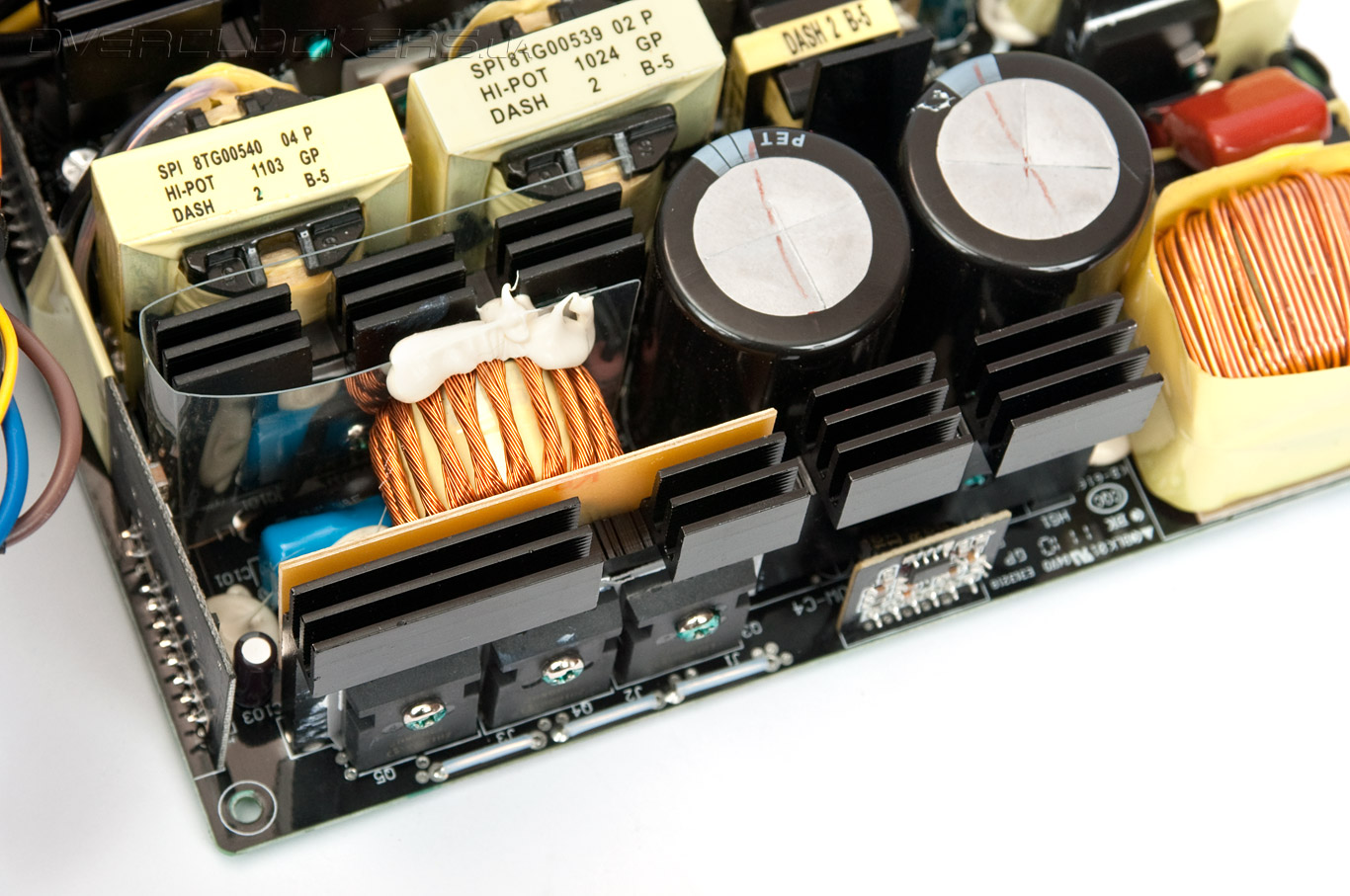

За охлаждение полупроводниковых приборов отвечают продолговатые черные радиаторы с несколькими ребрами на конце. Лишь для ключевых транзисторов он в половину меньше.

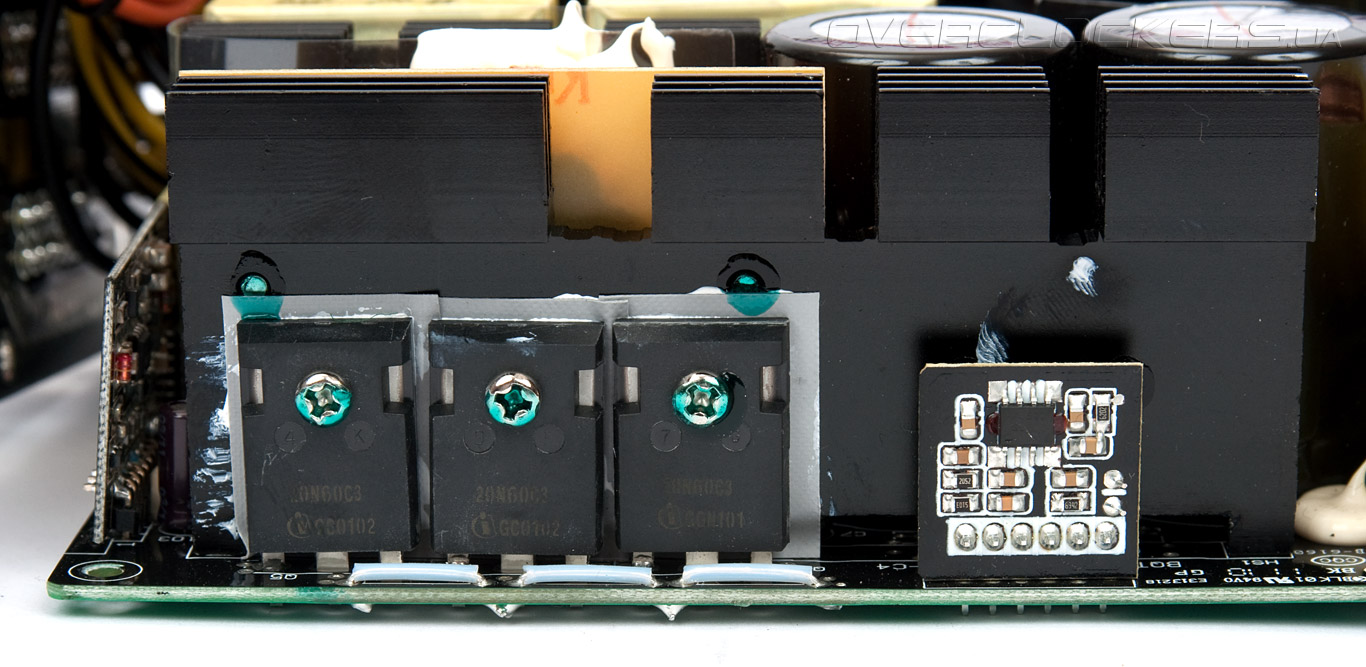

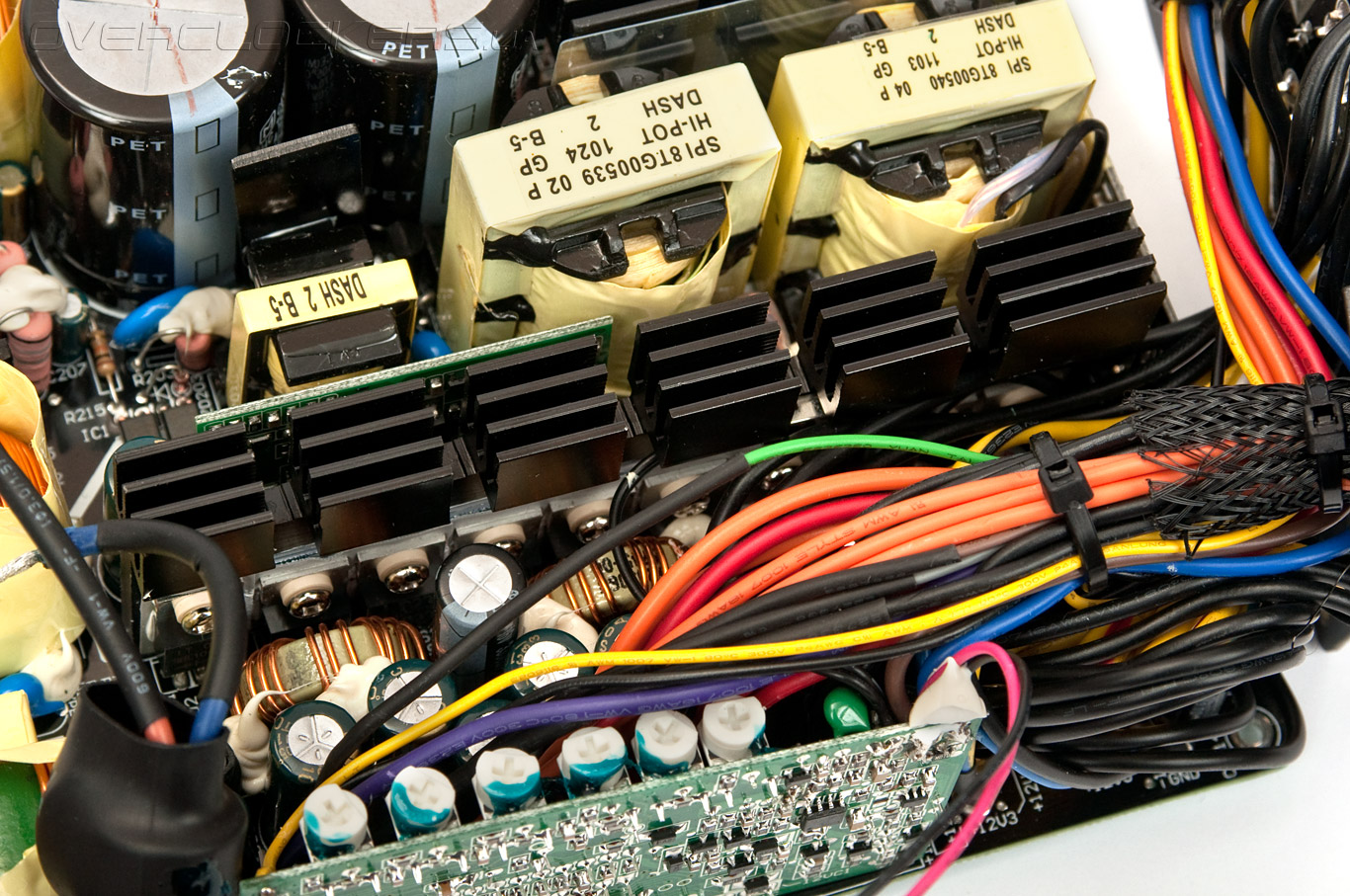

Для диодных сборок и выходных транзисторов используется цельный радиатор, на котором установлен термодатчик, отслеживающий температуру устройства. В качестве микросхемы защиты и мониторинга в BQT 8P-PRO-1200W на дочернюю плату, коих из-за плотного монтажа очень много, установлен чип PS238 производства SiTI. На ней же есть построечные резисторы для регулировки выходных напряжений.


Как и в блоках Seasonic на общий небольшой радиатор установлено два диодных моста.

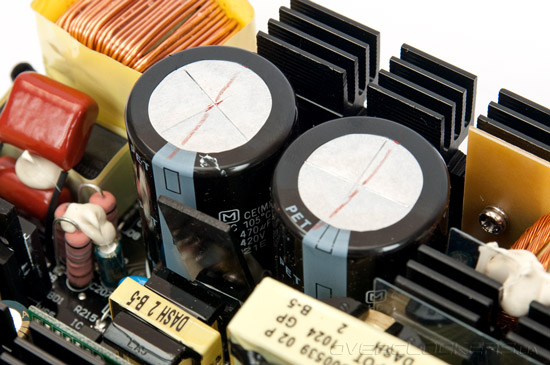

Учитывая плотную компоновку деталей на плате и жесткий температурный режим при тихой работе вентилятора, ожидаешь качественную элементную базы. И действительно, в be quiet! установлено две емкости на 470 мкФ с рабочим напряжением 420 В производства японской Matsushita, владеющей торговой маркой Panasonic.

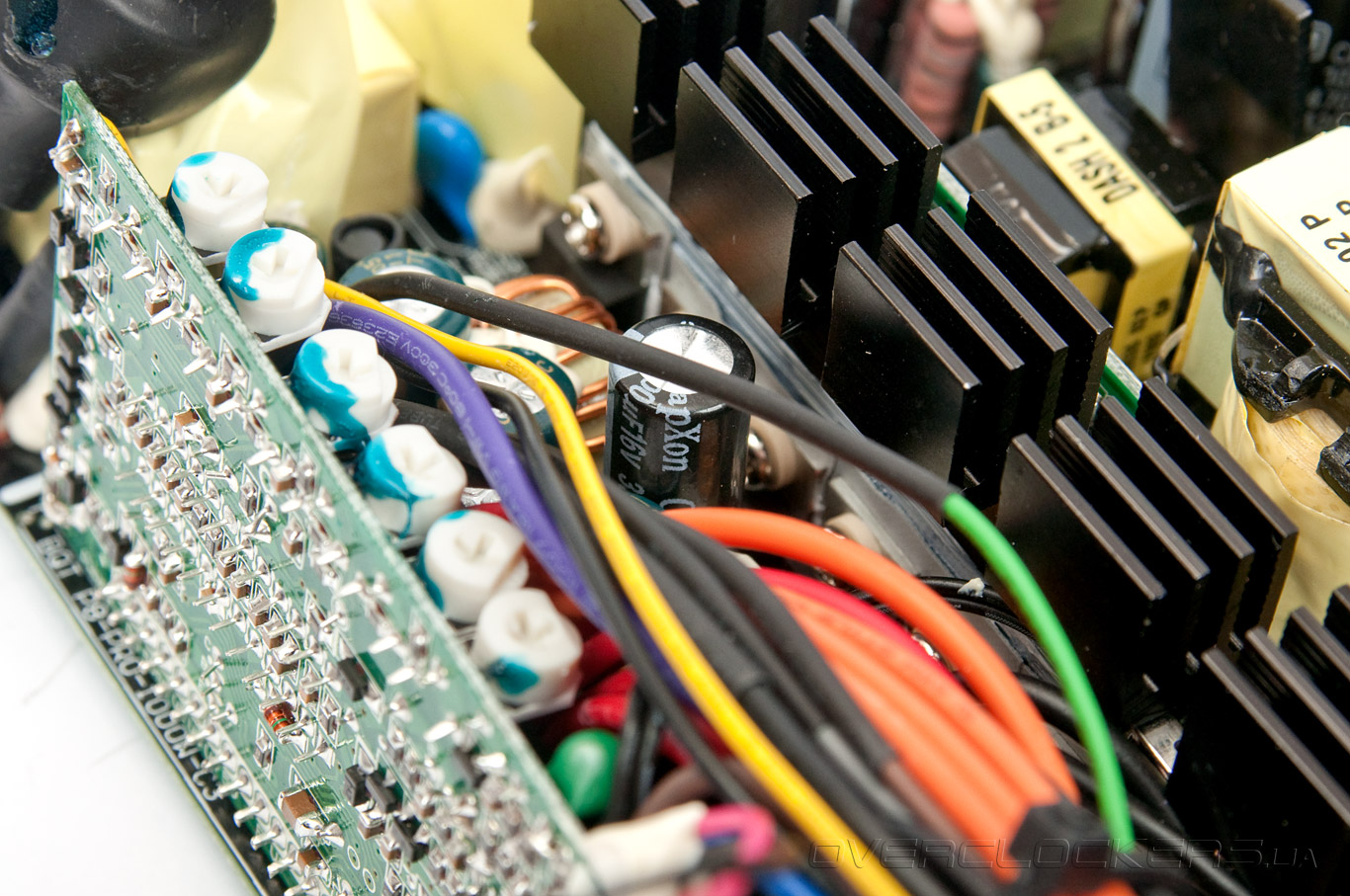

В выходном стабилизаторе задействованы конденсаторы с твердым электролитом, что еще больше повышает качество изделия.


Но остальные емкости — производства Teapo и CapXon, рассчитанные на максимальную температуру 105 °C. Хорошо хоть на них не сэкономили и не поставили обычные.

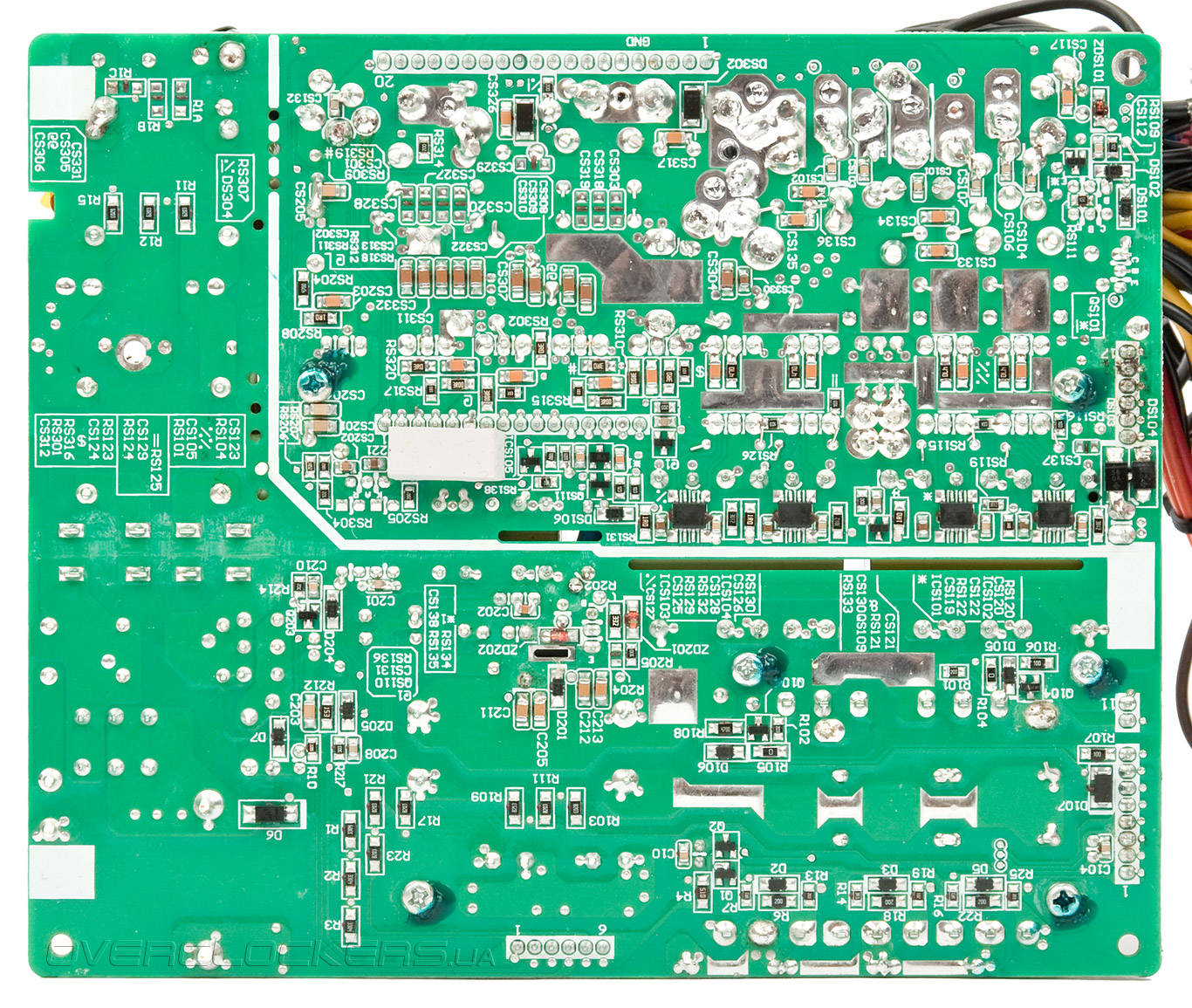

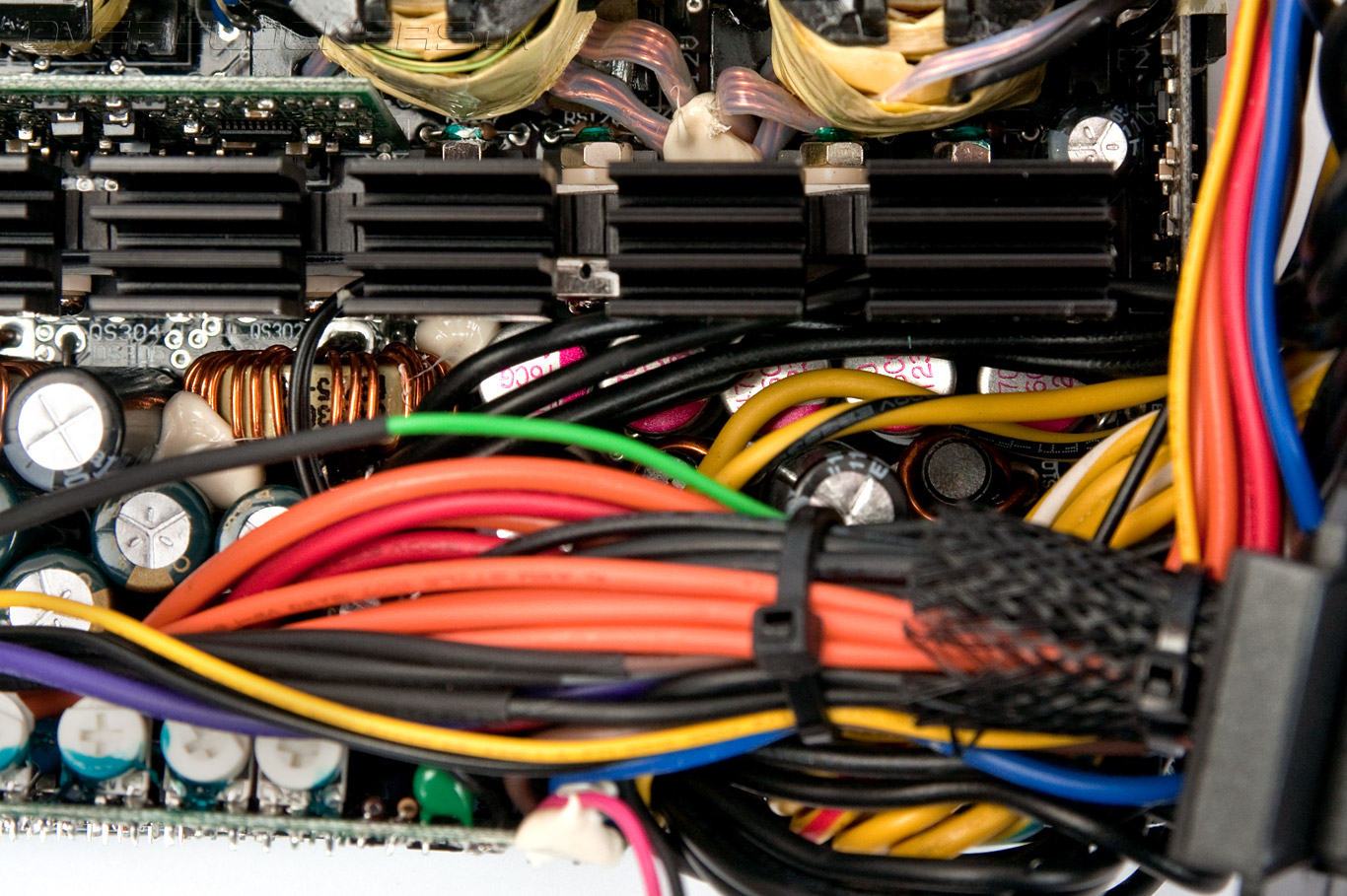

Качество пайки хорошее, есть немного остатков флюса, но в целом выполнено все отлично, придраться не к чему.

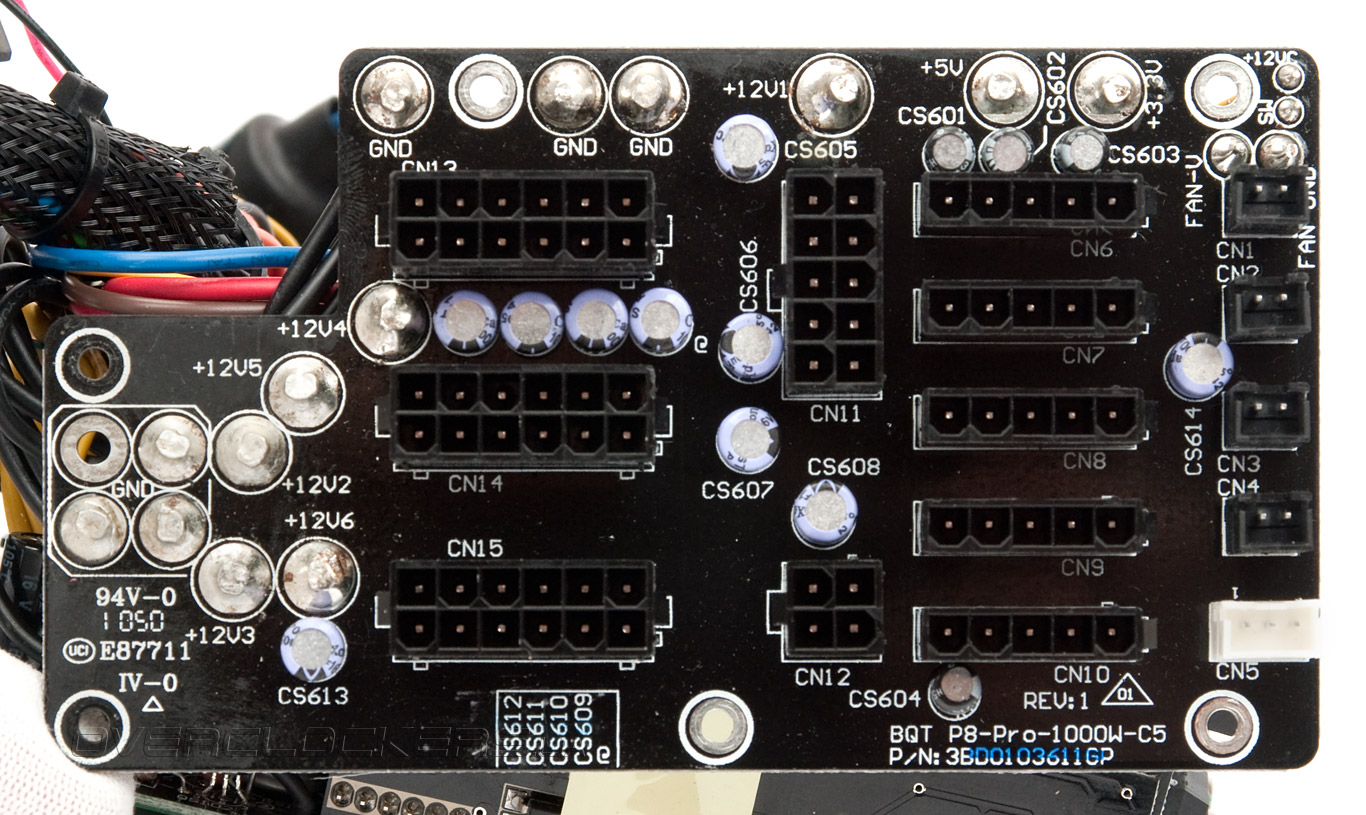

Дочерняя плата с разъемами кроме транзитной функции осуществляет и фильтрующую — на ней установлено несколько небольших конденсаторов.

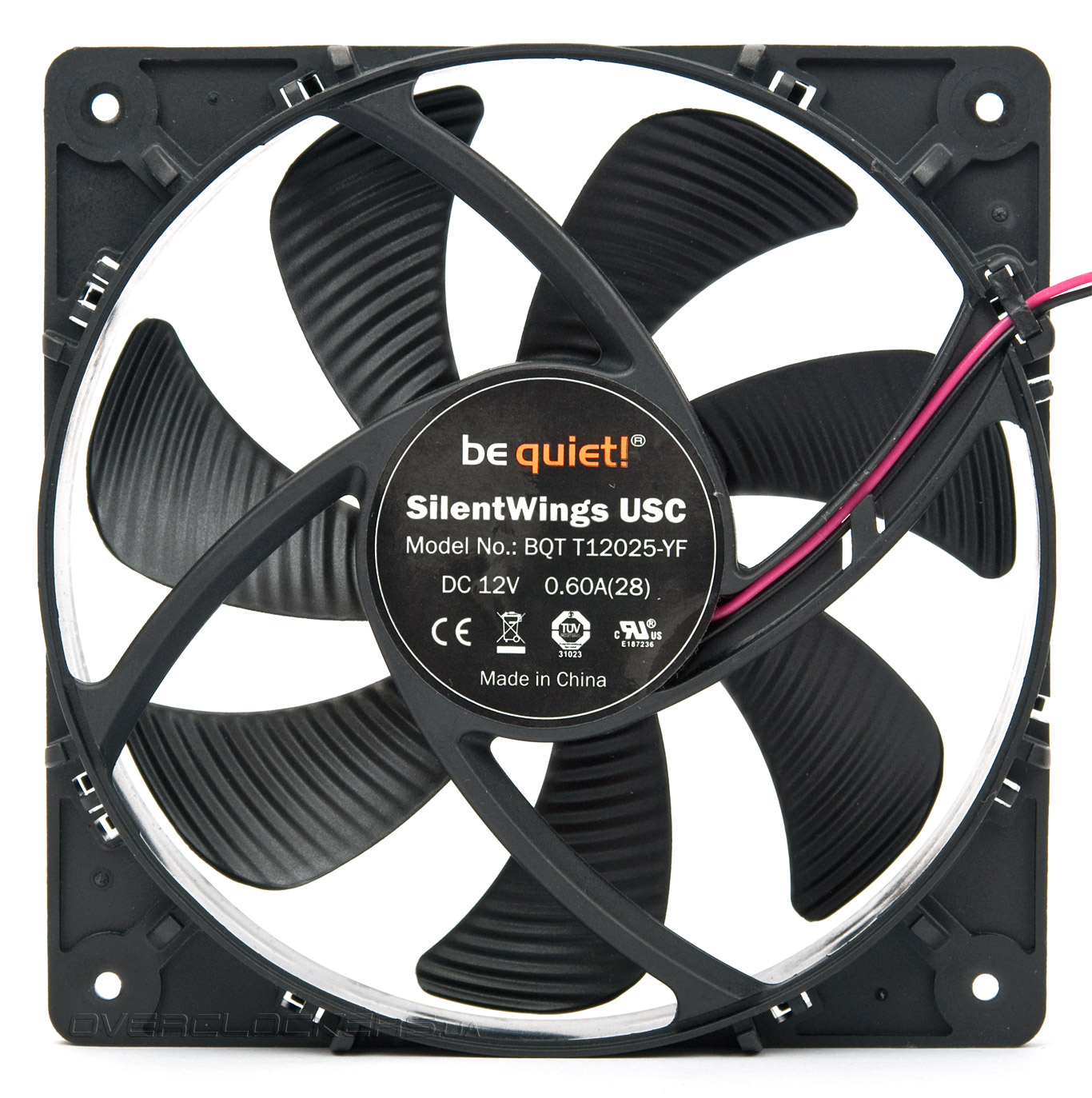

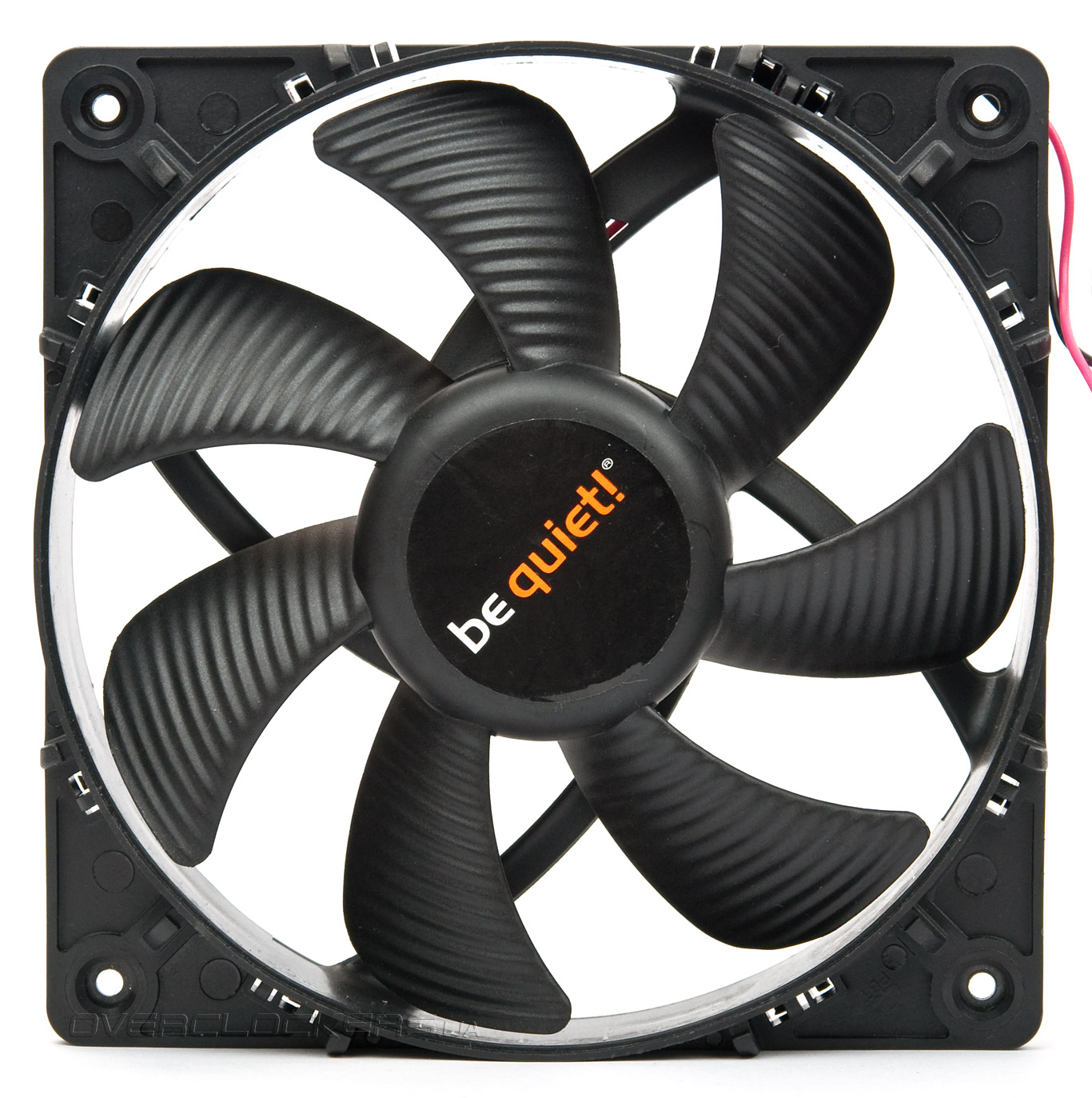

Для поддержания приемлемого температурного режима в блоке питания используется фирменный 120-мм вентилятор be quiet! BQT T12025-YF из серии SilentWing USC на гидродинамическом подшипнике. Его лопасти имеют оригинальную форму, которая по словам производителя, должна снижать уровень шума.


Максимальная паспортная скорость вращения вентилятора составляют 2800 об/мин, но разработчик обещает тихую работу на уровне 21—22 дБ до 50% нагрузки на блок и 31 дБ при максимальной. Субъективно, он действительно работал тихо, но полностью нагрузить блок не удалось и какой уровень шума мог бы быть, неизвестно.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудования тяжело, поэтому проверка блока питания be quiet! Dark Power Pro 1200W (BQT 8P-PRO-1200W) осуществлялась с использованием обычной системы, собранной из следующих компонентов:

• процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
• материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
• кулер: Noctua NH-D14;
• оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
• видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
• жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Тестирование проводилось в среде Windows 7 x64 HP. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в полноэкранном режиме при разрешении 1920х1080, сложность шейдеров равнялась 8. Технология Hyper-Threading была активирована. Для включения режима SLI рабочие частоты видеокарт (они разных ревизий) были доведены до одинакового уровня, а напряжения IOH PCIE Voltage и ICH PCIE Voltage в BIOS Setup материнской платы были увеличены на 0,1 В от своего номинала. В противном случае, на 9—10 минуте тестирования режим SLI «разваливался».

Для измерения общей потребляемой мощности системы использовался прибор особой конструкции. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания и потребляемая мощность системы в целом при простое и нагрузке. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

	Линия +3,3V, В		Линия +5V, В		Линия +12V, В		Потребляемая мощность, Вт
Режим	Idle	Burn	Idle	Burn	Idle	Burn	Idle	Burn
be quiet! BQT 8P-PRO-1200W	3,36 (+1,7%)	3,36 (+1,7%)	5,06 (+1,1%)	5,06 (+1,1%)	12,12 (+0,9%)	12,12 (+0,9%)	262 (~220)	1197 (~1000)

К сожалению, с имеющим на момент тестирования парком комплектующих, нагрузить блок до номинальной мощности не удалось (недобор около 15%), но даже так видна хорошая стабильность выходных напряжений. Никаких серьезных колебаний и привычных просадок, особенно по 12-вольтовой линии, нами отмечено не было. Напряжения не выходили за пятипроцентный допуск, оставаясь на уровне 0,9—1,7% выше требуемого номинала.


Выводы

Нам ни разу не доводилось сталкиваться с продукцией немецкой компании Listan, но блок питания be quiet! Dark Power Pro 1200W произвел на нас впечатление качественного изделия. Чего только стоит дизайн устройства и возможность контролировать четыре корпусных вентилятора. Для серьезных оверклокеров полезным будет функция работы всех шести 12-вольтовых линий в качестве одной высокоамперной, позволяющая избежать перекоса нагрузки. Тихая работа вентилятора дает возможность в спокойной обстановке отвлечься от сетевых баталий, а модульное подключение кабелей позволит избежать мешанины проводов в системном блоке. Не может не радовать и богатый комплект поставки. Смущает только небольшой диапазон сетевого напряжения, но со стабилизированным источником be quiet! BQT 8P-PRO-1200W станет хорошим выбором для энтузиастов!
