Aten CubiQ CS1644: стильный и функциональный KVM для SOHO-рынка

Мы уже рассказывали немного о KVM и даже познакомились с одной из моделей производства компании Aten. Рассмотренный ранее переключатель обладал современными цифровыми интерфейсами и отлично подходил для управления двумя системами посредством USB-периферии и TFT-монитора с разрешением экрана до 1920x1200 точек. Компактные размеры давали возможность использовать его как дома, так и в «походных» условиях. Но для большего штата машин его будет уже недостаточно, особенно, в экзотических конфигурациях с двумя мониторами. И если KVM на четыре и более портов присутствуют на рынке достаточно давно, то возможность использовать одновременно два экрана — явление крайне редкое.

Именно для этих целей предназначен KVM серии CubiQ производства Aten, который мы как раз и рассмотрим.


Aten CubiQ CS1644

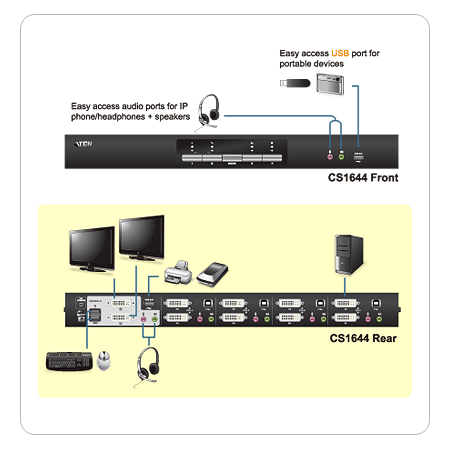

Переключатель Aten CubiQ CS1644 рассчитан на работу с четырьмя системами, с возможностью подключения к ним двух мониторов с интерфейсом DVI (Dual Link) и разрешением 2560x1600 каждый.

Aten CubiQ CS1644

Для подключения различной периферии, включая клавиатуру и мышь, предусмотрены USB-порты. В качестве акустики может использоваться система формата 2.1 или гарнитура.

Модель Aten CubiQ CS1644
Количество подключаемых ПК 4
Выбор порта Кнопки на передней панели, «горячие» клавиши
Разъемы для консоли 2х DVI
1х USB для клавиатуры
1х USB для мыши
1х мини-джек «мама» (зеленый) для колонок
1х мини-джек «мама» (розовый) для микрофона
1x USB 2.0 (может использоваться для подключения периферии)
Разъемы для компьютеров 8х (4x 2) DVI
4х USB (тип B)
4х мини-джек «мама» (зеленый) для колонок
4х мини-джек «мама» (розовый) для микрофона
Разъемы на передней панели 1x USB 2.0
1х мини-джек «мама» (зеленый) для колонок
1х мини-джек «мама» (розовый) для микрофона
Дополнительные разъемы 1x мини-джек для подключения кабеля обновления firmware
1x разъем питания
Длина кабелей консоли/компьютеров 1,8 м DVI-D
1,8 м комбинированный (DVI-D+USB+audio)
Индикация выбранного порта Зеленая, на передней панели
Эмуляция Клавиатура, мышь, мониторы
Разрешение экрана DVI Dual Link: 2560 x 1600
DVI Single Link: 1920 x 1200
Габариты коммутатора 43,24 х 15,41 х 4,4 см
Вес 2,32 кг

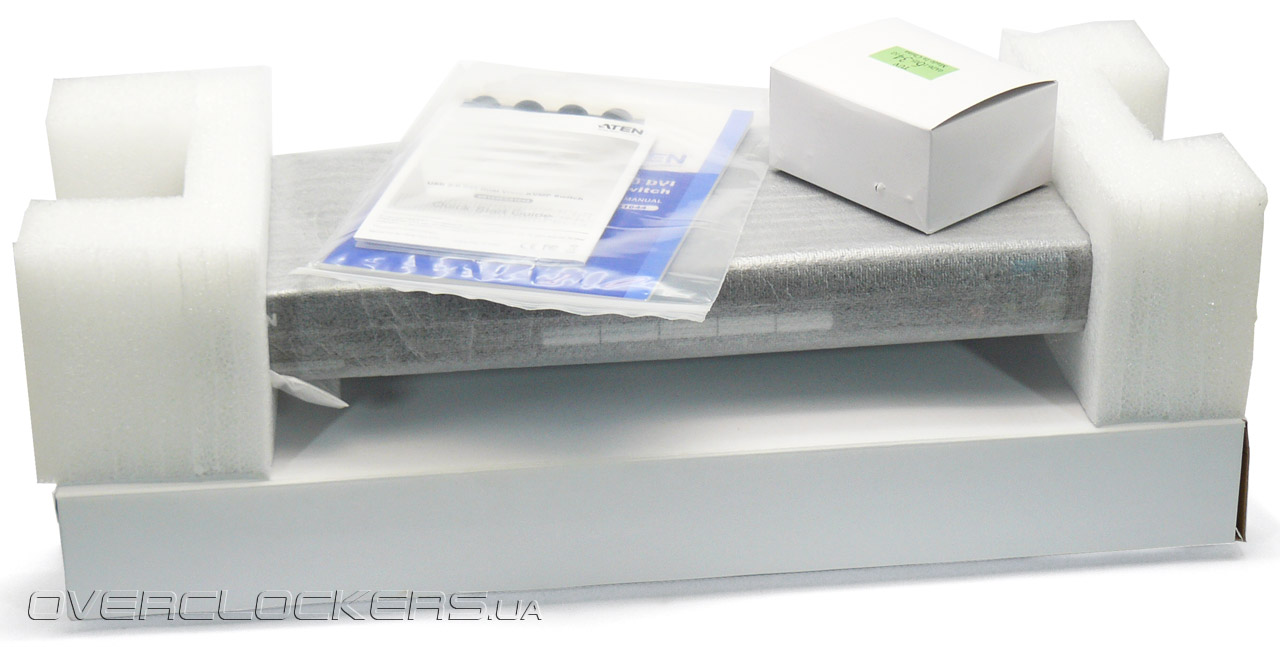

KVM поставляется в большой, ничем не примечательной коробке, треть объема которой занимают всевозможные кабели и переходники. Для снижения риска повреждения коммутатора, он надежно закреплен пеноматериалом.

Aten CubiQ CS1644

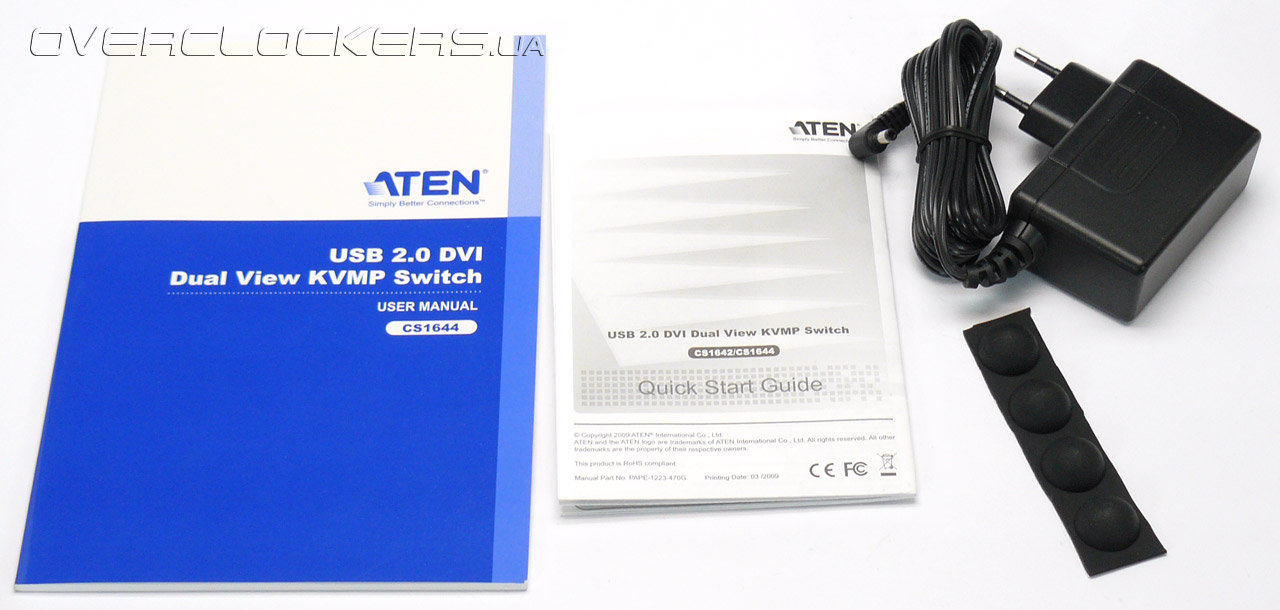

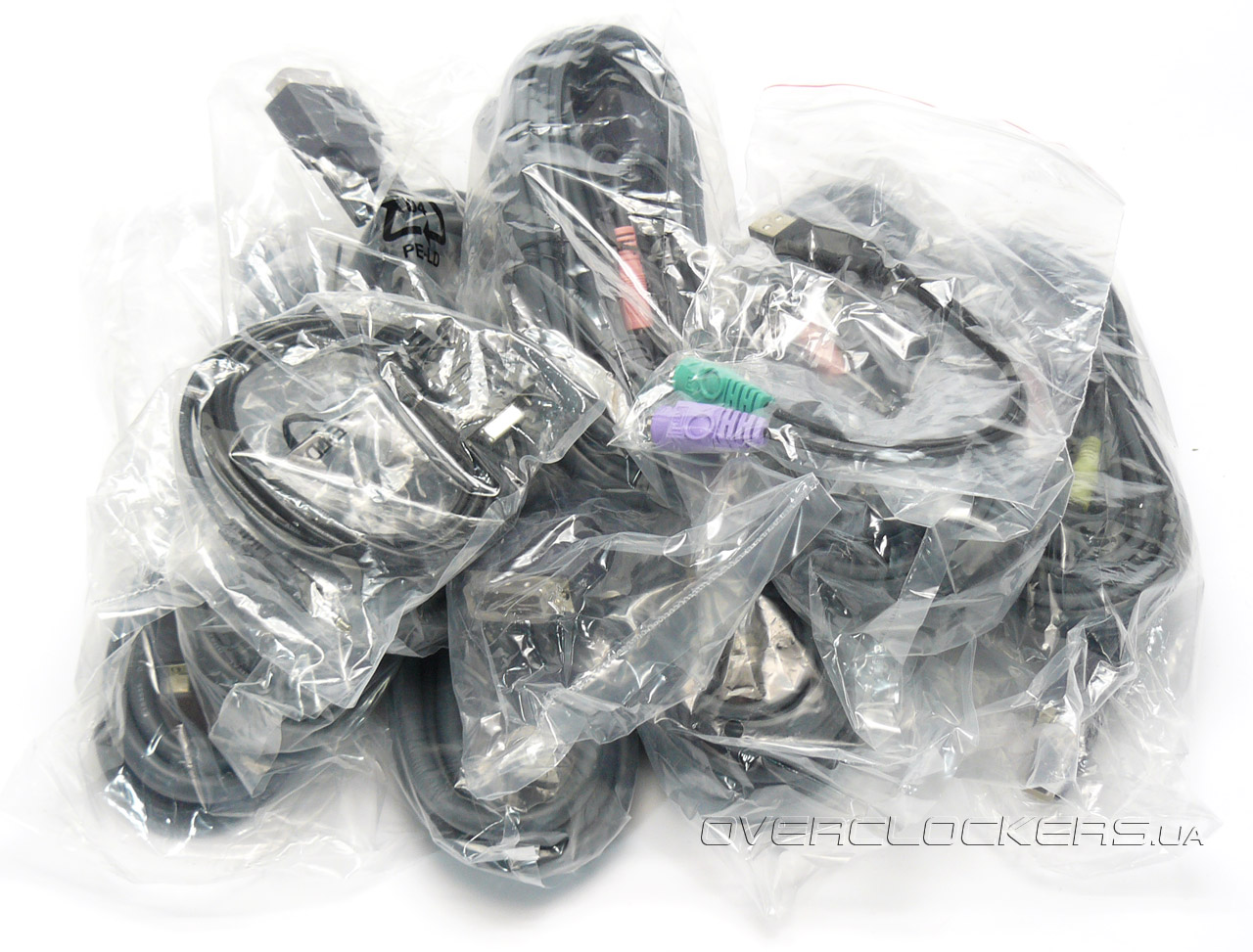

В комплекте поставки можно обнаружить инструкции, клейкие резиновые ножки, блок питания и большое количество кабелей.

Aten CubiQ CS1644

Aten CubiQ CS1644

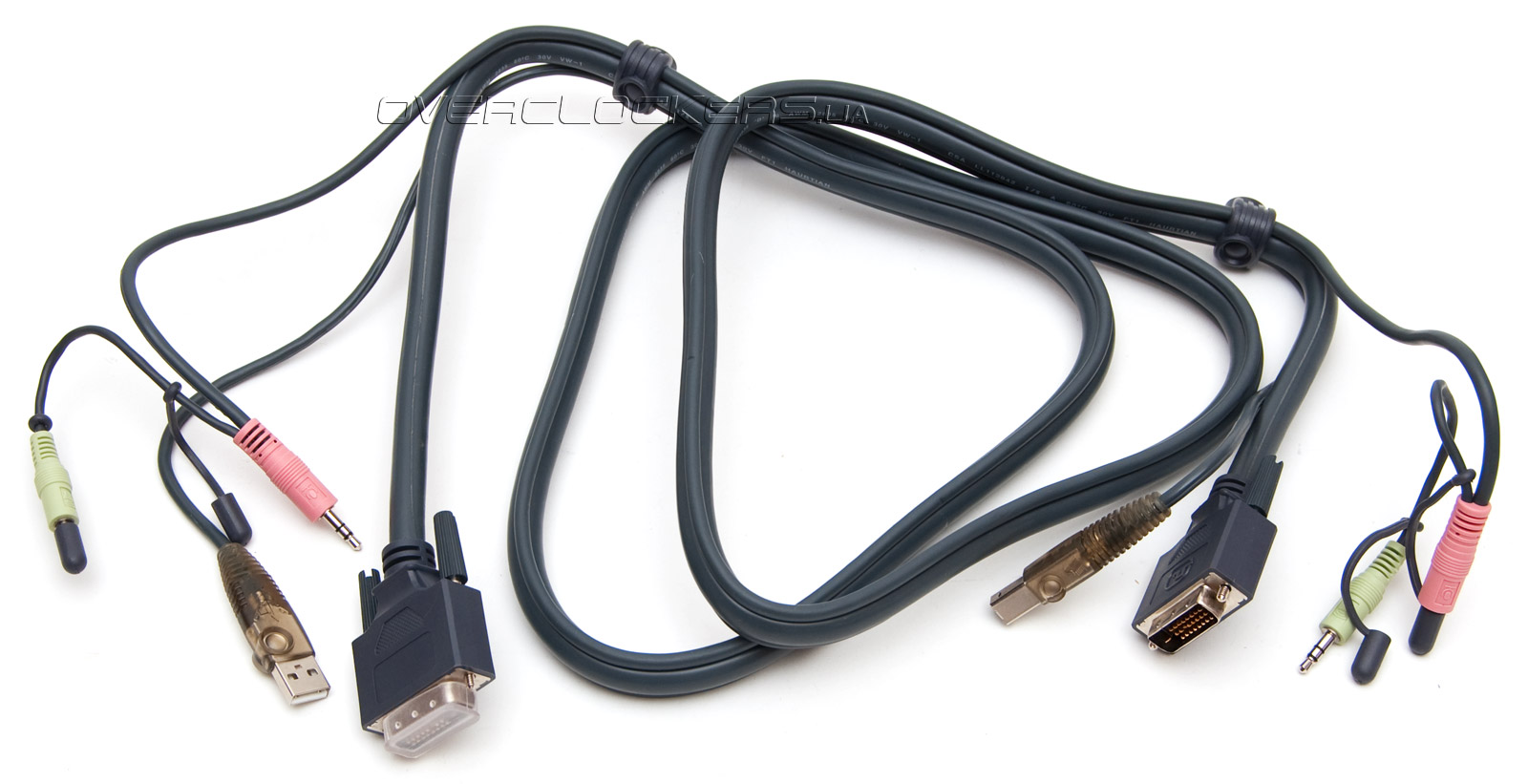

Подключается KVM двумя кабелями — одним DVI-D и одним комбинированным, включающим как DVI-D, так и USB и звук. Со стороны системного блока USB-разъем привычный, A-типа, со стороны CubiQ CS1644 — тип B, как для подсоединения периферии. Кабели толстые с экраном, выполнены качественно, что гарантирует устойчивый сигнал при высоком разрешении. Звуковые мини-джеки оснащены защитными резиновыми колпачками.

Aten CubiQ CS1644

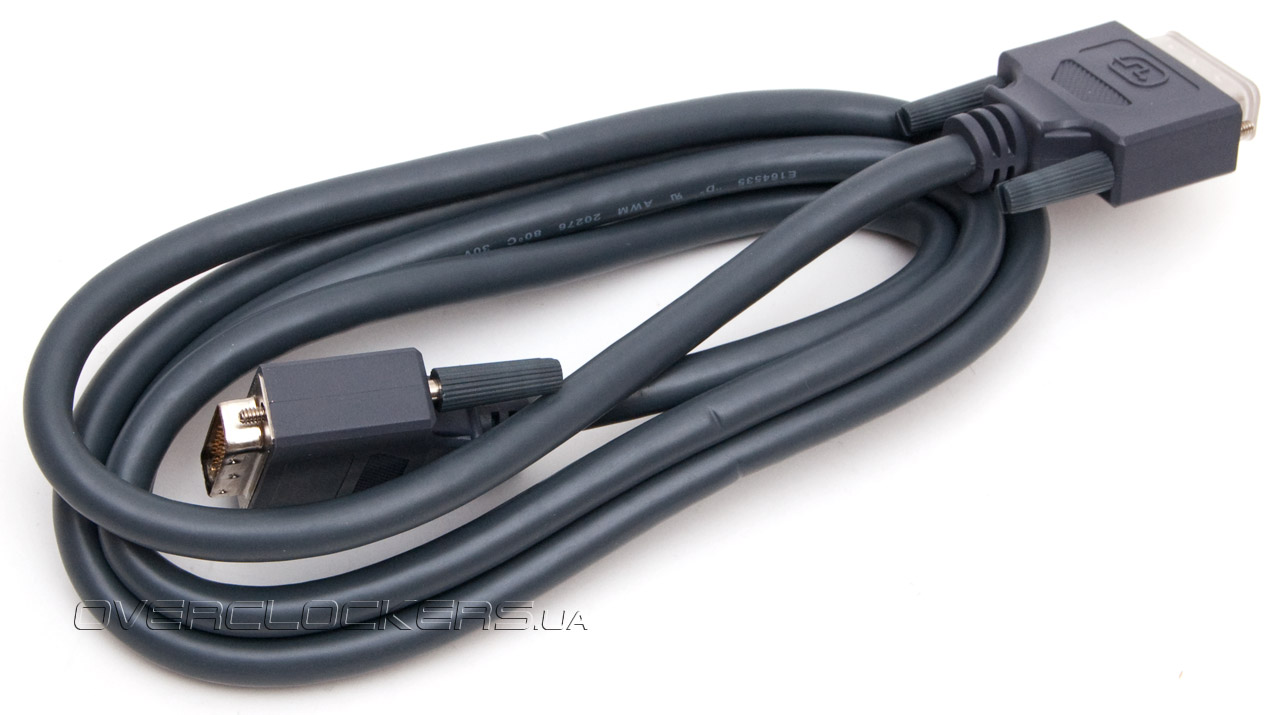

Отдельные DVI-кабели также сделаны на должном уровне. При использовании лишь одного монитора, их можно не подключать.

Aten CubiQ CS1644

Единственный недостаток комплектных кабелей — их небольшая длина, всего 1,8 м, чего в некоторых случаях будет недостаточно. Трех и пятиметровые придется приобретать отдельно. Кабели стандартные, поэтому возможно использовать неоригинальную, но вполне качественную продукцию других фирм.

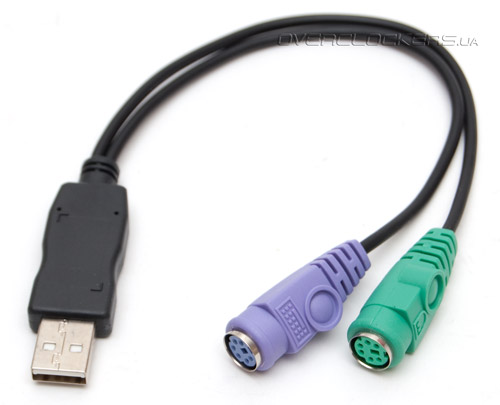

При отсутствии клавиатуры или мыши с USB-интерфейсом для консоли можно будет использовать старые решения с портом PS/2, для чего производитель предусмотрел специальный переходник. Вполне правильный подход, так как периферия с современными разъемами большей степени удел домашних пользователей.

Aten CubiQ CS1644

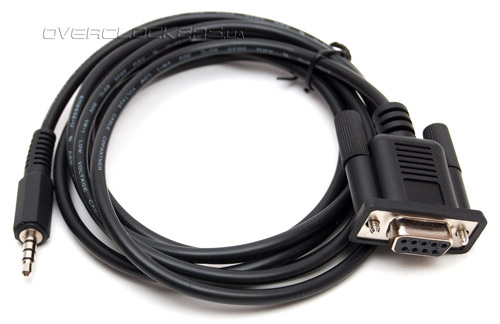

Обновление внутреннего ПО (да-да, Aten CS1644 позволяет это делать) осуществляется за счет дата-кабеля, требующего COM-порт на материнской плате. Так что, несмотря на всю прогрессивность рассматриваемого KVM, архаизма избежать не удалось. Но с другой стороны, прошивки выходят крайне редко и вряд ли у кого появится необходимость в обновлении микрокода переключателя.

Aten CubiQ CS1644

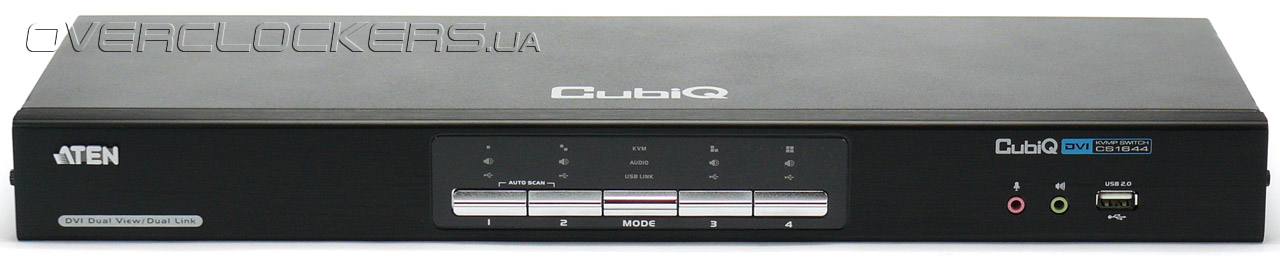

Внешне CubiQ CS1644 выглядит стильно. Черный корпус, алюминиевая передняя панель и современно выполненные кнопки управления дают повод думать об отношении этого KVM к аудио-видео аппаратуре, а не к переключателям. Размеры устройства позволяют его использовать в серверной стойке. Правда, уголков в комплекте нет. Для установки на стол или полку предусмотрены самоклеющиеся резиновые ножки.

Aten CubiQ CS1644

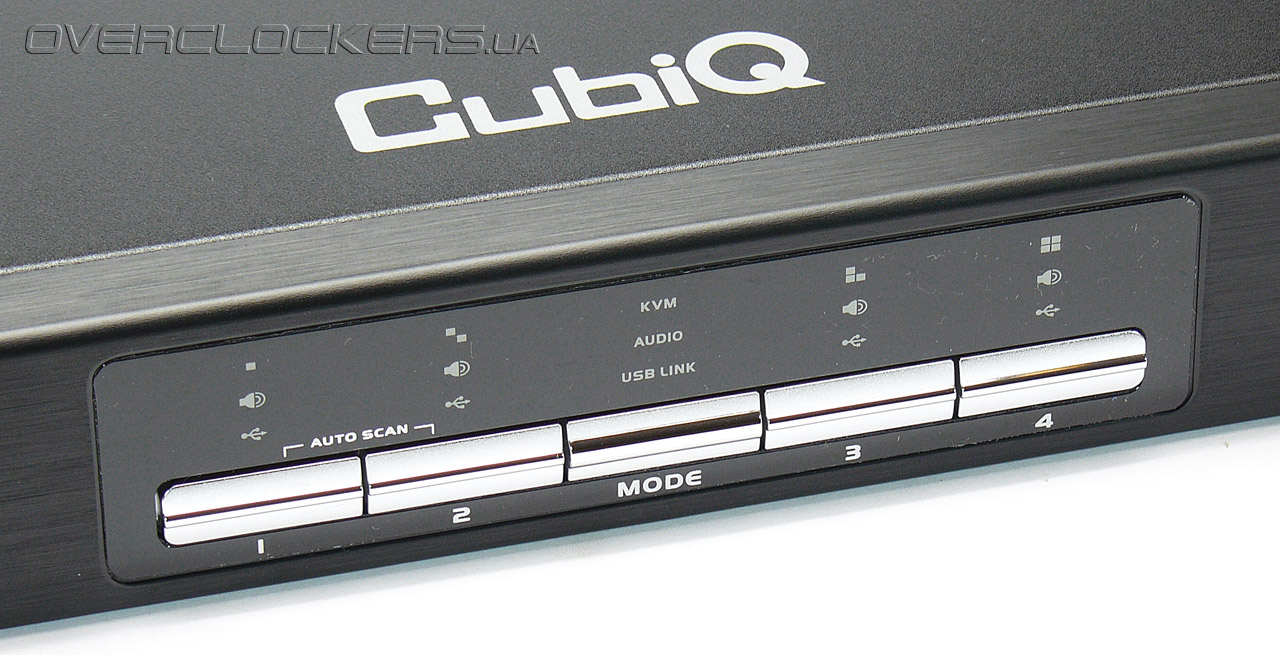

На передней панели расположены индикаторы и кнопки переключения систем и выбора одного из четырех режимов: только изображение с возможностью управления клавиатурой и мышью, только звук, только USB или все одновременно. Не хватает лишь функции запоминания постоянно используемого режима (по умолчанию используется все одновременно).

Aten CubiQ CS1644

Кроме того, для переключения между ПК можно использовать комбинации клавиш, что особо будет полезно, если коммутатор расположить на большом расстоянии от оператора. При необходимости «горячие» клавиши можно переназначить.

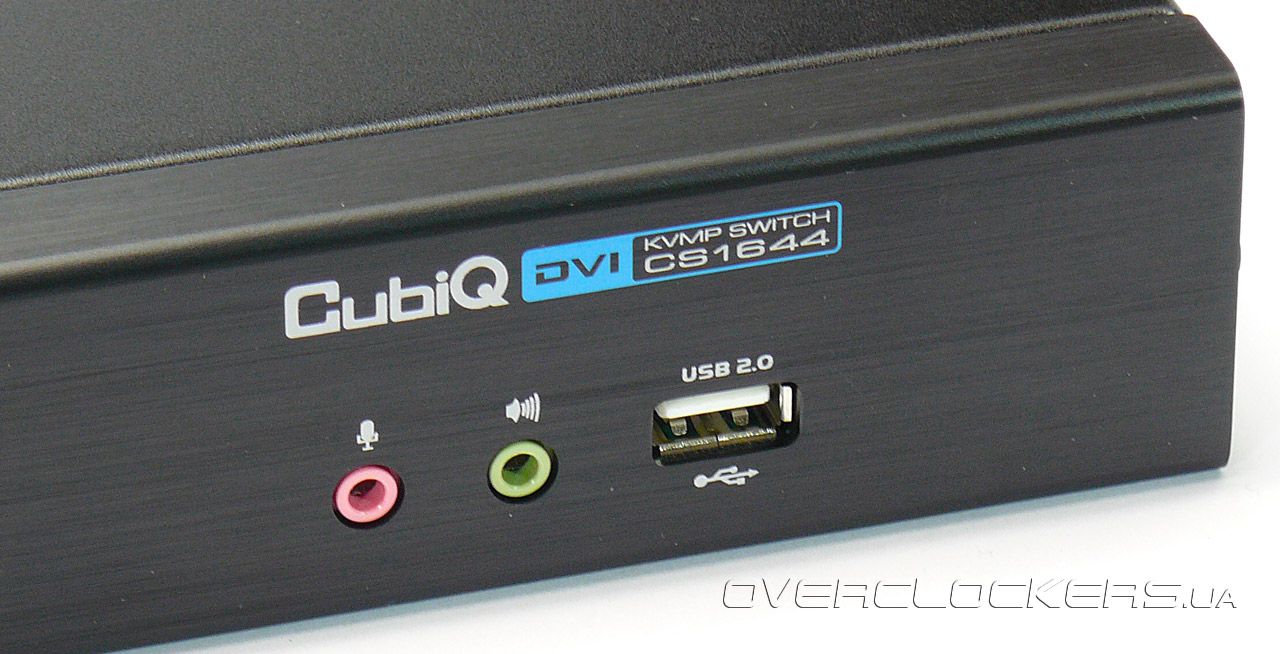

Справа от панели управления есть два аудио-разъема, позволяющие подключить гарнитуру, и USB-порт версии 2.0 с которым можно использовать всевозможное оборудование, начиная от вэб-камер и заканчивая внешними звуковыми картами. Но в отличие от консоли, устройства с этим портом при переключении с системы на систему будут отключаться и заново находиться. Поэтому, например, с флэш-накопителями необходимо сначала закончить все действия, а уже потом производить переключение.

Aten CubiQ CS1644

Еще один момент работы подобных KVM заключается в инерционности консоли при загрузке других подключенных ПК, или же при возникновении с ними каких-нибудь проблем, повлекших за собой низкий отклик системы. Во время инициализации устройств или при загрузке ОС курсор на экране периодически замирает, а клавиатура не реагирует на нажатия. При нормальном функционировании всех ПК такого, естественно, не наблюдается.

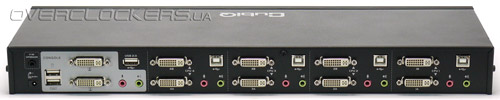

Задняя стенка CubiQ CS1644 имеет все необходимые разъемы для подключения периферии и четырех систем.

Aten CubiQ CS1644

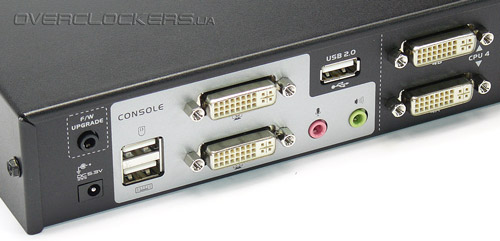

Разъемы консоли, питания и обновления микрокода сгруппированы слева. Тут же находится еще один порт USB 2.0 для подключения различного оборудования (сканеры, принтеры и пр.).

Aten CubiQ CS1644

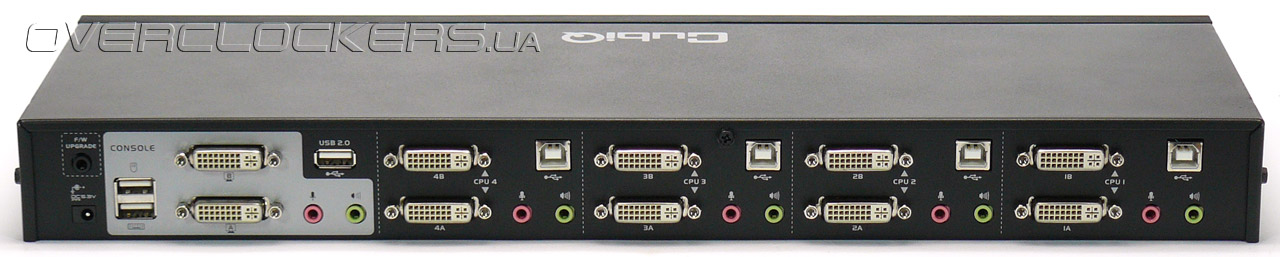

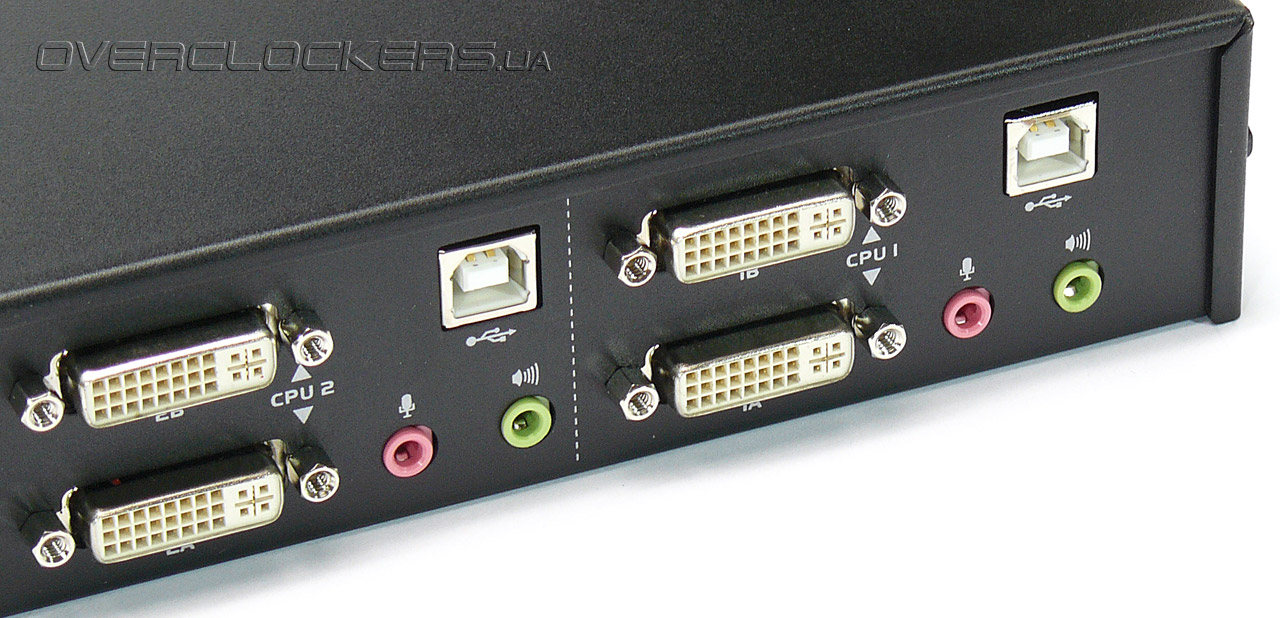

Остальная часть стенки занята разъемами для ПК: по два DVI на каждый, по паре аудио-разъемов и одному USB-порту B-типа. После подключения, кабели фиксируются винтами. Если этого не сделать, то из-за их жесткости и веса соединение будет менее надежным и вполне вероятно что кабель выскочит из разъема.

Aten CubiQ CS1644

Коммутатор поддерживает интерфейс DDC, по которому операционной системе передается информация о видеорежимах монитора. В отличие, допустим, от рассмотренного ранее Aten CS62DU он способен не только транслировать DDC-команды, но и запоминать их и при переключенной консоли на другую систему, эмулировать монитор. Это позволяет без проблем загружать одновременно все четыре системы — в каждой будет выставлено необходимое разрешение экрана. Последнее может достигать 2560x1600 точек, что на данный момент более чем достаточно.

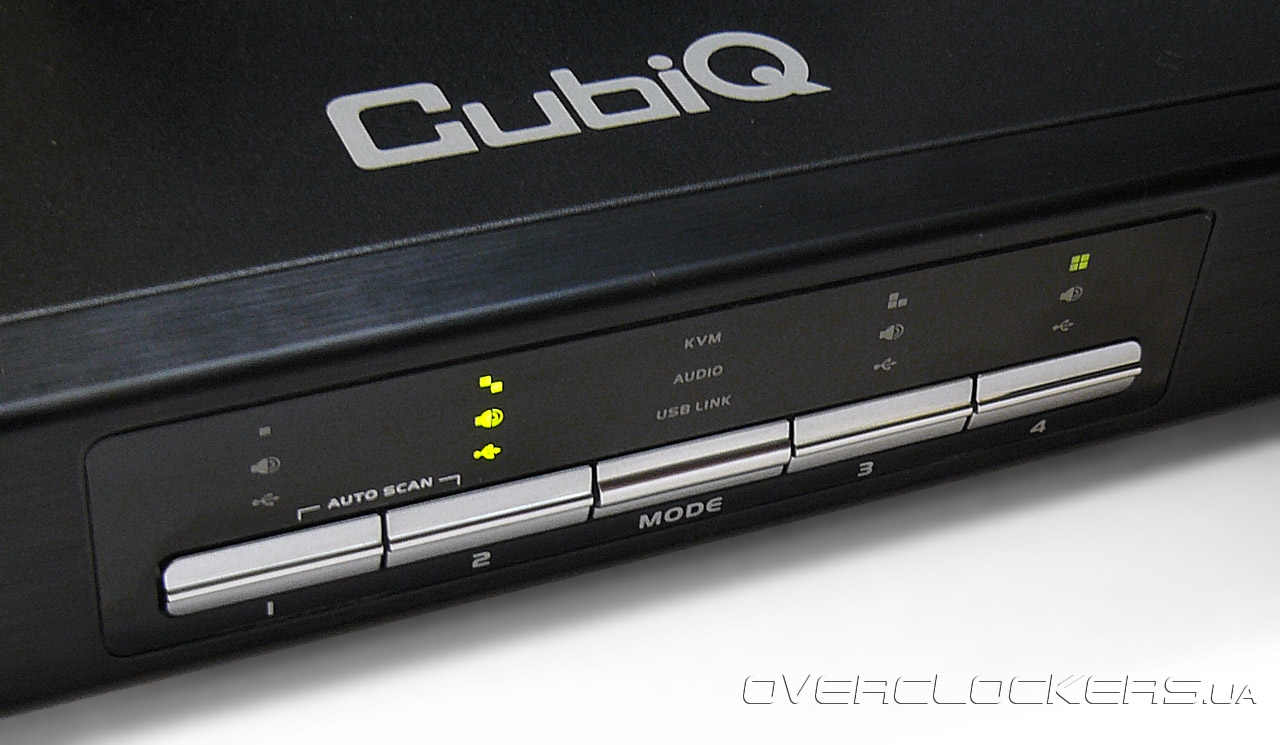

Переключение между системами сопровождается световой индикацией на передней панели и звуковым сигналом. Кнопка Mode позволяет выбрать необходимый режим, а одновременно нажатые первая и вторая кнопки активируют функцию автосканирования с интервалом 5 сек.

Aten CubiQ CS1644

Коммутатор при переключении работает быстро, без каких-либо задержек. Качество картинки отменное, но ожидать другого и не стоило, учитывая передачу видеосигнала по цифровому интерфейсу.


Итого

Оперируя большими потоками информации возникает необходимость в широких возможностях отображения данных. Современные TFT-панели достигают 30 дюймов по диагонали и выше, при этом разрешение экрана может составлять 2560x1600 точек. Казалось бы, этого вполне достаточно, но для некоторых целей даже такие мониторы могут стать ограничивающим фактором. А если еще и источником видеосигнала будет несколько систем, расположенных на достаточно близком расстоянии, то проблем с установкой оборудования не избежать.

Но решение всех этих трудностей лежит на поверхности — достаточно использовать KVM-переключатели, позволяющие использовать лишь один комплект периферии с несколькими ПК. Современные модели таких устройств обзавелись прогрессивными интерфейсами и даже могут работать с двумя экранами.

Одно из таких устройств — Aten CubiQ CS1644. Качественно выполненный, стильный коммутатор известного производителя позволяет подключить два монитора с высоким разрешением по цифровому интерфейсу DVI и четыре системы. Переключение между ПК он производит быстро, без задержек, как и передачу изображения, которая происходит без искажения. Наличие дополнительных скоростных USB-портов дает возможность использовать с CubiQ CS1644 различную периферию. В целом, устройство оценят как дизайнеры и аниматоры, так и финансовые и медицинские учреждения. Также производитель уклон делает на геймеров, но большое количество портов, как нам кажется, для них будет избыточно. Единственный минус CubiQ CS1644 — его цена, которая составляет около 500 долларов. Но с другой стороны, подобных решений не так уж и много, и он полность оправдывает свою стоимость.

За свою функциональность и оригинальный внешний вид, KVM-переключатель получает знак «Выбор редакции: 2010»!

Выбор редакции 2010



KVM-переключатель Aten CubiQ CS1644 для тестирования был предоставлен компанией Aten.
