В условиях, когда в первую десятку мог попасть практически каждый подкованный в «железе» энтузиаст, старейшины оверклокерского цеха старались утаить свои секреты экстремального разгона Radeon HD 7970. Без аппаратных модификаций Tahiti XT упирался в барьер 1550 МГц, более не реагируя на повышение напряжения.
Помочь широким массам любителей разгона решил Phil из Hellas Overclocking Team (Греция). Его инструкция по снятию защиты от перегрузки по току (OCP) для Radeon HD 7970 состоит всего из двух фотографий.
(+)

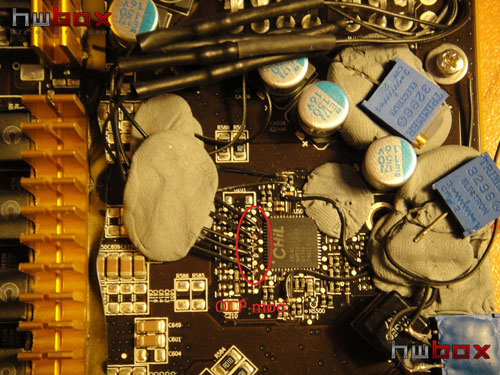

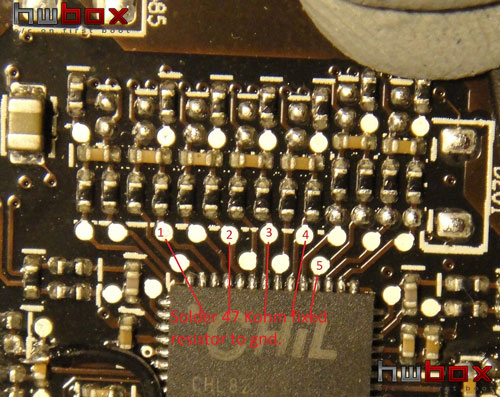

Сперва нужно найти на печатной плате контроллер питания марки International Rectifier (CHiL CHL8228G), который находится с лицевой стороны PCB, под разъемами дополнительного питания. А после припаять к соседним контактам постоянные резисторы на 47 кОм по такой схеме:
(+)

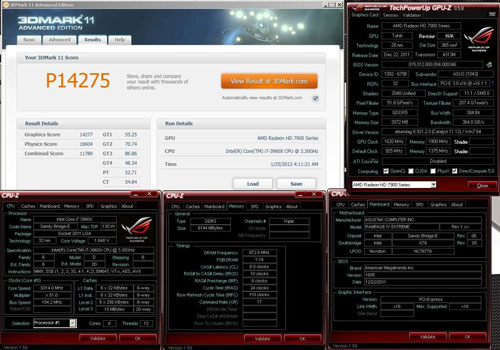

В результате HD 7970 легко уходит за 1600 МГц, что и продемонстрировал Phil своим примером. По мнению Phil’а, отборные семплы Tahiti смогут преодолевать все подтесты 3DMark 11 на частотах около 1700 МГц.
(+)
