Обзор материнской платы MSI Z97S SLI Krait Edition. Сумеречная змеиная привлекательность

Продукция от MSI не первый год занимает умы потенциальных покупателей, дополнительно позиции компании укрепились с выходом на рынок серии материнских плат Gaming. У таких изделий предусмотрен особый подход к организации сетевой и звуковой подсистем, а ещё энтузиастам достаётся интересный набор из аппаратных и программных средств для разгона компонентов. Обыденные, классические материнские платы всего этого лишены, они обладают лишь базовым набором возможностей и комплексом технологических решений, именуемым Guard Pro, а самые простые влились в новосозданную Eco, где, по заявлениям производителя, наибольшее внимание сконцентрировано в сфере низкого потребления электрической энергии.

Каждая из серий обладает узнаваемым цветовым профилем. Однако не так давно компания решила привнести разнообразие и выпустила ряд продуктов в самых строгих, монотонных тонах. Изделия Krait Edition номинально принадлежат к всё той же, классической серии, но имеют элементы чёрного и белого цветов, привлекательную матово-шершавую PCB, и никаких «излишеств» в области звука и работы сети. Такие шаги особо не повлияли на итоговую стоимость, оставив ценник на невысоком уровне.

MSI Z97S SLI Krait Edition

На плате практически отсутствуют дополнительные контроллеры, но разнообразить набор используемых компонентов можно создав конфигурацию из пары видеоадаптеров. Остальной набор гнёзд функционально обеспечен чипом Intel Z97, а не самый простой мультиконтроллер позволит приобщить к работе некоторые устаревшие типы интерфейсов. Нельзя не отметить наличие двух портов PCI, что тоже как нельзя кстати пригодится при апгрейде системы некоторым из пользователей. Полностью сформировать образ возможностей продукта поможет следующая таблица:

Модель MSI Z97S SLI Krait Edition (MS-7922)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
3 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
6 x 2.0 (2 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF
Сетевые возможности Realtek 8111G (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI

В целом, продукт получился интересным, остаётся проверить его возможности на практике, не упуская также изучение разгонного потенциала.


Упаковка и комплектация

Равно как и у остальных продуктов от MSI, лицевая сторона коробки отведена под тематическое изображение, в конкретном случае ним выступает образ змеи. Чтобы не было сомнений о принадлежности модели к конкретной серии, сбоку разместили небольшие метки с информацией о типе набора системной логики и серии подходящих сюда процессоров.

MSI Z97S SLI Krait Edition

На тыльной стороне информации намного больше. Есть фото изделия со схематическим эскизом конфигурации задней панели. Тут же находится небольшая таблица с характеристиками. Всё выполнено в подчёркнуто строгих тонах, в том числе и коллаж из основных отличительных особенностей. Можно не сомневаться в программной поддержке, её роль традиционно выполнит MSI Command Center.

MSI Z97S SLI Krait Edition

В комплект поставки вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (в т. ч. и на русском языке); отметим обильное присутствие QR-кодов и ссылок в их явном виде (например, такого рода);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;

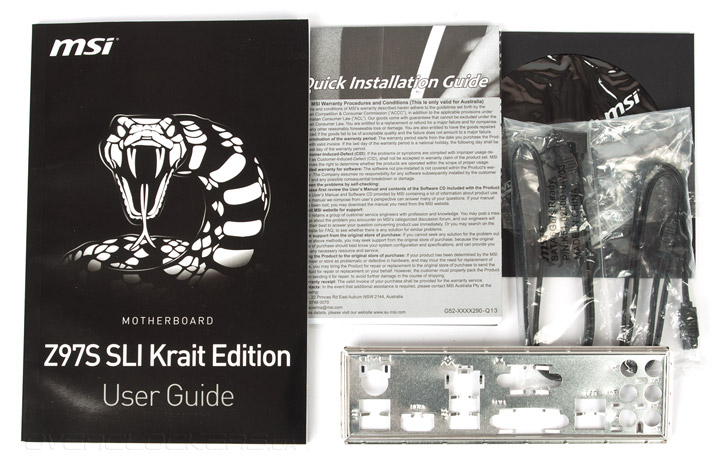

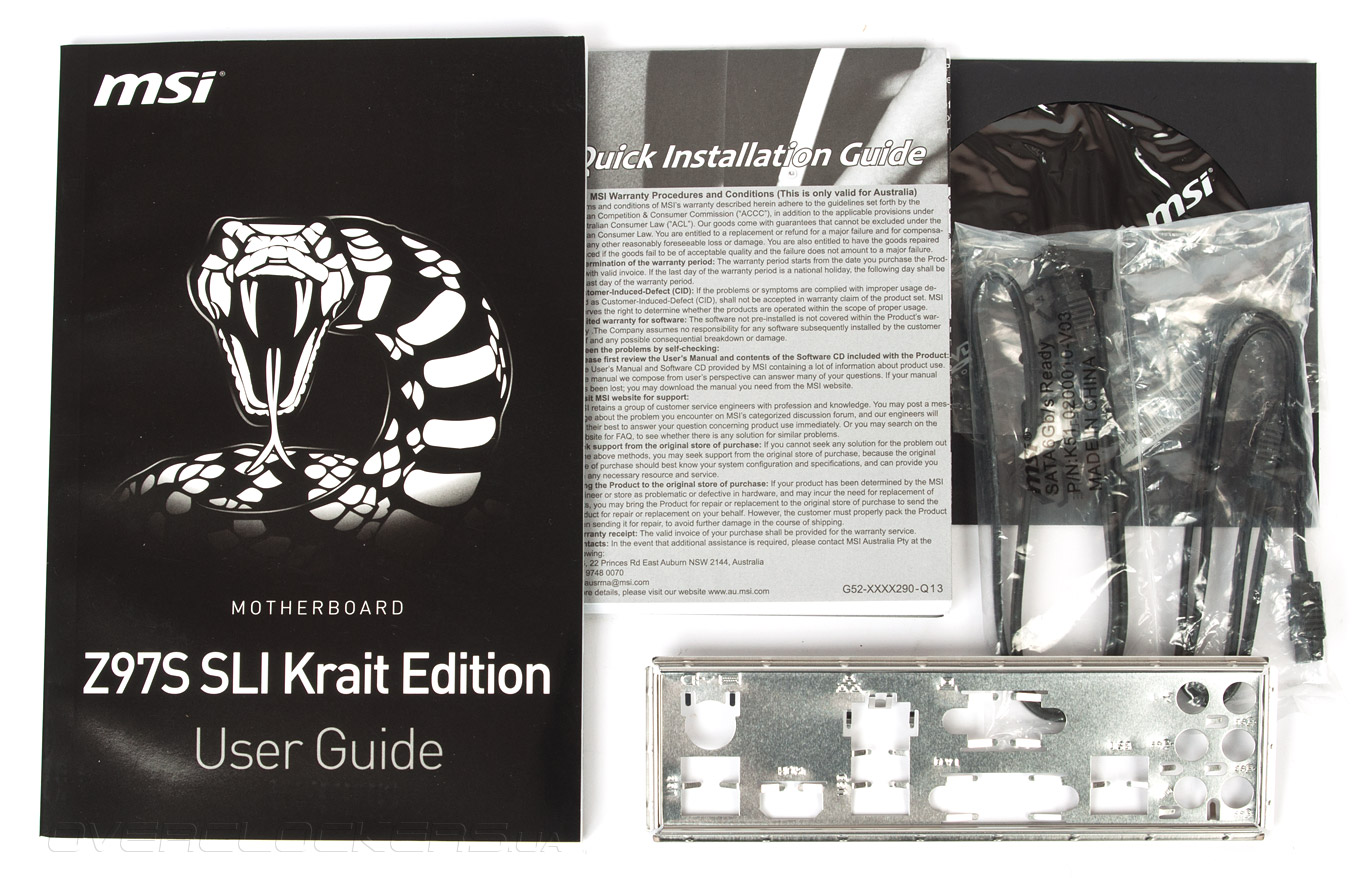

  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
MSI Z97S SLI Krait Edition

Ничего лишнего, базовый набор действительно необходимых вещей.


Внешний вид

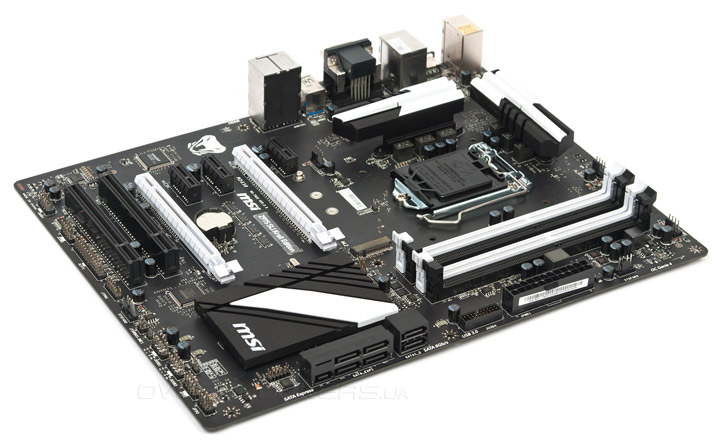

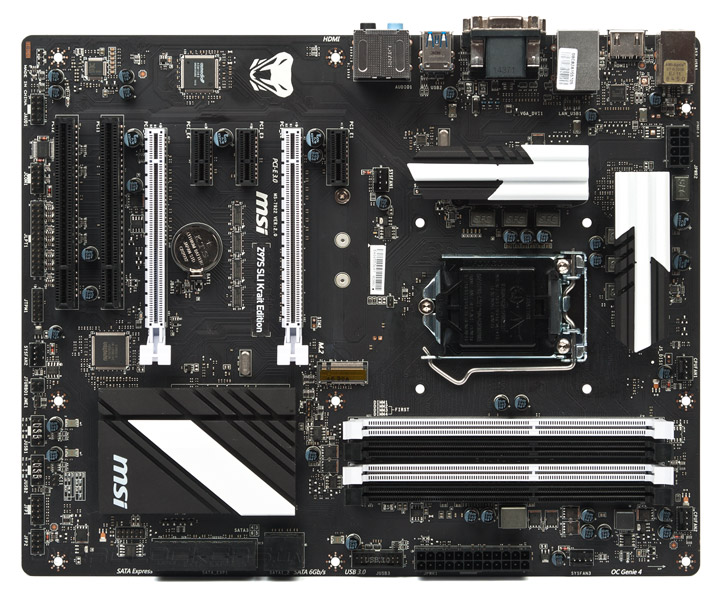

Поверхность платы выглядит слегка опустошённой, но пусть так, зато полноценные её размеры позволят надёжно выполнить фиксацию положения в корпусе. Перед нами обычный продукт, не рассчитанный на открытый стенд: нет вспомогательных кнопок, переключателей и индикаторов. Микросхема с микрокодом всего одна, к тому же она несъёмная, распаянная на PCB.

MSI Z97S SLI Krait Edition

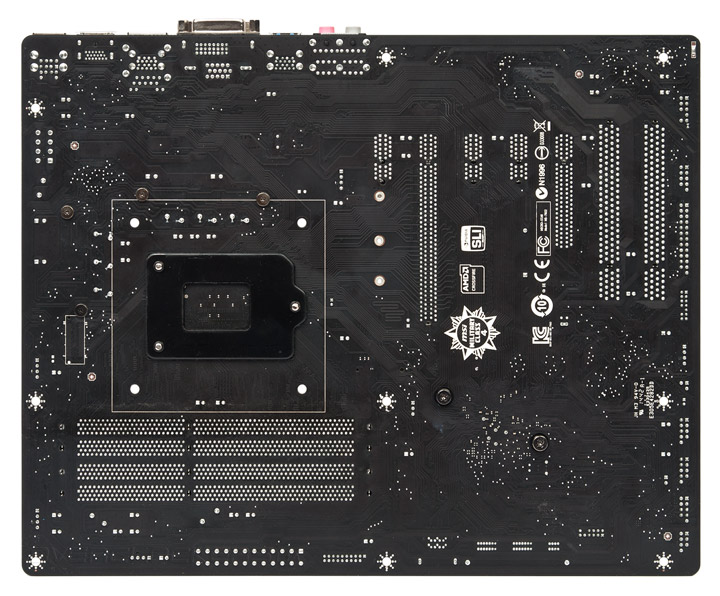

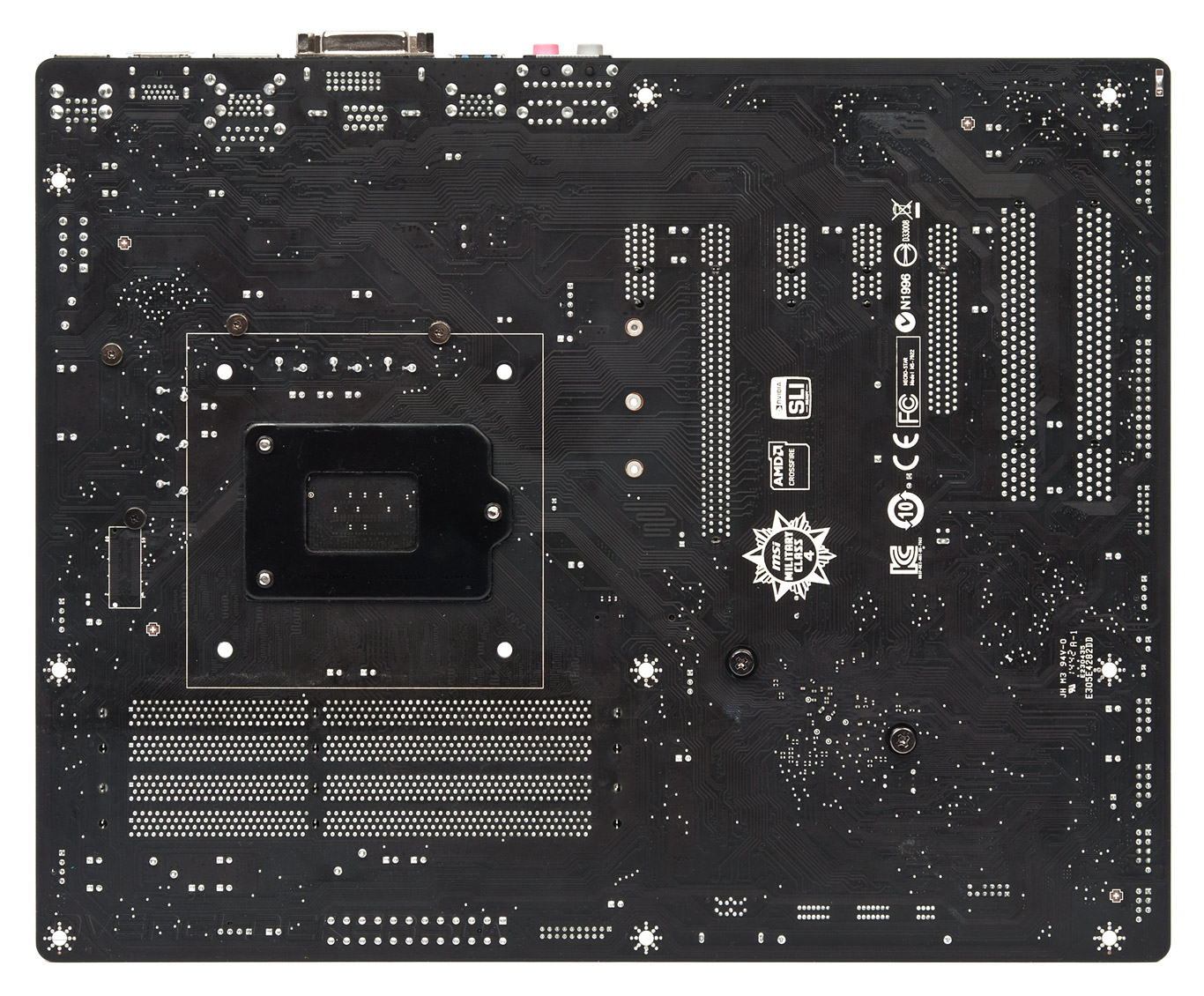

Простота дизайна позволила обойтись без размещения электронных компонентов на обратной стороне изделия. Все охладители зафиксированы на своих посадочных местах винтами. Близь отверстий, находящихся в районе сокета, нет ничего лишнего; усилительная пластина из состава используемого мной кулера была без проблем установлена на своё место.

MSI Z97S SLI Krait Edition

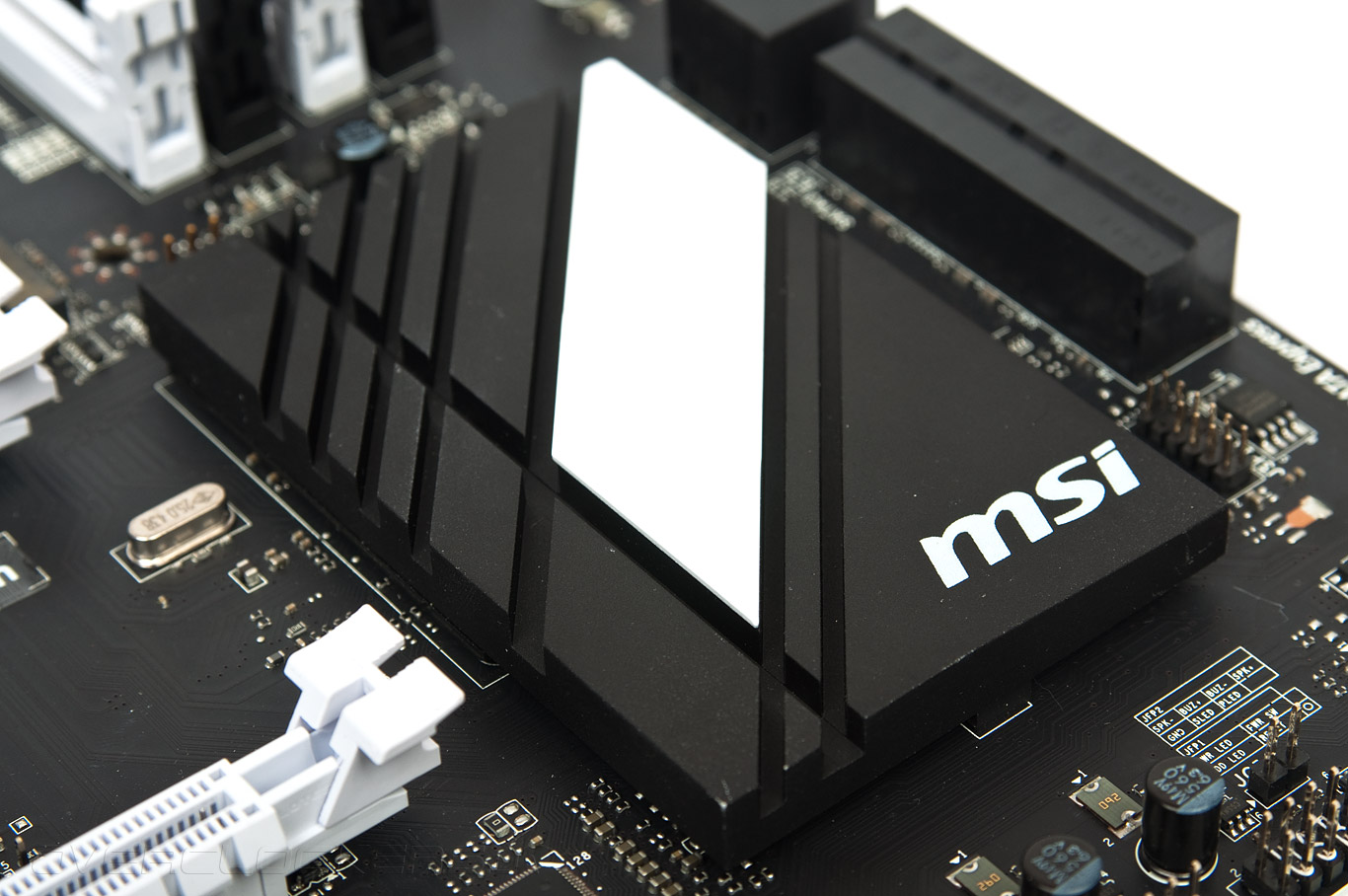

Радиатор для системной логики достаточно крупный, чтобы не беспокоиться о тепловом режиме микросхемы. Подсветки, как уже отмечалось, не предусмотрено.

MSI Z97S SLI Krait Edition

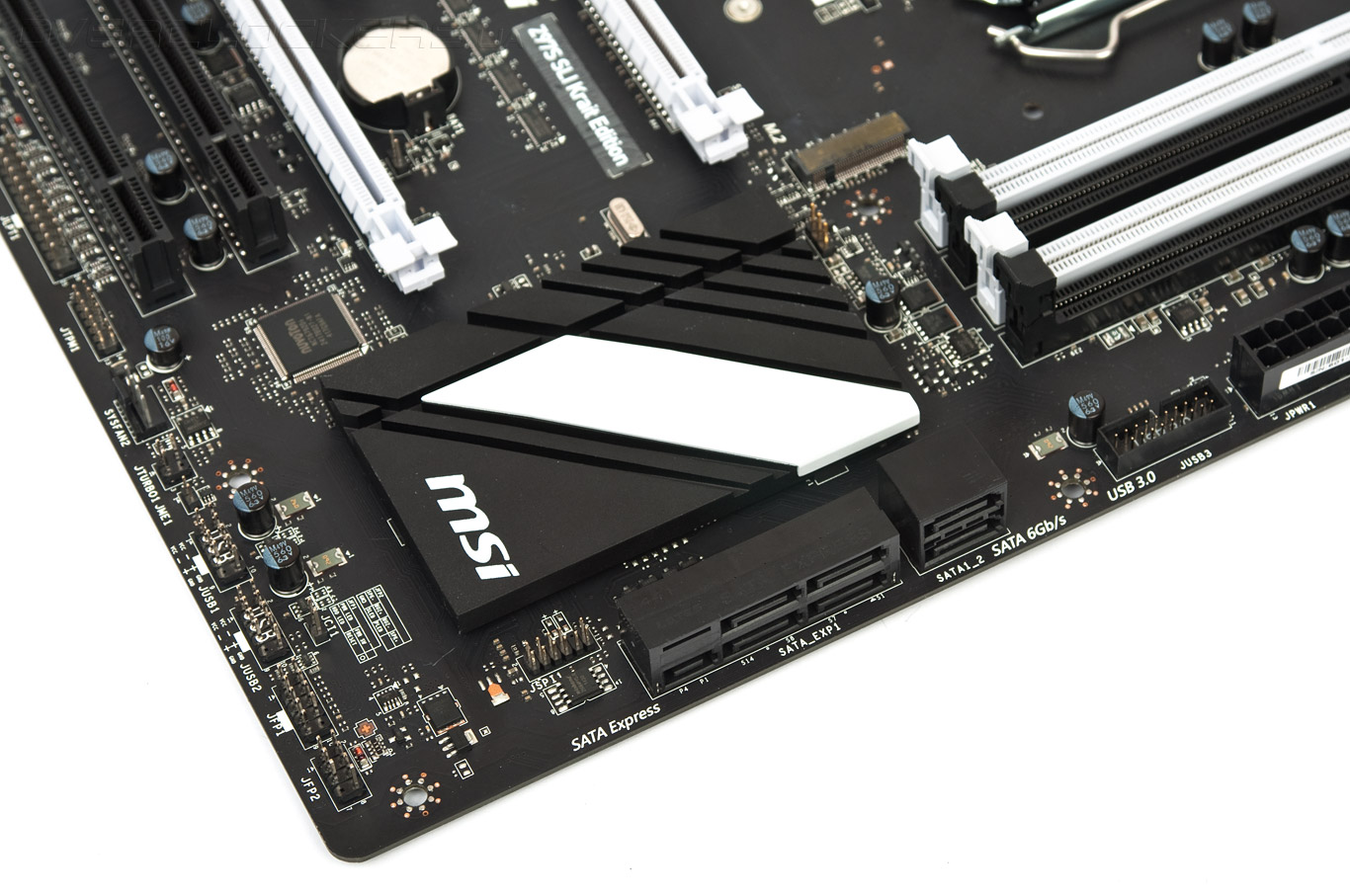

Продукт оснащён скоростными версиями портов, привлекаемых для подключения накопителей, — SATA-E и компактным M.2. Следует помнить: одновременно оба типа использовать не выйдет.

MSI Z97S SLI Krait EditionMSI Z97S SLI Krait Edition

Гнёзда SATA расположены вдоль поверхности платы, что благотворно скажется на организации воздушного охлаждения системы путём упорядочивания расположения кабелей внутри системного блока. Жаль, но к рядом располагающемуся штырьковому гнезду USB 3.0 это не относится.

MSI Z97S SLI Krait Edition

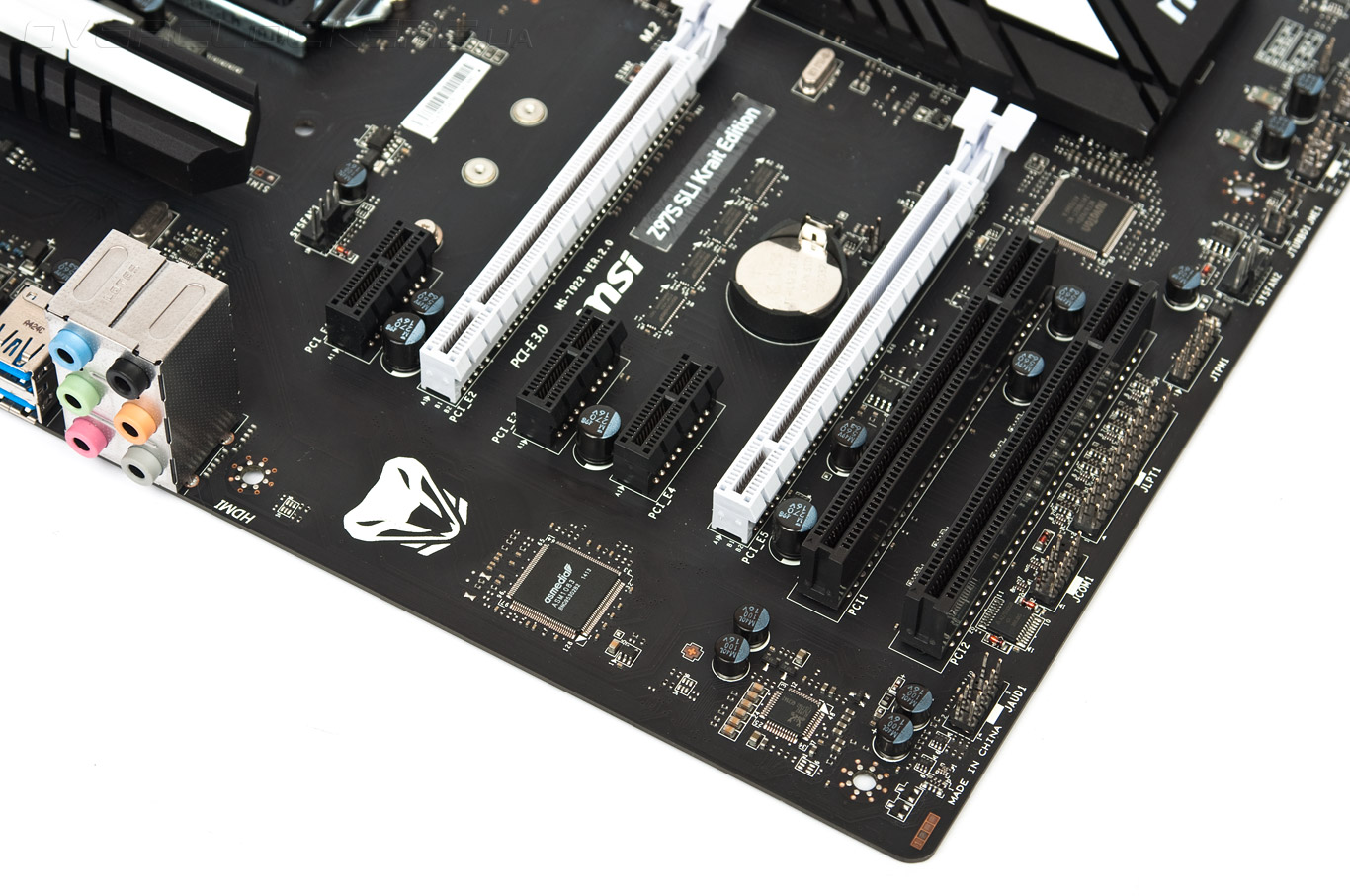

Организация тандема из видеоускорителей лежит на плечах четырёх коммутаторов ASM1480. На мой взгляд, слишком близко к сокету расположили колодку для подключения корпусного вентилятора, при габаритном охладителе процессора доступ к ней будет затруднён. Особого внимания сетевой контроллер, как и звуковой кодек, не удостоены, поэтому сложно что-либо выделить примечательного в их отношении.

MSI Z97S SLI Krait Edition

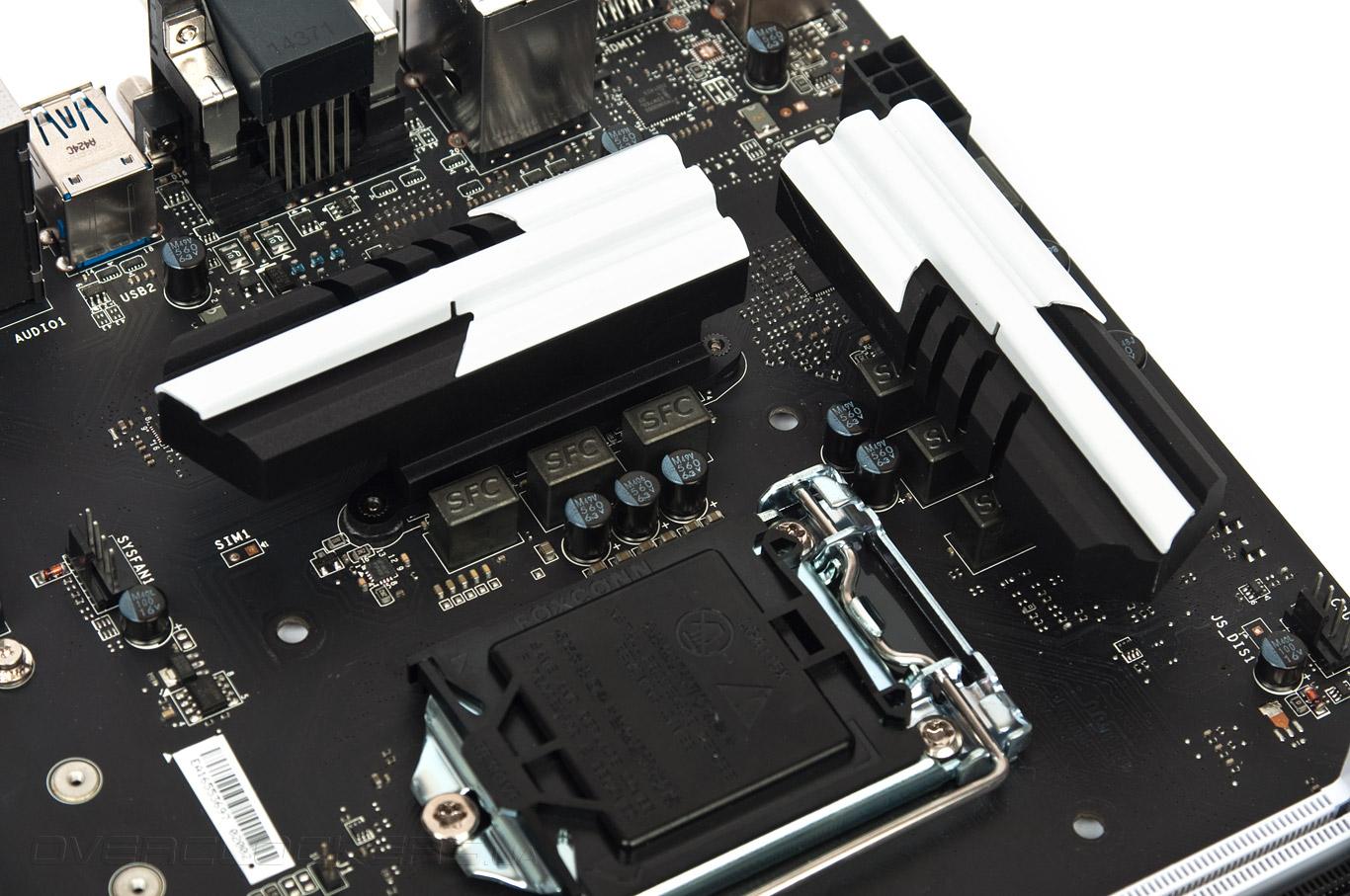

В зоне размещения стабилизатора питания процессора места очень много, поэтому радиаторы силовых элементов вряд ли чему-либо здесь помешают. Они не слишком высокие и относительно компактные.

MSI Z97S SLI Krait Edition

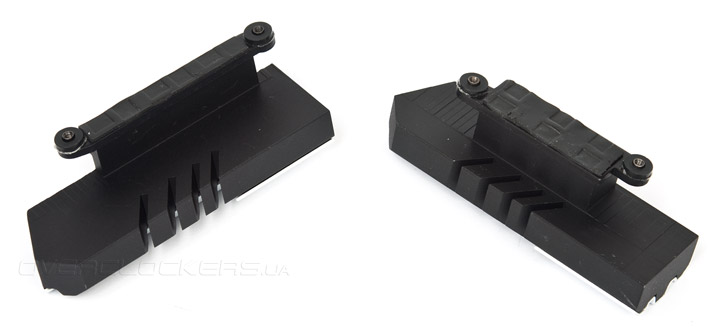

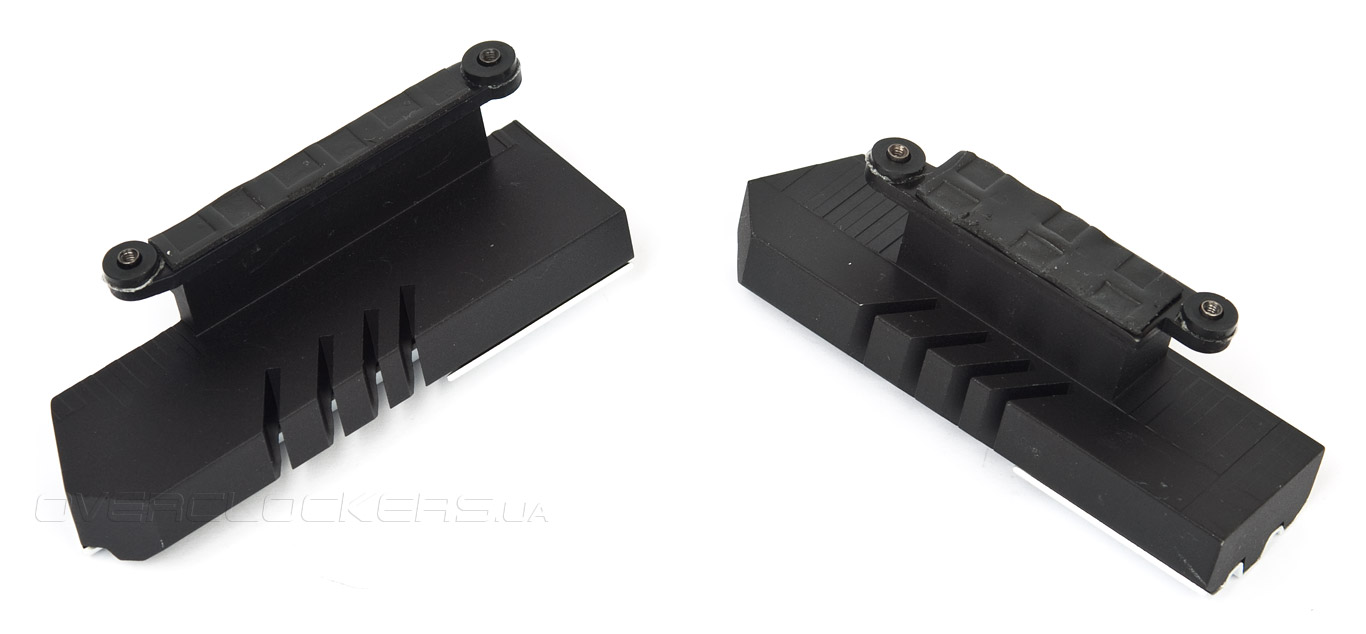

Выполнены они из цельнолитых брусков, оттого масса получилась весьма немалой. Парадокс, но непосредственно теплосъёмниками они не являются. Эта важная роль возложена на тонкие пластинки, которые при помощи винтов уже прикреплены к ним. Теплопроводником традиционно выступает прокладка толщиной порядка полутора миллиметров. Контакт со всеми элементами оказался полноценным.

MSI Z97S SLI Krait Edition

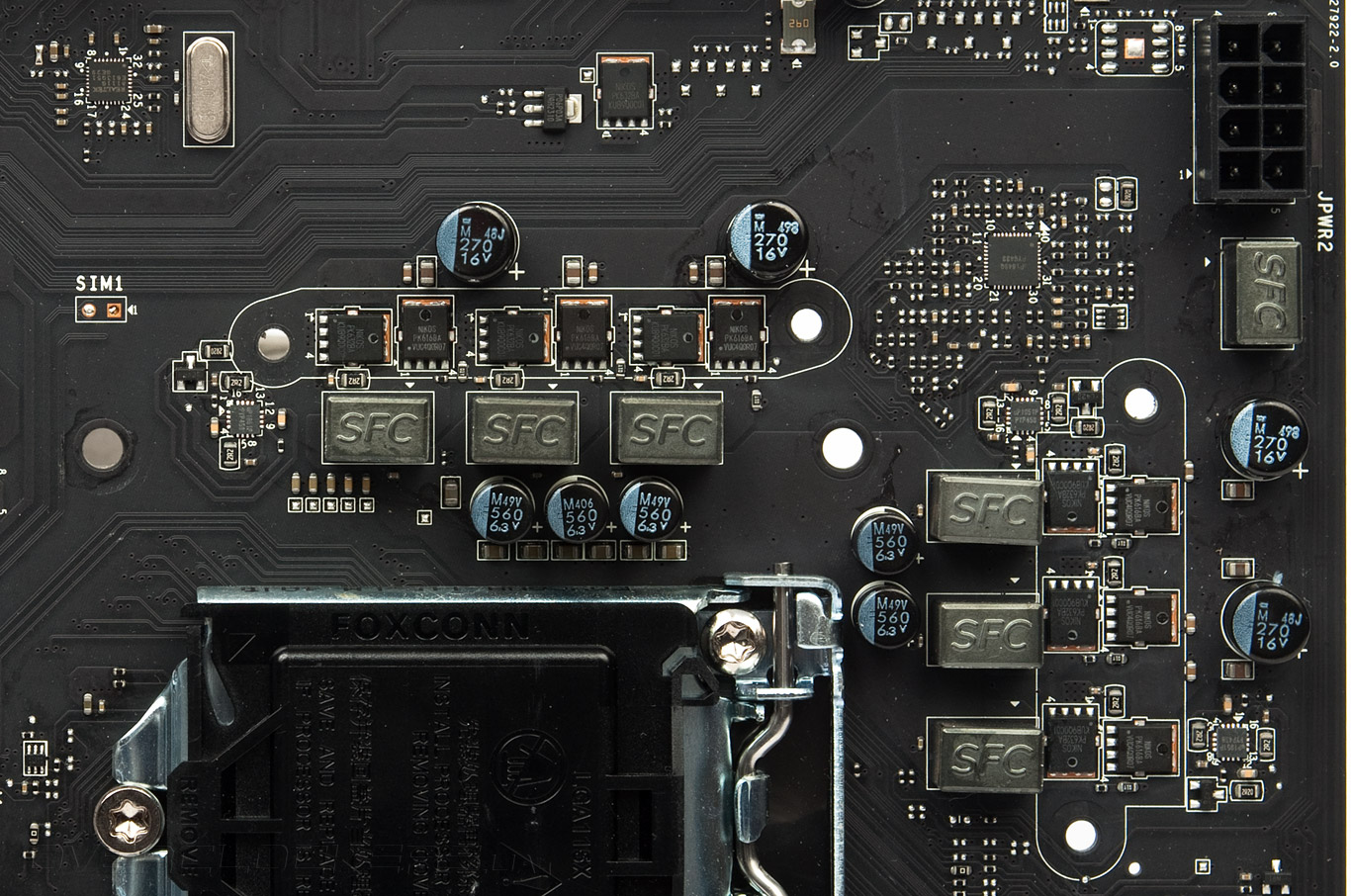

ШИМ-контроллер не первый раз встречается в составе продуктов MSI, это четырёхканальный uP1649. Здесь же воспользовались лишь частью его возможностей. При помощи трёх драйверов-удвоителей uP1951 общее число каналов вырастает до шести «виртуальных». В составе каждого используется пара силовых элементов от Niko Semiconductor — PK616BA и PK632BA. Хватит ли этого для должной работы стабилизатора — покажет будущее тестирование, а вот о качестве компонентов, кажется, можно не волноваться, ведь такие же распаяны в составе куда более представительной MSI Z97 Gaming 7, правда, там их ровно в два раза больше.

MSI Z97S SLI Krait Edition

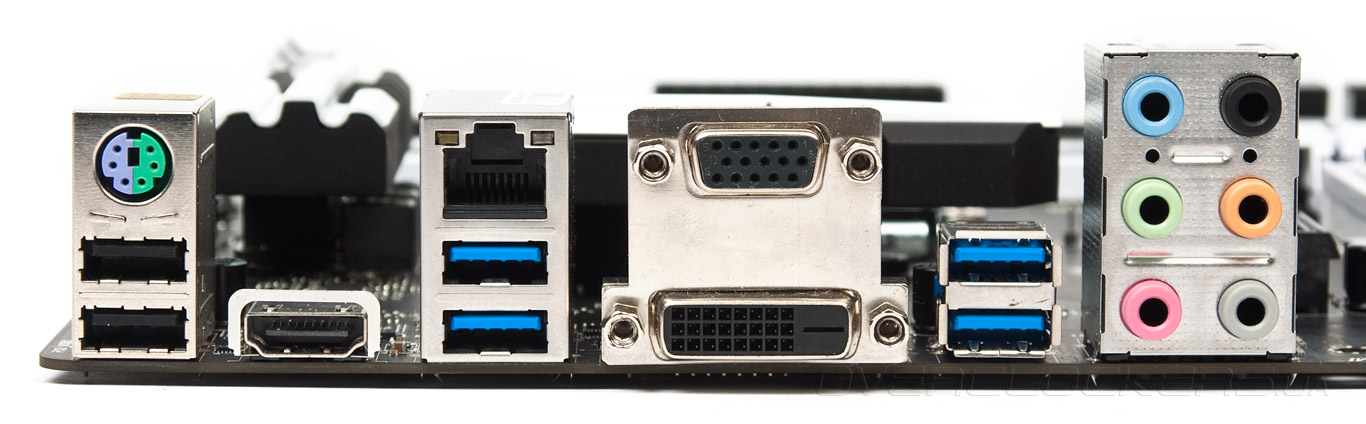

Наполнение задней панели можно попытаться подвергнуть небольшой критике, поскольку шесть гнёзд USB на сегодняшний день — это практически жизненно необходимый минимум. Также потенциального владельца немного может расстроить отсутствующий S/PDIF. Впрочем, уверен, такие шаги продиктованы экономической составляющей вопроса, а стоимость у продукта весьма привлекательна, поэтому такие огрехи можно простить. В остальном набор гнёзд достаточен для ряда возможных сценариев использования системы. Выход HDMI дополнен конвертером уровней видеосигнала PTN3360D.

MSI Z97S SLI Krait Edition

По итогам предварительного знакомства никаких явных претензий к устройству не возникло, плата лишь укрепилась в имидже крепкого продукта. На очереди знакомство с возможностями её микрокода и набором фирменного ПО >>>
