Обзор материнской платы Gigabyte GA-Z77X-UP4 TH на базе чипсета Z77 Express с интерфейсом Thunderbolt

Унификация интерфейсов для подключения различного оборудования уже не раз предпринималась основными игроками компьютерного рынка. Оно и понятно, использование нескольких стандартов требует такое же количество соответствующих разъемов, что для материнских плат непозволительная роскошь. Из последних попыток совместить работу различных устройств через один интерфейс можно назвать стандарт Thunderbolt, представленный Intel еще в 2009 году. Он базируется на технологии DisplayPort и позволяет вместе в цифровым видеосигналом передавать данные со скоростью до 10 Гбит/с в дуплексном режиме, при этом можно подключить последовательно до шести различных устройств.

Более подробно об этой новинке мы уже рассказывали в одной из прошлых статей, посвященной материнской плате MSI. Помимо нее в нашей тестовой лаборатории также побывал продукт с перспективным интерфейсом и от ASUS. В данном обзоре будет рассмотрено еще одно решение с Thunderbolt, но уже производства Gigabyte — GA-Z77X-UP4 TH.

Gigabyte GA-Z77X-UP4 TH


Характеристики

Характеристики платы занесены в следующую таблицу:

Модель Gigabyte GA-Z77X-UP4 TH
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800+* (*— OC), максимум 32 ГБ
Слоты PCI-E 3 PCI Express 3.0 x16 (х16+х0+х0, х8+х8+х0, х8+х4+х4)
3 PCI Express x1
Слоты PCI 1 (ITE IT8892E)
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, DVI-D, D-Sub и Thunderbolt
Количество подключаемых вентиляторов 5 x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
6 x 2.0 (Intel Z77)
4 х 3.0 (4 разъема на задней панели, VIA VL800)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
1 mSATA (совмещен с одним SATA 3 Гбит/с)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111F (Gigabit Ethernet)
Thunderbolt 2 (Intel DSL3510L)
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS

Видимо, энтузиасты будут огорчены отсутствием всякого рода «фишек», облегчающих управление и контроль за платой во время экспериментов с разгоном, которые доступны в продуктах такой ценовой категории. В остальном GA-Z77X-UP4 TH ничем не отличается от решений аналогичного уровня, что будет актуально для большинства пользователей.


Комплект поставки

Материнская плата поставляется в обычной светлой коробке стандартных размеров с ярким оформлением. Ключевую роль в нем отводится логотипу внутреннего стандарта компании Ultra Durable 5 и упоминанию насколько хороши используемые элементы DrMOS.

Gigabyte GA-Z77X-UP4 TH

На обратной стороне упаковки расписаны преимущества новых компонентов над стандартными полевыми транзисторами, указаны особенности используемых технологий и пр.

Gigabyte GA-Z77X-UP4 TH

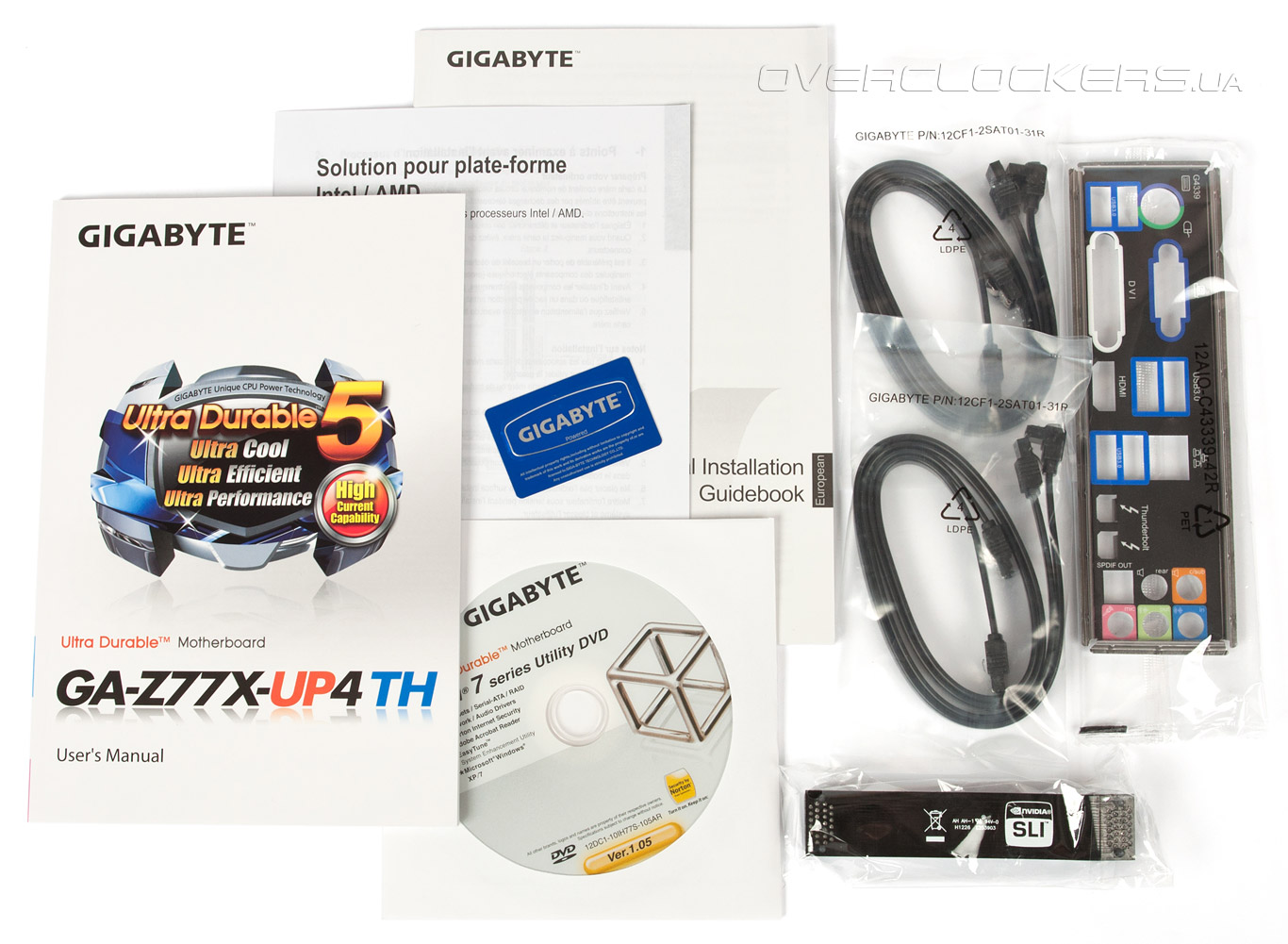

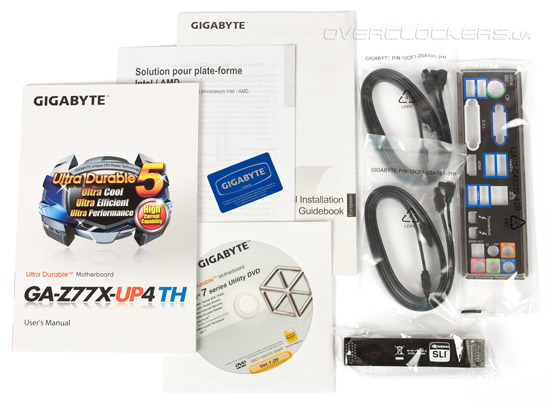

Комплект поставки не выдерживает никакой критики и минимален, как для продукта такого уровня:
  • инструкция к материнской плате;
  • краткая инструкция по сборке системы;
  • диск с драйверами и дополнительным ПО;
  • заглушка на заднюю панель I/O Shield;
  • четыре кабеля SATA;
  • мостик SLI.
Gigabyte GA-Z77X-UP4 TH

Если так и дальше пойдет, то скоро платы вообще не будут комплектоваться ни шнурками, ни дополнительными аксессуарами, только листик-вкладыш и заглушка на заднюю панель. Обещанное чипмейкерами снижение стоимости «материнок» налицо.


Дизайн и функциональность

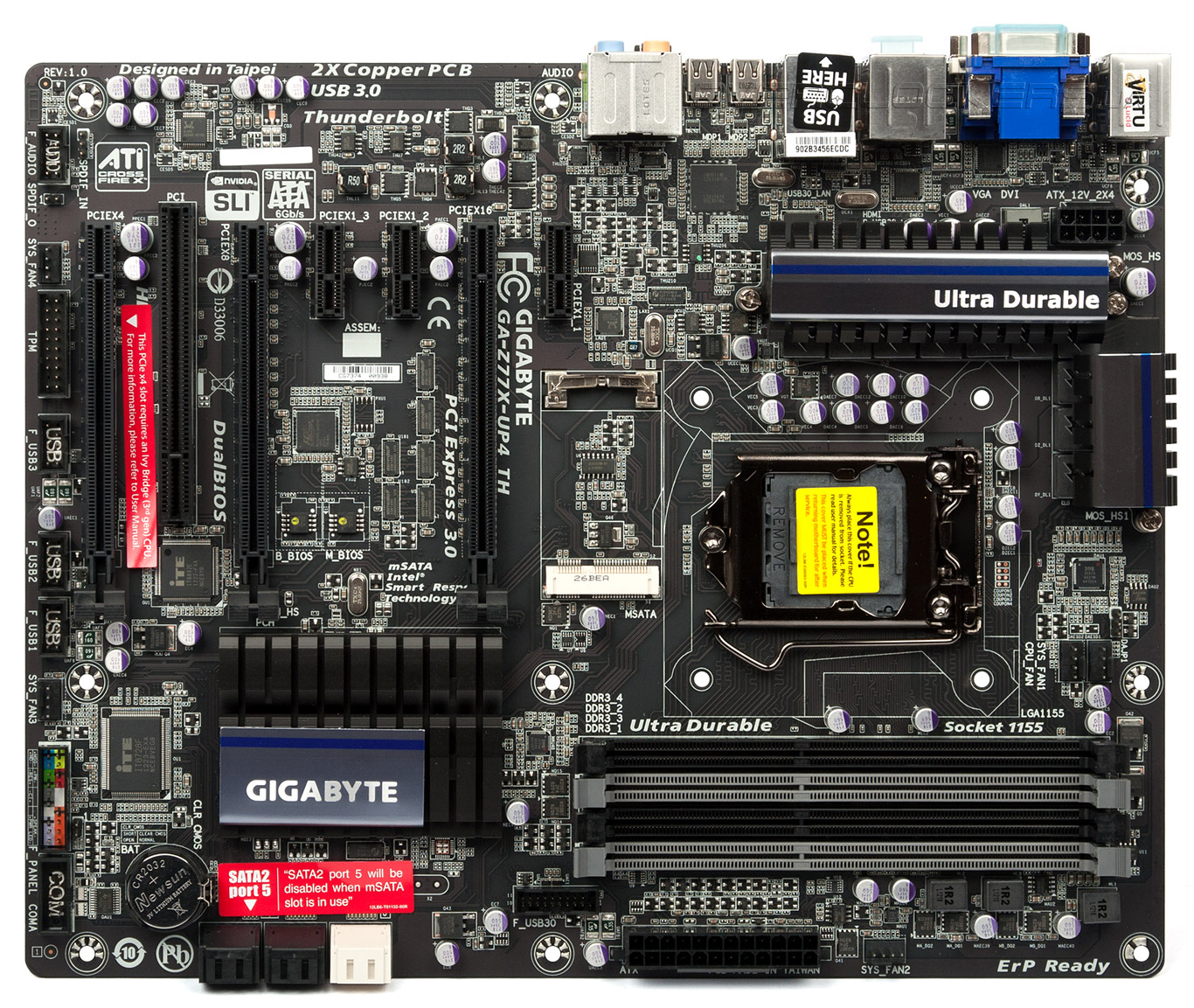

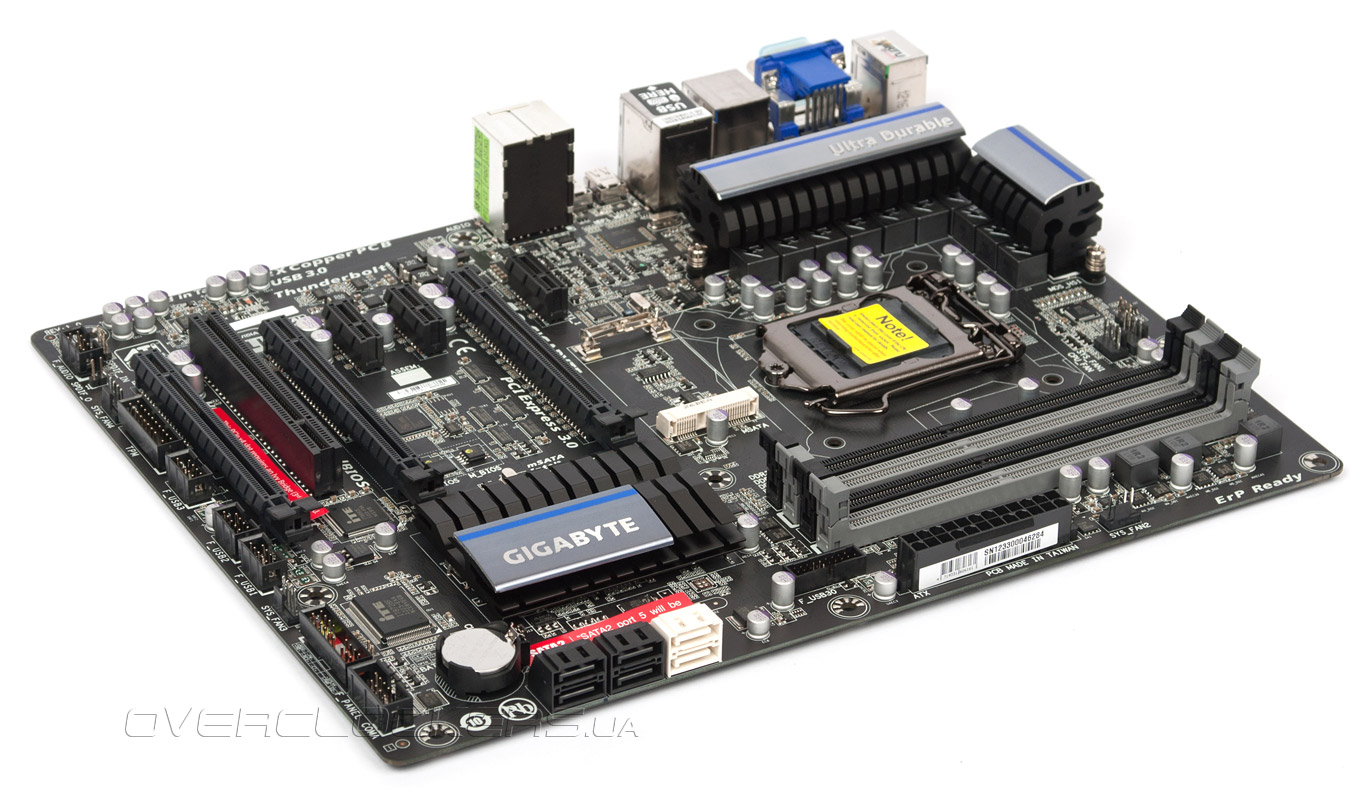

Появление решений Gigabyte на непривычном черном текстолите, а не на фирменном синем, немного разбавило приевшуюся за более чем десять лет цветовую гамму. Для доступных продуктов в этом плане ничего не поменялось, но для высококлассных материнских плат используется сугубо темная PCB и такие же разъемы. Дополнительно, игровая серия G1.Sniper обзавелась зелеными элементами, тогда как решения чисто для энтузиастов разгона — оранжевыми. Выглядит непривычно и достаточно эффектно. Но тут вряд ли Gigabyte можно похвалить за оригинальность — практически все компании перешли на использование черного текстолита.

Gigabyte GA-Z77X-UP4 TH

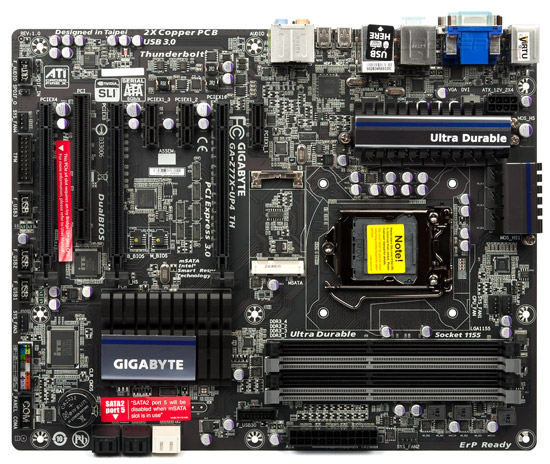

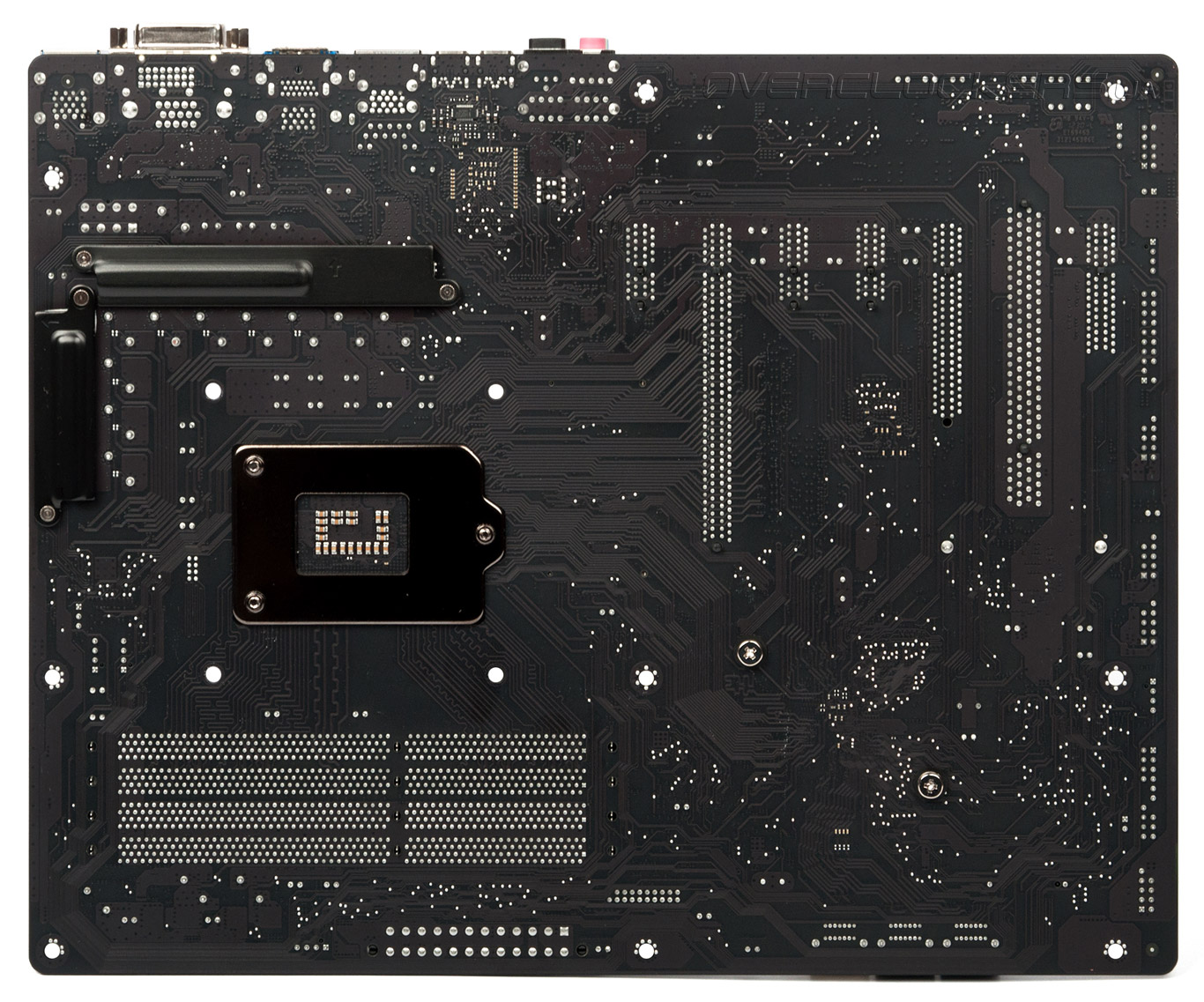

Что касается компоновки GA-Z77X-UP4 TH, то тут придраться практически не к чему, все разъемы находятся с краю PCB, графический интерфейс расположен на достаточном расстоянии от слотов памяти и процессорного гнезда. Только при использовании трех видеокарт возможен перегрев среднего ускорителя.

Gigabyte GA-Z77X-UP4 TH

Из поддерживаемых процессоров, естественно, заявлены все модели с разъемом LGA1155, частота ОЗУ может достигать 1600 МГц, а в режиме оверклокинга — уже 3200 МГц. Четыре слота DIMM позволяют установить до 32 ГБ оперативной памяти, чего вполне будет достаточно на несколько лет вперед.

Дисковая подсистема ограничена возможностями используемой логики Intel Z77 Express: только два канала SATA 6Gb/s и четыре 3Gb/s с поддержкой RAID-массивов уровней 0, 1, 5 и 10. Возможно кому-то пригодятся технологии Intel Smart Response и Rapid Start.

Gigabyte GA-Z77X-UP4 TH

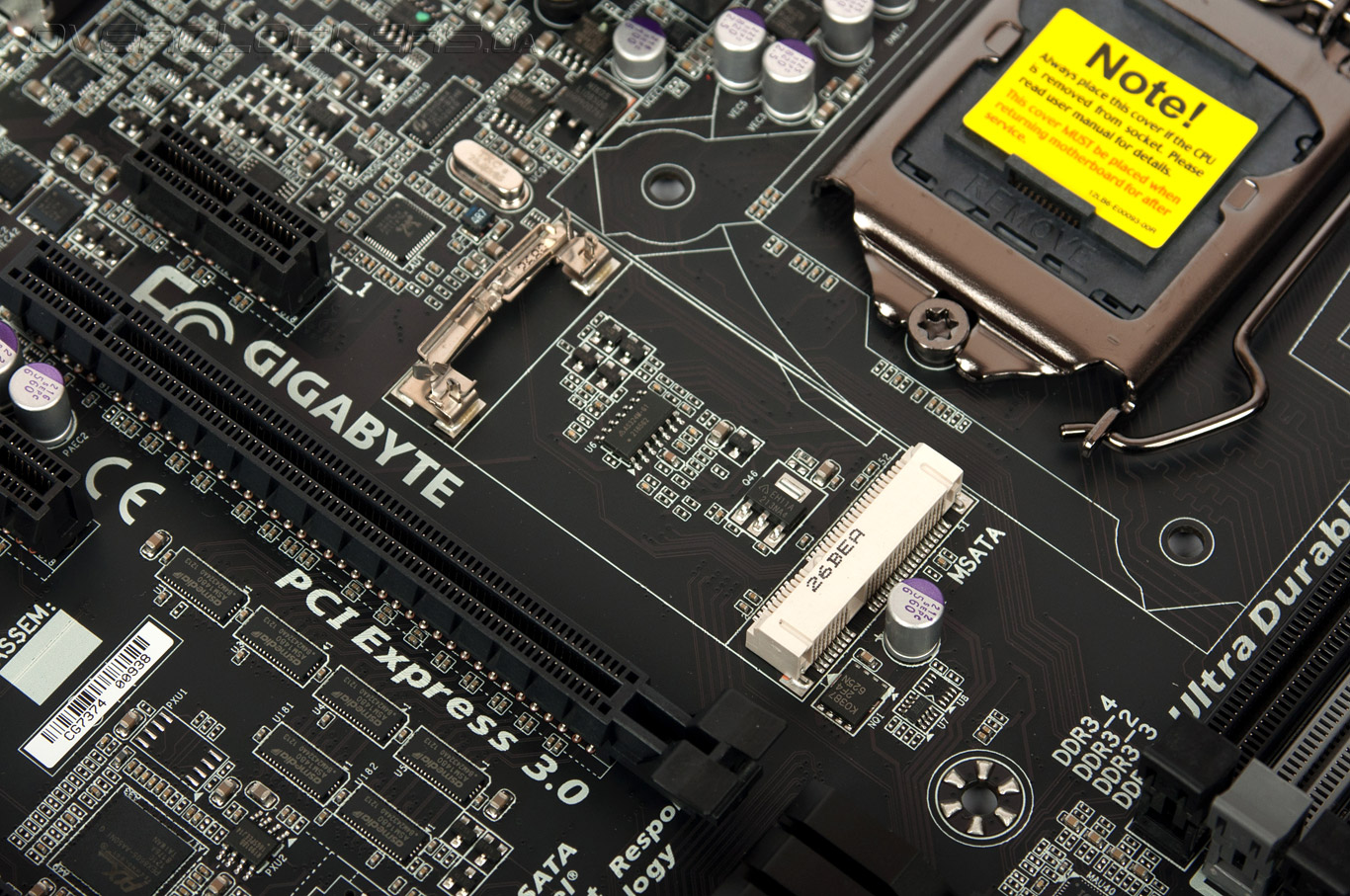

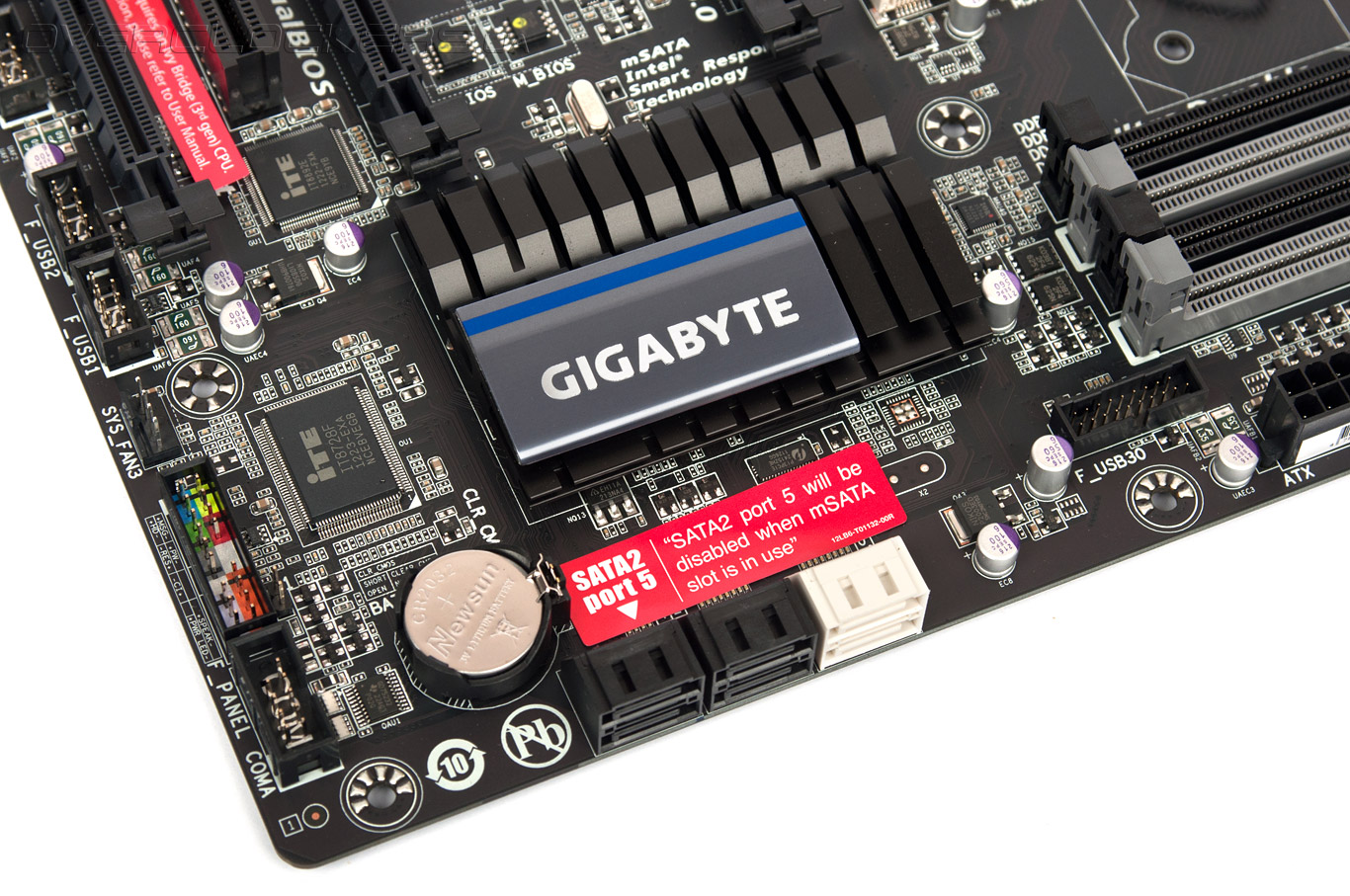

Есть еще разъем mSATA, находящийся между первым PCI-E x16 и процессорным сокетом, позволяющий установить соответствующий SSD-накопитель. Но при его использовании отключается пятый канал SATA 3Gb/s.

Gigabyte GA-Z77X-UP4 TH

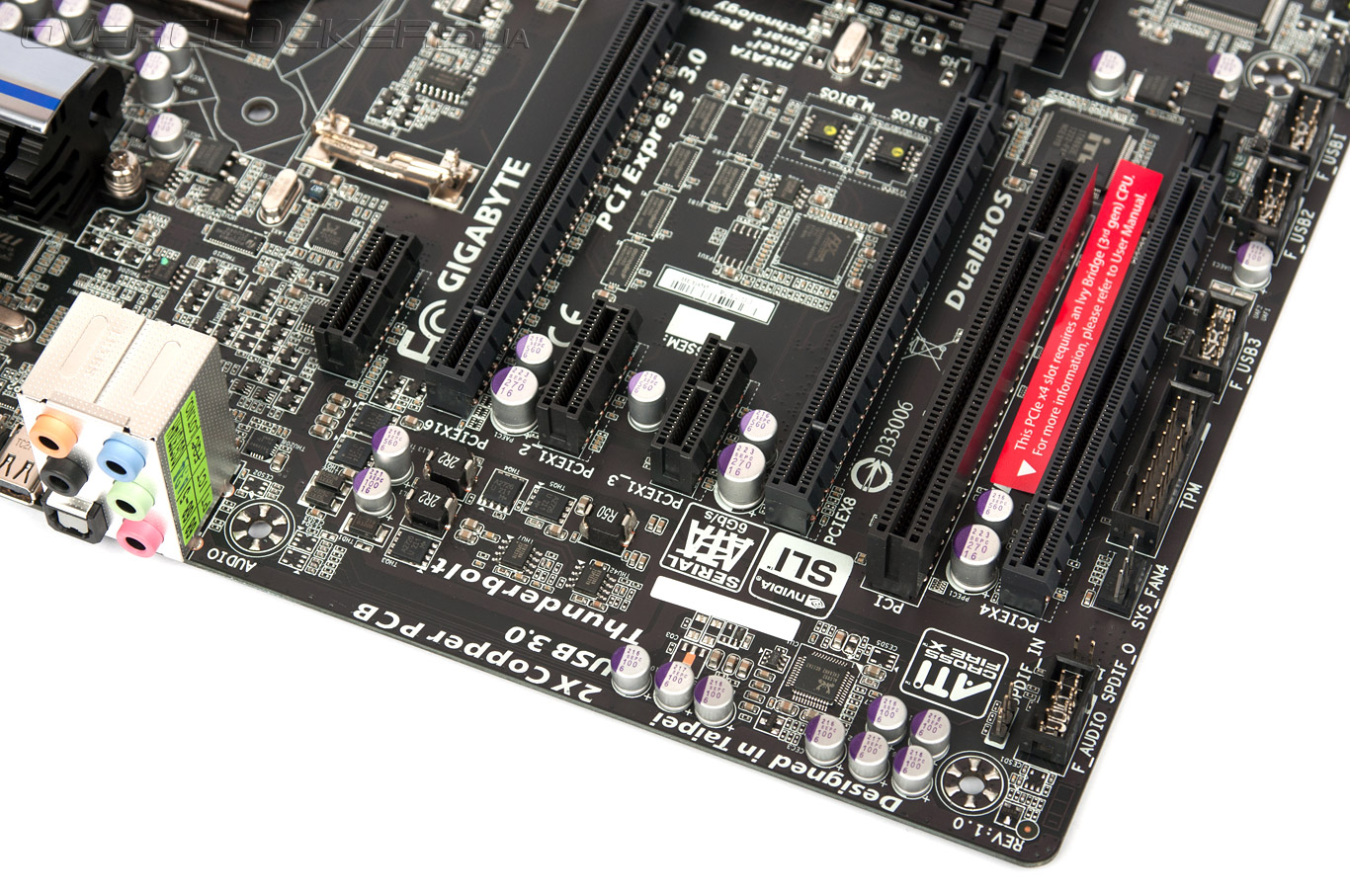

Все названные выше ограничения вызваны дефицитом линий PCI Express 2.0, так как для работы интерфейса Thunderbolt используется четыре чипсетные линии из восьми доступных. Еще три распределены между дополнительным контролером шины USB 3.0, сетевым чипом и мостом PCIe-PCI. Последняя линия за счет коммутатора PLX PEX8605 обеспечивает работу трех разъемов PCI-E x1, так что все слоты картами расширения лучше не заполнять. При установке процессора Ivy Bridge графические интерфейсы могут работать по формуле «16+0+0», «8+8+0» или «8+4+4» (с Sandy Bridge последнее будет недоступно), тем самым позволяют собирать тандемы из трех видеокарт, поддерживающих технологии AMD CrossFireX или NVIDIA SLI. Но из-за близкого расстояния между вторым и третьим слотом PCI-E x16 такие конфигурации скорее будут исключением и пользователи в большинстве случаев ограничатся парой акселераторов.

Gigabyte GA-Z77X-UP4 TH

Для установки старого оборудования предусмотрен один разъем PCI, за работу которого отвечает не распространенные решения ASMedia, а чип ITE IT8892E. Универсальная шина третьей ревизии представлена четырьмя портами от системной логики (два разъема выведены на заднюю панель) и столькими же от контроллера VIA VL800, разъемы которого расположены на задней панели. Менее скоростную периферию можно подключить к шести внутренним портам USB 2.0, задействовав разъемы на компьютерном корпусе. Сетевой интерфейс реализован за счет гигабитного чипа Realtek RTL8111F, а звуковая подсистема выполнена на HDA-кодеке Realtek ALC892, поддерживающем 7.1-канальные акустические системы.

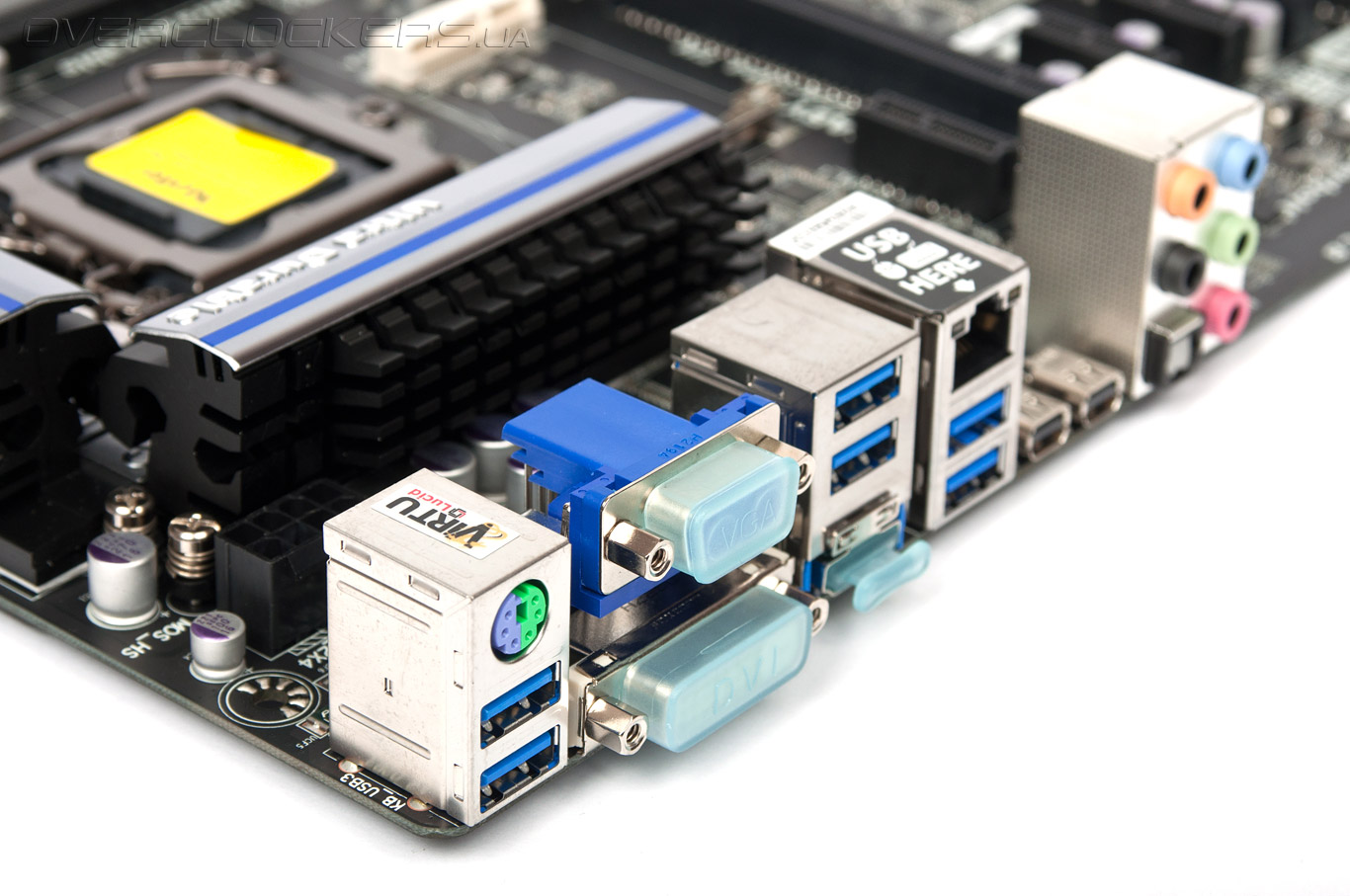

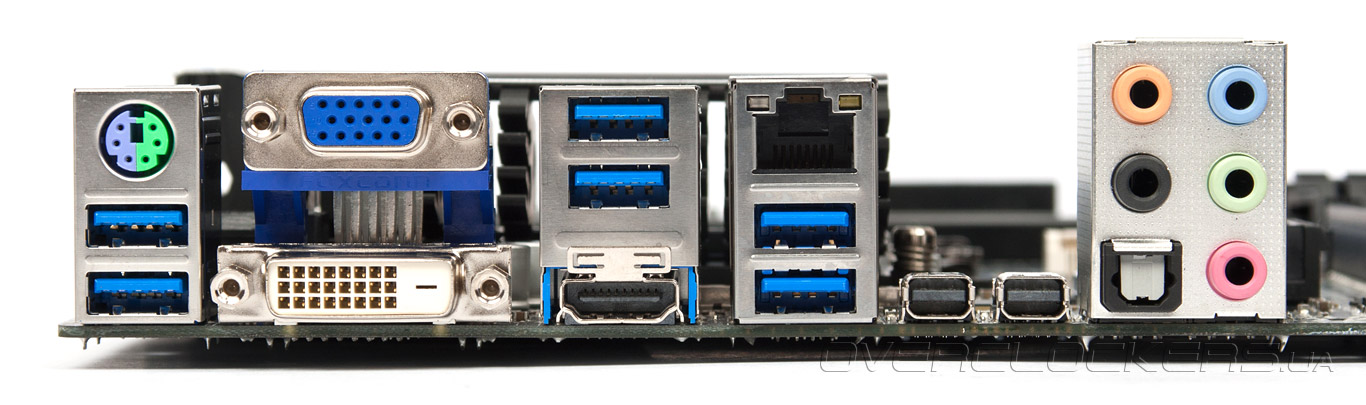

На задней панели расположены следующие разъемы:
  • шесть USB 3.0;
  • один комбинированный PS/2;
  • по одному HDMI, DVI-D и D-Sub;
  • RJ45;
  • оптический S/PDIF;
  • три аудио-разъема;
  • два Thunderbolt.
Gigabyte GA-Z77X-UP4 TH

Как видим, в отличие от рассмотренных ранее продуктов ASUS и MSI плата Gigabyte обладает двумя интерфейсами Thunderbolt, позволяющими подключить до 12 различных устройств и два монитора одновременно, причем, последние могут быть оснащены портами Mini DisplayPort, так как они обратно совместимы с новой технологией. Для создания мультимониторной конфигурации есть некоторые ограничения. Так, три видеовыхода доступны только при установке процессора Ivy Bridge, а второй разъем Thunderbolt совмещен с DVI-D, т.е. дисплей можно подключить либо туда, либо туда. Благодаря технологии LucidLogix Virtu MVP через Thunderbolt можно будет передавать видеосигнал не только от встроенного графического ядра, но и от дискретного акселератора. Все видеоразъемы защищены пластиковыми колпачками:

Gigabyte GA-Z77X-UP4 TH

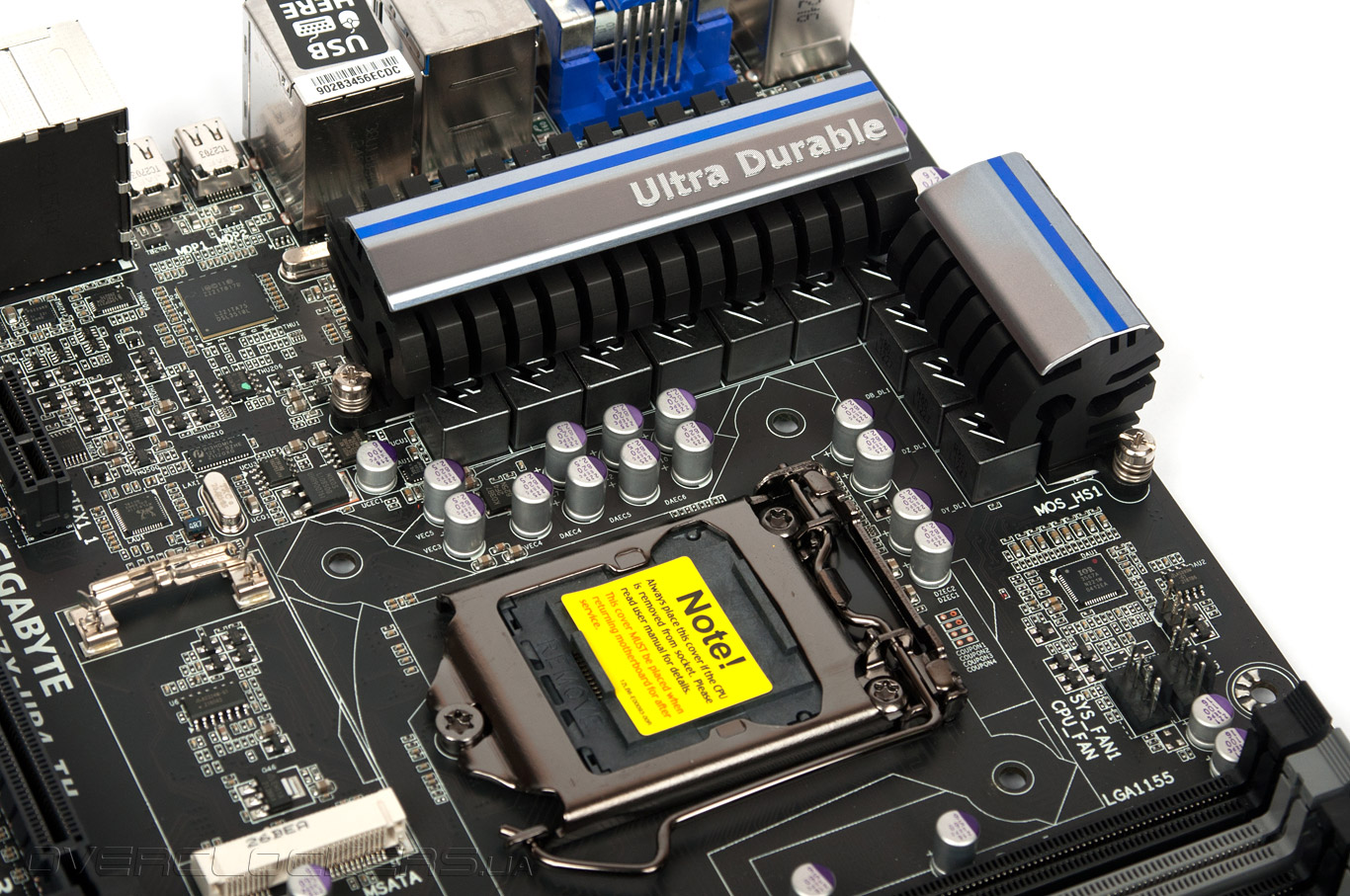

Вполне стандартная функциональность, если не считать новый скоростной интерфейс, дополнена неплохим преобразователем питания процессора с пассивной системой охлаждения. Мы не зря вынесли эту часть обзора в конец описания возможностей платы — кроме модуля VRM ей похвастаться больше нечем. Нет ни кнопок включения и перезагрузки системы, ни POST-индикатора, даже сброс настроек происходит по старинке, путем замыкания пары контактов возле батарейки.

Gigabyte GA-Z77X-UP4 TH

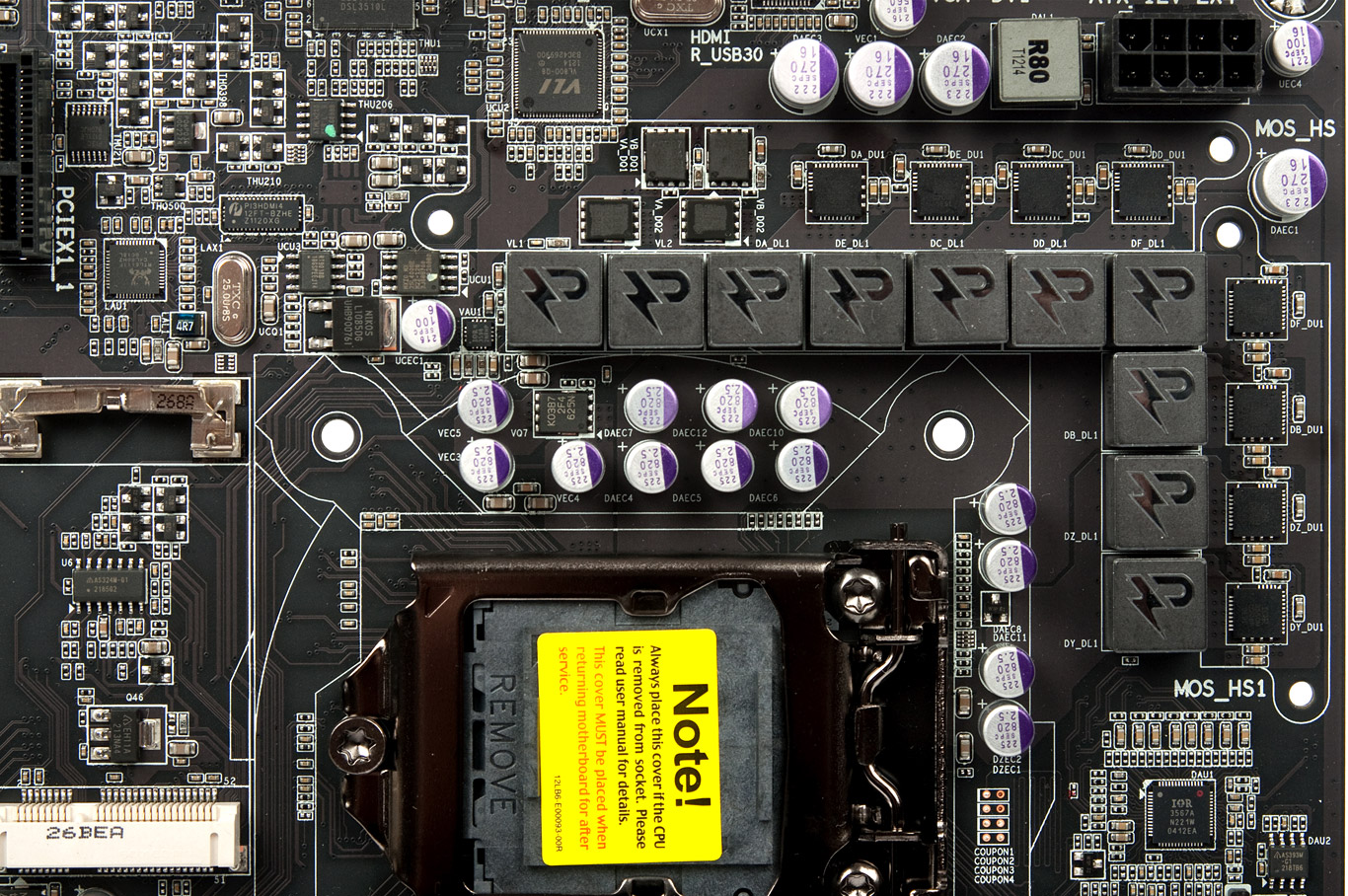

Но вернемся к преобразователю. Он выполнен по 10 канальной схеме, где шесть фаз предназначены для питания CPU, две фазы — для встроенного графического ядра, а оставшиеся две уже питают цепи ввода-вывода. В первых двух случаях используются интегральные сборки DrMOS производства International Rectifier, рассчитанные на силу тока 60 А каждая и управляемые ШИМ-контроллером IR3567A. Не обошлось без твердотельных конденсаторов и катушек с монолитным сердечником, в остальных цепях используются более простые дроссели.

Gigabyte GA-Z77X-UP4 TH

Gigabyte GA-Z77X-UP4 TH

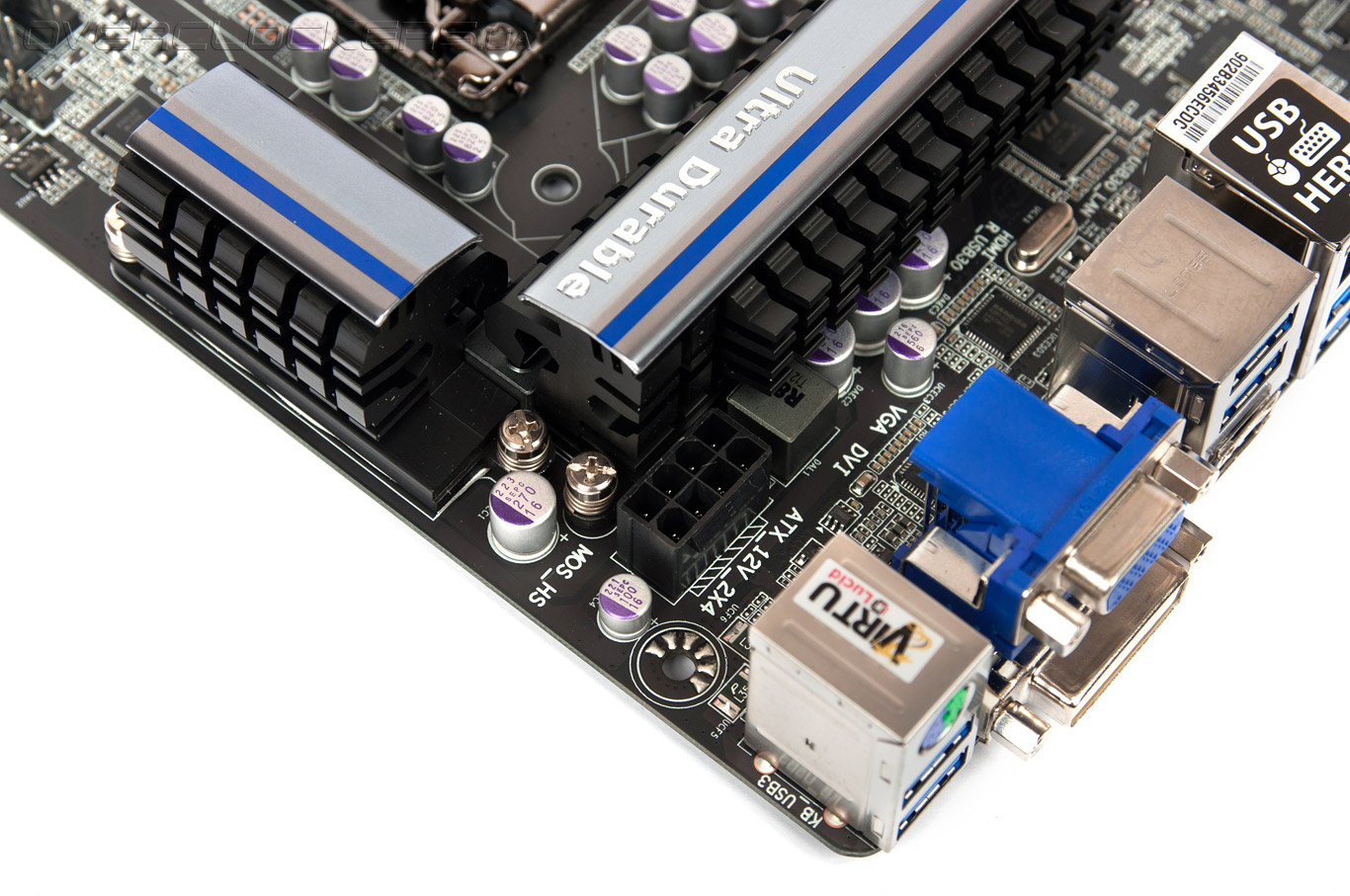

Питание к преобразователю подводится через 8-контактный разъем EPS12V, расположенный впритык к одному из радиаторов системы охлаждения, но на удобство подключения это никак не влияет.

Gigabyte GA-Z77X-UP4 TH

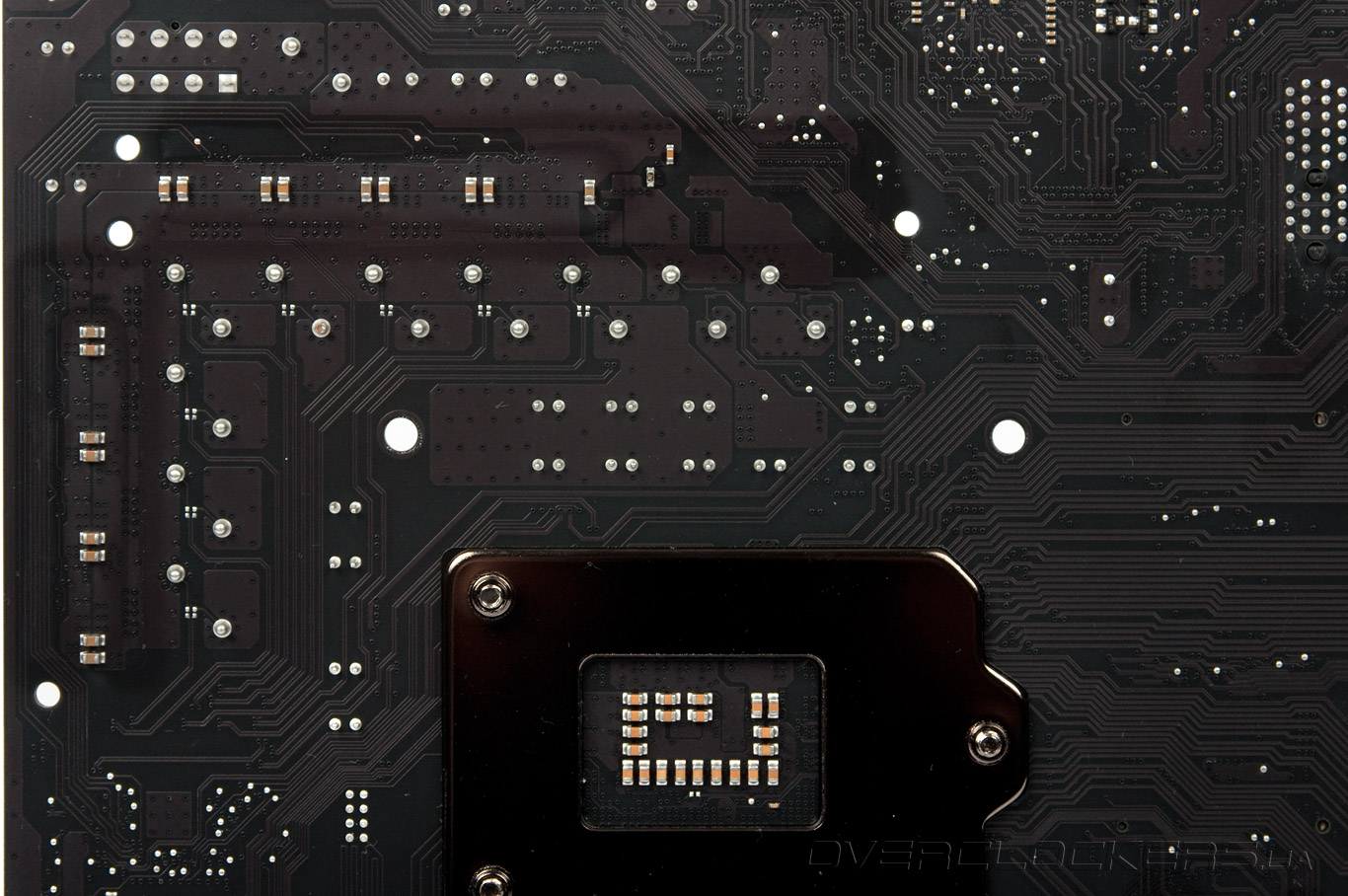

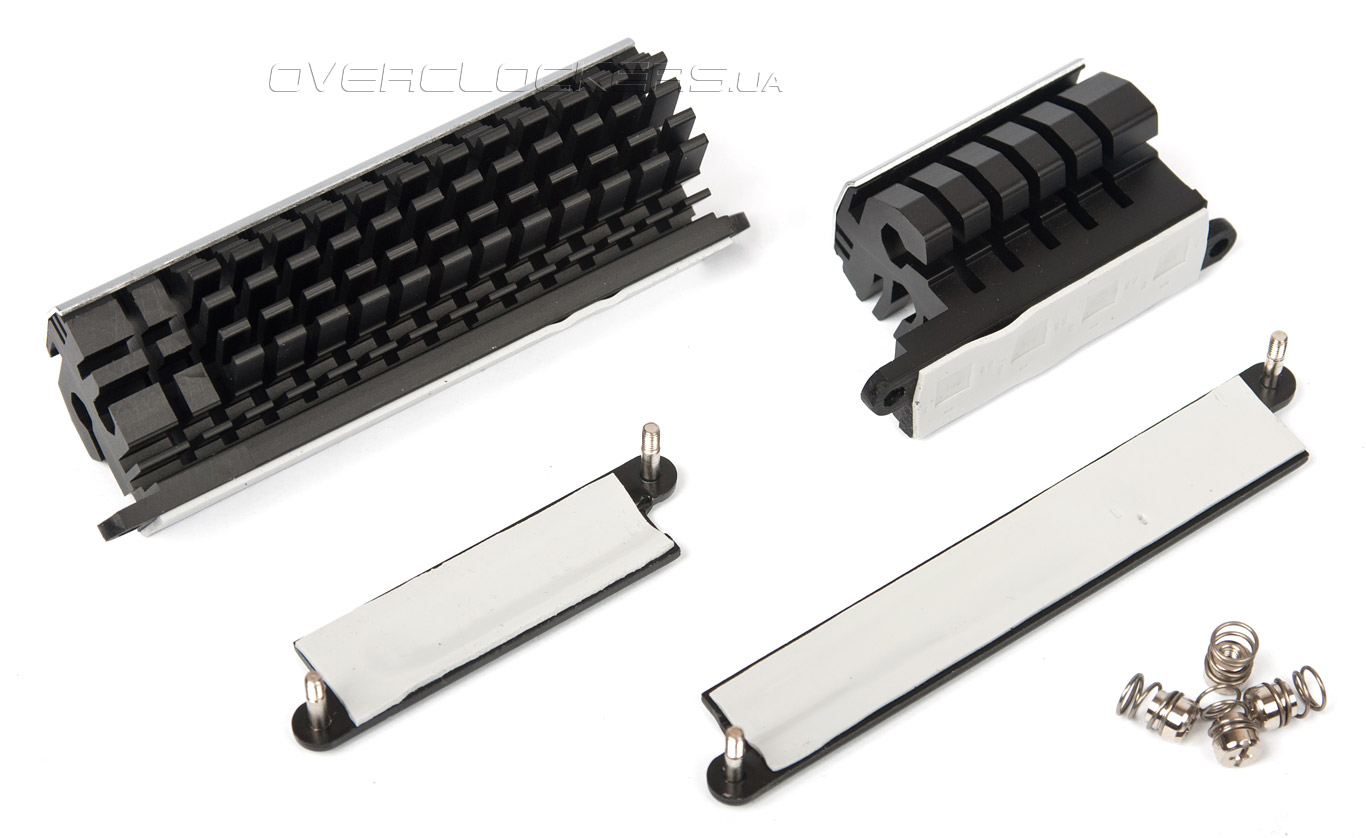

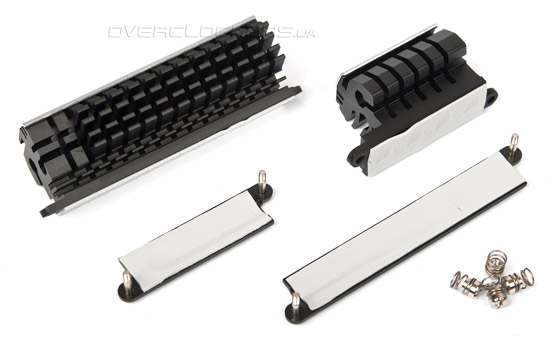

Сама же СО состоит из пары обычных охладителей, тепловой трубки нет. Для лучшего прижима радиаторов к сильногреющимся элементам предусмотрены усилительные пластинки на обратной стороне платы. В качестве термоинтерфейса на всех элементах используются термопрокладки.

Gigabyte GA-Z77X-UP4 TH

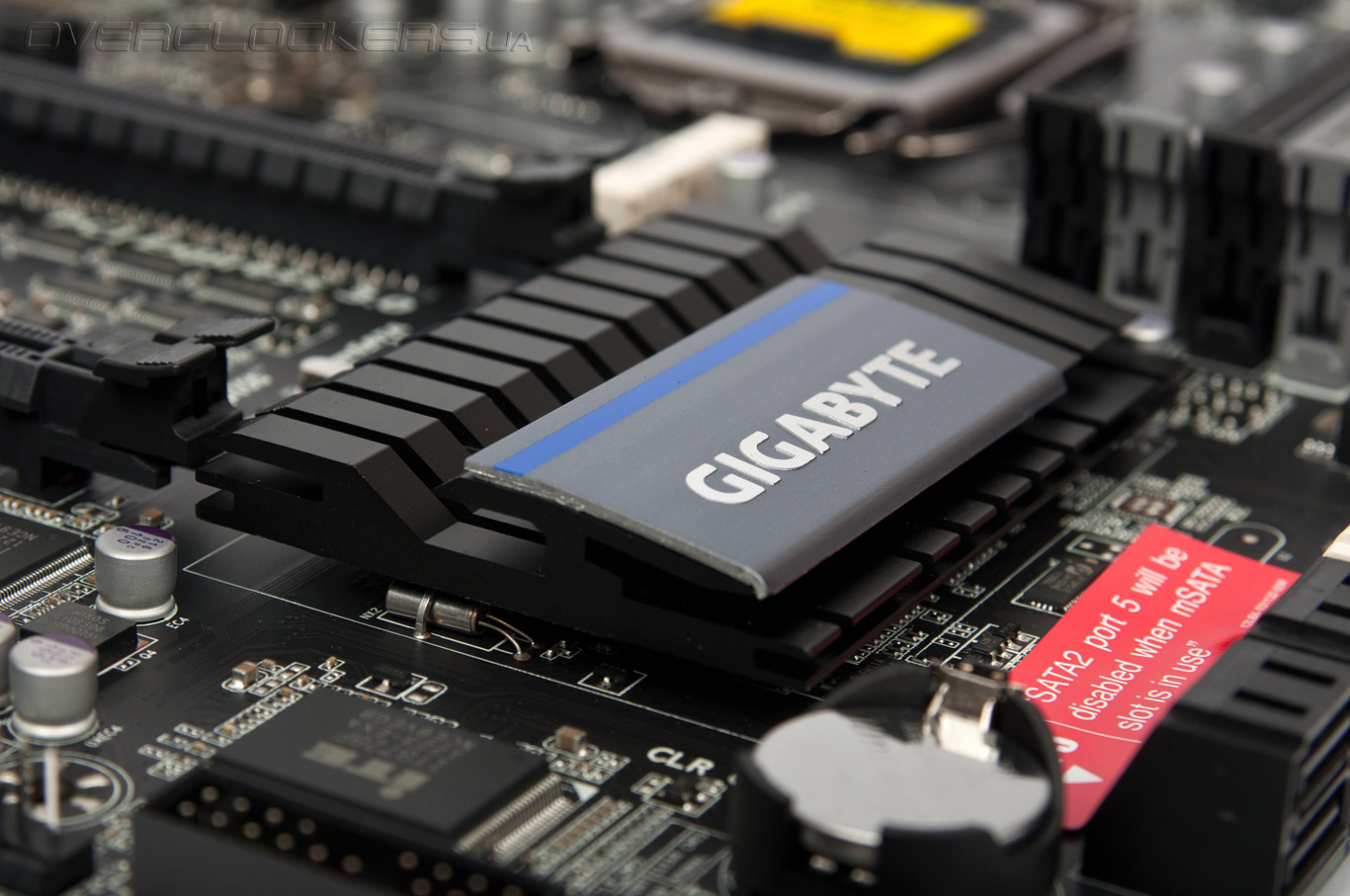

Микросхема PCH довольствуется невысоким, но очень широким радиатором с декоративной накладкой. Аналогичные накладки можно увидеть и на охладителях модуля VRM.

Gigabyte GA-Z77X-UP4 TH

За реализацию активного охлаждения в системном блоке отвечают пять 4-контактных разъема с возможностью ШИМ-регулировки скорости вращения вентиляторов.

В целом Z77X-UP4 TH выполнена отлично, функционал на достаточном уровне без излишеств, плюс новейший интерфейс Thunderbolt, причем таких разъема два, но отсутствие органов управления на плате несколько удручает. Посмотрим, на что способна прошивка.
