Добротный средний класс. Обзор и тестирование материнской платы Gigabyte GA-Z77X-UD3H для процессоров Intel LGA1155

Рецепт создания хорошей системной платы достаточно прост: необходимо взять продвинутый набор системной логики, максимально реализовать заложенные в нем возможности расширения, снабдить продукт качественной силовой подсистемой и развитыми средствами для разгона в прошивке. Похожим принципом руководствуются многие вендоры при разработке моделей, которые, впоследствии, становятся бестселлерами. Именно такие ассоциации возникли у нас в тот момент, когда в тестовую лабораторию попала материнская плата Gigabyte GA-Z77X-UD3H, предназначенная для работы с процессорами Intel в исполнении LGA1155. Данная модель основана на чипсете Intel Z77 Express и относится к среднему ценовому диапазону. В сравнении со старшими платами G1.Sniper 3 и GA-Z77X-UD5H новинка имеет упрощенный дизайн, а также несколько меньшие возможности расширения. Будем надеяться, что разработчики не стали экономить на функциях разгона и качестве элементной базы. Все это мы обязательно проверим позже, а пока, предлагаем ознакомиться с техническими характеристиками участницы тестирования.

Модель Gigabyte GA-Z77X-UD3H
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2666(O.C.), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0/2.0 x16@(x16+0, x8+x8)
1 PCI Express 2.0 x16@x4
3 PCI Express 2.0 x1
Слоты PCI 1 (ITE IT8892E)
Количество подключаемых вентиляторов 5 x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 2.0 (Intel Z77)
4 x 3.0 (2 разъема на задней панели, Intel Z77)
4 х 3.0 (4 разъема на задней панели, VIA VL800)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA 2 eSATA (Marvell 88SE9172)
RAID 0, 1, 5, 10 (Intel Z77)
0, 1 (Marvell 88SE9172)
Встроенный звук VIA VT2021 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Qualcomm Atheros AR8151 (Gigabit Ethernet)
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности AMD CrossFireX, NVIDIA SLI, UEFI DualBIOS, Voltage Measurement Points

Несмотря на минимальное использование дополнительных контроллеров, спецификации новинки выглядят отнюдь не бедно. Присутствуют все основные функции, востребованные в системах среднего уровня. В отличие от многих современных продуктов участница сегодняшнего обзора лишена поддержки беспроводных сетей, но в линейке вендора имеется модель GA-Z77X-UD3H-WB WIFI, которая комплектуется картой расширения GC-WB300D. Отметим, что материнская плата обладает множеством конструктивных особенностей, используемых в старших моделях. Какие именно — вы узнаете в процессе обзора, а сейчас предлагаем ознакомиться с комплектом поставки.


Комплект поставки

Размеры упаковки Gigabyte GA-Z77X-UD3H можно охарактеризовать как средние, в оформлении прослеживается стиль, широко используемый в большинстве актуальных продуктов этого производителя. На бежевом фоне лицевой поверхности кроме названия модели можно увидеть логотипы фирменных технологий, расширяющих функциональность материнской платы.

Gigabyte GA-Z77X-UD3H

Задняя часть коробки содержит краткую спецификацию и расширенную информацию об использованных конструктивных особенностях. Например, GA-Z77X-UD3H оснащена цифровой подсистемой питания 3D Power, которая обеспечивает прецизионную точность установки и защиту от падения при нагрузке для напряжений на вычислительных ядрах, встроенном графическом ядре центрального процессора и модулях ОЗУ. Кроме того, системная плата в качестве прошивки использует UEFI, для которого программисты Gigabyte разработали уникальный графический интерфейс 3D BIOS.

Gigabyte GA-Z77X-UD3H

В конструкции новики применены качественные электронные компоненты, соответствующие внутреннему стандарту Ultra Durable 4. Благодаря этому, а также ряду конструктивных решений, по словам вендора материнская плата надежно защищена от негативного влияния повышенной температуры, воздействия статического электричества и сбоя электропитания.

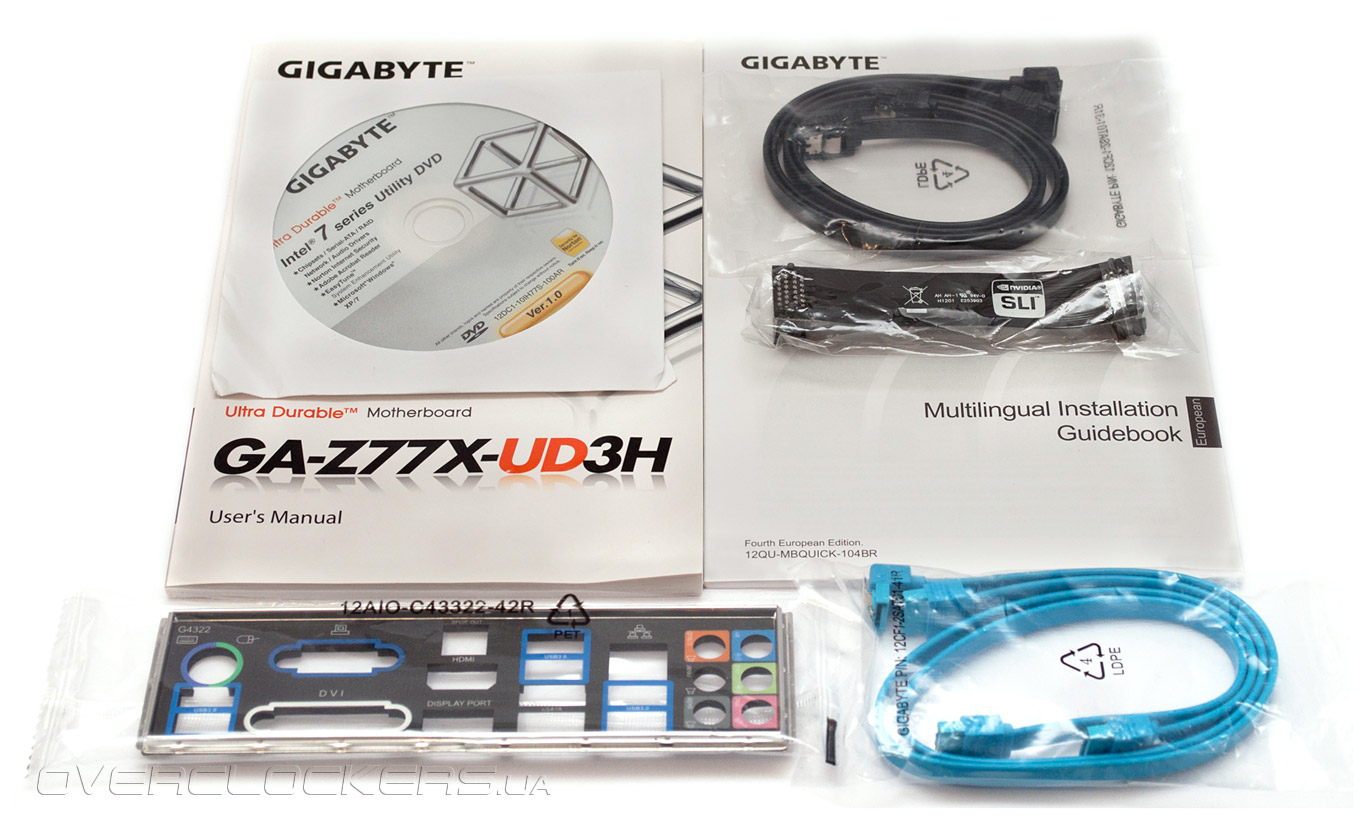

Комплект поставки Gigabyte GA-Z77X-UD3H небогат, он состоит из:
  • четырех кабелей SATA 6 Гбит/с;
  • заглушки на заднюю панель I/O Shield;
  • мостика NVIDIA SLI;
  • DVD-диска с драйверами и программным обеспечением;
  • подробного руководства пользователя;
  • инструкции по быстрой сборке.
Gigabyte GA-Z77X-UD3H

Честно говоря, от системной платы среднего уровня мы ожидали большего разнообразия, например, хотели бы увидеть планку для вывода дополнительных портов USB 3.0 на переднюю панель системного блока. Впрочем, даже такого набора аксессуаров достаточно для сборки системного блока, а все недостающие принадлежности пользователь может приобрести самостоятельно.


Дизайн

Материнская плата Gigabyte GA-Z77X-UD3H предназначена для эксплуатации процессоров Intel в исполнении LGA1155, причем, обеспечена полная совместимость с 22-нм моделями. Новинка базируется на чипсете Intel Z77 Express, который позиционируется чипмейкером как системная логика для производительных игровых и рабочих станций. Этот чипсет поддерживает разгон процессоров серии «К» и обладает максимальными возможностями по работе с подсистемой хранения данных.

Gigabyte GA-Z77X-UD3H

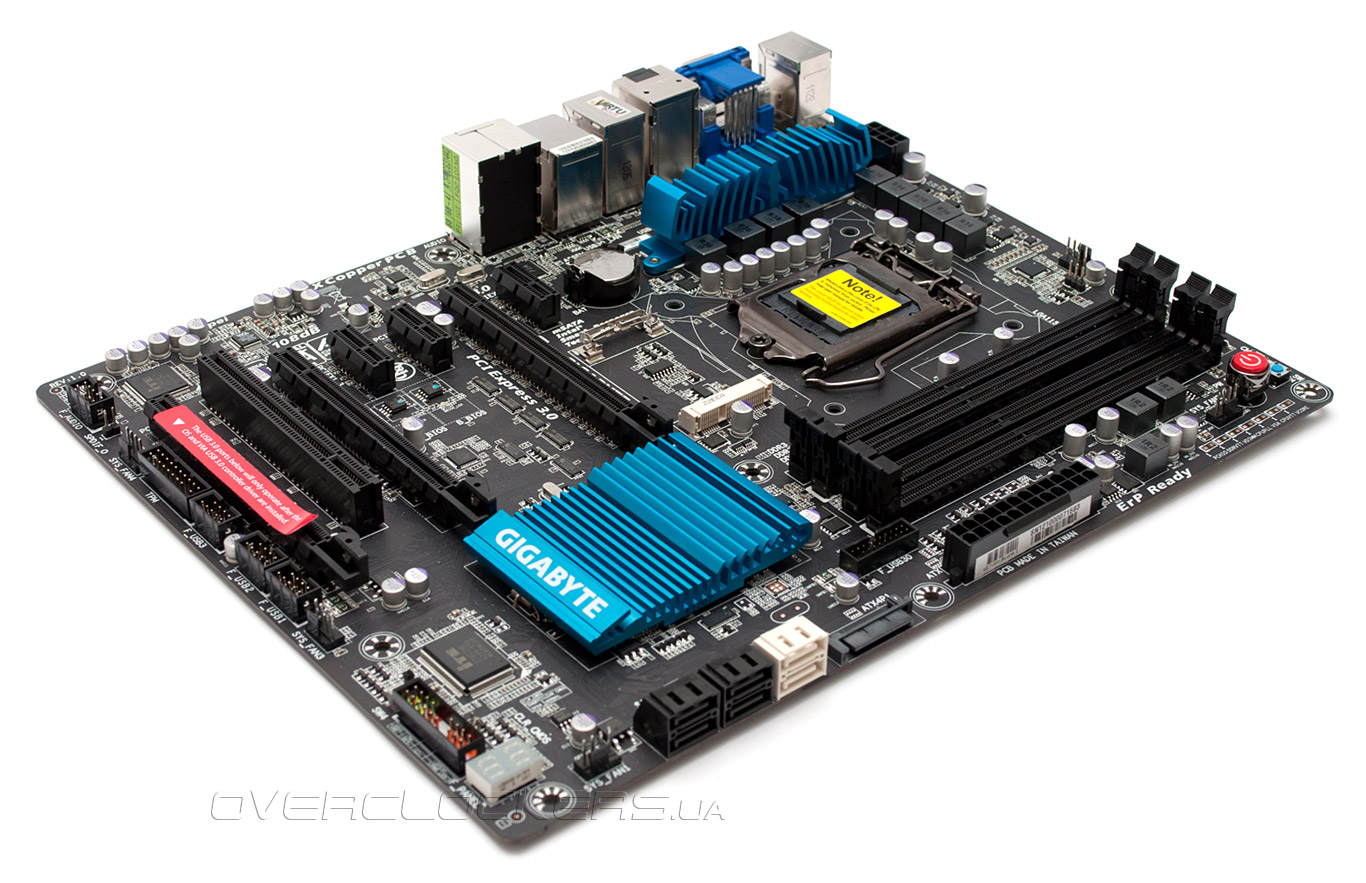

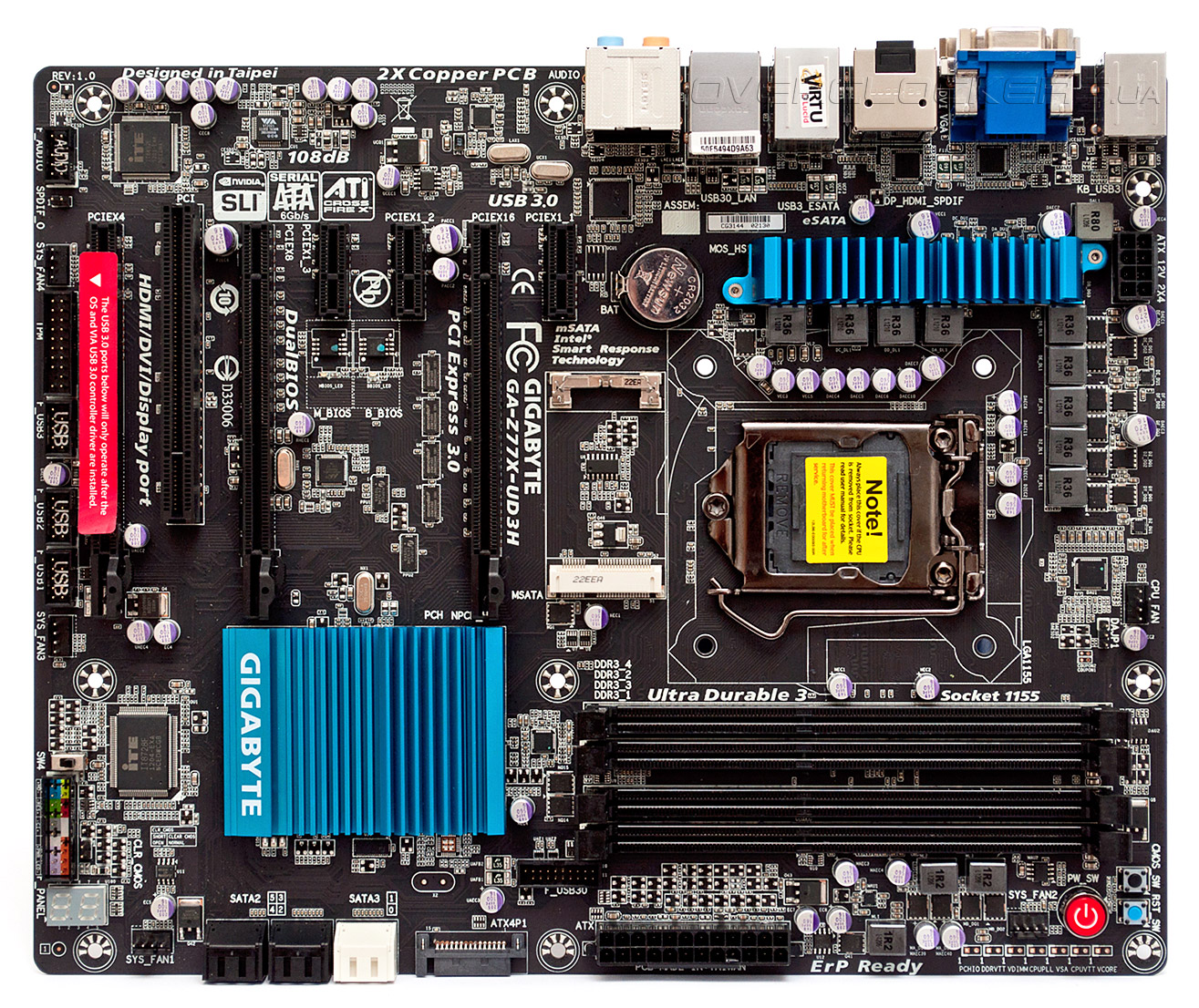

Материнская плата выполнена в формате АТХ, её размеры составляют 305х244 мм. Благодаря большой площади PCB расположение узлов близкое к оптимальному, все компоненты размещены в удобных местах. За счет использования черного матового лака РСВ и ярко-голубых радиаторов системы охлаждения GA-Z77X-UD3H выглядит очень здорово, любители моддинга останутся довольными.

Для установки оперативной памяти материнская плата располагает четырьмя слотами DIMM DDR3, при этом максимальный объем ОЗУ может достигать 32 ГБ. В режиме разгона модули могут работать на частоте до 2660 МГц. Благодаря использованию системной логики Intel Z77 Express участница сегодняшнего тестирования поддерживает вывод изображения от встроенного в процессоры графического ядра, причем, при использовании Intel Ivy Bridge обеспечивается одновременная работа трех мониторов. Для инсталляции дискретных видеокарт имеется пара разъемов PCI-E Express 2.0/3.0 x16. При установке единственного графического ускорителя в верхний порт PCI-E x16 он будет работать с максимальной пропускной способностью, а в случае добавления второго акселератора оба слота переключаются в режим PCI-E x16@x8, обеспечивая работу конфигураций AMD CrossFireX и NVIDA SLI. Обладатели новейших 22-нм процессоров Intel смогут задействовать возможности шины PCI-E 3.0. Для гибкого использования дискретной и встроенной видеокарт GA-Z77X-UD3H располагает поддержкой технологии Lucid Virtu MVP, которая распределяет нагрузку в зависимости от используемого приложения, а также обеспечивает работу аппаратного ускорения обработки видеоконтента Intel QuickSync.

Gigabyte GA-Z77X-UD3H

Для установки карт расширения материнская плата предлагает три слота PCI-E 2.0 x1 и один PCI-E 2.0 x16@x4, которые можно использовать для инсталляции третьего видеоадаптера или контроллера, требовательного к пропускной способности интерфейса. Ввиду ограниченного количества чипсетных линий PCI Express при использовании порта PCI-E 2.0 x16@x4 работа всех трех разъемов PCI-E 2.0 x1 блокируется. Зато, обладатели старых плат расширения обрадуются наличию слота PCI, функционирование которого обеспечивается микросхемой ITE IT8892E.

В отличие от старших моделей большинство возможностей расширения Gigabyte GA-Z77X-UD3H реализовано чипсетом Intel Z77 Express. Системная логика отвечает за работу четырех портов USB 3.0, два из которых выведены на заднюю панель, а еще два можно подключить к внутренним разъемам. Кроме того, материнская плата оснащена контроллером VIA VL800, который обеспечивает четыре дополнительных канала USB 3.0, соответствующие разъемы можно встретить на задней панели. Еще шесть устройств USB 2.0 можно подключить к внутренним разъемам, расположенным на печатной плате. Для поддержки двух портов eSATA 6 Гбит/с служит чип Marvell 88SE9172, а за подключение к локальной сети по Gigabit Ethernet отвечает микросхема Qualcomm Atheros AR8151. В звуковой подсистеме используется достаточно экзотический HDA-кодек VIA VT2021, позволяющий подключить звуковые системы 7.1 через аудиоразъемы или оптический выход S/PDIF. Субъективно, качество звучания ничем не уступает решениям на базе продукции Realtek.

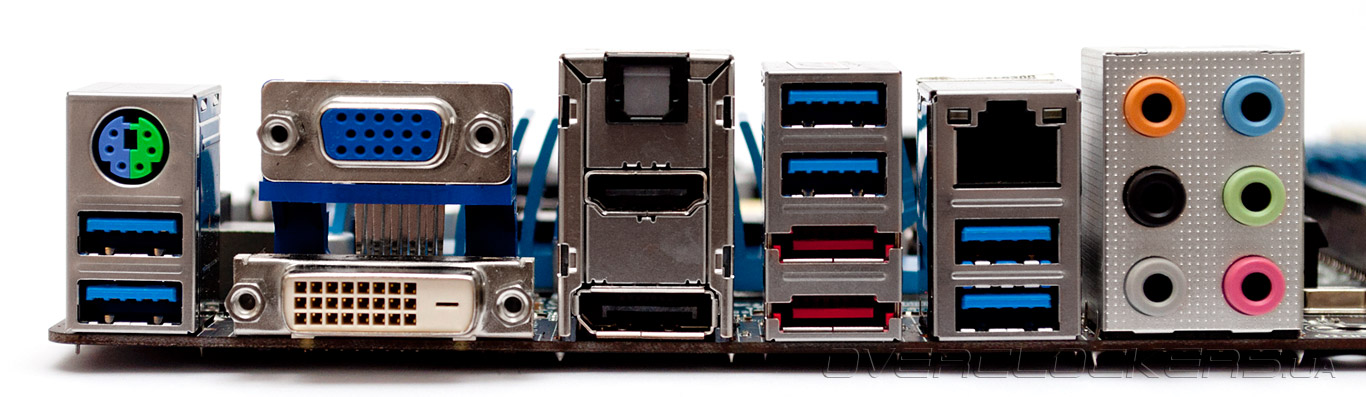

Таким образом, на задней панели новинки можно встретить:
  • комбинированный PS/2;
  • шесть портов USB 3.0;
  • видеовыходы D-Sub, DVI-D, Display Port и HDMI;
  • оптический S/PDIF;
  • два разъема eSATA 6 Гбит/с;
  • порт RJ45;
  • шесть аналоговых аудиовыходов.
Gigabyte GA-Z77X-UD3H

Из характерных особенностей можно отметить полное отсутствие портов USB 2.0 и IEEE 1394. А в остальном, набор интерфейсов позволяет максимально полно реализовать возможности расширения GA-Z77X-UD3H.

Для подключения дисковых накопителей материнская плата располагает двумя внутренними портами SATA 6 Гбит/с и четырьмя SATA 3 Гбит/с. Все они подключены к системной логике Intel Z77 Express, а, значит, пользователь может объединять диски в массивы RAID 0, 1, 5 и 10. Кроме того, чипсет поддерживает работу рядя фирменных технологий Intel, таких как интеллектуальное кэширование Smart Response или функция быстрой загрузки Rapid Start, для работы которых необходим SSD. Кроме шести портов SATA Gigabyte GA-Z77X-UD3H имеет разъем mSATA 3 Гбит/с, предназначенный для установки твердотельных накопителей соответствующего форм-фактора.

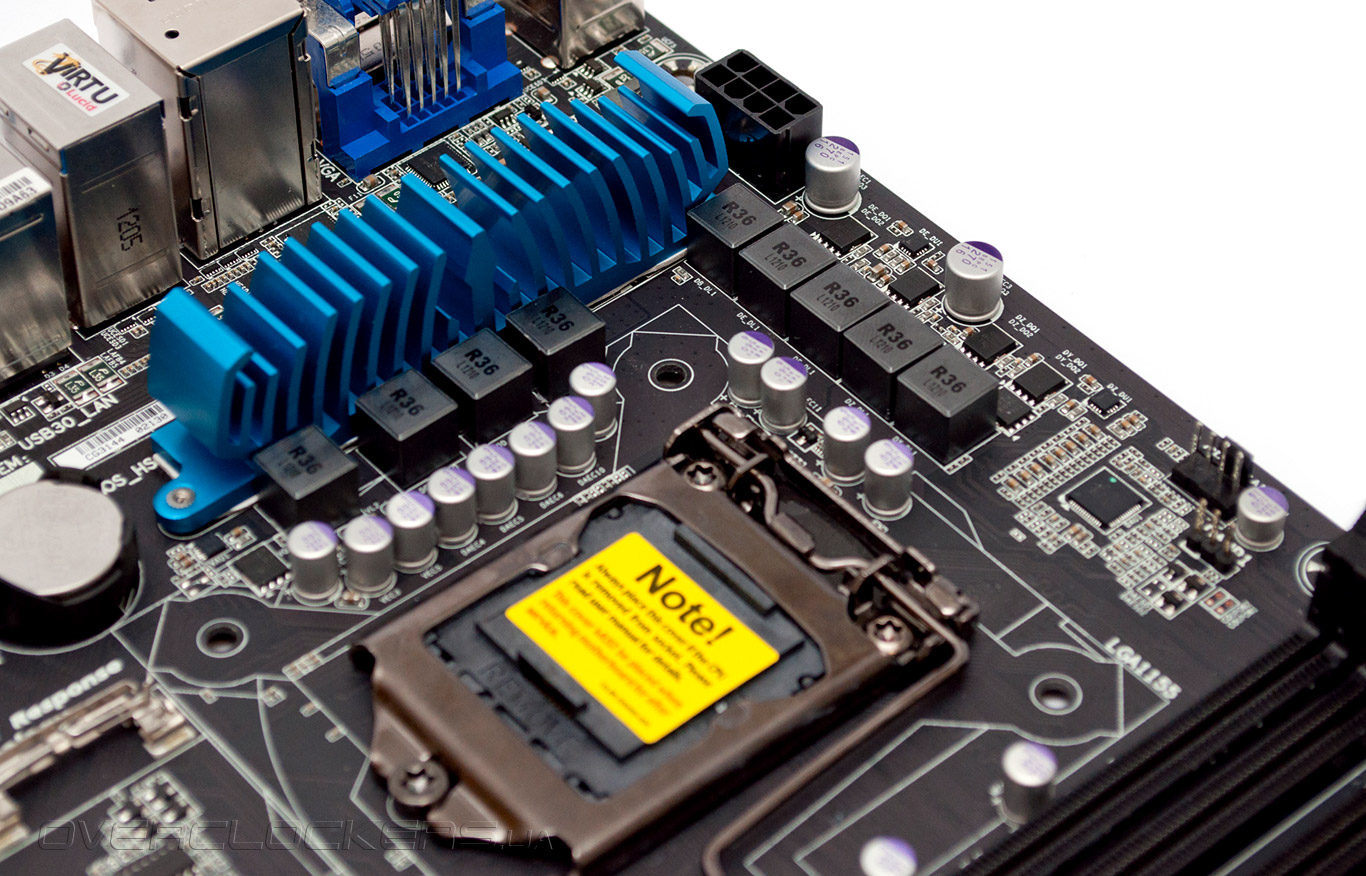

Материнская плата оснащается простейшей системой охлаждения, которая, тем не менее, вполне справляется со своими обязанностями во всех режимах работы. Конечно, это не снимает с пользователей ответственность за организацию эффективной вентиляции внутри системного блока. Избыточное тепло от половины силовых элементов преобразователя напряжения центрального процессора отводится при помощи небольшого радиатора из легкого сплава, в то время как оставшаяся MOSFET охлаждаются лишь набегающим потоком воздуха.

Gigabyte GA-Z77X-UD3H

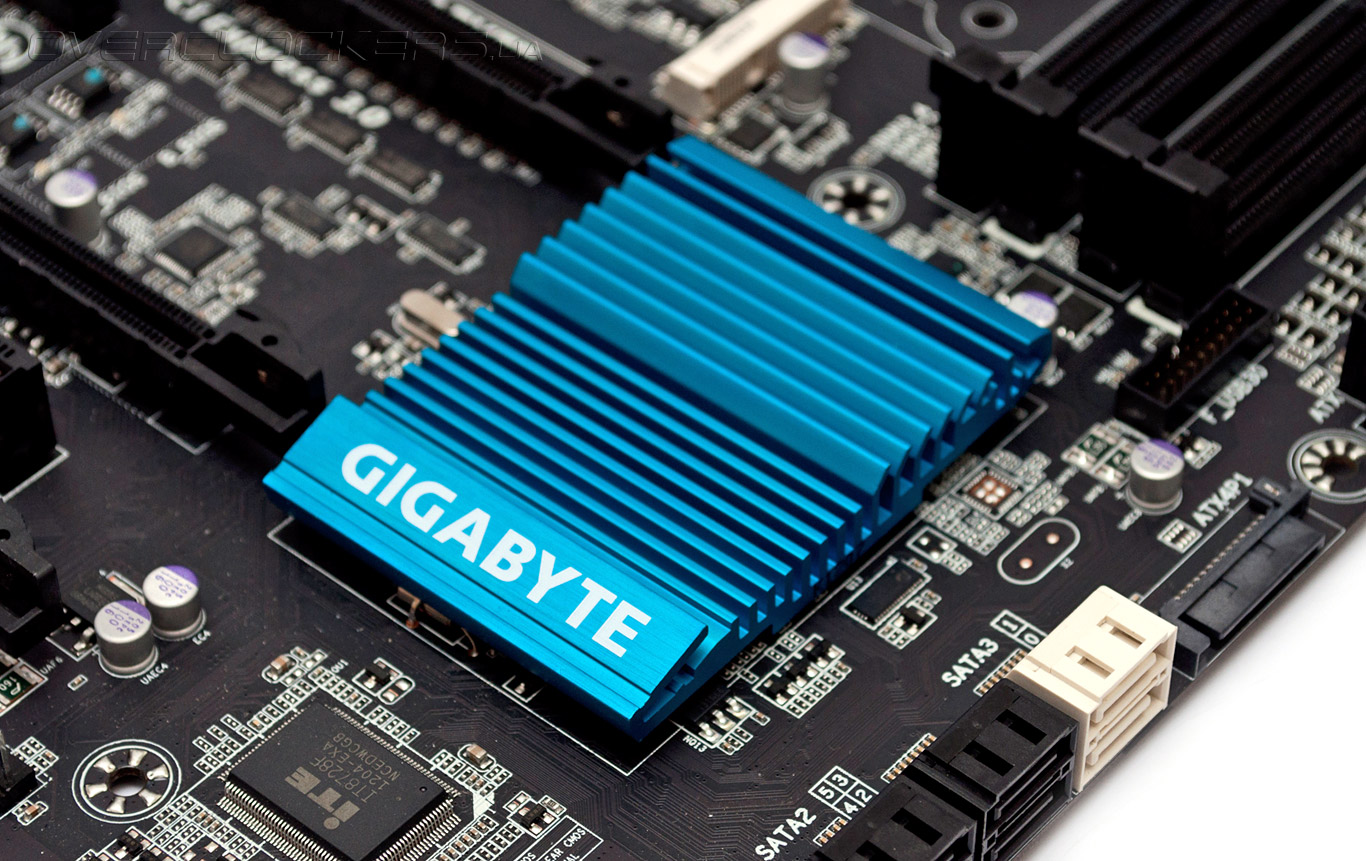

Микросхему системной логики от перегрева защищает плоский радиатор, его площади достаточно для обеспечения комфортного температурного режима с учетом небольшого тепловыделения Intel Z77 Express.

Gigabyte GA-Z77X-UD3H

Для подключения вентиляторов Gigabyte GA-Z77X-UD3H оснащается пятью четырехконтактными разъемами, причем, все они поддерживают управление скоростью вращения посредством ШИМ.

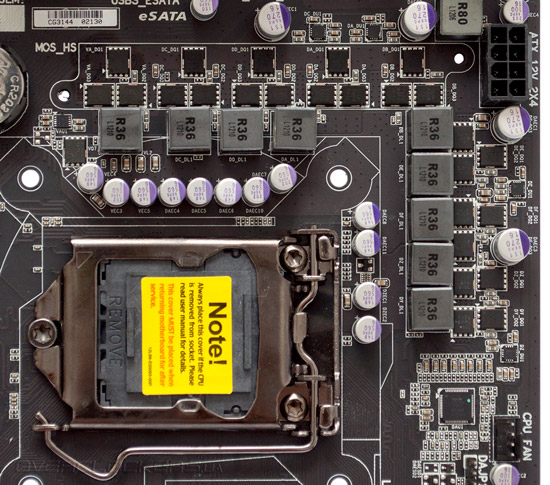

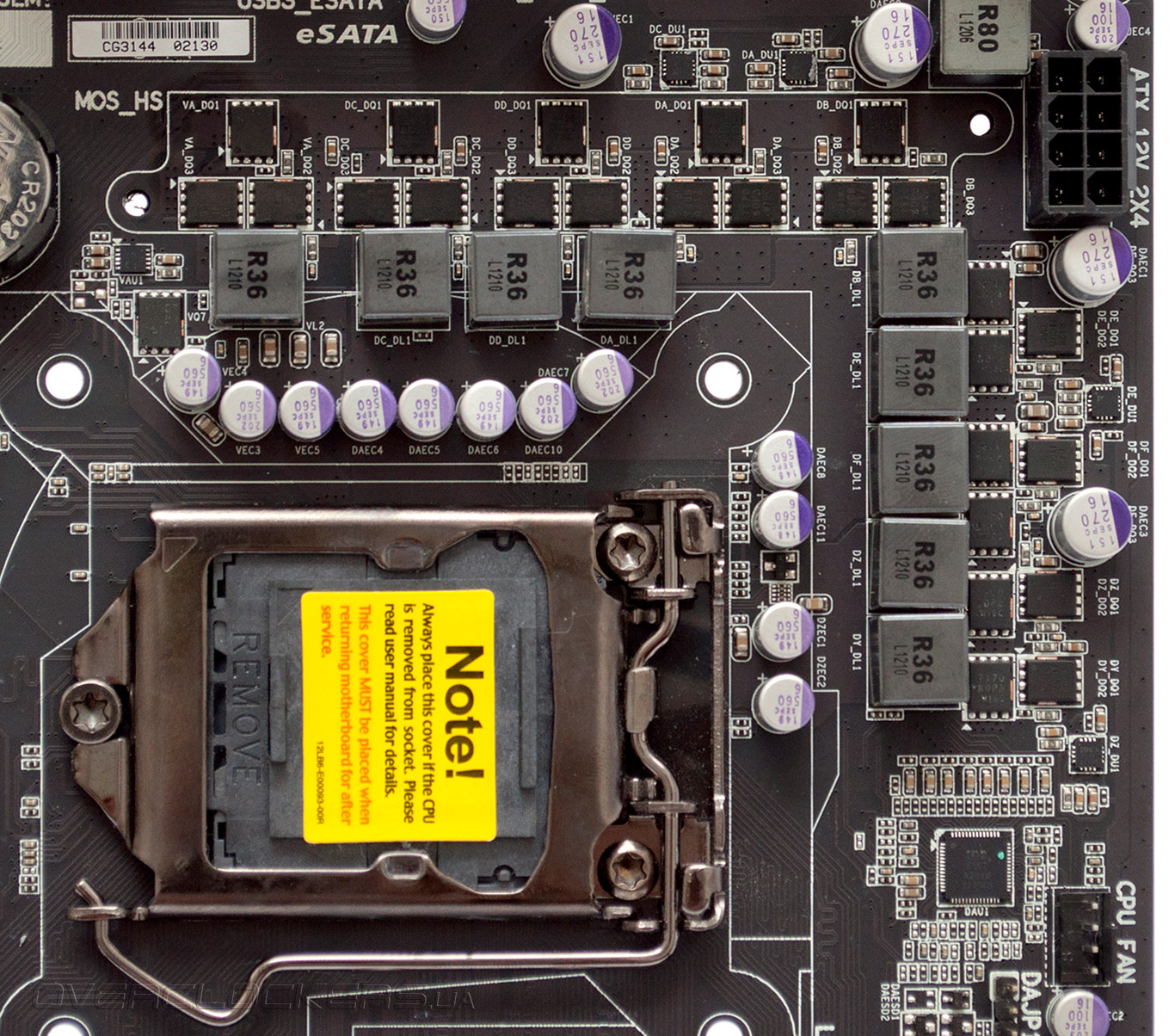

Силовая подсистема материнской платы изначально спроектирована на работу в режиме разгона. Дополнительное питание к центральному процессору подводится при помощи восьмиконтактного разъема EPS12V, а в случае установке двух и более видеокарт производитель рекомендует подключить разъем ATX4P, который можно увидеть рядом с портами SATA. Преобразователь напряжения центрального процессора выполнен по восьмиканальной схеме, причем, шесть фаз питают вычислительные блоки, а еще две фазы обеспечивают питанием встроенное графическое ядро. Модуль VRM управляется ШИМ-контроллером IR3567 производства International Rectifier, точно такое же решение используется даже в старшей модели Gigabyte G1.Sniper 3.

Gigabyte GA-Z77X-UD3H

Благодаря использованию продвинутого управляющего чипа, преобразователь напряжения GA-Z77X-UD3H поддерживает компенсацию падения напряжения Loadline Calibration, имеет встроенную защиту от превышения допустимого значения напряжения и тока.

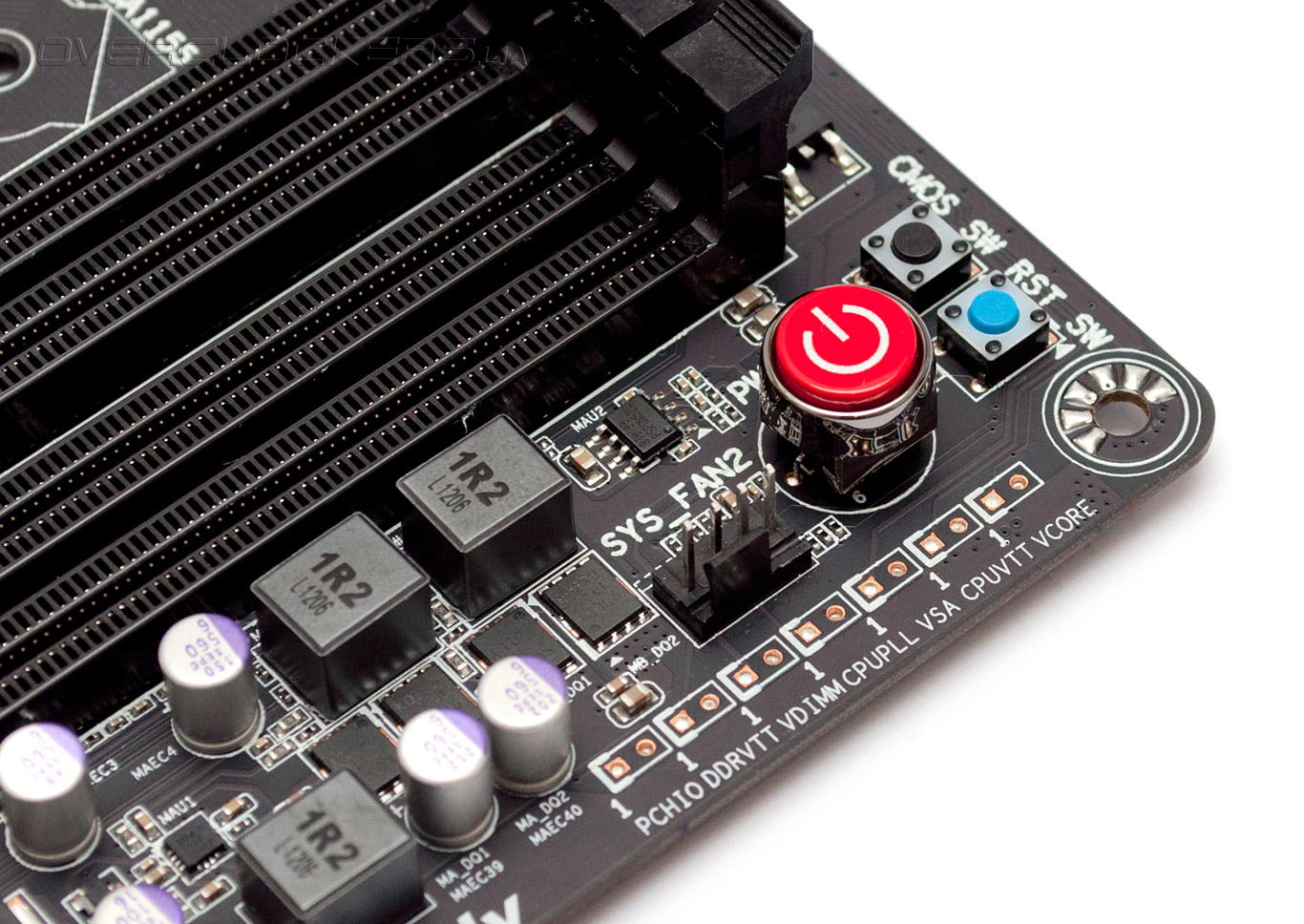

Кроме мощного узла VRM материнская плата обладает рядом конструктивных особенностей, направленных на достижение максимальных результатов разгона. Возле разъемов ОЗУ расположились механические кнопки включения, перегрузки и сброса настроек прошивки, а также контрольные точки Voltage Measurement Points, которые позволяют контролировать основные напряжения при помощи вольтметра.

Gigabyte GA-Z77X-UD3H

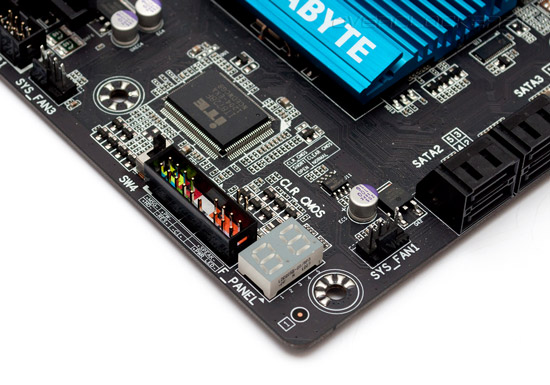

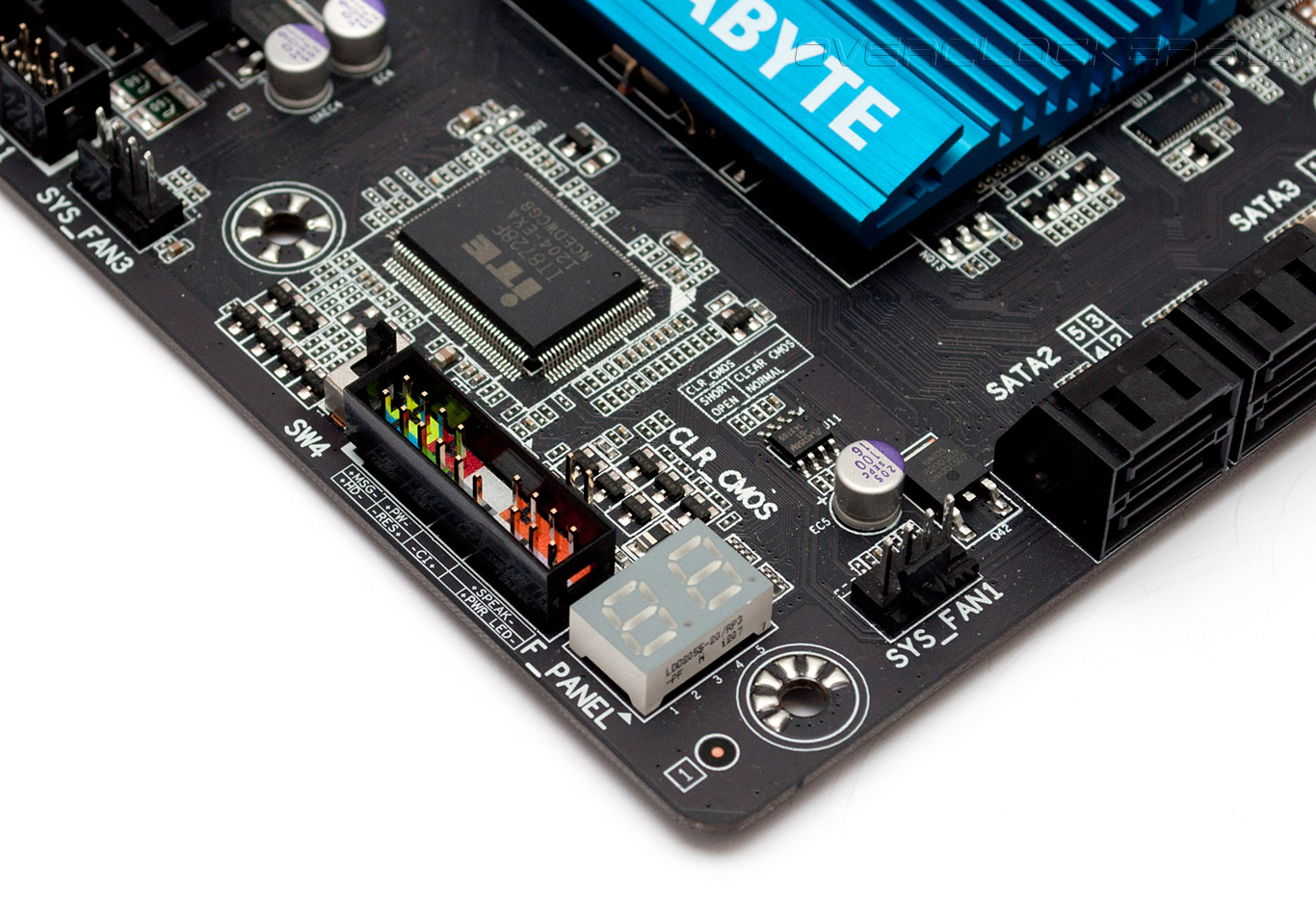

В рамках концепции Ultra Durable 4 плата Gigabyte GA-Z77X-UD3H получила две микросхемы для хранения прошивки. Кроме защита от сбоя во время обновления микрокода, существует возможность выбора разных версий микрокода, хранящихся в основной и резервной микросхемах EPROM. Для этого служит переключать, расположенный на левом нижнем краю системной платы. Там же можно найти светодиодный индикатор, отображающие коды POST во время загрузки системы. Таким образом, новика действительно обладает многими инструментами, позволяющими рассчитывать на неплохой разгонный потенциал.

Gigabyte GA-Z77X-UD3H

В целом, дизайн материнской платы совершенно не несет следов экономии. Даже наоборот, Gigabyte GA-Z77X-UD3H получила мощную силовую подсистему, полноценную систему охлаждения и все необходимые возможности расширения. В отличие от старших моделей плата не перегружена дополнительными функциями, которые могут остаться невостребованными большинством пользователей, но, вместе с тем удорожают розничную стоимость продукта.
