Пополнение в отряде специального назначения. Обзор системной платы Gigabyte G1.Sniper 3 для процессоров Intel LGA1155

В продуктовой линейке каждого солидного производителя материнских плат присутствуют флагманские модели, предназначенные для профессиональных игроков, экспертов разгона или обеспеченных пользователей. Такие системные платы обладают максимально возможной, порой даже избыточной функциональностью, имеют богатые наборы дополнительных принадлежностей и оснащаются самыми передовыми технологиями. Конечно, все это отражается на розничной стоимости, поэтому флагманские продукты остаются уделом избранных, а большинство покупателей выбирают модели среднего класса. Тем не менее, о технологическом потенциале производителя принято судить по уровню инноваций топовых продуктов. Практика показывает, что многие технологии, еще вчера бывшие прерогативой старших моделей, сегодня могут найти применение в системных платах начального и среднего ценовых диапазонов.

Системные платы серии G1-Killer венчают модельный ряд компании Gigabyte. Эти «материнки», предназначенные для центральных процессоров Intel, сочетают в себе высокое качество изготовления, обладают множеством фирменных технологий и предлагают покупателям богатые возможности по тонкой настройке быстродействия. Одним словом, продукты серии G1-Killer воплощают самые смелые идеи разработчиков, а потому, недаром пользуются заслуженным уважением среди обеспеченных энтузиастов и любителей разгона. Побывавшая в нашей тестовой лаборатории системная плата Gigabyte G1.Sniper 2, предназначенная для процессоров Intel в исполнении LGA1155, запомнилась интересным дизайном, хорошим разгонным потенциалом и отличным уровнем быстродействием. В то же время, в процессе обзора мы отметили не самый дружественный к пользователю процесс разгона, мелкие недоработки прошивки и, конечно, заоблачную цену — порядка 500 долларов США. Сегодня мы предлагаем вашему вниманию нового представителя линейки G1-Killer — Gigabyte G1.Sniper 3, которая получила новый «набор» системной логики Intel Z77 Express, полную поддержку новейших 22-нм процессоров Intel Ivy Bridge и массу других новшеств. Мы обязательно рассмотрим их в процессе сегодняшнего обзора, а пока, предлагаем ознакомиться с техническими характеристиками материнской платы.

Модель Gigabyte G1.Sniper 3
Чипсет Intel Z77 Express + PLX PEX8747
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2666(O.C.), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 x16
2 PCI Express 3.0 x16@x8
2 PCI Express 2.0 x1
Слоты PCI 1 (ITE IT8892E)
Количество подключаемых вентиляторов 5 x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 x 2.0 (Intel Z77)
2 x 3.0 (2 разъема на задней панели, Intel Z77)
8 х 3.0 (4 разъема на задней панели, 2 х VIA VL810)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
4 канала SATA 6 Гбит/с (2 х Marvell 88SE9172)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
0, 1 (Marvell 88SE9172)
Встроенный звук Creative CA0132 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
Qualcomm Atheros Killer E2201 (Gigabit Ethernet)
Qualcomm Atheros AR9462 (Wi-Fi 802.11n + Bluetooth 4.0)
FireWire 2 (VIA VT6308)
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор E-ATX
Размеры, мм 305 x 264
Дополнительные возможности 3D Power, Кнопки Power и Reset, Debug LED, UEFI DualBIOS, Voltage Measurement Points

Глядя на одни лишь спецификации участницы тестирования можно с уверенностью сказать, что перед нами флагманская модель. Богатая функциональность, которой наделен чипсет Intel Z77 Express, существенно расширена многочисленными дополнительными контроллерами. Мы обязательно остановимся на возможностях Gigabyte G1.Sniper 3, а пока рассмотрим комплект поставки системной платы.


Комплект поставки

Как и подобает флагманской модели, Gigabyte G1.Sniper 3 поставляется в огромной коробке, которая, к счастью, снабжена удобной ручкой для переноски. Дизайн упаковки имеет милитаристический стиль. Действительно, издали коробка похожа на ящик для транспортировки и хранения боеприпасов, а череп в малиновом берете, который является символом серии G1-Killer, напоминает эмблему армейского подразделения специального назначения. Лицевая поверхность упаковки содержит название модели и логотипы многочисленных технологий, использованных в материнской плате Gigabyte G1.Sniper 3.

Gigabyte G1.Sniper 3

Обратная сторона коробки более информативна. Кроме краткой спецификации, пользователь может узнать о принадлежности платы к серии Ultra Durable 4, что означает применение конструктивных решений, обеспечивающих функционирование Gigabyte G1.Sniper 3 в условиях повышенных температур, защиту от статического электричества. Это достигается применением определенных схемотехнических решений и качественной элементной базы.

Gigabyte G1.Sniper 3

Все остальные ключевые возможности системной платы Gigabyte разбила на четыре больших «super»-группы. Super Speed означает поддержку высокоскоростных интерфейсов SATA 6 Гбит/с и USB 3.0, а также двух портов Gigabit Ethernet, один из которых реализован на базе продвинутого сетевого контроллера Qualcomm Atheros Killer E2201. Функция Super Hearing говорит об использовании в качестве звукового кодека продвинутого решения Sound Core3D от компании Creative. Технология Super Shield касается системы охлаждения, Super Sight объединяет функции графической подсистемы. Материнская плата Gigabyte G1.Sniper 3 поддерживает до четырех графических адаптеров в конфигурации AMD CrossFireX и NVIDIA SLI, а также позволяет объединять ресурсы встроенной и дискретной видеокарт благодаря технологии Lucid Virtu MVP. На этом особенности участницы сегодняшнего обзора не заканчиваются, можно отдельно отметить наличие графического интерфейса 3D BIOS, цифрового управления преобразователя напряжения 3D Power. Наконец, стоит упомянуть поддержку платой беспроводных интерфейсов Wi-Fi и Bluetooth 4.0. Таким образом, покупатели Gigabyte G1.Sniper 3 могут рассчитывать на богатейшую функциональность, а сама плата способна удовлетворить потребности даже самого взыскательного пользователя.

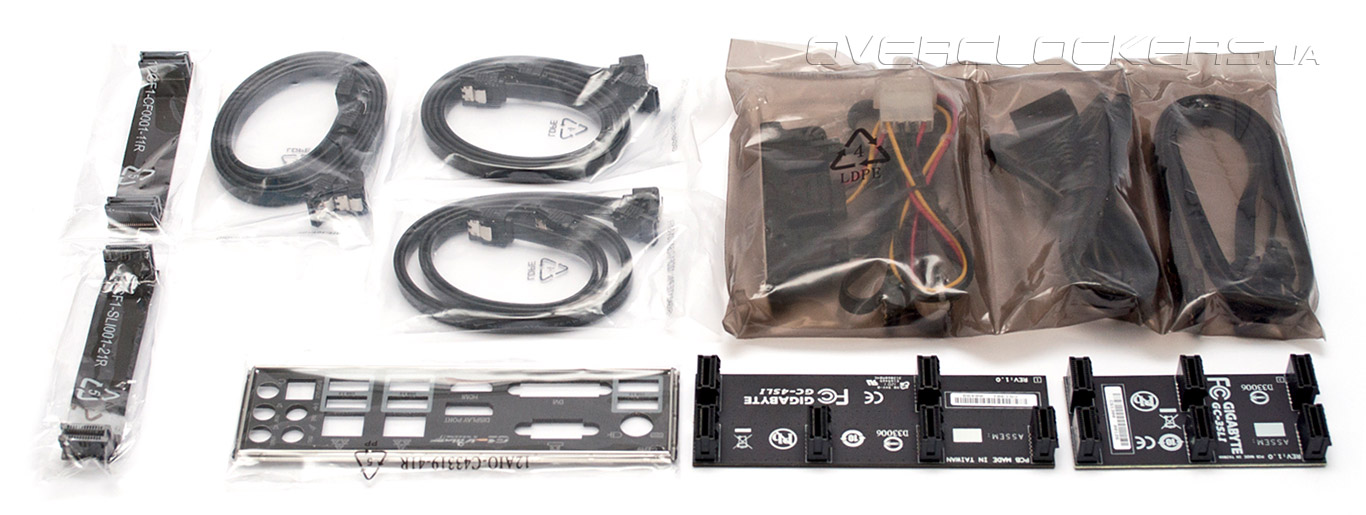

Как и подобает флагманскому продукту, материнская плата имеет разнообразный и многочисленный комплект поставки. В коробке находятся такие аксессуары:
  • заглушка на заднюю панель I/O Shield;
  • шесть кабелей SATA 6 Гбит/с;
  • планка на заднюю панель c двумя Power eSATA;
  • комплект кабелей Power eSATA;

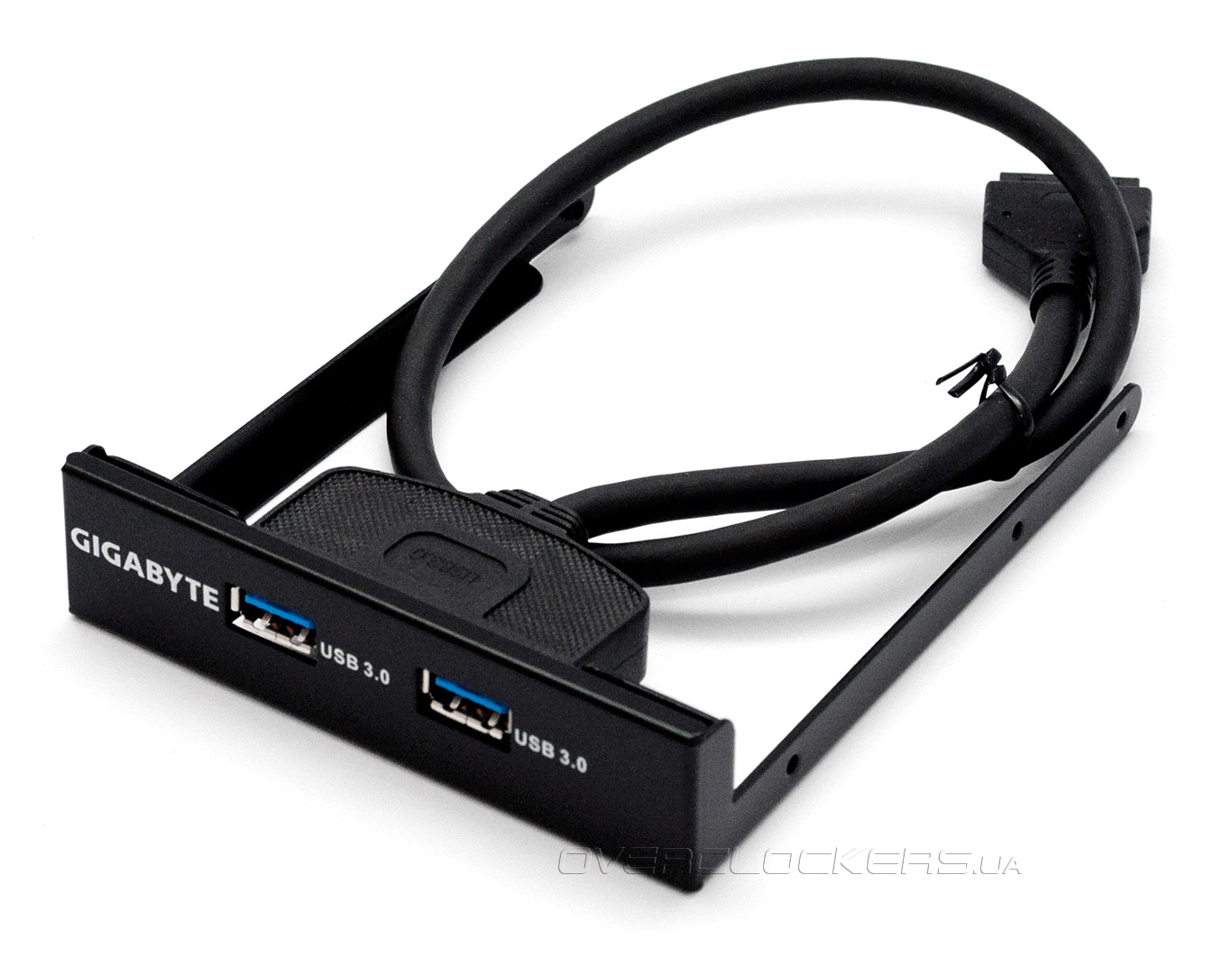

  • панель для монтажа в отсек 3,5” с портами USB 3.0;
  • мостик AMD CrossFireX;
  • мостики NVIDIA SLI, 3-way SLI, 4-way SLI;
  • беспроводный адаптер Wi-Fi/Bluetooth;
  • две антенны Wi-Fi/Bluetooth;
  • кабель USB для подключения беспроводного адаптера;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя;
  • брошюру по быстрой сборке;
  • инструкцию по работе беспроводным адаптером;
  • комплект наклеек из серии G1-Killer;
  • плакат G1-Killer.
Gigabyte G1.Sniper 3

Производитель позаботился о пользователях, планирующих построение систем NVIDIA SLI из нескольких видеокарт, и снабдил Gigabyte G1.Sniper 3 полным набором соответствующих мостиков. Еще в комплекте имеется планка, обеспечивающая вывод разъемов Power eSATA на заднюю стенку системного блока, а для удобства подключения двух устройств USB 3.0 есть панель, предназначенная для установки в свободный отсек 3,5”.

Gigabyte G1.Sniper 3

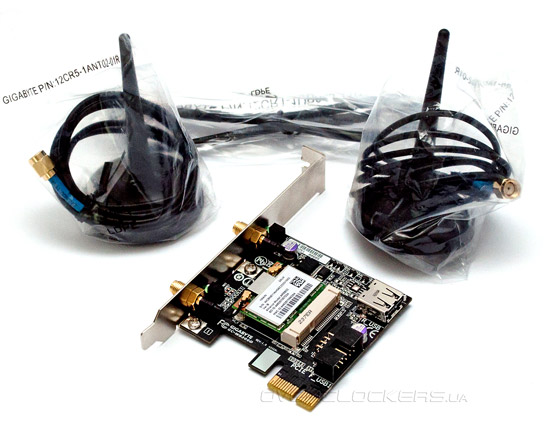

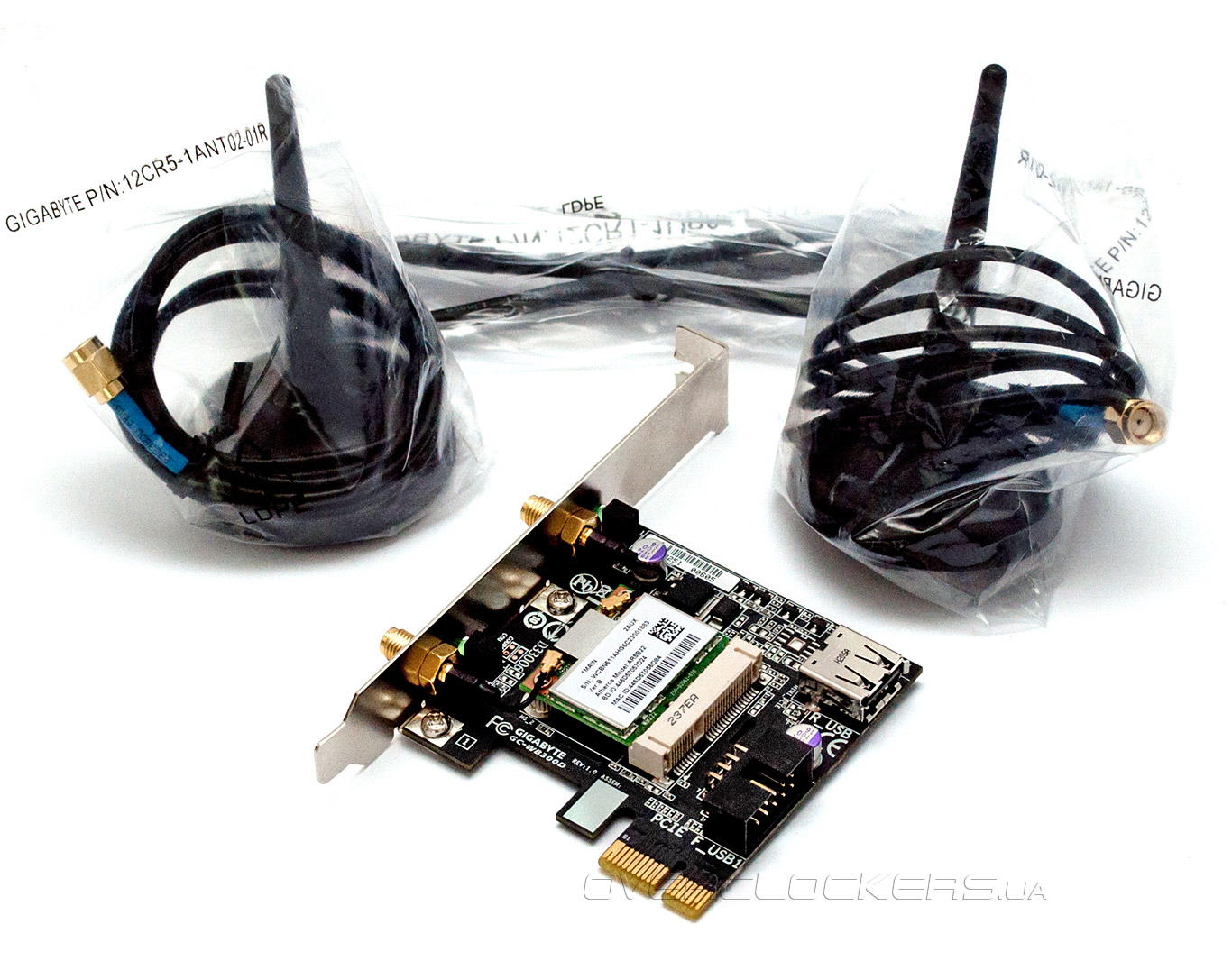

Материнская плата Gigabyte G1.Sniper 3 комплектуется интерфейсной платой GC-WB300D (Ahteros AR5B22), которая обеспечивает поддержку беспроводных сетевых интерфейсов Wi-Fi и Bluetooth. Вместе с адаптером поставляются две всенаправленные антенны Wi-Fi, основания которых снабженные магнитными «липучками» для фиксации на металлических поверхностях.

Gigabyte G1.Sniper 3

В основе платы GC-WB300D лежит чипсет Qualcomm Atheros AR9462, который обеспечивает работу с беспроводными локальными сетями стандартов IEEE 802.11b/g/n на скорости передачи до 300 Мбит/с включительно, а также подключение различный мобильных устройств и периферии по протоколу Bluetooth 4.0. Адаптер предназначен для установки в слот PCI-E x1, а для работы модуля Bluetooth понадобится дополнительное соединение с портом USB 2.0. Для этих целей в наборе аксессуаров имеется специальный интерфейсный кабель.

Кроме того, комплект поставки материнской платы включает руководство пользователя, инструкции по сборке системы и установке беспроводного адаптера, DVD-диск с программным обеспечением, а также плакат G1-Killer вместе с набором наклеек, имитирующих следы от пуль.

Gigabyte G1.Sniper 3

Как видите, набор аксессуаров Gigabyte G1.Sniper 3 включает не только компоненты, необходимые для сборки продвинутой игровой конфигурации, но множество дополнительных принадлежностей, расширяющих функциональность системной платы. На этой оптимистичной ноте переходим к изучению дизайна и особенностей конструкции участницы сегодняшнего обзора.


Дизайн

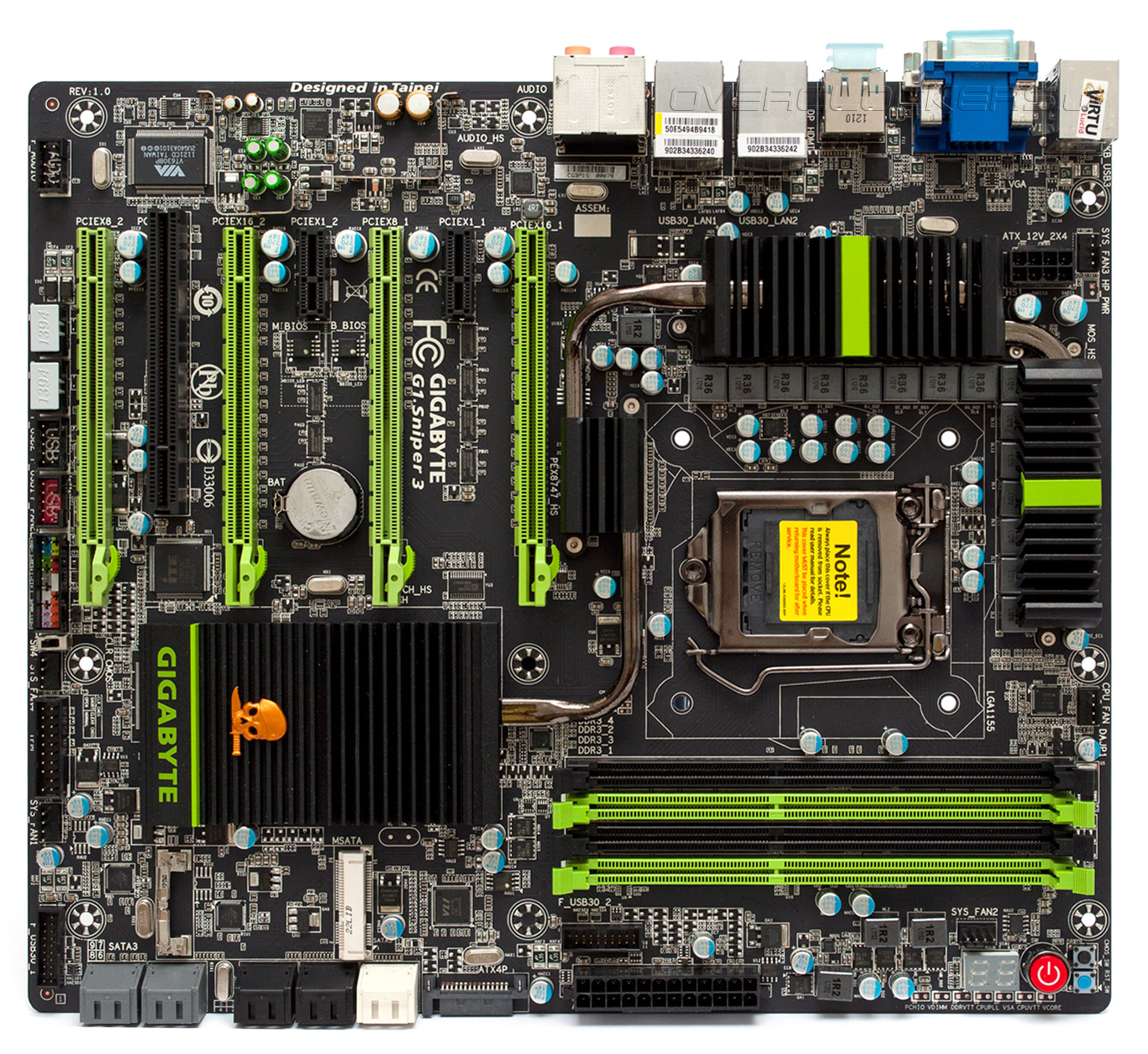

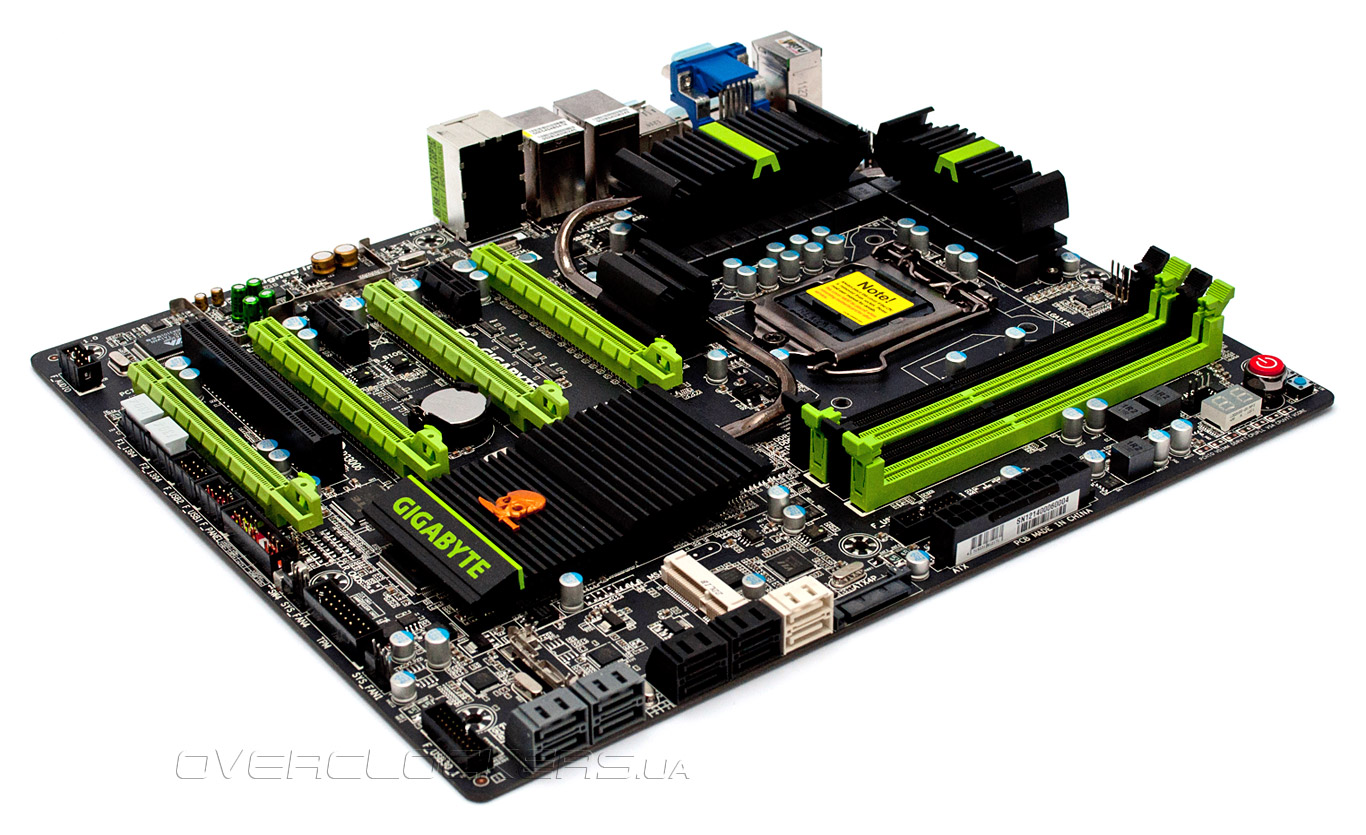

«Материнка» Gigabyte G1.Sniper 3 выполнена на печатной плате размером 305 x 264, что на 20 мм превышает габариты стандарта АТХ. В отличие от некоторых флагманских моделей, имеющих форм-фактор XL-ATX, эта системная плата без проблем поместится в большинство корпусов, рассчитанных на установку длинных графических акселераторов. Благодаря увеличенной площади РСВ, расположение всех основных узлов весьма удобное, что непременно оценят любители самостоятельной сборки системного блока.

Старания дизайнеров компании Gigabyte не прошли даром. G1.Sniper 3 получила отличный внешний вид, сочетание черного цвета текстолита вместе с черными и ярко-зелеными разъемами выглядят довольно привлекательно и оригинально.

Gigabyte G1.Sniper 3

Материнская плата базируется на самом продвинутом «наборе» системной логики для процессоров Intel в исполнении LGA1155 — Intel Z77 Express. Этот чипсет предлагает наилучшую функциональность, среди которой можно отметить поддержку встроенной графики, наличие четырех портов USB 3.0, расширенные возможности дисковой подсистемы, а также полноценную возможность разгона процессоров с разблокированным коэффициентом умножения. Таким образом, плата совместима с любыми процессорами Intel Sandy Bridge и Intel Ivy Bridge. Конечно, часть специфических возможностей, таких как поддержка PCI-Express 3.0 или одновременный вывод изображения на три монитора, доступны только при установке 22-нм моделей. Gigabyte G1.Sniper 3 имеет четыре слота DIMM DDR3, в которые можно установить 32 Гбайт оперативной памяти. Модули ОЗУ могут работать на частоте до 2666 МГц включительно, но сам набор множителей зависит от модели установленного процессора.

Gigabyte G1.Sniper 3

Благодаря наличию функции LucidLogix Virtu MVP системная плата Gigabyte G1.Sniper 3 позволяет использовать интегрированный и дискретный видеоадаптеры в зависимости от характера нагрузки. Например, при запуске ресурсоемких видеоигр за формирование изображения отвечает мощный графический акселератор, в то время как в режиме 2D вся нагрузка автоматически ложится на встроенное видеоядро. Более того, пользователь может сам выбирать, какой из ускорителей использовать в каждом конкретном случае. А еще такая модель использования позволяет задействовать встроенную в процессоры Intel технологию Quick Sync.

Для установки дискретных графических акселераторов Gigabyte G1.Sniper 3 располагает четырьмя слотами PCI-Express 3.0 x16. Это позволяет строить самые производительные конфигурации AMD CrossFireX и NVIDIA SLI из четырех видеокарт. Напомним, что контроллер шины, встроенный в процессоры в исполнении LGA1155 поддерживает всего 16 линий PCI-Express, которые можно разделить поровну между двумя графическими ускорителями. Инженеры Gigabyte существенно расширили функциональность материнской платы, установив дополнительный чип PLX PEX8747.

Gigabyte G1.Sniper 3

Данная микросхема выполняет функции коммутатора 48 линий PCI-Express 3.0, что особенно актуально при использовании новейших Intel Ivy Bridge. Для подключения к процессору используются 16 линий PCI-E, а оставшиеся 32 линии могут быть гибко сконфигурированы для обеспечения максимальной производительности связок Multi GPU. Благодаря наличию чипа PLX PEX8747 первый и третий по счету порты PCI-E x16 будут работать на полной скорости даже при установке пары графических укорителей. При использовании трех видеокарт следует задействовать первый, третий и четвертый слоты PCI-E x16, которые будут работать в режиме «х16+х8+x8». В случае установки четвертого графического акселератора все слоты будут обеспечивать работу видеокарт по схеме «х8+х8+х8+х8». Для установки плат расширения предназначены два разъема PCI-E 2.0 x1 и один PCI, последний реализован при помощи контроллера ITE IT8892E.

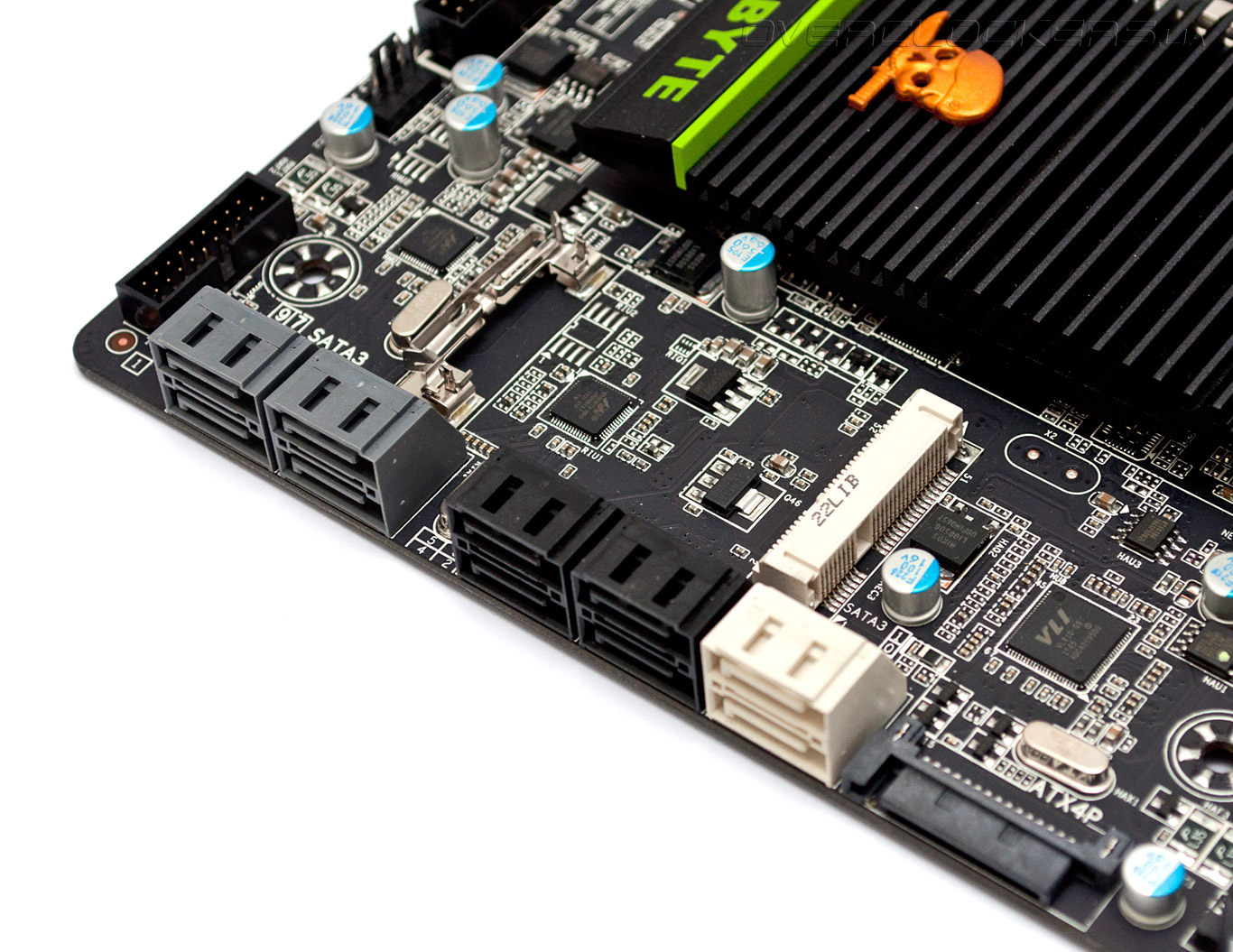

Что касается подключения дисковых накопителей, то материнская плата Gigabyte G1.Sniper 3 позволяет подключить шесть устройств с интерфейсом SATA 6 Гбит/с. Два порта из шести обслуживаются «набором» системной логики Intel Z77 Express, а оставшиеся разъемы попарно подключены к двум дополнительным контроллерам Marvell 88SE9172. Еще четыре жестких диска можно подсоединить к чипсетным портам SATA 3 Гбит/с. Возможности Z77 позволяют задействовать фирменные технологии Intel, такие как Smart Connect и Rapid Start. Кроме того, для ускорения работы дисковой подсистемы пользователи могут активировать функцию кэширования Intel Smart Response, причем, для этих целей можно использовать твердотельный накопитель с интерфейсом mSATA. Соответствующий разъем можно найти в районе чипсетного радиатора, а при его использовании придется пожертвовать одним из разъемов SATA 3 Гбит/с.

Gigabyte G1.Sniper 3

Рядом с портами SATA можно заметить разъем дополнительного питания ATX4P, который обычно используется для подачи напряжения на дисковые накопители. В данном случае, разъем предназначен для дополнительного электропитания разъемов PCI-Express 3.0 x16, производитель рекомендует задействовать его в случае организации связок из двух и более видеокарт.

Плата оснащается двумя микросхемами флеш-памяти для хранения прошивки — основной и резервной. Тем самым, достигается защита от сбоя во время обновления управляющего микрокода. Пара ярких светодиодов подсказывают, какая из микросхем используется в настоящий момент, а при помощи микропереключателя, расположенного в левой нижней части системной платы, пользователь может самостоятельно переключаться между чипами флеш-памяти с прошивками.

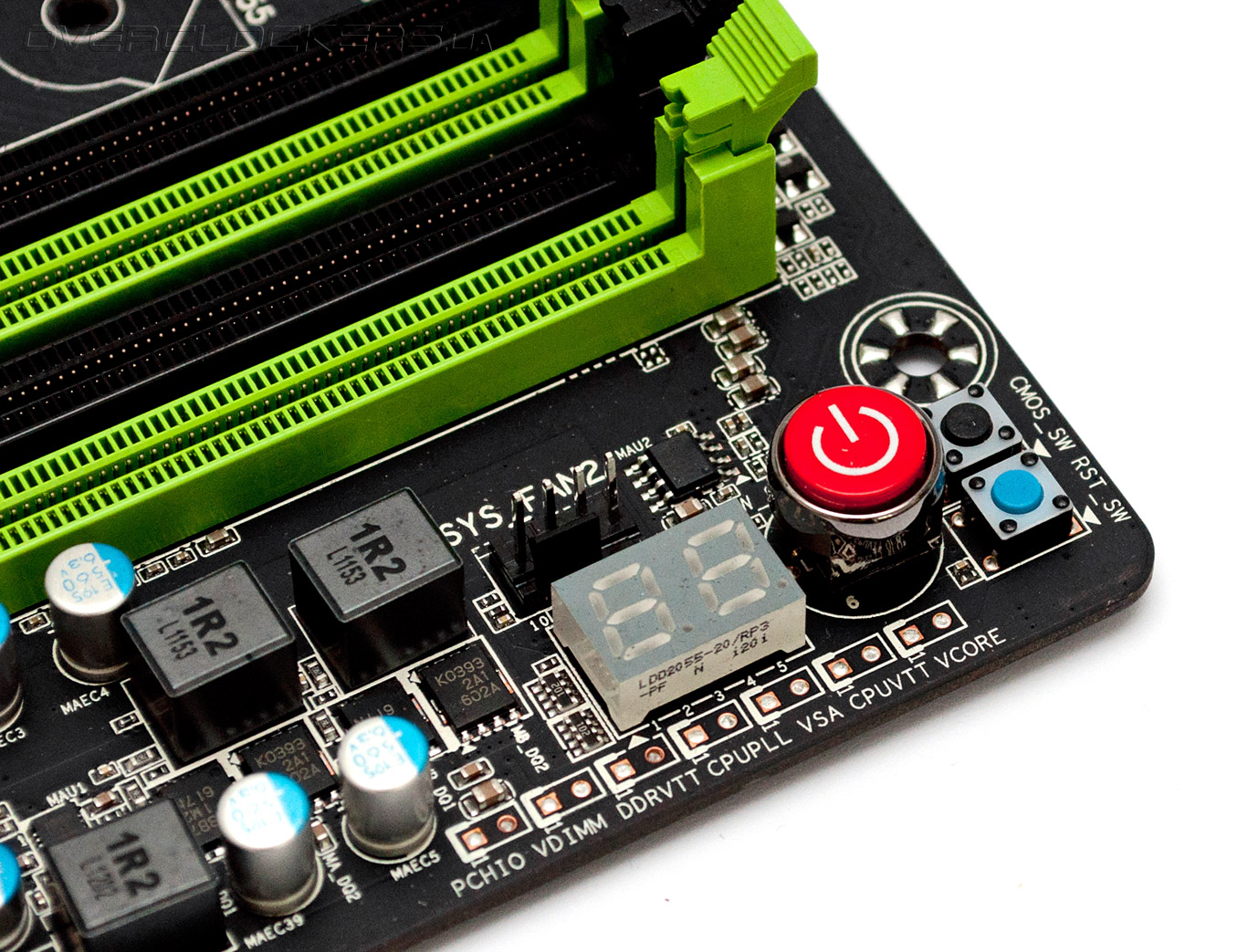

Для облегчения подбора оптимальных параметров системной платы в процессе разгона Gigabyte G1.Sniper 3 снабжена парой семисегментных светодиодных индикаторов, отображающих коды POST во время загрузки. В условиях работы открытого стенда пригодятся аппаратные клавиши включения и перегрузки, а также кнопка сброса настроек прошивки. Также стоит отметить наличие контактных площадок, предназначенных для подключения внешнего вольтметра. С их помощью можно контролировать основные напряжения, что может пригодиться в процессе экстремального разгона.

Gigabyte G1.Sniper 3

Реализация USB участницы сегодняшнего тестирования выполнена совершенно нестандартно. Напомним, что «набор» системной логики Intel Z77 Express поддерживает подключение четырех устройств с интерфейсом USB 3.0, а еще десять портов могут работать в режиме USB 2.0. Несмотря на это, конструкторы Gigabyte G1.Sniper 3 распределили имеющийся ресурс по-особенному. Пара чипсетных разъемов USB 3.0 выведены на заднюю панель системной платы, а к двум оставшимся каналам подключены пара USB-хабов VIA VL810, каждый из них обеспечивает работу четырех портов USB 3.0. Четыре из восьми разъемов можно встретить на задней панели материнской платы, а еще четыре устройства можно подключить к внутренним разъемам, распаянным на РСВ. Кроме того, Gigabyte G1.Sniper 3 располагает четырьмя внутренними портами USB 2.0. И, наконец, благодаря наличию дополнительного контроллера VIA VT6308 есть два внутренних порта FireWire.

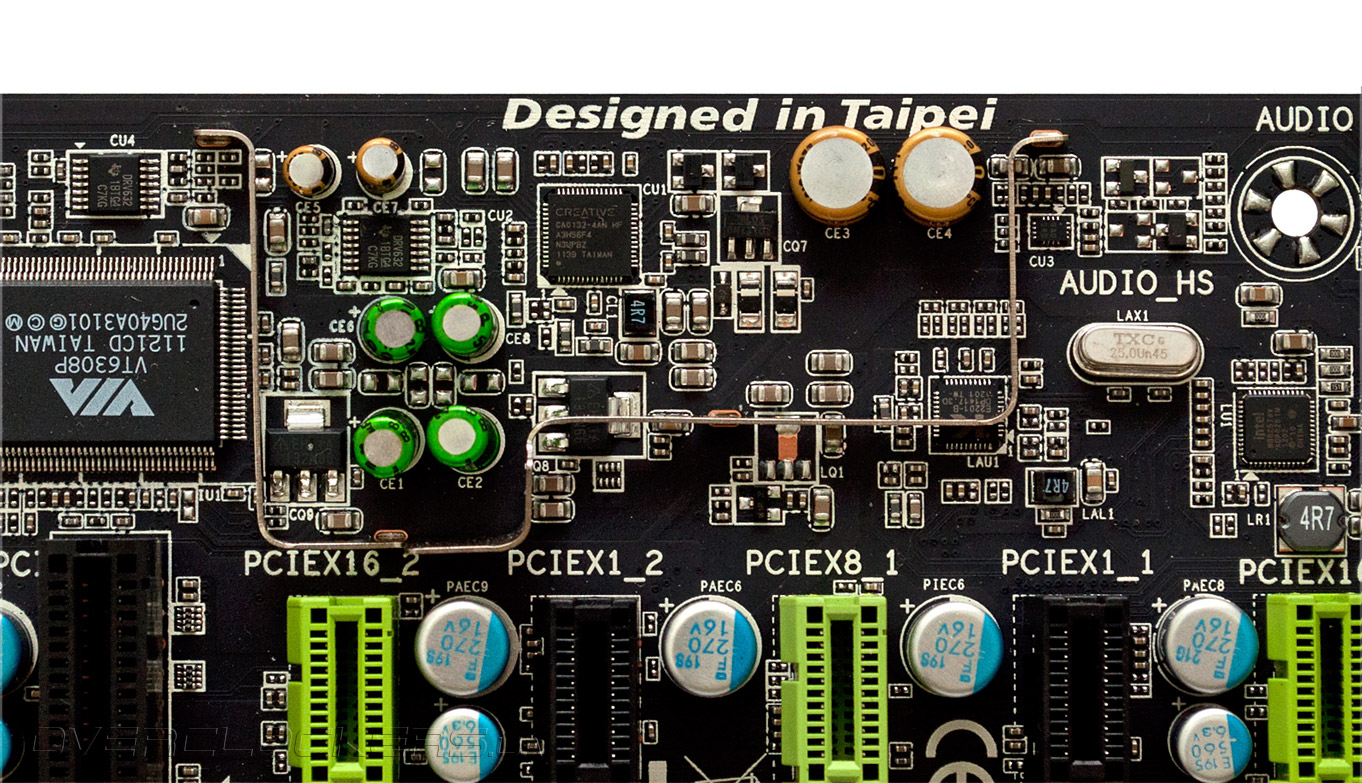

Отличительной особенностью материнских плат Gigabyte, принадлежащих серии G1-Killer, является наличие высококачественной интегрированной звуковой карты. В модели Gigabyte G1.Sniper 3 используется продвинутый HD-аудиокодек CA0132 производства небезызвестной компании Creative, а в низкочастотных цепях звукового тракта используются японские электролитические емкости Nichicon MUSE ES. Внимательный читатель наверняка заметит металлическую полоску, играющую роль экрана, который должен уменьшить электромагнитные наводки. Несомненно, все эти меры направлены на улучшение качества звучания.

Gigabyte G1.Sniper 3

Для подключения к локальной сети материнская плата предлагает целых два разъема RJ-45, которые поддерживают стандарт Gigabit Ethernet. Один из них обслуживается чипом Intel 82579V, а за работу второго порта отвечает контроллер Killer E2201 производства Qualcomm Atheros, предназначенный специально для игровых рабочих станций. Благодаря поддержке технологии Advanced Stream Detect этот сетевой адаптер автоматически определяет тип трафика и отдает высший приоритет онлайн-играм, что позволяет сократить задержки и повысить комфортность геймплея.

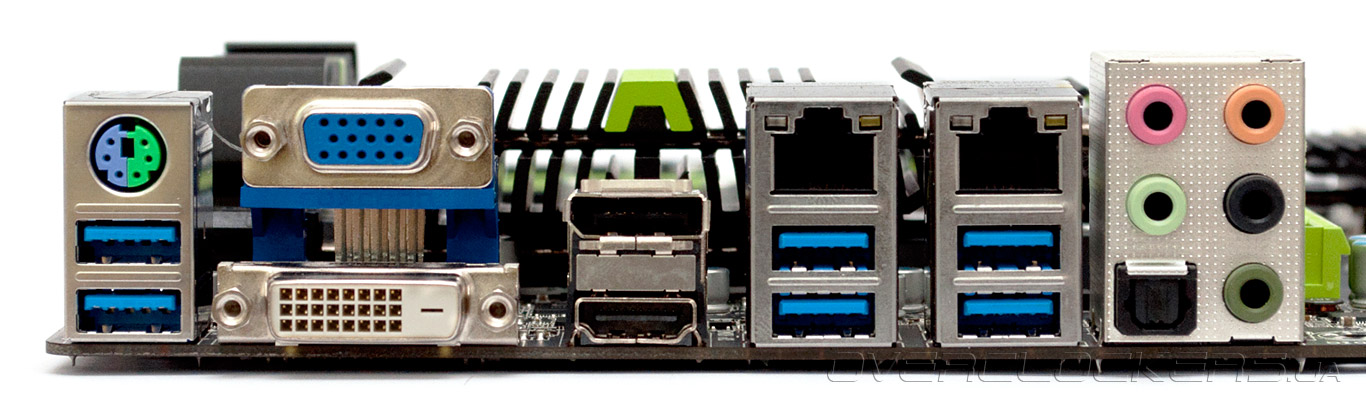

Задняя панель системной платы Gigabyte G1.Sniper 3 имеет следующий набор интерфейсов:
  • комбинированный порт PS/2;
  • шесть портов USB 3.0;
  • видеовыходы D-Sub, DVI-D, Display Port и HDMI;
  • два разъема подключения локальной сети RJ-45;
  • пять аналоговых аудиовыходов;
  • оптический порт S/PDIF.
Gigabyte G1.Sniper 3

Система охлаждения участницы сегодняшнего обзора заслуживает отдельного упоминания. Материнская плата имеет пять четырехконтактных разъемов для подключения вентиляторов. Все они поддерживают управление скоростями вращения крыльчаток посредством ШИМ. Силовые элементы преобразователя напряжения охлаждаются массивными радиаторами, соединенными тепловой трубкой. Несмотря на солидные габариты, охлаждение VRM не создало проблем при установке башенного кулера Zalman CNPS10X Flex.

Gigabyte G1.Sniper 3

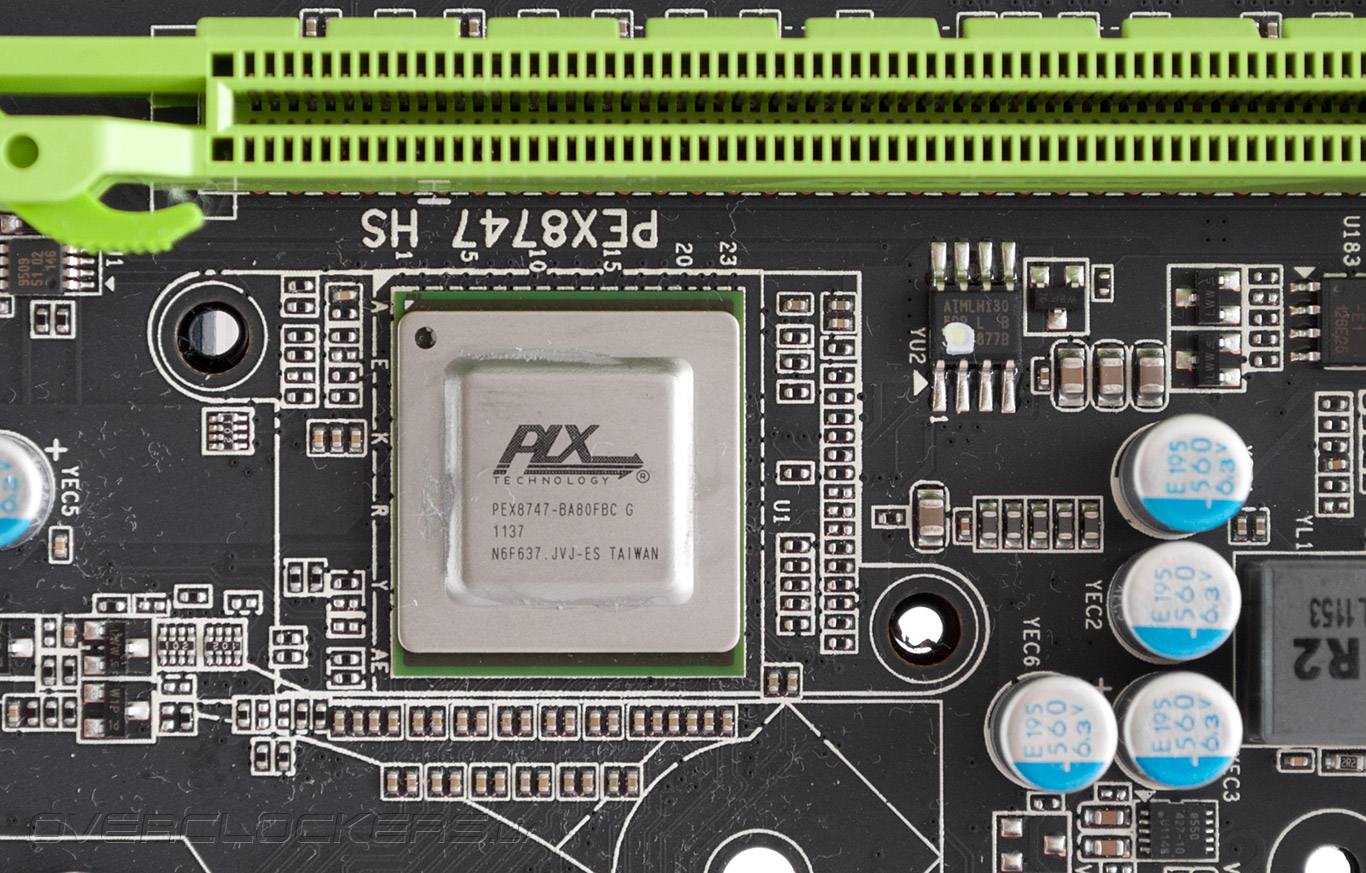

Рядом с процессорным сокетом можно заметить небольшой радиатор, который остужает пыл микросхемы PLX PEX8747. Отметим, что типичное тепловыделение чипа-коммутатор PCI-Express составляет 8 Вт, так что для его нормальной работы требуется охлаждение. Микросхема системной логики Intel Z77 Express имеет TDP 6,7 Вт, и для отвода избыточного тепла ей достаточно небольшого плоского радиатора.

Gigabyte G1.Sniper 3

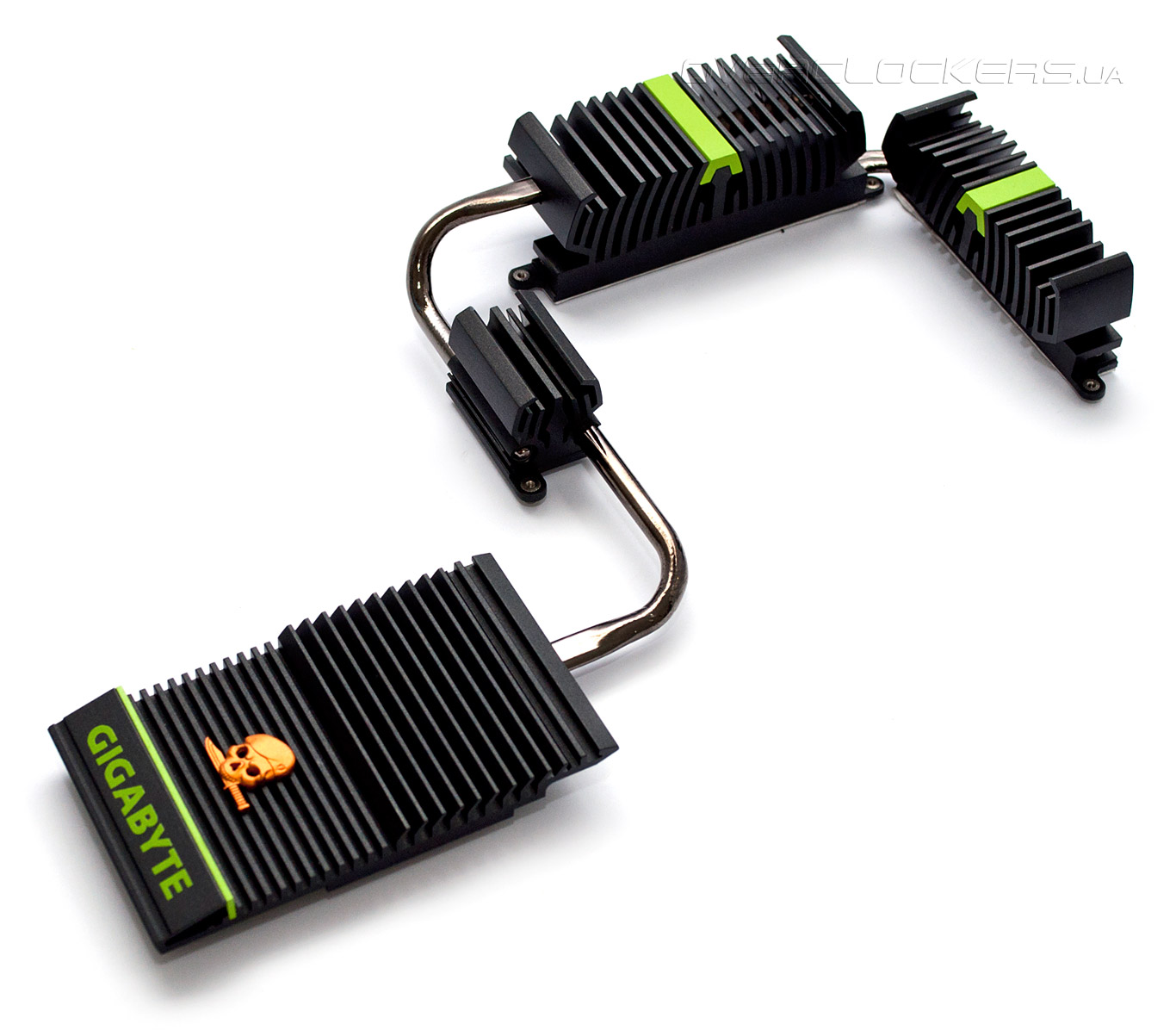

Все элементы системы охлаждения соединены парой тепловых трубок, такая конструкция позволяет равномерно распределять тепло между радиаторами. Обращаем ваше внимание на необходимость организации вентиляции внутри системного блока.

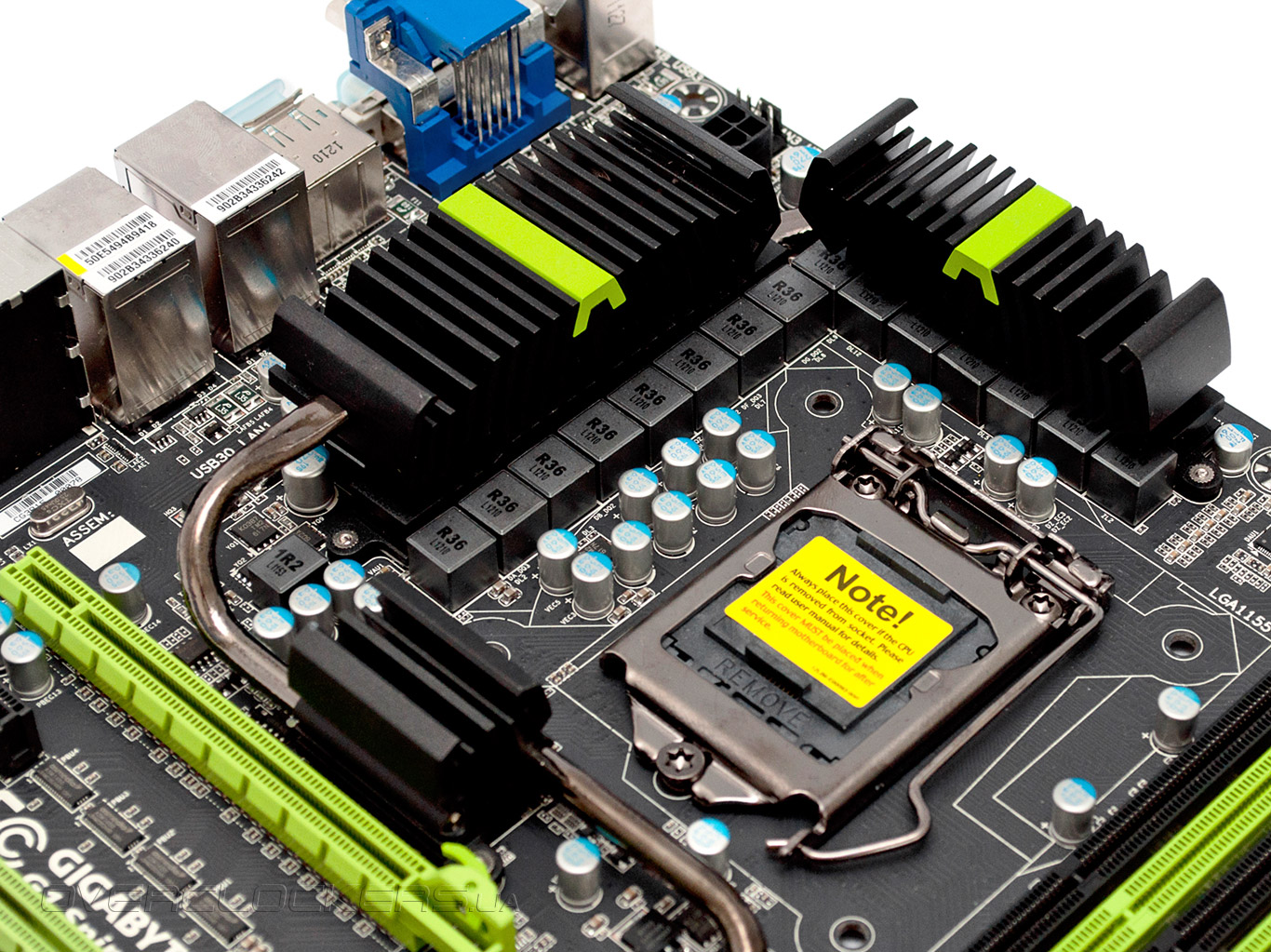

Преобразователь напряжения центрального процессора материнской платы Gigabyte G1.Sniper 3 построен по 12-канальной архитектуре, еще две фазы выделены для питания интегрированного графического ядра. Схема VRM управляется ШИМ-контроллером IR3567 производства International Rectifier, который поддерживает 6+1 независимых выходов, а удвоение количества фаз достигается использованием микросхем-драйверов IR3598, каждая из которых обеспечивает работу двух каналов. Контроллер поддерживает функцию Load-line calibration, тонкую подстройку частоты переключения силовых элементов и управление количеством активных фаз в зависимости от нагрузки на центральный процессор.

Gigabyte G1.Sniper 3

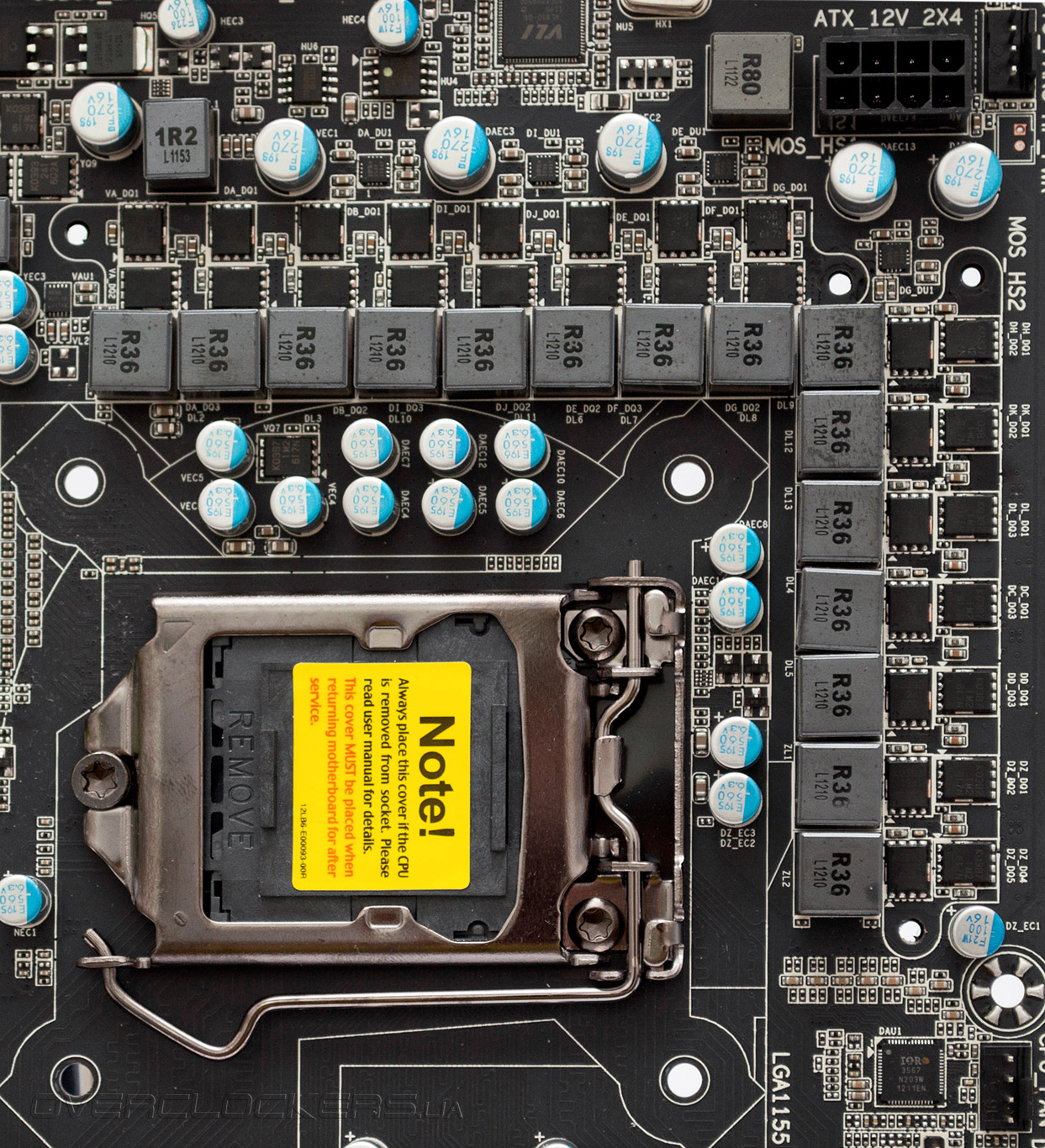

Дополнительное питание к узлу VRM центрального процессора подводится при помощи восьмиконтактного разъема EPS12V. В качестве силовых элементов применяются полевые транзисторы, надежное охлаждение которых обеспечивают массивные радиаторы. В схеме преобразователя напряжении, впрочем, как и во всех других цепях материнской платы, используются долговечные твердотельные конденсаторы и дроссели закрытой конструкции. Таким образом, силовая подсистема участницы сегодняшнего тестирования полностью готова к самым серьезным экспериментам по разгону центральных процессоров.

Как и подобает флагманской модели, дизайн материнской платы Gigabyte G1.Sniper 3 не оставил нас равнодушными. Высокое качество изготовления и обилие уникальных конструкторских решений оставили по себе самые приятные впечатления. Среди таких решений можно отметить возможность построения конфигураций из четырех графических ускорителей, использование продвинутого аудиокодека от Creative, наличие двух гигабитных сетевых контроллеров, а также рекордное количество портов USB 3.0. Зная пристрастие инженеров Gigabyte к сооружению эффектных, но не всегда эффективных систем охлаждения мы удивились, обнаружив у G1.Sniper 3 очень продуманною, лишенную всяческих бесполезных украшений, конструкцию. А еще, учитывая мощную силовую подсистему, плата имеет все шансы продемонстрировать впечатляющие результаты разгона. Это предположение мы обязательно проверим на практике, а пока рассмотрим прошивку участницы сегодняшнего тестирования.
Крови необходим адреналин!
