Заморозка времени. Обзор материнской платы ASUS Maximus V Extreme на базе чипсета Z77 Express

В арсенале именитых разработчиков материнских плат всегда присутствуют флагманские продукты, ориентированные на бескомпромиссную производительность и расширенную функциональность. Обладателями таких решений обычно становятся весьма обеспеченные геймеры и энтузиасты разгона. Линейка ASUS ROG (Republic of Gamers) всегда выделялась широкими возможностями и высочайшей надёжностью в экстремальных режимах работы даже среди других продуктов для энтузиастов. Со стартом продаж процессоров Intel Core третьего поколения на рынке стали одна за другой появляться материнские платы на новом чипсете Intel Z77 Express. Мы уже познакомили наших читателей с младшими решениями ASUS ROG — Maximus V Gene и Maximus V Formula. А сегодня в нашу тестовую лабораторию попал флагман для платформы LGA1155 — это материнская плата Maximus V Extreme. Инженеры ASUS то и дело радуют нас новыми техническими решениями. На этот раз они научили свой продукт «останавливать время». Об этом и не только вы узнаете в нашем сегодняшнем обзоре.

ASUS Maximus V Extreme


Спецификации

Модель ASUS Maximus V Extreme
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133/2200*/2400*/2600*/2800* (*O.C. для Ivy Bridge), максимум 32 ГБ
Слоты PCI-E 5 PCI Express 3.0/2.0 x16 (x16+x0, x8+x8, x8+x16+x8, x8+x16+x8+x8)
1 PCI Express 2.0 x4
1 mini-PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, DisplayPort, Thunderbolt
Количество подключаемых вентиляторов 8 x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 8 x 2.0 (4 разъема на задней панели, Intel Z77, один порт для ROG Connect)
4 x 3.0 (2 разъема на задней панели, Intel Z77)
4 х 3.0 (2 разъема на задней панели, ASMedia ASM1042)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
3 канала SATA 3 Гбит/с (Intel Z77)
4 канала SATA 6 Гбит/с (ASMedia ASM1061)
1 канал mSATA (Intel Z77, через плату mPCIe Combo)
eSATA 1 канал eSATA 3 Гбит/с (Intel Z77)
RAID 0, 1, 5, 10 (Intel Z77)
Звуковая подсистема Realtek ALC898 (7.1, HDA)
S/PDIF Оптический вход и выход
Встроенная сеть Intel 82579V (Gigabit Ethernet)
Qualcomm Atheros AR9485 (Bluetooth V3.0/V4.0, Wi-Fi 802.11b/g/n)
Thunderbolt +
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор E-ATX
Размеры, мм 305 x 272
Дополнительные возможности Кнопки Power и Reset, POST-индикатор, контакты для замера напряжения ProbeIt, VGA Hotwire, Subzero Sense, модуль mPCIe Combo, ROG Connect, USB BIOS Flashback, MemOK!


Упаковка и комплектация

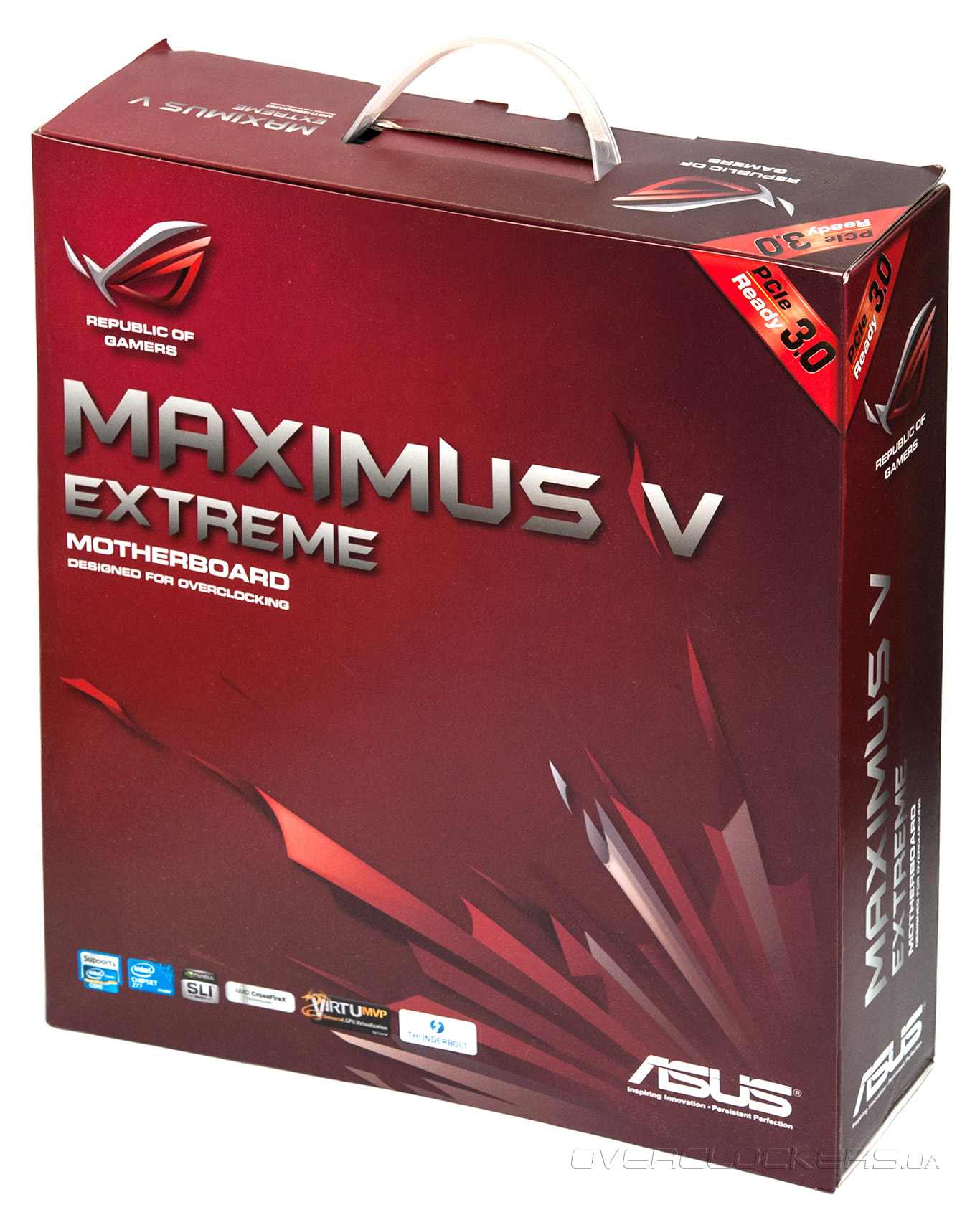

Плата поставляется в большой картонной коробке, оформленной в красных тонах, что привычно для семейства ROG. На лицевой стороне упаковки кроме названия присутствуют ярлычки ключевых технологий, поддерживаемых платой.

ASUS Maximus V Extreme

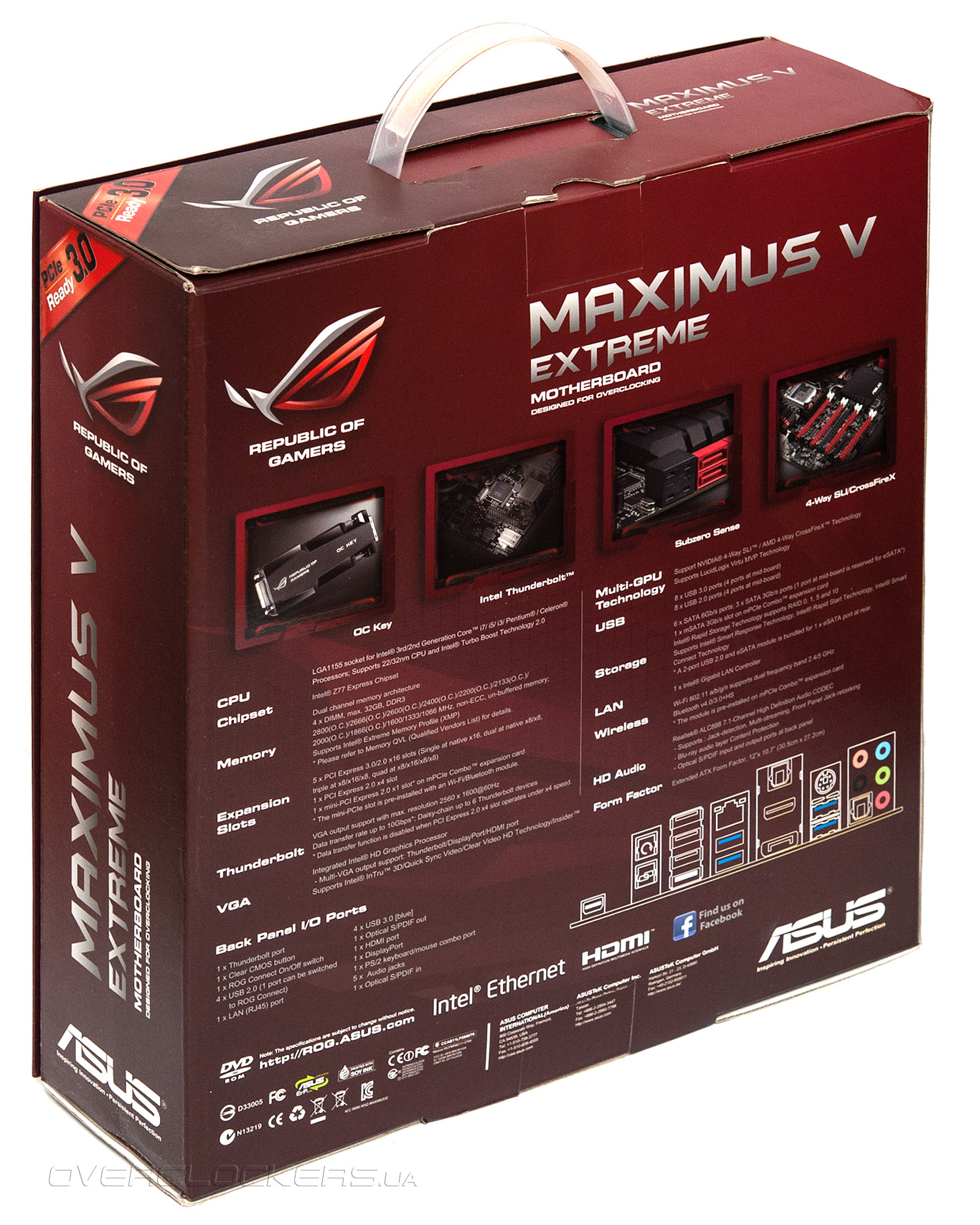

На тыльной стороне коробки более детально описана функциональность платы и её оснащение.

ASUS Maximus V Extreme

Кроме того коробка имеет книжный разворот и прозрачное окошко, что характерно для топовых продуктов. На развороте также описаны некоторые отличительные особенности платы.

ASUS Maximus V Extreme

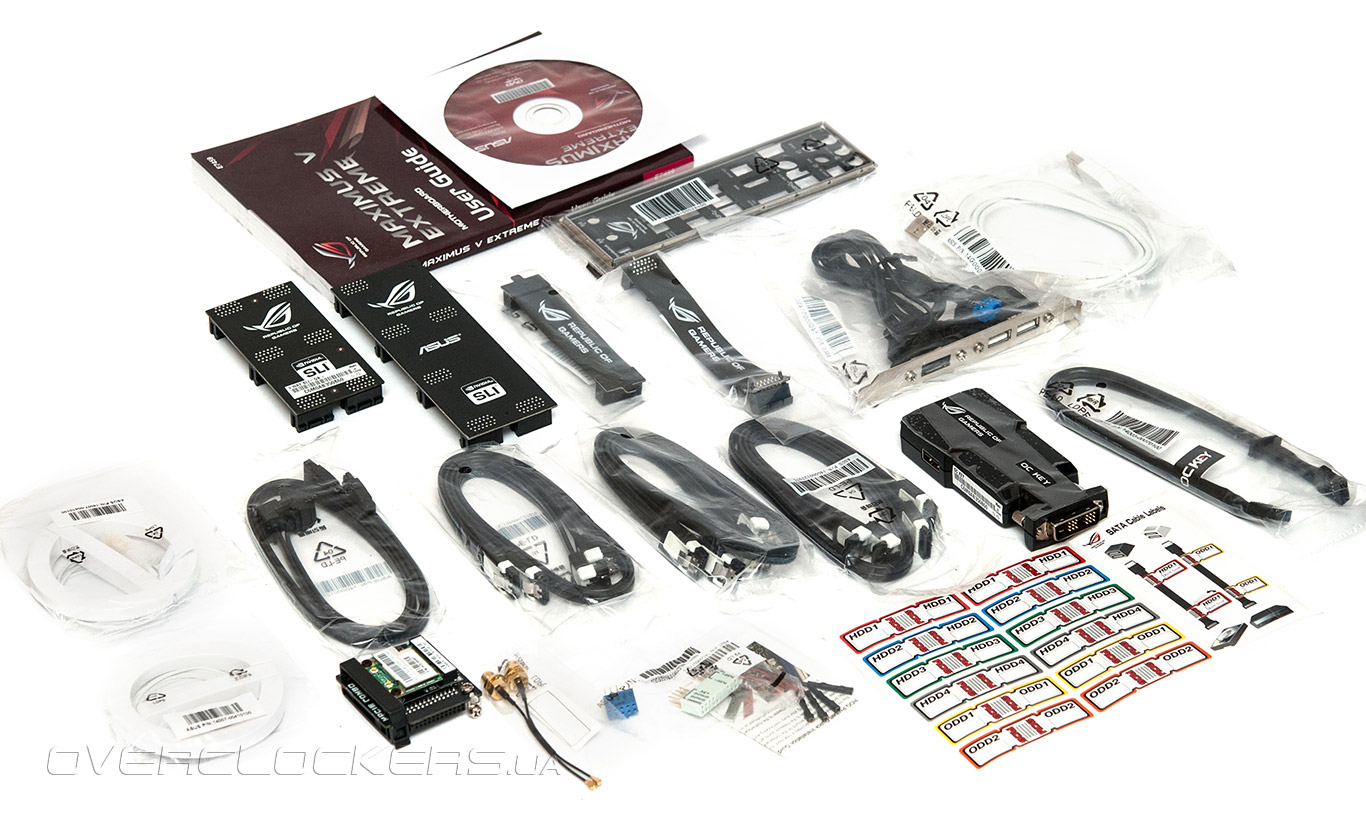

Комплект поставки удивительно богат, даже если сравнивать с другими продуктами верхнего ценового диапазона. В коробке мы нашли:
  • руководство пользователя;диск с драйверами и ПО;
  • заглушка для корпуса;мостики SLI;
  • мостики CrossFire;панелька USB/eSATA;
  • кабель ROG Connect;антенны Wi-Fi и переходники для их подключения;
  • модуль OC Key;
  • модуль mPCIe Combo;
  • переходники для замера напряжений мультиметром;
  • восемь кабелей SATA 6Gb/s;
  • наклейки для кабелей SATA;
  • набор коннекторов Q-Connector.
ASUS Maximus V Extreme


Дизайн и функциональность

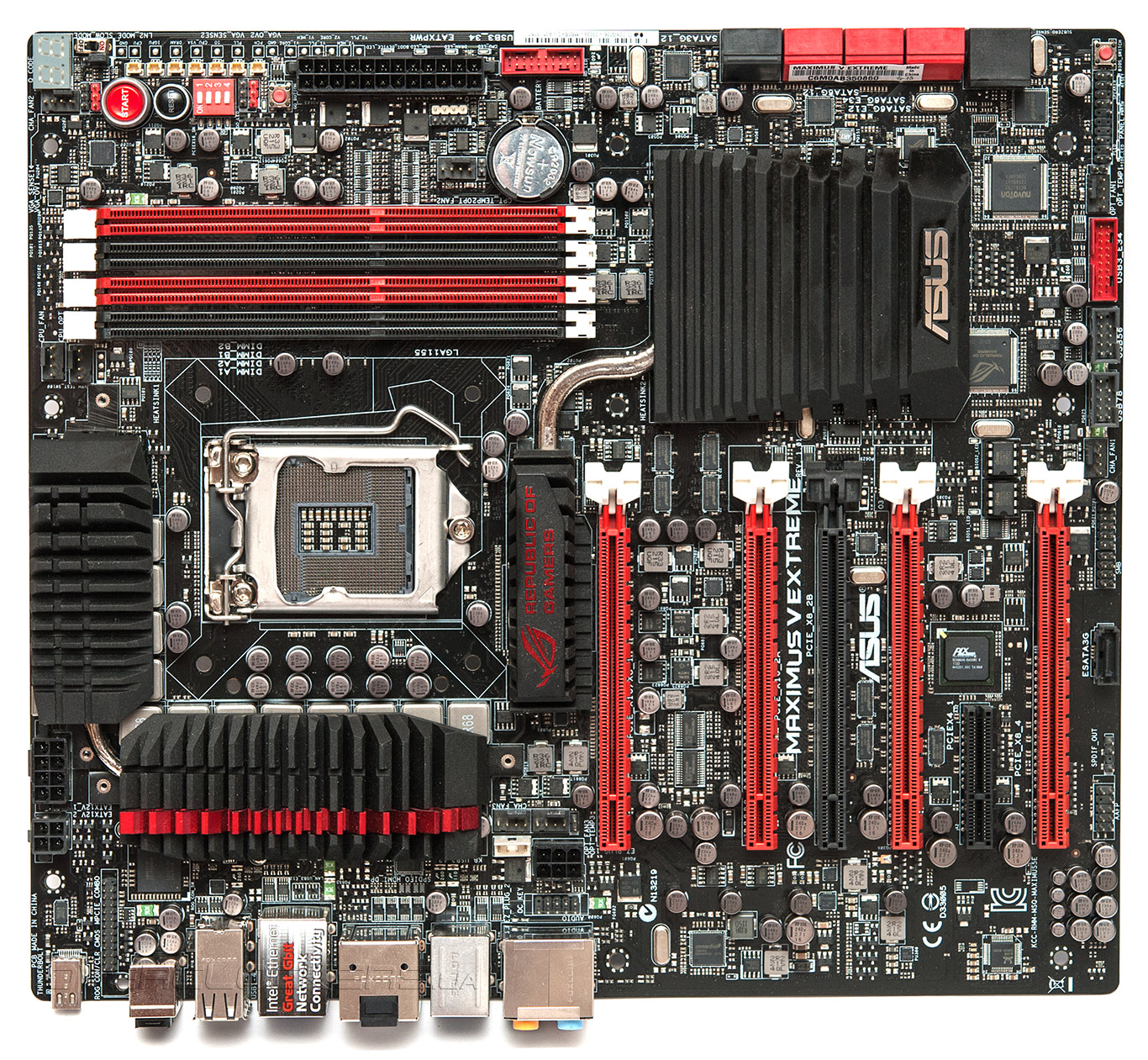

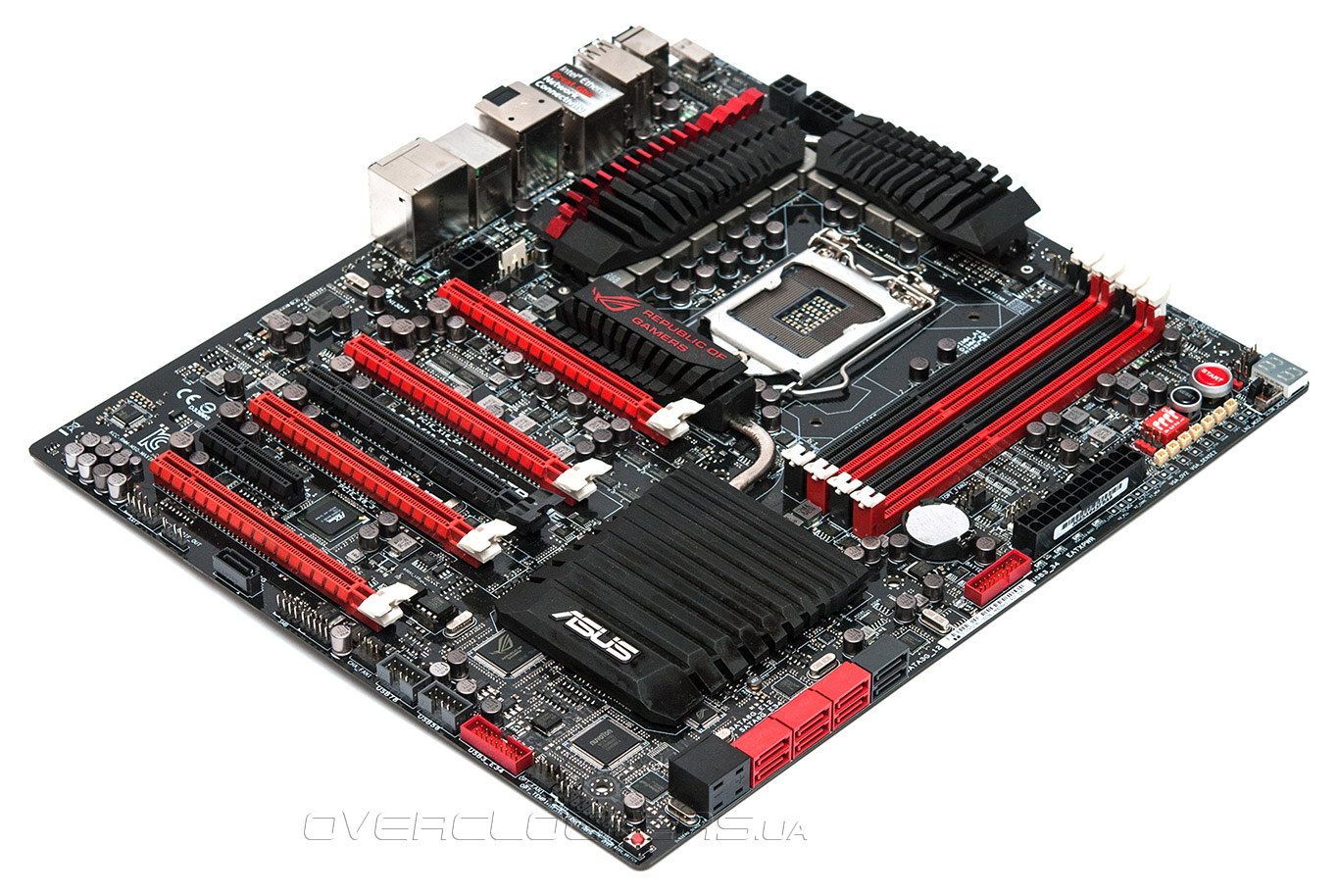

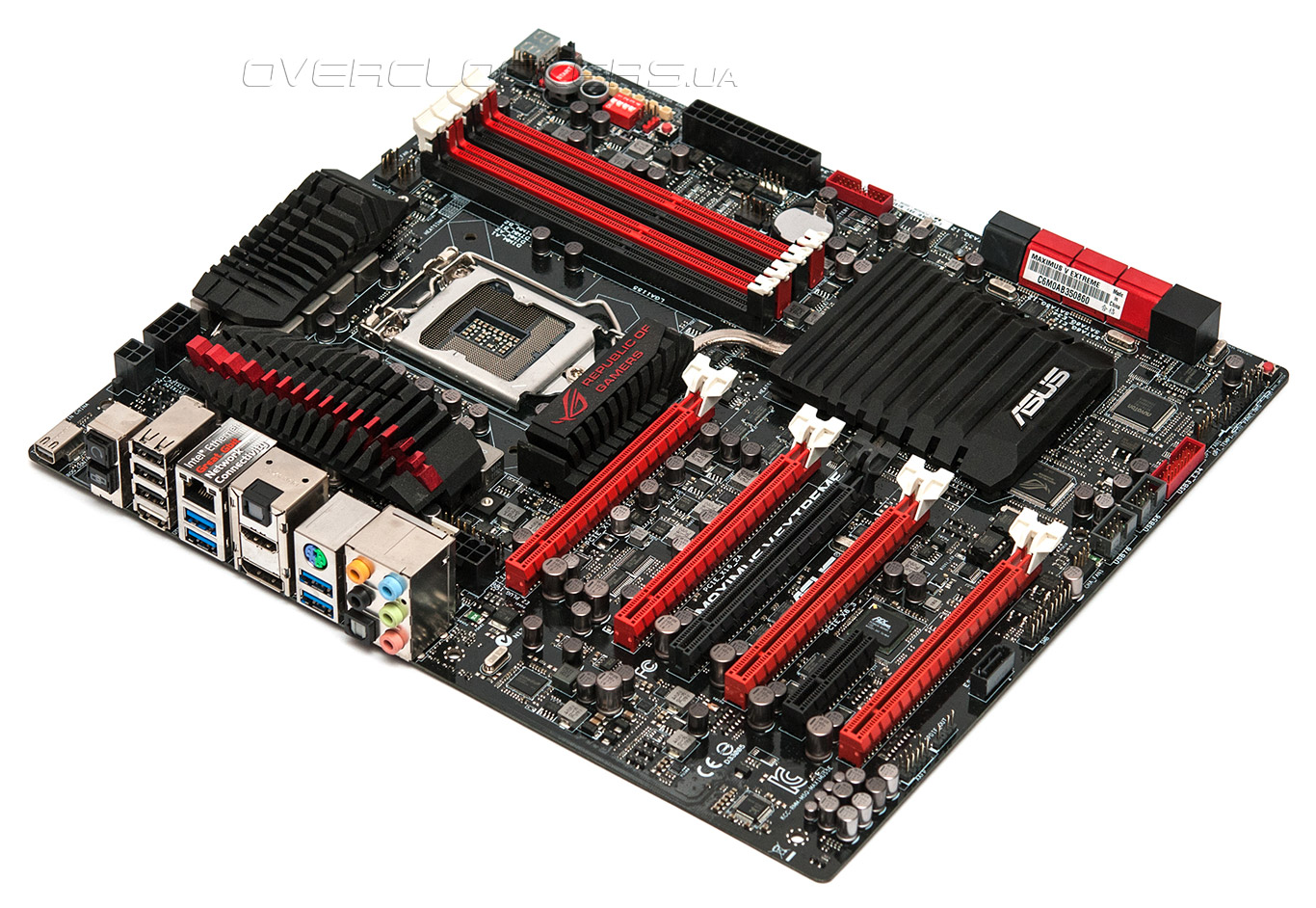

Материнская плата ASUS Maximus V Extreme отличается широчайшей функциональностью. Компоновка элементов на плате очень плотная, но, тем не менее, уместить такое количество опций в форм-фактор ATX не удалось. Плата имеет размеры 305х272 мм, что соответствует стандарту E-ATX.

ASUS Maximus V Extreme

В ее основе лежит набор системной логики Intel Z77 Express, который обеспечивает поддержку любых процессоров Intel в исполнении LGA1155, включая «оверклокерские» модели с разблокированным на повышение множителем из серии «К». Четыре слота DIMM DDR3 позволяет установить модули памяти общим объемом 32 ГБ и рабочей частотой вплоть до 3200 МГц. Последнее, естественно, лишь в режиме оверклокинга.

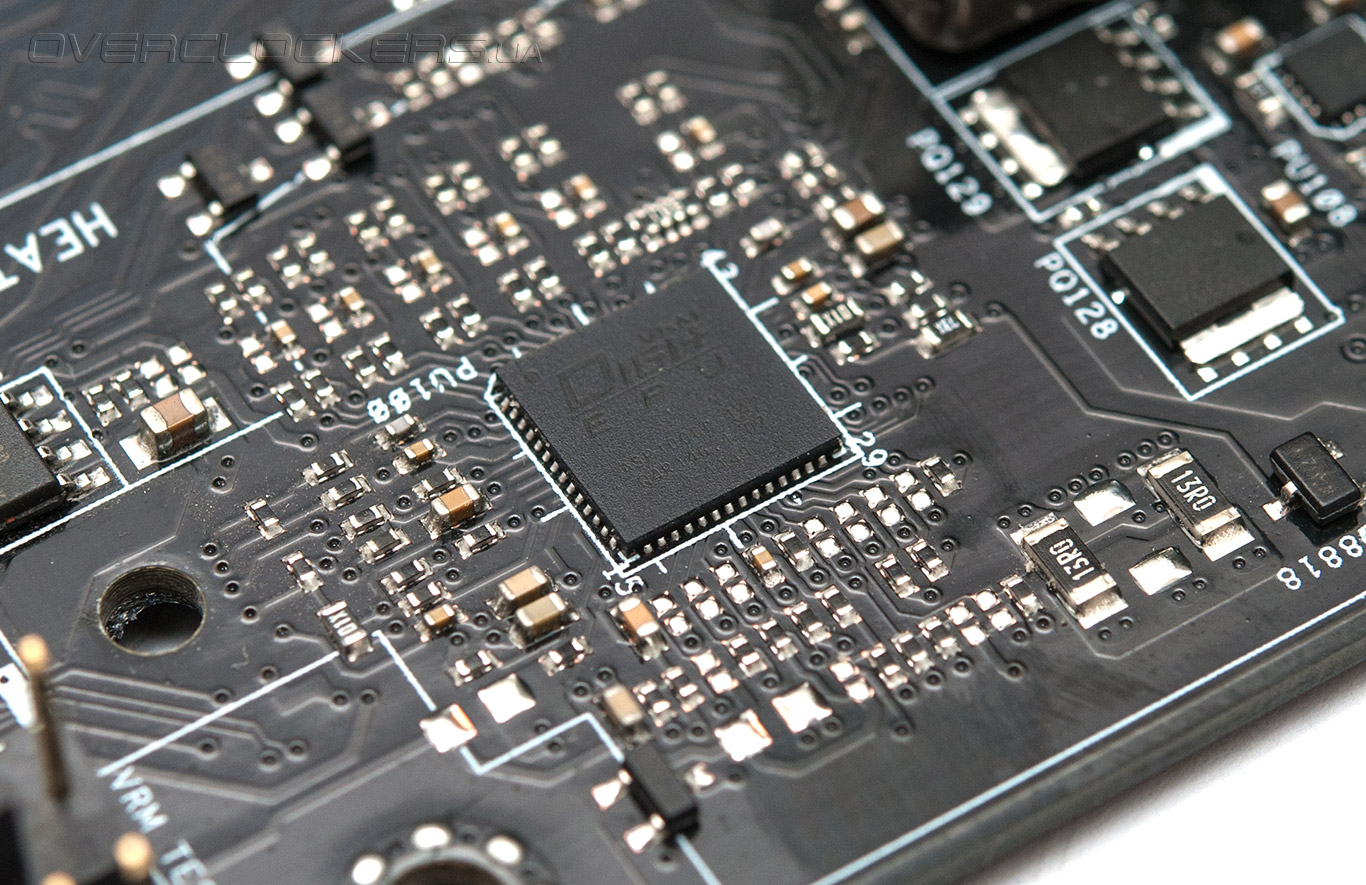

Материнская плата оснащена мощной силовой подсистемой Extreme Engine Digi+ II. Управление напряжениями процессора и системного агента происходит с помощью контроллера Digi+ EPU ASP 1000C.

ASUS Maximus V Extreme

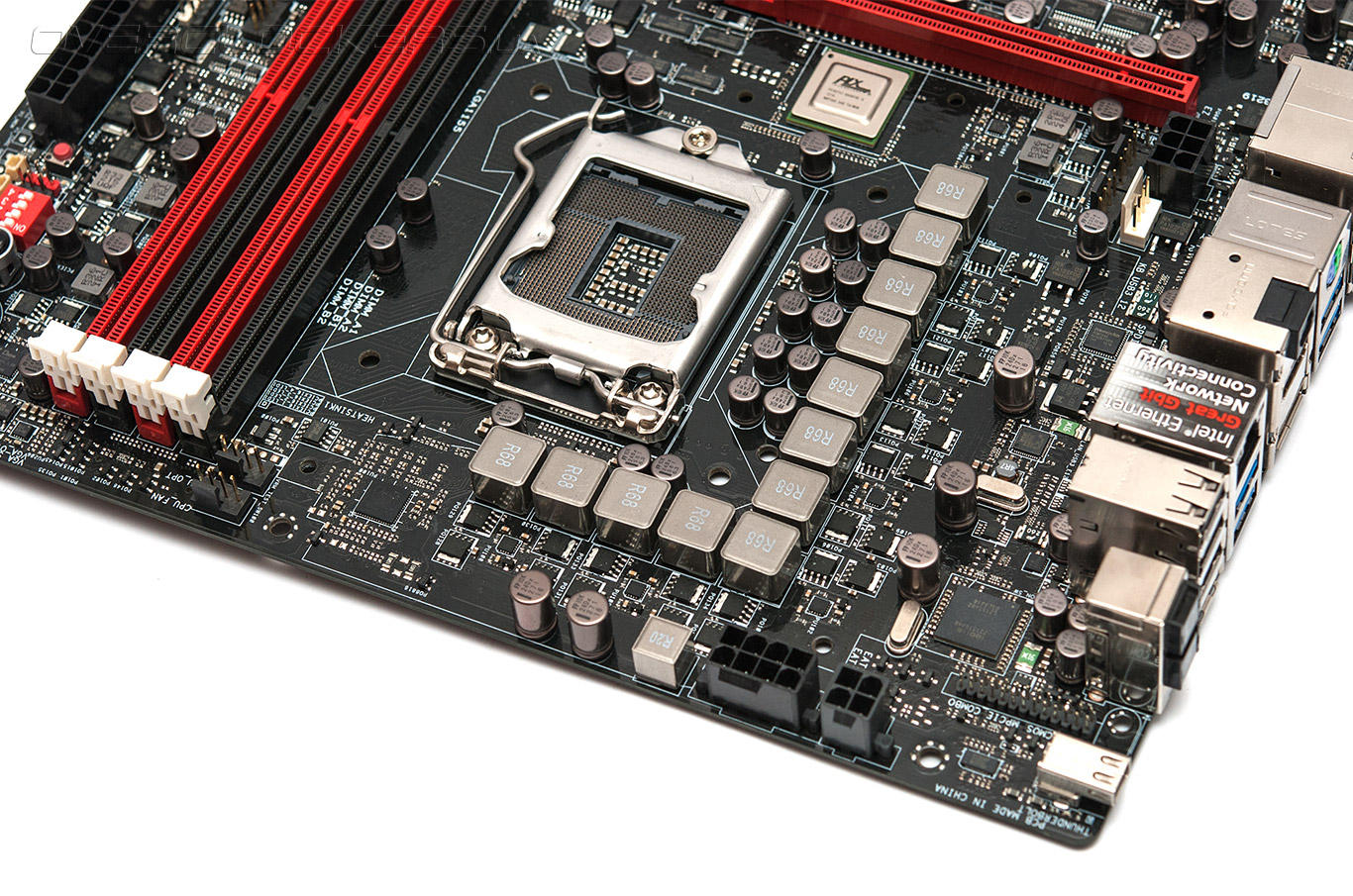

Процессор запитан по 12-фазной схеме (реальных каналов шесть), где восемь фаз предназначено для самих ядер, а четыре — встроенному GPU. Еще два канала, выполненные на отдельном контроллере, используется для модулей памяти. Во всех цепях платы используются только высококачественные твердотельные конденсаторы, катушки закрытого типа и дроссели с монолитным сердечником.

ASUS Maximus V Extreme

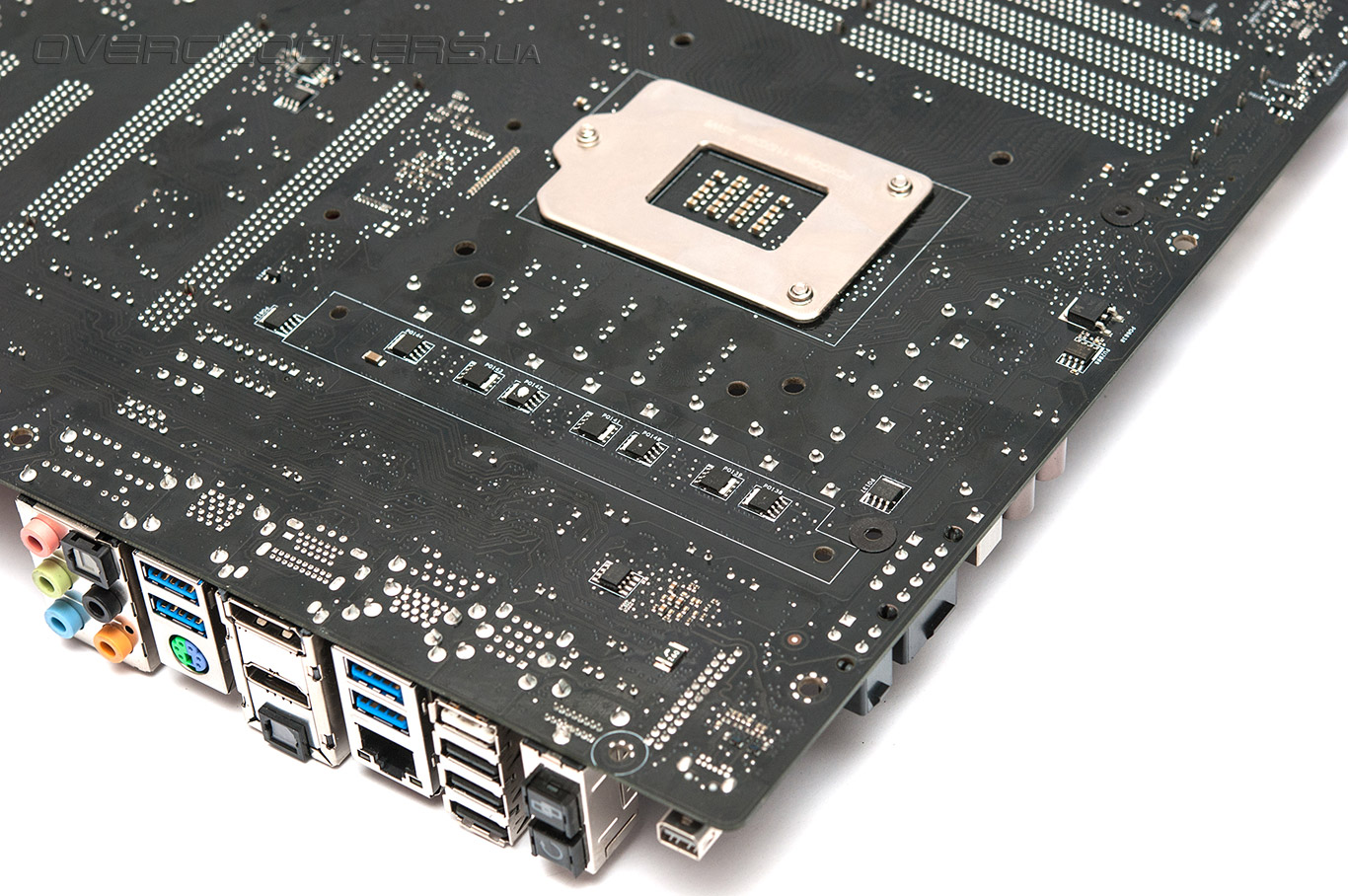

Часть силовых элементов расположена с тыльной стороны материнской платы. За их охлаждение отвечает теплораспределительная пластина.

ASUS Maximus V Extreme

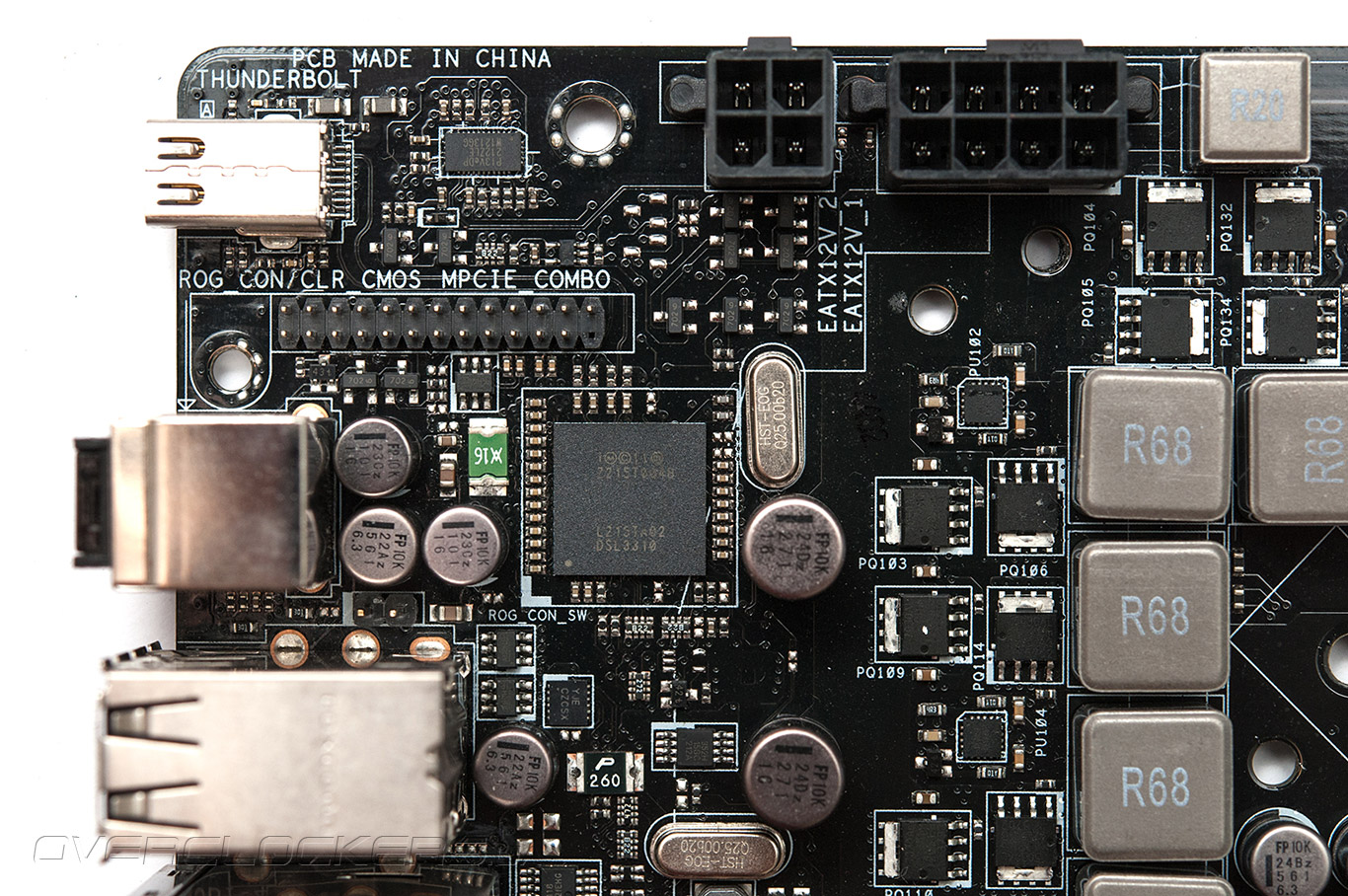

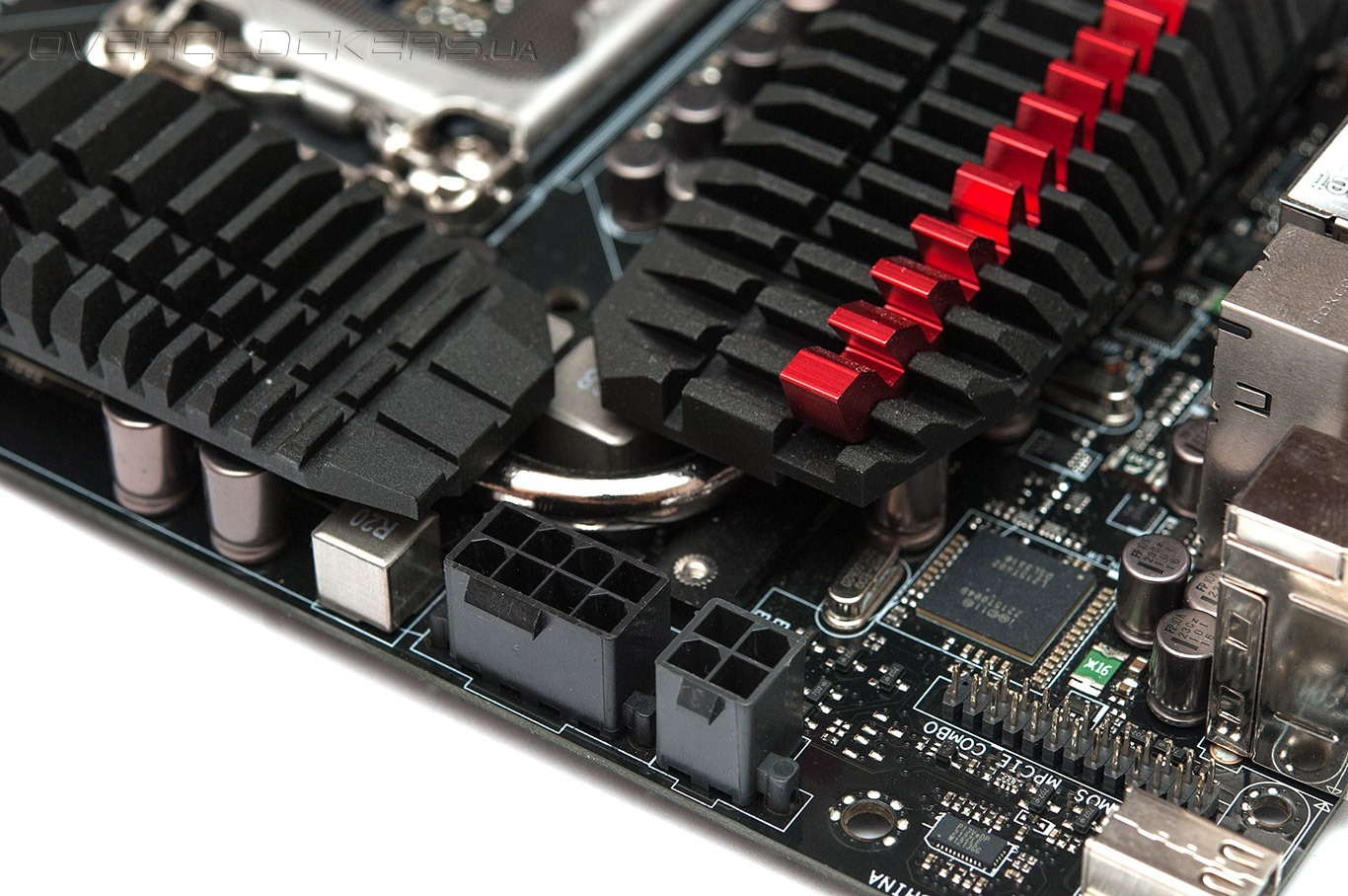

Для подключения дополнительного питания процессора предусмотрено два разъёма, один восьмиконтактный EPS12V, а второй — обычный ATX12V.

ASUS Maximus V Extreme

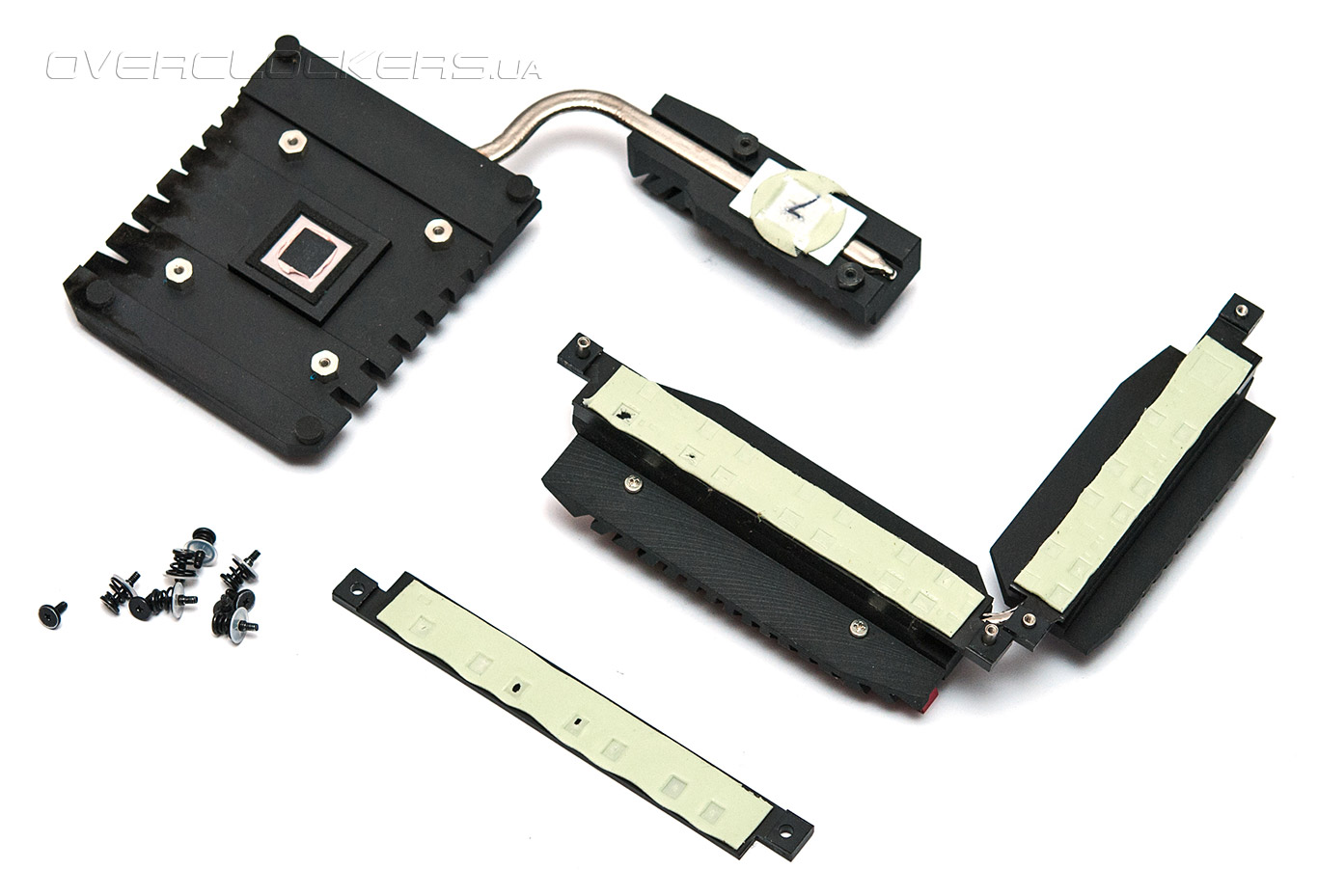

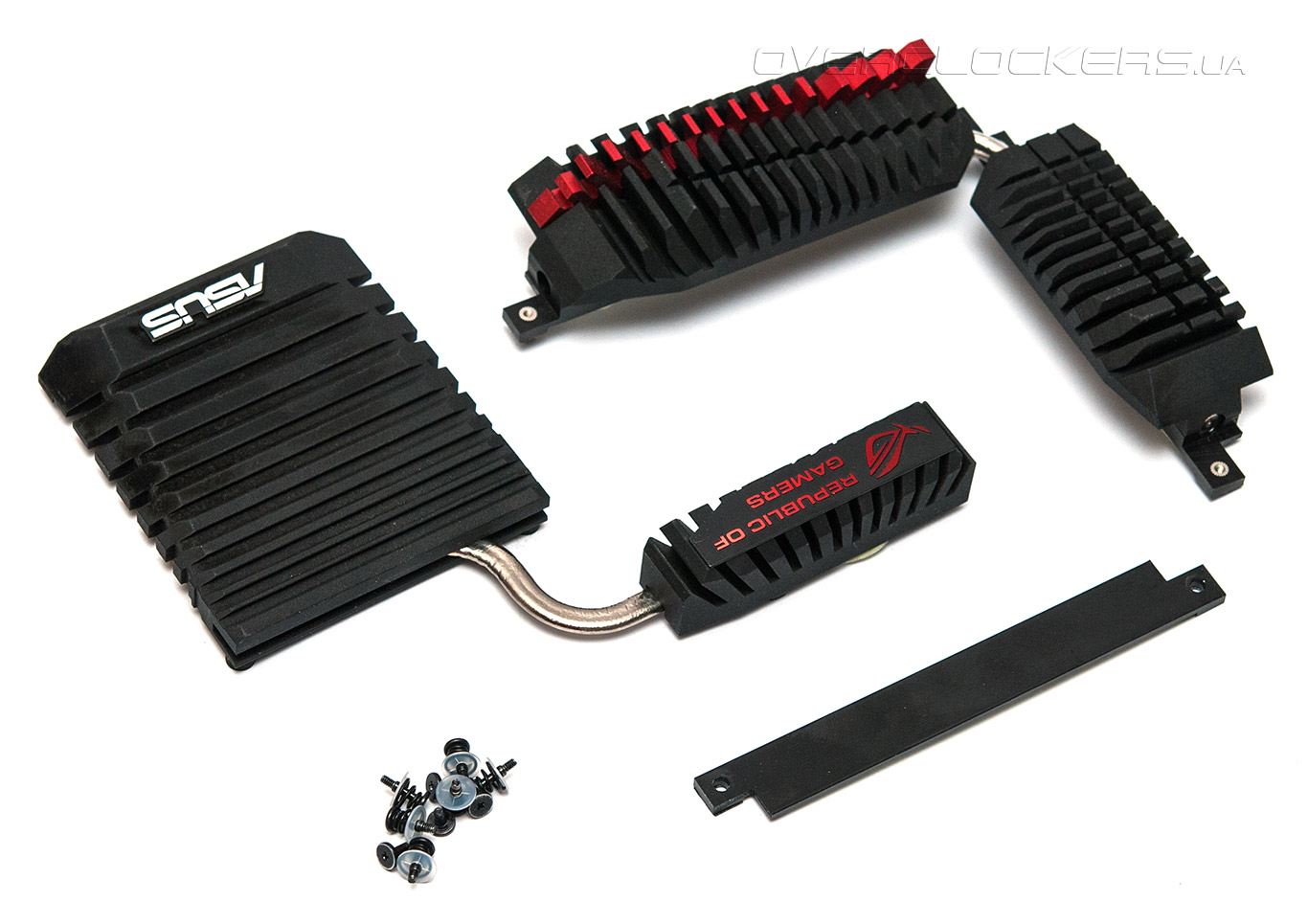

Система охлаждения у платы довольно простая. Пара алюминиевых радиаторов микросхемы PCH и чипа PLX, отвечающего за коммутацию линий PCI Express, соединены между собой тепловой трубкой и крепятся шестью винтами. Точно так же соединены два радиатора элементов питания и держатся при помощи четырёх винтов. Снятие системы охлаждения не вызывает затруднений.

ASUS Maximus V Extreme

Несмотря на обычную конструкцию, система охлаждения нормально справляется со своими функциями и обеспечивает приемлемые температурные режимы соответствующих компонентов.

ASUS Maximus V Extreme

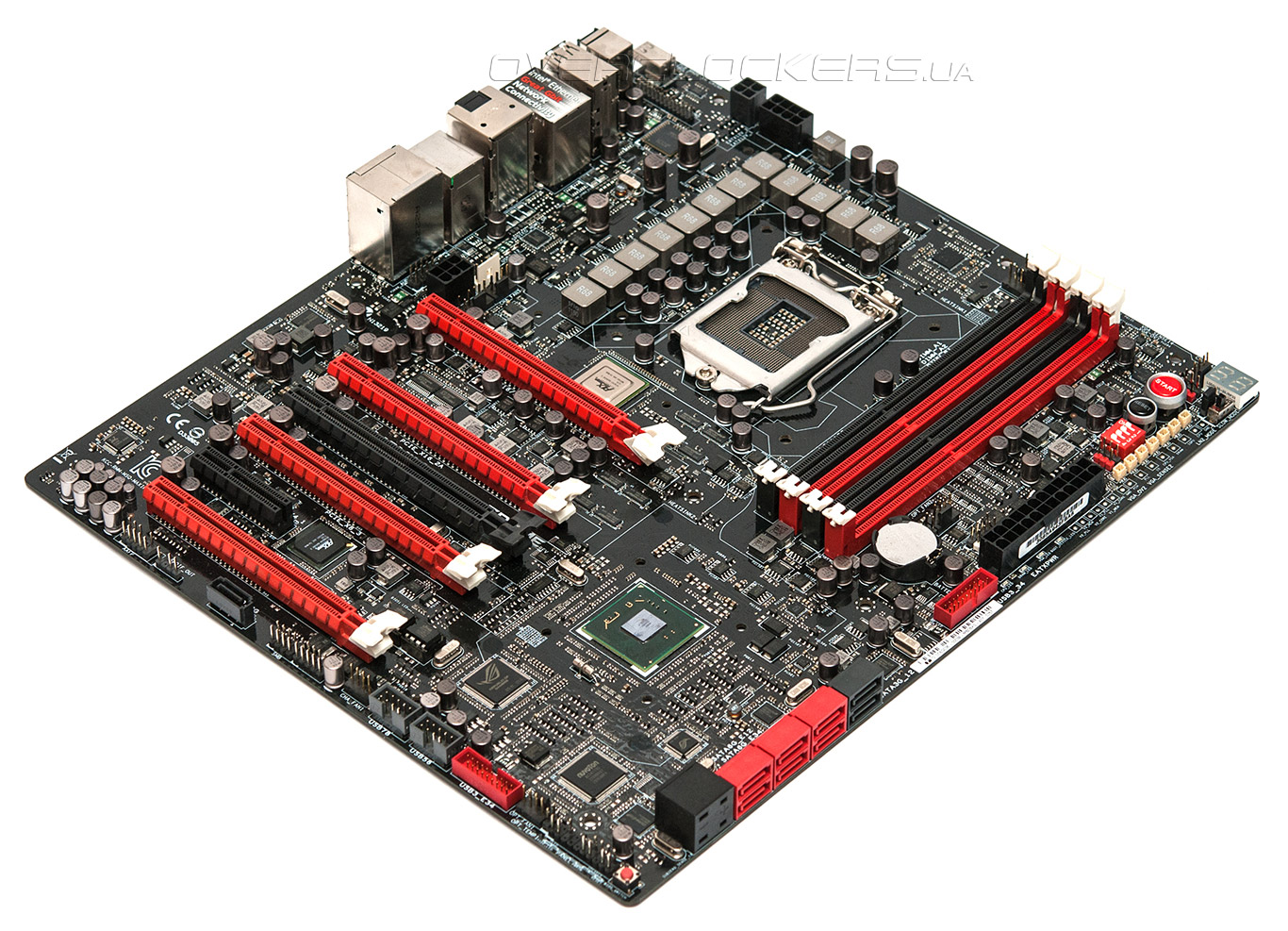

Без охлаждения плата выглядит следующим образом:

ASUS Maximus V Extreme

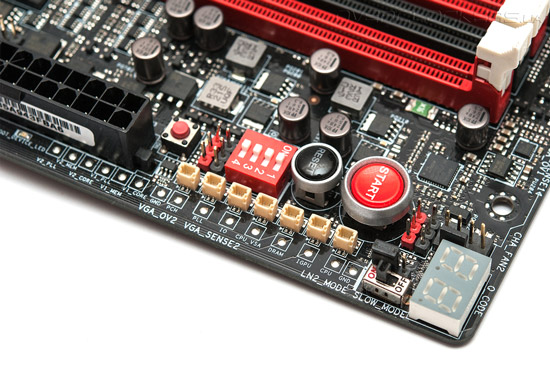

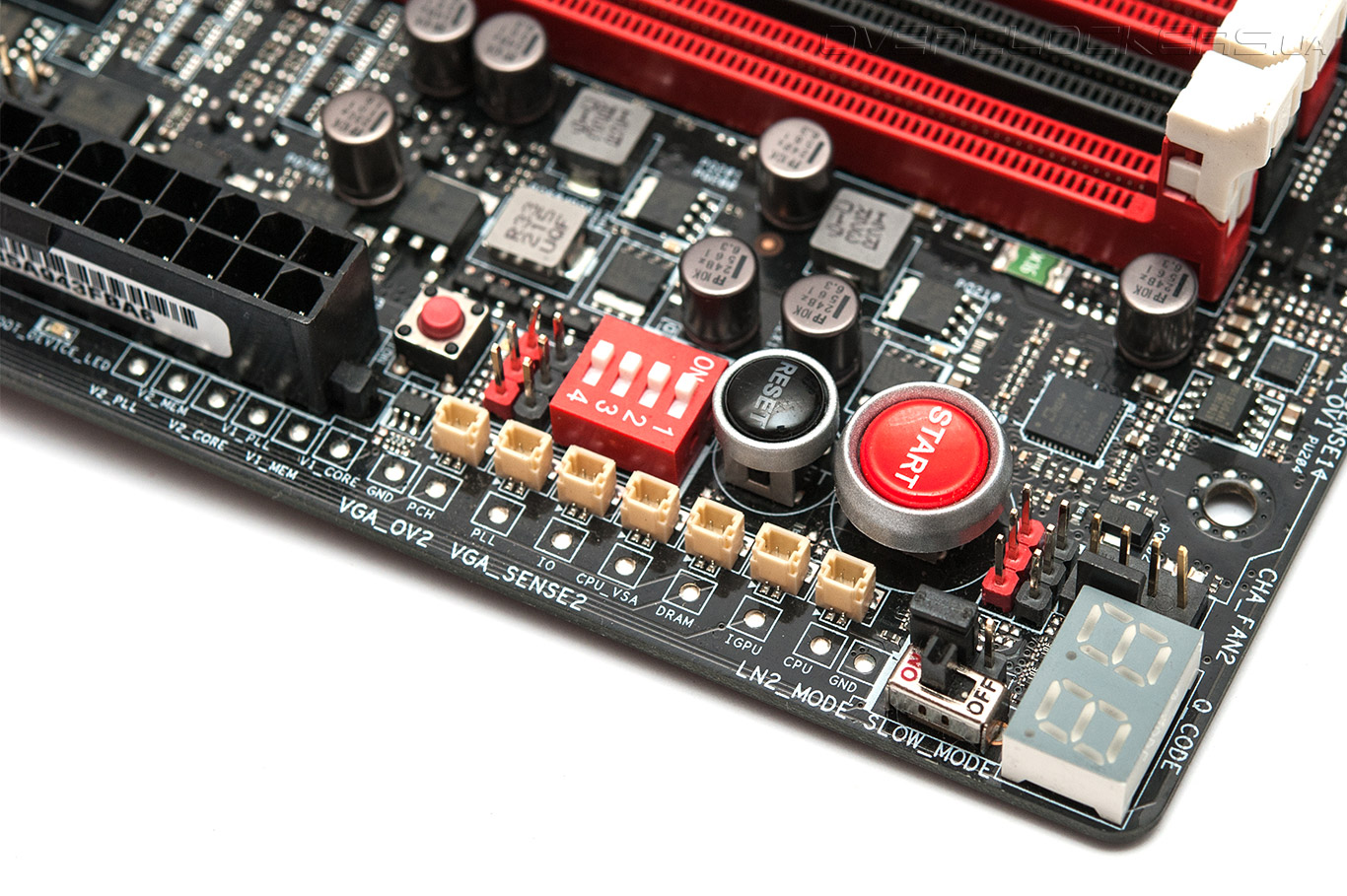

Помимо мощной подсистемы питания энтузиасты оценят неплохой набор органов управления и контроля Maximus V Extreme. Практически все они сосредоточены возле слотов DIMM, в правом верхнем углу. Это кнопки включения и перезагрузки системы, POST-индикатор и контактная площадка ProbeIt для снятия показания всех ключевых напряжений, к которой, к тому же, через переходники можно «жестко» подключить щупы мультиметра. Там же находится кнопка Go_button, отвечающая за функцию старта системы с проблемными модулями или разгона в среде ОС по предустановленному профилю. Есть еще пара наборов колодок VGA Hotwire, позволяющие через UEFI управлять напряжением подключенных видеоадаптеров. Отметим также наличие DIP-переключателя, предназначенного для отключения слотов PCI-E x16, тумблера Slow Mode, благодаря которому можно загрузить систему на пониженных частотах, и джампера LN2, отвечающего за снижение стандартных порогов для срабатывания защит coldbug и coldboot.

ASUS Maximus V Extreme

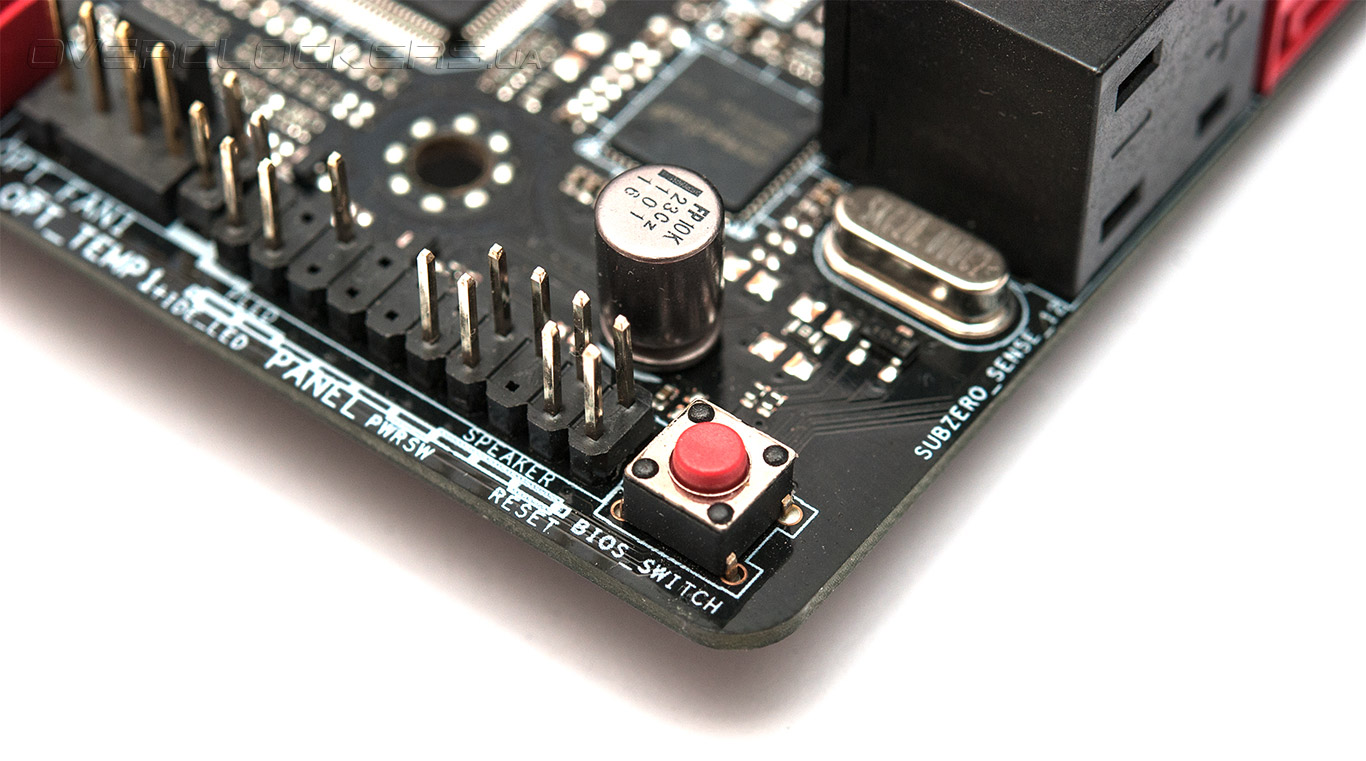

На случай повреждения прошивки инженеры ASUS установили на плату две микросхемы с микрокодом. Кнопка BIOS_Switch для переключения между ними находится в противоположном углу PCB.

ASUS Maximus V Extreme

Рядом с разъёмами SATA находятся два гнезда для подключения термопар К-типа. Эта функция называется Subzero Sense и обеспечивает точный мониторинг отрицательных температур при разгоне с применением экстремального охлаждения. Subzero Sense также может сэкономить финансы начинающим «азотчикам», так как высокоточные термометры являются весьма недешёвым удовольствием.

ASUS Maximus V Extreme

Но все это мы уже встречали на других платах ASUS, так что удивляться здесь нечему. А вот что действительно появилось в рассматриваемом решении, так это функция остановки системного таймера с возможностью возобновления его работы. Это даёт возможность не только доливать азот в нужный момент без потери стабильности, но и создаёт почву для подделки результатов. Именитый бельгийский оверклокер Massman даже поднял вопрос о запрете использования данной материнской платы в мировой лиге HWBot. С другой стороны, функцию можно использовать и в повседневных целях. Например, если геймер окончил миссию в игре и просматривает финальный ролик, в котором нет функции паузы, а ему срочно нужно отойти, то ASUS Maximus V Extreme поможет ему аппаратно. Правда, эта функция работает только с определенными бета-версиями UEFI.

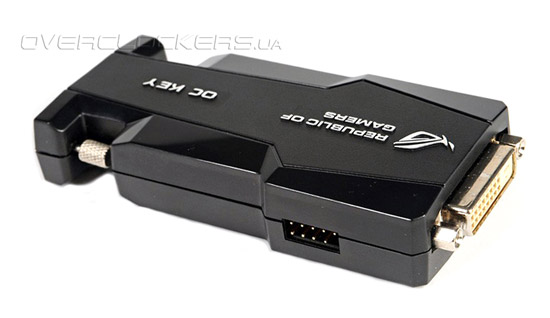

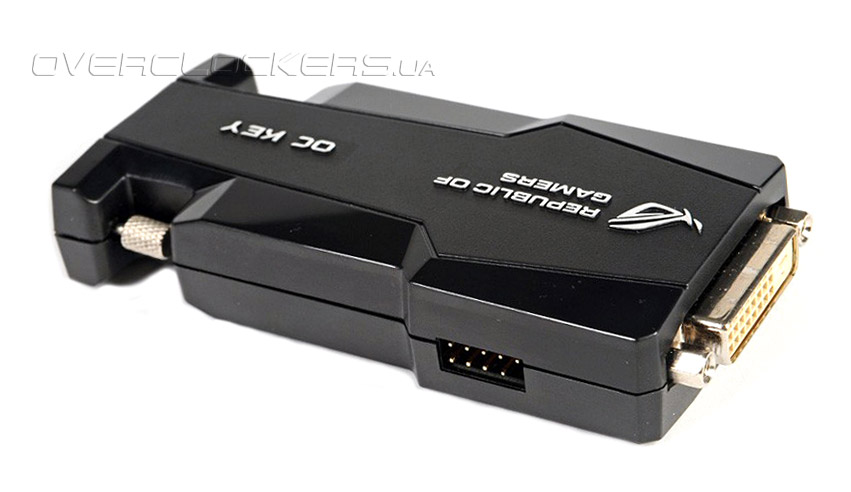

Еще одно новшество, появившееся с Pampage IV Extreme, поставляется в комплекте. Это устройство OC Key, которое подключается в разрыв монитор-видеокарта, а также к материнской плате специальным кабелем и позволяет управлять ключевыми настройками UEFI «на лету» вне зависимости от используемого программного обеспечения и активности системы (главное подключение компьютера к сети). Благодаря ему как раз можно «заморозить» время, нажав на клавиатуре комбинацию Ctrl+F1.

ASUS Maximus V Extreme

При удержании кнопки ROG Conneсt, расположенной на задней панели, в течении трёх секунд, на мониторе появляется окно OSD Monitor c настройками. Управление осуществляется с помощью клавиатуры. OC Key поддерживает только подключение DVI-D Single Link, поэтому максимальное доступное разрешение составляет 1920×1200, что будет критично для владельцев мониторов с диагональю 26—30 дюймов и с разрешениями 2560х1440 точек и более.

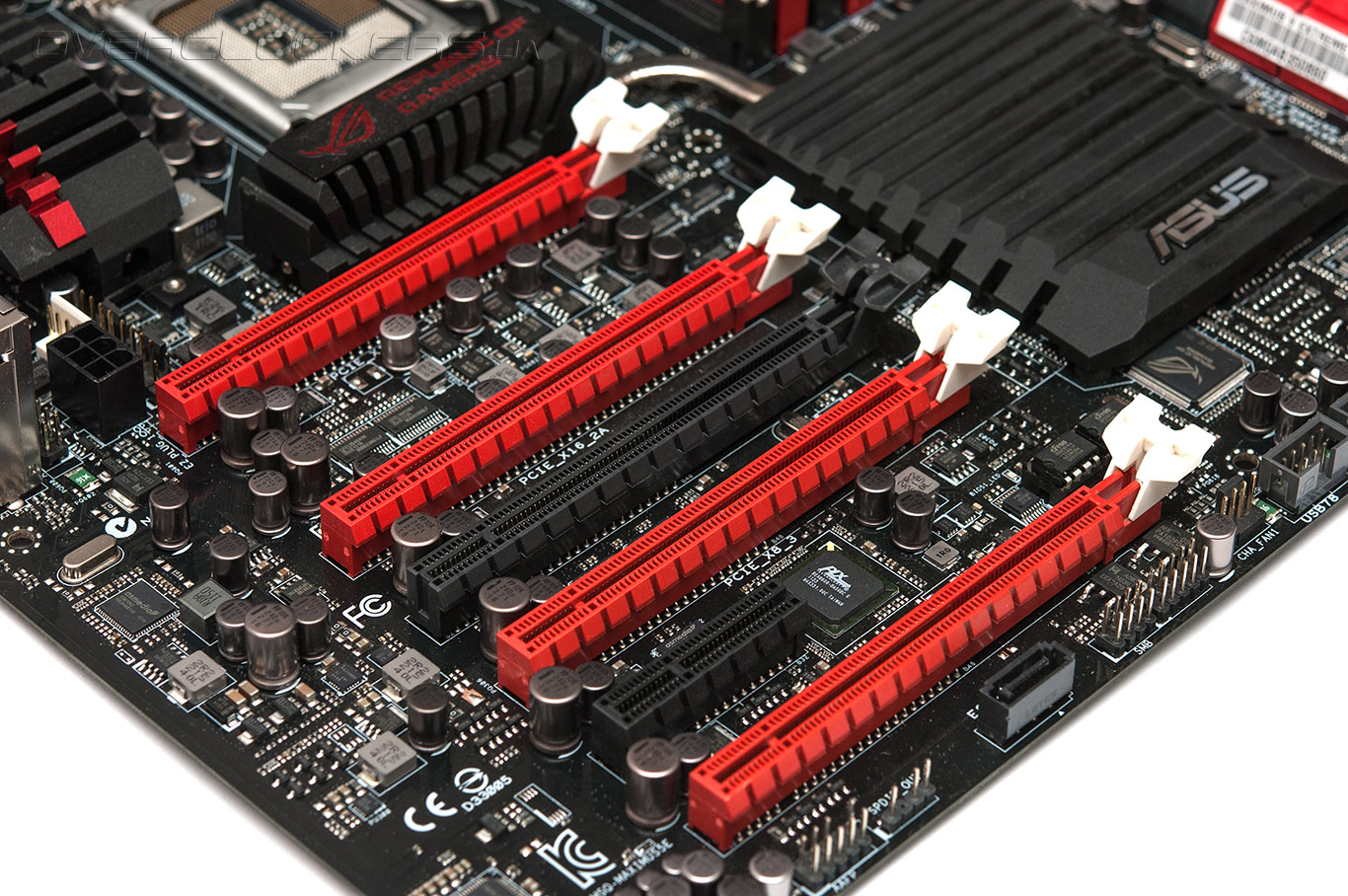

Обычная функциональность платы также на высоте. ASUS Maximus V Extreme располагает пятью разъемами PCI-E 3.0/2.0 x16 и позволяет организовывать тандемы AMD CrossFire и NVIDIA SLI из двух, трёх и даже четырёх видеокарт. При этом слоты будут работать в следующих режимах: x16 (при установки одного адаптера), два по x8, x8+х16+x8 или x8+х16+х8+х8. Кроме того, ASUS Maximus V Extreme поддерживает технологию виртуализации графических ресурсов LucidLogix Virtu MVP.

ASUS Maximus V Extreme

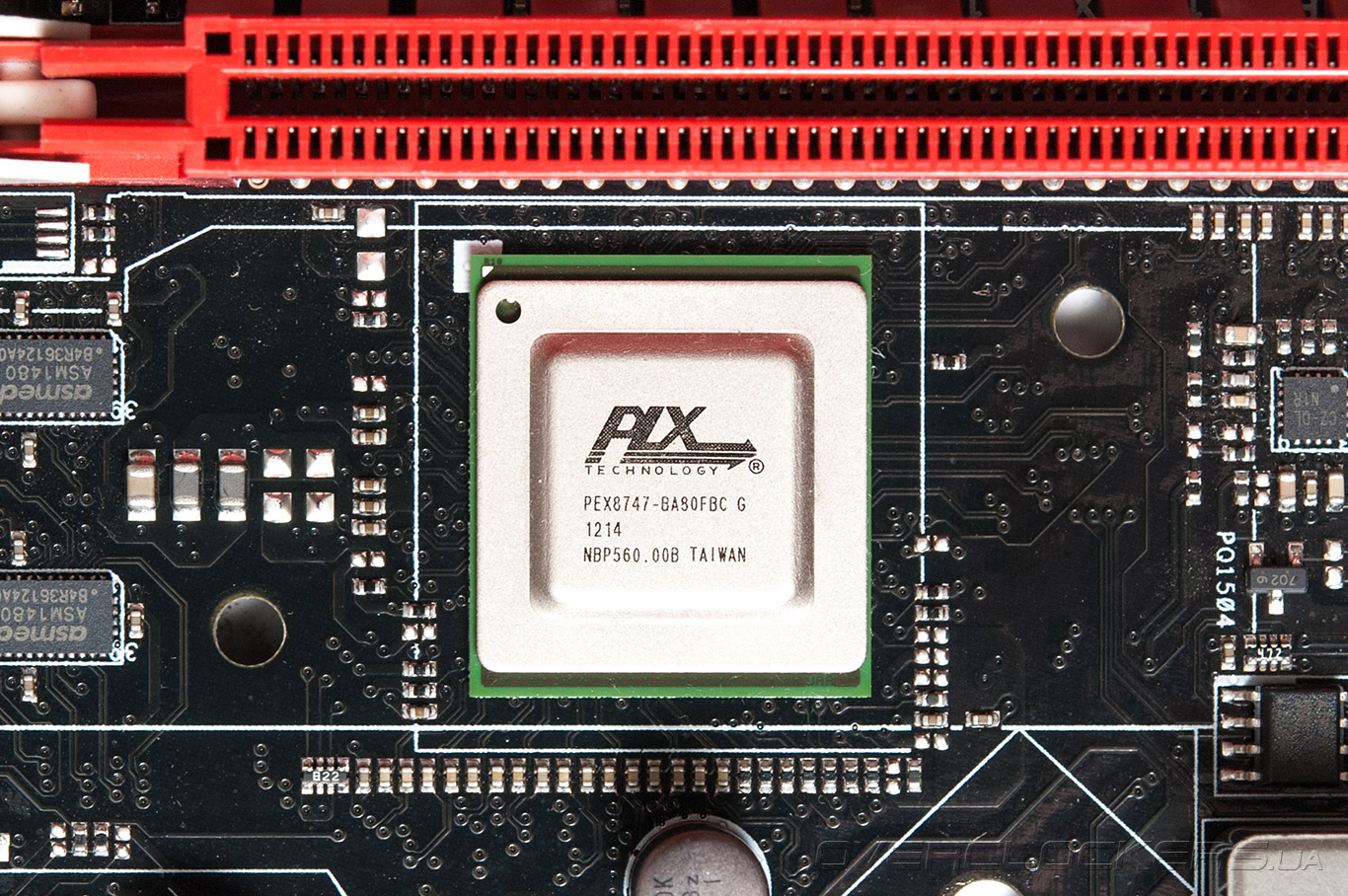

Такое большое количество линий PCI-E обеспечивается скоростным чипом-коммутатором PLX PEX 8747.

ASUS Maximus V Extreme

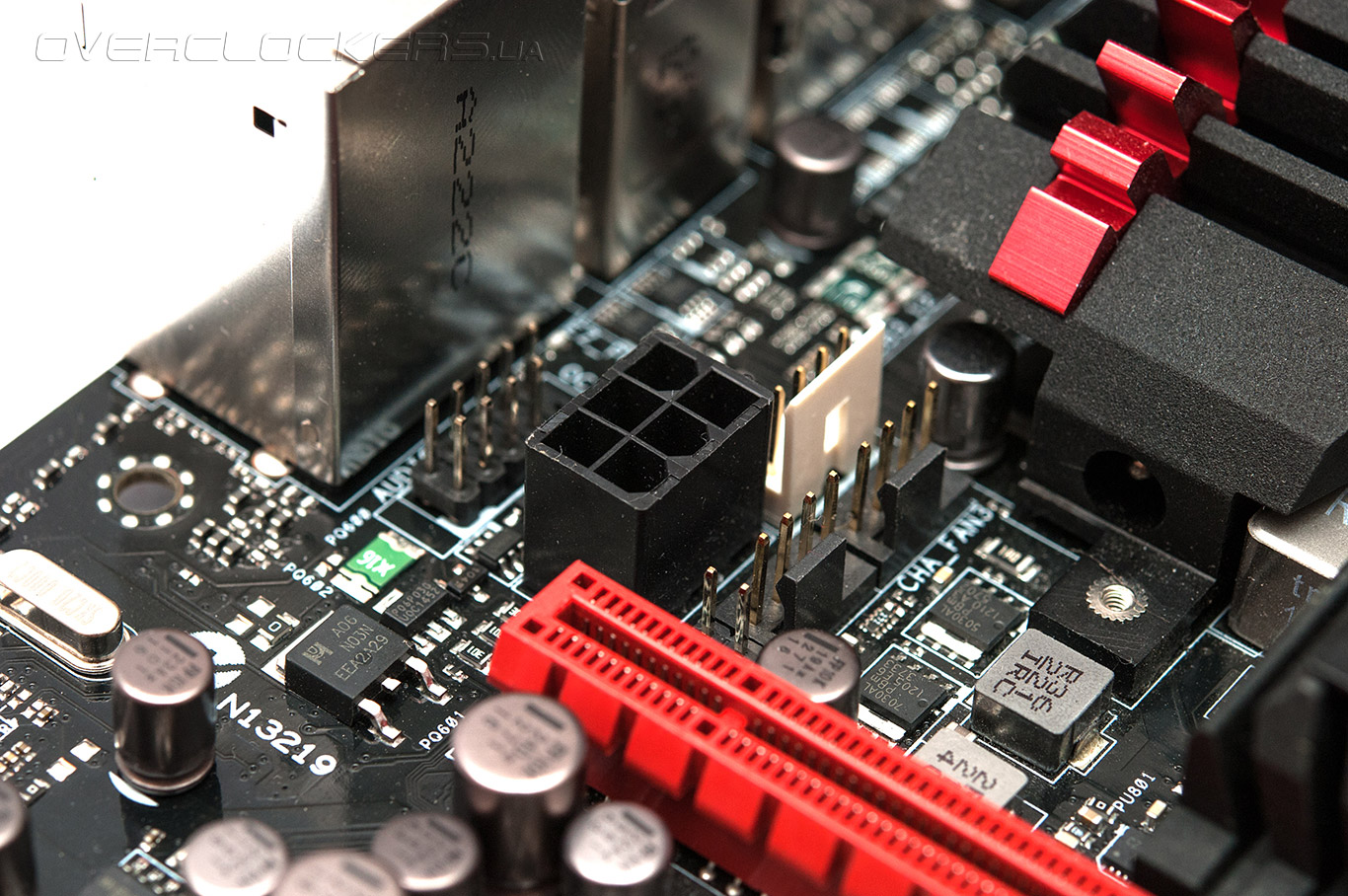

В случае использования нескольких видеоадаптеров есть возможность подключить дополнительное питание PCI-E 6-pin к материнской плате.

ASUS Maximus V Extreme

Кроме того на плате присутствует ещё один слот PCI-E x4, в который можно будет установить любую плату расширения.

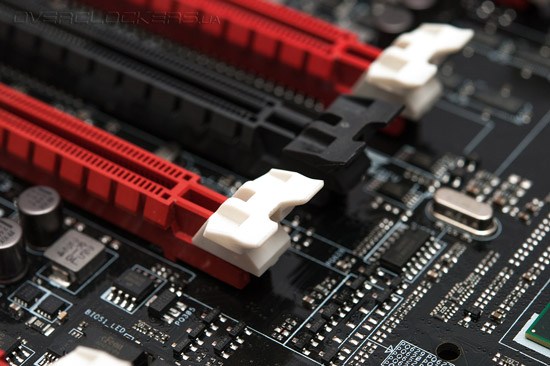

Из плюсов Maximus V Extreme можно выделить удобные фирменные защёлки на разъемах PCI-E x16, позволяющие без затруднений вставлять и вынимать видеокарты и различные платы.

ASUS Maximus V Extreme

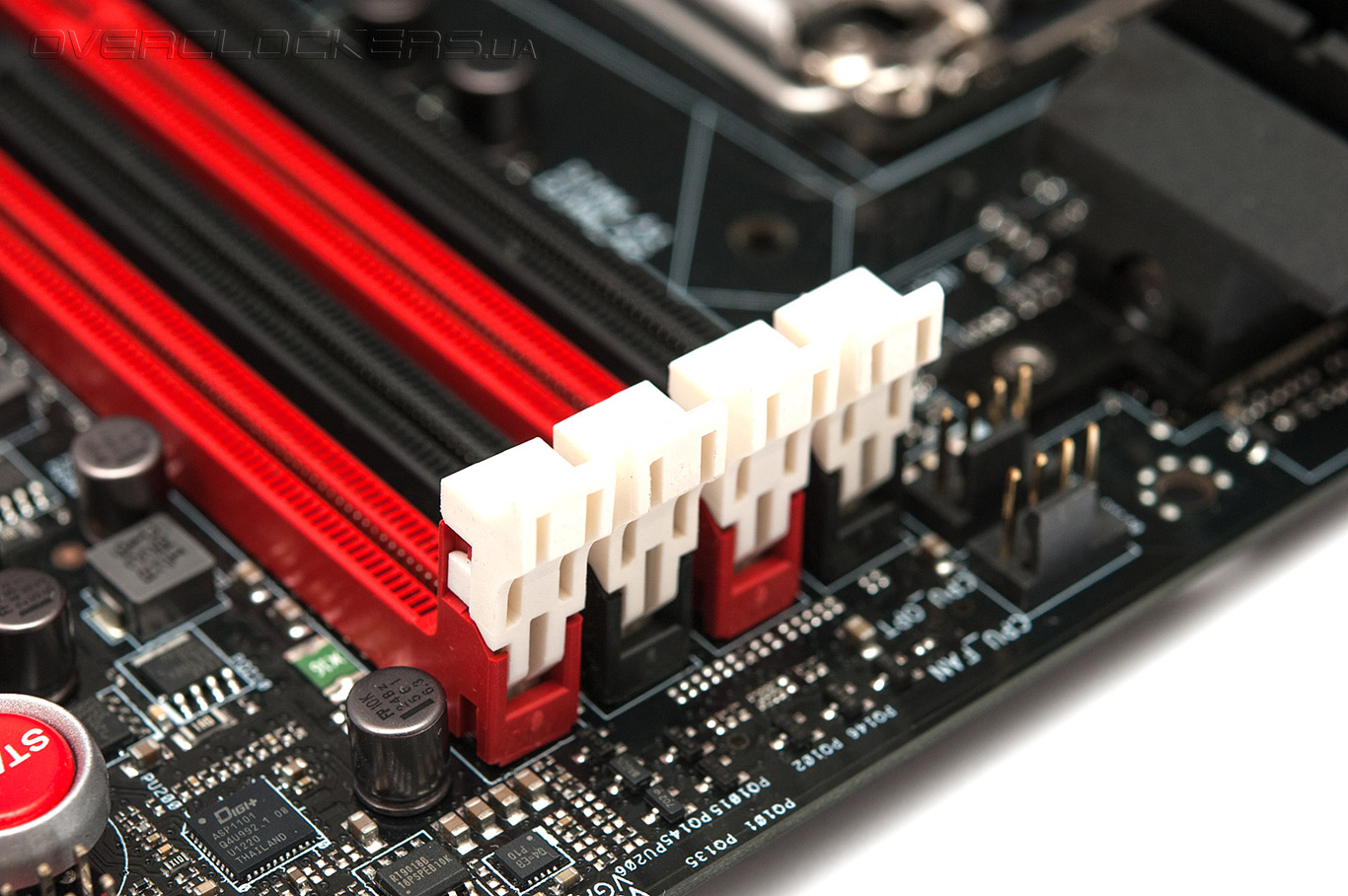

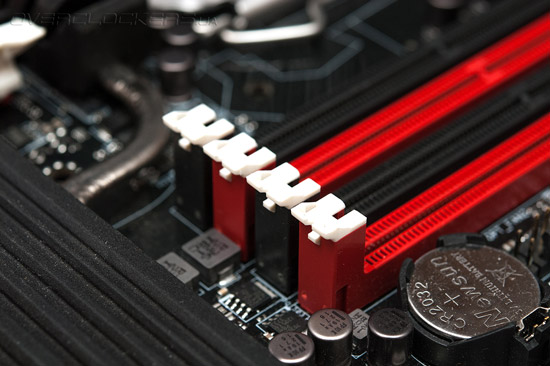

Фирменными защелками оснащены и слоты DIMM, чтобы установленный видеоадаптер не мешал демонтажу оперативной памяти.

ASUS Maximus V Extreme

ASUS Maximus V Extreme

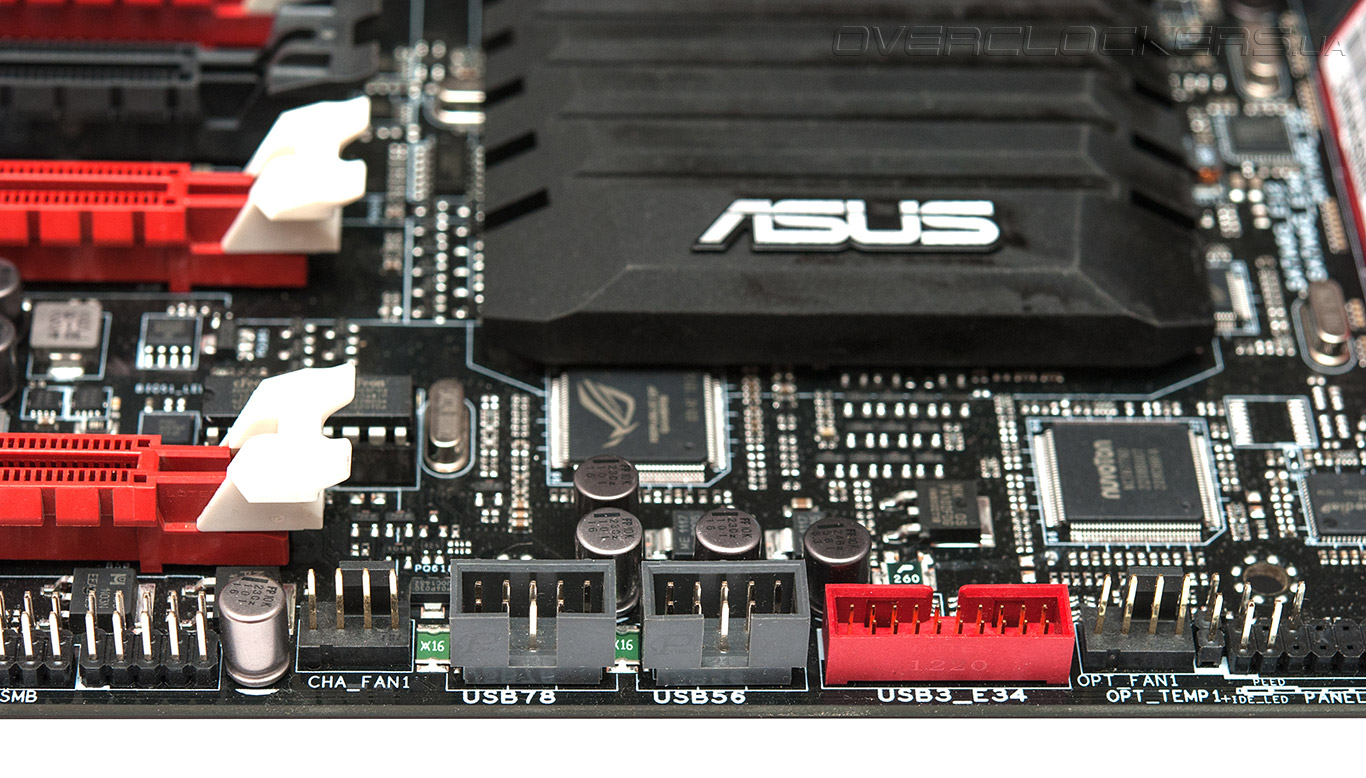

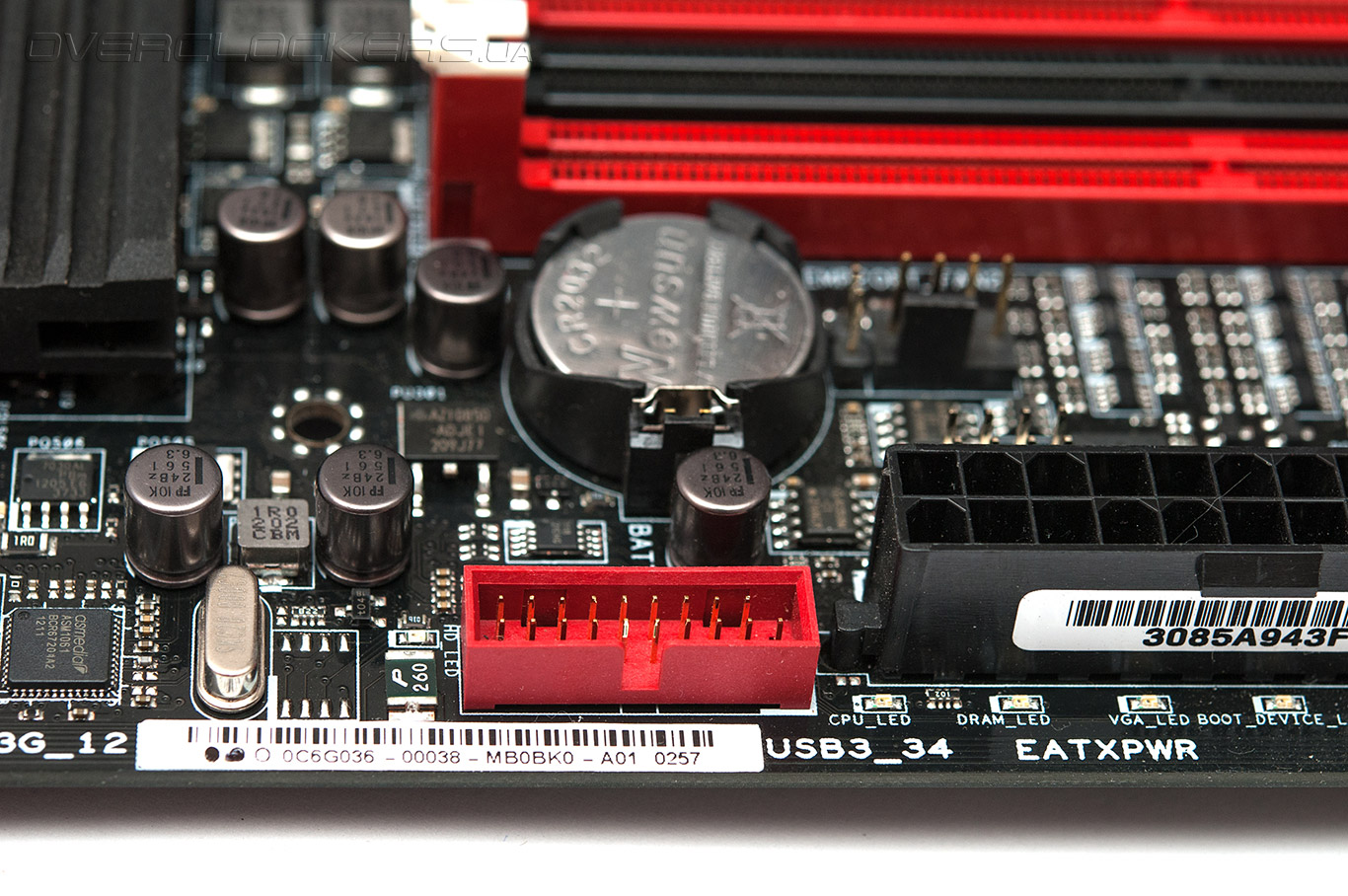

Для подключения периферийных устройств имеется разъём Thunderbolt, восемь портов USB 3.0, столько же USB 2.0.

ASUS Maximus V Extreme

Четыре порта третьей версии работают от двух контроллеров ASMedia ASM1042, остальные — нативные. На заднюю панель выведено по четыре порта каждой версии, причём один USB 2.0 зарезервирован для ROG Connect.

ASUS Maximus V Extreme

ASUS Maximus V Extreme

Дисковая подсистема представлена шестью портами SATA 6 Гбит/с, два из которых чипсетные, а четыре реализованы за счет контроллера ASM1061, и тремя SATA 3 Гбит/с. Присутствует возможность объединения накопителей в массивы RAID 0, 1, 5 и 10, а также поддержка фирменных технологий Intel Smart Response и Intel Rapid Start. Последние две доступны только владельцам SSD.

Кроме того, на поставляемой в комплекте плате mPCIe Combo имеется разъём mSATA. Этот модуль подключается к специальному разъёму около интерфейсной панели.

ASUS Maximus V Extreme

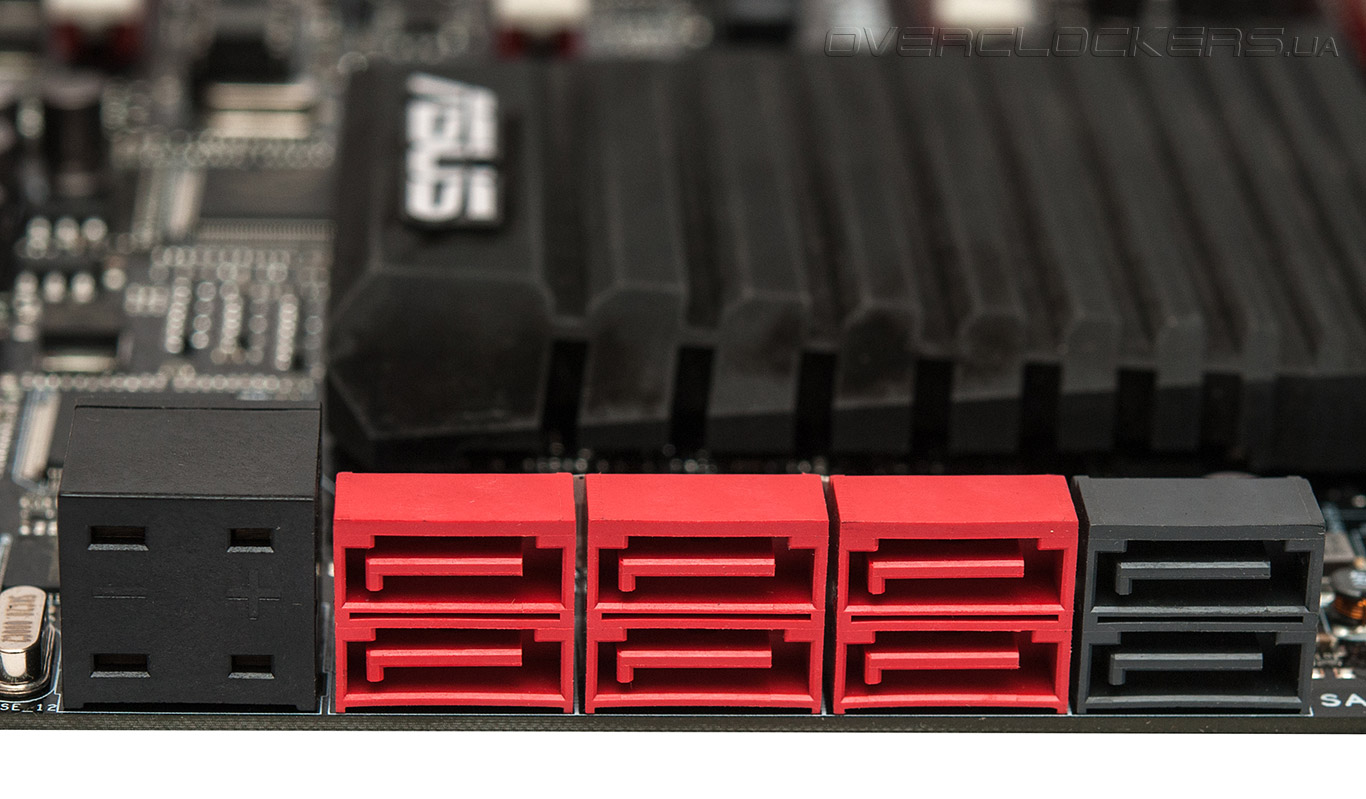

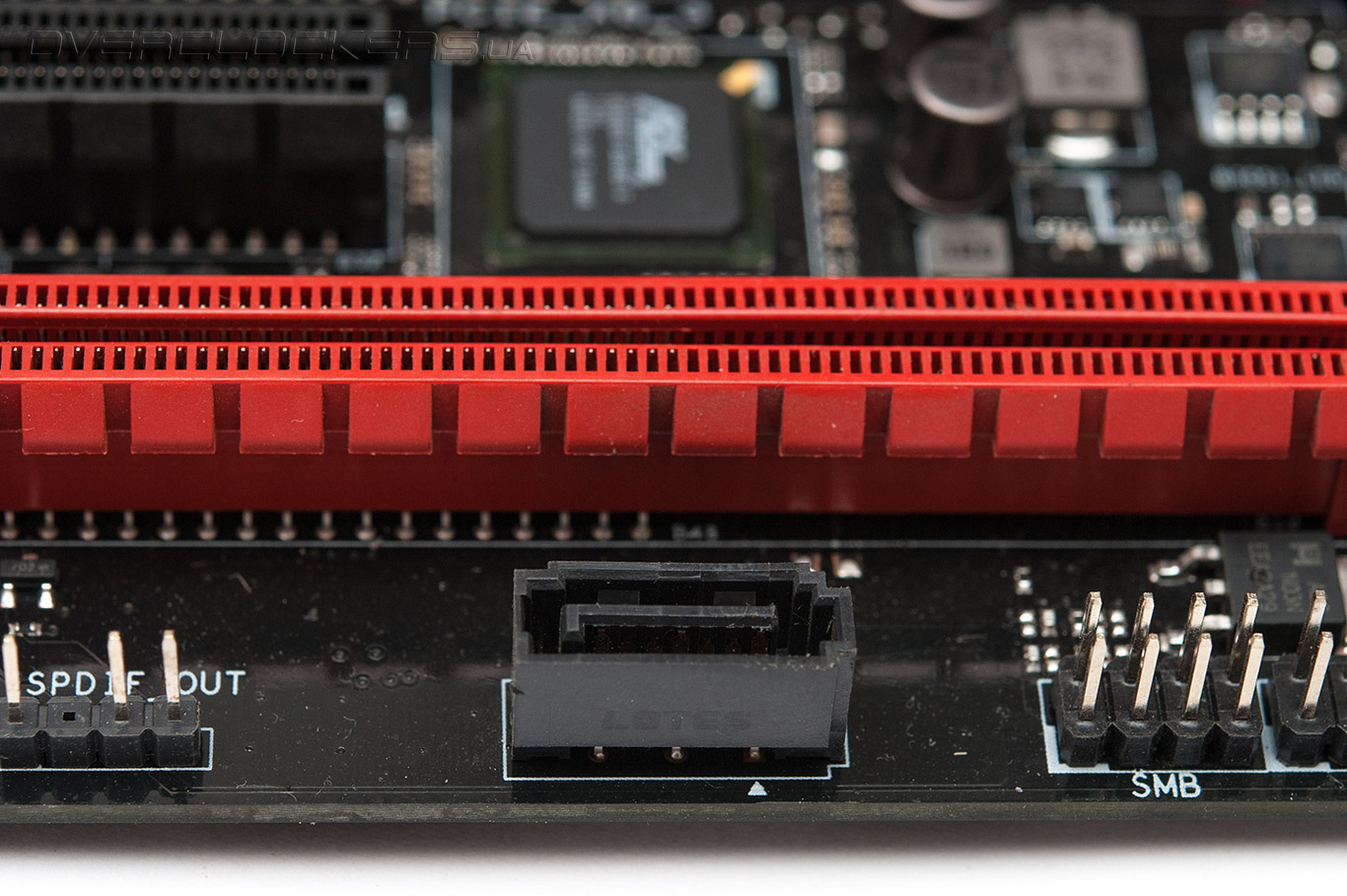

Интересно расположен лишний разъем SATA 3 Гбит/с — на нижнем крае PCB, где ранее обычно устанавливали мало востребованный порт FDD для подключения флоппи-дисковода.

ASUS Maximus V Extreme

Сеть представлена одним гигабитным контроллером Intel 82579. Благодаря модулю mPCIe Combo пользователь также сможет подключиться к беспроводным сетям Wi-Fi в двух частотах — 2,4 и 5 ГГц, или же произвести передачу данных по протоколу Bluetooth 4.0. Роль звукового кодека возложена на чип Realtek ALC898, поддерживающий 7.1-канальные системы. Занятно, что к нему подключены сразу два оптических разъёма, что нехарактерно для встроенного звука.

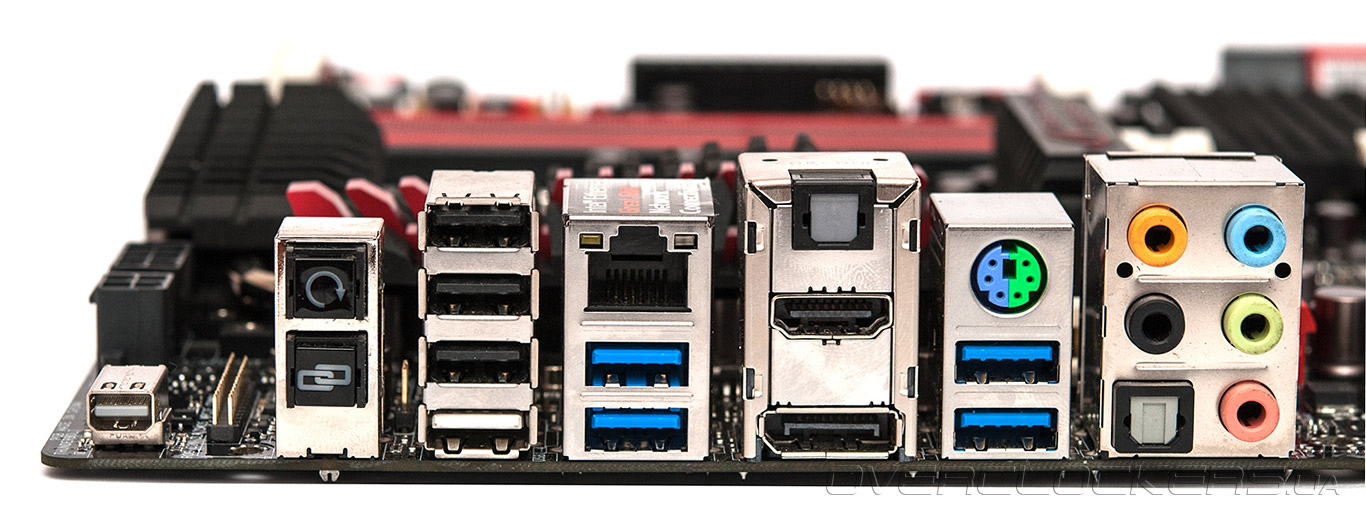

Интерфейсная панель представлена следующими разъёмами:
  • комбинированный PS/2;
  • один разъем Thunderbolt;
  • DisplayPort и HDMI;
  • сетевой RJ-45;
  • четыре порта USB 3.0;
  • четыре порта USB 2.0 (один зарезервирован для ROG Connect);
  • оптический S/PDIF out;
  • оптический S/PDIF in;
  • пять аудио разъемов;
  • кнопка сброса CMOS;кнопка ROG Connect.
ASUS Maximus V Extreme

Что ж, материнская плата ASUS Maximus V Extreme весьма функциональна, как в плане стандартных возможностей, так и специализированных, предназначенных оверклокерам и энтузиастам. Посмотрим теперь на что способна прошивка рассматриваемой «материнки».
