Обзор и тестирование материнской платы Gigabyte GA-Z87X-OC на чипсете Intel Z87

Анонсированные недавно процессоры Intel Haswell вызвали немало вопросов со стороны компьютерной общественности, продемонстрировав высокие рабочие температуры и далеко не лучший разгонный потенциал. При этом, прирост производительности по сравнению с предыдущим поколением Ivy Bridge оказался не таким заметным, как того хотелось бы. И в довершении ко всему процессоры Haswell получили новый разъем LGA1150, несовместимый с текущей инфраструктурой LGA1155. Конструктивные особенности новой платформы потребовали новых чипсетов Intel 8-й серии, которые можно рассматривать в качестве эволюционного развития предыдущего поколения системной логики. Всего чипмейкер представил пять моделей: Q85 и Q87, ориентированные на корпоративный рынок, B85, нацеленную на построение систем для малого бизнеса, а также H87, предназначенную для построения универсальных домашних ПК и центров цифровых развлечений. Для требовательных пользователей, любителей компьютерных видеоигр и энтузиастов разгона предлагается системная логика Intel Z87. Технические характеристики чипсетов Intel 8-й серии представлены в следующей таблице:

Модель Z87
H87
B85
Q87
Q85
Поддержка процессоров серии K +
Поддержка CrossFireX/SLI +
Конфигурация PCI-Express 3.0 x16
8+x8
8+x4+x4
x16 x16 x16 x16
Количество линий PCI-Express 2.0 8 8 8 8 8
Поддержка PCI
Встроенное видеядро (в процессор) Intel HD Graphics 4600 Intel HD Graphics 4600 Intel HD Graphics 4600 Intel HD Graphics 4600 Intel HD Graphics 4600
Возможность разгона видеоядра + + + + +
Порты USB 14 (6х USB3.0, 10x USB2.0) 14 (6х USB3.0, 10x USB2.0) 12 (4х USB3.0, 8x USB2.0) 14 (6х USB3.0, 10x USB2.0) 14 (4х USB3.0, 10x USB2.0)
Serial ATA 6x SATA 6Gb/s 6x SATA 6Gb/s 2x SATA 6Gb/s
4x SATA 3Gb/s
6x SATA 6Gb/s 2x SATA 6Gb/s
4x SATA 3Gb/s
AHCI + + + + +
RAID 0/1/5/10 + + +
Smart Response + + +
Intel AMT 7.0 +
Small Business Advantage + + +


Чипсет Intel Z87

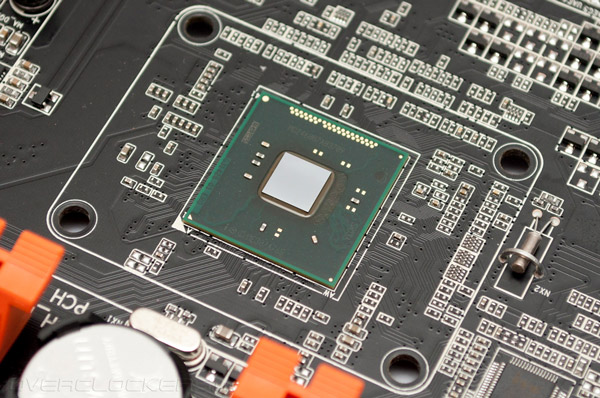

Как и все другие чипсеты, предназначенные для платформы Lynx Point, системная логика Intel Z87 состоит из единственной микросхемы PCH — Platform Communication Hub, TDP которого не превышает 4,1 Вт.

Intel Z87

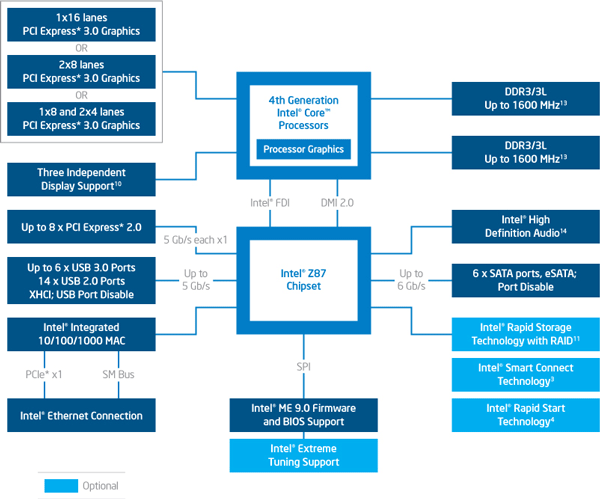

Для обмена информацией между микросхемой PCH и процессором используется шина DMI 2.0, а для передачи сигнала от встроенного видеоядра применен интерфейс FDI, причем, возможности интегрированной видеокарты обеспечивают вывод изображения на три монитора одновременно. Системная логика формирует восемь линий PCI-E 2.0 x1, которые можно использовать для подключения дополнительных контроллеров и карт расширения. Чипсет Intel Z87 отвечает за работу шести портов SATA 6 Гбит/с — все с поддержкой AHCI и технологии «умного» кеширования Smart response, а также возможностью объединения накопителей в массивы RAID уровней 0, 1, 5 и 10. Для работы с периферийными устройствами служат 14 портов USB, подключенных к контроллеру xHCI (eXtensible Host Controller Interface). Из них шесть штук работают в режиме USB 3.0, тогда как остальные восемь — соответствуют стандарту USB 2.0. Кроме того, системная логика содержит встроенный сетевой контроллер MAC-уровня и поддерживает звуковую подсистему Intel High Definition Audio.

Intel Z87

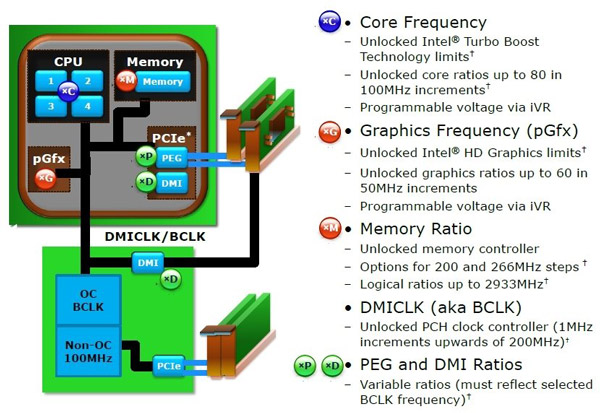

Системные платы, основанные на чипсете Intel Z87, имеют официальную поддержку конфигураций AMD CrossFireX и NVIDIA SLI, поскольку позволяют разделять 16 процессорных линий PCI Express 3.0 по формулам «х16+х0», «х8+х8» или «х8+х4+х4». Но главное преимущество Intel Z87 заключается в поддержке функций разгона, причем, помимо изменения множителя для центральных процессоров из серии «К» есть возможность управлять базовой частотой, которая может принимать значения 100 МГц, 125 МГц и 167 МГц, с допустимой девиацией ± 5–7 МГц.

Intel Z87

Это дает шансы разгонять младшие модели процессоров с заблокированным коэффициентом умножения, что делает платформу LGA1150 на порядок интереснее, чем предыдущие решения для LGA1155. Мы ожидаем, что чипсет Intel Z87 станет основой для самых различных материнских плат, от недорогих моделей, предназначенных для экономных пользователей, до флагманских продуктов, ориентированных на экстремальных оверклокеров. Именно с такой моделью производства компании Gigabyte мы познакомим вас в процессе сегодняшнего обзора.


Gigabyte GA-Z87X-OC

Материнская плата GA-Z87X-OC в модельном ряду Gigabyte занимает особую нишу, продукты которой отличаются от остальных усиленной подсистемой питания и рядом конструктивных особенностей, необходимых для достижения максимального разгона.

Gigabyte GA-Z87X-OC

Как следует из названия, в основе платы лежит системная логика Intel Z87, которая обеспечивает новинке отличные функциональность и возможности для оверклокинга. Спецификации системной платы приведены в таблице.

Модель Gigabyte GA-Z87X-OC
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2993*/3000* (*— OC), максимум 32 ГБ
Слоты PCI-E 3 PCI Express 3.0 x16 (х16+х0, х8+х8, x8+x4+x4)
1 PCI Express 2.0 x16@x4
1 PCI Express x1
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро Intel HD Graphics 4600
Видеоразъемы 2x HDMI, DisplayPort
Количество подключаемых вентиляторов 8 (6x 4pin, 2х 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 10 x 3.0 (6 разъемов на задней панели, Intel Z87 + 2х Renesas uPD720210)
10 x 2.0 (Intel Z87)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z87)
eSATA
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I271-V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, OC Connect, CO Brace, OC Ignition, OC PCIe Switch, блок аппаратных кнопок включения, перегрузки и управления разгона, контакты для измерения напряжения


Комплект поставки

Материнская плата GA-Z87X-OC поставляется в картонной коробке стандартных размеров, оформление которой кардинально отличается от дизайна, применявшегося в продуктах Gigabyte предыдущих поколений. На темном фоне лицевой стороны изображена система охлаждения с надписью Ultra Durable, а также нанесено наименование модели. Здесь же находится логотип OC Motherboard, который указывает на расширенные возможности продукта по разгону.

Gigabyte GA-Z87X-OC

С обратной стороны приведены основные спецификации системой платы, а также основные конструктивные особенности GA-Z87X-OC, о которых мы поговорим в процессе сегодняшнего обзора.

Gigabyte GA-Z87X-OC

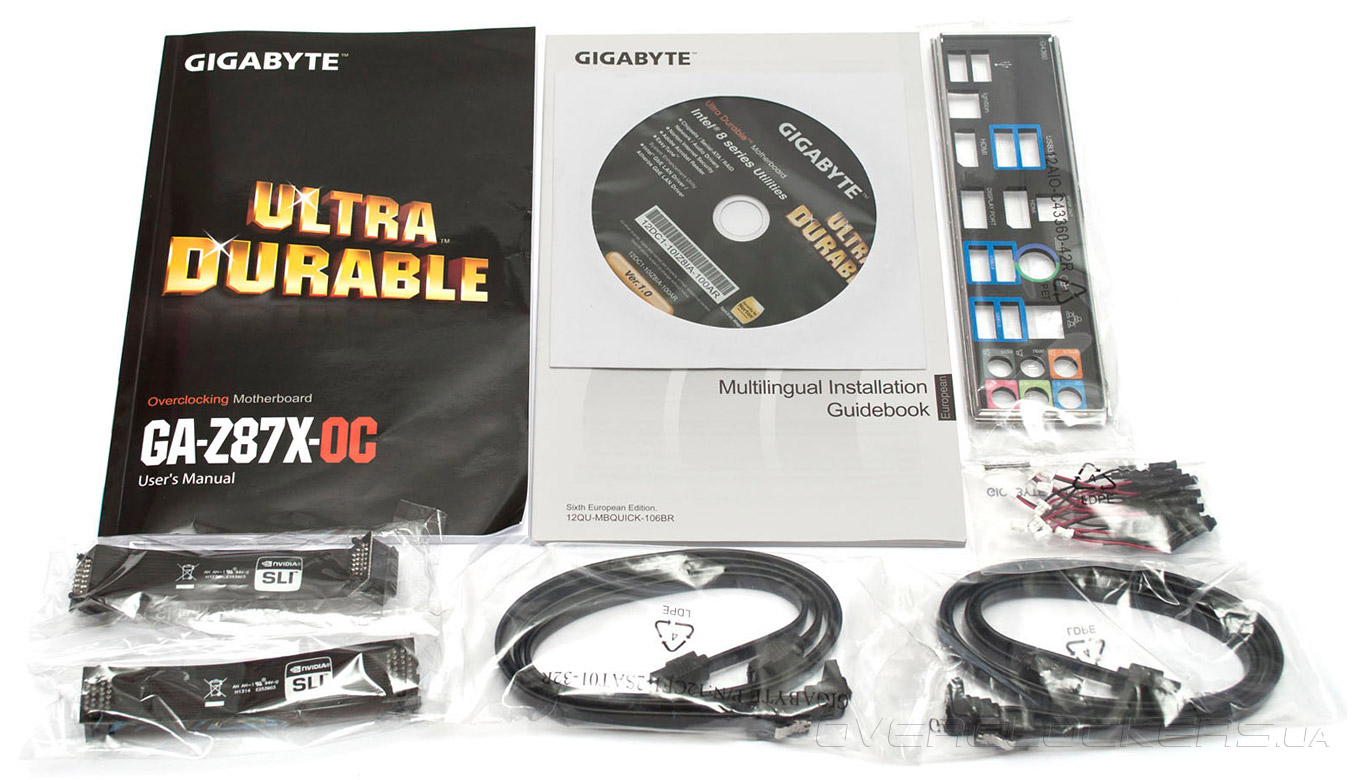

Комплект поставки системной платы включает:
  • четыре кабеля SATA 6 Гбит/с;
  • заглушку на заднюю панель I/O Shield;
  • пару мостиков NVIDIA SLI;
  • набор переходников для измерения напряжения;
  • рамку OC Brace;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкцию по быстрой сборке.
Gigabyte GA-Z87X-OC

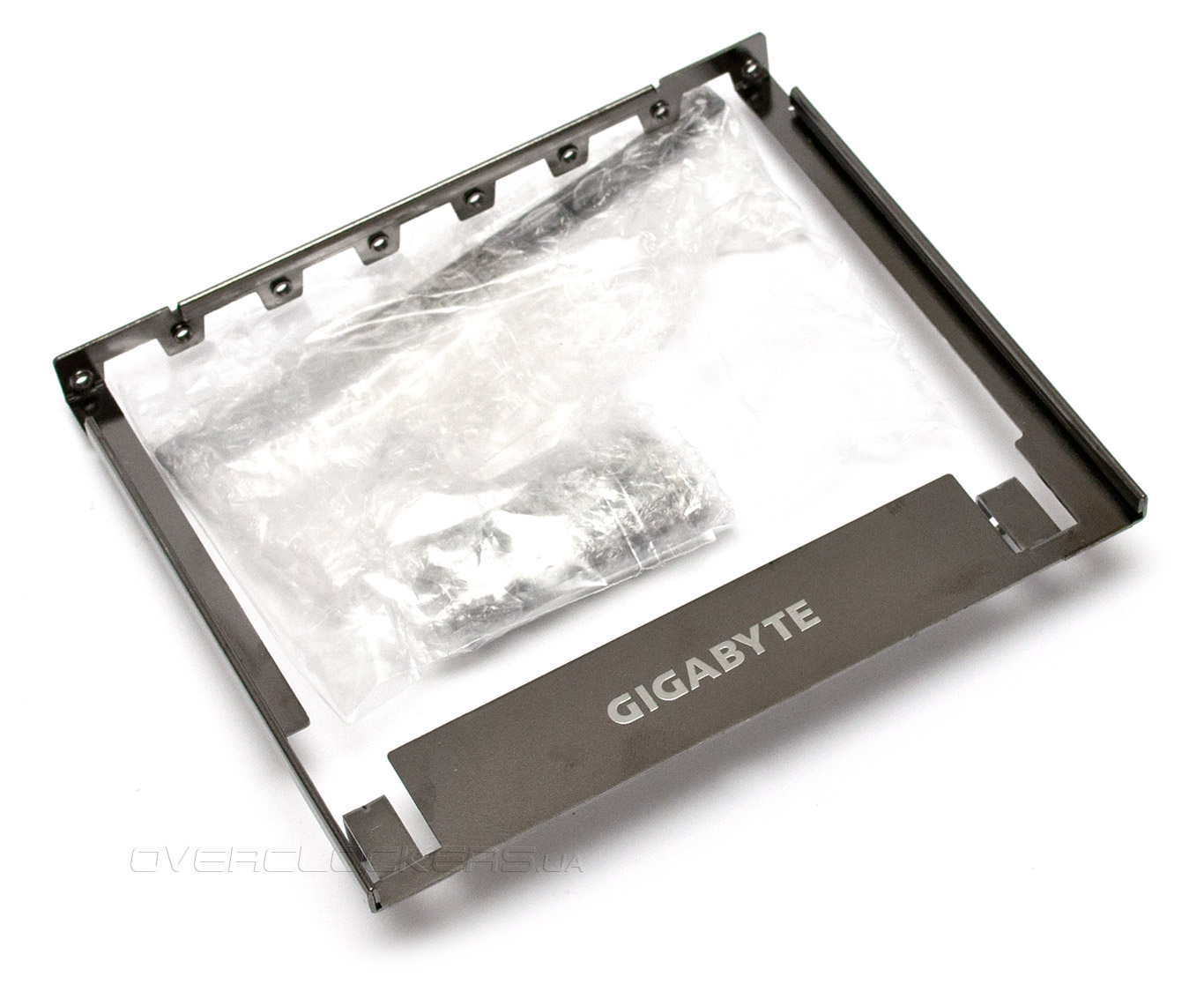

Помимо привычных принадлежностей в набор входит крепежная рамка OC Brace вместе с набором винтов и усилительной пластиной.

Gigabyte GA-Z87X-OC

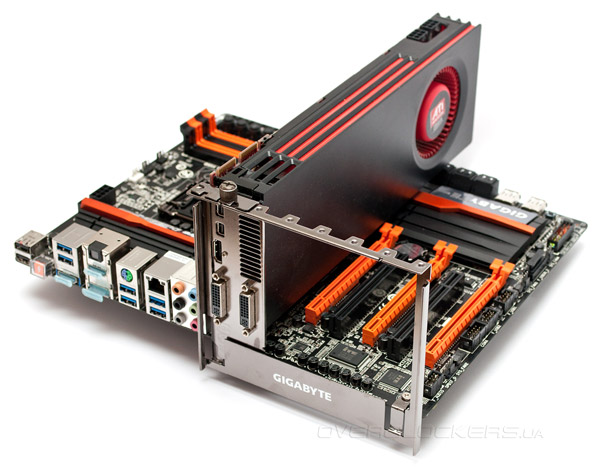

С её помощью можно зафиксировать видеокарты и платы расширения, когда «материнка» используется в составе открытого стенда.

Gigabyte GA-Z87X-OC


Дизайн

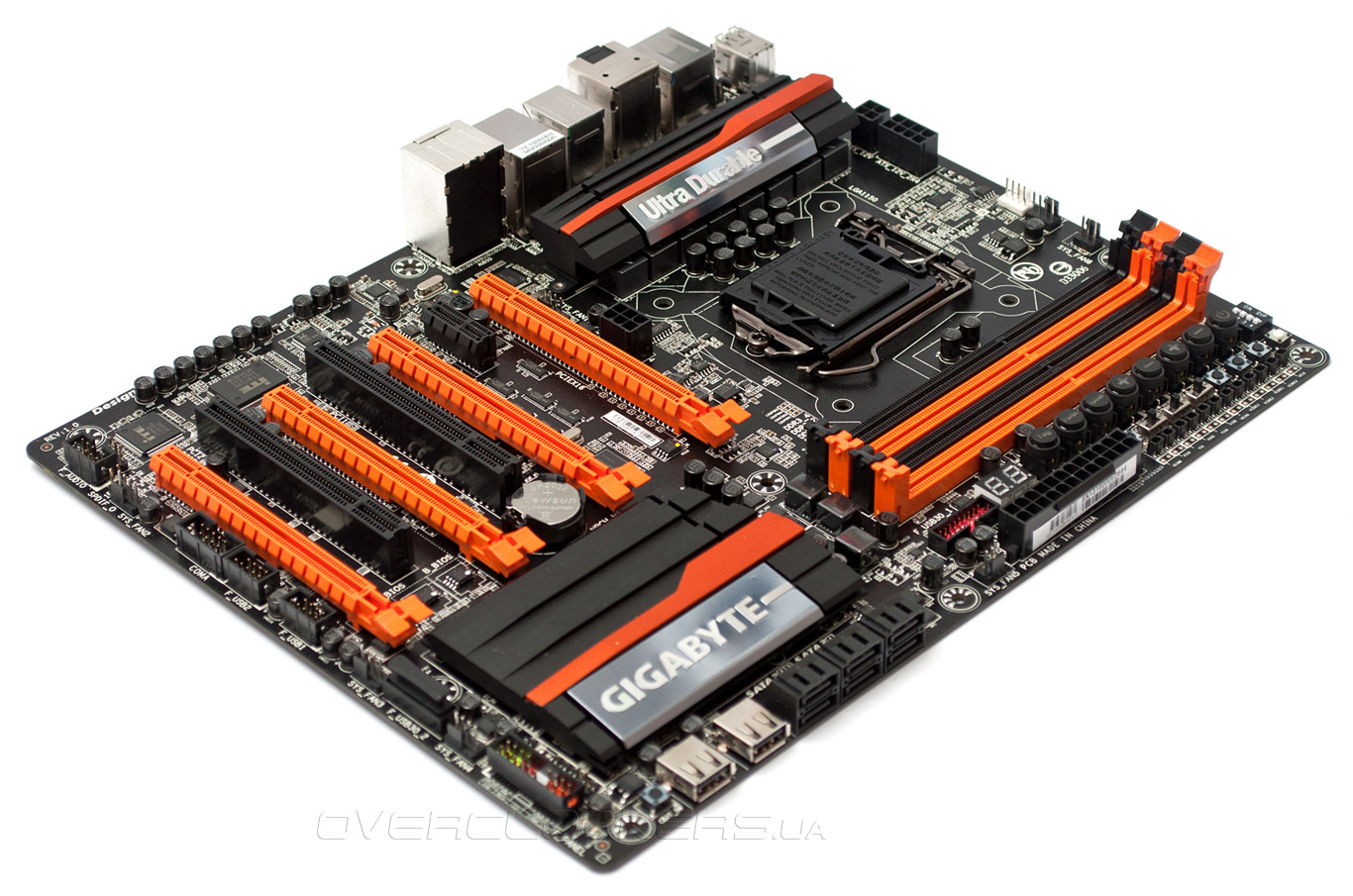

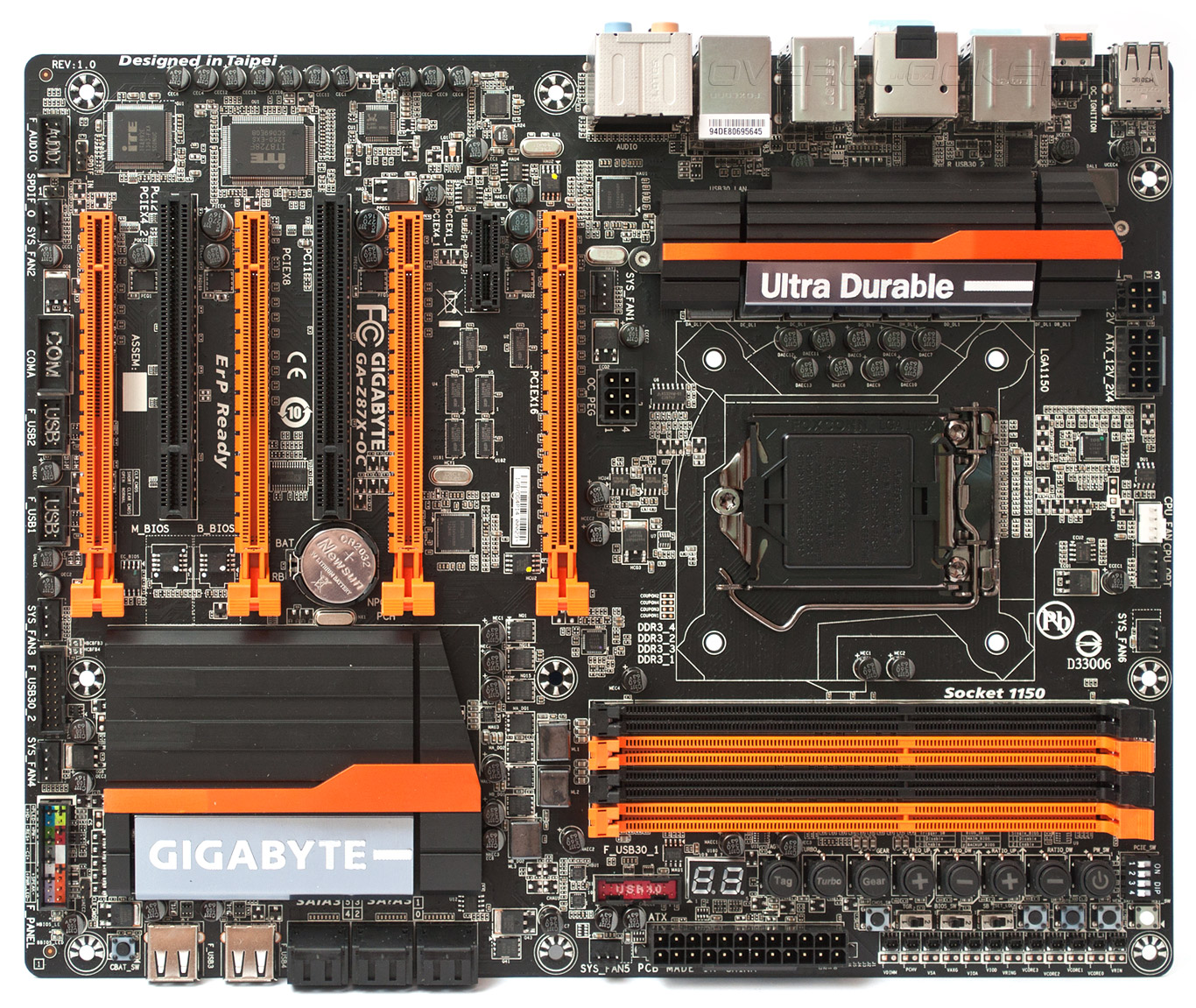

Материнская плата Gigabyte GA-Z87X-OC имеет очень эффектный внешний вид благодаря сочетанию черного лака текстолита и оранжевого цвета разъемов. Размеры новинки в точности соответствует стандарту ATX, благодаря этому проблем с установкой в обычные корпуса системных блоков быть не должно, а расположение основных узлов близкое к классическому.

Gigabyte GA-Z87X-OC

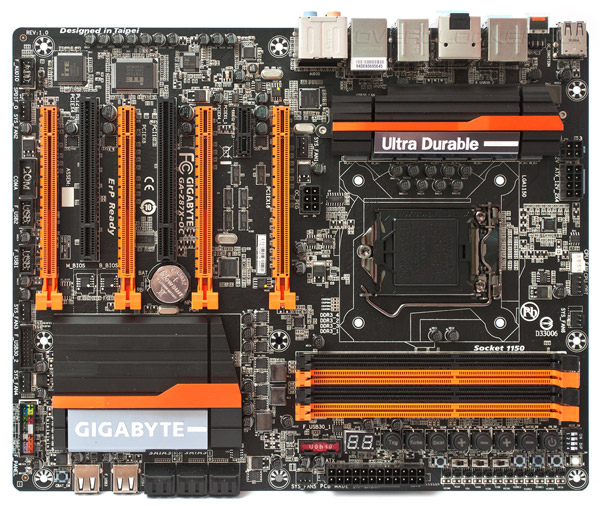

Новинка разработана для эксплуатации процессоров Haswell в исполнении LGA1150, а использование чипсета Intel Z87 делает возможным разгон как путем увеличения множителя вычислительных ядер, так и повышением базовой частоты до 125 МГц или 167 МГц. Четыре слота DIMM работают с модулями памяти DDR3 суммарным объемом до 32 ГБ, поддерживаются частоты до 3000 МГц включительно. Для организации графической подсистемы служат три слота PCI Express 3.0 x16, подключенные к процессорному контроллеру PCI-E. Они могут работать в режимах «х16+х0+х0», «х8+х8+х0» и даже «х8+х4+х4», что делает возможным построение систем AMD CrossFireX и NVIDIA SLI. За работу четвертого порта отвечает системная логика, поэтому он всегда работает в режиме PCI Express 2.0 x16@x4. Также, GA-Z87X-OC оснащена разъемом PCI-E 2.0 x1 и двумя PCI, которые подключены через микросхему-переходник ITE IT8892E.

Gigabyte GA-Z87X-OC

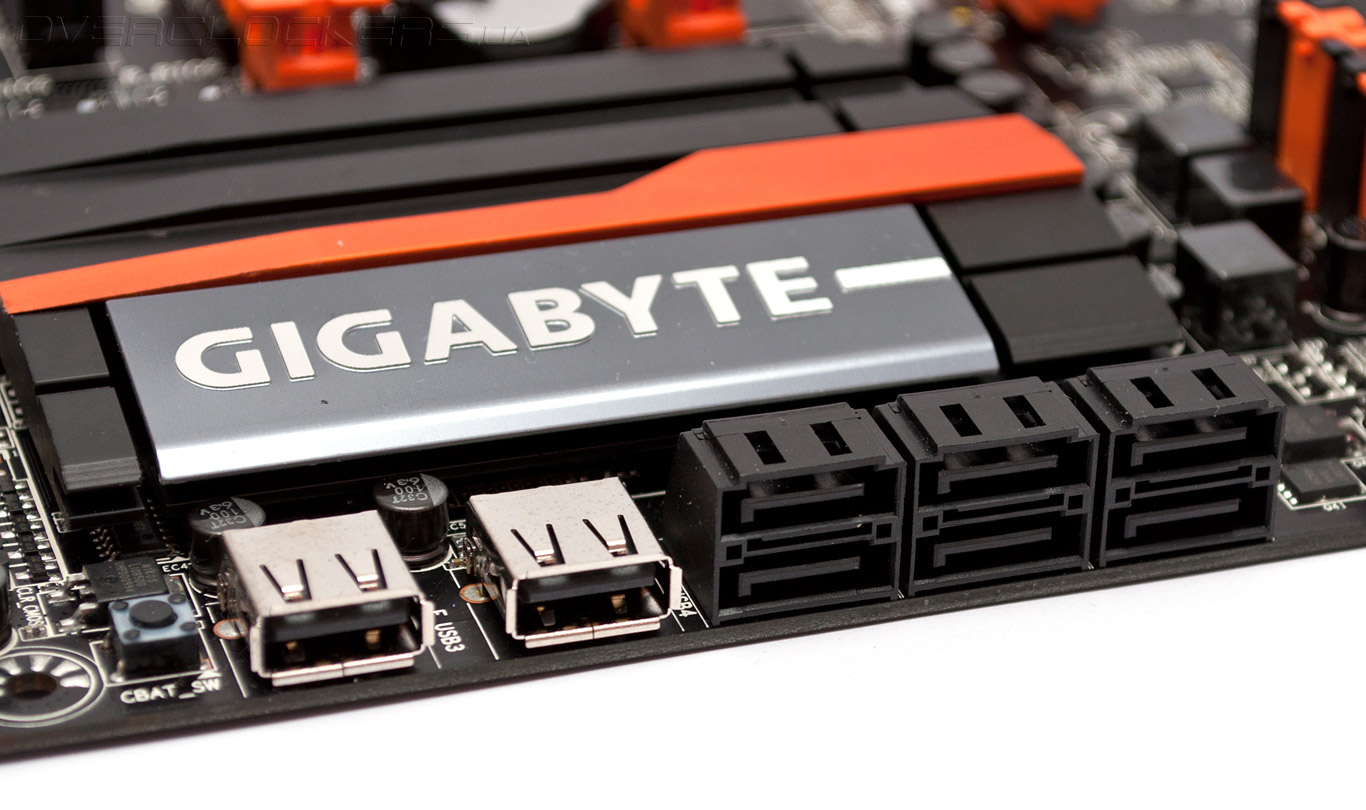

Дисковая подсистема материнской платы представлена шестью чипсетными портами SATA 6 Гбит/с. Для жестких дисков поддерживаются режимы AHCI, Intel Smart Response и возможность объединение устройств в массивы RAID 0, 1, 5, 10. Рядом с разъемами SATA расположены два порта USB 2.0 «Тип А», в которые можно подключить манипулятор или флеш-диск. Данная возможность, названная производителем OC Connect, может быть востребована при работе открытого стенда.

Gigabyte GA-Z87X-OC

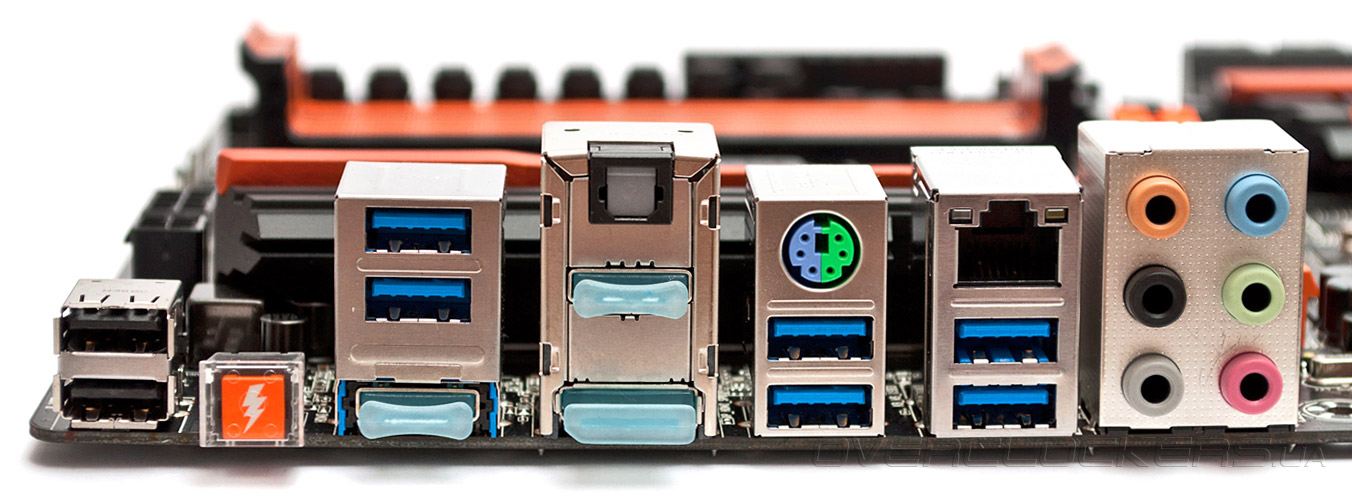

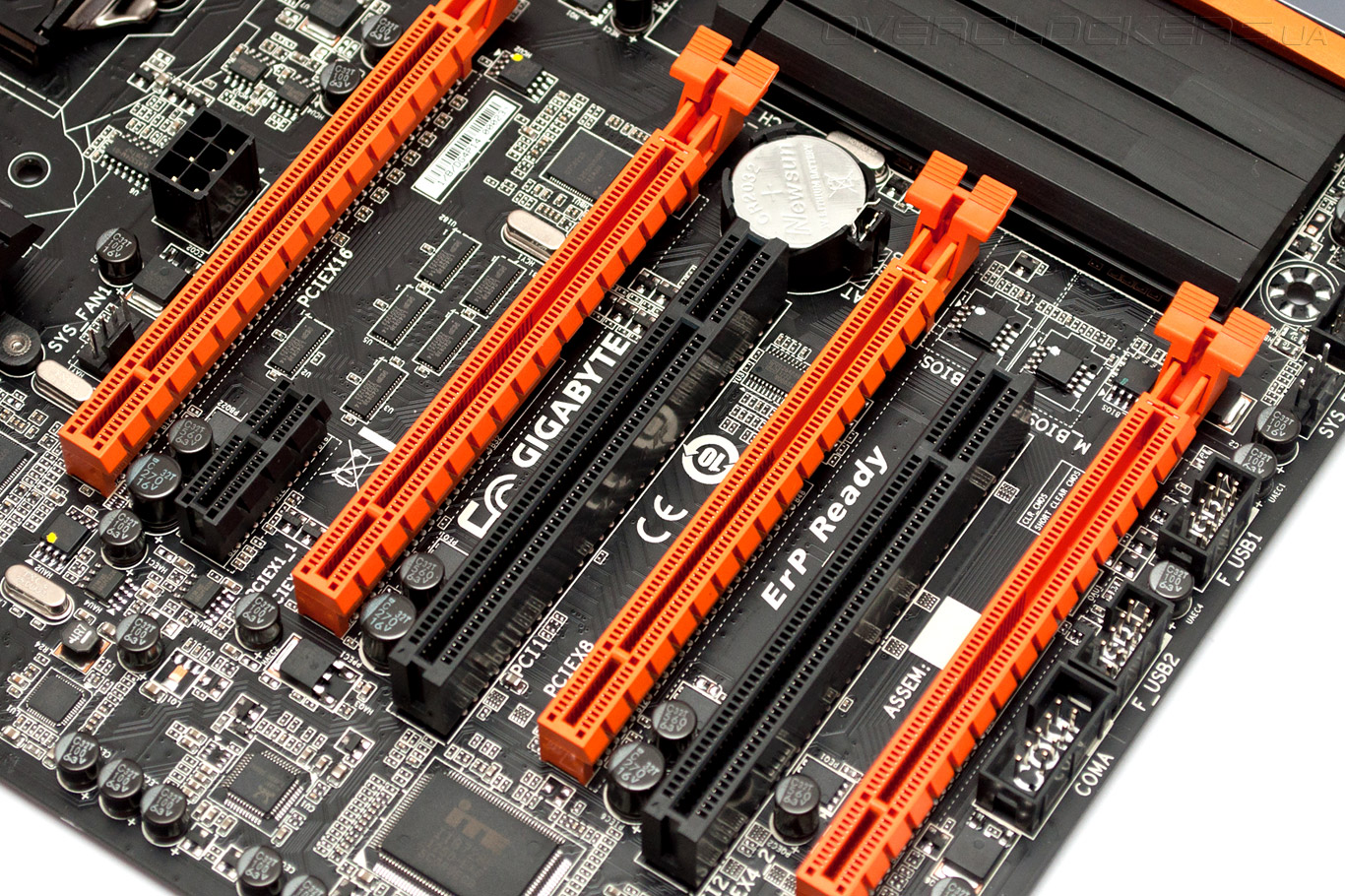

Что касается возможностей расширения, то у Gigabyte GA-Z87X-OC они реализованы исключительно силами системной логики, то есть, нет ни поддержки беспроводных сетей, ни интерфейса Thunderbolt. Зато, количество портов USB 3.0 доведено до десяти, причем, сделано это очень оригинальным способом. Два чипсетных канала USB 3.0 представлены в виде внутреннего разъема, а к четырем другим подключена пара четырехпортовых концентраторов Renesas uPD720210, которые формируют еще восемь каналов USB 3.0, из которых шесть выведены на заднюю панель. Поддержку сети Gigabit Ethernet обеспечивает контроллер Intel I271-V, а звуковая подсистема базируется на недорогом HD-аудиокодеке Realtek ALC892. В итоге, на задней панели новинки расположены:
  • два разъема USB 2.0 и шесть USB 3.0;
  • кнопка OC Ignition;
  • два порта HDMI и один DisplayPort;
  • оптический выход S/PDIF;
  • комбинированный разъем PS/2;
  • сетевой порт RJ-45;
  • шесть аналоговых аудиоразъемов.
Gigabyte GA-Z87X-OC

Помимо привычного набора интерфейса внимание привлекает кнопка OC Ignition, активирующая одноименный режим, в котором напряжение подается только на вентиляторы и разъемы питания периферии, тогда как большая часть системной платы, в том числе процессор, остается обесточенной. Это может пригодиться для демонстрации моддинга или во время настройки систем водяного охлаждения.

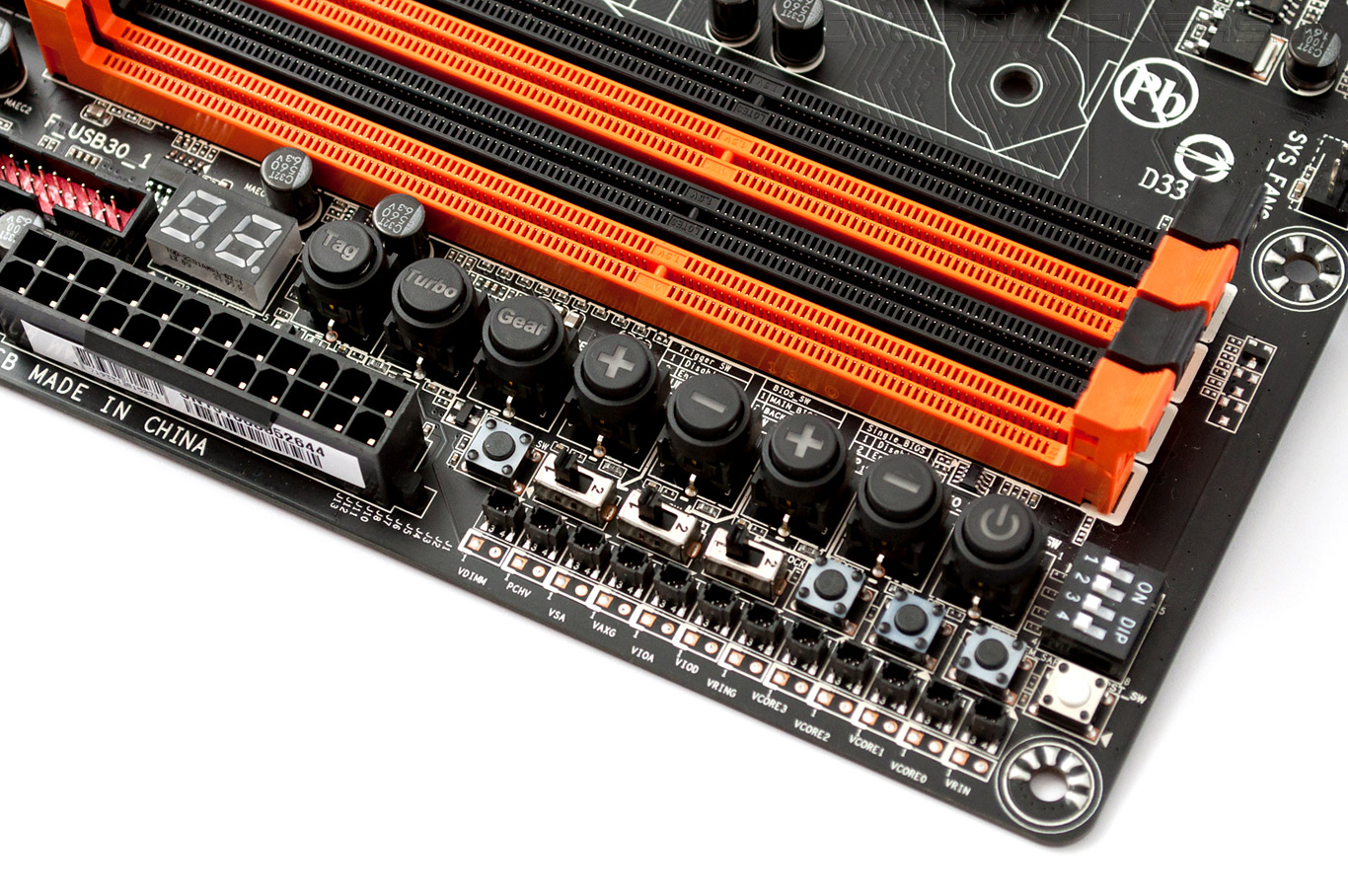

Любители разгона в условиях открытого стенда оценят наличие у GA-Z87X-OC контрольных точек для измерения напряжения, индикатора кодов POST, а также целого ряда аппаратных кнопок. Помимо привычных клавиш включения, перегрузки и сброса настроек UEFI имеются кнопки Direct to BIOS, обеспечивающая автоматический вход в меню настройки после рестарта, и Memory Safe, помогающая запустить систему после установки неработоспособных параметров ОЗУ. Здесь же расположена клавиша OC Tag, загружающая предустановленный профиль настроек, кнопка Turbo, активирующая функцию авторазгона, а также органы управления базовой частотой и множителем процессора.

Gigabyte GA-Z87X-OC

Кроме кнопок новинка оснащена несколькими микропереключателями, такими как, OC PCIe Switch, позволяющий выборочно отключать слоты PCI Express X16, или OC Trigger Switch, активирующий режим пониженной частоты. Еще один переключатель позволяет выбирать между основной и резервной микросхемами с прошивкой, а второй «микрик» предназначен для отключения технологии DualBIOS, которая автоматически записывает в основой EEPROM резервную корпию микрокода с запасного чипа в случае сбоя.

Материнская плата позволяет подключить до восьми вентиляторов, для этого служат пара трехконтактных и шесть чеырехконтактных разъемов, последние — с поддержкой ШИМ. Система охлаждения GA-Z87X-OC состоит из пары радиаторов, один из которых отводит тепло от силовых элементов VRM, а второй охлаждает микросхему системной логики. Как для модели, предназначенной для установки рекордов разгона, у новинки весьма простая конструкция охладителя подсистемы питания: без вентиляторов и тепловых трубок, а значит, пользователям придется самостоятельно позаботиться об организации вентиляции.

Gigabyte GA-Z87X-OC

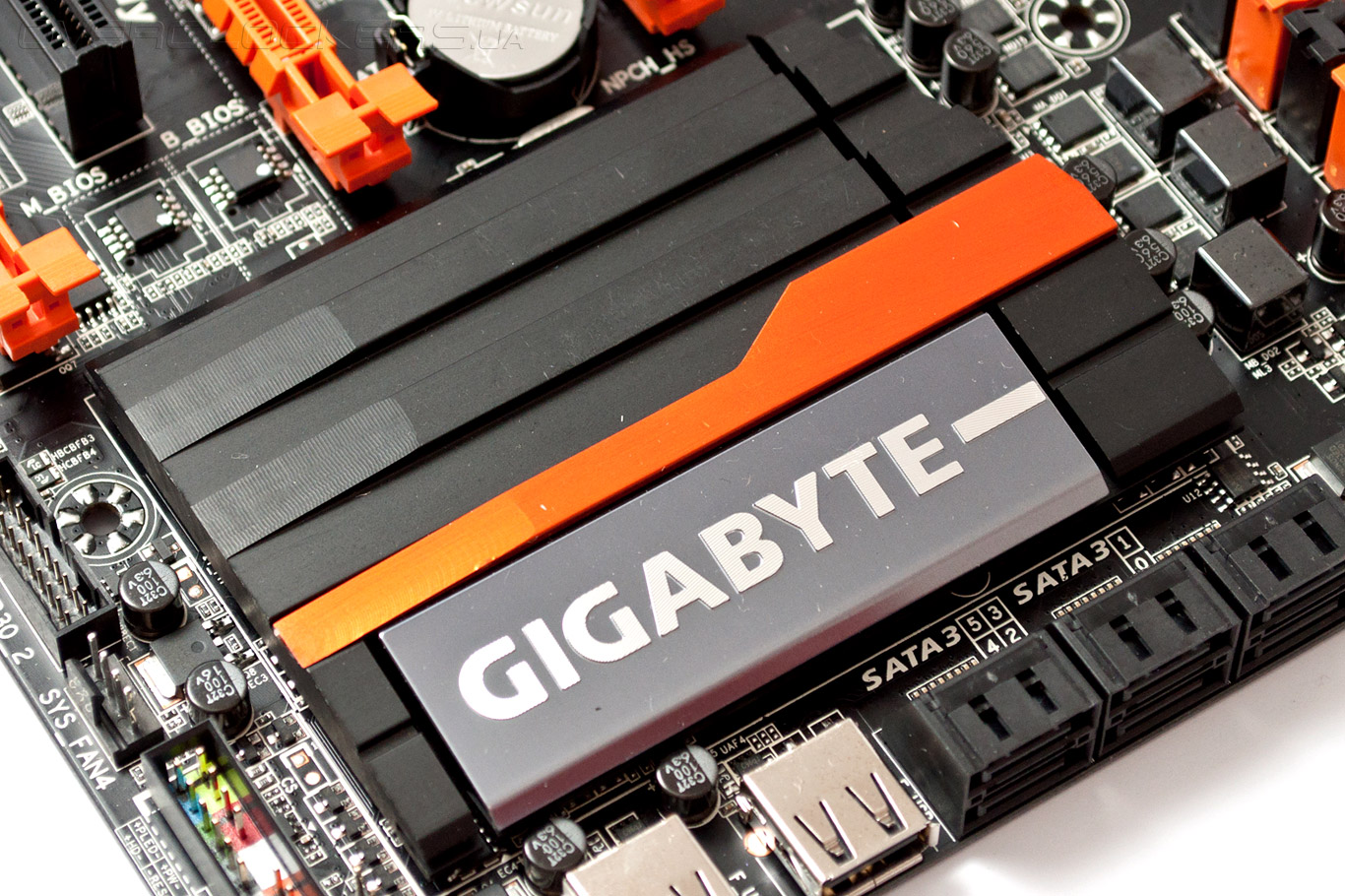

В качестве радиатора для чипсета используется небольшой брусок из легкого сплава, эффективности которого достаточно, с учетом скромного тепловыделения Intel Z87.

Gigabyte GA-Z87X-OC

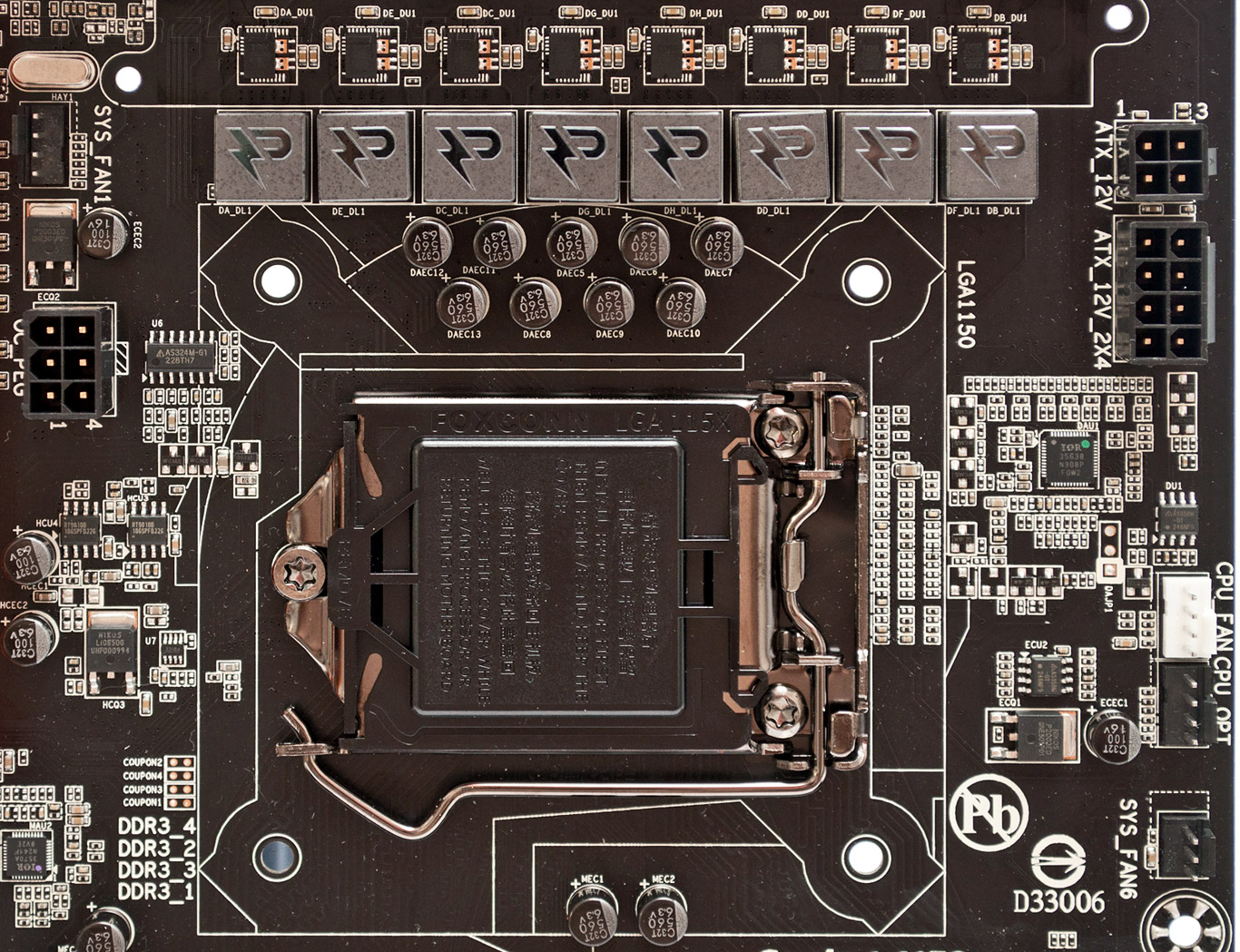

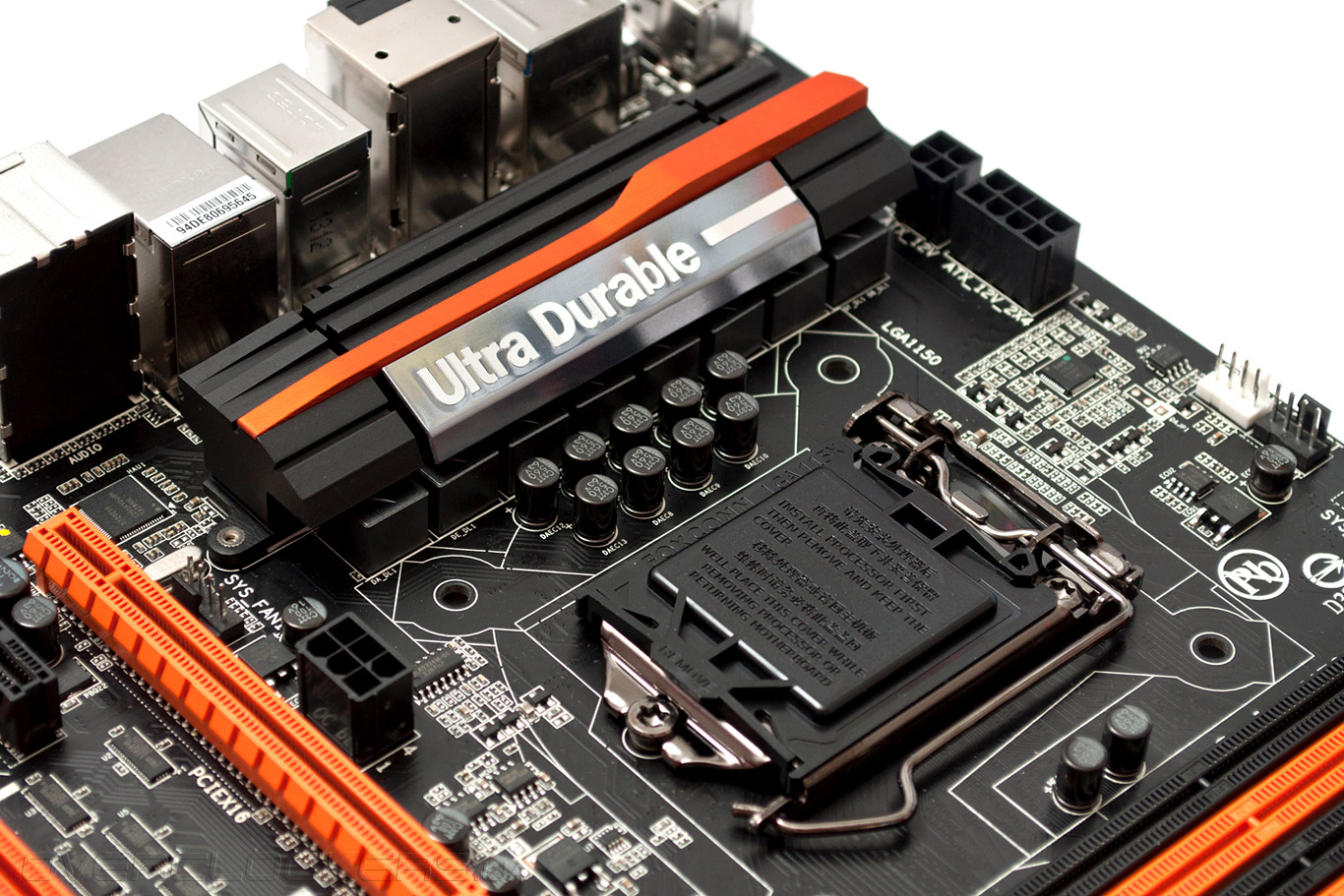

Подсистема питания центрального процессора в Gigabyte GA-Z87X-OC построена по восьмиканальной схеме, причем, все восемь фаз отвечают за формирование напряжения Vccin. На плате используется ШИМ-контроллер IR3563B, а в качестве силовых элементов применены интегральные сборки IR3553, каждая из которых рассчитана на силу тока в 40 А.

Gigabyte GA-Z87X-OC

Напряжение к VRM подводится при помощи двух разъемов: четырехконтактного ATX12V и восьмиконтактного EPS12V, а для усиления питания слотов PCI Express 3.0 x16 служит шестиконткатный разъем, встречающийся на видеокартах. В завершении изучения дизайна новинки заметим, что во всех цепях материнской платы используются качественные конденсаторы с полимерным электролитом и катушки индуктивности, соответствующие внутреннему стандарту надежности Ultra Durable 5.
