Обзор и тестирование материнской платы Gigabyte GA-990FXA-UD5 для процессоров AMD Socket AM3+

Нет смысла отрицать, что лидерские позиции на рынке центральных процессоров принадлежат компании Intel. В итоге, четыре из пяти проданных в 2012 году CPU были произведены на ее мощностях. А между тем, процессоры AMD предлагают интересное соотношение цены и производительности. Особенно выгодно смотрятся APU (Accelerated Processing Unit), которые совмещают на одном полупроводниковом кристалле до четырех вычислительных ядер и производительную видеокарту. В то же время, «классические» процессоры AMD FX после перехода на микроархитектуру Piledriver несколько улучшили быстродействие и снизили уровень энергопотребления в сравнении с Bulldozer. При этом, конструктивное исполнение осталось прежним — Socket AM3+, так что для полноценной работы новых CPU потребовалось лишь обновление прошивок системных плат. Не так давно мы рассматривали интересную с точки зрения запаса прочности «материнку» ASUS Sabertooth 990FX R2.0, а сегодня предлагаем познакомиться с одной из старших моделей компании Gigabyte — GA-990FXA-UD5, предназначенной для работы с процессорами AMD Socket AM3+.

Gigabyte GA-990FXA-UD5

Этот высокоуровневый продукт, построенный на базе системной логики AMD 990FX, предлагает максимальные возможности расширения и должен воплощать вершину инженерной мысли Gigabyte. Так ли это — мы узнаем в процессе сегодняшнего обзора, а пока предлагаем ознакомиться со спецификациями новинки:

Модель Gigabyte GA-990FXA-UD5
Чипсет AMD 990FX + SB950
Процессорный разъем Socket AM3+
Процессоры Socket AM3+ AMD FX, Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000, 32 Гбайт максимум
Слоты PCI-E 3 x PCI Express 2.0 x16 (x16+x16+x0, x16+x8x+8)
2 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
Слоты PCI 1
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 4 (2x 4pin, 2x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 14 x 2.0 (8 разъемов на задней панели, SB950)
4 х 3.0 (2 разъема на задней панели, Etron EJ168)
ATA-133
Serial ATA 6 x SATA 6 Гбит/с (SB950)
2 x SATA 6 Гбит/с (Marvell 88SE9172)
eSATA 2 х eSATA 6 Гбит/с (Marvell 88SE9172)
RAID 0, 1, 5, 10 (SB950), 0,1 (Marvell 88SE9172)
Встроенный звук Realtek ALC889 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
FireWire 2 (1 разъем на задней панели, VIA VT6308)
LPT
COM 1 (внутренний)
BIOS/UEFI AWARD BIOS
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, AMD CrossFireX, NVIDIA SLI


Комплект поставки

Системная плата GA-990FXA-UD5 поставляется в крупной картонной коробке, дизайн которой отличается от рядовых продуктов Gigabyte. На лицевой стороне упаковки изображена система охлаждения, нанесены наименование модели и логотипы многочисленных функций, которые поддерживает новинка.

Gigabyte GA-990FXA-UD5

C обратной стороны можно увидеть схематическое изображение материнской платы, тут же указаны её ключевые конструктивные особенности.

Gigabyte GA-990FXA-UD5

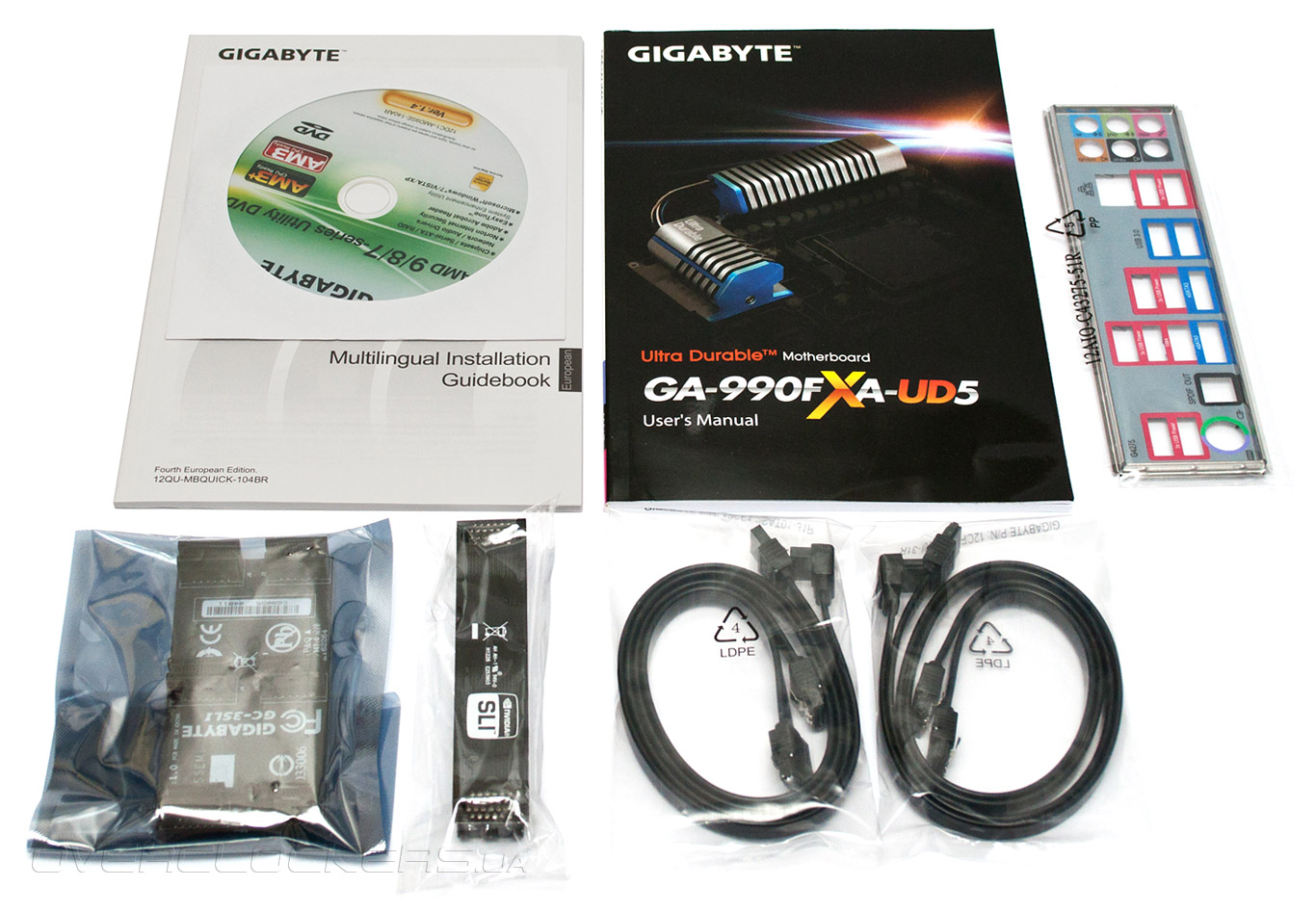

Комплект поставки новинки включает:
  • заглушку на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с;
  • мостики NVIDIA SLI и NVIDIA 3-Way SLI;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкцию по быстрой сборке.
Gigabyte GA-990FXA-UD5

Особого разнообразия, как для флагманской модели, не наблюдается, но все основные компоненты, необходимые для сборки системного блока, присутствуют.


Дизайн

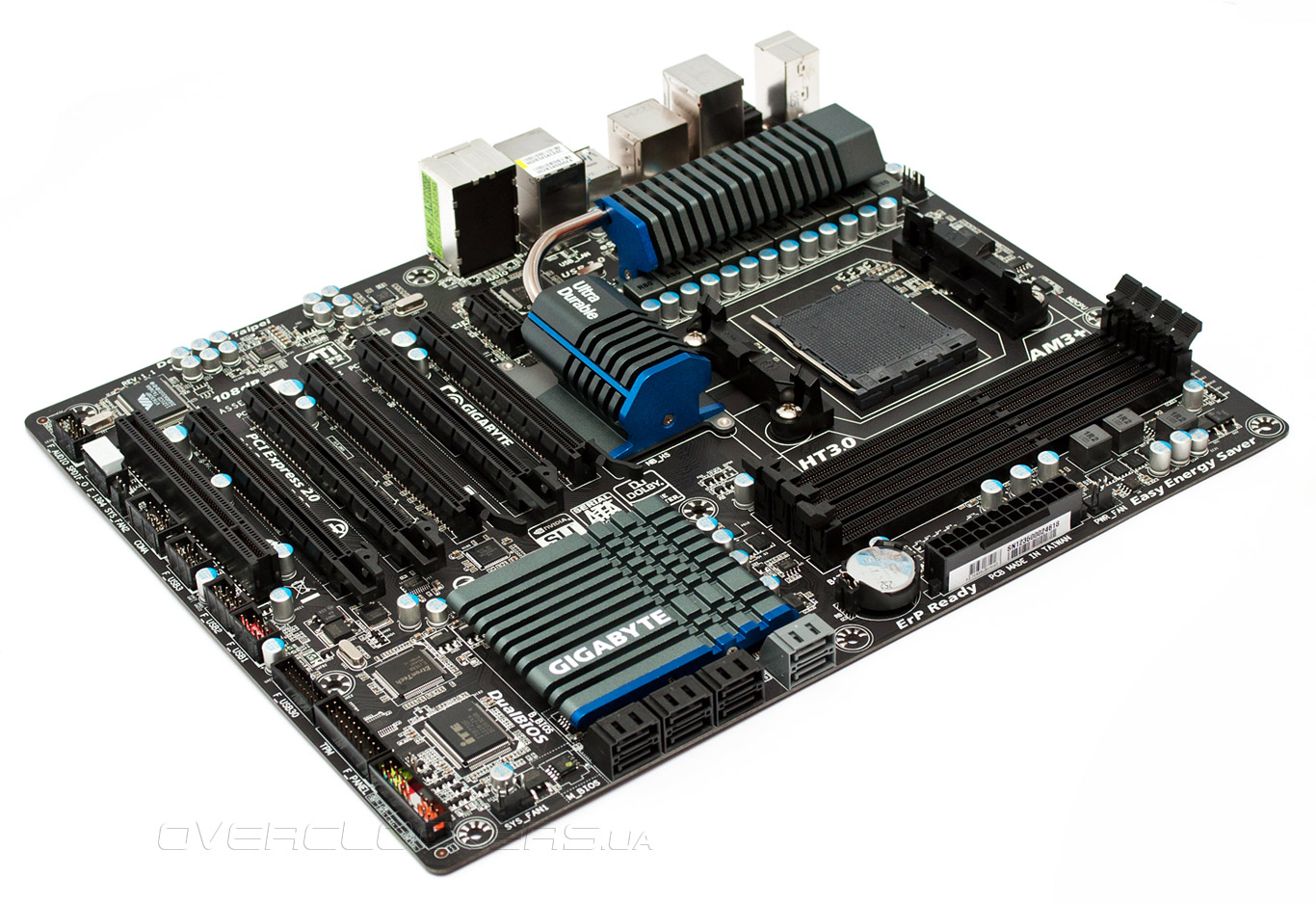

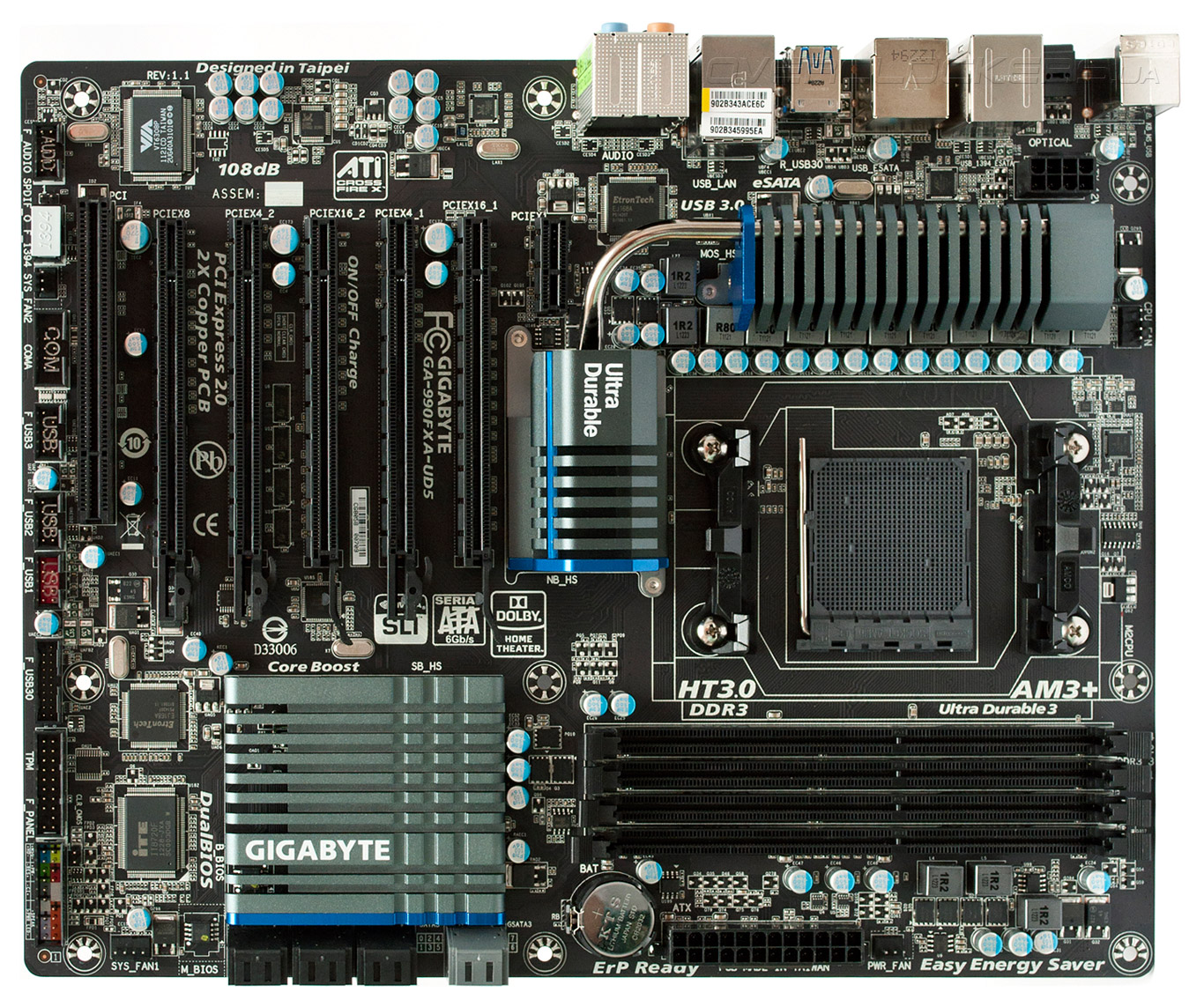

Материнская плата GA-990FXA-UD5 выполнена в форм-факторе АТХ, так что никаких проблем при установке в стандартные корпуса быть не должно. Компоновка новинки близка к классической, а внешний вид сильно напоминает младшую модель Gigabyte GA-990FXA-UD3, рассмотренную нами полгода назад.

Gigabyte GA-990FXA-UD5

Доставшийся на тестирование экземпляр имеет ревизию 1.1, но на рынке можно найти более позднюю версию — 3.0, которая отличается поддержкой новейших Piledriver «из коробки». В основе материнской платы лежит системная логика AMD 990FX, а функцию южного моста выполняет микросхема SB950. Такая связка обеспечивает максимальные возможности расширения и совместимость с любыми процессорами AMD в исполнении Socket AM3/AM3+. Поддерживаются модели с тепловыделением до 140 Вт включительно, но запас прочности подсистемы питания позволяют рассчитывать на хороший разгон. Для установки модулей ОЗУ служат четыре разъема DIMM DDR3, в которые можно установить модули суммарным объемом до 32 ГБ.

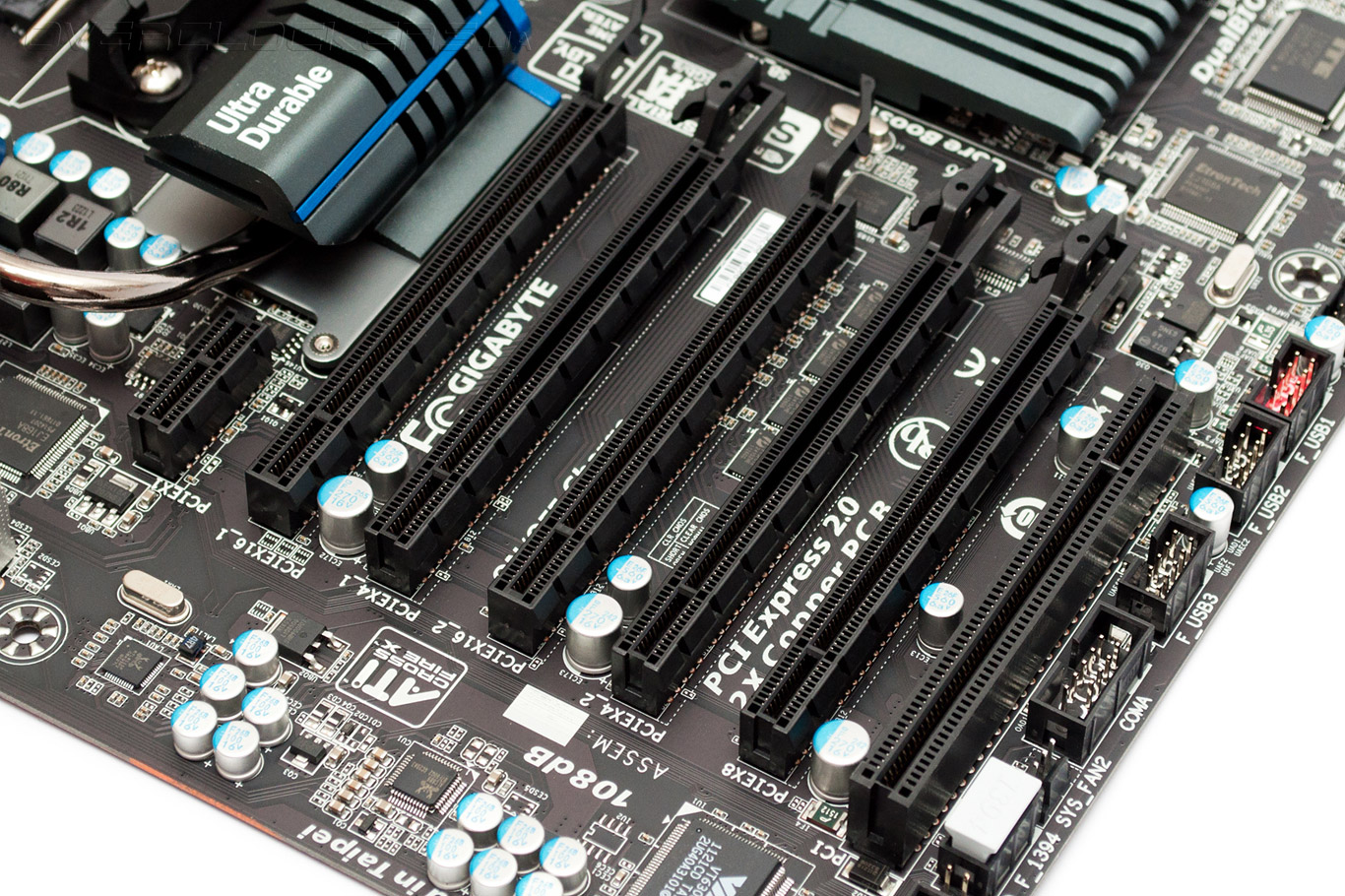

Одной из сильных сторон Gigabyte GA-990FXA-UD5 является наличие сразу пяти слотов PCI Express 2.0 x16, подключенных к северному мосту. Первый и третий по счету порты способны работать с двумя видеокартами с максимальной скоростью, а при добавлении третьего графического акселератора третий и пятый разъемы переключаются в режим PCI Express 2.0 x16@x8. Это позволяет строить на базе новинки системы AMD CrossFireX и NVIDIA 3-Way SLI. Второй и четвертый порты всегда работают как PCI Express 2.0 x16@х4, их можно использовать для установки видеоускорителей или плат расширения, требовательных к пропускной способности интерфейса. Кроме того, функциональность материнской платы можно расширить за счет одного слота PCI и одного PCI-E 2.0 x1.

Gigabyte GA-990FXA-UD5

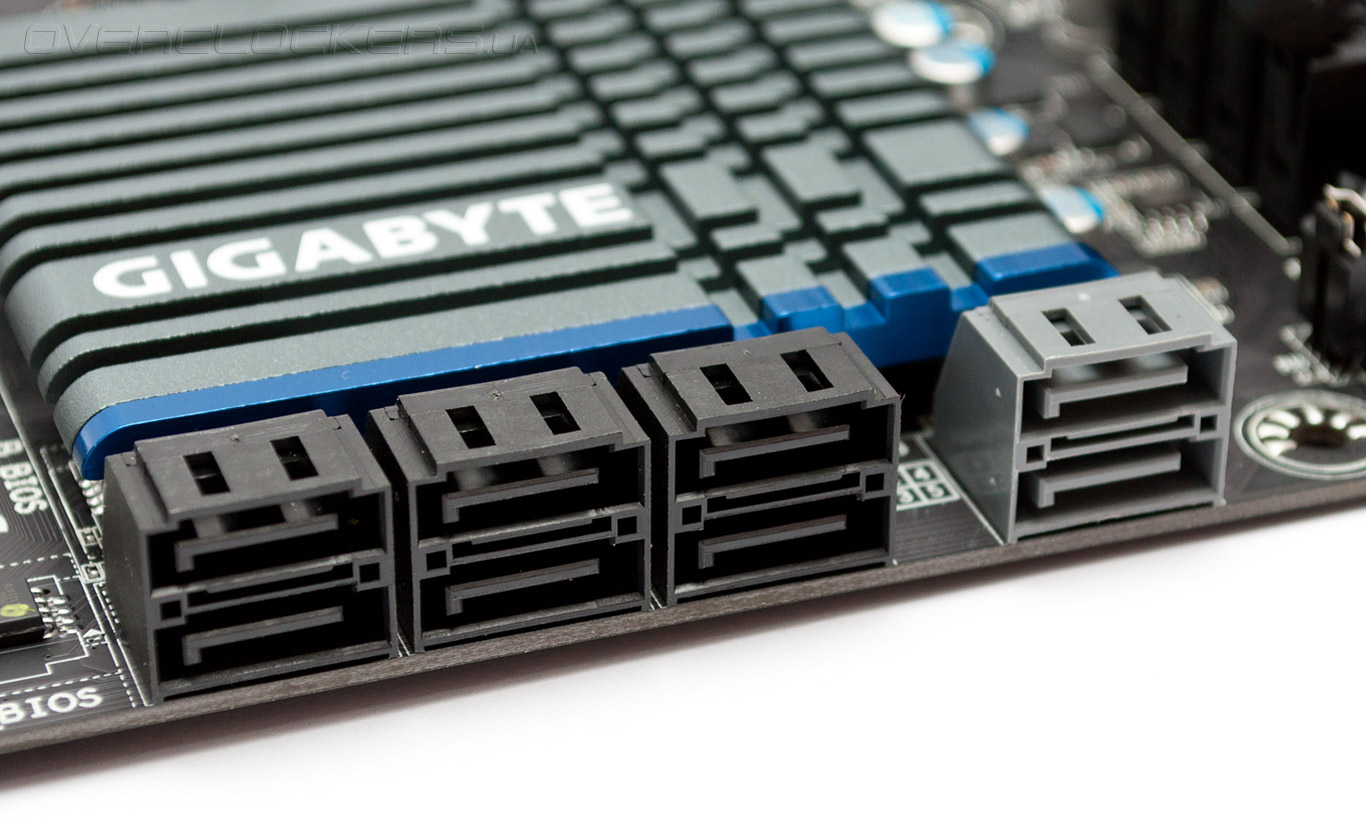

Возможности дисковой подсистемы расширены за счет контроллеров Marvell 88SE9172, обслуживающих два дополнительных канала SATA и пару портов eSATA, работающих на скорости 6 Гбит/с. Накопители, подключенные к системной логике, можно объединять в массивы RAID 0, 1, 5 и 10.

Gigabyte GA-990FXA-UD5

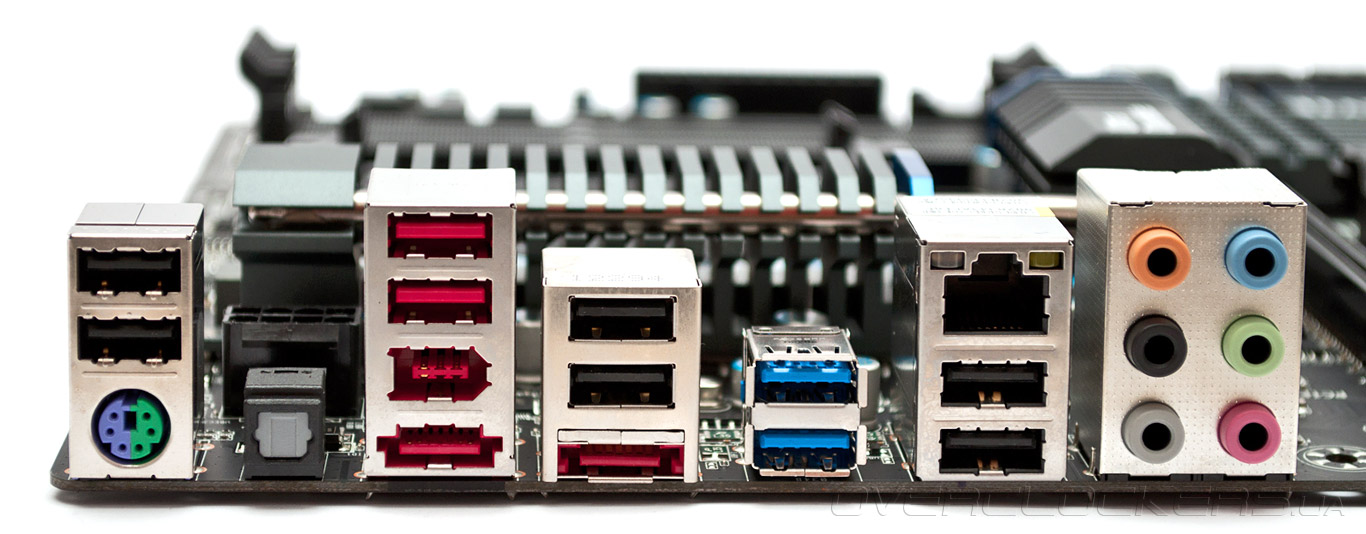

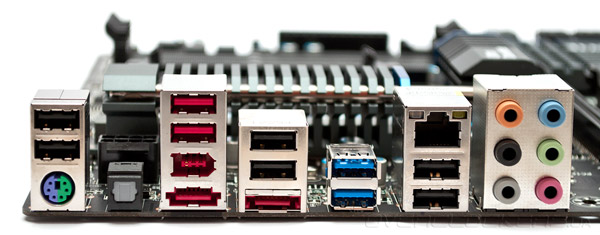

Дополнительно к чипсетным портам USB 2.0 на плате установлено еще четыре разъема более скоростной шины, за которые отвечают два контроллера Etron EJ168. Благодаря чипу VIA VT6308 рассматриваемое решение поддерживает стандарт IEEE 1394, чему обрадуются владельцы внешних накопителей и видеокамер с интерфейсом FireWire. В итоге, на задней панели новинки можно увидеть:
  • комбинированный разъем PS/2;
  • восемь портов USB 2.0 и пару USB 3.0;
  • оптический выход S/PDIF;
  • два интерфейса eSATA 6 Гбит/с;
  • один разъем FireWire;
  • сетевой порт RJ-45;
  • шесть аналоговых аудиовыходов.
Gigabyte GA-990FXA-UD5

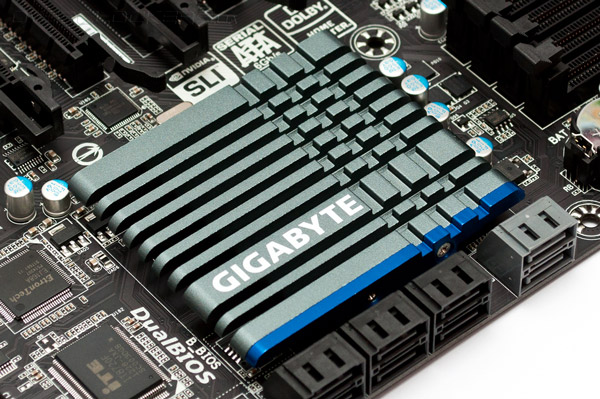

Поскольку системная логика имеет двухчиповую компоновку, каждая из микросхем оснащается собственной системой охлаждения. Для отвода тепла от южного моста используется довольно крупный плоский радиатор.

Gigabyte GA-990FXA-UD5

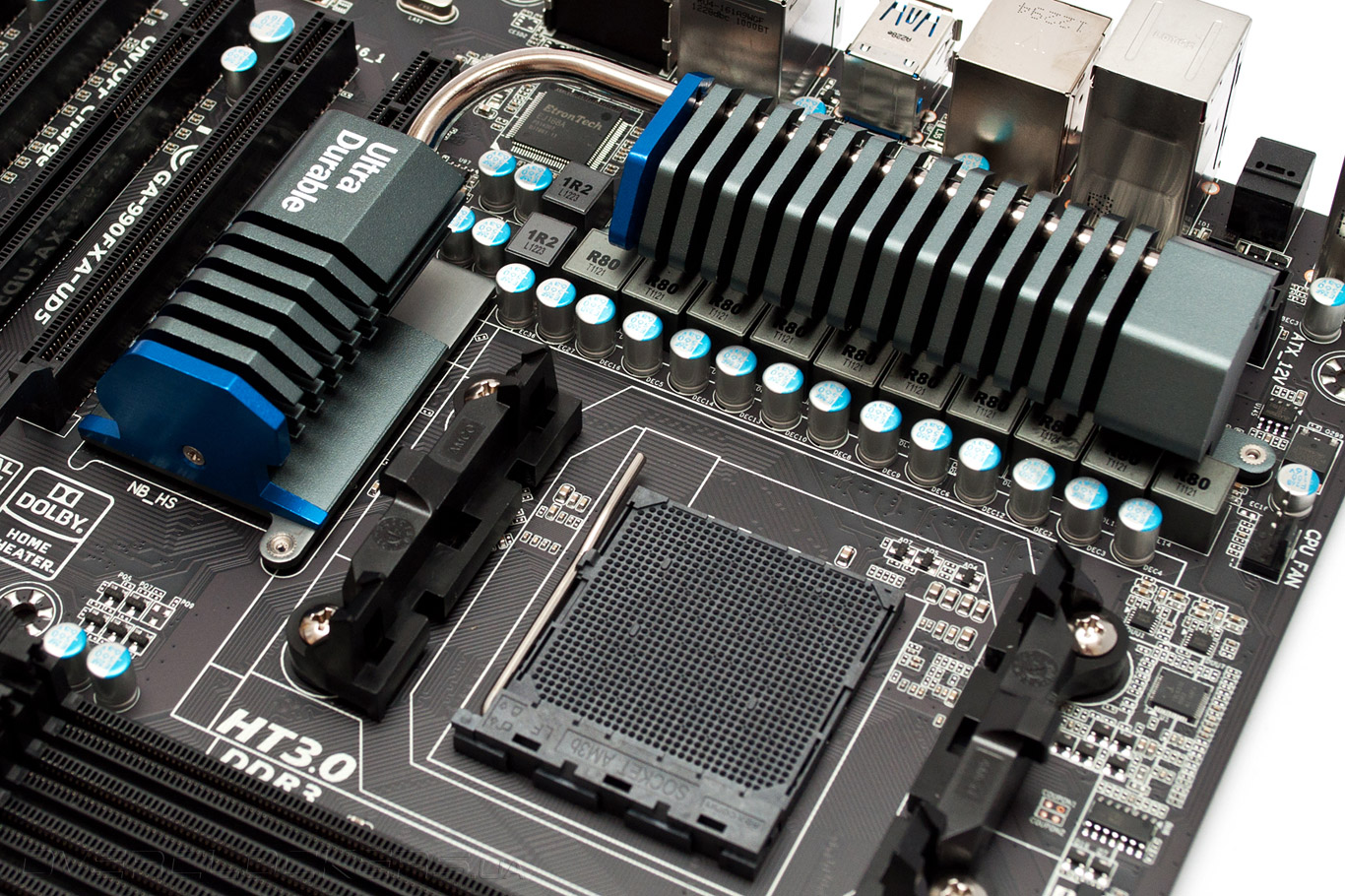

Северный мост и силовые элементы охлаждаются парой массивных радиаторов, соединенных тепловой трубкой.

Gigabyte GA-990FXA-UD5

Для подключения вентиляторов материнская плата оснащена всего четырьмя разъемами, но только два из них — четырехконтактные, которые позволяют управлять скоростью вращения посредством ШИМ.

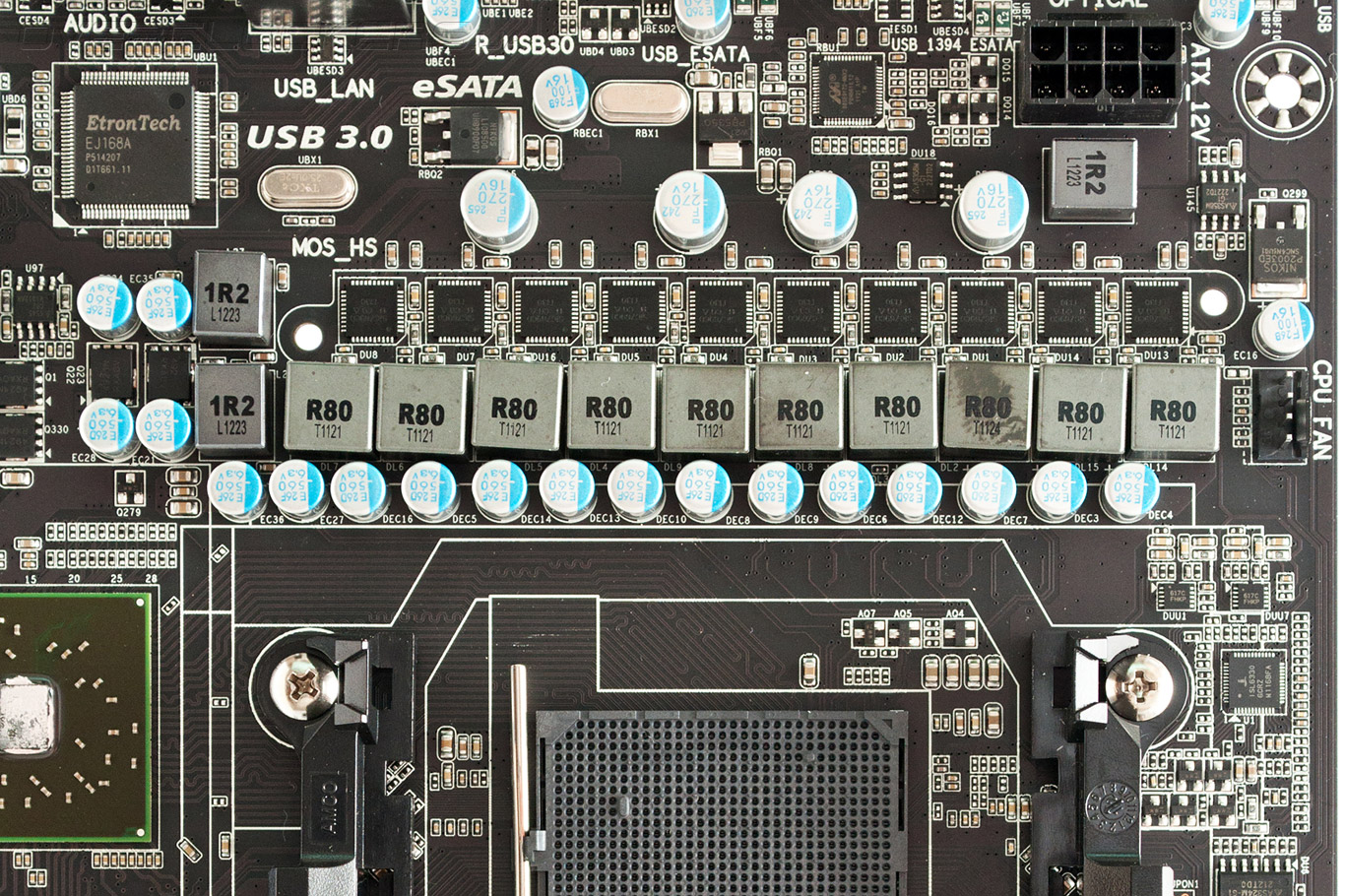

Силовая подсистема Gigabyte GA-990FXA-UD5 питается от восьмиконтактного разъема EPS12V. Она построена по десятиканальной схеме и управляется цифровым ШИМ-контроллером ISL6330 производства компании Intersil. Восемь фаз VRM питают вычислительные ядра, а две оставшиеся — формируют напряжение для встроенного северного моста.

Gigabyte GA-990FXA-UD5

В качестве силовых элементов используются десять интегральных сборок Vishay Siliconix SiC769, каждая из которых объединяет пару полевых транзисторов и микросхему-драйвер. Интегральные сборки рассчитаны на силу тока до 35 А и по сравнению с дискретными MOSFET обладают лучшими показателями эффективности и меньшим тепловыделением.

В сравнении с конкурентами Gigabyte GA-990FXA-UD5 проигрывает из-за отсутствия контрольных точек для измерения напряжений, индикатора POST-кодов и аппаратных кнопок управления, ставших непременным атрибутом старших моделей. Зато, новинка обладает двумя микросхемами с прошивкой, а фирменная функция DualBIOS автоматически восстанавливает управляющий микрокод в случае сбоя или неудачной перепрошивки.
