Недорогой HTPC. Обзор и тестирование компактной материнской платы Gigabyte GA-A75N-USB3 для процессоров AMD Socket FM1

Недавнее тестирование материнской платы ASUS F1A75-I Deluxe доказало актуальность идеи создания компактного мультимедийного ПК в корпусе Mini-ITX на базе гибридных процессоров AMD Llano. Высокая производительность в сочетании с небольшими размерами и невысоким энергопотреблением делают такие системные платы отличной основной для построения домашнего центра цифровых развлечений. Сегодня мы познакомим вас с очередной интересным продуктом — Gigabyte GA-A75N-USB3. Модель выполнена в формате Mini-ITX и предназначена для процессоров Socket FM1. В отличие от ASUS F1A75-I Deluxe «материнка» Gigabyte не отличается разнообразным комплектом поставки или повышенной функциональностью. Её изюминка в другом — умеренной цене, высоком качестве и продуманном дизайне, и, как оказалось, неплохом разгонном потенциале. Спецификация участницы обзора представлены в таблице.

Модель Gigabyte GA-A75N-USB3
Чипсет AMD A75 (FCH)
Процессорный разъем Socket FM1
Процессоры AMD A-Series, E2-Series
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000
32 Гбайт максимум
Слоты PCI-E 1x PCI Express 2.0 x16
Слоты PCI
Встроенное видеоядро (в процессор) Radeon HD 65xx/64xx/63xx
Видеоразъемы DVI-D, HDMI
Количество подключаемых вентиляторов 1x 4pin, 1х 3pin
Порты PS/2
Порты USB 4x 2.0 (2 разъема на задней панели)
4х 3.0 (4 разъема на задней панели, AMD A75)
ATA-133
Serial ATA 4x SATA 6 Гбит/с (A75)
eSATA 1х eSATA 6 Гбит/с (A75)
RAID 0, 1, 10, JBOD (A75)
Встроенный звук Realtek ALC889 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AWARD BIOS
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности DualBIOS+Hybrid EFI, On/Off Charge, Ultra Durable

Технические характеристики Gigabyte GA-A75N-USB3 указывают на то, что разработчики не стали перегружать материнскую плату дополнительными контроллерами, а сделали выбор в пользу максимального использования возможностей системной логики. Отметим, что такой подход должен самым положительным образом отразиться на розничной стоимости продукта.


Комплект поставки

Участница сегодняшнего тестирования поставляется в небольшой красочной упаковке, оформление выполнено в едином для большинства моделей серии Ultra Durable 3 стиле. Кроме наименования модели лицевая сторона содержит множество логотипов поддерживаемых технологий и фирменных особенностей.

Gigabyte GA-A75N-USB3

Например, материнская плата поддерживает скоростные интерфейсы USB 3.0 и SATA 6 Гбит/с. Модель оснащена высококачественным аудиокодеком, который поддерживает декодирование звуковых дорожек Blu-ray дисков при соотношении сигнал/шум на уровне 108 дБ. Вдобавок, Gigabyte GA-A75N-USB3 располагает фирменной технологией DualBIOS, во всех электрических цепях применяются качественные японские конденсаторы с полимерным электролитом, срок службы котороых составляет не менее 50 000 часов. Интересно, что производитель обещает быстродействие интегрированного графического ядра на уровне 6000 и более баллов в 3Dmark Vantage в разгоне. Возможности платы позволяют объединение встроенной и дискретной видеокарт в систему AMD Dual Graphics.

Обратная сторона упаковки, помимо краткой спецификации модели, содержит расширенную информацию о некоторых фирменных особенностях Gigabyte GA-A75N-USB3.

Gigabyte GA-A75N-USB3

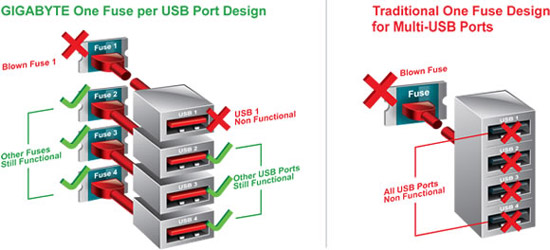

Одна из них — Ultra Durable 3 означает использование элементной базы c увеличенным сроком службы и увеличенную вдвое толщину медных проводников печатной платы. На практике это означает повышенную стабильность в условиях повышенных нагрузок и температур, а при нормальной работе такие компоненты способны проработать без сбоев долгие годы. Точно такие же стандарты качества применяются при изготовлении старших моделей компании. Фирменная особенность материнских плат Gigabyte — DualBIOS, заключается в использовании двух микросхем с прошивкой: основной и резервной. Последняя используется в случае сбоя в работе основной, например, вследствие перебоя электропитания во время обновления микрокода. Обладатели гаджетов, заряжающихся от портов USB, будут рады функции On/Off Charge, которая продолжает подавать напряжение на устройства даже после выключения операционной системы. Нельзя не отметить поддержку материнской платой еще одной интересной особенности, называемой One Port One Fuse. Данная технология заключается в применении отдельных предохранителей для каждого из портов USB. Наглядно работу One Port One Fuse демонстрирует следующая иллюстрация.

Gigabyte GA-A75N-USB3

Очевидно преимущество в сравнении со схемами, использующими общий предохранитель в цепях питания группы портов USB. Не будем скрывать, что выход из строя портов USB — весьма распространенная «болезнь» многих системных плат.

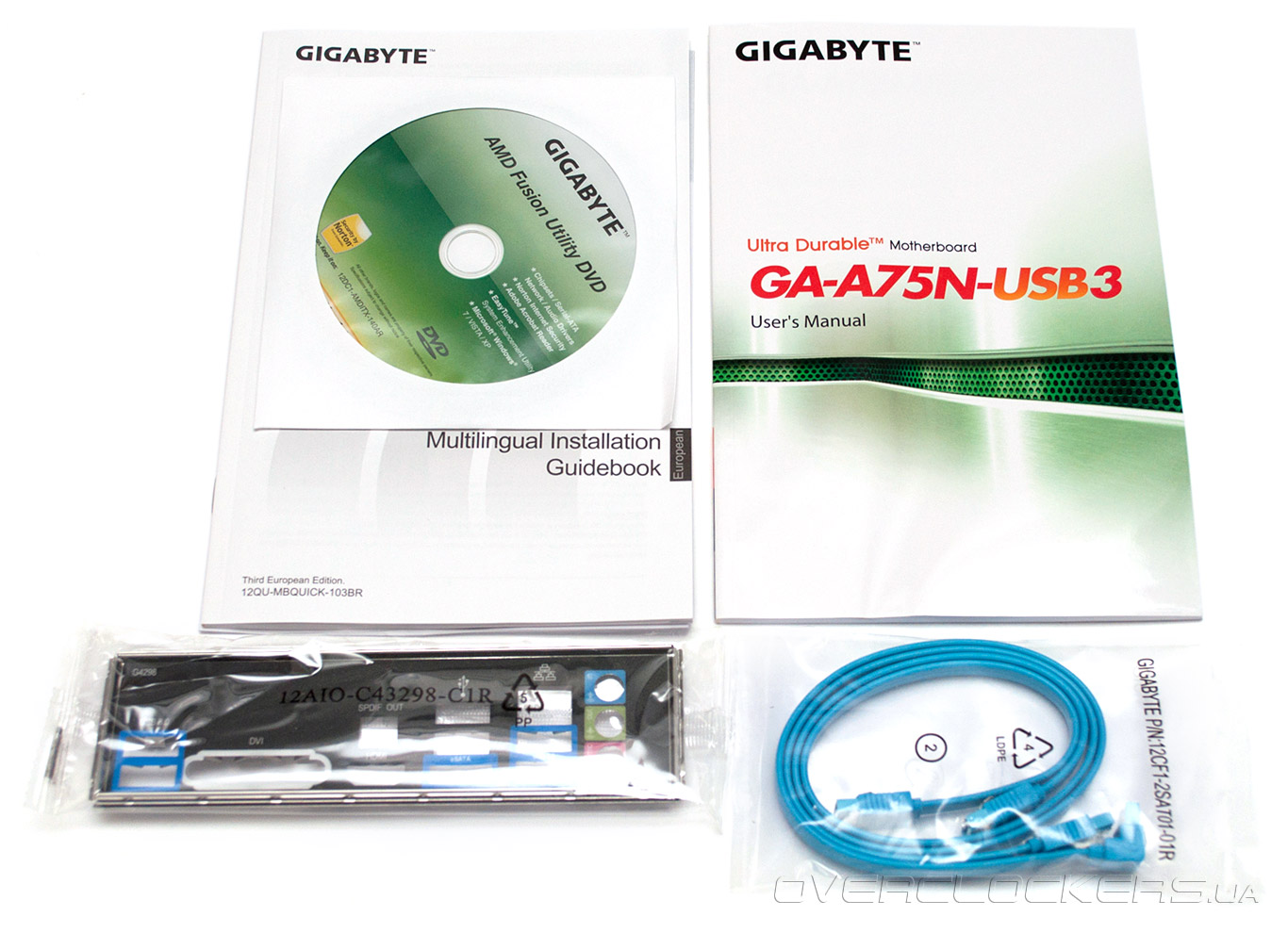

Комплект поставки Gigabyte GA-A75N-USB3 не отличается особым разнообразием. Он включает:
  • два кабеля SATA 6 Гбит/с;
  • заглушку на заднюю панель I/O Shield;
  • диск-DVD с драйверами и программным обеспечением;
  • подробное руководство пользователя;
  • инструкция по быстрой сборке системы.
Gigabyte GA-A75N-USB3

Набор аксессуаров очень скромный, но вполне соответствует продуктам начального уровня и позволяет собрать систему в компактном корпусе.


Дизайн и функциональность

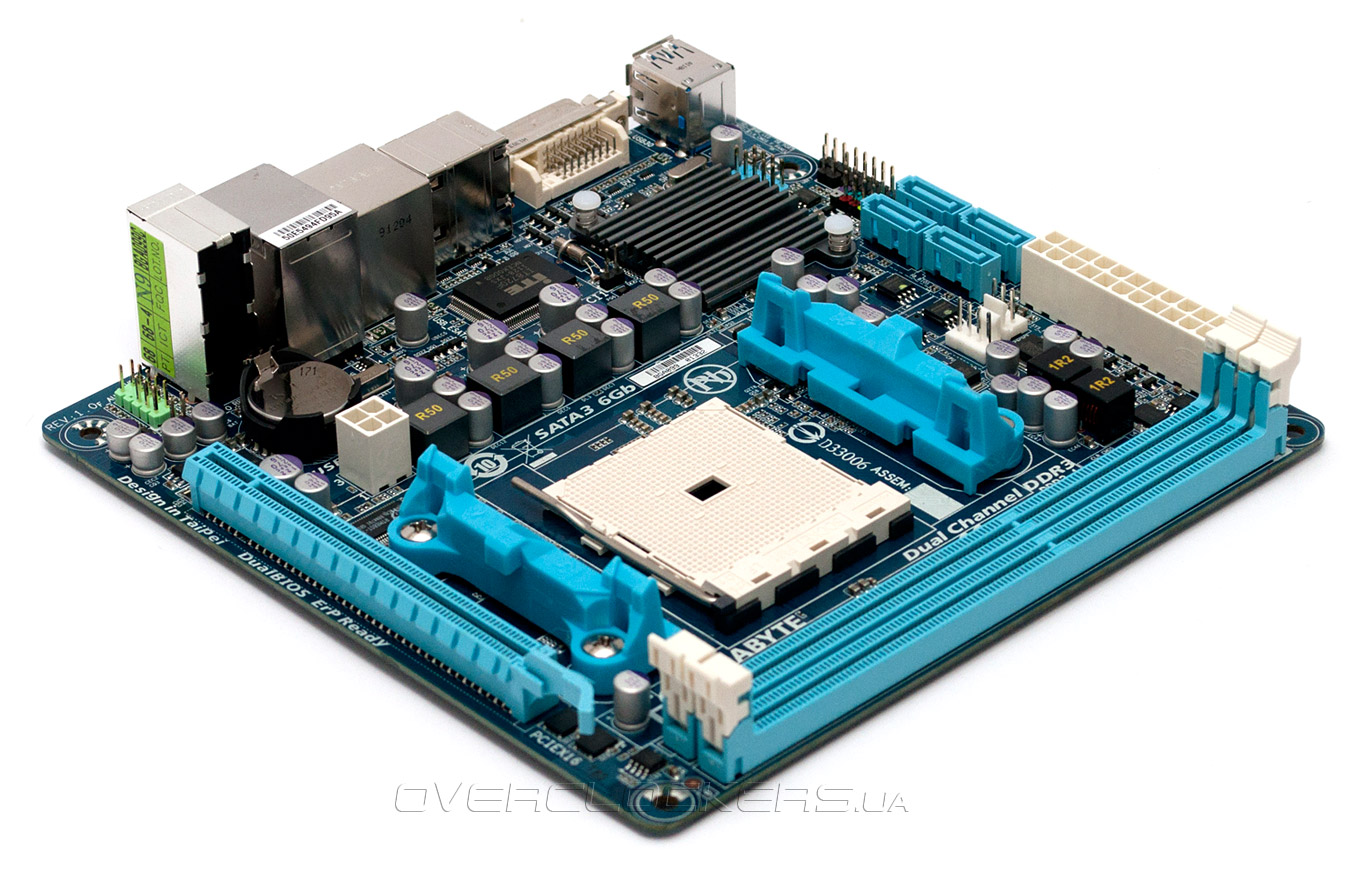

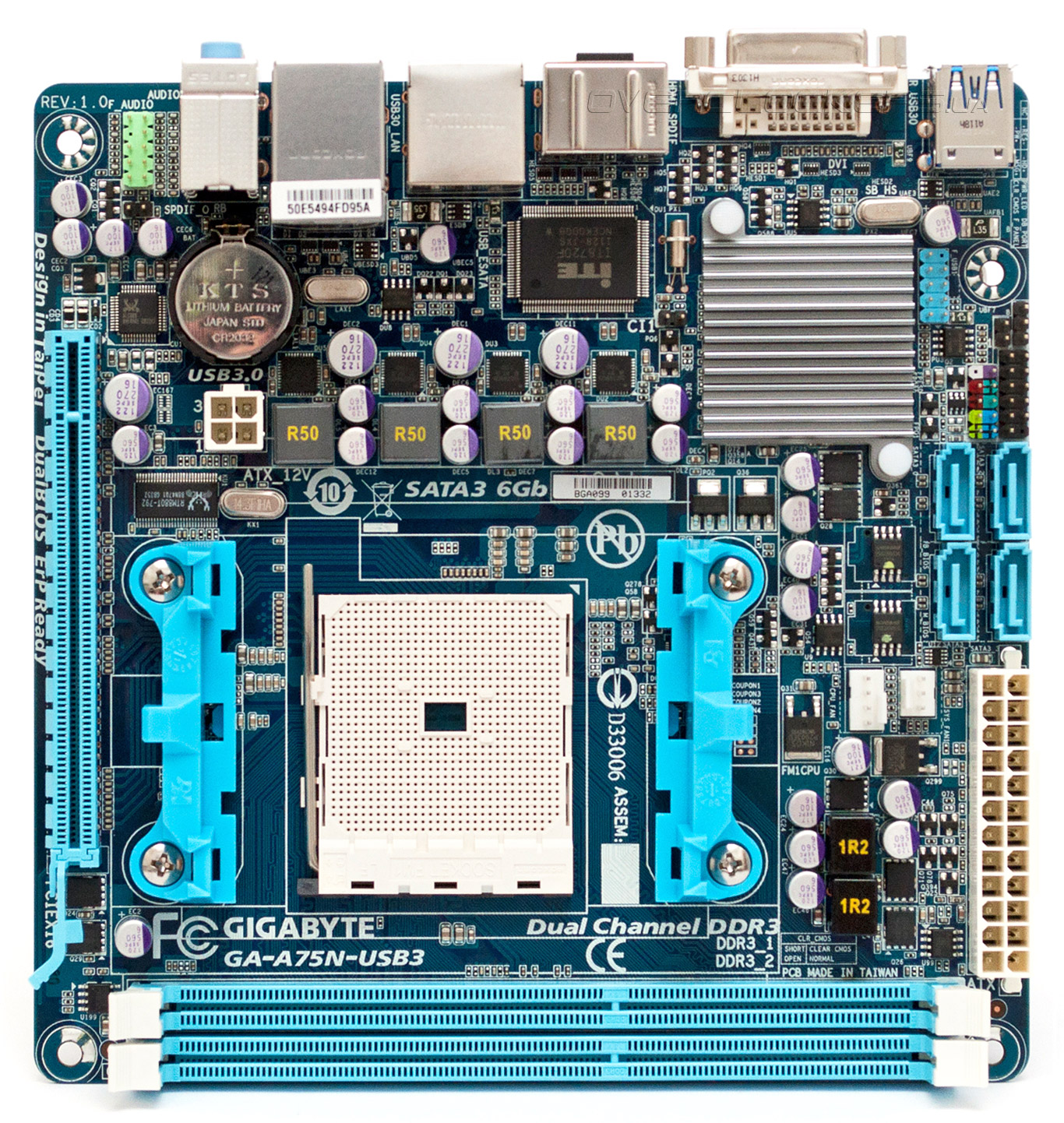

Системная плата Gigabyte GA-A75N-USB3 выполнена в формате Mini-ITX, её размеры составляют всего 170 х 170 мм. Использование компактного форм-фактора естественным образом отразилось на дизайне этой модели. Изучая конструкцию участницы сегодняшнего тестирования мы будем проводить параллели с F1A75-I Deluxe, которая, волей случая, первой побывала в нашей тестовой лаборатории. Несмотря на схожую компоновку обеих плат инженеры Gigabyte для GA-A75N-USB3 выбрали стандартное размещение процессорного разъема, благодаря чему стала возможной установка габаритных систем охлаждения.

Gigabyte GA-A75N-USB3

Материнская плата Gigabyte базируется на чипсете AMD A75 — старшем из наборов системной логики, предназначенных для AMD A-series. Поддерживаются любые процессоры в исполнении Socket FM1 с тепловыделением до 100 Вт включительно. Два слота DIMM DDR3 позволяют установить до 32 Гбайт оперативной памяти, частота модулей ОЗУ может достигать 2000 МГц в режиме разгона.

Gigabyte GA-A75N-USB3

Гибридные процессоры AMD Llano ориентированы, в первую очередь, на использование встроенного графического ядра. Для подключения мониторов служат цифровые видеовыходы DVI-D и HDMI. Тем, кому производительности встроенного видеоакселератора покажется мало, системная плата Gigabyte GA-A75N-USB3 предлагает полноценный разъем PCI Express 2.0 x16 для установки дискретной видеокарты. Поддерживается режим AMD Dual Graphics, который позволяет объединять ресурсы встроенного и внешнего графического ускорителя для повышения быстродействия. Дополнительные слоты расширения PCI и PCI-E отсутствуют, что является следствием использования компактного форм-фактора Mini-ITX.

Как мы уже говорили, участница сегодняшнего тестирования практически лишена дополнительных контроллеров, зато возможности расширения системной логики используются по максимуму. Дисковая подсистема представлена четырьмя чипсетными портами SATA 6 Гбит/с и одним eSATA 6 Гбит/с, выведенным на заднюю панель. Все восемь портов USB, половина из которых поддерживает третью высокоскоростную ревизию универсальной последовательной шины, подключены к набору системной логики AMD A75. При этом шесть разъемов выведены на заднюю панель, а еще два можно подключить к игольчатым контактам на плате. Фактически, из дополнительных контроллеров можно встретить лишь Realtek RTL8111E, отвечающий за сетевой интерфейс Gigabit Ethernet, да HD-аудиокодек Realtek ALC889, который, помимо прочего, обеспечивает поддержку оптического выхода S/PDIF.

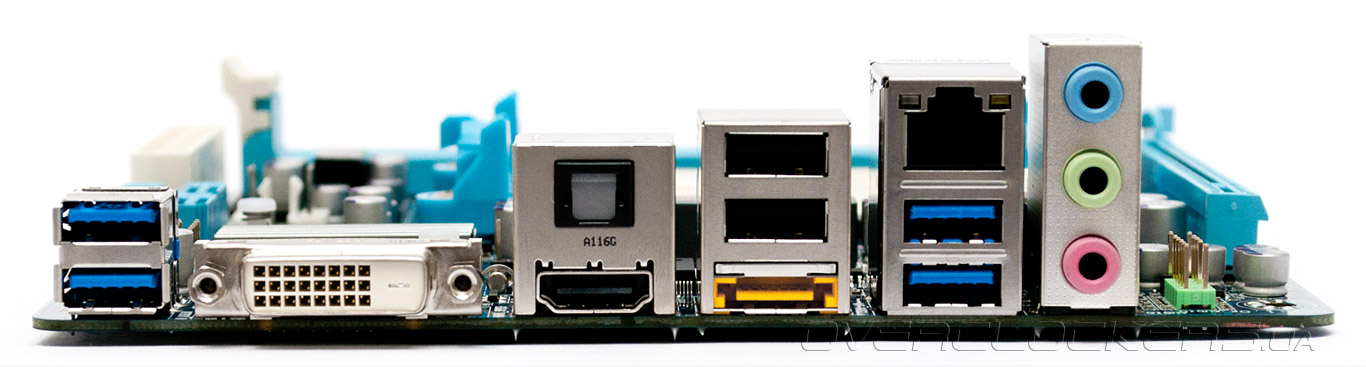

Задняя панель Gigabyte GA-A75N-USB3 включает два порта USB 2.0, четыре USB 3.0, видеовыходы DVI-D и HDMI. Кроме того, можно встретить один eSATA, гигабитный сетевой разъем RJ-45 и набор аудиовыходов, среди которых три аналоговых и оптический S/PDIF.

Gigabyte GA-A75N-USB3

Заметим, что владельцы аналоговых мониторов не смогут использовать встроенное видеоядро, так как разъем D-Sub отсутствует, а имеющийся в наличии DVI-D не поддерживает соответствующие переходники.

Для подключения вентиляторов служат два разъема, один из которых поддерживает управление скоростью вращения методом ШИМ. Система охлаждения материнской платы представлена единственным плоским радиатором на микросхеме южного моста, при этом силовые элементы преобразователя напряжения процессора не имеют дополнительного теплоотвода. Во время тестирования GA-A75N-USB3 мы не наблюдали признаков перегрева, но, тем не менее, рекомендуем позаботиться о вентиляции внутри корпуса системного блока.

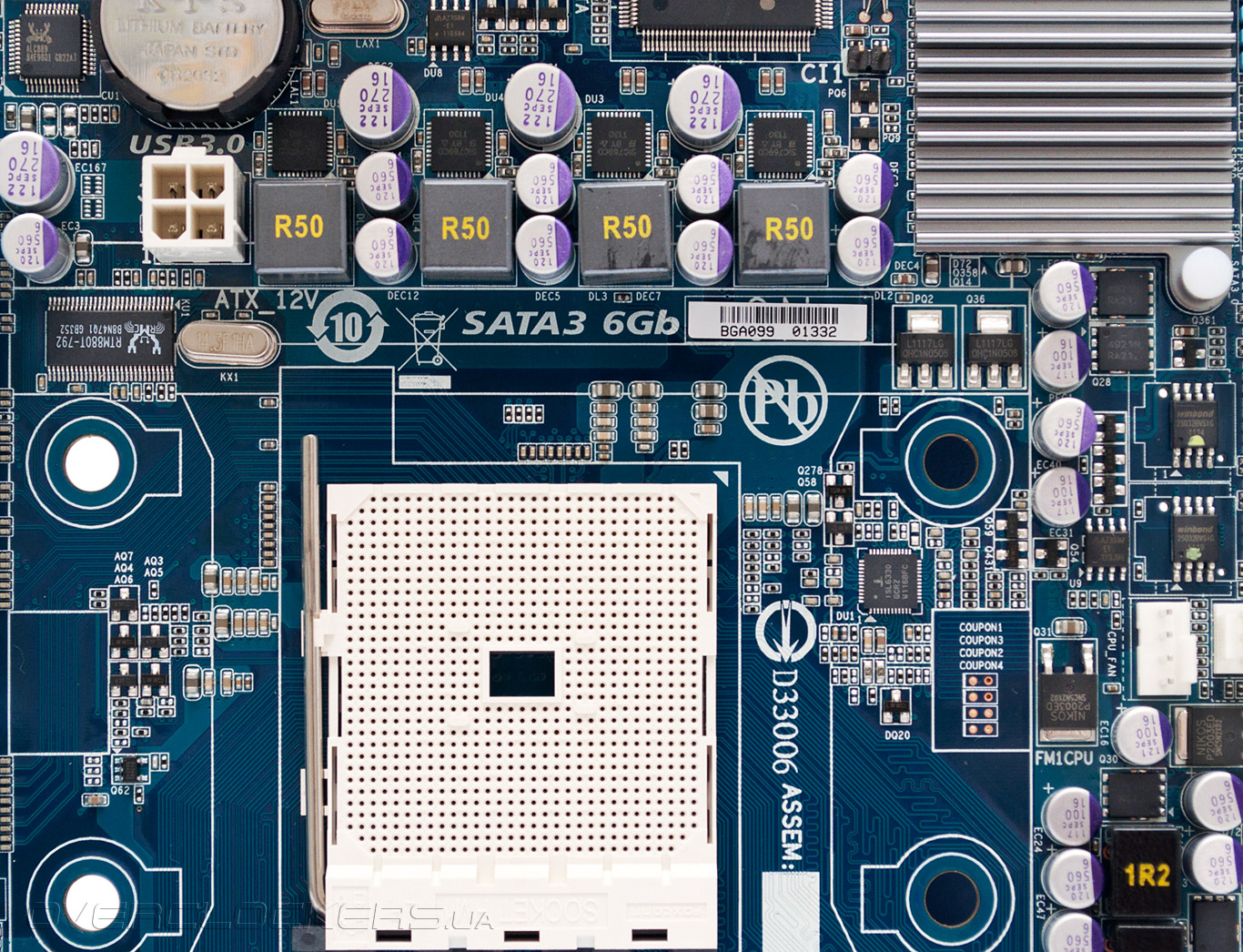

Силовая подсистема Gigabyte GA-A75N-USB3 позволяет эксплуатировать любые процессоры AMD в исполнении Socket FM1. Преобразователь напряжения процессора построен по четырехканальной схеме. Три фазы обеспечивают напряжением вычислительные ядра, а оставшаяся — встроенный северный мост и контроллер оперативной памяти. VRM работает под управлением ШИМ-контроллера ISL6330 производства компании Intersil Americas Inc.

Gigabyte GA-A75N-USB3

Дополнительное питание подводится при помощи четырехконтактного разъема ATX12V, а силовые элементы преобразователя лишены радиаторов. Такие инженерные решения выглядят не слишком надежно, зато сама элементная база ничуть не уступает в надежности старшим моделям. В качестве силовых элементов применены интегральные сборки Driver MOSFETs, которые, объединяют в себе пару полевых транзисторов и микросхему-драйвер. Используются катушки индуктивности закрытой конструкции и качественные японские конденсаторы с полимерным электролитом. Таким образом, преобразователь напряжения процессора выполнен качественно, но не имеет значительного запаса прочности. Впрочем, для платы Mini-ITX, предназначенной для сборки компактных ПК и HTPC, такой подход совершенно оправдан.

В процессе знакомства с конструкцией Gigabyte GA-A75N-USB3 у нас сложилось впечатление надежного и «крепко сбитого» продукта. Несмотря на малые размеры платы, удобное расположение компонентов делают сборку системы простым и приятным занятием. Высокое качество изготовления и продуманный дизайн гарантируют длительную эксплуатацию и позволяют надеяться на некоторый разгон. Что касается функциональности, то базовых возможностей расширения системной логики будет достаточно большинству пользователей. А теперь настало время изучить программную составляющую участницы сегодняшнего тестирования.
