Обзор и тестирование недорогой системной платы MSI 970A-G45 для процессоров AMD Socket AM3+

Процессоры AMD FX, несмотря ни на что, находят своих покупателей, а модельный ряд Bulldozer расширяется, пополняясь новыми интересными продуктами. Это неудивительно, ведь их производительности достаточно в подавляющем большинстве современных приложений, а энергоэффективность находится на приемлемом уровне. При этом основной конкурент — компания Intel, предлагает очень интересные с точки зрения цены и производительности процессоры Sandy Bridge, которые, увы, практически лишены возможности разгона. Исключение составляет пара моделей стоимостью более $200, что превышает границы бюджета большинства экономных покупателей. Как показали недавнее тестирование, AMD FX-8150 демонстрирует несколько меньший уровень производительности, чем старшие процессоры LGA1155. Но не стоит забывать, что максимальная вычислительная мощность требуется далеко не всегда. На этот случай в линейке Bulldozer есть более доступные шести- и четырехъядерные модели. Они обладают всеми преимуществами новой микроархитектуры, и, что самое актуальное для любителей разгона, свободным коэффициентом умножения. В одном из предстоящих обзоров мы планируем познакомить вас с шестиядерным AMD FX-6100, а пока рассмотрим материнскую плату MSI 970A-G45 для процессоров Socket AM3+. В её основе лежит набор системной логики AMD 970 — младшая модель из линейки чипсетов 9-й серии. От старших сородичей его отличает лишь отсутствие поддержки AMD CrossFireX. Участница сегодняшнего обзора относится к недорогим моделям и предназначена для экономных покупателей. Для начала, предлагаем ознакомиться с её спецификациями.

Модель MSI 970A-G45
Чипсет AMD 970 + SB950
Процессорный разъем Socket AM3+
Процессоры Socket AM3+ AMD FX, Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866 до 32 Гбайт
Слоты PCI-E 1x PCI Express 2.0 x16
1x PCI Express 2.0 x16@x4
2x PCI Express 2.0 x1
Слоты PCI 2
Количество подключаемых вентиляторов 3 (2x 4pin, 1x 3pin)
Порты PS/2 1
Порты USB 12x 2.0 (6 разъемов на задней панели)
2х 3.0 (ASMedia ASM1042)
ATA-133
Serial ATA 6x SATA 6 Гбит/с (SB950)
eSATA
RAID 0, 1, 5, 10, JBOD (SB950)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть 1х Realtek RTL8111E (Gigabit Ethernet)
FireWire
LPT
COM 1 (на задней панели)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 225
Дополнительные возможности APS, ClickBIOS II, i-Charger, OC Genie II

Функциональность и возможности расширения материнской платы находятся на среднем уровне, типичном для недорогих современных моделей. Никаких излишеств, только все самое необходимое! Впрочем, такой подход не может не отразиться на стоимости продукта, которая составляет около $100.


Комплект поставки

Как и подобает недорогой модели, в розничную торговлю MSI 970A-G45 поставляется в простой картонной коробке скромных размеров. В оформлении лицевой стороны основной упор сделан на высоком качестве и стабильности работы изделия, которые достигается использованием современной элементной базы, в частности, долговечных конденсаторов с твердым полимерным электролитом. Кроме того, согласно нанесенным логотипам, плата «из коробки» поддерживает новейшие процессоры AMD FX и позволяет объединять графические акселераторы в конфигурацию AMD CrossFireX.

MSI 970A-G45

Для новичков овреклокинга определенный интерес представляет функция OC Genie II, предназначенная для разгона центрального процессора в автоматическом режиме. Обратная сторона упаковки содержит спецификацию MSI 970A-G45, фото задней панели системной платы. Некоторые особенности, такие как поддержка USB 3.0, SATA 6 Гбит/с и применение в качестве прошивки UEFI, являются типичными атрибутами дорогих «материнок», но в продуктах бюджетного класса выглядят весомыми конкурентными преимуществами.

MSI 970A-G45

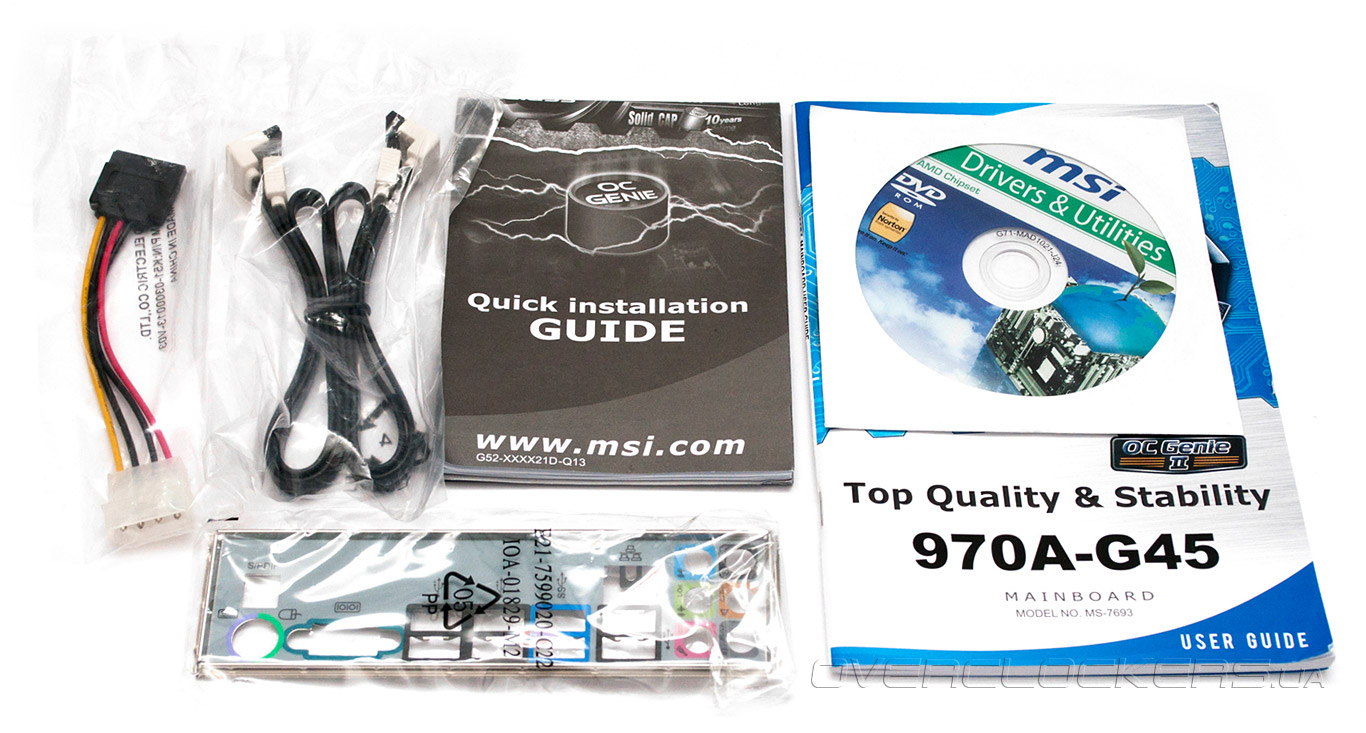

В комплекте с MSI 970A-G45 предлагается удобная и функциональная программа MSI Control Center, которая обеспечивает полный контроль над процессом разгона прямо из среды MS Windows. Вместе с тем, некоторые упрощения, обусловленные невысокой ценой продукта, все же присутствуют, что особенно заметно на перечне комплектных аксессуаров:
  • два кабеля SATA 6 Гбит/с с Г-образными разъемами;
  • переходник питания для SATA накопителей;
  • заглушка на заднюю панель I/O Shield;
  • DVD-диск с драйверами и программным обеспечением;
  • многоязычное руководство пользователя;
  • инструкция по быстрой сборке системы.
MSI 970A-G45

Комплект поставки очень скромный, но невысокая цена позволяет простить этот факт и не заносить его в недостатки. Тем более, что набора дополнительных принадлежностей будет достаточно большинству пользователей для сборки бюджетного персонального компьютера.


Дизайн

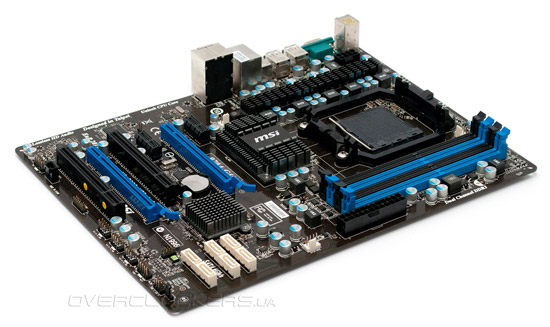

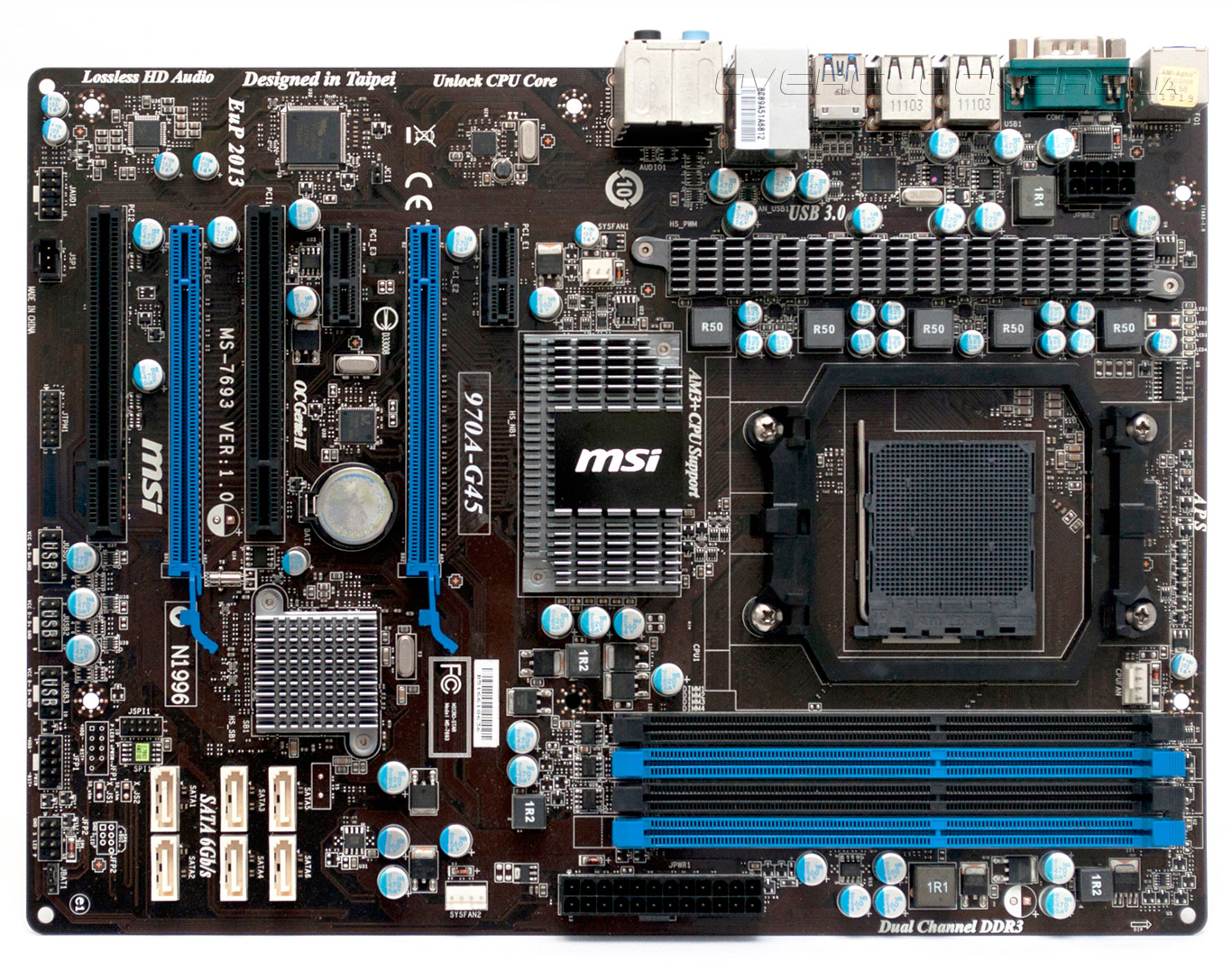

Материнская плата MSI 970A-G45 имеет размеры 305 x 225 мм, используемый форм-фактор еще называют «зауженный АТХ». Такое решение понравится владельцам компактных корпусов, но край платы, на котором находятся слоты ОЗУ, разъем питания АТХ24 и порты SATA оказывается незафиксированным, так что следует соблюдать определенную осторожность при сборке системы. Дизайна участницы тестирования выглядит рациональным, расположение компонентов близкое к оптимальному. В тоже время, никаких уникальных запоминающихся деталей обнаружить не удалось, что, впрочем, типично для недорогих продуктов.

MSI 970A-G45

В основе MSI 970A-G45 лежит чипсет AMD 970, роль южного моста играет микросхема SB950. Материнская плата поддерживает любые процессоры AMD FX, Athlon II и Phenom II в исполнении Socket AM3/AM3+ с тепловыделение 125 ватт включительно. Четыре слота DIMM DDR3 позволяют установить до 32 Гбайт оперативной памяти c рабочей частотой 1866 МГц.

Для организации графической подсистемы служат два разъема PCI Express 2.0 x16. Только один из них, первый по счету, способен работать с максимальной пропускной способностью, а ко второму слоту подведены лишь четыре линии PCI-E 2.0 от микросхемы южного моста. При использовании недорогих видеокарт AMD Radeon, поддерживающих PCI-E 2.0, связки, построенные по схеме х16+х4 практически не отличаются по быстродействию от симметричных конфигураций CrossFireX. Также во второй слот PCI Express 2.0 x16@x4 можно инсталлировать плату, требовательную к полосе пропускания интерфейса. Кроме того, для установки карт расширения можно использовать два разъема PCI-E 2.0 x1 и пару 32-битных PCI. Последний факт обрадует обладателей старых звуковых карт и ТВ-тюнеров.

MSI 970A-G45

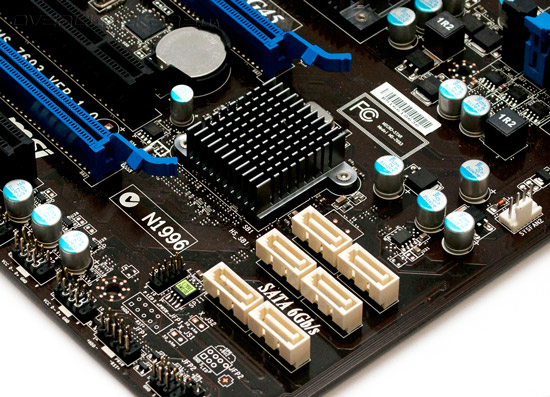

Для подключения периферии системная плата MSI 970A-G45 предлагает 12 чипсетных портов USB 2.0. В дополнение к ним имеется пара высокоскоростных разъемов USB 3.0, за работу которых отвечает чип ASMedia ASM1042. Обладатели гаджетов, будут довольны наличием функции i-Charger, благодаря которой питание на порты USB продолжает подаваться даже после выключения системы. Дисковая подсистема материнской платы базируется на возможностях южного моста AMD SB950, который позволяет подсоединить до шести накопителей SATA 6 Гбит/с, причем жесткие диски можно объединять в RAID-массивы 0, 1, 5, 10 и JBOD. Из дополнительных контроллеров MSI 970A-G45 оснащена лишь Realtek RTL8111E, отвечающим за подключение к локальной сети Gigabit Ethernet, и HD-аудиокодеком Realtek ALC892, который обеспечивает качественный звук в формате 7.1. Поддержки ATA-133, eSATA и FireWire нет, зато на заднюю панель выведен… полноценный COM-порт.

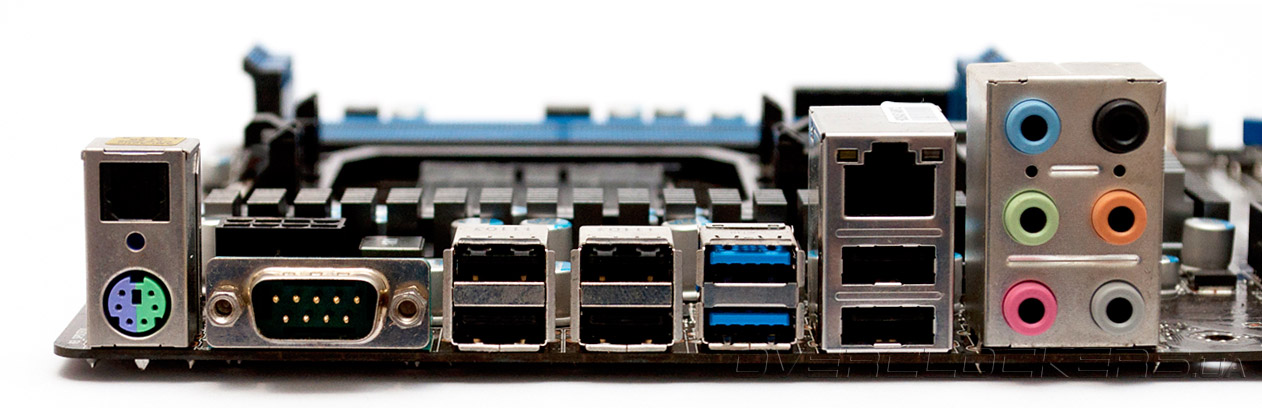

Задняя панель материнской платы MSI 970A-G45 включает:
  • шесть разъемов USB 2.0 и два USB 3.0;
  • комбинированный PS/2;
  • оптический выход S/PDIF;
  • сетевой разъем Gigabit Ethernet RG-45;
  • COM-порт;
  • шесть аналоговых аудиовыходов.
MSI 970A-G45

Набор разъемов типичен для недорогой модели, отсутствие портов eSATA и FireWire можно объяснить невысокой ценой участницы сегодняшнего тестирования, а вот необходимость COM-порта понять достаточно непросто. Право, кому в 2012 году может потребоваться этот устаревший интерфейс?!

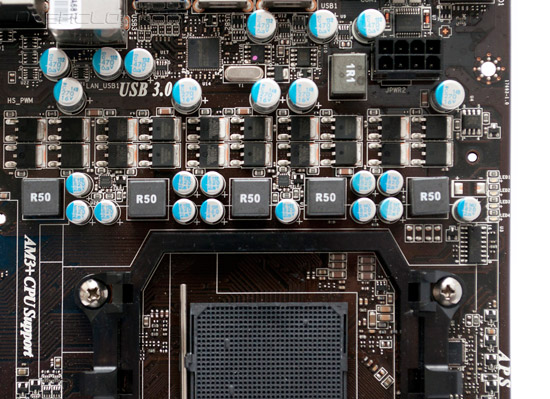

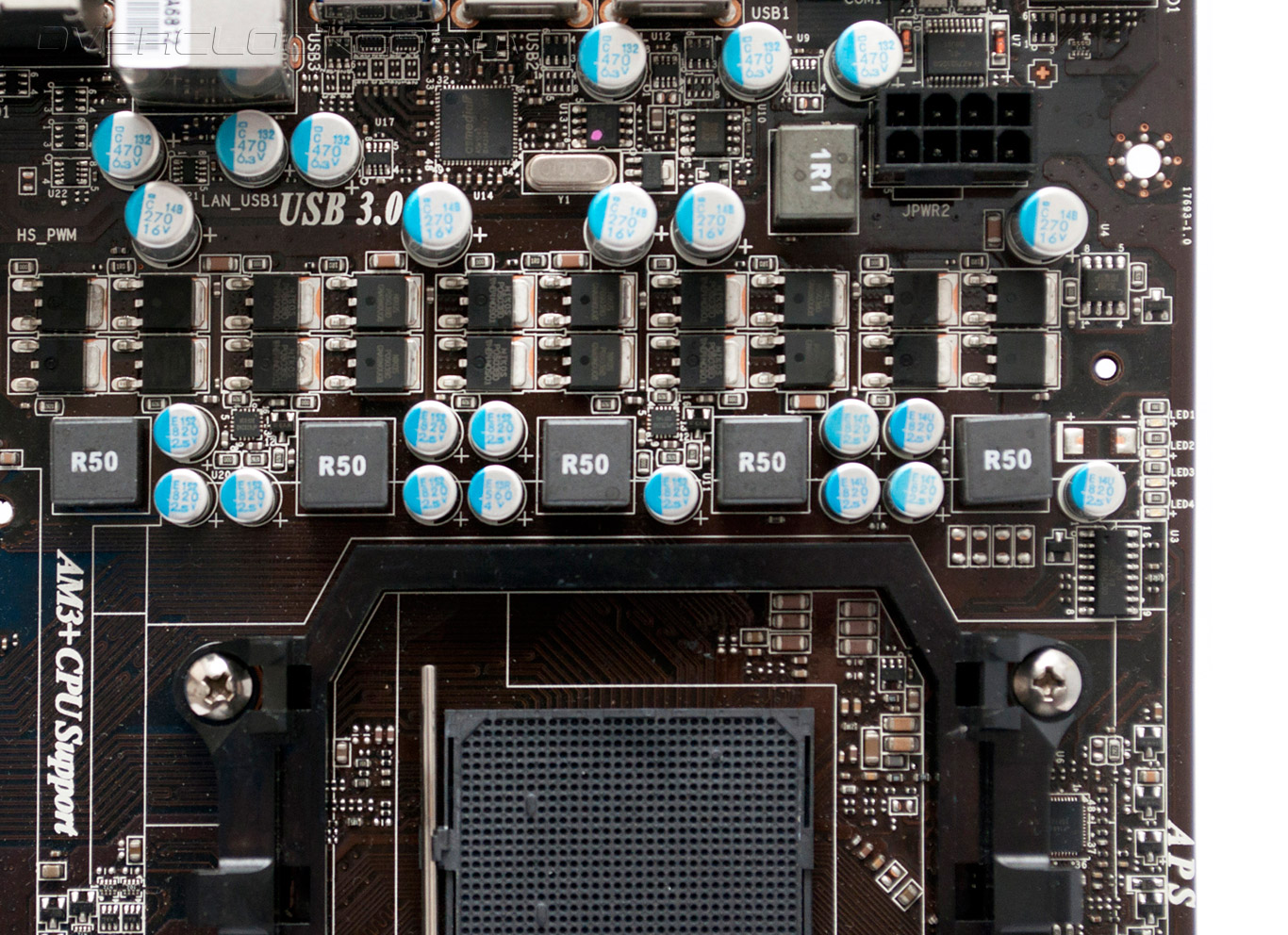

Подсистема электропитания материнской платы MSI 970A-G45 выполнена качественно и обладает некоторым запасом прочности. Дополнительное питание подается при помощи восьмиконтактного разъема EPS12V, что самым положительным образом должно сказаться при длительной работе под нагрузкой. Преобразователь напряжения центрального процессора выполнен по стандартной пятиканальной схеме, где четыре фазы питают вычислительные блоки, а оставшаяся фаза обеспечивает напряжением встроенные контроллер памяти и северный мост. В отличие от старших моделей MSI, где в качестве силовых элементов VRM применяются интегральные сборки DrMOS, в 970A-G45 используются обычные MOSFET. Схема преобразователя напряжения управляется ШИМ-контроллером uP1601 производства uPI Semiconductor Corp, точно такой же используется на флагманской MSI 990FXA-GD80. Возможности контроллера позволяют управлять количеством питающих фаз в зависимости от нагрузки на процессор. Текущий режим работ функции APS (Advanced Phase Switching) отображается при помощи линейки ярких светодиодов, расположенных рядом с рамкой процессорного разъема.

MSI 970A-G45

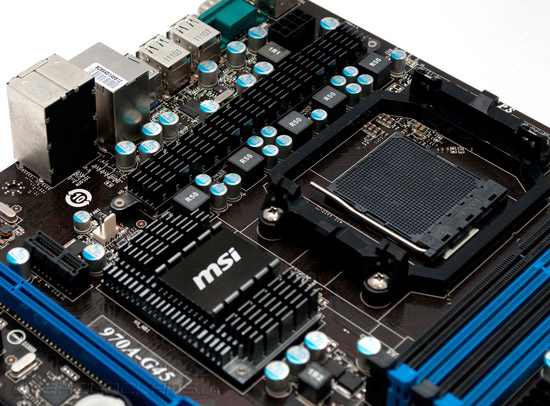

MSI 970A-G45 располагает тремя разъемами для подключения вентиляторов, причем два из них позволяют управлять скоростью вращения посредством ШИМ. Не густо, но для недорогой модели простительно. Система охлаждения материнской платы состоит из трех отдельных радиаторов на системной логике и силовых элементах преобразователя напряжения центрального процессора.

MSI 970A-G45

Все радиаторы имеют надежное крепление на подпружиненных болтах. Размеры охладителей позволяют эффективно отводить тепло от микросхем чипсета, благо, последние обладают небольшим энергопотреблением.

MSI 970A-G45

В качестве тероминтерфейса радиаторы системной логики используют традиционную розовую «жвачку», а для передачи тепла от MOSFET применена «термопрокладка». Эффективности системы охлаждения вполне достаточно для работы в штатном режиме и с небольшим увеличением тактовой частоты, но при условии организации надлежащей циркуляции воздуха внутри системного блока. Как показала практика, во время разгона процессоров AMD FX радиатору VRM требуется дополнительный обдув.

В качестве промежуточного итога можно заметить, что конструкция MSI 970A-G45 типична для недорогих моделей. Плата не страдает избыточной функциональностью и предлагает только базовые возможности расширения. В то же время, продуманный дизайн, удобное расположение компонентов и применение качественной элементной базы внушают оптимизм по поводу удобства и долговечности эксплуатации. Конструкция системы охлаждения и преобразователя напряжения центрального процессора позволяют рассчитывать на некоторый разгон. Уровень быстродействия и запас по увеличению частот нам предстоит проверить чуть позже, а пока перейдем к изучению прошивки.
