Замена "родного" кулера материнской платы Epox 9NPA+Ultra на Titan TTC-CUV2AB/RHS(DIY)

Это первая статья раздела о моддинге, в котором будет описываться любая модификация внешнего вида компьютерного железа и периферии, а также все, что создается своими руками. В этом разделе будет еще обозреваться и серийно выпускаемый товар, предназначенный для моддеров и просто любителей украшать свой компьютер.

Итак, все знают, что кулера которые использует Epox на своих материнских платах, основанных на чипсетах nForce3 и nForce4, сильно шумят. Простая замена вентилятора может испортить весь внешний вид системы охлаждения, так как тихий встраиваемый вентилятор не так легко найти, а обычный 40 мм не совсем красиво будет смотреться (получится большой такой "бутерброд"). А вот красота нам не помешает. Если мы еще и разгоном балуемся, то без нормального кулера нам не обойтись. Даже если вы просто захотели поменять кулер на материнской плате по той или иной причине, эта статья как раз для вас (как пример).

Перепробовав кучу вариантов, можно остановиться на Zalman ZM-NB32K (или ZM-NB47J).


Zalman ZM-NB32K



Но в таком случае придется позаботиться о дополнительном охлаждении этих радиаторов. А если вы все время еще и видеокарты туда сюда меняете, то этот вариант все же отпадает (если радиатор близко расположен к разъему для видеокарт, за него постоянно цепляешься, да и крепеж шарнирный, который не сильно прижимает к чипсету).

Можно попробовать набор Titan TTC-CUV2AB/RHS(DIY) с большим круглым медным радиатором диаметром 55 мм. Вентилятор со скоростью вращения около 4600 об/мин (хоть на коробке и написано 4500, но вращается он со скоростью 4687 об/мин) не слишком шумит на фоне кулеров установленных в системе.


Titan TTC-CUV2AB/RHS(DIY)

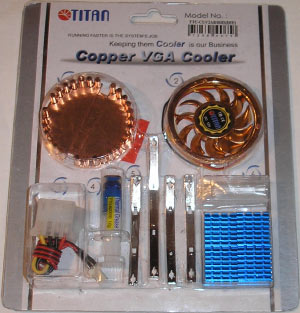

В наборе есть четыре пружины для различного расстояния между крепежными отверстиями: 79,8 мм, 59 мм, 54,88 мм и 52 мм - хватит на все случаи жизни. Так же есть радиаторы на микросхемы памяти (в корпусах BGA), термопаста и переходник для подключения вентилятора напрямую к блоку питания.

Этот кулер попытаемся поставить на материнскую плату Epox 9NPA+Ultra, основанной на чипсете nForce4 Ultra.

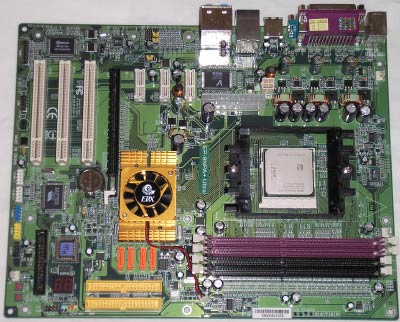

Epox 9NPA+Ultra

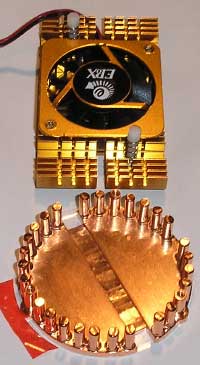

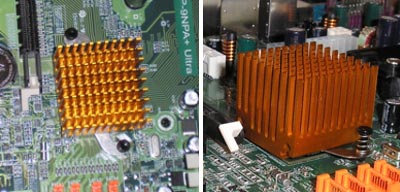

Из-за близкого расположения чипсета к разъему PCI-E 16x, титановский радиатор, при стандартном креплении, не помещается и упирается в разъем. Посмотрите на размеры родного и титановского радиаторов.

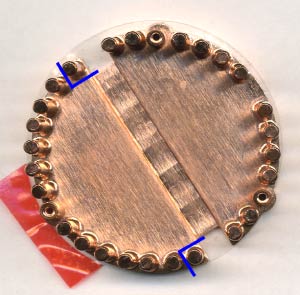

Но выход есть - при наличии кривых извилин и прямых рук, мы просто сместим крепление миллиметров на пять, в сторону. Для этого берем и отпиливаем внутреннюю часть радиатора, которая мешает сдвинуть крепеж.

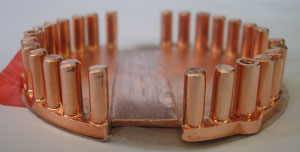

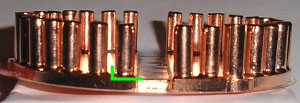

Для смещения крепежа мало будет отпилить, еще надо расширить канавку, чтоб крепление нормально село.





Тут решать вам самим как её расширять, допустим, я напильником, в течение часа. После всех этих манипуляций у вас должно получиться вот такое чудо.

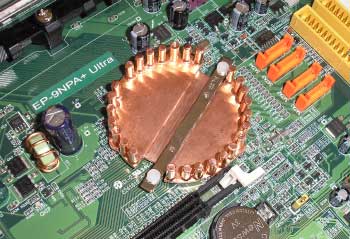

Вроде должно подойти. Аккуратно снимаем старый кулер с материнской платы. Лучше всего это делать, перевернув мамку и подложив под нее поролон так, чтобы материнка лежала горизонтально. И под радиатор так же подложите поролон, чтобы при снятии пластиковых креплений его не перекосило, иначе можно сколоть чип. После снятия кулера, удаляем старую термопасту. Потом берем из нового набора крепеж на 54,88, откусываем маленькие усики (мы то крепеж смещаем, а они рассчитаны на зацепление по центру вентилятора) и собираем, как указано в инструкции. Не забудьте нанести термопасту (лучше КПТ-8) на чип. При установке будьте аккуратны - не повредите кристалл чипсета!





Теперь вентилятор.





Подключаем.

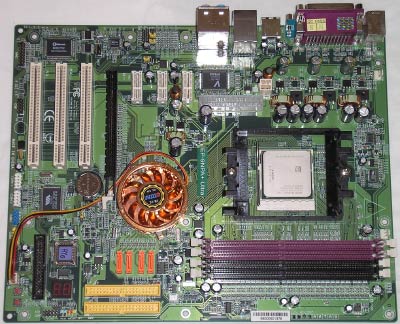

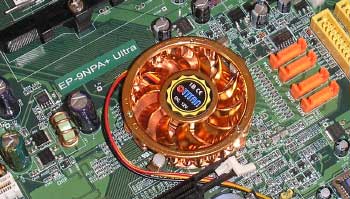

Вот и все, готово. Красота, на которую ушло всего три часа, с перерывами на кофе и поиск музы :)

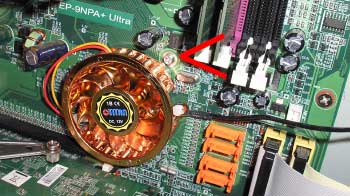

P.S. Собирая все это вместе, я не заметил, что один из бугорков по окружности радиатора, находится прямо над отверстием для крепления материнской платы к корпусу. Пришлось подтачивать болтик, а вы, я думаю, изначально сточите бугорочек.





Но можно просто на первом этапе переделки радиатора, лишнее отпилить с другой стороны и радиатор получится перевернутым на 180°.
Если вам покажется что кулер все-таки шумит, подключите его через какой-нибудь регулятор оборотов и снизьте частоту вращения до 3000 об/мин.
Находим избытки, применяем с умом!
