Шеф, два счетчика! Тестируем два комплекта памяти 2x2 от Mushkin: XP2-8000 Redline и HP2-6400

Каждый из производителей высокоуровневой памяти имеет в своем ассортименте культовые модули или даже целые линейки, которые сделали компании узнаваемыми среди энтузиастов и оверклокеров. Например, серия Redline от Mushkin, продукция которой часто фигурирует в тестовых стендах при очередном взятии вершины Олимпа оверклокинга.

Естественно, мы не могли обойти стороной подобные решения и протестировали один из комплектов памяти «красной линии». Также на тестирование попал набор из другой серии — HP2, с меньшей рабочей частотой и с иными таймингами, но с таким же объемом.


Mushkin 996593 (4096MB Redline XP2-8000, 5-5-5-15)

Комплект имел «боксовый» вариант поставки, но, как мы уже писали, на рынке присутствуют также наборы памяти, продаваемые в обычном блистере.

Mushkin 996593 (4096MB Redline XP2-8000, 5-5-5-15)

Сам комплект поставки стандартный для такого типа компьютерных комплектующих — две планки памяти и вкладыш-инструкция.

Mushkin 996593 (4096MB Redline XP2-8000, 5-5-5-15)

Модули Redline XP2-8000 выполнены на шестислойной PCB Brainpower зеленого цвета и оснащаются фирменными красными радиаторами Frostbyte, о чем можно догадаться по названию линейки памяти. Для подчеркивания статуса продукта на радиаторах каждой планки нанесен логотип «красной» серии.

Mushkin 996593 (4096MB Redline XP2-8000, 5-5-5-15)

Для повышения эффективности охлаждения хитспридеры Frostbyte на концах оснащены полуколечками, которые увеличивают площадь рассеивания тепла и позволяют установить сегмент водяного охлаждения от Alphacool. Данный набор называется Mushkin WAK и в него входят два «ватерблока» в виде U-образной трубки, шланги, тройник, пара фитингов и тюбик термопасты.

Mushkin 996593 (4096MB Redline XP2-8000, 5-5-5-15)

Объем комплекта памяти, рассчитанного на частоту 1000 МГц DDR, составляет 4 ГБ. Тайминги имеют вид 5-5-5-15 при номинальном напряжении 2,1 В, что является обычными для такого типа памяти характеристиками.

Mushkin 996593 (4096MB Redline XP2-8000, 5-5-5-15)

Попытаться выяснить производителя чипов памяти особого труда не составит, благо радиаторы легко разбираются, но после снятия хитспридера ничего общего с знакомыми именами обнаружено не было.

Mushkin 996593 (4096MB Redline XP2-8000, 5-5-5-15)

Дело в том, что Mushkin практикует перемаркировку чипов и последними комплектами с чистой маркировкой, скорее всего, были двухгигабайтные Redline XP2-8000 на базе легендарных микросхем Micron.

Mushkin 996593 (4096MB Redline XP2-8000, 5-5-5-15)

В SPD как всегда прошиты наборы таймингов лишь для низких частот, что повысить совместимость с большинством имеющегося оборудования: 5-5-5-18 для 800 МГц и 4-4-4-12 для 533 МГц. Напряжение стандартно и равно 1,8 В.

Mushkin 996593 (4096MB Redline XP2-8000, 5-5-5-15)

При поддержке системной платой технологии EPP будут считаны необходимые настройки с профиля Highest Frequency (в Everest он перепутан Lowest Latency). В противном случае, заявленные значения придется выставлять вручную.


Mushkin 996587 (4096MB EP2-6400, 5-4-4-12)

Следующий 4 ГБ комплект отличается лишь цветом радиаторов и маркировкой. Комплект поставки аналогичен вышерассмотренному набору.

Mushkin 996587 (4096MB EP2-6400, 5-4-4-12)

Память рассчитана на эффективную частоту 800 МГц, тайминги 5-4-4-12 и стандартное напряжение 1,8 В. Судя по всему, для производства данного комплекта используются чипы, неспособные работать на стандартной частоте при CAS менее 5. Но нам еще предстоит узнать их разгонный потенциал – возможно, планки смогут работать с более привычной комбинацией задержек.

Mushkin 996587 (4096MB EP2-6400, 5-4-4-12)

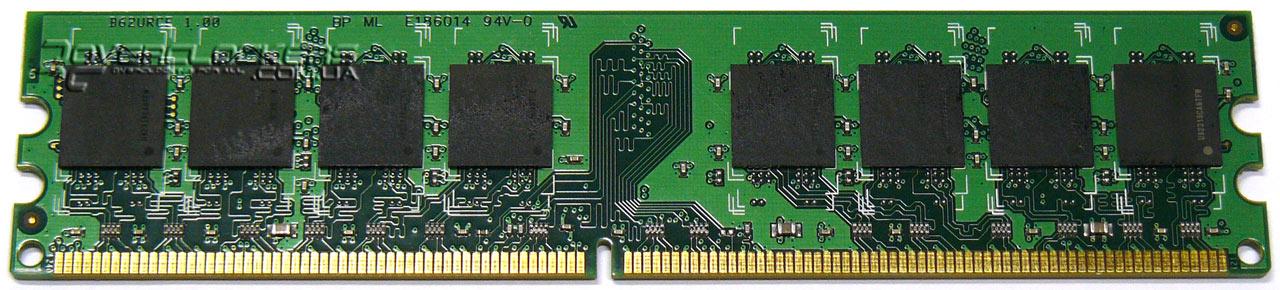

Для производства памяти используются шестислойные платы Brainpower, которые позволяют модулям работать в более жестких условиях, чем если бы это были обычные PCB.

Mushkin 996587 (4096MB EP2-6400, 5-4-4-12)

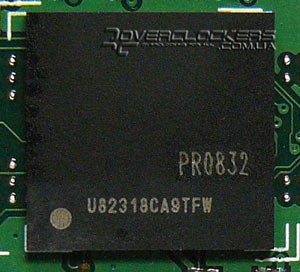

Ну а в качестве чипов перед нами все те же перемаркированные микросхемы неизвестного происхождения.

Mushkin 996587 (4096MB EP2-6400, 5-4-4-12)

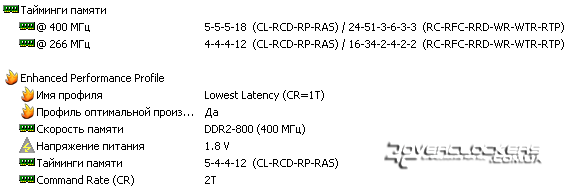

В SPD модулей прошиты аналогичные задержки, как и в рассмотренном выше наборе, но профиль EPP теперь поддерживает режим 5-4-4-12, который позволит немного поднять производительность подсистемы памяти.

Mushkin 996587 (4096MB EP2-6400, 5-4-4-12)


Тестовая конфигурация и методика тестирования

Наша тестовая конфигурация имела следующий вид:
  • Процессор: Intel Core 2 Duo E8200 (2,66 ГГц, 6 МБ, FSB 333 МГц);
  • Материнская плата: ASUS P5Q-E (Intel P45);
  • Видеокарта: ASUS EN8800GS TOP (GeForce 8800 GS 384MB);
  • Кулер: Noctua NH-U12P;
  • Жёсткий диск: Samsung SP2504C (250 ГБ, SATA2);
  • Блок питания: FSP Epsilon FX700-GLN (700 Вт).

Тестирование проводилось в среде Windows XP Professional Edition SP2, и для проверки на стабильность разогнанных модулей памяти использовался тест памяти (4 подтеста) в режиме «Норма» из программы S&M 1.9.0b, а также расчет 16-миллионного знака числа Пи.

Для исключения влияния на какие-либо результаты параметр «Static Read Control» был переведен в положение «Disabled», остальные настройки – по умолчанию. Также по некоторой информации материнские платы ASUS на базе набора системной логики Intel P45 завышают напряжения, подаваемые на различные элементы платы. Так, для памяти конечное напряжение выше на 0,08 В относительно выбранного в BIOS значения. При постройке диаграммы результатов учитывалась эта разница. Еще один нюанс нашего тестирования – мы не выбираем сразу определенные значения напряжений, а подбираем индивидуально для каждой частоты, так как «грубый» выбор не всегда дает положительный результат. Также во время тестирования модули обдувались 120-мм вентилятором.

Разгонный потенциал выяснялся для двух наборов таймингов, 4-4-4-12 и 5-5-5-15, которые на данный момент времени являются самыми актуальными.


Результаты тестирования




Mushkin 996593 (4096MB Redline XP2-8000, 5-5-5-15)

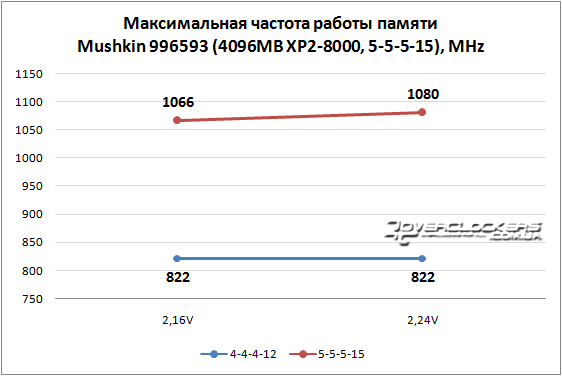

Чтобы заставить комплект Redline XP2-8000 работать с таймингами 4-4-4-12 частоту пришлось снизить до 822 МГц, при этом напряжение равнялось 2,16 В. С дальнейшим ростом частоты модули особой стабильности не проявляли. С таким напряжением и задержками вида 5-5-5-15 комплект заработал уже на частоте 1066 МГц, а для покорения еще 14 МГц пришлось увеличить напряжение питания до 2,24 В.

Mushkin 996587 (4096MB EP2-6400, 5-4-4-12)

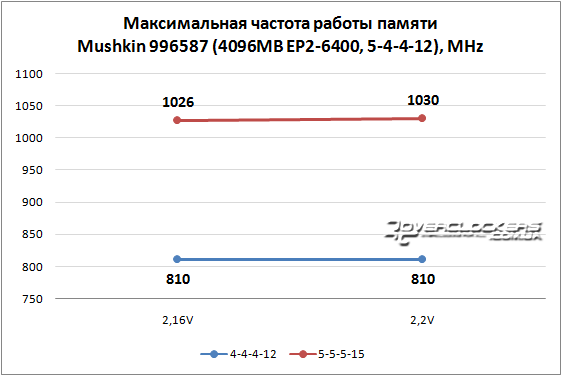

Младший комплект при низких таймингах показал еще худший результат – всего 810 МГц при напряжении 2,16 В (номинал 1,8 В), но для работы на номинальной частоте этого будет более чем достаточно. Повышение задержек до 5-5-5-15 отодвинуло планку уже до 1026 МГц. Установив напряжение на значении 2,2 В удалось добиться стабильности на 1030 МГц.


Выводы

С дальнейшим распространением памяти DDR3, а тем более после выхода платформы Nehalem от Intel, интерес производителей к стандарту DDR2 медленно, но угасает. Двухгигабайтные комплекты за редким исключением покоряют частоты порядка 1200 МГц с таймингами 5-5-5-15 и 1000 МГц с 4-4-4-12, а о наборах по 4 ГБ вообще можно промолчать. Учитывая возросшие потребности в объеме памяти современных приложений и ОС, комплекты на 2 ГБ становятся менее востребованы, а с низким разгонным потенциалом более емких модулей придется смириться. Хотя, 1150 МГц, которые они достигают при задержках 5-5-5-15 не так уж и мало. Если не так критична высокая частота памяти, то для большинства задач достаточно разгона до уровня 900-1000 МГц при менее агрессивных таймингах.

Рассмотренный нами комплект памяти легендарной серии Redline продемонстрировал средний уровень разгона, достигнув лишь 1080 МГц, тогда как для данных модулей характерен уровень около 1100 МГц  (интересно было бы узнать мнение наших читателей на этот счет). Но с другой стороны, память Mushkin 996593 способна работать на частотах более дорогих наборов, что позволяет неплохо сэкономить в наше время.

Младший набор Mushkin 996587 позволяет работать с задержками вида 4-4-4-12 лишь на номинальной частоте, но с их повышением легко можно достичь 1030 МГц, чего будет достаточно для большинства случаев. Кстати, примерно такого уровня разгона достигают обычные модули памяти объемом 1 ГБ.


Благодарим следующие компании за предоставленное тестовое оборудование:
  • Eletek за комплекты памяти Mushkin 996593 и 996587;
  • Мастер Групп за материнскую плату ASUS P5Q-E и видеокарту ASUS EN8800GS TOP 384MB;
  • Noctua за кулер Noctua NH-U12P и термопасту Noctua NT-H1.
