Обзор трехканальных комплектов памяти Kingston KHX1600C8D3K3/3GX и KHX1800C9D3K3/3GX

Суматоха со встречей Нового года уже закончилась, рождественские каникулы вскоре останутся в прошлом и наши читатели перейдут к обычному ритму жизни. Но пока этого не произошло предлагаем вашему внимаю небольшой обзор трехканальных комплектов памяти DDR3 производства Kingston. На данный момент эта компания лидирует по числу предложений памяти на отечественном рынке и в рамках данного материала мы рассмотрим модули серии HyperX, предназначенной для требовательных пользователей.

Kingston HyperX


Kingston KHX1600C8D3K3/3GX (3x1GB, DDR3-1600, CL8-8-8-24)

Первым рассмотрим комплект Kingston KHX1600C8D3K3/3GX, который, как и все наборы памяти этого бренда, поставляется в небольшой коробочке из полистирола с прозрачной крышкой. Привычная пропускная способность планок, используемая при обозначении моделей уже более не используется и на этикетке указана эффективная частота, на которой функционируют модули. Такой подход позволяет точно определиться с возможностями того или иного комплекта, а не проводить «космические» расчеты для определения характеристик памяти.

Kingston HyperX

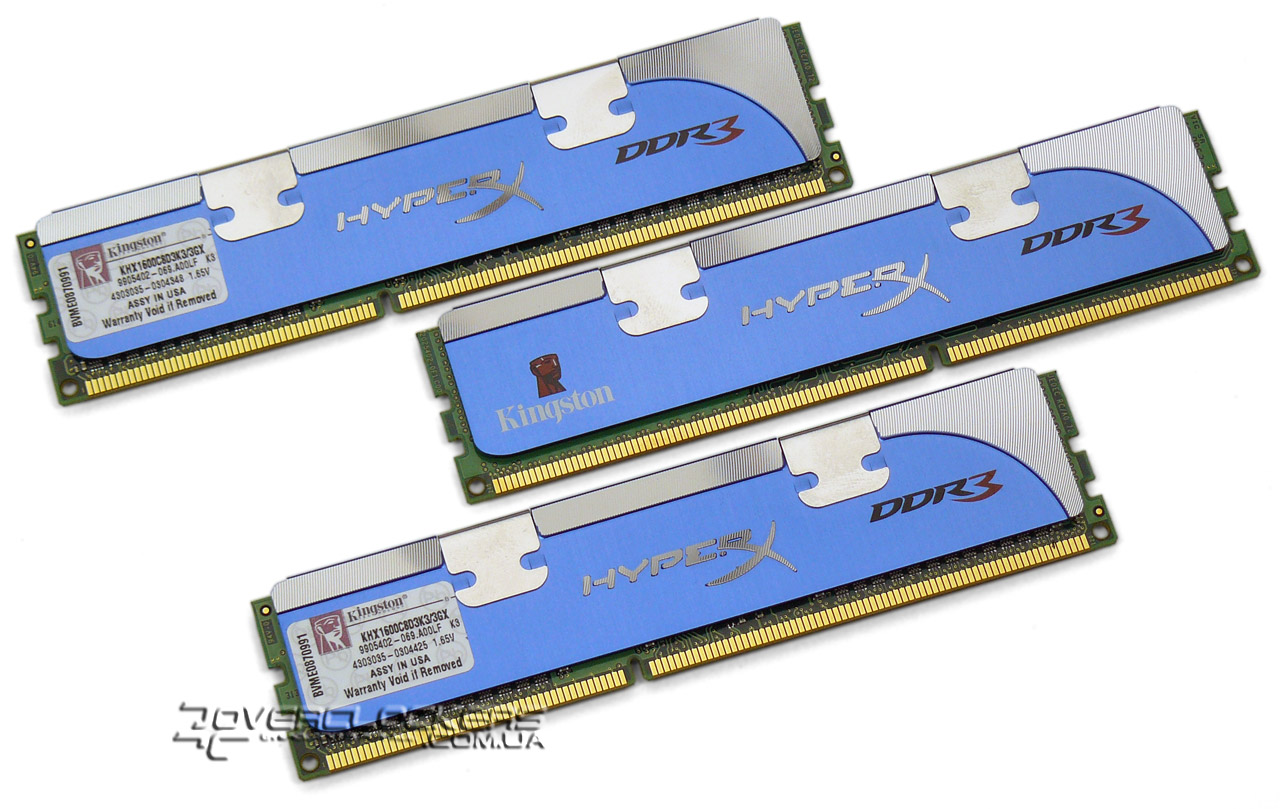

Модули ничего особенного собой не представляют — это все те же планки HyperX с обычными фирменными радиаторами. Cистемами охлаждения увеличенной высоты оснащается уже память серии T1 (можно определить по маркировке модулей — например, KHX1600C9D3T1K3/6GX).

Kingston KHX1600C8D3K3/3GX

Чипы расположены лишь с одной стороны печатных плат, хотя, как обычно, на планках установлены обе половинки радиатора — просто с другой стороны вместо микросхем памяти имеется плотная прокладка по всей длине модуля.

Kingston KHX1600C8D3K3/3GX

В качестве PCB используются платы RC/A0.72 выполненные по рекомендованному дизайну JEDEC:

Kingston KHX1600C8D3K3/3GX

Kingston KHX1600C8D3K3/3GX

Этикетка на планках мало информативна (как всегда) и характеристики комплекта придется смотреть на сайте производителя, либо положится на SPD, благо имеется профиль XMP. Если же вы разбираетесь в маркировке, то особого труда не составит понять, что перед нами набор памяти Kingston (KHX), рассчитанный на частоту 1600 МГц (1600) при CAS Latency 8 (C8), стандарта DDR3 (D3), количество модулей в котором три штуки (K3) общим объемом 3 ГБ (3G). Последний символ (X) в маркировке указывает на наличие профиля XMP. Рабочее напряжение равно 1,65 В, а тайминги, судя по официальному сайту, составляют 8-8-8-24.

Kingston KHX1600C8D3K3/3GX

В SPD модулей прописано четыре набора низких частот с обычными задержками и один профиль XMP, в котором значение tRAS указано ниже, чем на сайте (тайминги 8-8-8-20 вместо 8-8-8-24).

Kingston KHX1600C8D3K3/3GX

При активации профиля с номинальными характеристиками напряжение на контроллере памяти (оно же CPU VTT, QPI/DRAM Voltage и пр. в BIOS Setup материнских плат) устанавливается на уровне 1,35 В.


Kingston KHX1800C9D3K3/3GX (3x1GB, DDR3-1800, CL9-9-9-27)

Второй комплект ничем не отличается от 1600-мегагерцового, кроме как характеристиками: тоже трехканальный, общим объемом три гигабайта, но функционирующий на частоте 1800 МГц с таймингами 9-9-9-27.

Kingston KHX1800C9D3K3/3GX

Также используется та же PCB, хотя надпись, касающаяся JEDEC, отсутствует (на снимке приведена маркировка, присутствующая и на предыдущих планках).

Kingston KHX1800C9D3K3/3GX

Kingston KHX1800C9D3K3/3GX

В SPD модулей KHX1800C9D3K3/3GX прописаны такие же четыре обычных набора частот и задержек и один профиль XMP.

Kingston KHX1800C9D3K3/3GX

Можно использовать эту память на частоте 1600 МГц, но тогда тайминги будут составлять 8-8-8-24, что соответствуют стандартным значениям предыдущего комплекта. А вот напряжение на контроллере памяти уже предусмотрено на уровне 1,45 В, и для стабильной работы системы желательно именно его и установить.


Тестовая конфигурация и методика разгона

Память разгонялась на следующей конфигурации:
  • Процессор: Intel Core i7-975 (3,33 ГГц);
  • Материнская плата: ASUS P6T7 WS SuperComputer (Intel X58 Express);
  • Видеокарта: ASUS EAH4890/HTDI/1GD5/A (Radeon HD 4890);
  • Кулер: Prolimatech Megahalems;
  • Жёсткий диск: Samsung SP2504C (250 ГБ, SATA2);
  • Блок питания: Seasonic SS-600HM (600 Вт).

Тестирование проводилось в среде Windows Vista Ultimate x64 SP2. Для проверки на стабильность разогнанных модулей использовалась программа LinX 0.5.9, объем памяти в которой устанавливался на уровне 2048 МБ.

Соотношение базовой частоты, множителя на памяти и процессоре в BIOS Setup материнской платы выставлялись следующим образом: коэффициент умножения CPU был х19, шины QPI — x20, памяти всегда был x10, а частота Bclk — в пределах 170-204 МГц. Напряжение на контроллере памяти (блок Uncore) выставлялось на уровне 1,55 В, как самом подходящем для воздушного охлаждения процессора (хотя ничто не мешает на некоторых экземплярах ставить 1,65 В, как того требуют производители памяти для высокочастотных комплектов). Напряжение питания памяти равнялось 1,65 В, процессора — 1,375 В. Остальные настройки BIOS не влияли на уровень разгона и оставались в значении Auto.

Разгонный потенциал выяснялся для трех наборов таймингов, актуальных для памяти DDR3: 7-7-7-21, 8-8-8-24 и 9-9-9-27 с Command Rate 1T. Второстепенные задержки оставались в значении Auto.


Результаты разгона

Разгон Kingston KHX1600C8D3K3/3GX

Комплект памяти Kingston KHX1600C8D3K3/3GX при таймингах 7-7-7-21 без проблем смог работать на 1714 МГц, при этом частота базовой составляла 171 МГц. С повышением задержек планка отодвинулась до 1934 МГц (Bclk 193 МГц), что в отличие от разгона памяти с процессором степпинга C0 является отличным результатом. Менее агрессивные тайминги 9-9-9-27 позволили функционировать модулям на 2035 МГц (опорная 203 МГц), чего на старом тестовом Core i7-965 нам так и не удалось получить даже с планками DDR3-2000.

Разгон Kingston KHX1800C9D3K3/3GX

Kingston KHX1800C9D3K3/3GX повторил успех младшего комплекта, показав немного больший результат при таймингах 8-8-8-24 (1954 МГц) и чуть меньший при 9-9-9-27 (2025 МГц).


Выводы

На удивление, наборы памяти Kingston KHX1600C8D3K3/3GX и KHX1800C9D3K3/3GX оказались с неплохим разгонным потенциалом, равным чуть более 2000 МГц. Особо порадовал младший комплект, имеющий 30% запас прочности. Пожалуй, его можно назвать одним из лучших трехканальных наборов общим объемом 3 ГБ. Для пользователей 64-битных операционных систем уже потребуются наборы объемом шесть гигабайт, возможности которых ничуть не хуже менее емких комплектов. Естественно, разгонный потенциал является лотереей, и об этом не стоит забывать.

Также не стоит забывать, что подобных результатов можно добиться не на всех процессорах Core i7-9xx. В частности, не каждый экземпляр CPU на старом степпинге без проблем способен работать с памятью частотой выше 1800 МГц — тут либо придется ограничиваться такими значениями (для более высокой частоты необходимо поднимать напряжение на контроллере памяти (Uncore) до уровня 1,5-1,65 В, что повлечет за собой сильный нагрев процессора), либо переходить на степпинг D0, а это уже не всегда возможно.
