Три комплекта памяти G.Skill для платформы LGA1366

С выходом платформы LGA1156 производители памяти переключили свое внимание на двухканальные комплекты, выпустив для них высокочастотные модули. Благо архитектурные особенности новых процессоров позволяли им работать с планками, функционирующими на 2133-2500 МГц. Правда, производительность системы при такой частоте уже ограничивается  самим CPU. Подобные комплекты больше всего востребованы среди бенчеров и экстремальных оверклокеров, которым требуется максимальная отдача от памяти, а для большинства обычных пользователей и энтузиастов достаточно 1600 и 1800-мегагерцовых наборов.

С пионером микроархитектуры Nehalem, платформой LGA1366, дела обстоят несколько иначе. Из-за ограничений, накладываемых встроенным трехканальным контроллером памяти (и кэшем третьего уровня, в совокупности блок Uncore) работать с высокочастотными модулями становится проблематично. Дело в том, что блок Uncore может функционировать на частоте, в два раза превышающей таковую у модулей памяти. И если при использовании 1600–1800-мегагерцовых планок этот показатель будет находиться на уровне 3,2–3,6 ГГц, то при установке комплектов на 2000 МГц он вырастет до 4 ГГц. В последнем случае для стабильной работы процессора придется значительно повышать напряжение питания на контроллере (компания Intel не рекомендует устанавливать значение Vtt свыше 1,35 В) и позаботиться о хорошем охлаждении CPU. Но не факт, что все экземпляры Core i7-9xx способны на такие подвиги — некоторые могут ограничить использование наборов с частотой, превышающей 1800 МГц.

Как и в случае с процессорами под Socket LGA1156, необходимость в использовании высокочастотной памяти возникает лишь у «экстремальщиков». При разгоне по базовой до 200 МГц достаточно комплектов с рабочей частотой 1600 МГц, свыше 200 — либо разгонять память, либо уже приобретать 1800-мегагерцовые модули.

В данном материале мы рассмотрим два набора памяти G.Skill частотой 1600 МГц и один — 1333 МГц, составленный из трех недорогих планок этой же компании. Забегая вперед отметим, что обычные модули, без каких-либо «гламурных» систем охлаждения, продемонстрировали неплохой потенциал. Но об этом ниже.


G.Skill F3-12800CL8T-6GBRM (3x2GB, PC3-12800, CL8-8-8-24)


Первым рассмотрим комплект с рабочей частотой 1600 МГц и таймингами 8-8-8-24. Память F3-12800CL8T-6GBRM относится к новой серии Ripjaws, отличительной чертой которой является радиаторы оригинальной формы в виде гребешка на верхней части (примерно как и решений Mushkin).

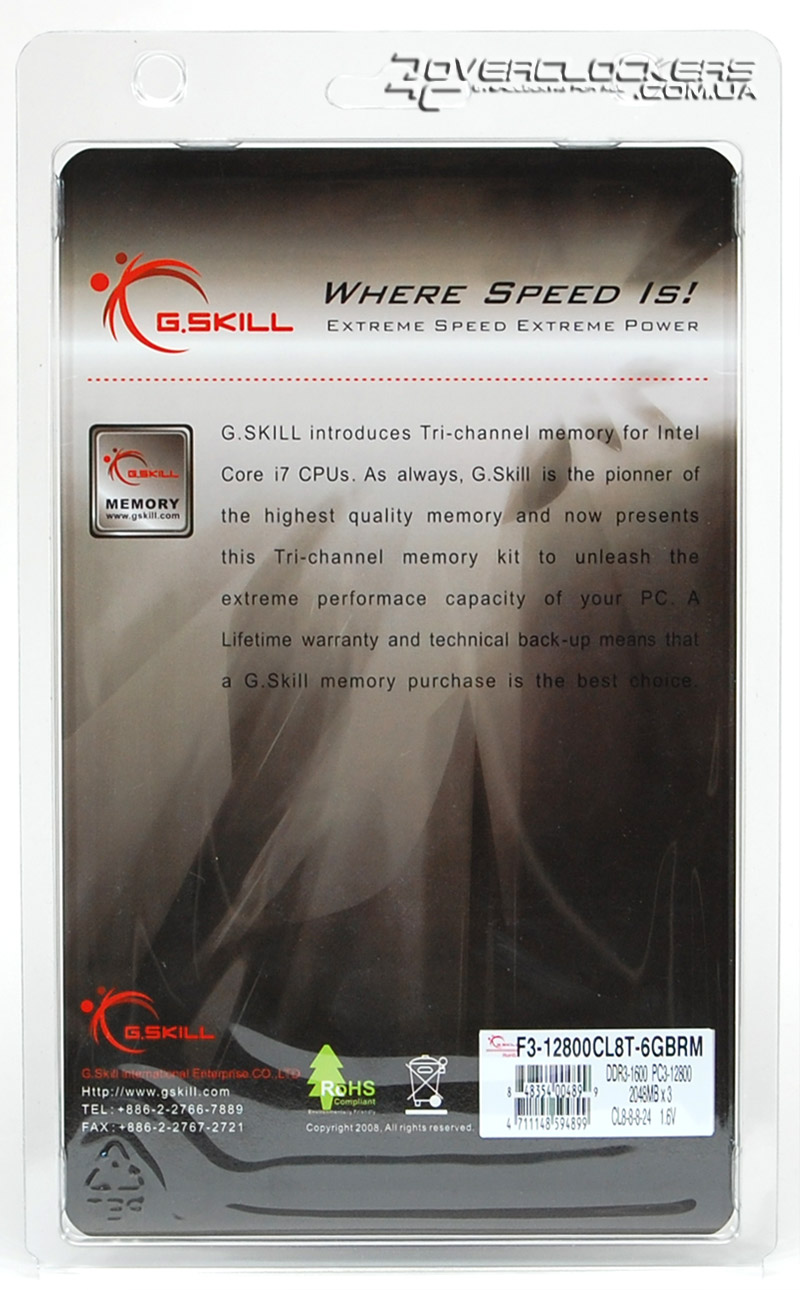

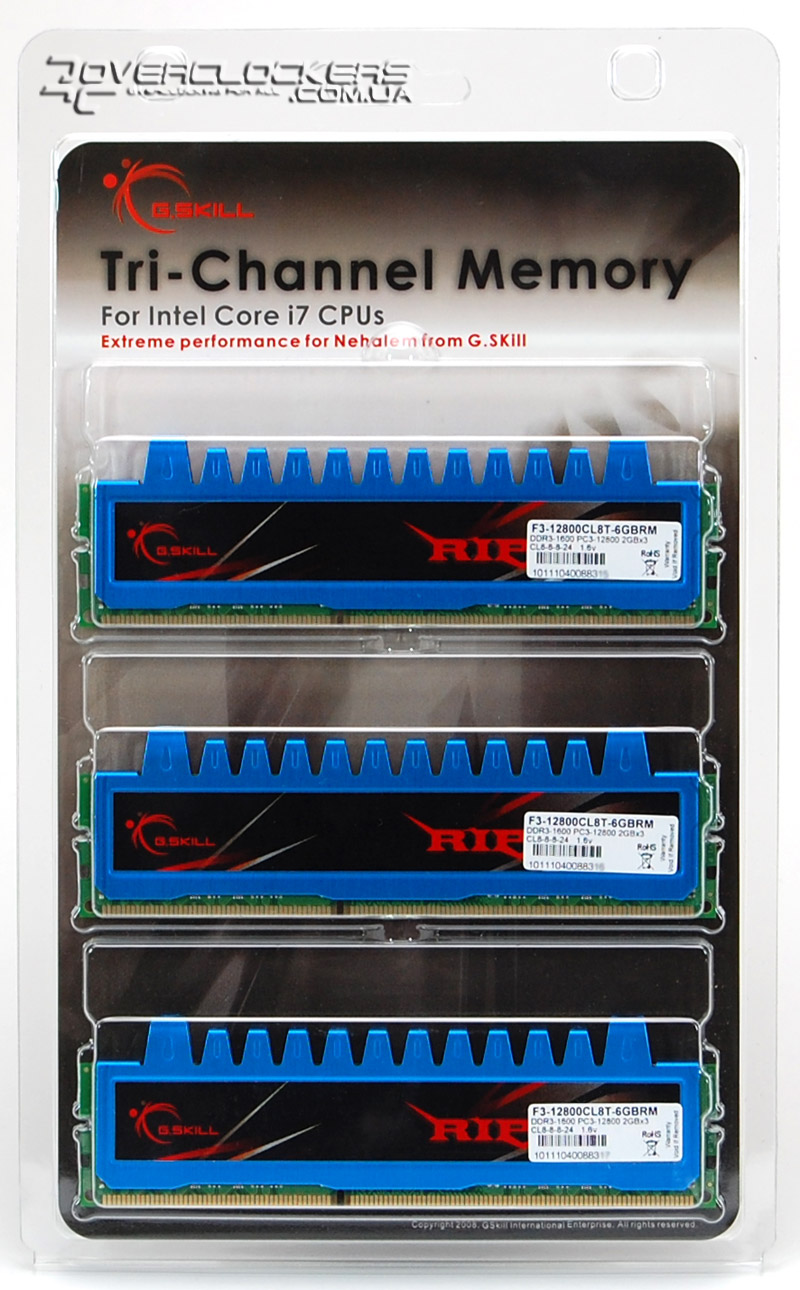

G.Skill F3-12800CL8T-6GBRMG.Skill F3-12800CL8T-6GBRM

В зависимости от используемых таймингов радиаторы планок могут отличаться по цвету. Если память рассчитана на задержки 7-7-7, то они черные, на 7-8-7 или 8-8-8 — синие, ну а модули с 9-9-9 довольствуются уже красными.

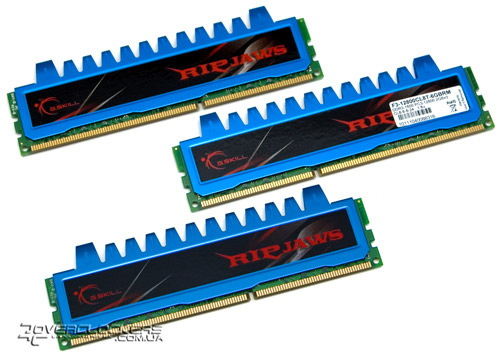

G.Skill F3-12800CL8T-6GBRM

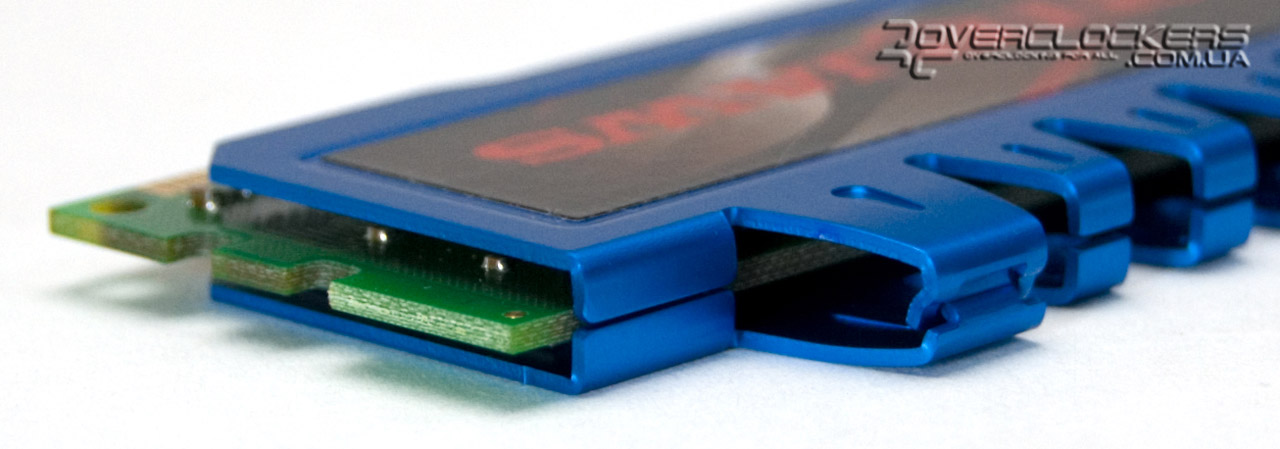

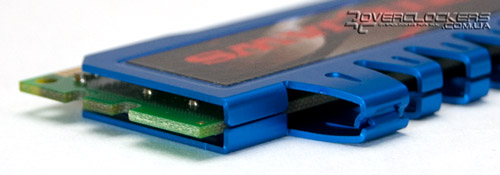

Крепление половинок радиатора к микросхемам осуществляется за счет липких теплопроводящих прокладок и зацепов по краям гребешка. Количество слоев печатной платной равно восьми, причем, каждый слой подписан.

G.Skill F3-12800CL8T-6GBRM

G.Skill F3-12800CL8T-6GBRM

По характеристикам комплект можно отнести к среднему уровню. Общий объем составляет 6 гигабайт, тайминги равны 8-8-8-24 при рабочем напряжении 1,6 В и частоте 1600 МГц. С более агрессивными задержками память пользователю обойдется на 5–10% дороже.

G.Skill F3-12800CL8T-6GBRM

В SPD модулей прописаны три стандартных профиля, отвечающих требованиям JEDEC, и один XMP, подходящий уже для использовании при заявленных характеристиках комплекта.

G.Skill F3-12800CL8T-6GBRM

Естественно, если материнская плата сама не выставила все необходимые параметры, или же производится разгон системы, то настройку памяти придется произвести в ручном режиме. В любом случае, напряжение на контроллере памяти (CPU VTT, QPI/DRAM Voltage и пр. в BIOS Setup материнских плат) необходимо устанавливать на уровне 1,35 В.


G.Skill F3-12800CL7T-6GBPI (3x2GB, PC3-12800, CL7-8-7-24)

Следующий комплект относится к обновленной серии «Пи». Напомним, что память этого модельного ряда имела неплохой потенциал и оснащалась очень высокими и объемными радиаторами.

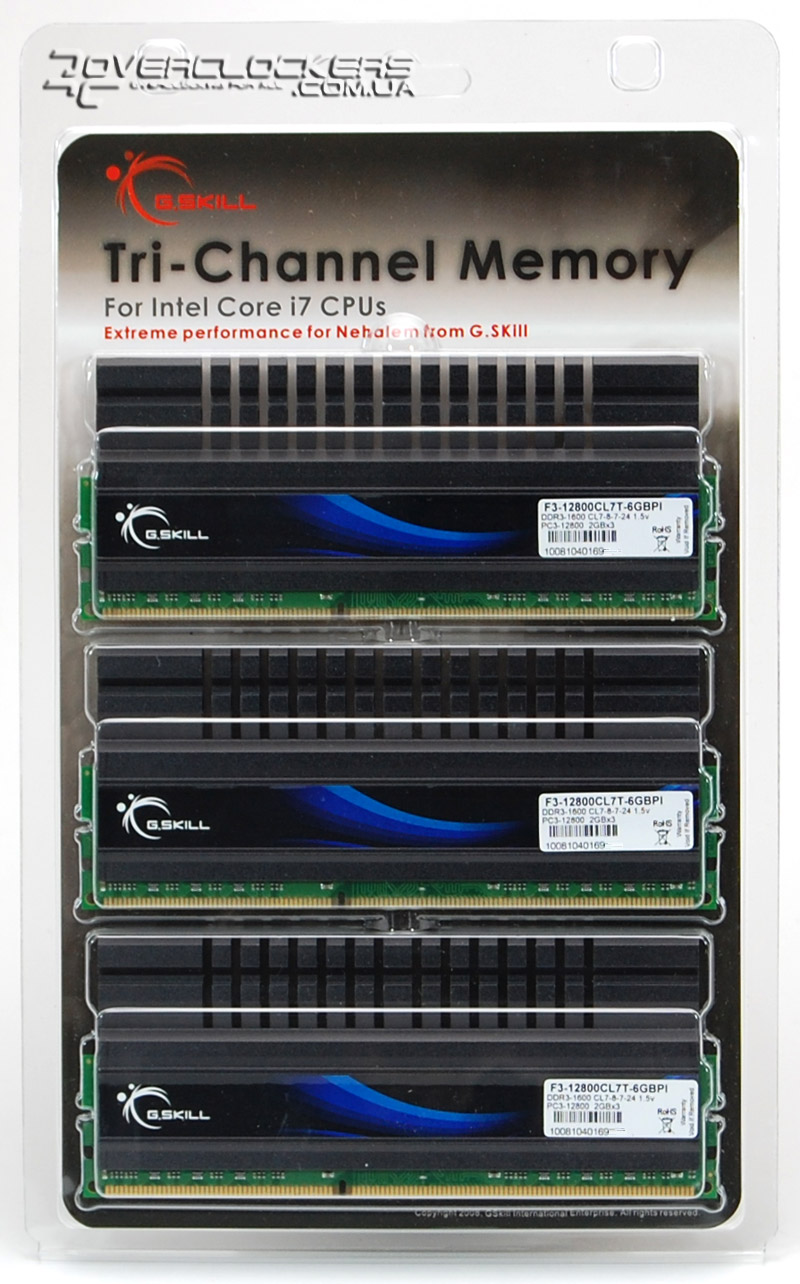

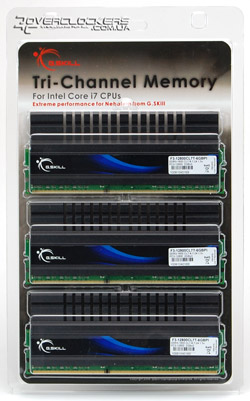

G.Skill F3-12800CL7T-6GBPIG.Skill F3-12800CL7T-6GBPI

Теперь размеры радиаторов в высоту не изменились, но их толщина без проблем позволяет использовать память с другими модулями, на которых также установлены габаритные системы охлаждения.

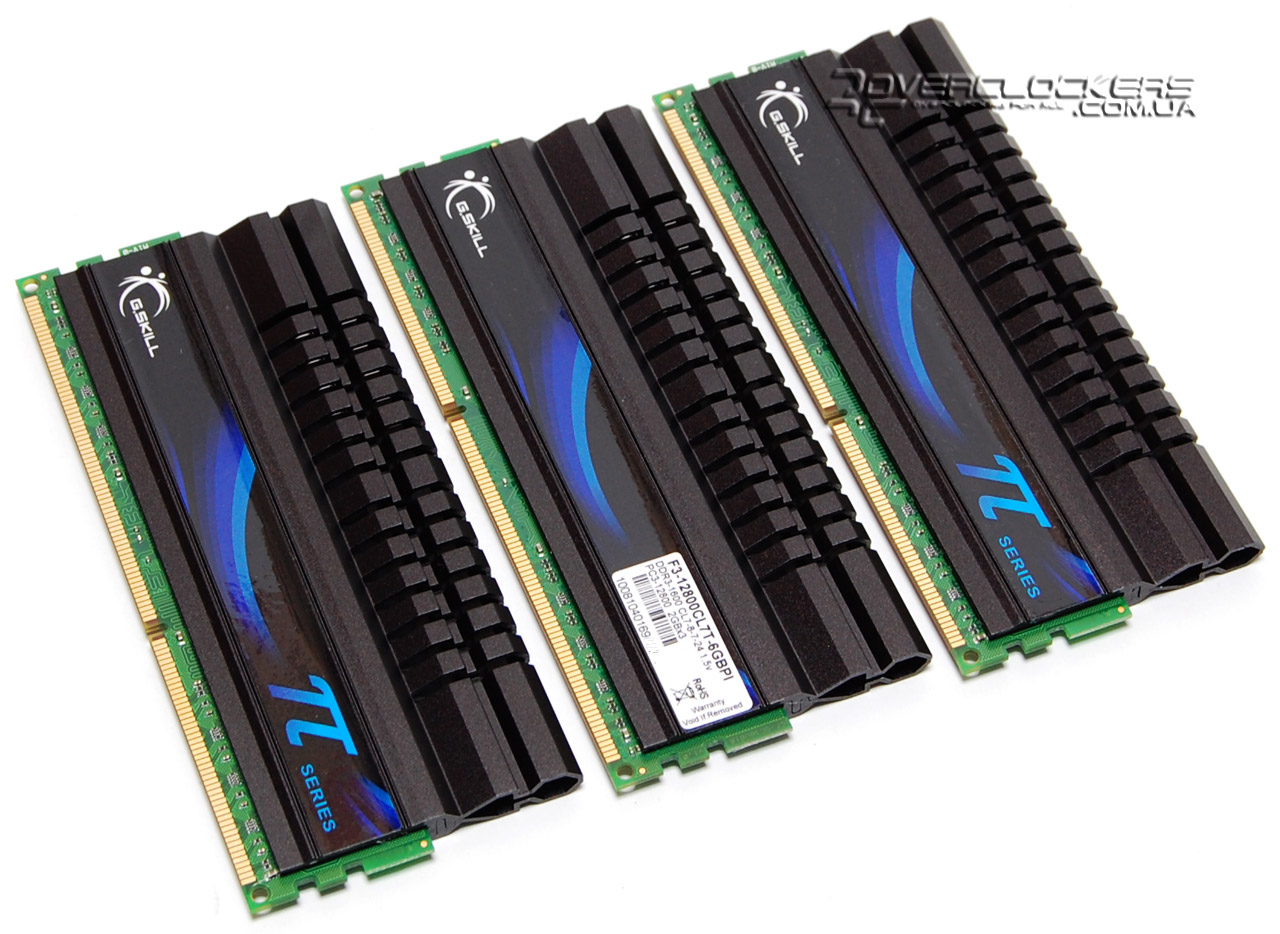

G.Skill F3-12800CL7T-6GBPI

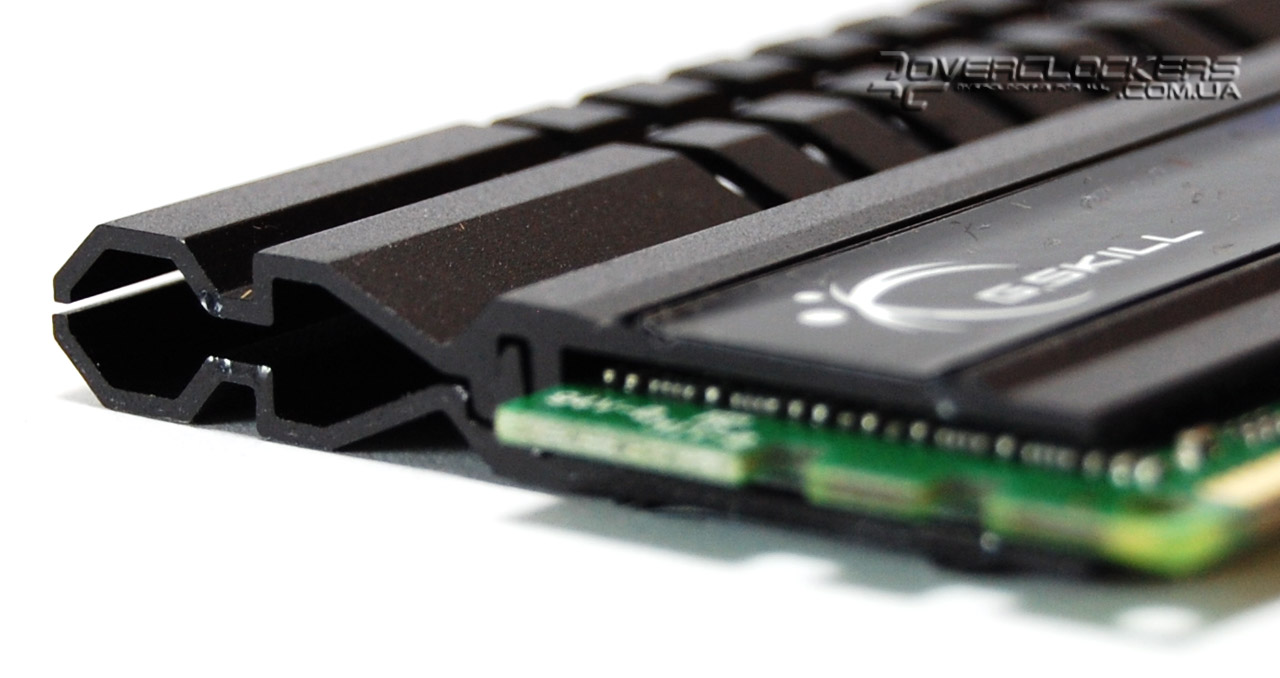

Для увеличения площади теплоотдачи профиль кардинально был переработан, а своеобразный замок, дополнительно скрепляющий половинки радиатора, перенесен непосредственно к печатной плате.  Последняя выполнена из восьмислойного текстолита.

G.Skill F3-12800CL7T-6GBPI

В отличии от комплекта серии Ripjaws набор F3-12800CL7T-6GBPI уже способен функционировать с задержками 7-8-7-24 при напряжении 1,5 В. Остальные характеристики такие же.

G.Skill F3-12800CL7T-6GBPI

Стандартные профили в SPD немного отличаются от предыдущей памяти, но не значительно. Профиль XMP содержит всю необходимую информацию для настройки памяти в автоматическом режиме.

G.Skill F3-12800CL7T-6GBPI

При ручной установке параметров напряжение на контроллере памяти необходимо установить на уровне 1,35 В.


G.Skill F3-10600CL9S-2GBNT (1x2GB, PC3-1060, CL9-9-9-24)


И последний наш участник — набор из трех одиночных планок G.Skill F3-10600CL9S-2GBNT. Для двухканальных систем производитель выпускает комплект F3-10600CL9D-4GBNT, который можно использовать в составе платформ Intel LGA1156/775 и AMD.

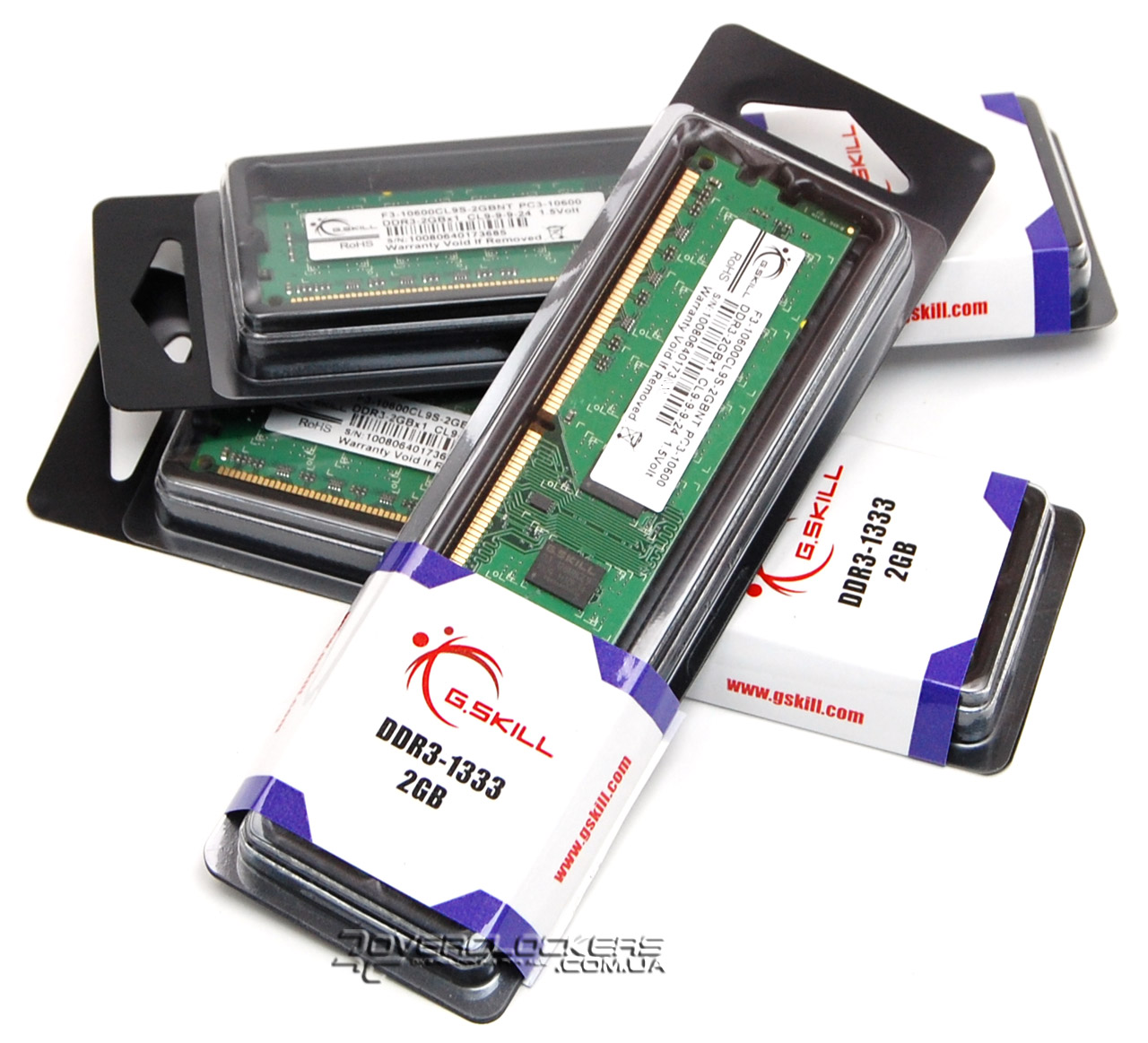

G.Skill F3-10600CL9S-2GBNT

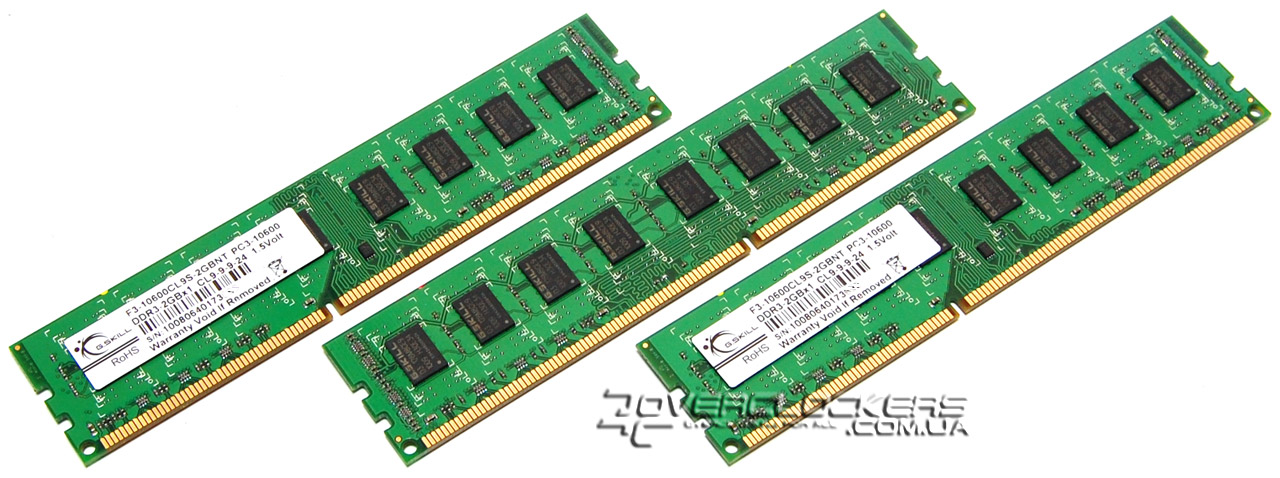

Модули ничем особым не выделяются — это обычная массовая память, встречающаяся почти в каждом недорогом компьютере и в решениях сборщиков готовых систем.

G.Skill F3-10600CL9S-2GBNT

В качестве микросхем памяти используются чипы G.Skill D3 128M8GE9. Естественно, сама компания их не производит, а закупает на стороне и производит перемаркировку. Подобной практикой занимаются многие вендоры.

G.Skill F3-10600CL9S-2GBNT

Стандартная память подразумевает и стандартные характеристики. Модули по два гигабайта рассчитаны на 1333 МГц при таймингах 9-9-9-24 и напряжении 1,5 В.

G.Skill F3-10600CL9S-2GBNT

В SPD прописаны обычные параметры для памяти DDR3-1333. Если по какой-то причине частота модулей превысит 1370 МГц, то tRAS в автоматическом режиме поднимется до 25.

G.Skill F3-10600CL9S-2GBNT


Тестовая конфигурация

Память разгонялась на следующей конфигурации:
  • Процессор: Intel Core i7-975 (3,33 ГГц);
  • Материнская плата: ASUS P6T7 WS SuperComputer (Intel X58 Express);
  • Видеокарта: Inno3D GeForce GTX 295 Platinum Edition;
  • Кулер: Prolimatech Megahalems + Nanoxia FX12-2000;
  • Жёсткий диск: Samsung SP2504C (250 ГБ, SATA2);
  • Блок питания: Seasonic SS-600HM (600 Вт).

Тестирование проводилось в среде Windows Vista Ultimate x64 SP2. Для проверки на стабильность разогнанных модулей использовались две запущенные копии программы LinX 0.5.9, объем памяти в каждой устанавливался на уровне 1280 МБ.

Соотношение базовой частоты, множителя памяти и процессора в BIOS Setup материнской платы выставлялись следующим образом: коэффициент умножения CPU был х19 или x17 в зависимости от базовой частоты, шины QPI — x20, памяти всегда был x10, а частота Bclk — в пределах 150-205 МГц. Напряжение на контроллере памяти (блок Uncore) выставлялось на уровне 1,55 В, как самом подходящем для воздушного охлаждения процессора (хотя ничто не мешает на некоторых экземплярах ставить 1,65 В, как того требуют производители памяти для высокочастотных наборов). Напряжение питания памяти равнялось номинальному для каждого комплекта, процессора — 1,375 В. Остальные настройки BIOS не влияли на уровень разгона и оставались в значении Auto.

Разгонный потенциал выяснялся для трех наборов таймингов, актуальных для памяти DDR3: 7-7-7-21, 8-8-8-24 и 9-9-9-27 с Command Rate 1T. Второстепенные задержки не изменялись и были в режиме Auto.


Результаты разгона

Результаты разгона памяти G.Skill F3-12800CL8T-6GBRM

Теперь посмотрим на потенциал рассмотренных комплектов памяти. Набор G.Skill F3-12800CL8T-6GBRM при напряжении 1,6 В и таймингах 9-9-9-27 смог стабильно функционировать на частоте 1964 МГц. Снижение задержек позволило памяти пройти тест на 1734 МГц, а с более агрессивными таймингами — на 1524 МГц. Конечно, хотелось бы около 1600 МГц при семерках и 1800 МГц при восьмерках, но, увы.

Результаты разгона памяти G.Skill F3-12800CL7T-6GBPI

Более продвинутый комплект в плане характеристик F3-12800CL7T-6GBPI продемонстрировал чуть больший уровень разгона. И хотя разница составила всего 30–40 МГц по сравнению с предыдущей памятью, она позволяет использовать процессор при более высокой базовой частоте, вплоть до 200 МГц. Конечно, разгон это лотерея и об этом не стоит забывать.

Результаты разгона памяти G.Skill F3-10600CL9S-2GBNT

И последний «кит», состоящий из недорогих планок. Модули начального уровня оказались не такими простыми, как можно было подумать в самом начале. При агрессивных задержках потенциал памяти невелик, всего 1363 и 1564 МГц (тайминги 7-7-7-21 и 8-8-8-24 соответственно), но с их ростом можно получить 400-мегагерцовую прибавку к номинальной частоте. И это при стандартном напряжении 1,5 В! Пожалуй, планки G.Skill F3-10600CL9S-2GBNT можно назвать одними из лучших выборов для экономных пользователей.


Выводы

Производители памяти практически полностью перешли на экономичные чипы, требующие для питания 1,5-1,6 В, что положительным образом отразилось на тепловом режиме модулей и их разгонном потенциале. Если на примере продукции G.Skill сравнивать протестированные комплекты с прошлогодними решениями, то заметно снижение возможностей памяти на 50-100 МГц с использованием агрессивных таймингов. Увеличение задержек, наоборот, позволяет достигнуть 2000-мегагерцовой отметки. Ранее подобное было возможно лишь при более высоком напряжении.

Комплект G.Skill F3-12800CL8T-6GBRM, относящийся к новой серии Ripjaws, имеет неплохой потенциал и вполне способен раскрыть возможности любого процессора Core i7-9xx. Оригинальная и в тоже время простая система охлаждения модулей памяти позволит без проблем установить массивный кулер на CPU. Пользователи, немного разбирающиеся в тонкостях настройки системы, оценят изначально низкие задержки.

Энтузиасты могут обратить свое внимание на обновленную серию «Пи». Набор G.Skill F3-12800CL7T-6GBPI отличается низким напряжением питания и агрессивными таймингами вида 7-8-7-24. Возможностей в плане оверклокинга у него больше — память смогла стабильно работать на 2005 МГц, чего точно достаточно для любого представителя архитектуры Nehalem. Радиаторы модулей очень высокие, поэтому перед покупкой необходимо убедиться в совместимости с процессорным кулером.

Ну а для самых «бедных» предусмотрена память серии Value. Планки G.Skill F3-10600CL9S-2GBNT с легкостью заработали при девятках на 1750 МГц, а это весьма неплохой результат. Естественно, энтузиасты платформы LGA1366 вряд ли будут экономить на памяти, но для массовых ПК она станет отличным выбором. Как и для недорогих систем на базе процессоров Core i3-5xx, где считается каждая копейка. В этом случае повысить производительность компьютера путем разгона особого труда не составит.
