Разгон памяти OCZ PC3-12800 серии Intel Extreme, Platinum и Reaper HPC

С выходом доступных решений на базе микроархитектуры Nehalem память стандарта DDR2 окончательно потеряет свою актуальность и со временем полностью уйдет со сцены, как это произошло с первым типом DDR. Оверклокерский потенциал присутствующих ныне на рынке модулей оставляет желать лучшего и практически ничем не отличается у решений различных производителей. Иногда попадаются интересные продукты по умеренным ценам, способные работать на достаточно высоких частотах, но это скорее исключение, чем явление, носящее массовый характер. Естественно, для раскрытия возможностей современных процессоров Core 2 необходимо нивелировать сдерживающий фактор в виде слабого разгона памяти, поэтому переход к DDR3 более чем оправдан. Но это при условии наличия материнской платы, способной стабильно функционировать на повышенной частоте шины FSB. Для Core i7 новый стандарт памяти является единственным вариантом, а смена платформы у AMD пока менее оправдана. Со временем, конечно, ситуация изменится в лучшую сторону, пока же можно отталкиваться от своих предпочтений и возможностей, выбирая одну из платформ с памятью DDR3.

В данном материале мы познакомимся с тремя комплектами памяти DDR3 с рабочей частотой 1600 МГц и общим объемом 4 ГБ каждый от известной всем компании OCZ.

OCZ OCZ3X16004GK, OCZ3P16004GK и OCZ3RPR16004GK

Как вы уже поняли, наборы не предназначены для работы в составе системы на базе Core i7, который из-за ограничений контроллера памяти рассчитан на напряжение питания высокочастотных модулей всего 1,65 В. Рассматриваемые комплекты функционируют при напряжении 1,9 В и без проблем могут быть установлены на платы для процессоров Core 2 или AMD с поддержкой данного типа.


OCZ OCZ3X16004GK (Intel Extreme Series, PC2-12800, 2x2GB)

Первым рассмотрим комплект OCZ3X16004GK из серии Intel Extreme (XMP Edition), который рассчитан для платформы LGA775 с поддержкой технологии XMP (eXtreme Memory Profiles) — аналога EPP, но для памяти DDR3. Естественно, память может работать и без данной функции, только настройки таймингов и напряжения питания придется произвести вручную.

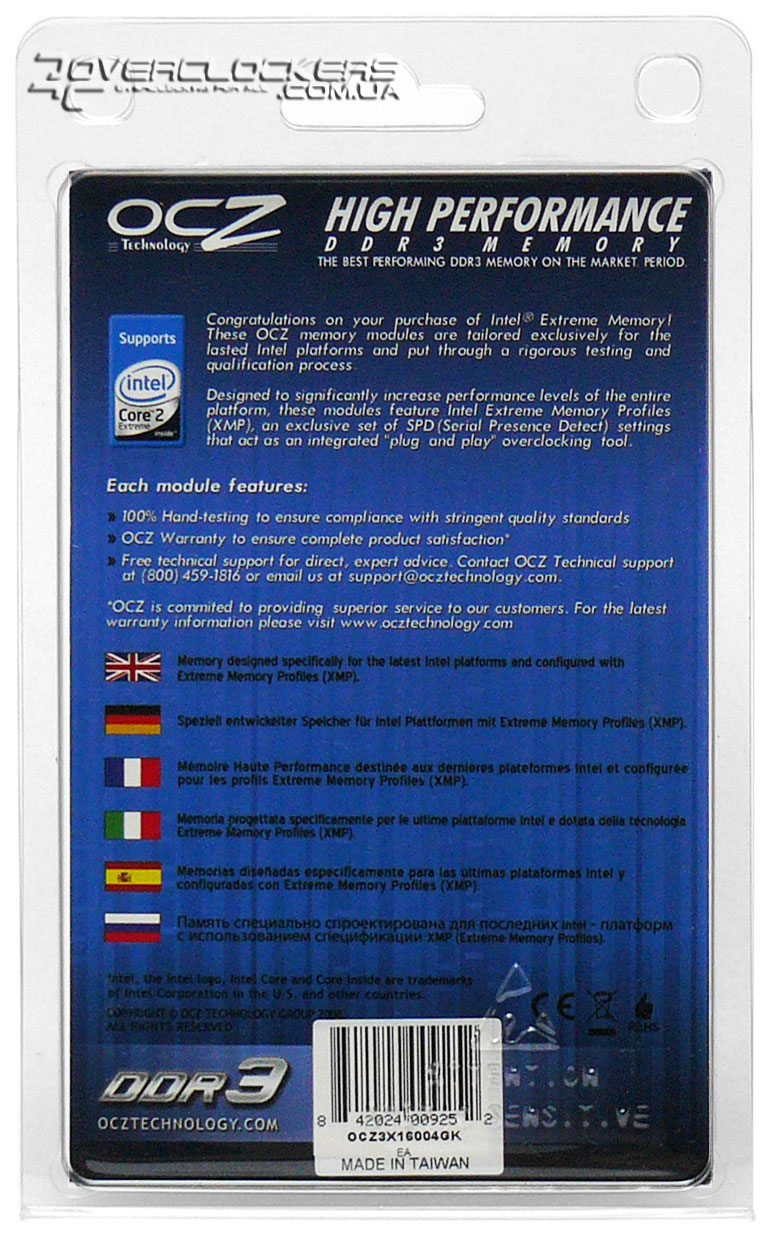

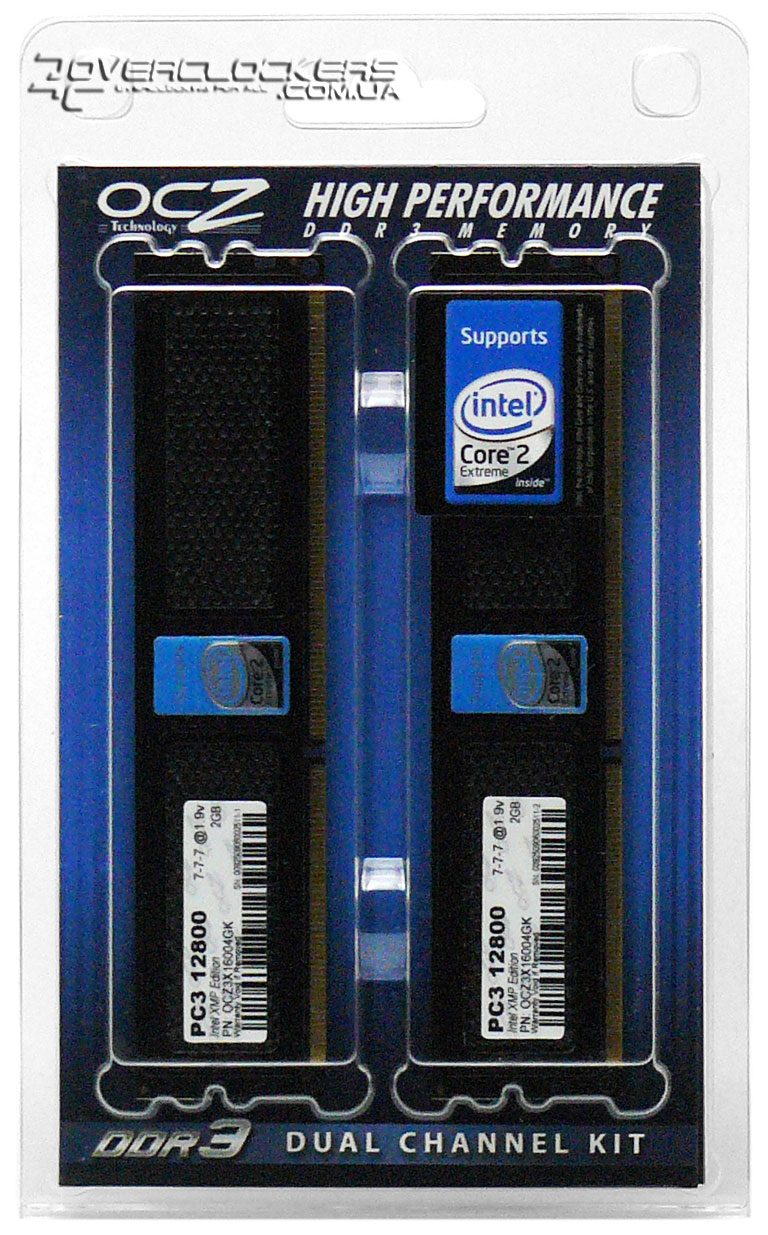

Модули поставляются в небольшом блистере, с синим вкладышем-инструкцией по установке памяти в систему.

OCZ OCZ3X16004GKOCZ OCZ3X16004GK

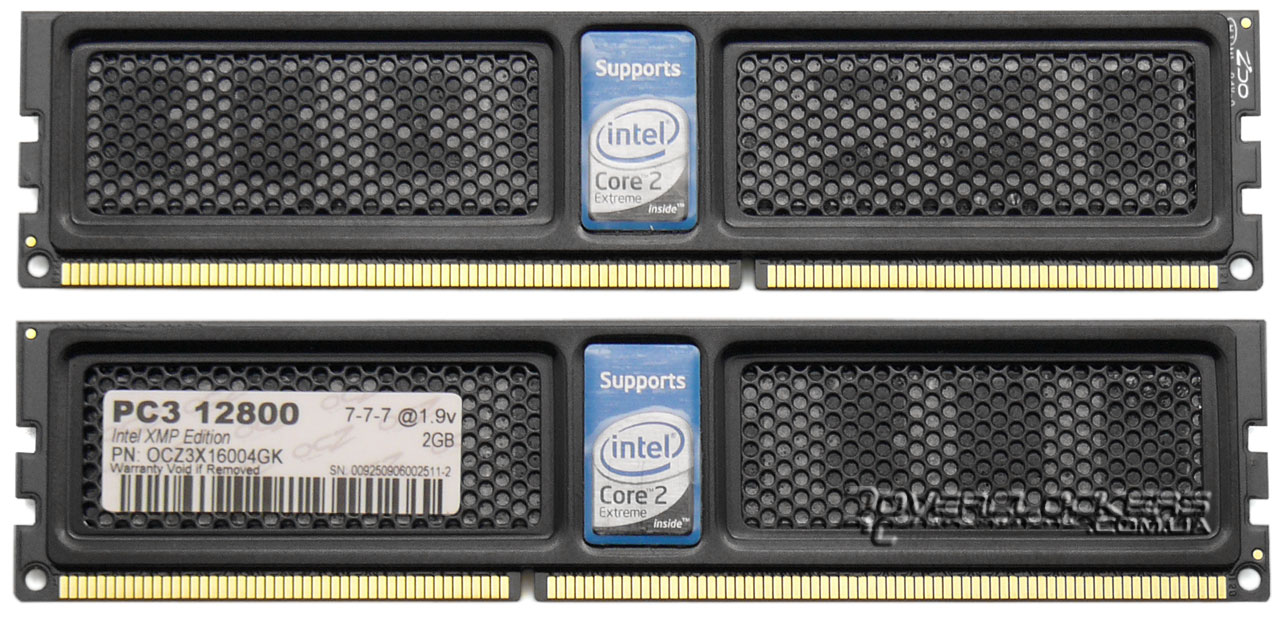

Модули выполнены на PCB черного цвета и оснащены фирменными черными радиаторами XTC (Xtreme Thermal Convection), которые выполнены в виде сеточки, повышающей по заверению производителя эффективность охлаждения микросхем памяти. На каждой стороне радиатора находится логотип Intel Core 2 Extreme.

OCZ OCZ3X16004GK

Конструкция радиатора не цельная — он состоит из алюминиевой сетки и ободка, приклеенного такой же термолипучкой, что и основная часть радиатора к чипам памяти.

OCZ OCZ3X16004GK

Из опознавательных знаков на PCB можно обнаружить HJ M1 94V-0, что ничего общего не имеет с BrainPower, печатные платы от которой используются для овекрлокерских модулей.

OCZ OCZ3X16004GK

На этикетке также минимум информации: рабочая частота 1600 МГц, общий объем комплекта 4 ГБ, тайминги 7-7-7-24 (информация о tRAS взята с официального сайта компании) и напряжение 1,9 В.

OCZ OCZ3X16004GK

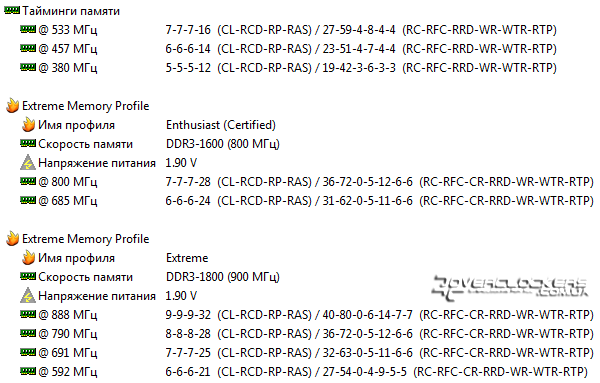

А вот SPD куда более подробно может рассказать о памяти. При загрузке системы по дефолту планки определятся как DDR3-1066 с задержками 7-7-7-16 и напряжением 1,5 В. При активации профиля XMP, которых к тому же два, память уже будет работать на своей номинальной частоте с таймингами 7-7-7-28 и напряжением 1,9 В (профиль Enthusiast). Наша тестовая плата ASUS P5E3 Deluxe WiFi-AP на базе чипсета Intel X38 Express для этого подняла частоту шины FSB и снизила коэффициент умножения процессора Core 2 E8500, что дало итоговые 3,2 ГГц на нем.

OCZ OCZ3X16004GK

Если необходима более высокая частота, то можно активировать профиль Extreme и модули смогут функционировать на 1777 МГц с задержками 9-9-9-32. Также доступны в обоих случаях различные комбинации частот и таймингов.


OCZ OCZ3P16004GK (Platinum Series, PC2-12800, 2x2GB)

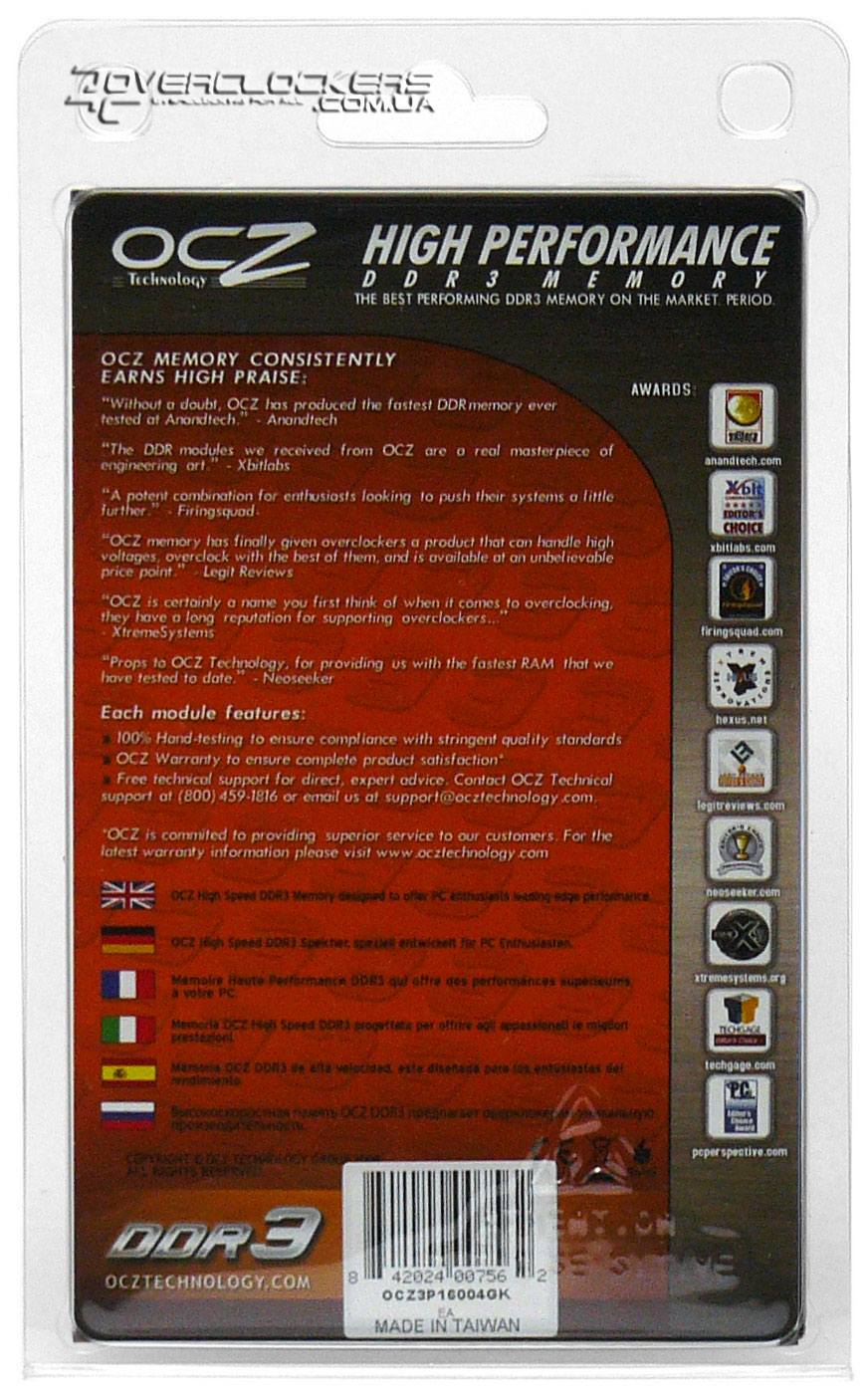

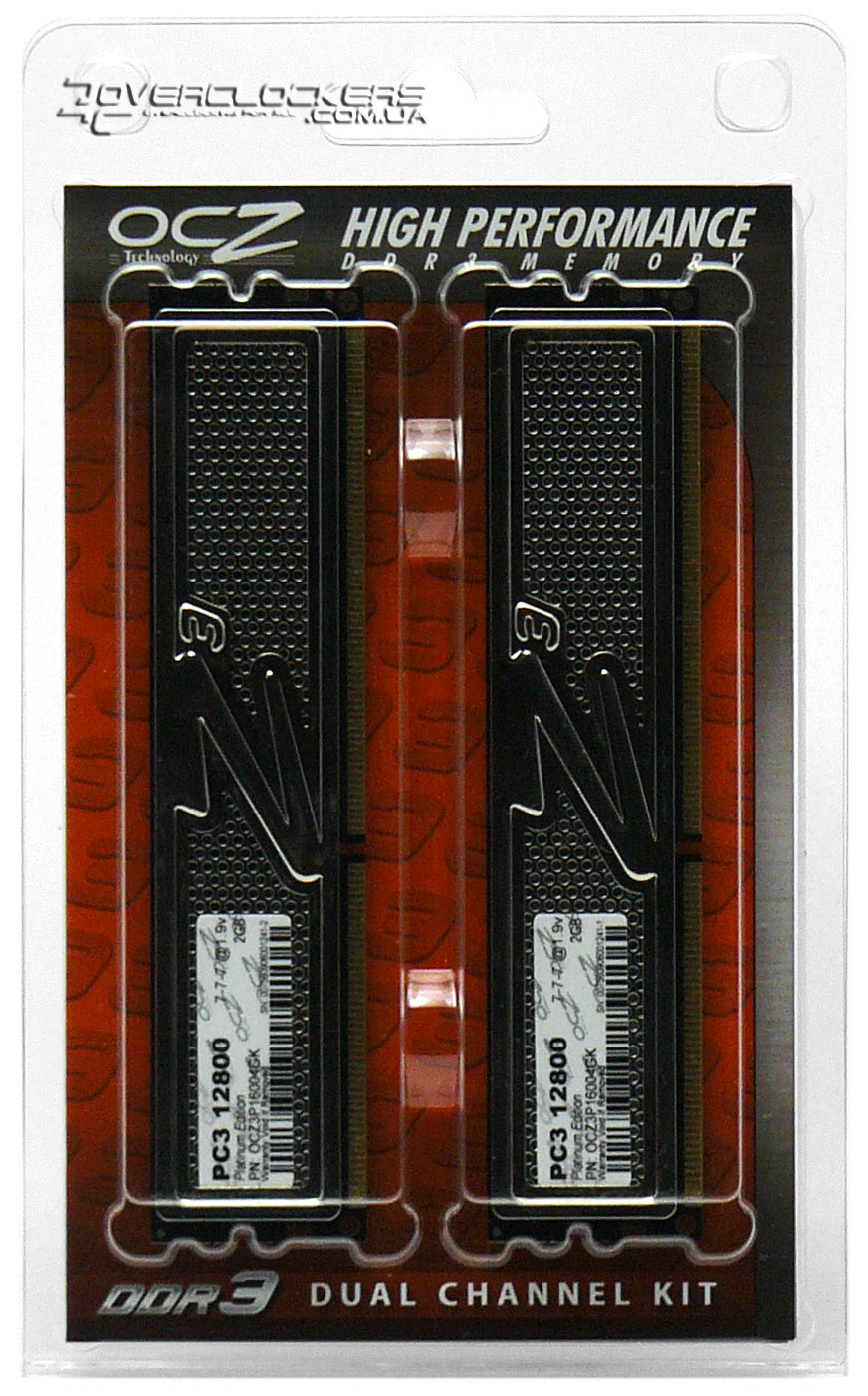

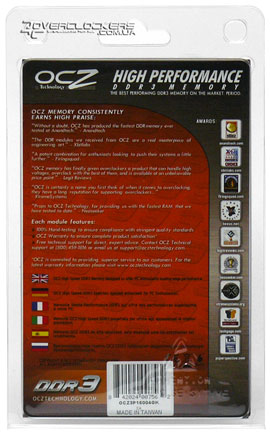

Комплект OCZ3P16004GK является представителем старой серии Platinum и поставляется в таком же блистере, что и предыдущий набор, но, естественно, уже с другим вкладышем.

OCZ OCZ3P16004GKOCZ OCZ3P16004GK

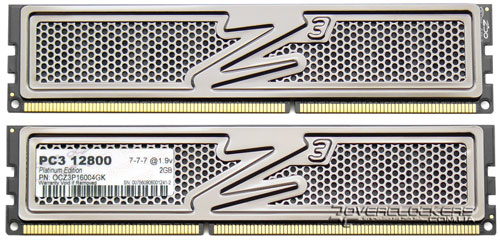

Черные модули оснащены уже обычными полированными радиаторами, с обеих сторон которых красуется буква Z с небольшой цифрой 3.

OCZ OCZ3P16004GK

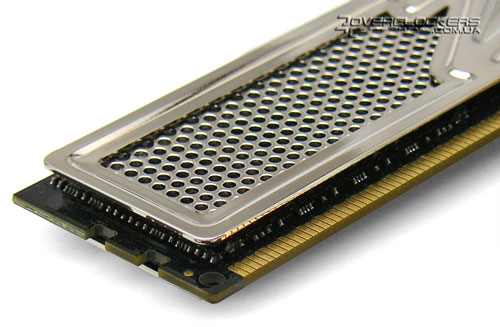

Конструкция радиатора все та же: сеточка и ободок, соединенные термолипучкой.

OCZ OCZ3P16004GK

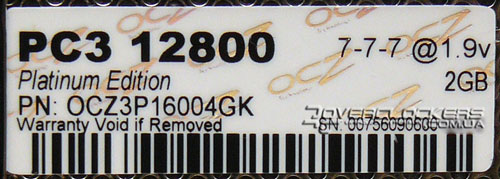

По характеристикам данная память ничем не отличается от модулей Intel Extreme и рассчитана на частоту 1600 МГц с таймингами 7-7-7-24 и напряжение 1,9 В.

OCZ OCZ3P16004GK

В SPD прописаны лишь стандартные задержки и частоты до 1066 МГц. Никакого профиля XMP нет, и для работы на заявленных характеристиках все необходимые настройки придется сделать самому.

OCZ OCZ3P16004GK

Интересно, что в SPD прописаны еще одни значения таймингов для частоты 1200 МГц, которые можно увидеть утилитой MemSet.

OCZ OCZ3P16004GK


OCZ OCZ3RPR16004GK (Reaper HPC Series, PC2-12800, 2x2GB)

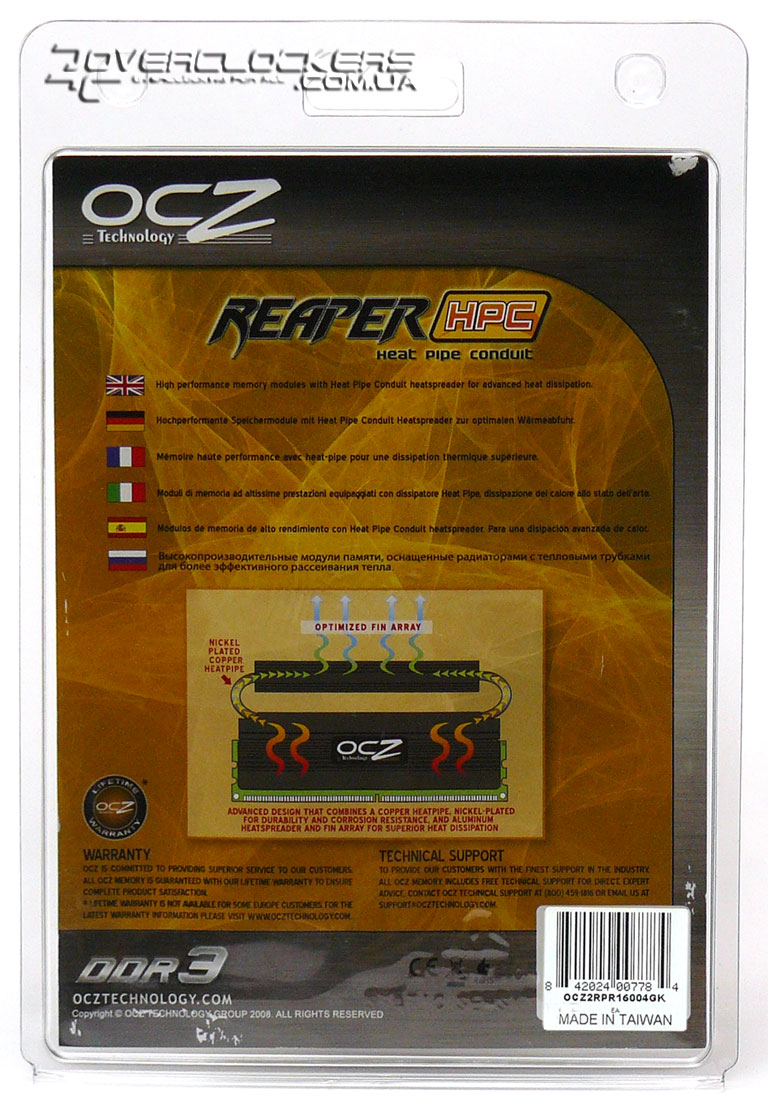

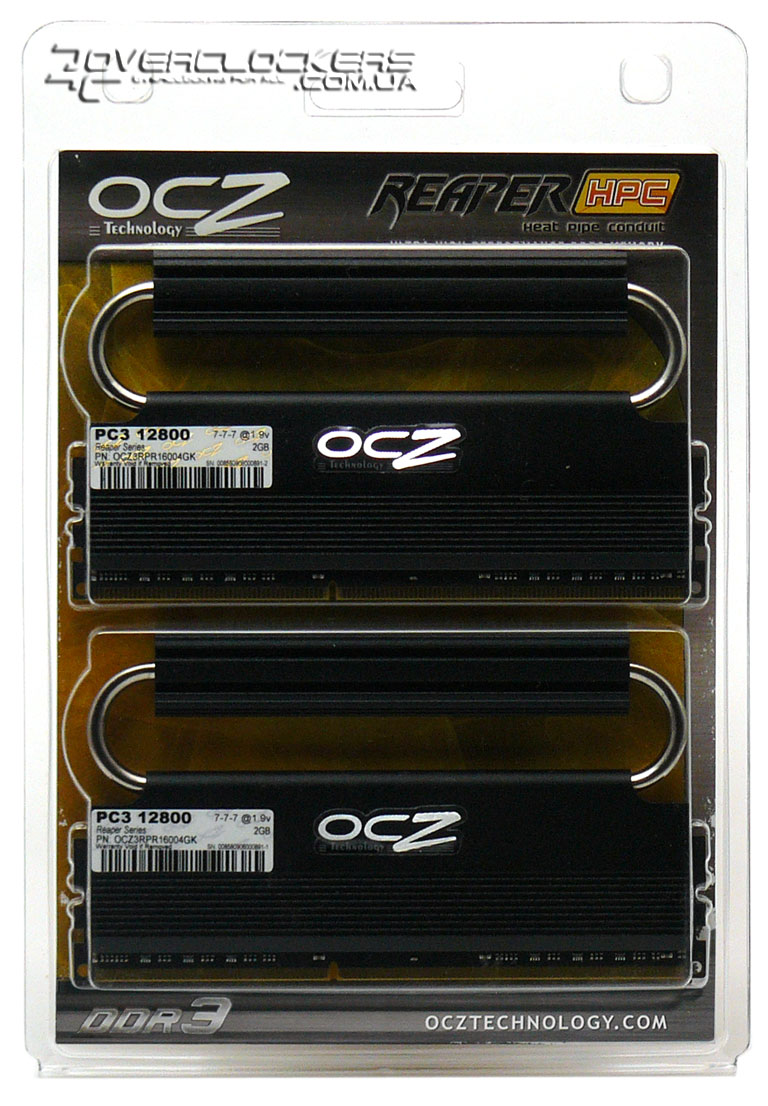

И последний комплект — OCZ3RPR16004GK, уже относится к серии Reaper, с которой мы познакомились в недавнем материале, посвященном памяти DDR2 от OCZ. Модули упакованы в крупный блистер с аналогичным вкладышем-инструкцией, что и набор старого стандарта.

OCZ OCZ3RPR16004GKOCZ OCZ3RPR16004GK

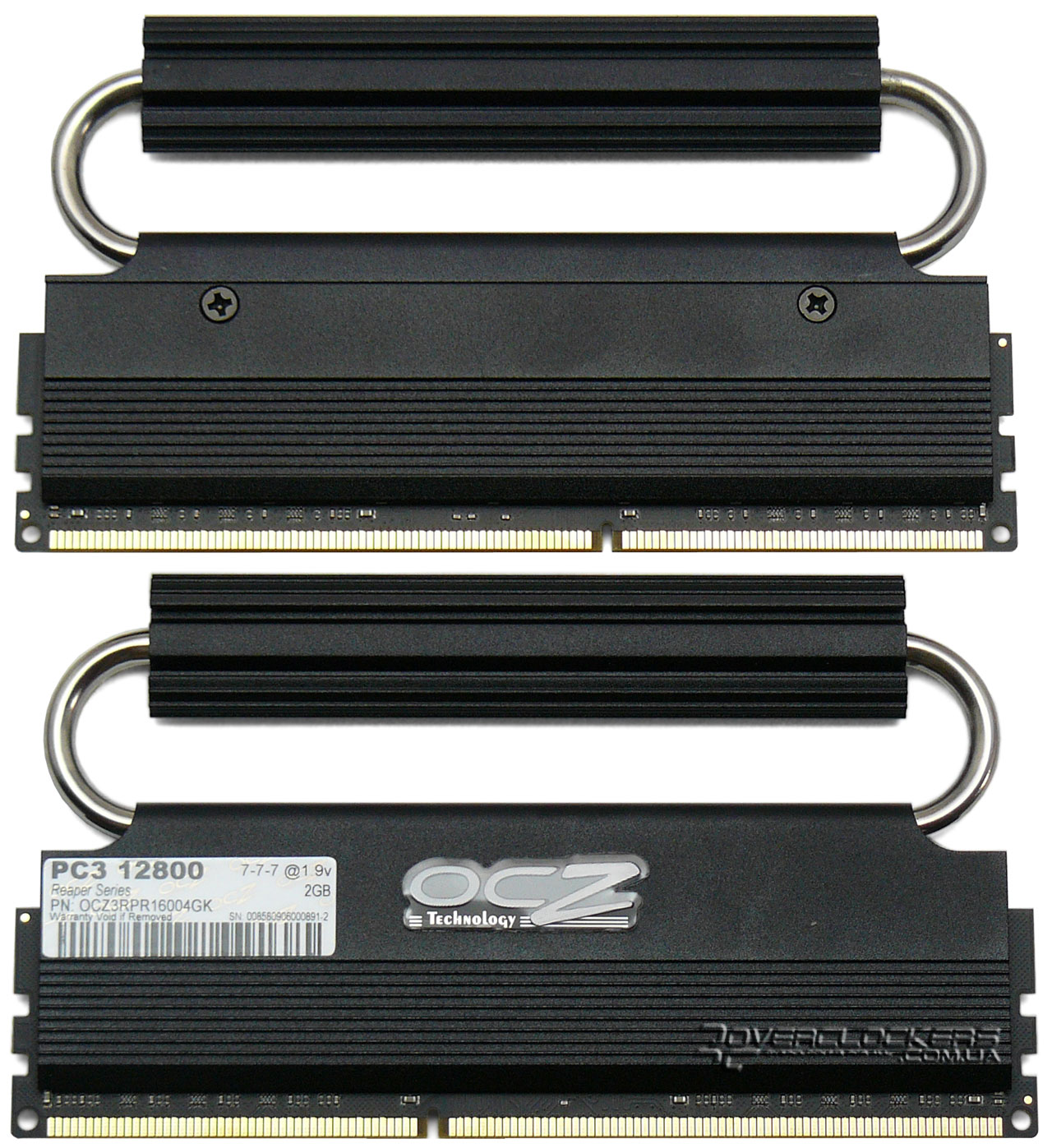

Планки выполнены на черной PCB, каждая из которых оснащена фирменным радиатором с тепловой трубкой, передающей тепло дополнительному радиатору небольшого размера.

OCZ OCZ3RPR16004GK

Основной радиатор состоит из двух половинок — к одной крепится тепловая трубка, а другая представляет собой обычную алюминиевую пластину. Вся конструкция соединена двумя винтами и дополнительно приклеена с обеих сторон к чипам памяти.

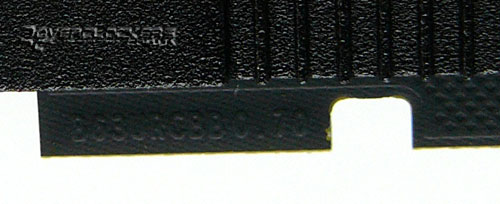

Печатная плата, в отличие от более доступных модулей, от BrainPower (на каждой планке можно найти маркировку B63URCBB 0.70), которая используется для производства 1600-мегагерцовой памяти объемом 2 ГБ.

OCZ OCZ3RPR16004GK

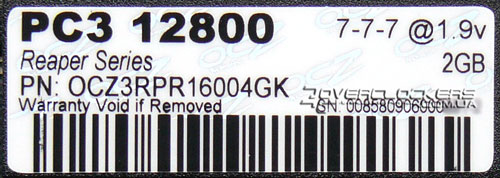

Характеристики этого комплекта такие же, как и у памяти серии Intel Extre и Platinum: общий объем 4 гигабайта, рабочая частота 1600 МГц, тайминги 7-7-7-24 и напряжение питания 1,9 В.

OCZ OCZ3RPR16004GK

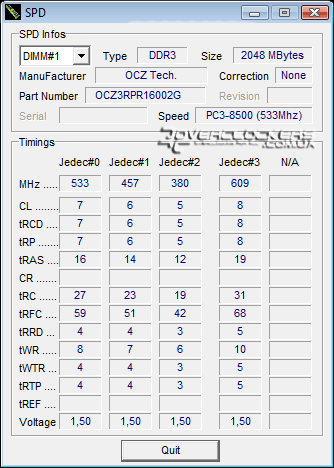

Информация в SPD такая же, как и у модулей Platinum Edition, без каких-либо изменений.

OCZ OCZ3RPR16004GK

Фактически, в данном случае приходится переплачивать за именитую PCB и более эффективную систему охлаждения.

OCZ OCZ3RPR16004GK


Тестовая конфигурация и методика разгона

Наша тестовая конфигурация имела следующий вид:
  • Процессор: Intel Core 2 Duo E8500 (3,16 ГГц, 6 МБ, FSB 333 МГц);
  • Материнская плата: ASUS P5E3 Deluxe WiFi-AP (Intel X38);
  • Видеокарта: ASUS EN8800GS TOP (GeForce 8800 GS 384MB);
  • Кулер: Noctua NH-U12P;
  • Жёсткий диск: Samsung SP2504C (250 ГБ, SATA2);
  • Блок питания: Tagan BZ 1300W (1300 Вт).

Тестирование проводилось в среде Windows Vista Home Premium x64 SP2. Для проверки на стабильность разогнанных модулей памяти использовалась программа OCCT v3.0.1 с 20-минутным прогоном теста.

Параметры «Static Read Control» и «Transaction Booster» в BIOS Setup платы отключались, уровень «Relax Level» выставлялся на значении 4 (также использовались различные значения, если с указанным не достигался желаемый результат), что позволяло получить Performance Level, равный 8 или 9. Напряжение на чипсете составляло 1,45 В, на шине FSB — 1,4 В. Остальные настройки — по умолчанию. Во время тестирования модули обдувались 120-мм вентилятором.

Разгонный потенциал выяснялся для трех наборов таймингов: 7-7-7-21, 8-8-8-24 и 9-9-9-27. На данный момент времени они являются самыми актуальными. Параметр Command Rate равнялся 1T.


Результаты разгона


Разгон OCZ OCZ3X16004GK, OCZ3P16004GK и OCZ3RPR16004GK

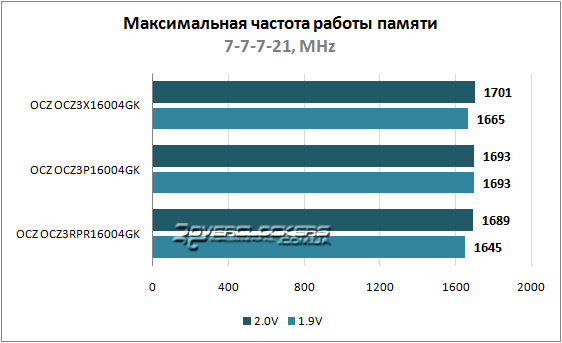

Комплект памяти OCZ3X16004GK при таймингах 7-7-7-21 и напряжении 1,9 В смог стабильно функционировать на частоте 1665 МГц. После повышения напряжения до 2 В порог отодвинулся уже до 1701 МГц, что вполне неплохо. Следующий по списку набор на повышение напряжения не реагировал, а его итоговая частота составила 1693 МГц. Для «рипера» результат равнялся лишь 1645 МГц, а после повышения напряжения частота поднялась еще на 44 МГц, что крайне мало по сравнению с более доступными комплектами.

С задержками вида 8-8-8-24 и 9-9-9-27 комплекты OCZ3P16004GK и OCZ3RPR16004GK работать отказались, а вот первый смог пройти тест на частоте 1709 МГц. Второй профиль XMP, который доступен у памяти серии Intel Extreme, также оказался не работоспособным. Возможно, 1700 МГц являются пределом для используемых чипов, но странное поведение памяти с менее агрессивными задержками позволяет думать о какой-то несовместимости памяти с используемой в тестовом стенде материнской платой.


Итоги

Начиная с этого материала, на страницах нашего сайта мы все больше будем уделять внимание набирающей популярность памяти DDR3, которая за последний год достаточно снизилась в цене, чтобы можно было ее рекомендовать для постройки не только hi-end-системы, но ПК среднего уровня. А учитывая, что ее будут поддерживать вскоре уже четыре платформы, то вывод о смене приоритета тестирования напрашивается сам собой. Конечно, некоторые решения устаревшего типа мы иногда будем тестировать, но, скорее всего, за редким исключением, так как потенциал их давно изучен и в последнее время они ничем особым удивить уже не могут.

Что касается рассмотренных комплектов памяти, то при таймингах 7-7-7-21 они показали весьма неплохие результаты – около 1650-1700 МГц. Данной частоты достаточно для разгона любого процессора или повышения быстродействия системы. Но с большими задержками память почему-то напрочь отказалась работать. Скорее всего, проблема кроется либо в пределе самих чипов, ведь они и так работают на своей номинальной частоте 1600 МГц при напряжении 1,9 В, либо в тестовой материнской плате.


Благодарим следующие компании за предоставленное тестовое оборудование:
  • Eletek за комплекты памяти OCZ OCZ3X16004GK, OCZ3P16004GK и OCZ3RPR16004GK;
  • ASUS за материнскую плату ASUS P5E3 Deluxe WiFi-AP;
  • Мастер Групп за видеокарту ASUS EN8800GS TOP 384MB;
  • MaxPoint за блок питания Tagan BZ 1300W;
  • Noctua за кулер Noctua NH-U12P и термопасту Noctua NT-H1.
