Обзор процессорного кулера Zalman CNPS8X Optima

В данном обзоре будет рассмотрен новый процессорный кулер компании Zalman под названием CNPS8X Optima, который, судя по маркировке, должен заполнить нишу между CNPS7X Led и CNPS10X Optima. На эту мысль наводят и габариты новой системы охлаждения — она чуть больше чем седьмая модель и ровно настолько же меньше десятой.

Zalman CNPS8X Optima


Упаковка и комплект поставки

Очередной бюджетный кулер от Zalman упакован в совсем не дешевую коробку, несущую на бортах полноцветную полиграфию. На лицевой и боковой стороне мы можем увидеть фотографии продукта и его краткие технические характеристики.

Zalman CNPS8X Optima

На другой боковине в шести картинках рассказано про инновационные технологии, примененные в данном охладителе. Внутри кулер упакован дополнительно в многоразовый блистер из прозрачного пластика. Поэтому о его сохранности при перевозке можно не беспокоиться.

Zalman CNPS8X Optima

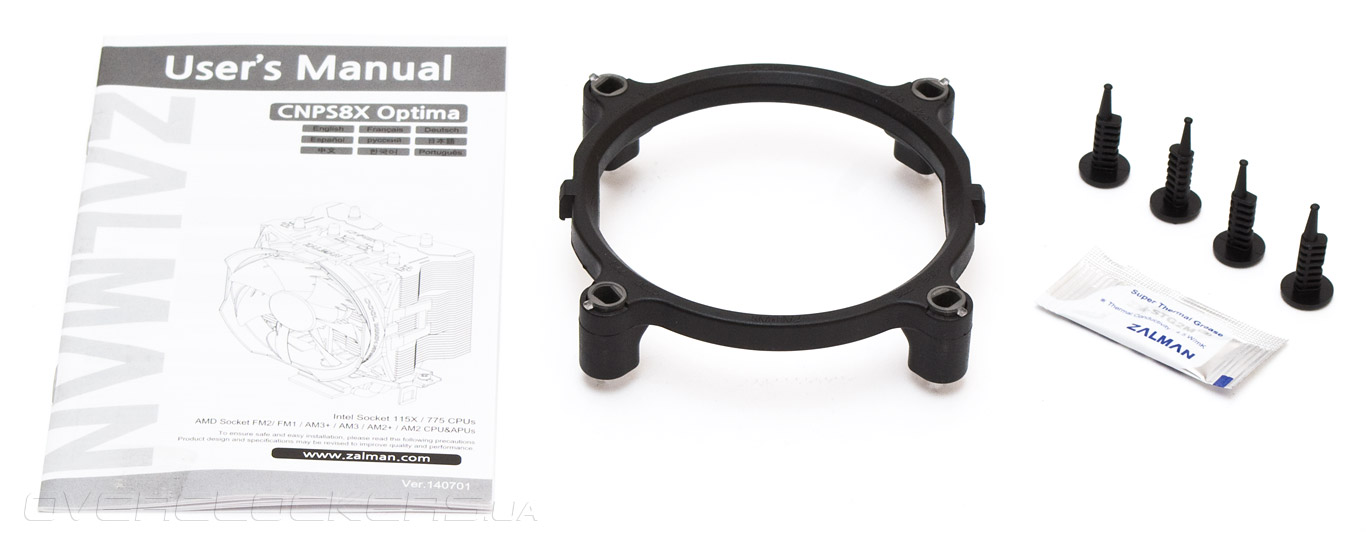

В комплект поставки входит только инструкция, крепежная рамка для сокетов Intel LGA775 и LGA115x, четыре шпильки и одноразовый пакет с термоинтерфейсом Zalman ZM-STG2M.

Zalman CNPS8X Optima


Внешний вид

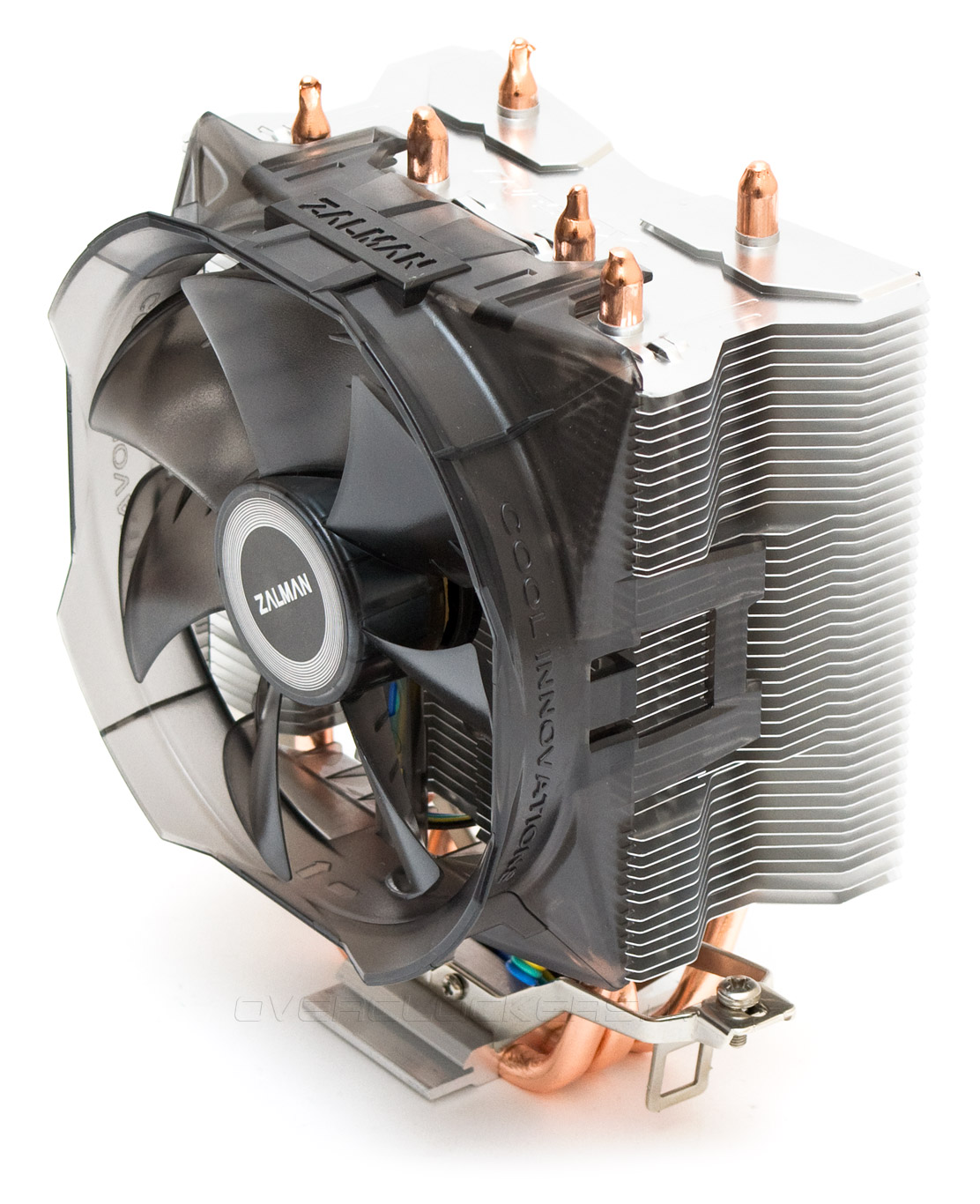

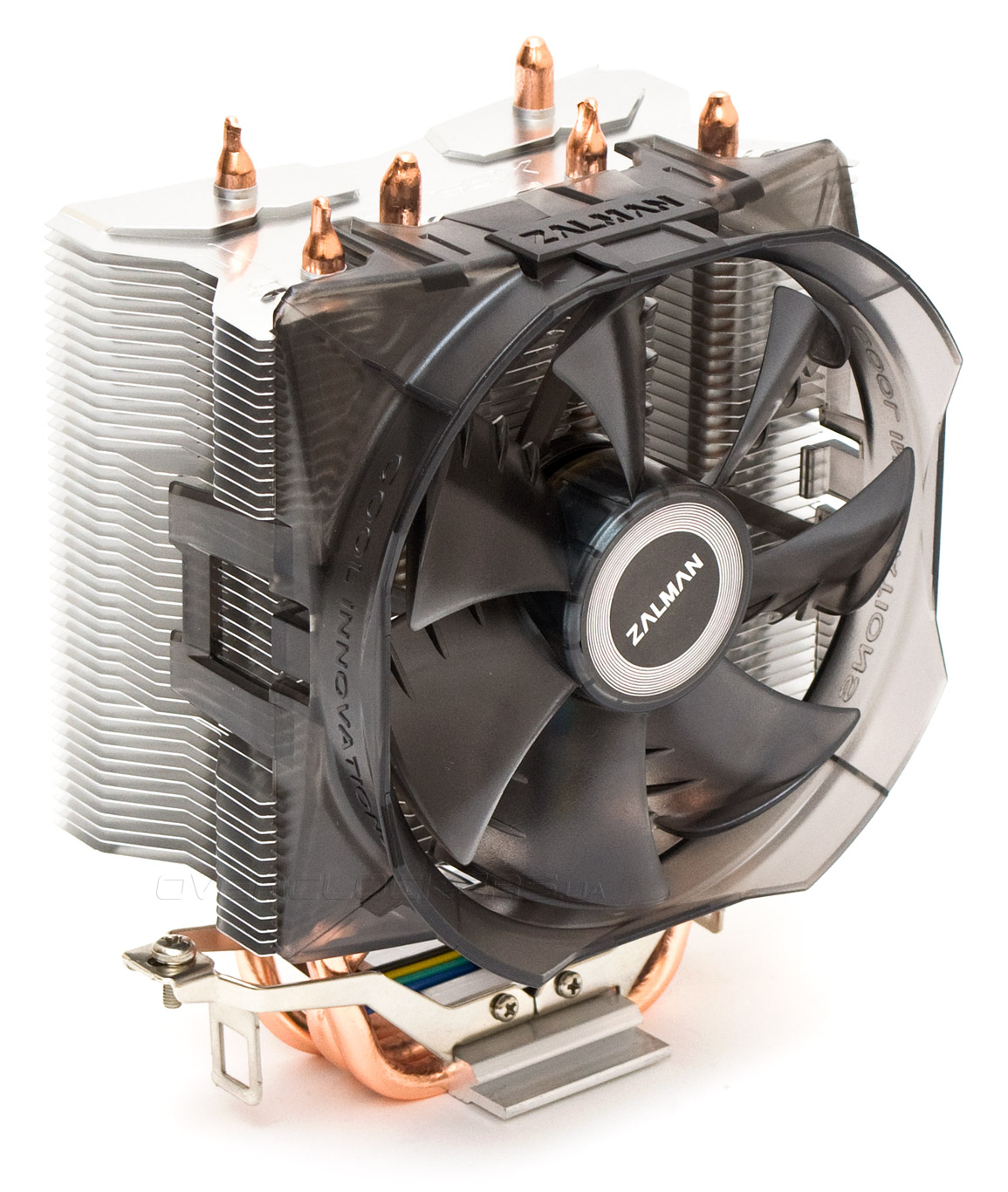

Zalman CNPS8X Optima это обычный башенный кулер уменьшенных габаритов и обладающий слегка нестандартной формой радиаторных пластин. Кроме того, вентилятор, примененный здесь тоже является нестандартным. Мало того, что его параметры соответствуют типоразмеру 100х100х25 мм, так еще и рамка объединена с крепежными клипсами в единое целое. В результате, его замена даже на аналогичный по размеру (который и так будет проблематично найти) усложнена максимально, поскольку придется изготовить кустарные крепления.

Zalman CNPS8X Optima

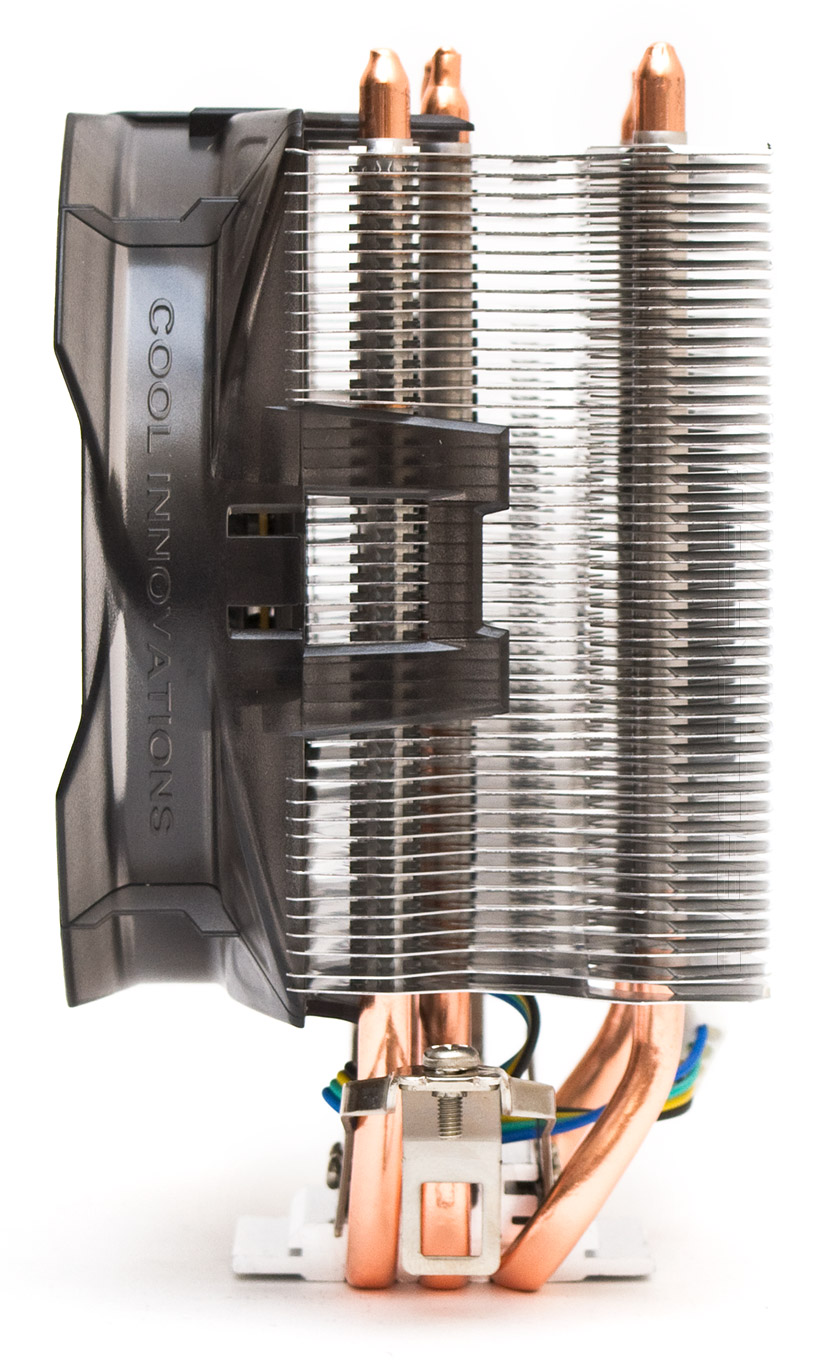

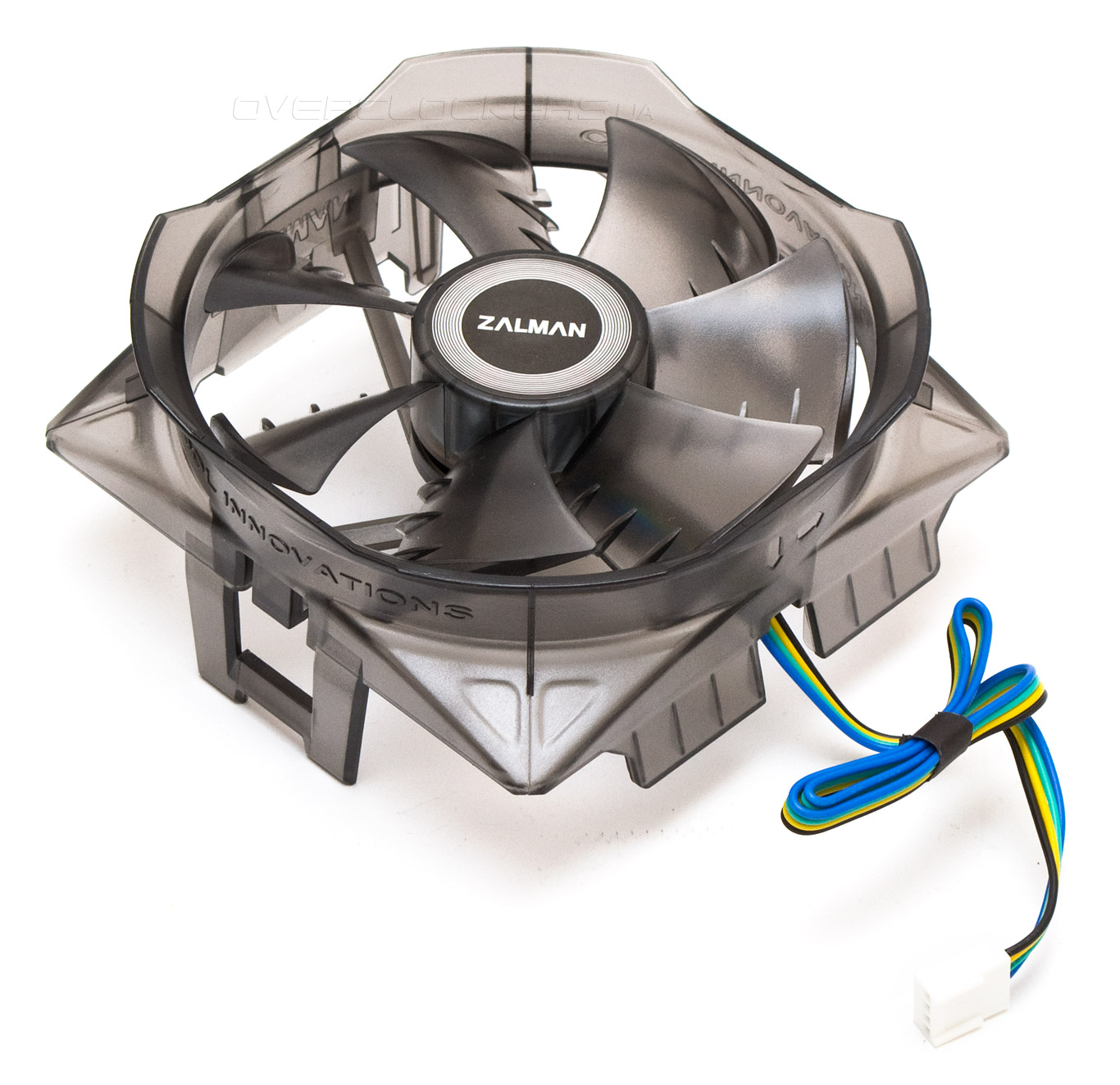

Из-за того, что рамка вентилятора имеет лепестки креплений со всех четырех сторон, отрегулировать его по высоте невозможно, есть только один вариант посадки на радиатор. С другой стороны — это не требуется, на большинстве плат конфликта между оперативной памятью и вентилятором не будет. А там, где их плоскости совпадут, под рамку пропеллера все еще поместится стандартная по высоте память (до 30 мм).

Zalman CNPS8X Optima

Крыльчатка 100-мм пропеллера имеет семь лопастей, на каждой из которых есть по четыре треугольных нароста в виде акульего плавника (технология SFB — Shark Fin Blade).

Zalman CNPS8X Optima

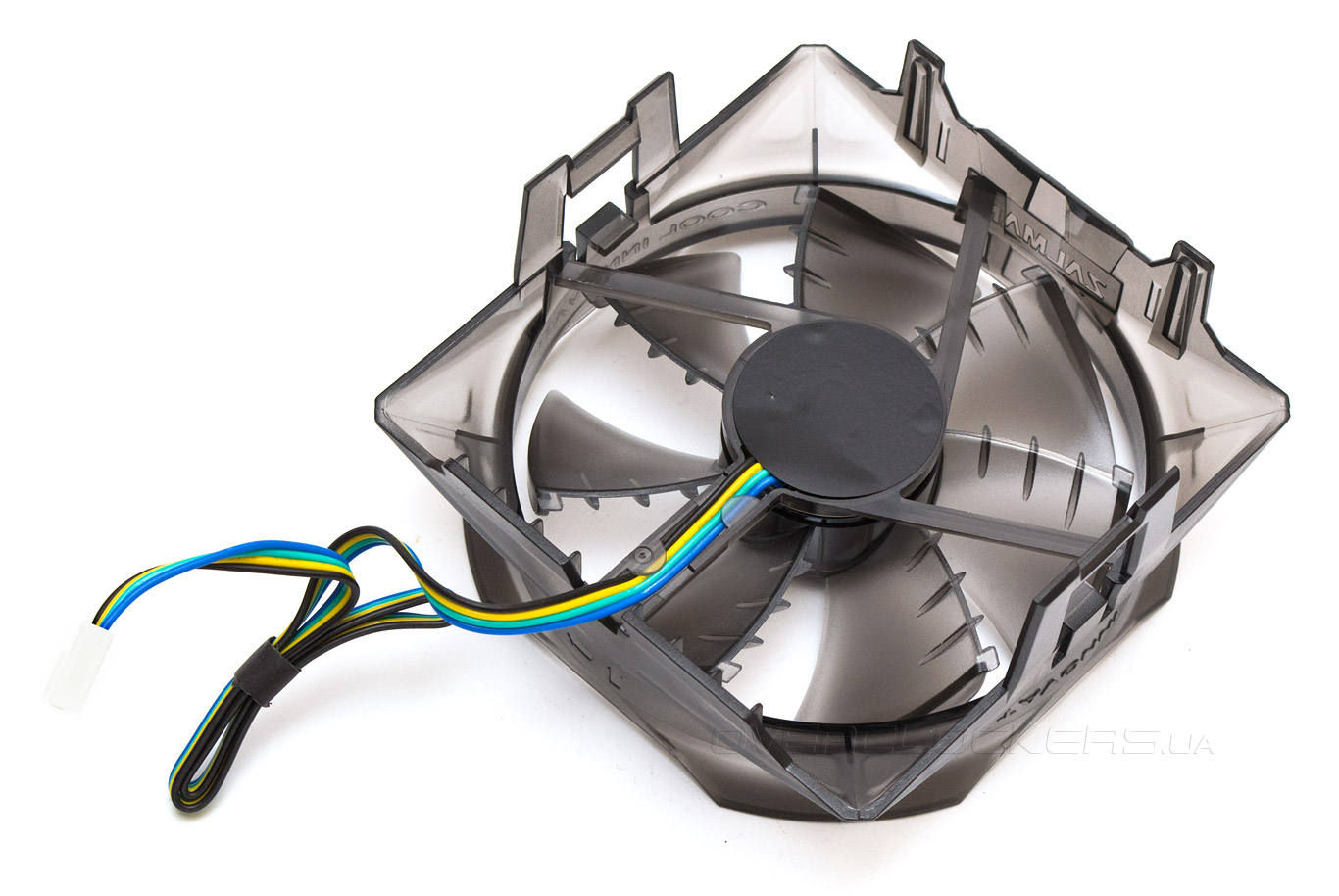

Теоретически, данное улучшение должно уменьшать шум от воздушного потока, но работает ли оно так на самом деле — сказать сложно. Второй забавный момент — наклонные пластины снизу (со стороны шнура), чьей задачей является направление потока воздуха на силовые элементы материнской платы (технология Near field Cooling Air Guide, NCA). В качестве подшипника используется довольно шумная втулка скольжения. Скорость работы регулируется при помощи ШИМ в диапазоне от 1000 до 2000 об/мин. При этом уровень шума изменяется от 42 до 57 дБ (А) соответственно, что находится заметно выше условного порога бесшумности в корпусе — 40 дБ (А). Маркировка отсутствует, поэтому точно определить модель вентилятора не представляется возможным.

Zalman CNPS8X Optima

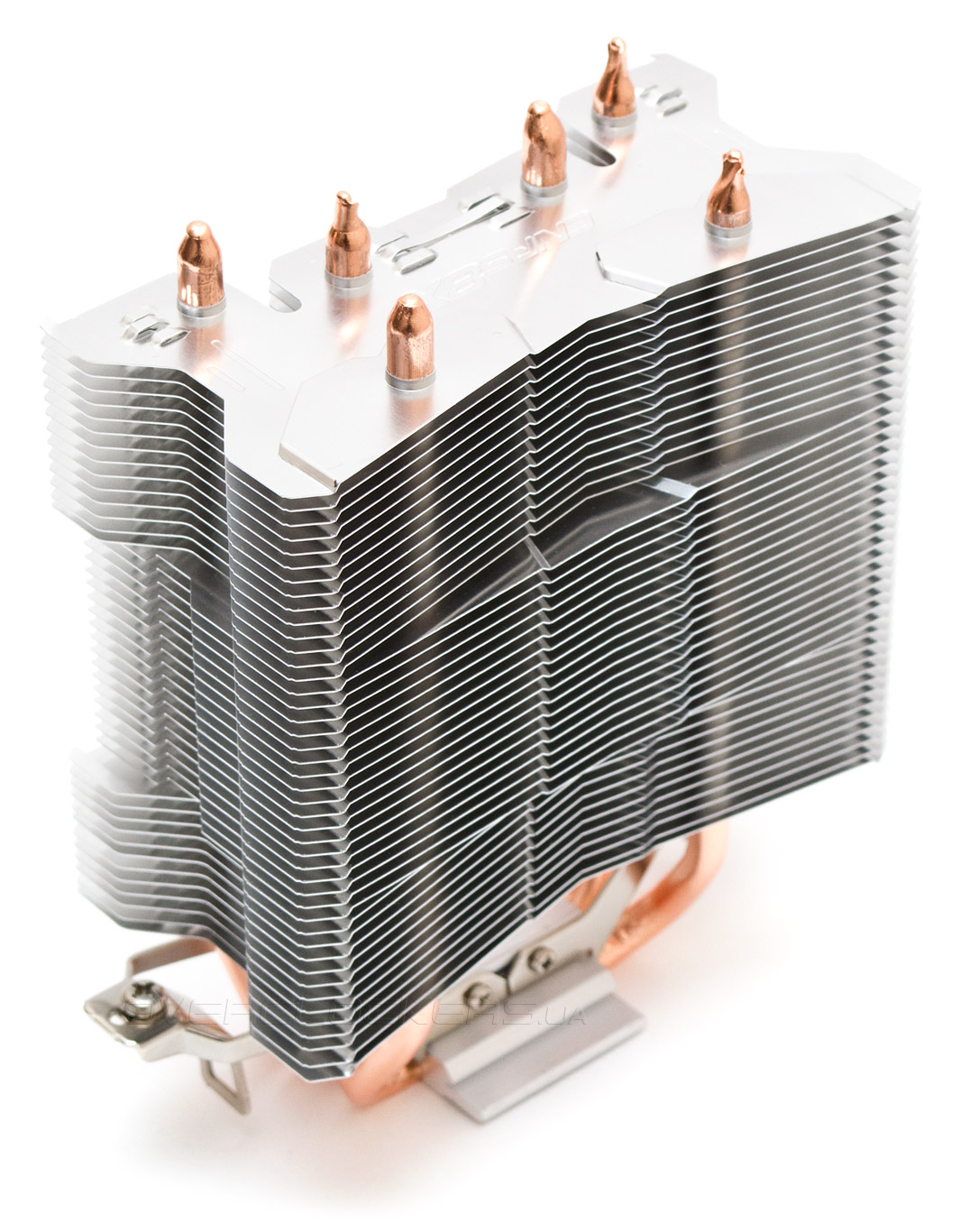

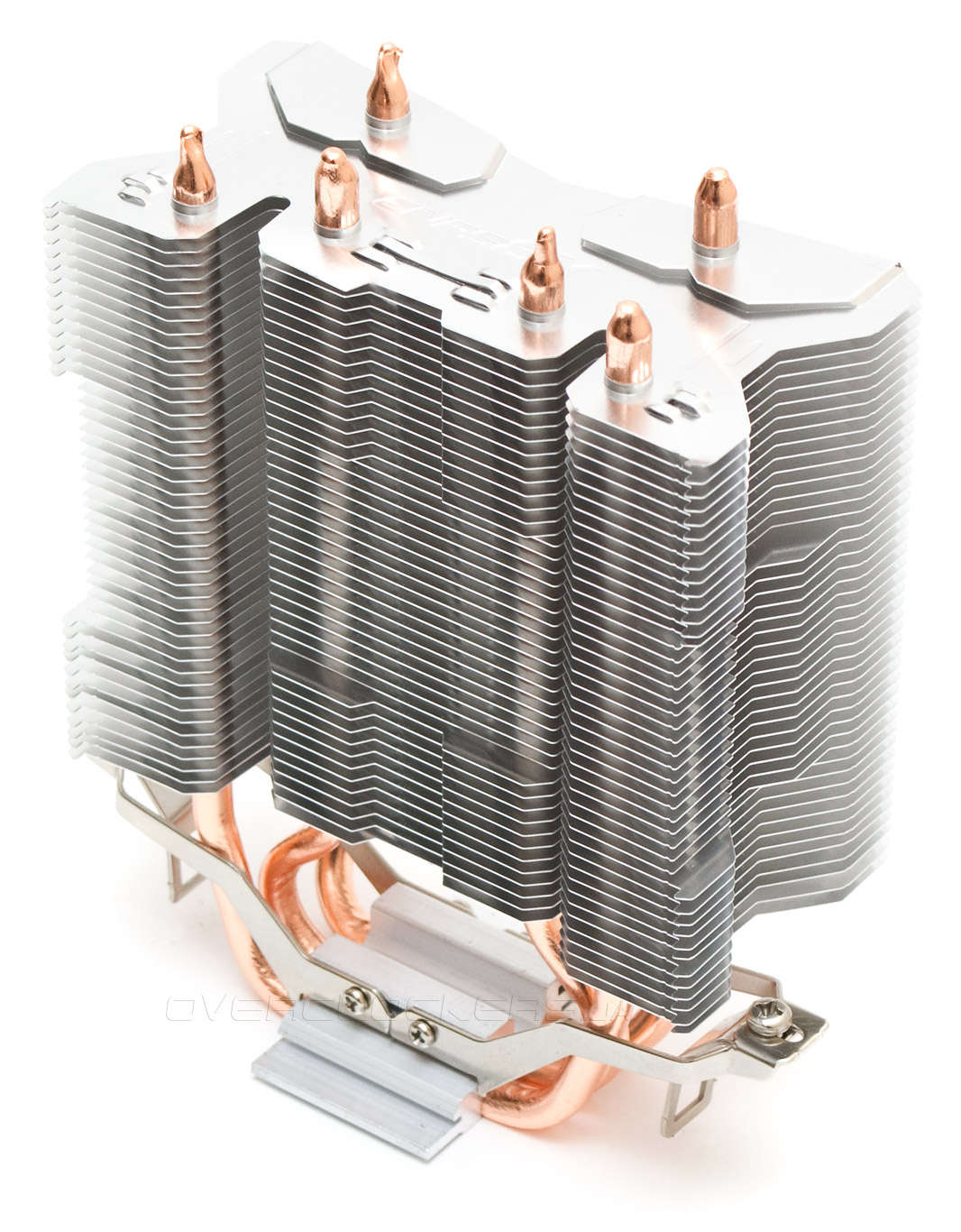

Если снять вентилятор, становится понятно, что инженеры Zalman основательно постарались над формой радиаторных пластин. По центру и по бокам находится несколько больших и маленьких вертикальных выемок в ребрах, задачей которых, по мнению компании, является уменьшение шума и равномерное распределение воздушного потока и давления по всему радиатору. Даже название этому изобретению дали — FDC (Fluid Distribution Chamber, камера распределения потока, буквально).

Zalman CNPS8X Optima

Обратная сторона радиатора не такая кучерявая, но тоже имеет аэродинамическую оптимизацию в виде изогнутых как крылья чайки ребер в задней части пластин. А в передней, если присмотреться, можно увидеть небольшие выступы, по центру и по бокам. В сумме это все называется Multi-layer Slit (MLS) и является еще частью технологии Turbulence Acceleration Convex (TAC). Если коротко — воздушный поток разрезается на отдельные маленькие части, увеличивается его турбулентность и уменьшается сопротивление.

Zalman CNPS8X Optima

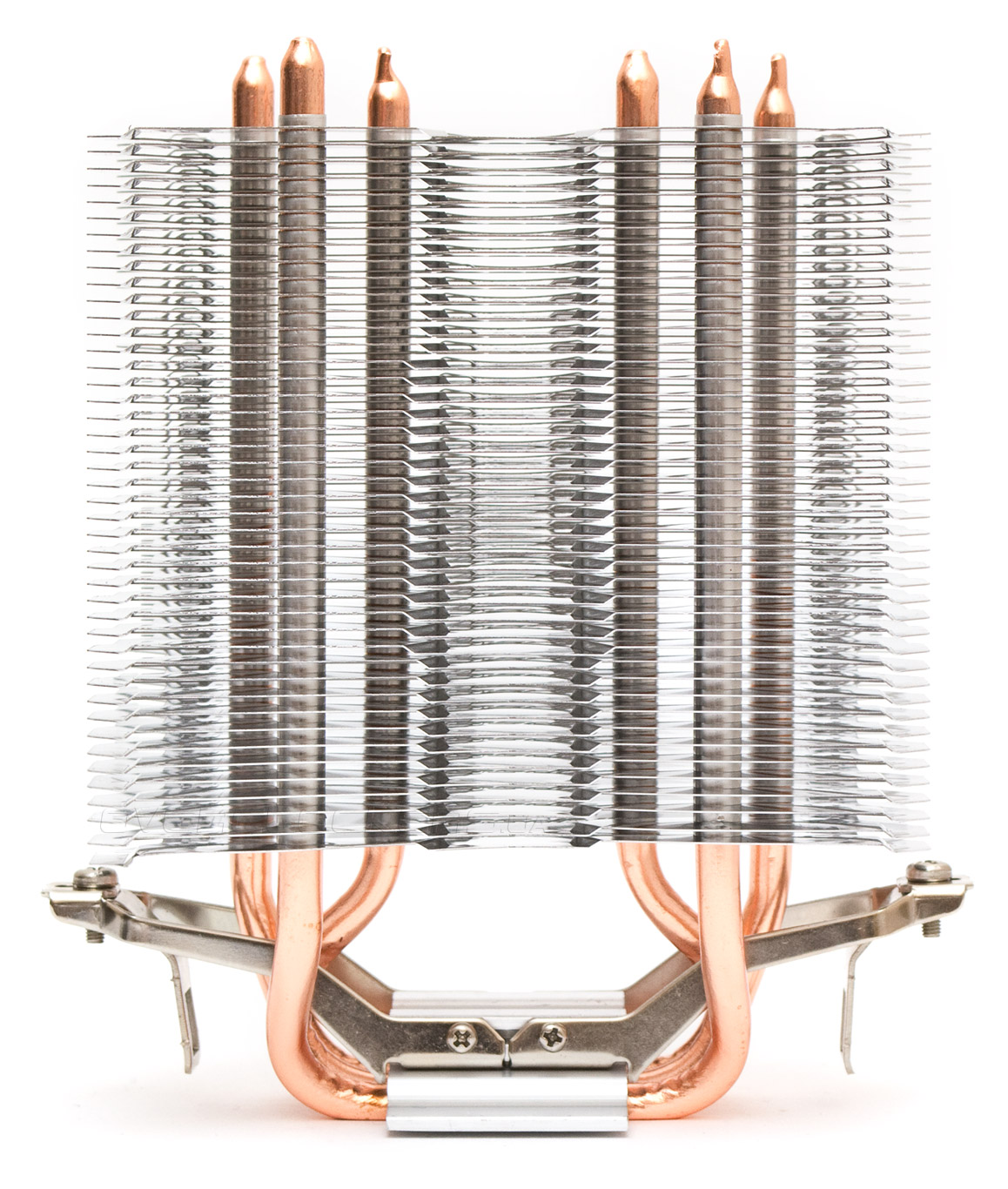

Тело радиатора состоит из трех 6-мм медных тепловых трубок и 44 тонких алюминиевых пластин, напрессованных на них, что в сумме дает площадь рассеивания приблизительно в 4070 см². Зазор между ребрами фактически составляет 1,8 мм, хотя в некоторых местах — по бокам и по центру (из-за выступов MLS) не насчитывается и 0,8 мм.

Zalman CNPS8X Optima

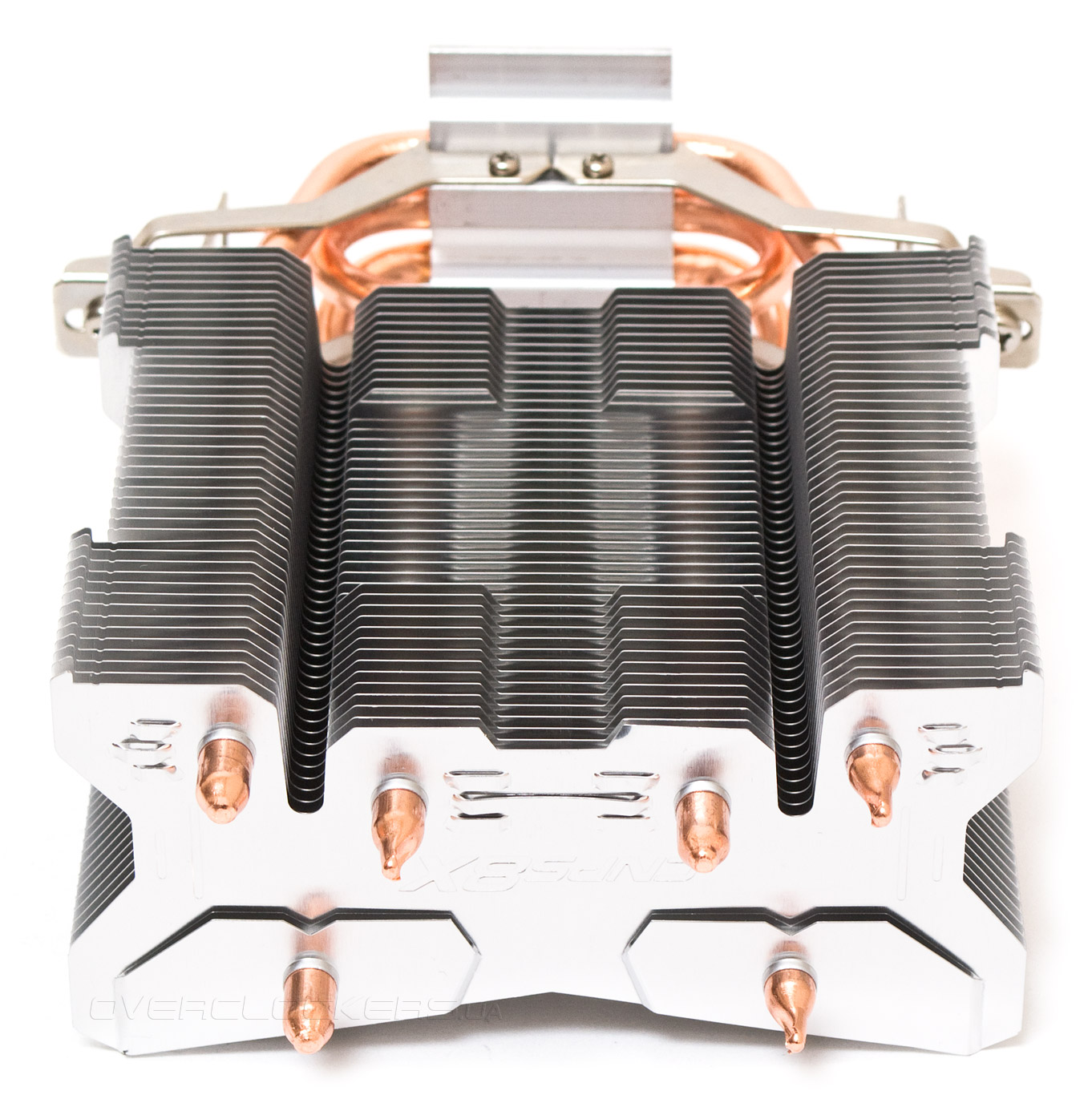

Тепловые трубки, если смотреть сверху, расставлены треугольником и относительно неплохо должны распределять тепло по радиаторным пластинам.

Zalman CNPS8X Optima

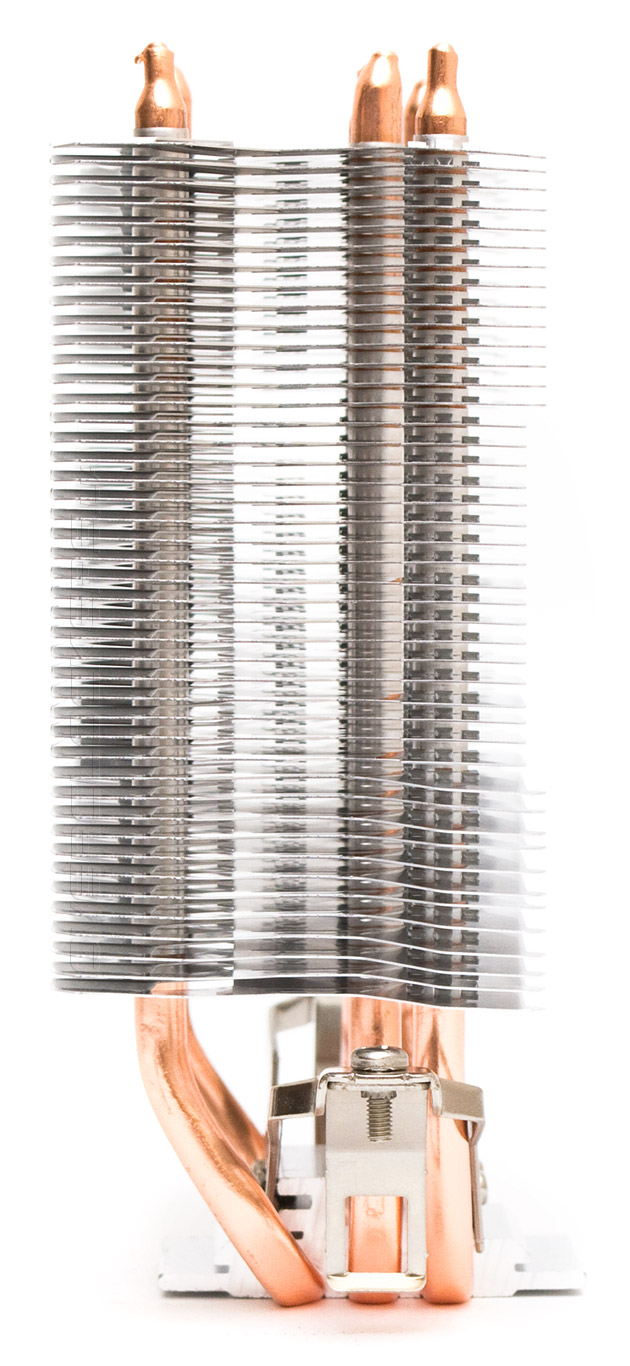

В профиль видно, что две передние основные тепловые трубки находятся рядом, а третья, задняя, выдвинута радикально назад. Данное смещение оси симметрии радиатора относительно его основания требуется, чтобы вентилятор не конфликтовал по габаритам с оперативной памятью. По высоте радиатор не превышает 149 мм, что в среднем на 11 мм меньше, чем у других подобных решений и позволяет ставить его в не самые широкие шасси.

Zalman CNPS8X Optima

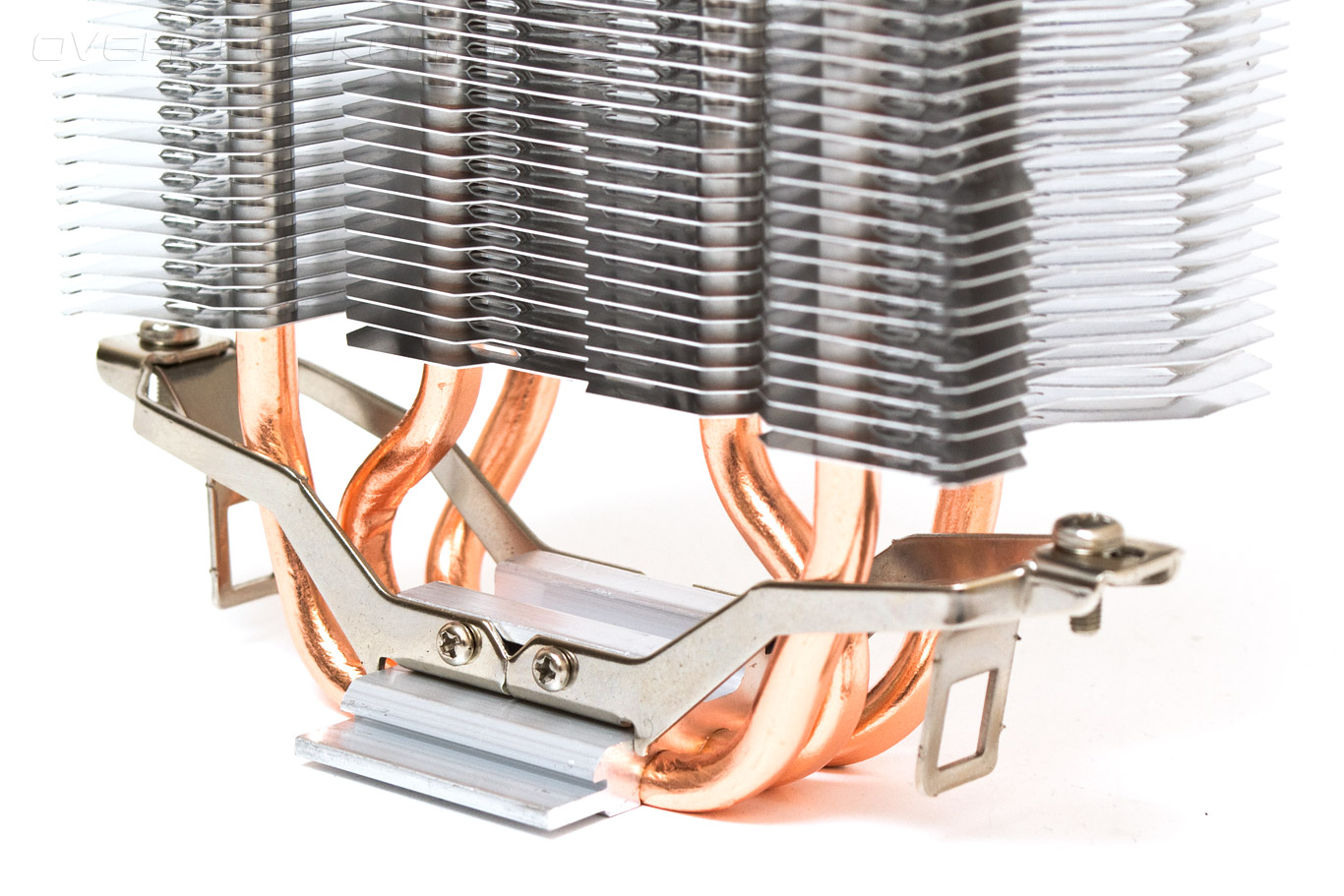

Крепление представлено двумя коромыслами, на конце которых с помощью винтов зафиксированы крепежные скобы. В случае установки на процессорные разъемы AMD данные скобы просто цепляются за родную рамку крепления. А на Intel LGA775/115x в комплекте есть специальная круглая рамка переходник, которую требуется предварительно установить.

Zalman CNPS8X Optima

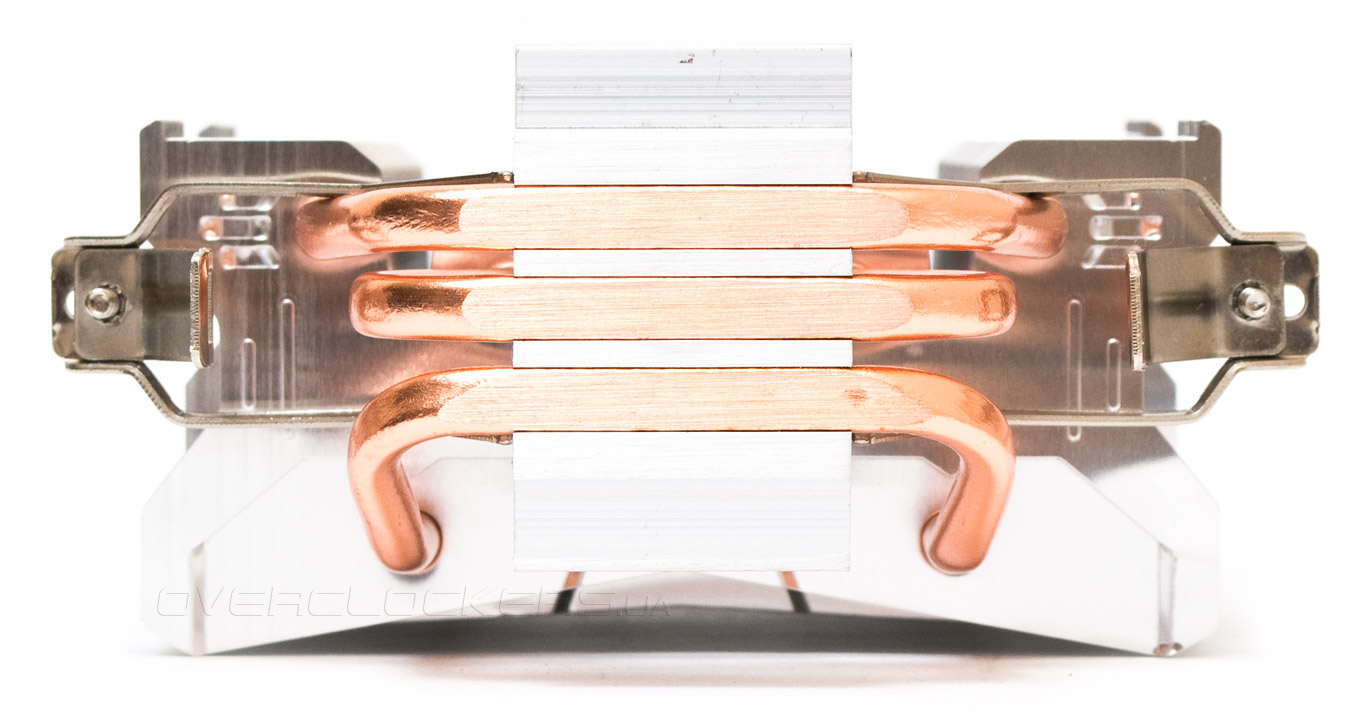

Основание кулера выполнено по технологии прямого контакта, когда тепловые трубки непосредственно прилегают к крышке процессора. К сожалению, между трубками есть заметные зазоры, да и пролегать они будут вдоль кристалла процессора при стандартной вертикальной ориентации кулера, поэтому рассчитывать на чрезмерную эффективность такого решения не приходится.

Zalman CNPS8X Optima

Перейдем к установке и тепловому тесту >>>

Установка

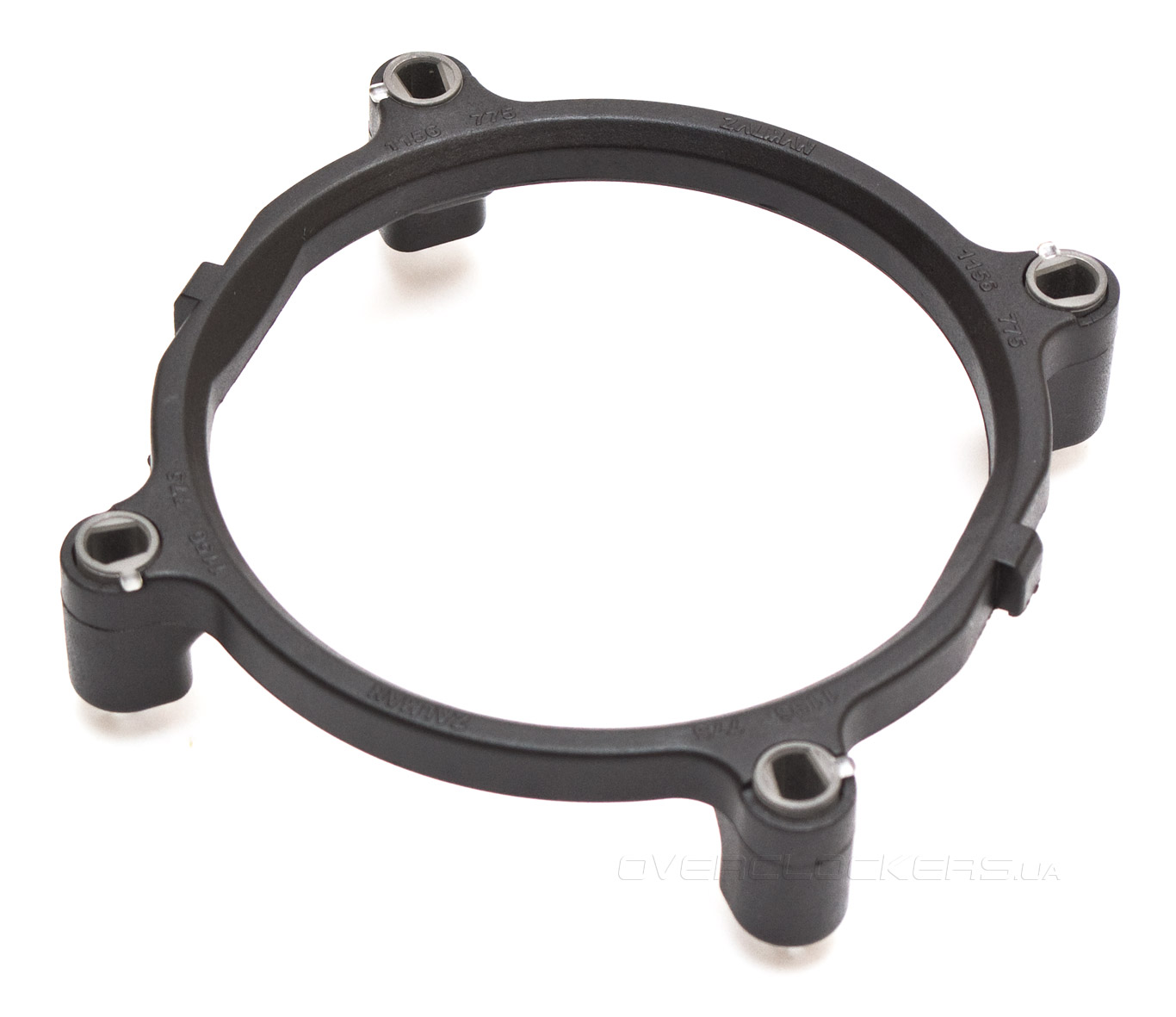

Монтаж кулера будет продемонстрирован на примере разъема Intel LGA1155. Система крепления CNPS8X Optima крайне проста и с ней мы уже сталкивались ранее, когда изучали кулеры Zalman CNPS5X и CNPS7X. Все начинается с выставления крепежных лап на комплектной рамке в правильное положение.

Zalman CNPS8X Optima

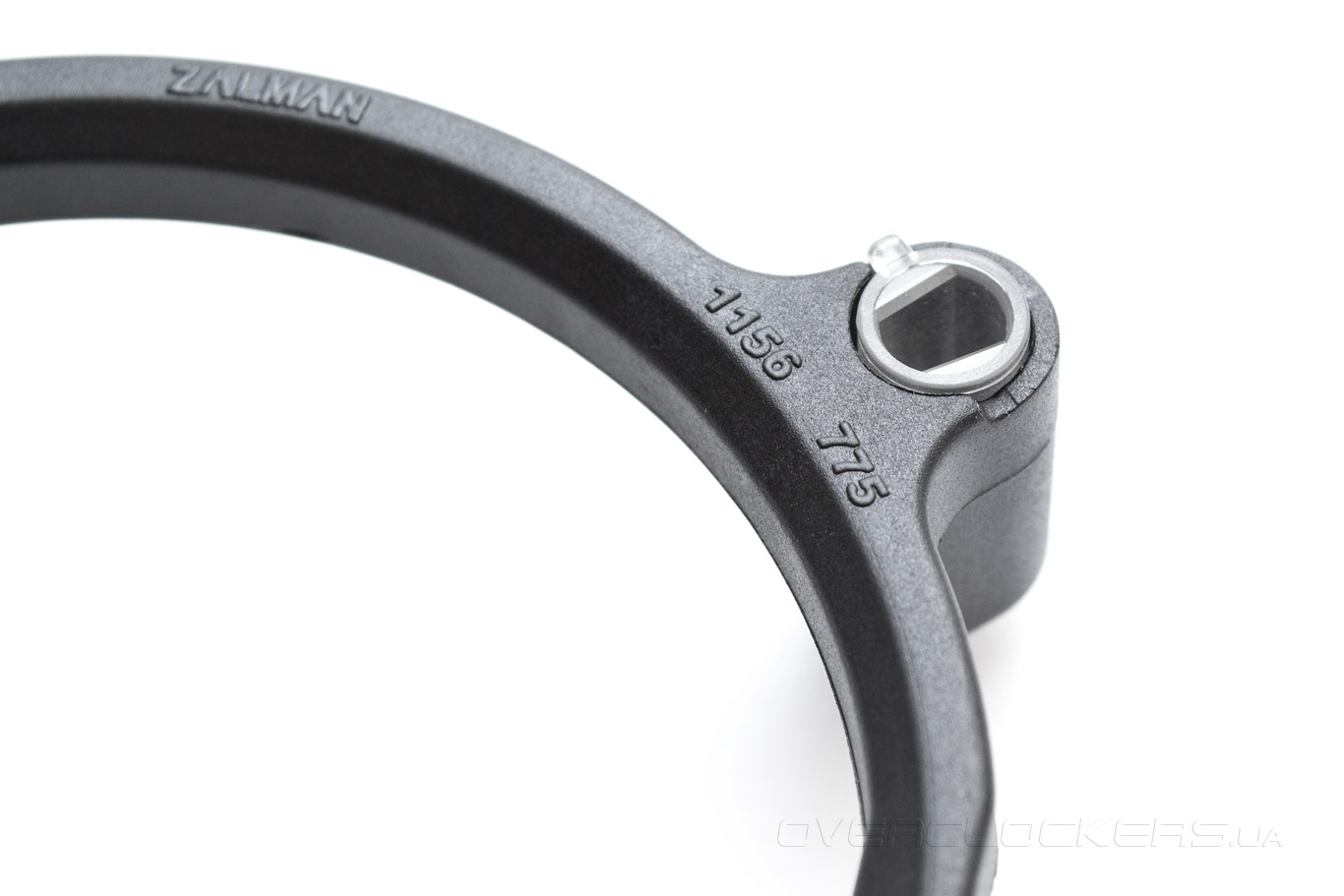

В данном случае небольшой пластмассовый выступ нужно повернуть до упора влево на каждой из четырех лап. И хотя там по старинке написано 1156, но мы то знаем, что крепежные отверстия сокетов Intel LGA1155 (и 1150 тоже) абсолютно идентичны.

Zalman CNPS8X Optima

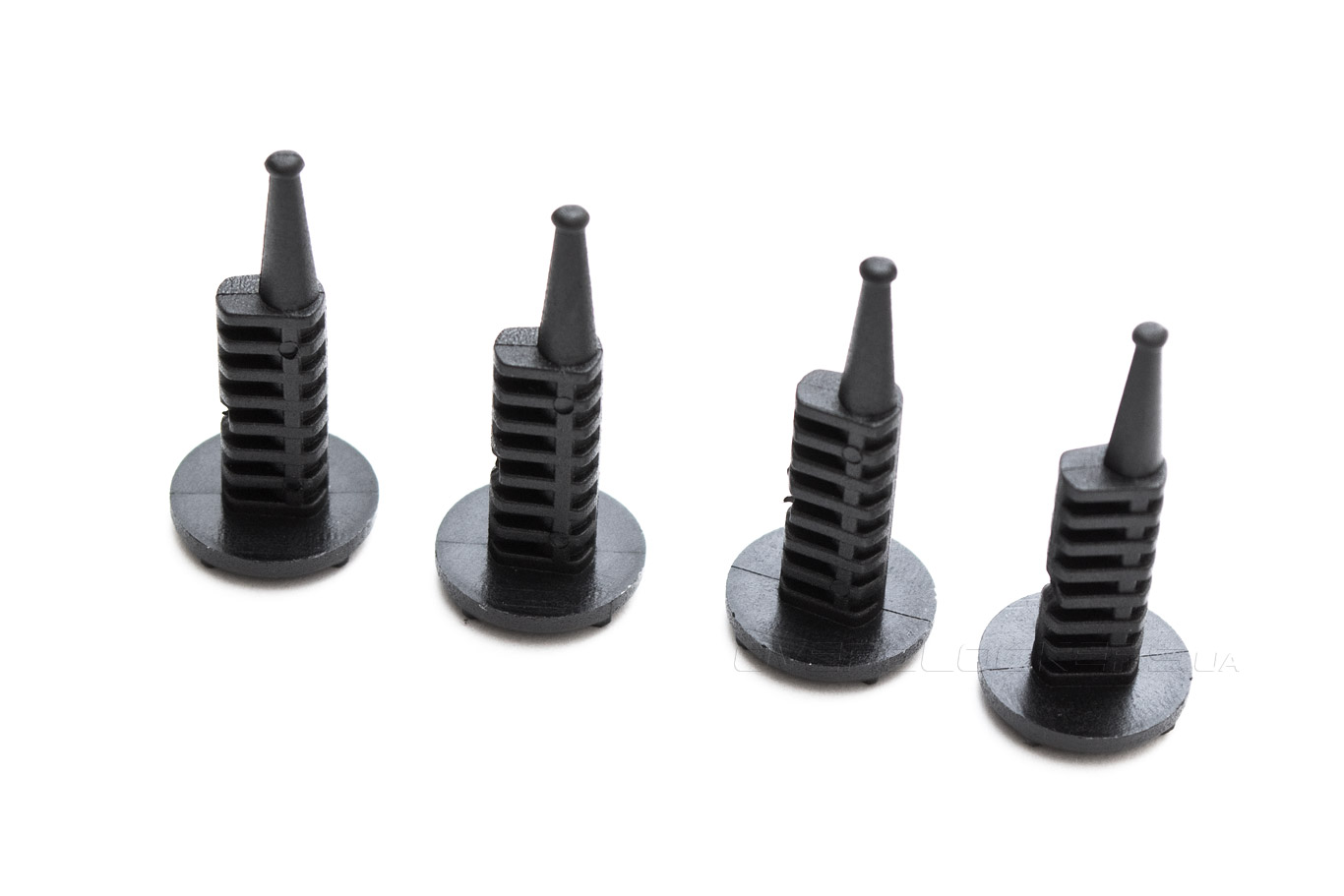

Черные шпильки понадобятся нам на следующем шагу, поэтому не стоит откладывать их слишком далеко.

Zalman CNPS8X Optima

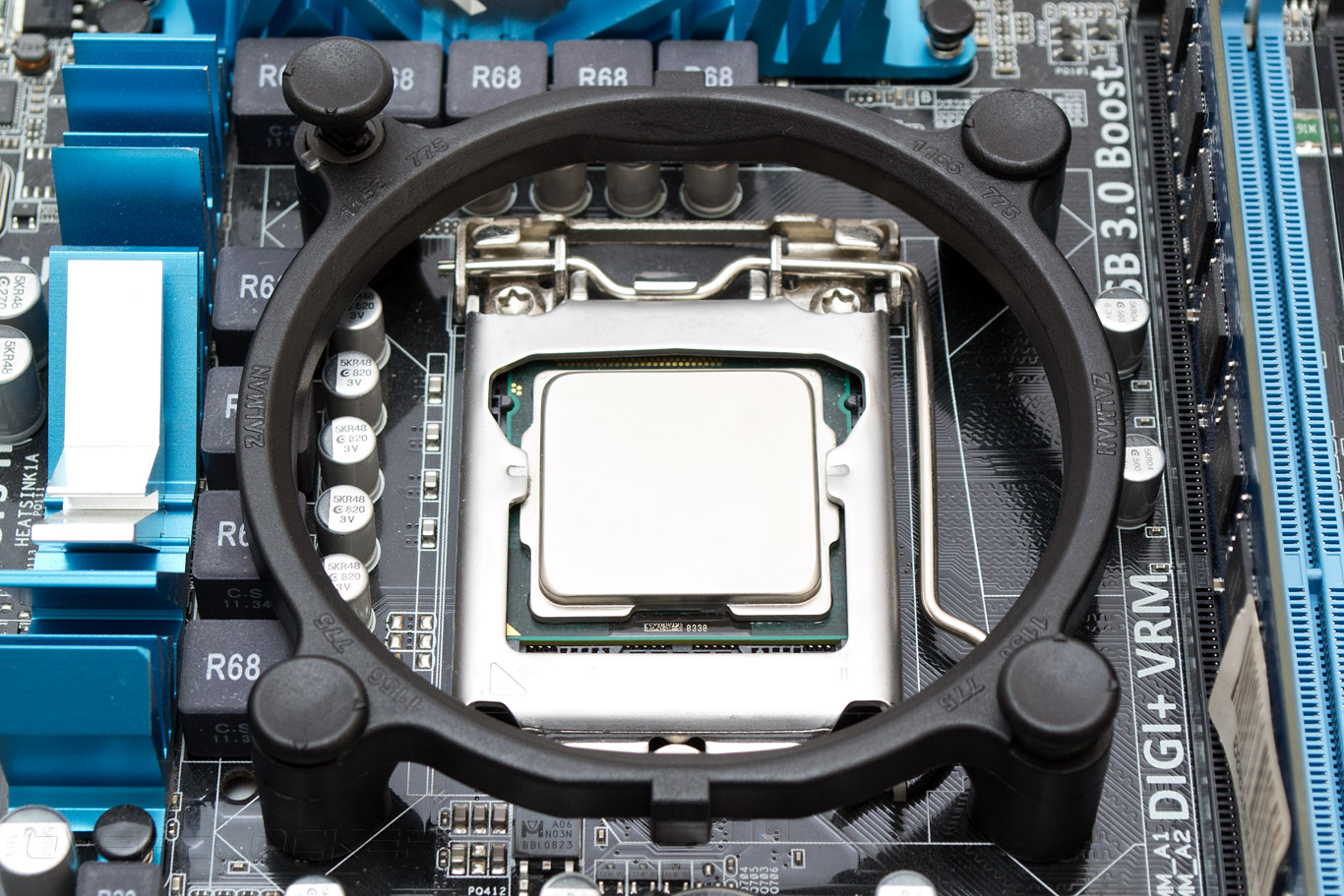

Вставляем круглую рамку в материнскую плату, полностью аналогично тому, как это делается со стоковыми кулерами. А шпильки, задвинутые в отверстия рамки до упора, надежно зафиксируют ее, выступая в качестве внутренней распорки для крепежных лап.

Zalman CNPS8X Optima

Наносим термоинтерфейс на процессор, ставим радиатор и фиксируем его, надевая и притягивая скобы с помощью винтов к выступам на крепежной рамке.

Zalman CNPS8X Optima

Осталось только подключить вентилятор к питанию. Кстати снимать пропеллер перед установкой не требуется, ко всему и так есть доступ.

Zalman CNPS8X Optima

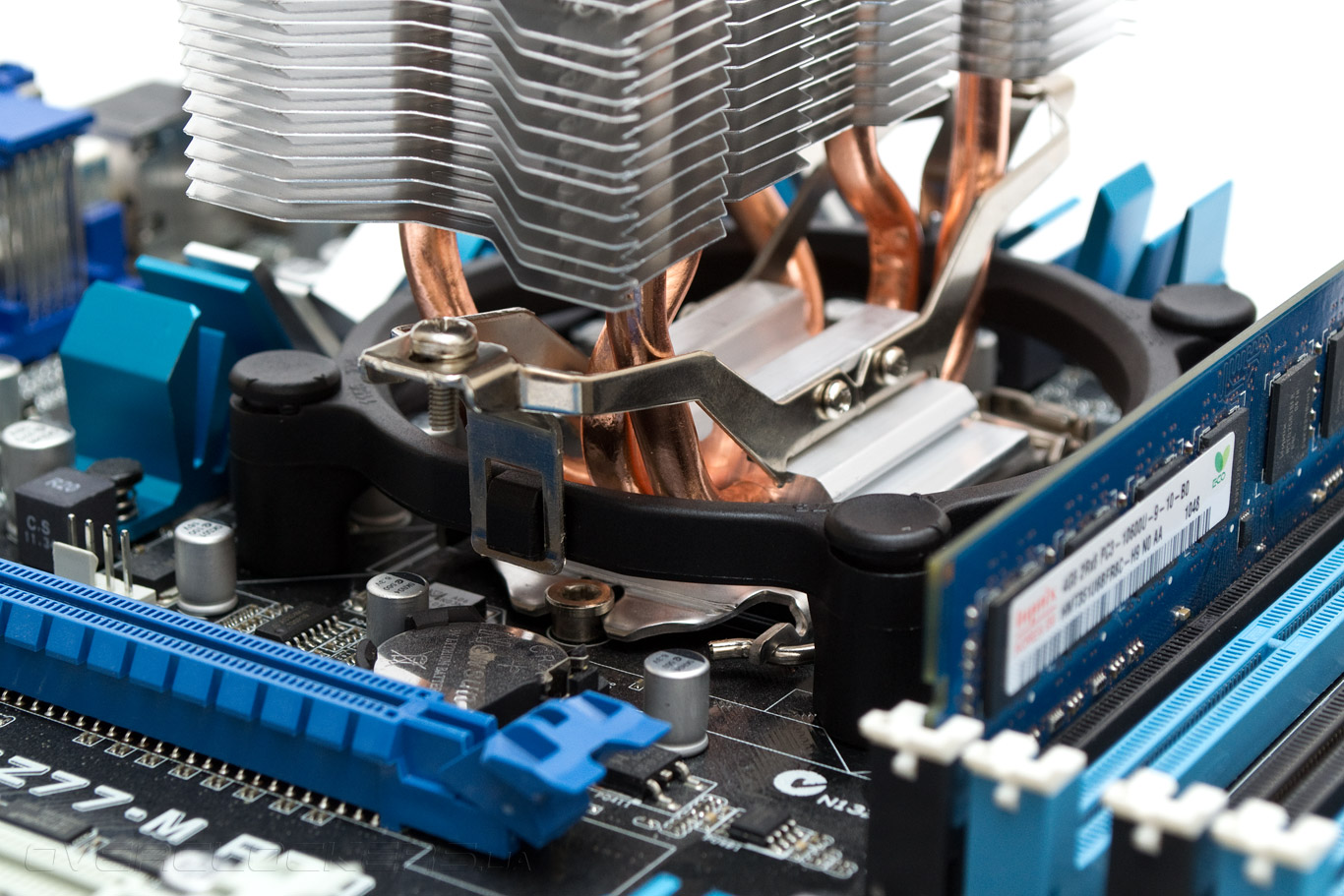

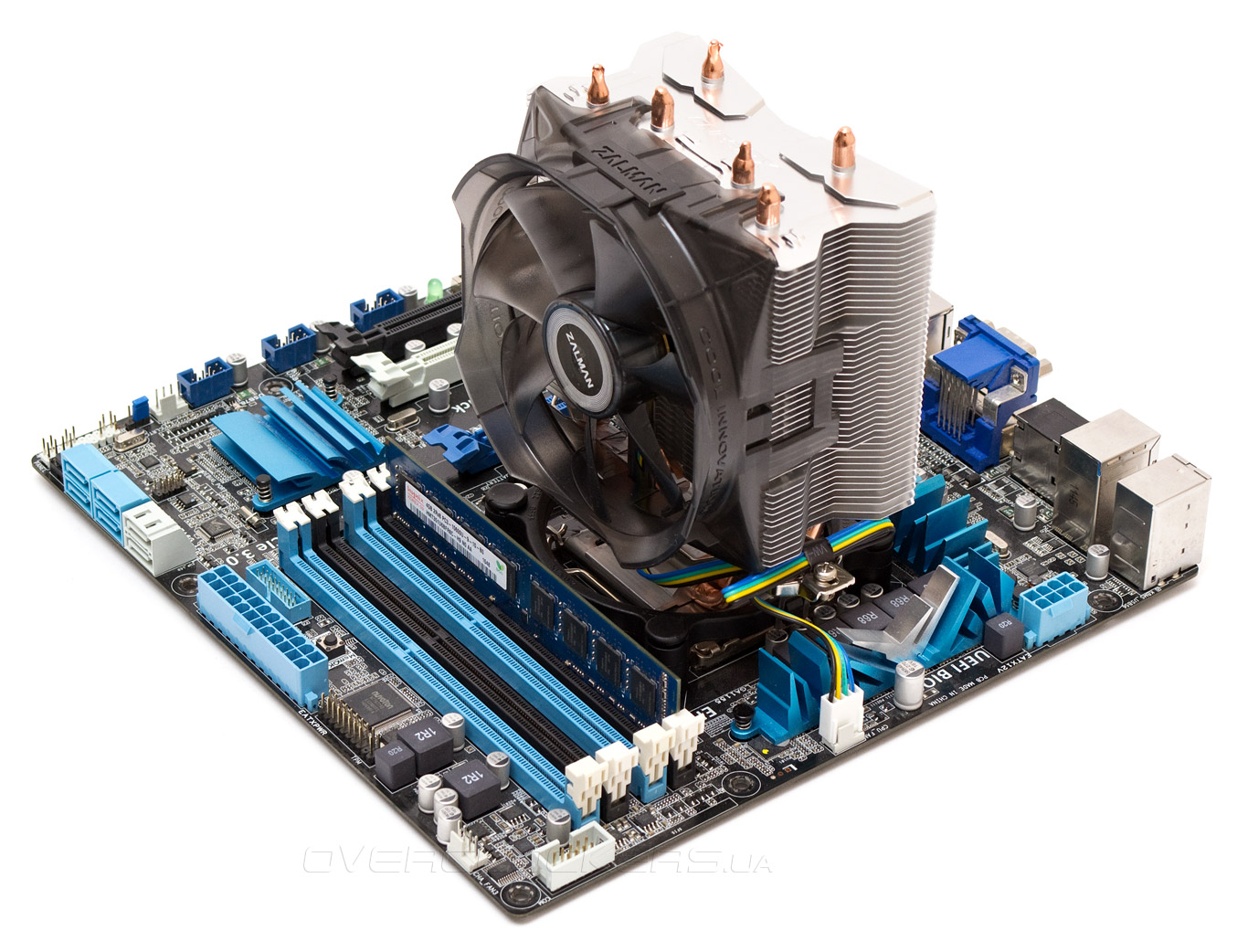

Первый слот оперативной памяти остается свободным в вертикальной ориентации кулера. А в горизонтальной ориентации крепление кулера может конфликтовать с первой планкой памяти.

Zalman CNPS8X Optima

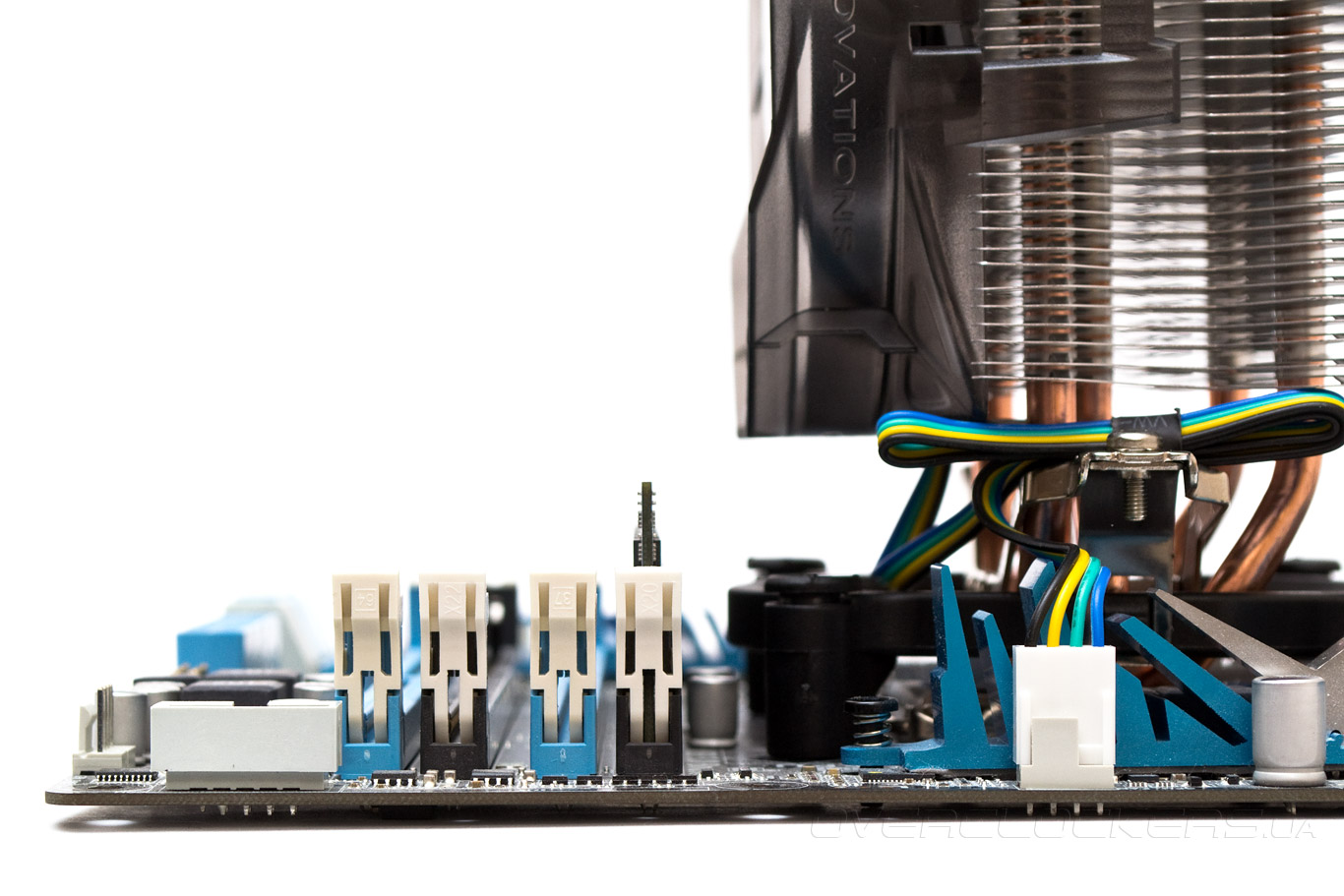

С первым слотом расширения никаких конфликтов не будет ни в какой ориентации.

Zalman CNPS8X Optima

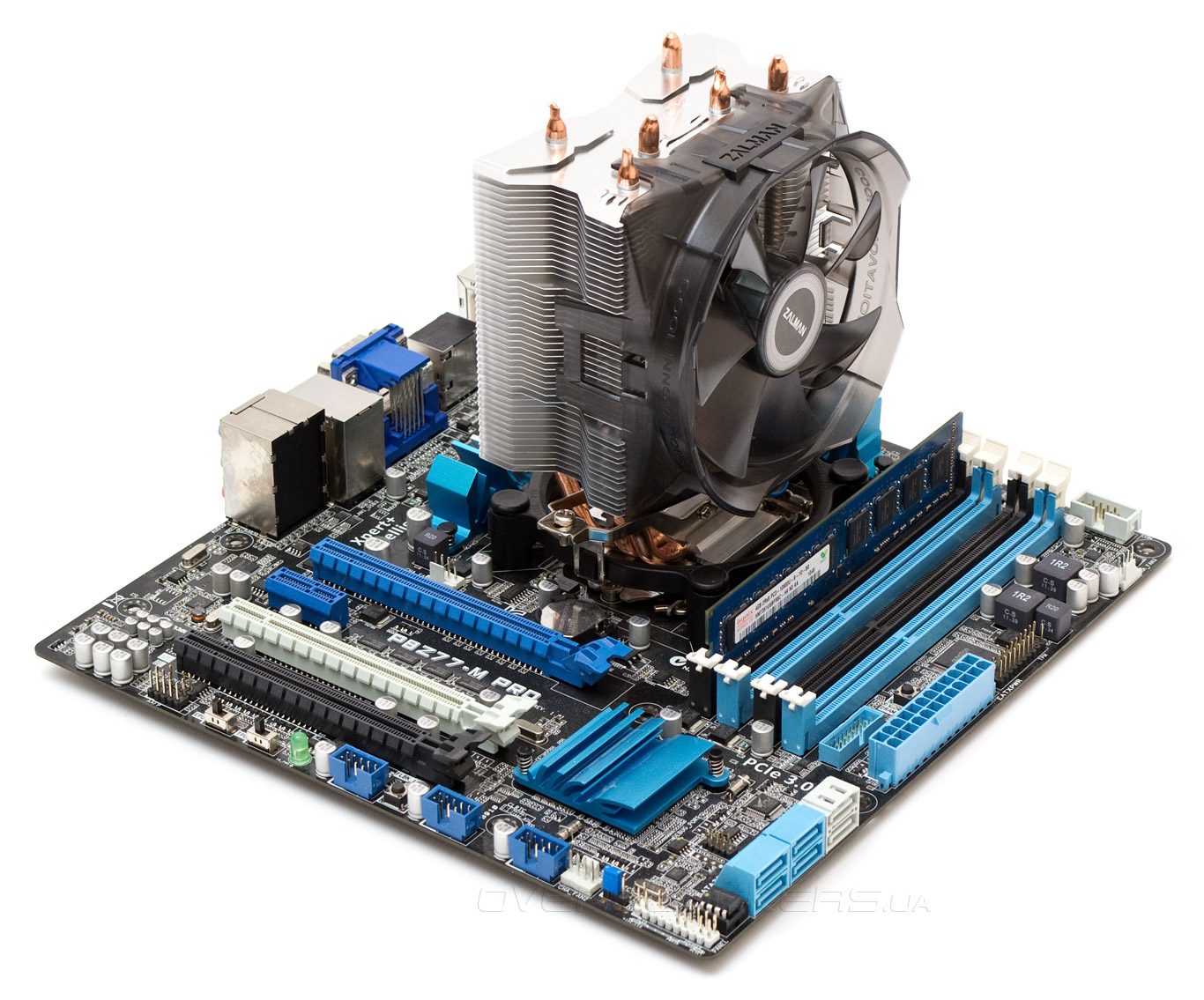

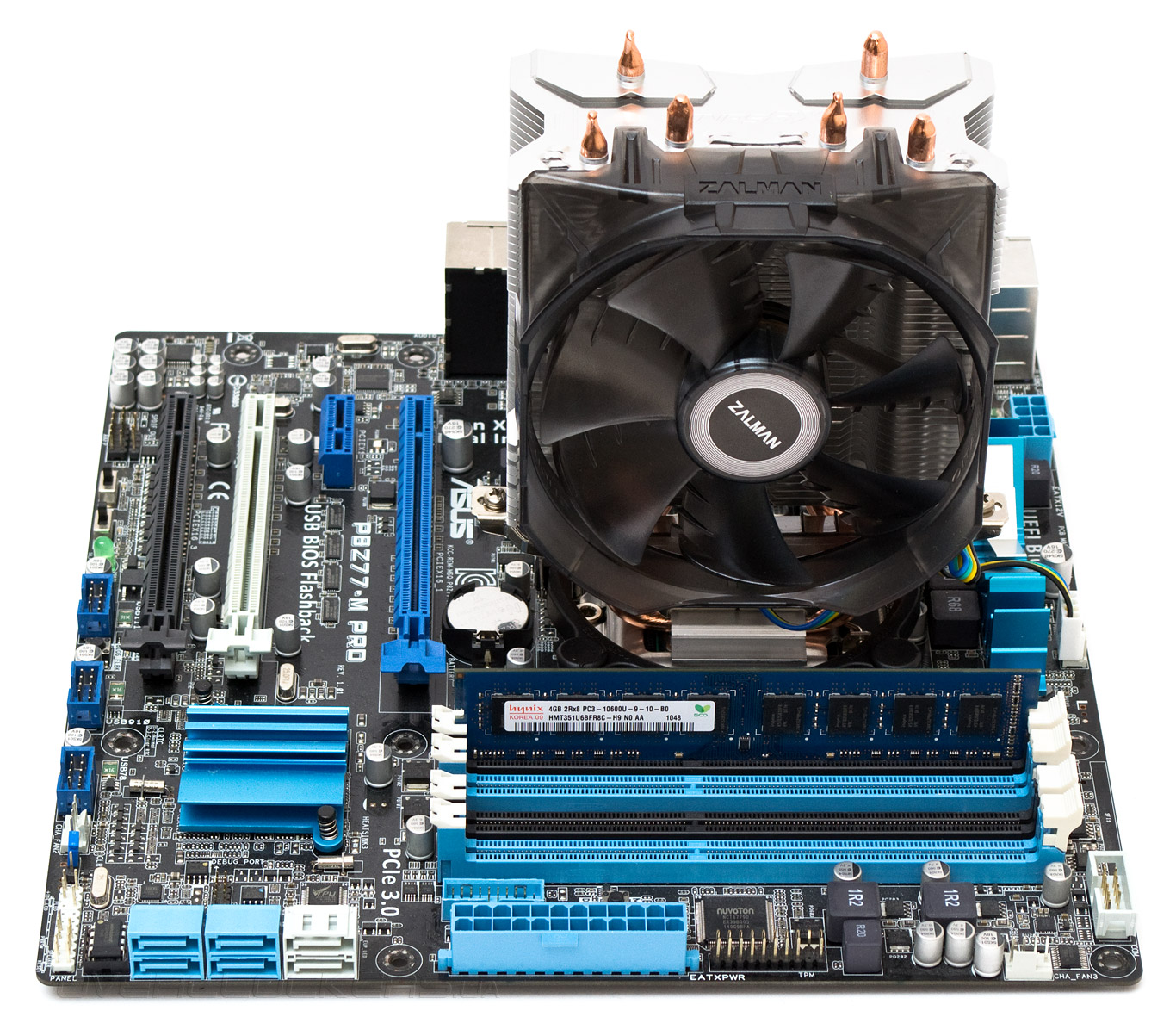

Установленный на материнской плате CNPS8X Optima выглядит весьма аккуратно и опрятно.

Zalman CNPS8X Optima

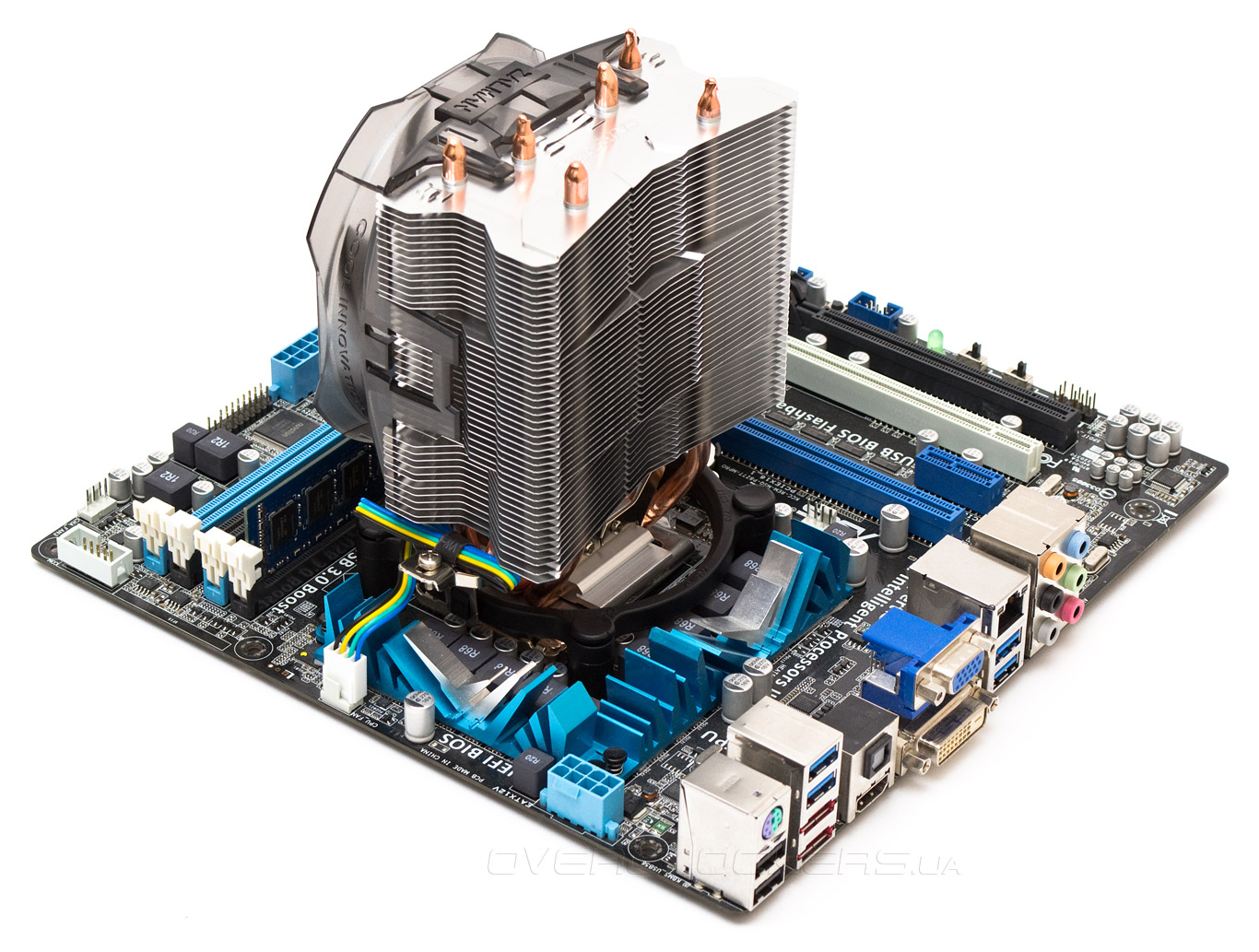

Сзади остается много свободного места для подключения кабеля питания процессора даже в самом тесном корпусе.

Zalman CNPS8X Optima

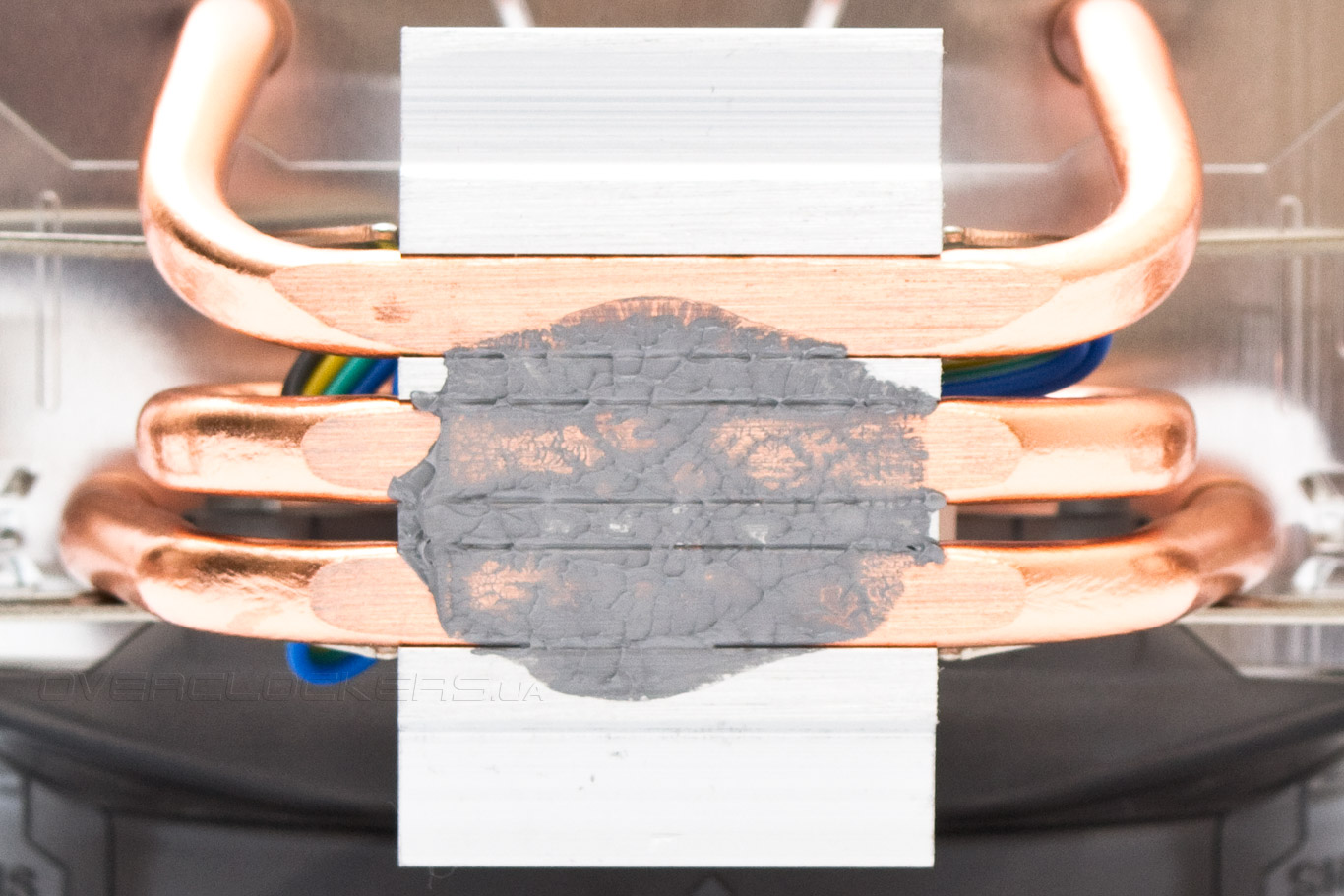

Отпечаток показывает, что у кулера есть определенные проблемы с прижимом и ровностью основания. В результате термоинтерфейс распределяется недостаточно равномерно, а третья тепловая трубка вообще остается не у дел.

Zalman CNPS8X Optima


Технические характеристики

Эффективность отвода тепла кулером Zalman CNPS8X Optima сравнивалась с одним из лучших и самых распространенных бюджетных охладителей — Zalman CNPS10X Performa.

Техническая характеристика Zalman CNPS8X Optima Zalman CNPS10X Performa
Совместимость с процессорными разъемами Intel LGA 775/1156/1155/1150, AMD AM2(+)/AM3(+)/FM1/FM2(+) Intel LGA 775/1156/1155/1150/1366/2011, AMD AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 110х56х148,5 132x75x152
Размеры вентилятора (ДхШхВ), мм 100х120х25 120х120х25
Материал радиатора и конструкция Конструкция из алюминиевых пластин, нанизанных на 3 медные тепловые трубки диаметром 6 мм, расположенные U-образно. Тепловые трубки входят в основание по технологии прямого контакта Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание
Вес радиатора, г 282 610
Количество пластин радиатора, шт. 44 47
Толщина пластин, мм 0,3 0,45
Межреберное расстояние, мм 1,8 1,9
Расчетная площадь радиатора, см² ~ 4 070 ~ 7 900
Модель вентилятора Zalman ZP1225ALM
Скорость вращения вентилятора, об/мин 1000 ~ 2000 с ШИМ 900 ~ 2000 с ШИМ
Воздушный поток, м³/ч
Уровень шума вентилятора, дБ(А) 20,1 ~ 35,7 17 ~ 36
Статическое давление, мм воды
Количество и тип подшипника вентилятора Улучшенная втулка Улучшенная втулка
Время наработки на отказ вентилятора, час 50 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,2
Пиковое энергопотребление вентилятора, Вт 2,4
Дополнительные особенности Фирменный резистор RC24P в комплекте
Средняя стоимость, $ ~ 28 ~ 36


Тестовый стенд

Для тестирования эффективности кулера Zalman CNPS8X Optima использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,104 В; 1,352 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентиляторов: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 25 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).


Результаты тестирования

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. За основу были взяты показатели Zalman CNPS8X Optima на максимальной скорости. Под полученный результат и соответствующий уровень шума была приближенно выставлена скорость Zalman CNPS10X Performa.

Zalman CNPS8X Optima

Посмотрим на график температур для каждого уровня шума.

Zalman CNPS8X Optima

На максимальных оборотах CNPS8X Optima все же смог рассеять 130 ватт тепловой энергии и не допустить троттлинга нашего стендового процессора Core i7-2600K при частоте 4,5 ГГц. Однако это все, чем он может похвастать. Полученные на выходе 95 градусов сложно считать приемлемой для повседневной эксплуатации температурой. Тем более что CNPS10X Performa, который не намного больше и не намного дороже, справляется с такой нагрузкой играючи и при меньшем уровне шума.


Выводы

Исходя из полученных результатов исследования конструкции и возможностей Zalman CNPS8X Optima, осмелюсь утверждать, что он является не промежуточной моделью, а скорее заменой для CNPS 7X LED. Он стоит дешевле, охлаждает чуть лучше, однако имеет более крупные габариты и более шумный вентилятор.

К достоинствам CNPS8X Optima можно отнести простую систему крепления, достаточную мощность для охлаждения процессоров с тепловым пакетом вплоть до 130 ватт, хорошую совместимость с оперативной памятью, картами расширения и узкими корпусами.

К недостаткам относится слишком шумный и нестандартный вентилятор, для которого будет сложно подобрать замену. И неровное основание, которое вместе с недостаточным прижимом кулера, не дает возможности в полной мере задействовать третью тепловую трубку на процессорах Intel.

Наиболее оптимальным вариантом использования Zalman CNPS8X Optima будет установка его на процессоры AMD с тепловым пакетом до 95 ватт в качестве замены стоковому охладителю. В данную категорию, скорее всего, попадут все APU для сокетов FM1–FM2(+). Возможно и применение на любые процессоры Intel, не имеющие в своем названии приставки «К» и не способные к разгону. Однако там остается все еще привлекательная по сочетанию цены и возможностей CNPS10X Optima, приобретать вместо которой CNPS8X не особо логично.
