Наследник легендарной «башни». Обзор кулера Zalman CNPS11X Performa

Процессорный охладитель Zalman CNPS10X Performa, анонс которого состоялся более двух лет назад, за время своего присутствия на рынке успел завоевать заслуженное признание в кругу геймеров, энтузиастов и рядовых пользователей. Своей популярностью это решение обязано отличным соотношением между стоимостью, габаритами, эффективностью охлаждения и уровнем шума. Однако прогресс не стоит на месте и к тому же любой продукт подвержен моральному устареванию. В 2011 году корейская компания Zalman заметно обновила модельный ряд процессорных охладителей, представив несколько новых продуктов из разных ценовых групп. Мы уже имели возможность познакомить наших читателей с высокоуровневыми решениями Zalman CNPS11X Extreme и CNPS12X и моделями начального уровня CNPS5X и CNPS7X LED. Теперь в нашу тестовую лабораторию попал среднеценовой ($42) наследник процессорного кулера Zalman CNPS10X Performa, который вполне закономерно обзавелся названием CNPS11X Performa. Насколько удачным получился новый охладитель и сможет ли он повторить успех своего предшественника, мы постараемся сегодня выяснить.


Упаковка и комплектация

Zalman CNPS11X Performa поставляется в небольшой упаковке из качественного картона, которая выполнена в тёмных тонах. Оформление коробки лаконичное и в меру информативное.


На обратной стороне упаковки приведено изображение кулера и описание особенностей фирменных технологий Zalman: Fet Cooling Guide и Composite Heatpipe.


Рассматриваемый кулер позиционируется производителем, как решение, обладающее хорошим соотношением между ценой и возможностями, поэтому комплект поставки оказался довольно стандартным. Помимо самого охладителя с предустановленным 120 мм вентилятором он включает:

• пакетик термопасты Zalman ZM-STG2 (1 грамм);
• универсальную усилительную пластину с уплотнительной прокладкой;
• пару монтажных планок для LGA 775/1155/1156/1366/2011;
• пару монтажных планок для Socket AM2(+)/AM3/FM1;
• набор винтиков, стоек и креплений;
• фирменная отвертка с шестигранным жалом;
• наклейку с фирменным логотипом производителя;
• инструкцию по установке.

Безусловно, вместо маленького пакетика с термопастой хотелось бы видеть 4-грамовый шприц с фирменным термоинтерфейсом Zalman ZM-STG2, однако такое упрощение позволяет производителю ещё немного снизить цену на Zalman CNPS11X Performa. Отметим, что все комплектные винтики имеют не стандартную форму шлица, а шестигранную, и для того чтобы установить кулер пользователю предлагается воспользоваться комплектным инструментом.




Внешний вид и конструкция радиатора

В сравнении со старшей моделью в новой линейке — CNPS11X Extreme — тестируемый кулер имеет гораздо более скромный внешний вид, что и не удивительно, учитывая существенную разницу в цене между этими решениями. В целях экономии в Zalman CNPS11X Performa разработчики решили отказаться от декоративных пластиковых накладок, вентилятора с подсветкой, а также никелирования тепловых трубок и ребер радиатора.

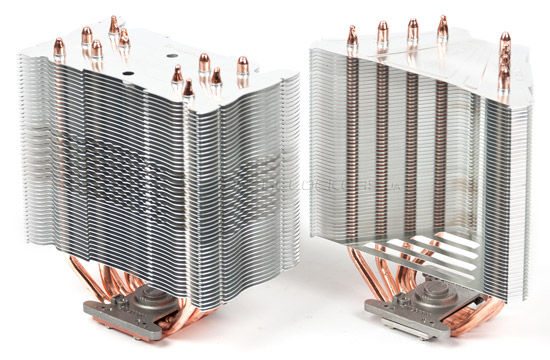

Тем не менее, конструкция охладителя осталась прежней: радиатор башенного типа, ребра которого разделены на две секции, нанизаны на четыре медные теплотрубки, и расположены в виде латинской буквы V.


В сравнении с предшественником в лице CNPS10X Performa, масса радиатора новинки ощутимо уменьшилась — с 748 до 450 грамм. Размеры Zalman CNPS11X Performa также невелики и составляют 135х80х154 мм, что гарантирует хорошую совместимость этого решения с распространенными материнскими платами и корпусами формата Middle- и Full-Tower. Безусловно, снижение веса и габаритов повлекло за собой существенное уменьшение эффективной площади рассеивания, которая, согласно официальным спецификациям, сократилась соответственно с 7900 до 6000 см².


На первый взгляд может показаться, что пластины радиатора имеют форму трапеции, однако на самом деле это справедливо лишь для самой верхней из них. В состав теплосъёмника входит 53 алюминиевые пластины толщиной 0,3 мм, расположенные на расстоянии 1,6 мм друг от друга. В обзоре старшей модели из линейки Zalman CNPS11X мы отмечали, что малое межреберное расстояние негативно влияет на эффективность рассеивания тепла относительно небольшим радиатором. Приятно отметить, что в версии кулера с приставкой Performa оно было увеличено с 1 до 1,6 мм.


Для более эффективного использования всей площади теплообменника инженеры Zalman использовали в его конструкции четыре U-образные «композитные» тепловые трубки диаметром 6 мм. Напомним, что «композитная» технология изготовления теплотрубок подразумевает применение в процессе производства металлического порошка, а также наличие продольных канальцев внутри трубок, что должно улучшить процесс передачи и рассеивания тепла.


Благодаря особой форме радиатора, которая согласно заявлению производителя, позволяет существенно улучшить направление воздушных потоков, тепловые трубки находятся на оптимальном удалении друг от друга, что, несомненно, повышает их эффективность.


Отметим, что так называемая «мертвая зона» вентилятора в случае Zalman CNPS11X Performa практически не влияет на итоговую эффективность решения, ведь в аккурат за ротором «пропеллера» пластины радиатора сходятся, направляя нагретый воздух в стороны и вниз.


Специальные вырезы на нижней трапециевидной пластине радиатора способствуют охлаждению элементов околосокетного пространства материнской платы, что, безусловно, является удачным нововведением. Такое направление воздушного потока даже получило специальное название от маркетологов Zalman — Fet Cooling Guide.


В отличие от старшей модели, для Zalman CNPS11X Performa корейские инженеры применили технологию прямого контакта тепловых трубок с теплораспределительной крышкой процессора. Разумеется, технология Direct Touch Heatpipe далеко не нова, однако маркетологи продолжают всячески подчёркивать её применение.


Качество изготовления основания кулера традиционно для Zalman находится на высоком уровне — трубки плотно зафиксированы в желобках алюминиевой пластины, а дополнительная полировка позволила избежать выпуклостей и достигнуть равномерного контакта теплосъёмника и крышки процессора.



Вентилятор

Как мы уже упоминали выше, Zalman CNPS11X Performa комплектуется производителем одним фирменным вентилятором с диаметром крыльчатки 120 мм.


Пропеллер на основе фирменного подшипника Long Life Bearing имеет маркировку ZP1225ALL (Z11P-PWM) и поддерживает экономичный ШИМ-метод управления скоростью вращения. Согласно спецификации производителя, диапазон скорости вращения «карлсона» составляет 1000—1600 об/мин, а заявленный уровень шума при этом должен составить 16—26 дБА соответственно.


Крепление вентилятора осуществляется с помощью комплектных металлических скоб.


Ввиду нестандартной формы радиатора, установить дополнительный пропеллер на Zalman CNPS11X Performa не получится, однако при необходимости можно заменить штатную вертушку на более производительную модель.


Процесс установки

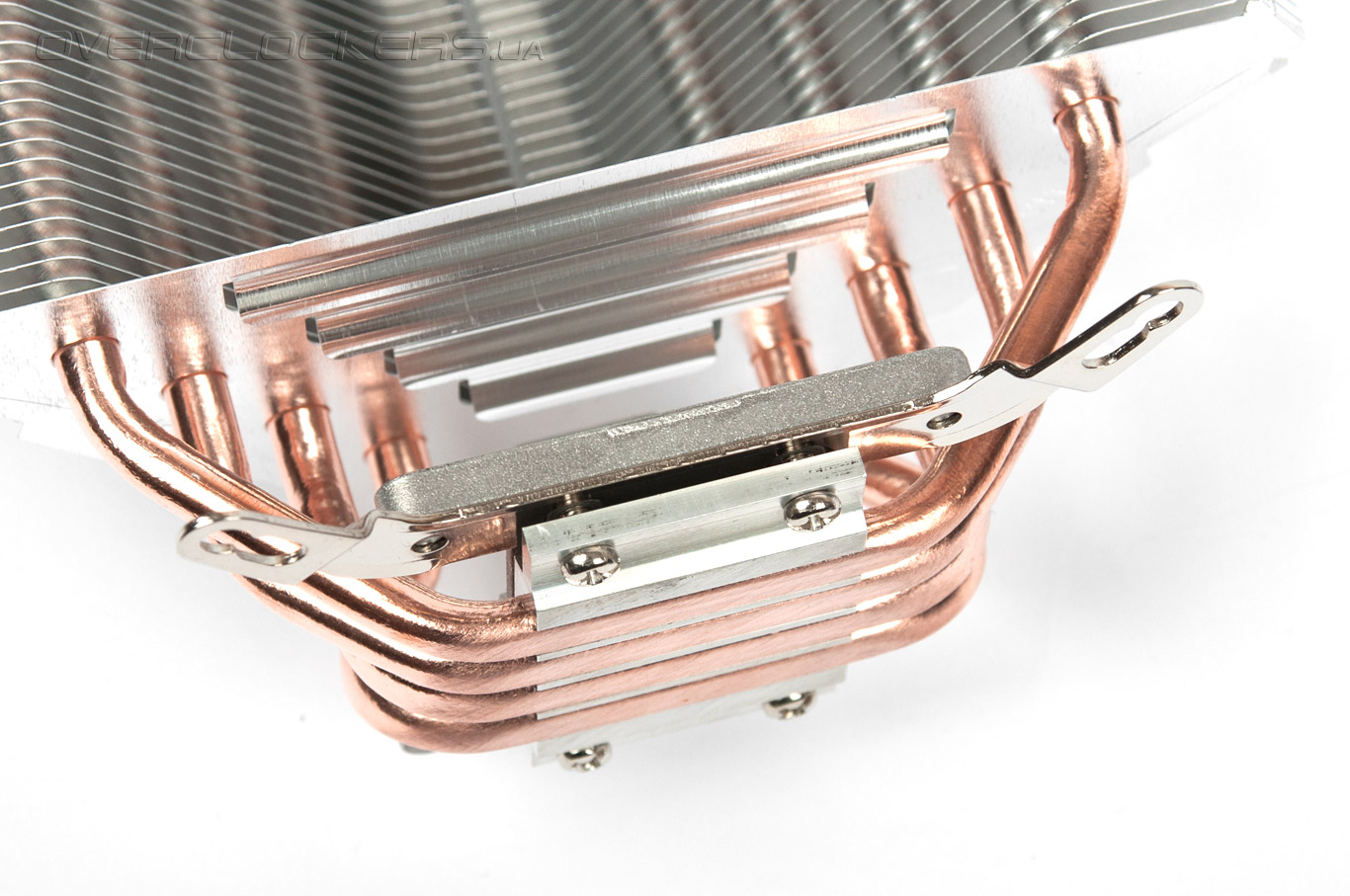

Для установки Zalman CNPS11X Performa на материнскую плату в первую очередь к основанию кулера необходимо прикрутить соответствующие процессорному разъёму планки из комплекта поставки.

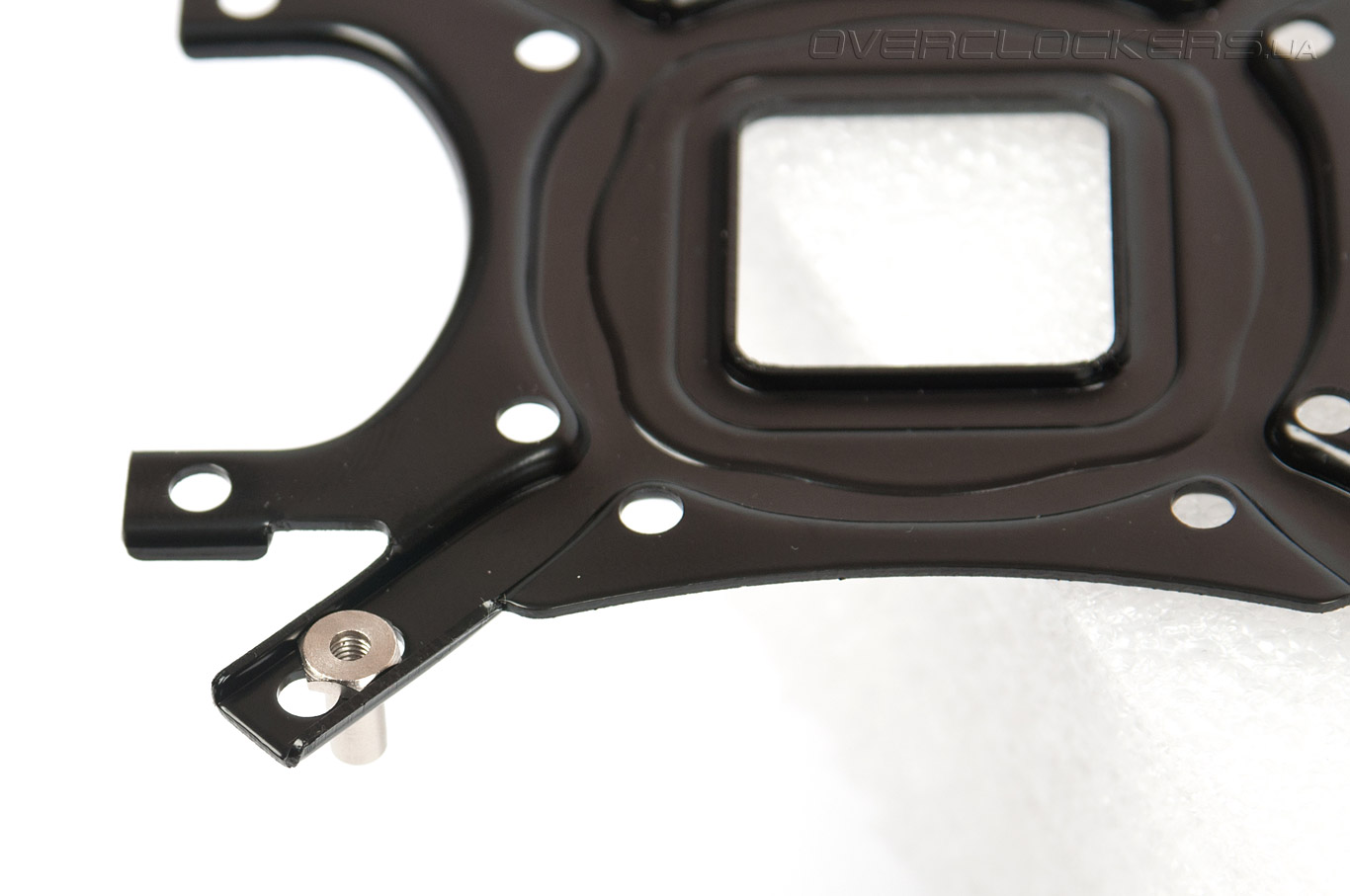

Далее следует продеть монтажные стойки в соответствующие отверстия на «бекплейте».

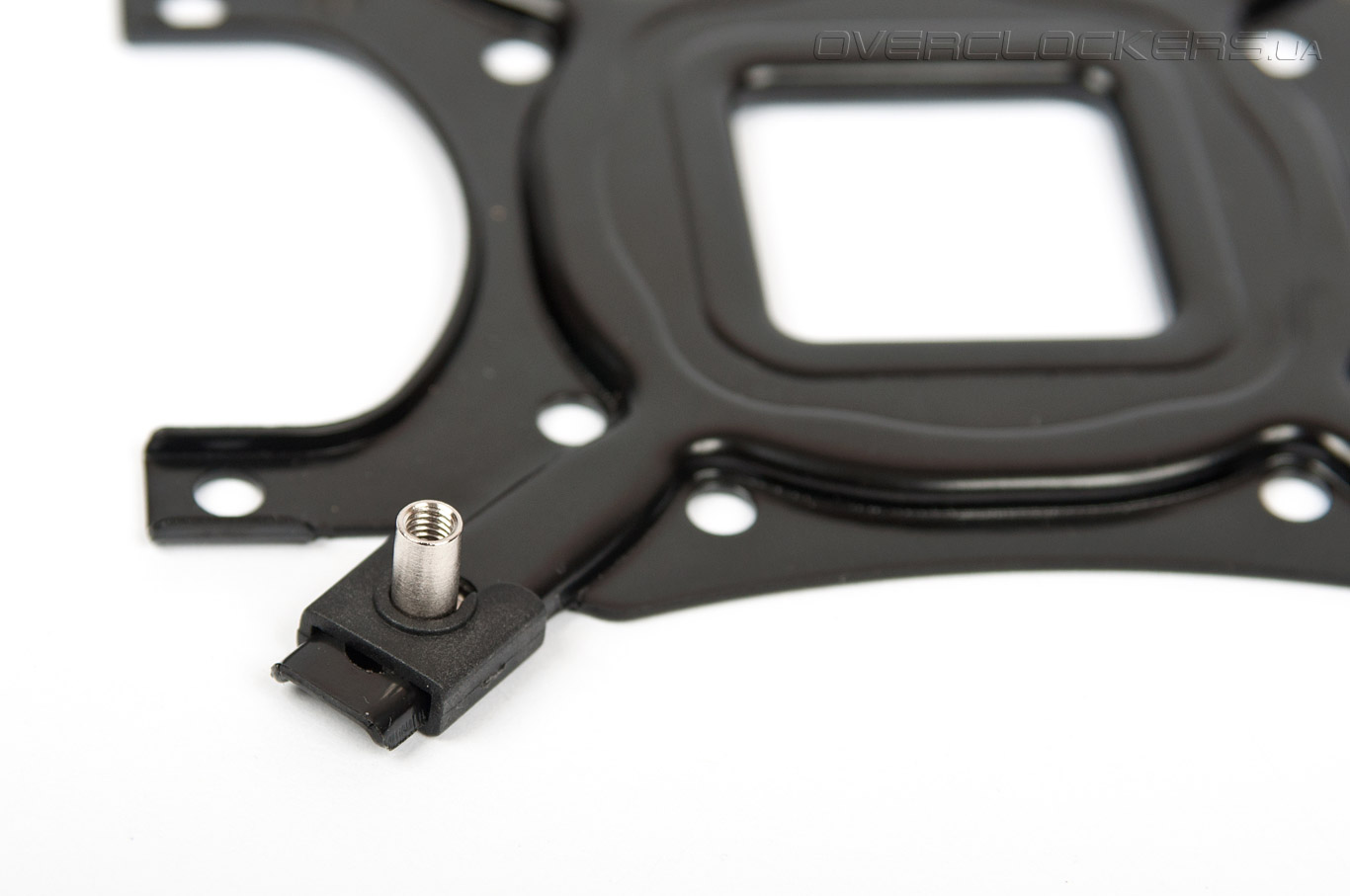

После этого закрепить стойки с помощью комплектных пластиковых фиксаторов.

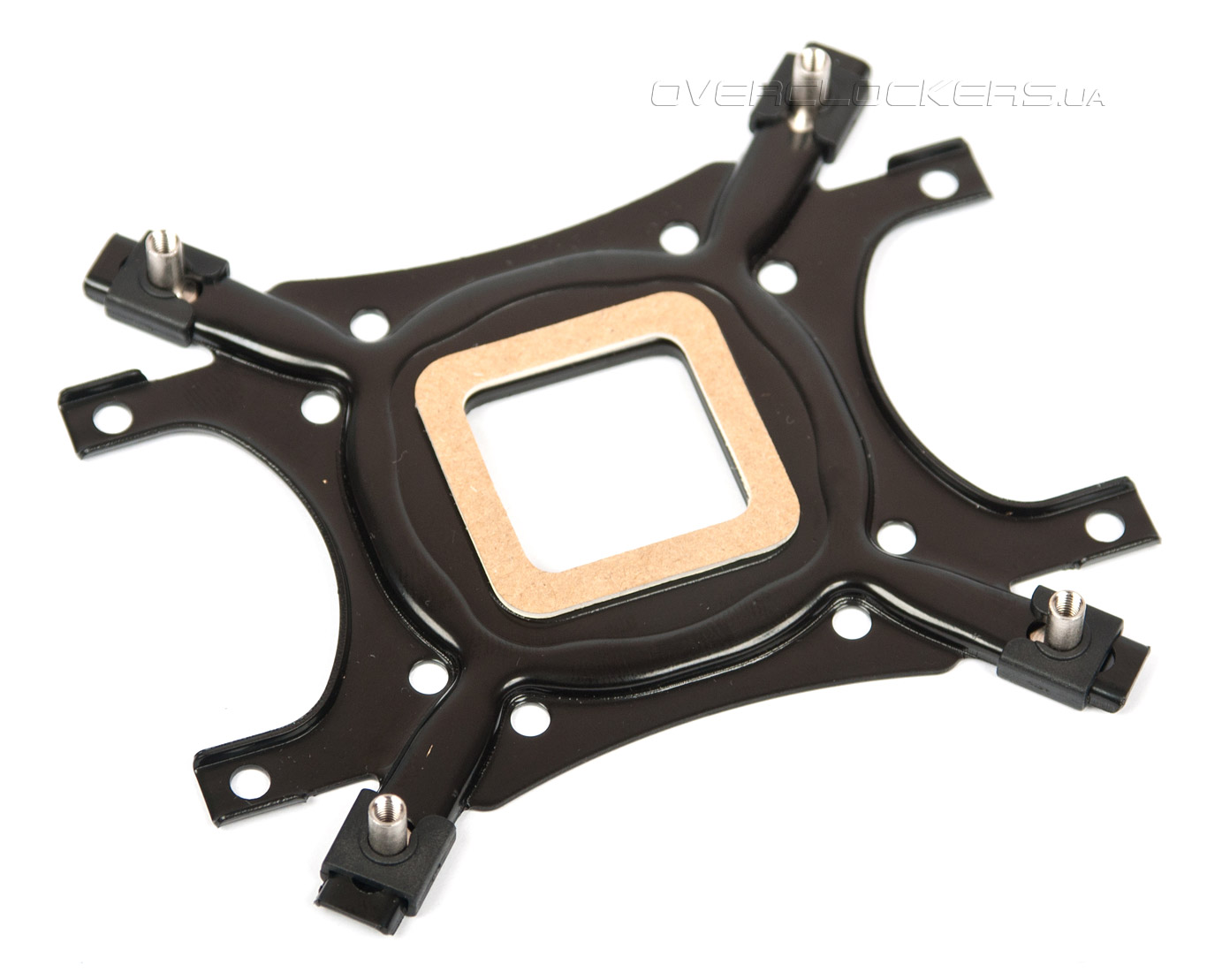

Последним этапом подготовки усилительной пластины к установке является наклеивание на него уплотнительной прокладки, которая призвана предотвратить малейшие царапины и повреждения материнской платы.

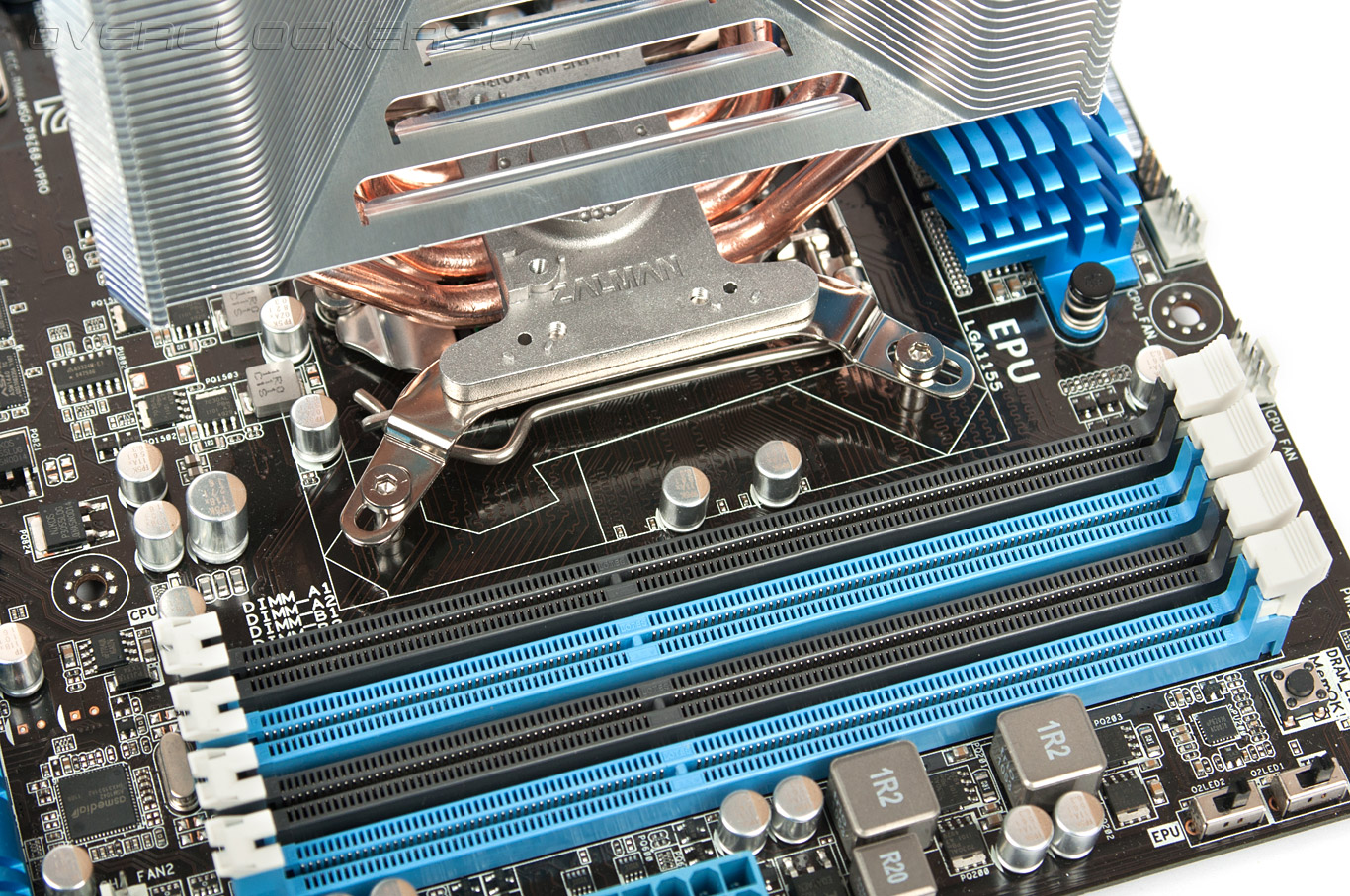

Дальнейший процесс монтажа охладителя достаточно прост и привычен. После того, как усилительная пластина была зафиксирована с обратной стороны системной платы, требуется нанести термоинтерфейс на поверхность процессора и установить на него радиатор. Далее остается лишь прикрутить охладитель с помощью винтиков и специальной отвертки из комплекта поставки. Правда, она хоть и стальная, но не намагниченная, что не очень удобно.

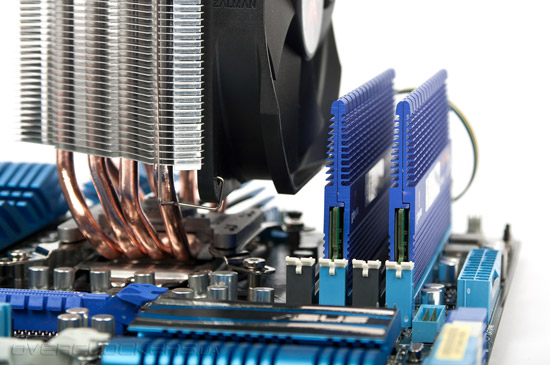

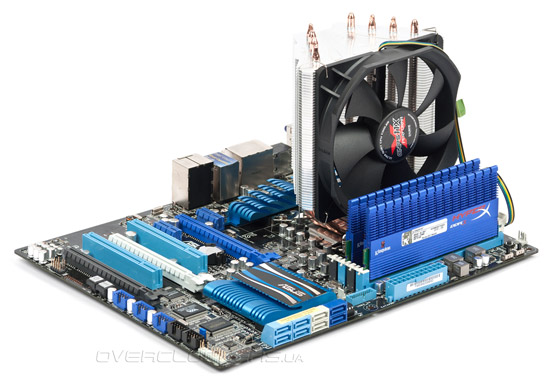

Компактные габариты кулера позволяют устанавливать память с высокими гребешками радиаторов во все DIMM-слоты, начиная с первого.


В целом же, процесс установки Zalman CNPS11X Performa, на наш взгляд является продуманным, удобным и интуитивно понятным. У подавляющего большинства пользователей он не должен вызвать никаких дополнительных трудностей. С отверткой вопрос решается простым ее намагничиванием (любым магнитом или какой-нибудь нормальной отверткой).



Сравнительные характеристики

Соперниками Zalman CNPS11X Performa в процессе сравнительного тестирования станут процессорные охладители Zalman CNPS10X Performa и Zalman CNPS11X Extreme, о которых мы сегодня уже неоднократно упоминали.


Характеристики всех трех продуктов приведены в таблице ниже:

Техническая характеристика	Zalman CNPS11X Performa	Zalman CNPS11X Extreme	Zalman CNPS10X Performa
Совместимость	LGA 775/1156/ 1155/1366/2011 AM2(+)/AM3/FM1	LGA 775/1156/ 1155/1366/ AM2(+)/AM3	LGA 775/1156/ 1155/1366/ AM2(+)/AM3
Размеры устройства, мм	135х80х154	135х80х154	132х100х152
Вес со штатным вентилятором, грамм	450	600	748
Количество пластин радиатора, шт.	53	84	47
Толщина пластин, мм	0,3	0,3	0,5
Межрёберное расстояние, мм	1,6	1	2,4
Комплектный вентилятор	1 x Zalman ZP1225ALL (120х120х25)	1 x Zalman ZP1225ZLM (120х120х25)	1 x Zalman ZP1225ALM (120х120х25)
Скорость вращения вентилятора, об/мин	1000—1600	1000—2000	900—2000
Заявленный уровень шума, дБА	16—26	17—33	17—36
Средняя стоимость, $	44	69	37

Тестовая конфигурация

Проверка кулера осуществлялась на следующей конфигурации:

• процессор: Intel Core i7 2600K (3,40@4,50 ГГц, 45х100МГц, HT on, 1,35 В);
• материнская плата: ASUS P8Z68-V Pro (Intel Z68 Express);
• память: GoodRAM GY1600D364L8/4GDC (2x2 ГБ, DDR3-1600, 9-9-9-27-1T);
• жесткий диск: Seagate ST3500418AS (7200RPM, SATAII);
• блок питания: Seasonic SS-600HM (600 Вт);

• операционная система: Windows 7 Home Premium x64.

Прогрев процессора осуществлялся 15-минутным прогоном приложения LinX 0.6.4 (объем задачи — 2048 МБ), после чего выдерживалась 20-минутная пауза и регистрировалась температура в простое системы. Результаты фиксировались приложениями CoreTemp и AIDA64. Температура воздуха в помещении поддерживалась на уровне 23°C. Скорость вращения «вертушек» для обоих охладителей устанавливалась вручную при помощи многофункциональной панели Scythe Kaze Master Pro KM03-BK. В ходе тестирования обоих кулеров использовалась термопаста Noctua NT-H1.


Результаты тестирования


По результатам практического тестирования два участника показали очень схожие результаты — это CNPS11X Performa и CNPS10X Performa. Отметим, что такого достойного результата инженерам Zalman удалось достигнуть даже несмотря на заметное уменьшение площади рассеивания, габаритов и веса радиатора новинки. Вероятно, применение качественных тепловых трубок и хорошо продуманная форма и расположение пластин в этом случае сыграли решающую роль для достижения хорошей эффективности охлаждения. Явным аутсайдером при этом выглядит старшая и гораздо более дорога модель Zalman CNPS11X Extreme. В тихом режиме она уступает своим менее привлекательным внешне соперникам до 4 градусов, но с ростом частоты вращения вентилятора этот разрыв сокращается. При стоимости ($69) рекомендовать к приобретению CNPS11X Extreme мы бы, разумеется, не стали. А вот CNPS11X Performa ($44) напротив обладает весьма привлекательным соотношением между габаритами, эффективностью и ценой.


Выводы

Последователь без преувеличения «народного» кулера Zalman CNPS10X Performa, на наш взгляд, получился достаточно удачным продуктом, даже несмотря на то, что в абсолютном выражении эффективность новинки немного ниже уровня предшественника. Zalman CNPS11X Performa является качественным и универсальным решением, совместимым со всеми актуальными процессорными разъёмами (включая LGA2011), которое демонстрирует достойную эффективность охлаждения, как в тихом режиме, так и при высокой скорости вращения вентилятора. При этом весомым достоинством этой системы охлаждения являются её небольшие габариты и вес, что также является немаловажным фактором для многих пользователей. Среди остальных плюсов Zalman CNPS11X Performa также, несомненно, стоит отметить удобный процесс монтажа, технологию Fet Cooling Guide, обеспечивающую дополнительный обдув элементам материнской платы, а также фирменный вентилятор в комплекте поставки, который поддерживает PWM-регулировку скорости вращения. Кроме того, осмелимся предположить, что многие пользователи, которым надоел классический прямоугольный дизайн современных процессорных СО башенного типа, найдут внешний вид Zalman CNPS11X Performa необычным и возможно даже привлекательным.
