Zalman CNPS10X Performa и CNPS10X Flex. Еще две башни

В нашем предыдущем обзоре кулеров мы познакомили вас с двумя решениями Zalman — CNPS10X Extreme и CNPS10X Quiet. Сегодня к нам в тестовую лабораторию попали ещё два охладителя из этой же серии — CNPS10X Performa и CNPS10X Flex. Часть конструктива эти кулеры унаследовали от их предшественников Extreme и Quiet, но появились и новые особенности. Итак, посмотрим, что для нас приготовила Zalman на этот раз.

Zalman CNPS10X Performa и CNPS10X Flex


Zalman CNPS10X Performa

Упаковка и комплектация

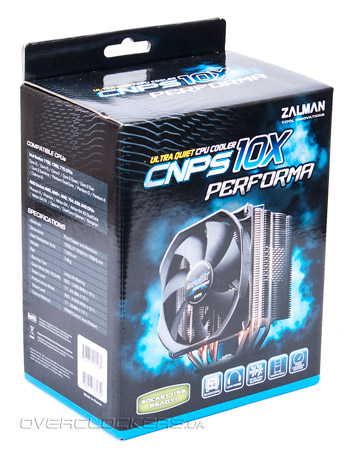

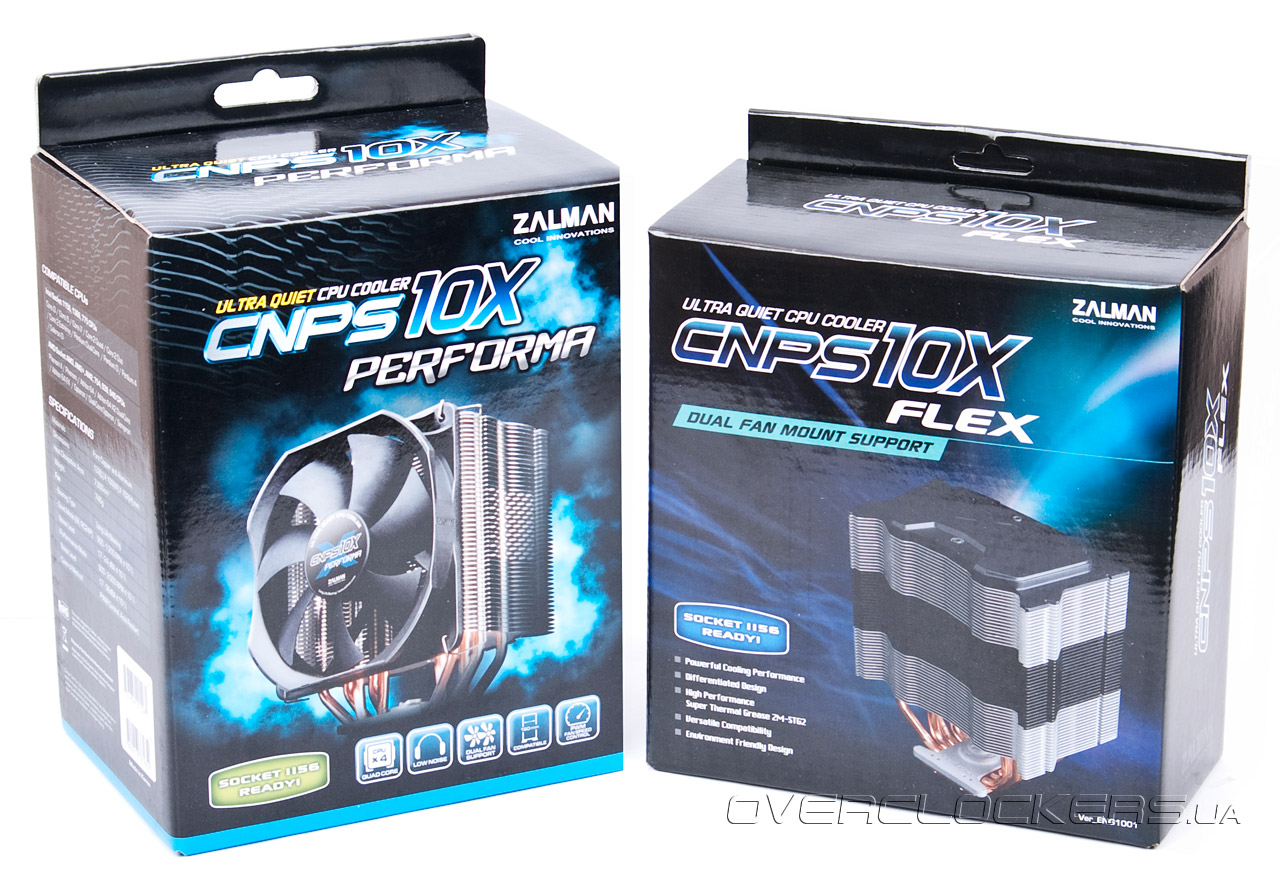

Кулер поставляется в красивой чёрно-синей коробке. Стиль оформления немного непривычен для продукции Zalman — c лицевой стороны в картоне отсутствует круглое окошко, сквозь которое виден вентилятор и часть радиатора, а присутствует лишь изображение кулера. Зато такой подход способствует удешевлению продукта за счёт упрощения упаковки.


Zalman CNPS10X Performa

Кулер поставляется в коробке из плотного картона, внутри качественно и прочно зафиксирован уплотнителями из вспененного полиэтилена и вероятность повреждения при транспортировке минимальна. Присутствуют следующие аксессуары комплекта поставки:
  • универсальная усилительная пластина;
  • крепёжные пластины для установки кулера на LGA 775/1155/1156/1366;
  • стальная прижимная пластина и жёсткие крепления для Socket 754/939/940/AM2(+)/AM3;
  • мягкие прокладки для двух вентиляторов;
  • две пары крепёжных скоб для вентиляторов;
  • штатный 120-мм вентилятор;
  • наклейка с логотипом Zalman;
  • инструкция по установке кулера на двух языках;
  • небольшой кулёчек с термопастой Zalman ZM-STG2.
Zalman CNPS10X Performa

Немного огорчает, что кулер комплектуется небольшим кулёчком термопасты (масса 1 г), а не четырёхграммовым шприцом, как версии Quiet и Extreme.


Особенности конструкции

Как уже было отмечено во введении, рассматриваемые продукты построены по классической башенной схеме. Взяв в руки любой из кулеров, сразу можно обратить внимание на их немалую массу: у версии Performa, как и у Flex, радиатор без вентилятора весит 700 г — даже по современным меркам это значительный показатель.

Zalman CNPS10X Performa

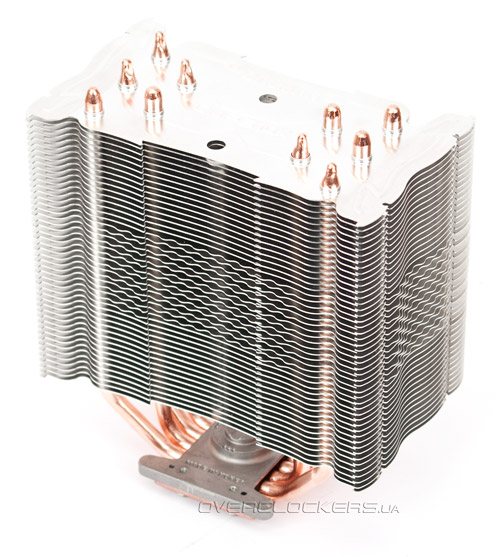

Конструкция радиатора CNPS10X Performa состоит из 47 алюминиевых рёбер толщиной 0,45 мм с межрёберным расстоянием 2,4 мм, нанизанных на пять медных тепловых трубок диаметром 6 мм.

Zalman CNPS10X Performa Zalman CNPS10X Performa

15 рёбер в средней части радиатора имеют волнистую форму. Площадь радиатора, согласно спецификациям, составляет 7900 см2.

Zalman CNPS10X Performa

Cверху кулера выступают кончики тепловых трубок, а вентилятор крепится к радиатору стальными скобами.

Zalman CNPS10X Performa

С обеих сторон пластины радиатора имеют переменную высоту торцов. По заявлению производителя это должно благотворно сказаться на снижении аэродинамического сопротивления и увеличении общей эффективности кулера.

Zalman CNPS10X Performa

Нелинейная расстановка трубок в радиаторе позволяет более равномерно распределять тепловой поток по рёбрам, снижает взаимный нагрев тепловых трубок, а так же способствует лучшему обдуву последних, что благотворно сказывается на производительности кулера. Расположение тепловых трубок у всей серии CNPS10X одинаковое и на наш взгляд весьма удачное.

Основание, хоть и не отполировано до зеркального блеска, но оно ровное и без заметных следов от фрезы. Прижим к процессору безупречный. Тут Zalman, как всегда, на высоте.

Zalman CNPS10X Performa

Стыки тепловых трубок с основанием пропаяны, что непременно должно положительно сказаться на эффективности.

Zalman CNPS10X Performa

Тест на прижим к идеально ровной и гладкой поверхности вновь показал испытуемый CNPS10X с лучшей стороны. Прижим очень плотный и равномерный. А значит и подошва абсолютно ровная и не имеет изъянов. Это можно наглядно продемонстрировать с помощью отпечатка термопасты.

Zalman CNPS10X Performa

В комплекте поставляется вентилятор с размерами 120х120х25 мм. Крыльчатка вентилятора содержит семь широких чёрных лопастей.

Zalman CNPS10X Performa

Вентилятор выполнен на шарикоподшипнике. Маркировка указывает на то, что максимальное энергопотребление вентилятора составляет 2,4 Вт, а максимальный ток 0,2 А. Вентилятор с четырёхконтактным разъемом и поддерживает ШИМ-регулировку оборотов. Также в комплекте поставки есть фирменный резистор (RC24P), предназначенный для понижения оборотов вентилятора. Особенно полезен это резистор для владельцев материнских плат без возможности ШИМ-регулировки оборотов вентилятора.

Zalman CNPS10X Performa

В итоге пользователю может быть доступно два режима работы вентилятора:
  • тихий режим (с присоединенным RC24P): 900~1350 об/мин, 17~24dBA ±10%;
  • обычный режим (без присоединенного RC24P): 900~2000 об/мин, 17~36dBA ±10%.

Zalman CNPS10 Flex

Упаковка и комплектация

Zalman CNPS 10X Flex также упакован в коробку из плотного картона. Оформление выполнено в черно-синих тонах. Радиатор уложен в пластиковый кожух, и обернут тонким слоем защитного материала.

Zalman CNPS10 Flex

На лицевой стороне упаковки содержится название и краткая информация об особенностях Zalman CNPS 10X Flex. Производитель заявляет поддержку новейших процессоров и платформы LGA1156, возможность установки двух вентиляторов, а также отмечает высокую эффективность поставляемой в комплекте термопасты. Обратная сторона коробки Zalman CNPS 10X Flex содержит более детальную информацию о характеристиках кулера. Заявлена поддержка процессорных гнёзд Intel LGA 775, LGA 1156, LGA 1366 и AMD Socket 754, 939, 940, AM2/AM2+, AM3.

Комплект поставки включает следующие компоненты:
  • универсальную усилительную пластину;
  • крепёжные пластины для установки кулера на LGA 775/1155/1156/1366;
  • стальная прижимная пластина и жёсткие крепления для Socket 754/939/940/AM2(+)/AM3;
  • мягкие прокладки для двух вентиляторов;
  • две пары крепёжных скоб для вентиляторов;
  • наклейка с логотипом Zalman;
  • инструкция по установке кулера на двух языках;
  • термопаста Zalman ZM-STG2.

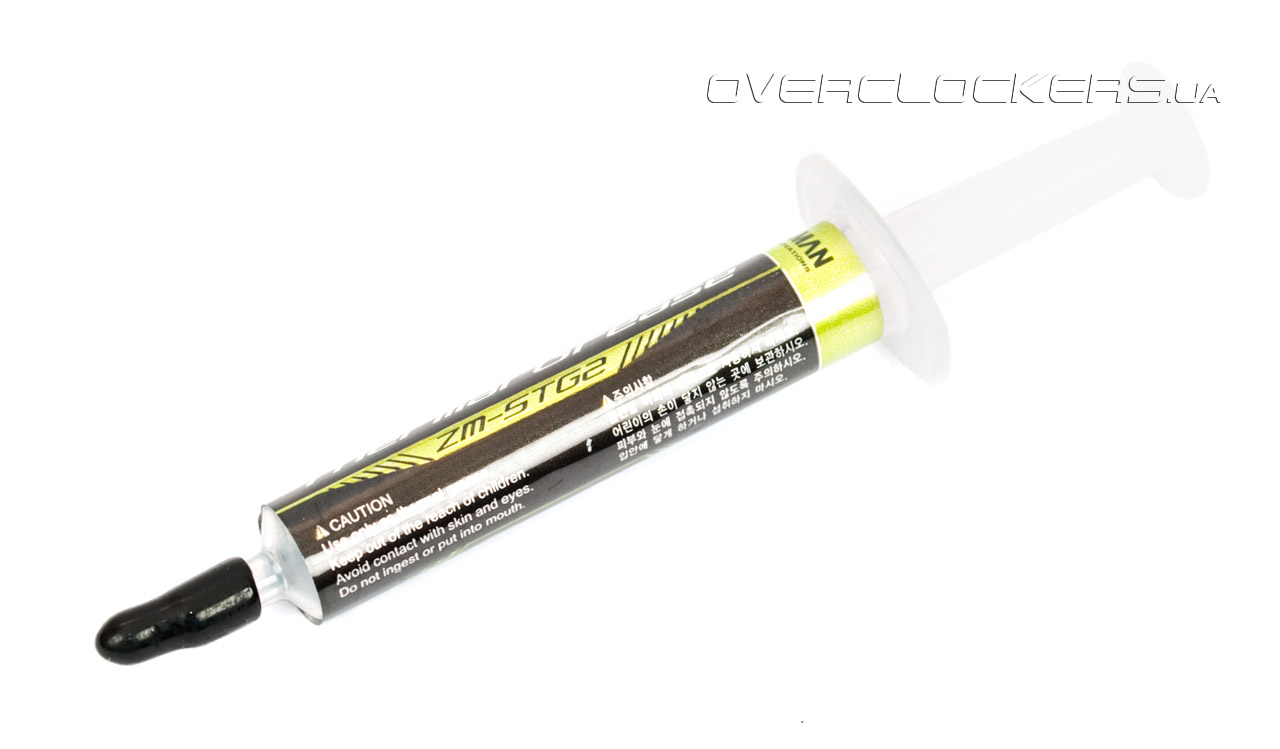

Порадовал целый шприц высокоэффективной фирменной термопасты в комплекте. При нанесении тонким слоем его хватит на 10-12 раз.

Zalman CNPS10 Flex

В комплекте поставки отсутствует вентилятор. Производитель предоставляет покупателю возможность самостоятельно выбрать нужный. При этом рекомендует к использованию вентиляторы ZM-F3 Plus и ZM-F3 LED.


Особенности конструкции

Радиатор насчитывает 53 ребра толщиной 0,45 мм с межрёберным расстояние 2 мм и весит 700 г.

Zalman CNPS10 Flex

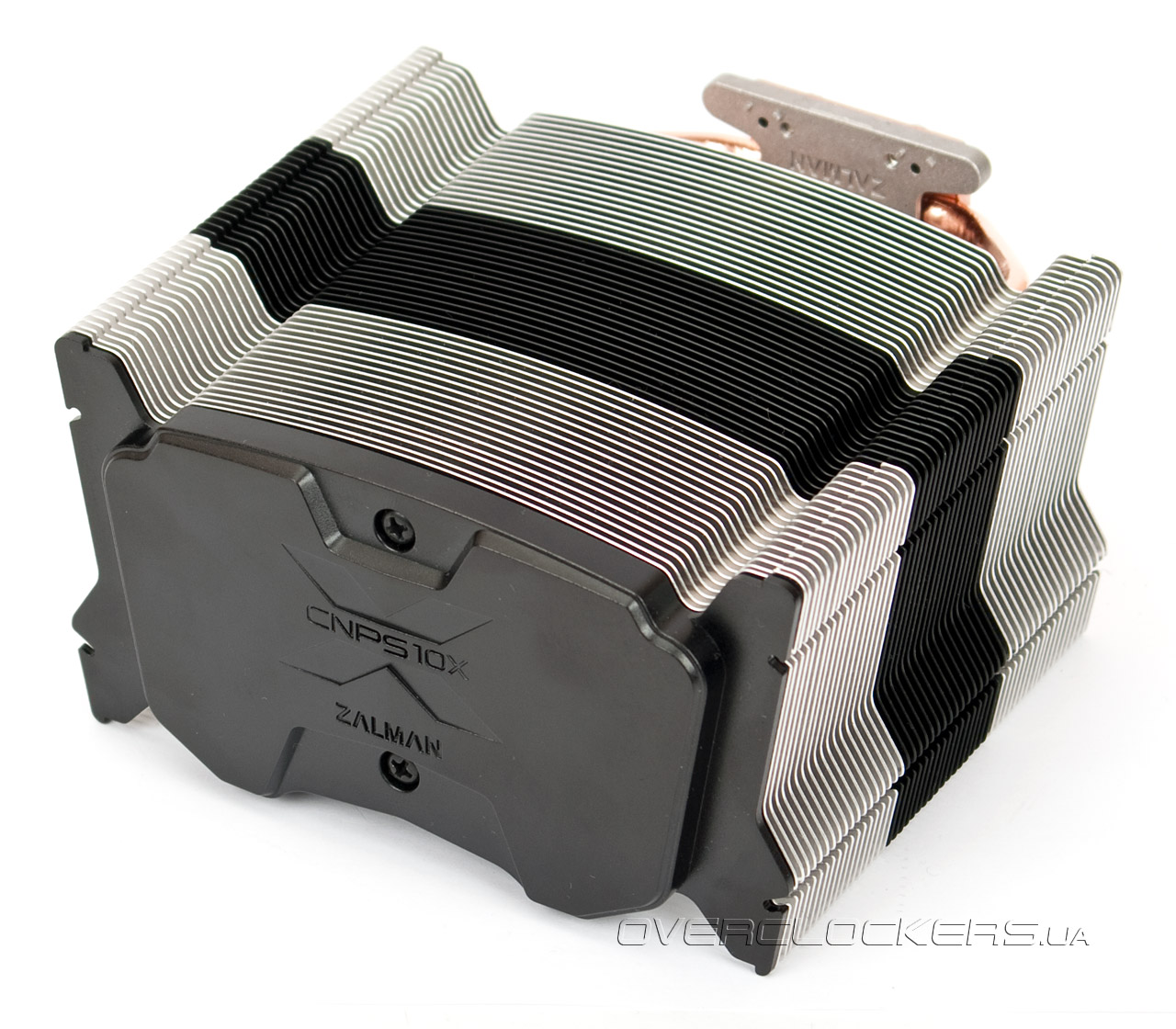

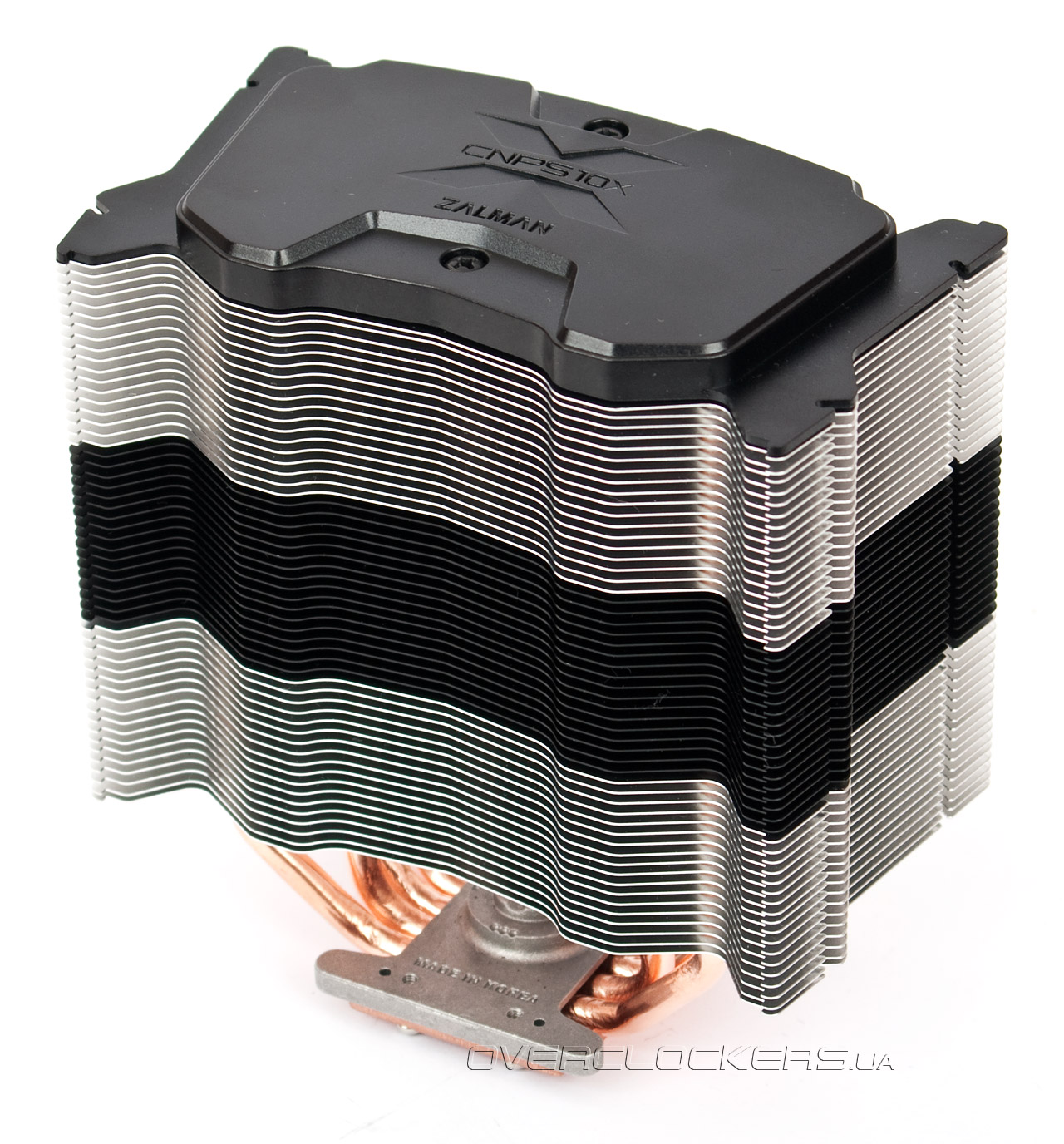

Сверху радиатор накрыт чёрной пластиковой крышкой, которая выполняет исключительно эстетические функции.


В средней части радиатора 17 рёбер чёрного цвета. Решение носит сугубо декоративный характер и делает продукт более привлекательным для покупателя. Чередование чёрных и серебристых полос даже чем-то напоминает зебру и делает общий вид кулера более интересным, чем у его монотонных конкурентов. Производитель использует анодирование, поэтому эффективность охлаждения не снижена.

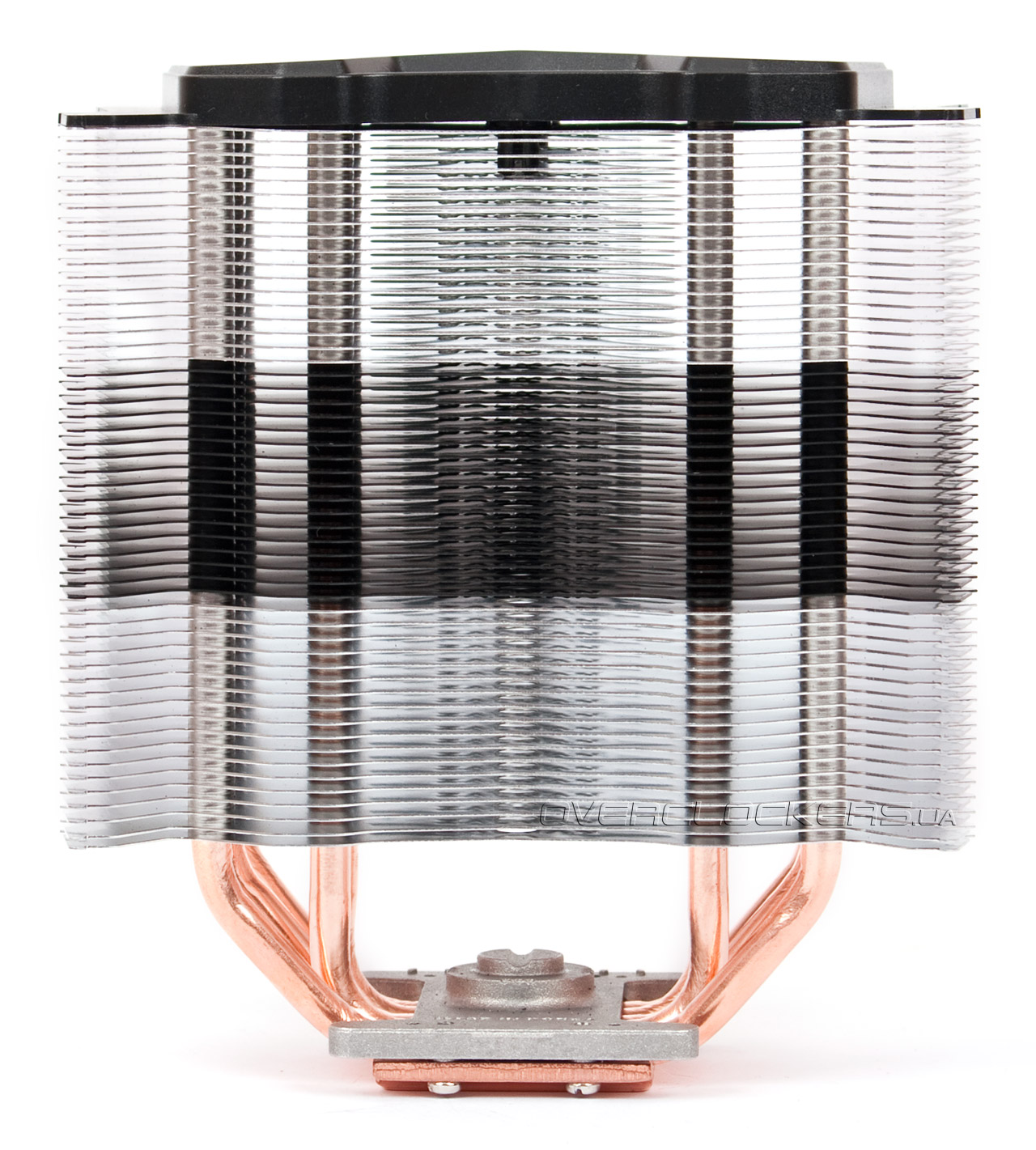

С обеих сторон пластины радиатора имеют переменную высоту торцов. Форма пластин лишь немного отличается от модели Performa.

Zalman CNPS10 Flex

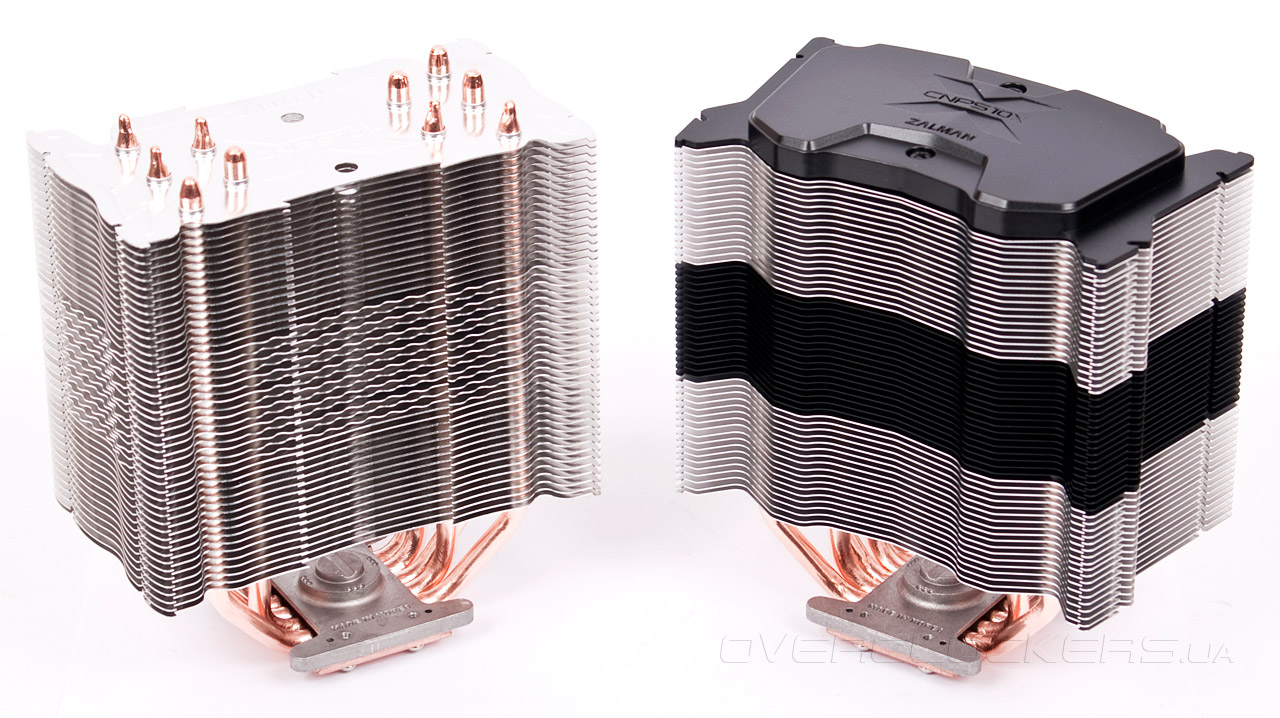

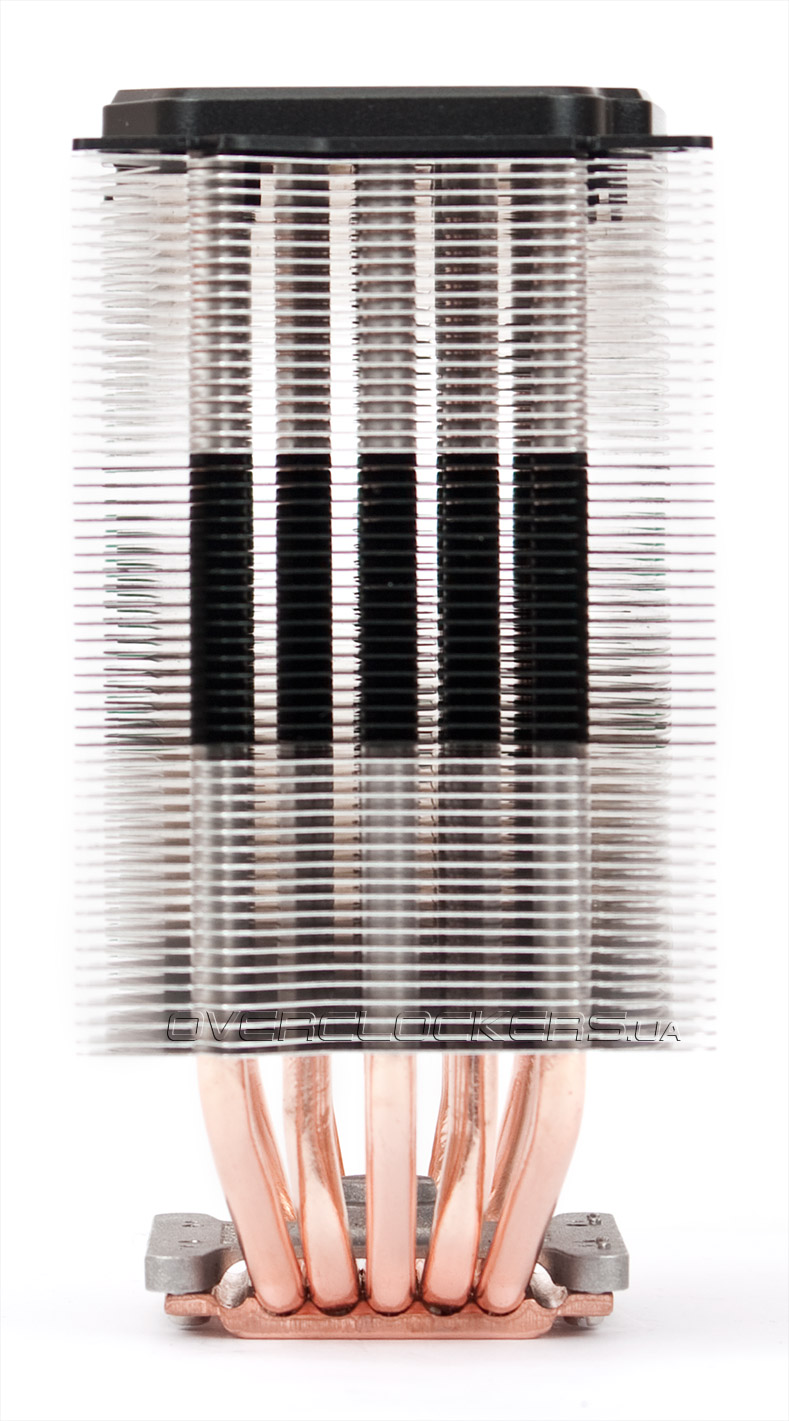

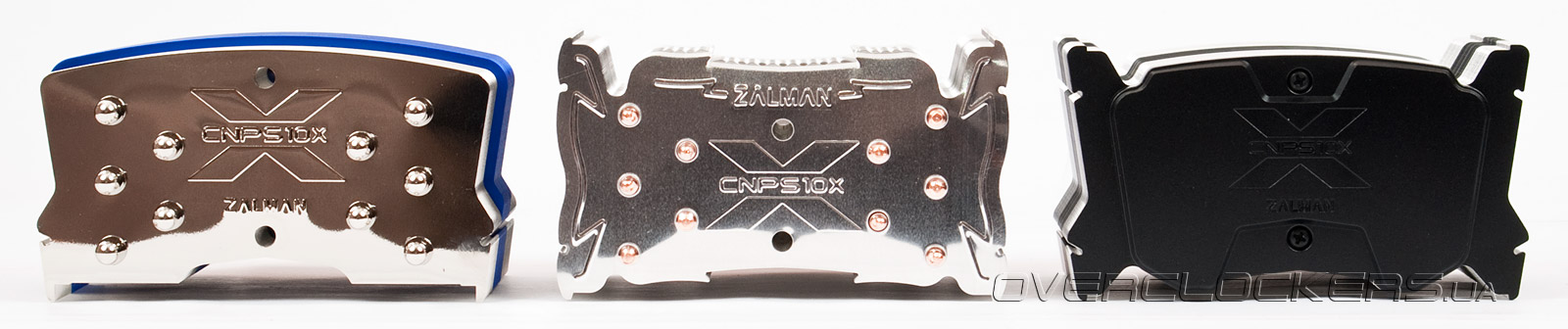

Профиль радиатора похож у всех кулеров серии CNPS10X, хотя некоторые отличия всё же имеются. Наиболее развитым является профиль модели Performa. Самые простые – Quiet и Extreme, которые к тому же позволяют установить только один вентилятор.

Zalman CNPS10

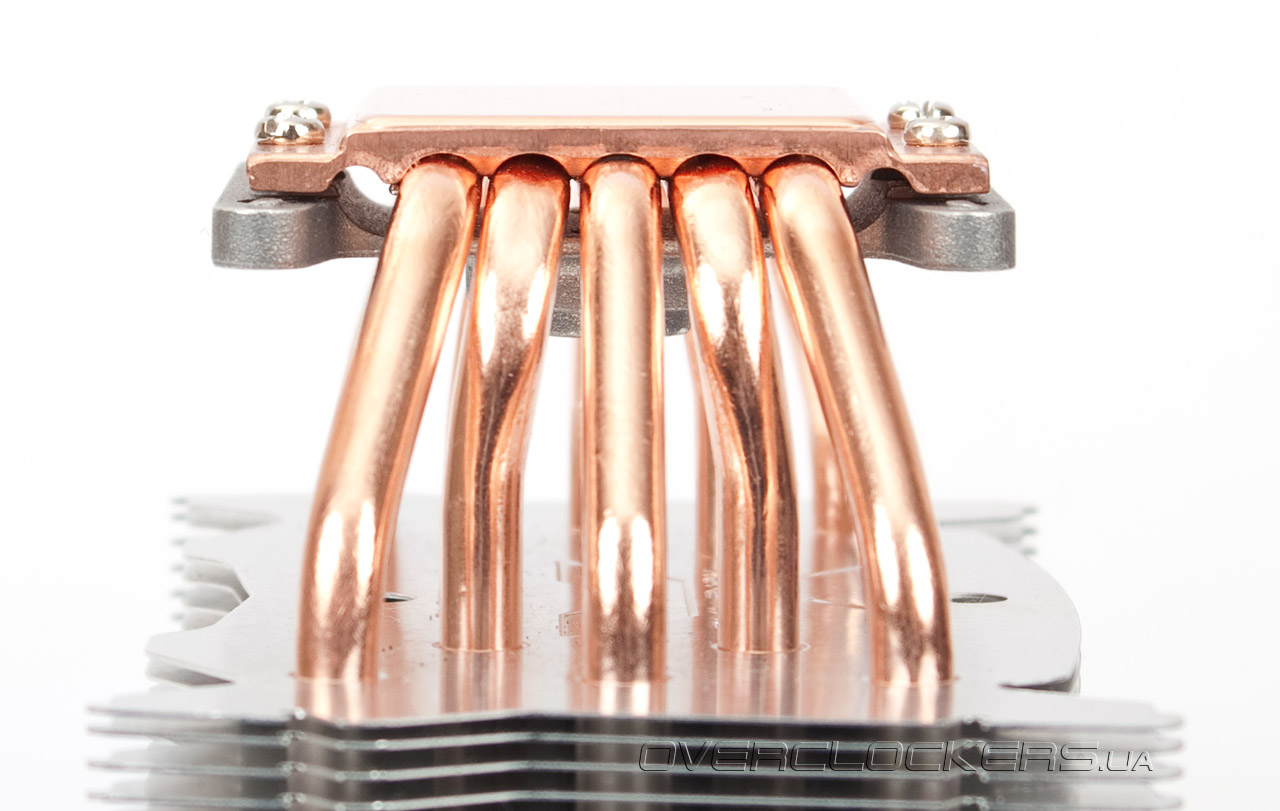

Тепловые трубки, как и во всей серии CNPS10X, с целью улучшения распределения тепла по рёбрам расставлены нелинейно.

Zalman CNPS10 Flex

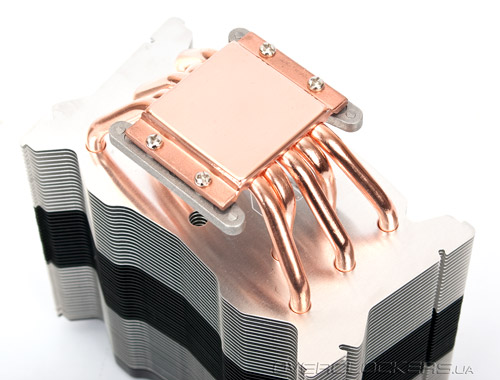

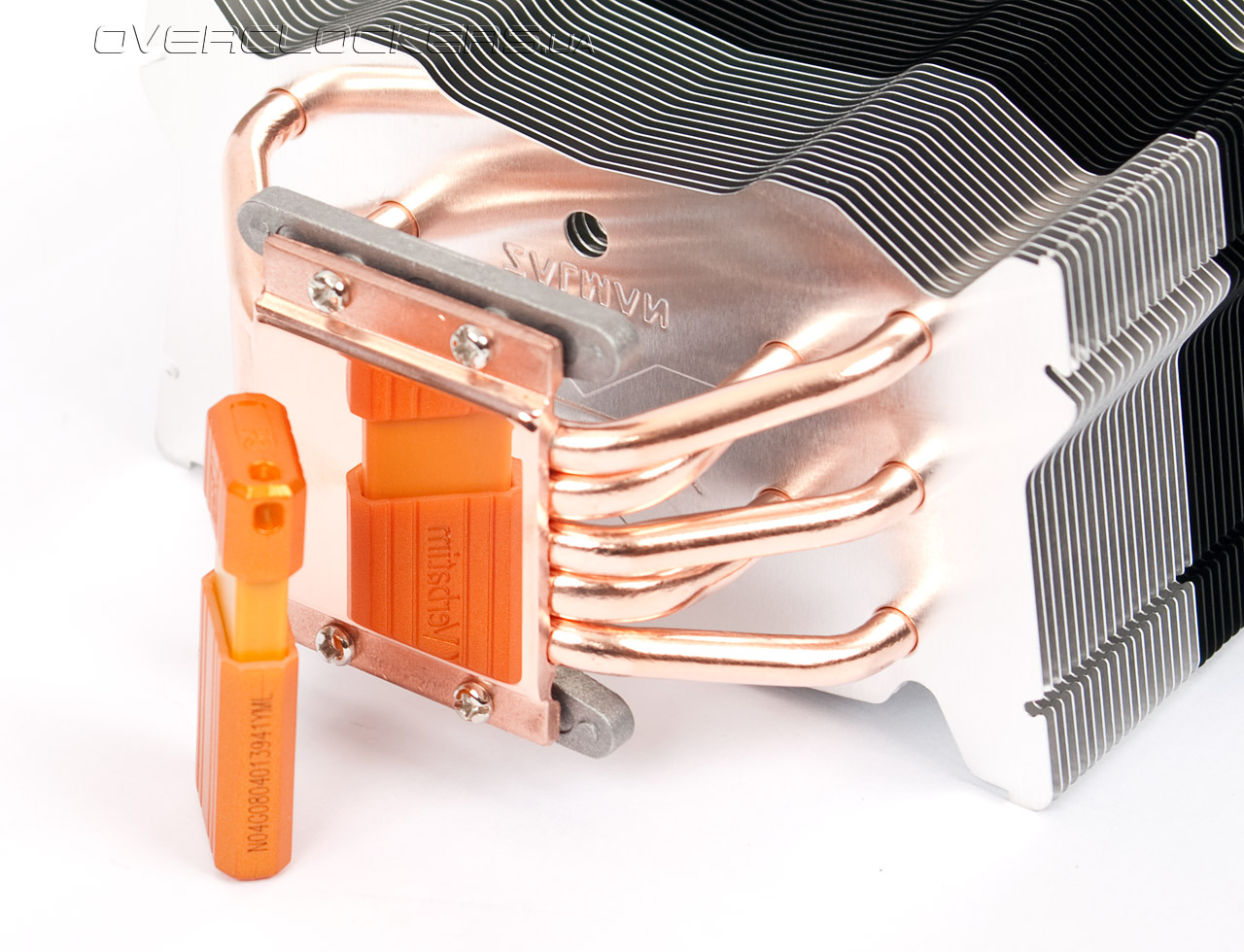

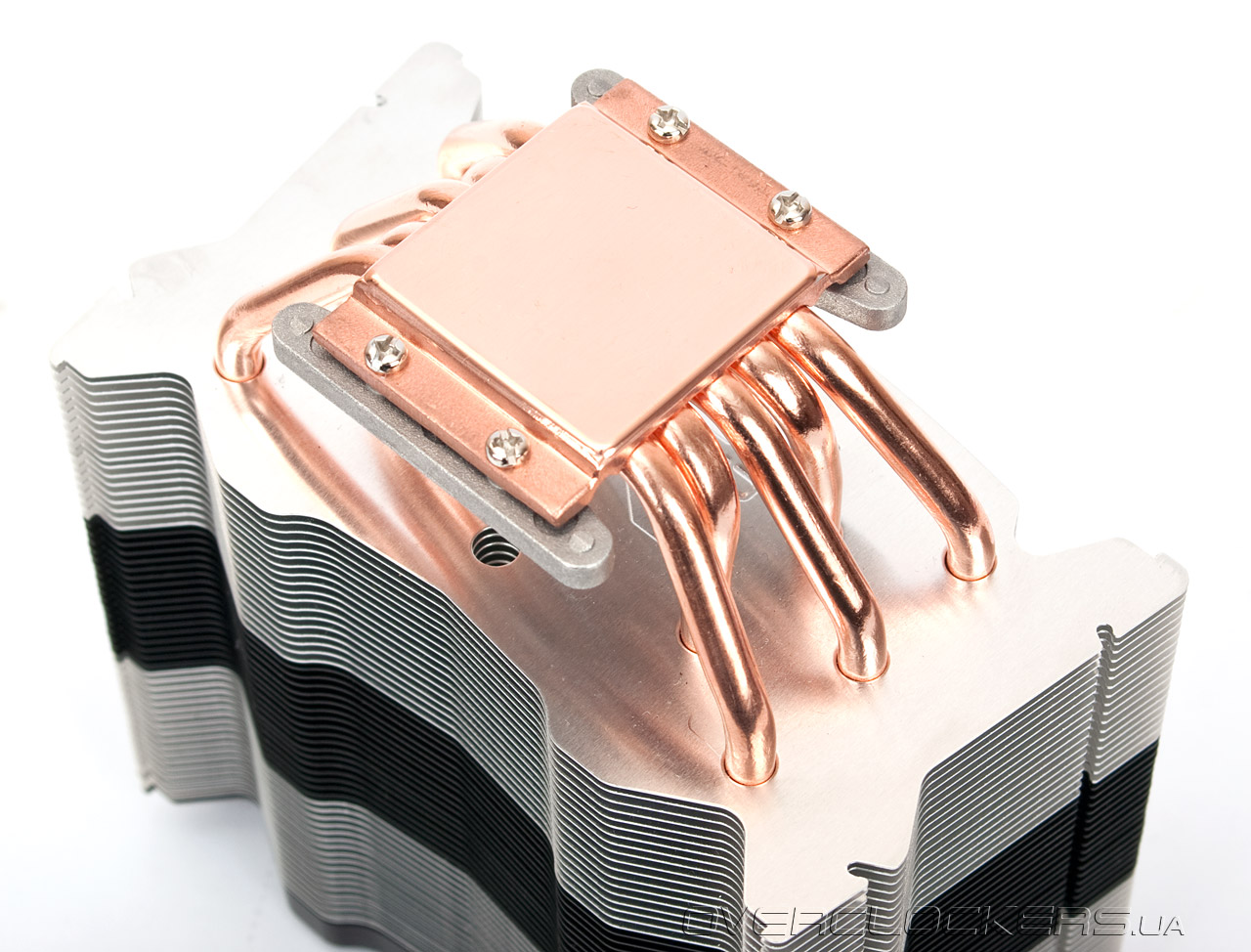

Места стыков теплотрубок с основанием пропаяны. Само основание идеально ровное и обеспечивает превосходный контакт с крышкой процессора.

Zalman CNPS10 Flex

Подошва радиатора отполирована до зеркального блеска. Качество полировки, традиционно для Zalman, выше всяких похвал.

Zalman CNPS10 Flex

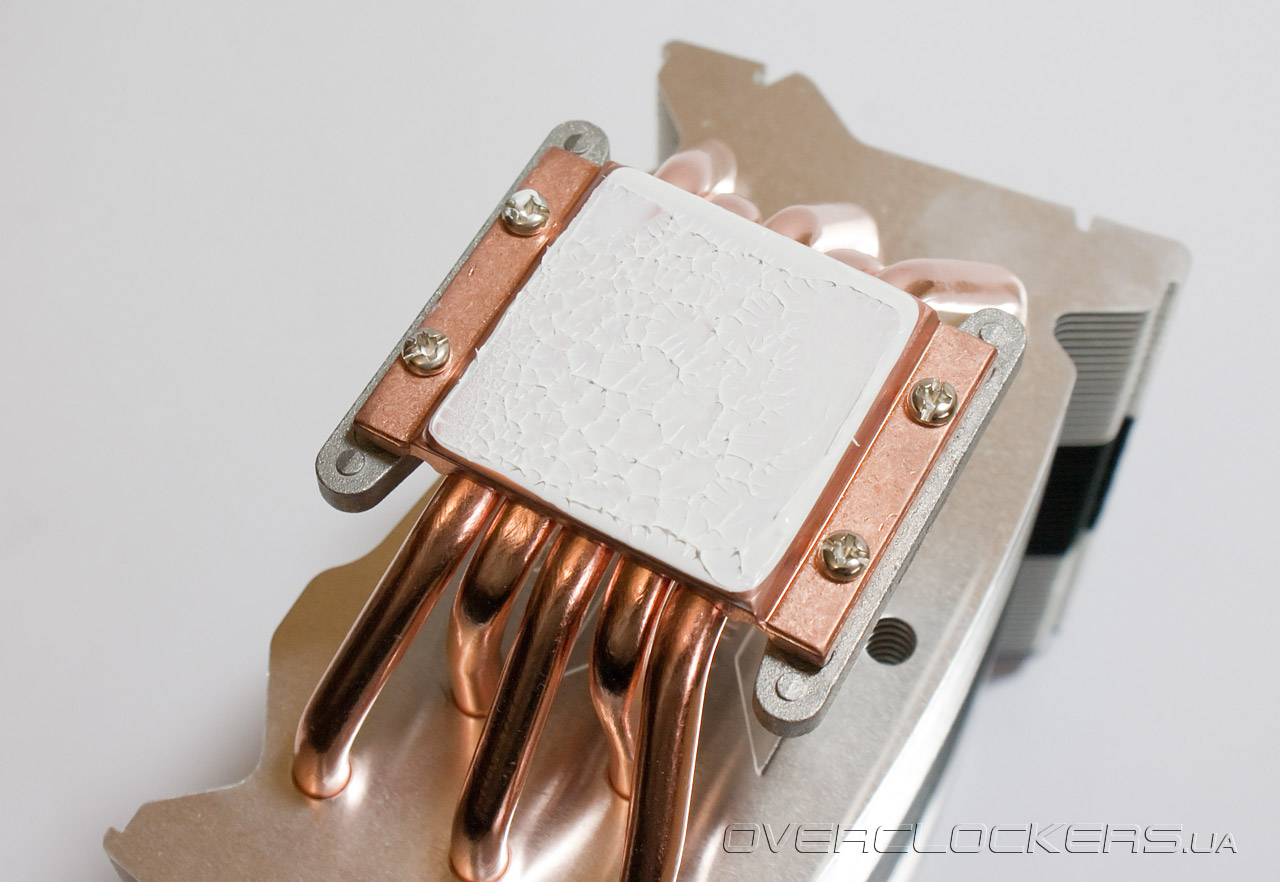

Отпечаток термопасты, сделанный на ровном стекле, свидетельствует о том, что подошва не имеет никаких неровностей. Прижим отличный. Строго перпендикулярно материнской плате тянуть радиатор при снятии не стоит, так как это требует значительных усилий и появляется вероятность повредить сам кулер или компоненты системы.

Zalman CNPS10X Flex

Максимально плотный контакт подошвы с крышкой процессора не только повышает эффективность охлаждения, но и позволяет наносить термопасту тонким слоем, а значит более экономно её расходовать.

Технические характеристики

Zalman CNPS10

Техническая характеристика Zalman CNPS10X Extreme Zalman CNPS10X Quiet Zalman CNPS10X Performa Zalman CNPS10X Flex
Размеры кулера(ДхШхВ), вентилятора, мм 135х100х160, 120х120х25 135х100х160, 120х120х25 132x100x152 120х120х25 133х74х151
Масса без упаковки, г 920 770 748 700
Материал радиатора и конструкция Никелированная конструкция из алюминиевых пластин , нанизанных на 5 медных теплотрубок диаметра 6мм. Тепловые трубки проходят сквозь медное основание. Конструкция из алюминиевых пластин , нанизанных на 5 медных теплотрубок диаметра 6мм. Тепловые трубки проходят сквозь медное основание. Конструкция из алюминиевых пластин , нанизанных на 5 медных теплотрубок диаметра 6мм. Тепловые трубки проходят сквозь медное основание. Конструкция из алюминиевых пластин , нанизанных на 5 медных теплотрубок диаметра 6мм. Тепловые трубки проходят сквозь медное основание.
Количество пластин радиатора, шт. 56 45 47 53
Толщина пластин, мм 0,45 0,45 0,45 0,45
Межрёберное расстояние, мм 1,7 2,5 2,4 2,0
Расчётная площадь радиатора, см2 8544 6817 7900 8200
Термическое сопротивление н/д н/д н/д н/д
Модель вентилятора Zalman ZF1125BTH Zalman ZF1125ATM Zalman ZP1225ALM Вентилятор отсутствует
Скорость вращения вентилятора, об/мин 1000-2150(±10%) 700-1400(±10%) 900-1,350 ±10% (RC24P присоединен),
900-2,000 ±10% (RC24P не присоединен)
Воздушный поток, CFM н/д н/д н/д
Уровень шума, дБА 20,0-39,0 до 28,0 17~24dBA ±10% (RC24P присоединен), 17~36dBA ±10% (RC24P не присоединен)
Статическое давление, мм воды н/д н/д н/д -
Количество и тип подшипника вентилятора 2, качения 2, качения Опора с продолжительным сроком службы -
Время наработки на отказ вентилятора, час 50000 50000 50000
Номинальное напряжение вентилятора, В 12 12 12
Сила тока вентилятора 0,4 0,25 0,2
Пиковое энергопотребление вентилятора, Вт 4,8 3 2,4
Совместимость с процессорными разъёмами LGA 775/1155/1156/1366
Socket 754/939/AM2(+)/AM3
LGA 775/1155/1156/1366
Socket 754/939/AM2(+)/AM3
LGA 775/1155/1156/1366
Socket 754/939/AM2(+)/AM3
LGA 775/1155/1156/1366
Socket 754/939/AM2(+)/AM3
Дополнительные особенности Вентилятор с PWM-управлением, съёмный регулятор оборотов в комплекте, синяя подсветка вентилятора Фирменный регулятор оборотов Fan Mate 2 в комплекте Фирменный резистор RC24P в комплекте. Вентилятор поддерживает ШИМ-регулировку В комплекте поставки отсутствует вентилятор. Нужно приобретать отдельно
Средняя стоимость, $
74 68 43 47


Совместимость и установка

Система креплений двух кулеров абсолютно идентична и обеспечивает совместимость со всеми современными процессорными разъёмами, включая Socket AM3/AM2+/AM2/754/939/940 и LGA 1366/1155/1156/775.

На платформу AMD с помощью прижимной пластины кулер можно установить только в два положения, так как пластина фиксируется на рамке материнской платы, а последняя прямоугольной формы. Такое расположение кулера определённо станет помехой для установки модулей памяти с высокими радиаторами в 1-ый и 2-ой слоты. Однако с низкими радиаторами проблем никаких не возникнет. К тому же вентилятор будет забирать горячий воздух от видеокарты, если она установлена в первый слот материнской платы.

Однако в отличии от Extreme и Quiet, в комплектах поставок Performa и Flex имеются не только прижимные пластины, но и пластины для жёсткого крепления на Socket AM2(+)/AM3. Такое крепление даёт возможность установить кулер в любое, удобное для пользователя, положение. Хотя некоторым всё же больше понравится крепление за рамку материнской платы прижимной пластиной. Оно проще и не требует демонтажа материнской платы из корпуса ПК.

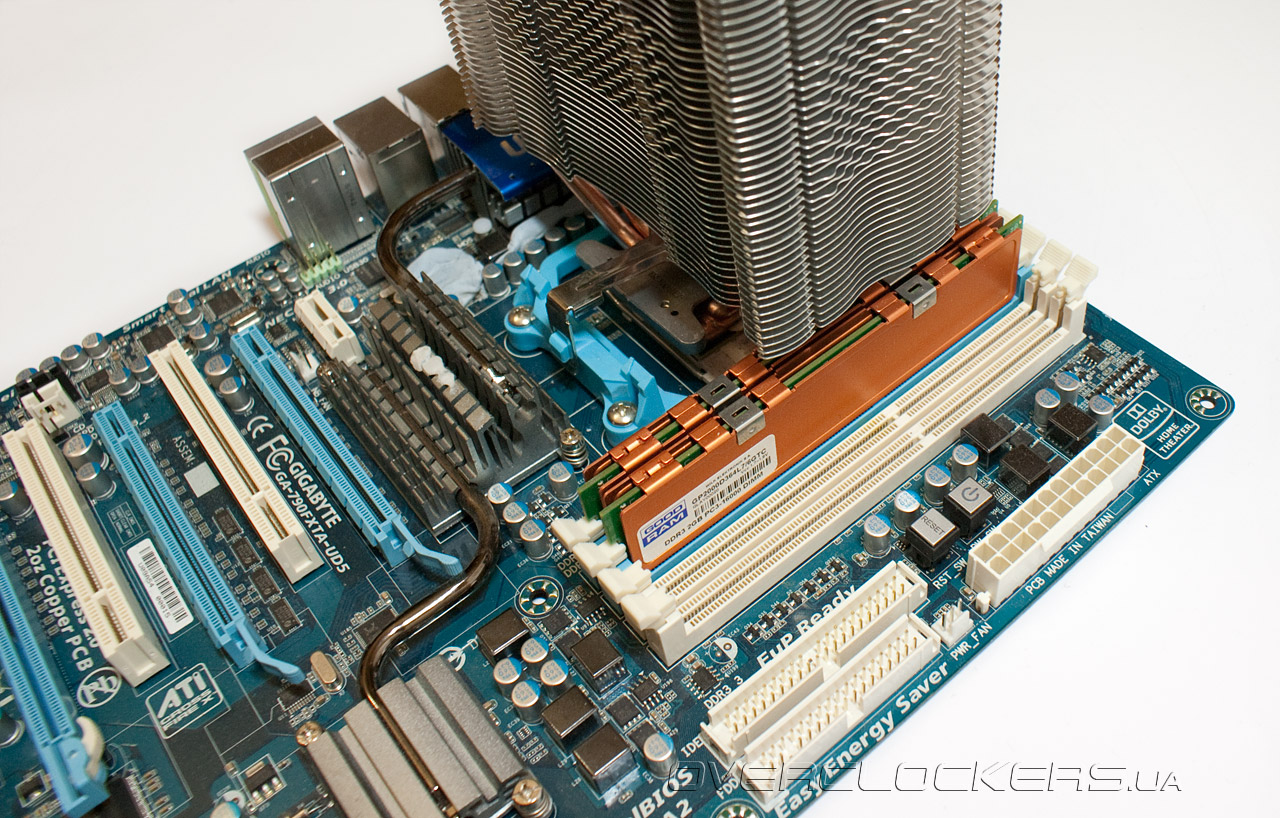

Zalman CNPS10X Performa

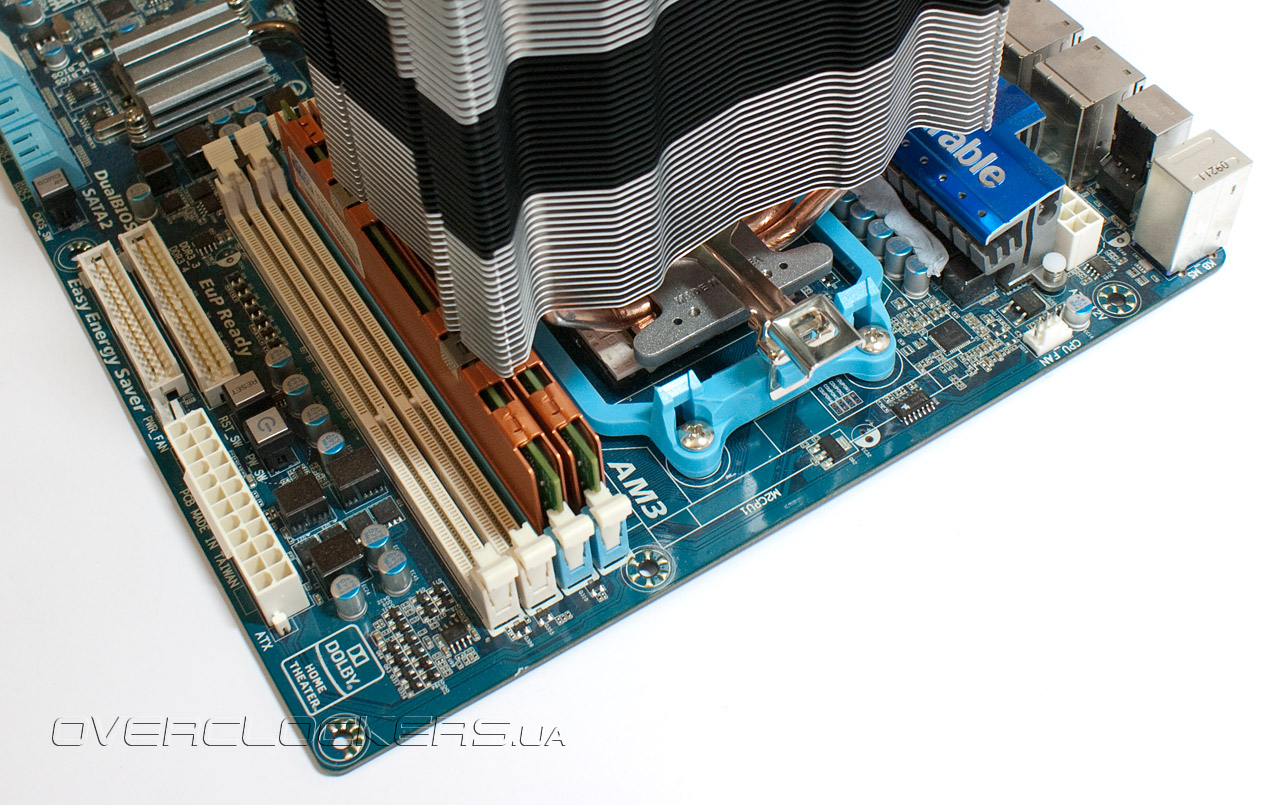

Zalman CNPS10X Flex

С платформой Intel ещё проще — рамки квадратные и кулер можно располагать как угодно, что даст возможность устанавливать модули памяти с радиаторами любой высоты. Но в любом случае для установки придётся демонтировать материнскую плату.

Отдельно отметим крепёжную скобу для AM3/AM2+/AM2/754/939/940. С её помощью без всяких модификаций можно надёжно закрепить кулеры сторонних производителей. Например, также используемые в нашем тестировании TT Big Typhoon и Prolimatech Megahalems. Подозреваем, что и многие процессорные водоблоки удастся закрепить подобным образом. Так что такое совпадение будет ещё одним плюсом для энтузиастов, которые смогут использовать крепёж не только по его прямому назначению.

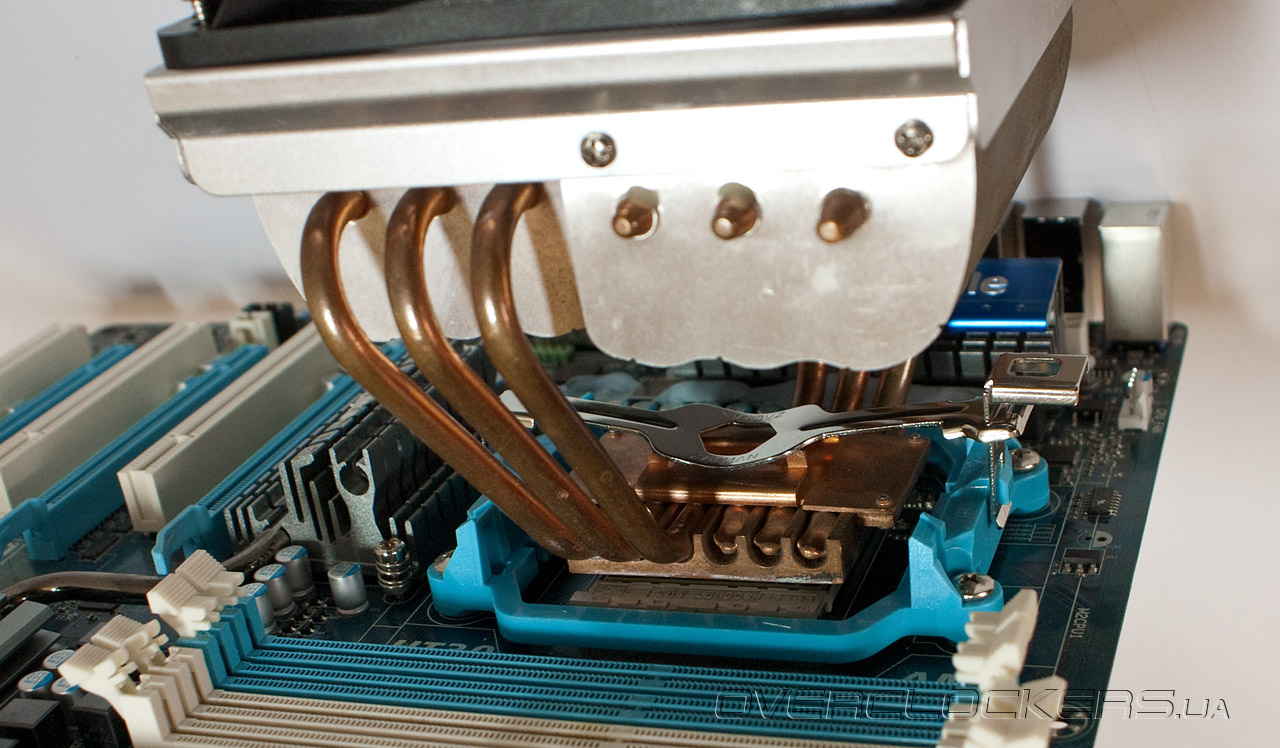

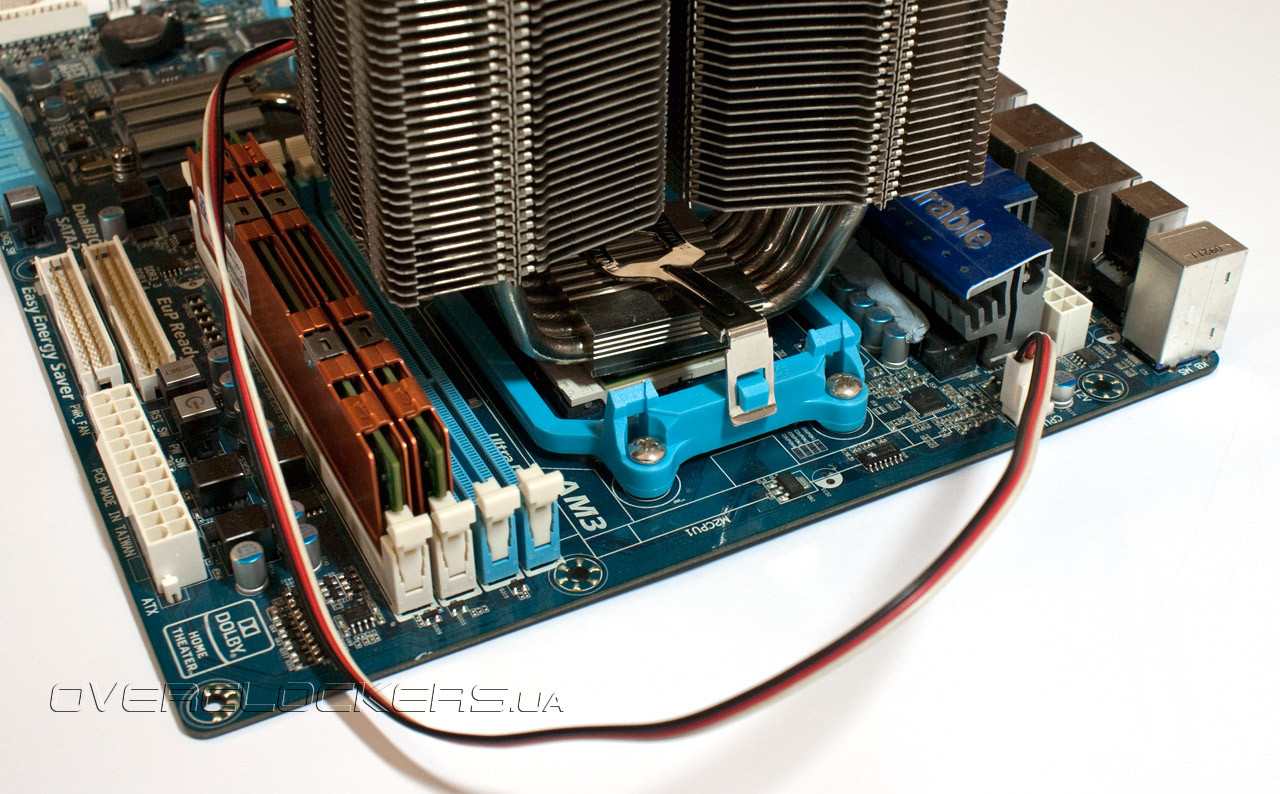

Zalman CNPS10X Extreme и Zalman CNPS10X Quiet

Zalman CNPS10X Extreme и Zalman CNPS10X Quiet


Стенд и методика тестирования

Конфигурация тестового стенда:
  • материнская плата: Gigabyte GA-790FXTA-UD5 (AMD 790FX);
  • процессор: Athlon X3 445 (@B45@4,05 ГГц 1,48 В);
  • оперативная память: GoodRam PC3-16000 (DDR3-2000@1778, 7-8-7-21);
  • видеокарта: ASUS GeForce 6600LE;
  • жёсткий диск: WD 150GB VelociRaptor;
  • блок питания: Antec 1200W OC Edition;
  • термопаста: Noctua NT-H1.
Тестирование было проведено на открытом стенде при температуре воздуха в помещении равной 25 градусов Цельсия. Все четыре кулера позволили отборному процессору функционировать на частоте 4 ГГц при напряжении 1,48 В (по BIOS) без потери стабильности.

AMD Athlon X3 445

Прогрев процессора осуществлялся в операционной системе Windows 7 Ultimate Edition x64 программой LinX 0.6.4 (двойной цикл теста по 10 проходов Linpack в каждом цикле при объёме используемой оперативной памяти 3072 Мбайт). Для мониторинга температуры использовалась утилита Gigabyte EasyTune 6.


Результаты тестирования

Для удобства просмотра результаты тестов были сгруппированы в зависимости от оборотов вентилятор(а/ов). В режиме 2150 об/мин на всех кулерах использовался вентилятор от Zalman CNPS10X Exteme. Для Prolimatech Megahalems и Thermaltake Big Typhoon использовался он же с реобасом Fan Mate 2. При тестировании Performa и Flex с двумя вентиляторами использовались «вертушки» от Zalman CNPS10X Exteme и Zalman CNPS10X Performa. В режиме 2150 об/мин использовался только один вентилятор для всех кулеров, так как при таких оборотах установка второго не давала даже разницы в один градус.

Результаты тестирования Zalman CNPS10X Performa и CNPS10X Flex

В ходе тестирования выяснилось, что разница между четырьмя кулерами CNPS10X совсем невелика, в то время как разница в цене более чем ощутимая. На одинаковых оборотах вентилятора эти кулеры показывают примерно равные результаты. Проигрывая 4-5 градусов мощнейшему решению Prolimatech, и уверено обходя Thermaltake Big Typhoon, новые продукты Zalman доказали преимущество башенной конструкции над радиальной, кулеры которой всегда оставались позади любимца энтузиастов. Совсем небольшое отставание Performa и Flex от Megahalems при установке двух вентиляторов только улучшает общее впечатление и подтверждает, что корейская компания пошла правильным путем, добавив возможность установки второго вентилятора в своих новых решениях.


Заключение

Кулеры Zalman CNPS10X Performa и CNPS10X Flex оставили о себе самые положительные впечатления. Нельзя сказать, что мы увидили нечто принципиально новое, но зато компания сделала прекрасную работу над ошибками. После радиальных конструкций кулеры CNPS10X Extreme и CNPS10X Quiet стали серьёзным шагом вперёд, а рассмотренные в данном обзоре решения получились заметно дешевле и даже немного производительнее своих старших собратьев. Качество исполнения у Zalman — как всегда, на высоте. Продукты этой фирмы не только эффективны, но их просто приятно держать в руках. Испытуемые кулеры — не исключение. При этом трудно сделать выбор между Performa и Flex. Zalman CNPS10X Flex больше нацелен на моддеров и экономных энтузиастов разгона. Моддеры самостоятельно подберут для этого кулера красивые вентиляторы, которые буду подходить к их проектам по цветовой гамме, стилю, освещению и т.п. Энтузиасты смогут установить любые, даже самые мощные 120-мм вентиляторы, что поможет снизить температуру и ещё больше разогнать свои процессоры. Если же говорить о рядовых пользователях, то Zalman CNPS10X Performa можно назвать одним из лучших, если не лучшим выбором за свои деньги.

Zalman CNPS10X Performa Выбор редакции: лучшая покупка

Так как при средней стоимости по Украине в $44 он имеет отличную эффективность, позволяющую охладить пыл любого современного процессора. Flex тоже справится с любым CPU, но он немного дороже и не комплектуется вентилятором, поэтому для рядового пользователя будет не так привлекателен. Но в целом оба продукта получились отличными и безусловно найдут своего покупателя!



Кулеры Zalman CNPS10X Performa и Zalman CNPS10X Flex на тестирование были предоставлены официальным дистрибьютором Zalman на Украине компанией Eletek.
