Обзор процессорного кулера Scythe Grand Kama Cross Revision B

Компания Scythe уже много лет представлена на украинском рынке большим ассортиментом самых разнообразных охладителей практически для всех частей системного блока. Отличительной чертой этого производителя является очень хорошее соотношение цена/эффективность. Кроме того, продукция Scythe не ограничивается лишь классическими башенными конструкциями, а напротив предоставляет пользователю широкий выбор процессорных кулеров по эффективности, дизайну, размеру, конструкции и совместимости. Сегодня в нашу тестовую лабораторию попал очередной шедевр японской компании — Scythe Grand Kama Cross. При рассмотрении новинки сразу бросается в глаза нестандартная конструкция и причудливые изгибы тепловых трубок. Но одного внешнего вида не достаточно, чтобы считаться настоящим суперкулером, поэтому мы приступим к изучению и тестированию новинки.


Спецификации

Техническая характеристика Scythe Grand Kama Cross Revision B
Совместимость с процессорными разъемами LGA 775/1155/1156/1366/2011
Socket AM2(+)/AM3(+)/FM1
Размеры кулера(ДхШхВ), вентилятора, мм 177x140x137
140x10x25
Масса без упаковки, г 750
Материал радиатора и конструкция Двойная диагональная конструкция из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметра 6мм. Тепловые трубки проходят сквозь медное основание. Основание никелировано.
Количество пластин радиатора, шт. 72
Толщина пластин, мм 0,4
Межреберное расстояние, мм 2
Расчетная площадь радиатора, см2 н/д
Термическое сопротивление н/д
Модель вентилятора Scythe Kaze Maru SM1425SL12ML-P
Скорость вращения вентилятора, об/мин 500—1300
Воздушный поток, м3 27,2—69,93
Уровень шума, дБА 9,6—24,7
Статическое давление, мм воды н/д
Количество и тип подшипника вентилятора Подшипник скольжения
Время наработки на отказ вентилятора, час 30000
Номинальное напряжение вентилятора, В 12
Сила тока вентилятора, А 0,22
Пиковое энергопотребление вентилятора, Вт 2,64
Дополнительные особенности
Средняя стоимость, $ 40



Упаковка и комплектация

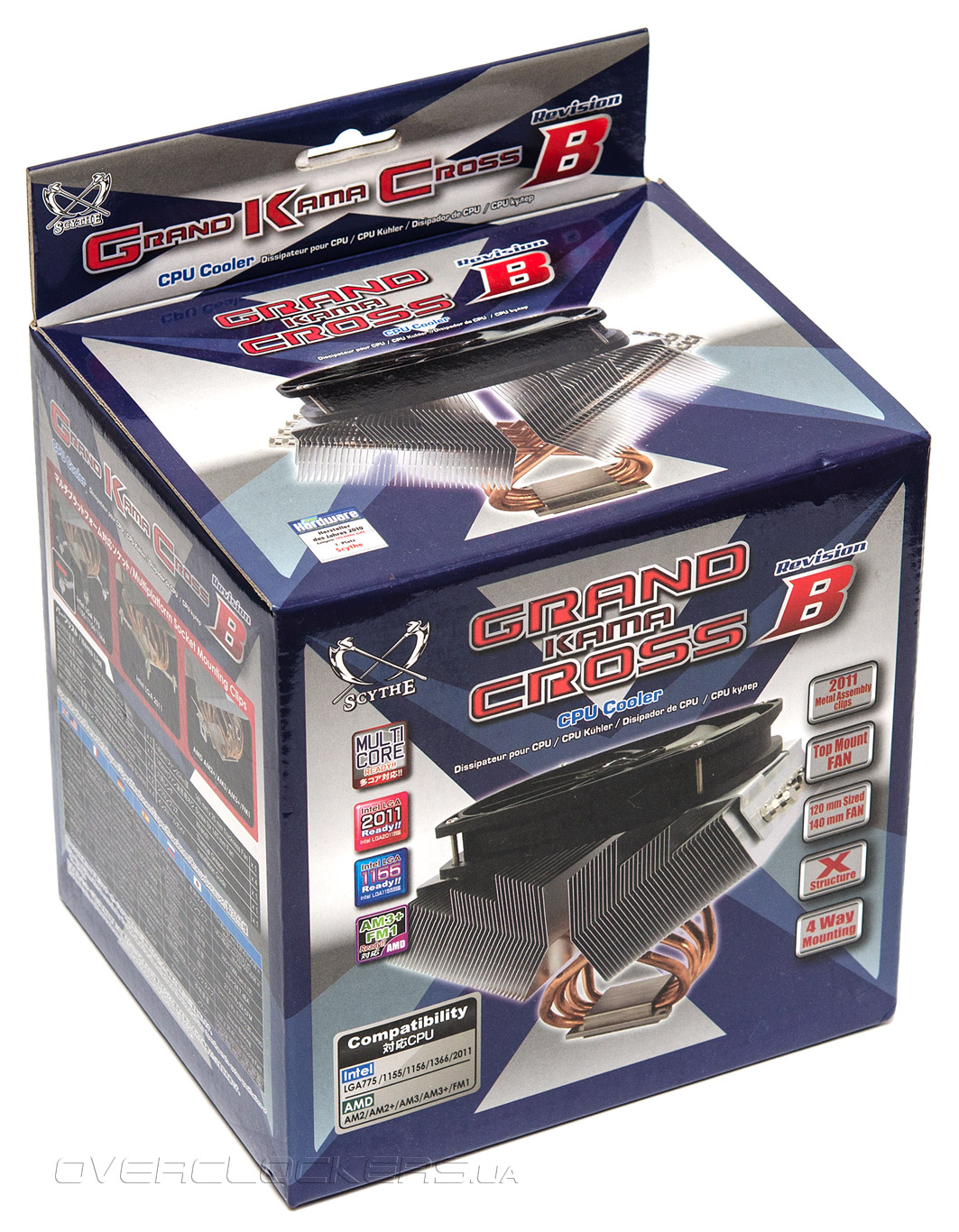

Кулер поставляется а картонной коробке средних размеров. В цветовом оформлении преобладают сине-голубые тона. На лицевой стороне упаковки присутствует изображение самого продукта и кратко описаны его ключевые характеристики. Большая буква «B» свидетельствует о ревизии кулера. В сравнении с предыдущей версией, данная модель получила поддержку новейшего процессорного разъёма LGA2011.

Scythe Grand Kama Cross Revision B

Тыльная сторона упаковки так же не несёт никаких подробных характеристик. А по бокам изображены комплектный вентилятор и крепления.

Scythe Grand Kama Cross Revision B

Сама упаковка не слишком надёжная, радиатор расположен в коробке без полимерного уплотнителя и сверху накрыт лишь пузырьковым полиэтиленом.

Scythe Grand Kama Cross Revision B

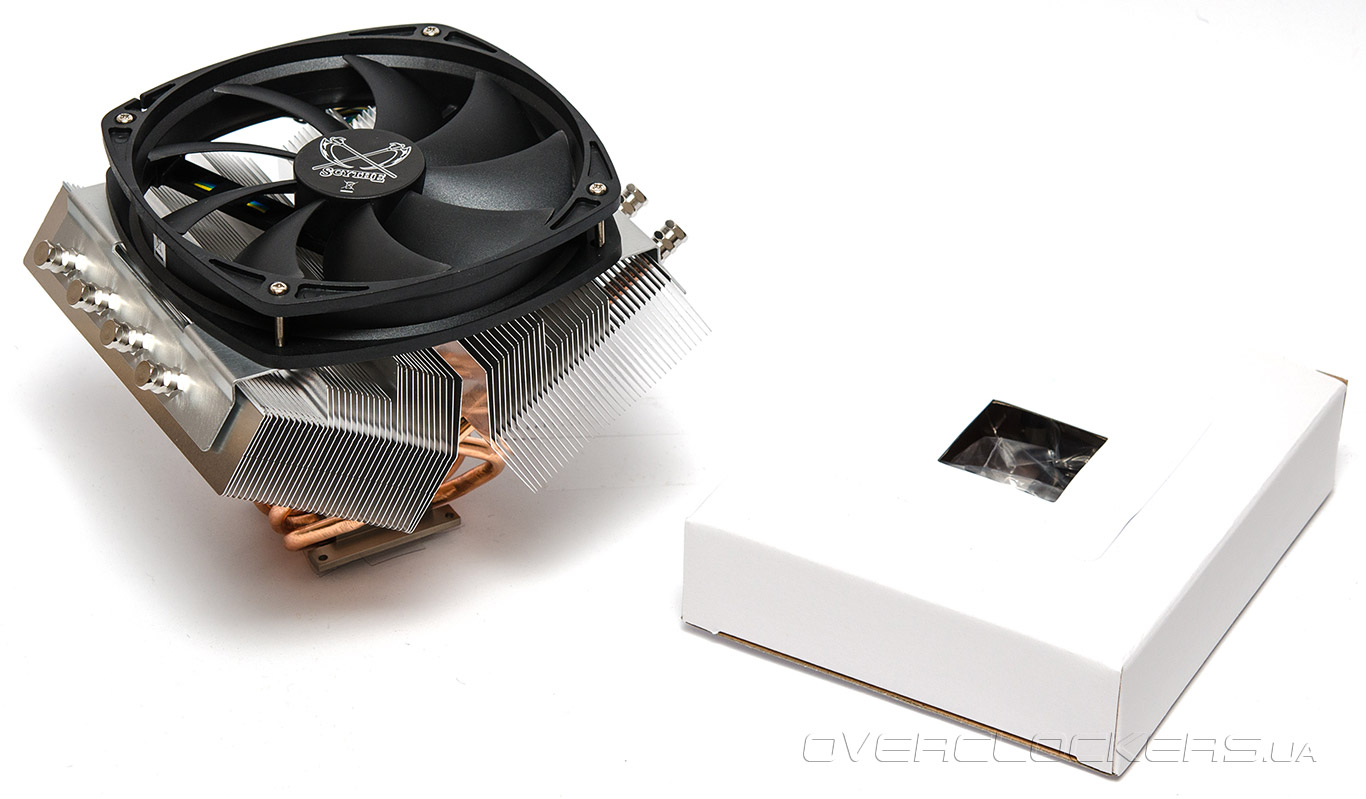

Аксессуары находятся в дополнительном картонном коробе и уложены в отдельные пакетики в зависимости от их предназначения.

Scythe Grand Kama Cross Revision B

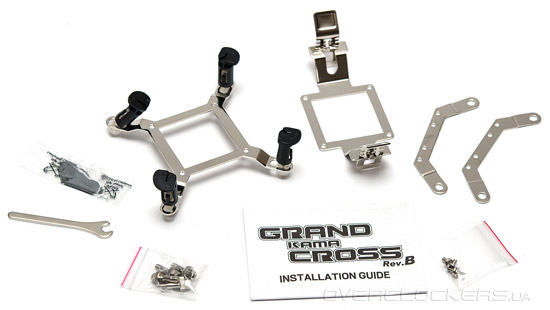

Комплект поставки включает следующие компоненты:
  • крепёжная рамка для LGA775/1155/1156/1366;
  • крепёжная рамка для Socket AM2(+)/AM3(+)/FM1;
  • набор креплений для LGA2011;
  • руководство пользователя;
  • гаечный ключик;
  • пакетик с термоинтерфейсом.
Scythe Grand Kama Cross Revision B


Конструктивные особенности

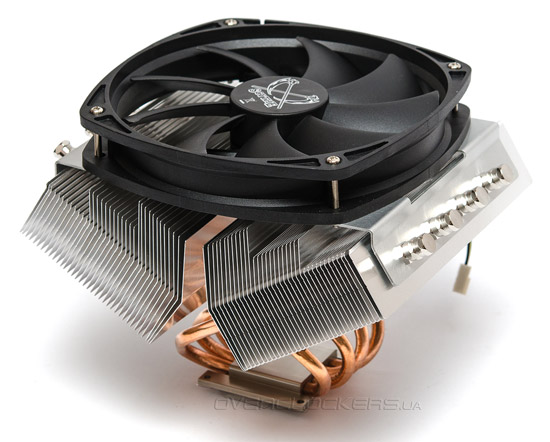

Кулер Grand Kama Cross Revision B имеет нестандартную конструкцию. Мы с вами уже привыкли к вертикальным и горизонтальным башенным конструкциям различной формы и размера. Здесь же наблюдается совсем иной подход. Радиатор состоит из двух секций, которые расположены диагонально под углом 40 градусов относительно подошвы кулера. Обе половинки радиатора обдуваются одним большим вентилятором, расположенным сверху. Охладитель имеет довольно внушительные габариты — 177х140х137 мм, при этом полная масса с вентилятором составляет 750 граммов.

Scythe Grand Kama Cross Revision B

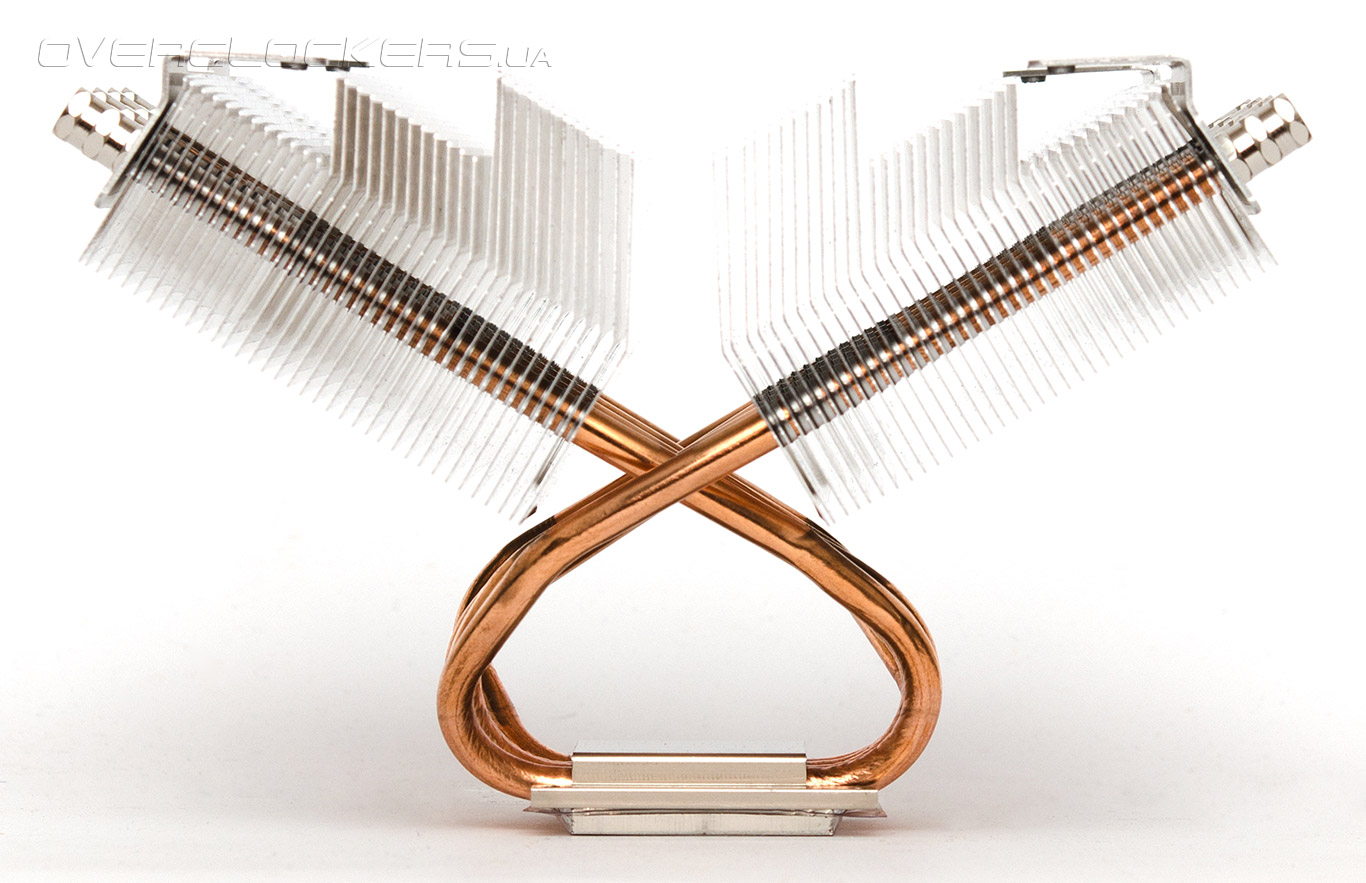

Данная конструкция получила название Х-образной из-за того, что тепловые трубки пересекаются в пространстве, образуя некоторое подобие буквы «Х».

Scythe Grand Kama Cross Revision B

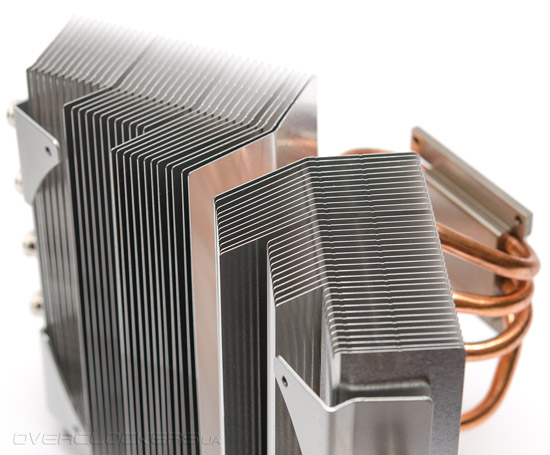

Каждая секция радиатора состоит из трёх групп рёбер разной высоты. Чем ниже под вентилятором находится группа, тем больше у неё размер пластин и, соответственно, площадь рассеивания тепла. С таким подходом инженеры Sсythe стремились максимально эффективно использовать воздушный поток вентилятора.

Scythe Grand Kama Cross Revision B

Основание изготовлено из меди и покрыто никелем. Через него проходят четыре медные тепловые трубки диаметром 6 мм. На трубки нанизаны 72 алюминиевые пластины, по 36 штук в каждой наклонной секции радиатора. Толщина пластин составляет 0,4 мм, а расстояние между ними — 2мм.

Scythe Grand Kama Cross Revision B

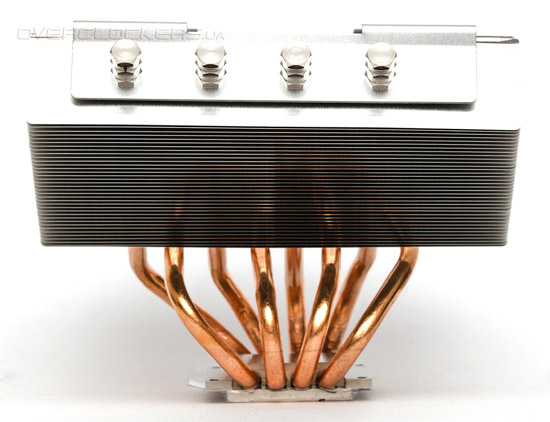

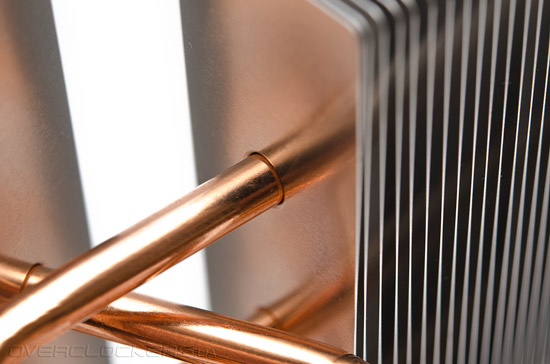

Тепловые трубки расположены относительно секций радиатора линейно, на одинаковом удалении друг от друга. Такое размещение должно способствовать равномерной передаче тепла от трубок к алюминиевым пластинам.

Scythe Grand Kama Cross Revision B

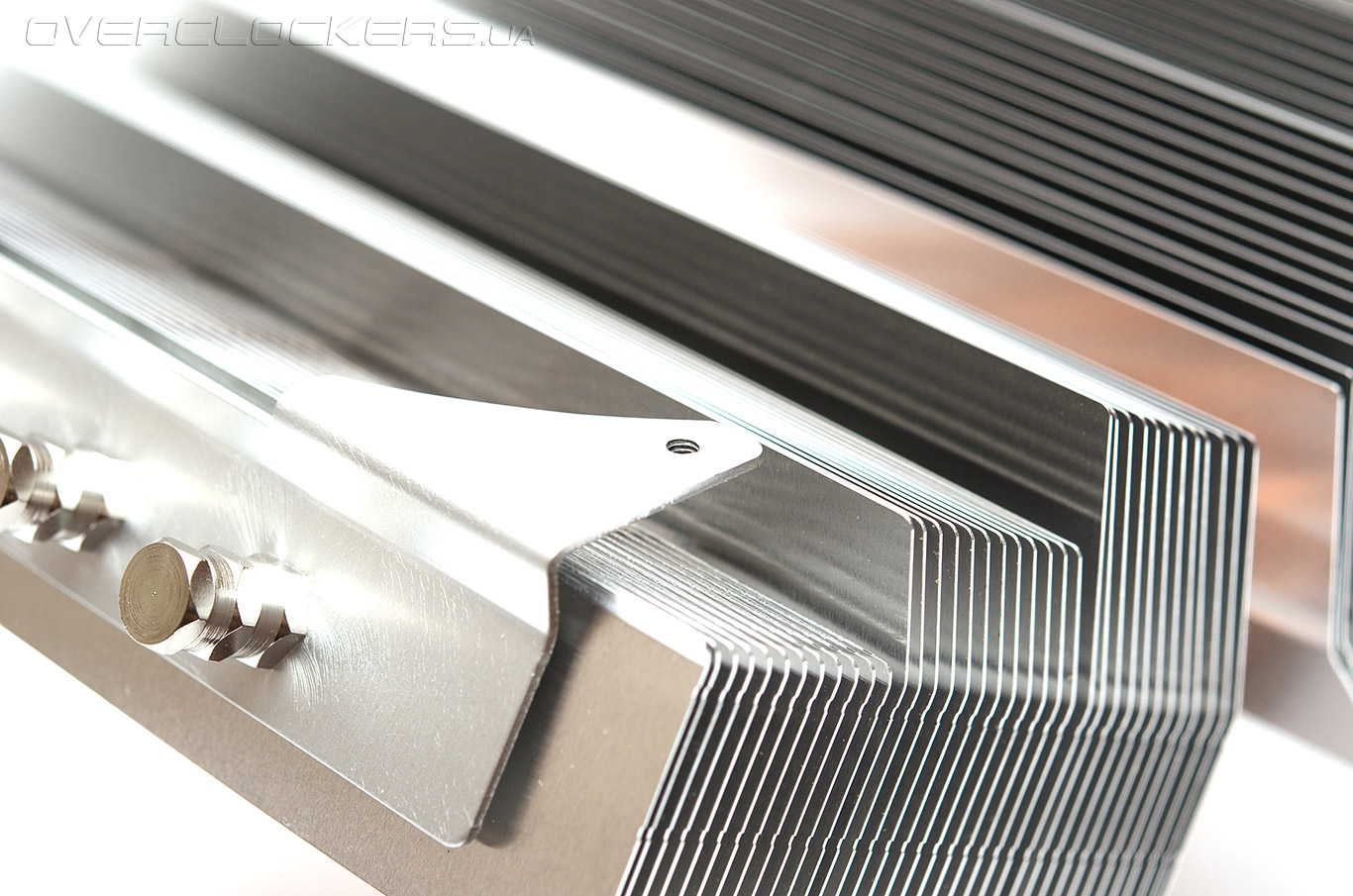

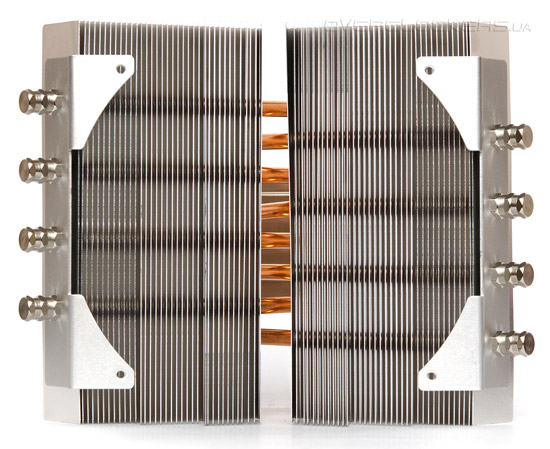

Сверху над последними пластинами радиатора располагаются металлические крепёжные площадки для вентилятора, а кончики тепловых трубок закрыты декоративными колпачками.

Scythe Grand Kama Cross Revision B

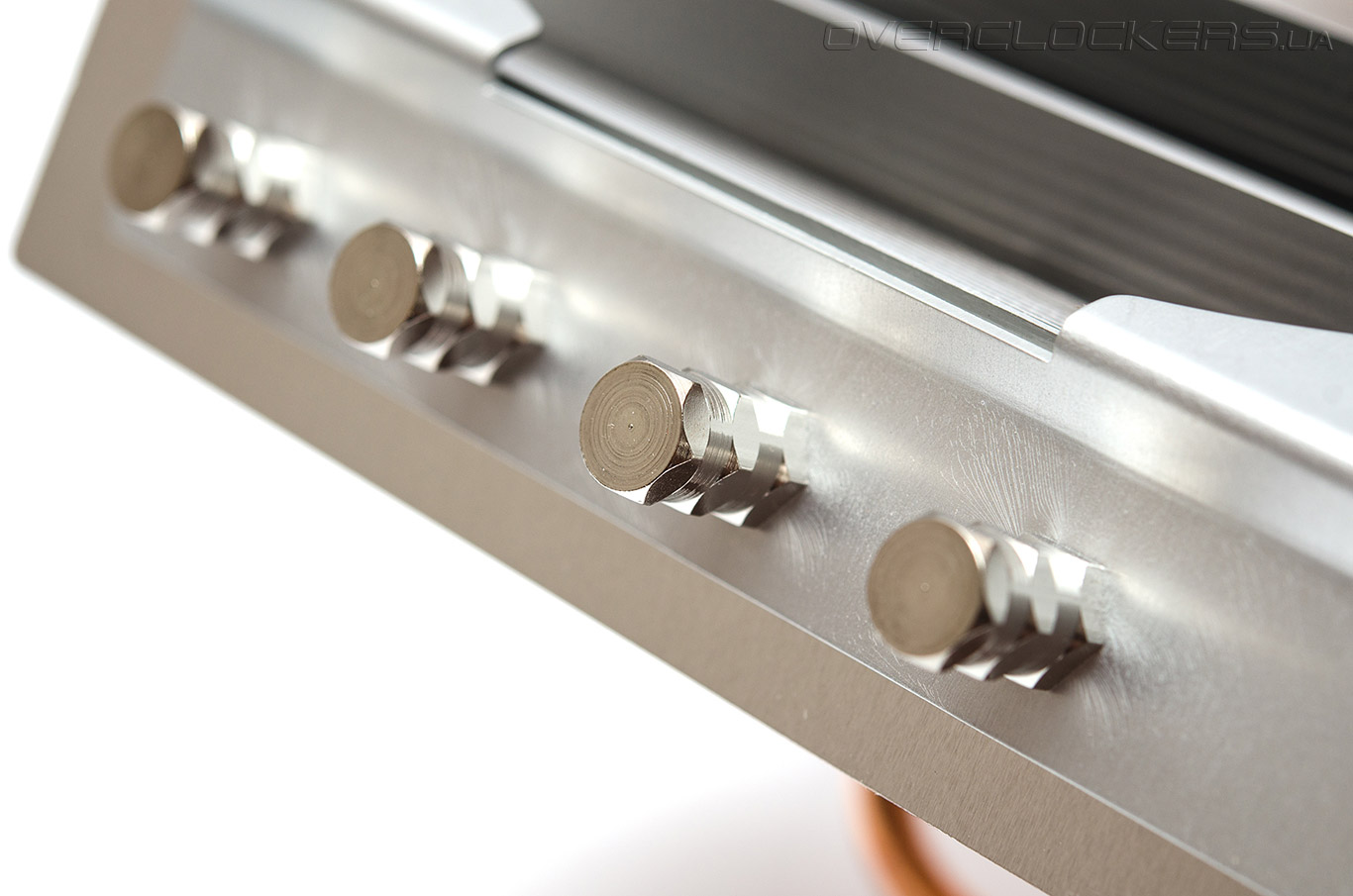

Сами колпачки имеют причудливую форму. Остаётся лишь надеяться, что такая красота ненамного увеличивает себестоимость изделия и конечную цену для покупателей.

Scythe Grand Kama Cross Revision B

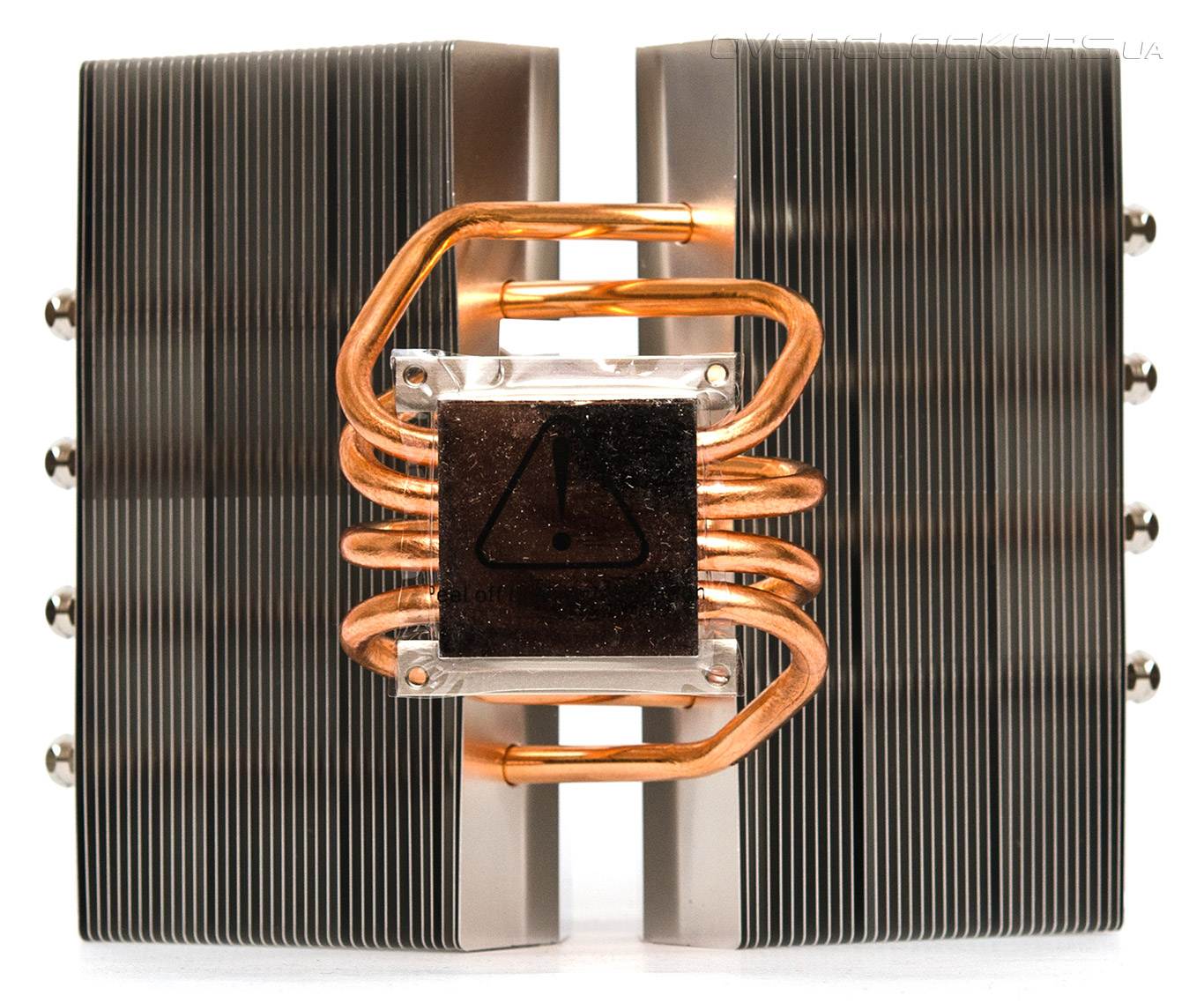

Основание кулера состоит из двух частей, между которыми проходят тепловые трубки.

Scythe Grand Kama Cross Revision B

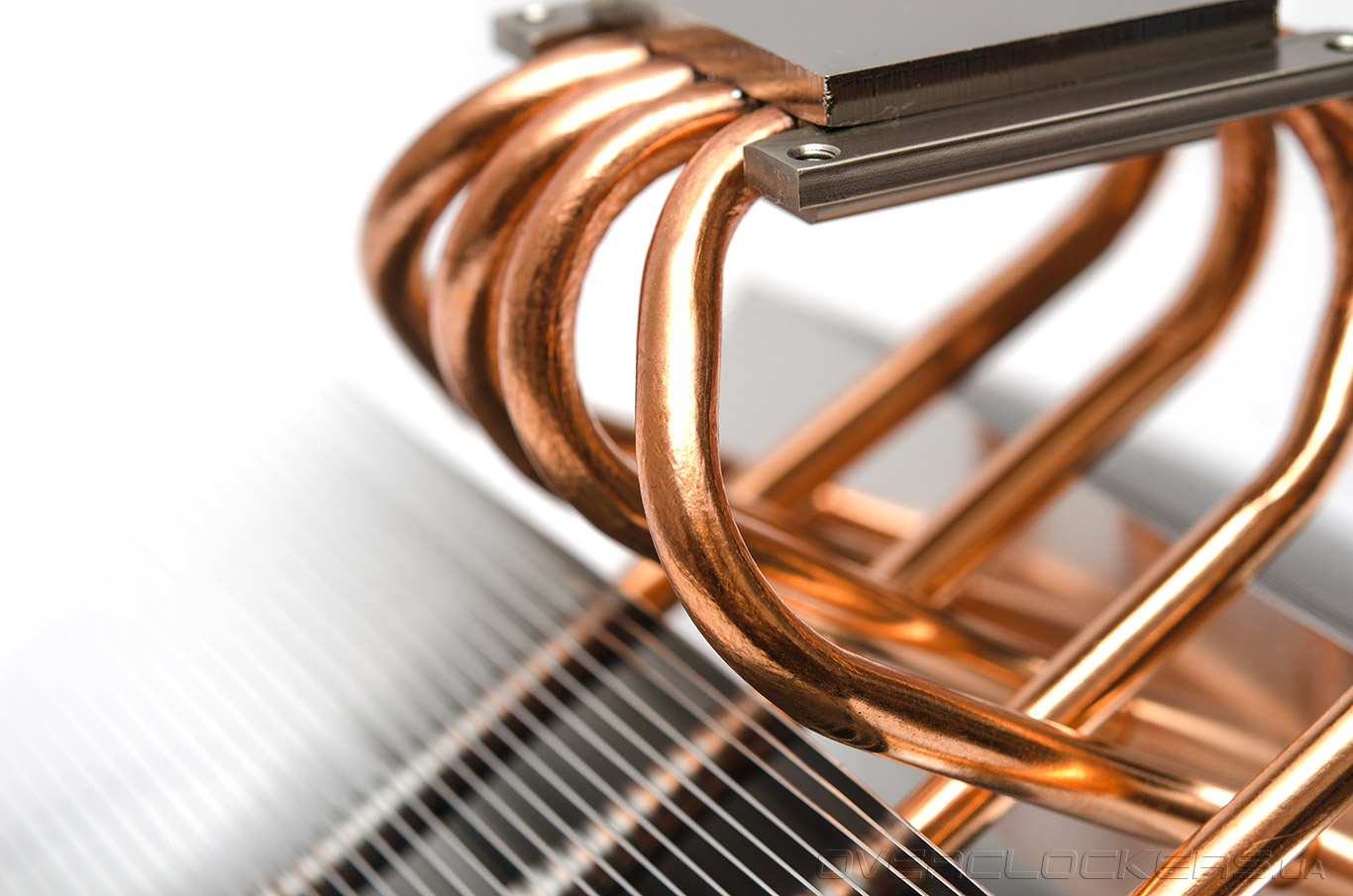

Трубки немного сплюснуты в местах стыков с основанием. Желобки отлично подогнаны, а стыки качественно пропаяны. Никаких подтёков припоя мы не обнаружили. Нижняя пластина основания, контактирующая с процессором, имеет размеры 38х38 мм и толщину 4 мм.

Scythe Grand Kama Cross Revision B

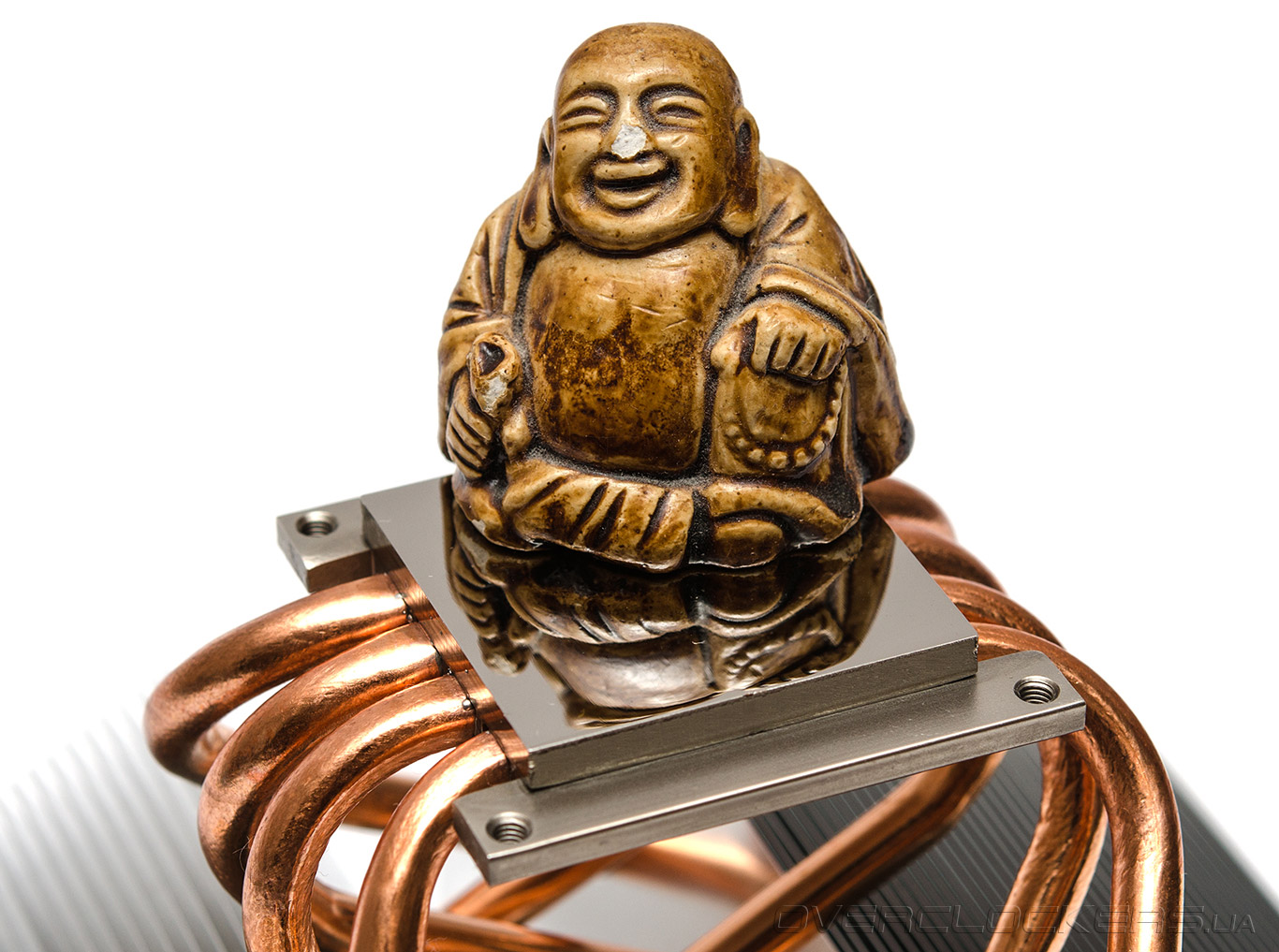

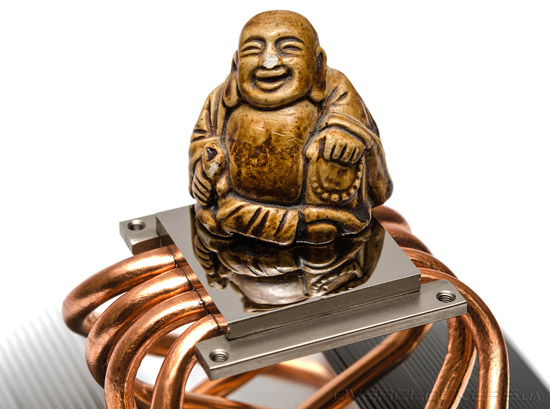

Качество обработки подошвы превосходное. Она не только идеально ровная, но и отполирована до зеркального блеска.

Scythe Grand Kama Cross Revision B

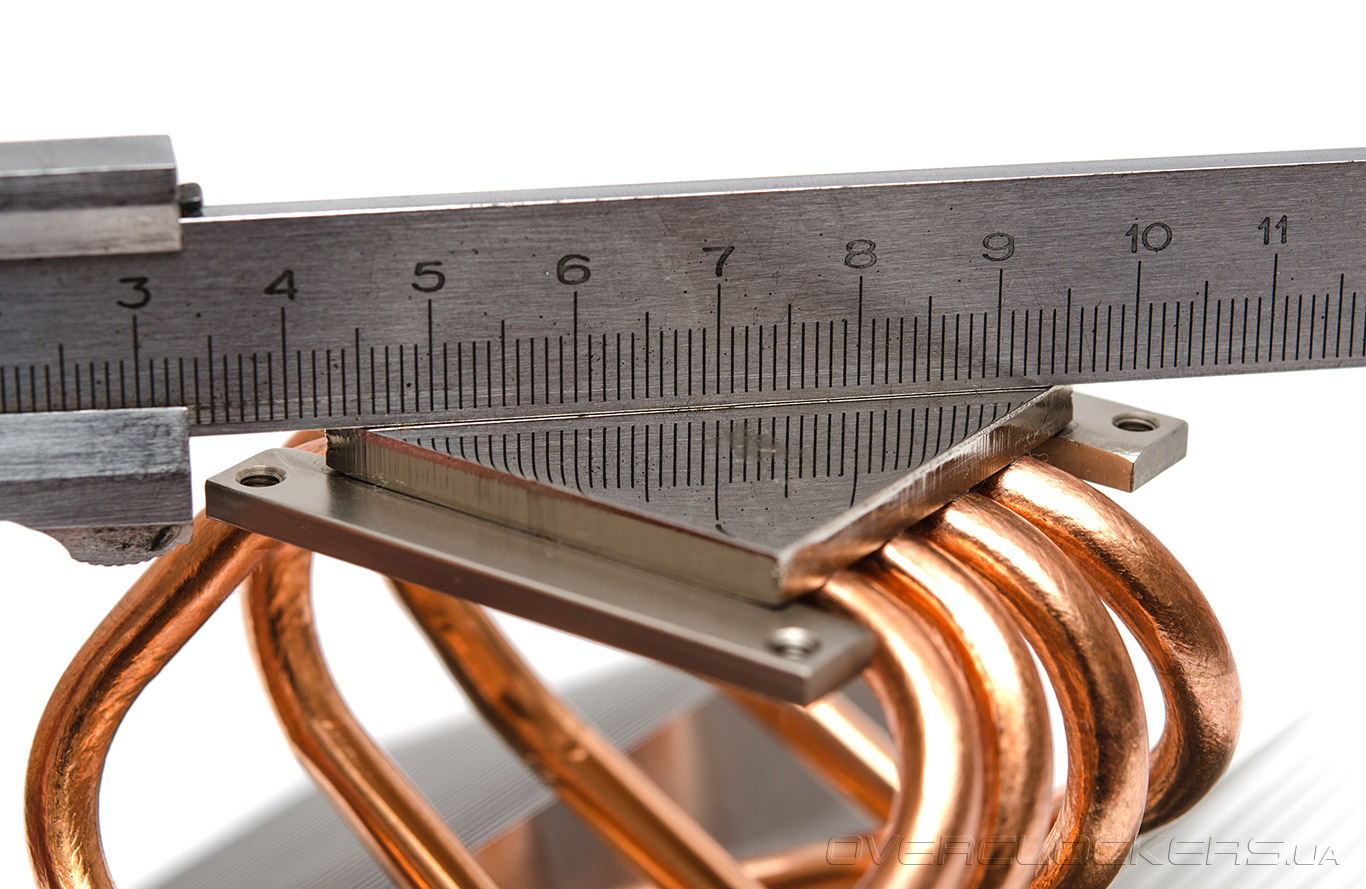

Следов фрезы не видно, а прижим получается очень ровным.

Scythe Grand Kama Cross Revision B

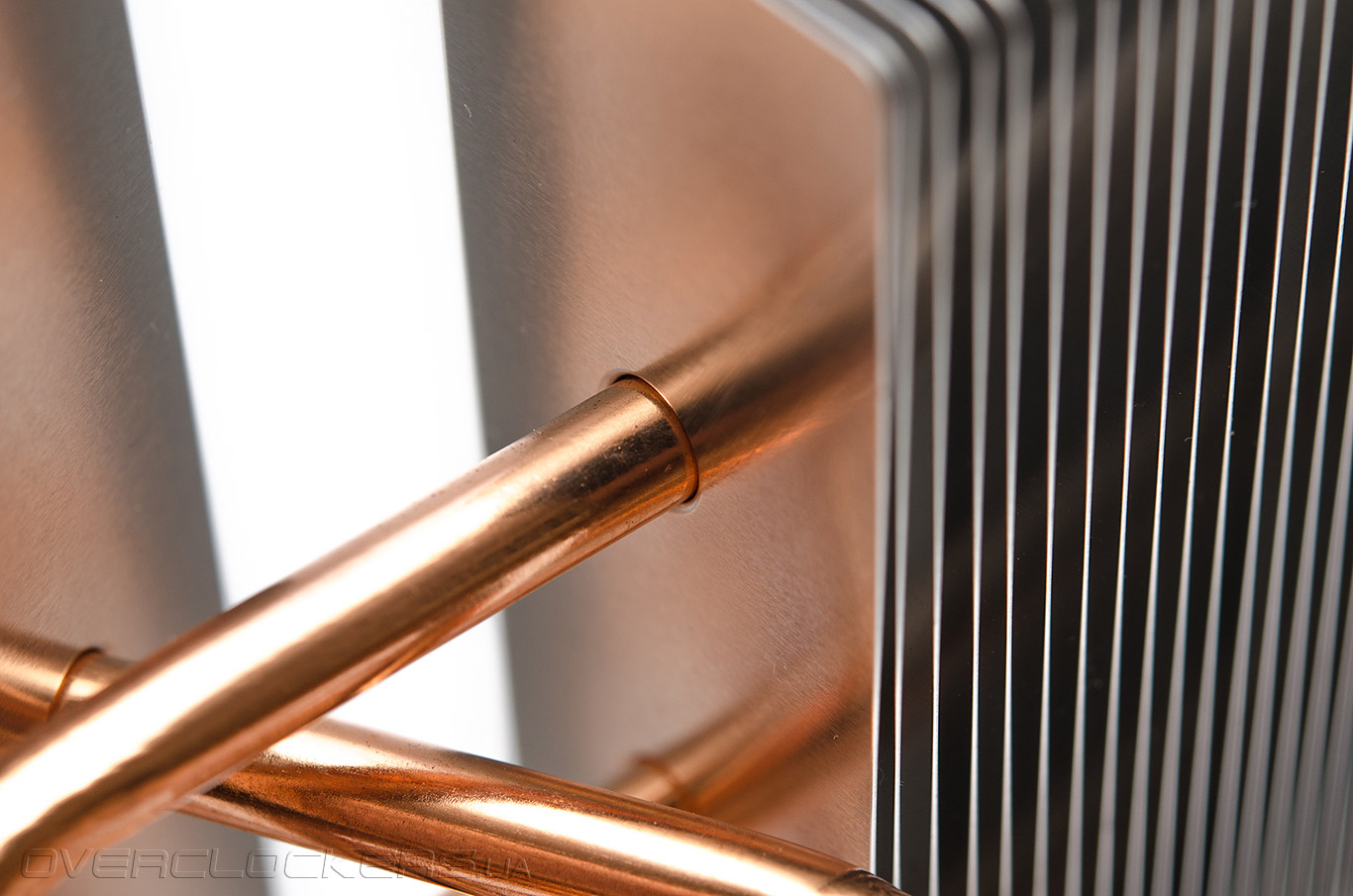

А вот пластины оребрения просто нанизаны на тепловые трубки без использования припоя. Причём места соединения нельзя назвать жёсткими и надёжными.

Scythe Grand Kama Cross Revision B

Если взглянуть на секции радиатора детально, то видно, что рёбра расположены не очень ровно друг относительно друга. И если эстетика ещё не так критична, то производительность может несколько пострадать от «хлипкого» крепления пластин к тепловым трубкам.

Scythe Grand Kama Cross Revision B

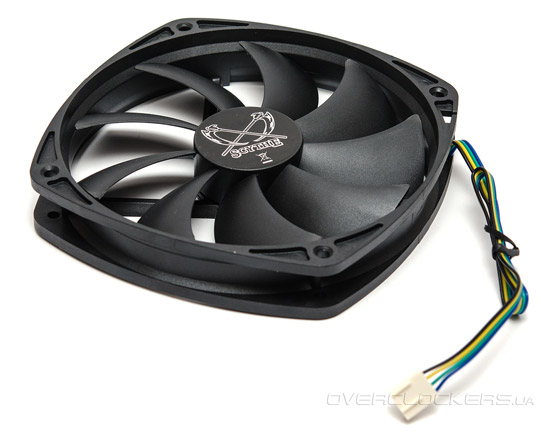

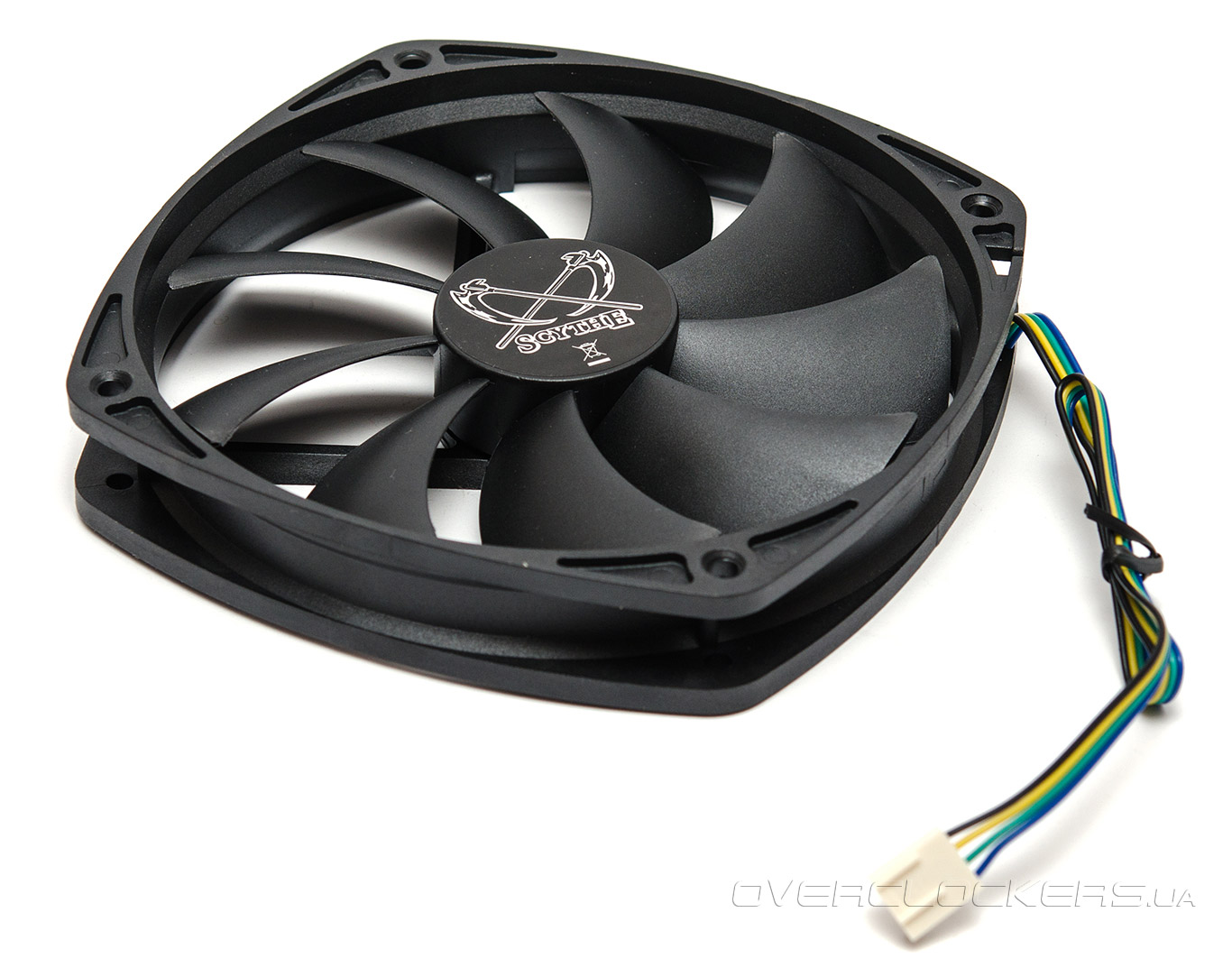

В комплекте с кулером поставляется вентилятор типоразмера 140х140х25 мм с креплением как у 120-миллиметровых моделей. То-есть по желанию вентилятор можно будет заменить на любую 120-ку, выбор которых на рынке более чем широкий. Учитывая особенности конструкции кулера, можно будет использовать и толстые 38-ми и 55-миллиметроые «вертушки». Однако, скорее всего, в такой замене не будет необходимости, так как производитель укомплектовал свой кулер очень хорошей моделью вентилятора. Взглянем на маркировку:

Scythe Grand Kama Cross Revision B

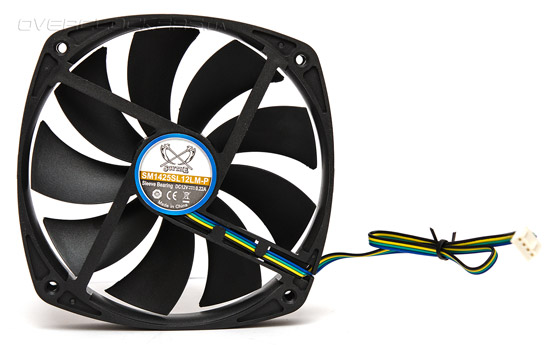

Надпись SM1425SL12ML-P очень напоминает маркировку Scythe Kaze Maru. Девять широких лопастей знакомой формы так же свидетельствуют о родстве с этой давно известной моделью вентилятора. Разъём питания — четырёхконтактный, то есть поддерживается регулировка оборотов методом широтно-импульсной модуляции.

Scythe Grand Kama Cross Revision B

Скорость вращения крыльчатки находится в диапазоне от 500 до 1300 об/мин, уровень шума составляет от 9,6 до 24,7 дБА, а воздушный поток в зависимости от оборотов — от 27,2 до 69,93 кубических футов в минуту. Вентилятор оснащён подшипником скольжения, рассчитанным на 30000 часов непрерывной работы. Диаметр центральной части ротора вентилятора составляет 40 мм, а длина кабеля равна 300 мм. Крепится к радиатору «вертушка» довольно просто — прикручивается четырьмя винтами. Никаких антивибрационных прокладок не предусмотрено, хотя конструкция кулера не препятствует их применению.

С техническими характеристиками продукта мы уже ознакомились, теперь перейдём к его установке и тестированию.
