Маленький и холодный. Обзор низкопрофильного кулера Noctua NH-L12

Австрийская компания Noctua является одним из лидеров в разработке воздушных систем охлаждения. На нашем рынке данный производитель представлен более чем пятнадцатью моделями универсальных процессорных кулеров и вентиляторов различных типоразмеров. Визитной карточкой Noctua является непревзойденное качество и отличные технические характеристики продуктов. Двухбашенная конструкция Noctua NH-D14 и вовсе стала хитом среди энтузиастов разгона по всему миру. Однако не стоит забывать, что в ассортименте компании есть не только модели, нацеленные на максимальную производительность, а еще и различные компромиссные решения, позволяющие получить высокую эффективность охлаждения при большей совместимости с компактными корпусами. Несомненно, к таким можно отнести процессорные кулеры с горизонтальным расположением радиатора. Такая конструкция позволяет сохранить сравнительно большие габариты радиатора и его высокую эффективность, но при этом поместить кулер в узкий корпус.

В нашу тестовую лабораторию попала новинка от Noctua — NH-L12. Это самый низкопрофильный процессорный кулер данного производителя, предназначенный для использования преимущественно в HTPC-системах и других малогабаритных корпусах. Но хватит ли его для эффективного охлаждения мощного современного процессора? Это мы и выясним в нашем обзоре.


Спецификации

Техническая характеристика Noctua Nh-L12
Совместимость с процессорными разъемами LGA 775/1155/1156/1366/2011
Socket AM2(+)/AM3(+)
Размеры кулера(ДхШхВ), вентилятора, мм 128x150x66
120x120x25/92x92x25
Масса без упаковки, г 680
Материал радиатора и конструкция Горизонтальная конструкция из алюминиевых пластин, нанизанных на 4 медные теплотрубки диаметра 6мм. Тепловые трубки проходят сквозь медное основание. Конструкция полностью никелирована.
Количество пластин радиатора, шт. 60
Толщина пластин, мм 0,5
Межреберное расстояние, мм 1,5
Расчетная площадь радиатора, см2 н/д
Термическое сопротивление н/д
Модель вентилятора Noctua NF-F12 PWM и Noctua NF-B9 PWM
Скорость вращения вентилятора, об/мин 1500/1600 (1200/1300 с L.N.A.)
Воздушный поток, м3 93,4/64,3 (74,3/52,6 с L.N.A.)
Уровень шума, дБА 22,4/17,6 (18,6/13,1с L.N.A.)
Статическое давление, мм воды н/д
Количество и тип подшипника вентилятора Гидродинамические подшипники в длительным сроком службы
Время наработки на отказ вентилятора, час 150000
Номинальное напряжение вентилятора, В 12
Сила тока вентилятора 0,05/0,08
Пиковое энергопотребление вентилятора, Вт 0,6/0,96
Дополнительные особенности Аэродинамические лопасти и антивибрационные ножки вентилятора
Средняя стоимость, $ 65


Упаковка и комплектация

Продукт поставляется в небольшой бело-коричневой коробке с характерным для данного производителя оформлением. Упаковка не особенно информативна и содержит лишь краткие спецификации продукта.

Noctua NH-L12

Сам кулер надежно закреплен в картонном уплотнителе, что сводит к минимуму вероятность повреждения при транспортировке. Крепления, переходники и термопаста находятся в отдельном картонном боксе, который также исполняет роль уплотнителя в общей коробке.

Noctua NH-L12

Порадовал комплект поставки. Кроме самого необходимого, он включает незамысловатую отвертку, хорошую термопасту и переходники, позволяющие снизить скорость вращения вентиляторов. Отметим, что в данной модели кулера переходники обзавелись черной декоративной оплеткой. Итак, в коробке мы нашли следующее:
  • инструкцию по установке;
  • пластину жесткости (backplate);
  • набор креплений для Intel;
  • набор креплений для AMD;
  • переходники для понижения скорости вращения вентиляторов;
  • силиконовые гвозди для установки вентилятора;
  • крестовую отвертку;
  • фирменную стальную наклейку Noctua;
  • высокоэффективную термопасту Noctua NT-H1.
Noctua NH-L12


Дизайн и конструкция

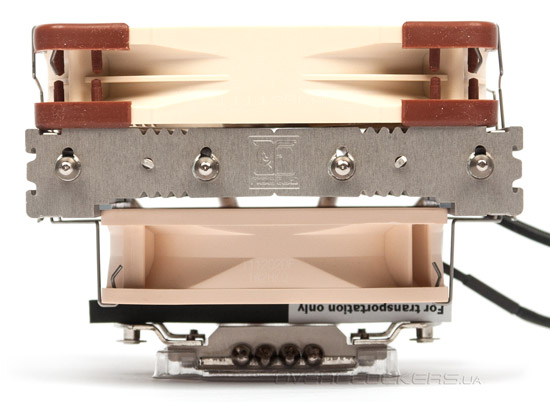

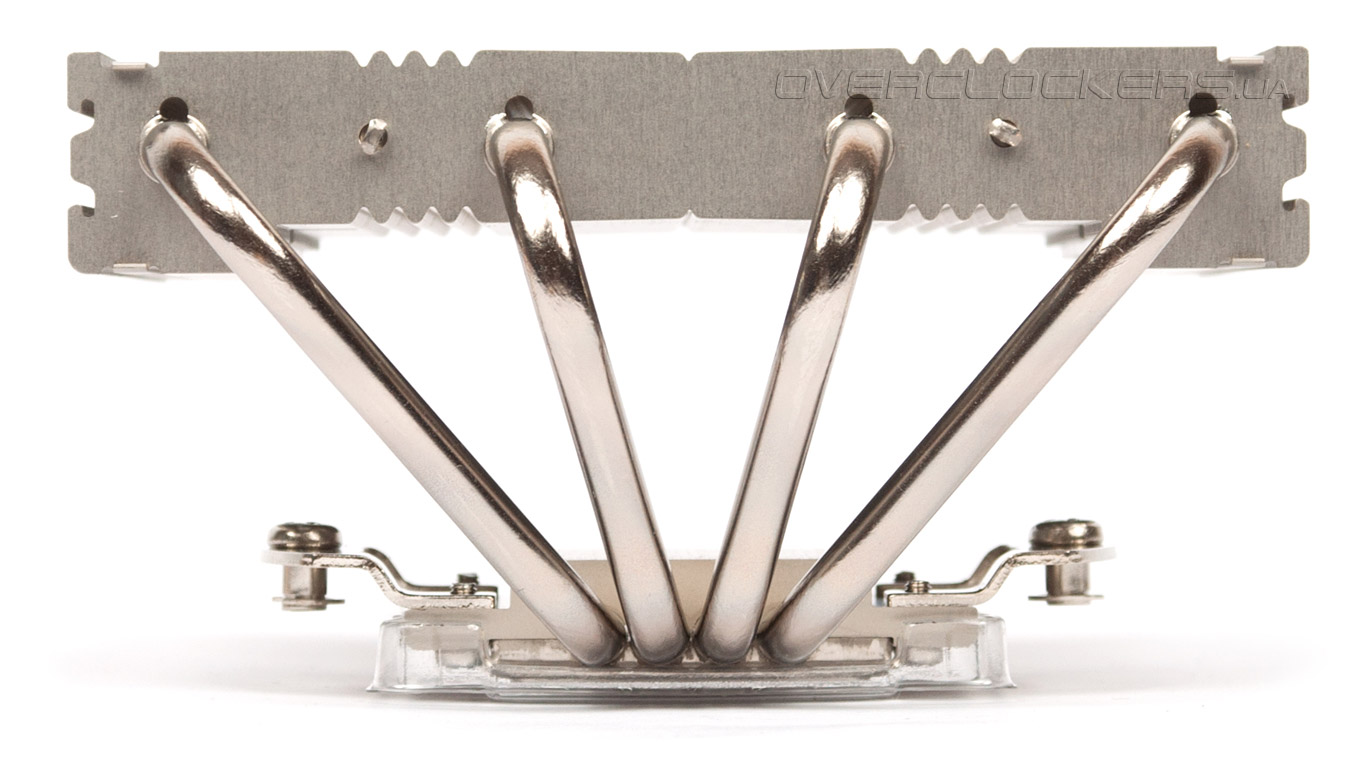

Кулер представляет собой классическую конструкцию с горизонтальным расположением радиатора. Четыре С-образные медные тепловые трубки проходят через медное основание. На трубки нанизано 60 алюминиевых пластин. Вся конструкция покрыта никелем. Для обдува радиатора предусмотрена установка двух вентиляторов: 120-миллиметрового сверху и 92-миллиметрового снизу.

Noctua NH-L12

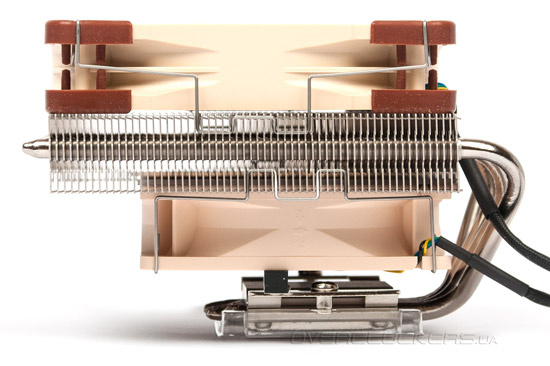

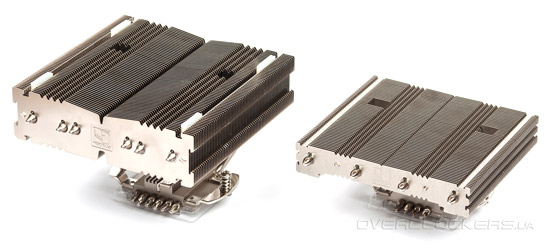

Хотя кулер и позиционируется производителем, как низкопрофильный, он не так уж и мал. По крайней мере, значительно больше боксового кулера и различных его подобий. Габариты без установленного верхнего вентилятора составляют 150 х 128 х 66 мм, с двумя вентиляторами еще крупнее — 150 х 128 х 93 мм.

Noctua NH-L12

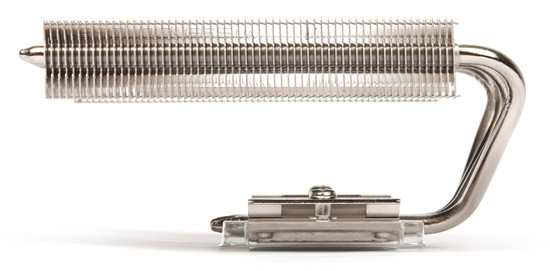

Масса радиатора составляет 415 г, а кулера в сборе с вентиляторами — 680 г. «Вертушки» крепятся к радиатору при помощи фирменных скоб. Отдельная похвала инженерам Noctua за универсальность этих скоб. Пользователю предоставляется возможность самостоятельно решить, какой вентилятор куда прикрепить. В комплекте поставляются и резиновые гвозди на случай установки одного из вентиляторов в корпус, а не на сам кулер.

Noctua NH-L12

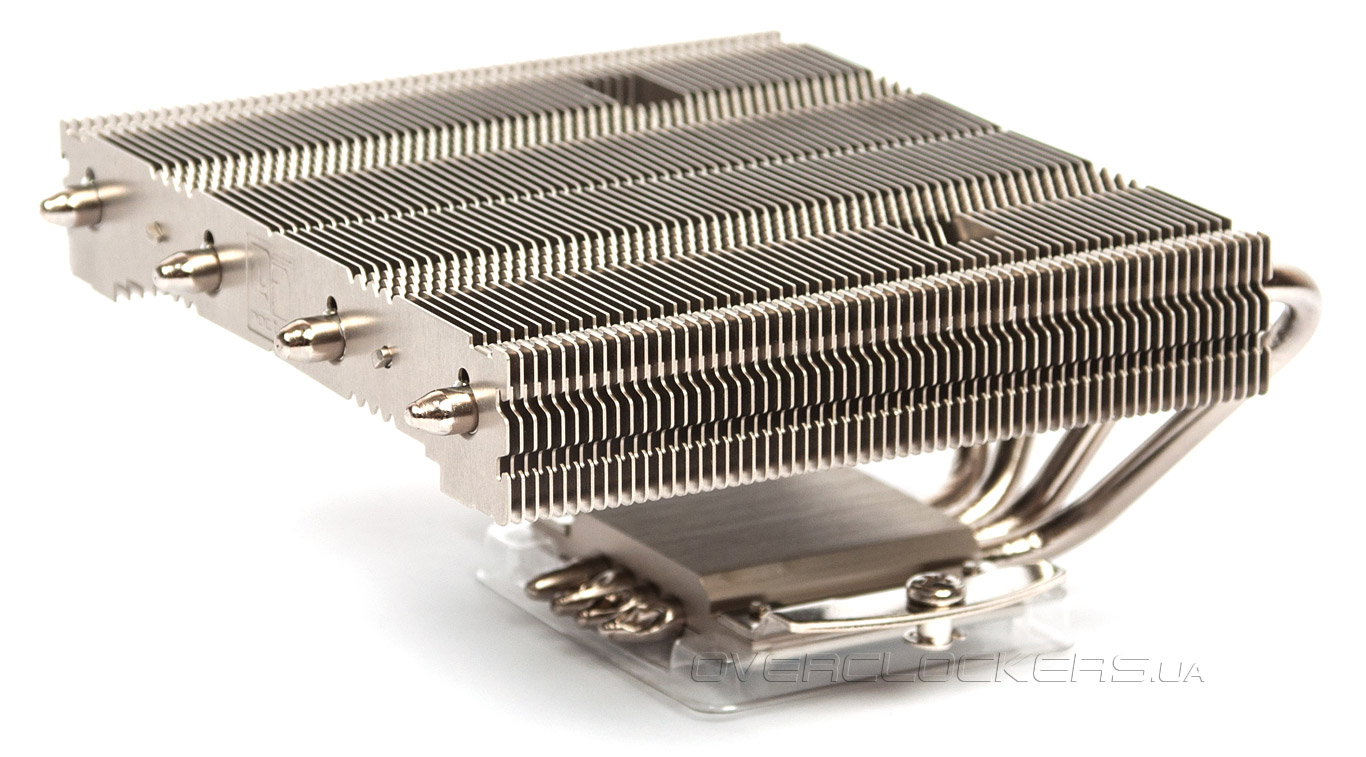

Качество радиатора не вызывает нареканий.

Noctua NH-L12

Все 60 пластин толщиной по 0,5 мм с межреберным расстоянием 1,5 мм качественно нанизаны на тепловые трубки. Все стыки пропаяны.

Noctua NH-L12

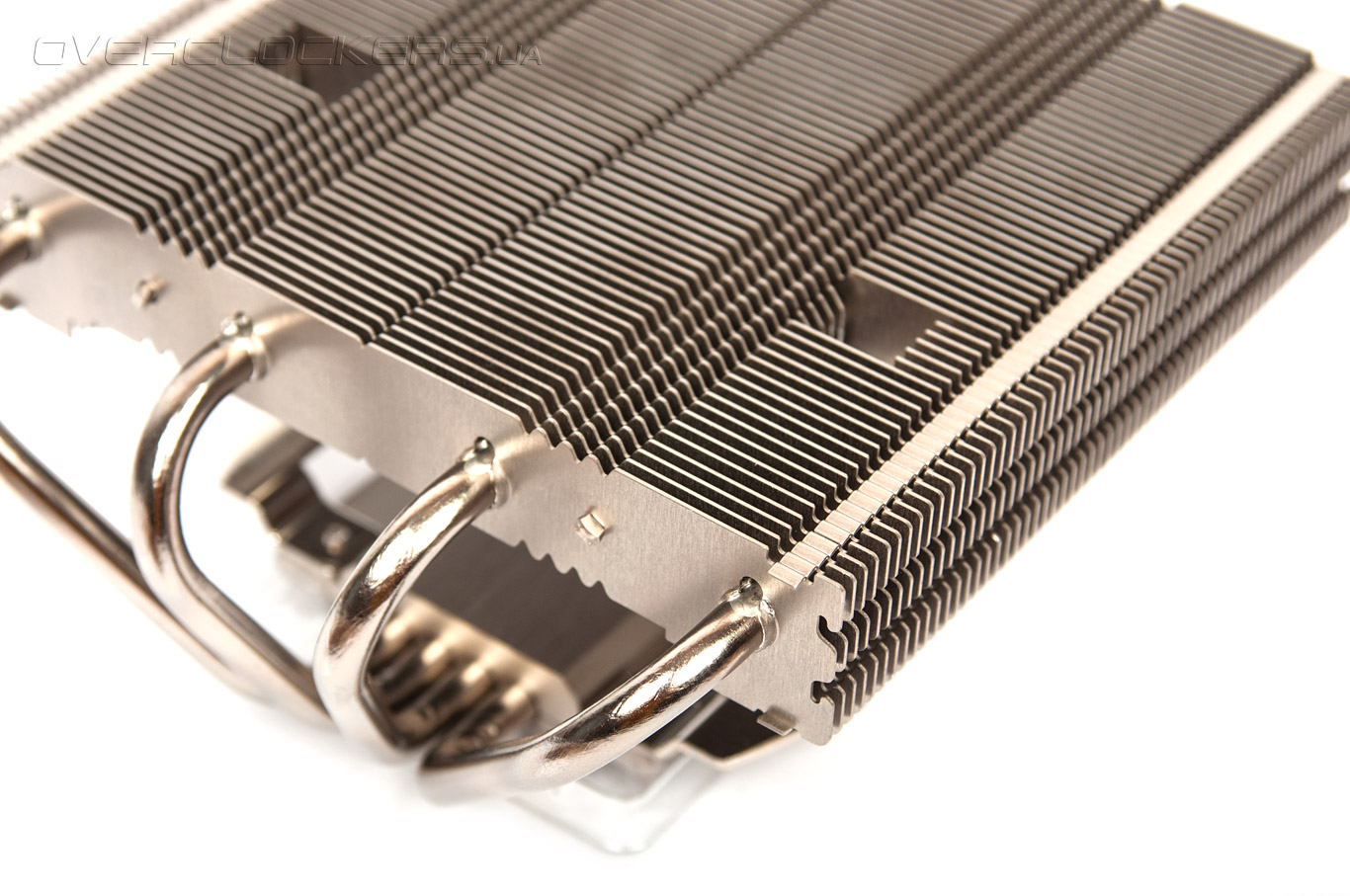

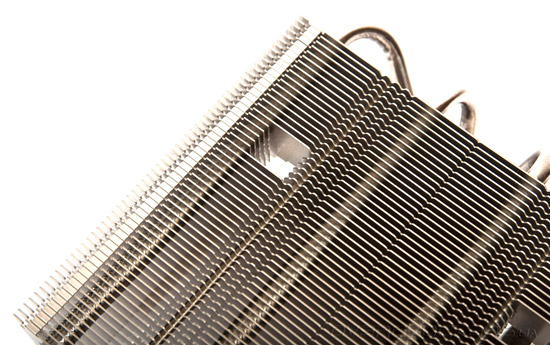

Профиль ребер имеет нелинейную форму, что снижает турбулентные потоки воздуха и повышает эффективность охлаждения.

Noctua NH-L12

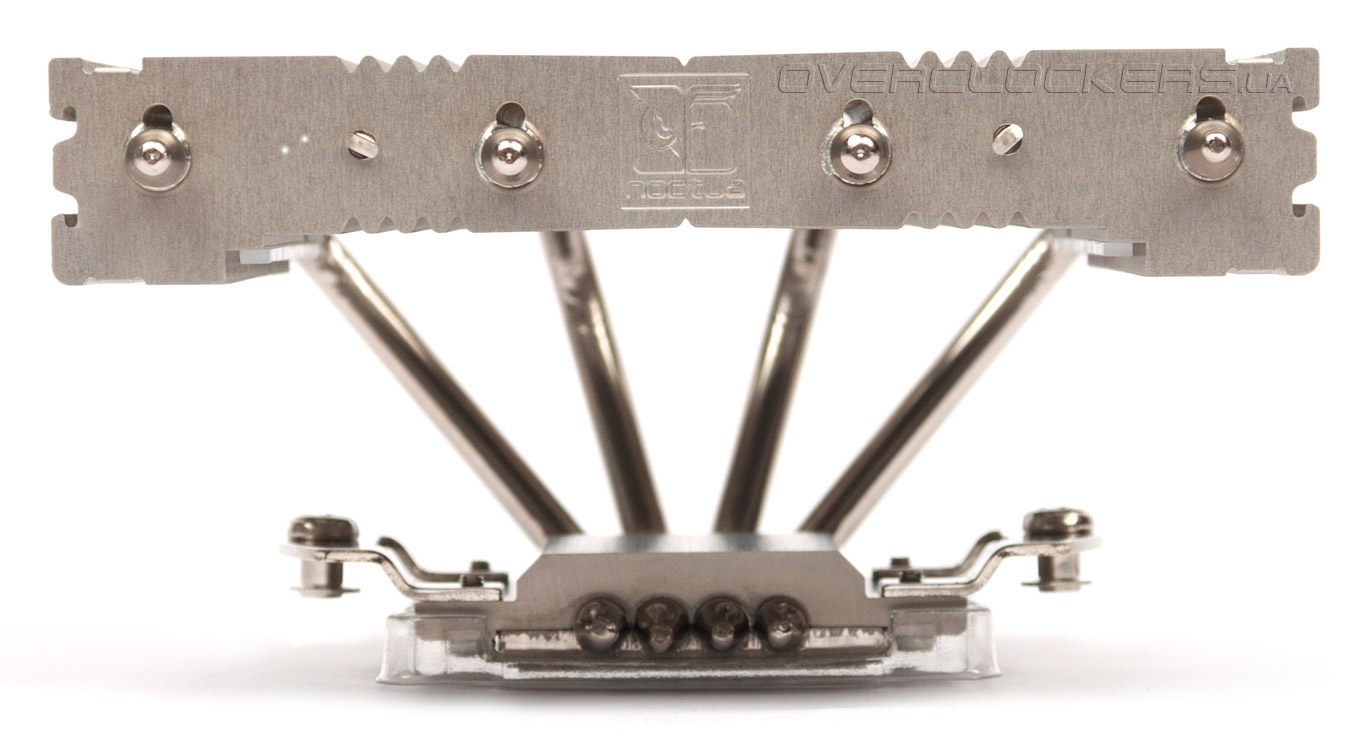

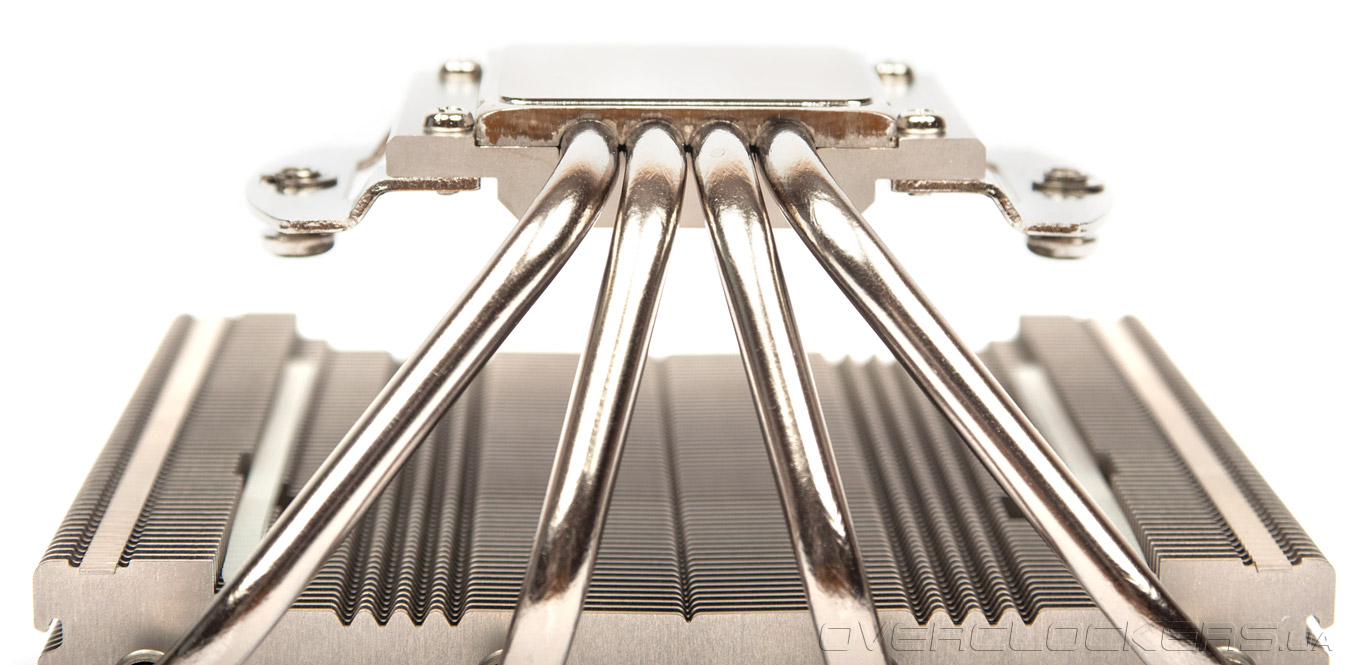

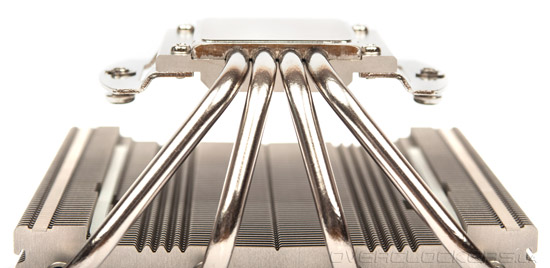

Тепловые трубки расположены линейно, на одинаковом расстоянии друг от друга, чтобы равномерно передавать тепло пластинам.

Noctua NH-L12

Кроме тепловых трубок через ребра проходят еще два стальных прутика. Они повышают общую прочность конструкции радиатора.

Noctua NH-L12

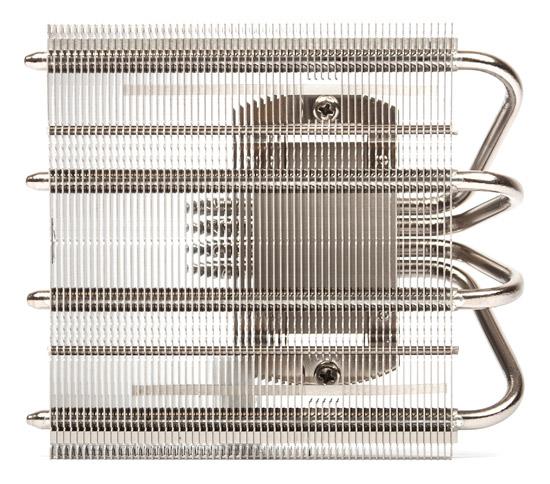

Для крепления кулера в оребрении радиатора предусмотрены два промежутка, через которые отверткой можно добраться до прижимных винтов.

Noctua NH-L12

Размера этих пробелов в радиаторе будет достаточно не только для комплектной отвертки, но и для более толстой модели стороннего производителя.

Noctua NH-L12

На верхней стороне радиатора отсутствуют антивибрационные прокладки, хотя в предыдущей модели Noctua NH-C14 они были. Все дело в том, что NH-L12 укомплектован новым вентилятором со встроенными виброгасителями.

Noctua NH-L12

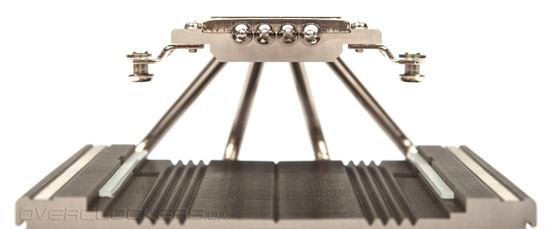

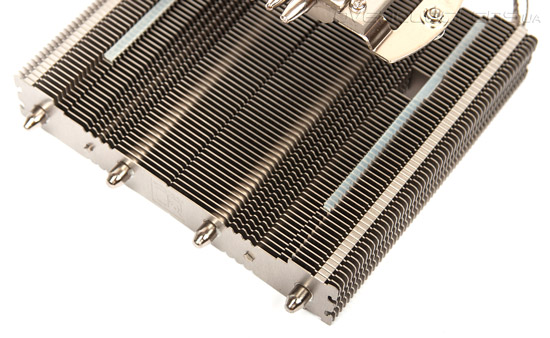

К сожалению, 92-миллиметровый вентилятор не имеет собственных виброгасителей, поэтому нижняя часть радиатора оснащена антивибрационными полосками. При желании эти полоски можно легко демонтировать.

Noctua NH-L12

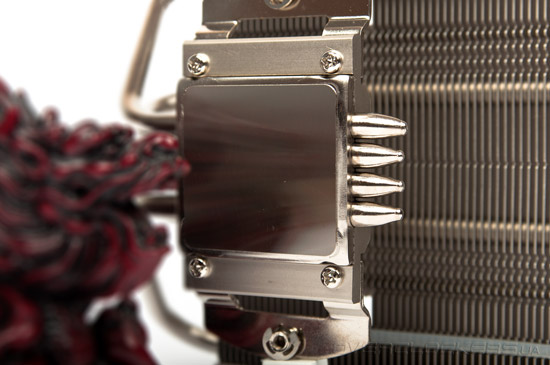

Основание кулера достаточно ровное и имеет отражающую поверхность. Однако оно не отполировано до зеркального блеска. При детальном рассмотрении видно следы мелкой фрезы.

Noctua NH-L12

Мы считаем экономию на зеркальной полировке вполне обоснованной, так как выигрыш в эффективности в случае такой обработки не заметен, а себестоимость изделия и, как следствие, его цена в рознице может ощутимо увеличиться. Для хорошего охлаждения достаточно и просто ровного основания.

Noctua NH-L12

В целом качество основания очень высокое. Желобки для тепловых трубок отлично подогнаны, а места соединения надежно пропаяны. Подтеков припоя нет.

Noctua NH-L12

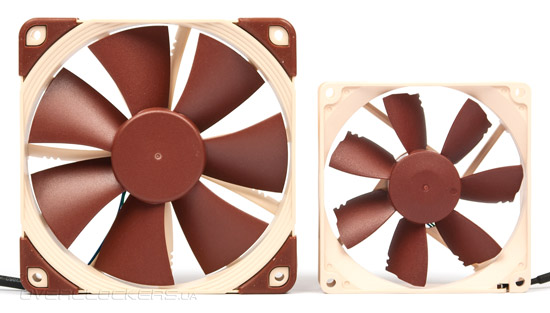

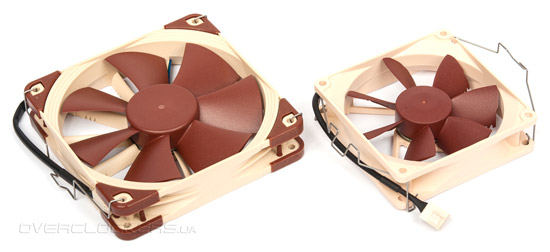

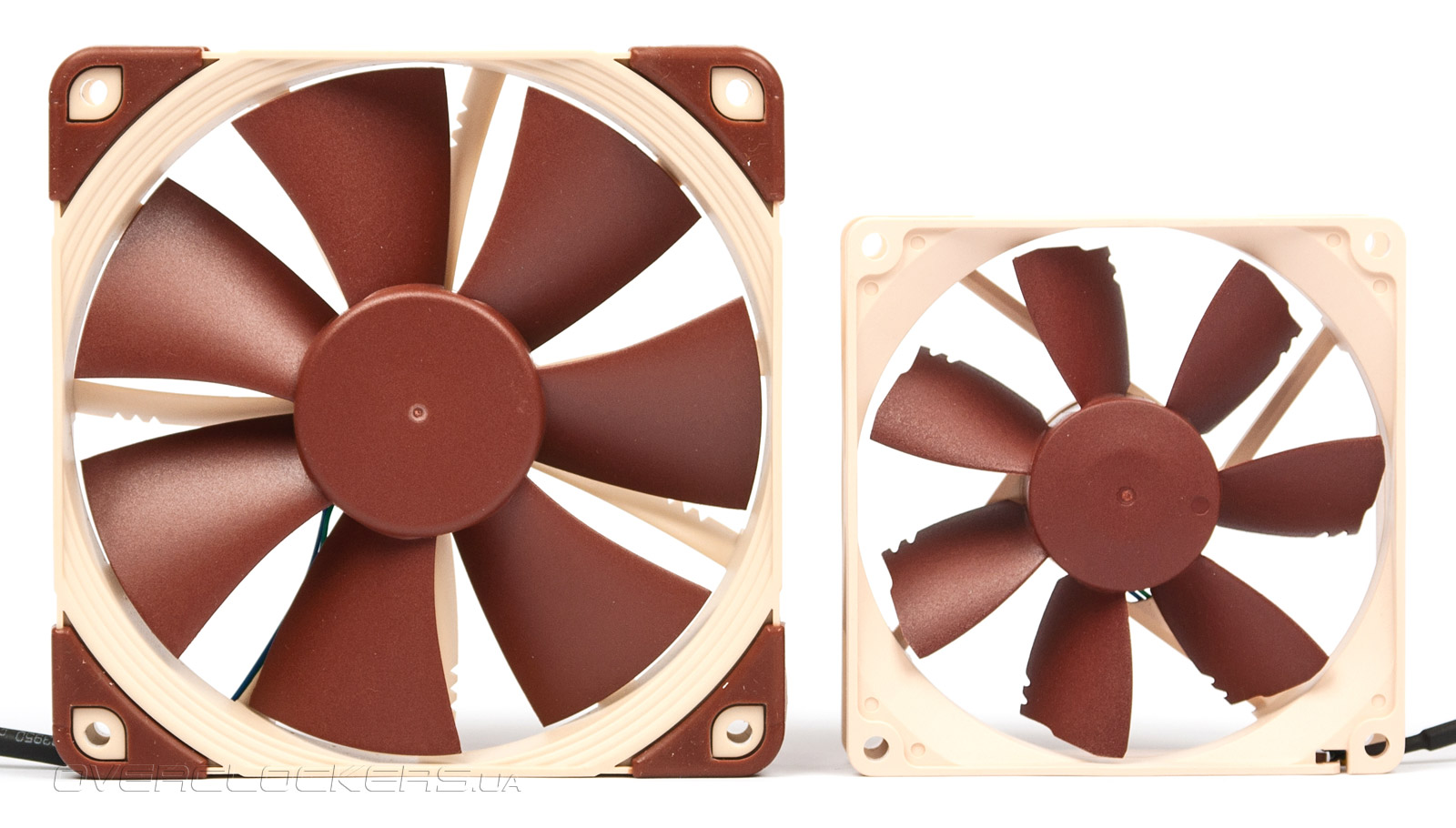

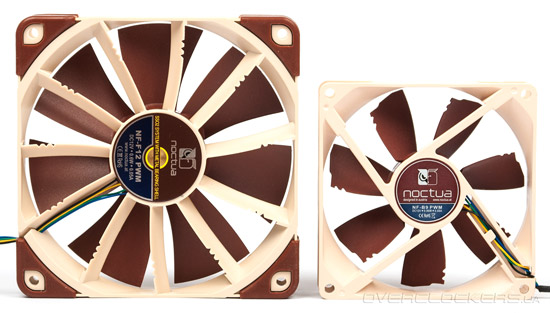

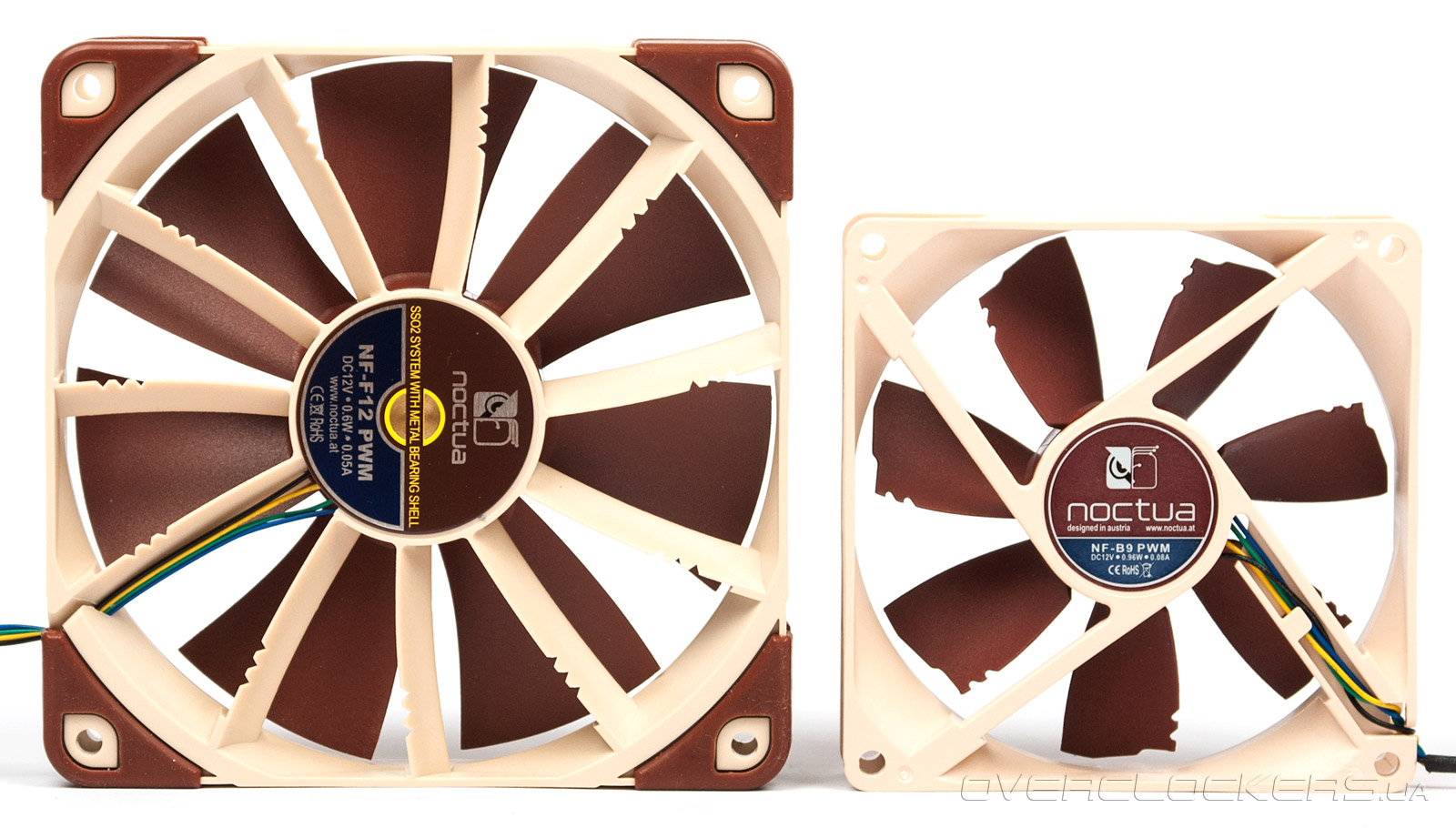

Как мы уже говорили, кулер комплектуется двумя разными вентиляторами. Большой 120-миллиметровый Noctua NF-F12 PWM является относительно свежей моделью австрийской компании. Семилопастный вентилятор оснащен подшипником SSO-Bearing второго поколения, поддерживает ШИМ-регулировку скорости крыльчатки и может похвастаться наработкой на отказ более 150 000 часов.

Noctua NH-L12

Меньший вентилятор Noctua NF-B9 PWM имеет в основе фирменный гидродинамический подшипник первого поколения и характеризуется наработкой на отказ в 150 тыс. часов. Также поддерживается ШИМ-регулировка.

Noctua NH-L12

Скорости вращения вентиляторов составляют от 300 до 1500/1600 об/мин для большого и маленького соответственно. С переходниками L.N.A максимальная скорость снижается до 1200/1300 об/мин. Максимальный уровень шума, издаваемый 120-миллиметровым вентиляторов, равен 22,4 дБ. Для 92-миллиметрового указано значение всего 17,6 дБ. Традиционно, для Noctua, вентиляторы имеют малое энергопотребление — всего лишь 0,6 Вт у большого и 0,96 Вт у маленького вентилятора. Вообще, при скорости крыльчатки 1500 об/мин и типоразмере 120 мм, потребление чуть более полуватта — это очень хороший показатель.

Noctua NH-L12

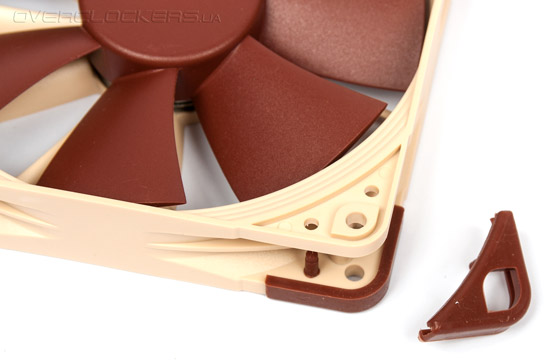

Антивибрационные насадки у NH-F12 без проблем можно снять, но лучше их все же оставить для снижения передачи вибрации от крыльчатки.

Noctua NH-L12

Что ж, перейдем к установке кулера на процессор.
