Упаковка и комплект поставки
Упаковка Deepcool Iceedge 400FS выполнена целиком в духе его ценового сегмента — это обычный, многоразовый пластиковый блистер, способный защитить кулер от загрязнения, но не от серьезных ударов судьбы. Много полезной информации здесь не найти. Указано название и перечень совместимых сокетов — и на том спасибо.

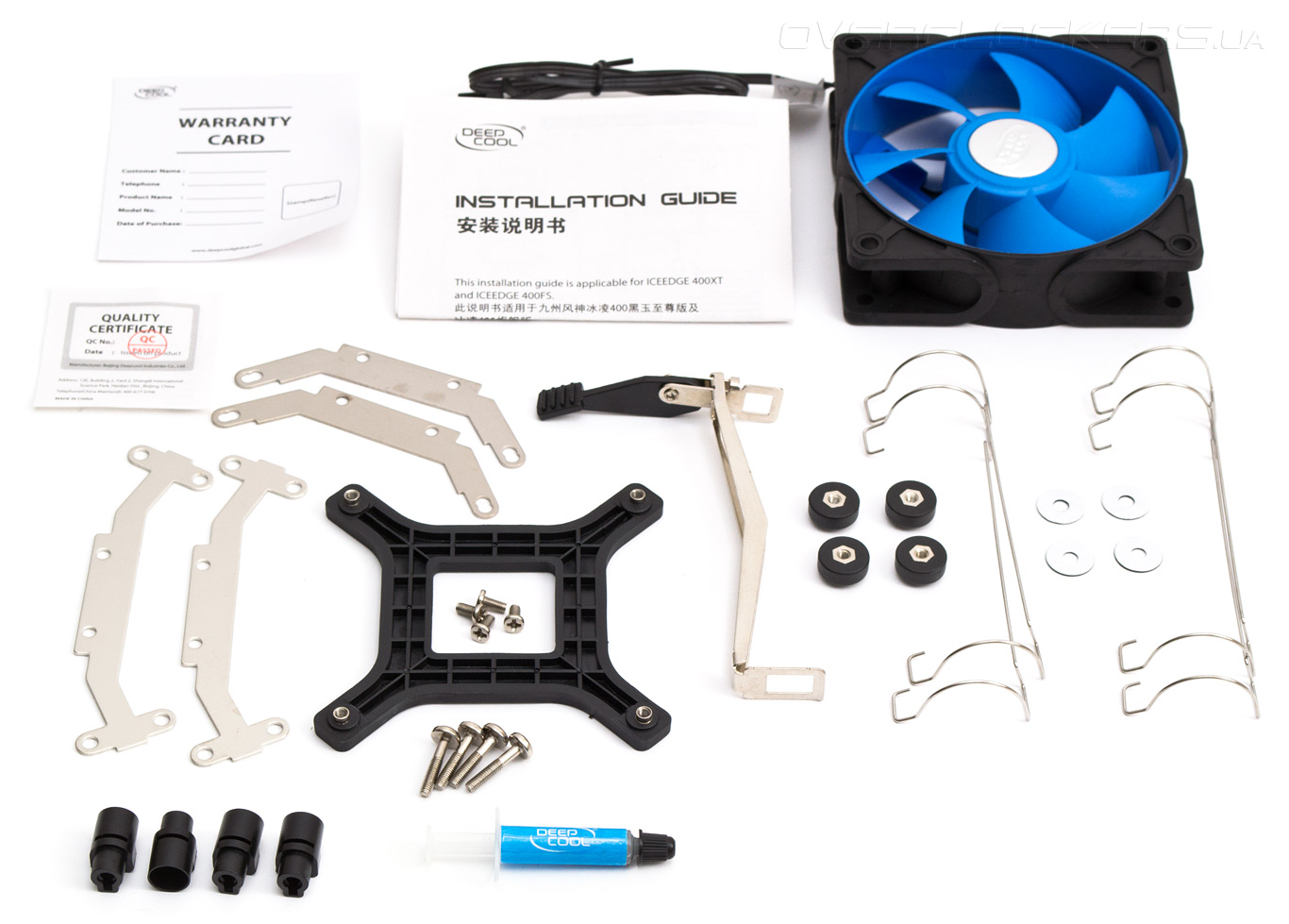

В комплекте, помимо ценной макулатуры в виде гарантийного листа, сертификата качества и инструкции по сборке, находятся:
- 92-мм вентилятор;
- две пары крепежных скоб для вентилятора;
- усилительная пластина для сокета Intel LGA775;
- крепежные лапы под сокеты Intel LGA775 и LGA115x;
- крепежные лапы под сокет Intel LGA1366;
- крепежная скоба для сокетов AMD;
- четыре шпильки и четыре пластмассовые подставки;
- четыре винтика для фиксации крепежных лап к кулеру;
- четыре гайки и четыре резиновые клейкие накладки для них;
- тюбик с термоинтерфейсом.
Внешний вид

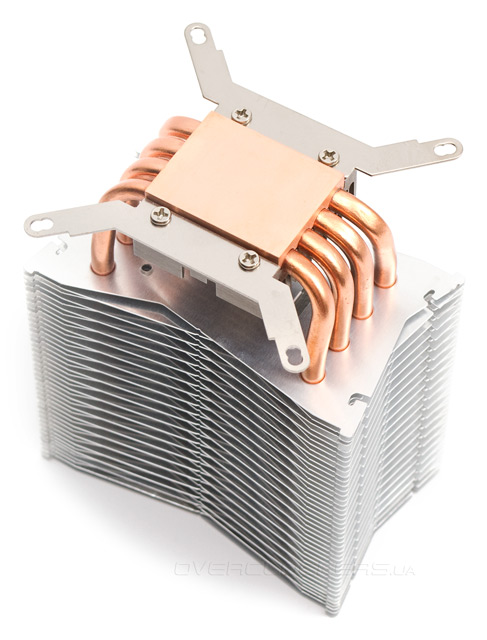

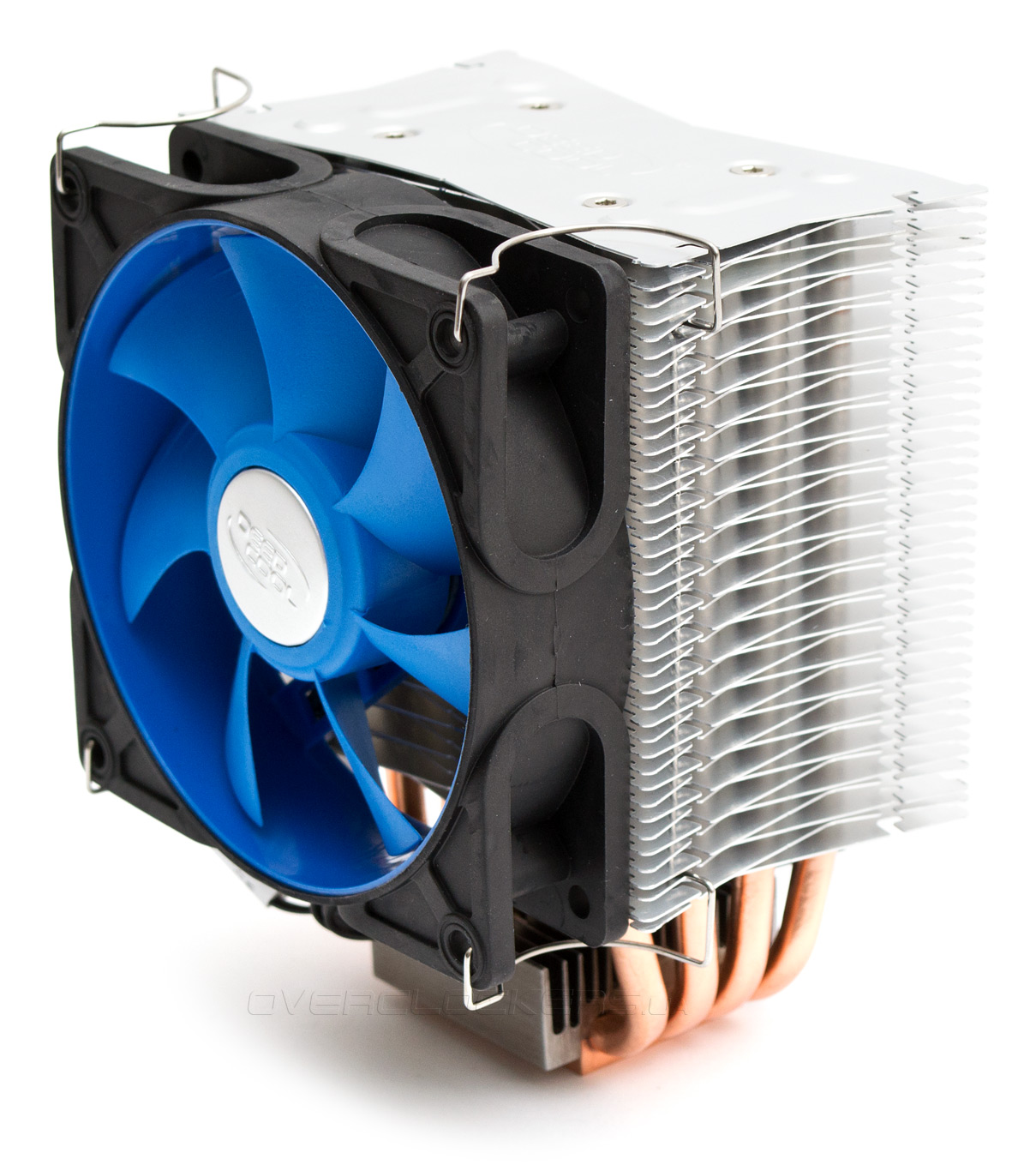

Deepcool Iceedge 400FS — это маленький башенный кулер, состоящий из тонких алюминиевых ребер и четырех медных тепловых трубок. Отсутствие дизайнерских изысков и украшательств наводит на мысль, что охладитель спроектирован как сугубо утилитарная вещь, из чего и проистекает его низкая стоимость.

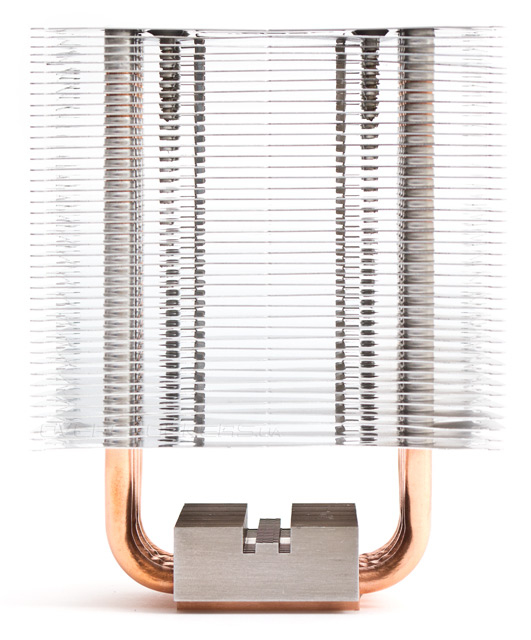

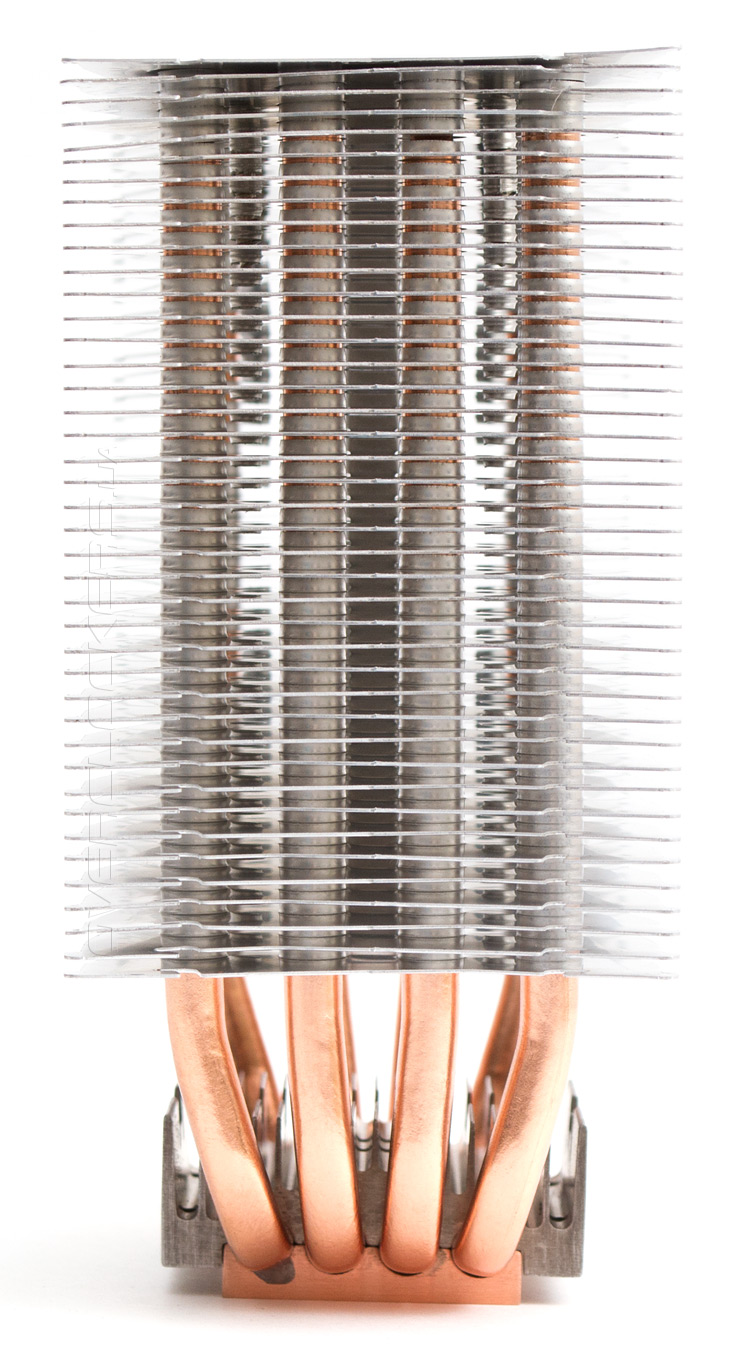

Радиатор состоит из U-образных тепловых трубок, выстроенных в ряд, друг за другом. В высоту он достигает 128 мм, а в ширину — 100 мм. Хотя толщина ребер и не превышает 0,4 мм, зато межреберное расстояние сделано на уровне лучших кулеров и дотягивается до 2 мм.
Глубина радиатора — 60 мм. Из 41 алюминиевой пластины в сумме получается площадь рассеивания тепла в 3600 см2. Это ровно в два раза меньше по сравнению со стандартным кулером под 120-мм вентилятор, посему особых чудес охлаждения от этого малыша ожидать не стоит.

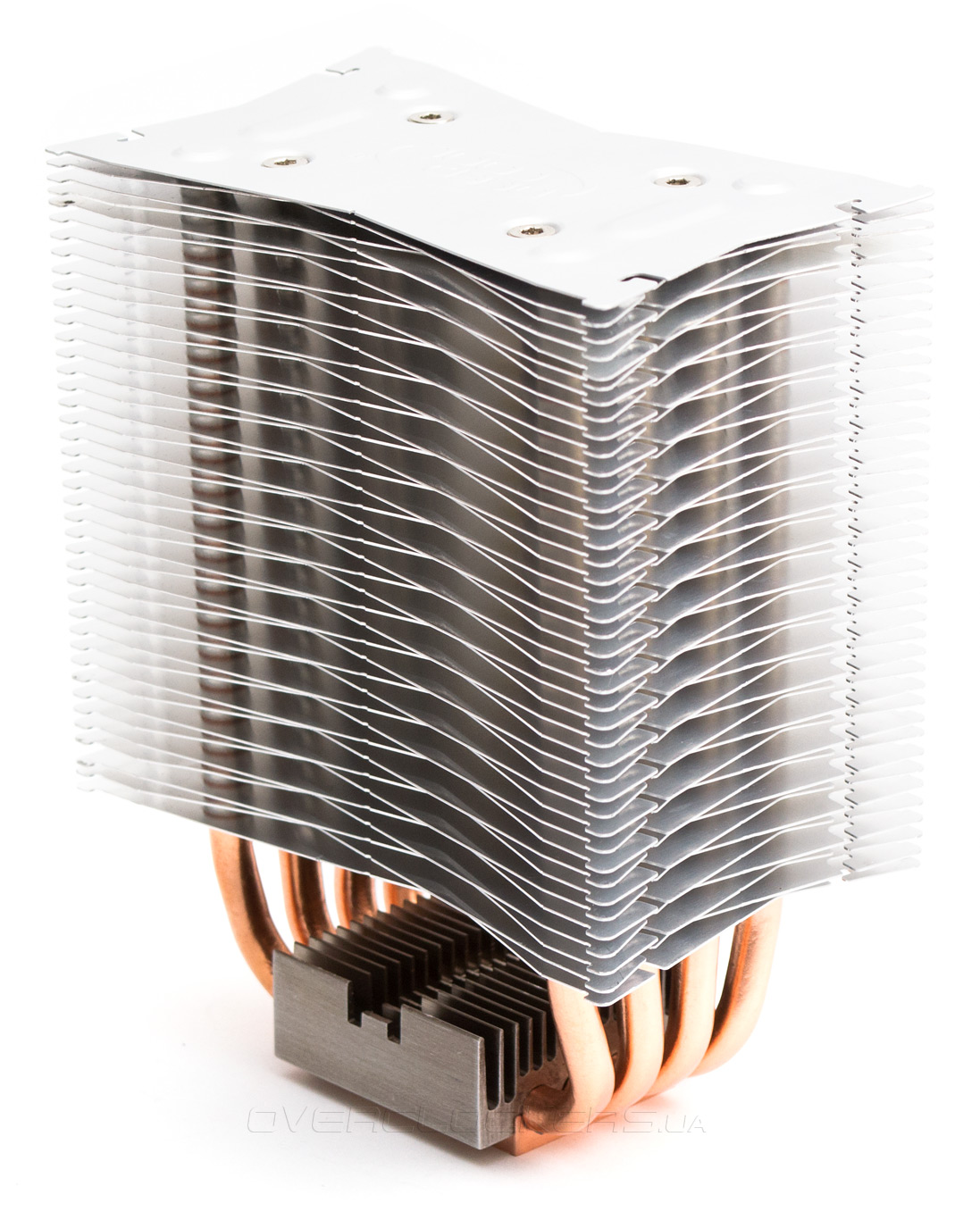

Если посмотреть на радиатор сверху, мы увидим, что ребра имеют форму песочных часов, то есть слегка заужены посередине. Возможно, это косвенно уменьшает аэродинамический шум при работе вентилятора. Концы тепловых трубок закрыты пластиной, держащейся на четырех шурупах, от чего общая эстетика кулера становится чуть лучше.

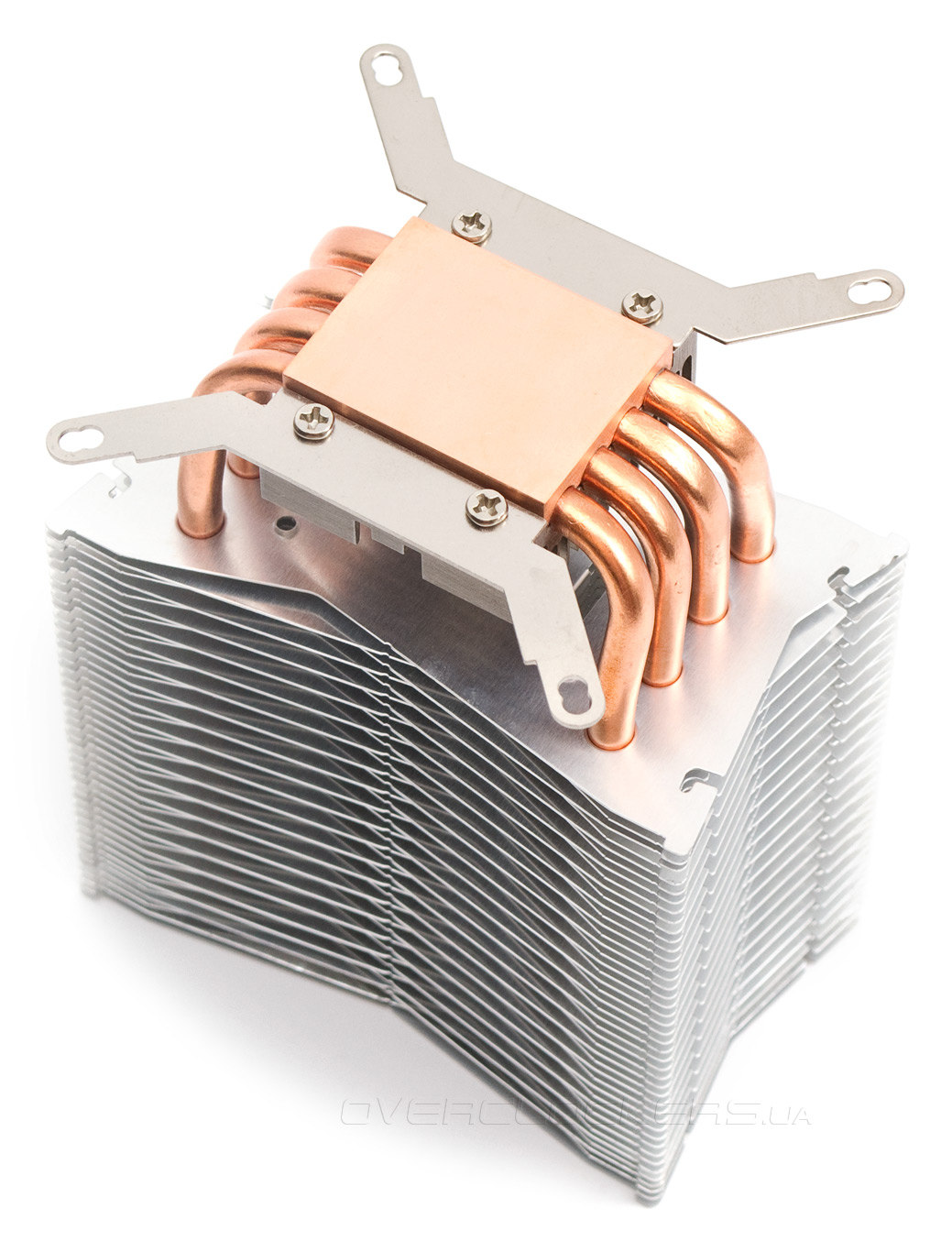

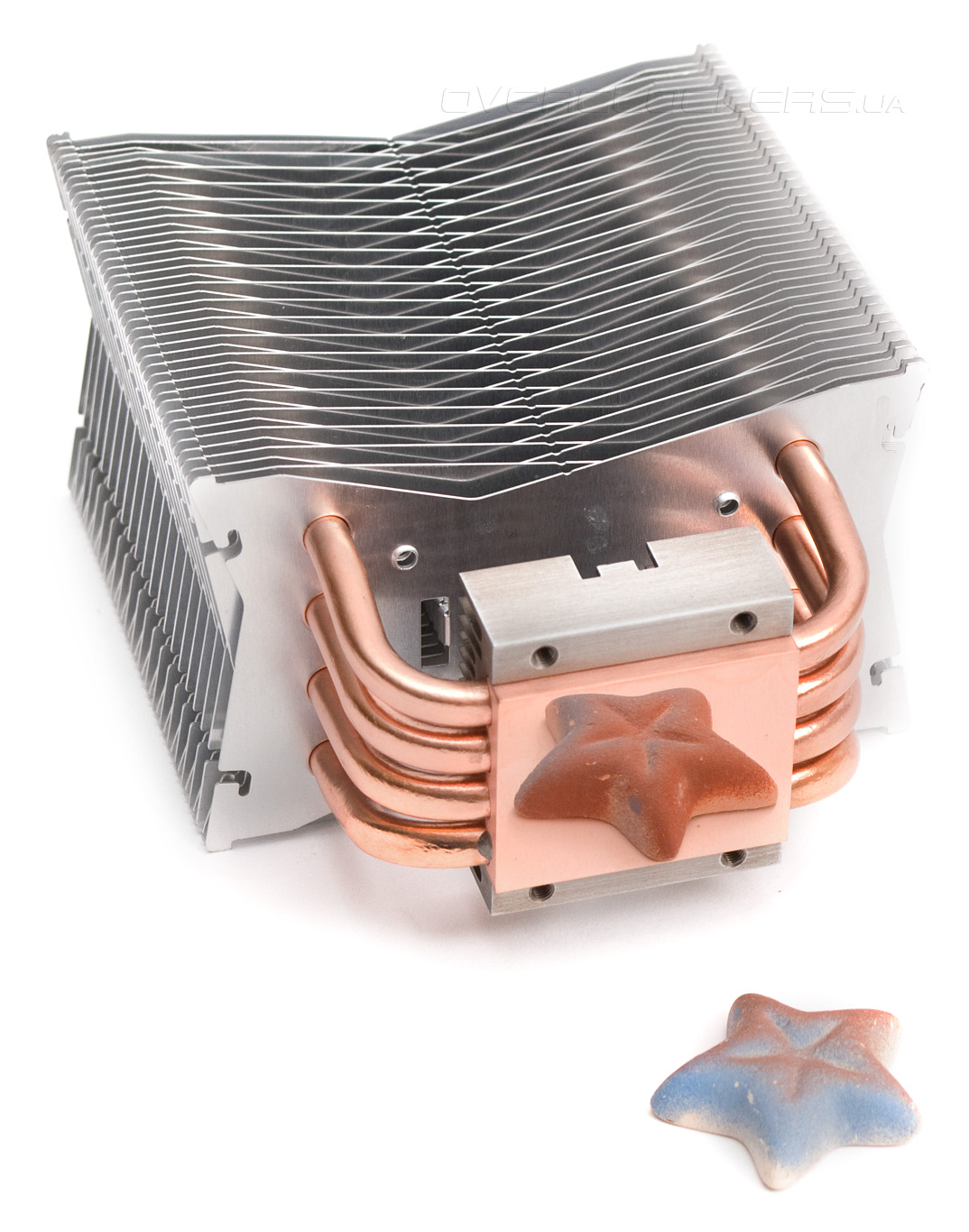

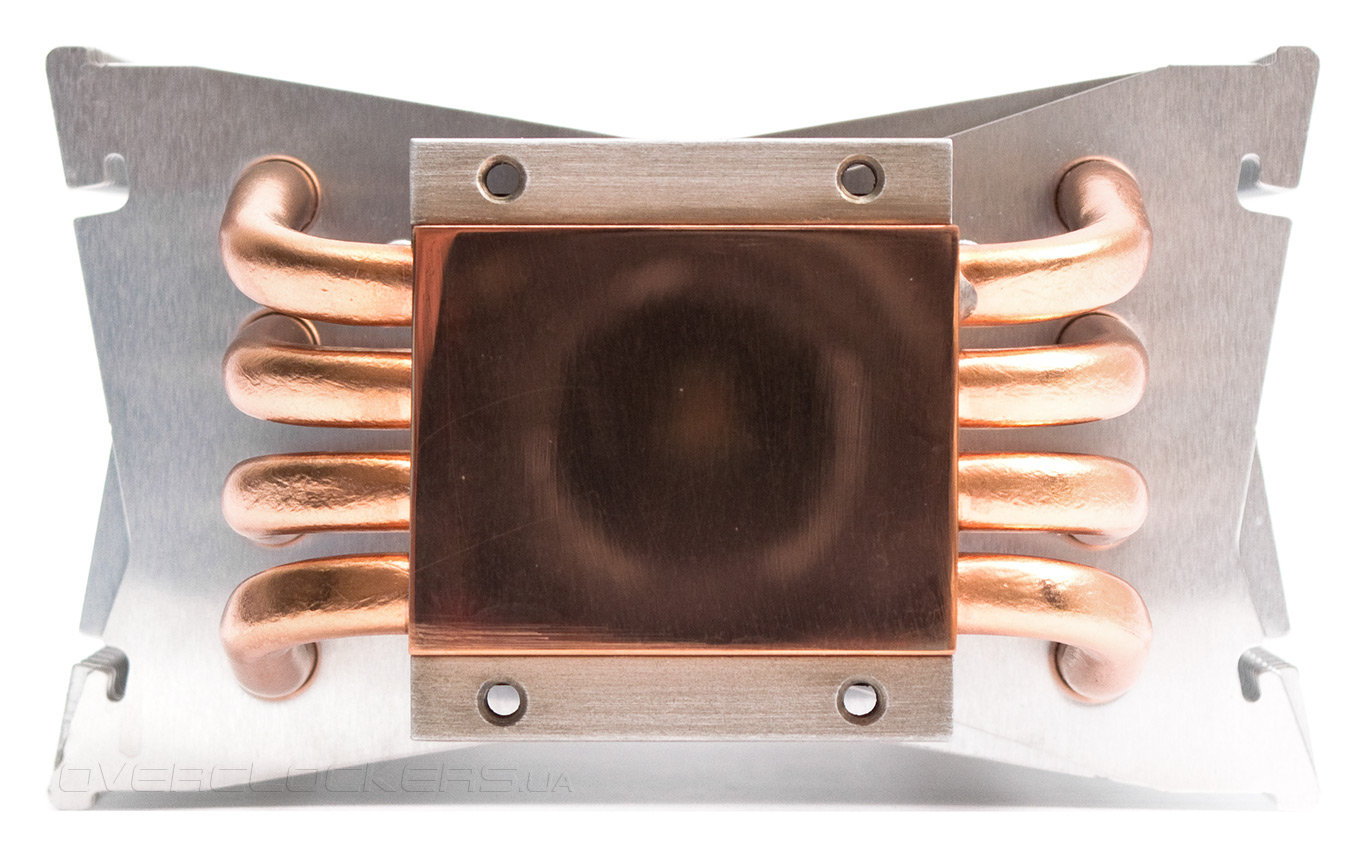

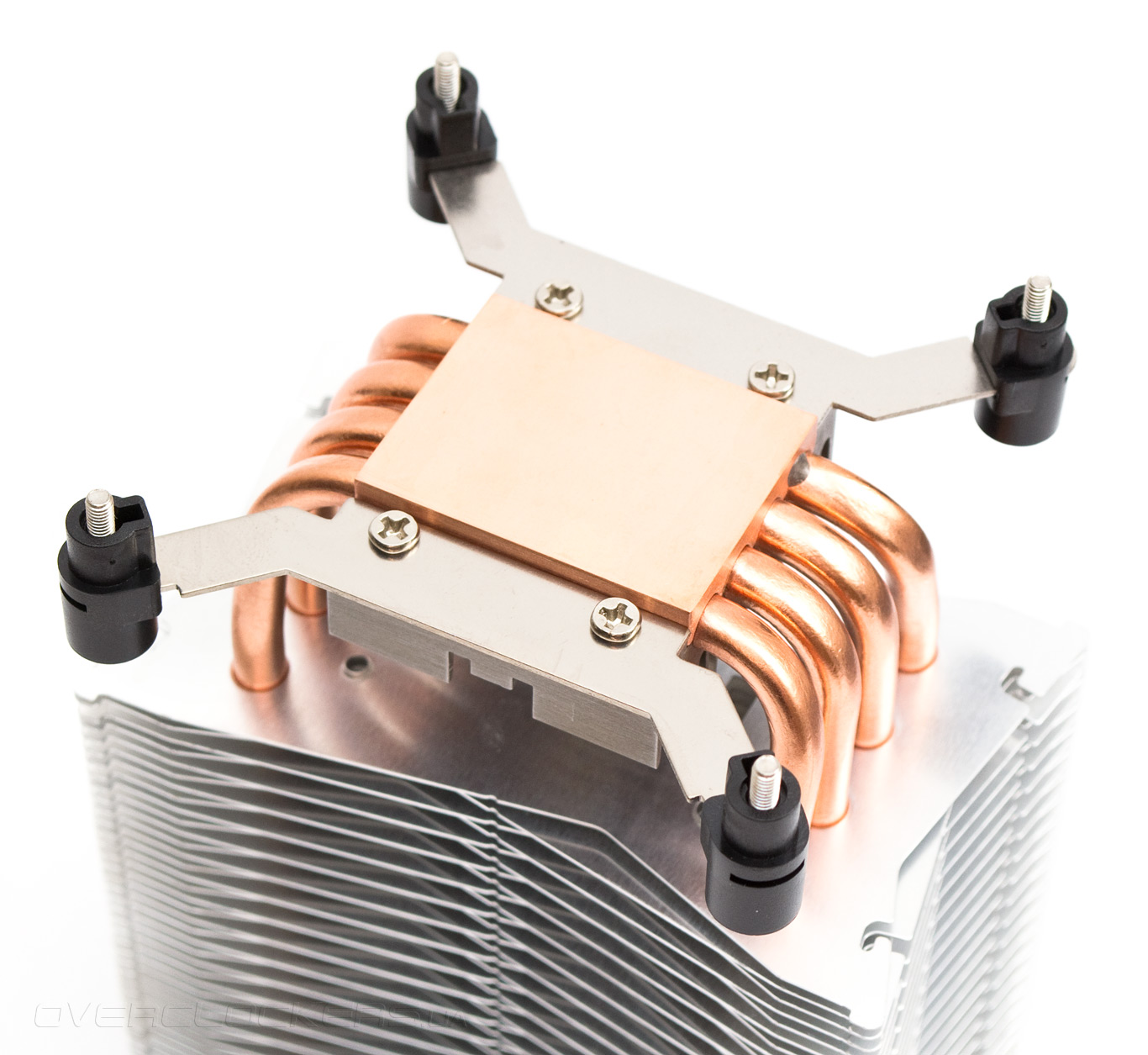

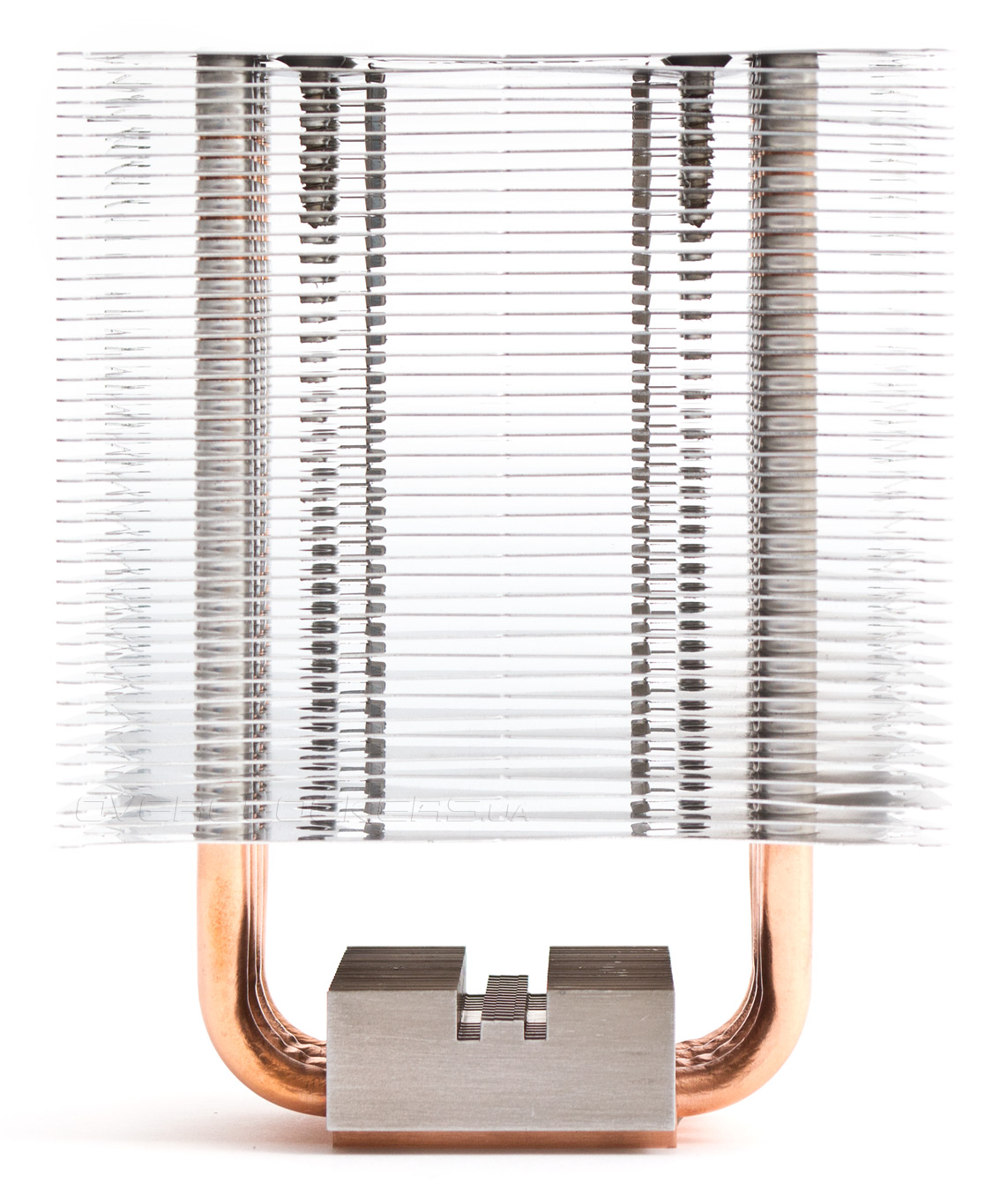

Медная подошва Iceedge 400FS образует цельное основании, которое хоть и зеркально, но качество полировки оставляет желать лучшего. Множество царапин, неровные углы и небольшие оптические искажения указывают на то, что, возможно, применялась ручная шлифовка изношенной наждачной бумагой.
Тем не менее, подошва отражает предметы достаточно сносно, и к ее ровности в целом претензий в результате измерений не возникло.
Для соединения тепловых трубок и основания кулера скорее всего применялся термоклей, а не припой. Ребра же банально напрессованы на тепловые трубки.

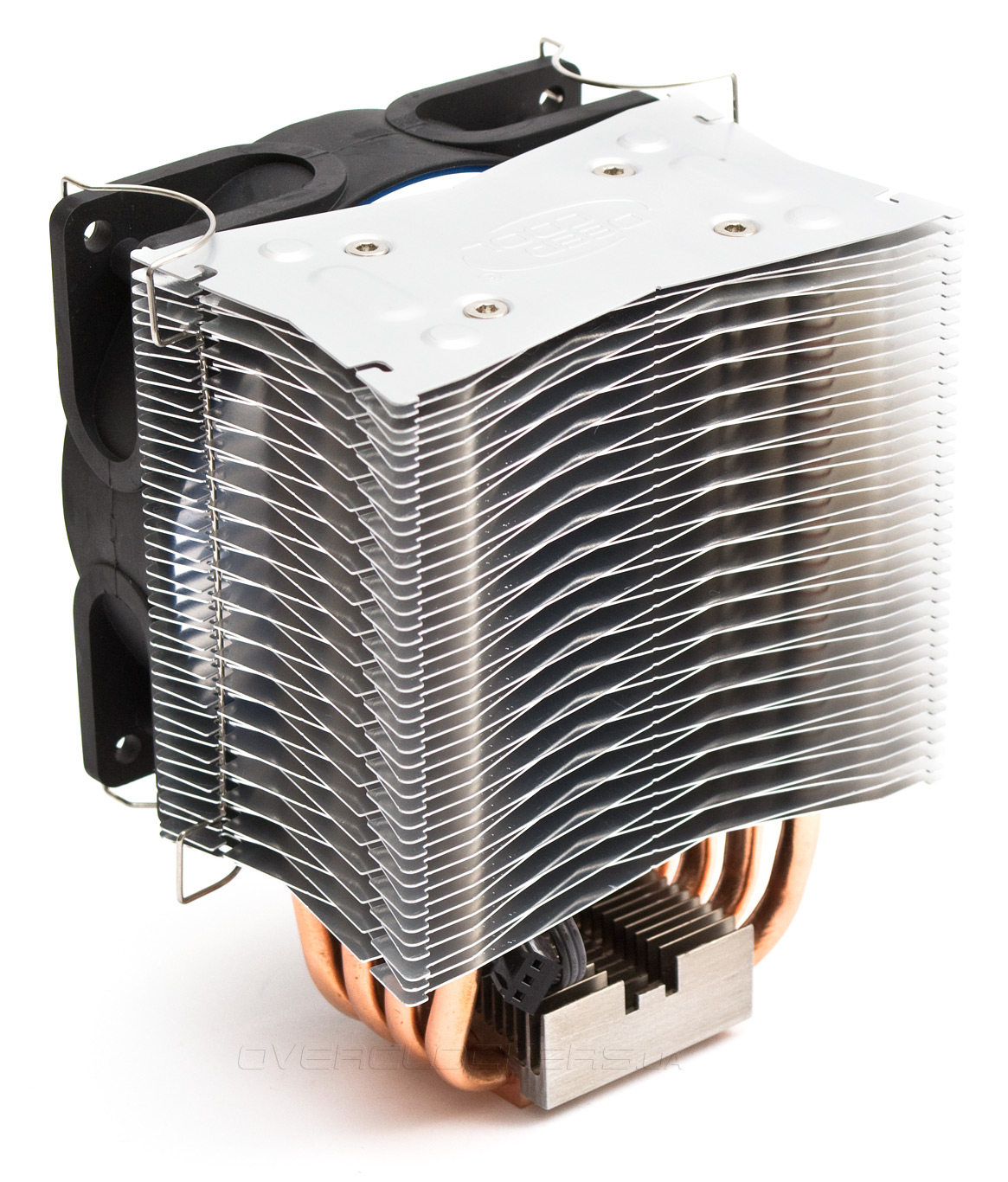

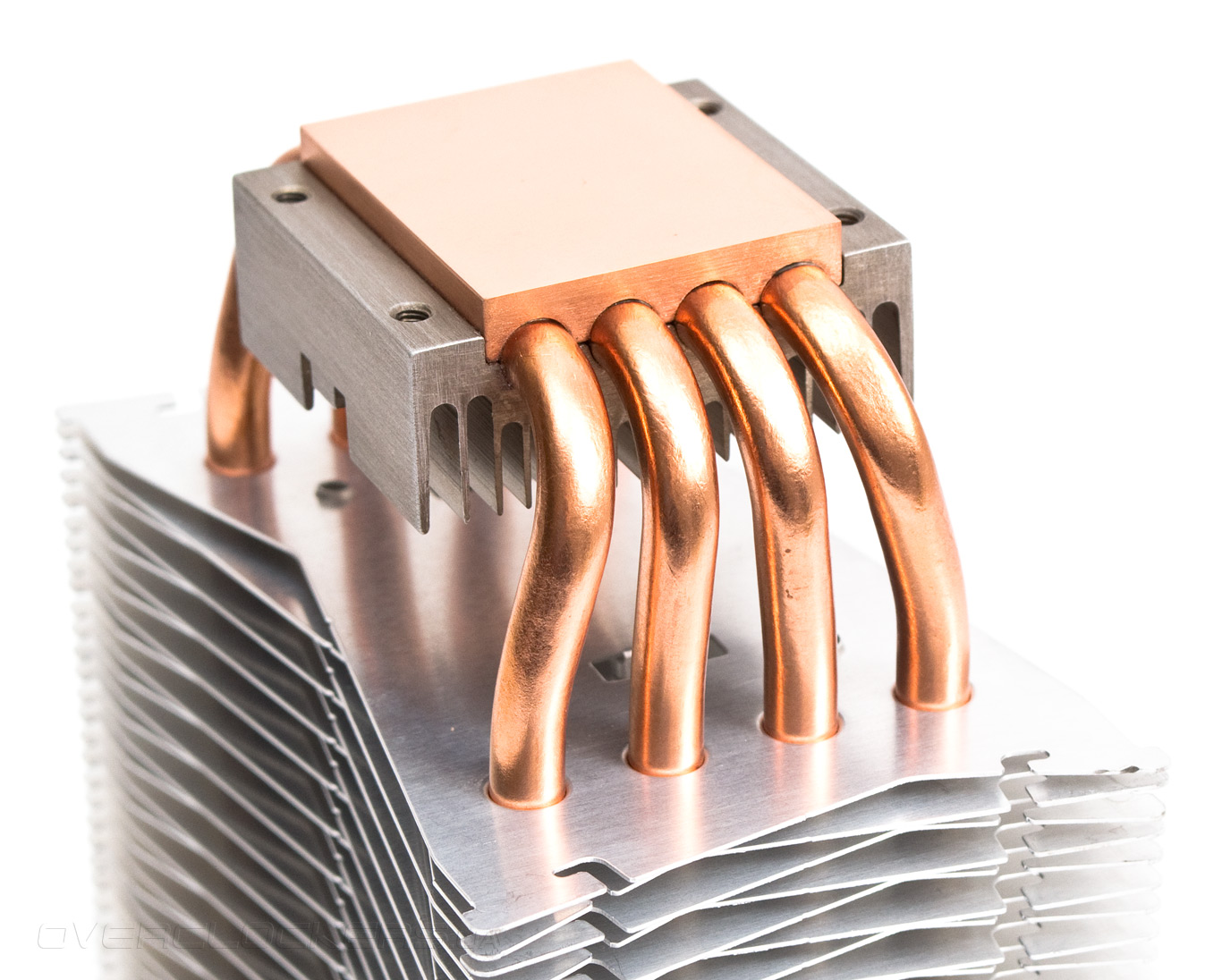

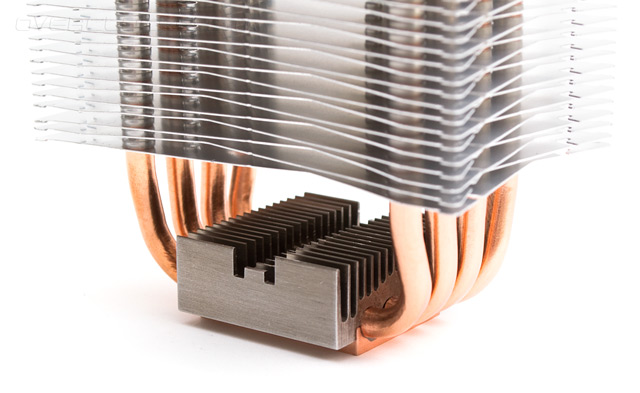

Над основанием надстроена гребенка небольшого радиатора, который играет роль упора для крепежной скобы под сокеты AMD, и к которому привинчиваются с обратной стороны крепежные лапы кулера для сокетов Intel.

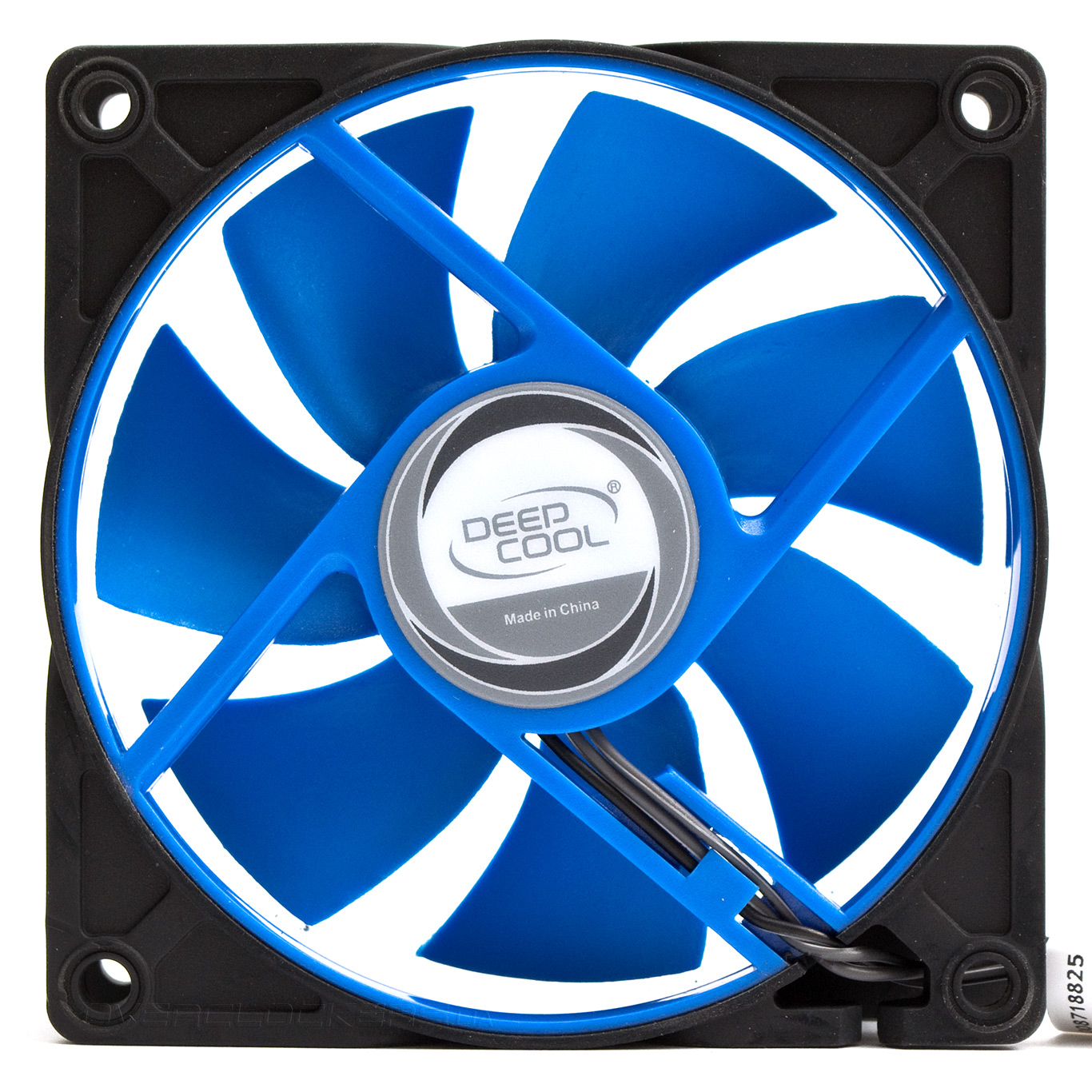

Комплектный вентилятор имеет габариты 92х92х25 мм и трехконтактный шнур подключения к питанию, длиной 400 мм. Используется гидравлический подшипник с увеличенным сроком наработки на отказ (длительность службы, впрочем, все равно не указывается), не имеющий особых паразитных шумов. Внешняя часть рамки изготовлена из жесткой резины.
Из наклейки на обратной стороне вентилятора ничего полезного по поводу характеристик почерпнуть не удалось, поэтому я провел собственные замеры. Итак, обычно крыльчатка на 12 В вращается со скоростью 2200 об/мин при силе тока в 0,104 А и уровне шума в 55 дБ (А). К тому же шум сопровождается ощутимой вибрацией. Стартует пропеллер с 4 В при 0,032А, 720 об/мин и 35 дБ (А). Бесшумно работает до 6 В, 1200 об/мин и 38 дБ (А), а с 1600 об/мин его становится отчетливо слышно и проявляется вибрация. Если подводить итог в целом — средний по качеству пропеллер, бывает лучше, но бывает и хуже.

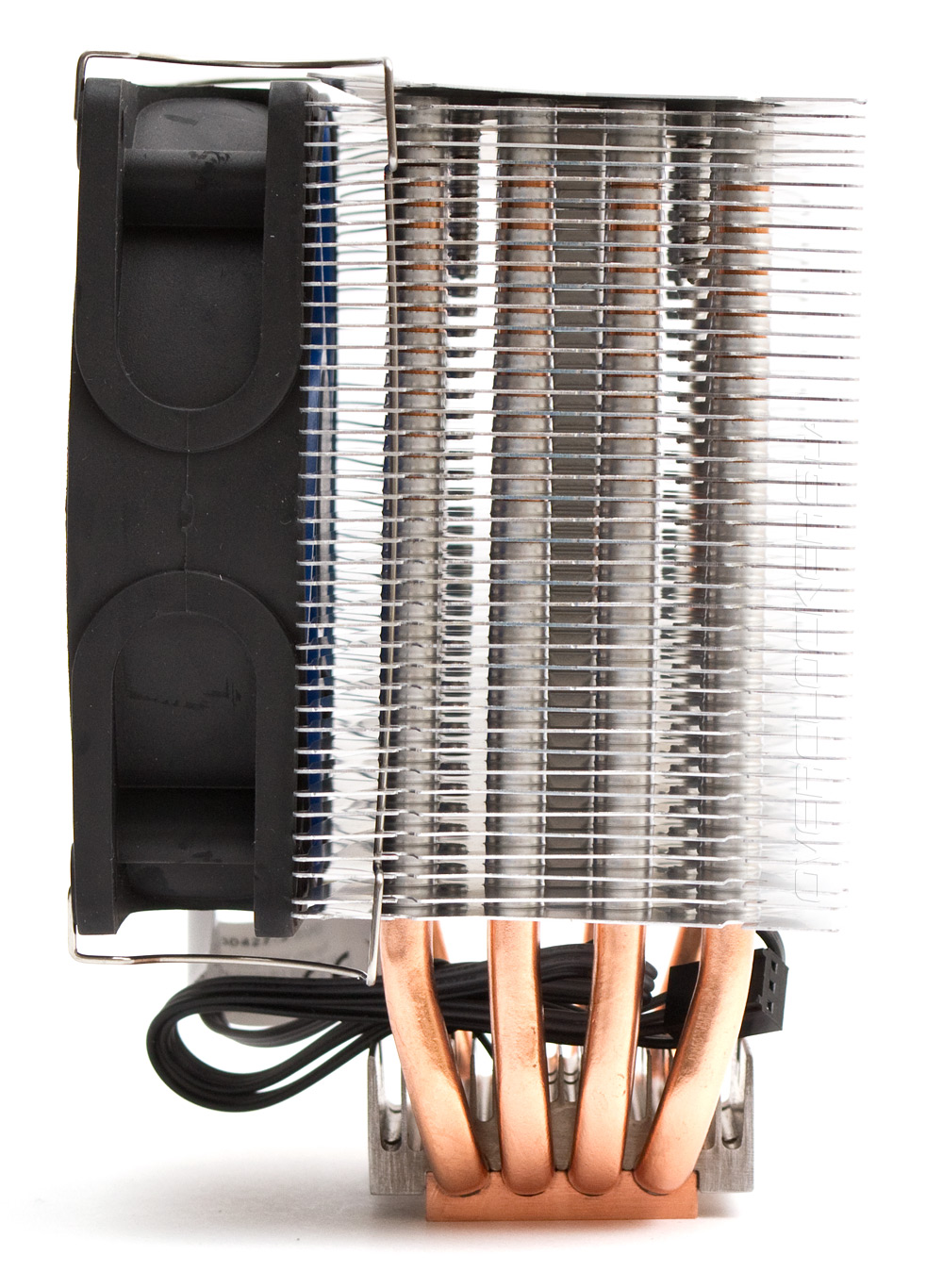

Хотя виброизоляции при креплении вентилятора не предусмотрено, зато скобы сделаны достаточно удачно. Их легко ставить, легко снимать, и они почти не выступают за габариты радиатора.
Размер вентилятора и радиатора полностью совпадают, потому потери в силе воздушного потока при работе будут минимальны.

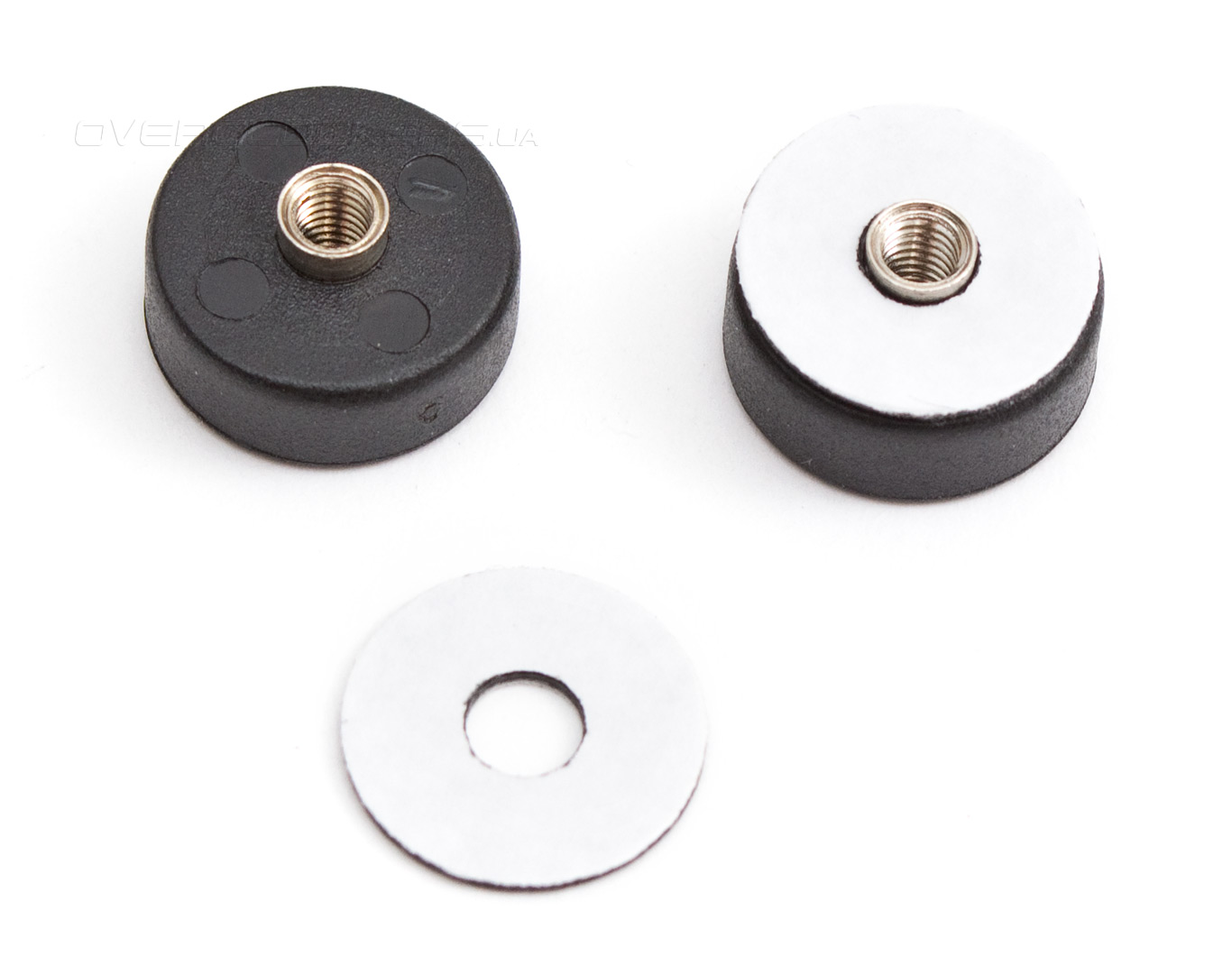

Deepcool Iceedge 400FS поддерживает установку на все актуальные процессорные разъемы от AMD и Intel, кроме Intel LGA2011. Система монтажа сделана специфической для каждого разъема, из-за чего назвать ее удобной язык не поворачивается. Проще всего владельцам AMD — они используют клипсу, с помощью которой быстро закрепят кулер (но только в горизонтальном положении) за стандартную посадочную рамку. Удобно будет и владельцам Intel LGA775, ведь в комплекте есть хорошая усилительная пластина. А вот с сокетами Intel LGA 115х и 1366 придется помучиться. Я продемонстрирую этапы монтажа кулера на примере процессорного разъема Intel LGA1155. Для начала на крепежные гайки следует наклеить липкие колечки, которые будут удерживать гайки на плате, не давая им проворачиваться. Как уже догадались читатели, потом отодрать эти наклейки будет непросто.

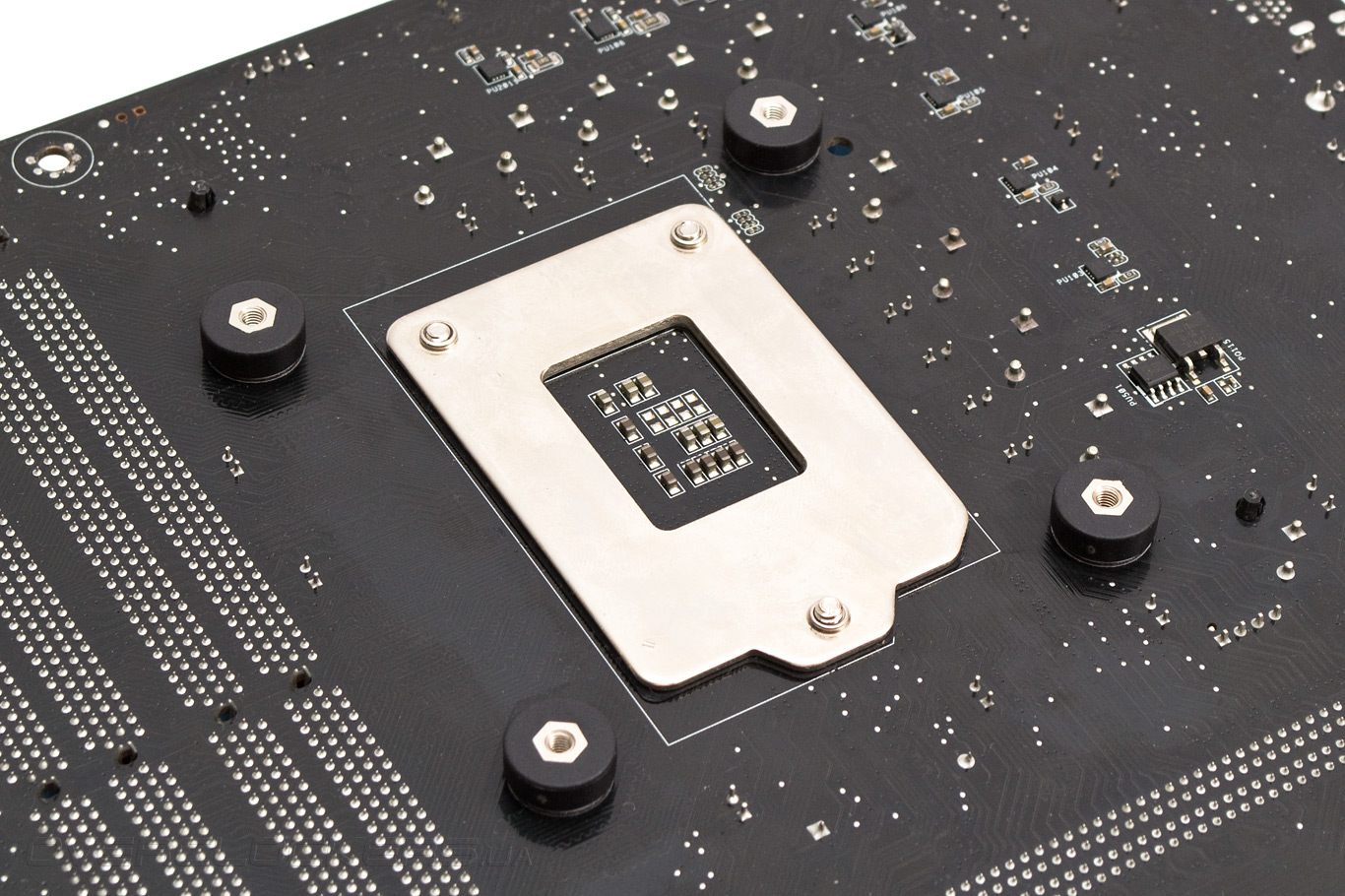

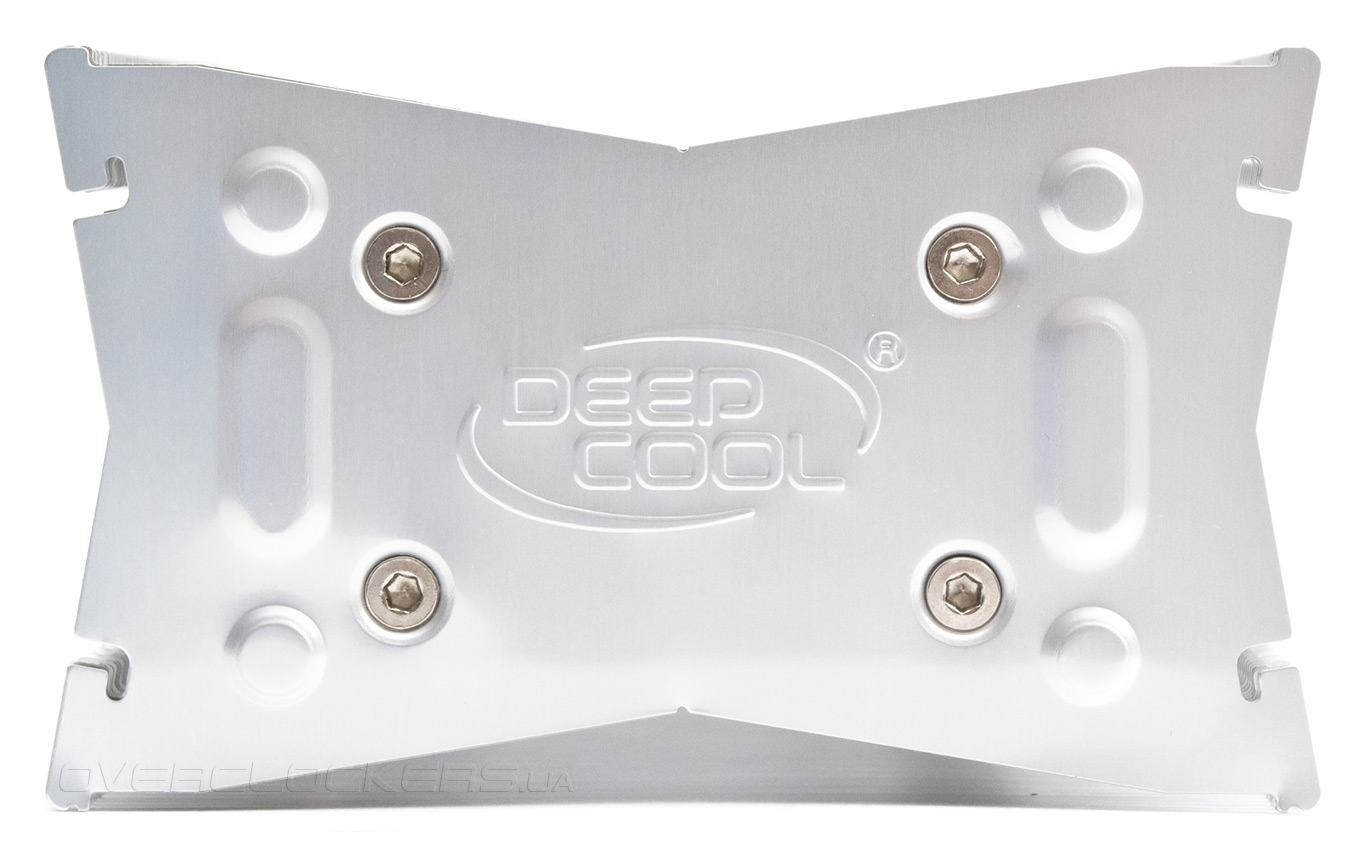

Прикладываем гайки к крепежным отверстиям с обратной стороны платы.
Четырьмя винтами привинчиваем к кулеру крепежные лапы.
На лапы надеваем пластиковые обоймы, в которые вставляем длинные винты.

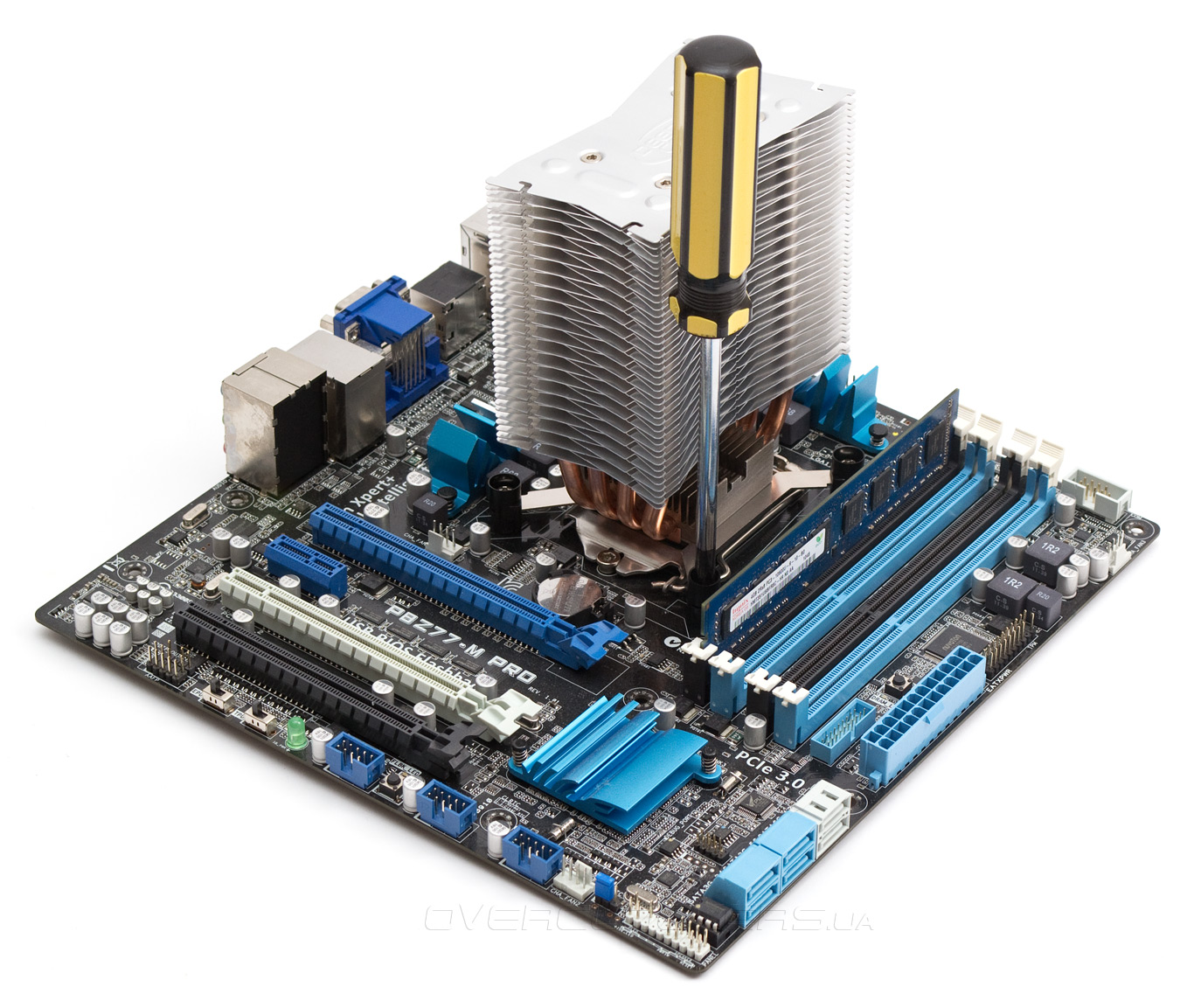

Затем наносим термоинтерфейс и пытаемся попасть длинными винтами в отверстия гаек, поочередно подтягивая каждый винтик. Затянуть полностью их не получится, поскольку шайбы с обратной стороны все равно будут проворачиваться. Более-менее комфортной данная процедура может быть только на открытом стенде и ни в коем случае не в корпусе.
Финальное действие состоит в установке и подключении вентилятора.
Первому слоты расширения PCI-E кулер никак не мешает.

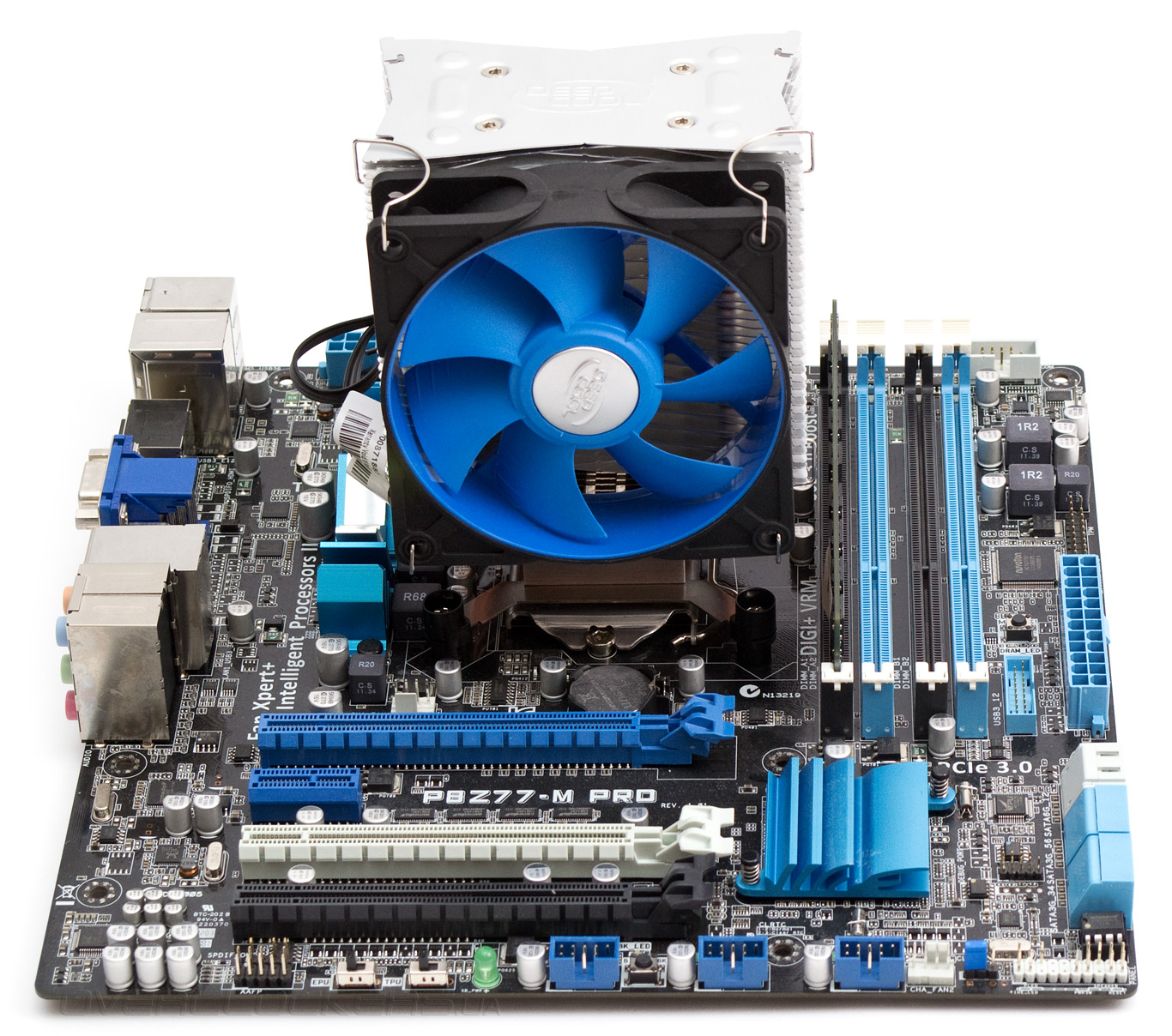

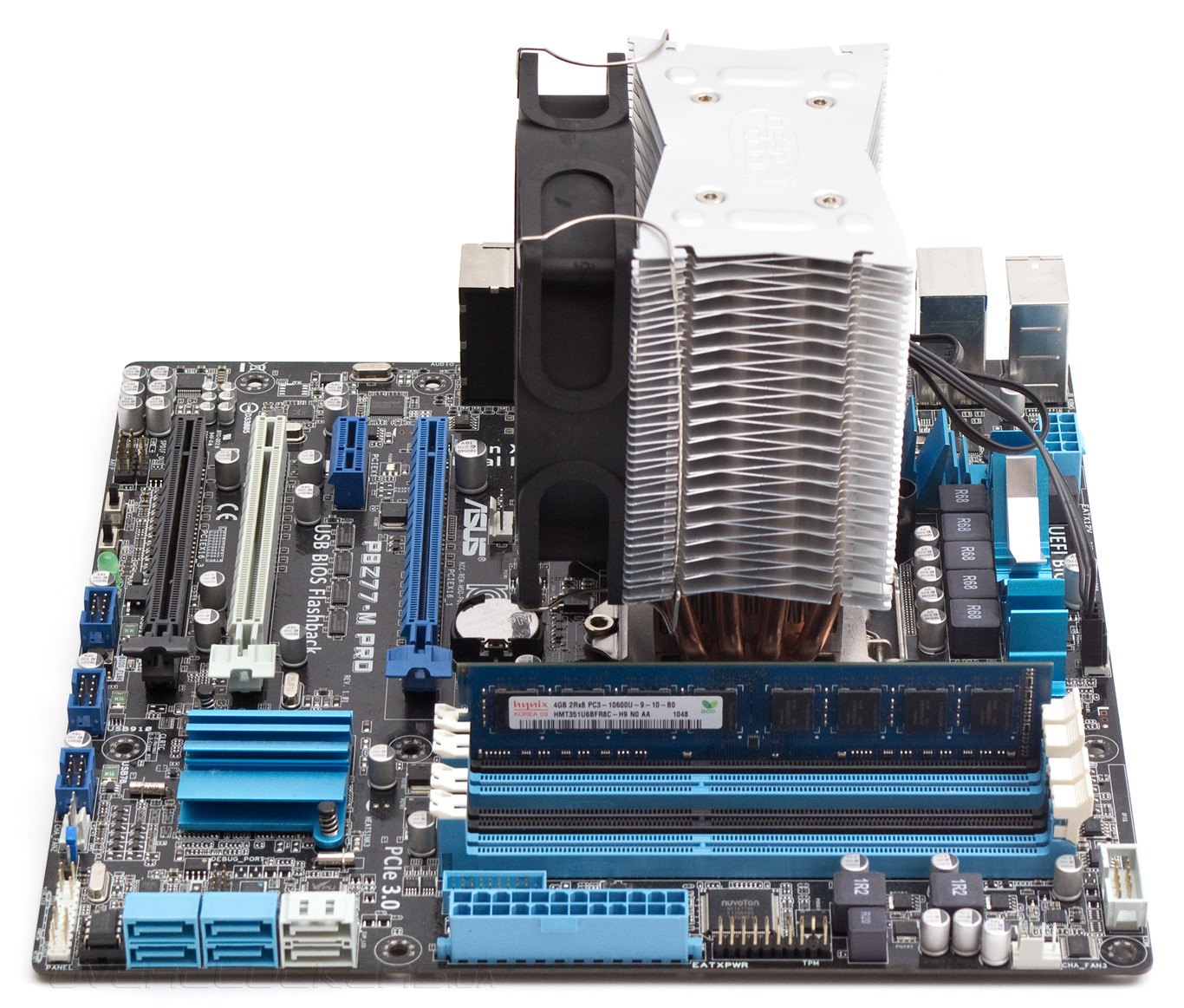

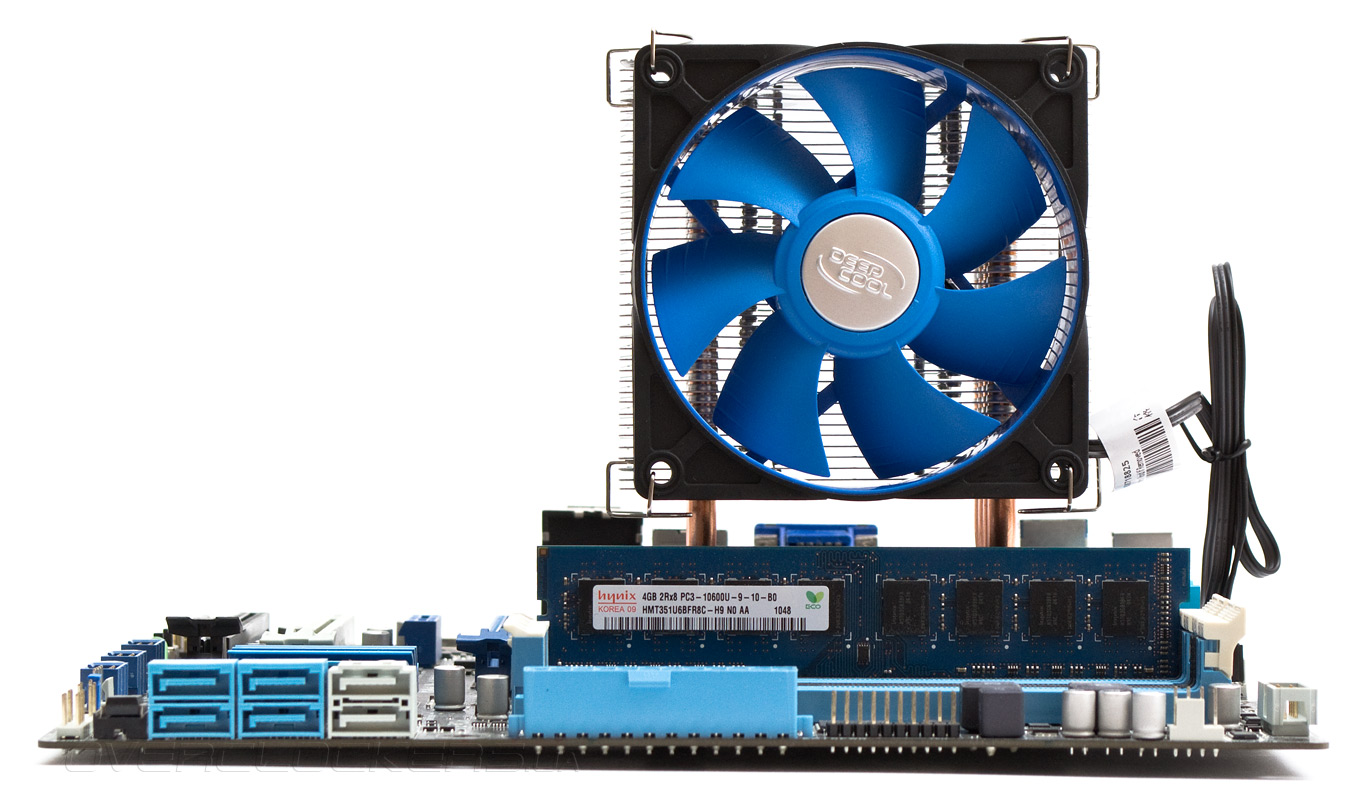

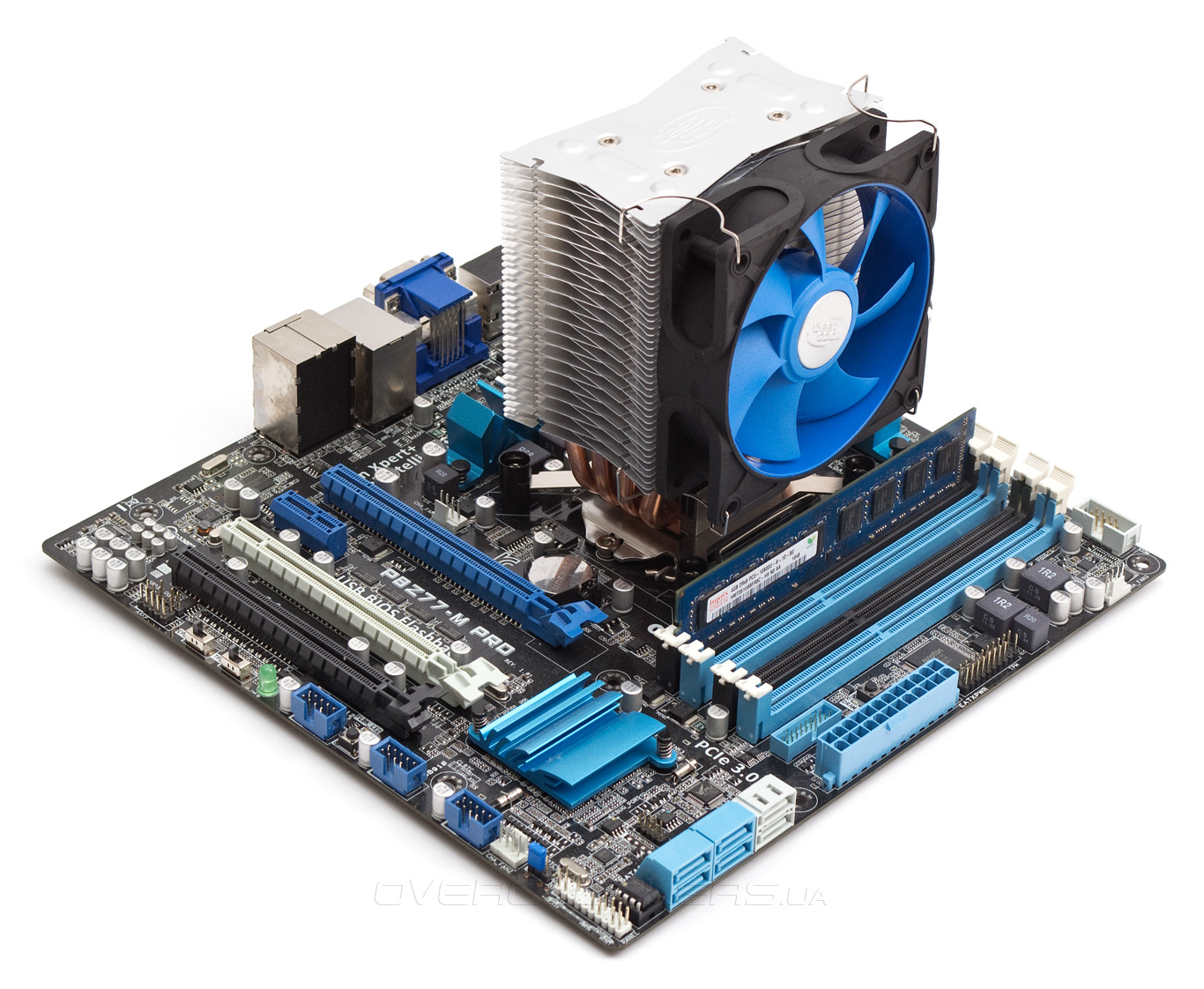

А вот к первому слоту оперативной памяти он практически дотягивается, если будут использоваться планки с высокими радиаторами, может быть конфликт.
Для стандартных же планок памяти никаких особых проблем не будет, даже останется небольшой запас пространства над ними.

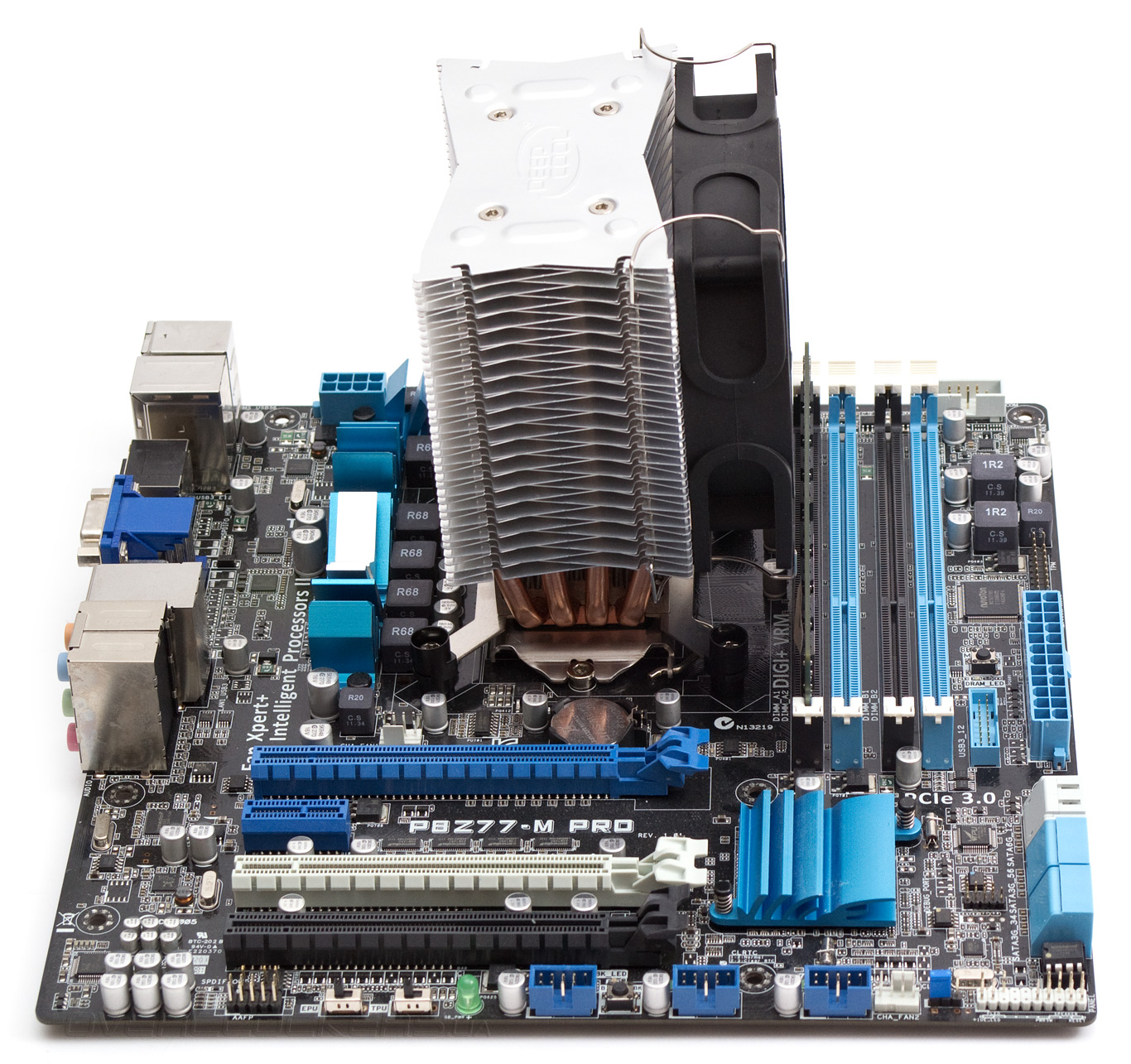

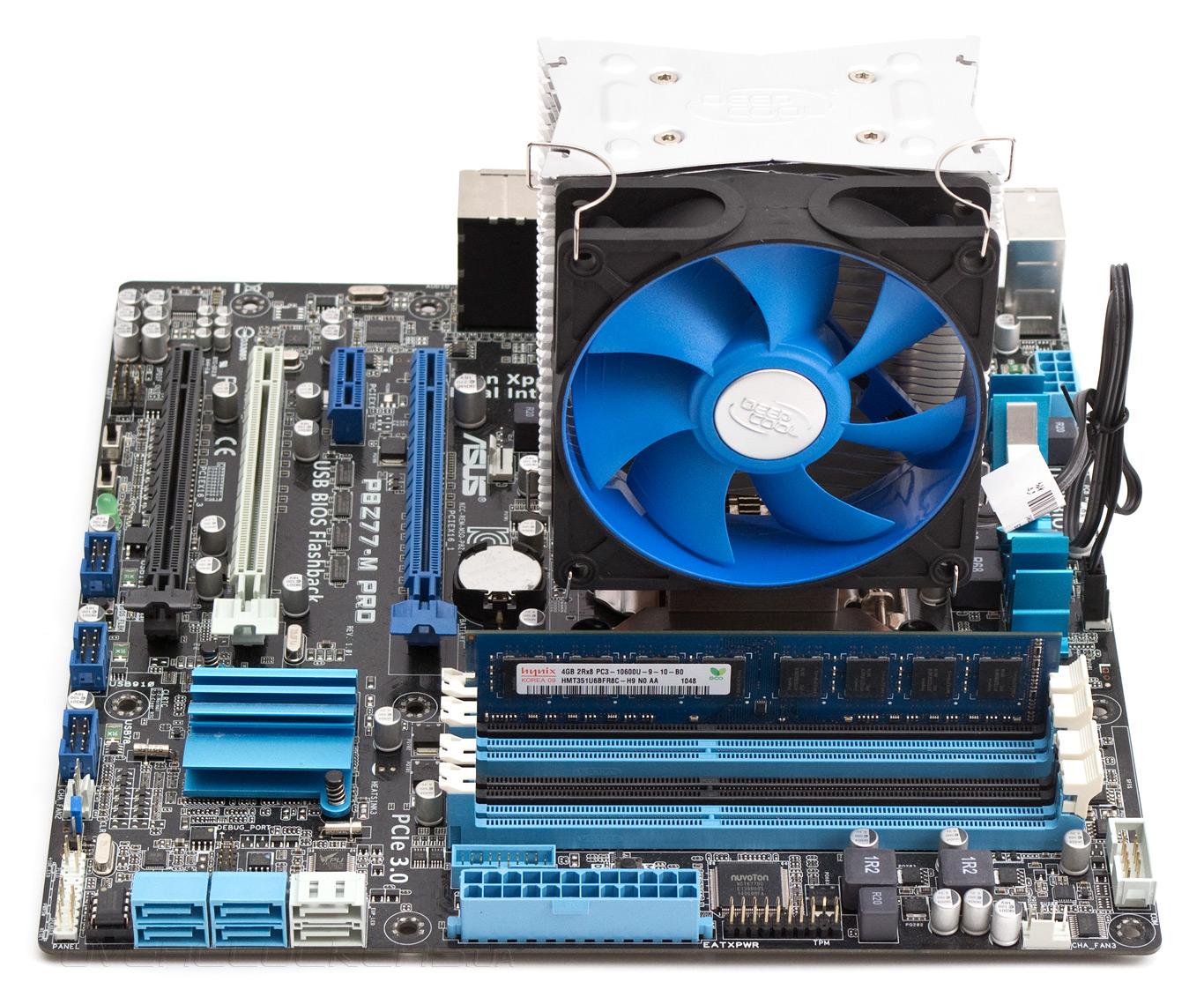

Если развернуть кулер на 90 градусов в горизонтальное положение, первый слот расширения PCI-E остается открытым.
И кулер больше никоим образом не конфликтует с оперативной памятью.

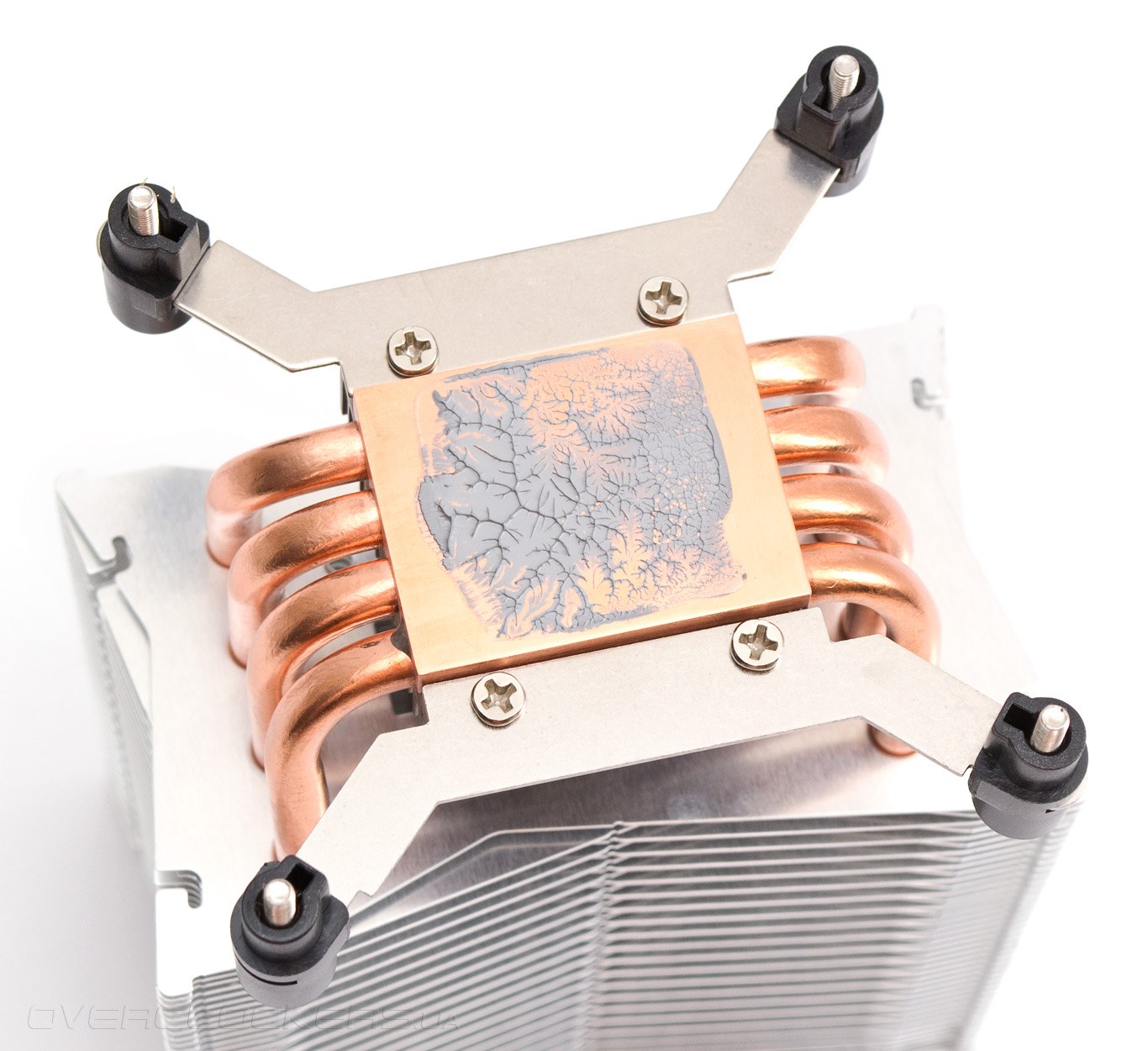

Отпечаток термопасты указывает на довольно сильный, но неравномерный прижим кулера к процессору.
Технические характеристики
Эффективность отвода тепла кулером Deepcool Iceedge 400FS я сравнил c эталонным бюджетным кулером — Zalman CNPS10X Performa. Результат сравнения легко предсказуем, но оно нужно только для того, чтобы наглядно проиллюстрировать разницу в производительности между 92-мм и 120-мм моделями систем охлаждения.
| Техническая характеристика | Deepcool Iceedge 400FS | Zalman CNPS10X Performa |
| Совместимость с процессорными разъемами | Intel LGA 775/1150/1155/1156/1366 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 100х60х128 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 92х92х25 | 120х120х25 |
| Материал радиатора и конструкция | Вертикальный башенный радиатор из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенные U-образно. Тепловые трубки проходят сквозь медное основание | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание |
| Вес радиатора, г | 366 | 610 |
| Количество пластин радиатора, шт. | 41 | 47 |
| Толщина пластин, мм | 0,4 | 0,45 |
| Межреберное расстояние, мм | 2 | 1,9 |
| Расчетная площадь радиатора, см² | ~3 600 | ~ 7 900 |
| Модель вентилятора | – | Zalman ZP1225ALM |
| Скорость вращения вентилятора, об/мин | 2200 | 900 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | 61,4 | – |
| Уровень шума вентилятора, дБ(А) | 26,3 | 17 ~ 36 |
| Статическое давление, мм воды | – | – |
| Количество и тип подшипника вентилятора | Гидравлический подшипник (Hydro Bearing) | Улучшенная втулка |
| Время наработки на отказ вентилятора, час | – | 50 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,1 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 1,2 | 2,4 |
| Дополнительные особенности | – | Фирменный резистор RC24P в комплекте |
| Средняя стоимость, $ | ~21 | ~32 |
Тестовый стенд
Для тестирования эффективности кулера Deepcool Iceedge 400FS использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- контроллер вентиляторов: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхнего торца системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).
Результаты тестирования
Deepcool Iceedge 400FS смог справиться с охлаждением стендового процессора лишь на максимальной скорости вращения своей крыльчатки — 2200 об/мин, уровень шума при этом составил 55 дБ (А). Поэтому я подобрал скорость Zalman CNPS10X Performa под указанный выше уровень шума и получил 1500 об/мин на выходе. В таких условиях и было проведено сравнение. Кроме того, были измерены показатели температуры при повороте Iceedge 400FS как в вертикальное (V), так и в горизонтальное положение (H). Так я хотел узнать, насколько критична для температурных показателей смена ориентации кулера.

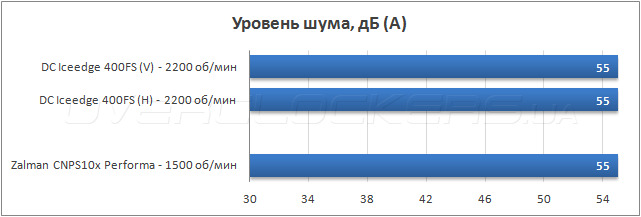

Для каждого уровня шума был составлен график температур.

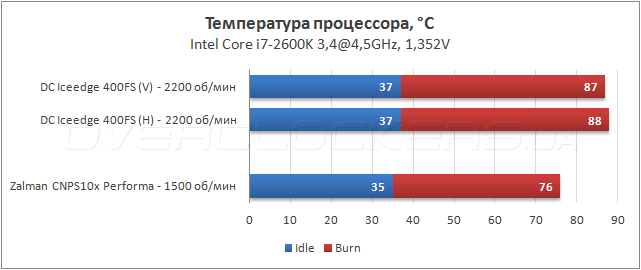

Как и ожидалось, Zalman CNPS10X Performa охлаждает процессор на 11–12 градусов лучше, чем Deepcool Iceedge 400FS при равном уровне шума. Герой сегодняшнего обзора оказался совсем близок к перегреву, но все же смог удержать разогнанный процессор на грани сброса частоты. Смена ориентации кулера почти не изменила результат. Разница между вертикальным и горизонтальным положением составила всего 1 градус, что вполне укладывается в рамки погрешности.
Выводы
Deepcool Iceedge 400FS — это замечательное антикризисное решение. Приблизительно за 21 доллар пользователь получает систему, способную охладить любой процессор с умеренным разгоном или без него. При этом кулер имеет небольшие габариты, а значит, нет и конфликтов с корпусами или элементами материнской платы. По сочетанию производительности, стоимости и компактности Iceedge 400FS на сегодня не имеет себе равных в бюджетном сегменте. Для эстетов же существует более красивая, но уже не такая приятная по цене версия кулера под названием Iceedge 400XT.
Кулер имеет только один существенный недостаток, состоящий в том, что скорость вращения крыльчатки можно отрегулировать лишь с помощью изменения напряжения (на которое способны далеко не все материнские платы), а автоматическое ШИМ-управление не предусмотрено. Несколько сглаживает эту ситуацию возможность для пользователя выбрать любой 92-мм вентилятор на свой вкус.
