Мы продолжаем наше знакомство с корпусами NZXT, брендированными с помощью дизайнеров фирмы Razer. Как и обещалось в прошлом обзоре, героем данной статьи станет NZXT S340 — более простое по конструкции шасси, чем H440, но от этого не менее интересное в плане функциональности.
Характеристики
| Модель | NZXT S340 – Designed by Razer |
|---|---|
| Страница продукта | nzxt.com |
| Тип корпуса | Midi-Tower |
| Размеры, мм | 473 (В) x 200 (Ш) x 445 (Г) |
| Материал | ABS пластик, сталь |
| Вес, кг | 7,3 |
| Цвет | Черный |
| Форм-фактор | ATX, MicroATX, Mini-ITX |
| Устройства 5,25″ | – |
| Устройства 3,5″ внешние | – |
| Устройства 3,5″ / 2,5″ внутренние | 2 / 2 (+1 х 2,5″ / 3,5″ диск дополнительно) |
| Поддерживаемое количество слотов расширения | 7 |
| Вентиляторы | передние — 2 х 120 / 140 мм (опционально) задние — 1 х 120 мм (установлен) верхние — 1 х 120 / 140 мм ( 1 х 120 мм установлен) |
| Интерфейсные разъемы | 2 x USB 3.0, микрофонный вход и выход на наушники |
| Прочее | Пылевые фильтры спереди и снизу, боковое окно, светодиодная подсветка днища корпуса и переднего логотипов с возможностью отключения |
| Рекомендованная стоимость, $ | 100 |
Упаковка и комплект поставки
Упаковка корпуса выглядит замечательно. Этому способствует черный глянец в ее оформлении, цветная полиграфия, изображающая продукт во всех доступных ракурсах и информация, повествующая о том, что NZXT S340 — это замечательное шасси. По бокам коробки есть врезные ручки, облегчающие переноску товара. Внутреннюю защиту от повреждения обеспечивают два пенопластовых демпфера, пластиковый пакет и пленки на акриловом боковом окошке.

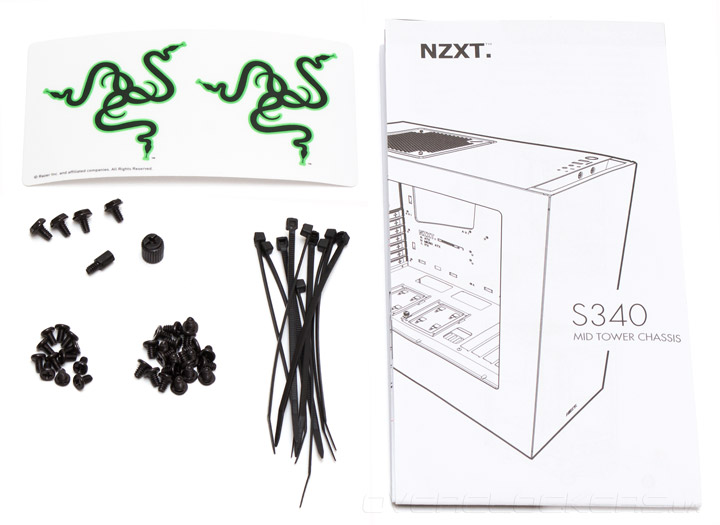

Комплект поставки выглядит довольно скромно и содержит только самые необходимые крепежные детали. Туда входят следующее:
- инструкция по сборке (в том числе и на русском языке);
- две наклейки с логотипом Razer;
- набор из 10 кабельных стяжек;
- четыре винта для монтажа блока питания;
- переходник для монтажа стоек материнской платы;
- одна стойка материнской платы;
- 21 винт для установки материнской платы и жестких 3,5″ дисков;
- 12 винтов для крепления 2,5″ накопителей.
Внешний вид

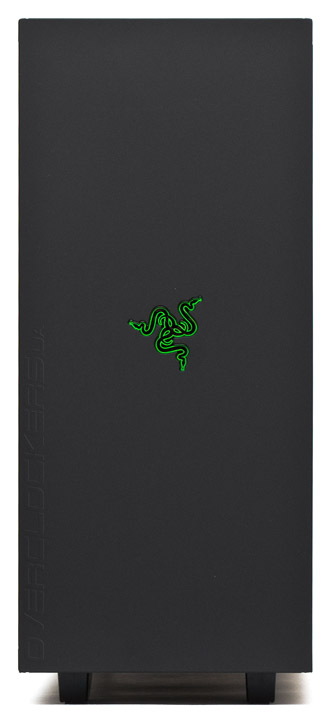

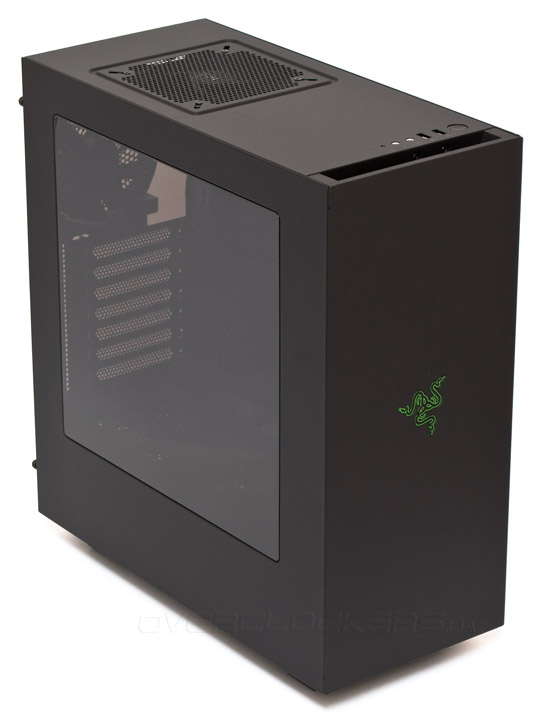

Дизайн корпуса NZXT S340 в варианте от Razer можно описать как строгий и лаконичный. Особенно это видно на примере фронтальной панели, покрытой цельным черным листом металла, на котором выделяется один единственный элемент — подсвечиваемый зеленым цветом логотип Razer.

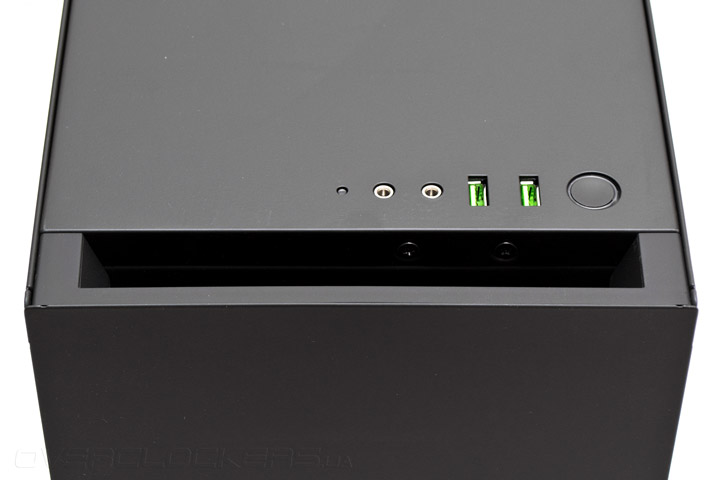

Внешние порты расположены на передней грани верхней панели. Слева направо построились точечный индикатор активности накопителей (зеленого цвета), два 3,5-мм аудиоразъема, два порта USB 3.0 зеленого цвета и небольшая круглая кнопка запуска системы (с подсвечиваемым зеленым ободком). Перед ними находится вентиляционное отверстие, представляющее собой вырез в передней панели, через который воздух попадает в корпус.

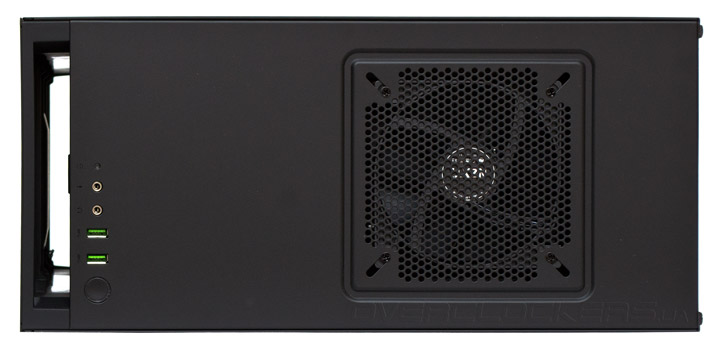

На металлической верхней панели, ближе к задней части, есть вентиляционная решетка. Под ней может быть установлен вытяжной вентилятор формата 120 или 140 мм.

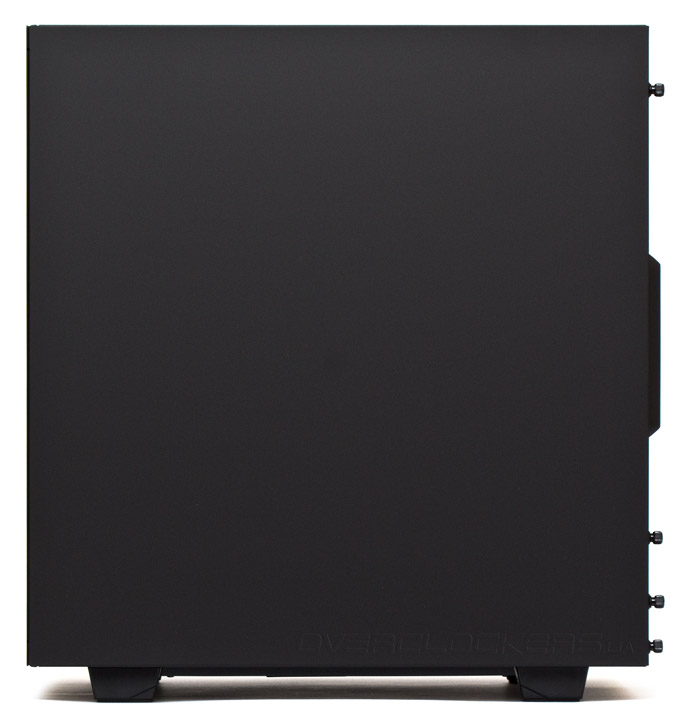

Левая боковая панель сплошная. Конструктивно она сделана так, что полностью закрывает боковину передней панели. Из-за чего возникает ощущение, что корпус состоит из плотно подогнанных между собой металлических пластин. Панель держится на двух несъемных винтах с накатанной головкой, сдвигается по направлению назад. Ручка для облегчения процесса монтажа тоже есть.

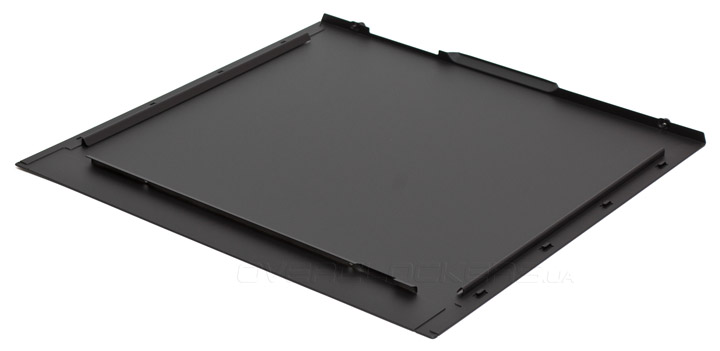

Хорошие ребра жесткости не дают правой боковине изгибаться в поперечной проекции. Шумоизоляции, характерной для H440, здесь обнаружено не было.

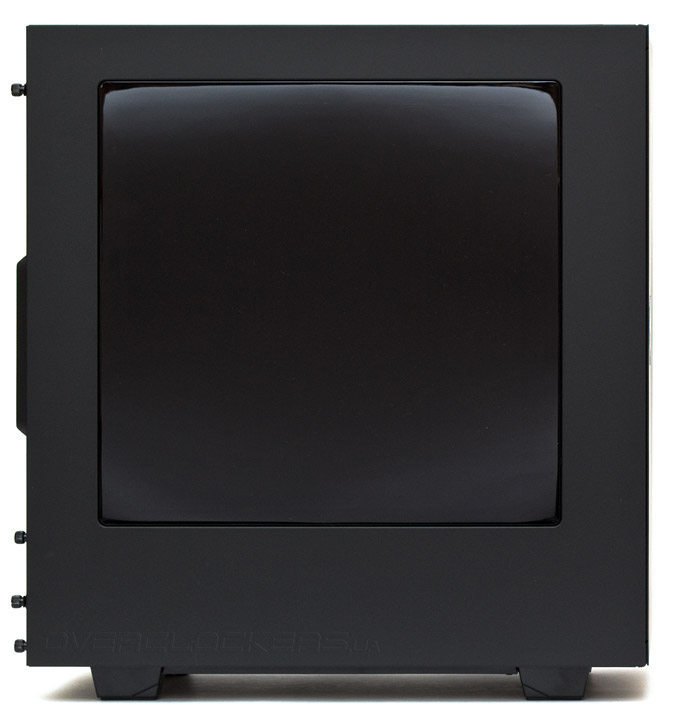

Правая боковая панель конструктивно аналогична левой, но отличается от нее наличием огромного дымчатого окна размером 320х305 мм. Через него явно будет просматриваться весь интерьер шасси.
Наличие окна слегка снизило жесткость, но не критично. Снимается и устанавливается она без проблем, всегда попадая в пазы.

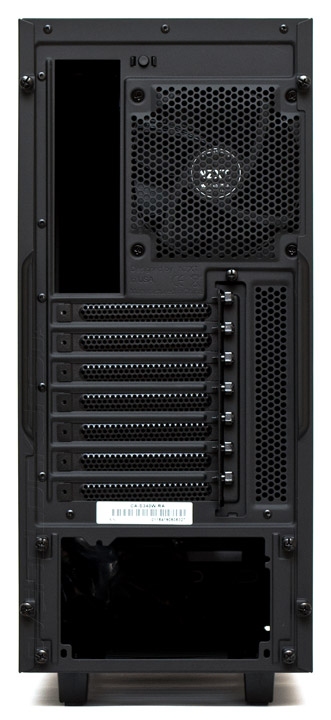

Сзади все очень стандартно. За сотовой решеткой располагается вытяжной 120-мм вентилятор, слотов расширения семь, все закрыты вентилируемыми многоразовыми заглушками, которые удерживаются винтами с накатанной головкой. Технологическое отверстие за винтами закрыто еще одной вертикальной сплошной заглушкой, удерживаемой еще одним винтом с накатанной головкой. Правее от слотов расширения есть дополнительные вентиляционные отверстия. Посадочное место блока питания оснащено съемной планкой, сидящей на четырех винтах с накатанной головкой. Она необходима здесь потому, что БП устанавливается в шасси только через заднюю панель — прикрепляется к планке и задвигается внутрь. Ориентировать БП можно вентилятором вниз или вверх, на свое усмотрение. Последний вариант, правда, не имеет особого смысла, так как блок питания будет практически лишен вентиляции.

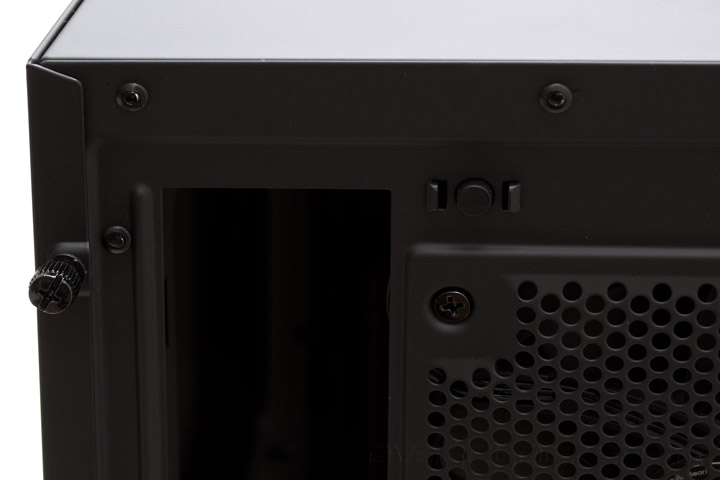

Слева сверху, над задним вентилятором, расположена клавиша отключения нижней и передней подсветки корпуса.

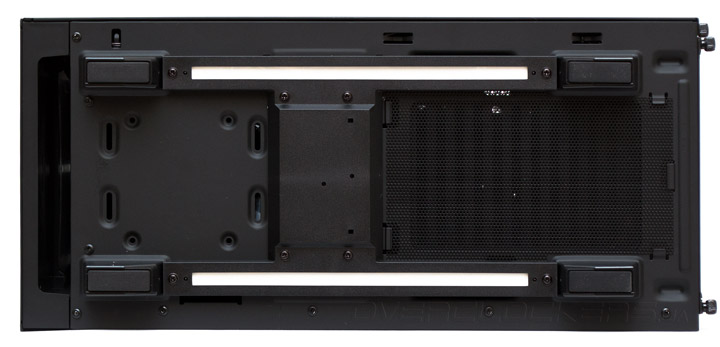

Нижняя панель корпуса выглядит весьма насыщенно. Крупные вентиляционные щели блока питания в задней части закрыты сеточкой простого металлического фильтра. Чтобы снять ее для очистки, шасси придется приподнимать. Среднюю часть между ножками занимают две светодиодные ленты, испускающие яркий зеленый свет при активации подсветки. А между передними ножками есть два набора посадочных отверстий для крепления внутри одного 2,5″ или 3,5″ накопителя.

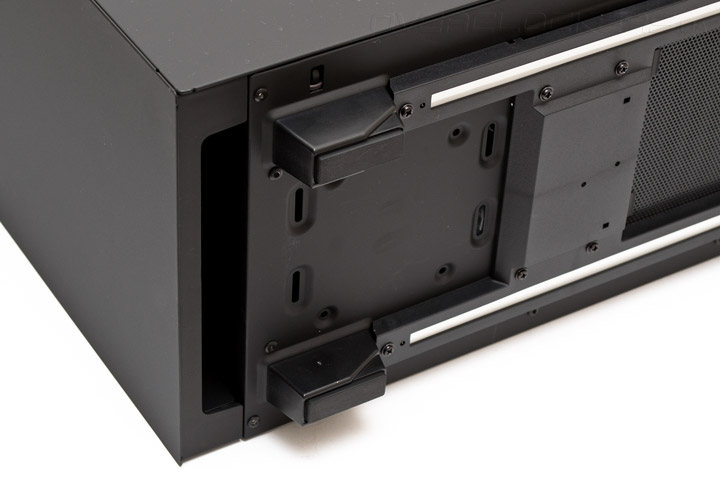

Пластиковые ножки прорезинены снизу и имеют высоту 27 мм. Вырез в передней панели снизу служит как для упрощения ее демонтажа, так и в качестве еще одного вентиляционного отверстия.
Посмотрим, как устроен корпус внутри.
