В этот раз в центре внимания блок питания Seasonic PRIME PX-2200 ATX 3 с сертификатом 80 PLUS Platinum. Также он поддерживает стандарты ATX 3.1 и PCI‑E 5.1 для современных видеокарт. Производитель заявляет низкий уровень шума, применение японских конденсаторов, высокую стабильность напряжения благодаря технологии MTLR (Micro Tolerance Load Regulation) и дает гарантию на устройство 12 лет.
Seasonic PRIME PX-2200 ATX 3 (SRP-PPX222-A5A22ST)
| Производитель | Seasonic |
|---|---|
| Модель | PRIME PX-2200 ATX 3 (SRP-PPX222-A5A22ST) |
| Мощность, Вт | 2200 |
| Сертификат энергоэффективности | 80 PLUS Platinum |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульная |
| Мощность канала +12V, Вт (А) | 1200 (100) |
| Мощность канала +5V, Вт (А) | 125 (25) |
| Мощность канала +3,3V, Вт (А) | 82,5 (25) |
| Комбинированная мощность +3,5V и +5V, Вт | 125 |
| Мощность канала –12, Вт (А) | 6 (0,5) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 200–240 |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 135х135х25 |
| Тип подшипника | Гидродинамический |
| Количество кабелей/разъемов для CPU | 3/1x EPS12V (4+4) |
| Количество кабелей/разъемов для PCIe 5.1 | 4/1 (16) |
| Количество кабелей/разъемов для PCIe | 4/1x (6+2) |
| Количество кабелей/разъемов для SATA | 5/18 |
| Количество кабелей/разъемов для IDE | 1/3 |
| Количество кабелей/разъемов для FDD | – |
| Защиты | OPP, OVP, UVP, OCP, OTP, SCP |
| Размеры (ШхВхГ), мм | 150х86х210 |
| Гарантия, мес | 144 |
| Стоимость, грн | 30559 |

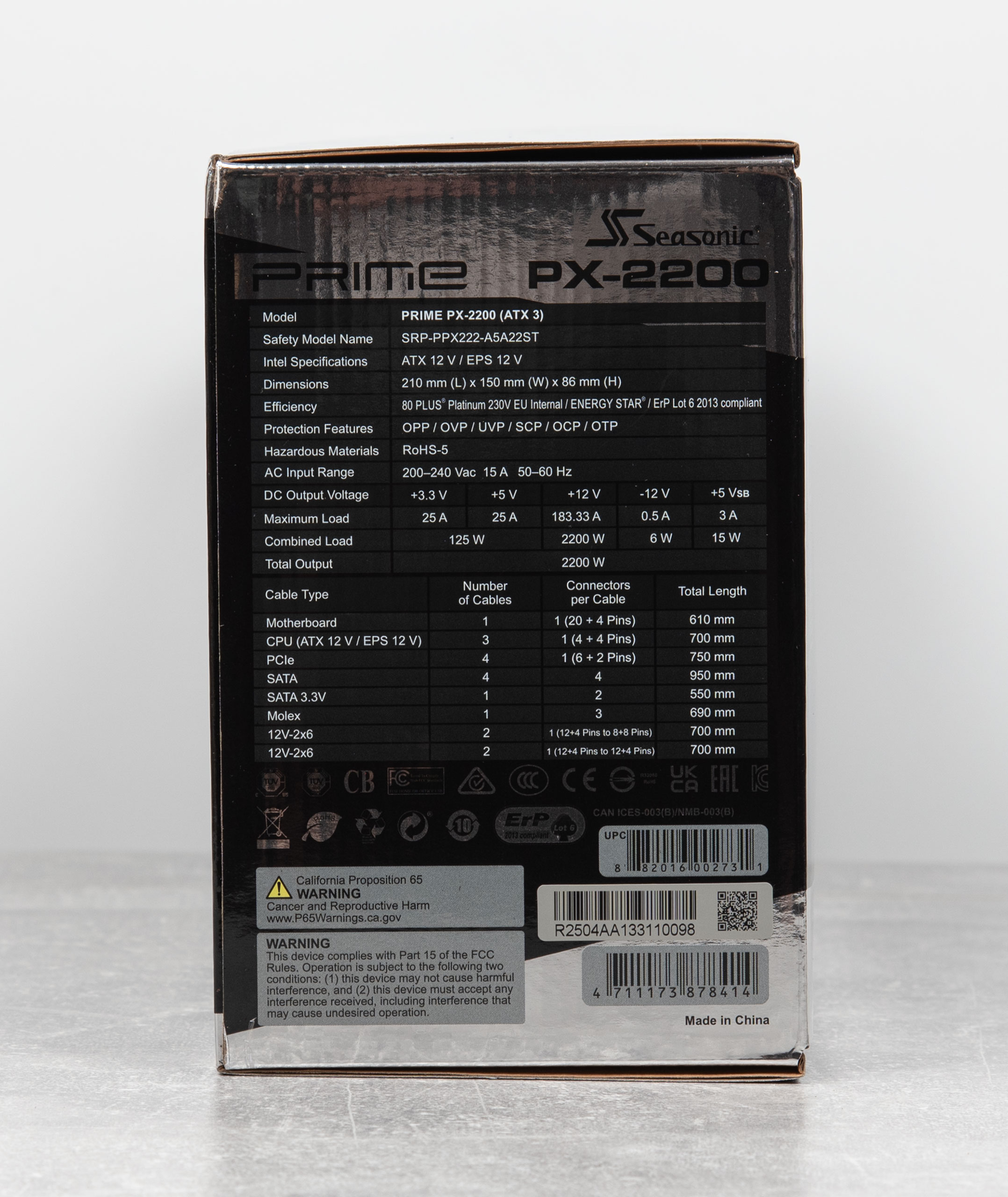

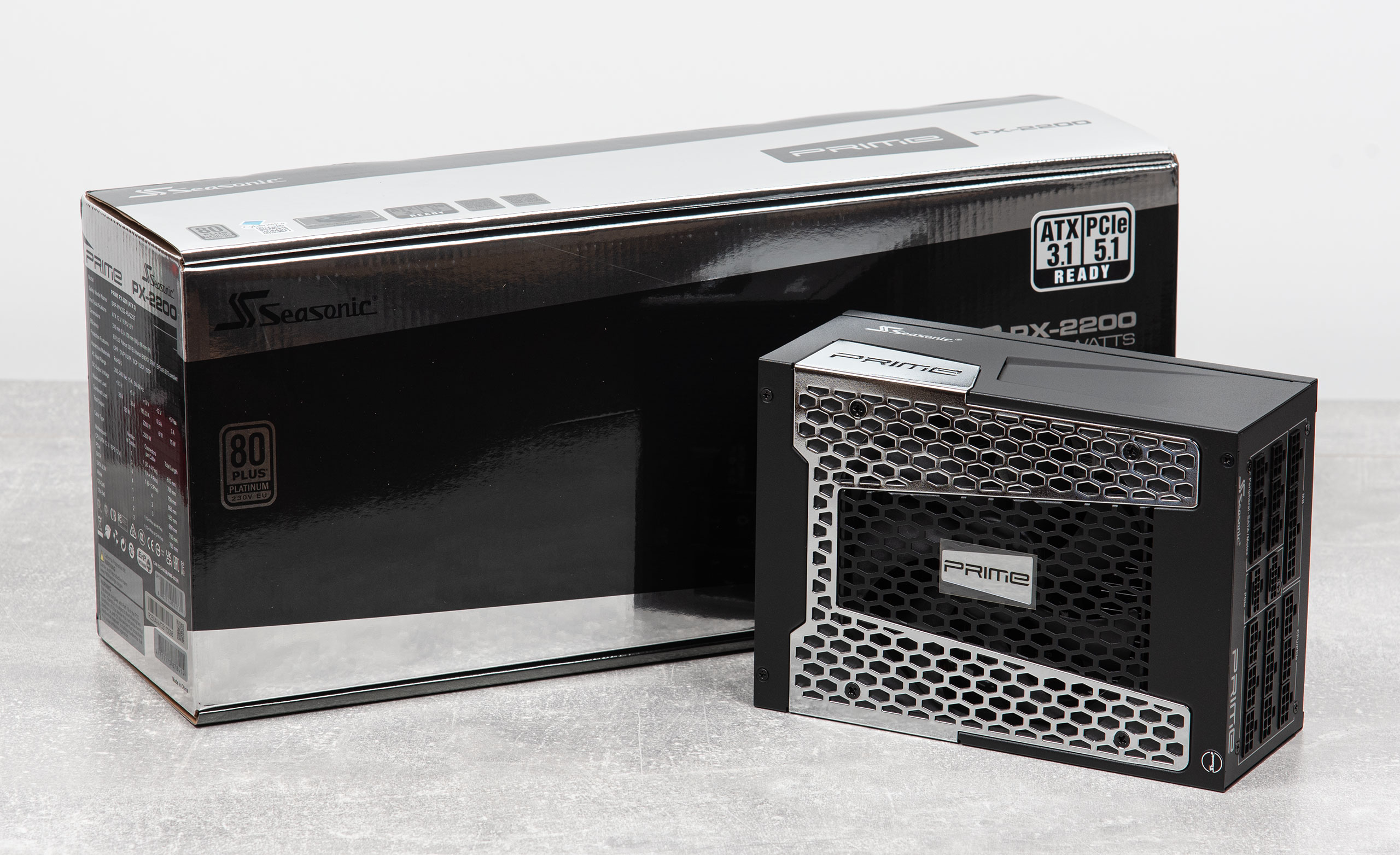

Блок питания поставляется в большой коробке в черно серебристой расцветке, на задней грани которой присутствует информация о технических особенностях модели, а боковой — технические характеристики и информация о комплекте кабелей.

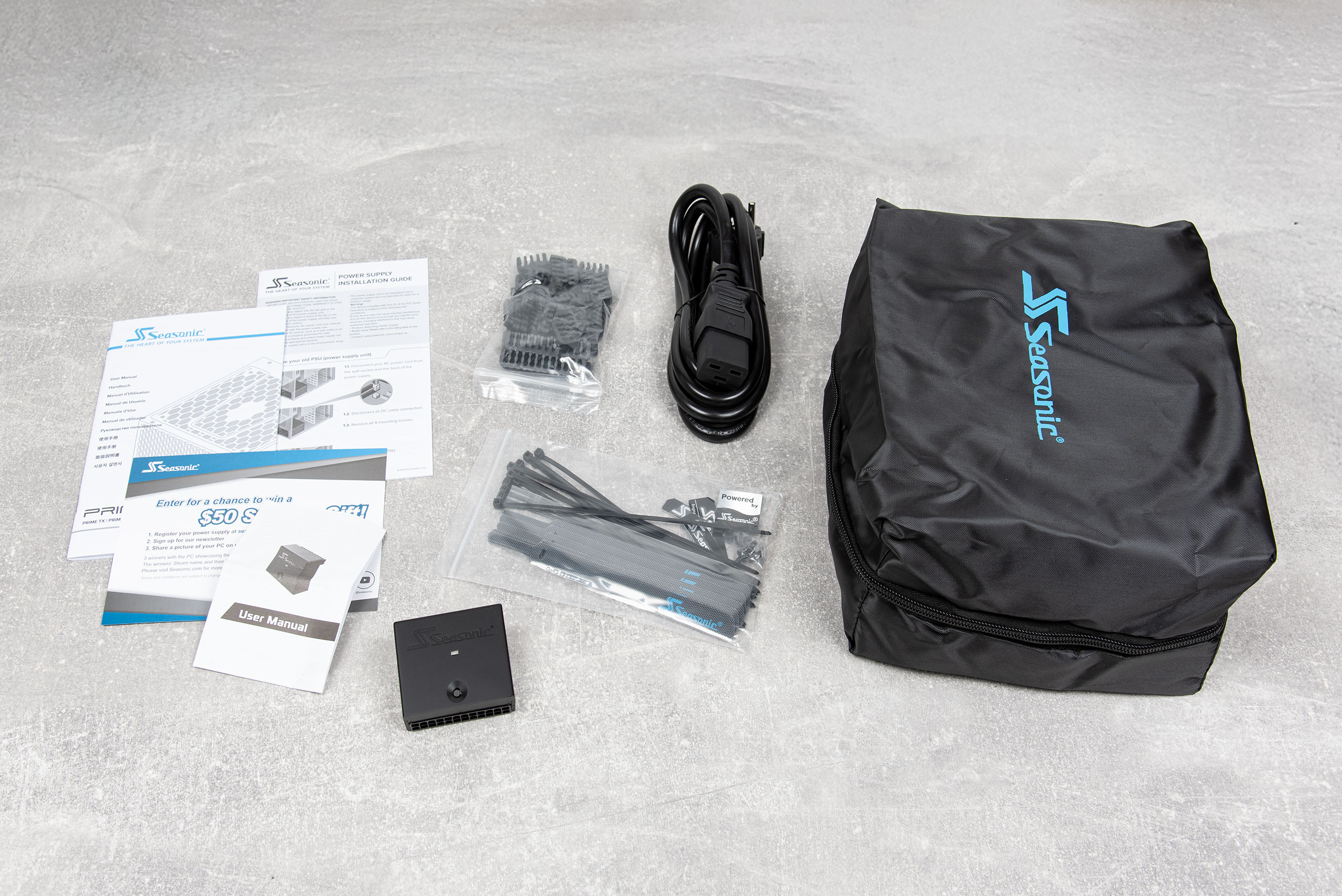

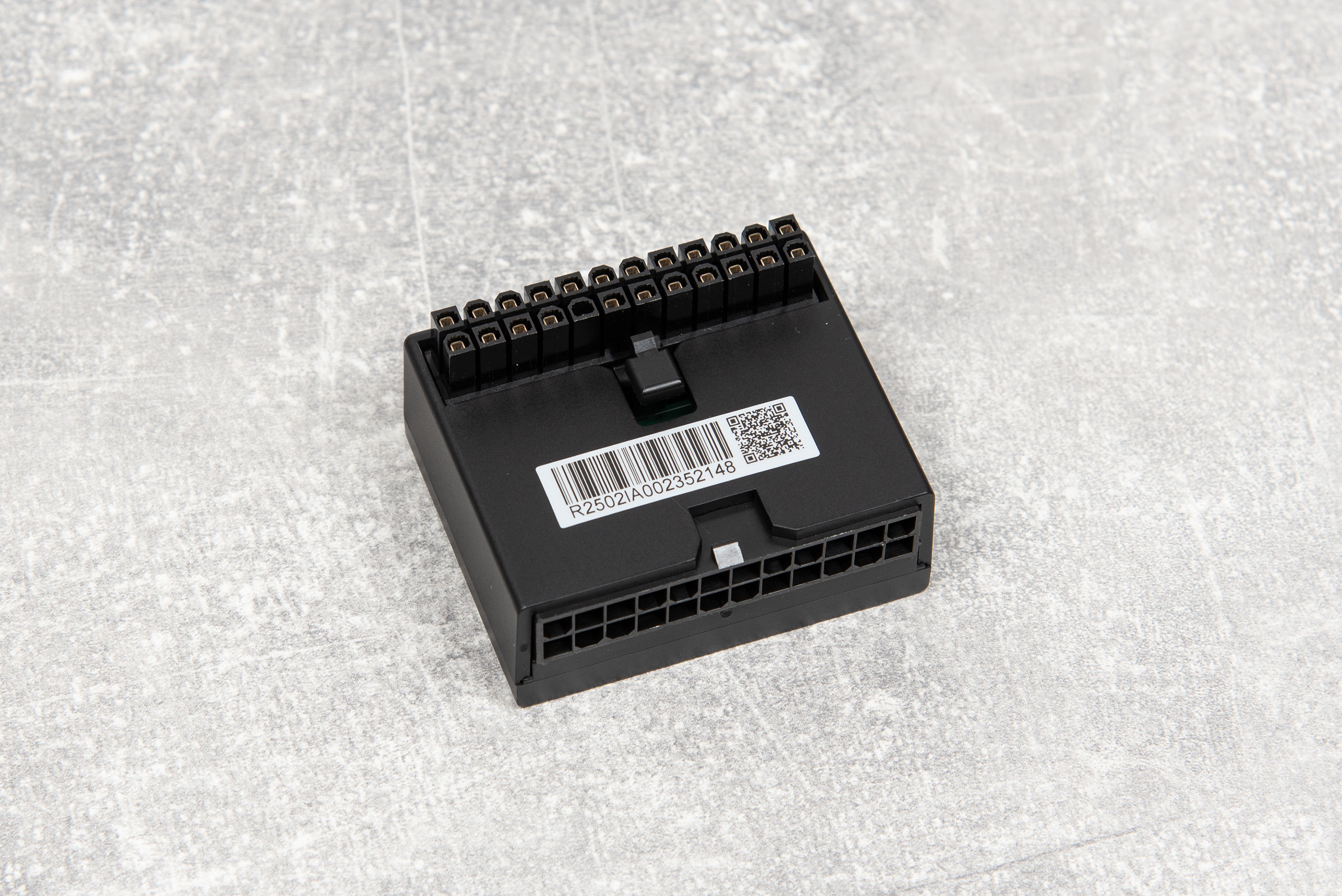

В комплект поставки входит сетевой кабель, набор модульных кабелей в чехле, пакетик с крепежом, два комплекта кабельных стяжек, угловой переходник для питания материнской платы, набор гребенок для кабелей и инструкция.

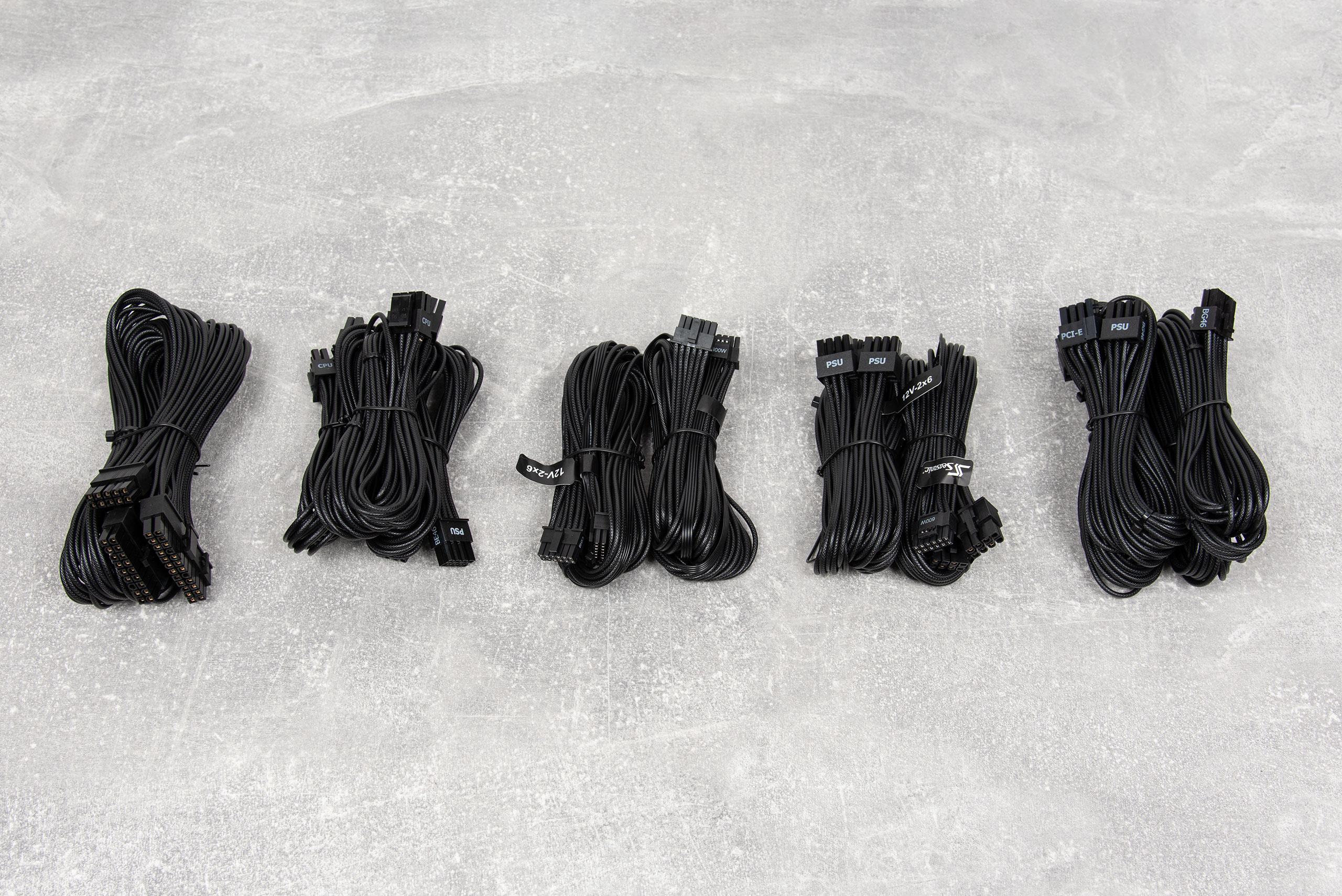

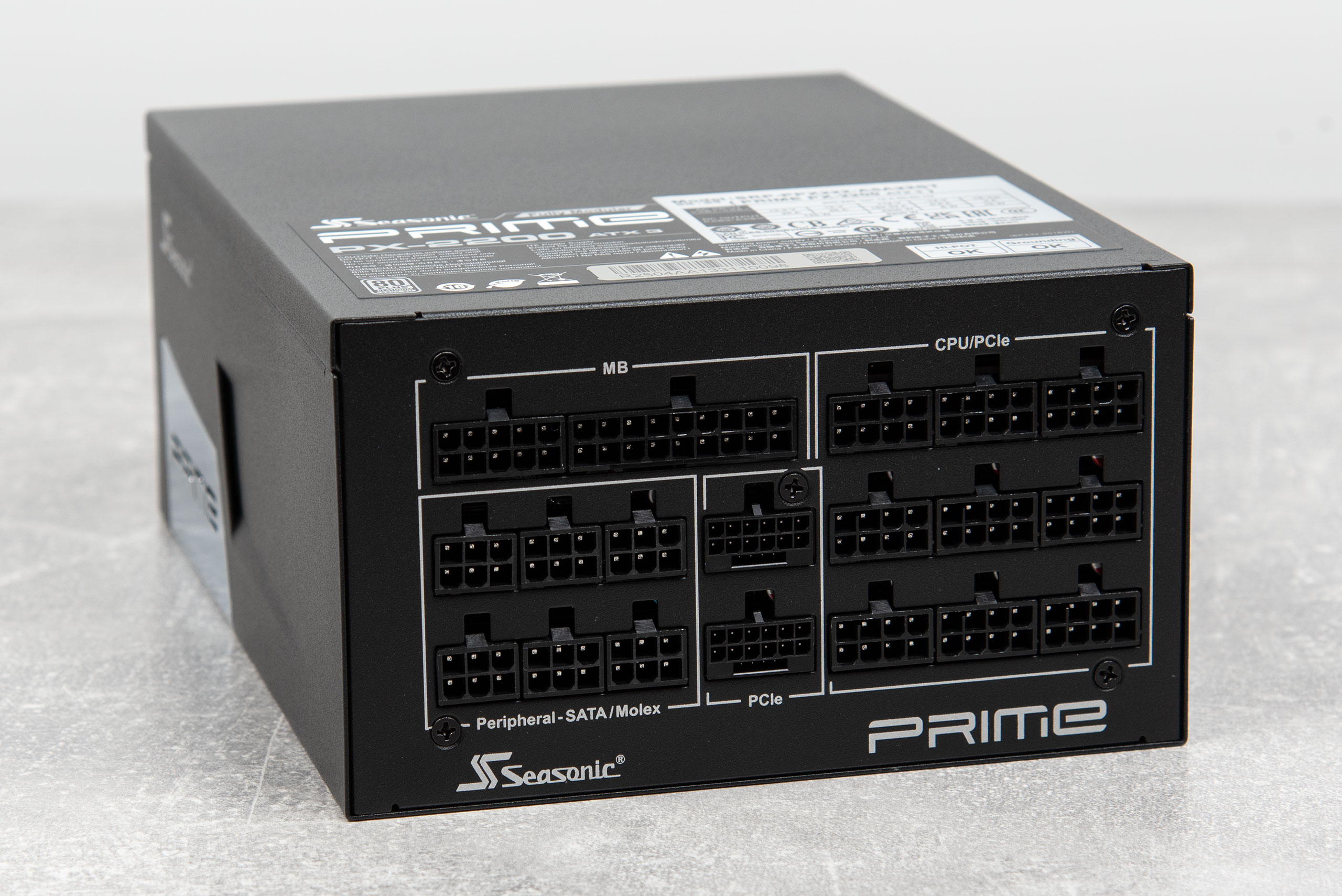

Блок питания с модульными кабелями, их количество и длина следующие:
- один для питания материнской платы (61 см);
- три с одним 8‑контактным (4+4) разъемом для питания процессора (70 см);
- два симметричных 12VHPWR с одним 16-контактным разъемом для питания видеокарты PCIe 5.1 (70 см);
- два 12VHPWR с одним 16-контактным разъемом для питания видеокарты PCIe 5.1, подключаемые в блок через два 8‑контактных коннектора (70 см);
- четыре с одним 8‑контактным (6+2) разъемом для питания видеокарты PCIe (75 см);

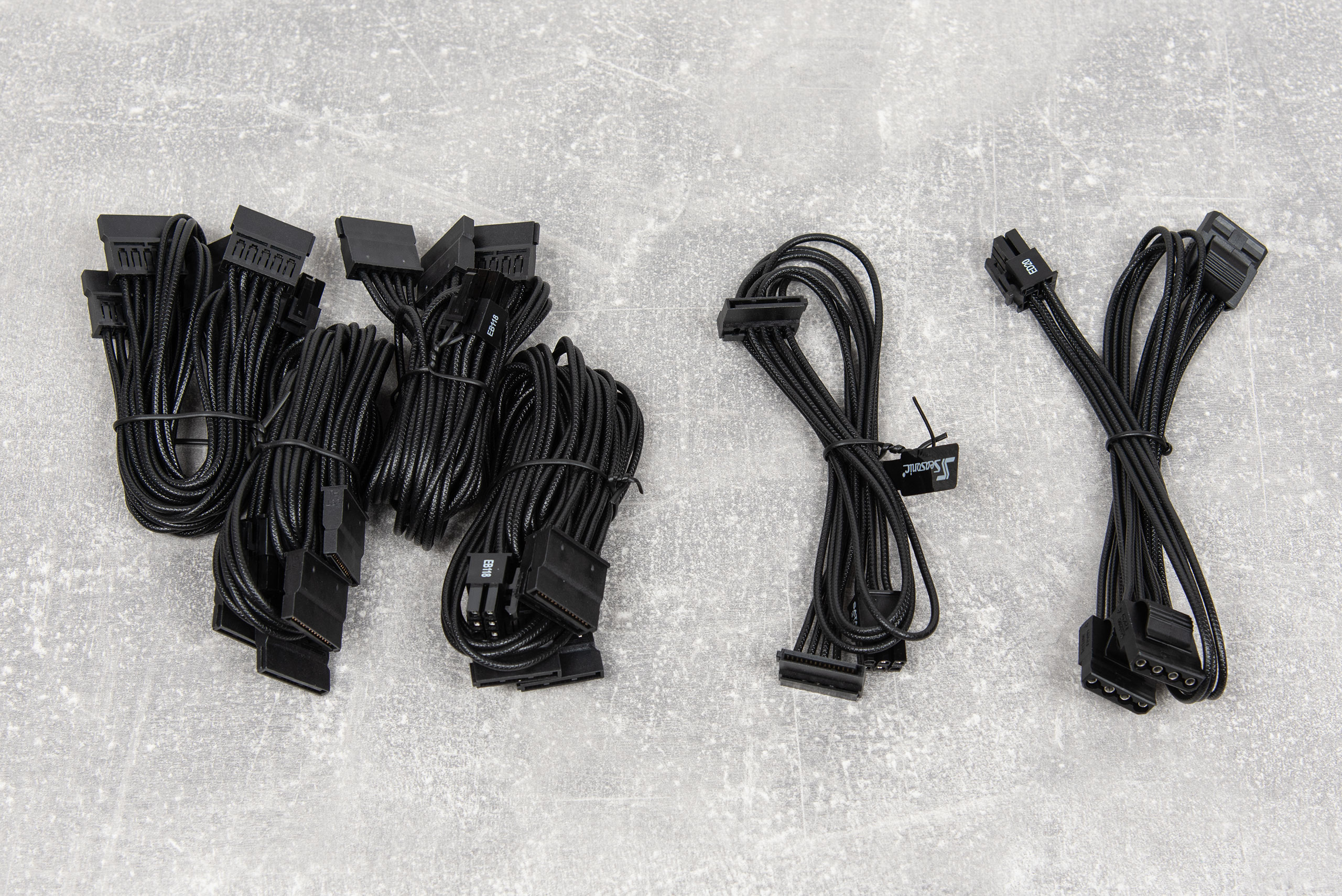

- четыре с четырьмя разъемами питания для SATA-устройств (50+15+15+15 см);
- один с двумя разъемами питания для SATA 3.3‑устройств (40+15 см);
- два с тремя разъемами питания для IDE-устройств (65+20+20 см).
Кабели выполнены из проводов в индивидуальной изоляции черного цвета. Кабели достаточно длинные, их хватит для аккуратной укладки в больших корпусах.

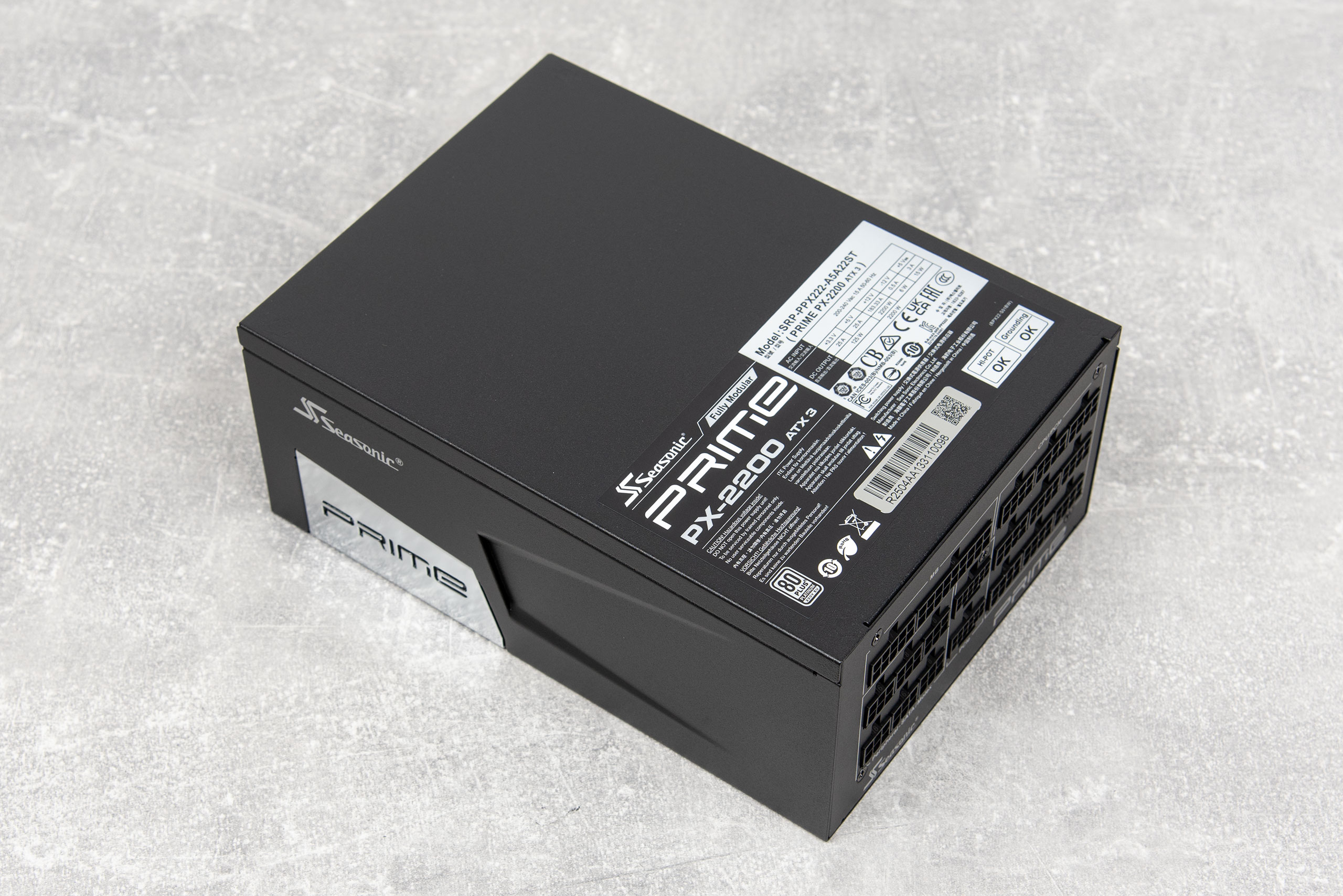

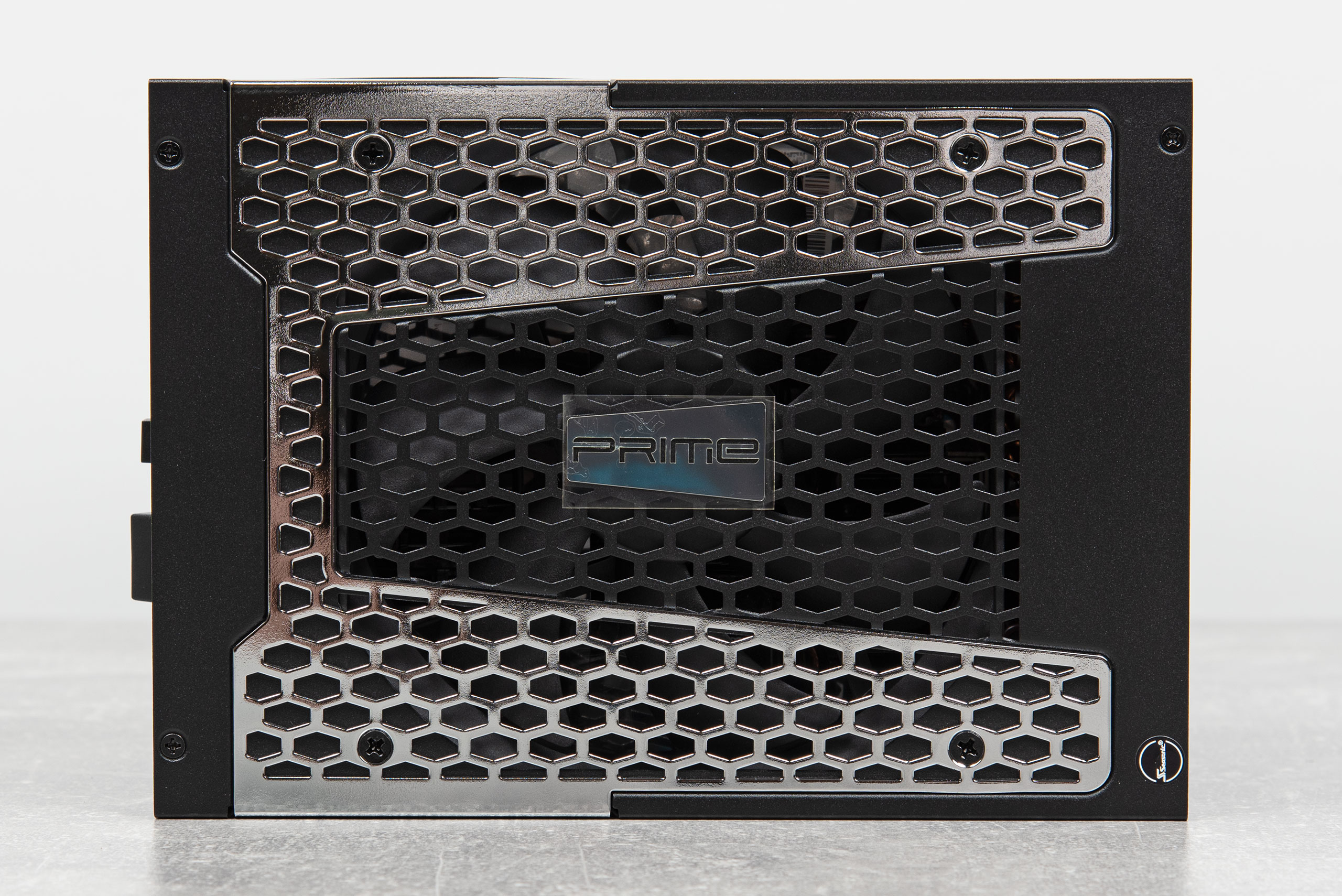

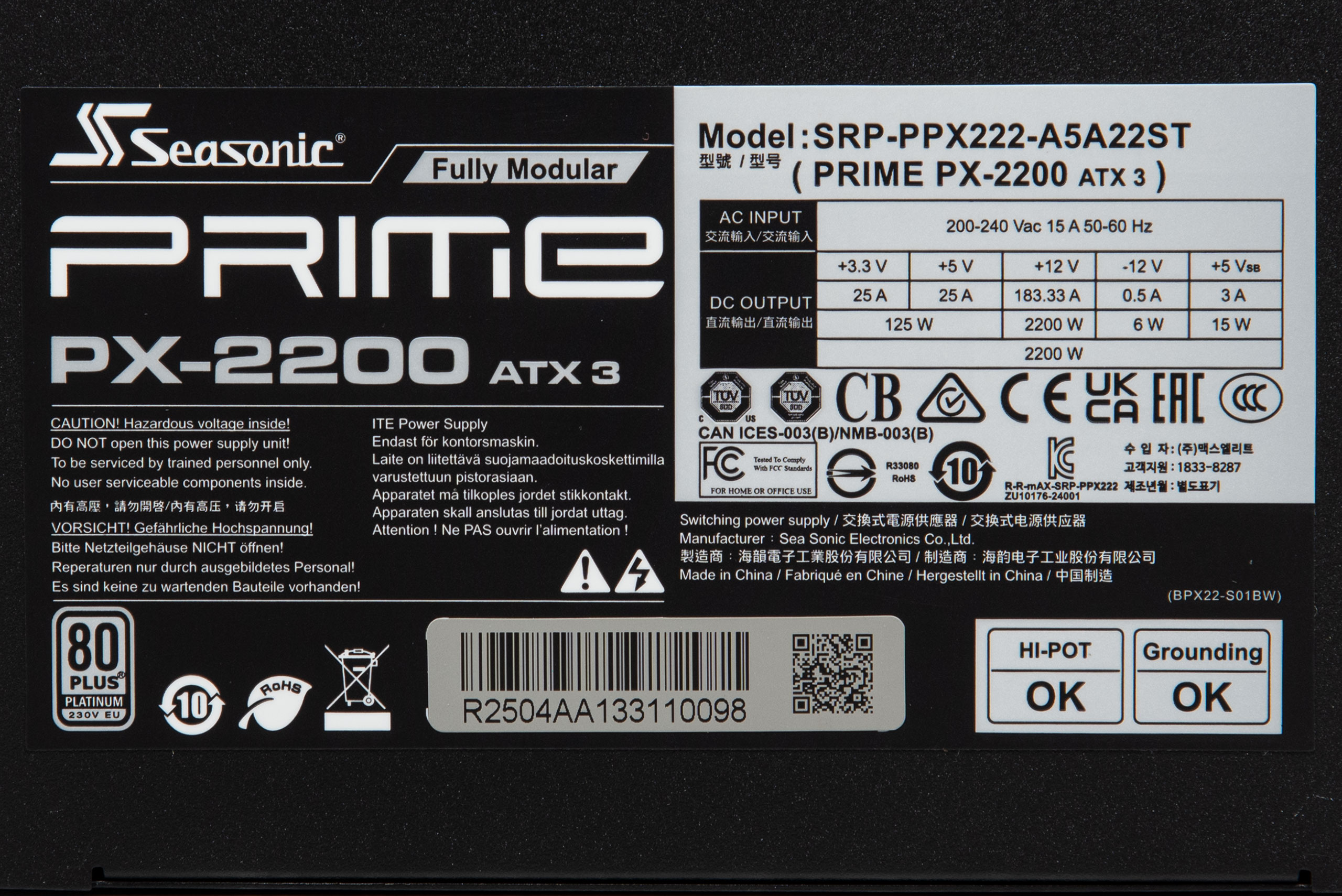

Корпус блока выполнен из стали, окрашен черной порошковой краской с серебристой декоративной вставкой, решетка вентилятора штампованная. На верхней грани присутствует наклейка с техническими характеристиками.

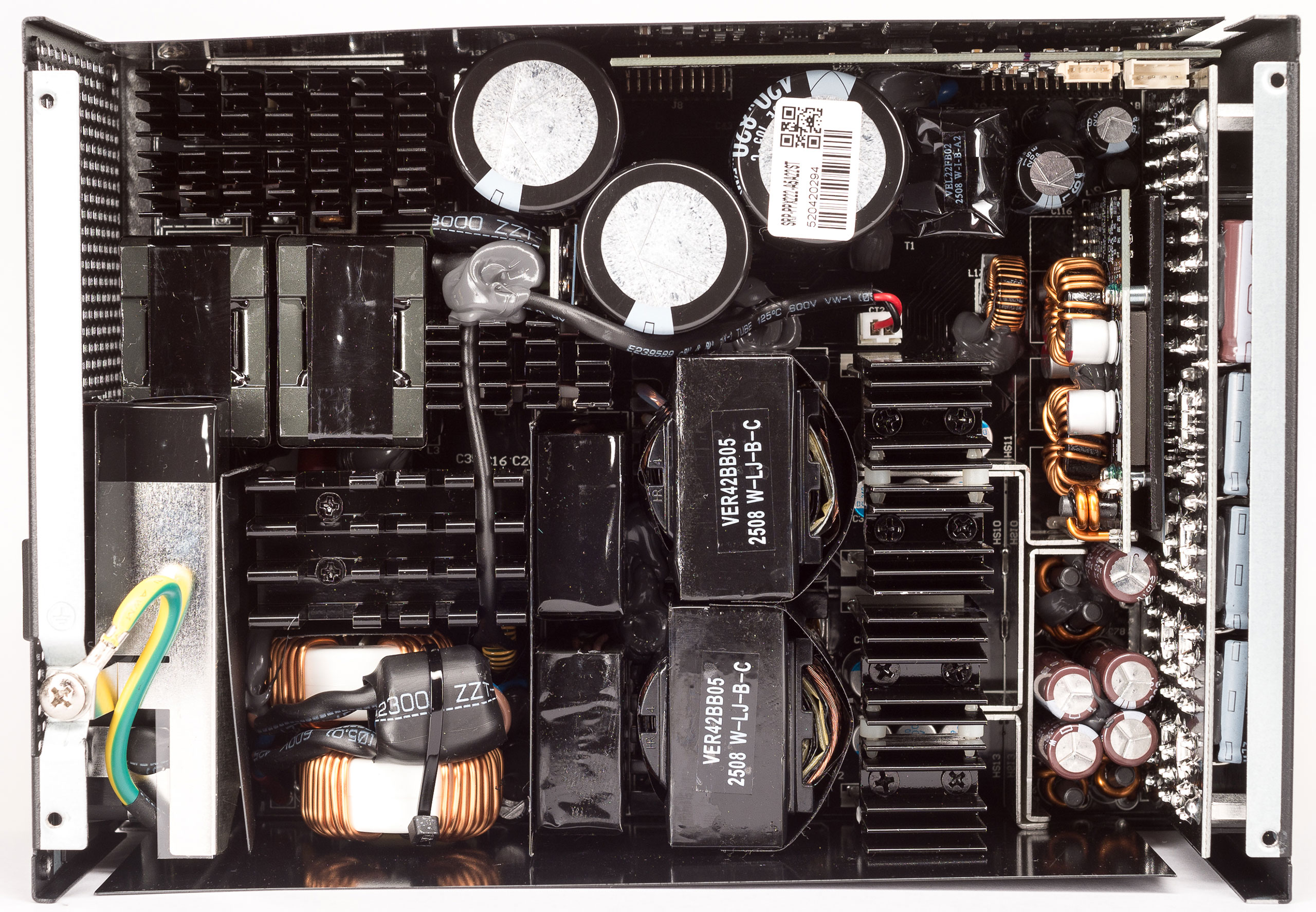

Блок построен по современной топологии, с активным корректором коэффициента мощности (APFC) и диапазоном входного напряжения 200–240 В. Силовой резонансный LLC-преобразователь по линии +12 В выполнен с синхронным выпрямителем, есть DC/DC-преобразователи для линий +5 В и +3,3 В.

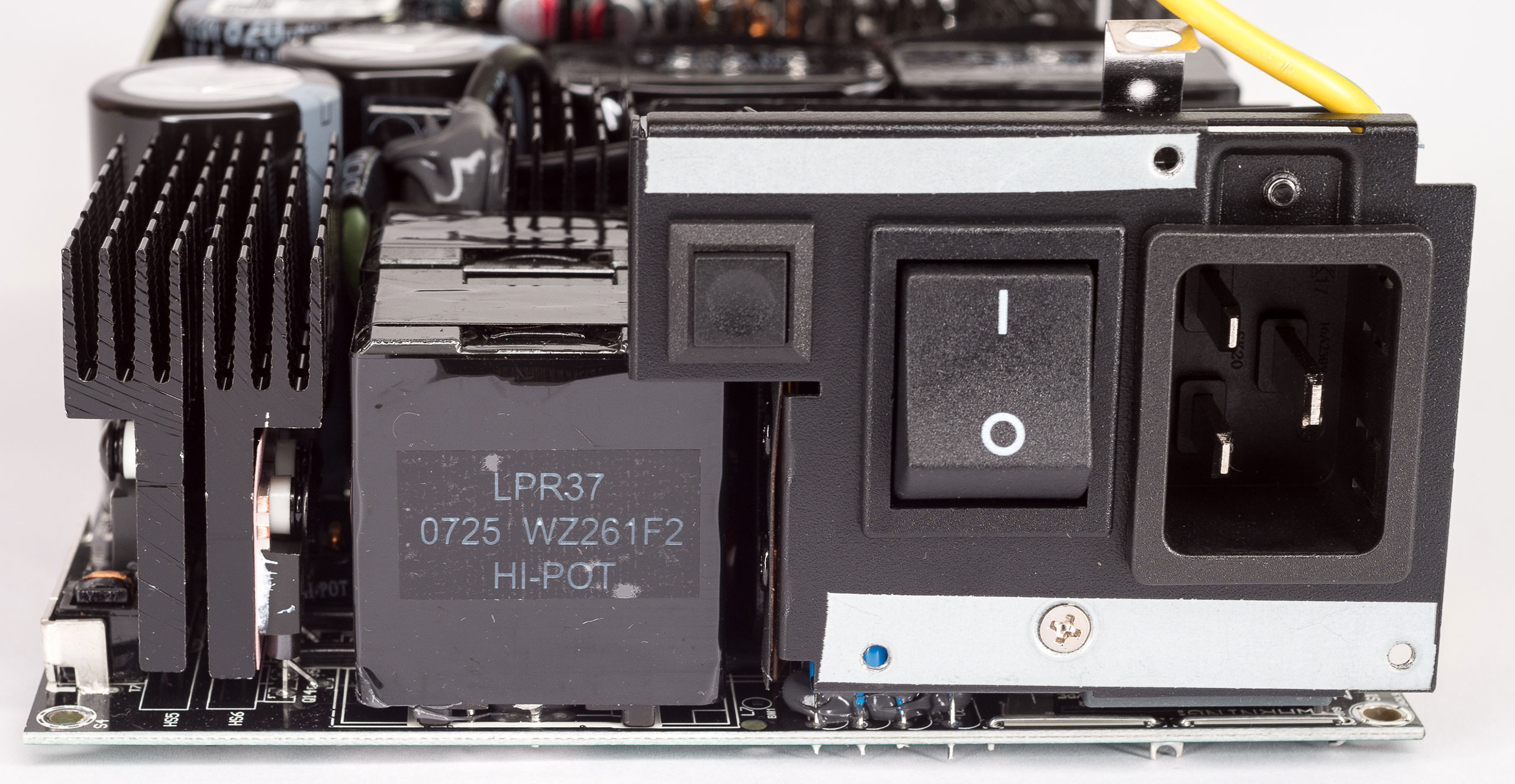

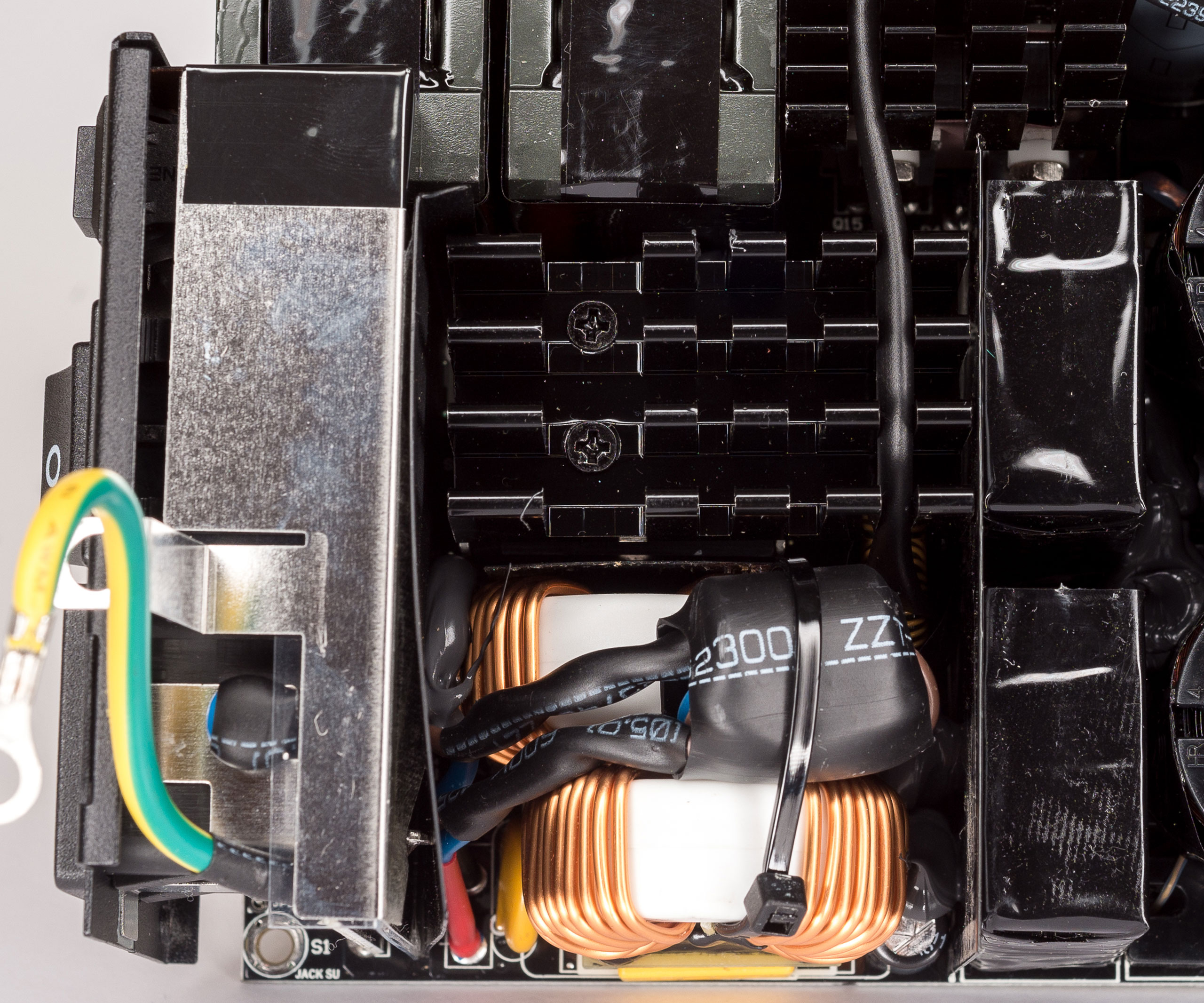

По входу распаян полноценный фильтр импульсных помех второго порядка. Входной выпрямитель состоит из трех диодных сборок, включенных параллельно и установленных на отдельный радиатор, их тип рассмотреть не удалось.

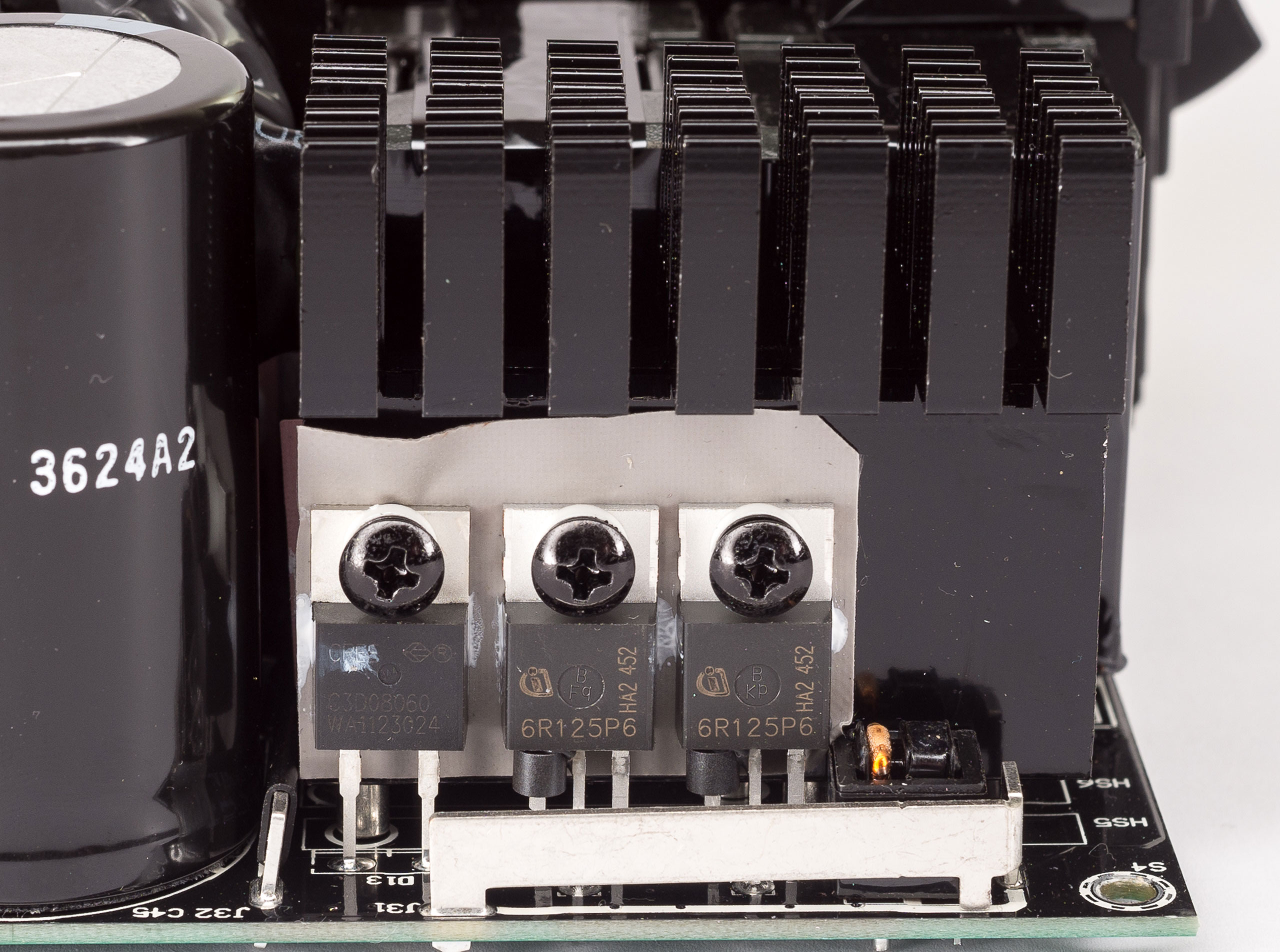

APFC двухфазный для уменьшения уровня гармоник в сеть, в силовой части установлена пара SiC-диодов C3D08060 (8 A, 600 В) и четыре транзистора IPP60R125P6 (30 A, 650 В). Управляет корректором контролер UCC28070, установленный на отдельной плате.

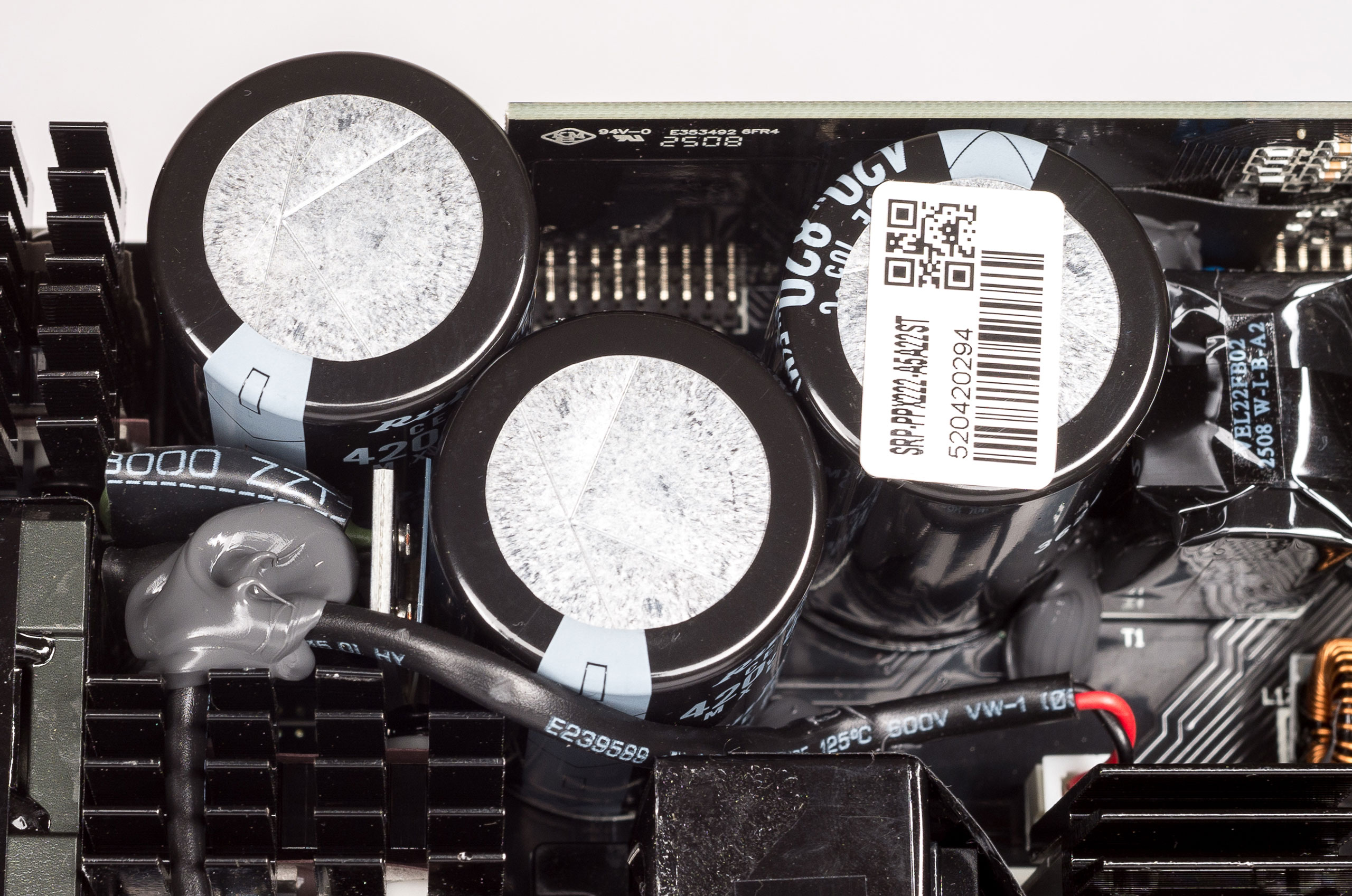

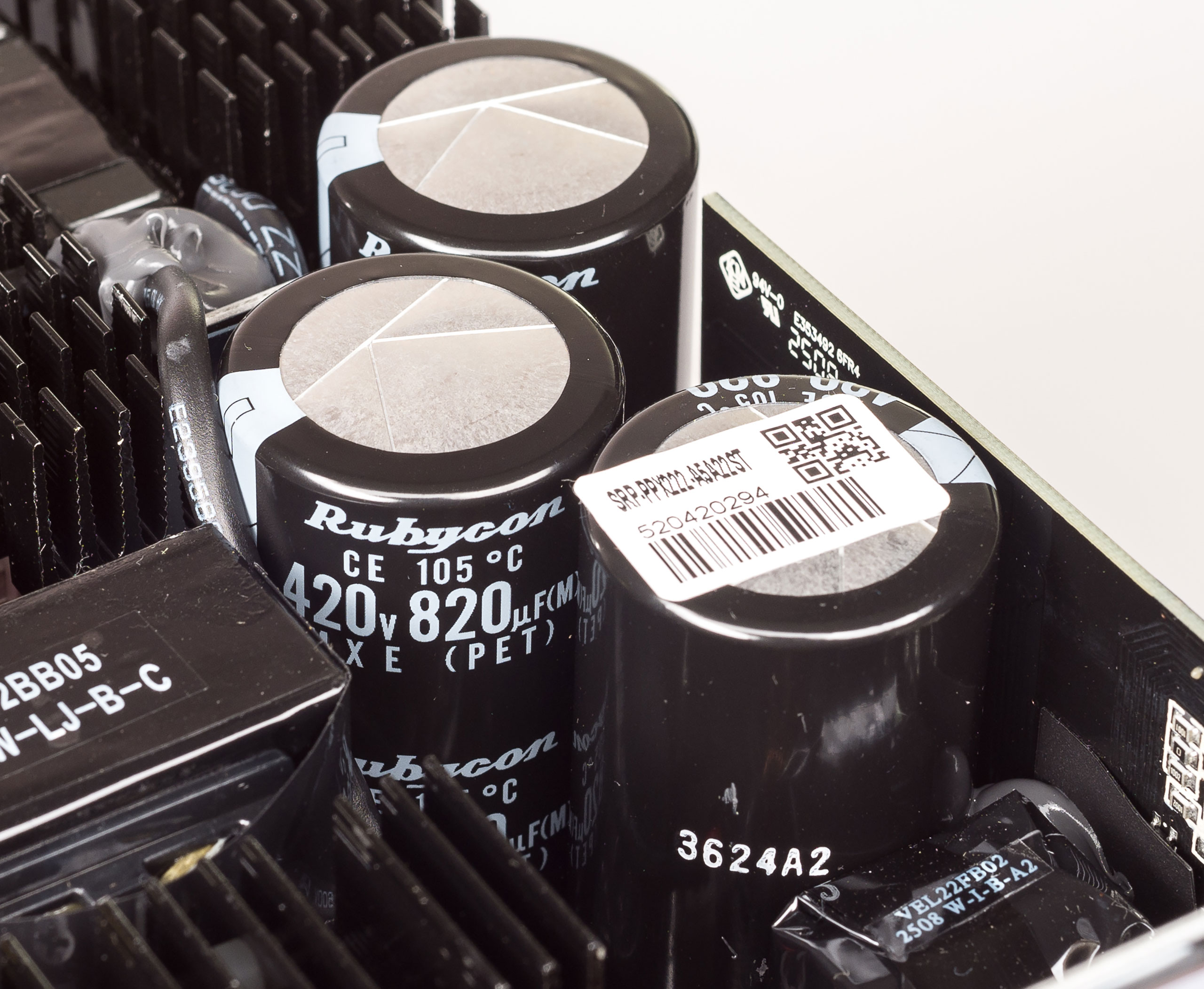

Высоковольтный фильтр выполнен на трех электролитических конденсаторах емкостью 820 мкФ и рабочим напряжением 420 В (105 °C) производства фирмы Rubycon. Общая емкость фильтра составляет 2460 мкФ.

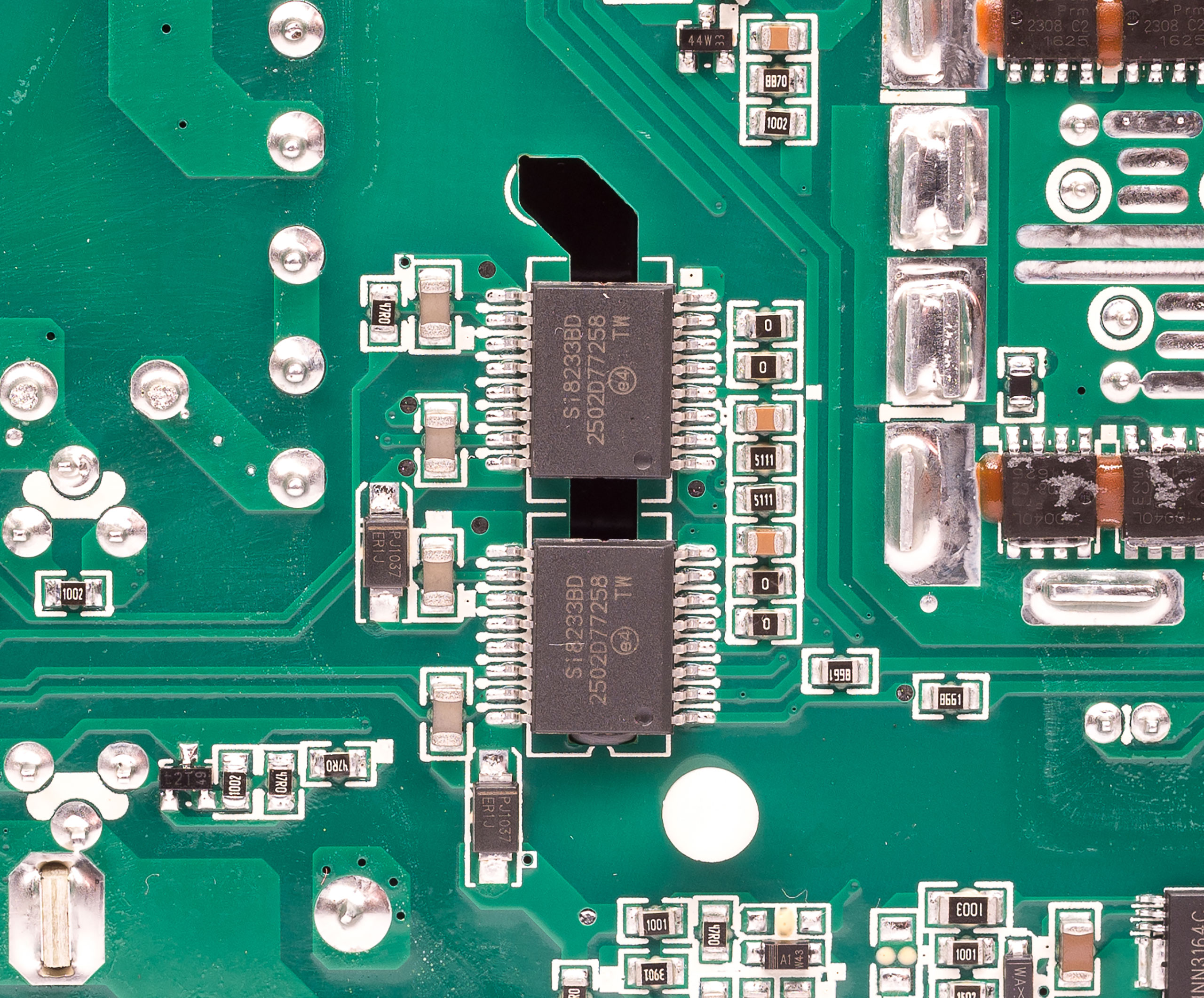

Силовой резонансный LLC-преобразователь построен по мостовой схеме на четырех транзисторах, установленных на отдельном небольшом радиаторе, их тип рассмотреть не удалось. Управляет преобразователем контролер CM6901T2X через два изолированных драйвера Si8233BD.

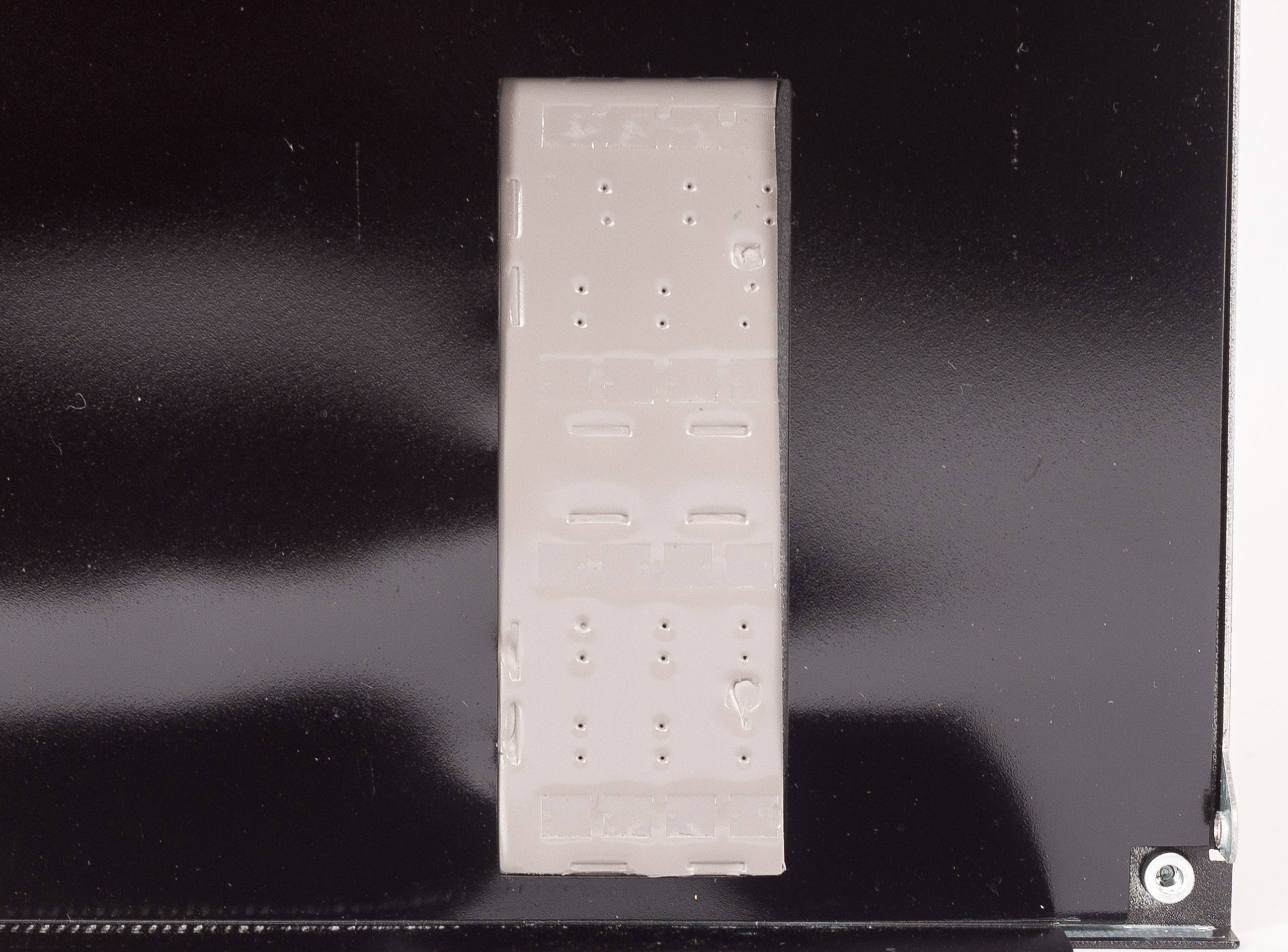

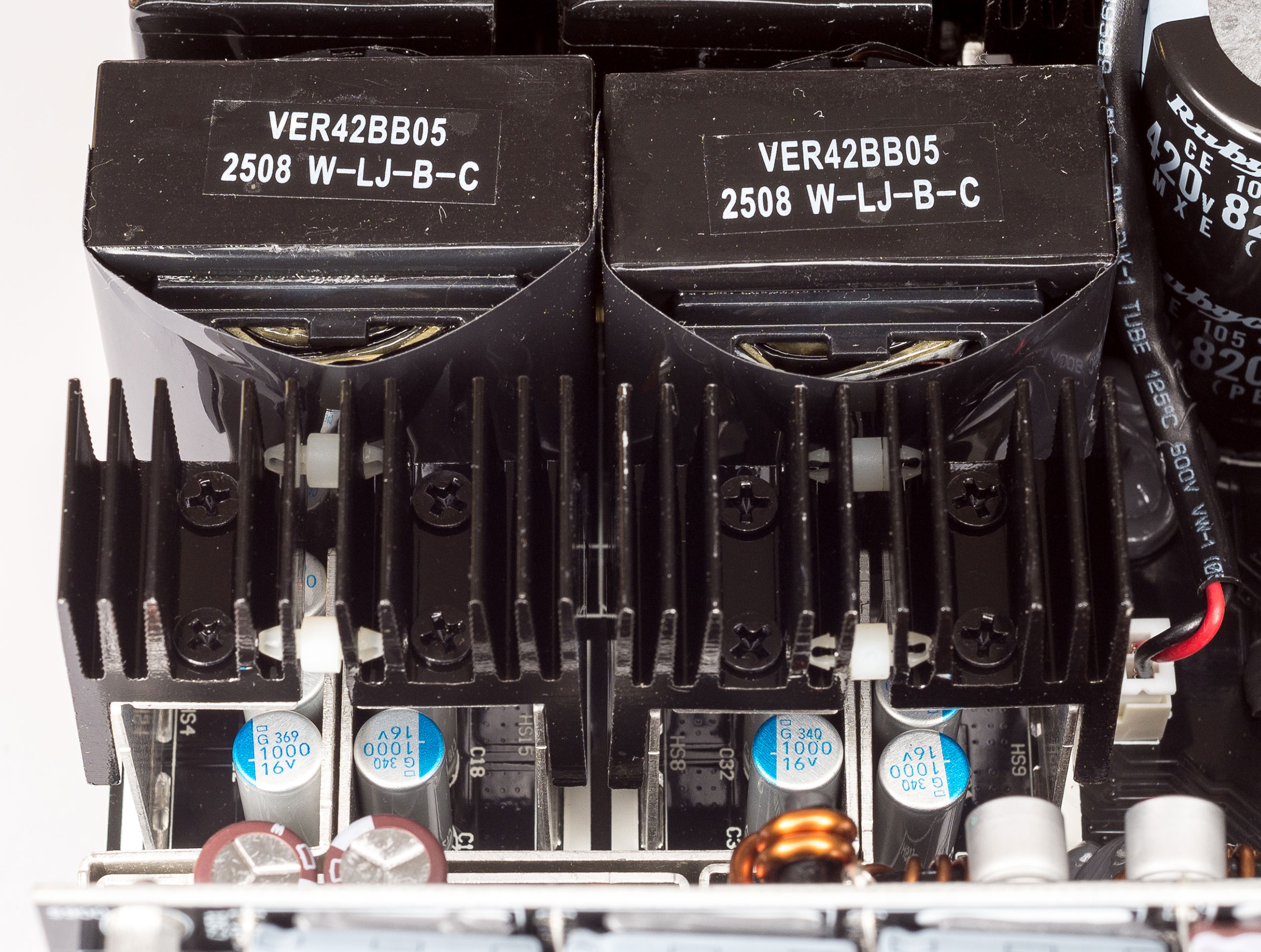

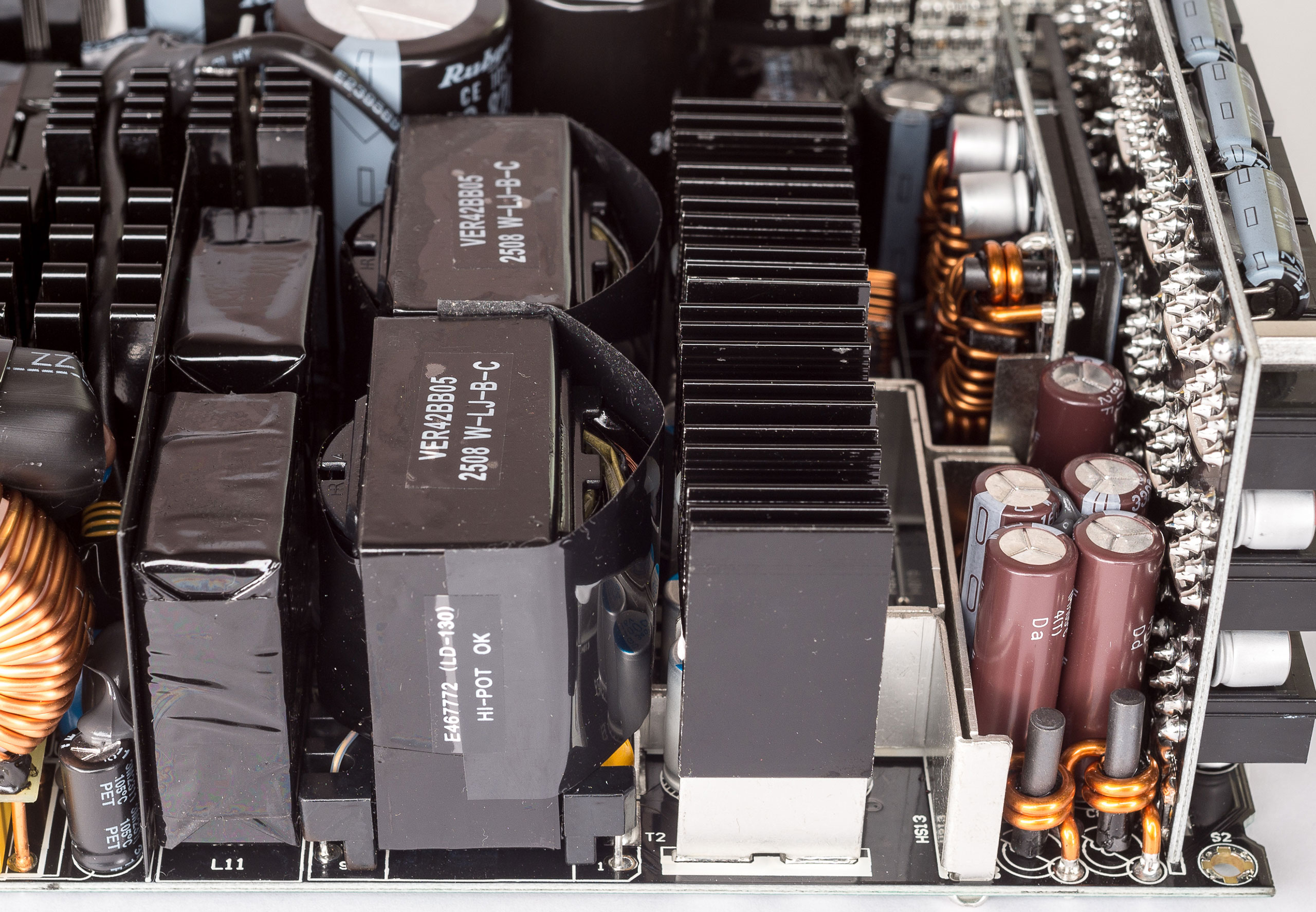

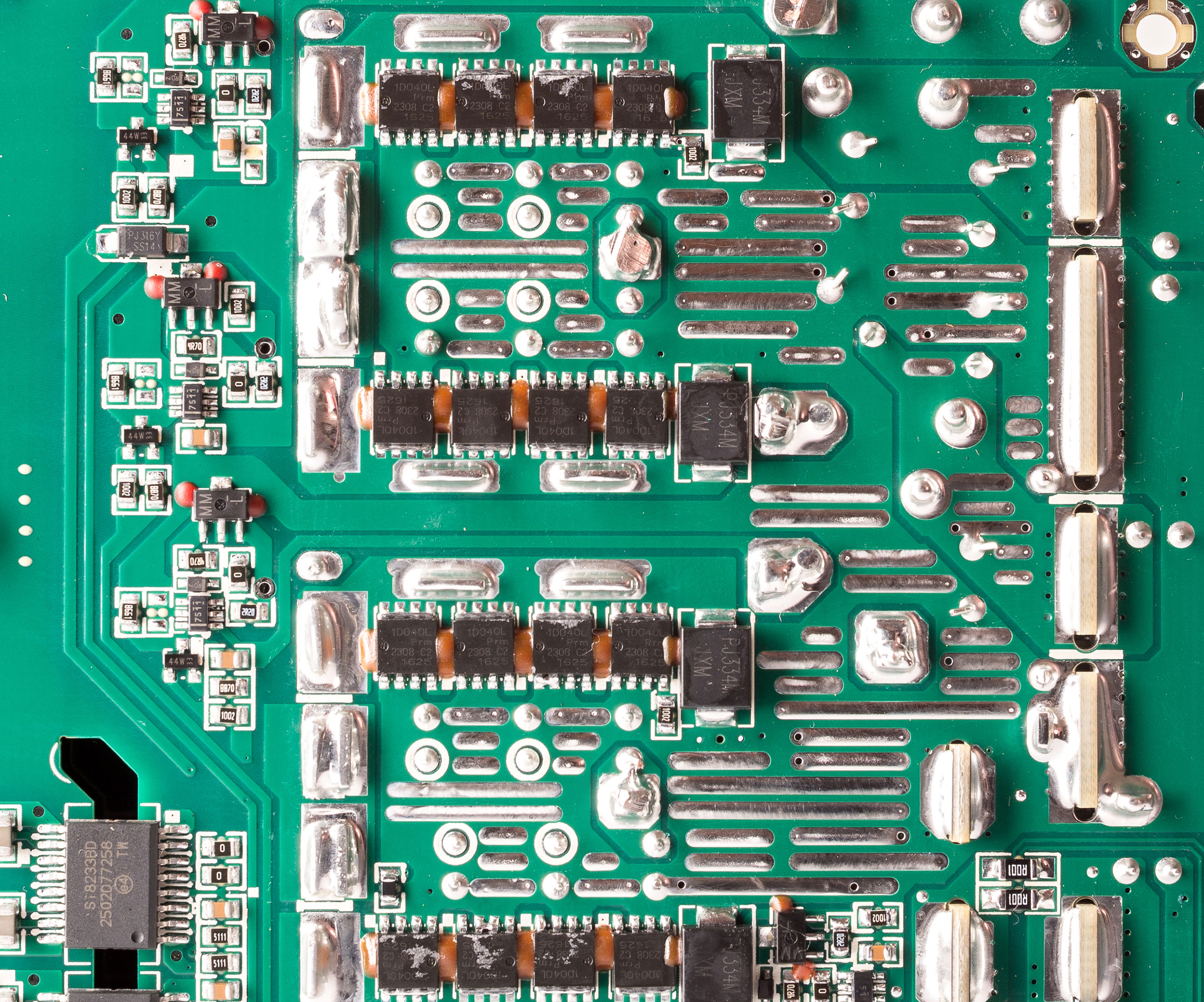

Силовой преобразователь нагружен на два силовых трансформатора с двумя резонансными дросселями. На выходе каждого трансформатора установлены отдельные синхронные выпрямители, которые работают параллельно на общую линию +12 В. В синхронных выпрямителях установлено шестнадцать транзисторов PSMN1R0-40YLD (280 A, 40 В, 1,1 мОм), которые распаяны на основной плате. Рядом с ними впаяны радиаторы, а также часть тепла от транзисторов отводится на корпус блока через термопрокладку.

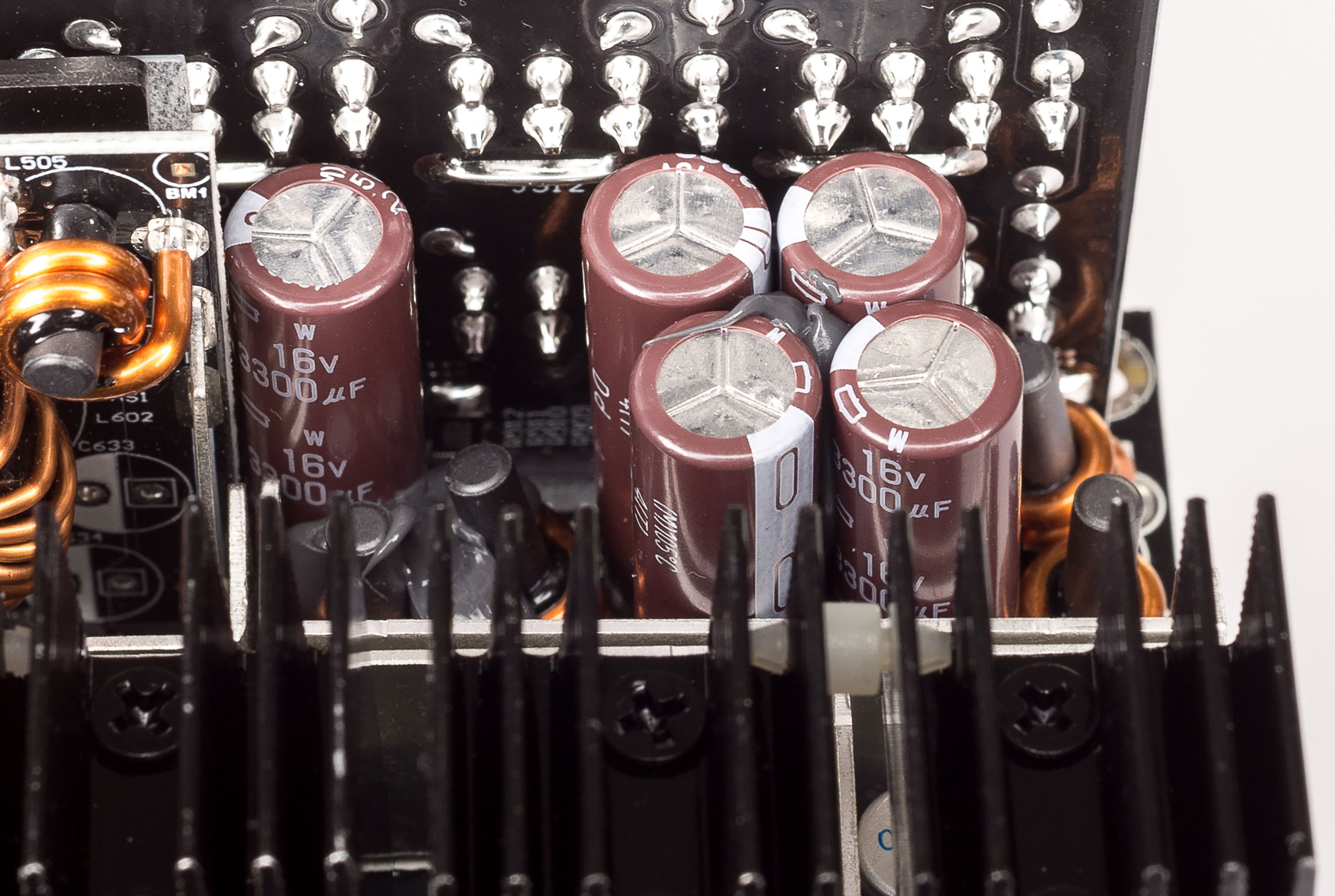

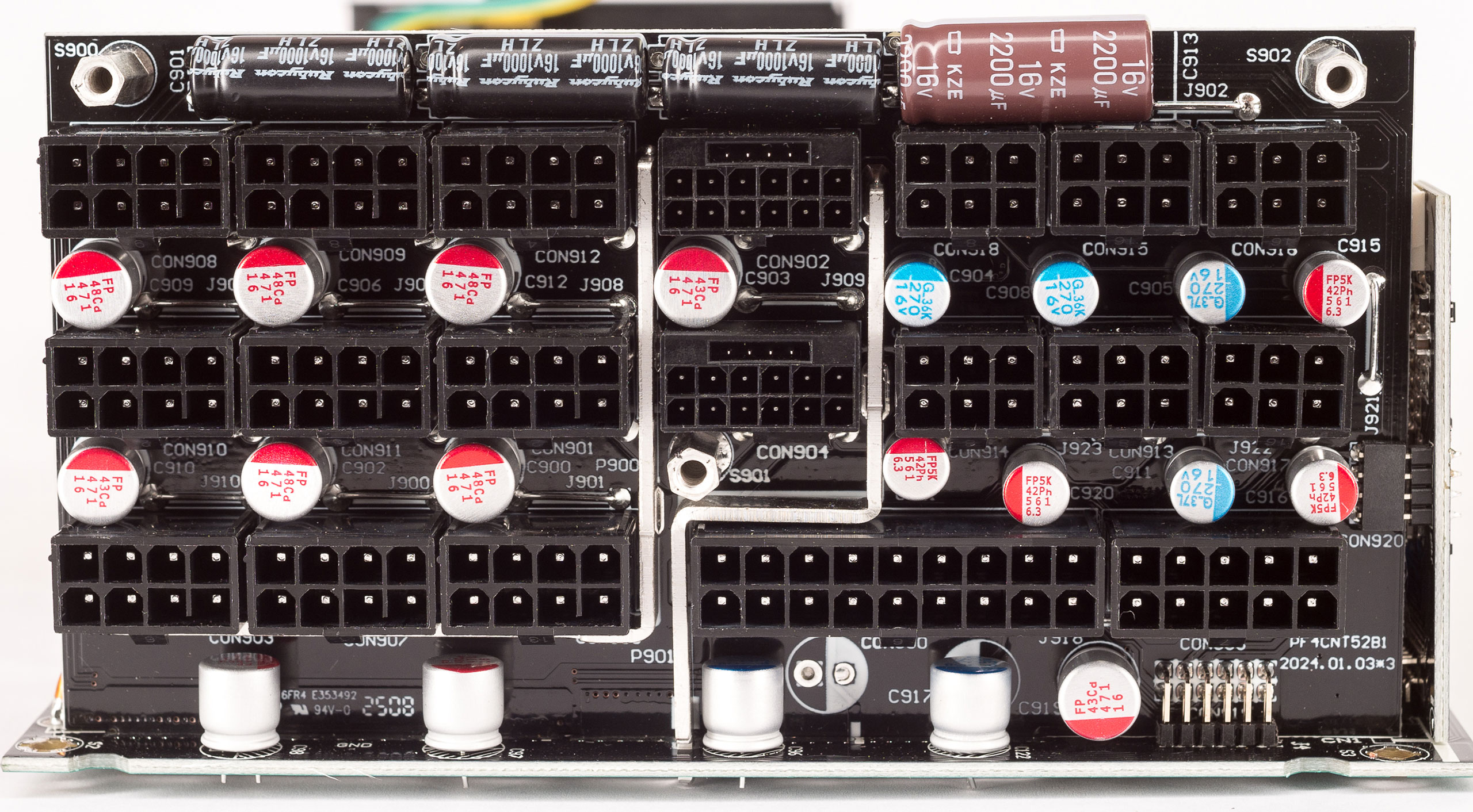

Выходное напряжение +12 В фильтруют двенадцать полимерных конденсатора емкостью 1000 мкФ на 16 В и четыре электролитических конденсатора емкостью 3300 мкФ с напряжением 16 В на 105 °C производства Nippon Chemi-Con. Для дополнительной фильтрации на плате с модульными разъемами установлена гирлянда полимерных и электролитических конденсаторов.

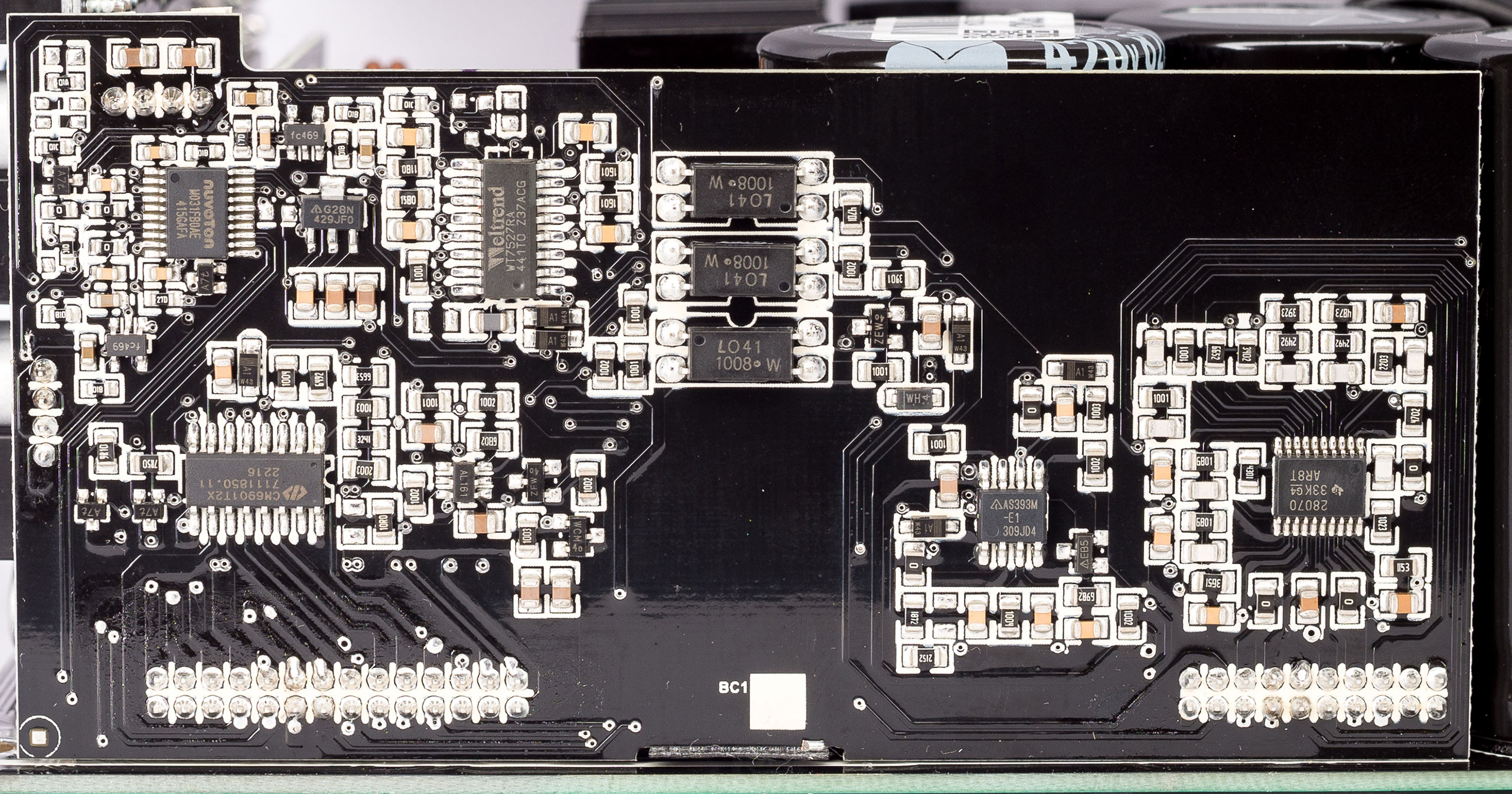

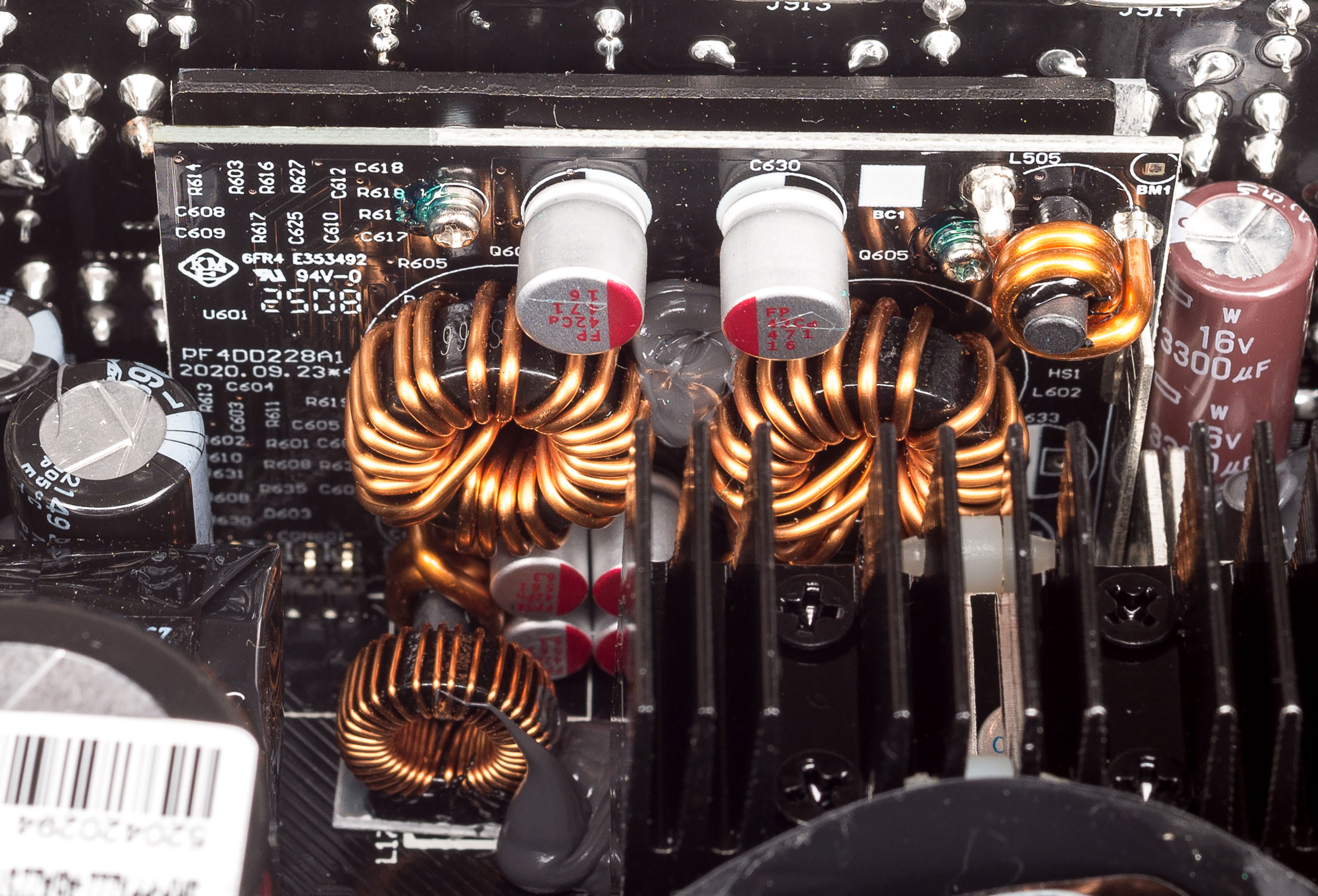

Напряжения +3,3 В и +5 В формирует понижающий DC/DC ‑преобразователь на отдельной плате, тип контролера и транзисторов рассмотреть не удалось.

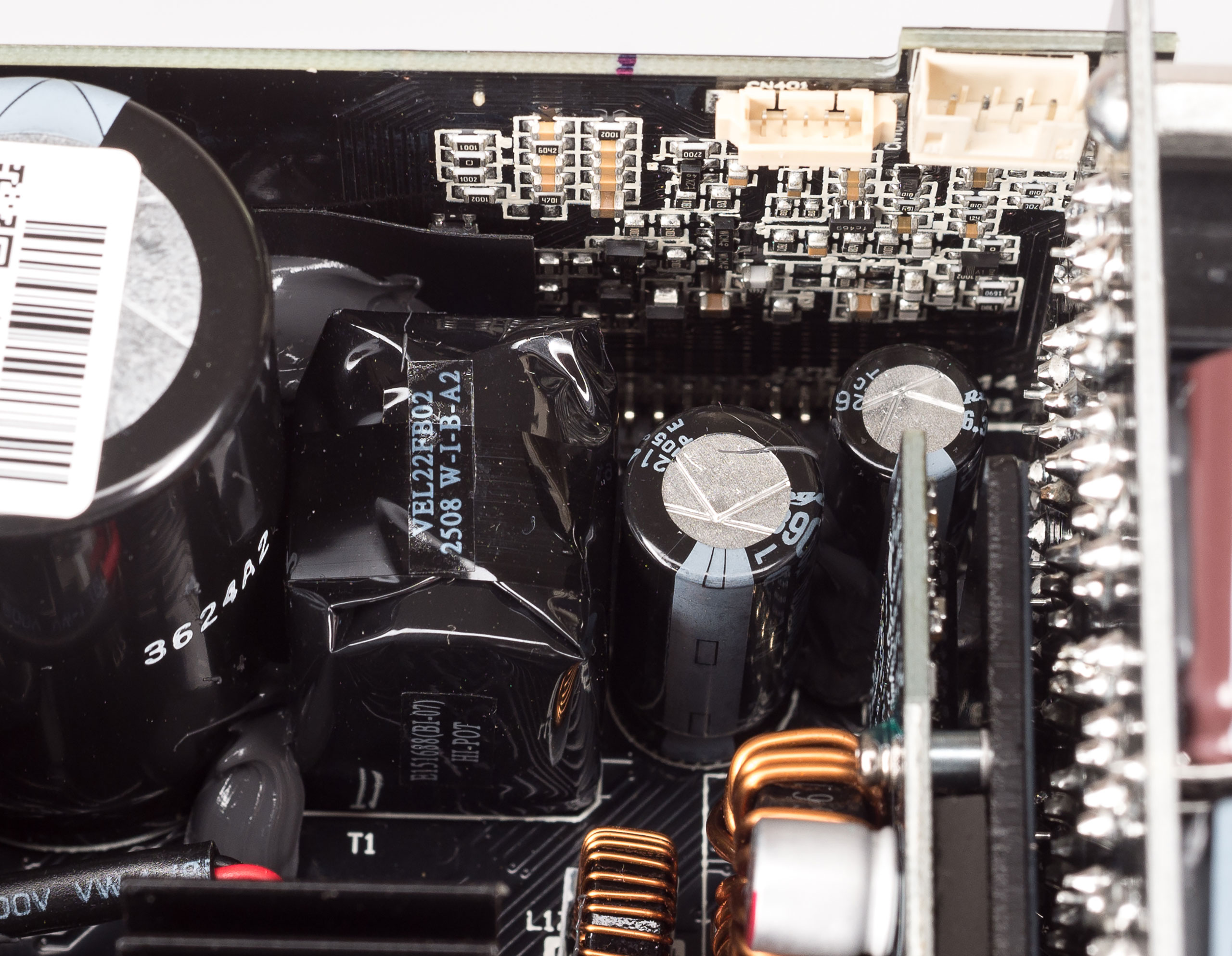

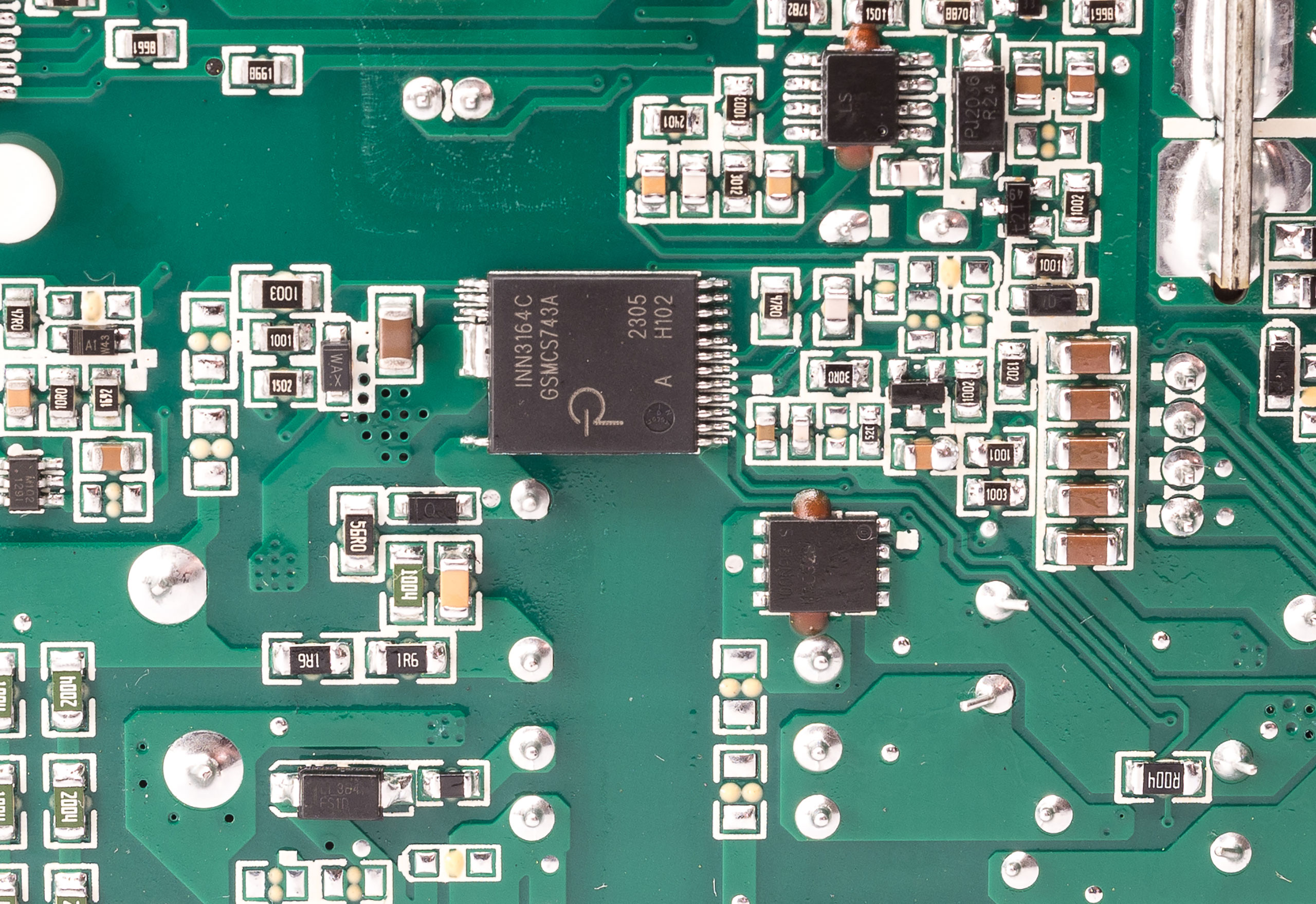

Преобразователь дежурного питания построен на контролере INN3164C с синхронным выпрямителем на транзисторе BSC100N06LS3 (55 A, 60 В). На выходе установлен конденсатор емкостью 6800 мкФ с напряжением 16 В на 105 °C производства Rubycon.
За выходными напряжениями блока следит супервизор WT7527RA от Weltrend.

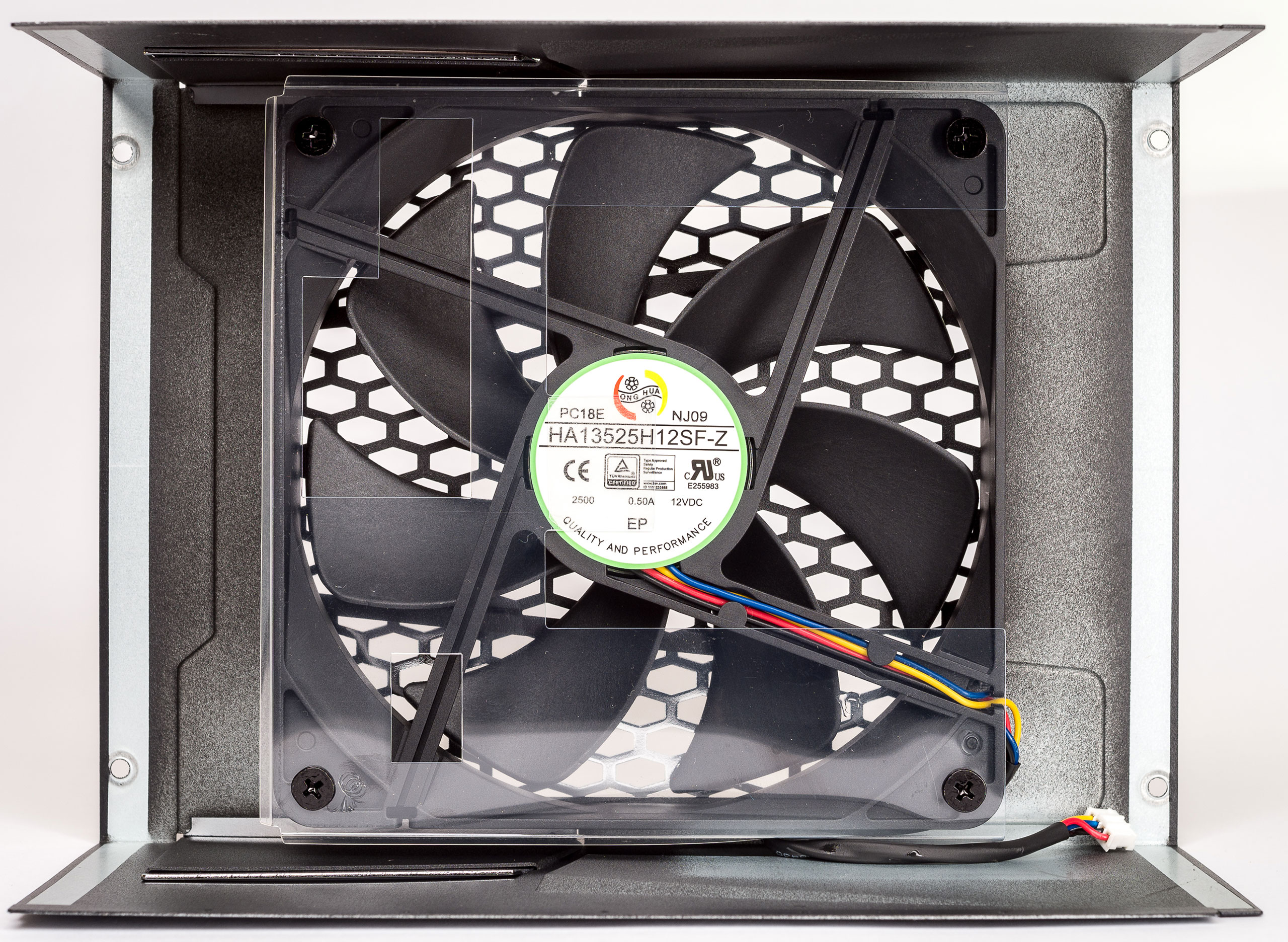

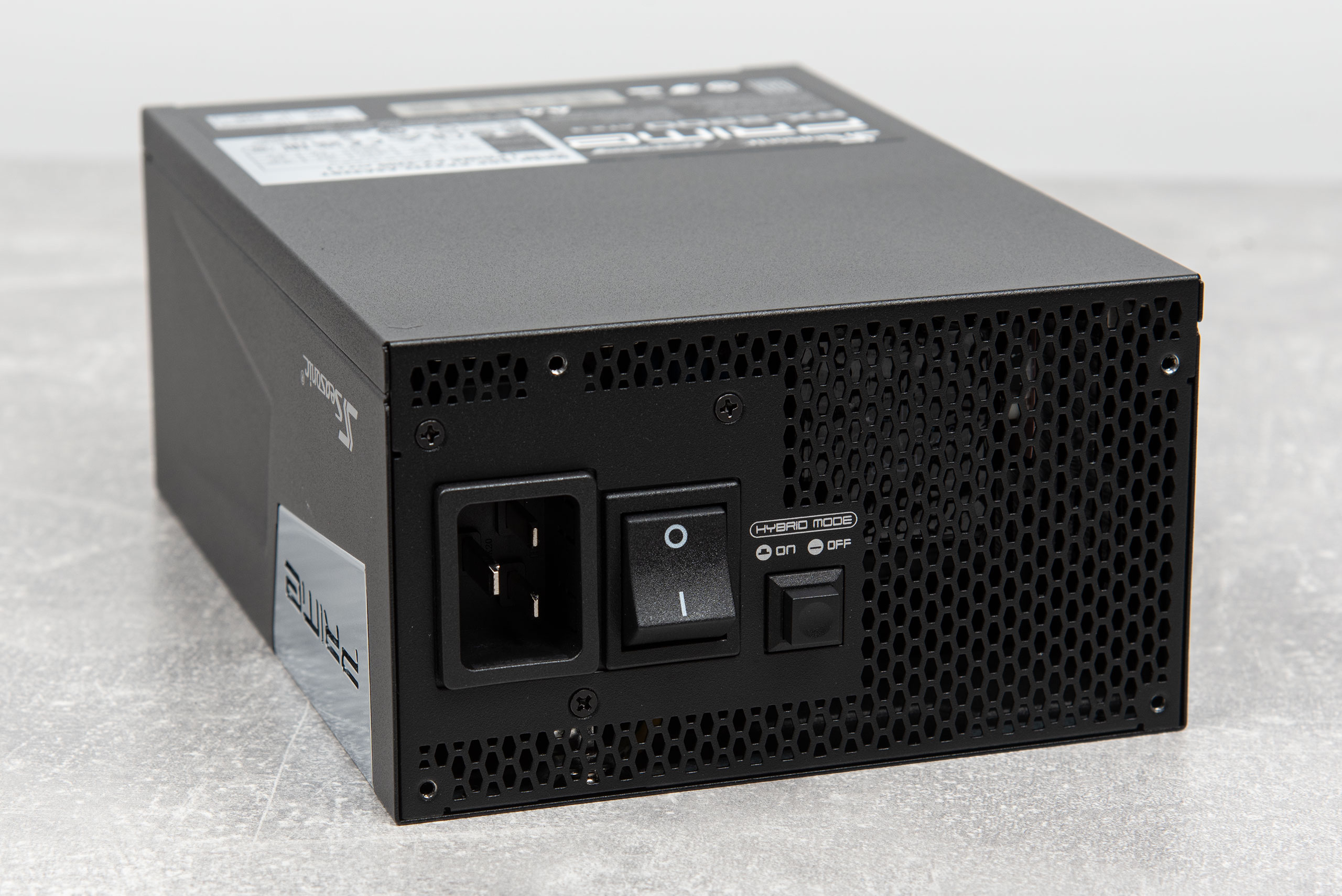

В блоке установлен вентилятор размером 135х135х25 мм с маркировкой HA13525H12SF‑Z (12 В 0,5 A), четырех контактным подключением и гидродинамическим подшипником. Система охлаждения имеет полупассивный режим работы, с цифровым управлением вентилятора на контролере M031FB0AE от Nuvoton, режим работы которого переключается кнопкой «Hybrid mode».

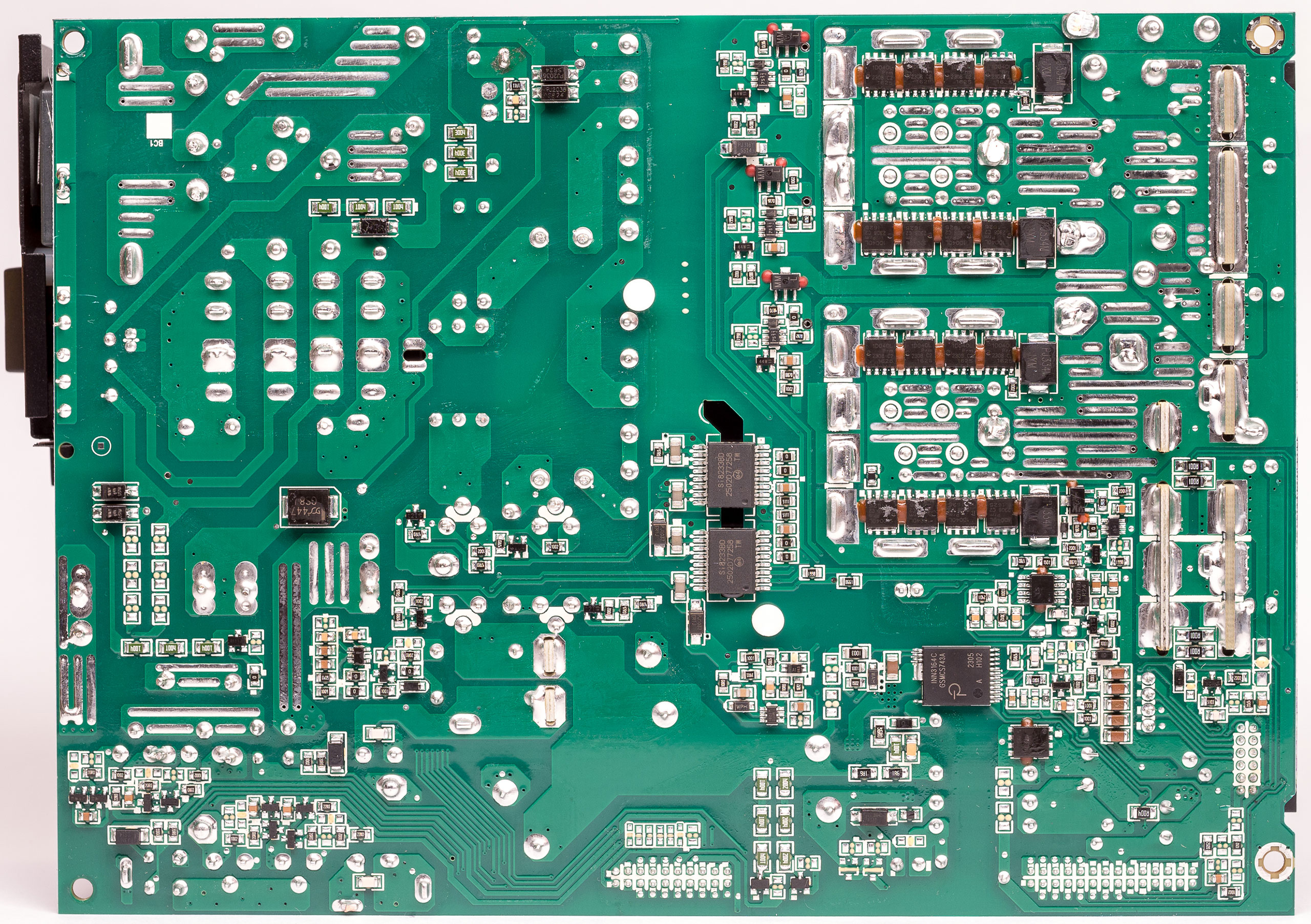

Монтаж и пайка качественные, плата нормально отмыта от флюса и покрыта лаком.
