Методика тестирования

Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–16 А, по линии +12 В — 0–100 А. Все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный, не зависимо от выходного напряжения блока. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.

Результаты тестирования

Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 110 Вт.

Ток нагрузки на линии +12V, А Напряжение на линии +12 V, В Мощность нагрузки по линии +12V, Вт Напряжение на линии +5V при токе 15 А Мощность нагрузки по линии +5V, Вт Напряжение на линии +3,3V при токе 10 А Мощность нагрузки по линии +3,3V, Вт Общая мощность нагрузки, Вт
0 12,06 0 5,07 76 3,28 32,8 108,8
10 12,06 120,6 5,07 76 3,28 32,8 229,4
20 12,05 241 5,07 76 3,28 32,8 349,8
30 12,04 361,2 5,07 76 3,28 32,8 470
40 12,03 481,2 5,07 76 3,28 32,8 590
50 12,02 601 5,06 75,9 3,28 32,8 709,7
60 12,01 720,6 5,06 75,9 3,27 32,7 829,2
70 12,0 840 5,06 75,9 3,27 32,7 948,6
80 11,98 958,4 5,05 75,7 3,27 32,7 1066,8

По результатам теста имеем отличную стабилизацию по линиям +12V и +5V, линия +3,3V немного просажена, но всего на 1% от номинала.

Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12V для оценки их влияния друг на друга.

Ток нагрузки на линии +3,3V, А Напряжение на линии +3,3 V, В Ток нагрузки на линии +5V, А Напряжение на линии +5V, В Ток нагрузки на линии +12V, А Напряжение на линии +12V, В
0 3,31 0 5,1 15 12,06
0 3,31 5 5,09 15 12,06
0 3,31 10 5,08 15 12,06
0 3,31 15 5,07 15 12,05
5 3,29 0 5,1 15 12,06
10 3,28 0 5,1 15 12,06
15 3,26 0 5,1 15 12,05
15 3,25 15 5,06 15 12,04

По результатам теста имеем хорошую стабилизацию по всем линиям, линия +3,3V немного просаживается при большой нагрузке, но это отклонение около 1,5 %, при допусках стандарта до 5 %.

Тест эффективности блока проводился при напряжении сети около 230 В.

Мощность нагрузки, % Мощность нагрузки, Вт Потребляемы ток сети, А Напряжение сети, В КПД, %
25 250 1,21 229 90,2
50 500 2,36 228 92,9
75 750 3,69 226 89,9
100 1000 5,05 224 88,4

Эффективность данного блока укладывается в стандарт 80 Plus Gold для напряжения 230 В.

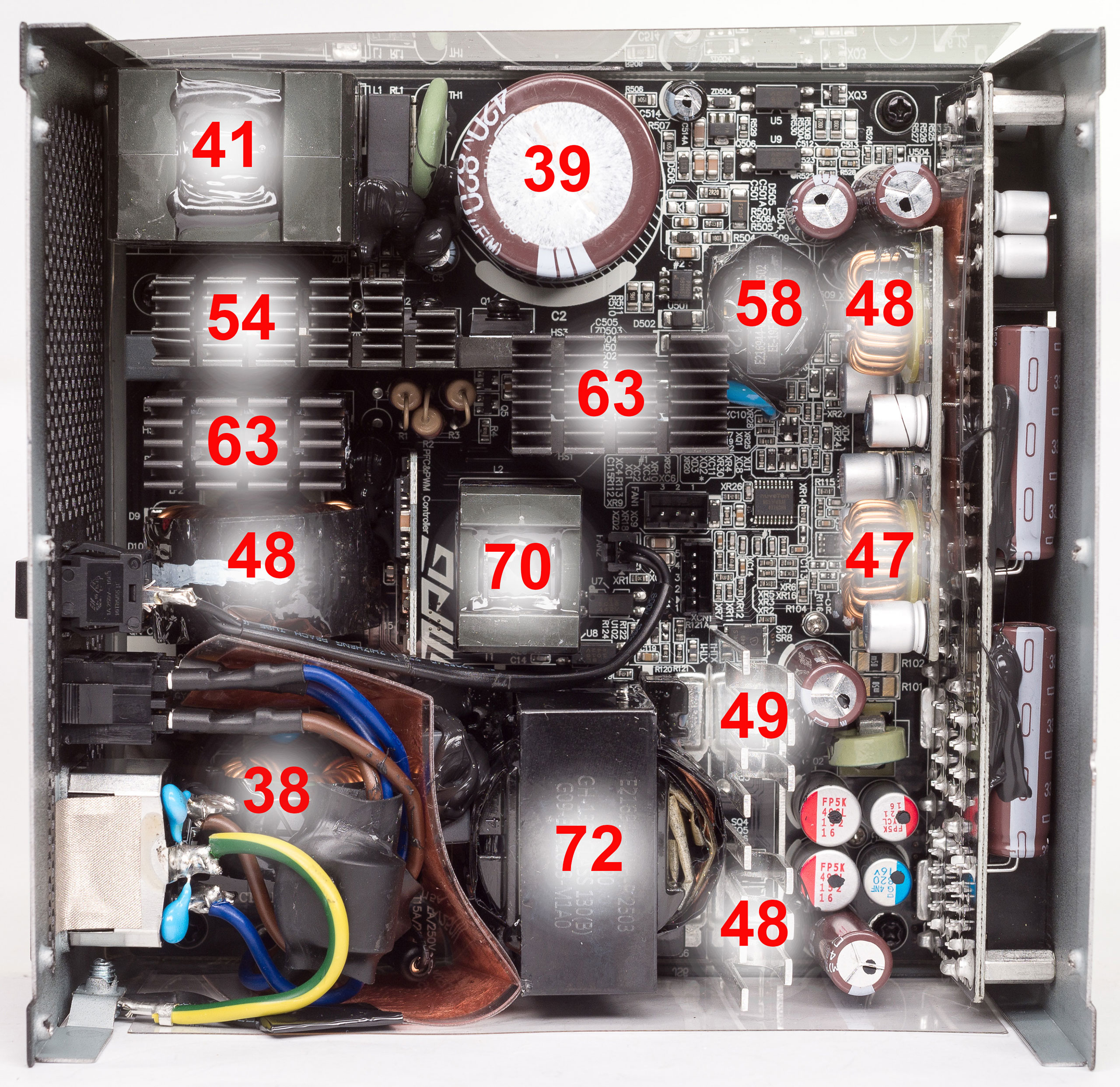

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 23 °С. Термодатчик был закреплен на силовой трансформатор, блок питания нагружался на максимальную мощность пока температура трансформатора не стабилизировалась, после этого снималась крышка блока и проводились замеры температур остальных компонентов с помощью пирометра. Результаты теста указаны на следующем фото платы блока:

Температуры компонентов невысокие, как для одного киловатта в компактном корпусе, особенно с учетом того, что блок питания даже на максимальной мощности оставался достаточно тихим и никак не выделялся на фоне остальных вентиляторов в тестовом стенде.

Выводы

Протестированный MSI MPG A1000GS PCIE5 собран из качественных компонентов и выдает заявленные характеристики. Он обладает низким уровнем шума, что понравится любителям относительно тихих систем. В комплекте присутствуют качественные модульные кабели с тканевой оплеткой, из которых две штуки с 12-контактными разъемами для питания видеокарт PCIe 5.1. А вот для обычных графических адаптеров предусмотрен лишь один кабель з одним 8‑контактным коннектором, чего явно будет недостаточно и что ограничивает круг пользователей этого блока питания. Кабель з одного 12VHPWR на два 8‑контактных разъема все-таки не помешал бы. Блок отлично подойдет для производительной системы с топовым «железом», которое также можно будет разогнать.
