Методика тестирования

Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–16 А, по линии +12 В — 0–100 А. Все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный не зависимо от выходного напряжения блока. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.

Результаты тестирования

Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 100 Вт.

Ток нагрузки на линии +12V, А Напряжение на линии +12 V, В Мощность нагрузки по линии +12V, Вт Напряжение на линии +5V при токе 13 А Мощность нагрузки по линии +5V, Вт Напряжение на линии +3,3V при токе 10 А Мощность нагрузки по линии +3,3V, Вт Общая мощность нагрузки, Вт
0 12,59 0 5,11 66,4 3,36 33,6 100
10 12,58 125,8 5,11 66,4 3,35 33,5 225,7
20 12,57 251,4 5,1 66,3 3,34 33,4 351,1
30 12,56 376,8 5,09 66,2 3,34 33,4 476,4
40 12,55 502 5,08 66 3,33 33,3 601,3
50 12,54 627 5,07 65,9 3,32 33,2 726,1
60 12,54 752,4 5,06 65,8 3,31 33,1 851,3
65 12,53 814,5 5,05 65,6 3,3 33 913,1

По результатам теста имеем хорошую стабилизацию по всем линиям. Напряжение на линии +12V завышено, но укладывается в допуски стандарта АТХ, возможно, сделали специально такую настройку, чтобы напряжение под любой нагрузкой на любом силовом кабеле не опускалась ниже 12 В.

Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12V для оценки их влияния друг на друга.

Ток нагрузки на линии +3,3V, А Напряжение на линии +3,3 V, В Ток нагрузки на линии +5V, А Напряжение на линии +5V, В Ток нагрузки на линии +12V, А Напряжение на линии +12V, В
0 3,38 0 5,12 15 12,56
0 3,38 5 5,12 15 12,56
0 3,38 10 5,12 15 12,56
0 3,38 15 5,1 15 12,56
5 3,38 0 5,12 15 12,5
10 3,37 0 5,11 15 12,5
15 3,36 0 5,1 15 12,56
15 3,34 15 5,08 15 12,56

По результатам теста имеем хорошую стабилизацию по всем линиям, напряжение на всех линиях немного завышены, но укладываются в допуски АТХ. Может, попался такой экземпляр блока или специально настроены з запасом под просадку на проводах.

Тест эффективности блока проводился при напряжении сети около 230 В.

Мощность нагрузки, % Мощность нагрузки, Вт Потребляемы ток сети, А Напряжение сети, В КПД, %
25 212 1,05 234 86,2
50 425 2,1 233 86,8
75 637 3,2 231 86,1
100 850 4,35 229 85,3

Эффективность данного блока укладывается в стандарт 80 PLUS Bronze для напряжения 230 В.

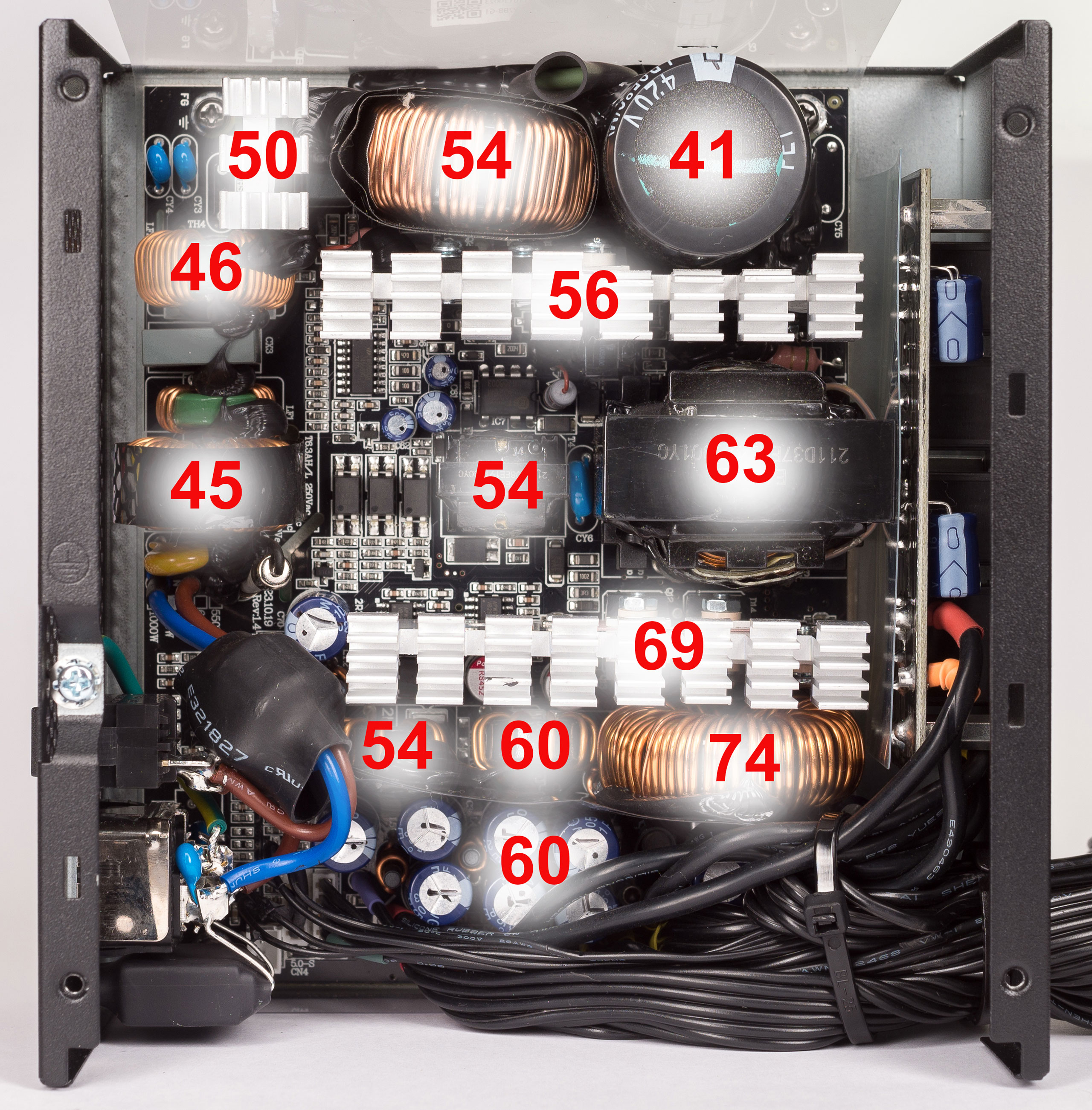

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 23 °С. Термодатчик устанавливался на силовом трансформаторе, блок нагружался на максимальную мощность и работал пока температура трансформатора не стабилизировались. В конце теста блок выключался, быстро снималась крышка и проводились замеры температур остальных компонентов с помощью пирометра. Результаты теста указаны на следующем фото:

Температуры основных компонентов блока довольно низкие, самая высокая температура у выходного дросселя по линии +12 В, но даже 74 °С для «бронзового» блока вполне неплохо. При максимальной мощности вентилятор блока оставался довольно тихим и не выделялся на фоне остальных вентиляторов тестового стенда, блок не издавал никаких лишних звуков.

Выводы

Протестированный Chieftec VITA SM3 (BPX-850‑C) выдает заявленную мощность с хорошей стабильностью выходных напряжений благодаря наличию DC/DC-преобразователей. Блок имеет хороший комплект кабелей, неплохой внешний вид и низкий уровень шума. Основной минус устройства — применение бюджетных электронных компонентов и вентилятора с втулкой. Температуры компонентов блока невысокие и конденсаторы продержатся заявленные три года гарантии, а вот вентилятор может начать шуметь раньше. Подобные блоки обычно покупают в доступные игровые системы, и поддержка PCIe 5.0 вряд ли будет иметь внушительный вес. Решающей при выборе в таком случае будет цена, ведь конкуренция на рынке в данном сегменте очень высокая.
