В этом материале рассмотрим блок питания Chieftec VITA SM3 (BPX-850‑C) мощностью 850 Вт, который соответствует требованиям 80 PLUS Bronze. Он полумодульной конструкции, т.е. отстегивается у него лишь половина кабелей. Блок поддерживает стандарты ATX 3.1 и PCIe 5.0 и, по сути, это обновленная модель линейки VITA.
Chieftec VITA SM3 850W
| Производитель | Chieftec |
|---|---|
| Модель | BPX-850‑C |
| Мощность, Вт | 850 |
| Сертификат энергоэффективности | 80 PLUS Bronze |
| Форм-фактор | ATX |
| Схема подключения кабелей | Полу модульная |
| Мощность канала +12V, Вт (А) | 849,6 (70.8) |
| Мощность канала +5V, Вт (А) | 90 (18) |
| Мощность канала +3,3V, Вт (А) | 59,4 (18) |
| Комбинированная мощность +3,5V и +5V, Вт | 100 |
| Мощность канала –12, Вт (А) | 3,6 (0.3) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240 |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 135×135×25 |
| Тип подшипника | Втулка |
| Количество кабелей/разъемов для CPU | 2/2 EPS12V (4+4) |
| Количество кабелей/разъемов для PCIe 5.0 | 1/1 (16) |
| Количество кабелей/разъемов для PCIe | 2/4 (6+2) |
| Количество кабелей/разъемов для SATA | 2/6 |
| Количество кабелей/разъемов для IDE | 1/3 |
| Количество кабелей/разъемов для FDD | – |
| Защиты | OPP/OVP/UVP/SCP/OCP/OTP/SIP |
| Размеры (ШхВхГ), мм | 150×86×140 |
| Гарантия, мес | 36 |
| Стоимость, грн | 3540 |

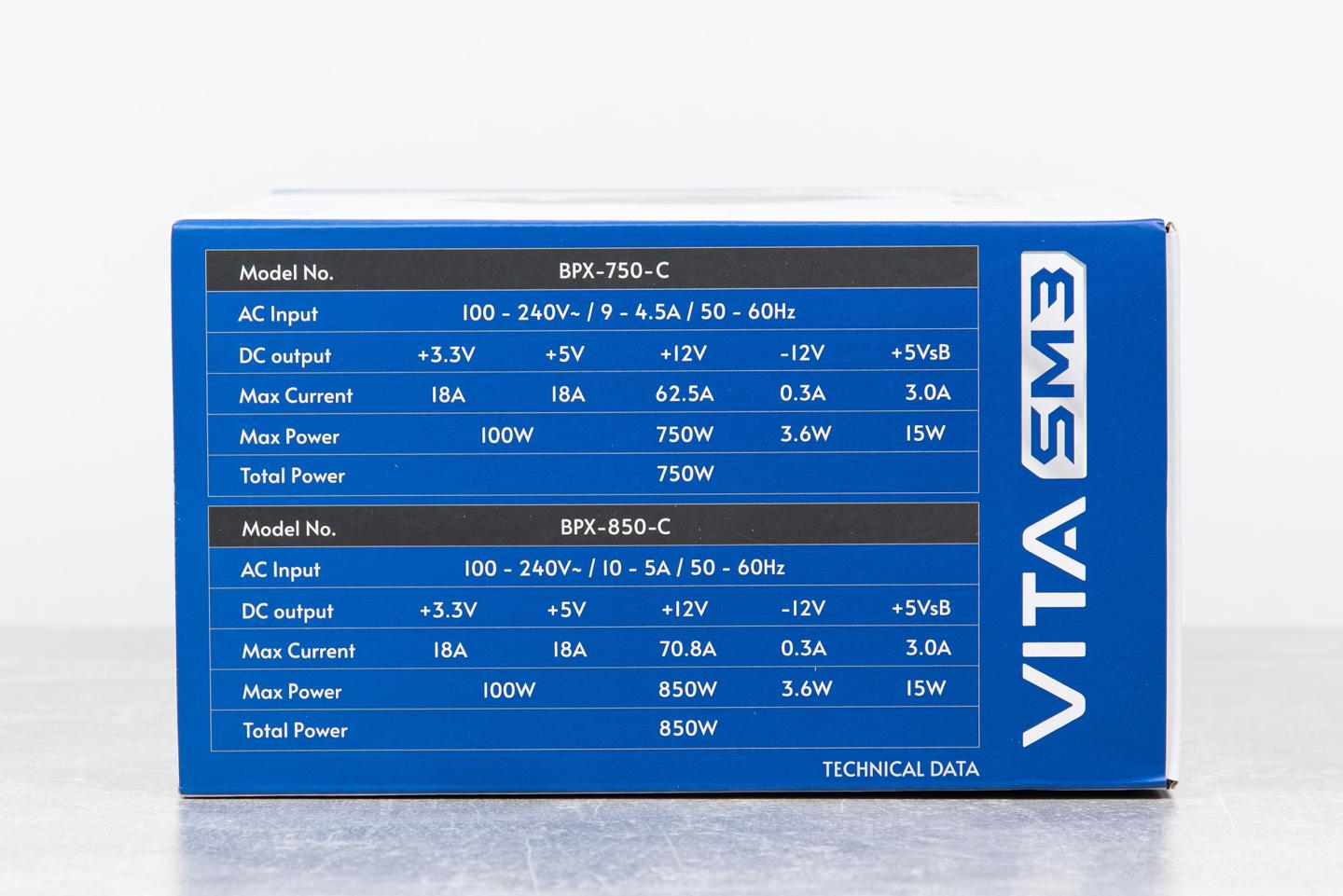

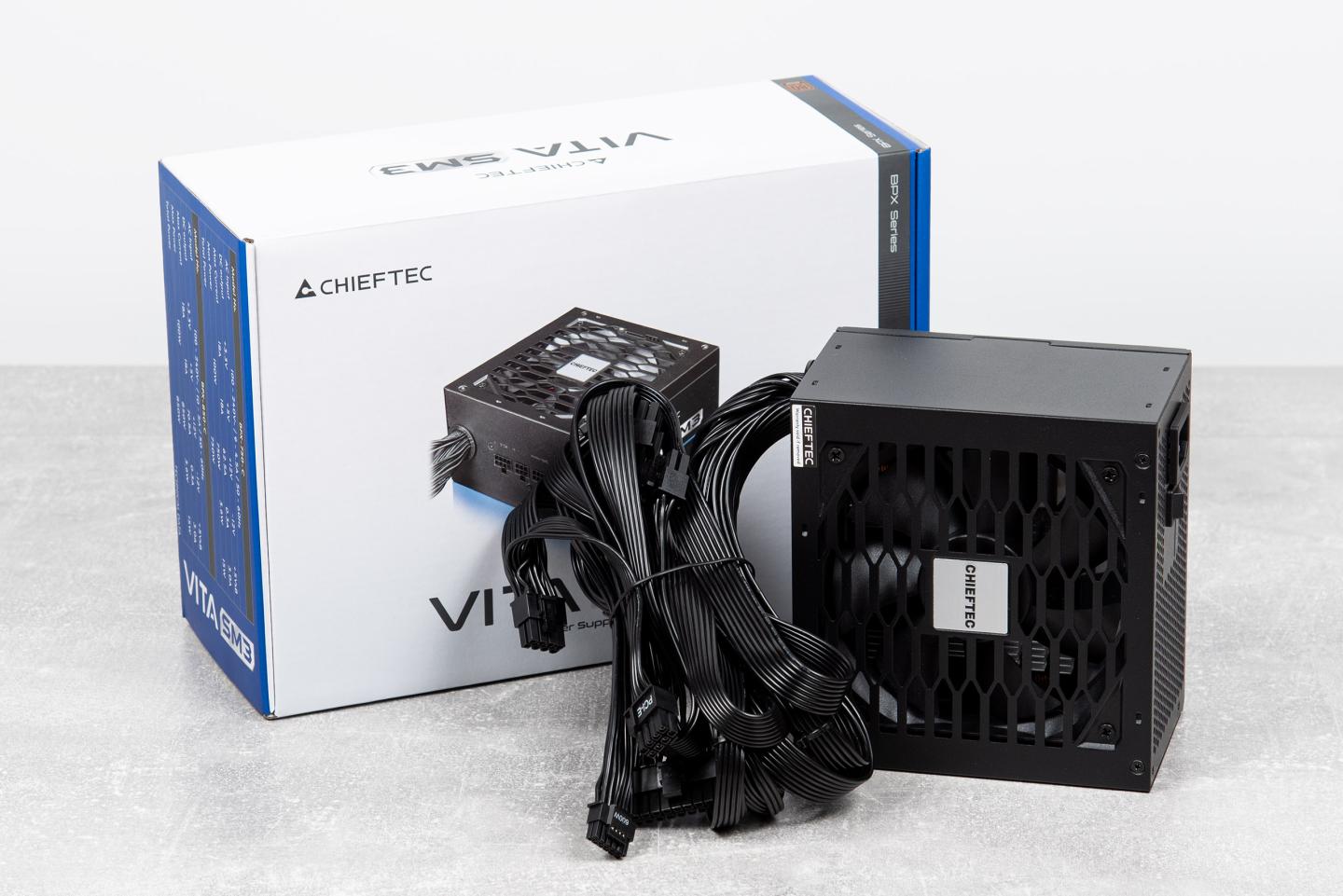

Блок питания поставляется в белой коробке, на передней грани которой расположено фото устройства, а на задней — информация о количестве кабелей и коннекторов. Также на боковой грани есть информация о технических характеристиках блока.

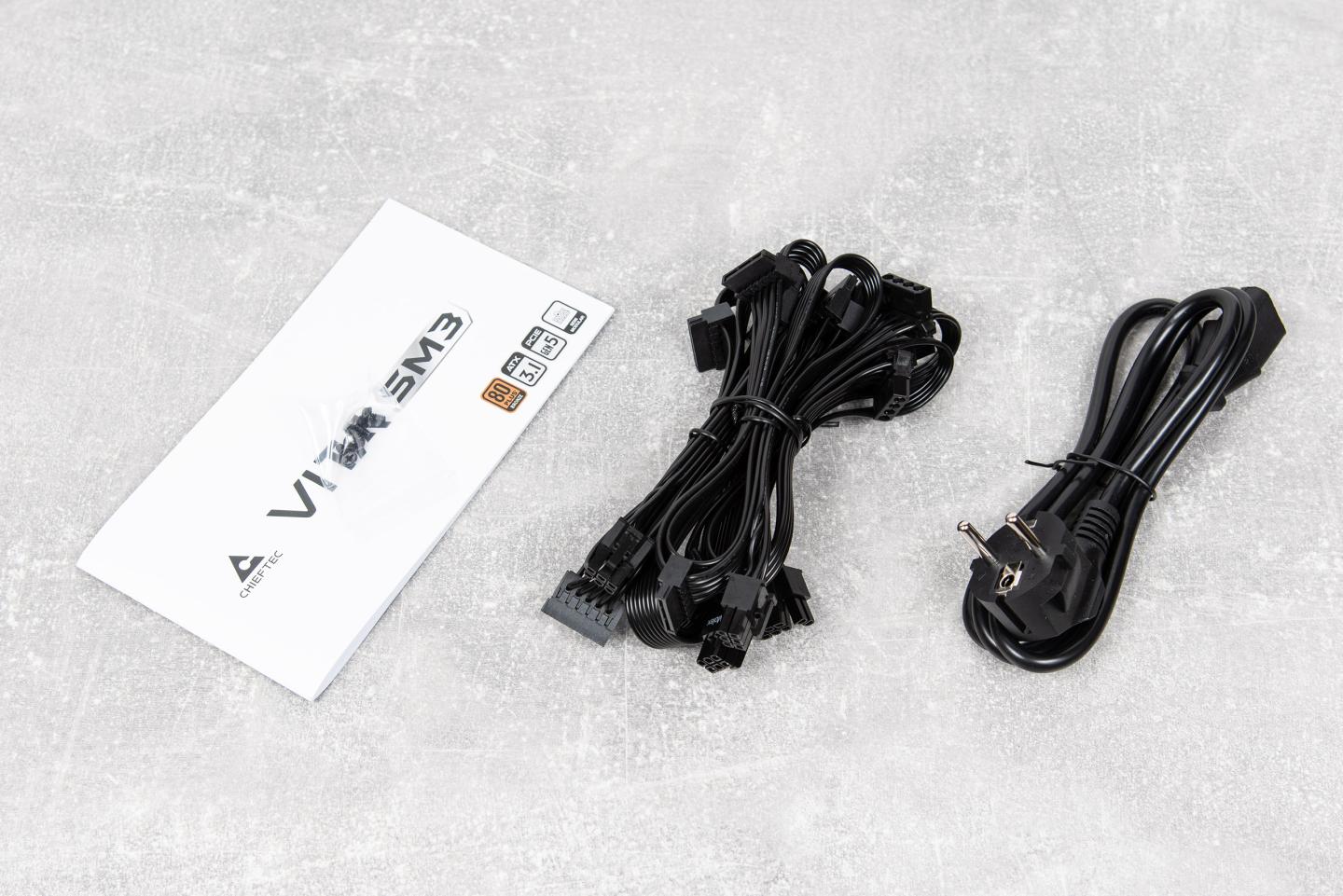

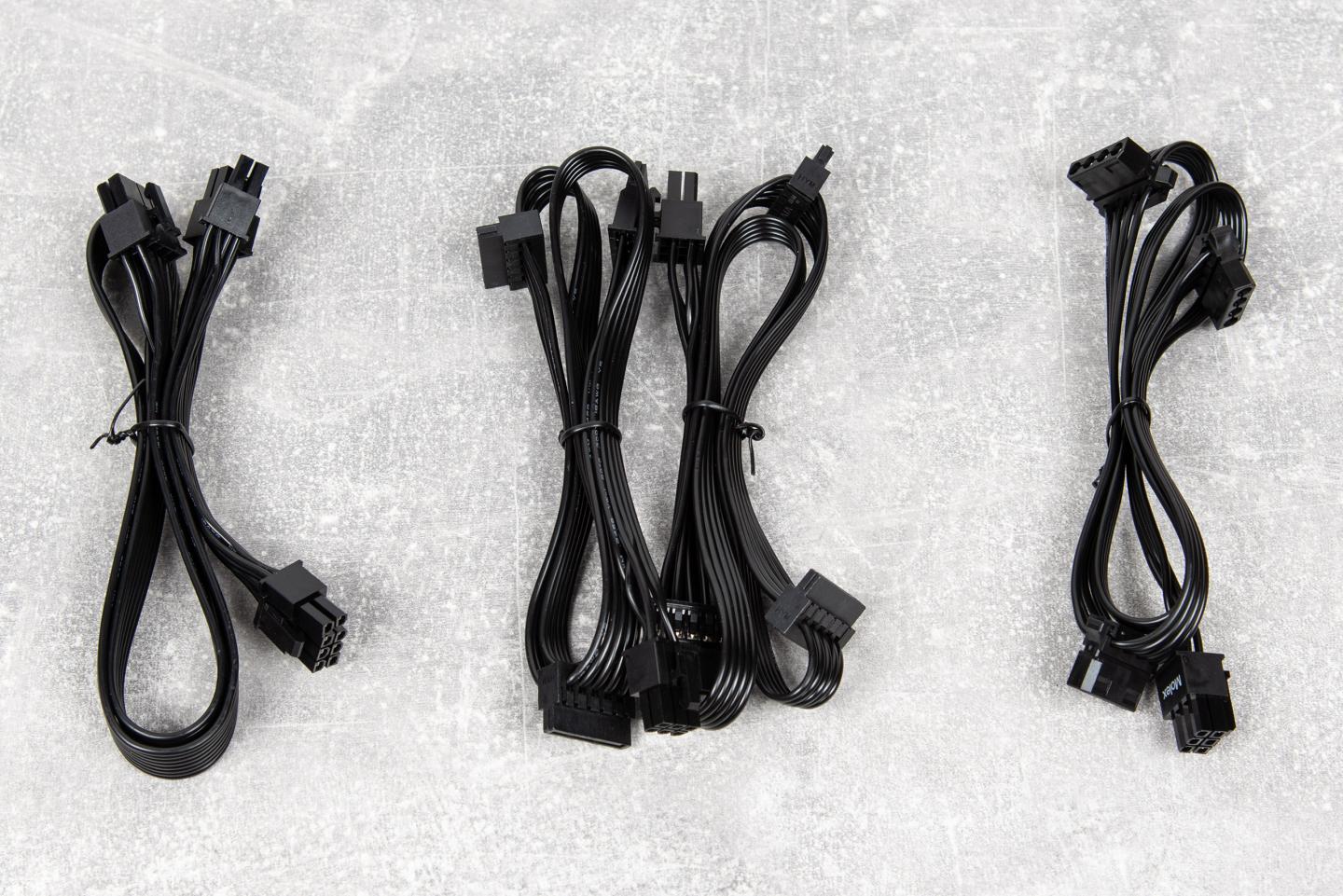

В комплект поставки входит сетевой кабель, комплект модульных кабелей, комплект винтов и инструкция.
Блок с впаянными основными силовыми проводами и отстегивающими кабелями для питания накопители SATA, IDE и одним для видеокарты PCIe. Количество и длина кабелей следующие:
- один для питания материнской платы (65 см);
- два с одним 8‑контактным (4+4) разъемом для питания процессора (70 см);
- один 12VHPWR с одним 16-контактным разъемом для питания видеокарты PCIe 5.0 600 Вт (60 см);
- один с двумя 8‑контактными (6+2) разъемами для питания видеокарты PCIe (50 + 15 см);
- один с двумя 8‑контактным (6+2) разъемом для питания видеокарты PCIe (60 + 15 см; отстегивающийся);
- два с тремя разъемами питания для SATA-устройств (45+12+12 см; отстегивающийся);
- один с тремя разъемами питания для IDE-устройств (45+12+12 см; отстегивающийся).

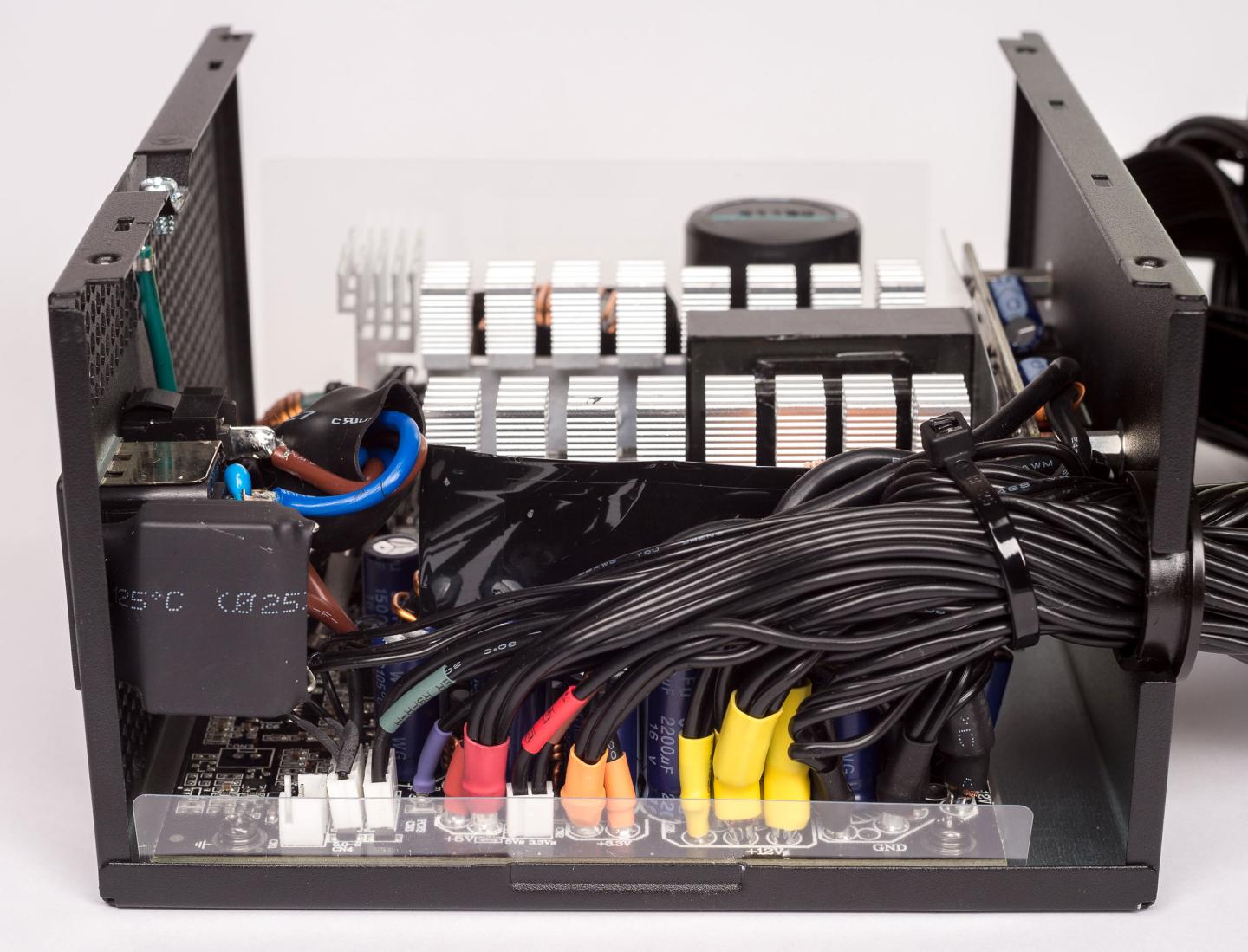

Кабели выполнены из проводов с пластиковой изоляцией черного цвета в виде шлейфов, длина кабелей достаточная для нижнего расположения блока питания в корпусе.

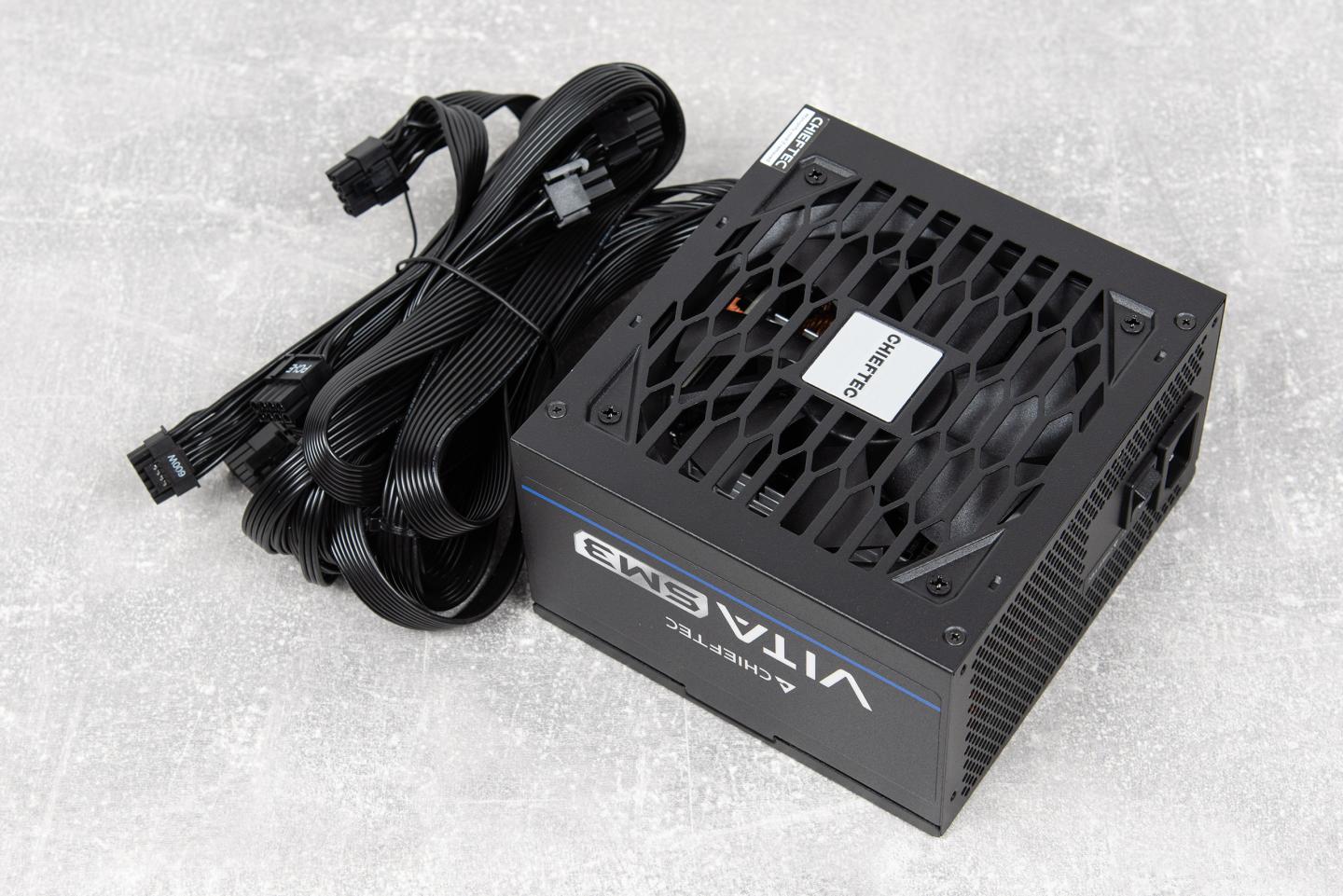

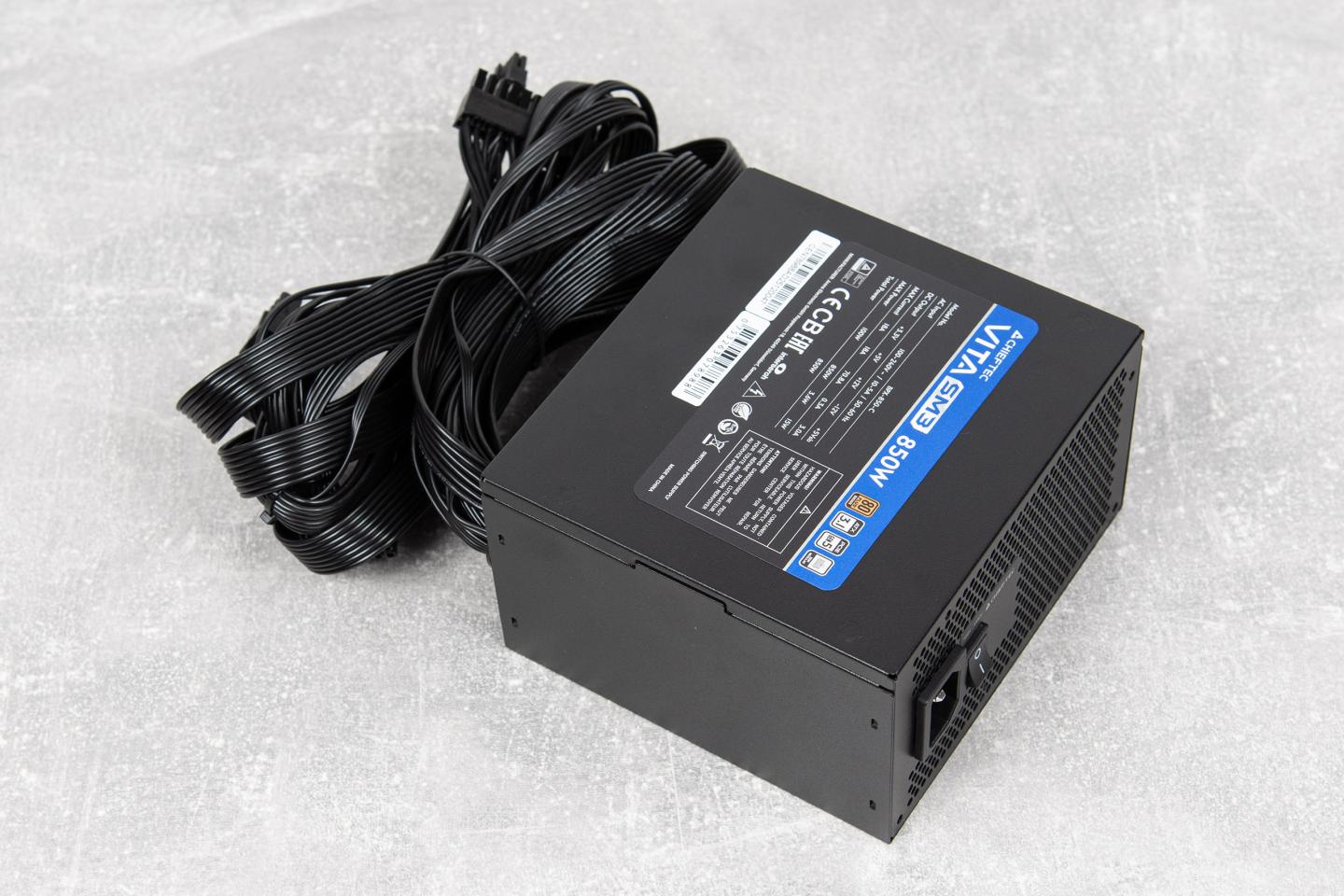

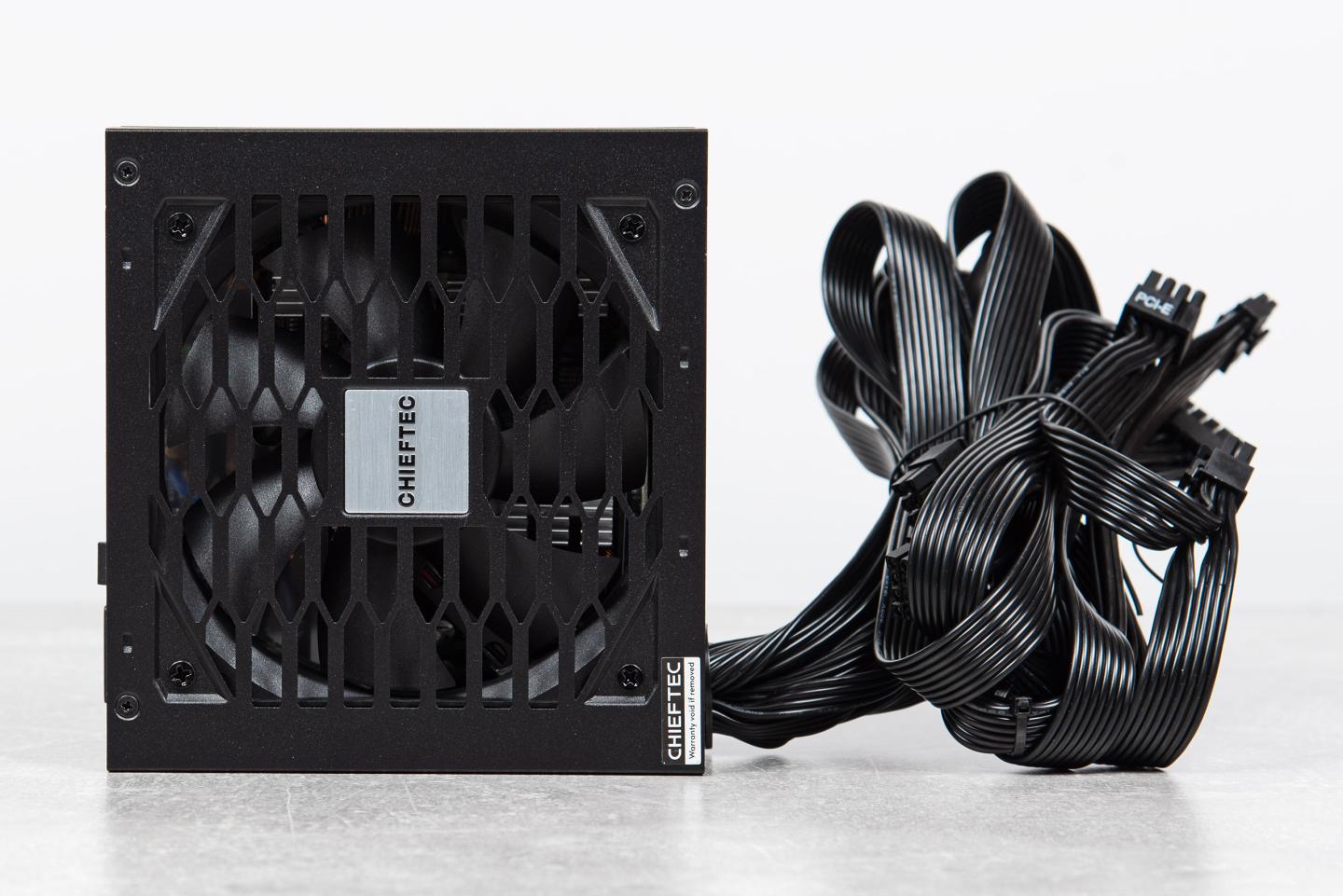

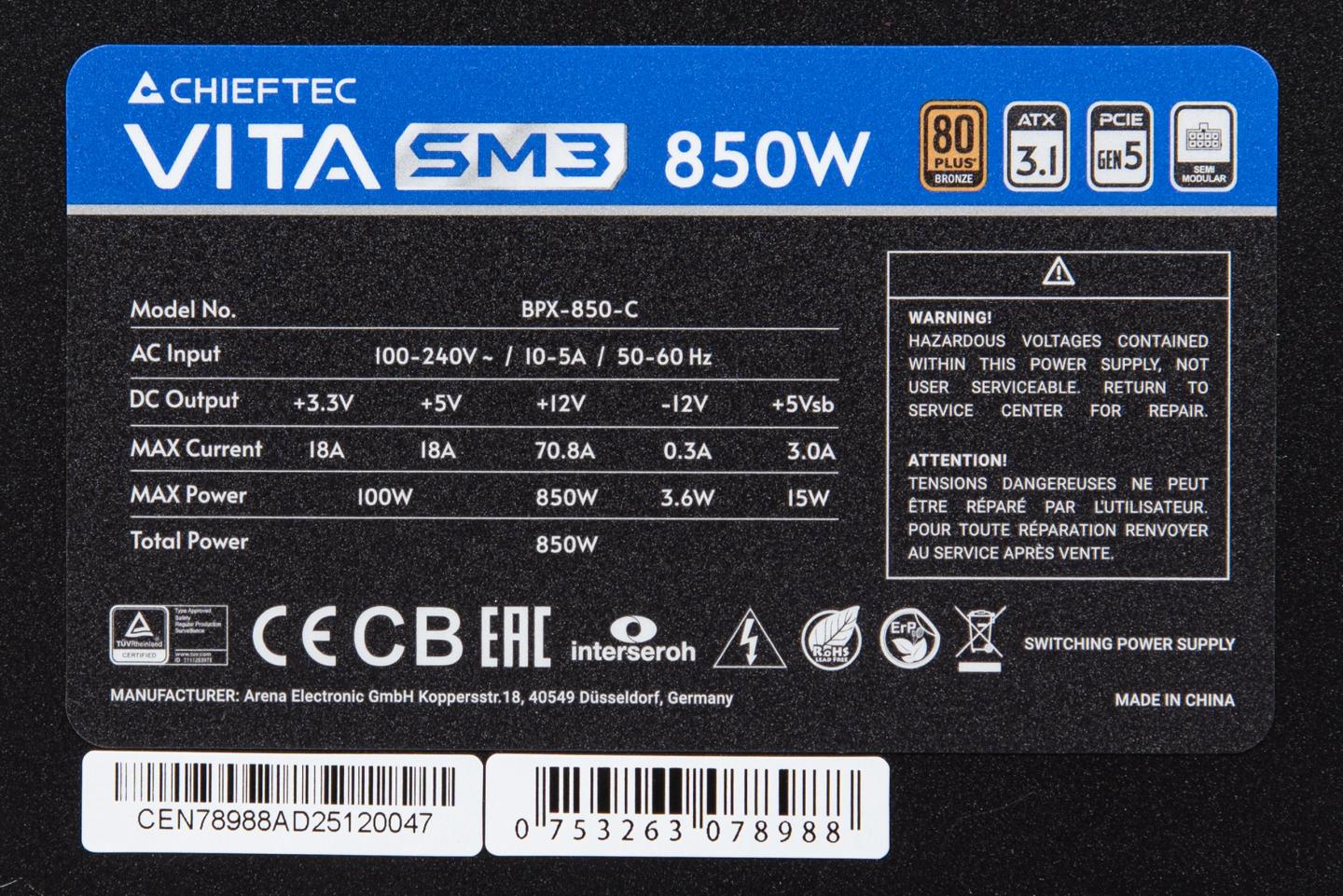

Корпус устройства сделан из стали, окрашен черной порошковой краской, решетка вентилятора штампованная. На боковой грани находится наклейка с названием серии. На верхней грани наклейка с техническими характеристиками.

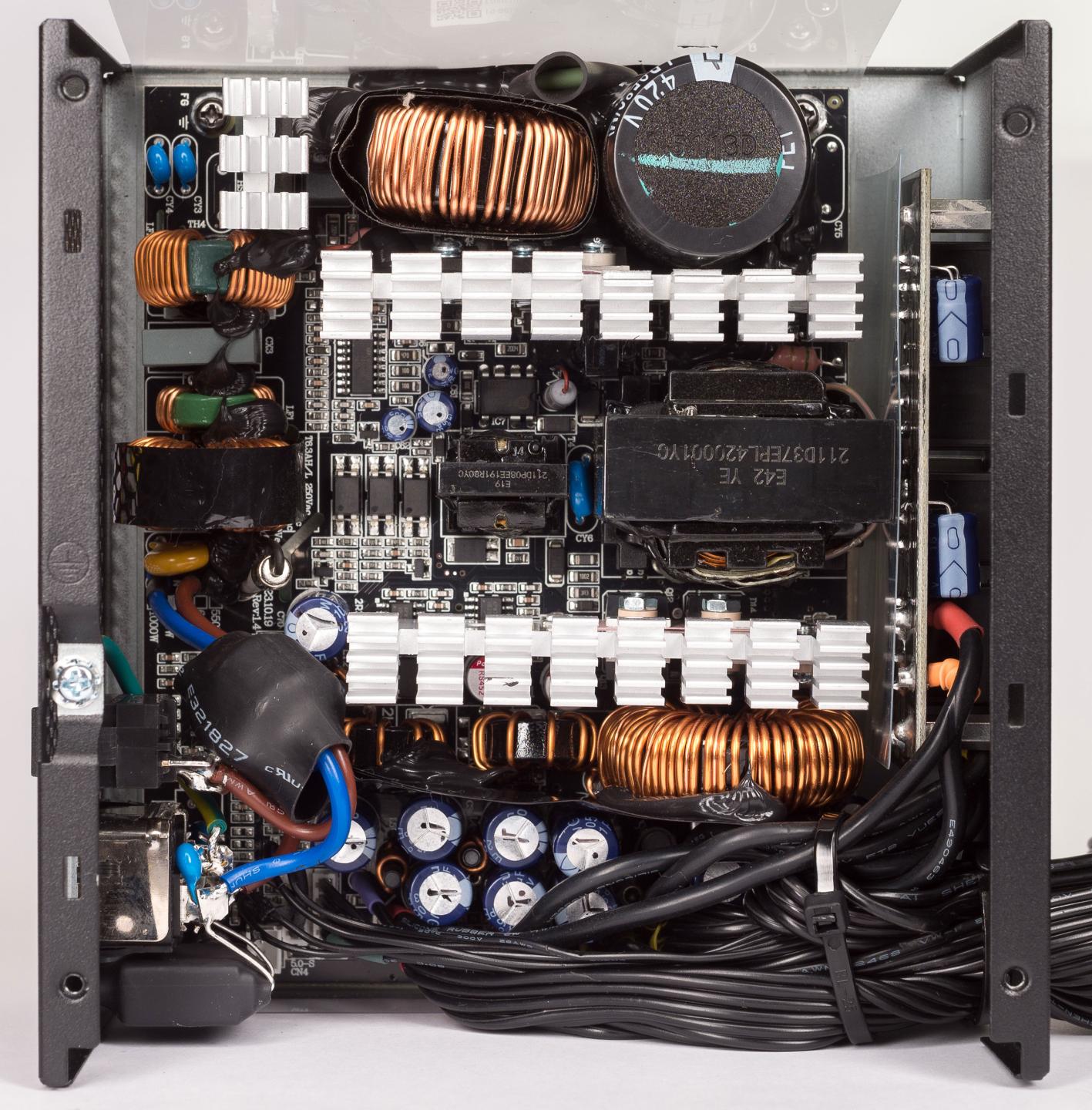

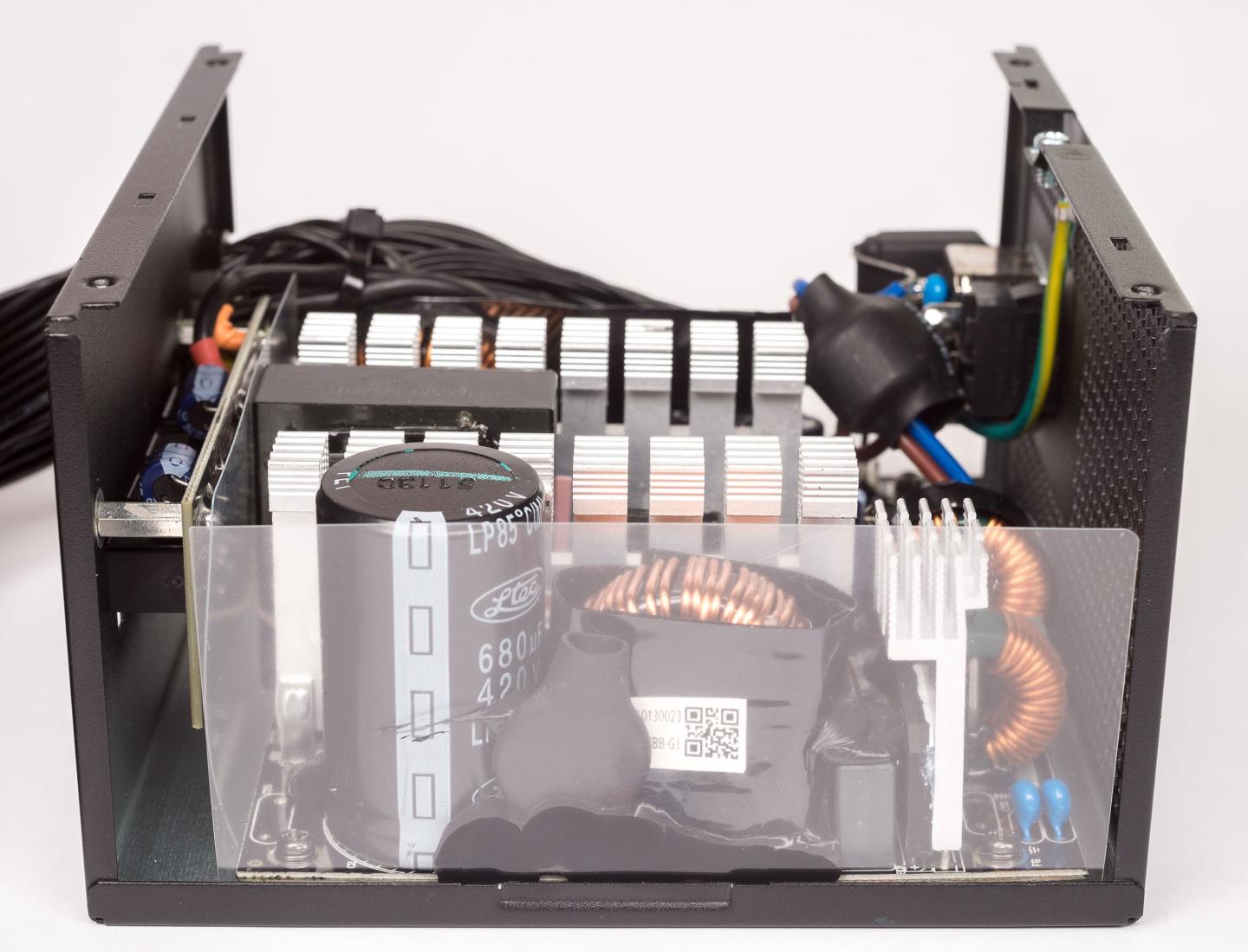

Блок построен с активным корректором коэффициента мощности (APFC) и с широким диапазоном входного напряжения 100–240 В, но по немного устаревшей топологии. Силовой преобразователь по линии +12 В выполнен по схеме однотактного косого моста, выпрямитель — на диодах Шоттки, а для линий +5 В и +3,3 В предусмотрены DC/DC-преобразователи.

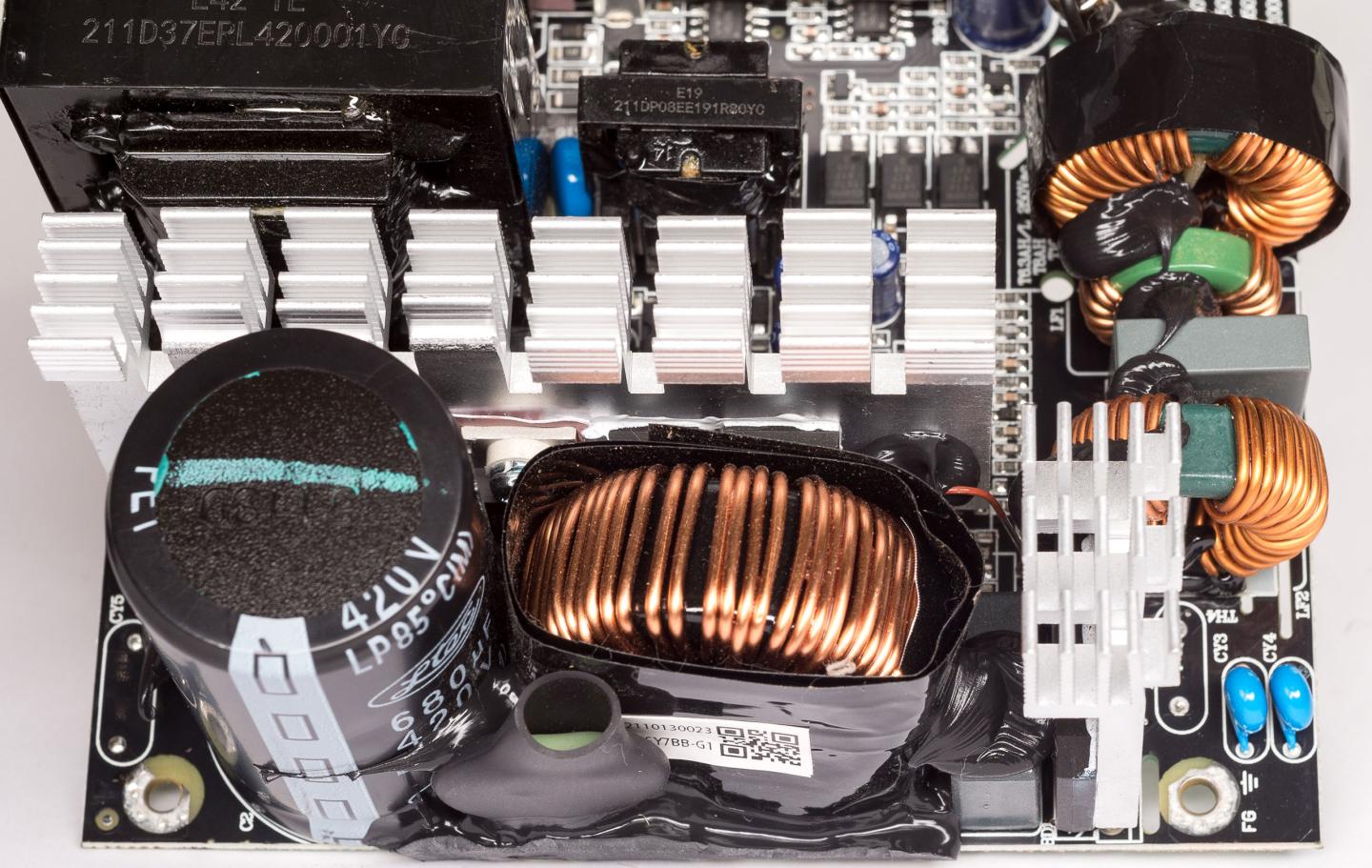

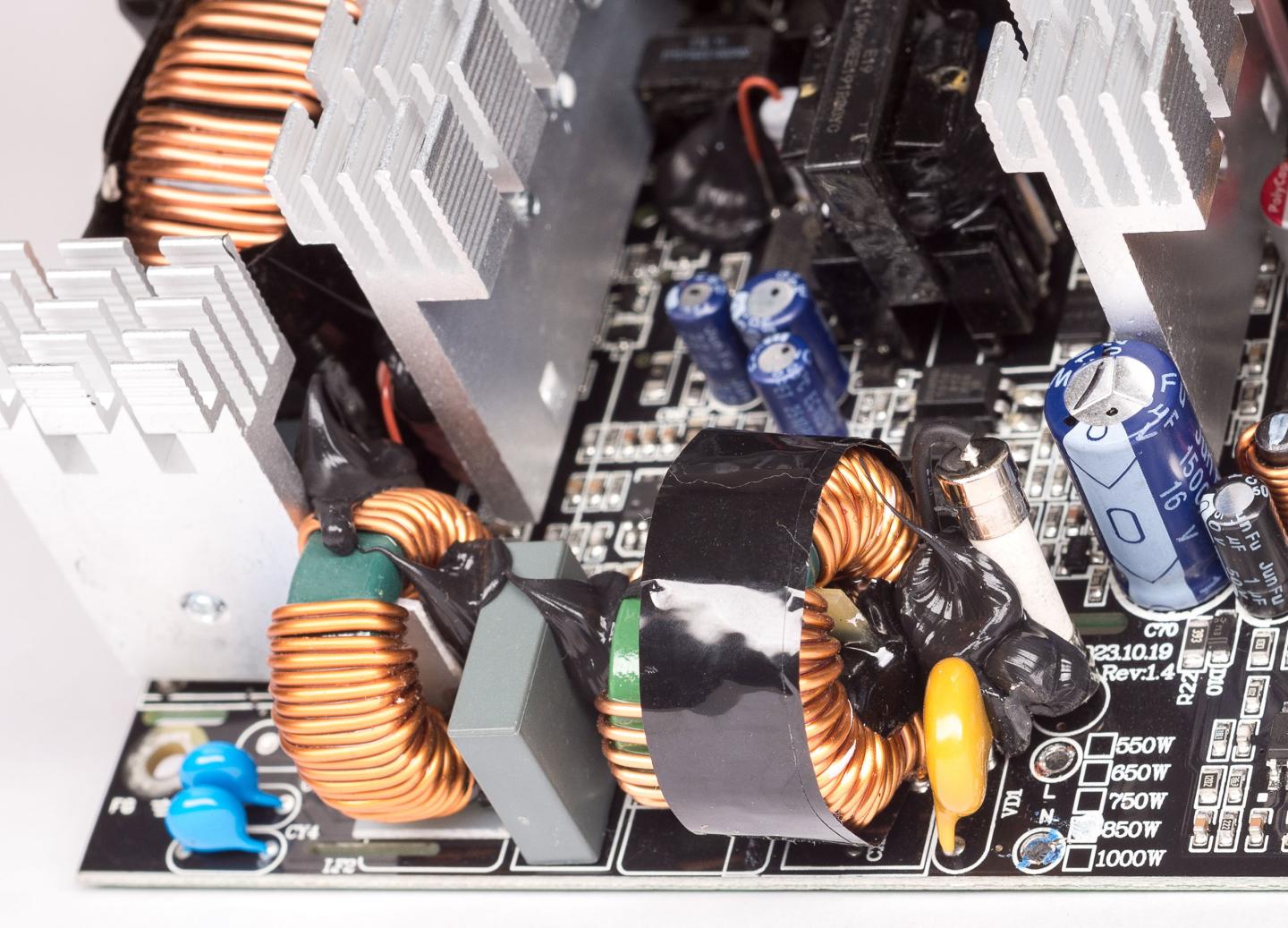

По входу распаян полноценный фильтр импульсных помех второго порядка, часть его элементов находится на сетевом разъеме. Входной выпрямитель установлен на небольшом отдельном радиаторе, тип диодной сборки рассмотреть не удалось. Монтаж силовой части APFC довольно плотный, поэтому тип силовых компонентов корректора рассмотреть не удалось.

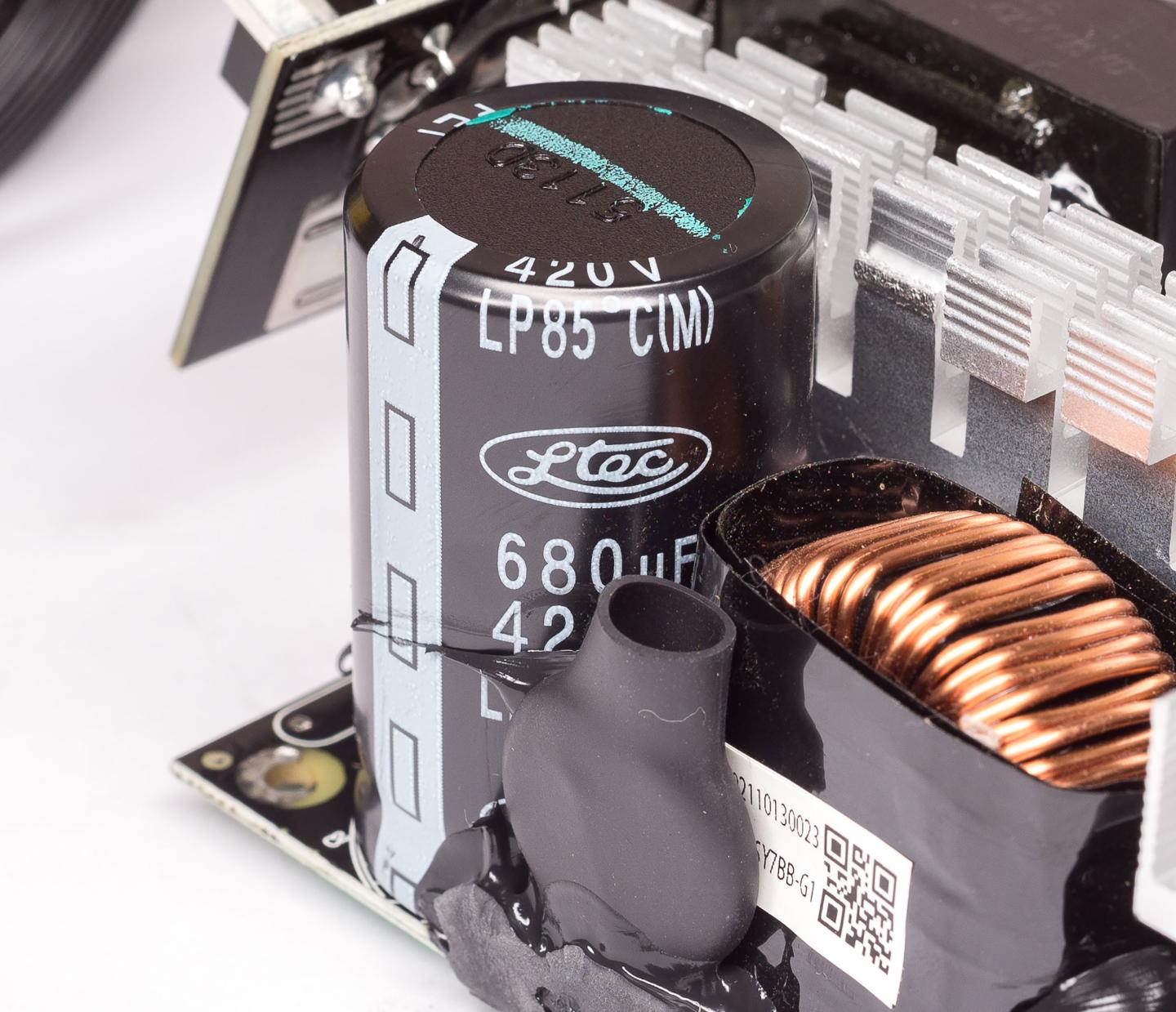

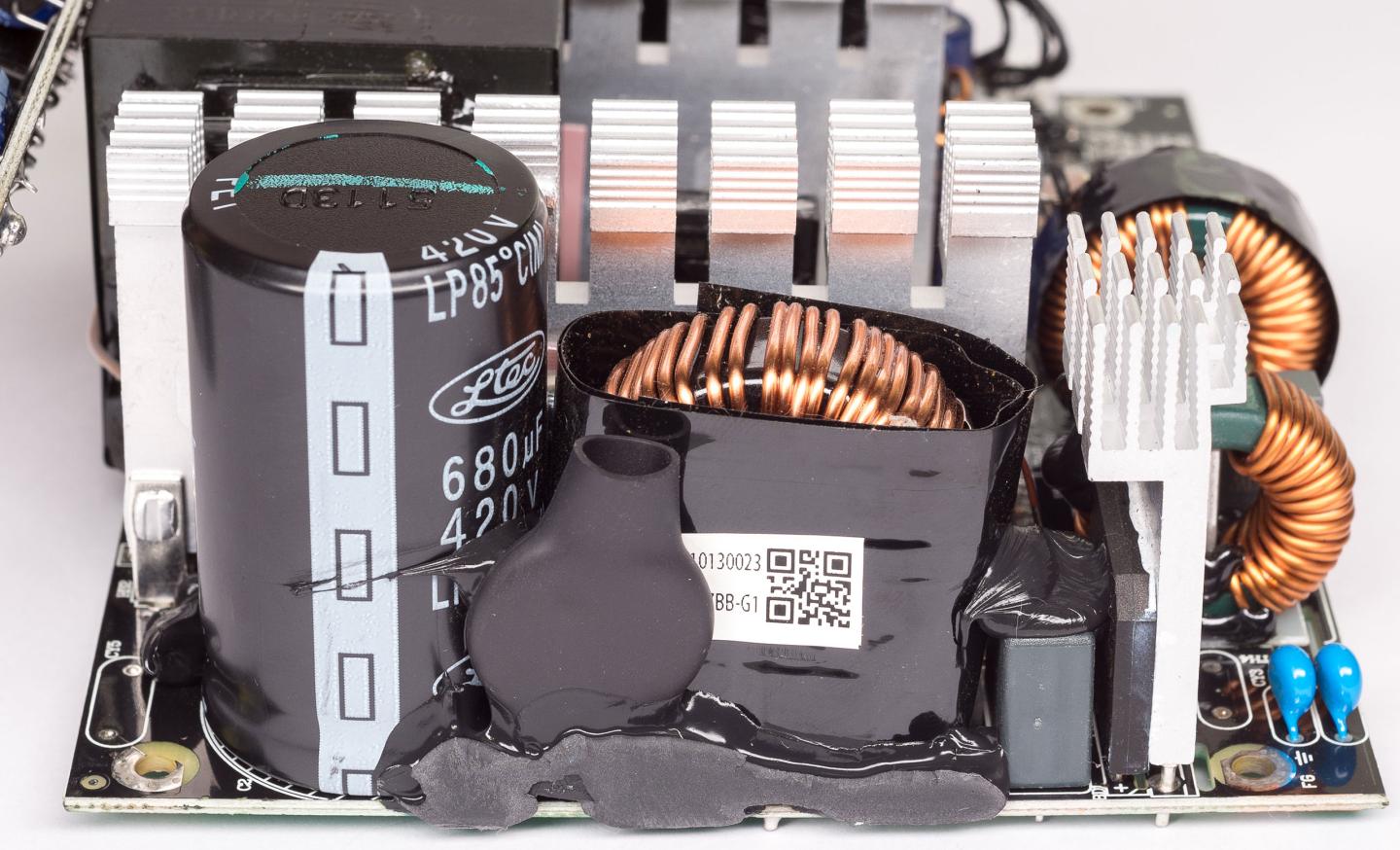

Высоковольтный фильтр выполнен на электролитическом конденсаторе ёмкостью 680 мкФ, напряжением 420 В и рабочей температурой 85°C производства фирмы LTec.

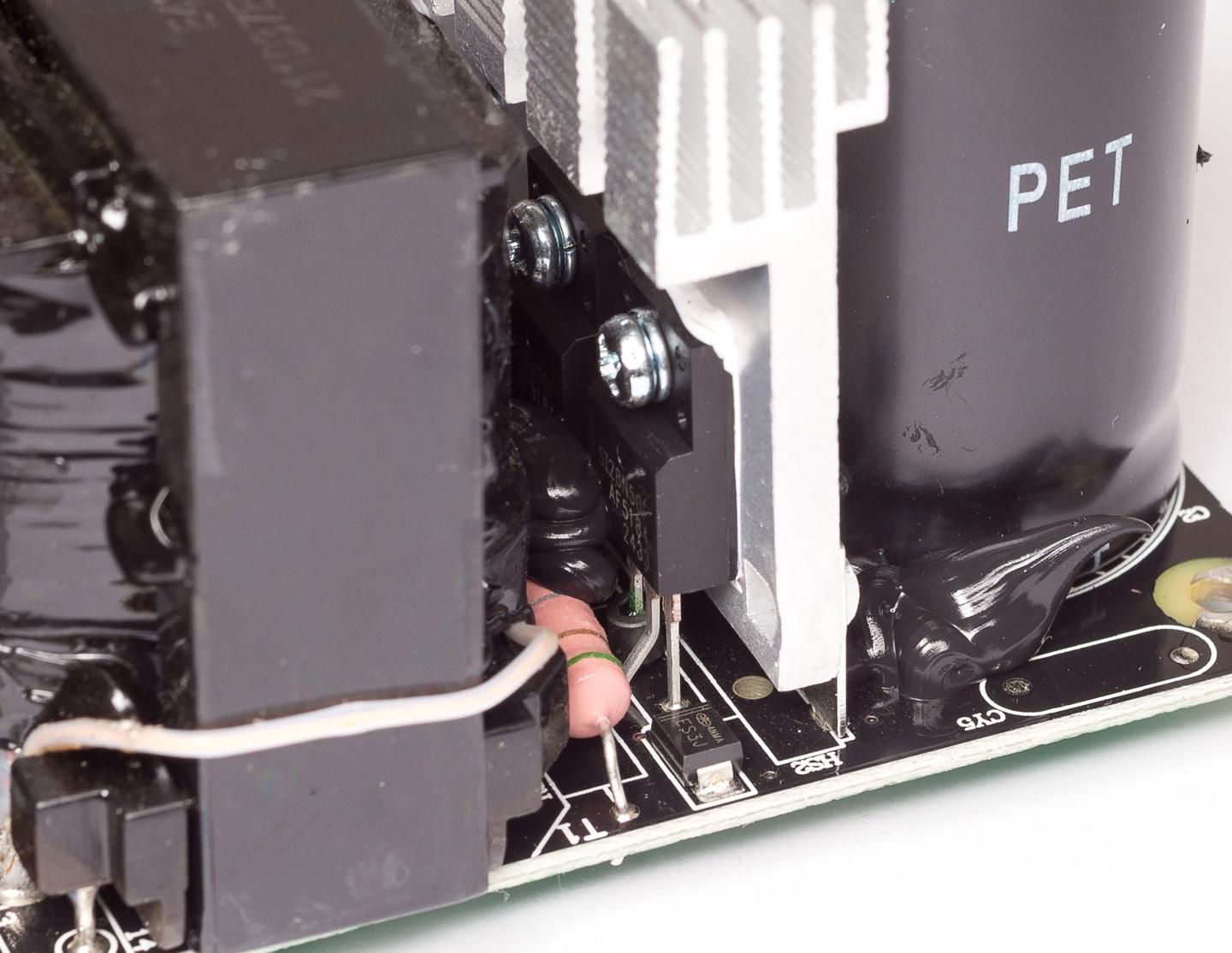

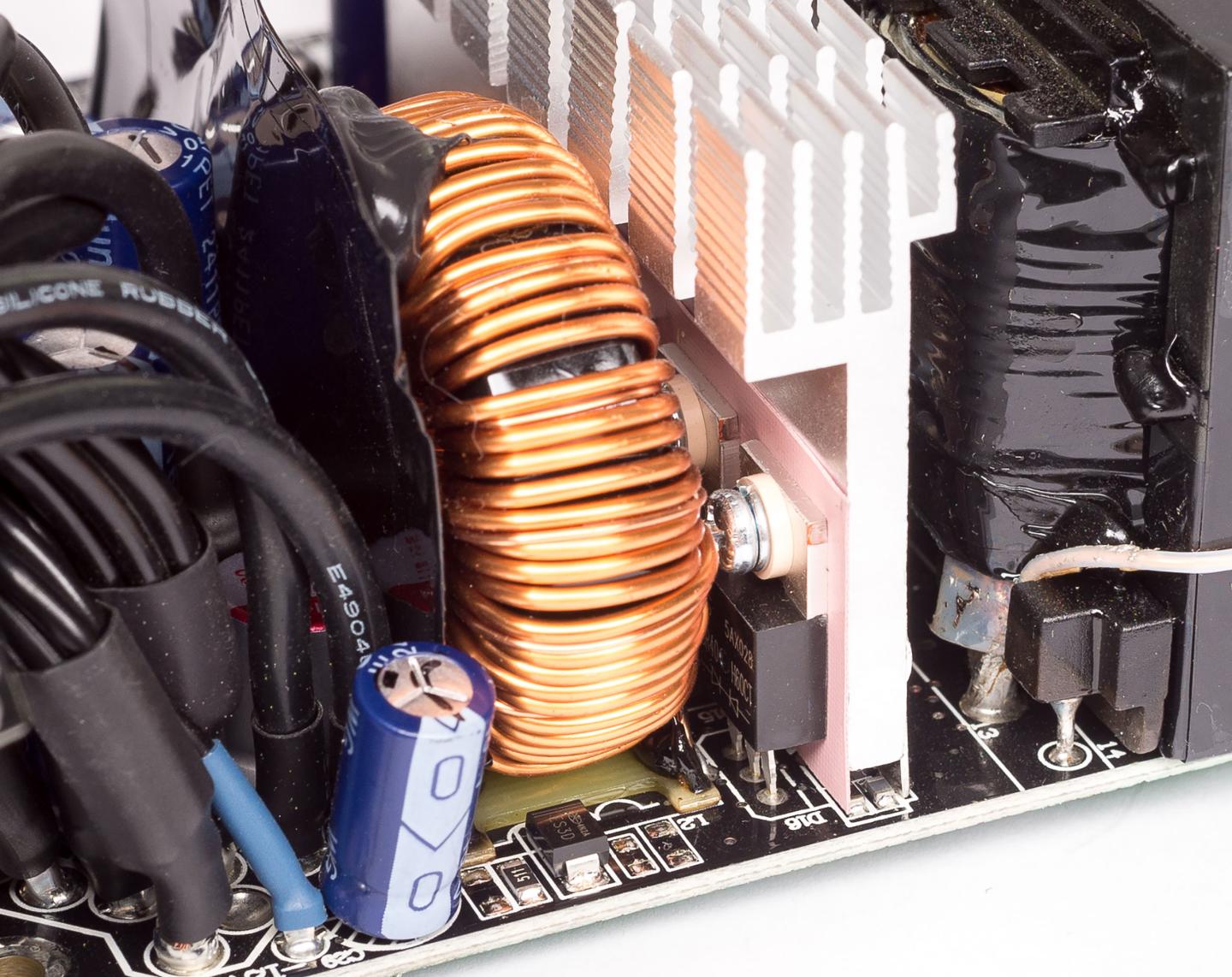

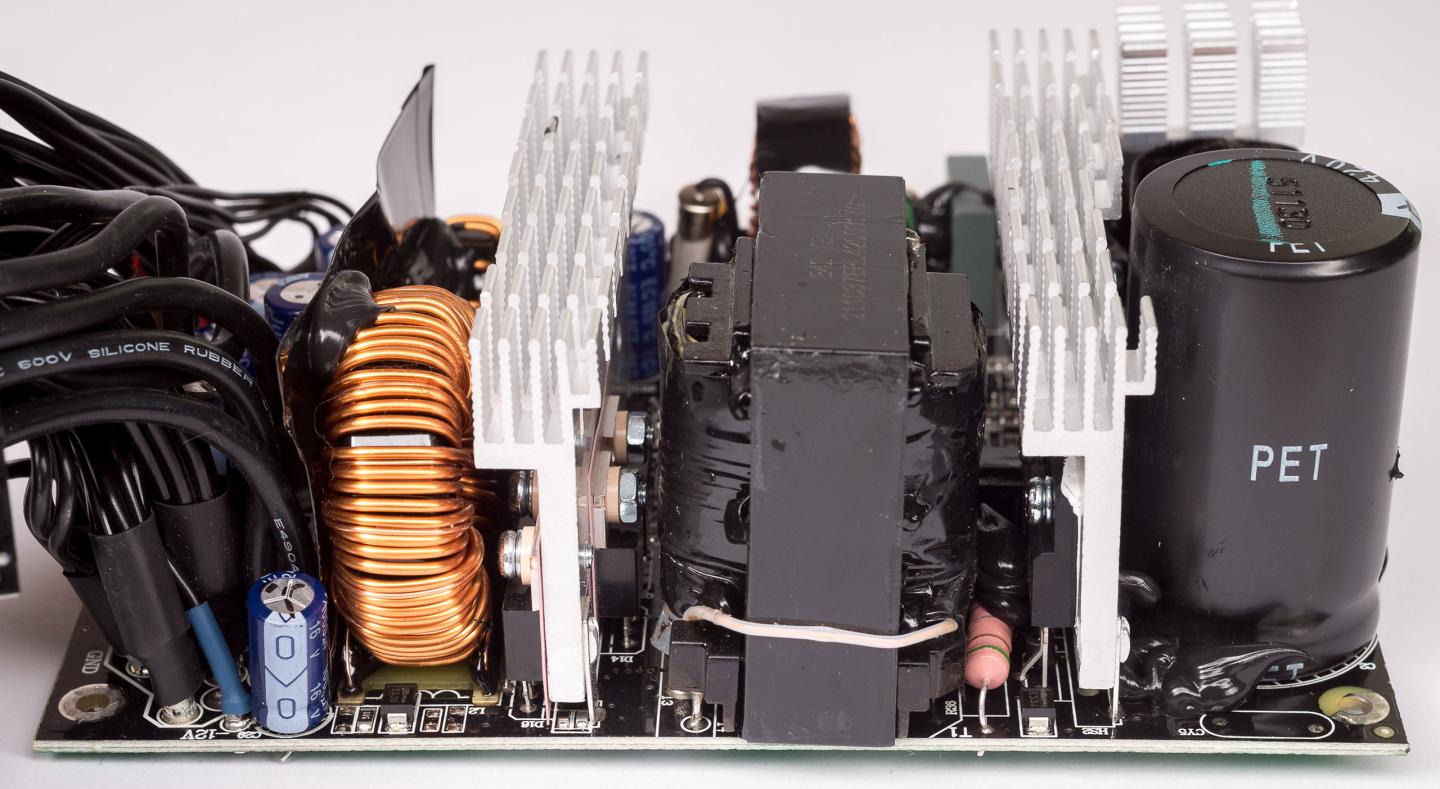

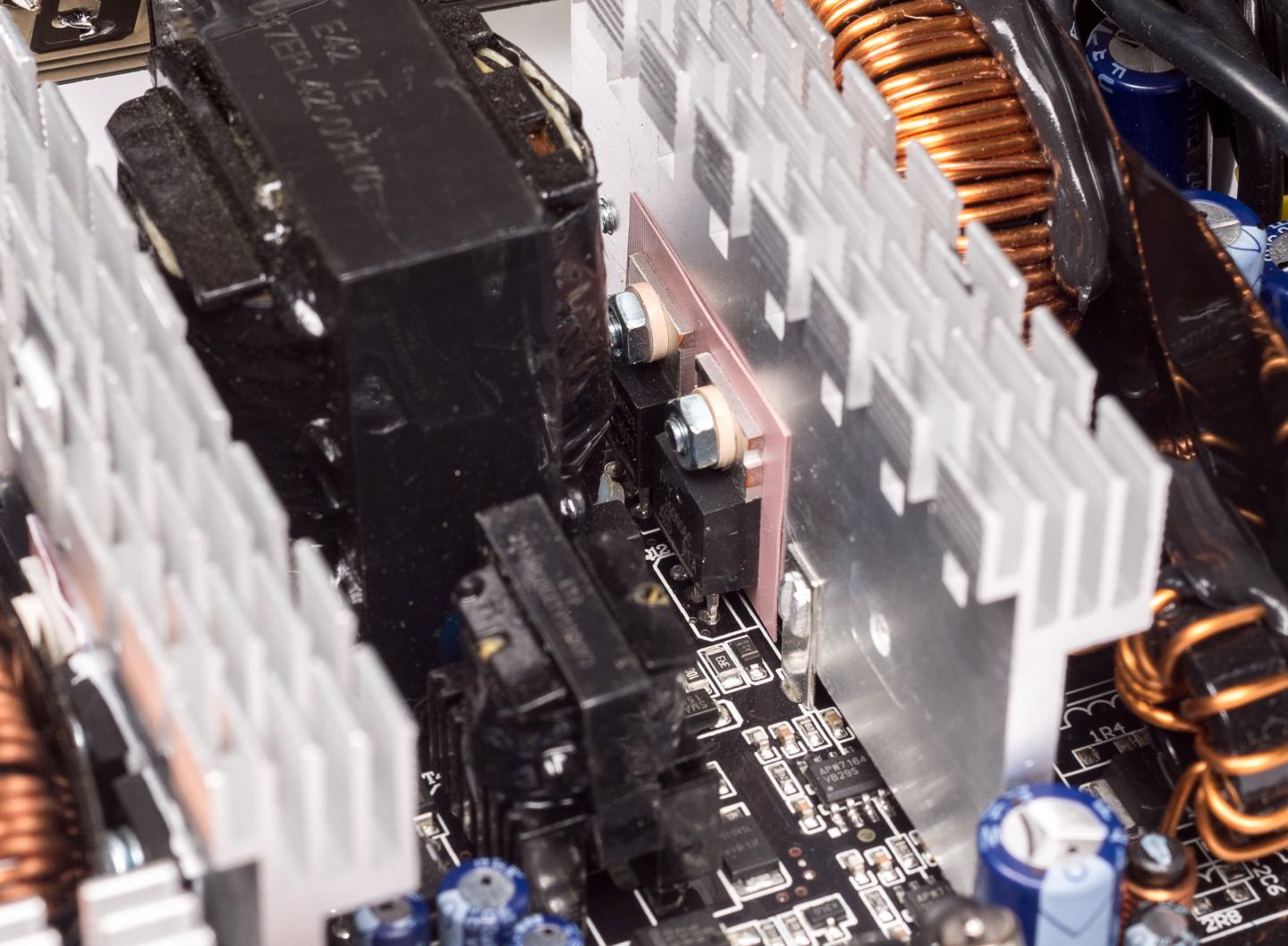

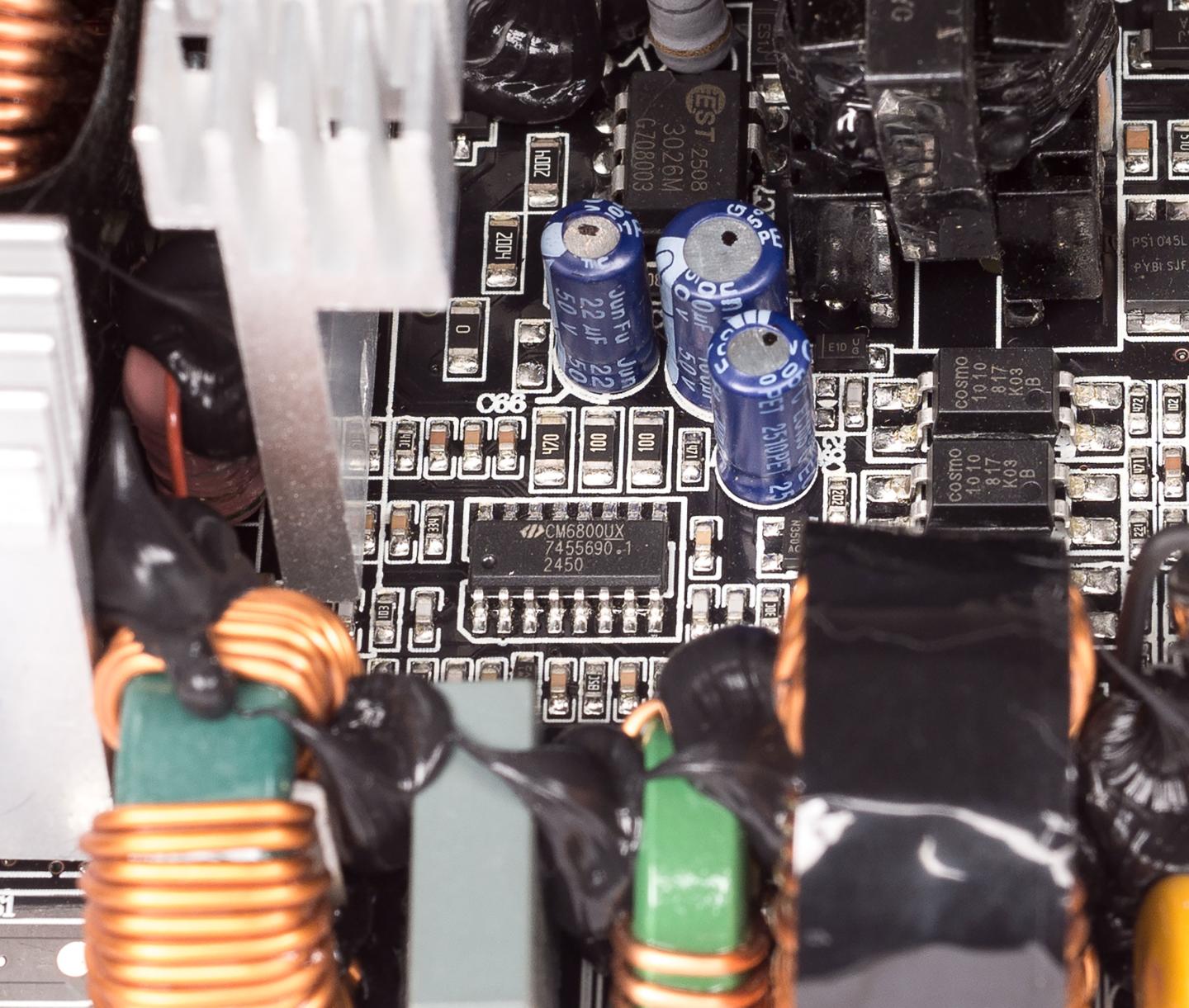

Управляет APFC и силовым преобразователем линии +12 В комбинированный ШИМ-контролер CM6800UX. В высоковольтной части преобразователя установлена пара транзисторов SI28N50 (28 A, 500 В). Выходной выпрямитель выполнен на трех сборках диодов Шоттки на 40 А с рабочим напряжением 60 В, включенных параллельно. В качестве замыкающего диода после выпрямителя установлена пара транзисторов 150N06C (150 A, 60 В), также включенных параллельно.

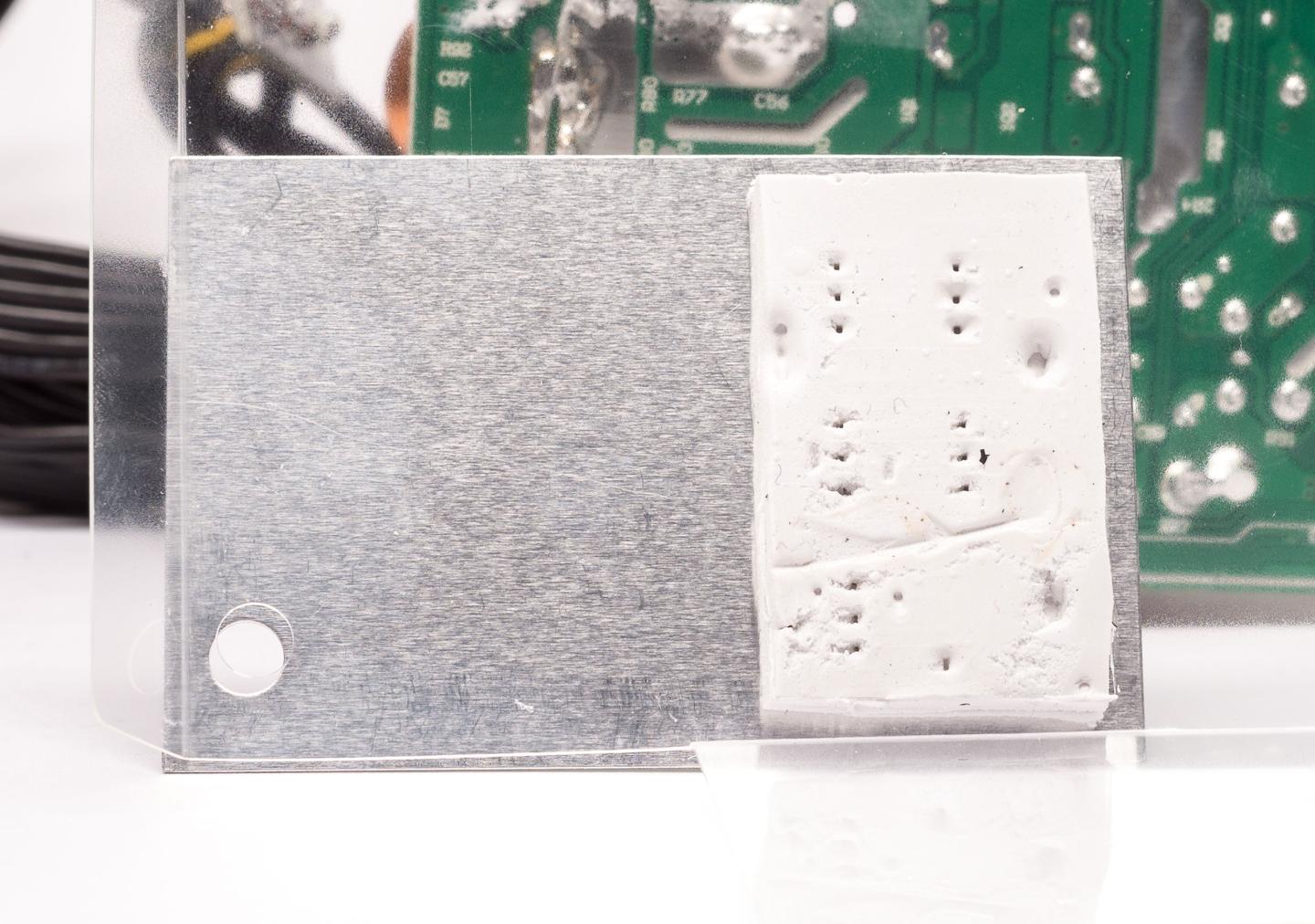

Часть тепла от выпрямителя отводится на корпус блока через термопрокладку.

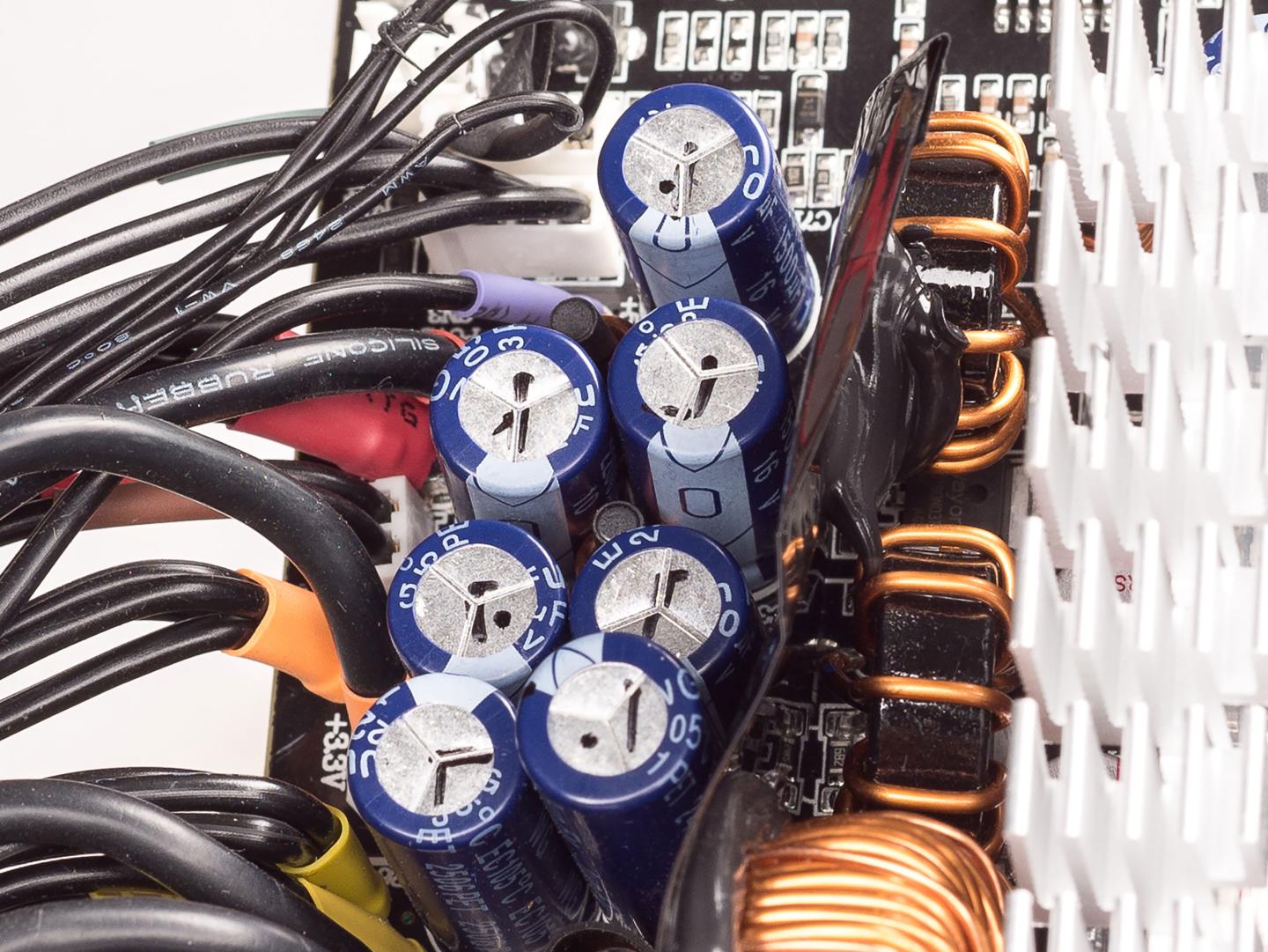

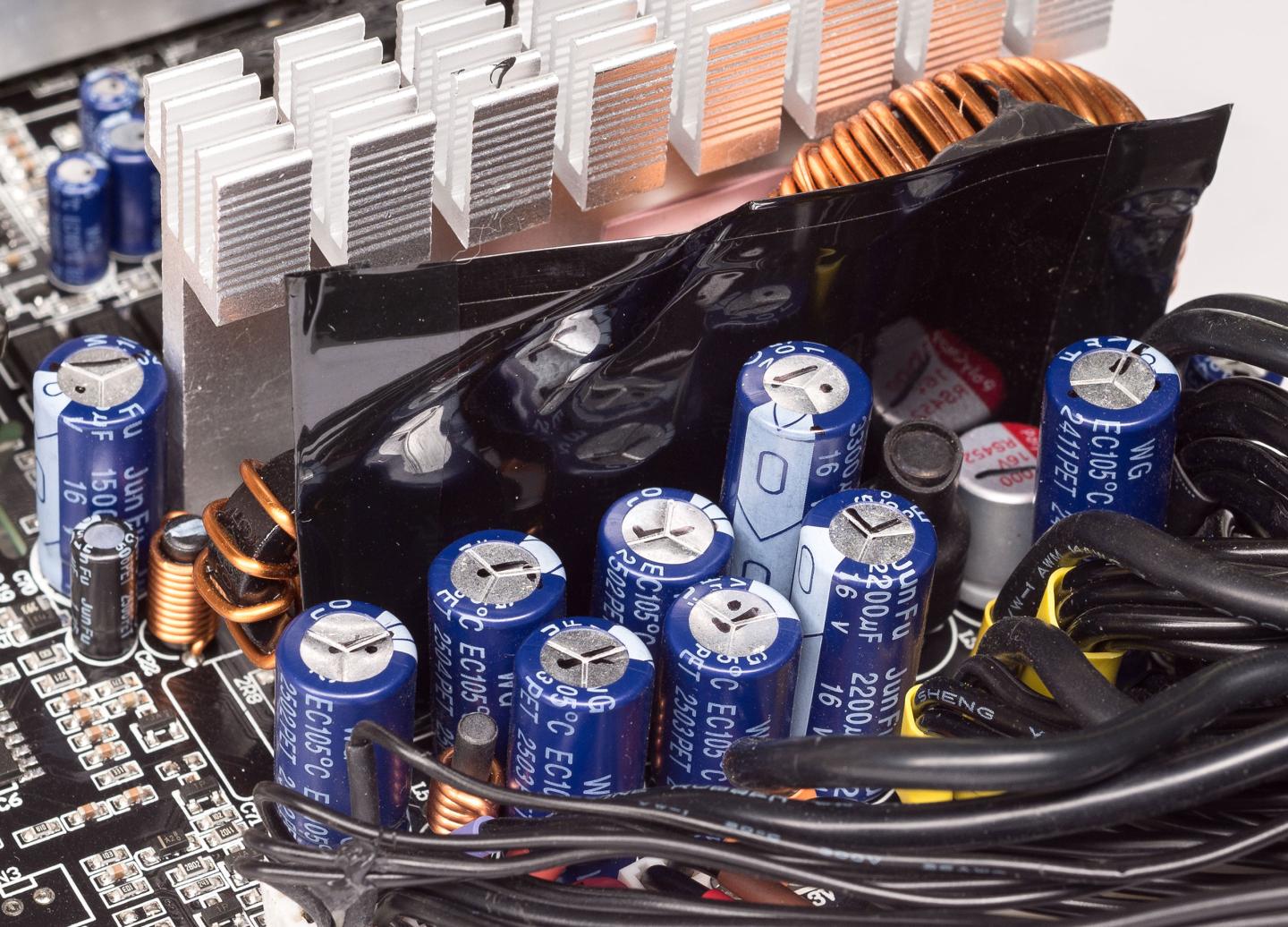

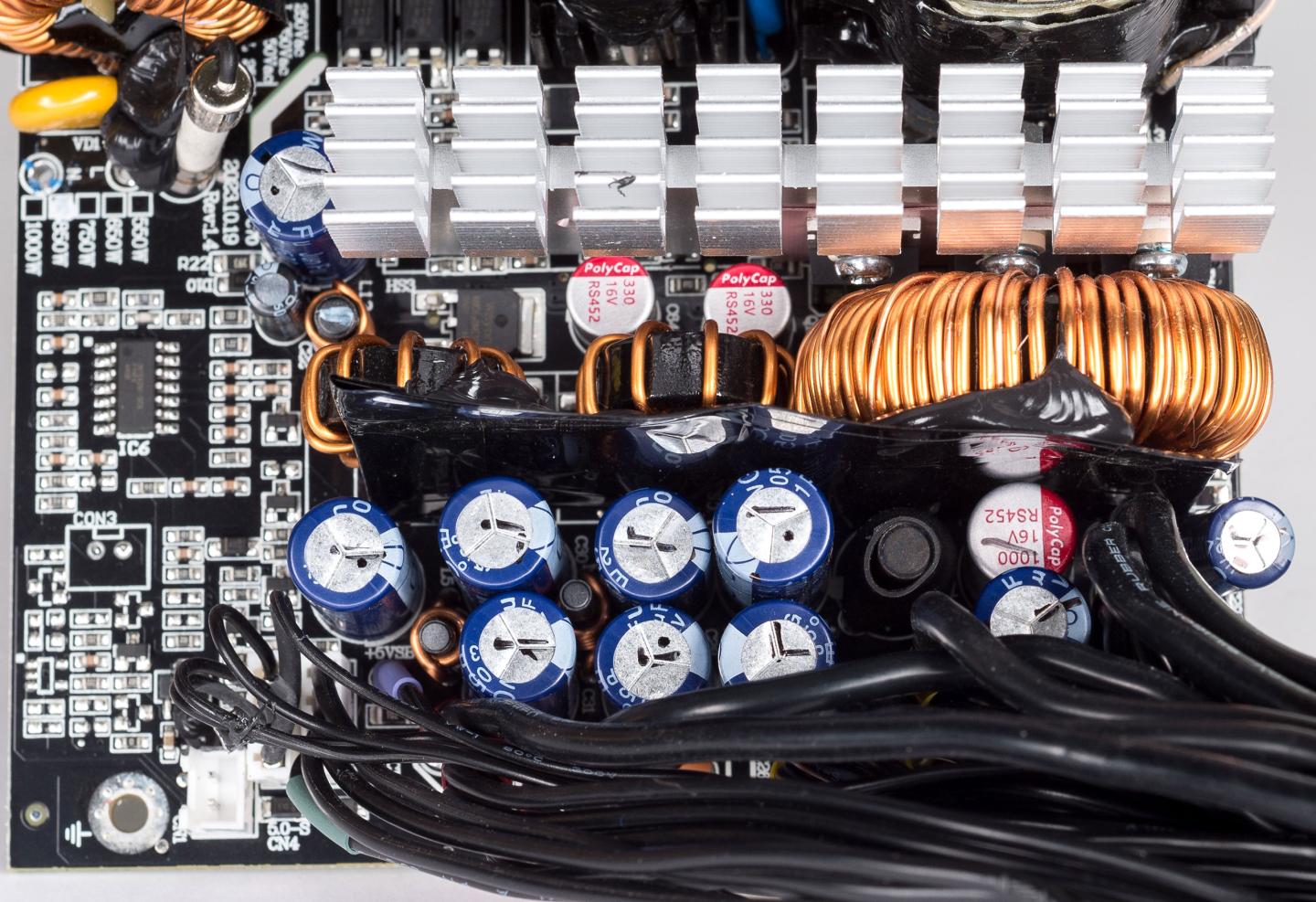

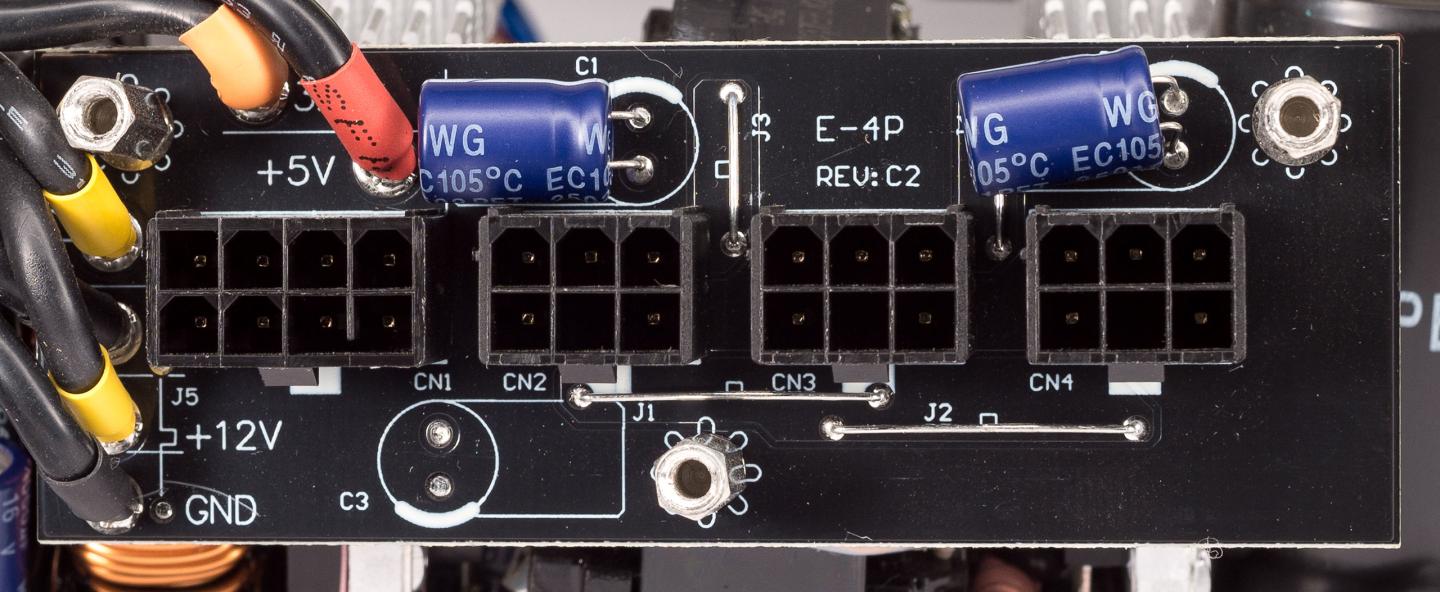

Выходное напряжение +12 В фильтруют два электролитических конденсатора емкостью 3300 мкФ и один емкостью 2200 мкФ, все с рабочим напряжением 16 В на 105 °C производства JunFu, и один полимерный конденсатор емкостью 1000 мкФ на 16 В производства PolyCap. На плате с модульными разъемами установлено еще два электролитических конденсатора емкостью 1500 мкФ на 16 В и рабочей температурой 105 °C производства JunFu.

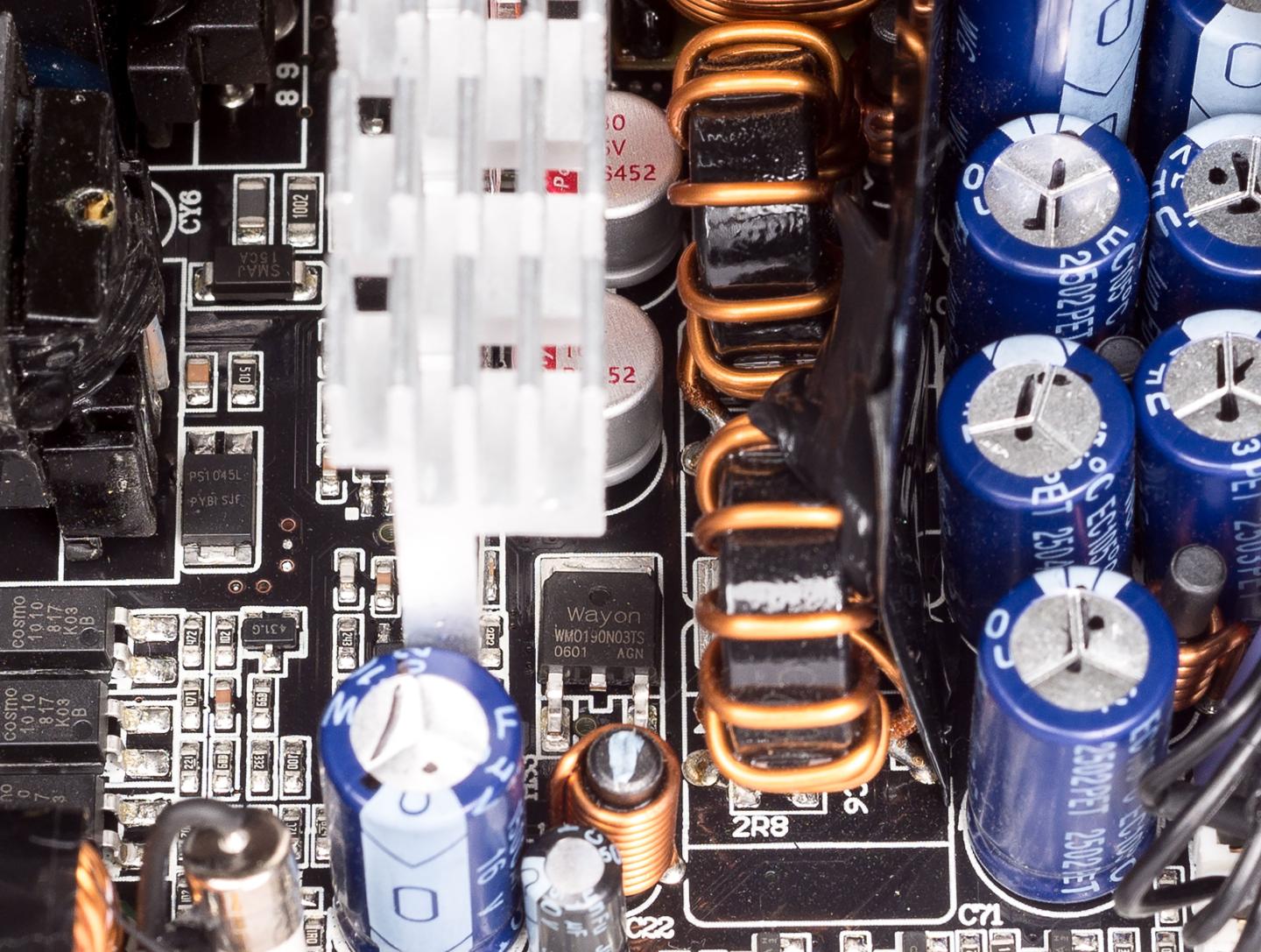

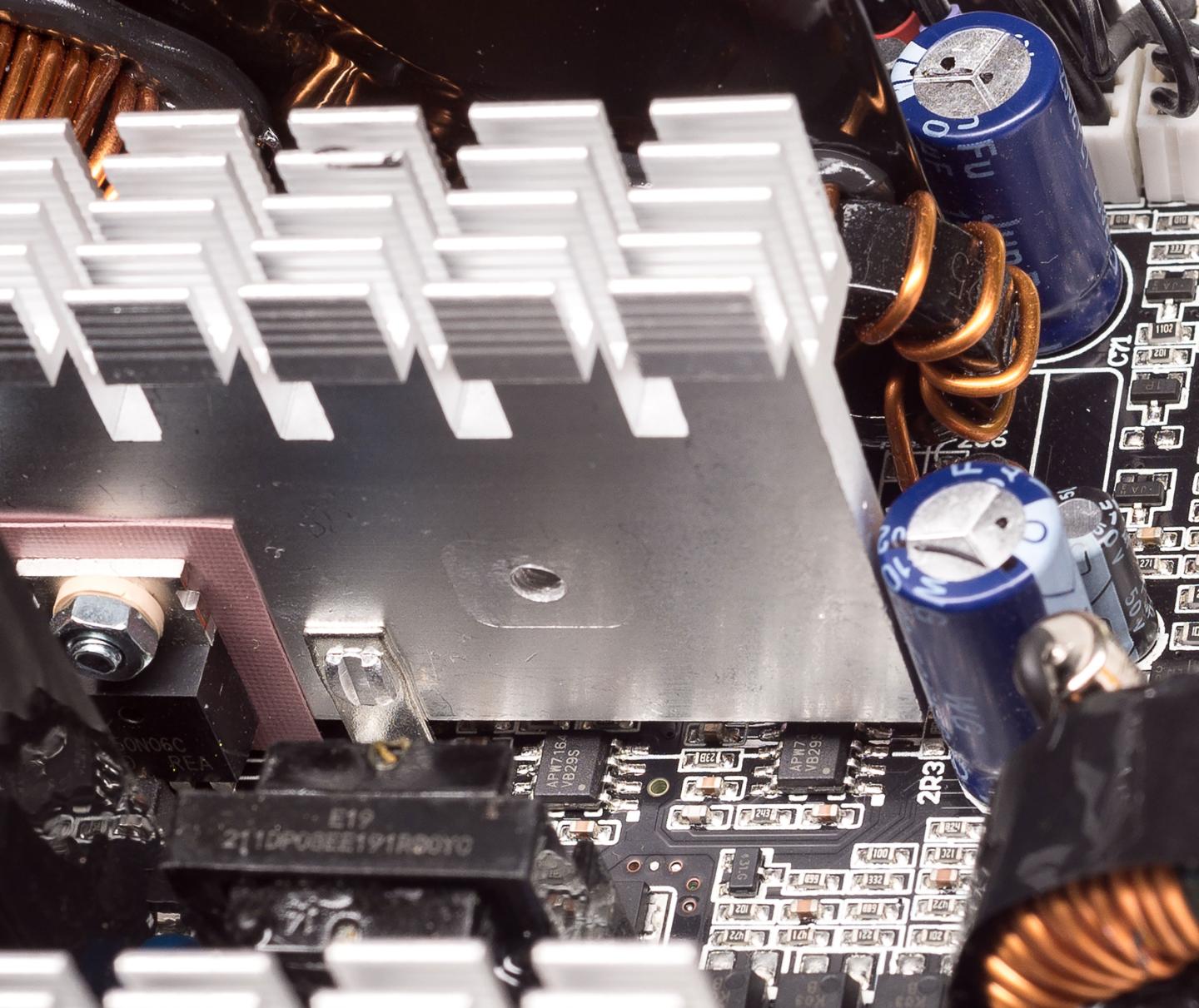

Напряжения +3,3 В и +5 В формирует понижающие DC/DC-преобразователи на двух контролерах APW7164 и четырех транзисторах WMO190N03TS (190 A, 30 В, 2,8 мОм), на выходе установлены электролитические конденсаторы производства JunFu.

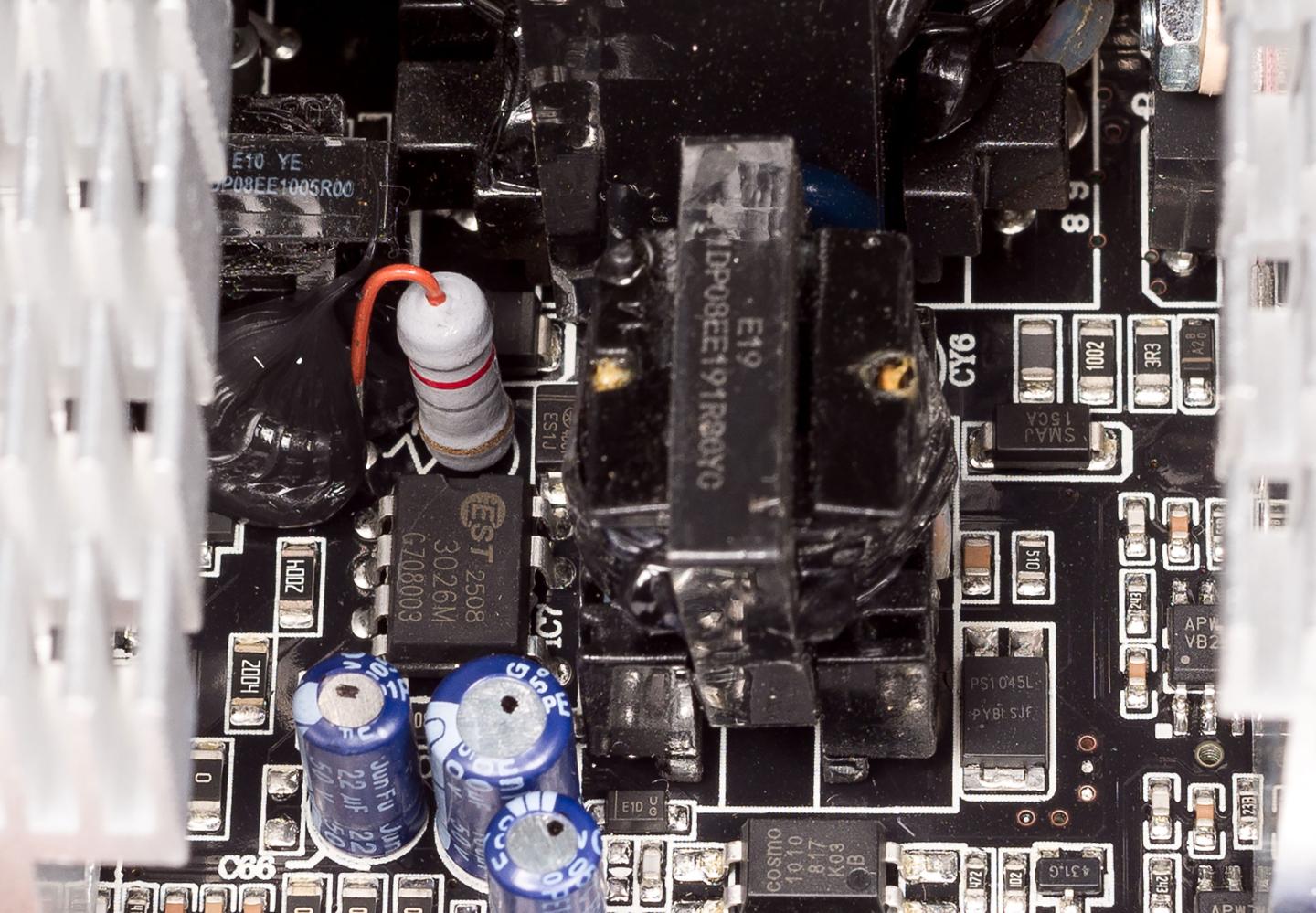

Преобразователь дежурного питания построен на ШИМ-контролере EST 3026M, все конденсаторы в обвязке «дежурки» тоже от JunFu.

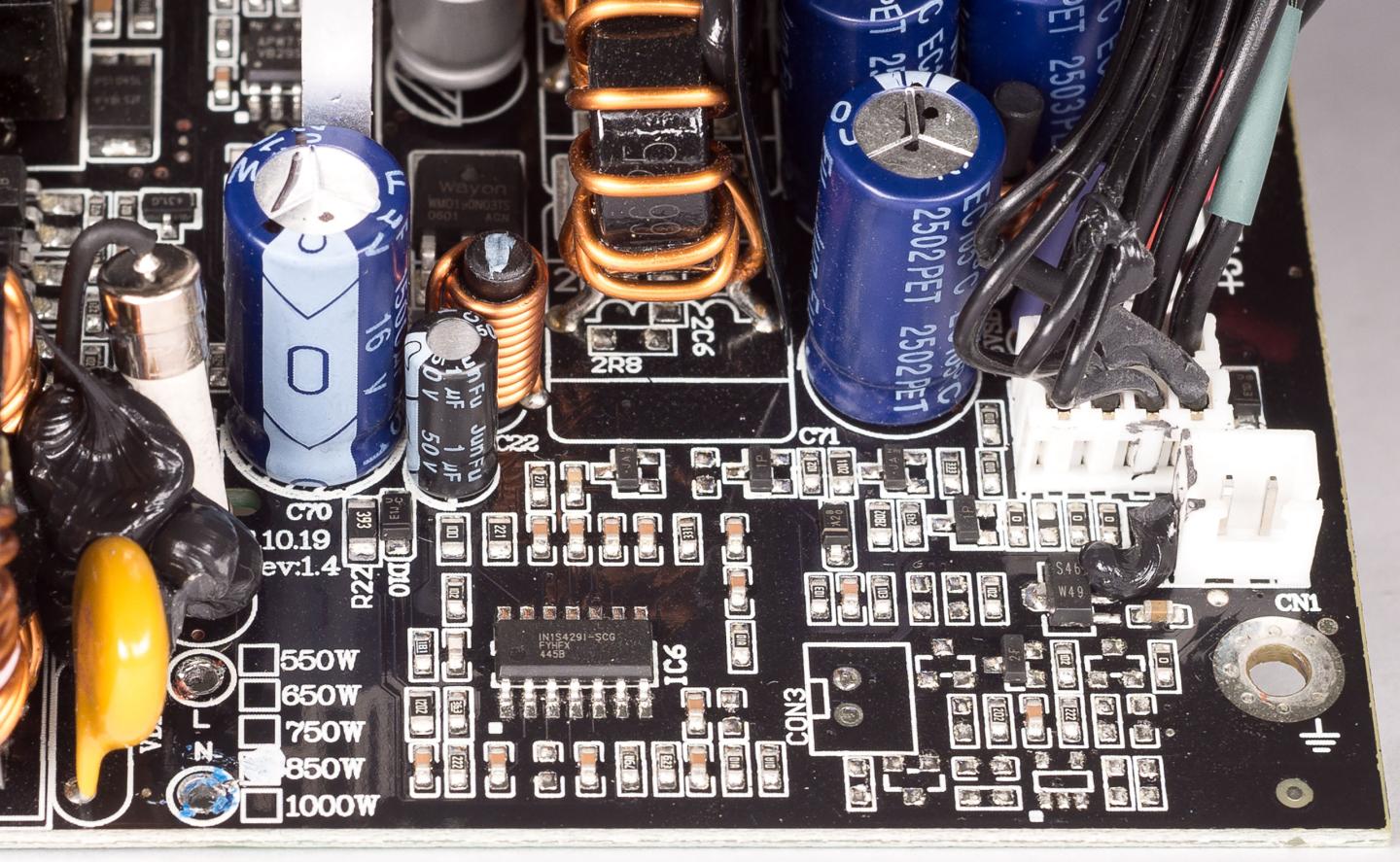

За выходными напряжениями следит супервизор IN1S429I-SCG.

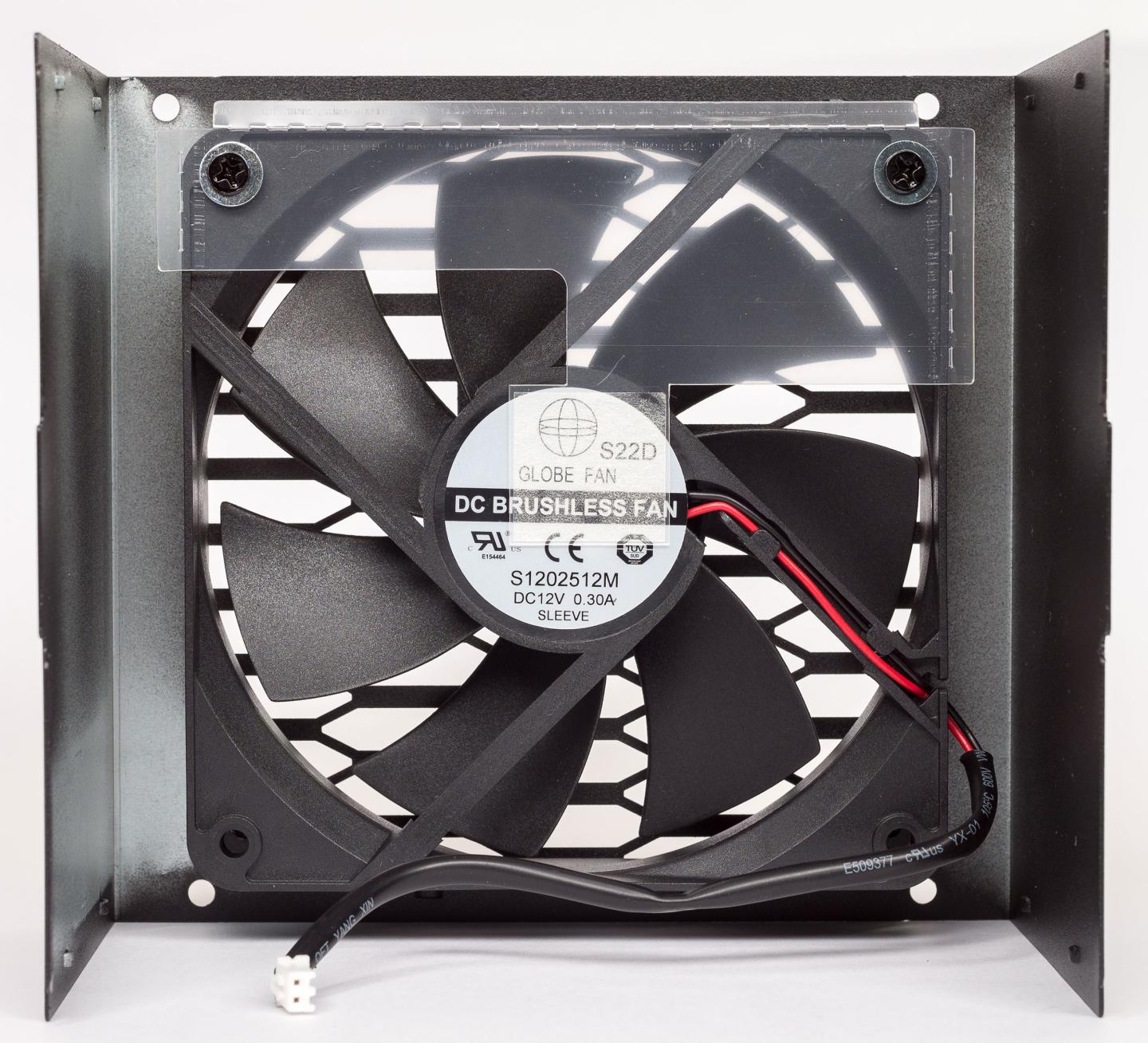

Для охлаждения компонентов блока установлен вентилятор размером 120×120×25 мм с маркировкой S1202512M (12 В, 0,3 A), с двухконтактным подключением и подшипником скольжения на втулке.

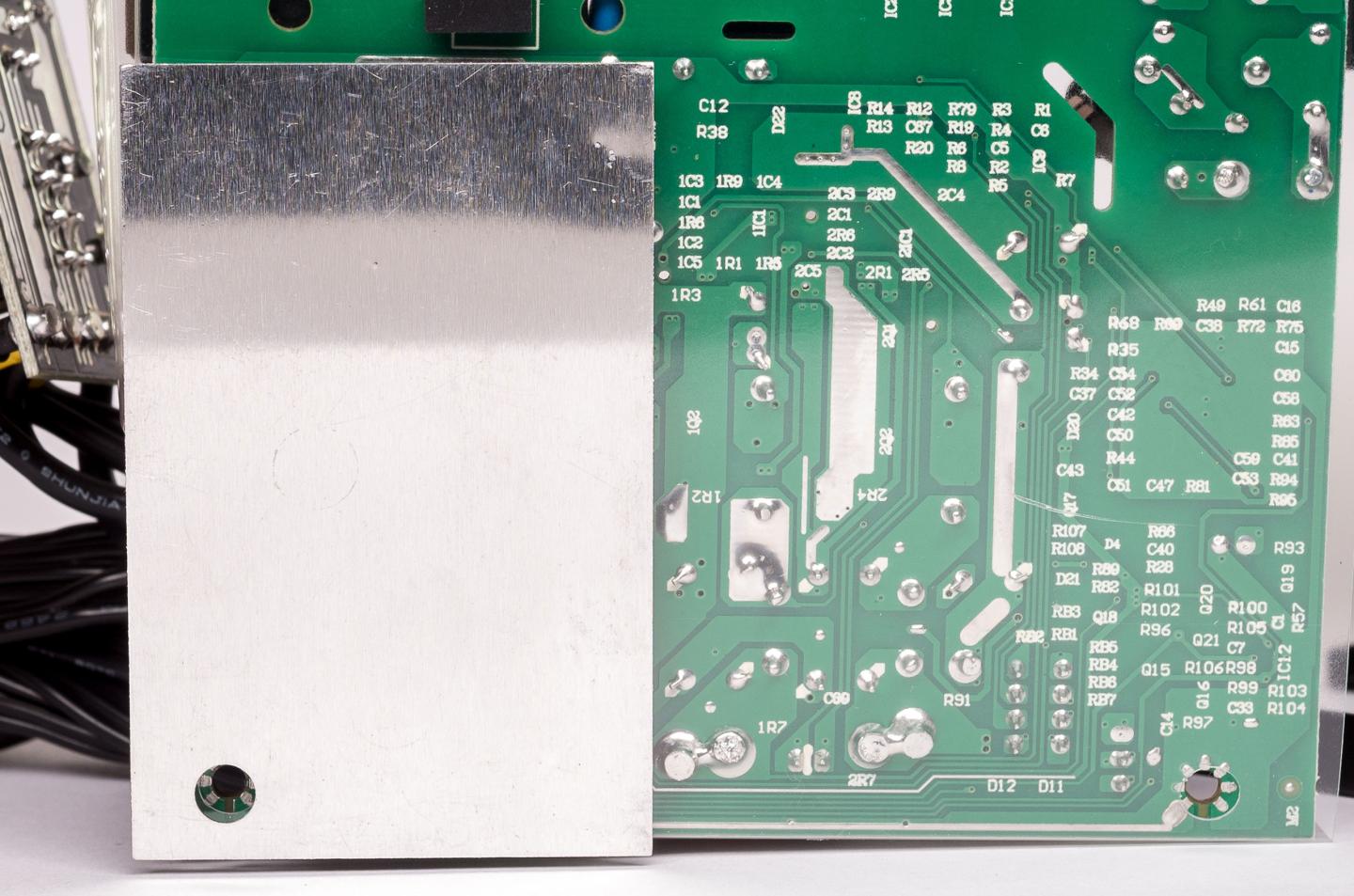

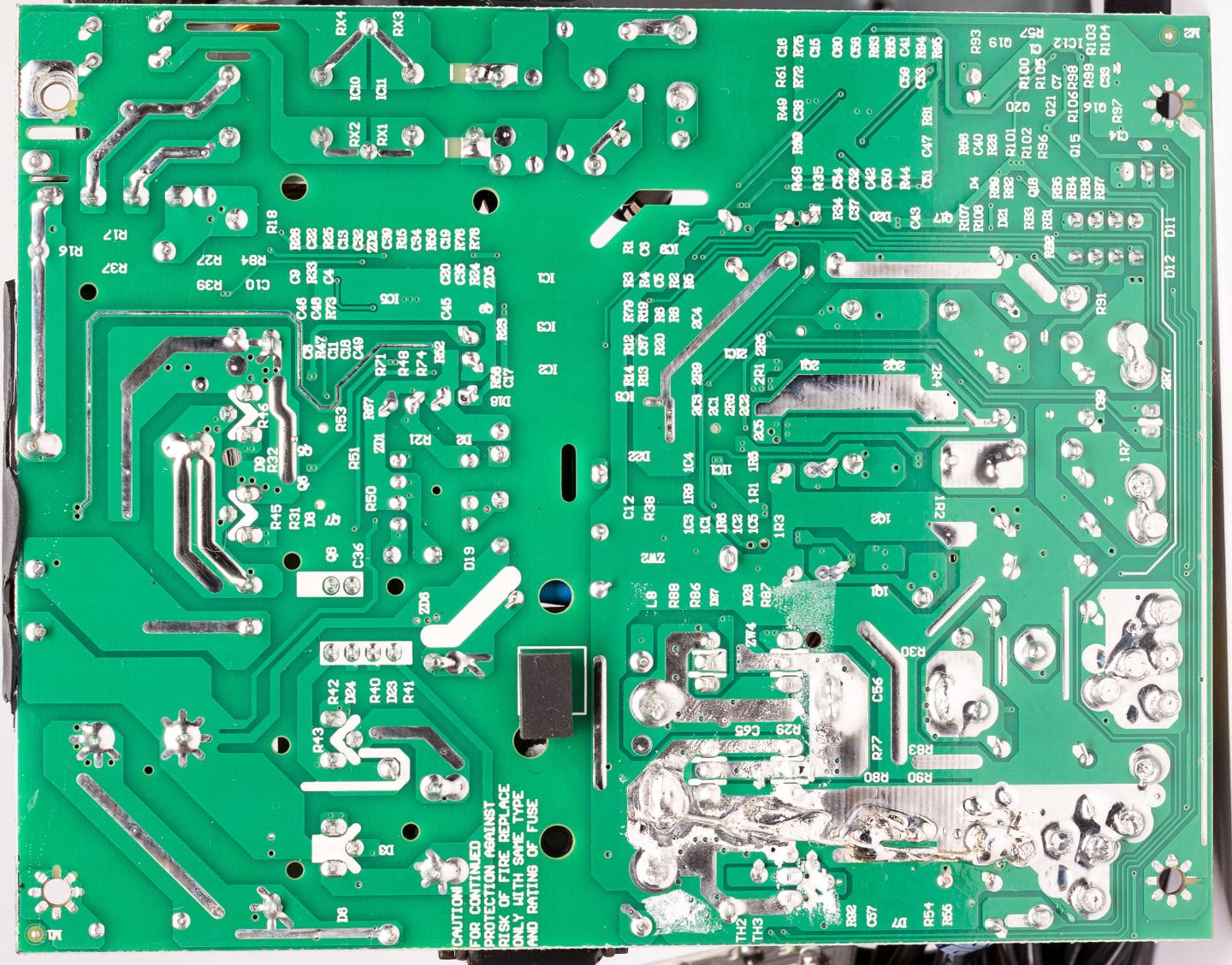

Монтаж и пайка качественные, плата нормально отмыта от флюса.
