В этот раз мы рассмотрим блок питания ASUS TUF Gaming 1000W Gold с сертификатом 80 PLUS Gold. Устройство поддерживает современные стандарты ATX 3.0 и PCIe 5.0. Производитель обещает компоненты, отвечающие военно-промышленным стандартам, и дает на него гарантию 10 лет.
ASUS TUF-GAMING-1000G
| Производитель | ASUS |
|---|---|
| Модель | TUF-GAMING-1000G |
| Мощность, Вт | 1000 |
| Сертификат энергоэффективности | 80 PLUS Gold |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульная |
| Мощность канала +12V, Вт (А) | 1000 (83,3) |
| Мощность канала +5V, Вт (А) | 125 (25) |
| Мощность канала +3,3V, Вт (А) | 82.5 (25) |
| Комбинированная мощность +3,5V и +5V, Вт | 130 |
| Мощность канала –12, Вт (А) | 9.6 (0,8) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240 |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 135×135×25 |
| Тип подшипника | Двойной шариковый |
| Количество кабелей/разъемов для CPU | 2/2 EPS12V (4+4) |
| Количество кабелей/разъемов для PCIe 5.0 | 1/1 (16) |
| Количество кабелей/разъемов для PCIe | 3/4 (6+2) |
| Количество кабелей/разъемов для SATA | 2/5 |
| Количество кабелей/разъемов для IDE | 1/4 |
| Количество кабелей/разъемов для FDD | – |
| Защиты | OPP/OVP/UVP/SCP/OCP/OTP |
| Размеры (ШхВхГ), мм | 150×86×150 |
| Гарантия, мес | 120 |
| Стоимость, грн | 7 859 |
Блок питания поставляется в коробке с качественной полиграфией. На передней грани расположено фото устройства, на задней — информация о технических особенностях модели, на боковой грани присутствуют технические характеристики и информация о комплекте кабелей.

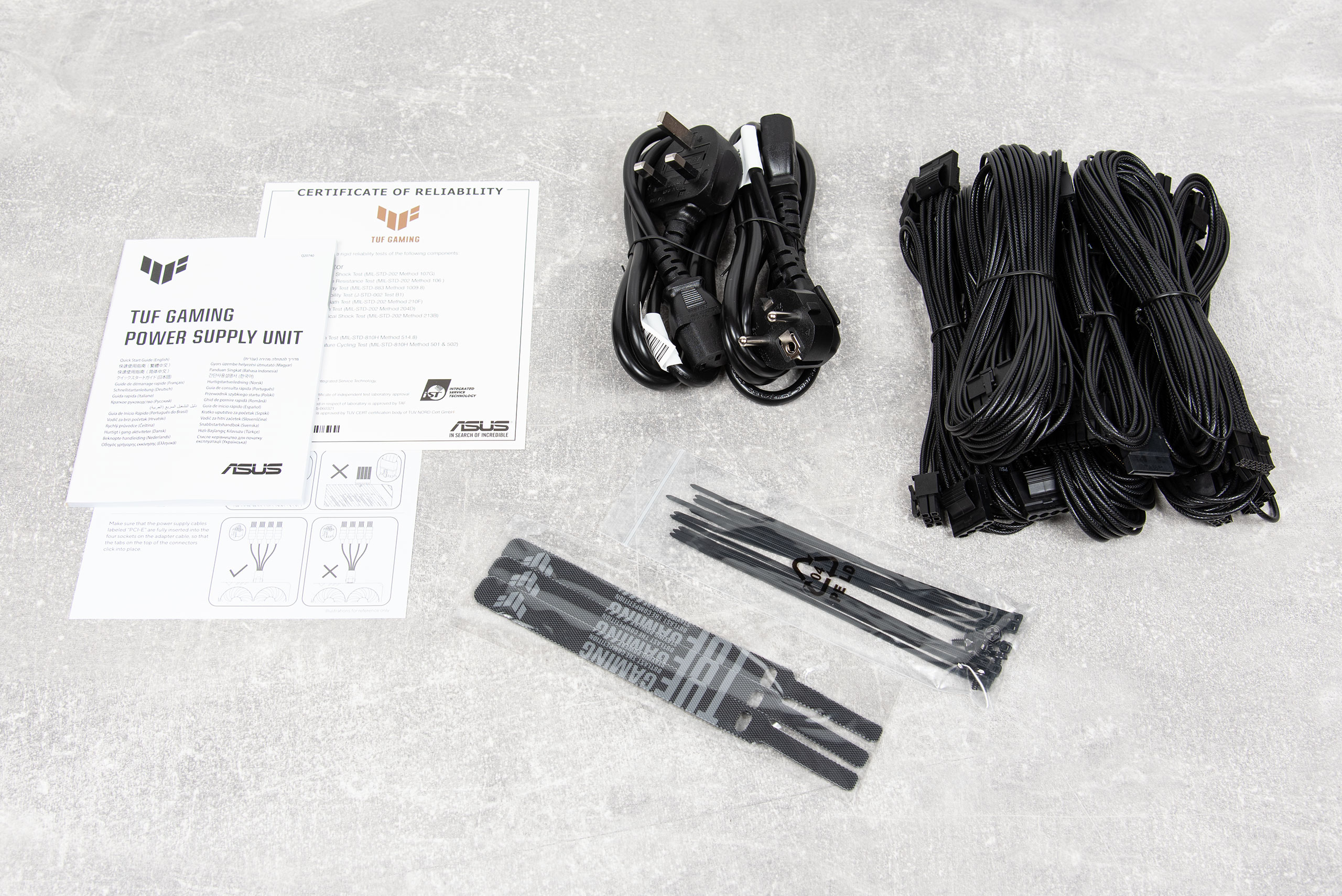

В комплект поставки входит два сетевых кабеля с разными вилками, комплект модульных кабелей, комплект винтов, два комплекта кабельных стяжек и инструкция.

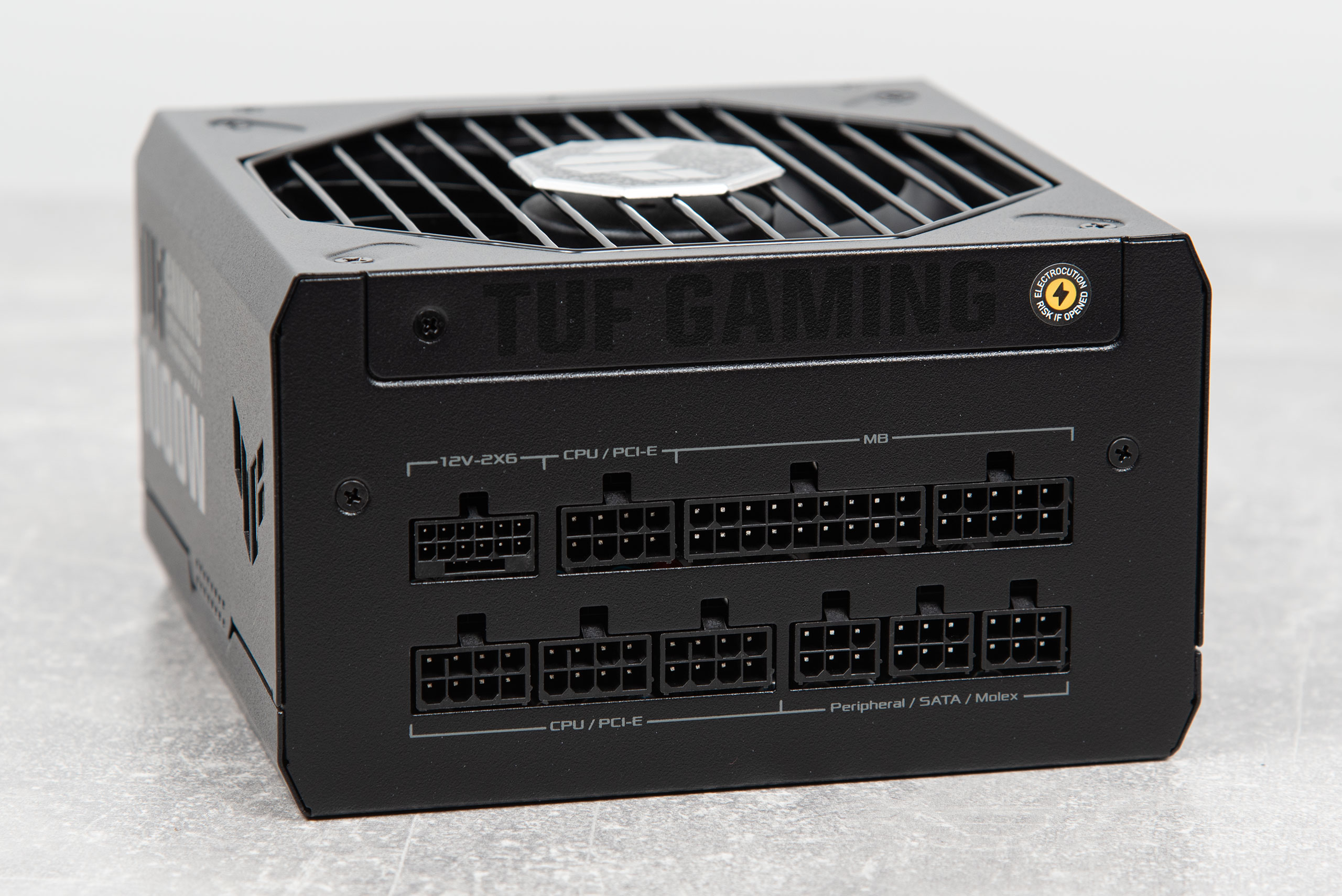

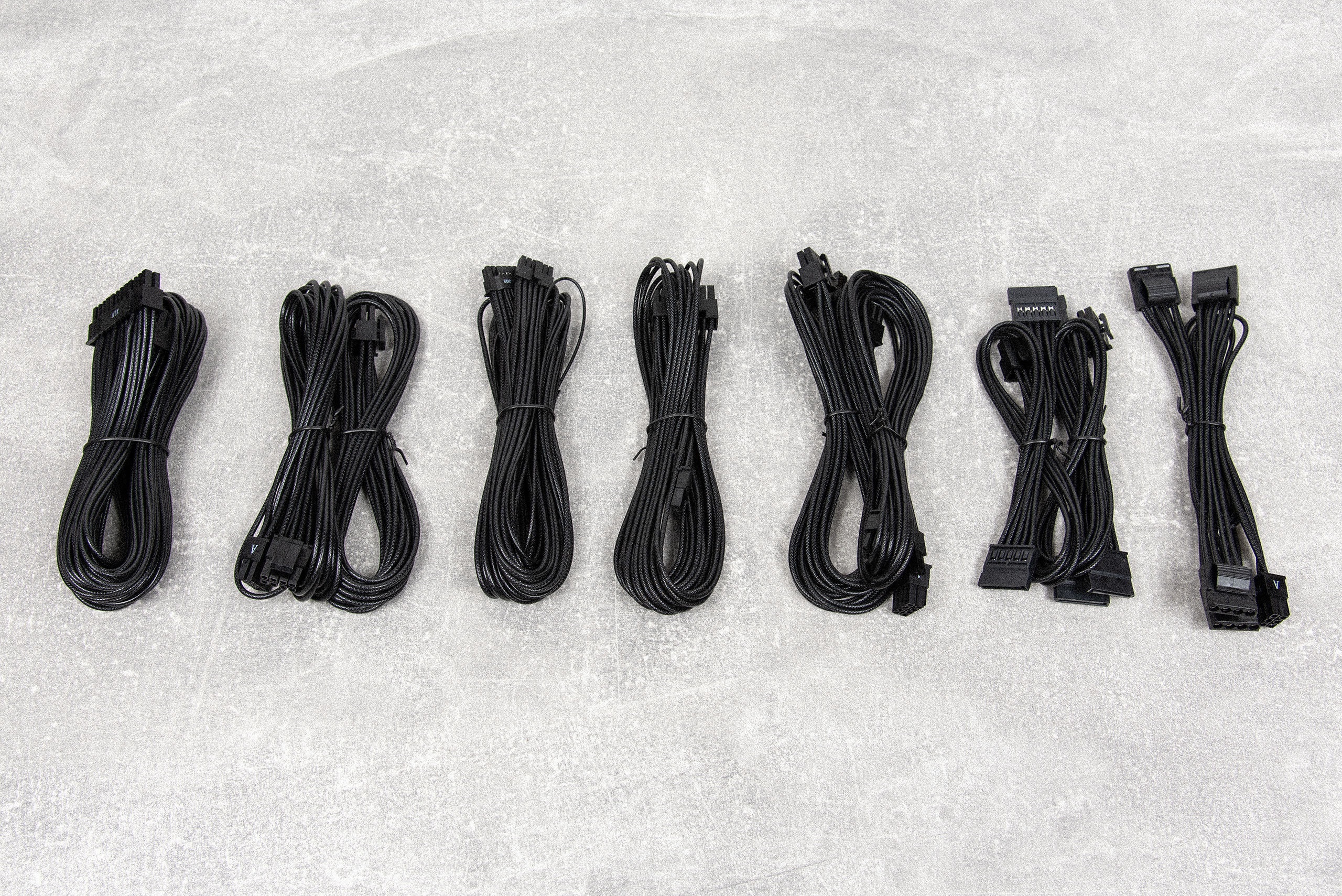

Блок питания с модульными кабелями, их количество и длина следующие:
- один для питания материнской платы (61 см);
- два с одним 8‑контактным (4+4) разъемом для питания процессора (65 см);
- один 12VHPWR с одним 16-контактным разъемом для питания видеокарты PCIe 5.1 600 Вт (67,5 см);
- один 12VHPWR с двумя 8‑контактными (6+2) разъемами для питания видеокарты PCIe (67,5 + 67,5 см);
- два с одним 8‑контактным (6+2) разъемом для питания видеокарты PCIe (67,5 см);
- один с двумя разъемами питания для SATA-устройств (40+12 см);
- один с тремя разъемами питания для SATA-устройств (40+12+12 см);
- один с четырьмя разъемами питания для IDE-устройств (40+15+15 см).
Кабели выполнены из проводов с пластиковой изоляцией черного цвета с рельефом, выглядят неплохо, провода довольно мягкие.

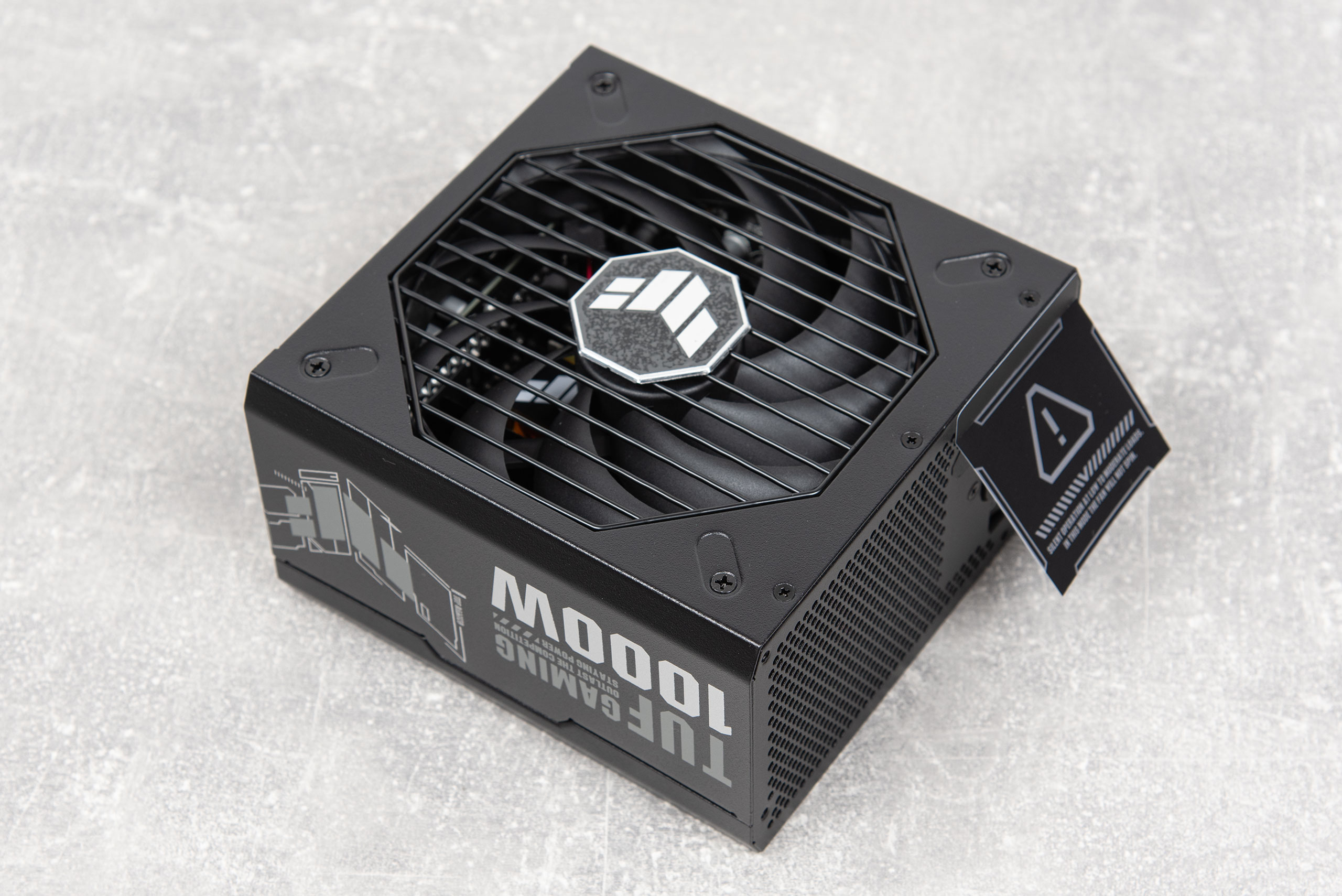

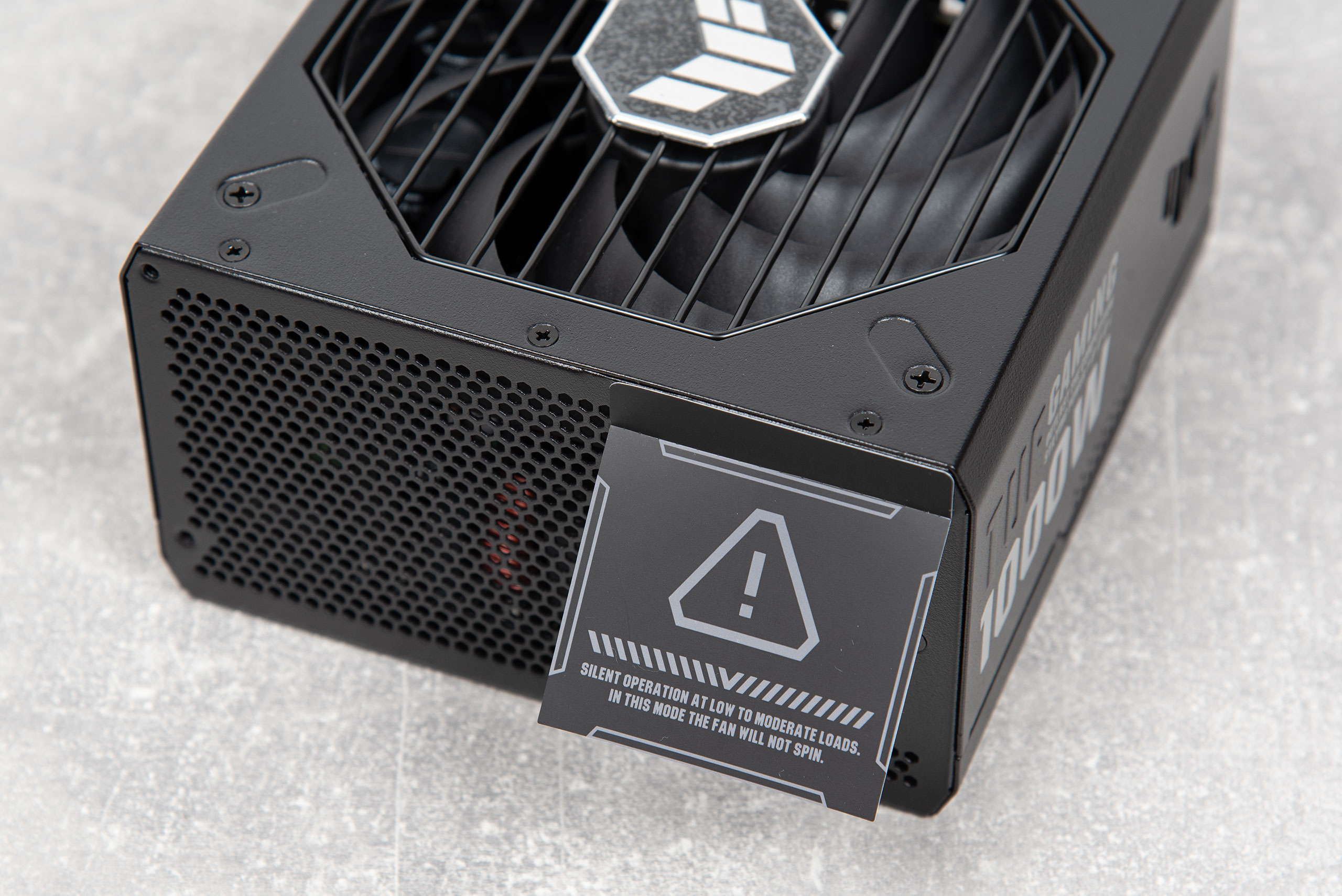

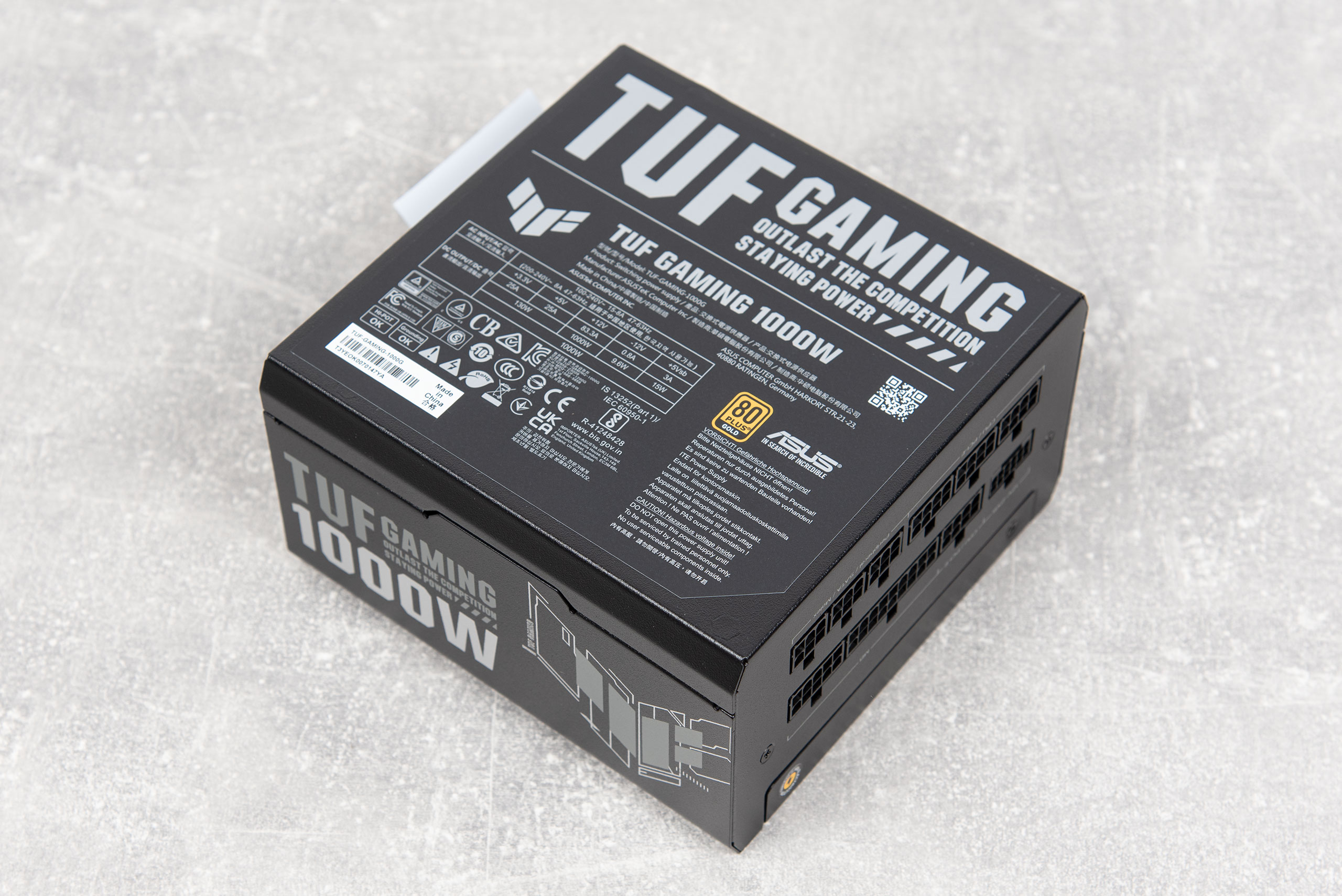

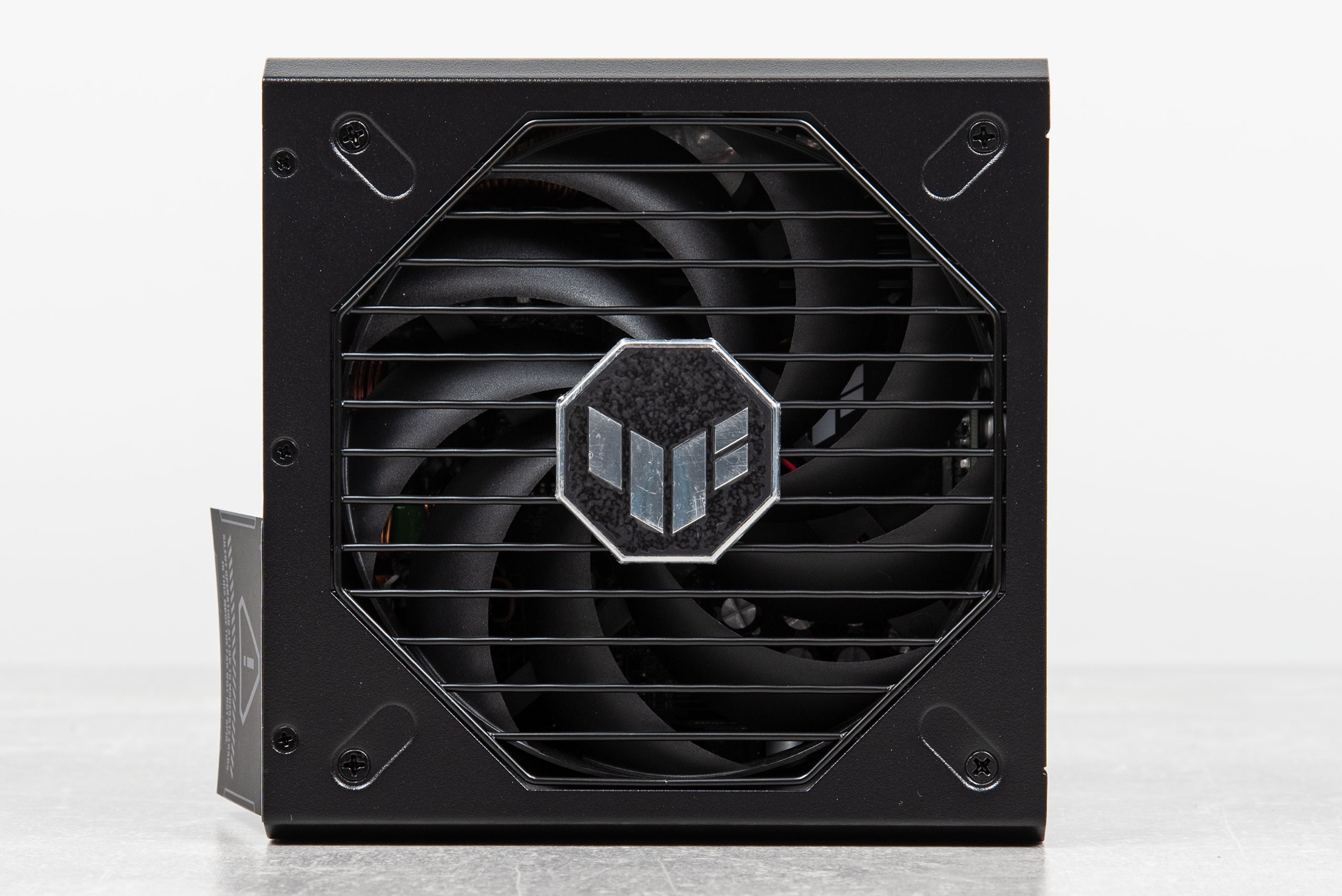

Корпус блока сделан из стали, окрашен черной порошковой краской, решетка вентилятора проволочная с эмблемой ASUS TUF в центре. На боковых гранях нанесено название модели бело-серым текстом. Сверху присутствует наклейка с техническими характеристиками.
Блок построен по современной топологии с активным корректором коэффициента мощности (APFC) и с широким диапазоном входного напряжения 100–240 В. Установлен силовой резонансный LLC-преобразователь по линии +12 В с синхронным выпрямителем и DC/DC-преобразователи для линий +5 В и +3,3 В.

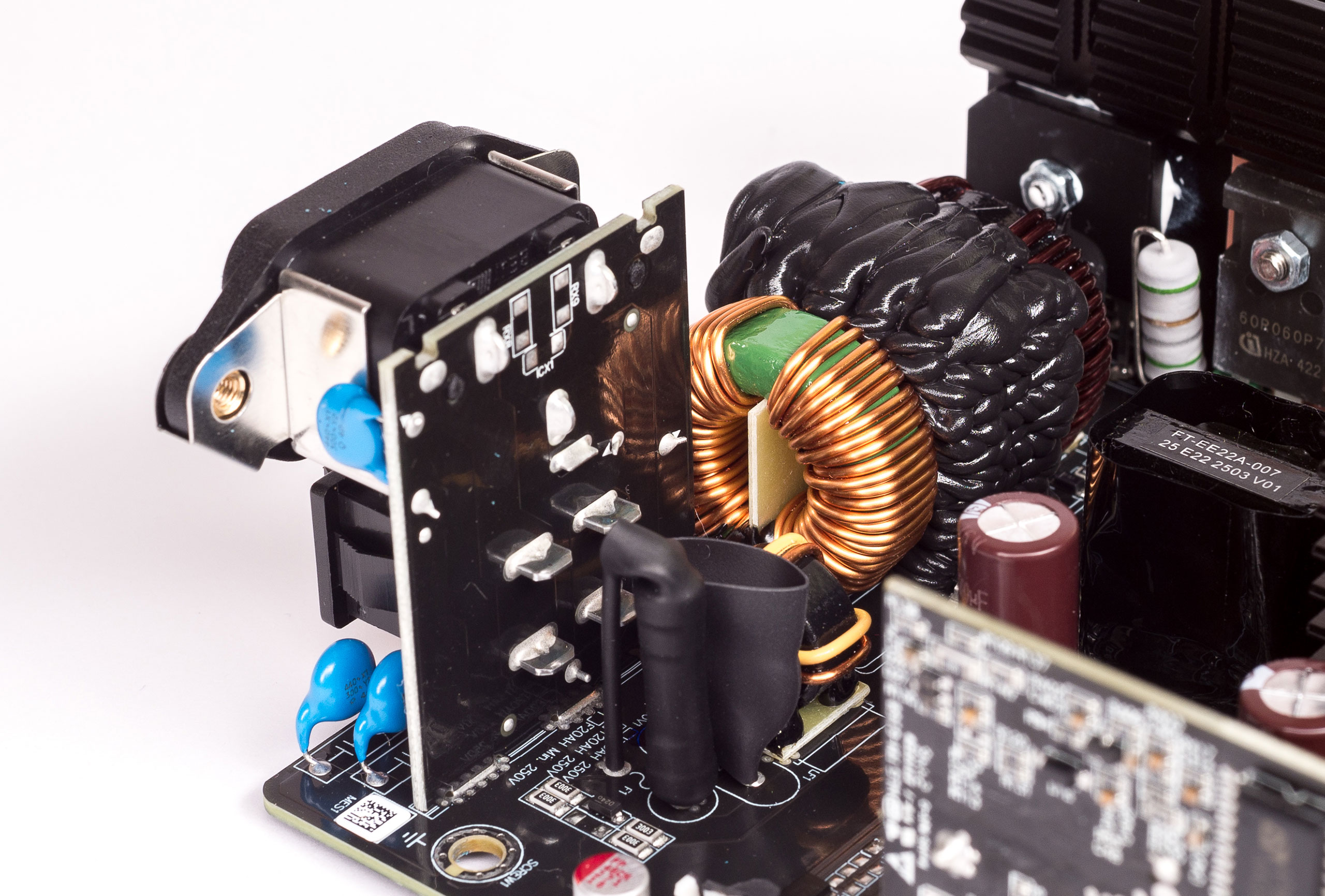

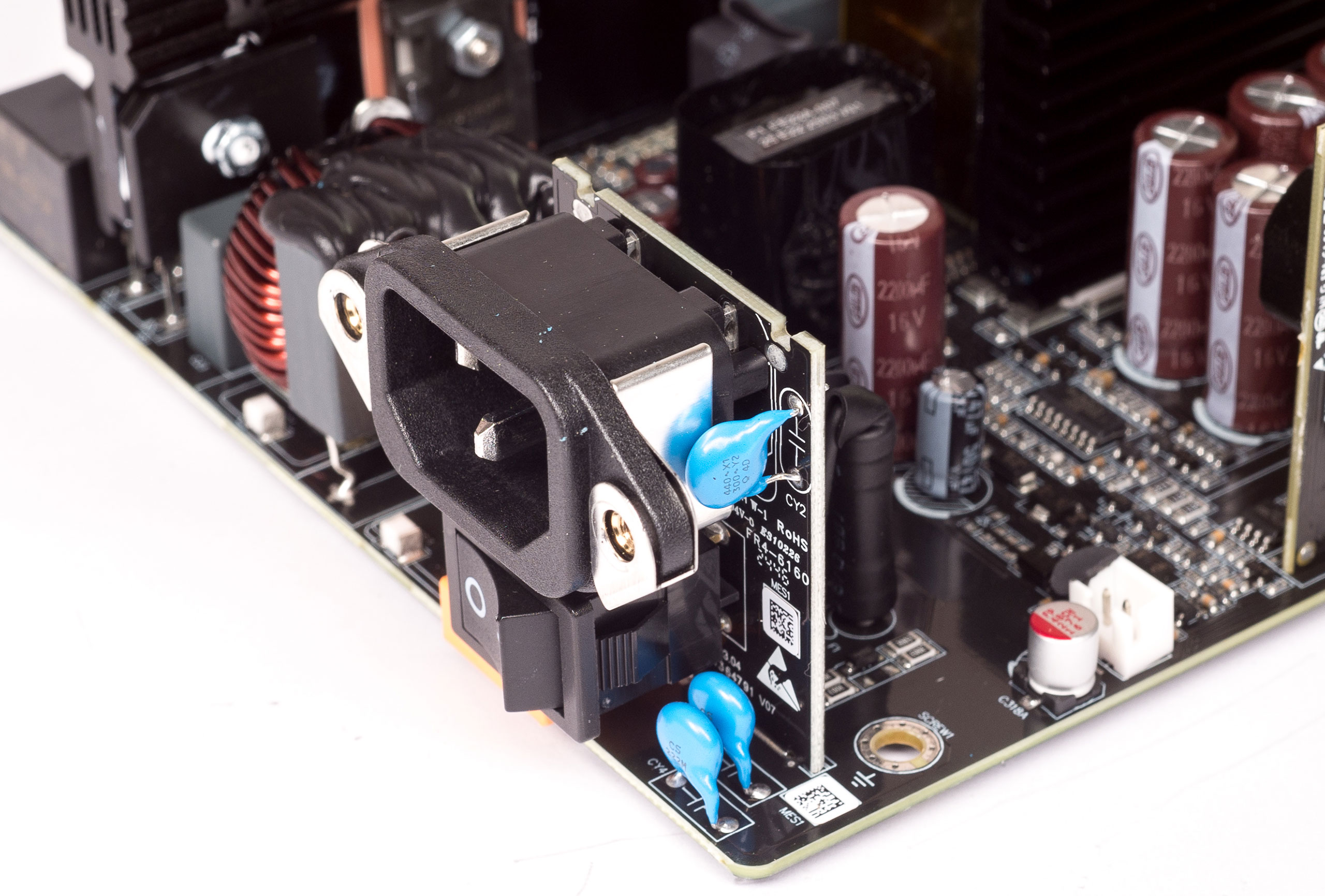

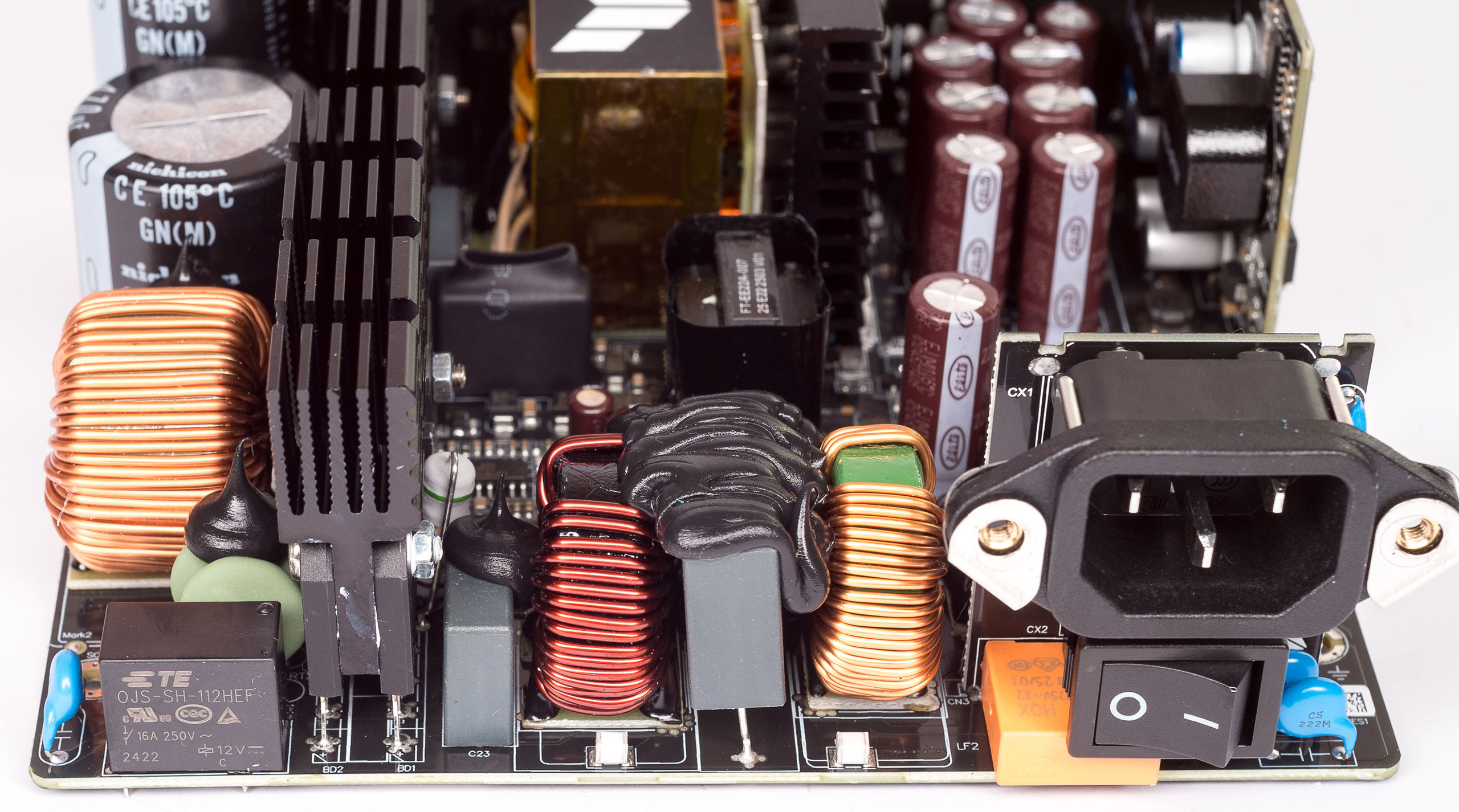

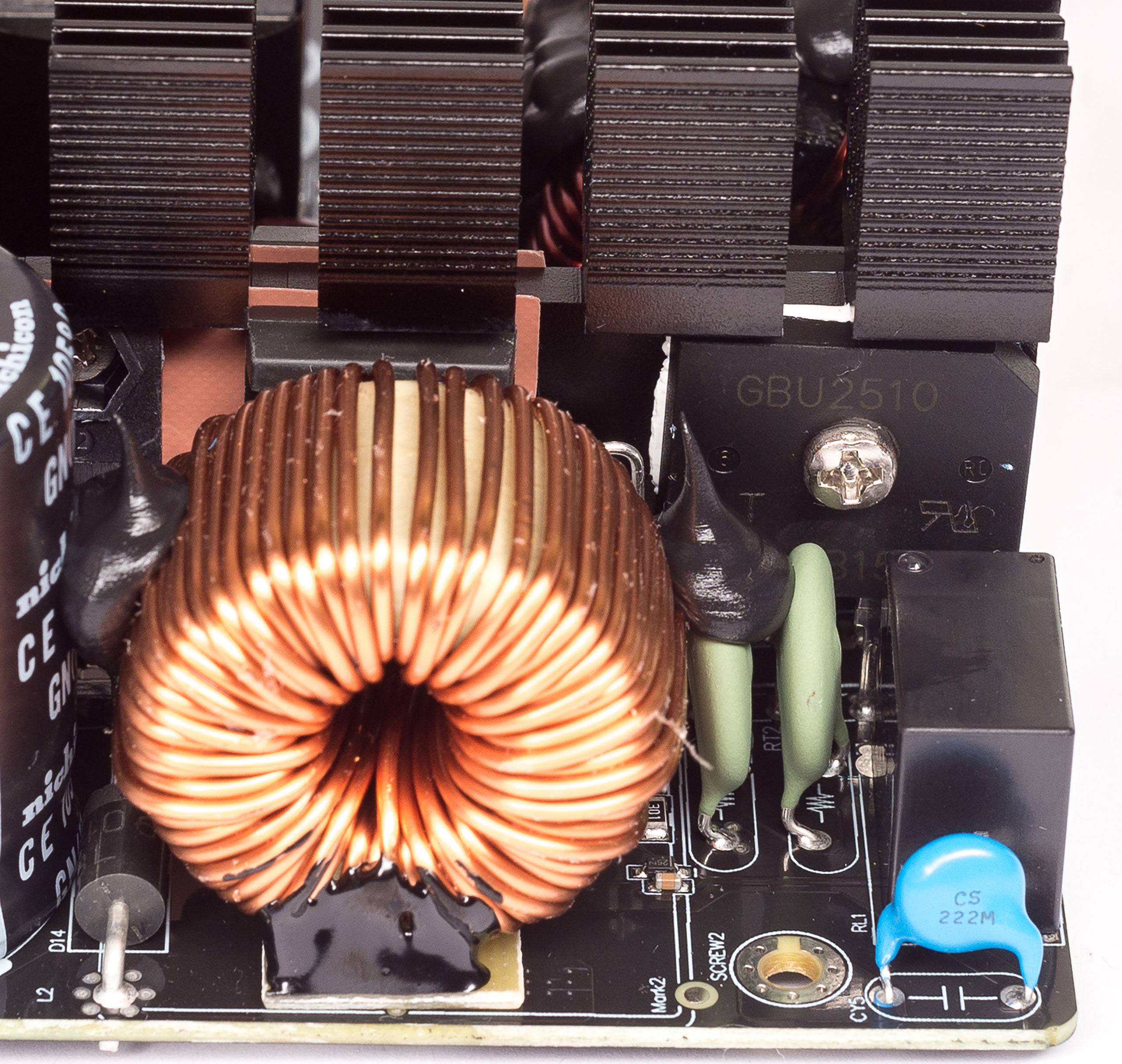

По входу распаян полноценный фильтр импульсных помех второго порядка, часть его элементов расположена на дополнительной плате с сетевым разъемом. Входной выпрямитель состоит из двух диодных сборок GBU2510 (25 A, 1000 В), включенных параллельно и установленных на большой радиатор с силовыми компонентами APFC.

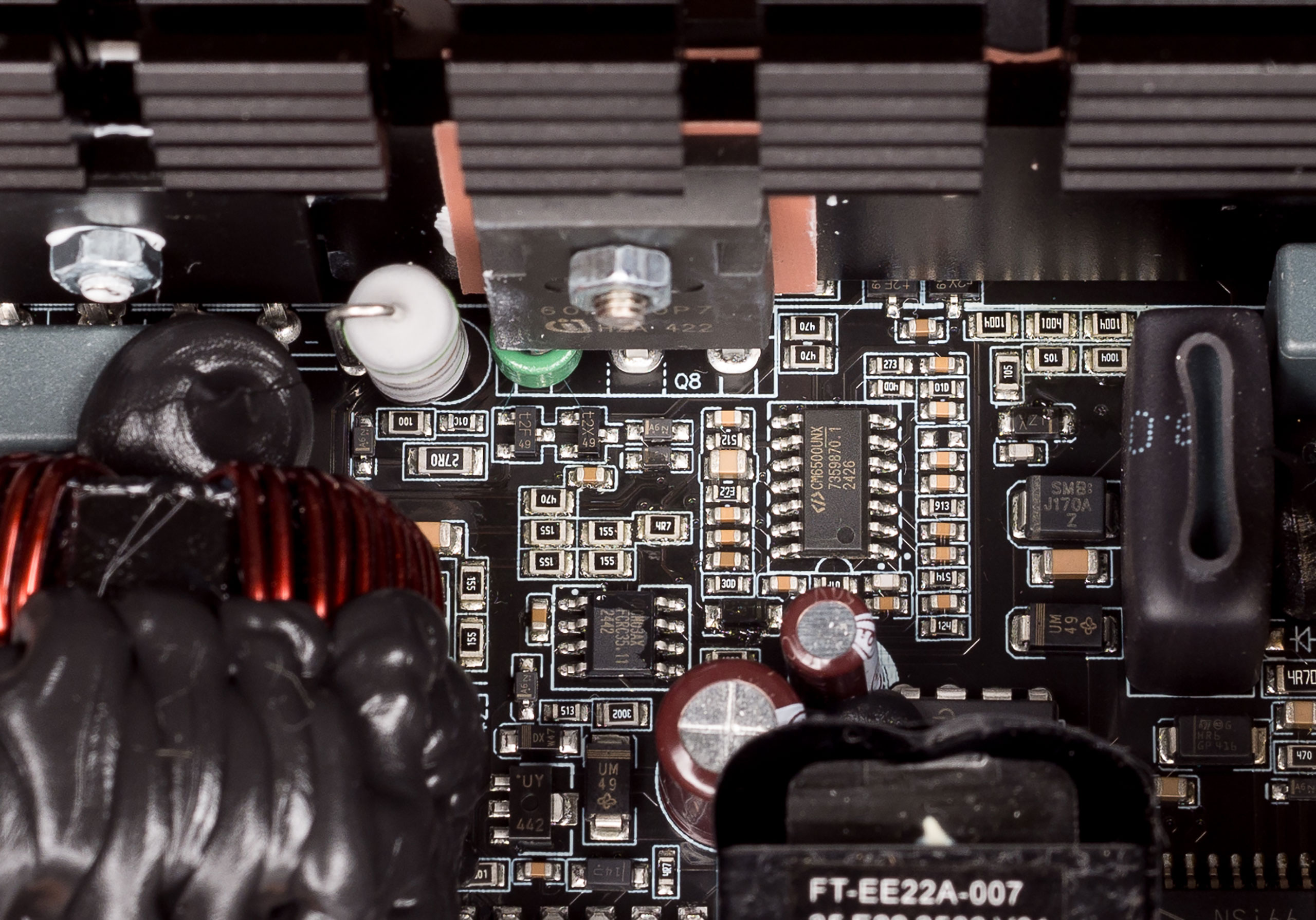

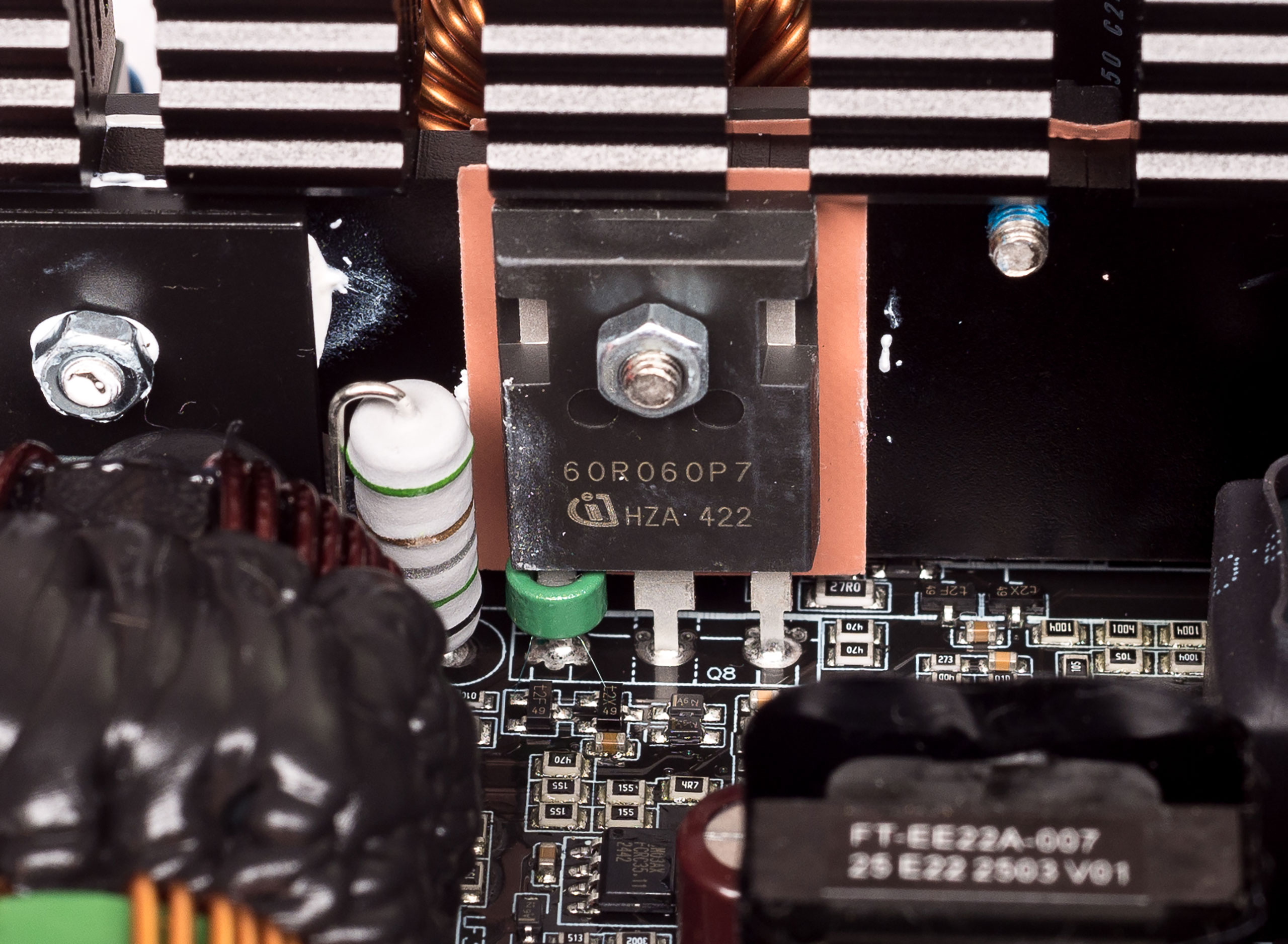

В силовой части APFC установлена пара транзисторов IPW60R060P7 (48 A, 650 В, 60 мОм ), включенных параллельно и установленных на большой радиатор, тип диода рассмотреть не удалось. Часть тепла от силовых компонентов APFC отводится от платы через термопрокладку на корпус блока. Управляет корректором контролер CM6500UNX, распаянный на основной плате.

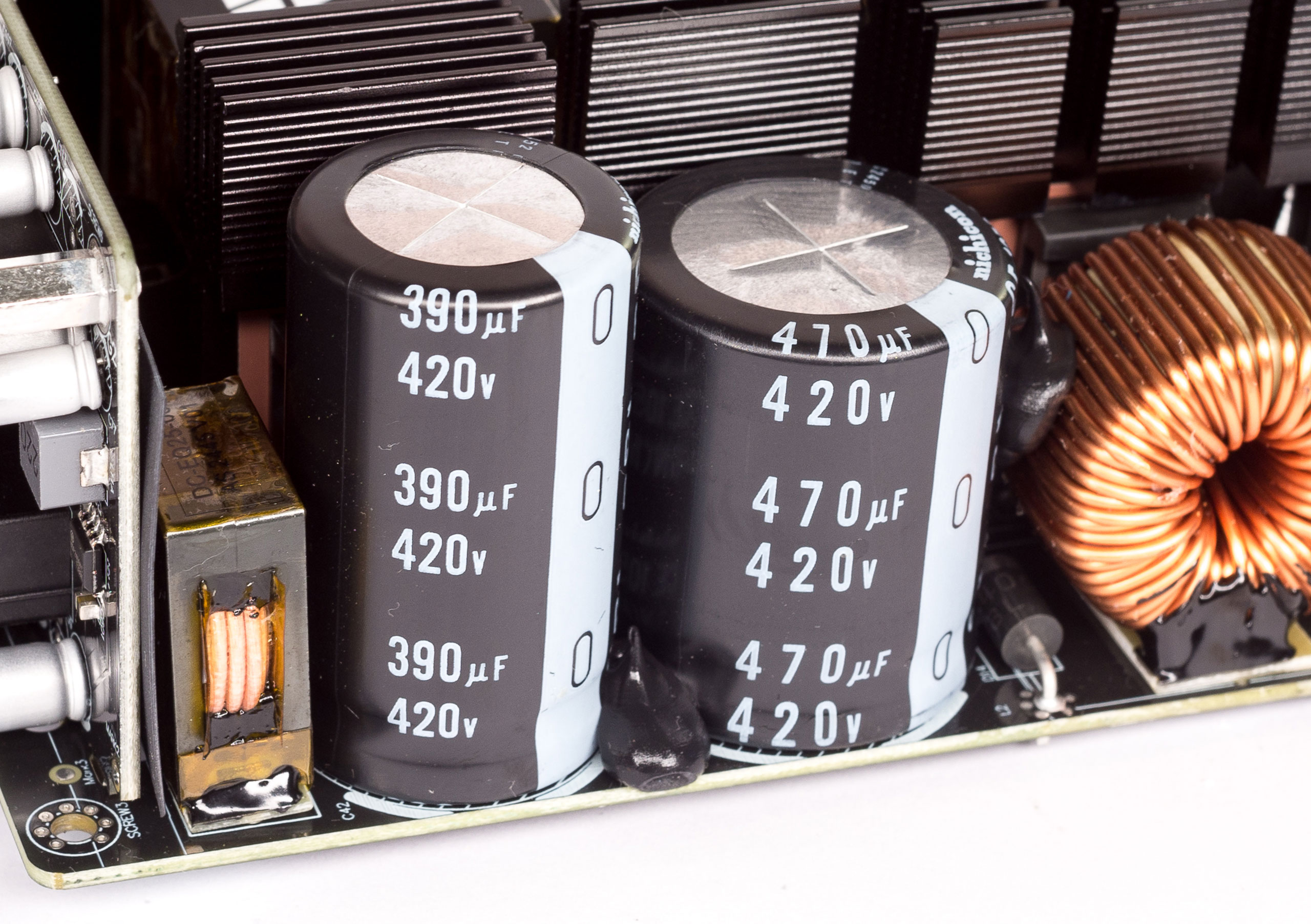

Высоковольтный фильтр выполнен на двух электролитических конденсаторах, один емкостью 390 мкФ и второй емкостью 470 мкФ, с рабочим напряжением 420 В на 105 °C производства фирмы Nichicon. Общая емкость фильтра составляет 860 мкФ.

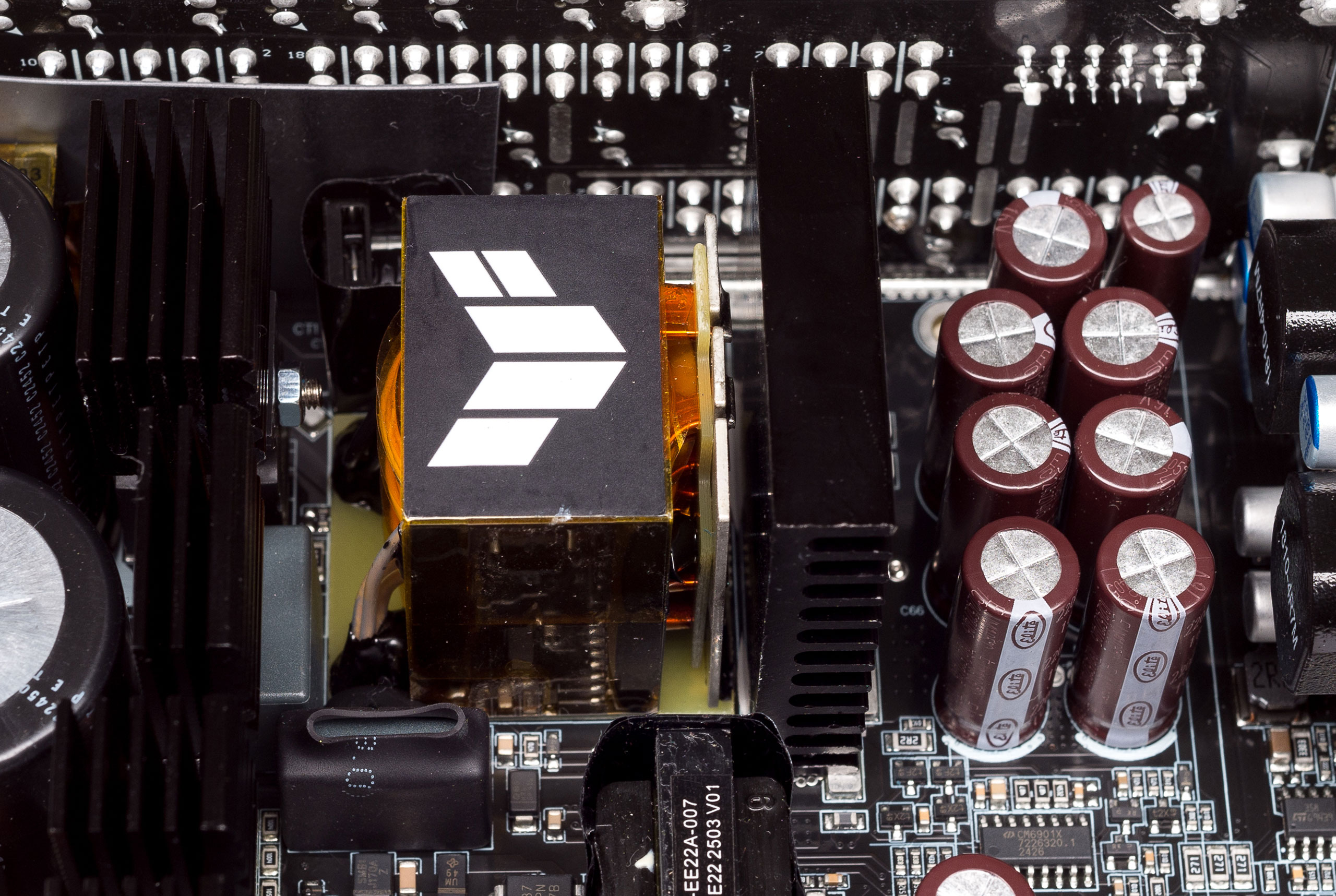

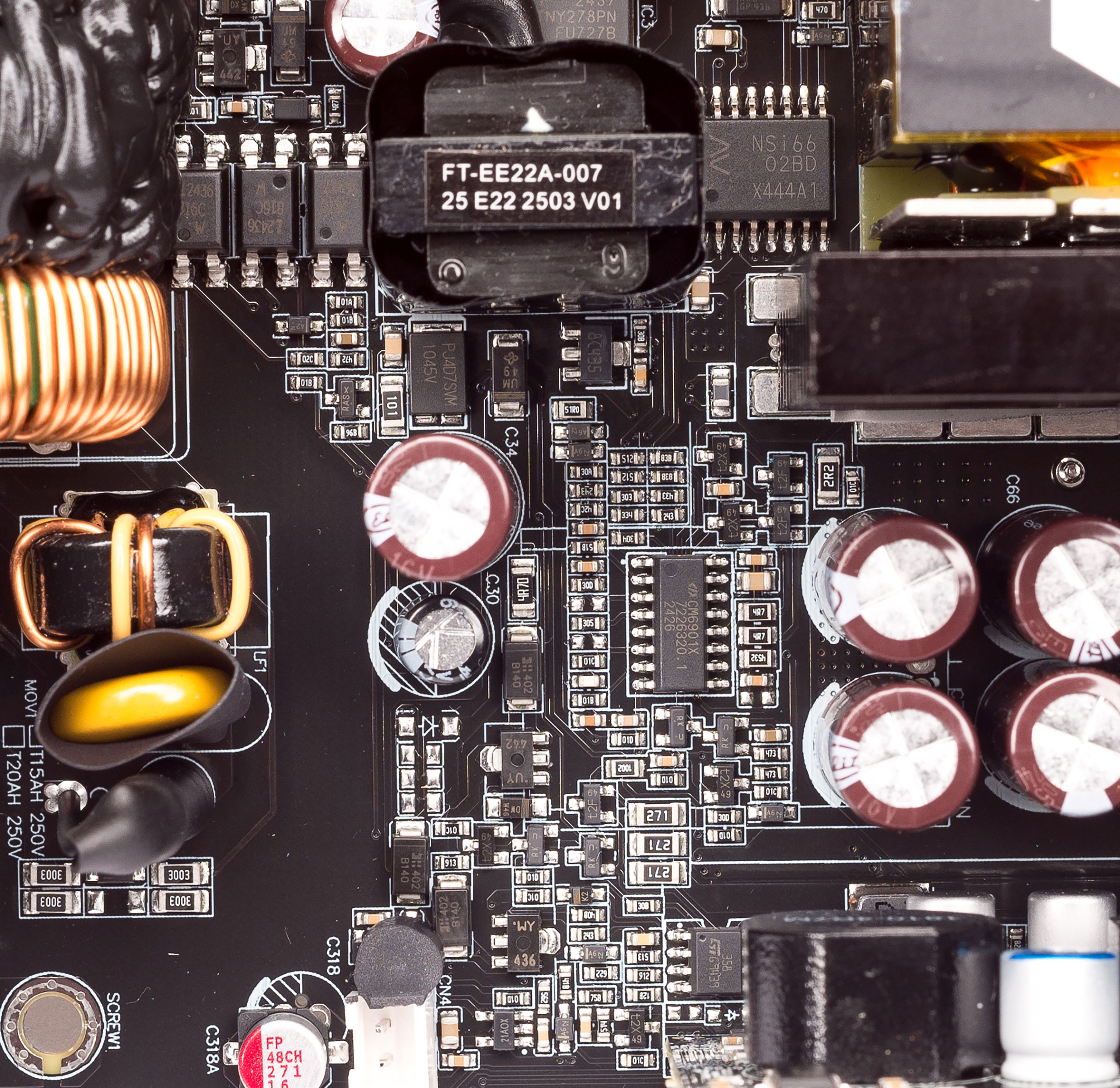

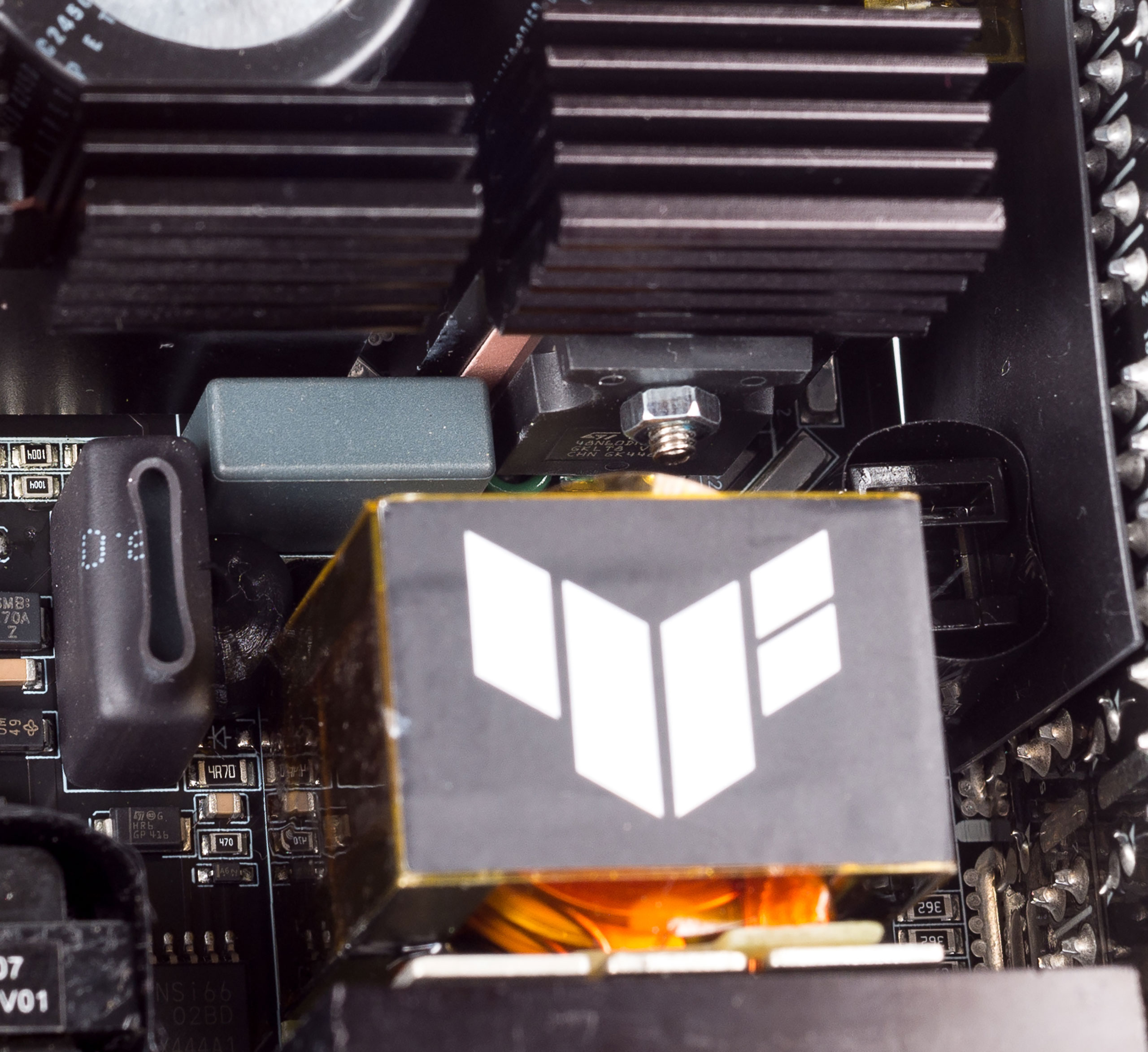

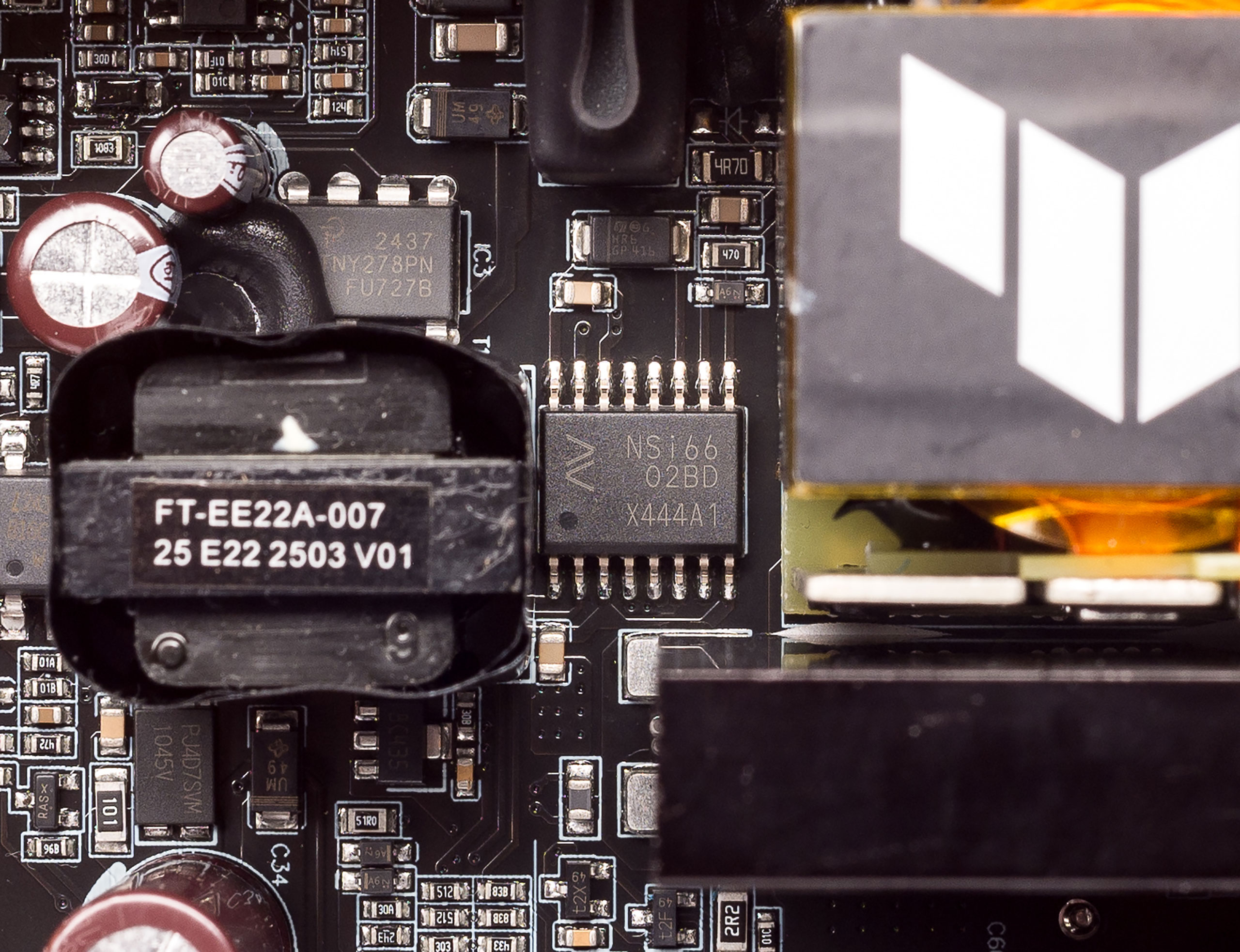

Силовой резонансный LLC преобразователь выполнен по полу-мостовой схеме на двух транзисторах STW48N60DM2 (40 A, 600 В, 79 мОм), они установлены на отдельный небольшой радиатор. Управляет этими транзисторами контролер CM6901X через изолированный драйвер NSi6602BD, которые распаяны на основной плате. Силовой трансформатор довольно компактной для киловатта, конструктивно он выполнен как у серверных блоков.

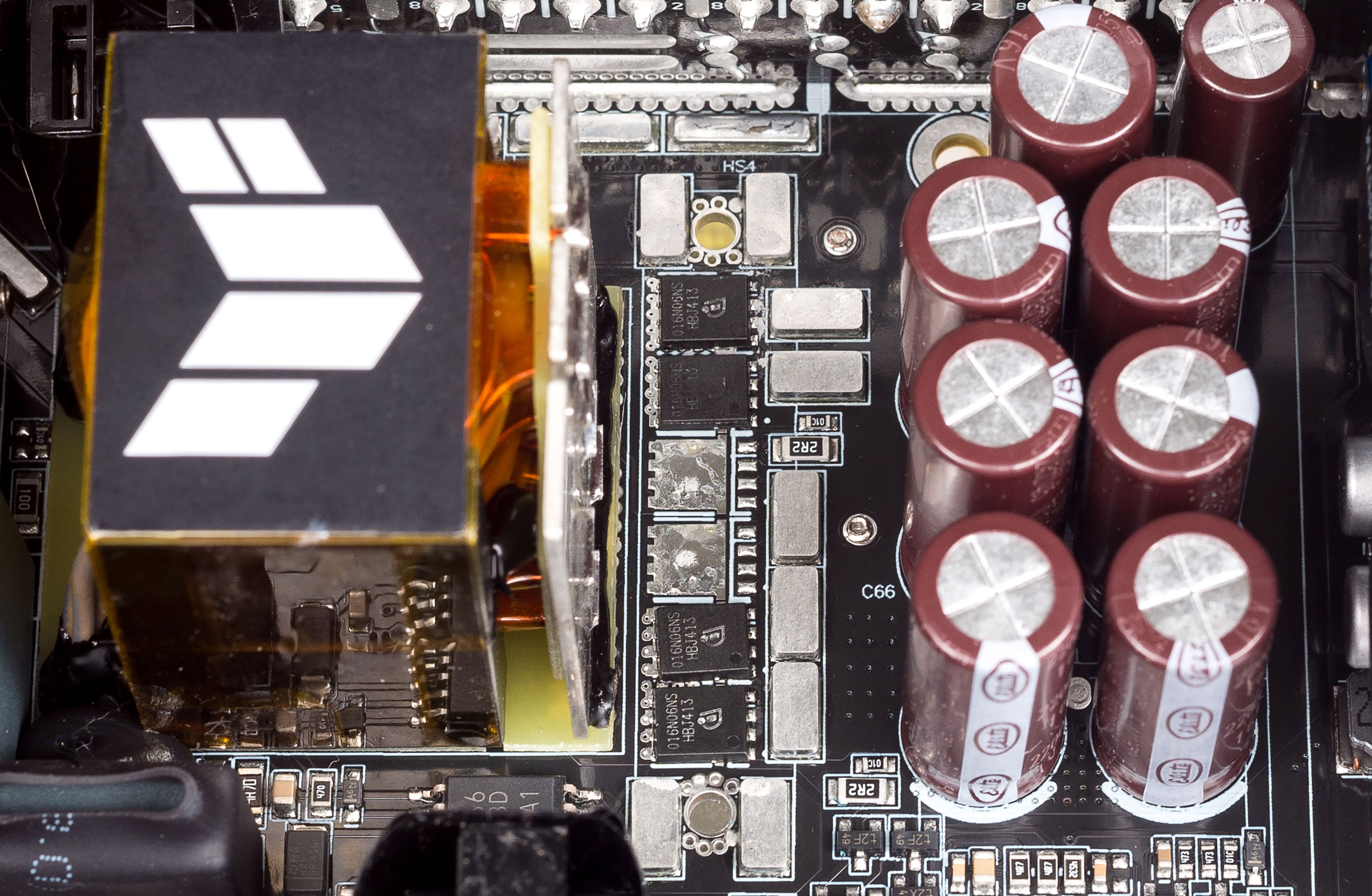

Синхронный выпрямитель по линии +12 В выполнен на четырех транзисторах BSC016N06NS (234 A, 60 В, 1,6 мОм), распаянные на основной плате. Охлаждаются транзисторы отдельным радиатором, который устанавливается поверх транзисторов.
Выходное напряжение +12 В фильтруют семь электролитических конденсатора емкостью 2200 мкФ с рабочим напряжением 16 В на 105 °C производства Elite. На плате с модульными разъемами установлено еще четырнадцать полимерных конденсатора емкостью 270 мкФ на 16 В для дополнительной фильтрации напряжения по линии +12 В.

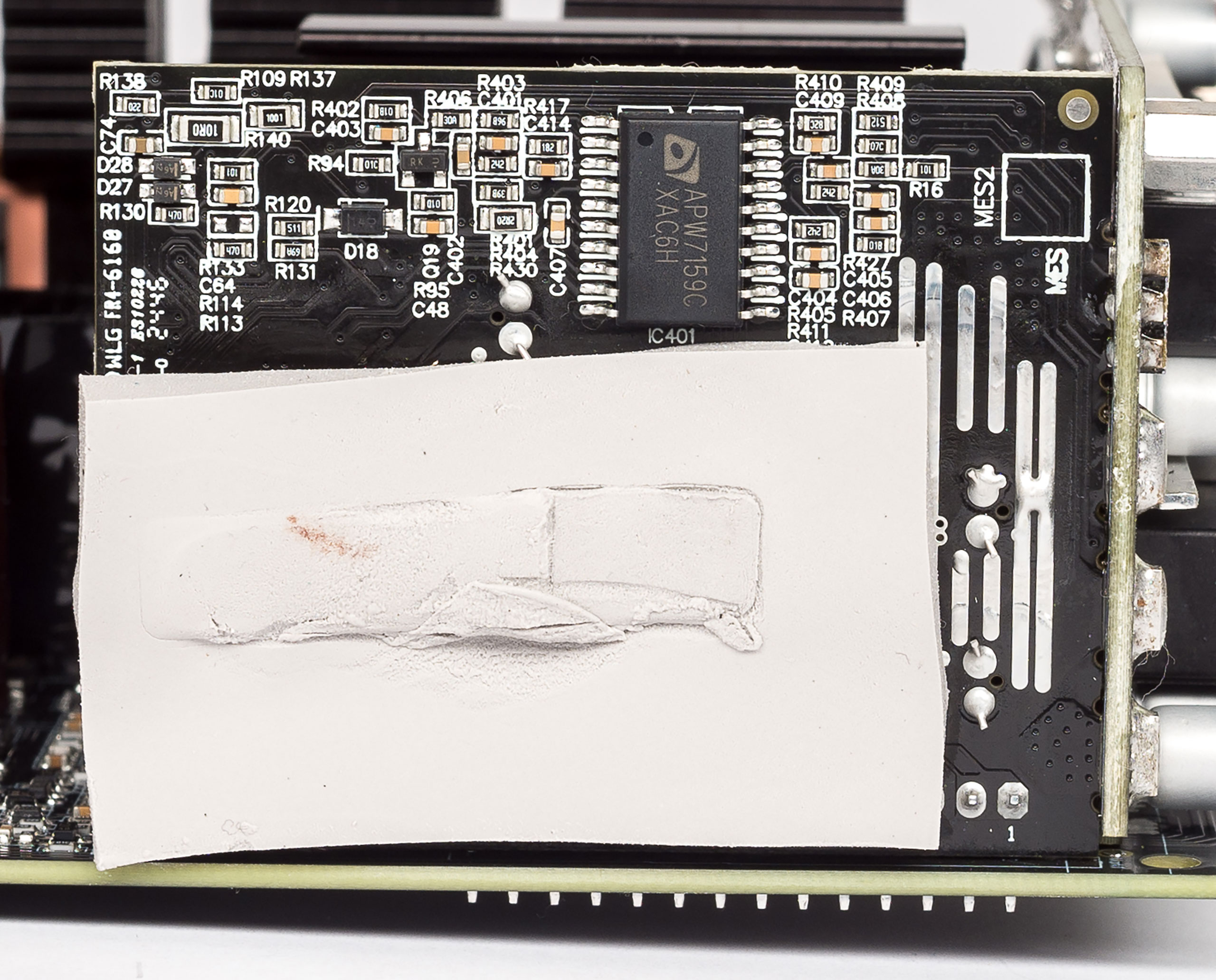

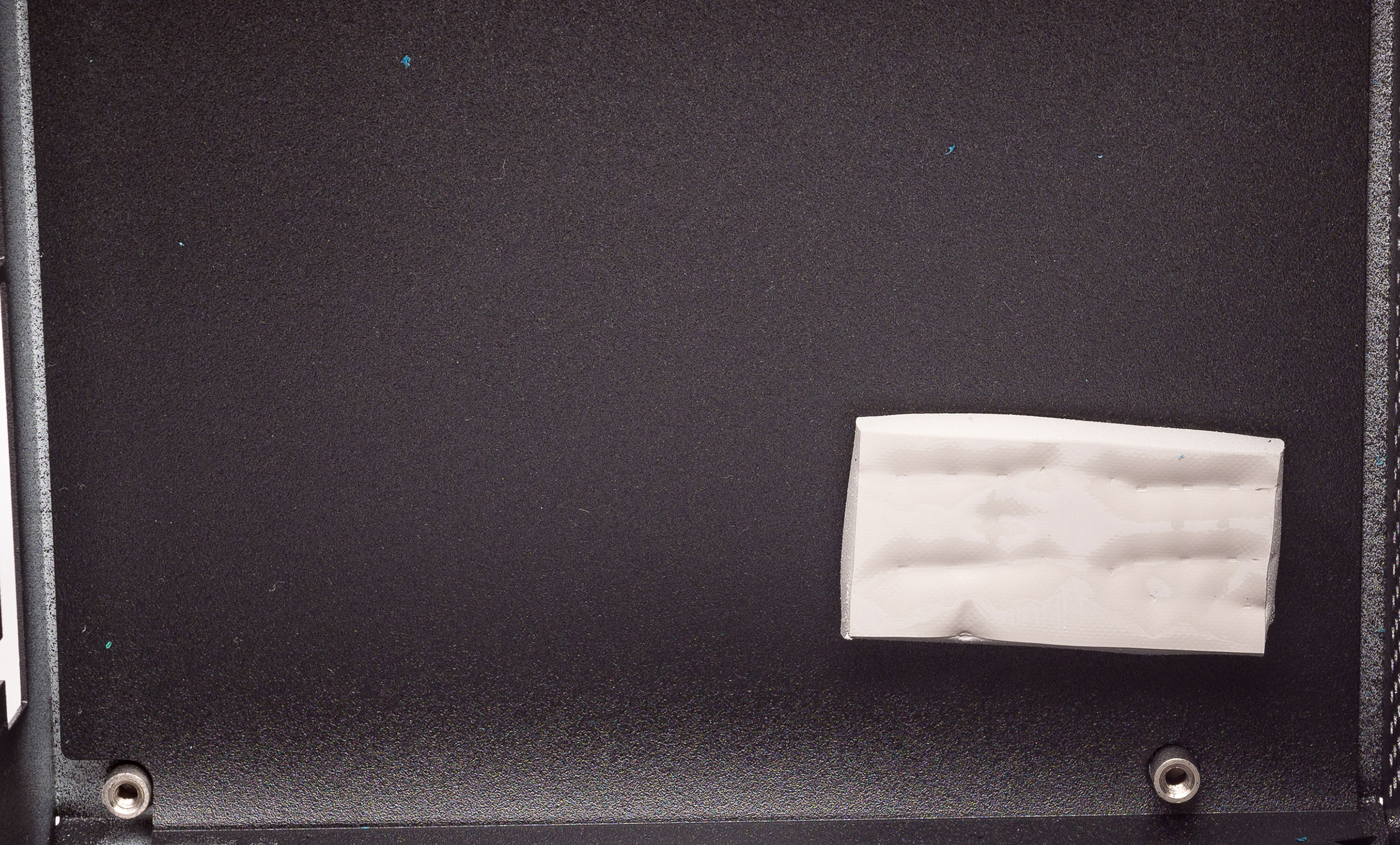

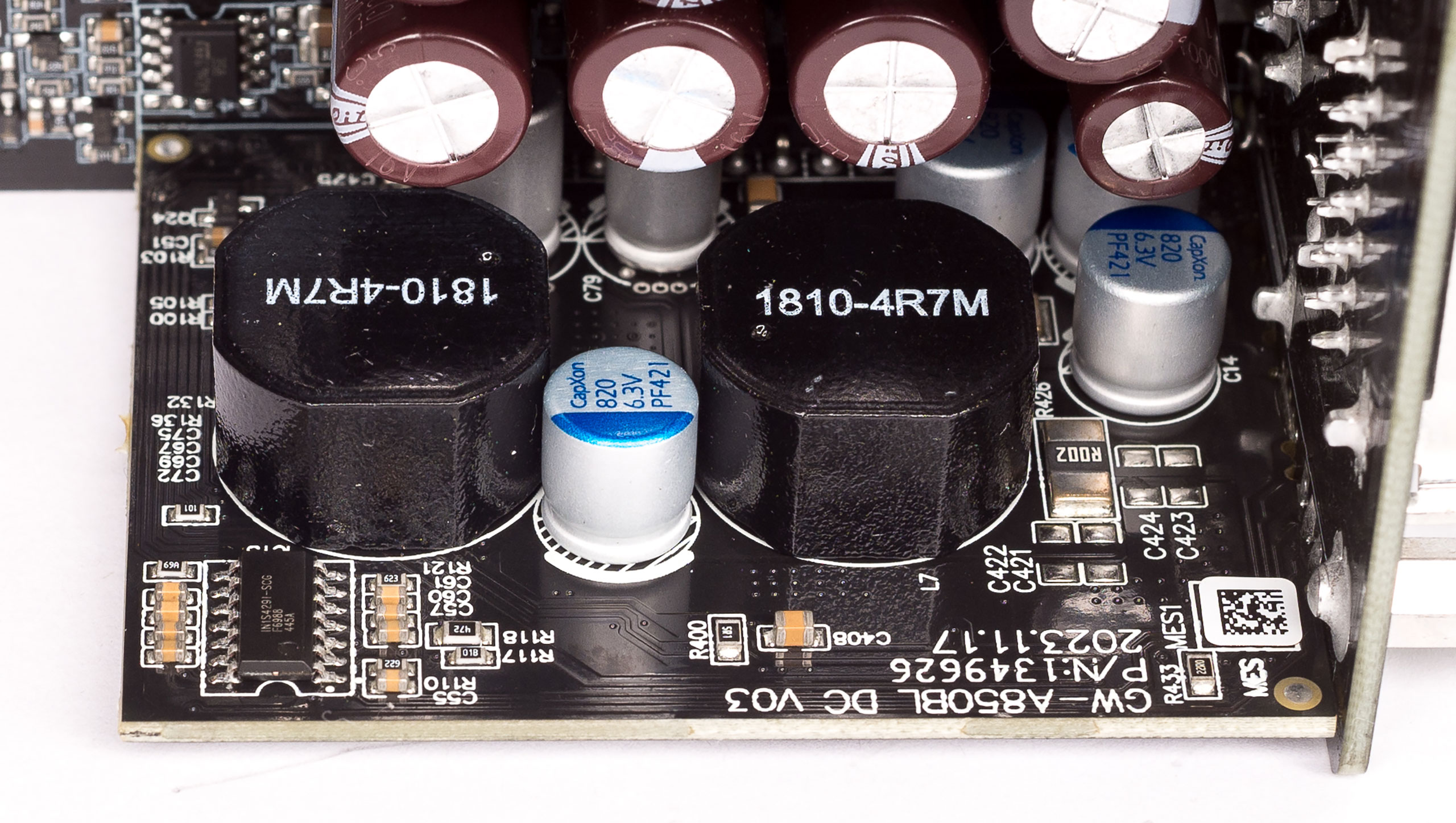

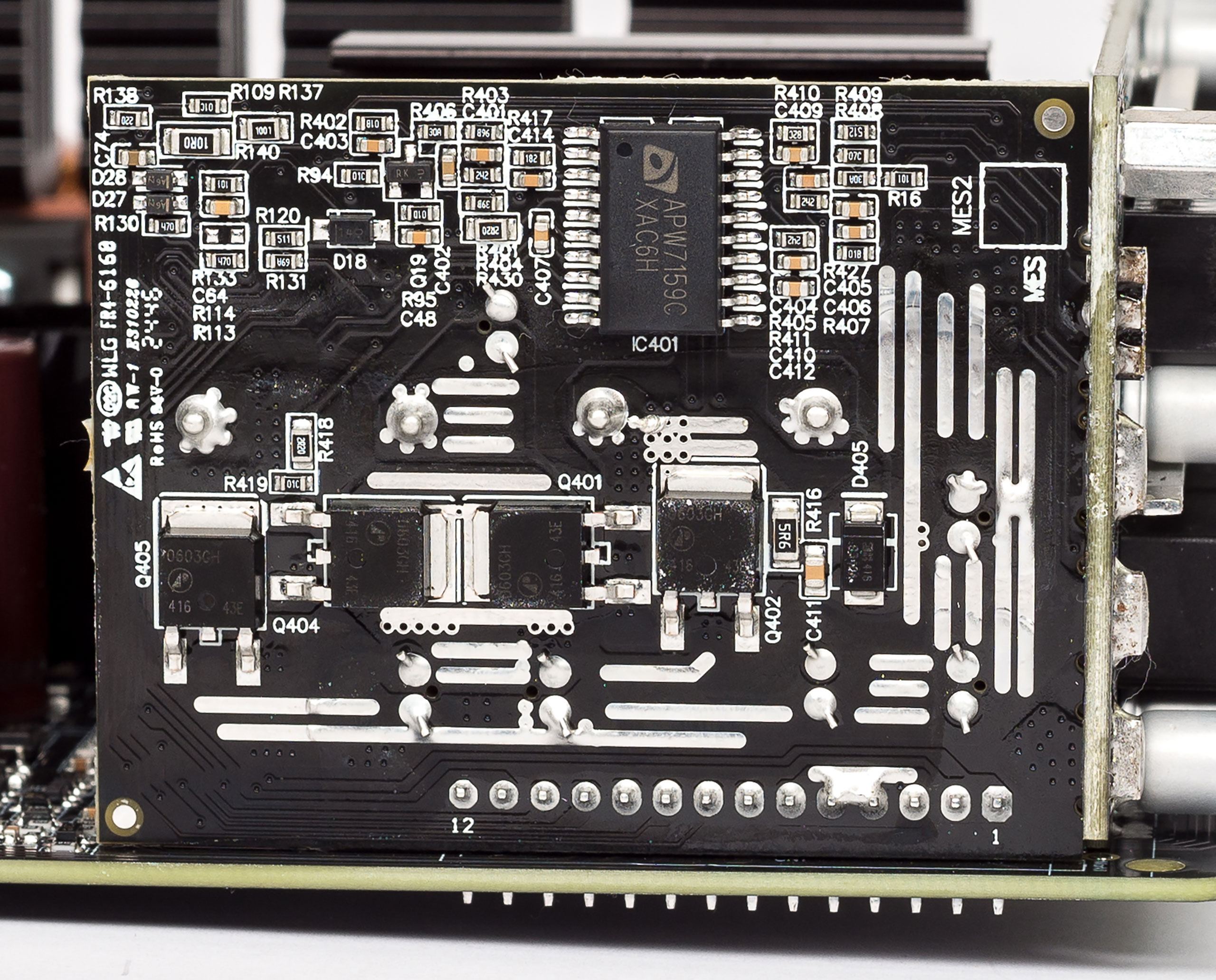

Напряжения +3,3 В и +5 В формирует понижающий DC/DC-преобразователь на отдельной плате, на которой распаян контролер APW7159C и четыре транзистора AP0603GH (72 A, 30 В, 6 мОм), несколько дросселей и полимерных конденсаторов. Часть тепла от транзисторов отводится на боковую панель корпуса через термопрокладку.

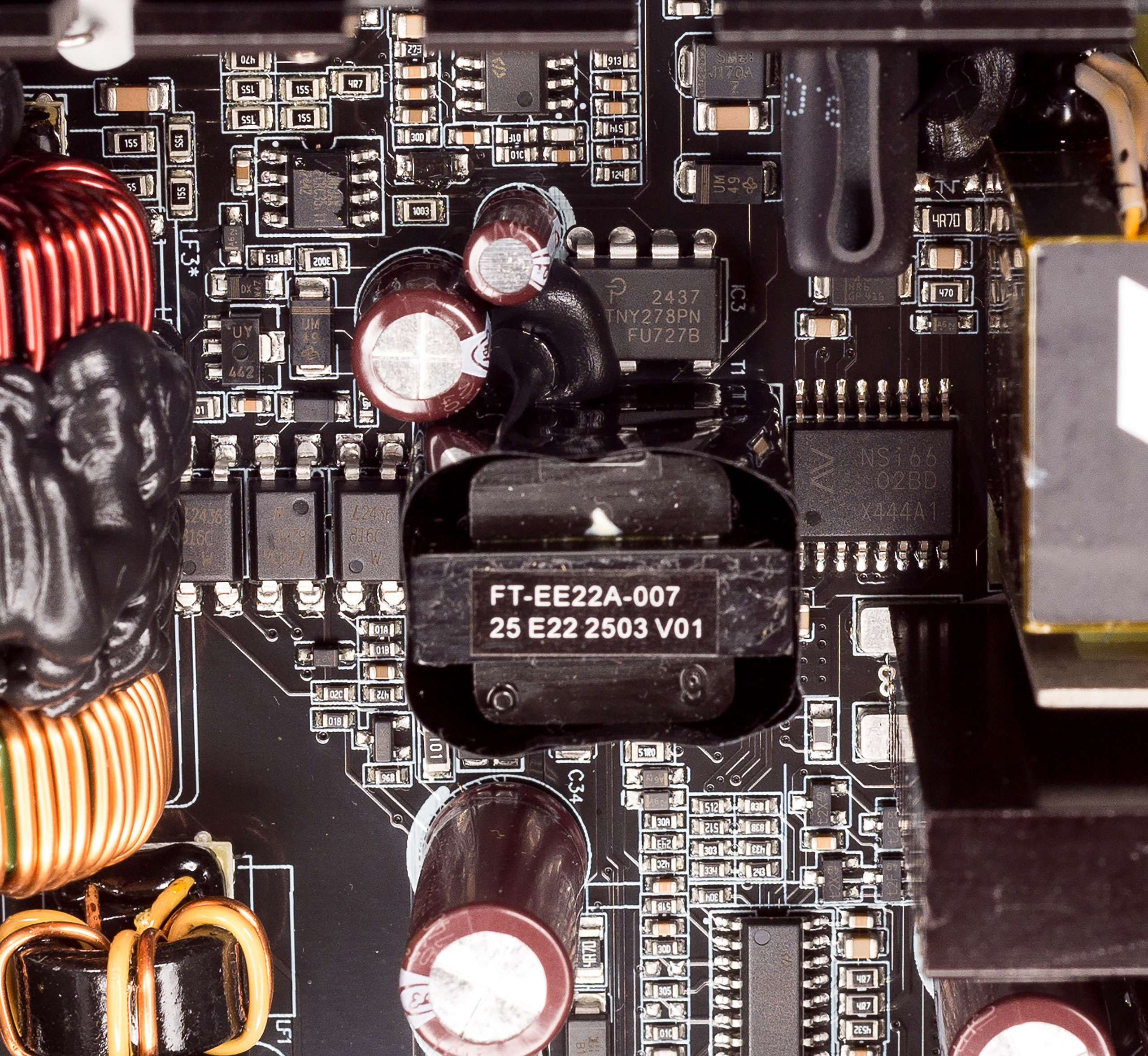

Преобразователь дежурного питания построен на ШИМ-контроллере TNY278PN, на выходе установлен электролитический конденсатор емкостью 2200 мкФ с рабочим напряжением 16 В на 105 °C производства Elite. Остальные конденсаторы в обвязке «дежурки» тоже от Elite.
За выходными напряжениями следит супервизор IN1S429I-SCG, который распаян на плате DC/DC-преобразователя.

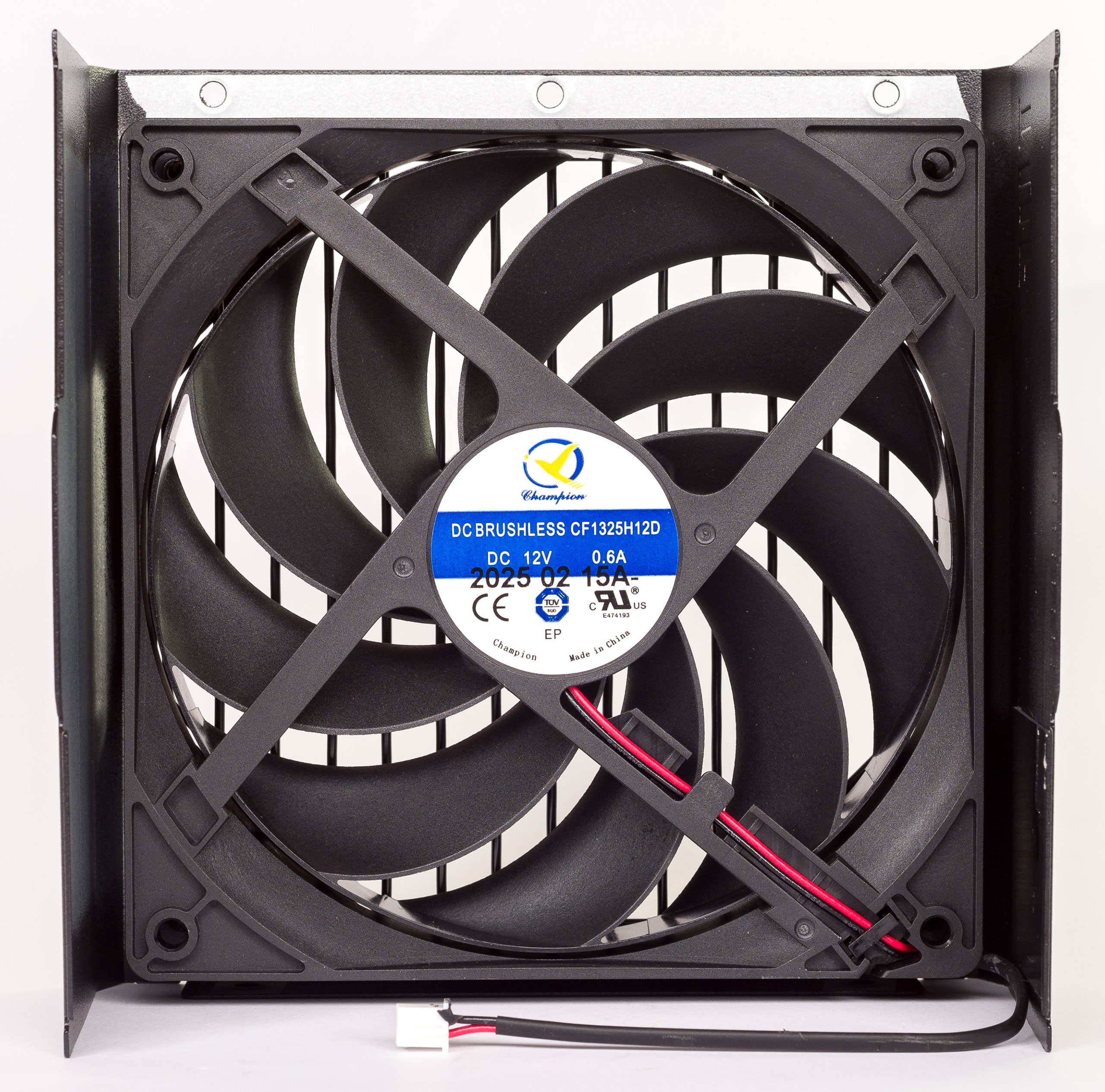

За охлаждение компонентов блока отвечает вентилятор размером 135×135×25 мм с маркировкой CF1325H12D (12 В, 0,6 A), двух контактным подключением и двойным шарикоподшипником.

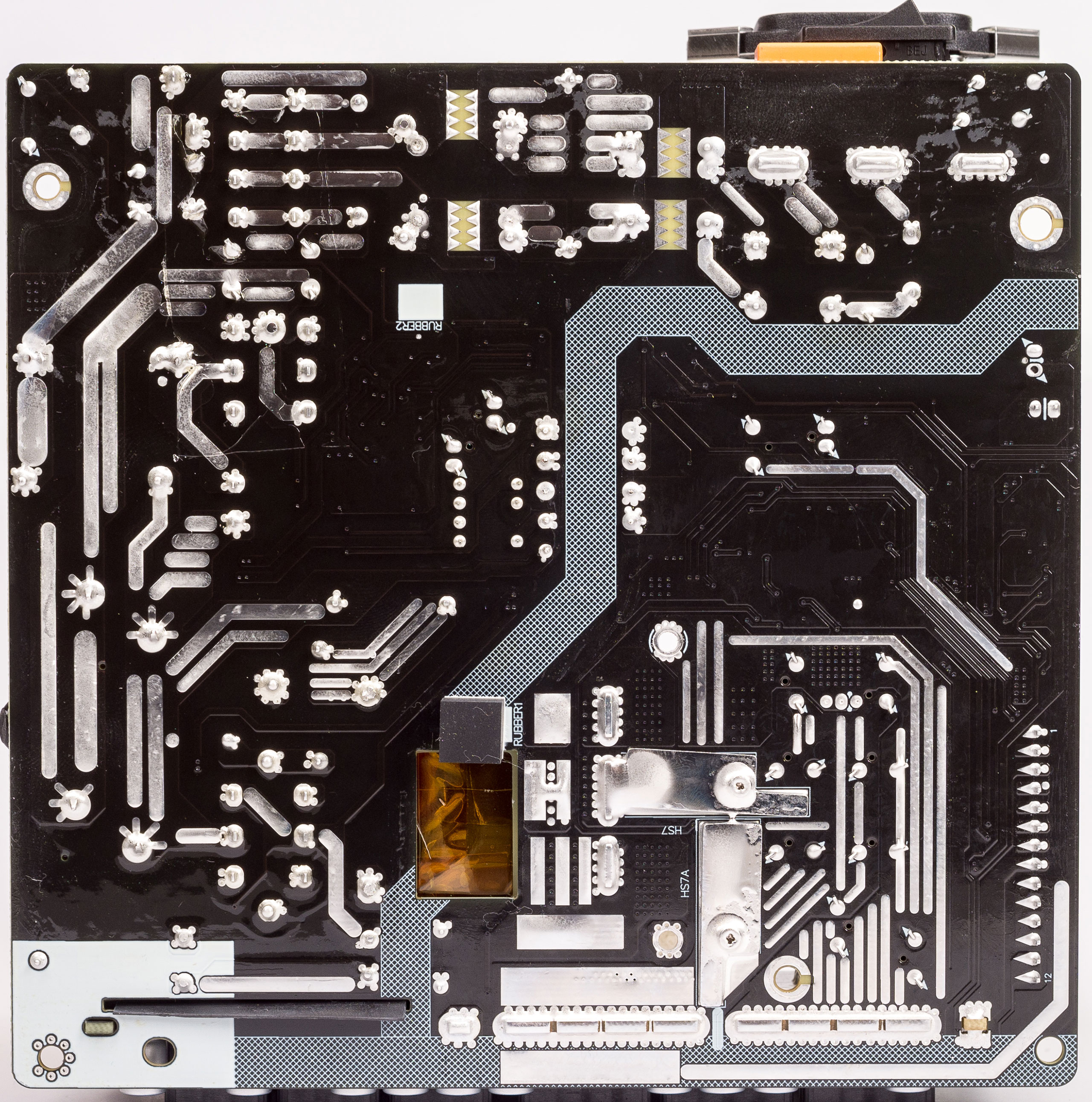

Монтаж и пайка качественные, плата нормально отмыта от флюса и с нижней стороны покрыта лаком.
