К нам на тестирование попал блок питания ASUS ROG Thor 1200W Platinum III с сертификатом 80 PLUS Platinum. Это обновленная модель линейки ROG Thor с поддержкой стандарта ATX 3.1 и PCIe 5.1 для видеокарт NVIDIA GeForce RTX 50. Из нововведений производитель заявляет применение GAN-транзистора, интеллектуальную систему стабилизации напряжения «GPU-First», сменный OLED-дисплей с магнитным креплением и режим «Turbo», повышающий кратковременную пиковую мощность.
ASUS ROG-THOR-1200P3-GAMING
| Производитель | ASUS |
|---|---|
| Модель | ROG-THOR-1200P3-GAMING |
| Мощность, Вт | 1200 |
| Сертификат энергоэффективности | 80 PLUS Platinum |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульная |
| Мощность канала +12V, Вт (А) | 1200 (100) |
| Мощность канала +5V, Вт (А) | 125 (25) |
| Мощность канала +3,3V, Вт (А) | 99 (30) |
| Комбинированная мощность +3,5V и +5V, Вт | 125 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240 |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 135×135×25 |
| Тип подшипника | Двойной шариковый |
| Количество кабелей/разъемов для CPU | 2/1x EPS12V (4+4) |
| Количество кабелей/разъемов для PCIe 5.0 | 1/1 (16) |
| Количество кабелей/разъемов для PCIe | 4/1x (6+2) |
| Количество кабелей/разъемов для SATA | 2/7 |
| Количество кабелей/разъемов для IDE | 2/6 |
| Количество кабелей/разъемов для FDD | – |
| Защиты | OPP/OVP/UVP/SCP/OCP/OTP |
| Размеры (ШхВхГ), мм | 150×86×190 |
| Гарантия, мес | 120 |
| Стоимость, грн | 25 299 |

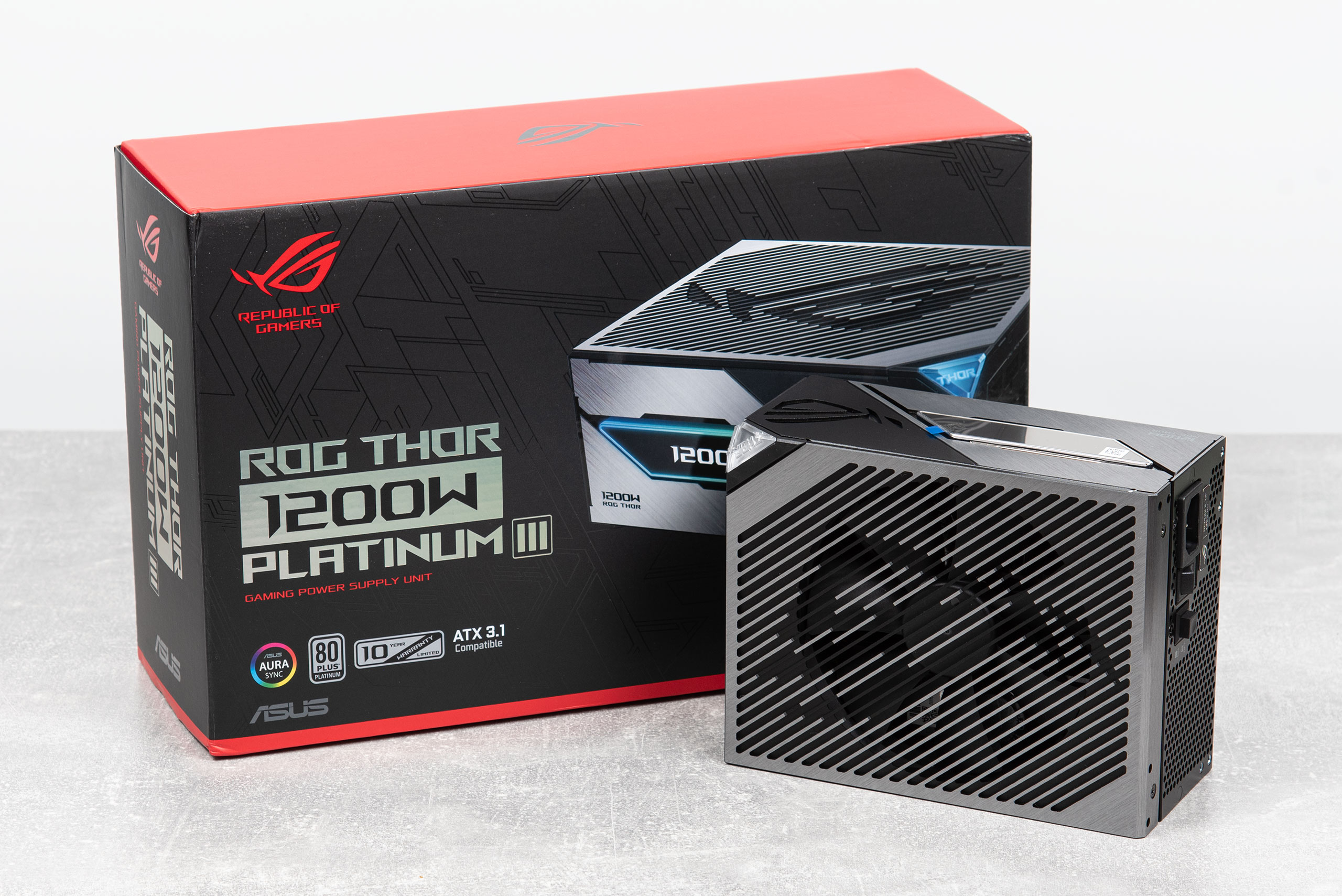

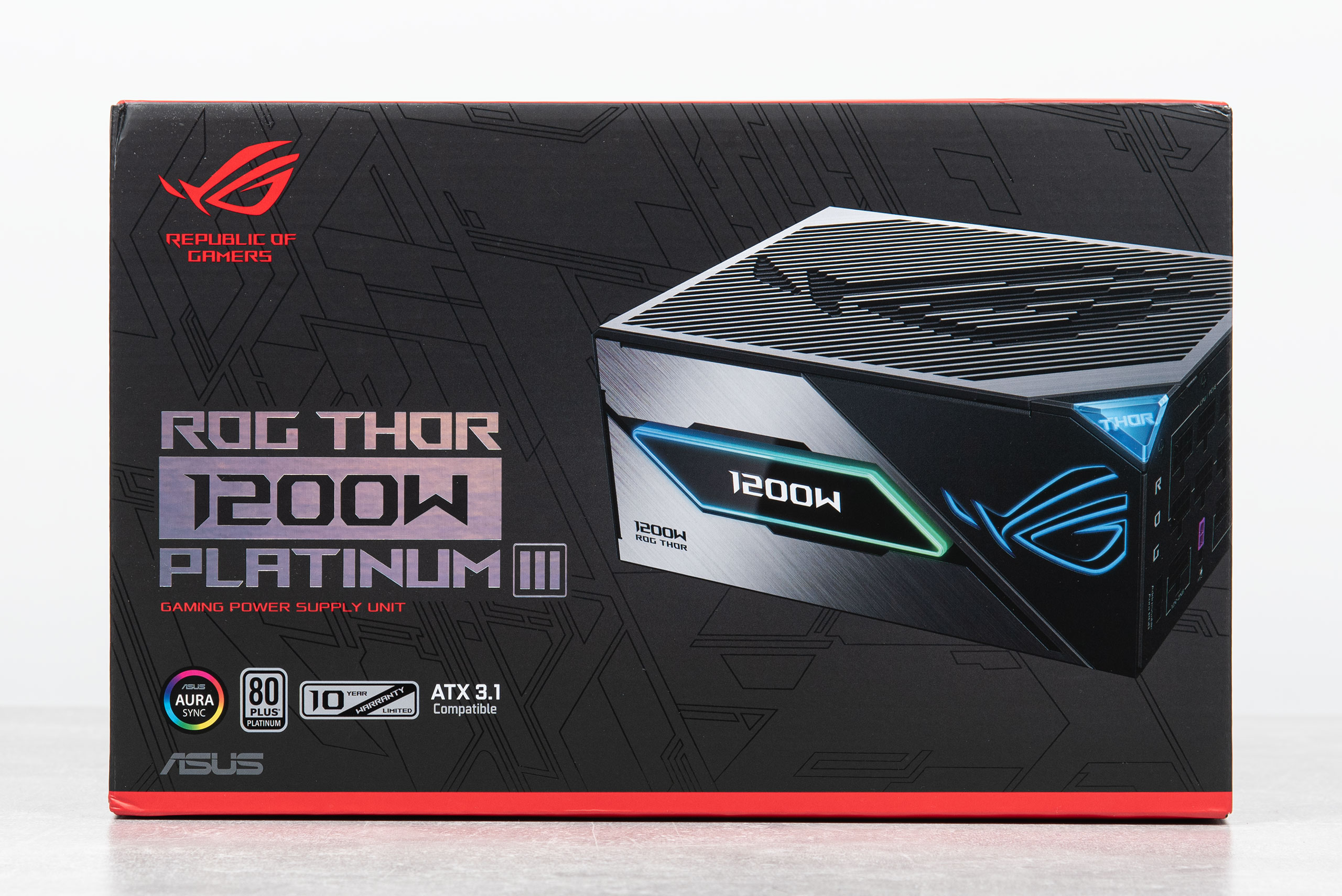

Блок питания поставляется в коробке с качественной полиграфией, на передней грани расположено фото блока, на задней — информация о технических особенностях модели, а на боковой — технические характеристики и информация о комплекте кабелей.

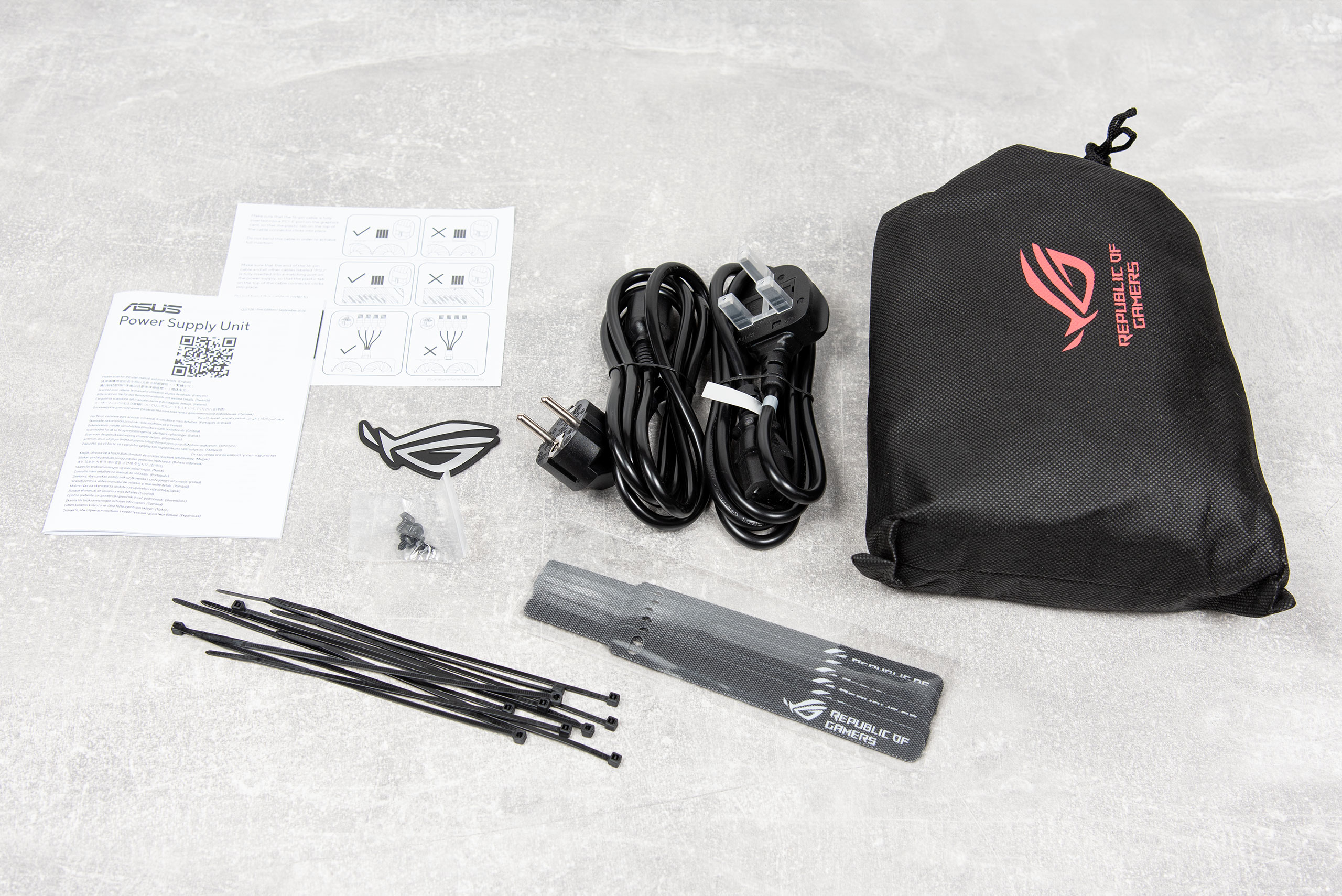

В комплект поставки входит два сетевых кабеля с разными вилками, комплект модульных кабелей, чехол для проводов, пакетик с крепежом, два комплекта кабельных стяжек, инструкция и магнит с эмблемой ASUS ROG.

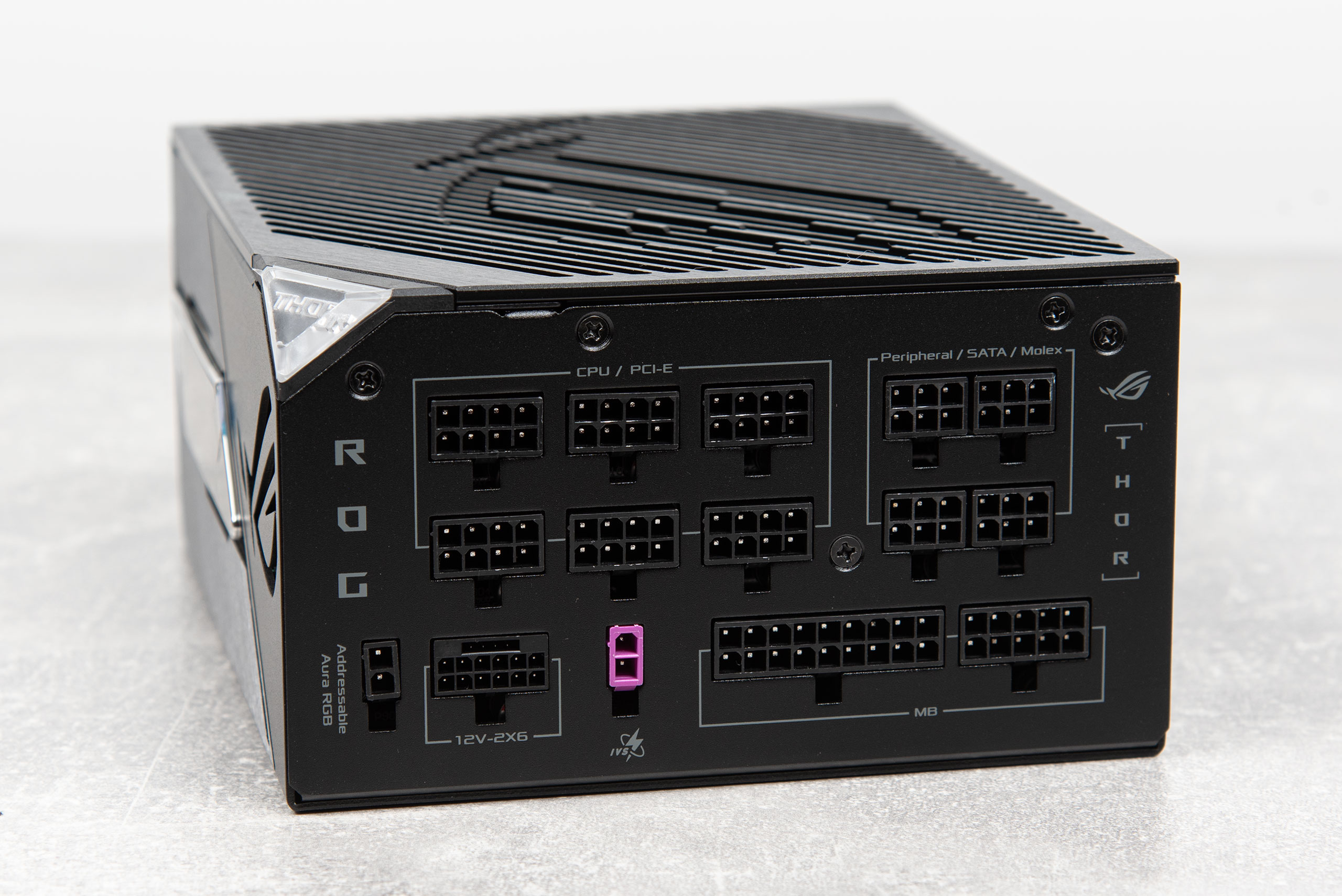

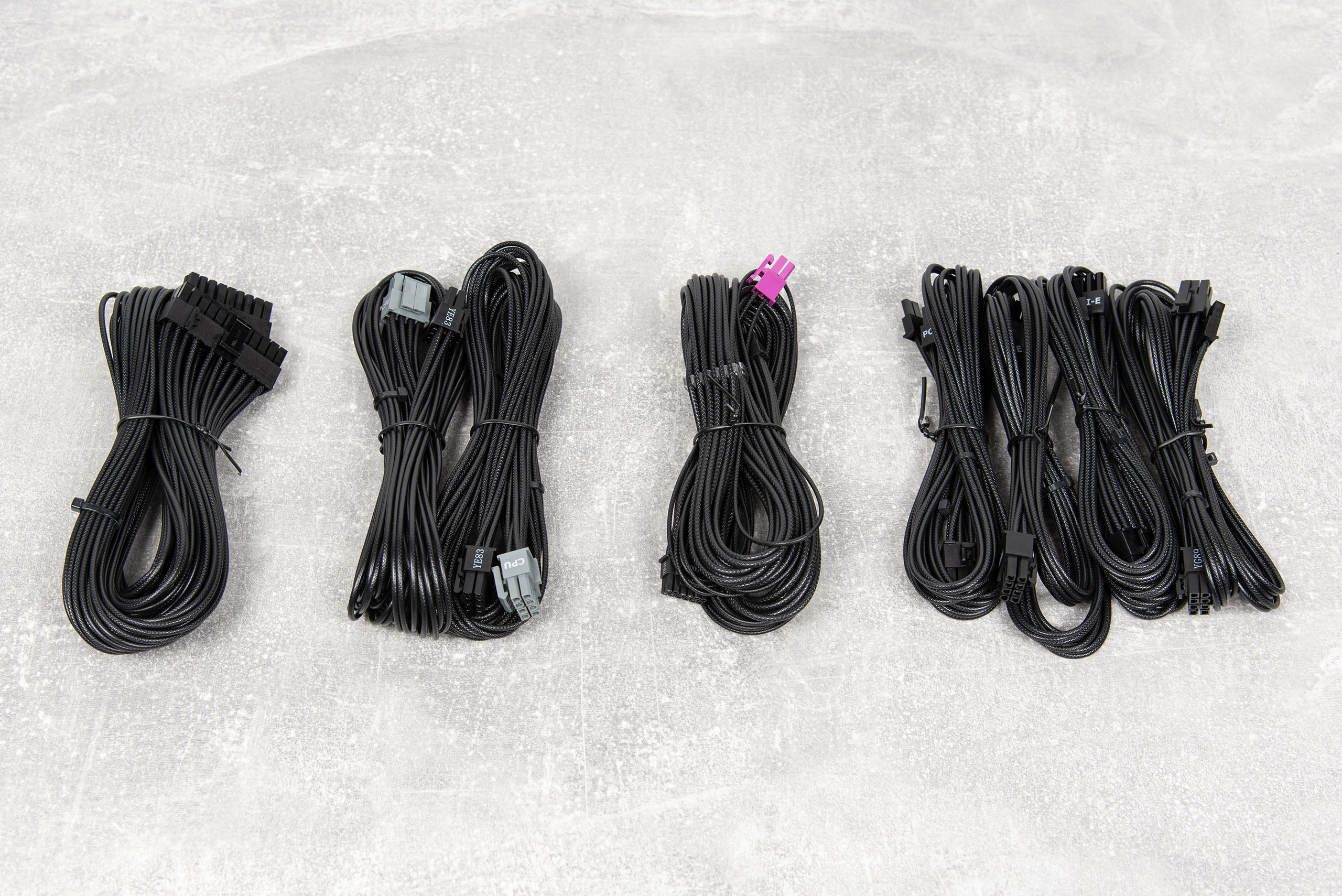

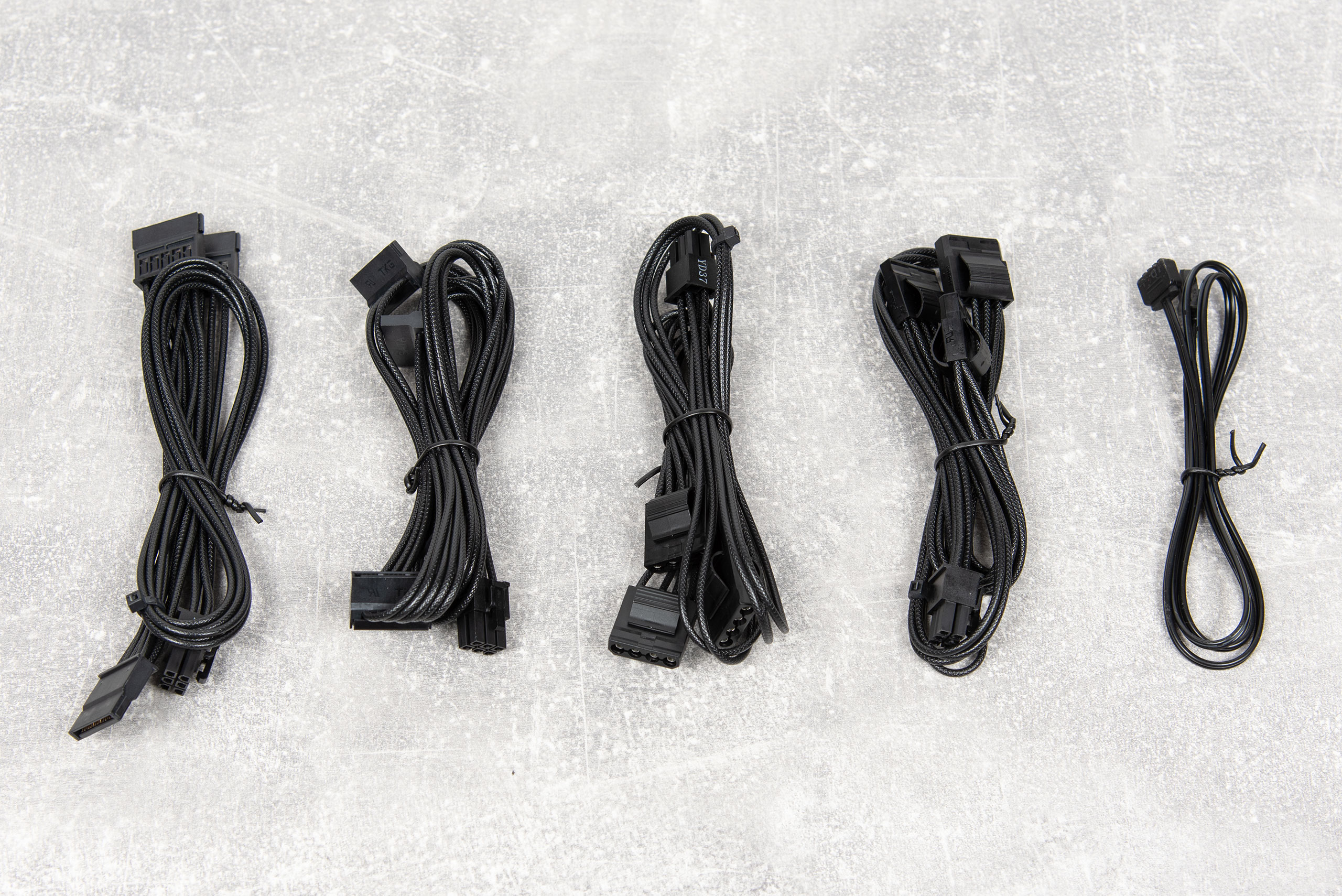

Блок питания с модульными кабелями, их количество и длина следующие:
- один для питания материнской платы (61 см);
- два с одним 8‑контактным (4+4) разъемом для питания процессора (100 см);

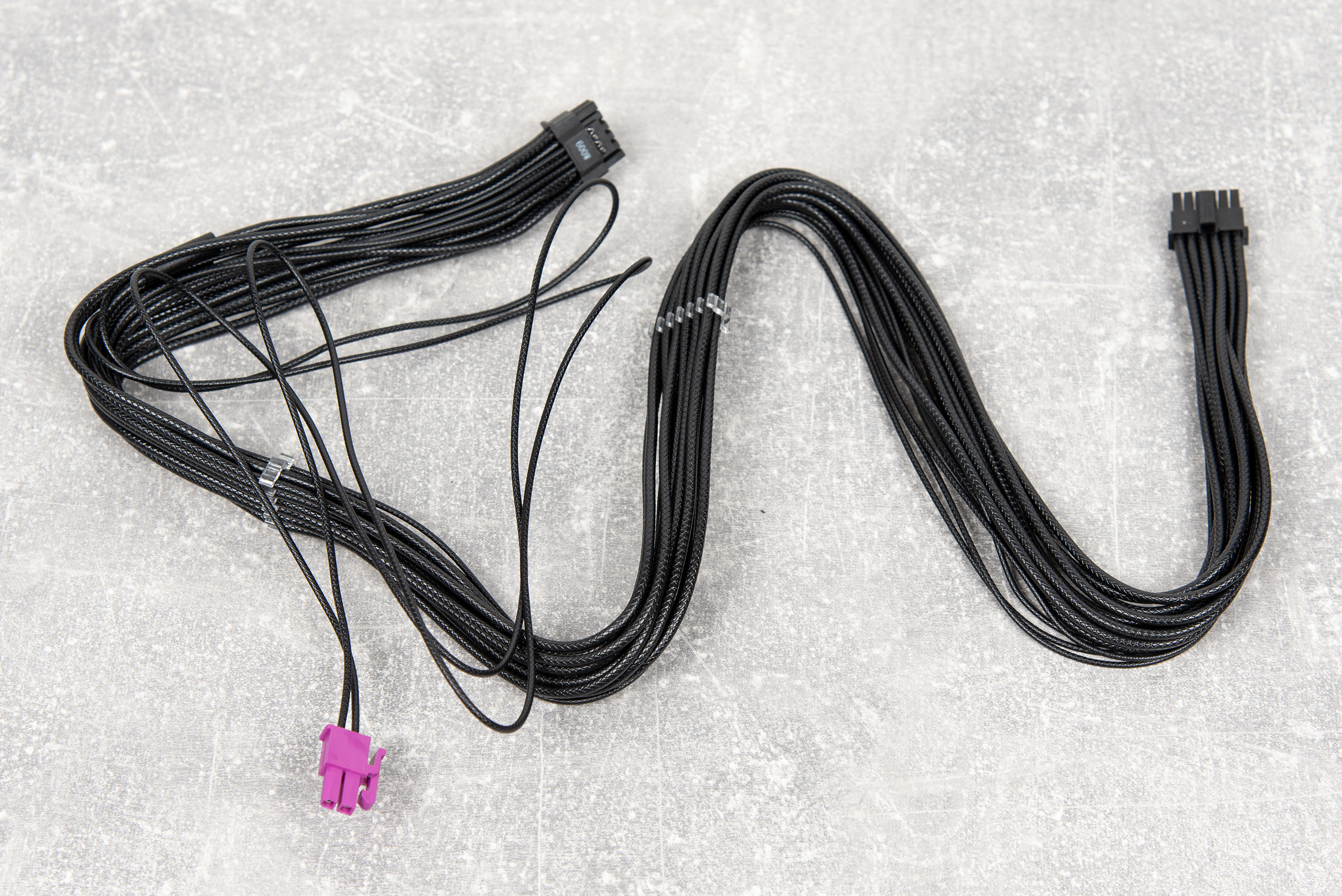

- один 12VHPWR с одним 16-контактным разъемом для питания видеокарты PCIe 5.1 600 Вт (75 см);
- четыре с одним 8‑контактным (6+2) разъемом для питания видеокарты PCIe (75 см);
- один с четырьмя разъемами питания для SATA-устройств (40+12+12+12 см);
- один с тремя разъемами питания для SATA-устройств (40+12+12 см);
- два с тремя разъемами питания для IDE-устройств (40+15+15 см);
- один для синхронизации RGB подсветки (80 см).
Кабели выполнены из проводов в индивидуальной тканевой изоляции черного цвета. Они довольно длинные и их хватит для аккуратной укладки в больших корпусах без удлинителей.
В блоке реализована интеллектуальная система «GPU-First» для стабилизации напряжения +12 В с учетом падения напряжения на проводах 16-ти контактного кабеля питания видеокарты. В нем предусмотрены дополнительные провода мониторинга напряжения на конце 12VHPWR, что дает повышенную стабильность напряжения +12 В на самой видеокарте. В большинстве блоков система компенсации сопротивления проводов работает по напряжению на конце кабеля питания материнской платы, не учитывая кабелей питания видеокарт, потребление по которым может быть значительно выше.

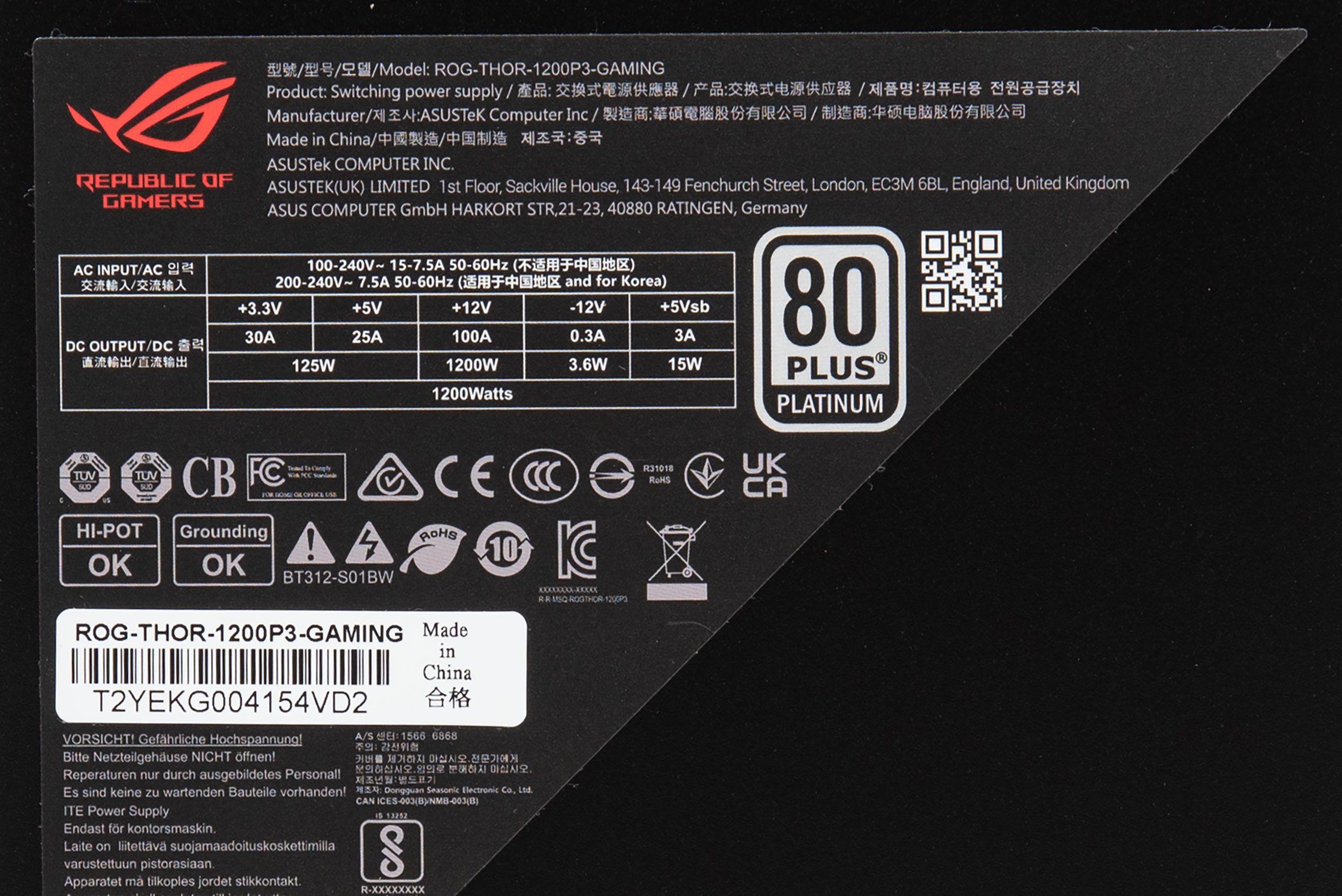

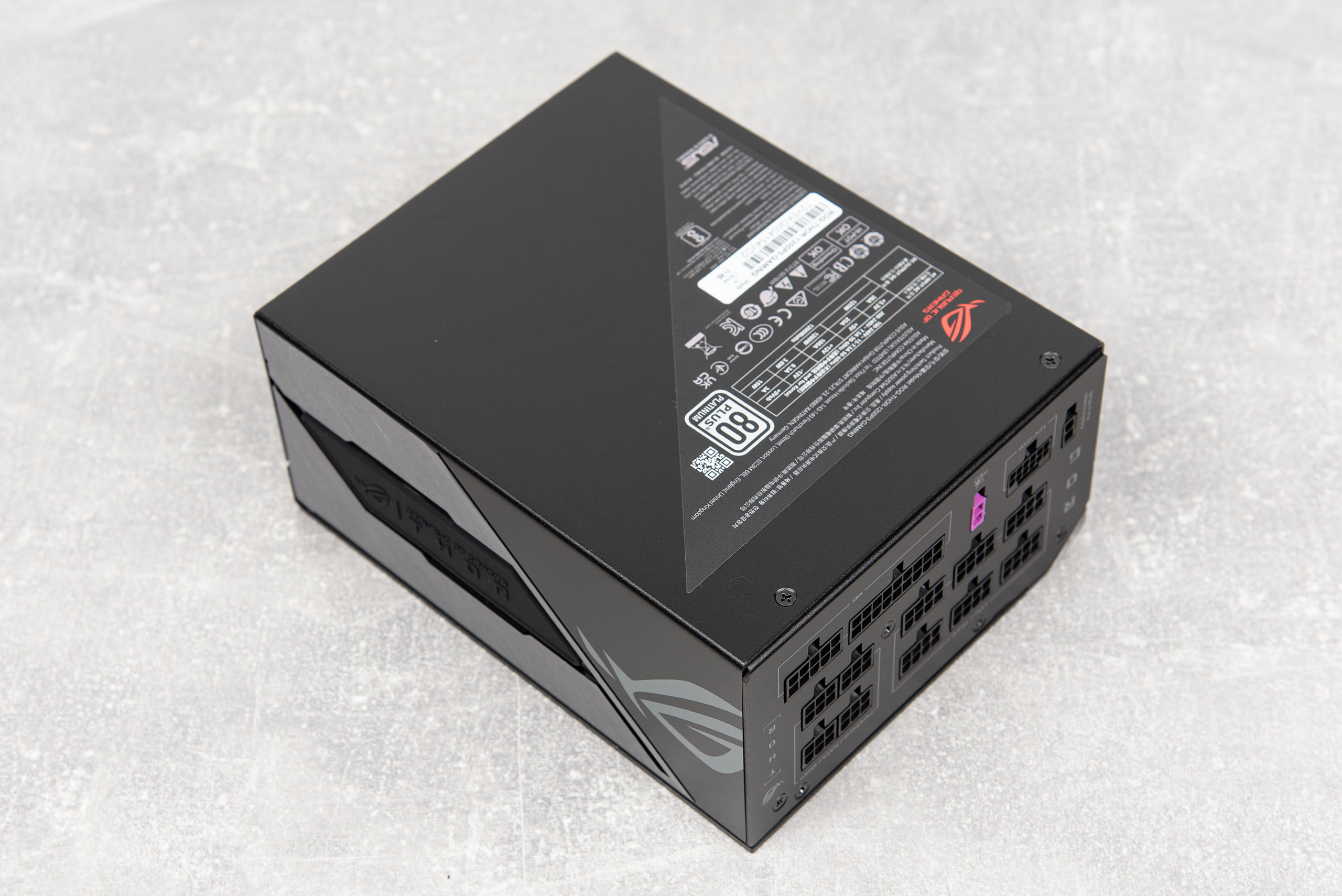

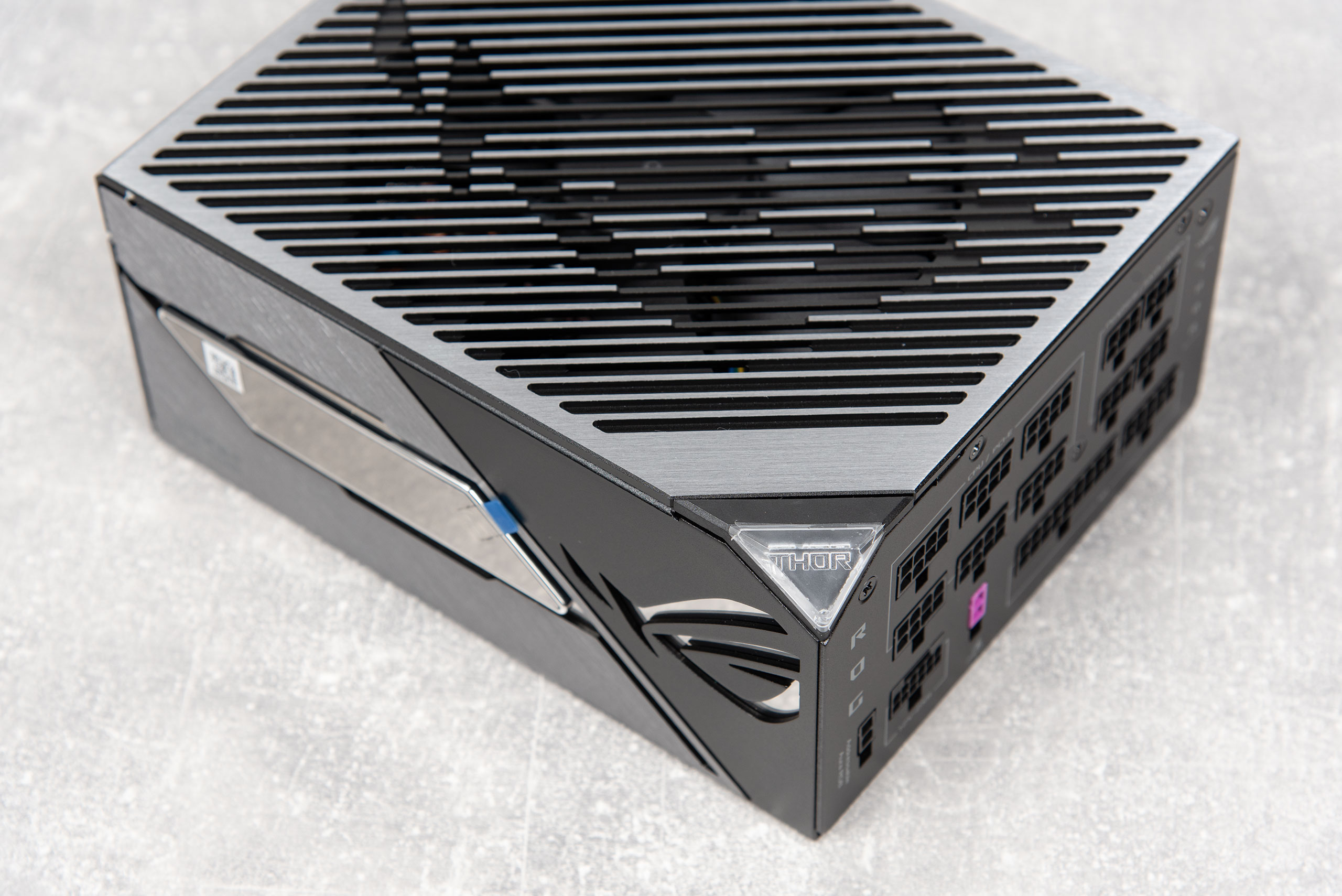

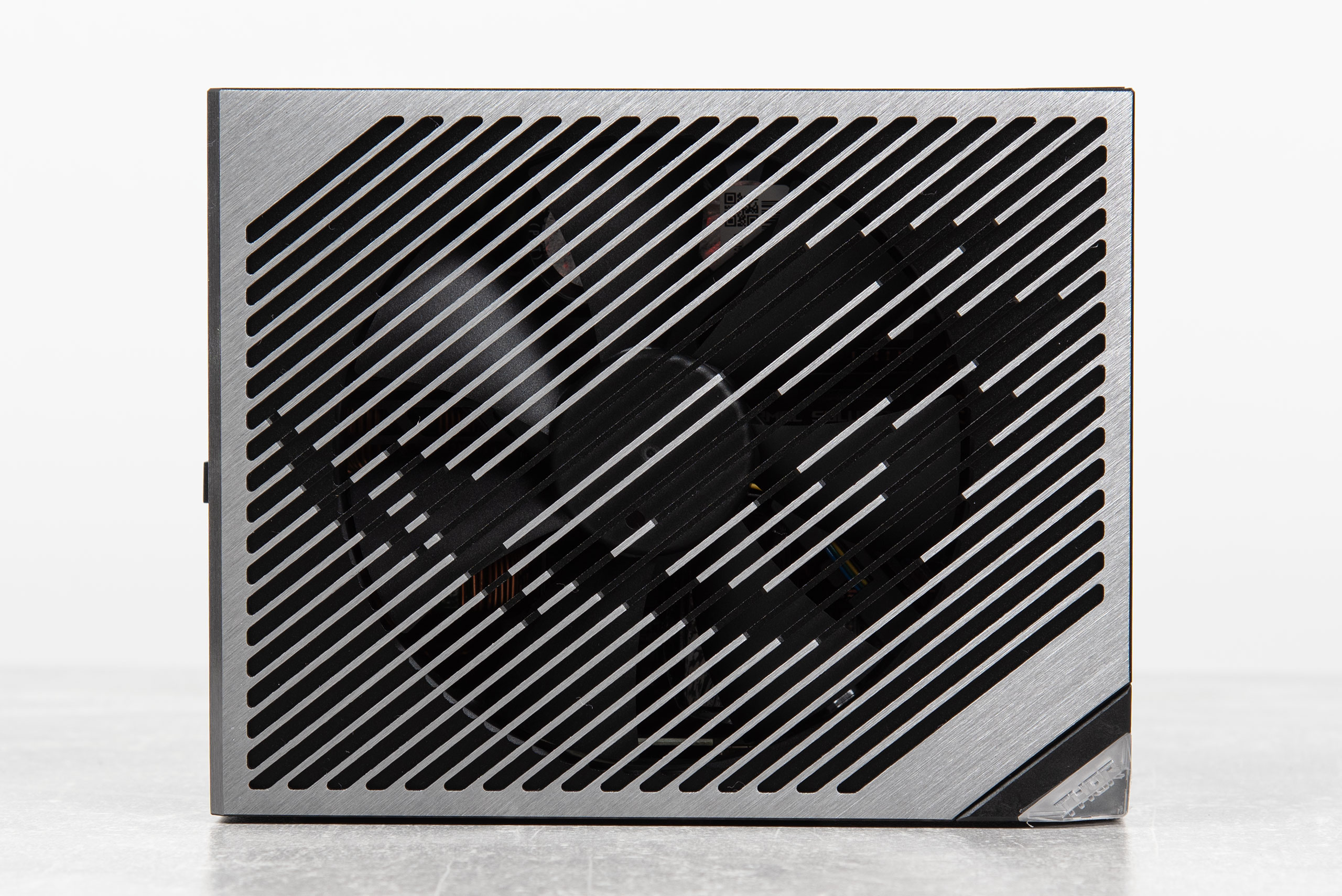

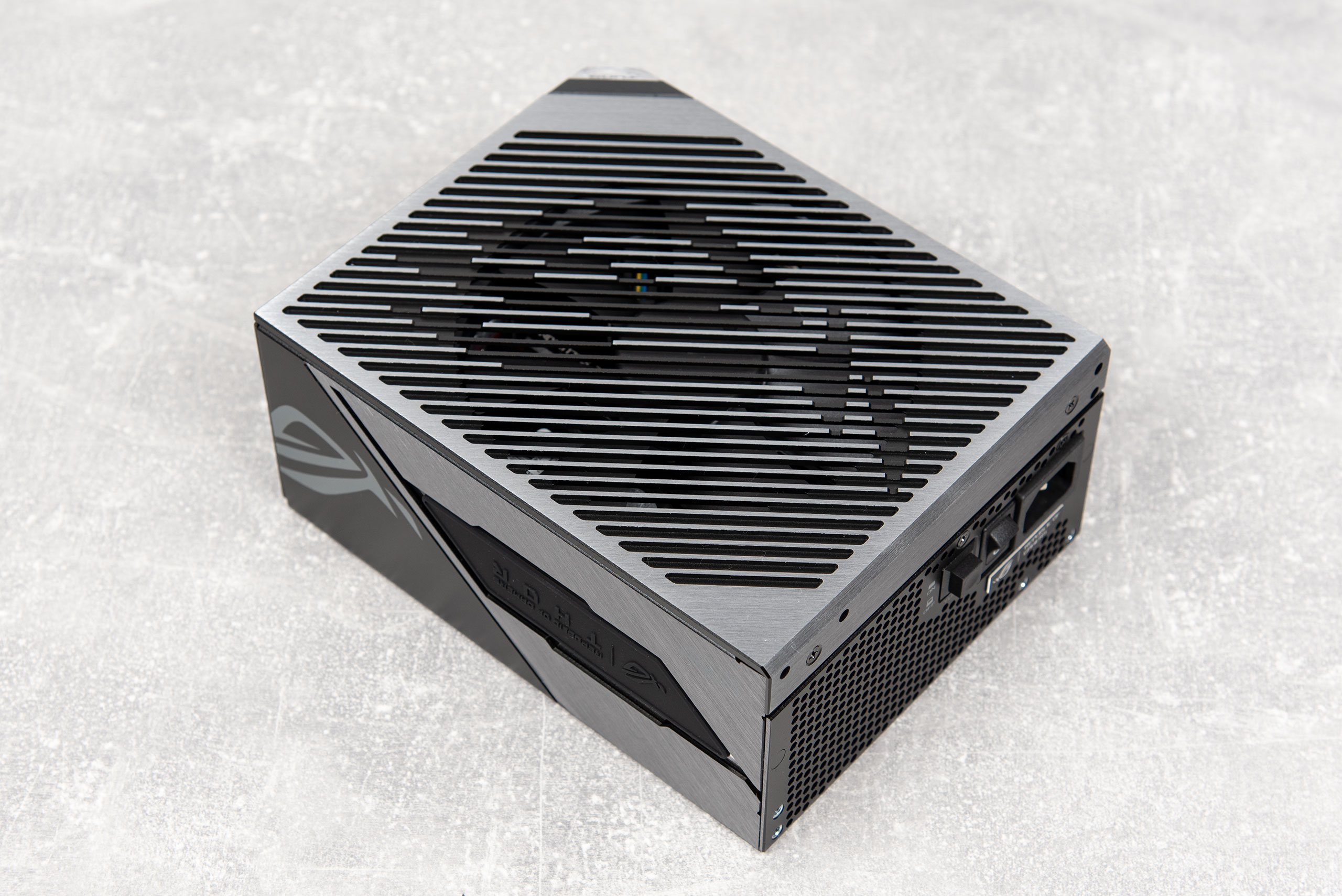

Корпус блока выполнен полностью из алюминия, окрашенного черной порошковой краской, тогда как решетка вентилятора фрезерованная из анодированного алюминия. На верхней грани присутствует наклейка с техническими характеристиками.

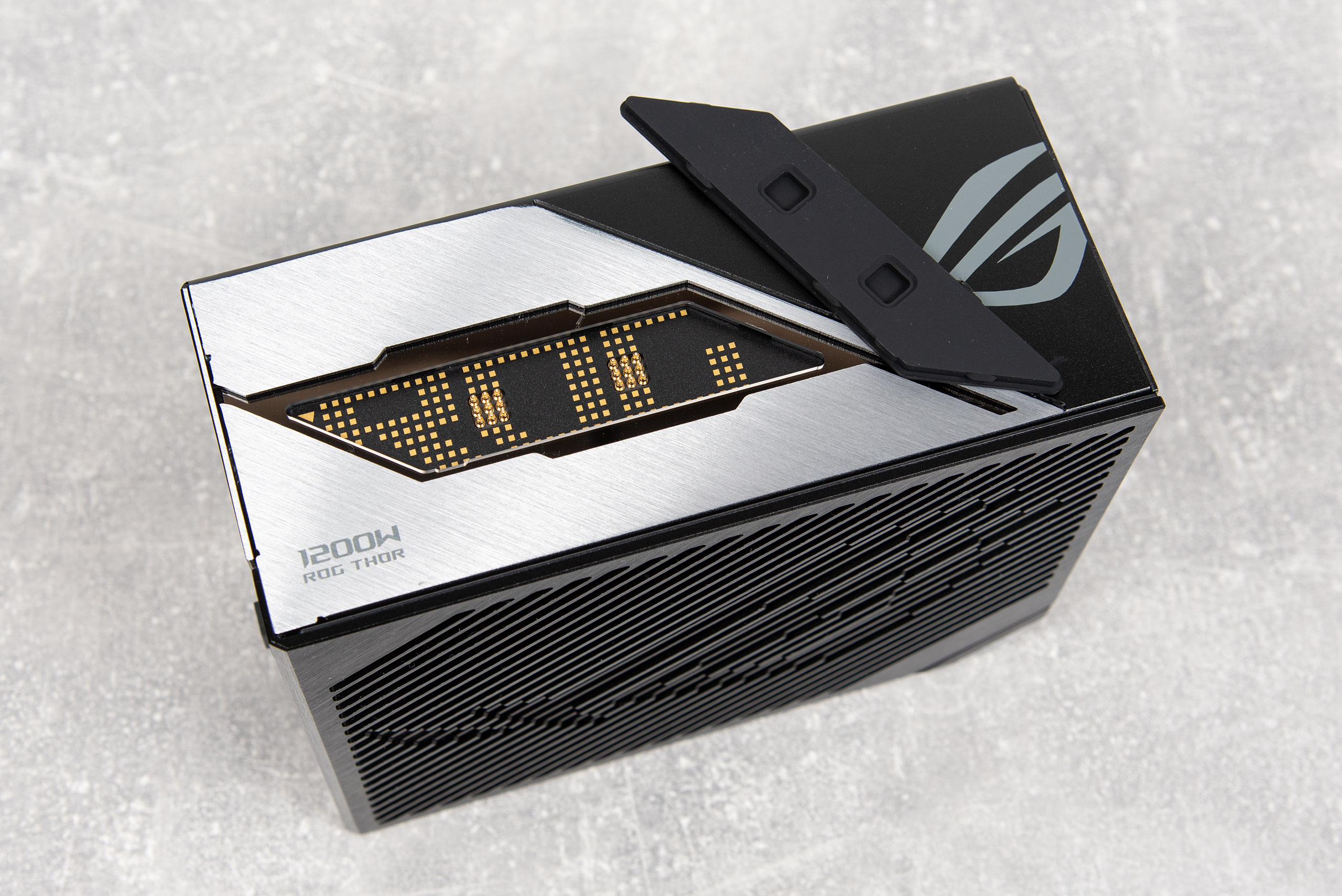

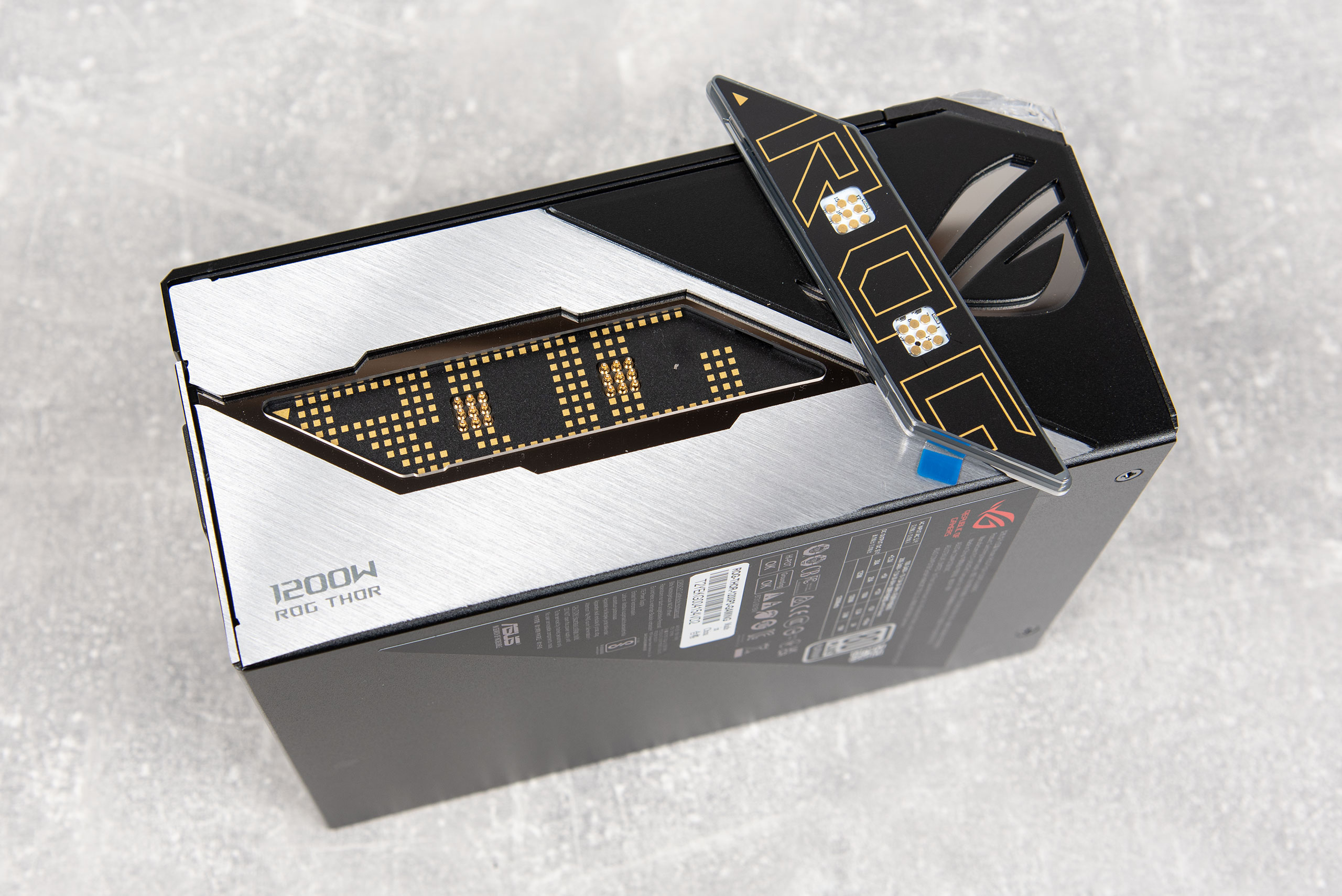

На боковых гранях блока предусмотрена установка OLED-экрана с магнитным креплением, который можно установить с двух сторон, при этом не использованная сторона прикрывается заглушкой. На экран выводится текущее потребление мощности. По периметру экрана сделана адресная RGB-подсветка, дополнительно на одном углу сделана эмблема ASUS ROG, подсветка может синхронизироваться с приложением Aura Sync по специальному кабелю.

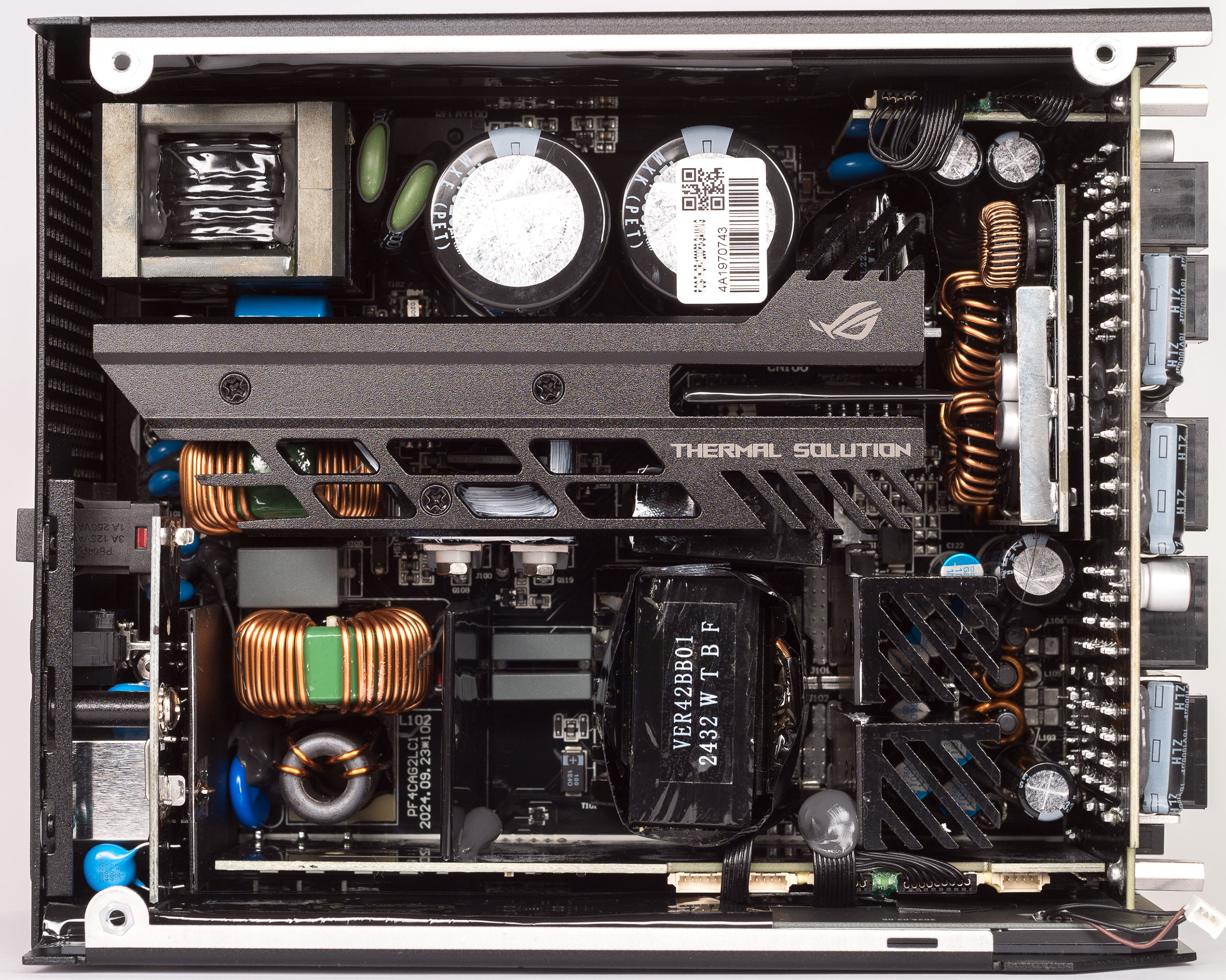

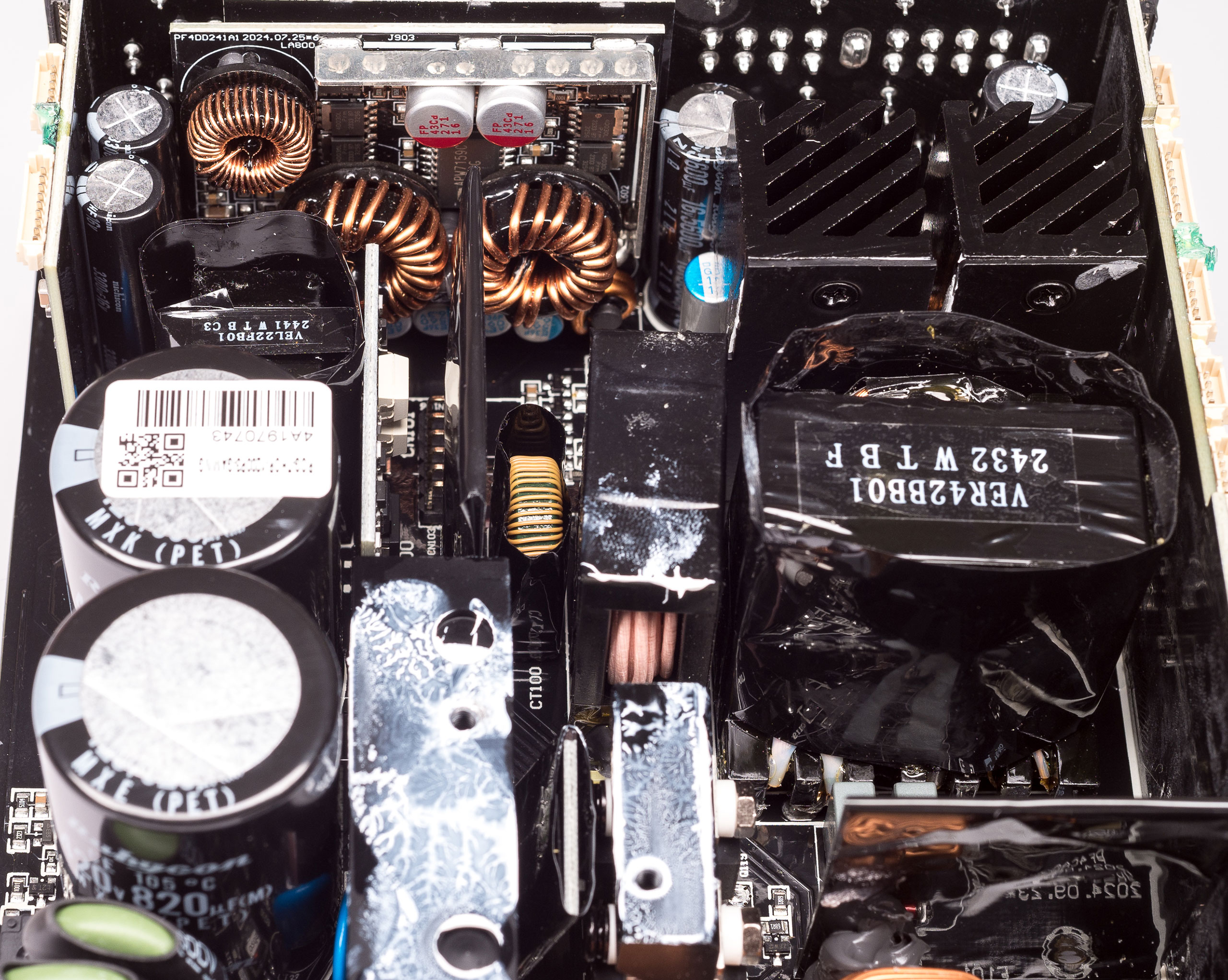

Блок построен по современной топологии с активным корректором коэффициента мощности (APFC) и с широким диапазоном входного напряжения 100–240 В. Присутствуют силовой резонансный LLC-преобразователь по линии +12 В с синхронным выпрямителем и DC/DC-преобразователи для линий +5 В и +3,3 В.

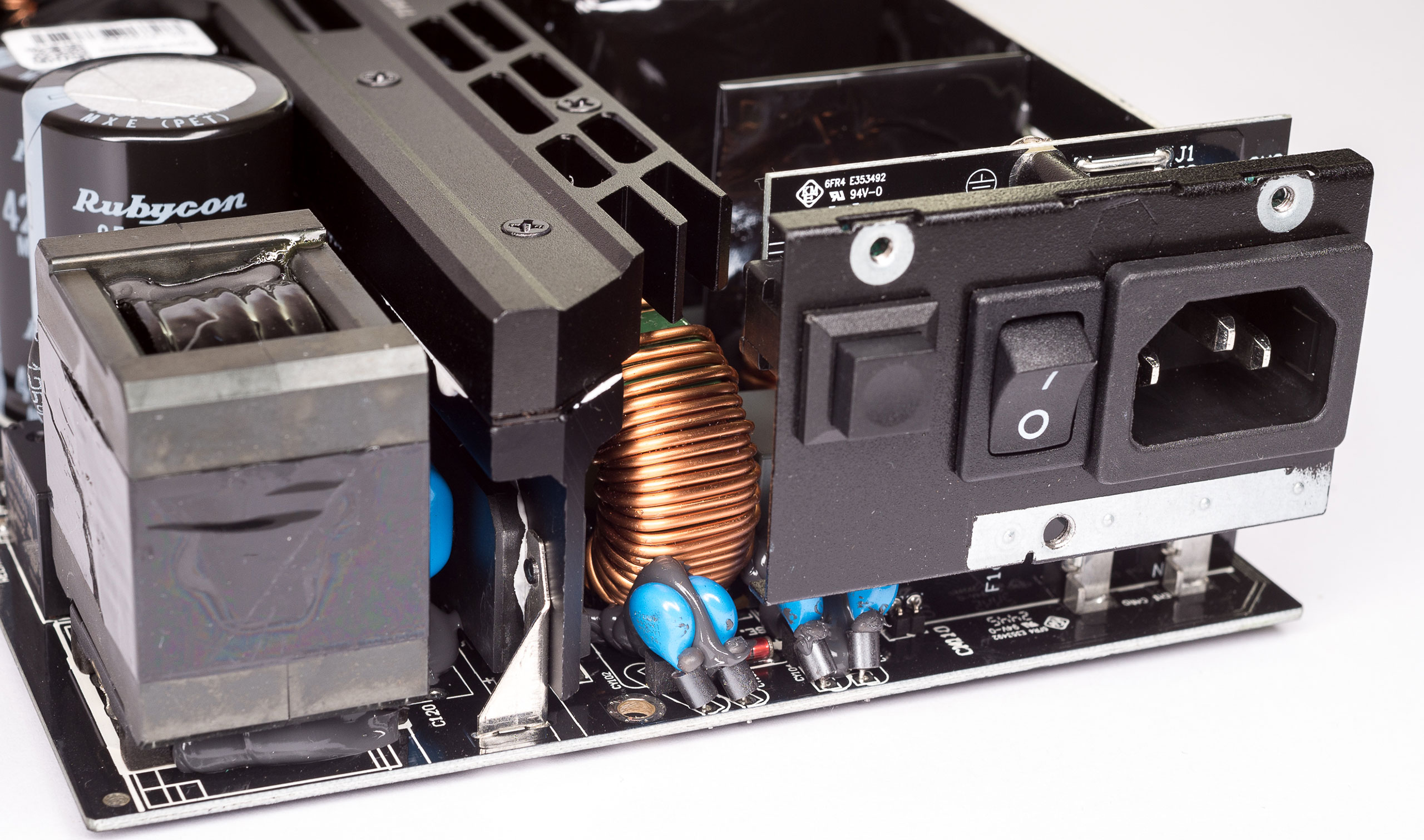

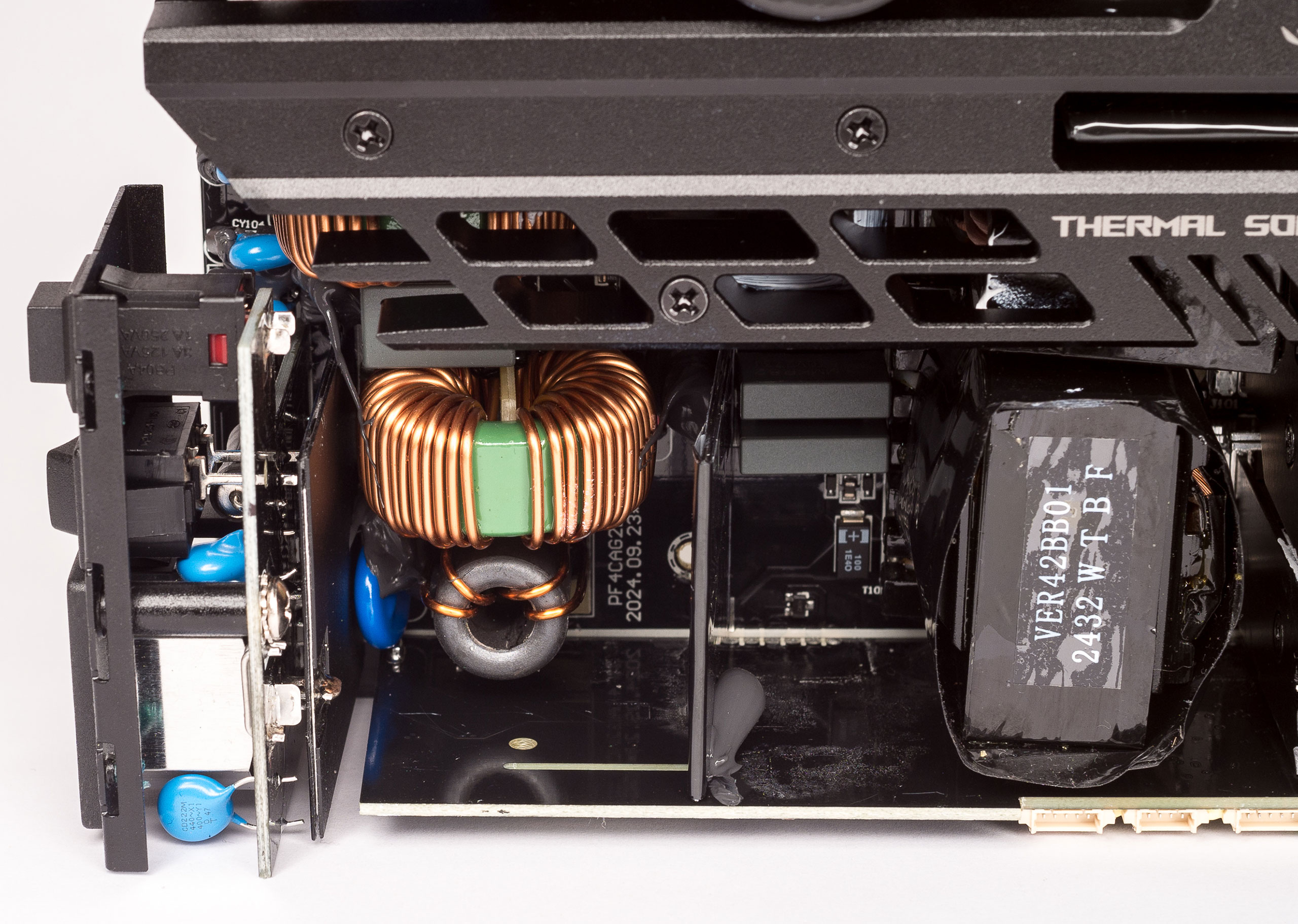

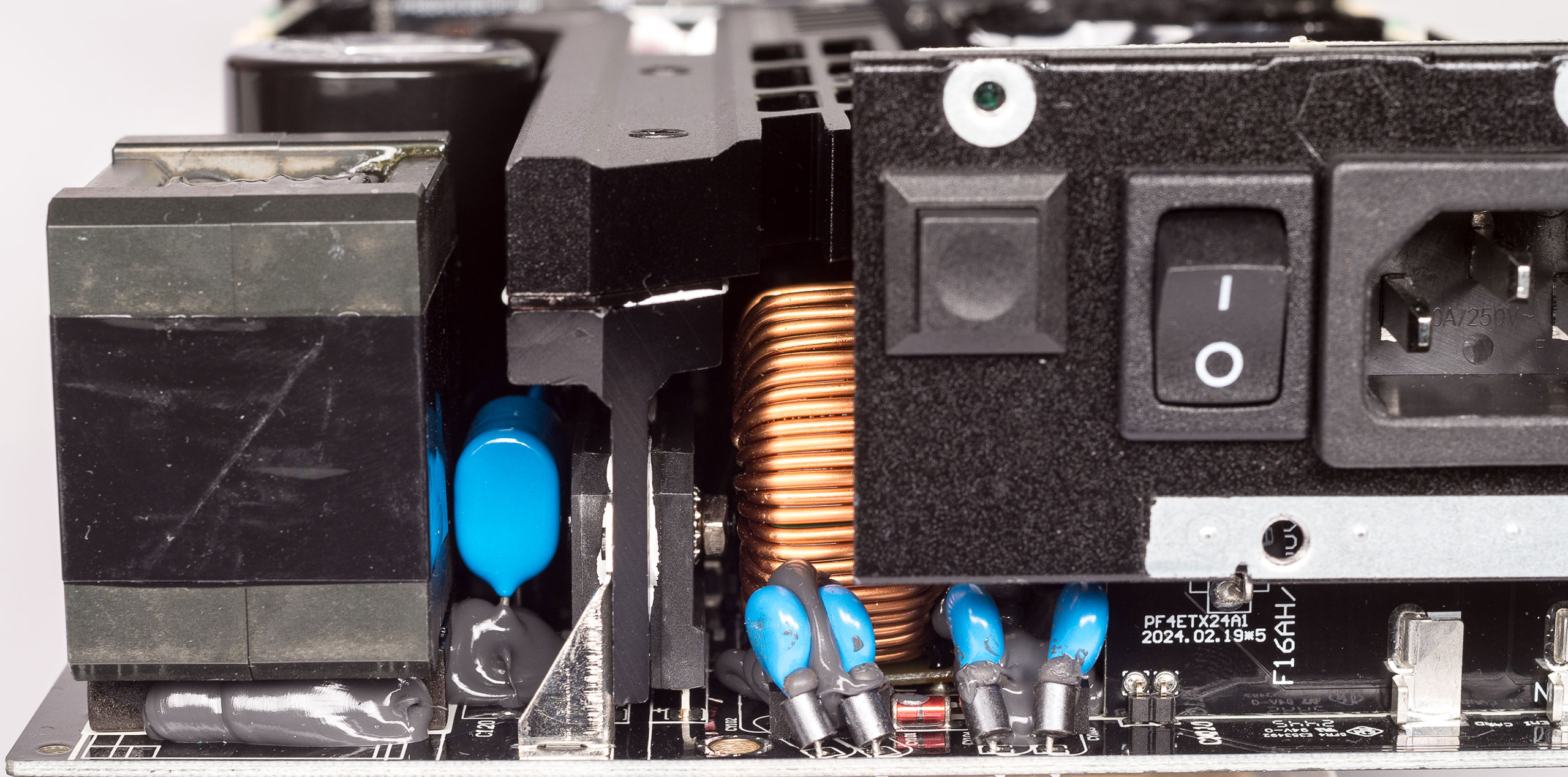

По входу распаян полноценный фильтр импульсных помех второго порядка, часть его элементов находится на дополнительной плате с сетевым разъемом. Входной выпрямитель состоит из двух диодных сборок, включенных параллельно и установленных на общий большой радиатор.

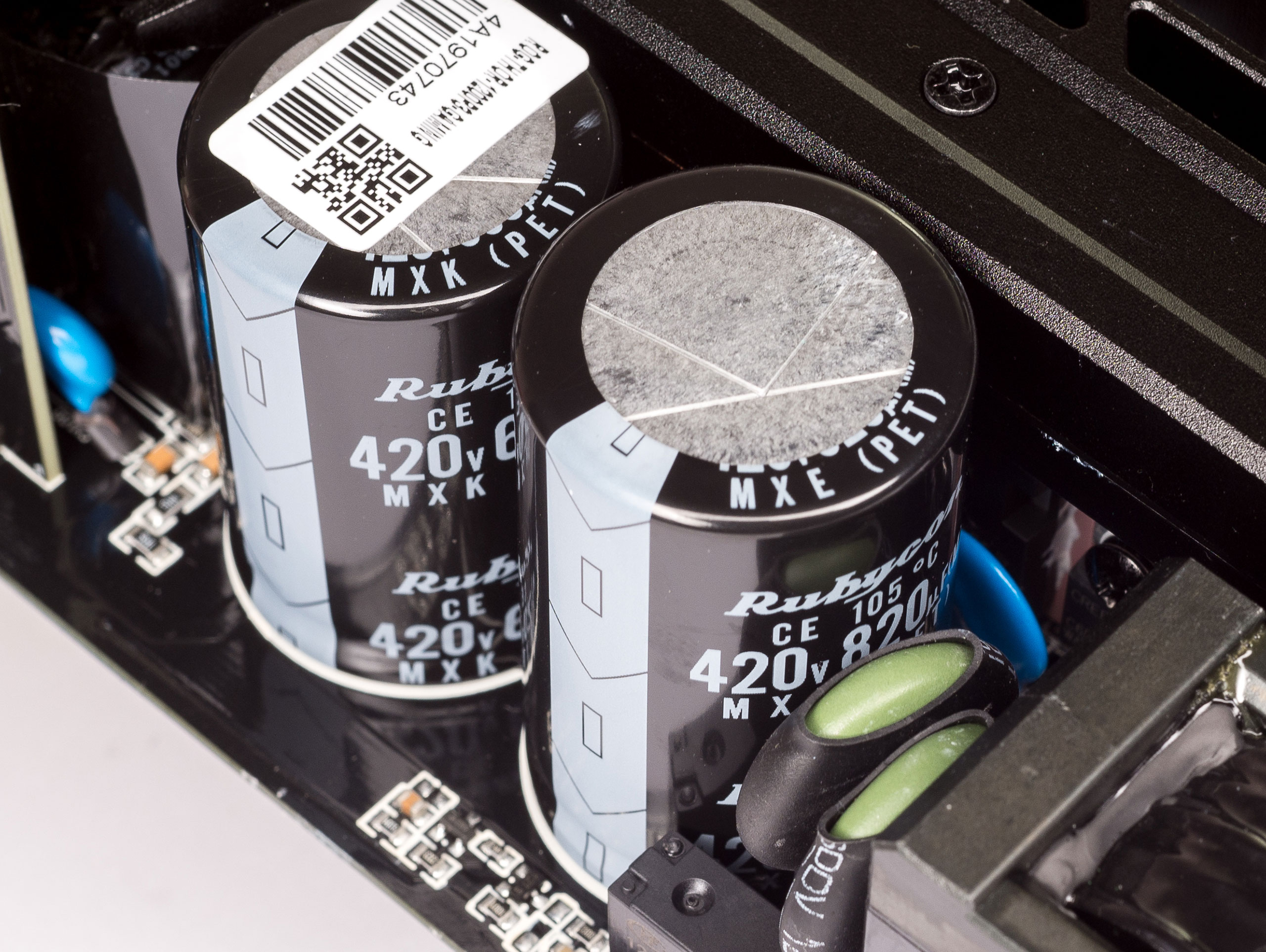

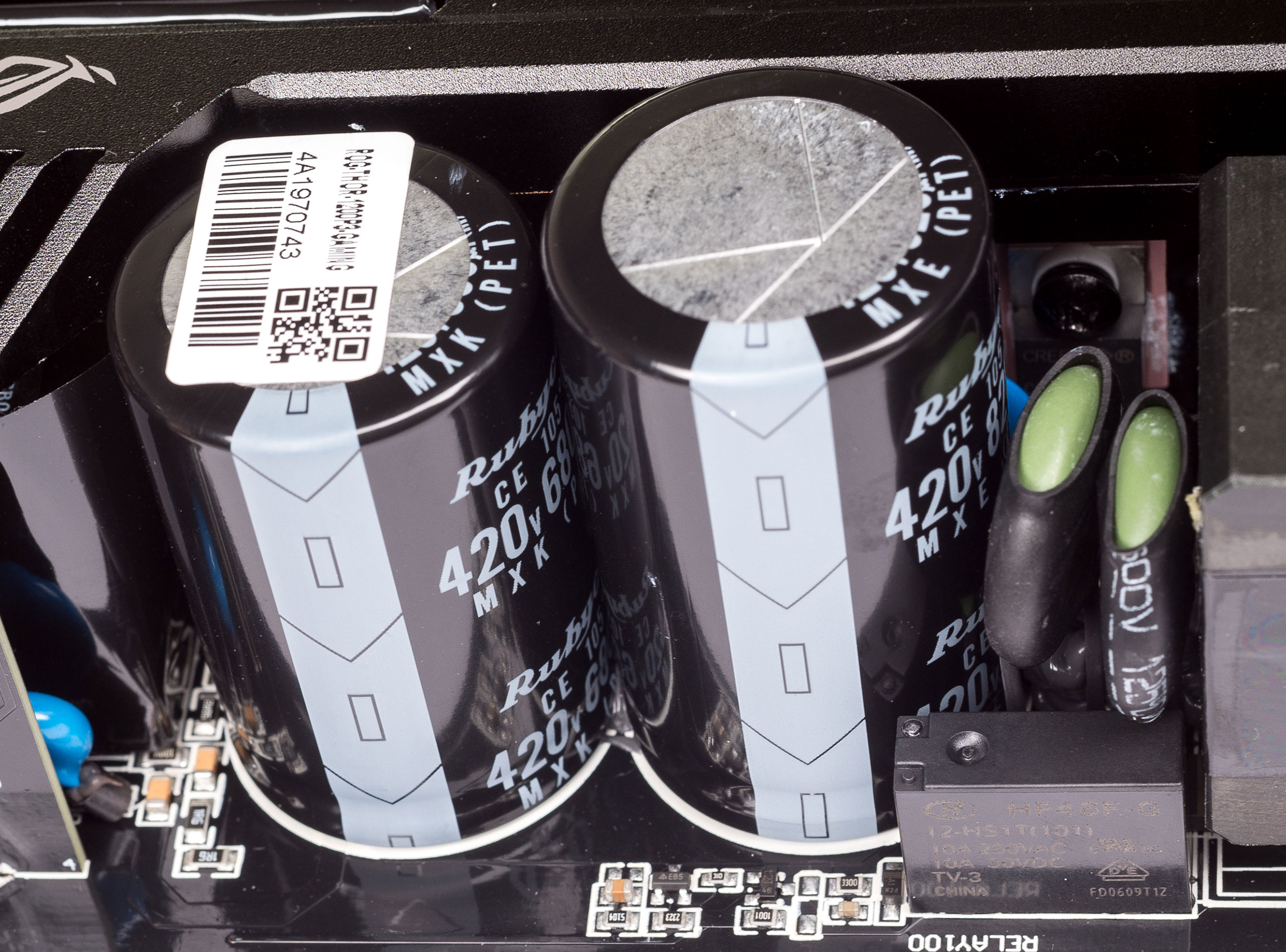

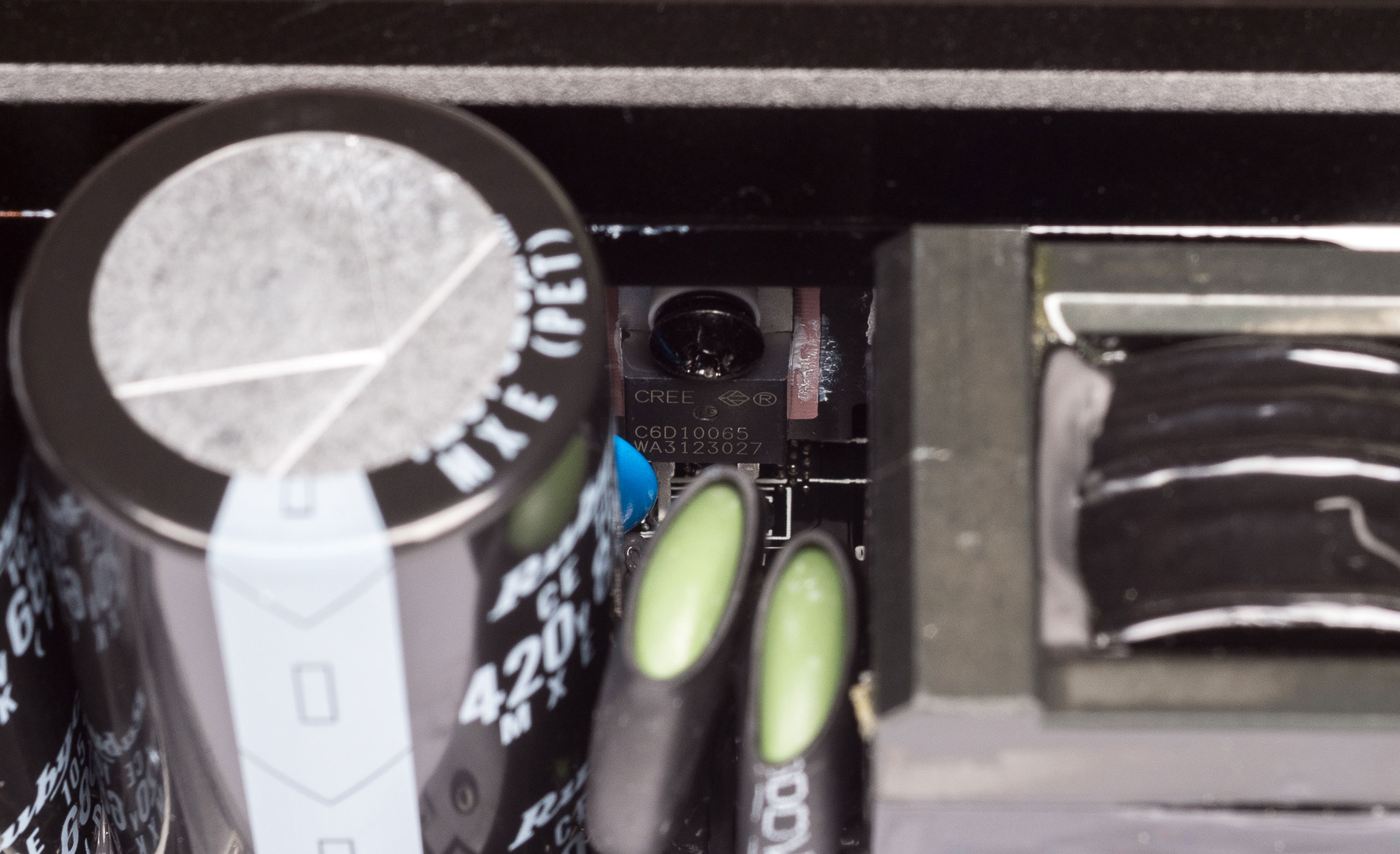

В силовой части APFC установлен SiC-диод C6D10065 (10 A, 650 В), транзистор глубоко спрятан и его тип рассмотреть не удалось, и, видимо, именно он выполнен по GaN технологии. Управляет корректором контролер, установленный на отдельной небольшой плате, его тип рассмотреть не удалось. Высоковольтный фильтр выполнен на двух электролитических конденсаторах: один емкостью 820 мкФ с рабочим напряжением 420 В на 105 °C и один емкостью 680 мкФ с напряжением 420 В на 105 °C производства фирмы Rubycon. Общая емкость фильтра 1500 мкФ.

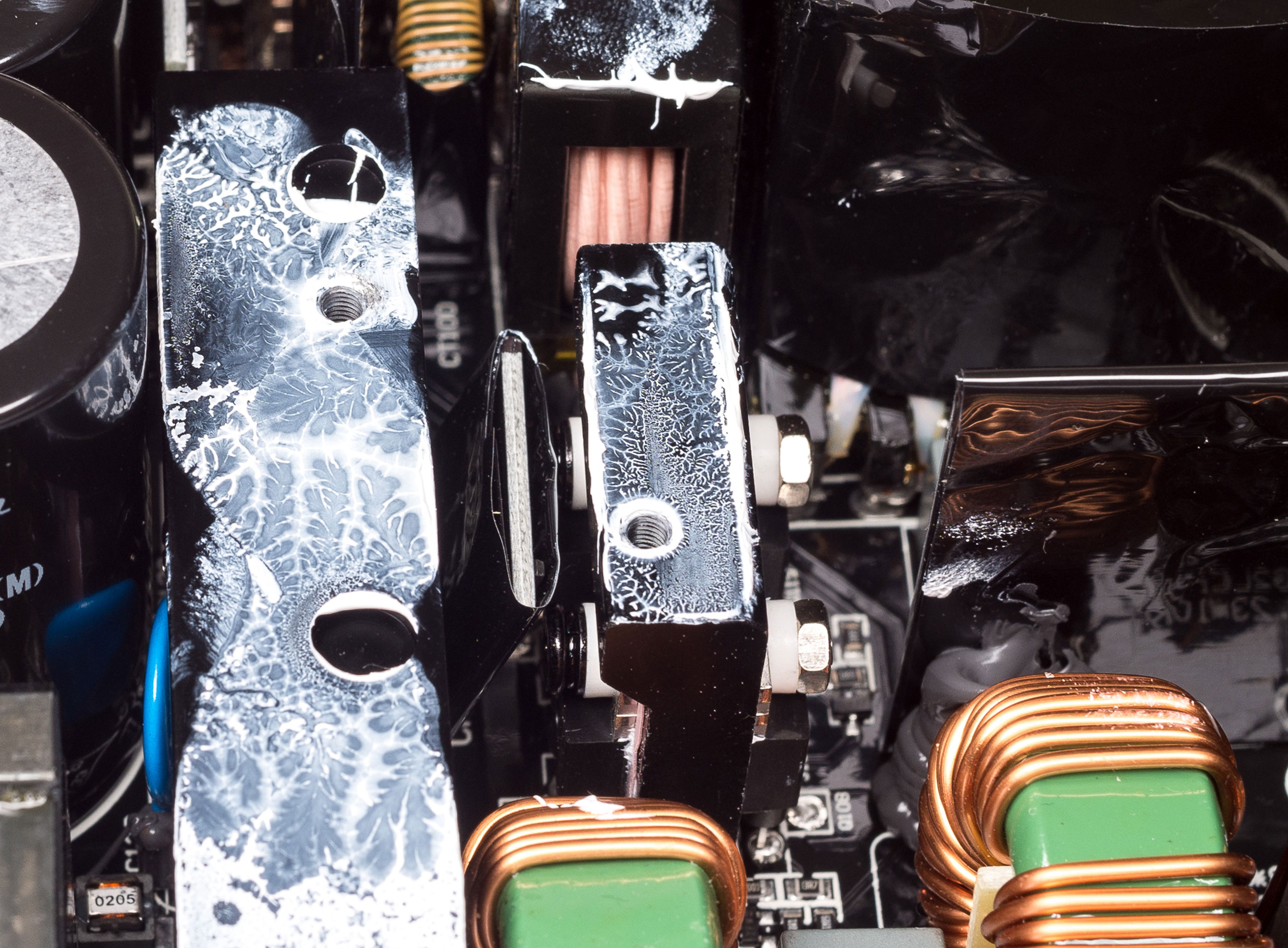

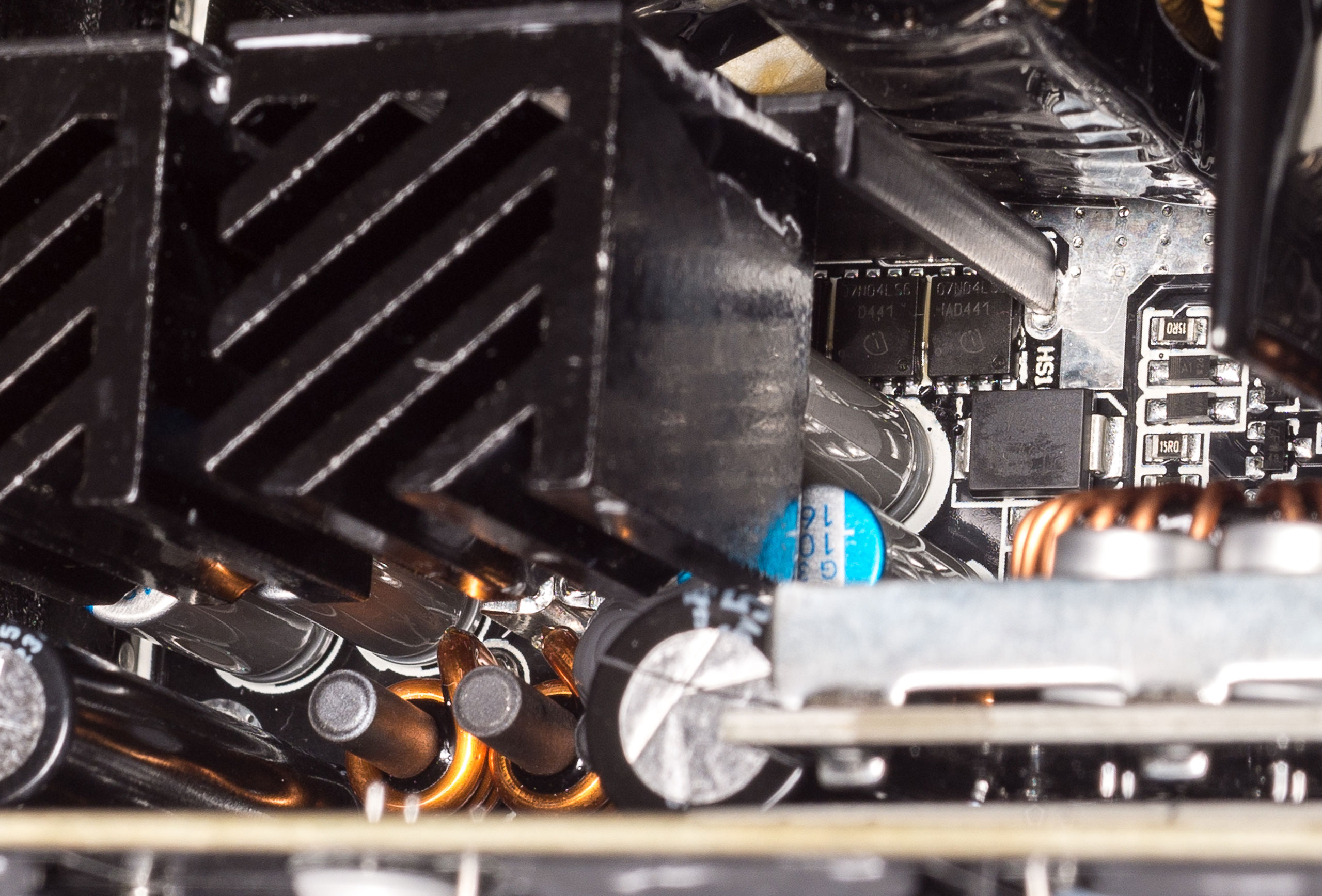

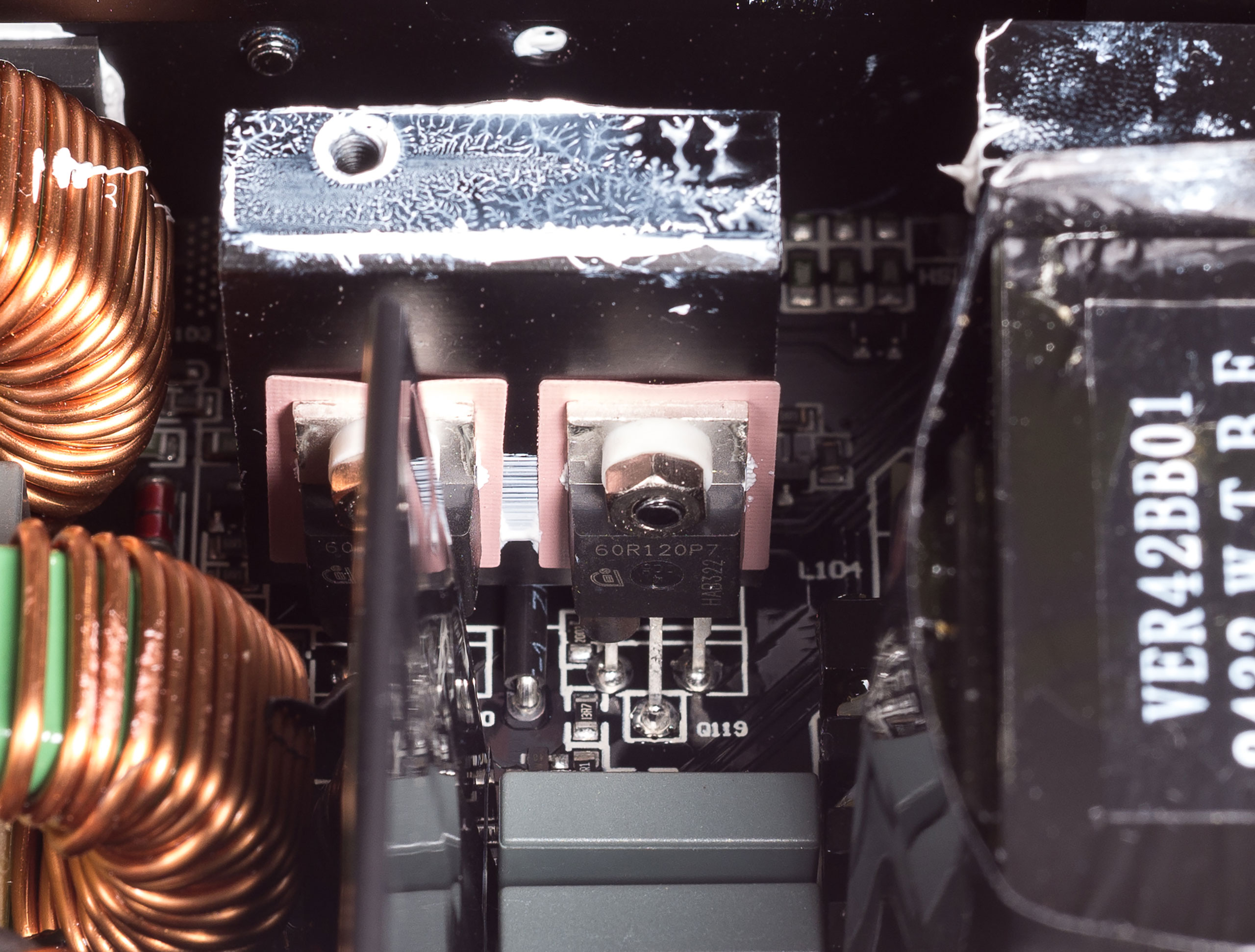

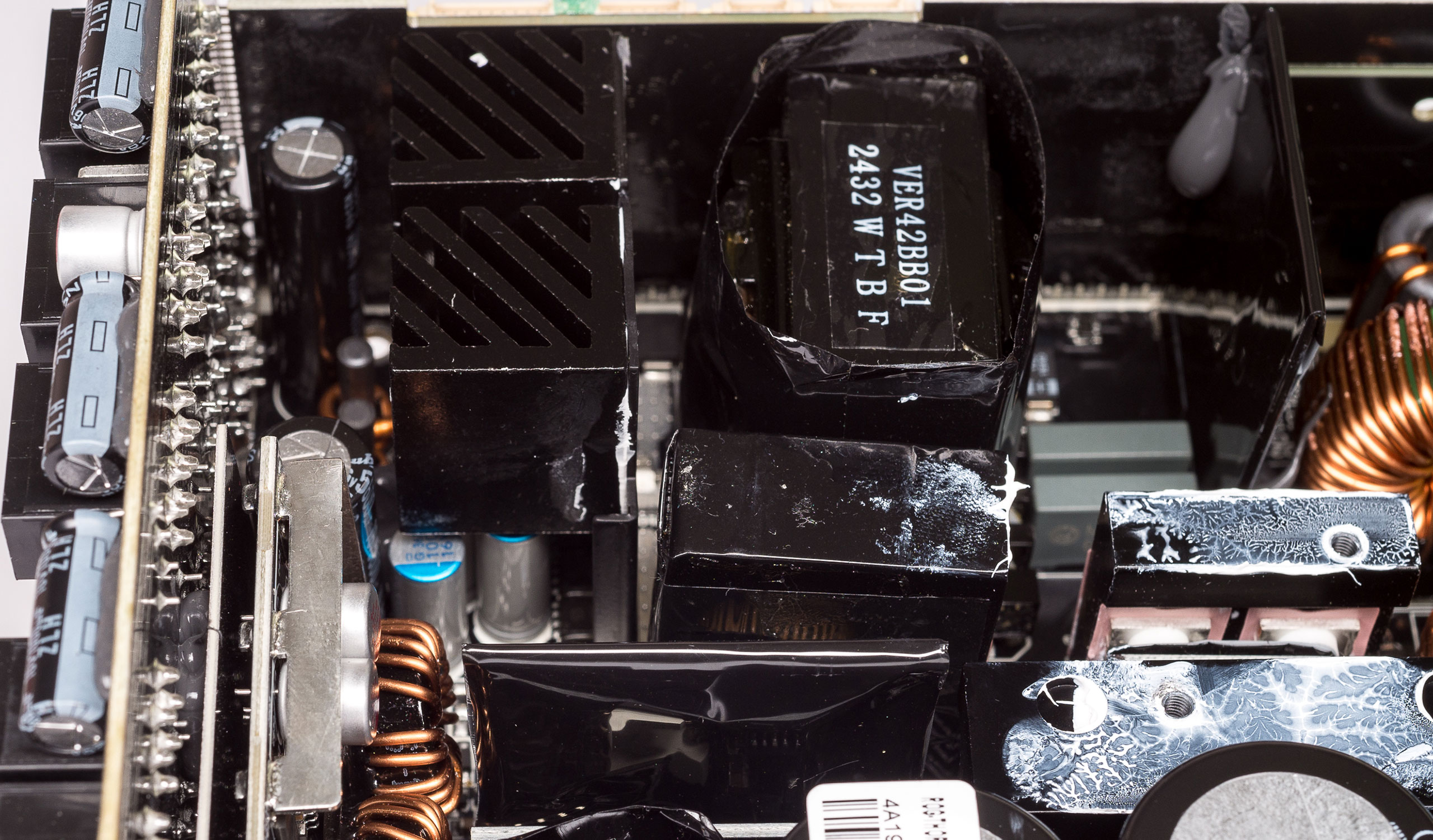

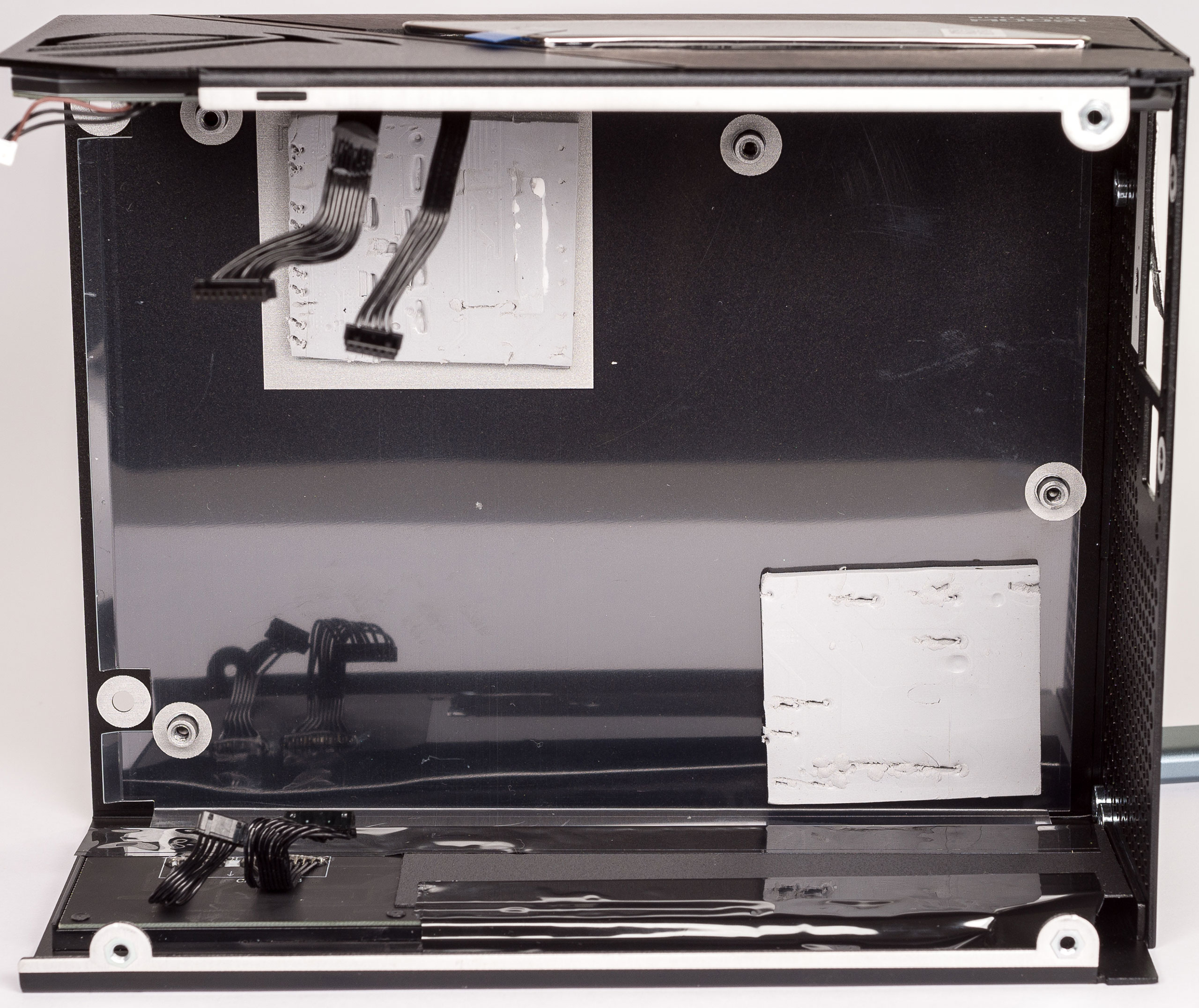

Силовой резонансный LLC-преобразователь выполнен по мостовой схеме на четырех кремниевых транзисторах IPA60R120P7 (26 A, 650 В, 120 мОм). Синхронный выпрямитель по линии +12 В выполнен на шести кремниевых транзисторах BSC007N04LS6 (381 A, 40 В, 0,7 мОм), которые распаяны на основной плате, а рядом с ними впаяны два радиатора для их охлаждения. Также часть тепла от транзисторов отводится на алюминиевый корпус блока через термопрокладку.

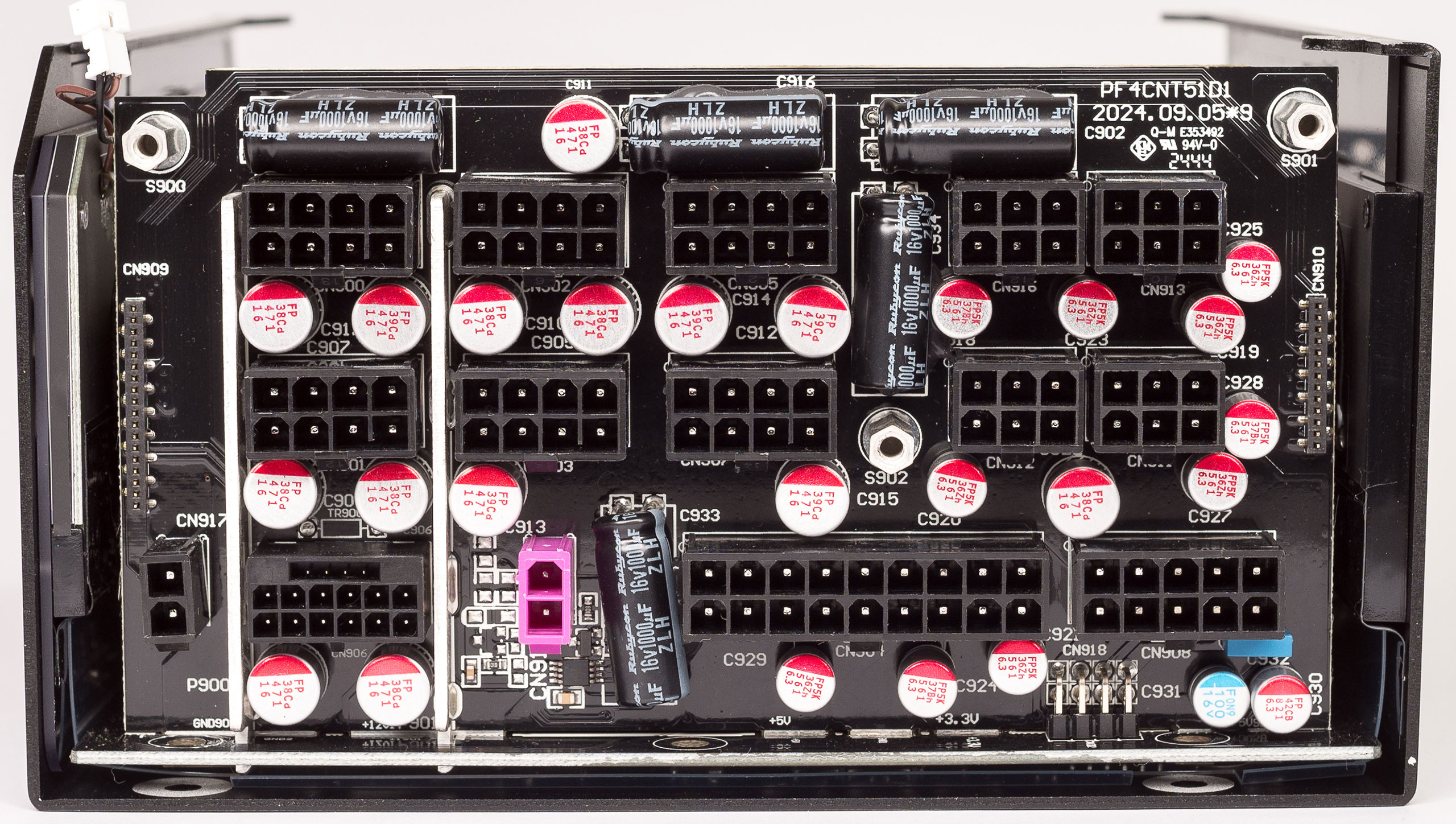

Выходное напряжение +12 В фильтруют восемь полимерных конденсатора емкостью 1000 мкФ на 16 В, и два электролитических конденсатора: один емкостью 3300 мкФ с напряжением 16 В на 105 °C и один 5600 мкФ с напряжением 16 В на 105 °C производства Rubycon. На плате с модульными разъемами установлен еще четырнадцать полимерных конденсатора емкостью 470 мкФ на 16 В и четыре электролита емкостью 1000 мкФ на 16 В производства фирмы Rubycon.

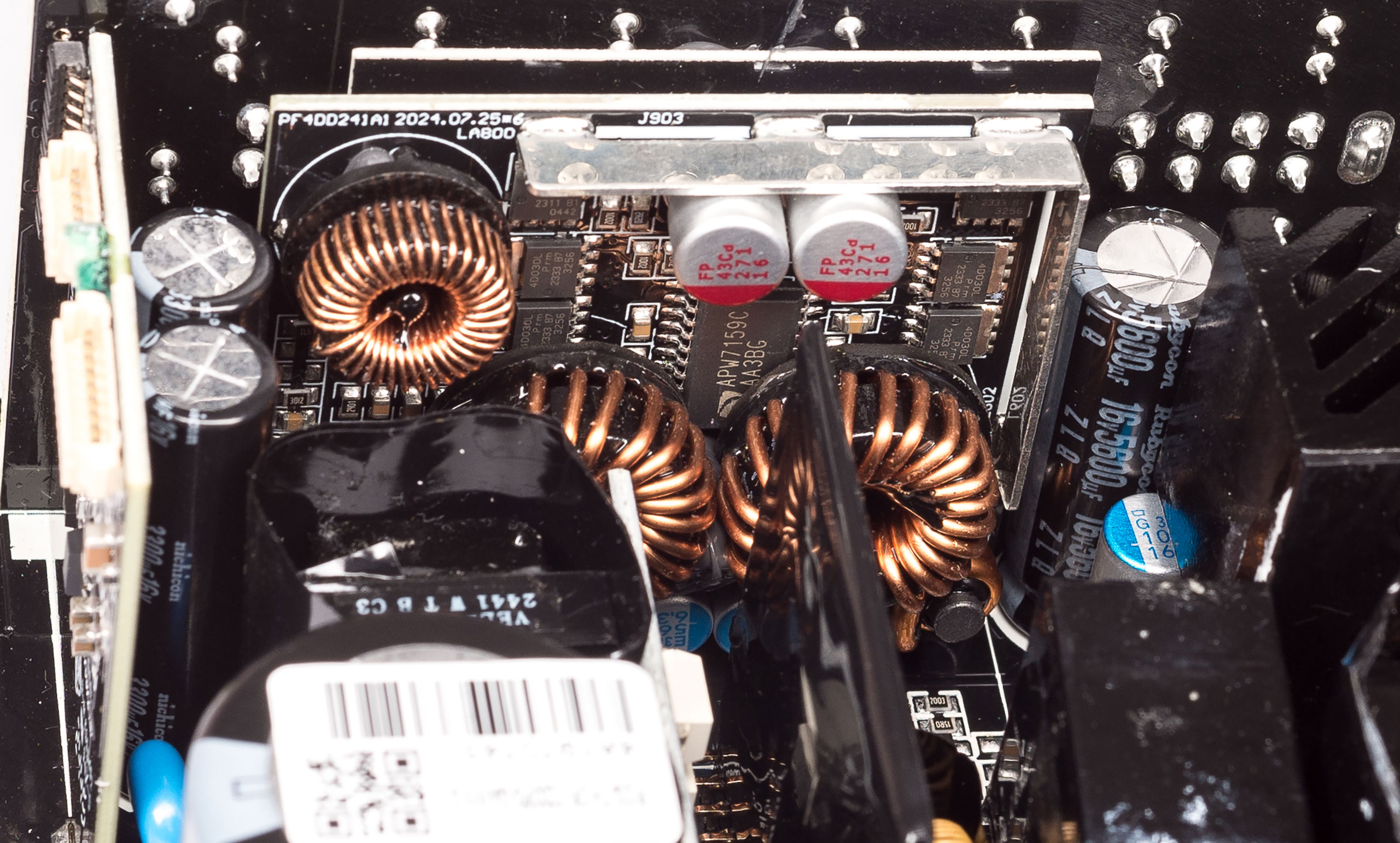

Напряжения +3,3 В и +5 В формирует понижающий DC/DC-преобразователь, расположенный на отдельной плате, на которой распаяны контролер APW7159C и транзисторы PSMN4R0-30YLD (95 A, 30 В, 4,0 мОм), несколько дросселей и полимерных конденсаторов.

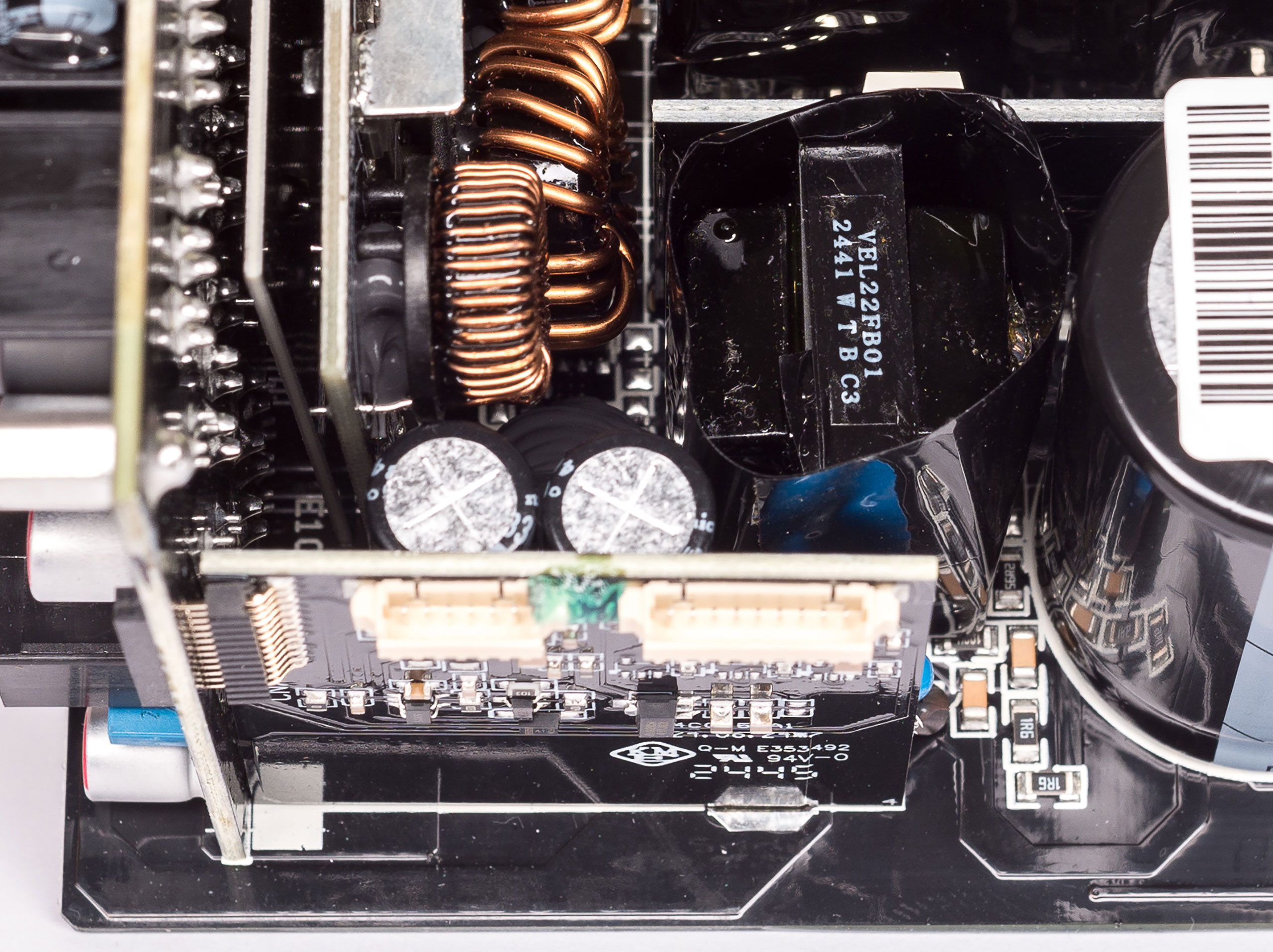

На выходе преобразователя дежурного питания установлена пара электролитических конденсаторов емкостью 3300 мкФ с рабочим напряжением 16 В и рассчитанные на температуру 105 °C производства Nichicon. ШИМ-контроллер установлен на отдельной небольшой плате, его тип рассмотреть не удалось.

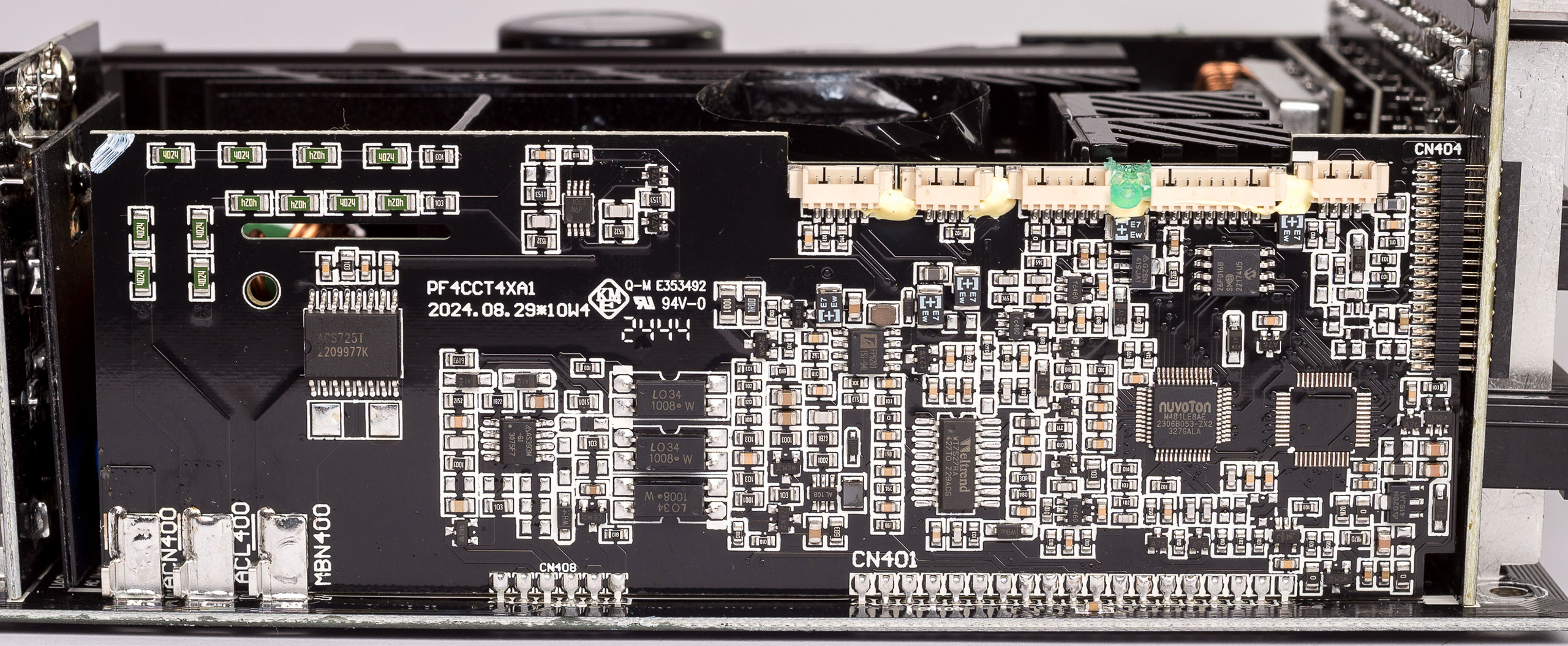

Система мониторинга потребляемой мощности построена на микросхеме изолированного датчика тока ACS725T и ARM-контролере M481LE8AE от Nuvoton. Этот же контролер управляет OLED-екраном, RGB-подсветкой и вентилятором. Рядом установлен супервизор WT7527RA от Weltrend.

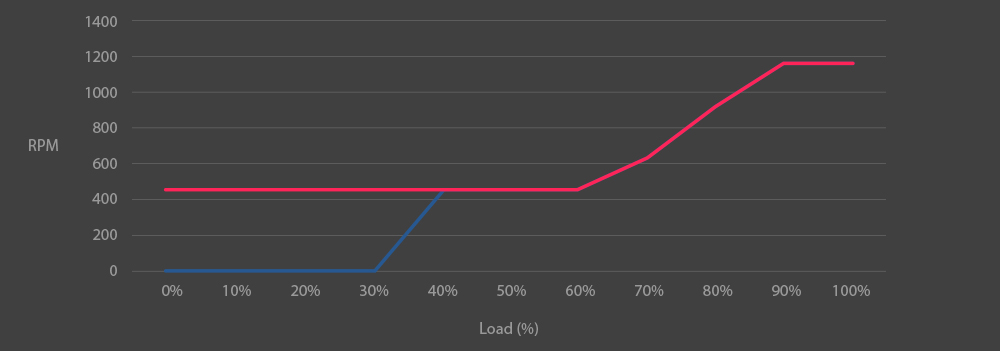

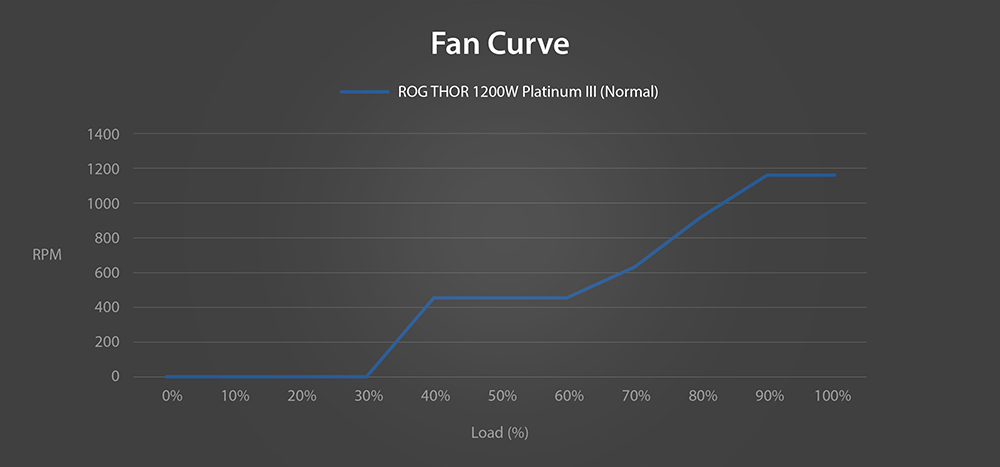

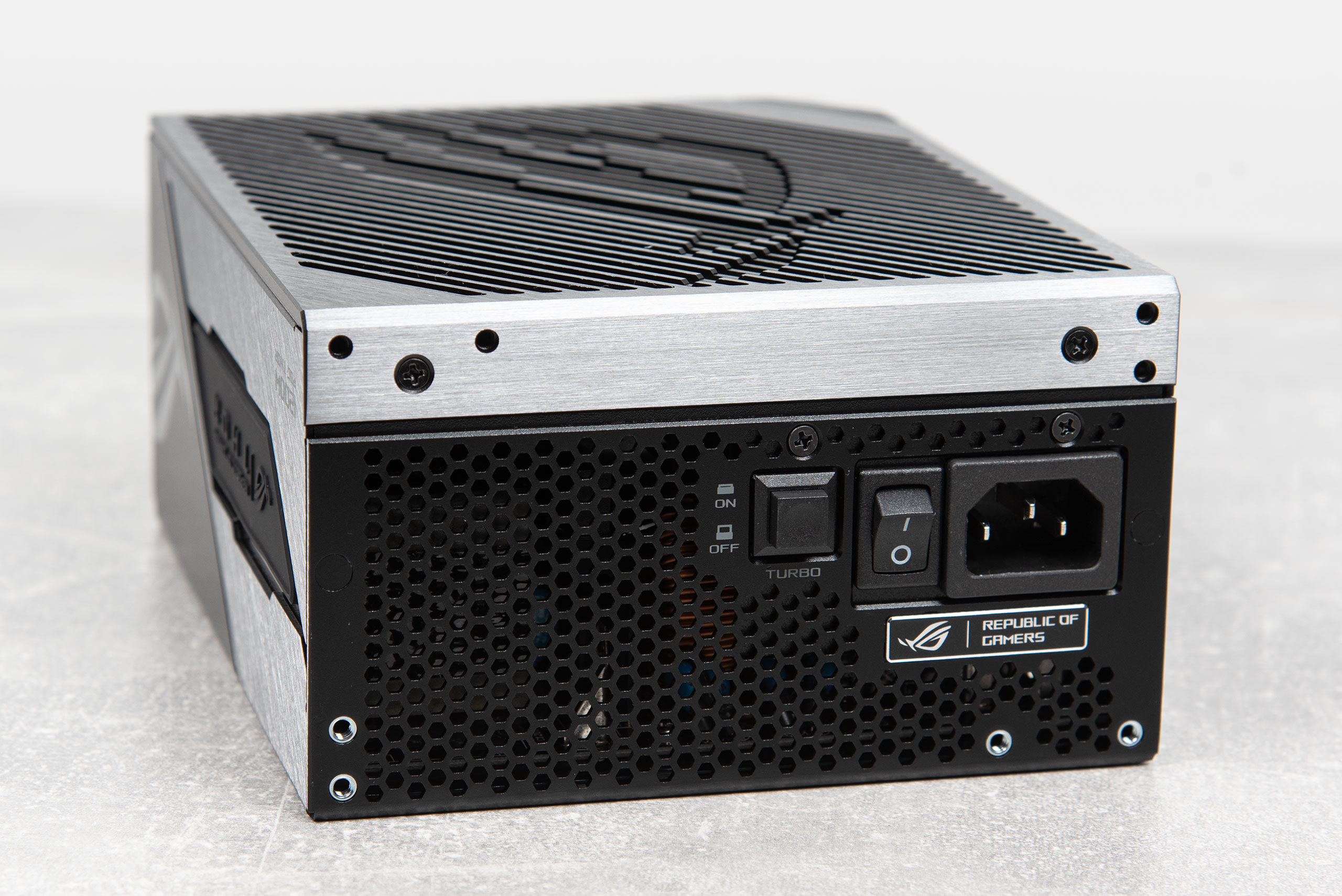

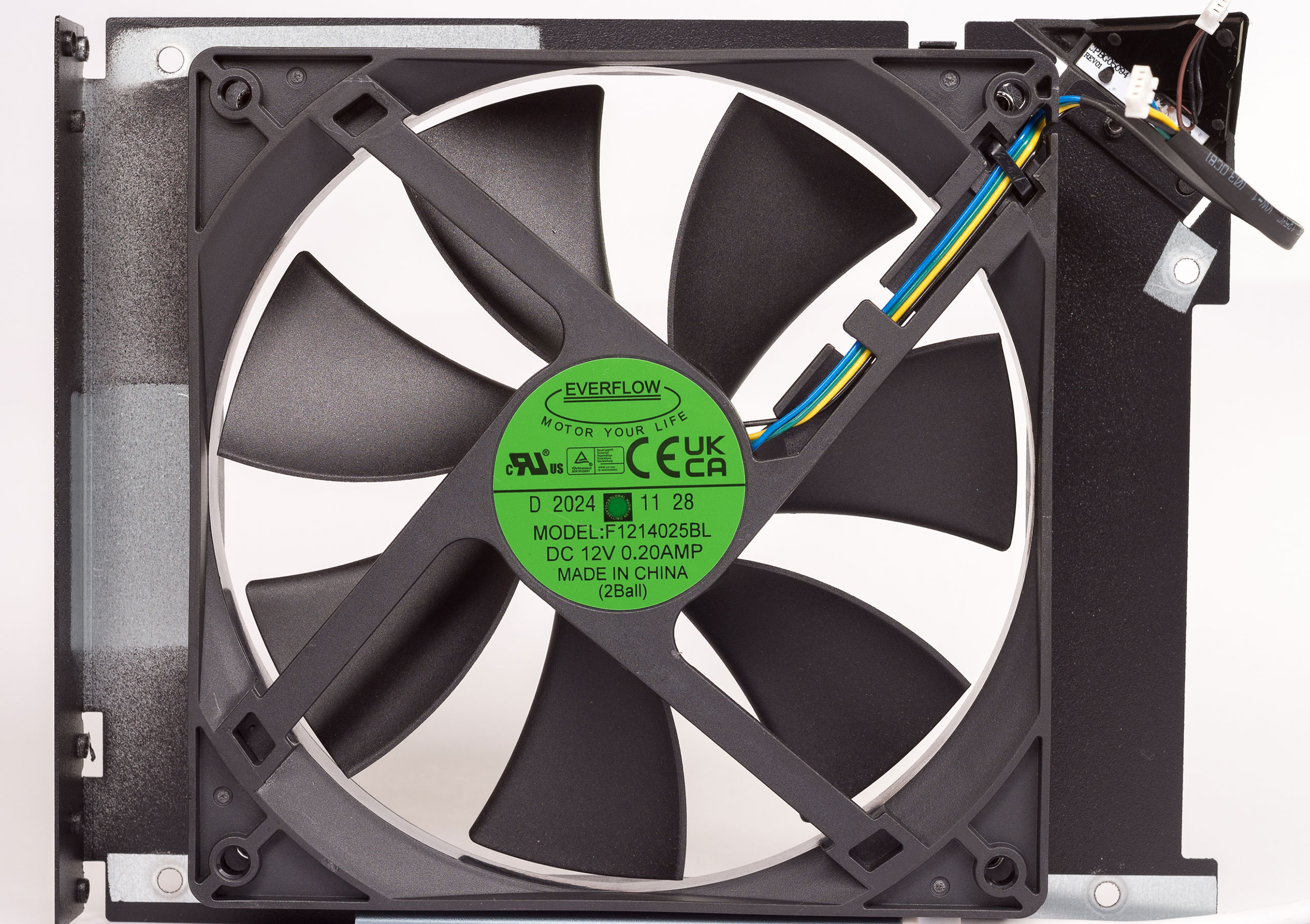

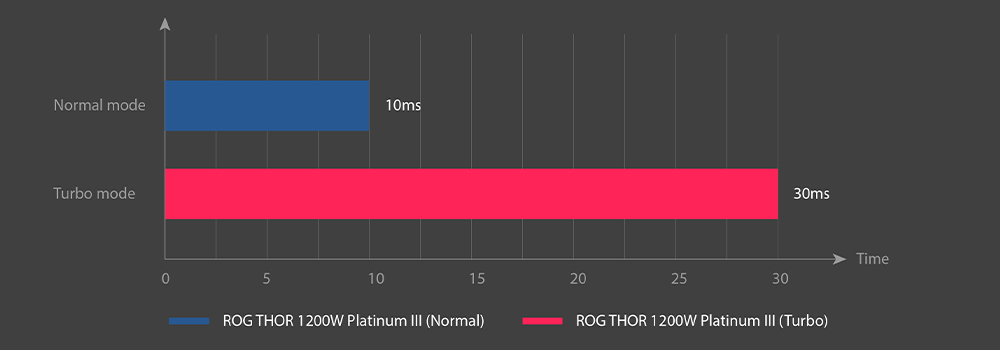

За охлаждение компонентов блока отвечает вентилятор типоразмера 140×140×25 мм с маркировкой F1214025BL (12 В, 0,2 A), с четырехконтактным подключением и двойным шарикоподшипником. Система охлаждения имеет трехступенчатый полупассивный режим работы. На режим работы вентилятора влияет кнопка «Turbo», которая активирует режим работы блока с повышенными перегрузками на протяжении 30 мс и отключает полупассивный режим работы вентилятора, графики работы указан на следующих диаграммах.

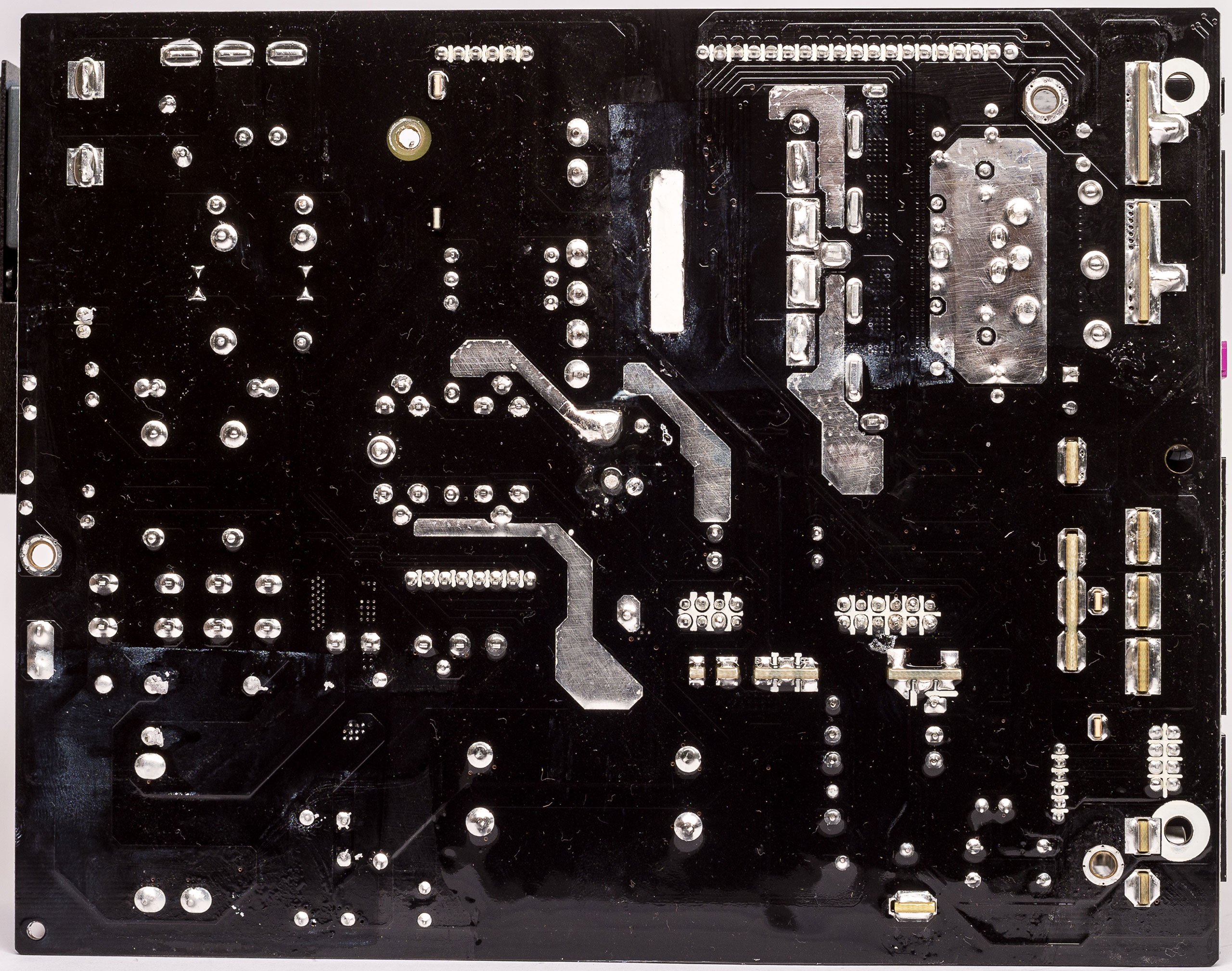

Монтаж и пайка качественные, плата нормально отмыта от флюса и покрыта лаком.
