Процесс сборки

Модификация PMM Zen 8K требует полной разборки оригинальной Razer Viper V3 Pro и тщательной переноски всех компонентов в новый корпус. На своем сайте PMM предоставляет детальные видеоинструкции, а при желании все необходимые инструменты можно найти в комплекте, если под рукой нет своих. Заявленное время сборки — 60 минут для пользователя с базовыми навыками.

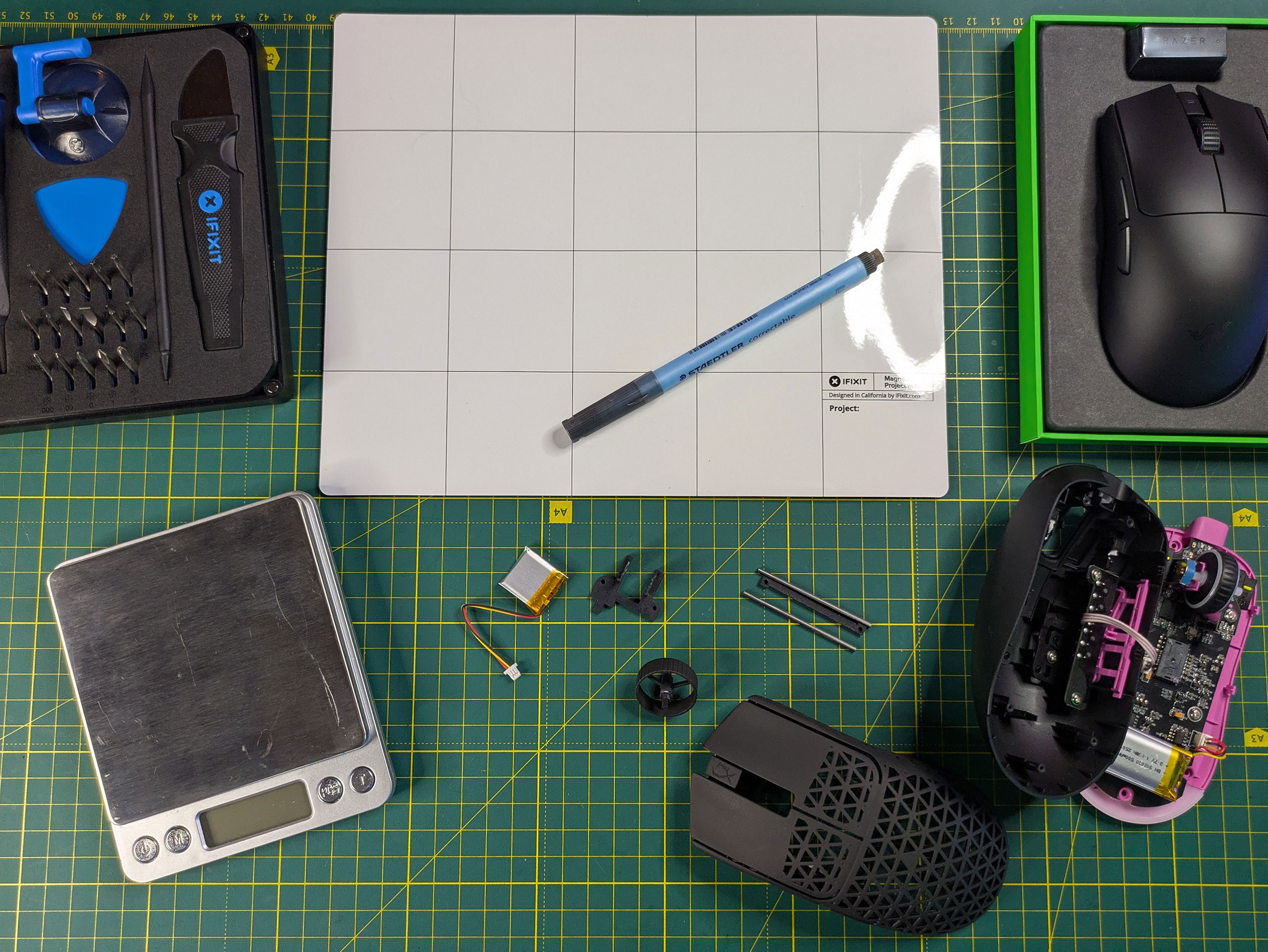

Необходимые инструменты (включены в комплект):

  • прецизионная отвертка Torx T6;
  • отвертка Phillips PH00;
  • пластиковые монтажные лопатки;
  • пинцет;
  • наждачная бумага;
  • спиртовые салфетки и микрофибра.

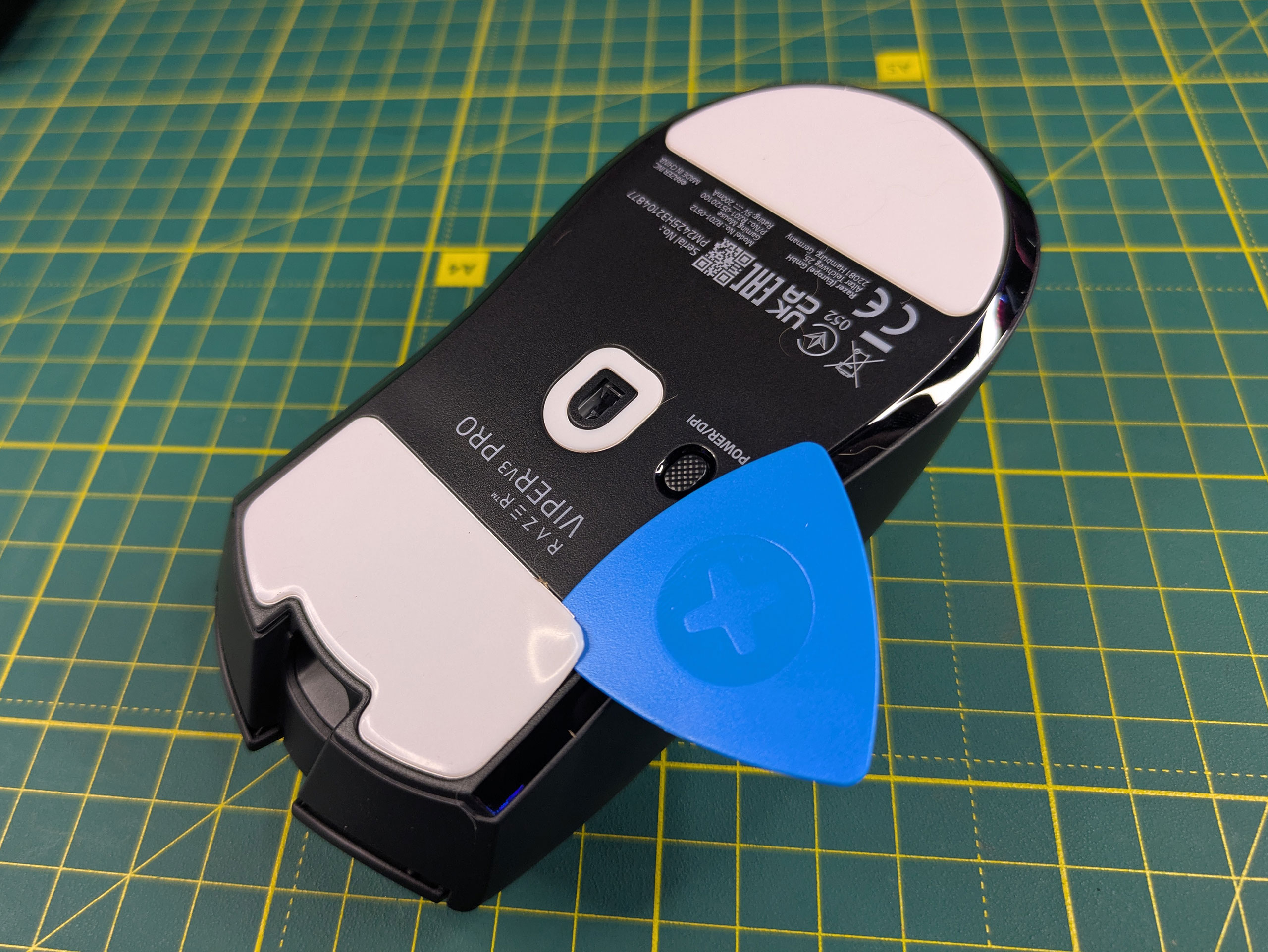

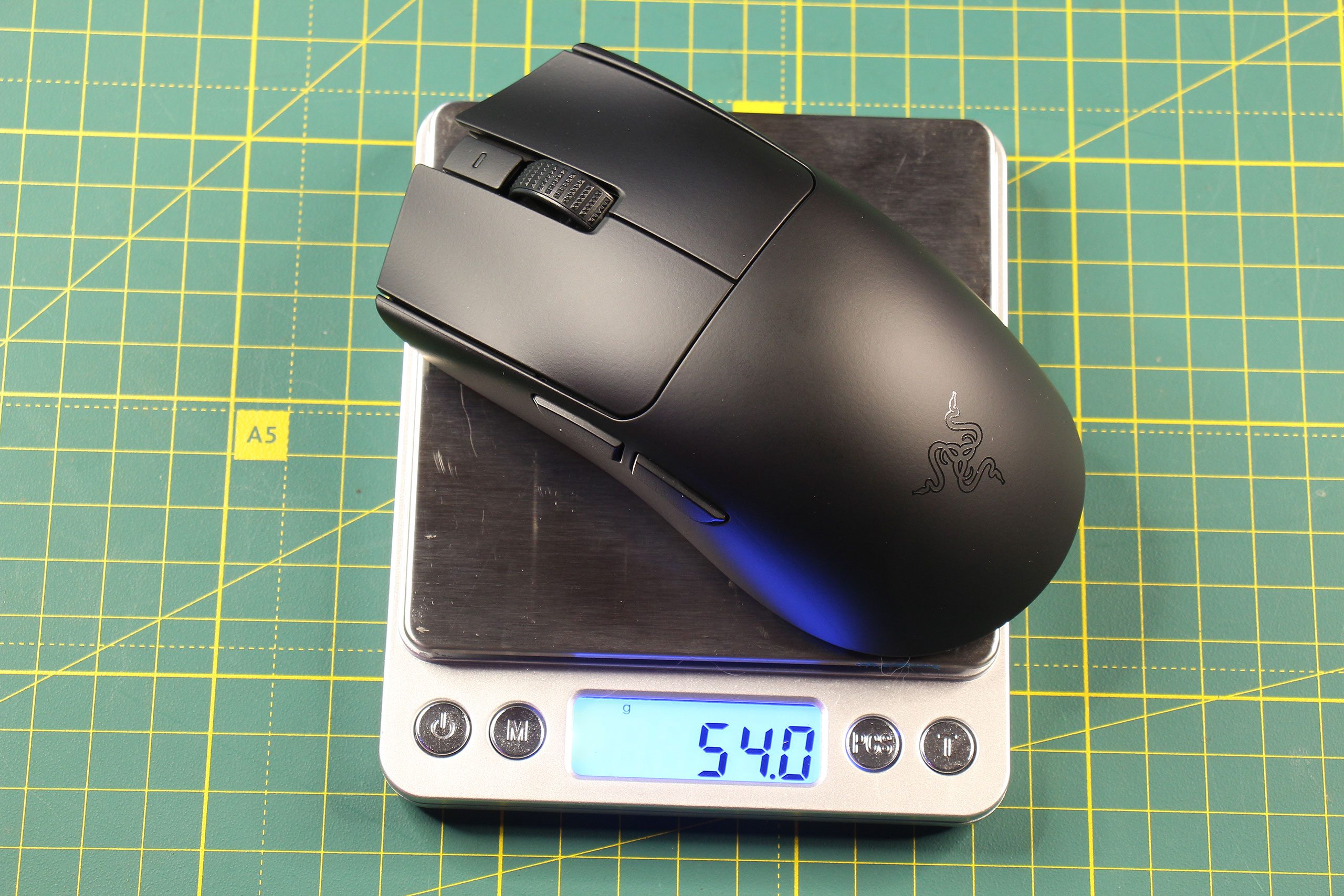

Этап 1: Разборка оригинальной мыши

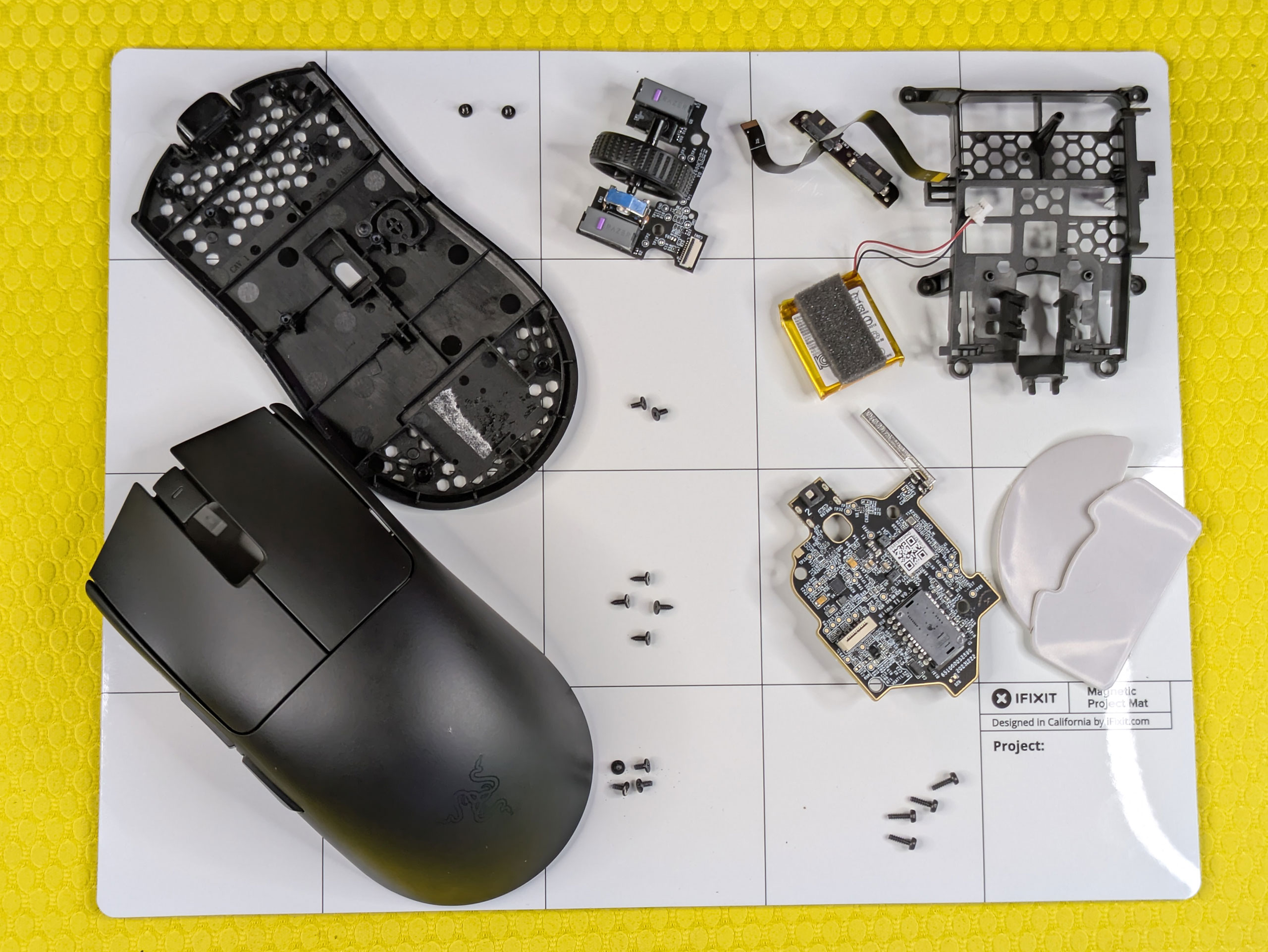

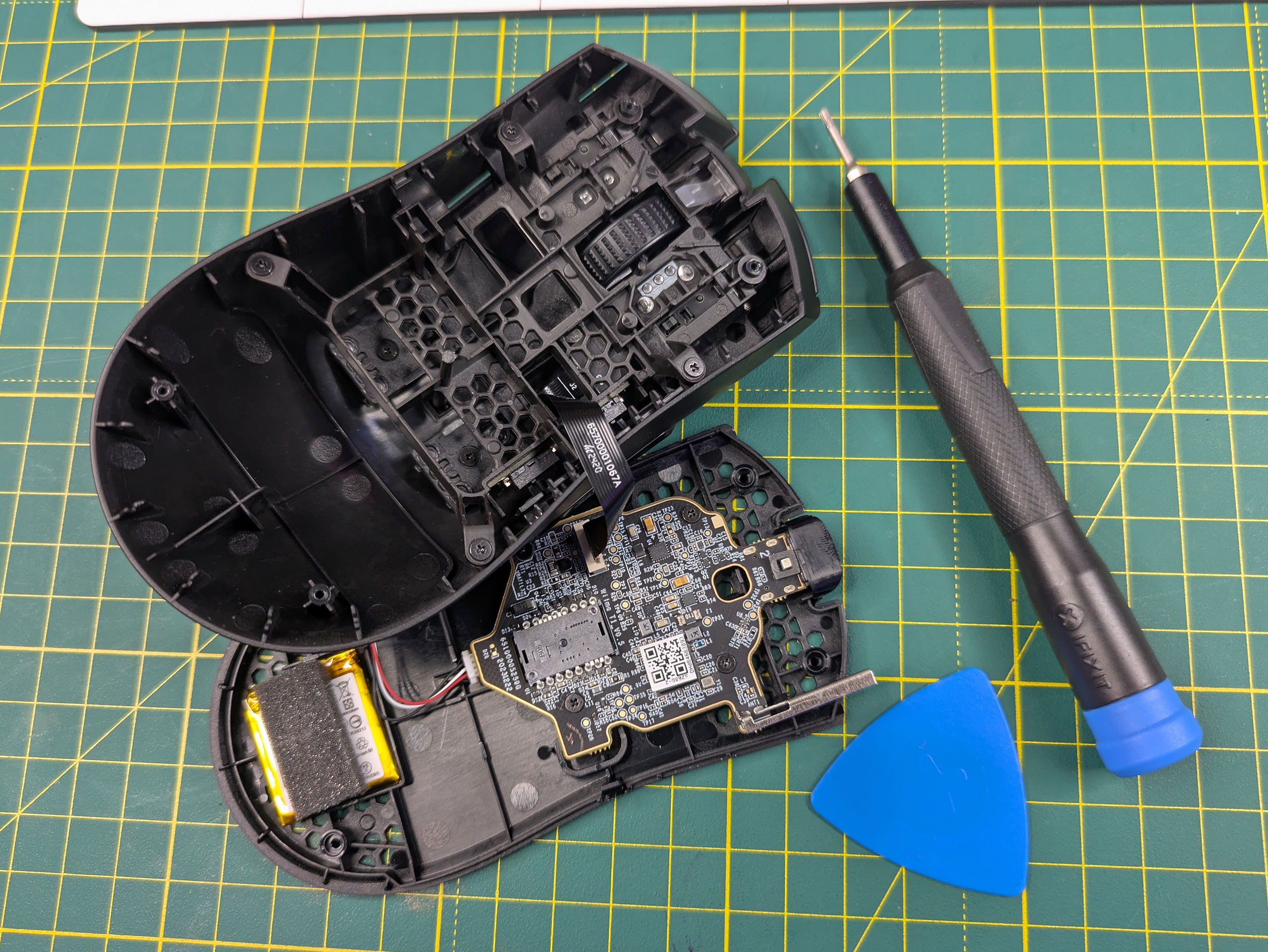

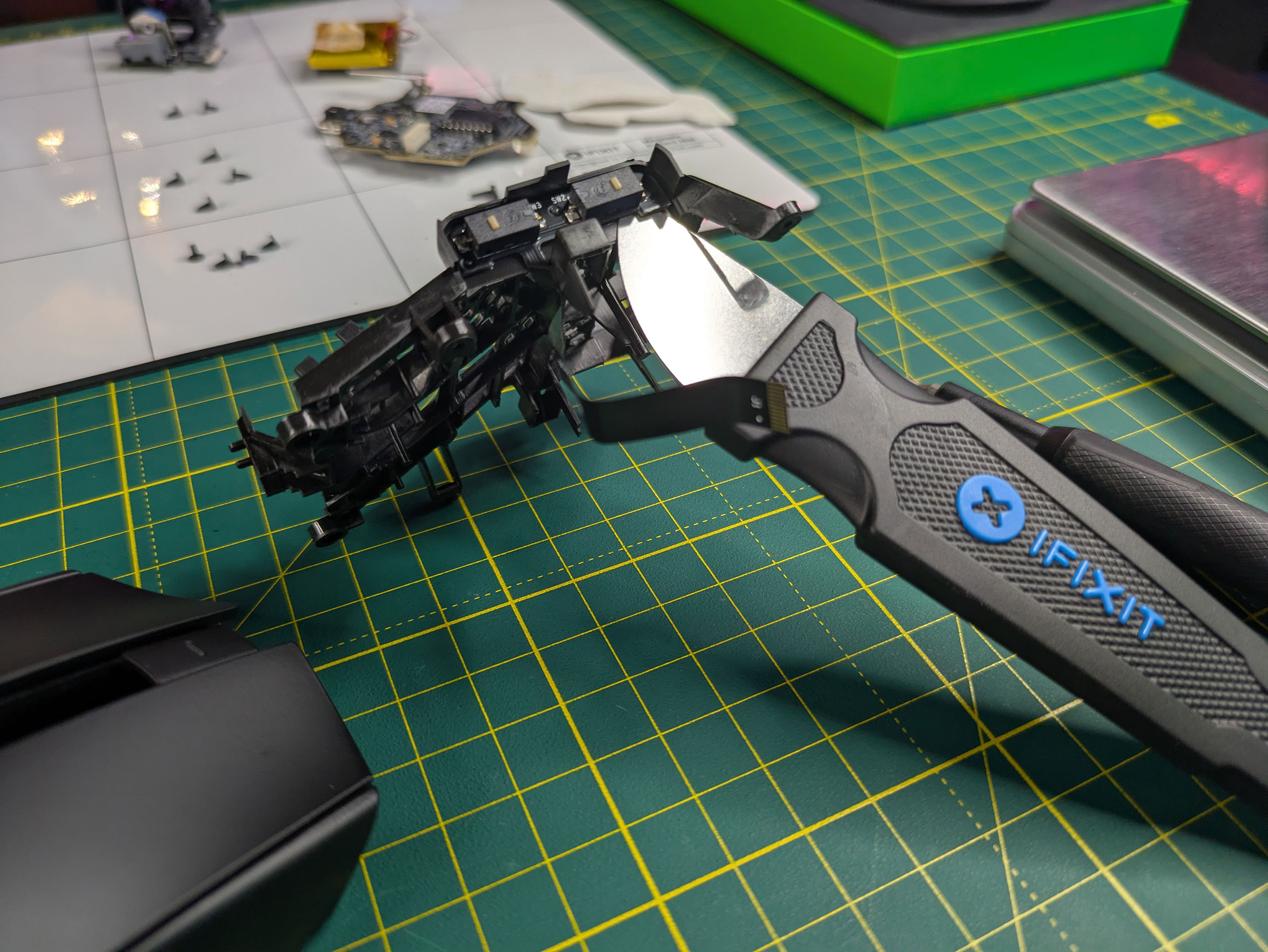

Сначала необходимо полностью разобрать Viper V3 Pro, получив отдельно все внутренние компоненты — основную плату, боковые кнопки со шлейфом, плату колесика, батарею и все винты. Процесс требует осторожности с кабелями.

Снятые детали, особенно винты, желательно складывать во что-то надежное и, в идеальном случае, магнитное, потому что если процесс растянется, что-то из мелочей может потеряться. Самая деликатная часть — отсоединение шлейфов. Кабели тонкие и могут повредиться при неудачном натяжении или сгибании, поэтому видеоинструкция от PMM пригодится для правильного процесса.

Этап 2: Подготовка компонентов (5−10 минут)

Шаг 1 — Подготовка шлейфа колесика: Открыть замок и отсоединить шлейф от платы колесика. При необходимости удалить боковые кнопки согласно инструкции по разборке. Повторно подсоединить плату — контакты шлейфа должны быть направлены к плате.

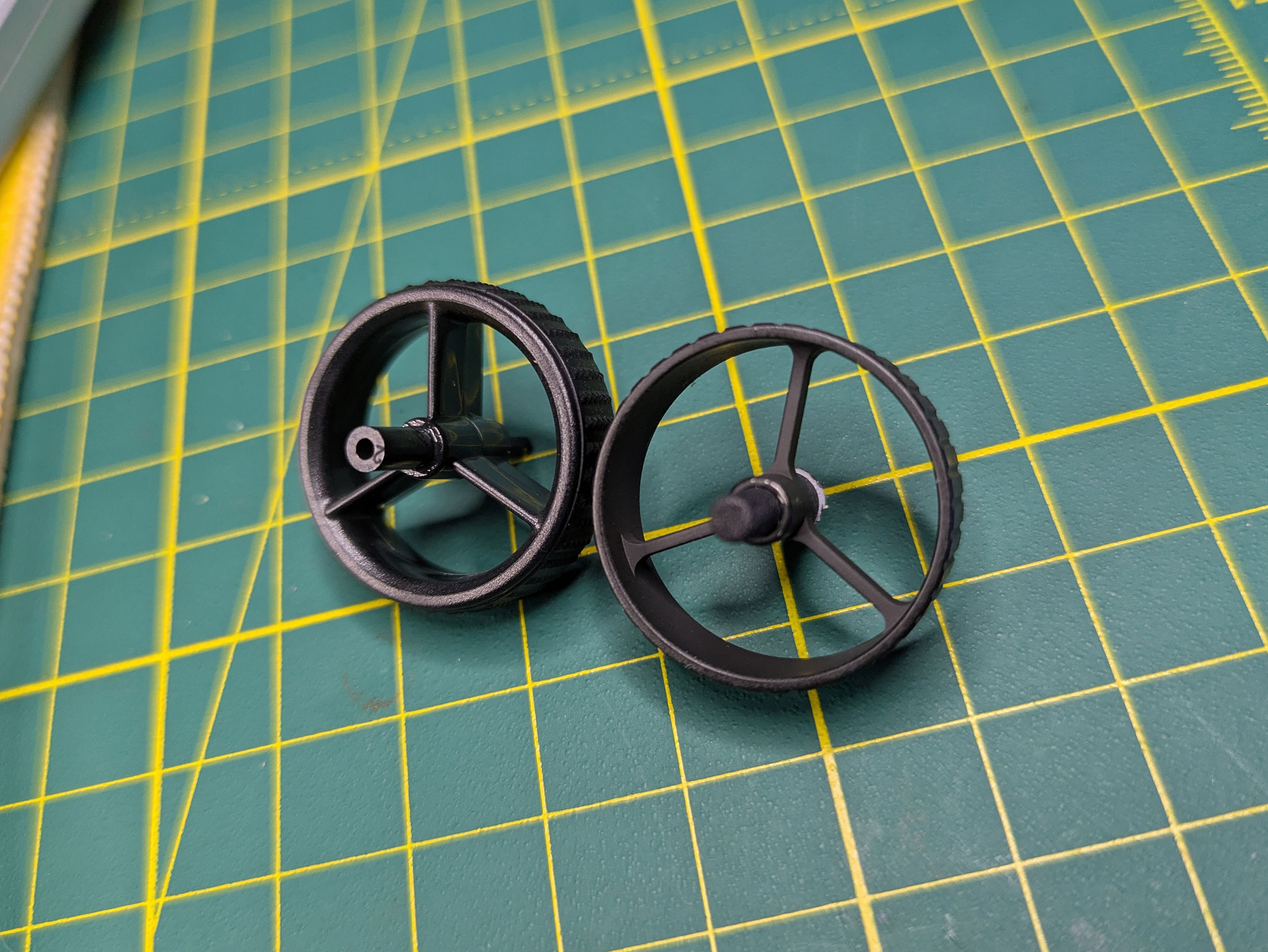

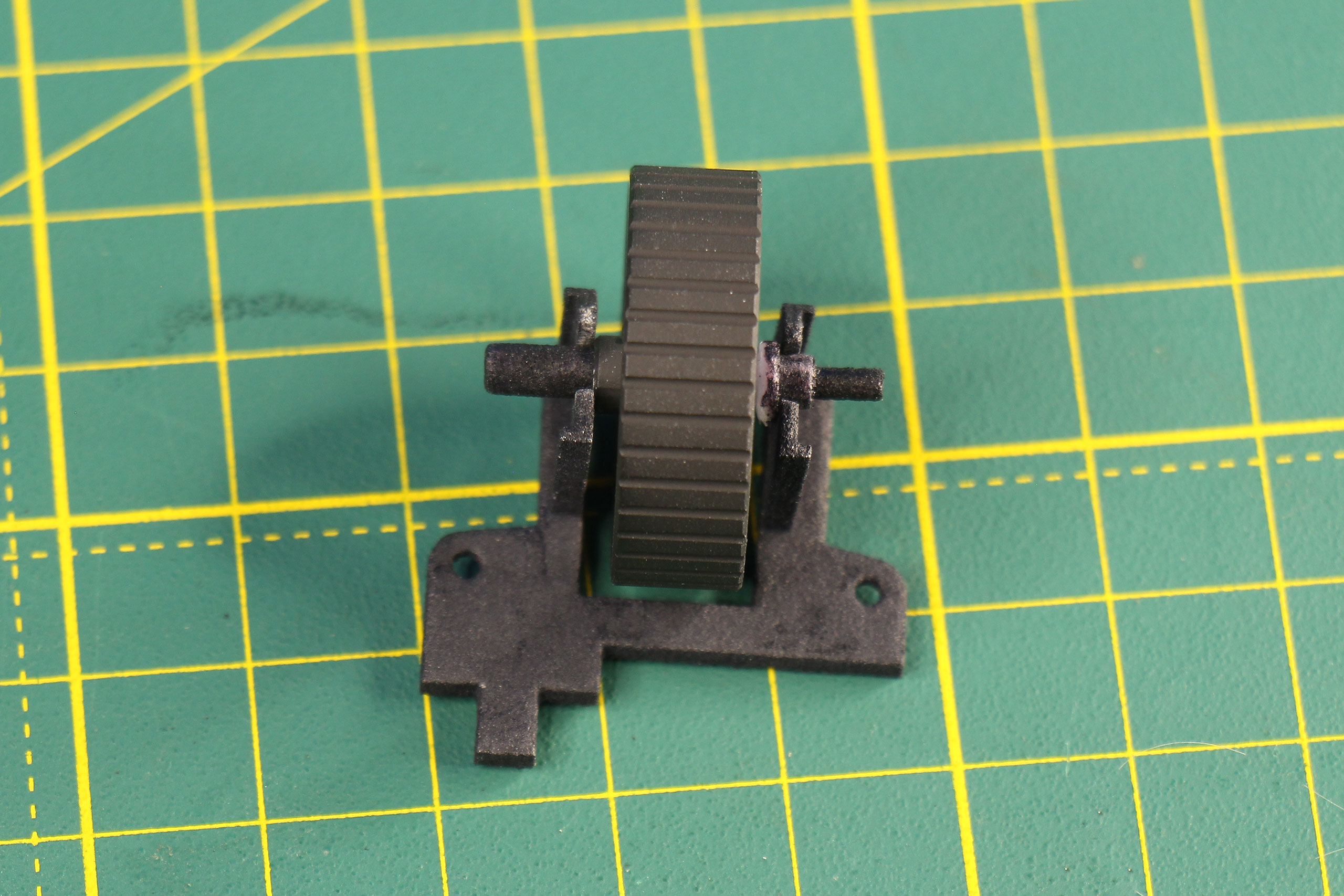

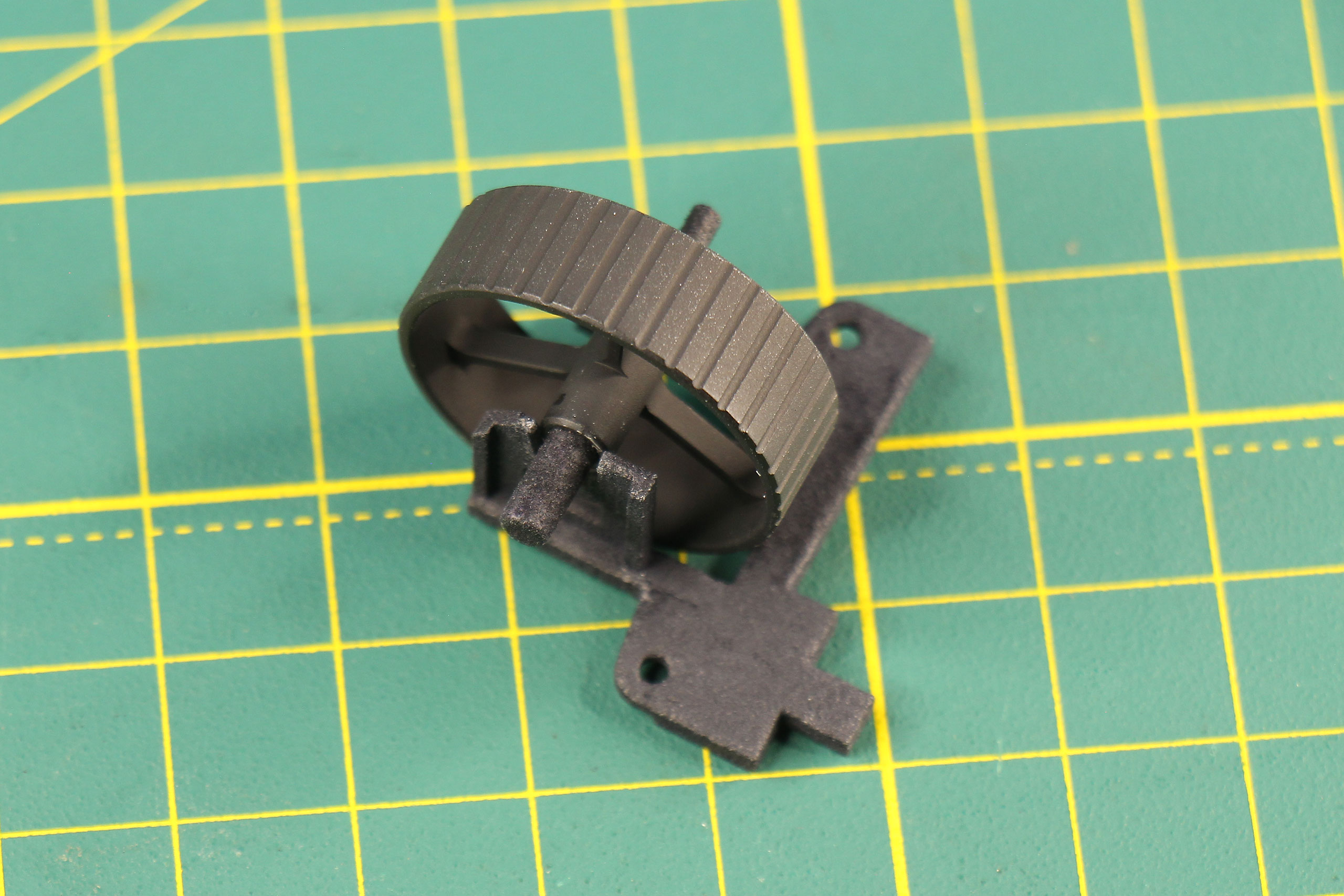

Шаг 2 — Установка магниевого колесика (опционально): При наличии магниевого колесика в комплекте — снять стандартное колесико, собрать магниевое с помощью штифта, установить в энкодер и проверить плавность вращения.

Этап 3: Сборка в новом корпусе (30−40 минут)

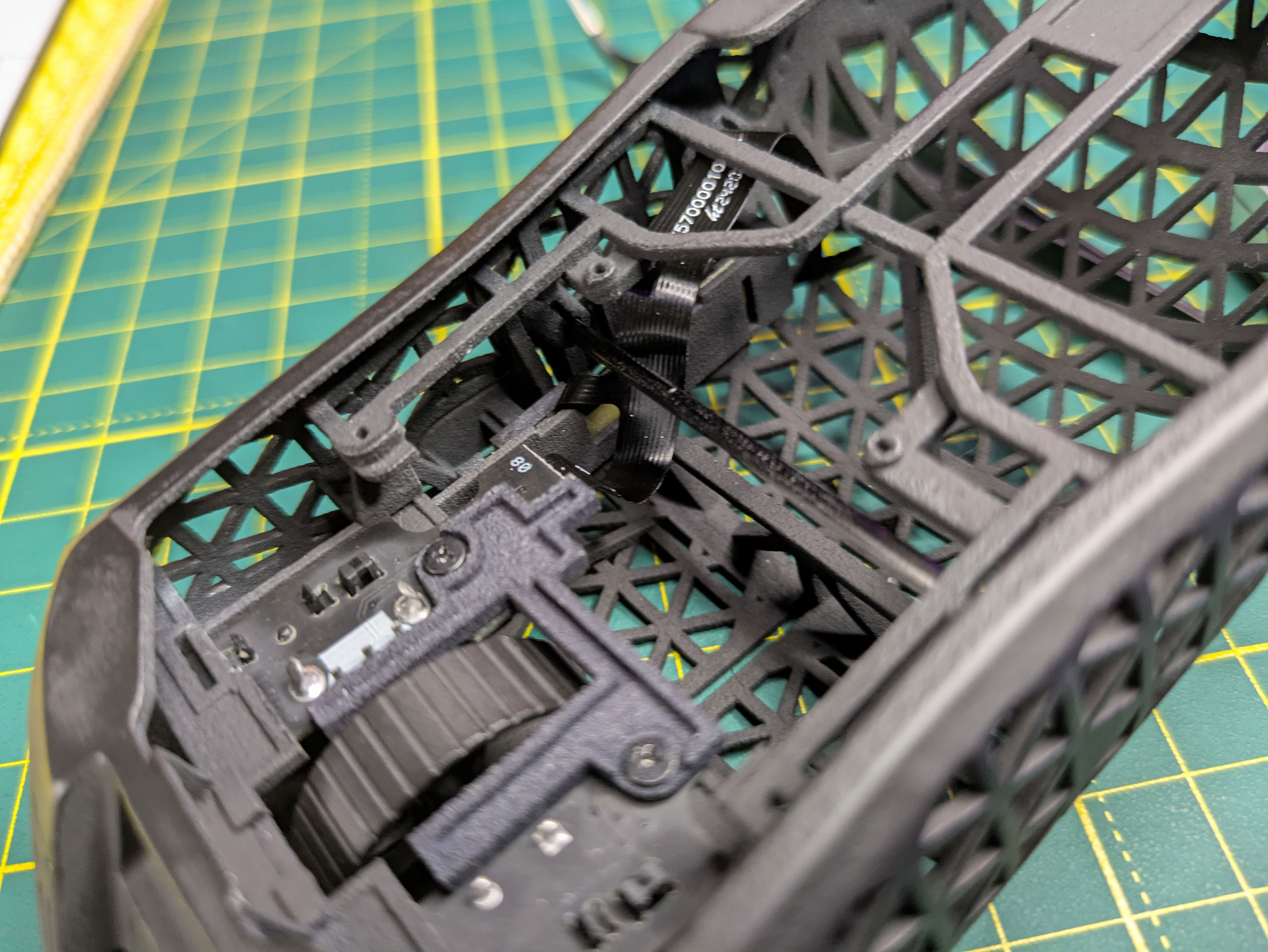

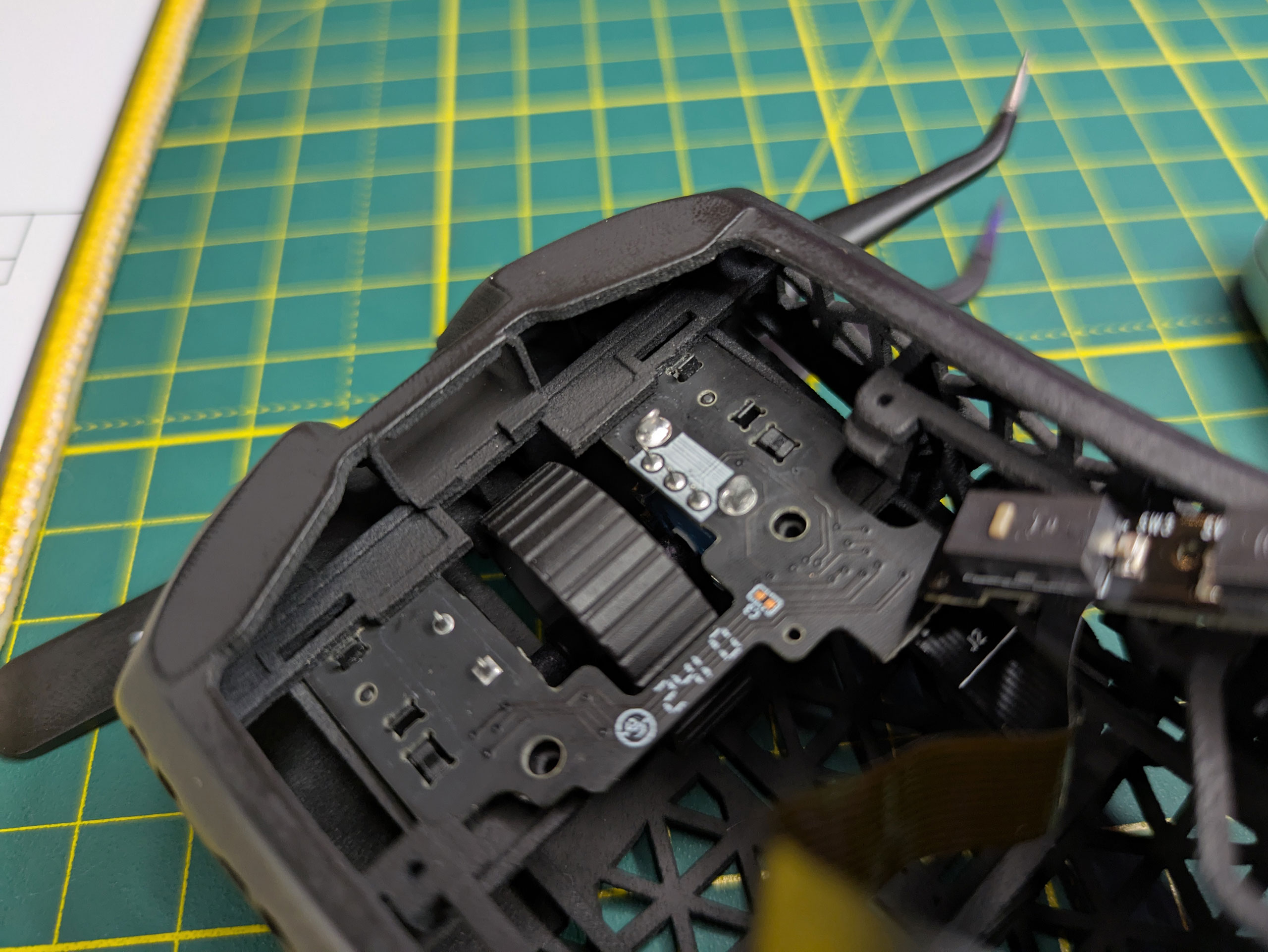

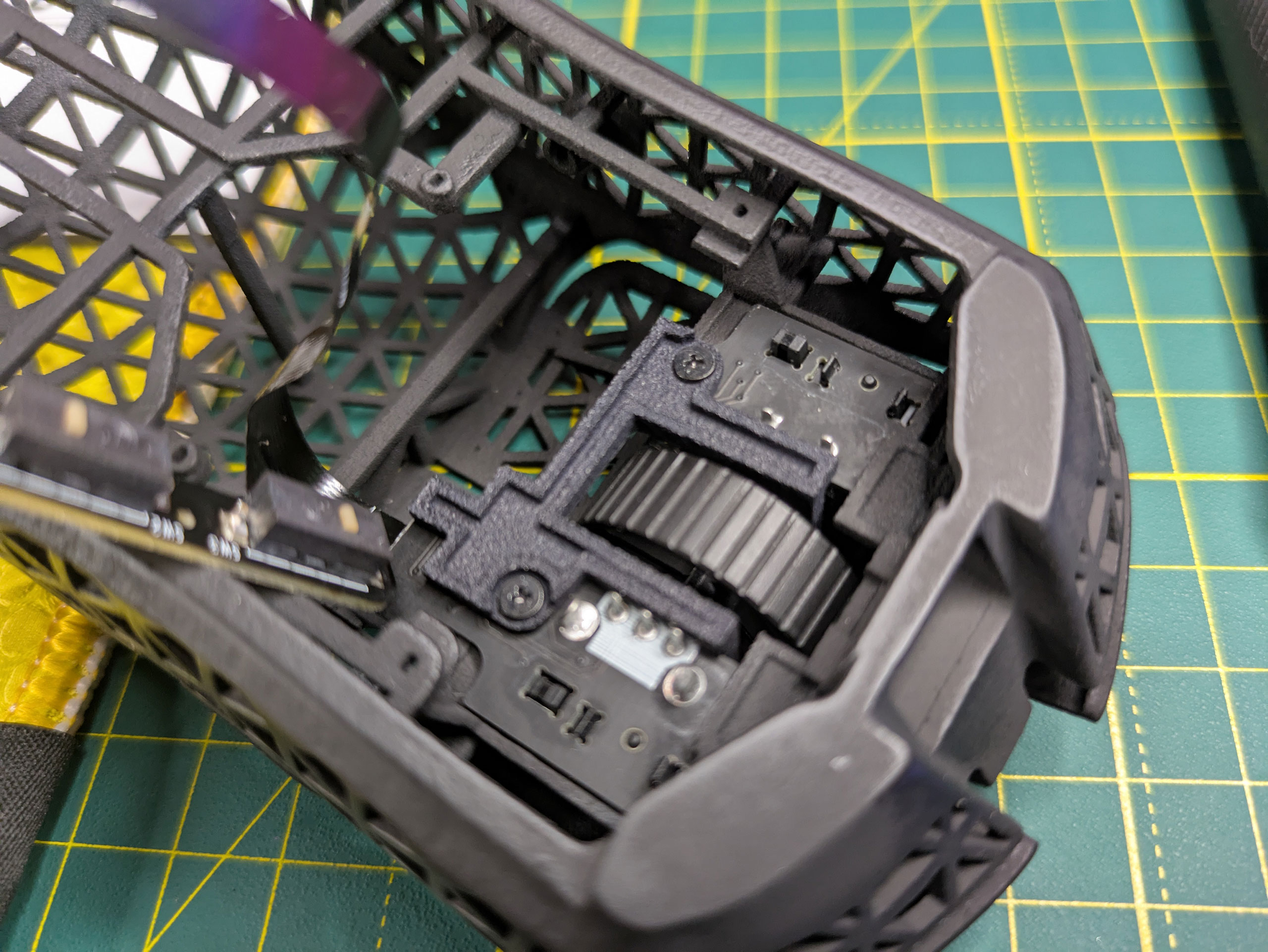

Шаг 3 — Установка платы энкодера: Вставить плату энкодера под передние элементы конструкции, разместить держатель колесика и проверить выравнивание. Это, честно, была самая сложная задача и на то, чтобы под правильным углом и до конца вставить плату в корпус было потрачено минут 10 вдумчивого изучения конструкции, инструкции, потом снова конструкции, потом снова инструкции… Но все удалось. Далее закрепить острыми винтами или длинными Torx-винтами, если отверстия слишком большие.

Шаг 4 — Монтаж платы боковых кнопок: Осторожно установить плату, подготовить шлейф для проведения сквозь карбоновый стержень.

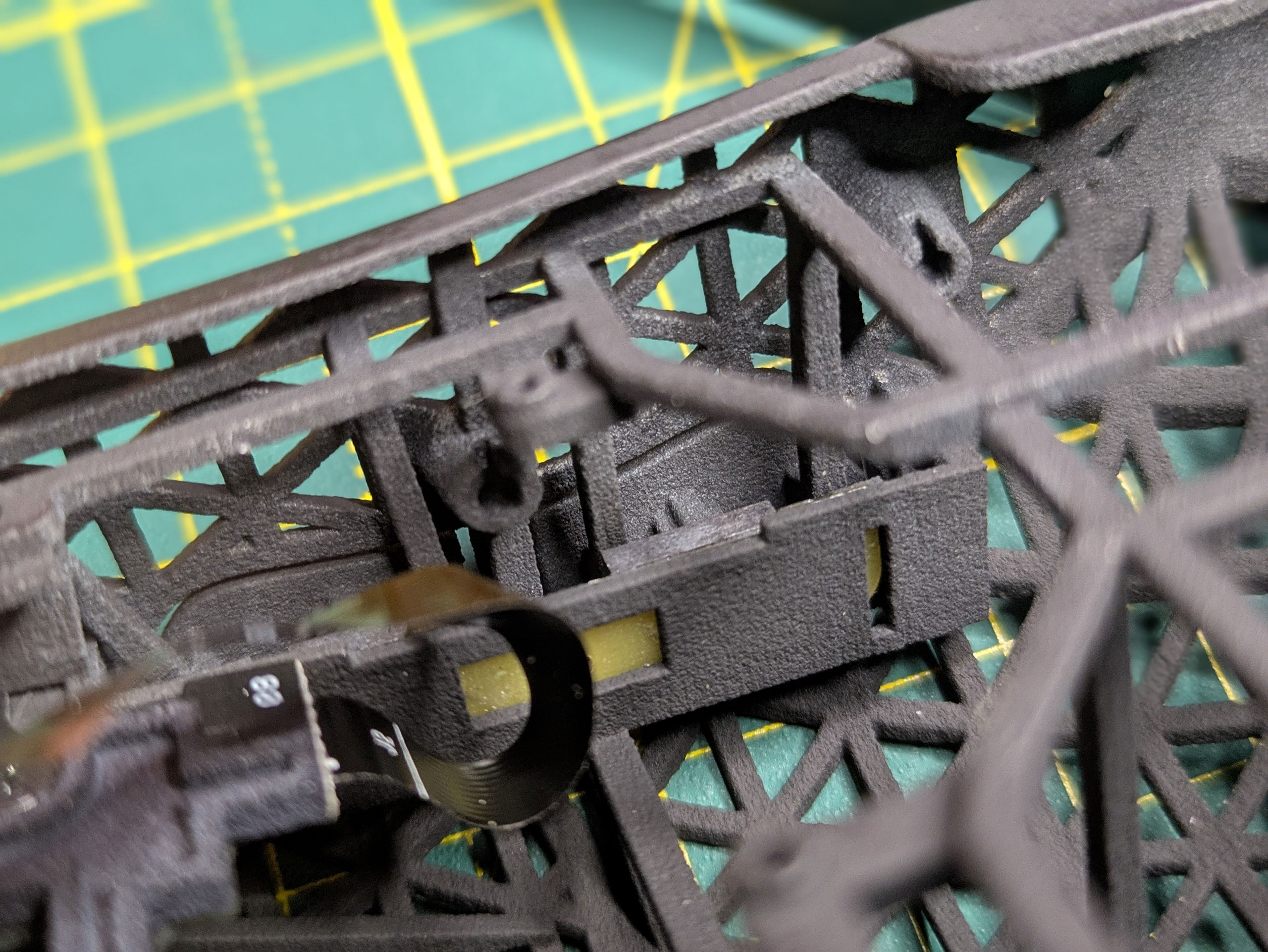

Шаг 5 — Установка карбонового стержня: Начать со стороны боковых кнопок, где есть направляющий канал. Протянуть к противоположной стороне с более широким входом. PMM не рекомендует устанавливать задний стержень на этом этапе из-за риска повреждения корпуса.

Шаг 6 — Установка основной платы: Срезать/отшлифовать имеющиеся технологические выступы на плате. Это обязательный шаг, он на самом деле нестрашный и не влияет ни на внешность, ни на способность Viper V3 Pro работать потом в оригинальном корпусе. Фактически, это просто исправление недостаточной обработки при массовом изготовлении.

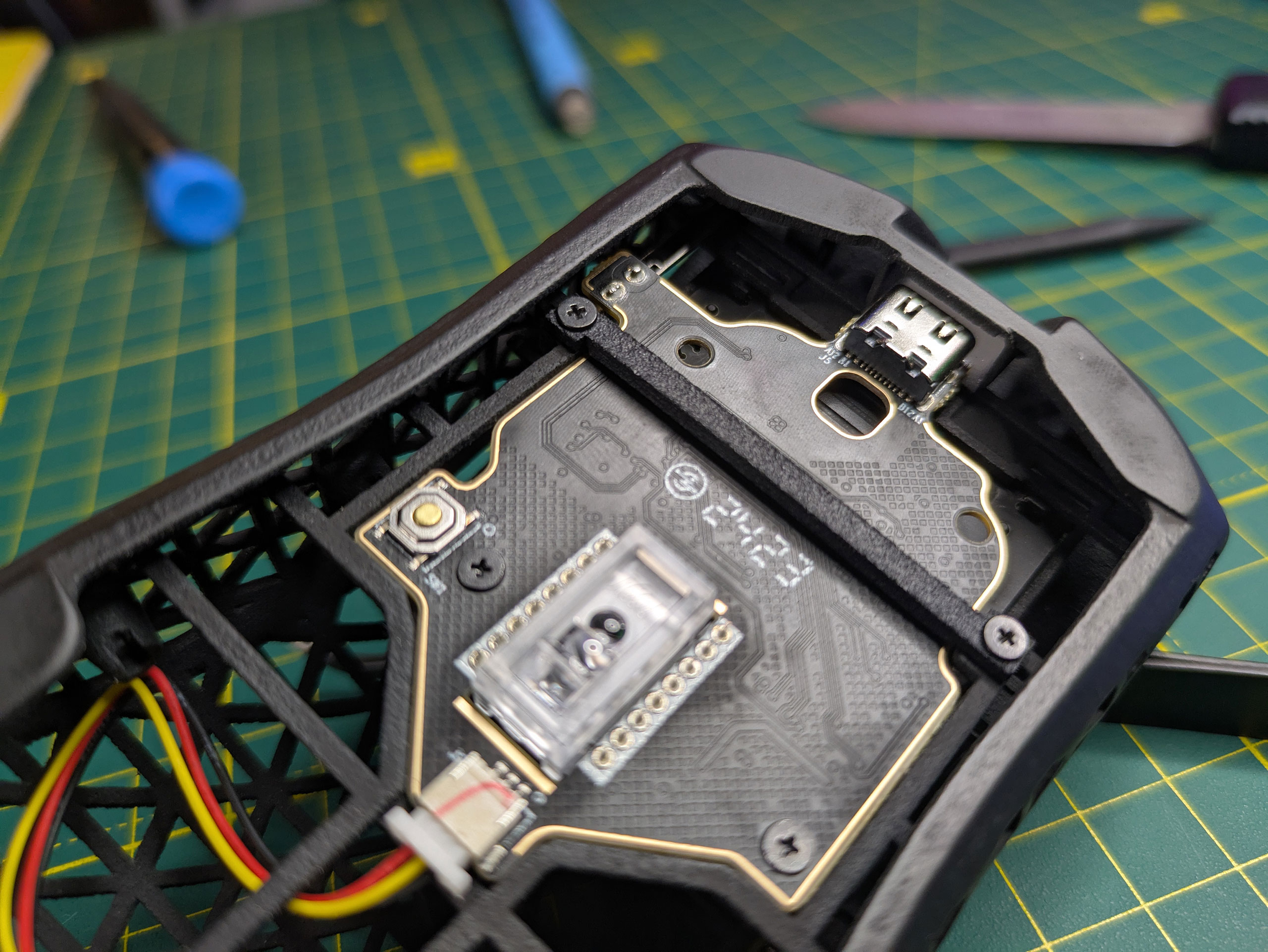

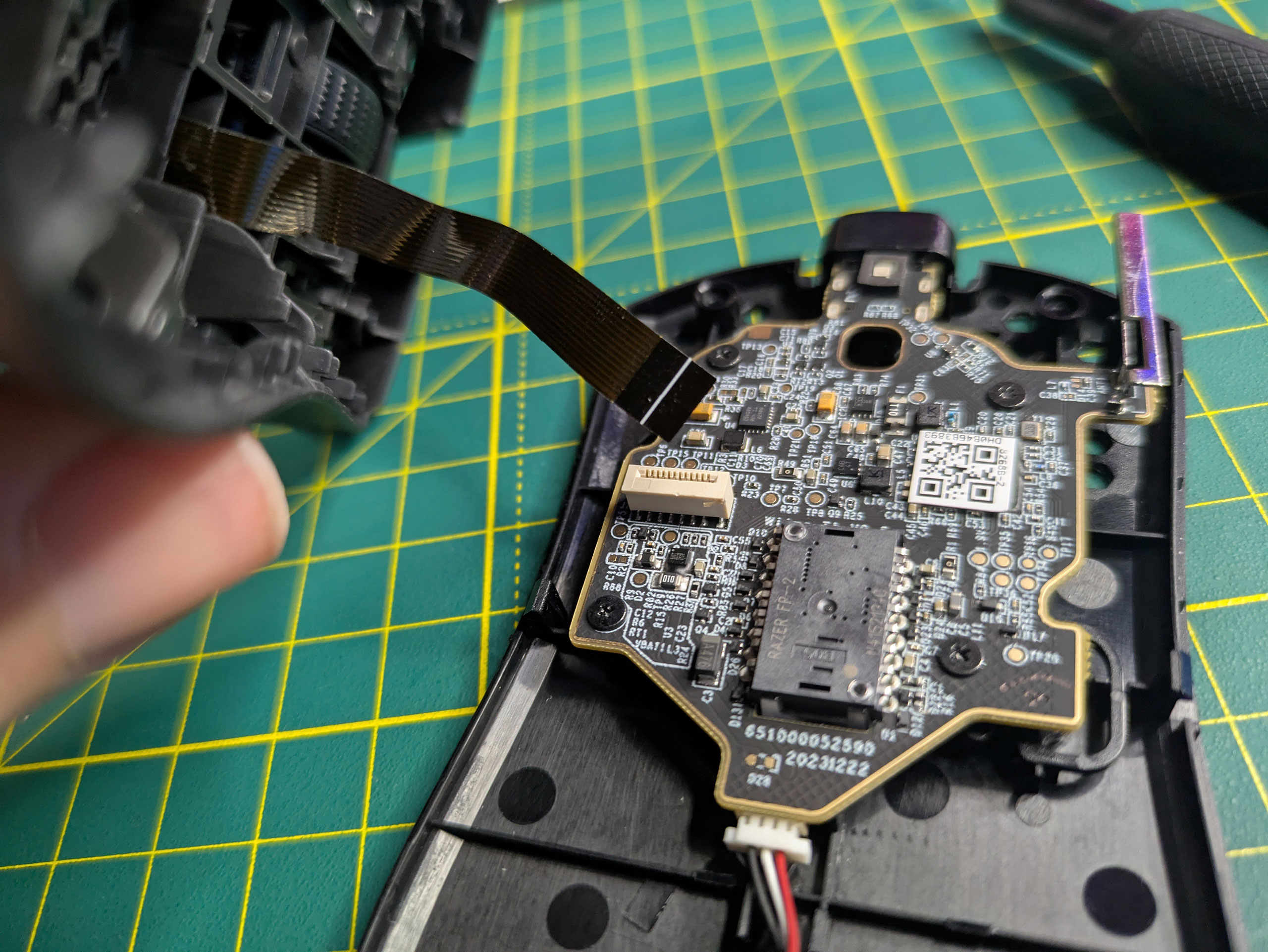

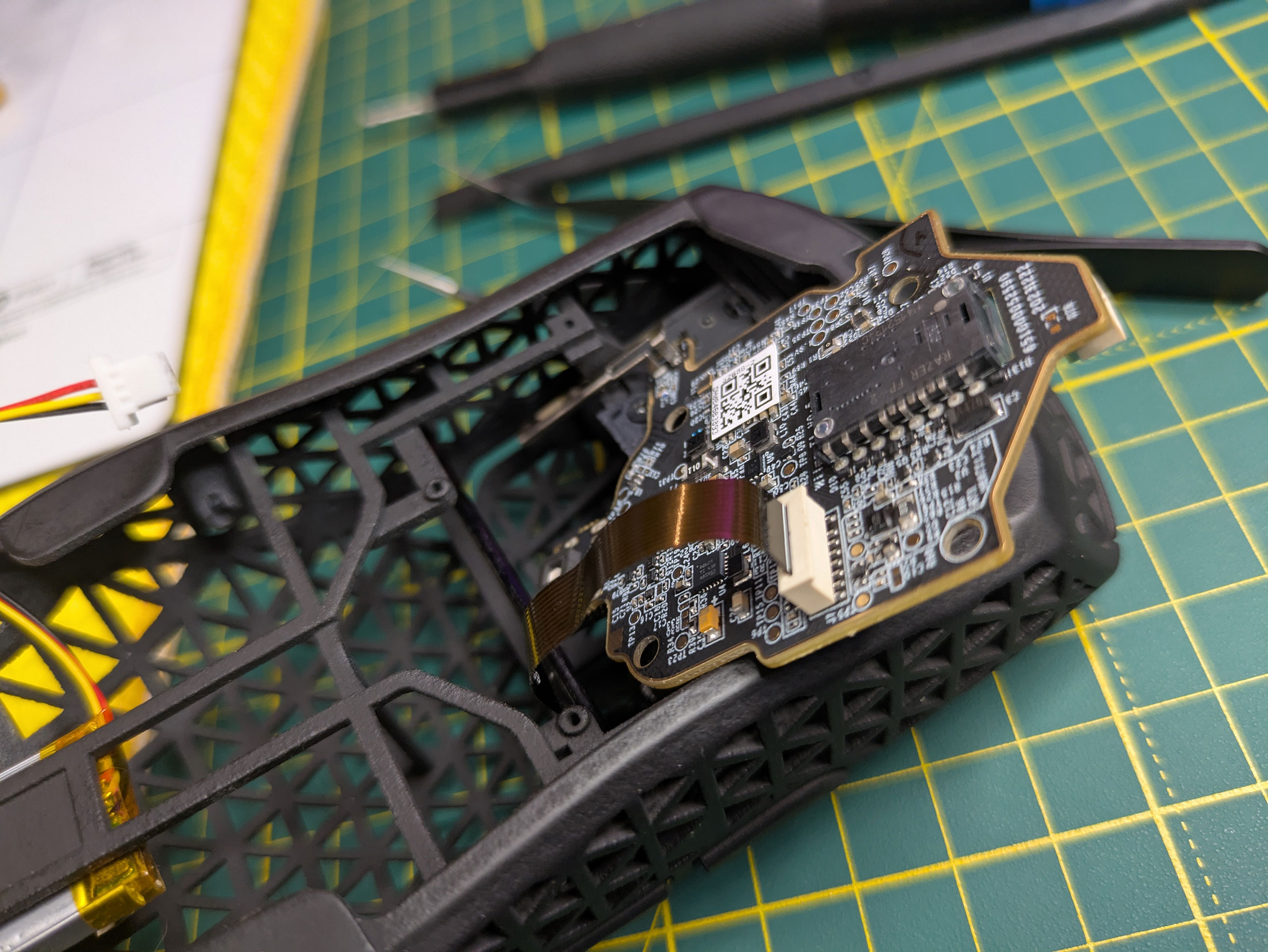

Далее подсоединить шлейф, обращая внимание на правильную ориентацию — неправильное подключение заблокирует работу кнопок мыши. Разместить плату в раме — она входит плотно, для чего и нужно было подрезать выступы. Закрепить двумя винтами к раме. Прижать сверху перекладиной, которую также закрепить двумя винтами.

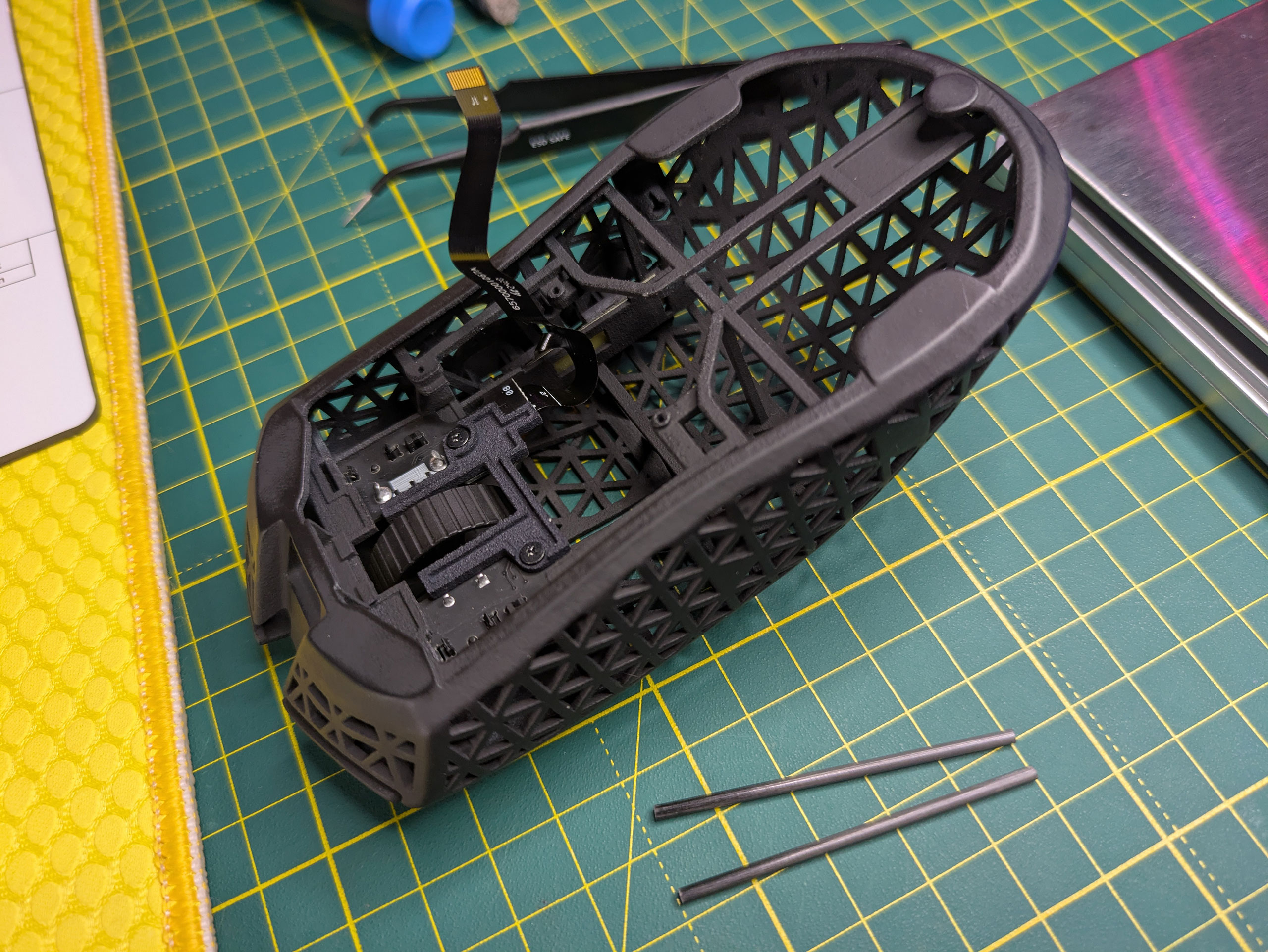

Шаг 7 — Второй карбоновый стержень (при наличии и желании): Осторожно установить второй стержень согласно конфигурации. С предостережениями производителя, что второй стержень все равно может повредить корпус, было решено его не устанавливать. Субъективно никаких проблем с жесткостью конструкции с одним стержнем замечено не было, так что, пожалуй, можно рекомендовать на заказе второго даже немного сэкономить. В отличие от этого, первый стержень действительно важен, так как соединяет противоположные стенки корпуса неподалеку от боковых кнопок, то есть места, где действительно есть нагрузка на поперечное сжатие.

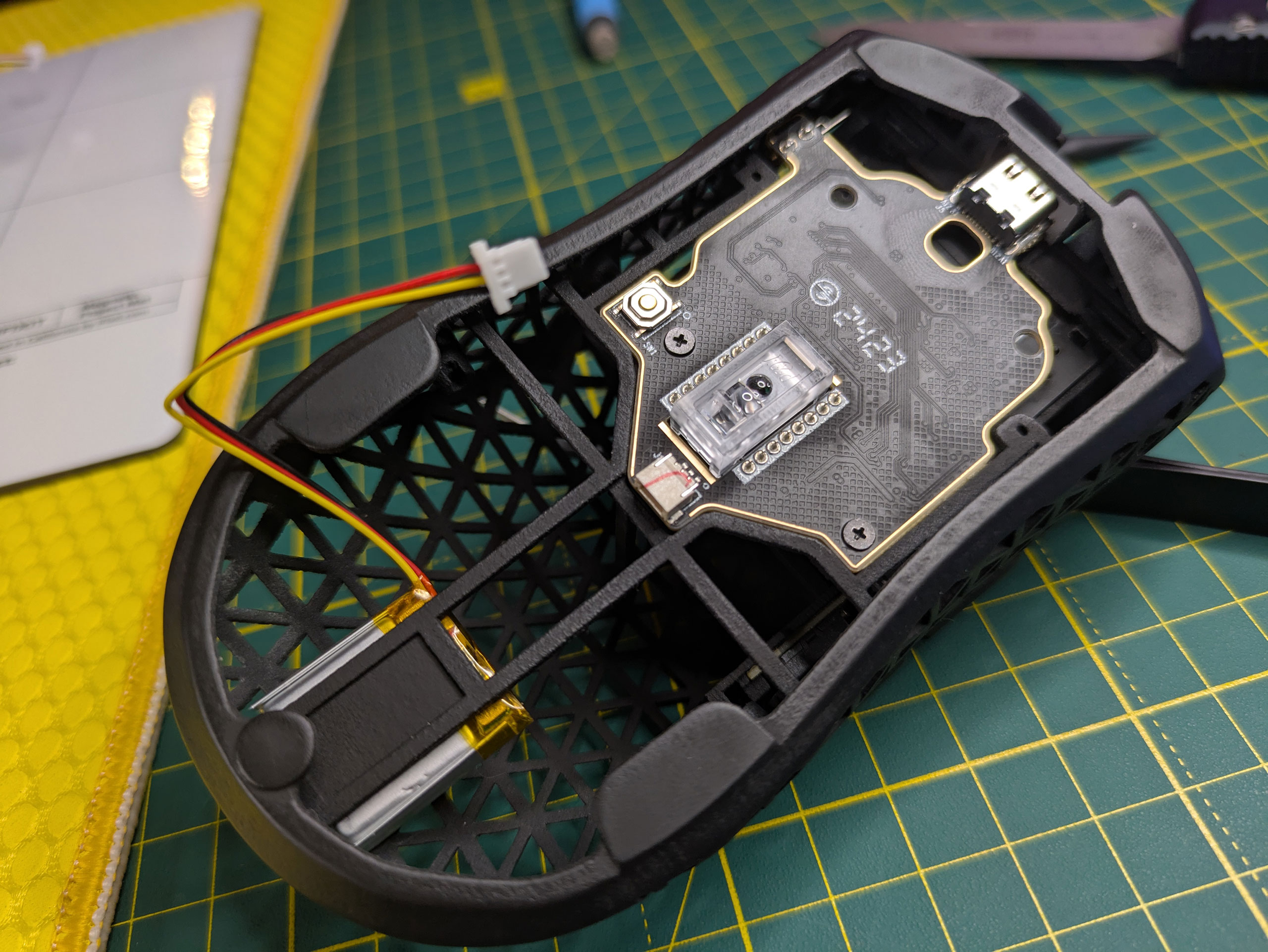

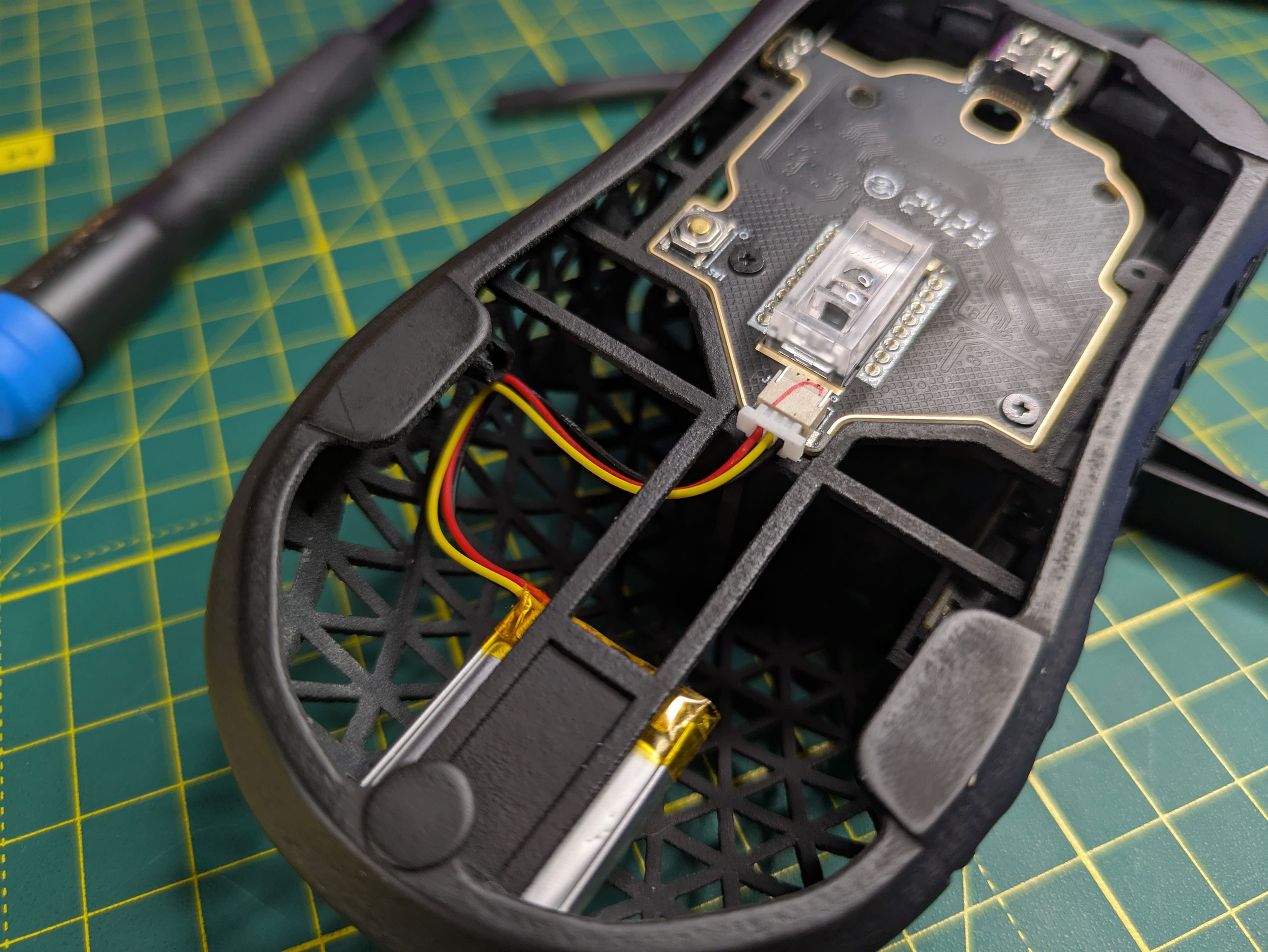

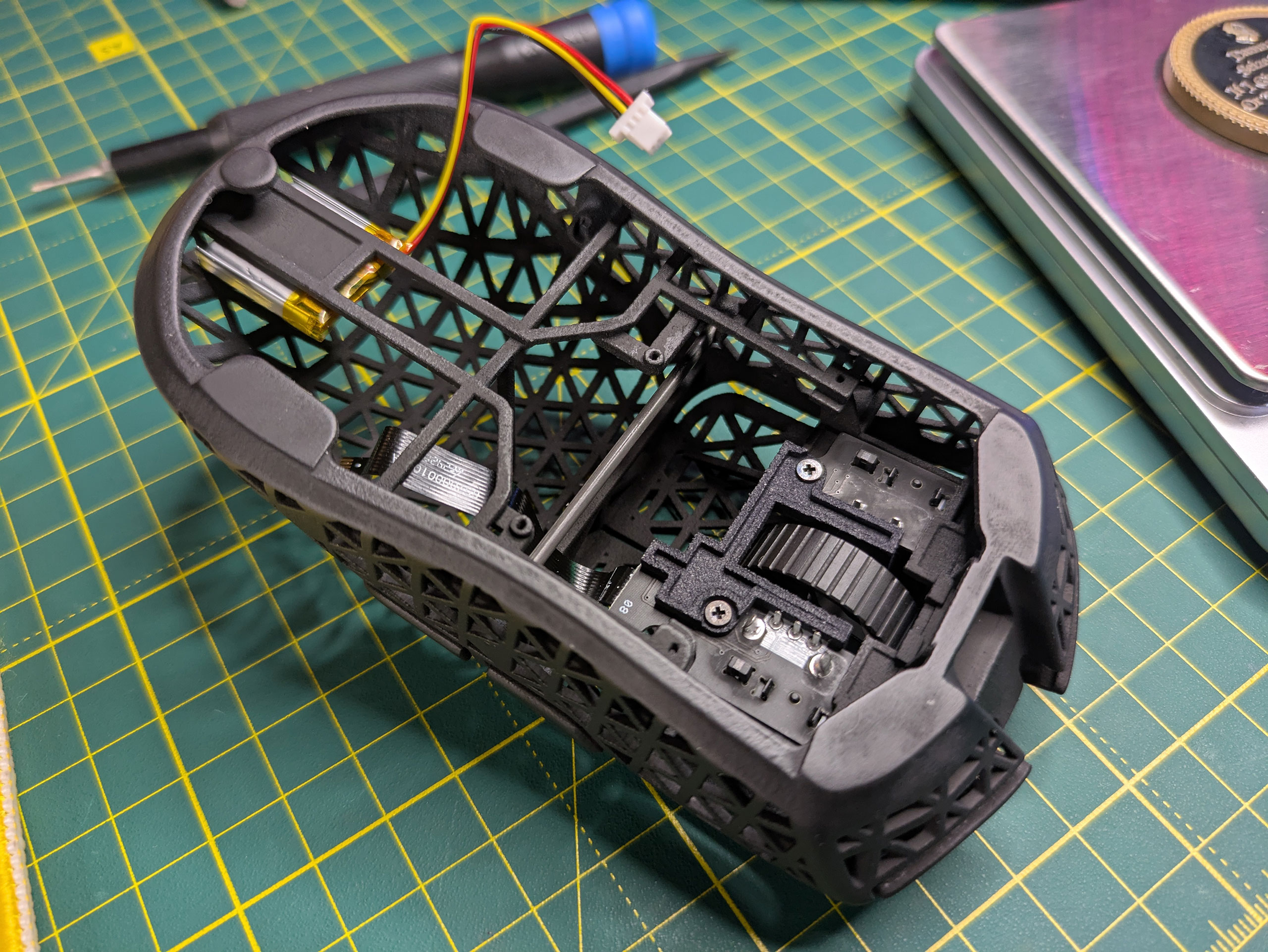

Шаг 8 — Установка батареи: Нанести клеевую основу и разместить батарею в держателе. Это достаточно деликатный шаг, потому что клеить надо с верхней стороны (обратной относительно взгляда на мышь снизу) и еще проложить провод к разъему таким образом, чтобы он не выпадал вниз. Операция будет легкой для тех, у кого маленькие пальцы, впрочем, среднестатистический взрослый человек также справится с задачей. В крайнем случае, можно использовать один или два пинцета для этих манипуляций. После подключения провода к плате — проверить включение мыши.

Этап 4: Финальная настройка (10−15 минут)

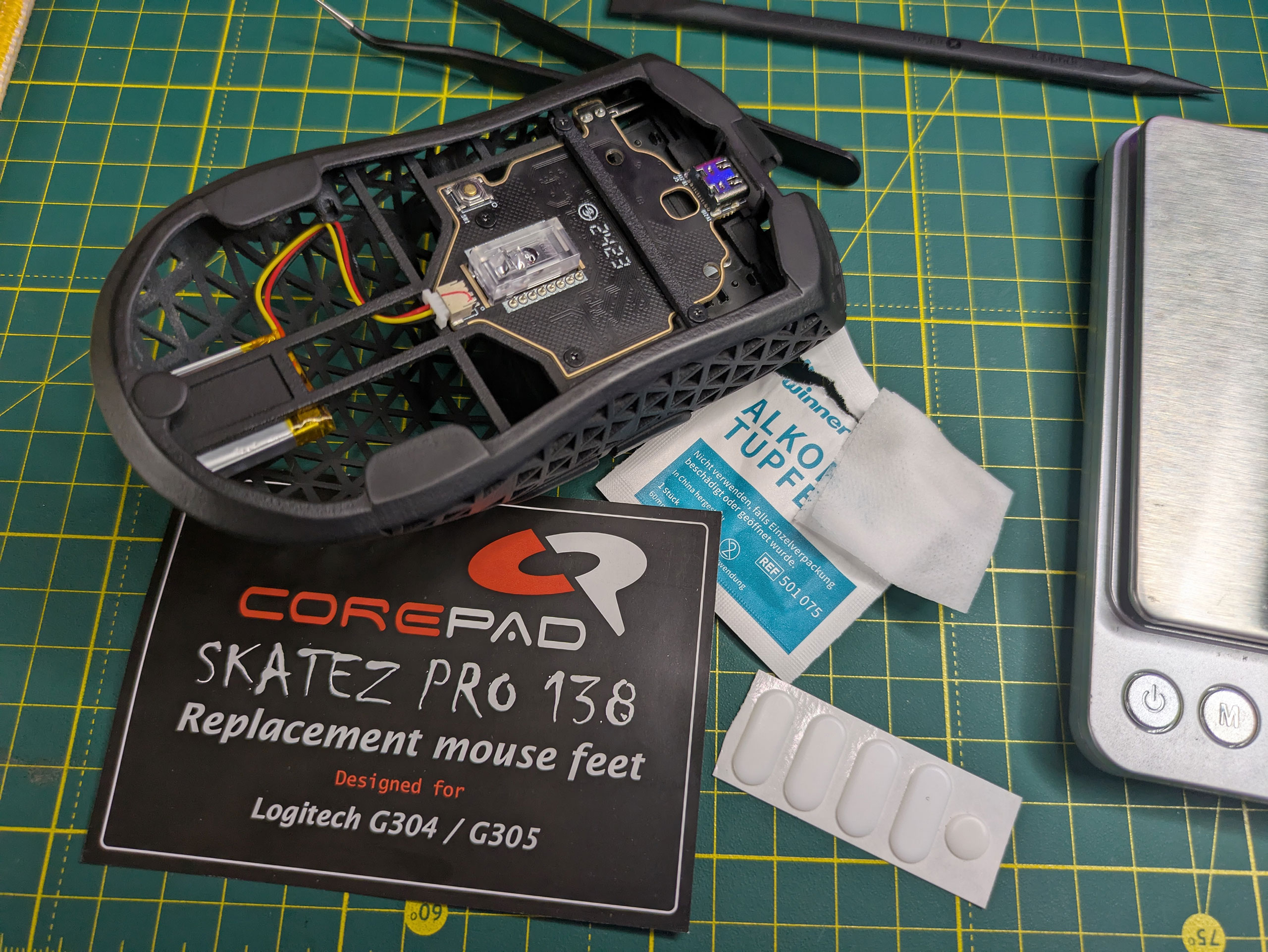

Шаг 9 — Завершающие операции: Установить глайды на предназначенные места (рекомендуется семь точечных глайдов — четыре спереди и три сзади, или четыре овальных и один точечный глайд). Проверить контакт всех больших глайдов с поверхностью. При необходимости слегка и очень осторожно выгнуть корпус в противоположном направлении деформации.

Финальная проверка: Включить мышь удерживанием кнопки 6 секунд, проверить работу LED-индикатора, настроить мышь через Razer Synapse и нанести грип-ленту по желанию (почти 100-процентно не требуется при условии выбора опционального покрытия UltraGrip 2.0).
