Возможности UEFI
MPG B850 EDGE TI WIFI управляется MSI Click BIOS X. Интерфейс стилизован под линейку продуктов MSI Performance Gaming (MPG). Пользователь может оперировать интерфейсом в режимах EZ Mode и Advanced Mode.
EZ Mode дает возможности получить отчет по интерфейсам, слотам, портам. В один клик можно разогнать NPU (в случае его наличия в процессоре), задействовать функцию GameBoost (обычное форсирование PBO), применить EXPO-профиль оперативной памяти в случае его присутствия, а также установить приоритет загрузки с накопителей или сети.

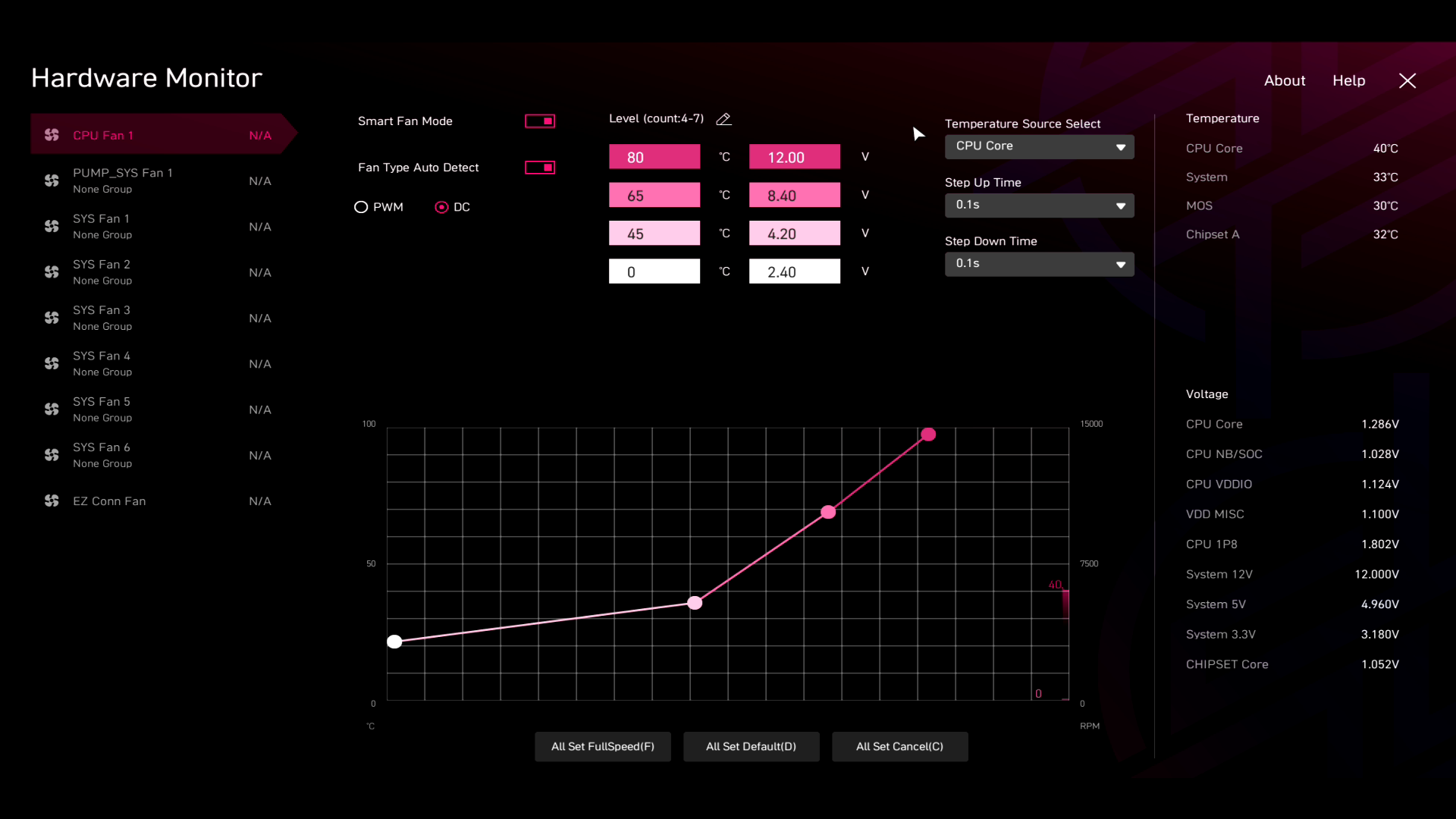

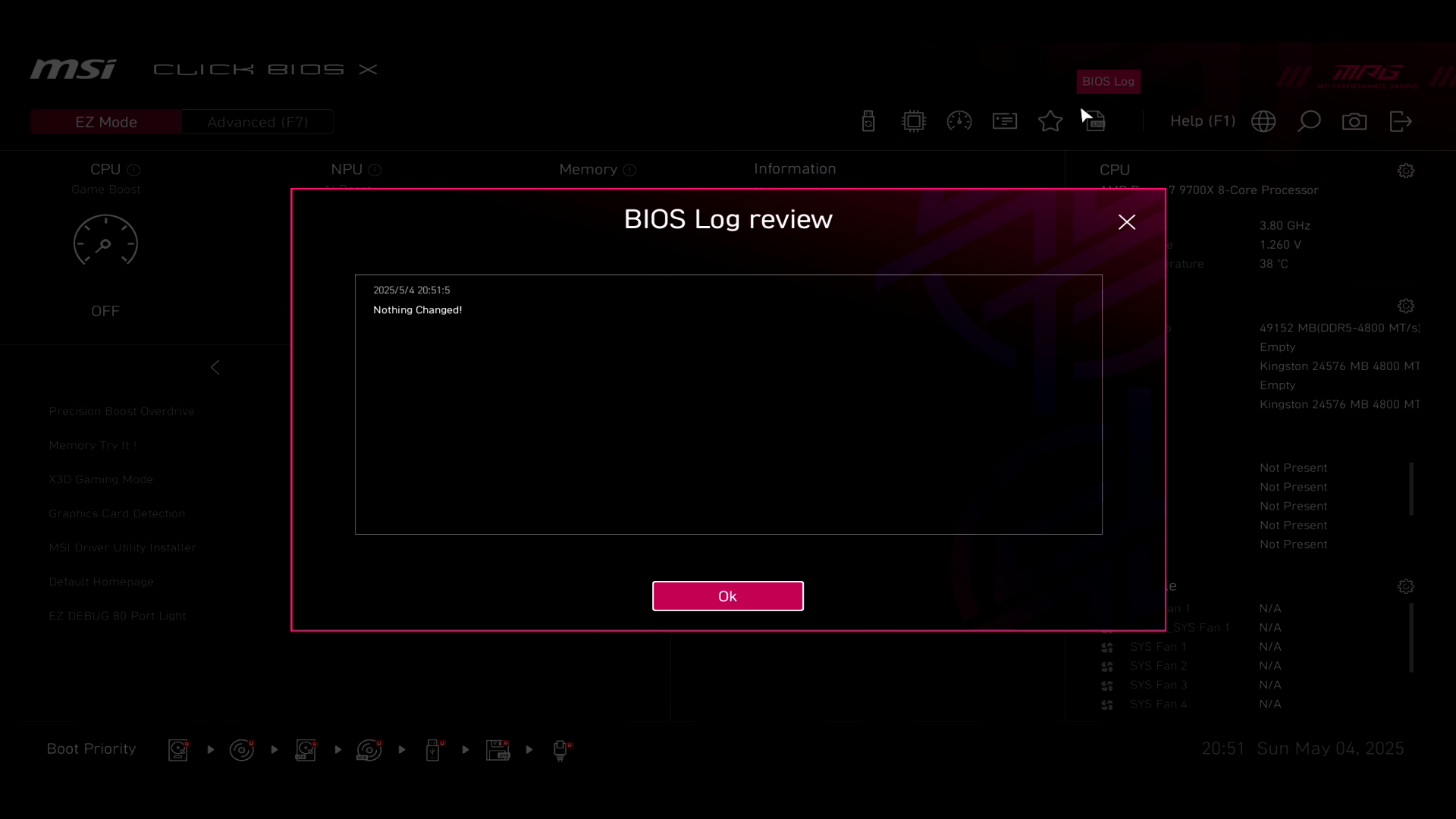

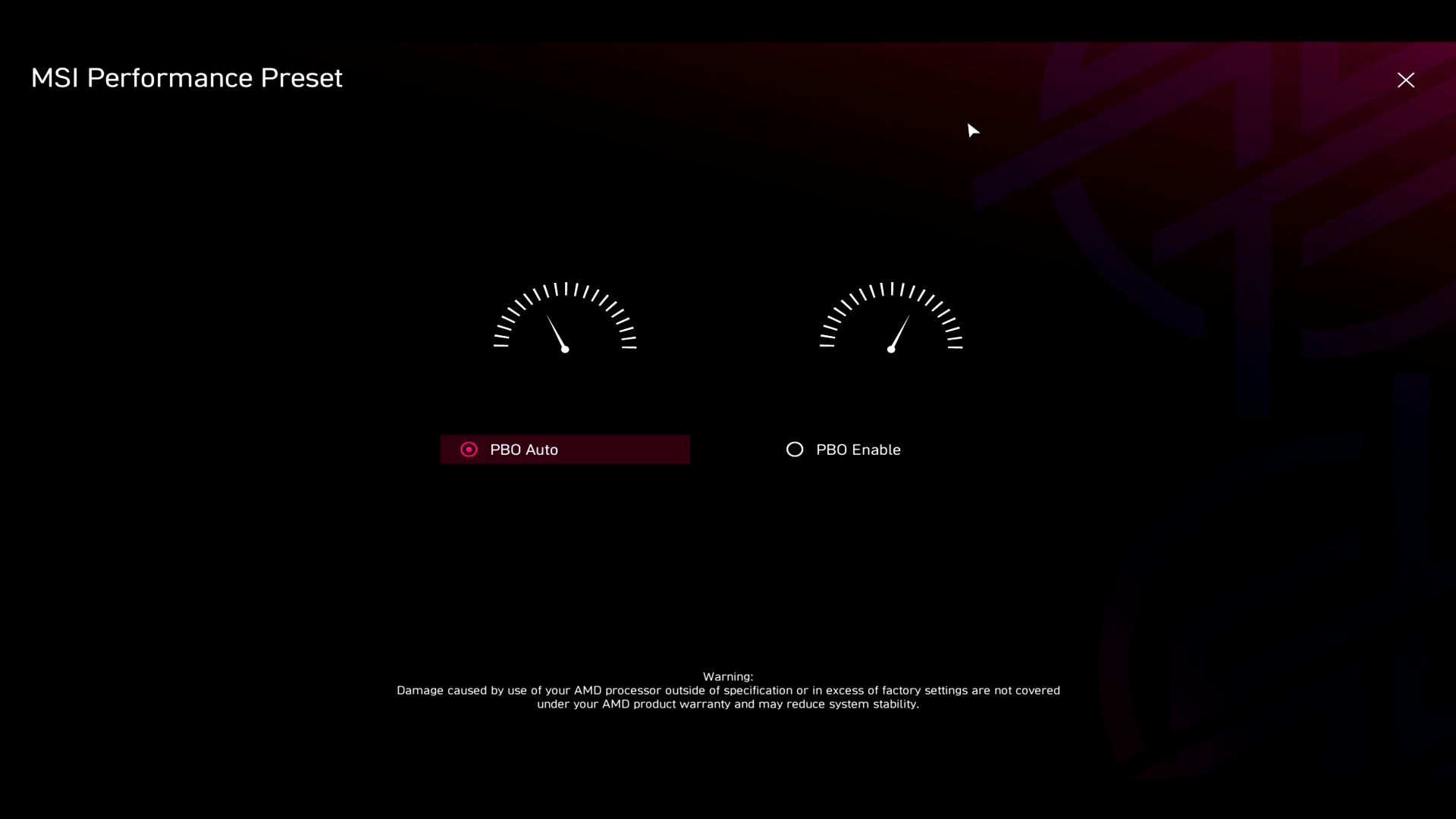

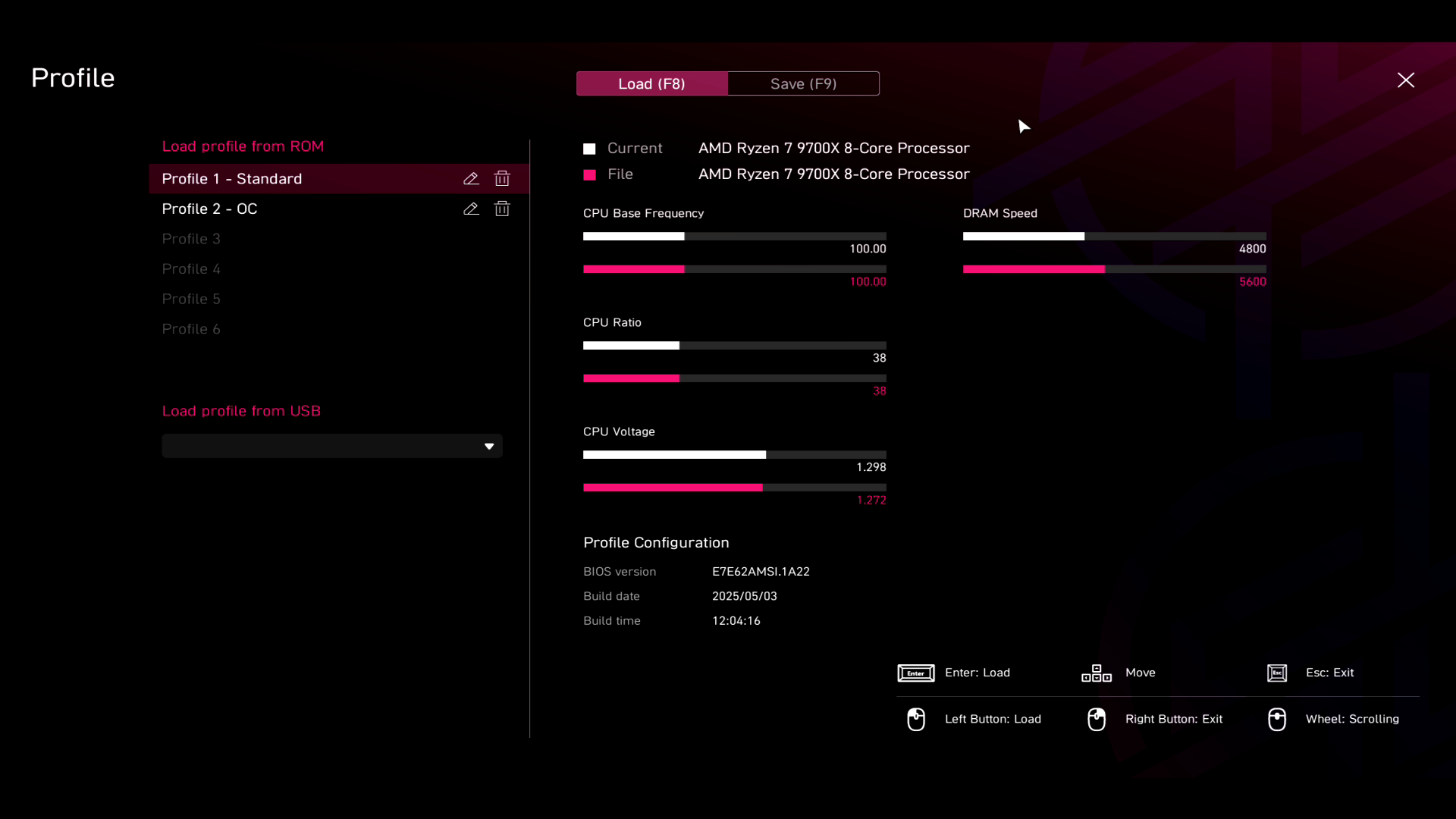

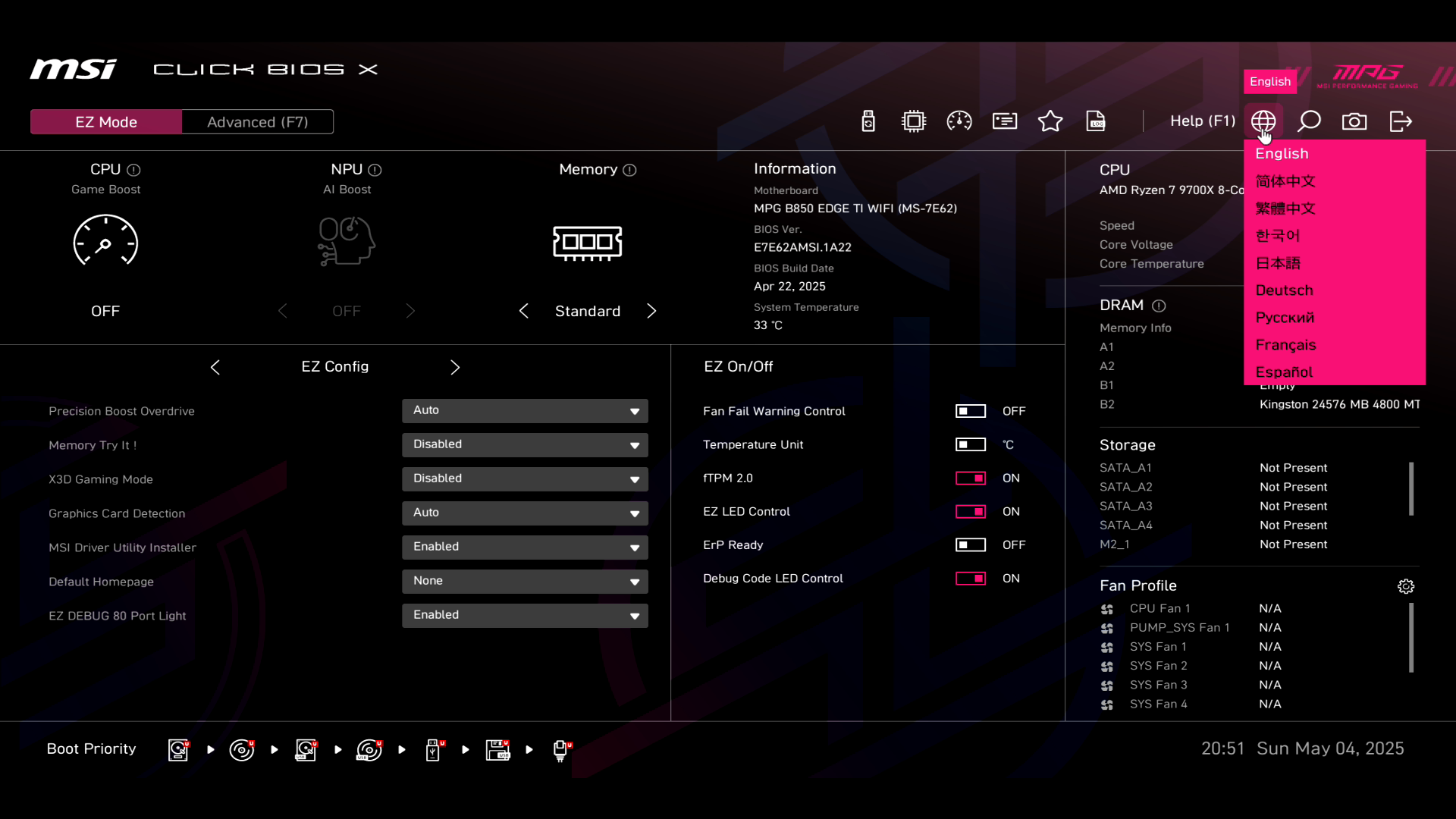

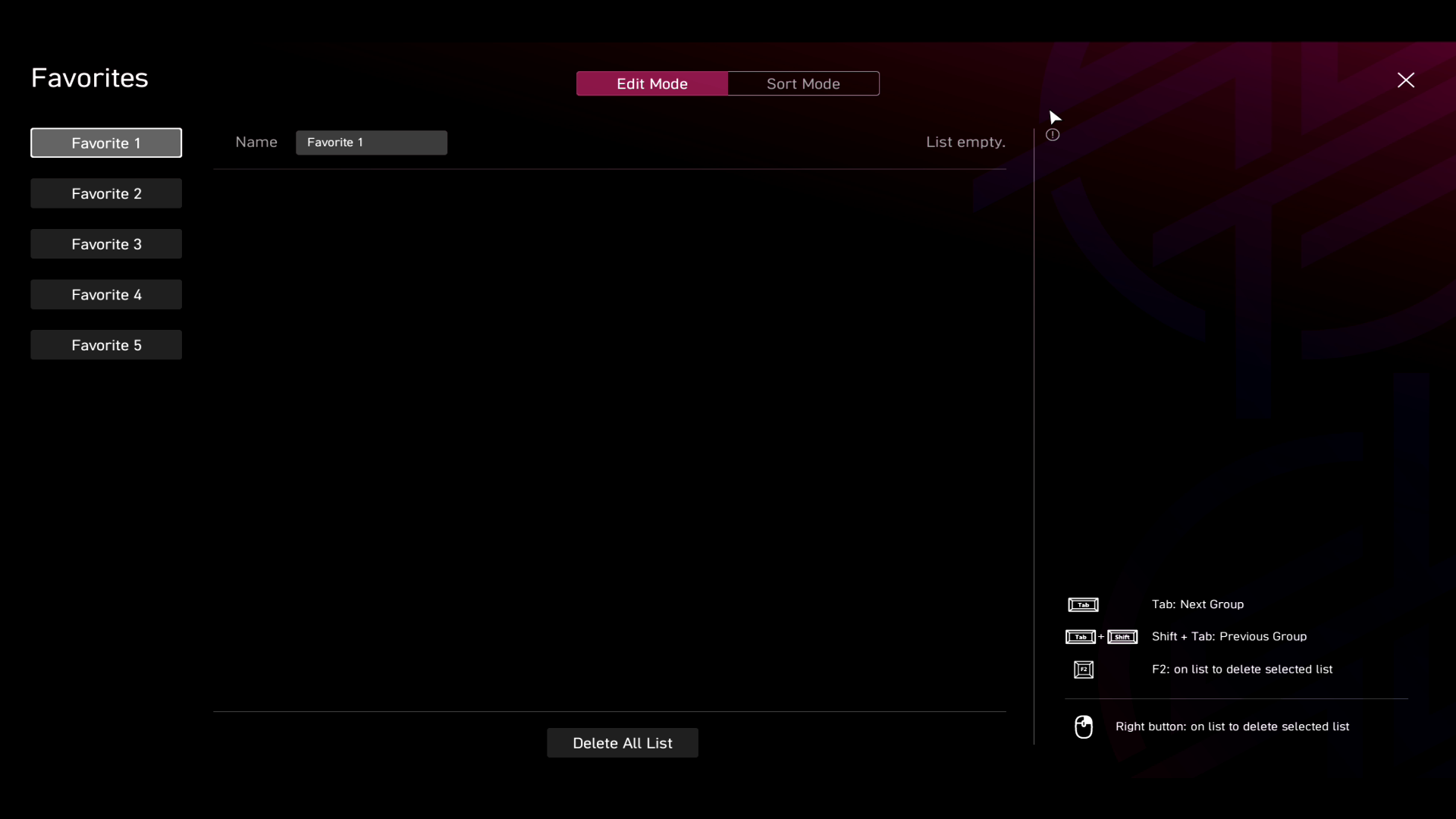

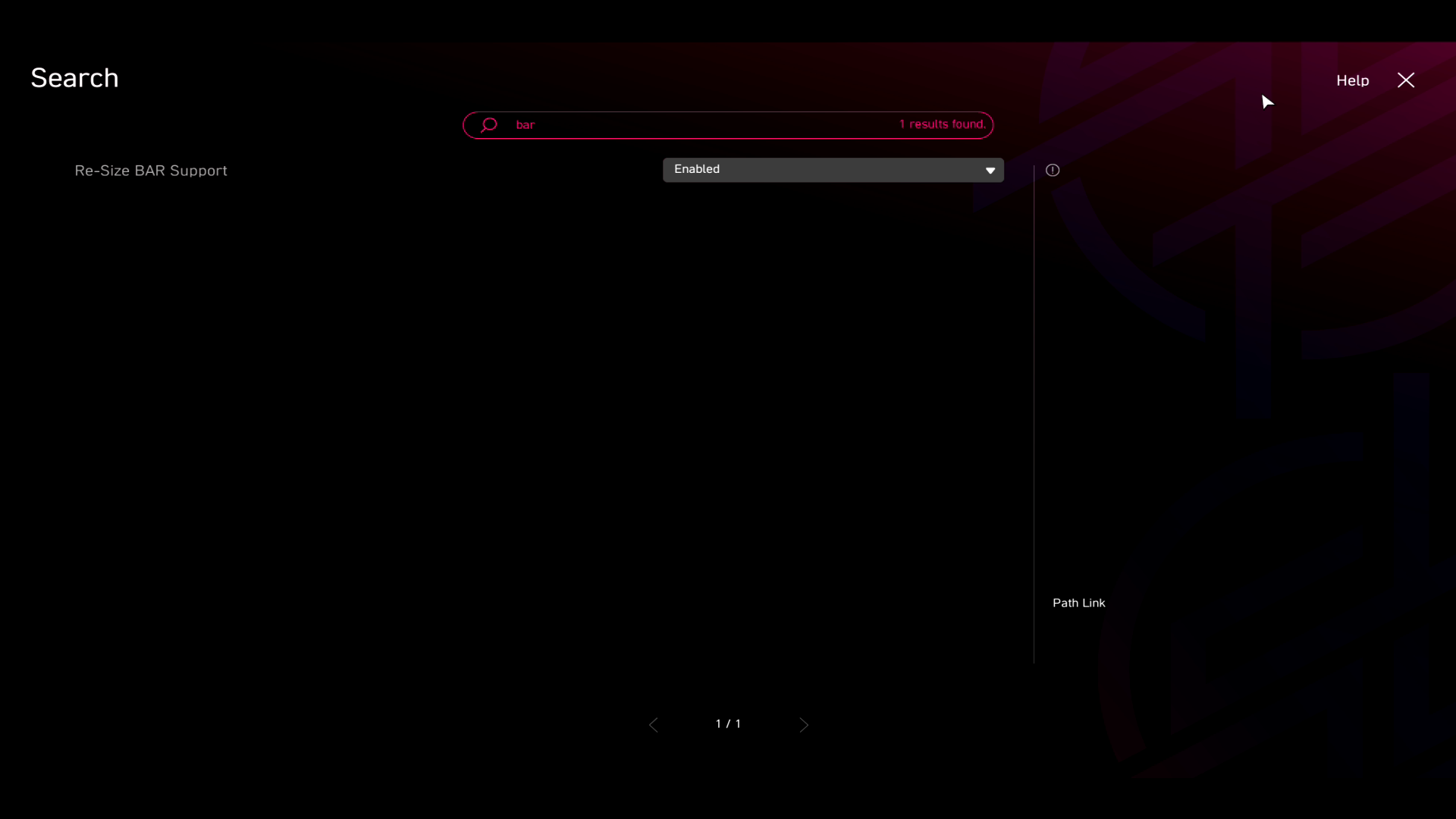

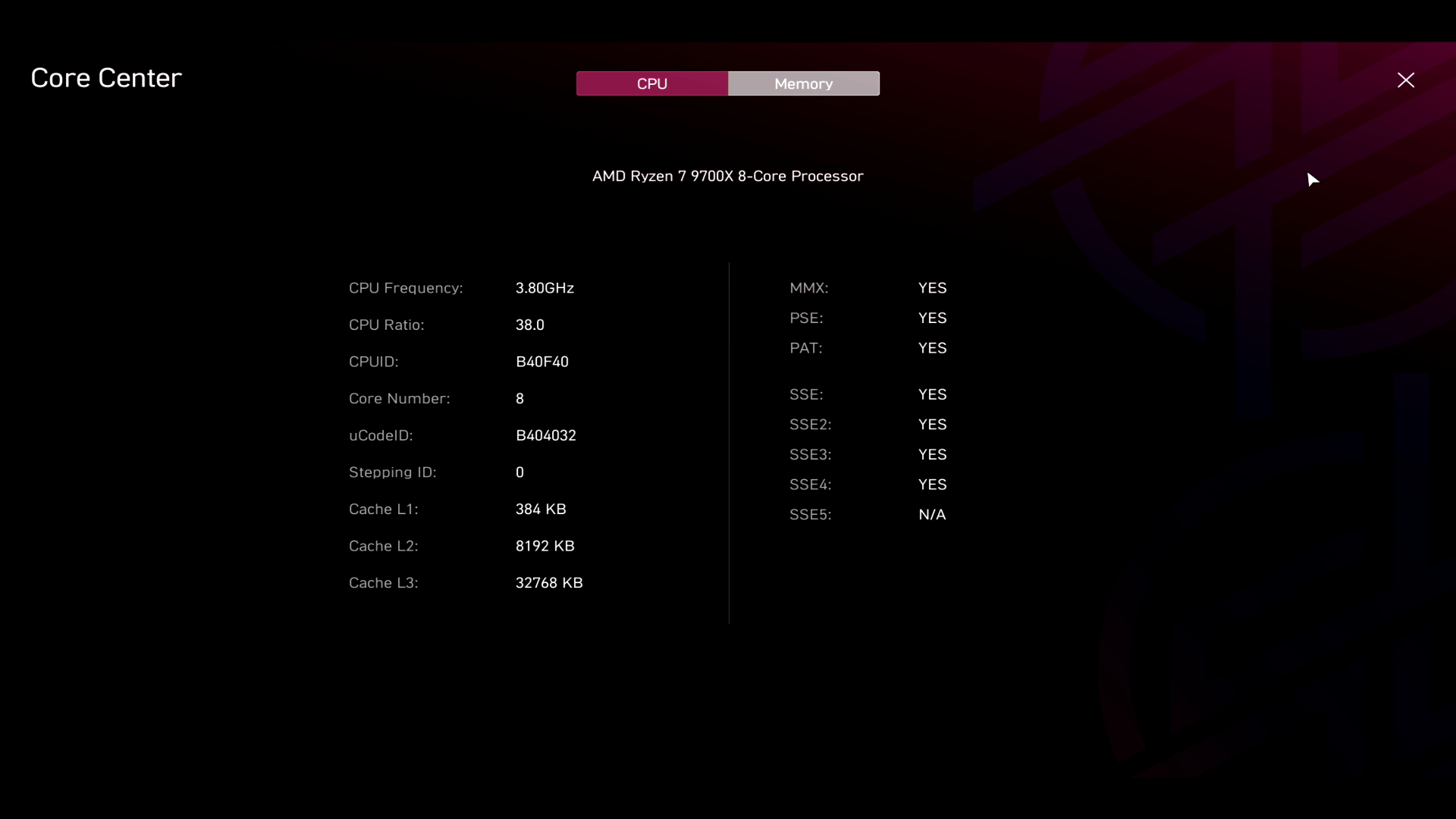

Разберем панель меню сверху, которая отображается статично в обоих режимах. Отсюда можно запустить интерфейс обновления прошивки M‑Flash, вызвать Hardware Monitor для контроля и настройки кривой оборотов/температур, выбрать профиль MSI Performance Preset (тот самый PBO), вызвать меню профилей позволяющих сохранять настройки материнской платы, вызвать меню выбранных опций (добавляются вручную), открыть журнал изменения параметров, выбрать язык интерфейса (украинского языка все еще нет), использовать поиск параметра по словам, сделать скриншот и сохранить его на внешний накопитель, а также банально выйти из интерфейса настроек.

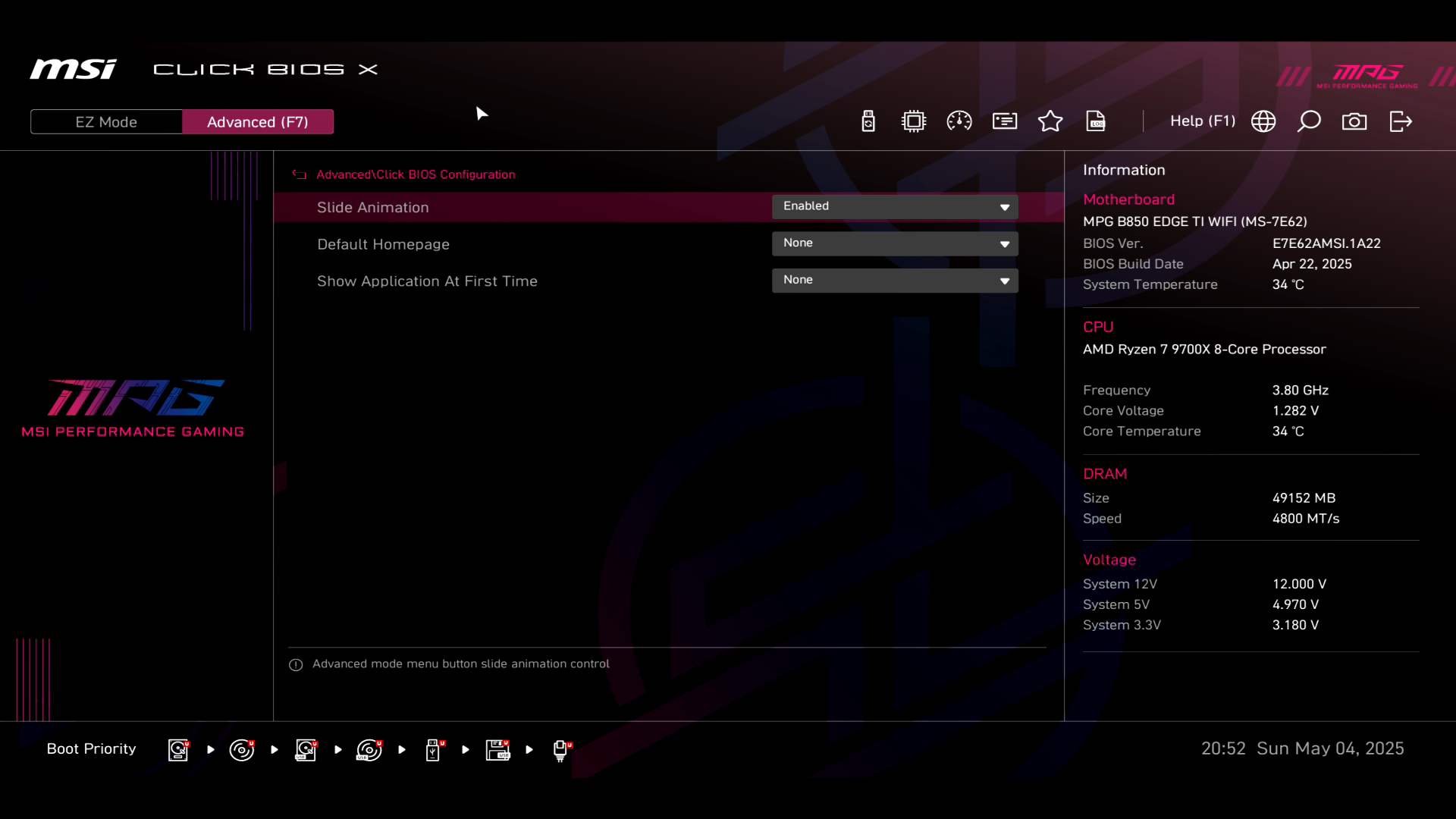

Теперь Advanced mode. Полноценный режим управления сегментирован на шесть секций, которые отображаются в столбце слева.

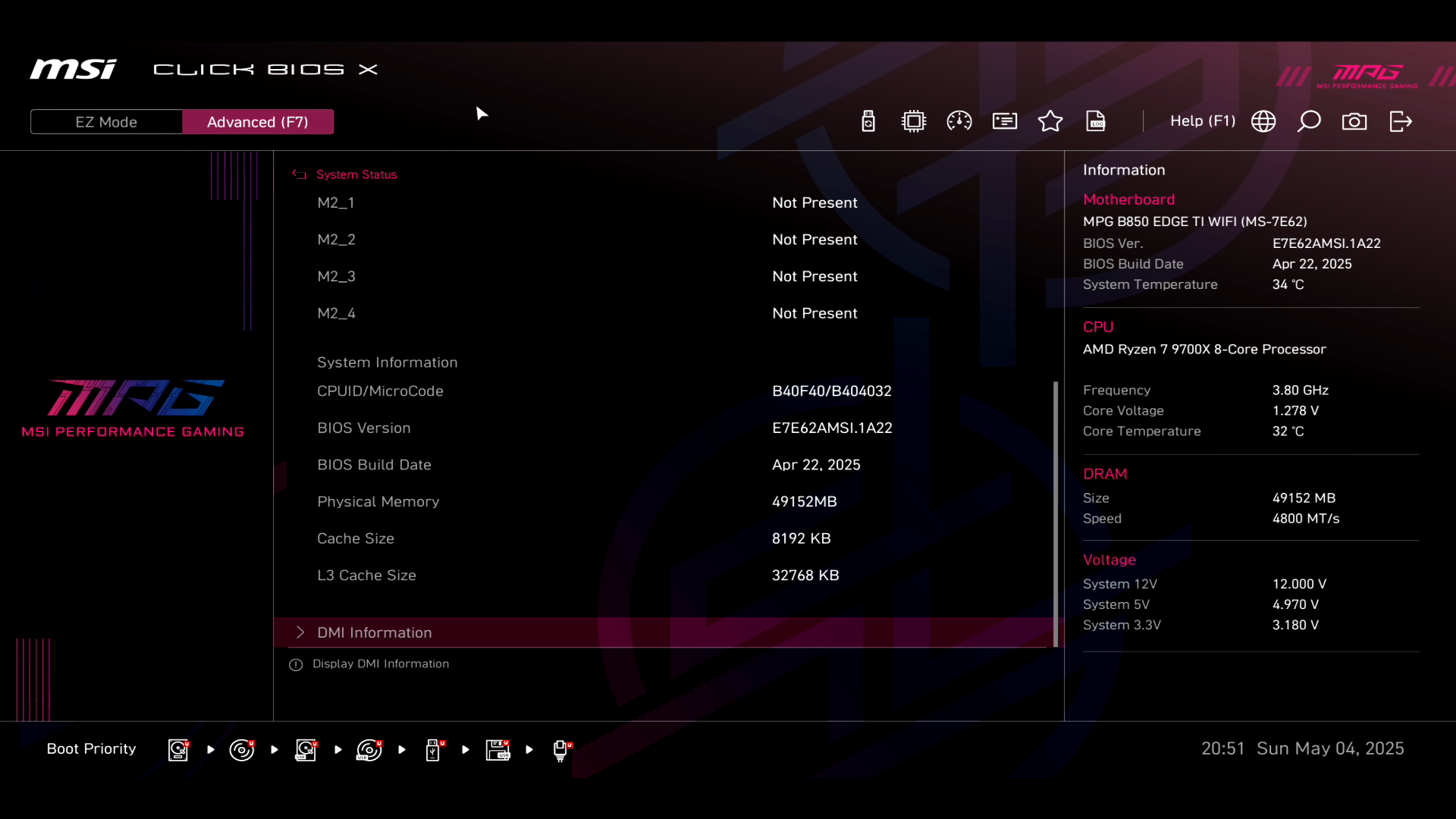

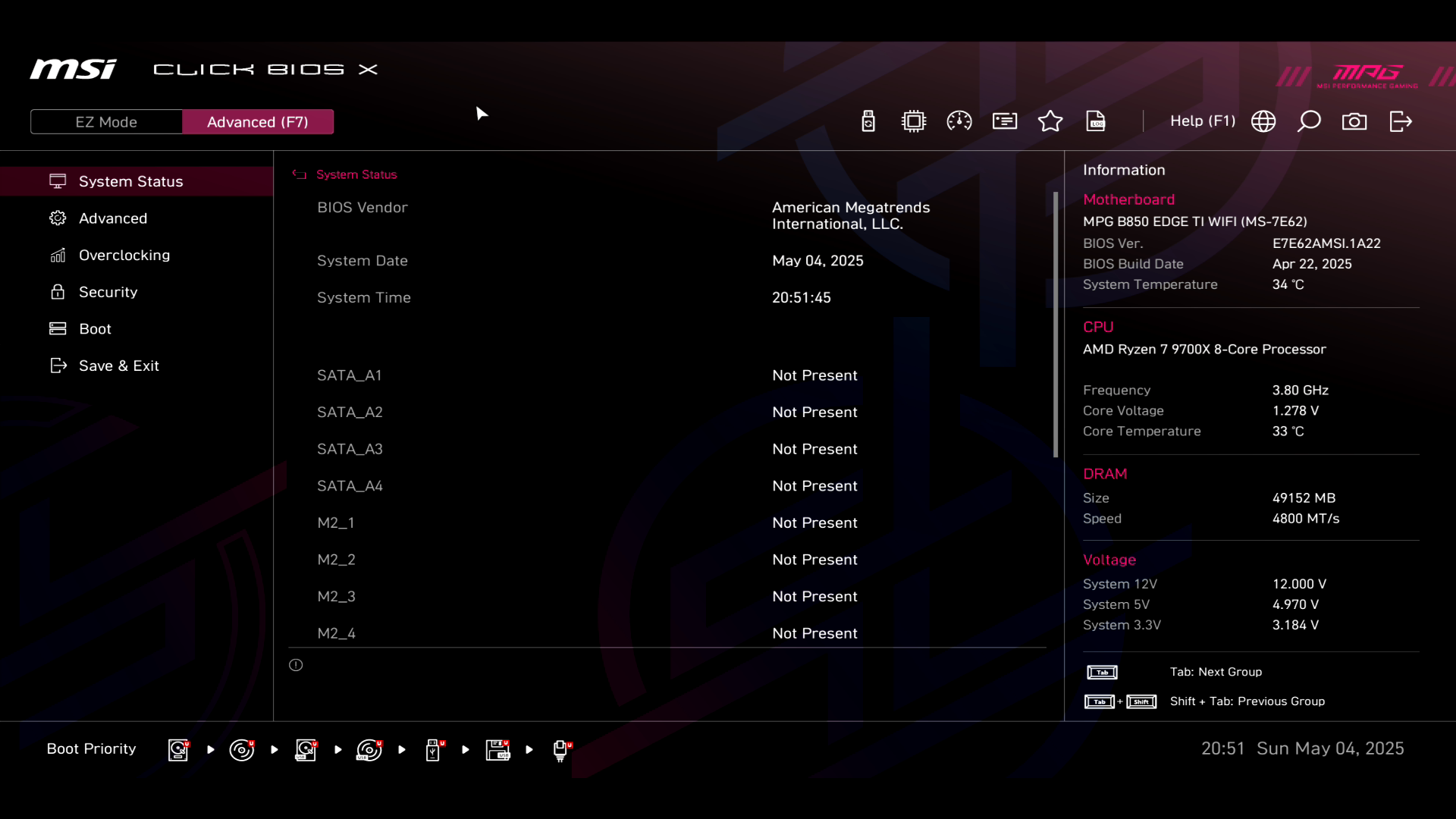

Секция System Status предоставляет отчет DMI, а также отчет по ключевым параметрам системы.

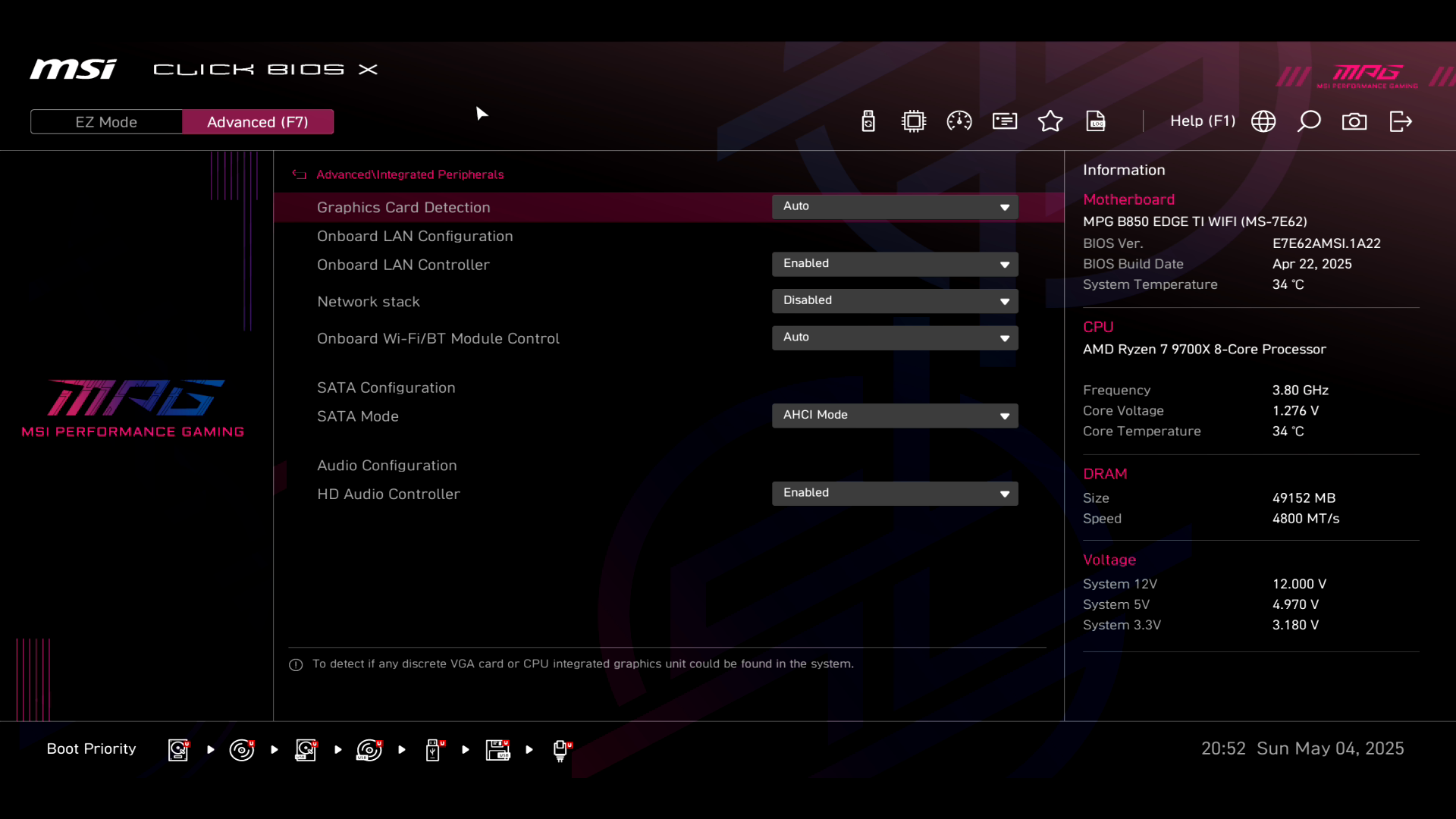

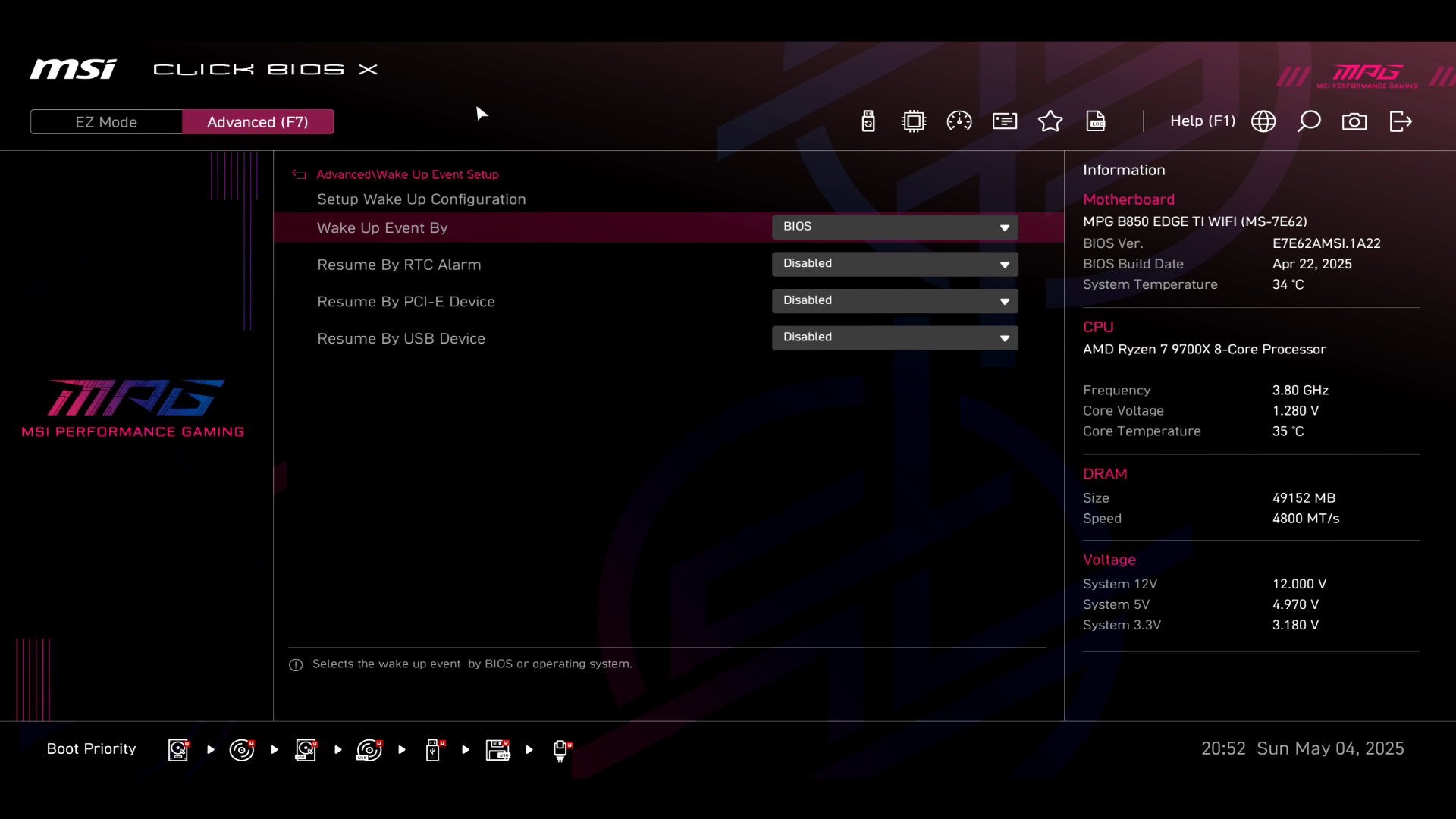

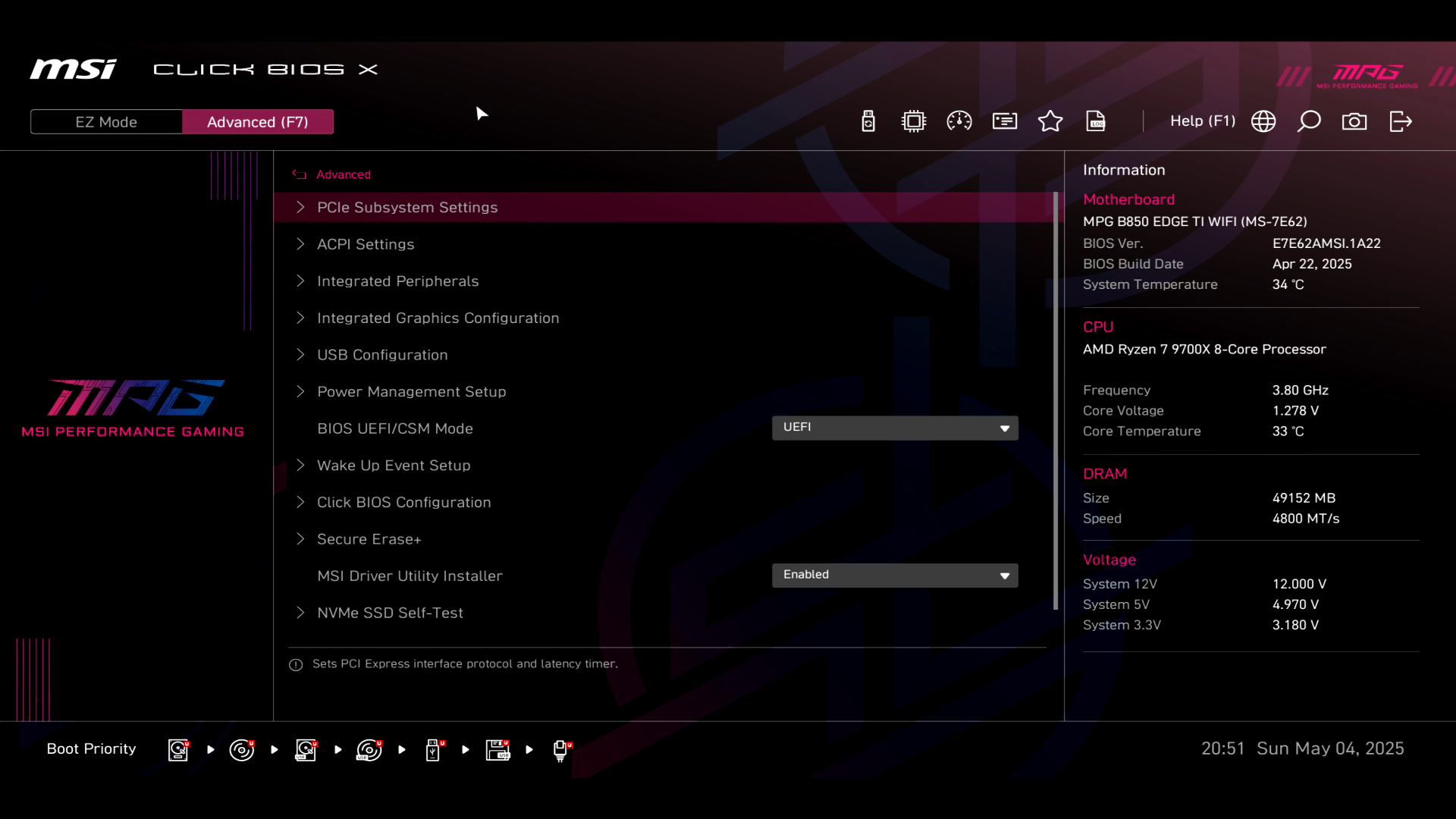

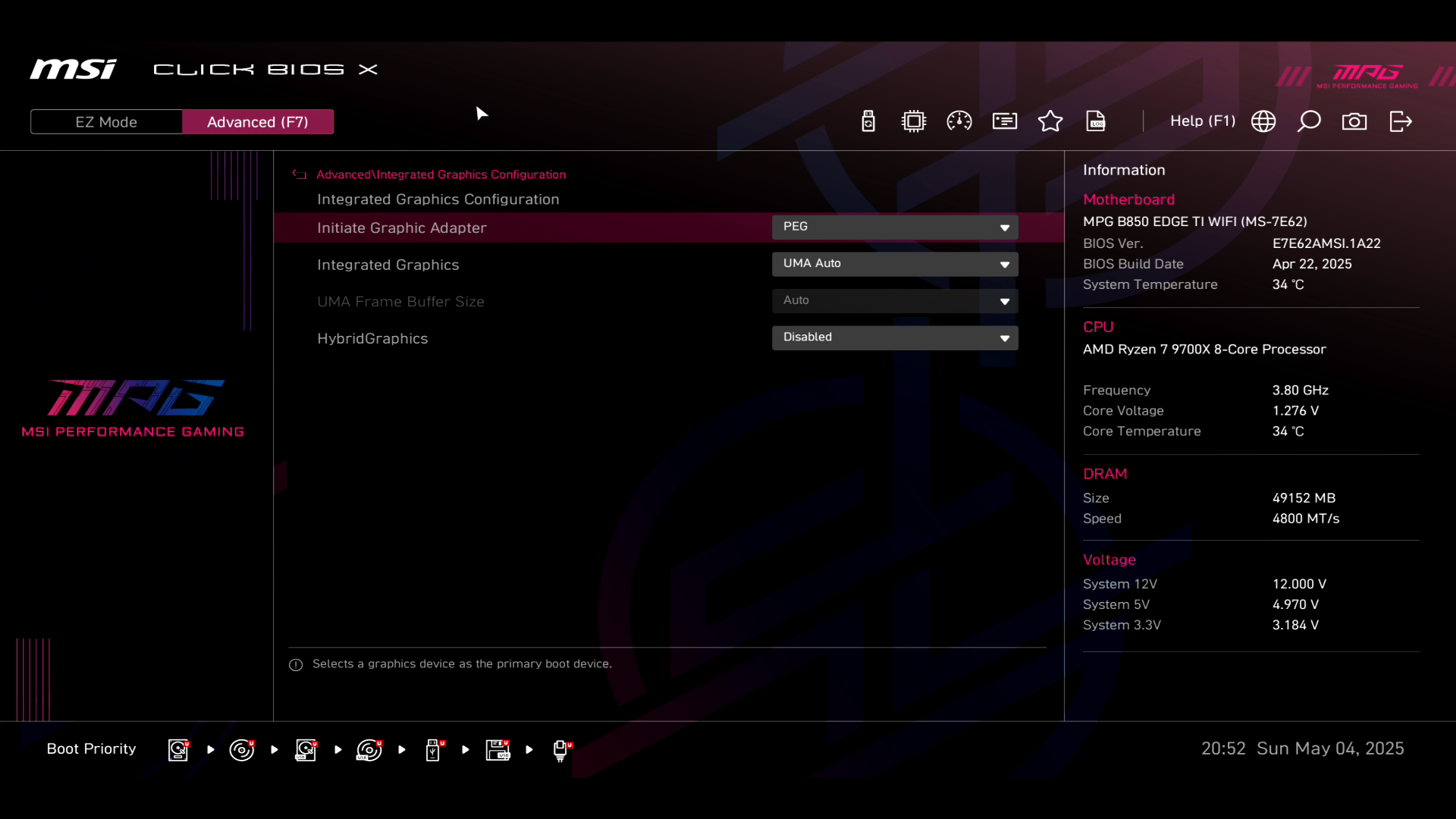

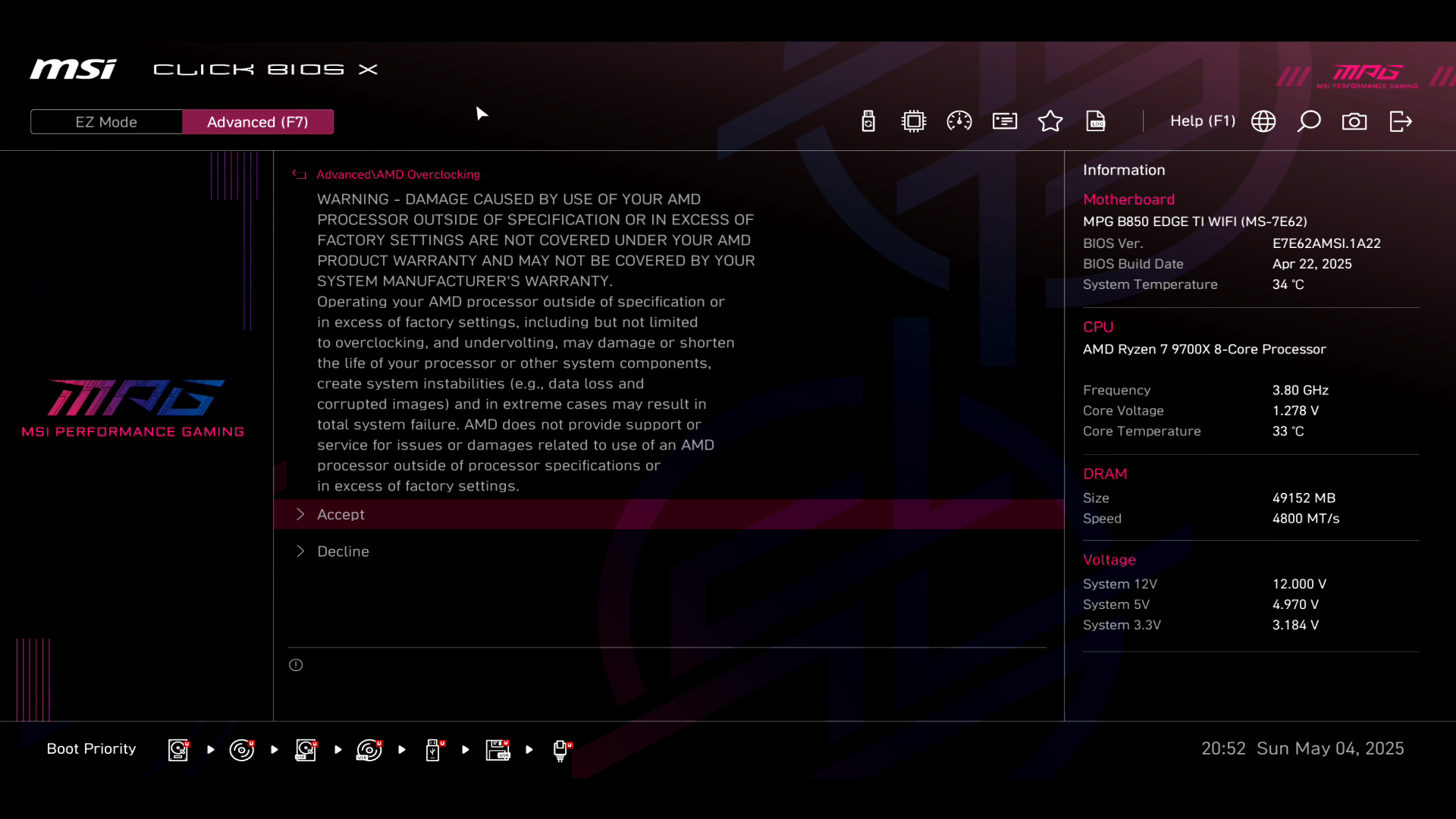

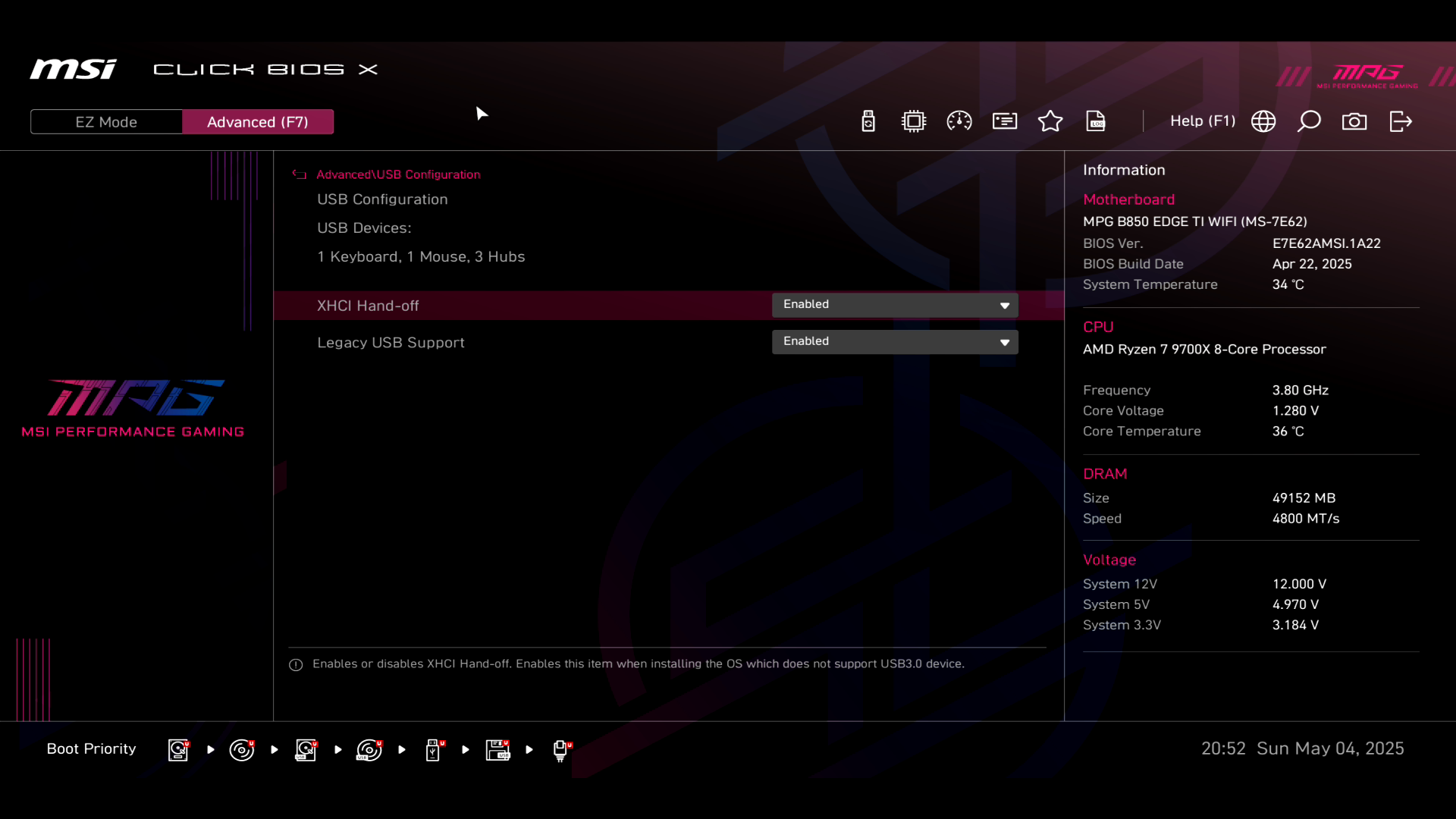

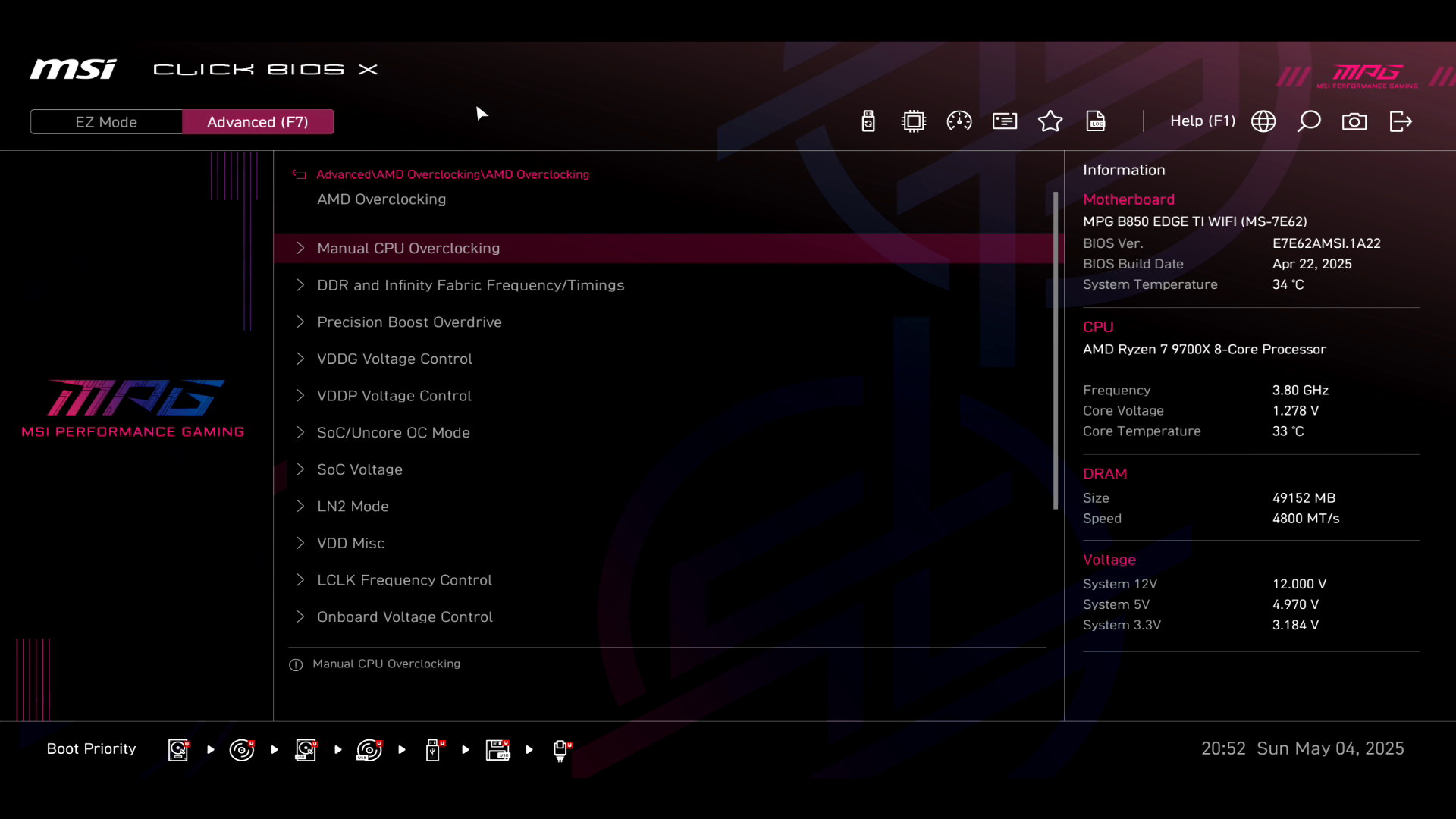

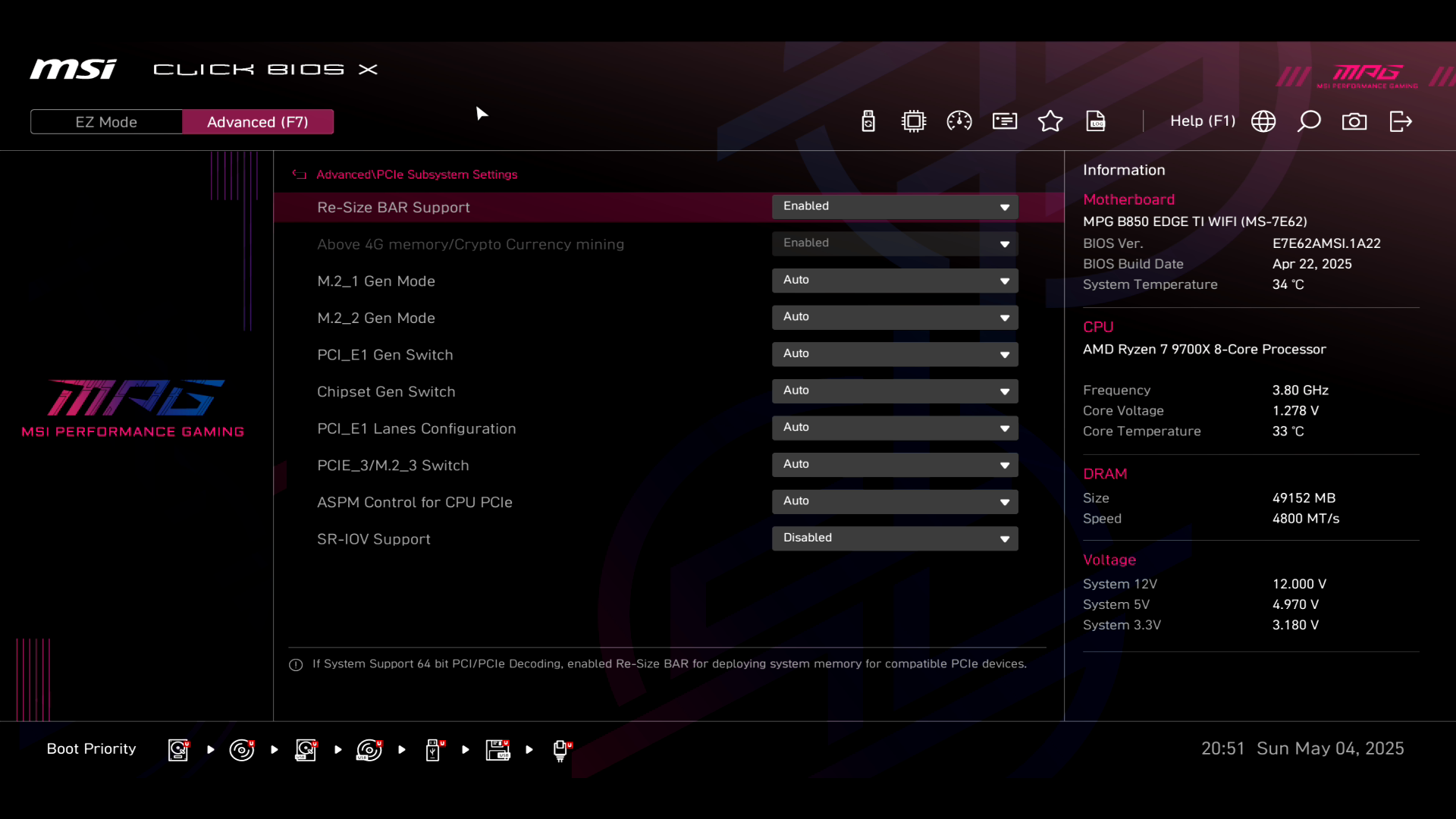

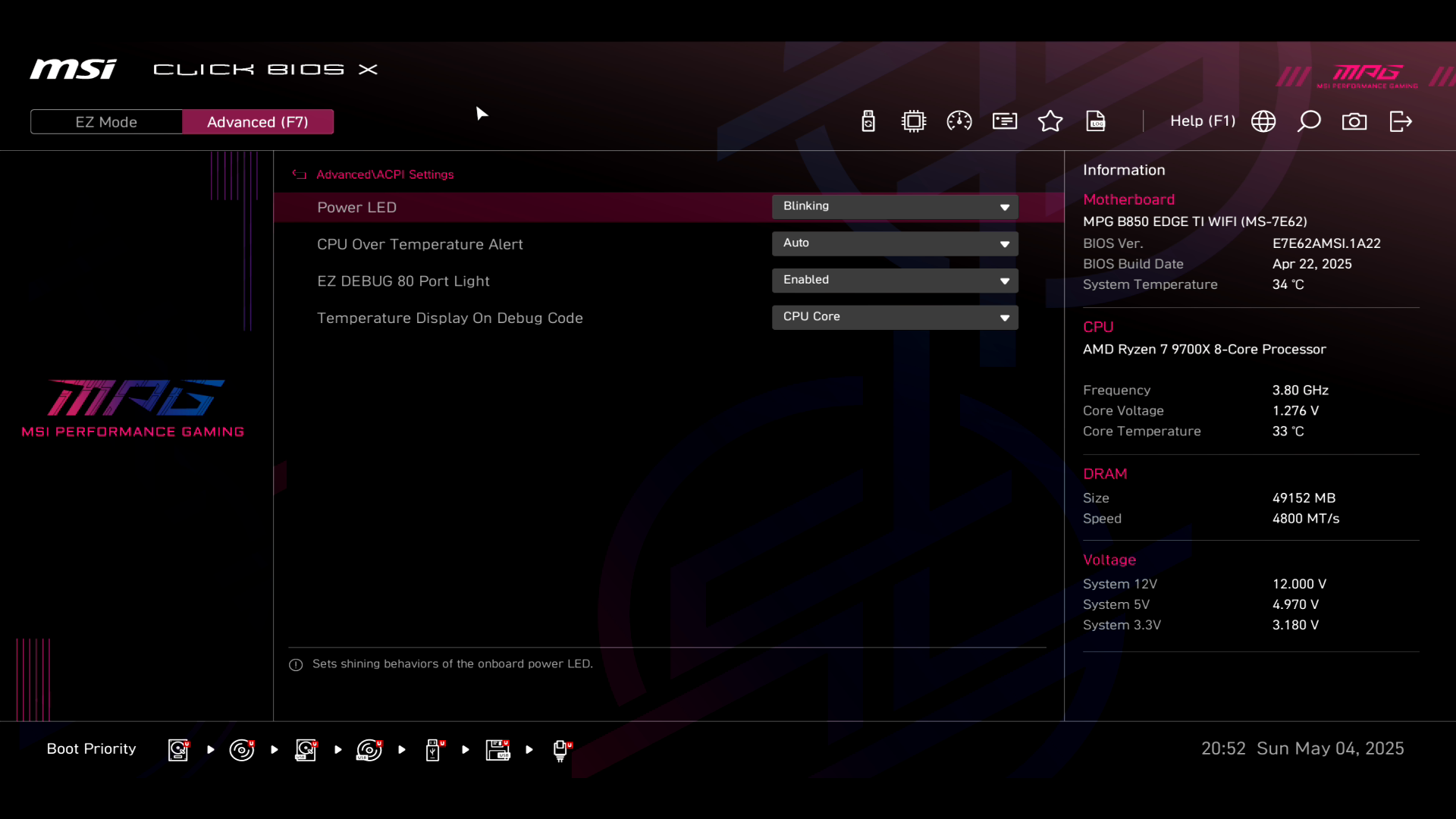

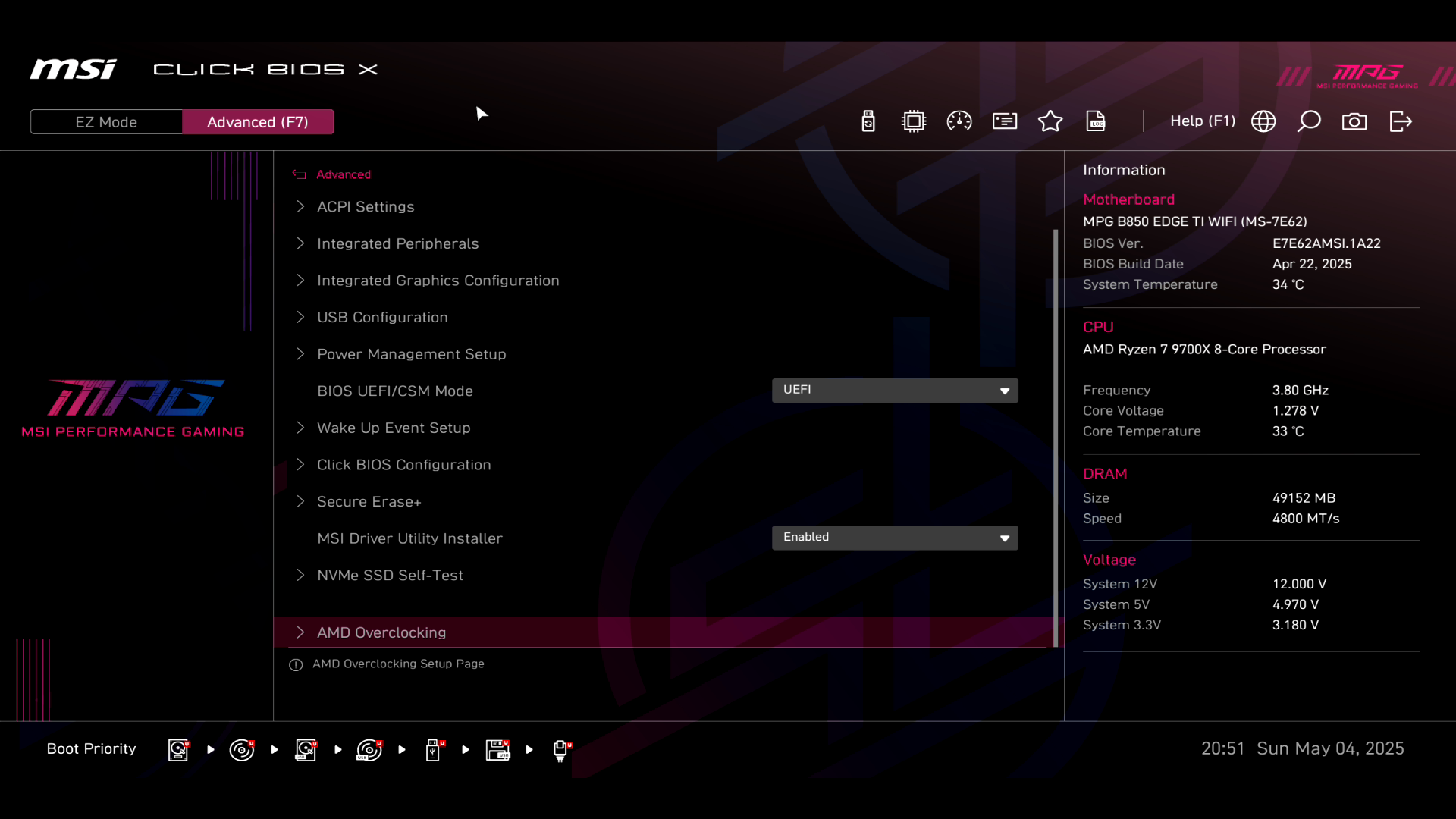

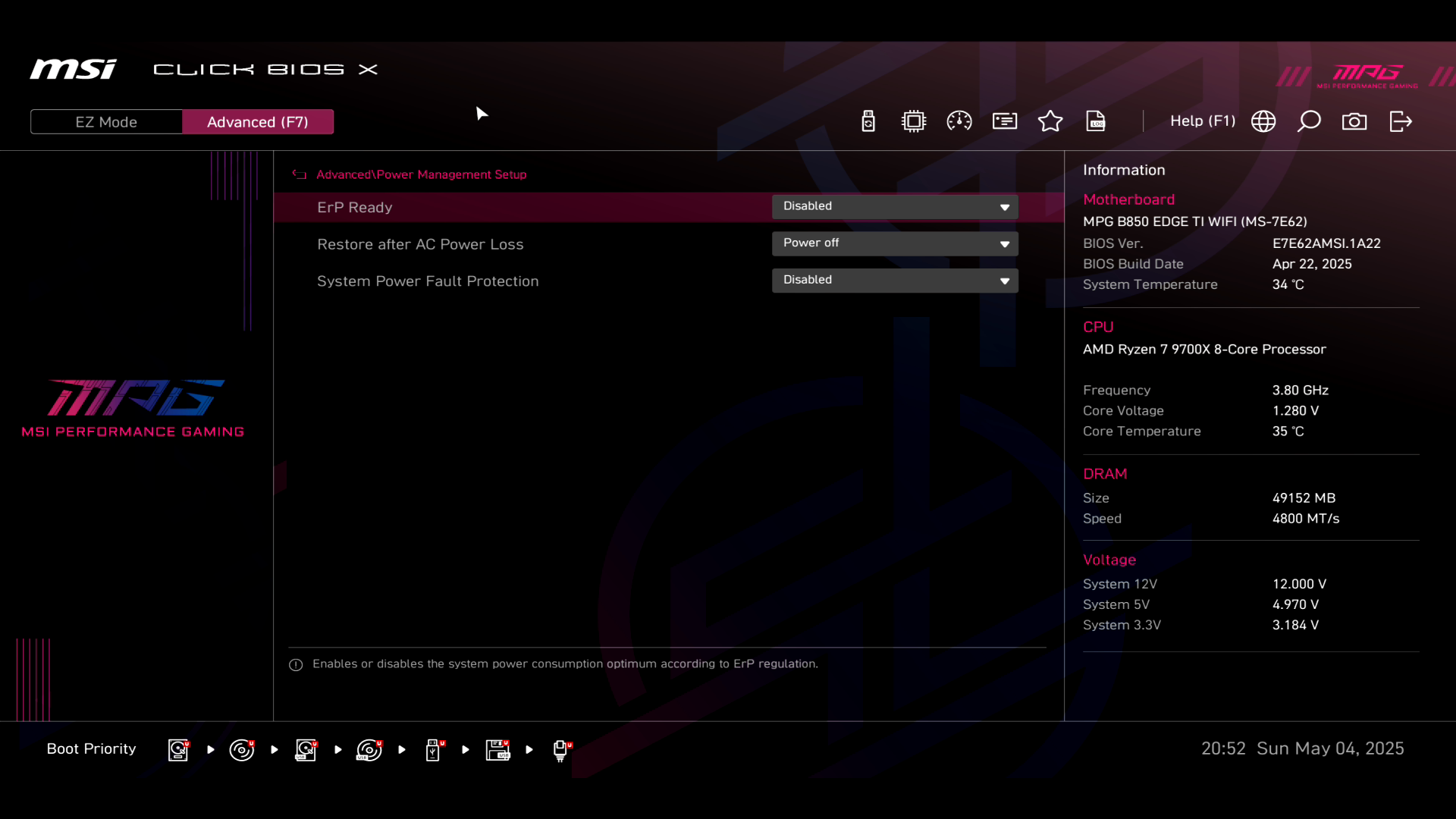

Секция Advanced предоставляет возможности управления всеми бортовыми устройствами и элементами материнской платы. Также пользователь найдет здесь функции AMD Overclocking и Secure Erase+.

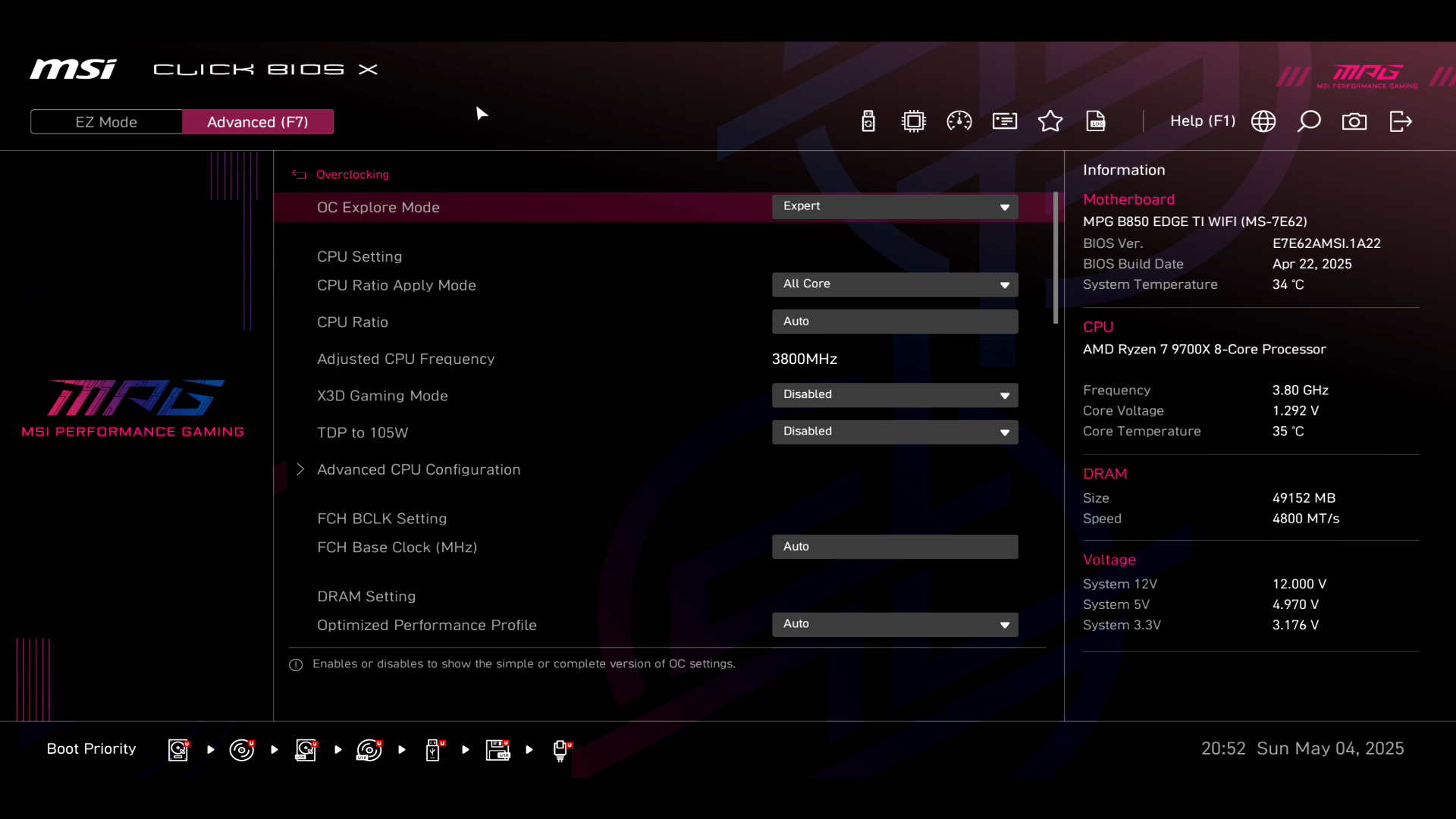

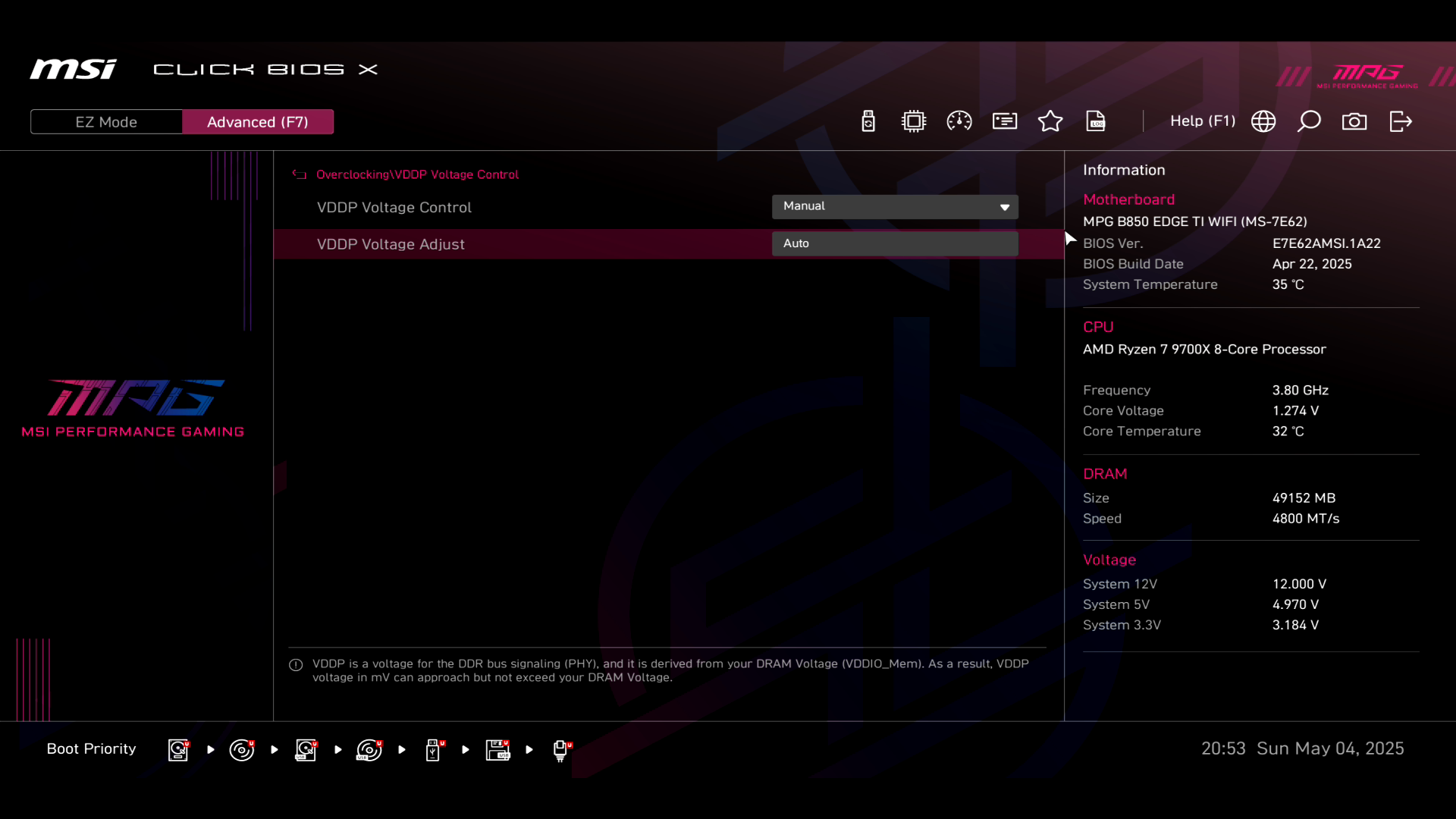

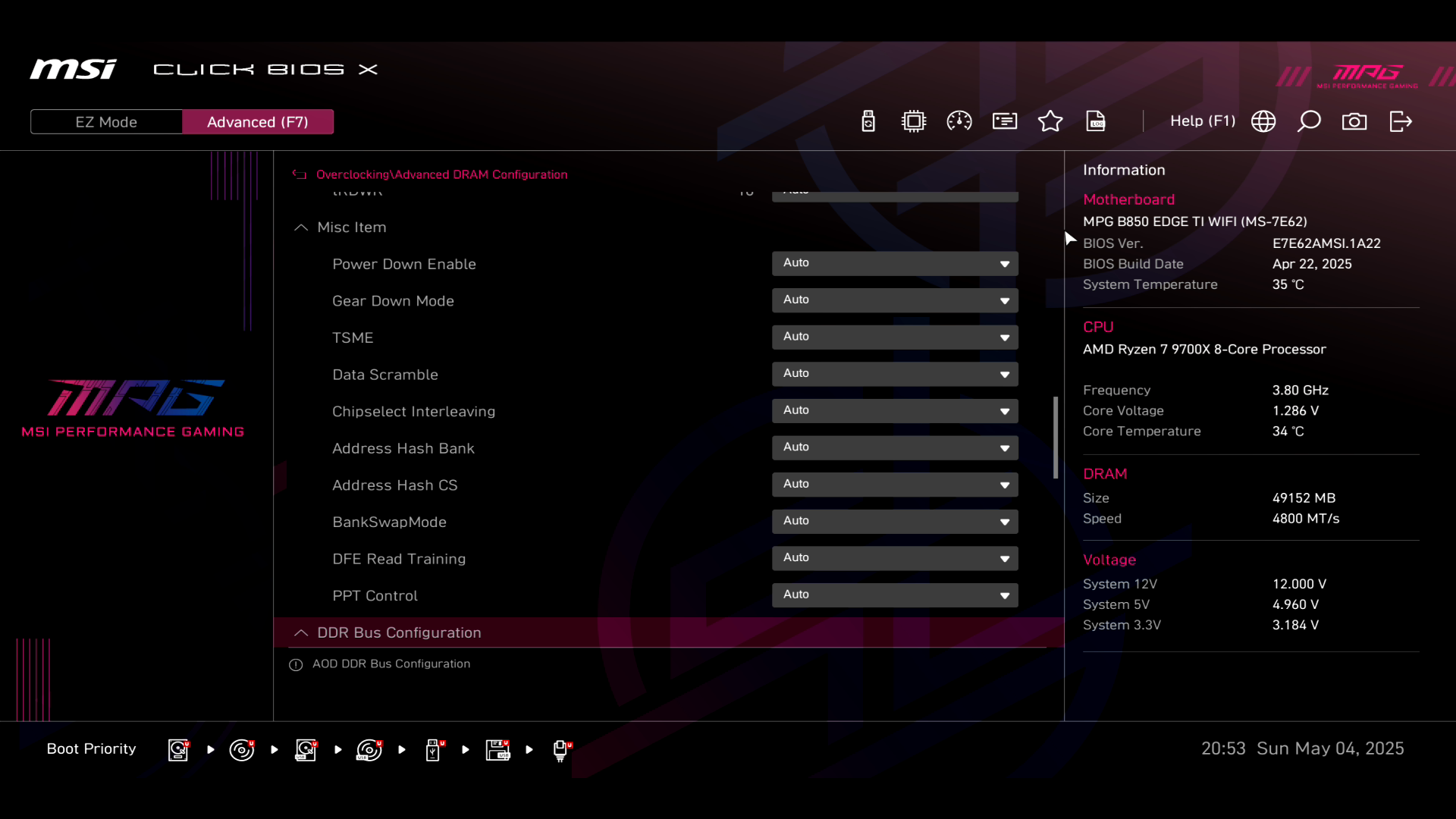

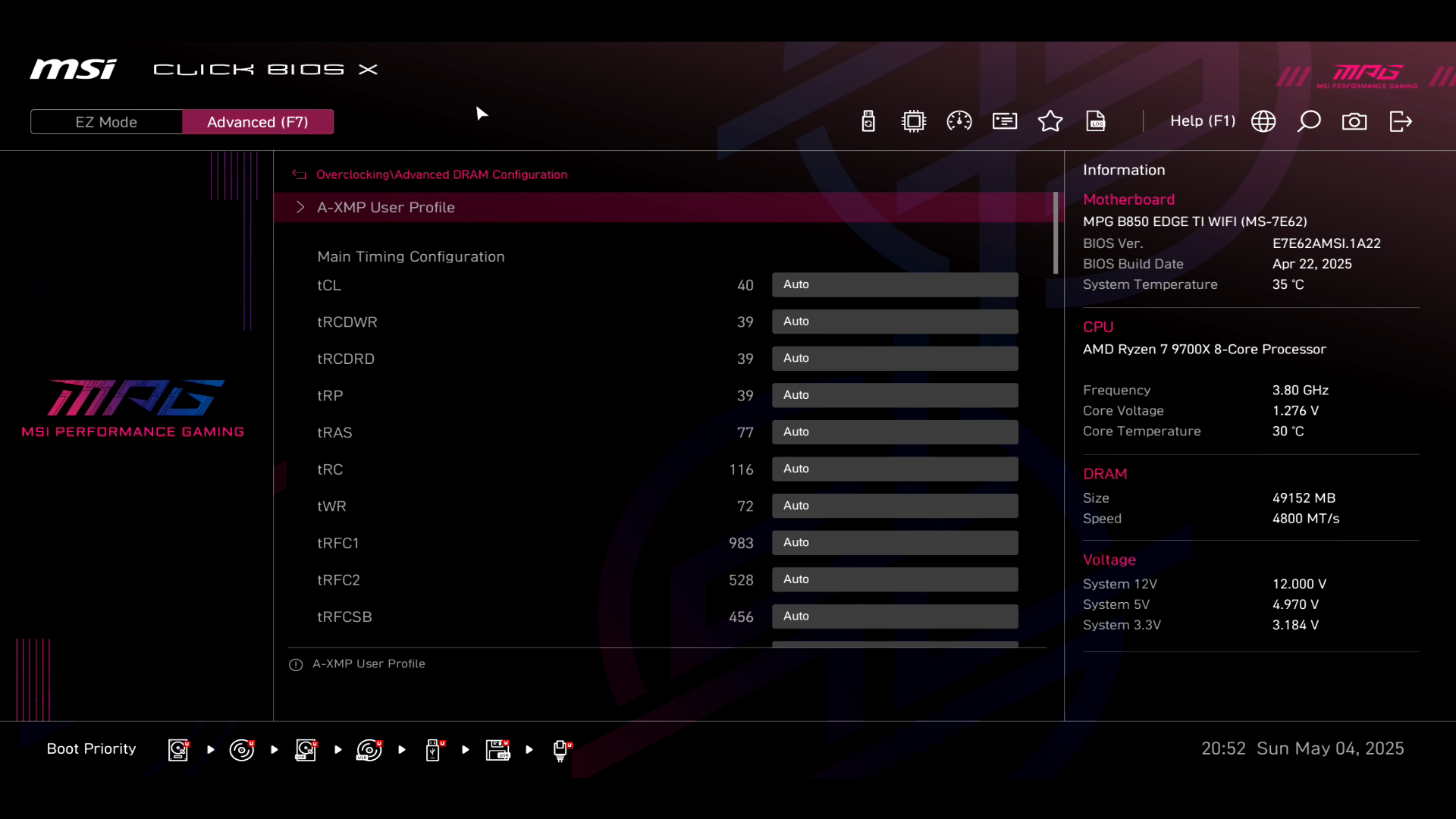

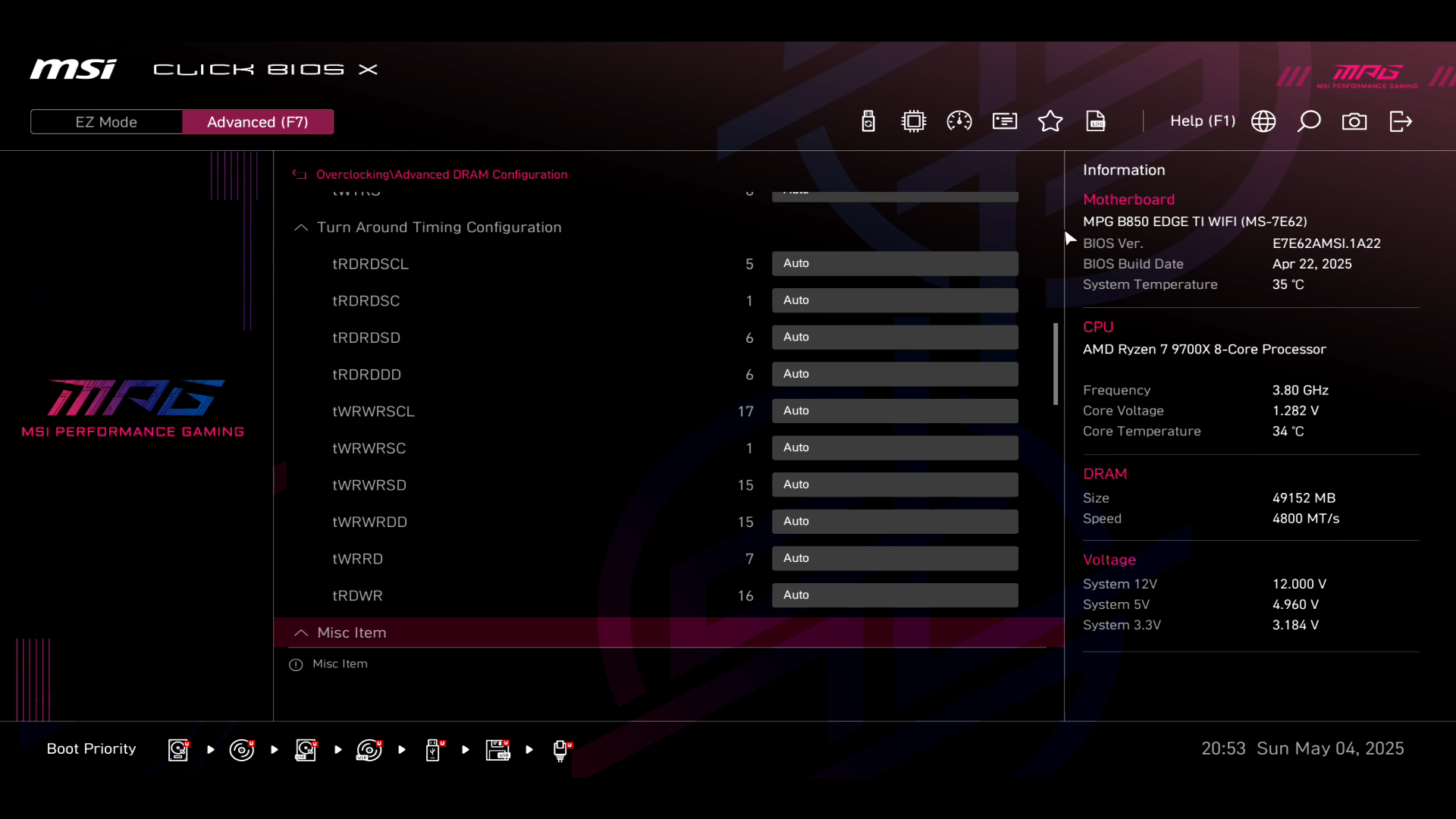

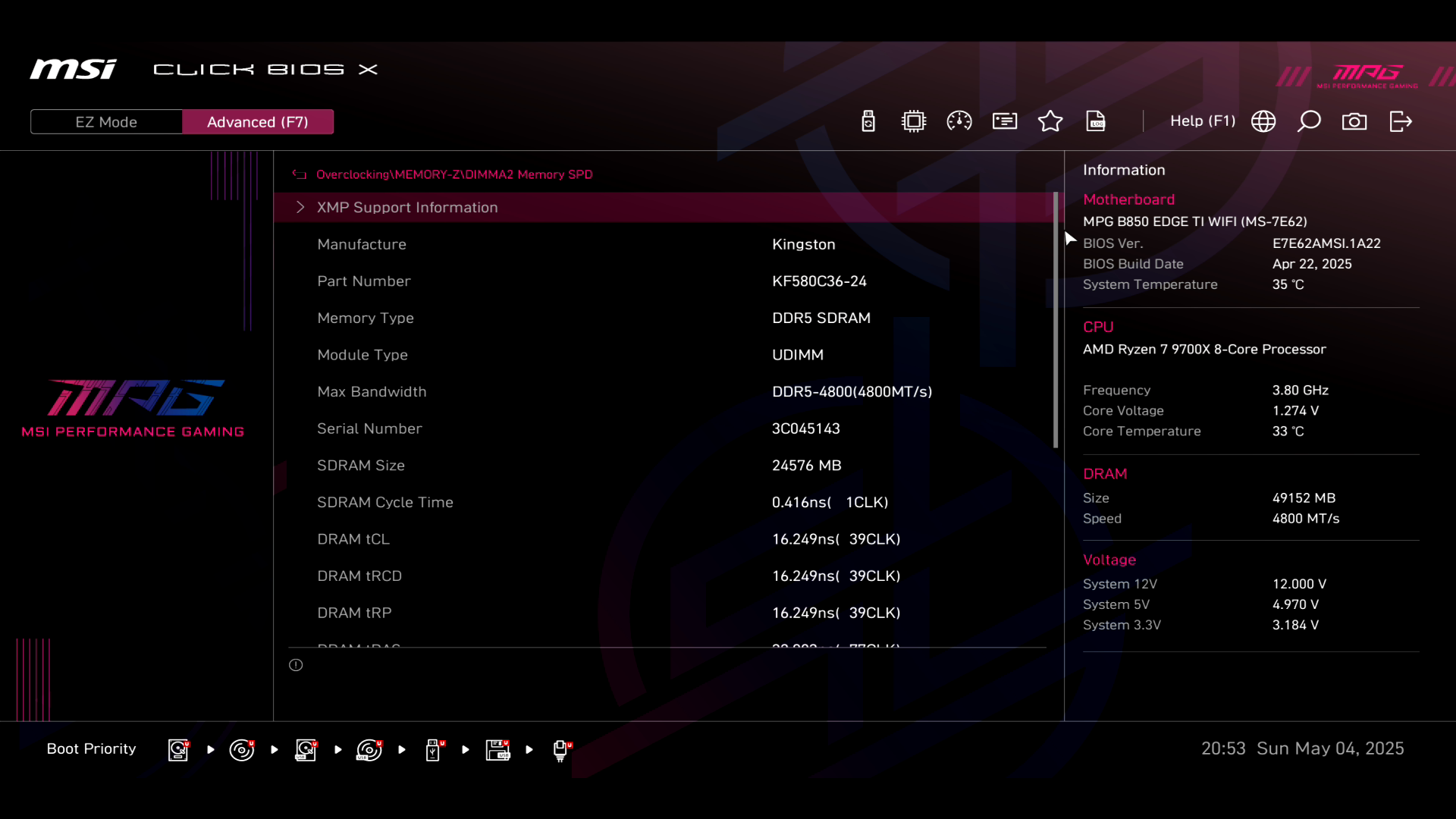

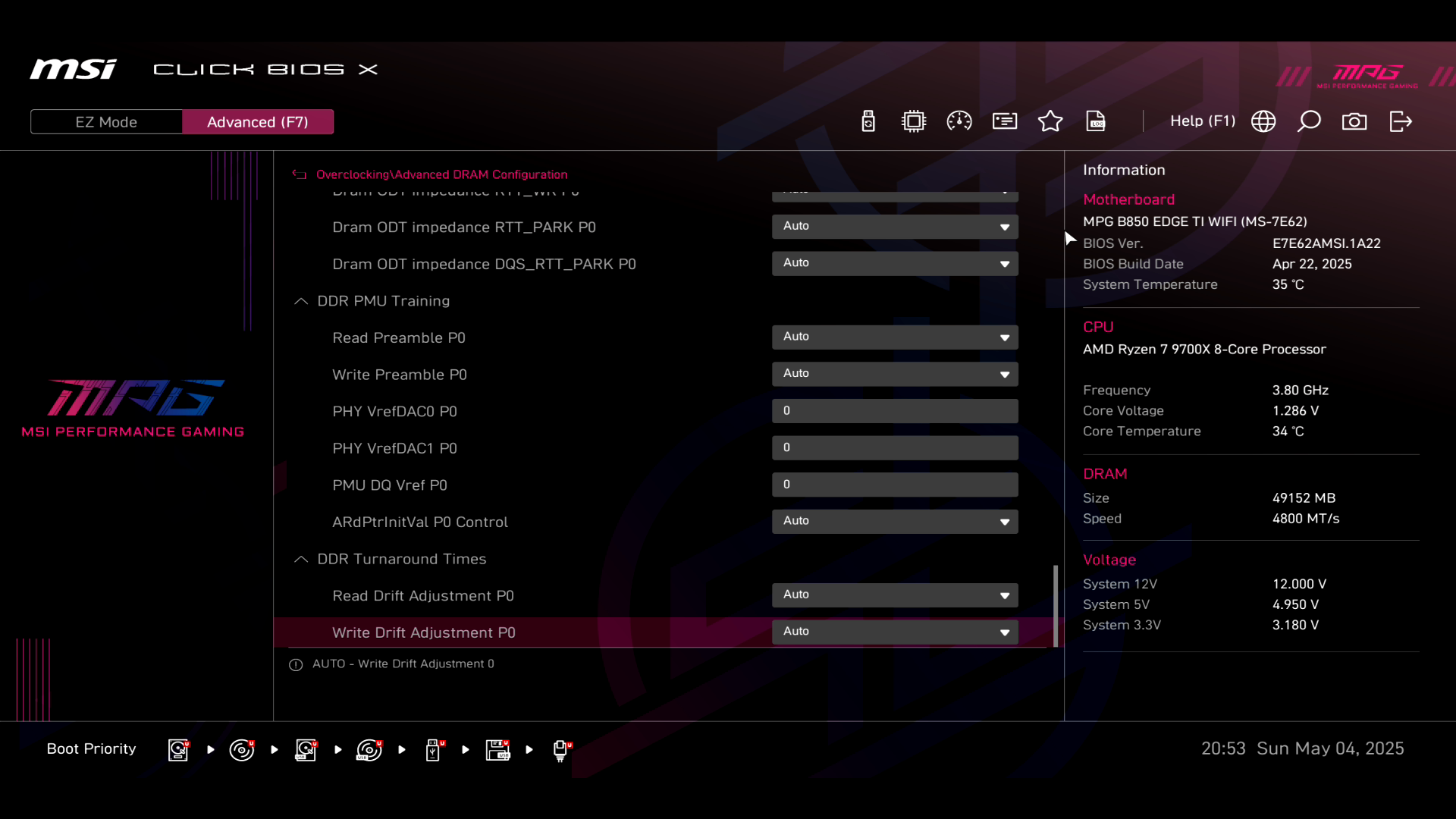

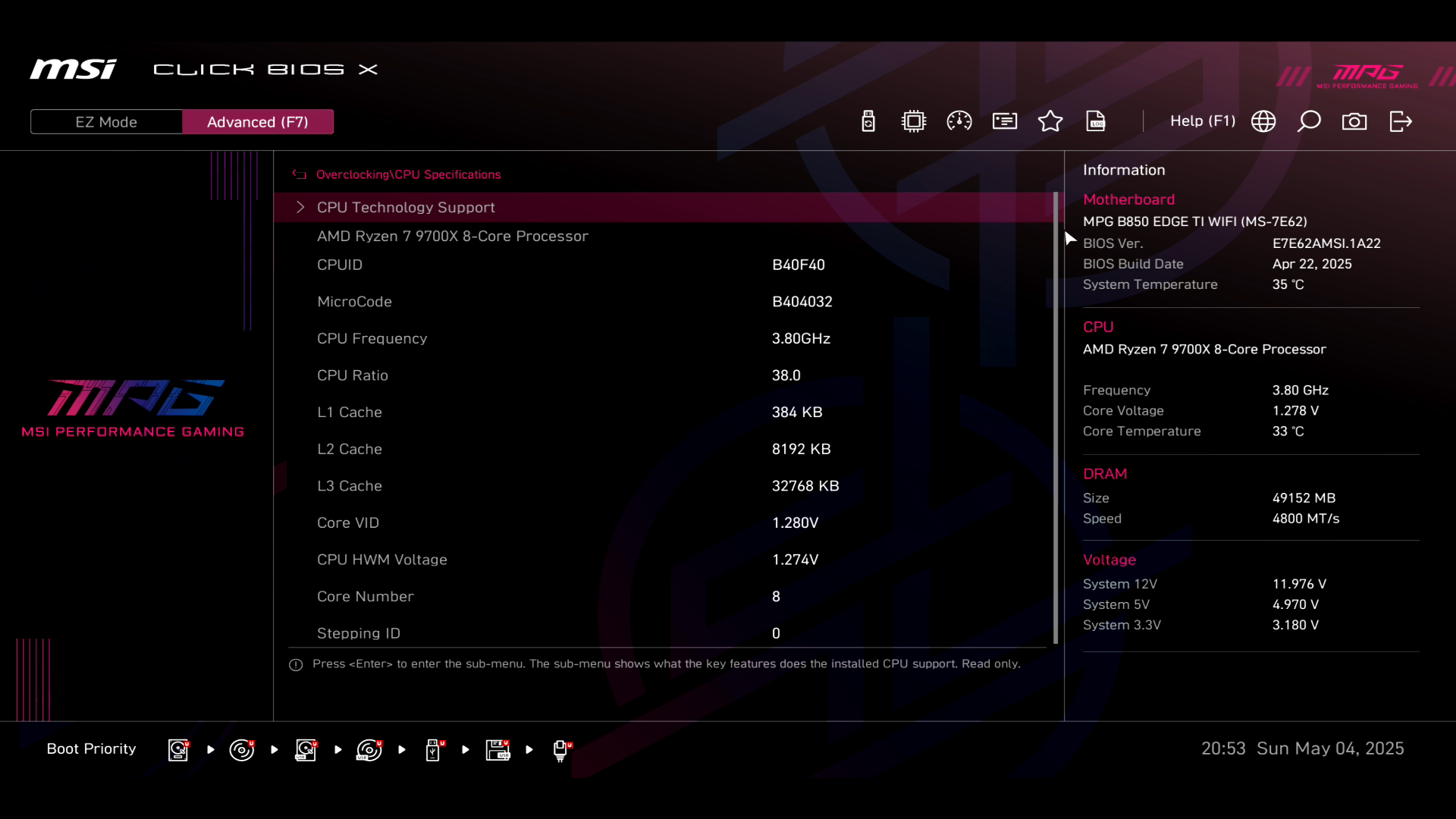

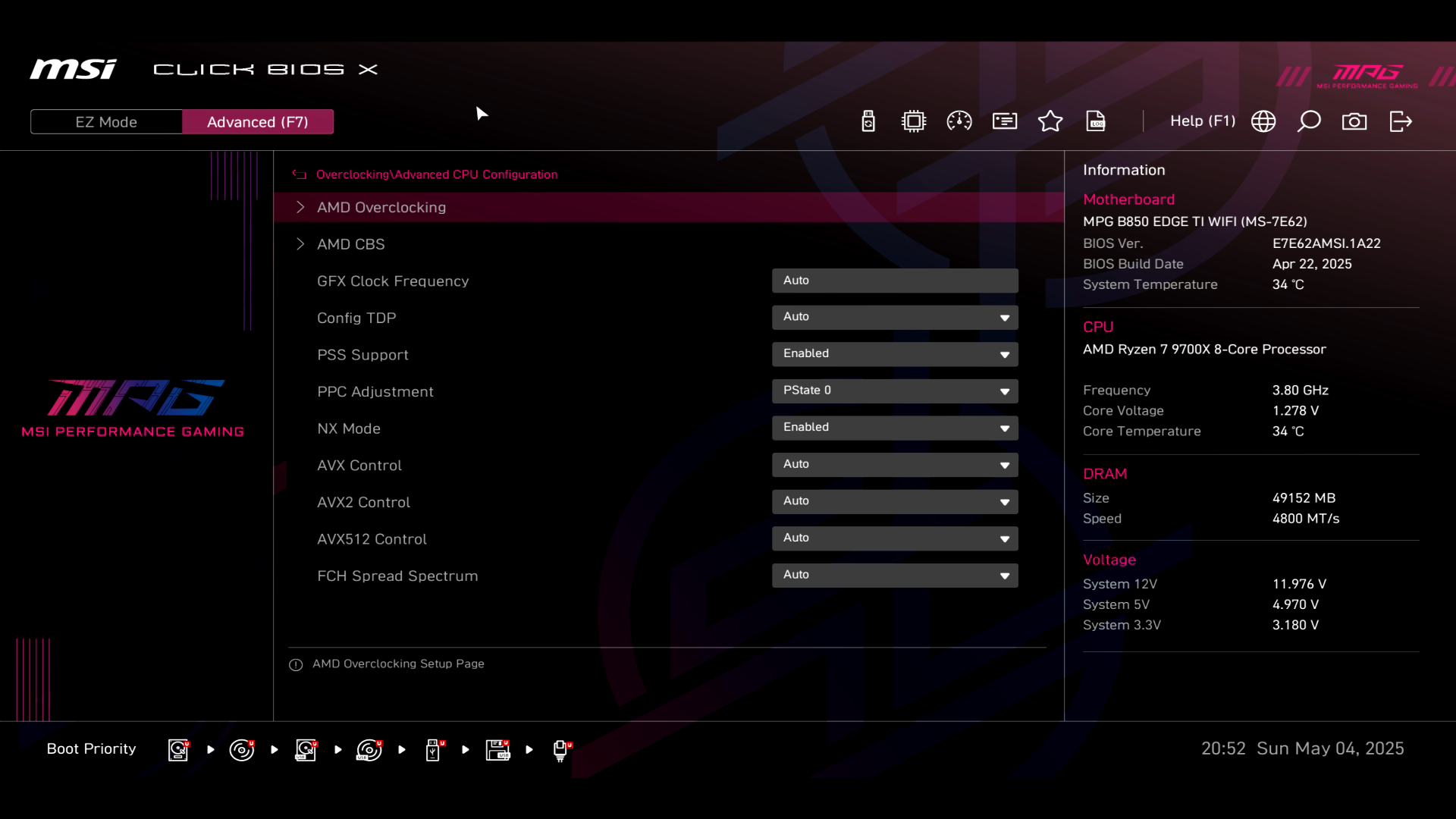

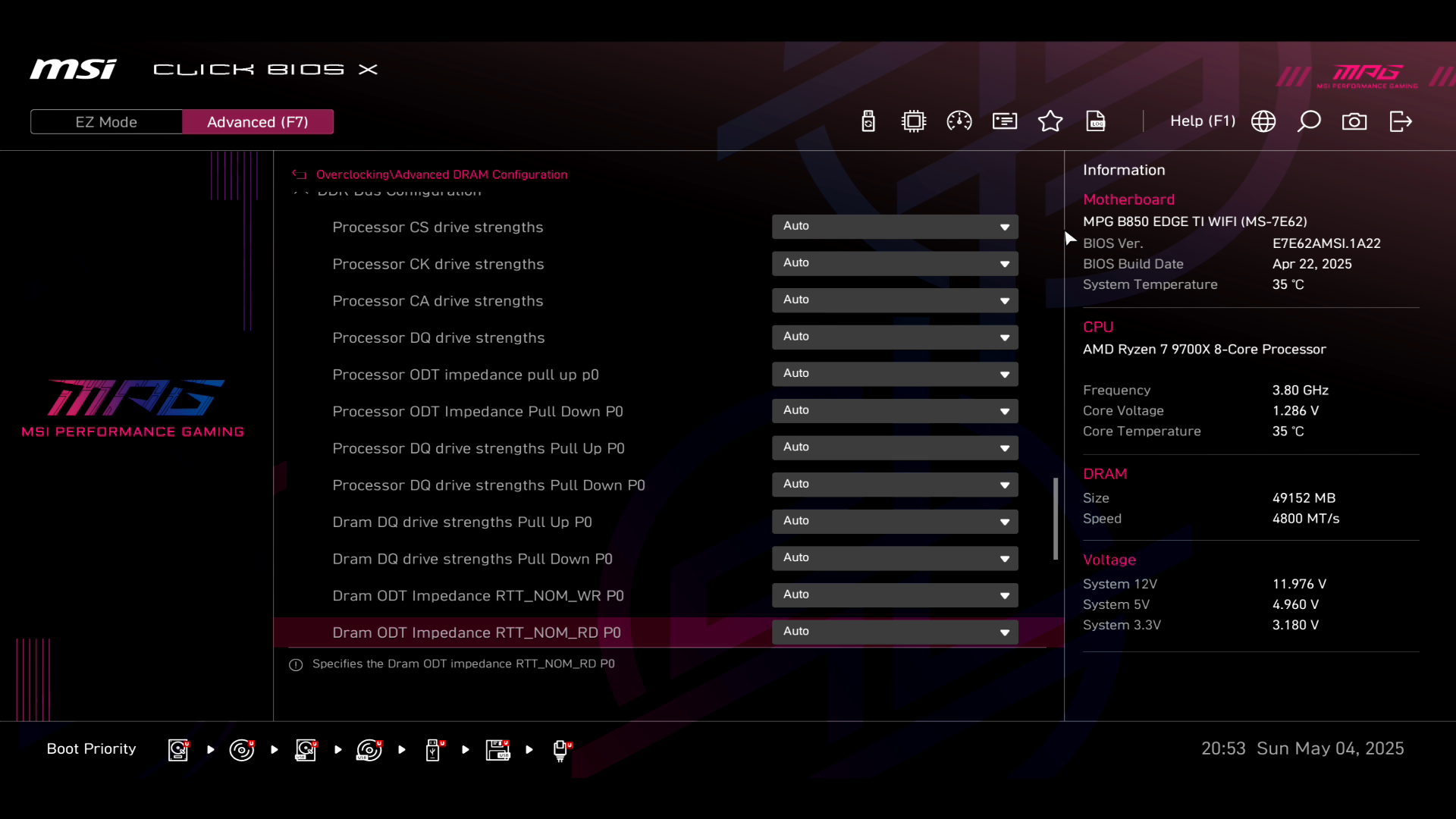

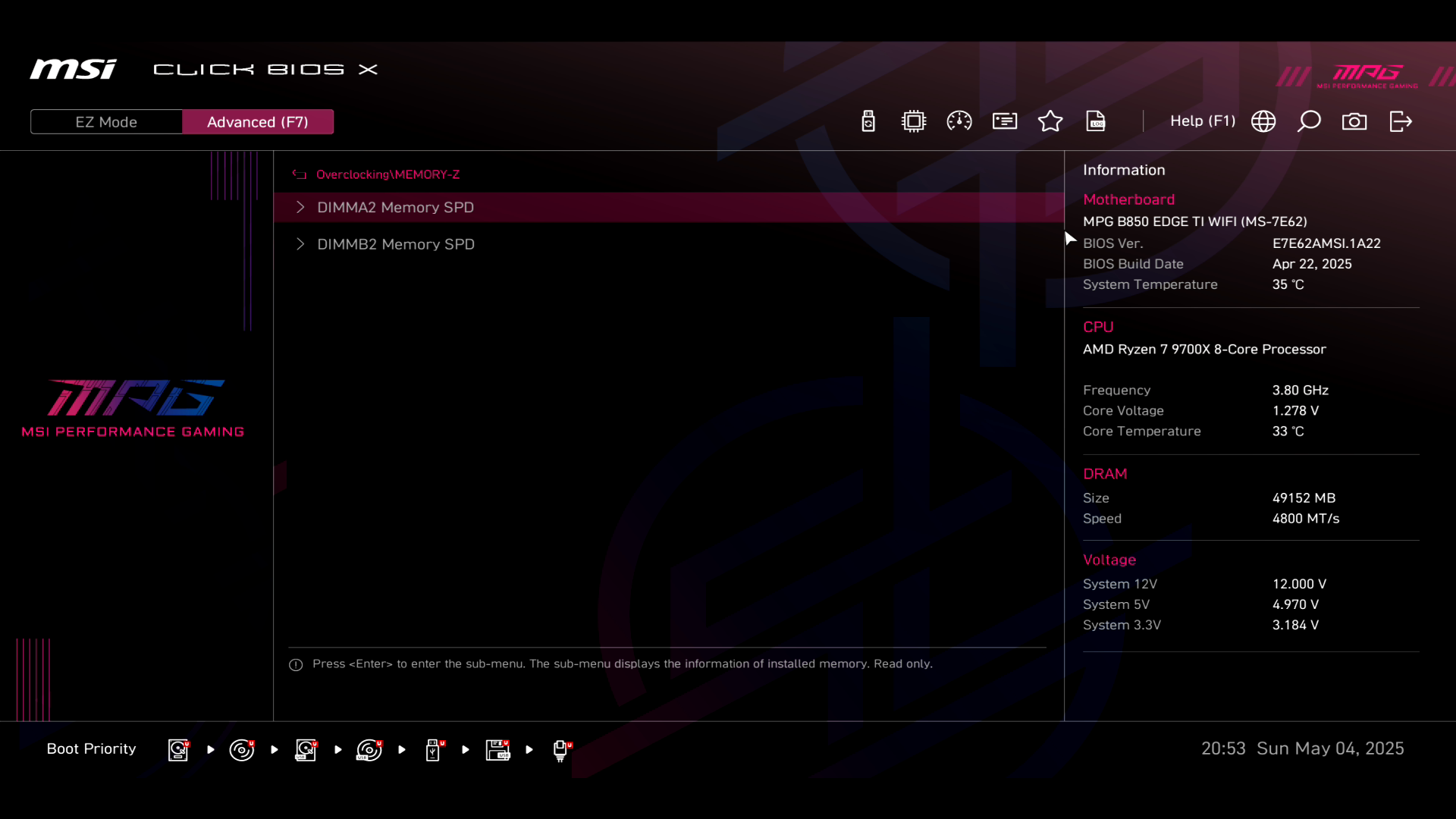

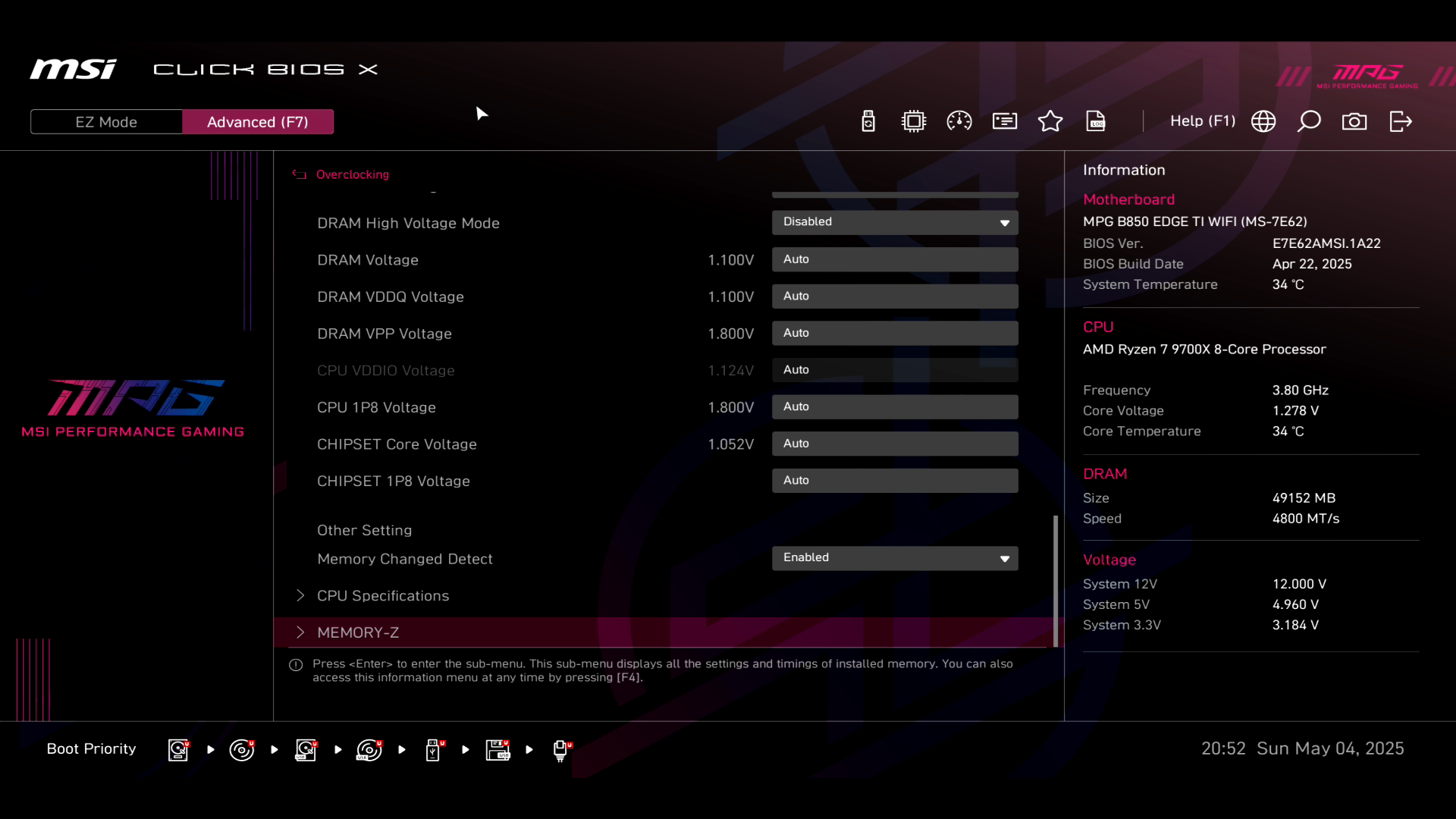

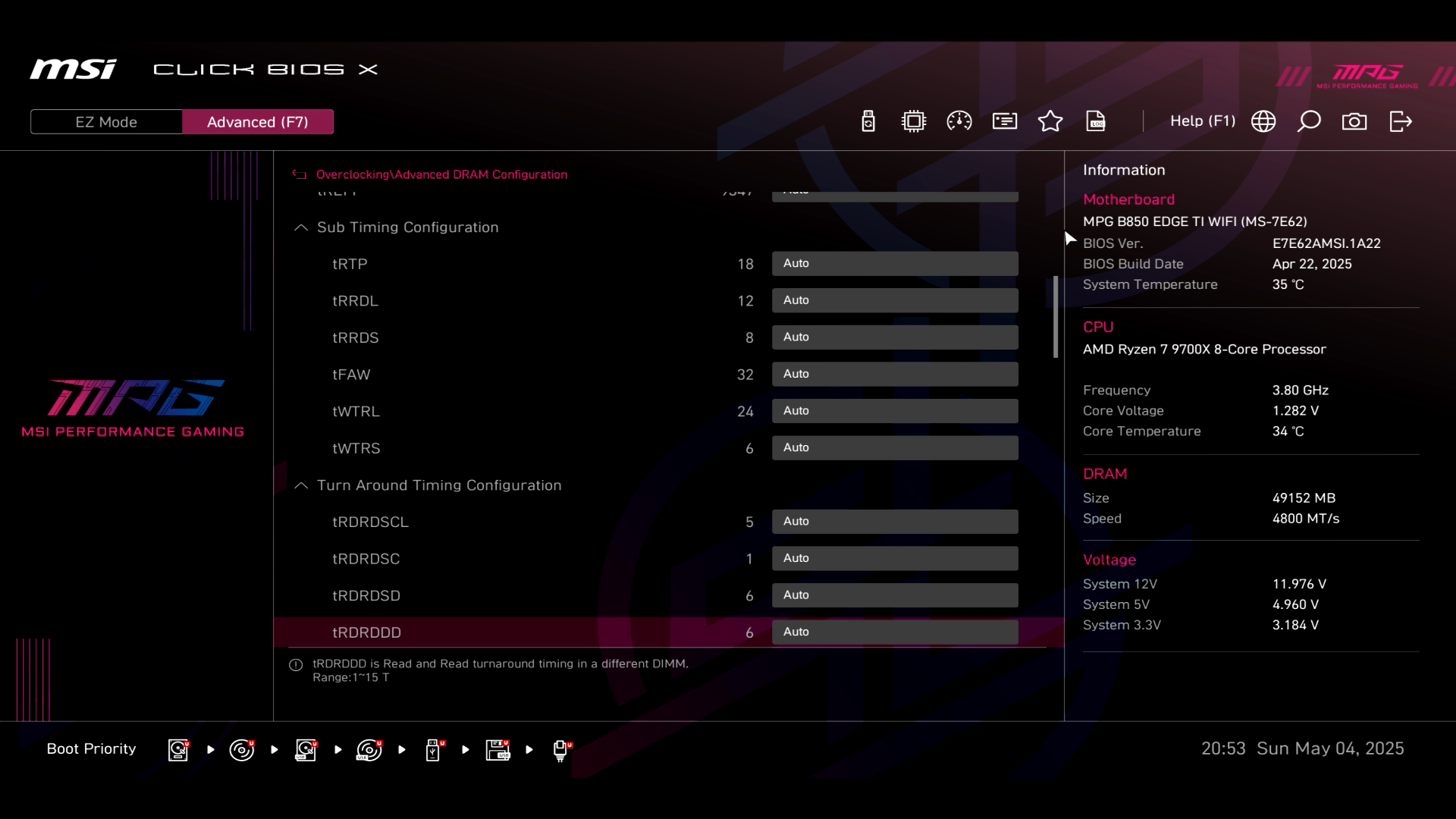

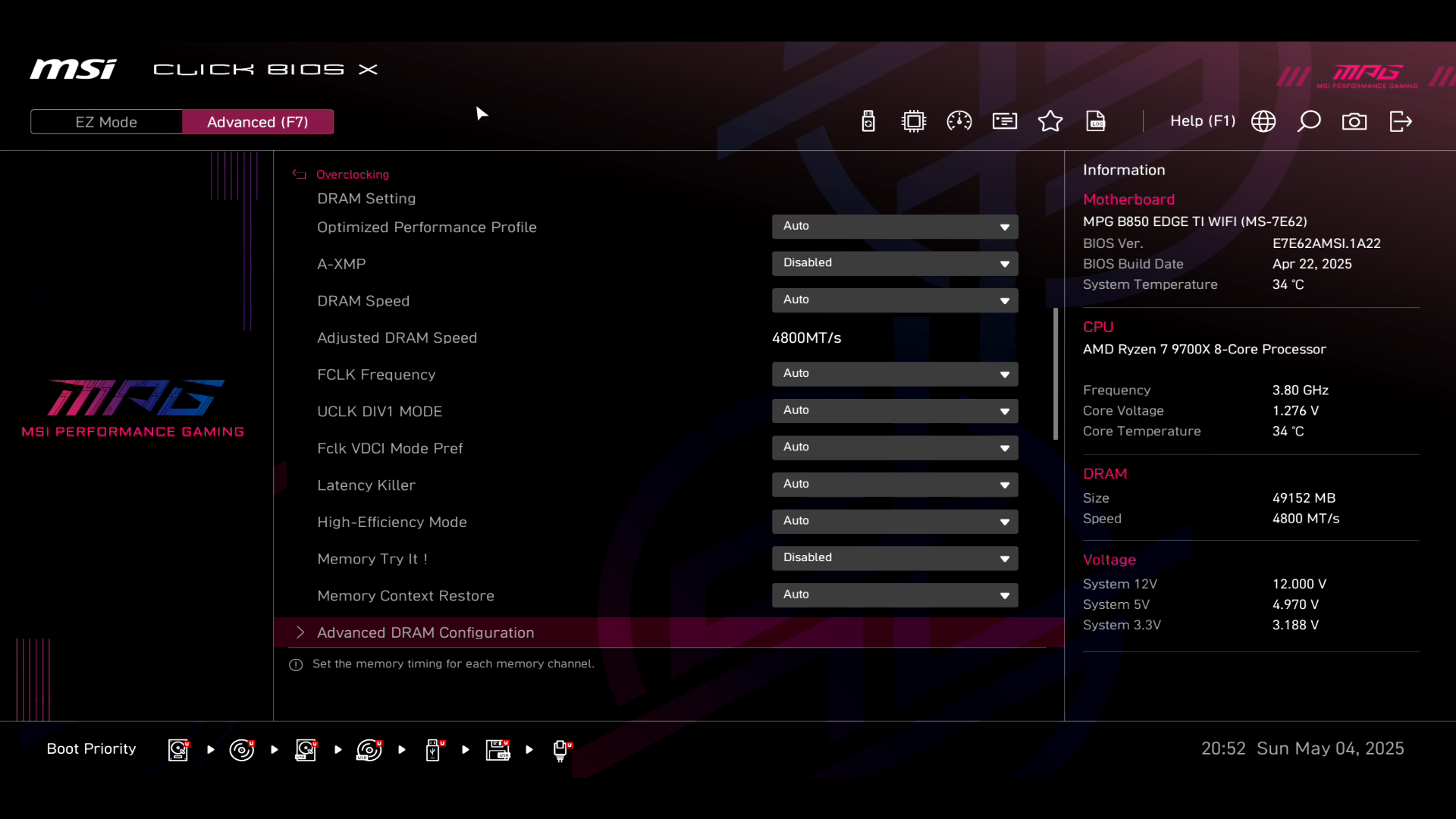

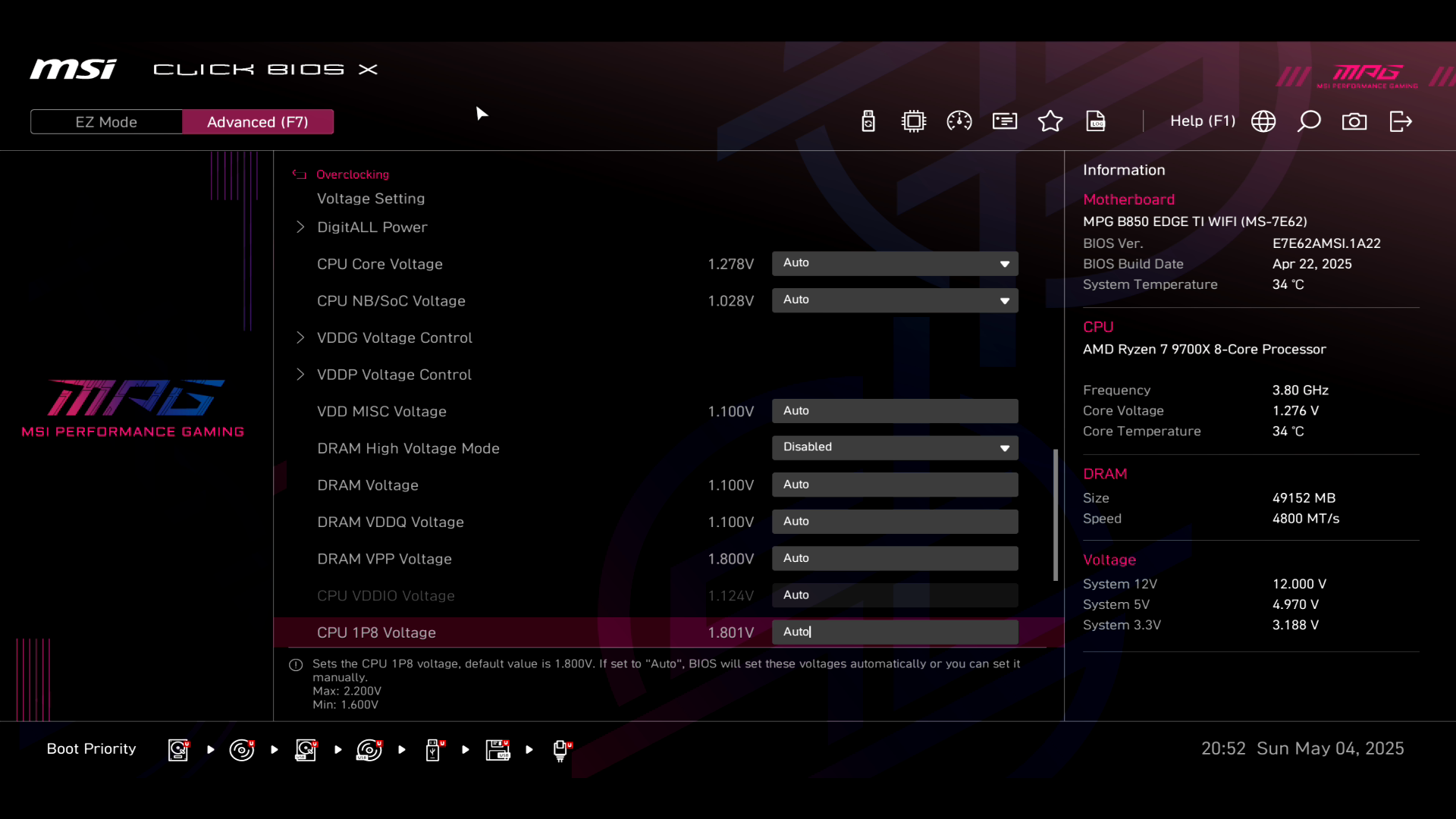

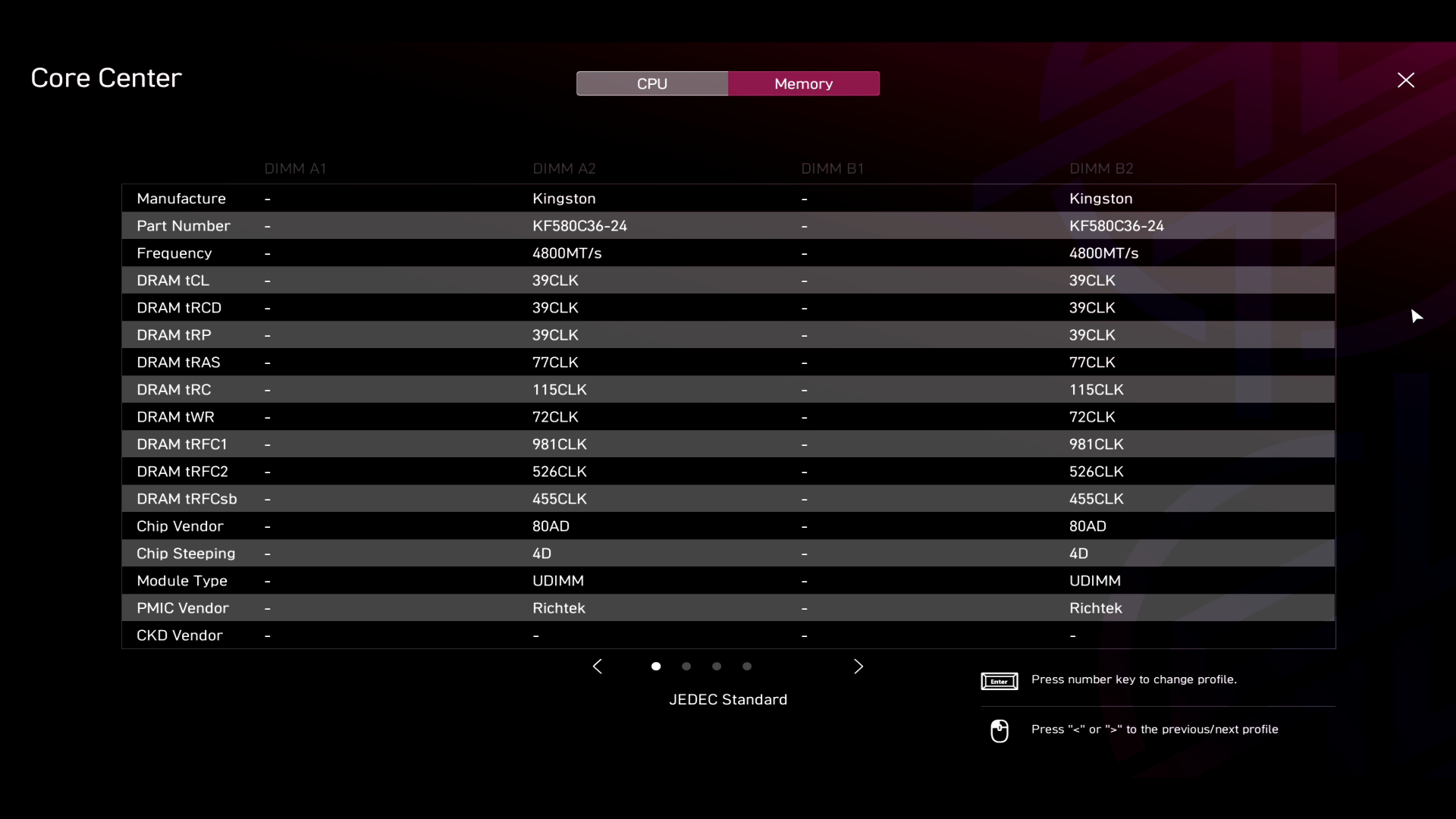

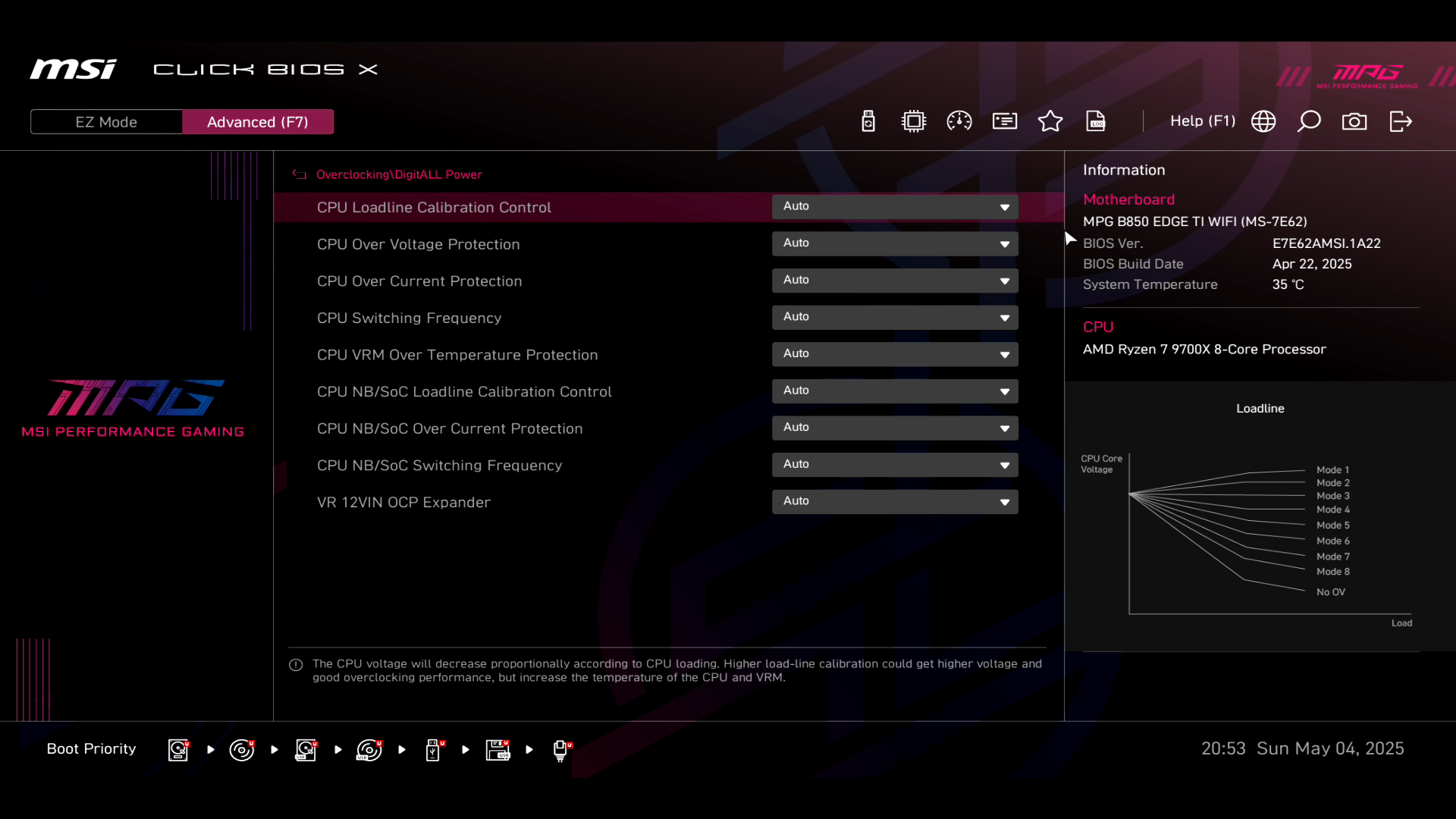

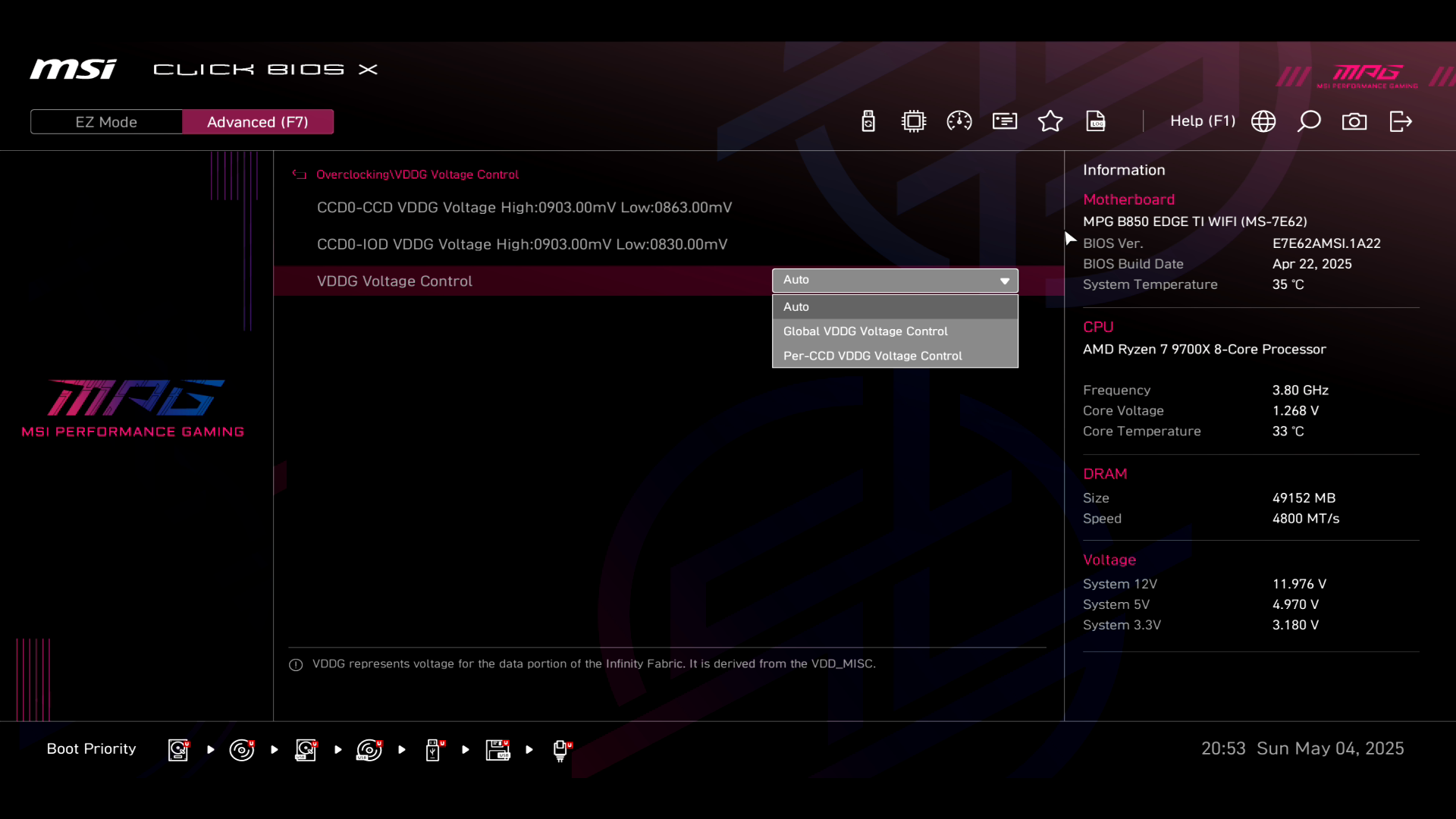

Секция Overclocking предоставляет арсенал функций для тонкой настройки и разгона платформы.
Таблица диапазонов регулировки ключевых параметров:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| FCH Base Clock (MHz) | 96–120 | 0,0625 |
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU Switching Frequency (KHz) | 500 1000 | 100 |
| CPU Core Voltage (V) | 0,9–1,8 | 0,005 |
| CPU NB/SoC Voltage (V) | 0,8–1,3 | 0,005 |
| VDD Misc Voltage (V) | 0,8–1,3 | 0,01 |
| DRAM Frequency (MHz) | 2000–12000 | 200 |
| FCLK Frequency (MHz) | 800‑3000 | 6–133 |
| DRAM VPP Voltage (V) | 1,5–2,13 | 0,01 |
| DRAM VDDQ Voltage(V) | 0,8–2,07 | 0,01 |
| DRAM Voltage (V) | 0,8–2,07 | 0,01 |
| CPU VDDIO Voltage (V) | 0,8–2,07 | 0,01 |
| CPU 1P8 Voltage (V) | 1,6–2,2 | 0,01 |
| Chipset Core Voltage (V) | 0,85–1,5 | 0,01 |

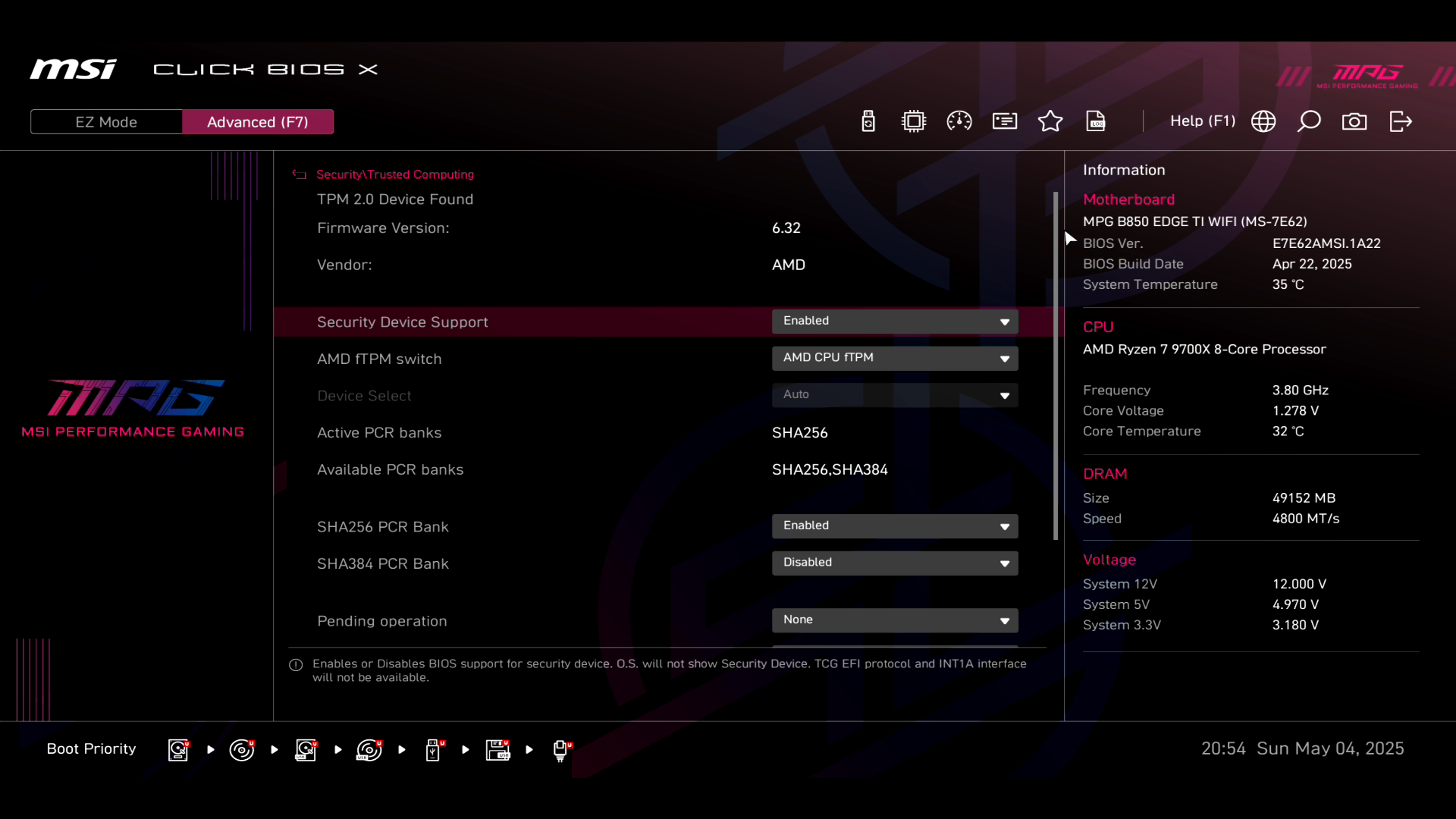

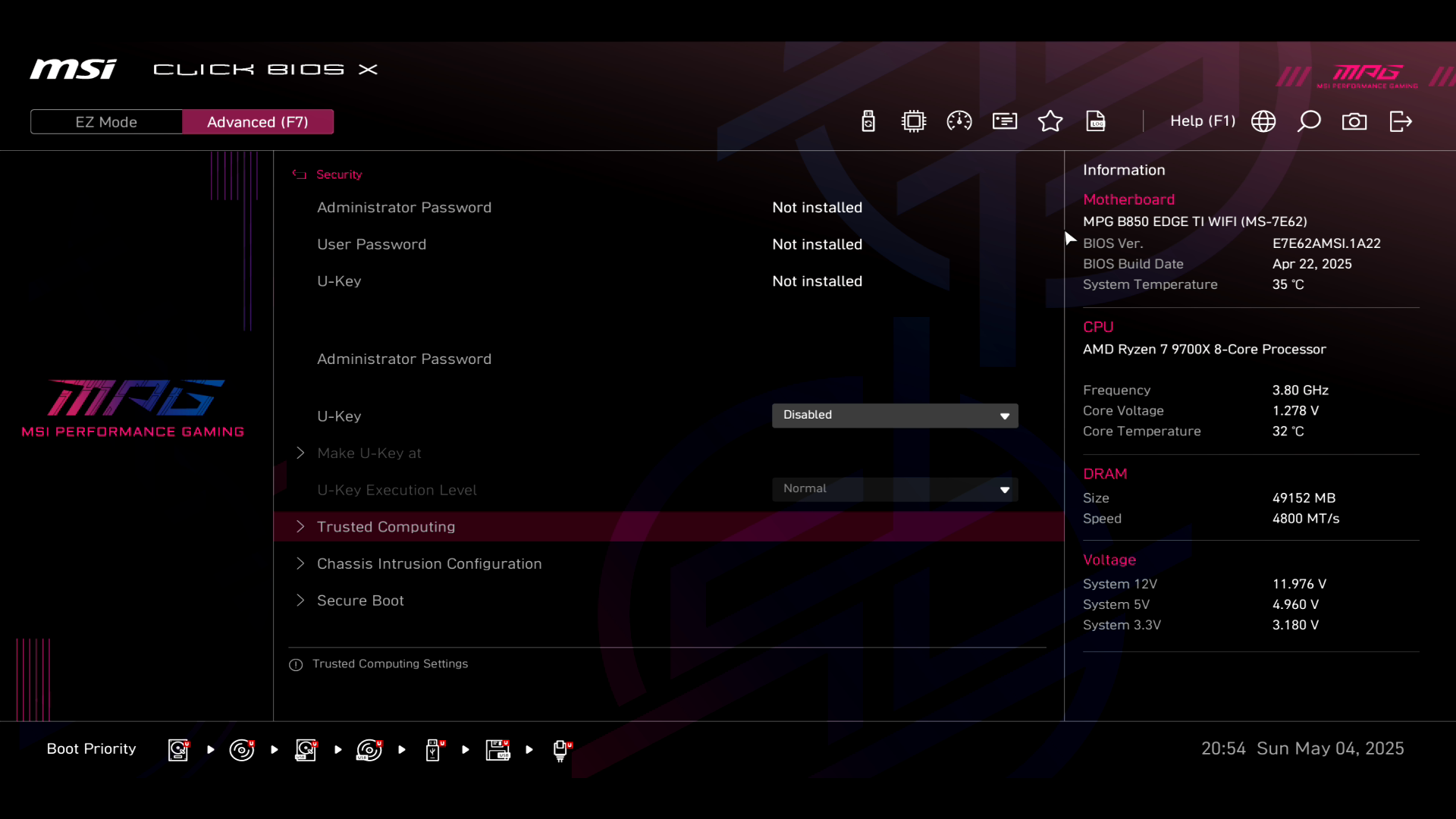

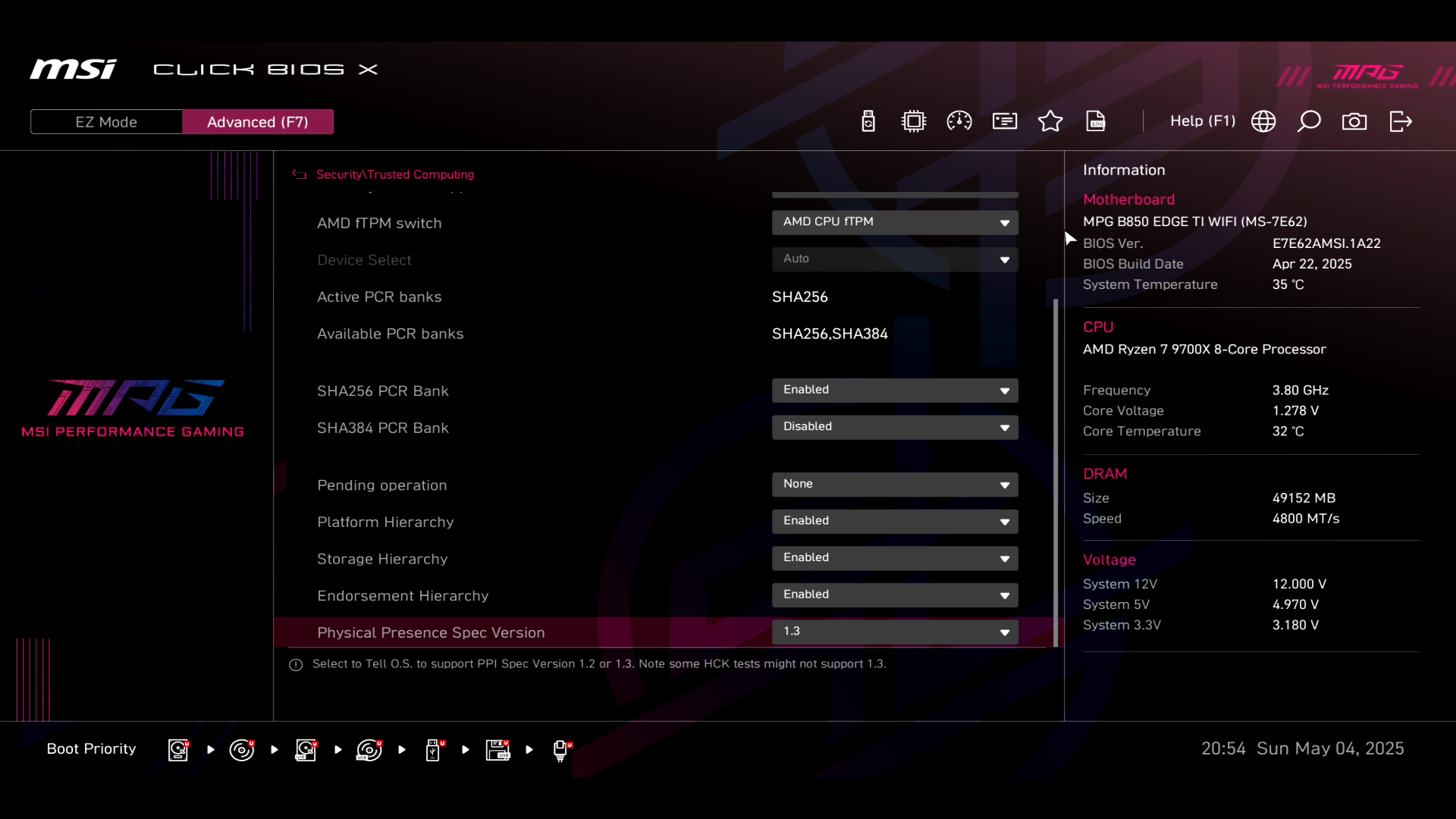

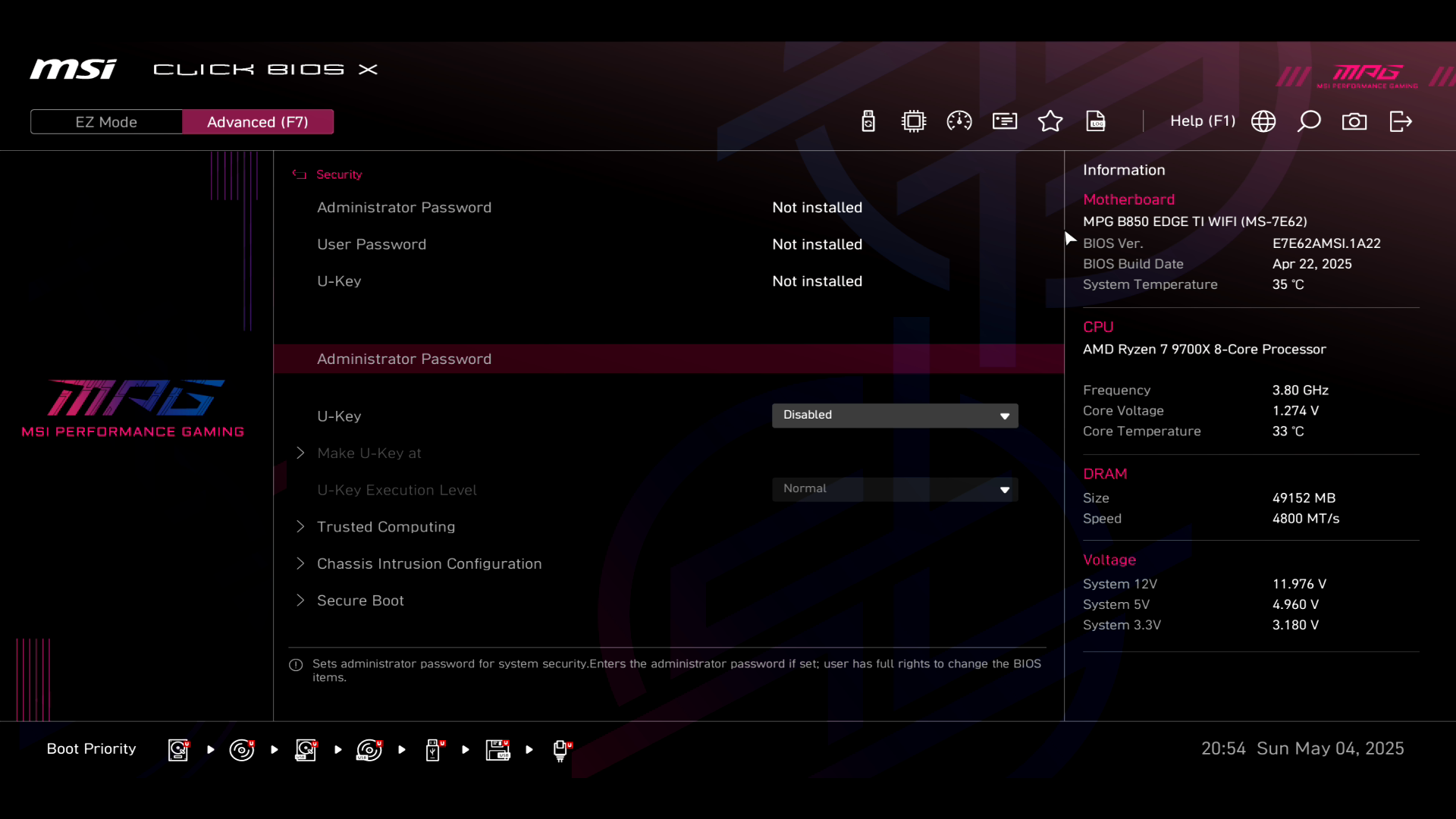

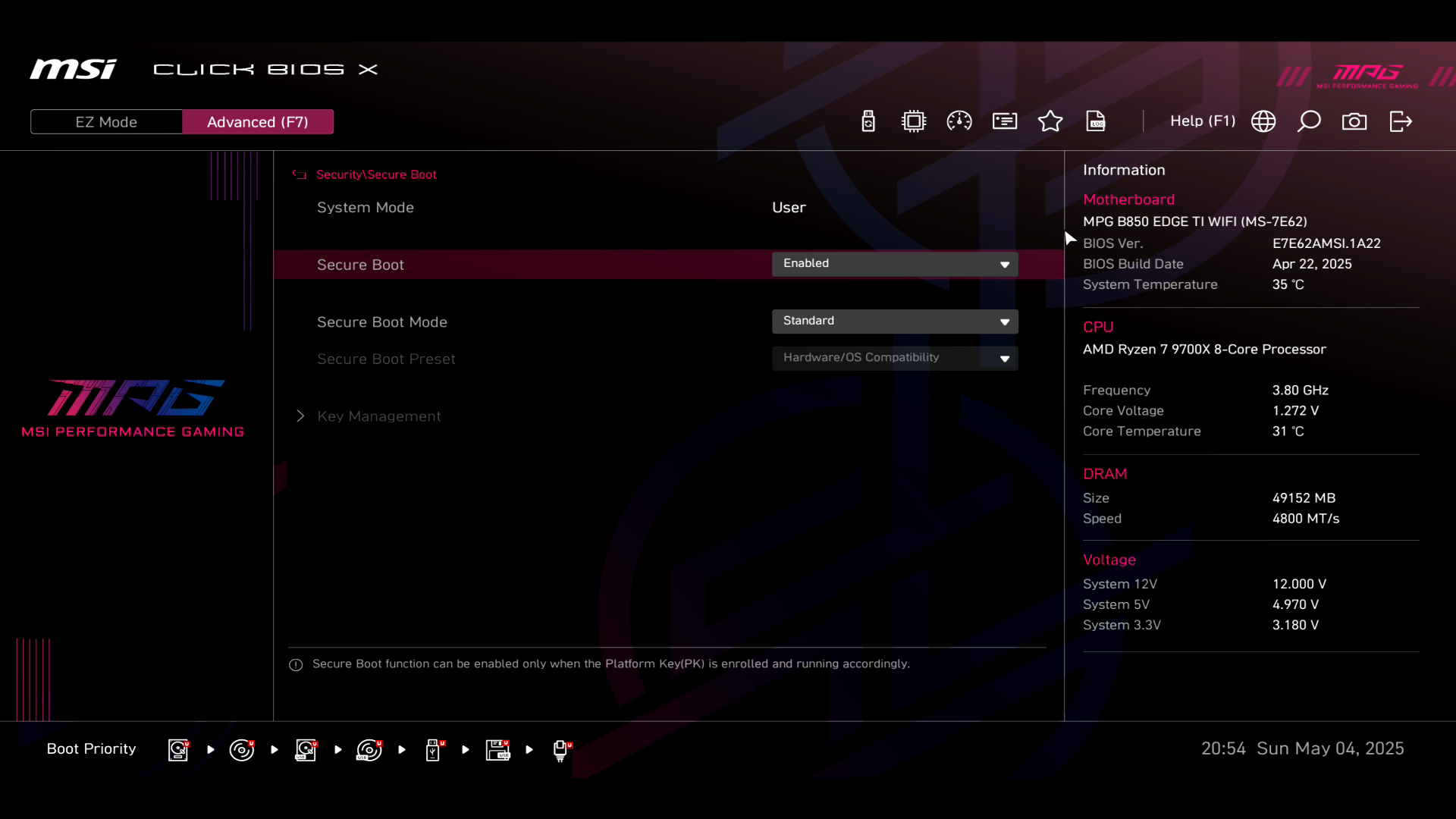

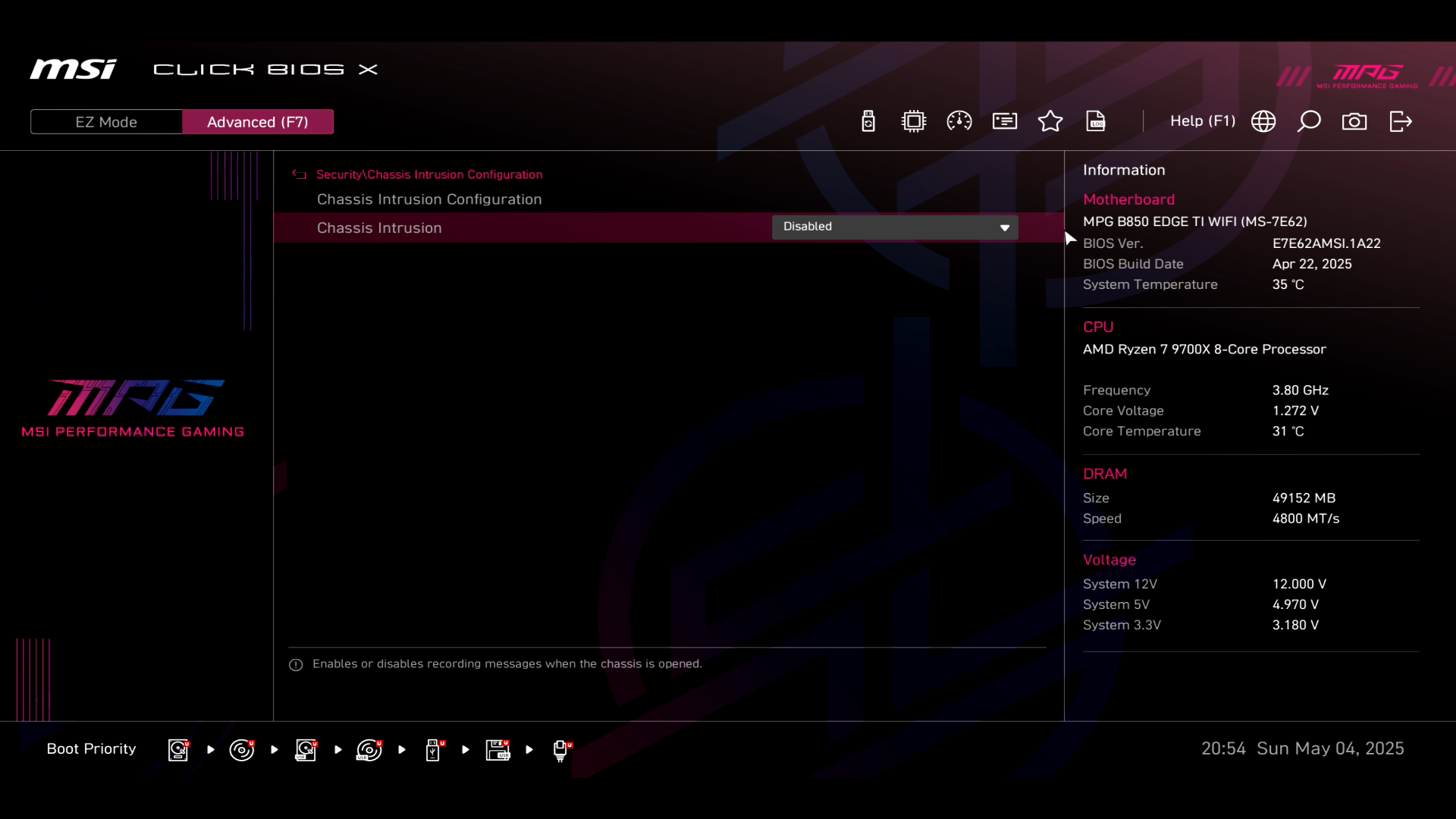

Секция Security предоставляет возможности управления TPM, Secured Boot, датчиком открытия шасси, а также установки системного пароля.
Секция Boot предоставляет возможности определения порядка загрузки системы, управления POST-сигналами и подобного.

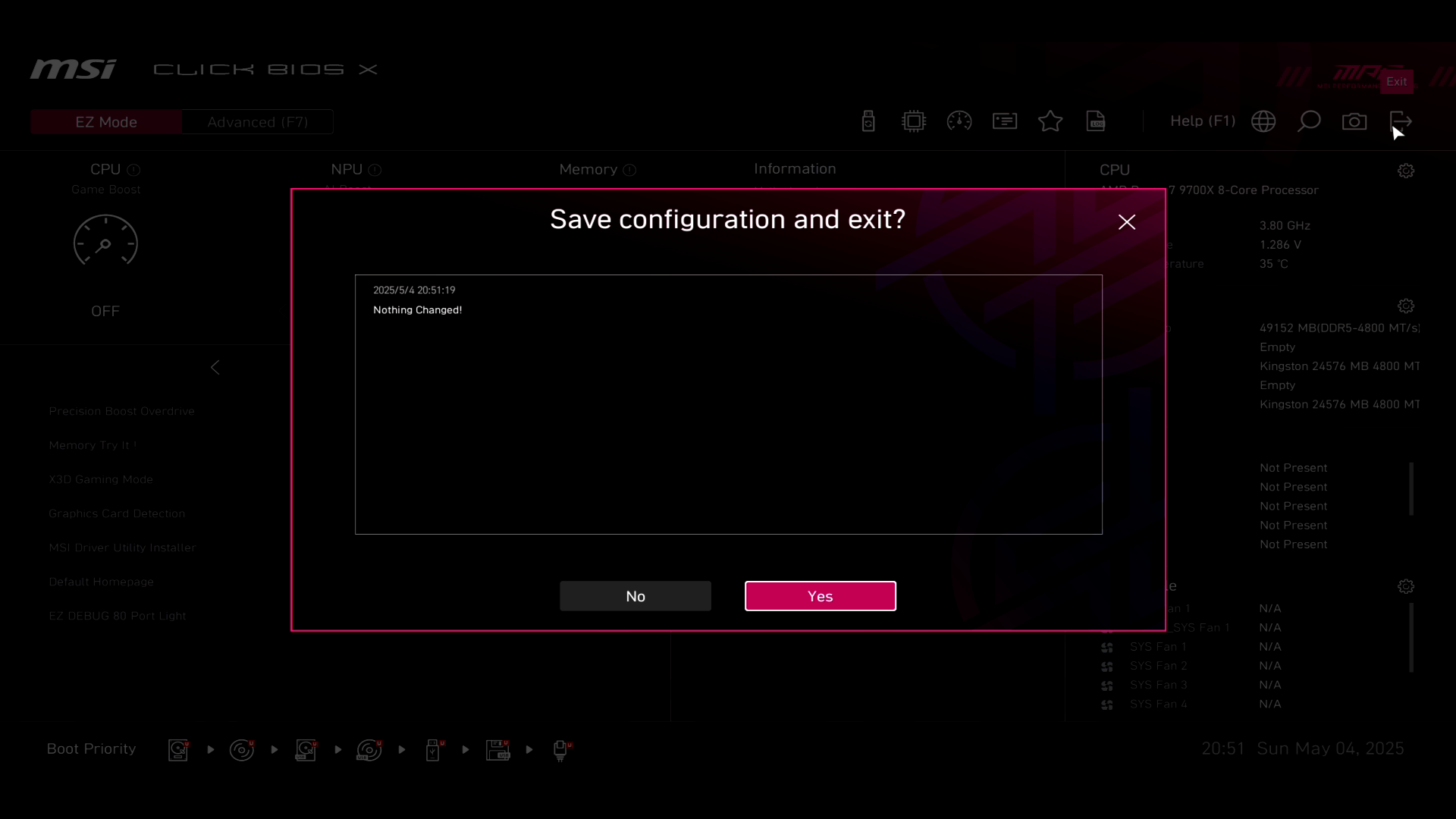

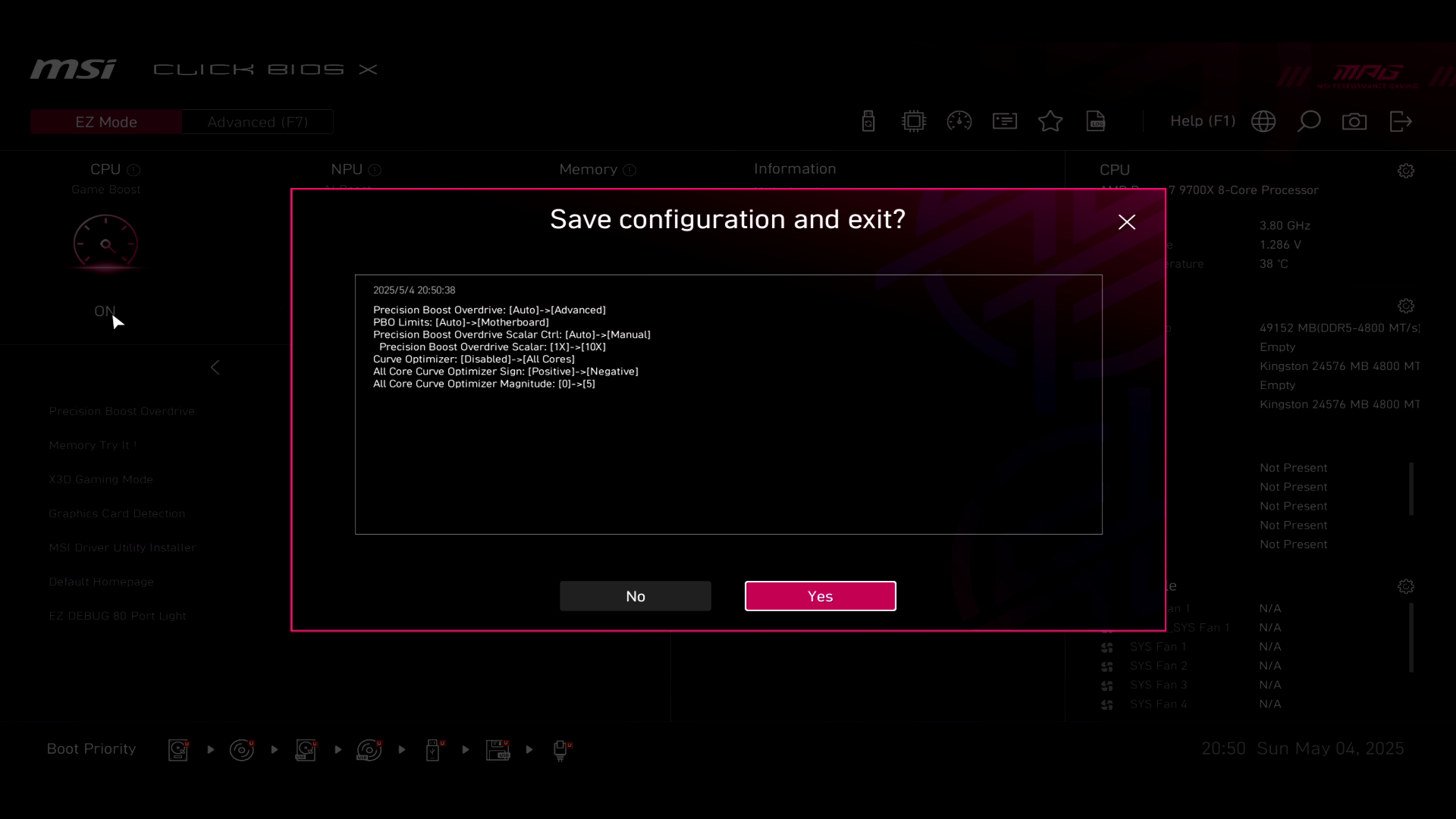

Секция Save & Exit в комментариях не нуждается.
Логотип во время загрузки:
Комплектное ПО
| Программное обеспечение | |
|---|---|

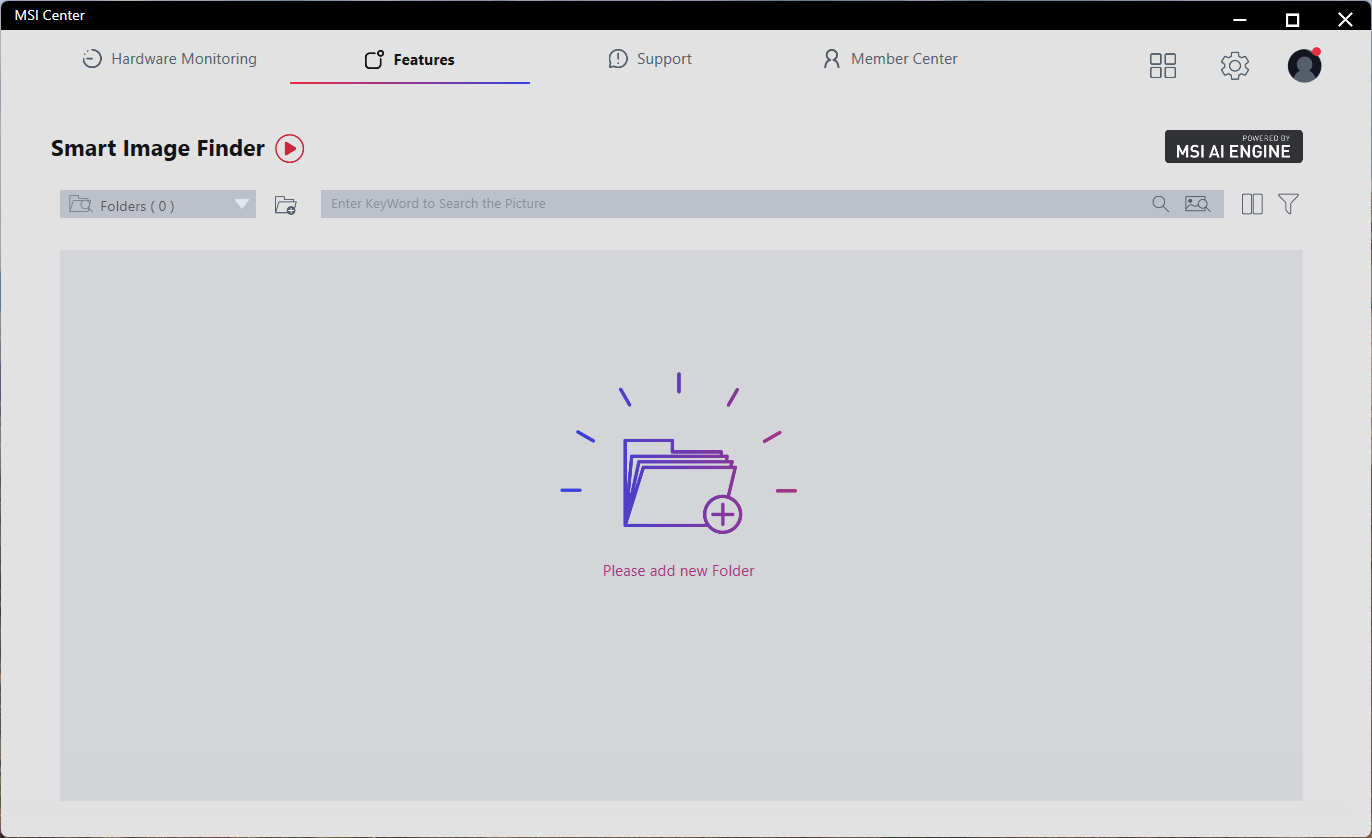

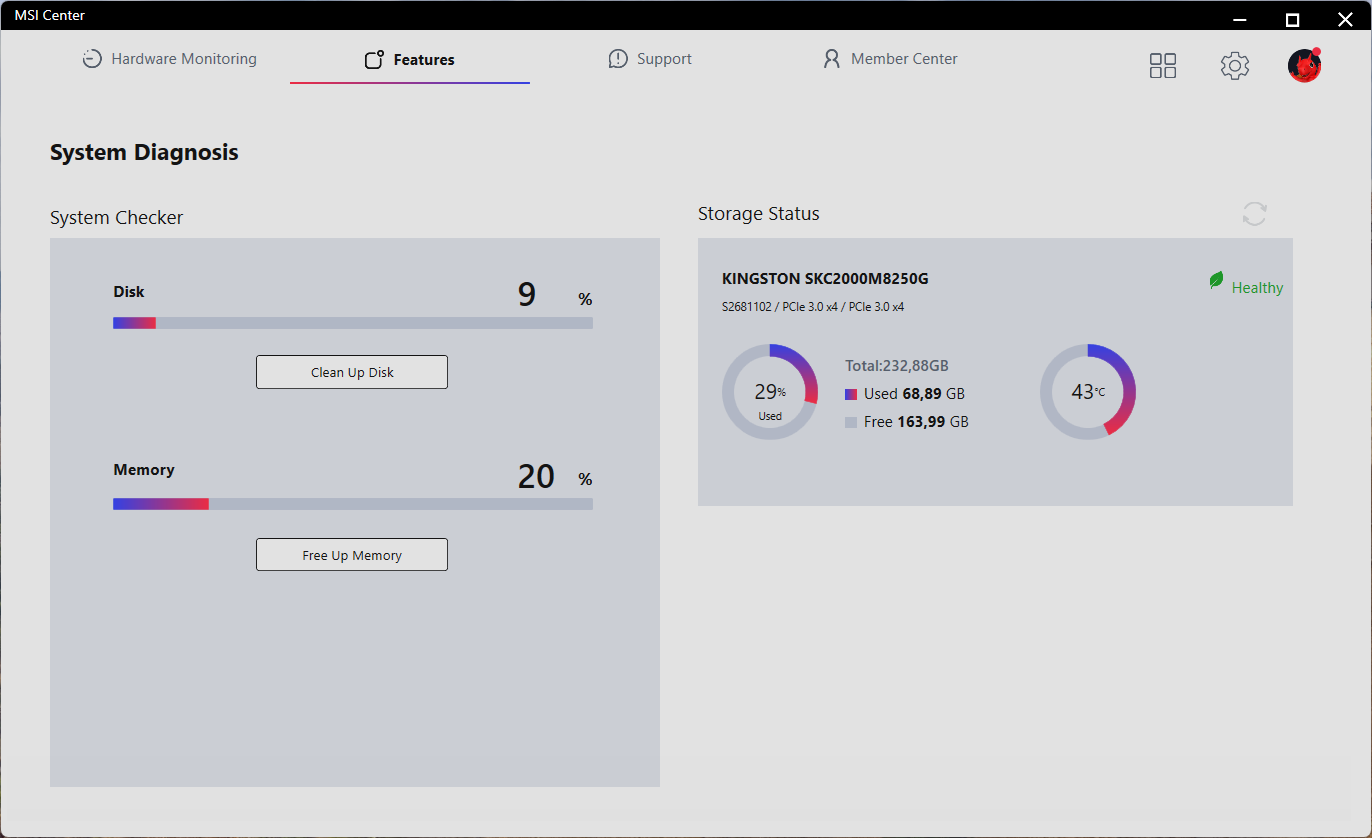

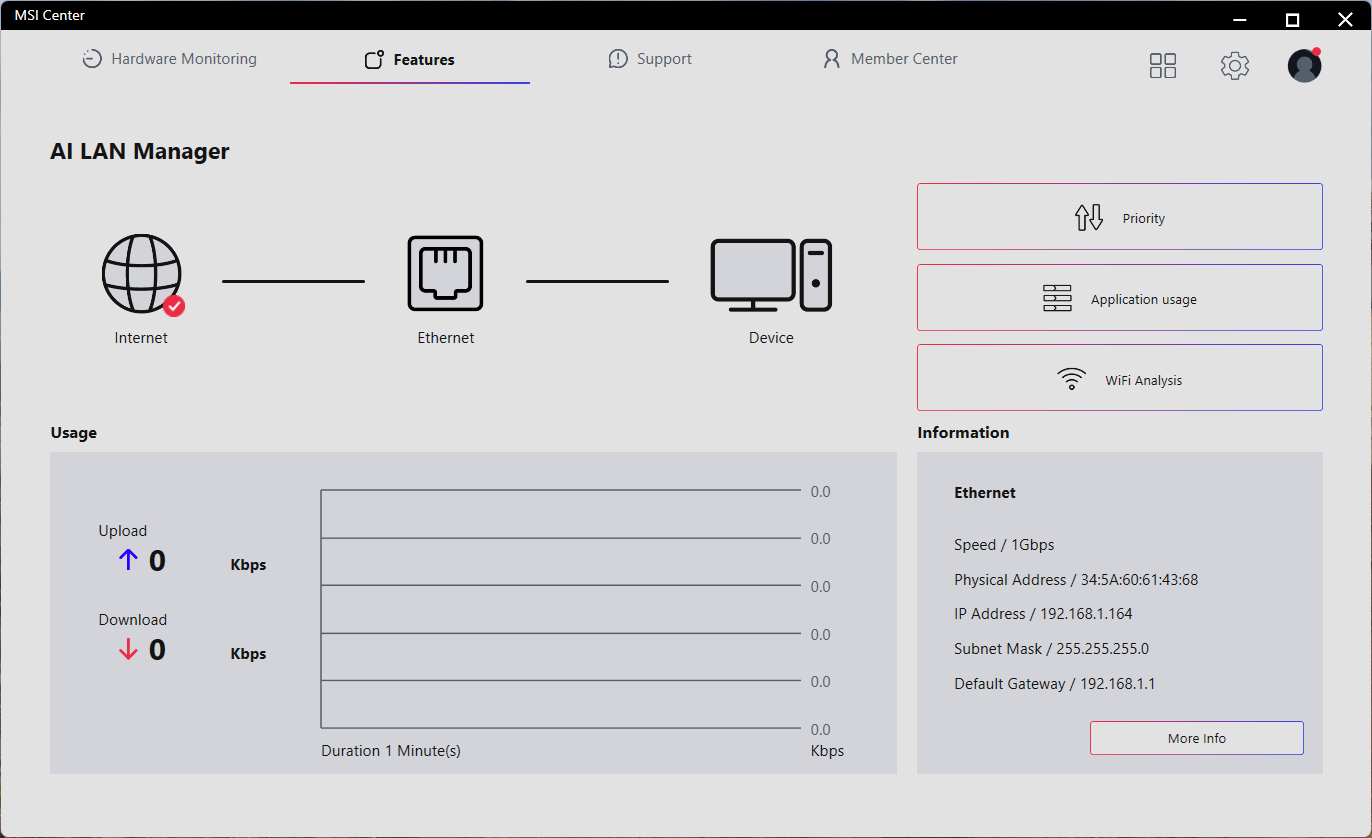

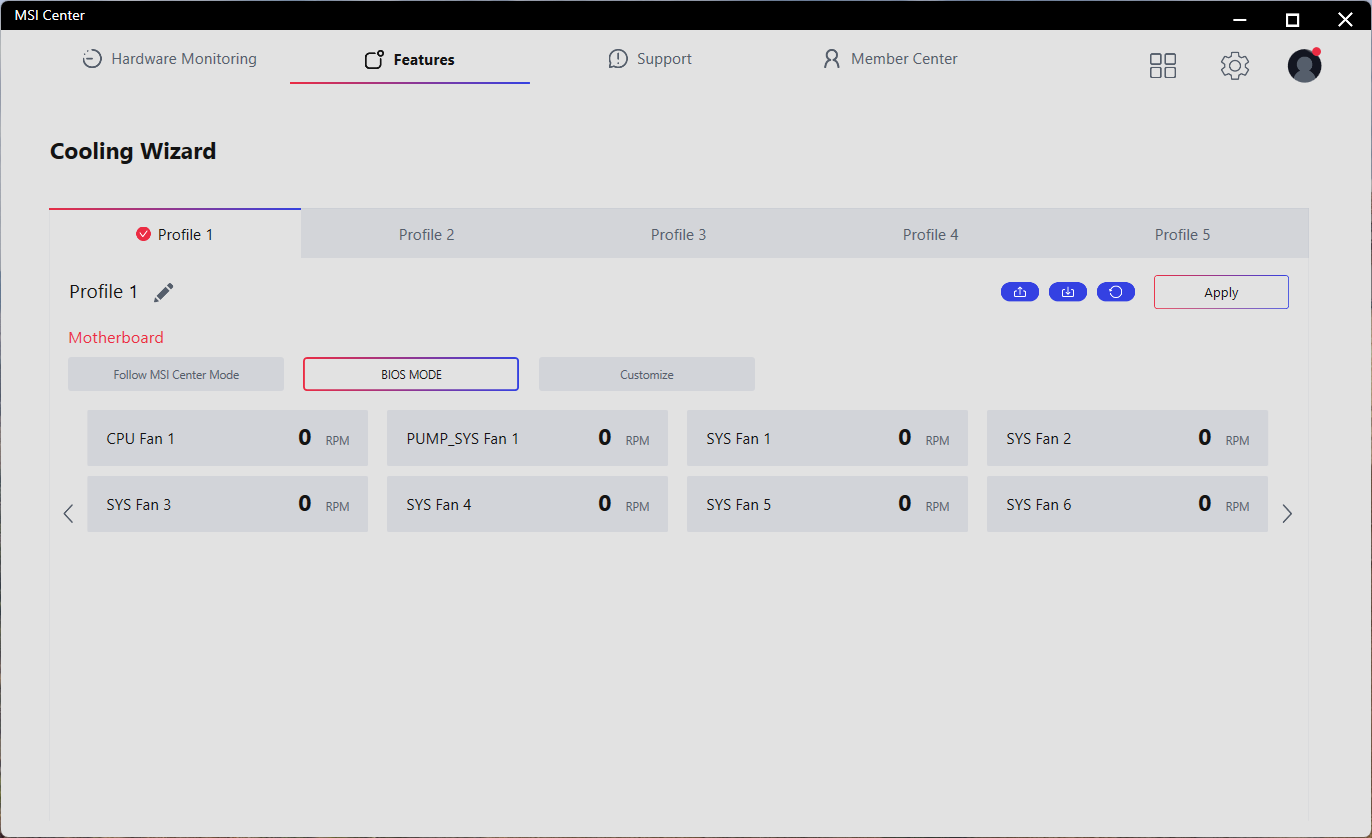

| Фирменное | MSI Center (MSI AI Engine, Game Highlights, MSI Companion, AI LAN Manager, Mystic Light, Smart Image Finder, System Diagnosis, True Color, Cooling Wizard, Live Update), MSI Display Kit |
| Дополнительное | CPU Z MSI Gaming, AIDA64 Extreme – MSI Edition |
Комплектацией материнской платы не предусмотрен USB Flash-драйв, или другой носитель с ПО и драйверами. Пользователю нужно подготовить себе все необходимое собственноручно.

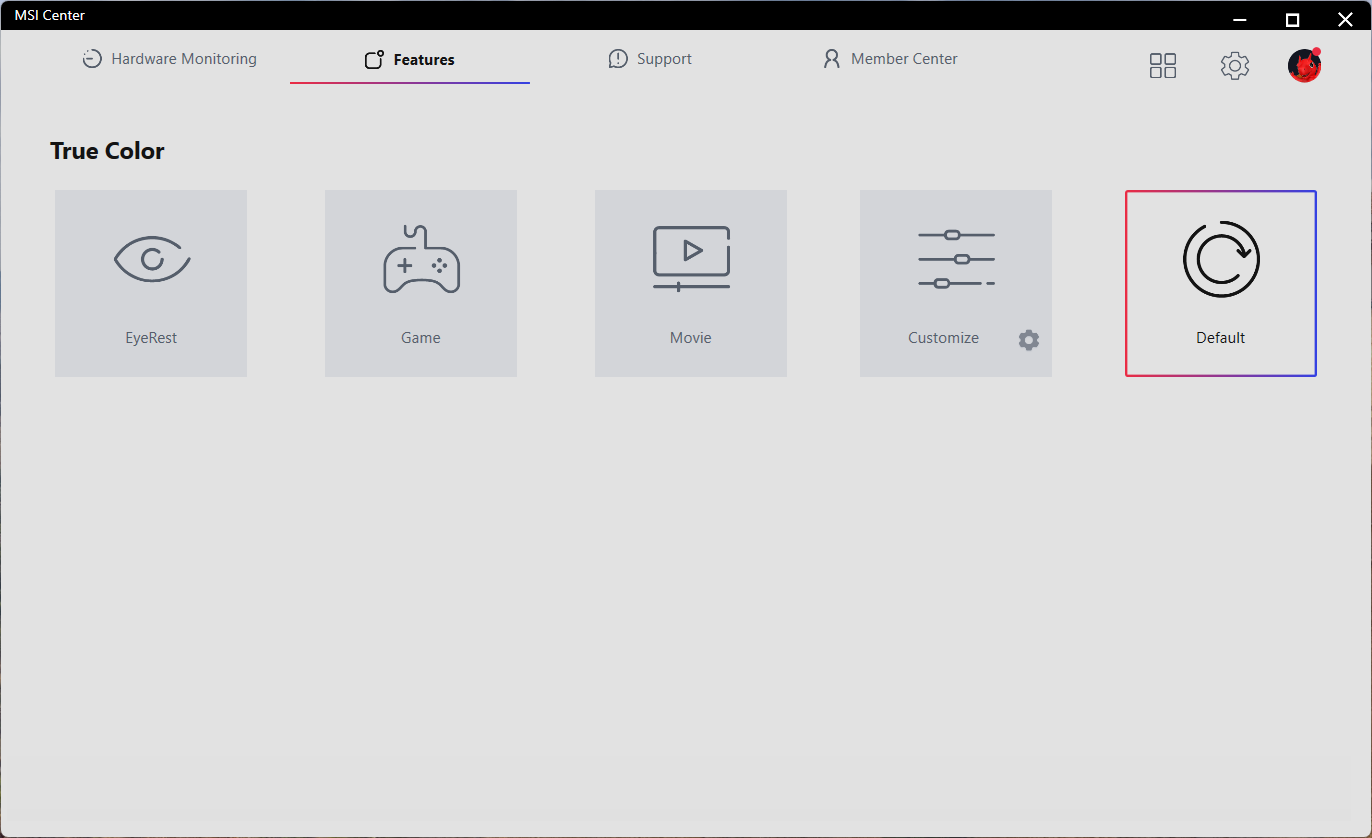

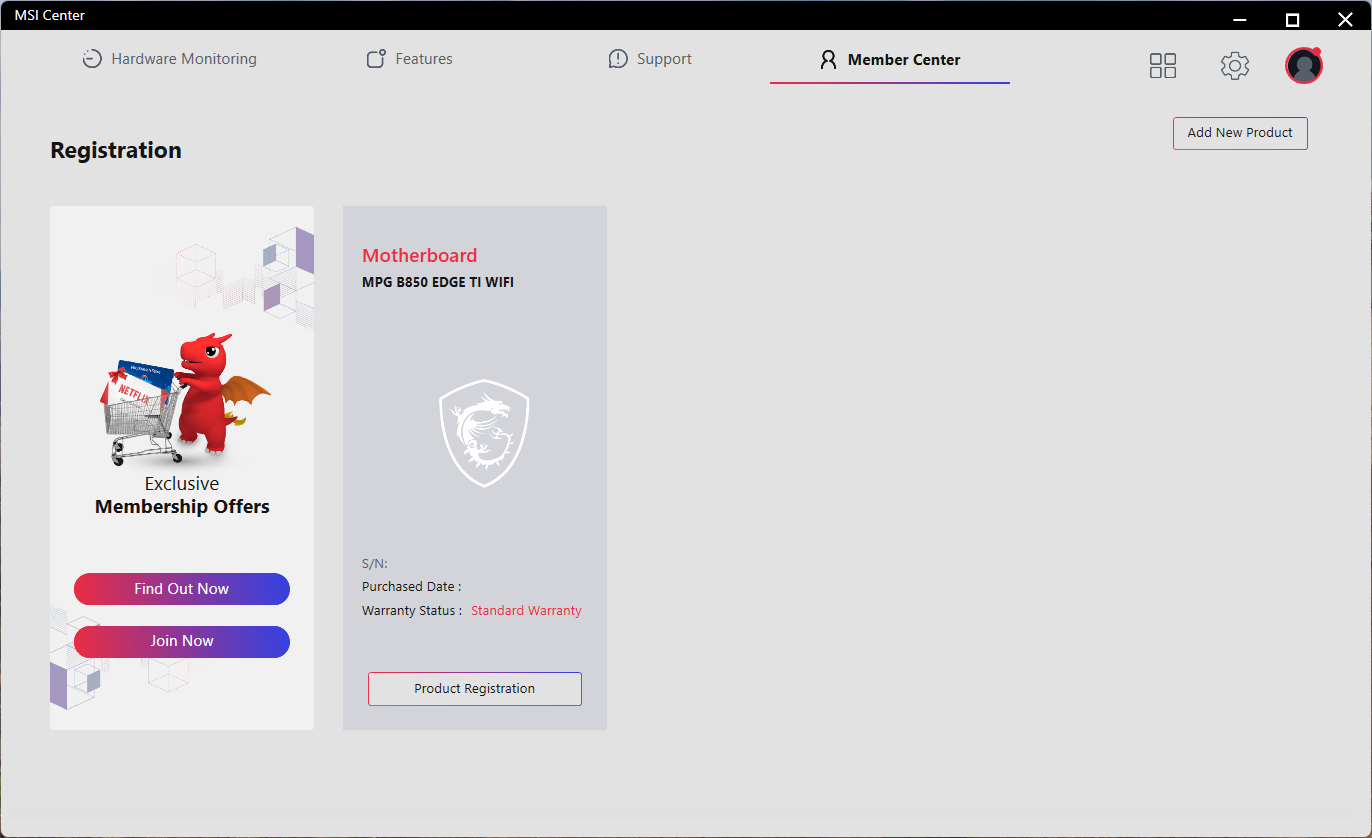

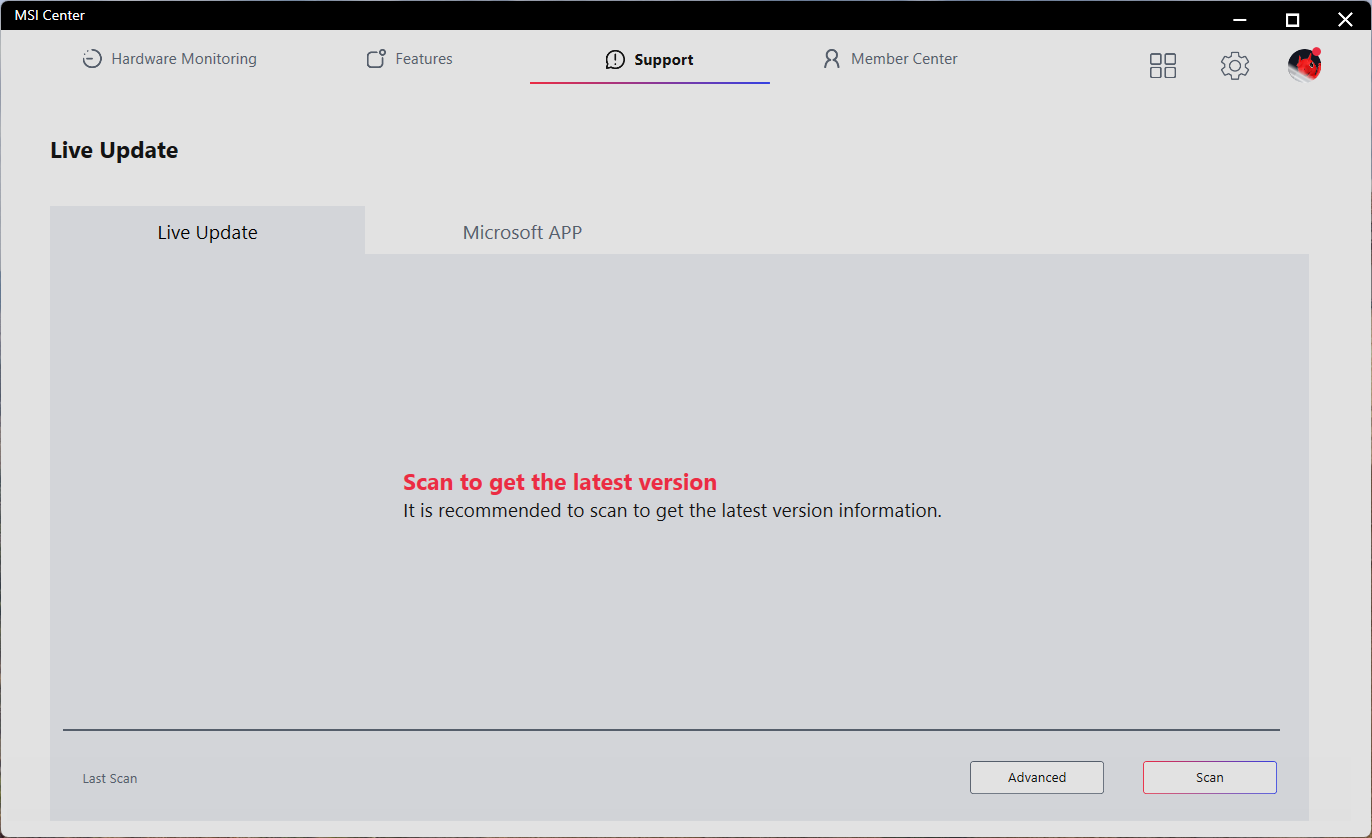

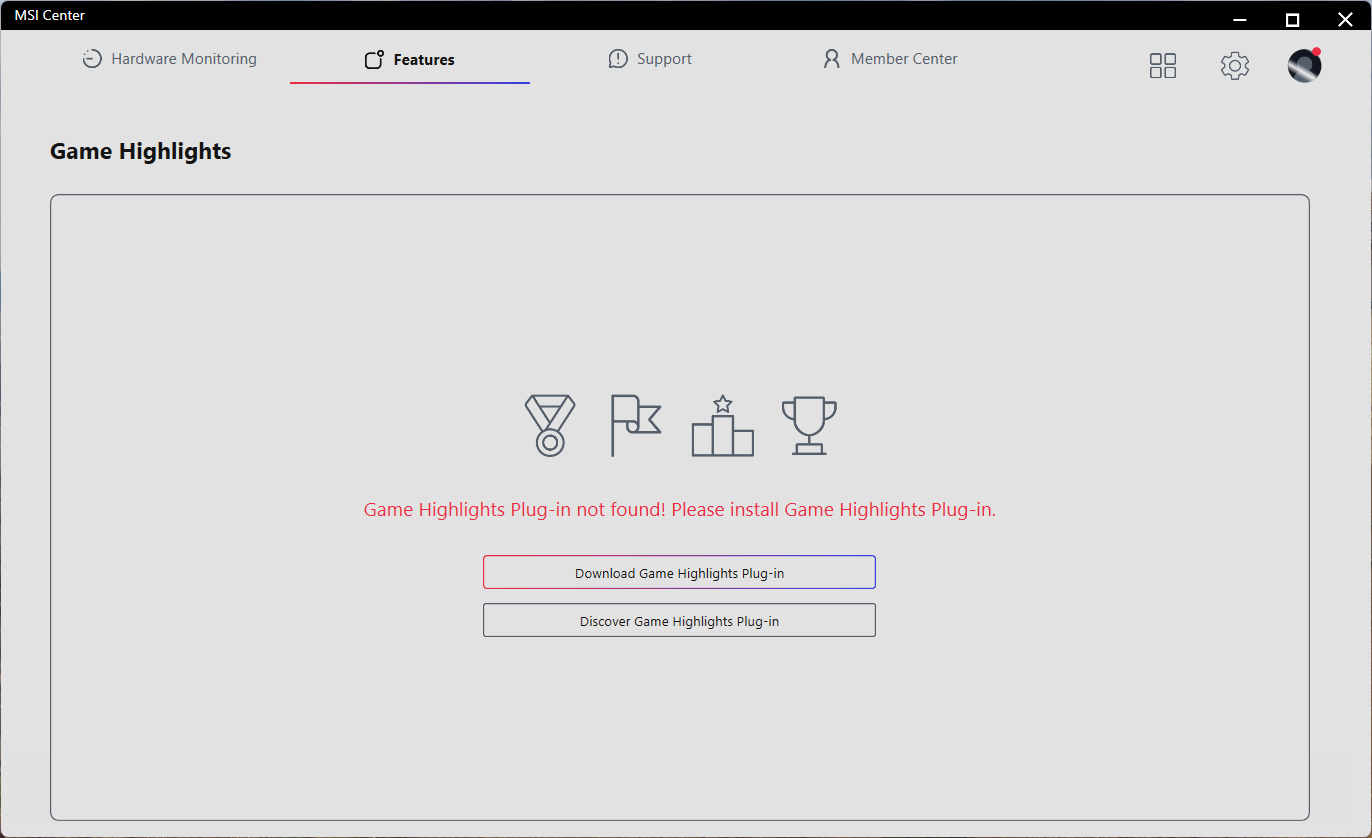

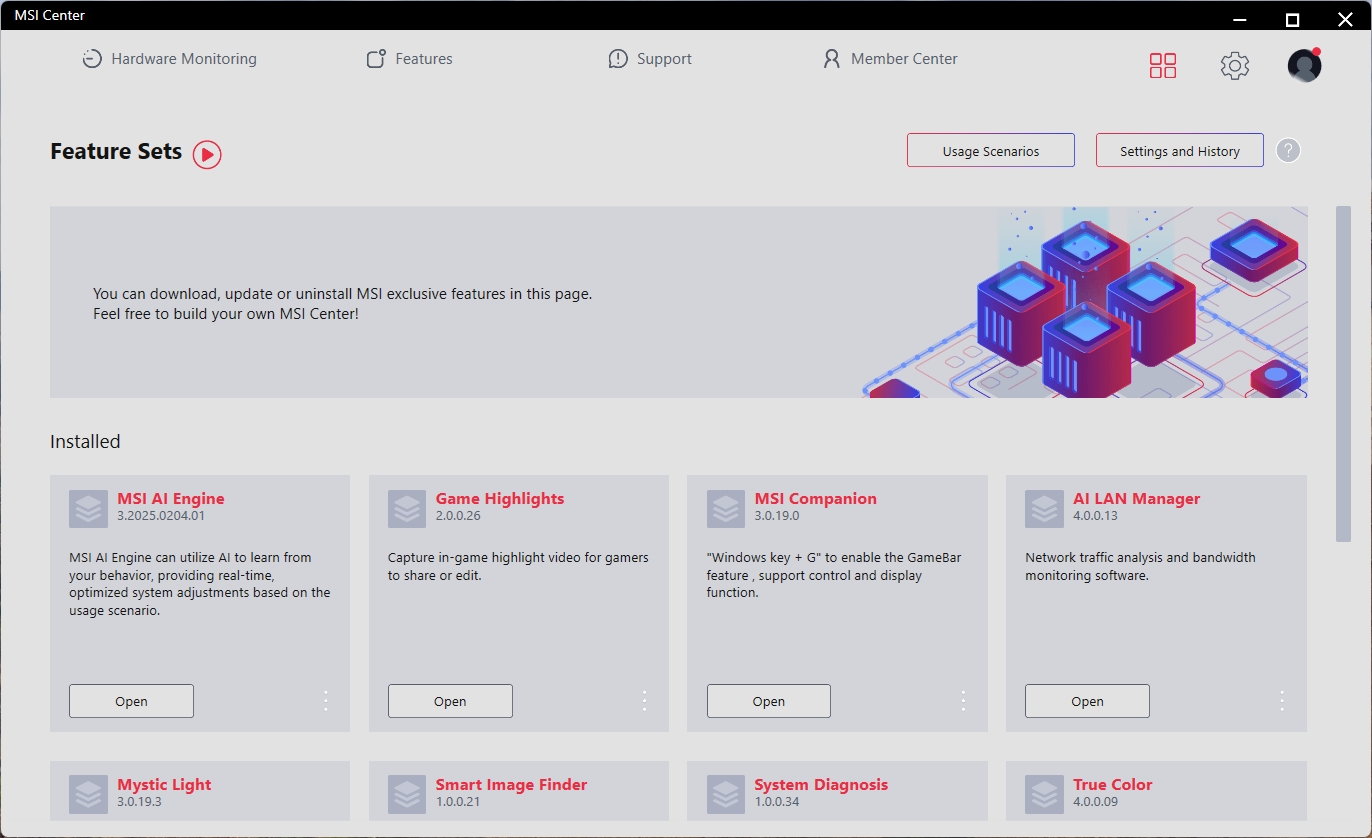

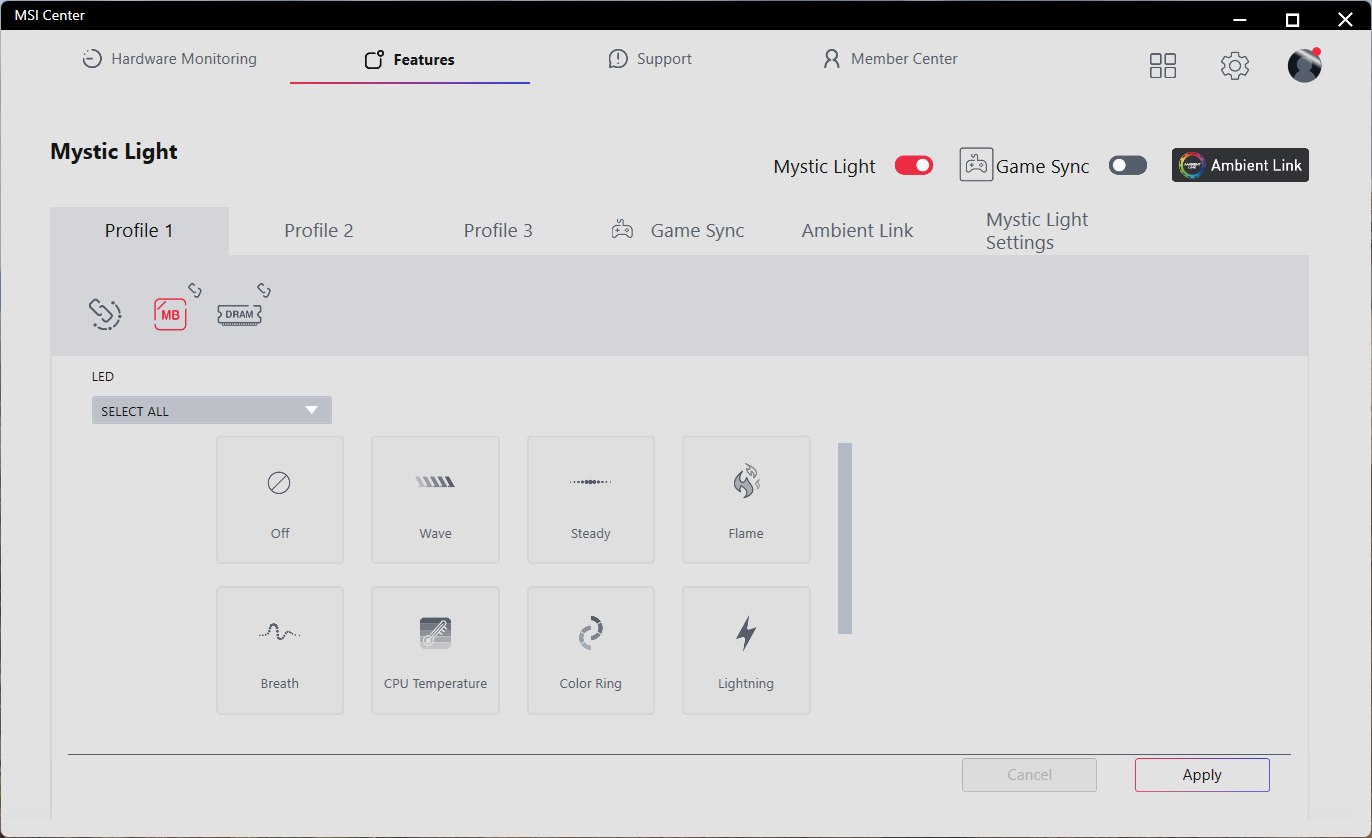

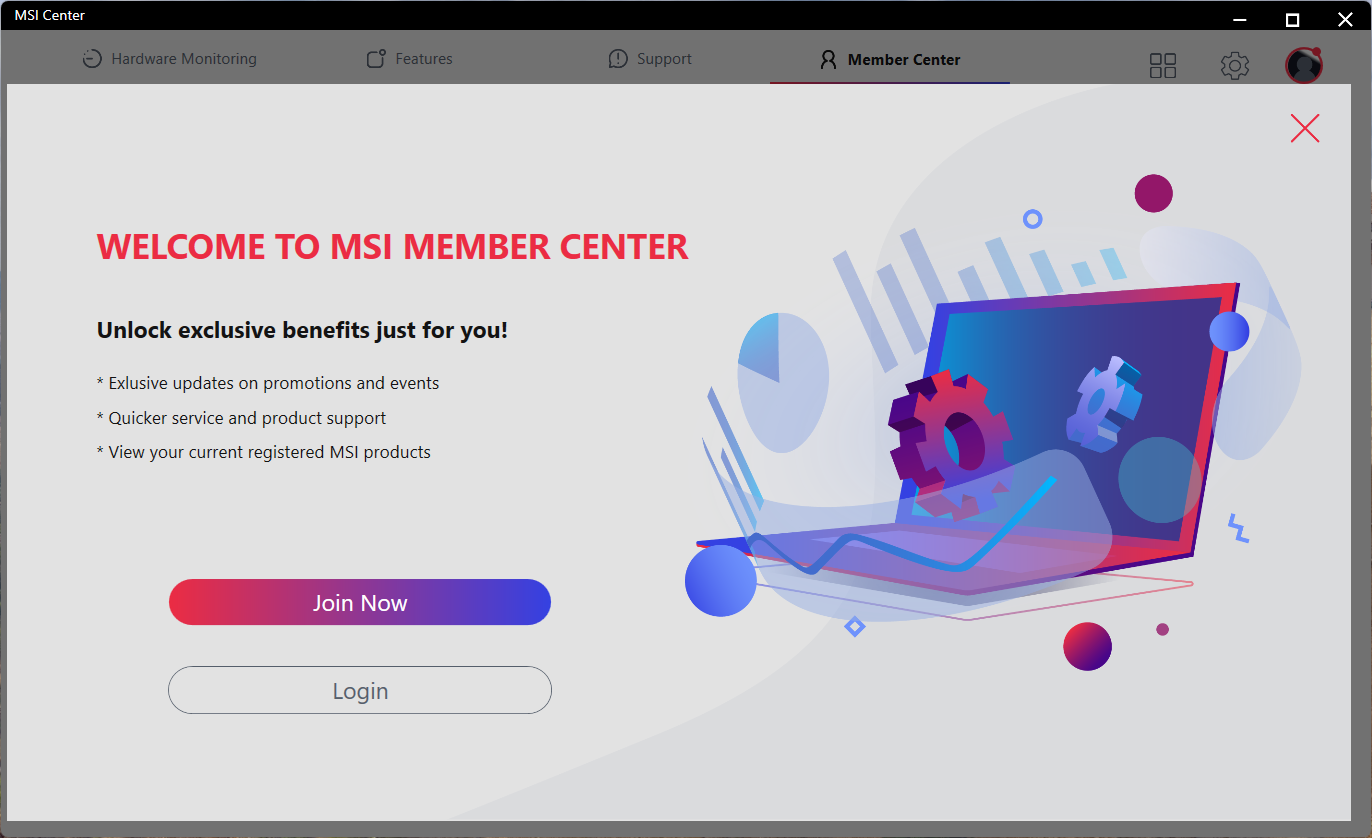

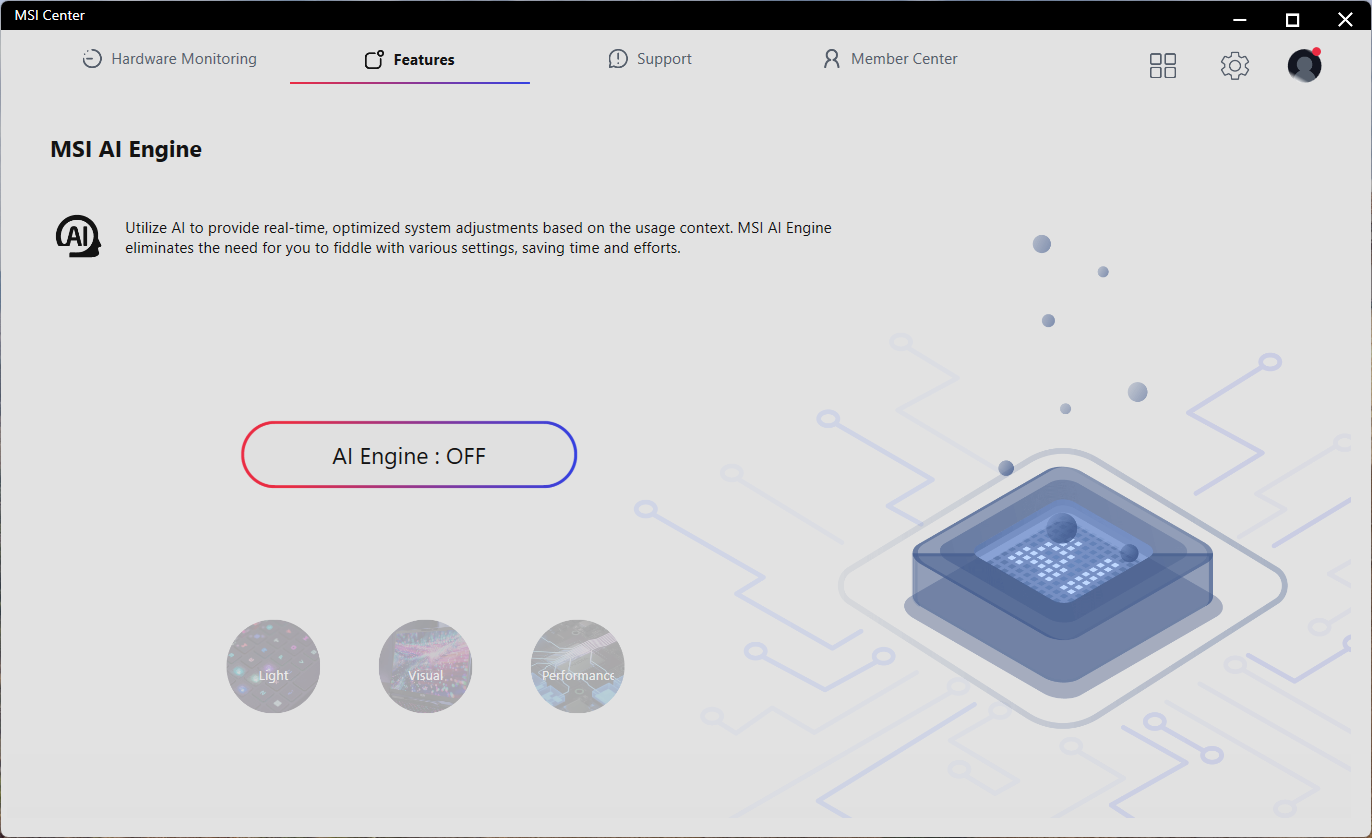

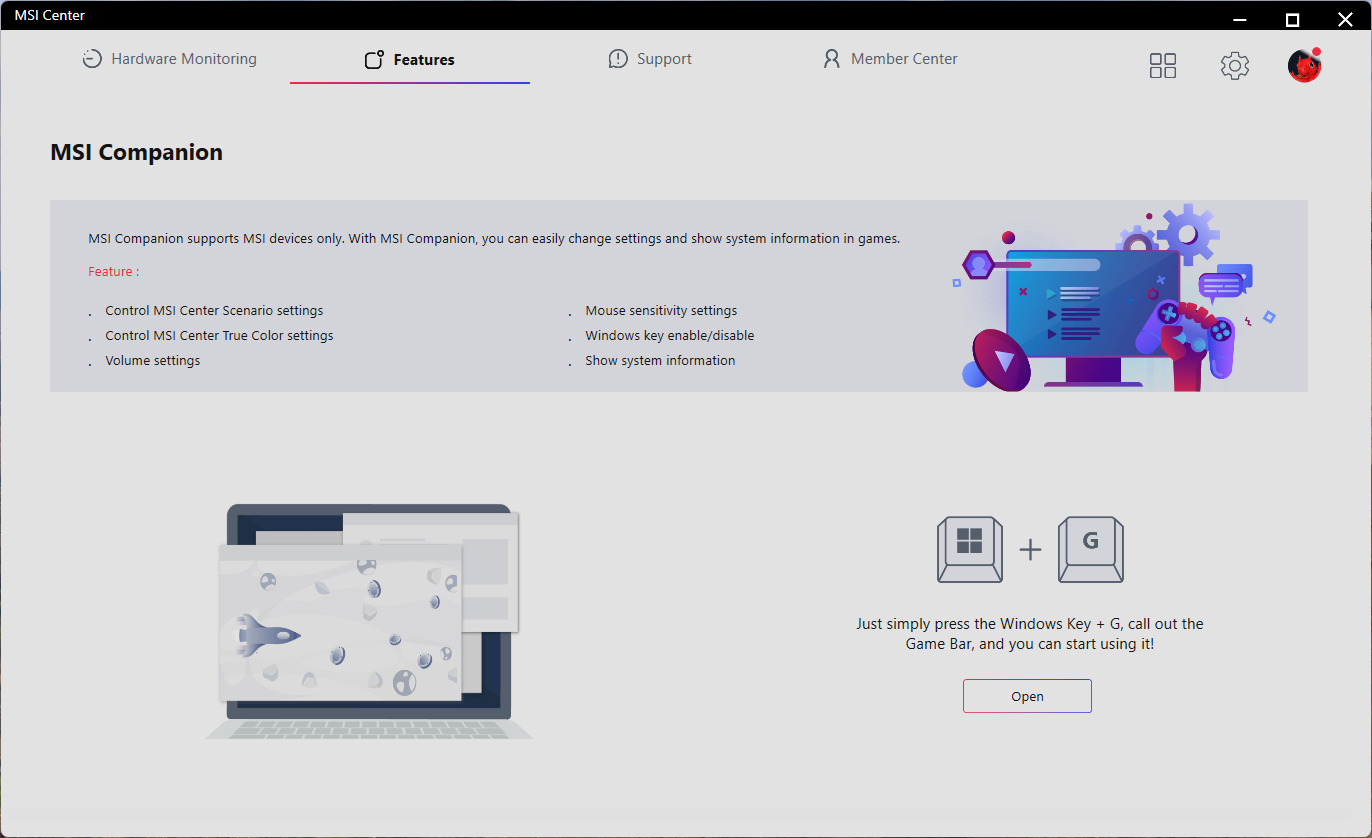

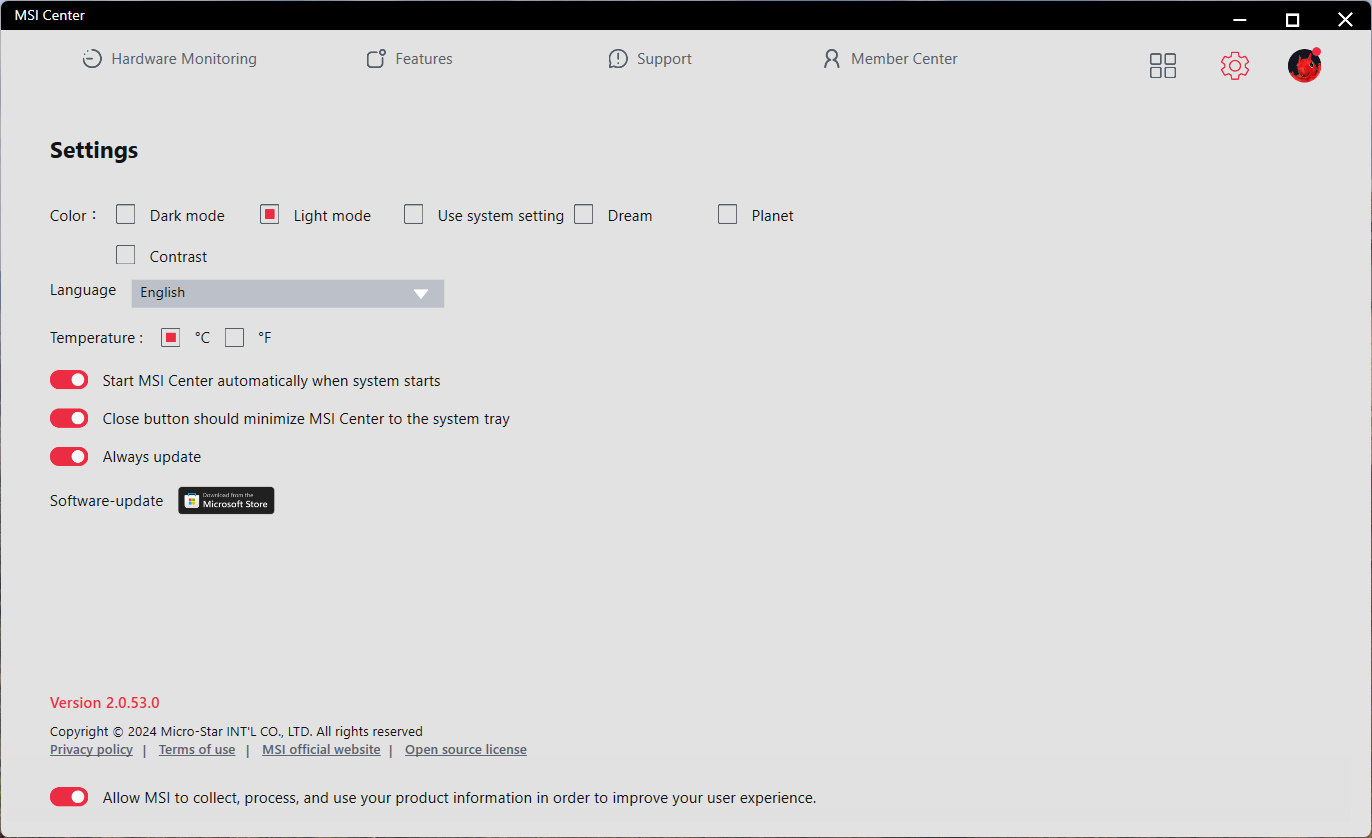

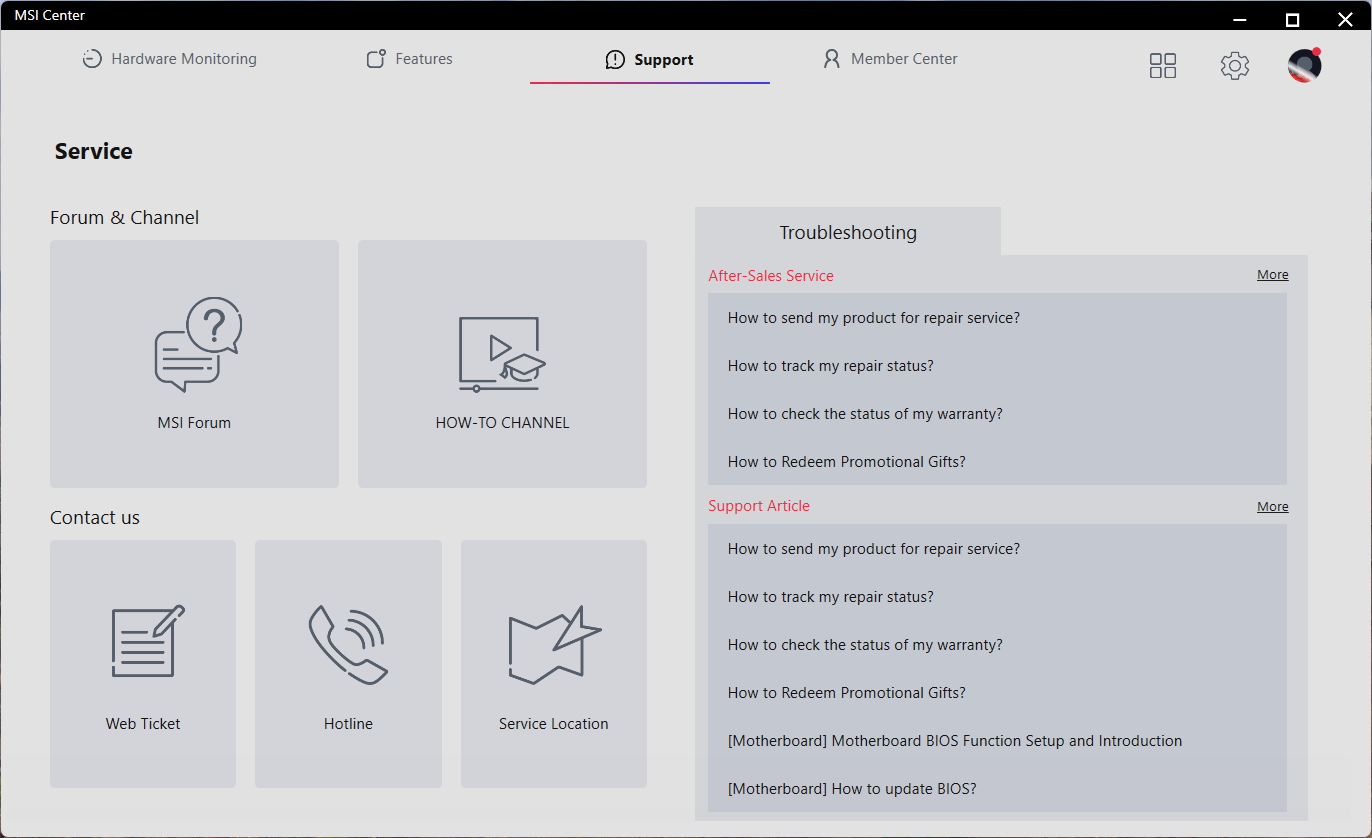

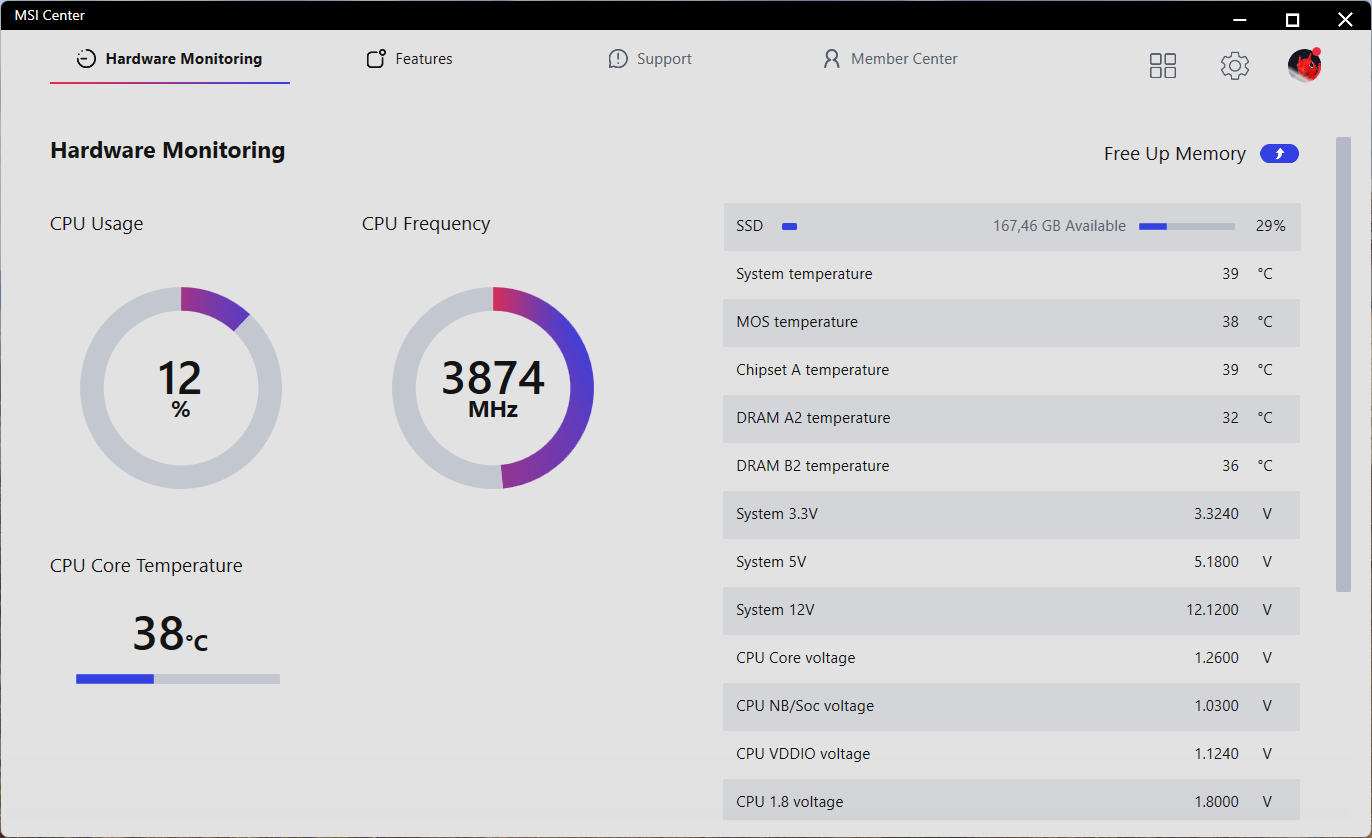

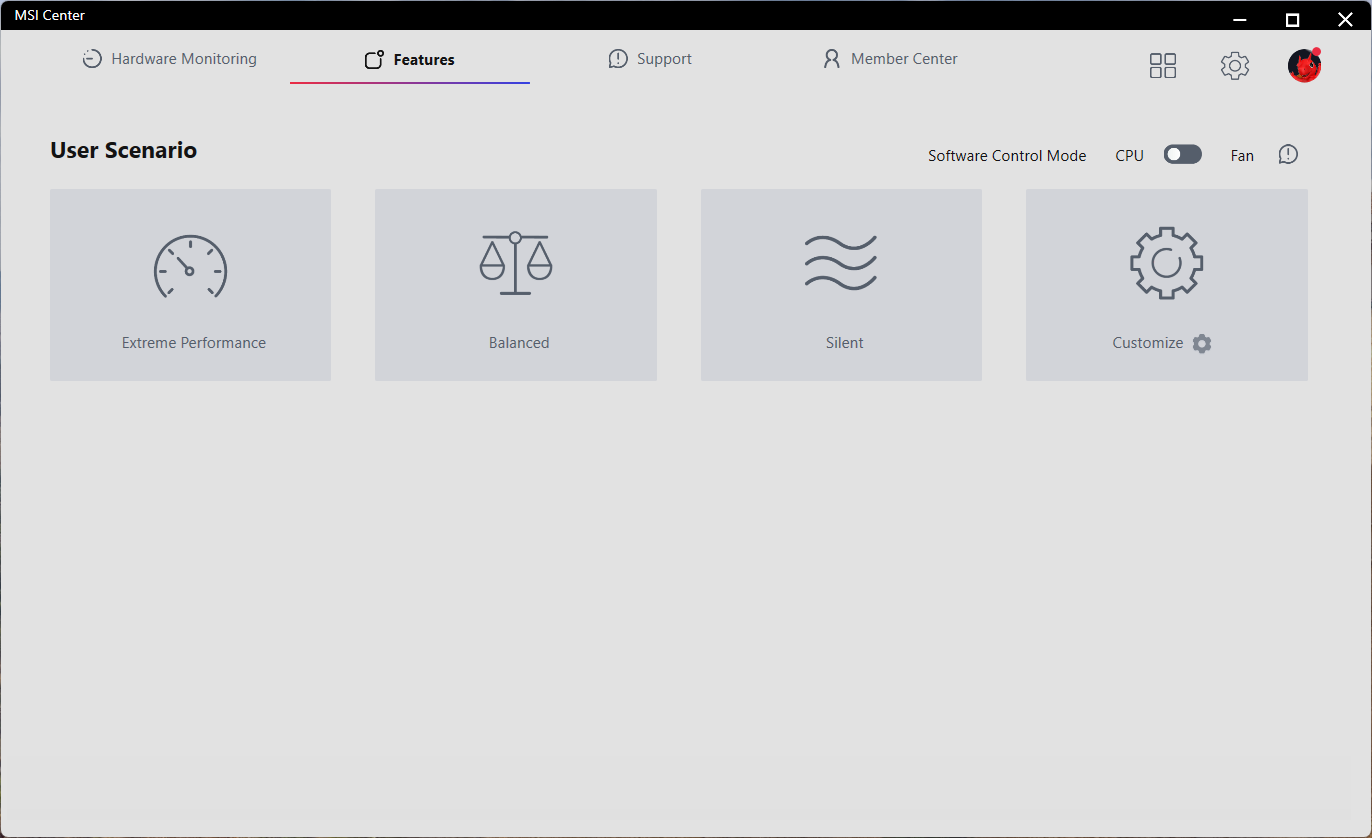

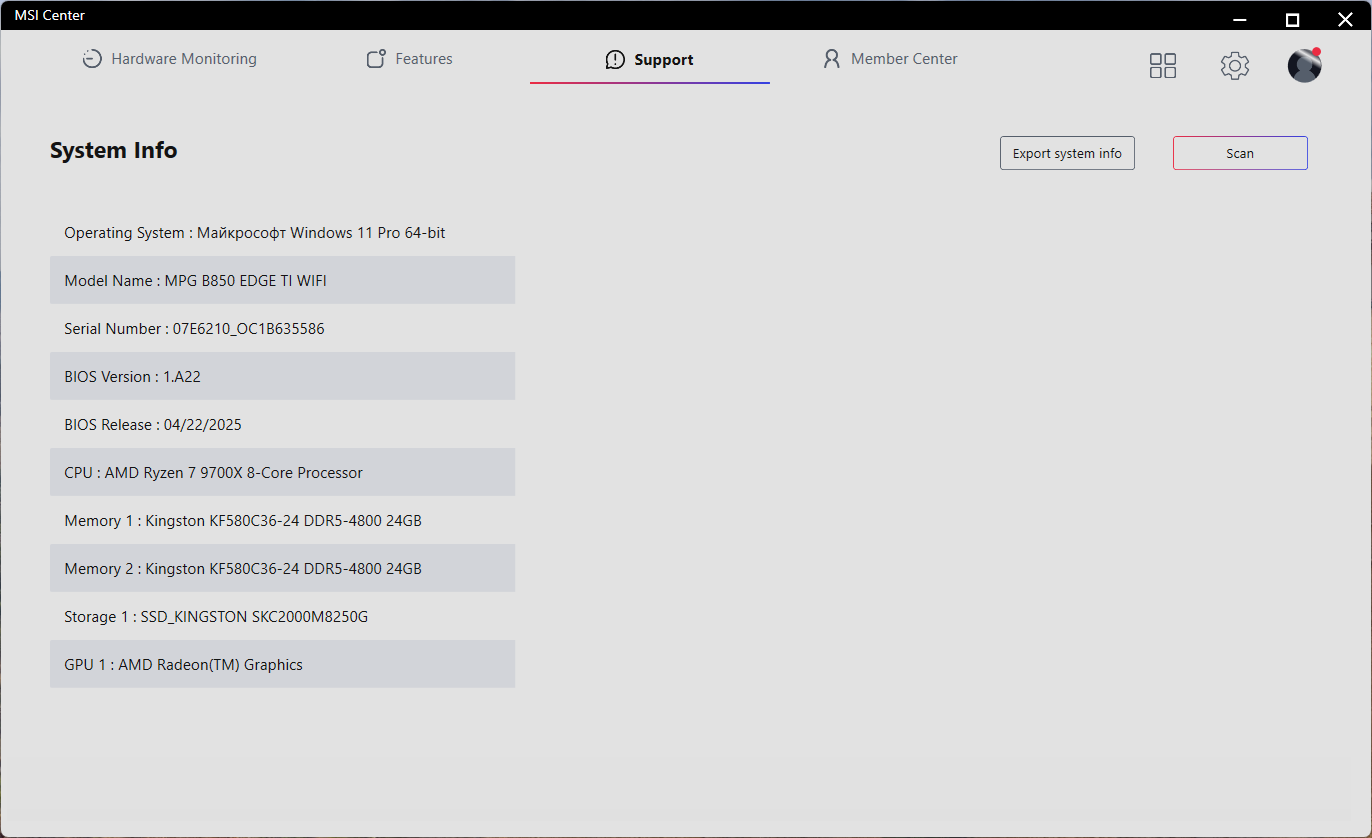

Главное ядро фирменного ПО производителя — MSI Center. Это модульное приложение, которое пользователь самостоятельно настраивает под свои нужды. Оно может быть простым средством мониторинга системы и материнской платы, но если необходимо — превратится в функциональный программный комплекс с богатыми возможностями.
