Возможности UEFI

MSI B860M Gaming Plus WiFi управляется через интерфейс MSI Click BIOS X, который оперируется в режимах EZ Mode и Advanced Mode.

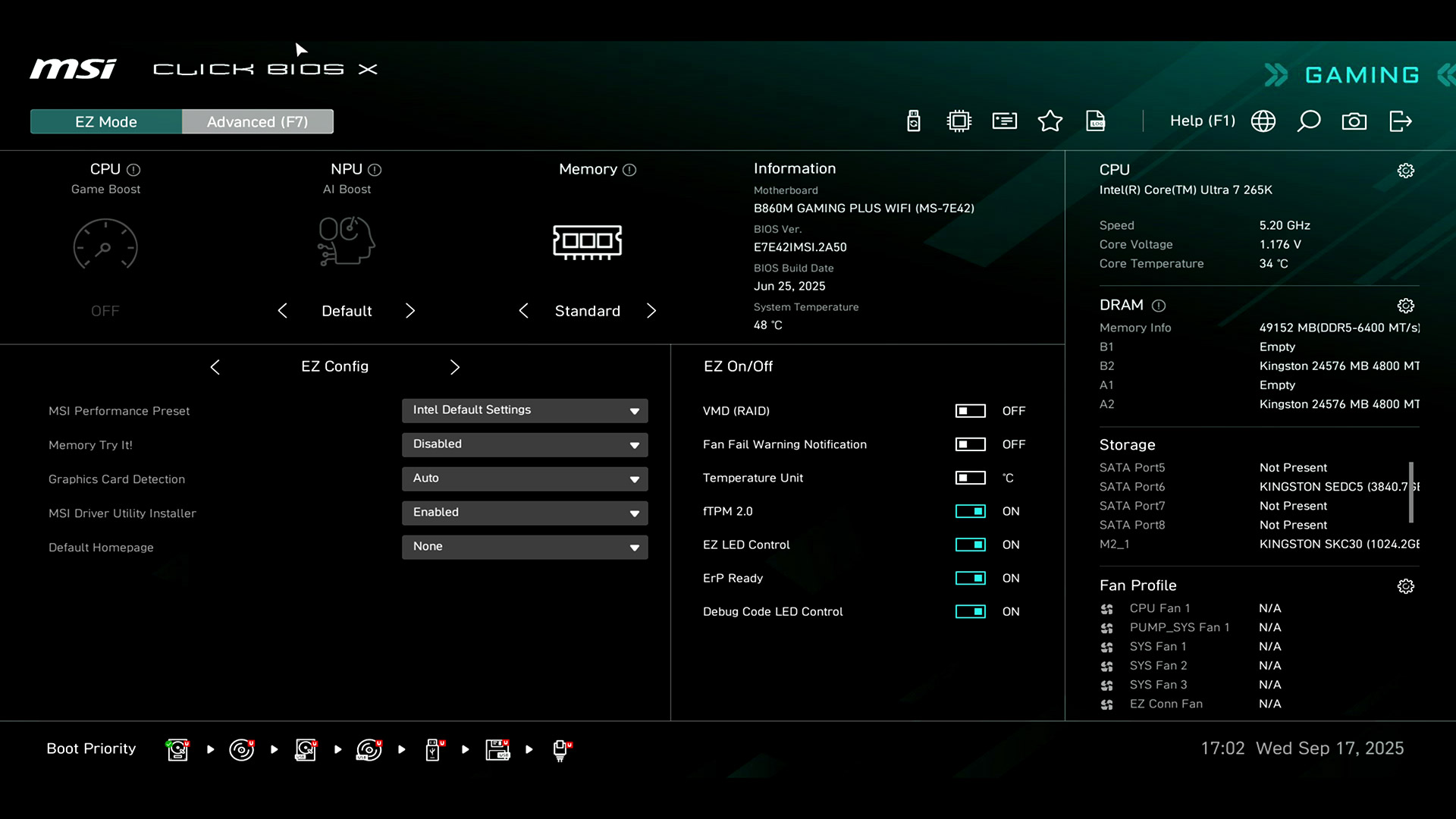

EZ Mode предоставляет отчет по интерфейсам, слотам, портам и так далее. Можно в один клик разогнать NPU в различных режимах, задействовать XMP-профиль оперативной памяти в случае его присутствия. Отсюда также можно установить приоритет загрузки с накопителей или сети.

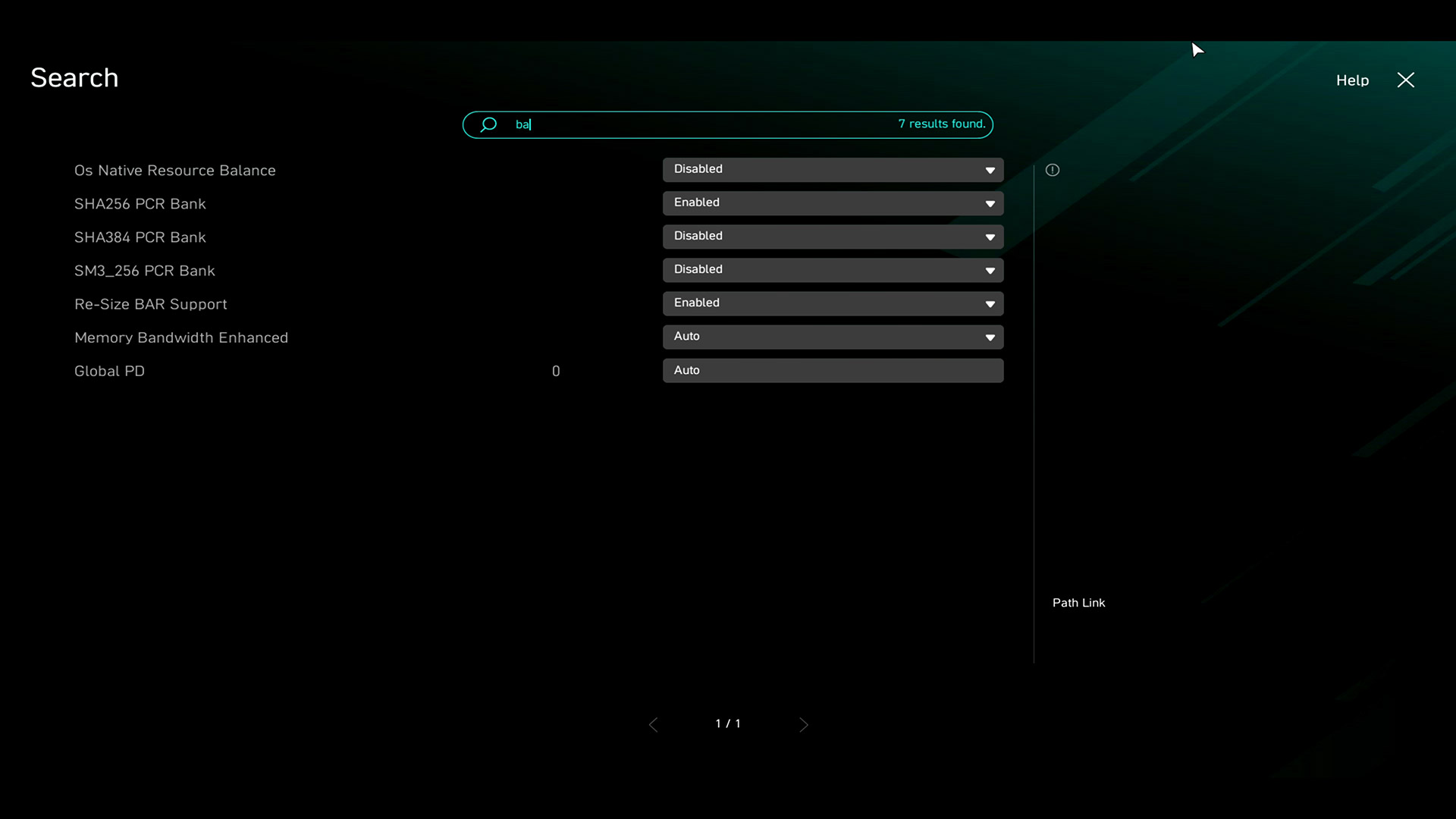

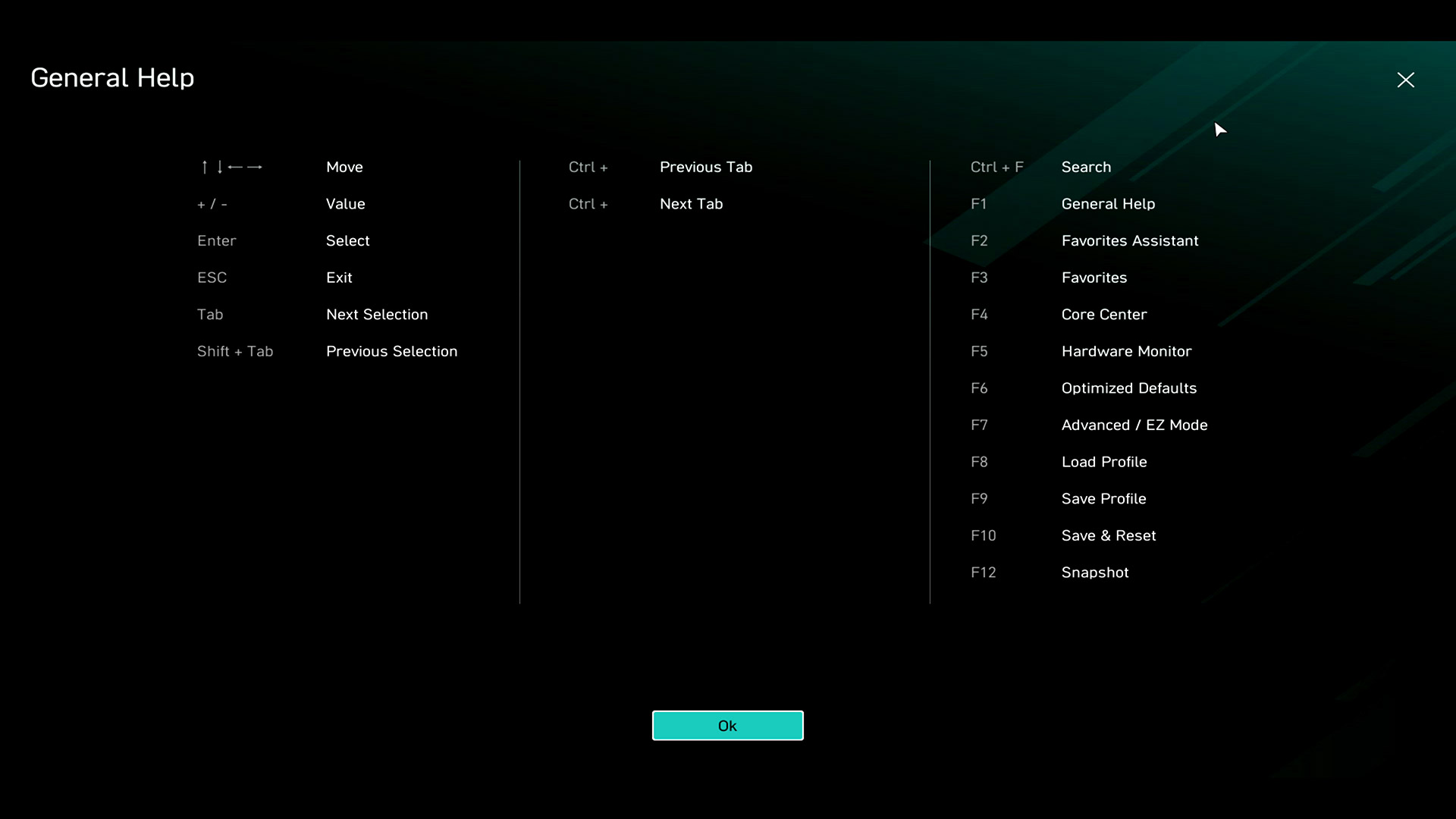

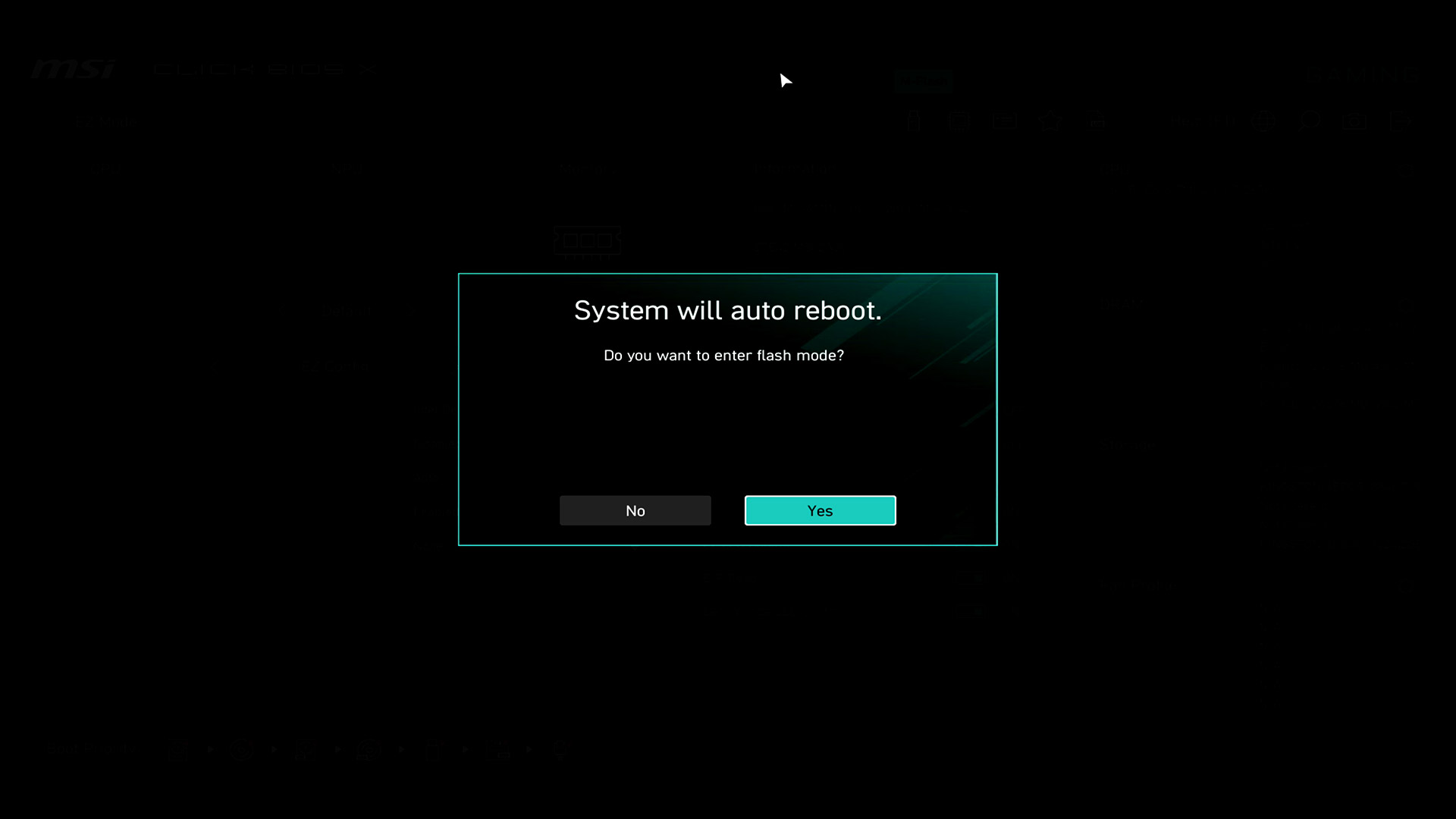

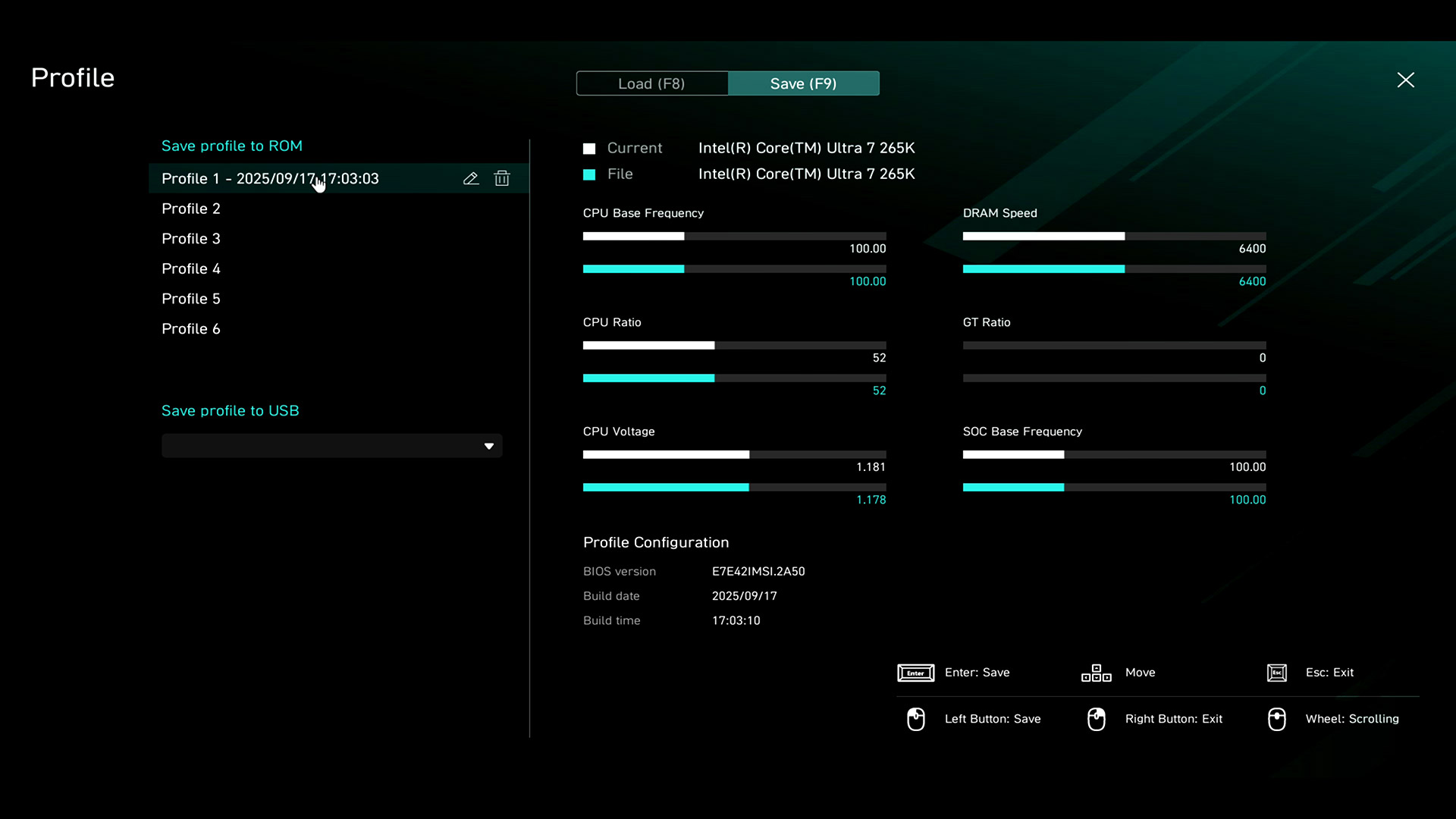

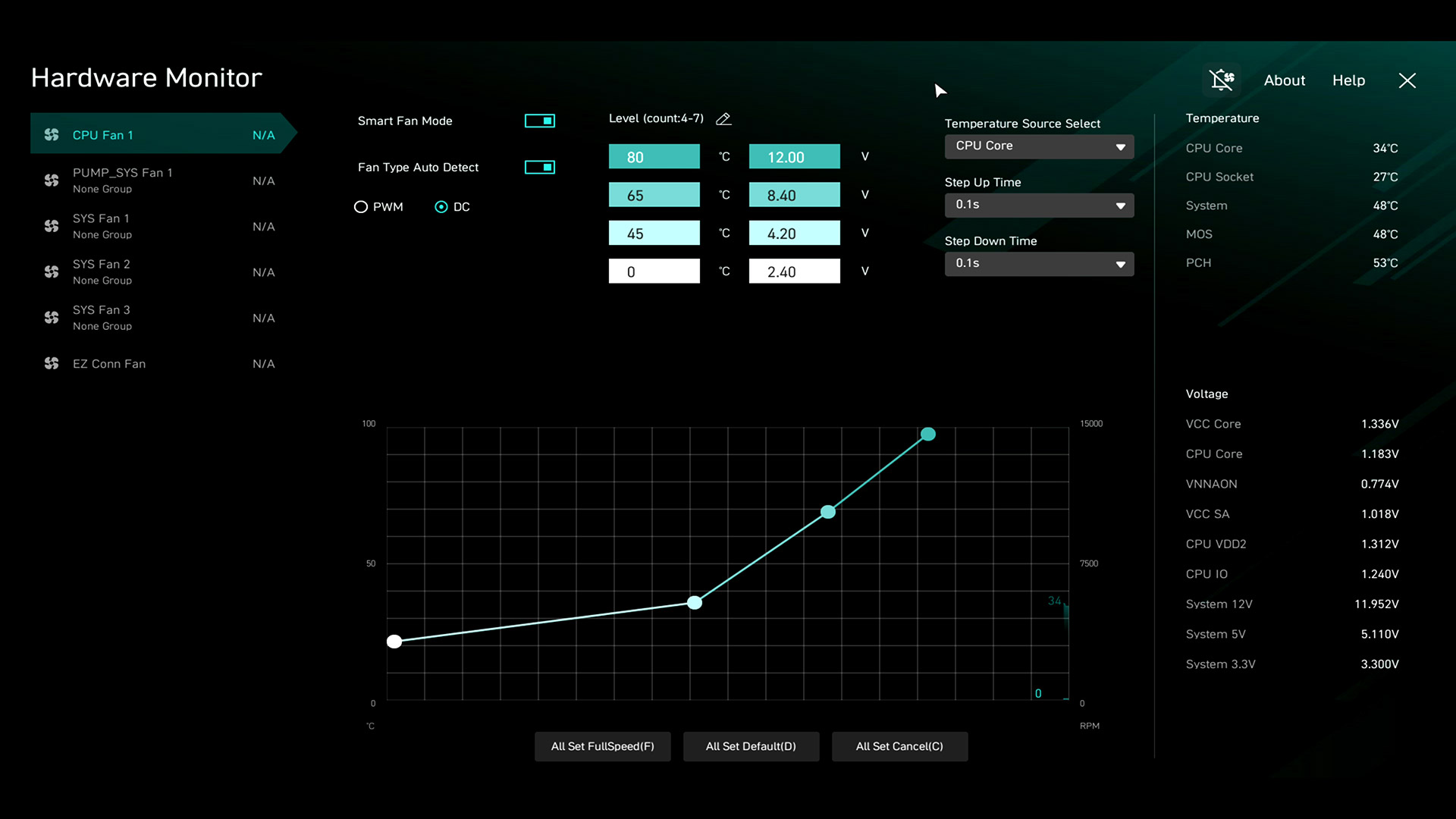

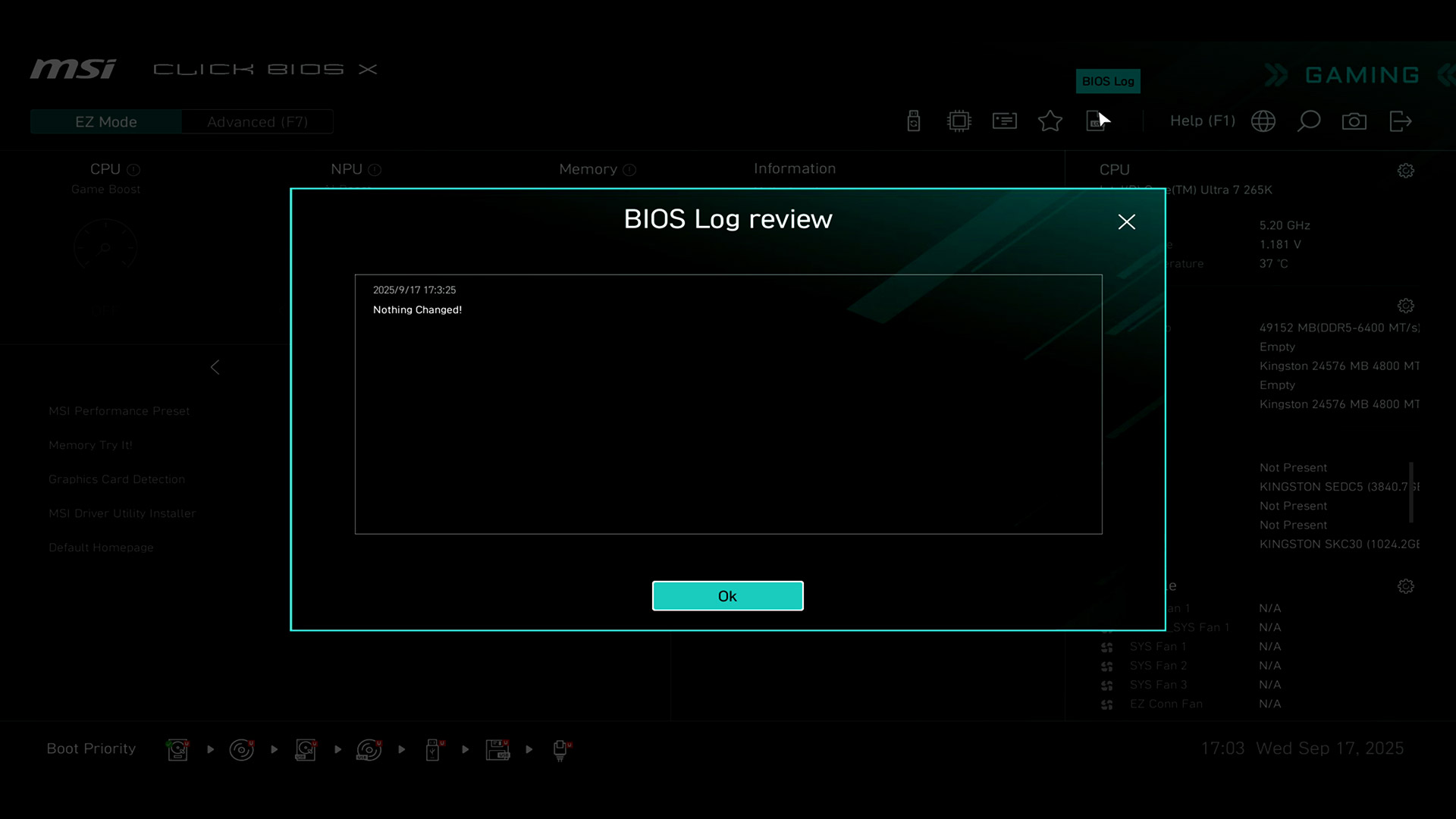

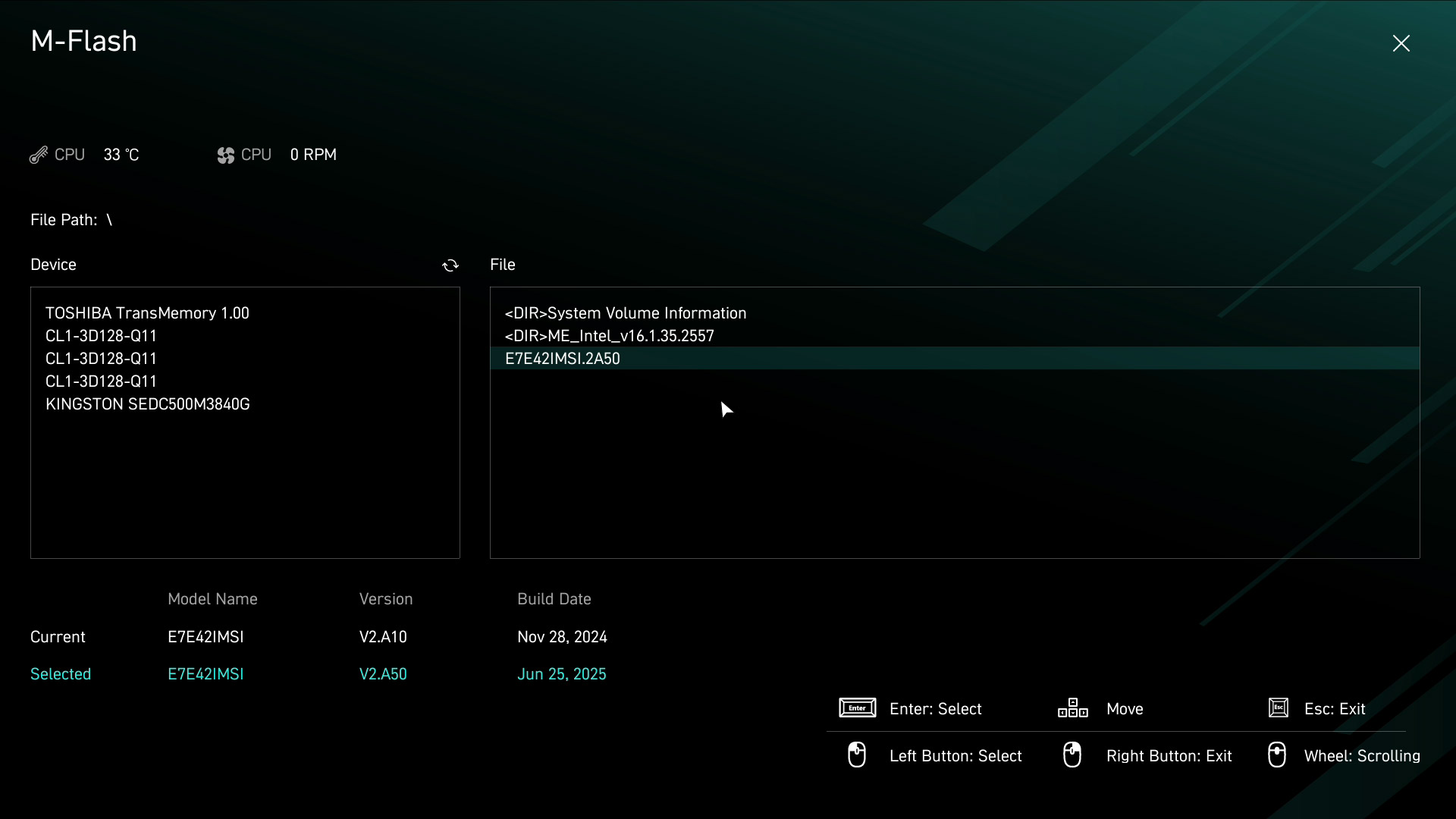

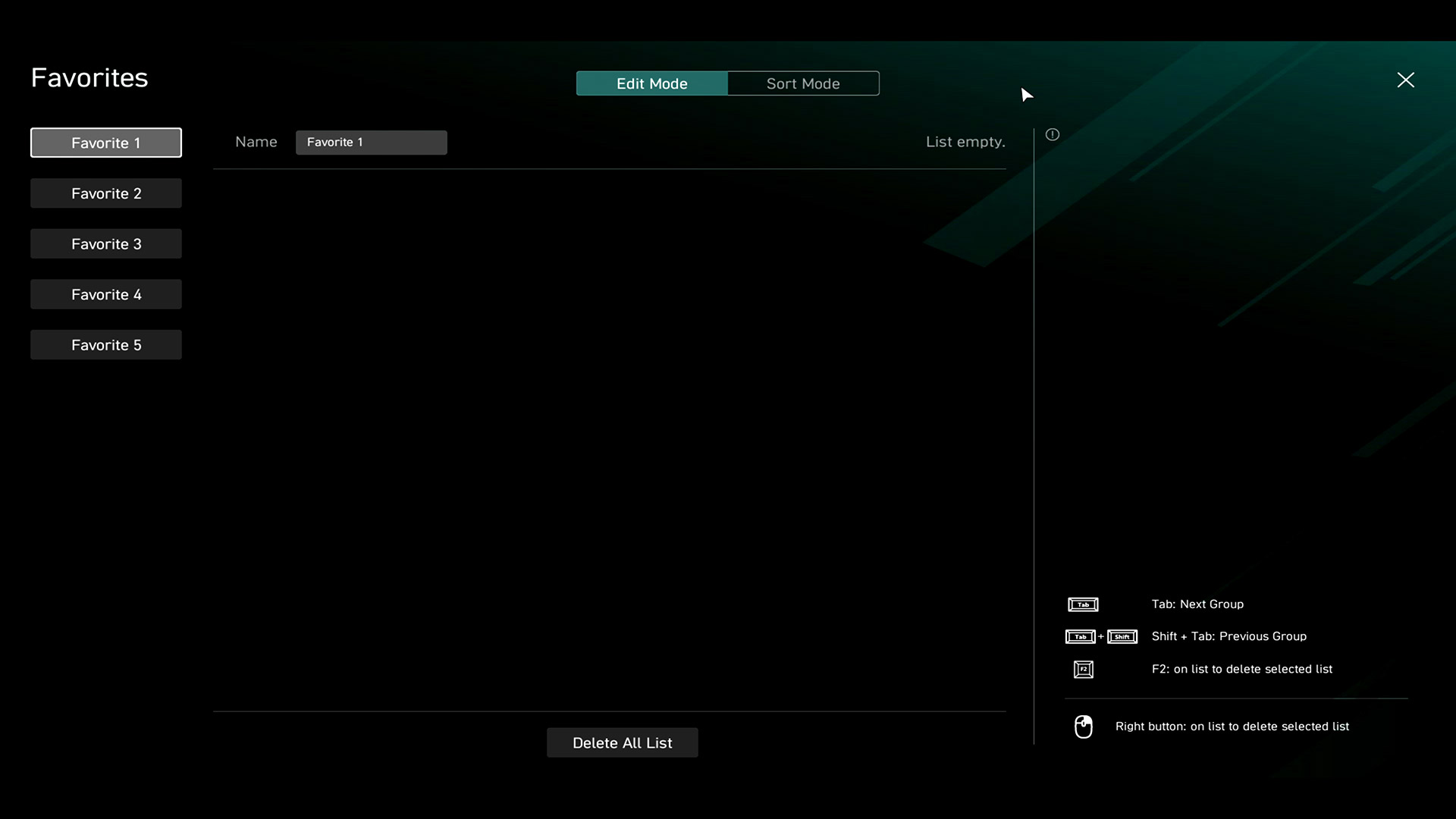

Панель меню сверху отображается статично в обоих режимах. Отсюда можно запустить обновление прошивки M‑Flash, вызвать меню избранных настроек (добавляются вручную), открыть журнал изменения параметров, получить отчет по CPU или DRAM, перейти в Hardware Monitor для контроля и настройки кривой оборотов/температур, найти необходимый параметр по поиску, выбрать язык интерфейса (украинского все еще нет), сделать скриншот и сохранить его на внешний накопитель, а также банально выйти из интерфейса настроек.

Advanced mode выдает полный контроль над всеми настройками, которые разрешены при использовании чипсета Intel B860. Этот интерфейс разделен на шесть секций, которые отображаются в столбце слева.

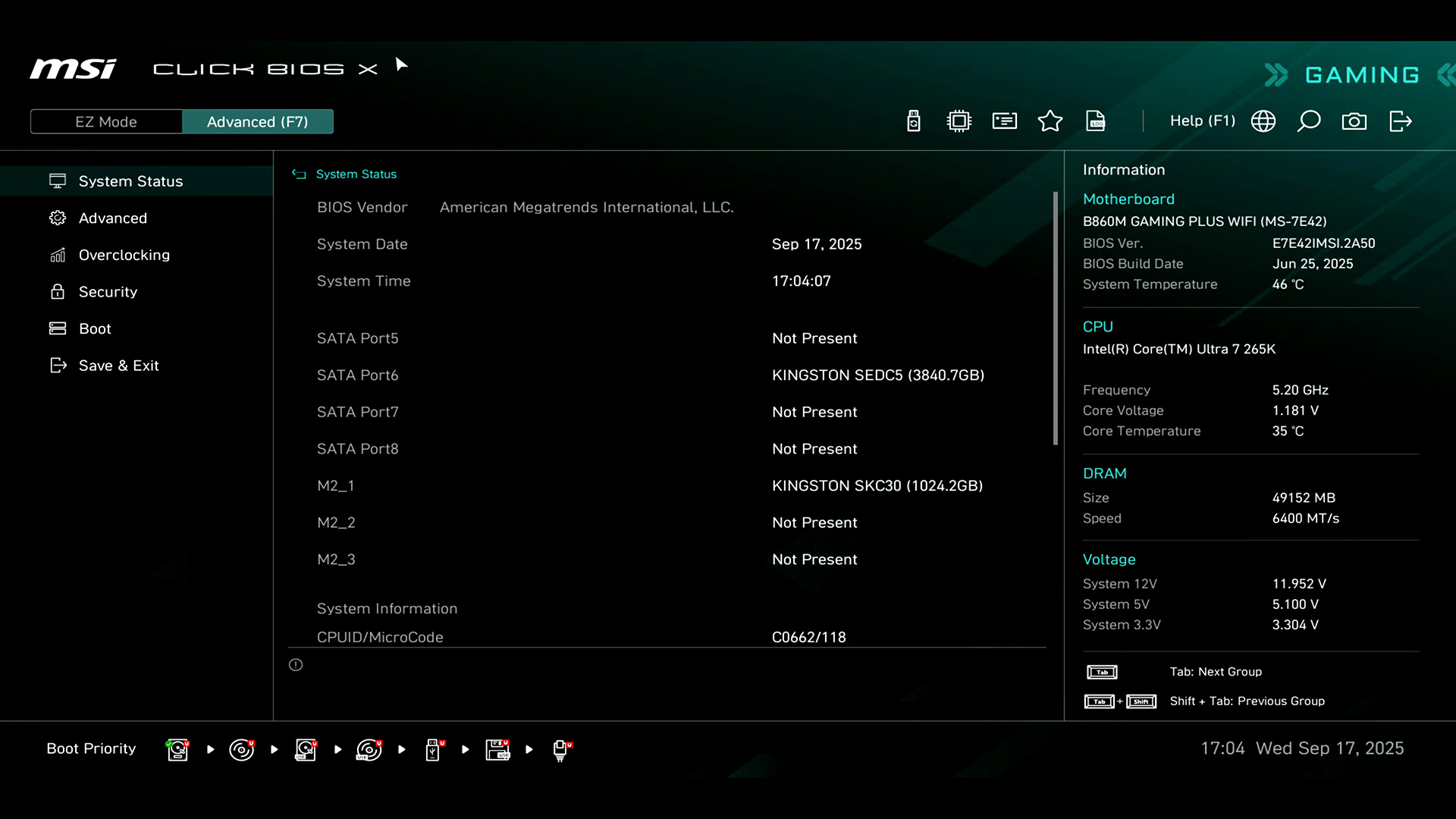

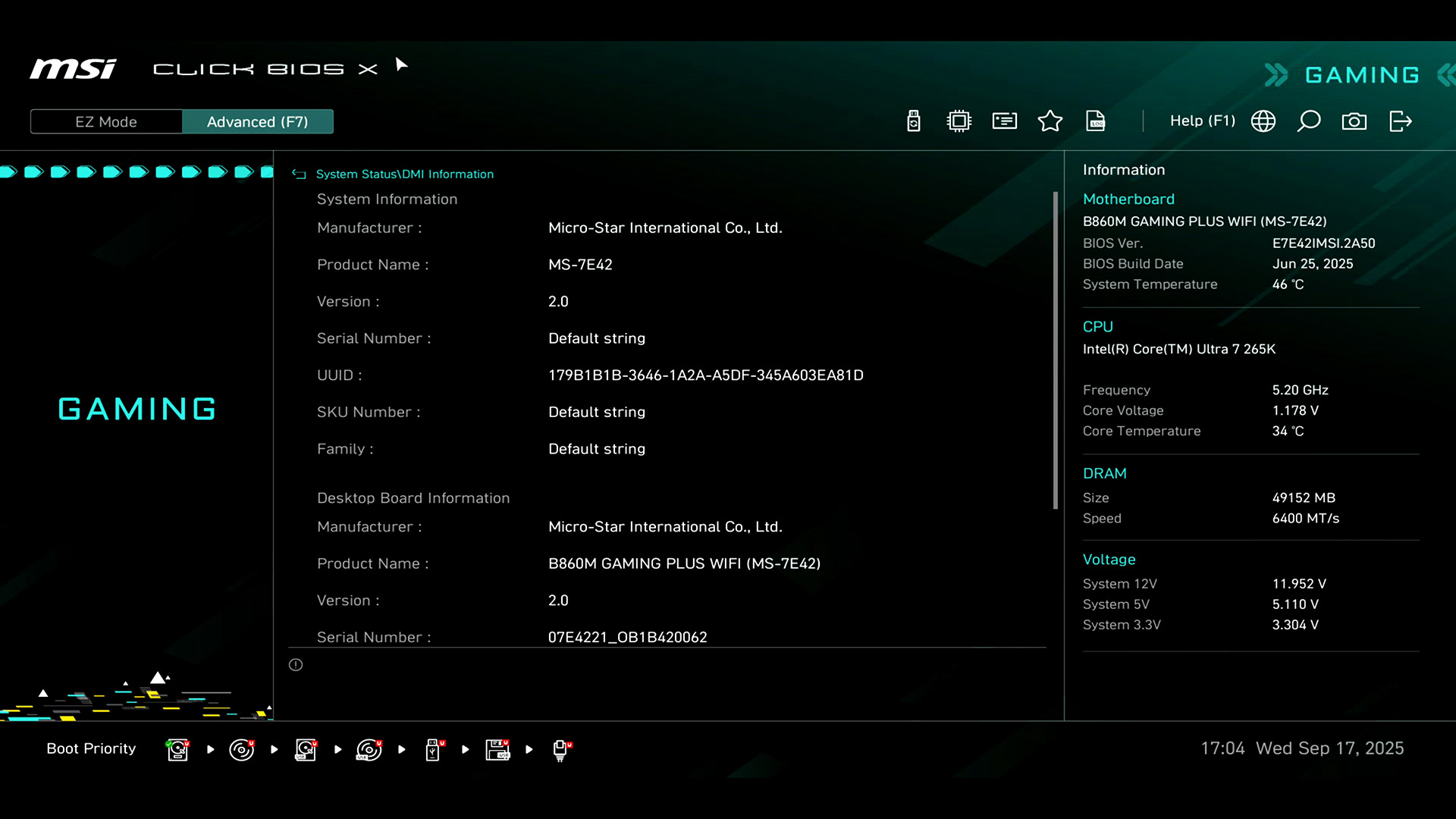

Секция System Status демонстрирует отчет DMI, а также отчет по ключевым параметрам системы.

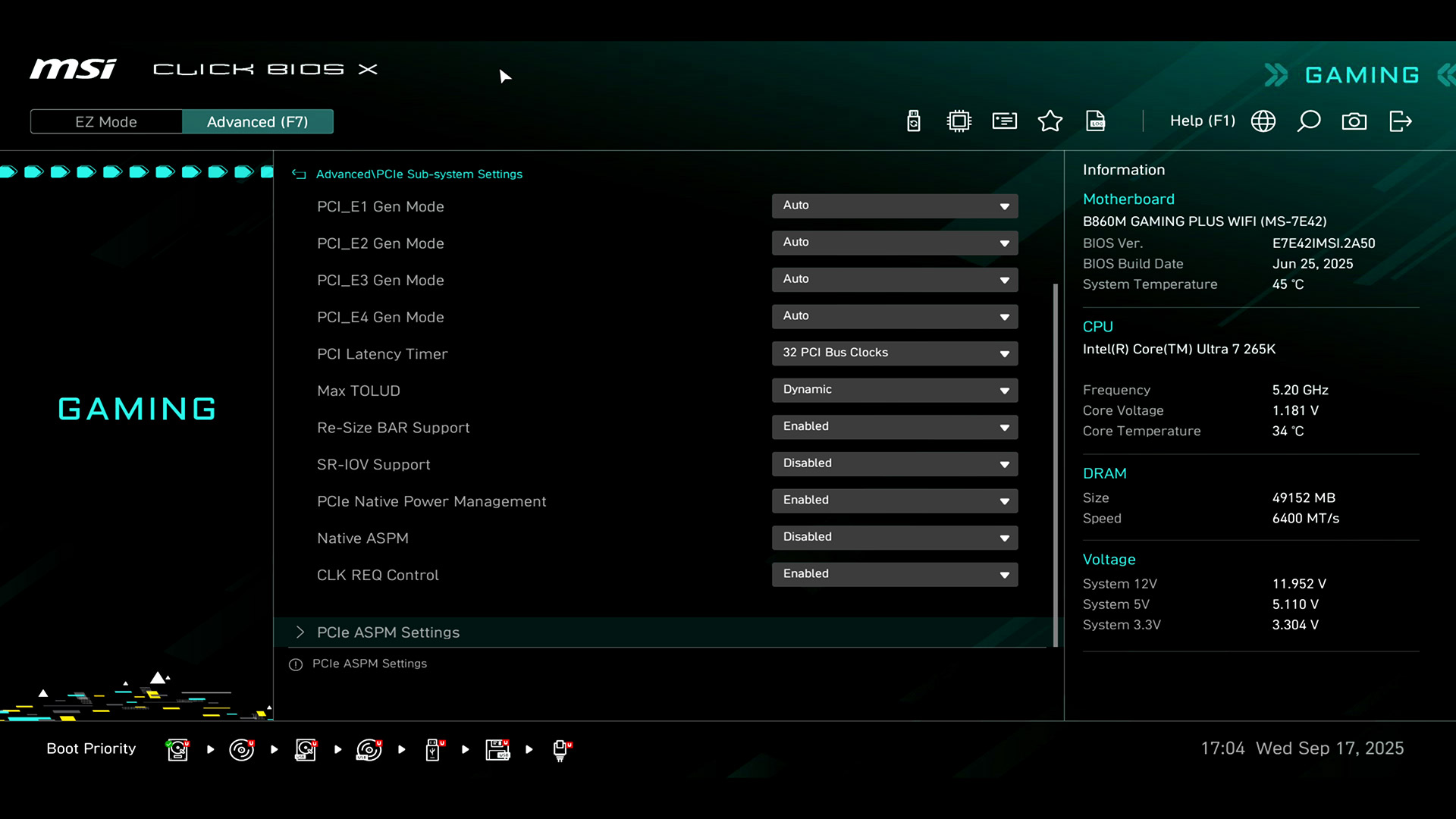

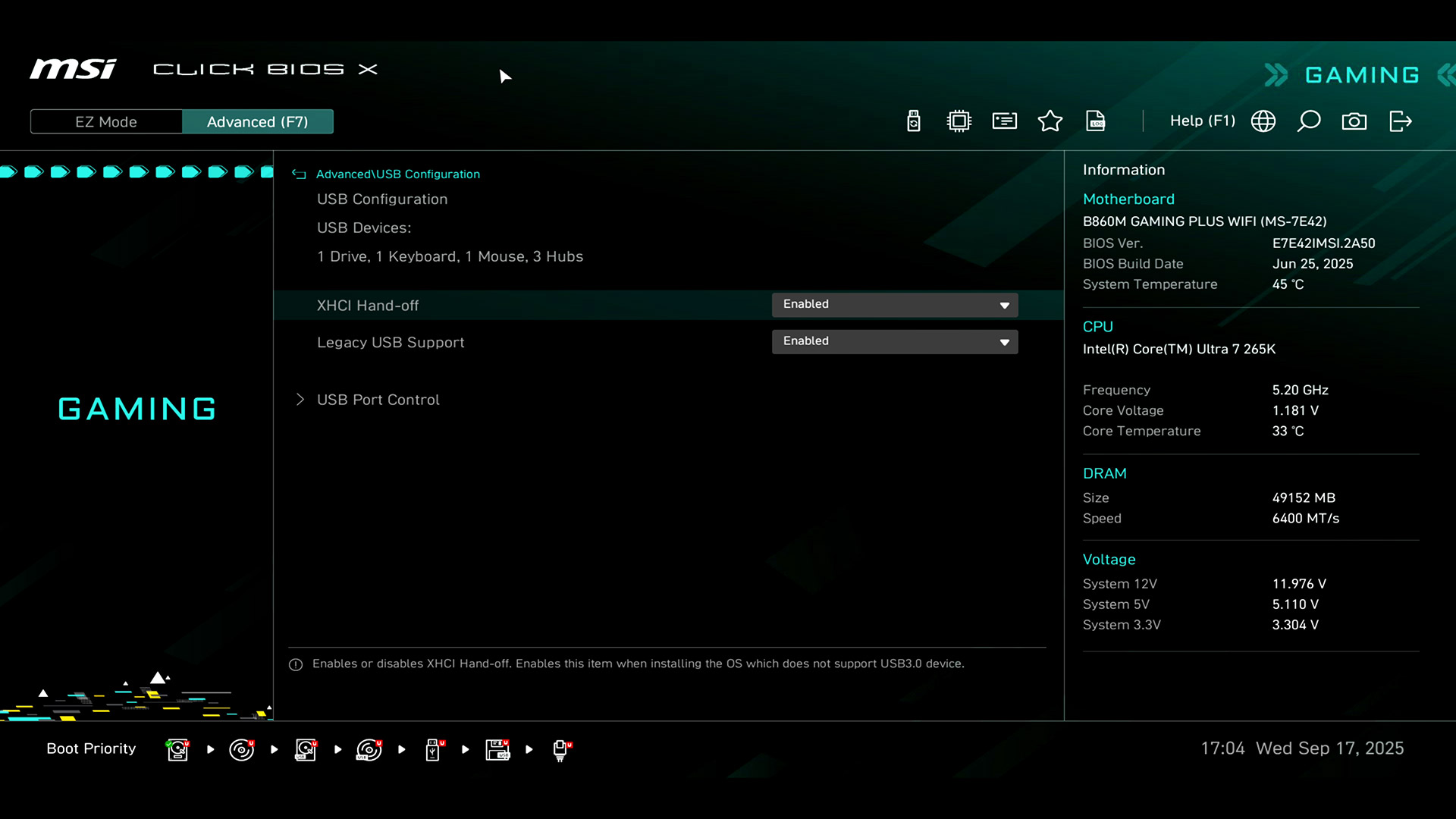

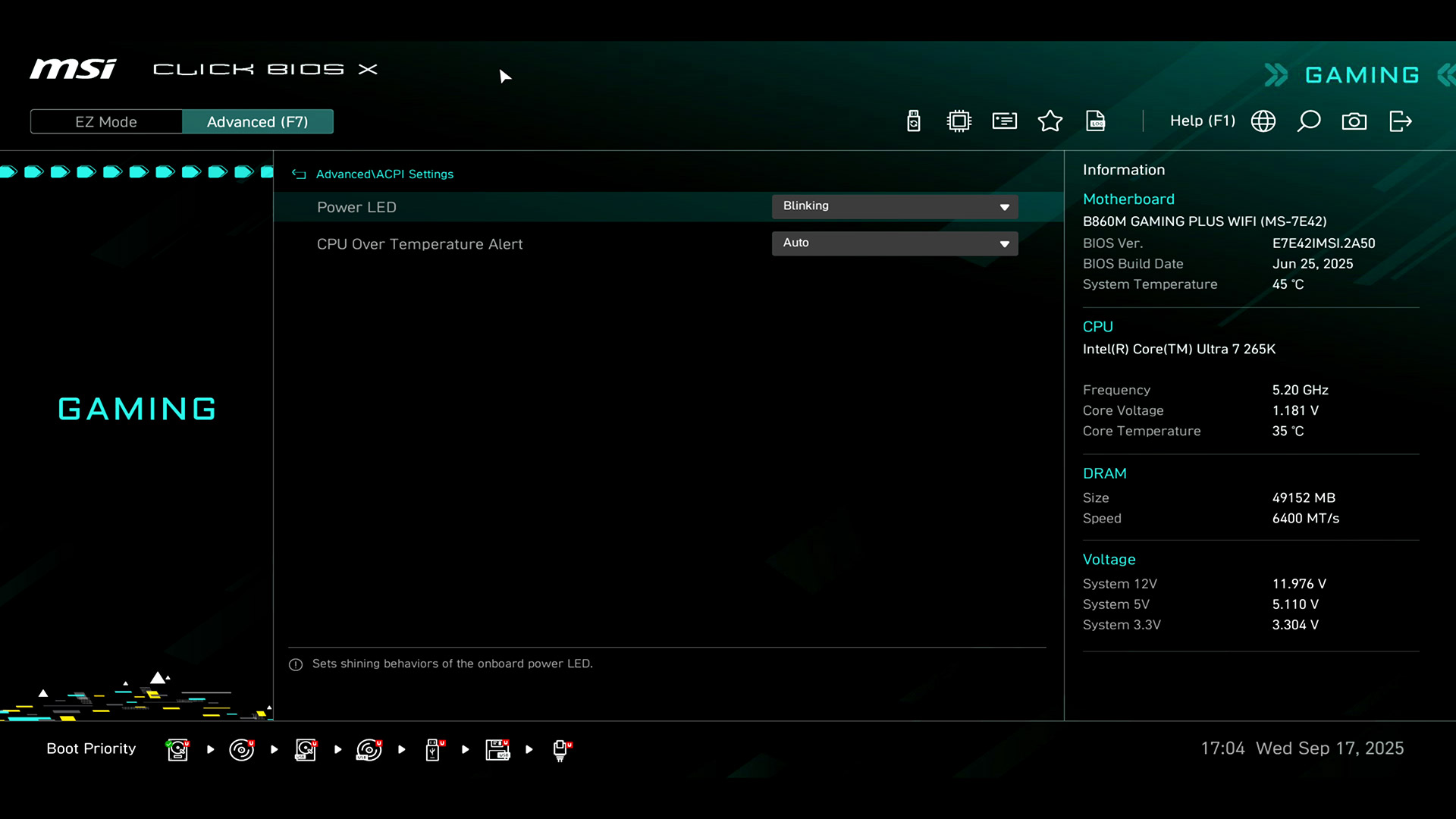

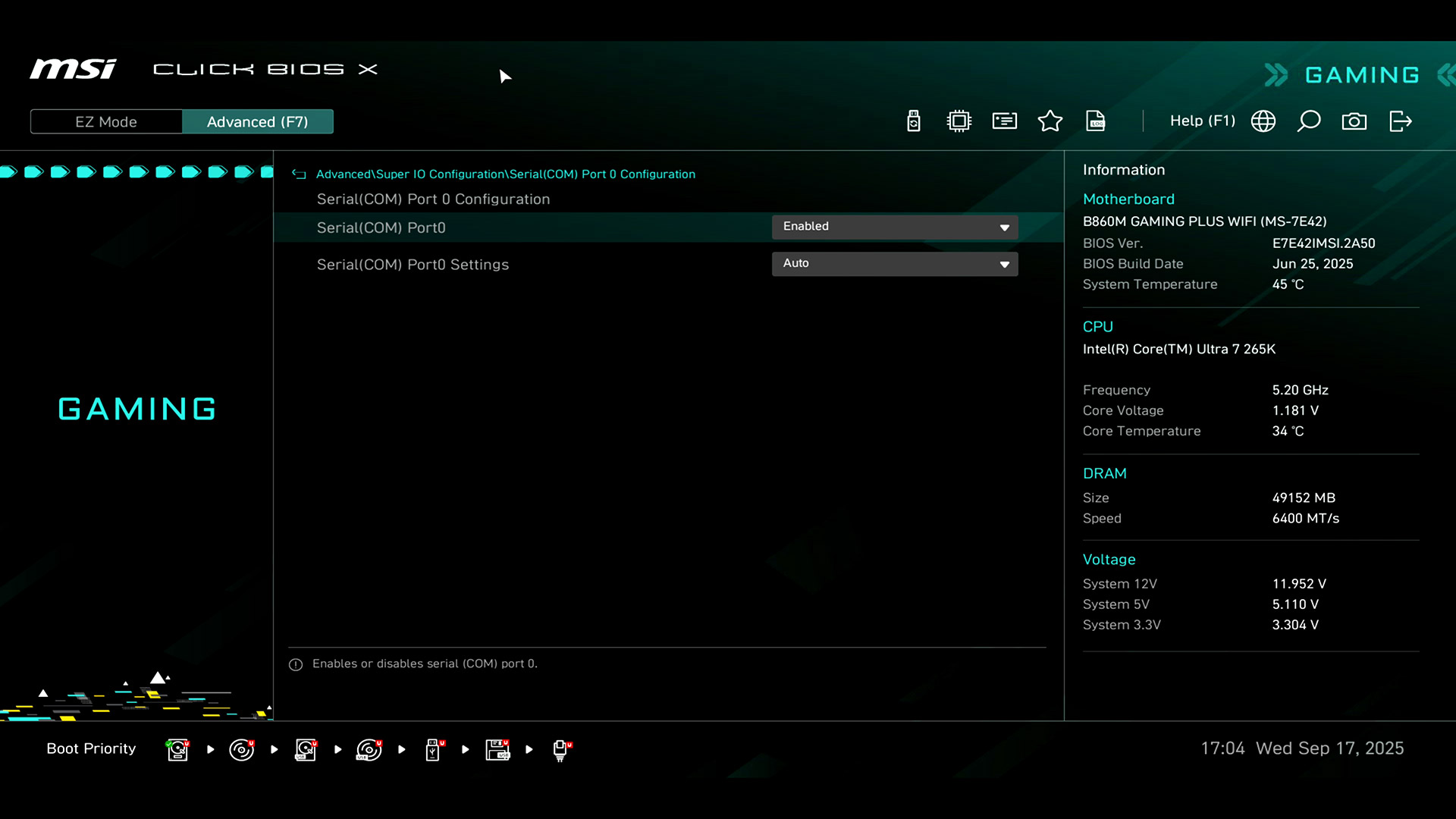

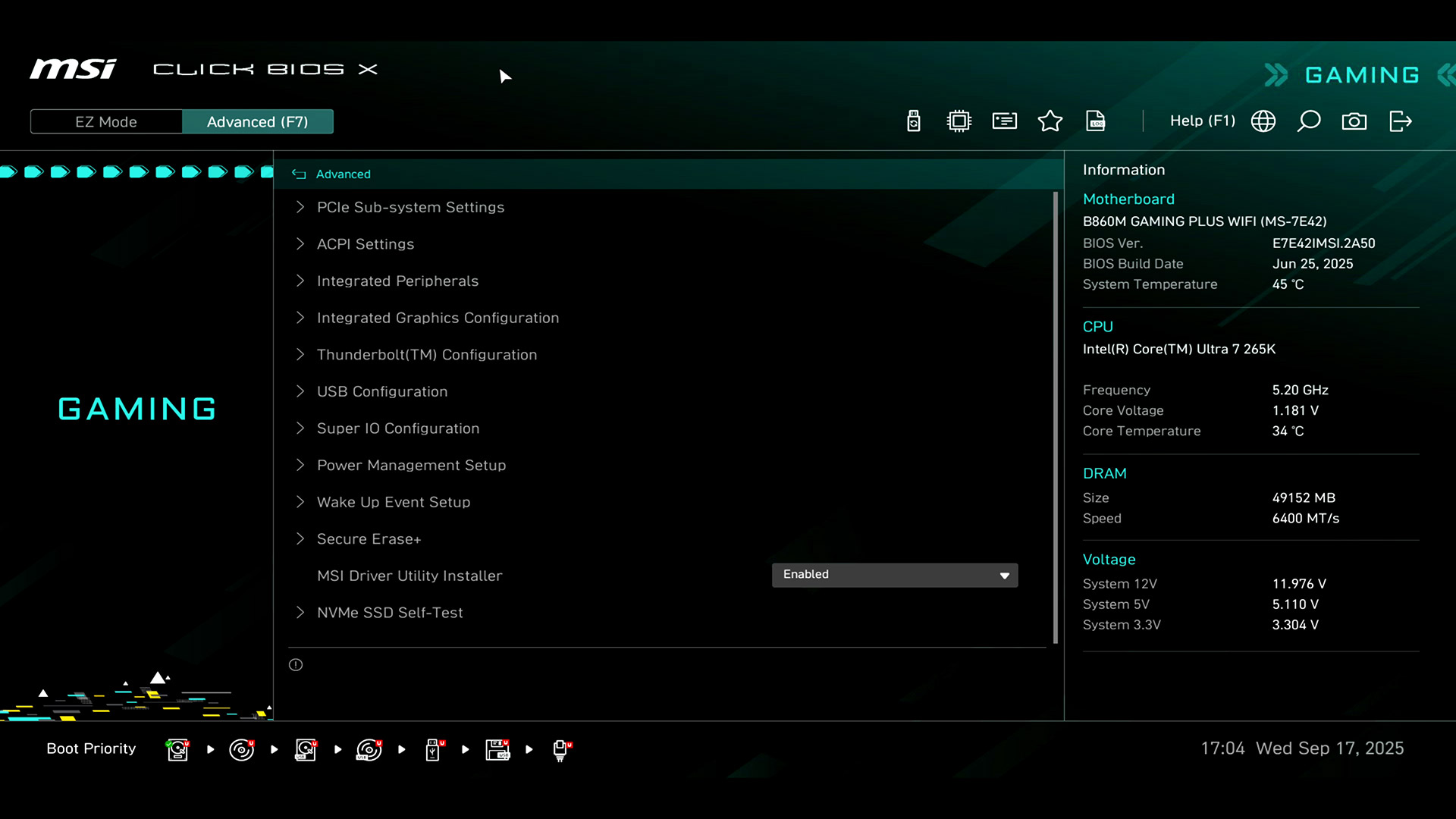

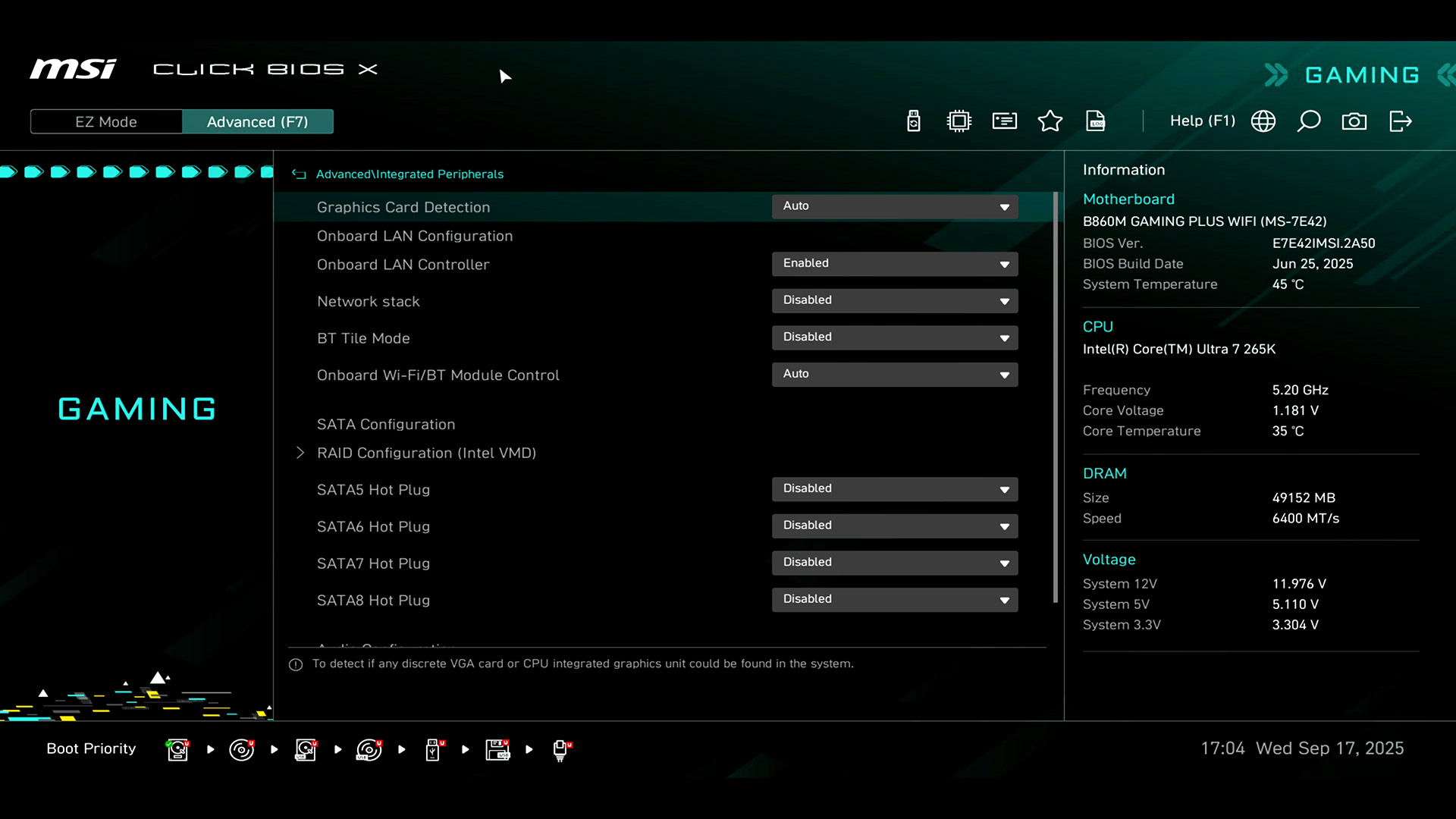

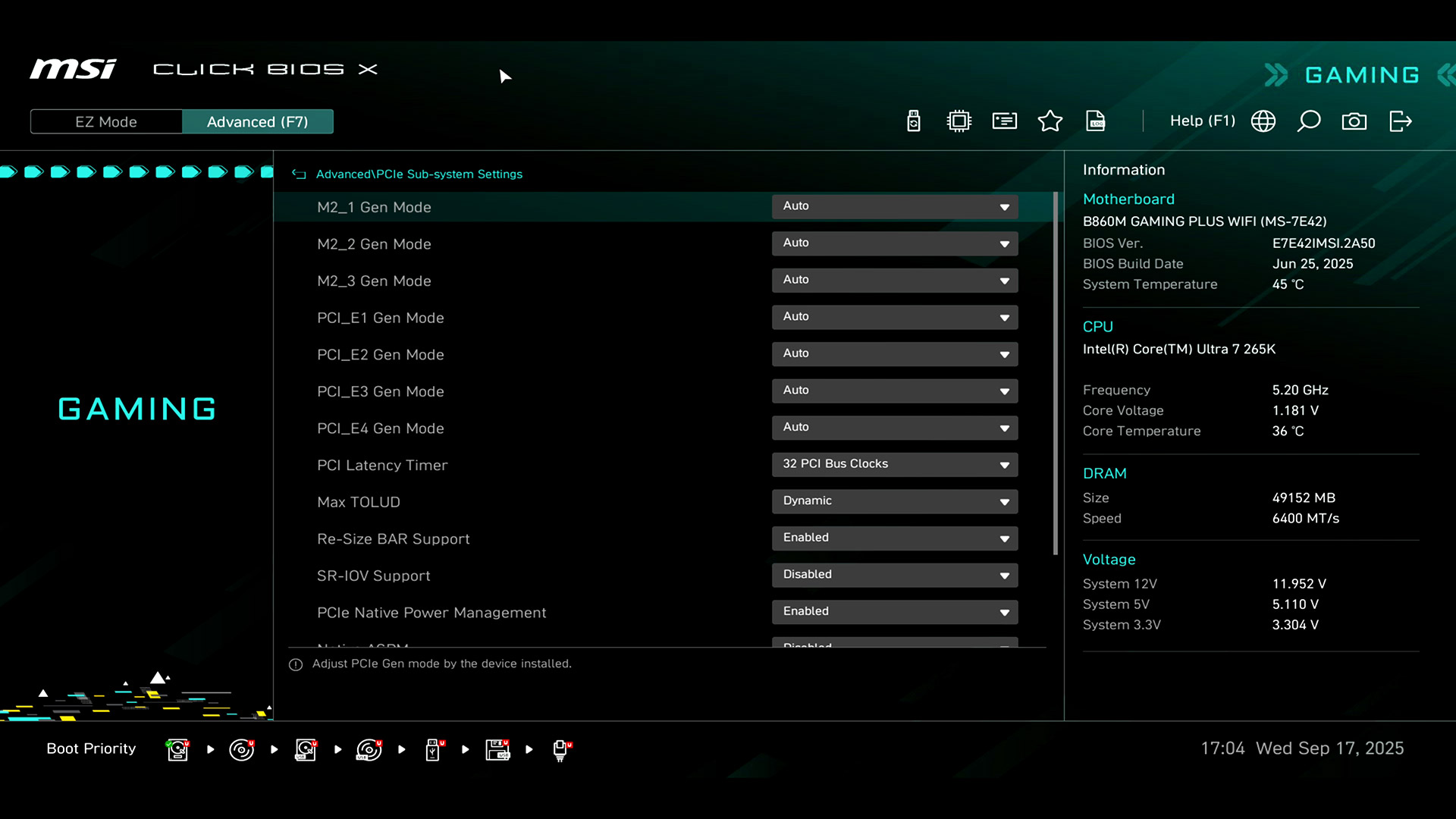

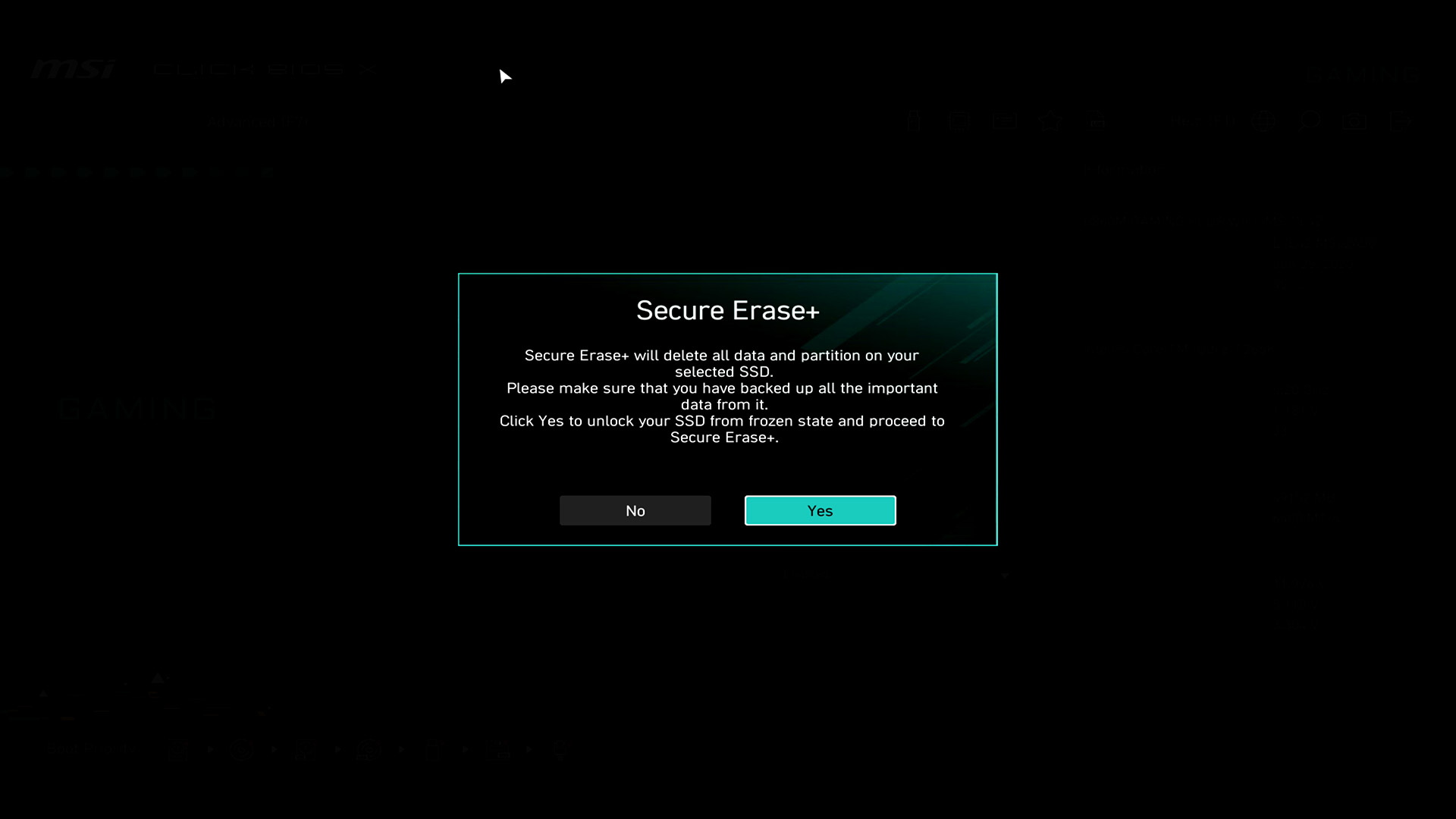

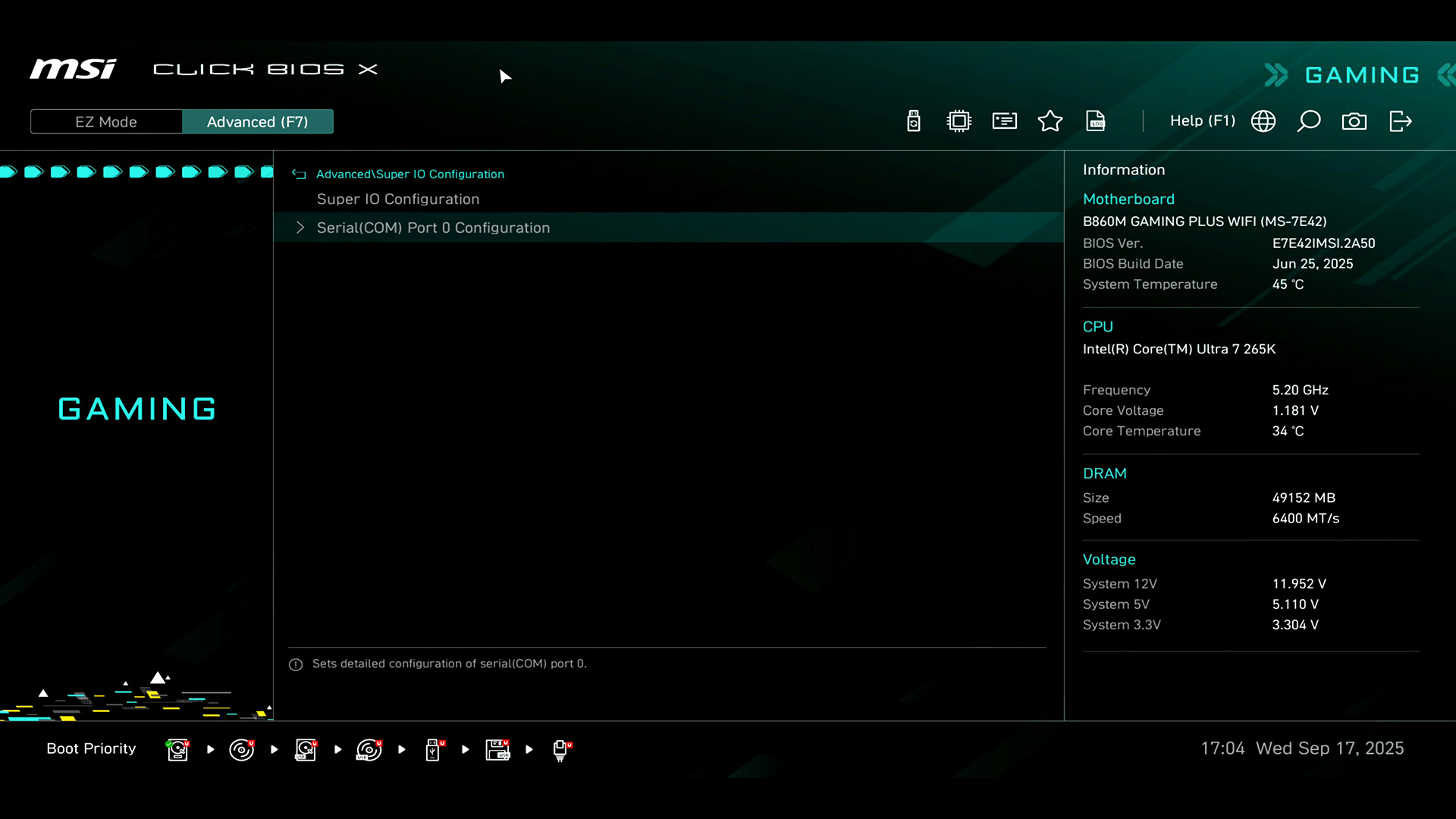

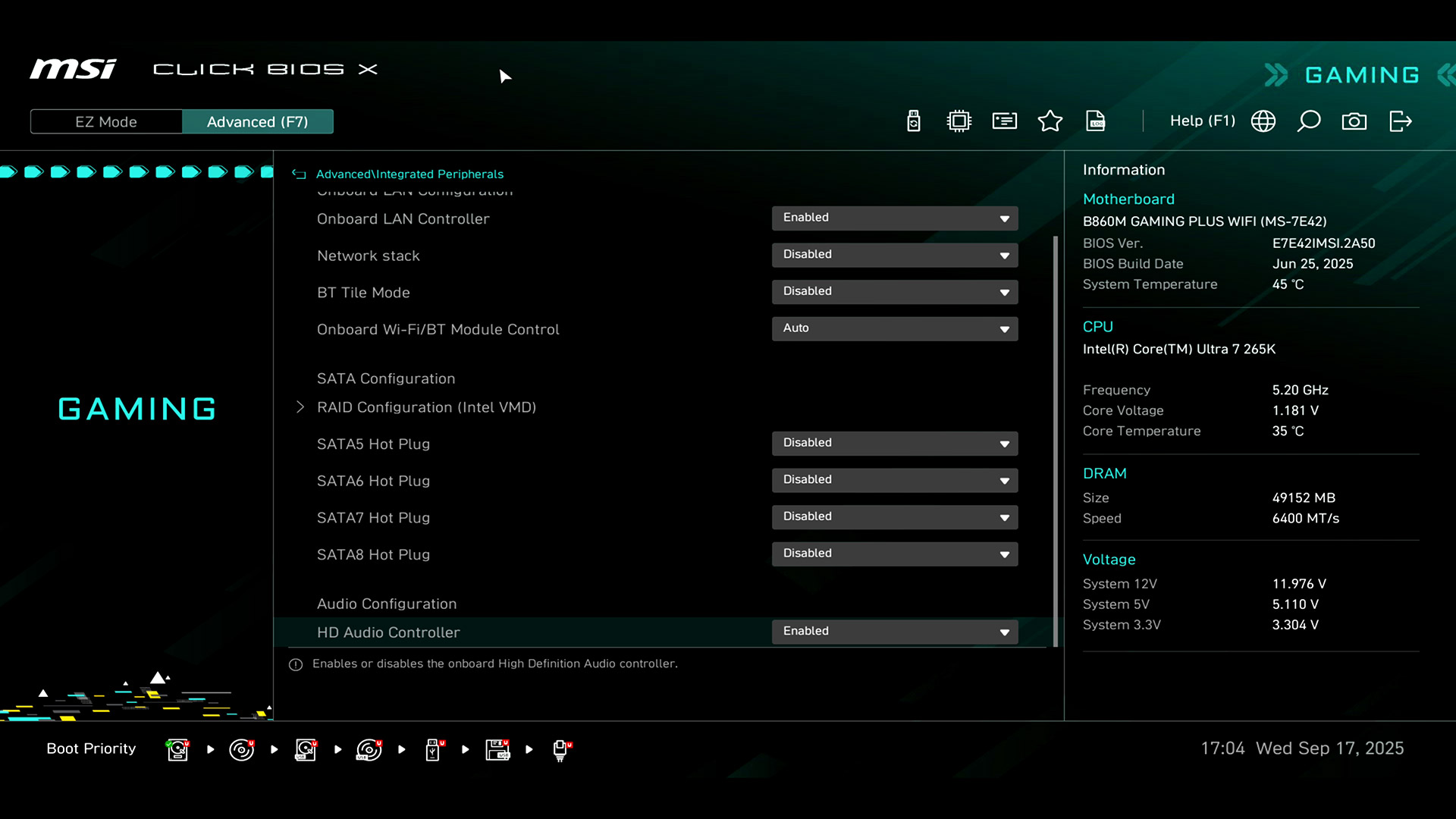

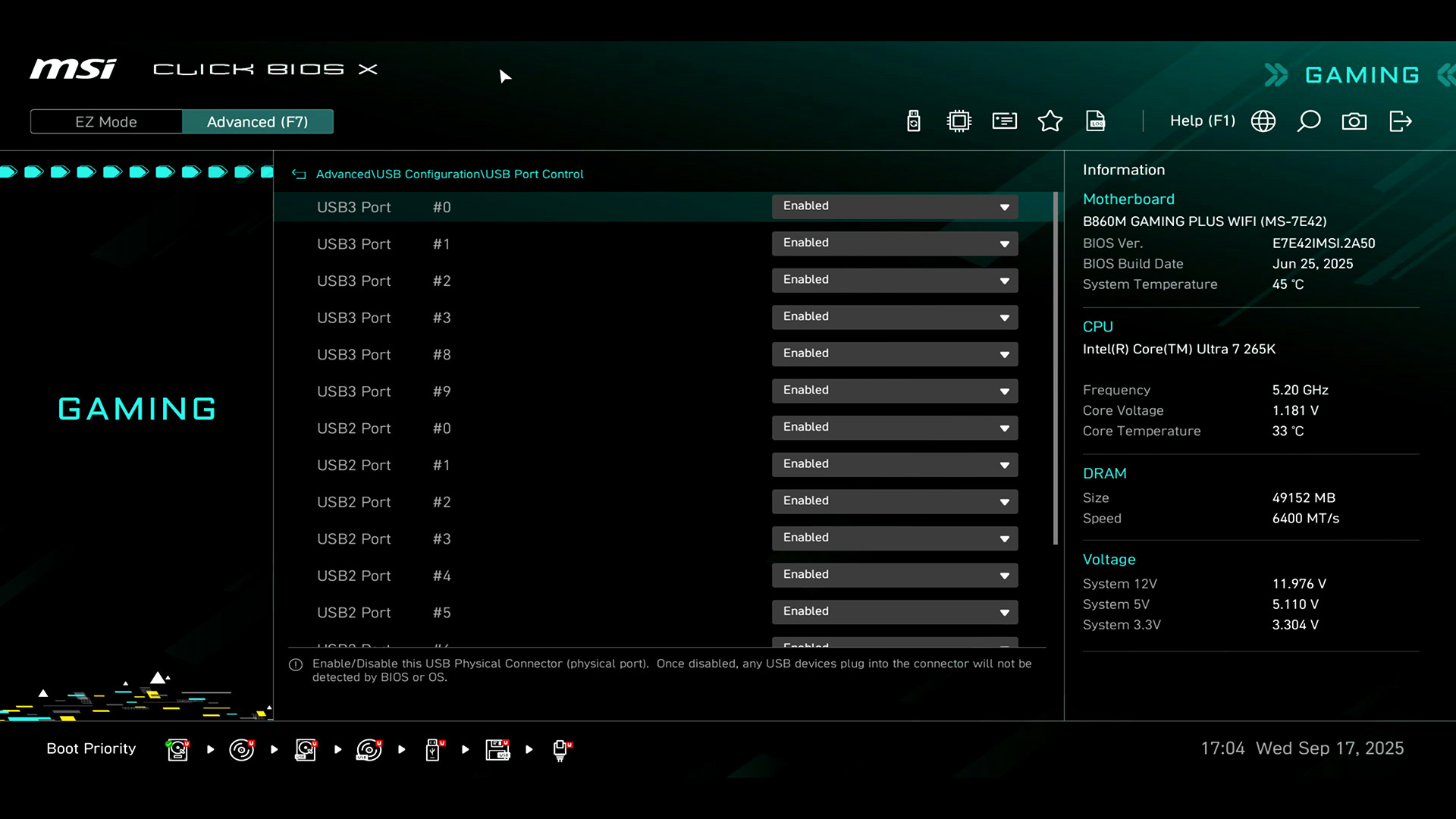

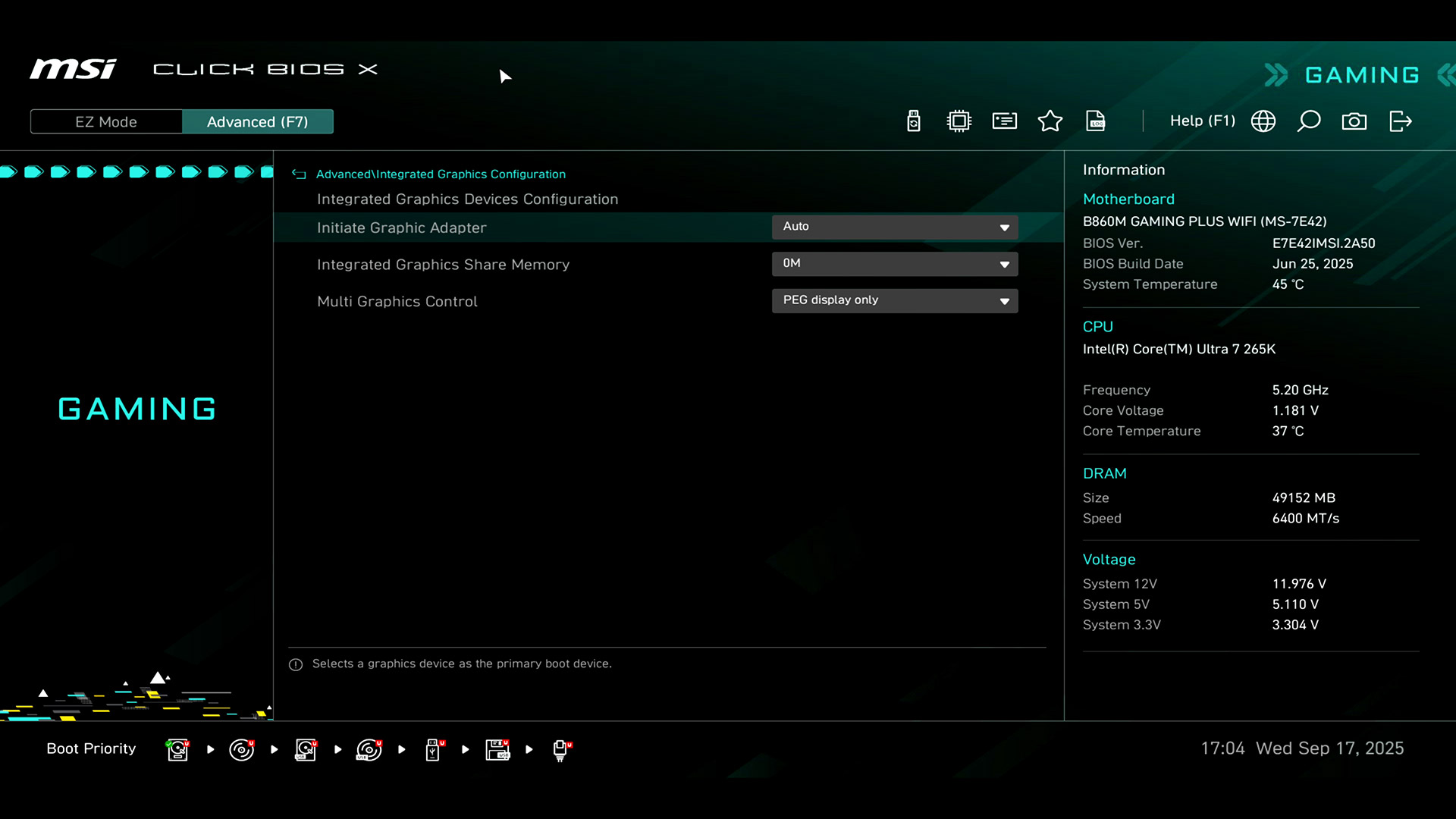

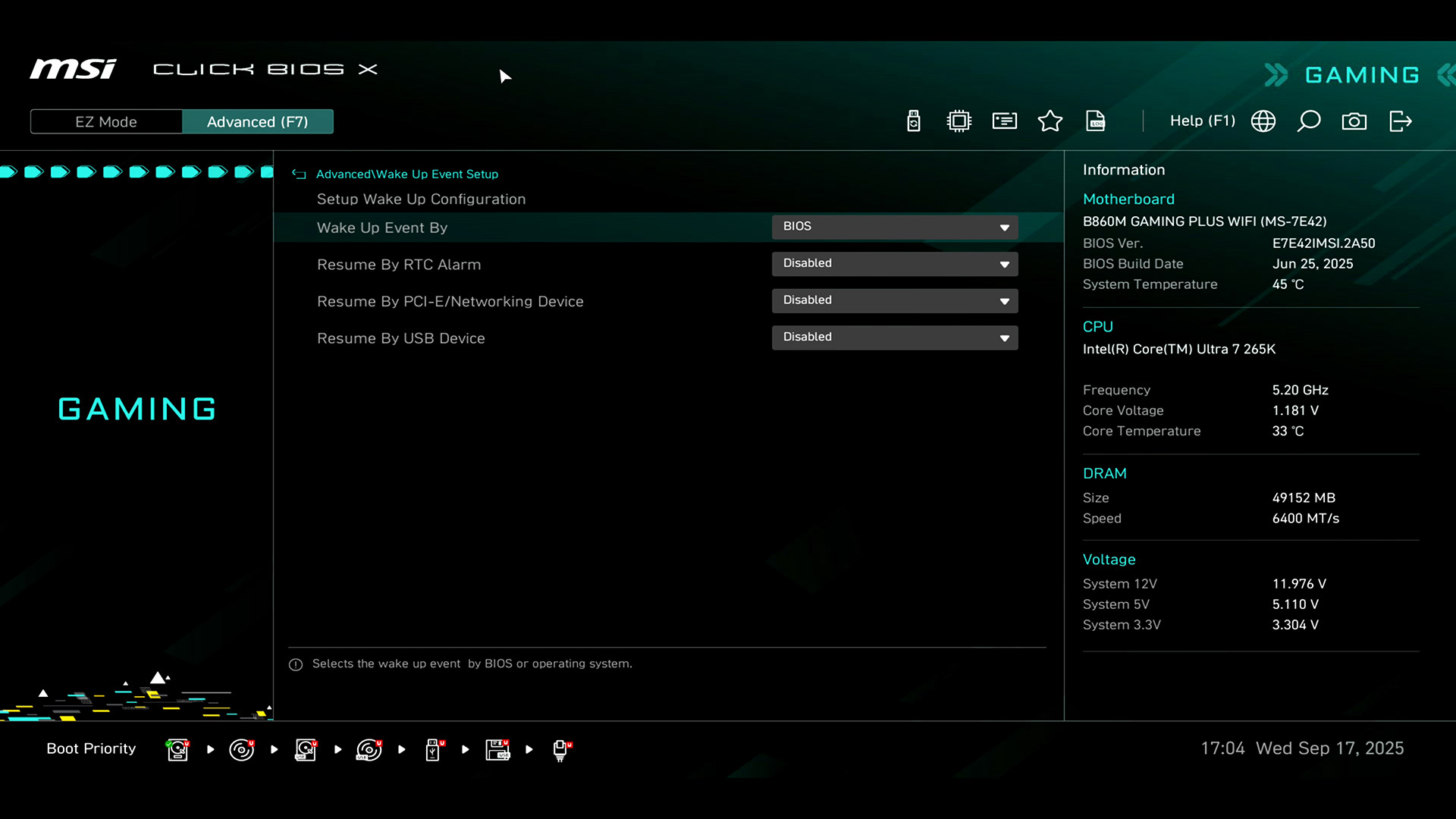

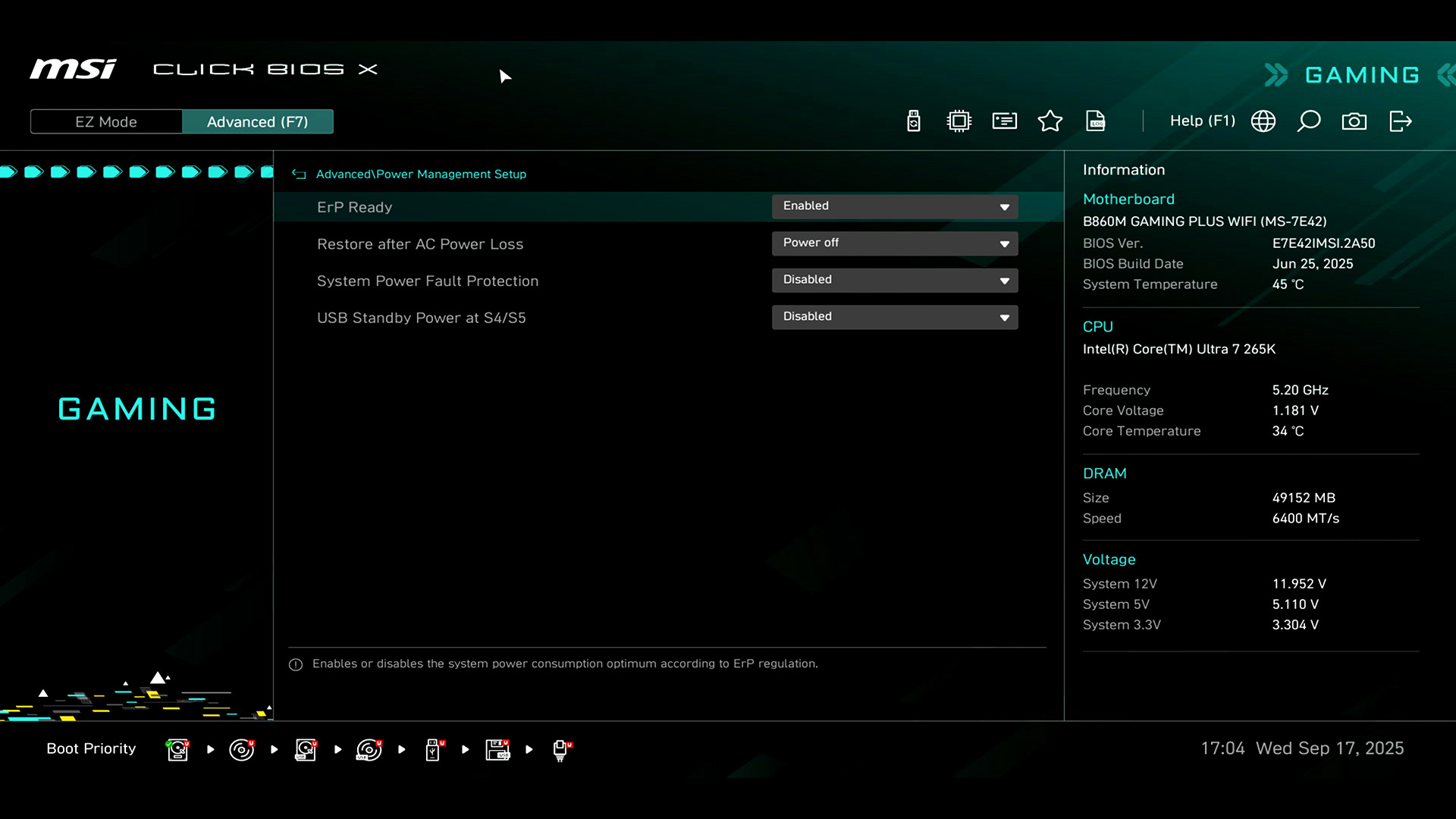

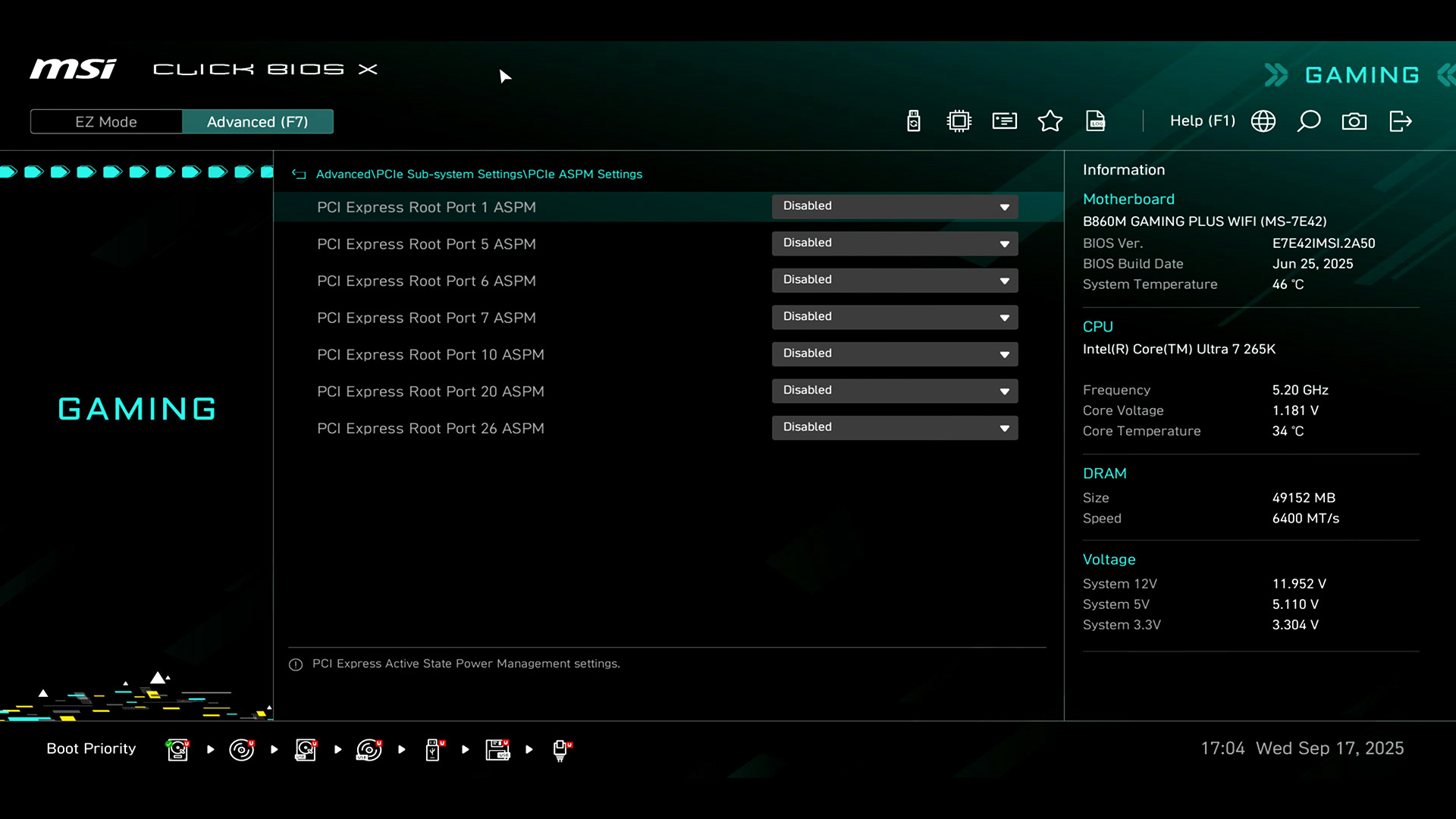

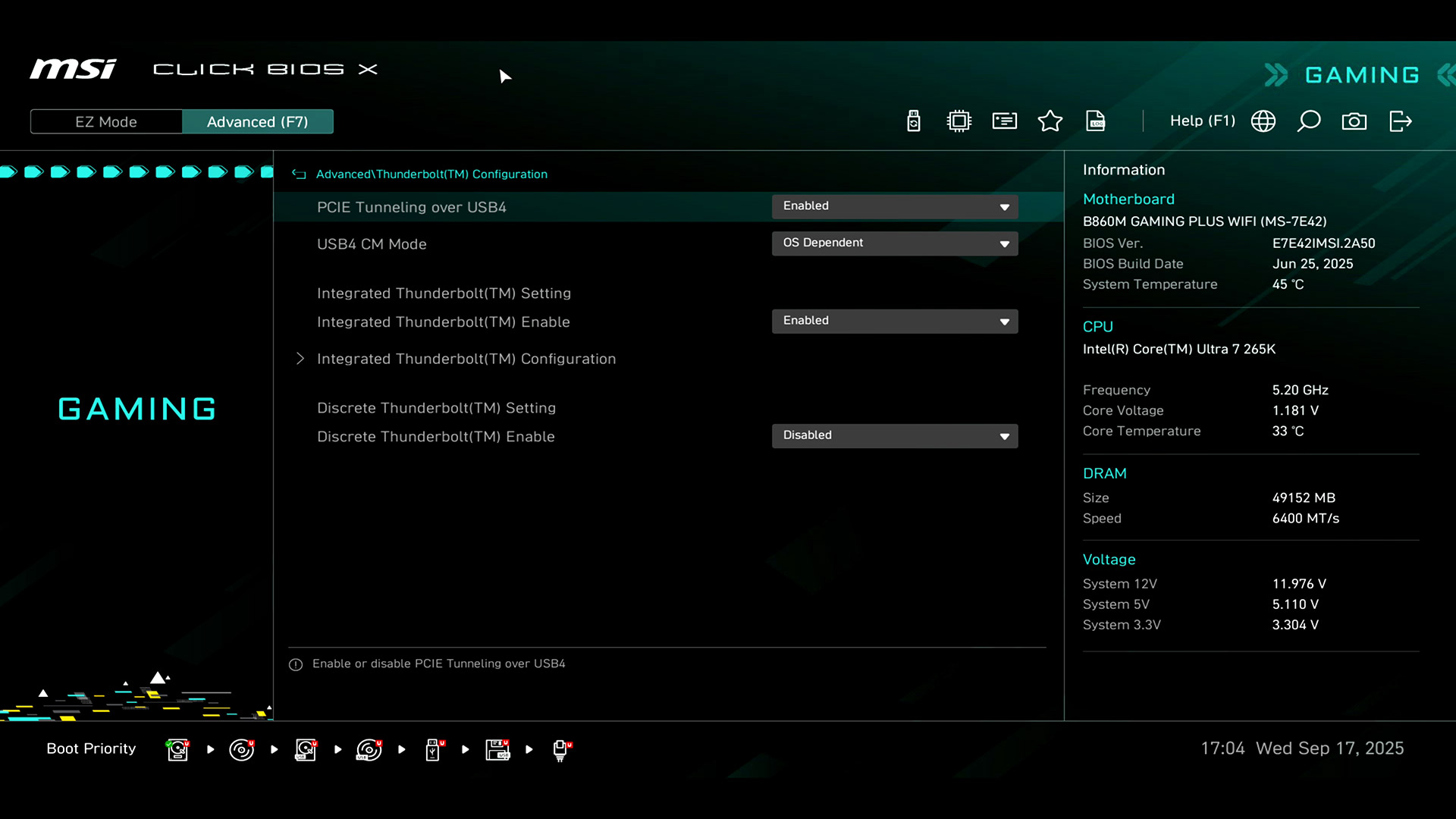

Секция Advanced дает возможность управления всеми присутствующими бортовыми устройствами и элементами материнской платы.

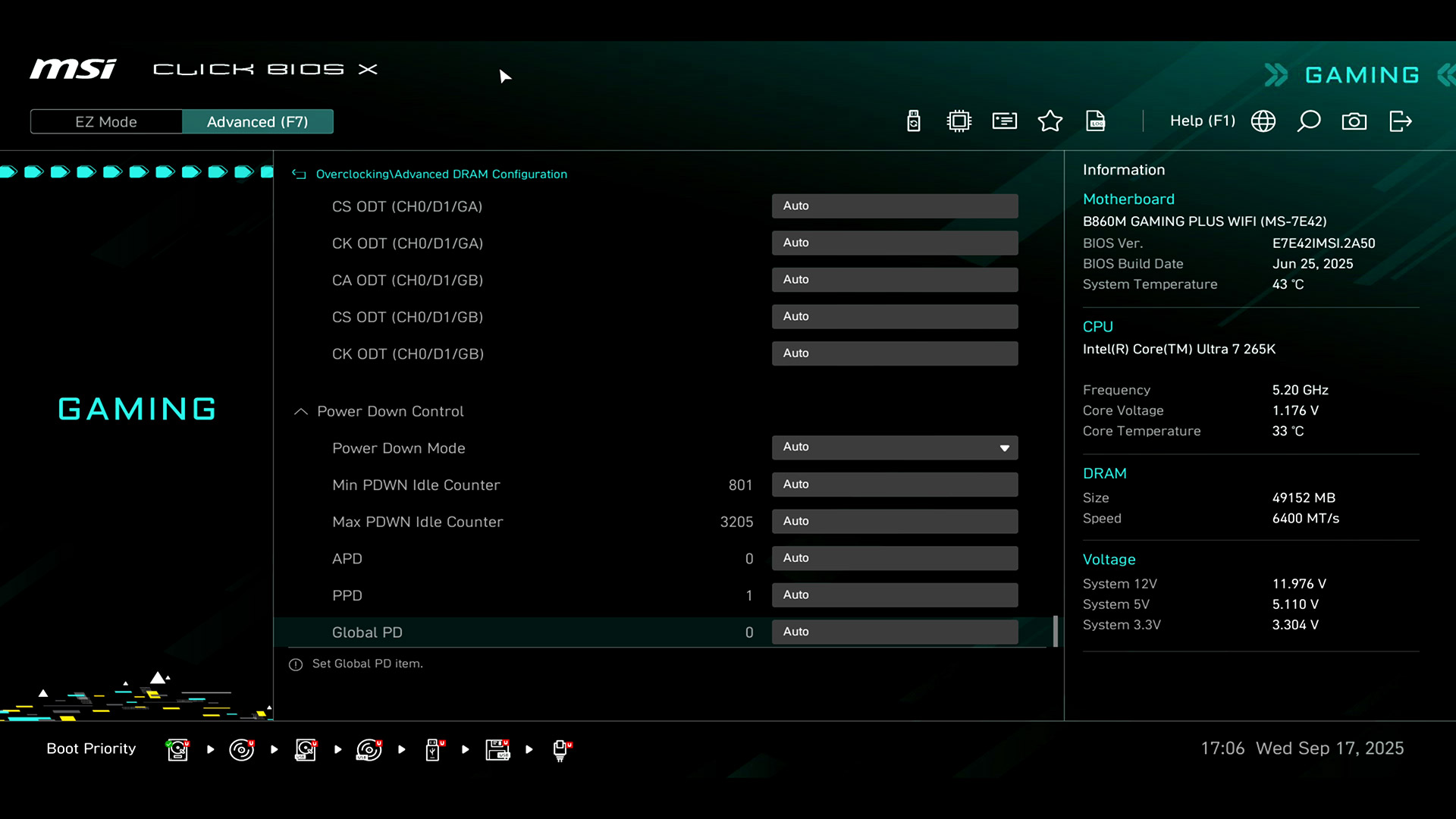

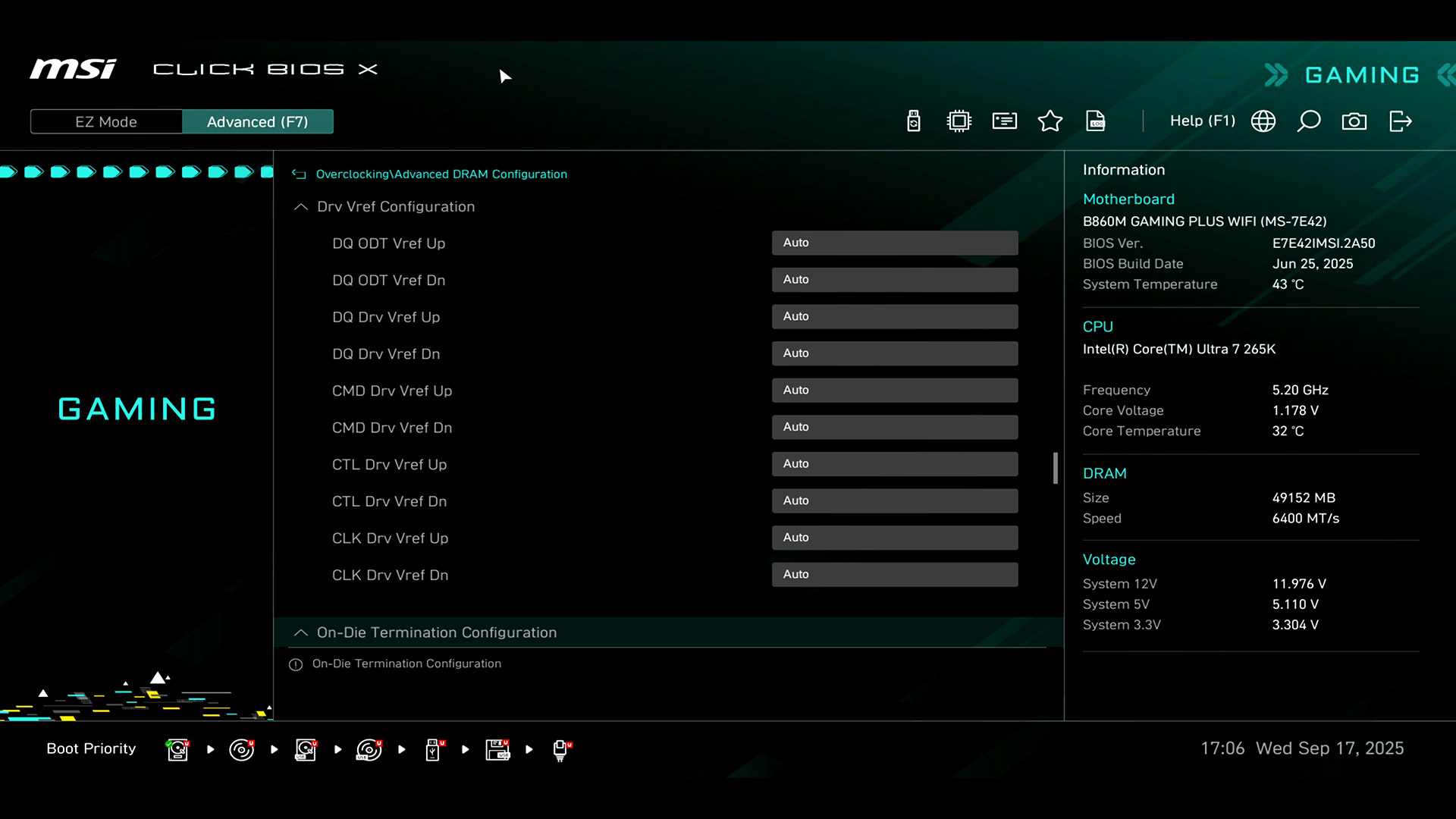

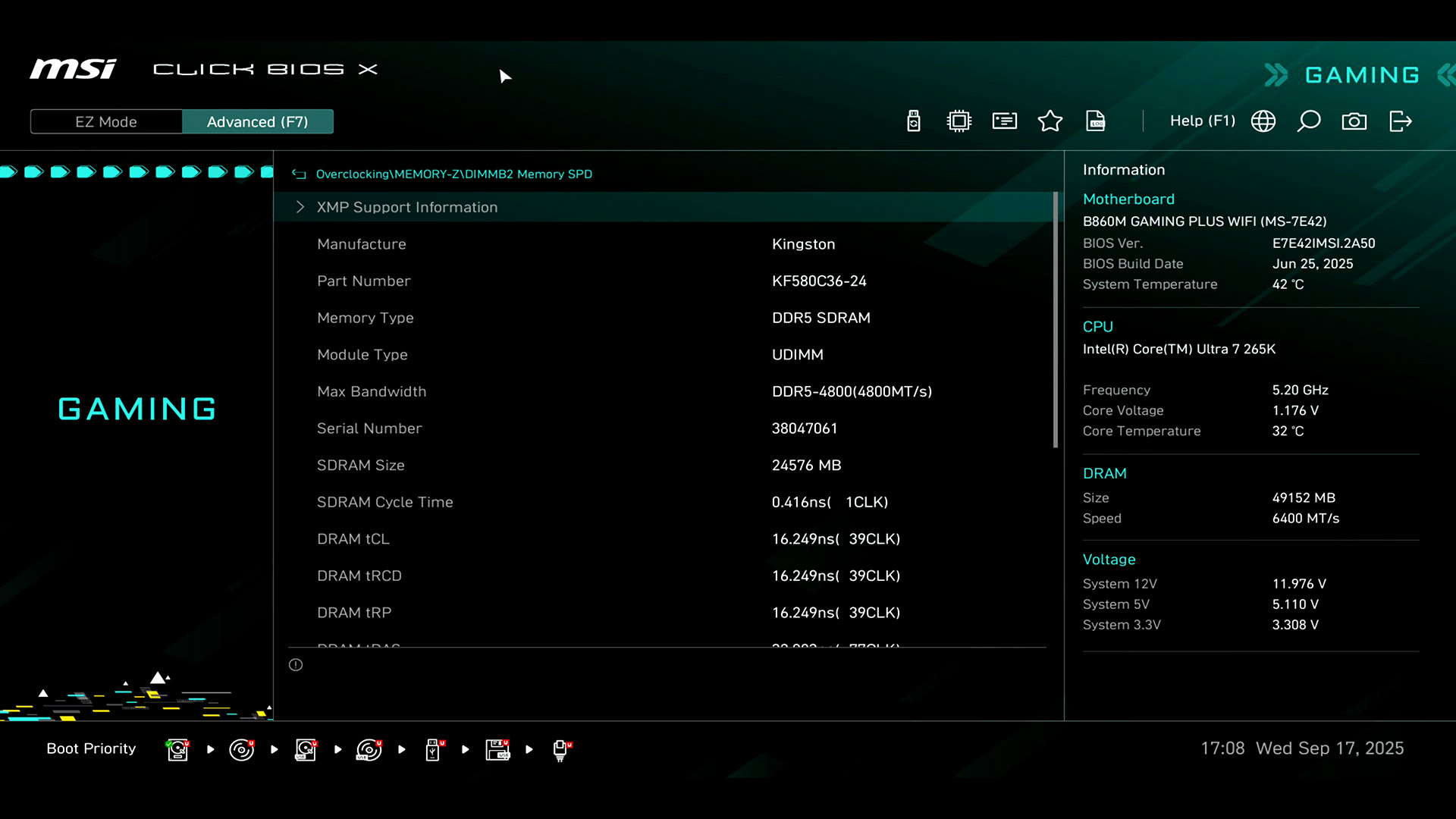

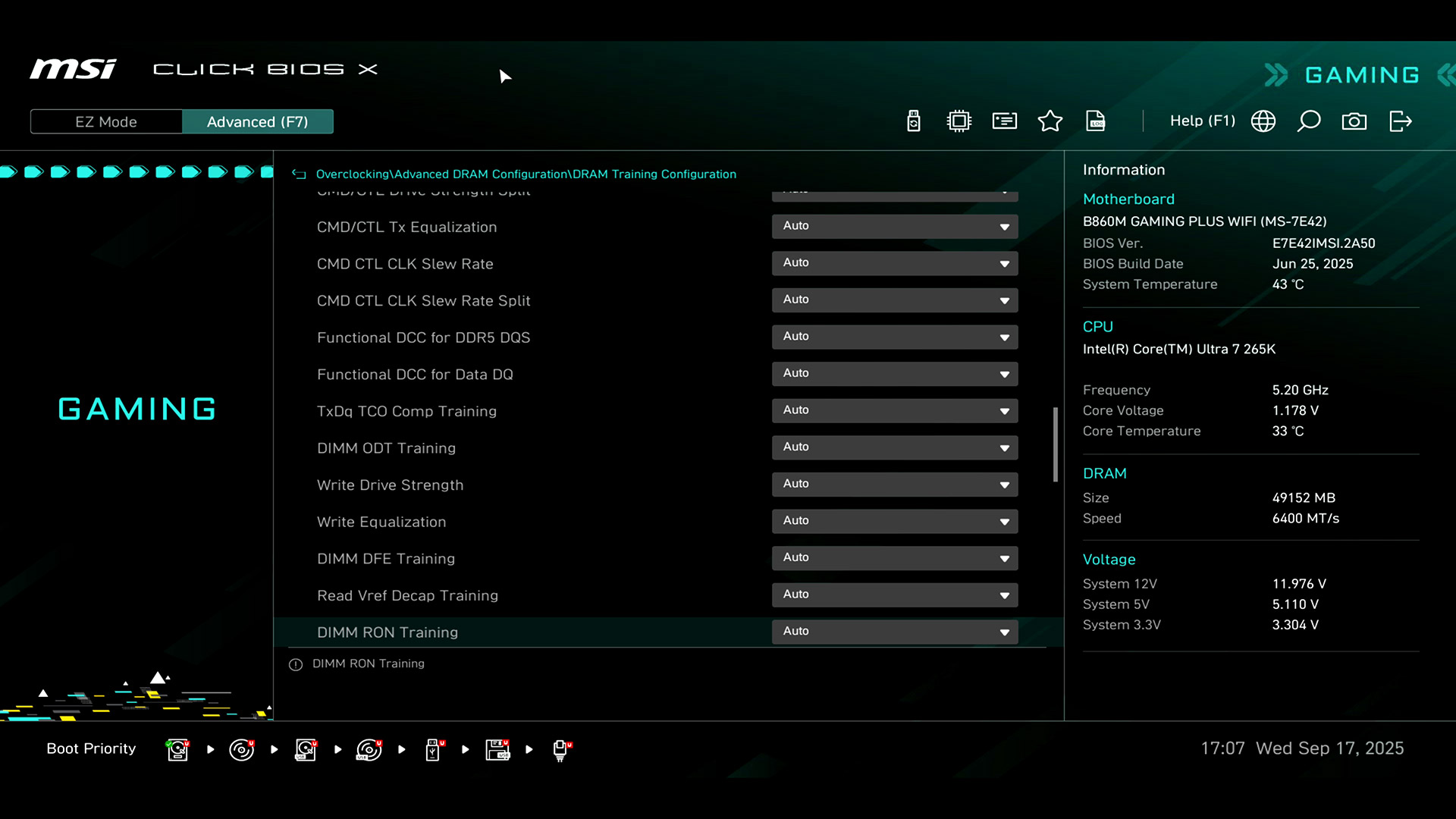

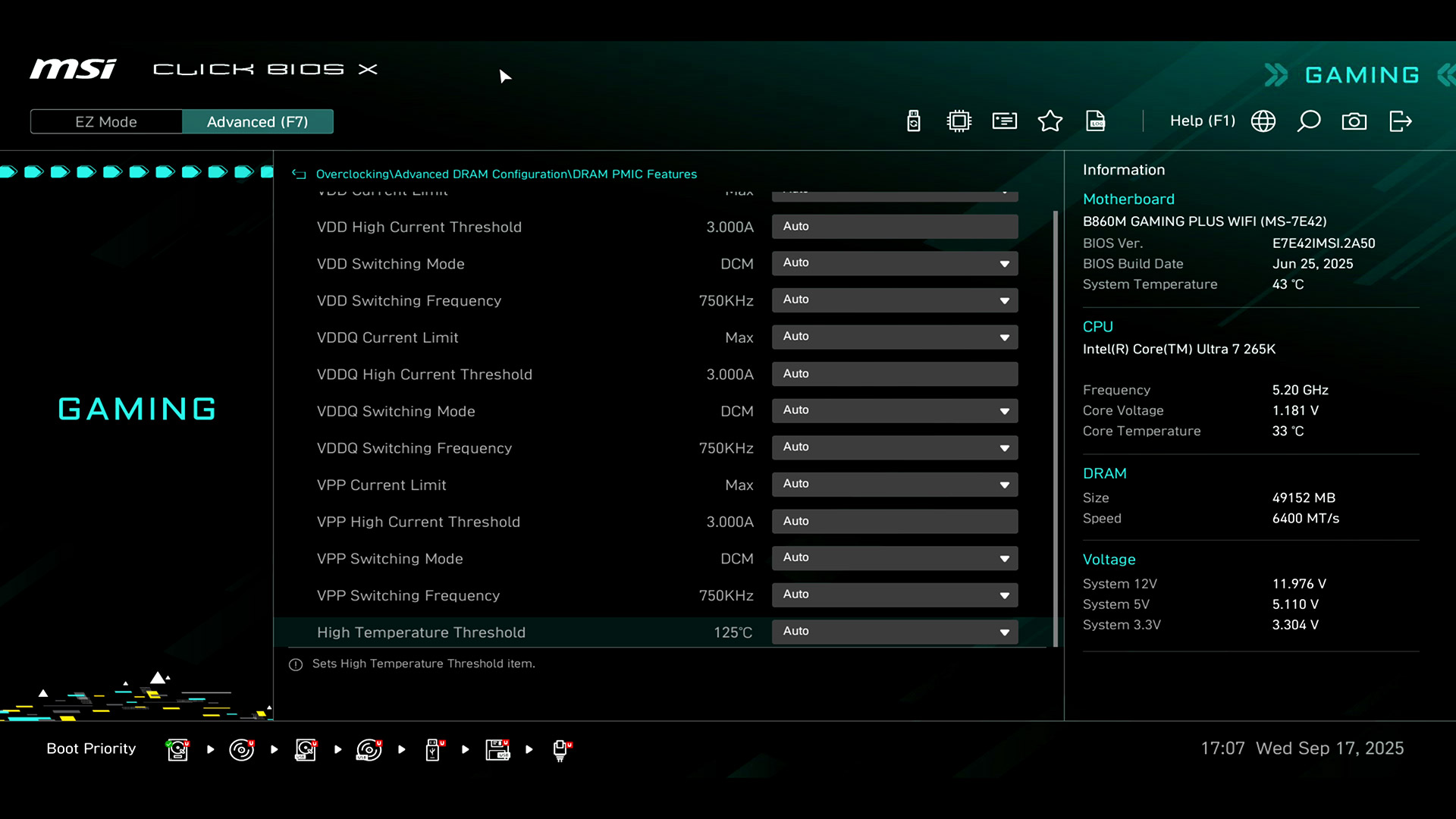

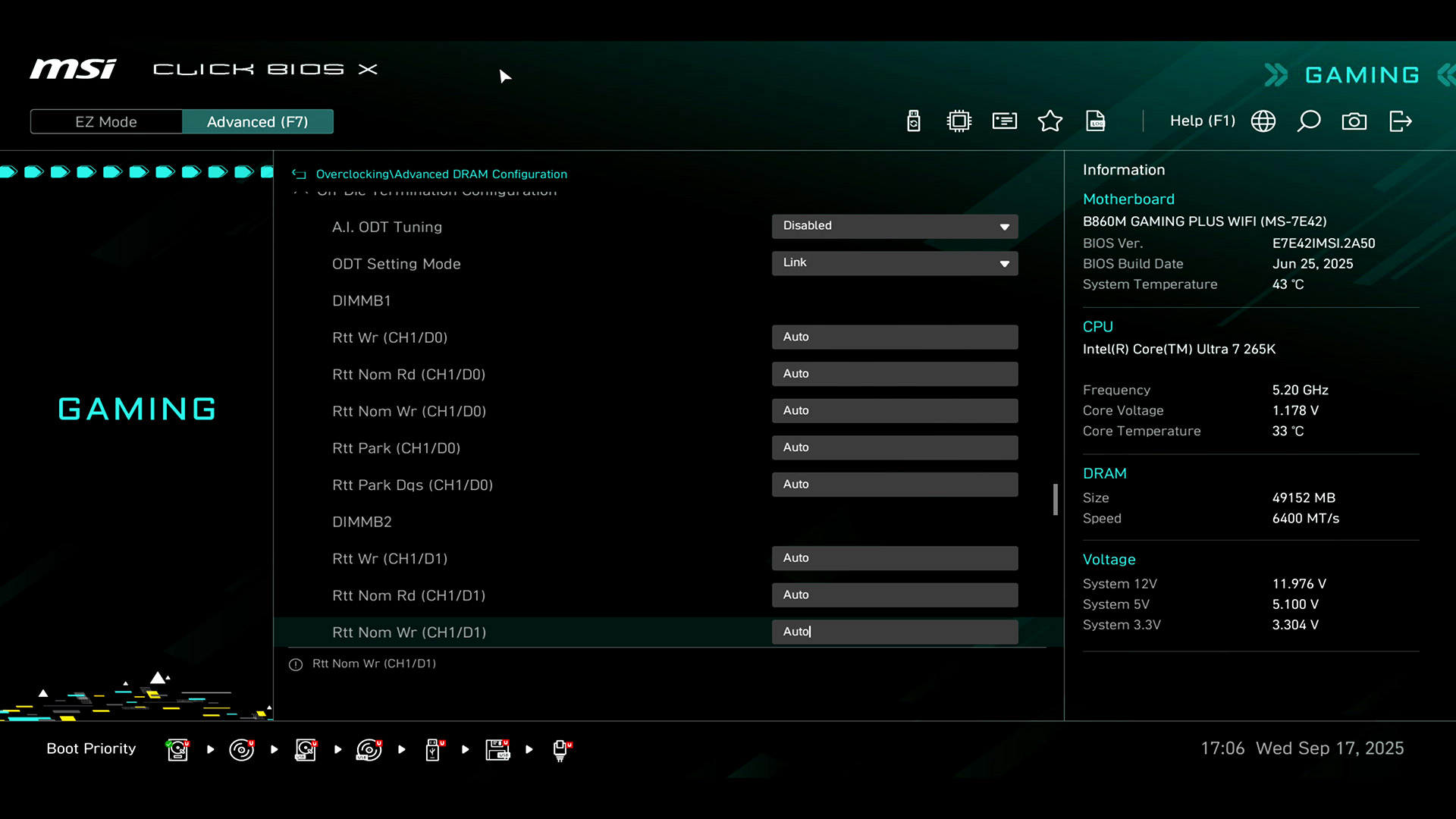

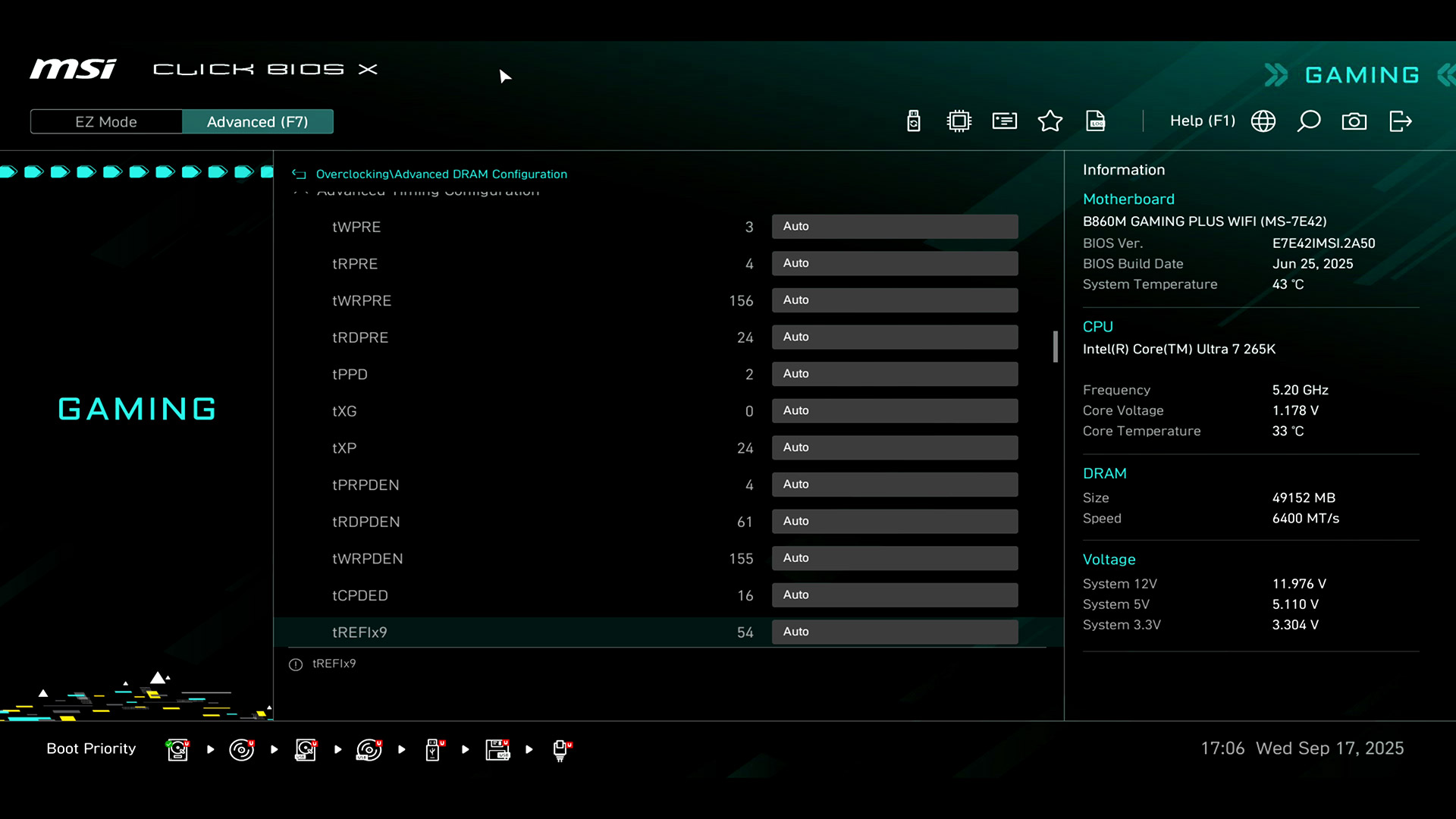

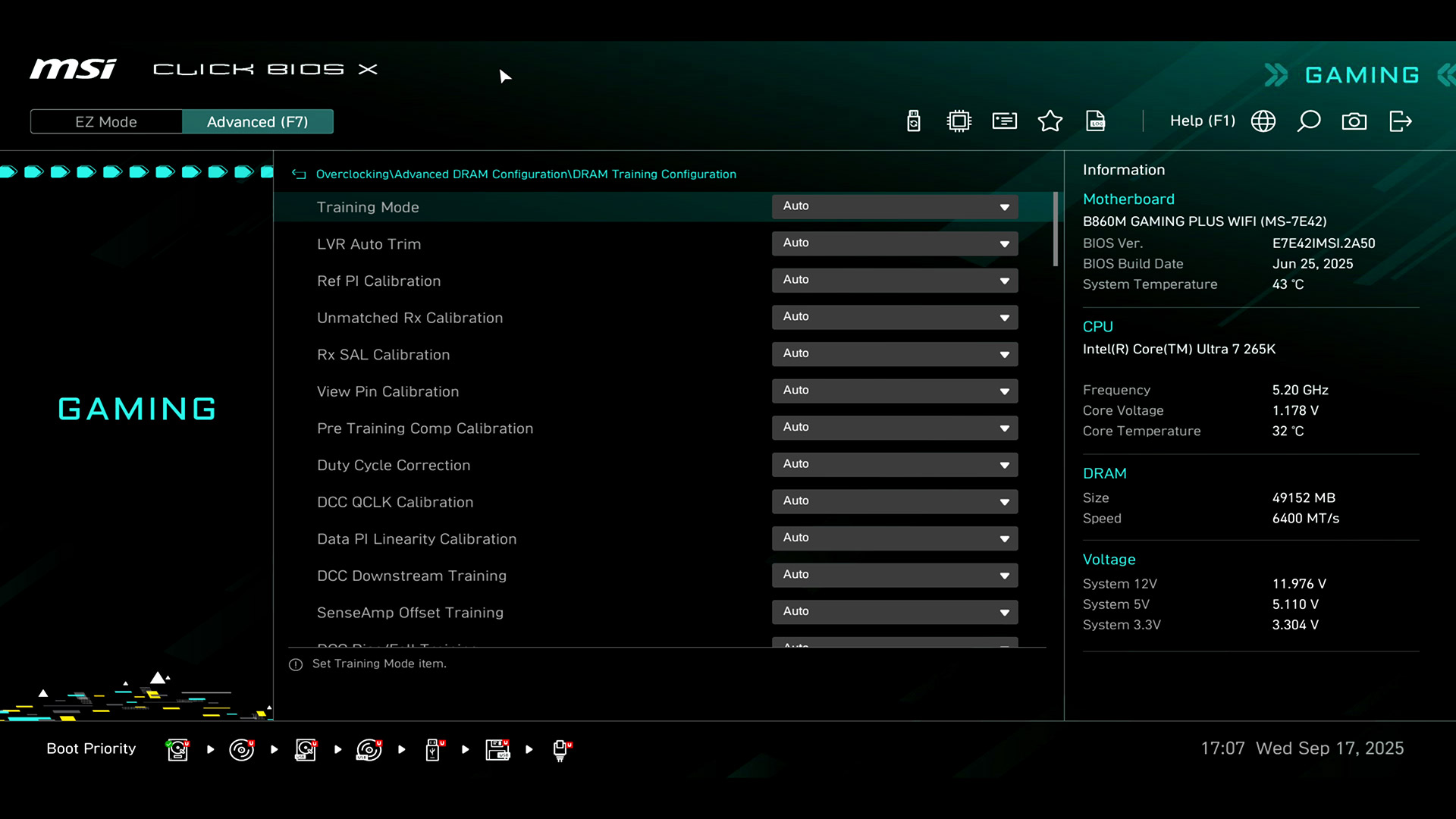

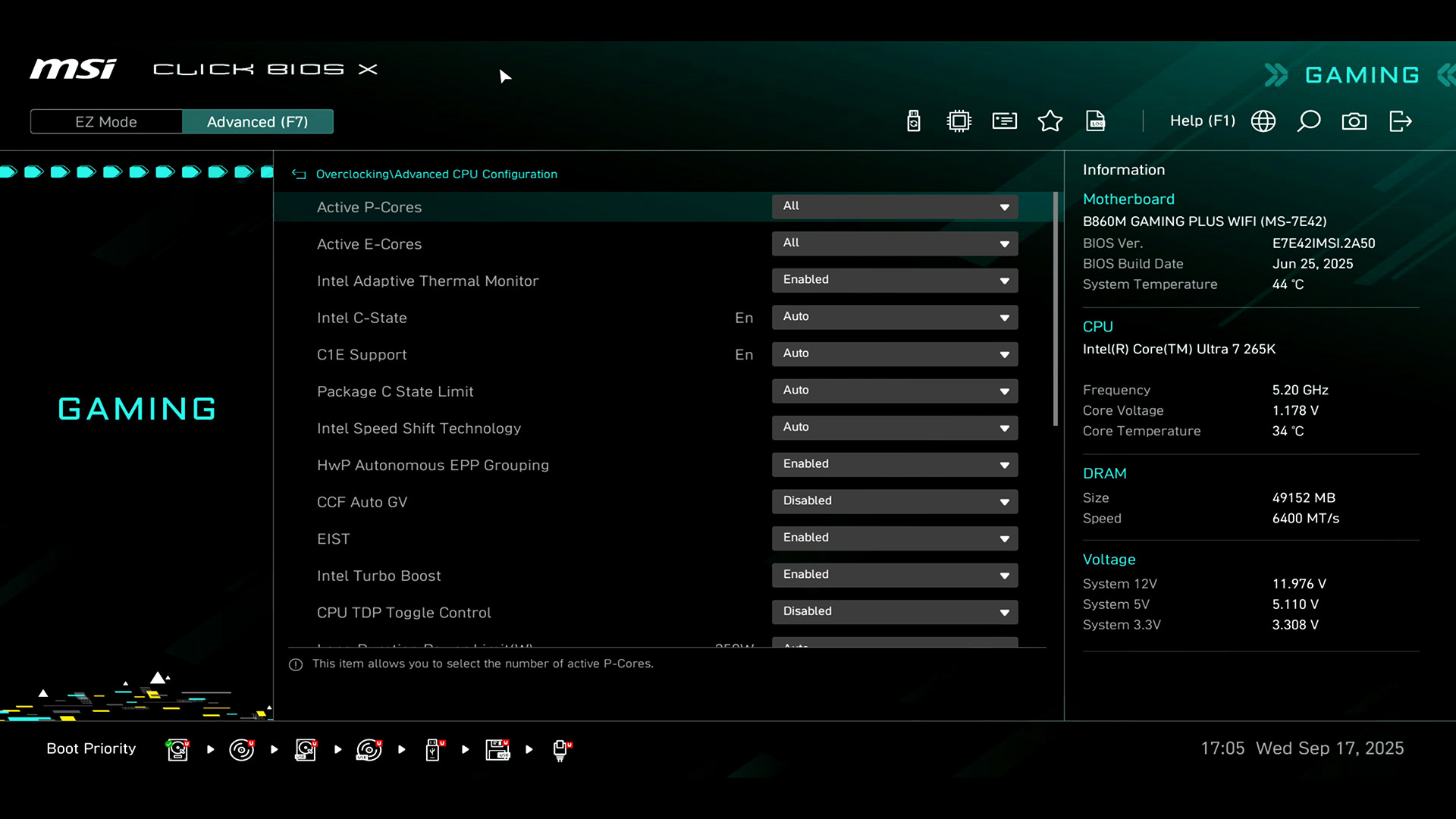

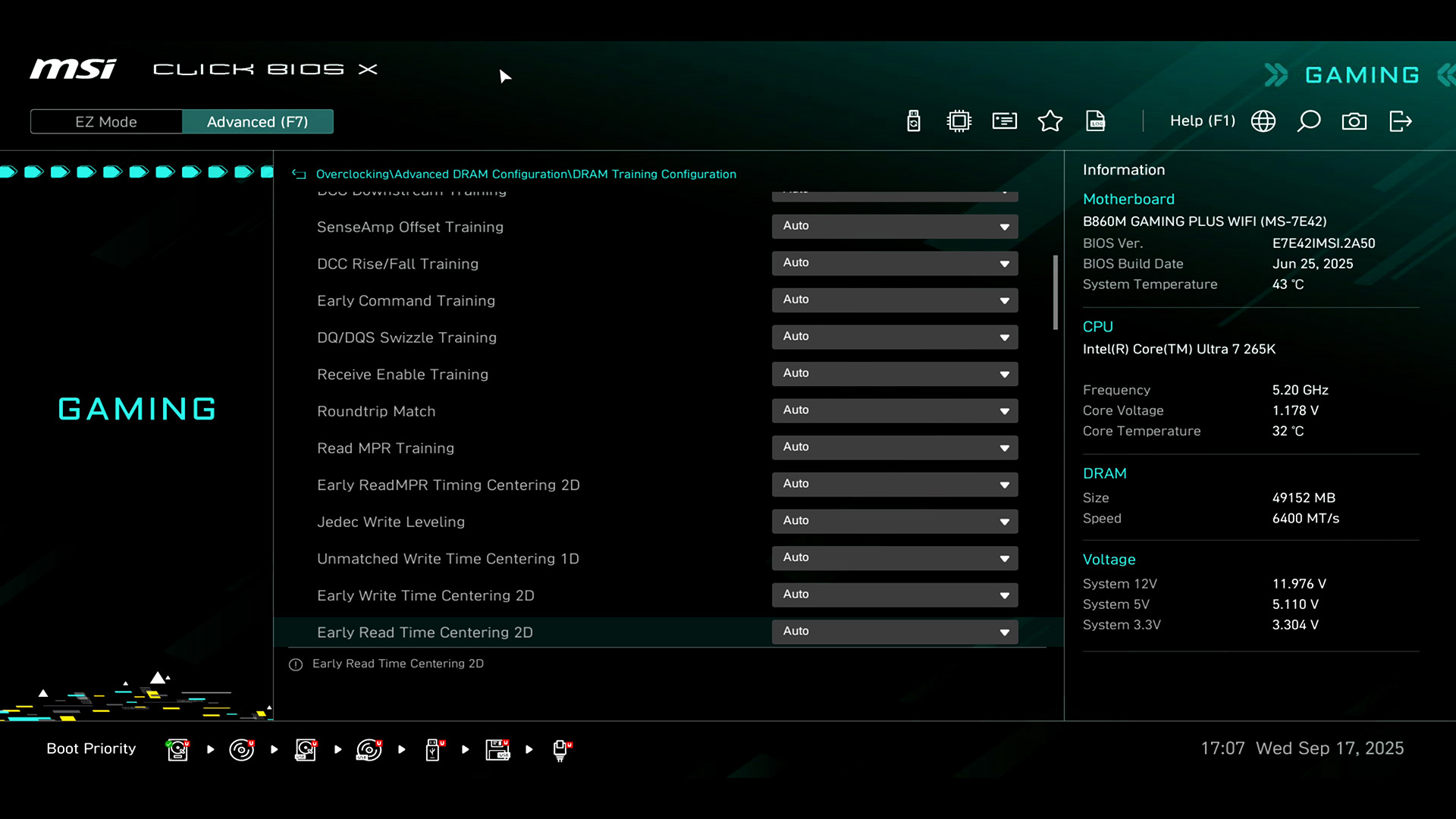

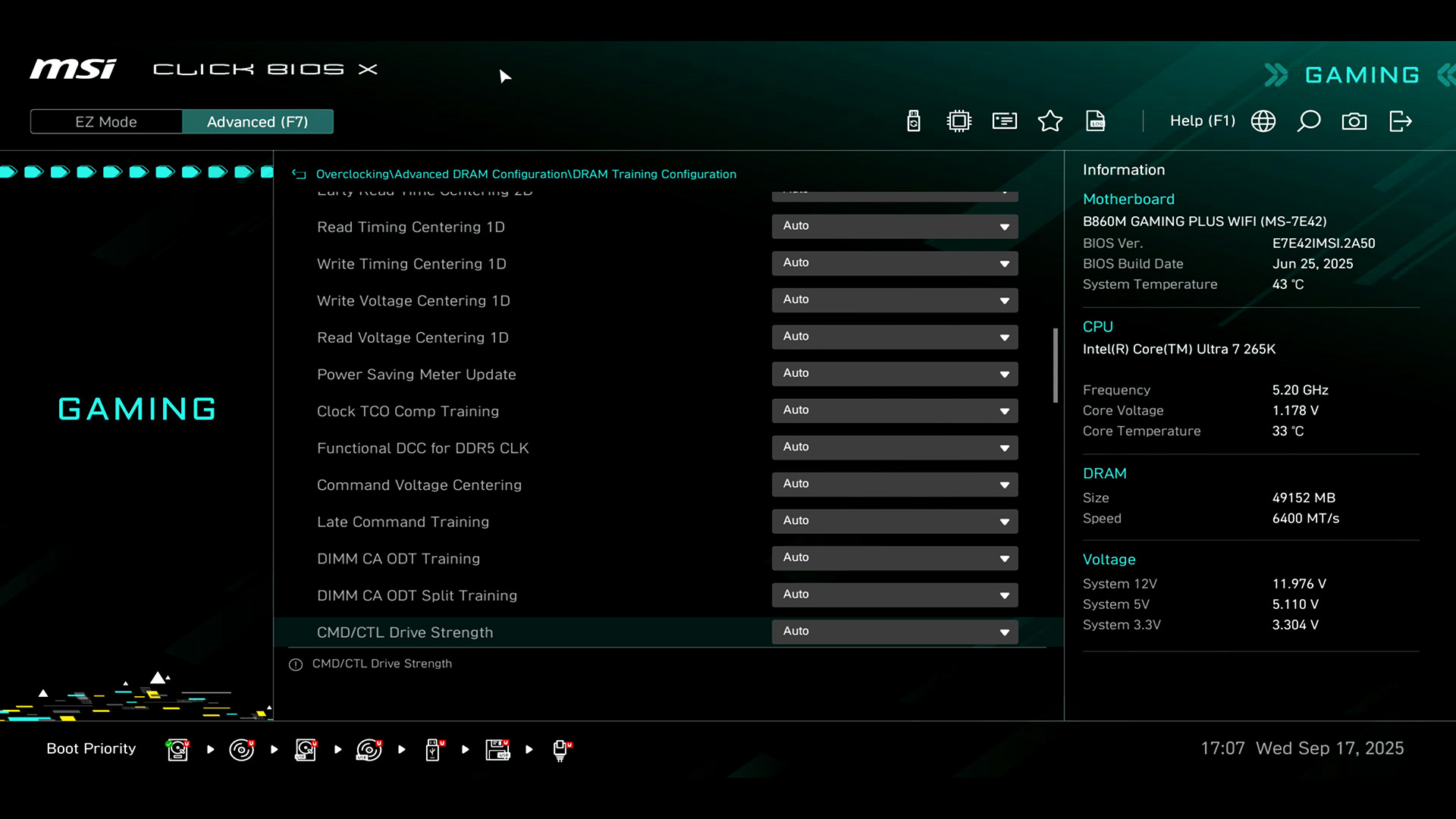

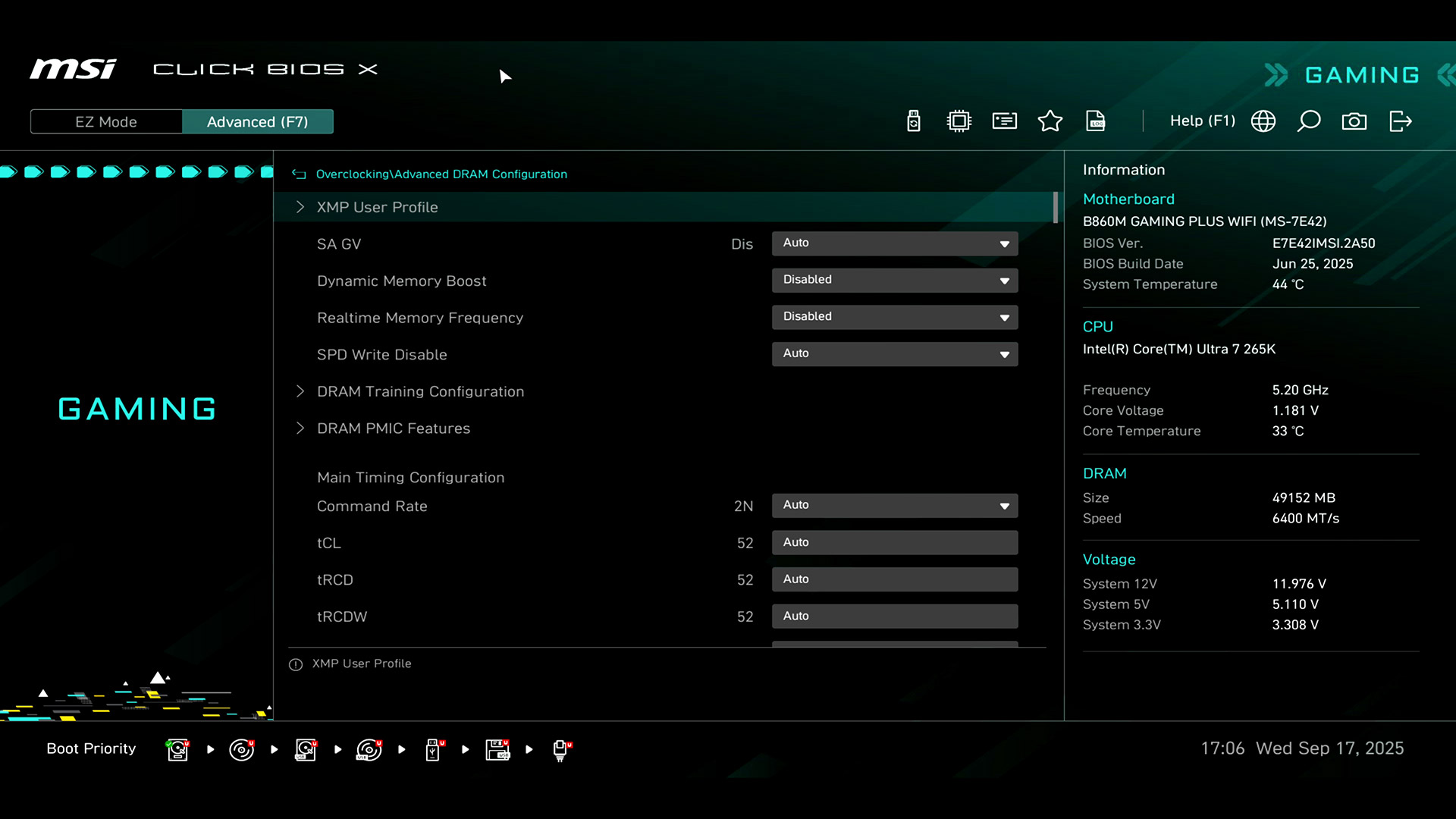

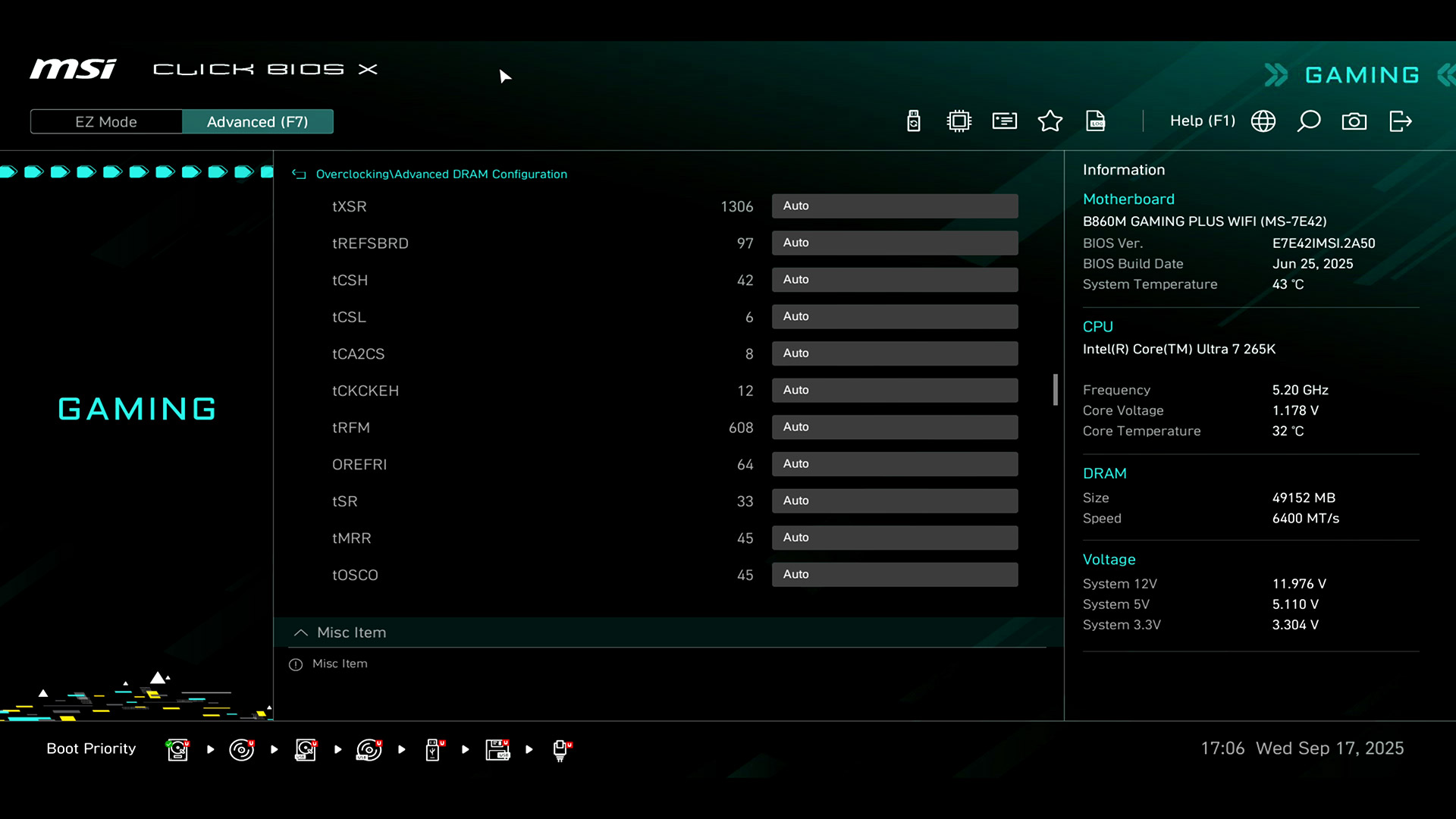

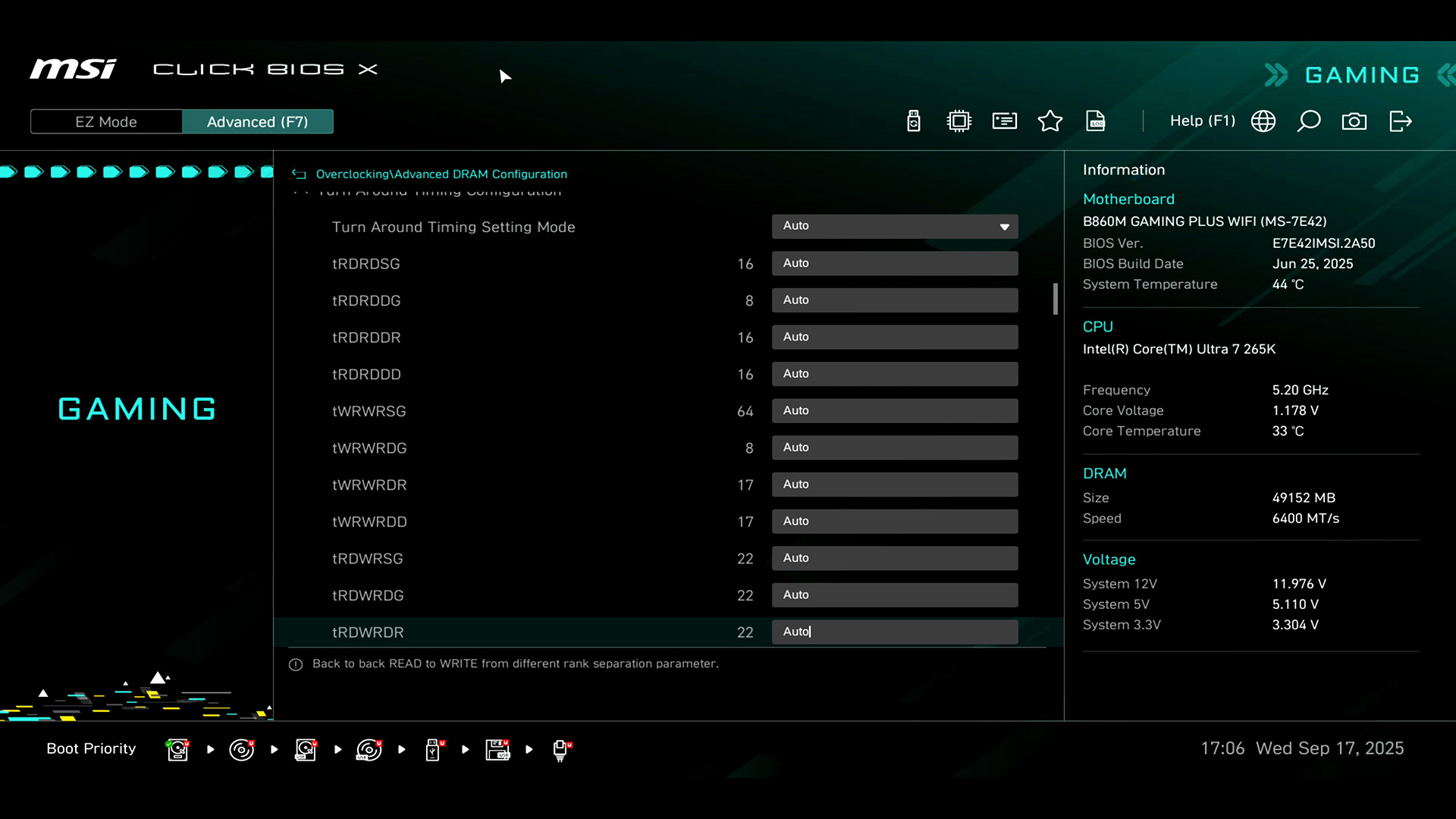

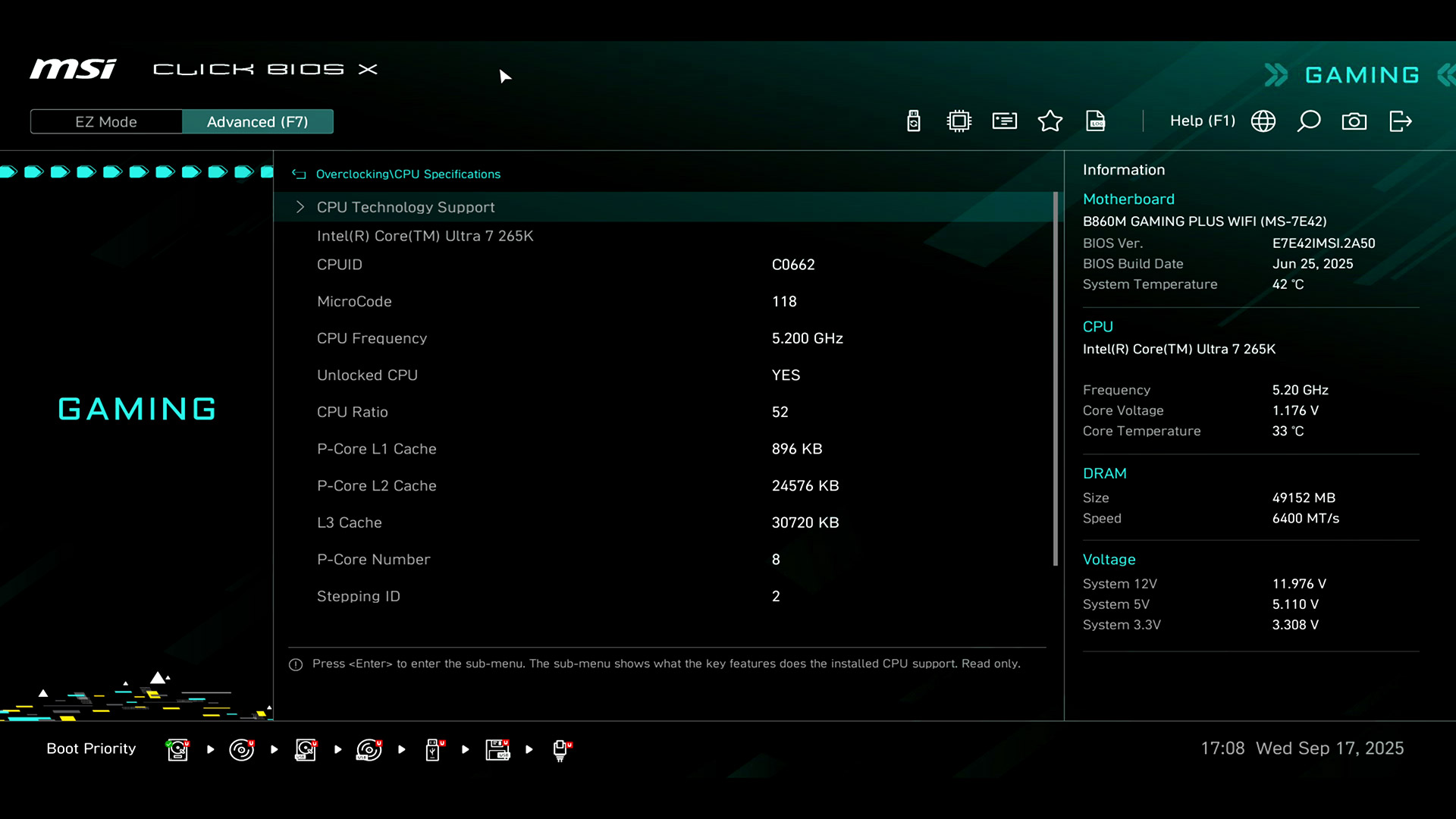

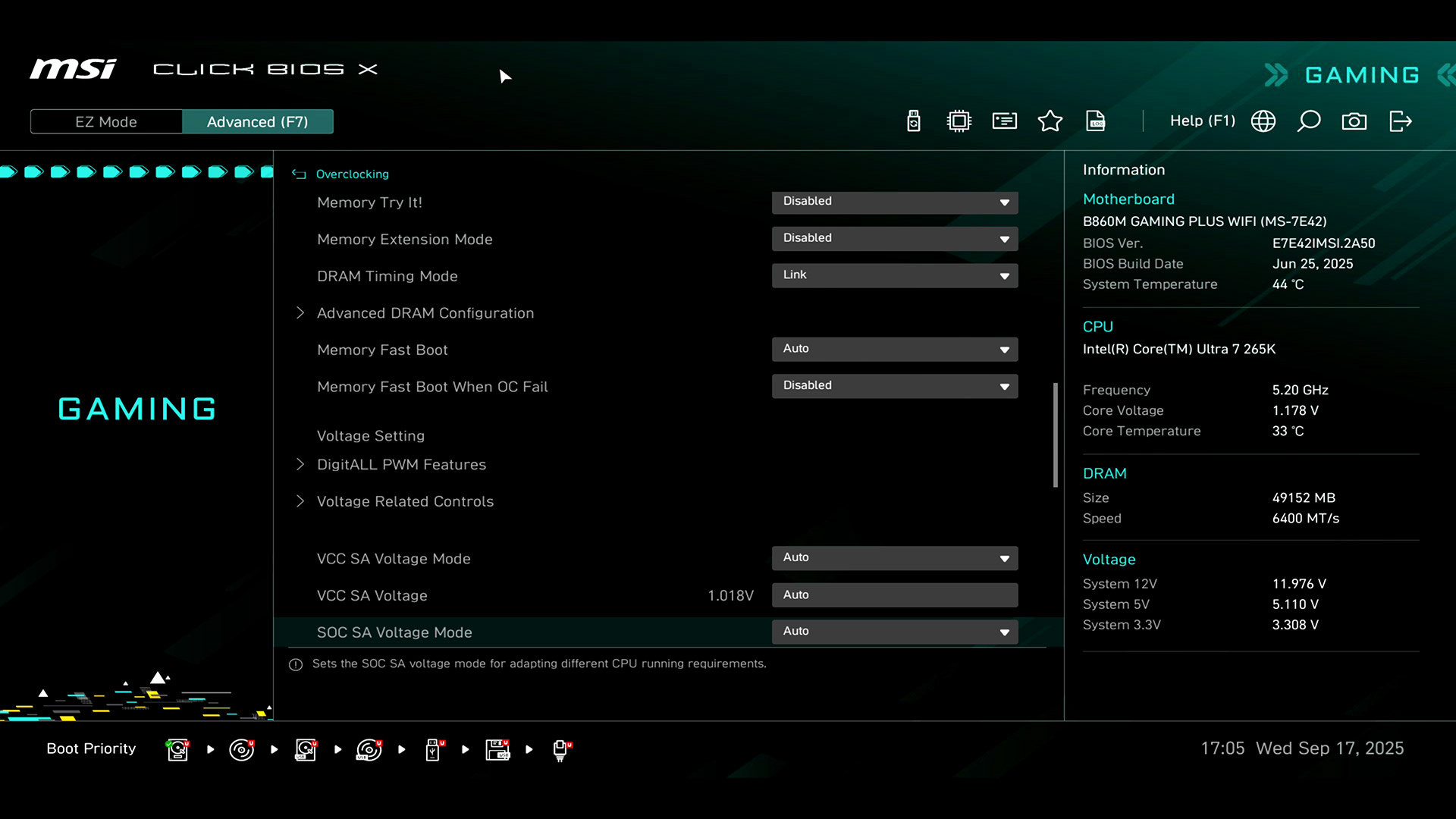

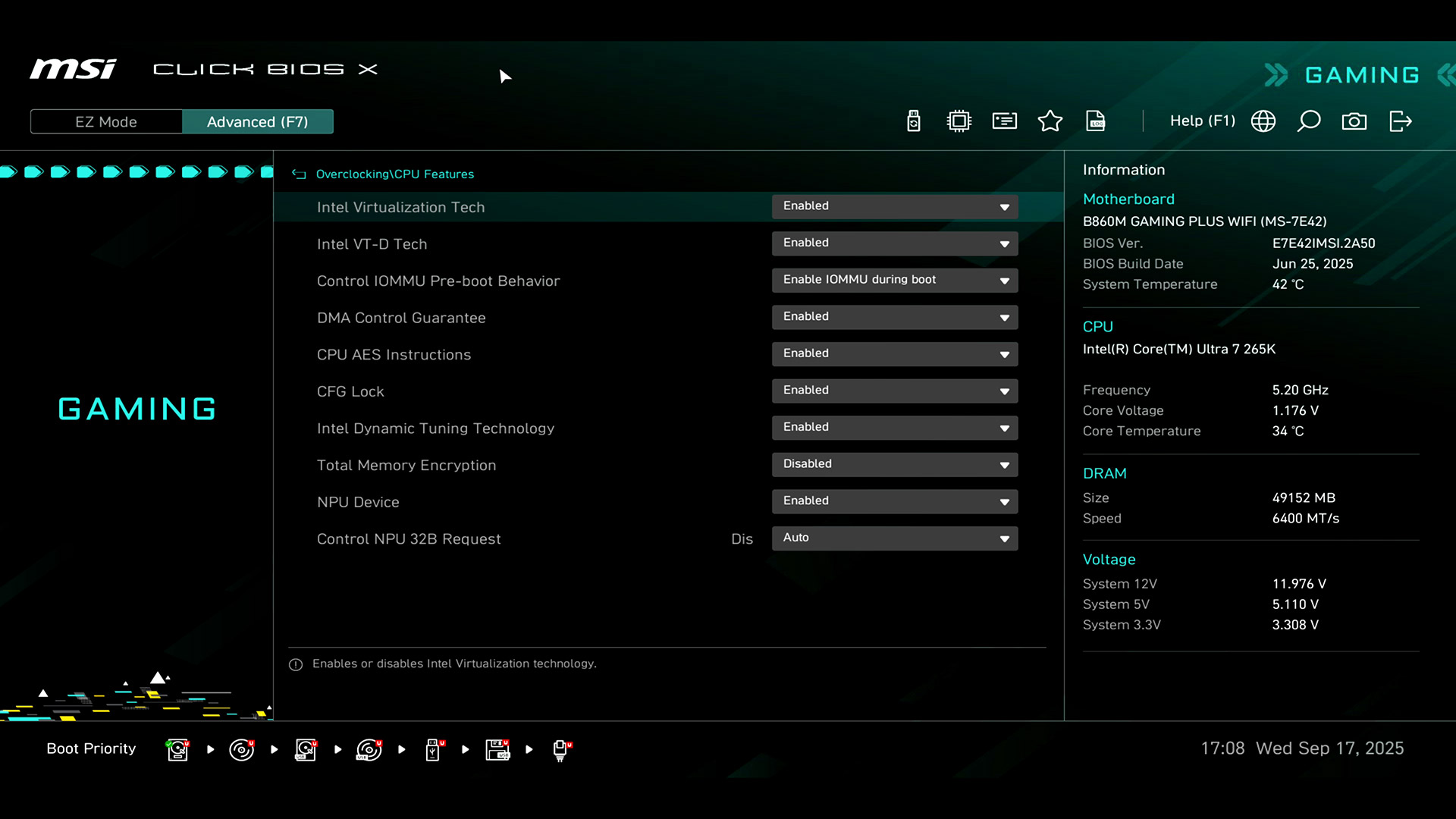

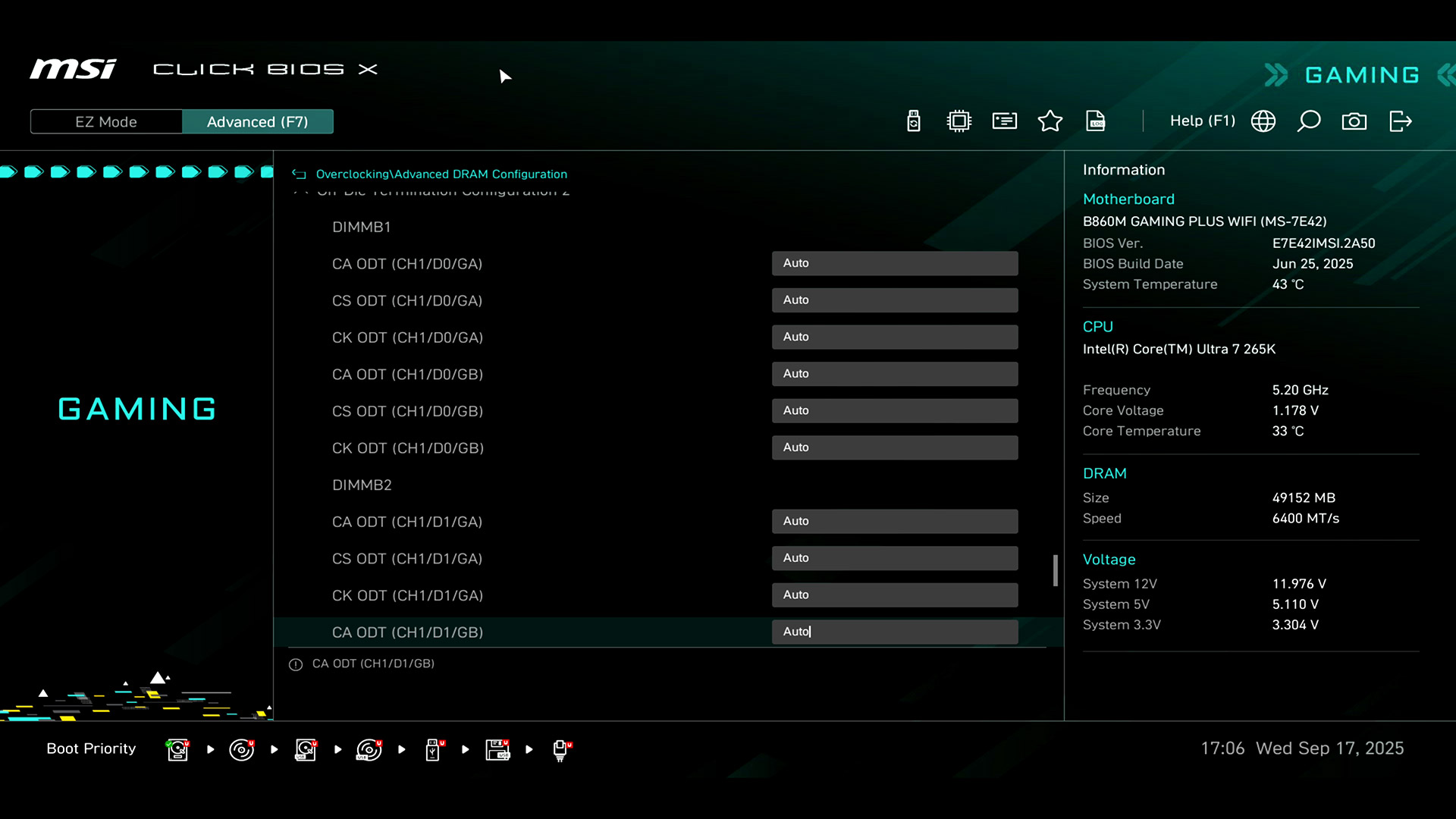

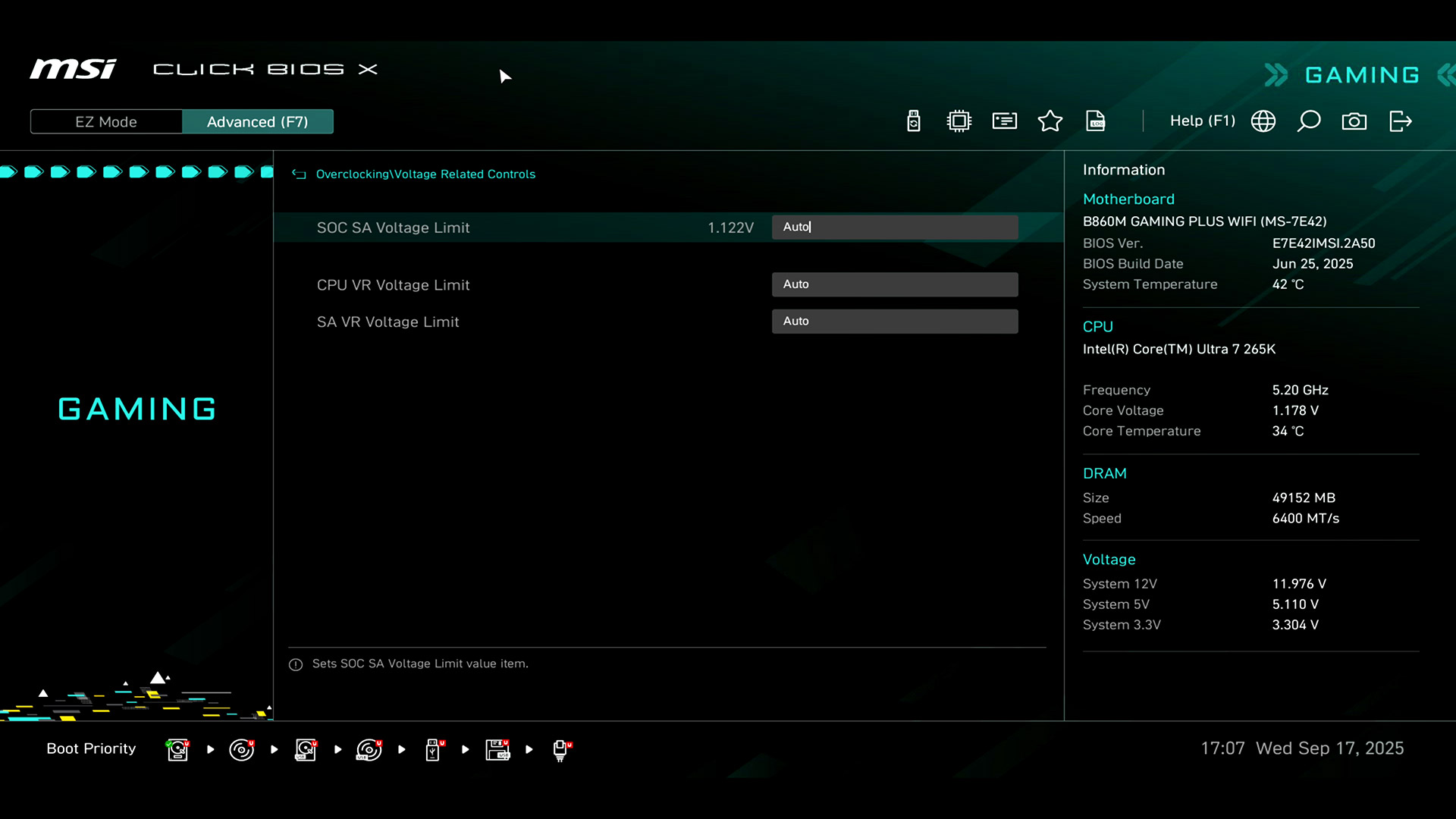

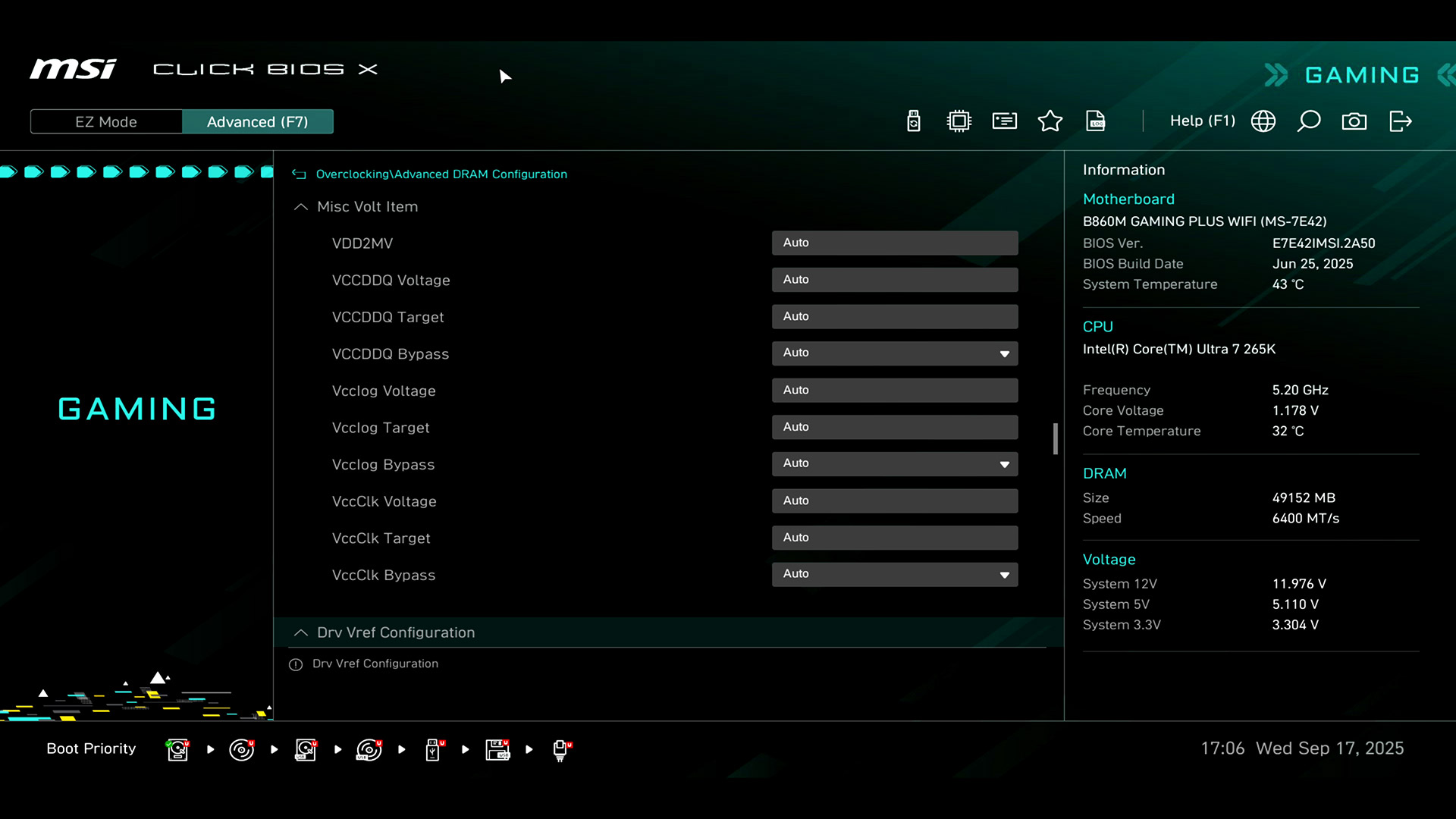

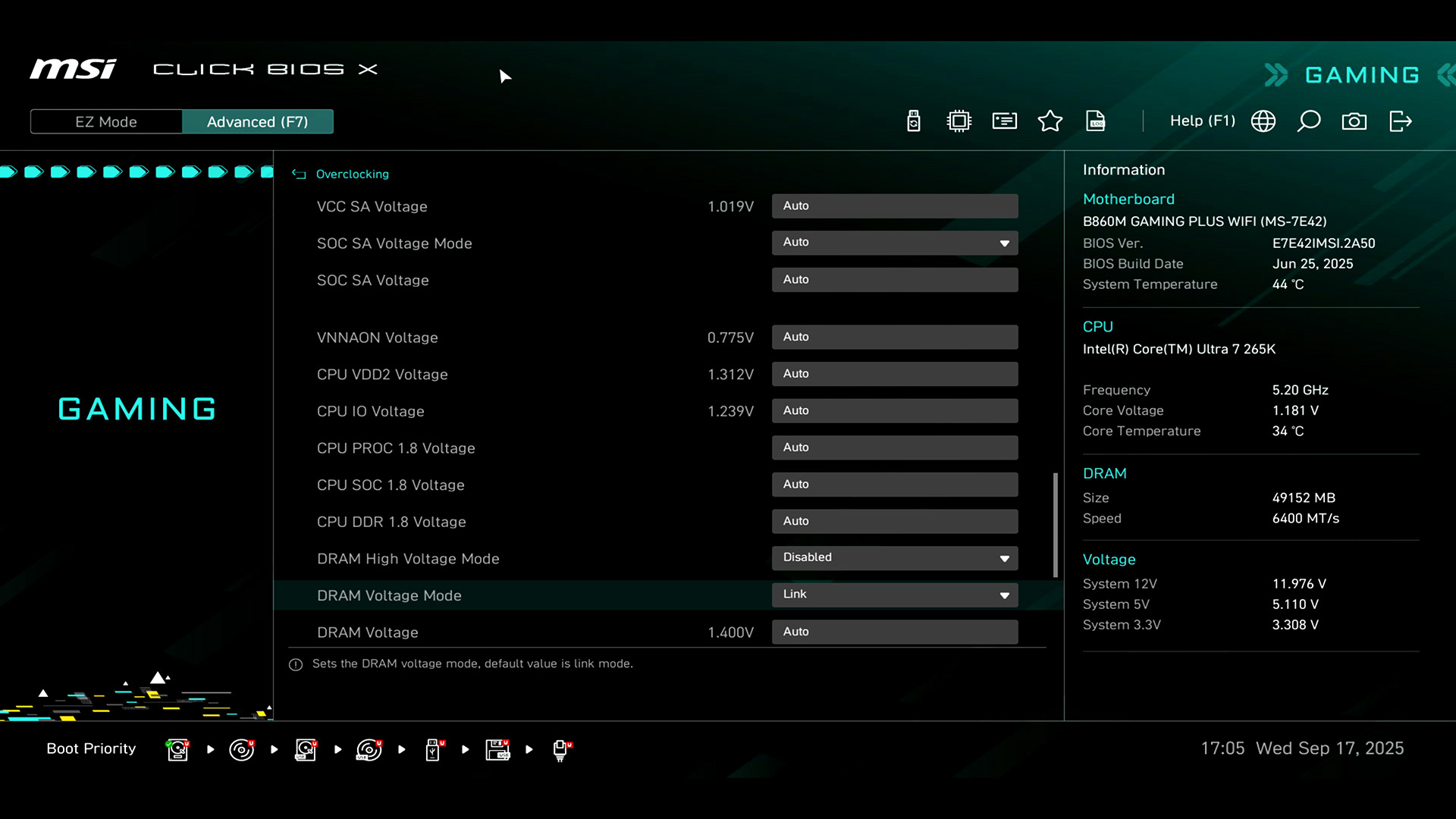

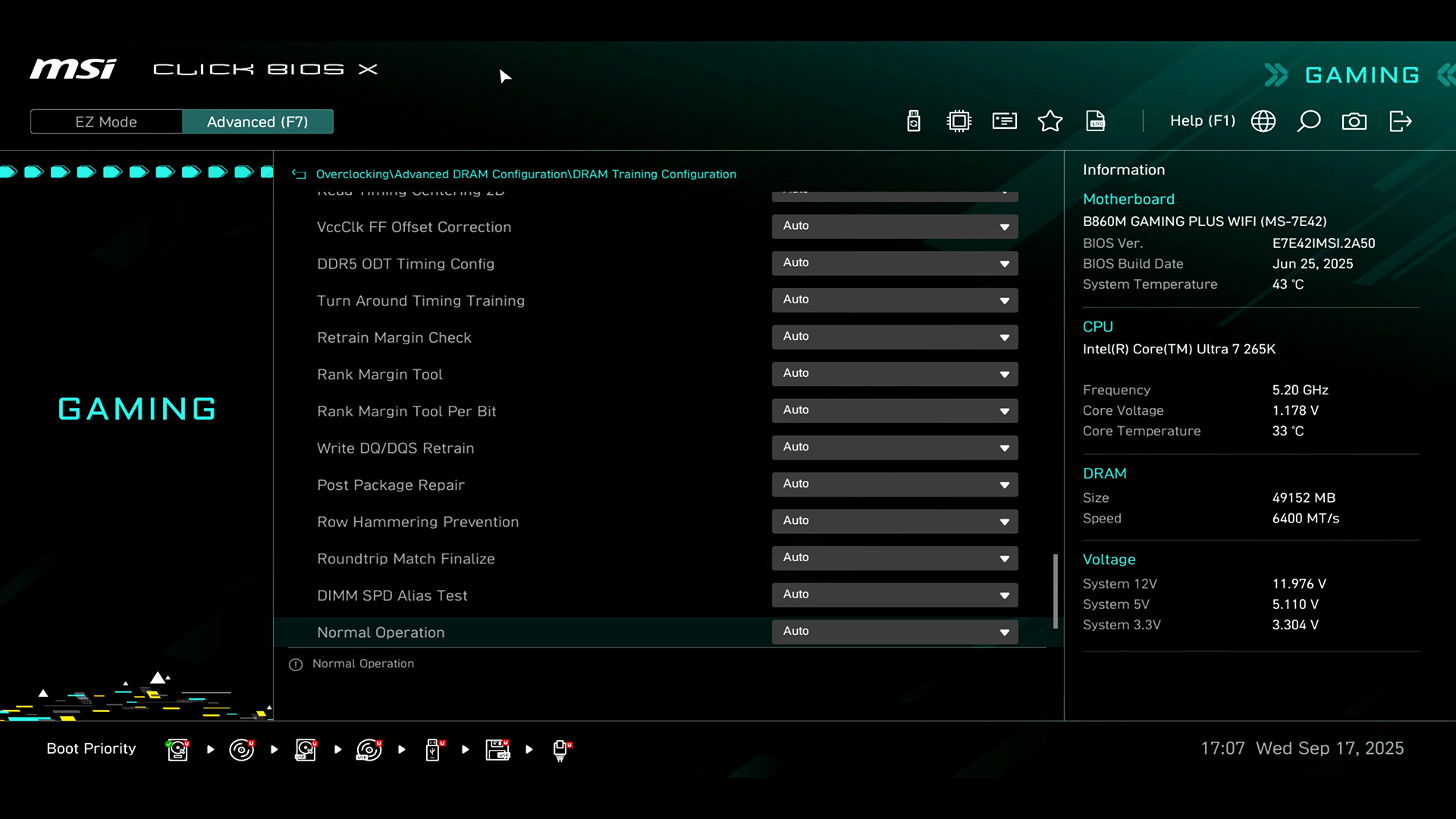

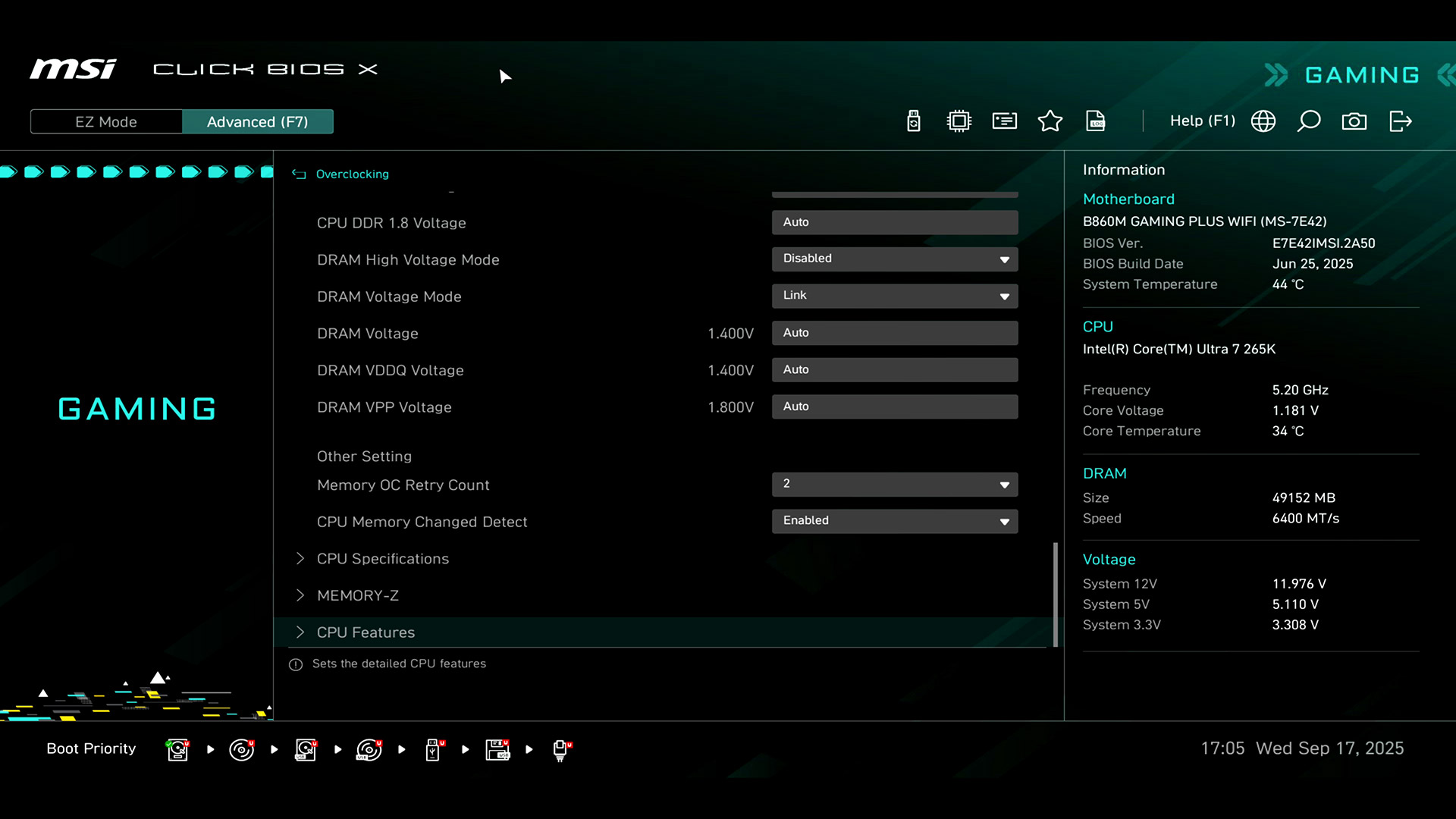

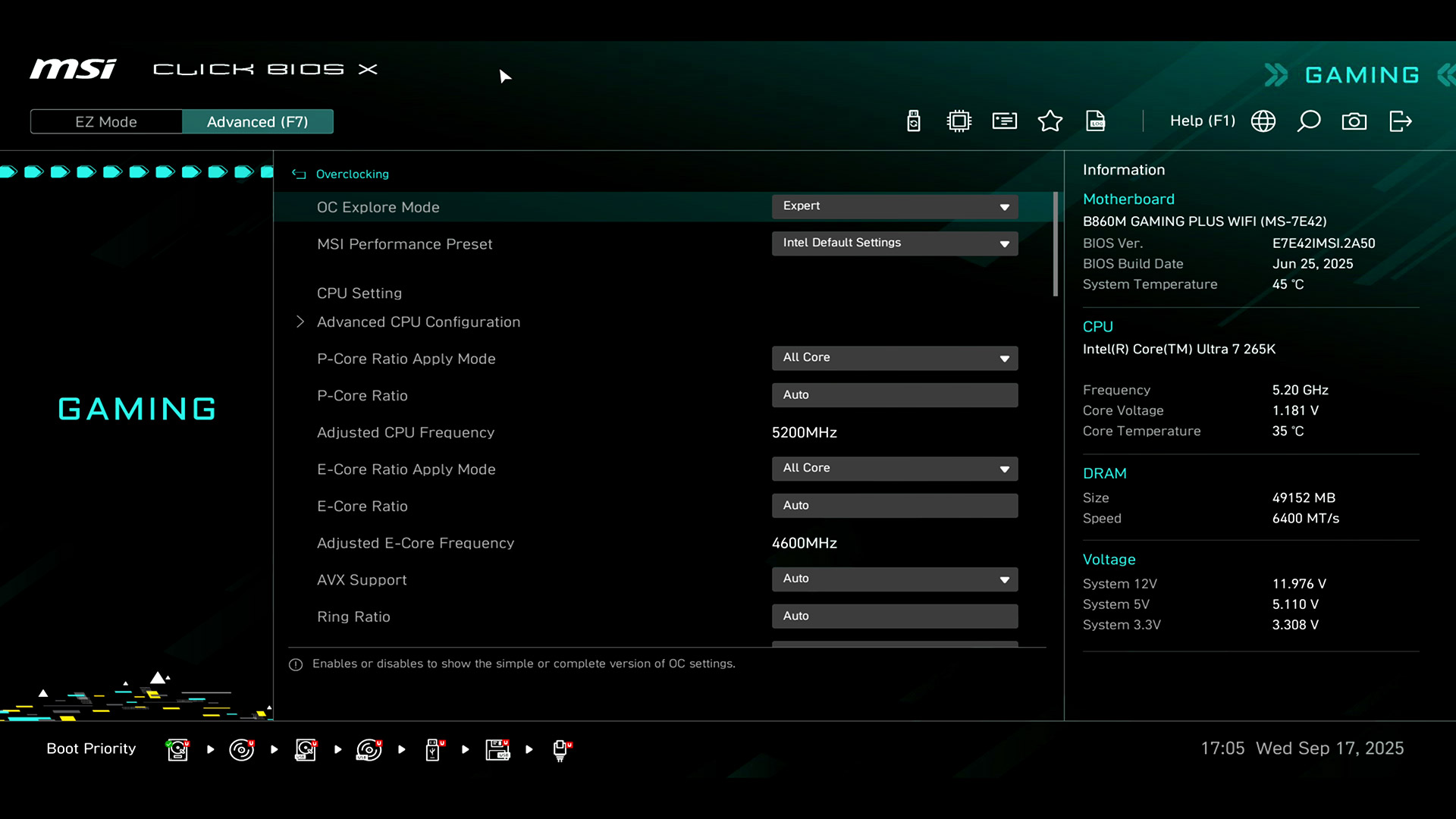

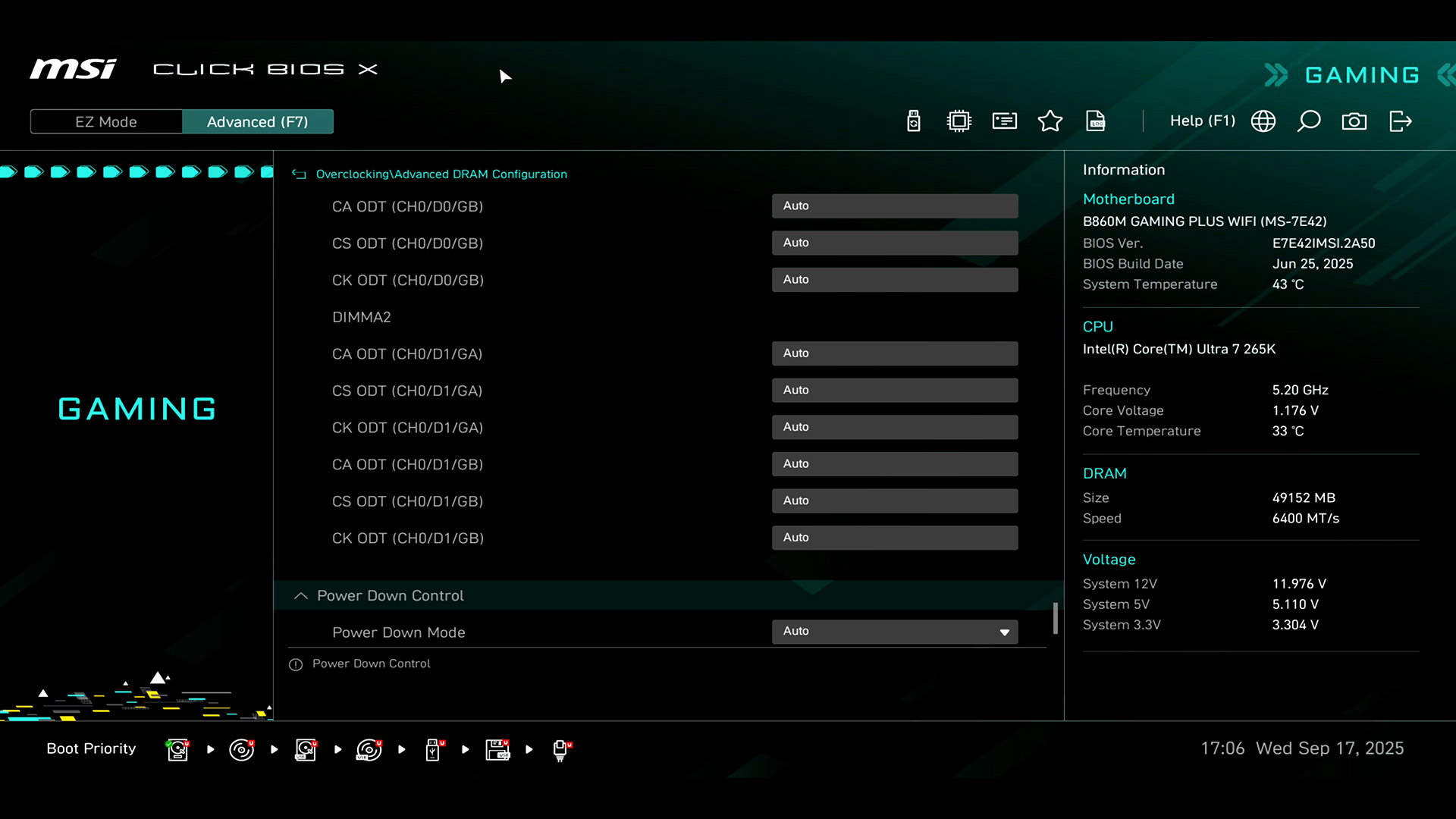

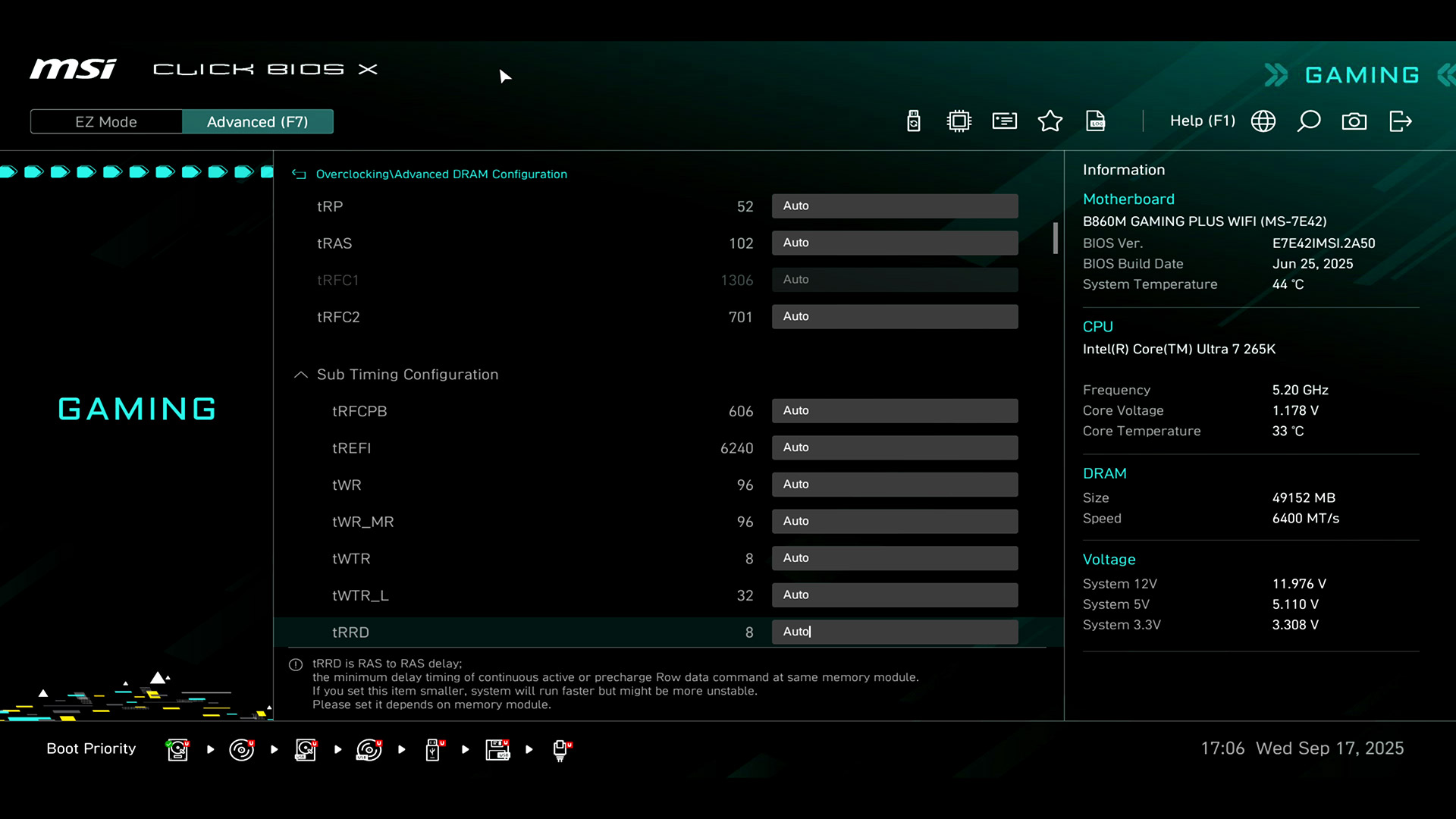

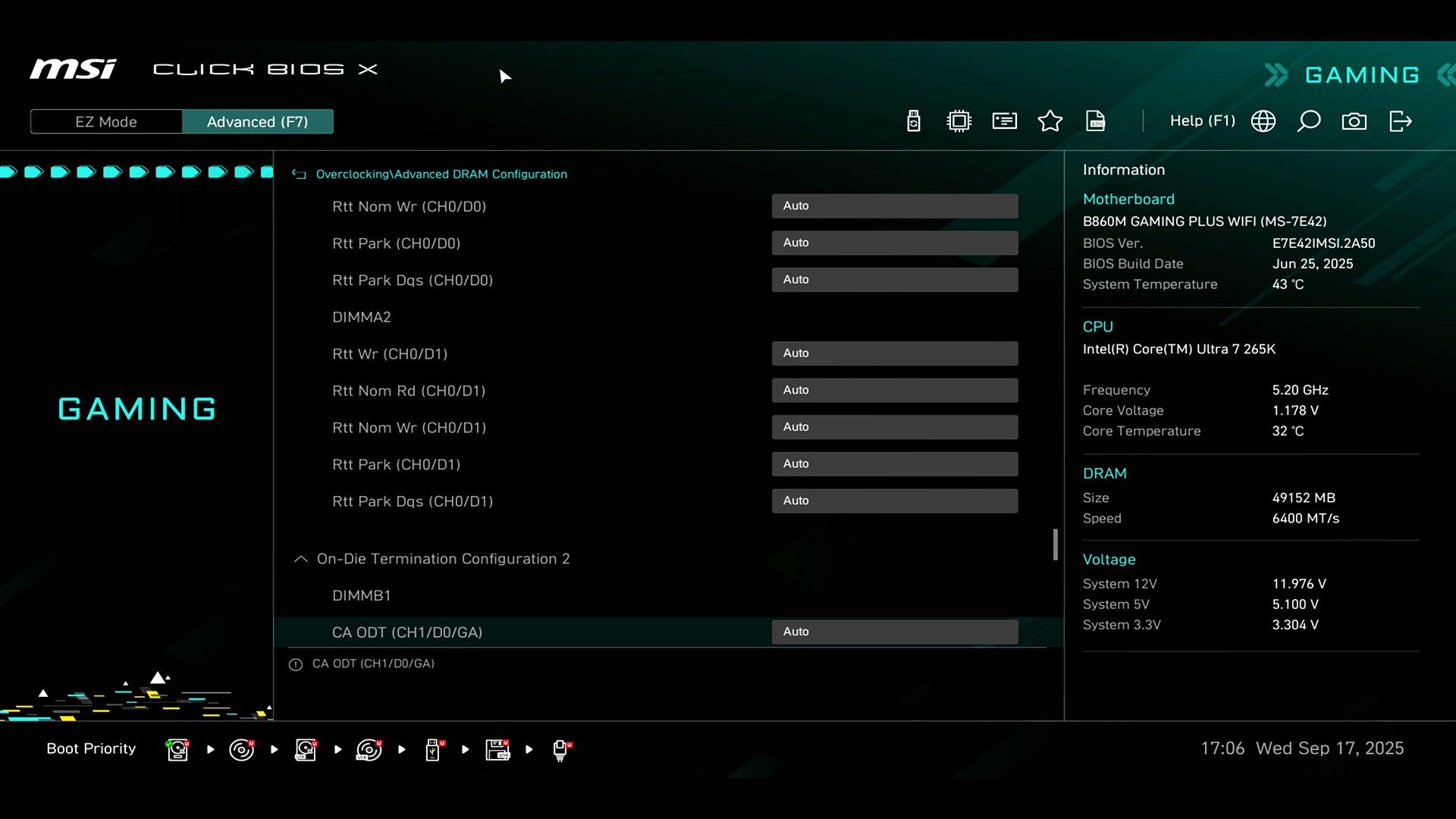

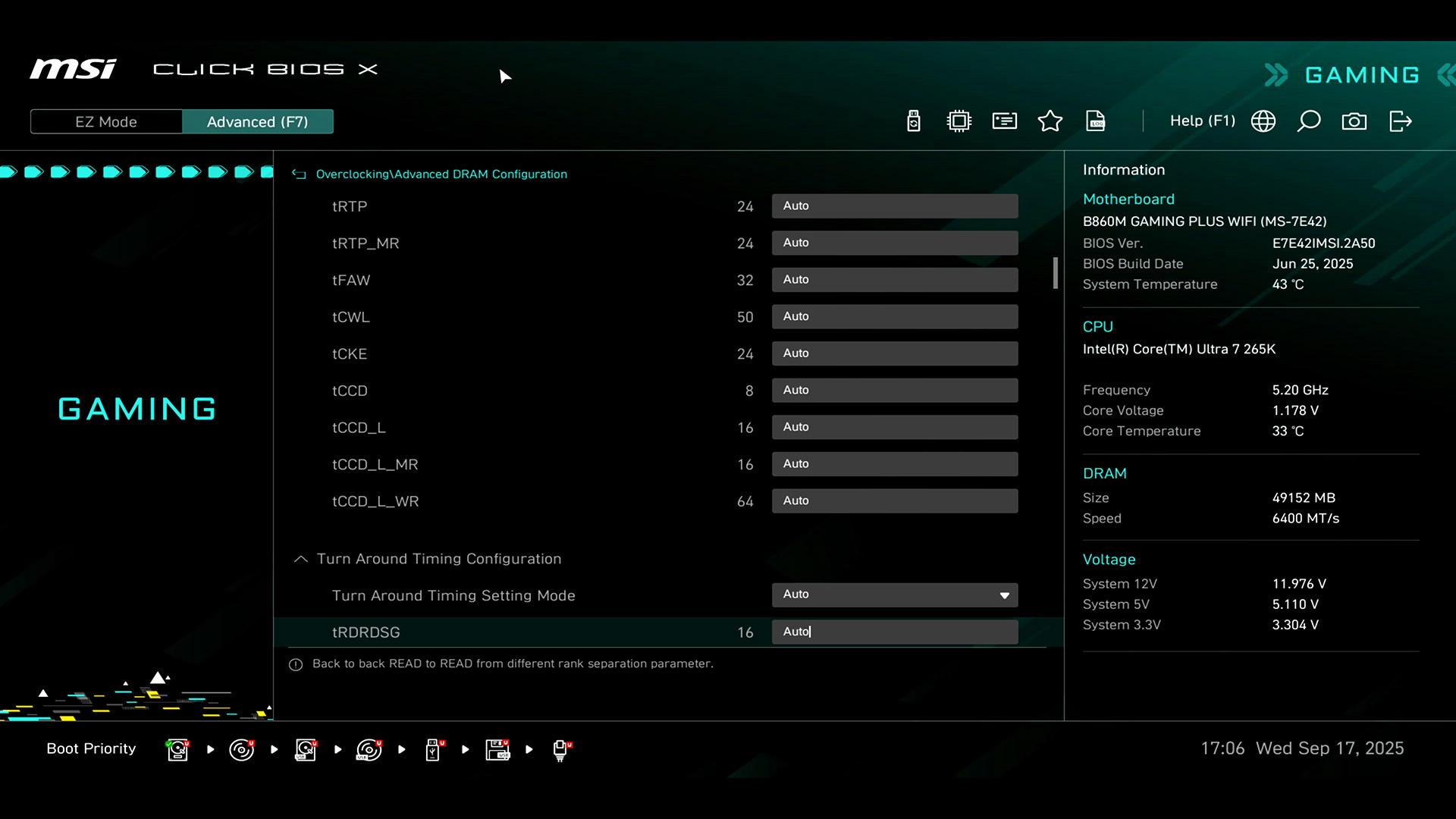

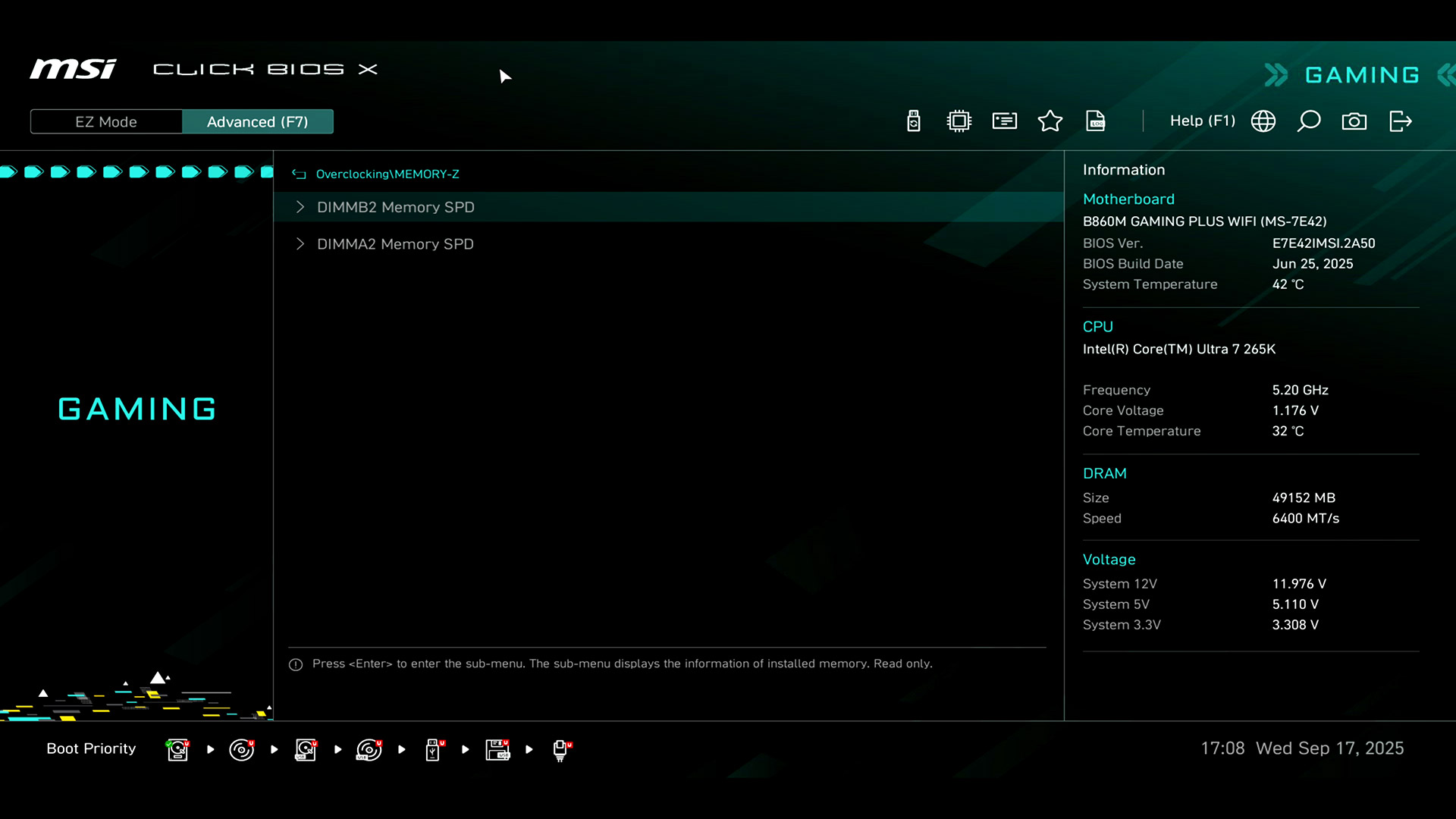

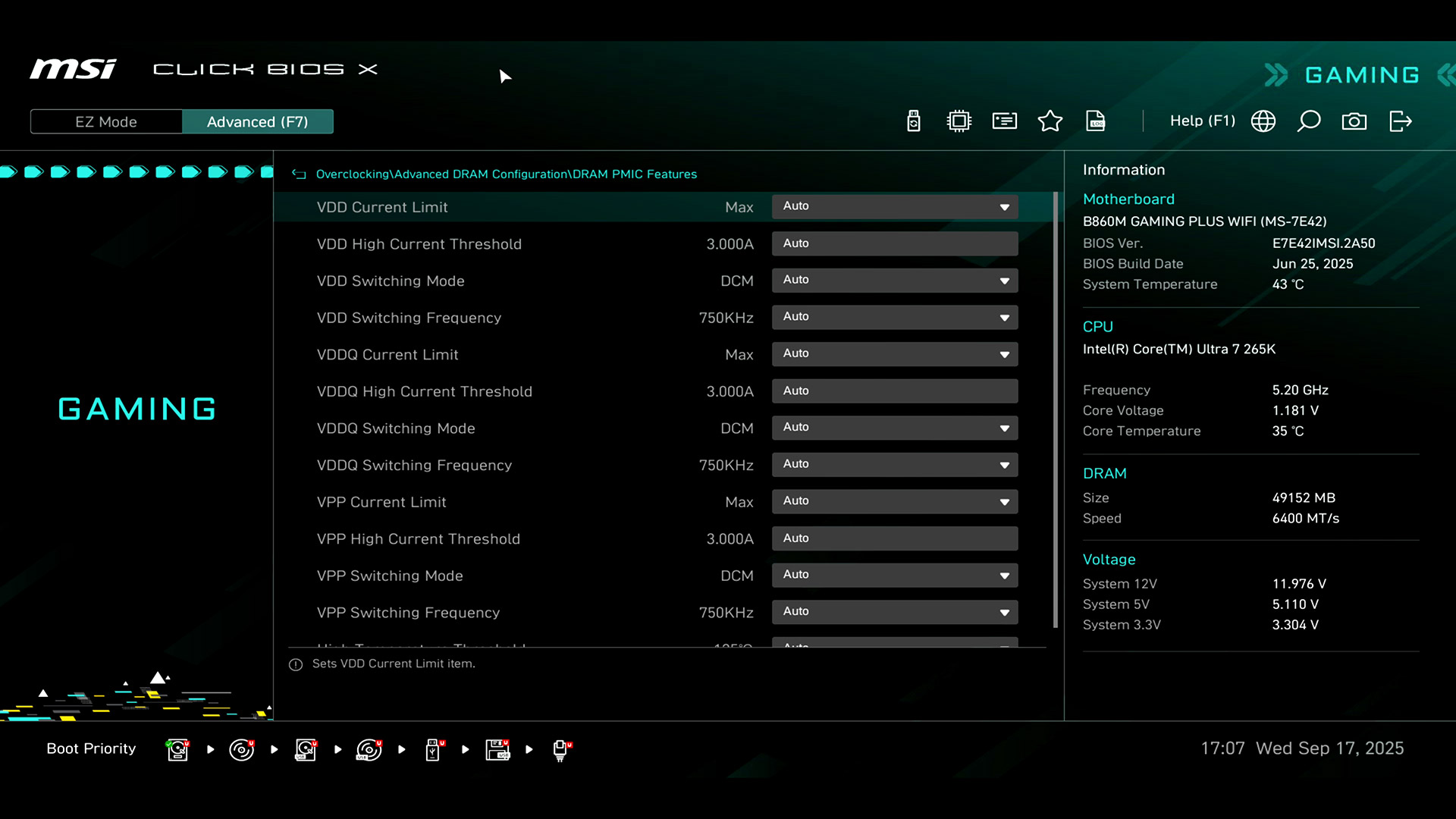

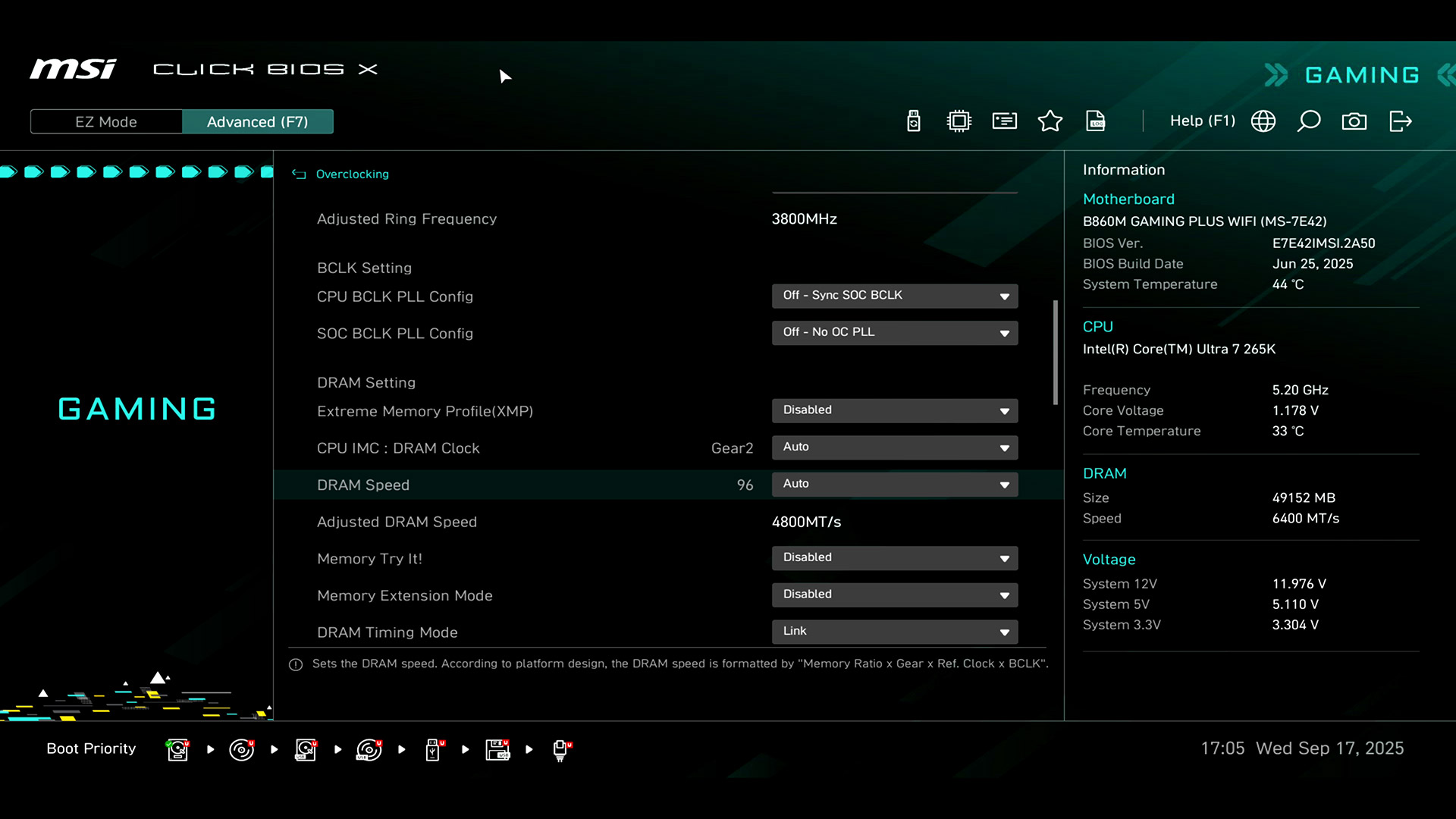

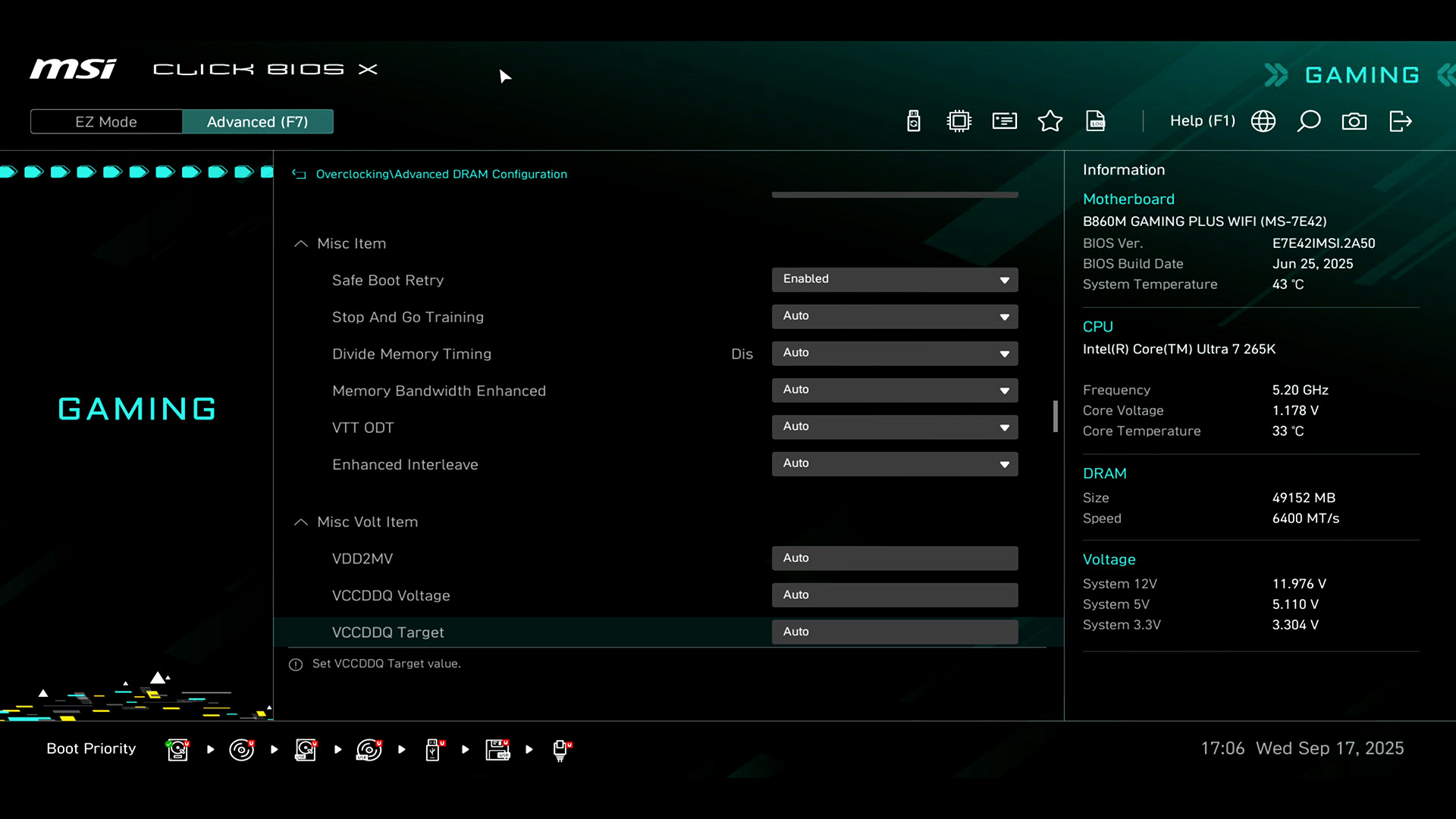

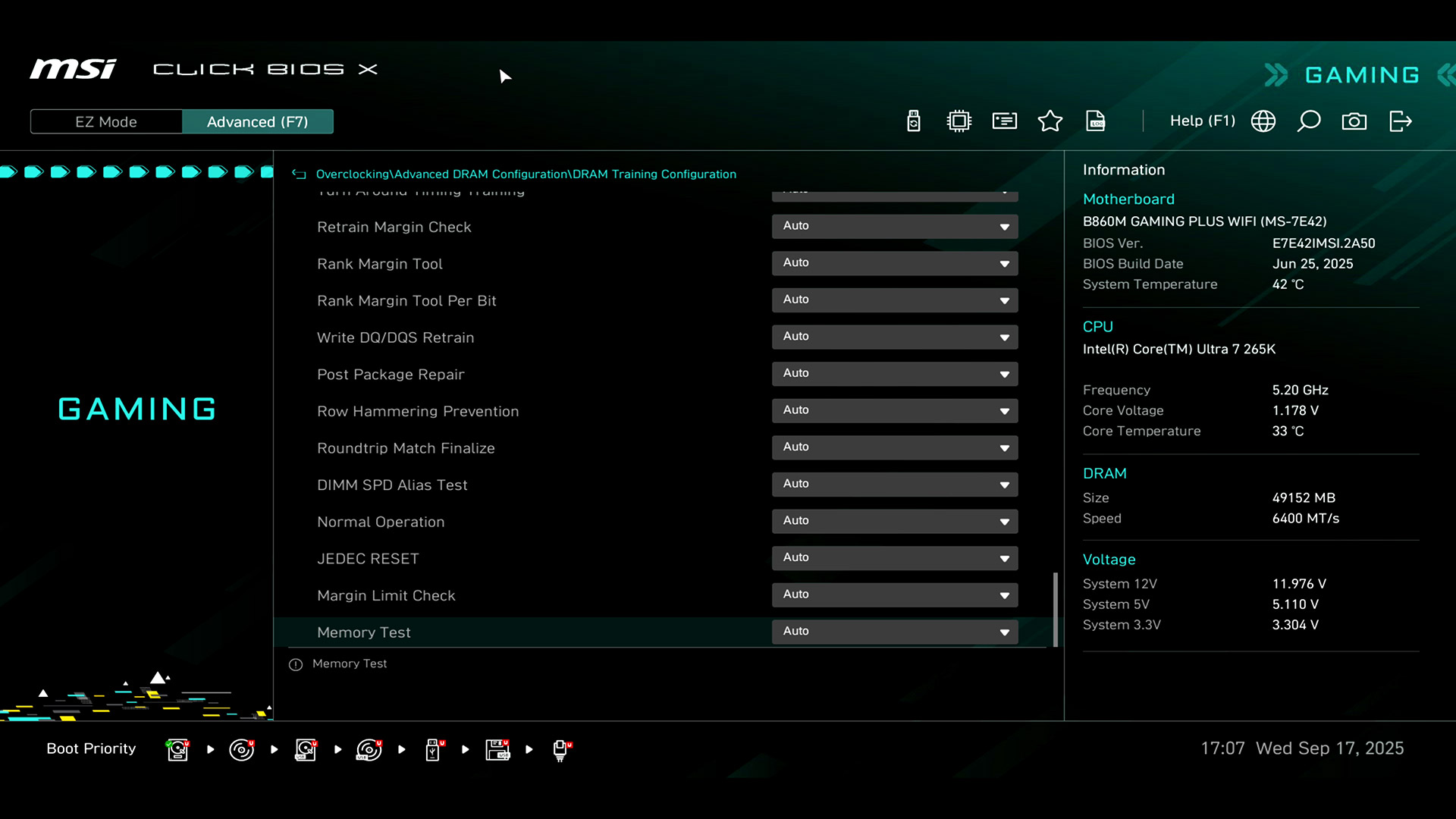

Секция Overclocking достаточно ограничена. Полным можно назвать только инструментарий для тонкой настройки оперативной памяти.

Таблица диапазонов регулировки ключевых параметров:

Параметр Диапазон регулировки Шаг

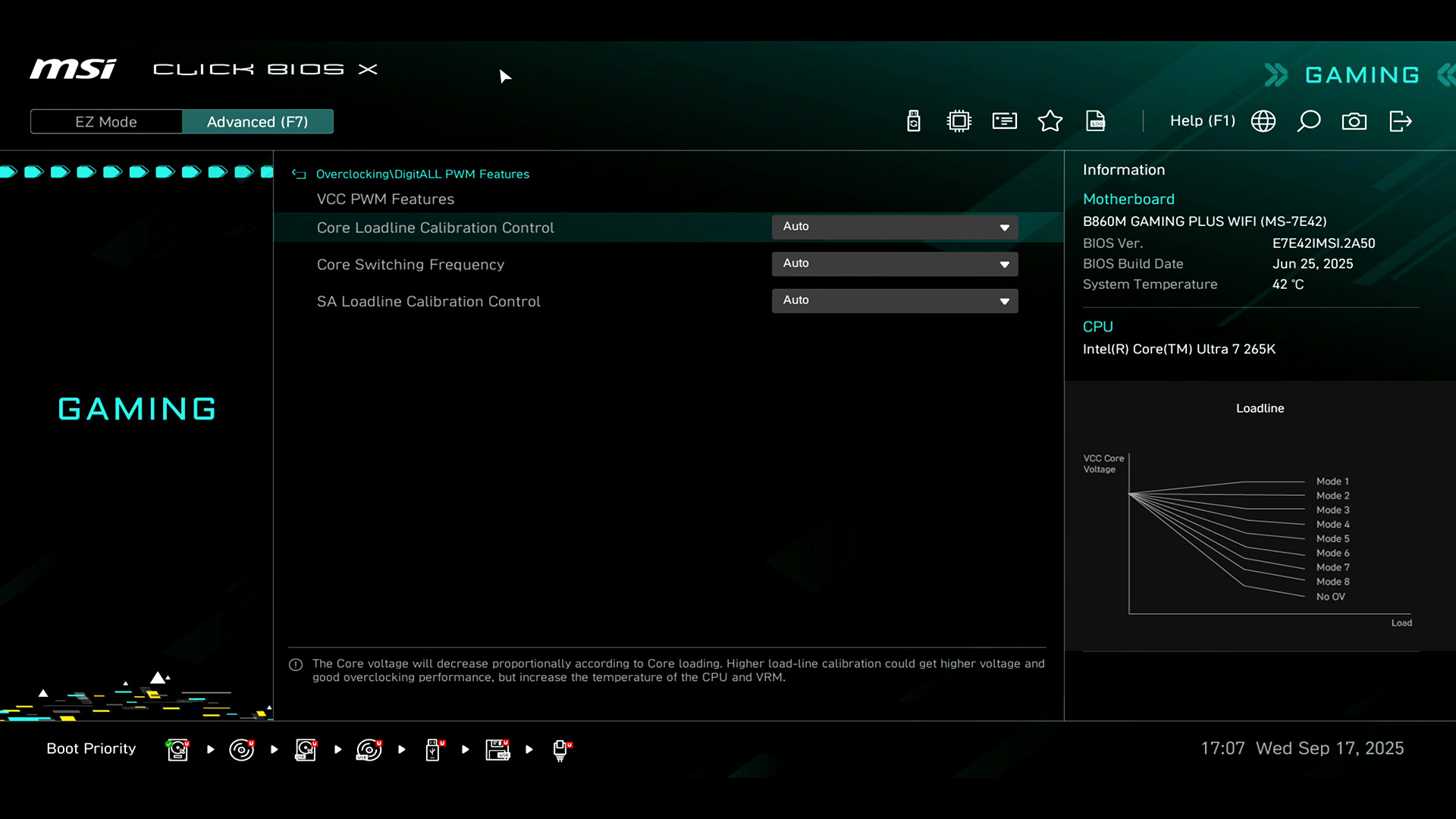

Load-line Calibration Control (Level) 1–8 1
VCC SA Voltage (V) 0,6–1,85 0,01
SOC SA Voltage (V) 0,6–1,52 0,005
VNNAON Voltage (V) 0,7–1 0,01
CPU VDD2 Voltage (V) 0,85–1,45 0,01
CPU IO Voltage (V) 0,85–1,55 0,01
DRAM Frequency (MHz) 3200–15066 133
DRAM Voltage (V) 0,8–2,07 0,005
DRAM VDDQ Voltage(V) 0,8–2,07 0,005
DRAM VPP Voltage (V) 1,5–2,135 0,005

Вниманию пользователей! Отсутствуют возможности регулировки напряжений P/E‑cores, Ring, VCC Core. Это означает, что недоступен не только оверклокинг, но и андервольтинг или даунклокинг, т.е. пользователь не сможет сделать условный оффсет напряжения минус 0,075 В (или другой) для общего уменьшения нагрева, энергопотребления и соответственно большего окна турбо-режима, что, между прочим, очень актуально для этой платы.

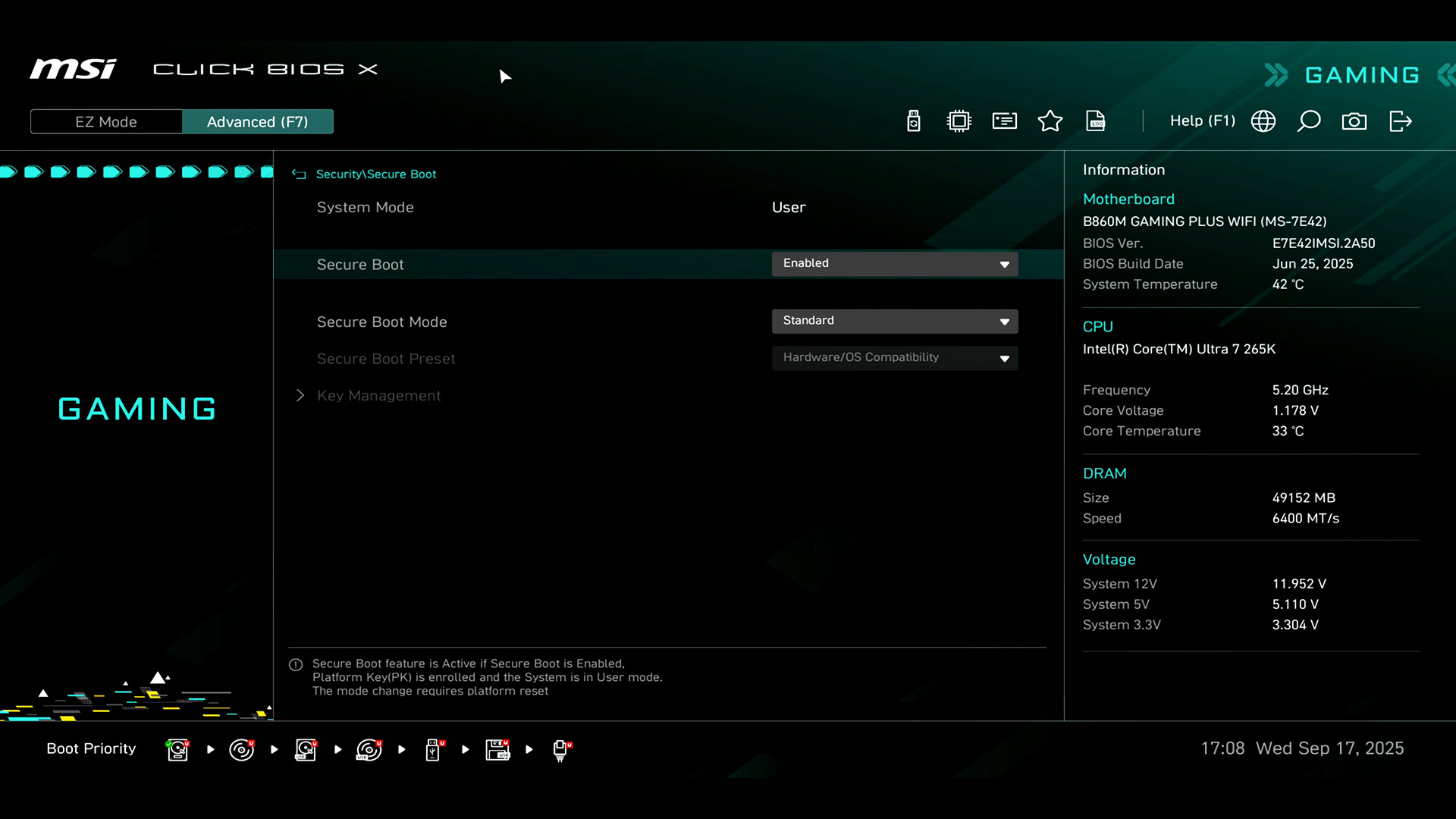

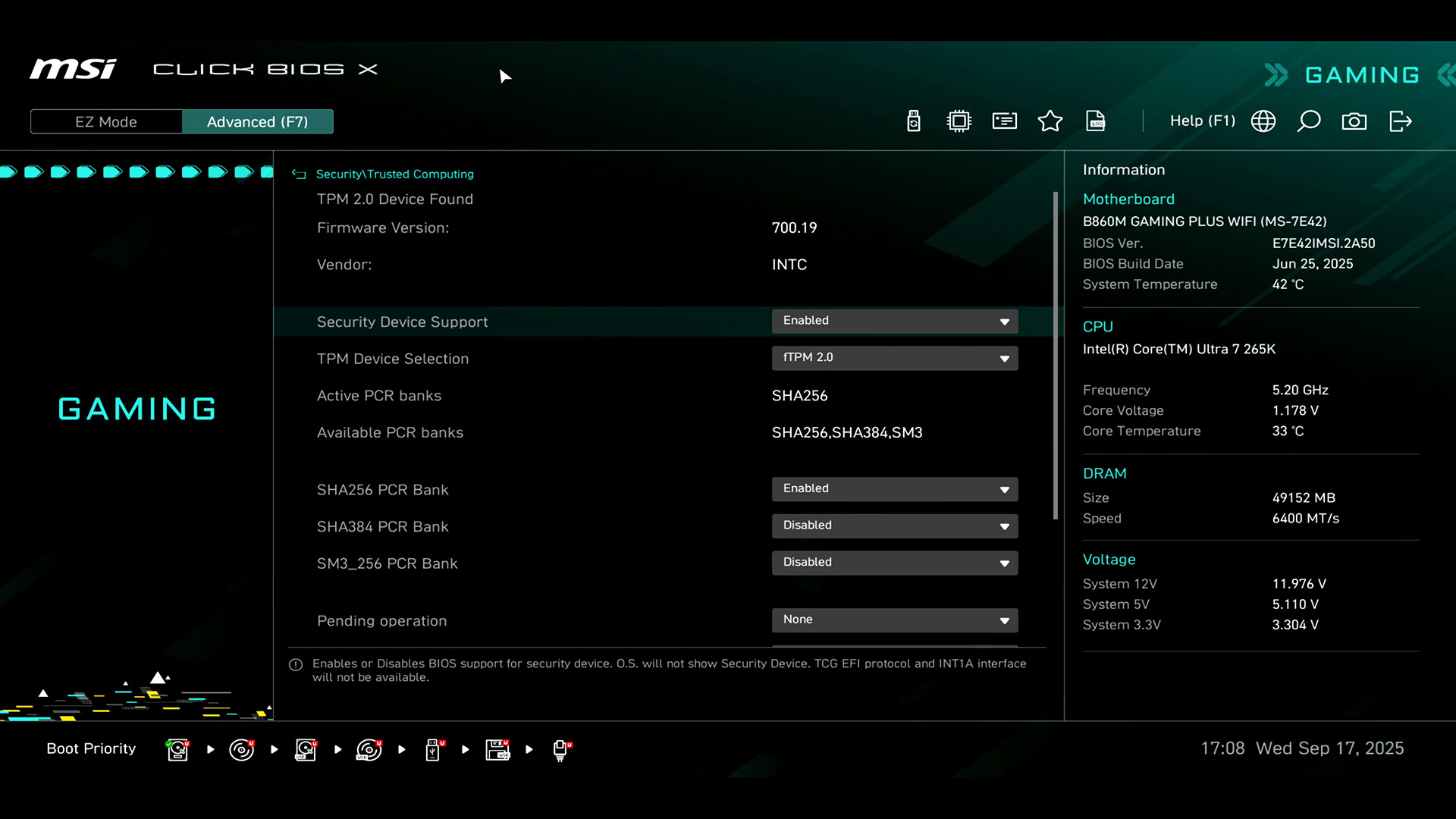

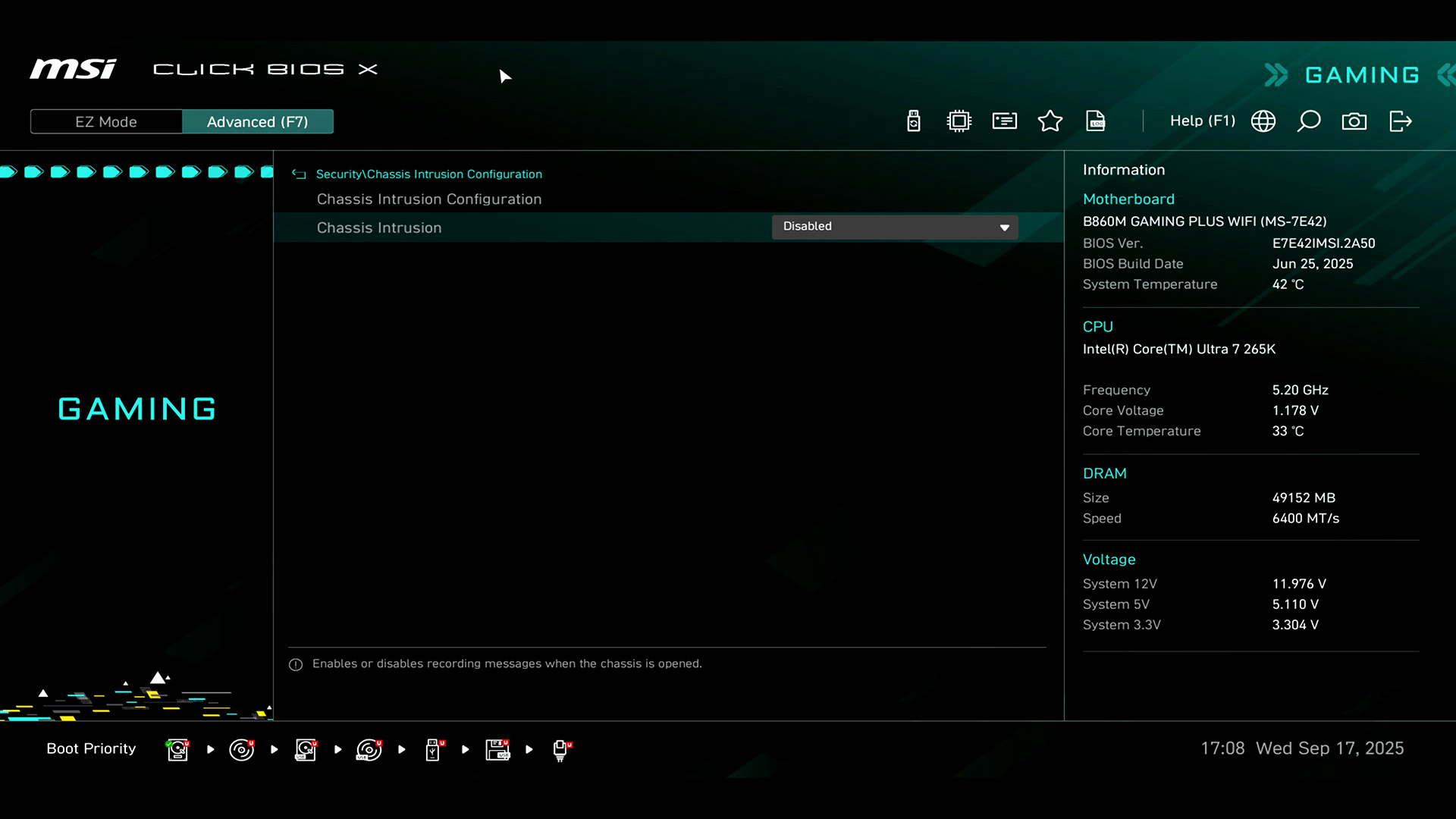

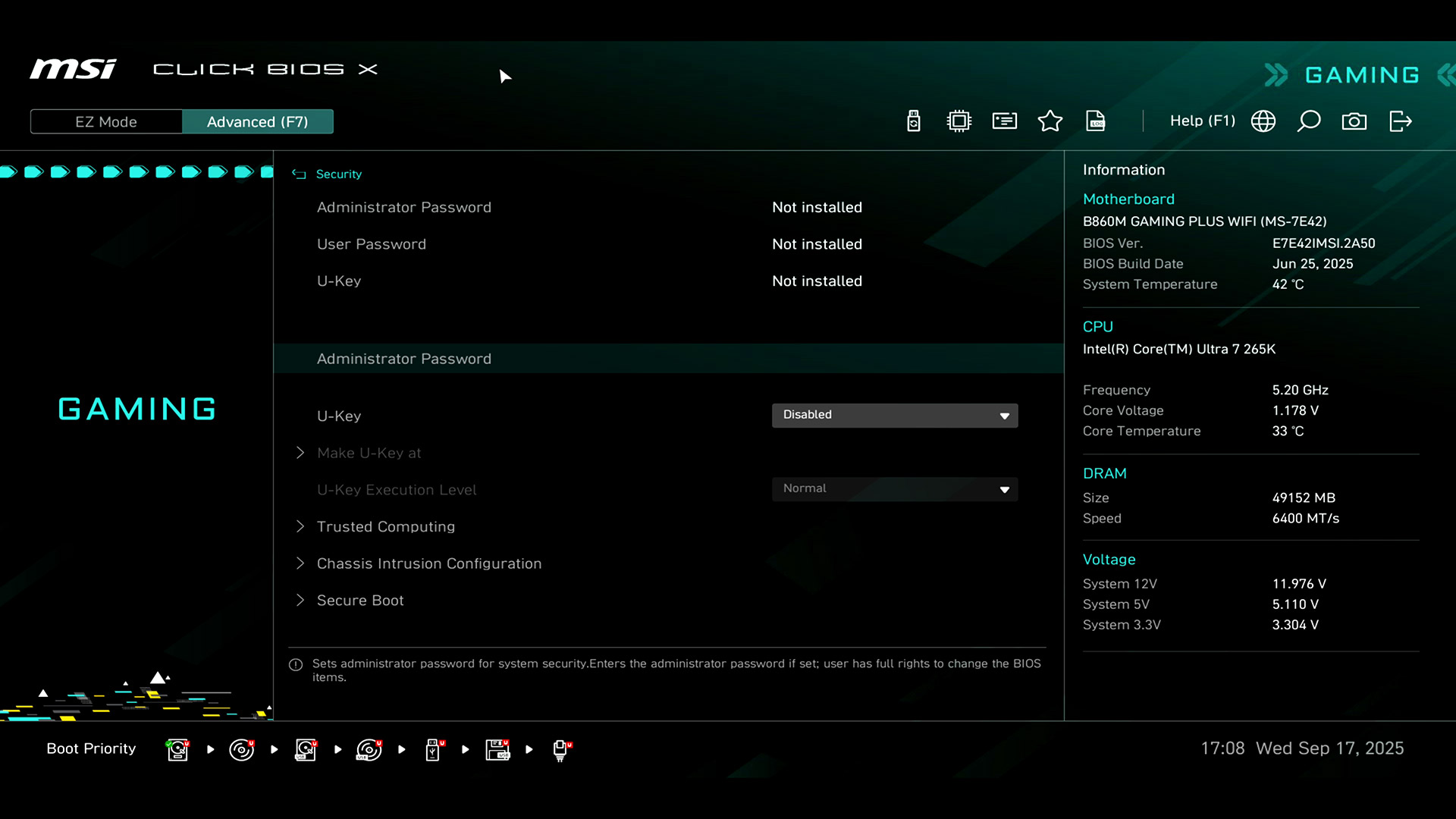

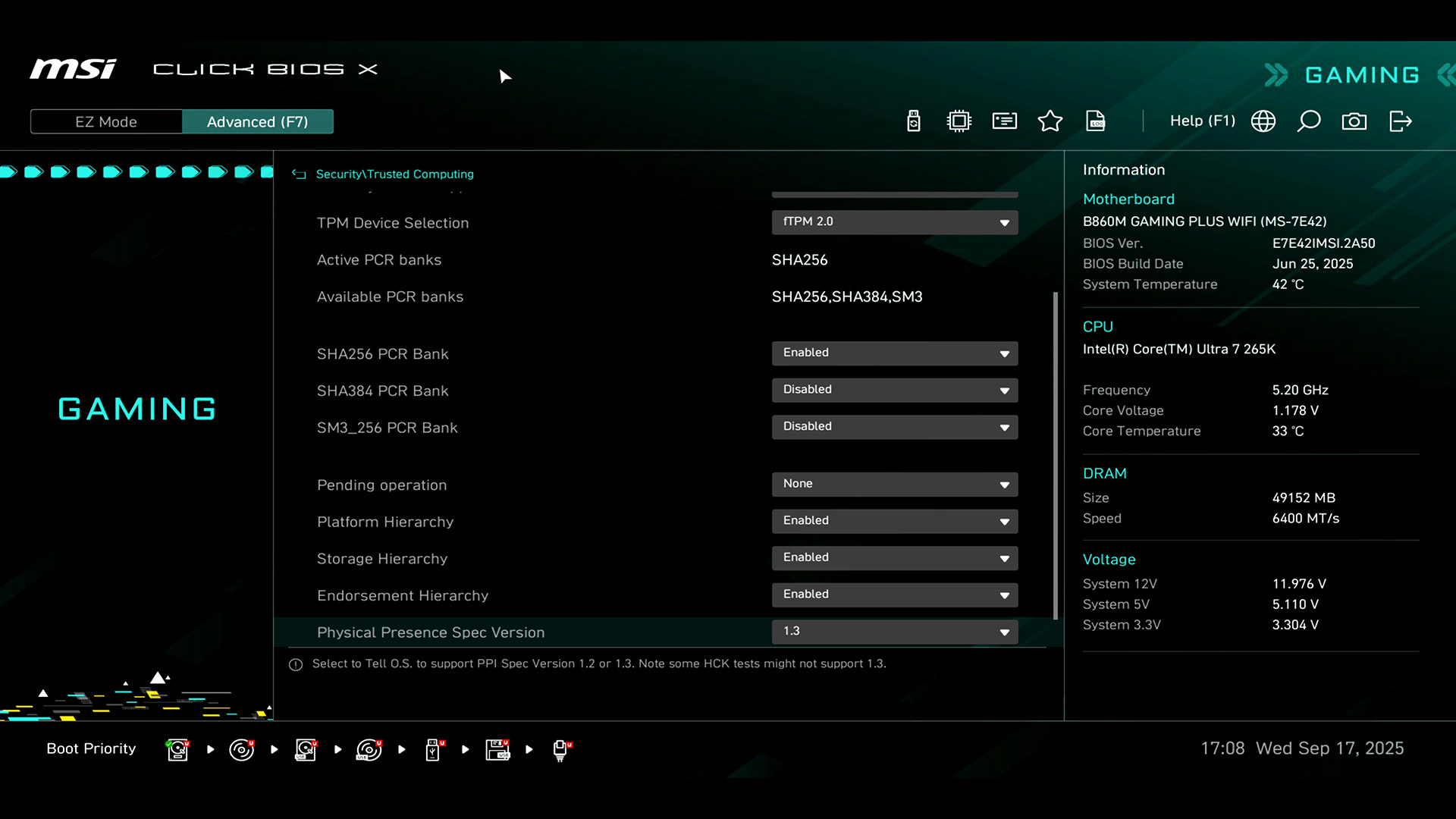

Секция Security имеет соответствующие функции безопасности платформы. Здесь также присутствуют функции Secured Boot, управление TPM, датчик открытия шасси, а также возможность установить системный пароль.

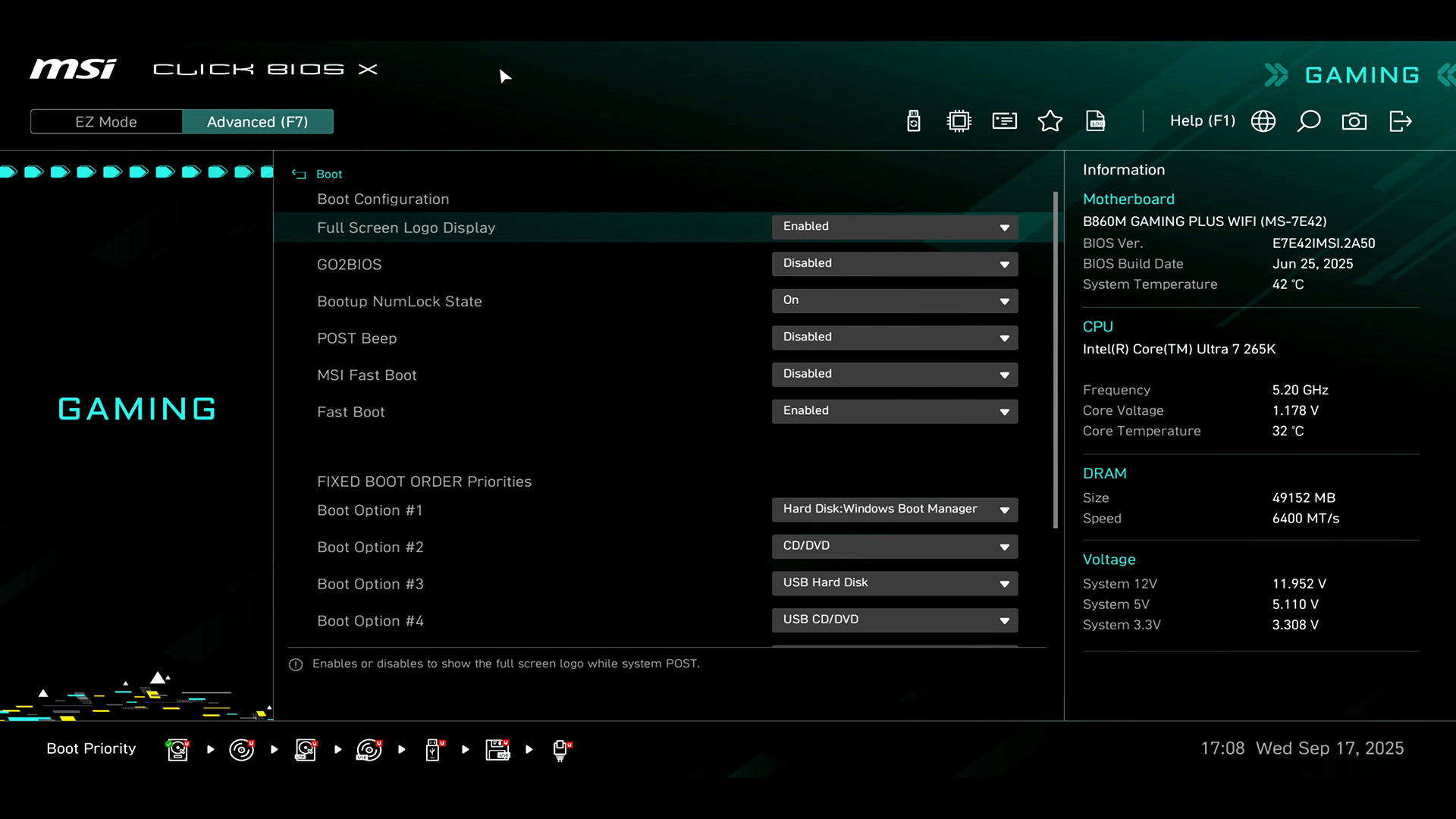

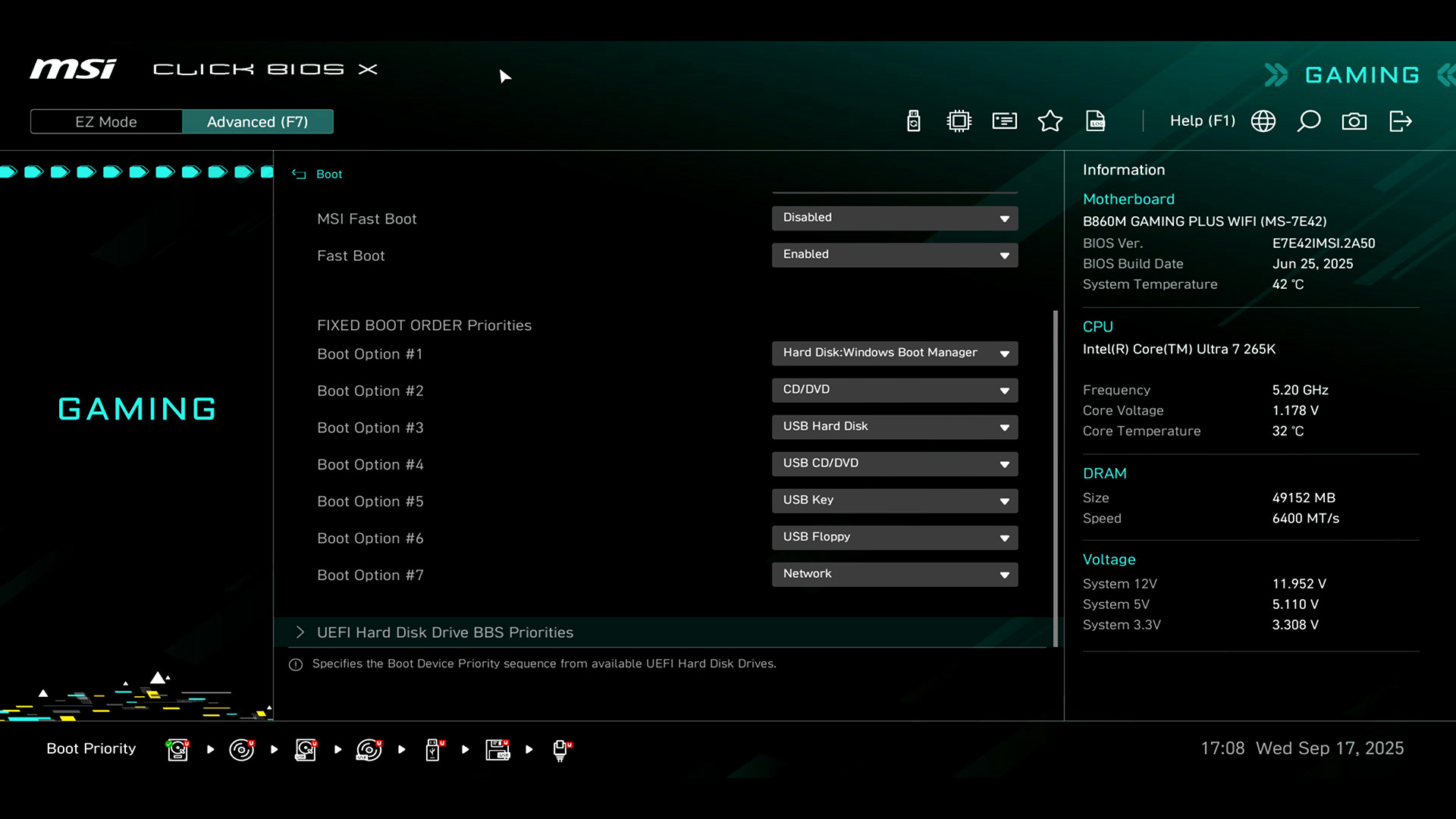

В секции Boot сконцентрированы функции управления процессом загрузки системы, POST-аудиосигналами, отображение логотипа вместо отчета.

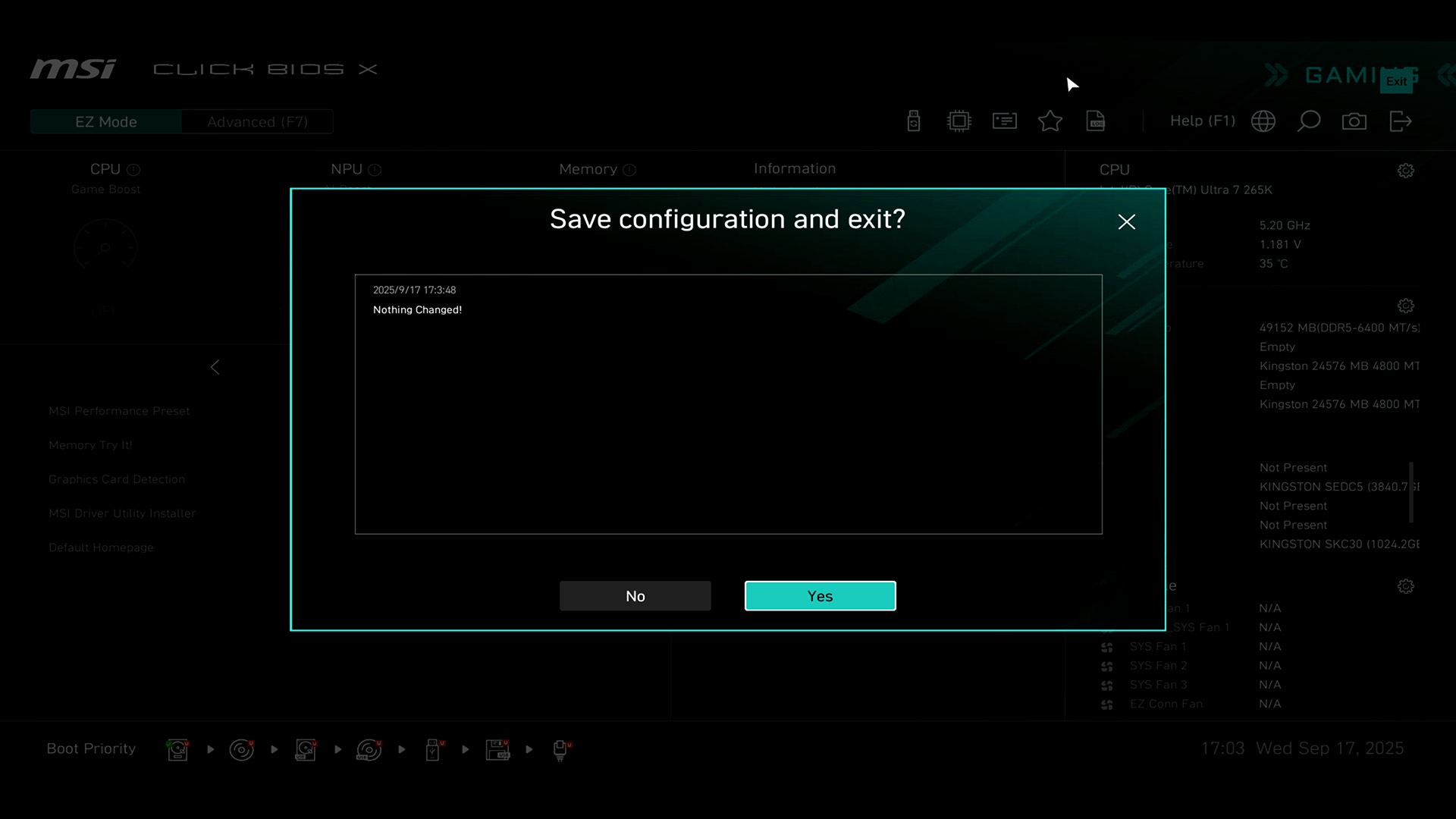

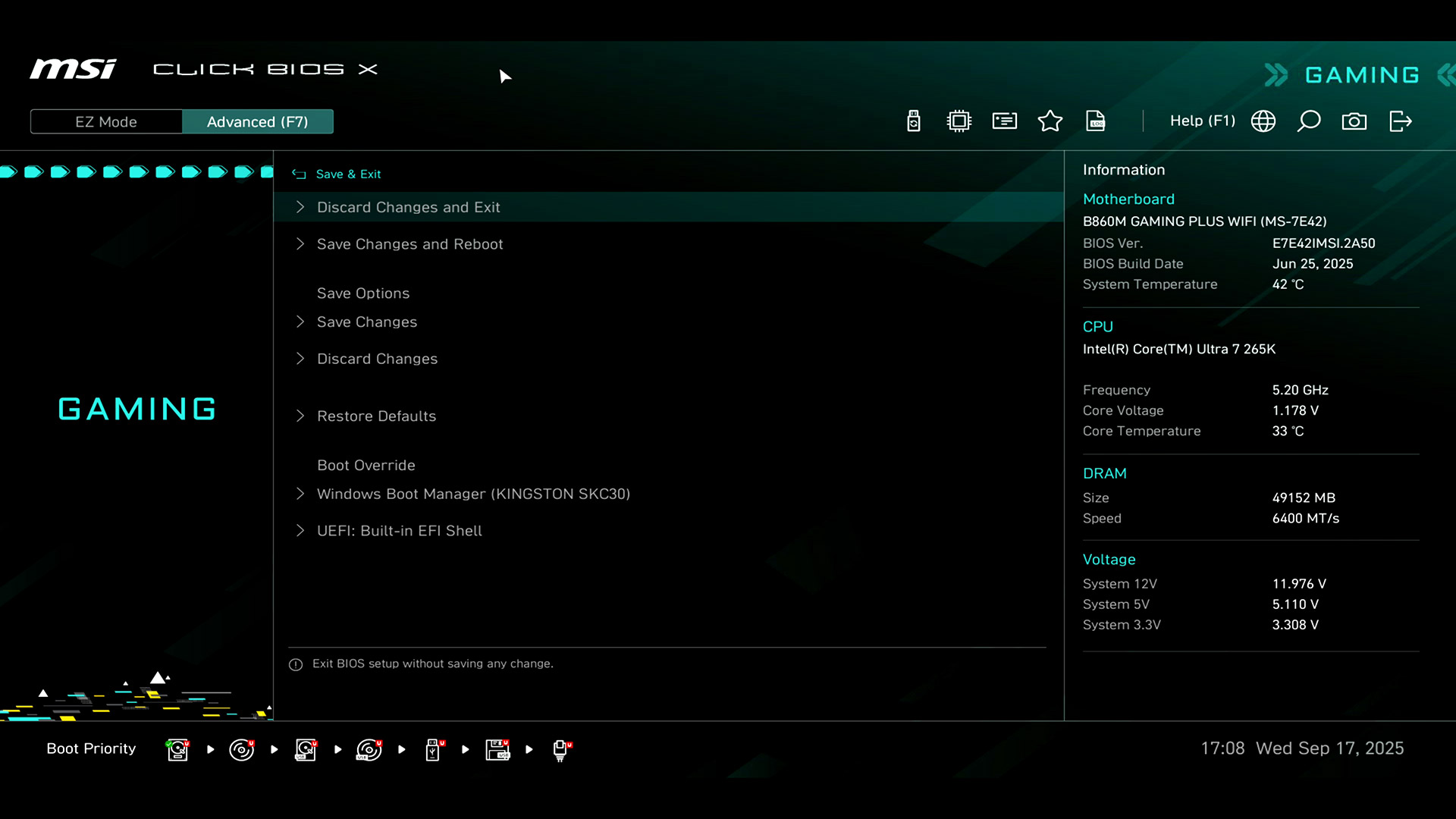

Секция Save & Exit в комментариях не нуждается.

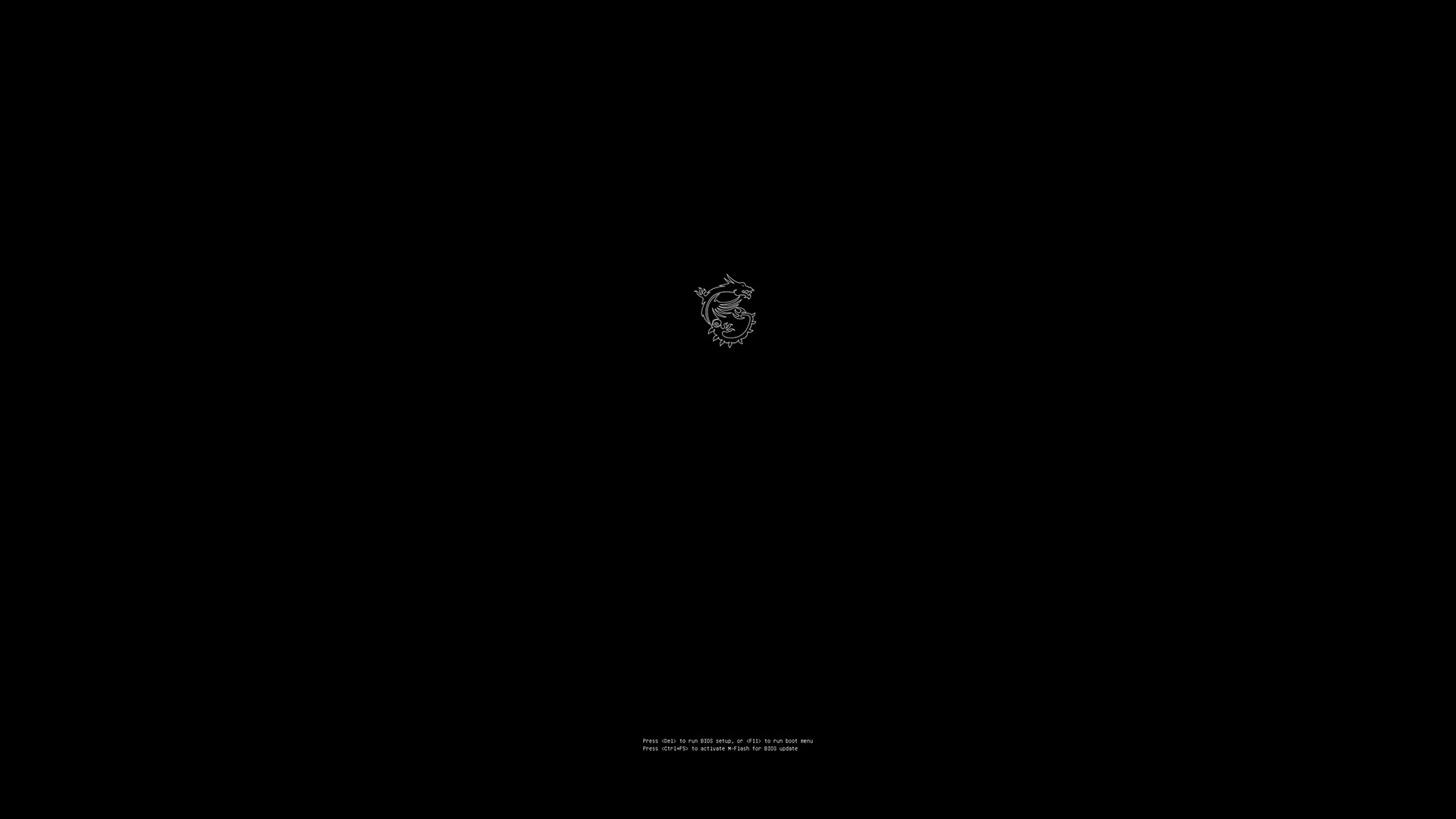

Логотип во время загрузки операционной системы:

Комплектное ПО

  Программное обеспечение

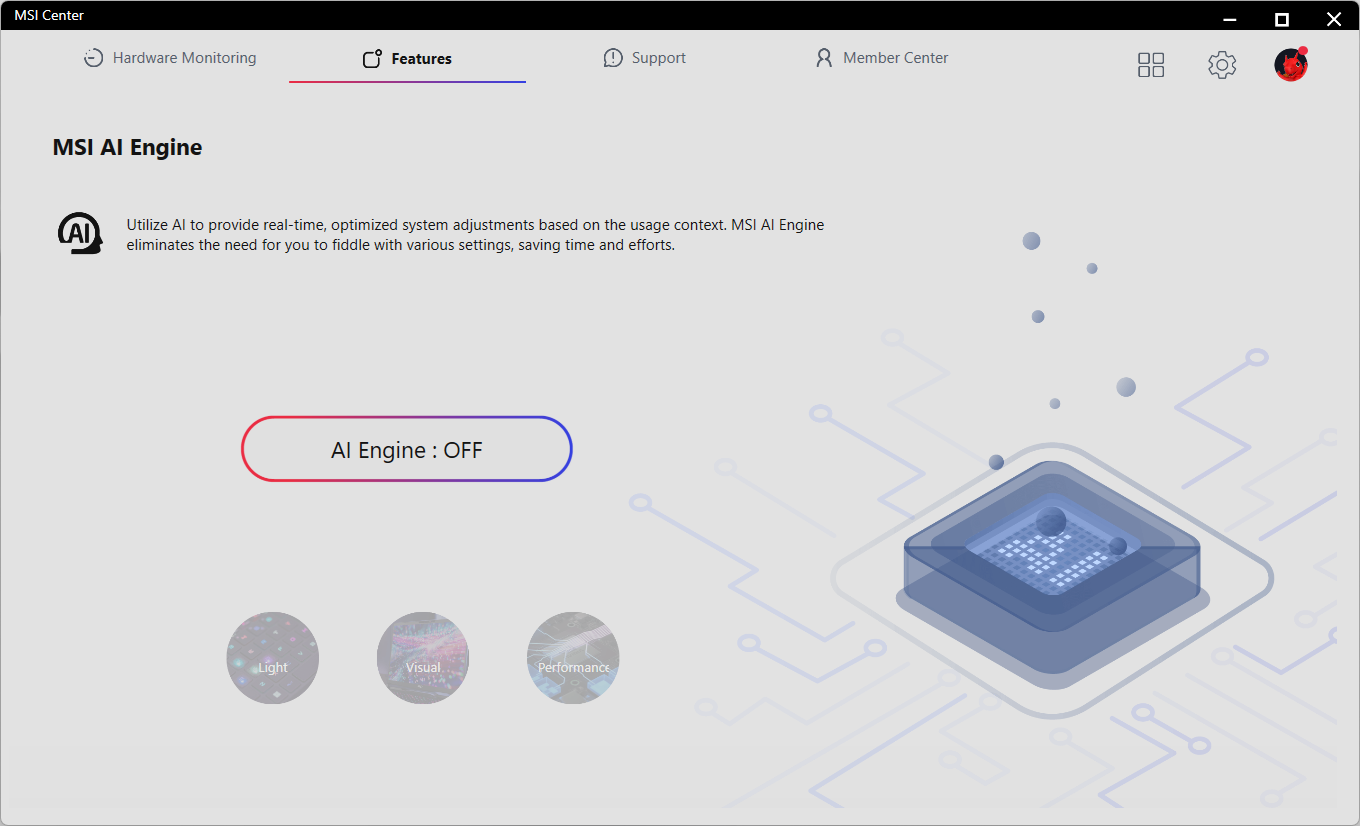

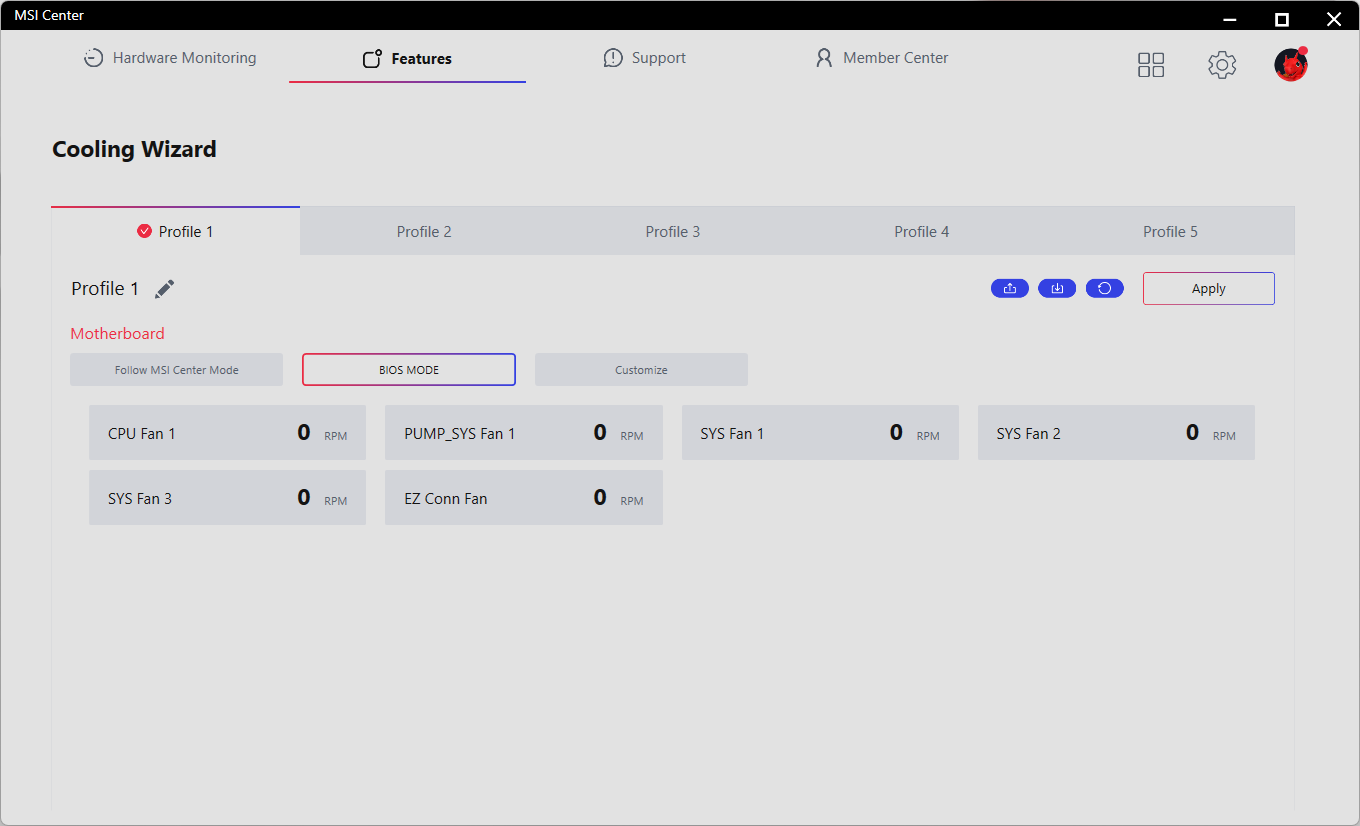

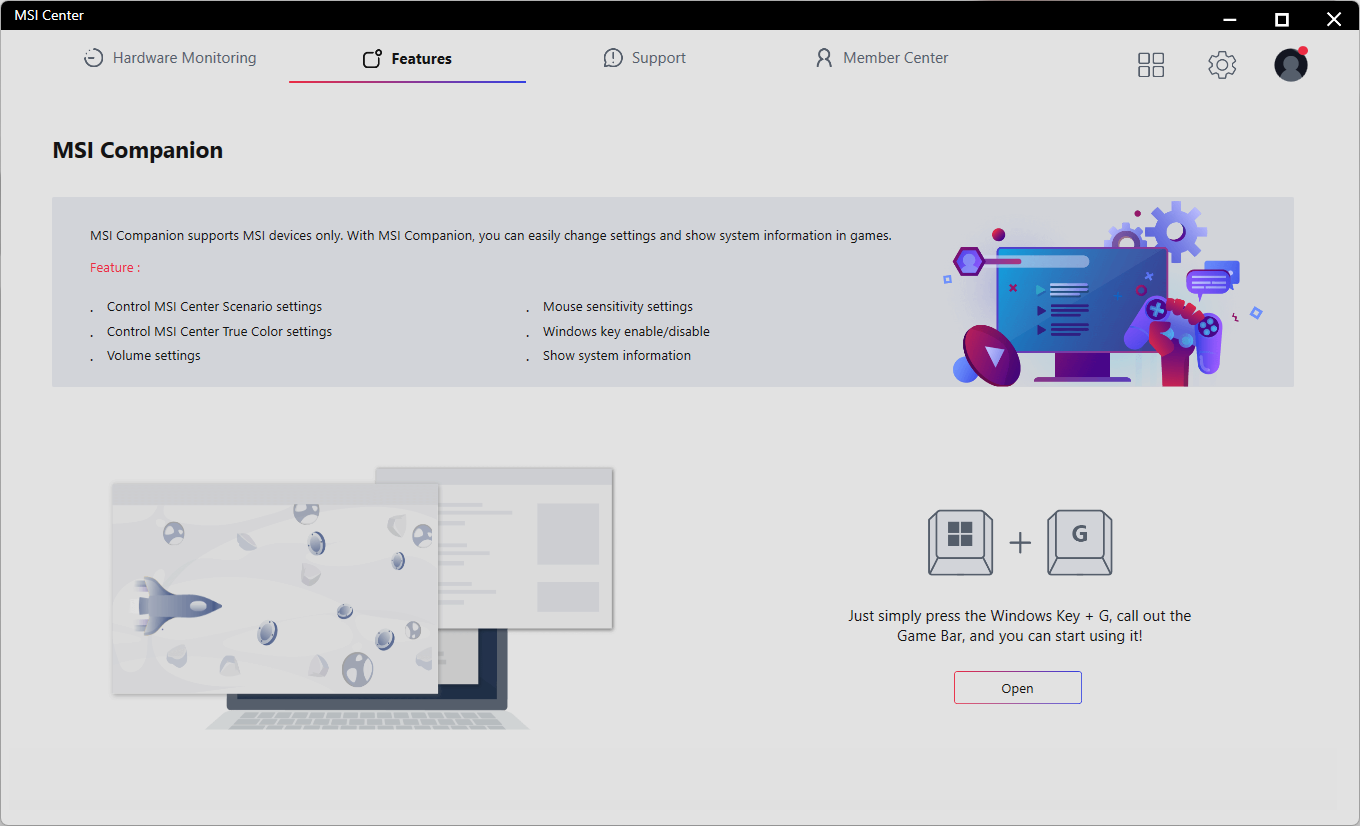

Фирменное MSI Center (MSI AI Engine, Game Highlights, User Scenario, MSI Companion, Smart Image Finder, Mystic Light, System Diagnosis, True Color, Cooling Wizard, Live Update), MSI Display Kit
Дополнительное MSIW Google Play GPG, CPU Z MSI Gaming, AIDA64 Extreme — MSI Edition

Комплектация материнской платы не предусматривает наличие накопителя с ПО и драйверами на борту, поэтому пользователю необходимо подготовить все необходимое собственными руками.

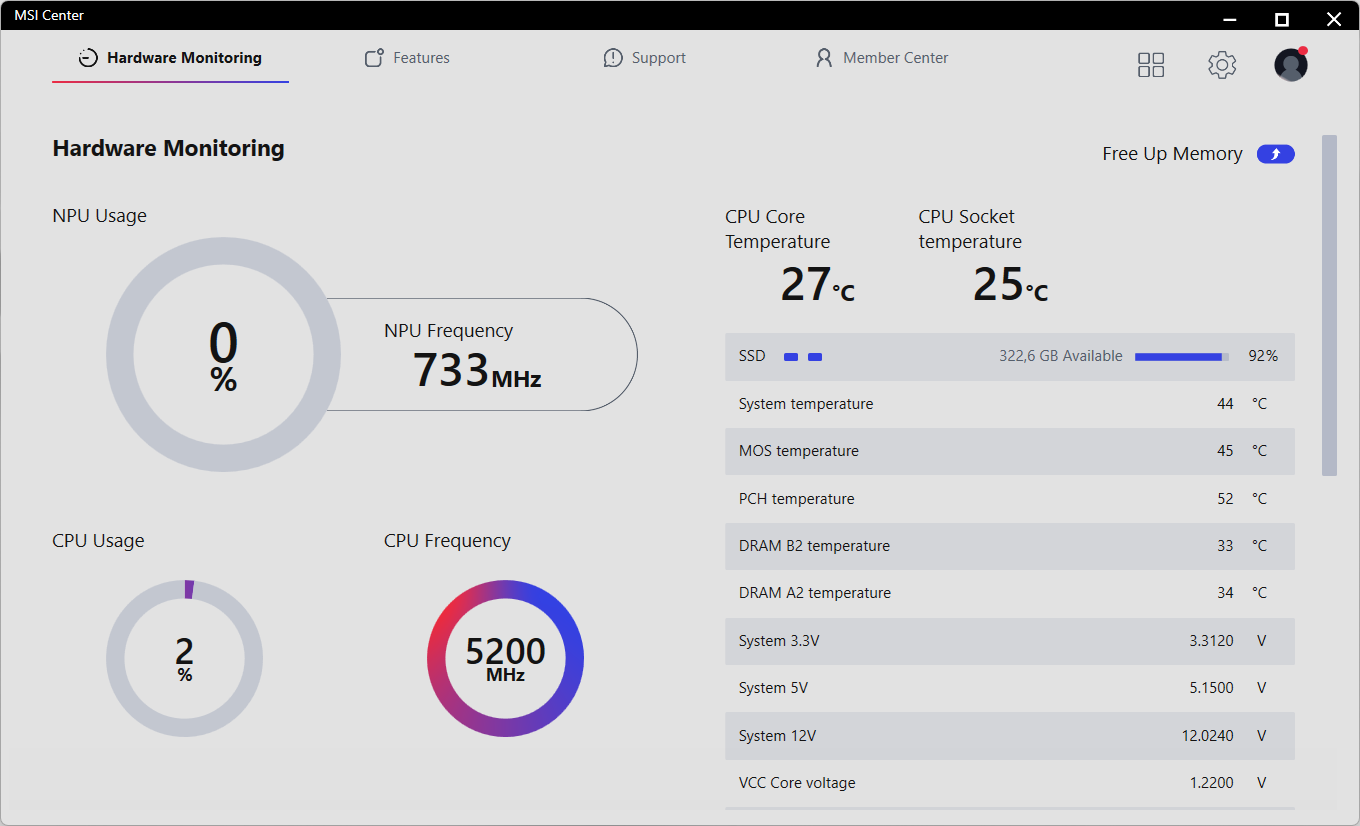

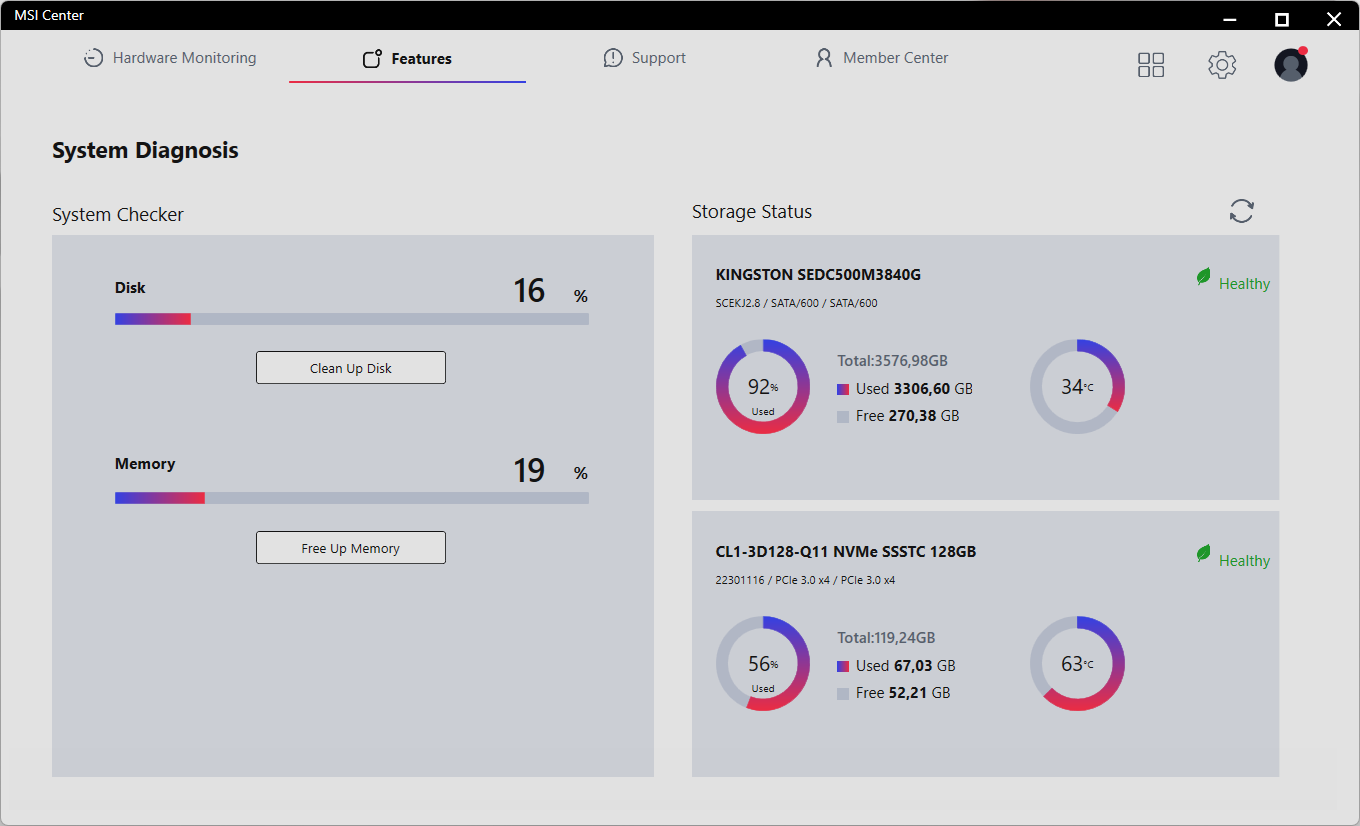

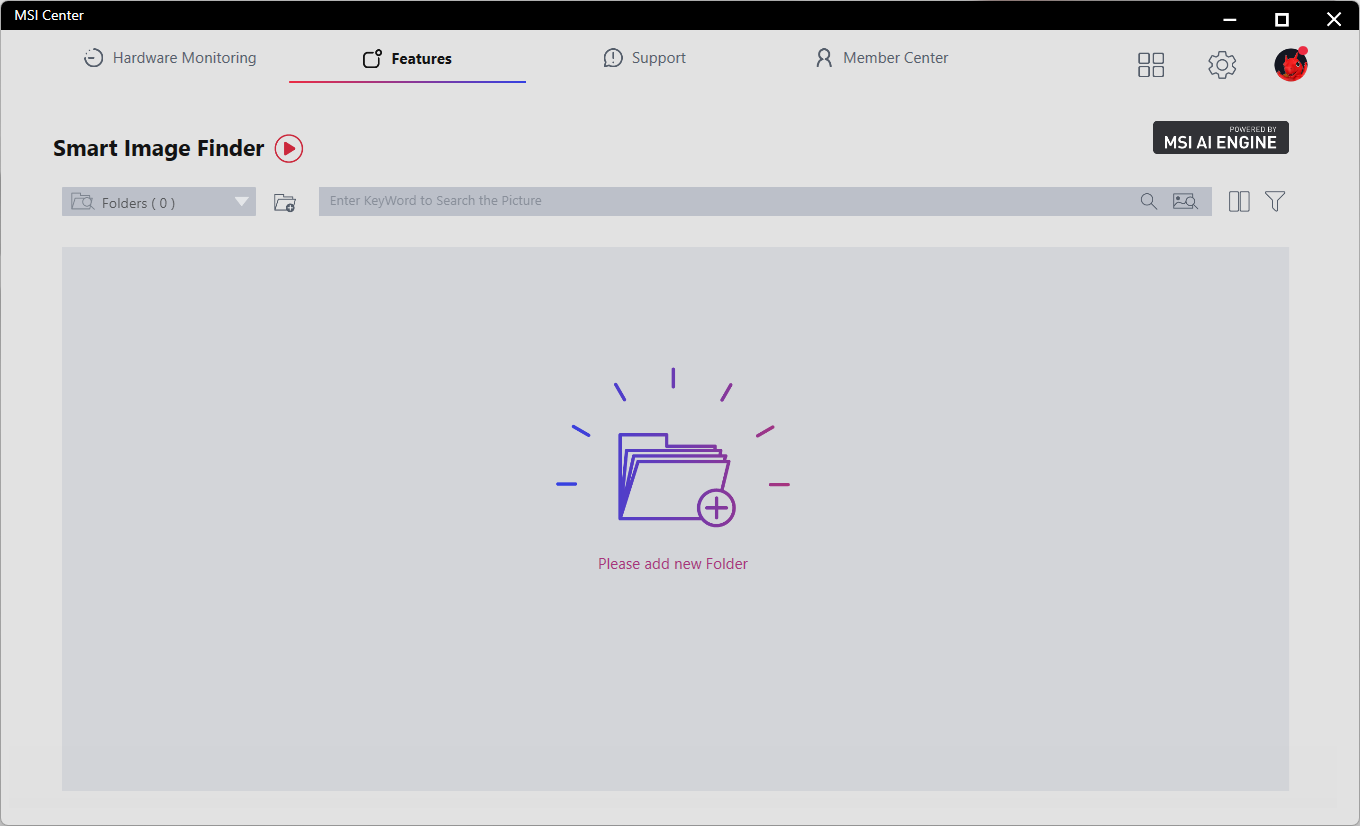

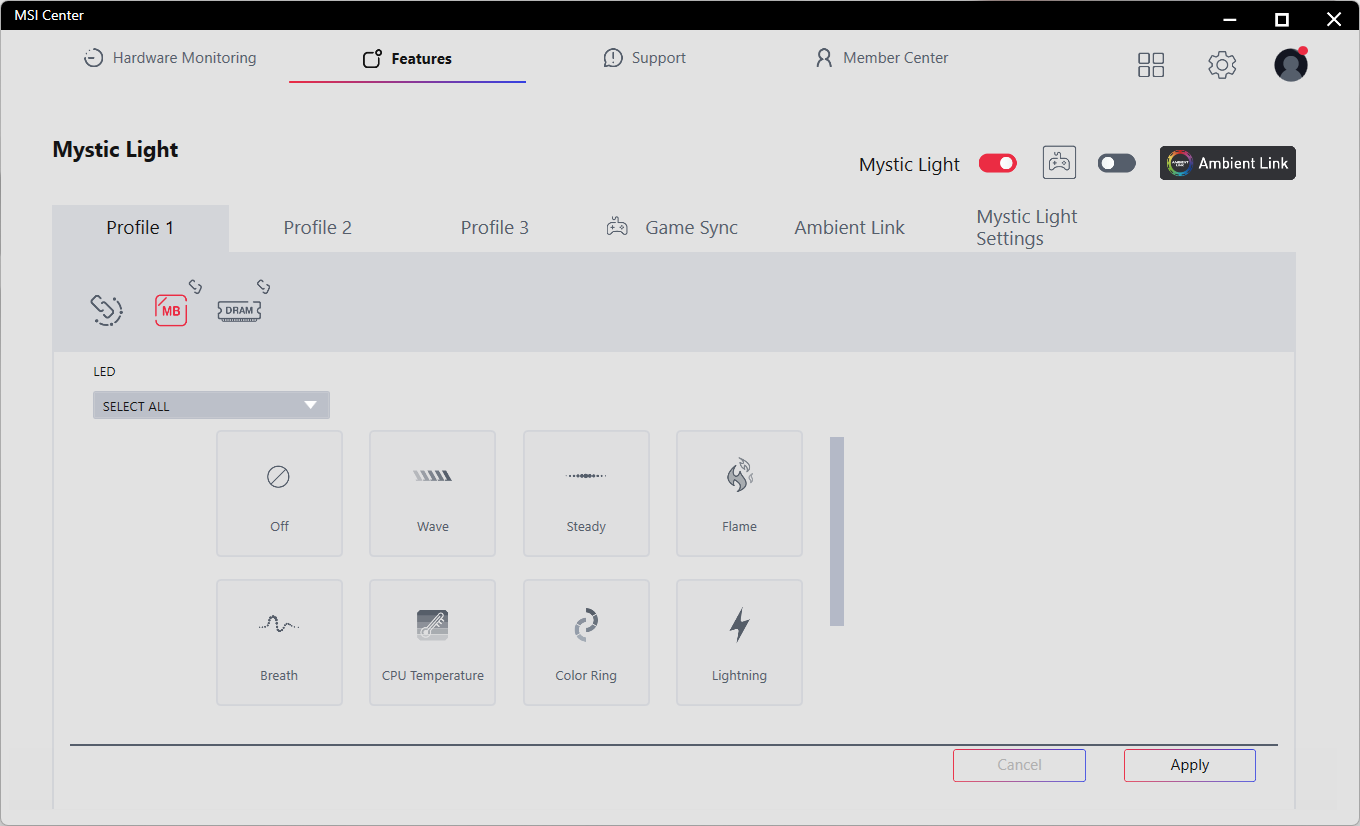

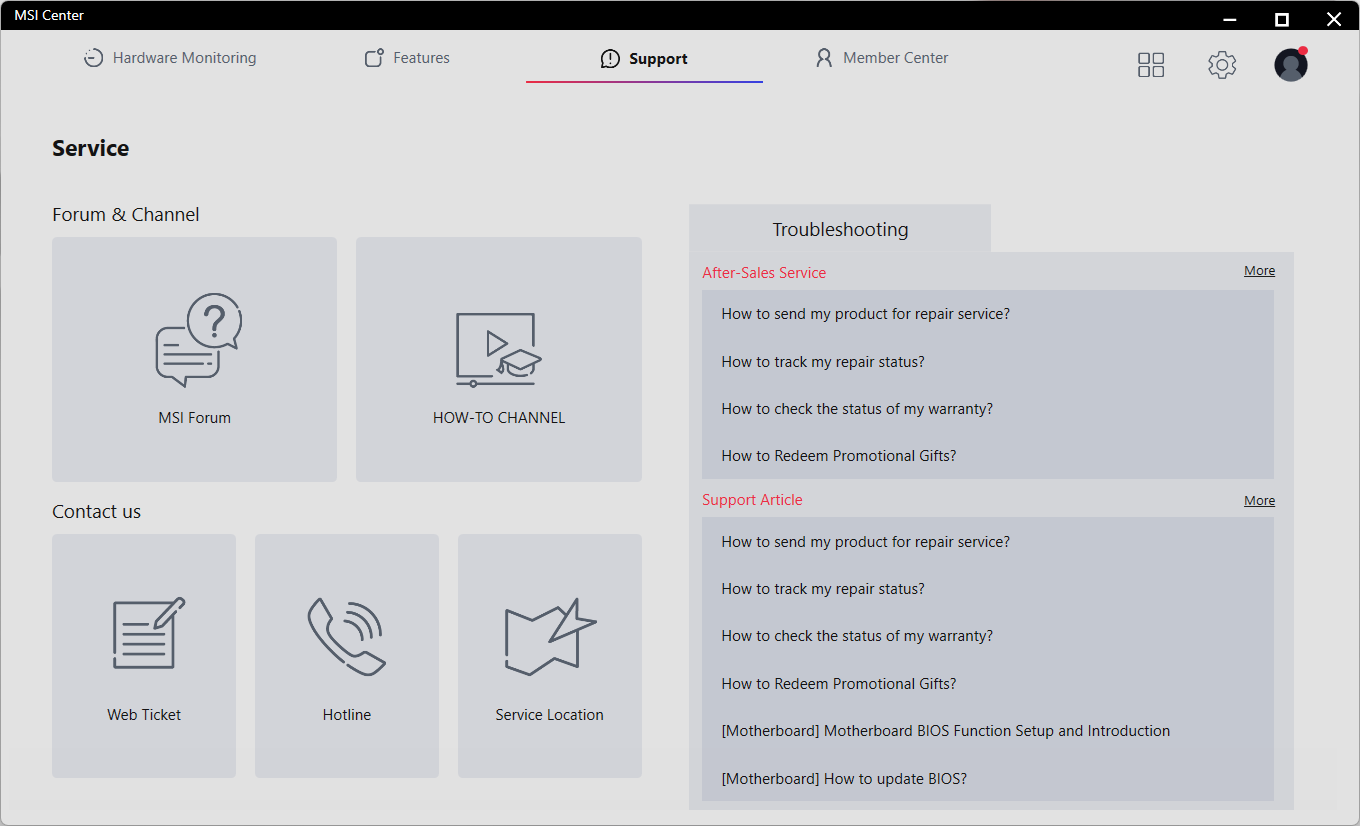

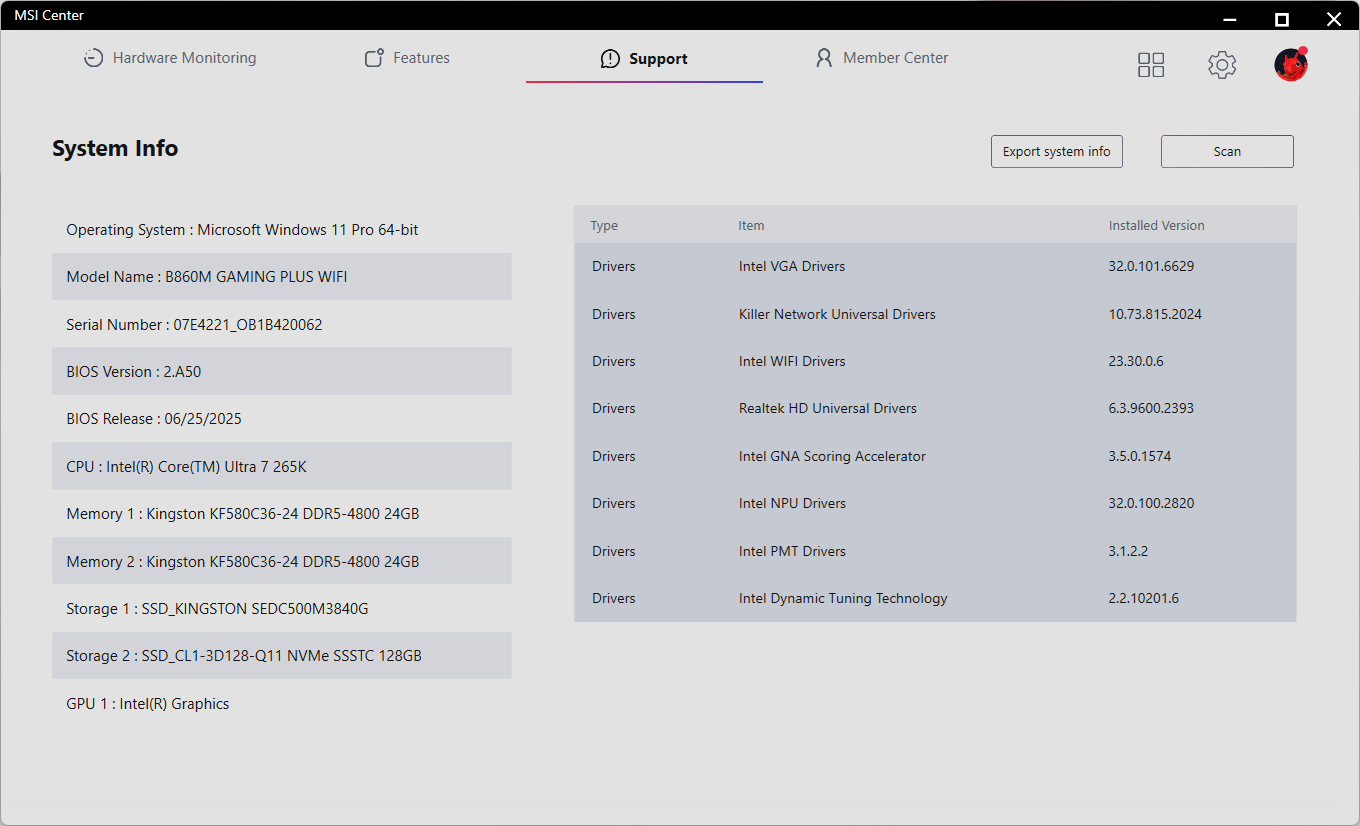

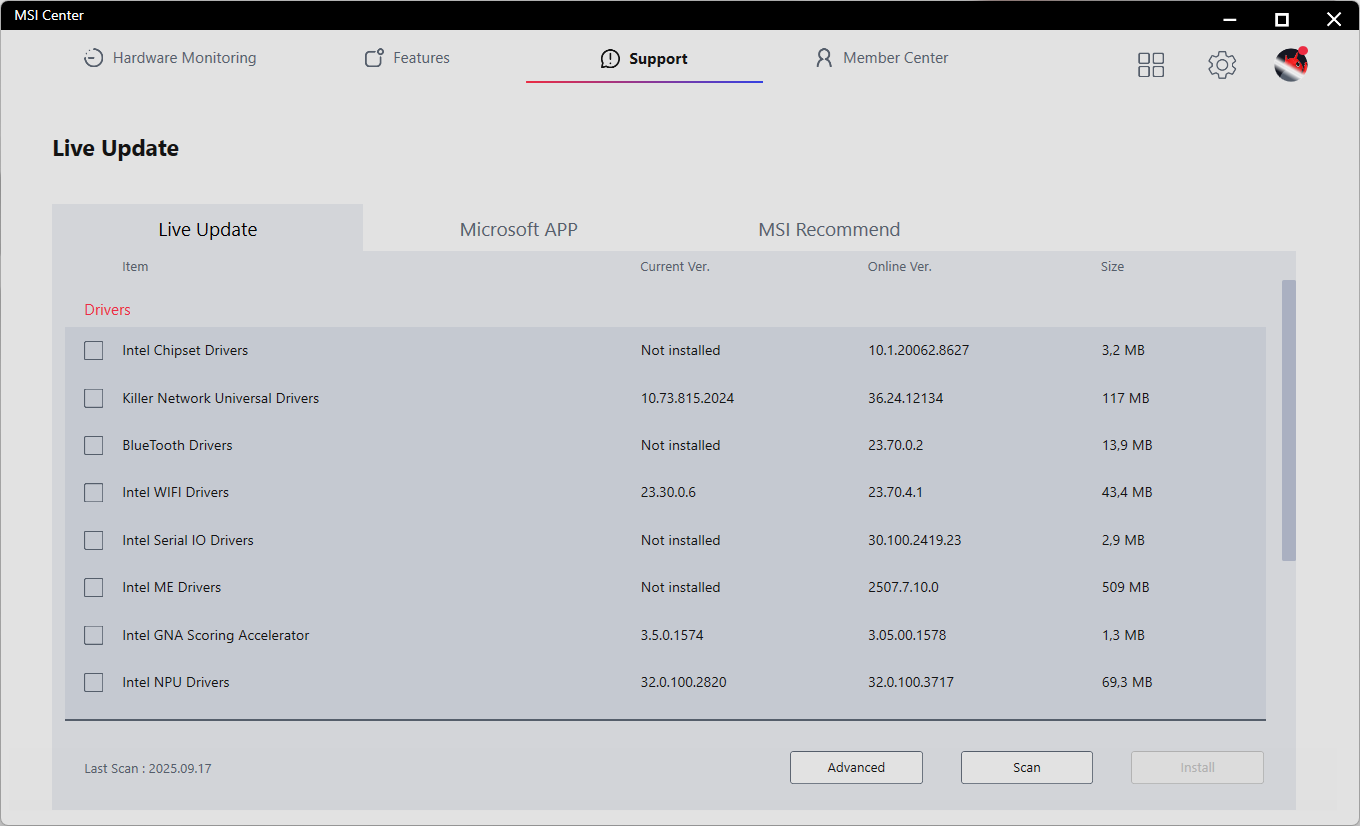

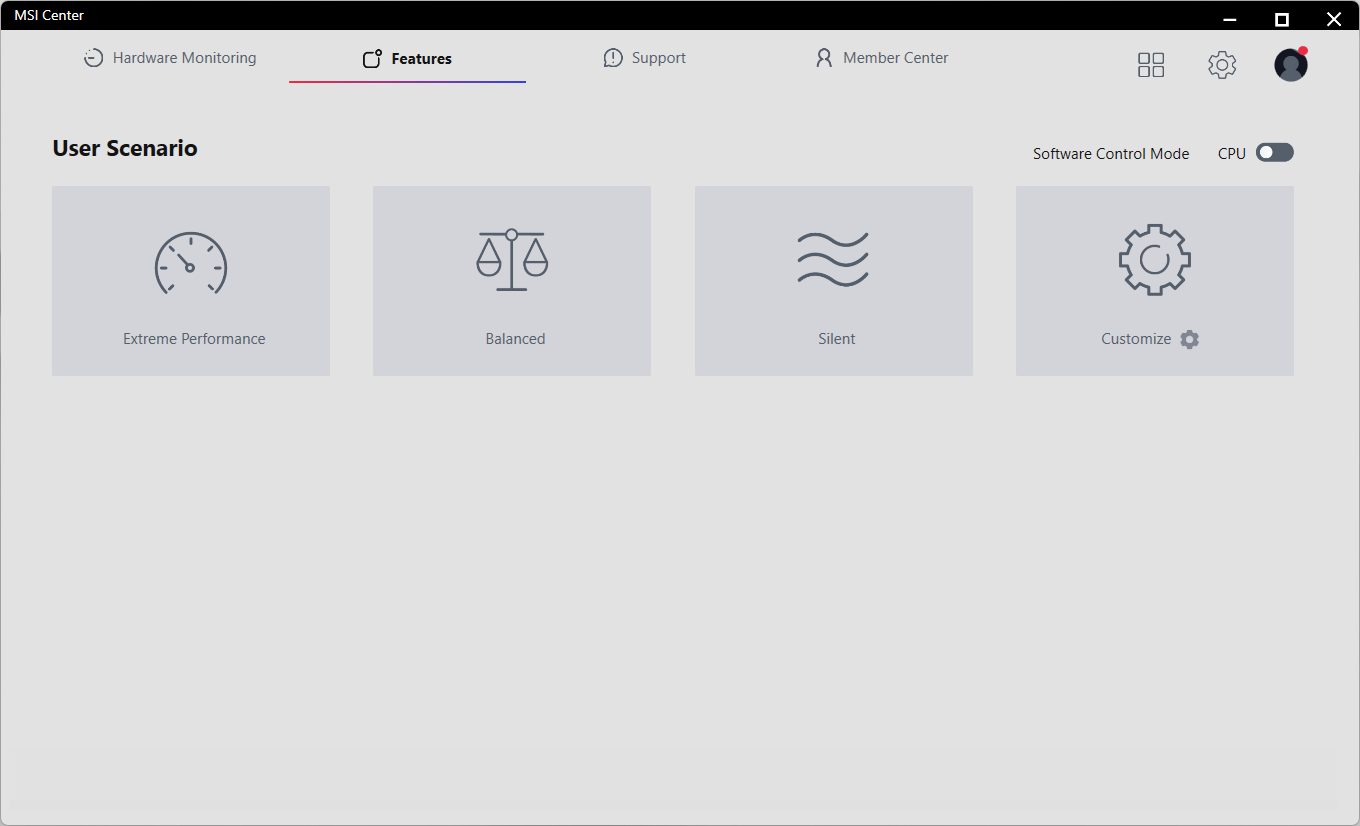

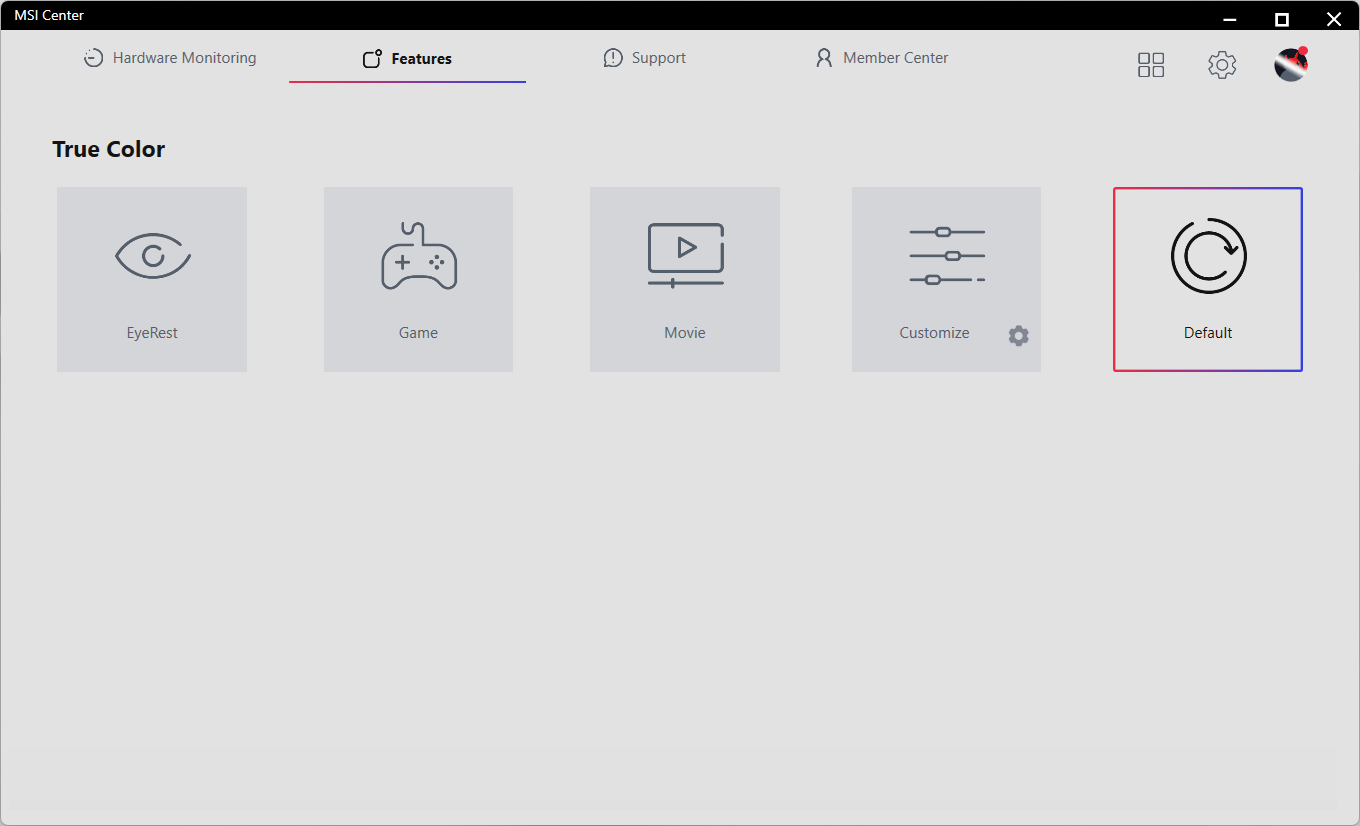

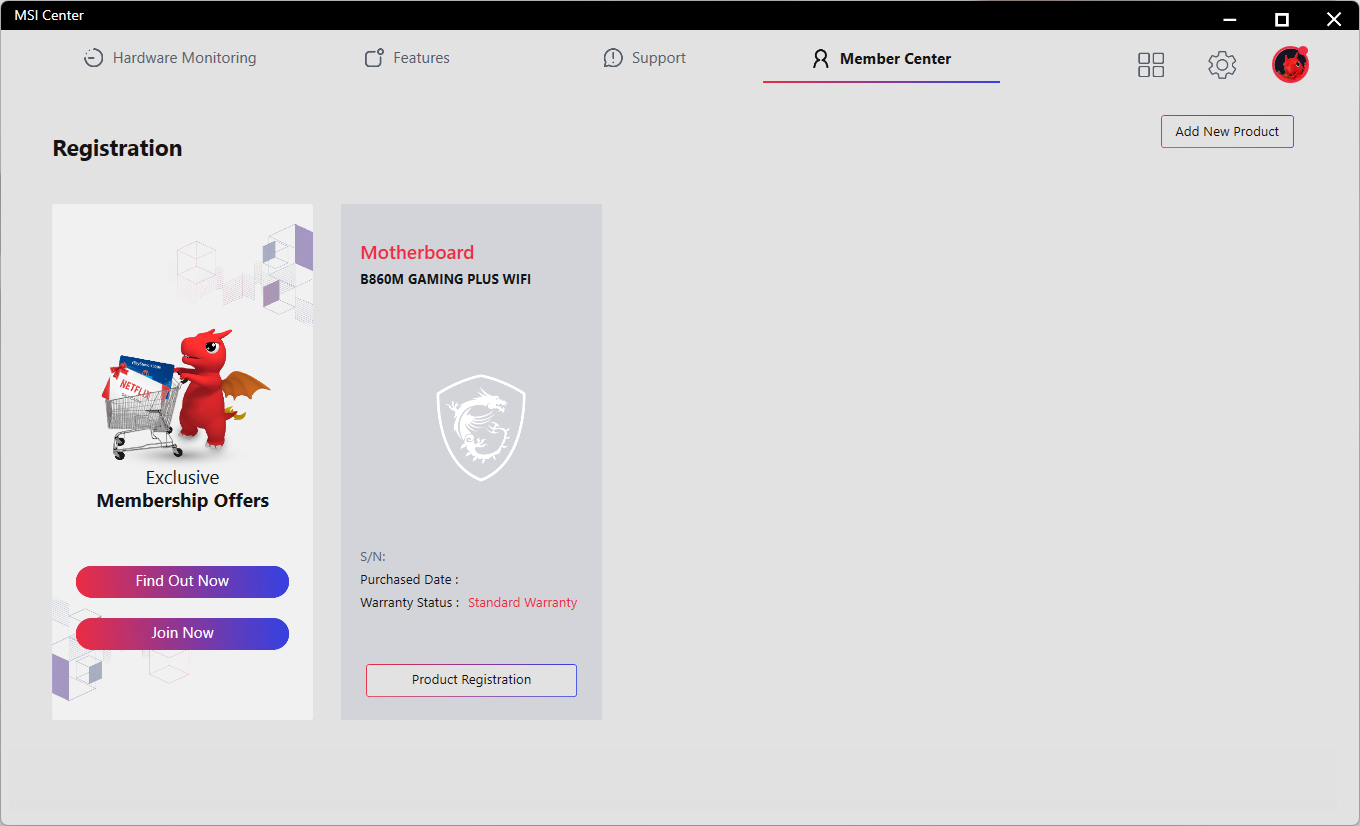

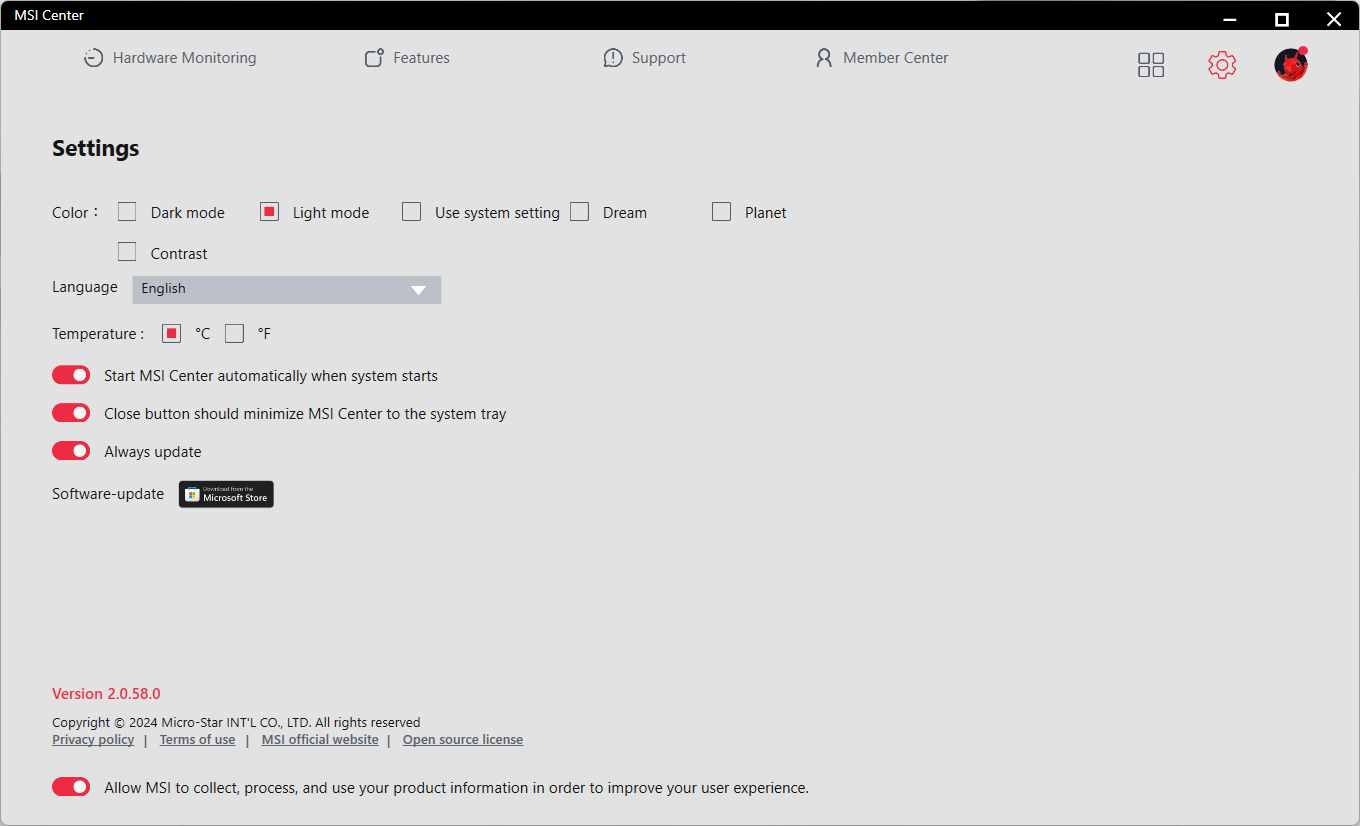

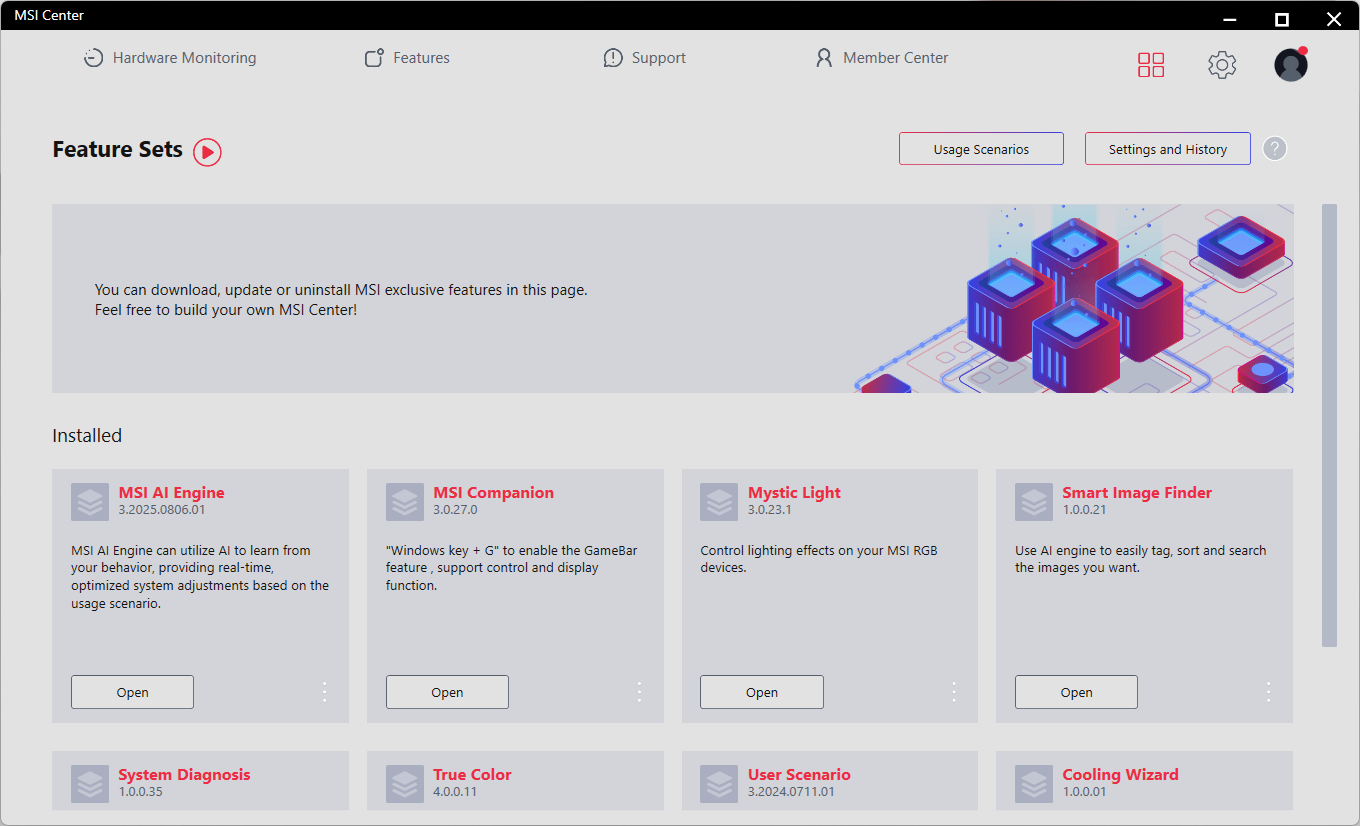

Главное ядро фирменного ПО производителя — MSI Center. Это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Оно может быть простым средством мониторинга системы и материнской платы, но при необходимости — превратится в функциональный программный комплекс с богатыми возможностями.
