Возможности UEFI

MSI B850 Gaming Plus WiFi Project Zero управляется MSI Click BIOS X. Настройка происходит в режимах EZ Mode и Advanced Mode.

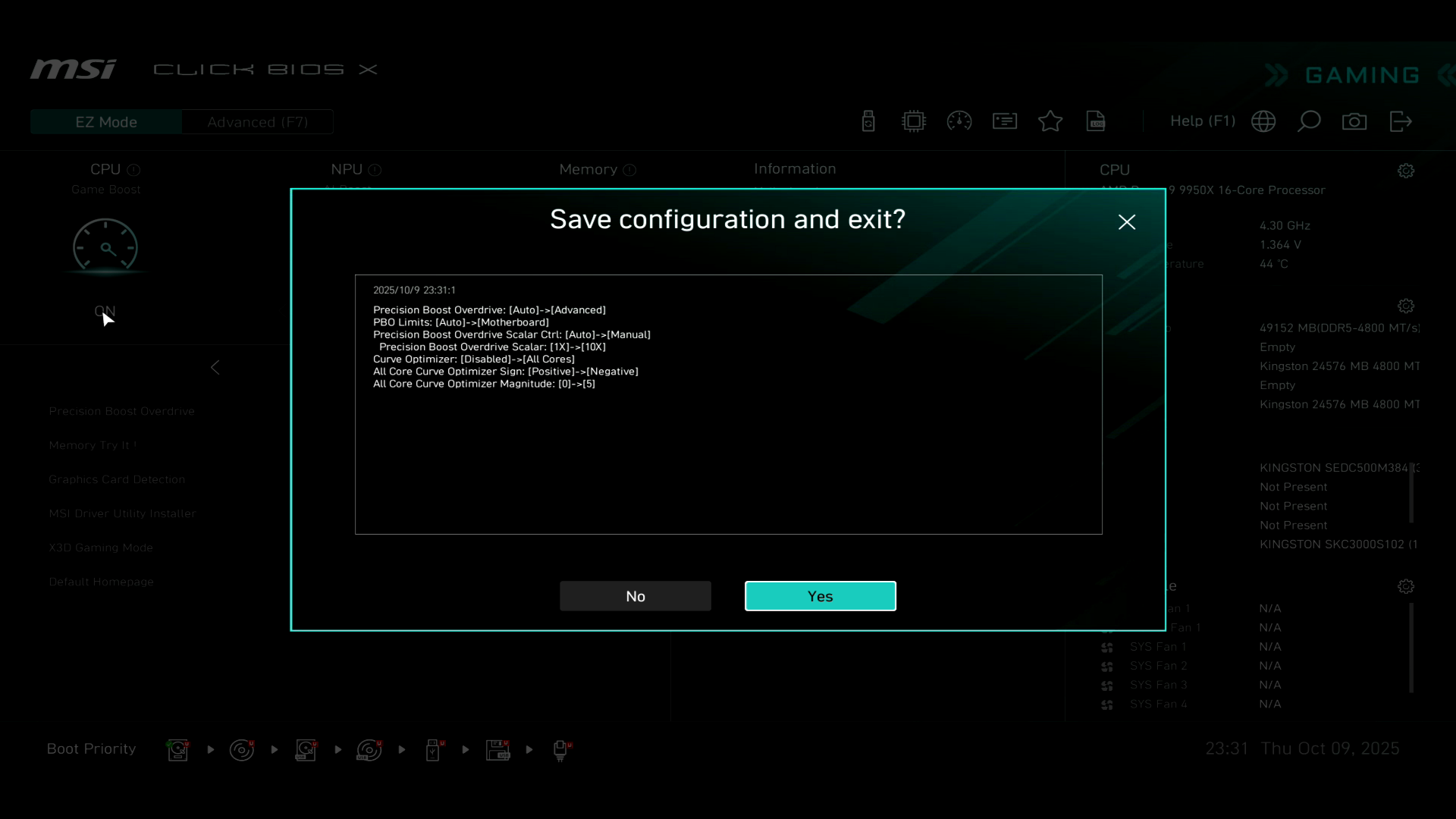

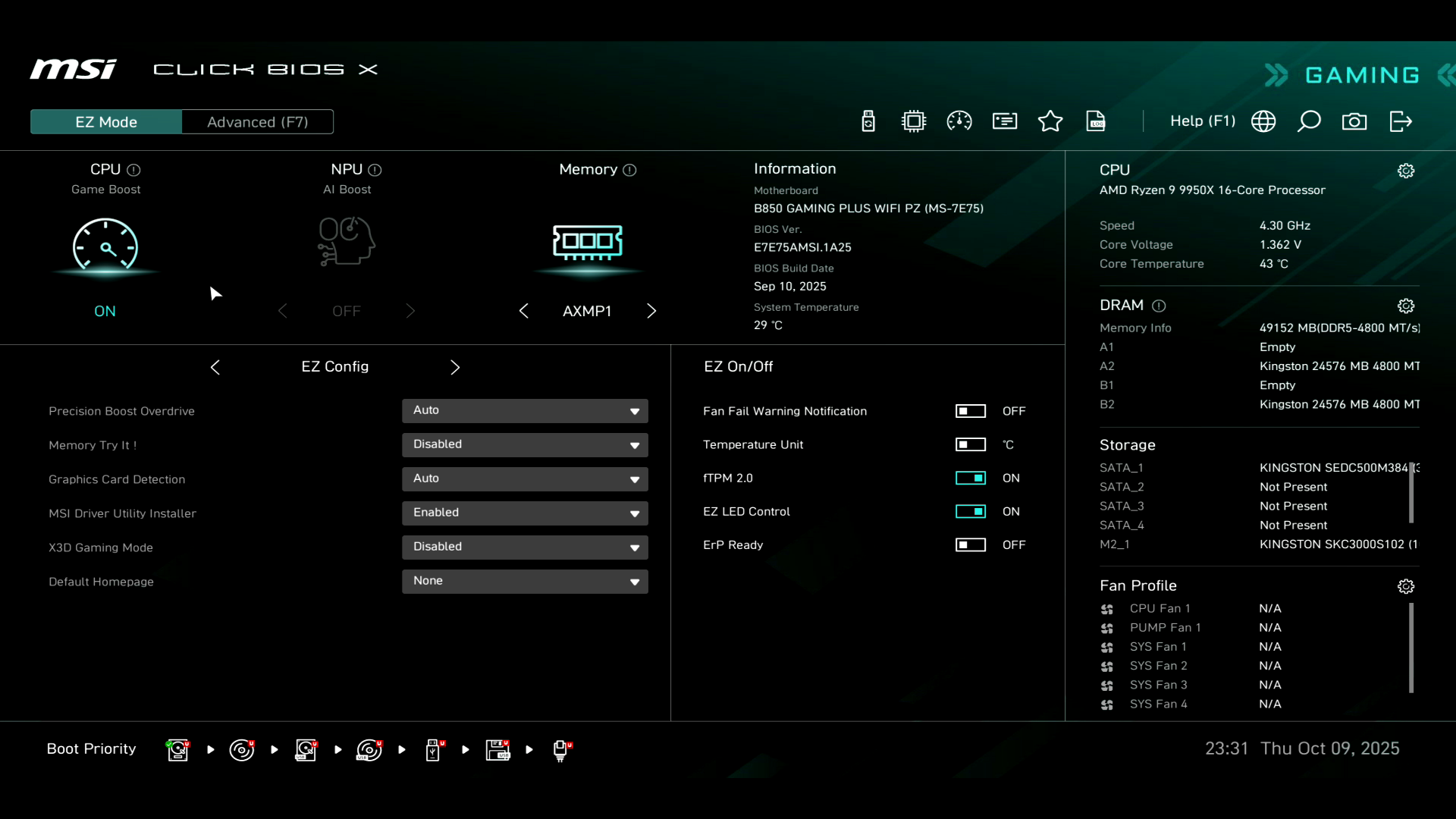

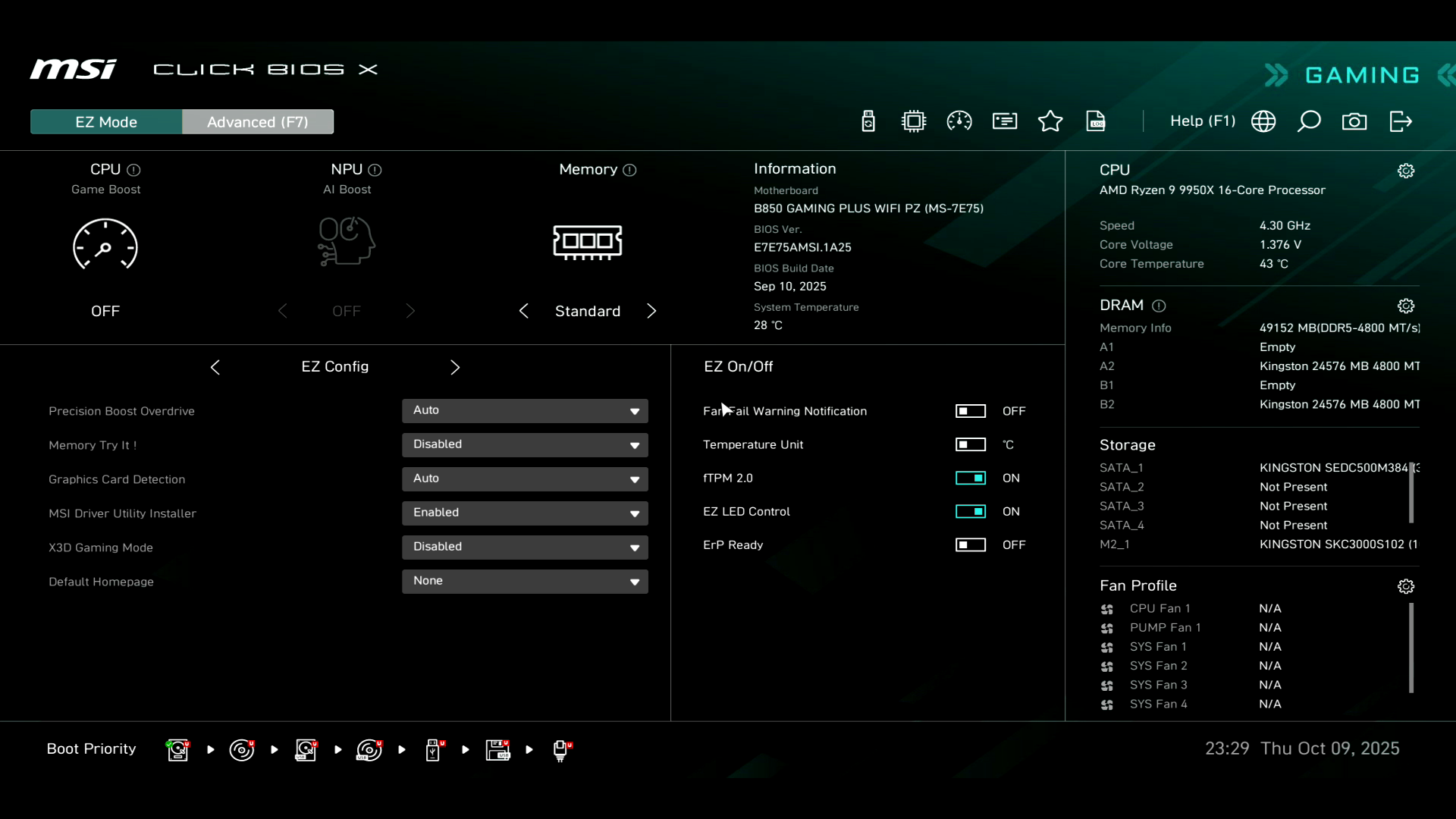

Режим настройки EZ Mode позволяет: получить отчет по интерфейсам, слотам, портам и так далее. Можно разогнать NPU если он в наличии в процессоре, активировать функцию GameBoost (форсирование PBO со скаляром x10, лимитами энергопотребления в режиме Motherboard, а также Curve Optimizer Magnitude ‑5), можно задействовать EXPO-профиль оперативной памяти в случае его присутствия (альтернативой будет A‑XMP). Здесь же можно установить приоритет загрузки с накопителей или сети.

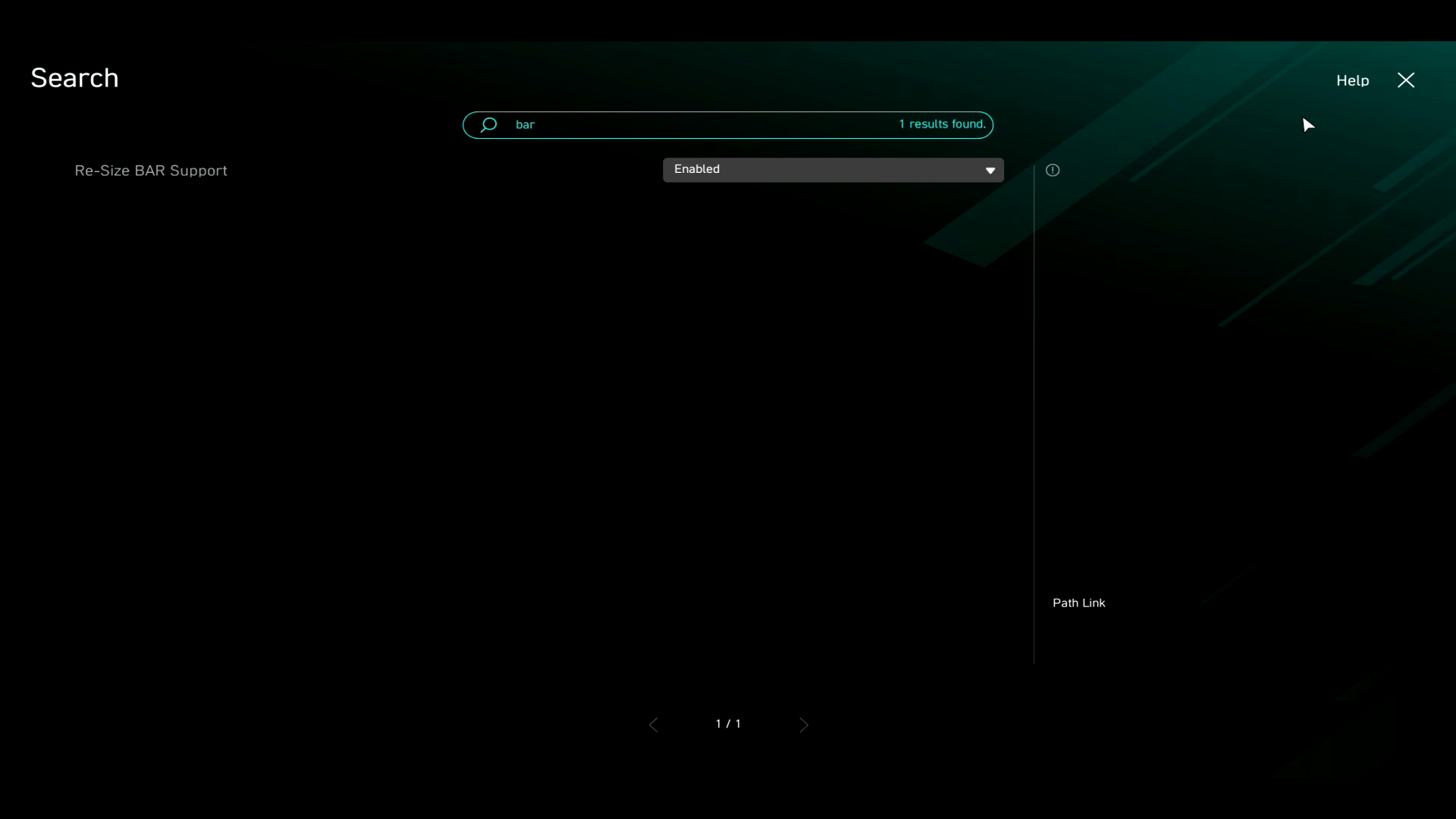

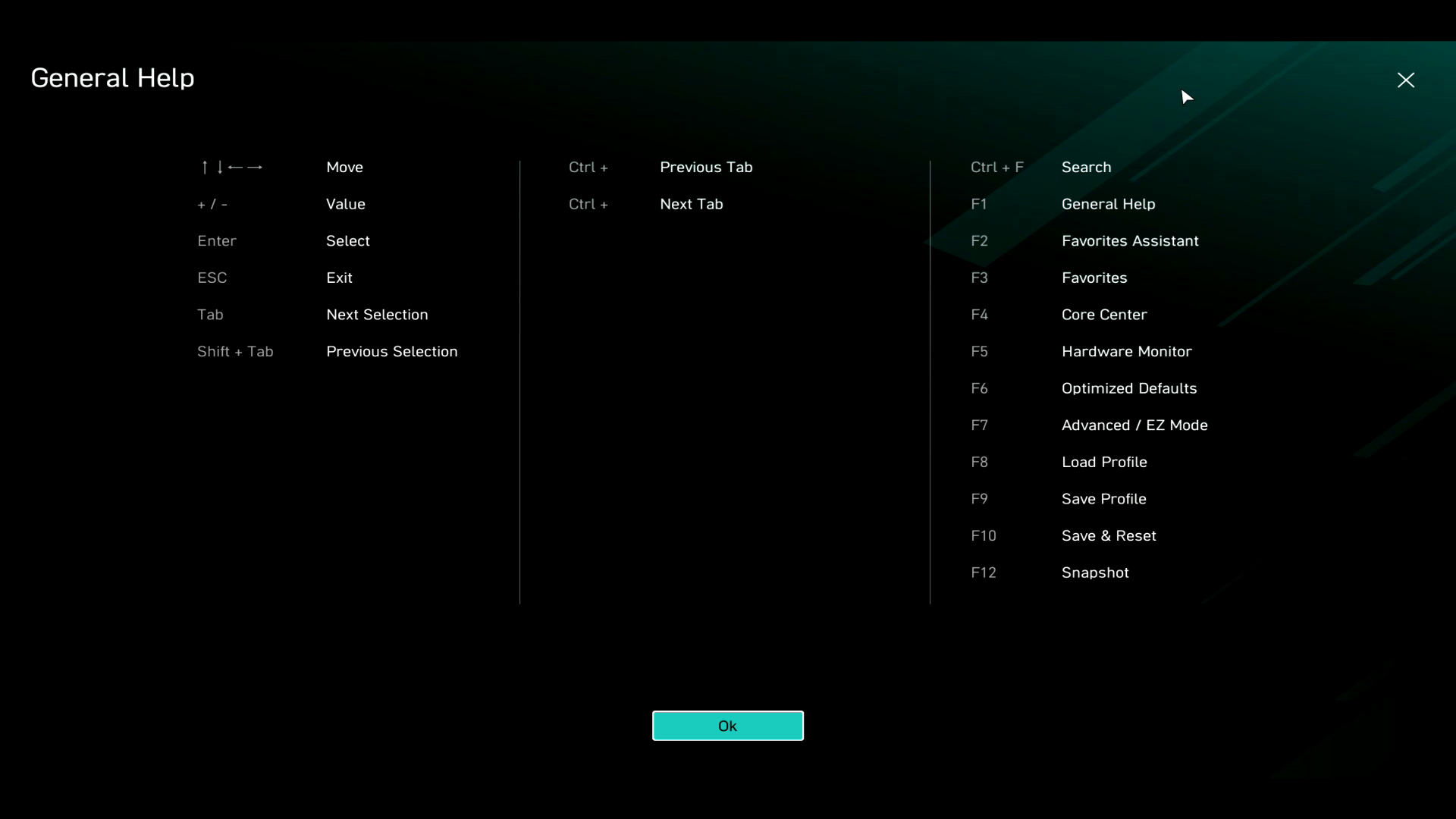

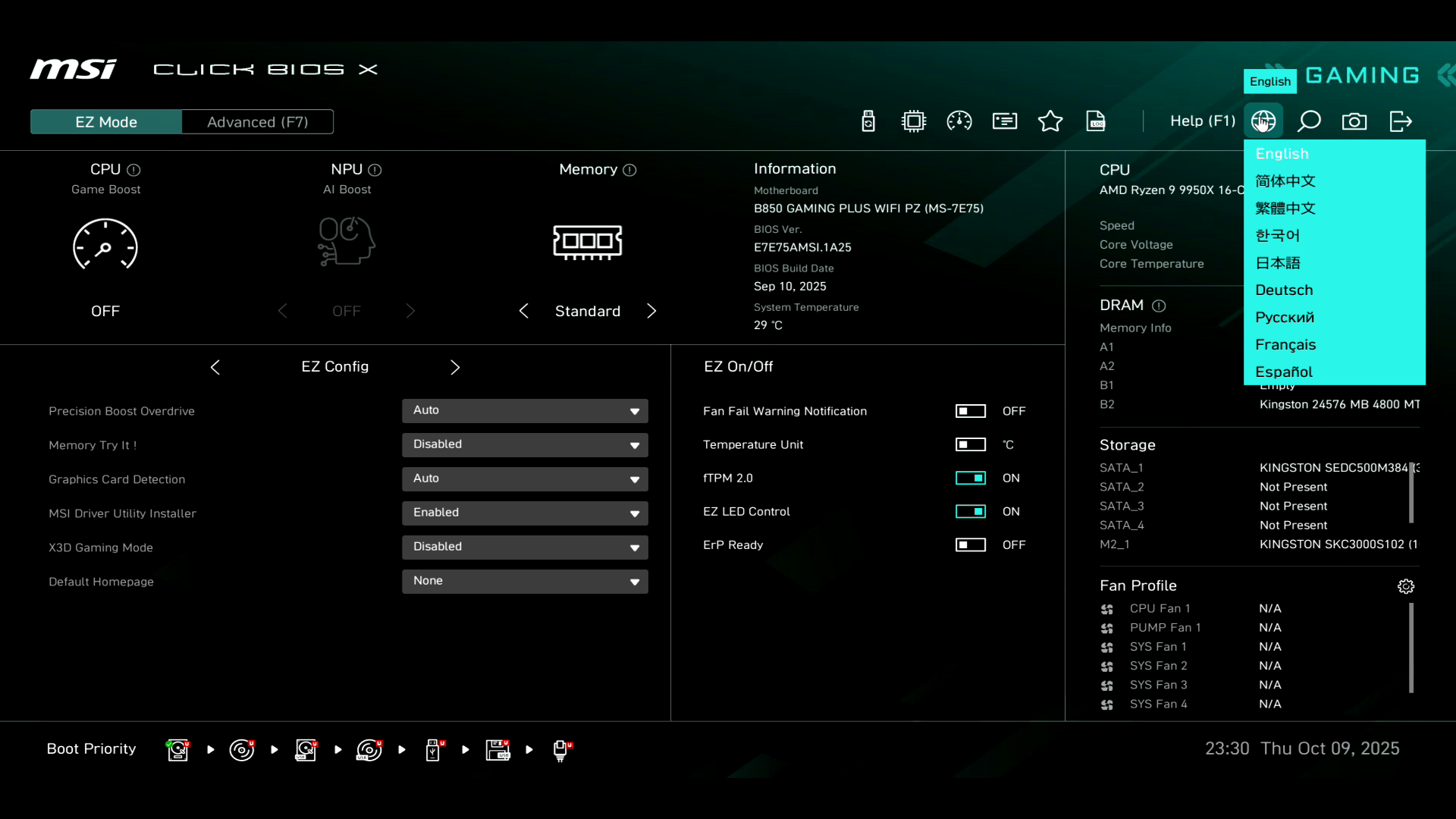

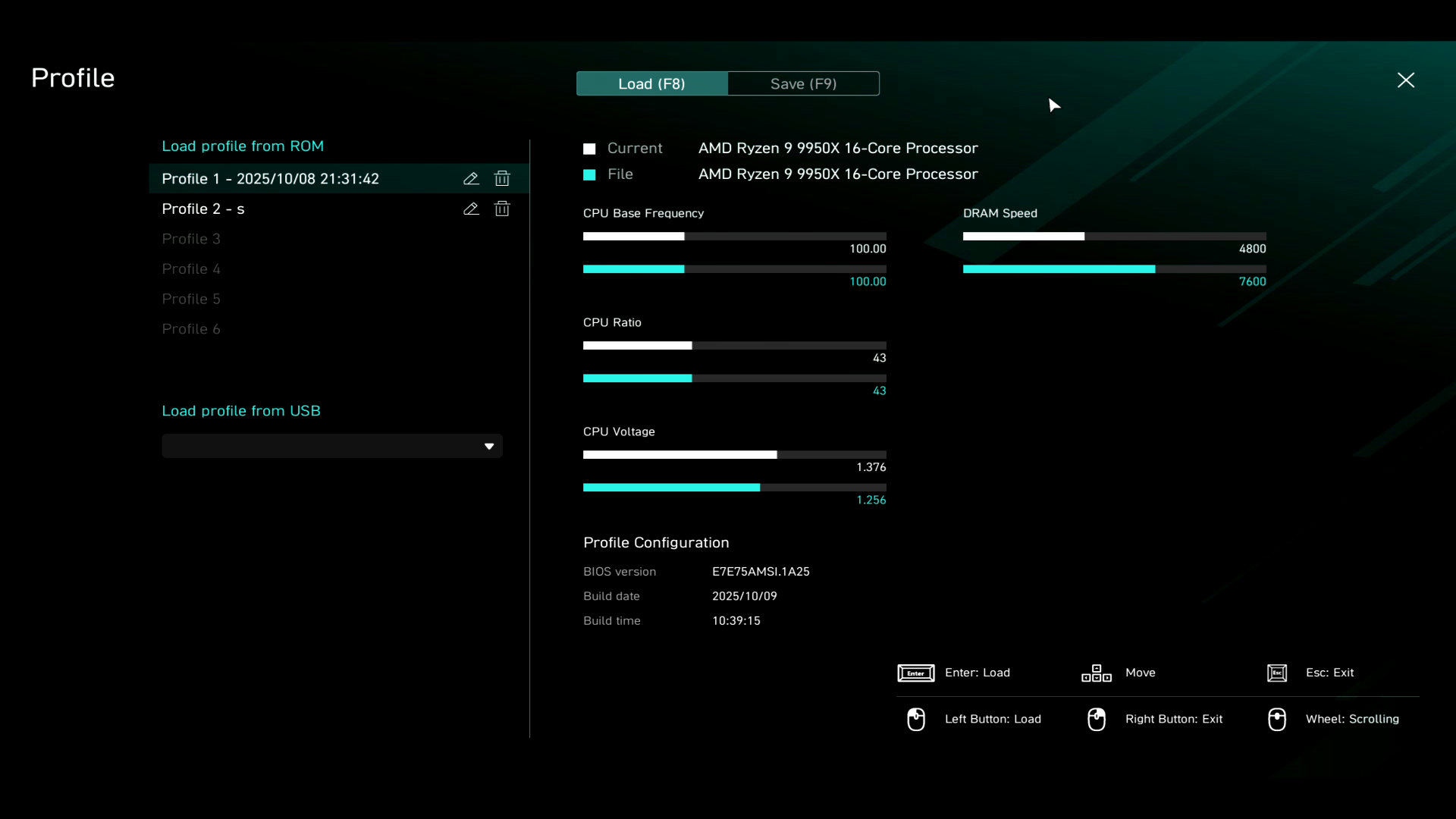

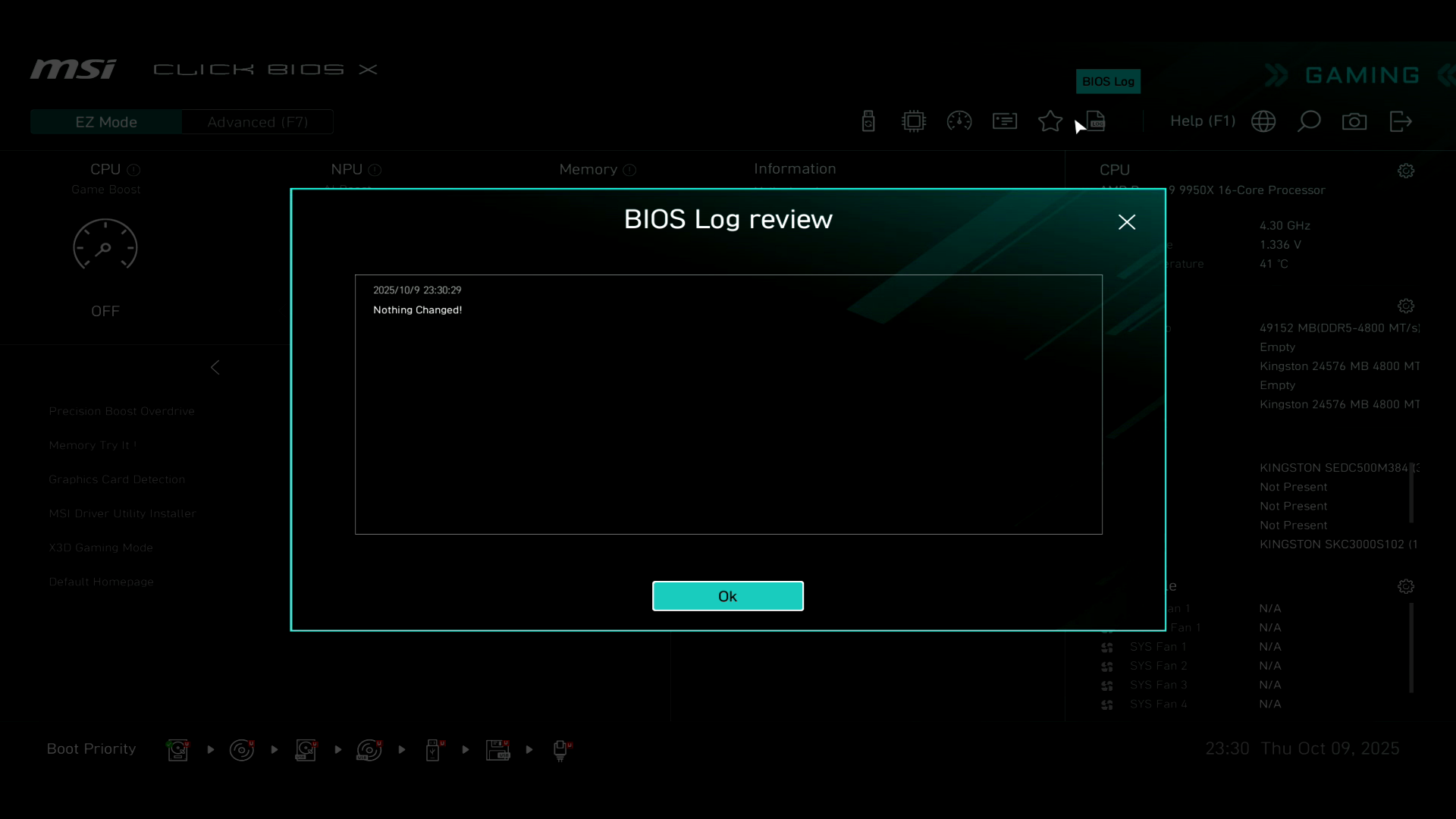

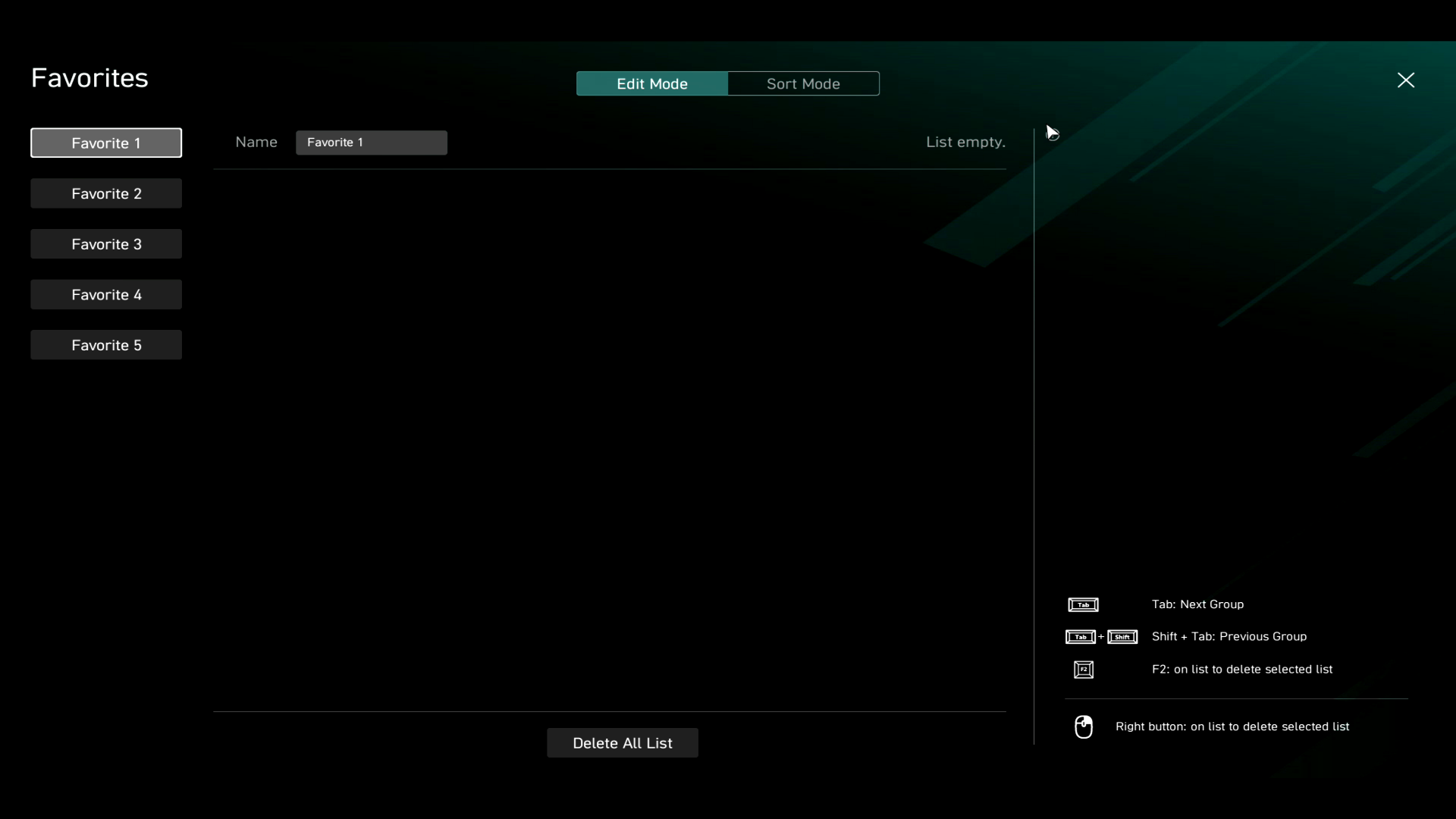

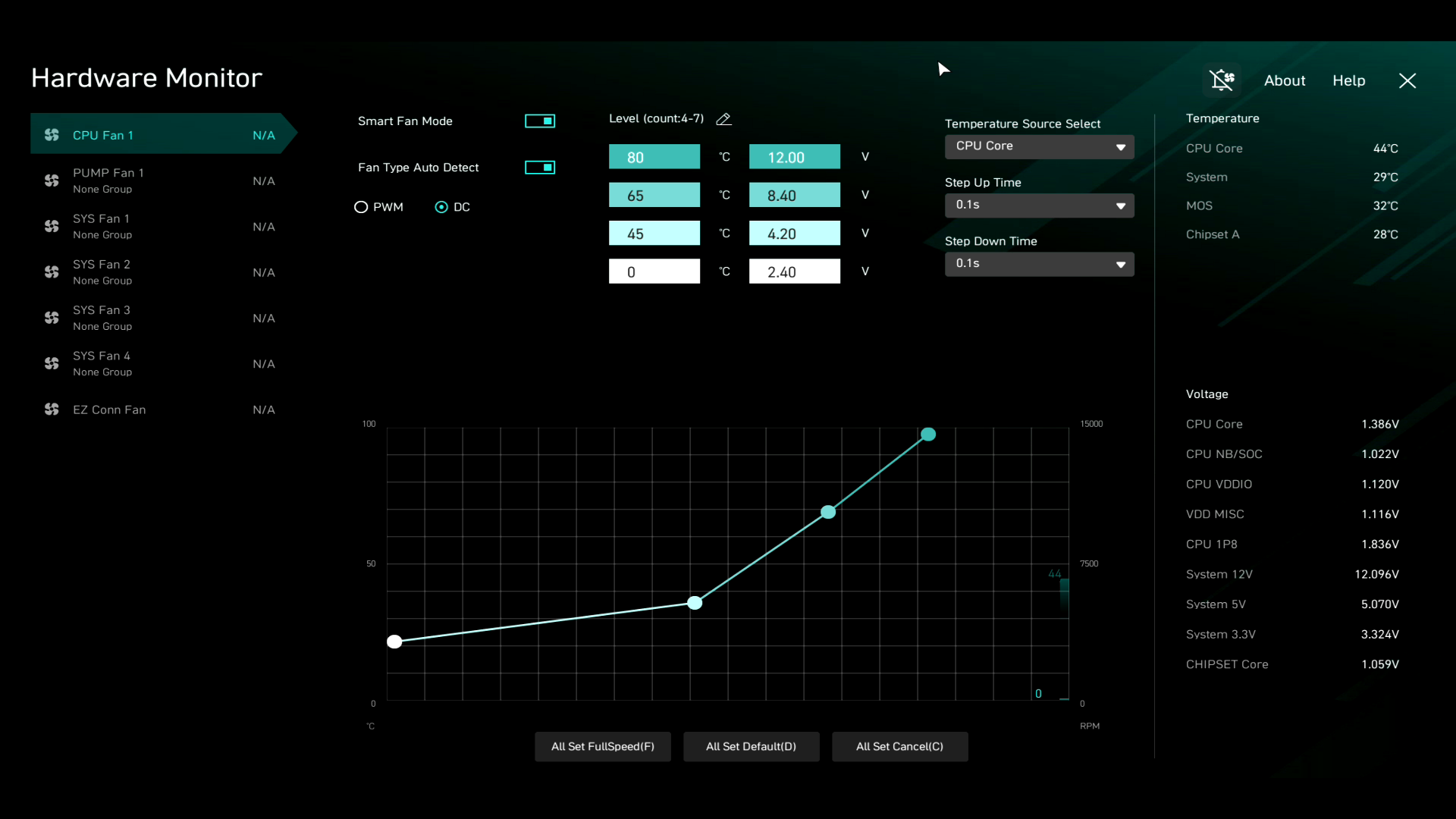

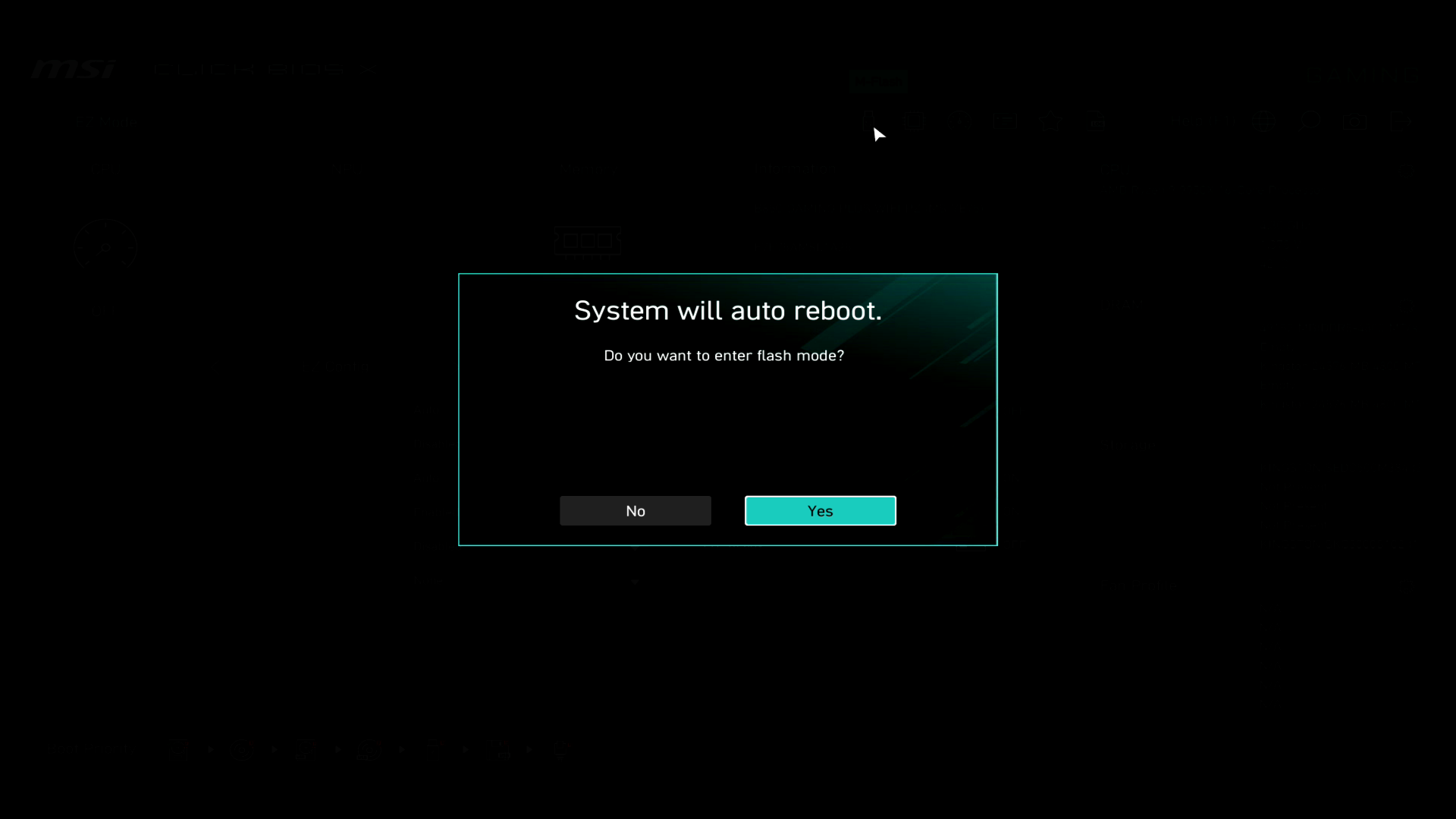

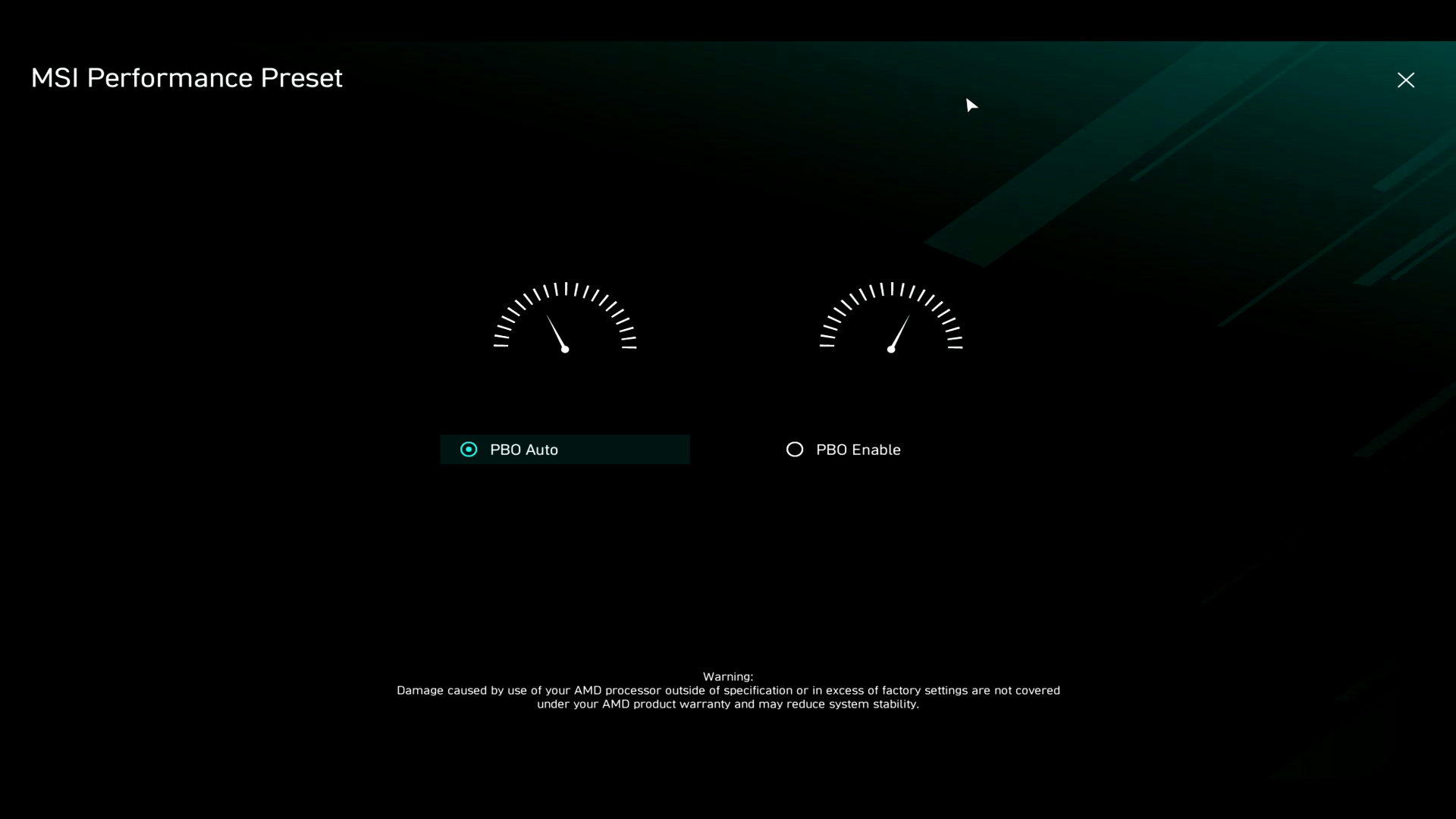

Панель меню сверху, отображается статично как в EZ Mode, так и в Advanced Mode на всех страницах. Отсюда можно запустить обновление прошивки M‑Flash, вызвать Hardware Monitor для контроля и настройки кривой оборотов/температур, выбрать профиль MSI Performance Preset (на этой материнской плате — банальная активация AMD PBO без перенастроек в режиме Auto), вызвать меню профилей позволяющих сохранять настройки материнской платы, вызвать меню избранных опций (добавляются вручную), открыть журнал изменения параметров, выбрать язык интерфейса (украинского языка все еще нет), использовать поиск параметра по словам, сделать скриншот и сохранить его на внешний накопитель, а также просто выйти из интерфейса настроек.

Режим отображения Advanced Mode предоставляет пользователю полный контроль над всем ассортиментом присутствующих настроек. Интерфейс сегментирован на шесть секций, которые отображаются в столбце слева.

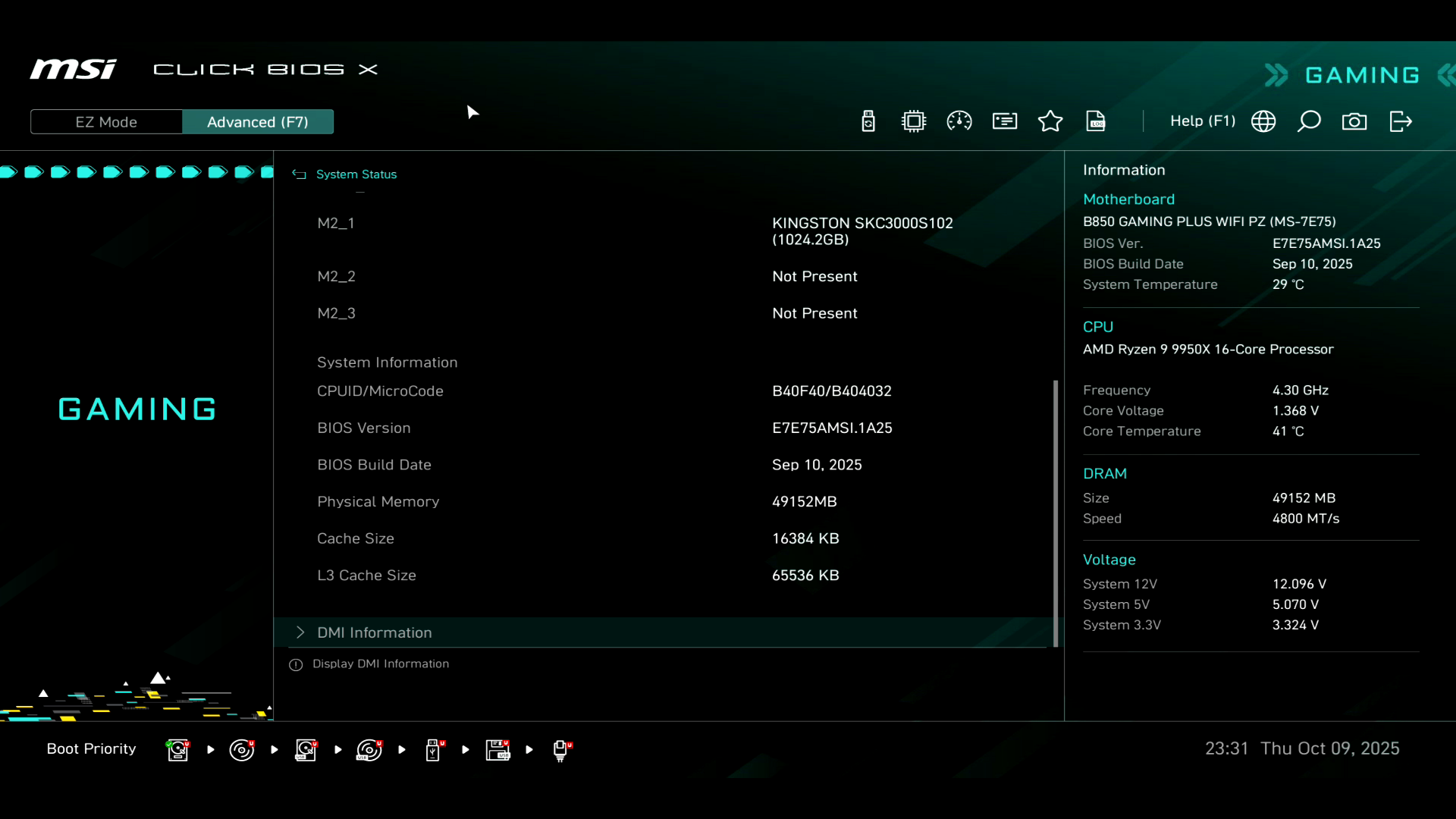

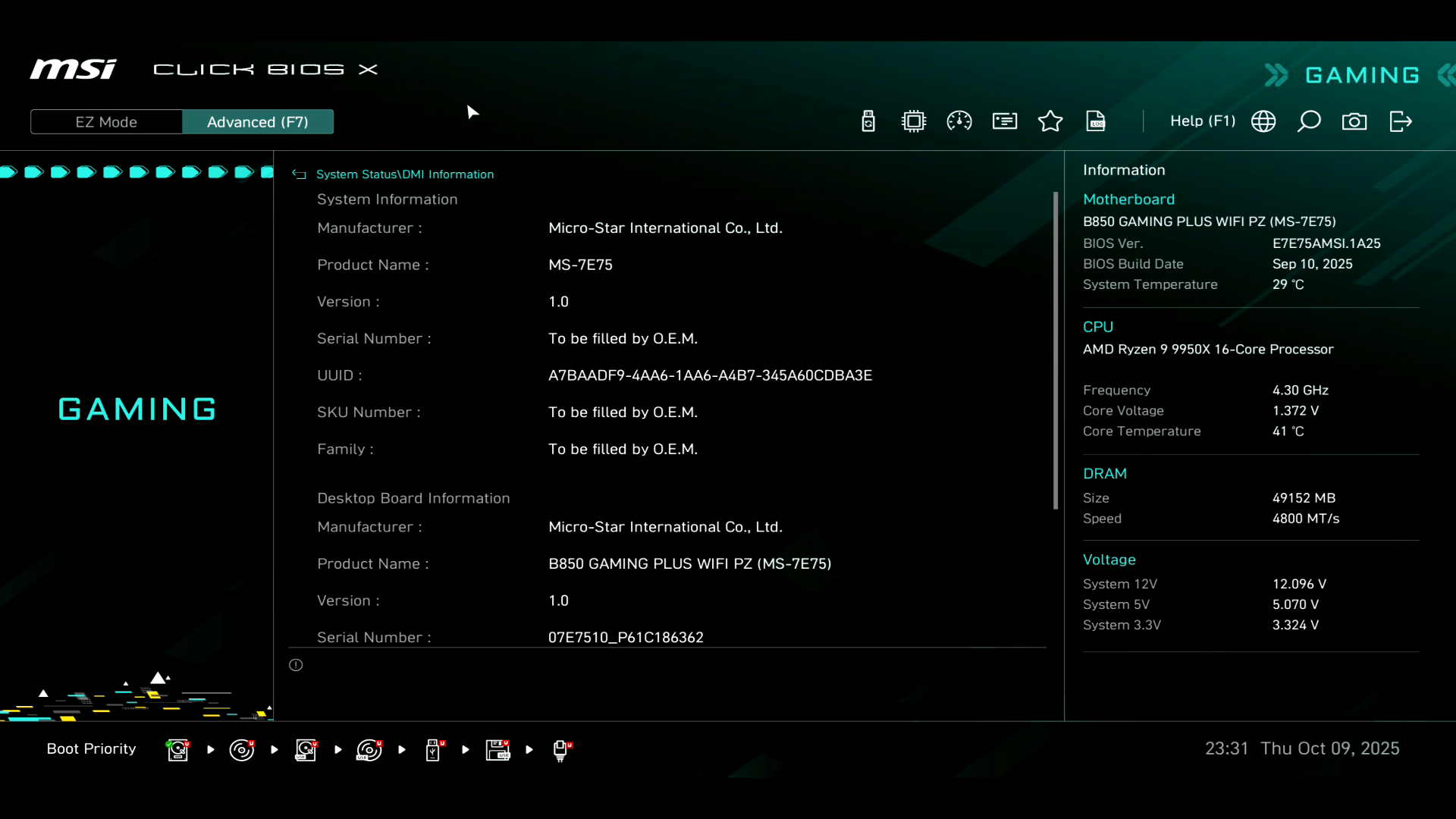

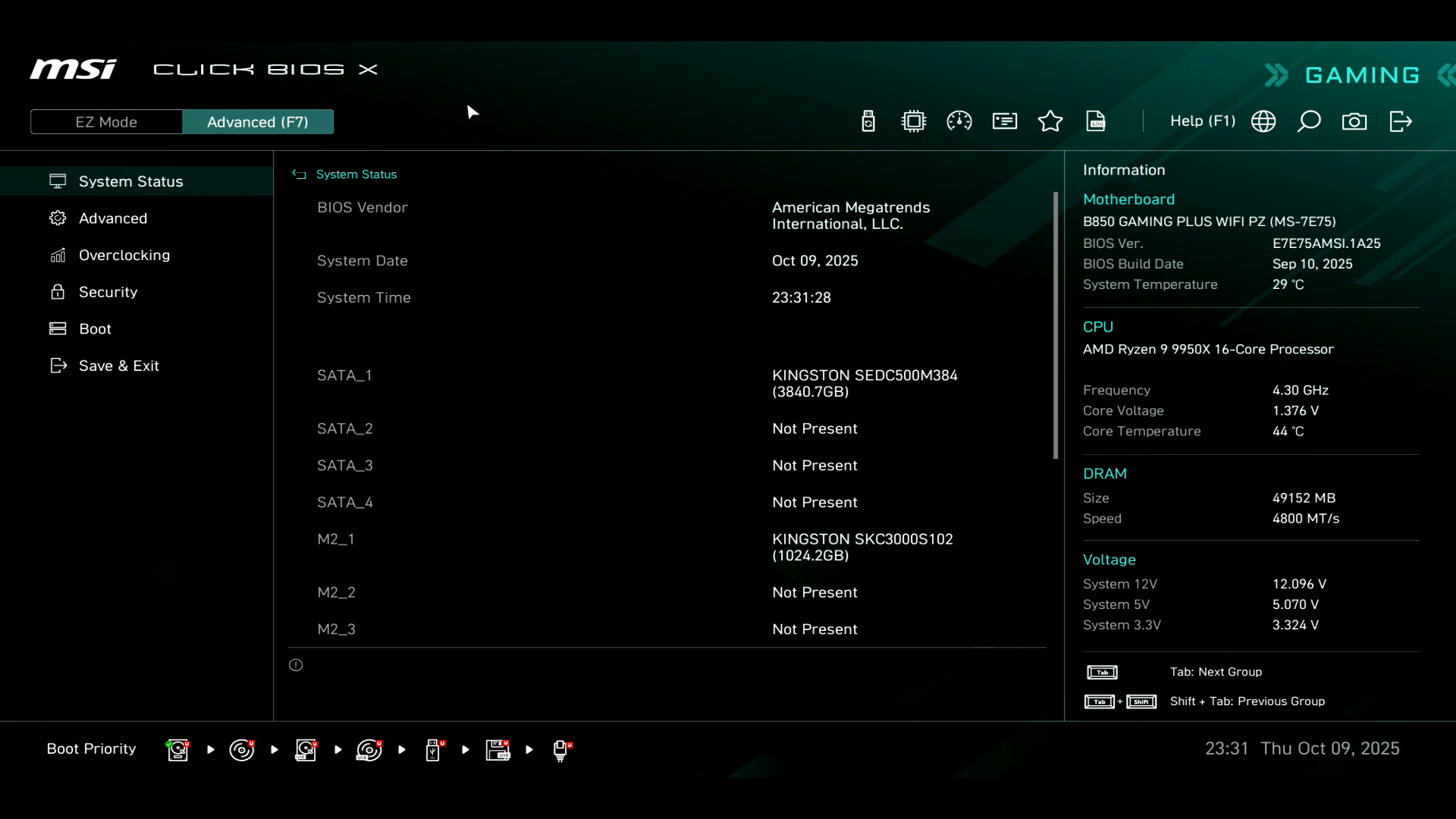

Секция System Status отвечает за отчет по ключевым параметрам системы и DMI.

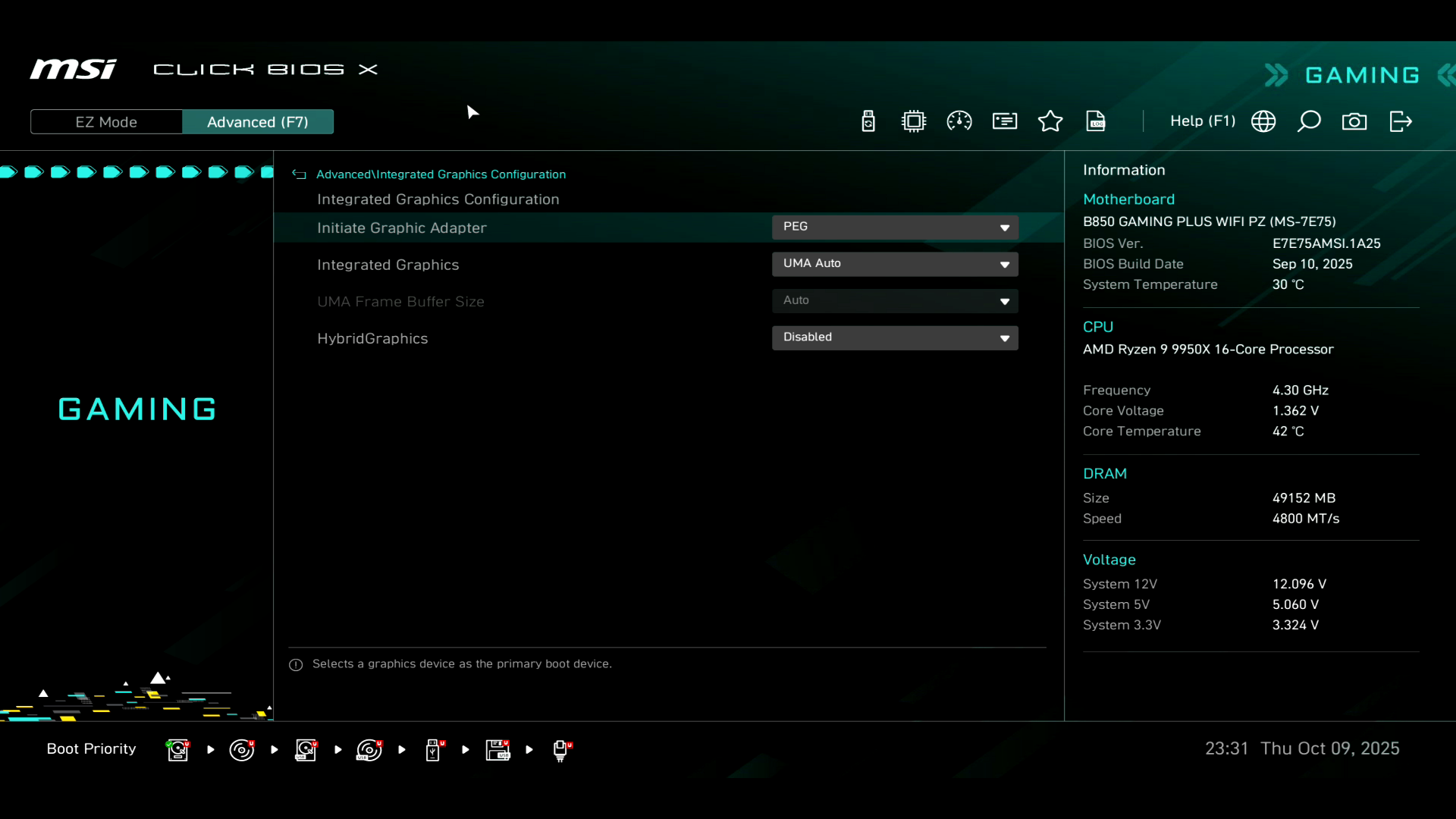

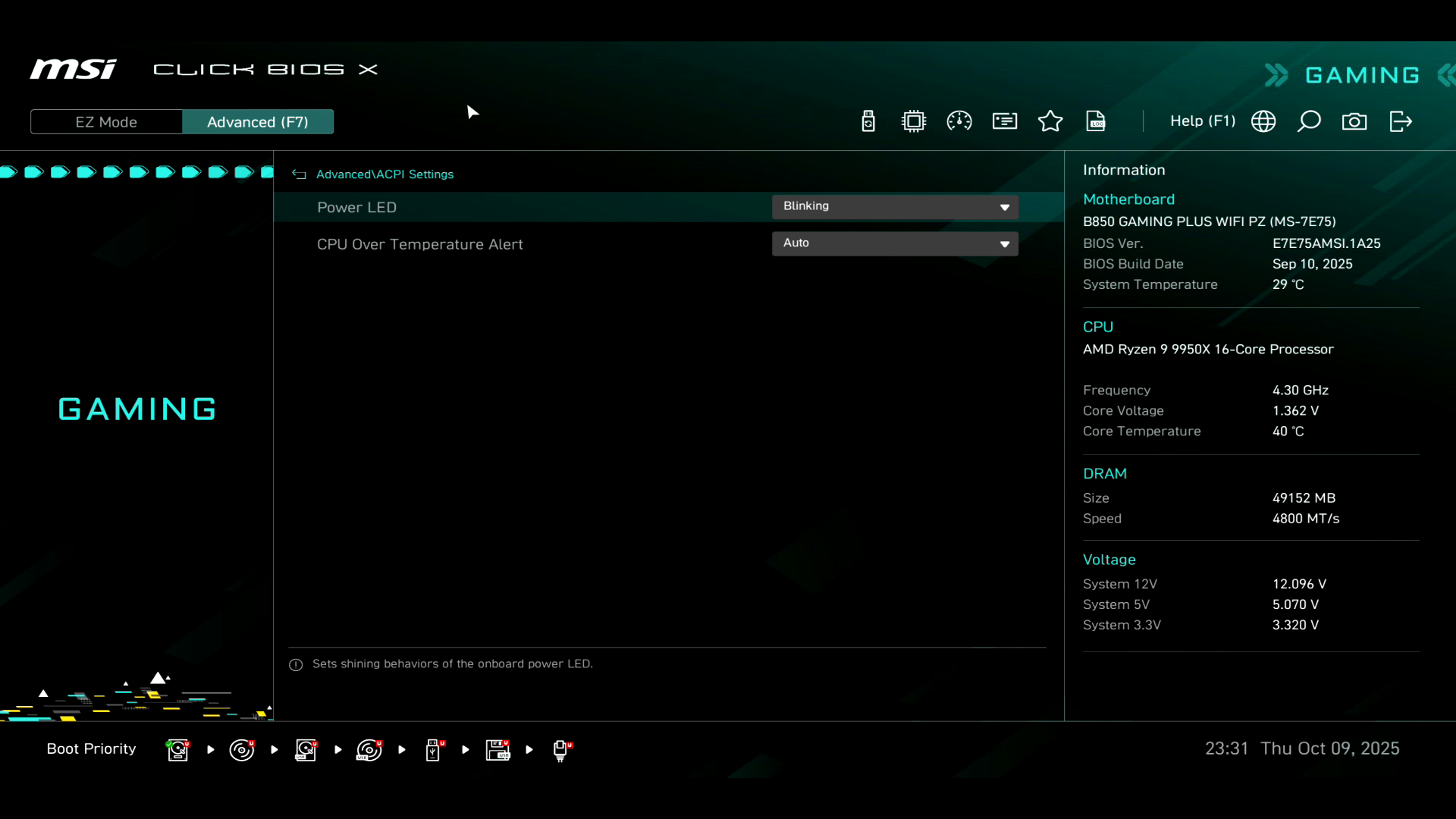

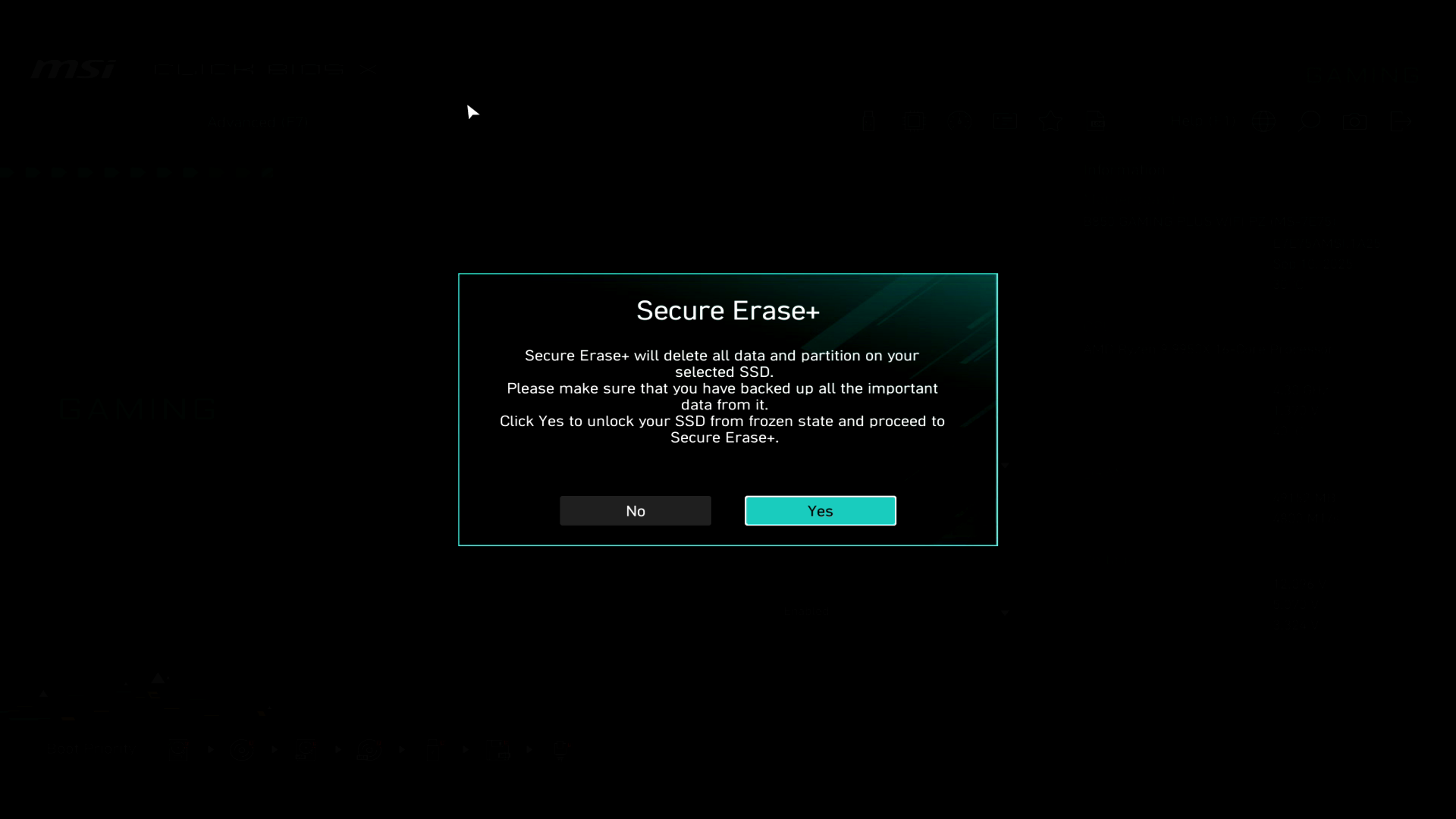

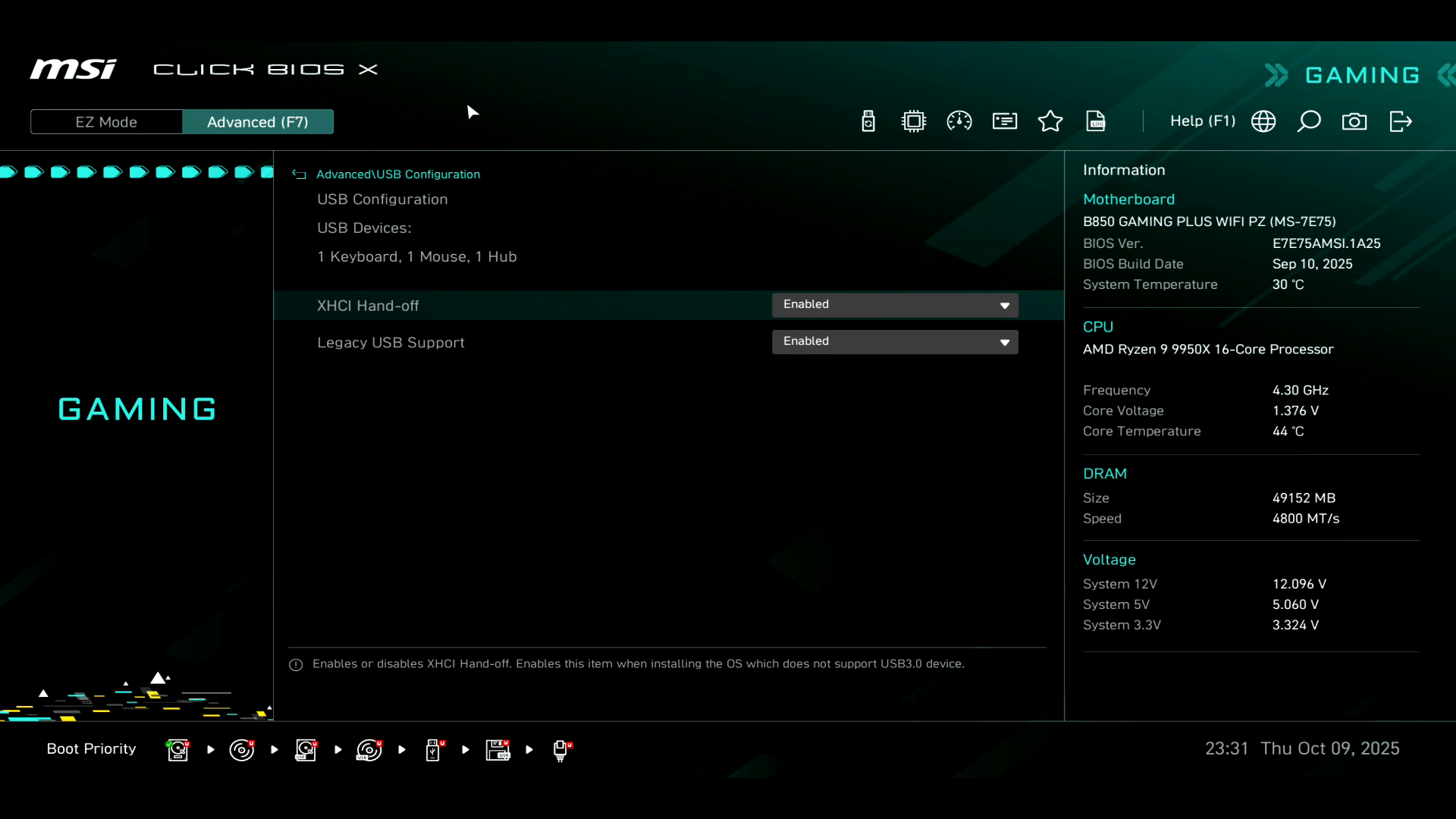

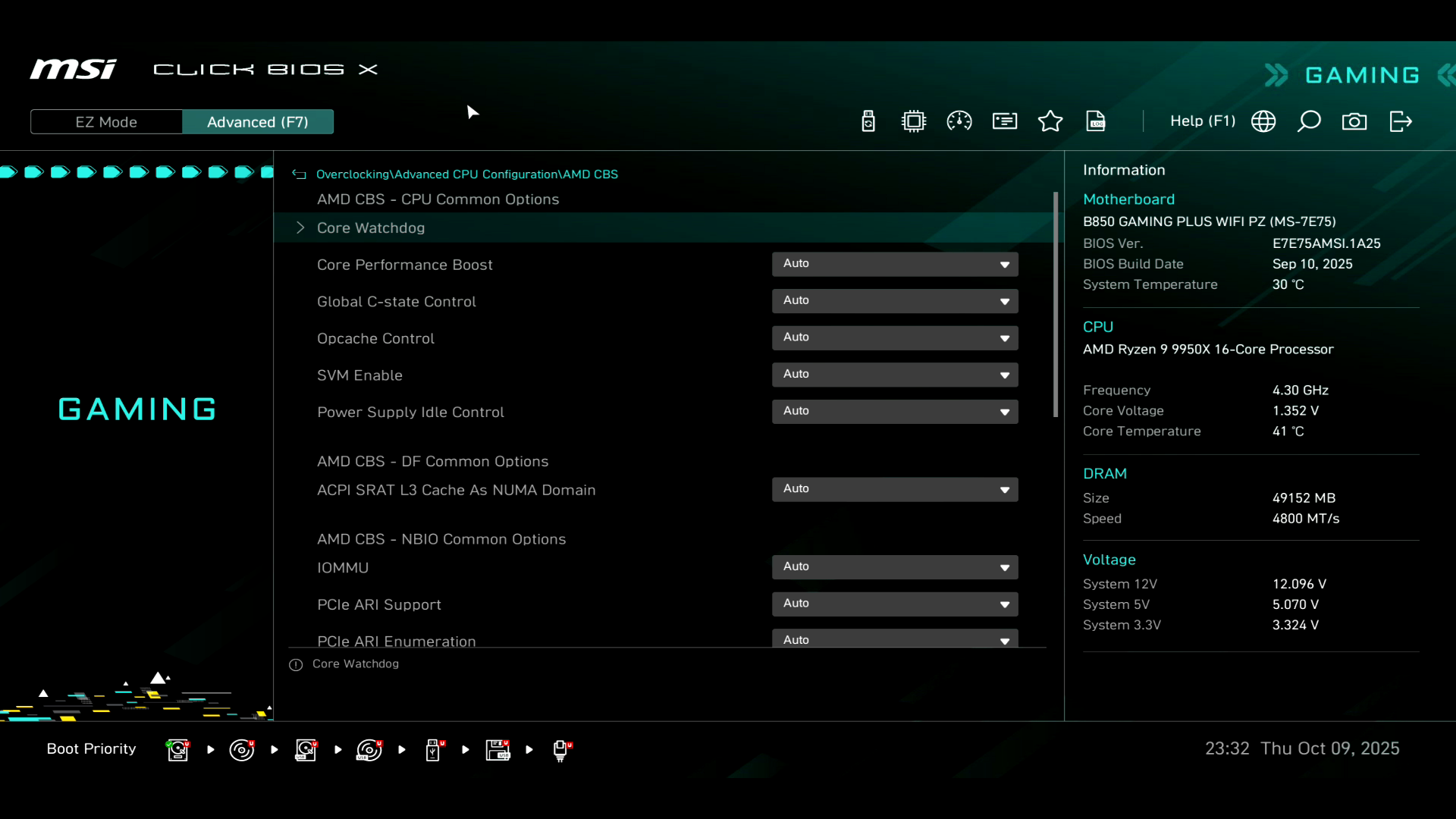

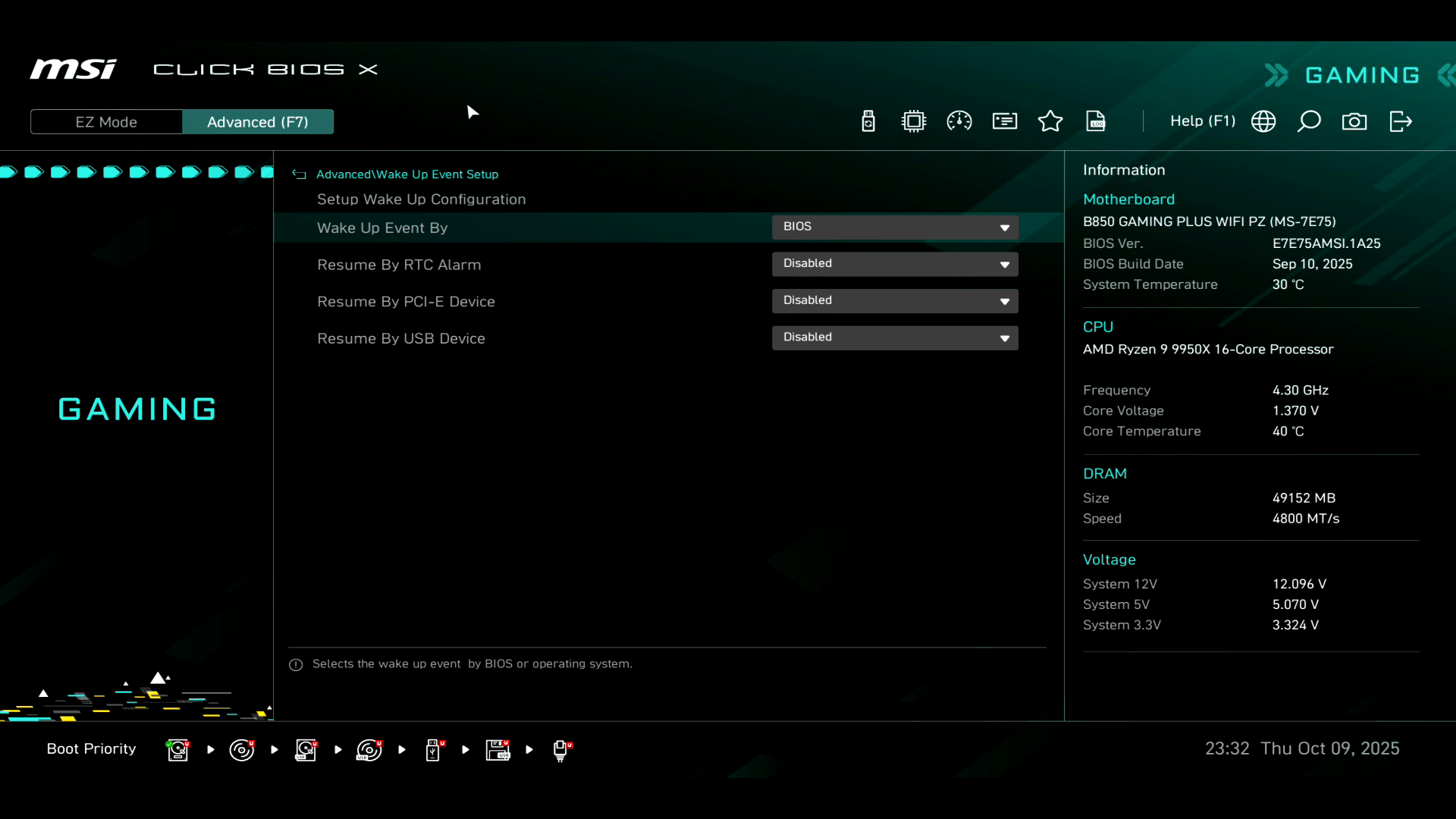

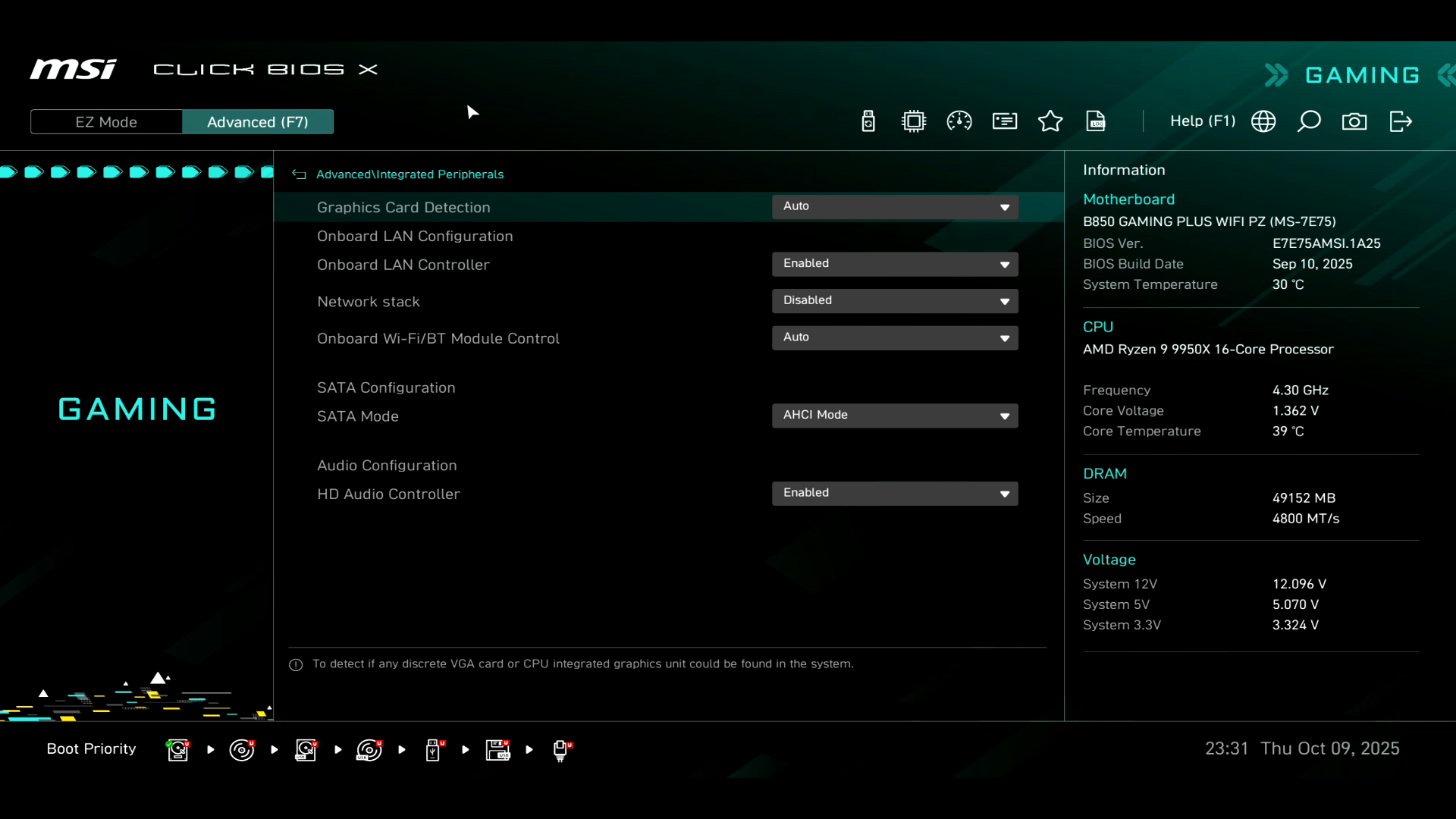

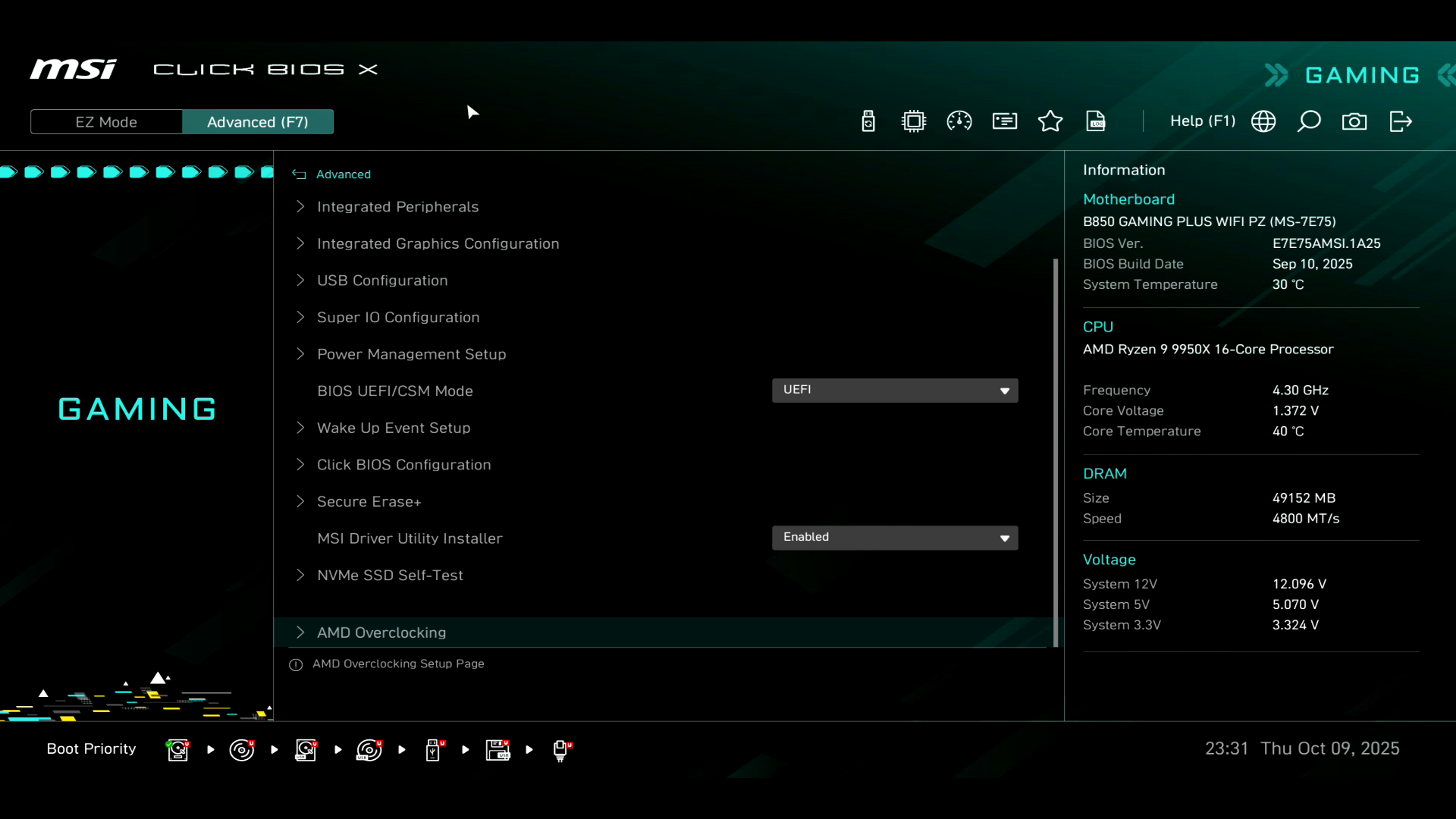

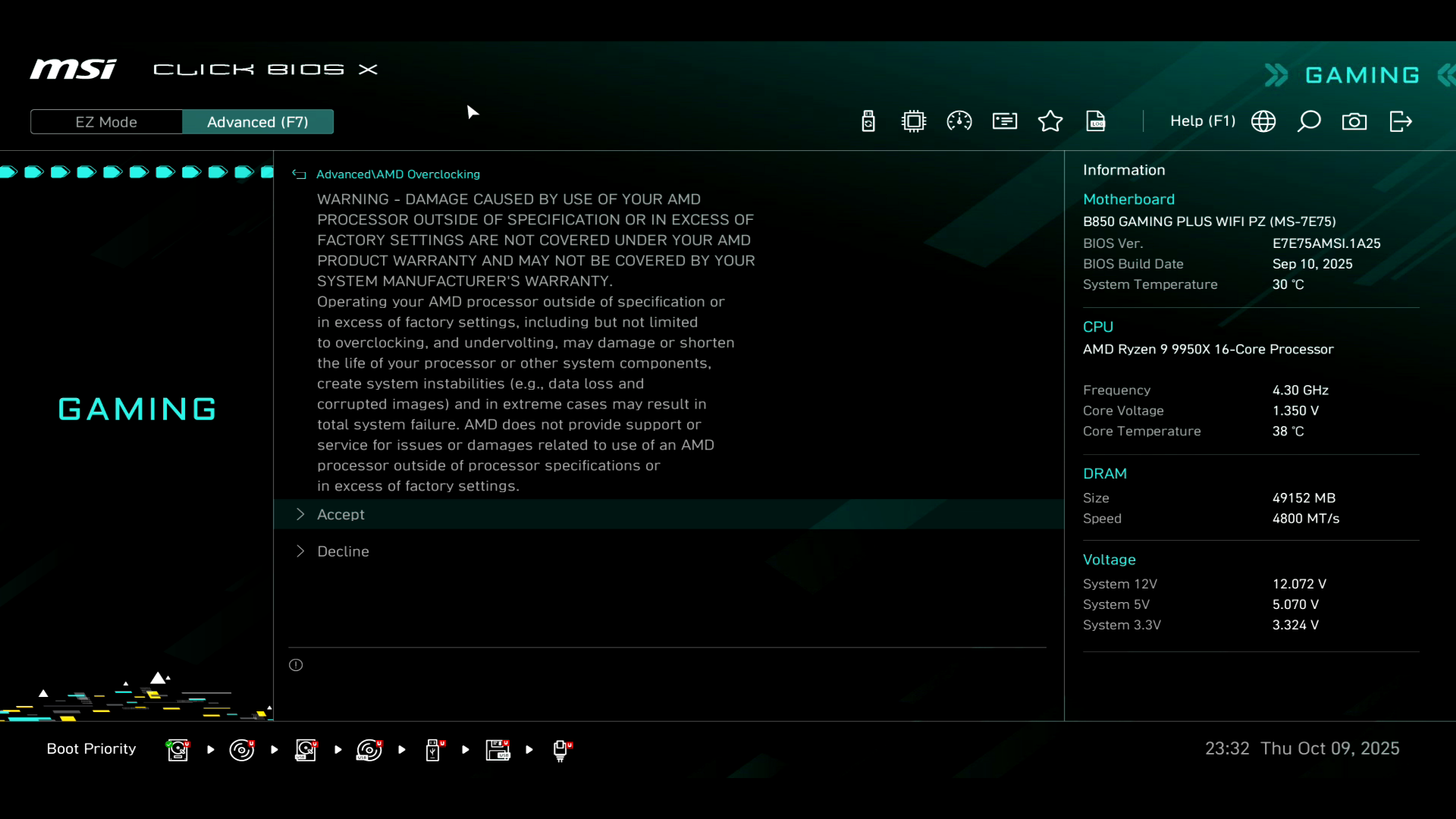

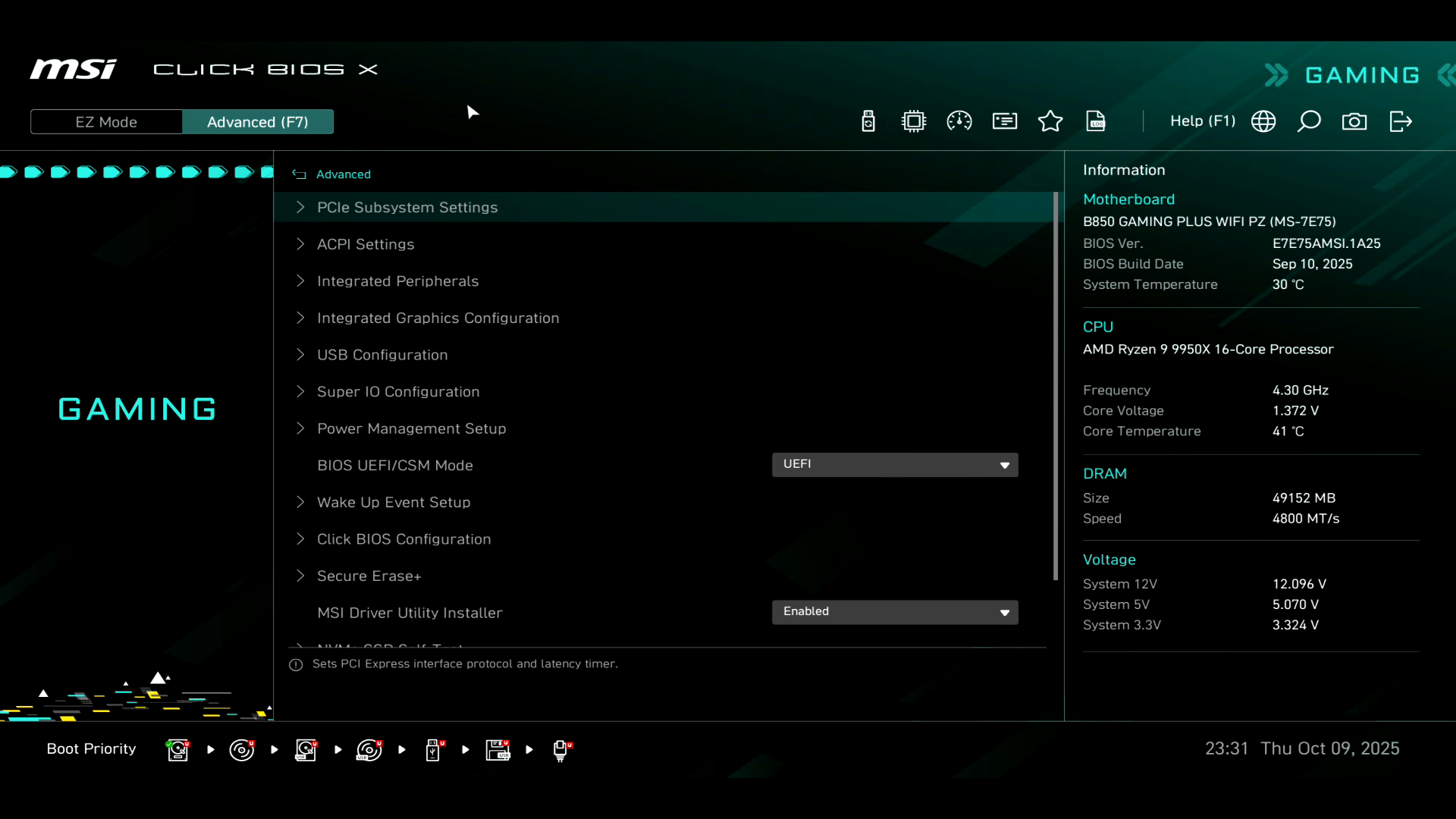

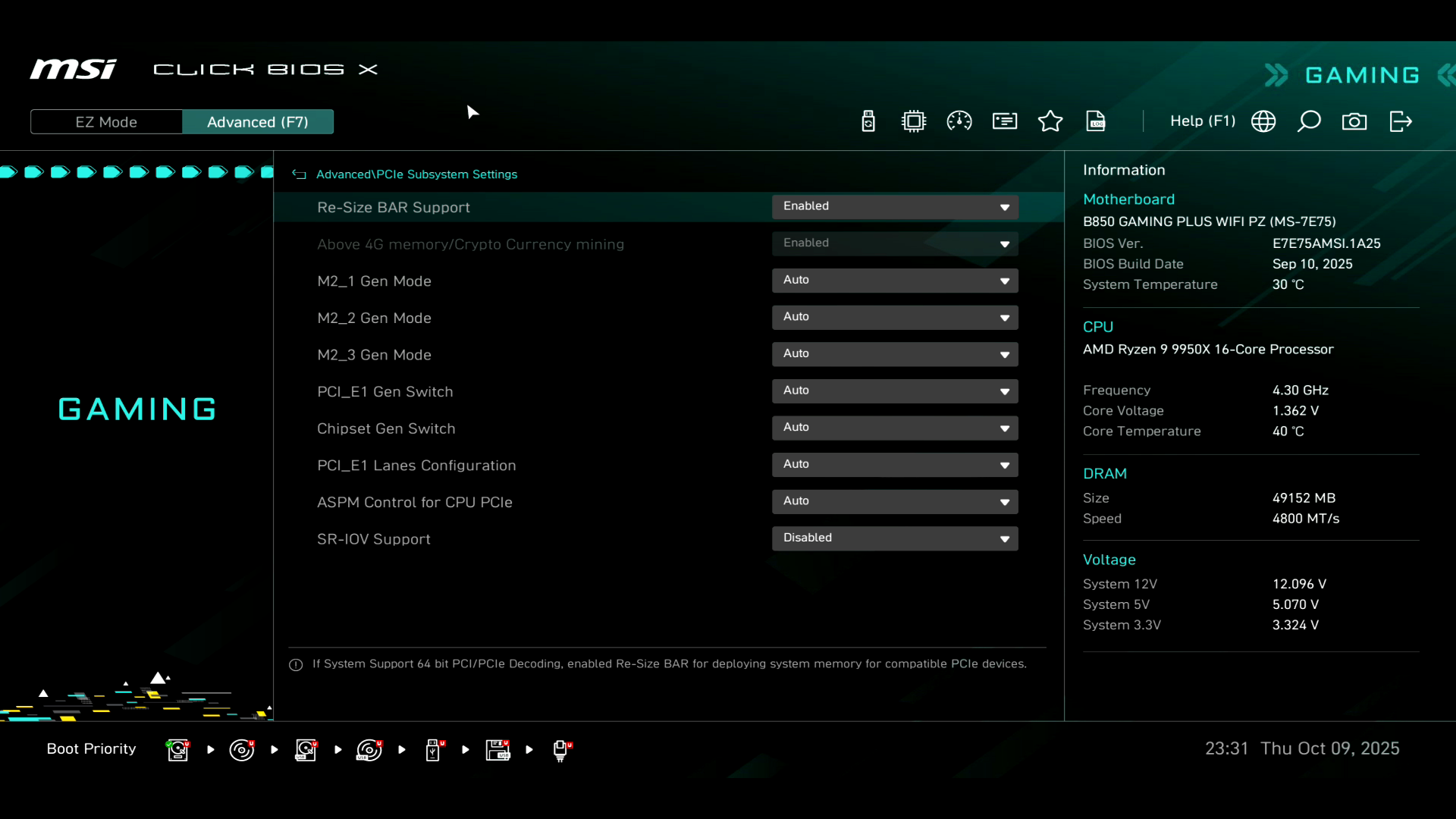

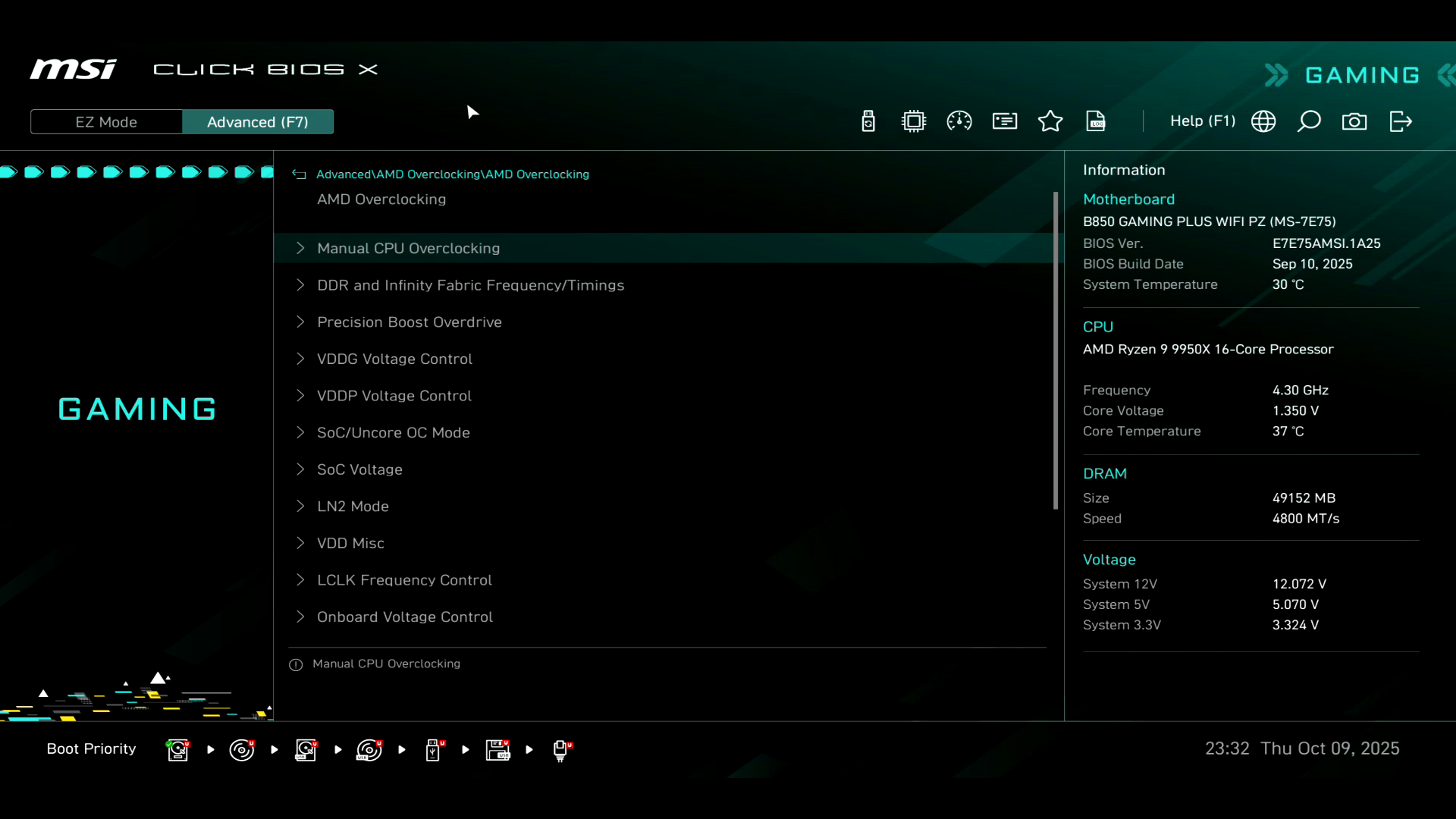

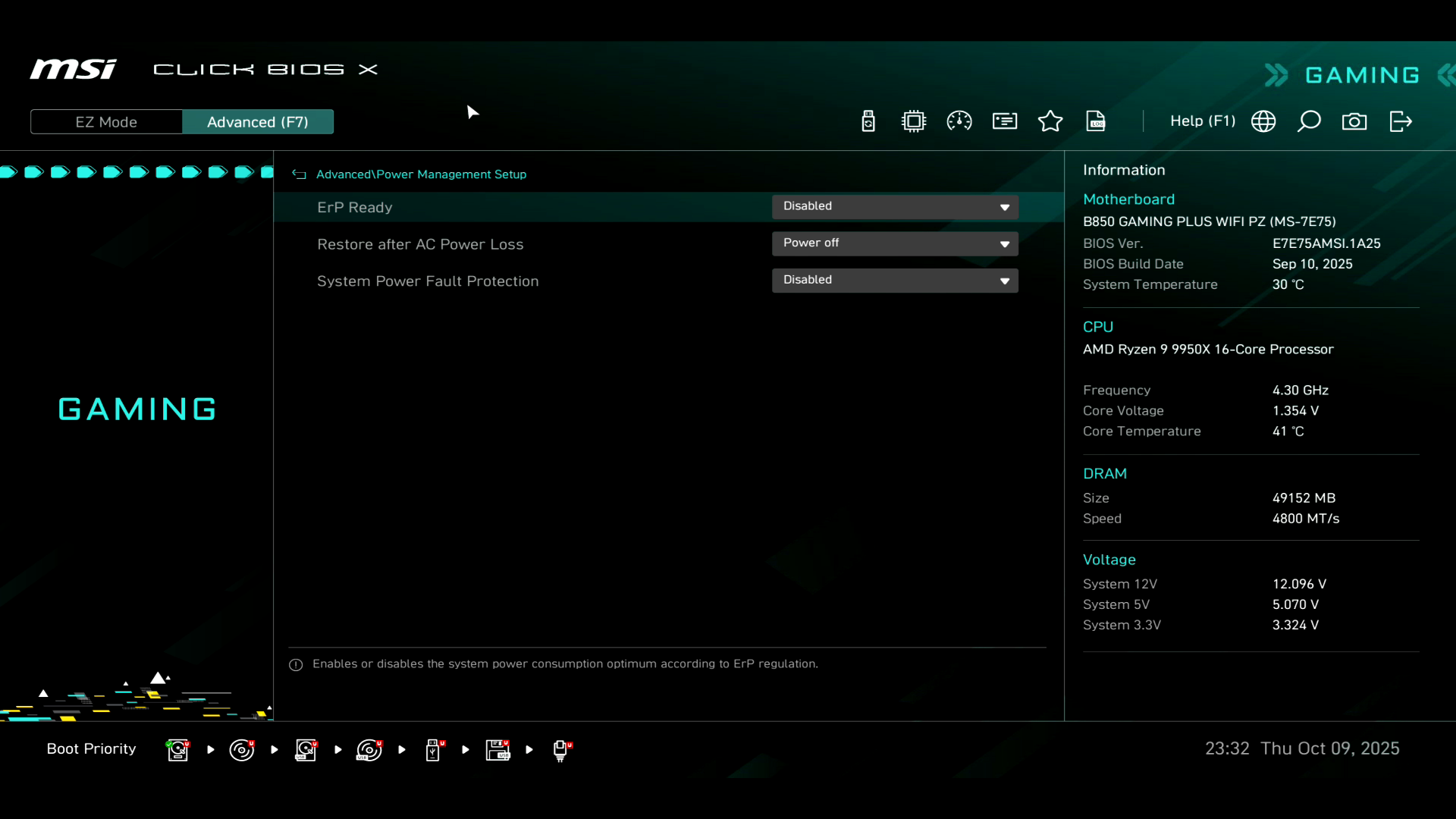

Секция Advanced отвечает за возможности управления всеми бортовыми устройствами и элементами материнской платы. Здесь присутствуют традиционные функции AMD Overclocking и Secure Erase+.

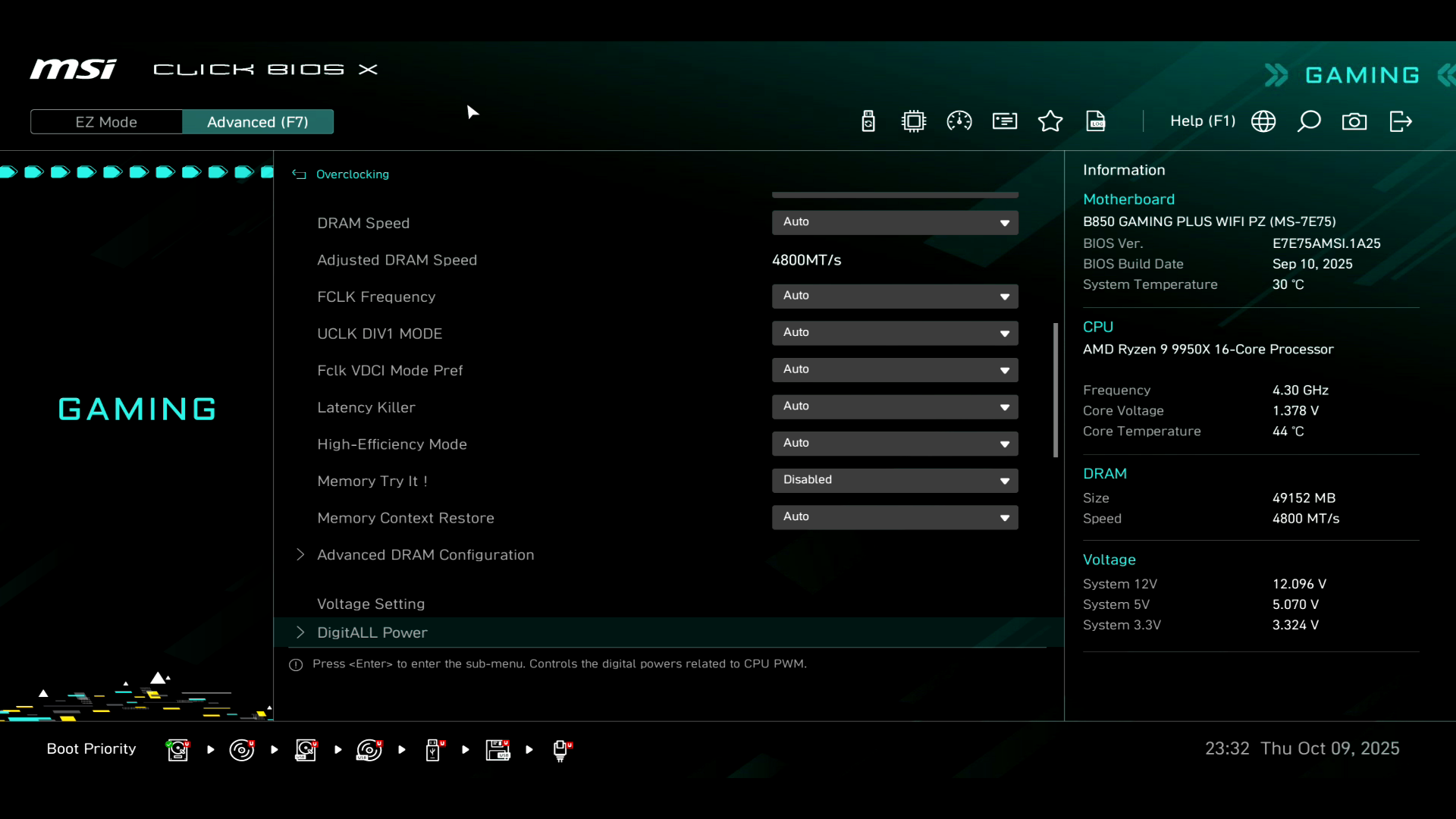

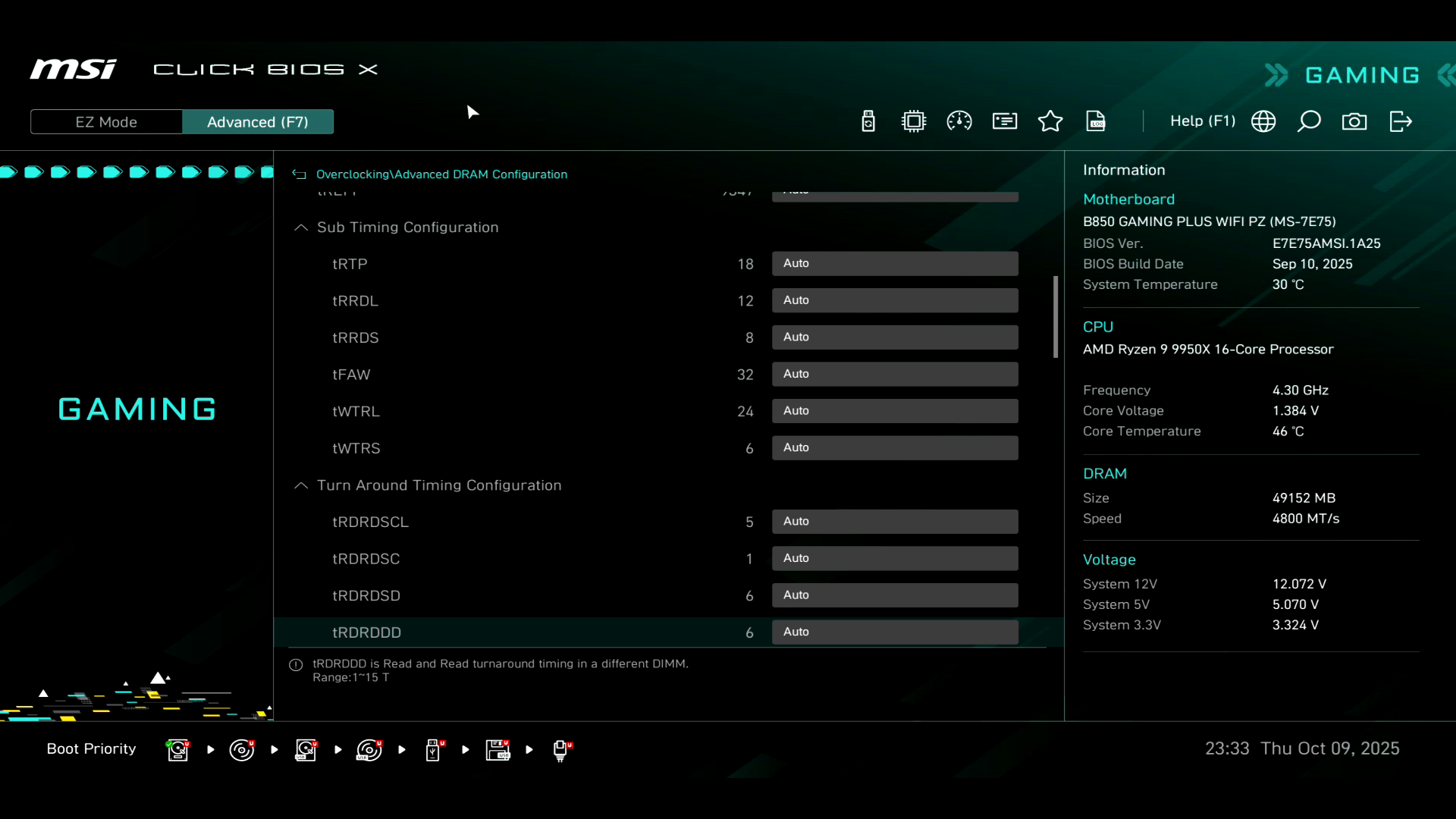

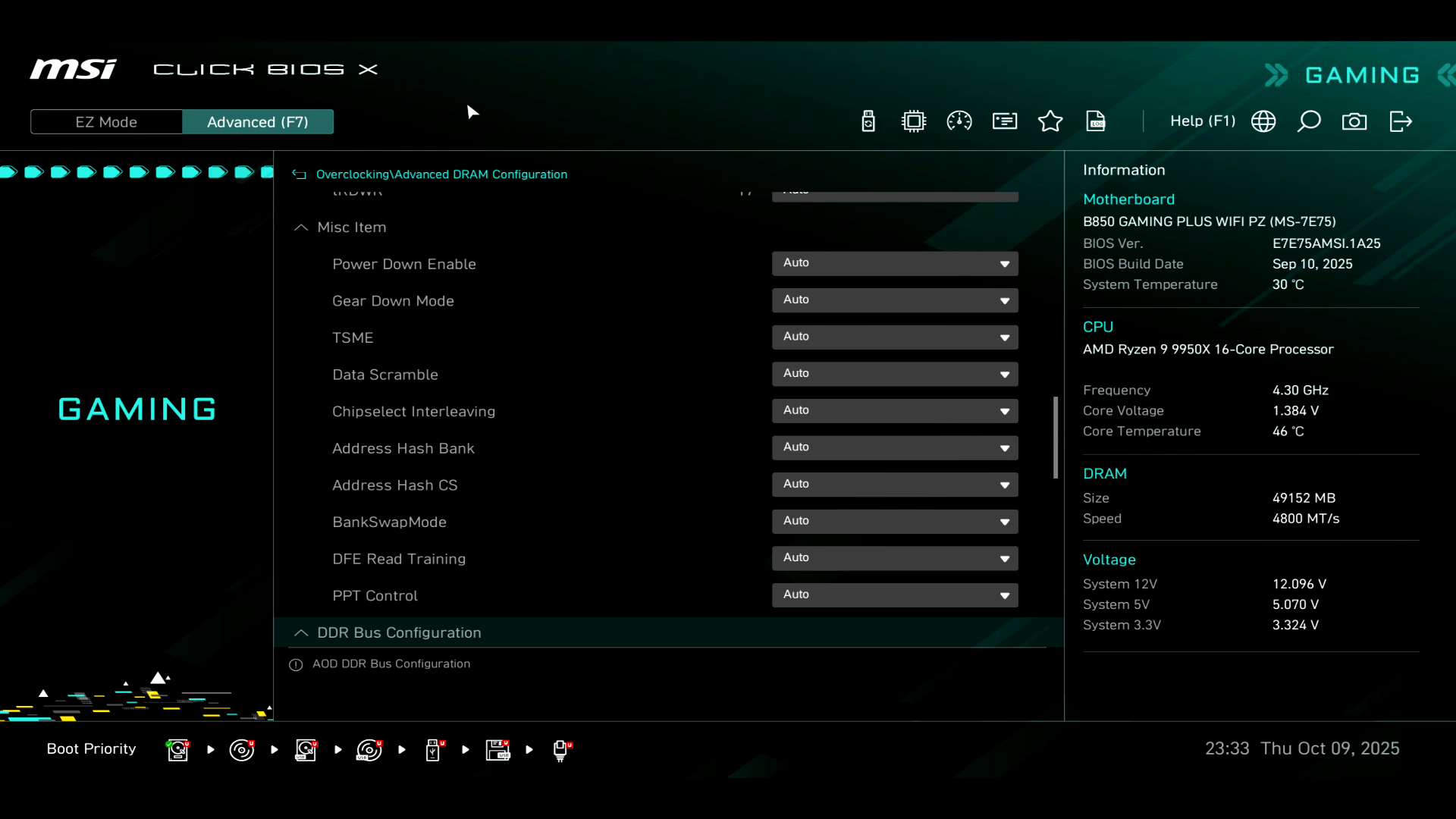

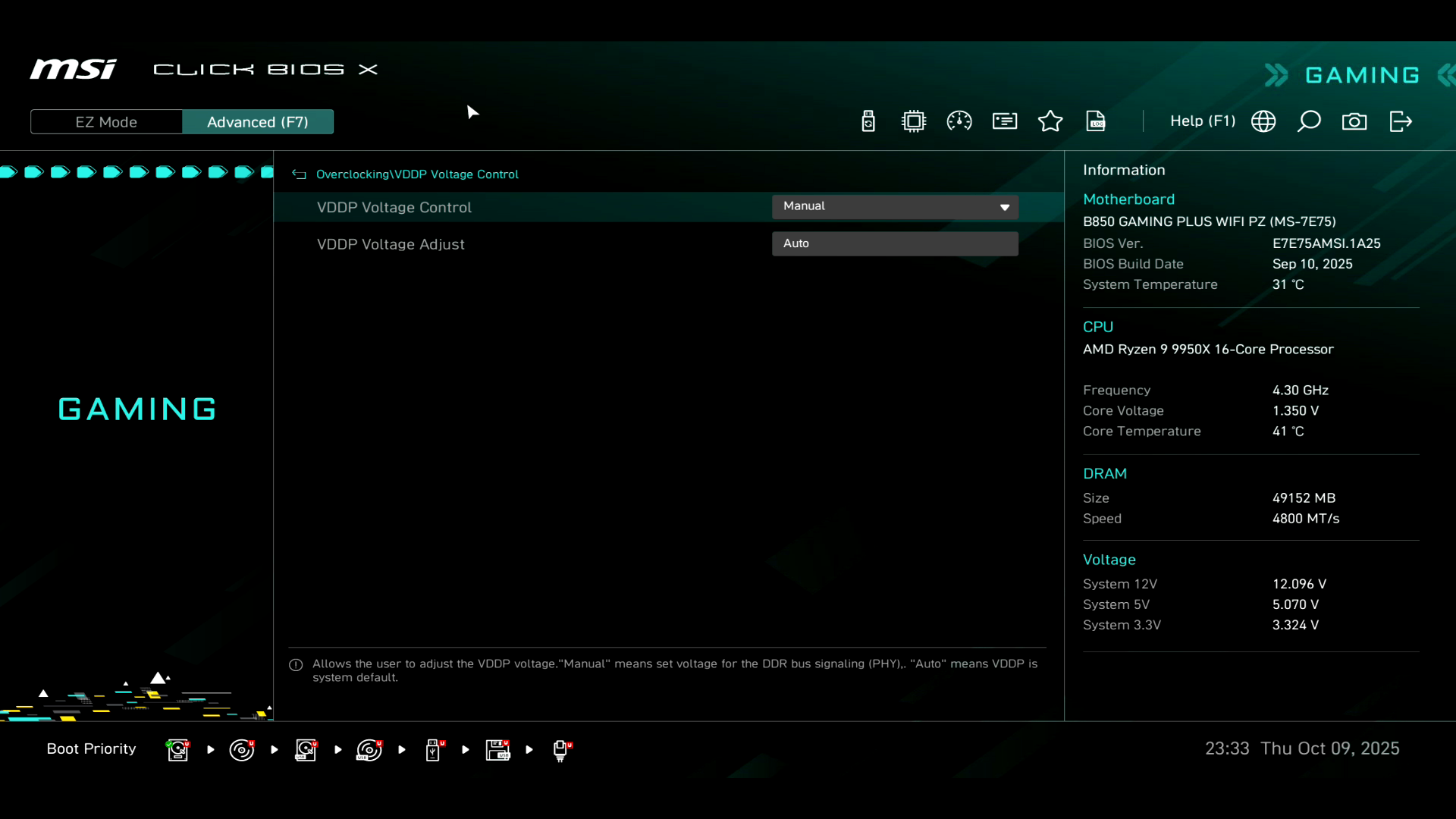

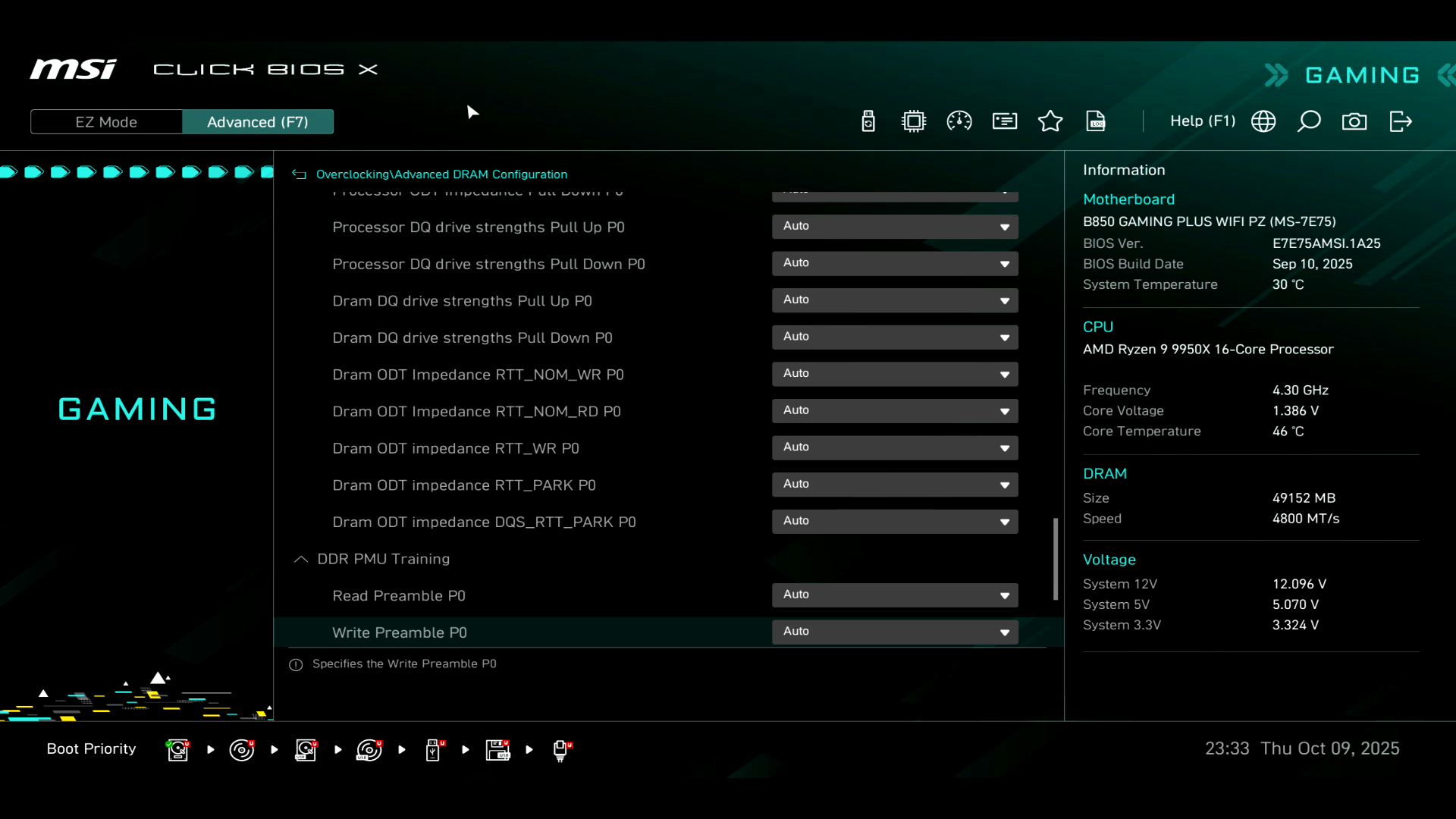

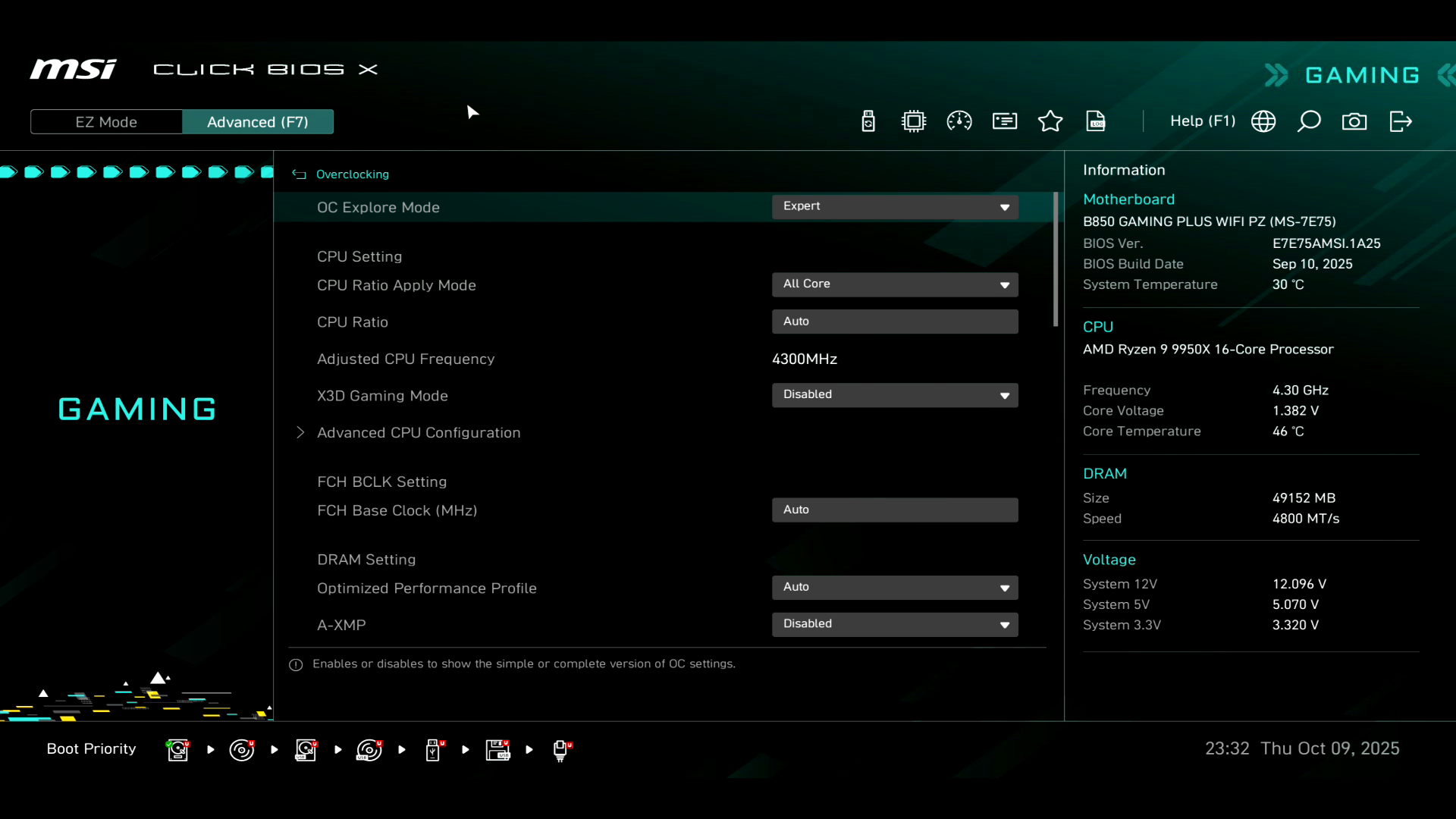

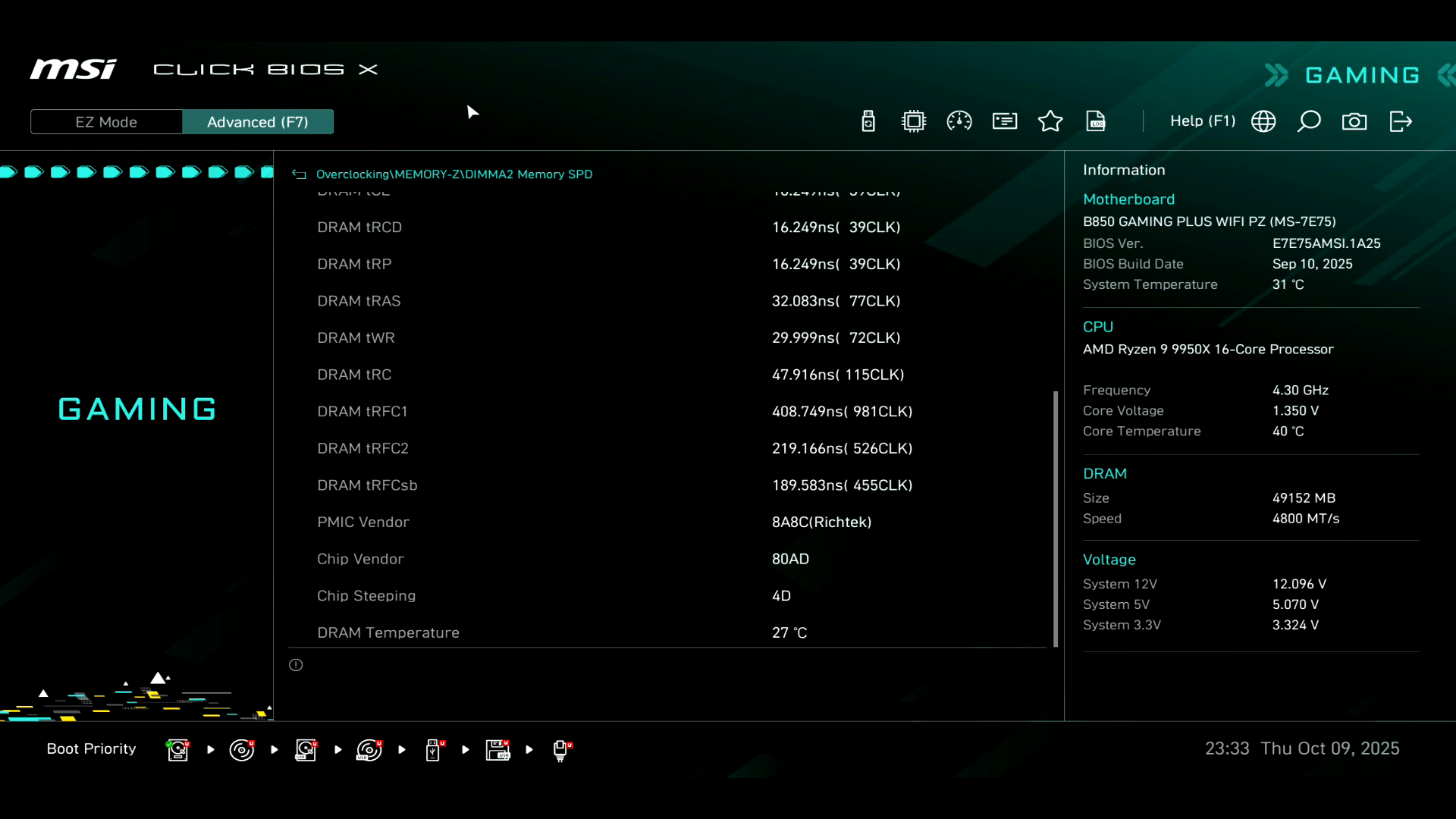

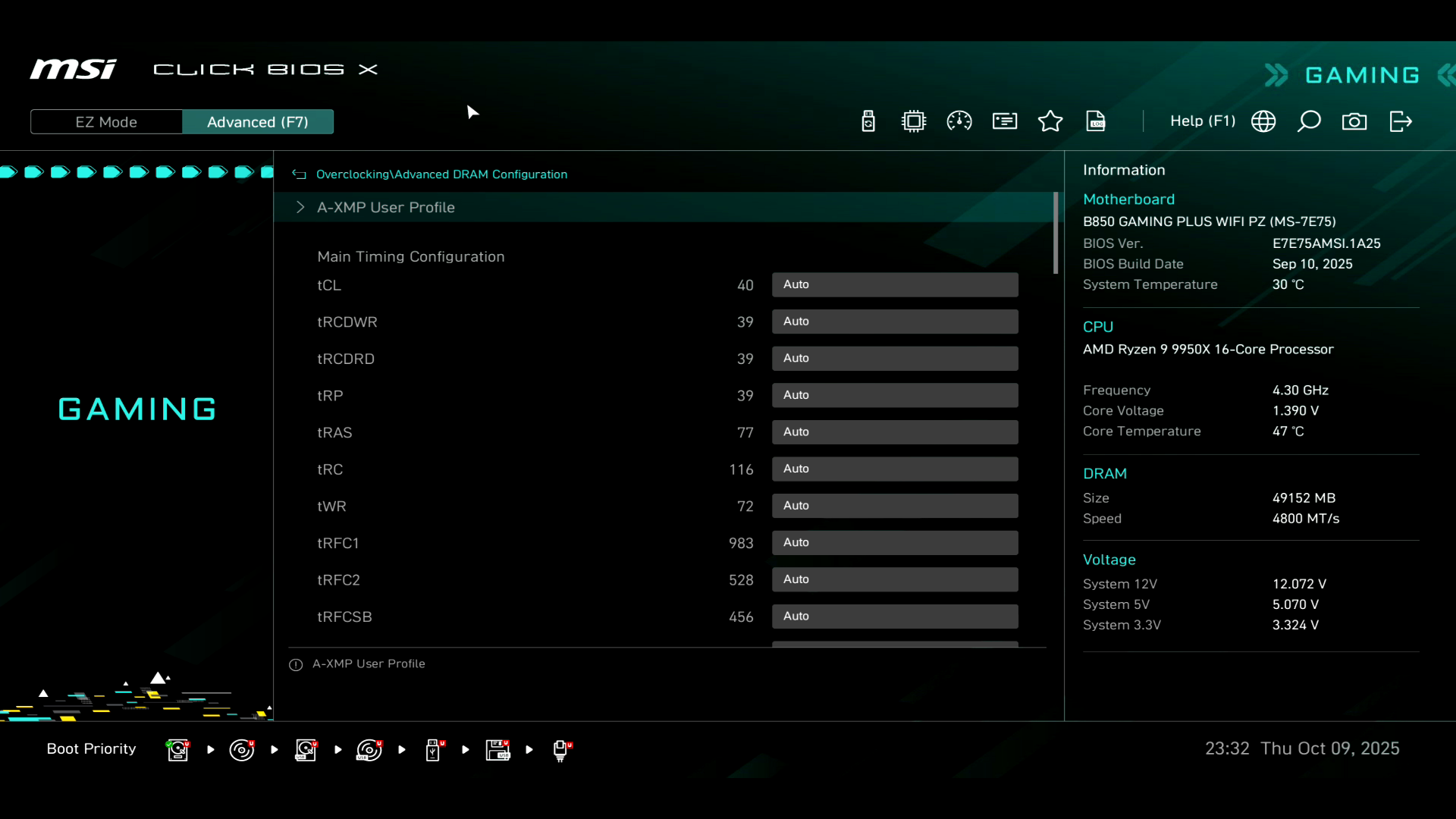

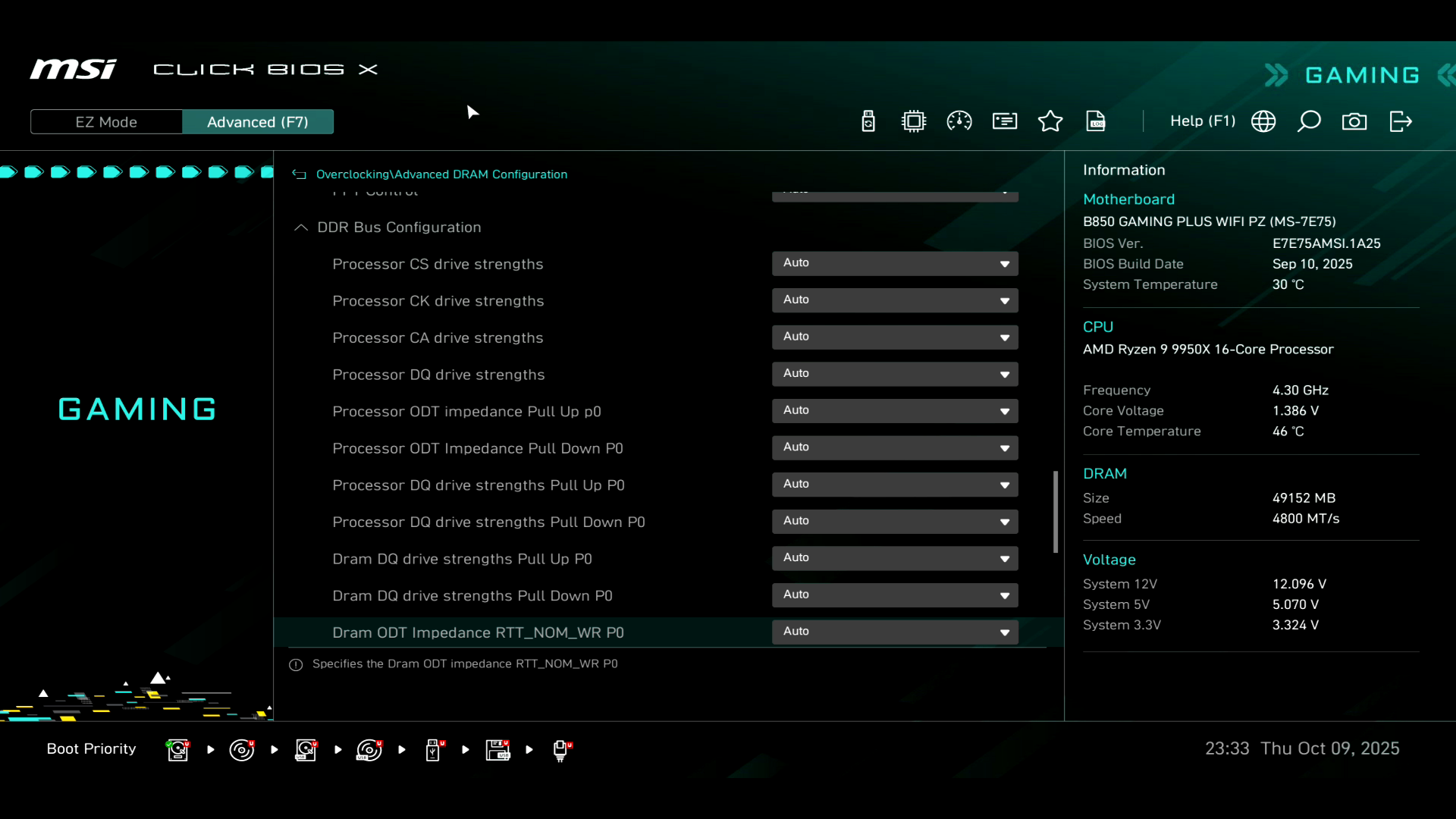

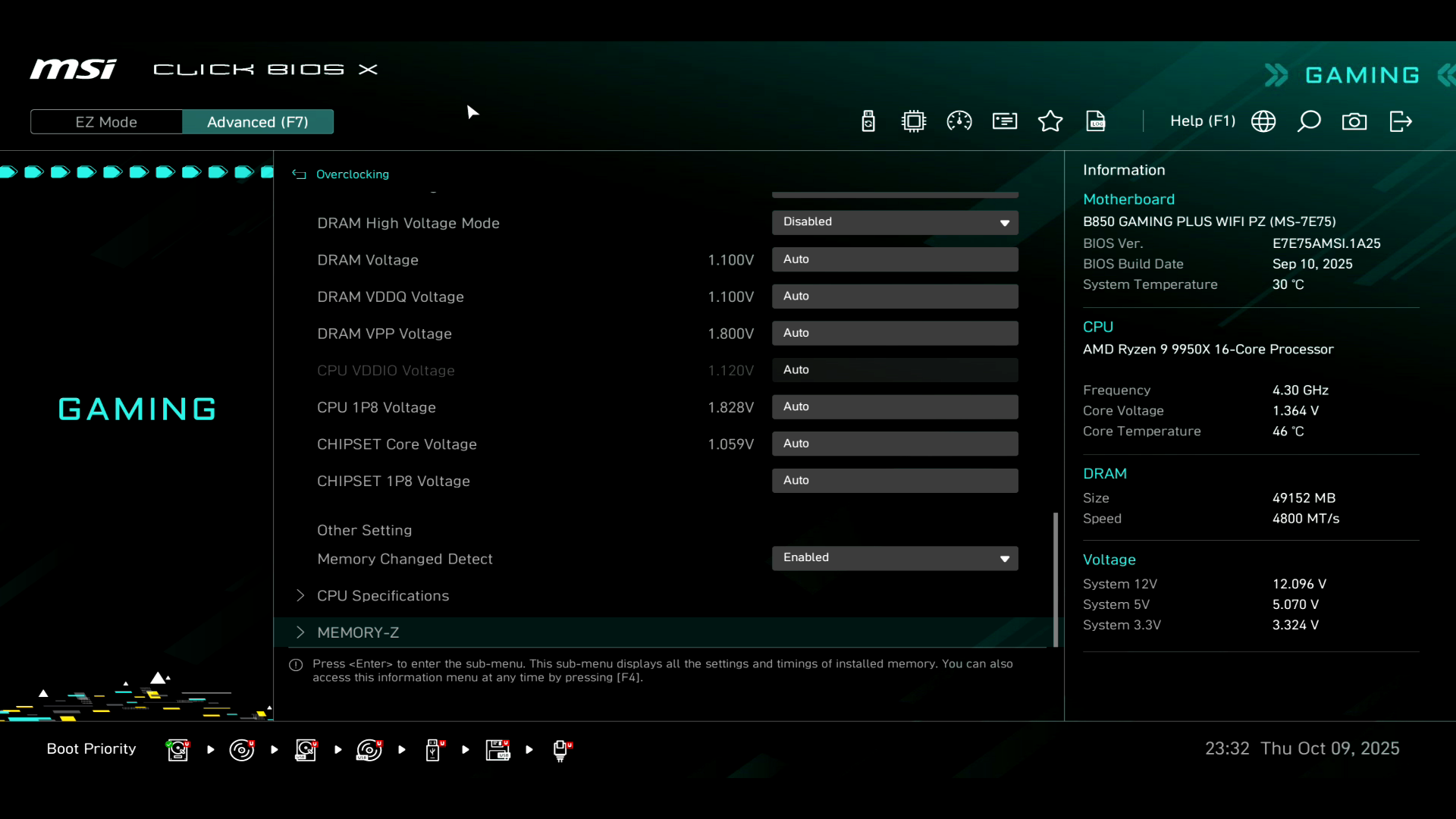

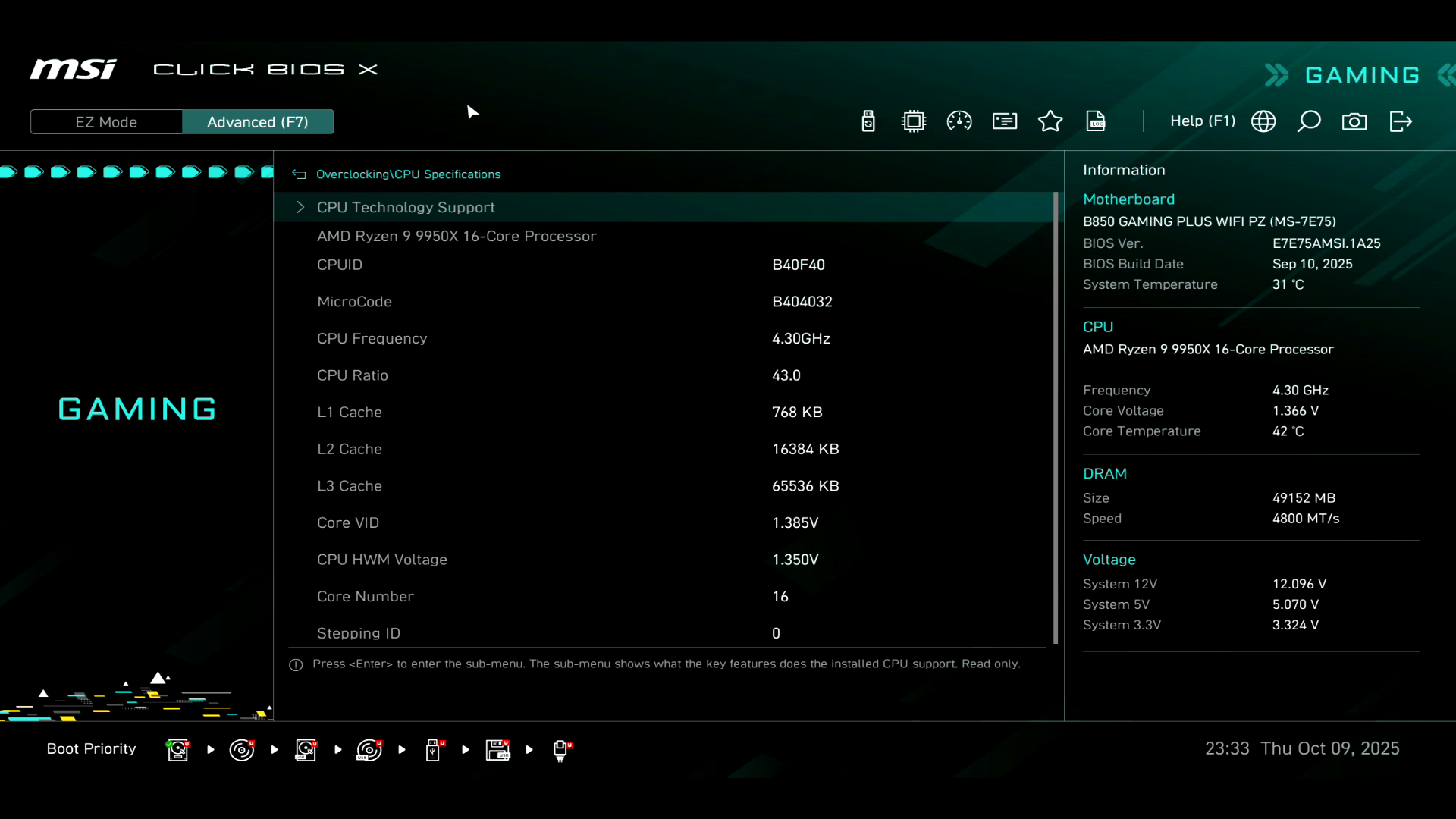

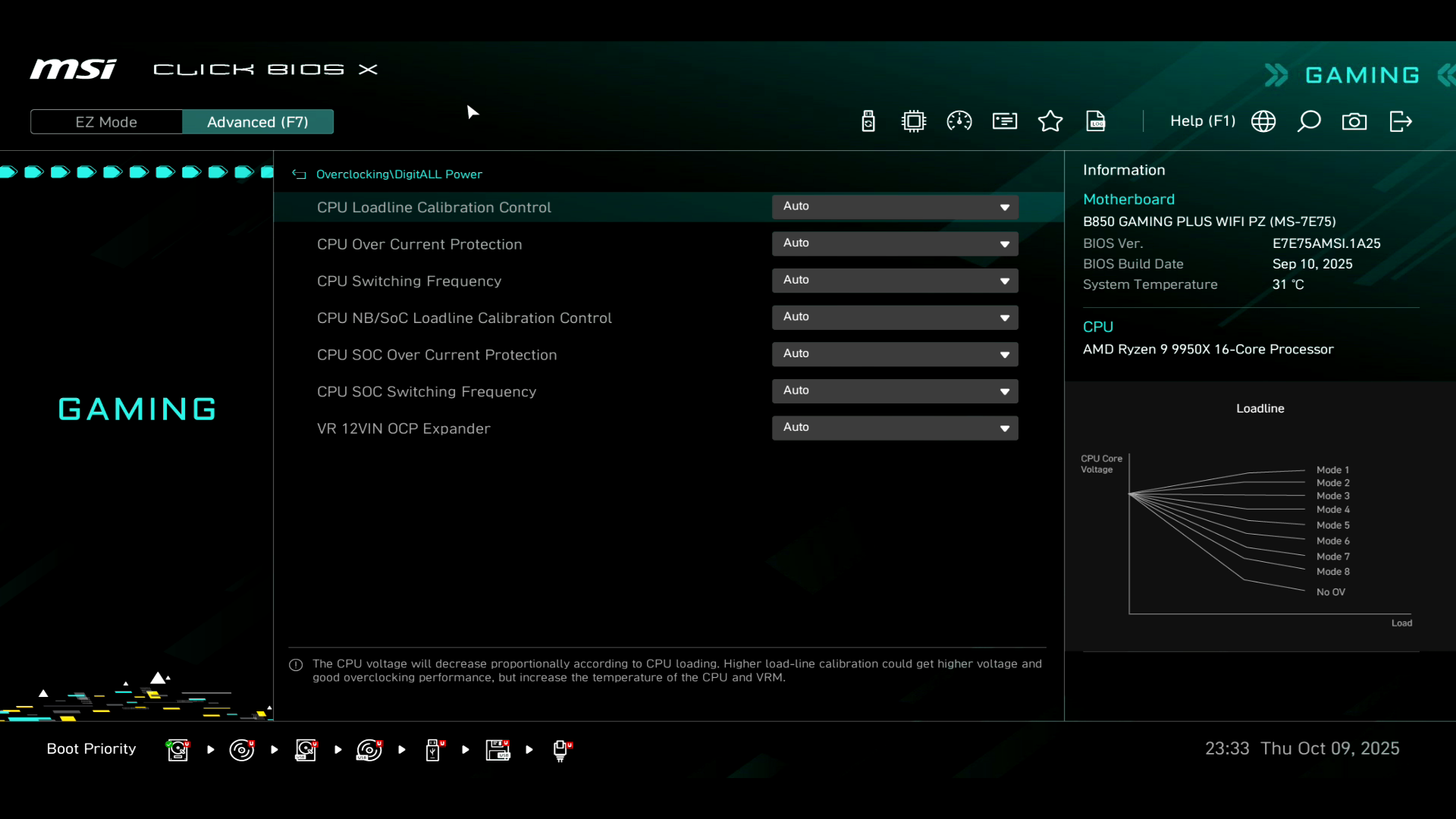

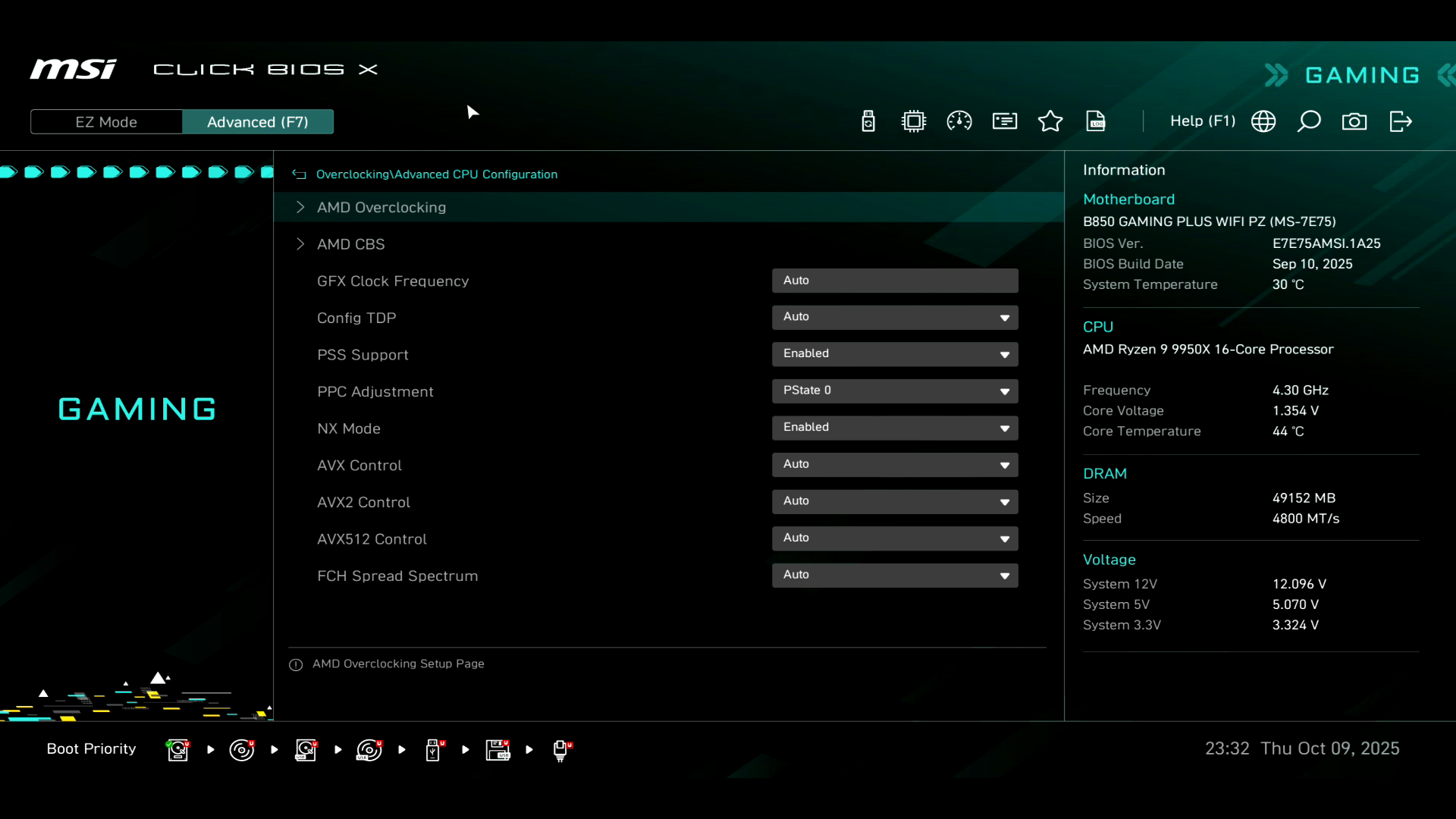

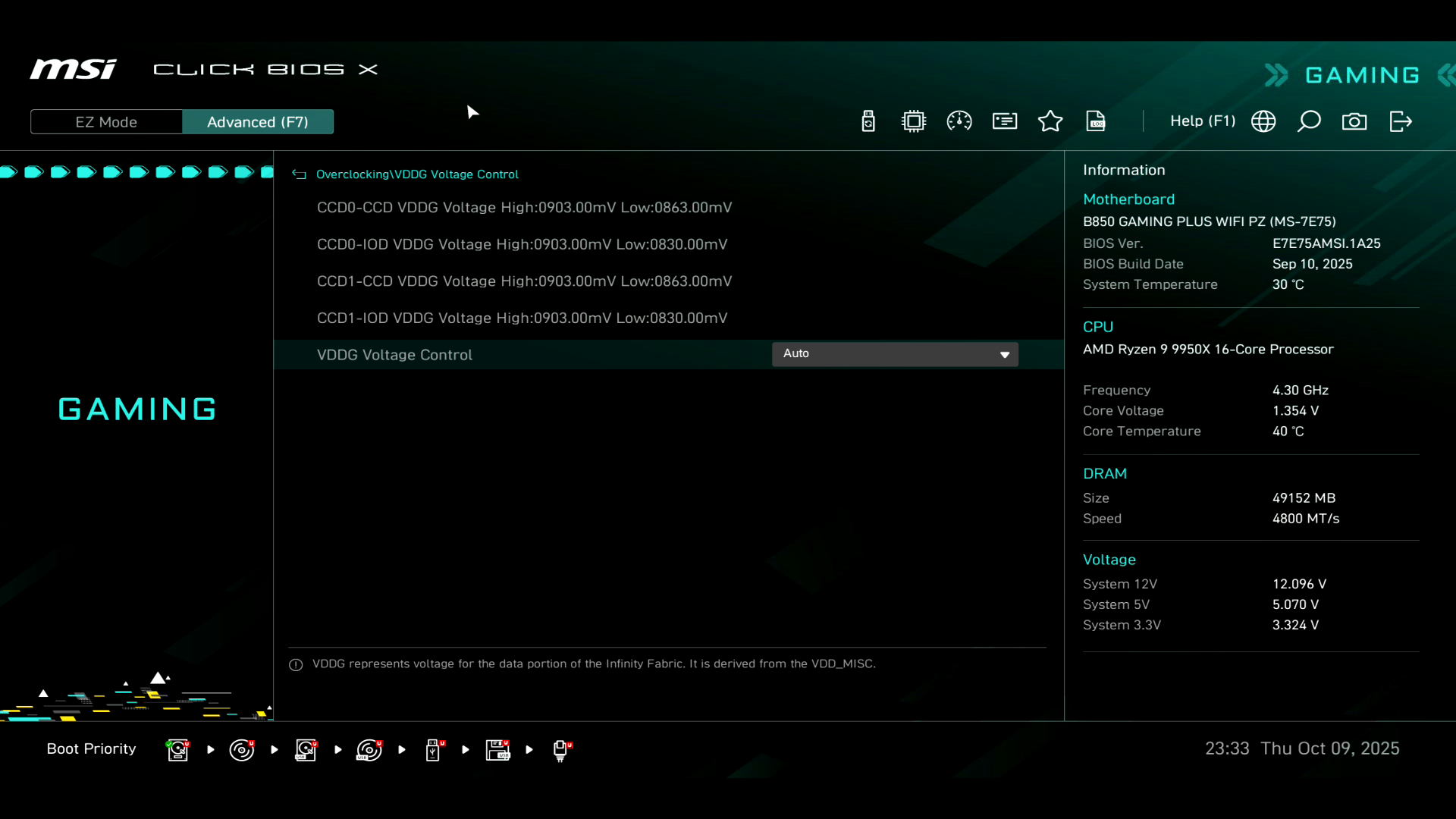

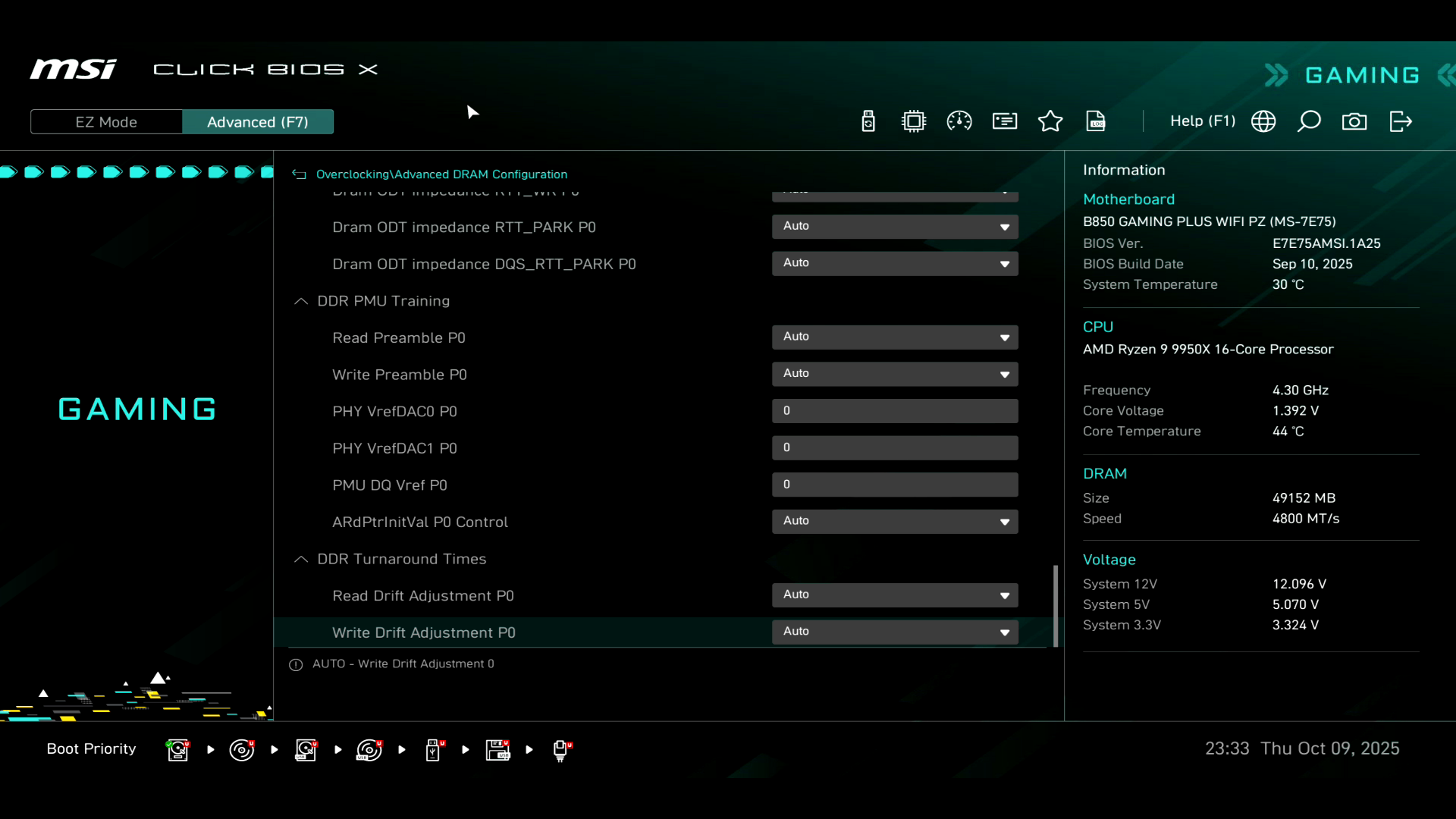

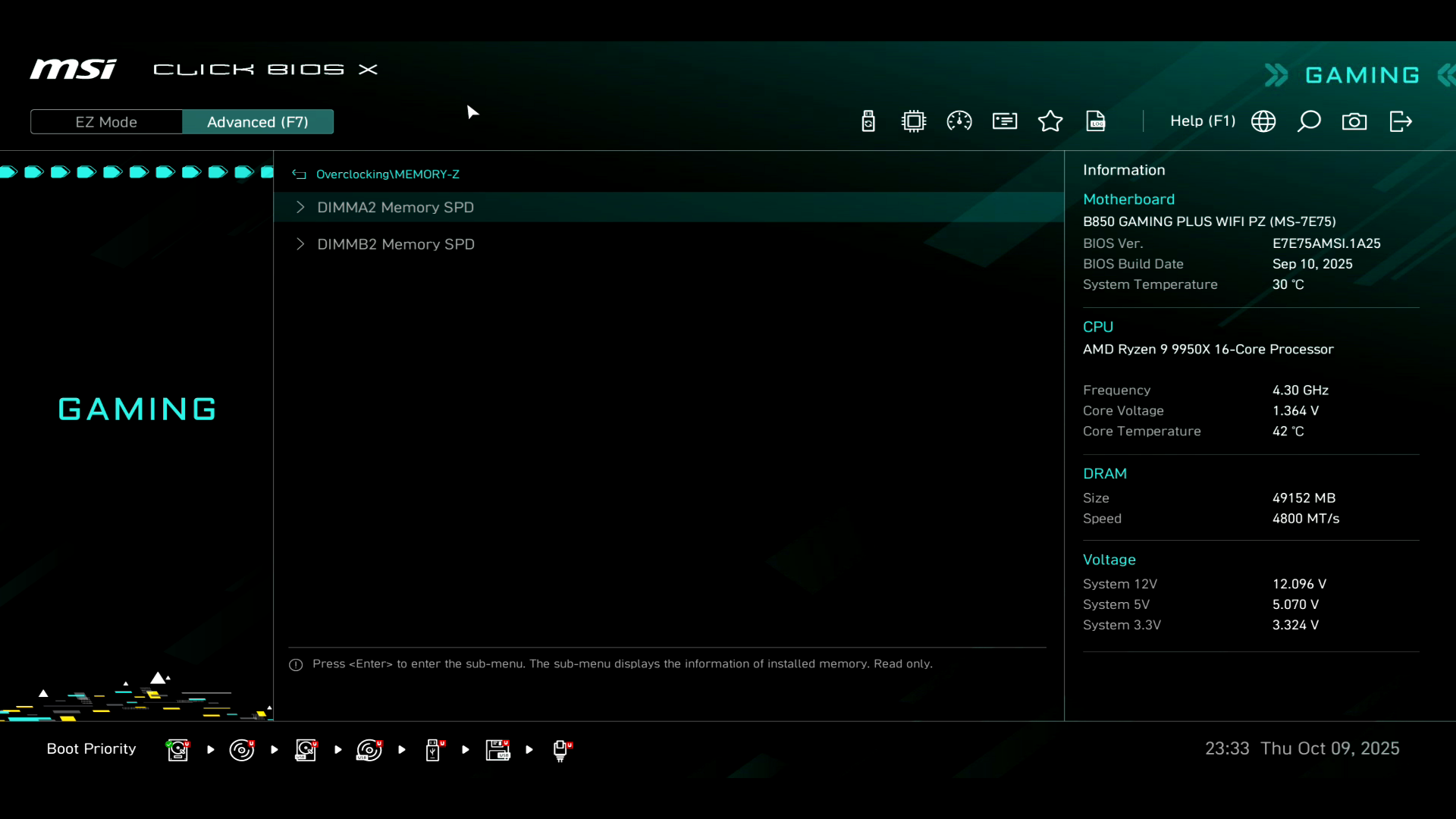

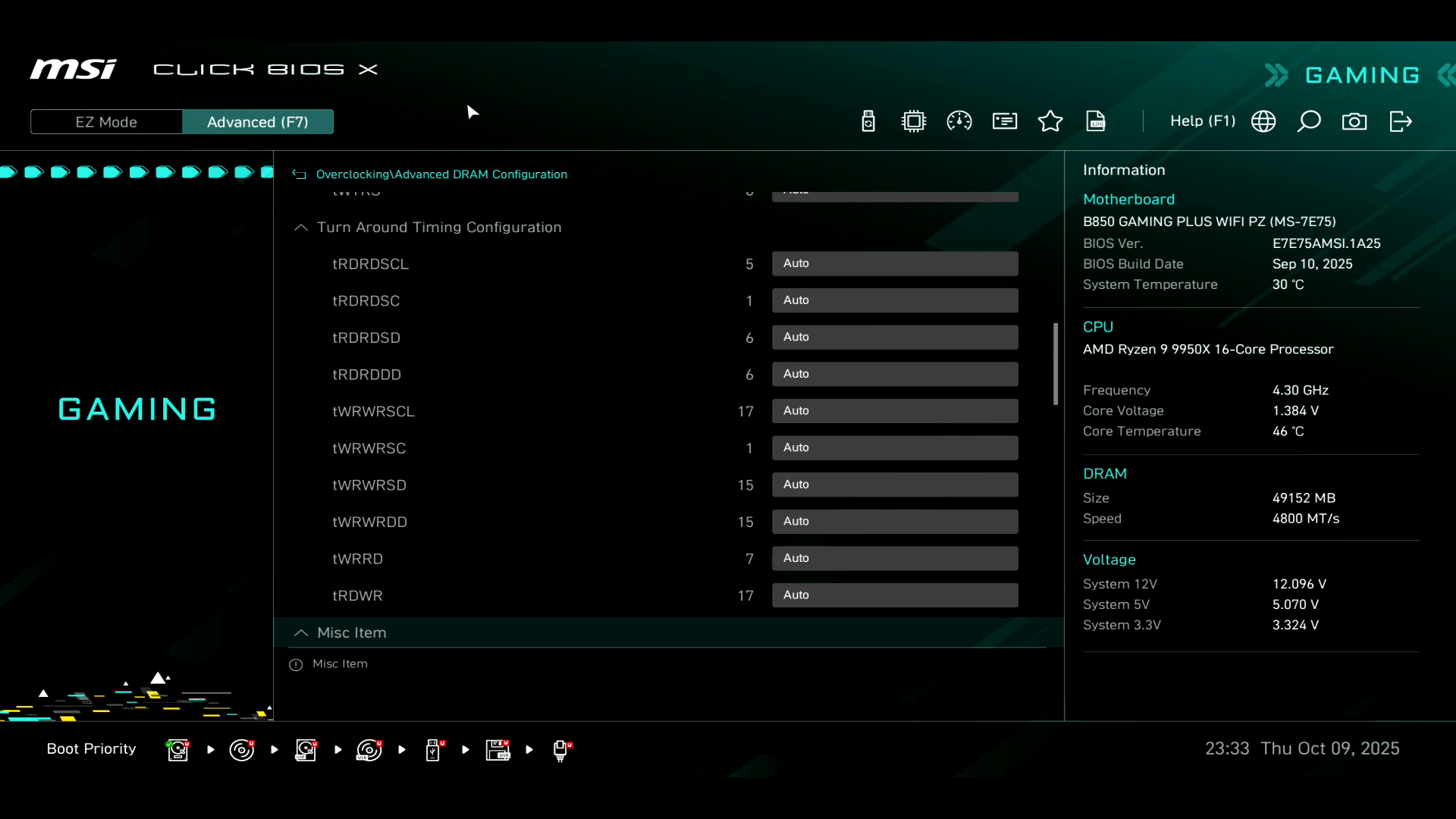

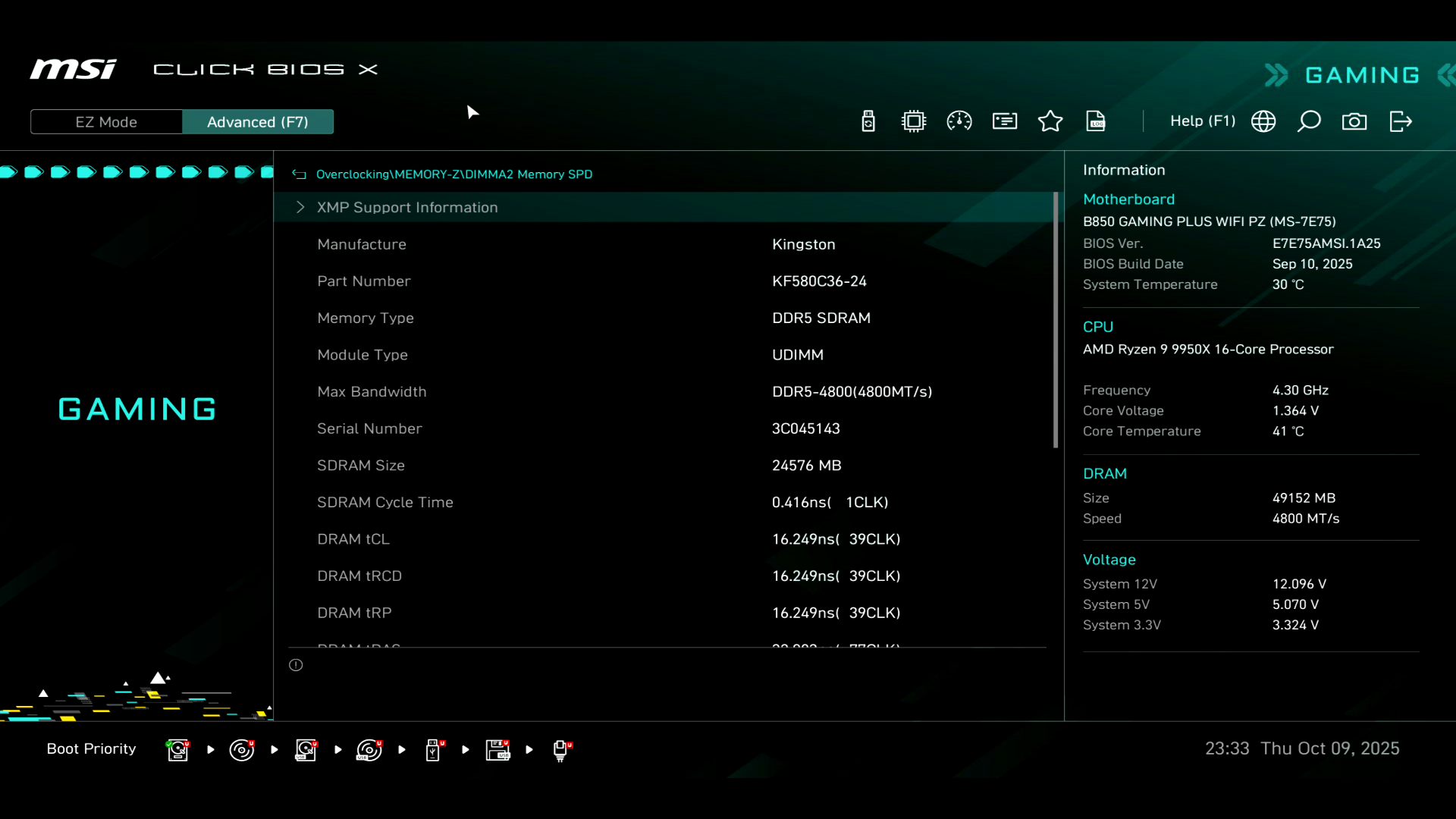

Секция Overclocking, любимый раздел наших читателей, который предоставляет пользователю приличный арсенал функций для тонкой настройки и разгона платформы, хотя с этим VRM следует быть осторожным и не жадным.

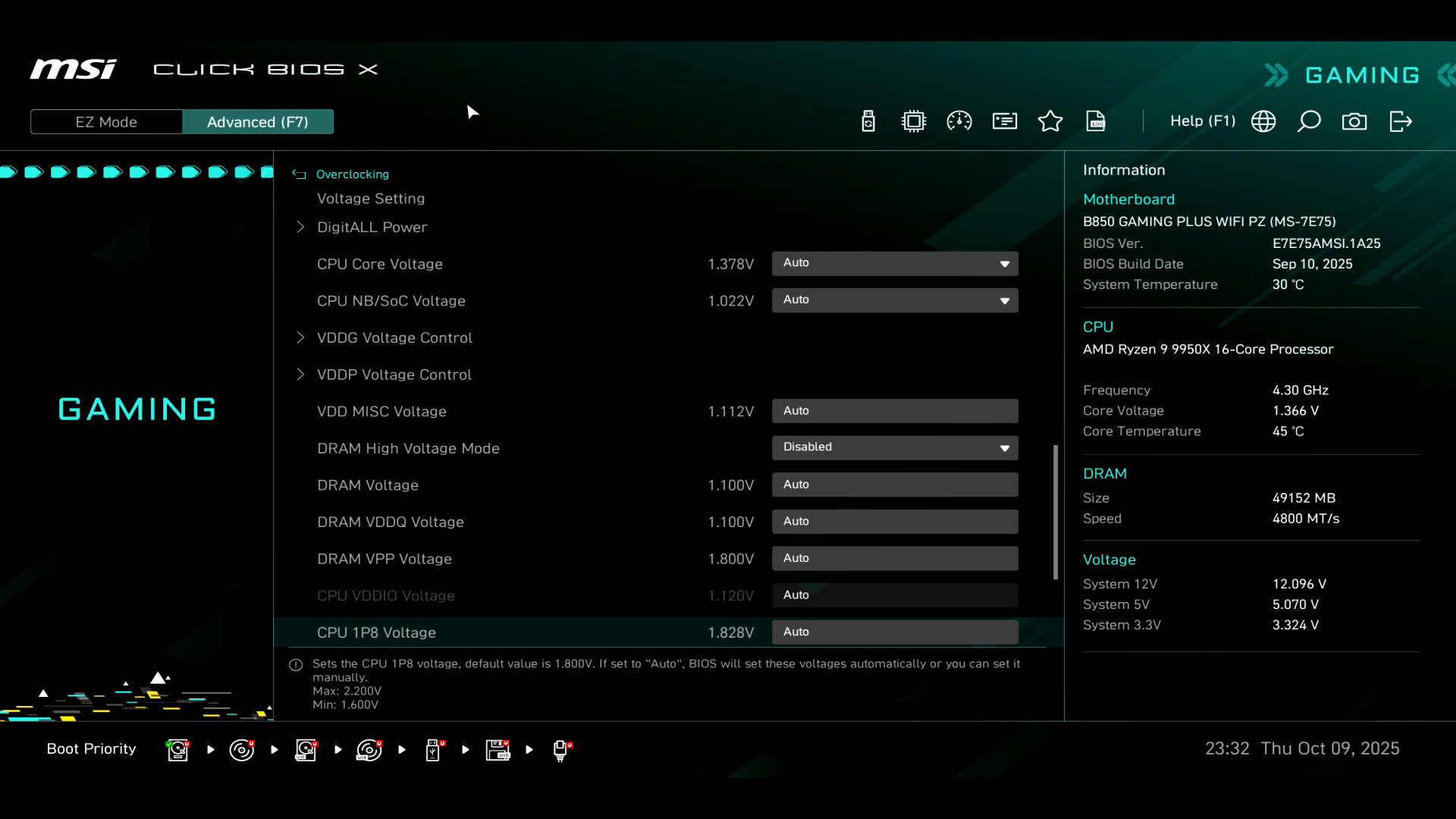

Таблица диапазонов регулировки ключевых параметров:

Параметр Диапазон регулировки Шаг
FCH Base Clock (MHz) 96–120 0,0625
CPU Load-line Calibration (Level) Level1…8 1
CPU Switching Frequency (KHz) 160–621 58–75
CPU Core Voltage (V) 0,9–1,8 0,005
CPU NB/SoC Voltage (V) 0,8–1,3 0,005
VDD Misc Voltage (V) 0,7–1,3 0,01
DRAM Frequency (MHz) 2000–12000 200
FCLK Frequency (MHz) 800‑3000 6–133
DRAM VPP Voltage (V) 1,5–2,13 0,01
DRAM VDDQ Voltage(V) 0,8–2,07 0,01
DRAM Voltage (V) 0,8–2,07 0,01
CPU VDDIO Voltage (V) 0,8–2,07 0,01
CPU 1P8 Voltage (V) 1,6–2,5 0,01
Chipset Core Voltage (V) 0,85–1,5 0,01

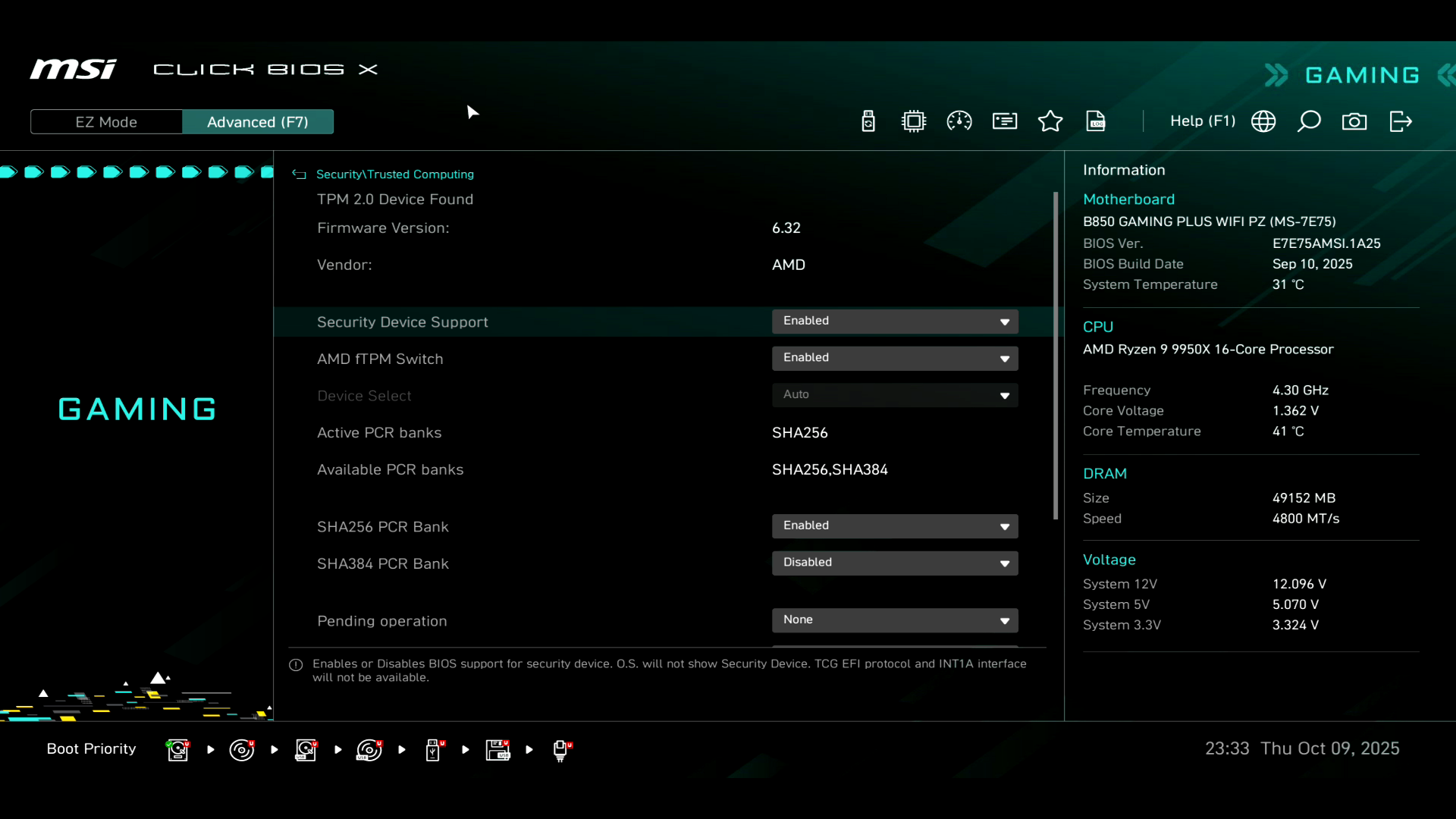

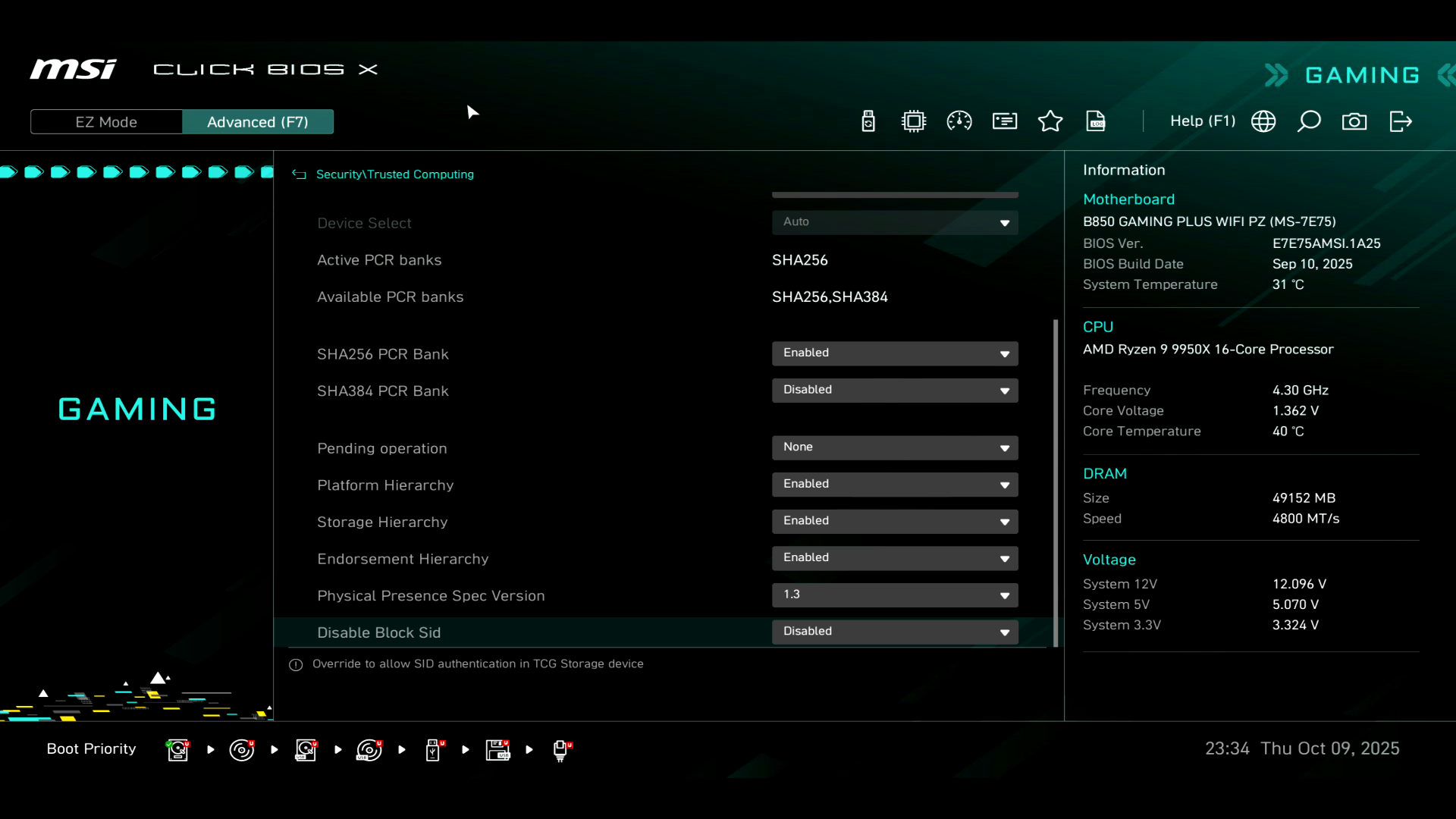

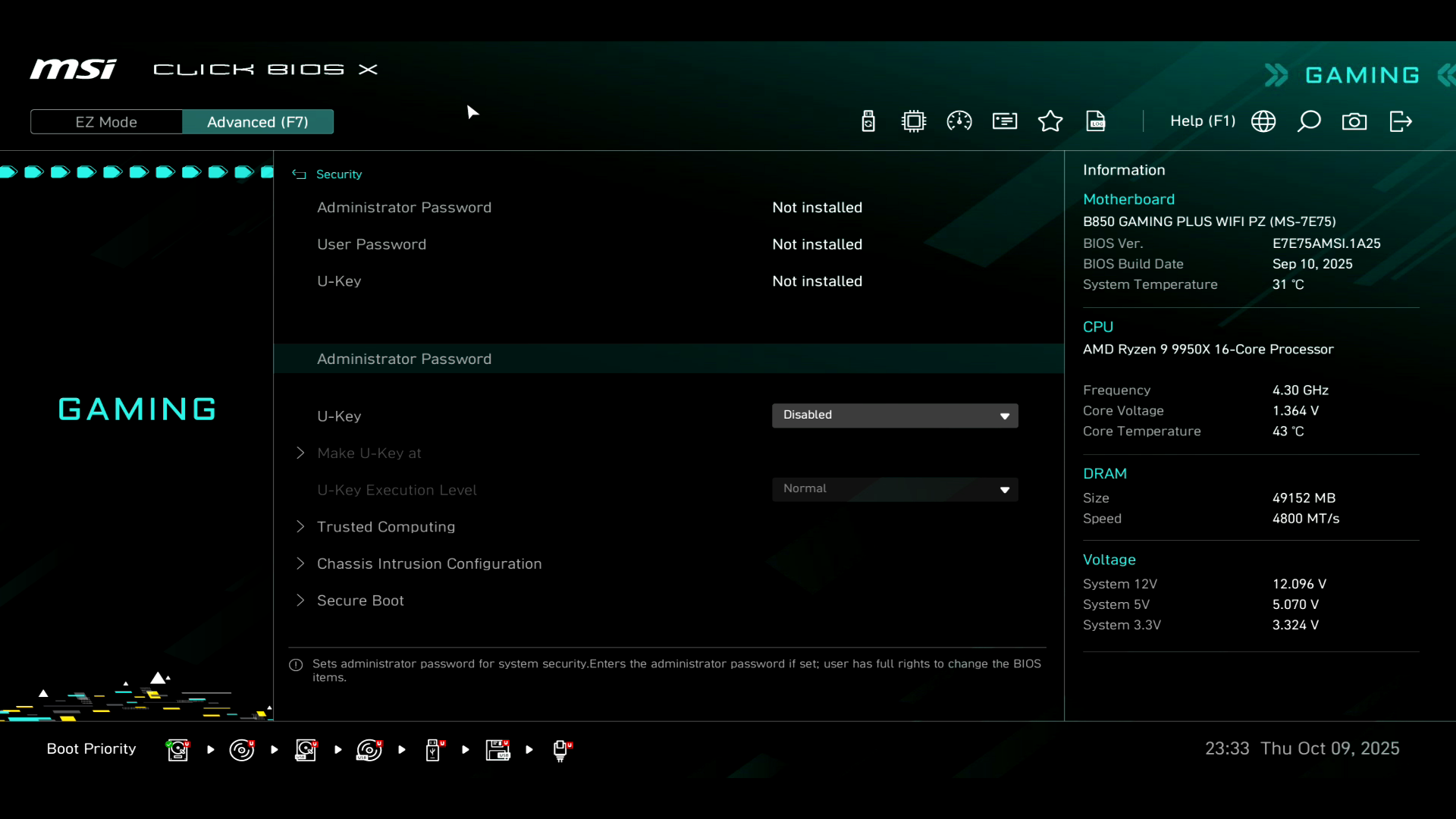

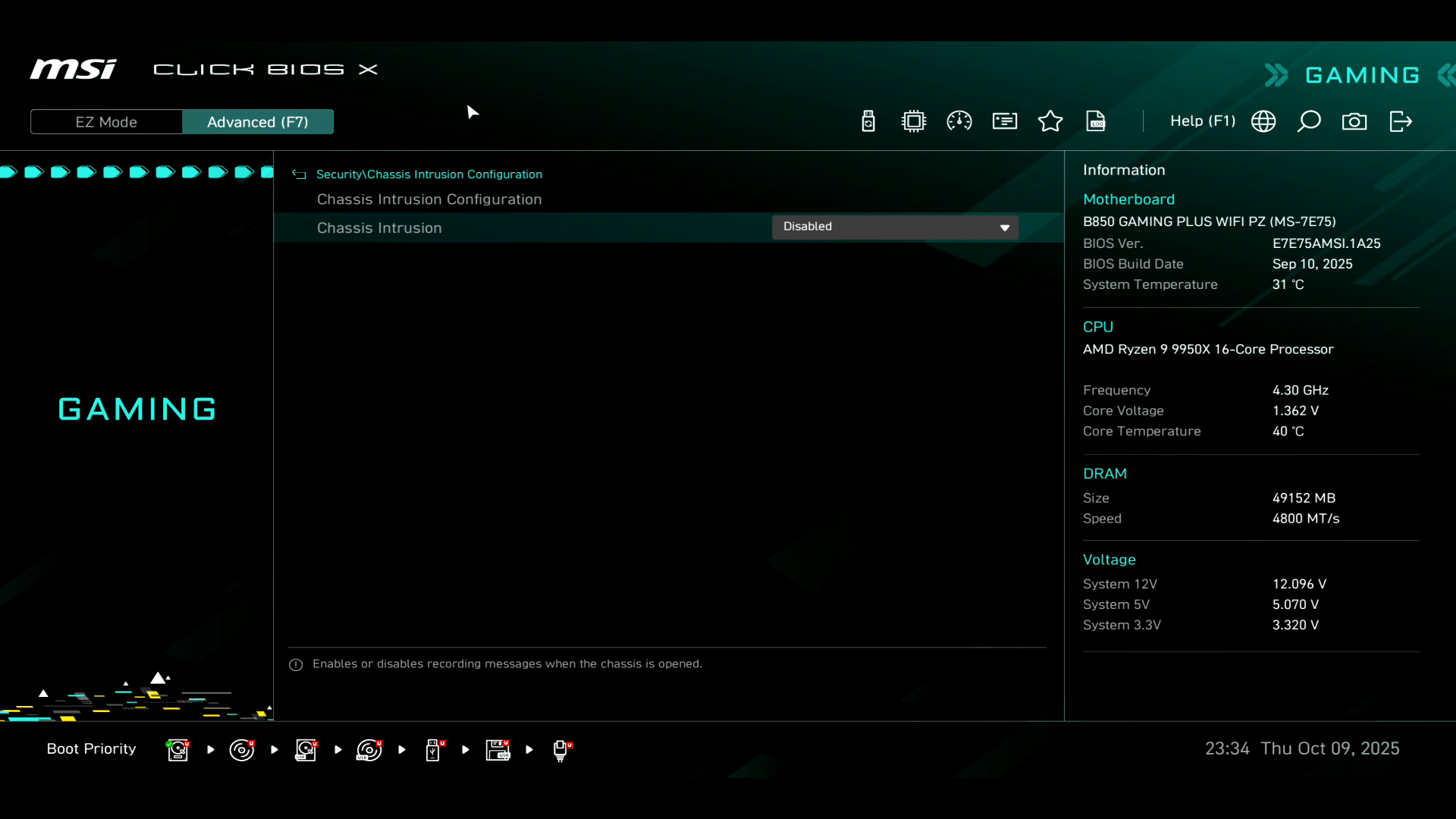

Секция Security отвечает за возможности управления Secured Boot, TPM, датчиком открытия шасси, а также установку пароля.

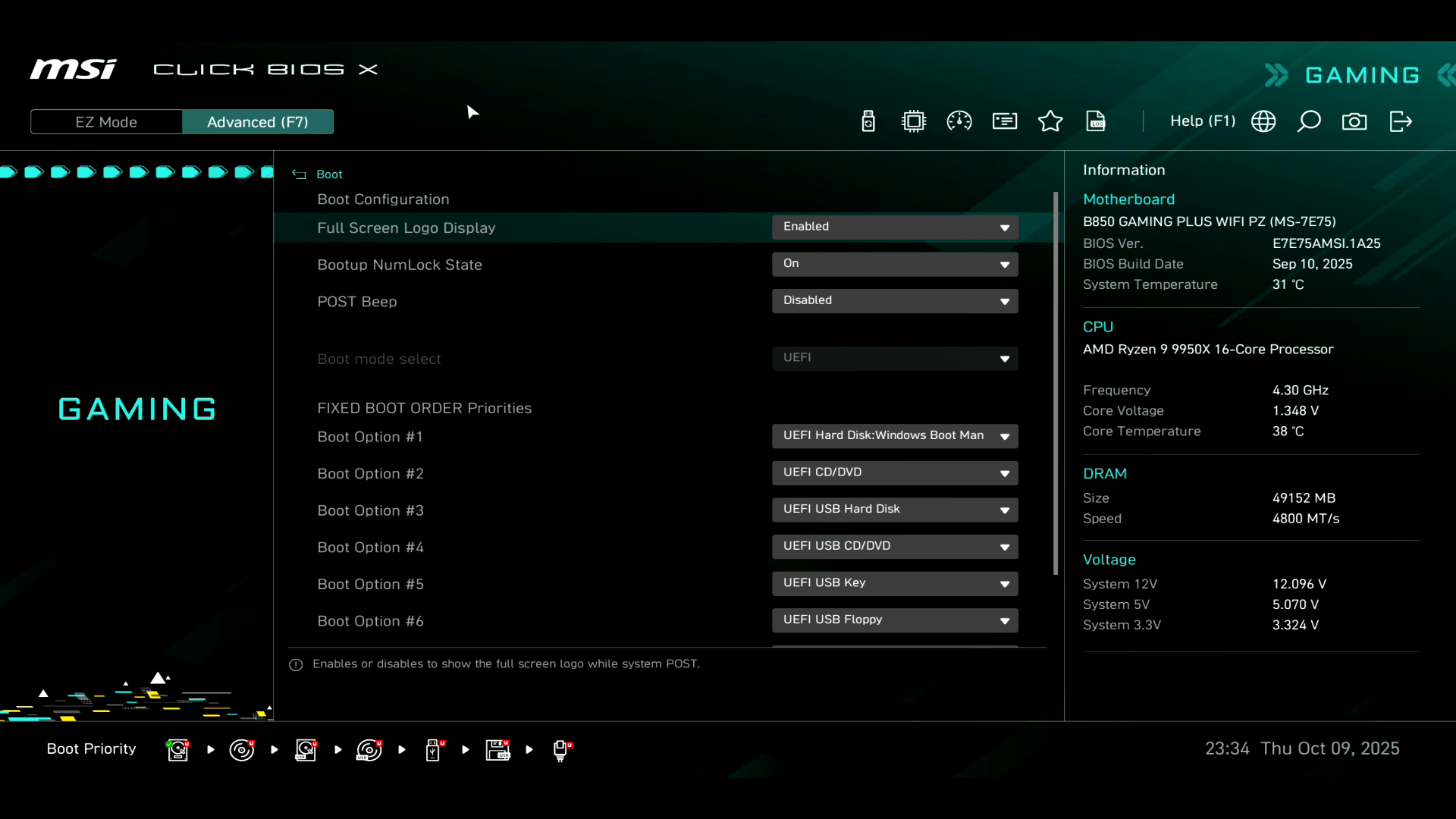

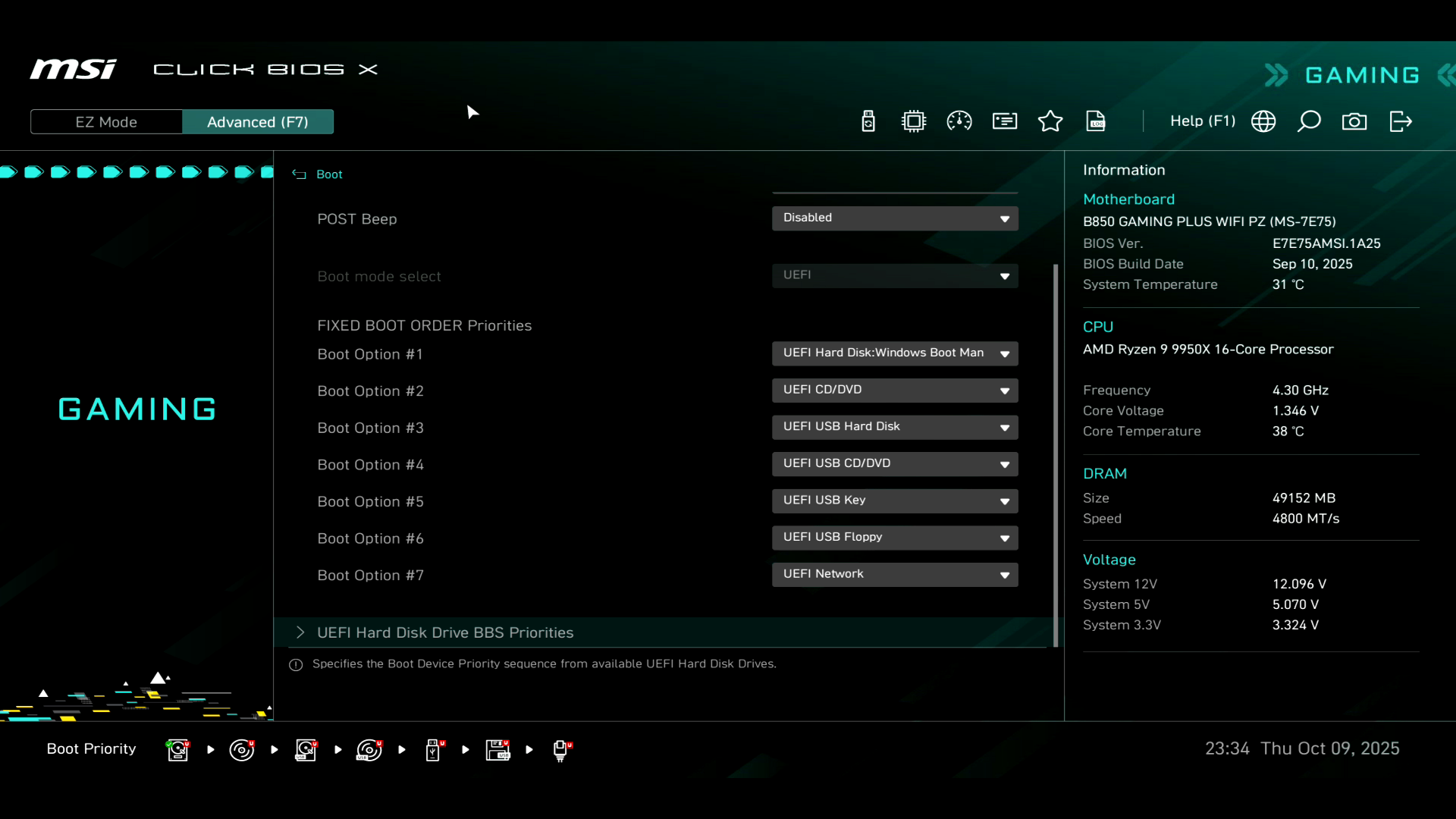

Секция Boot отвечает за определение алгоритма загрузки системы, управление POST-сигналами и отображение быстрого отчета по системе вместо логотипа.

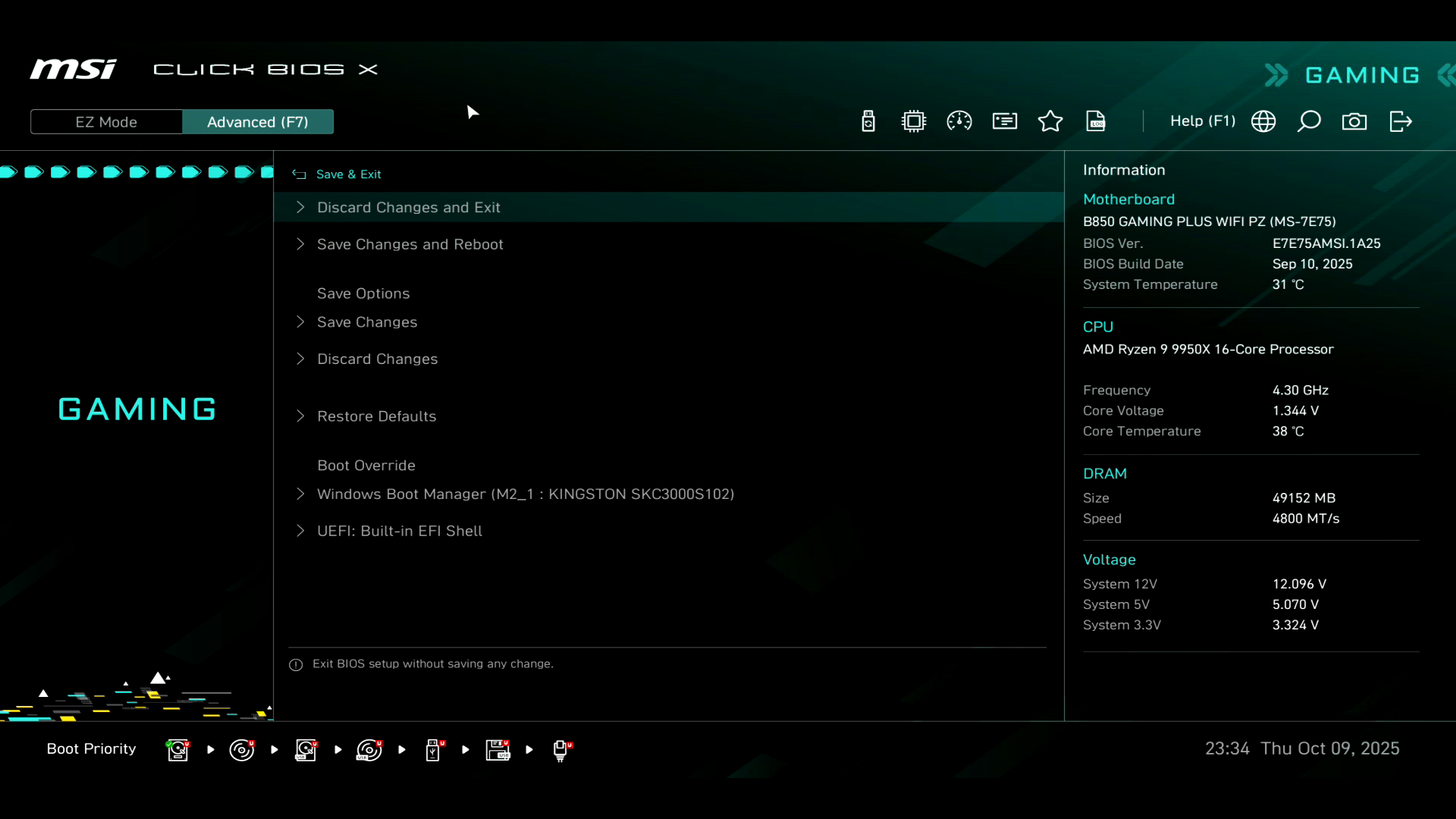

Секция Save & Exit — комментарии излишни.

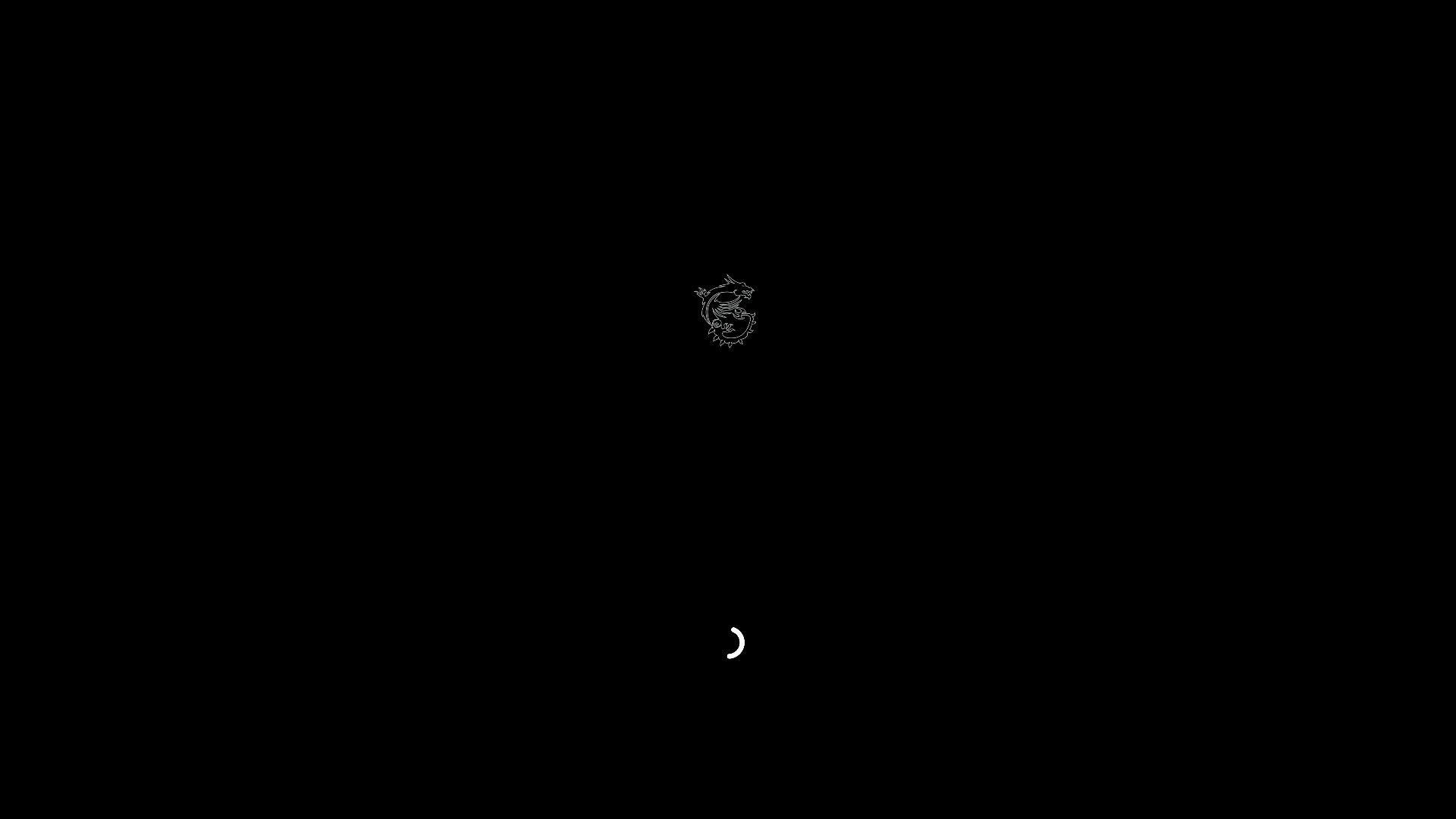

Логотип во время загрузки системы:

Комплектное ПО

  Программное обеспечение

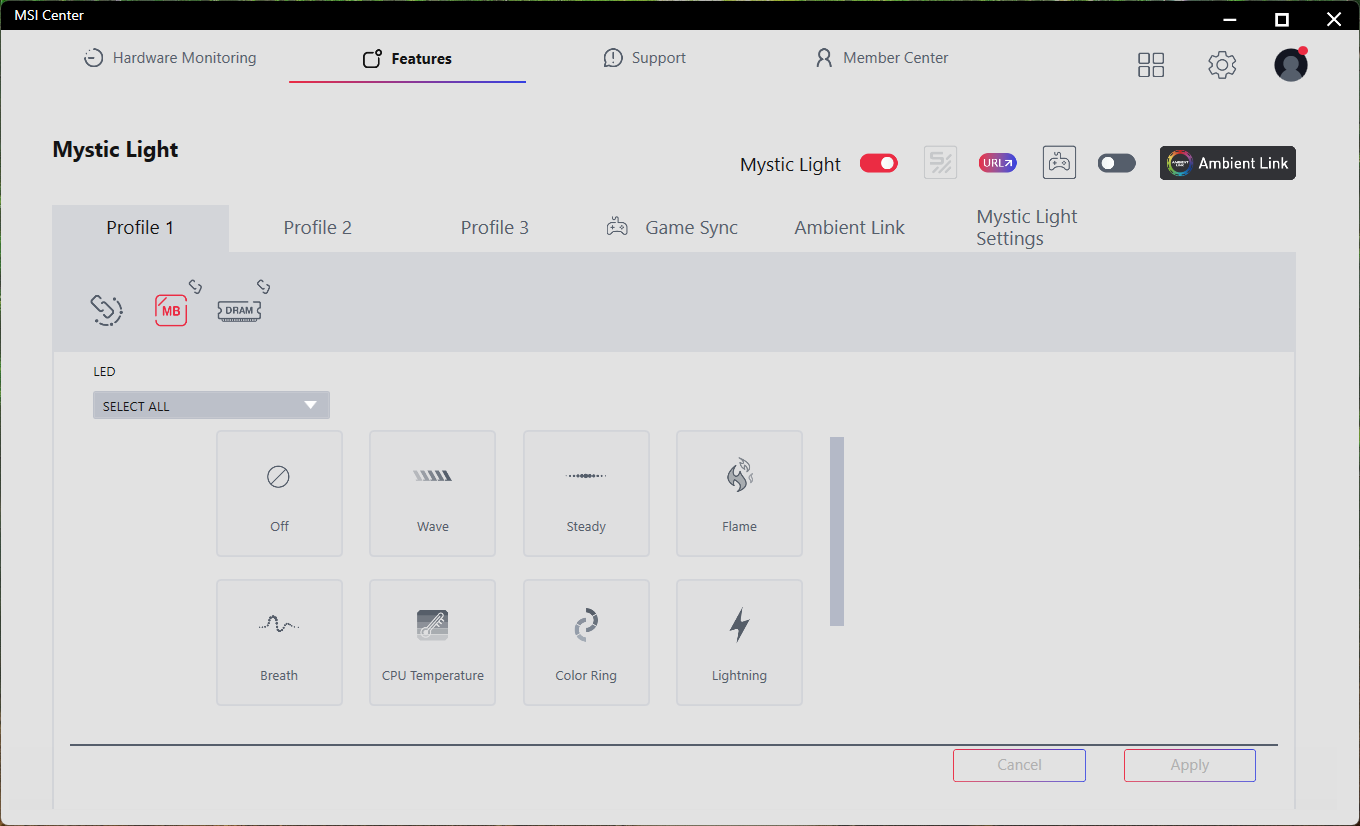

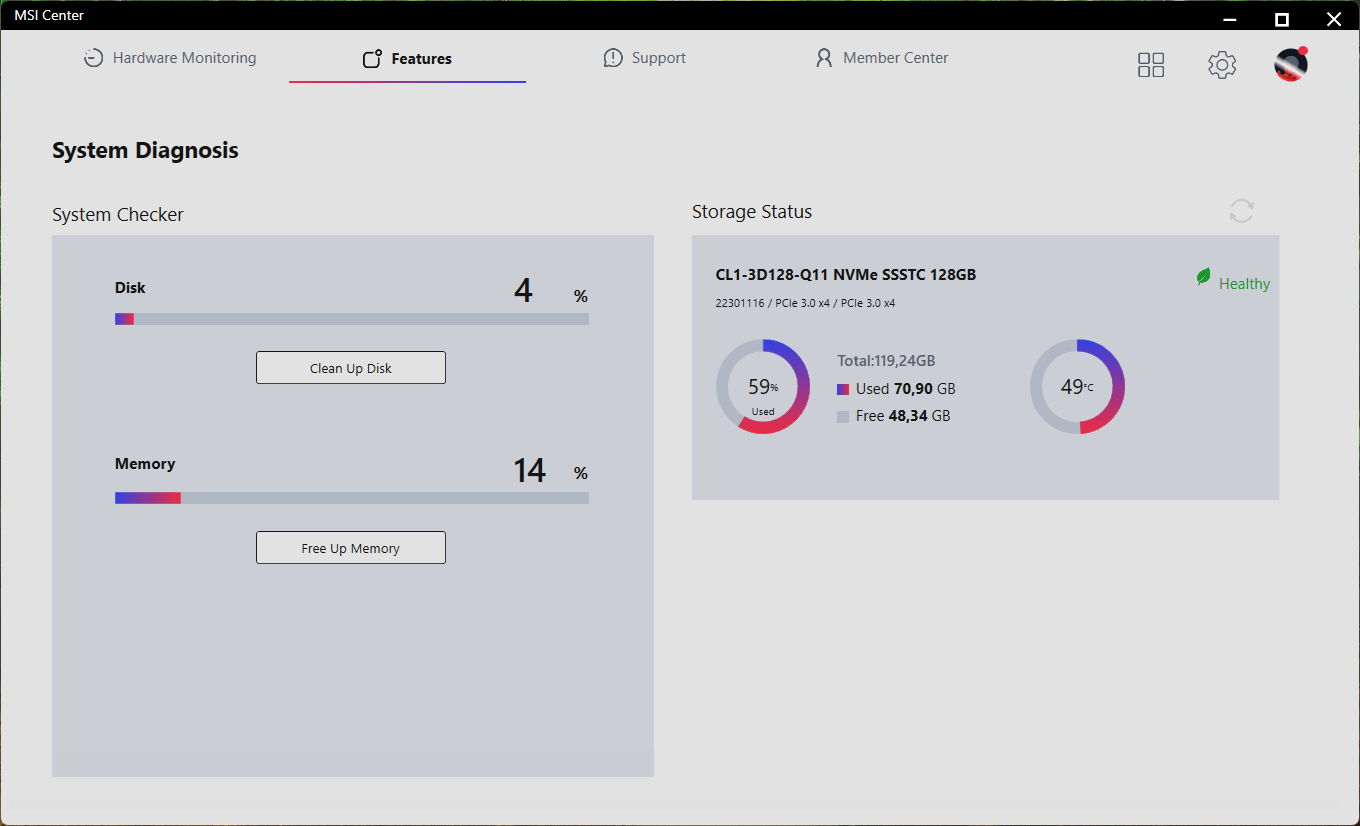

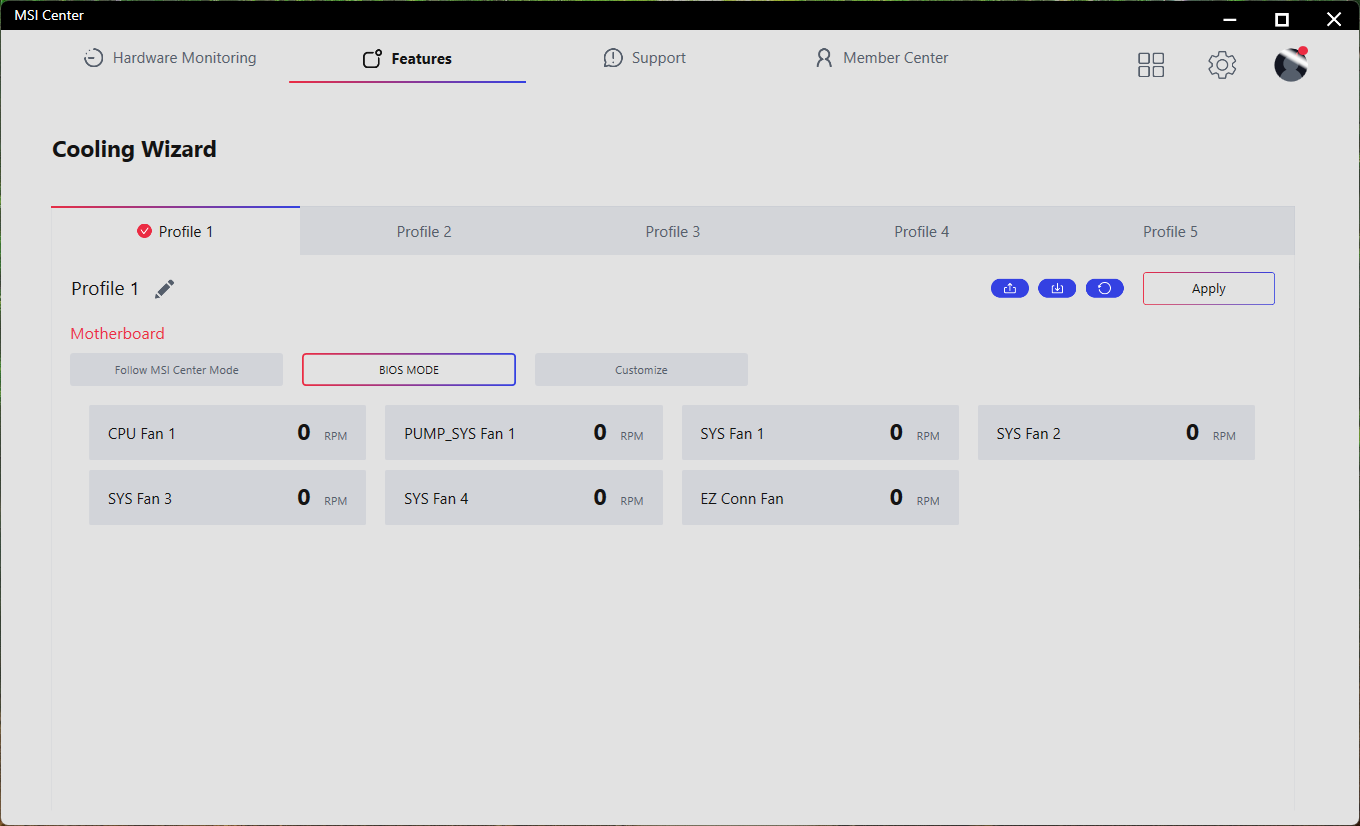

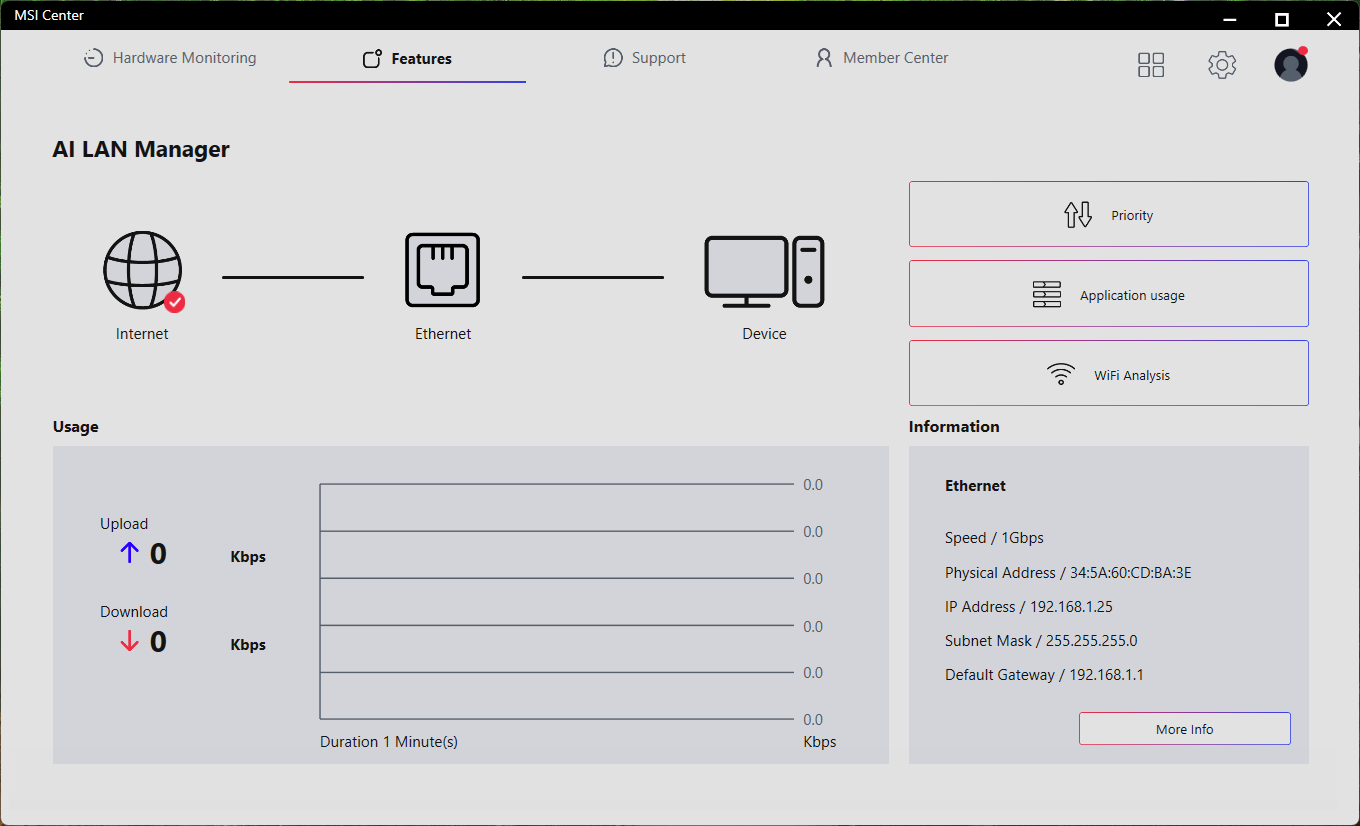

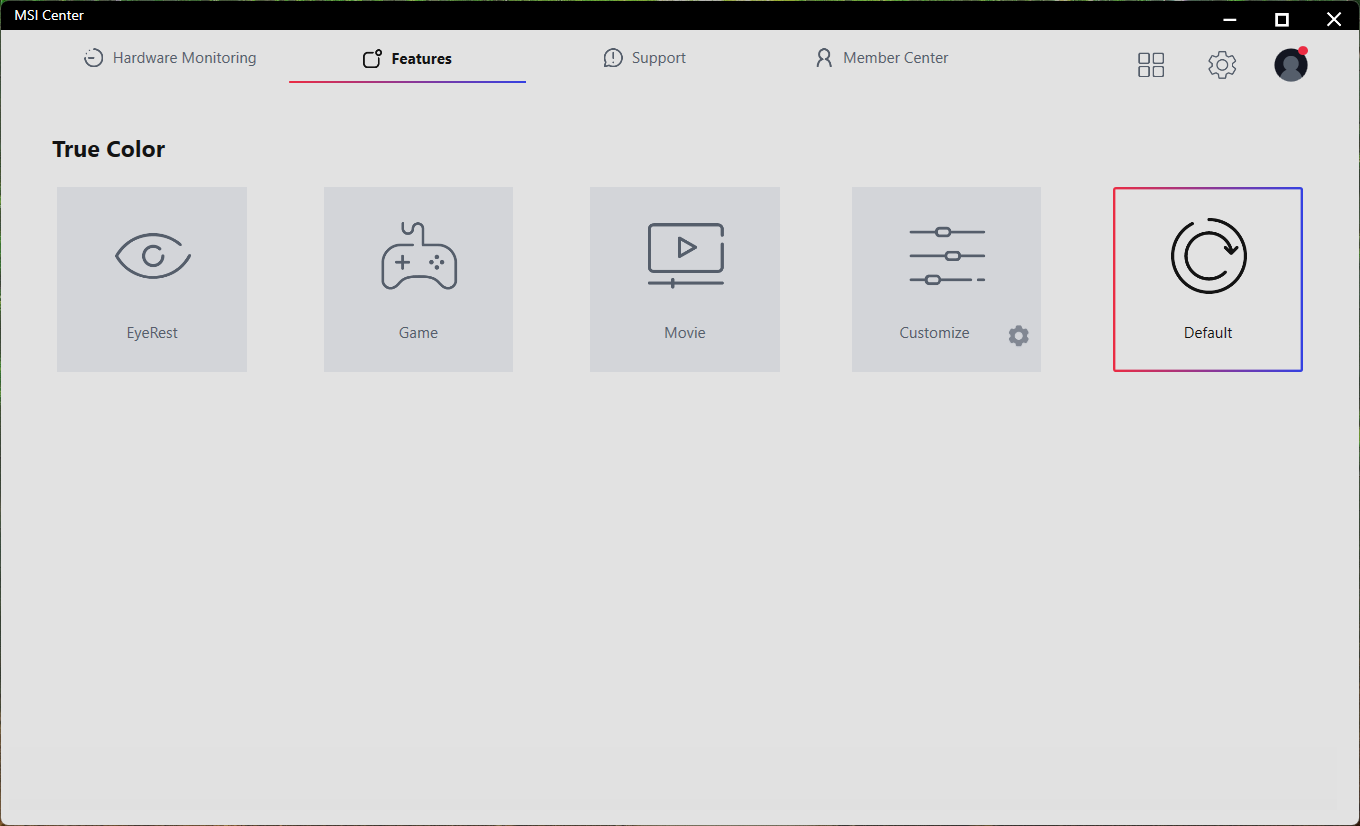

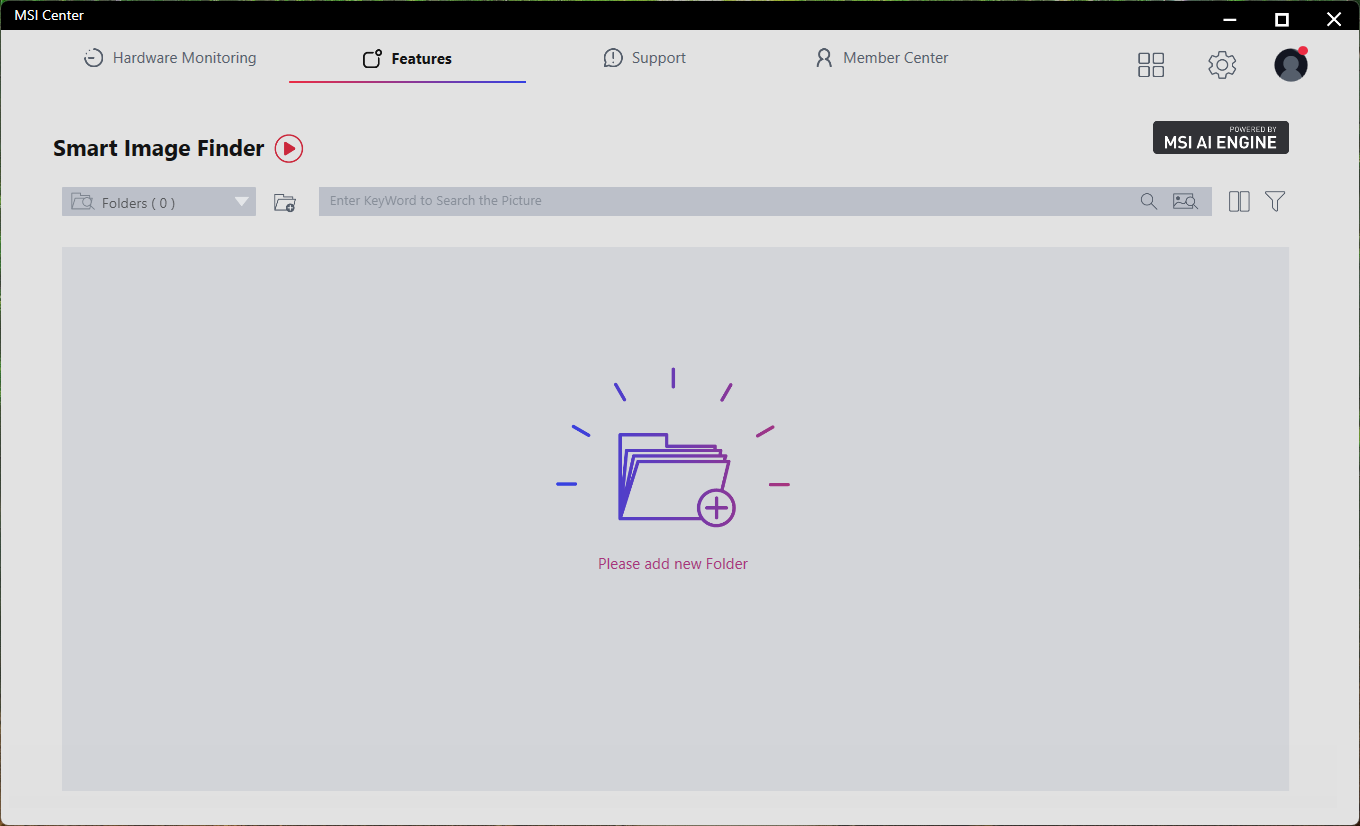

Фирменное MSI Center (MSI AI Engine, Game Highlights, MSI Companion, AI LAN Manager, Mystic Light, Smart Image Finder, System Diagnosis, True Color, User Scenario, Cooling Wizard, Live Update)
Дополнительное CPU Z MSI Gaming, AIDA64 Extreme — MSI Edition, Google Play GPG

Производителем не предусматривается наличие накопителя с ПО и драйверами в комплекте, поэтому пользователю следует позаботиться о наличии всего необходимого самостоятельно.

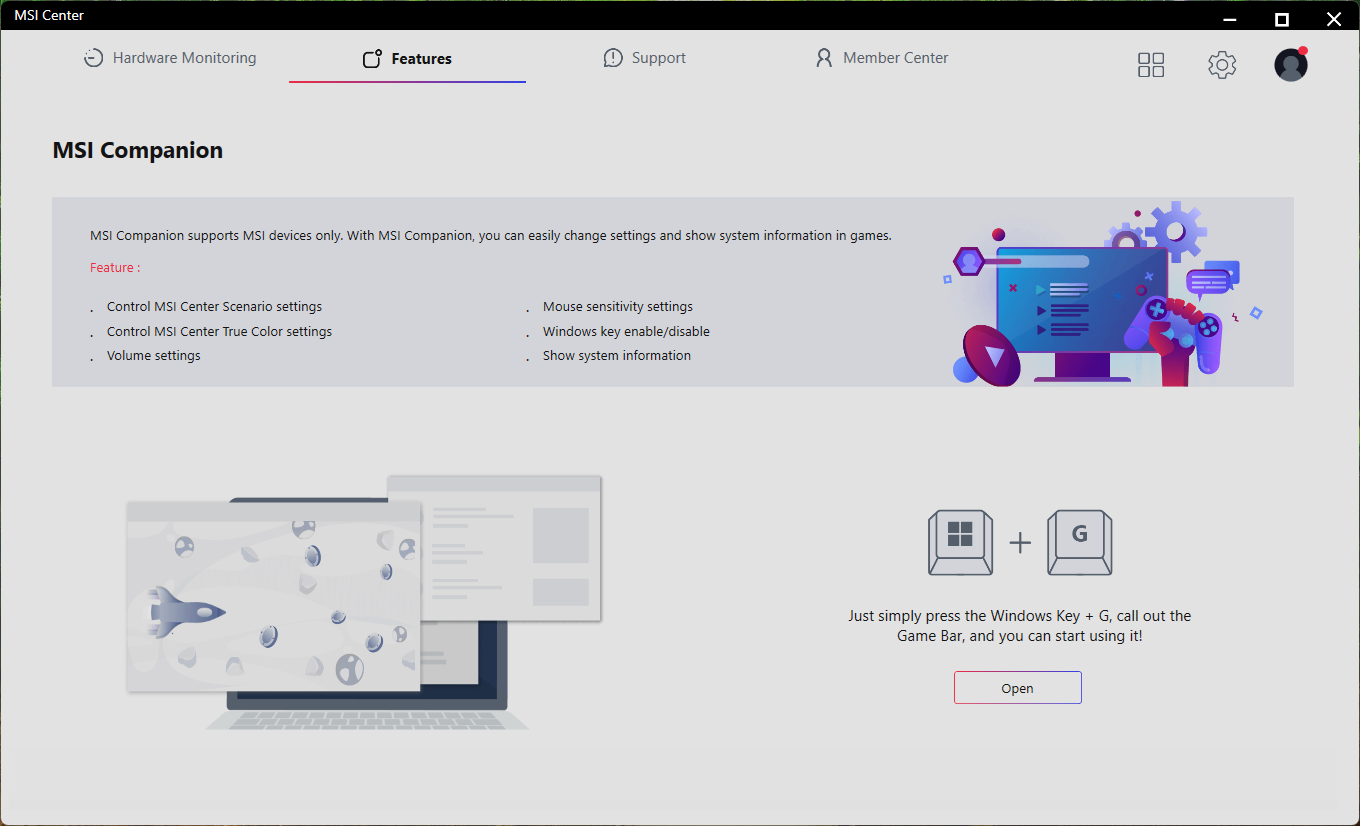

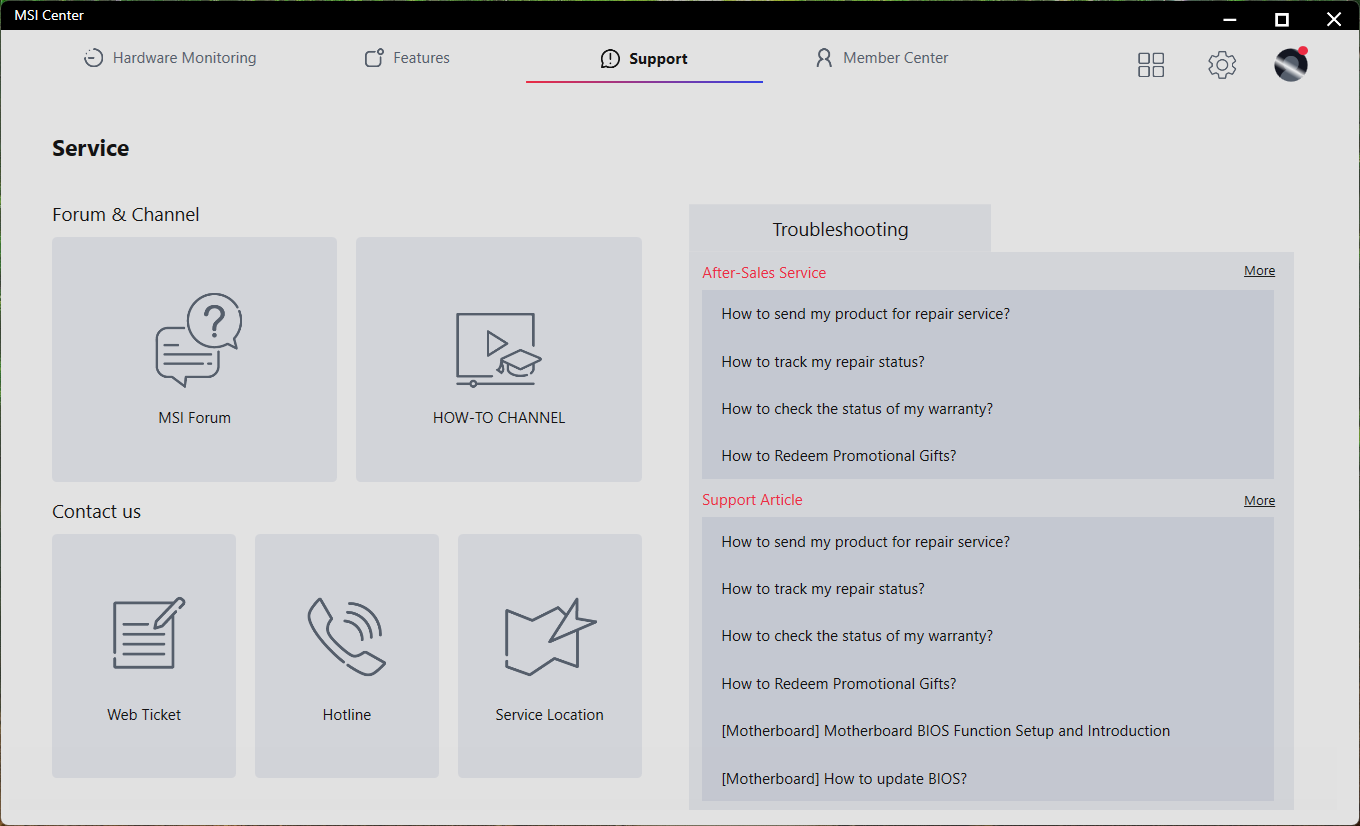

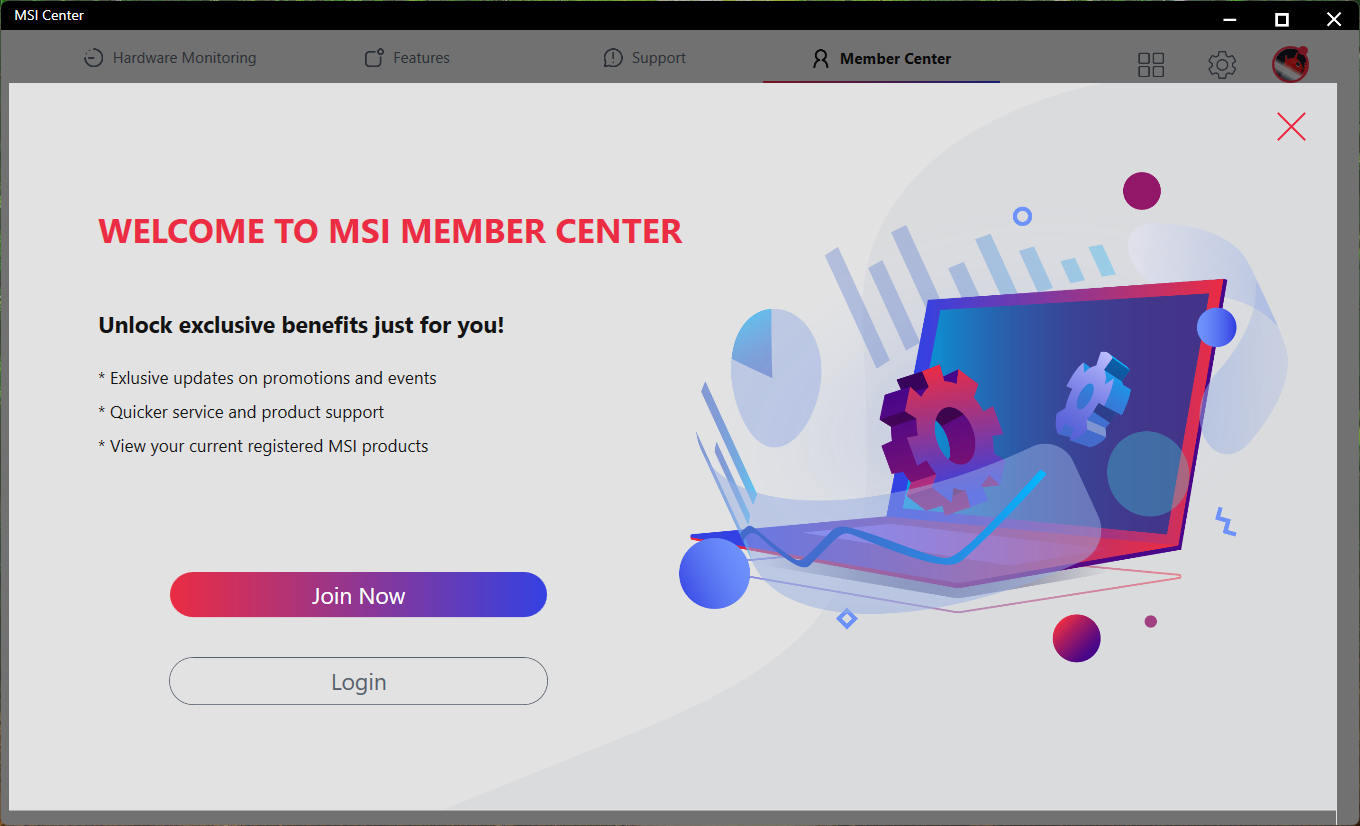

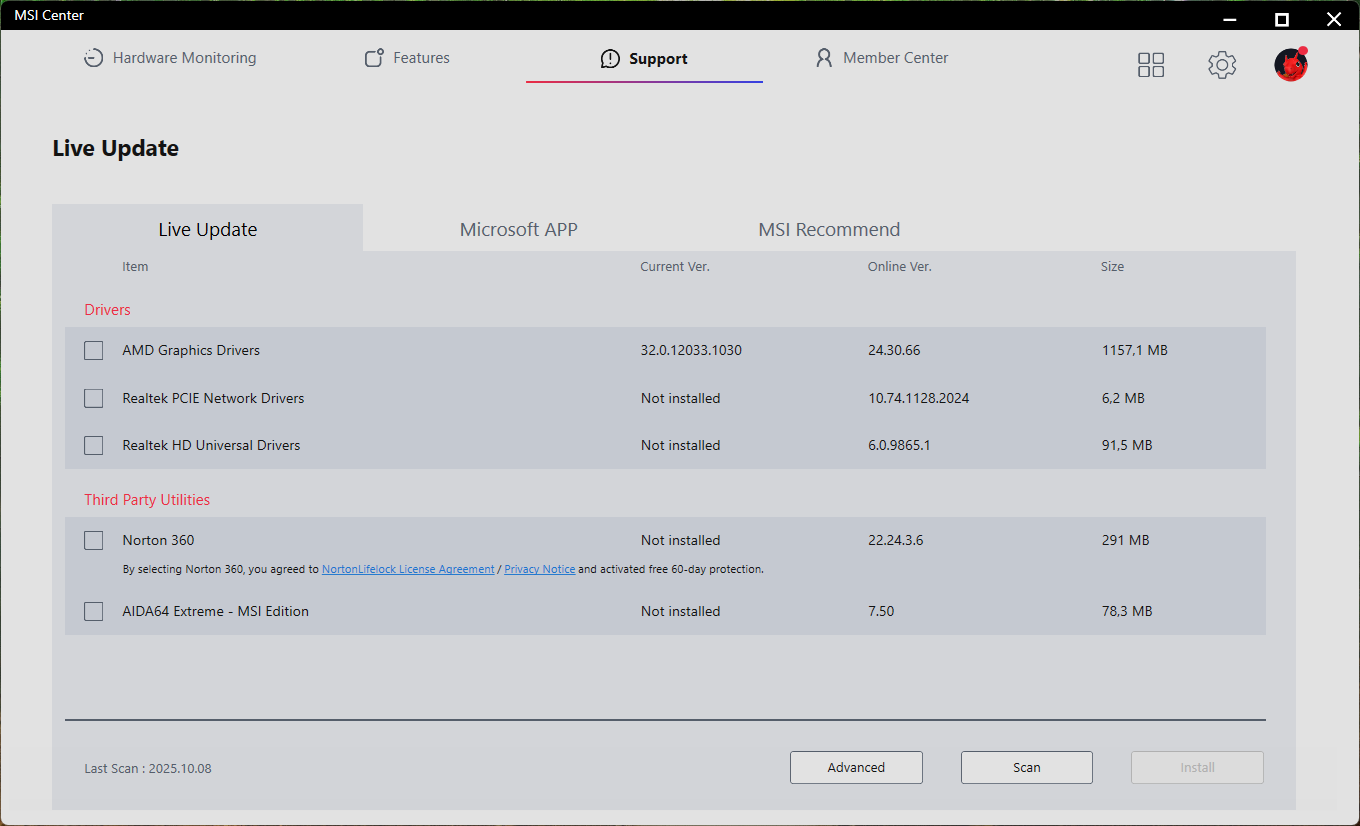

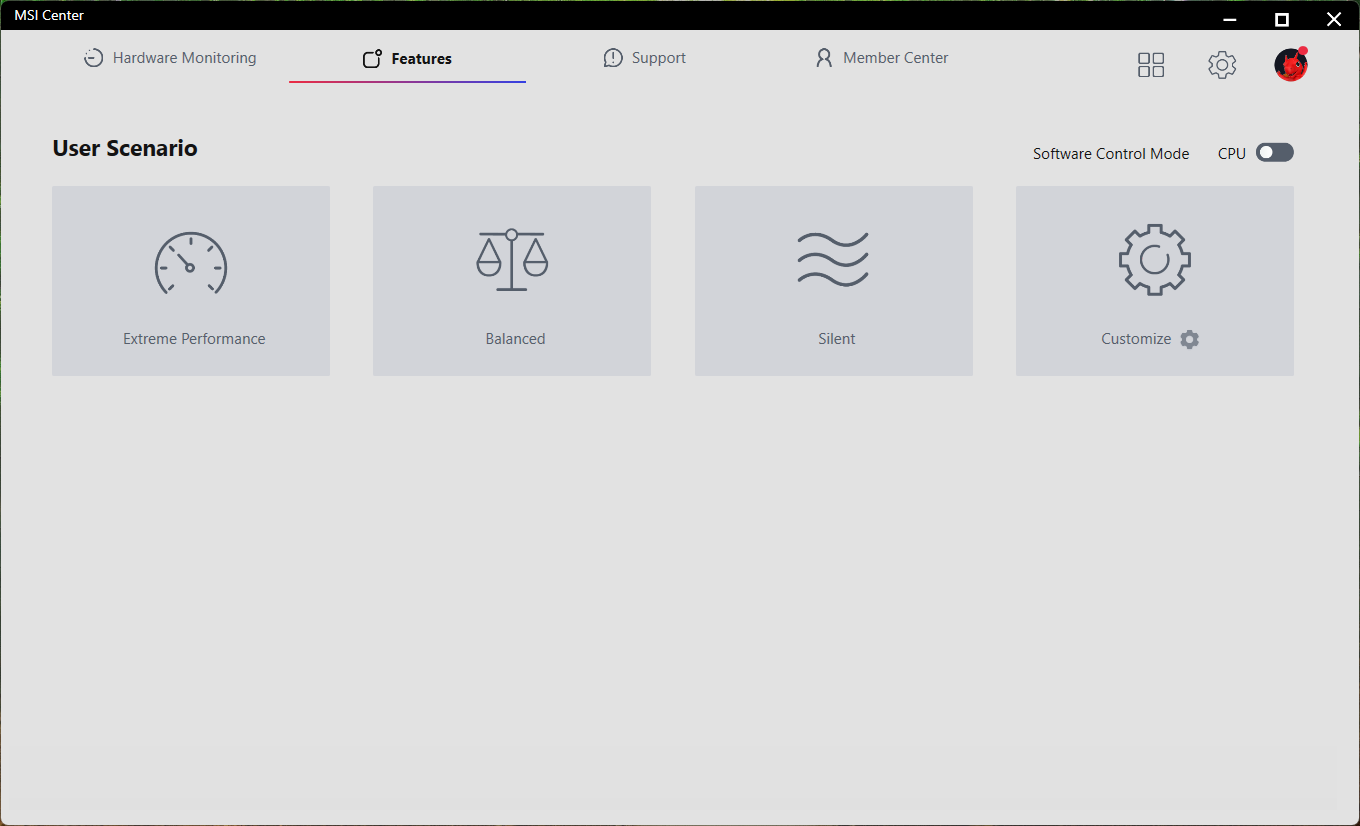

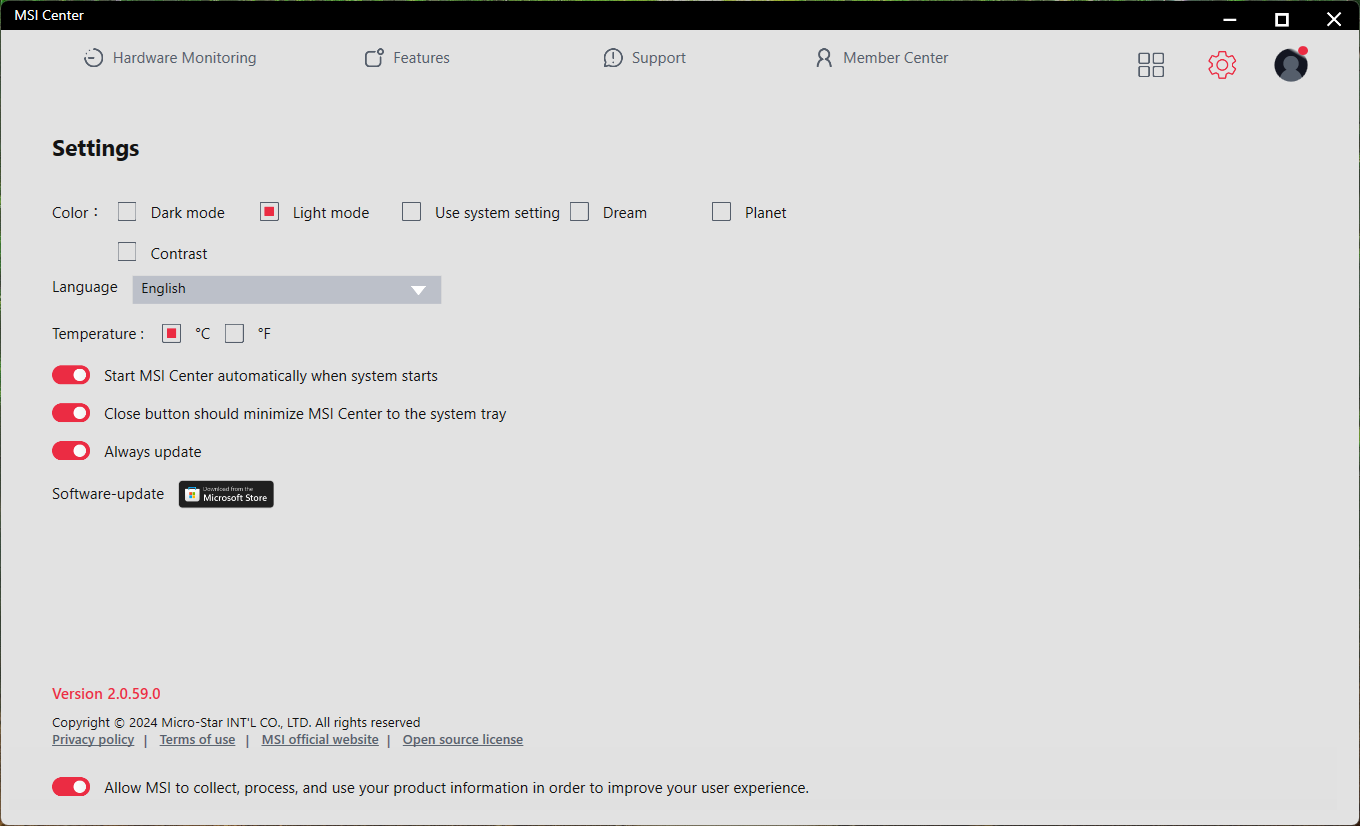

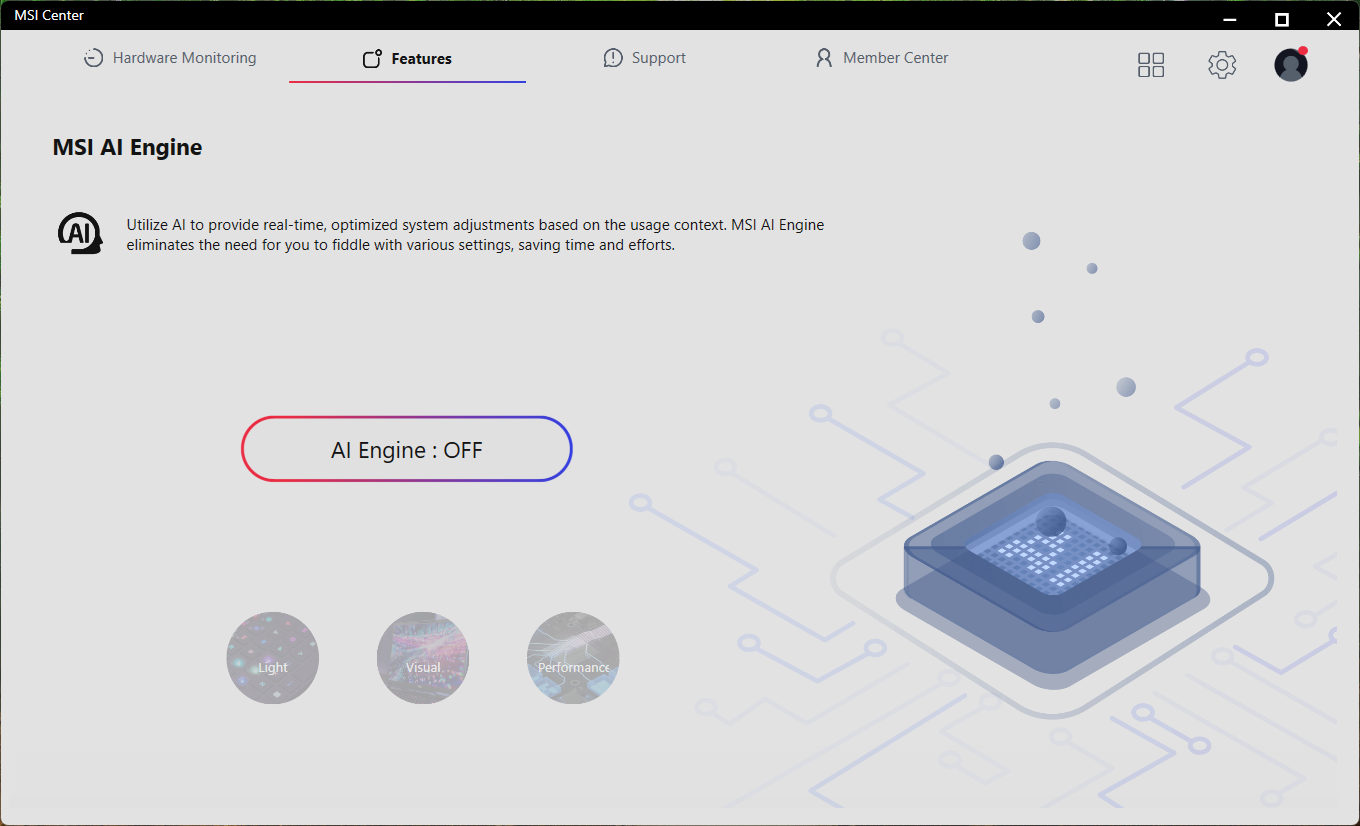

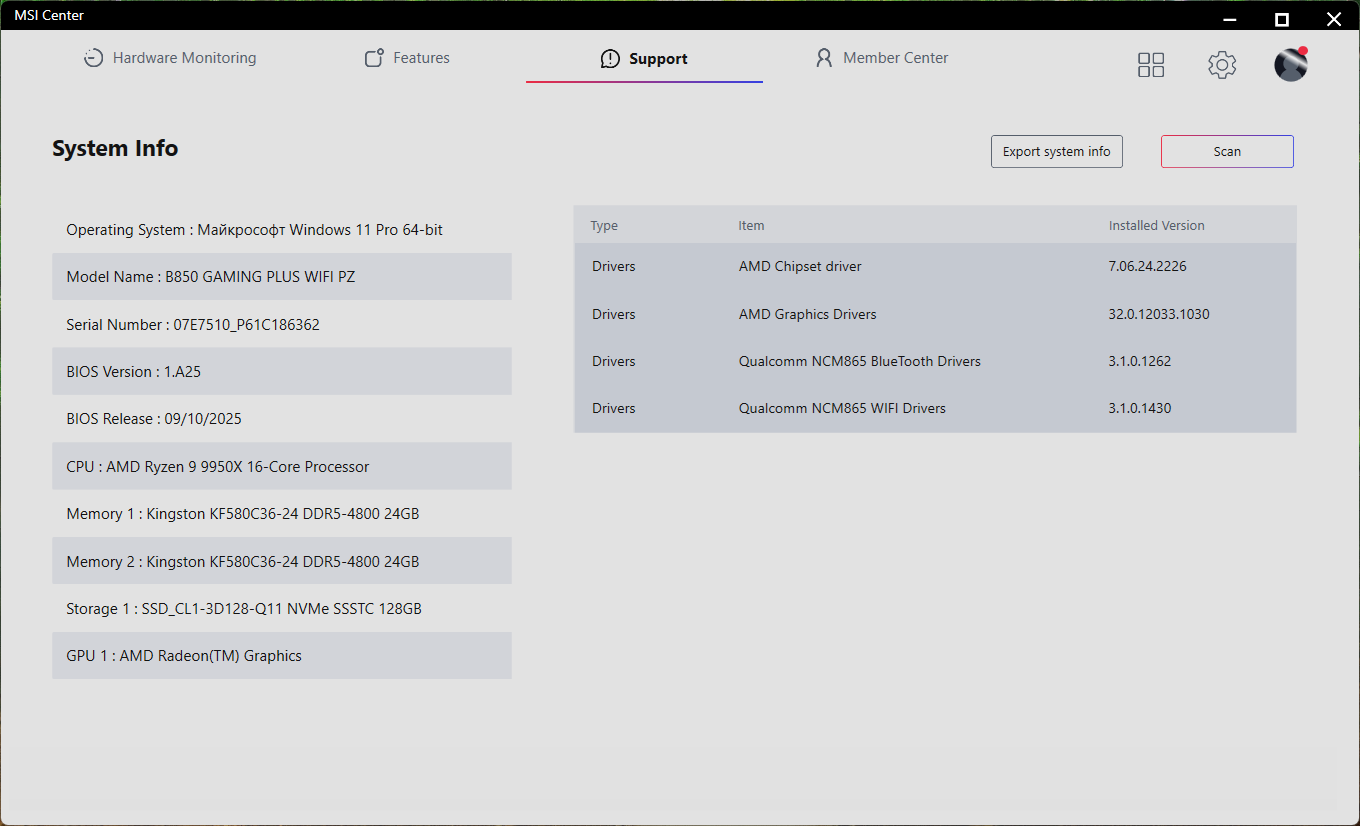

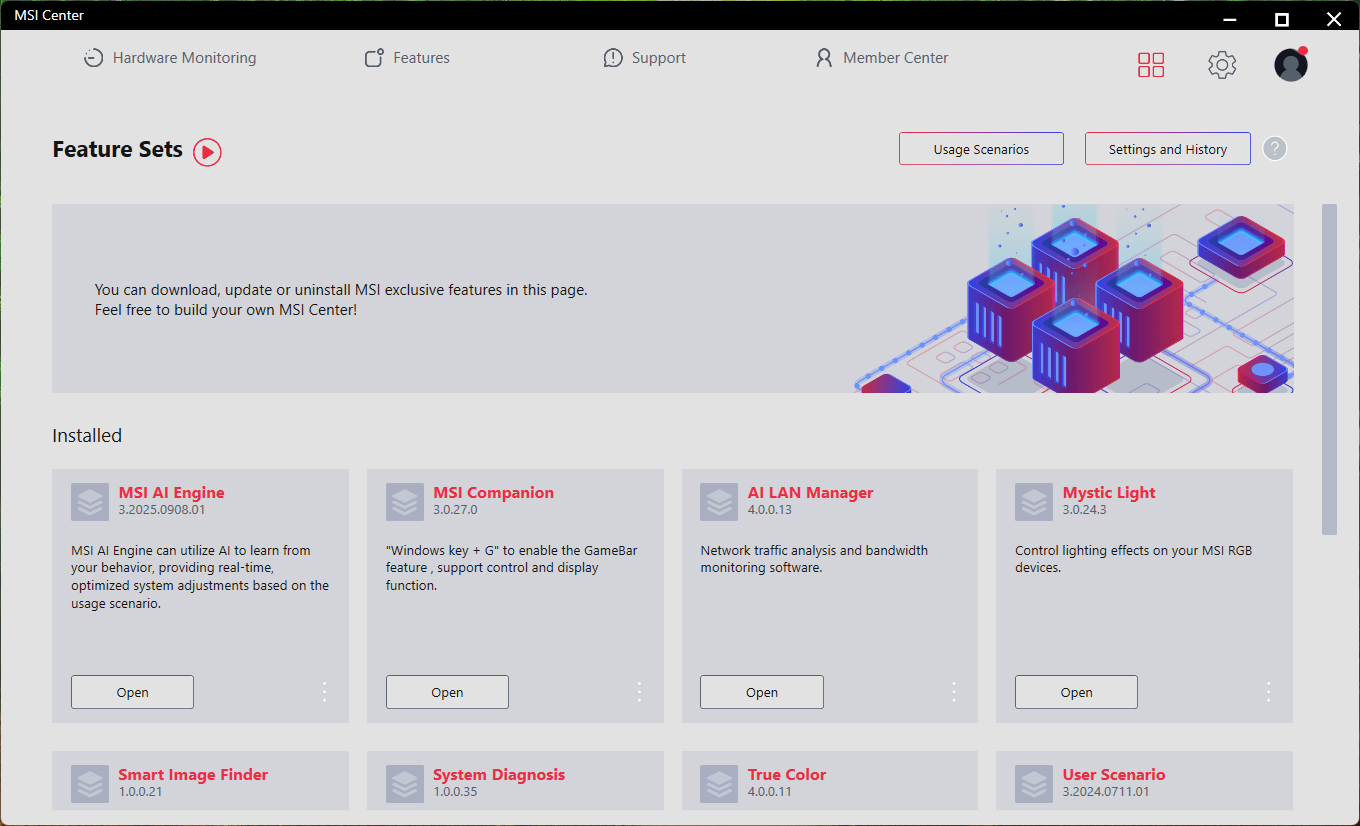

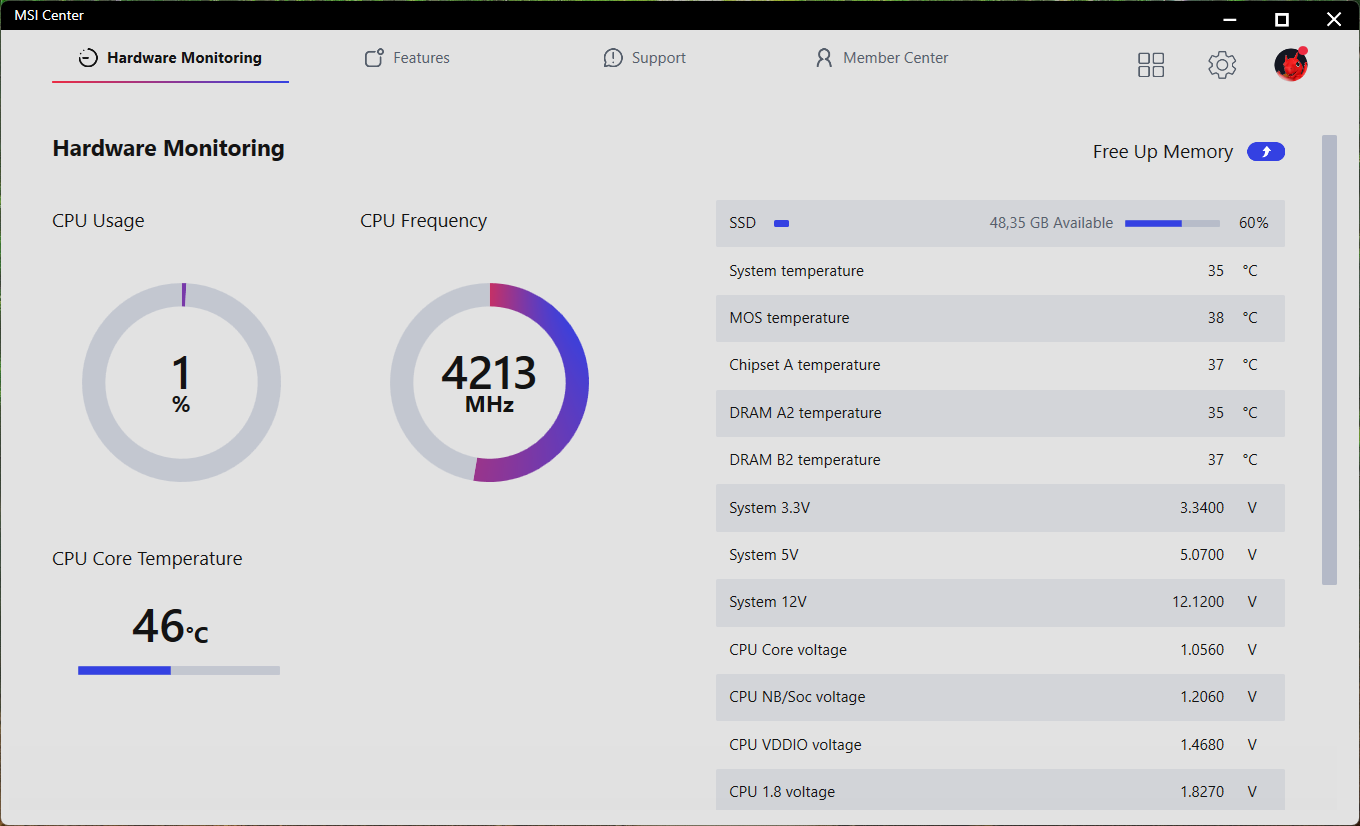

Главное ядро фирменного ПО производителя — MSI Center. Это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Оно может быть простым средством мониторинга системы и материнской платы, но при необходимости — превратится в функциональный программный комплекс с богатыми возможностями.
