Обзор и тестирование материнской платы MSI B850 Gaming Plus WiFi PZ для платформы AMD Socket AM5. Концепция Project Zero «без кабелей»

Материнские платы с возможностью подключения кабелей к задней части текстолита все еще являются довольно свежим явлением, соответственно до сих пор не имеют единого стандарта для всех производителей, как это было когда-то, например, с зарядными устройствами для мобильных телефонов времен девяностых и начала нулевых. Сообщества энтузиастов и пользователей на момент 2025 года пришли к народному названию BSC (BackSide Connectivity), а большинство компаний, в свою очередь, все еще называют свои продукты кто как хочет. Собственный оним MSI — «Project Zero» (PZ), который символизирует те самые платы с реализацией подключения на обратной части. Ранее мы обозревали MSI Z790 PROJECT ZERO, а в этот раз посмотрим на реализацию этой концепции в рамках платформы AMD с B850 Gaming Plus WiFi PZ, и продемонстрируем как она выглядит в соответствующем «бескабельном» корпусе.

Характеристики

Комплект поставки

Материнская плата поставляется в нетипичной коробке. На картонной оболочке можно найти изображение платы, перечень ключевых особенностей продукта, технические спецификации. Внутренняя коробка раскрывается, плата расположена в центре, чтобы коннекторы не были повреждены во время транспортировки.

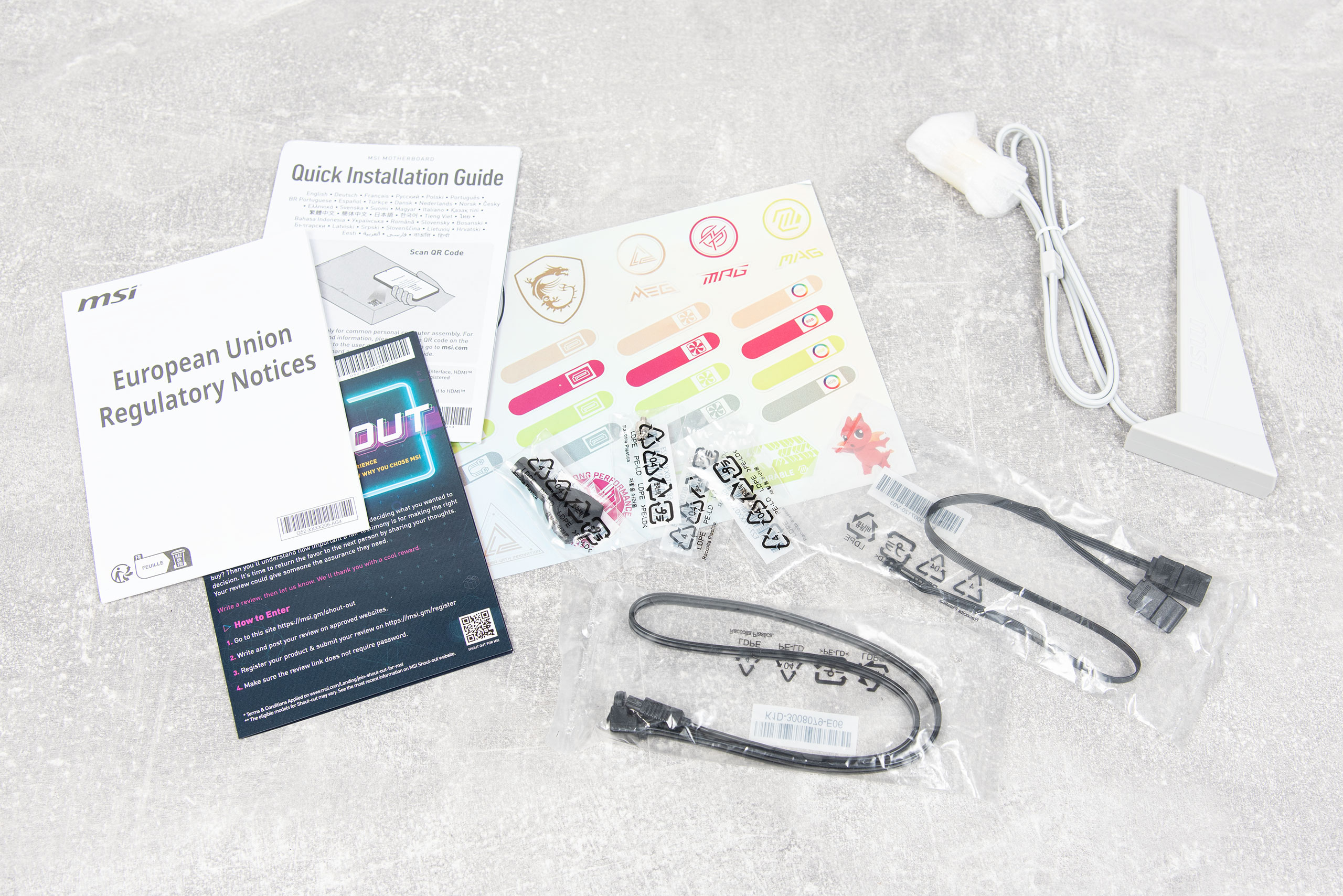

Комплект поставки:

• инструкция и условия гарантии;
• комплект наклеек;
• винты и стойки M.2 с ключом для их монтажа/демонтажа;
• внешняя EZ Wi-Fi антенна с магнитной платформой белого цвета;
• EZ Conn-cable V1 для подключения вентиляторов RGB LED;
• черный угловой SATA-кабель с металлической защелкой.

Внешний вид

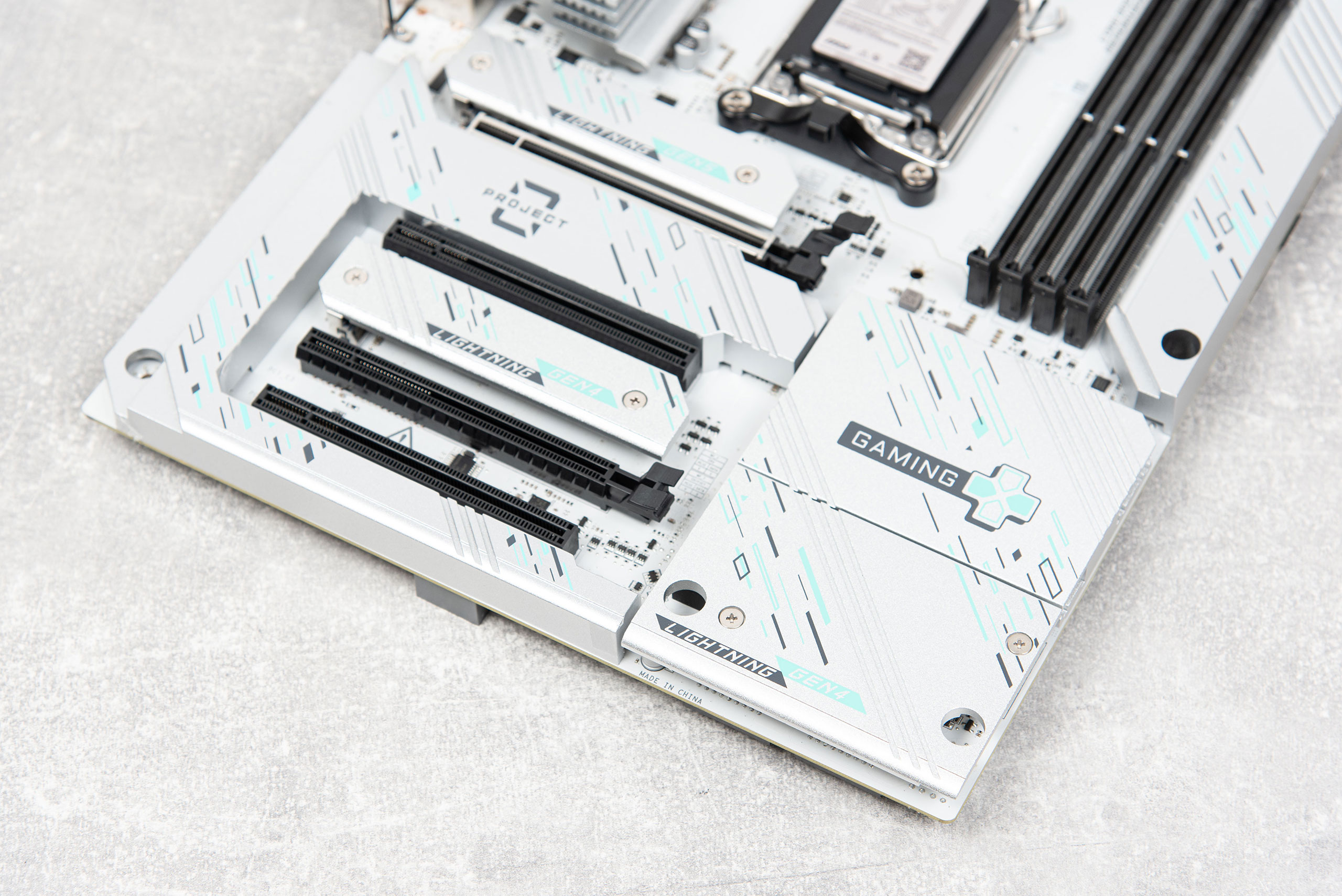

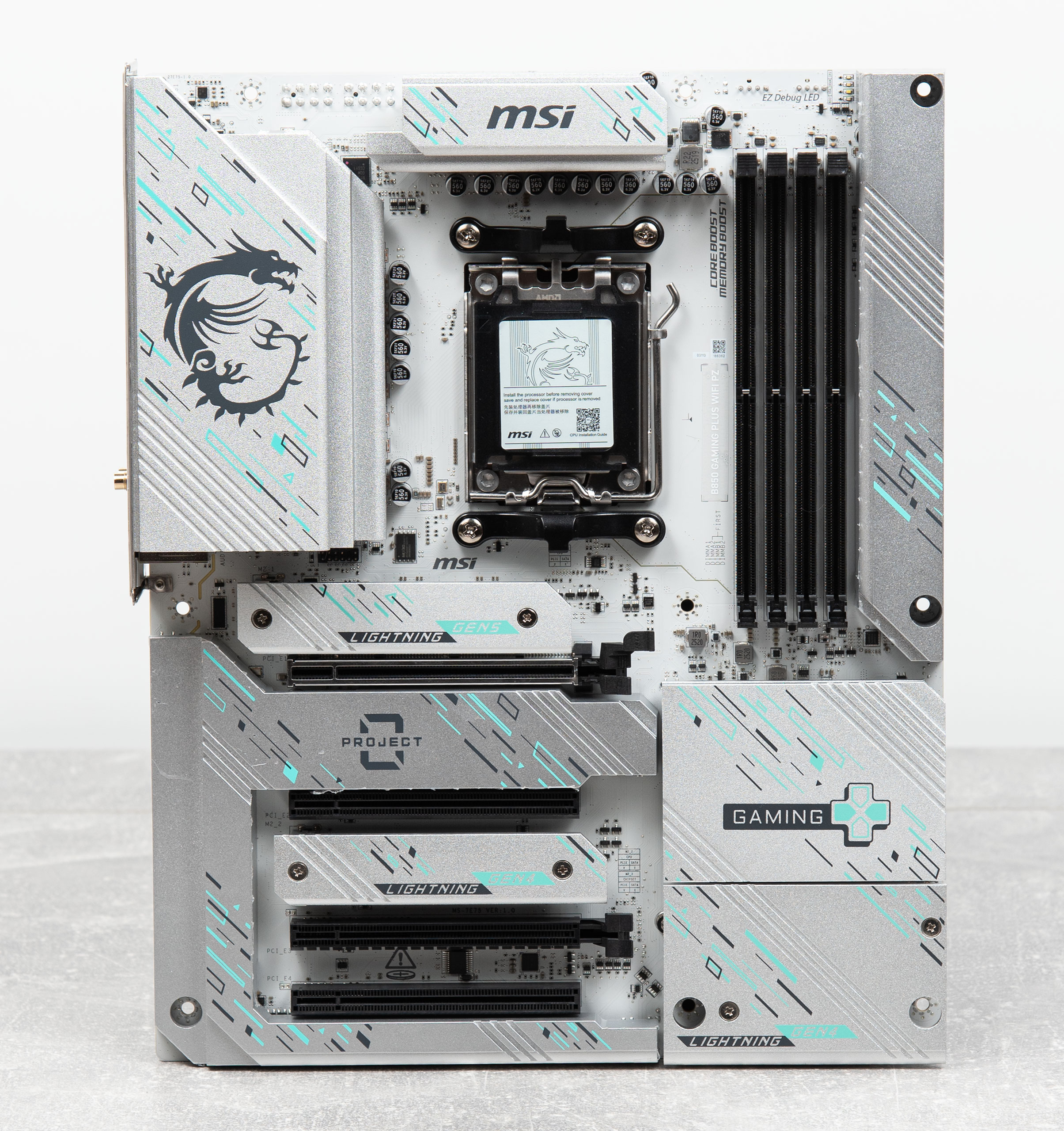

Большая часть текстолита материнской платы накрыта радиаторами для улучшения температурного режима и эстетики. На переднем плане присутствуют доступы к слотам расширения PCIe и M.2, процессорному сокету, слотам оперативной памяти. Все остальное сконцентрировано на обратной стороне материнской платы.

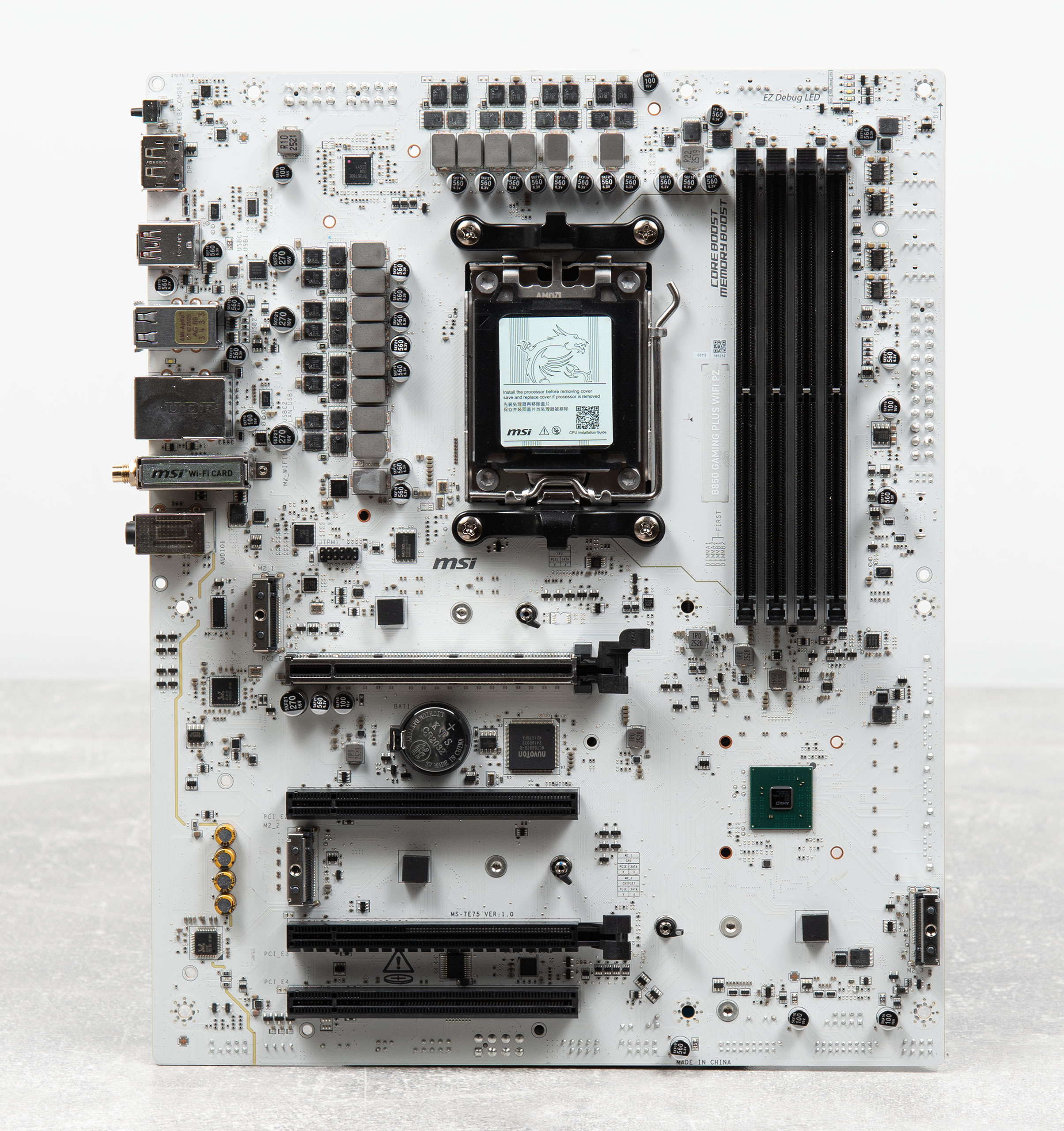

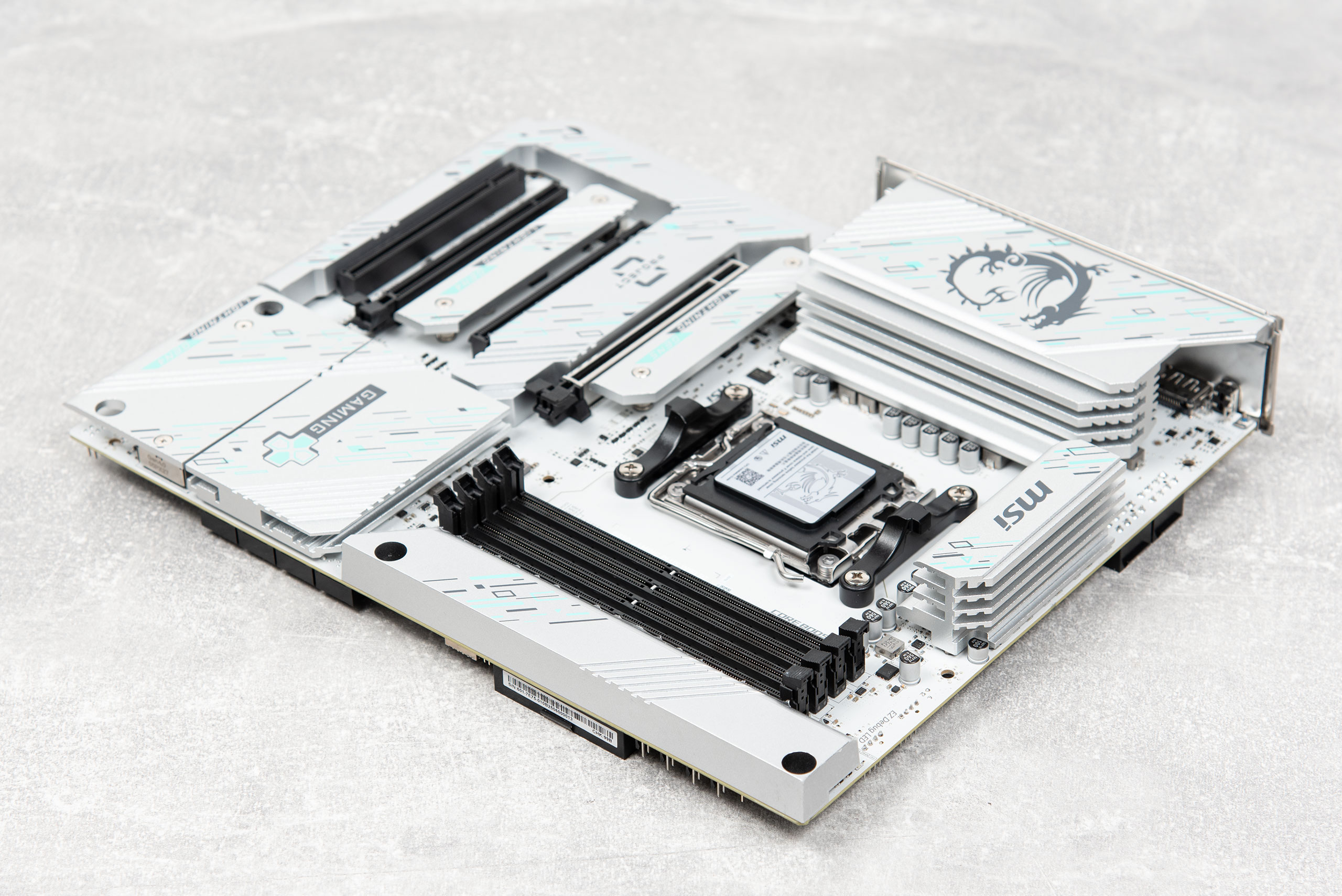

Вот так выглядит плата «без излишеств»:

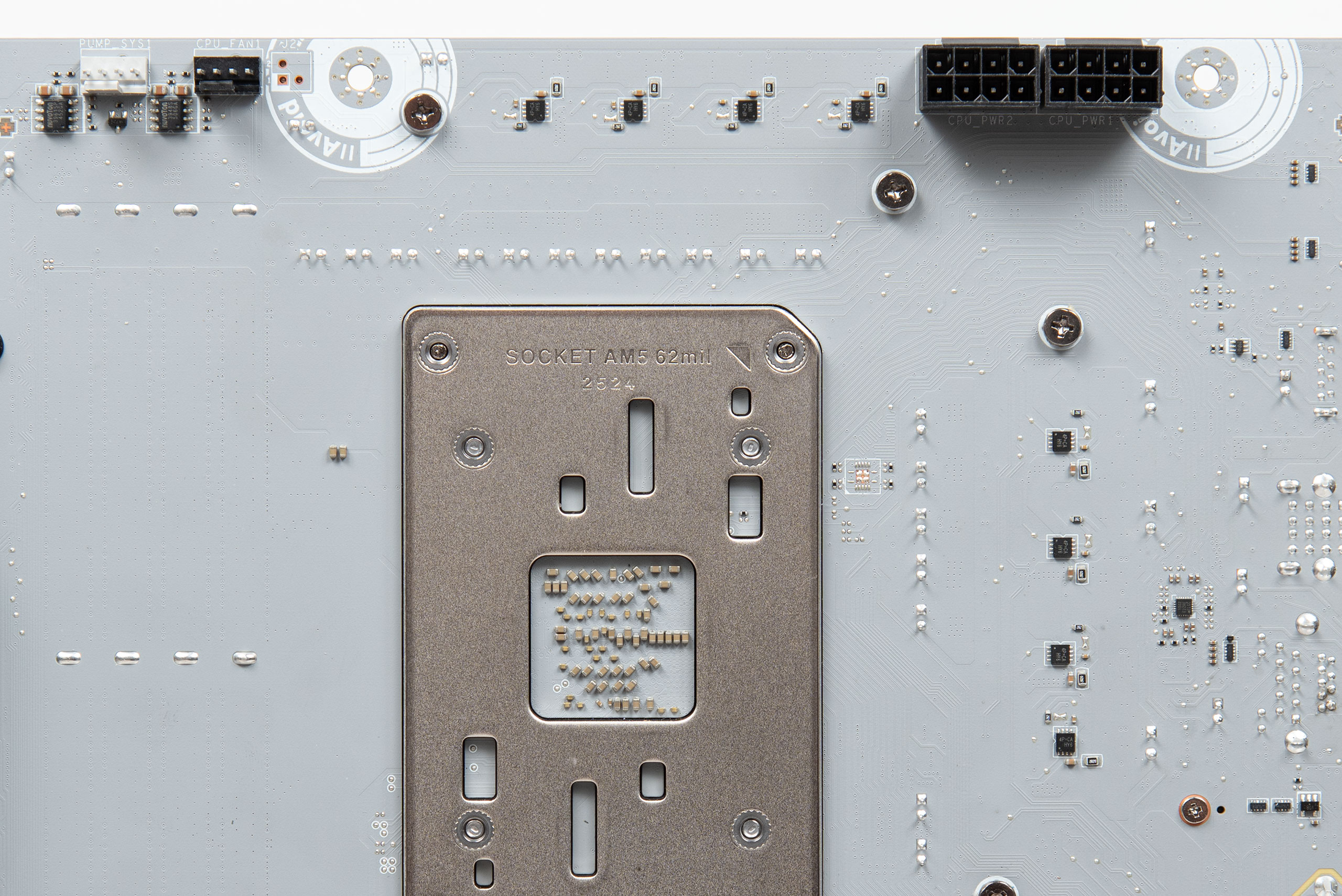

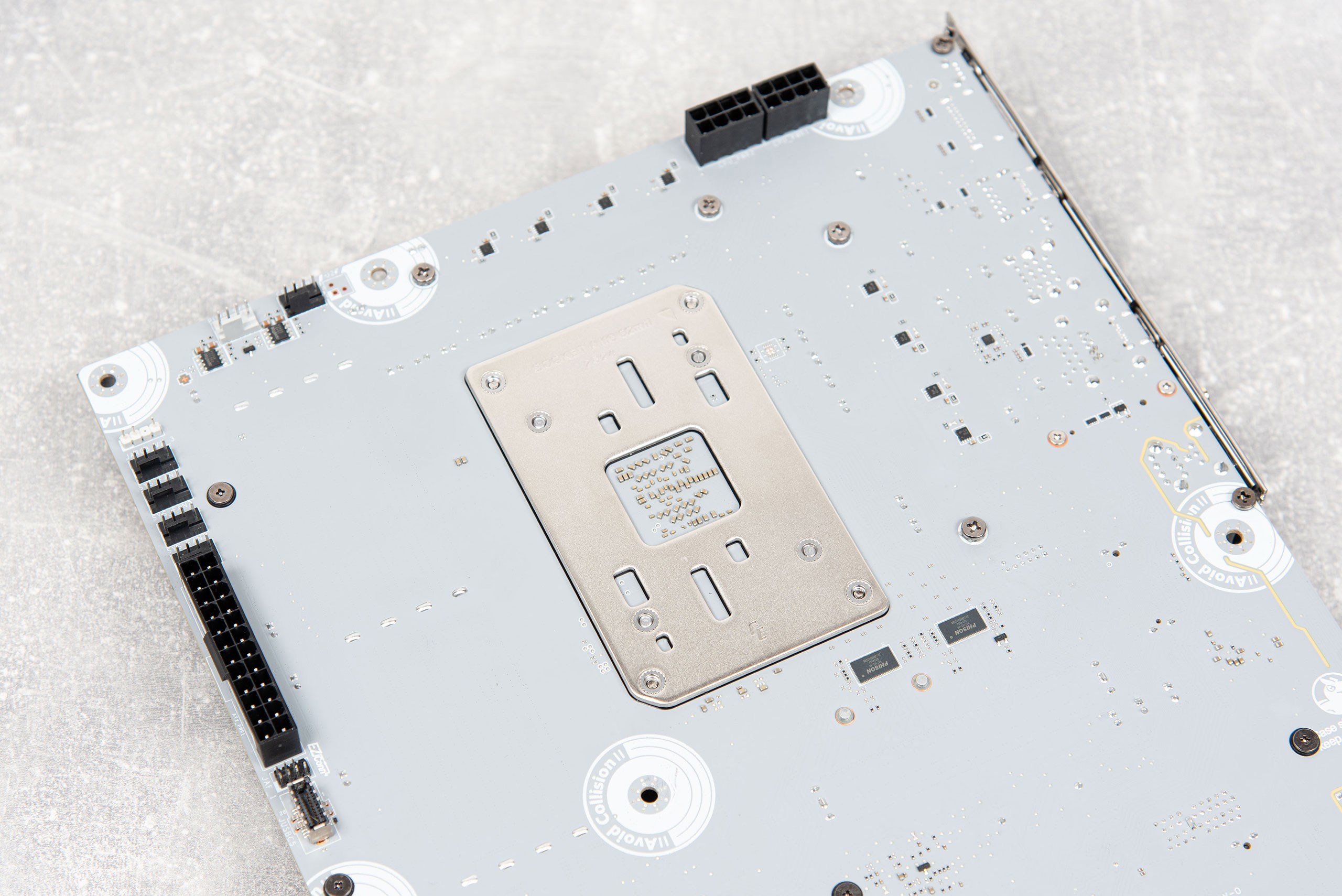

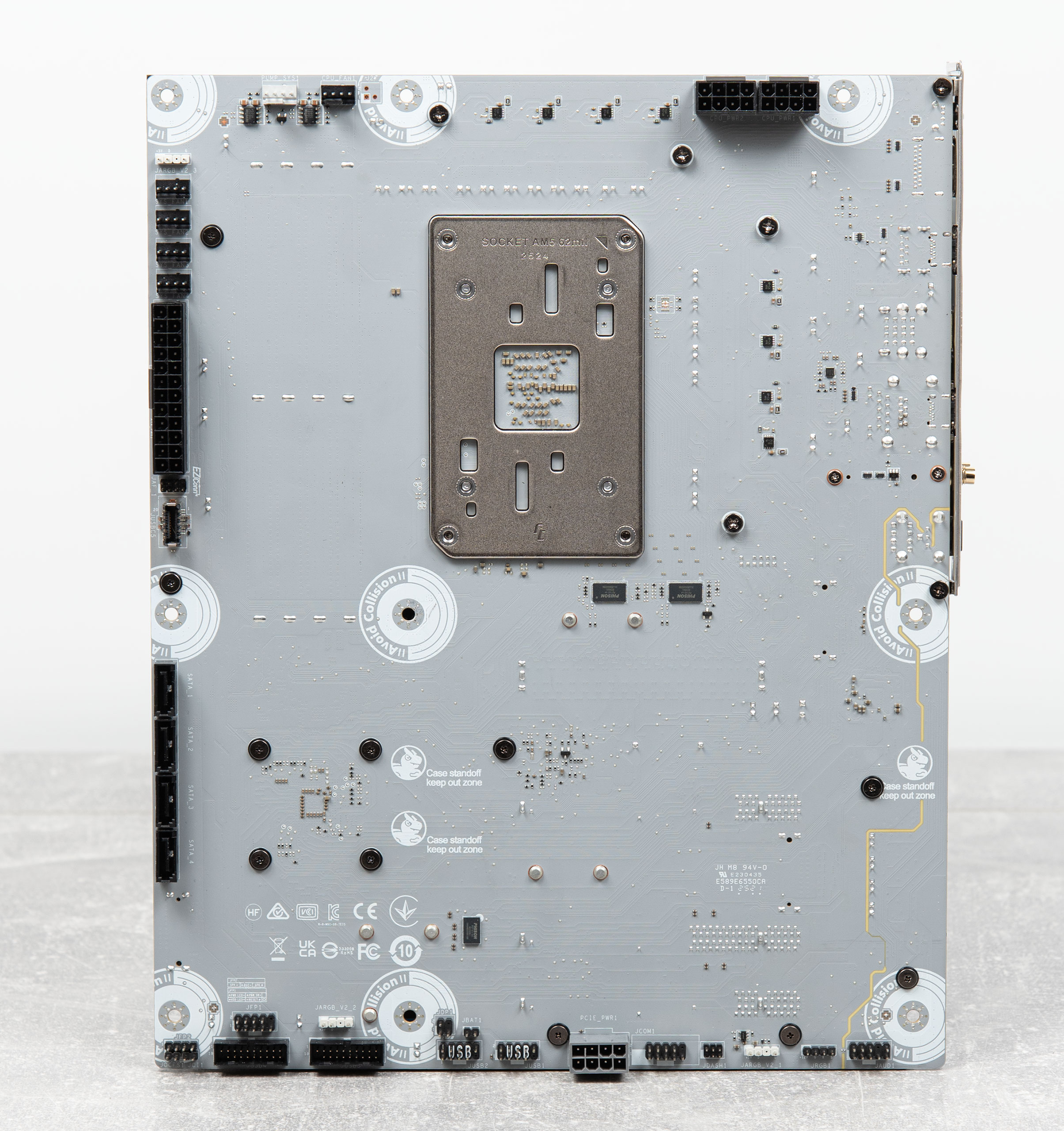

В этот раз обратная часть требует особого внимания, так что с нее и начнем.

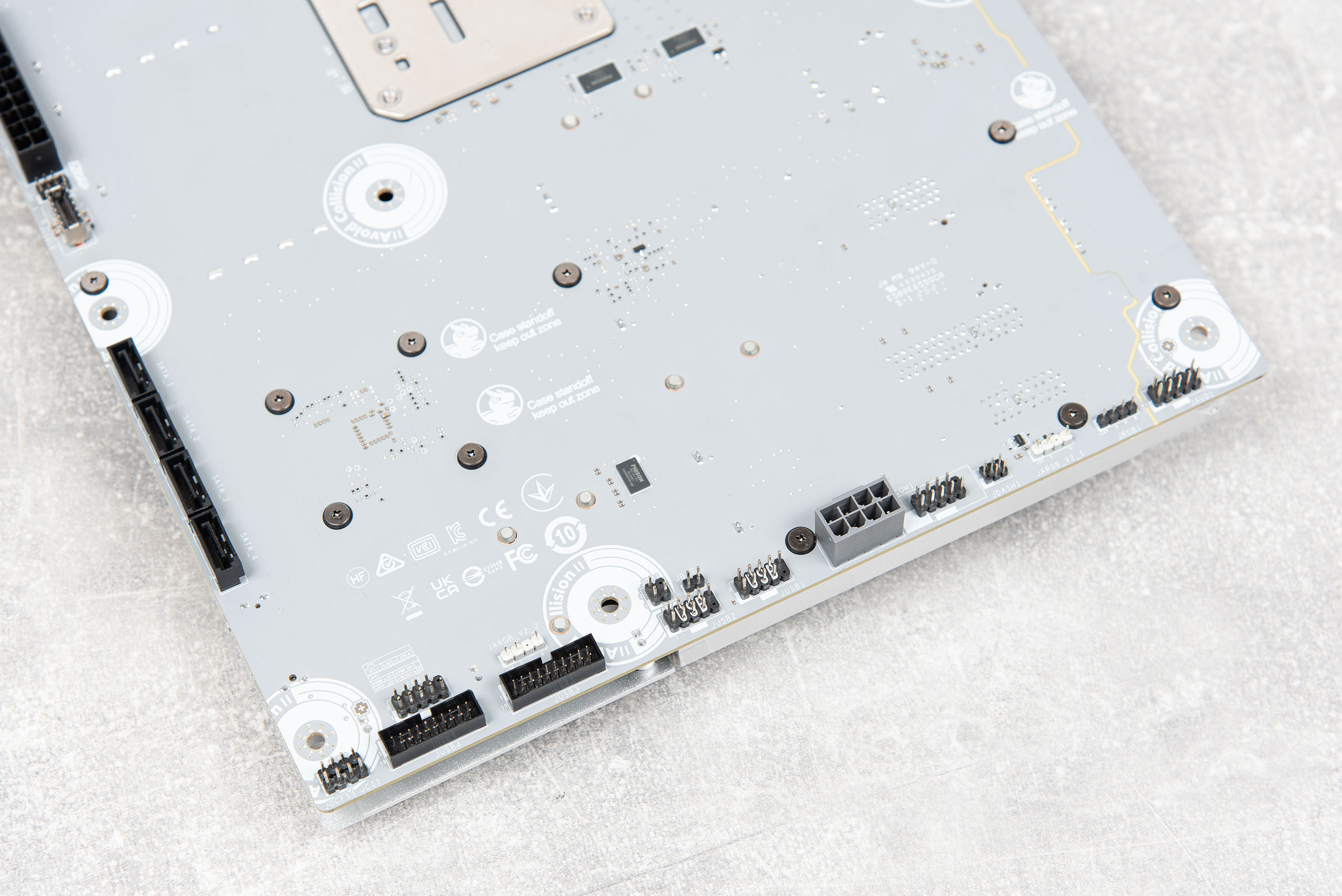

Внизу слева расположена традиционная контактная группа HD_AUDIO, по одному коннектору RGB для 5V и 12V, контактная группа JDASH для подключения внешнего Tuning Controller, контактная группа COM-порта, 8‑контактный коннектор питания PCIe.

Внизу справа расположены два фронтальных USB 2.0, контакты сброса CMOS, два фронтальных USB 3.2 Gen 1, один коннектор JARGB_V2 (RGB 5V), датчик открытия шасси, контакты JOCFS1 (форсирование функции Safe Boot), а также традиционная контактная группа FRONT_PANEL.

Выше находятся четыре SATA-порта.

Далее расположены типичный коннектор питания ATX 24-pin, фронтальный коннектор USB 3.2 Gen 1 (Type C), проприетарный коннектор EZ Conn V1, четыре разъема вентиляторов, один JARGB_V2 (RGB 5V).

Сверху находятся два коннектора питания EPS12V, два разъема вентиляторов. Последнее на что следует обратить внимание — сзади также находятся редрайверы PCIe.

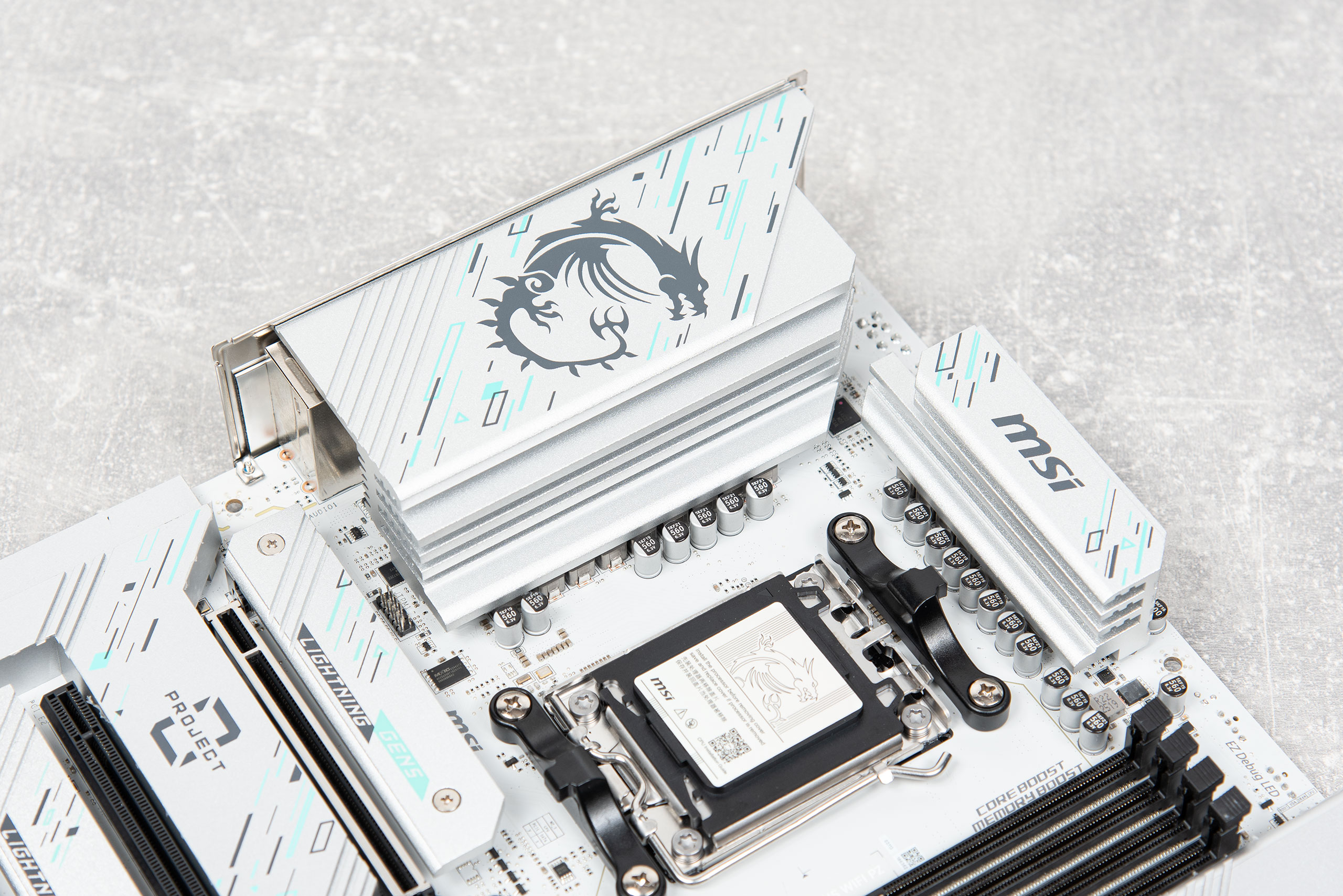

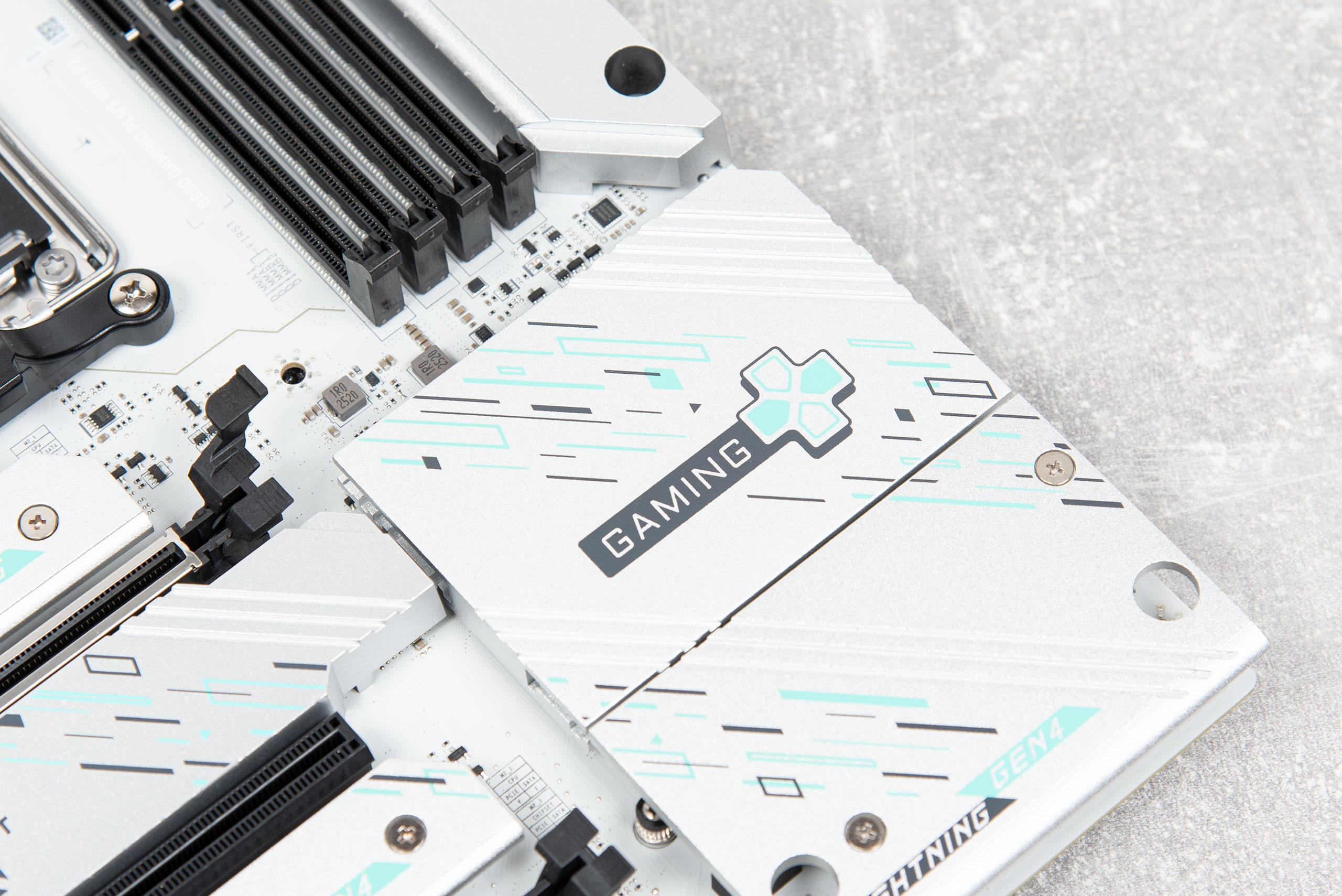

Возвращаемся на традиционные рельсы обзора. Силовая подсистема питания снабжена двумя отдельными радиаторами. Одна из секций удлинена до края зоны I/O. Каждый элемент фиксируется на винтах, а контакт обеспечивают термопрокладки.

Конструкция в разборе:

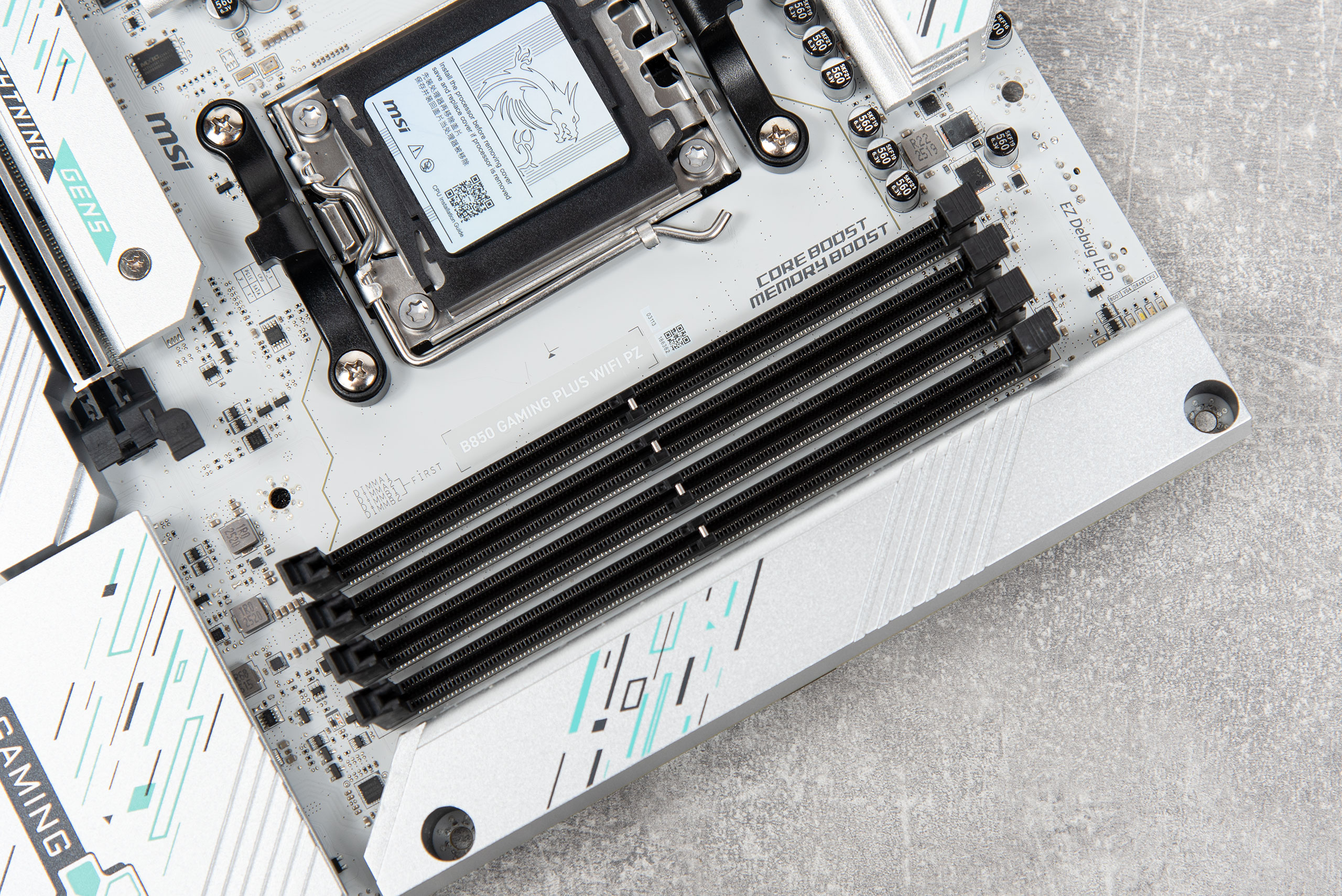

Слоты оперативной памяти имеют защелки лишь с одной стороны.

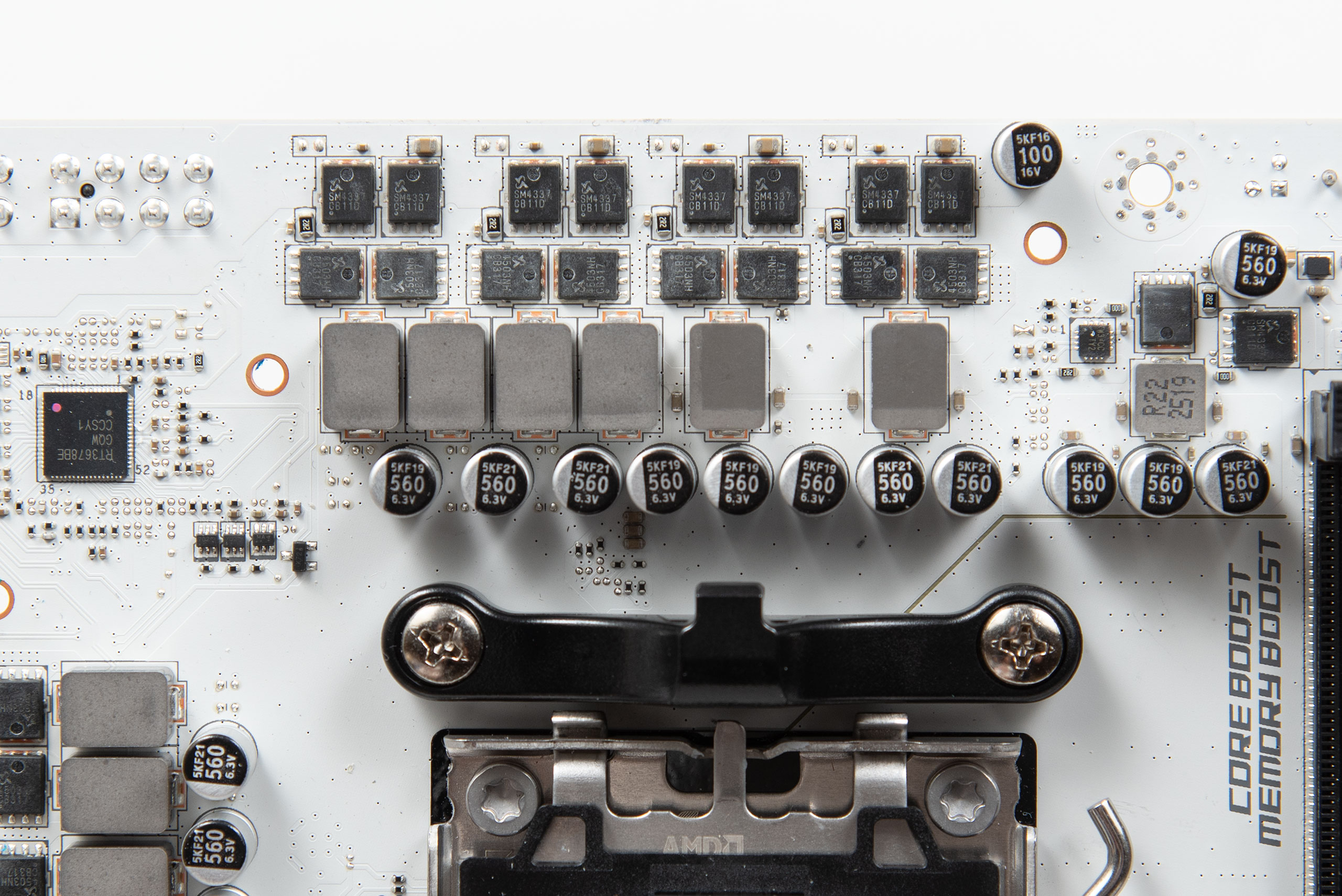

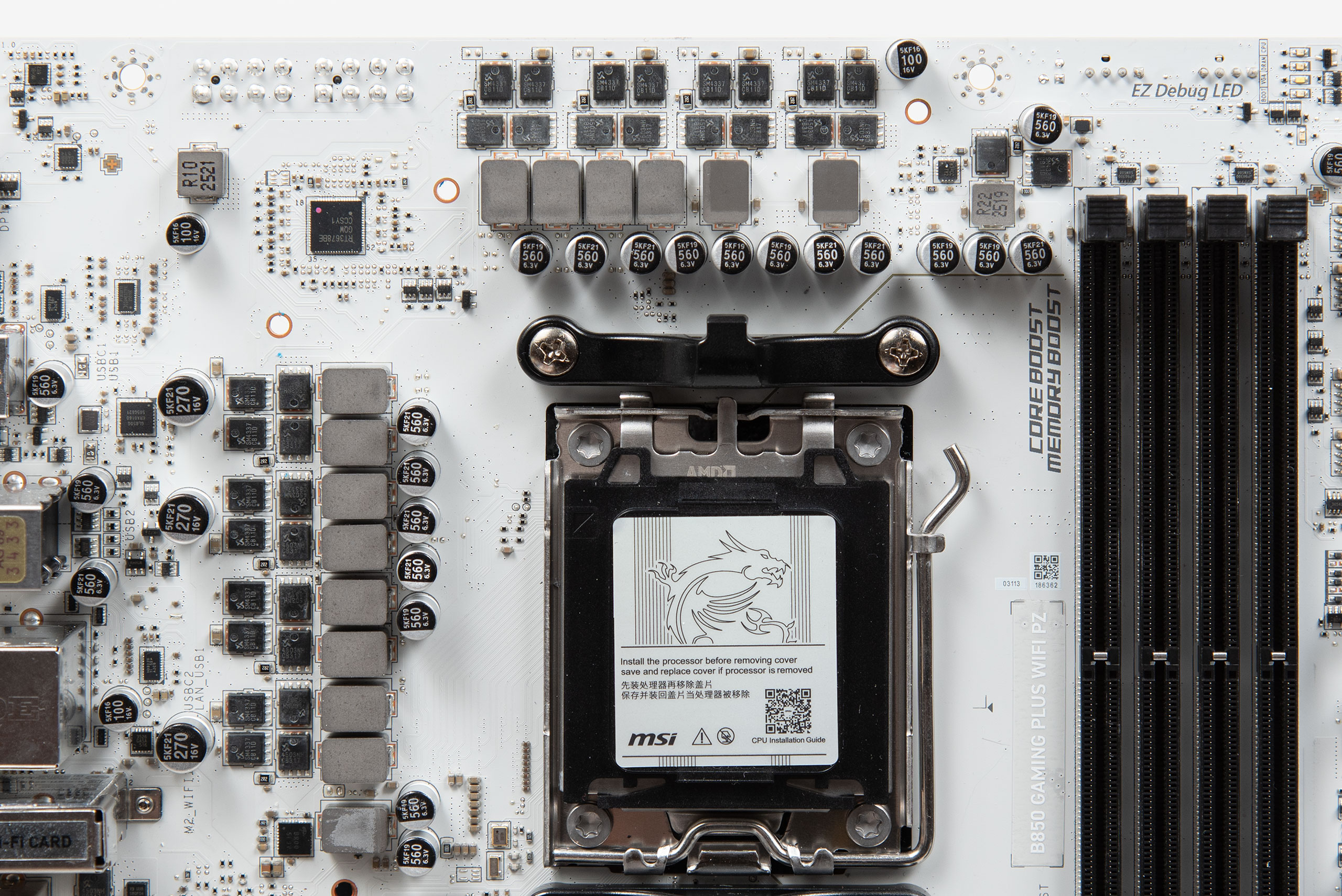

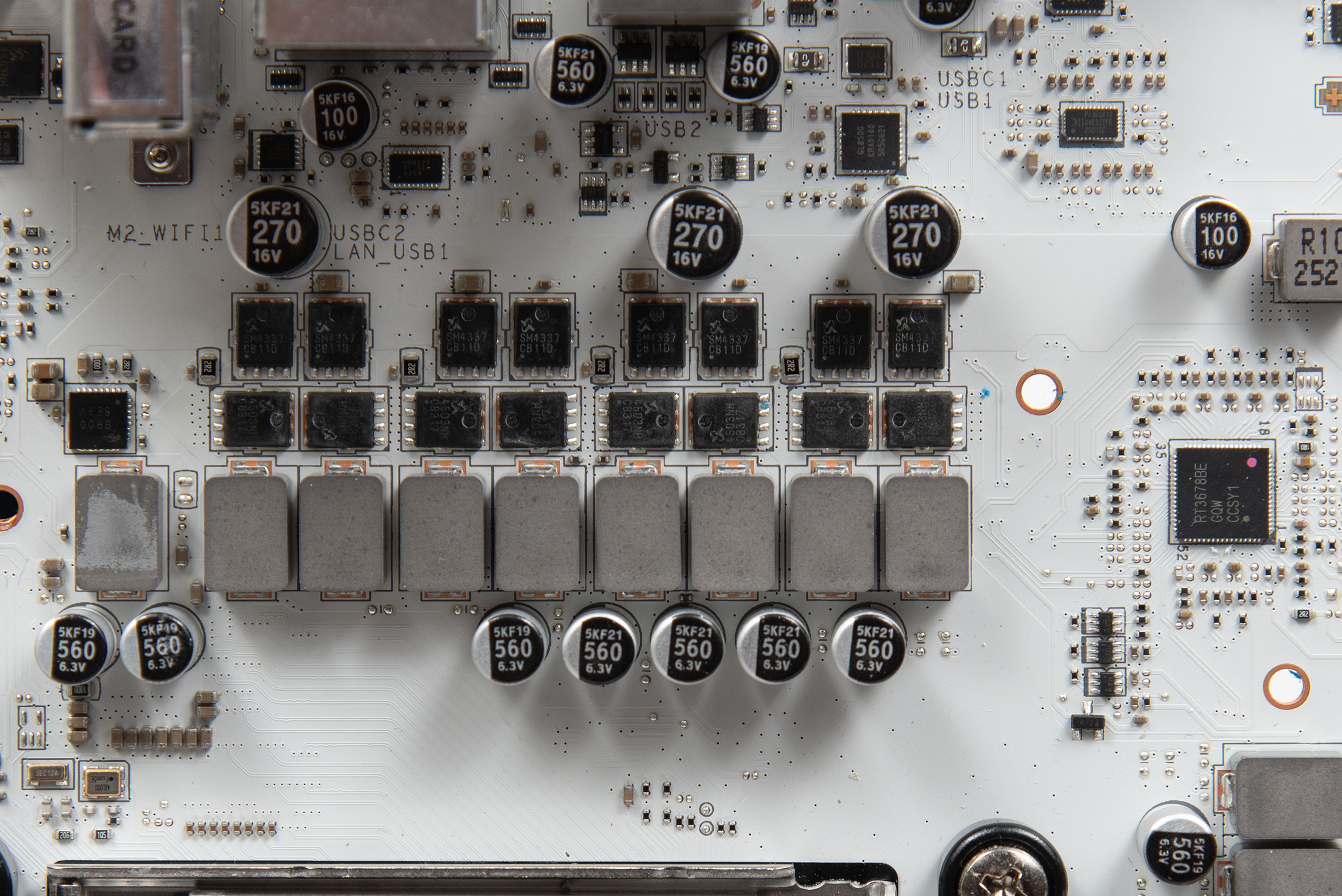

VRM выполнен по DRPS-схеме 12+2+1 (VCORE+SOC+MISC), так что производитель не стесняется факта использования сдвоенной конструкции транзисторных групп. Двухканальный ШИМ-контроллер Richtek Technology RT3678BE управляет процессорной группой и группой «системы на чипе». Семь транзисторных групп под его контролем имеют по два Sinopower Semiconductor SM4337NSKP, два SM4305PSK, рассчитанных на 55 А. Для MISC выделен один силовой элемент Alpha and Omega Semiconductor AOZ5516QI, рассчитанный на 55 А. Питание процессора подается через два коннектора EPS12V.

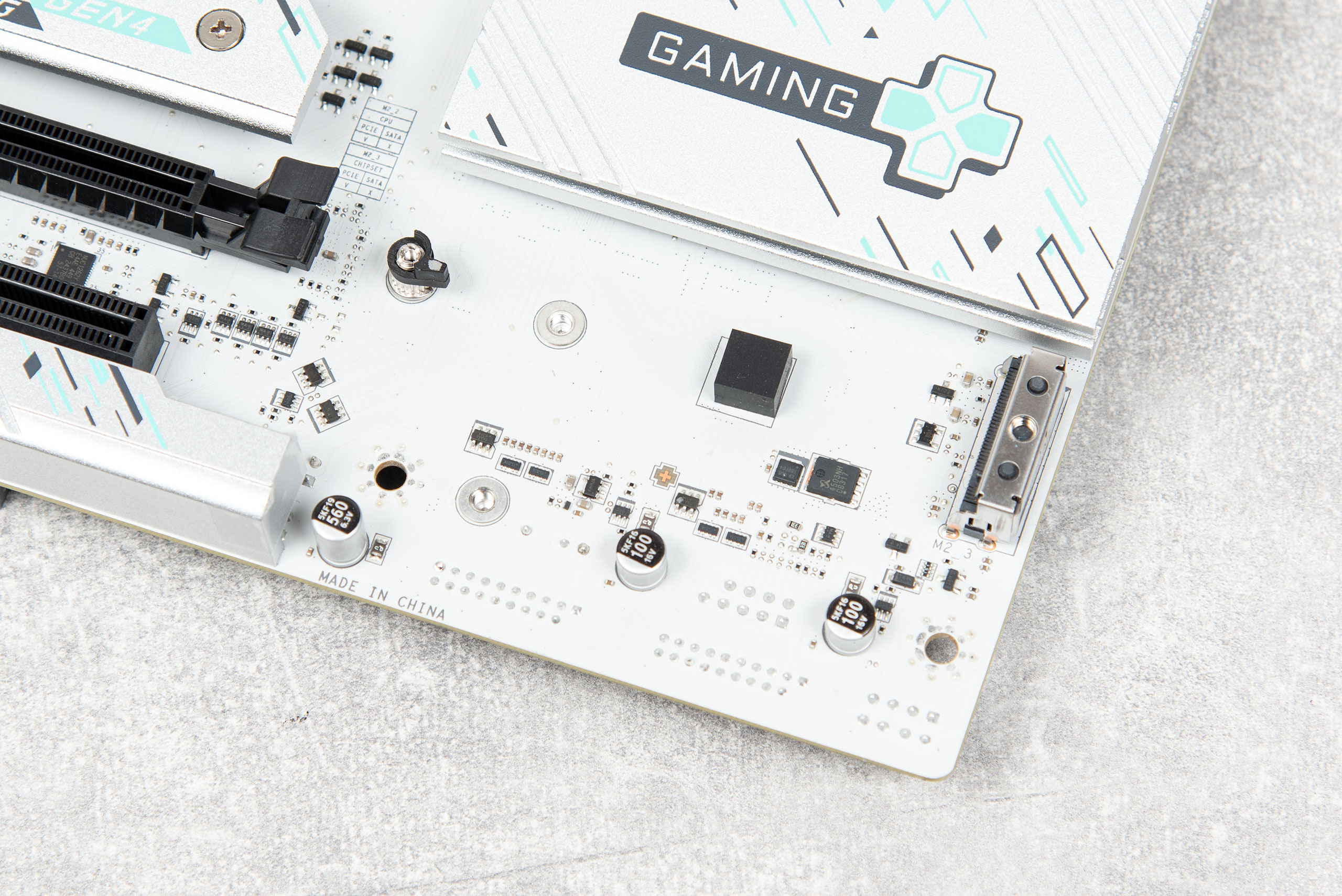

Чипсет находится в традиционном месте справа снизу. За охлаждение отвечает радиатор средних размеров, контактирующий с кристаллами через термопрокладку и фиксирующийся на четырех винтах.

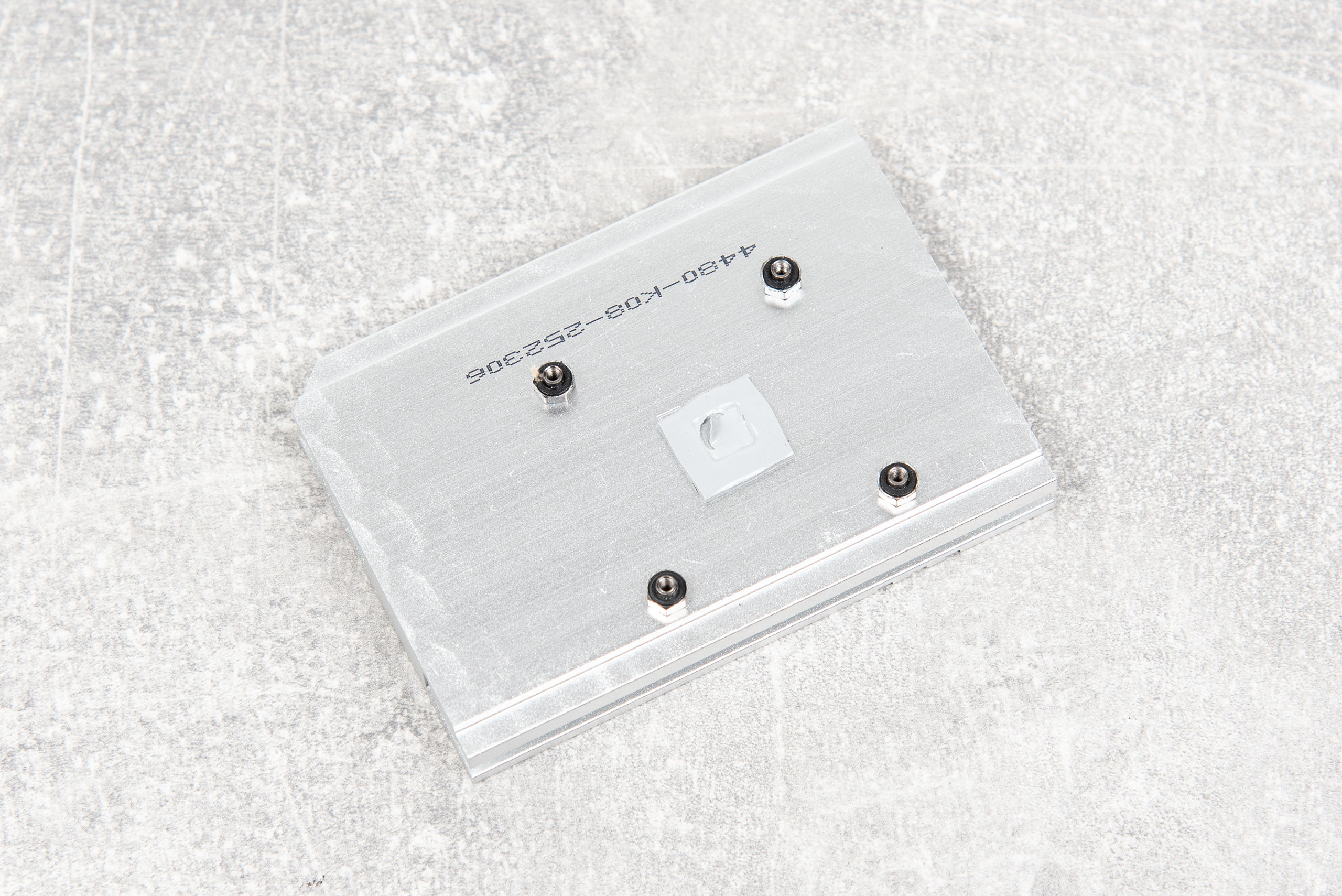

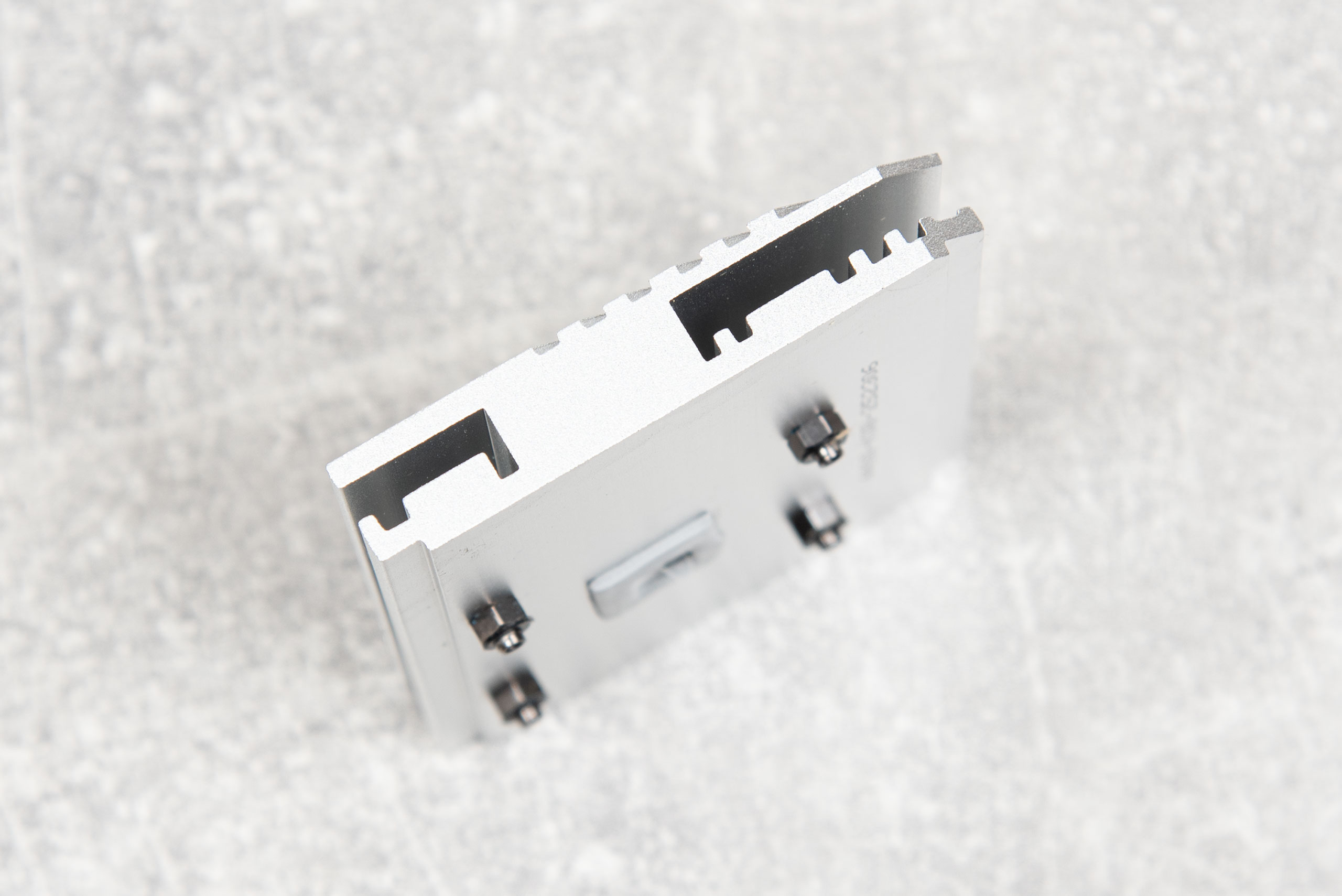

Чипсетный радиатор в разборе:

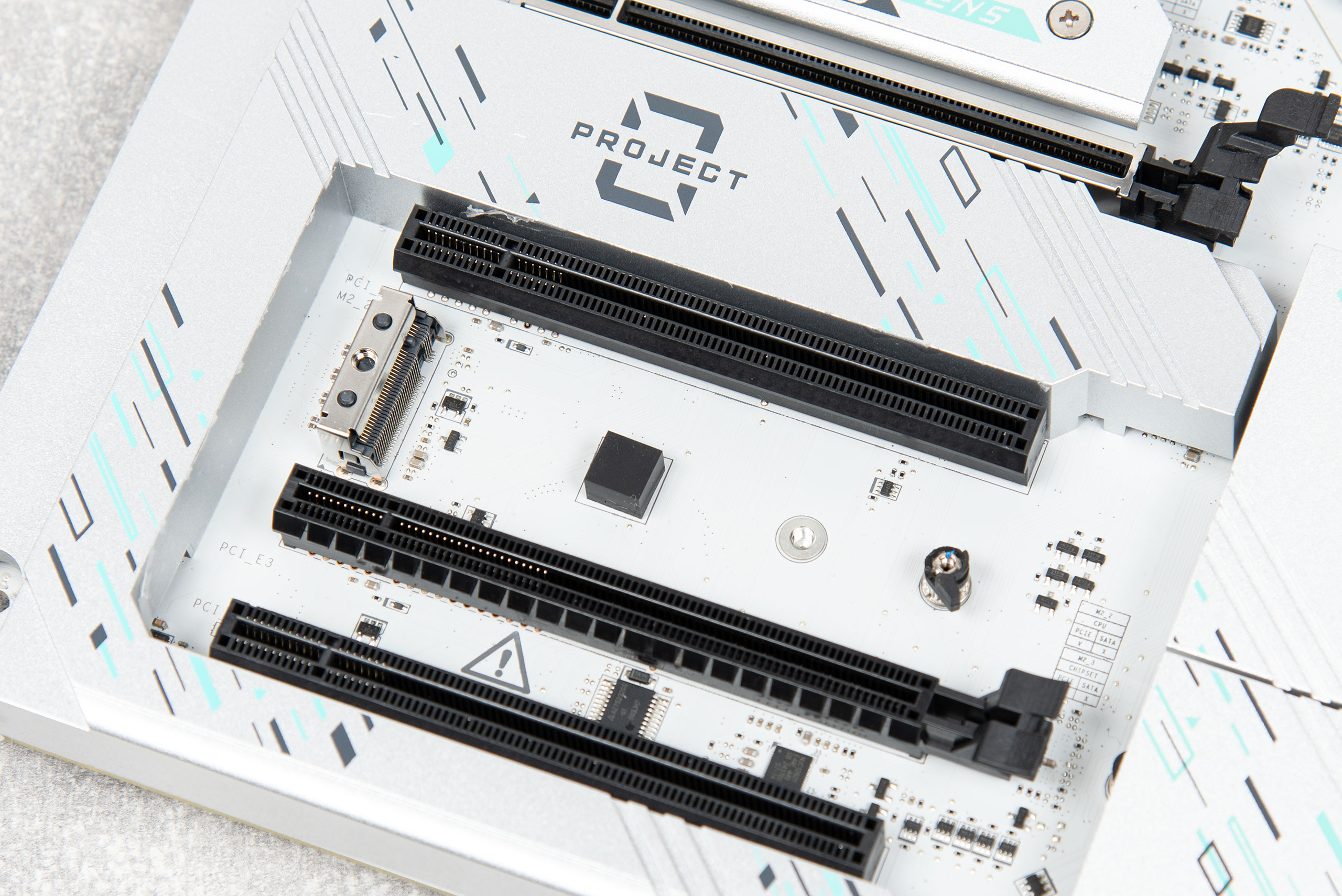

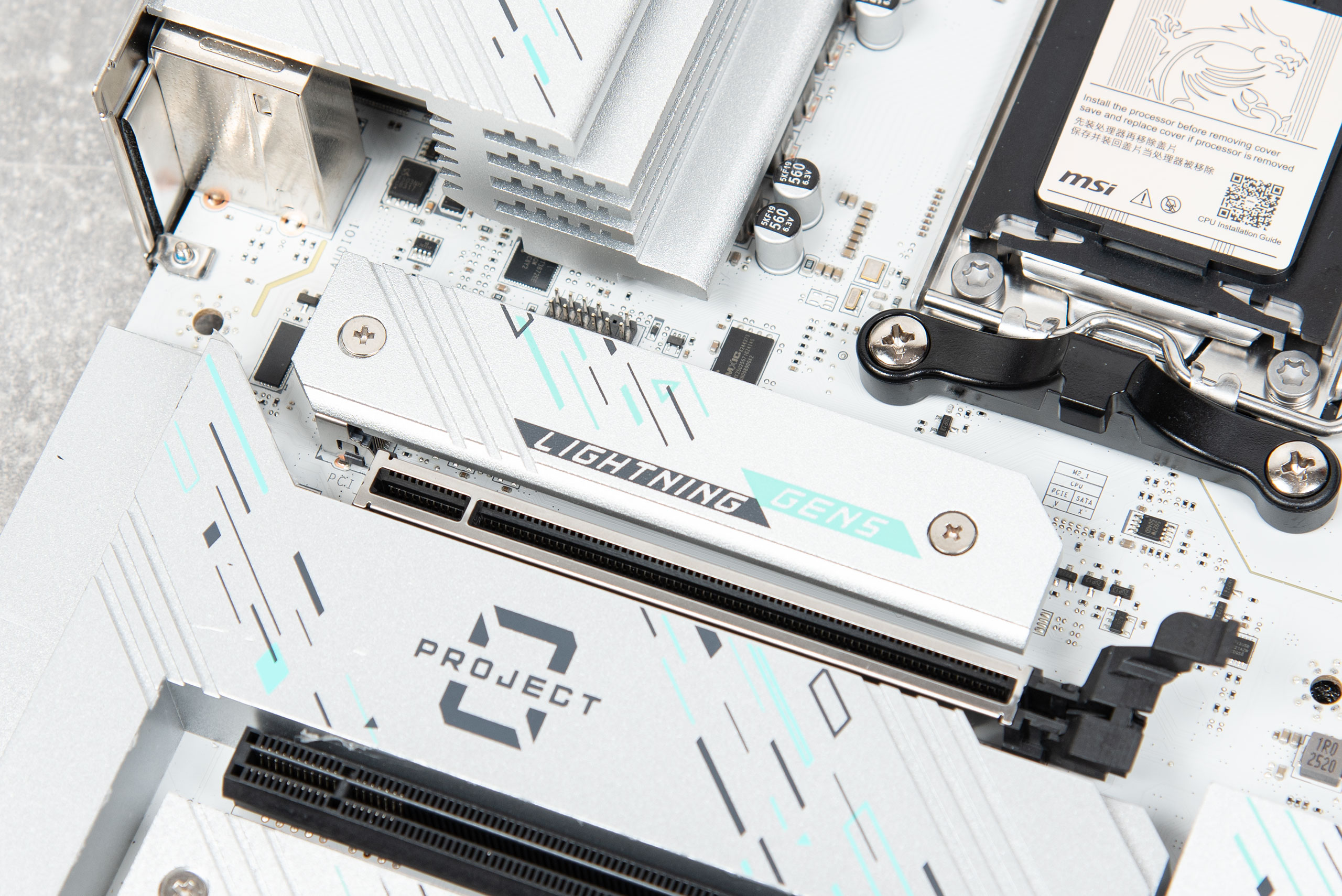

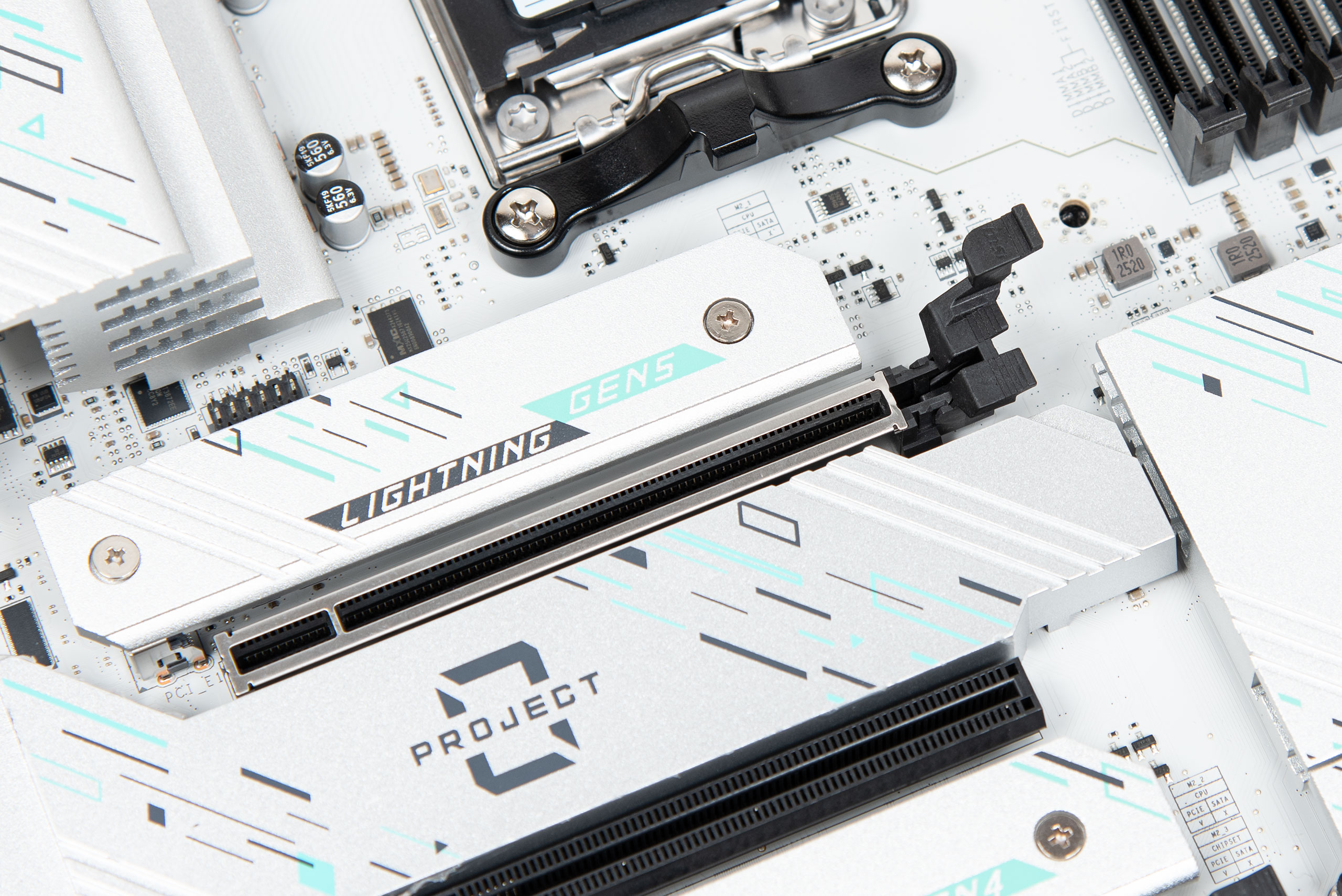

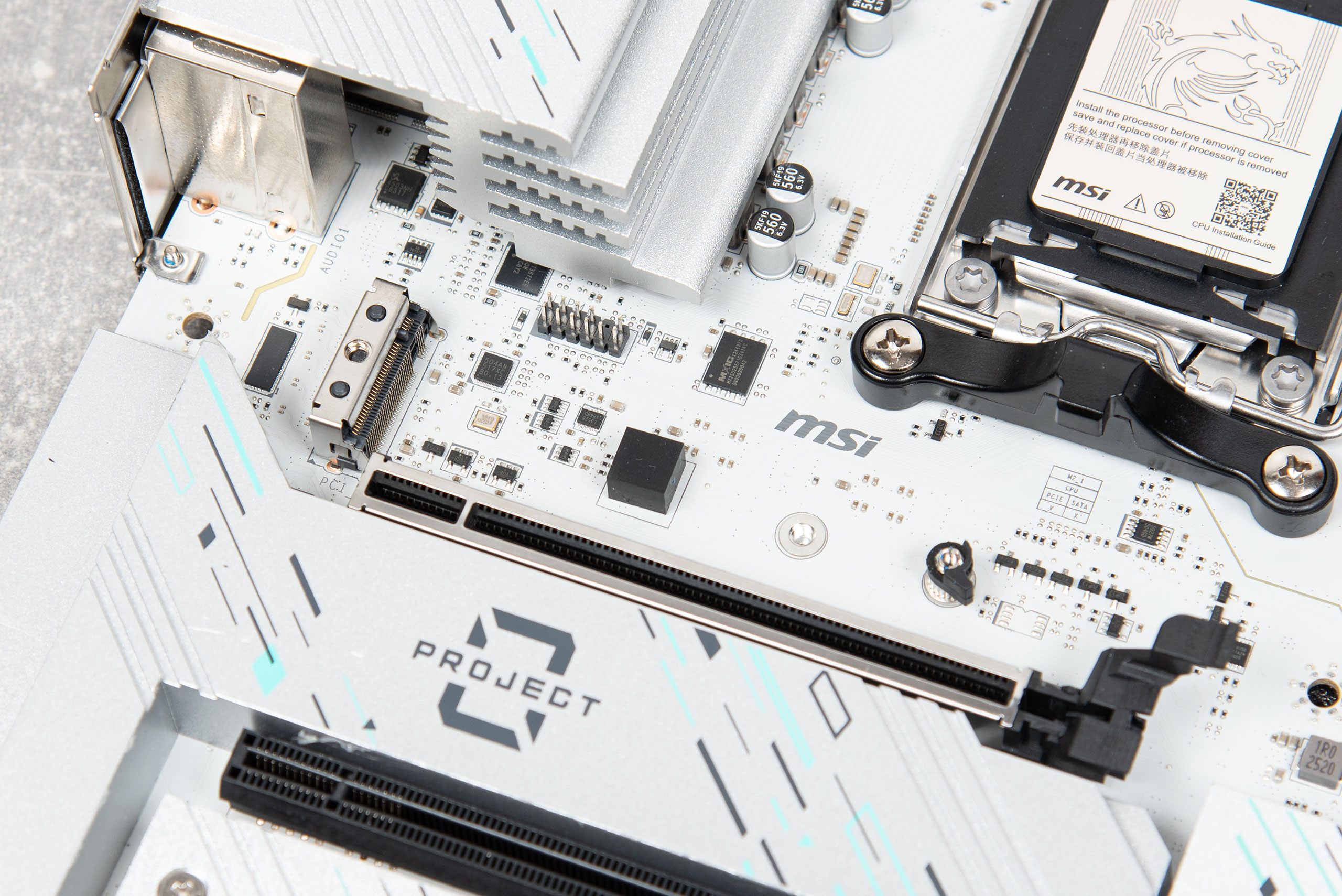

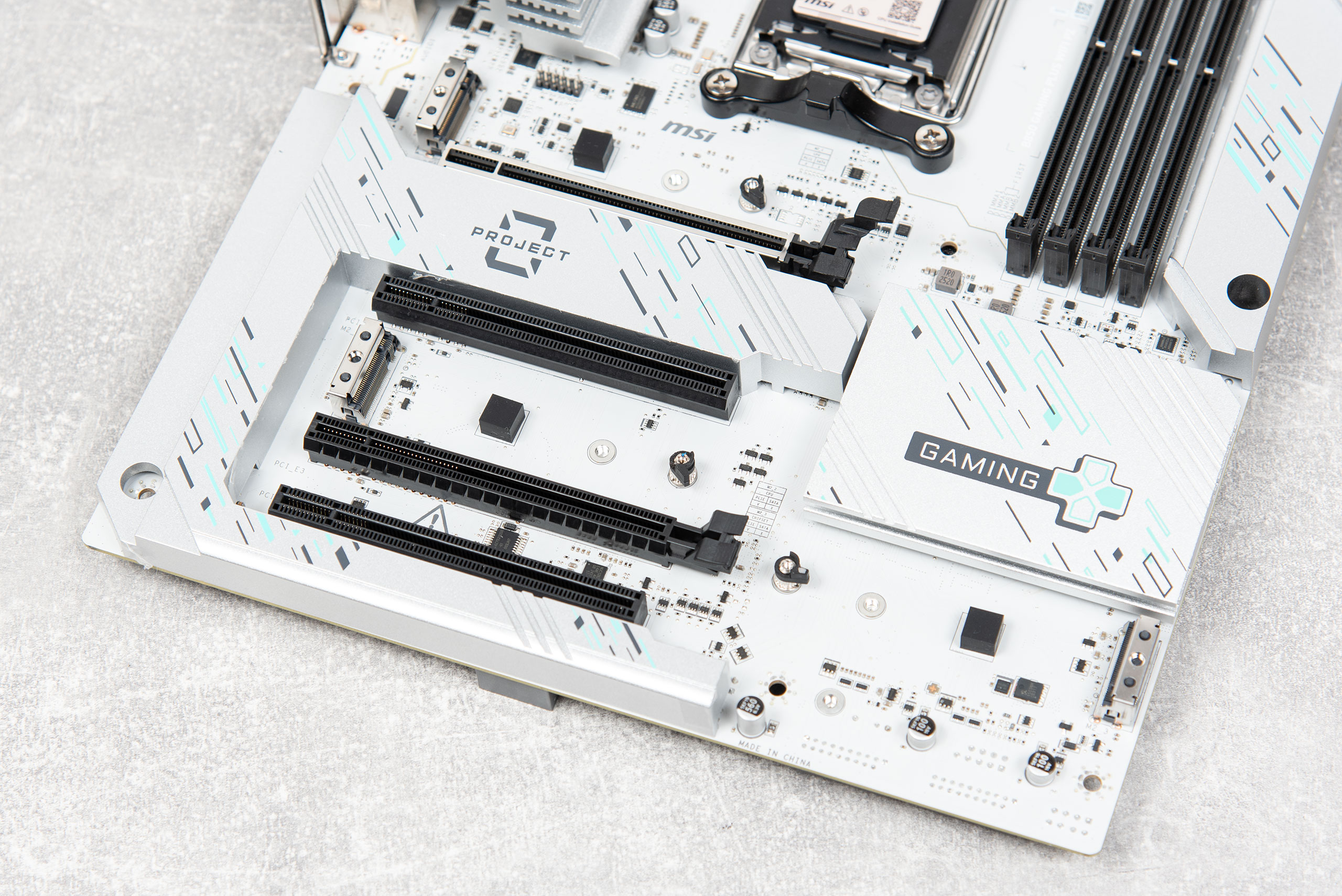

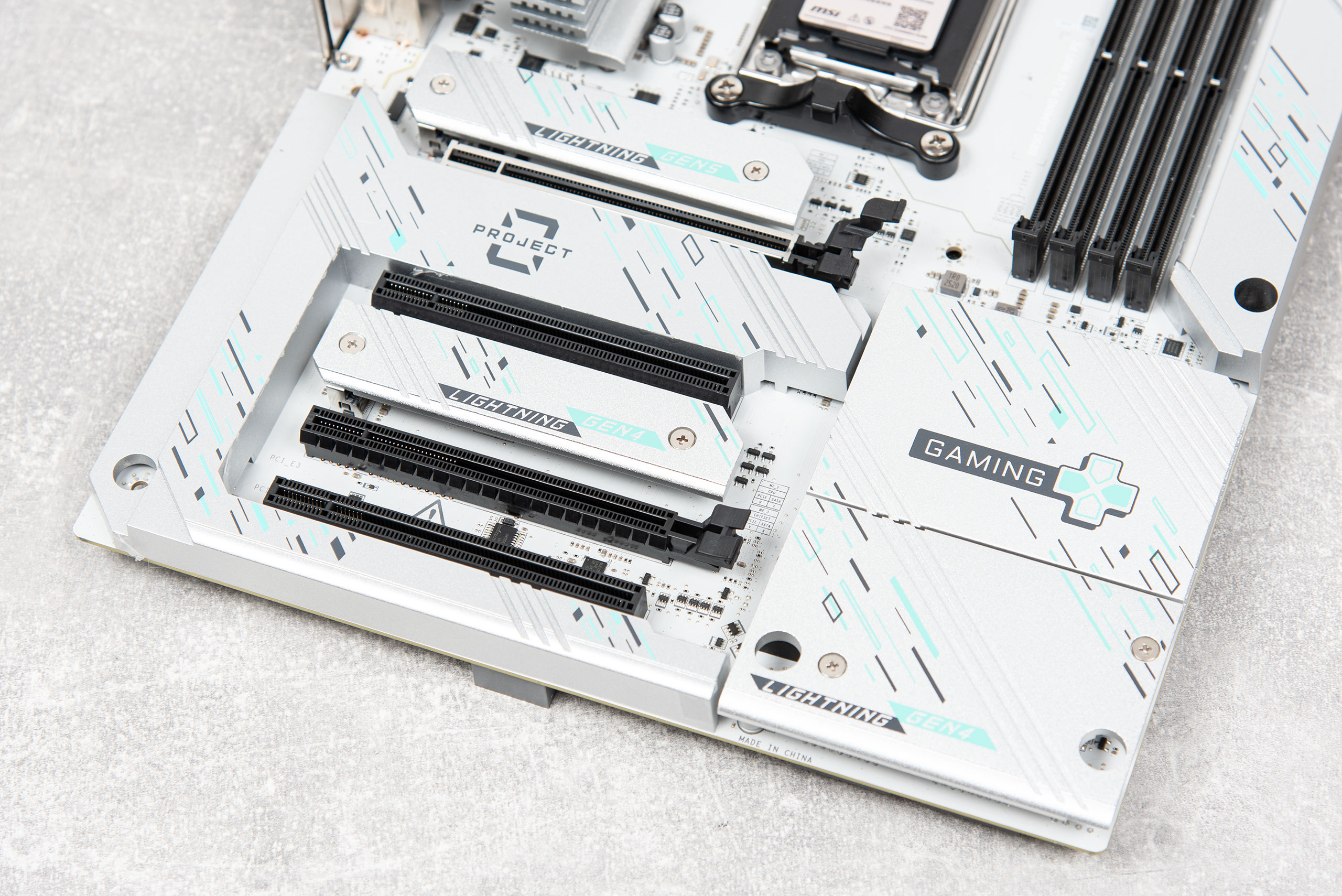

Сразу на себя обращает внимание главный слот PCIe и его «крючок» для комфортной разблокировки слота. В исполнении MSI он называется EZ PCIe Clip II.

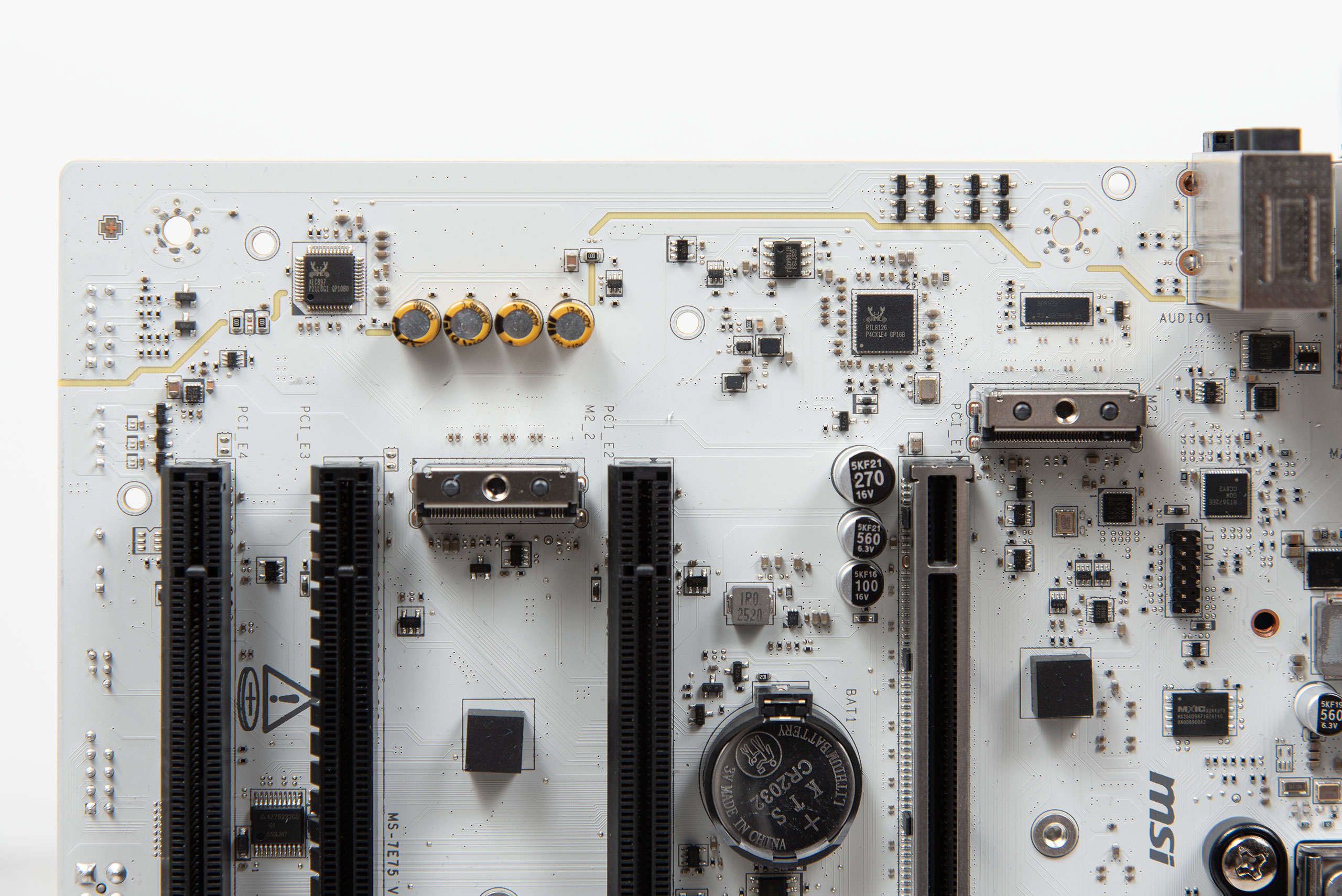

Аудиозона физически отделена от основной части текстолита. Производитель использует бюджетный аудио-кодек Realtek ALC897.

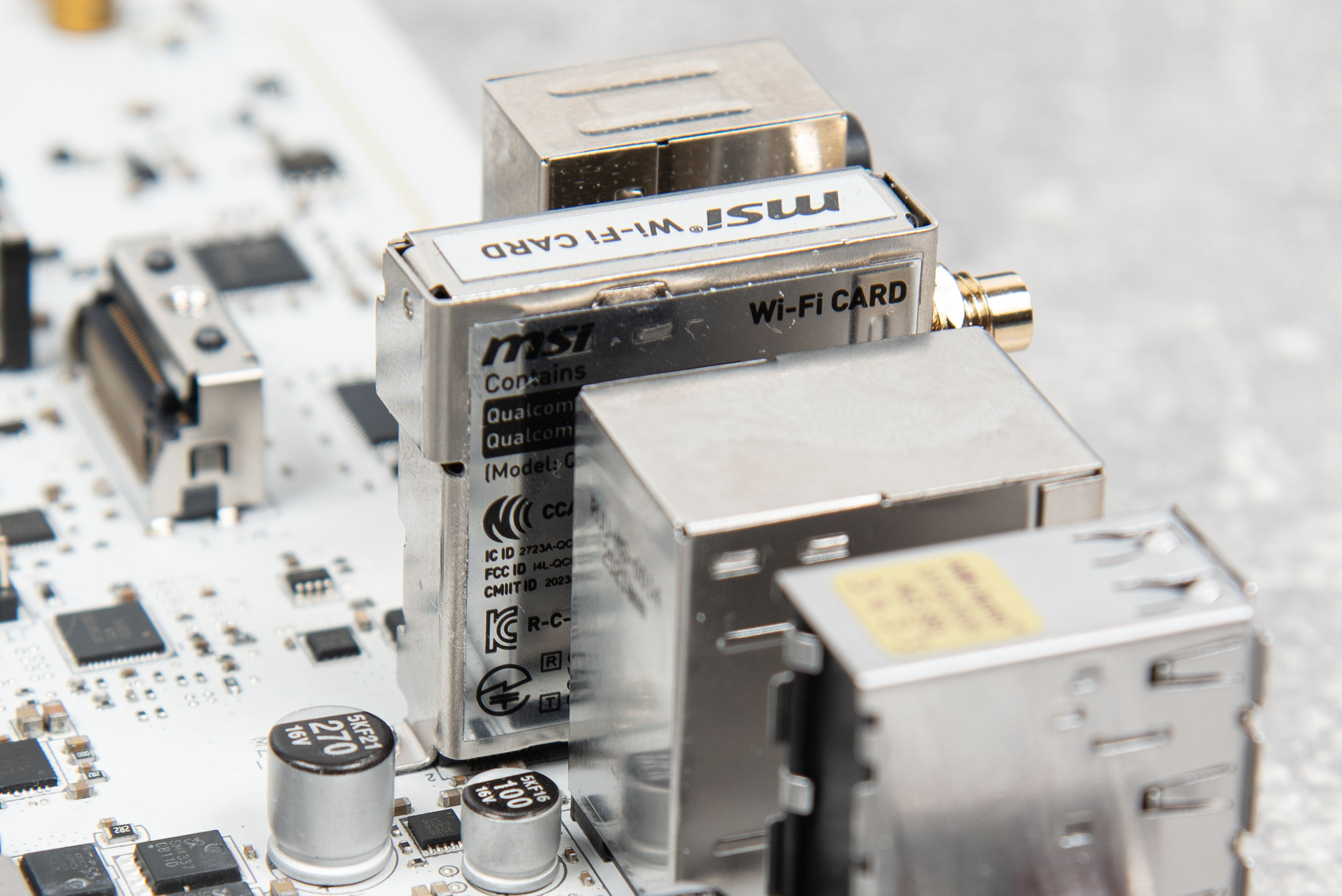

Беспроводные интерфейсы Wi-Fi 7 и Bluetooth 5.4 работают на базе модуля с разъемом M.2 key E. Используется контроллер Qualcomm FastConnect 7800. Проводной интерфейс 5G Ethernet работает на базе сетевой карты Realtek RTL8126VB.

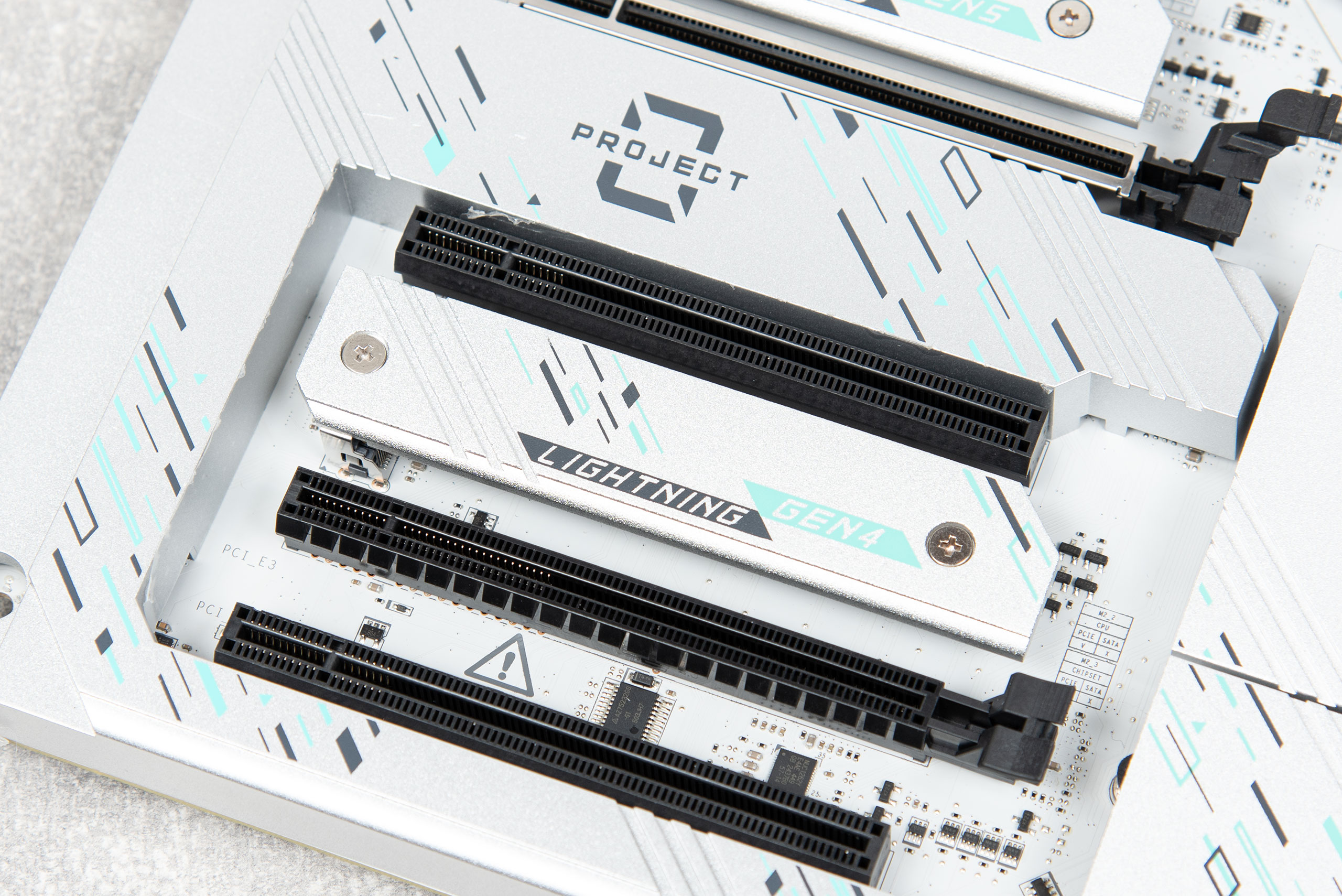

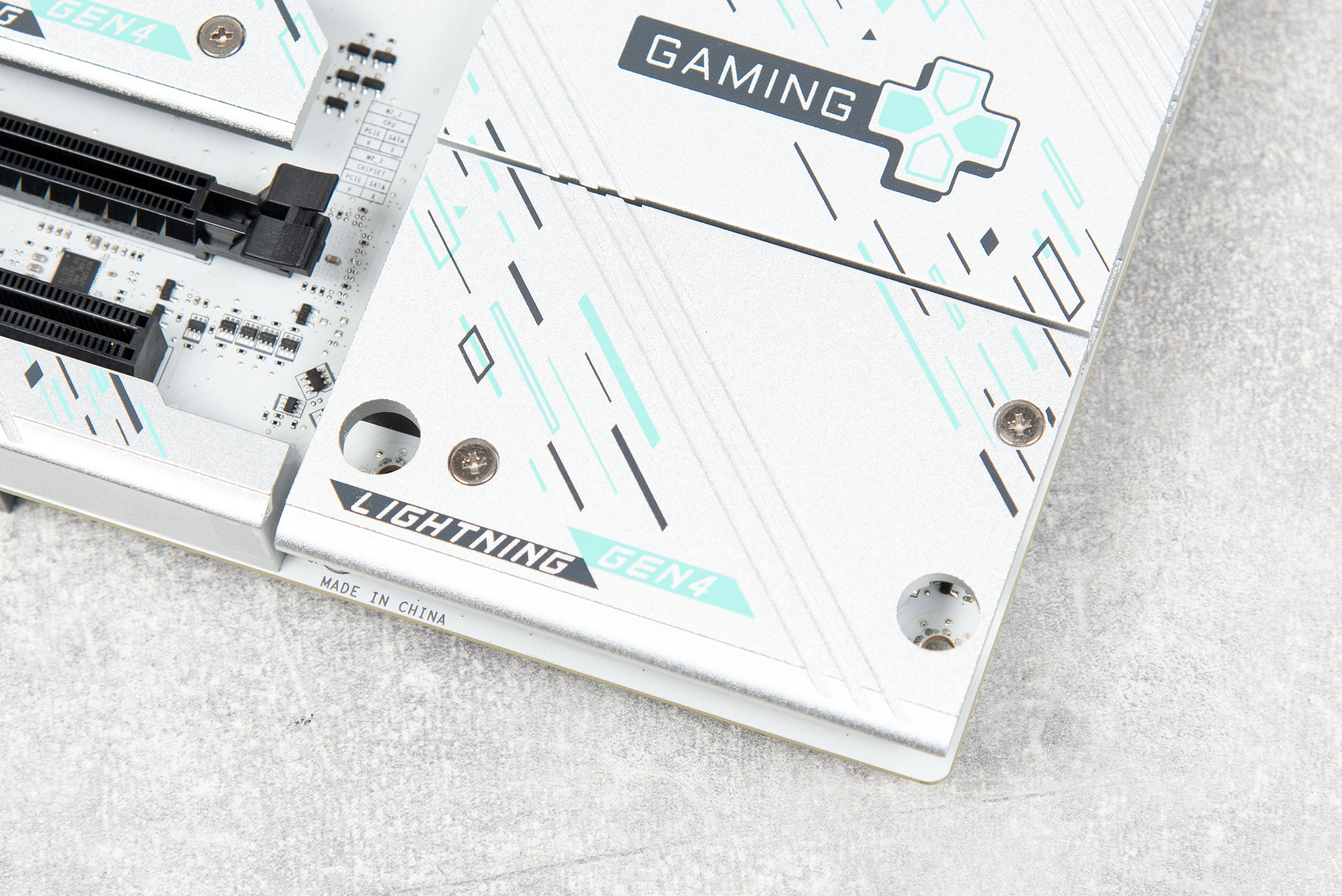

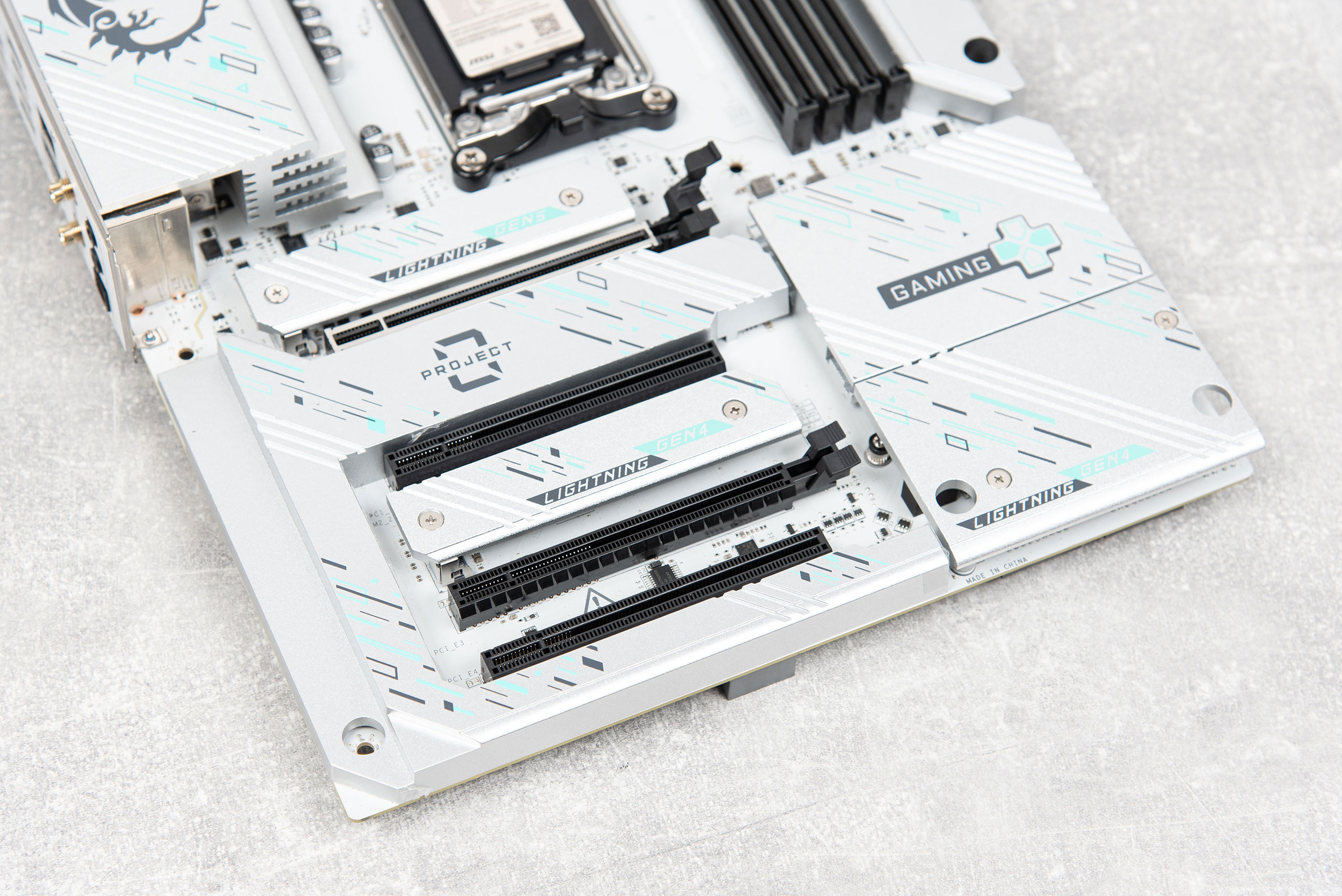

Пользователь может рассчитывать на то, что каждый накопитель M.2, который окажется на борту материнской платы, получит индивидуальное охлаждение дополнительным радиатором.

Топология:

• M.2_1 работает на скорости PCIe 5.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к CPU;
• M.2_2 работает на скорости PCIe 5.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к CPU;
• M.2_3 работает на скорости PCIe 4.0 x2. Совместим с размерами 2260/2280 (Key M). Подключен к чипсету.

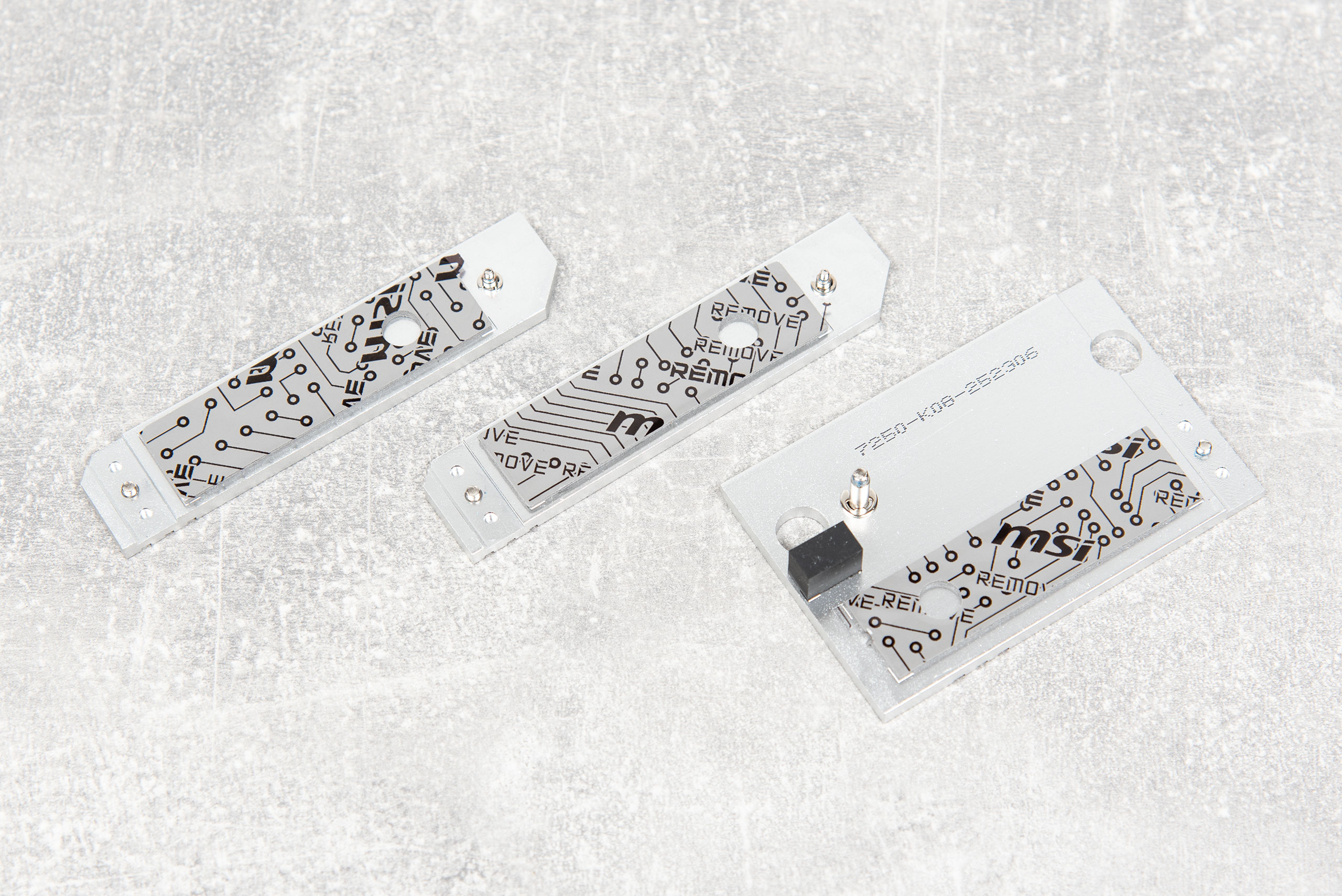

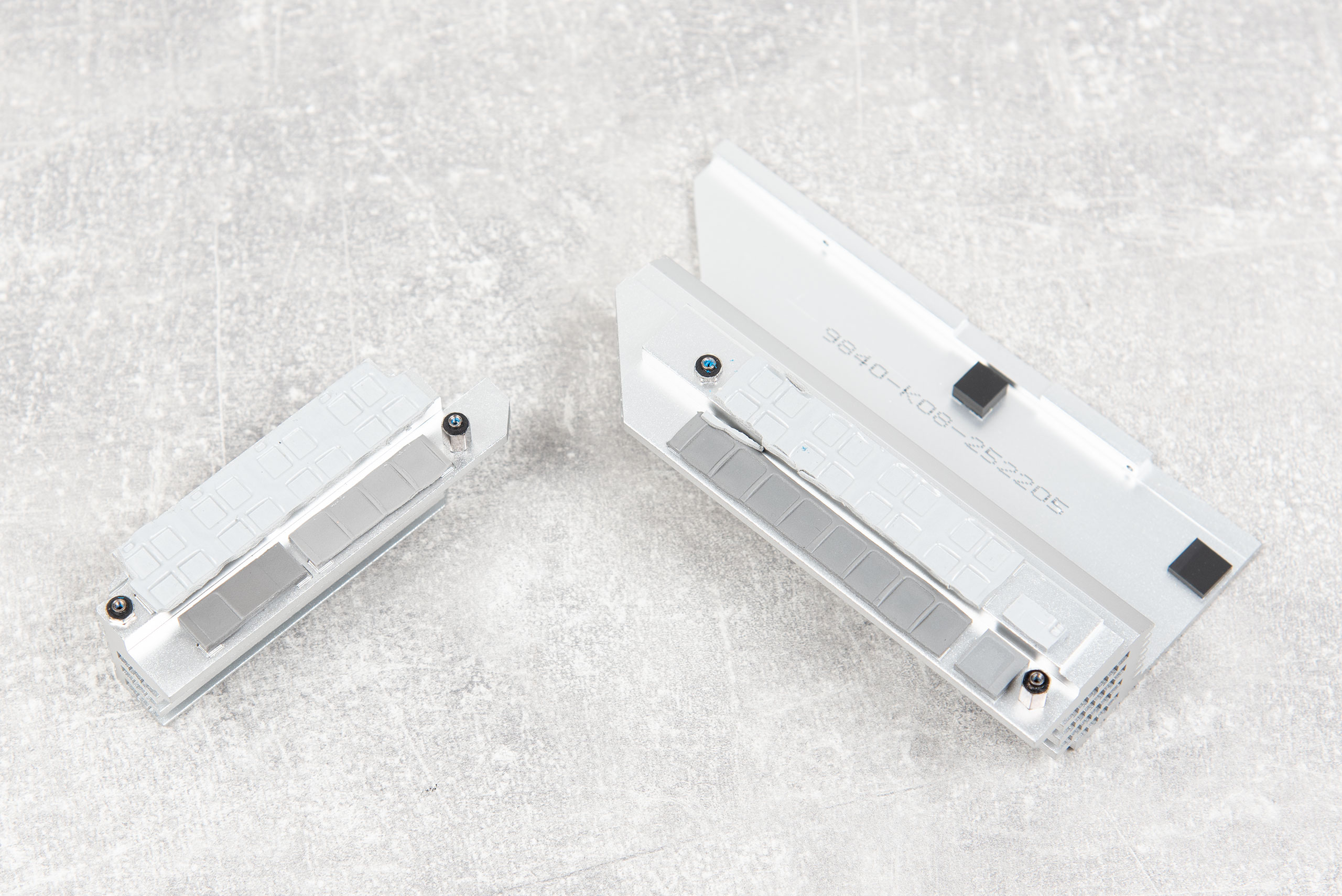

Радиаторы M.2 отдельно:

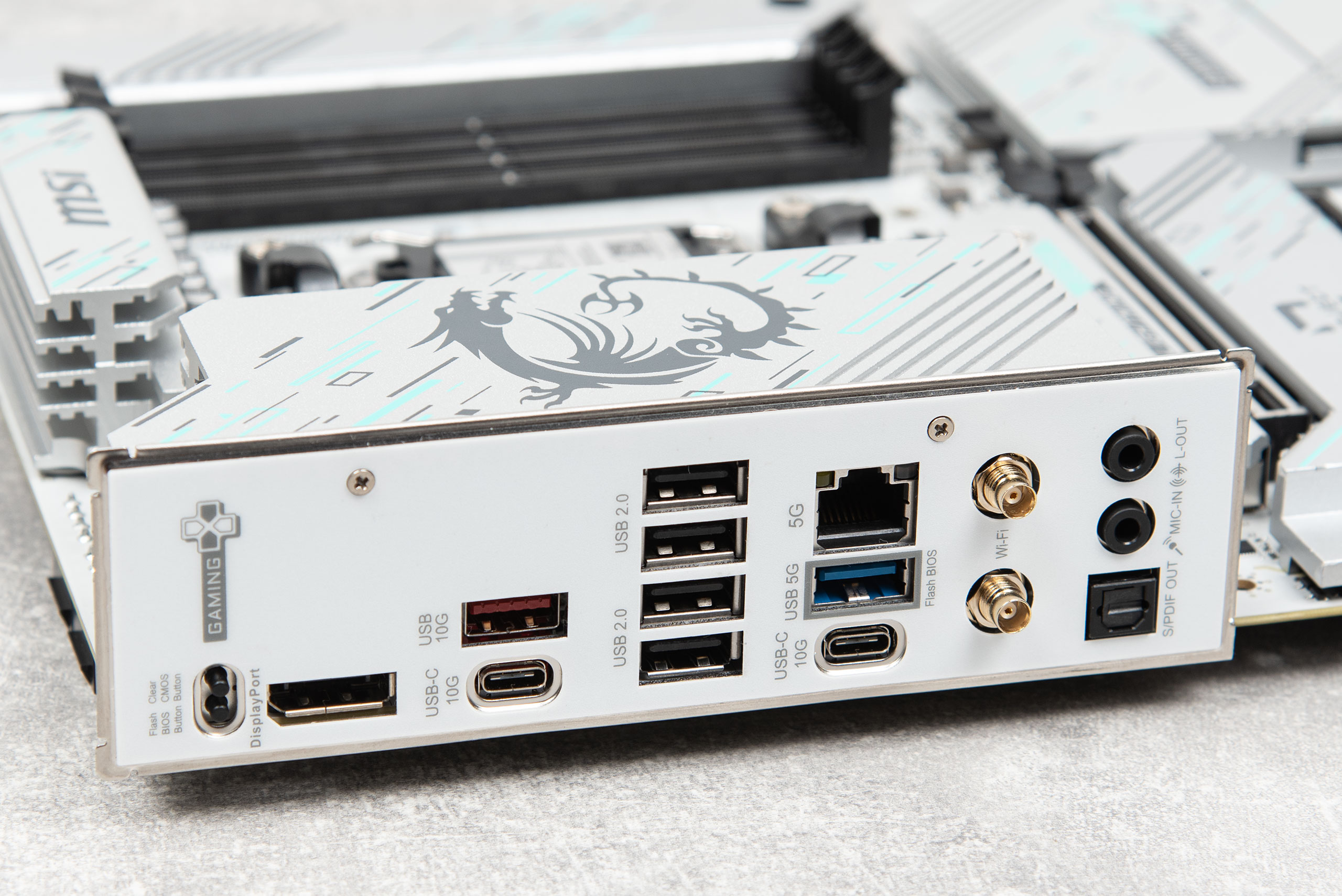

I/O‑панель имеет предустановленную с завода заглушку, которая также выполнена в белом цвете. Из нетипичного здесь есть кнопки Clear CMOS и Flash BIOS. Из традиционного:

• ×1 DisplayPort 1.4;
• ×1 USB 3.2 Gen 2 (Type‑A);
• ×2 USB 3.2 Gen 2 (Type‑C);
• ×1 USB 3.2 Gen 1;
• ×4 USB 2.0;
• ×1 5G Ethernet;
• ×2 SMA/EZ Antenna;
• ×1 S/PDIF OUT.
• ×2 Mini Jack (Mic in, Line out).

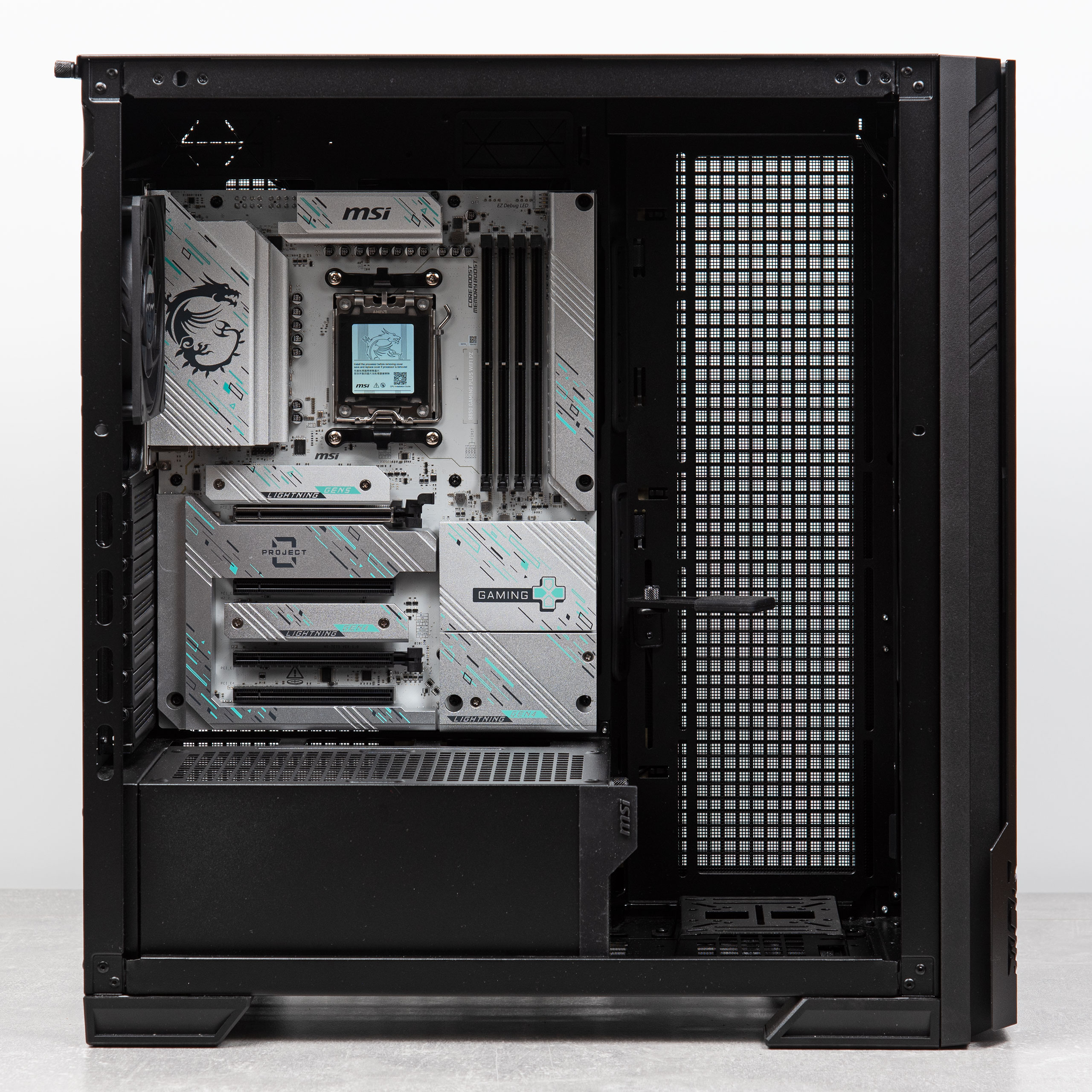

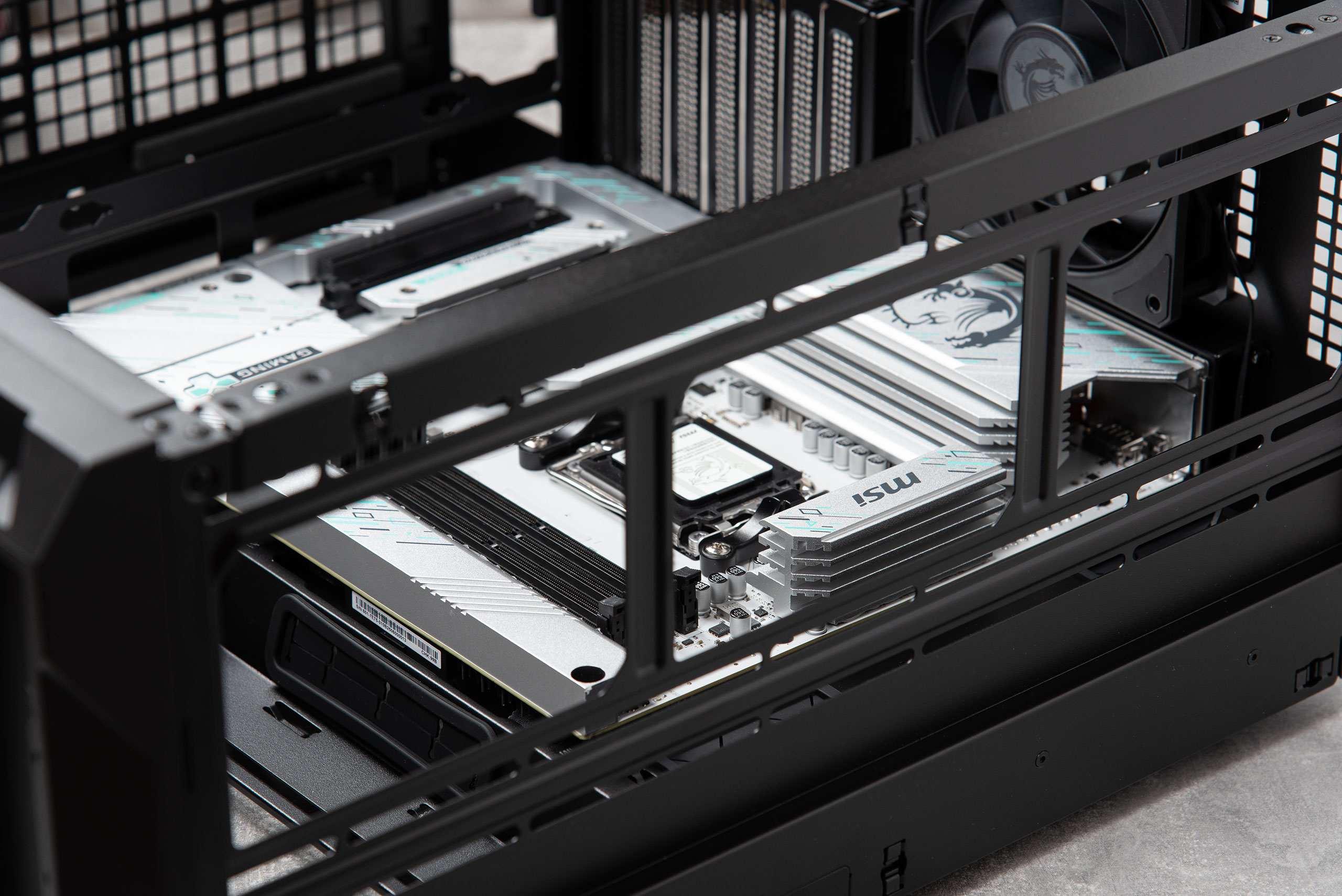

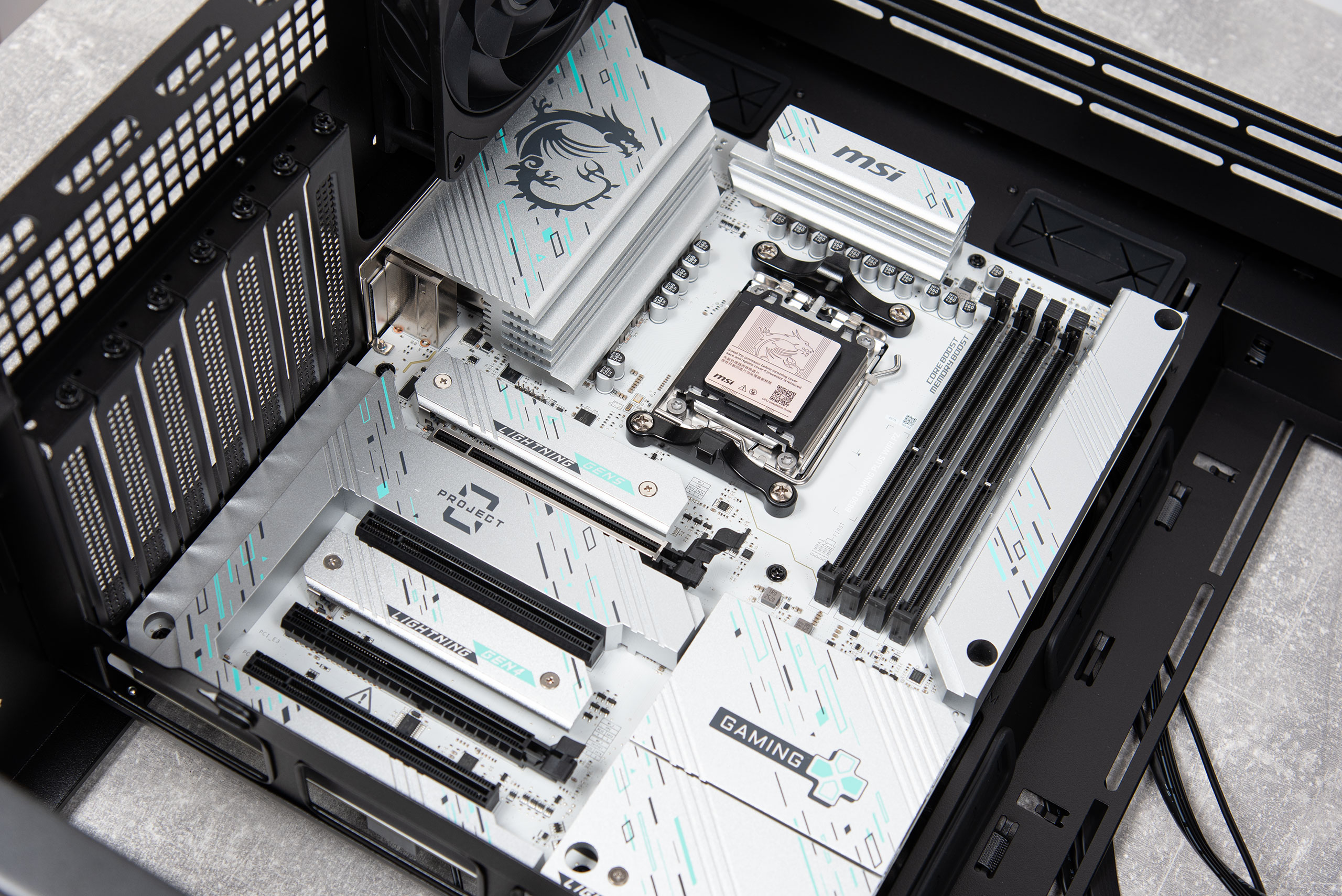

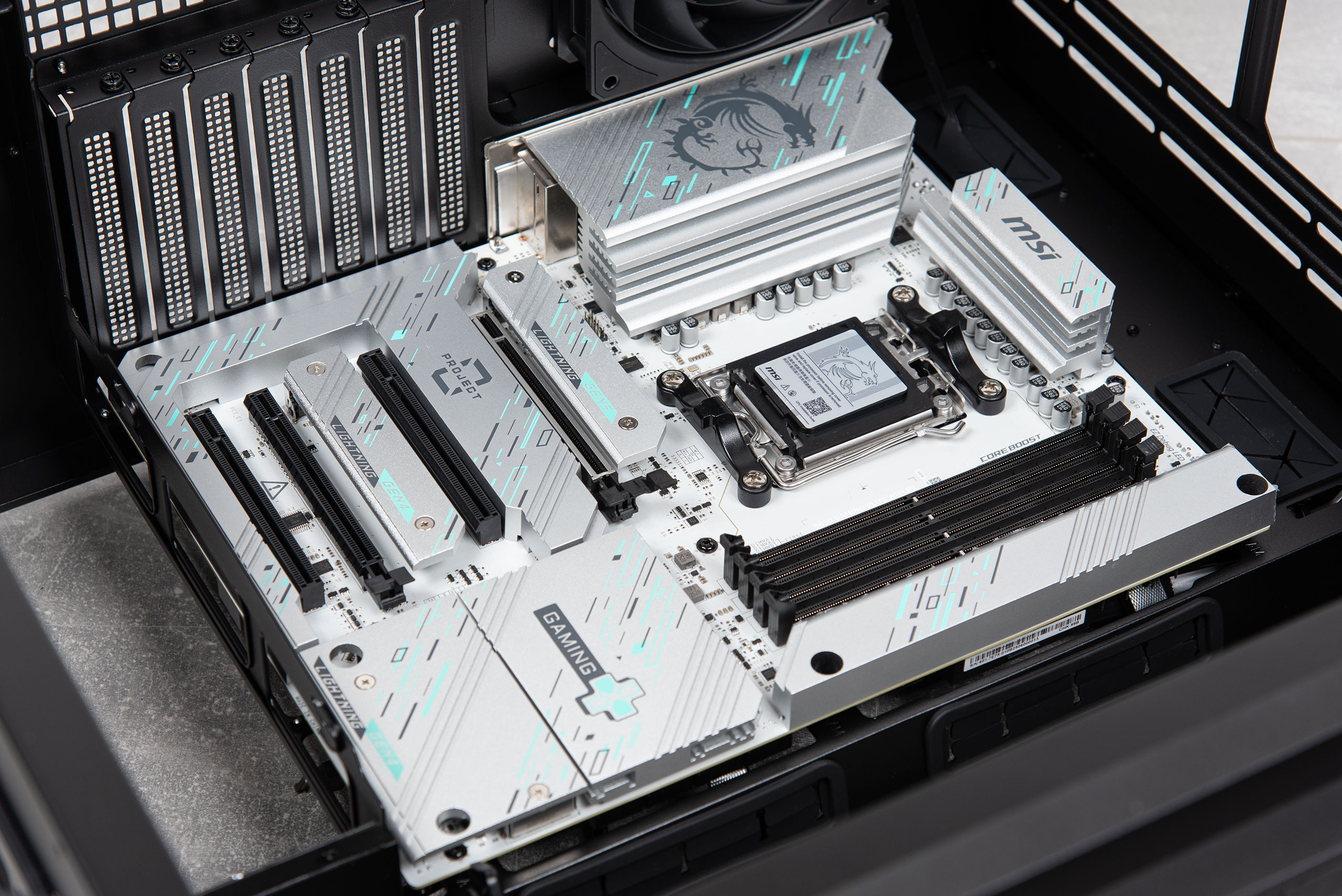

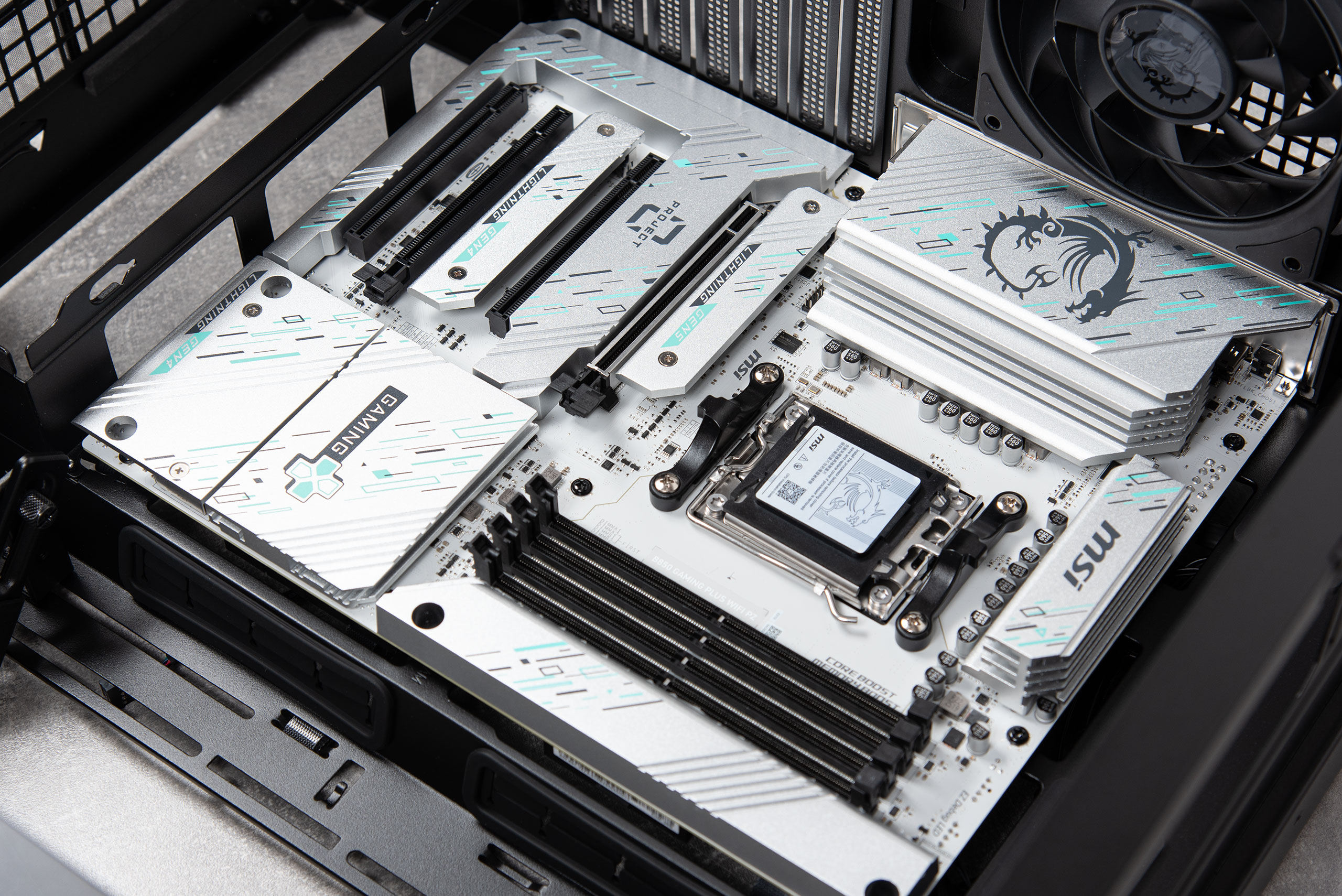

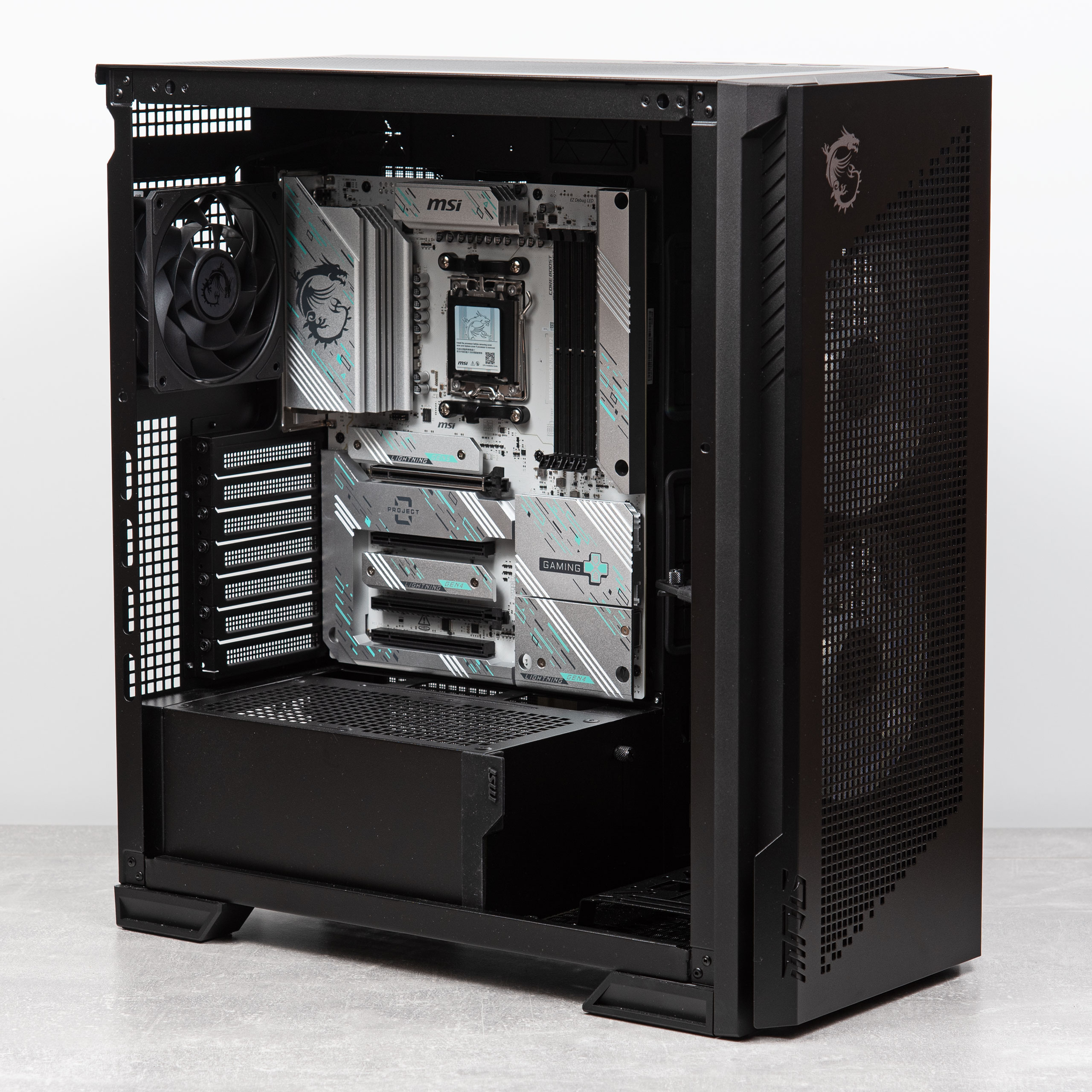

А теперь финальная часть визуального обзора, а именно демонстрация того, как производитель видит свою «PZ-плату» в соответствующем корпусе.

Это, конечно же, только промежуточный этап сборки. Если у читателя не произошло «Critical Exception» во время поиска всевозможных контактных групп и коннекторов питания, и он еще с нами, то напоминаем, что формально единственным кабелем на переднем плане может стать разве что кабель питания видеокарты, однако и это можно обыграть экземплярами с правильной конструкцией, либо фальш-панелью, и тогда передний план будет по настоящему свободным от любых кабелей.
