Совсем недавно компания AMD приняла решение остановить производство чипсетов B650 и B650E. А это значит, что всем экономным «ждунам» и людям, желающим урвать сочные предложения за минимум средств самое время активизироваться, и наконец-то мигрировать на базовый Socket AM5 со своих устаревших систем. Идеальным кандидатом под такой случай станет сегодняшняя гостья GIGABYTE B650 Eagle AX, являющаяся ярким представителем такой категории продуктов. Ну а мы устроим настоящую дичь, заставим ее обслуживать флагманский процессор Ryzen 9 9950X, ведь… почему бы и нет? В списке CPU Support есть, так что вперед!
Характеристики
| Производитель | GIGABYTE |
|---|---|
| Модель | B650 Eagle AX rev 1.0 |
| Чипсет | AMD B650 |
| Процессорный разъем | Socket AM5 (LGA 1718) |
| Процессоры | AMD Ryzen 3/5/7/9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge) |
| Память | 4 UDIMM DDR5 SDRAM, максимум 256 ГБ: 4800–5600 МГц, 5800–8000+ (OC) МГц |
| Слоты PCIe | 1× PCI Express 4.0 x16 — CPU 1× PCI Express 3.0 x16 (x1) — CPU 1× PCI Express 3.0 x16 (x1) — CPU 1× PCI Express 3.0 x16 (x1) — B650 |
| M.2 | 1× PCI Express 5.0 x4 M2A_CPU (Key M, 2280/2580/22110/25110) — CPU 1× PCI Express 4.0 x2 M2P_CPU (Key M, 2280/22110) — процессор 1× PCI Express 4.0 x4 M2C_SB (Key M, 2280/22110) — B650 |
| Встроенное видеоядро | + (в процессоре) |
| Количество вентиляторов | 5× 4pin |
| Порты PS/2 | 1× Combo |
| Порты USB | I/O панель: 1× USB 3.2 Gen 1 (Type C), 2× USB 3.2 Gen 2 (Type A), 6× USB 2.0 |
| Контактные группы: 1x USB 3.2 Gen 1 Type C (1 порт), 1× USB 3.2 Gen 1 (2 порта), 3× USB 2.0 (6 портов) | |
| Serial ATA | 4× SATA 6 Гбит/с (B650) |
| RAID | 0, 1, 10 (PCIe, SATA) |
| Встроенный звук | Realtek ALC897 |
| S/PDIF | - |
| Сетевые возможности | Проводная: 1× Realtek RTL8111H (1G Ethernet) |
| Беспроводная: Realtek RTL8852CE WiFi 6E (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax), Bluetooth 5.3 | |
| COM | + (контактная группа на плате) |
| RGB | 3× Addressable Gen 2, 1× RGB LED strip header |
| Светодиодный RGB заголовок | 4 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 305×244 |
| Дополнительные функции | SuperSpeed Storage, Advanced Thermal Design & M.2 Thermal Guard, EZ-Latch, Smart Fan 6 |
| Стоимость, грн | 7299 |
Вниманию читателя! У материнской платы есть особенности в работе интерфейсов в случае использования процессоров Phoenix 2 (например, Ryzen 3 8300G или Ryzen 5 8500G). Все доступные слоты M.2 будут работать на линиях x2, а слоты расширения PCIEX1_1/PCIEX1_2 будут физически отключены. Главный слот PCIEX16 будет иметь только x4 линии. В случае использования Phoenix 1 (например, Ryzen 5 8400F, Ryzen 7 8700G) главный слот PCIEX16 будет иметь x8 линий, а M2A_CPU и M2C_SB уже x4 линии PCIe gen4.
Комплект поставки
Материнская плата поставляется в типичной коробке средних размеров. Она имеет стильную фирменную полиграфию.
На обратной стороне коробки производитель разместил ключевые особенности продукта внутри, технические характеристики, и конечно же, фото внешнего вида платы.

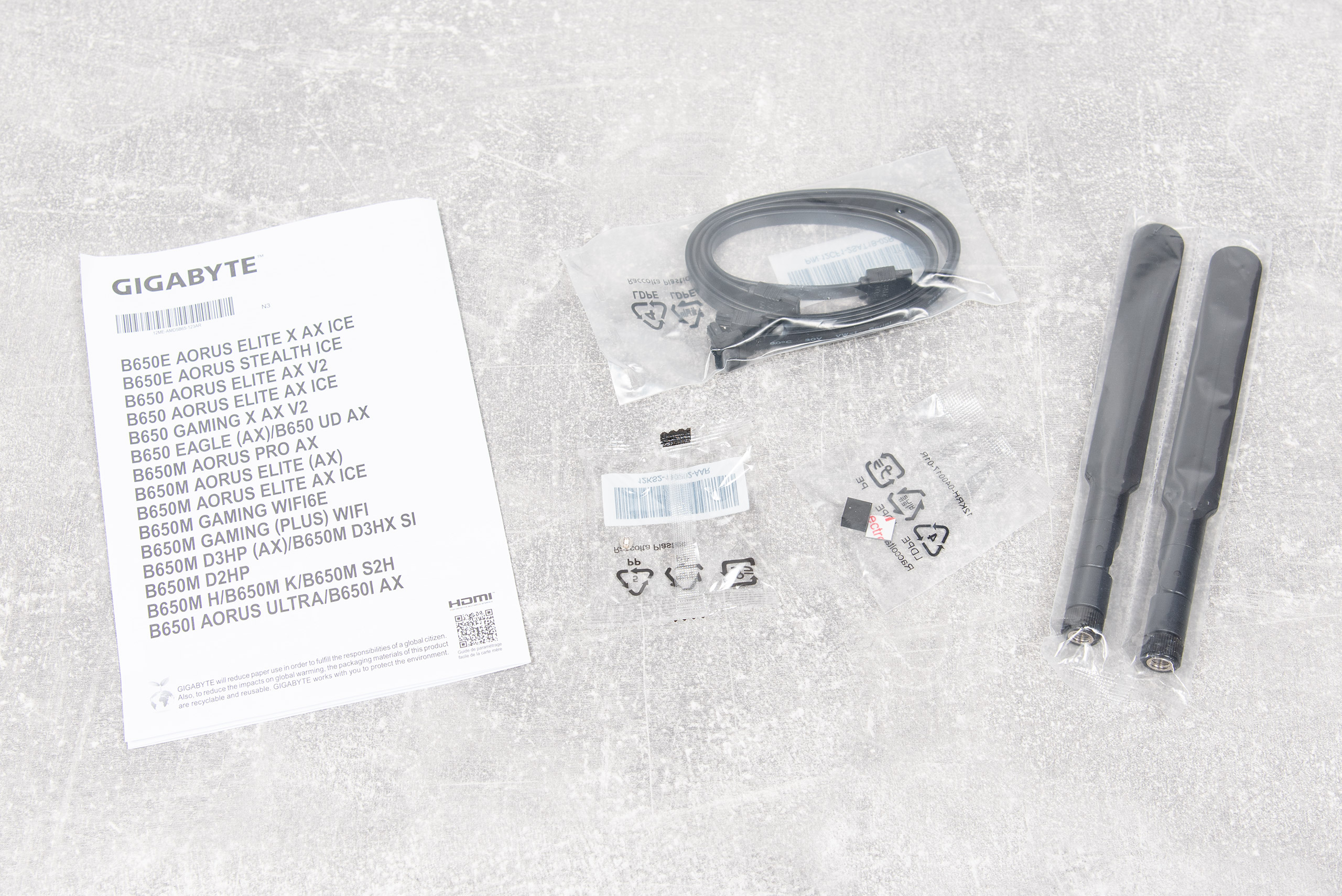

Комплектация спартанская и не имеет ничего лишнего:
- документация;
- антенны WIFI;
- два черных SATA-кабеля (один из них угловой);
- винтик и подложки для M.2 накопителей.
Внешний вид

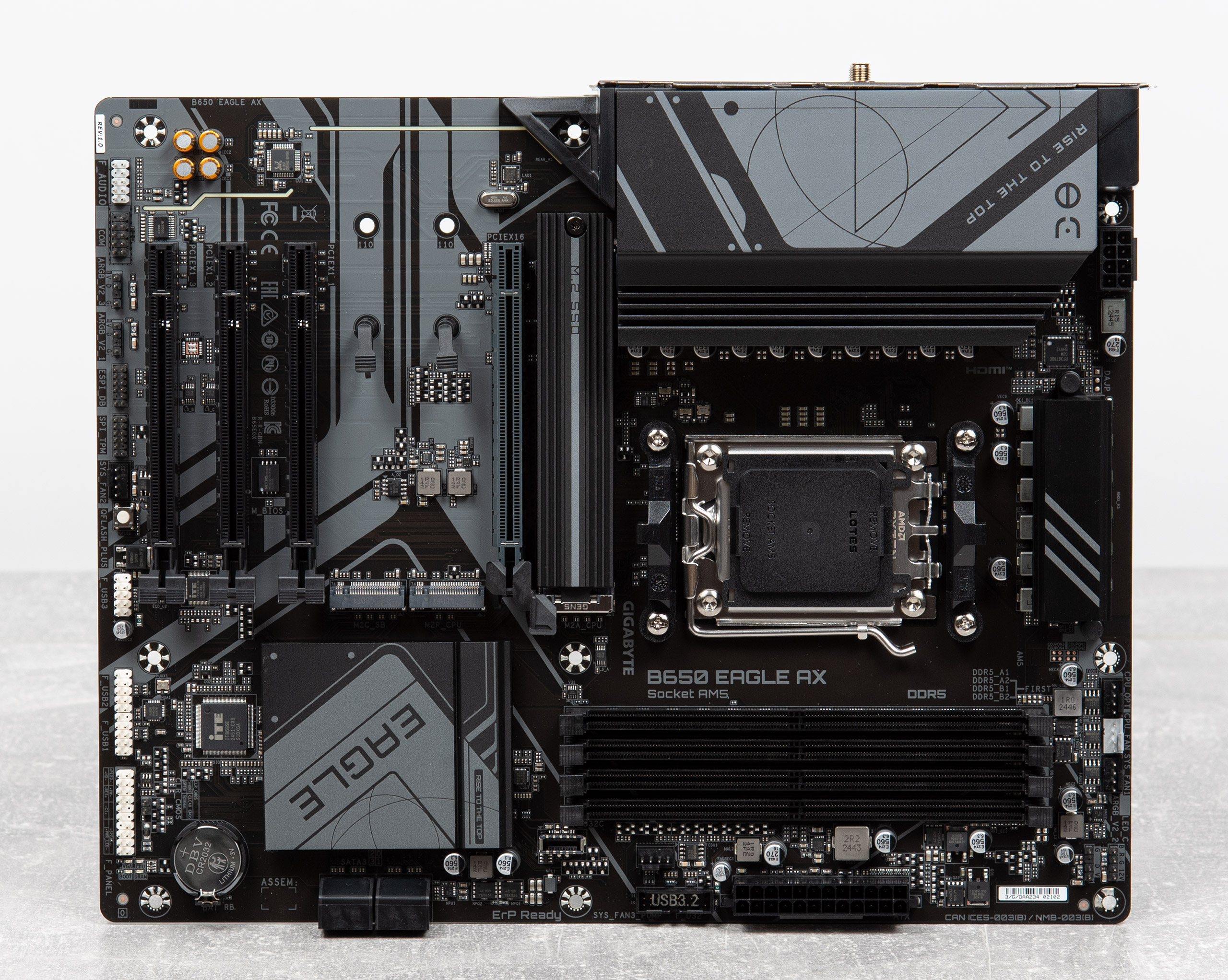

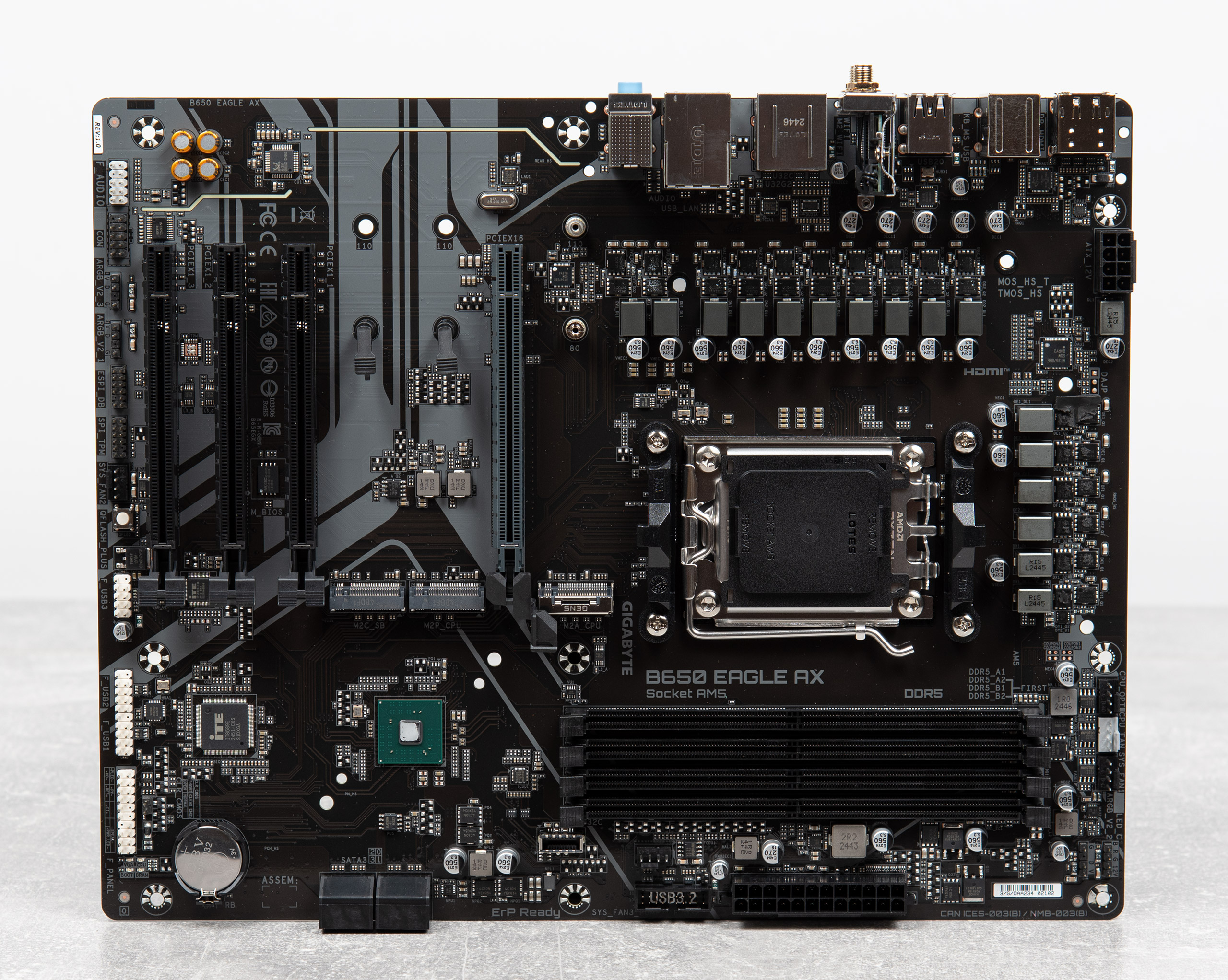

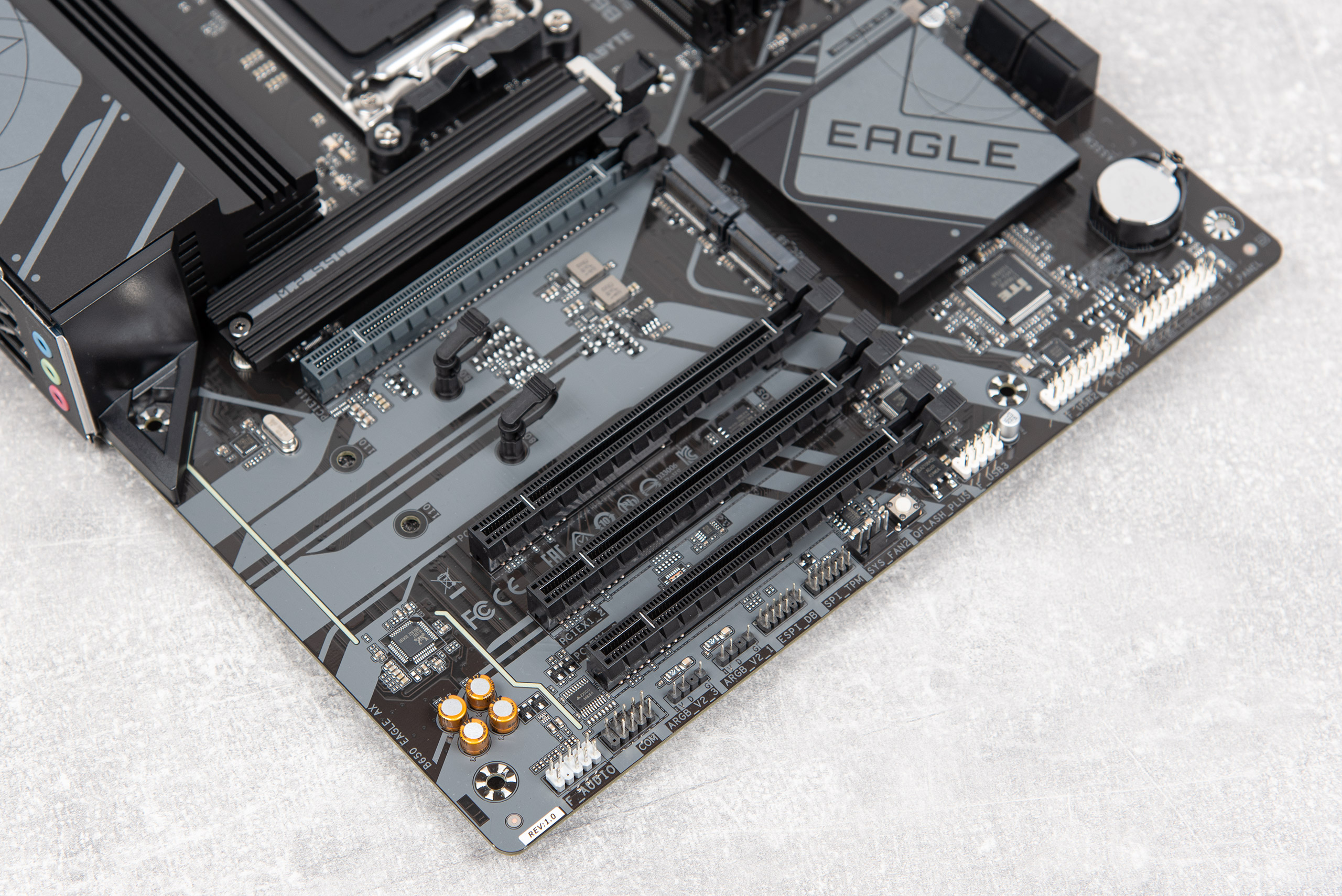

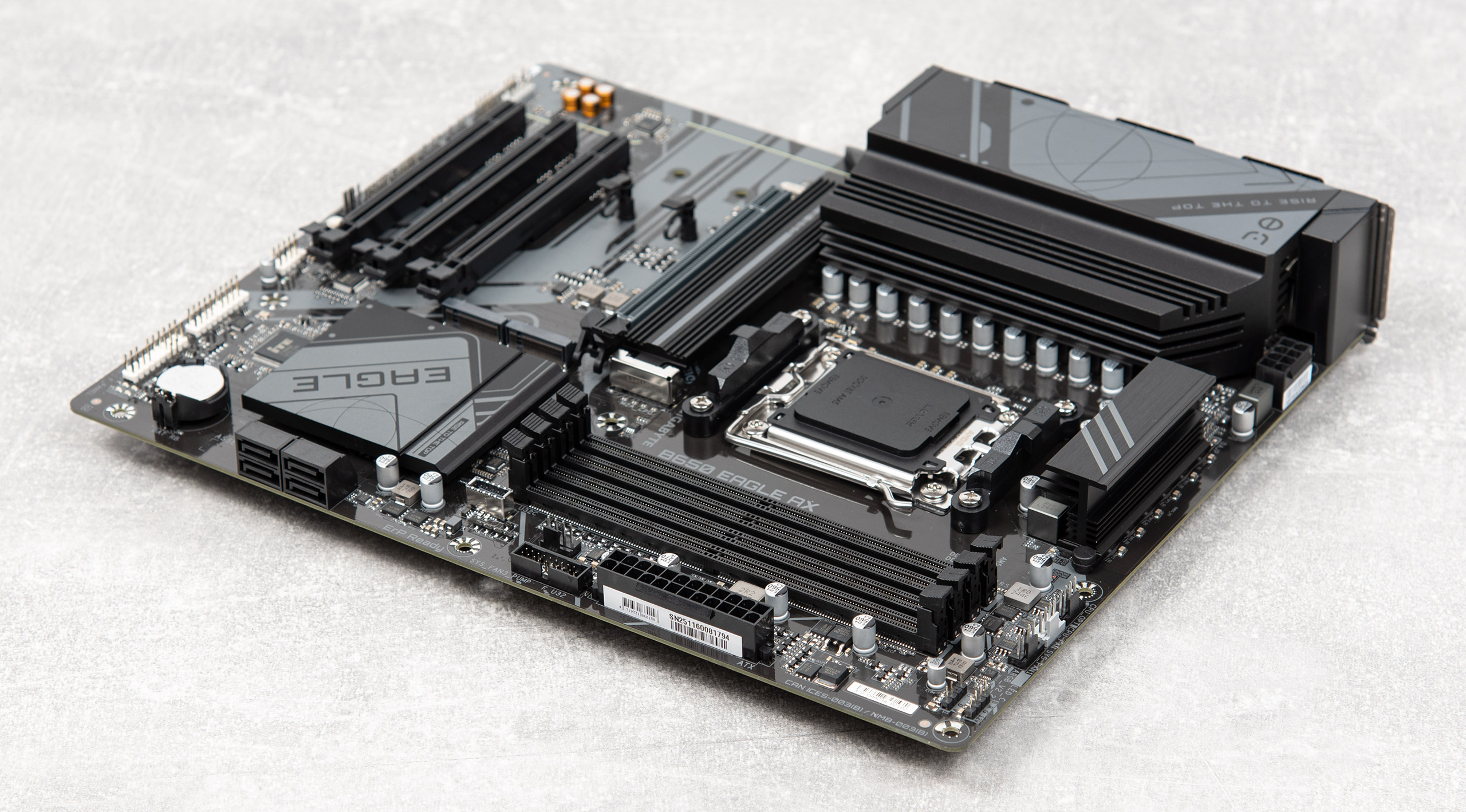

Материнская плата выглядит практично, никаких агрессивных элементов дизайна. Используется темная цветовая гамма, интегрированное RGB отсутствует, пользователь имеет возможность построить собственное с помощью соответствующих контактных групп.

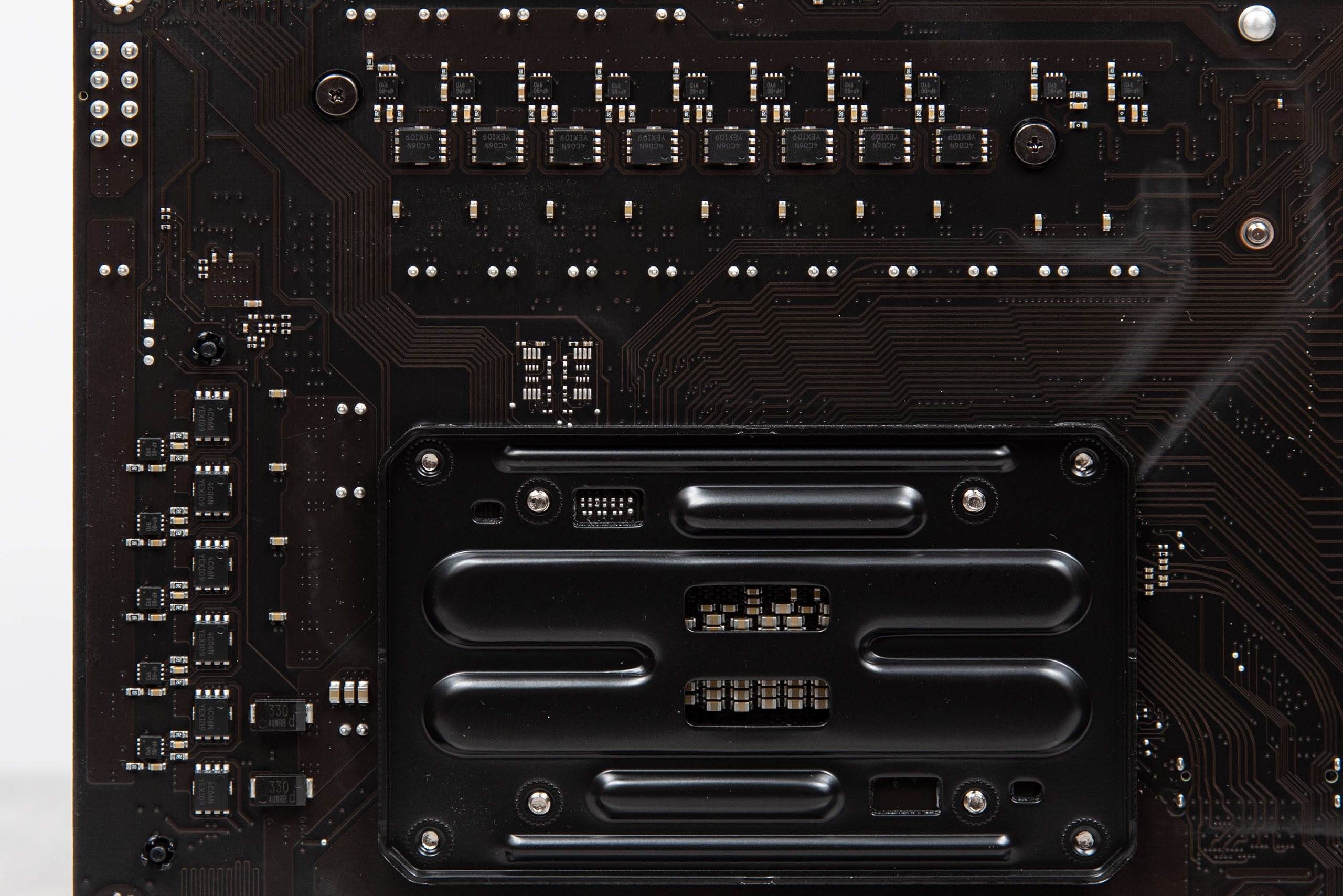

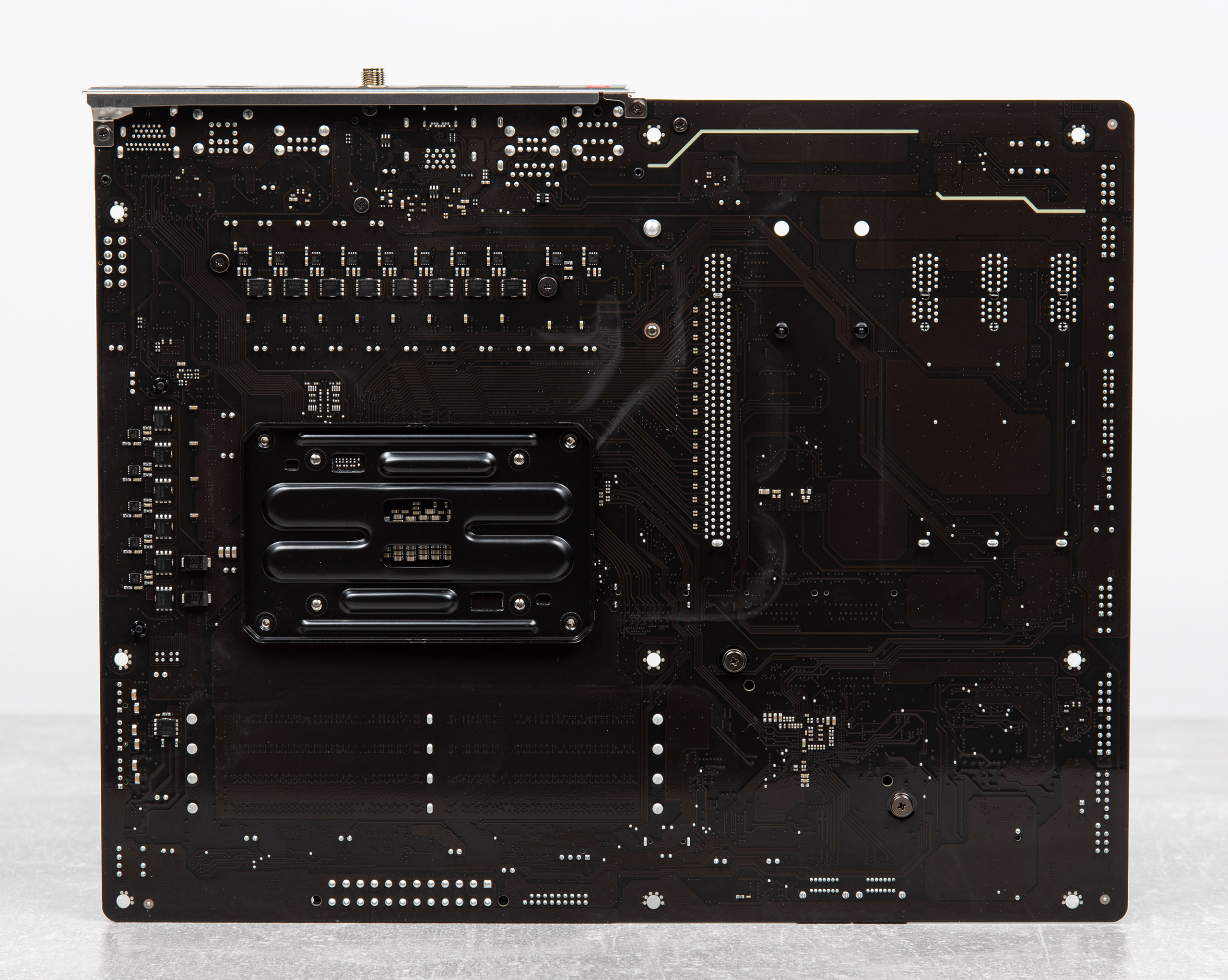

На обратной стороне текстолита расположена часть транзисторных групп силовой подсистемы, о которых уже скоро.
Внешний вид «без излишеств»:

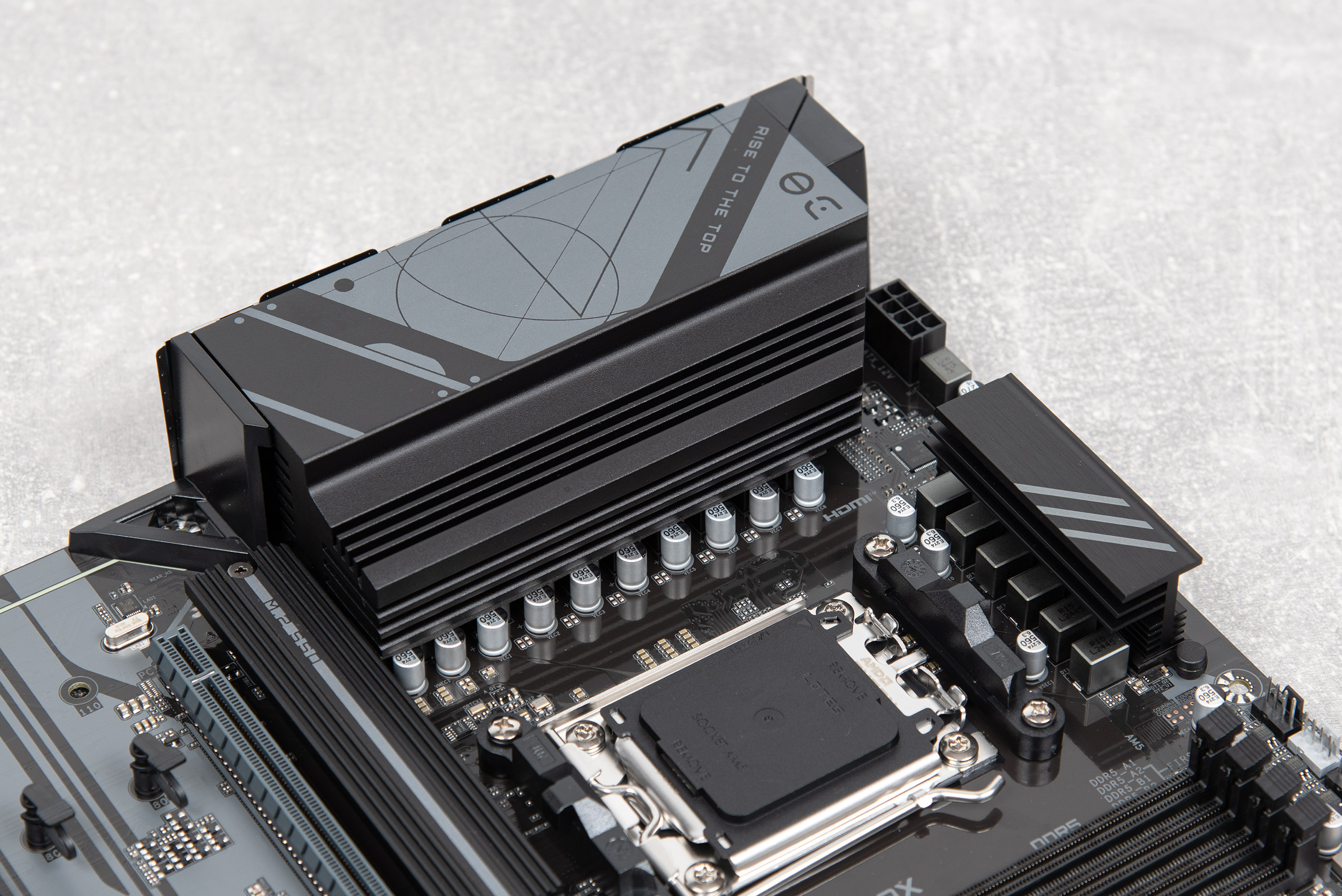

Зона подсистемы питания процессора охлаждается двумя отдельными радиаторами, причем один из них имеет расширение площади к краю зоны I/O. Контакт с силовыми элементами обеспечивают термопрокладки, а фиксация происходит с помощью винтов для большого и клипс для маленького радиатора.

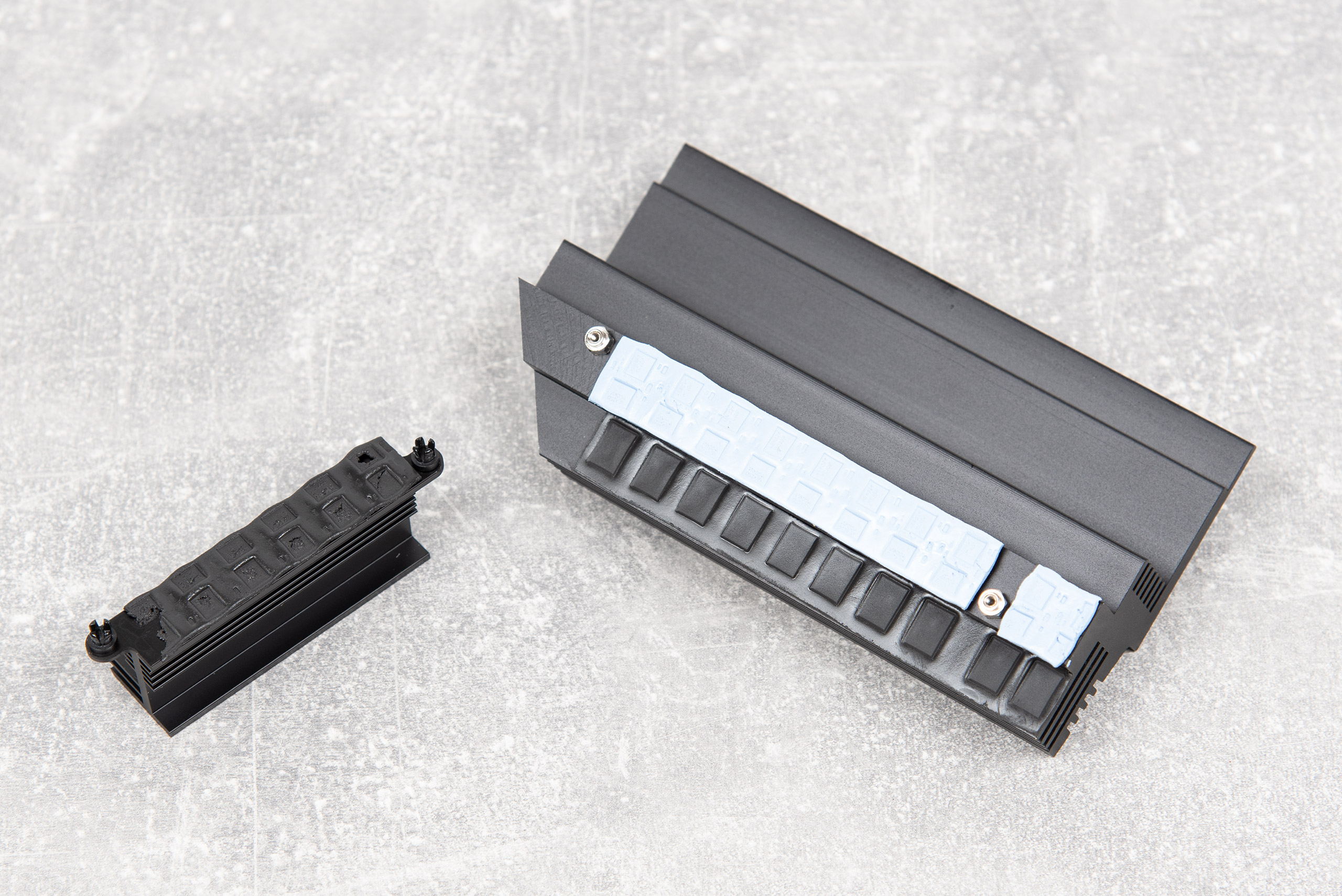

Внешний вид радиаторов VRM в разборе:

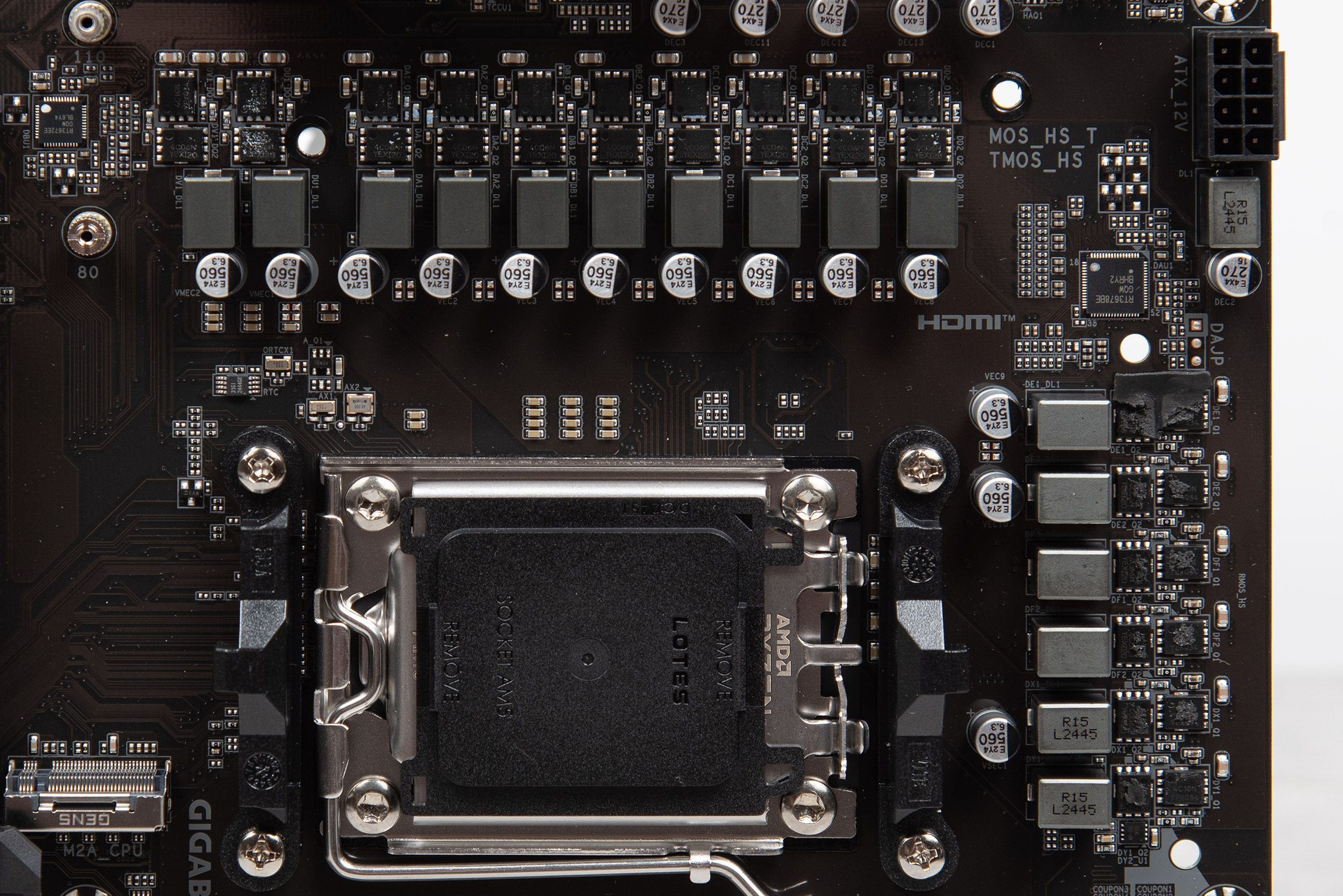

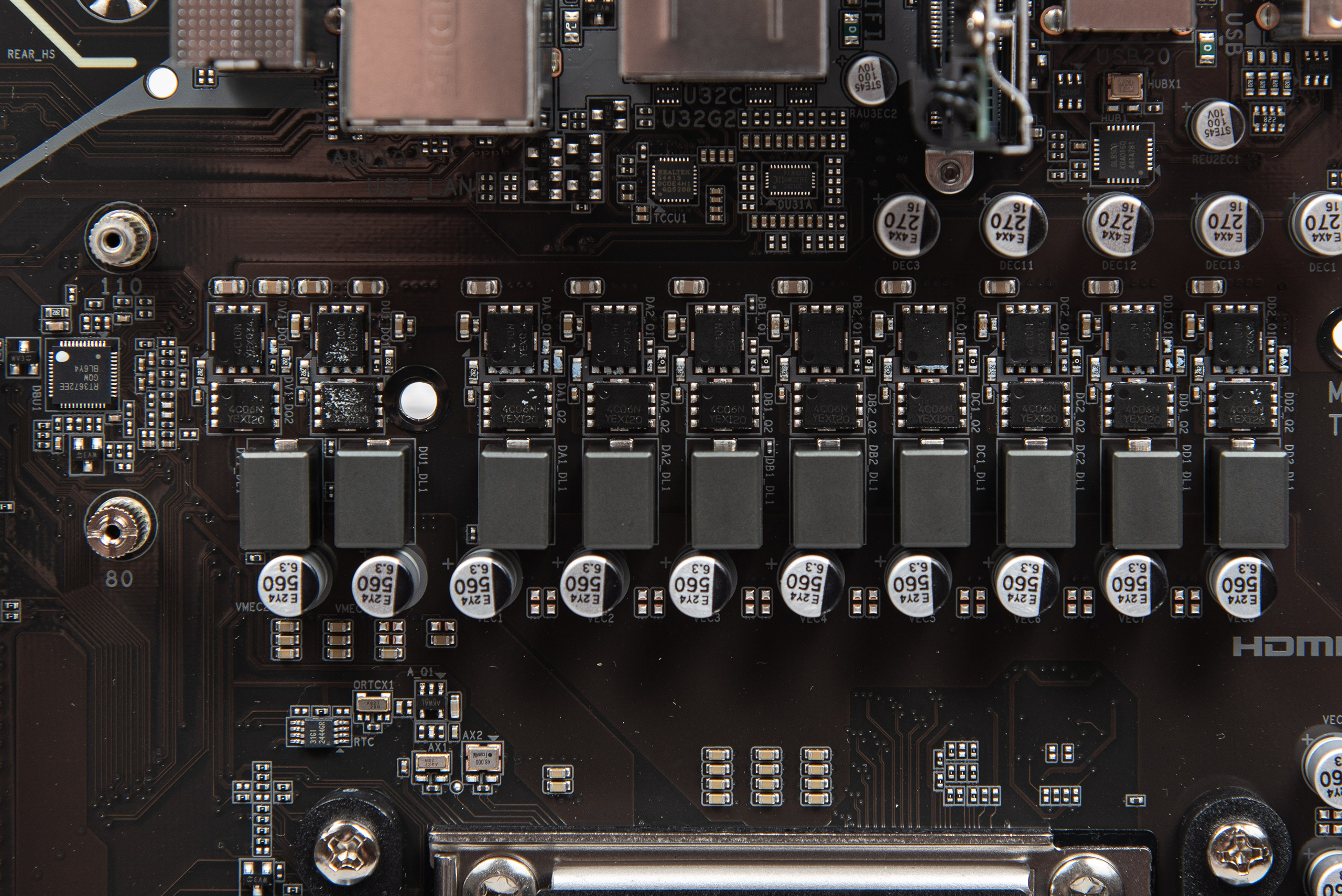

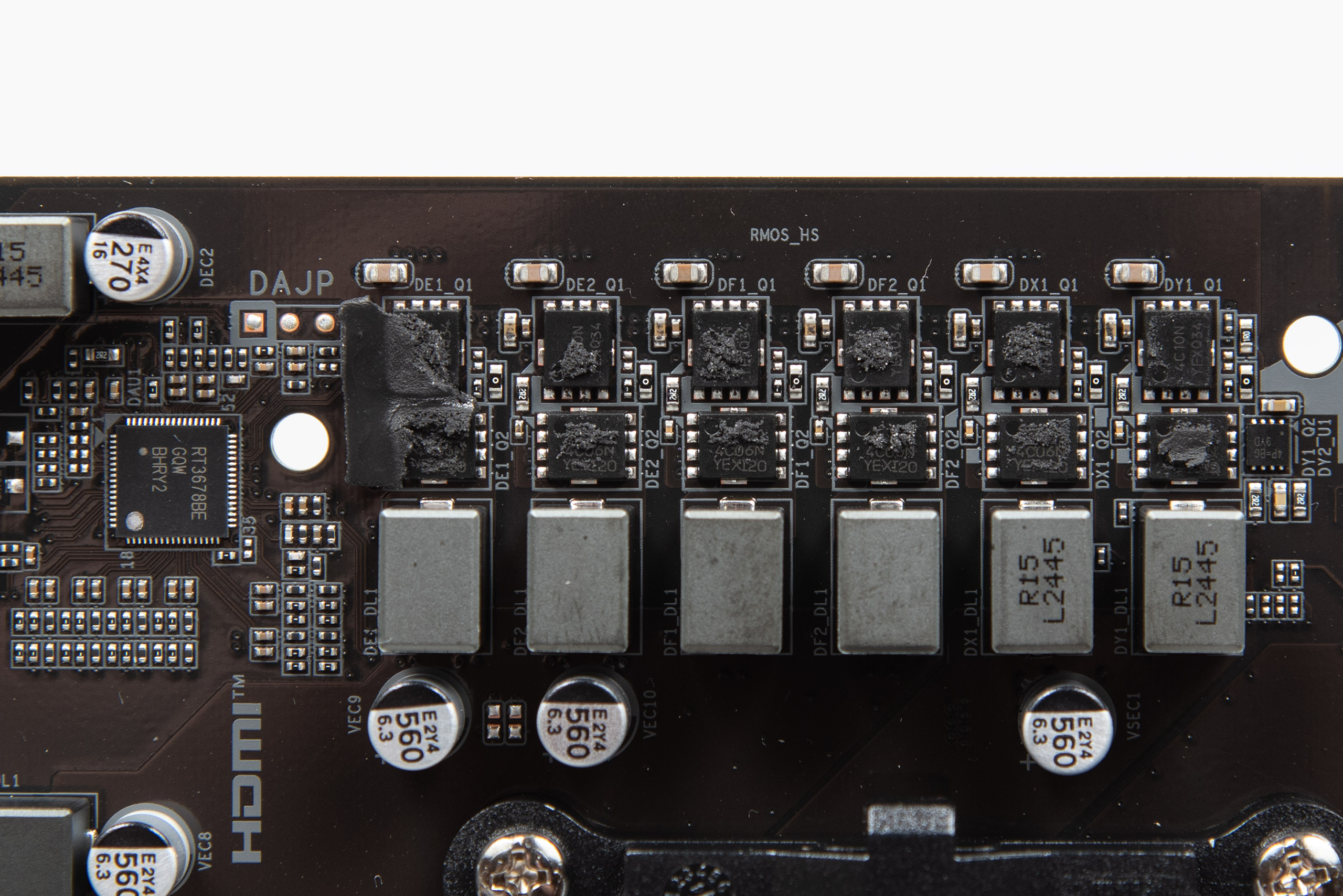

VRM имеет схему 12+2+2 (VCORE+SOC+MISC), и это сдвоенная конструкция транзисторных групп. ШИМ-контроллер Richtek Technology RT3678BE обслуживает процессорную группу на первом канале, а второй канал занимается группой SOC. Группа MISC управляется ШИМ-контроллером RT3672EE. Каждая фаза VCORE и SOC имеет в своем распоряжении по одному драйверу, два транзистора ON Semiconductor NTMFS4C06N (один из группы располагается на обороте), а также по одному NTMFS4C10NT1G, который на выходе рассчитан на 46 А. Группа MISC проще, там лишь по два транзистора NTMFS4C06N и драйвер на обороте. Питание подается через один коннектор EPS12V.

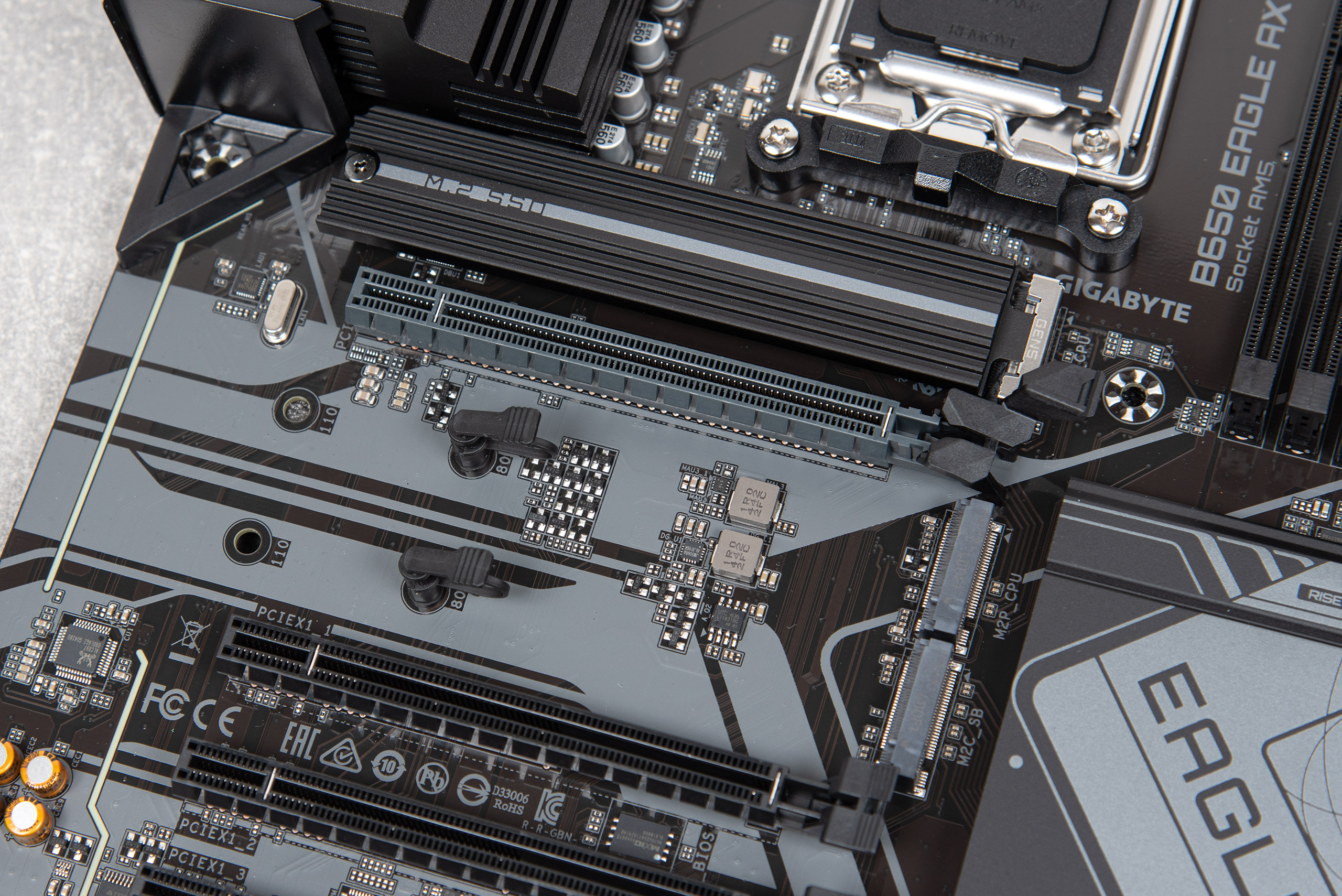

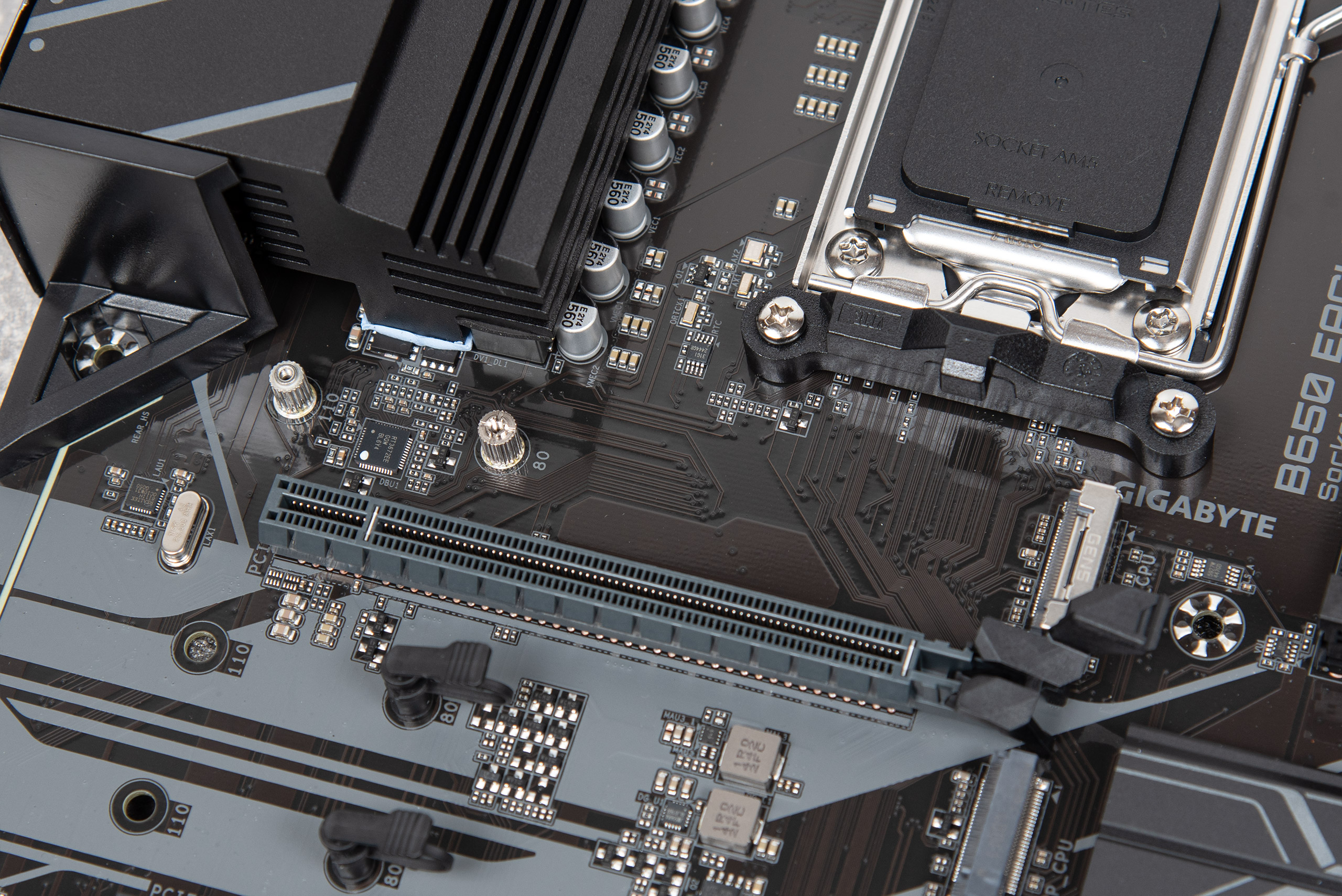

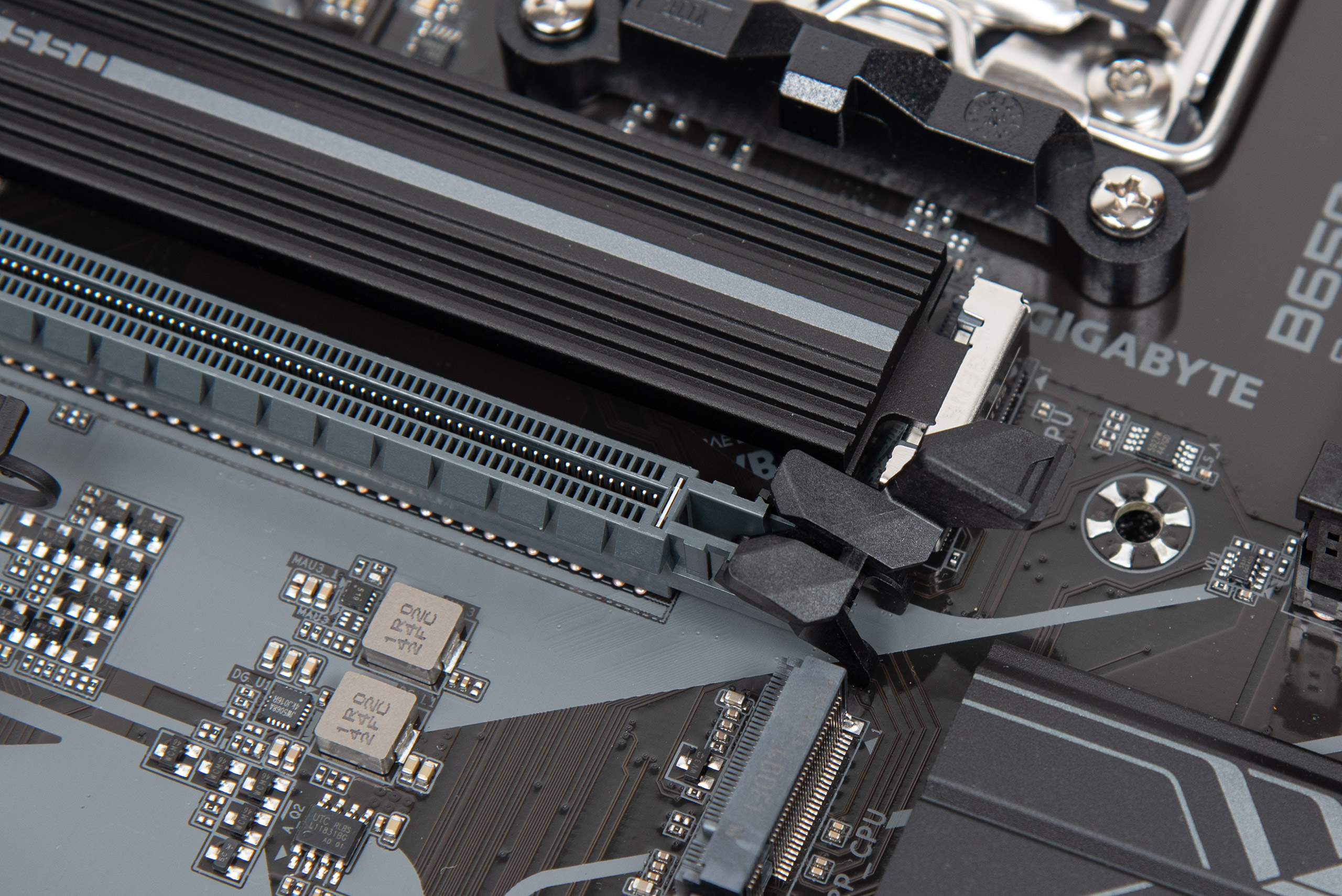

Из нетипичного сразу хочется обратить внимание на рычажок освобождения PCIe, имеющий «крючок» для комфортной разблокировки. GIGABYTE называет его EZ-Latch.

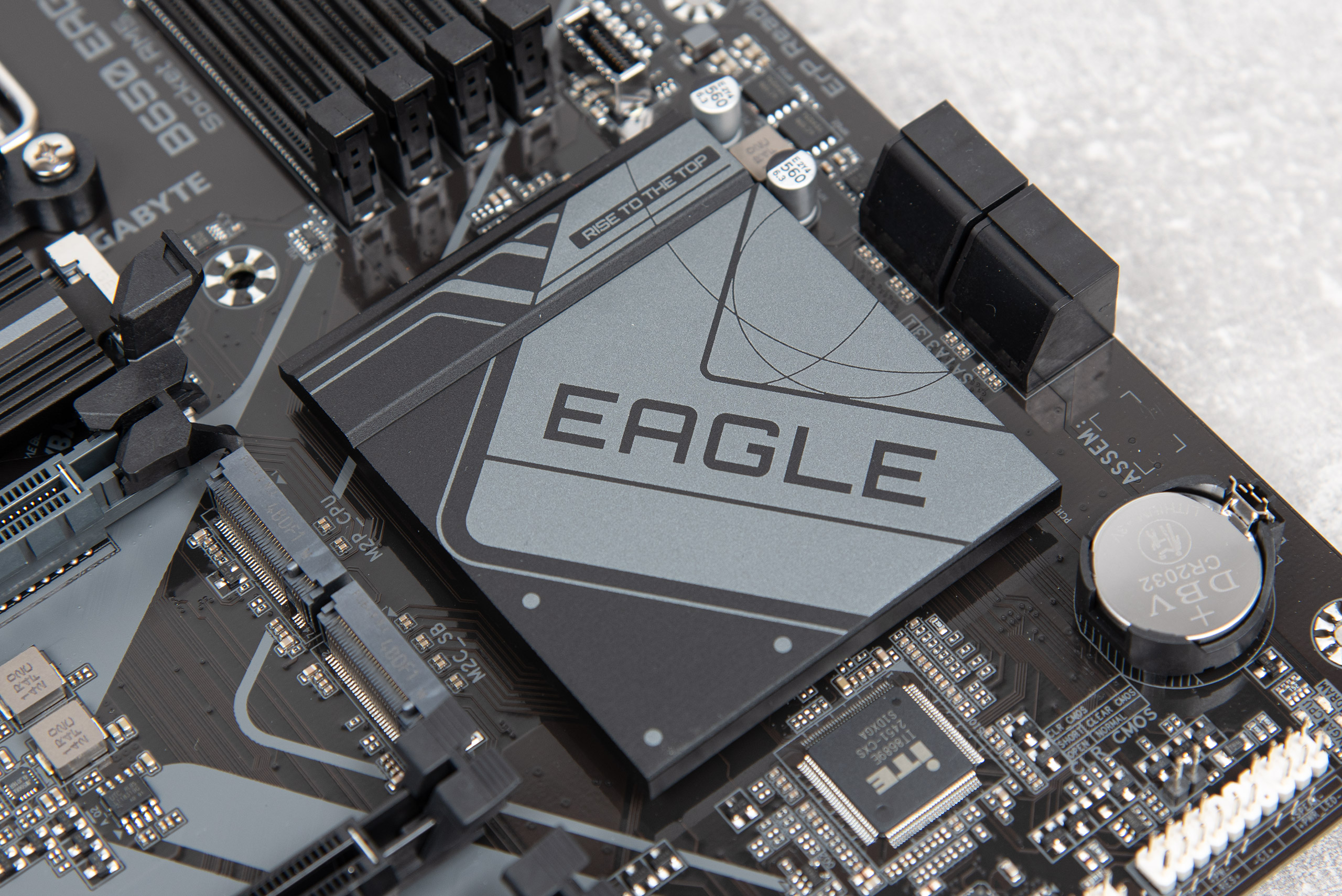

Чипсет охлаждается относительно большим радиатором. Он фиксируется с помощью двух винтов по диагонали, а контакт обеспечивается через термопасту.

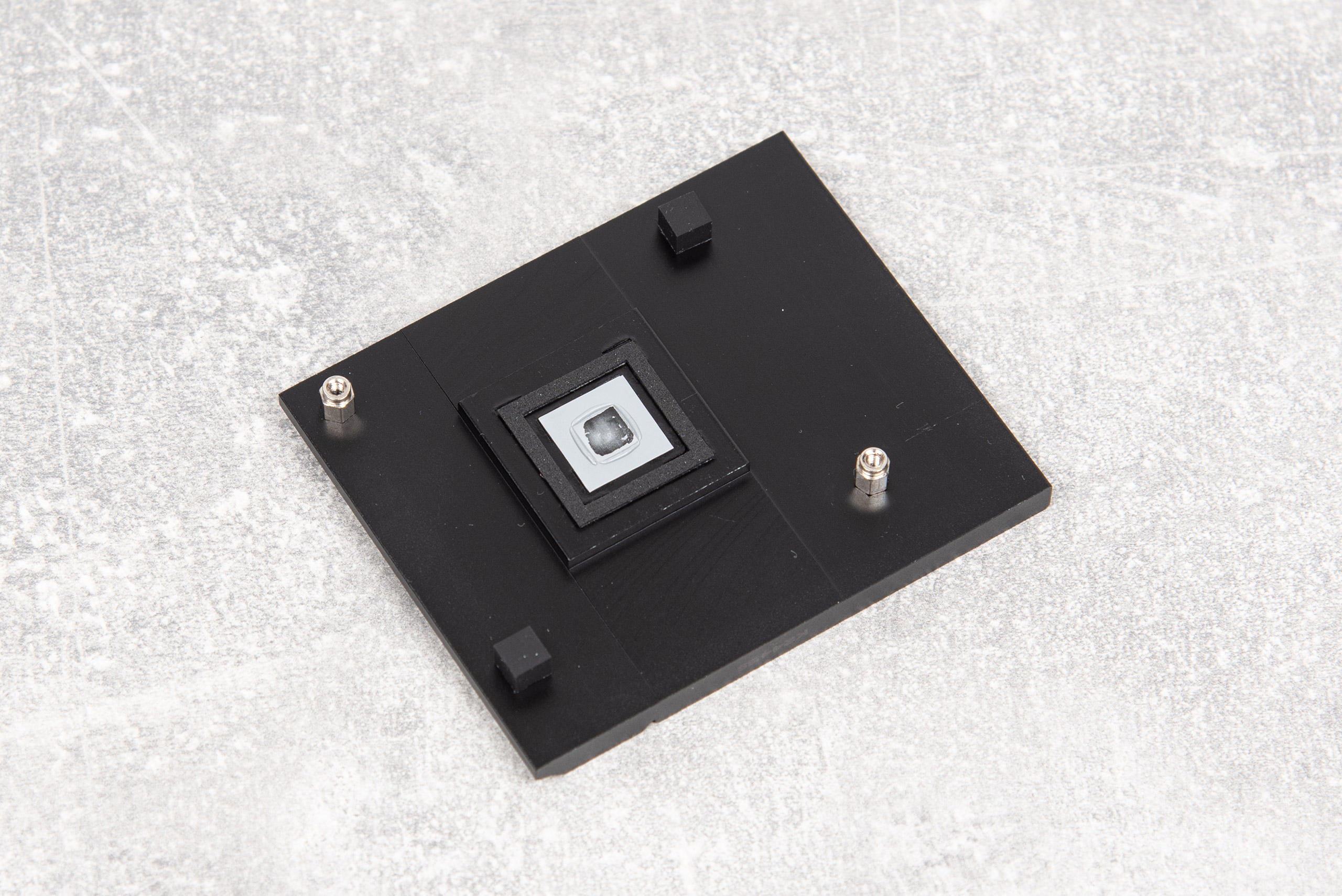

В разборе это выглядит так:

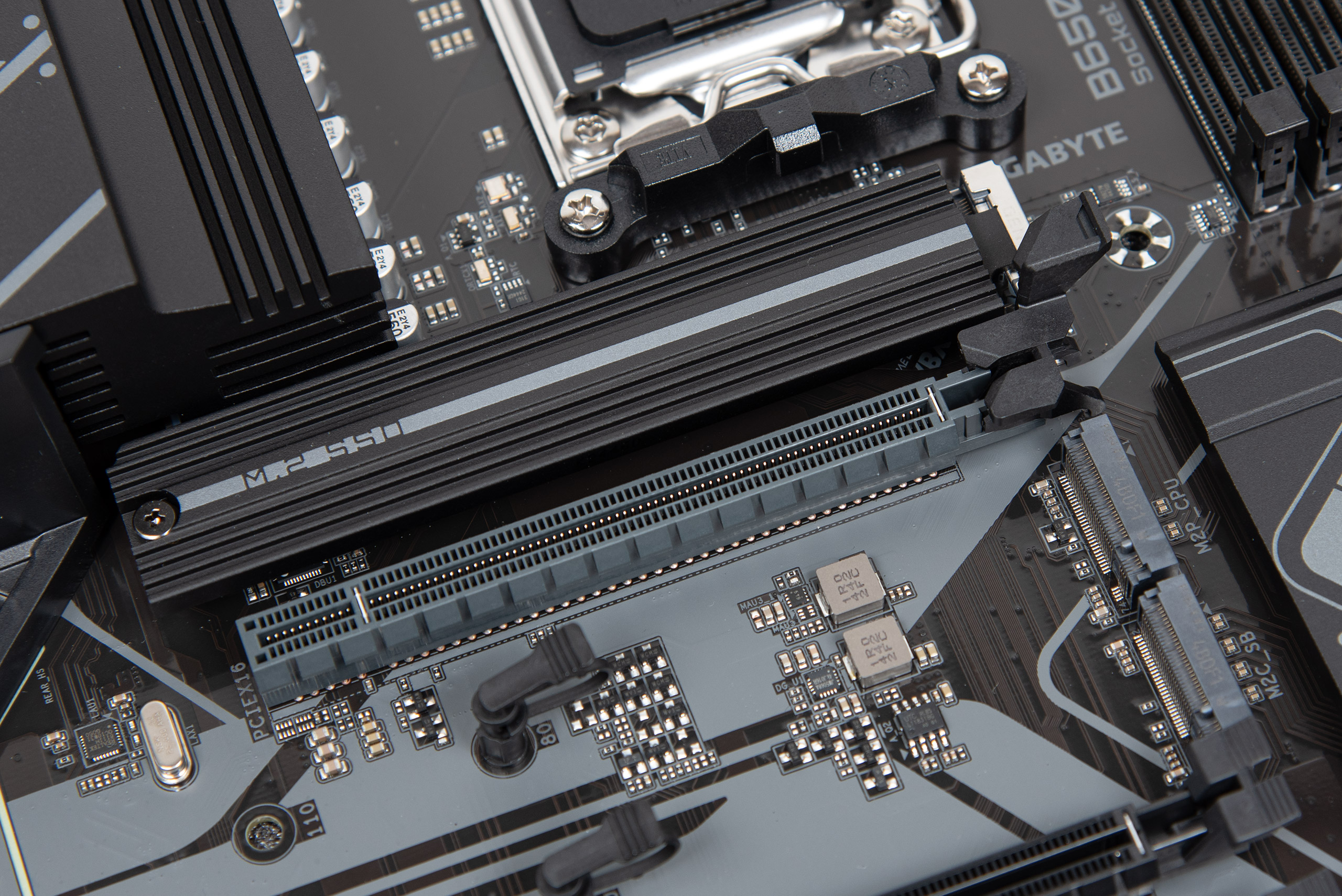

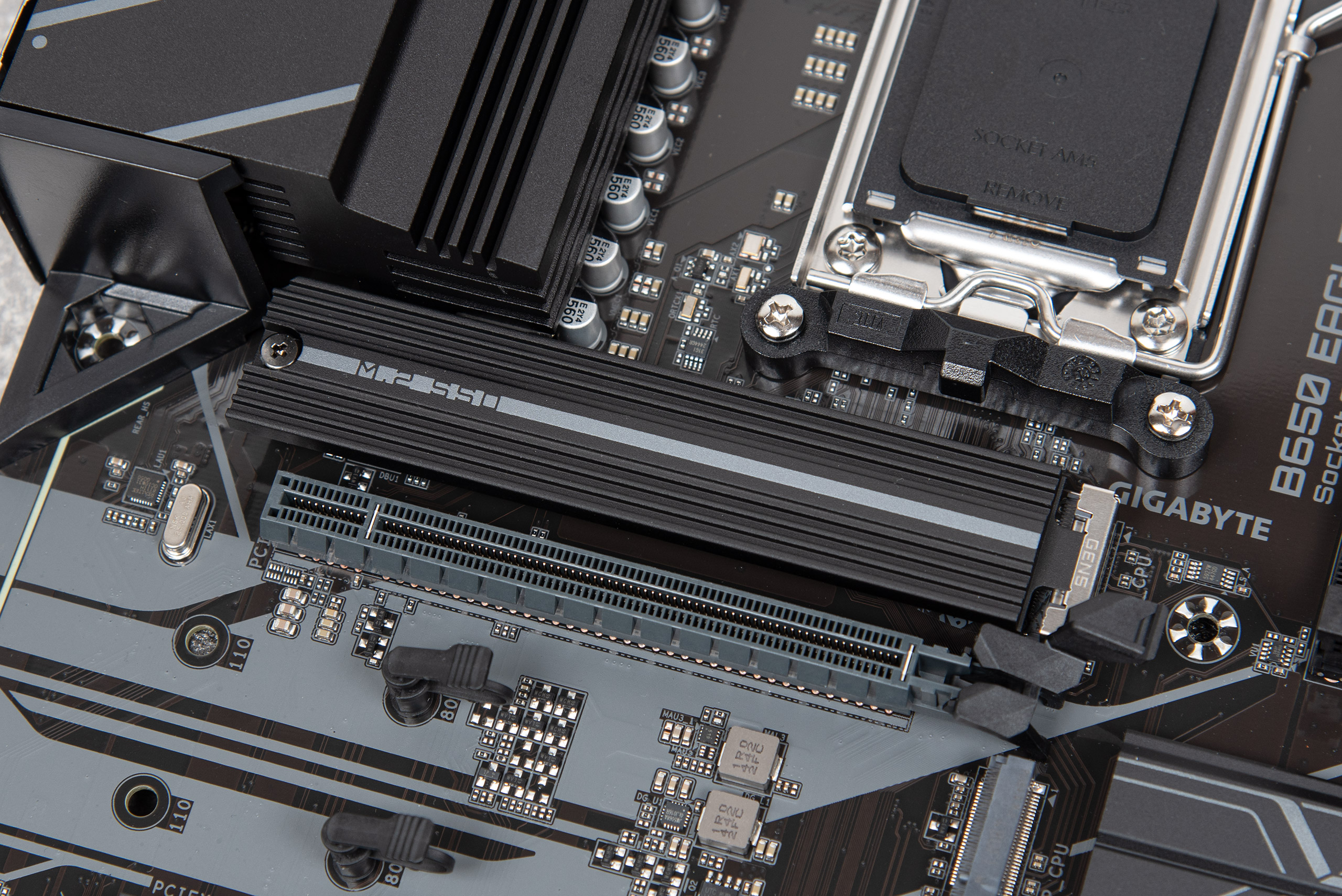

Главный слот M.2, а именно M2A_CPU имеет собственный радиатор, который фиксируется с помощью винта.

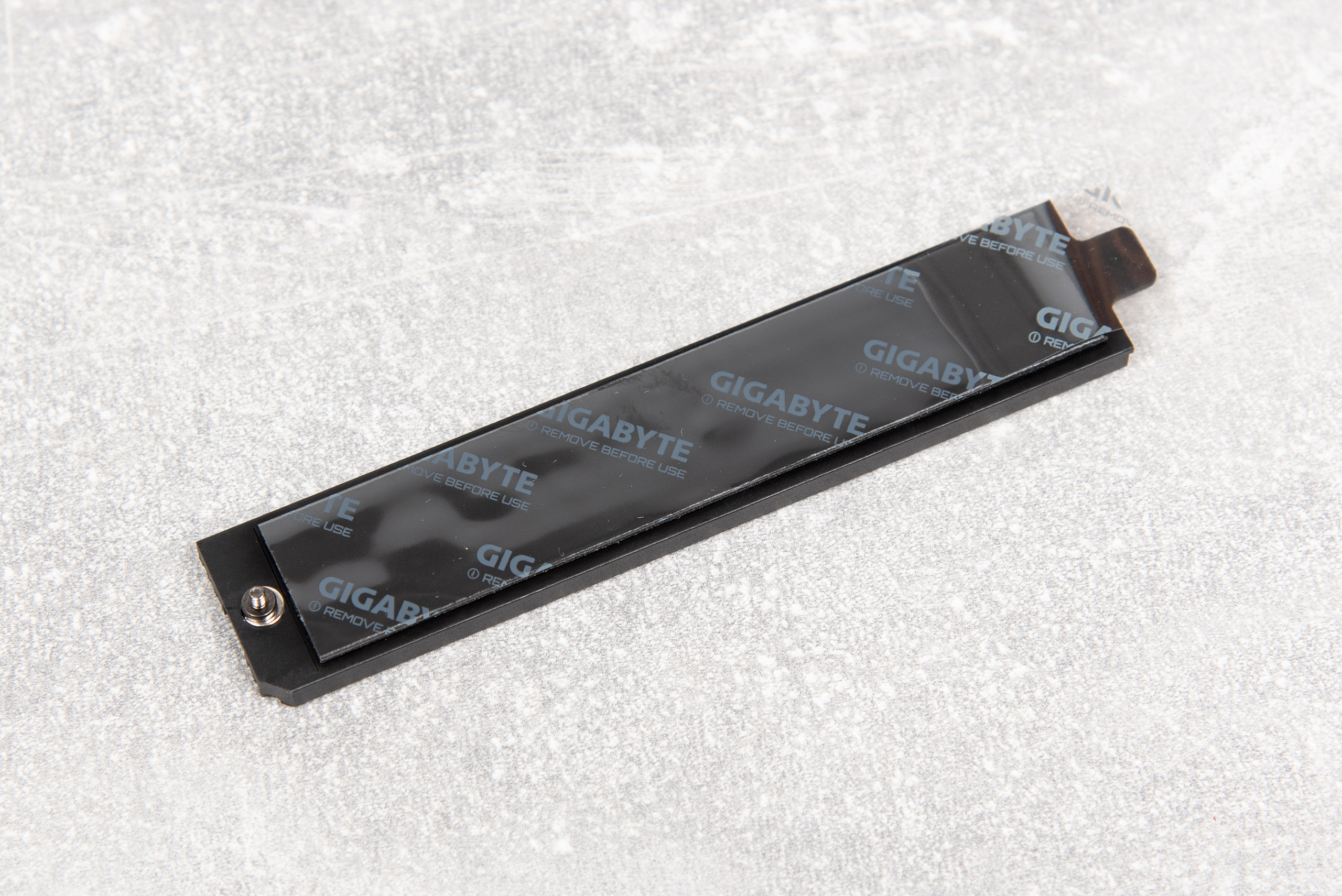

Радиатор M.2 в разборе:
Остальные слоты M.2 уже не имеют своих собственных радиаторов, однако вместо этого снабжены пластиковыми гвоздями в качестве механизма фиксации, а не более традиционными стойками с винтиками.
Резюмируем о подсистеме M.2 накопителей:
- M2A_CPU работает на скорости PCIe 5.0 x4. Совместим с размерами 2280/2580/22110/25110 (Key M). Подключен к CPU;
- M2P_CPU работает на скорости PCIe 4.0 x4. Совместим с размерами 2280/22110 (Key M). Подключен к CPU;
- M2C_SB работает на скорости PCIe 4.0 x4. Совместим с размерами 2280/22110 (Key M). Подключен к чипсету.
Если читатель впервые сталкивается с форм-факторами 2580 и 25110 напоминаем — это банально более широкий M.2‑накопитель на фоне стандартных 2280 и 22110 соответственно.

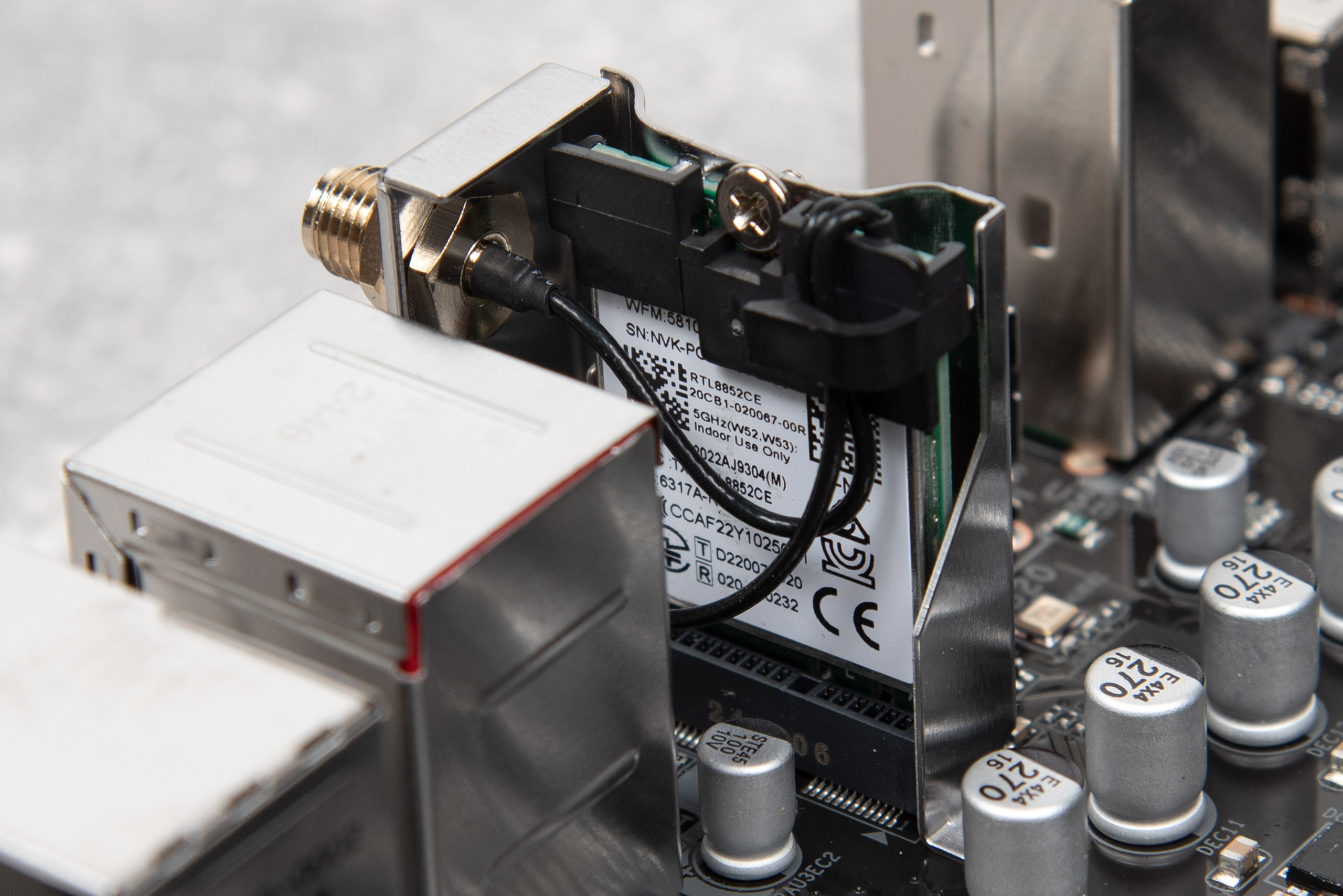

Беспроводная сеть Wi-Fi 6E, работает на Realtek RTL8852CE (модуль M.2 Key E), дополнительно присутствует Bluetooth 5.3. Проводной Gigabit Ethernet функционирует на сетевой карте Realtek RTL8111H.

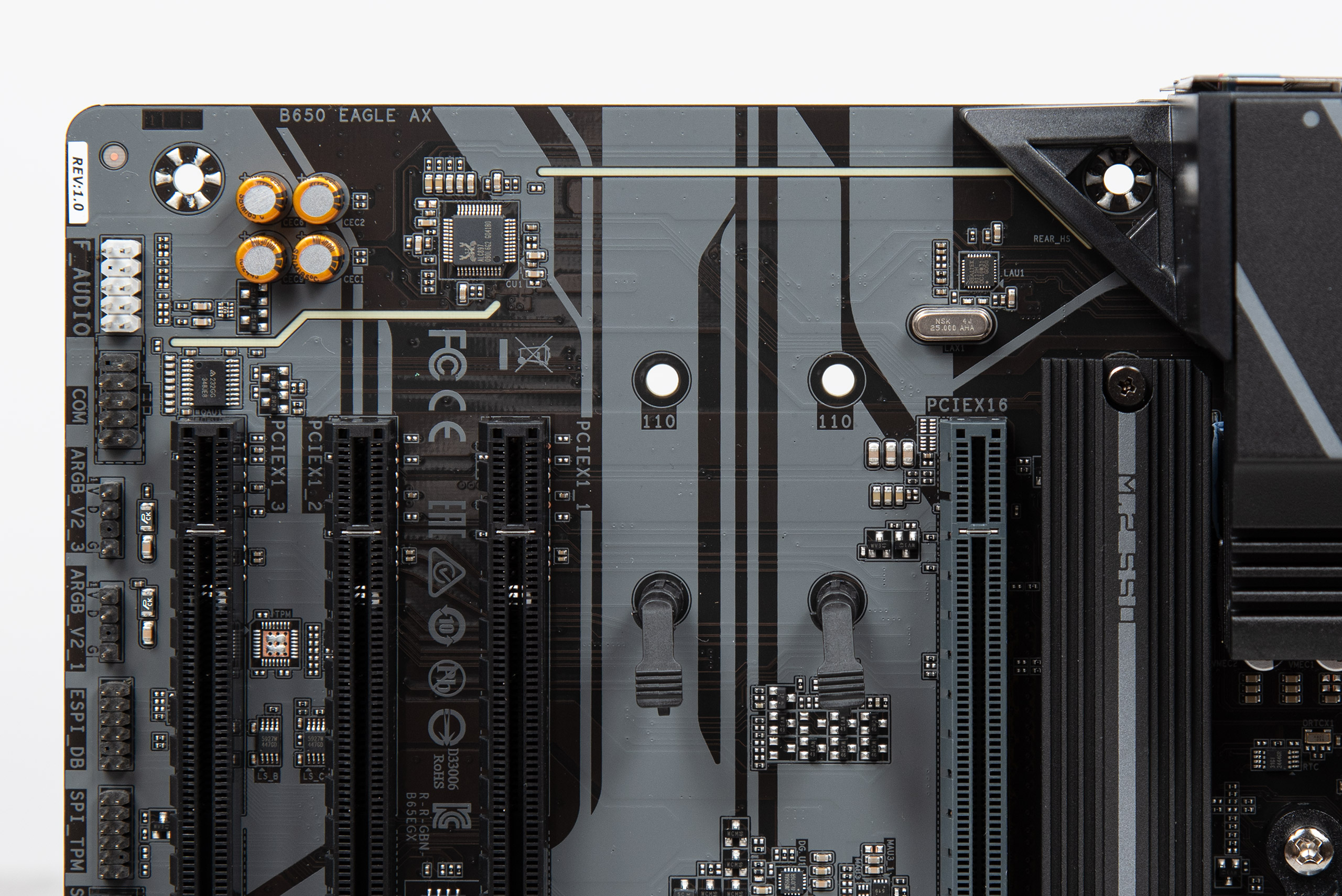

Подсистема аудио имеет собственную зону, отделенную от основной части текстолита. Используется аудио-кодек Realtek ALC897.

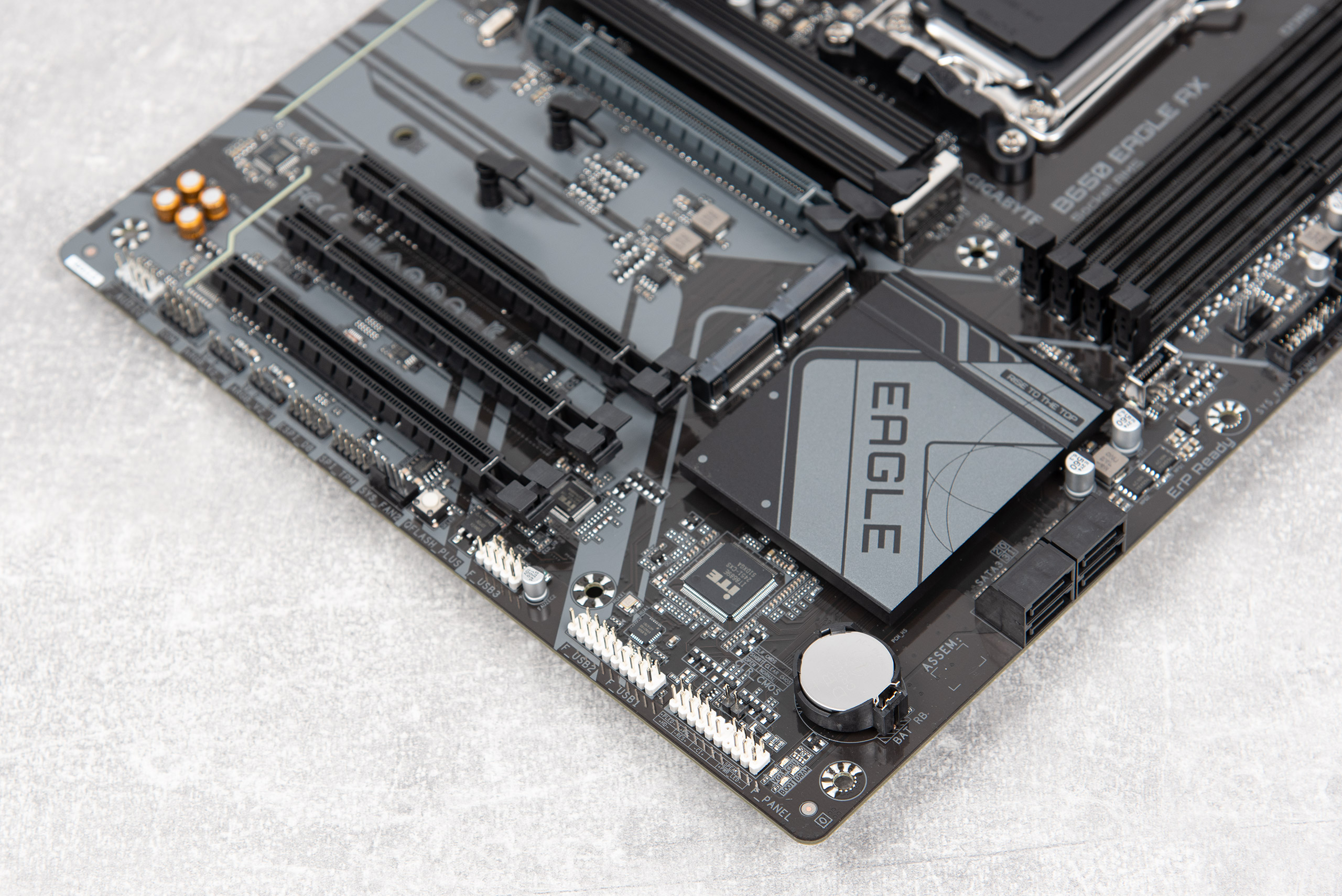

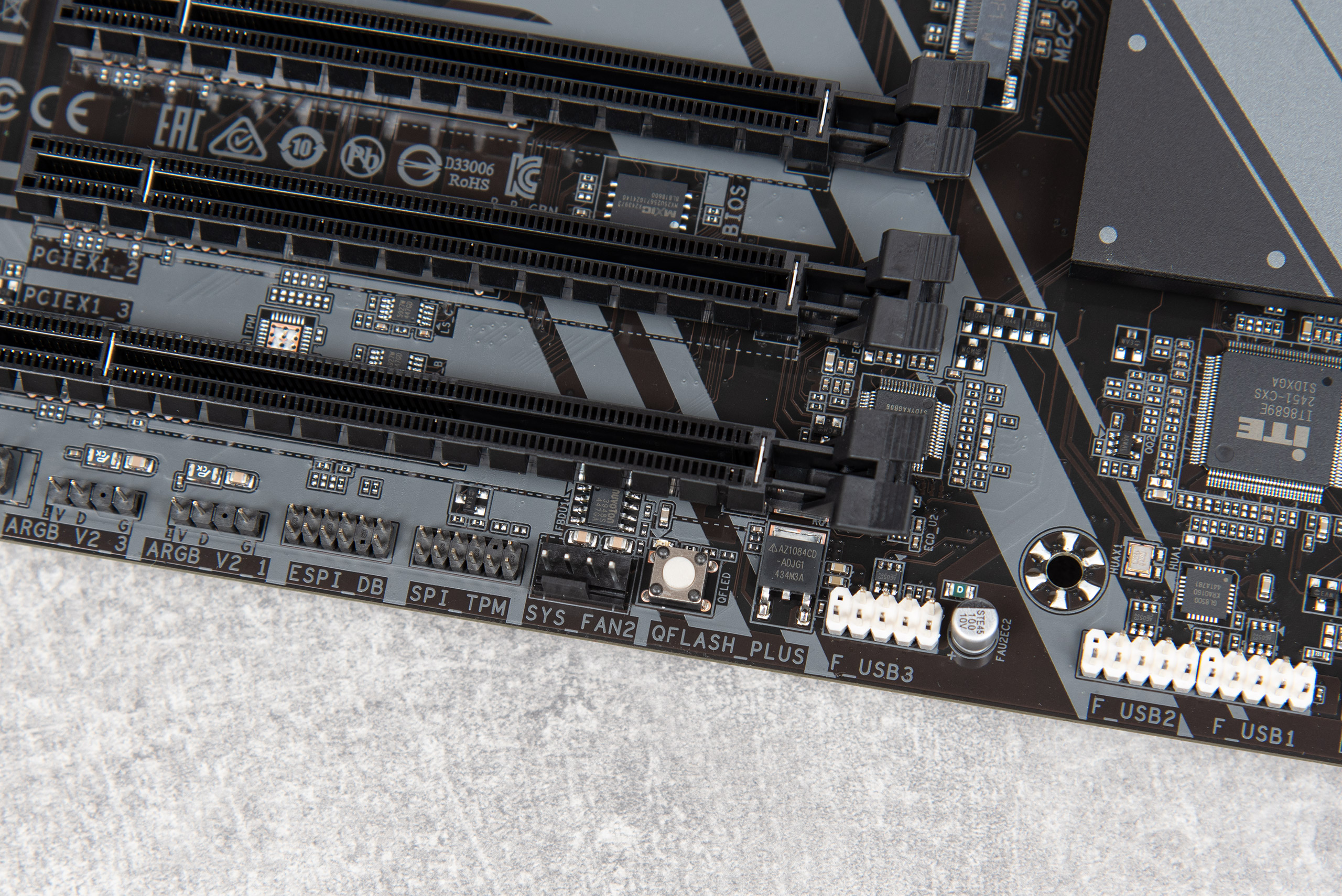

Внизу слева пользователь найдет: контактную группу HD_AUDIO, COM, ESPI_DB, а также TPM. Еще есть два коннектора ARGB_V2 (RGB 5V), разъем вентилятора, кнопка запуска спецфункции QFlash_Plus.
Снизу справа располагаются три фронтальных коннектора USB 2.0, джампер CLR_CMOS, батарейка CMOS, а также традиционная контактная группа FRONT_PANEL.

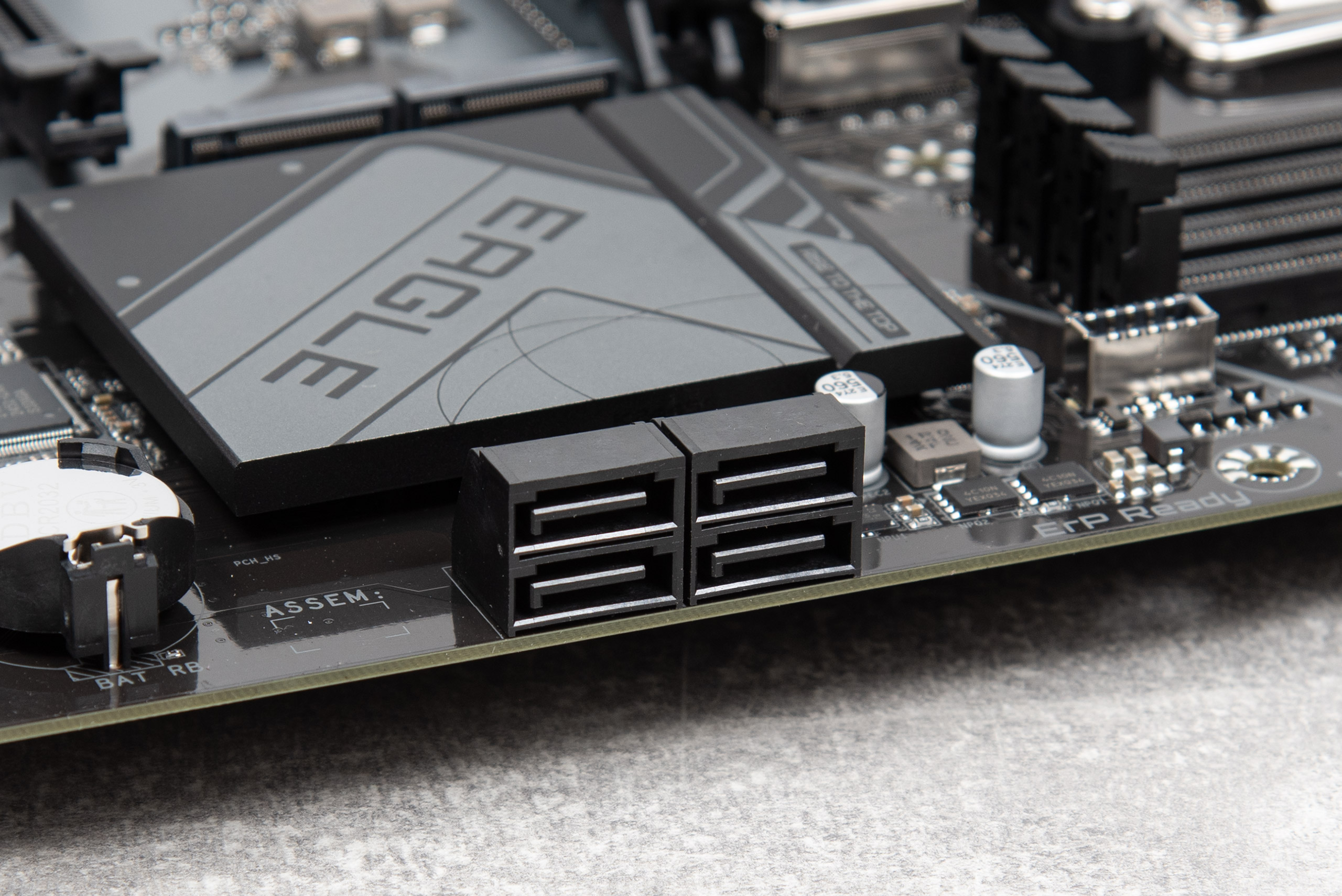

Под углом 90 градусов выведено четыре SATA-порта.

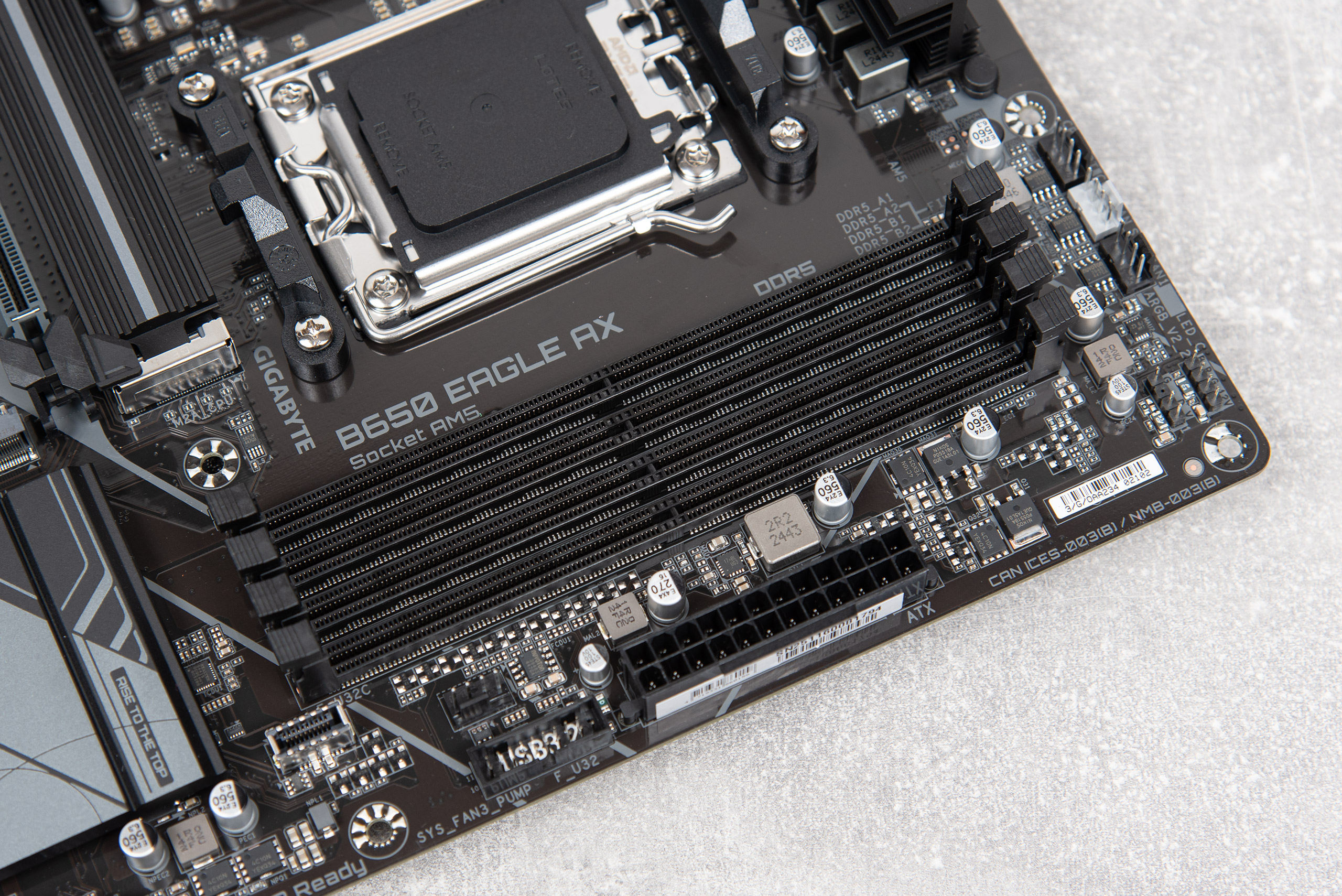

Сверху справа расположены еще три разъема вентиляторов, по одному коннектору RGB 5V и 12V. Ниже справа присутствует разъем вентилятора, а также по одному фронтальному коннектору USB 3.2 Gen 1 для Type A и Type C.

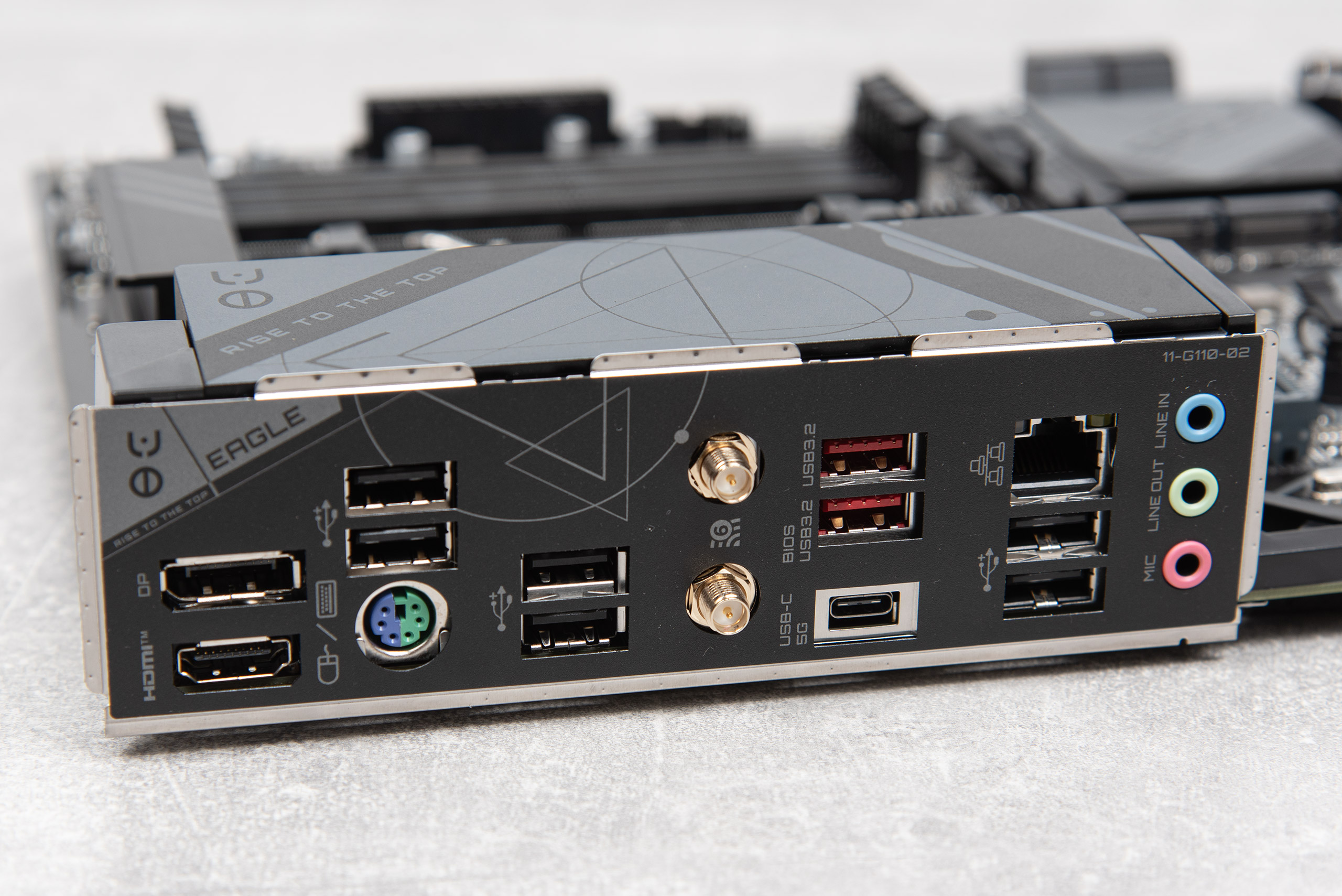

Производителем установлена заглушка на I/O‑панели. В ассортименте:
- x6 USB 2.0;
- x2 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 1 (Type C);
- x1 PS/2 (Combo);
- x1 DisplayPort (v1.4);
- x1 HDMI (v2.1);
- x1 Gigabit Ethernet;
- x2 SMA (подключение антенны Wi-Fi);
- x3 Mini-jack (mic in, line out, line in).
