Возможности UEFI
ASUS TUF GAMING X870E-PLUS WIFI7 управляется типичным ASUS UEFI BIOS UTILITY, который стилизован под линейку продуктов The Ultimate Force. Как и с другими материнскими платами производителя пользователю предлагаются два варианта управления: EZ Mode и Advanced Mode.

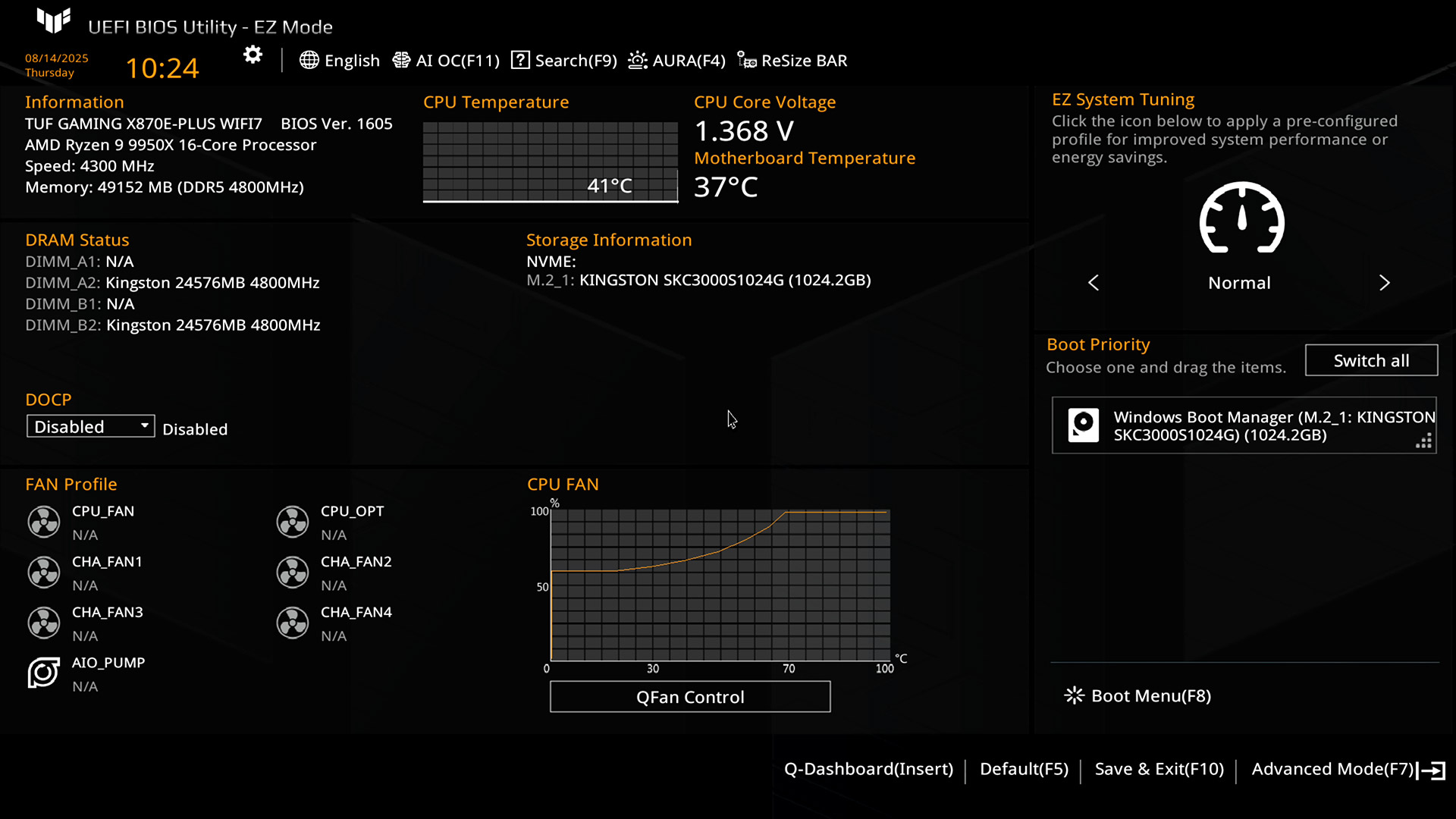

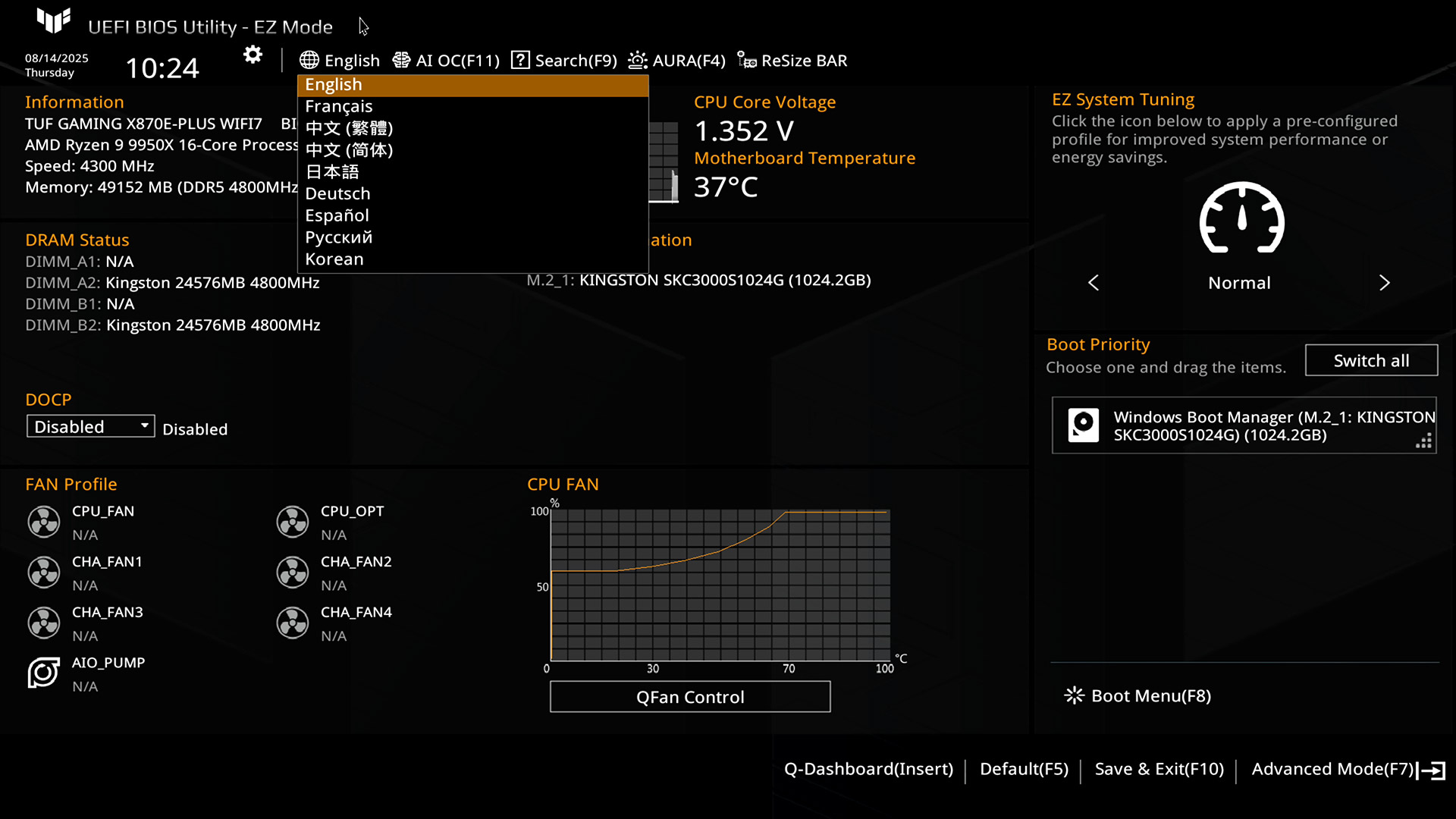

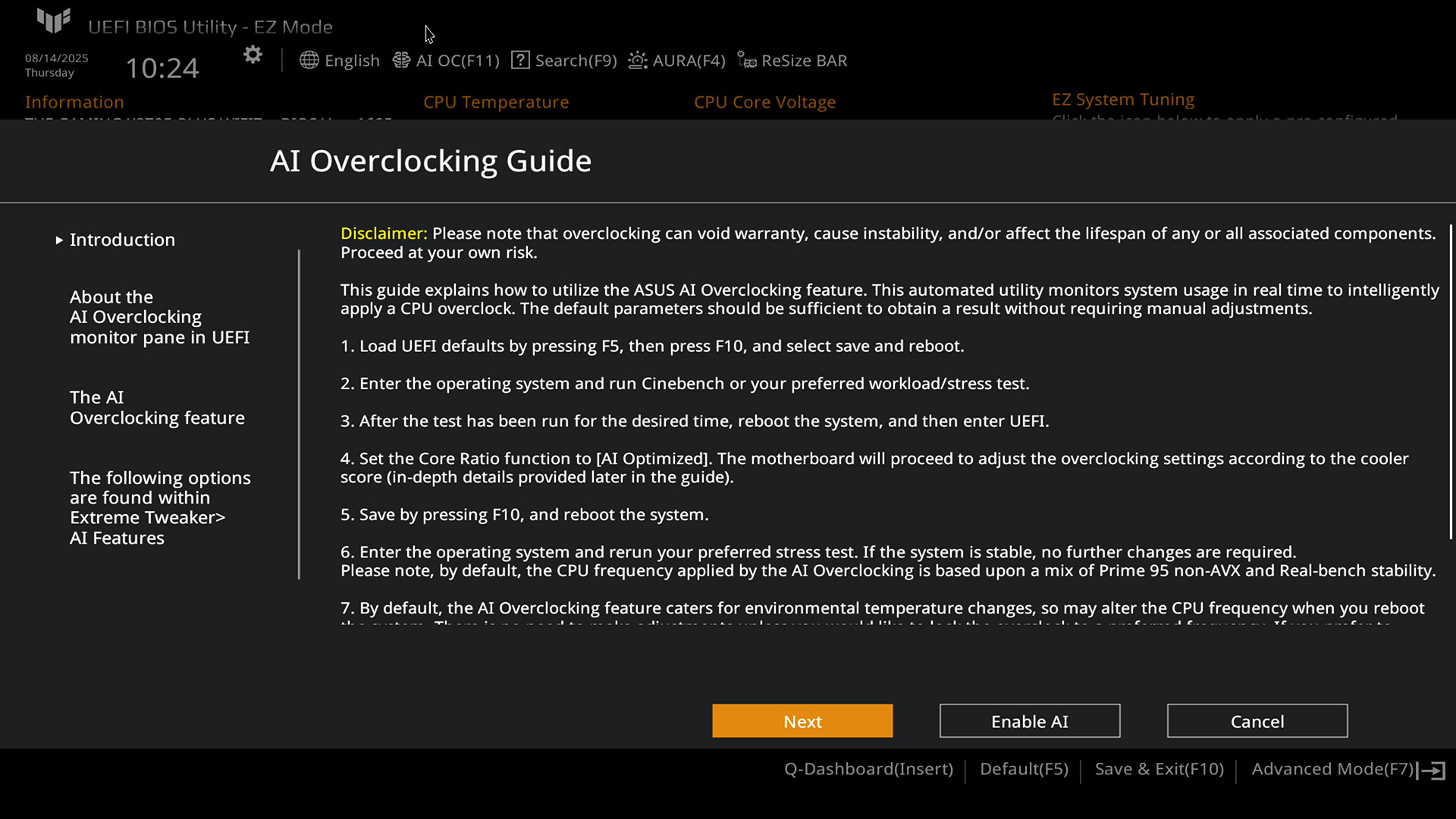

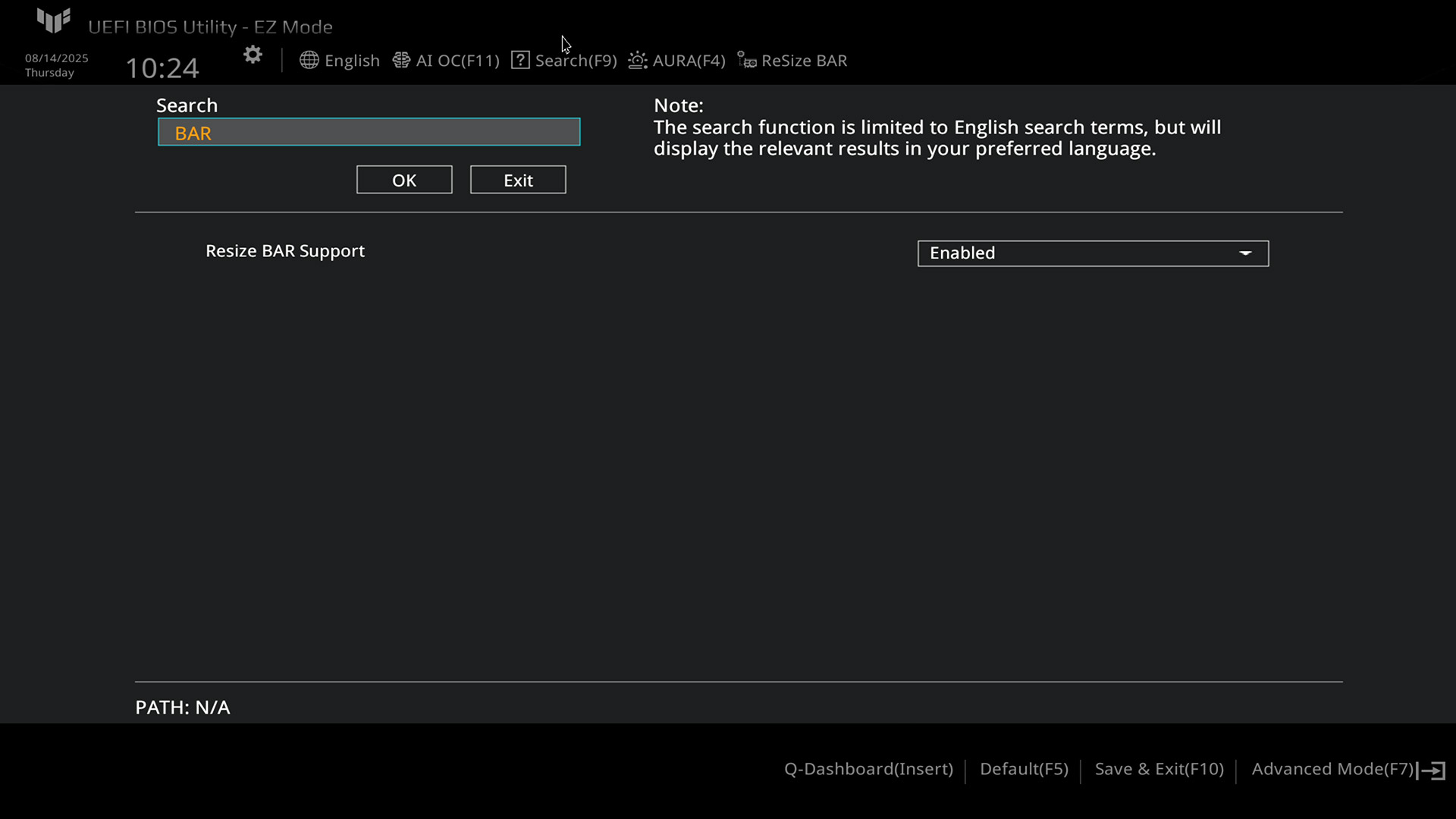

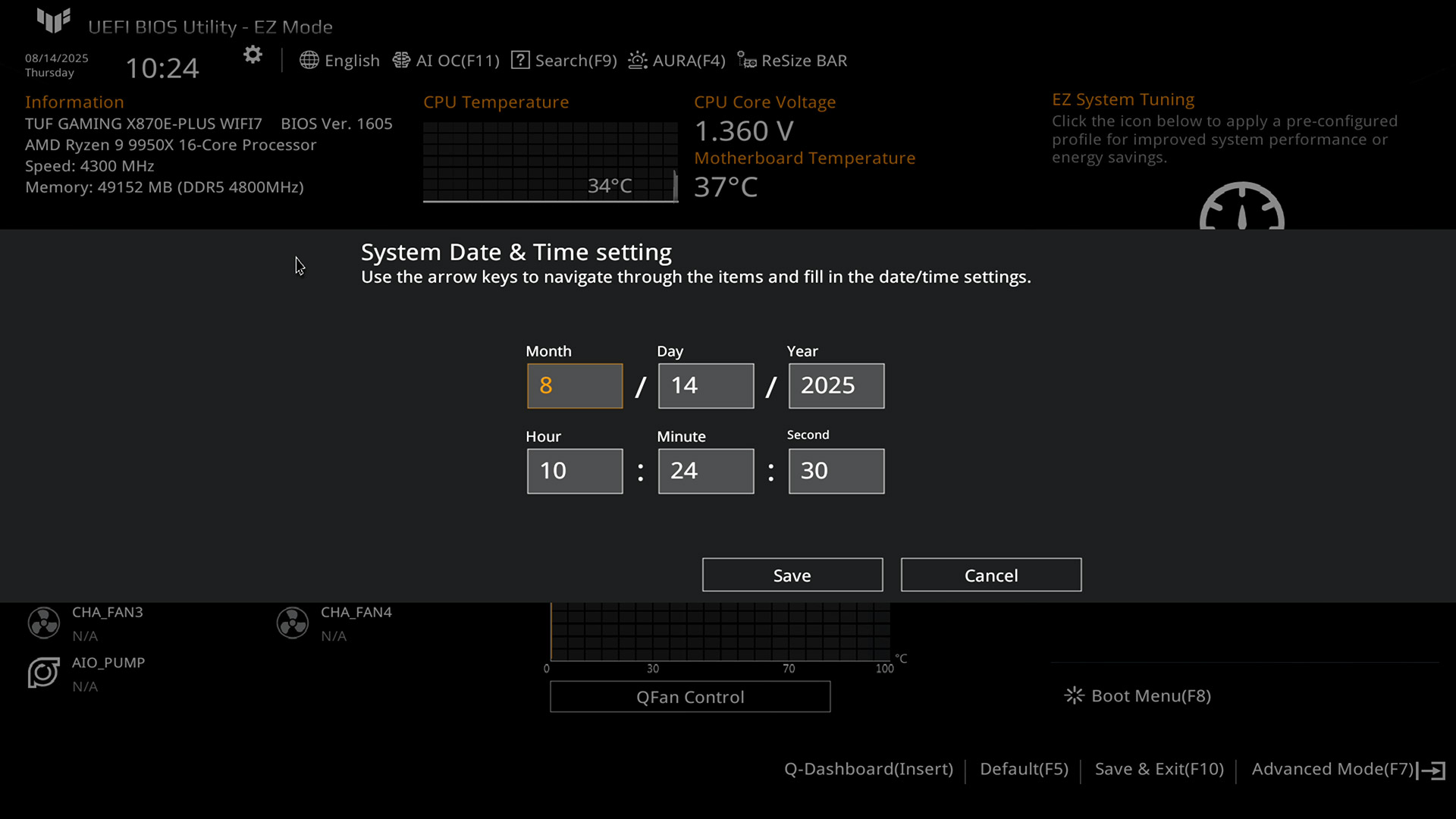

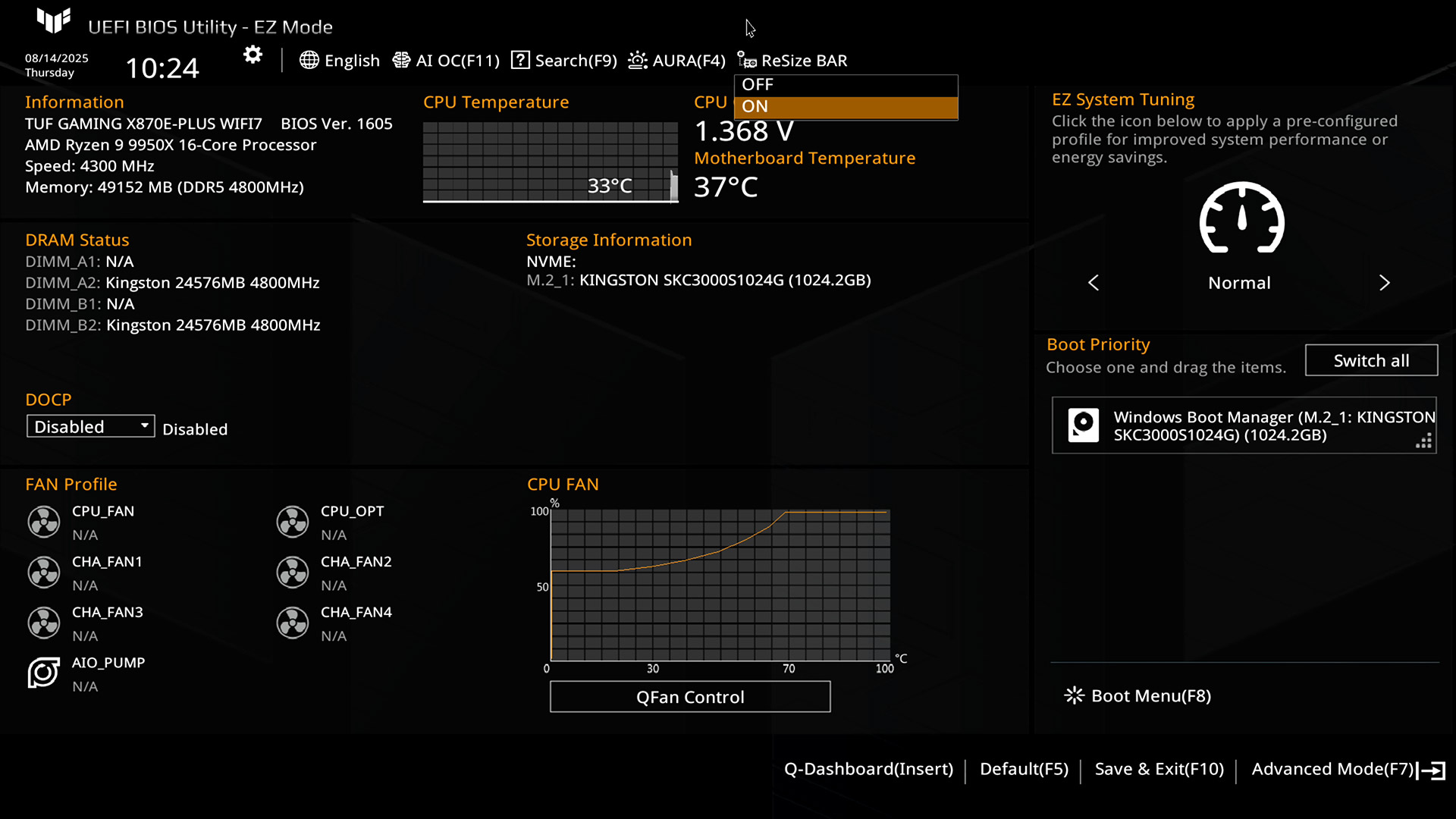

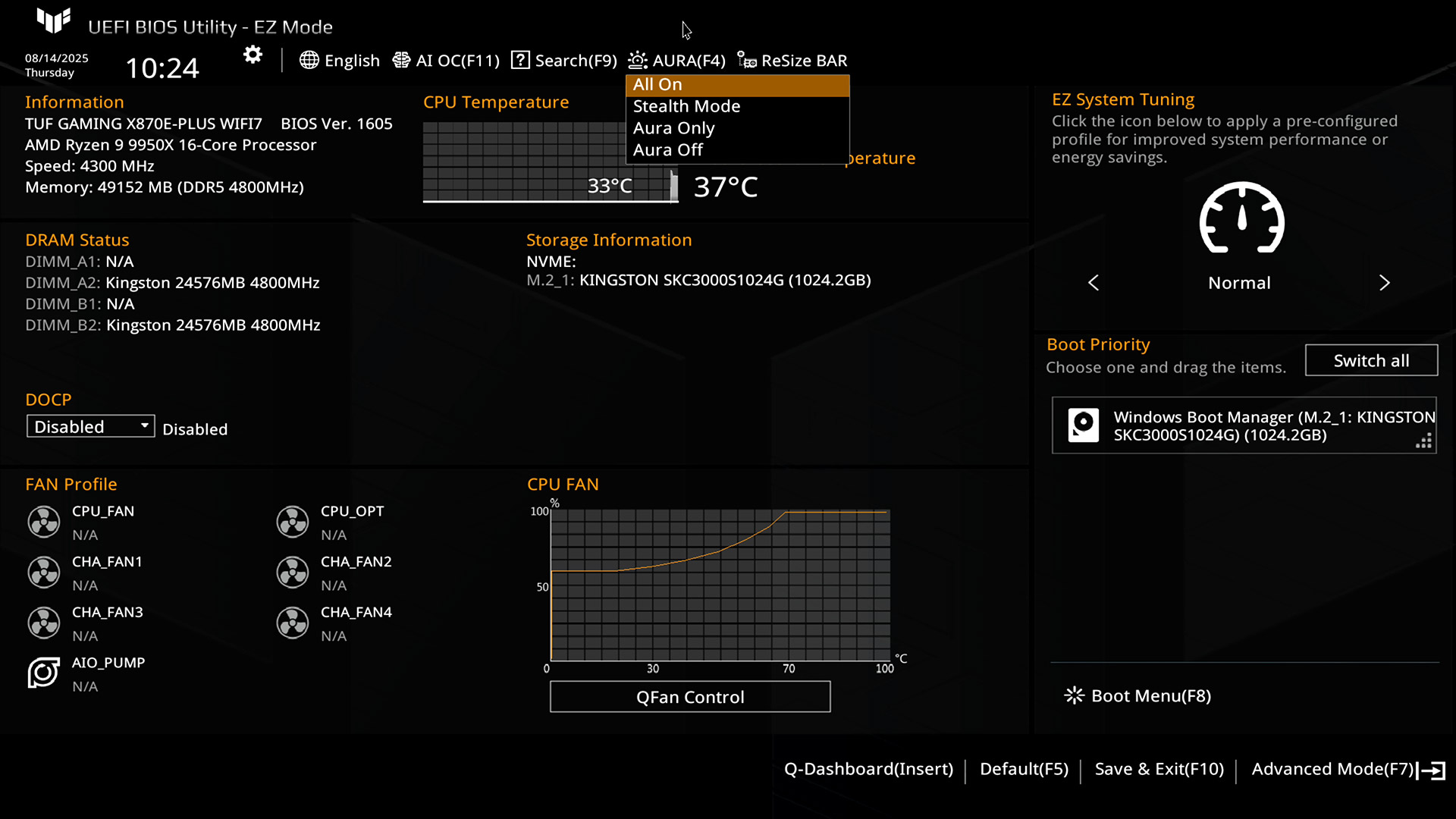

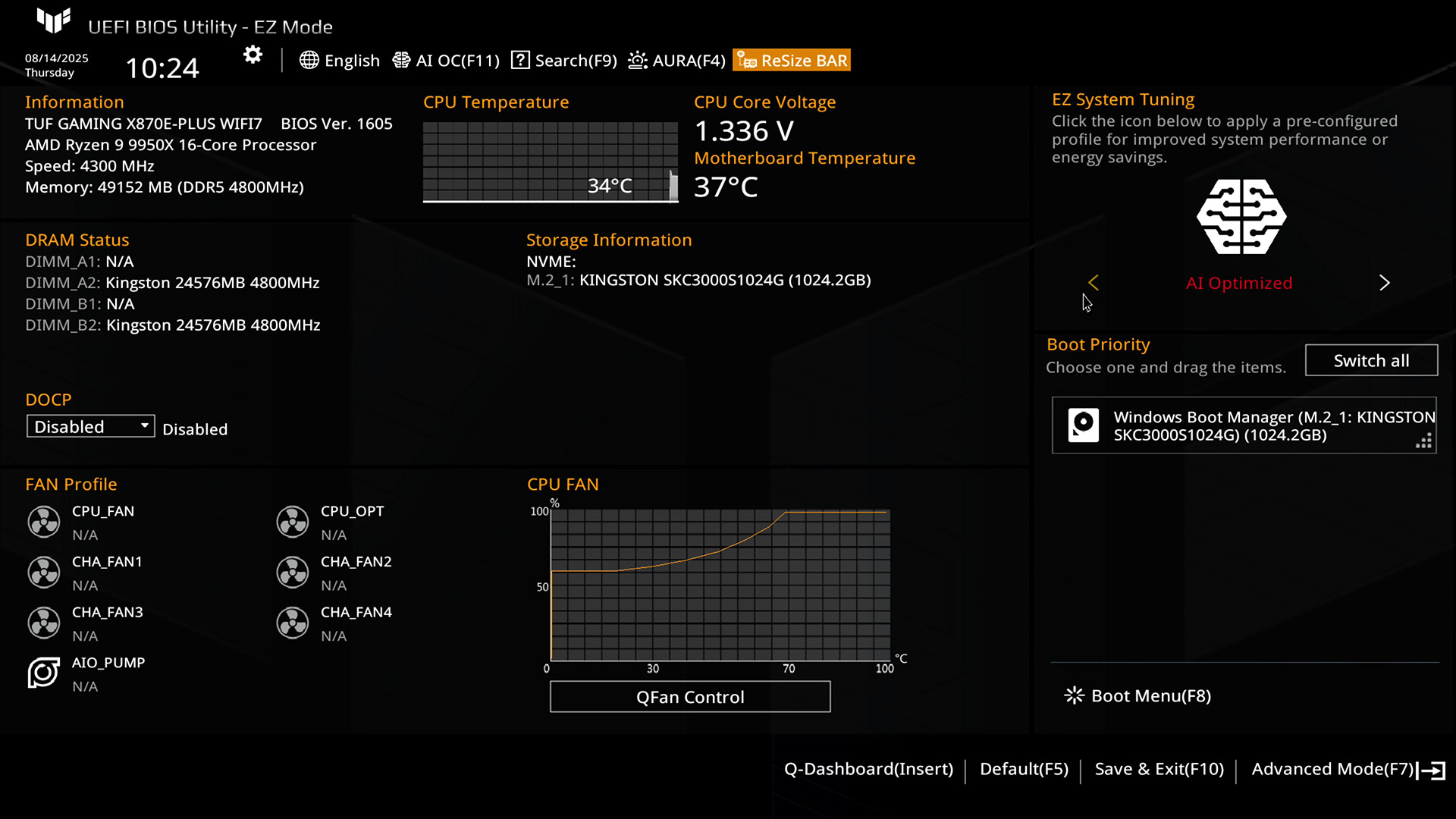

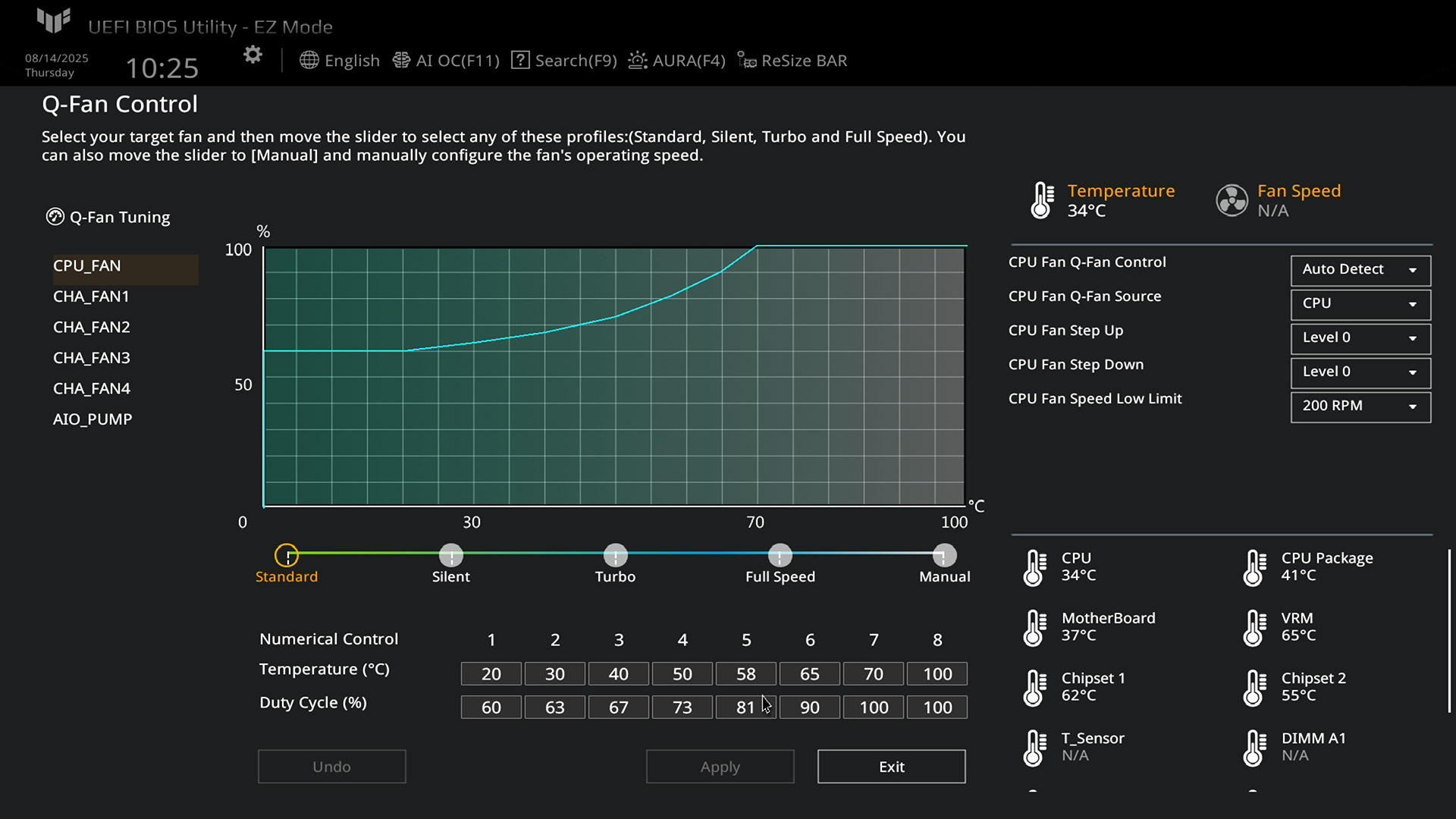

Весь интерфейс EZ Mode реализован в рамках одной страницы. Здесь пользователь может получить стандартный отчет по ключевым элементам системы, указать системное время, выбрать язык интерфейса, найти нужную опцию по поиску, настроить AURA (система RGB), ResizeBAR, кривую оборотов вентиляторов, задействовать профили AMD EXPO в случае их наличия или AEMP (ASUS Enhanced Memory Profile) для своего комплекта ОЗУ, настроить RAID (доступная функциональность зависит от процессора), указать приоритет загрузки с сети или накопителей, а также вызвать интерфейс Q‑Dashboard. Кроме того, в наличии автоматический оверклокинг системы AI Optimized, который может отдать приоритет оптимизации (Power Efficient), либо приоритизировать производительность (Performance).
Интерфейс Advanced Mode, конечно же, предоставляет полную функциональность управления материнской платой. Органы управления сегментированы на восемь секций-вкладок.

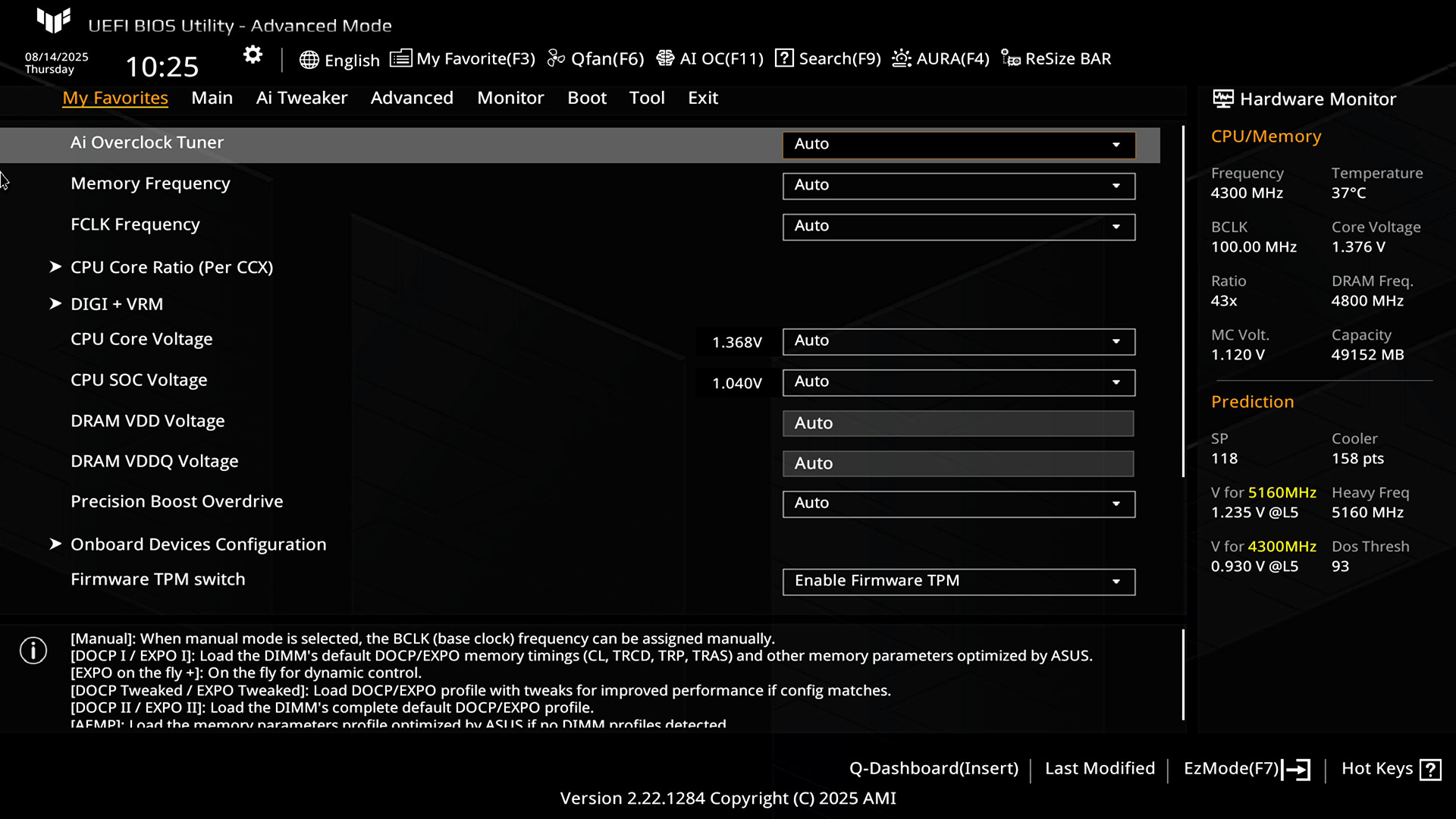

Вкладка My Favorites: здесь автоматически появляются те опции, которые пользователь чаще всего использует во время пользования материнской платой.

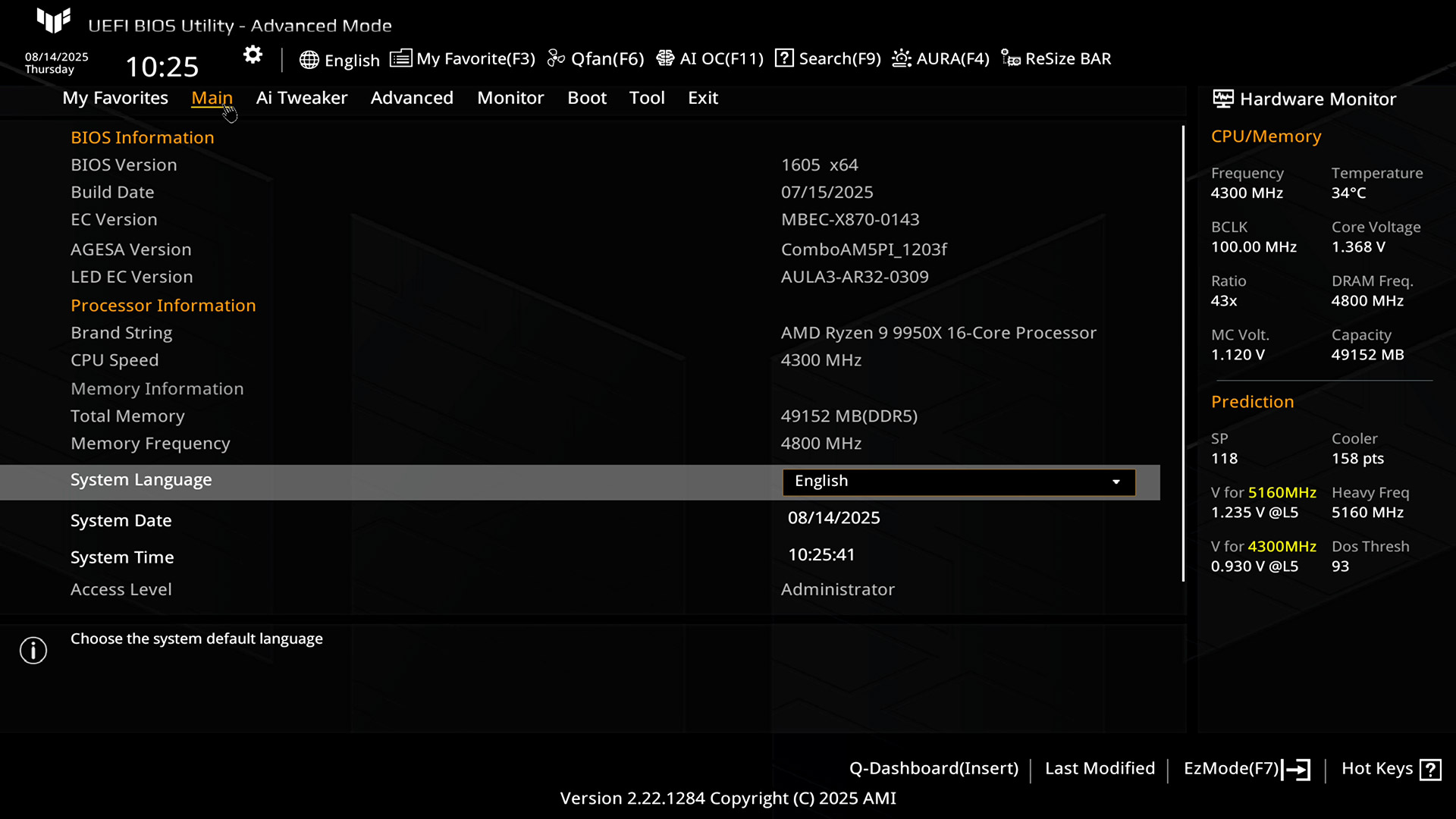

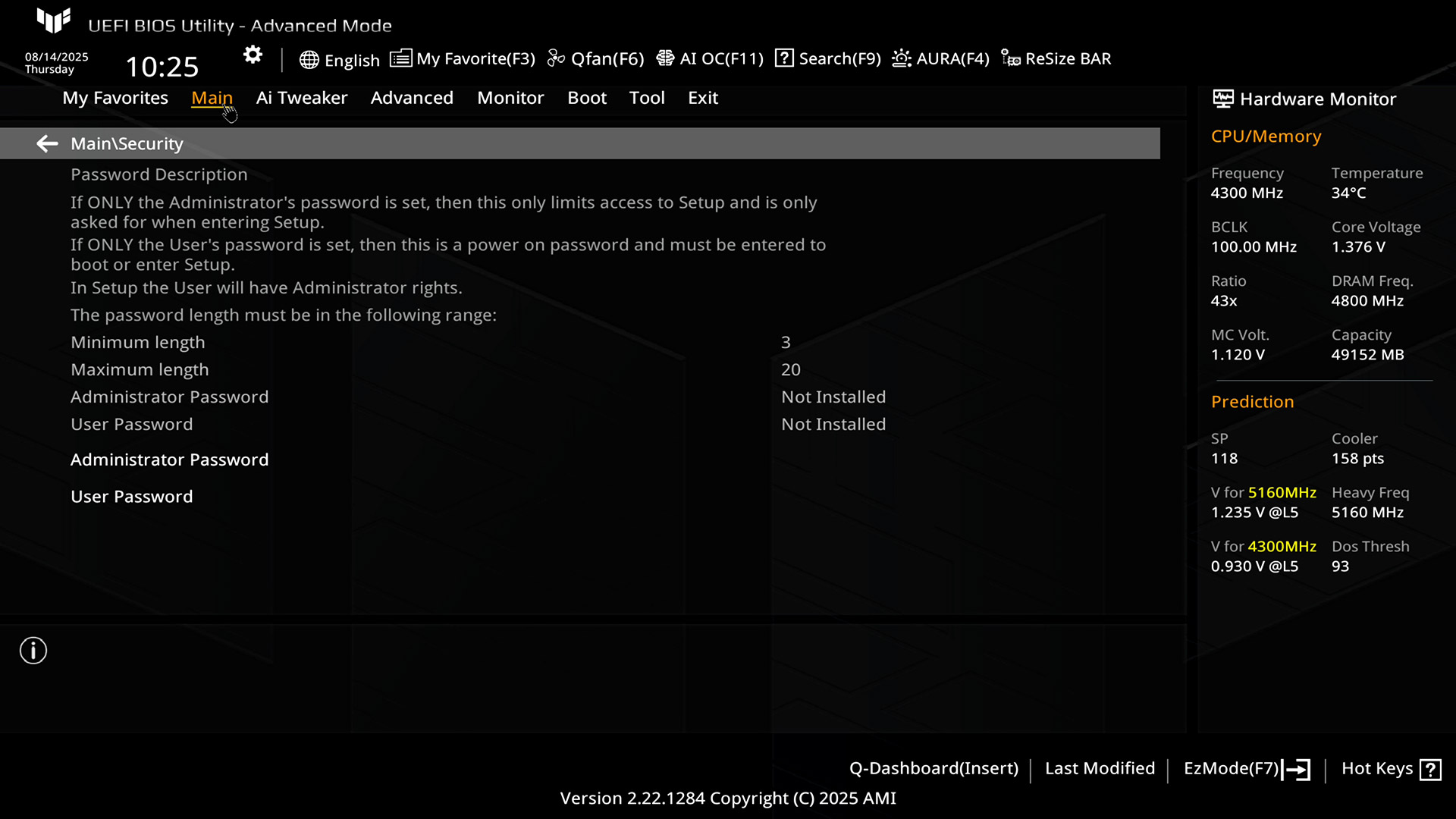

Вкладка Main: здесь выбирают язык интерфейса, отмечается системное время, активируется и устанавливается пароль безопасности. Кроме этого можно получить отчет по ключевым параметрам системы.

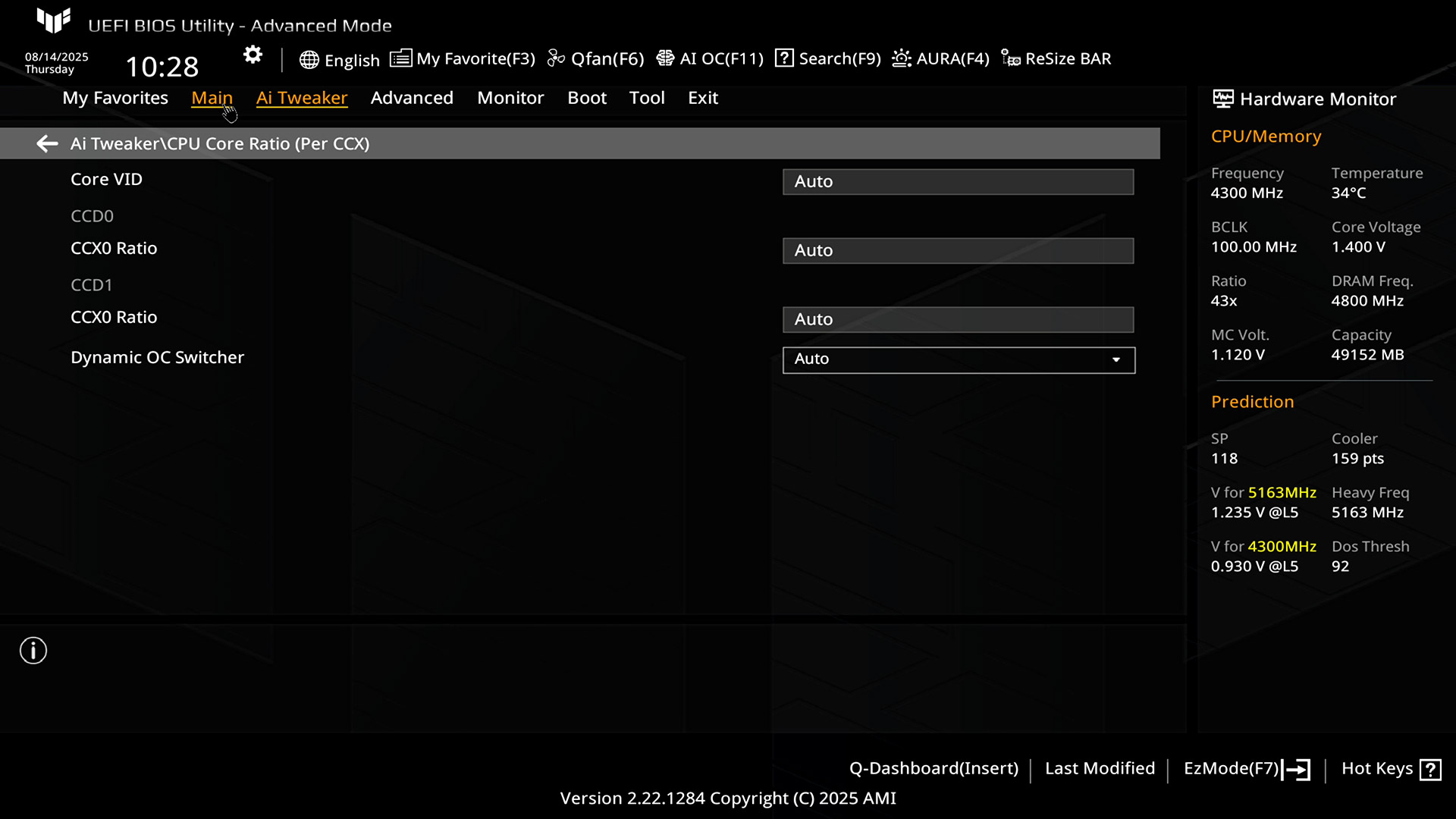

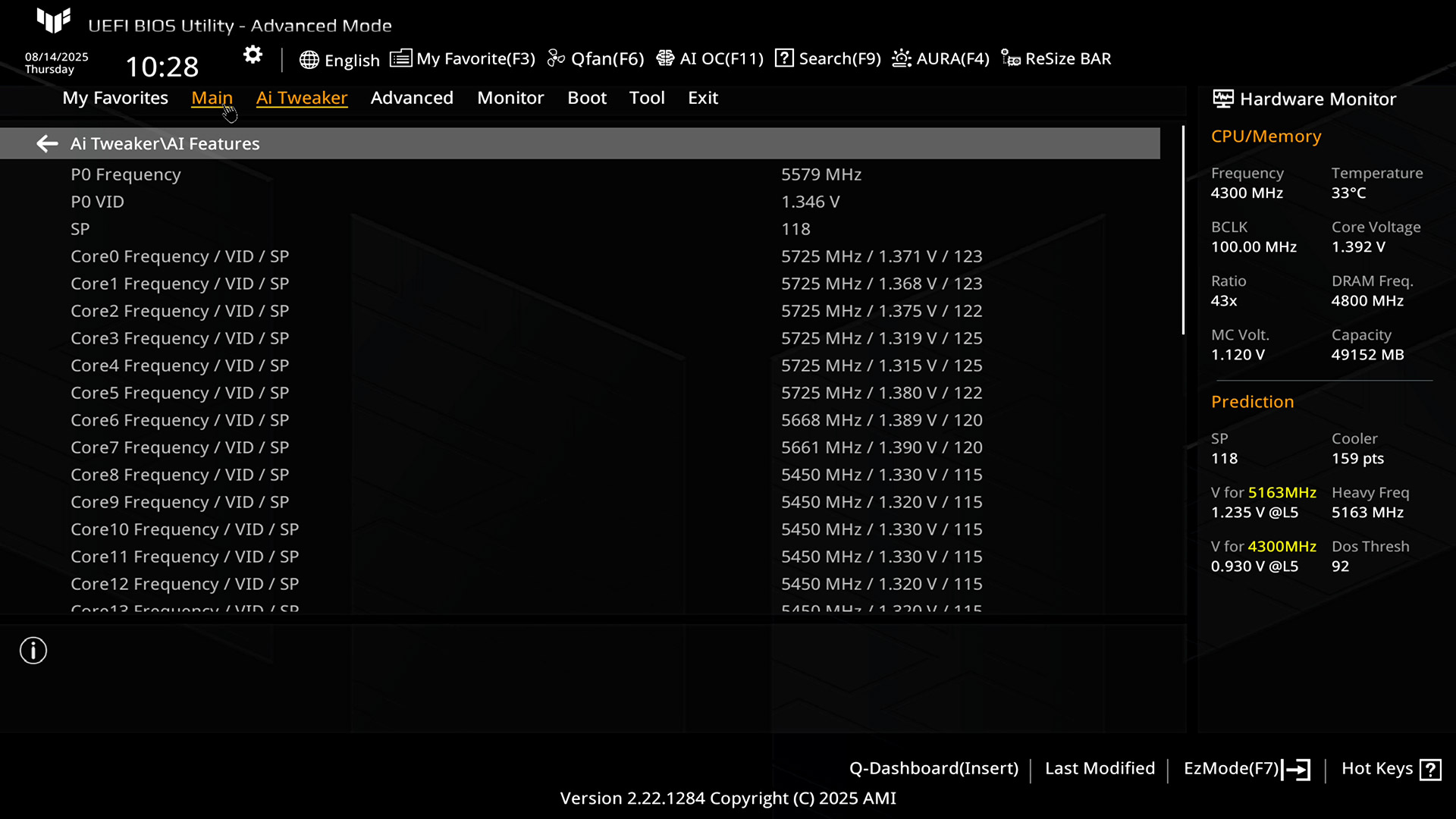

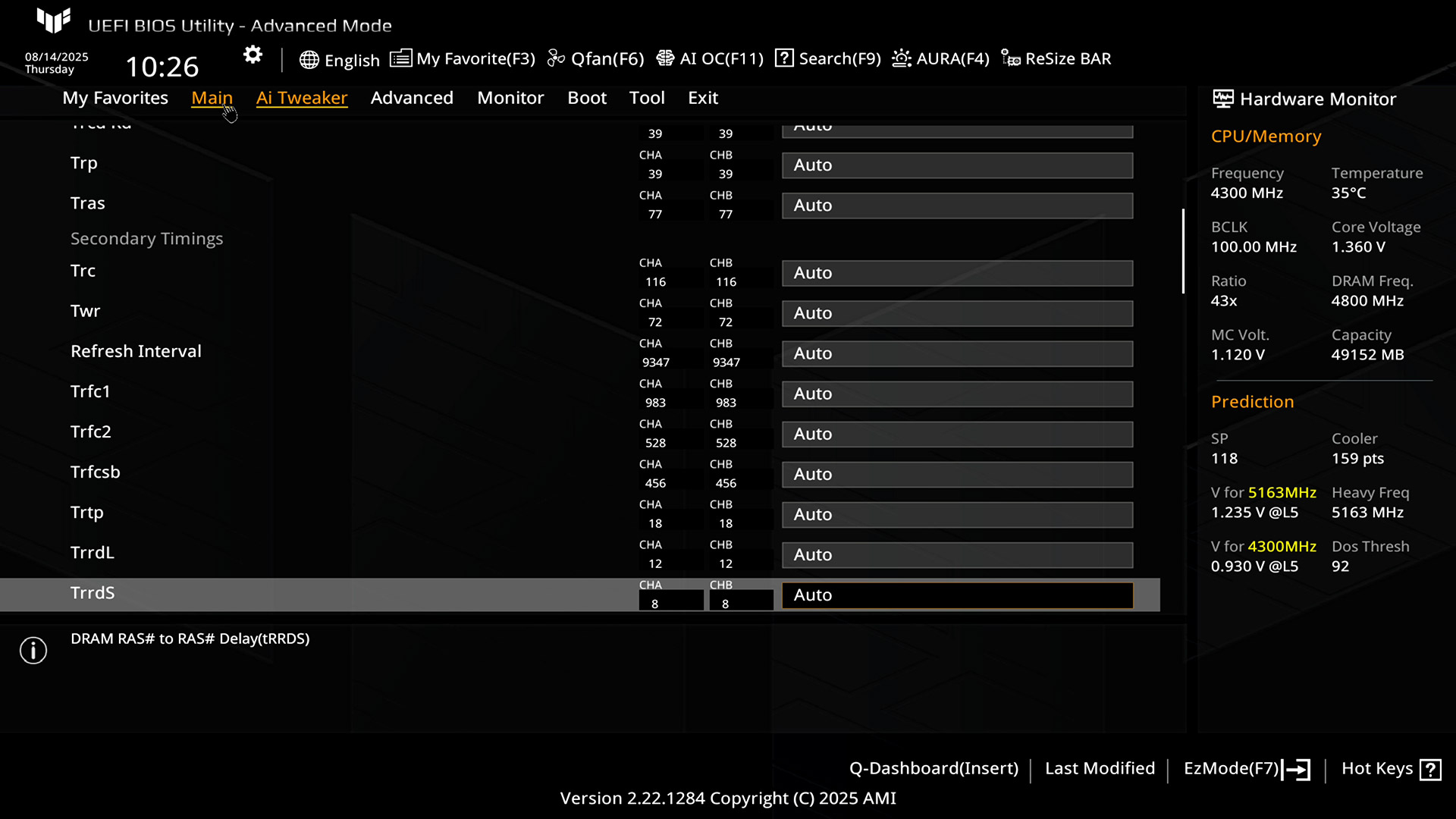

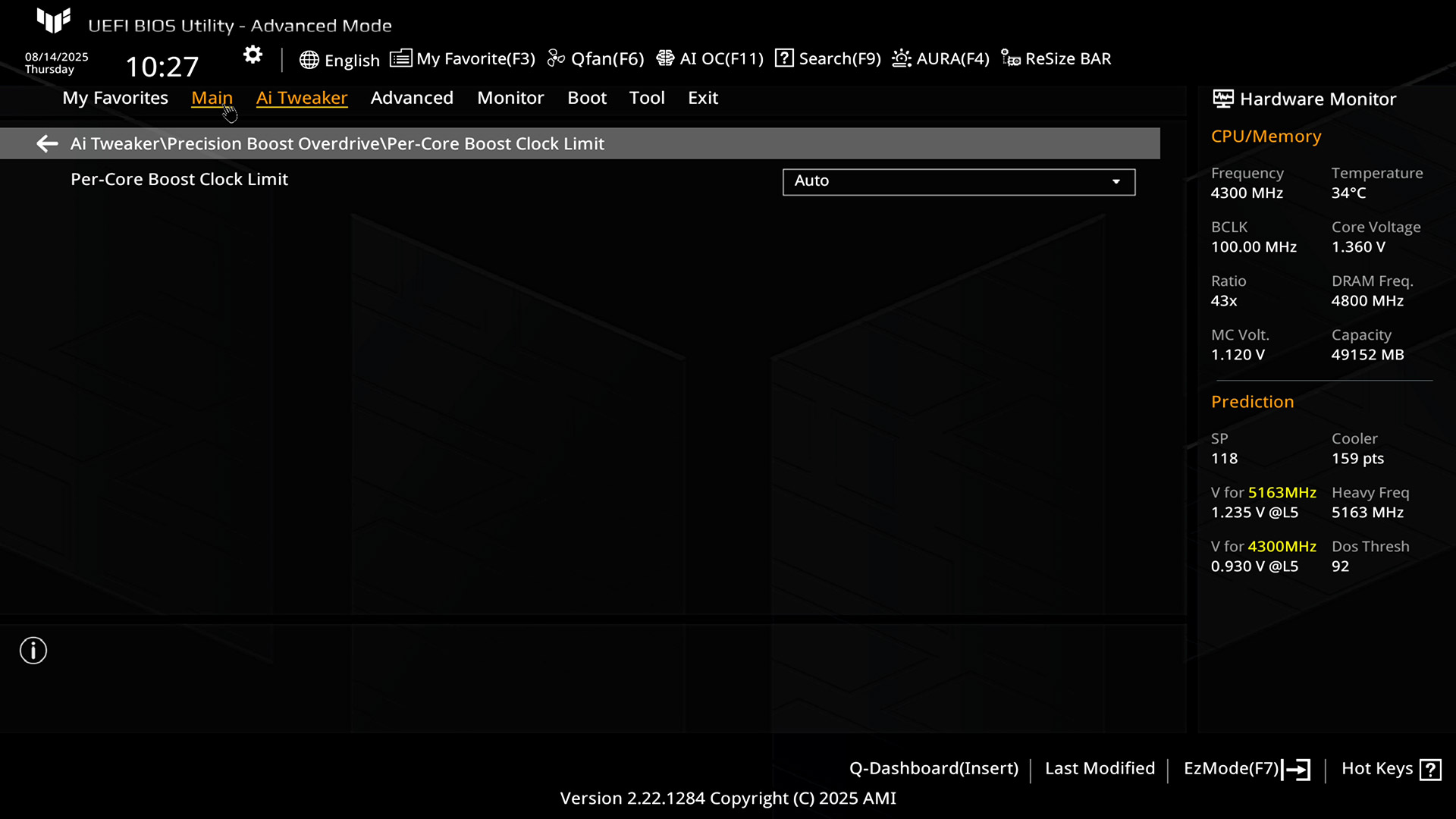

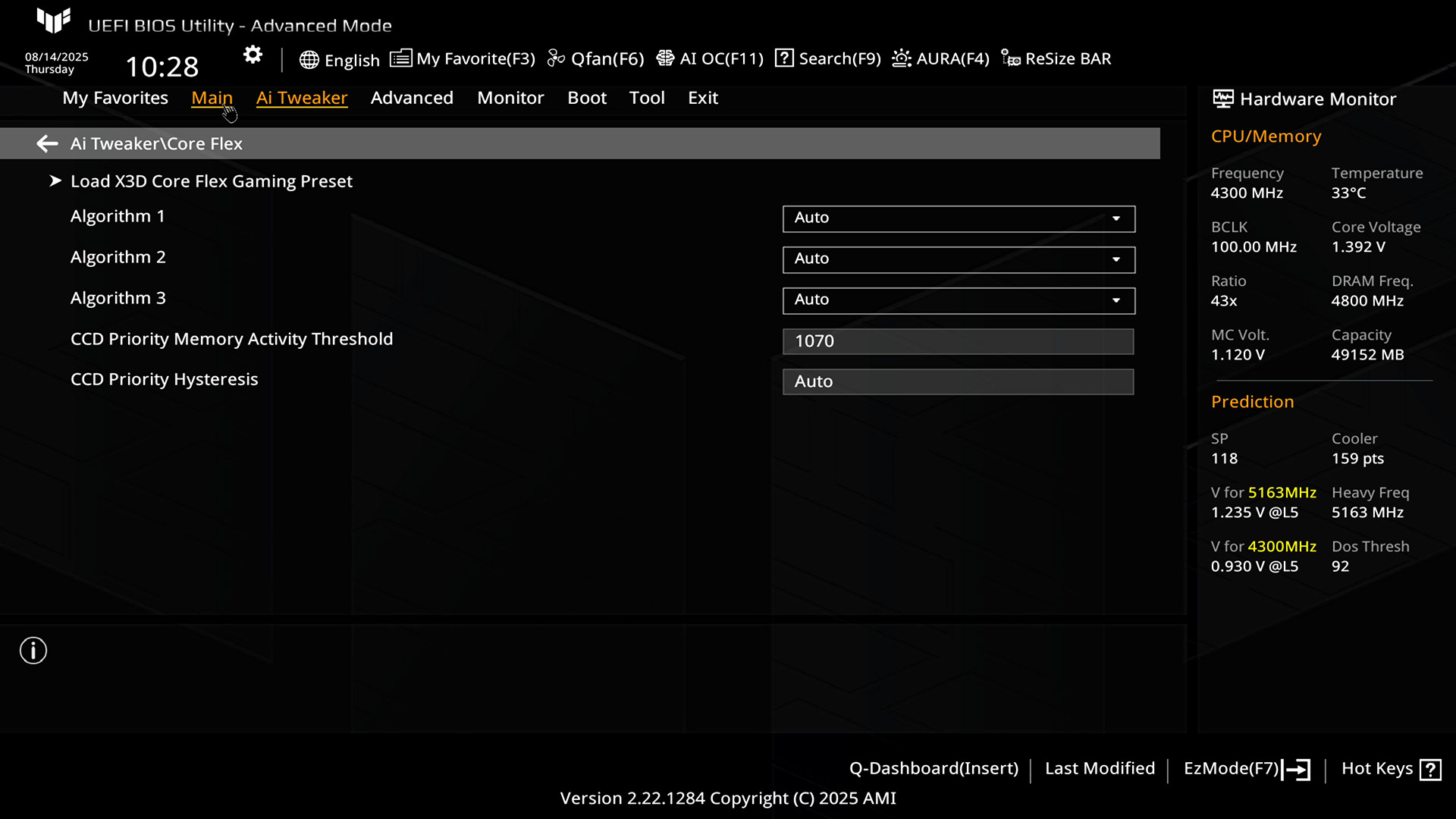

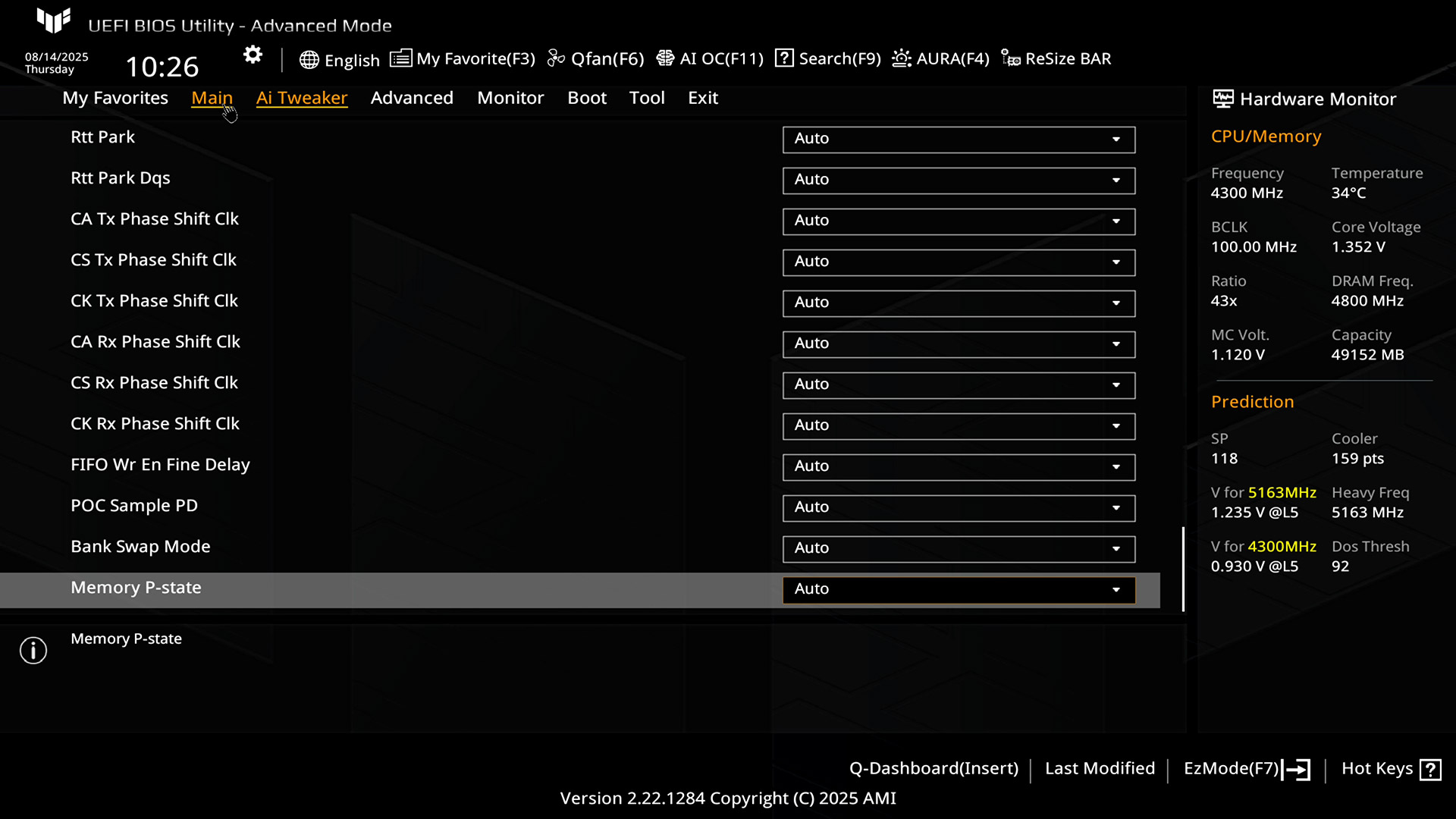

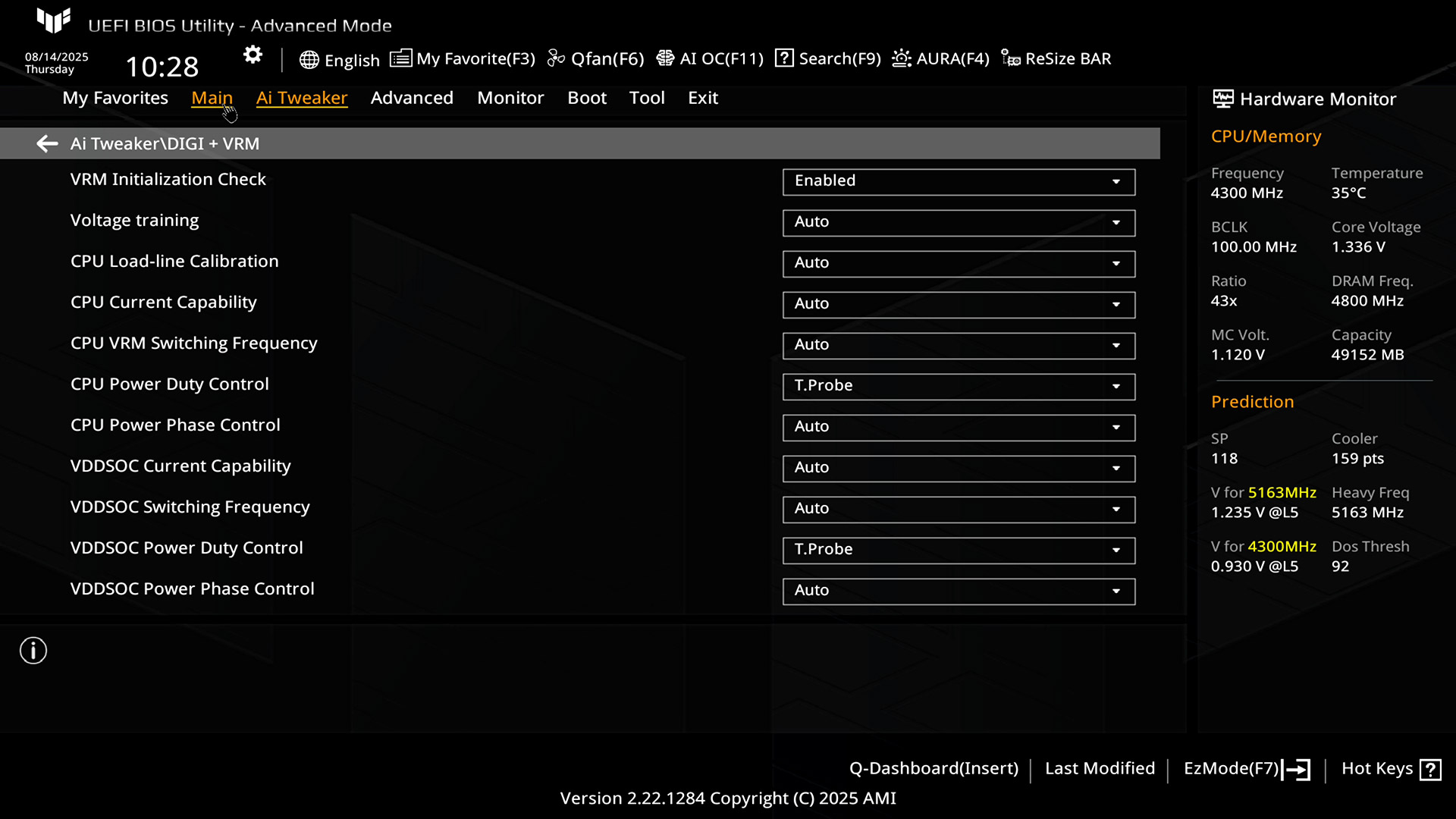

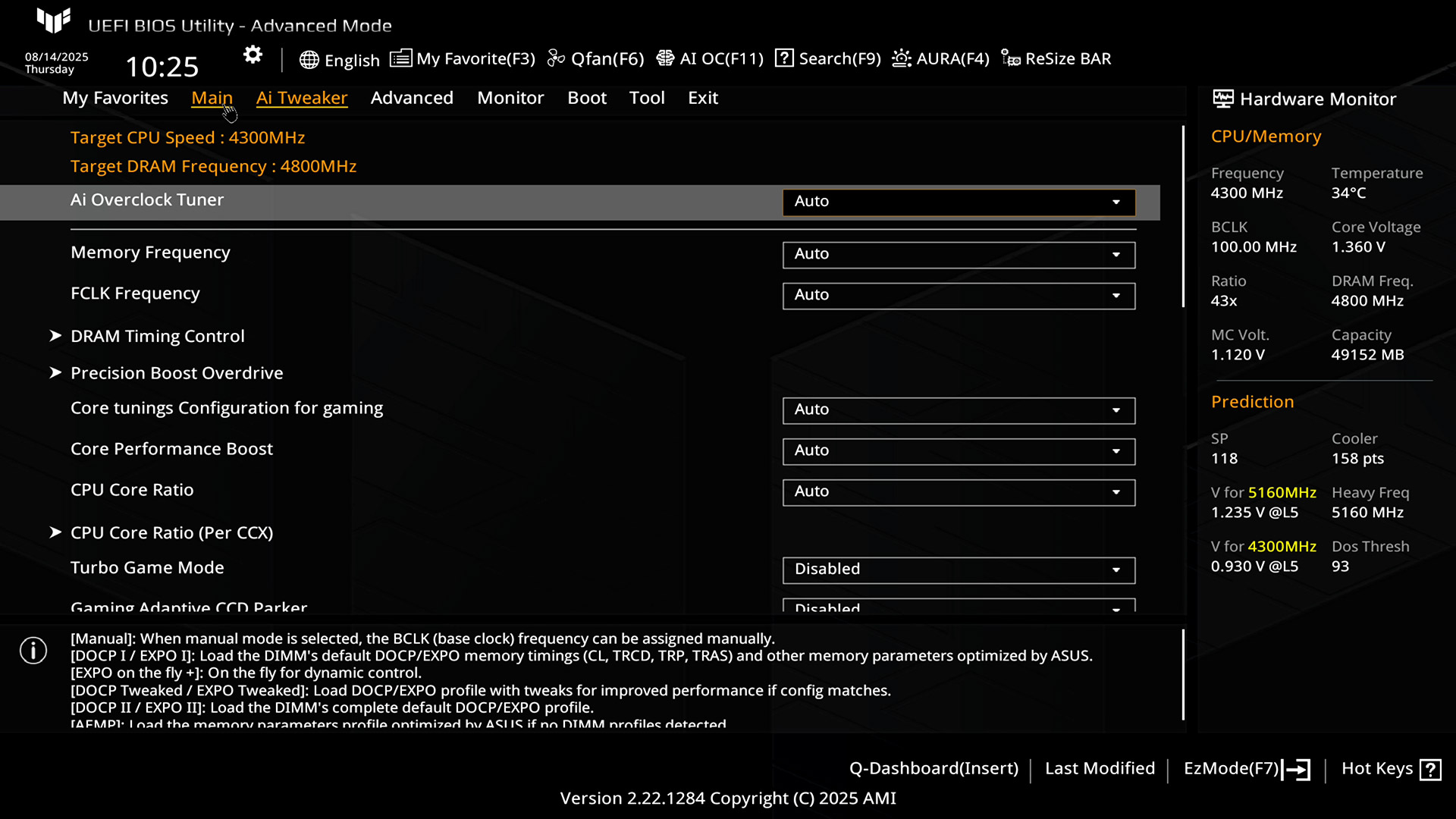

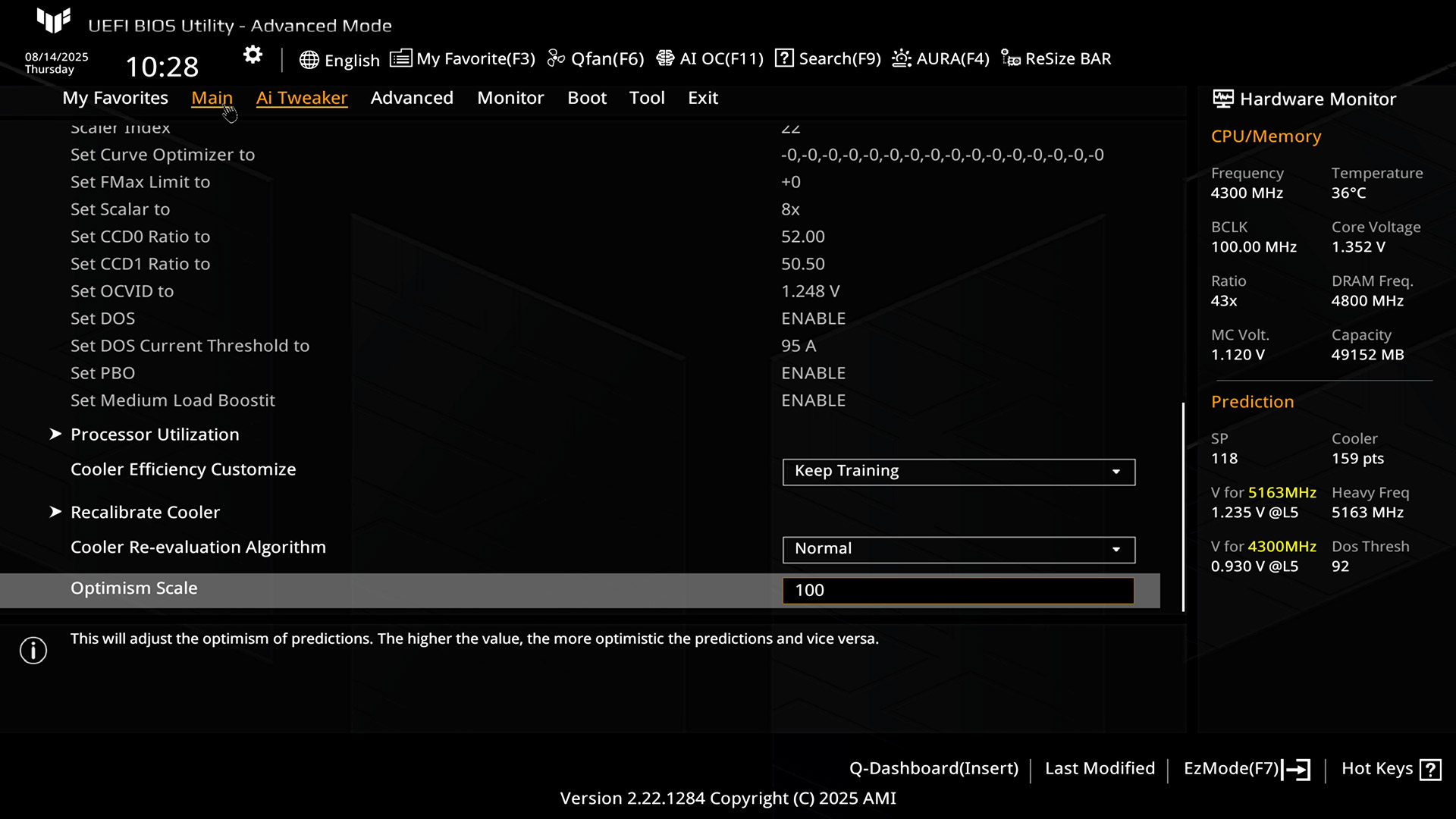

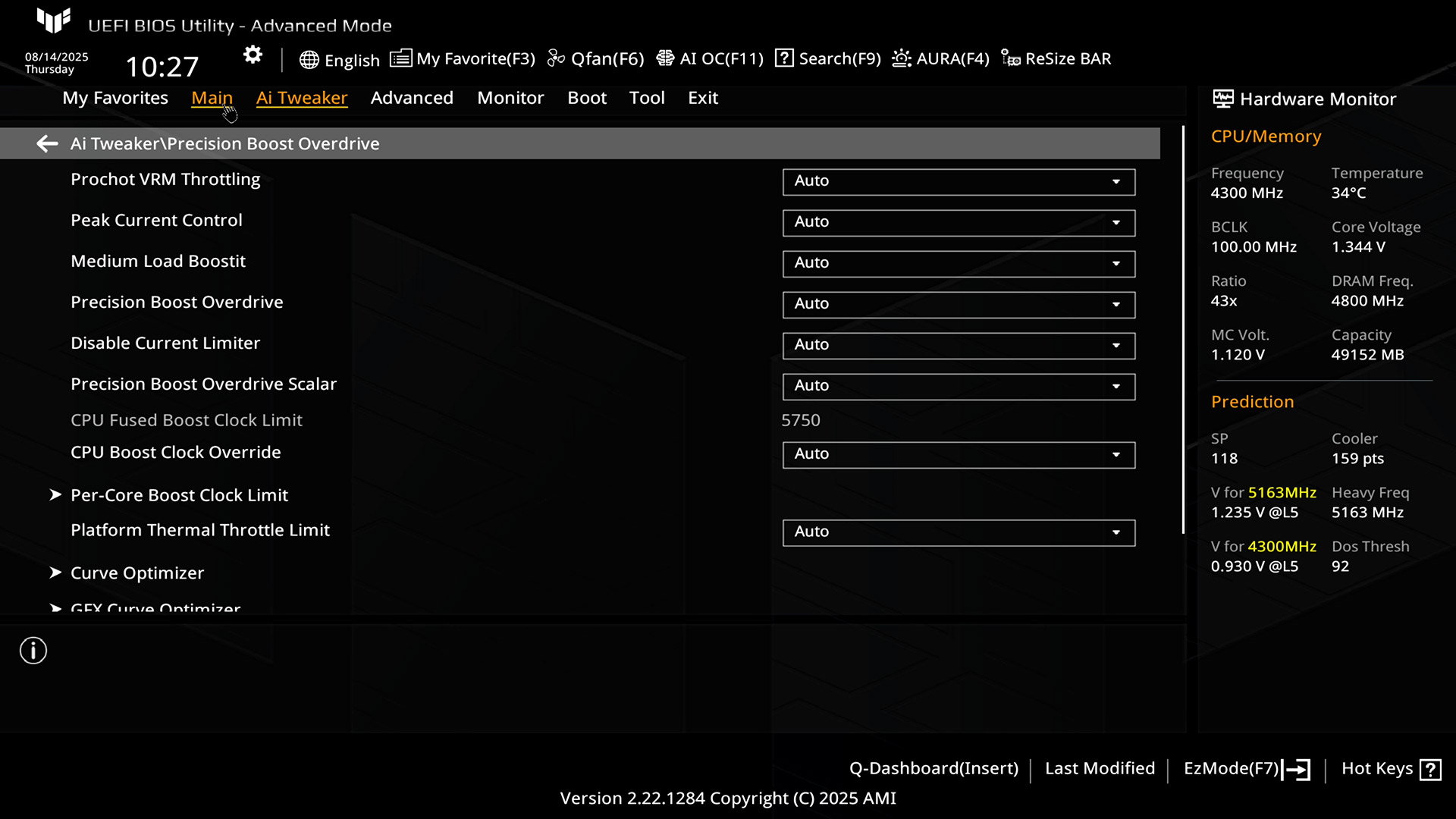

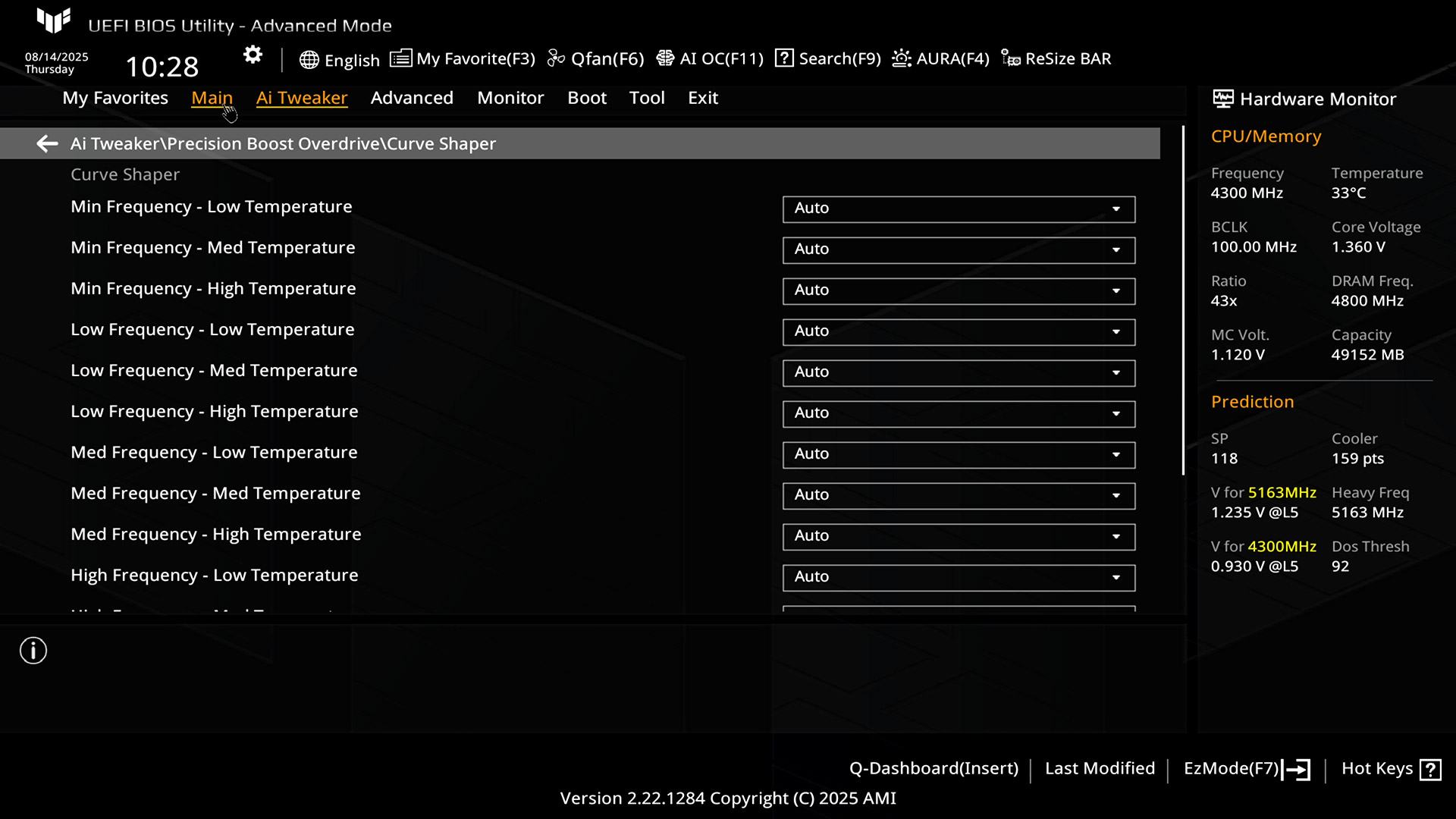

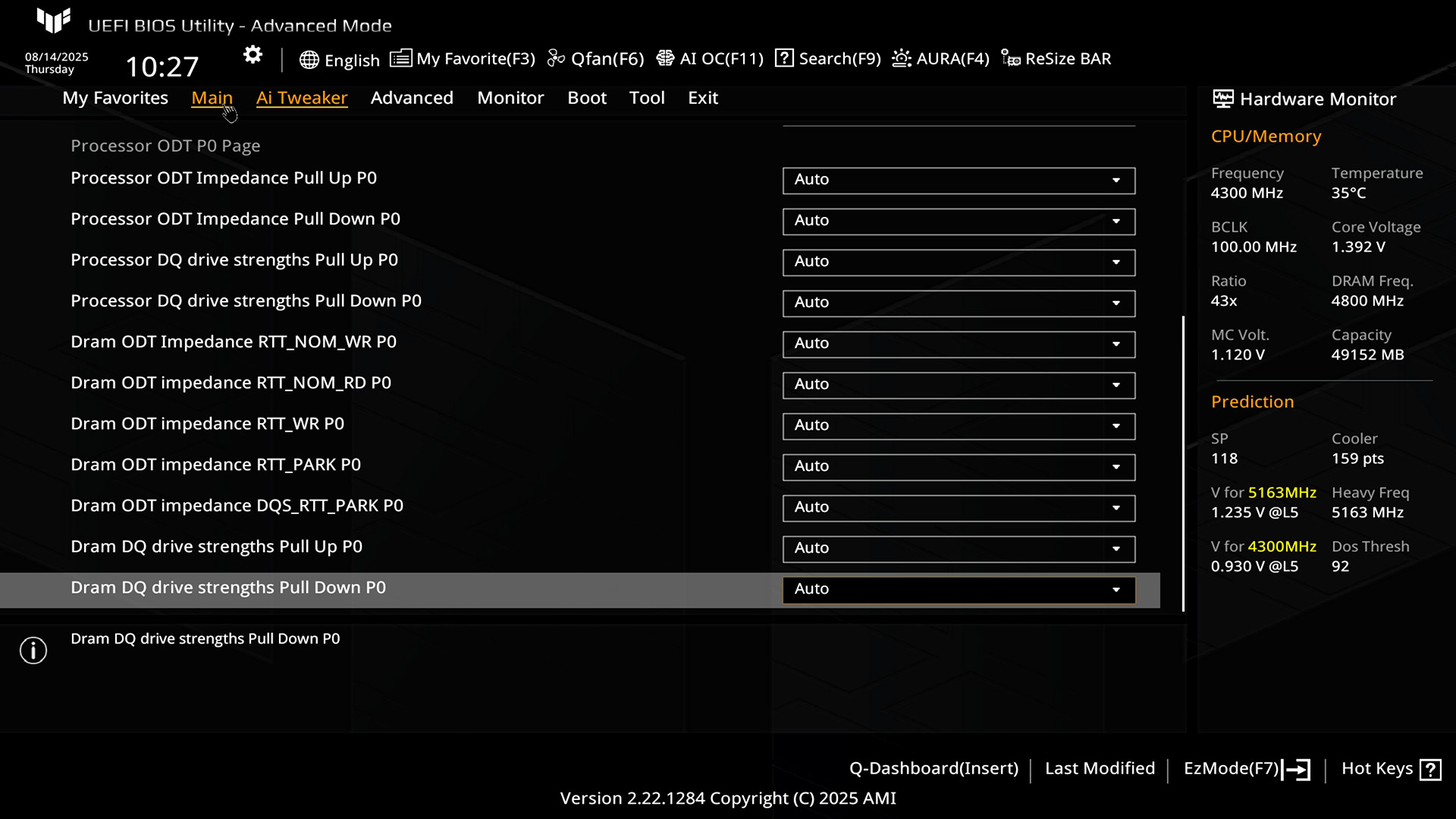

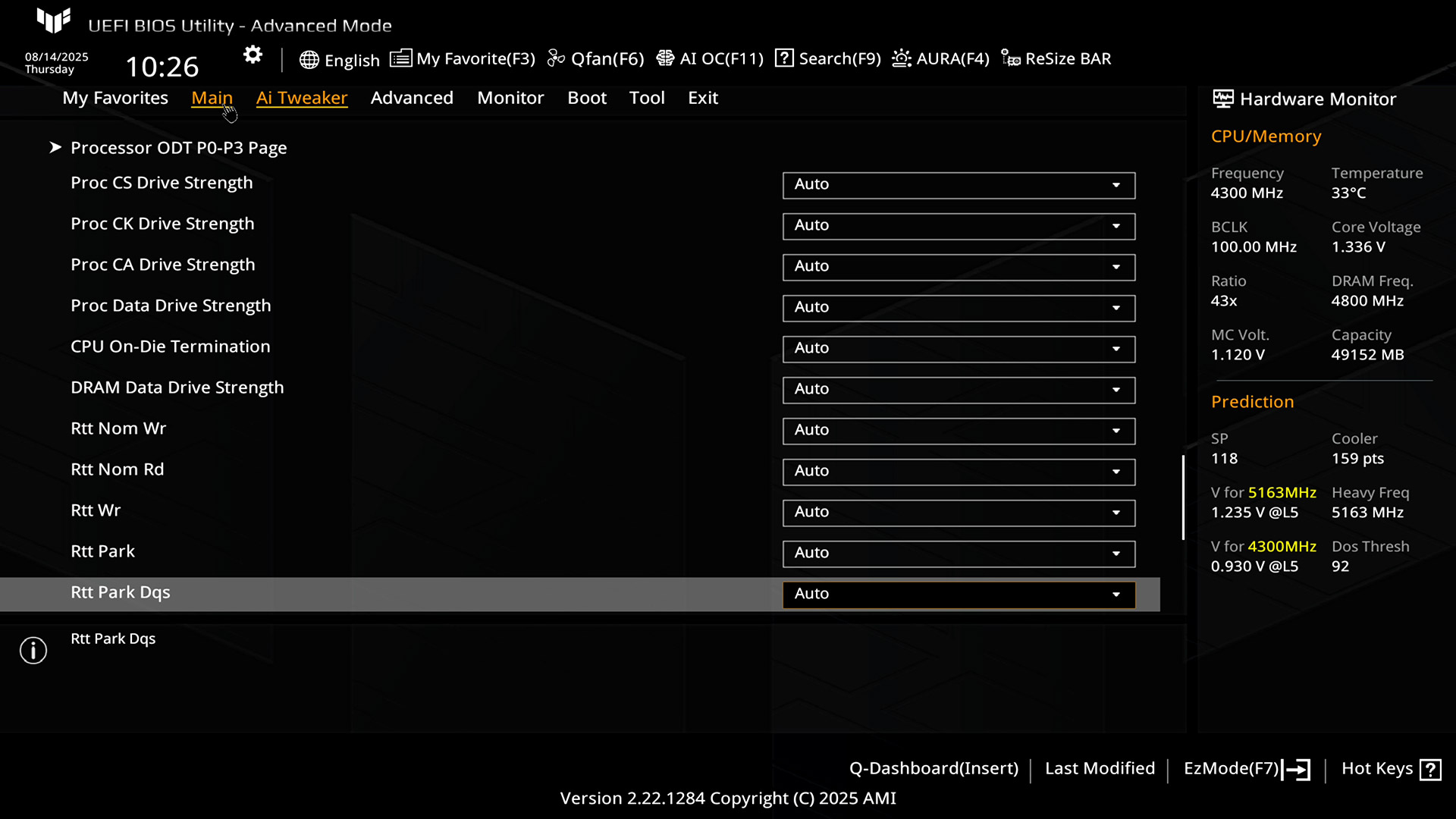

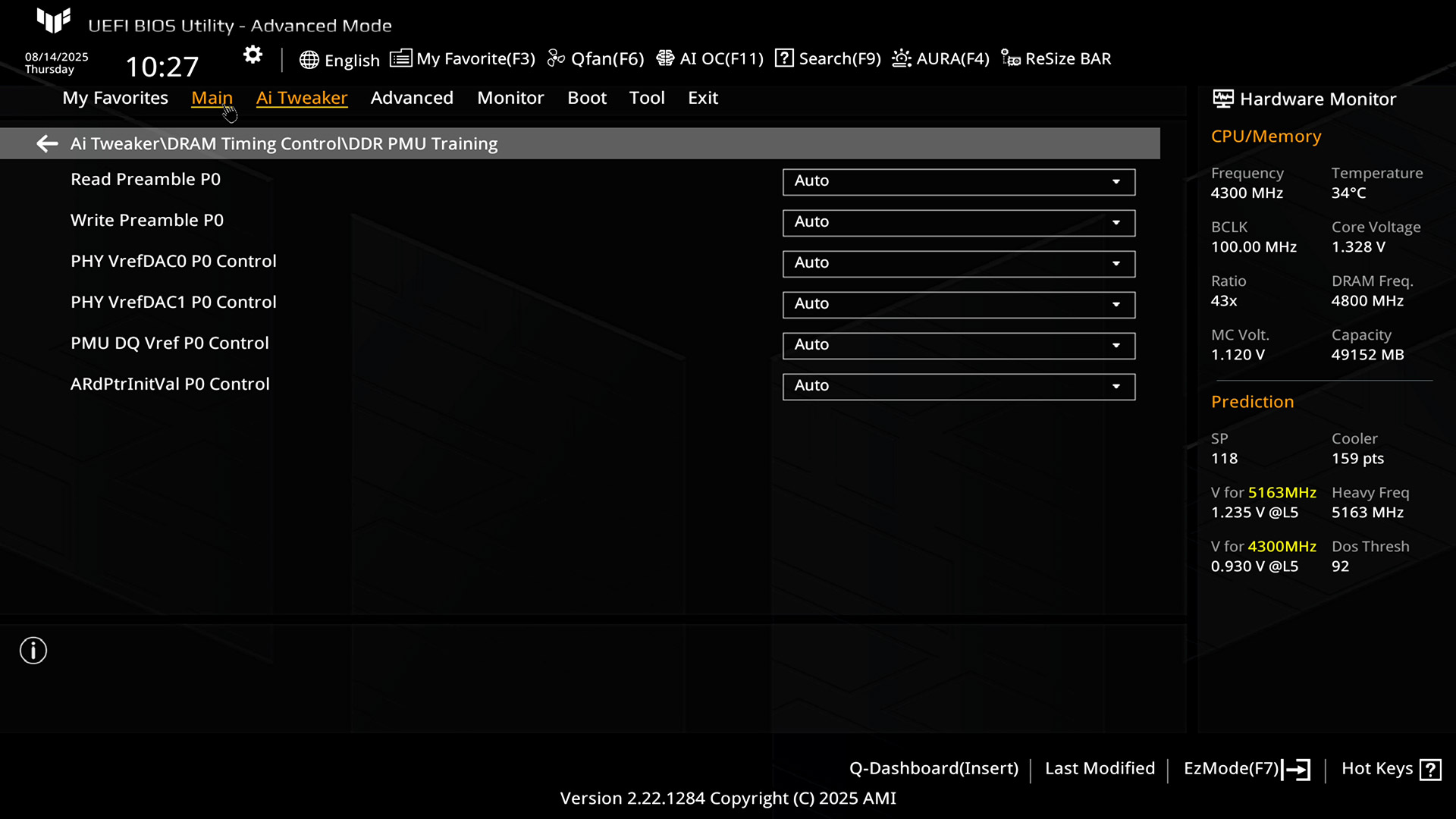

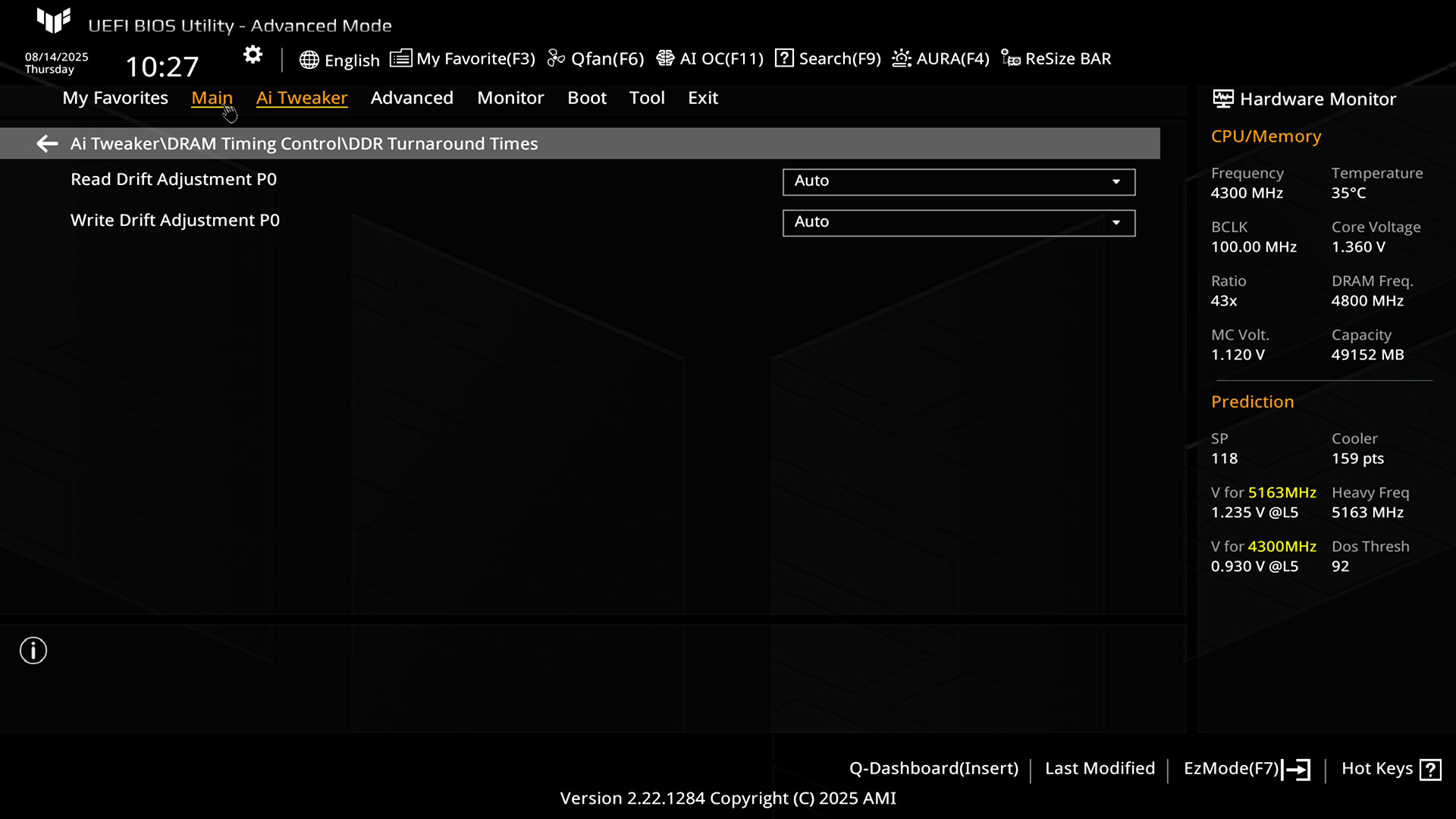

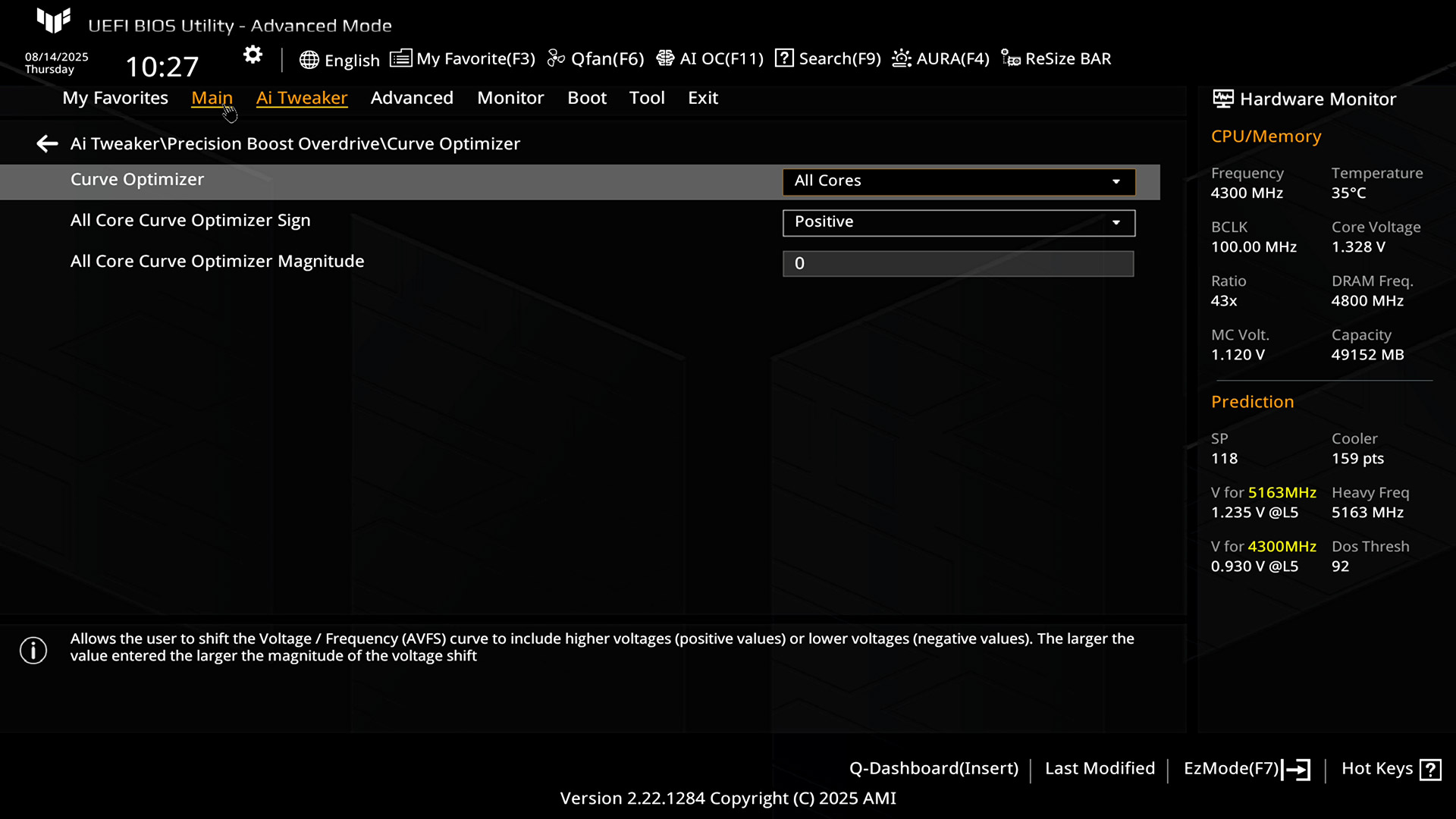

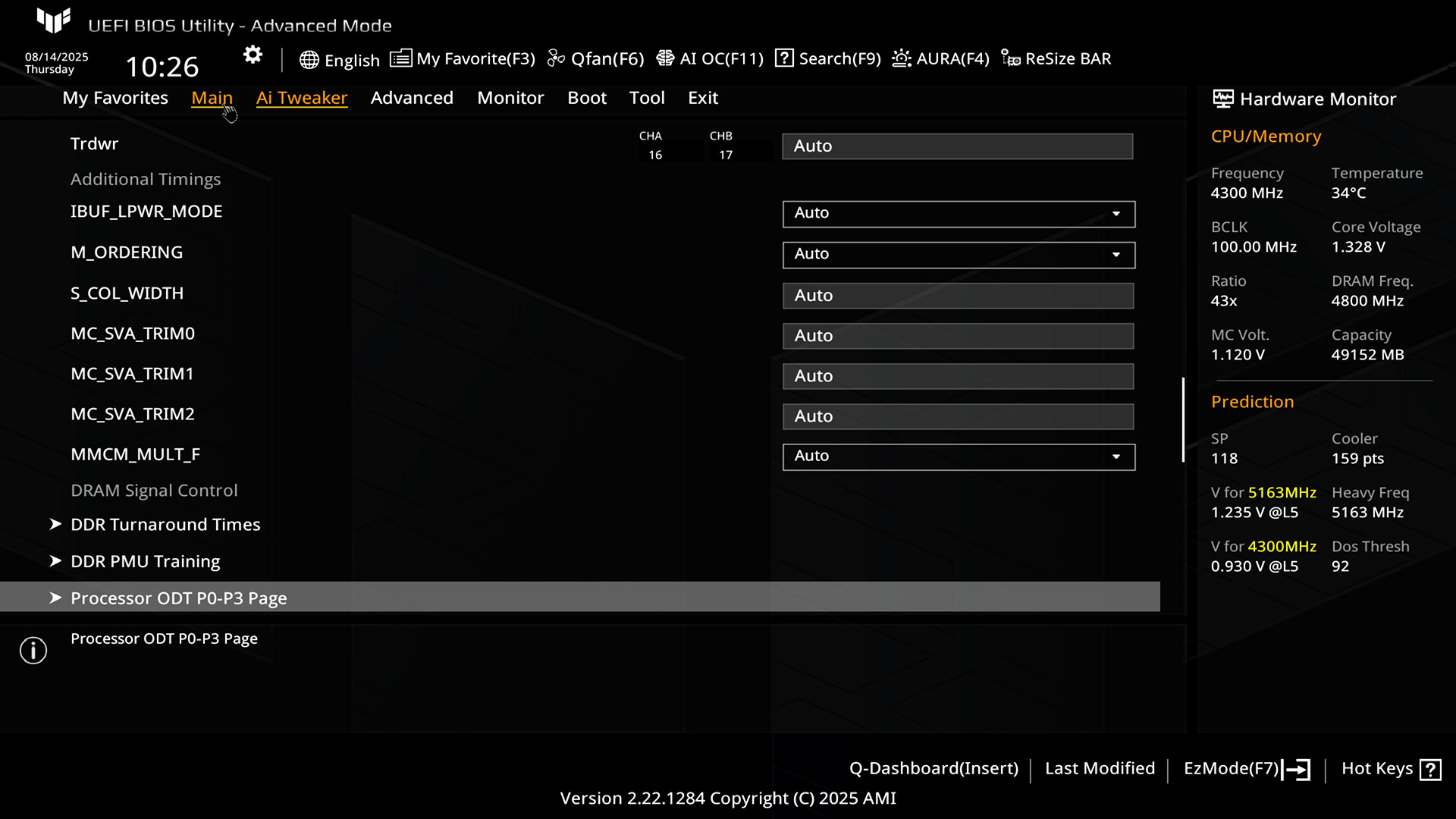

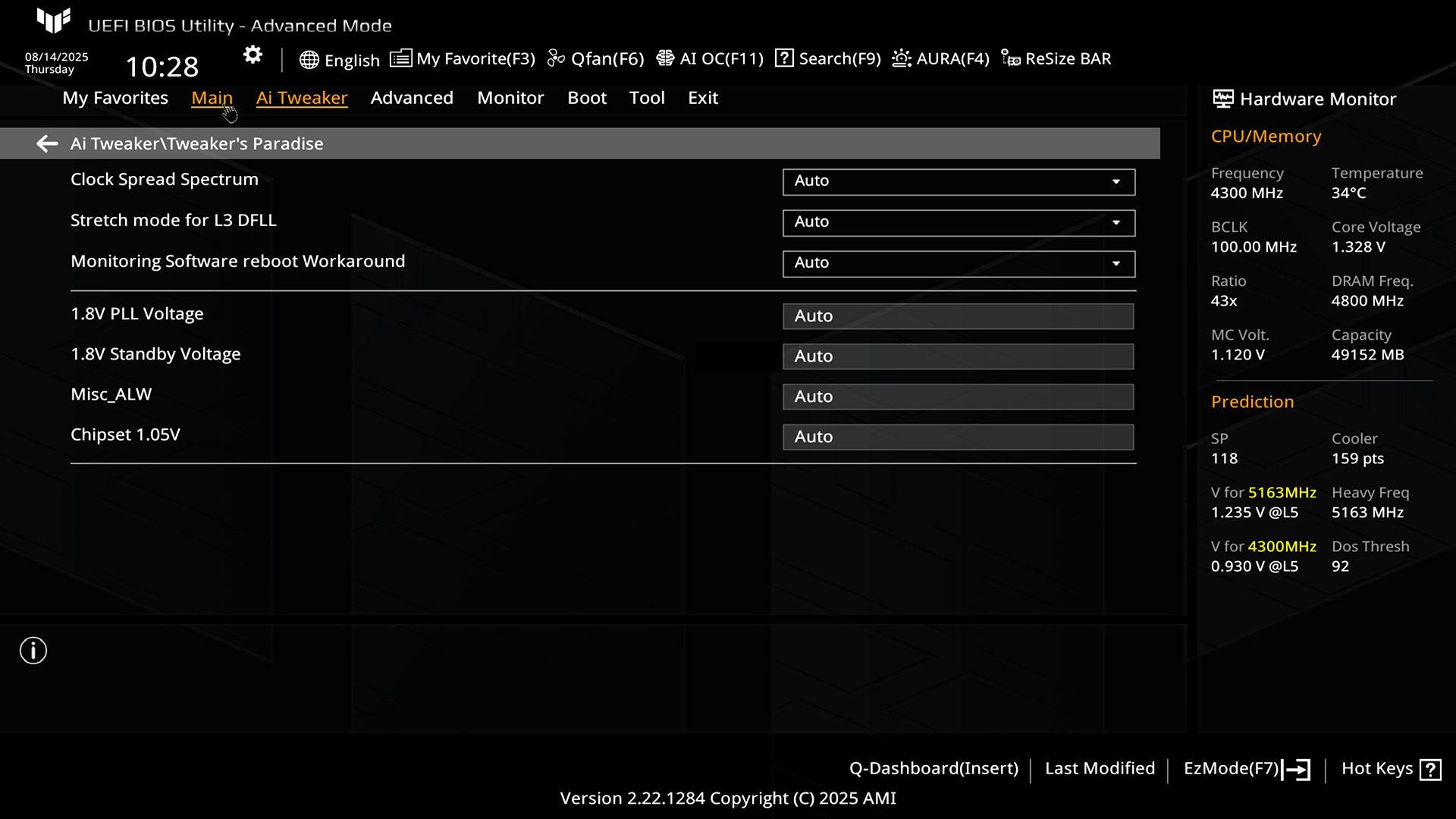

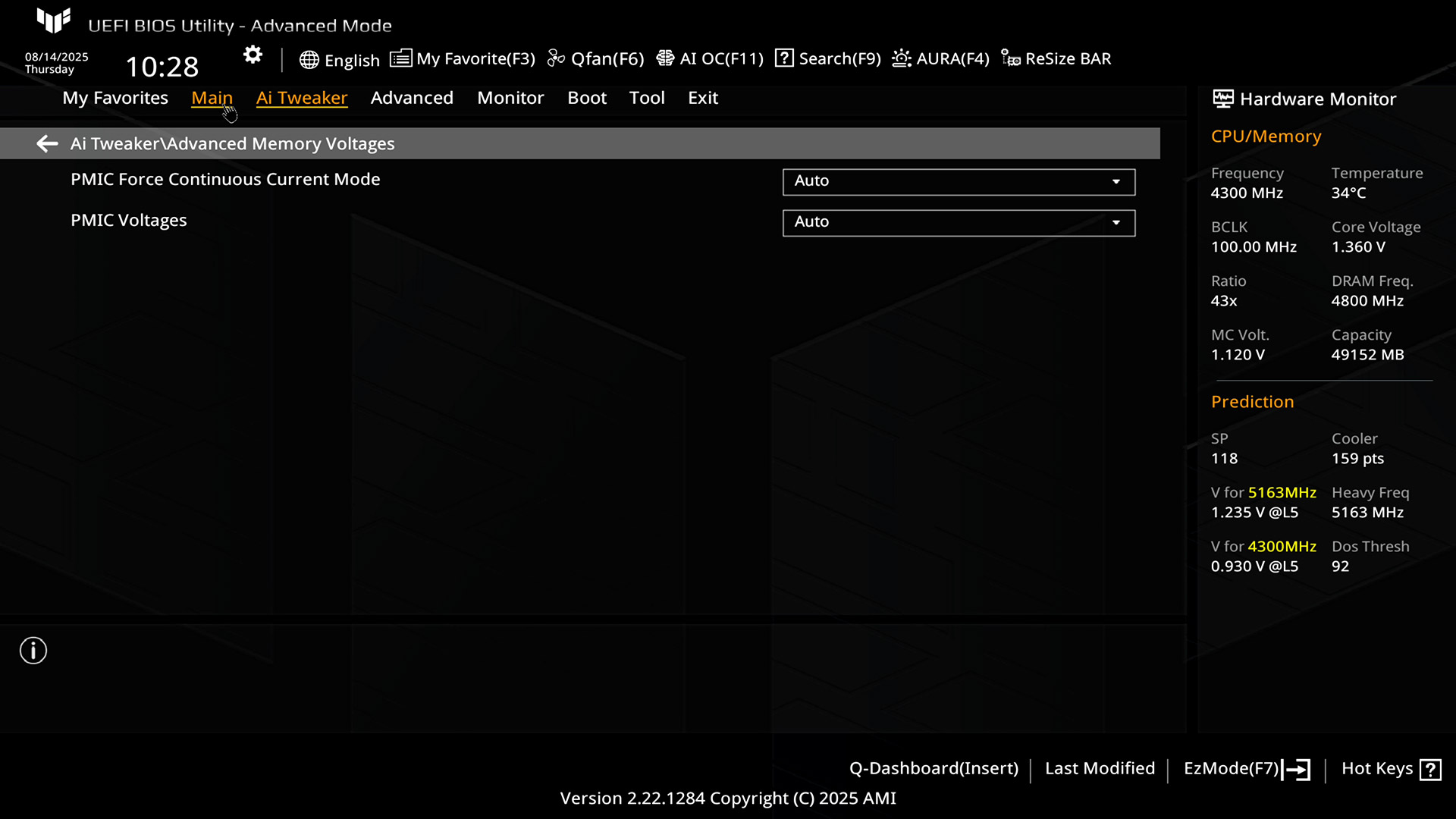

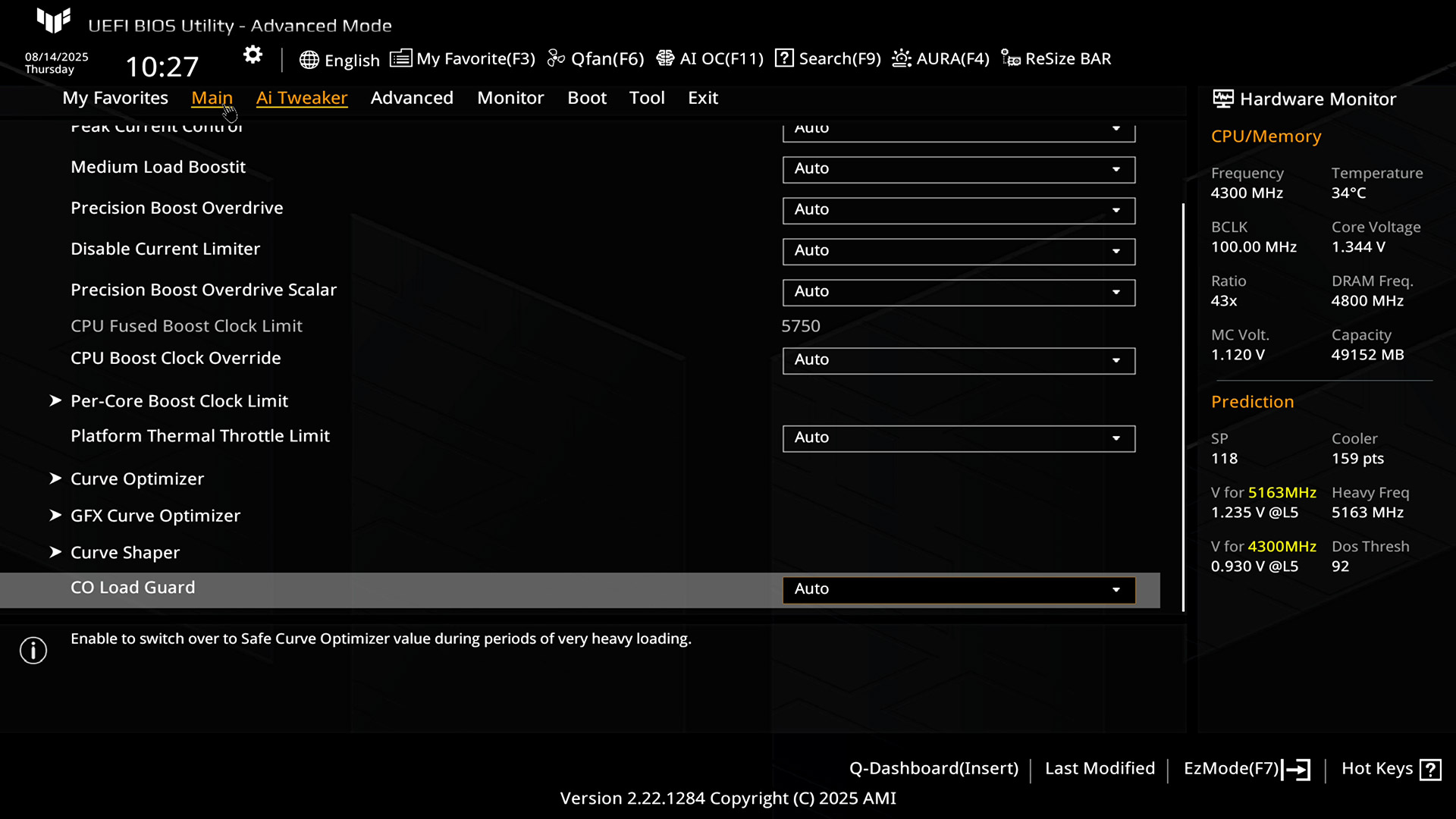

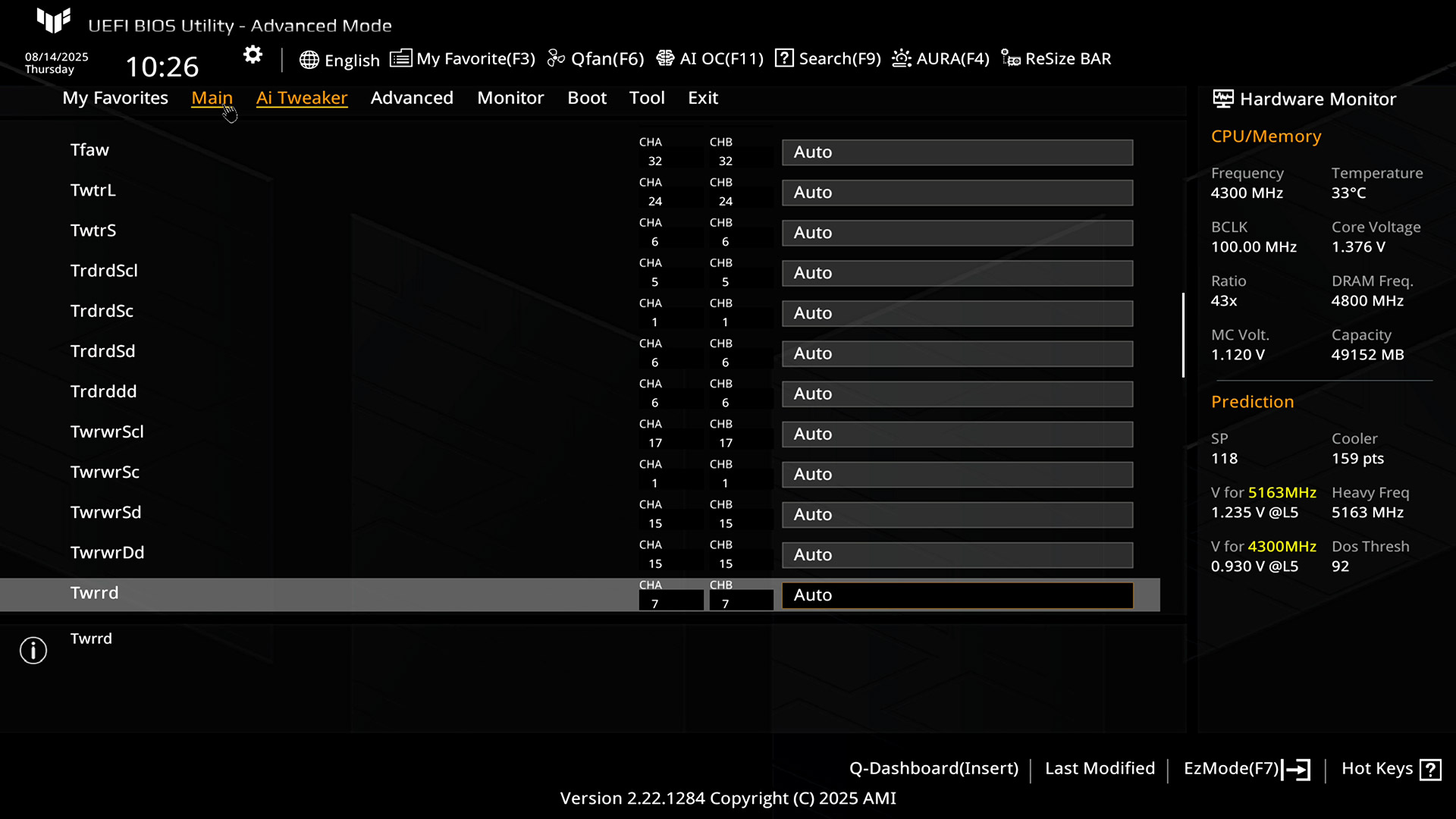

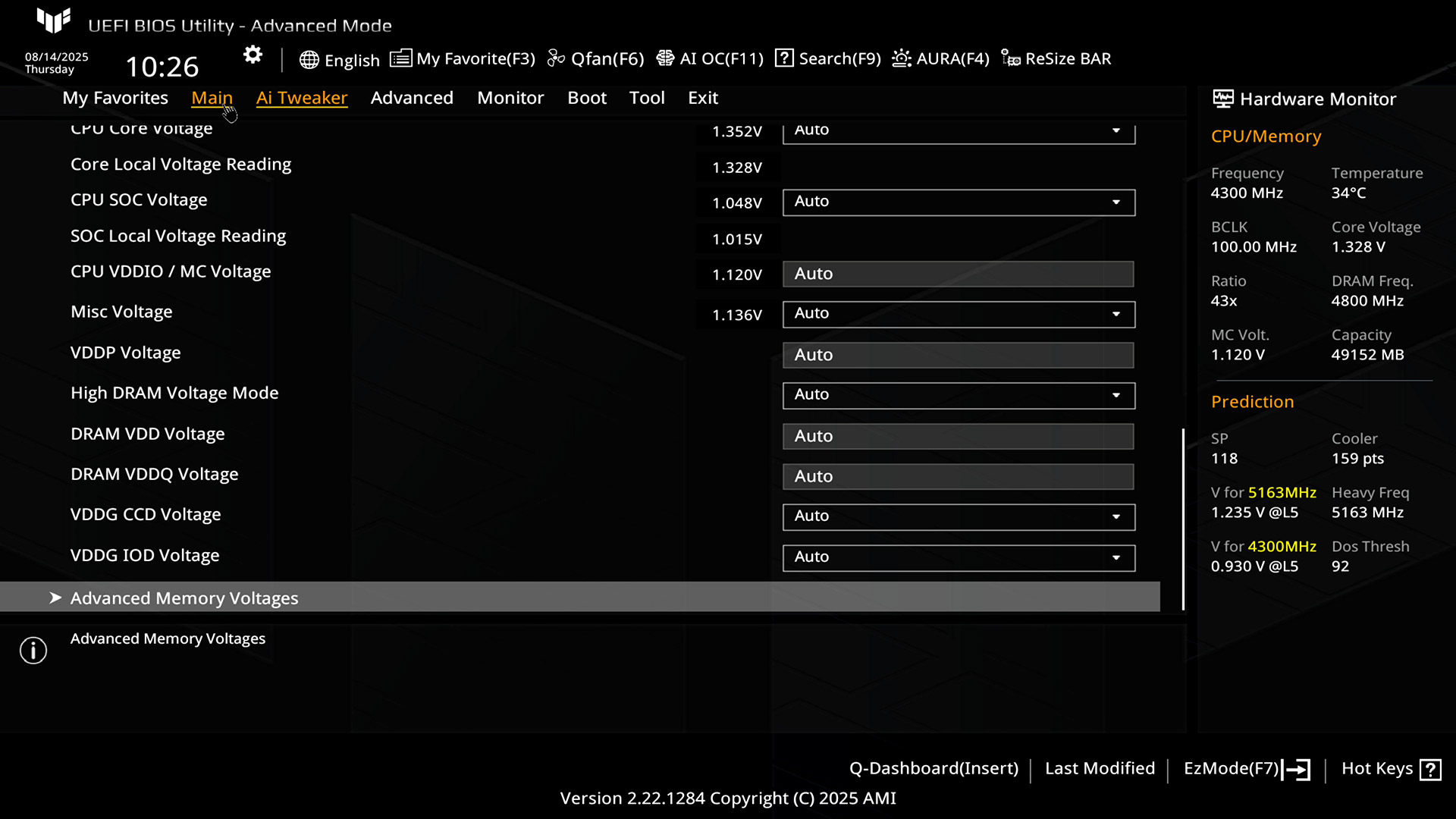

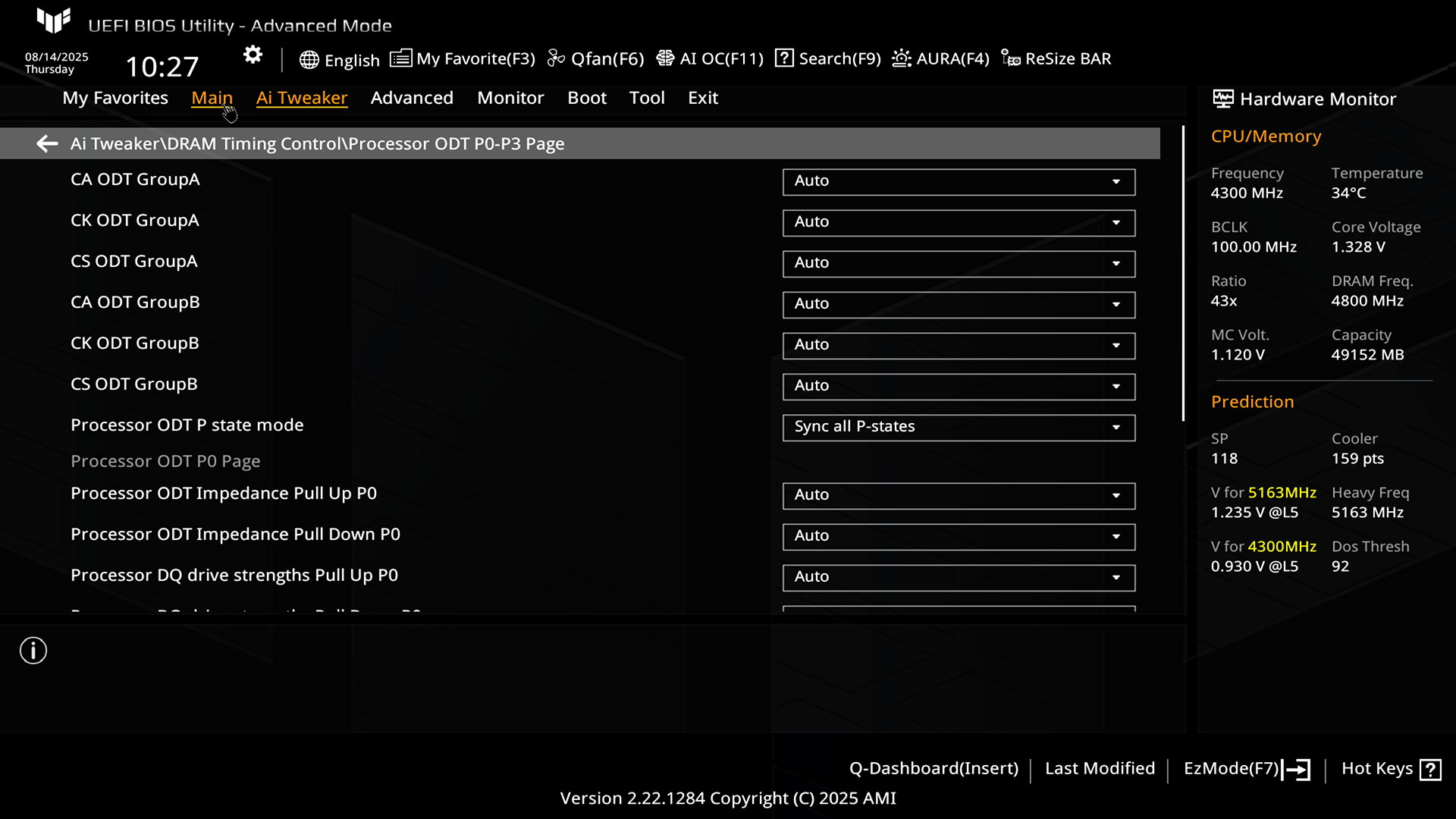

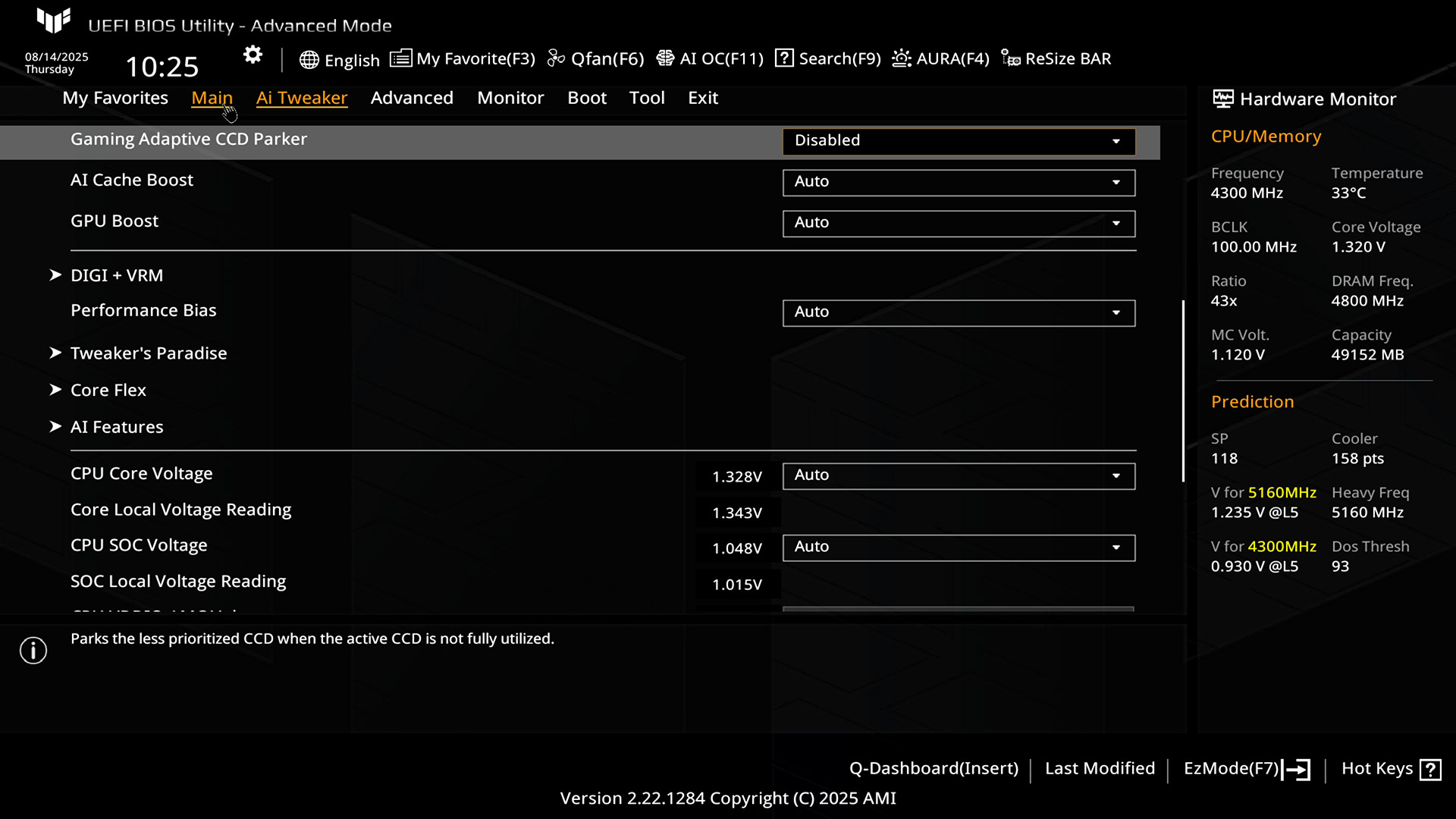

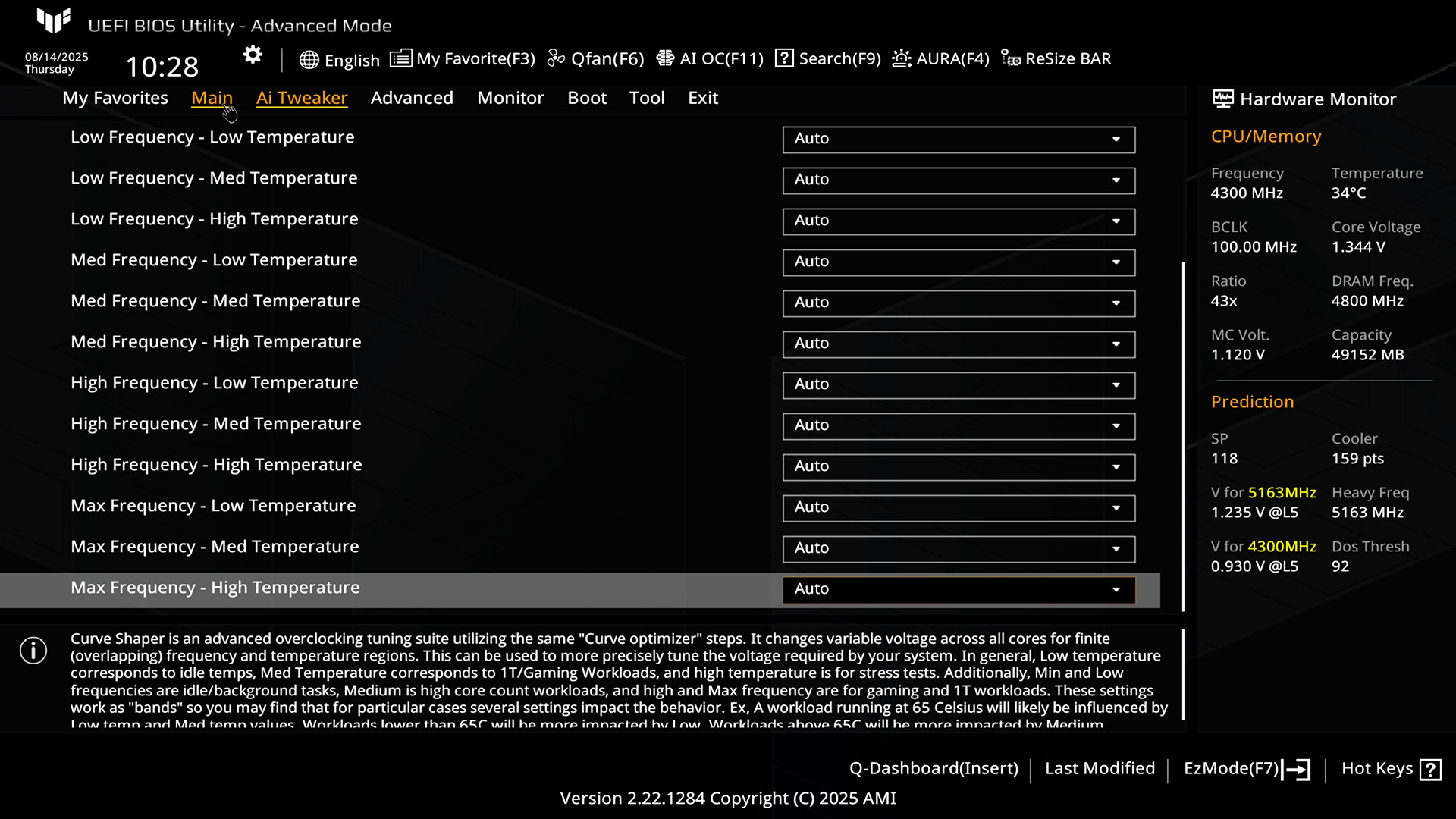

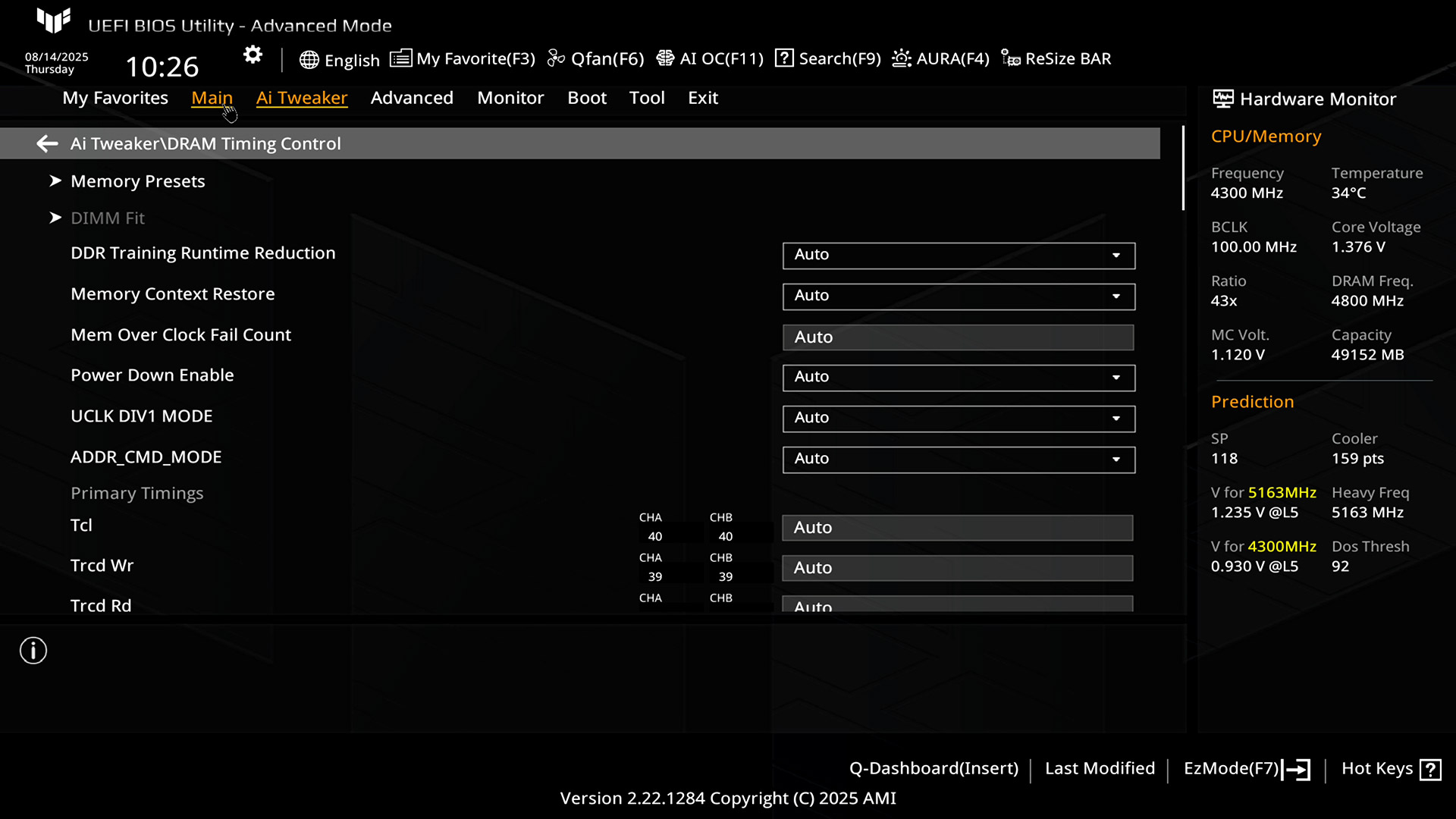

Вкладка AI Tweaker: храм тонкой настройки, оверклокинга, твикинга и подобной наглости, которую обожает наш ресурс.
Таблица диапазонов регулировки напряжения и главных опций оверклокинга:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| BCLK Frequency (MHz) | 96–118 | 0,0625 |
| FCLK Frequency (MHz) | 800 3000 | 33–133 |
| CPU Core Ratio (Multiplier) | 8–100 | 0,25 |
| Fixed CPU VRM Switching Frequency (KHz) | 500–700 | 50 |
| CPU Core Voltage (V) | 0,8–1,55 | 0,005 |
| CPU SOC Voltage (V) | 0,8–1,3 | 0,005 |
| CPU VDDIO / MC Voltage (V) | 1,1–2 | 0,01 |
| Misc Voltage | 0,625–1,7 | 0,075 |
| VDDP Voltage (V) | 0,7–1,8 | 0,001 |
| DRAM Frequency (MHz) | 2000–12000 | 200–800 |
| DRAM VDD Voltage (V) | 0,8–2,07 | 0,01 |
| DRAM VDDQ Voltage (V) | 0,8–2,07 | 0,01 |

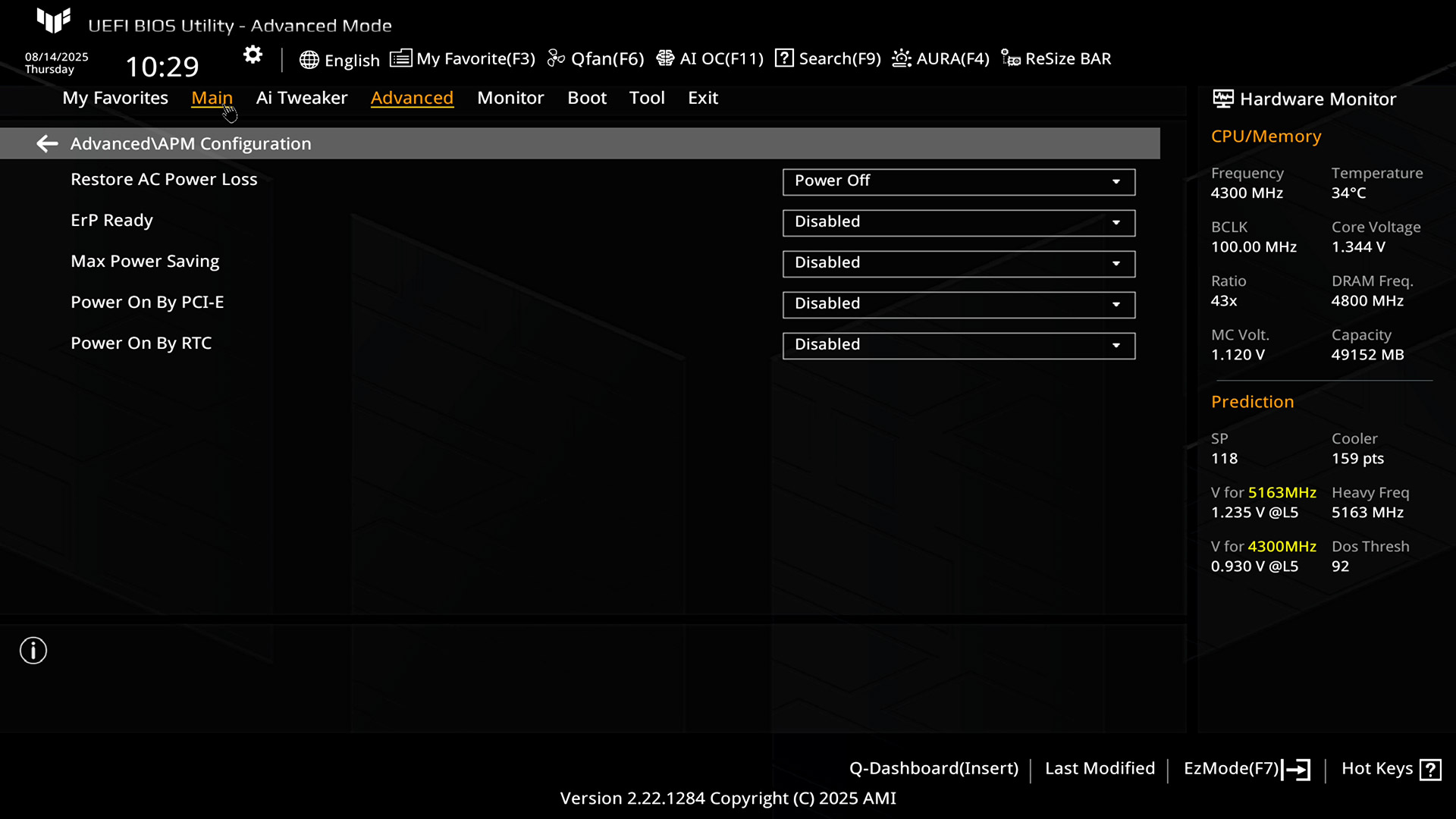

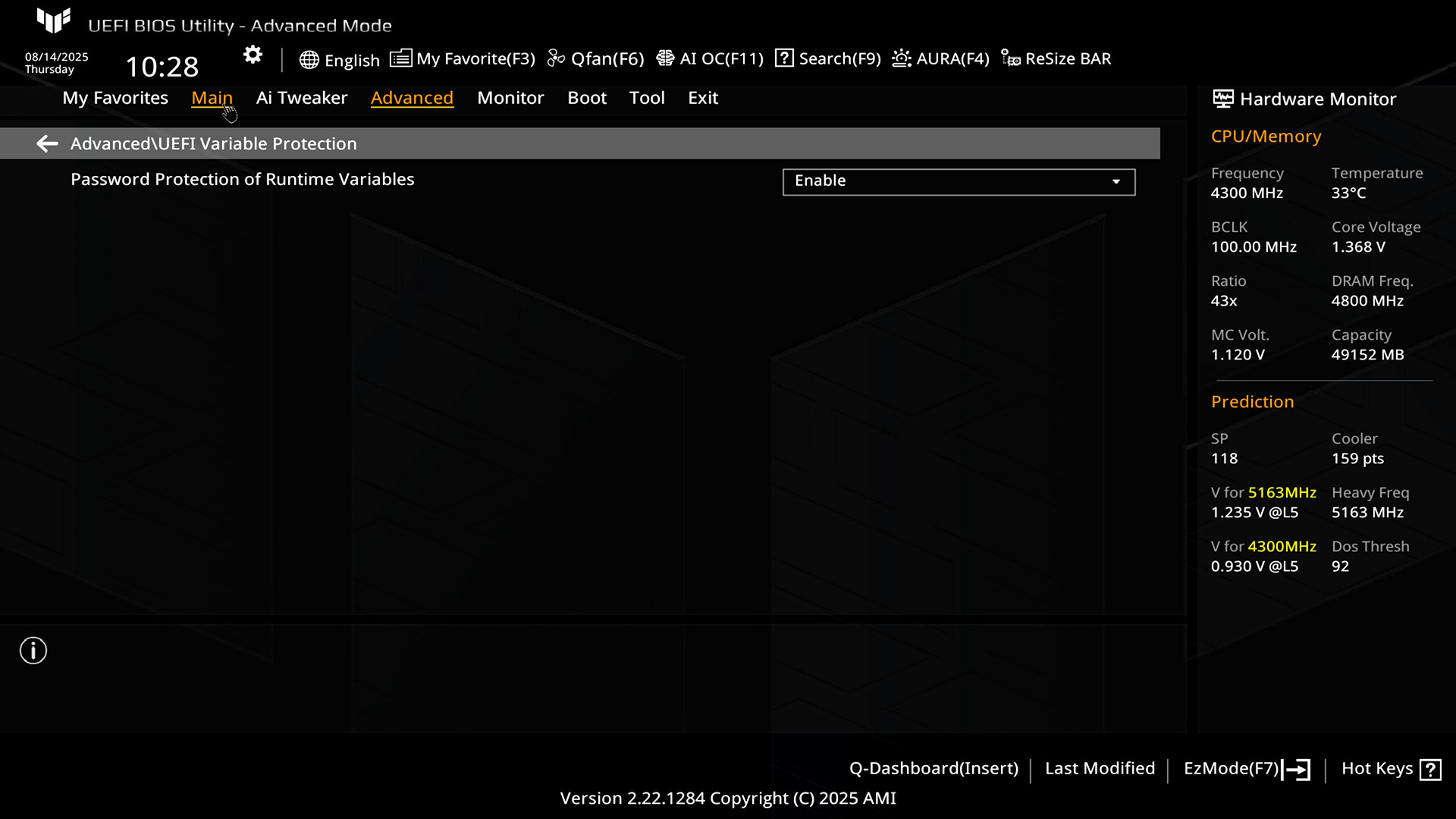

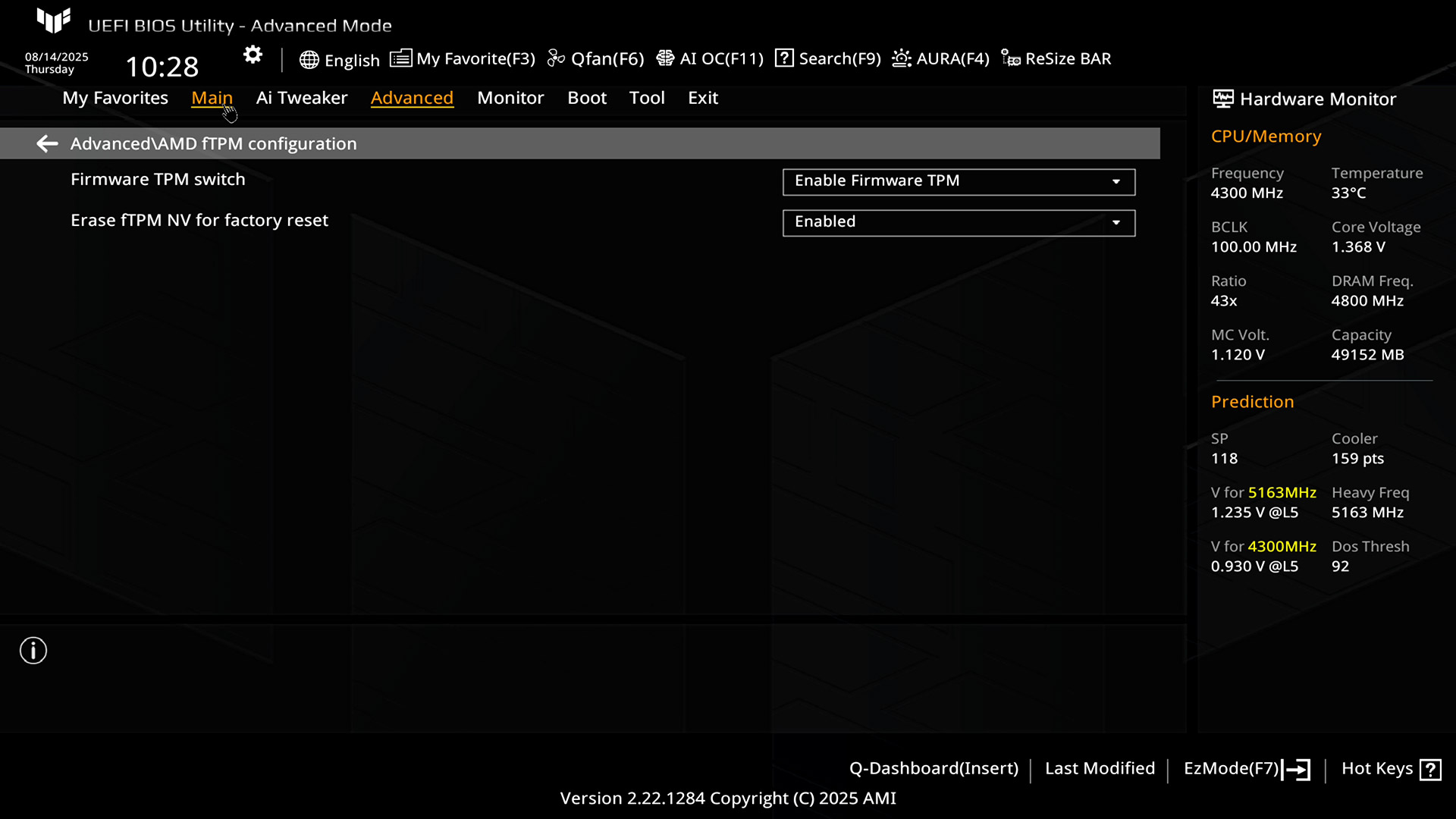

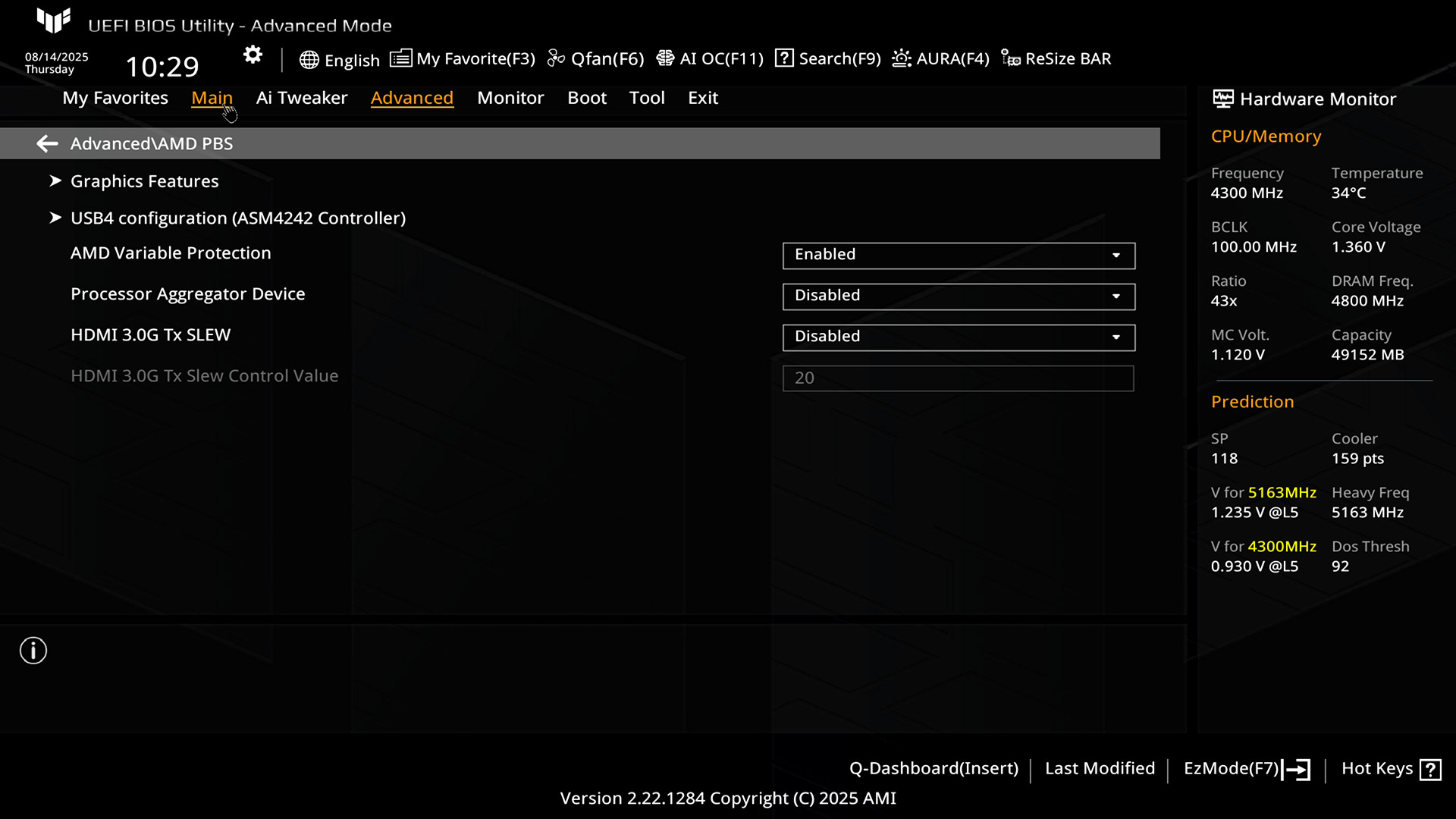

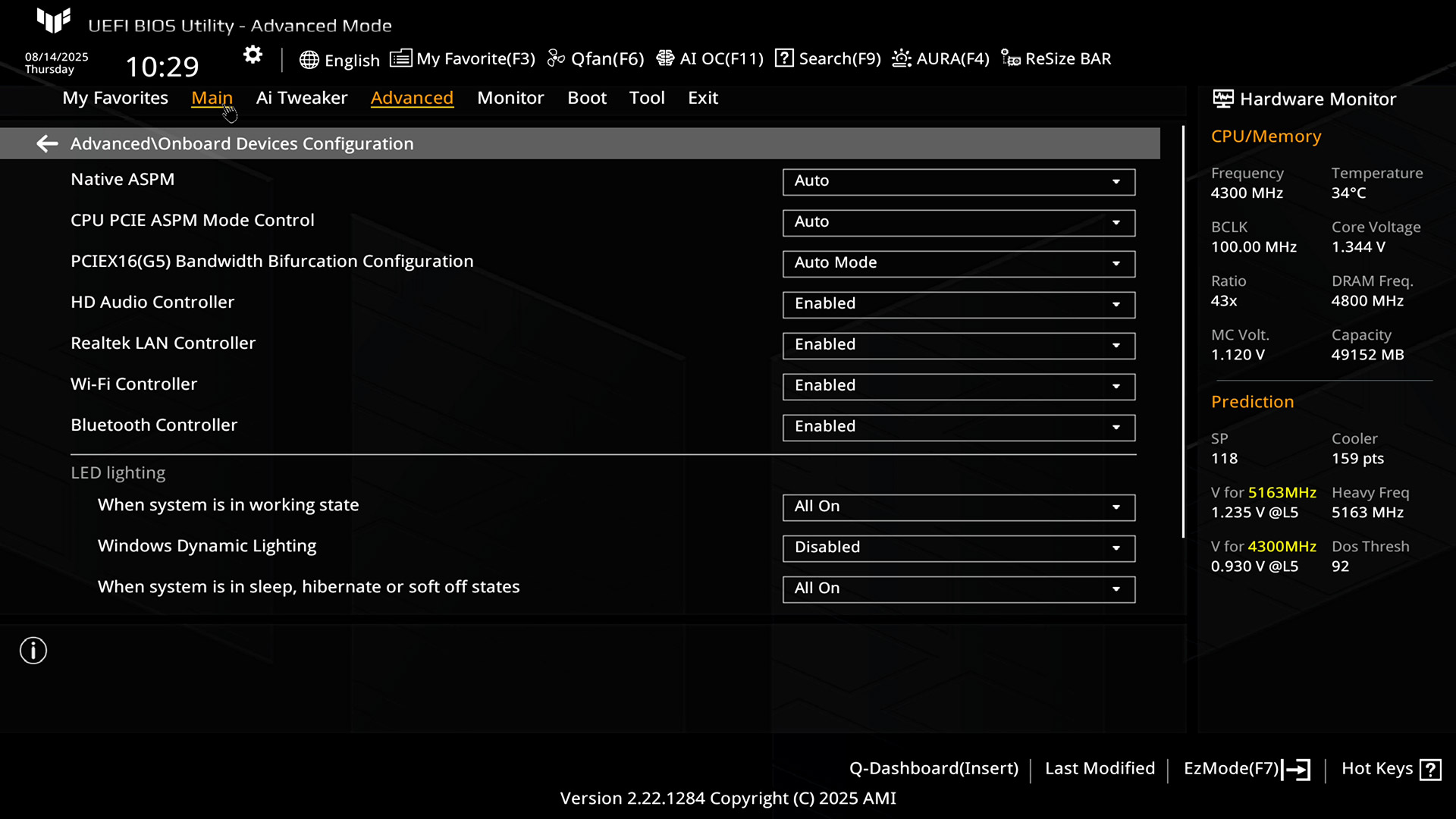

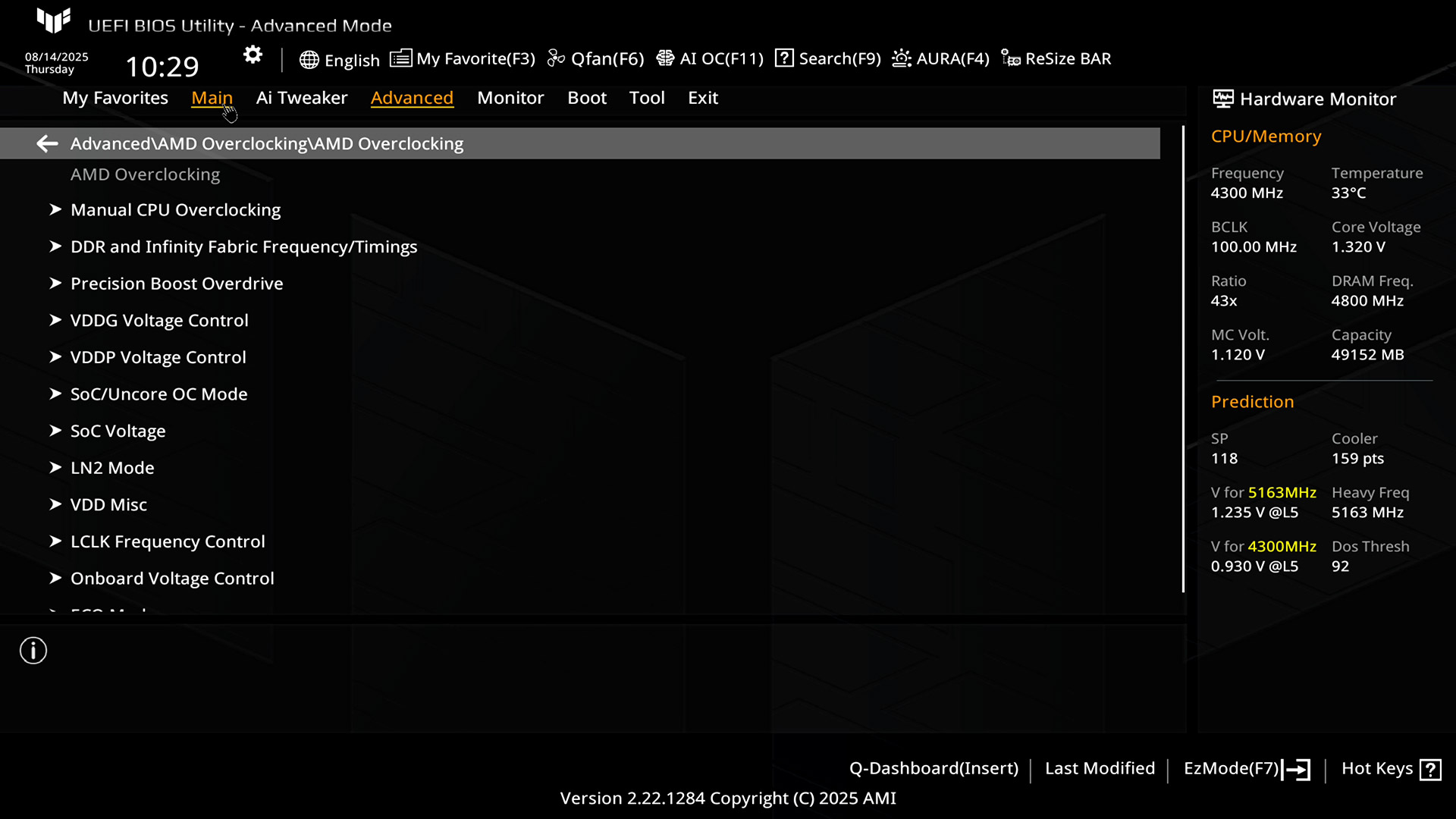

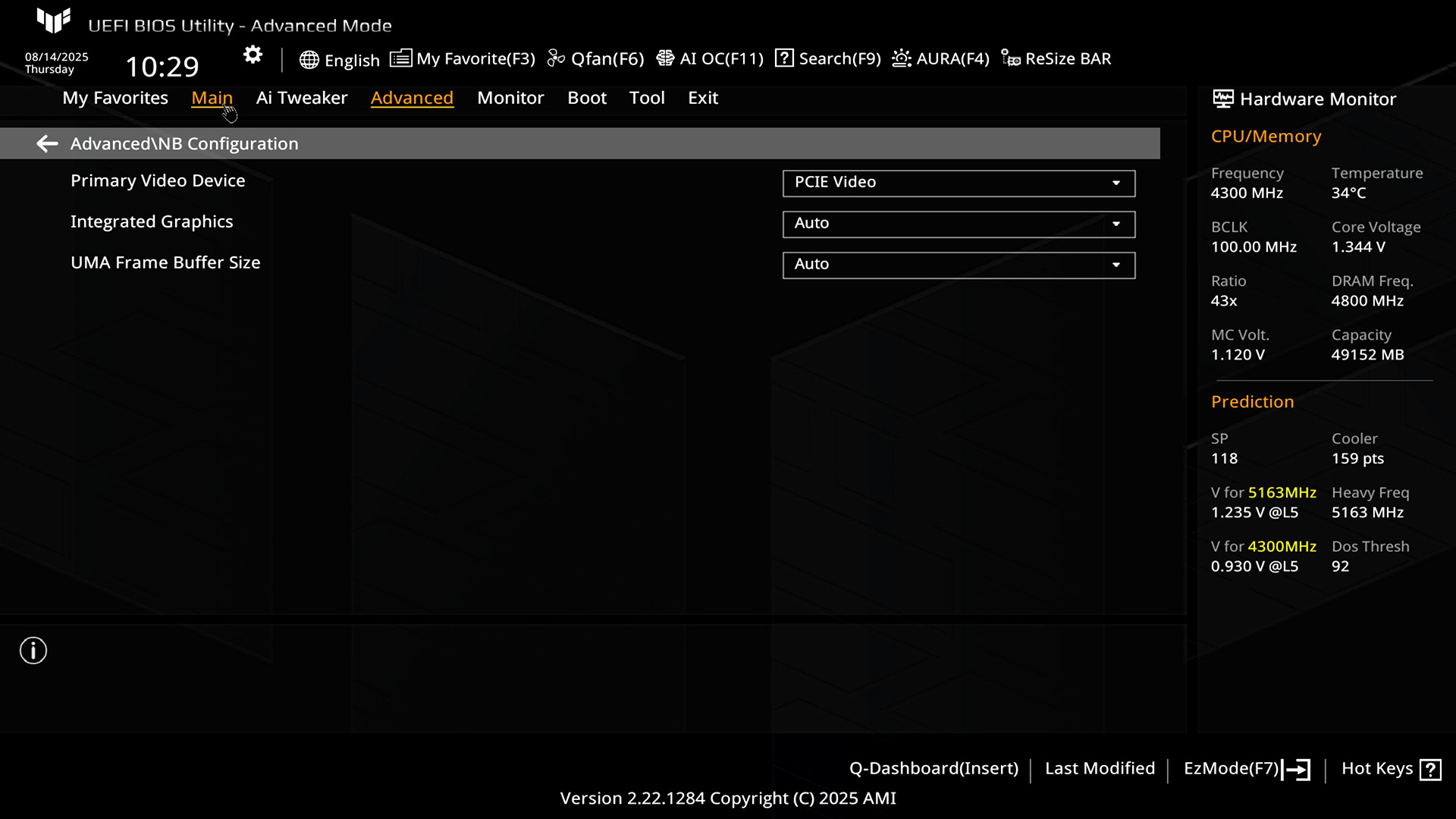

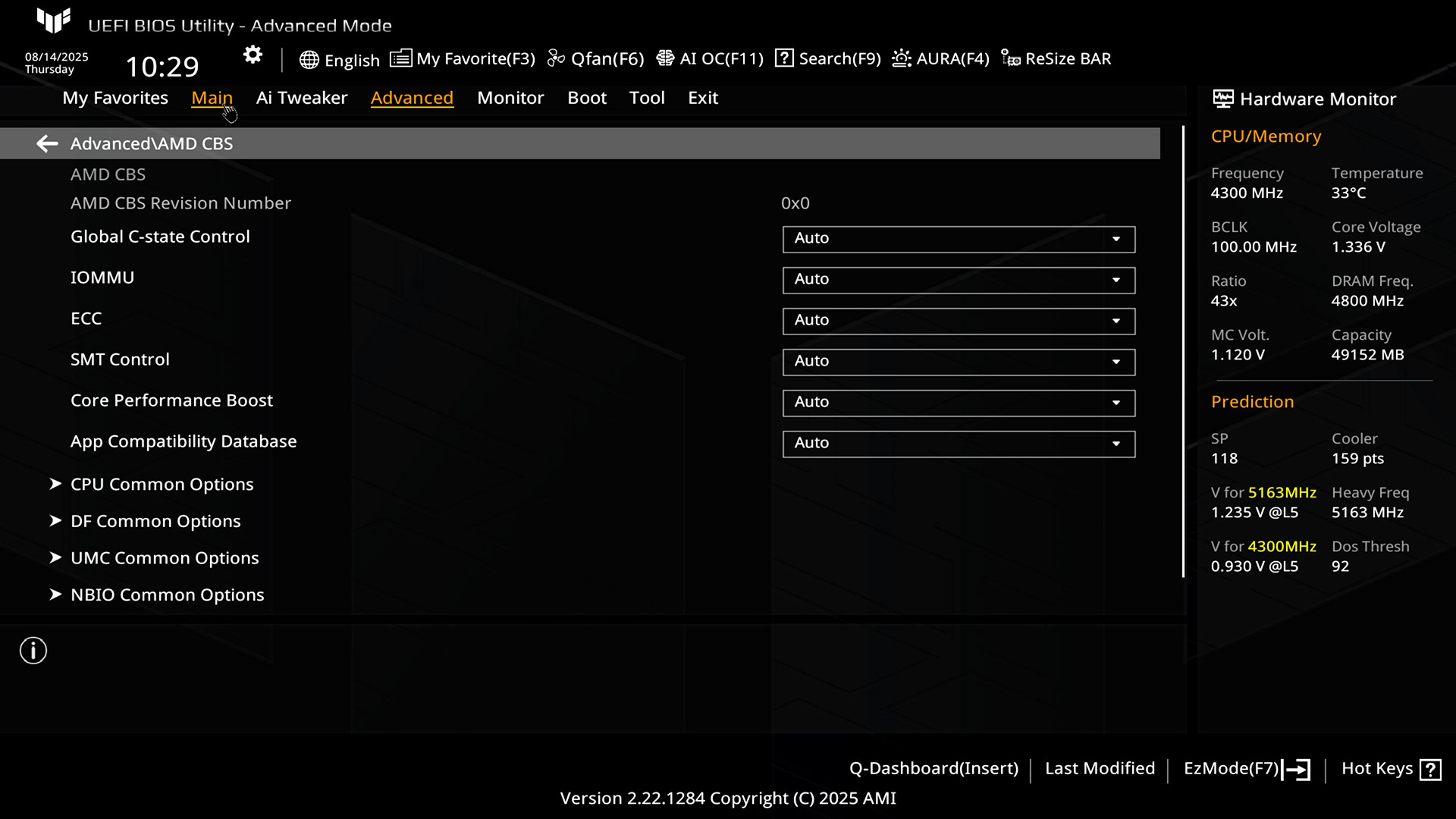

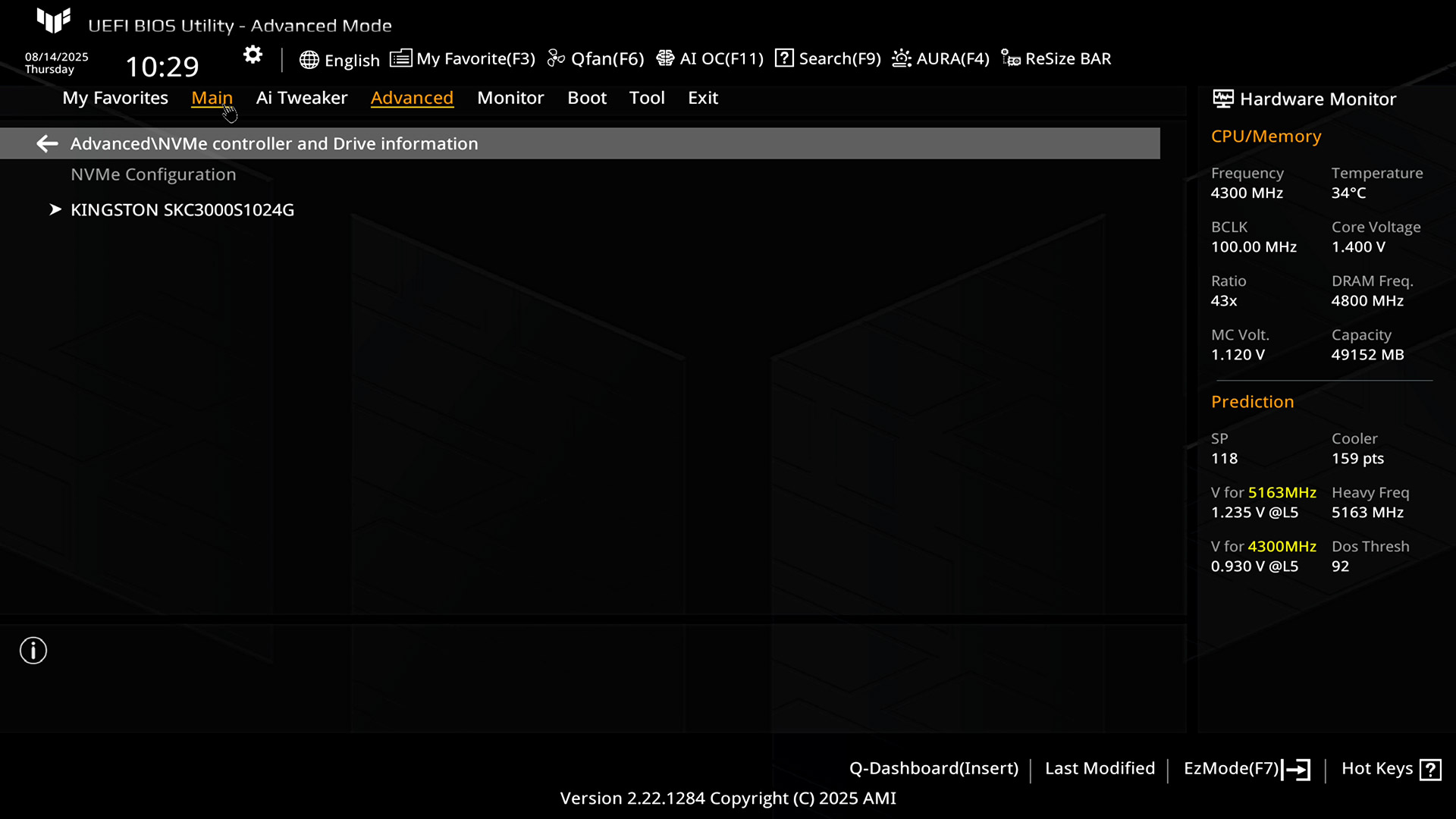

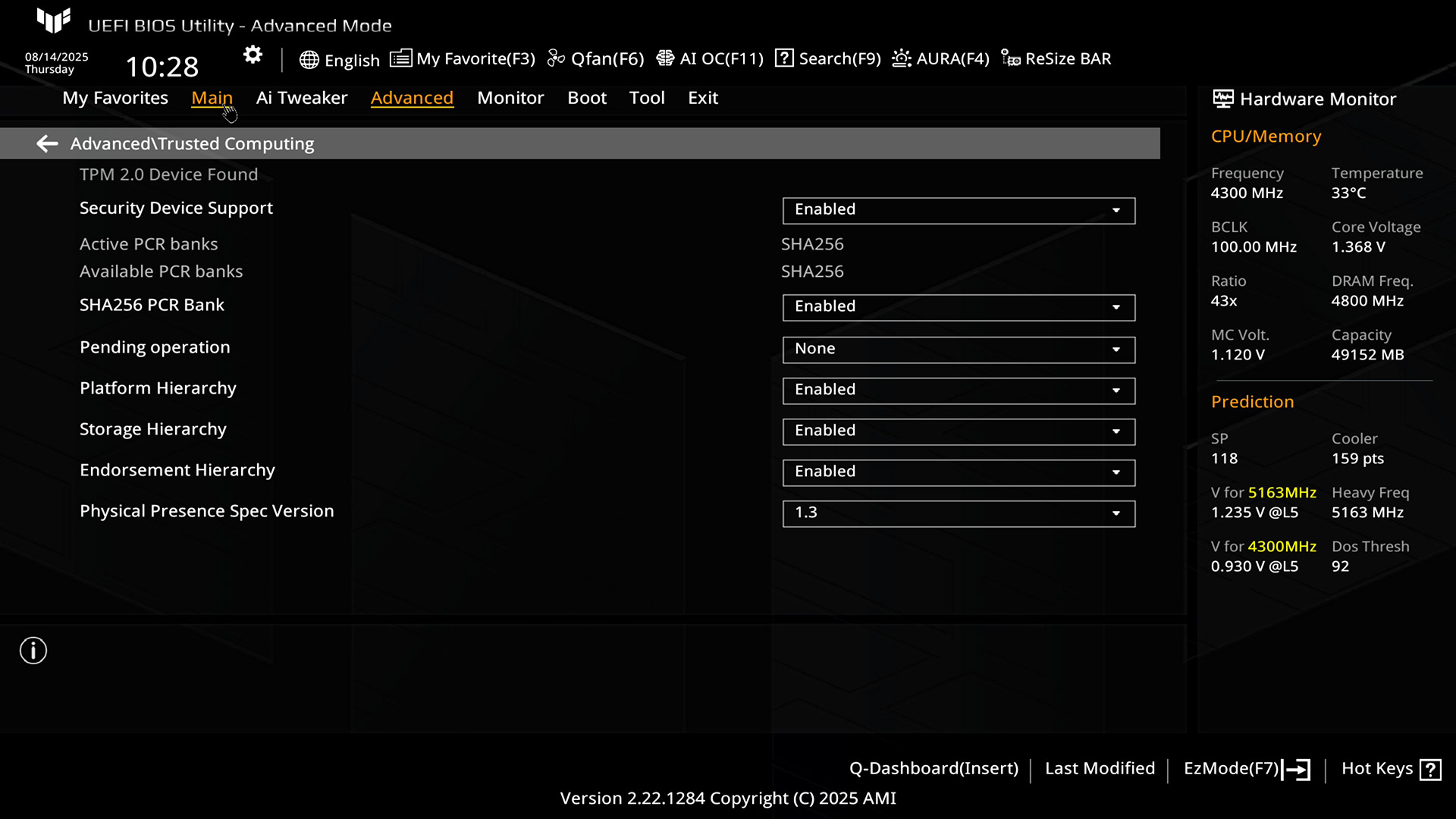

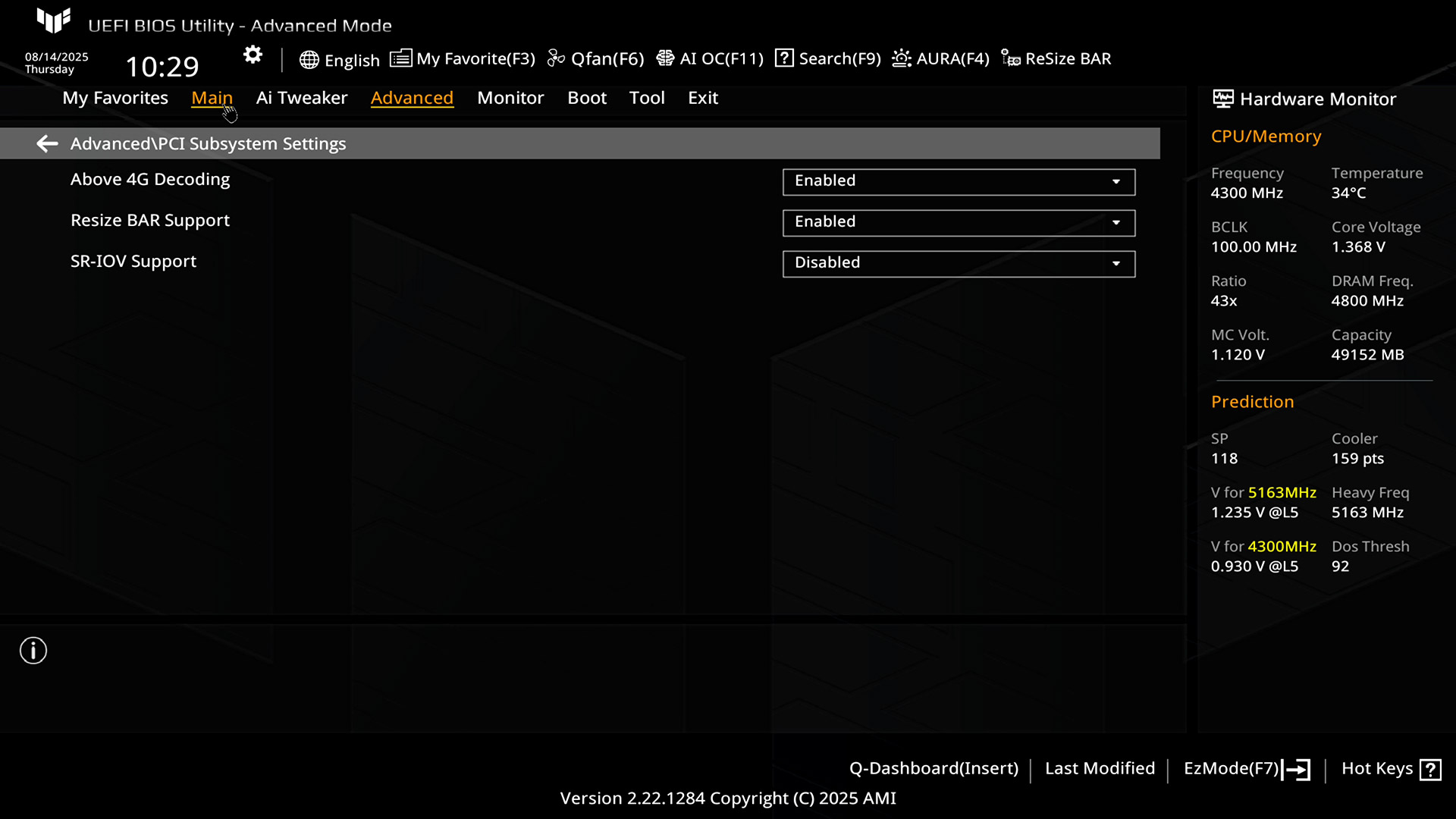

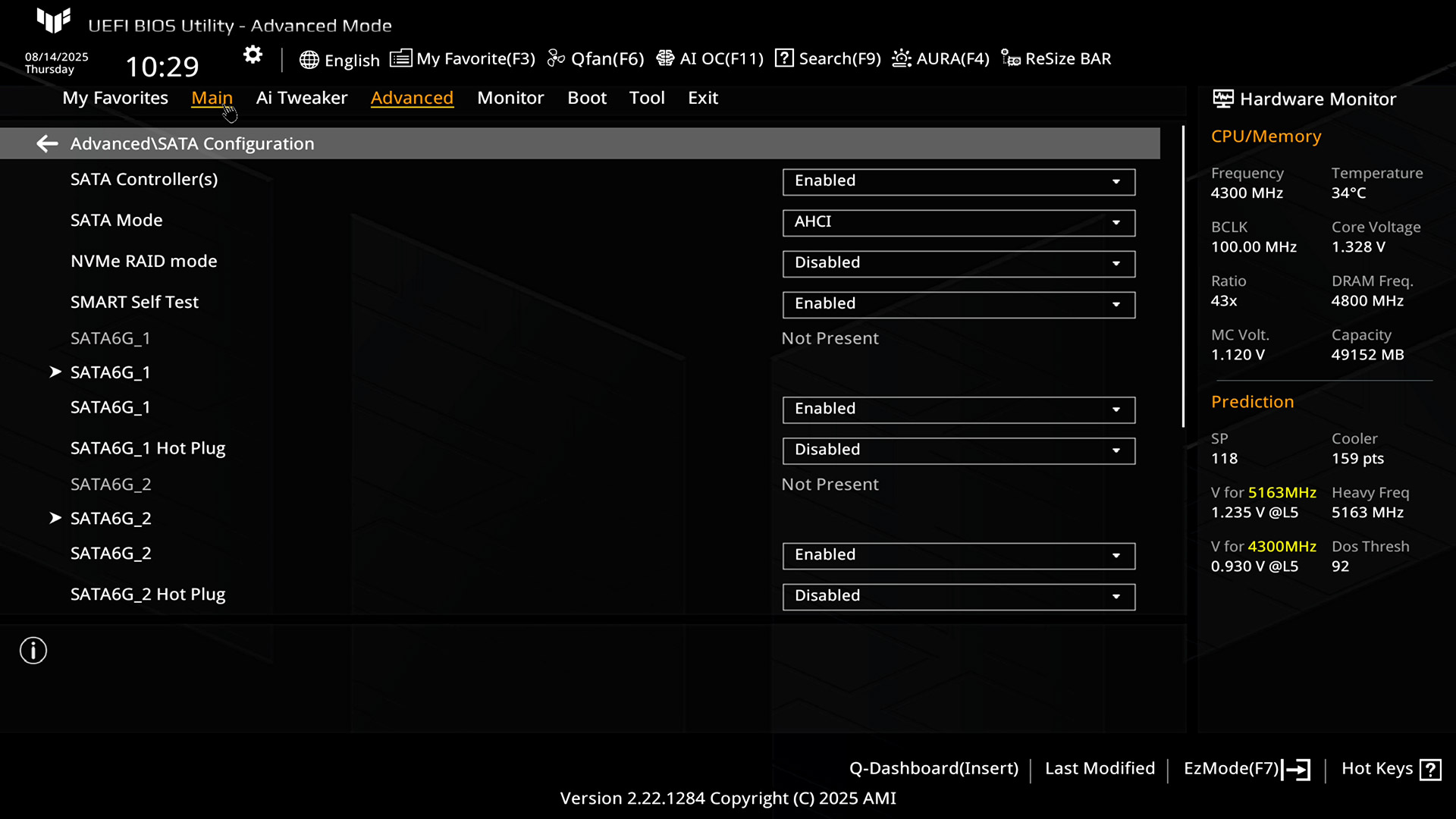

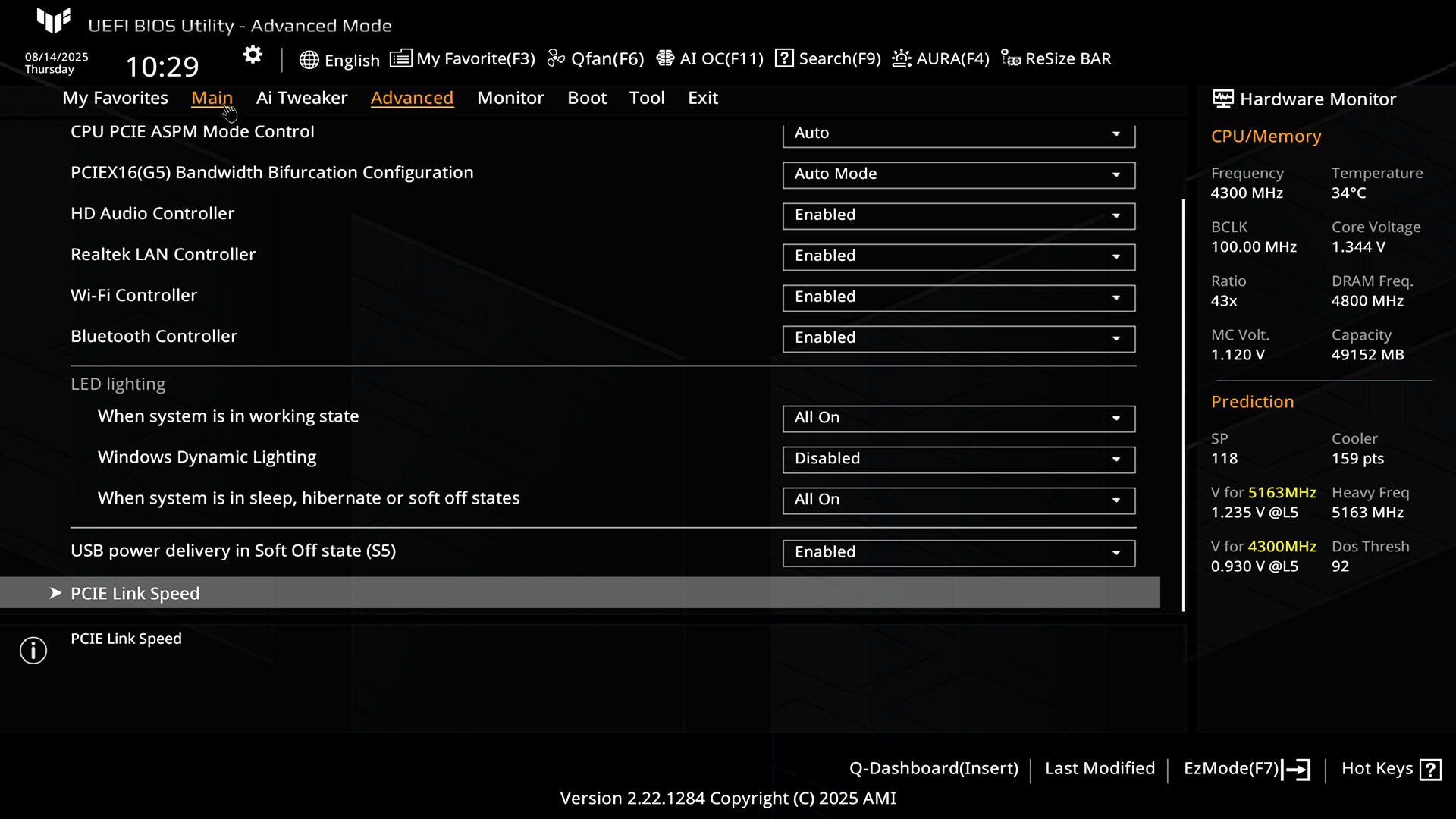

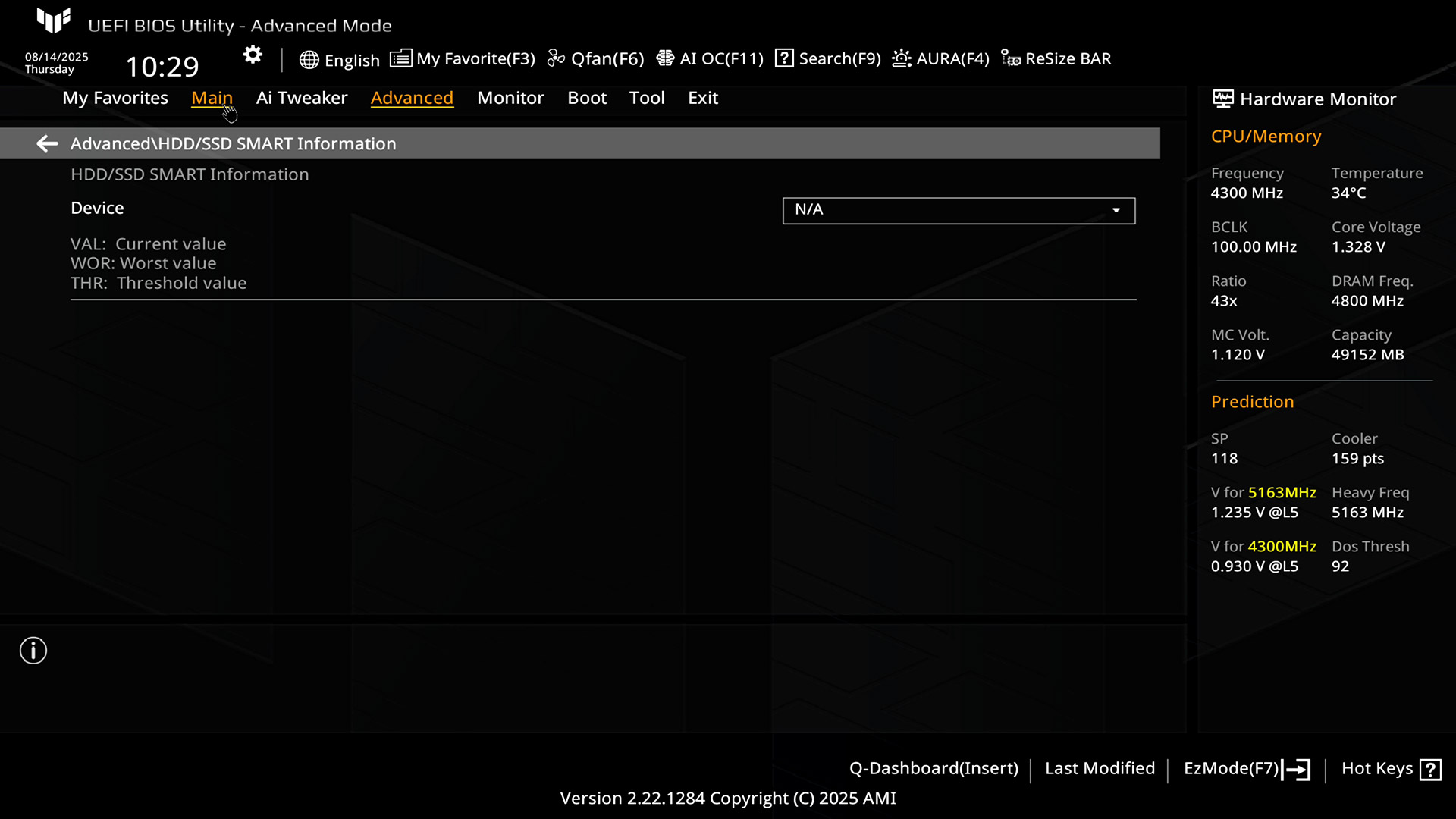

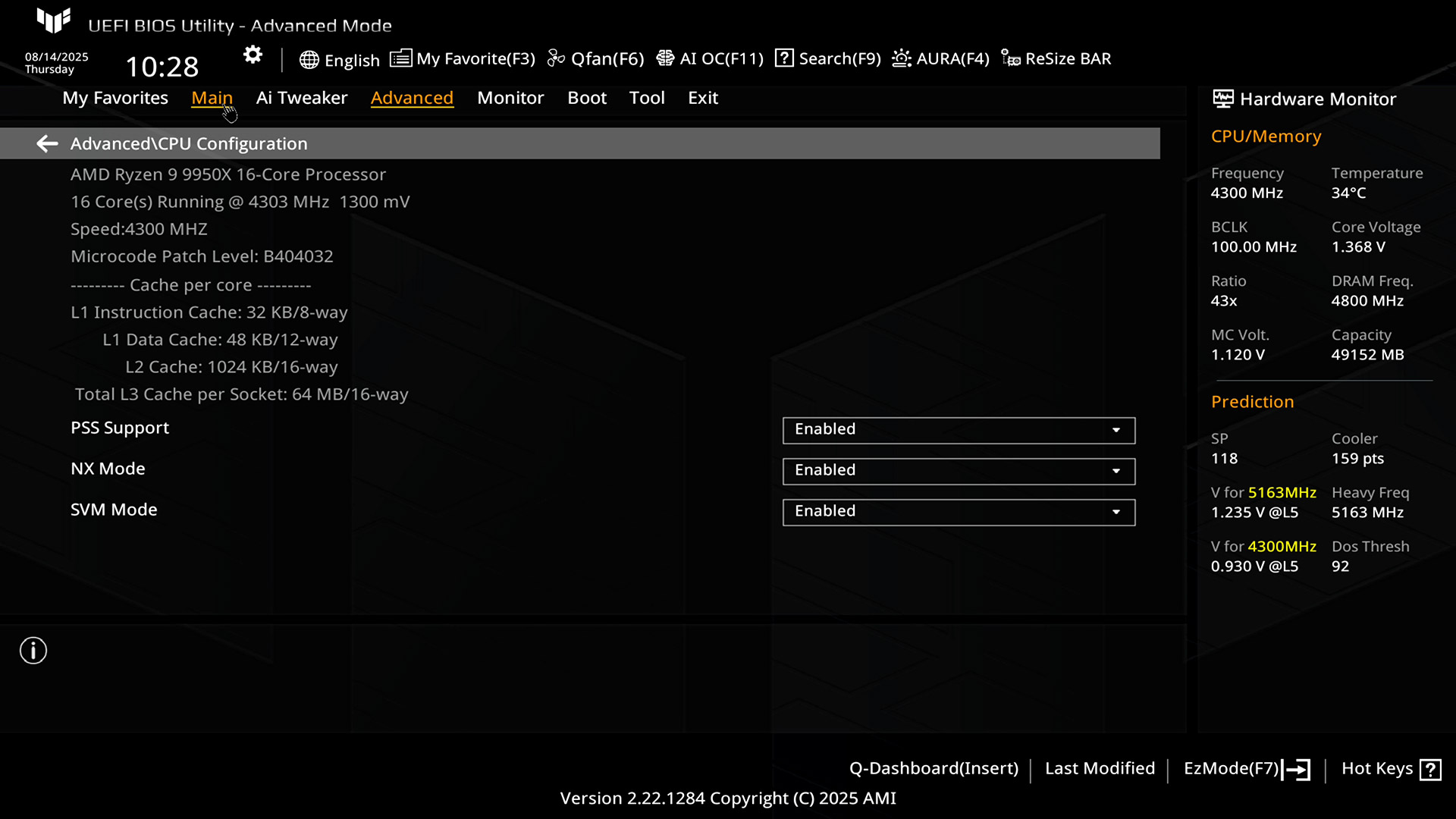

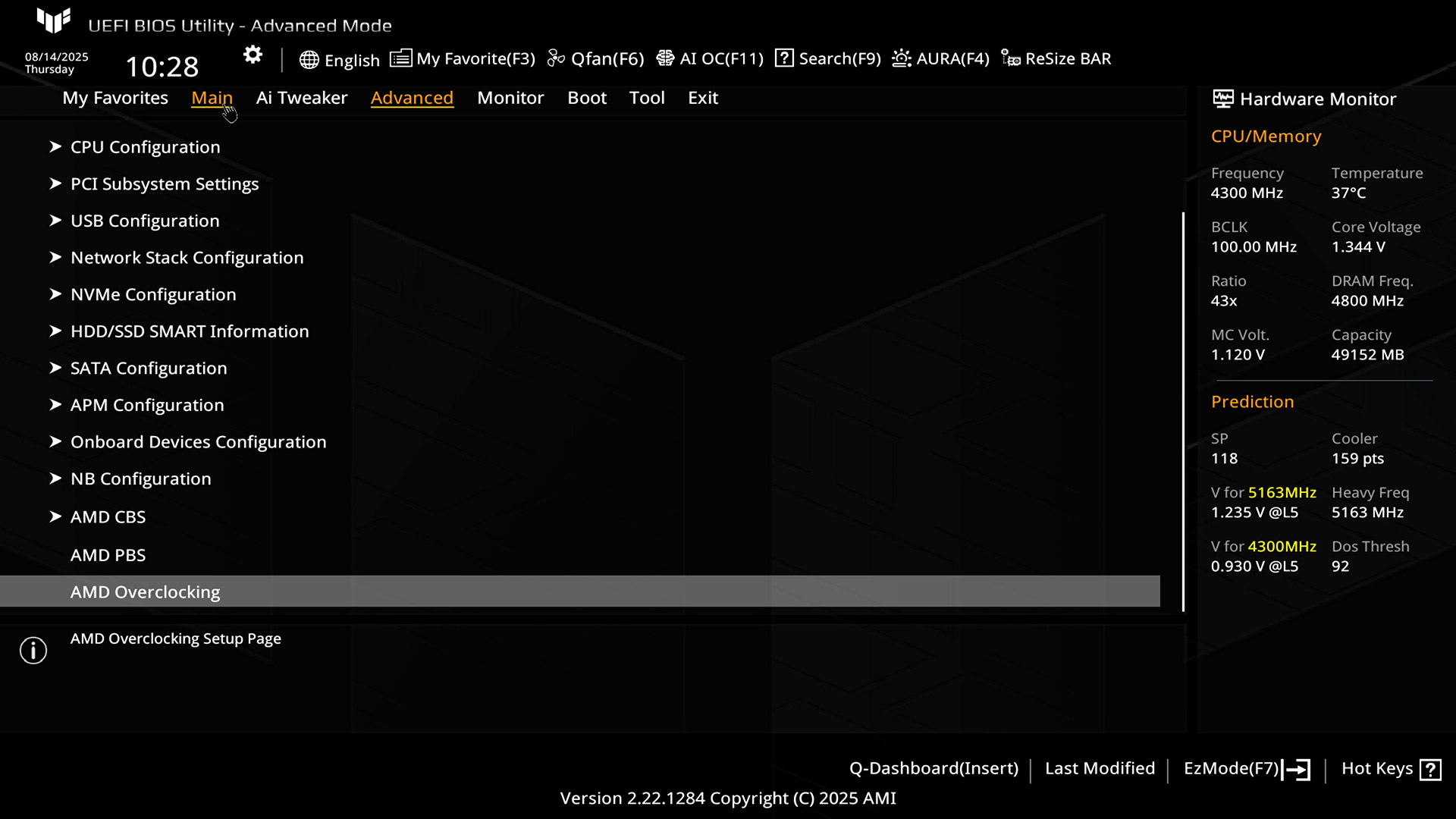

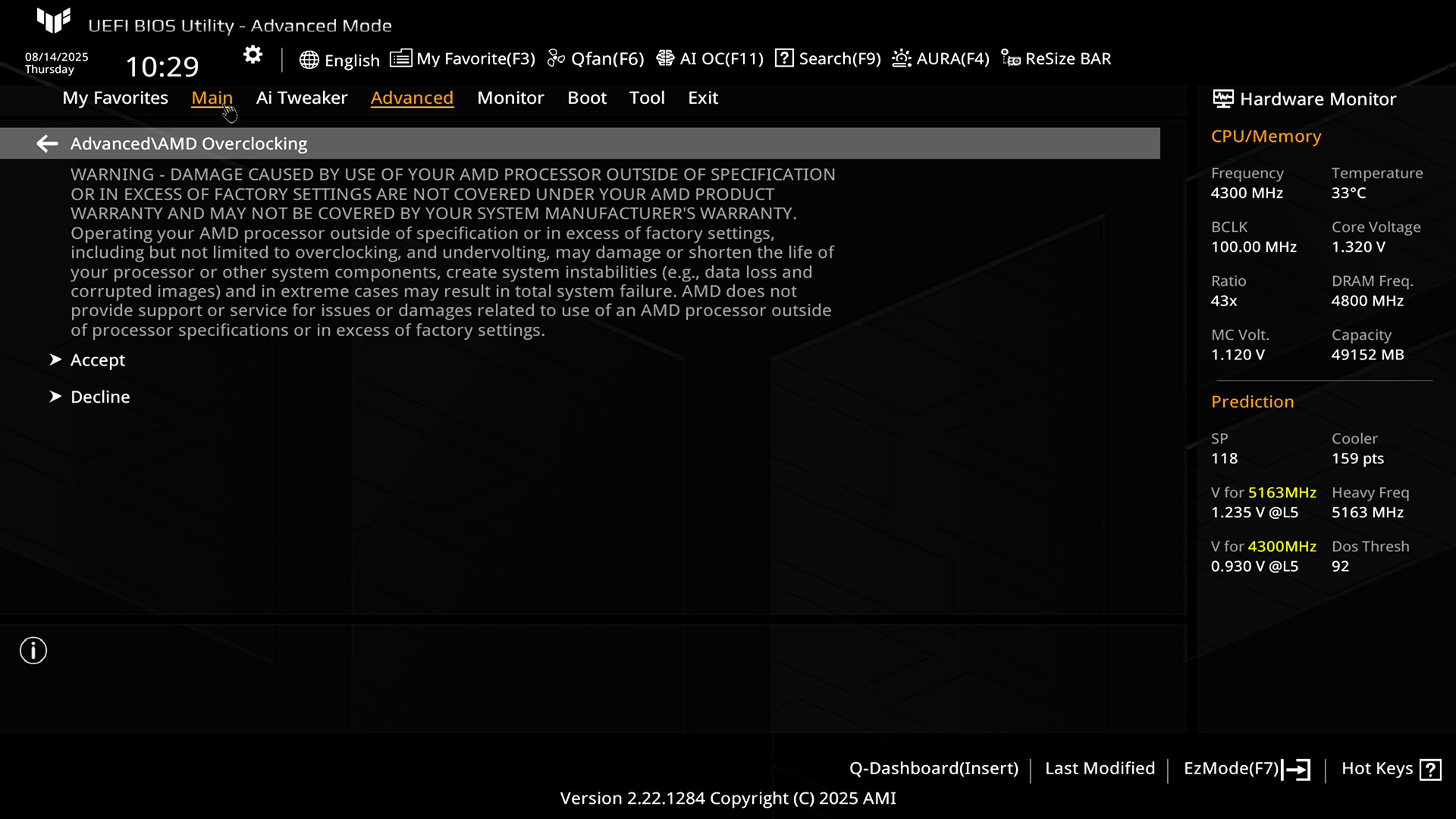

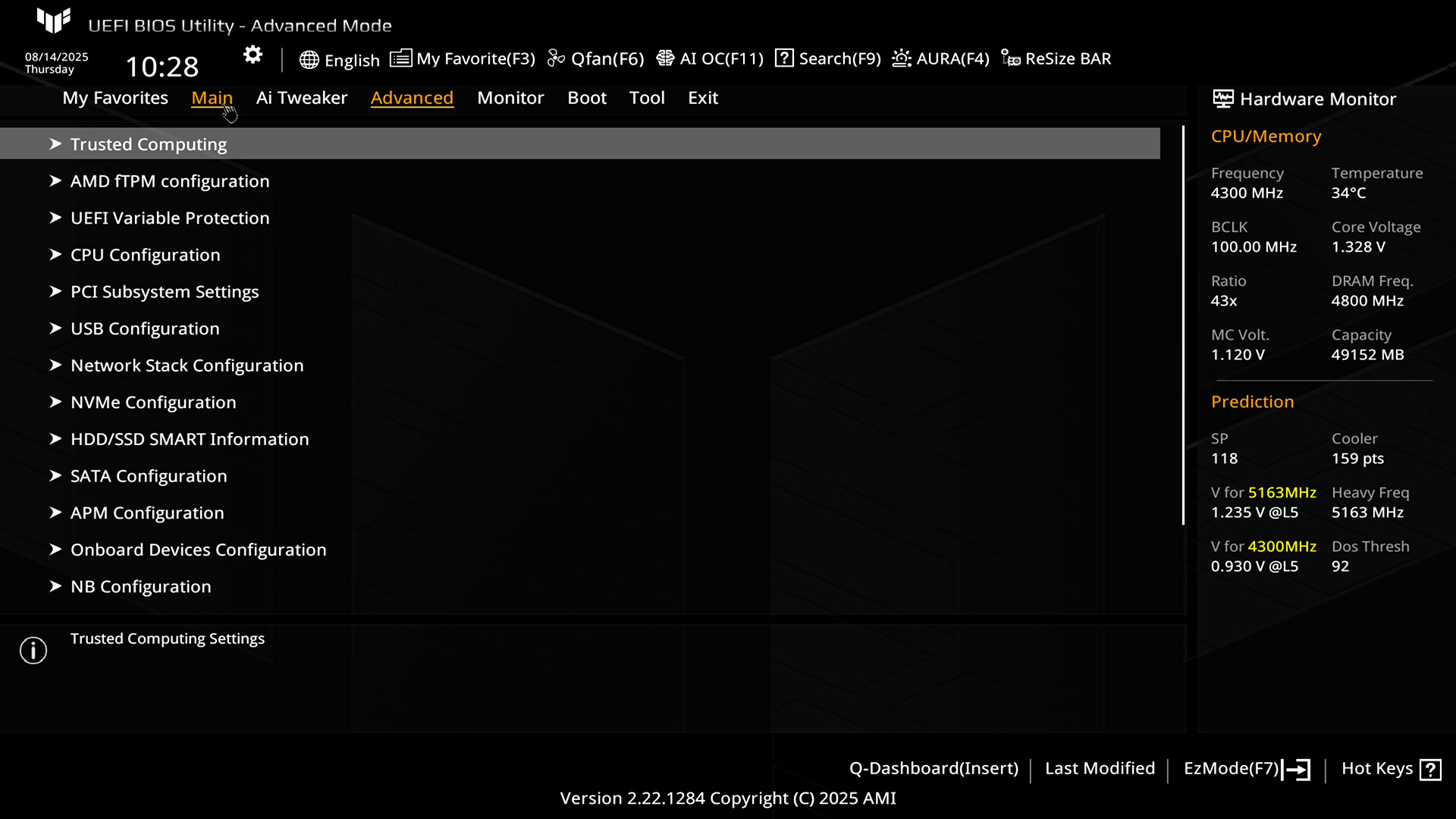

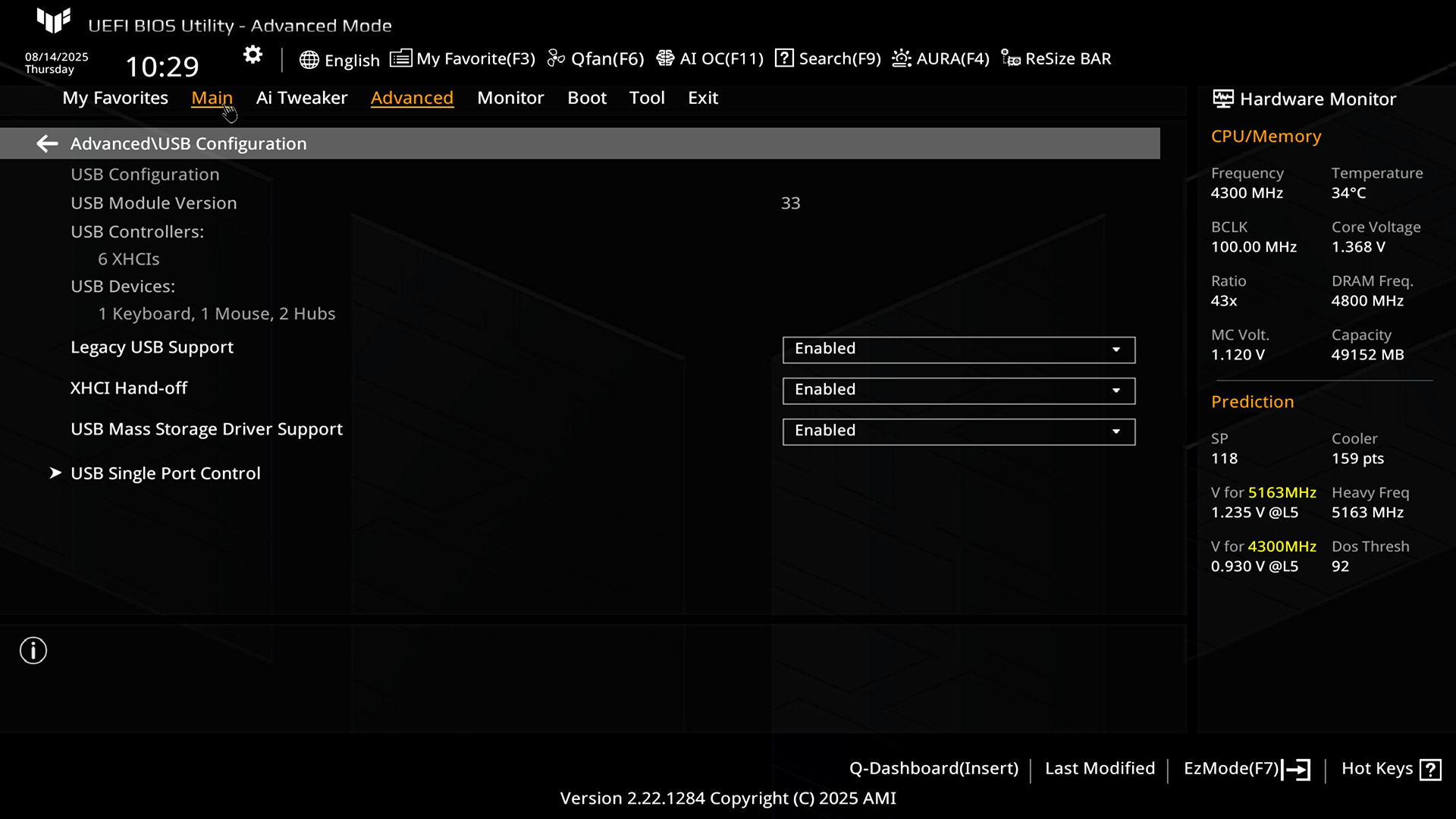

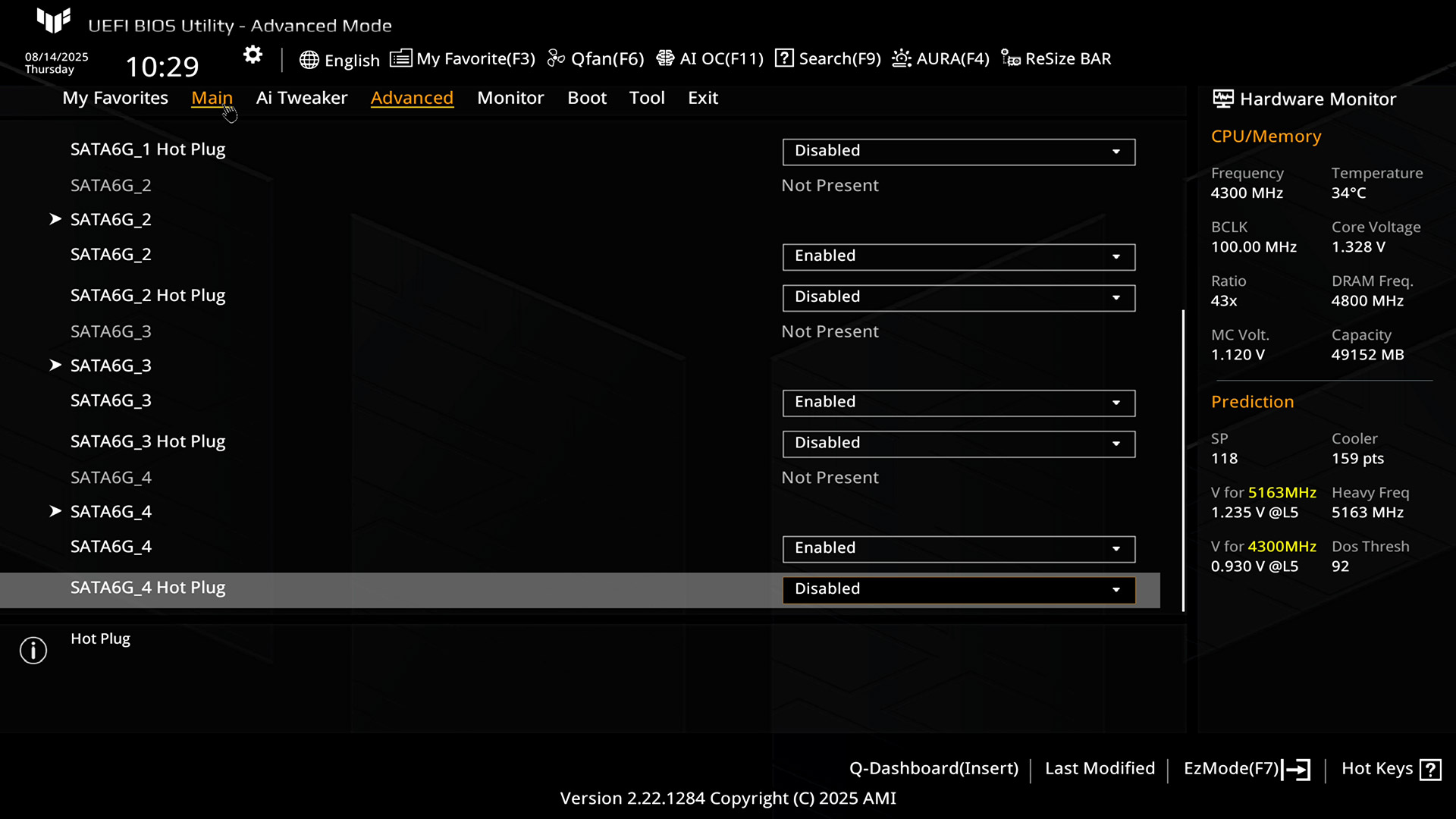

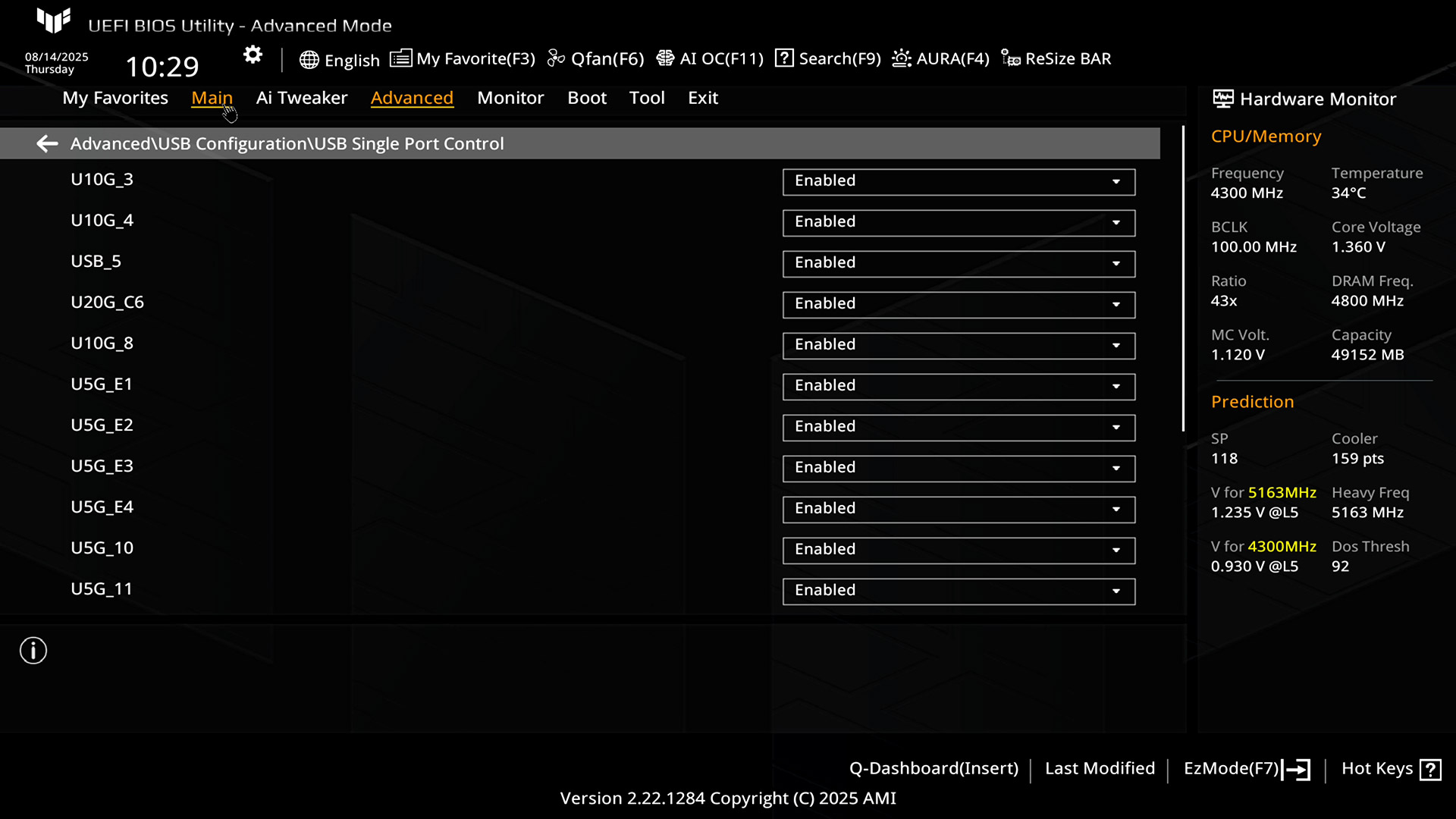

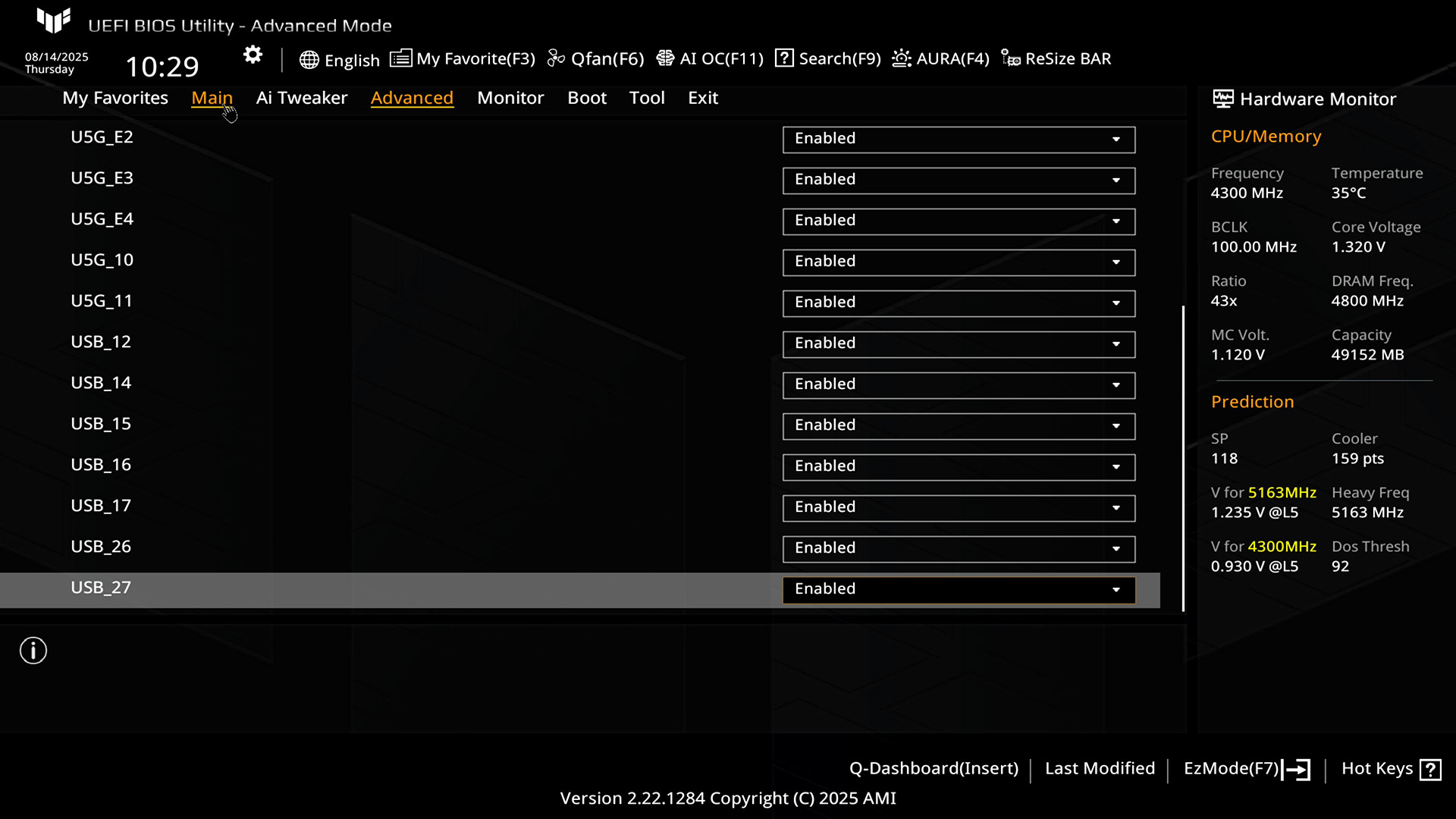

Вкладка Advanced: здесь пользователь найдет органы управления бортовыми устройствами и элементами материнской платы, дополнительно здесь расположены типичные меню AMD Overclocking и AMD PBS.

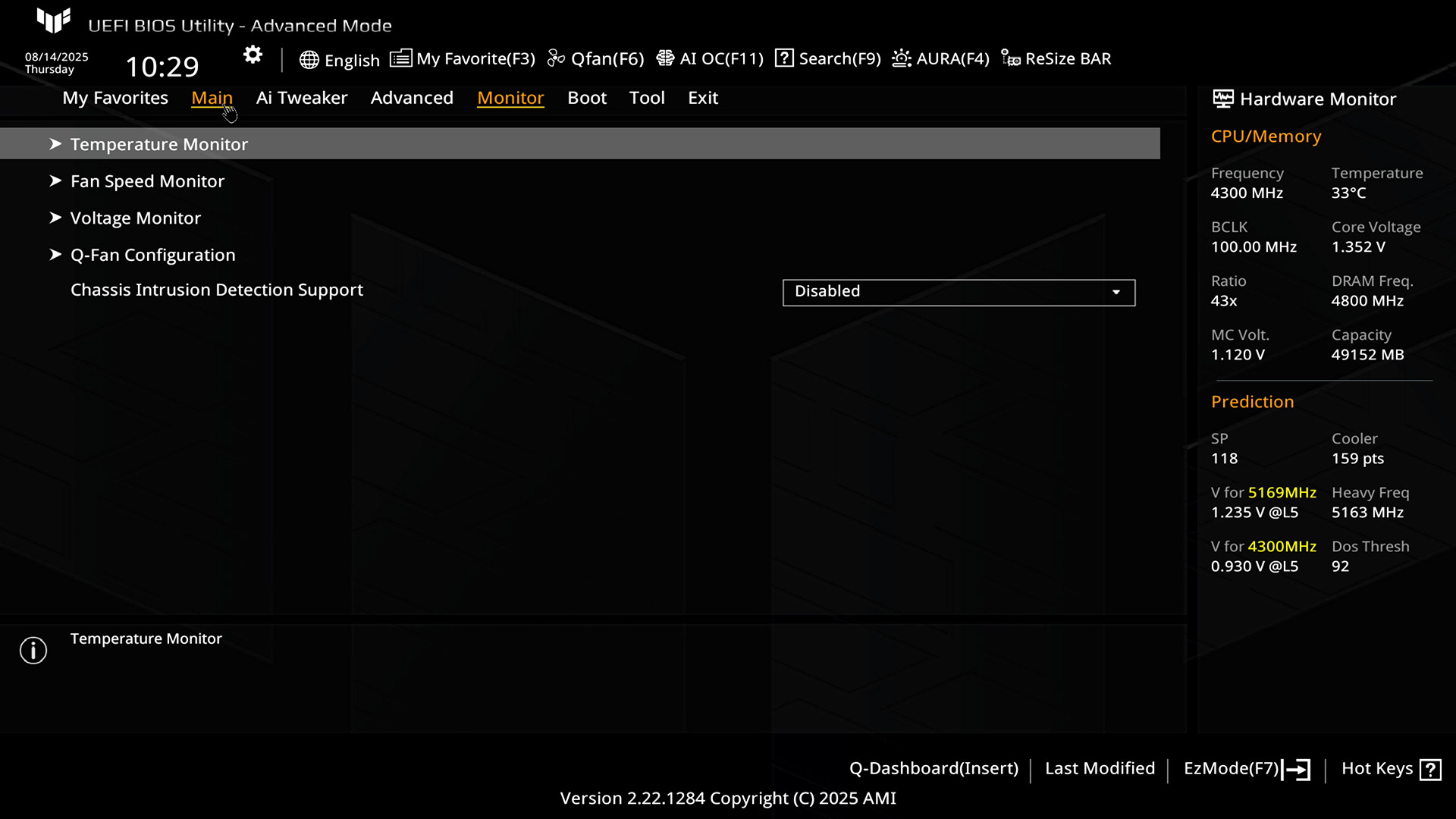

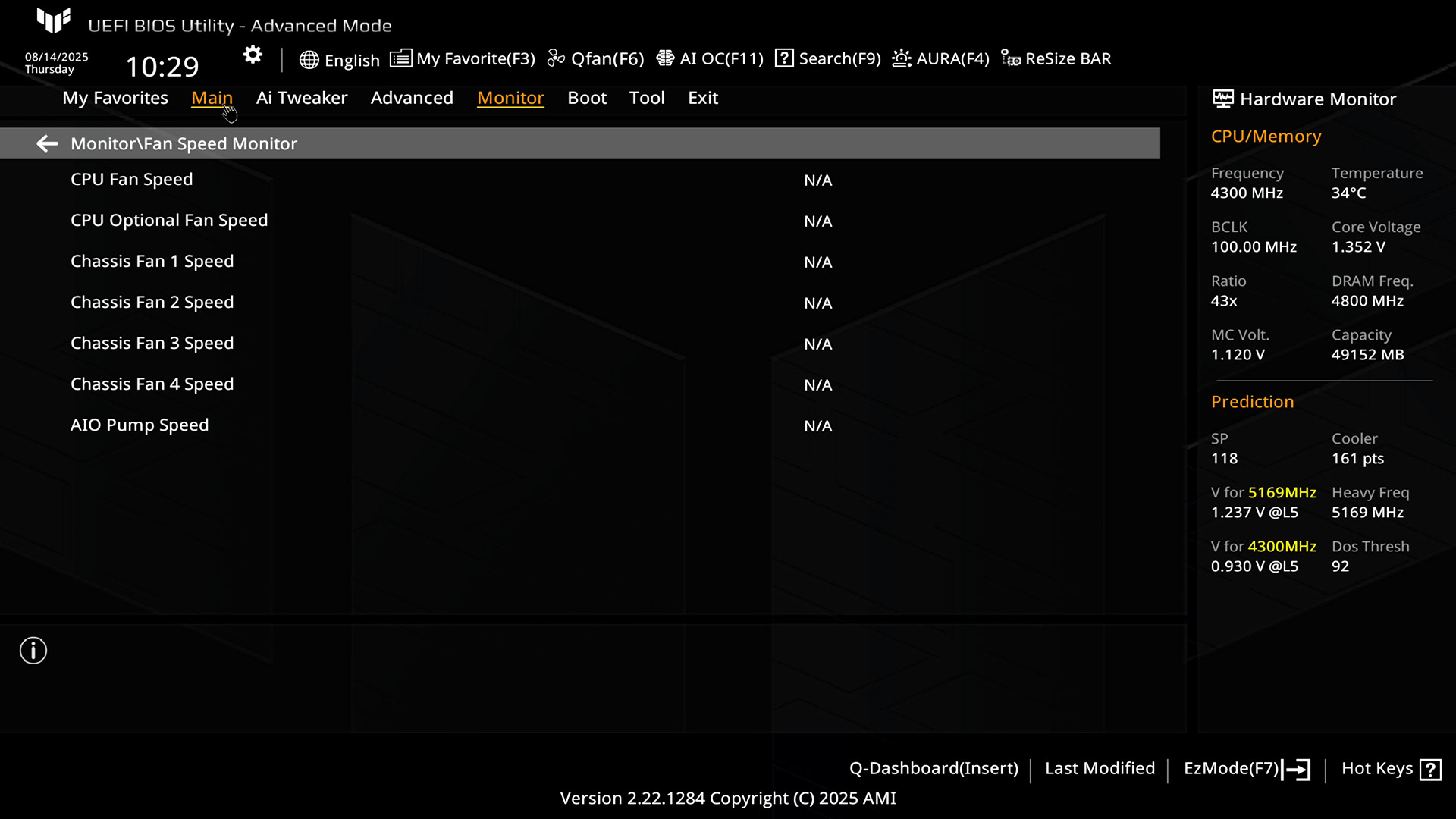

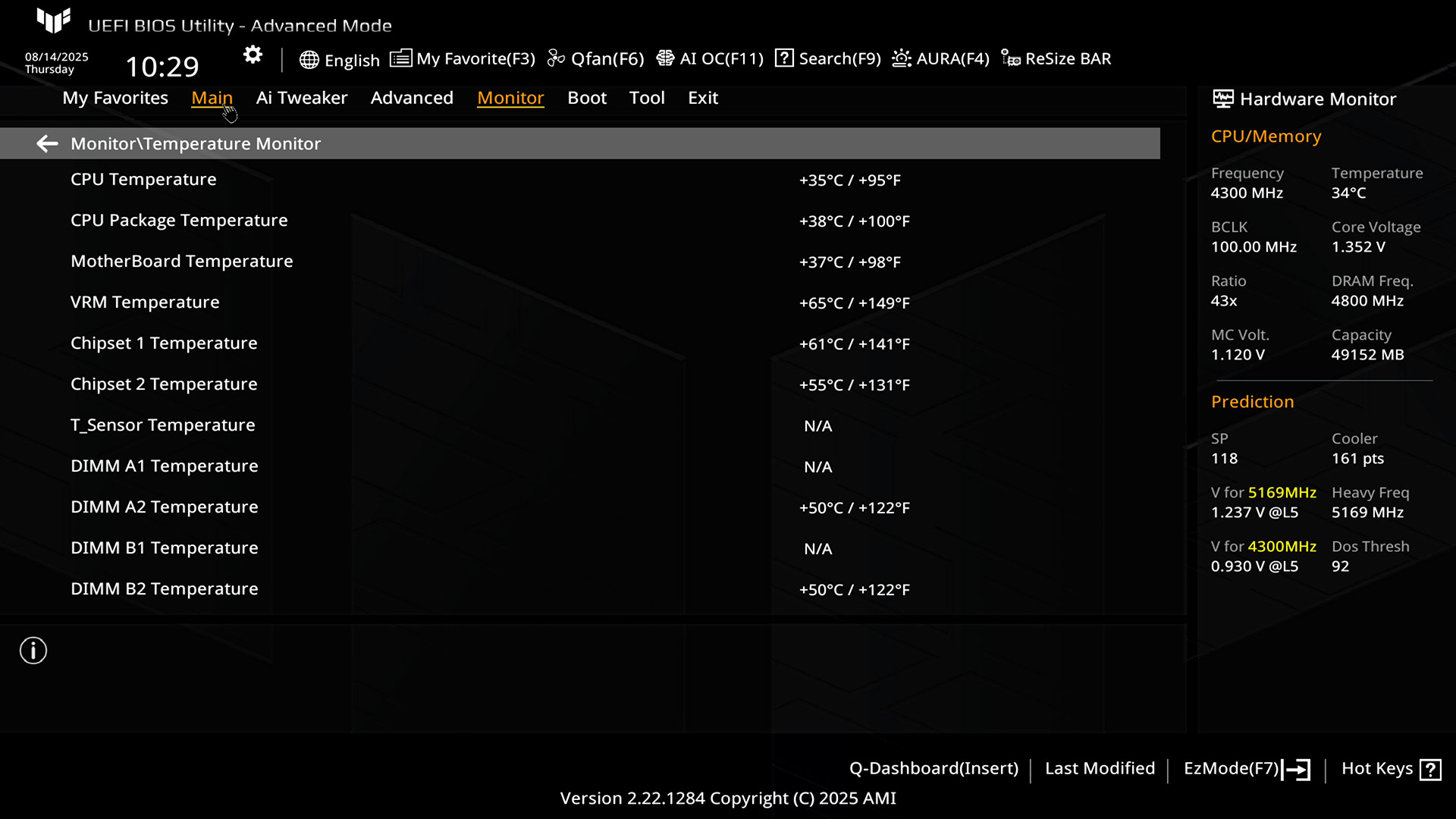

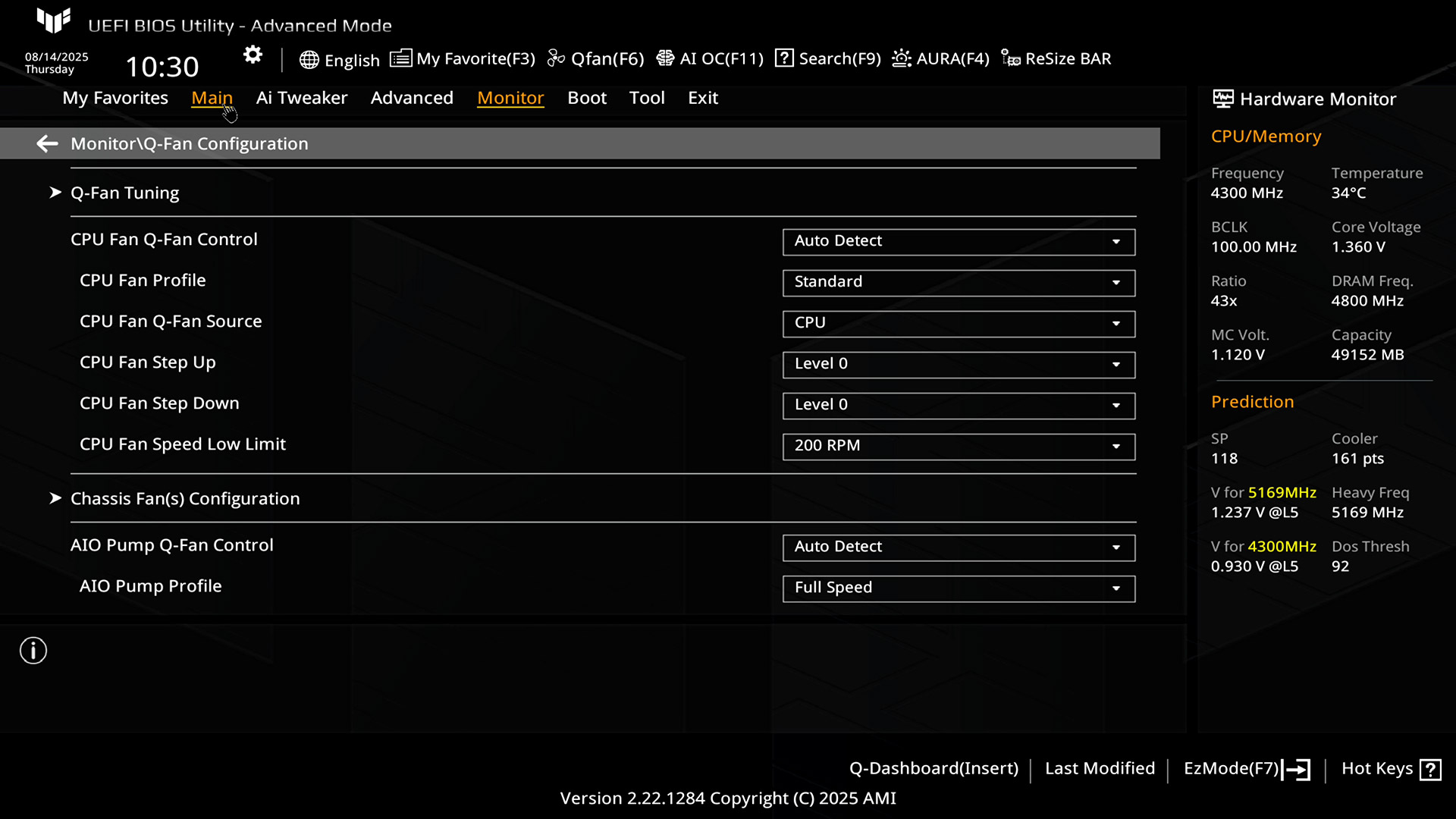

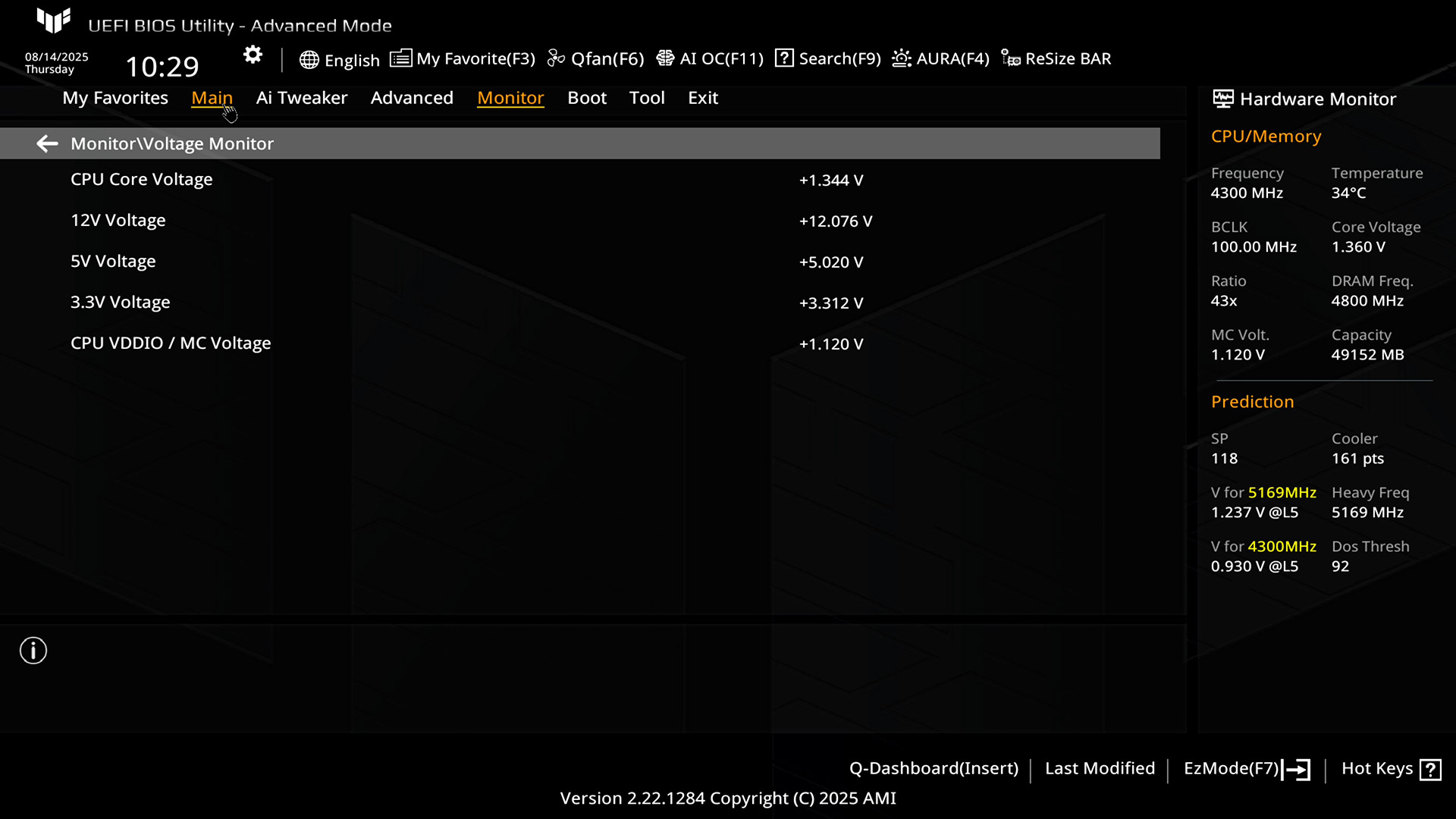

Вкладка Monitor: здесь присутствуют все показатели температур, напряжений, оборотов вентиляторов. Присутствует управление системными вентиляторами и их алгоритмами работы.

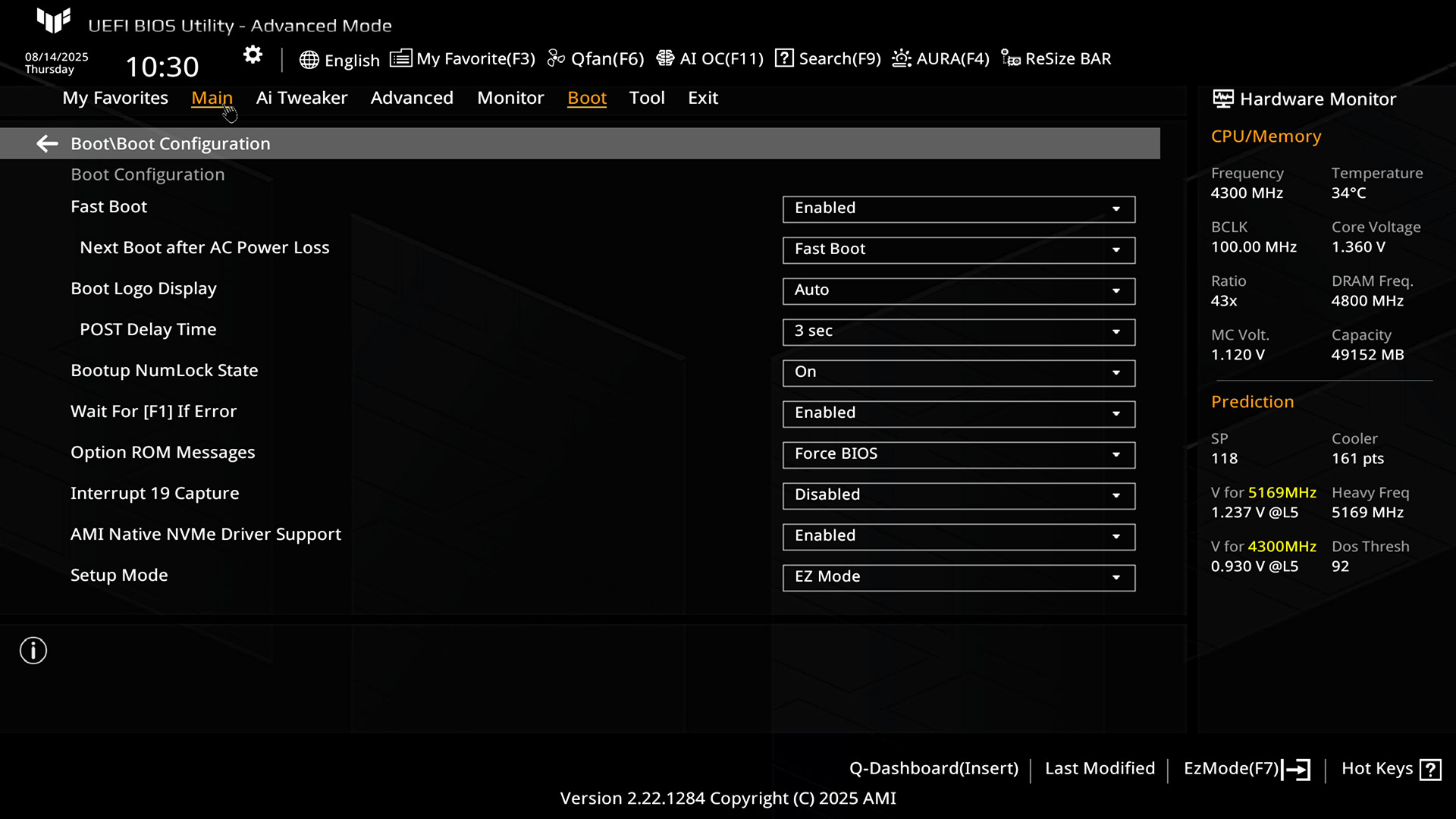

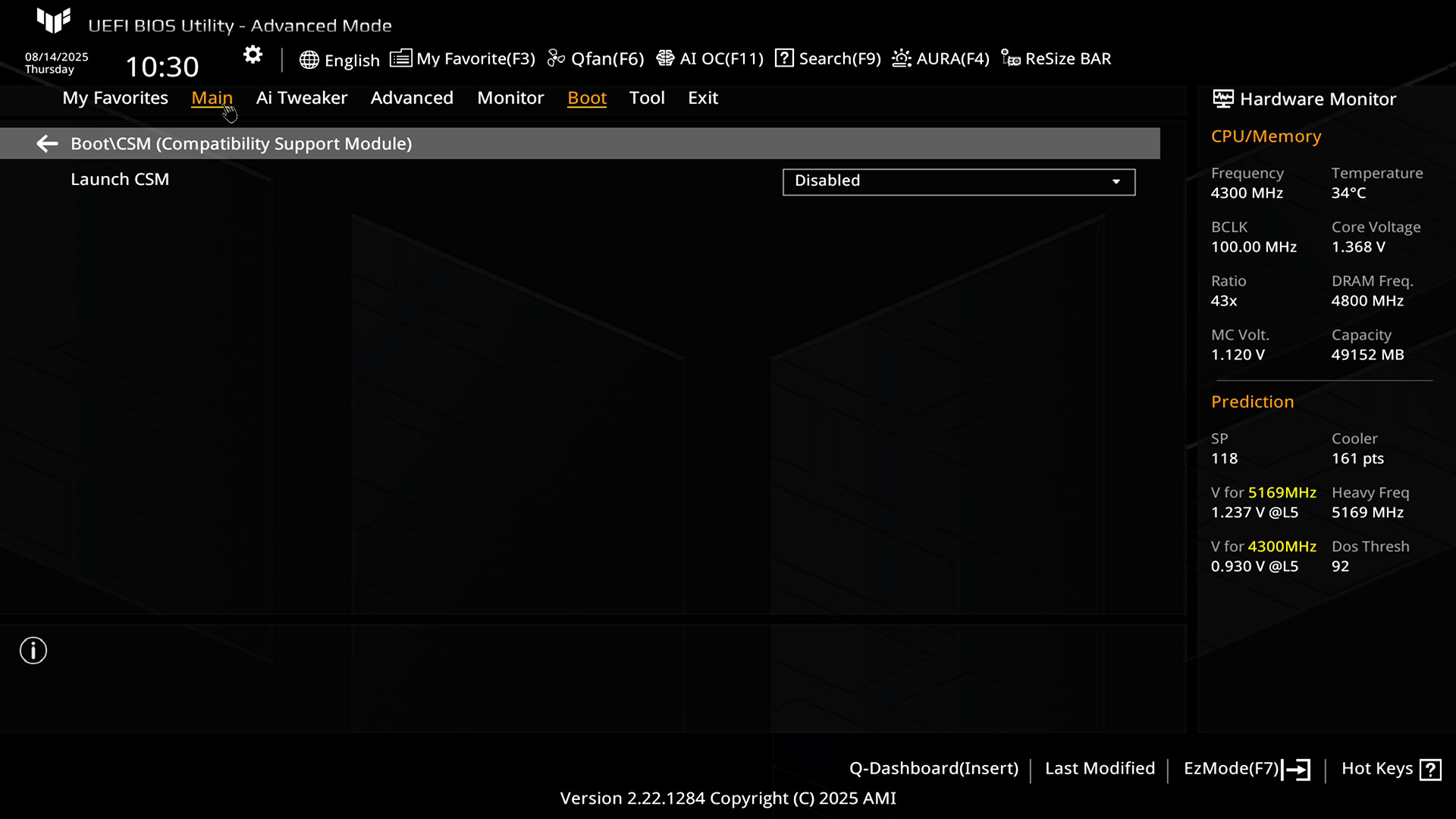

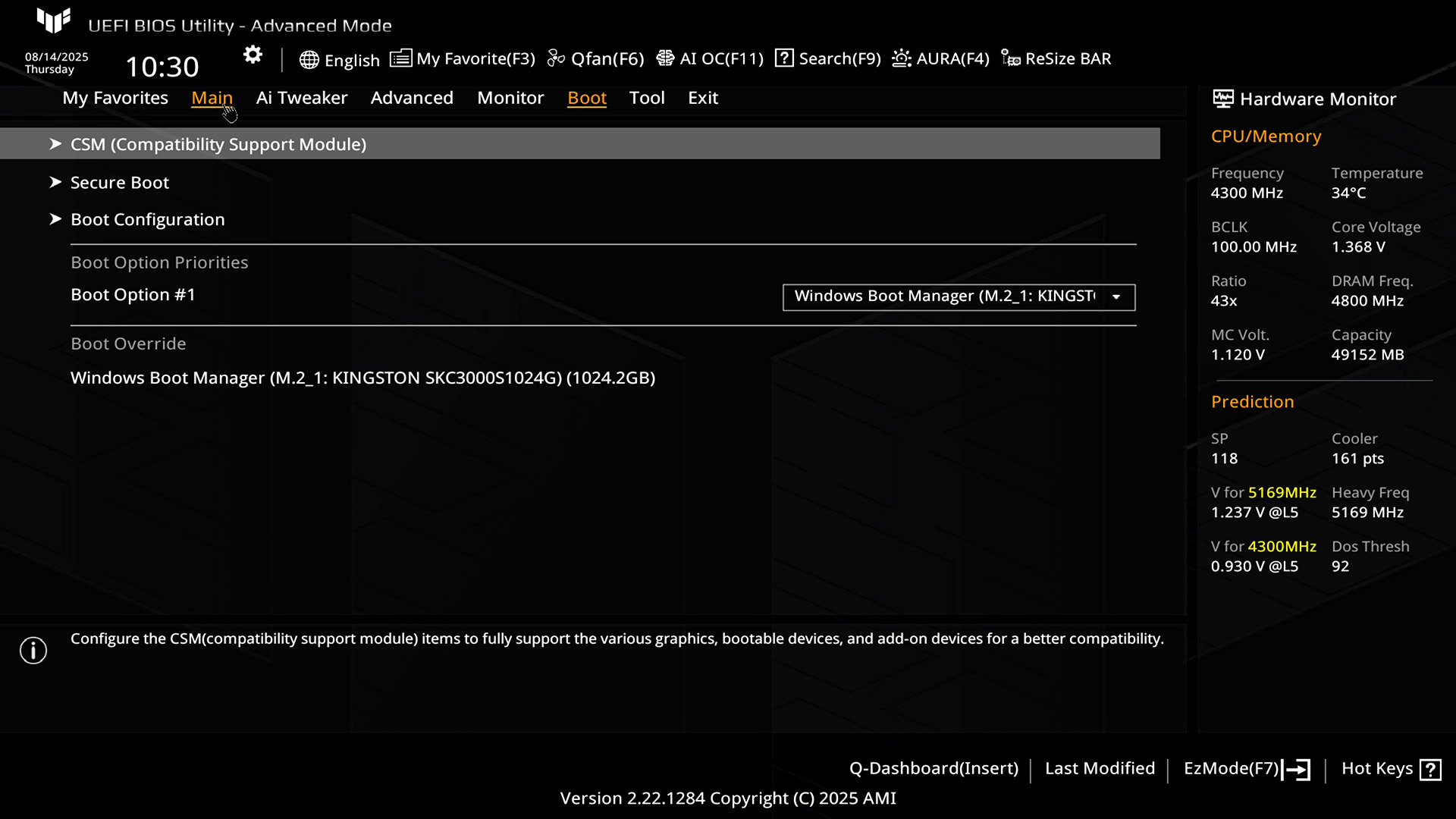

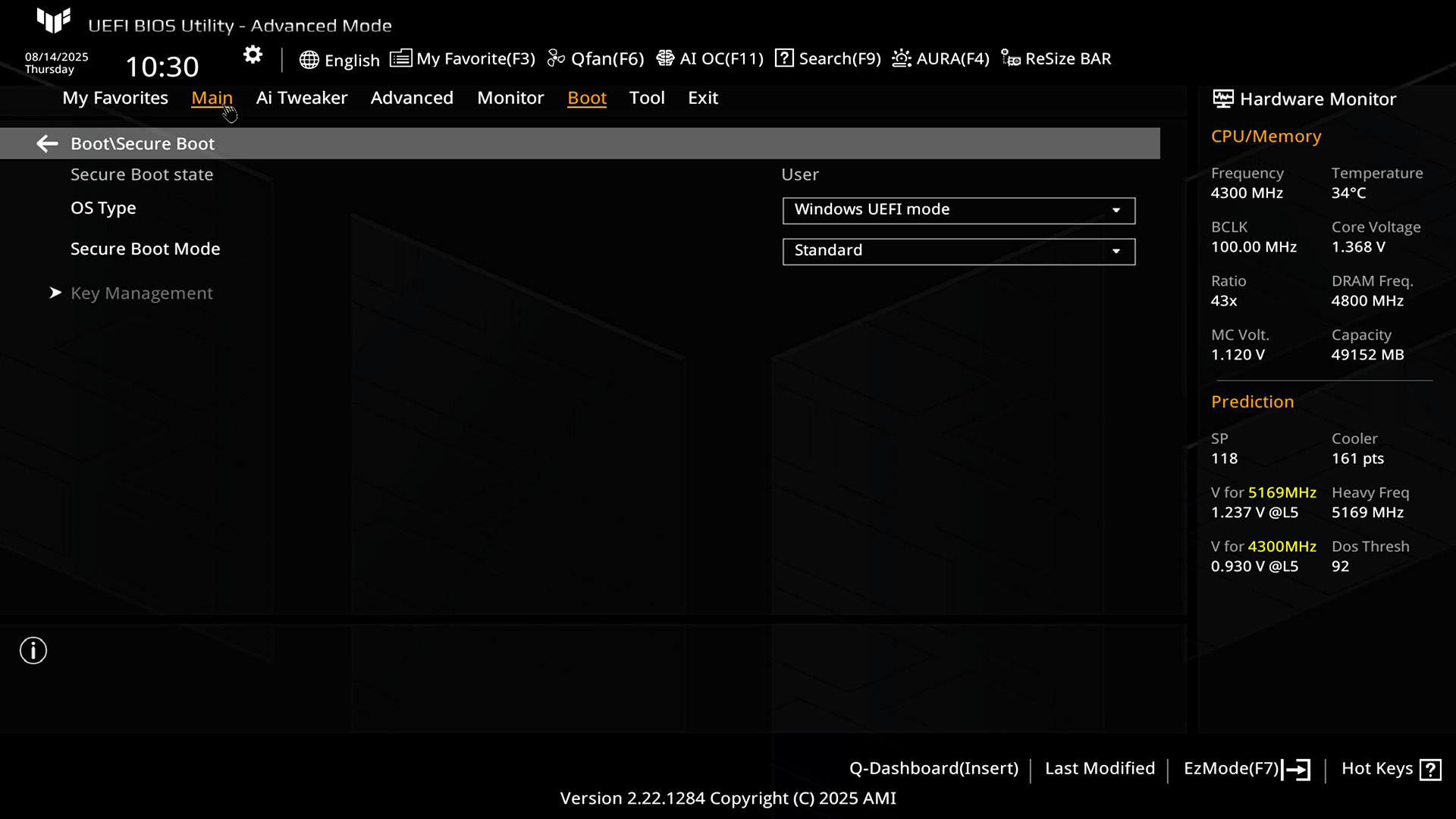

Вкладка Boot: здесь управляется общий процесс старта системы, CSM, Secured Boot, а также приоритет загрузки с сети или накопителей.

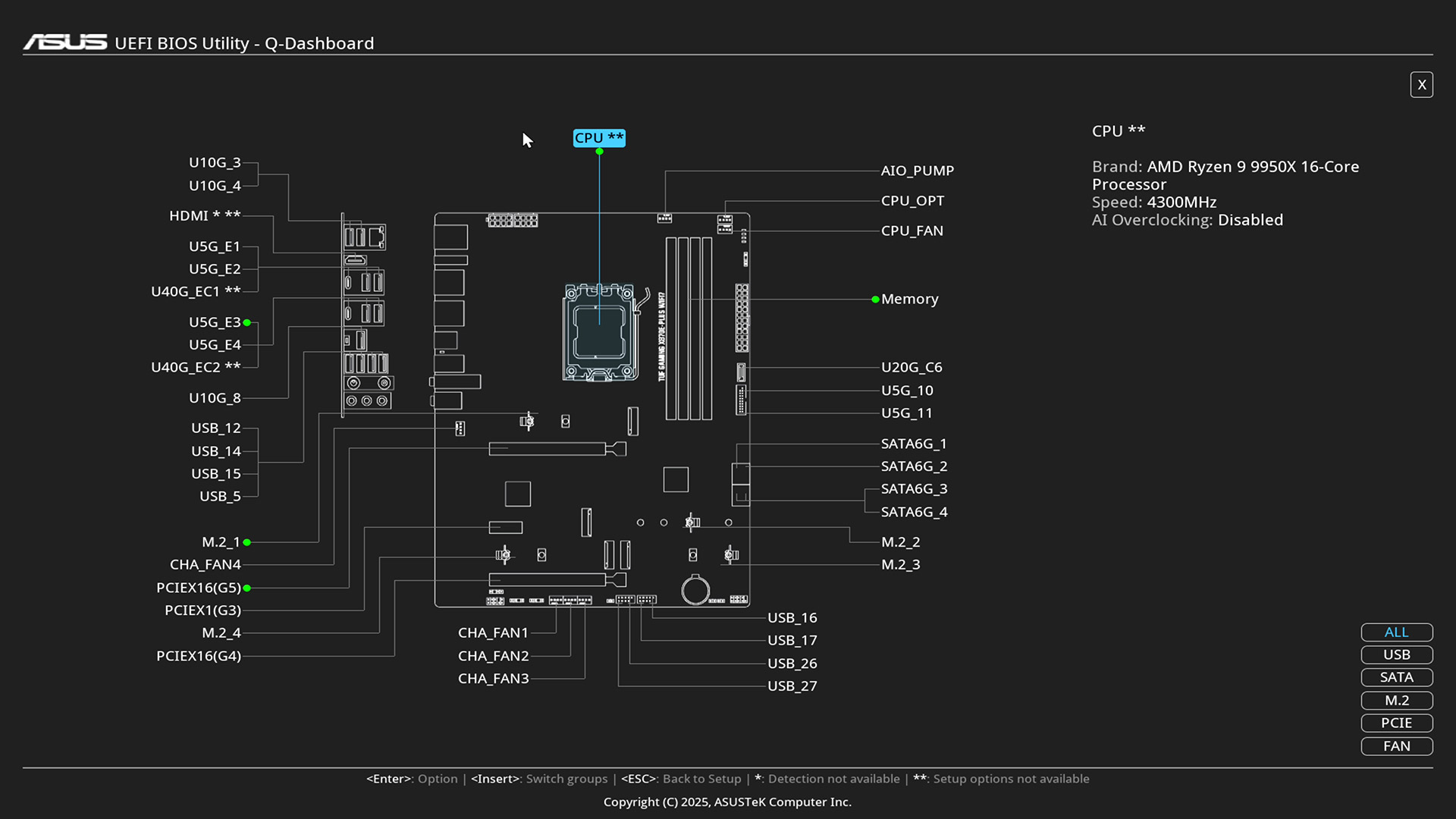

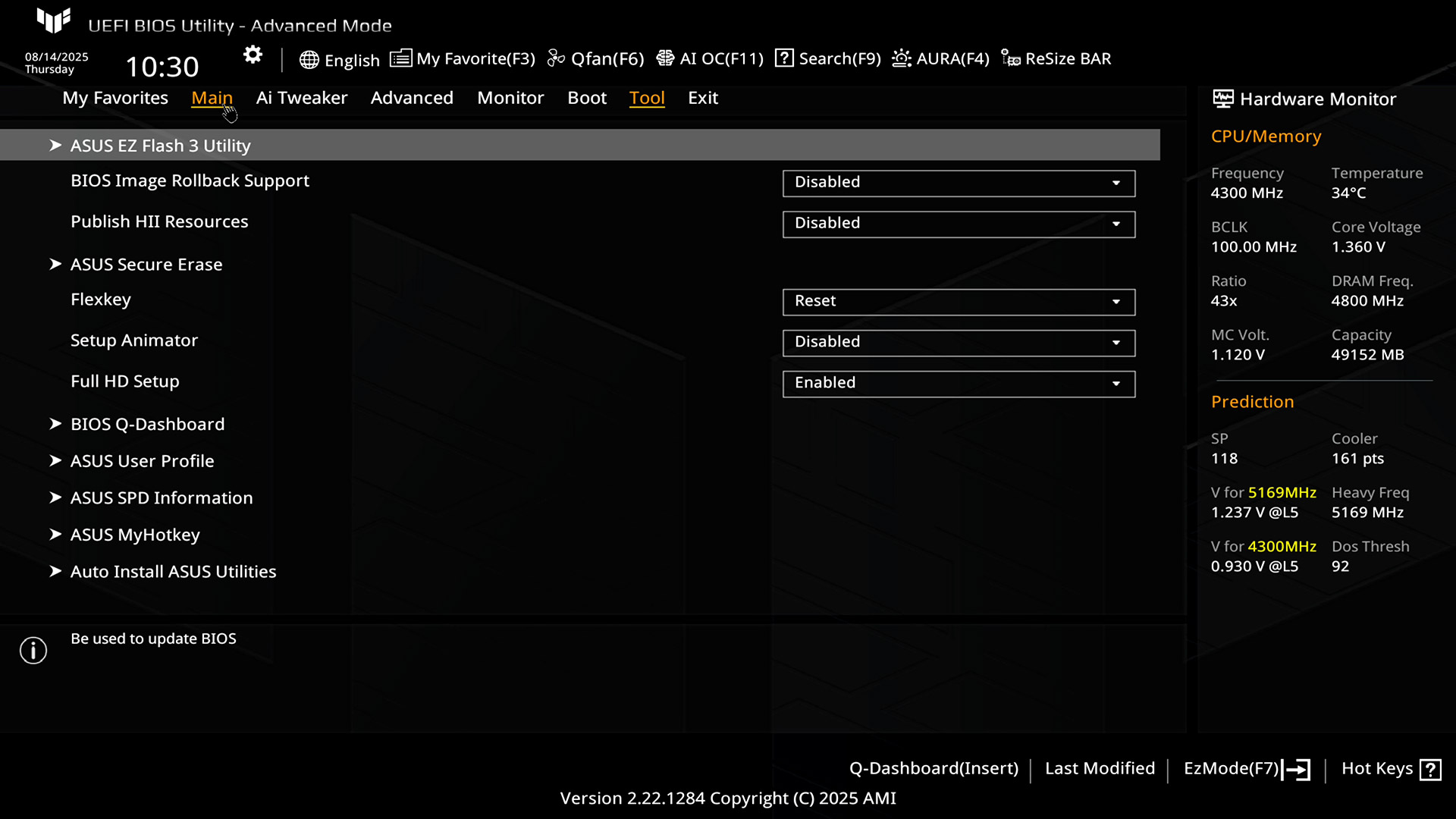

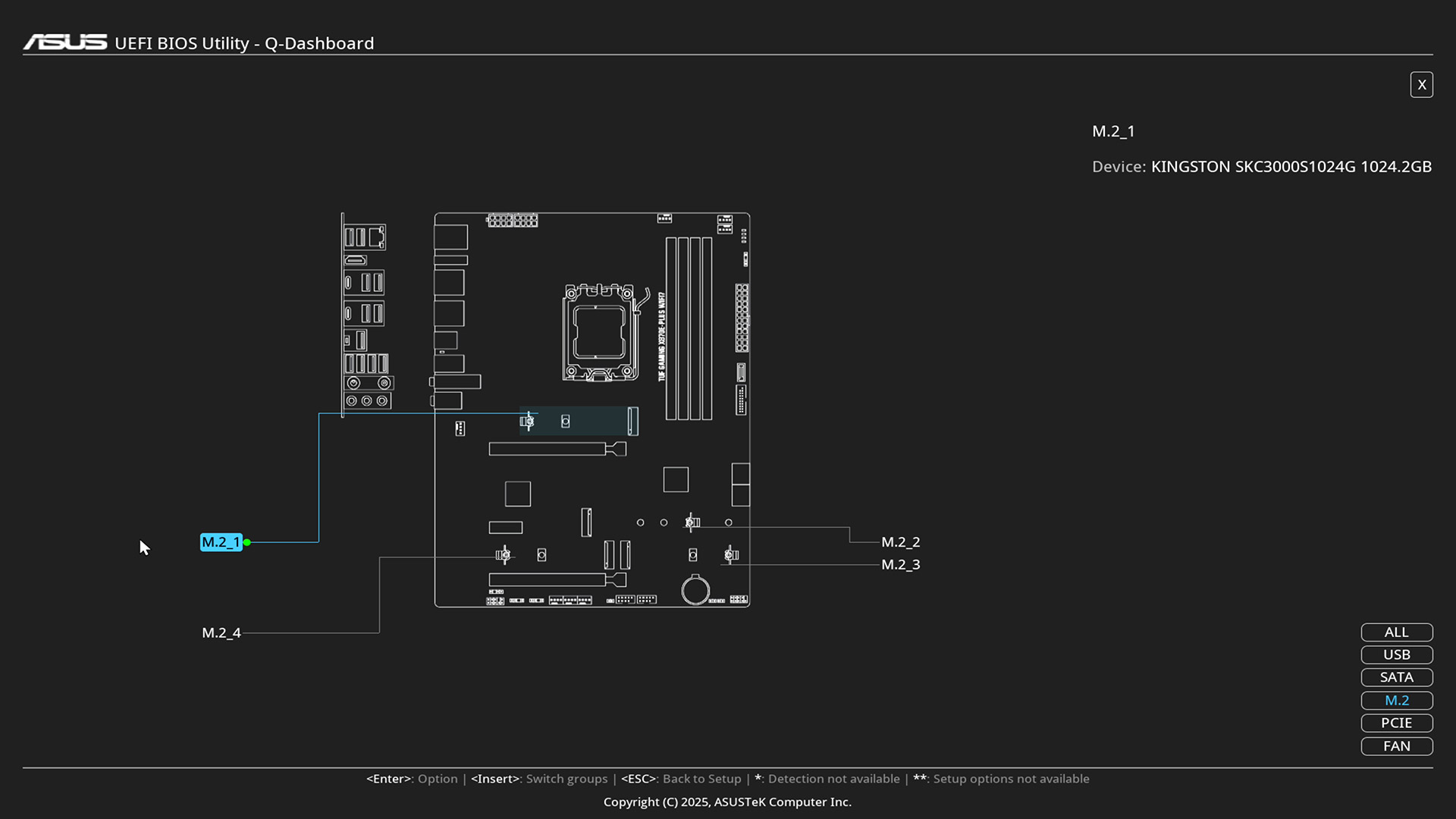

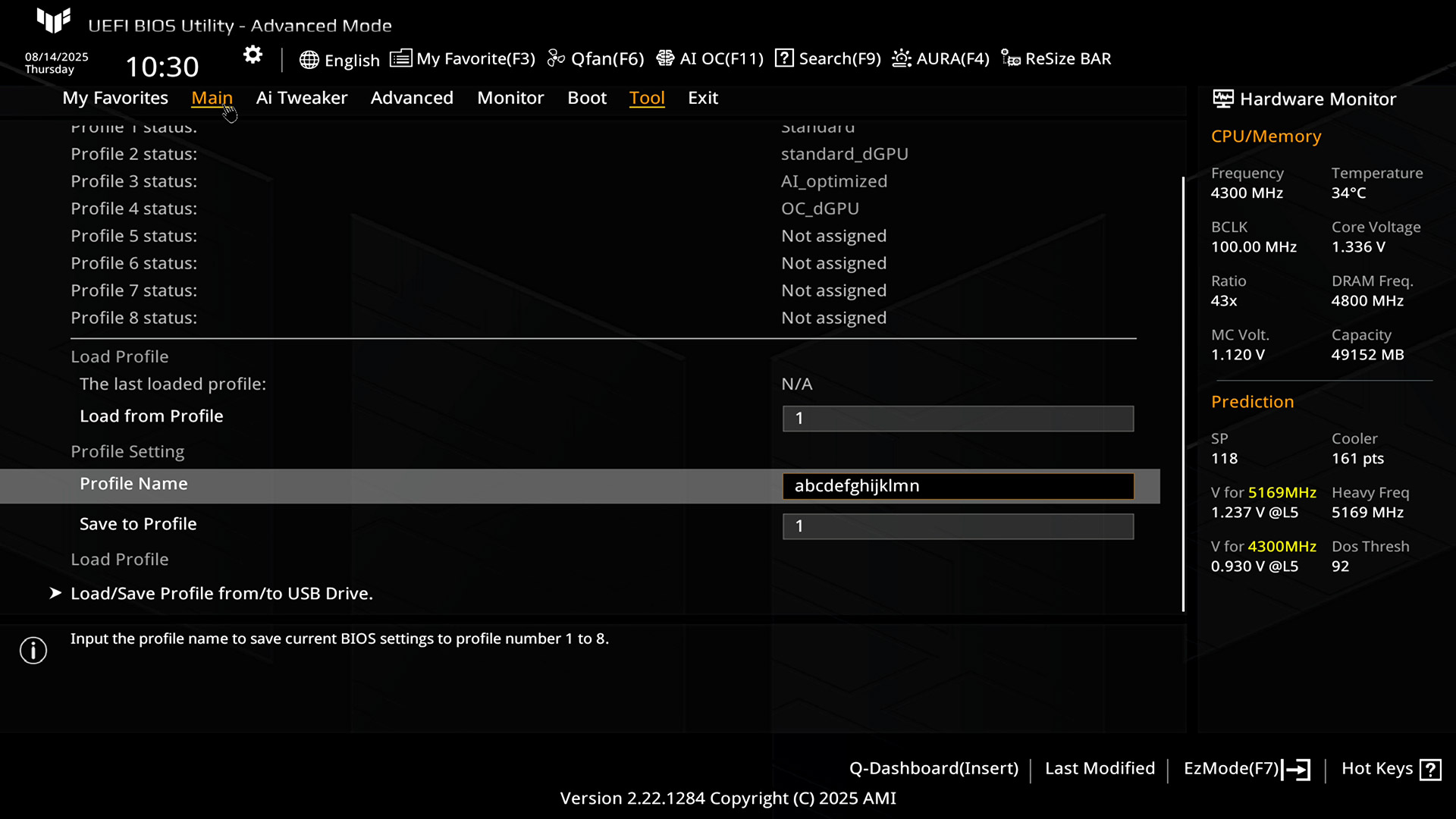

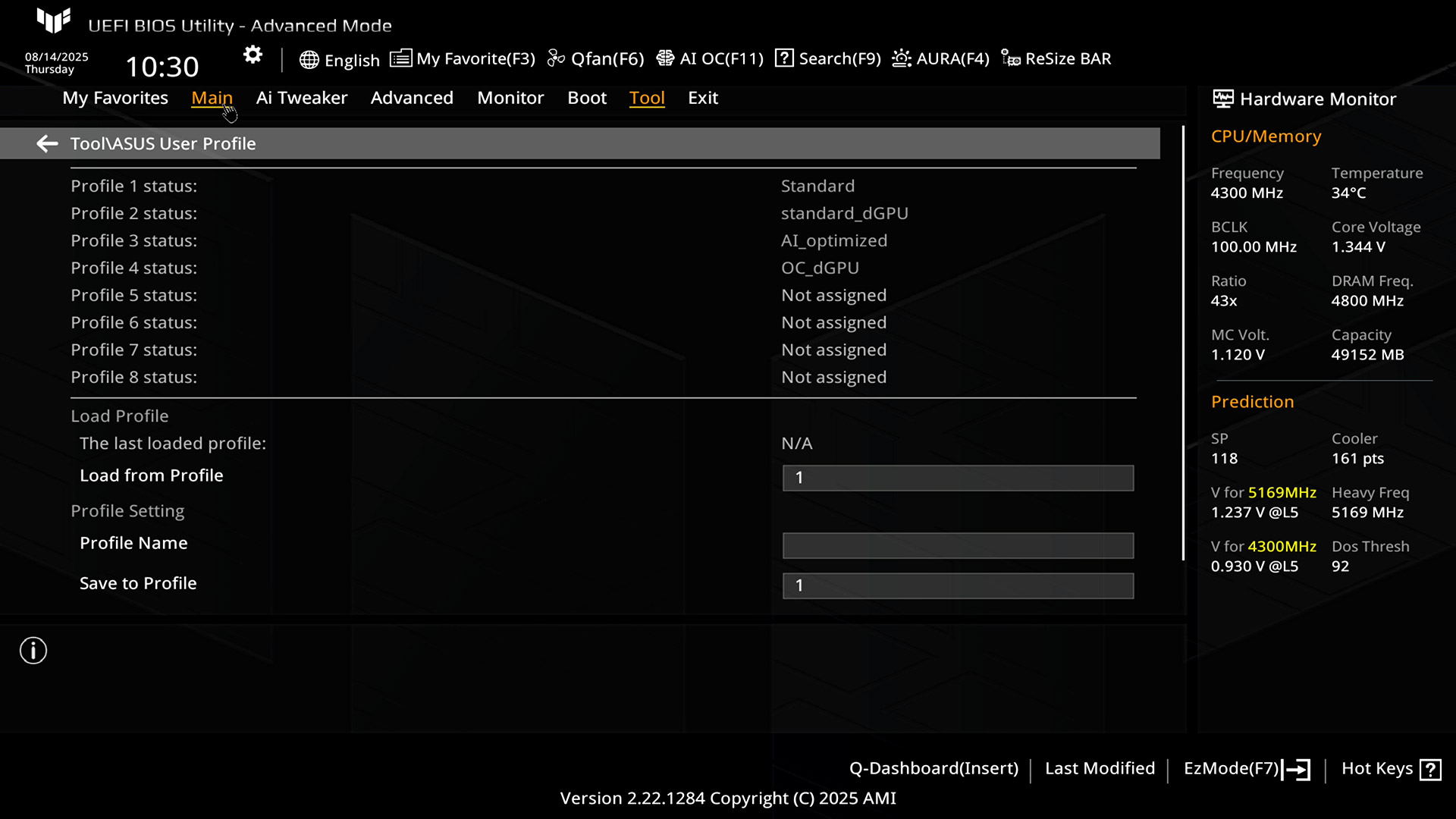

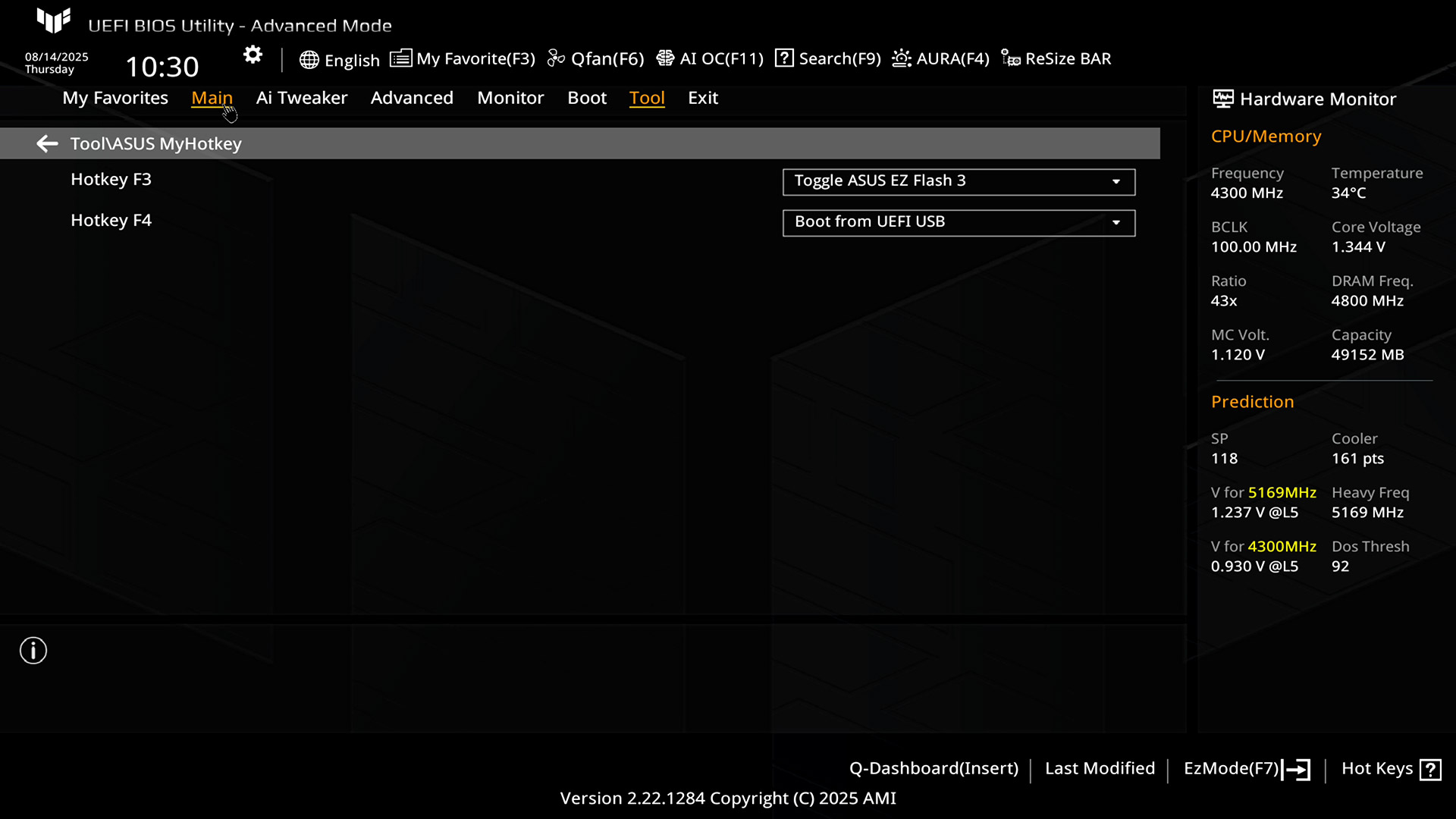

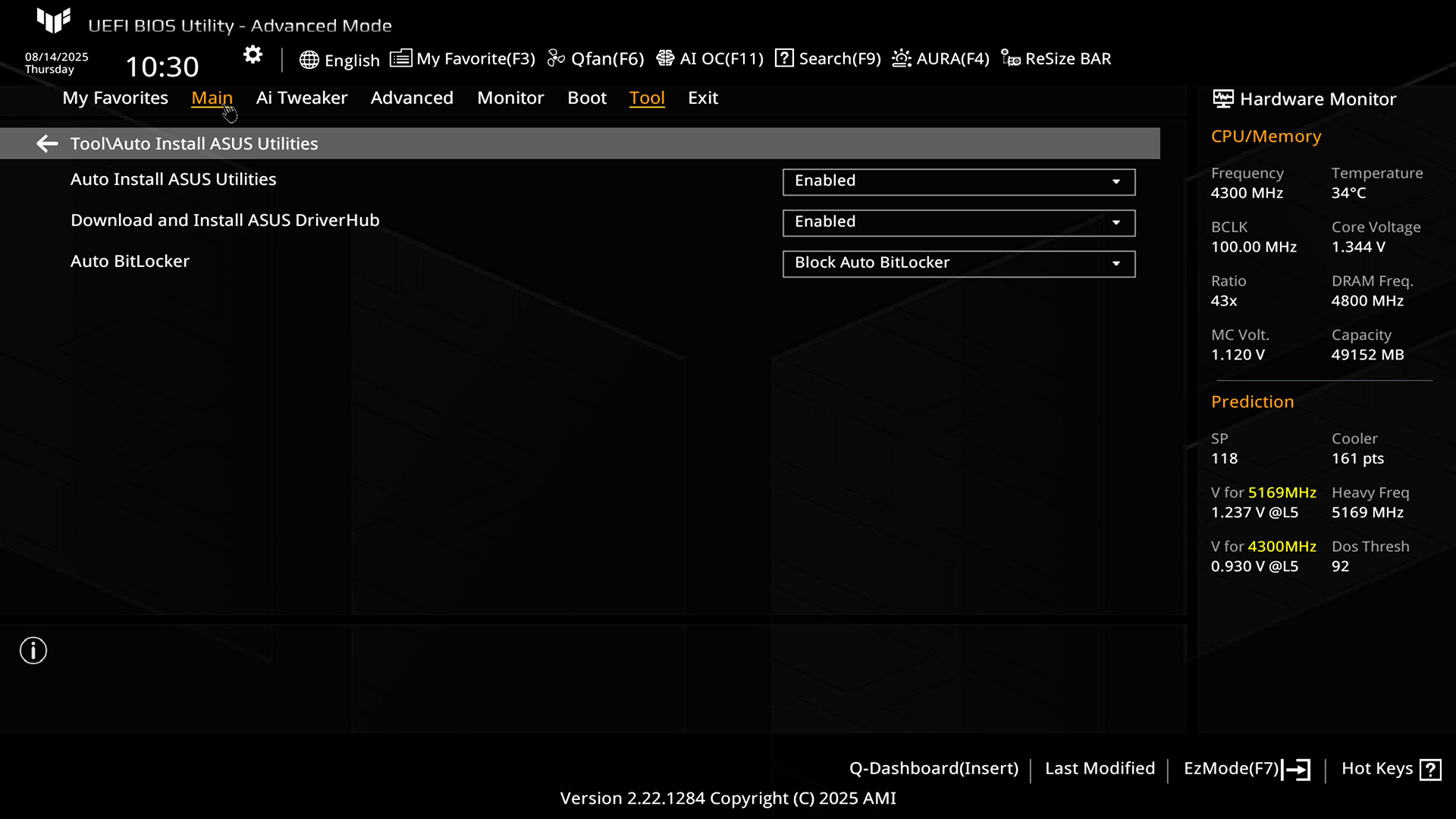

Вкладка Tool: здесь пользователь найдет ASUS User Profile (система профилей настроек хранящихся в памяти платы), управление фирменными технологиями производителя вроде ASUS DriverHub, MyHotKey, ASUS EZ Flash 3 Utility (для обновления прошивки), Secure Erase для накопителей. Также присутствует еще одна ссылка вызова BIOS Q‑Dashboard.

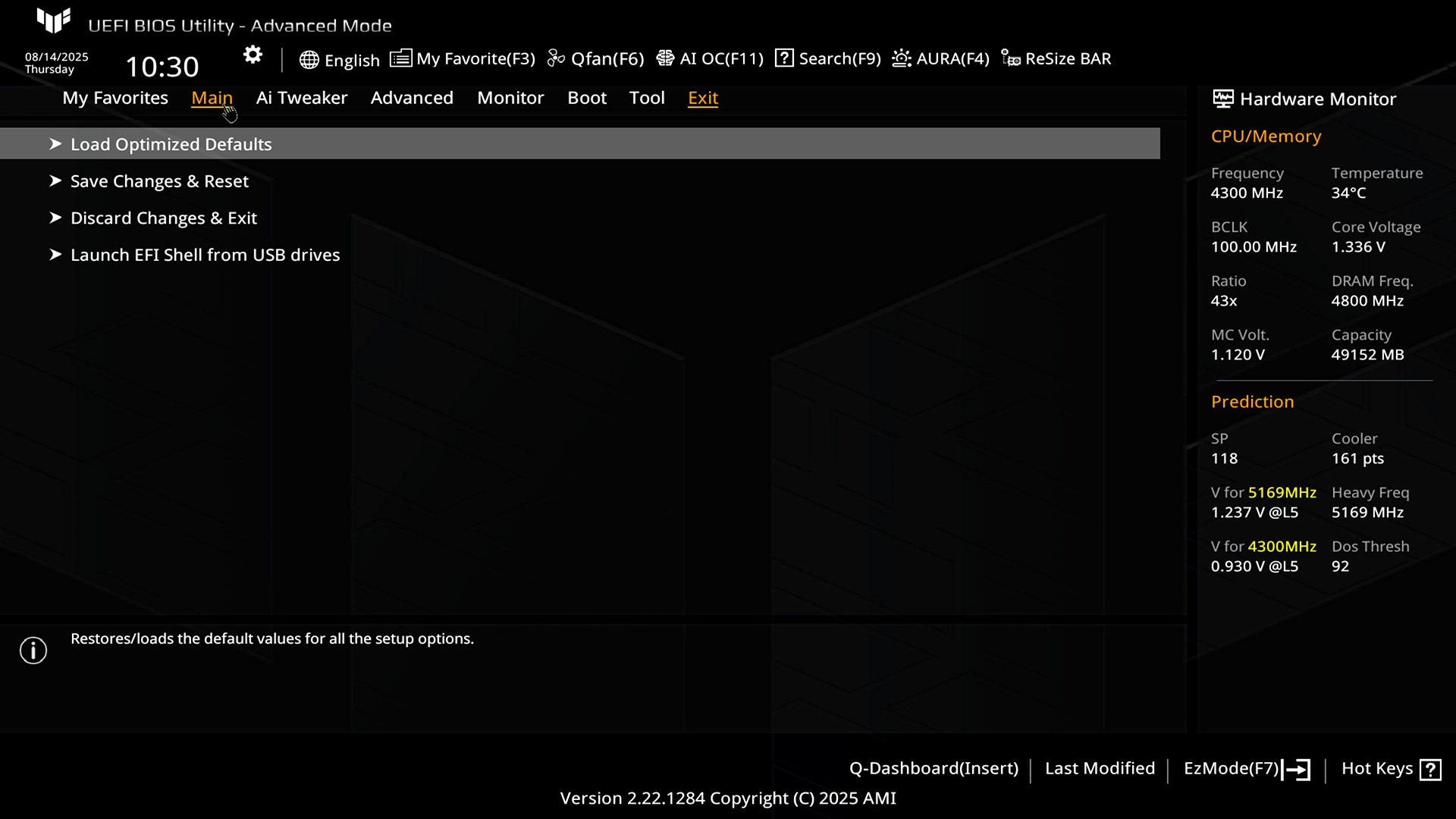

Вкладка Exit: все и так понятно без комментариев.

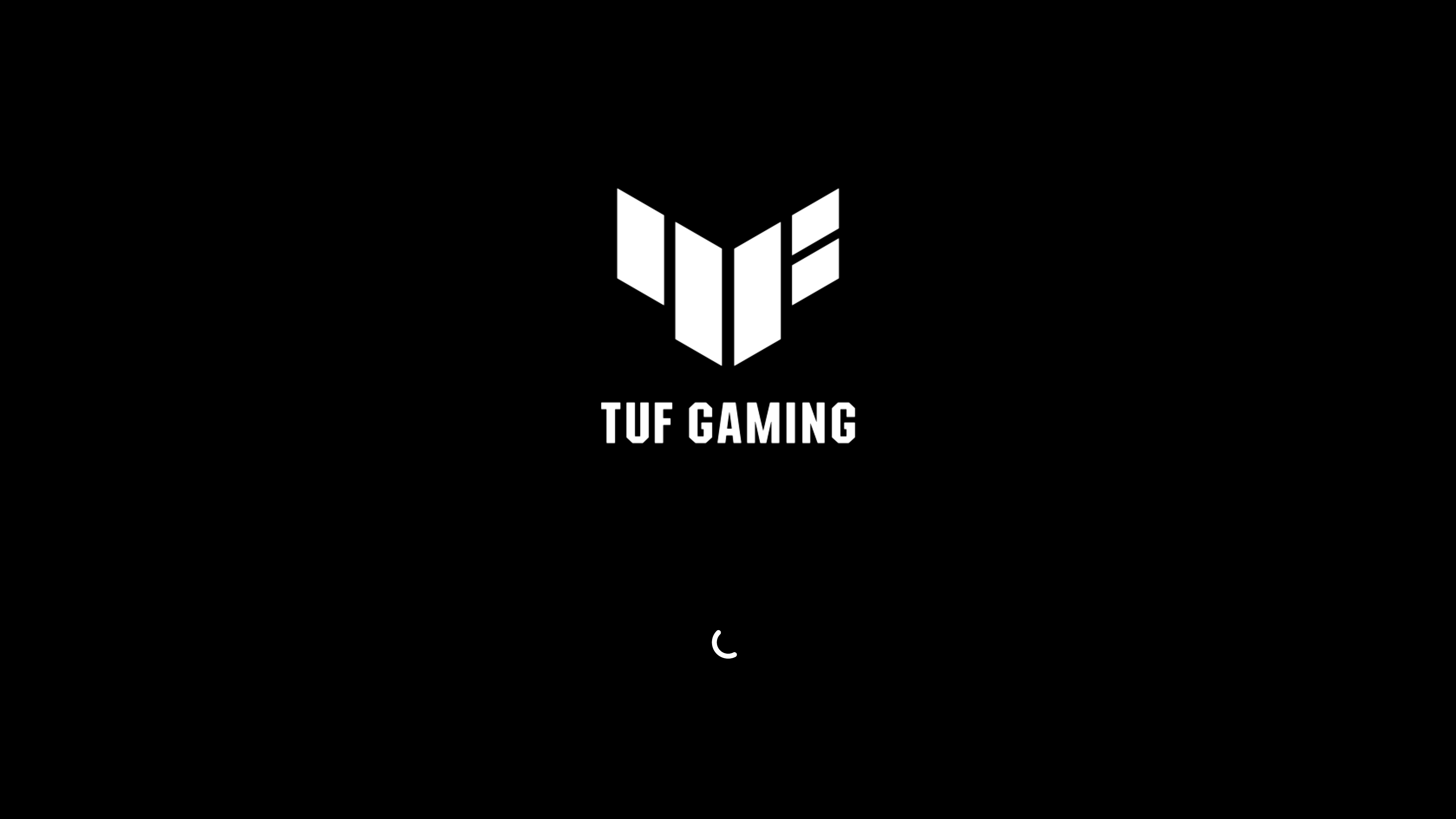

Логотип во время загрузки системы:
Комплектное ПО
| Программное обеспечение | |
|---|---|

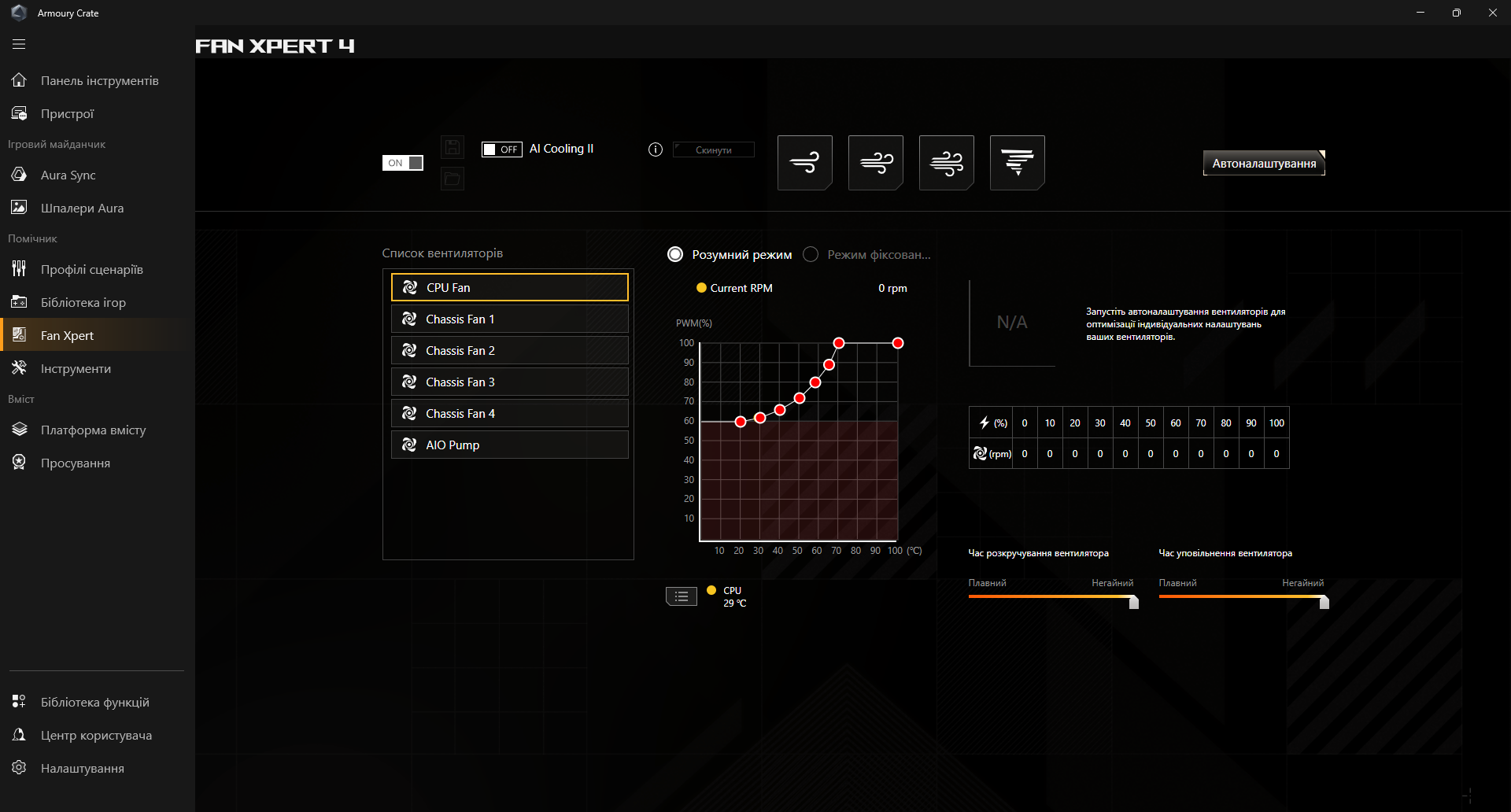

| Фирменное | Armoury Crate, AURA Creator, AURA Sync, Fan Xpert 4 (включая AI Cooling II), Power Saving, AI Advisor, Driver Hub, GlideX, USB Wattage Watcher, TurboV Core |
| Дополнительное | TUF CPU‑Z, DTS Audio Processing, WinRAR (демо 40 дней), Norton 360 for Gamers (демо 60 дней) |
В комплектации материнской платы не предусмотрено наличие ни флеш-драйва, ни компакт-диска с ПО и драйверами. Пользователю следует позаботиться обо всем необходимом заранее в случае необходимости.

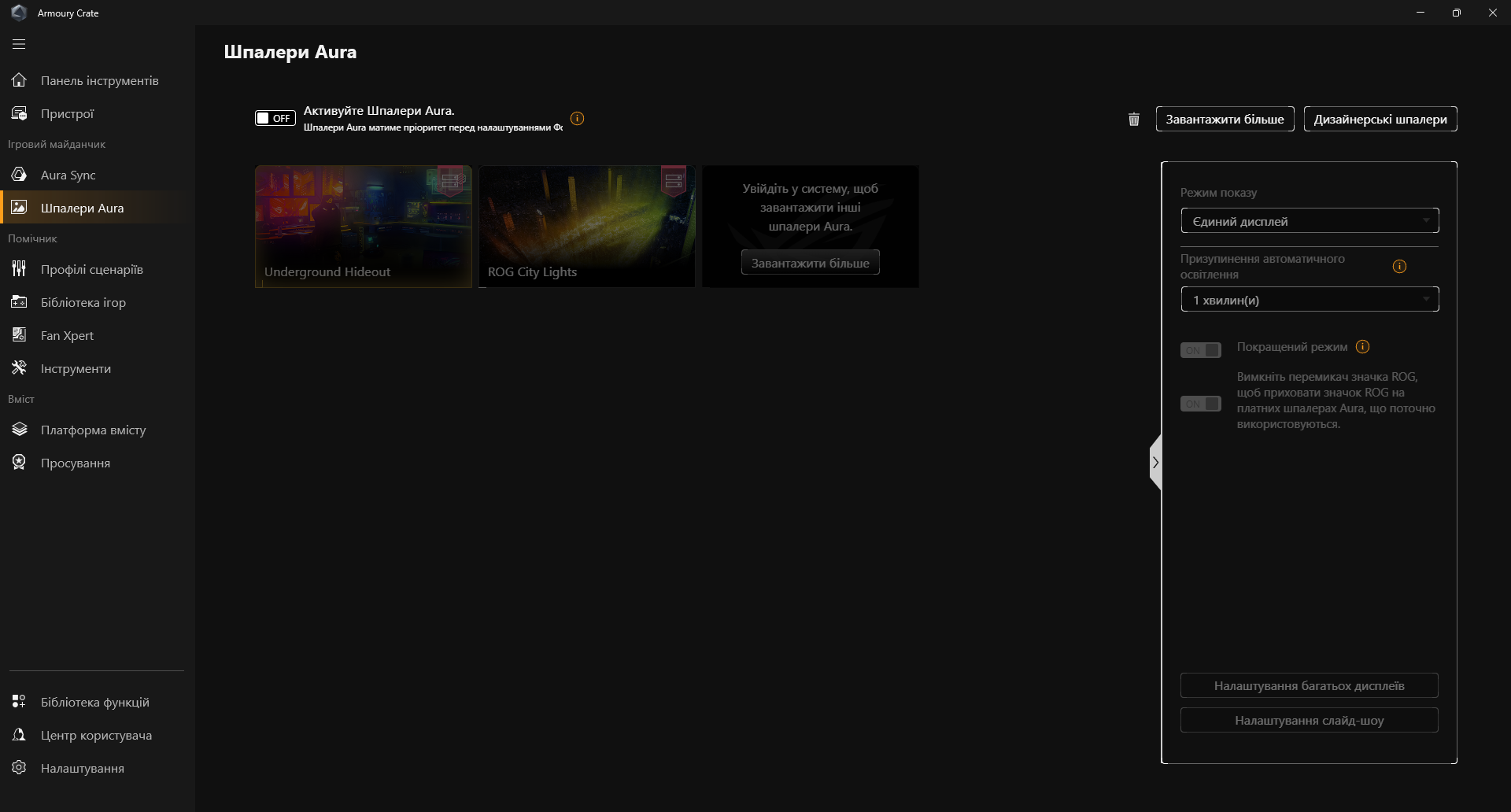

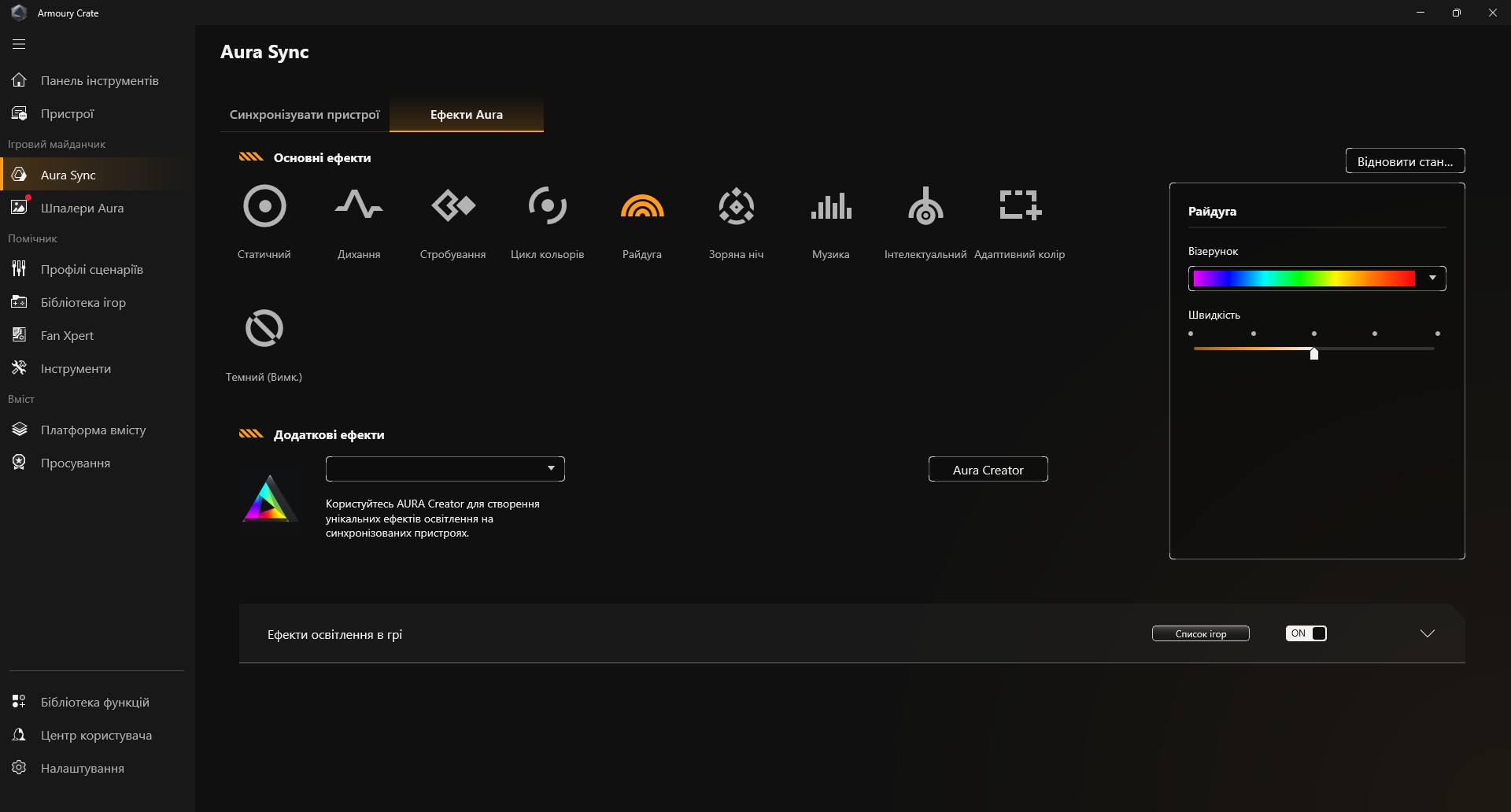

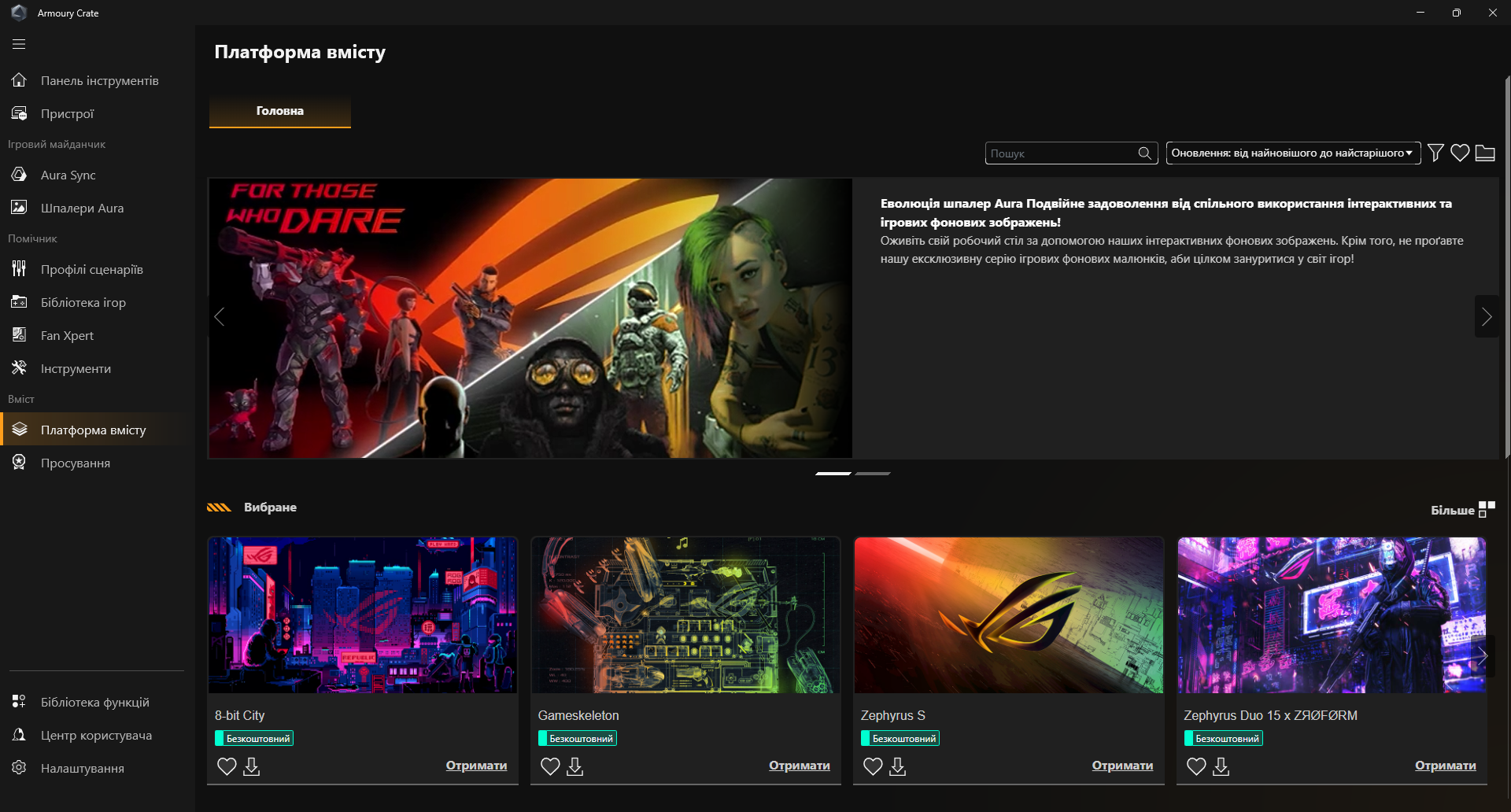

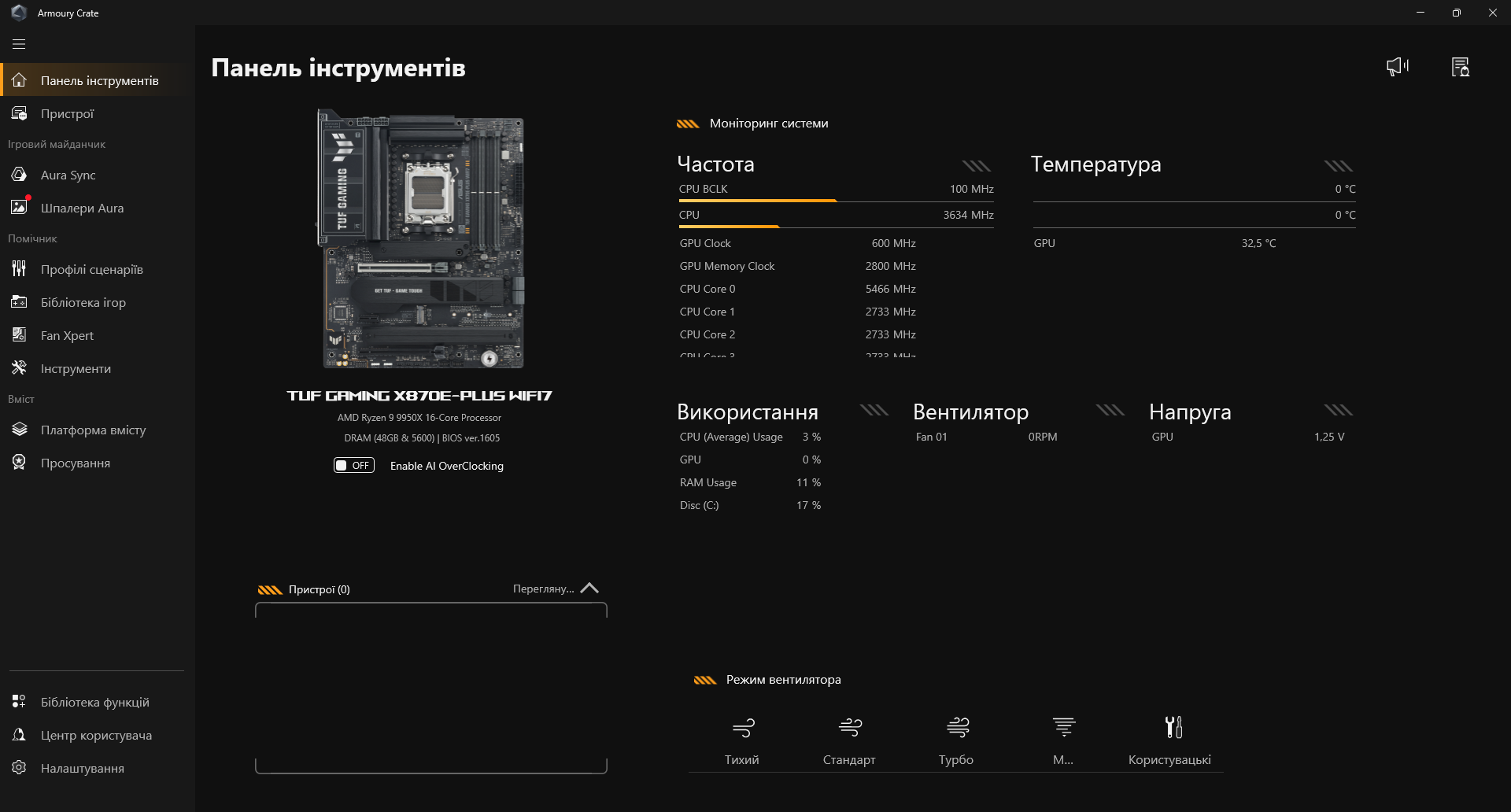

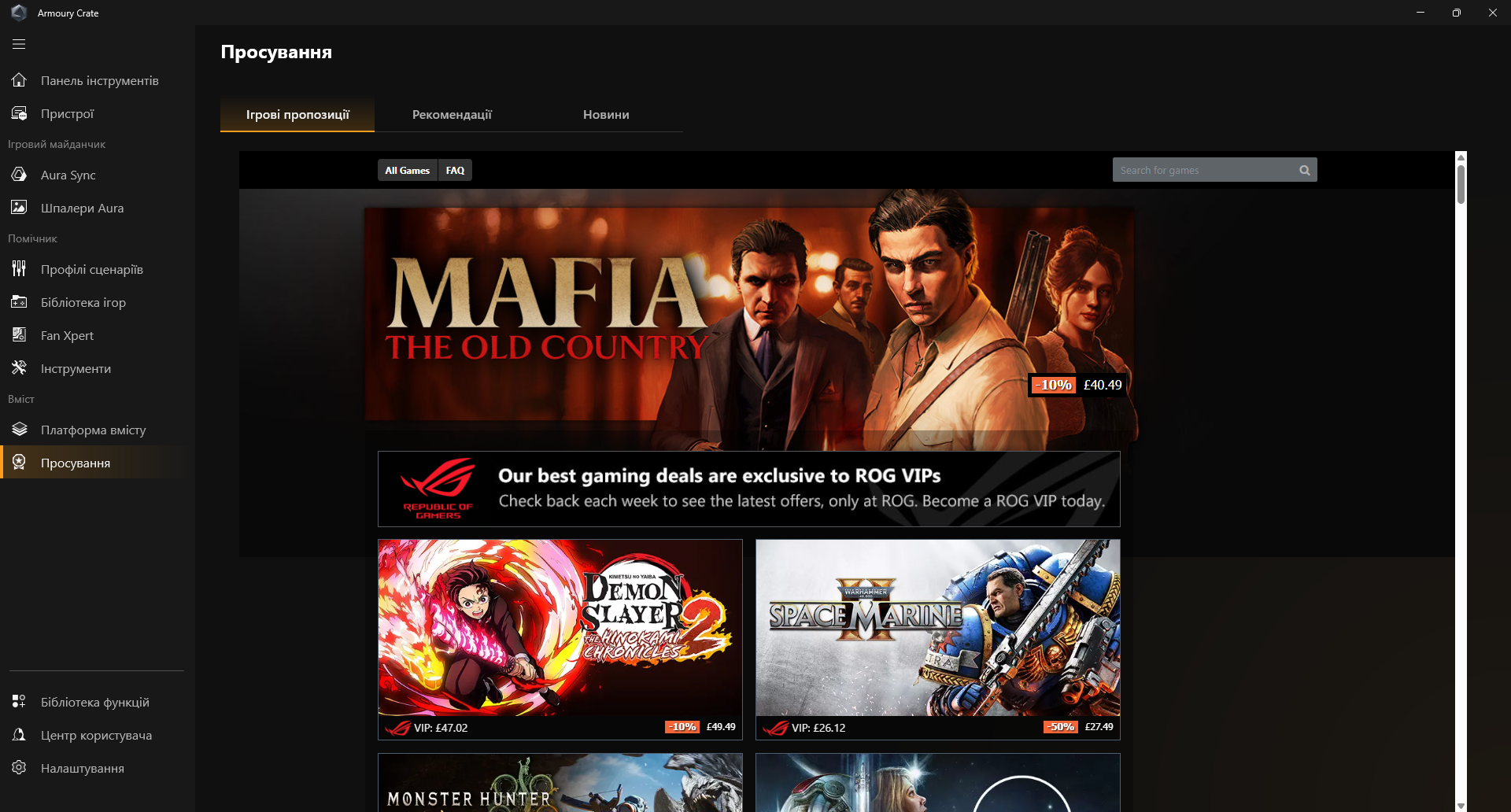

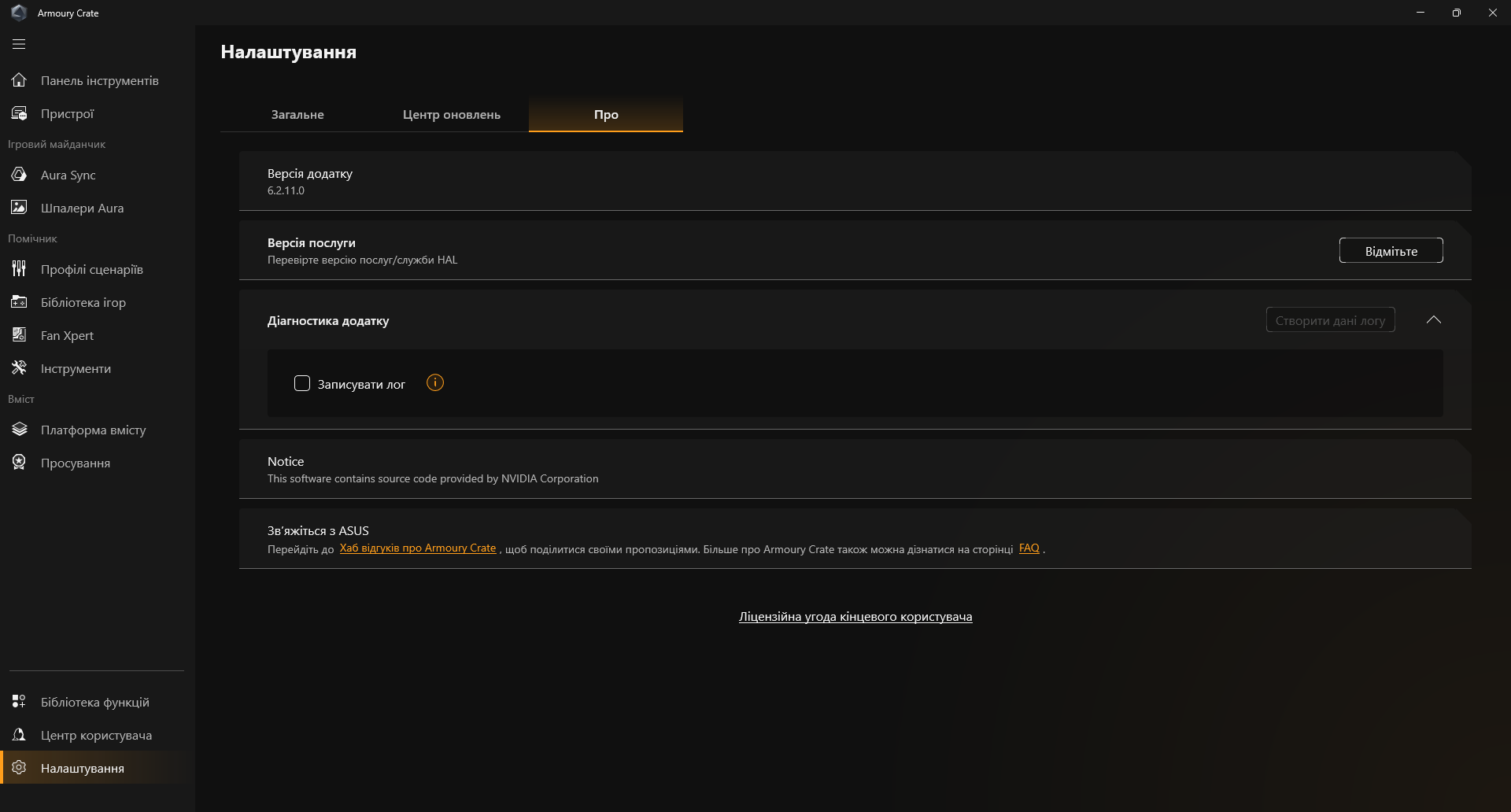

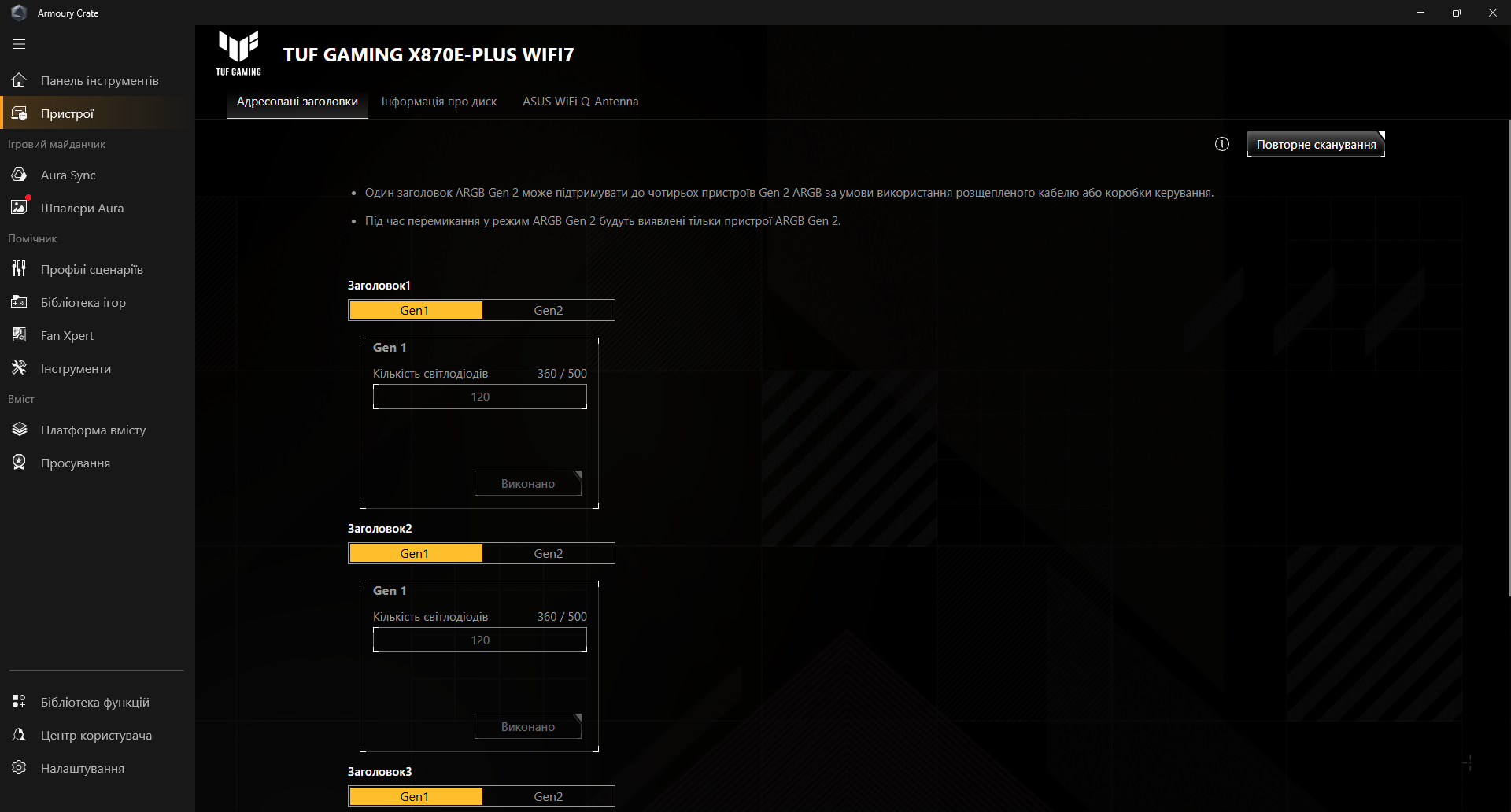

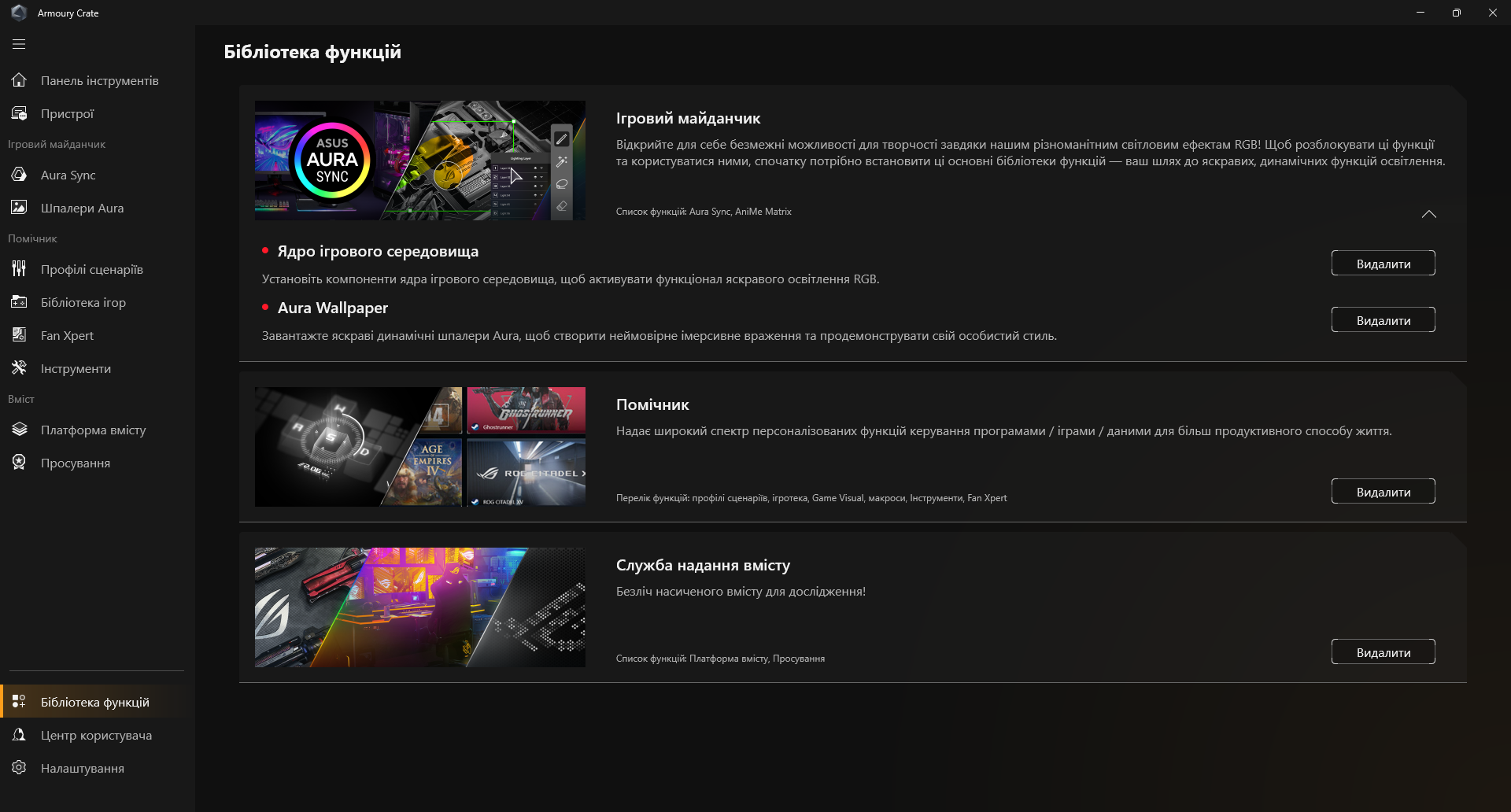

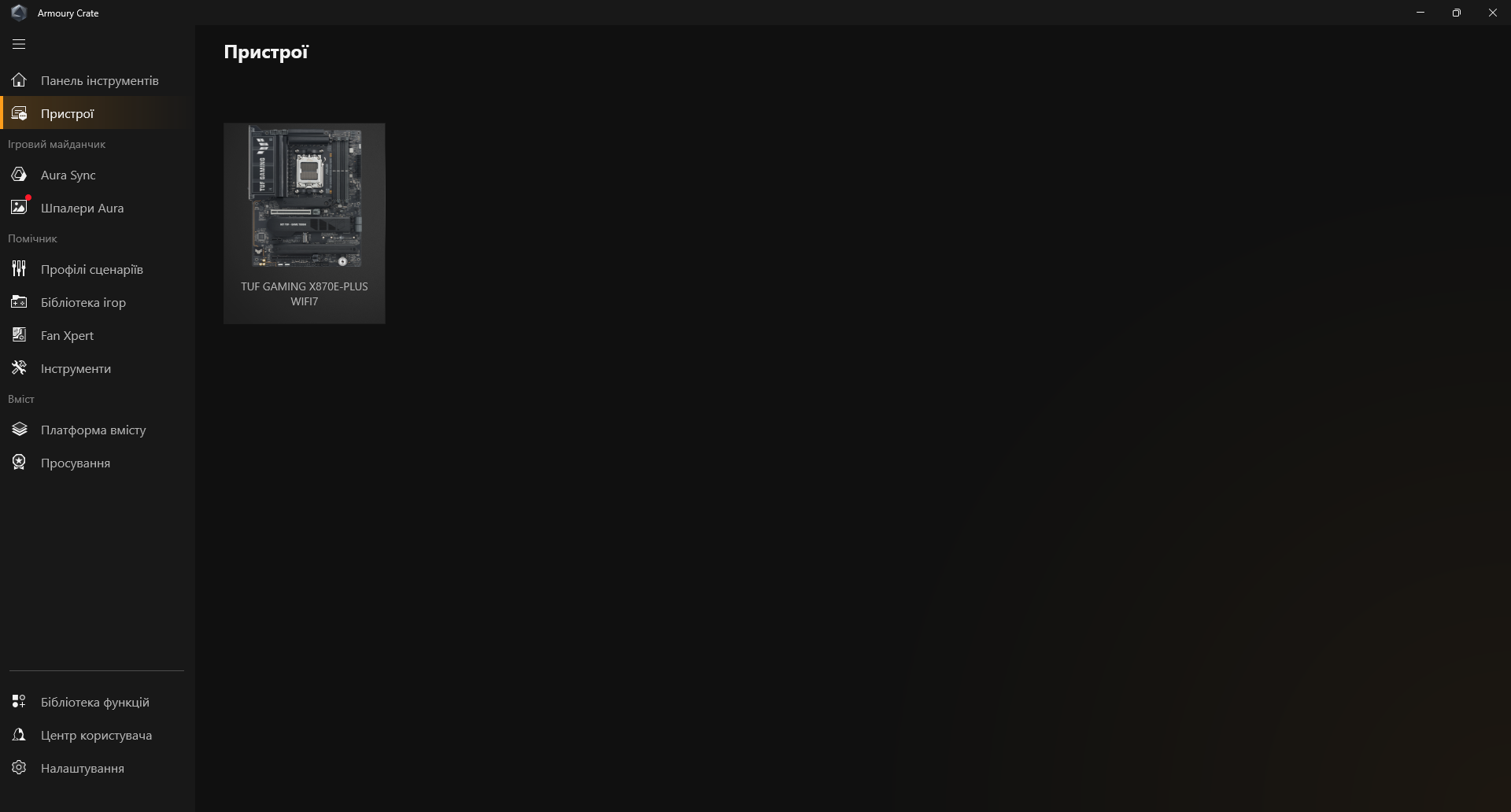

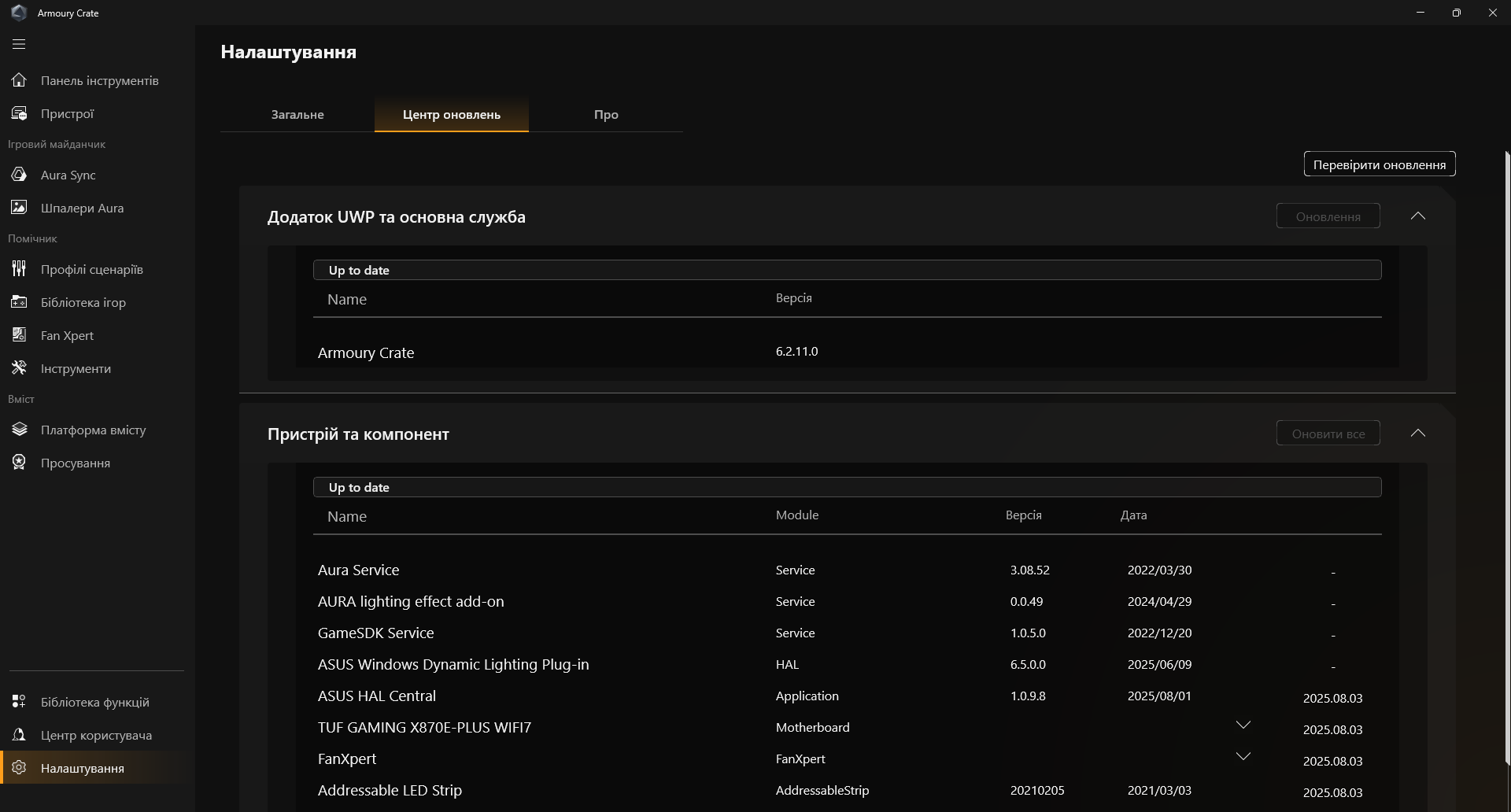

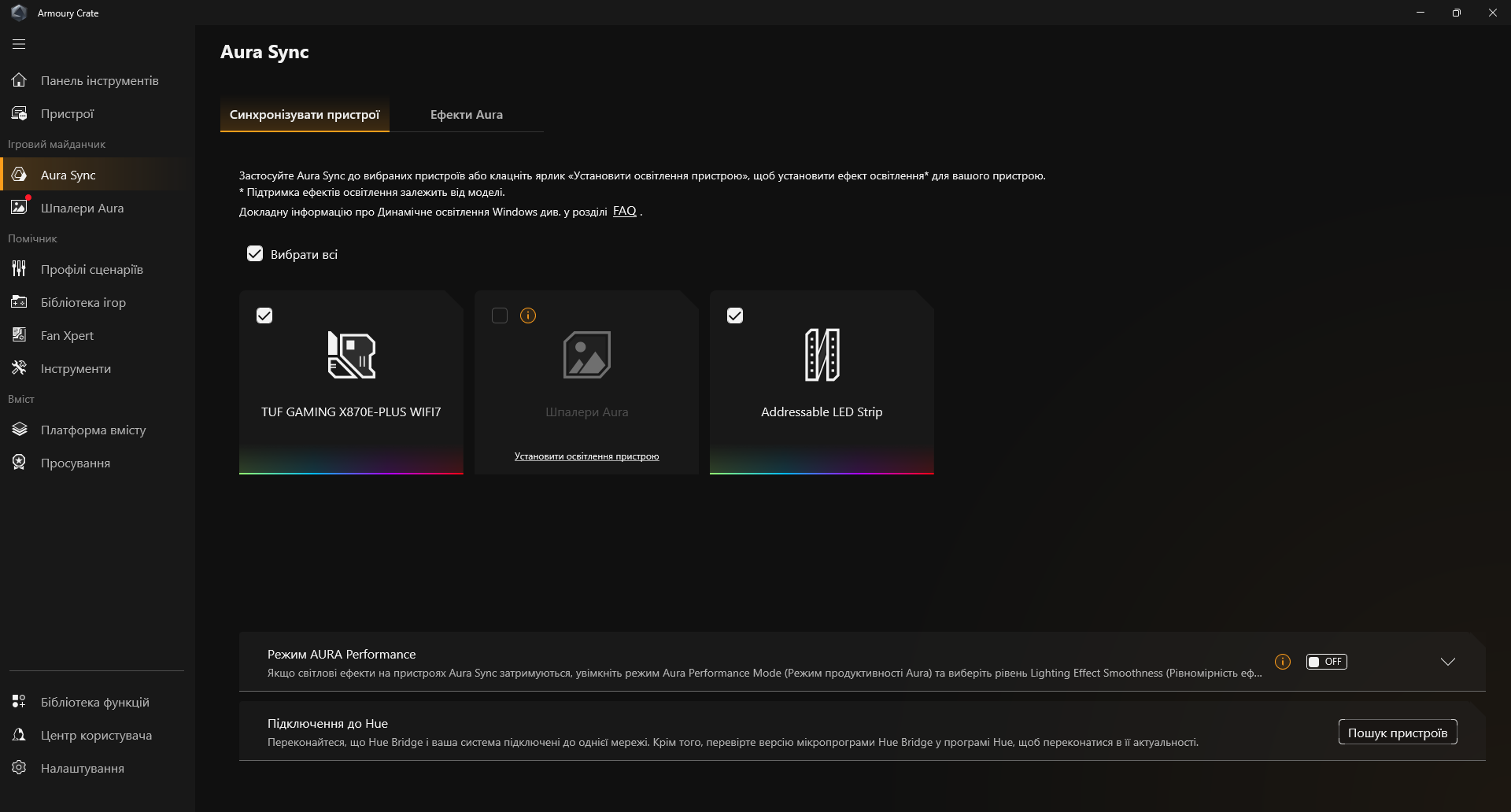

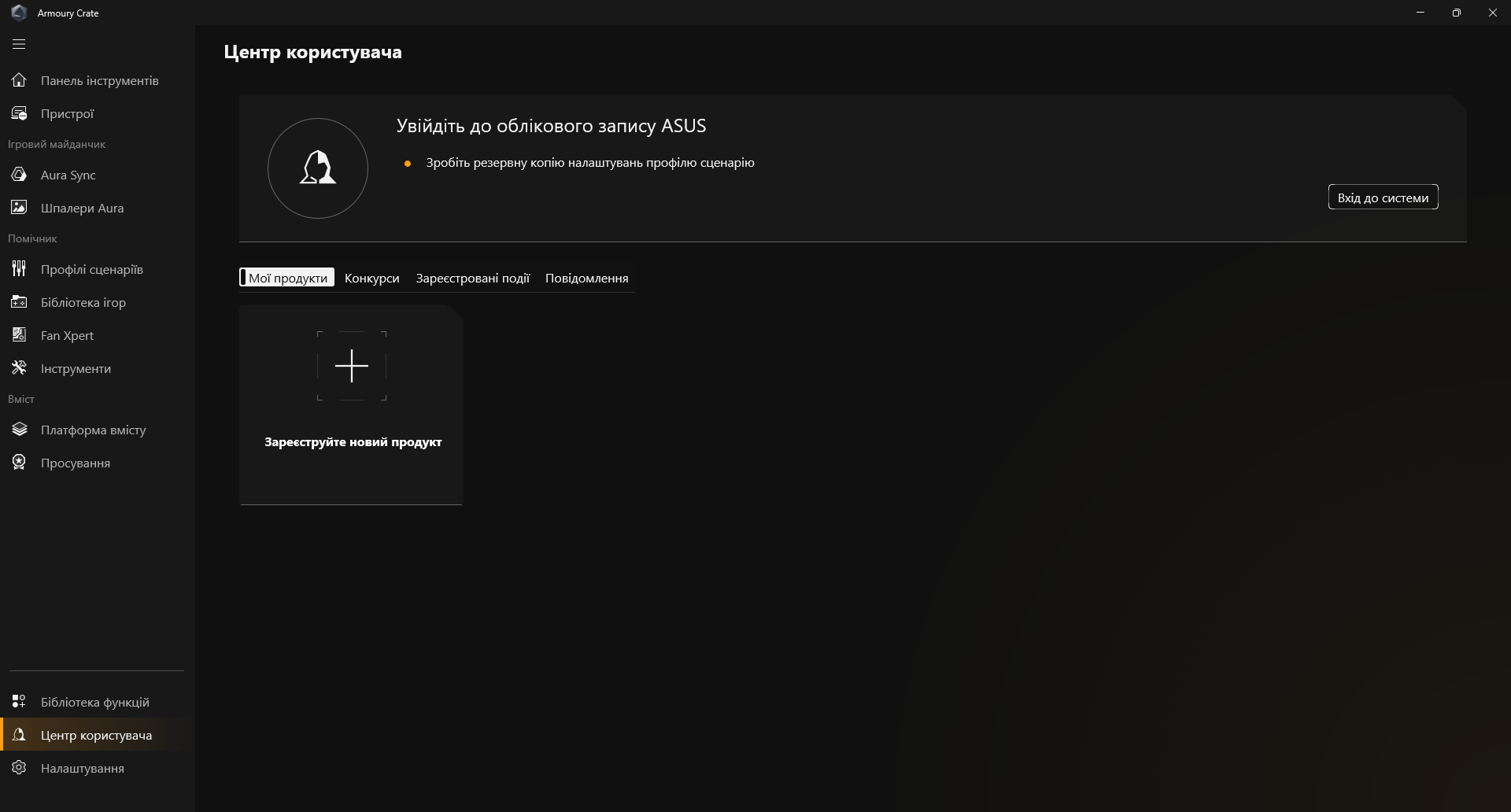

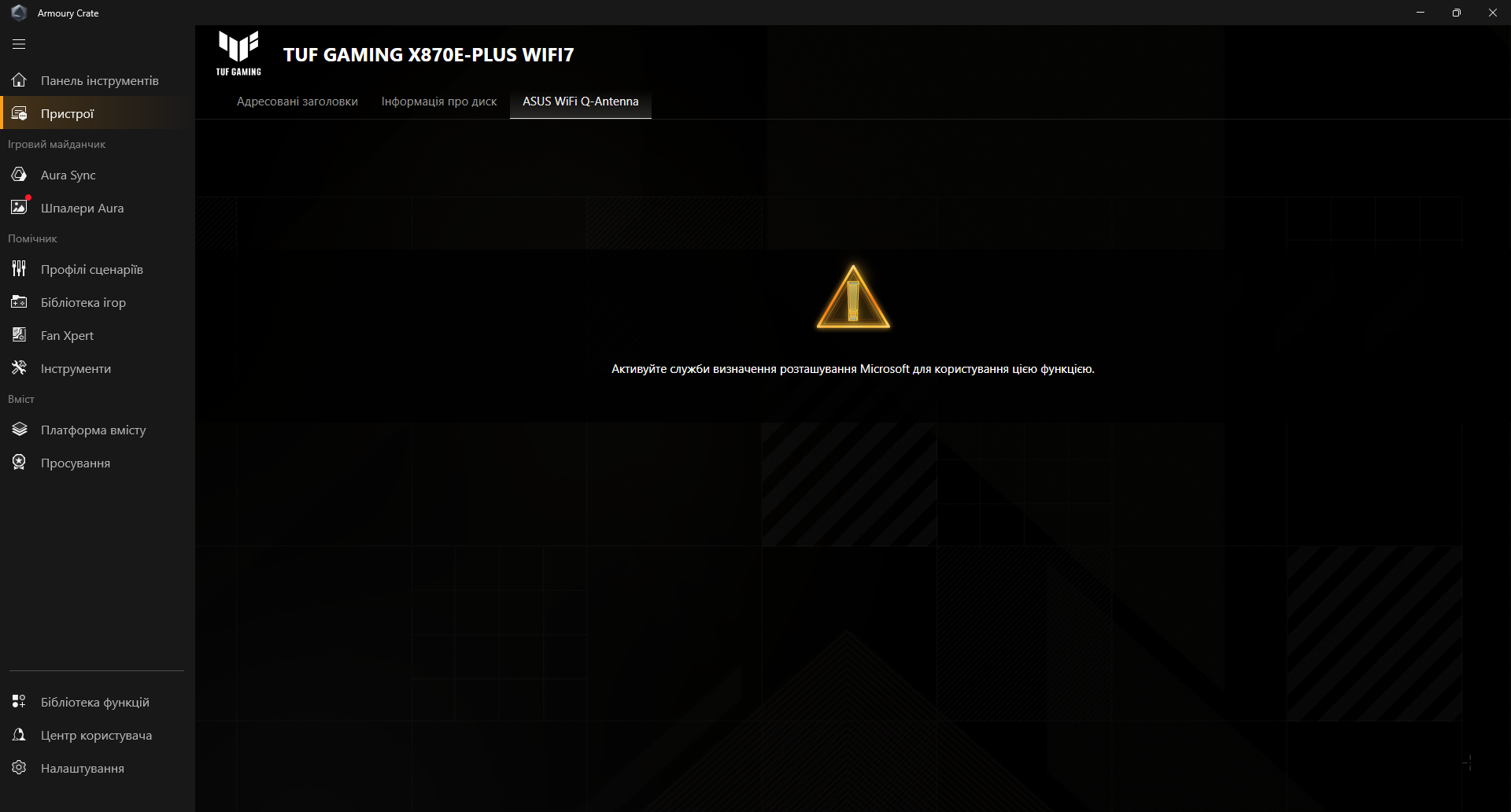

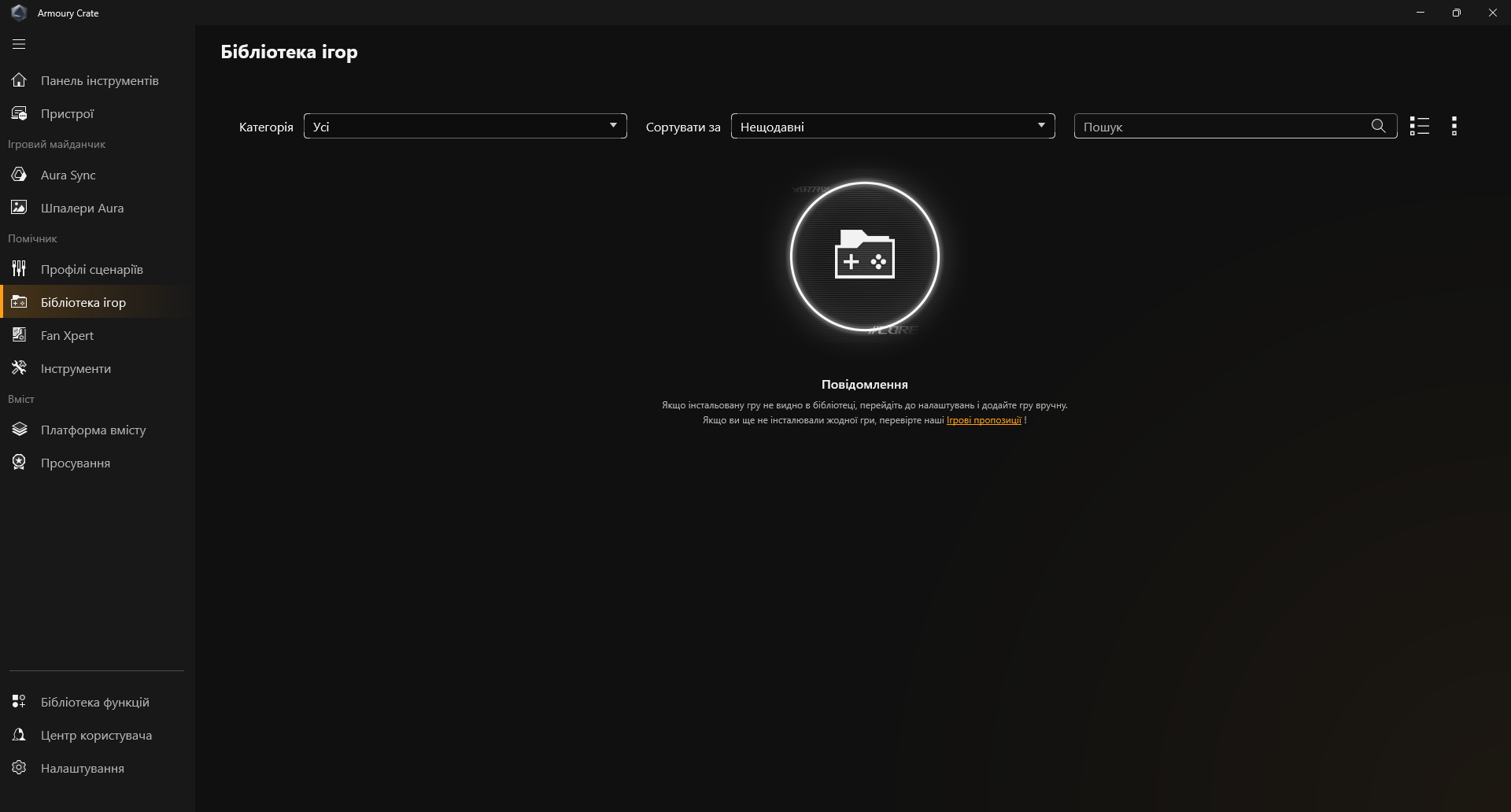

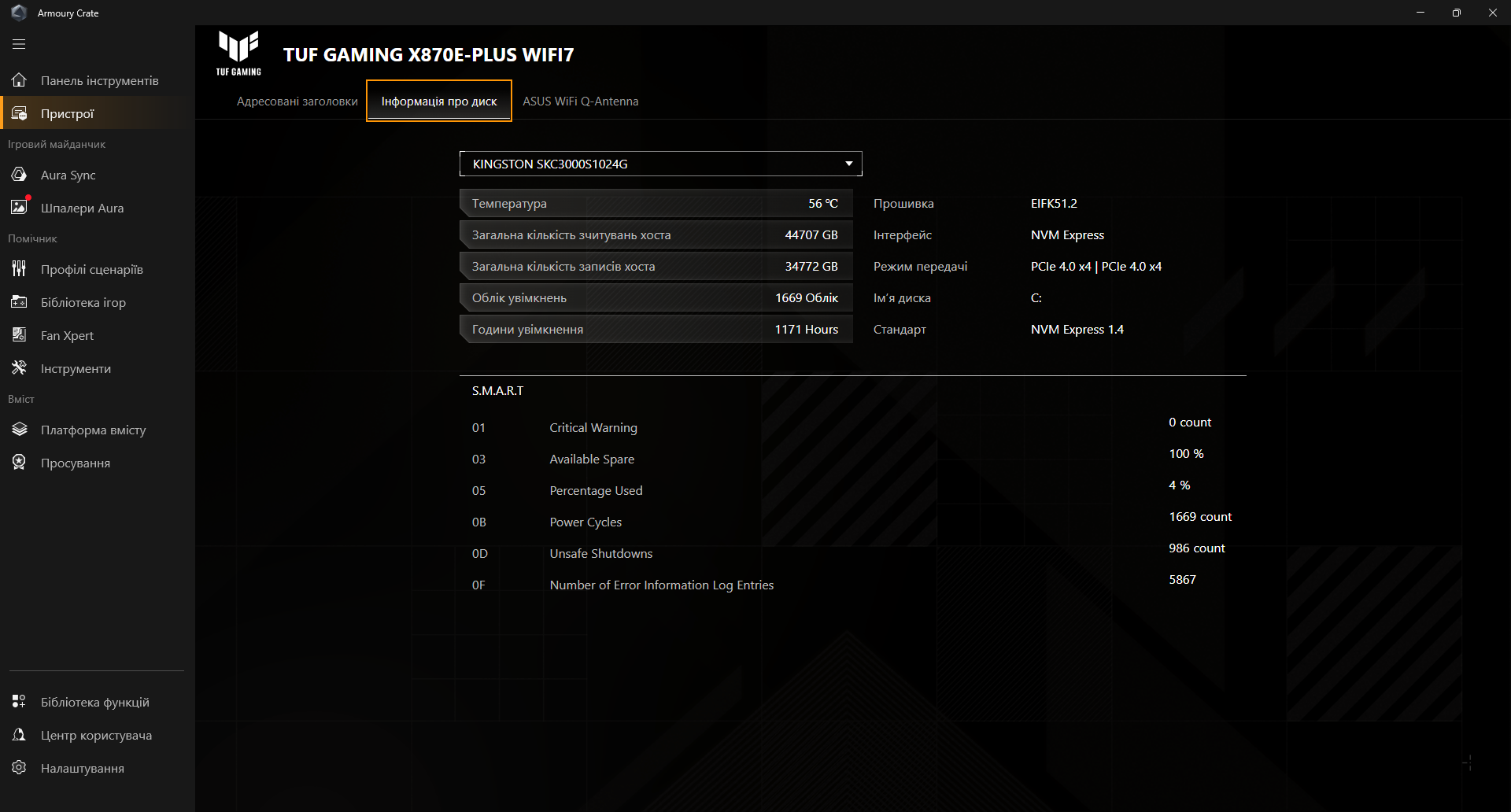

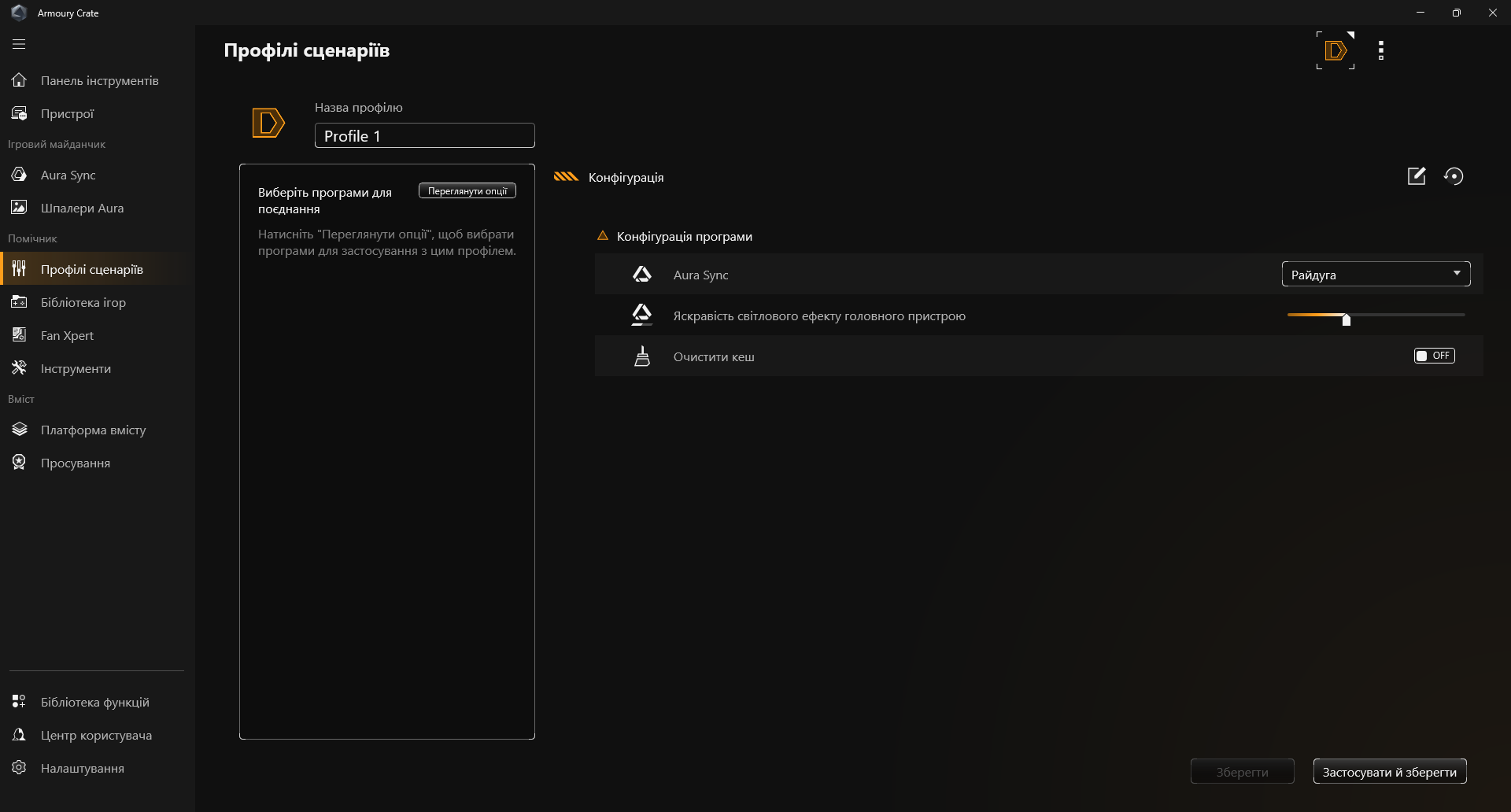

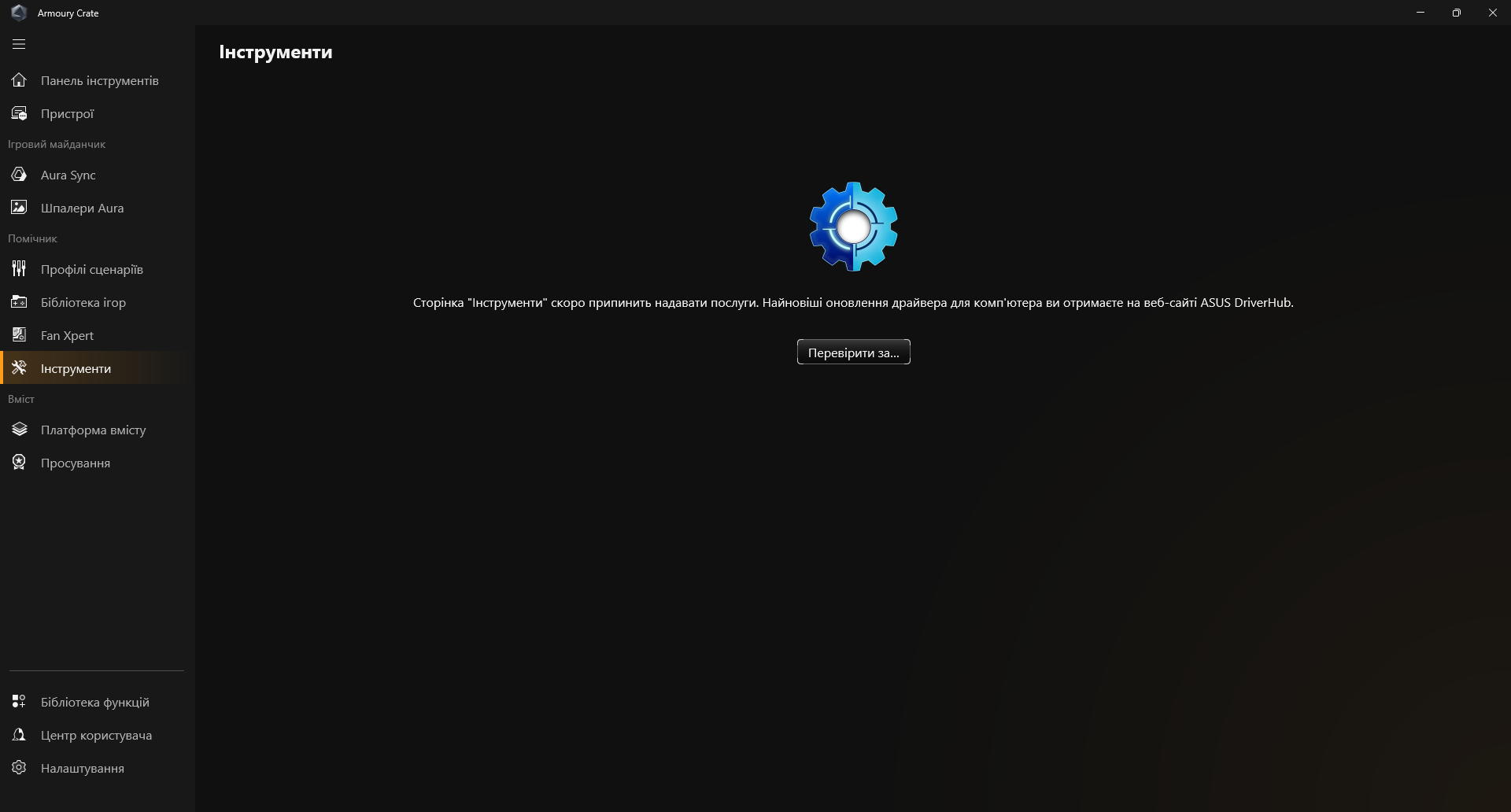

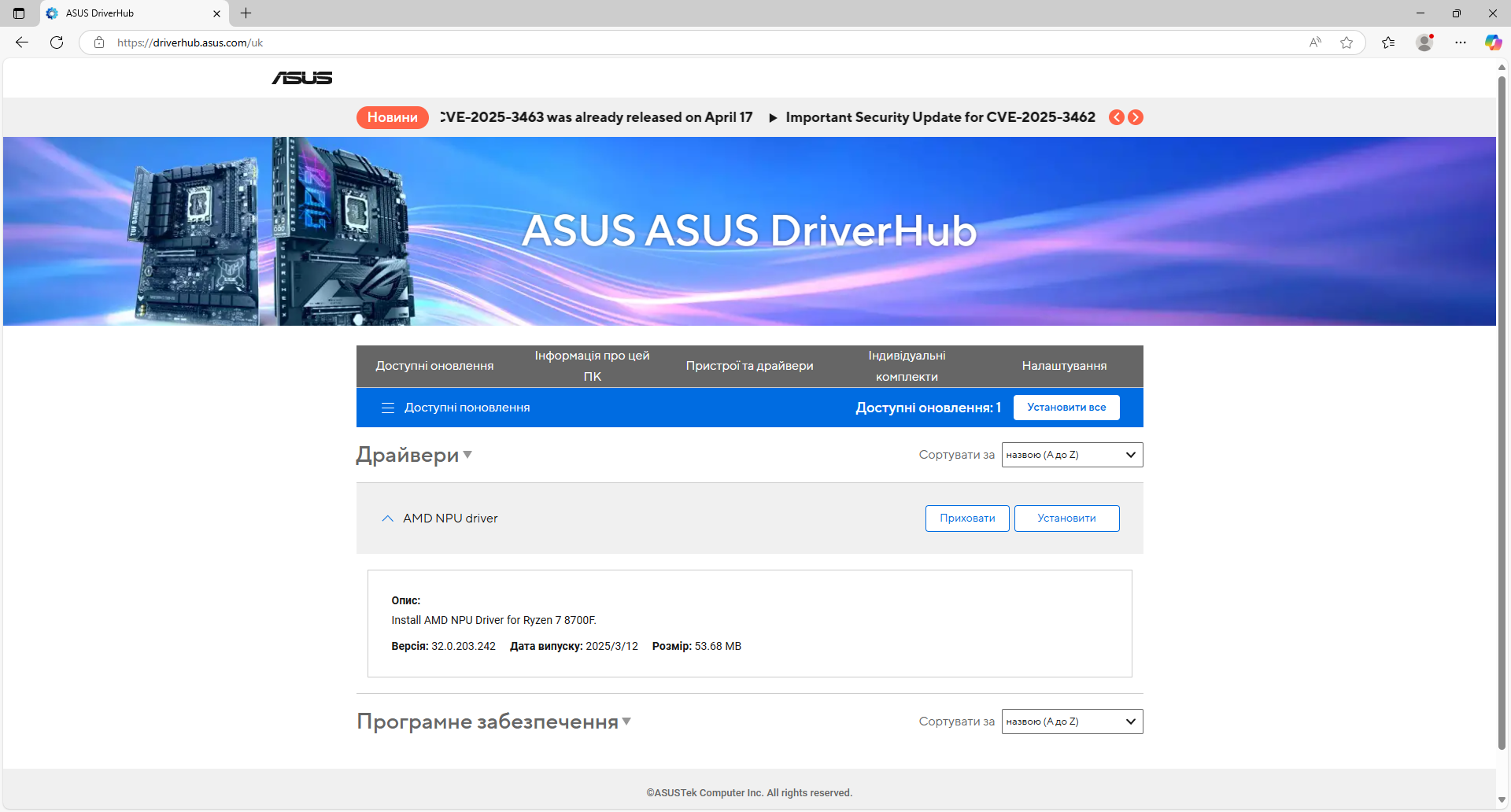

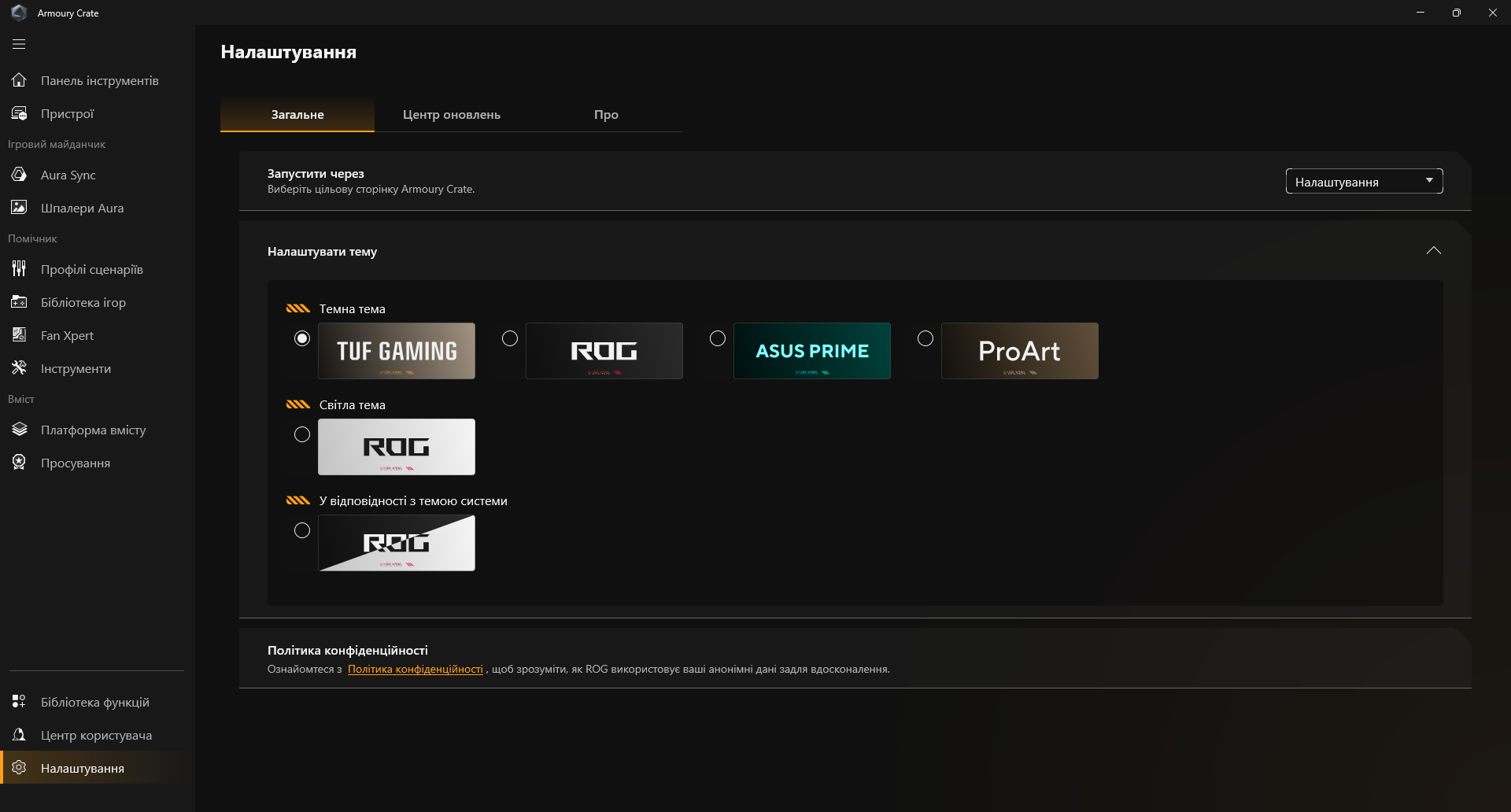

Главный хаб устройств и продукции ASUS — Armoury Crate, недавно получил обновление и отныне сфокусировался на модульной модели. Благодаря ему все синхронизируется и управляется из единой консоли. Базовое приложение позволяет зарегистрировать продукт, управлять RGB, получить сводку по различным узлам платформы и управлять ими. Возможно обновлять прошивки фирменных устройств вроде манипуляторов, а также настраивать их через интерфейс Armoury Crate. Дополнительно можно оптимизировать систему под обнаруженные игры, создавать профили для разных сценариев использования, установить дополнительные модули типа Virtual Pet, добавить функции игровой площадки, помощника, службы предоставления контента. В приложении присутствует украинская локализация. Обновление драйверов теперь происходит отдельно через веб-интерфейс ASUS DriverHub.
