Установка системы охлаждения

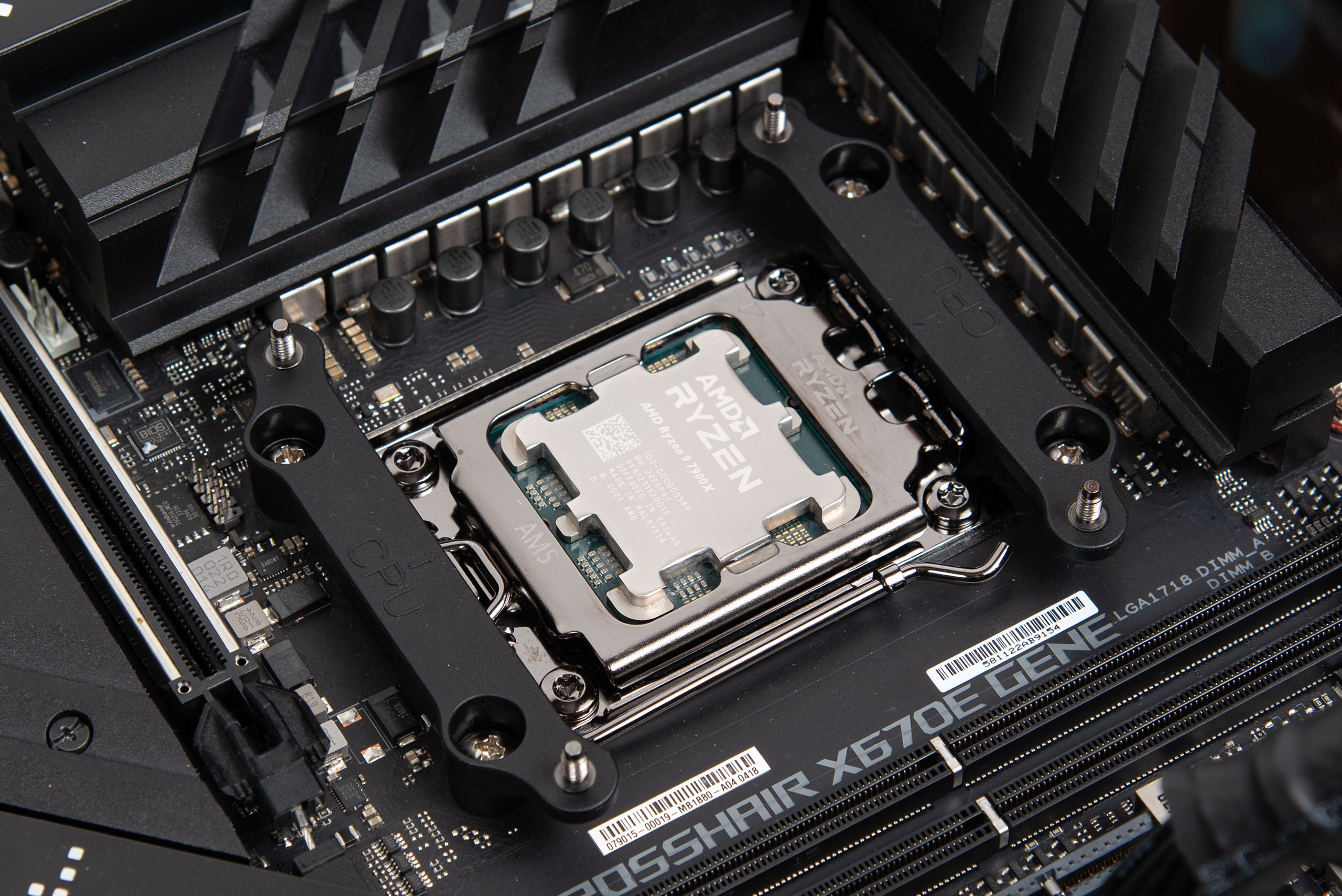

Процесс установки выполним на примере платформы AMD AM5, что не очень отличается и от других сокетов. Снимаем стандартные колодки, которые установлены на материнской плате, и меняем их на кронштейны из комплекта поставки AiO.

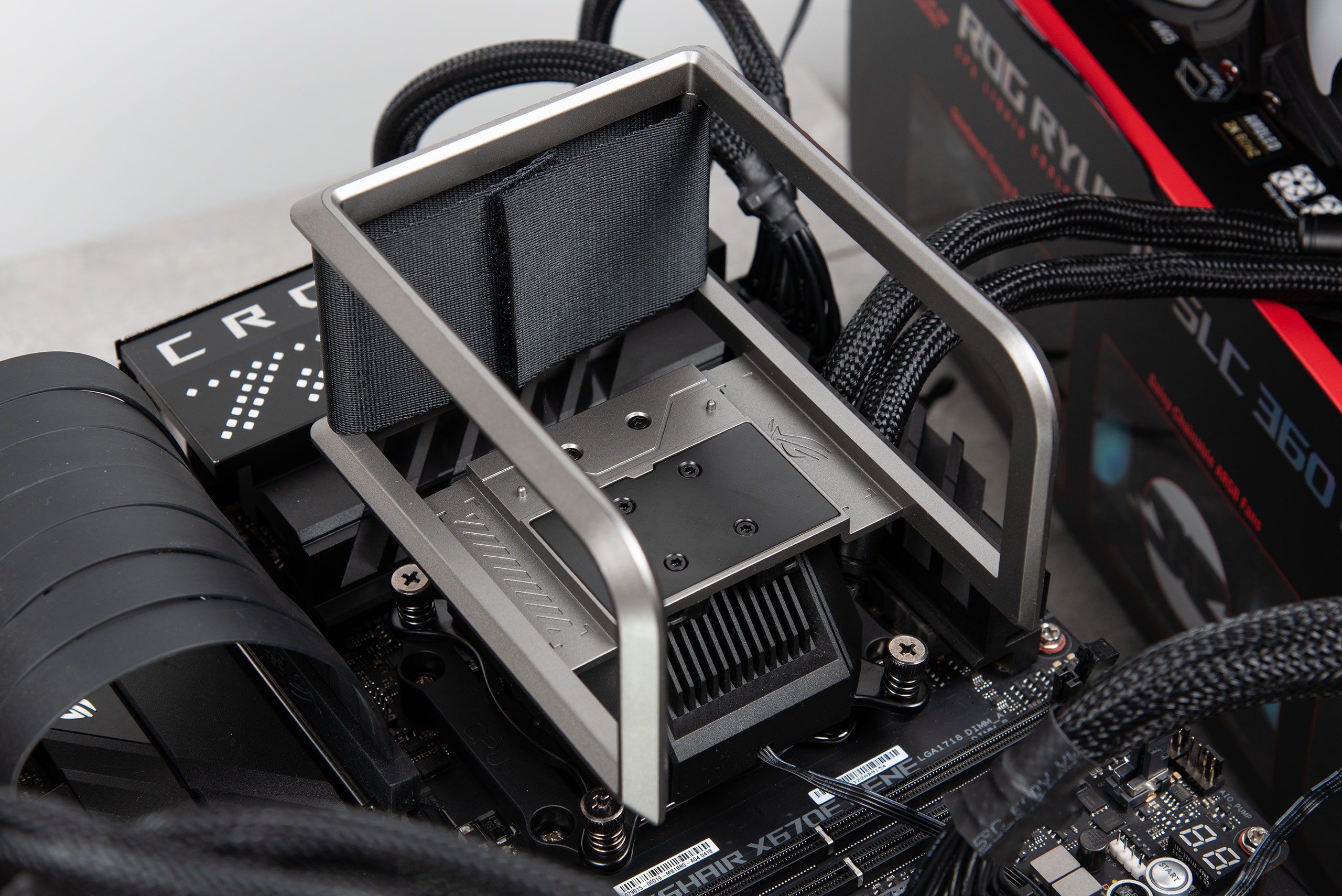

Далее устанавливаем водоблок. Термопаста должна быть уже нанесена на подошву с завода, поэтому достаточно снять защитную крышку с нижней части. Затем ставим на процессор и закручиваем винты с пружинами, при этом для удобства перемещаем рамку на водоблоке в сторону на необходимое расстояние, чтобы она не мешала.

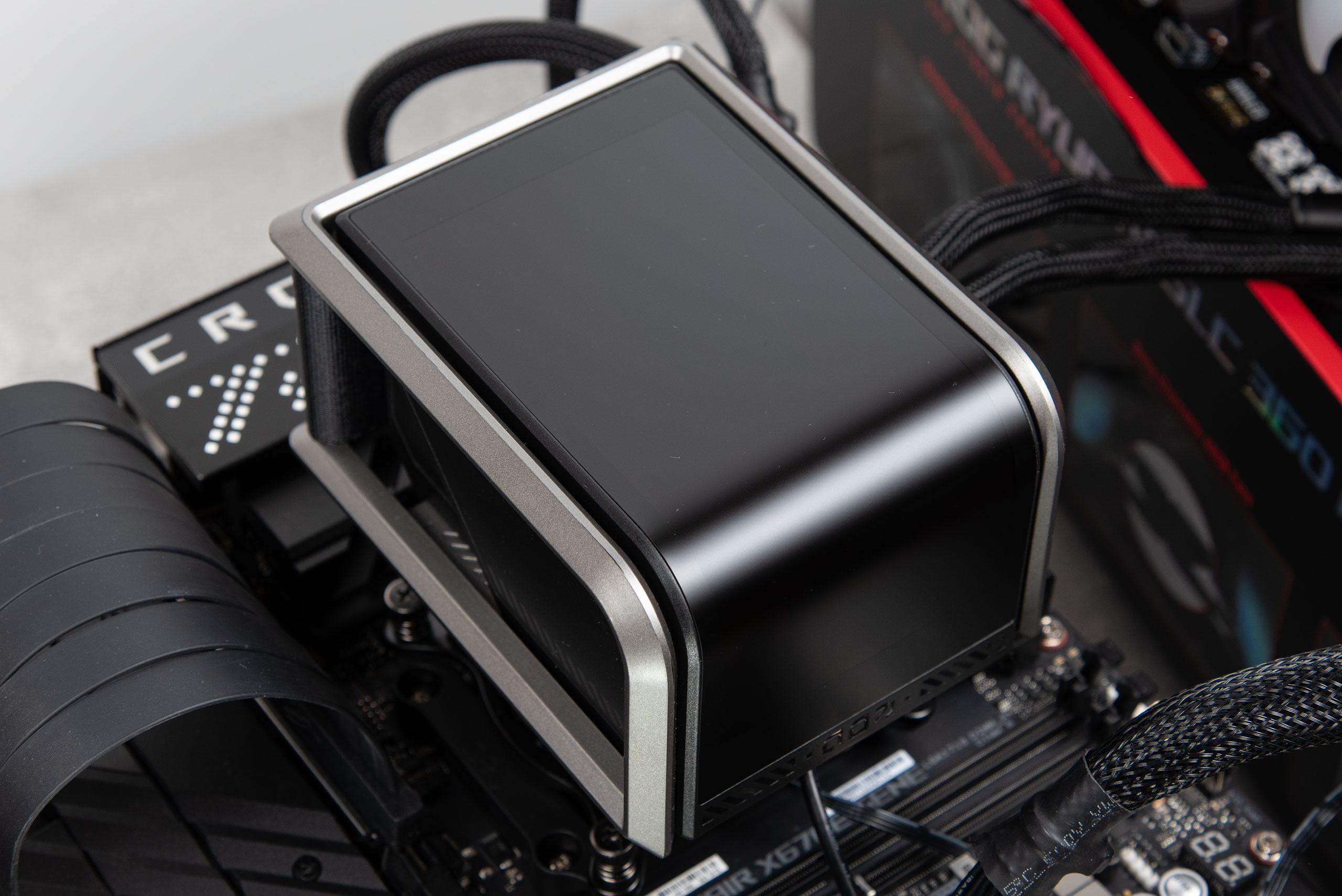

Закрепив водоблок можем установить экран на свое место — подносим его к рамке и он уже сам, благодаря магниту, примет свое положение. Подсоединяем кабели к материнской плате и получаем рабочую систему.

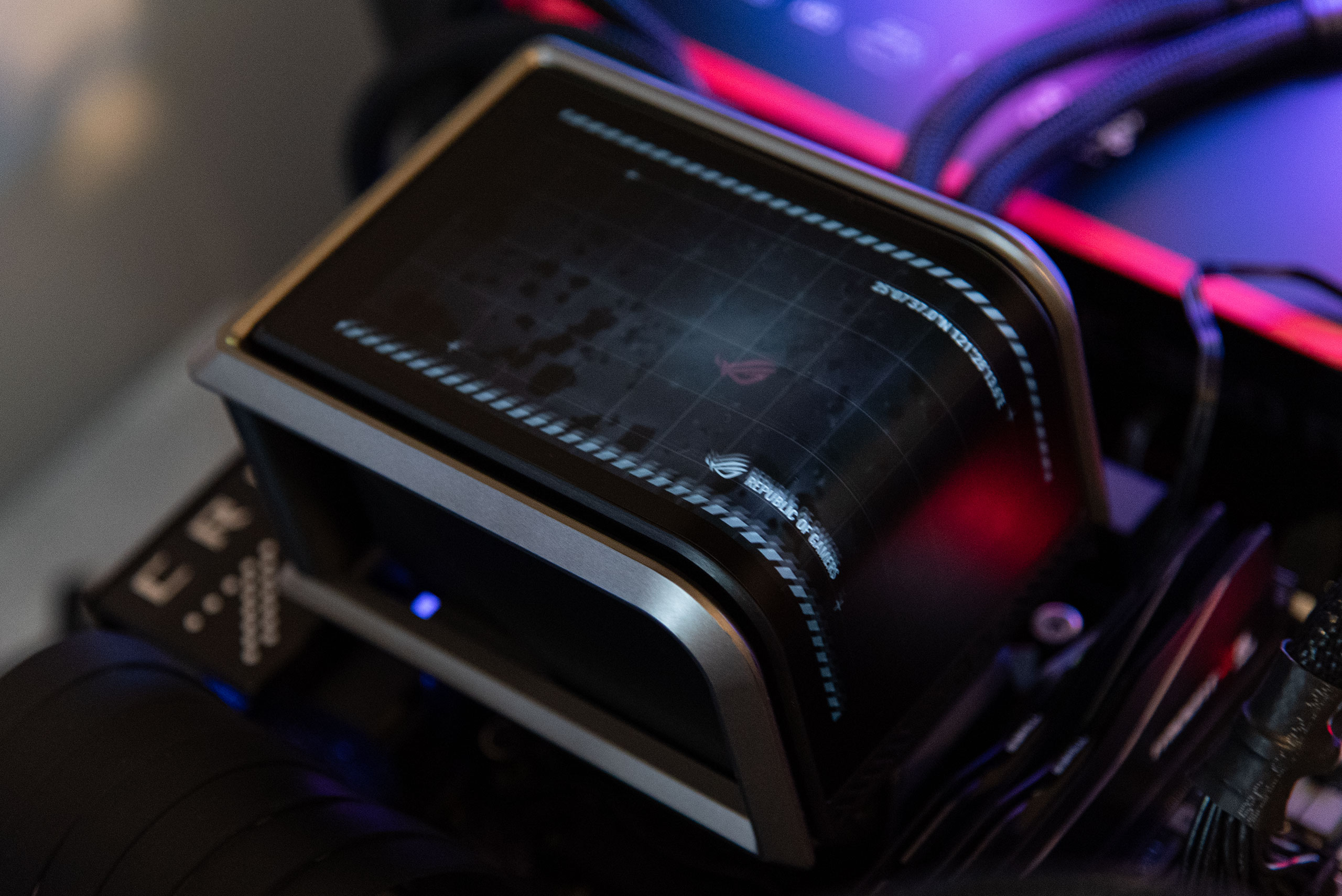

При старте ПК на экране появляется приветствие, после чего AiO переходит в рабочий режим и демонстрирует предустановленное динамическое изображение.

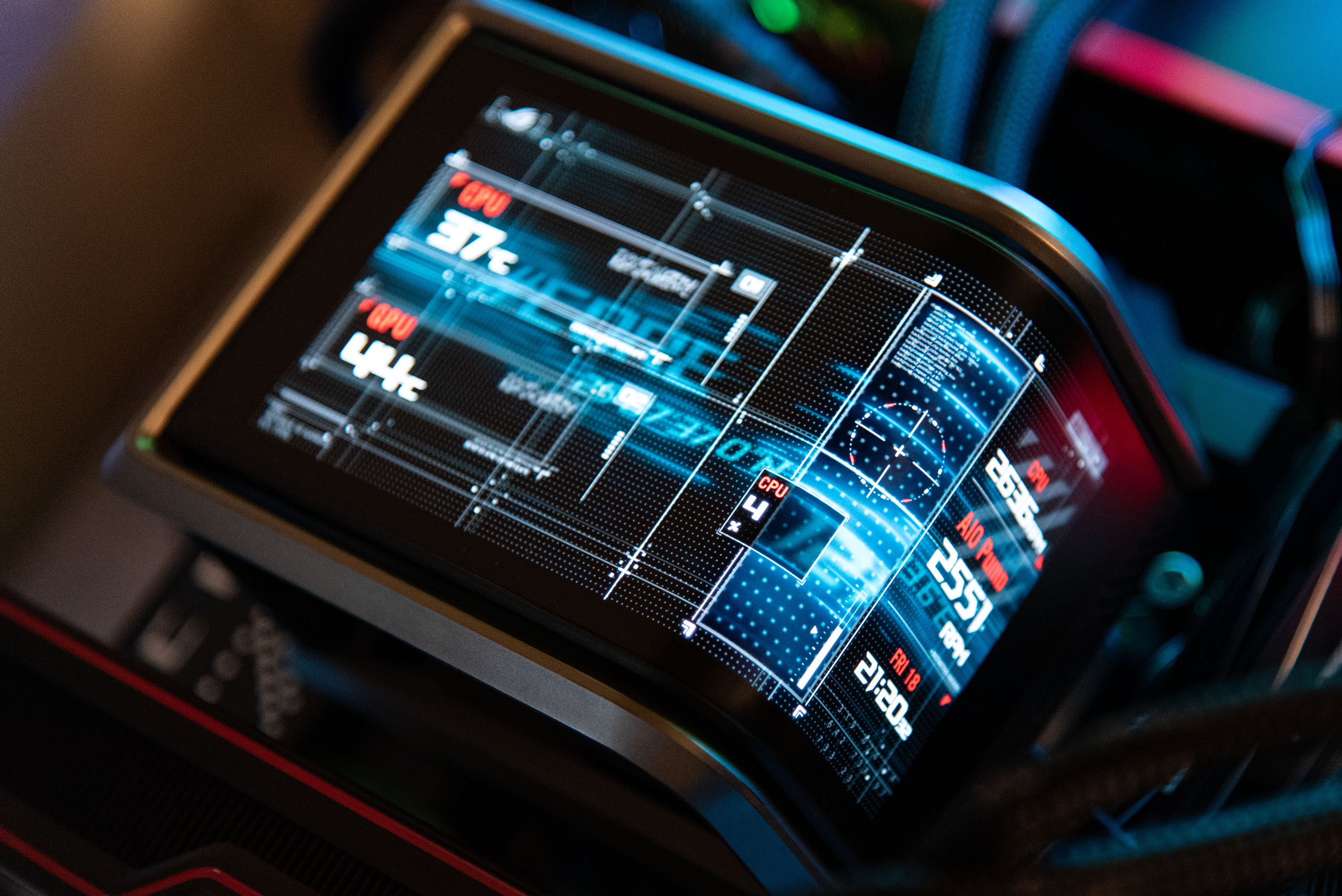

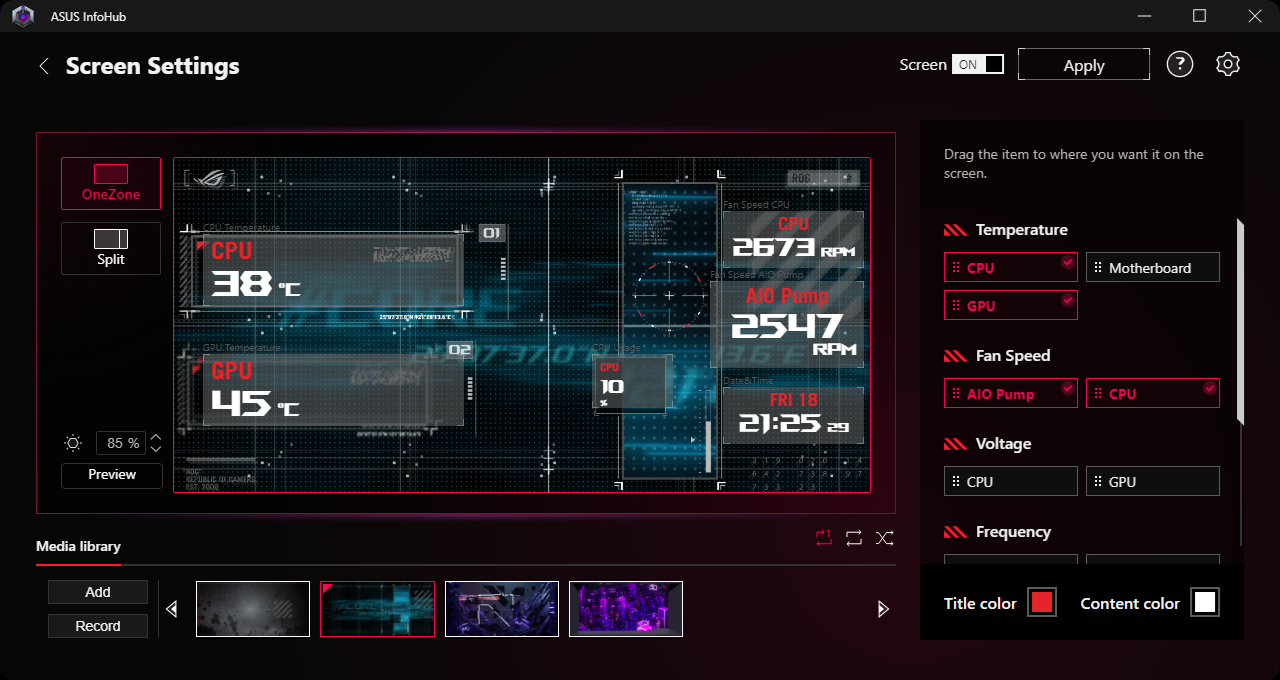

При необходимости его можно заменить в фирменном ПО. Например, можно выбрать демонстрацию показателей системы. Выглядит необычно и интересно.

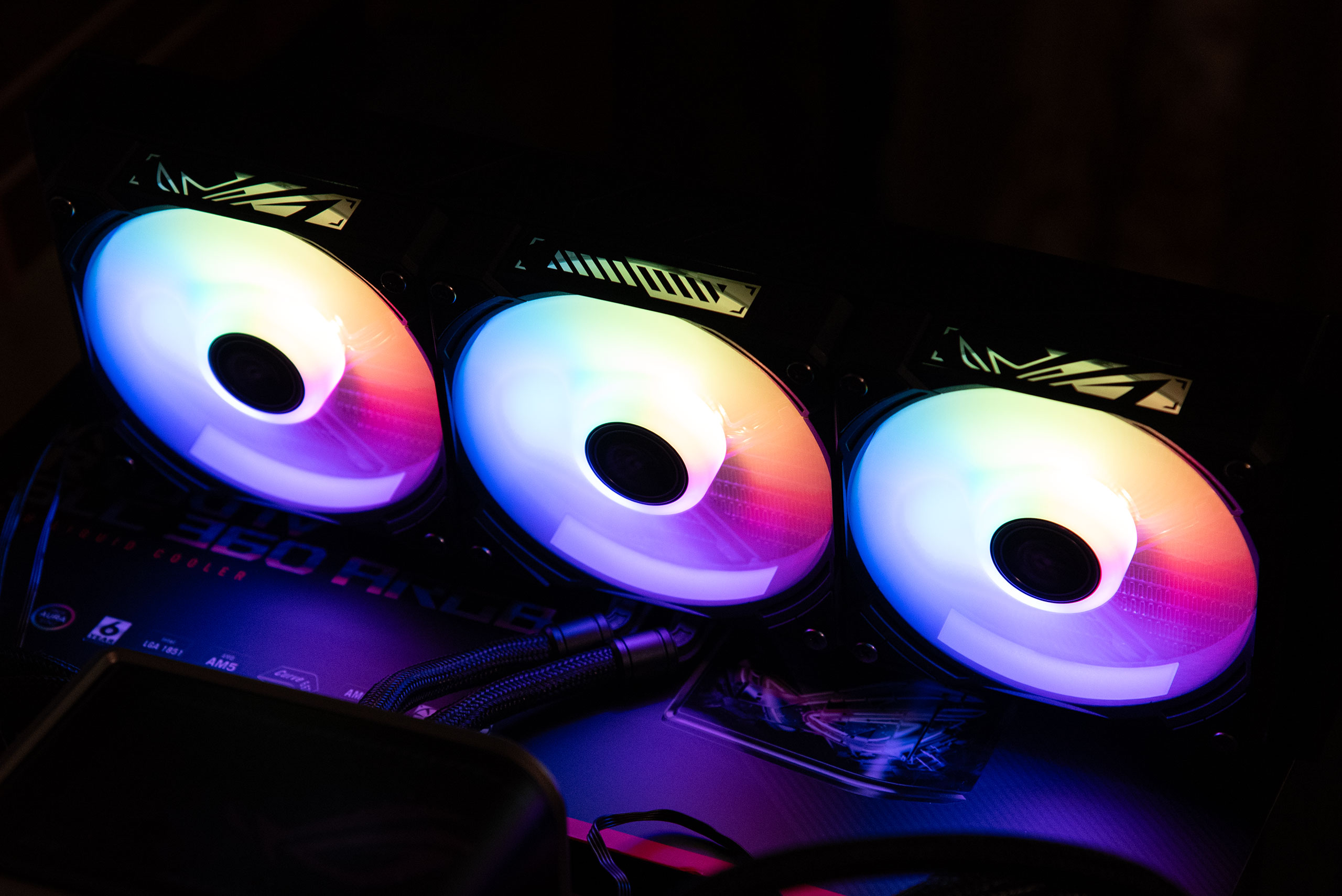

Вентиляторы имеют RGB-подсветку, причем не только крыльчатки, но и боковых декоративных элементов на рамках.

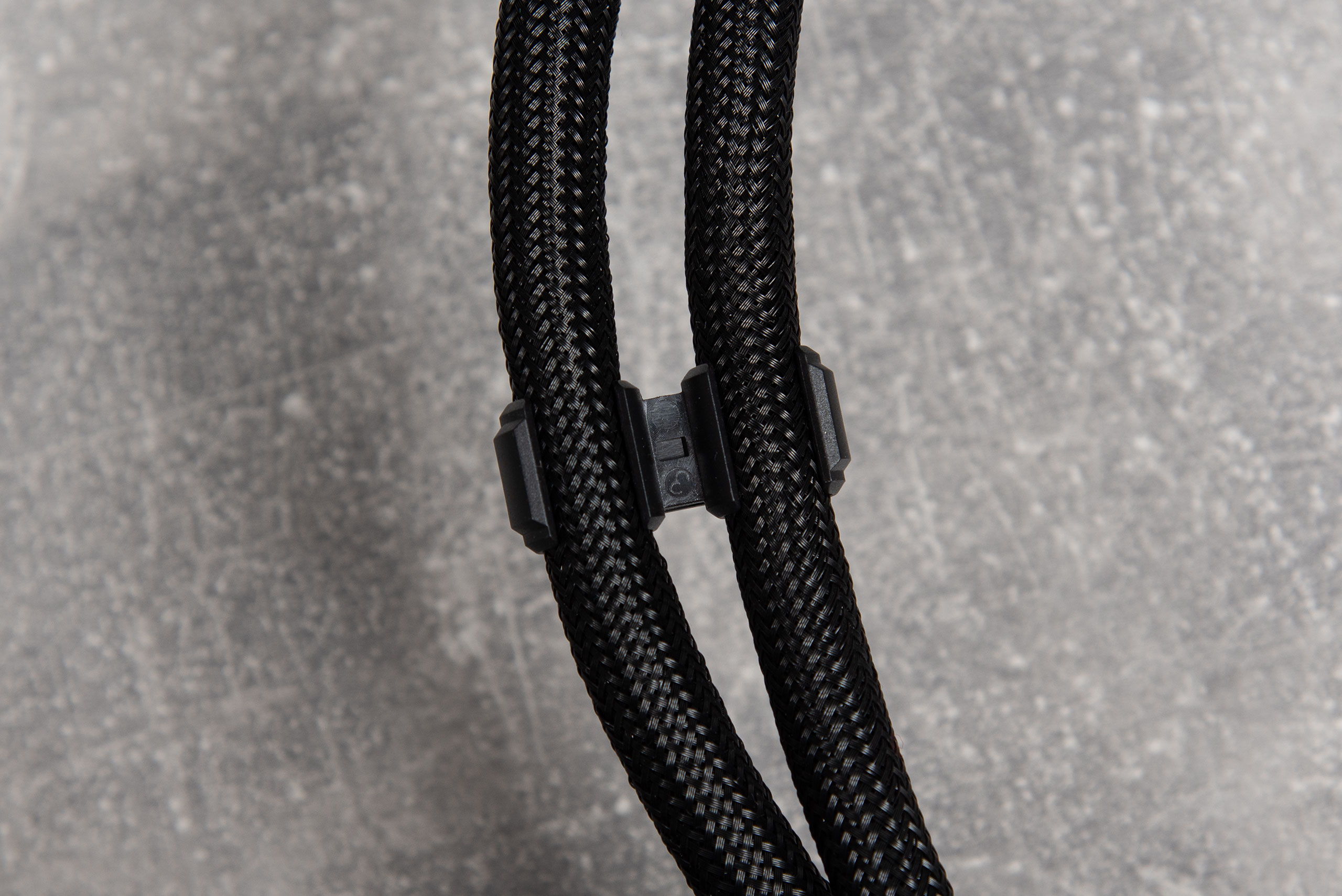

Клипсу из комплекта поставки можно надеть на шланги, но при их длине это, пожалуй, будет излишне.

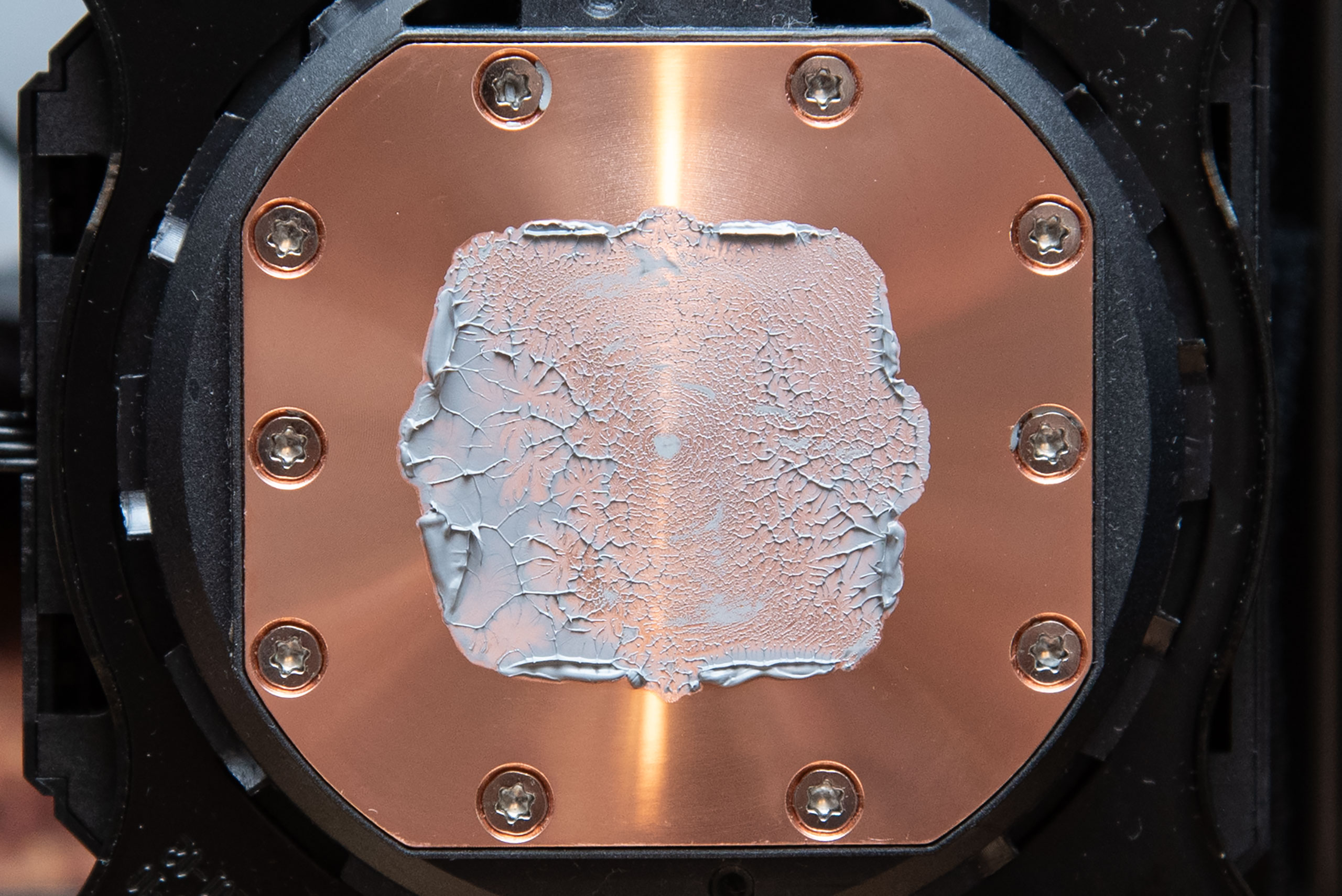

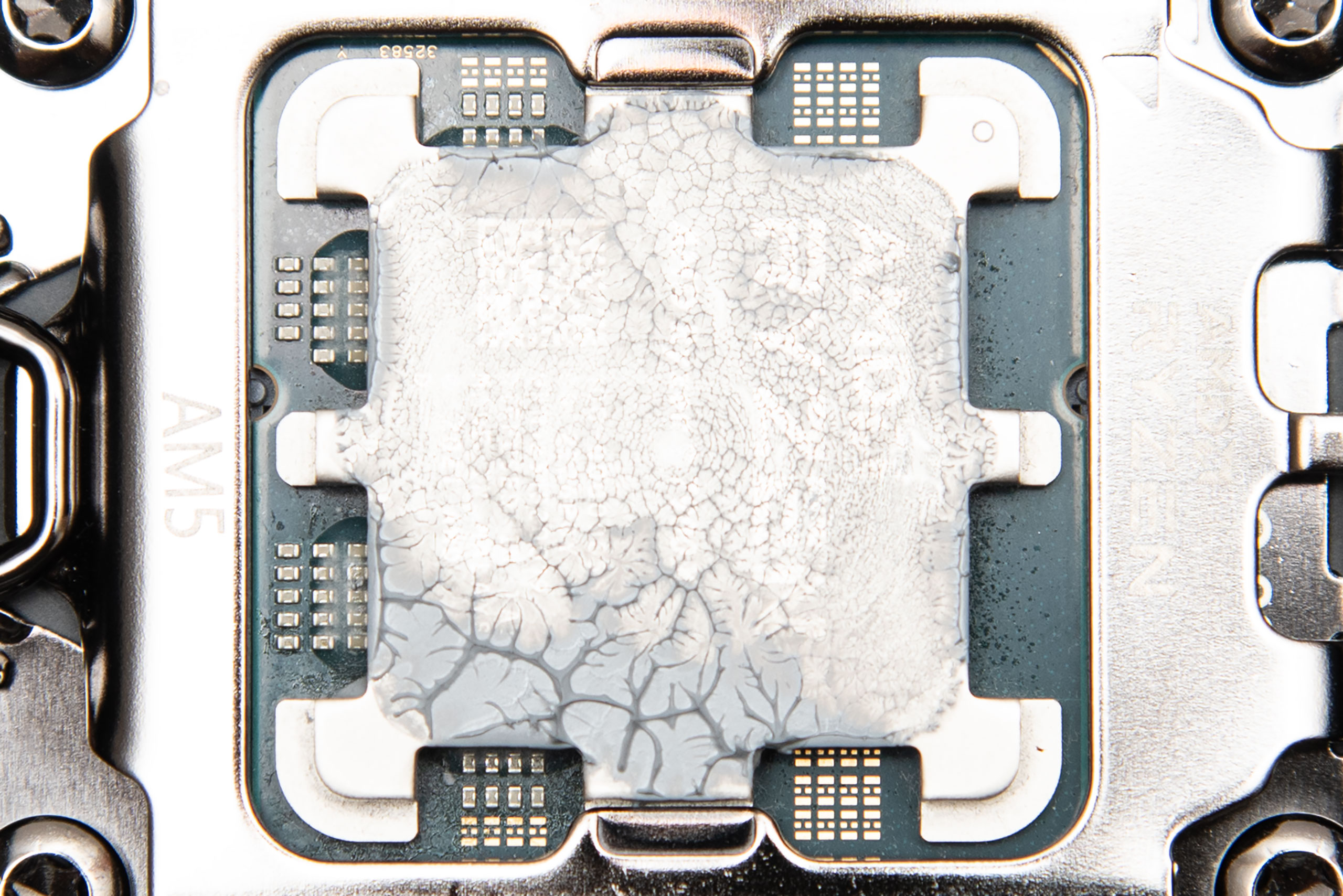

Отпечаток термопасты ровный почти по всей поверхности, лишь с одной стороны есть избыток термоинтерфейса, но на результат это никак не повлияло.

Программное обеспечение

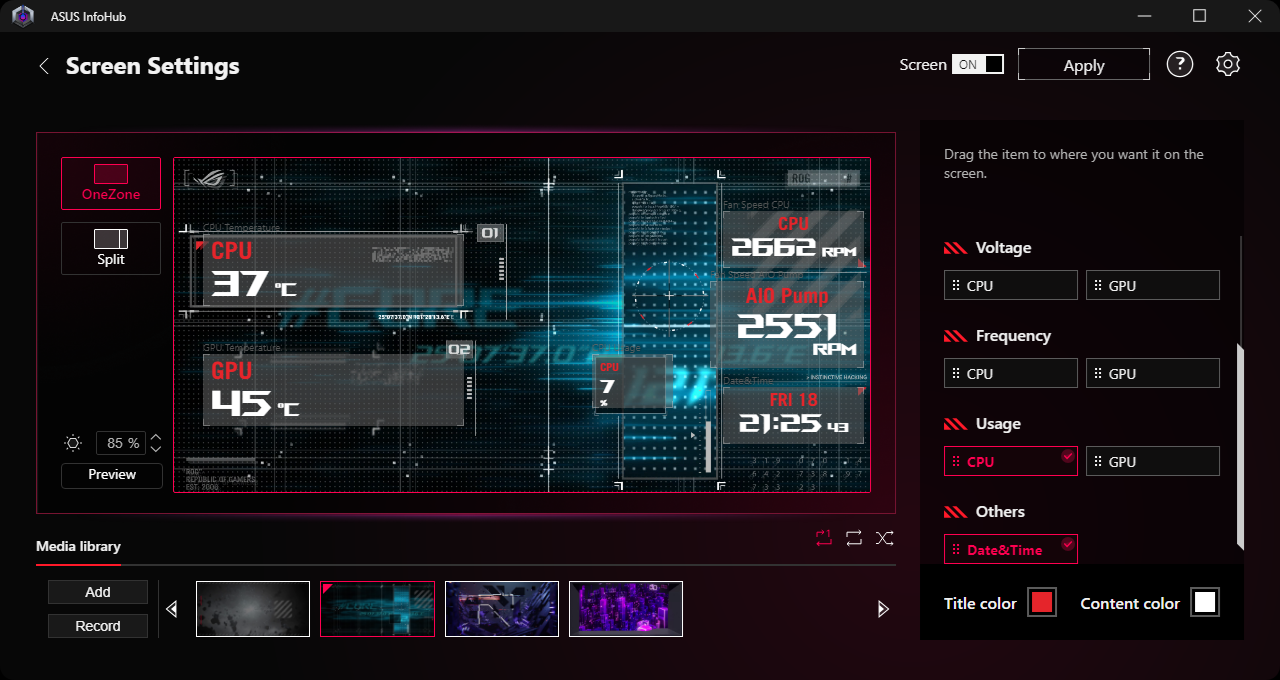

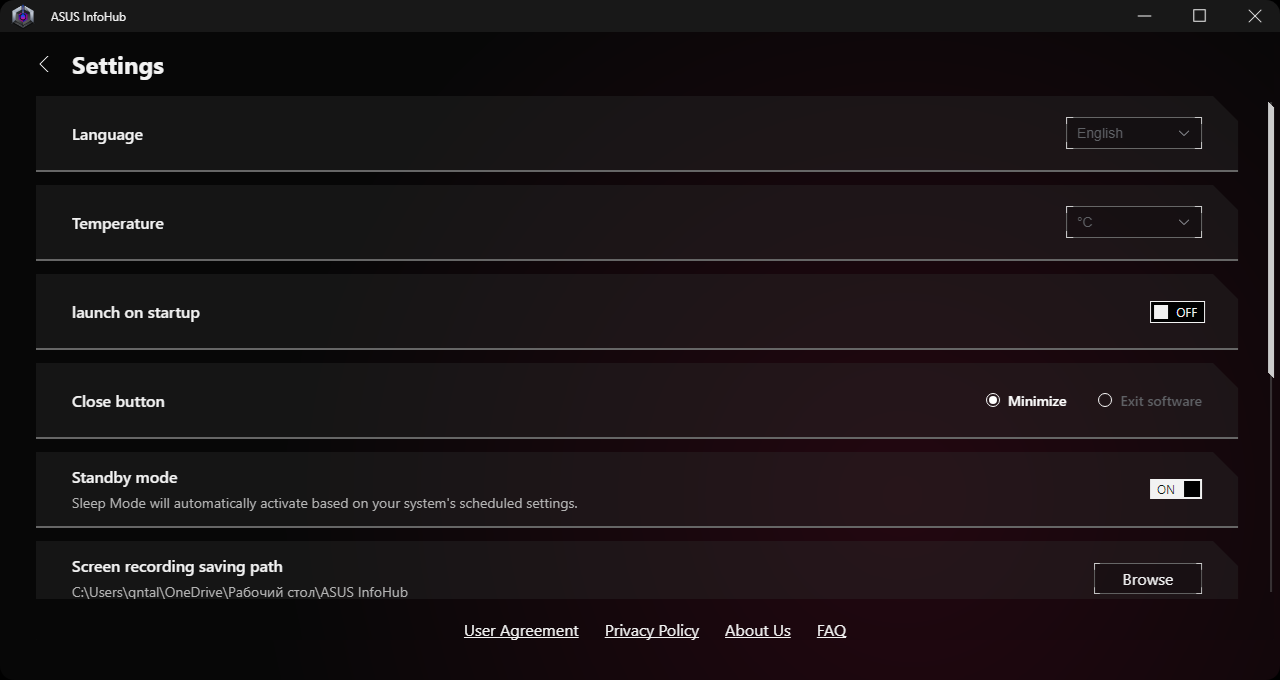

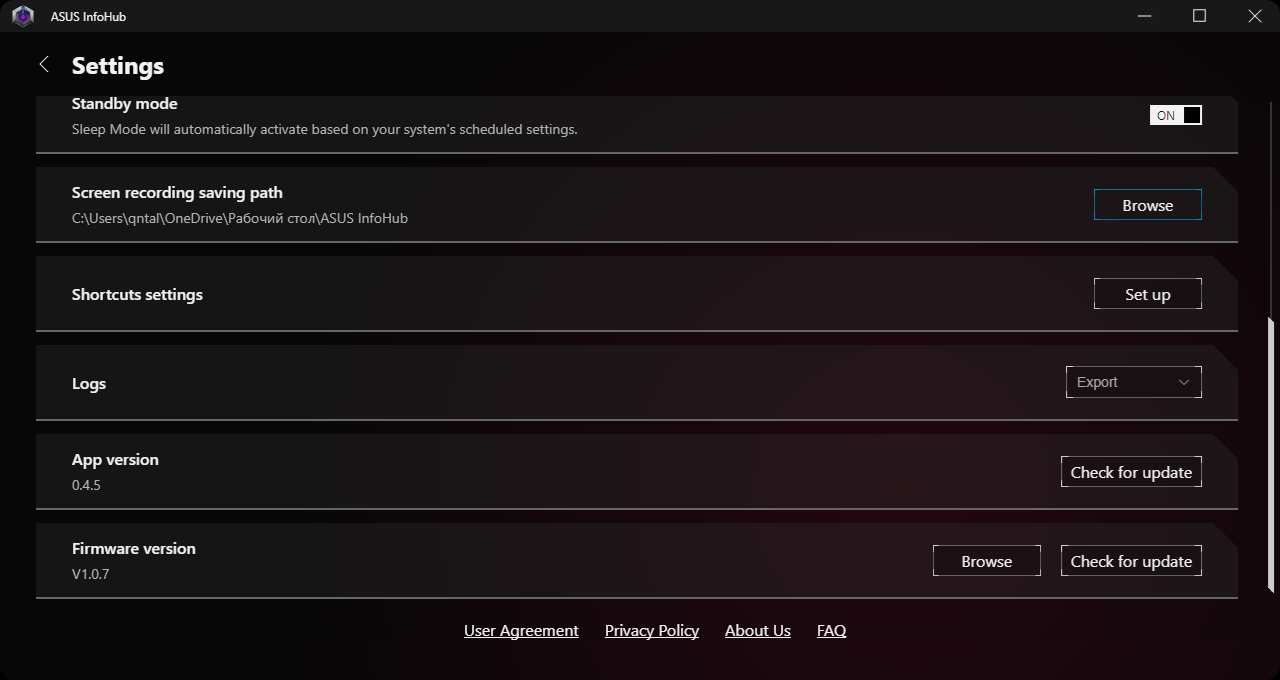

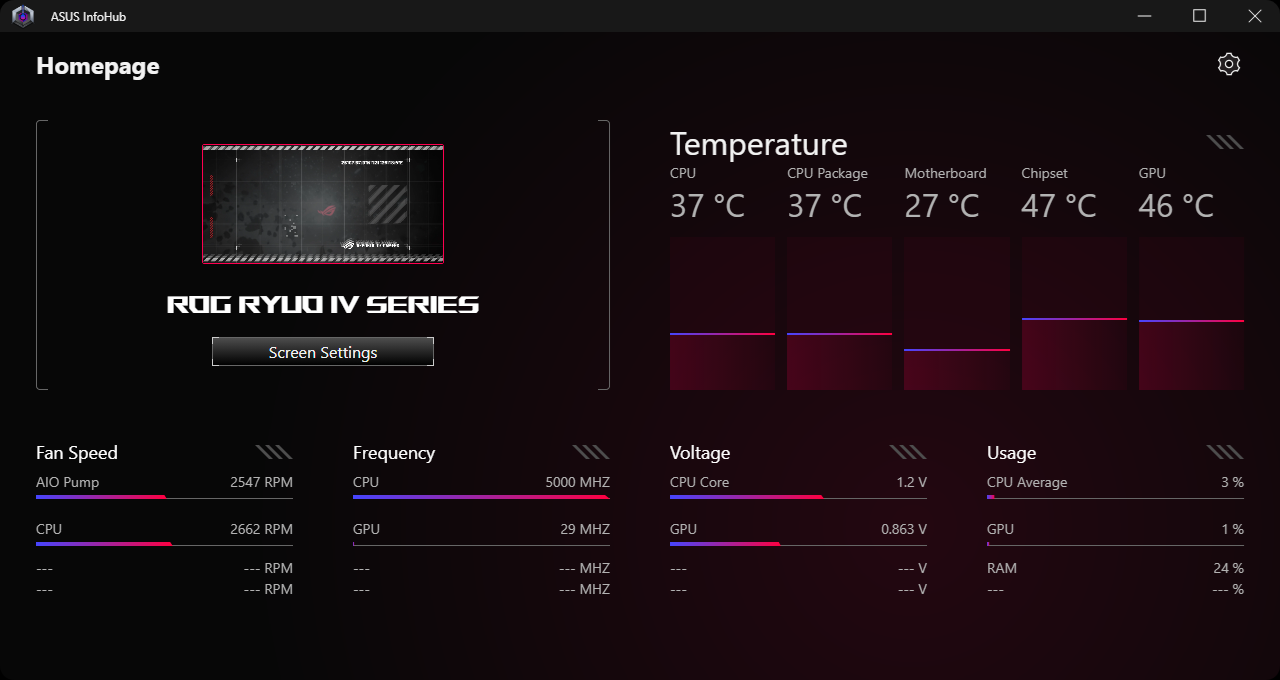

С системой жидкостного охлаждения ASUS ROG Ryuo IV SLC 360 ARGB поставляется всем известная программа Armoury Crate и облегченная версия ASUS InfoHub, где можно настроить все необходимые параметры AiO.

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения ROG Ryuo IV SLC 360 ARGB был использован стенд на базе платформы AMD AM5 в следующей конфигурации:

  • процессор: AMD Ryzen 9 7900X (4,7@5,0 ГГц, 1,2 В);
  • материнская плата: ASUS ROG Crosshair X670E Gene (UEFI 2204);
  • видеокарта: AMD Radeon RX 6700 XT;
  • память: Kingston Fury Renegade RGB KF564C32RSAK2-96 (2×48 ГБ, DDR5-6400@6000, 32–38–38–80–1Т, 1,35 В);
  • SSD накопитель: SSD Kingston NV1 (500 GB, NVMe M.2 2280);
  • блок питания: be quiet! PURE POWER 12 M 850W;
  • термопаста: Arctic MX‑4.

Испытание системы охлаждения проводилось на открытом стенде в горизонтальной ориентации материнской платы при постоянной температуре 22 градуса Цельсия в помещении. Частота процессора фиксировалась на 5000 МГц, а напряжение равнялось 1,2 В, что давало в итоге потребление на уровне 210 Вт. Для его прогрева применялся стресс-тест CPUID powerMAX версии 1.00.1 с инструкциями AVX в течение 10 минут. На графике отображено максимальное значение температуры среди всех ядер. Для мониторинга температуры процессора использована программа HWInfo версии 8.07.5505. Скорость помпы была зафиксирована на максимуме в 3100 об/мин.

Для измерения уровня громкости использован шумомер Benetech GM1357. Все замеры осуществлены в тихом помещении без лишних источников шума. Шумомер был расположен на расстоянии в 35 см от вентилятора. Уровень фонового шума составлял 27,7 дБ (А).

Эффективность систем охлаждения ASUS ROG Ryuo IV SLC 360 ARGB сравнивалась с Arctic Liquid Freezer II 280.

Результаты тестирований

Вентиляторы ASUS оказались более громкими при низкой скорости, а про максимальные обороты можно даже не говорить. Комфортным уровень шума был до 1000 об/мин, дальше он вряд ли уже понравится ценителям тишины. Все же надо как-то продавить воздух через радиатор с большим количеством каналов, так что неудивительно, что использовали такие мощные, но шумные вертушки.

По эффективности новинка опережает оппонента на несколько градусов, хотя на минимальных оборотах она и проигрывает один градус. Разница между максимальной скоростью и 2000 об/мин несущественная, поэтому можно ограничить обороты вентиляторов, тем самым уменьшить уровень шума от системы.

Эффективность новинки недосягаема для оппонента, но это стоило ROG Ryuo IV SLC 360 ARGB повышением уровня шума. Одинаковую производительность при одинаковом уровне шума системы демонстрируют на 1000–1200 об/мин. Также было проверено влияние снижения скорости помпы до 60% от максимальной на производительность AiO, но каких-либо изменений зафиксировано не было.

Выводы

ASUS ROG Ryuo IV SLC 360 ARGB, пожалуй, одна из самых эффектных систем жидкостного охлаждения на рынке. Она оснащена 6,67″ изогнутым AMOLED-экраном и предлагает максимальный уровень кастомизации под себя. На этот дисплей можно выводить любое изображение, от статической картинки до динамической псевдо 3D-сцены и демонстрировать показатели мониторинга системы. Более того, экран имеет регулируемое положение и пользователь сможет его оптимально разместить в горизонтальной плоскости, особенно, когда радиаторы памяти слишком большие.

Также необычное размещение шлангов сбоку радиатора и их небольшая длина позволят убрать лишние элементы внутри ПК, что особенно актуально для панорамных шасси. Но в этом скрывается и минус — корпус должен поддерживать не только 360-мм радиаторы, но и 280-мм, и только сверху, так как на переднюю панель систему уже не установишь. Производительные вентиляторы также выглядят хорошо, хотя они слишком шумные на максимальных оборотах.

Комплект поставки предлагает все необходимое для установки AiO на все современные платформы, тогда как HEDT и старые сокеты Intel уже не поддерживаются. Монтаж системы прост, но требует сноровки от пользователя, так как водоблок габаритный, а шланги маловаты. При наличии, удобства в таком процессе добавит съемная рамка для систем охлаждения сверху шасси. Присутствуют в комплекте также и наклейки с символикой ROG, что понравится ценителям серии Republic of Gamers.

В результате имеем довольно эффектную и эффективную систему жидкостного охлаждения, которая справится с топовыми процессорами и кардинально изменит вид ПК. Поклонники всего необычного, для которых дизайн и производительность на первом месте, будут в восторге. Для тех же, кому не понравятся слишком короткие шланги, компания ASUS вскоре предложит «классическую» модель ROG RYUO IV 360 ARGB в белом и черном цветах.

Система жидкостного охлаждения ASUS ROG Ryuo IV SLC 360 ARGB была предоставлена на тестирование интернет-магазином Artline
