Внутреннее устройство

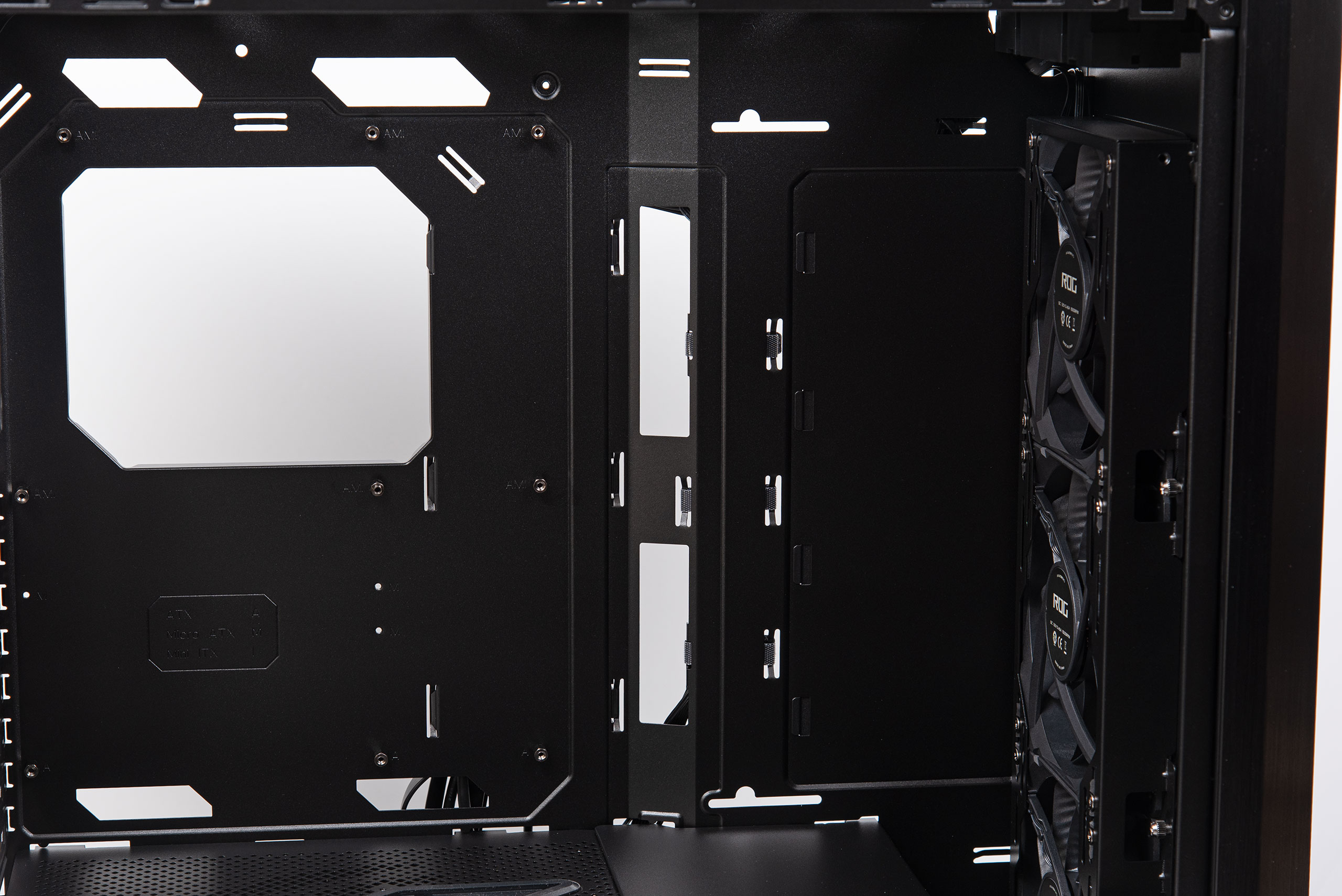

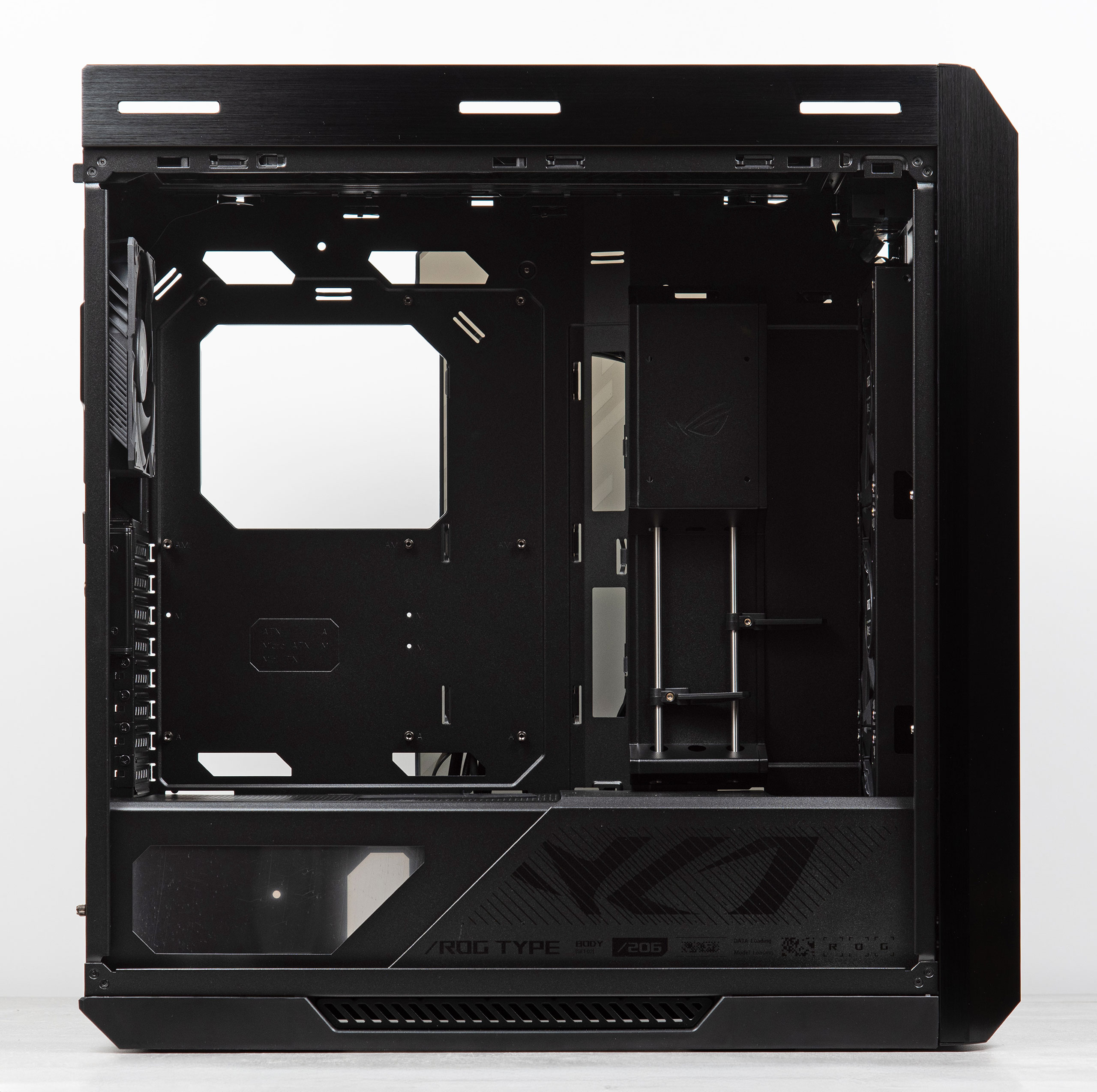

Шасси размером 591×250×565 мм позволяет установить стандартные материнские платы форм-факторов Mini-ITX, Micro-ATX, ATX и EATX. Платы с разъемами на обратной стороне не поддерживаются, хотя это странно с точки зрения того, что ASUS активно внедряет новый формат. Максимальная высота воздушного процессорного кулера может достигать 190 мм, а длина видеокарты — 450 мм, чего хватит для сборки системы из габаритных компонентов.

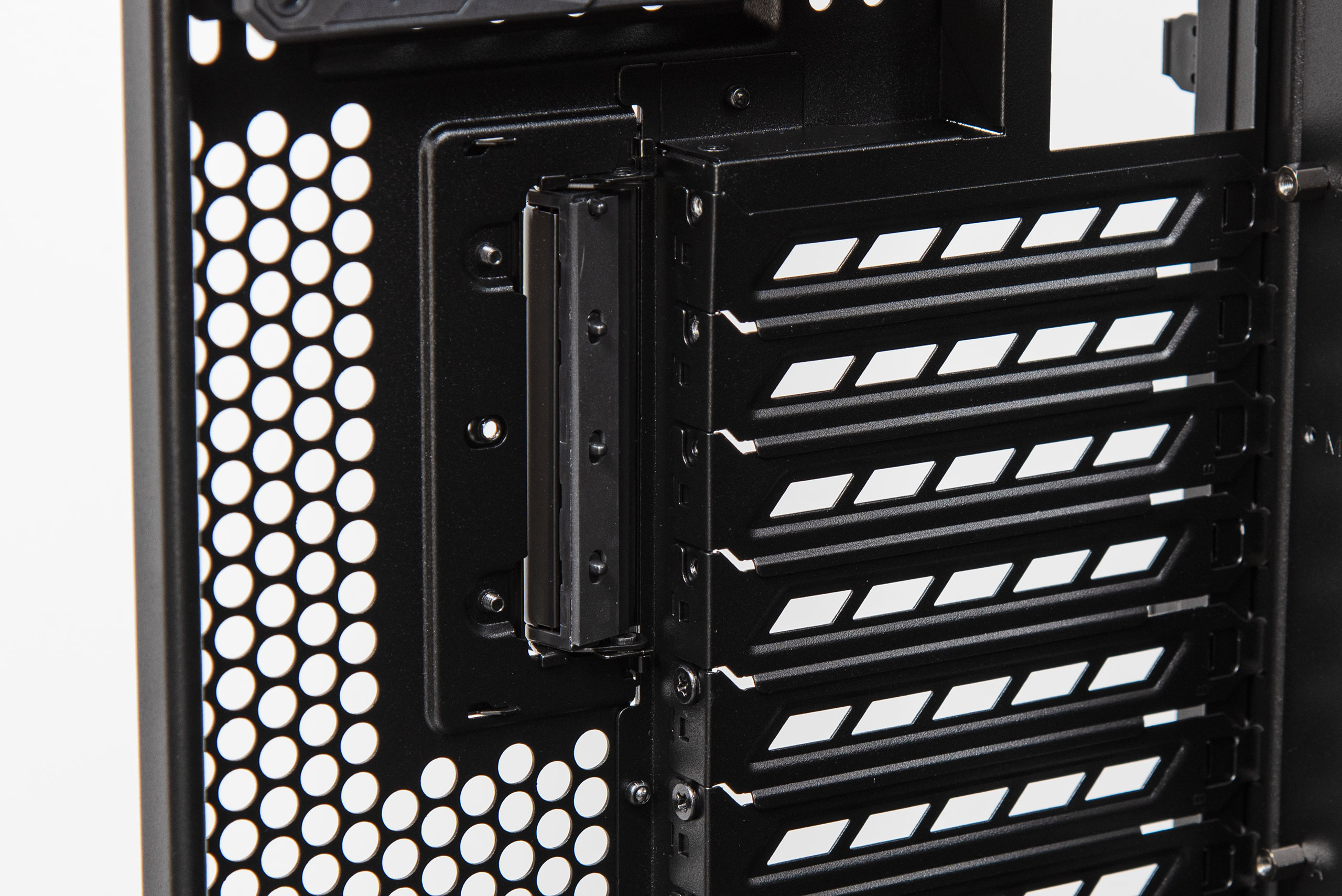

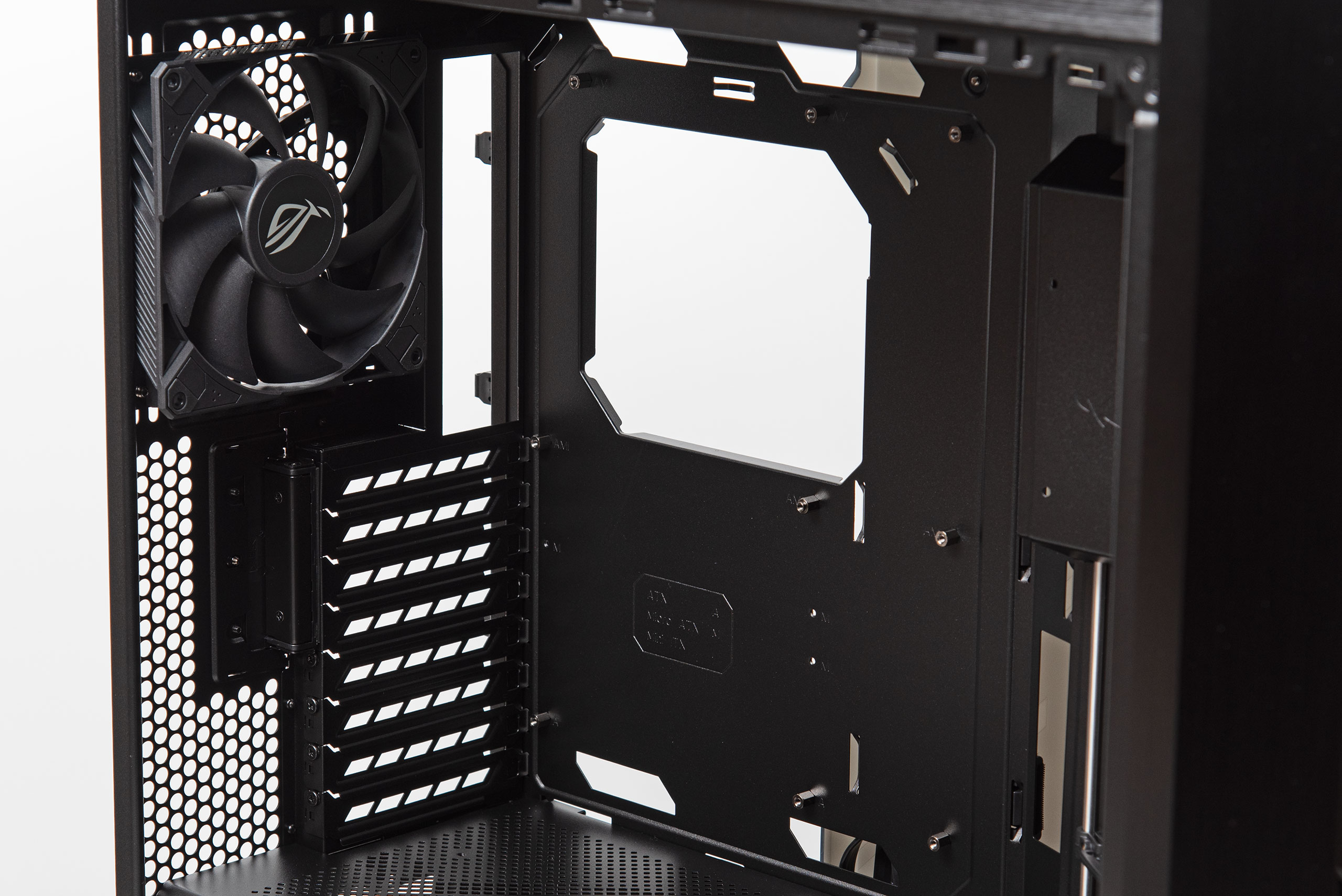

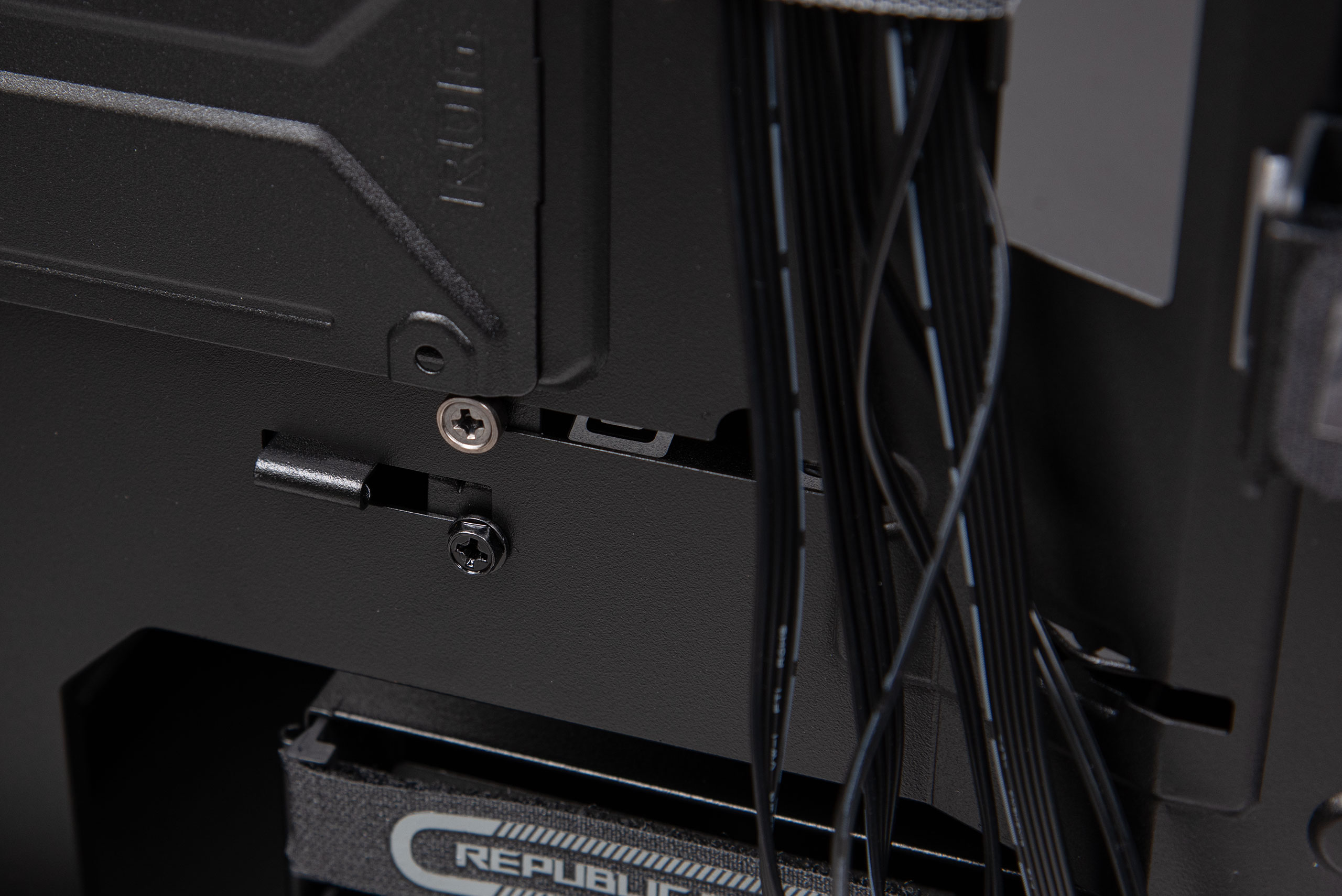

Высота шасси предусматривает восемь слотов расширения, которые закрыты многоразовыми заглушками. Четыре из них накрывает зажим для видеокарты с резиновым прижимом, все остальные зафиксированы винтами. Для вертикальной установки графического адаптера можно использовать комплектный переходник, а вот удлинитель для слота PCI Express x16 придется покупать отдельно.

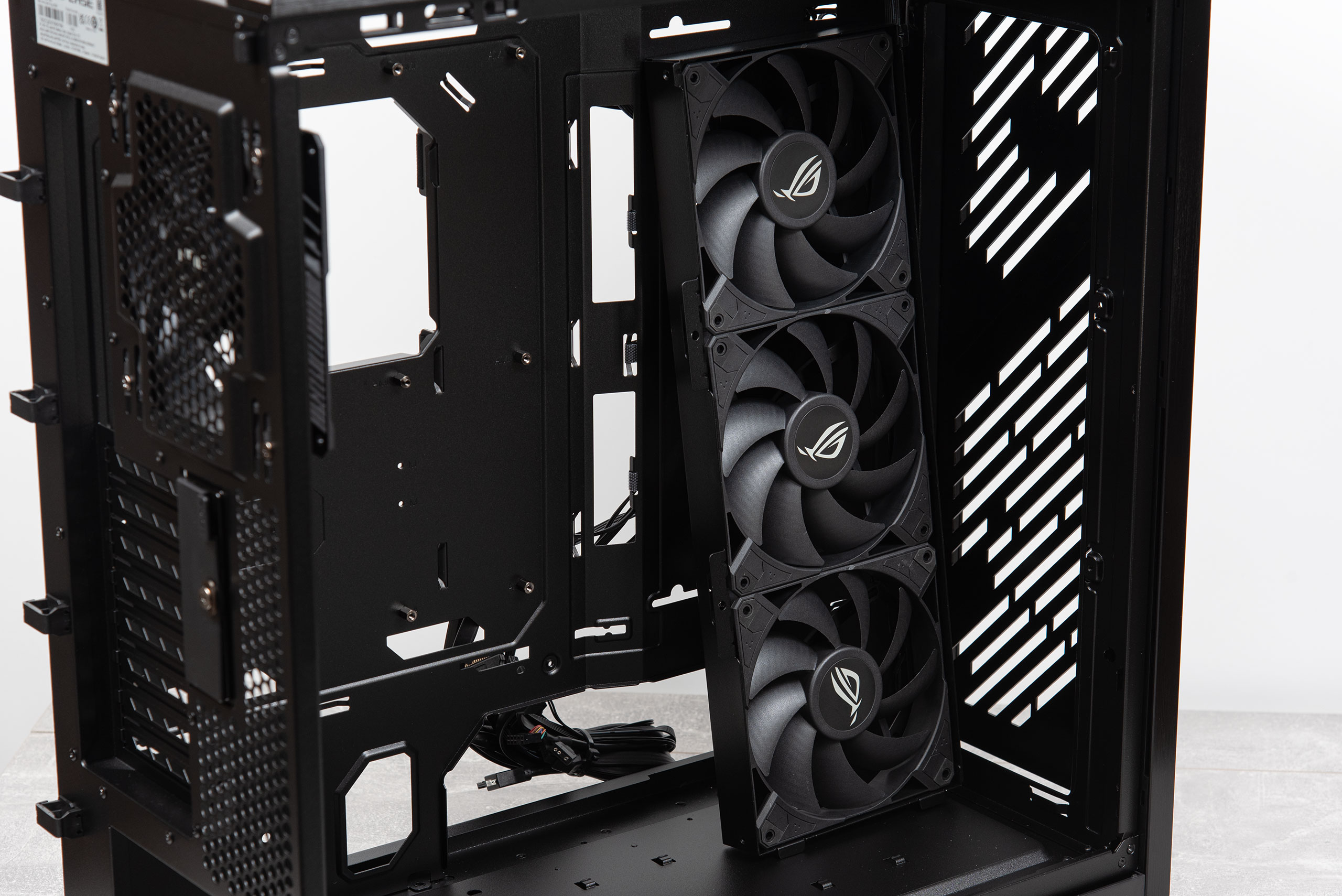

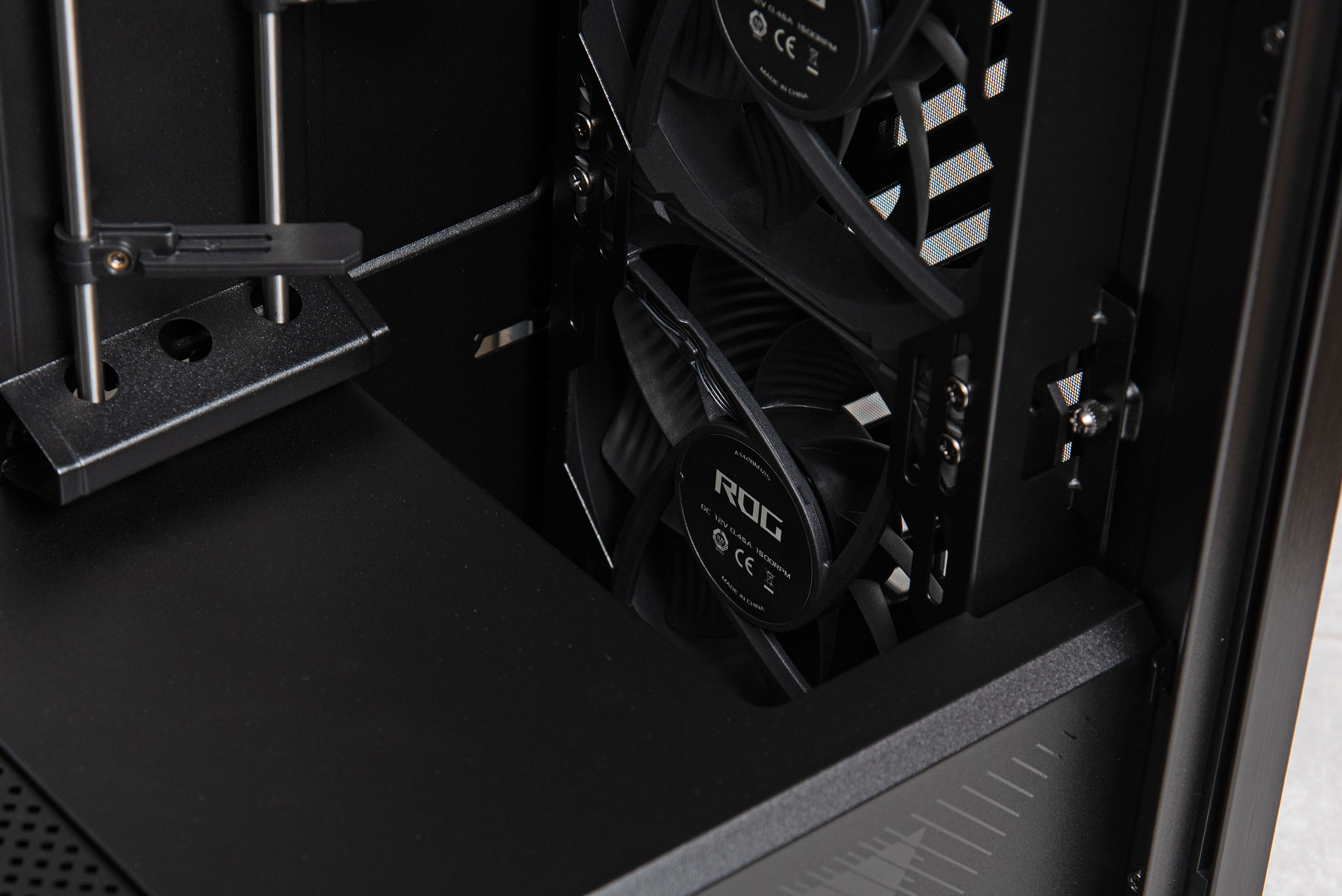

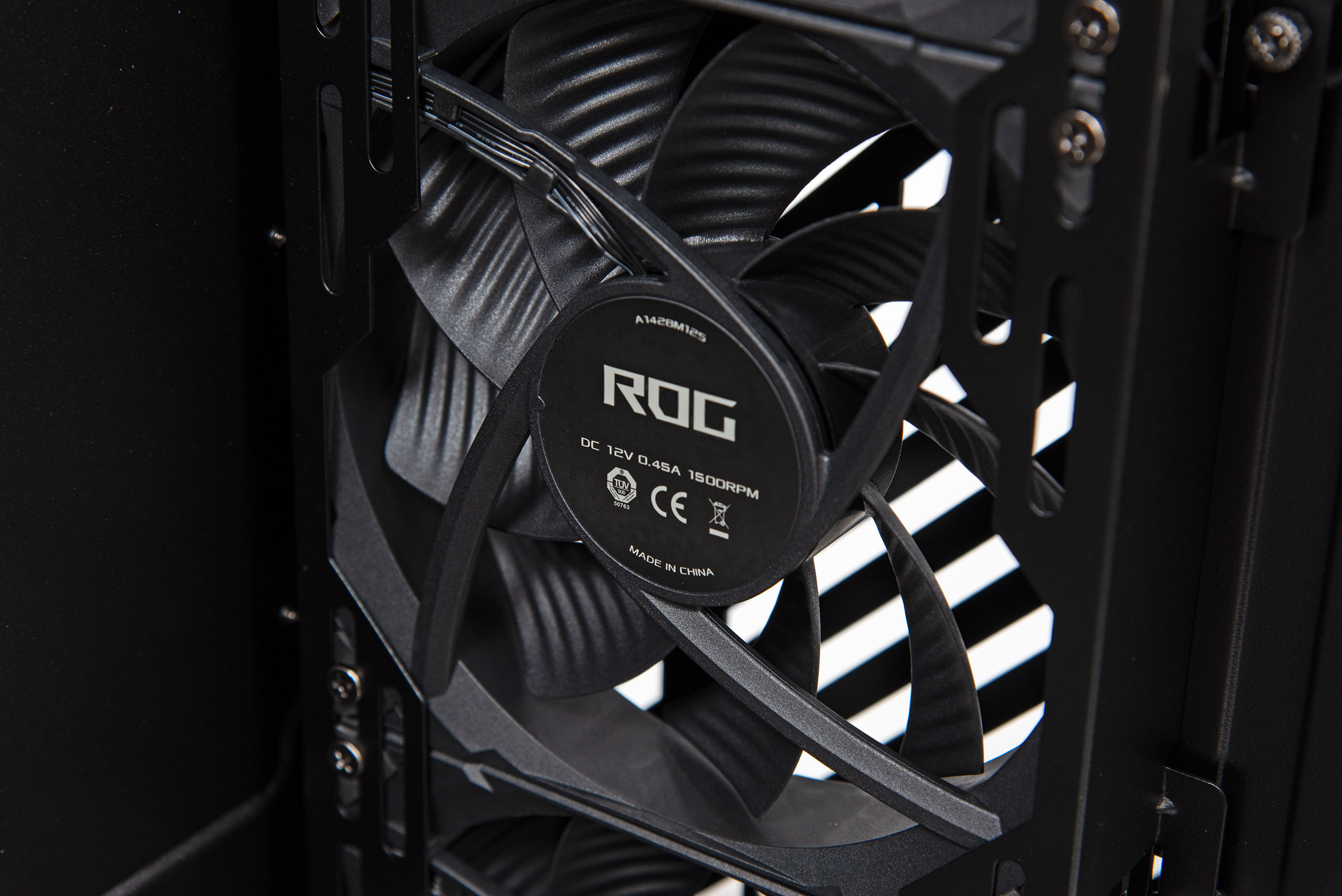

Шасси рассчитано на установку до семи 120-мм (шести 140-мм) вентиляторов, тогда как с завода корпус поставляется с четырьмя вертушками типоразмера 140×140×25 мм (скорость 1500 об/мин). Одна из них закреплена непосредственно на заднюю панель, а три на рамку, которая крепится к передней панели изнутри. Снизу возле них, в кожухе над корзиной для накопителей, есть просвет в 60 мм, который позволяет установить радиатор жидкостного охлаждения соответствующей толщины.
Сверху, в съемной рамке, есть место еще для трех 120-мм или двух 140-мм вентиляторов. Радиатор толщиной более 40 мм использовать вряд ли получится.

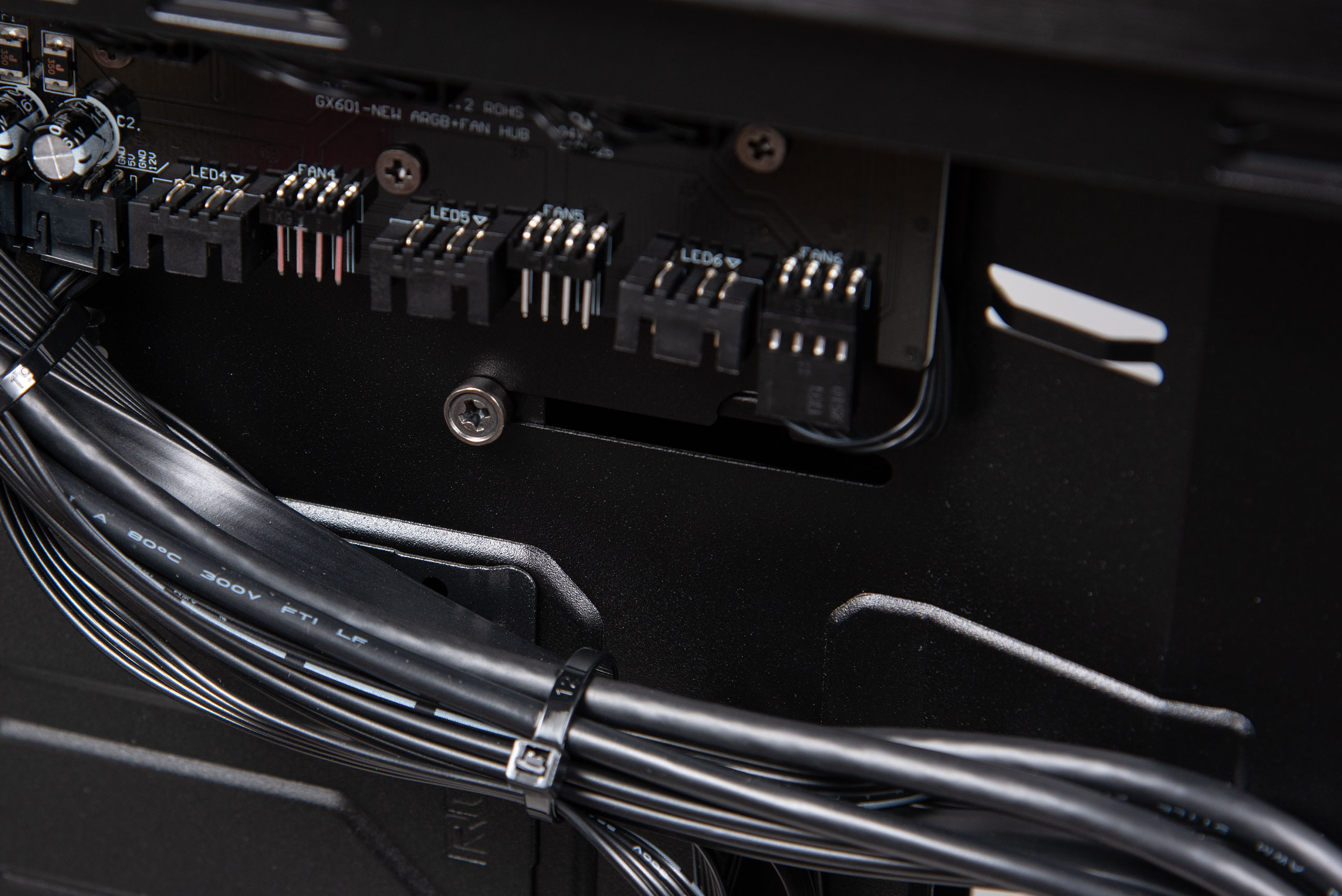

Все вертушки подключены к хабу, который позволяет подключить еще два вентилятора с ШИМ-управлением и RGB-подсветкой, в итоге шесть штук в общей сложности. У нас вентиляторы без подсветки, поэтому соответствующие разъемы не задействованы.

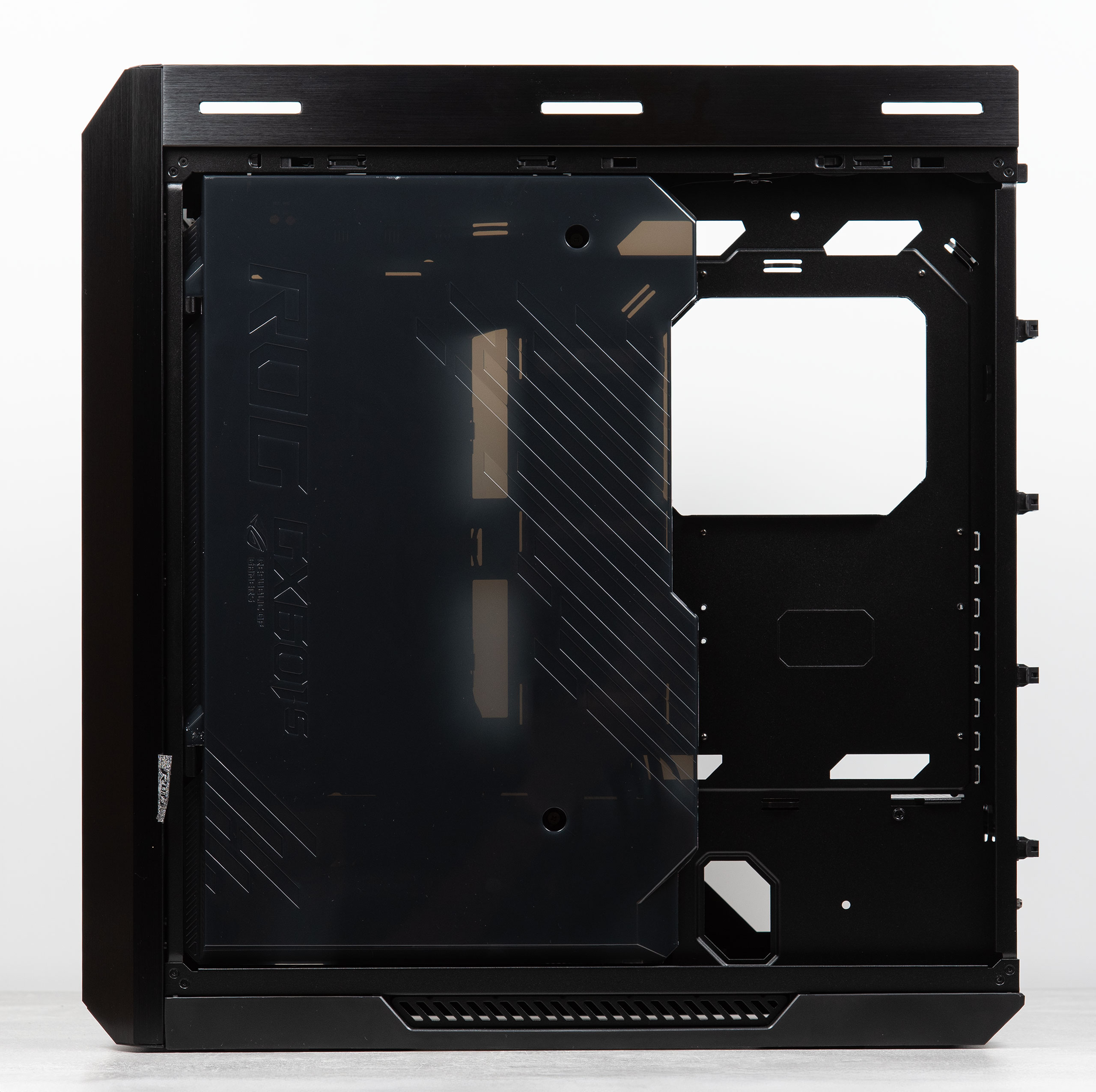

Но чтобы добраться до хаба и кабелей — нужно распахнуть пластиковую полупрозрачную накладку, которая накрывает большую часть боковой стороны корпуса. Она фиксируется на двух винтах, а при необходимости ее можно снять с петель, потянув вверх в открытом состоянии. Аналогичная крышка была и в прошлом ROG Strix Helios.

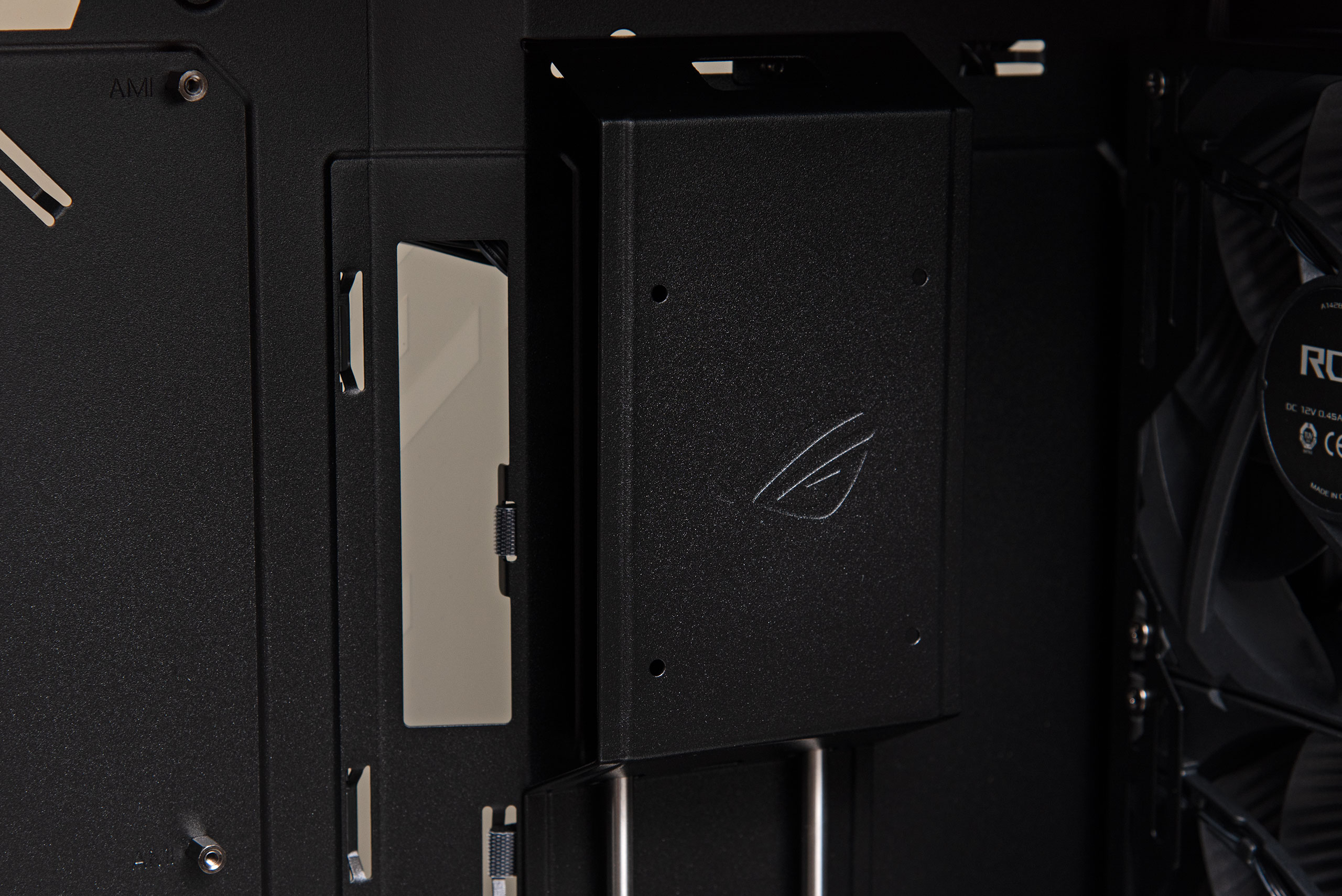

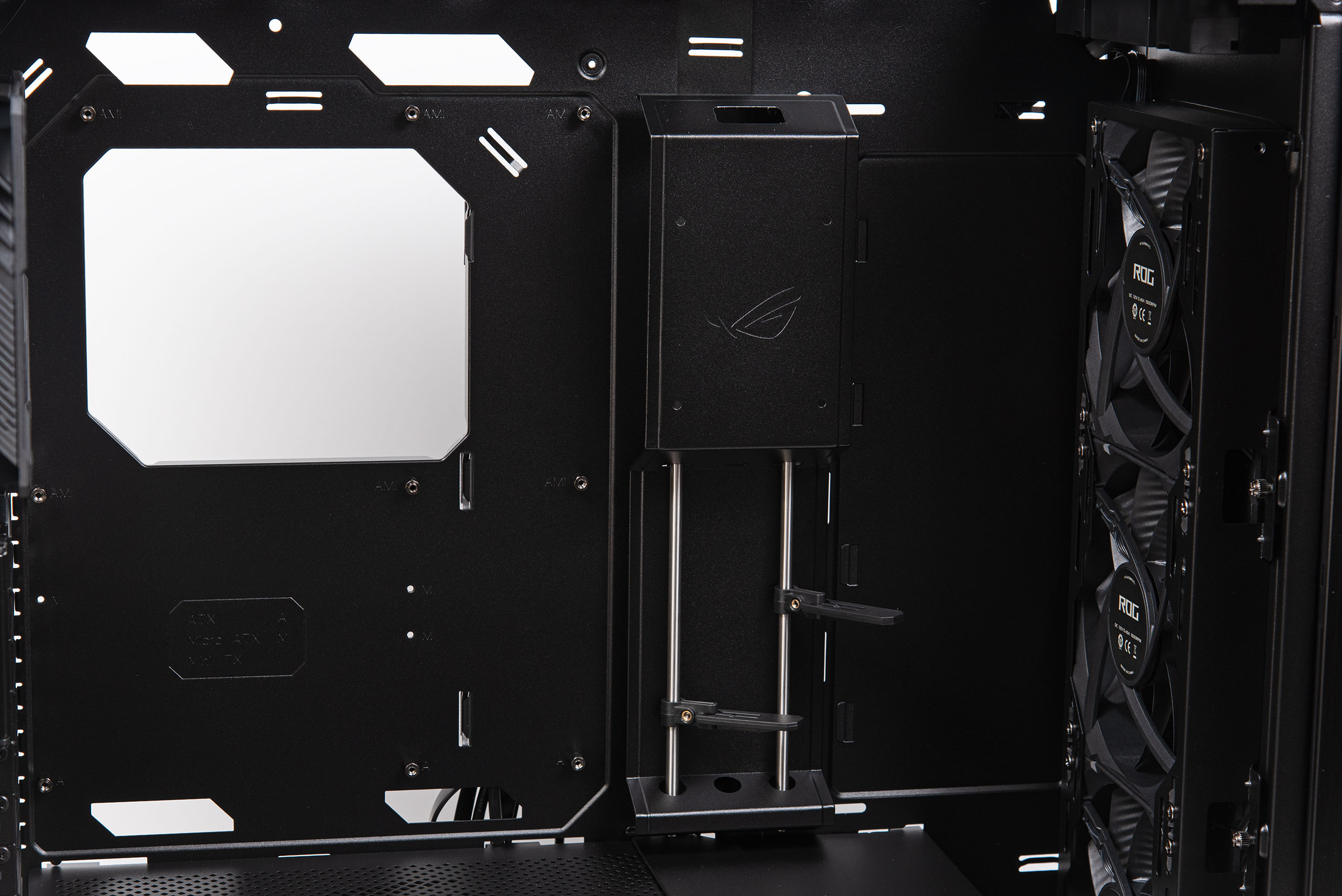

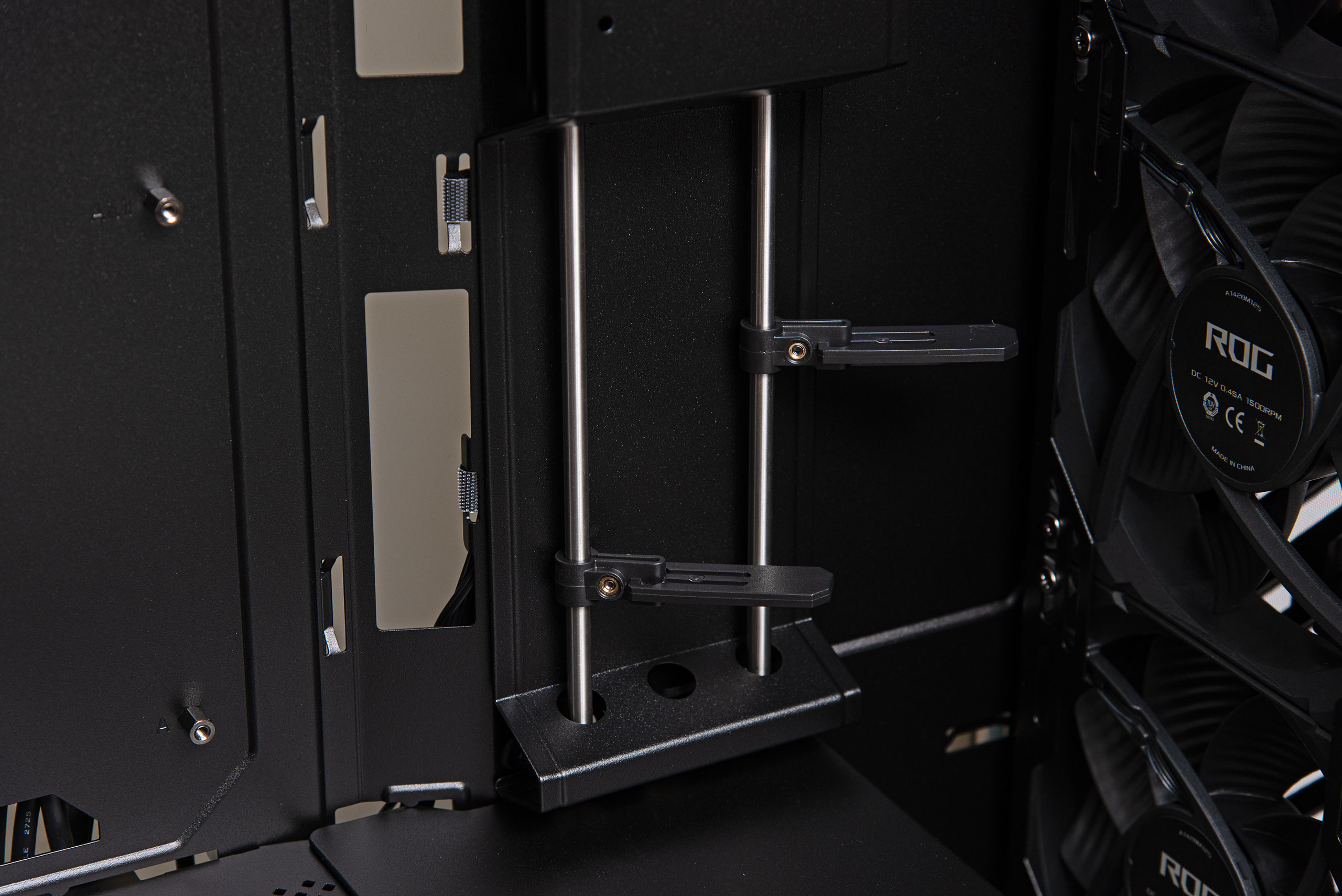

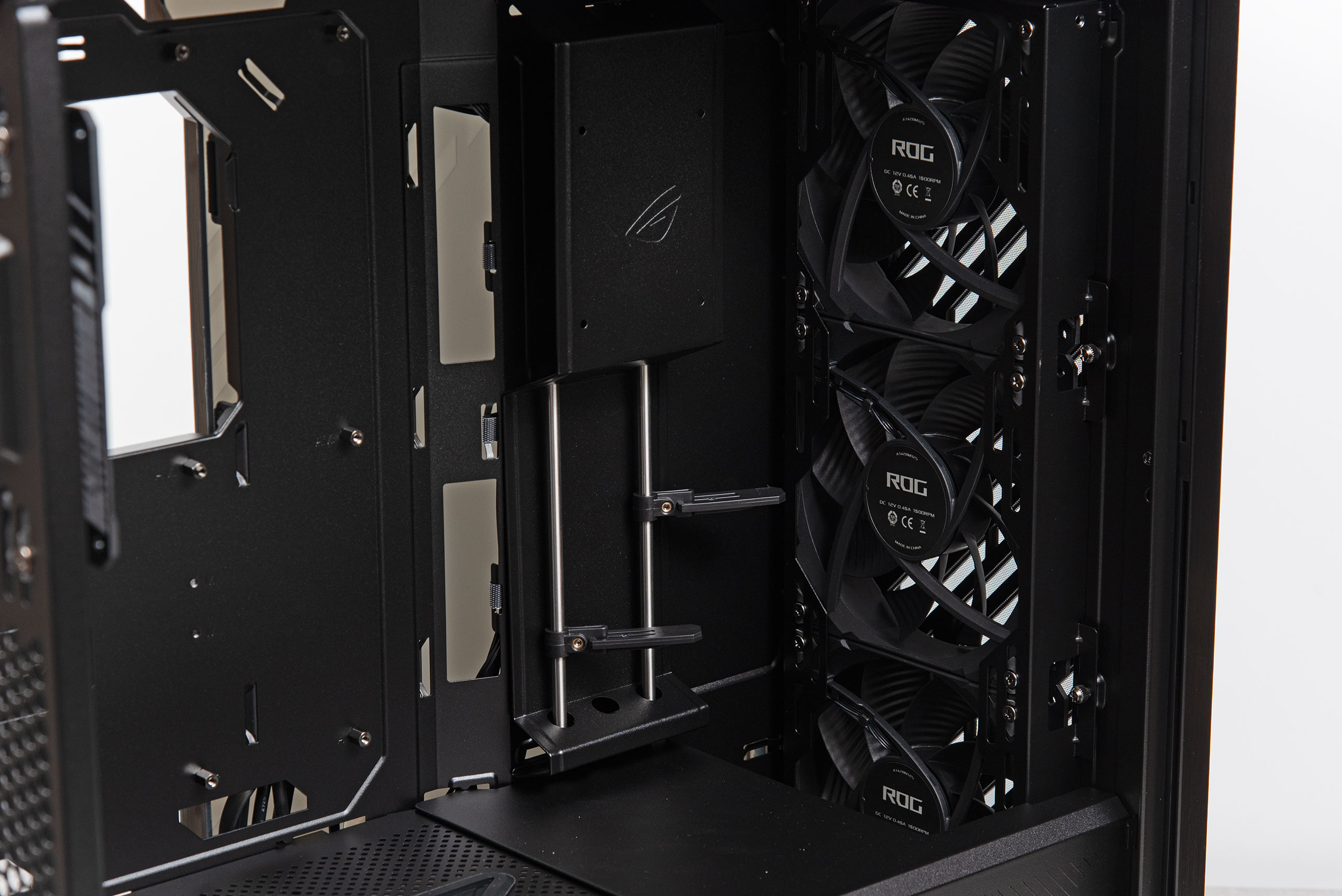

Также из прошлой версии перекочевала стойка с кожухом и подпорками для видеокарты. Высоту размещения подпорок можно менять в зависимости от графического адаптера, а стойку можно сдвинуть вперед или назад в зависимости от формата установленной материнской платы, ну или вообще снять.

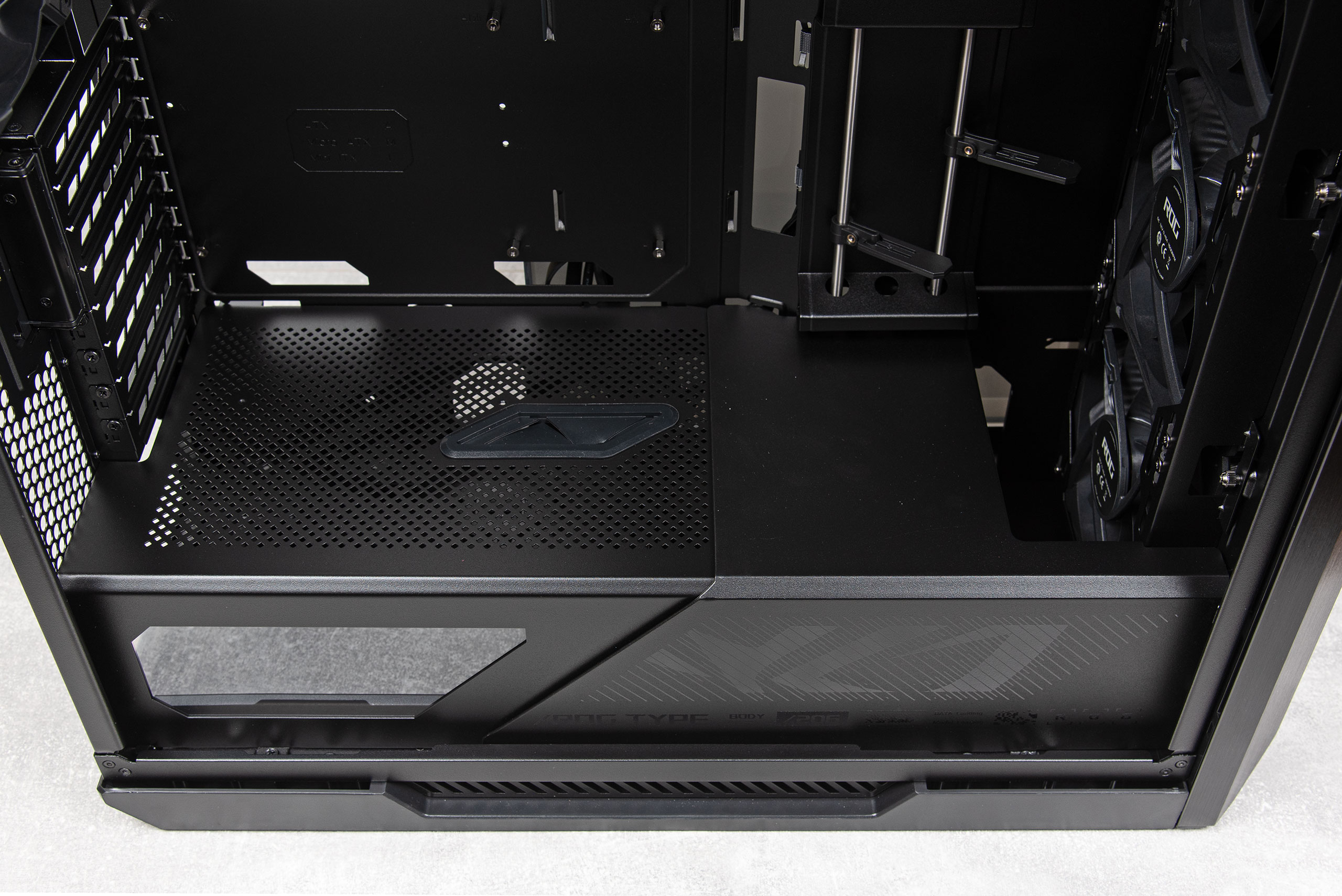

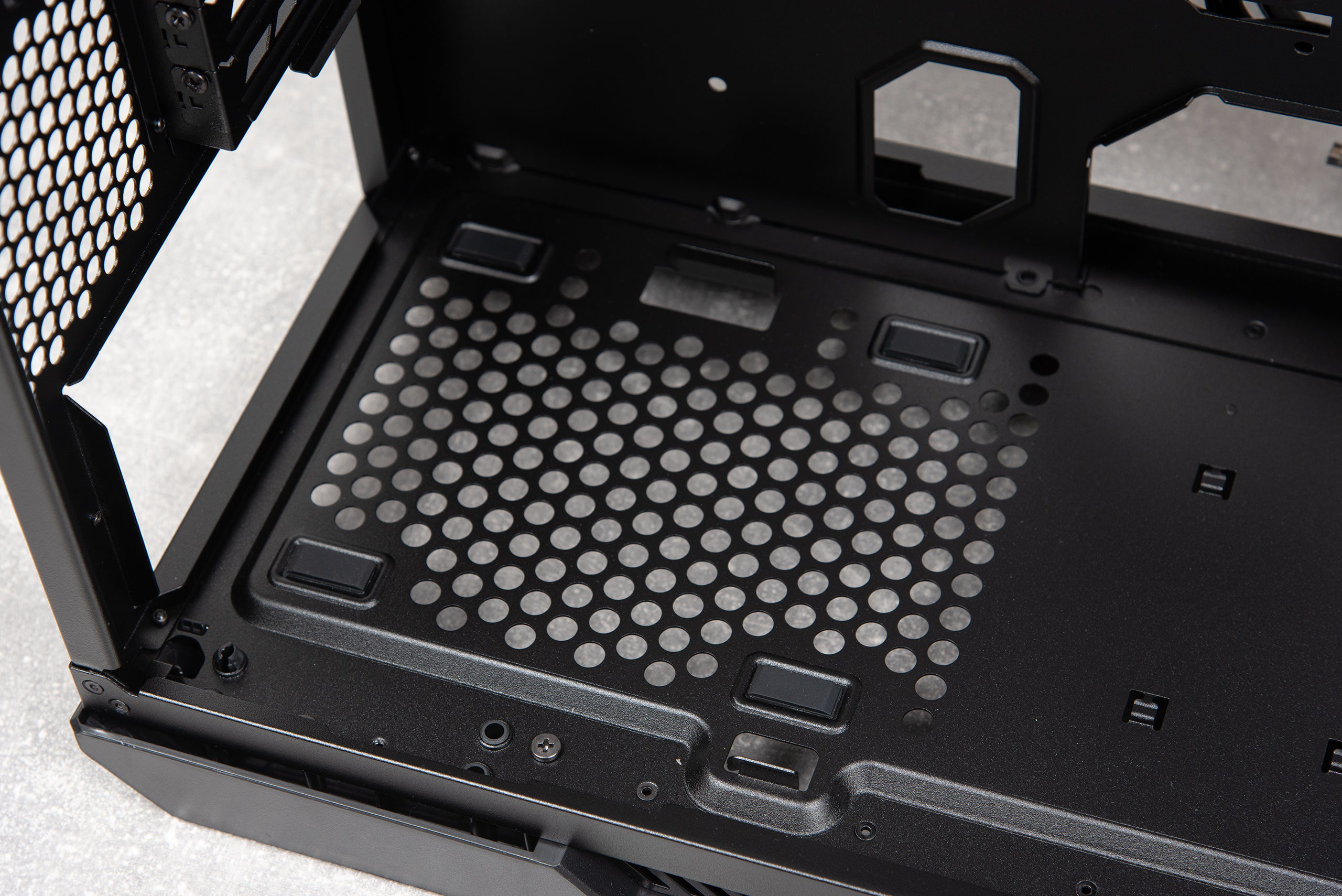

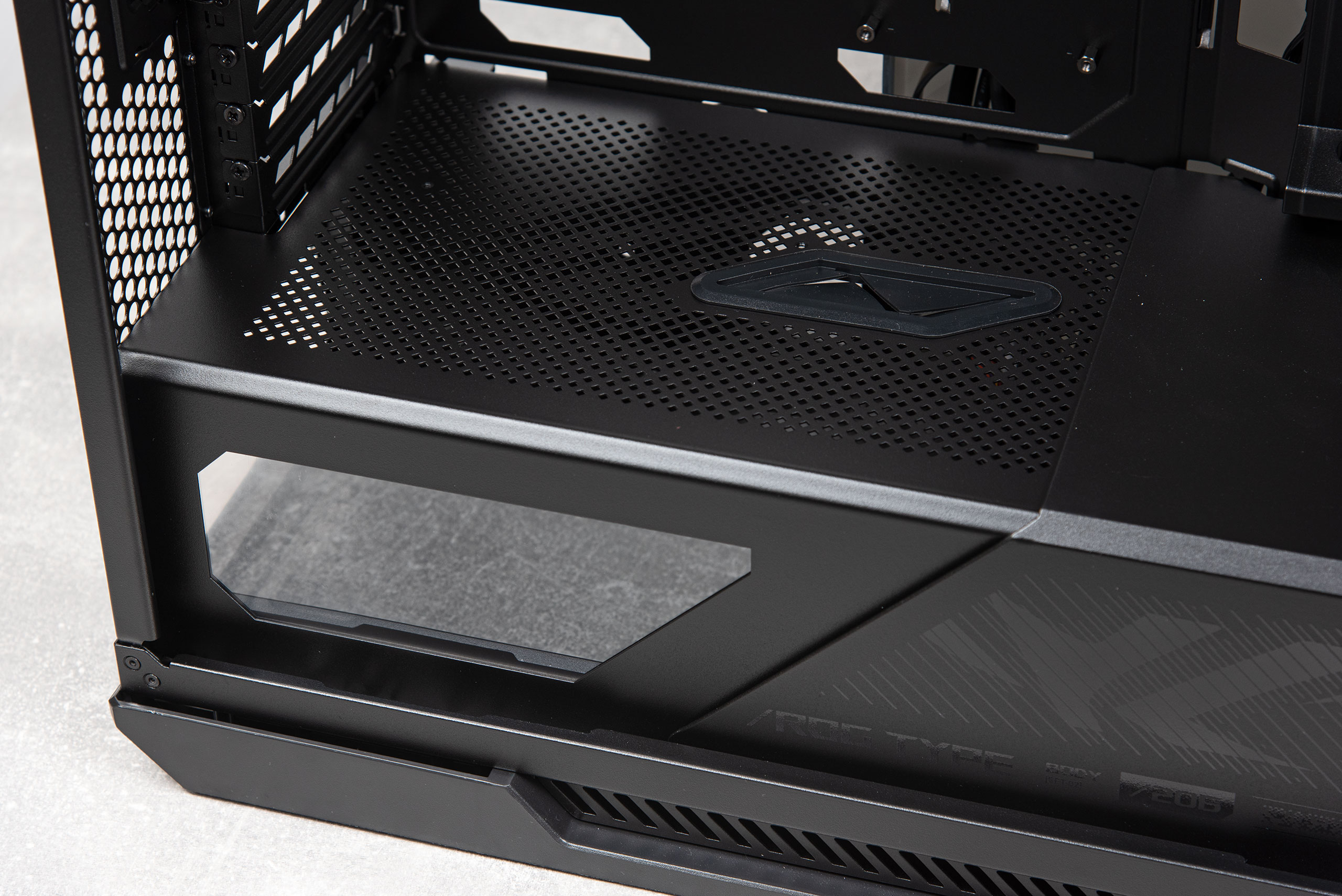

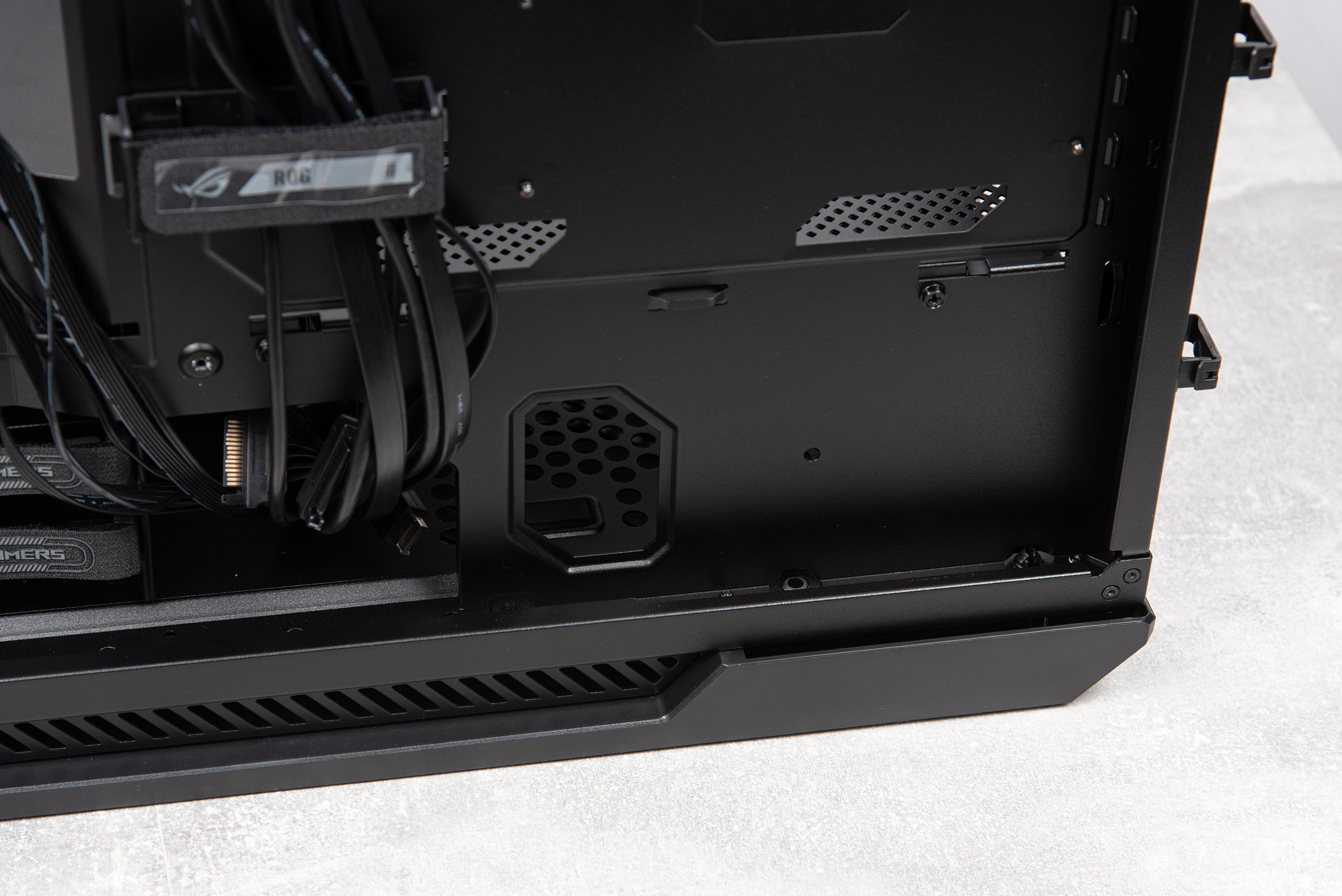

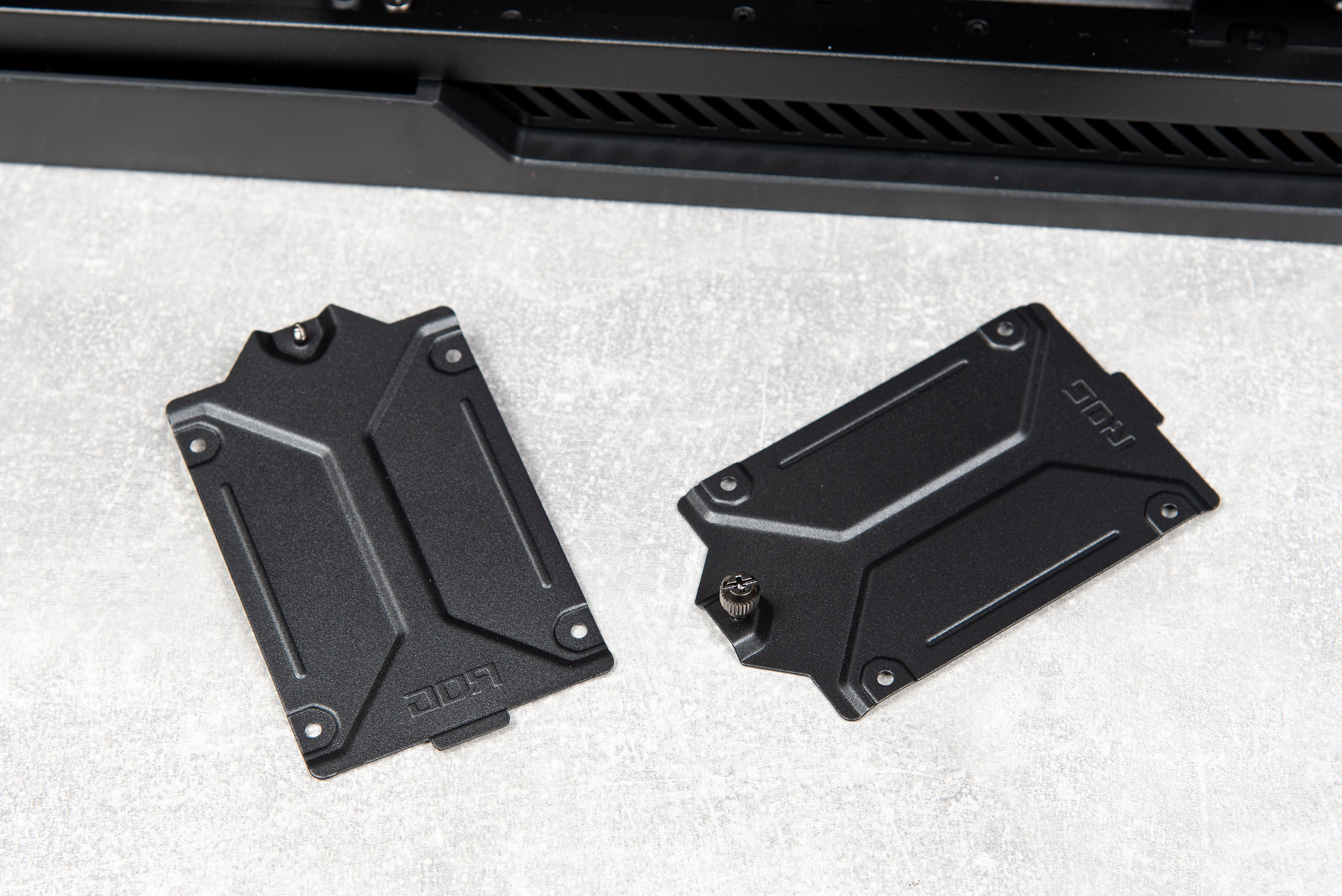

Кожух над блоком питания имеет окошко и разделен на две части, которые легко снимаются, достаточно открутить несколько винтов. Как и в прошлой модели, установить блок питания можно либо сняв кожух, либо через заднюю панель, предварительно демонтировав рамку. Для уменьшения передачи вибраций в месте установки блока предусмотрены резиновые накладки.

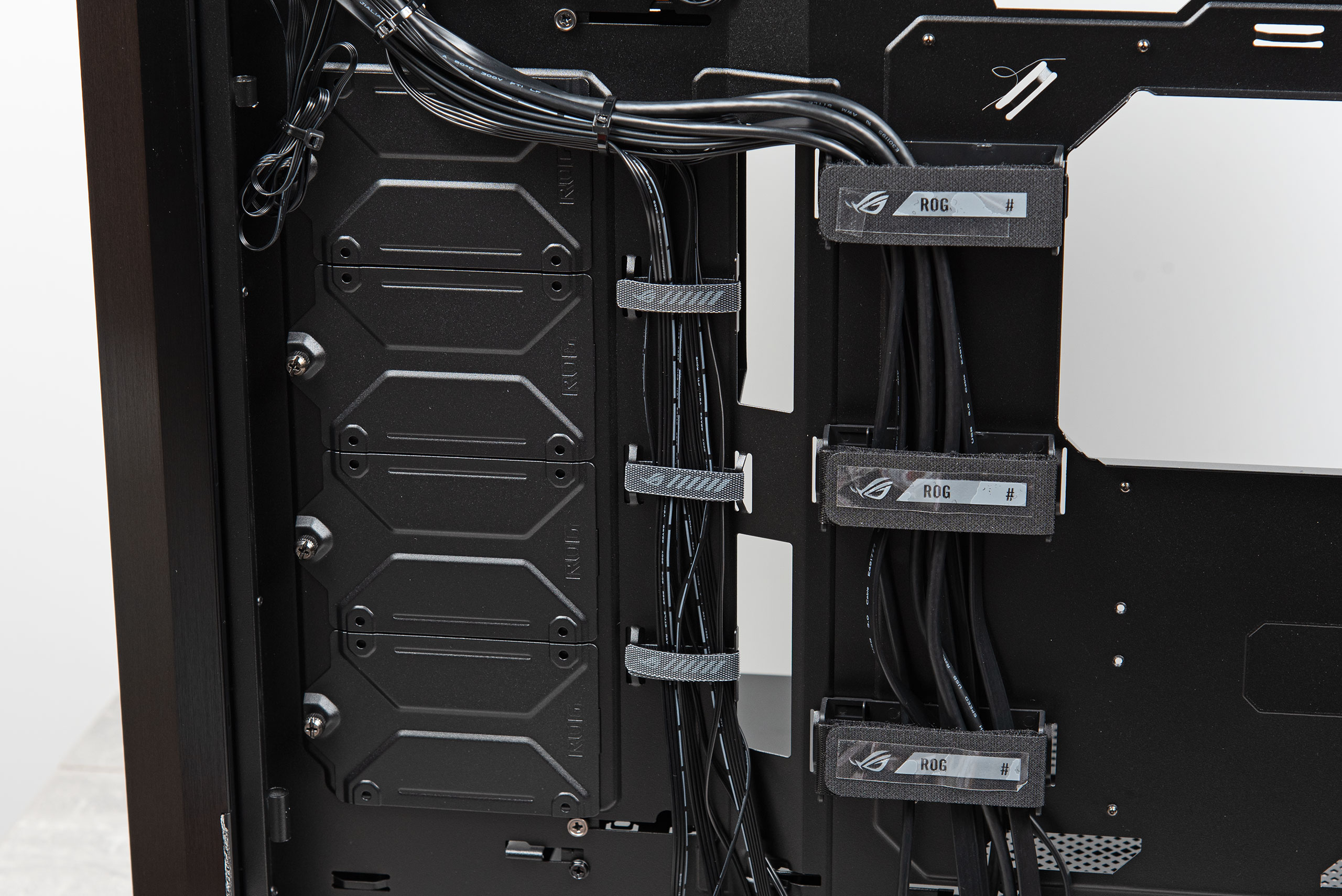

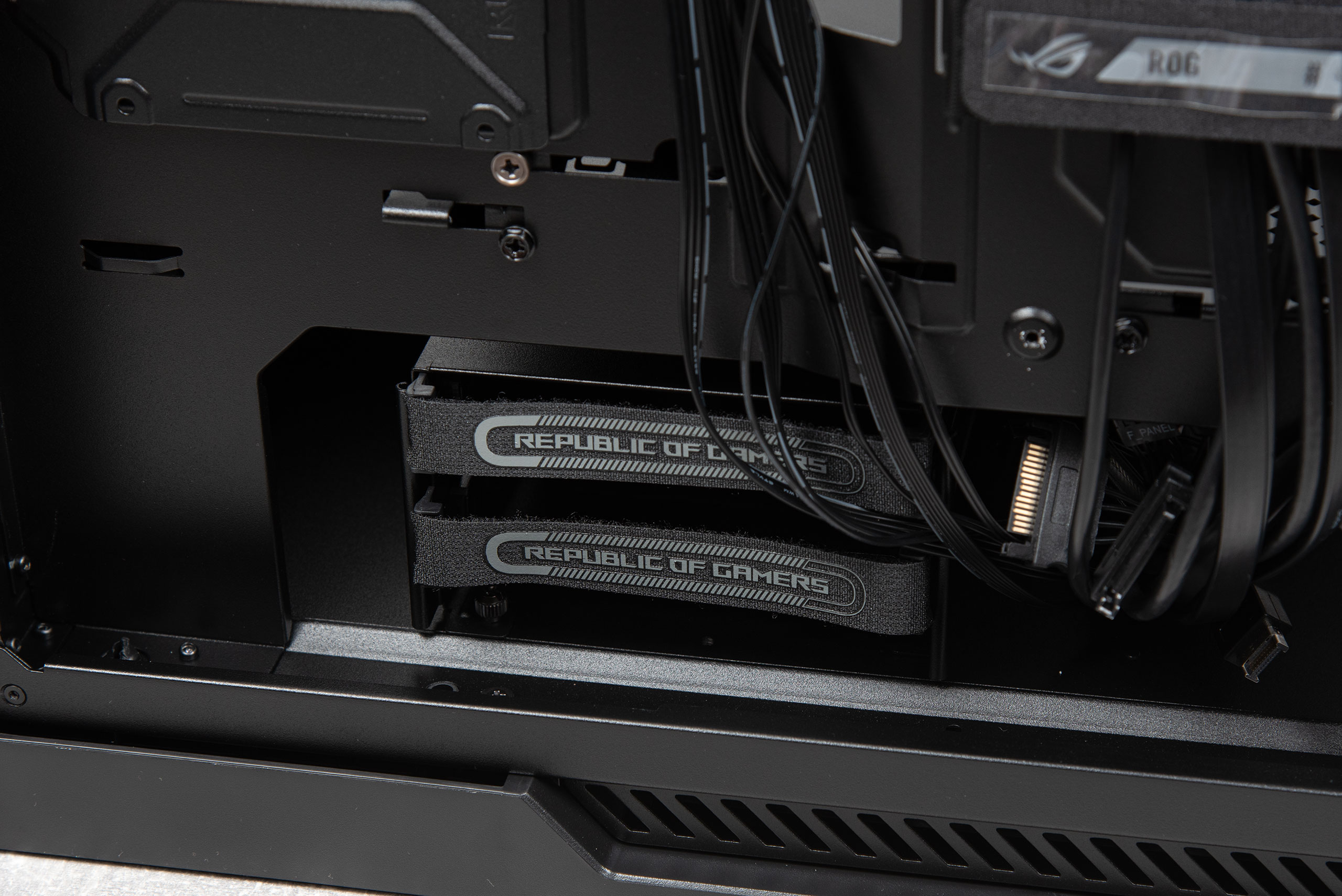

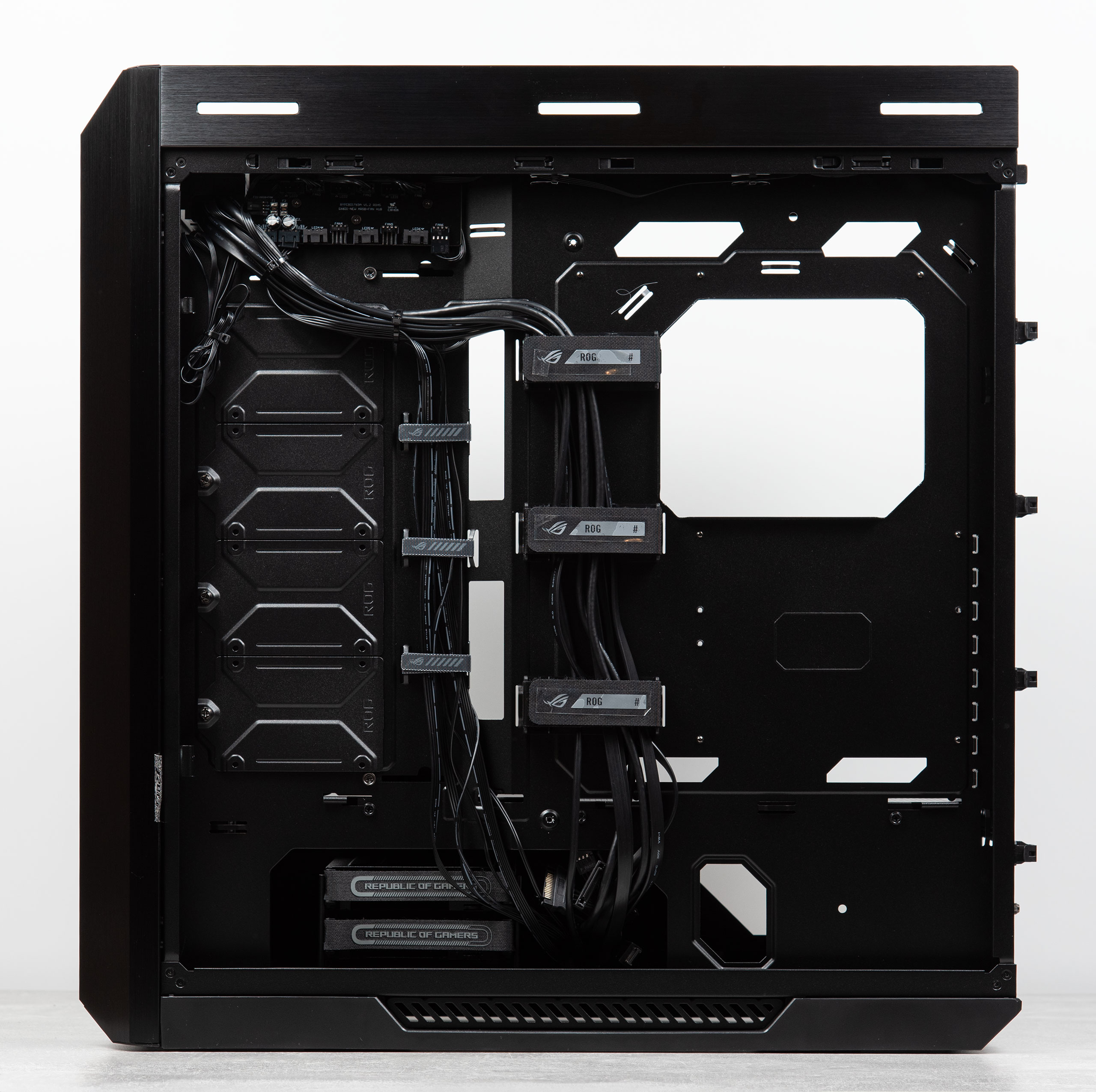

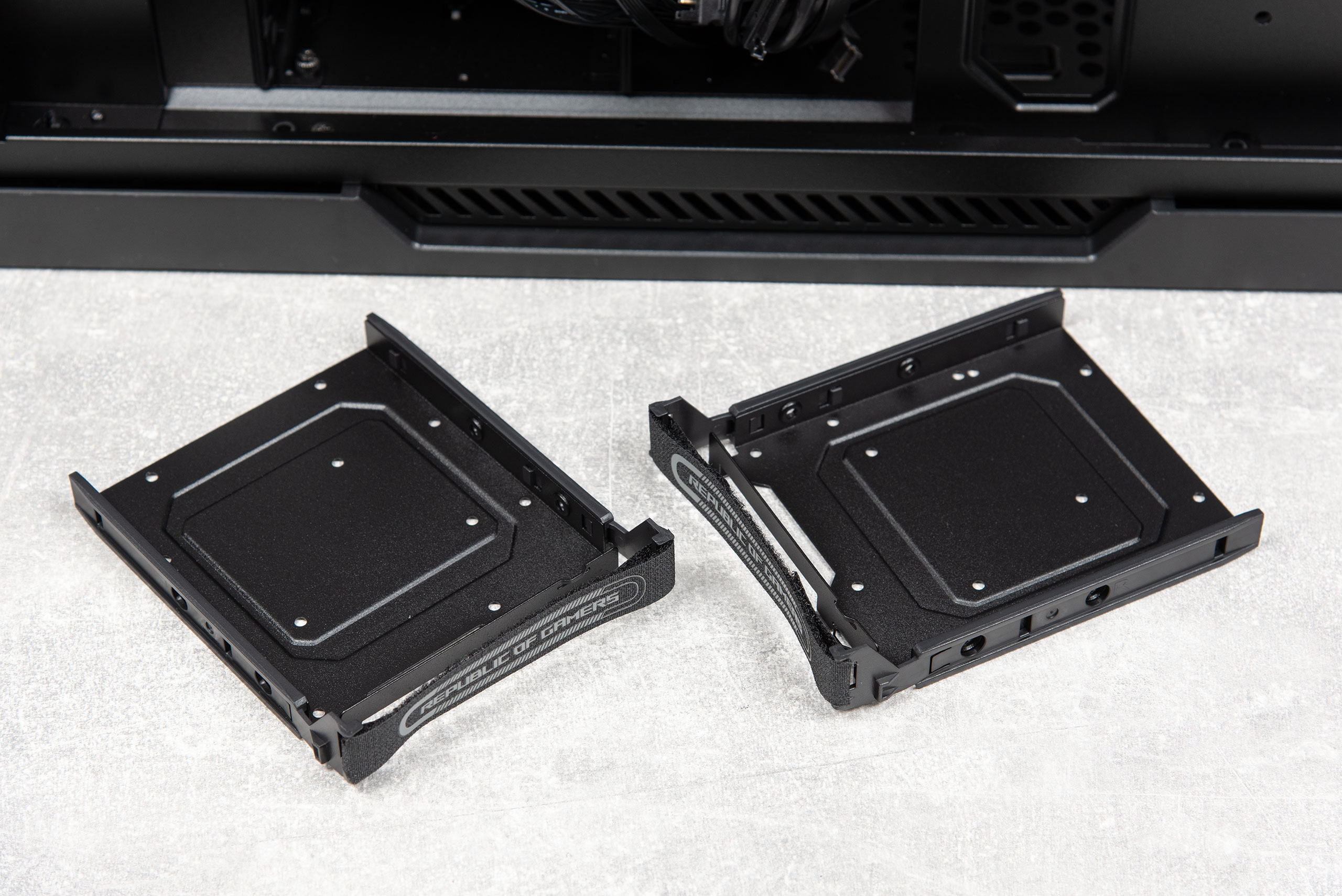

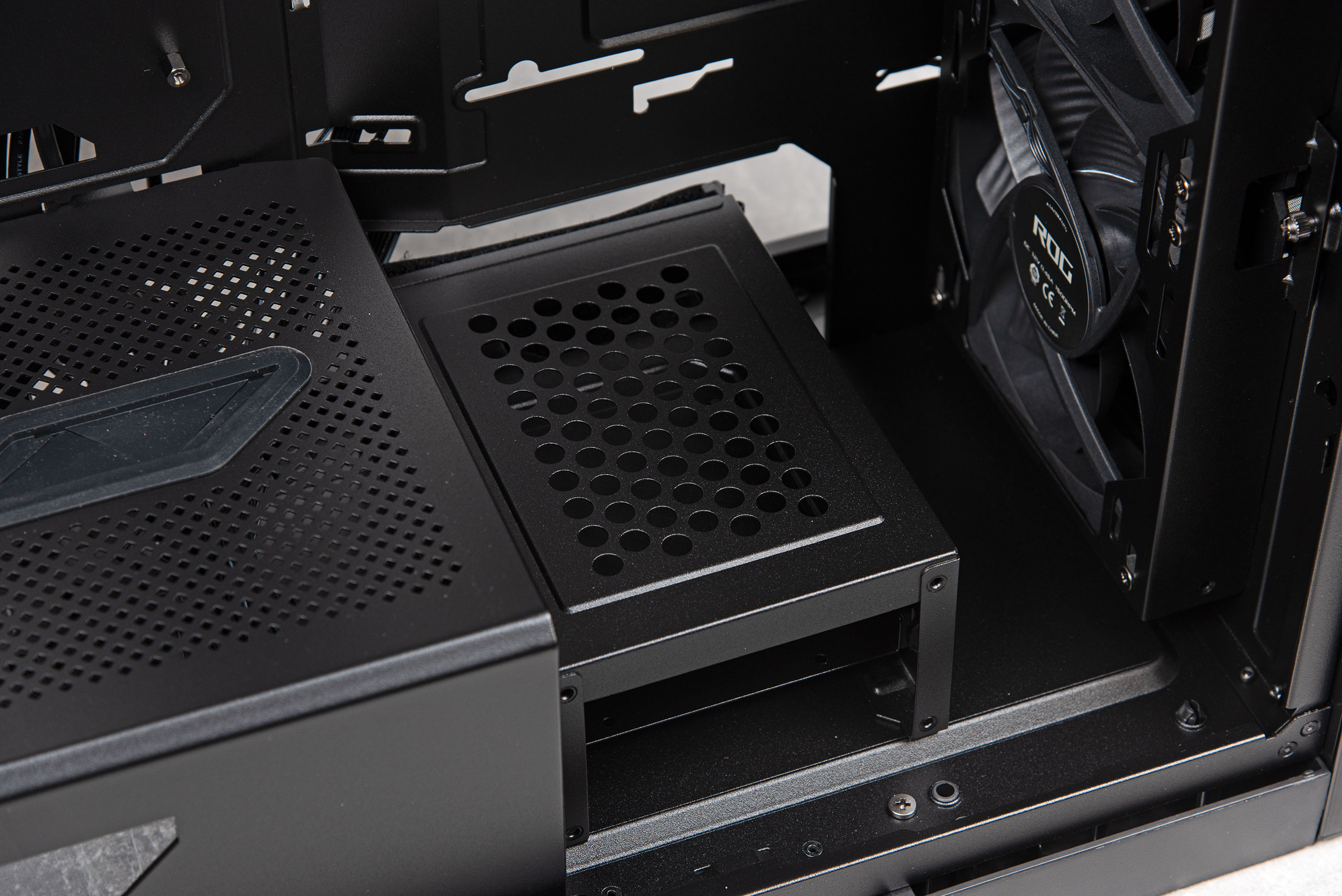

В передней части шасси установлена корзина для двух накопителей 3,5 или 2,5 дюйма. Лотки для них оснащены «ручками» из липучек, которые дополняют общий стиль корпуса, но становятся не очень удобными, когда нужно быстро извлечь накопитель из корзины. Еще четыре лотка для 2,5″ находятся на боковой части шасси. Возле них организован кабель-менеджмент из стяжек-липучек. Пространство в 30 мм между поддоном материнской платы и боковой панелью позволяет аккуратно разместить все кабели и провода.

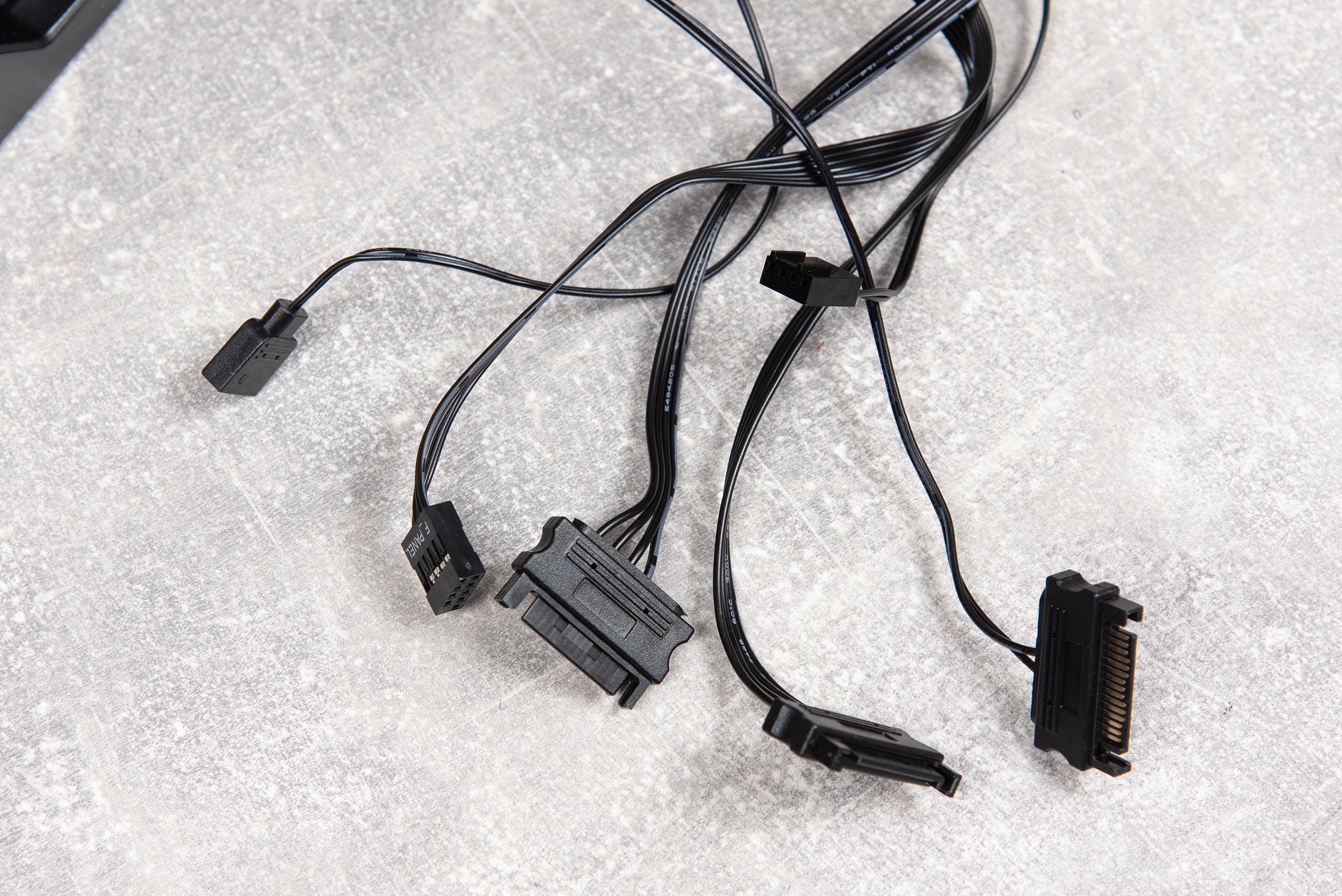

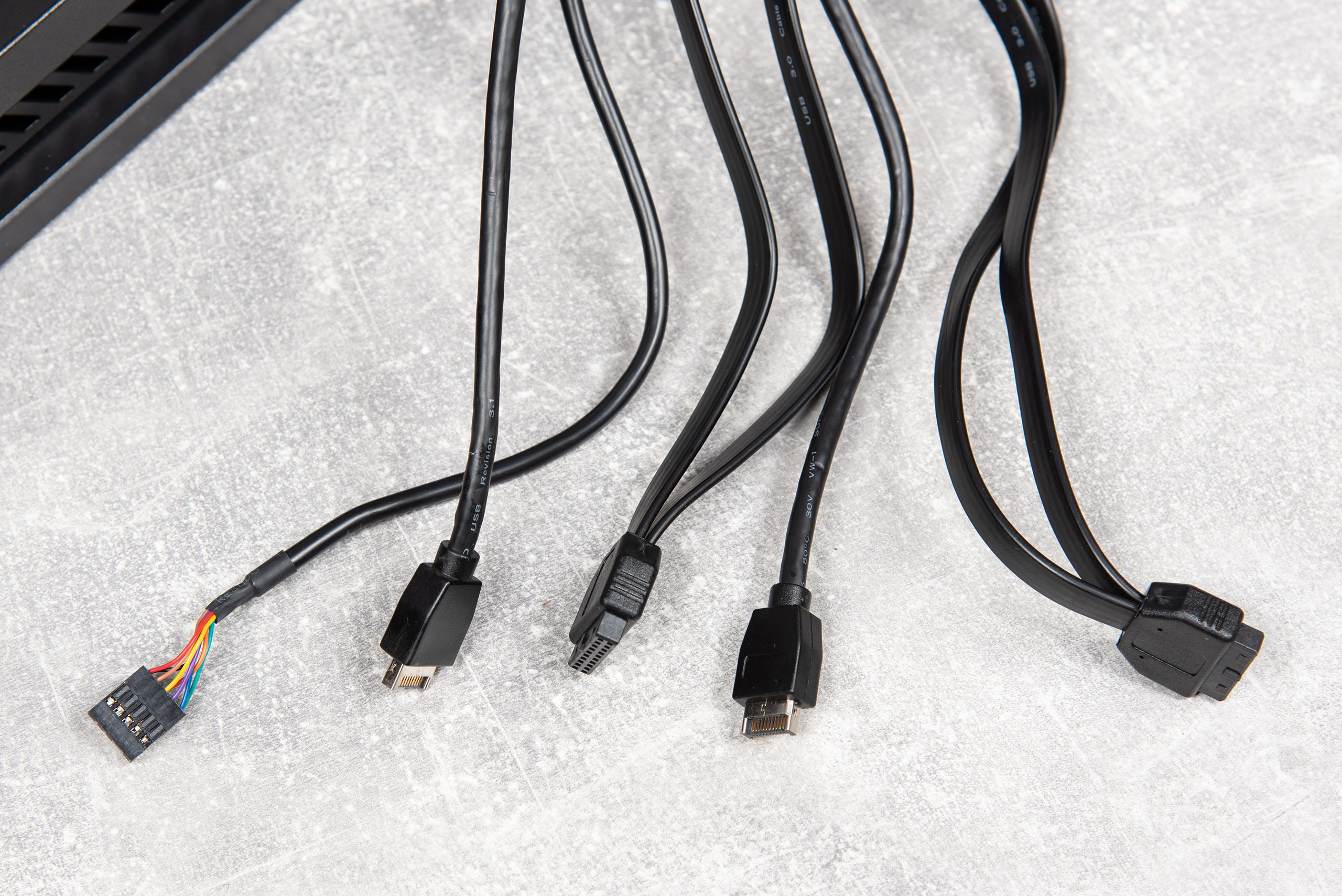

А их даже у самого корпуса здесь превеликое множество: два USB 3.2 Gen1 Type‑A, два USB 3.2 Gen2x2 Type‑C, один аудио-кабель, один общий для кнопок и индикаторов, один для управления вентилятором, один для ARGB-подсветки и три кабеля питания SATA Power.
