Платформа AM5 со старта предлагает своему потенциальному покупателю множество новшеств, это же приводит к росту ценника и отпугивает неподготовленных пользователей. Но ведь не каждому в хозяйстве нужен, например, PCI Express 5.0 и «вагон с маленькой тележкой» из M.2-накопителей, которые тоже задействуют новый интерфейс. MSI как раз дает возможность познакомиться с платформой AMD AM5 без ощутимых капиталовложений на примере своей материнской платы MAG B650 Tomahawk WIFI.
| Модель | MSI MAG B650 Tomahawk WIFI |
|---|---|
| Страница продукта | MAG B650 Tomahawk WIFI |
| Чипсет | AMD B650 |
| Процессорный разъём | Socket AM5 (LGA 1718) |
| Процессоры | AMD Ryzen 7000 Серии |
| Память | 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800 МГц, 5000-6600+ (OC) МГц |
| Слоты PCI-E | 1 x PCI Express 4.0 x16 — CPU 1 x PCI Express 4.0 х16 (x4) — B650 2 x PCI Express 3.0 x1 — B650 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2260/2280) — B650 |
| Встроенное видеоядро (в процессоре) | + |
| Количество подключаемых вентиляторов | 8x 4pin |
| Порты PS/2 | - |
| Порты USB | I/O панель: 1 x USB 3.2 Gen 2x2 (Type-C), 3 x USB 3.2 Gen 2 (Type-A), 4 x USB 3.2 Gen 1 (Type-A), 2 x USB 2.0 (Type-A) Колодки: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта) |
| Serial ATA | 6 x SATA 6 Гбит/с (B650) |
| RAID | 0, 1, 10 (SATA, M.2, B650) |
| Встроенный звук | Realtek ALC4080 |
| S/PDIF | - |
| Сетевые возможности | 1 х Realtek RTL8125B (2.5 Gigabit Ethernet) AMD Wi-Fi 6E (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2 |
| COM | – |
| RGB | 2 x Addressable Gen 2, 2 x RGB LED |
| LED RGB Header | 4 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Extended Heatsink Design, M.2 Shield FROZR, Wi-Fi 6E, 2.5G Network Solution, Lightning USB 20G, Audio Boost 5, Memory Boost |
| Цена в рознице, грн | 11609 |
Комплект поставки
Материнская плата MSI MAG B650 Tomahawk WIFI поставляется в картонной коробке типичных размеров с характерной для серии MAG полиграфией.
С обратной стороны указаны ключевые особенности материнской платы, сводка ее характеристик, а также изображение I/O-панели с ее описанием.
Внутри коробки пользователь обнаружит материнскую плату в антистатик-пакете, а также:
- инструкции быстрого начала и документацию;
- набор декоративных и маркировочных наклеек;
- Wi-Fi-антенны;
- один черный SATA-кабель с металлическими защелками (угловой);
- EZ M.2 clips для крепления M.2 накопителей.
Вот и все. Спартанский комплект, в котором даже компакт-диска с драйверами не предусмотрено. Максимальная экономия ради привлекательной конечной цены для пользователя.
Внешний вид
Плата выполнена в темной гамме с текстолитом черного цвета. Отсутствуют декоративные элементы пластика в районе I/O-панели, которую накрывает часть алюминиевого радиатора подсистемы питания процессора. Заводская RGB-подсветка отсутствует, но пользователь без проблем сможет построить свою с помощью колодок LED RGB Header.
Сокет AM5 произведен компанией LOTES. Слоты оперативной типичны и ничем не примечательны.
Чипсет AMD B650 находится в привычном месте для ATX-платы. Может показаться что радиатором выступает очередная литая болванка, но пользователя ждет приятный сюрприз, о чем совсем скоро.
14-фазная подсистема питания управляется ШИМ-контроллером MP2857 от Monolithic Power Systems. Еще две фазы отведены для SoC. Используются элементы MP87670 той же компании. Питание к VRM подводится двумя разъемами EPS12V.
За охлаждение подсистемы питания отвечают два отдельных радиатора с ребрами. Один из них накрывает I/O-панель. Чипсетный радиатор также не обделили ребрами, правда они находятся с внутренней стороны. Крепежи каждого выполнены на болтах. Контакт происходит через термопрокладки.
Материнская плата способна принять на борт до трех М.2-накопителей, однако отводом тепла с помощью радиаторов будут снабжены только два из них:
- M.2_1 работает на скорости PCI-E 4.0 x4, рассчитан для накопителей 2260/2280. Подключен к CPU.
- M.2_2 работает на скорости PCI-E 4.0 x4, рассчитан для накопителей 2260/2280. Подключен к CPU.
- M.2_3 работает на скорости PCI-E 4.0 x4, рассчитан для накопителей 2260/2280. Подключен к чипсету. Радиатор не предусмотрен.
Возможность работы M.2 SATA не предусмотрена. Все слоты снабжены механизмом EZ M.2 для удобства монтажа накопителей. Пользователю следует помнить об ограничениях в размере накопителей.
Вот так выглядят их радиаторы:
Зона аудио отделена от основной части текстолита, за звук отвечает Realtek ALC4080.
Проводную сеть 2.5G Ethernet обслуживает сетевой контроллер Realtek RTL8125B, а за Bluetooth и Wi-Fi отвечает модуль AMD Wi-Fi 6E.
CMOS-батарейка находится под первым слотом расширения PCI-E, и будет перекрыта видеокартой в подавляющем большинстве случаев. Внизу слева расположены колодки HD_AUDIO, колодка JRGB, датчик вскрытия шасси, JDASH, два 4-контактных коннектора для вентилятора, две колодки USB 2.0.
Снизу правее расположены колодка JBAT для очистки CMOS, колодка JOCFS для форсирования функции SAFE BOOT, колодка передней панели, колодка Speaker, два SATA-порта, колодка RGB Addressable Gen 2 и еще один 4-контактный разъем для вентилятора.
Под углом 90 градусов выведены четыре SATA-порта, а также колодка USB 3.2 Gen 1.
Сверху справа выведены четыре 4-контактных разъема для вентиляторов, колодка RGB Addressable Gen 2, колодка RGB LED. Кроме того, распаяны светодиоды EZ Debug LED, которые показывают прогресс процедуры POST.
На I/O-панели предустановлена заглушка. Присутствует кнопка Flash BIOS Button для автономной прошивки.
Из обычных разъемов тут расположились
- x1 HDMI v2.1;
- x1 DisplayPort v1.4;
- x1 USB 3.2 Gen 2x2 (Type C);
- x3 USB 3.2 Gen 2 (Type A);
- x4 USB 3.2 Gen 1 (Type A);
- x2 USB 2.0 (Type A);
- x1 RJ-45 (2.5G);
- x2 SMA (для подключения антенны Wi-Fi);
- x1 S/PDIF Out;
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
Возможности UEFI
Материнская плата управляется MSI Click BIOS 5, который уже множество раз разбирался на нашем ресурсе. Пользователь традиционно может выбрать два вида представления, упрощенный EZ Mode и полноценный Advanced Mode.

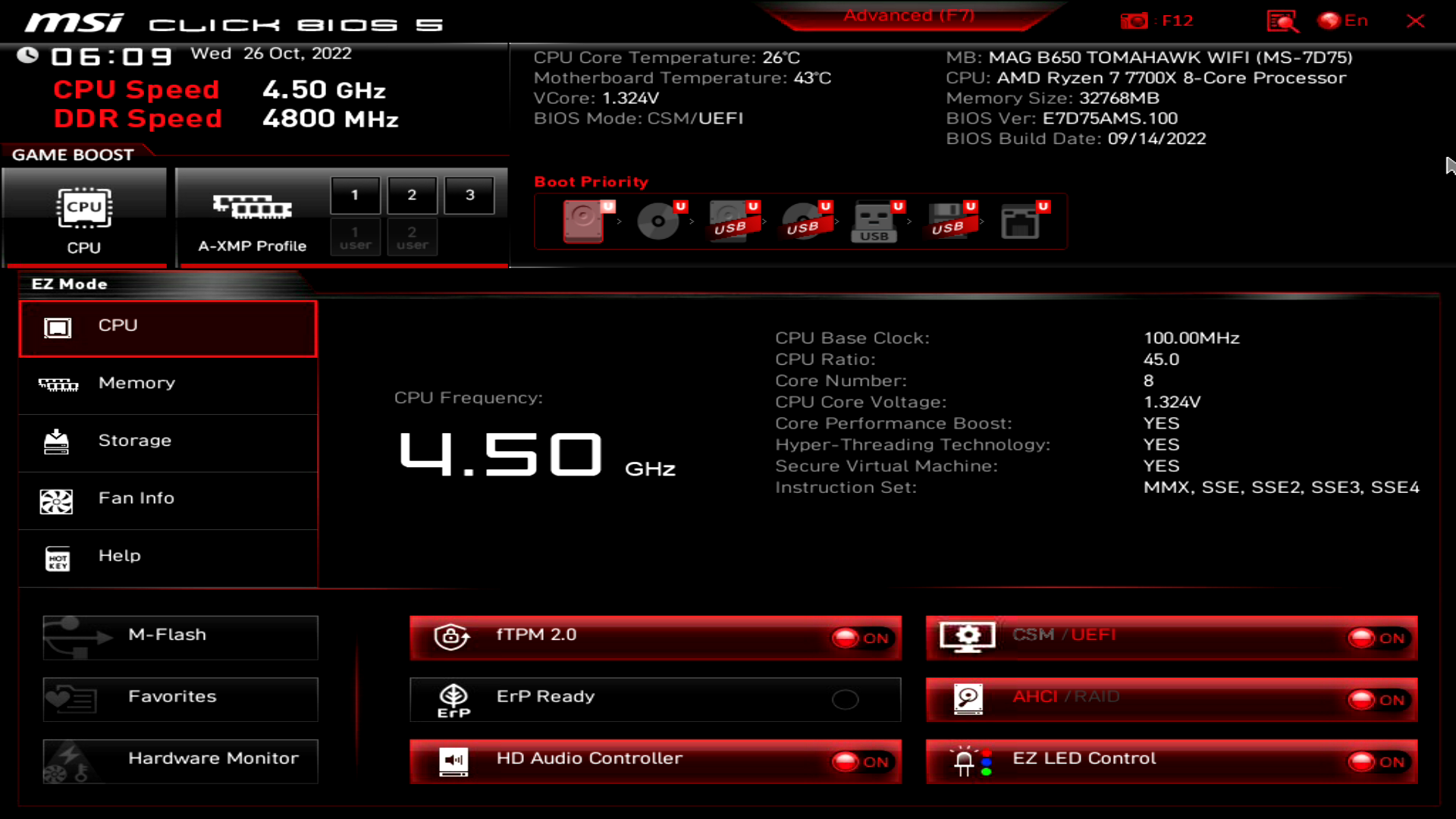

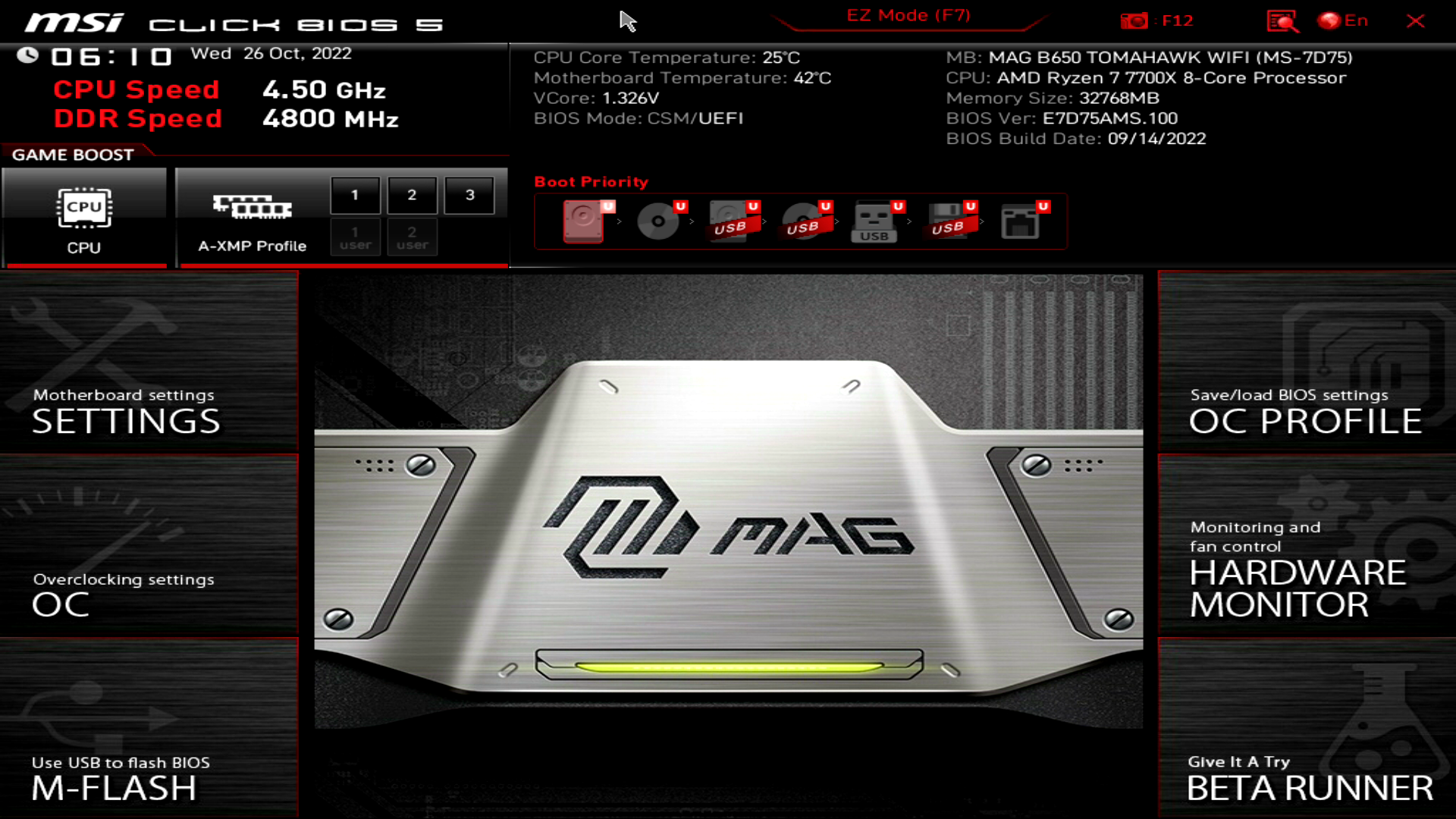

EZ Mode собирает в себя наиболее ходовые параметры в рамках одного окна. Есть возможность выбора системного языка, поиск нужного параметра, установить профиль XMP или EXPO, получить ключевую сводку о системе, настроить кривую оборотов вентиляторов, настроить RAID, установить приоритет загрузки с накопителей, а также автоматически разогнать процессор с Game Boost (по сути, просто форсирование AMD PBO).
Advanced Mode дает доступ ко всем имеющимся настройкам, которые разделены на шесть секций.
В разделе Settings можно установить системное время, пароль, настроить Re-size BAR, приоритетность загрузки с накопителей, настроить встроенную видеокарту. Кроме того, тут спрятан заводской AMD Overclocking, что немного нелогично.
В разделе OC собраны все необходимые инструменты оверклокинга и твикинга. Из нетипичного пользователь обнаружит функцию Memory Try It ! — это заготовленные пресеты таймингов DRAM. Небезопасные значения, по мнению производителя, подсвечиваются красным. Диапазон напряжений более чем избыточен для традиционных видов охлаждения, на процессор можно подать хоть 1,8 В.
Шаги изменения значений собраны в таблицу ниже.
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (MHz) | 96–120 | 0,01 |
| CPU Core Ratio (Multiplier) | 8–80 | 0,25 |
| CPU Load-line Calibration (Level) | Level1…7 | 1 |
| CPU Over Temperature protection (°C) | 100…150 | 1 |
| CPU Core Voltage (V) | 0,9–1,8 | 0,005 |
| CPU NB SoC (V) | 0,8–1,55 | 0,001 |
| DRAM Frequency (MHz) | 2000–12000 | 100/133 |
| FCLK Frequency (MHz) | 800–3000 | 13/20/33/50 |
| DRAM VDD (V) | 0,8–1,43 | 0,005 |
| DRAM VDDQ (V) | 0,8–1,43 | 0,005 |
| Chipset Core Voltage (V) | 0,85–1,5 | 0,05 |
Раздел M-Flash переводит материнскую плату в спец-режим для прошивки.
Раздел OC Profile позволяет сохранять профили настроек, а также экспортировать или импортировать их с внешнего накопителя. Максимального числа символов для наименования этих профилей более чем достаточно (при сохранении на внешний накопитель ограничений вовсе нет).
Раздел Hardware Monitor уже показывался ранее в EZ Mode.
Раздел Beta Runner беден на опции. Присутствует лишь инструментарий самодиагностики NVMe-накопителя и управление SRV-IOV.
Комплектное ПО
| Программное обеспечение | |
|---|---|
| Фирменное | MSI Center (Hardware Monitoring, Gaming Mode, Smart Priority, User Scenario, Game Highlights, True Color, LAN Manager, Mystic Light, Super Charger, Graphics Fan Tool, Devices Speed Up, Smart Image Finder, System Diagnosis, FROZR AI Cooling), MSI Display Kit, MSI Wallpaper |
| Дополнительное | 7-Zip, CPU-Z MSI Gaming, AIDA64 Extreme – MSI Edition, Realtek Audio Control |
Никакого носителя с драйверами и фирменным ПО в комплекте не предусмотрено.
MSI Center — это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Изначально представляет собой простое средство мониторинга ключевых узлов системы и поддержки материнской платы. Если же необходимо — оно превратится в швейцарский-нож с богатыми возможностями.

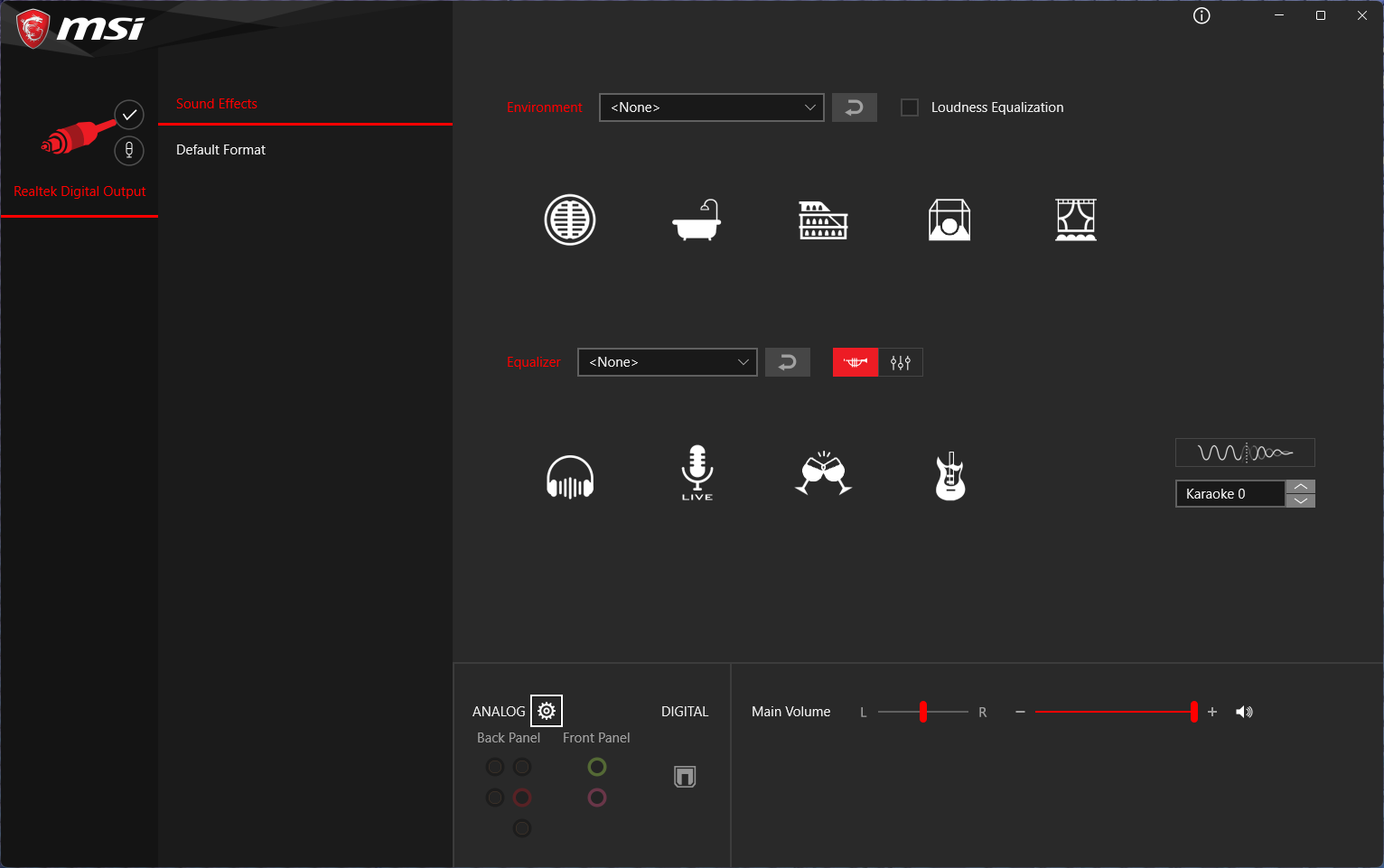

Программное обеспечение аудиокодека Realtek стилизовано под производителя и позволяет управлять звуком.
Тестовый стенд
Платформа Socket AM5:
- процессор: AMD Ryzen 9 7700X;
- система охлаждения: контур СВО с чиллером;
- материнская плата: MSI MAG B650 Tomahawk WIFI (UEFI 7D70v100, AGESA ComboPI 1.0.0.1);
- память: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80-2T, 1,35 В);
- видеокарта: GeForce RTX 3090 (MSI VENTUS 3X 24G OC, mod firmware 390W GIGABYTE Gaming OC);
- системный накопитель: Kingston KC3000 1024 GB (SKC3000S/1024G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 22H2 x64 (22621.675), актуальные обновления на момент конца октября 2022.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л.
Методика тестирования и разгон
Управление оборотами вентилятора — автоматическое. Температура в помещении равнялась 20 градусам по Цельсию. Показатели температур брались из аппаратного мониторинга HWINFO. Термофото исполнены тепловой камерой UNI-T RX-600. Во время фиксации температур материнская плата либо находилась 30 минут в простое, либо 30 минут в нагрузке. Замер энергопотребления платформы проводился с помощью энергометра Feron TM55 и электросчетчика, в течение 30 минут в режиме нагрузки (забег LinX) и простоя. Частотный потенциал ключевых узлов исследовался шагами напряжений 0,025 В, стабильность системы проверялась комплексом нагрузок в виде LinX (problem size 28432, 10 итераций), а также прохождением Y-cruncher на пресете Pi-2,5b. Каждый бенчмарк запускался пять раз, в результатах указано среднее арифметическое, то же самое касается игр. В играх происходила запись телеметрии (1% low fps + Average fps) при помощи Riva Tuner Statistics Server. В CS:GO (настройки качества — минимальные) — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране.
Автоматический режим очень жадный в плане турбо ускорения, частота одного ядра повышается до 5550 МГц даже с воздушным кулером AMD Wraith Prism на полностью заводских настройках, и это значение даже не думает опускаться вниз. Автоматика скорее предпочтет сбросить частоту остальных ядер и снизить напряжение, нежели «просадить» показательное турбо ускорение. Пользователю придется тонко настроить управление вентилятором, ведь автоматика мгновенно раскручивает вентилятор кулера до 100% (скачок до 90+ градусов) при обычной нагрузке и сразу же замедляется (~40 градусов в простое). Для ленивых производитель позаботился о наличии TDP-профилей, которые не дадут авторазгону вылезти за пределы теплопакета.
Эта самая автоматика выступит в дальнейшем тестировании под флагом Stock на заводских параметрах DRAM DDR5-4800 и таймингах JEDEC со стандартным FCLK в 2000 МГц.
В ручном разгоне смысл определенно есть. Процессор можно без проблем ускорить до 5475 МГц по всем ядрам с напряжением 1,3 В (LLC Mode 7).
При этом если в однопоточной нагрузке выставить более высокую частоту, например 5550 МГц — общая производительность платформы снижается до 15%, вероятно, дело в сырой прошивке, но это имеет место. Следующий шаг в 5600 МГц на все ядра требует для себя уже 1,4 В, с итоговым нагревом не справляется система охлаждения, происходит троттлинг. Предел FCLK — 2200 МГц. Предел разгона памяти составляют 6400 МГц, выставить следующий шаг и успешно загрузиться невозможно даже на расслабленных таймингах уровня CL50–120, поддержка EXPO с другим комплектом памяти ничего не меняет. При этом те самые 6400 МГц без проблем работают на таймингах CL32-38-38-32. Этот режим выступит в тестировании.

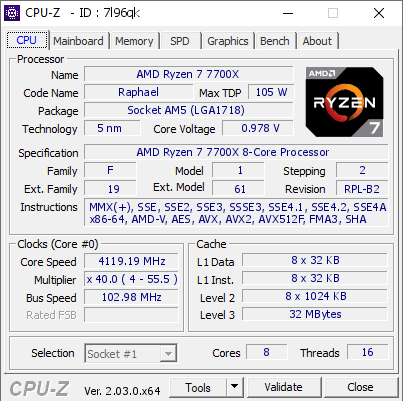

Максимальный BCLK в 102,98 МГц, что соответствует типичному показателю платформы-предшественника АМ4. При частотах выше материнская плата просто не может пройти POST.
Тестирование

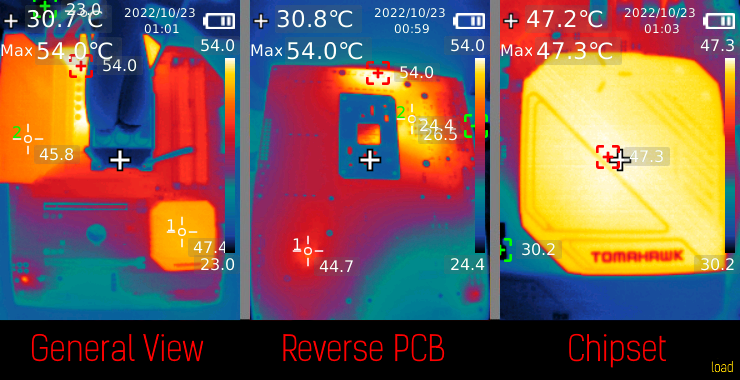

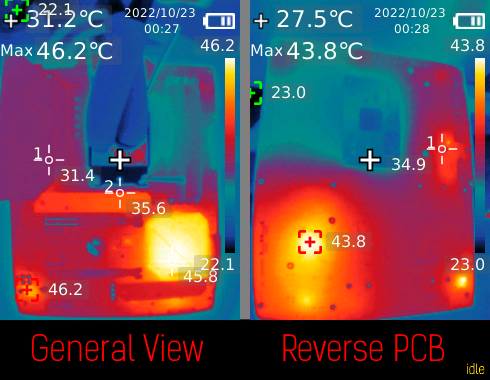

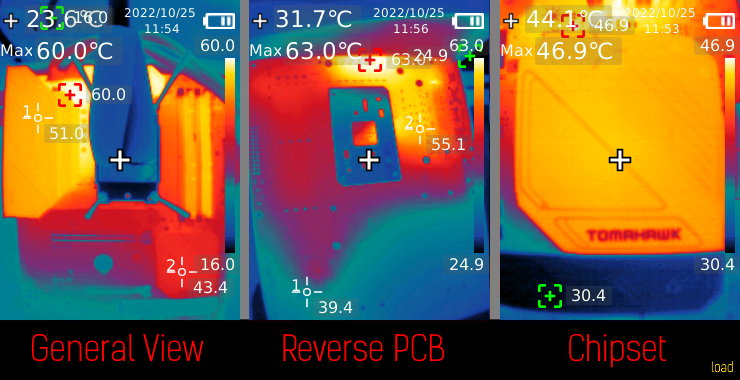

Термоснимки в простое и нагрузке соответственно:

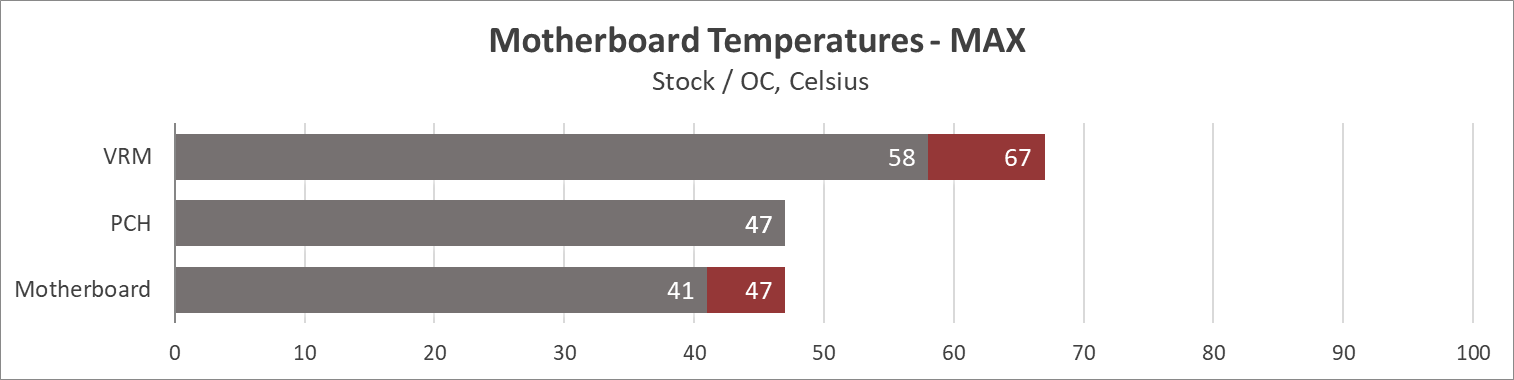

Это соответствует показателям программного мониторинга, о которых ниже:

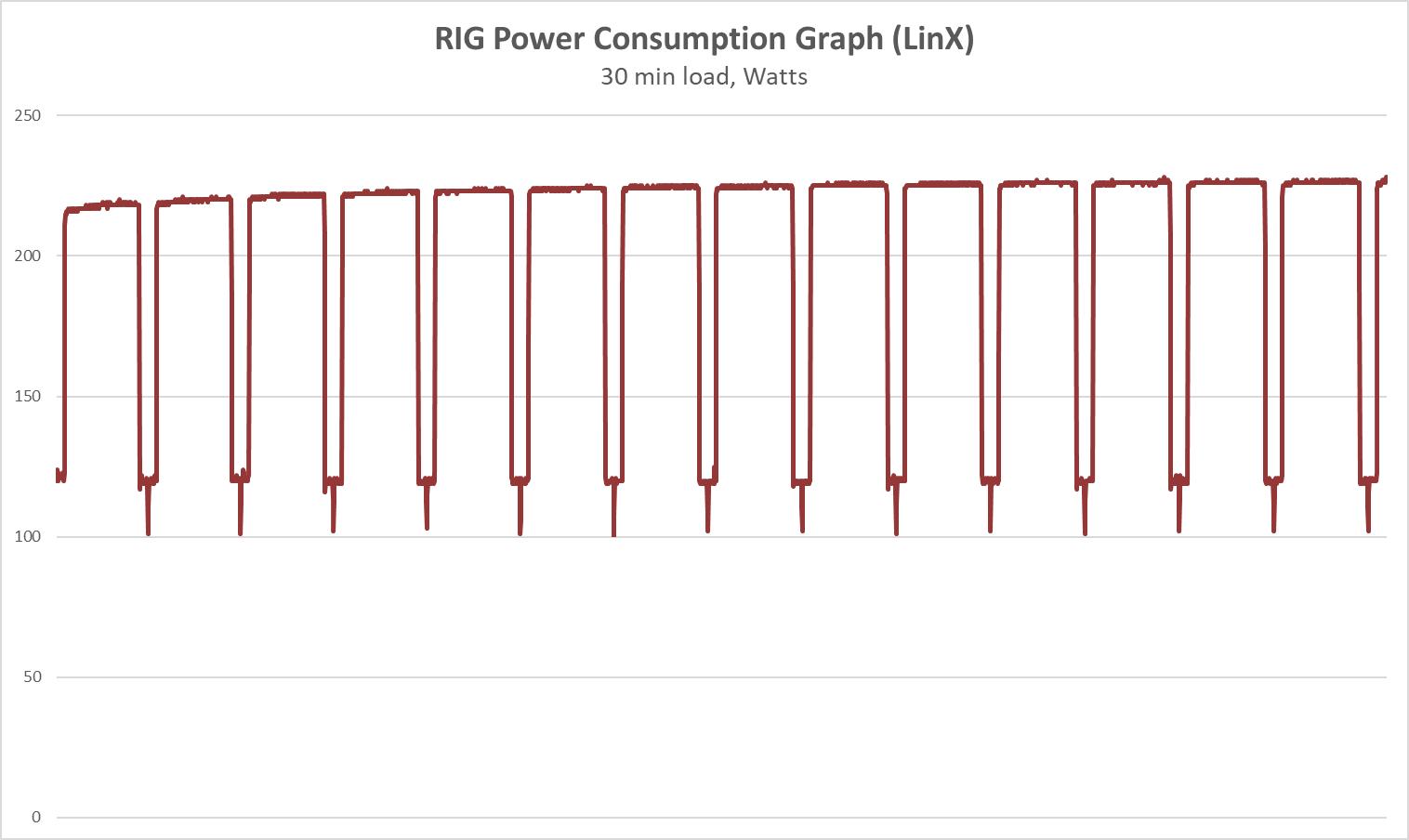

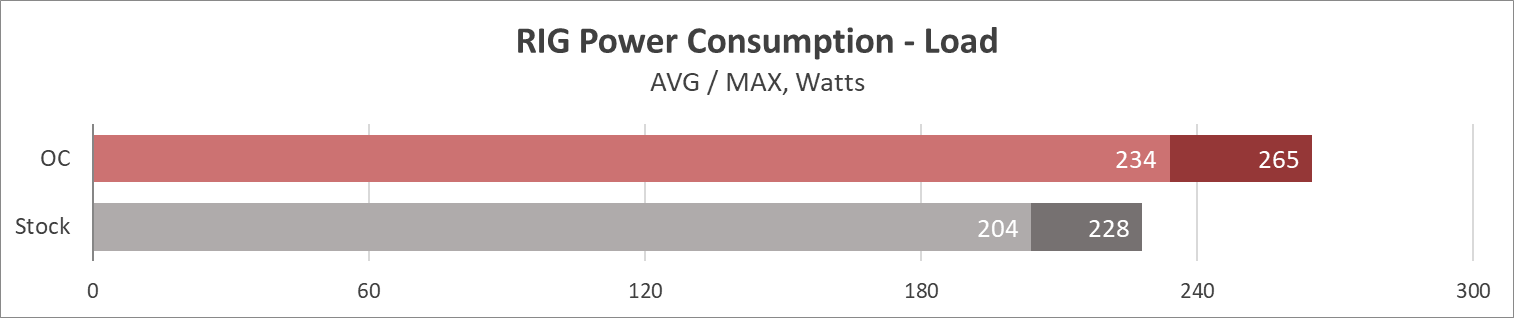

Возможностей системы охлаждения с запасом хватает для оверклокерских экспериментов с Ryzen 7 7700X, а потребление находится в приемлемых диапазонах.

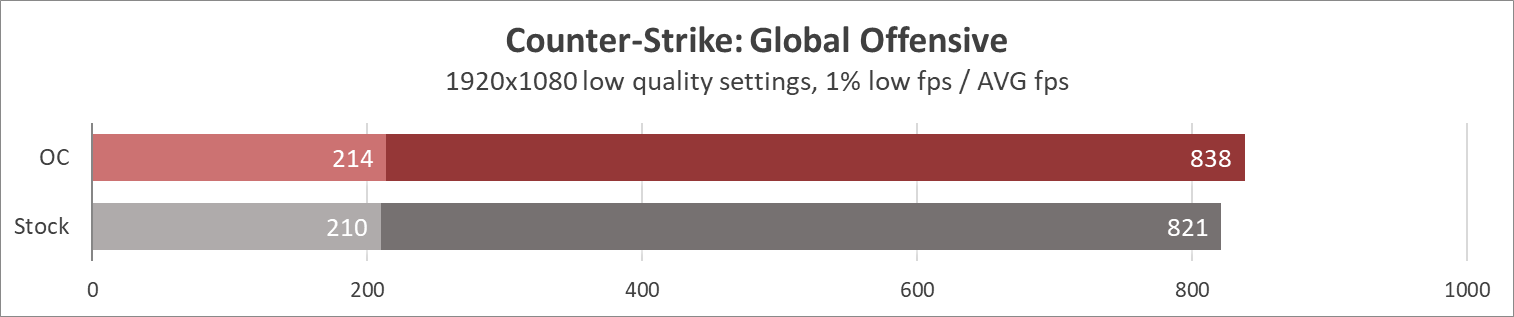

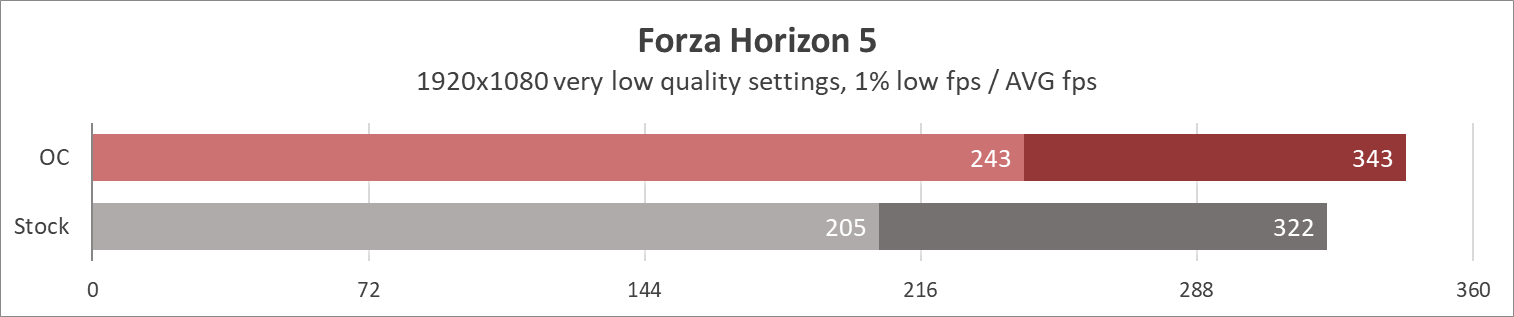

Ryzen 7 7700X даже на заводских настройках более чем достаточно для большинства игр. В подавляющем большинстве случаев сдерживающим фактором станет именно видеокарта. Вот показатели в нескольких играх:

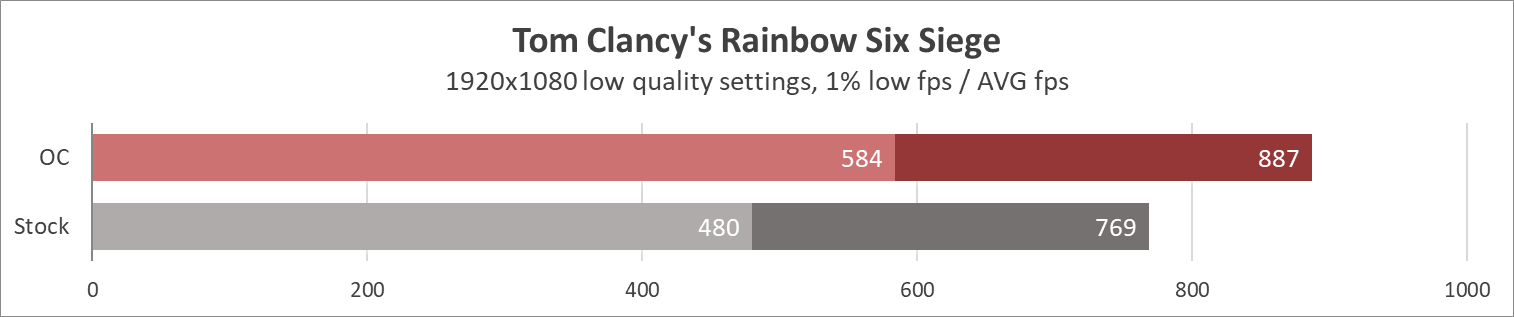

После тонкой настройки MAG B650 Tomahawk WIFI можно рассчитывать на рост fps до 15% в лучшем случае и 8% в среднем.

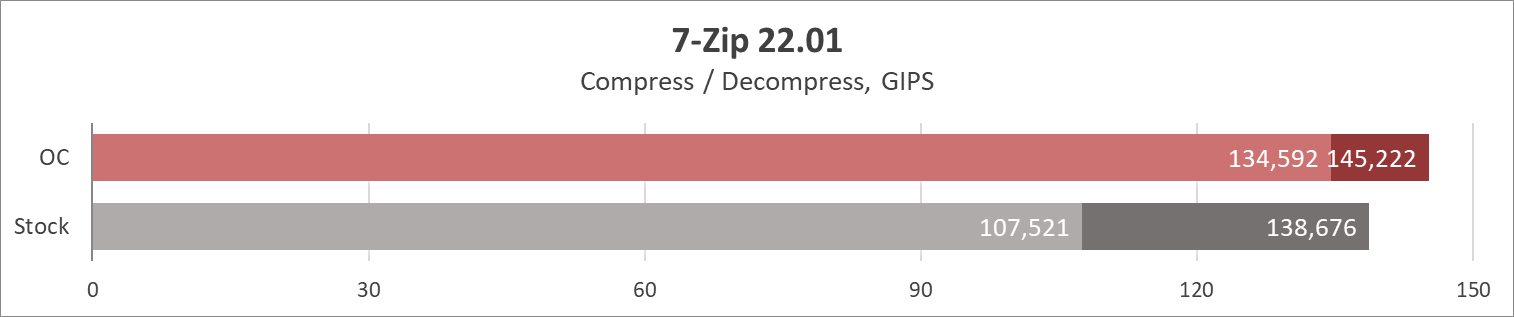

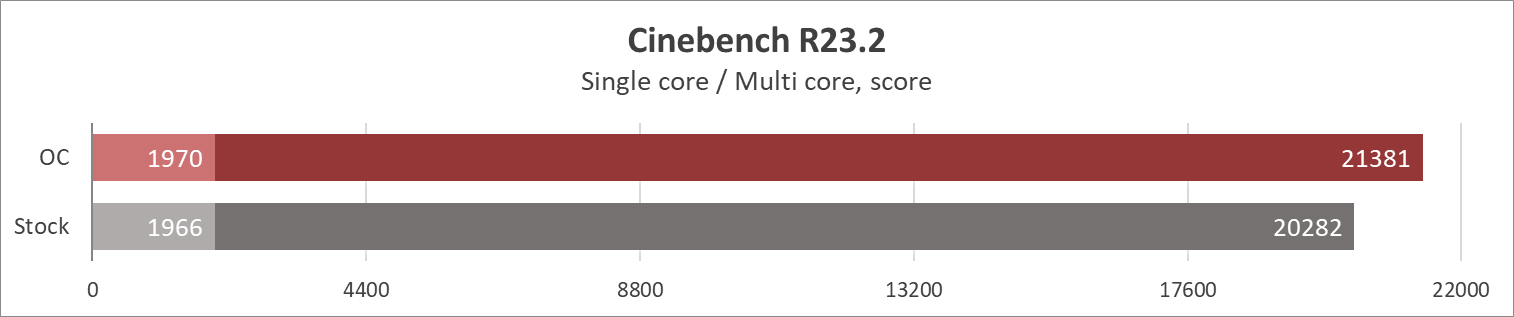

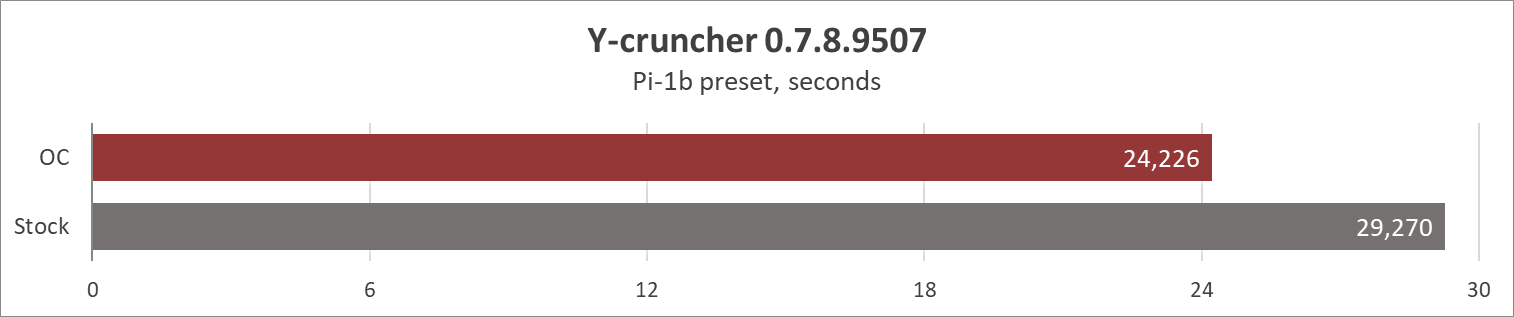

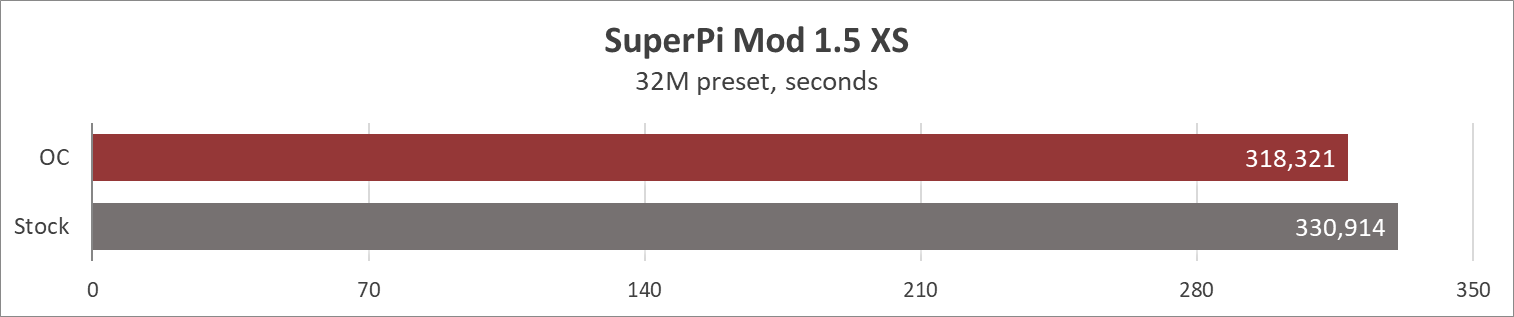

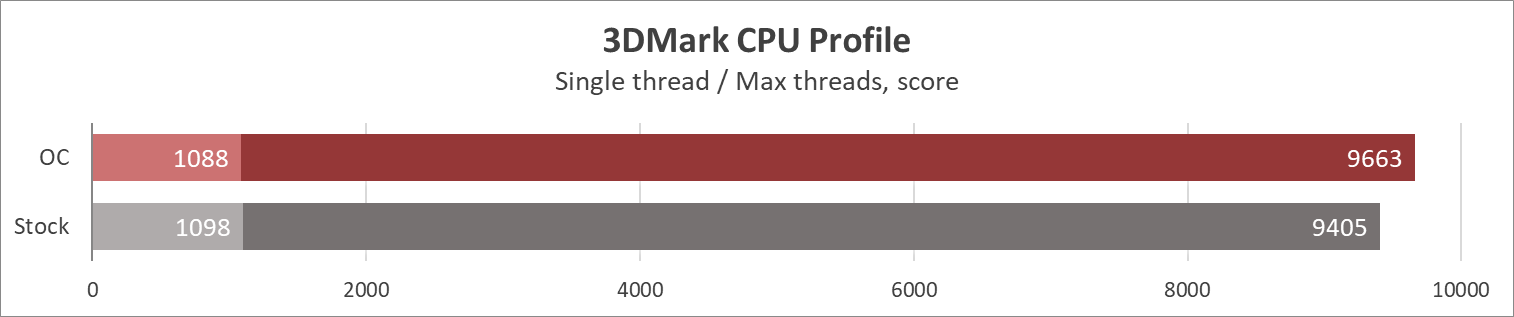

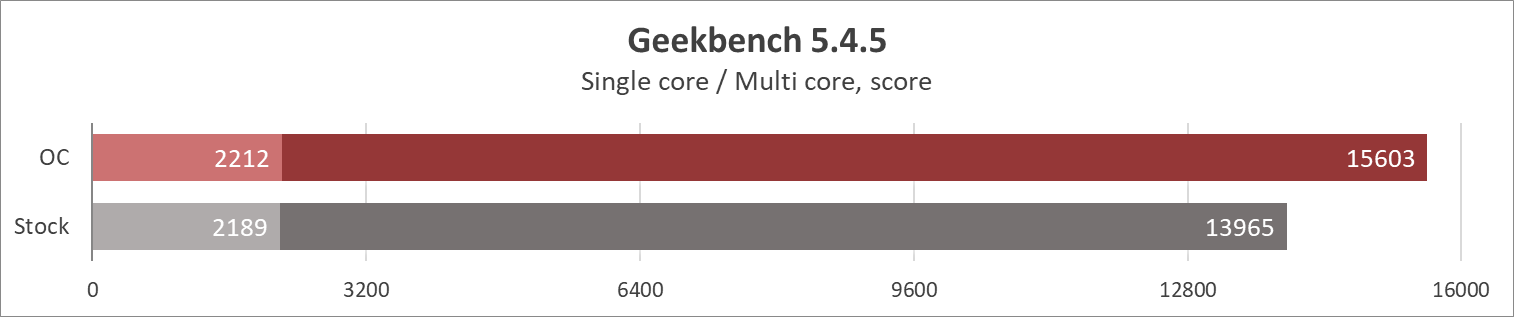

Перейдем к показателям в бенчмарках:
Тонкая настройка платформы обеспечивает рост показателей в бенчмарках до 19% в лучшем случае, в среднем же прирост составил ~8%.

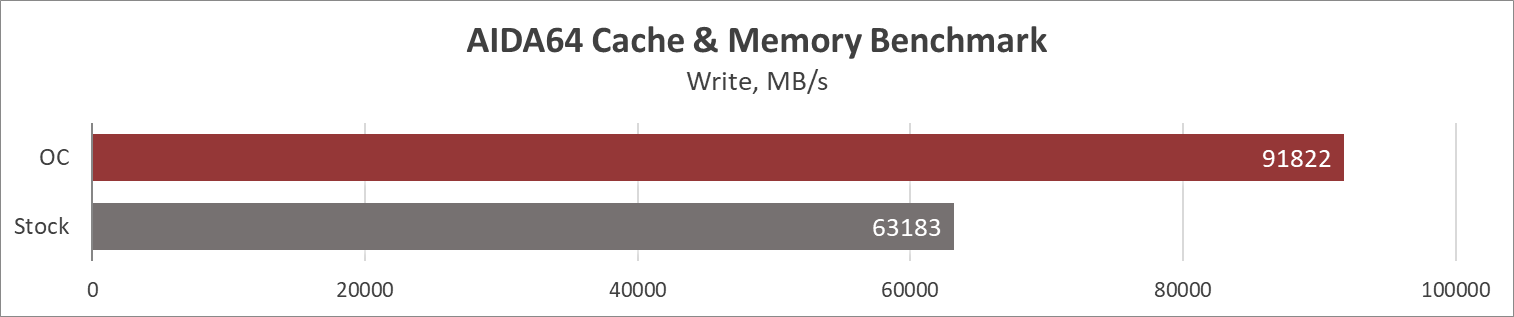

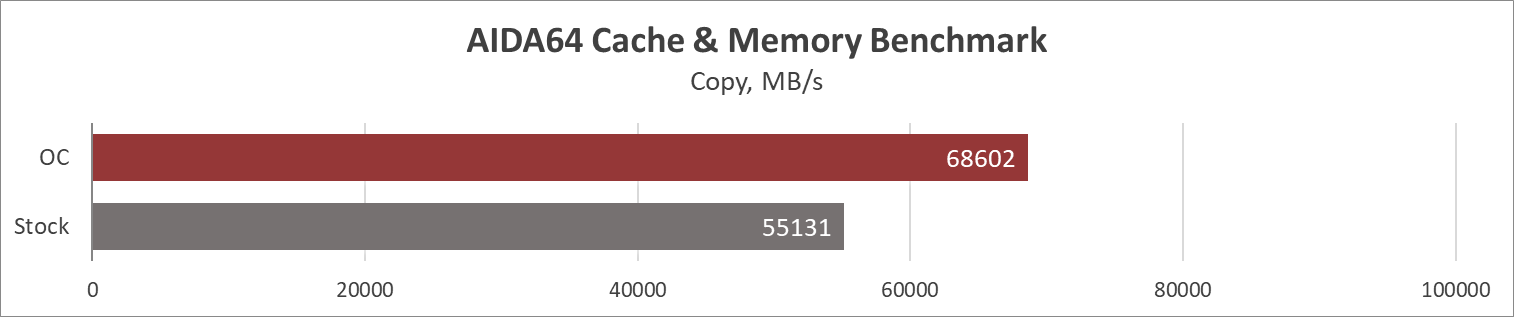

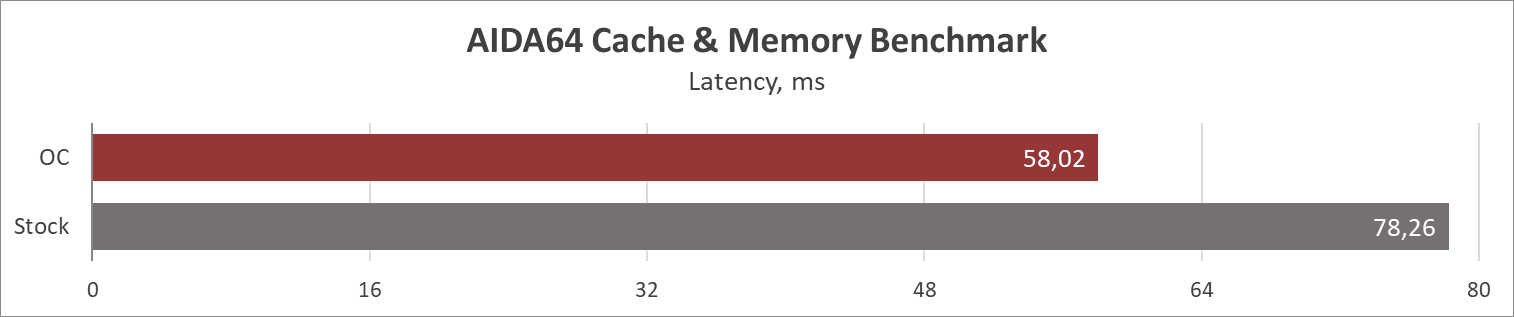

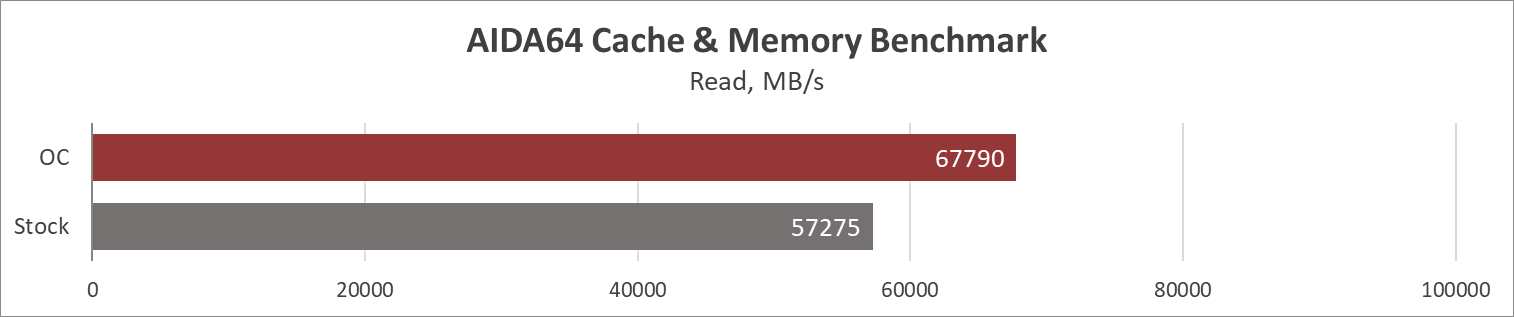

DRAM возможно ускорить в комплексе до ~28%. Самый большой рост достигается в записи и составляет 45%.
Так что в комплексе оверклокерские шалости способны обеспечить ~15% общего роста производительности на фоне заводской автоматики.
Выводы
MSI MAG B650 Tomahawk WIFI дает возможность своему потенциальному покупателю собрать систему на платформе AM5 за вполне адекватную цену. Ведь не каждому нужен тот же PCI-E 5.0 здесь и сейчас, а это неплохо снижает конечную цену продукта.
Временными трудностями определенно являются сырость отказоустойчивости настроек (к счастью, на материнской плате есть колодка SAFE BOOT для гарантированного запуска и исправления ошибок настроек), а также долгие процедуры прохождения POST, со временем должно стать лучше. Местами попадаются сомнительные компромиссы, например отказ от коротких накопителей M.2 2240 и длинных 22110. Кроме того, на весьма просторном текстолите батарейка CMOS заняла проигрышную позицию под видеокартой, и потребует извлечения оной в подавляющем большинстве случаев при необходимости сбросить CMOS.
В остальном же плата получилась действительно практичной во всех аспектах. Казалось бы, спартанская комплектация, когда даже предшественники A520 могли иметь более богатый комплект поставки, зато это все снижает конечную стоимость. Не в каждой материнской плате этого ценового сегмента можно встретить Wi-Fi 6, 2.5G Ethernet, USB Type-C 2x2, а тут это есть! Нет переплат за RGB, хотя его можно сделать своими руками. Подсистема питания готова к экспериментам с разгоном, и без проблем справляется с ускорением Ryzen 7 7700X до 5475 МГц по всем ядрам, что обеспечивает общий рост производительности в среднем до ~8%. А значит и флагманские процессоры не станут проблемой.
Материнская плата MSI MAG B650 Tomahawk WIFI получилась отличным представителем категории цена/качество, и отлично впишется в практичную сборку на передовой платформе AMD AM5.
