ASRock Z77 Extreme4
Рассматриваемая плата относится к серии Extreme, обладающей по сравнению с обычными продуктами (та же линейка Pro) более качественной элементной базой и улучшенными возможностями разгона.
Характеристики платы занесены в следующую таблицу:
| Модель | ASRock Z77 Extreme4 |
| Чипсет | Intel Z77 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800* (*— OC), максимум 32 ГБ |
| Слоты PCI-E | 2 PCI Express 3.0 x16@(x16+x0, x8+x8) 2 PCI Express 2.0 x1 |
| Слоты PCI | 2 |
| Встроенное видеоядро | Intel HD Graphics |
| Видеоразъемы | HDMI, DVI-D, D-Sub |
| Количество подключаемых вентиляторов | 6 (2 x 4pin и 4 x 3pin) |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 4 x 3.0 (2 разъема на задней панели, Intel Z77) 8 x 2.0 (2 разъема на задней панели, Intel Z77) 2 x 3.0 (2 разъема на задней панели, ASMedia ASM1042) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel Z77) 4 канала SATA 3 Гбит/с (Intel Z77) 2 канала SATA 6 Гбит/с (ASMedia ASM1061) |
| eSATA | 1 канал (ASMedia ASM1061) |
| RAID | 0, 1, 5, 10 (Intel Z77) |
| Встроенный звук | Realtek ALC898 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Broadcom BCM57781 (Gigabit Ethernet) |
| FireWire | – |
| COM | + (на плате) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 218 |
| Дополнительные возможности | Кнопки Power, Reset, Clear CMOS, POST-индикатор, разъем для подключения IR-приемника, установка СО под LGA775 |
Комплект поставки
Материнская плата ASRock Z77 Extreme4 поставляется в коробке средних размеров с фирменным оформлением. Основную часть крышки занимает логотип 555 XFast, подразумевающий ускорение работы локальной сети, шины USB и системы до пяти раз.
На обратной стороне коробки расписаны основные характеристики платы и особенности технологии 555 XFast. Указанное быстродействие системы получается в программе Photoshop за счет организации при помощи утилиты XFast RAM виртуального диска в области оперативной памяти, где сохраняются необходимые данные для работы графического редактора. XFast Lan оптимизирует сетевые подключения, тем самым снижая задержки в онлайн-играх, а XFast USB кэширует информацию, что повышает скорость передачи файлов с USB-накопителей.

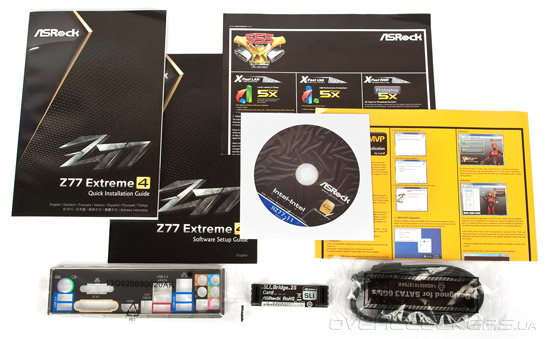

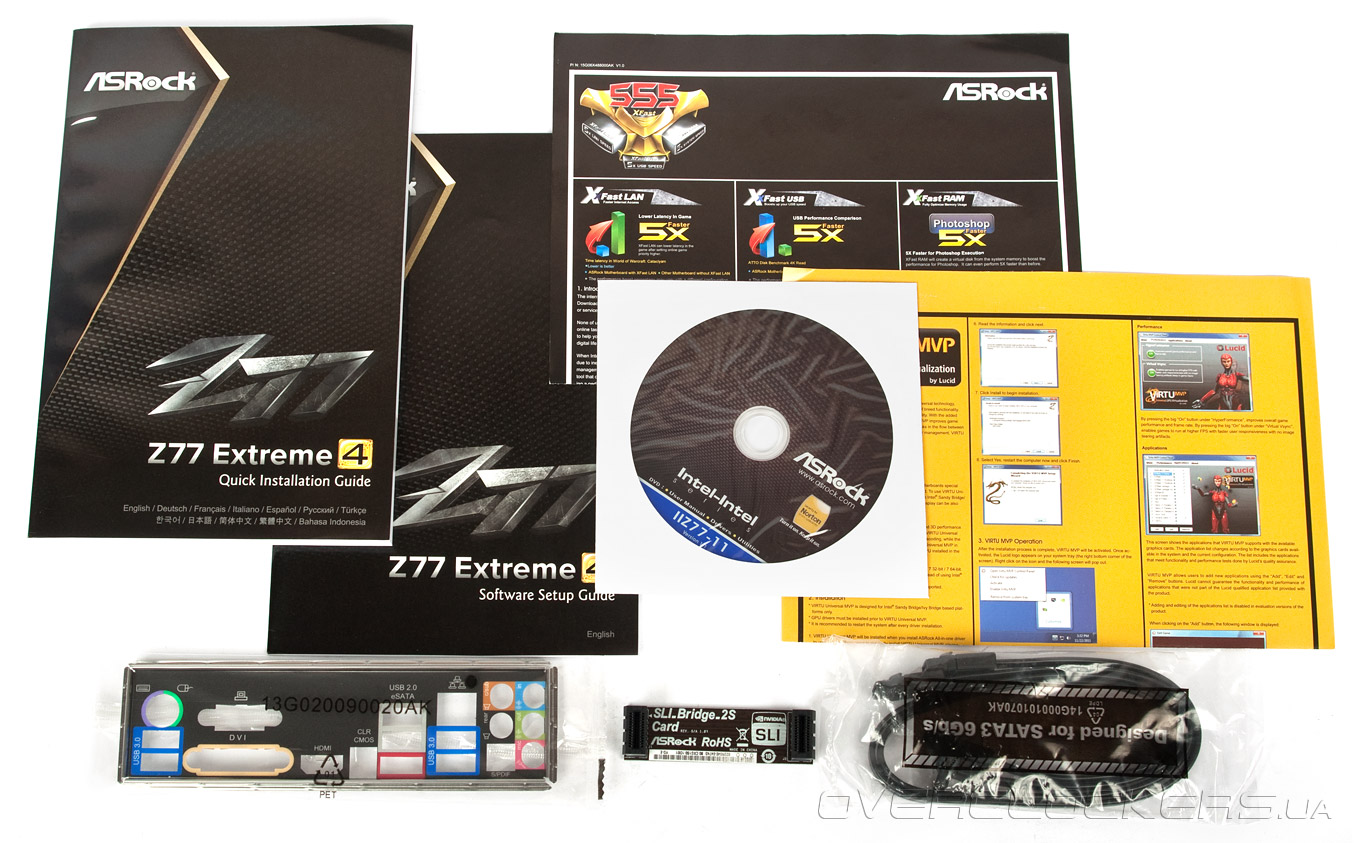

Комплект поставки, если откинуть макулатуру, минимален:
- инструкция к материнской плате;
- руководство к программному обеспечению;
- проспект с описанием 555 XFast;
- проспект с описанием Lucid Virtu MVP;
- диск с драйверами и дополнительным ПО;
- заглушка на заднюю панель I/O Shield;
- два кабеля SATA;
- мостик NVIDIA SLI.
Ранее таким количеством всевозможных аксессуаров комплектовались лишь платы начального уровня. И эта тенденция касается всех производителей, не только ASRock. Хорошо хоть кабелечки не забывают положить в коробку.
Внешний вид и функциональность

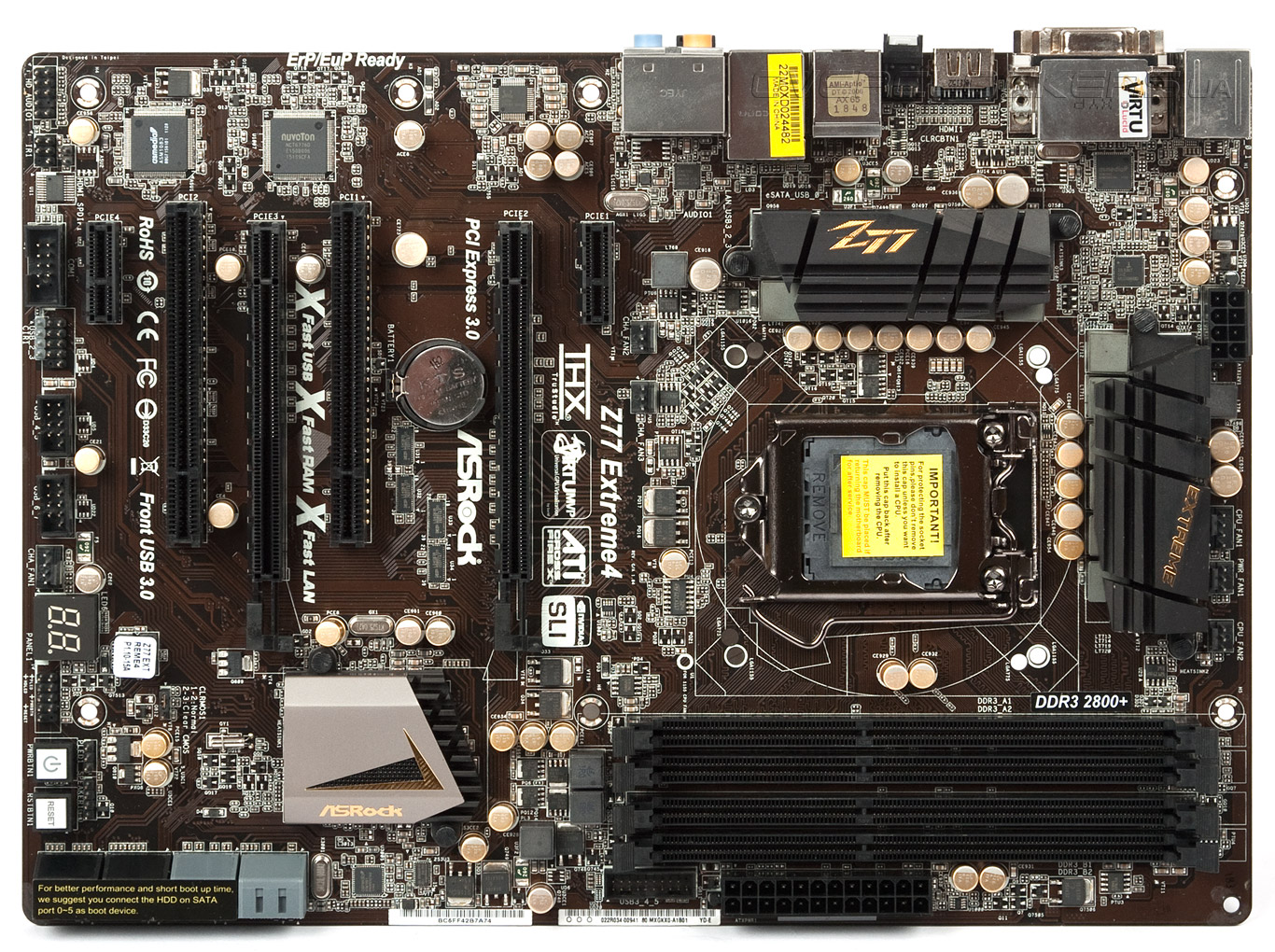

Материнская плата Z77 Extreme4, как и все последние продвинутые решения компании, выполнена на текстолите коричневого цвета с черными разъемами, воронеными стильными радиаторами и позолоченными конденсаторами. Выглядит «материнка» эффектно, и в этом ASRock не занимать — дизайнеры с каждой моделью оттачивают свое мастерство, радуя будущих пользователей плат.

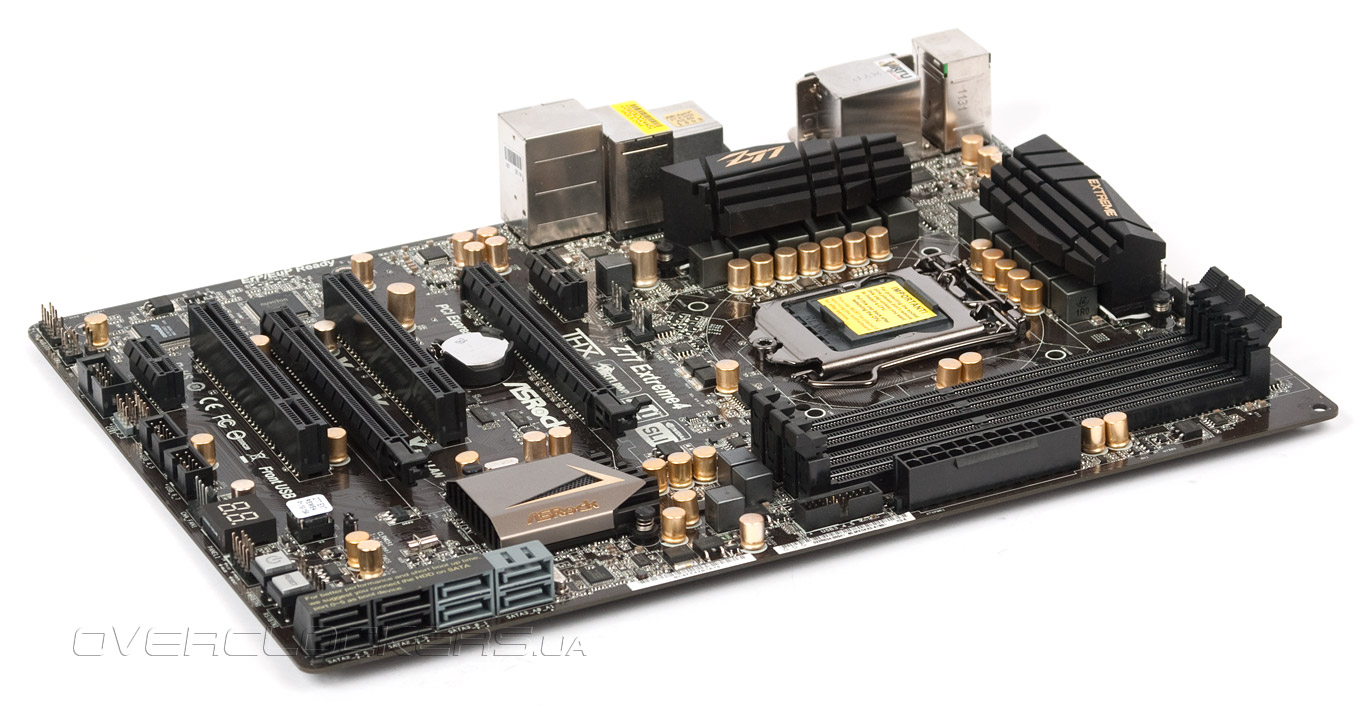

Что касается удобства расположения компонентов, то учитывая размеры текстолита 305 x 218 мм все более-менее продумано. Разъемы для подключения питания и периферии оптимальным образом расположены по краям платы, даже графический интерфейс смещен подальше от процессорного разъема и слотов DIMM.
Благодаря чипсету Intel Z77 Express рассматриваемое решение поддерживает все процессоры конструктива LGA1155. Объем памяти за счет четырех разъемов может достигать 32 ГБ, а максимальная частота в режиме оверклокинга — 2800 МГц, чего вполне достаточно для среднестатистических экспериментов с разгоном.
Фирменная функция Combo Cooler Option нашла применение и в Z77 Extreme4. Суть ее в том, что она позволяет установить системы охлаждения не только для процессоров Socket LGA1155/1156, но и LGA775, которых за время существования старой платформы скопилось предостаточно. Среди них есть вполне достойные варианты. Кстати, радиаторы на силовых элементах накрывают дроссели не полностью и проблем с установкой такого кулера как Zalman CNPS14X не должно возникнуть. Напомним, что из-за универсальных прижимных скоб его нельзя было установить на некоторые платы.

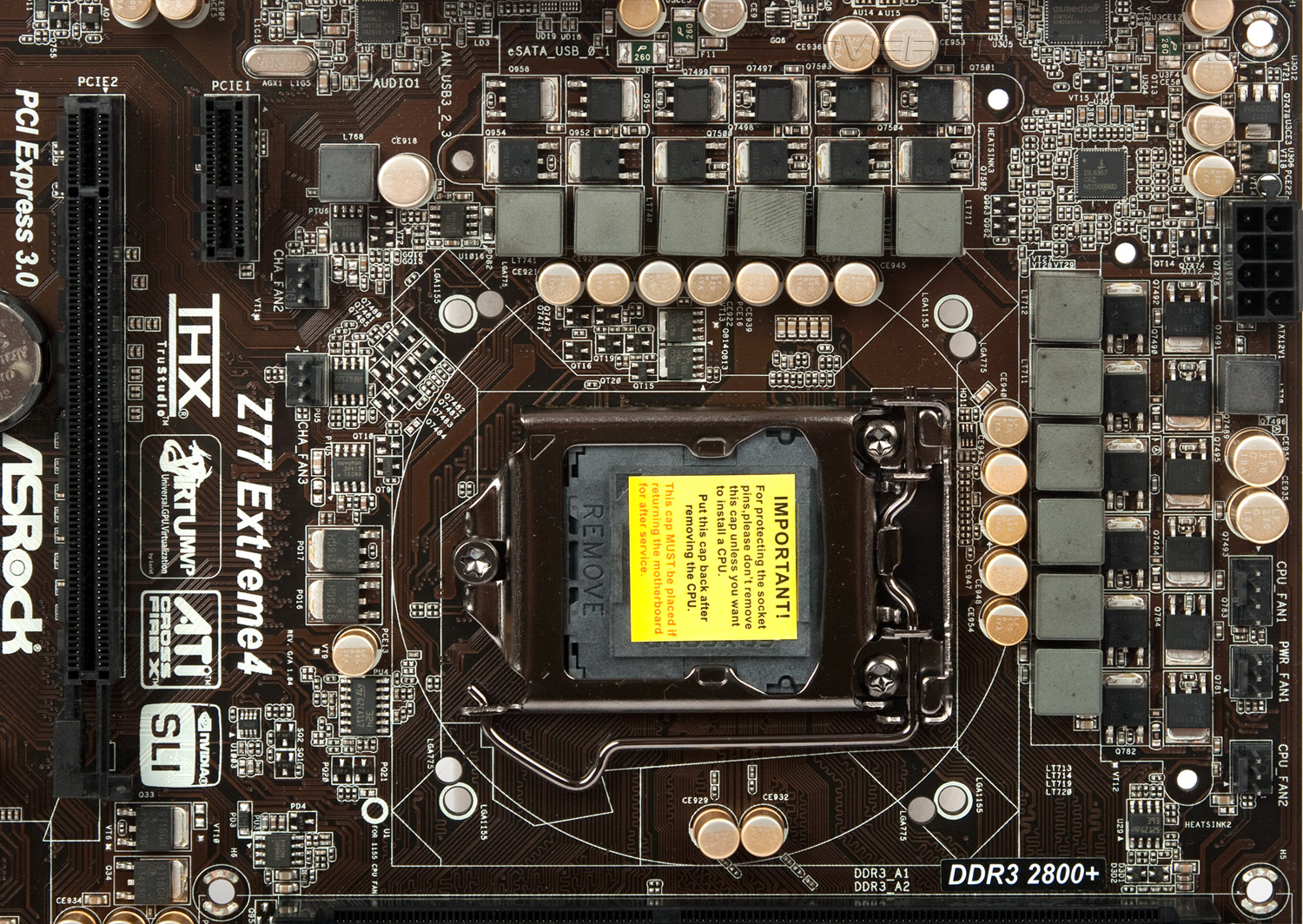

В отличие от более доступных продуктов на Z77 производства ASRock тестируемая модель оснащена усиленной подсистемой питания процессора, которая выполнена по 12-канальной схеме на базе контроллера ISL6367. Восемь фаз (реальных четыре) предназначены для самих ядер, а оставшиеся четыре — для встроенной графики и контроллера памяти.

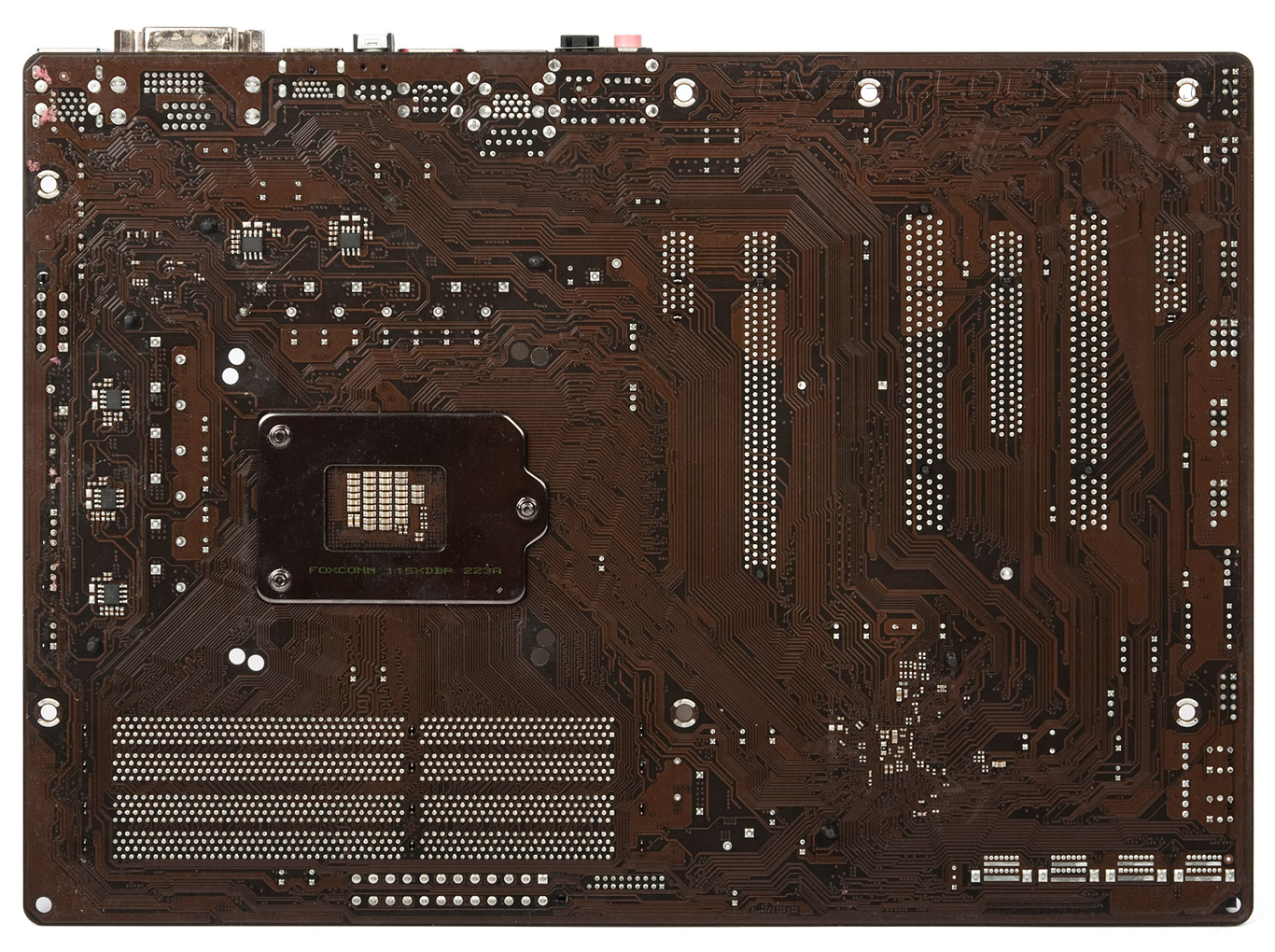

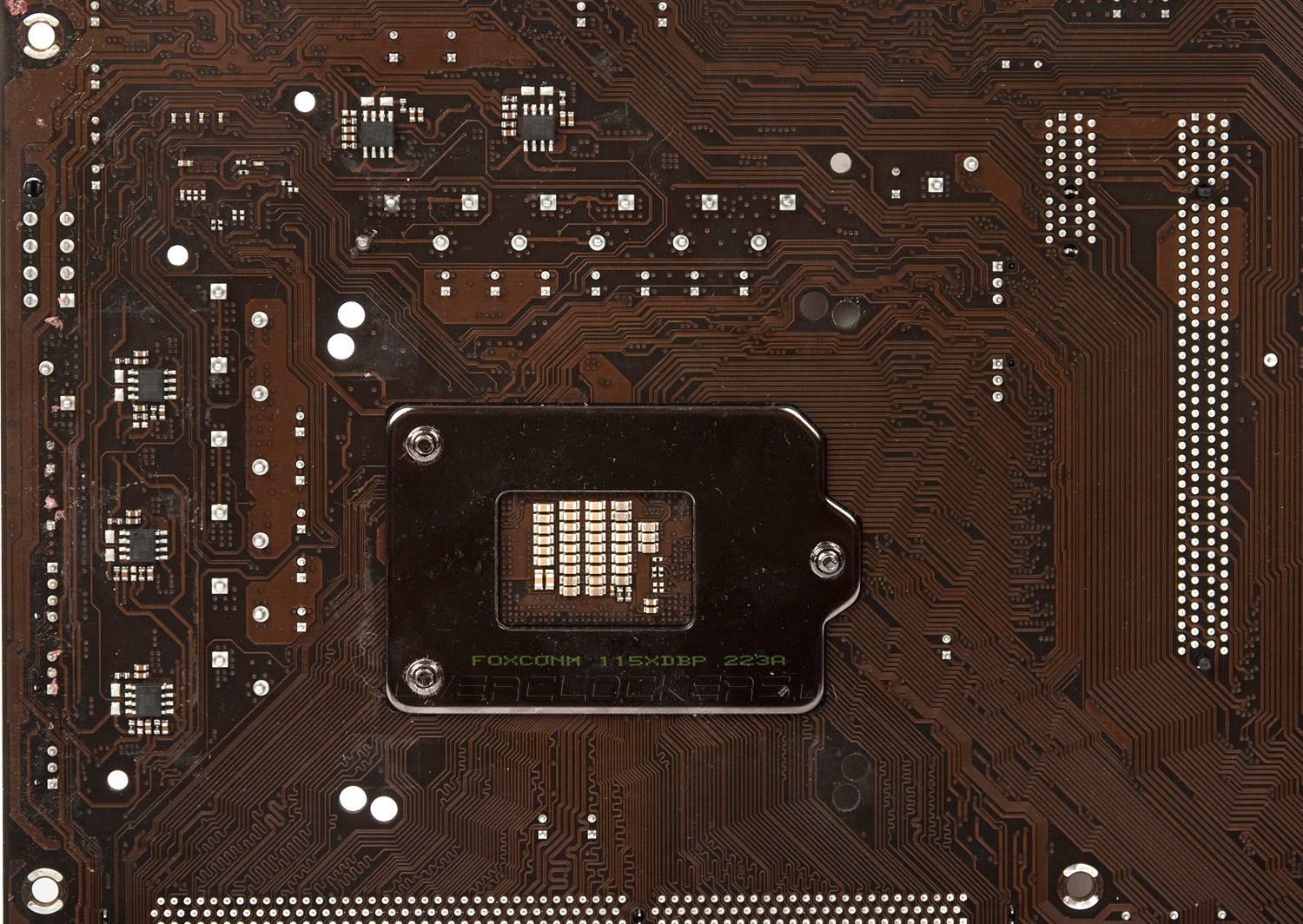

Несколько элементов модуля VRM вынесено на обратную сторону печатной платы.

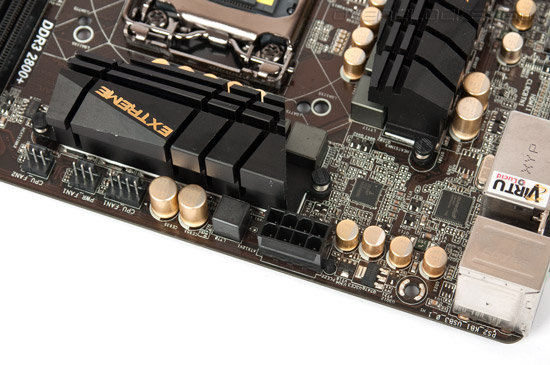

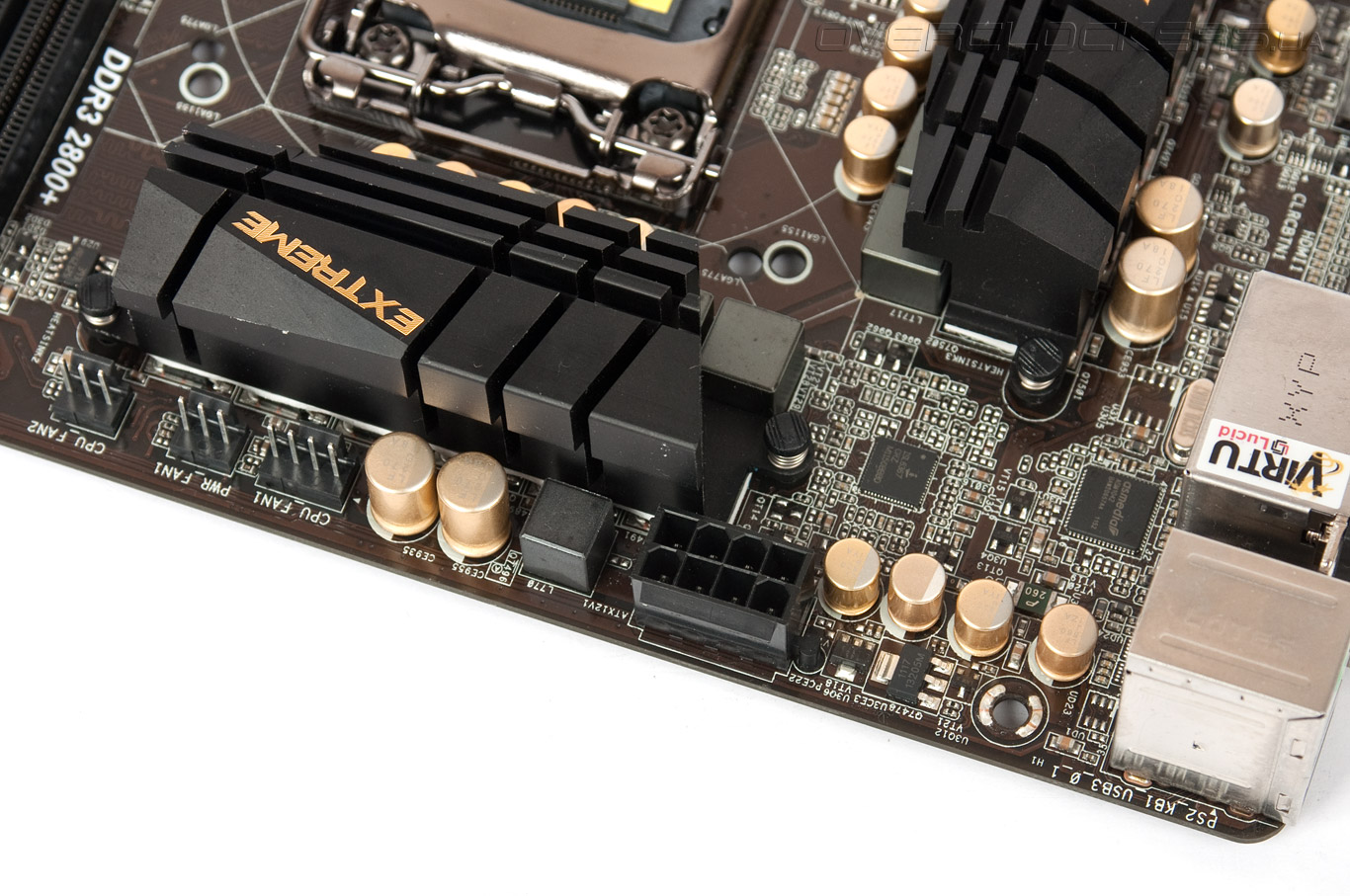

Питание осуществляется за счет 24-контактного разъема ATX и восьмиконтактного EPS12V — стандартный набор для решений с прицелом на оверклокинг. Во всех цепях используются полимерные конденсаторы и катушки с монолитным сердечником.

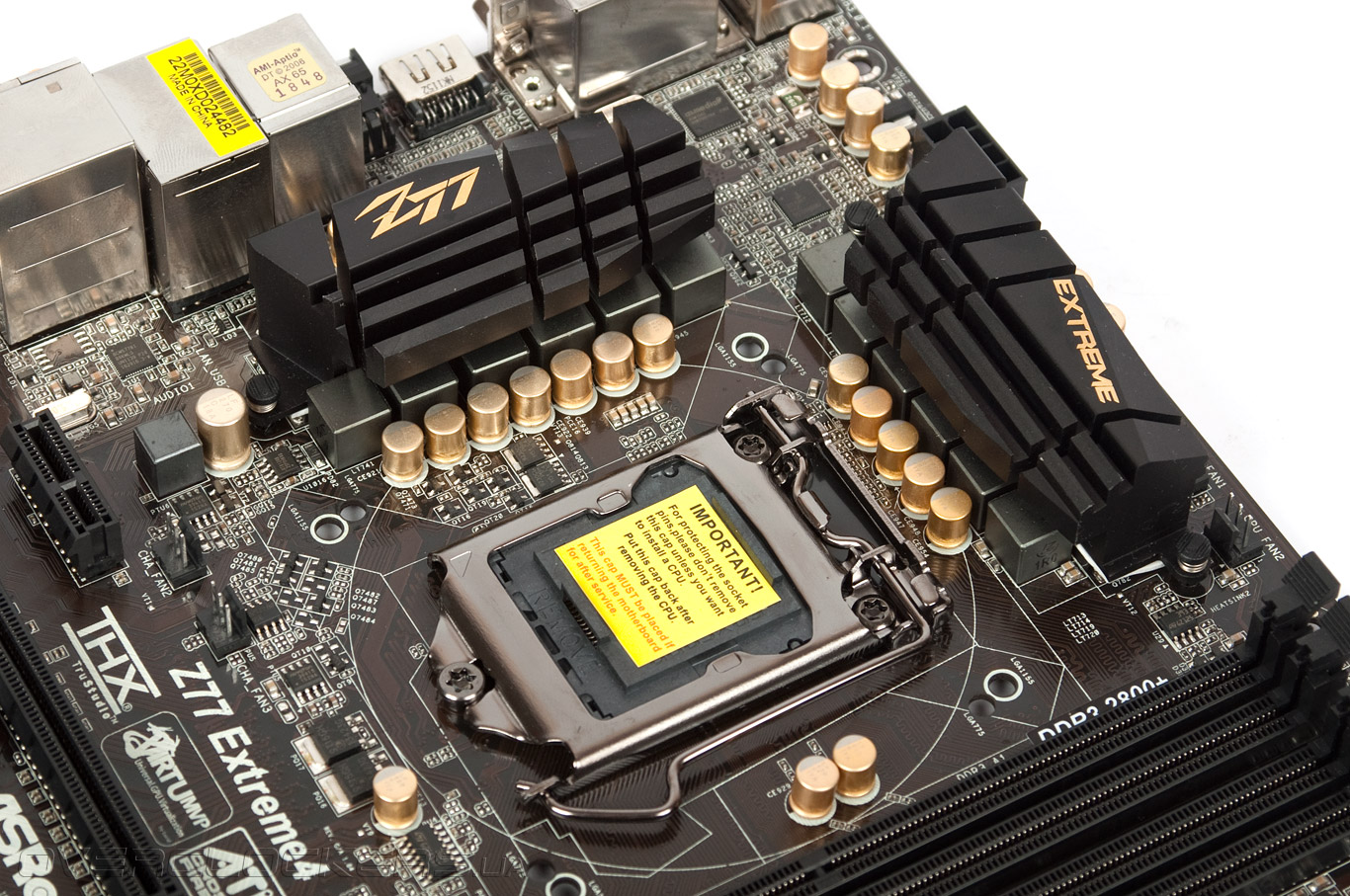

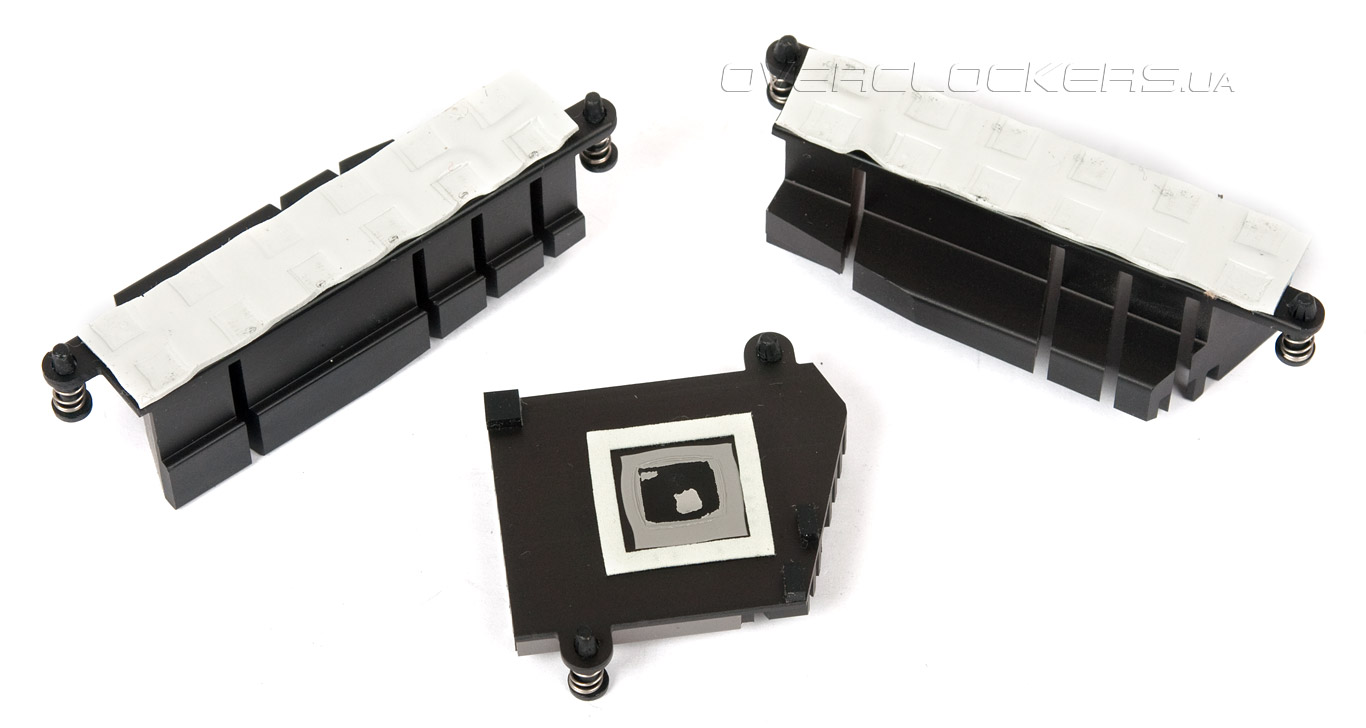

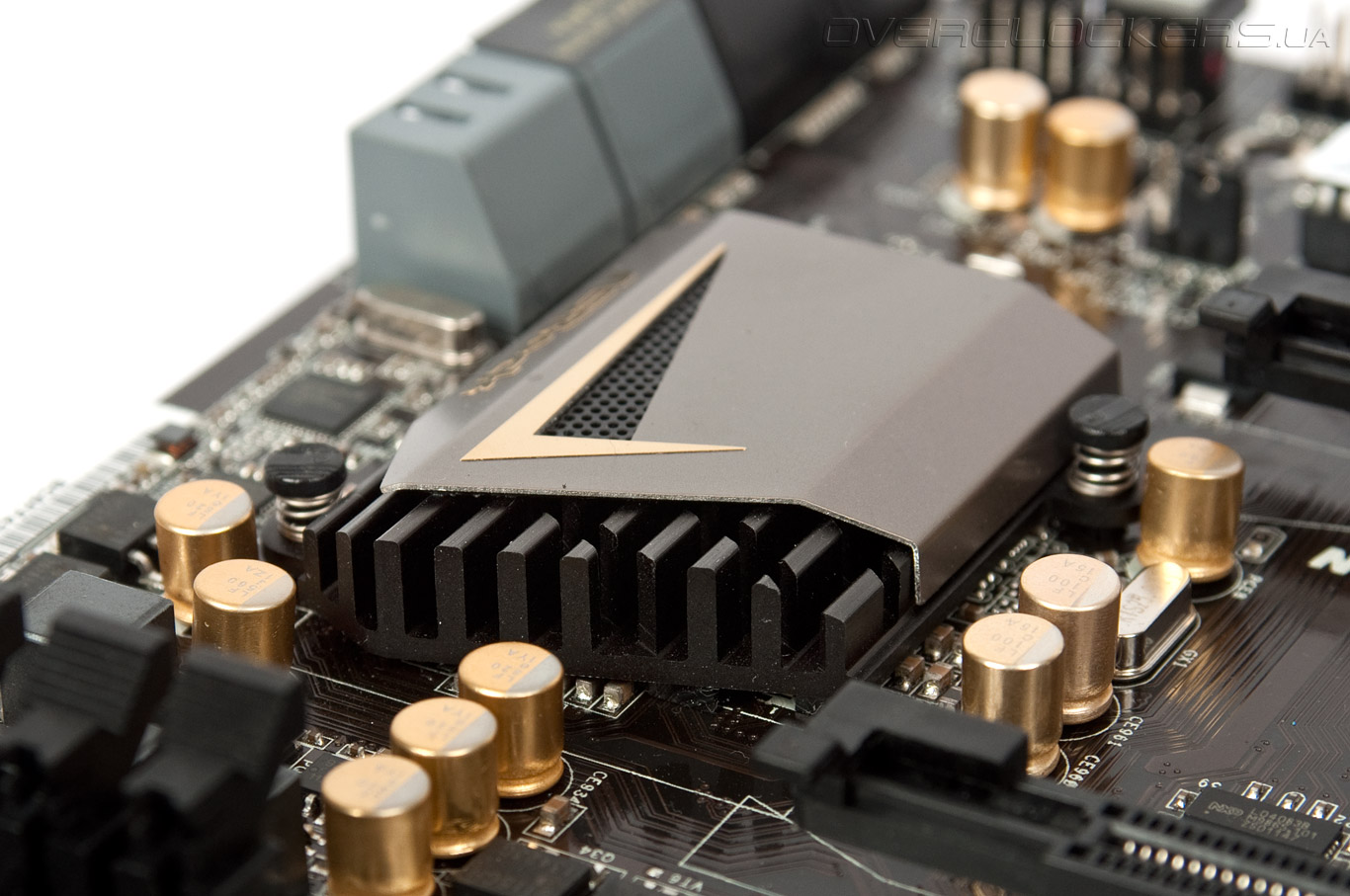

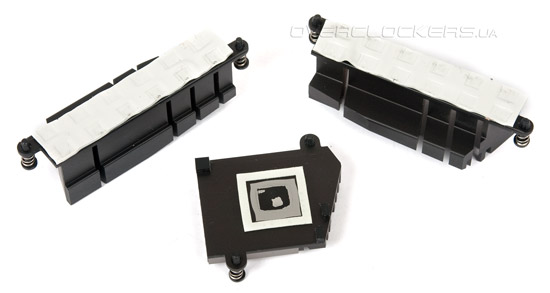

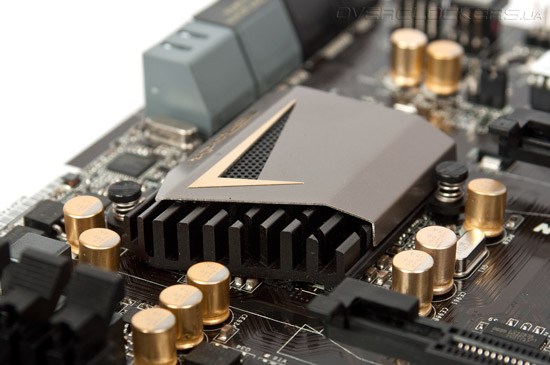

Для поддержания оптимального температурного режима силовых транзисторов на них установлены два небольших радиатора, лишенные модной нынче тепловой трубки. На чипсете используется маленький охладитель, накрытый декоративной алюминиевой крышкой.
В качестве термоинтерфейса производитель применил пасту для радиатора PCH и термопрокладки для СО транзисторов.
За организацию активного охлаждения отвечают шесть разъемов для подключения вентиляторов, два из которых с ШИМ-регулировкой. Радует, что ASRock не экономит на «спичках» в отличие от остальных компаний второго эшелона. Для процессорного кулера предусмотрено два расположенных рядом разъема, позволяющие подключить такие двухвентиляторные системы как Noctua NH-D14 или Thermalright Silver Arrow.

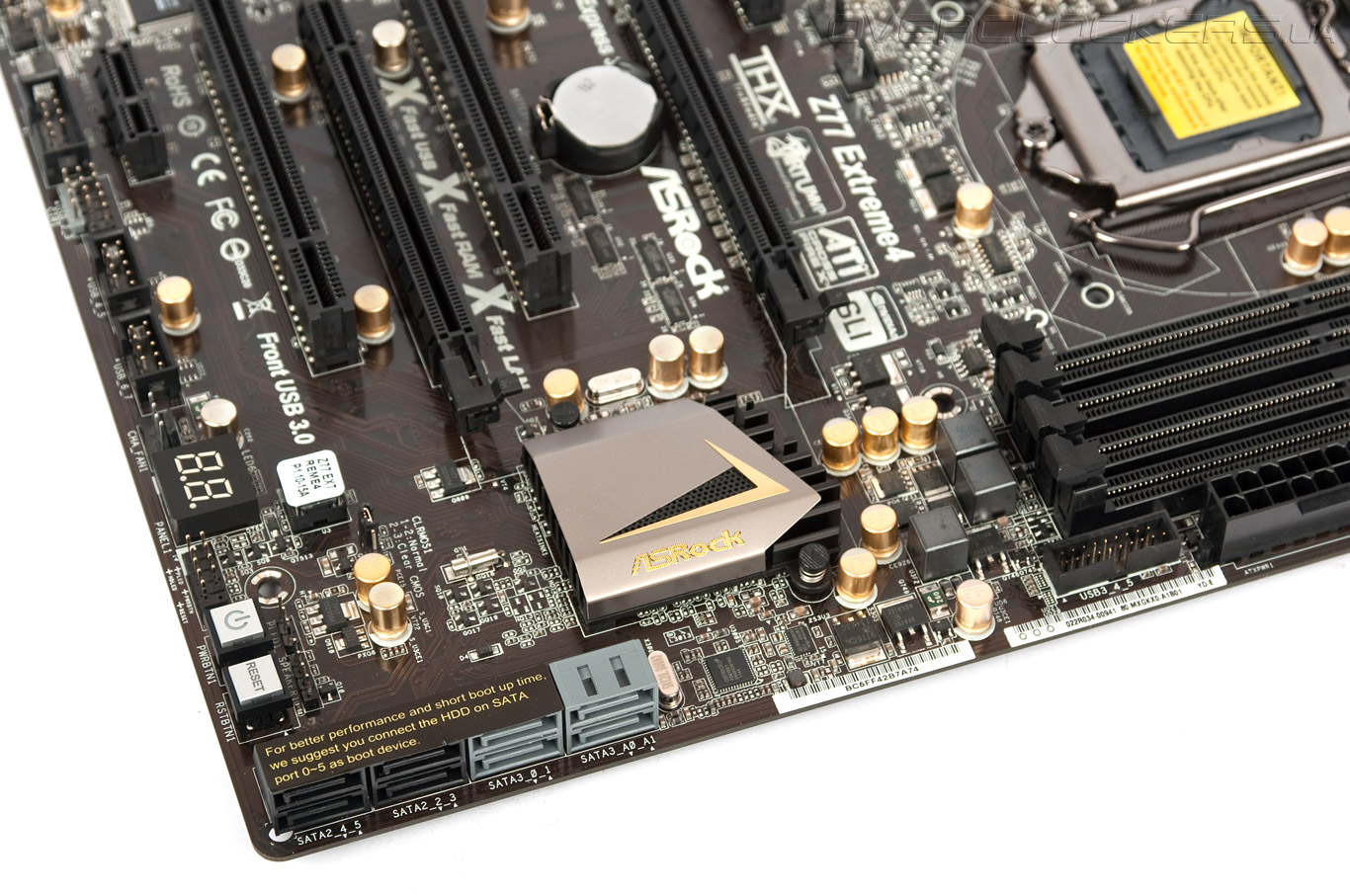

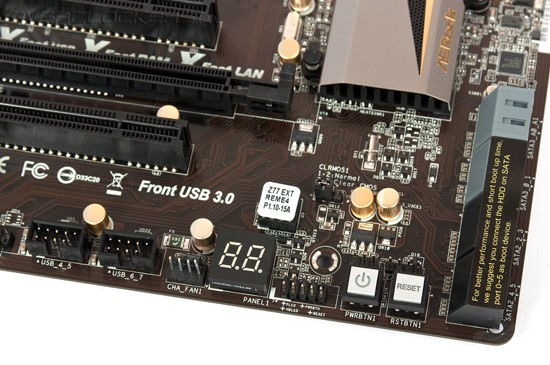

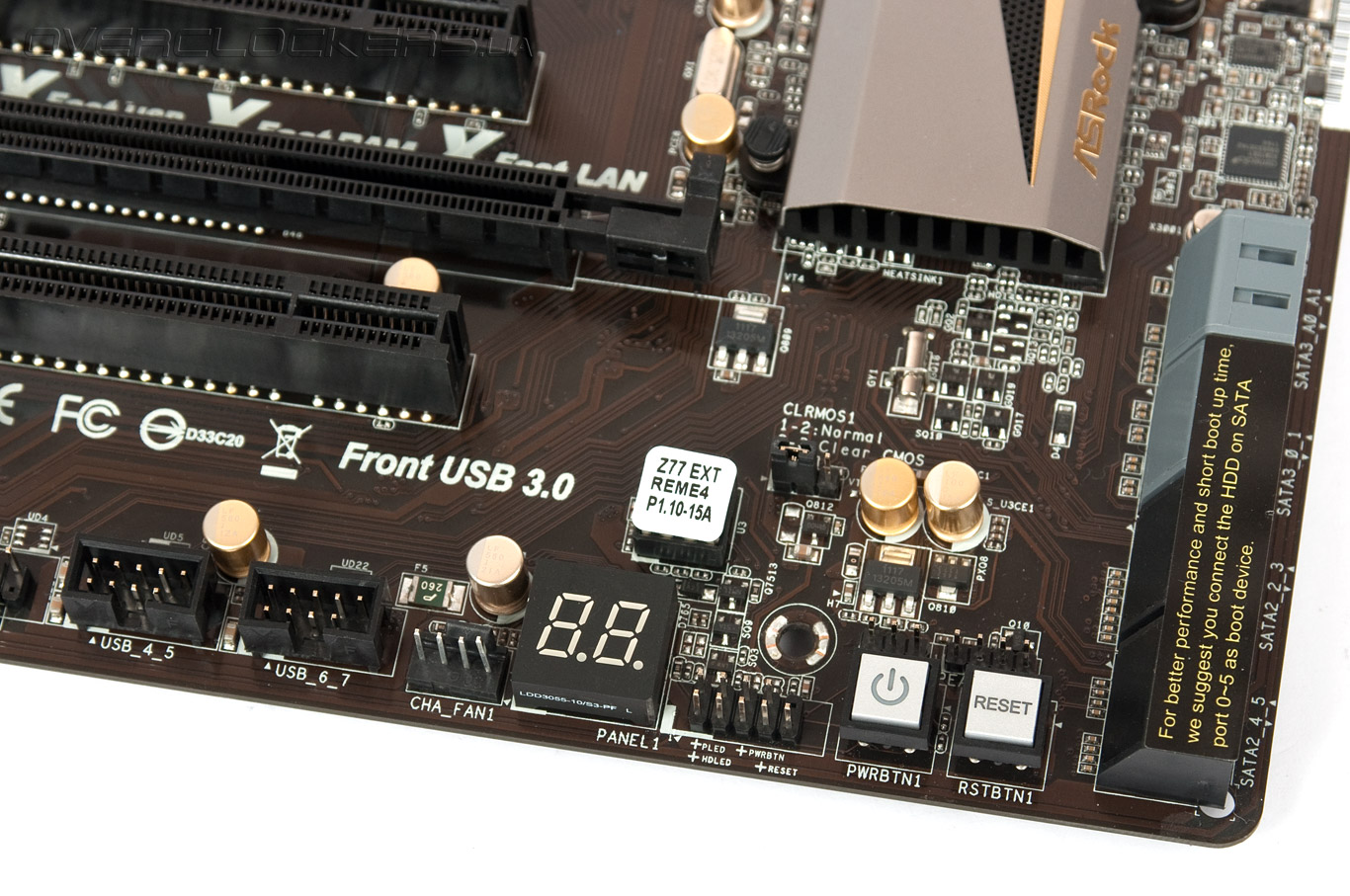

В качестве бонусов энтузиасты оценят наличие кнопок старта и перезагрузки системы, очистки памяти CMOS (расположена на задней панели) и POST-индикатор. Все органы управления находятся на нижнем краю платы.
От специфической функциональности перейдем к стандартной. Дисковая подсистема платы не ограничена возможностями чипсета Z77 Express, который предоставляет два SATA 6Gb/s и четыре SATA 3Gb/s, а дополнена еще парой каналов SATA 6Gb/s от внешнего контроллера ASMedia ASM1061. Один из таких каналов дополнительно используется для реализации eSATA на задней панели платы и при подключении внешнего накопителя внутренний порт будет недоступен. Организацию RAID-массивов уровней 0, 1, 5 и 10 поддерживает лишь Z77, как и интеллектуальное кэширование данных Intel Smart Responce.

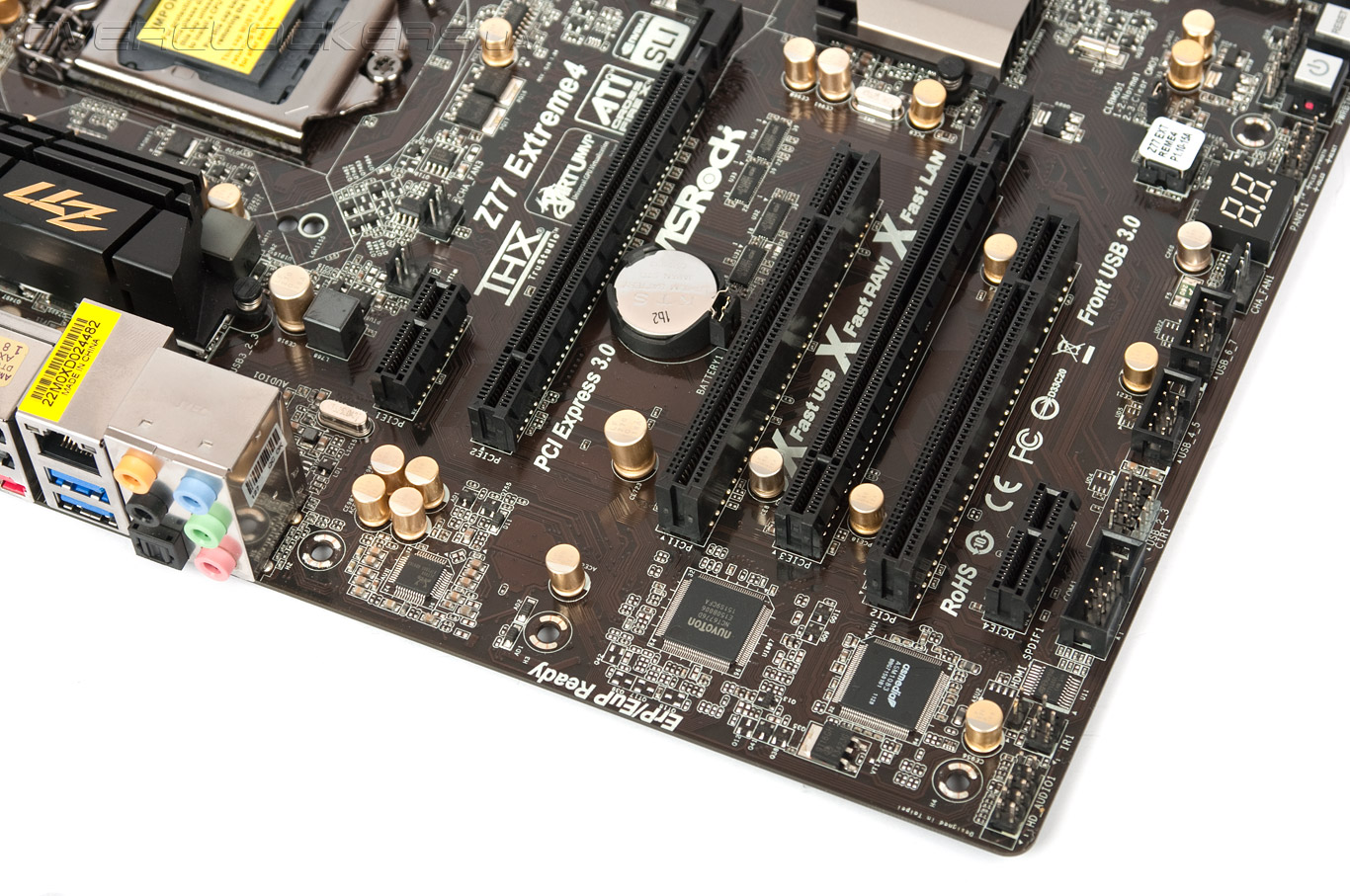

Расширить функциональность «материнки» можно будет за счет пары графических интерфейсов, работающих в режимах х16+х0 или х8+х8 при установки одной или двух видеокарт (поддерживает технологии AMD CrossFireX и NVIDIA SLI), двух разъемов PCI-E x1 и двух обычных PCI. Для реализации старой шины используется мост ASMedia ASM1083.
Звуковая подсистема ничем не примечательна, используется хорошо знакомый 7.1-канальный HDA-кодек Realtek ALC898, а вот сетевой контроллер Broadcom BCM57781 гость очень редкий.

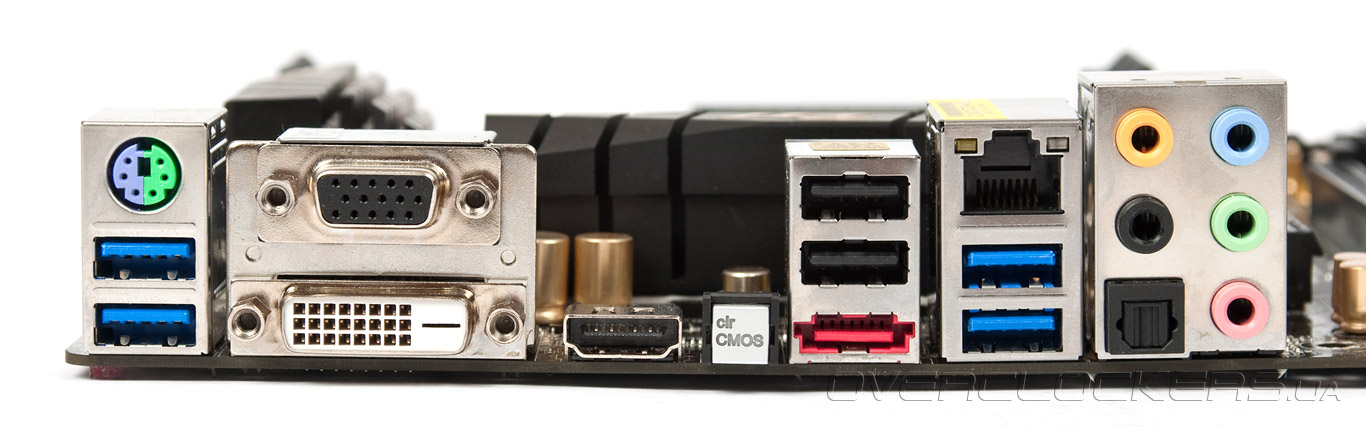

Задняя панель выглядит полупустой:
- два USB 2.0;
- четыре USB 3.0;
- один PS/2;
- один eSATA;
- по одному HDMI, DVI-D и D-Sub;
- сетевой разъем;
- шесть аудио-разъемов;
- оптический S/PDIF;
- кнопка Clear CMOS.
Для полного счастья не хватает еще пары портов USB 2.0. Три видео разъема позволяют сразу подключить столько же мониторов, но задействованы они будут лишь при установке процессора на ядре Ivy Bridge.
Ну что же, внешне плата Z77 Extreme4 выглядит отлично, а для своего размера «узкого» ATX расположение компонентов достаточно продумано. Не нравятся лишь фирменные защелки на слотах PCI-E x16, которые необходимо сдвигать для фиксирования карты.
