Ассортимент корпусов MSI неустанно пополняется новыми моделями. И с каждым разом они становятся все более интересными. Предмет данного обзора — MPG Sekira 100P занимает сейчас в линейке шасси позицию сразу за топами в лице Sekira 500 и Creator 400M. Помимо корпуса со сплошной передней панелью, помеченного буквой P, еще есть Sekira 100R со стеклом спереди и вентиляторами с подсветкой. Но если честно, вариант P мне нравится больше (простите за консервативность). Рассмотрим его детальнее.
Характеристики
| Модель | MSI MPG Sekira 100P |
|---|---|
| Страница продукта | MPG Sekira 100P |
| Тип корпуса | Midi-Tower |
| Размеры, мм | 475 (В) x 215 (Ш) x 437 (Г) |
| Материал | Сталь, ABS-пластик, алюминий, закаленное стекло (4 мм) |
| Вес, кг | 8,2 |
| Цвет | Черный |
| Форм-фактор | E-ATX, ATX, MicroATX, Mini-ITX |
| Устройства 5,25″ | – |
| Устройства 3,5″ внешние | – |
| Устройства 3,5″ / 2,5″ внутренние | 2 / 4 (два 2,5″ диска можно установить вместо двух 3,5″ дисков) |
| Поддерживаемое количество слотов расширения | 7 |
| Вентиляторы | передние — 3 х 120 мм (установлены) / 2 х 140 мм, верхние — 2 х 120 / 140 мм, задний — 1 х 120 мм (установлен) |
| Интерфейсные разъемы | 2 x USB 3.2 Gen 1 Type-A, 1 x USB 3.2 Gen 2 Type-C, 2 х 3,5-мм разъема для микрофона и наушников |
| Прочее | Левая боковая панель из закаленного стекла. Алюминиевая передняя панель. Магнитный пылевой фильтр на верхней панели, пылевой фильтр на передней и нижней панели |
| Средняя стоимость | 3399 грн |
Упаковка и комплект поставки
Корпус продается в ничем не примечательной внешне упаковке из простого картона. На тыльной и фронтальной сторонах коробки есть схематичное изображение продукта. По бокам можно найти прорезанные ручки для переноски и перечень технических характеристик. От повреждений корпус защищают демпферы из пенопласта, пластиковый пакет и наклейка на стеклянной панели.
В комплекте поставки были обнаружены:
- инструкция по сборке;
- флаер с призывом к обзорам продукции MSI;
- короткая инструкция по сборке;
- разветвитель для вентиляторов с одного четырехконтактного разъема на три;
- шесть одноразовых кабельных стяжек;
- два винта с пластиковой накатанной головкой для фиксации корзин 3,5″ дисков;
- шесть корпусных винтов;
- 17 винтиков для материнской платы и 2,5″ накопителей.
Внешний вид
Внешность у MSI MPG Sekira 100P строга и интересна одновременно. В целом корпус выглядит «черным ящиком». Но в деталях все более занимательно. Передняя панель выполнена из шлифованного алюминия толщиной 3 мм с серебристыми гранями и белым логотипом компании в виде дракона вверху по центру. Вентиляционные отверстия расположены с обеих сторон фронта.

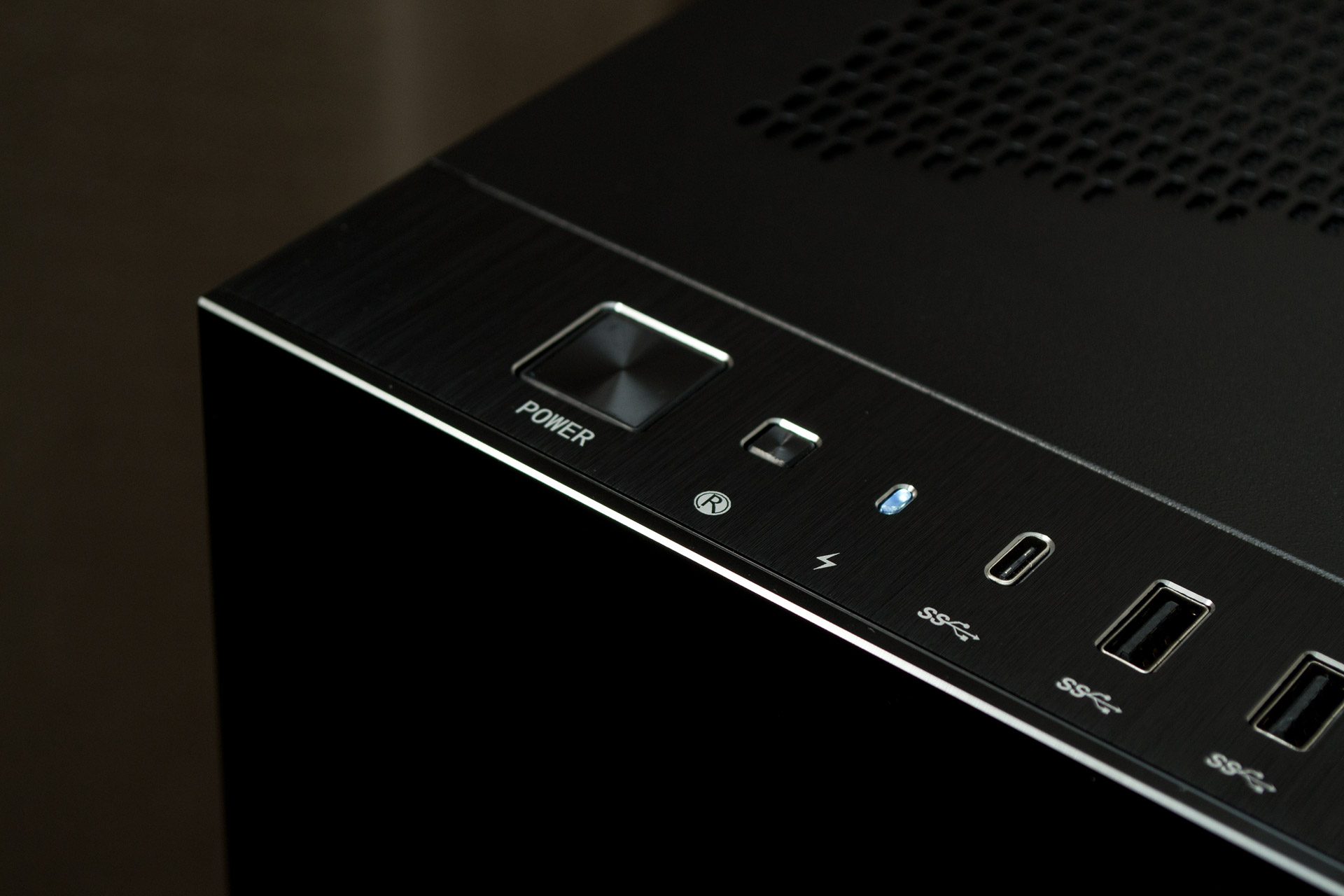

Планка с органами управления и внешними портами вынесена на верхнюю часть фронтальной панели. И она тоже алюминиевая. Если идти слева направо здесь есть большая квадратная кнопка запуска ПК, мелкая клавиша перезагрузки, овальный индикатор питания (светит белым цветом), один порт USB 3.2 Gen 2 Type-C, два разъема USB 3.2 Gen 1 Type-A, два 3,5-мм аудио-разъема для микрофона и наушников и маленькая кнопка управления подсветкой (которой в данной версии шасси нет).
Правая боковая панель выполнена из закаленного и слегка тонированного стекла с рамкой внутри по контуру. На нем нет видимых креплений, поскольку панель вдевается в шасси сверху вниз, что довольно оригинально в принципе.
Для доступа воздуха внутрь корпуса по бокам передней панели есть сотовая металлическая вентиляционная решетка. Её суммарная эффективная площадь равна 220 см2 и этого в принципе хватает для нормального охлаждения.
Толщина стекла составляет привычные 4 мм. Для крепления к корпусу используются две металлические Г-образные рамки, приклеенные по бокам панели. На них есть шесть зацепов по периметру и два снизу. Пространство между рамками вверху и внизу проклеено мягким материалом.
Правая боковая панель корпуса сплошная и металлическая. Тоже имеет скрытые крепления и одевается сверху вниз на каркас шасси.
С внутренней стороны правая дверца имеет П-образные загибы на всех гранях, выполняющие роль ребер жесткости. Направляющие и крепежные винты в количестве восьми штук вкручены в них по периметру сверху и по бокам. Снизу есть два прямых зацепа.
Верхняя панель в данном корпусе тоже является съемной дверцей из металла. Она держится на двух винтах с металлической накатанной головкой и имеет сзади штампованную ручку. Вентиляционные отверстия тут занимают большую часть панели. Визуально они построены в форме трапеции и выглядят как вытянутые соты.
Верхняя панель снимается по направлению назад. После её демонтажа можно снять по направлению вверх боковые панели. Довольно неординарное решение, которое не попадалось мне ранее в полноформатных шасси.
Особых ребер жесткости у съемной верхней крышки нет, да они ей и не требуются, поскольку она не выполняет никакой несущей функции.
К верхней каркасной панели примагничена сеточка пылевого фильтра. Не факт, что она здесь нужна в принципе.
А вот под сеткой есть решетка вентиляции с огромными сотовыми отверстиями. К ней можно привинтить изнутри два 120- или 140-мм вентилятора, расположенных без зазора в центре, и смещенных в сторону от плоскости материнской платы.
Задняя панель корпуса стандартная. За решеткой вверху предустановлен 120-мм вентилятор. Слотов расширения семь, все они закрыты многоразовыми вентилируемыми заглушками. Выступающая справа декоративная панель держится на двух винтах. При установке плат расширения её можно не снимать, поскольку сбоку в ней имеются круглые отверстия для отвертки и крепежных винтов. Блок питания можно располагать исключительно вентилятором по направлению вниз.
На основании корпуса есть четыре пластиковые ножки по углам, отверстие для снятия фронтальной панели спереди, четыре винта, удерживающие корзину накопителей внутри и металлическая сетка пылевого фильтра блока питания сзади.
Высота ножек шасси составляет 25 мм. Снизу на них наклеены резиновые демпферы.
Посмотрим, как устроен корпус изнутри.
Внутреннее устройство

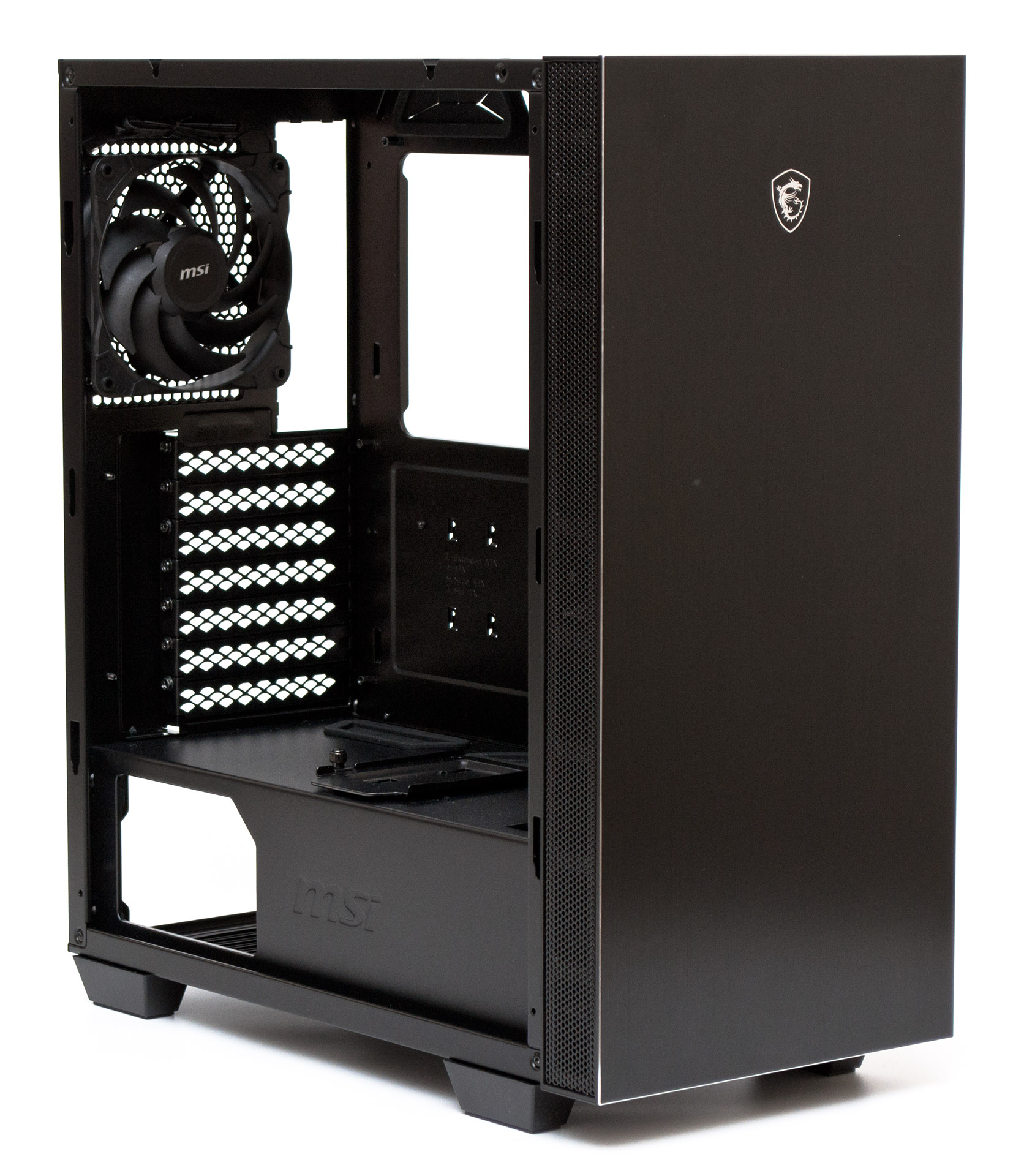

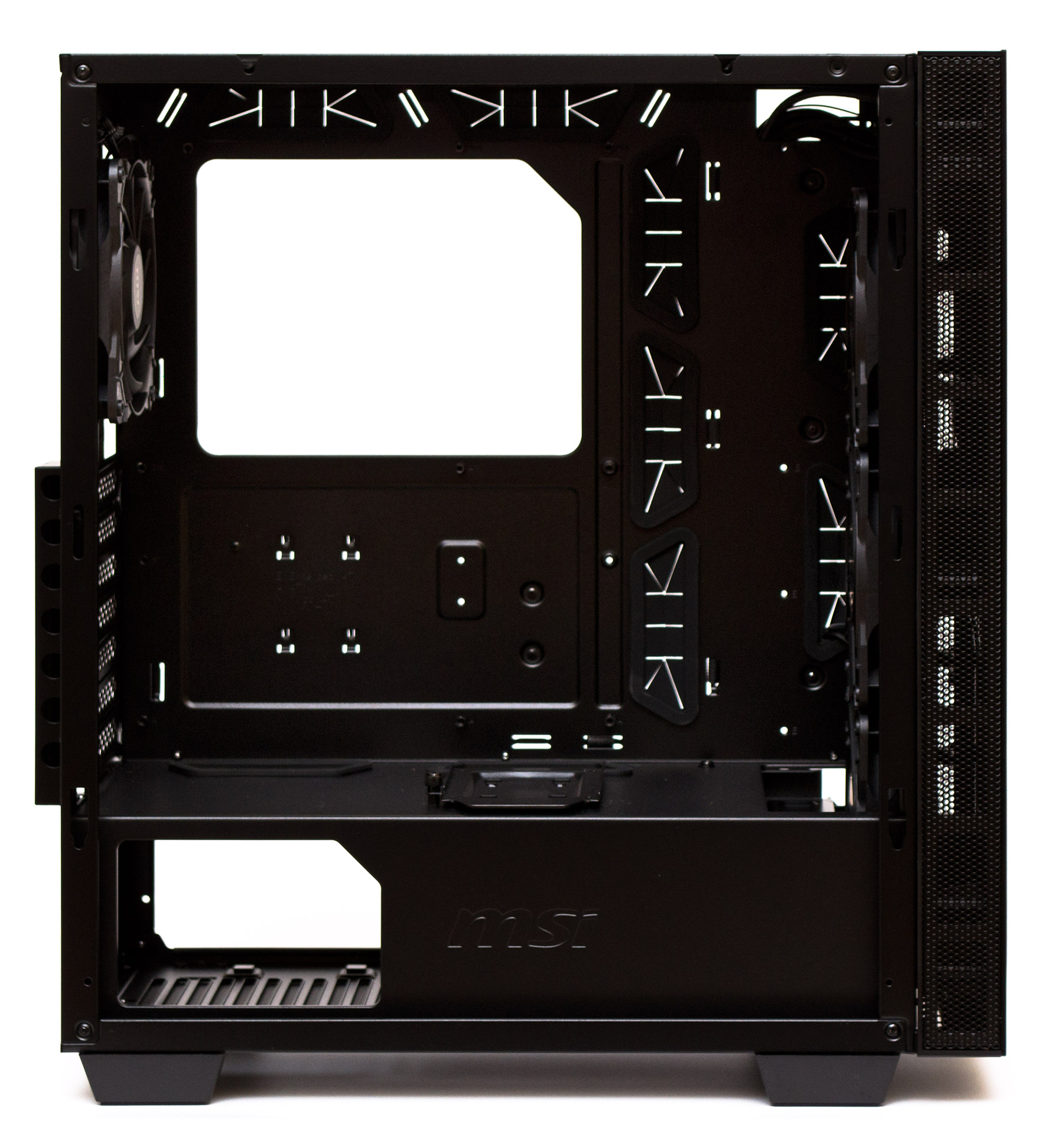

Корпус MSI MPG Sekira 100P поддерживает установку в вертикальном положении материнских плат формата E-ATX, ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 170 мм. Максимальная длина плат расширения во всех слотах составляет 340 мм, с учетом расположенных спереди вентиляторов. Длина блока может составлять 185 или 150 мм в зависимости от расположения корзины накопителей.

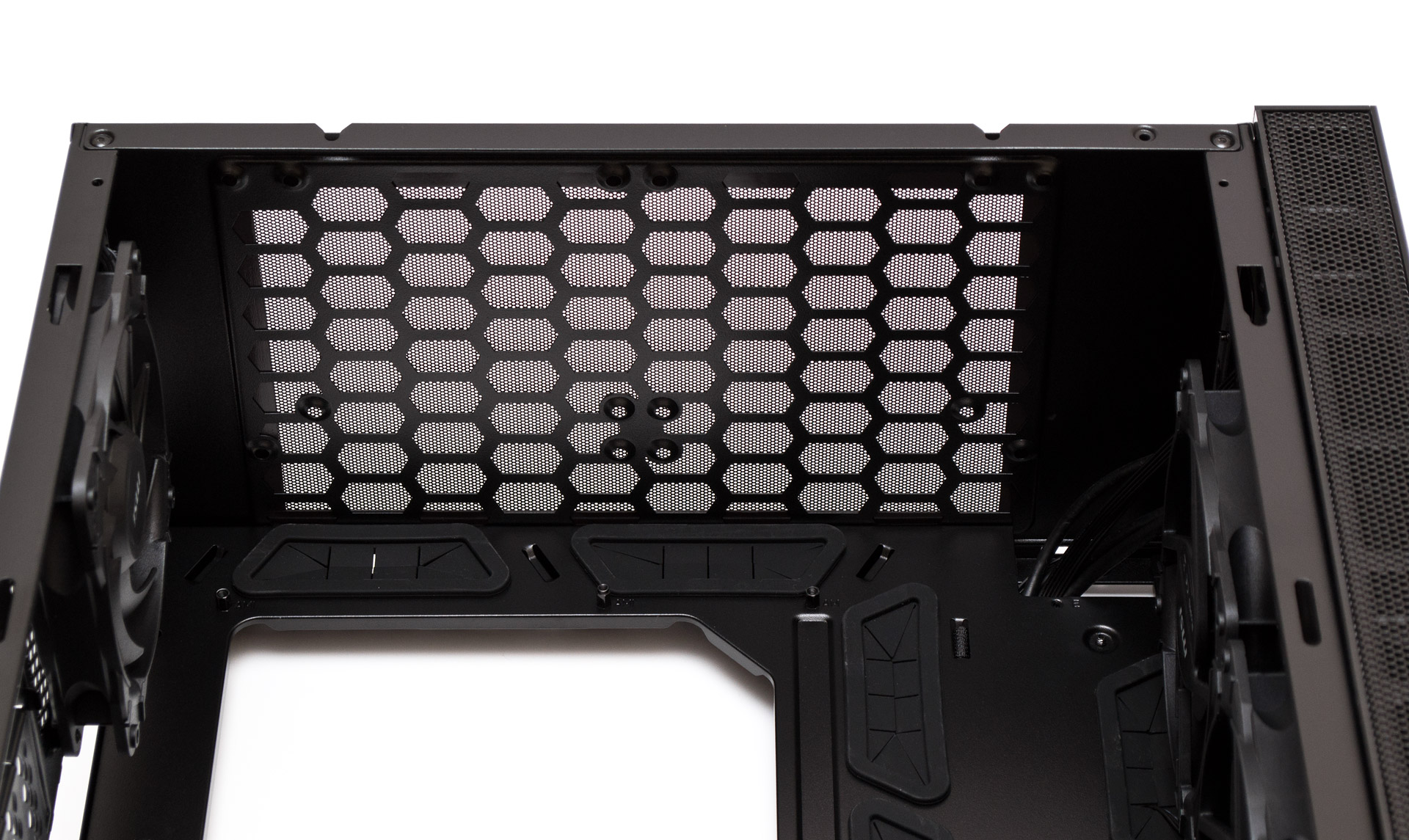

Запас пространства под верхней панелью до кромки материнской платы равен 32 мм. Благодаря сдвинутым в сторону правой панели посадочным отверстиям сюда станет максимум 240-мм радиатор стандартной толщины. Либо пара 120- или 140-мм вентиляторов.
На задней панели предустановлен на вытяжку черный 120-мм вентилятор, маркированный как MSI 12025L. Он имеет девять изогнутых лопастей с максимальной скоростью вращения в 1500 об/мин и трехконтактный кабель без оплетки, длиной в 600 мм. Все семь заглушек слотов расширения удерживаются обычными винтами.

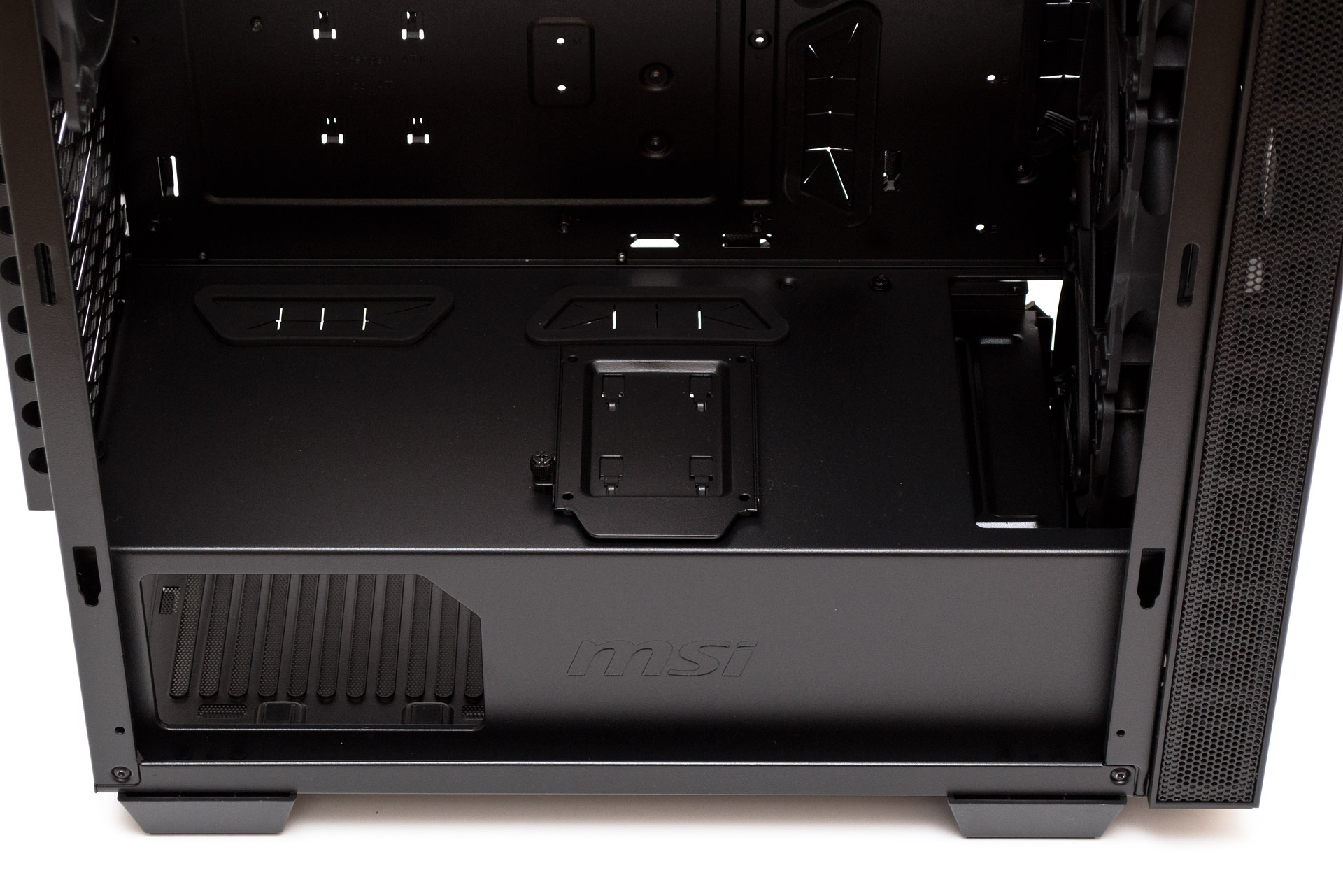

Кожух блока питания выполняет в данном корпусе декоративную функцию. На его боку есть отверстие напротив БП, чтобы было видно его маркировку. Посередине сбоку вытиснено название MSI. Ближе к поддону материнской платы находится два трапециевидных отверстия с резиновыми шторками для укладки проводов. Возле правого отверстия вкручен крепежный винт корзины накопителей. В центральной верхней части на винте с накатанной металлической головкой крепится лоток для одного 2,5″ накопителя. Отверстие спереди имеет глубину в 65 мм, благодаря чему туда поместится радиатор СЖО стандартной толщины.

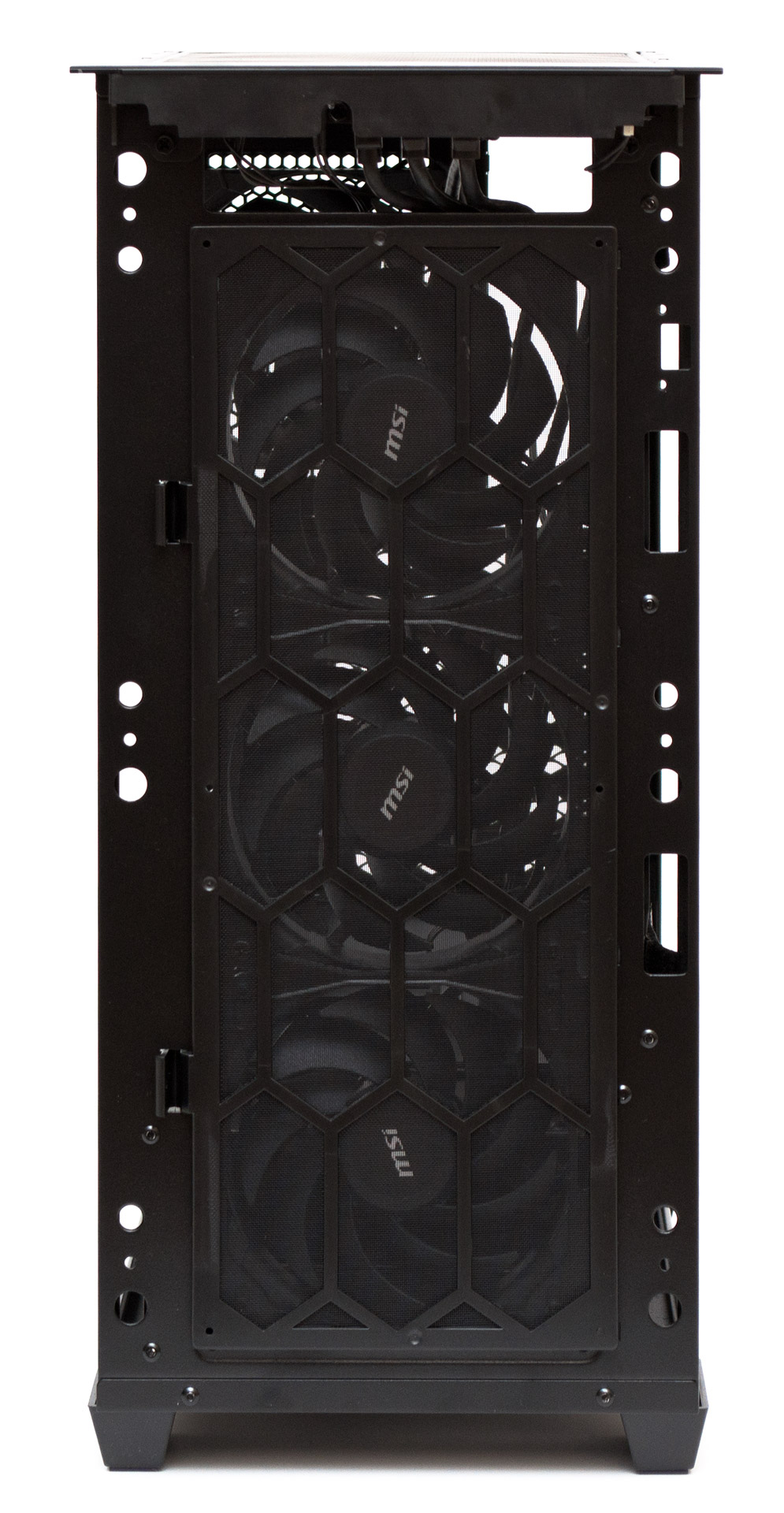

На передней панели предустановлено три нагнетательных 120-мм вентилятора, аналогичных тому, что расположен сзади.

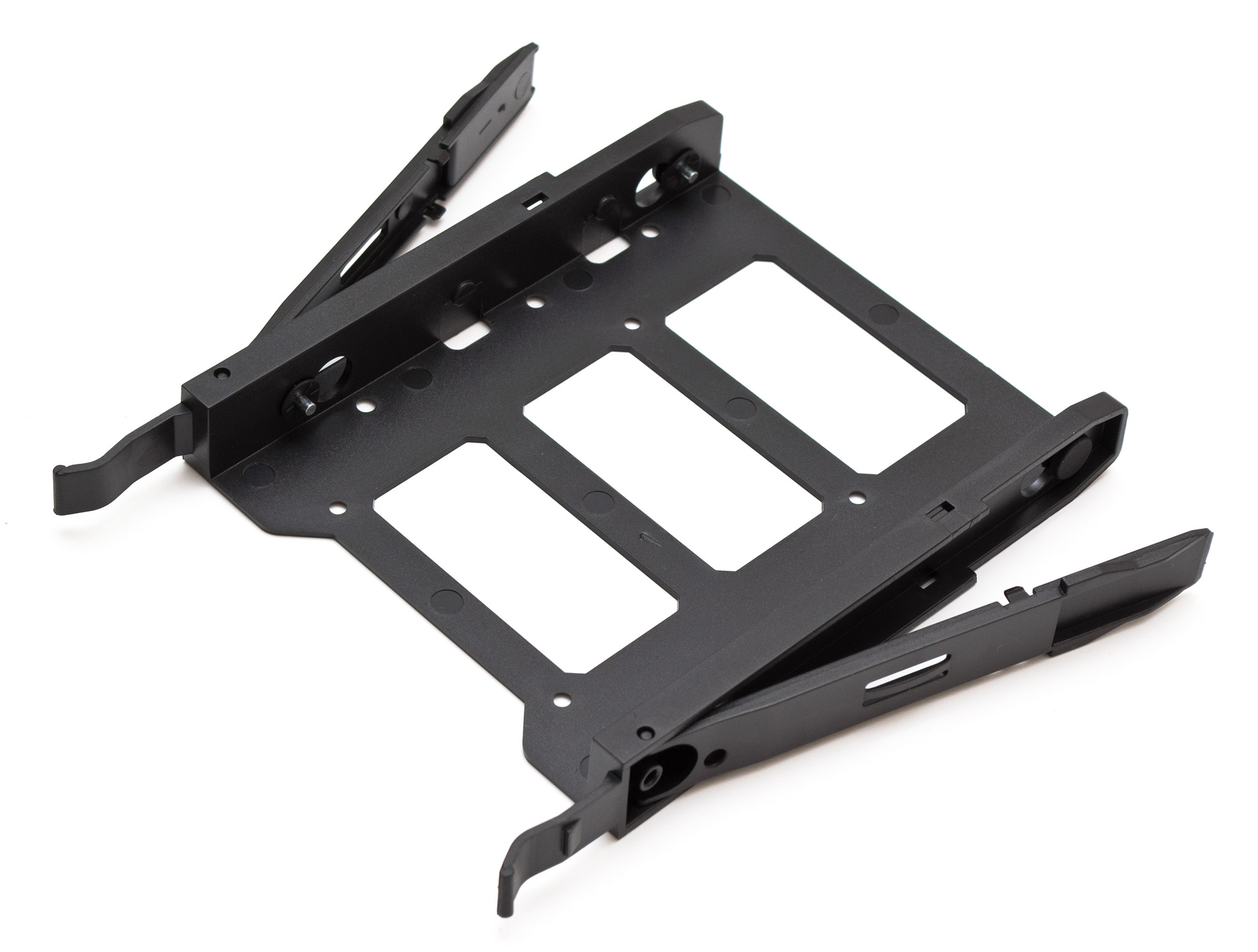

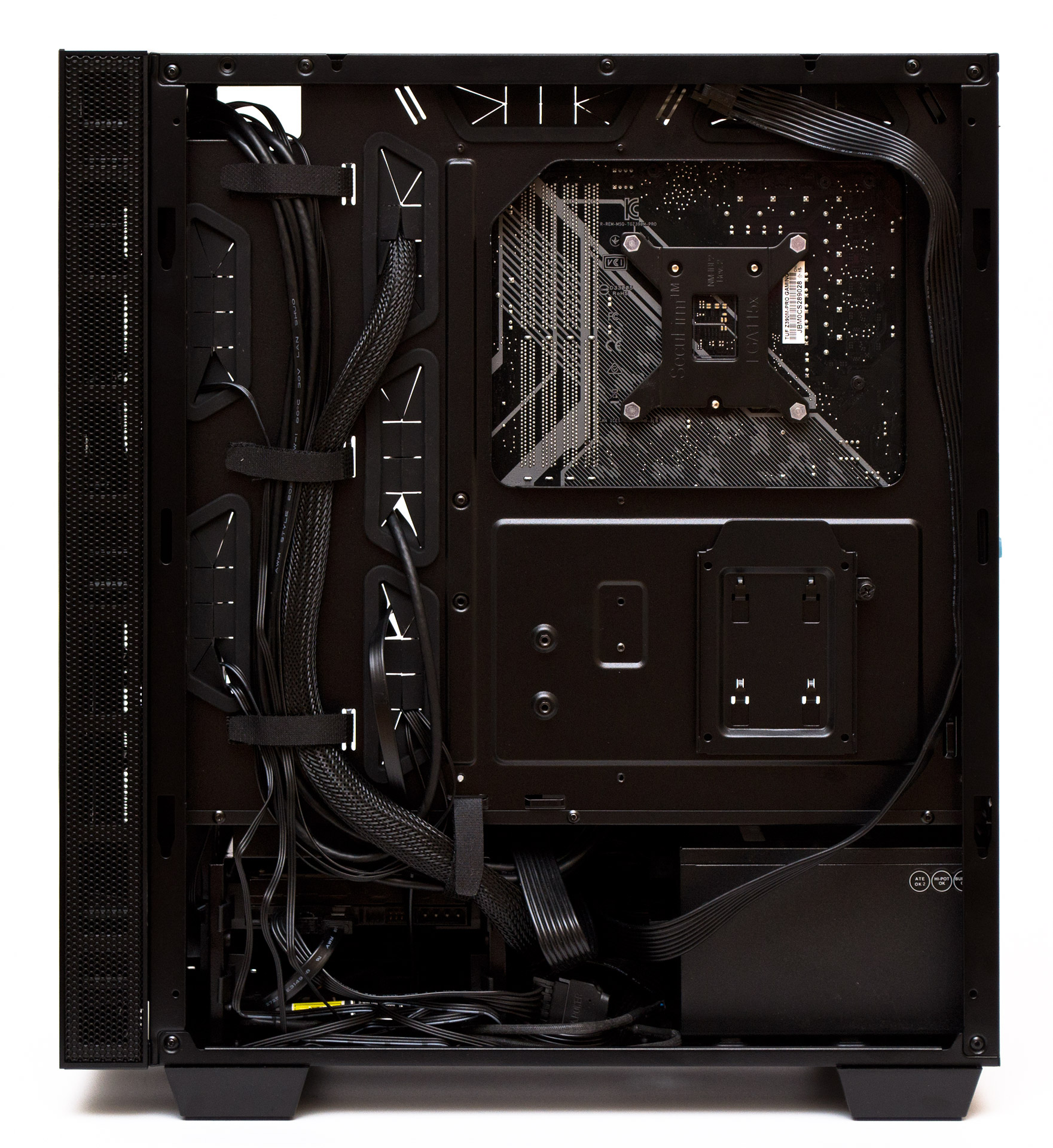

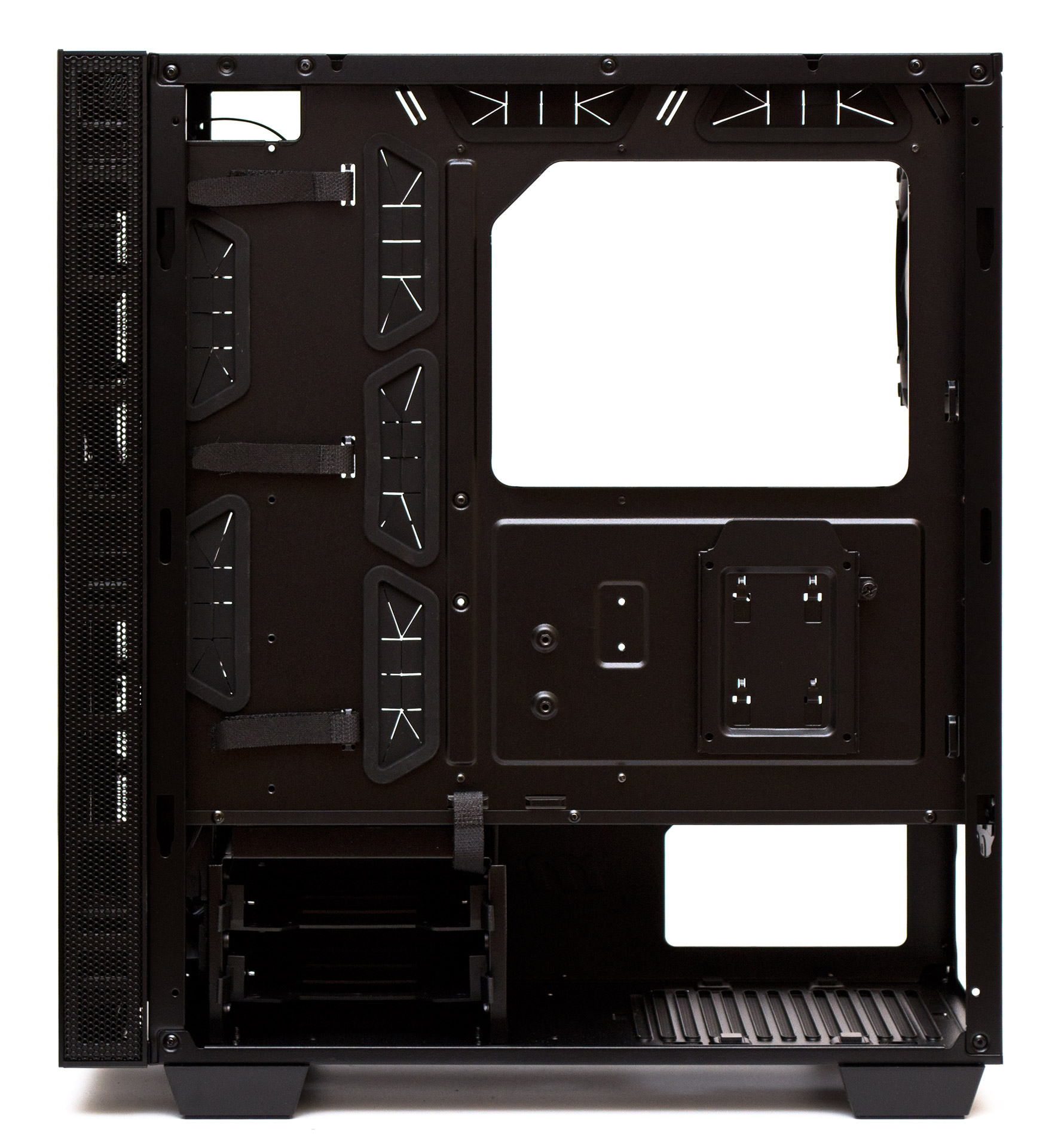

За поддоном есть 25 мм пространства до боковой дверцы для укладки проводов. Для усилительной пластины процессорного кулера предусмотрен крупный вырез. Чуть ниже винтом с металлической накатанной головкой закреплен один лоток для 2,5″ накопителей. О кабелях производитель подумал особенно. Все семь крупных трапециевидных отверстий закрыты резиновыми шторками, есть большое количество проушин для фиксации кабельных стяжек и четыре многоразовые липучие ленты в передней части поддона.

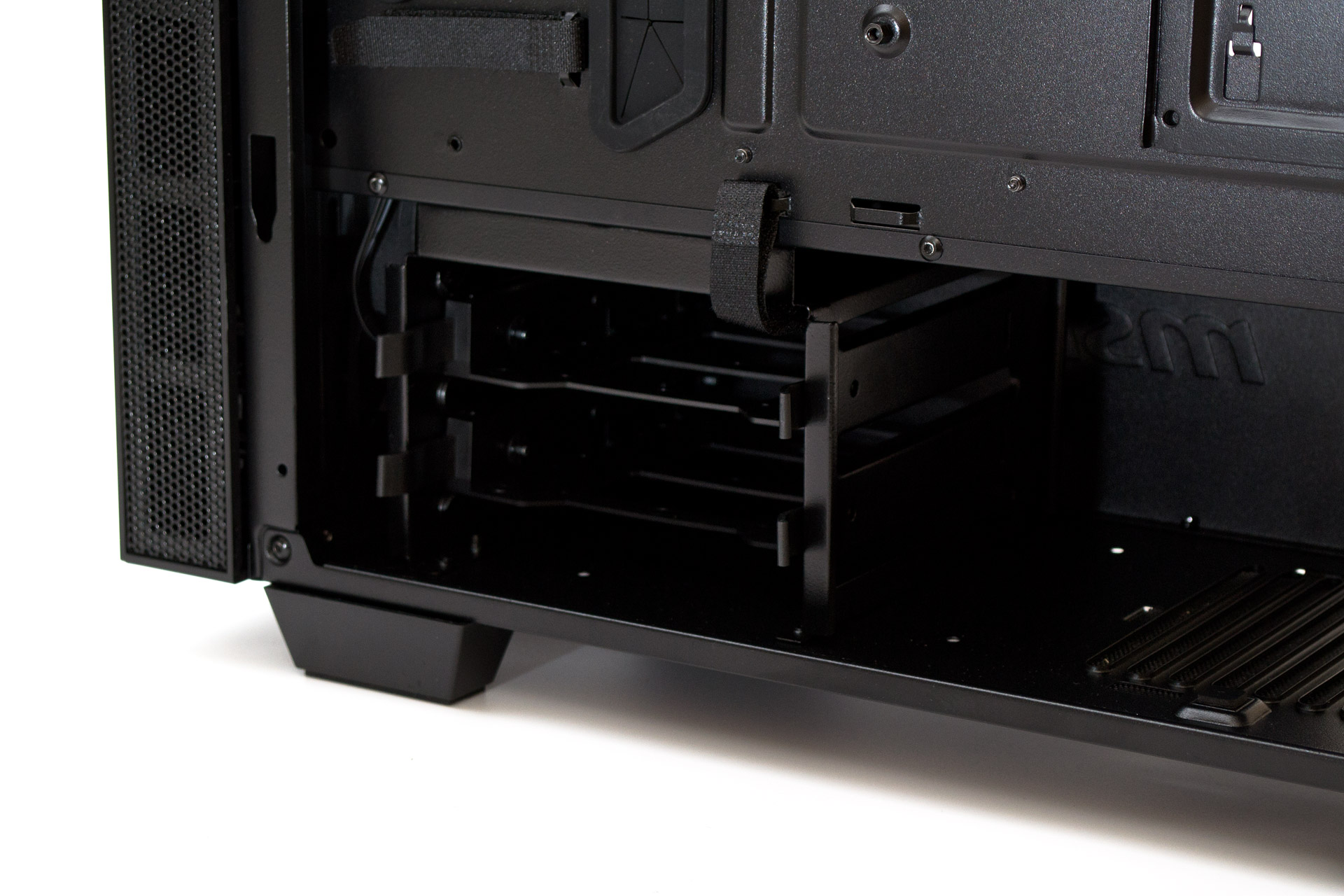

Корзина для двух салазок с накопителями размещена спереди внизу, в упор к вентиляторам фронтальной панели. Она держится на четырех винтах снизу и одном сверху. При необходимости корзину можно отодвинуть на 35 мм в сторону блока питания или снять полностью. Салазки можно фиксировать на месте винтами с пластиковой накатанной головкой.
В пластиковом лотке можно закрепить на прорезиненных штырьках один 3,5″ жесткий диск, либо зафиксировать винтами один 2,5″ накопитель.

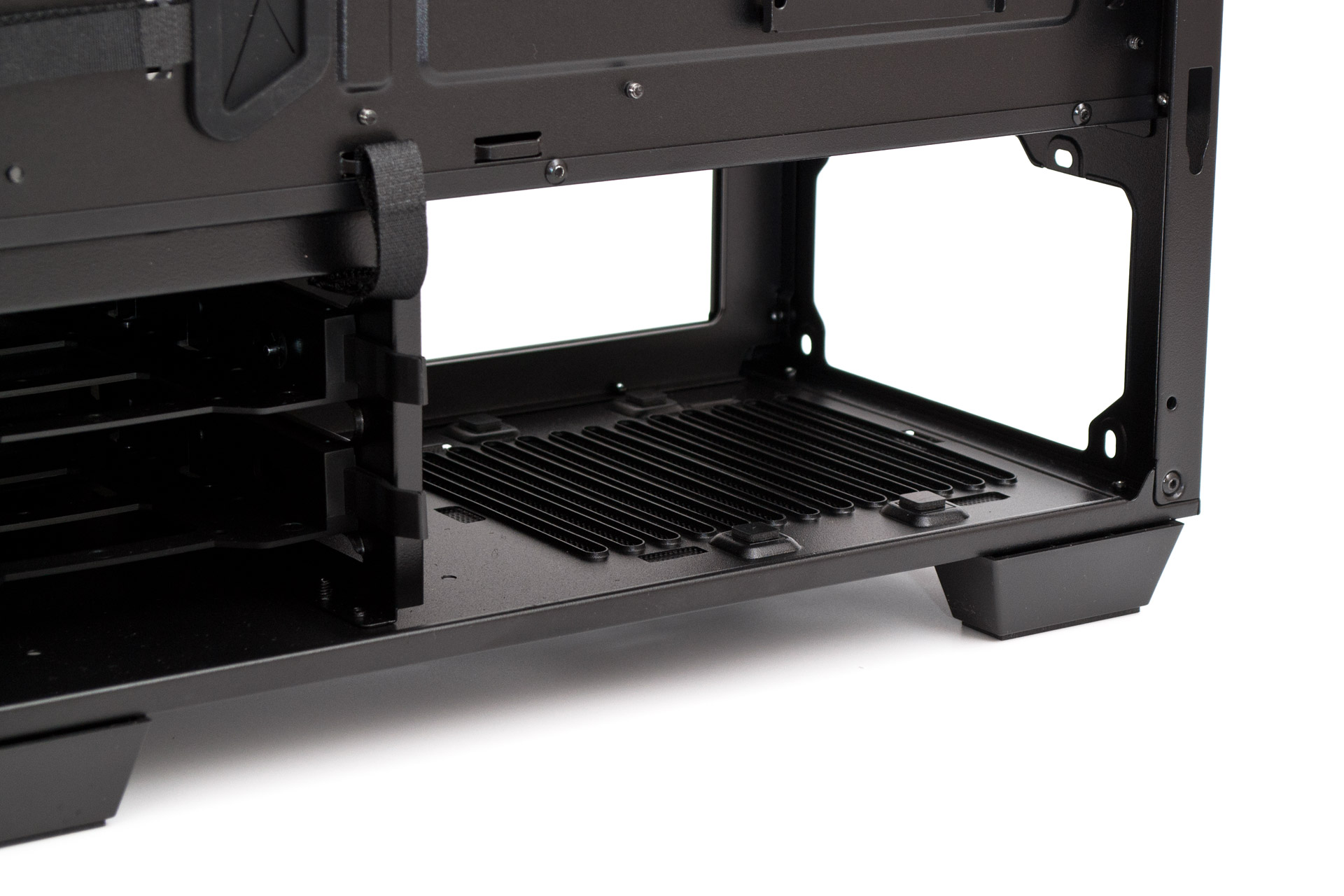

Под блоком питания есть четыре резиновых демпфера. Для БП есть максимум 220 мм пространства по длине при сдвинутой вперед корзине накопителей или 185 мм, если она отодвинута от передней панели. Таким образом, с учетом поворота проводов, сюда встанет блок длиной от 150 до 185 мм.
Передняя панель легко снимается, поскольку никакие провода к ней не привязаны. Держится на шести пластиковых креплениях типа «тюльпан». Металлический фронт прикручен к пластиковому основанию, в котором легко угадывается заготовка под R-версию шасси.
Передняя панель закрыта съемным пылевым фильтром, состоящим из пластиковой рамки и сеточки. Он держится на двух защелках и четырех зацепах по бокам.
Крепежные отверстия позволяют установить два 140-мм вентилятора вместо трех 120-мм.
В наборе проводов у корпуса есть: колодка USB 3.2, разъем от USB 3.2 Type-C, разъем HD Audio и четыре пары проводов от кнопок запуска и перезагрузки системы, индикатора питания и кнопки управления LED-подсветкой (которой в данной версии корпуса нет применения). Все провода черного цвета и имеют достаточную для подключения длину.
Перейдем к сборке системы и тепловому тесту.
Сборка

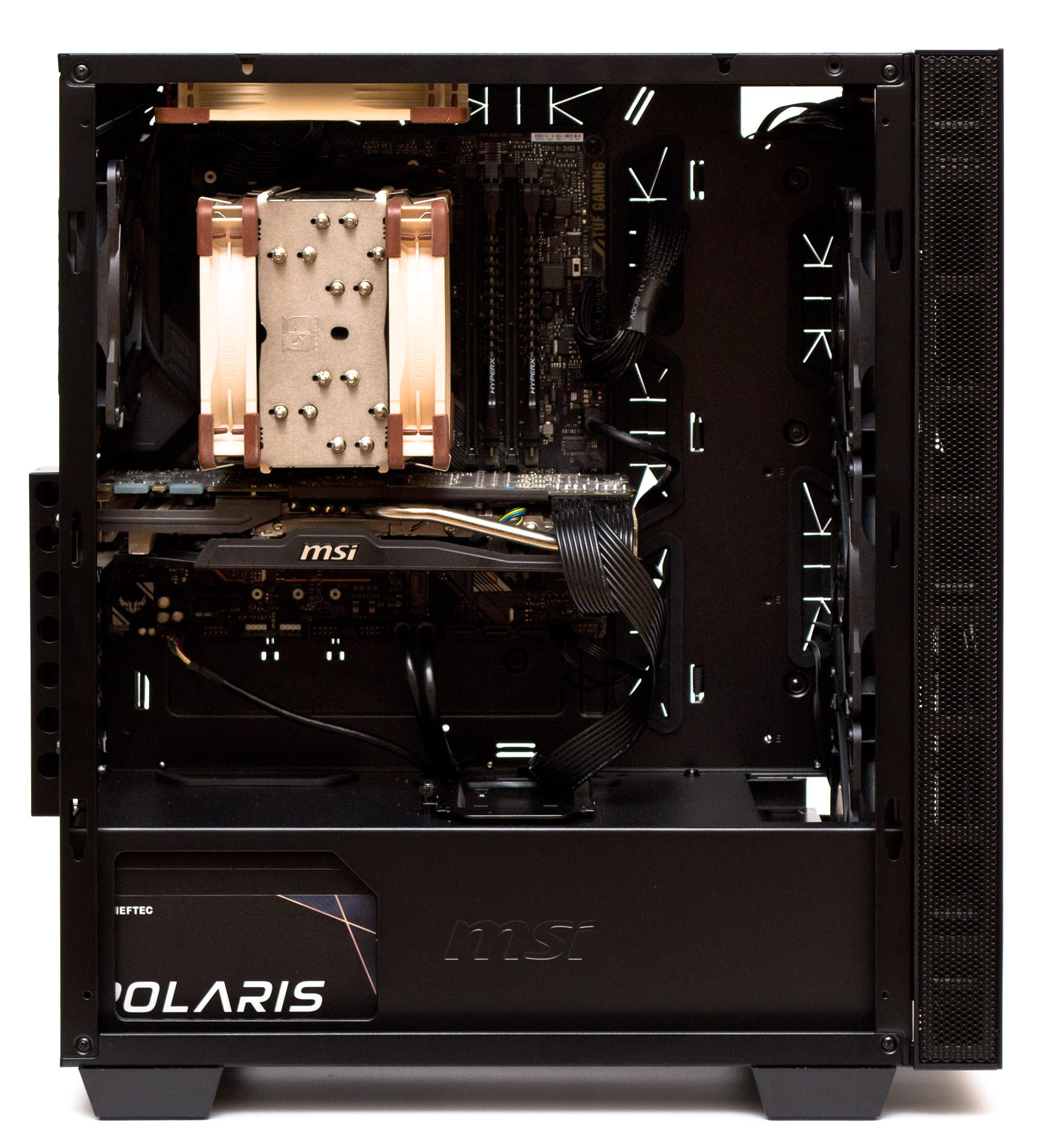

Сборка системы в корпусе MSI MPG Sekira 100P производится без затруднений. У пользователя есть прямой доступ ко всем необходимым компонентам и широкие возможности по красивой и правильной укладке проводов. А точный монтаж боковых панелей без использования винтов только повышает общее удобство сборки.
При хорошем освещении содержимое системы неплохо просматривается через стеклянную боковую панель.
Индикатор питания горит ярким белым цветом. Глаза не слепит, если не смотреть в него под прямым углом. Однако белое пятно на потолке в темноте будет гарантированно видно.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе MSI MPG Sekira 100P использовалась следующая конфигурация:
- процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
- кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
- материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
- видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
- память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
- твердотельный накопитель: Kingston KC2000 NVMe PCIe SSD SKC2000M8/500G (500 ГБ, PCI Express 3.0 x4, NVMe 1.3);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Chieftec Polaris PPS-750FC (750 Вт);
- дополнительный вентилятор: 1 x 140 мм — Noctua NF-A14 FLX, 1200 об/мин;
- термоинтерфейс: Noctua NT-H1.
Методика тестирования
Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 23 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 415 ватт. Под верхнюю панель был установлен один дополнительный вытяжной 140-мм пропеллер. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Все корпусные вентиляторы работали на максимальной скорости.
Результаты тестирования
MSI MPG Sekira 100P имеет достаточный для нормального охлаждения набор приличных пропеллеров. Для горячих систем корпус потребуется укомплектовать всего одним вытяжным вентилятором под верхней крышкой. В такой конфигурации он уступает открытому стенду пять градусов по температуре всех основных компонентов, не считая жесткого диска, который внутри шасси охлаждается на шесть градусов лучше, чем снаружи. Схема охлаждения здесь находится на среднем уровне, хотя для закрытого типа корпуса это весьма приличный результат. Улучшить его можно разве что убрав пылевые фильтры спереди и сверху.
Выводы
MSI MPG Sekira 100P является строгим, красивым внешне и конструктивно продуманным шасси, имеющим все шансы на успех не только у фанатов бренда, но и среди широкой аудитории покупателей. Корпус отличается приличным качеством изготовления, нормальной вентиляцией и высокой вместимостью. Кстати, это одно из самых компактных шасси на моей памяти, куда помещаются материнские платы E-ATX формата. Кроме того, тут довольно оригинально устроена система монтажа боковых панелей.
Существенных недостатков у данного продукта выявлено не было. Если совсем уж откровенно придираться, то на месте производителя я бы не экономил на фильтре блока питания. И слегка переработал дизайн верхней панели, убрав лишнее и сделав её более проницаемой для воздуха. В остальном все хорошо.
За свою цену MSI MPG Sekira 100P есть не идеальным, но очень достойным предложением на современном перенасыщенном рынке игровых корпусов. А для самой компании это ещё один удачный шаг вперед в развитии собственного ассортимента шасси для ПК.
