Обзор и тестирование неттопа Zotac ZBOX IQ01 Plus

В последнее время рынок классических десктопов отступает под натиском мобильных устройств, таких как планшетные ПК, смартфоны и тонкие энергоэффективные ноутбуки. Эти персональные «помощники» чрезвычайно удобны для работы в сети Интернет, общения в социальных сетях, а также использования многочисленных «облачных» сервисов. Но есть ниша, в которой применение мобильных «гаджетов» нецелесообразно. Речь идет о центрах мультимедийных развлечений, которые способны разом заменить DVD-проигрыватели, музыкальные центры и даже игровые приставки. Для таких устройств важны компактность, низкие уровни шума и потребляемой электроэнергии, а также привлекательный внешний вид, способный вписаться в интерьер современного жилья. Наилучшим образом на эту роль подходят так называемые неттопы — миниатюрные системные блоки в формате Mini-ITX. Производители предлагают массу разнообразных компонентов для самостоятельной сборки, а также множество готовых системы, среди которых можно подобрать конфигурацию, оптимальную по соотношению стоимости, производительности и возможностей расширения. Не так давно в нашу тестовую лабораторию попал неттоп ZBOX IQ01 Plus производства Zotac.

Zotac ZBOX IQ01 Plus

На фоне конкурентов этот миниатюрный системный блок Zotac отличается мощной «начинкой» и стильным внешним видом. Позже вы узнаете о комплекте поставки, внутреннем устройстве, а также результатах измерения быстродействия новинки, а пока, предлагаю ознакомиться с техническими характеристиками устройства:

Модель Zotac ZBOX IQ01 Plus
Процессор Intel Core i7-4770T 2,5 ГГц (4 ядра, 8 потоков, до 3,7 ГГц в режиме Turbo Boost)
Материнская плата Zotac (LGA1150, Intel H87 Express, Mini-ITX)
Оперативная память SK Hynix HMT351S6EFR8C-PB (SO-DIMM, 1x4 ГБ, DDR3-1600, CL11)
Видеокарта Intel HD Graphics 4600
Дисковая подсистема HDD WD AV-25 WD5000BUCT (500GB, 5400об/мин, SATA 3 Гбит/с)
Оптический привод
Порты ввода/вывода 1 x DVI-I, 2x HDMI 1.4a, 4х USB 3.0, 2х RJ-45, два аналоговых звуковых выхода, оптический выход S/PDIF
Звуковая подсистема Realtek ALC892
Коммуникации 2х Realtek RTL8111E (Gigabit Ethernet), 1х Intel Wireless-AC 3160 (IEEE 802.11ac, a/b/g, n + Bluetooth 4.0)
Блок питания Delta Electronics ADP-90MD (90 Вт, внешний)
Размеры, мм 188 x 188 x 51
Предустановленная ОС
Дополнительные возможности ИК-приемник, картридер SD/SDHC/SDXC/MMC, крепление VESA

Замечу, что в ассортименте Zotac имеется модель ZBOX IQ01, которая не комплектуется жестким диском и модулями оперативной памяти, так что пользователям придется самостоятельно позаботиться о выборе и приобретении этих компонентов.


Комплект поставки

Устройство поставляется в крупной картонной коробке, размеры которой напоминают об упаковке старших графических акселераторов. Её дизайн выдержан в единой для всех продуктов Zotac цветовой гамме, на лицевой поверхности показан внешний вид устройства, представлены варианты размещения, перечислены некоторые из возможностей расширения, а также указаны параметры предустановленного винчестера и оперативной памяти. Логотип 4K Ultra HD говорит о поддержке ZBOX IQ01 Plus видео сверхвысокого разрешения, а значок Windows 8 Compatible — о полном соответствии аппаратного обеспечения требованиям новейшей ОС от Microsoft.

Zotac ZBOX IQ01 Plus

С обратной стороны можно получить представление о разъемах и портах расширения новинки, а также узнать о рекомендации производителя об использовании неттопа.

Zotac ZBOX IQ01 Plus

Комплект поставки Zotac ZBOX IQ01 Plus состоит из:
  • сетевого кабеля с вилкой типа CEE 7/7 (Евро);
  • сетевого кабеля с вилкой типа NEMA 6-15;
  • сетевого адаптера;
  • переходника DVI-to-D-Sub;
  • переходника DVI-to-HDMI;
  • подставки для вертикальной установки неттопа;
  • антенны Wi-Fi;
  • комплекта болтов М4 для монтажа крепления VESA.
Zotac ZBOX IQ01 Plus

В набор аксессуаров также входит адаптер для установки системного блока с обратной стороны монитора, если последний совместим со стандартом VESA.

Zotac ZBOX IQ01 Plus

Помимо перечисленного выше, в коробке с неттопом нашлись:
  • руководство пользователя;
  • инструкция по быстрому старту;
  • накопитель USB с драйверами и ПО;
  • DVD-диск с программным обеспечением.
Zotac ZBOX IQ01 Plus

Наличие «флешки» с драйверами жизненно необходимо, поскольку новинка лишена оптического привода. При подключении USB накопитель определяется как виртуальный CD-ROM, так что перезаписать его содержимое не удастся. Обращаю ваше внимание, что неттоп не комплектуется операционной системой, поэтому, у покупателей есть выбор: приобрести коробочную версию MS Windows, либо установить один из дистрибутивов Linux, например, Ubuntu, которые имеют дружественный интерфейс, просты в использовании и не требуют специальных знаний.


Особенности конструкции

Неттоп Zotac ZBOX IQ01 Plus выполнен в формате Mini-ITX, его размеры больше, чем у «литровых» Gigabyte Brix или Intel NUC, но его нельзя назвать громоздким. Верхняя крышка выполнена из черного глянцевого пластика, который смотрится элегантно, но с радостью собирает пыль и отпечатки пальцев. Во время работы в центре крышки подсвечивается логотип в виде кольца голубого цвета. Подсветка достаточно ярка, но ее можно отключить в меню настройки.

Zotac ZBOX IQ01 Plus

На нижней поверхности расположены четыре резиновые ножки и множество вентиляционных отверстий, подводящих свежий воздух к системе охлаждения.

Zotac ZBOX IQ01 Plus

Компактные размеры не позволили уместить блок питания внутри неттопа, поэтому, Zotac ZBOX IQ01 Plus оснащен внешним сетевым адаптером ADP-90MD производства Delta Electronics. Импульсный источник питания выдает мощность 90 Вт, напряжение на выходе составляет 19 В при силе тока 4,74 А. К слову, сетевыми адаптерами с аналогичными характеристиками и таким же разъемом оснащаются многие ноутбуки, так что найти замену в случае поломки будет совсем не сложно.

Zotac ZBOX IQ01 Plus

На передней панели новинки расположены два аналоговых аудиоразъема, слот считывателя флэш-карт SD/SDHC/SDXC/MMC, порт USB 3.0, индикаторы активности беспроводной сети и жесткого диска, а также кнопка включения и окошко ИК-приемника. Последний предназначен для работы мультимедийных пультов дистанционного управления, но ни в руководстве пользователя, ни на сайте производителя нет рекомендаций по выбору совместимых моделей.

Zotac ZBOX IQ01 Plus

Большую часть правой стороны устройства занимают вентиляционные отверстия, через которые система охлаждения выбрасывает отработанный воздух. Здесь же находится разъем USB 3.0, прикрытый резиновой заглушкой.

Zotac ZBOX IQ01 Plus

На левой грани корпуса обнаруживается паз для крепления подставки или кронштейна VESA, а также пара винтов, фиксирующих нижнюю крышку корпуса.

Zotac ZBOX IQ01 Plus

Гораздо интереснее выглядит задняя панель Zotac ZBOX IQ01 Plus, где нашлось место для:
  • разъема антенны Wi-Fi;
  • оптического выхода S/PDIF;
  • двух сетевых розеток RJ-45;
  • пары портов USB 3.0;
  • цифровых видеовыходов DVI-D и двух HDMI;
  • гнезда для подключения сетевого адаптера.
Zotac ZBOX IQ01 Plus

После снятия нижней крышки, становится видно внутреннее устройство неттопа. Большую часть пространства занимает система охлаждения турбинного типа, накрытая пластиковым кожухом, место рядом с ней отведено для установки запоминающего устройства.

Zotac ZBOX IQ01 Plus

В случае ZBOX IQ01 Plus это 2,5″ винчестер WD AV-25 WD5000BUCT с частотой вращения шпинделя 5400 об/мин и объемом 500 ГБ. Этот жесткий диск относится к экономичной серии, предназначенной для установки в медиацентры, от того его скоростные характеристики невысокие по современным меркам.

Zotac ZBOX IQ01 Plus

Честно говоря, медлительный накопитель делает работу с неттопом весьма некомфортной: программы открываются с заметной задержкой, а выполнение файловых операций вынуждает запасаться терпением. Среди положительных качеств WD5000BUCT отметим лишь низкий уровень шума и незначительный нагрев, но они вряд ли оправдывают его невысокую производительность.

К счастью, конструкция Zotac ZBOX IQ01 Plus предусматривает установку второго накопителя, для этих целей служит разъем mSATA 6 Гбит/с, совмещенный с портом mini-PCI Express 2.0 x1. Это дает пользователю возможность дооснастить неттоп быстрым SSD, либо обогатить функциональность за счет платы расширения соответствующего формата.

Zotac ZBOX IQ01 Plus

Рядом c портом mSATA/mini-PCI Express находится небольшой радиатор, отводящий тепло от микросхемы системной логики. Система охлаждения центрального процессора состоит из металлического основания, на котором закреплены три десятка тонких пластин, а в месте контакта радиатора с крышкой CPU припаяна медная пластина, которая должна улучшить распределение тепла. В качестве вентилятора используется модель радиального типа с частотой вращения до 2900 об/мин и поддержкой управления при помощи ШИМ.

Zotac ZBOX IQ01 Plus

Замечу, что на основание нанесено, и весьма неаккуратно, избыточное количество термоинтерфейса, который впоследствии был заменен на высокоэффективный Noctua NT-H1, однако это ничуть не изменило температурный режим центрального процессора, о котором мы поговорим ниже.

В основе ZBOX IQ01 Plus лежит системная плата разработки Zotac, базирующаяся на чипсете Intel Z87 и оснащенная разъемом LGA1150. В неттоп можно устанавливать любые процессоры Intel Haswell с TDP до 45 Вт включительно. Более мощный CPU установить вряд ли удастся, так как преобразователь напряжения насчитывает только три фазы. В качестве прошивки используется UEFI Setup, естественно, без какого либо намека на возможности разгона. Материнская плата имеет два слота SO-DIMM для установки модулей ОЗУ DDR3 частотой до 1600 МГц включительно. Несмотря на то, что процессорный контроллер оперативной памяти поддерживает двухканальный режим, производитель оснастил устройство единственным модулем SK Hynix HMT351S6EFR8C-PB объемом 4 ГБ, который функционирует на частоте 1600 МГц с таймингами 11-11-11-28-1Т.

Zotac ZBOX IQ01 Plus

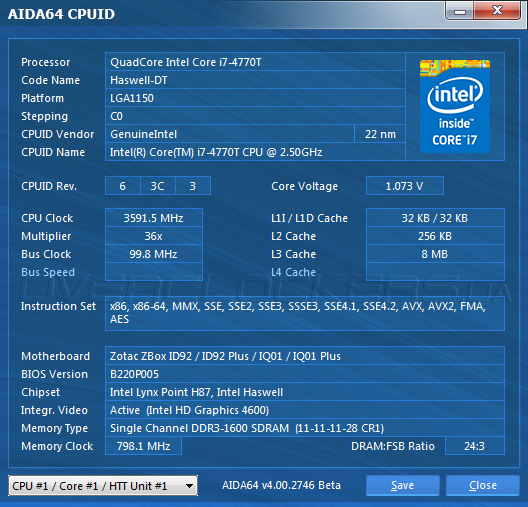

«Сердцем» ZBOX IQ01 Plus является четырехъядерный процессор Intel Core i7-4770T — носитель самой прогрессивной на данный момент микроархитектуры Haswell. Данная модель относится к энергоэффективным решениям с TDP, не превышающем 45 Вт. Поддержка технологии Hyper Threading позволяет CPU одновременно обрабатывать до восьми вычислительных потоков.

Zotac ZBOX IQ01 Plus

«Скромный аппетит» i7-4770T достигается за счет снижения тактовой частоты и напряжения питания. В нагрузке процессор работает на 2500 МГц с напряжением 0,8 В, тогда как при работе однопоточных приложений технология Turbo Core разгоняет вычислительные ядра до 3700 МГц. В моменты минимальной нагрузки энергопотребление процессора уменьшается за счет снижения частоты до 800 МГц и напряжения до 0,675 В.

Zotac ZBOX IQ01 PlusZotac ZBOX IQ01 PlusZotac ZBOX IQ01 Plus

Intel Core i7-4770T оснащен интегрированным ядром HD Graphics 4600, которое состоит из 20 унифицированных шейдерных процессоров, четырех текстурных модулей и двух блоков растеризации. Графический ускоритель совместим с DirectX 11, поддерживаются API OpenCL и DirectCompute 5.0, дающие прирост быстродействия в неграфических вычислениях. Базовая частота для встроенной видеокарты составляет 350 МГц, но за счет динамического управления энергопотреблением интегрированное видеоядро может ускоряться до 1200 МГц при условии, что суммарное тепловыделение остается в пределах TDP 45 Вт.

Zotac ZBOX IQ01 Plus

Что касается возможностей расширения ZOTAC ZBOX IQ01 Plus, то они на высоте: поддерживается одновременное подключение трех мониторов, есть возможность вывода аудиопотока S/PDIF на цифровые ресиверы, а пара сетевых контроллеров Realtek RTL8111E обеспечивают два независимых подключение Gigabit Ethernet. За работу с беспроводными сетями Wi-Fi (802.11a/b/g/n/ac) и Bluetooth 4.0 отвечает адаптер Intel Wireless-AC 3160. Контроллер поддерживает скорость передачи до 433 Мбит/с и способен работать в двух диапазонах: 2,4 ГГц и 5 ГГц. С таким арсеналом коммуникационных возможностей пользователи смогут превратить неттоп в мощный беспроводный маршрутизатор, что позволит сэкономить на покупке дополнительного сетевого оборудования.

Zotac ZBOX IQ01 Plus
