Обзор и тестирование компактного энергоэффективного персонального компьютера MSI Cubi на базе процессора Broadwell-U

Недавнее знакомство с парой миниатюрных ПК ASUS VivoMini в очередной раз доказало жизнеспособность концепции компактных энергоэффективных персональных компьютеров, способных заменить традиционные системные блоки при выполнении широкого круга повседневных задач. Пожалуй, есть только две сферы, где быстродействия «малышей» будет не достаточно. Это касается современных ресурсоёмких видеоигр, а также работы в приложениях видеомонтажа или рендеринга 3D-изображений. Впрочем, для первого есть игровые консоли, а второе — вотчина профессиональных рабочих станций, тогда как для офисного или домашнего применения продуктивности малогабаритных экономичных устройств должно хватить в подавляющем большинстве случаев. Не так давно к производителям миниатюрных ПК примкнула компания MSI, выпустив Cubi, который по праву может считаться одним из самых маленьких системных блоков х86. Поэтому, когда у нас появилась возможность познакомиться с этим интересным решением — мы не преминули ее воспользоваться.

MSI Cubi

Помимо привлекательного внешнего вида и впечатляющего набора возможностей расширения MSI Cubi может похвастаться тем, что в его основе лежит новейший процессор Intel Broadwell, изготовленный по 14-нм технологическому процессу. В конструкции устройства есть немало других интересных решений, которые мы с вами обязательно рассмотрим в процессе обзора, а пока рекомендую ознакомиться со спецификациями миниатюрного ПК.

Модель MSI Cubi
Процессор Intel Core i3-5005U 2,0 ГГц (TDP 15 Вт, 2 ядра, 4 потока)
Материнская плата MSI MS-B0961 (Intel Broadwell PCH-LP)
Оперативная память Samsung M471B5173QH0-YK0 (SO-DIMM, 1x4 ГБ, DDR3L-1600, CL11)
Видеокарта Intel HD Graphics 5500
Дисковая подсистема SSD Transcend TS128GMSA370 (128 ГБ, mSATA 6 Гбит/с)
Оптический привод
Порты ввода/вывода 1x HDMI 1.4a, 1 x mini DisplayPort, 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем
Звуковая подсистема Realtek ALC283
Коммуникации 1х Realtek RTL8111G (Gigabit Ethernet), 1х Intel Dual Band Wireless-AC 3160 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.0)
Блок питания ADP-65JH BB (65 Вт, внешний)
Размеры, мм 115 x 111 x 35(48*)
Предустановленная ОС Windows 8.1 with Bing 64-bit
Дополнительные возможности крепление VESA
Рекомендованная стоимость, $ ~495/475**
* — высота с установленным боксом для HDD;
** — для версии без предустановленной ОС.


Комплект поставки

Миниатюрный ПК поставляется в компактной картонной коробке, верхняя крышка которой стилизована под внешний вид устройства.

MSI Cubi

C обратной стороны изображены Cubi черного и белого цветов, а также нанесен девиз серии: When you’re small you have to be smart (англ. «Когда ты маленький — ты должен быть умным»). В то же время, информации о наименовании модели или ее спецификации найти не удалось ни на фронтальных, ни на боковых поверхностях, хотя, это может быть особенностью данного предпродажного образца.

MSI Cubi

В комплекте поставки новинки обнаружилась масса печатной продукции: руководство пользователя, брошюра с условиями гарантии, буклет по начальной установке и модернизации ПК, а также DVD-диск с драйверами и комплектным ПО.

MSI Cubi

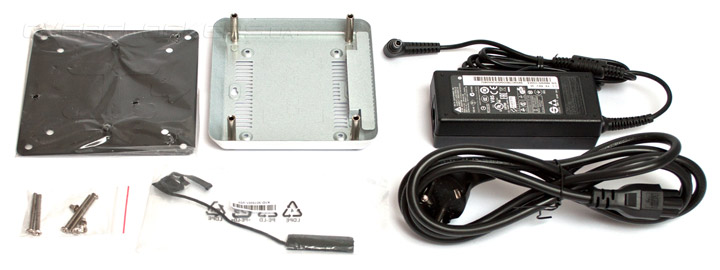

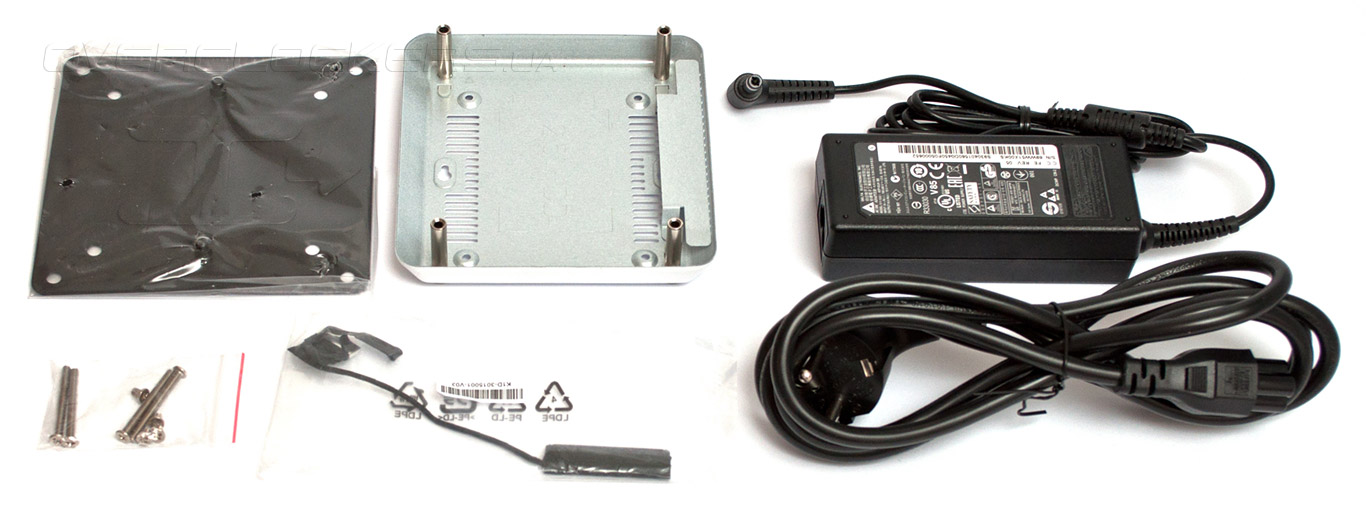

Также, в наборе аксессуаров оказались:
  • комплект для крепления устройства на кронштейн VESA позади монитора;
  • отсек для установки дополнительного накопителя 2,5″;
  • набор крепежных винтов для монтажа отсека HDD;
  • шлейф для подключения дополнительного накопителя;
  • внешний блок питания.
MSI Cubi

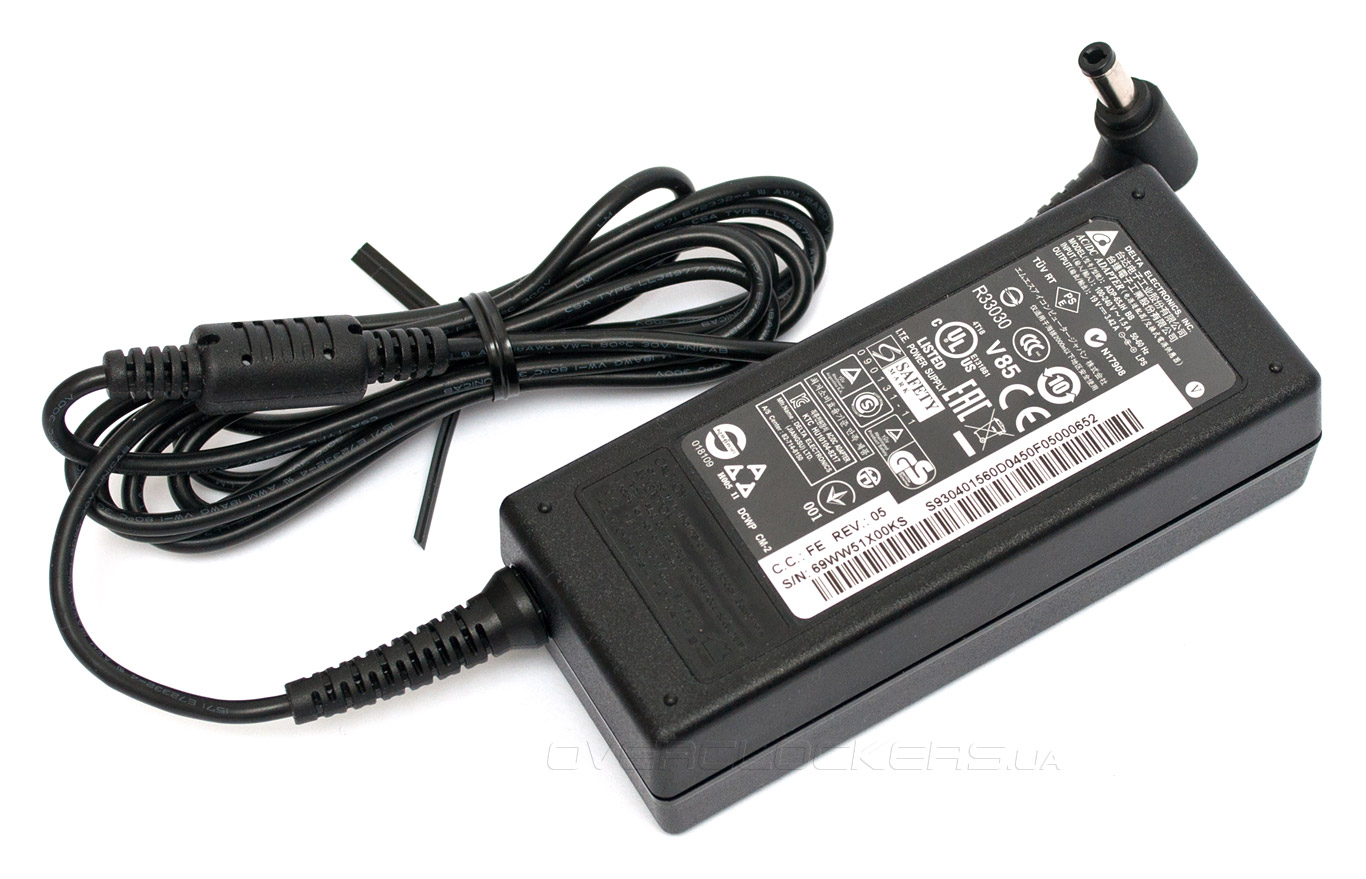

Герой сегодняшнего обзора оснащен вешним блоком питания ADP-65JH BB производства Delta Electronics, на выходе которого формируется напряжение 19 В при силе тока 3,42 А. Номинальная мощность сетевого адаптера составляет 65 Вт, аналогичными устройствами комплектуются многие современные ноутбуки, так что найти замену вышедшему из строя блоку питания не составит никакого труда.

MSI Cubi

На фоне обширного перечня дополнительных принадлежностей самым неожиданным стало наличие в комплекте DVD, поскольку MSI Cubi не оснащен приводом для чтения оптических дисков. В этом случае USB-накопитель с драйверами и ПО смотрелся бы куда более уместно.


Дизайн

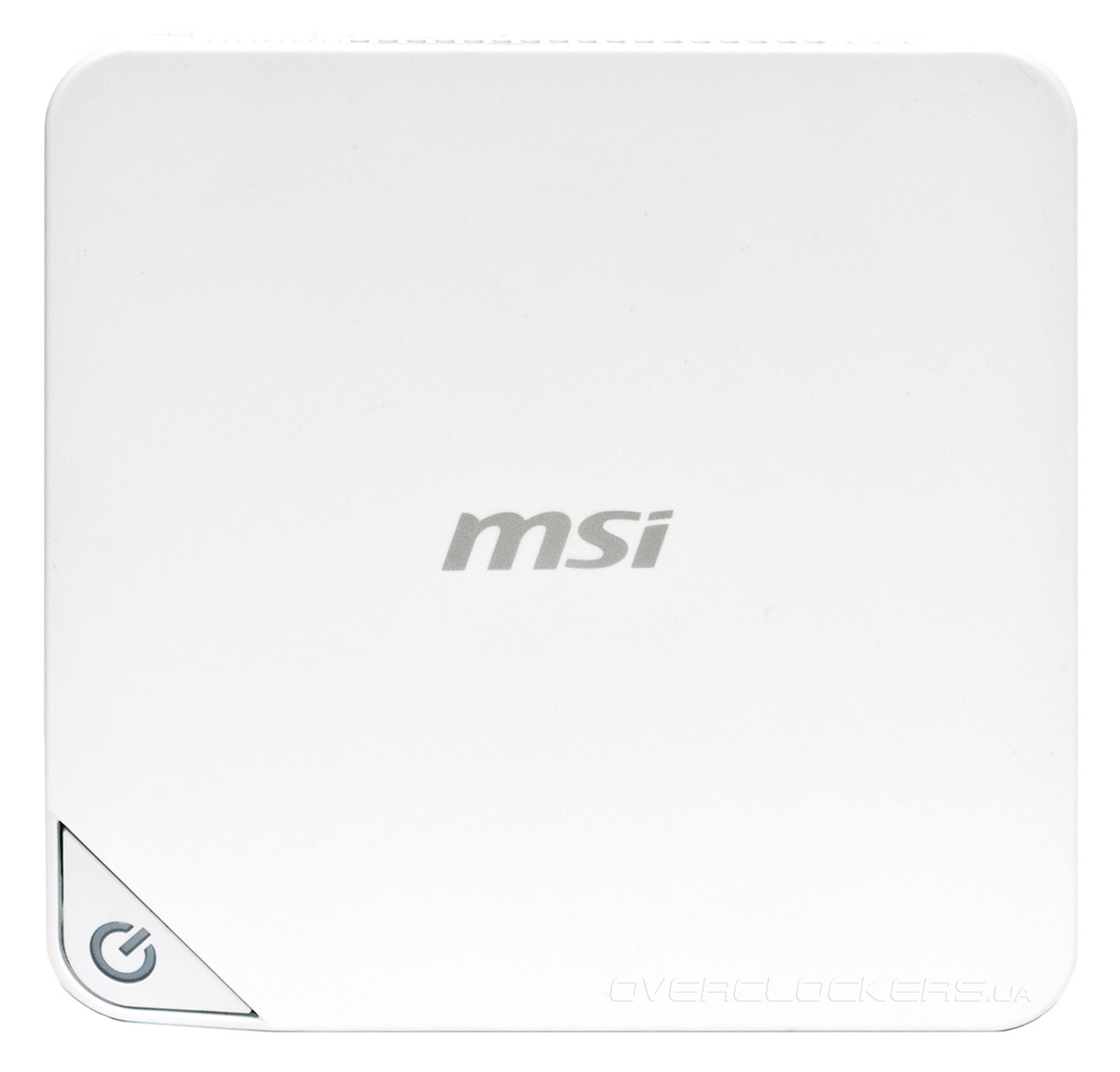

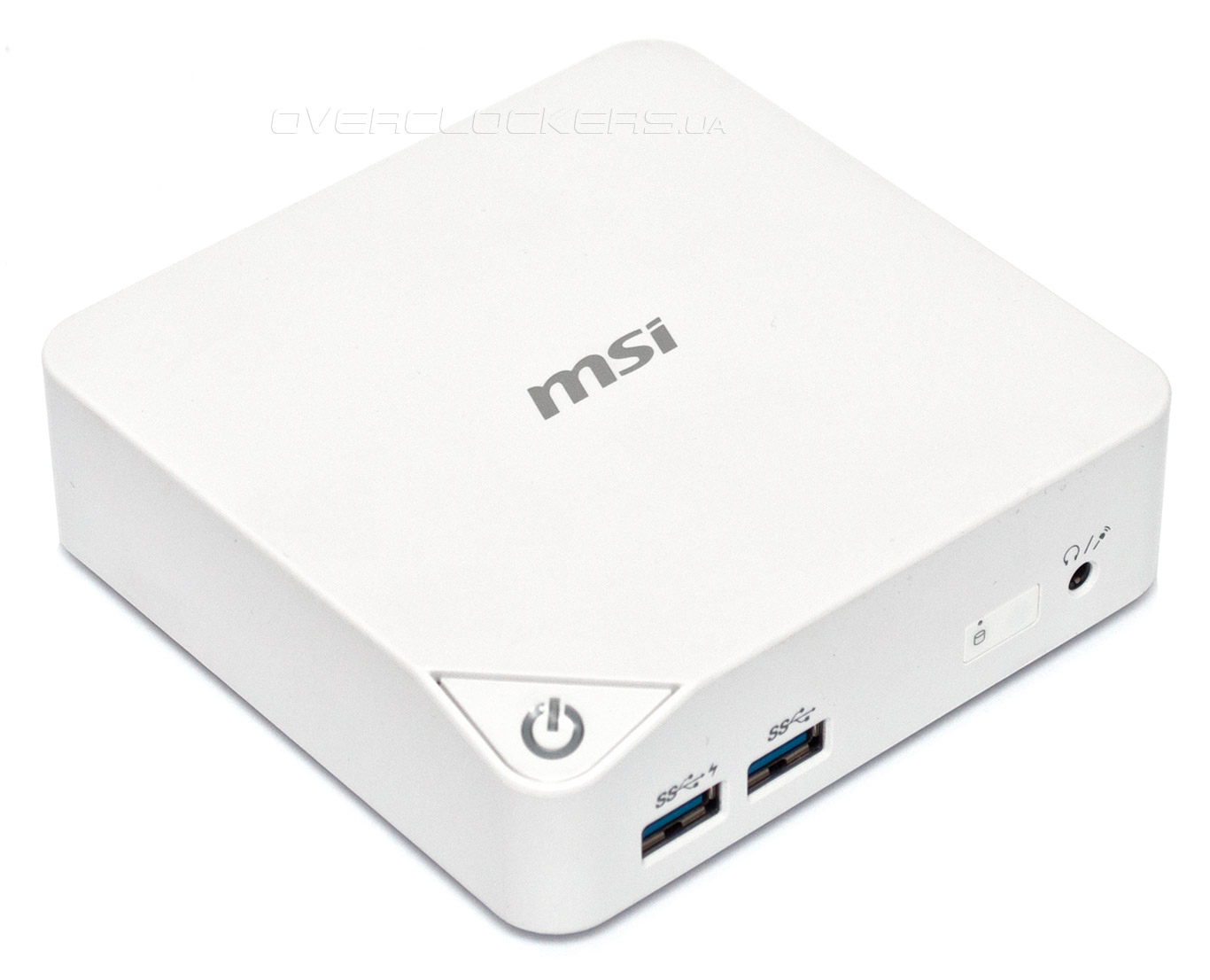

В нашу тестовую лабораторию попал Cubi белого цвета, однако, судя по картинке на упаковке, производитель также предлагает модификацию в черном цвете. Корпус устройства имеет прямоугольную форму, его размеры составляют 115 х 111 мм при высоте 35 мм, то есть полезный объем не превышает 0,45 л. В левом нижнем углу находится кнопка включения, которая во время работы подсвечивается изнутри неярким синим светом.

MSI Cubi

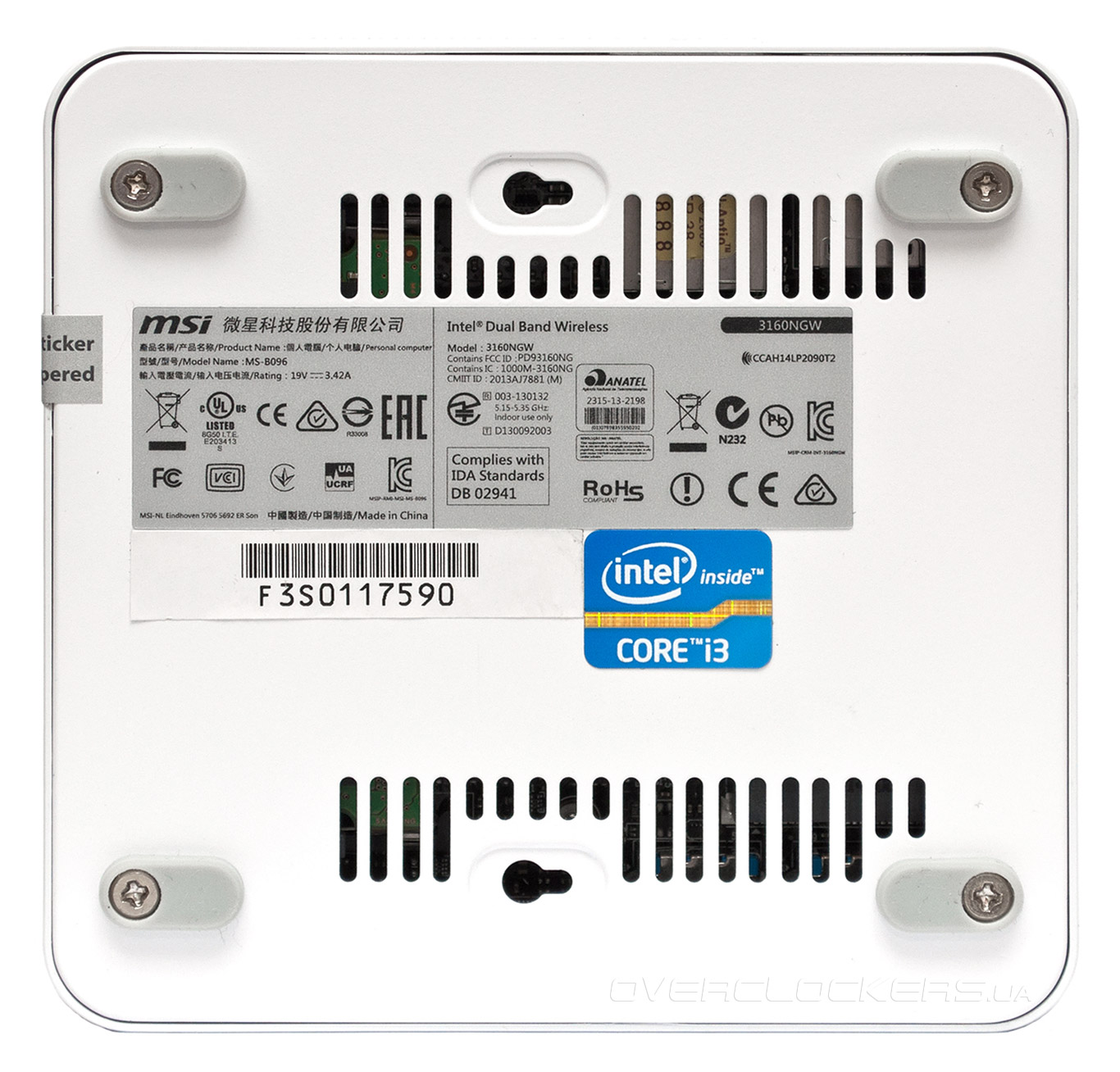

С обратной стороны устройства видны резиновые ножки, отверстия для монтажа компьютера на кронштейн VESA, вентиляционные решетки для поступления свежего воздуха, а также стикер, на который нанесено наименование модели и ряд служебной информации.

MSI Cubi

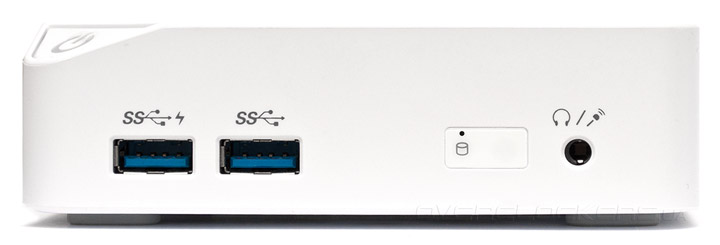

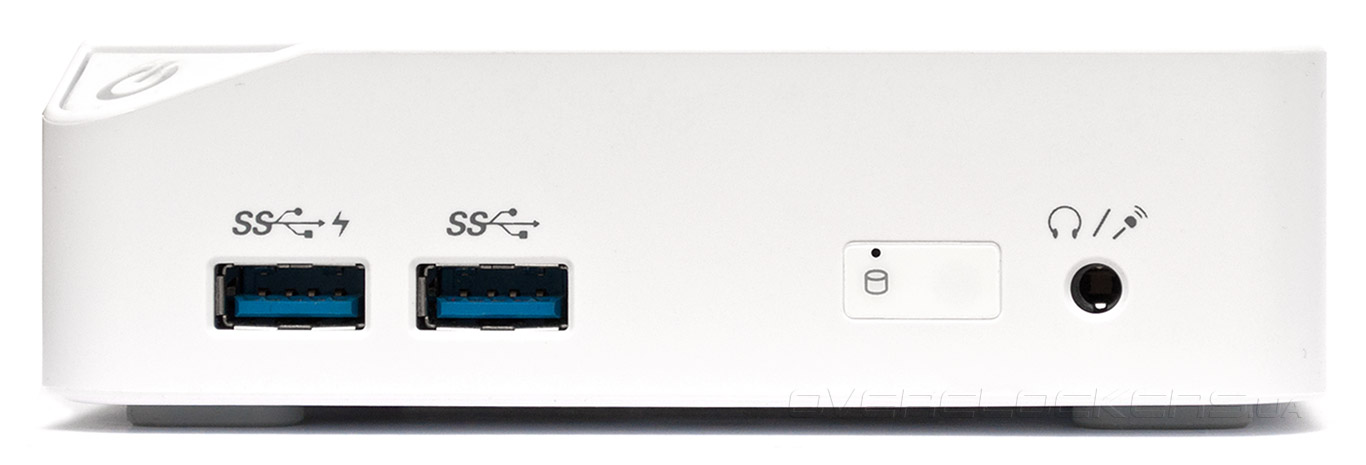

На передней панели устройства находятся два порта USB 3.0, один из которых поддерживает функцию Super Charge для быстрой зарядки мобильных устройств, индикатор активности дисковой подсистемы и 3,5-мм аналоговый аудиоразъем, служащий для подключения наушников и микрофона.

MSI Cubi

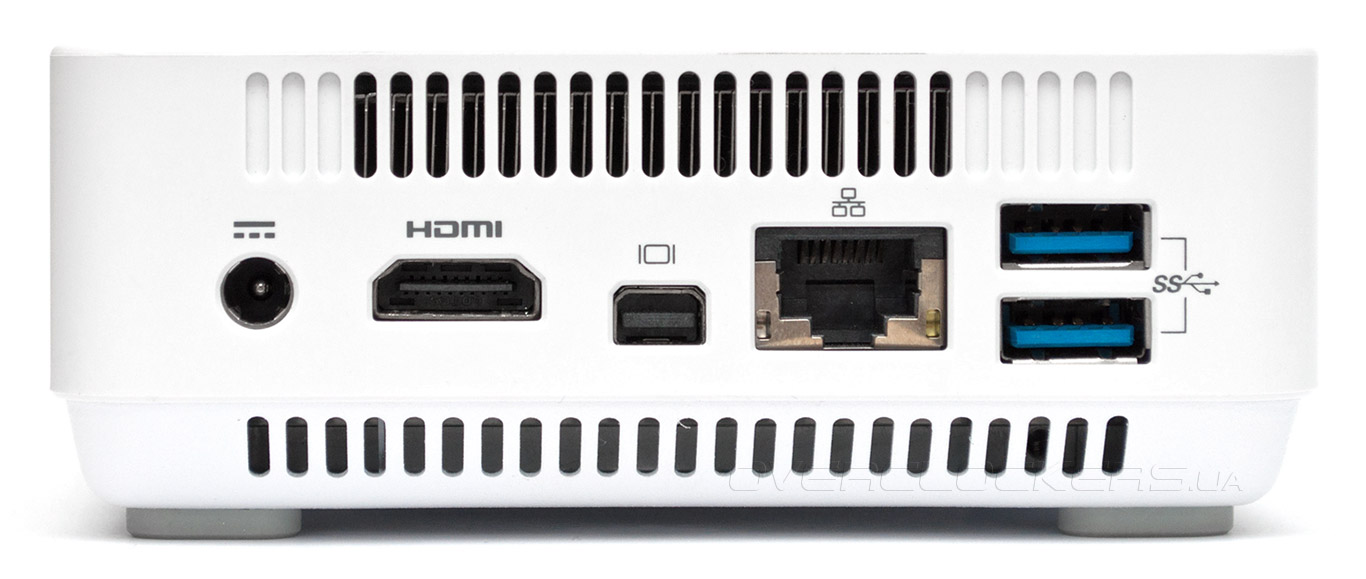

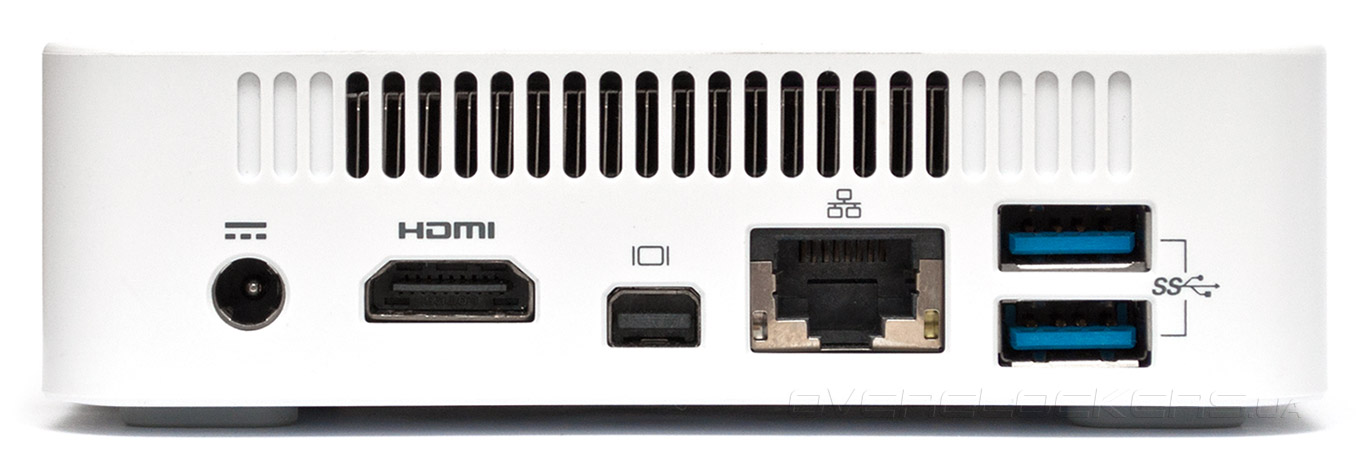

На боковых гранях не установлено никаких разъемов, тогда как на задней панели миниатюрного системного блока нашлось место для:
  • гнезда подключения внешнего блока питания;
  • цифровых видеовыходов HDMI и mini DisplayPort;
  • сетевой розетки RJ-45;
  • пары разъемов USB 3.0.
MSI Cubi

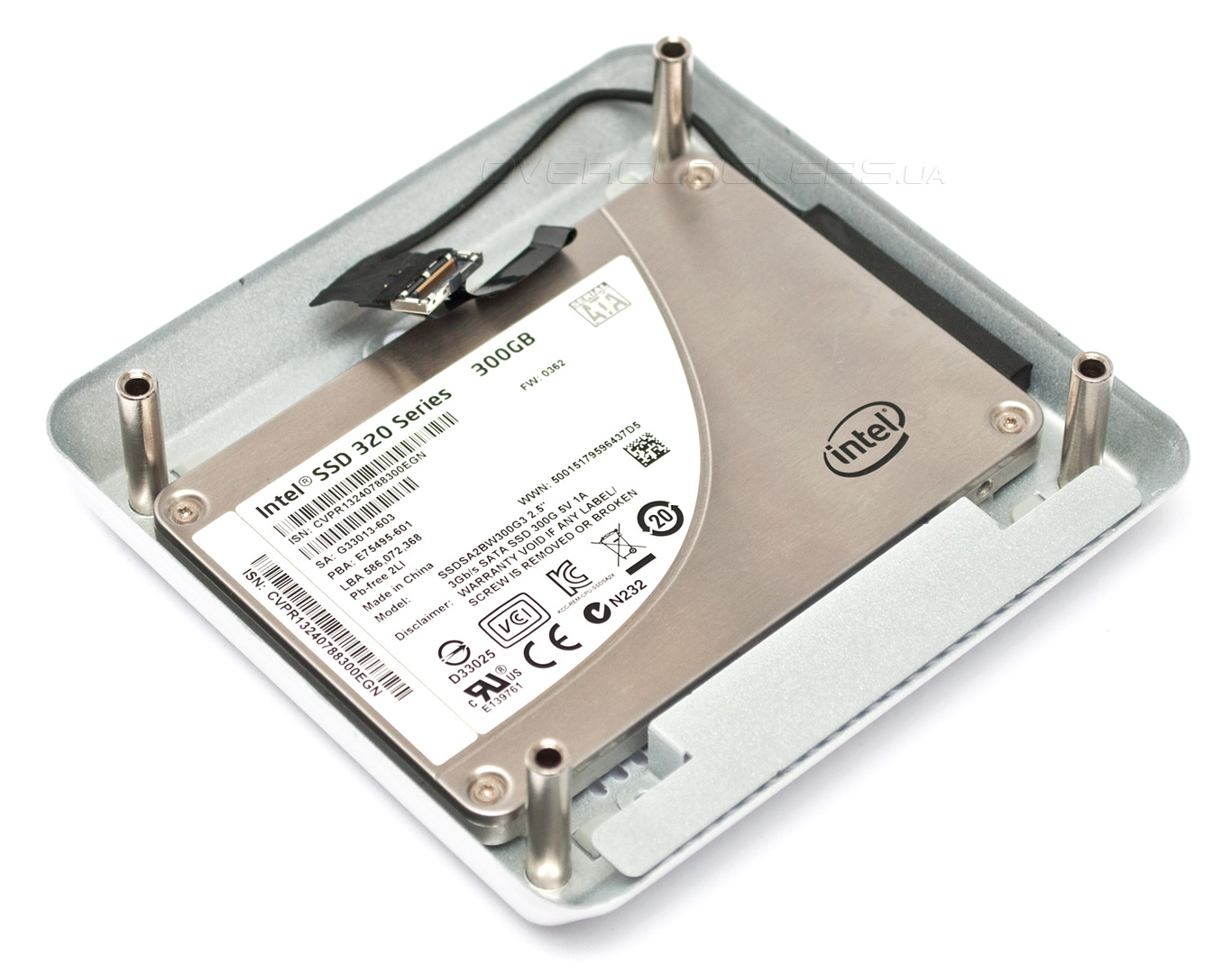

Одним из самых интересных и полезных конструктивных решений Cubi является возможность установки дискового накопителя формата 2,5″, что существенно расширяет сферу применения устройства. Для монтажа используется специальный отсек, который заменяет стандартную нижнюю крышку корпуса. Накопитель фиксируется на днище бокса четырьмя винтами, а для подключения к системной плате используется специальный шлейф.

MSI Cubi

Вместе с установленным отсеком с накопителем высота корпуса увеличивается до 46 мм, но это отнюдь не делает новинку ни громоздкой, ни тяжеловесной.

MSI Cubi

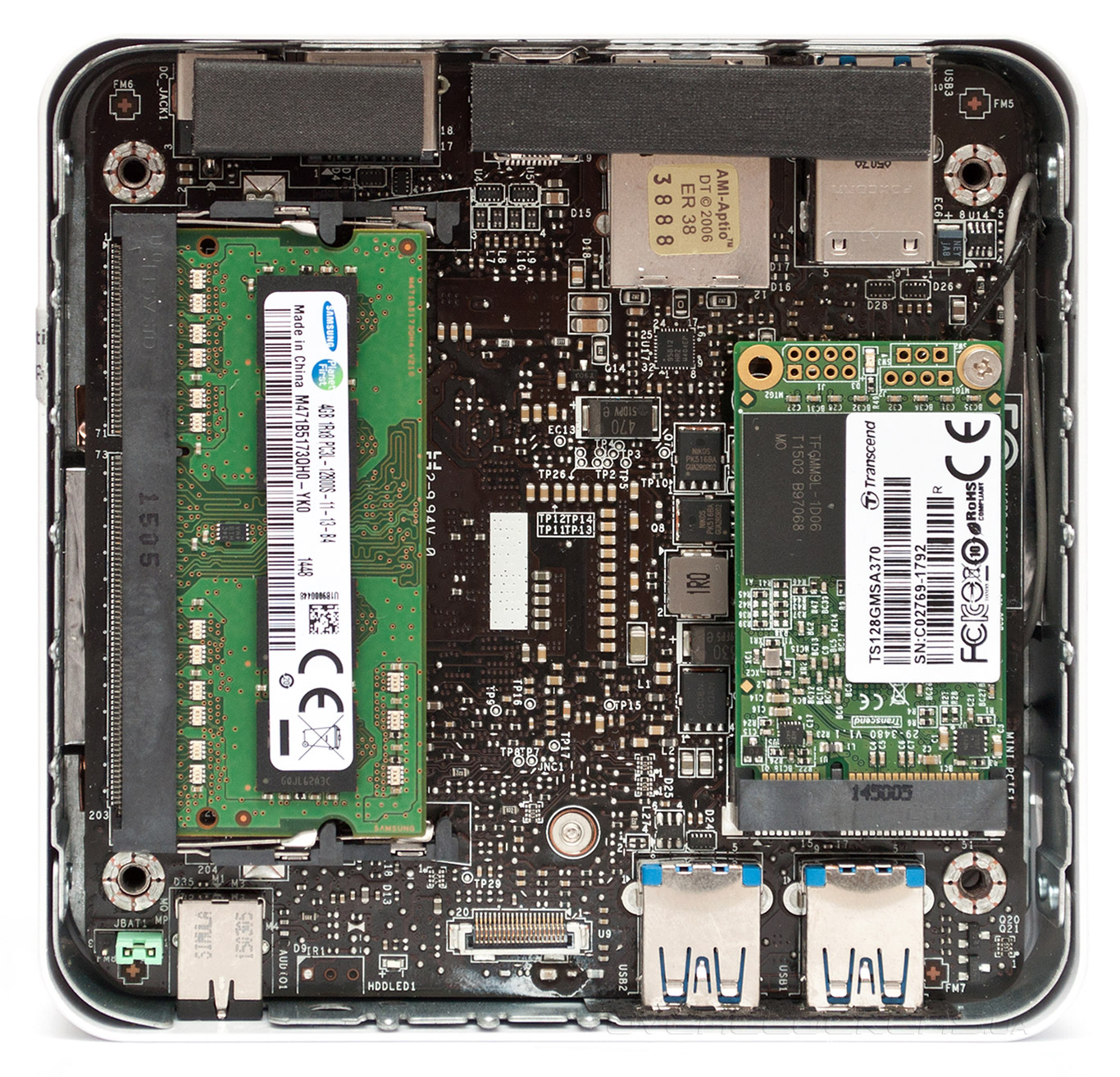

Демонтаж крышки позволяет ознакомиться с внутренним устройством MSI Cubi. Внутри корпуса установлено металлическое шасси, на котором закреплена системная плата. «Материнка» оснащена двумя разъемами SO-DIMM для установки оперативной памяти стандарта DDR3L с тактовой частотой до 1600 МГц включительно и суммарным объемом до 16 ГБ. Из двух слотов задействован только один, он занят модулем Samsung M471B5173QH0-YK0 емкостью 4 ГБ, который функционирует в режиме 1600 МГц с задержками 11-11-11-28-1Т. Для установки твердотельного накопителя предусмотрен порт mSATA 6 Гбит/с, в нашем случае в него инсталлирован SSD Transcend TS128GMSA370 на базе контроллера Transcend TS6500 (перемаркированный Silicon Motion SM2246EN) объемом 128 ГБ. Под накопителем находится разъем М.2, в который установлен адаптер беспроводных сетей Intel Dual Band Wireless-AC 3160. Контроллер, как следует из названия, может работать в диапазонах 2,4 ГГц и 5 ГГц, поддерживает стандарт Bluetooth V4.0 и подключение к Wi-Fi (IEEE 802.11a/b/g/n+ac) на скорости до 433 Мбит/с. За работу звуковой подсистемы у Cubi отвечает HD-аудиокодек Realtek ALC283, а подключение Gigabit Ethernet обеспечивает NIC Realtek RTL8111G.

MSI Cubi

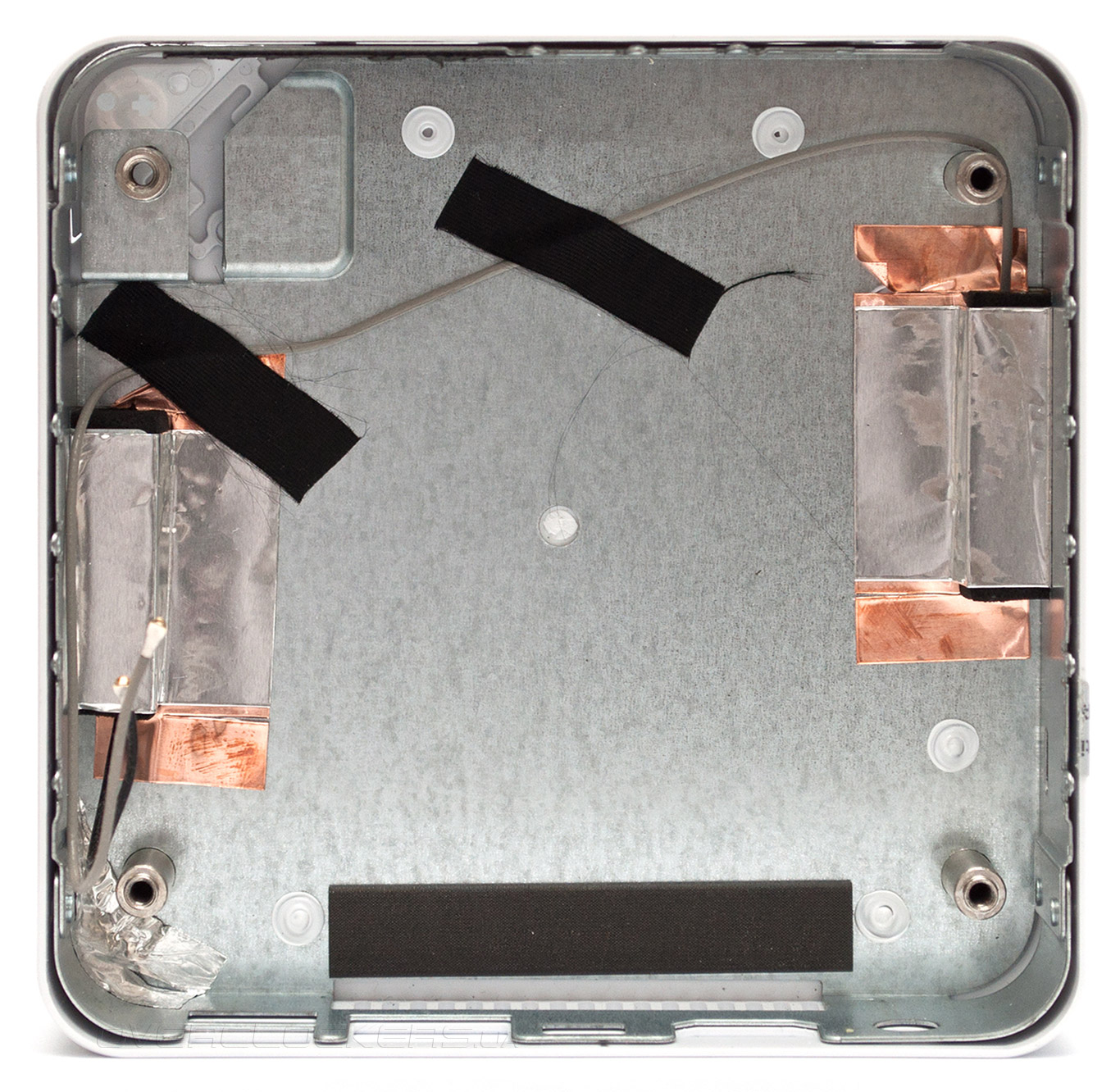

Для работы в беспроводных сетях миниатюрный ПК использует пару внутренних антенн, находящихся под верхней крышкой корпуса. Мне сложно судить об эффективности такого решения, но в условиях уверенного приема уровень сигнала и скорость передачи данных держались около максимальных отметок.

MSI Cubi

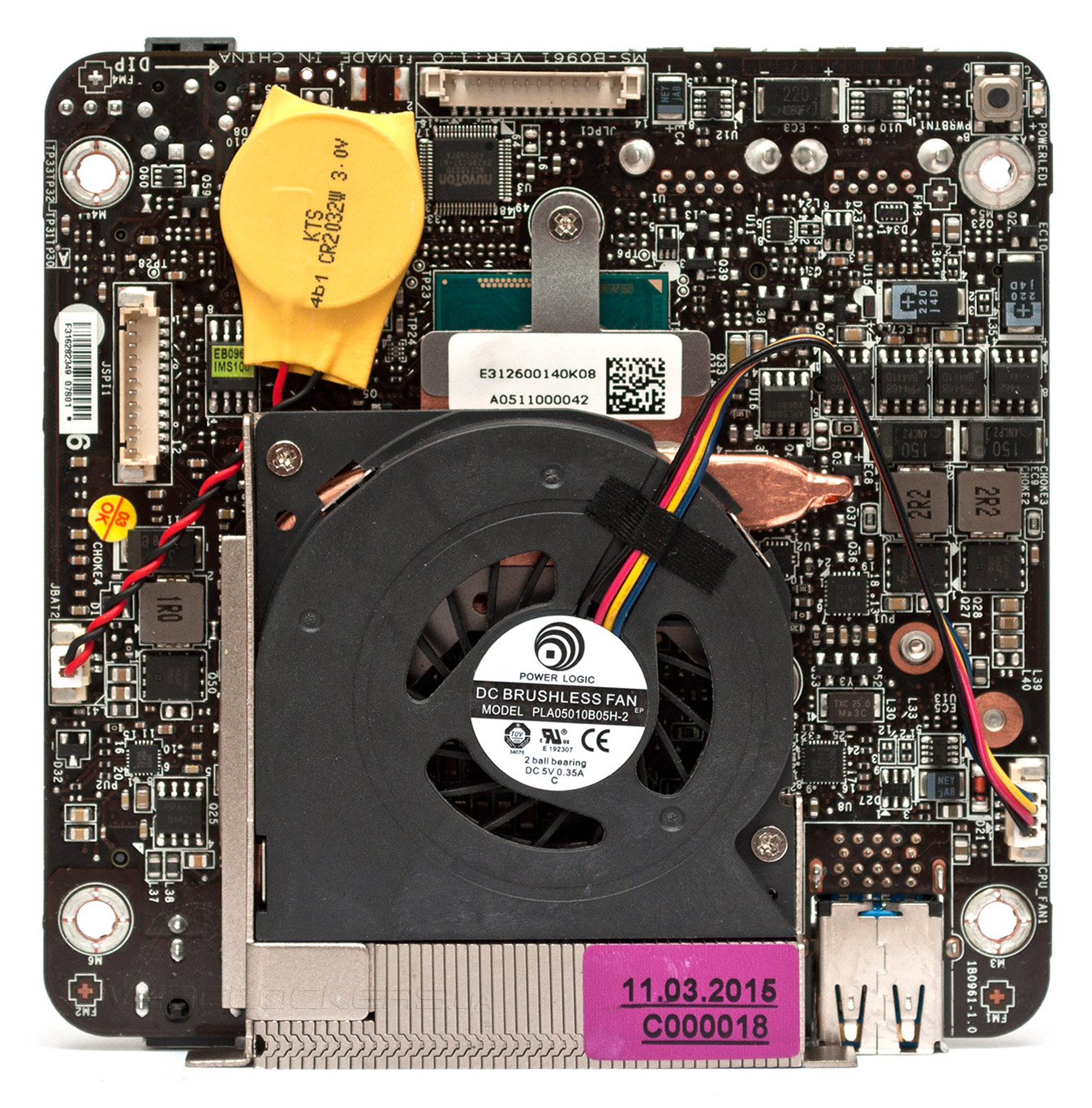

Заглянув с обратной стороны материнской платы можно наблюдать систему охлаждения устройства, которая состоит из небольшого радиатора и радиального 50-мм вентилятора Power Logic PLA05010B05H-2 c поддержкой ШИМ.

MSI Cubi

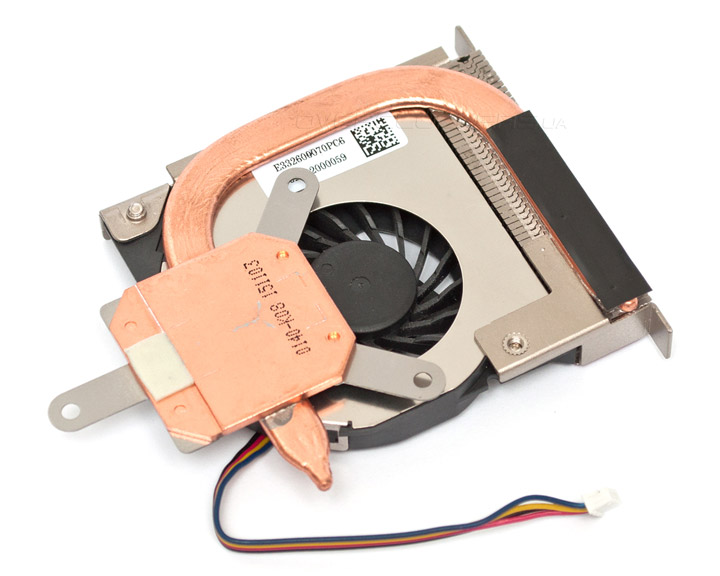

Демонтаж кулера позволяет в деталях рассмотреть его дизайн. Центральный процессор контактирует с массивной медной пластиной, на которую припаяна плоская термосифонная трубка, передающая тепло небольшому радиатору. По информации производителя шум от системы охлаждения не превышает 21,7 дБ, но глядя на ее конструкцию в это верится с большим трудом.

MSI Cubi

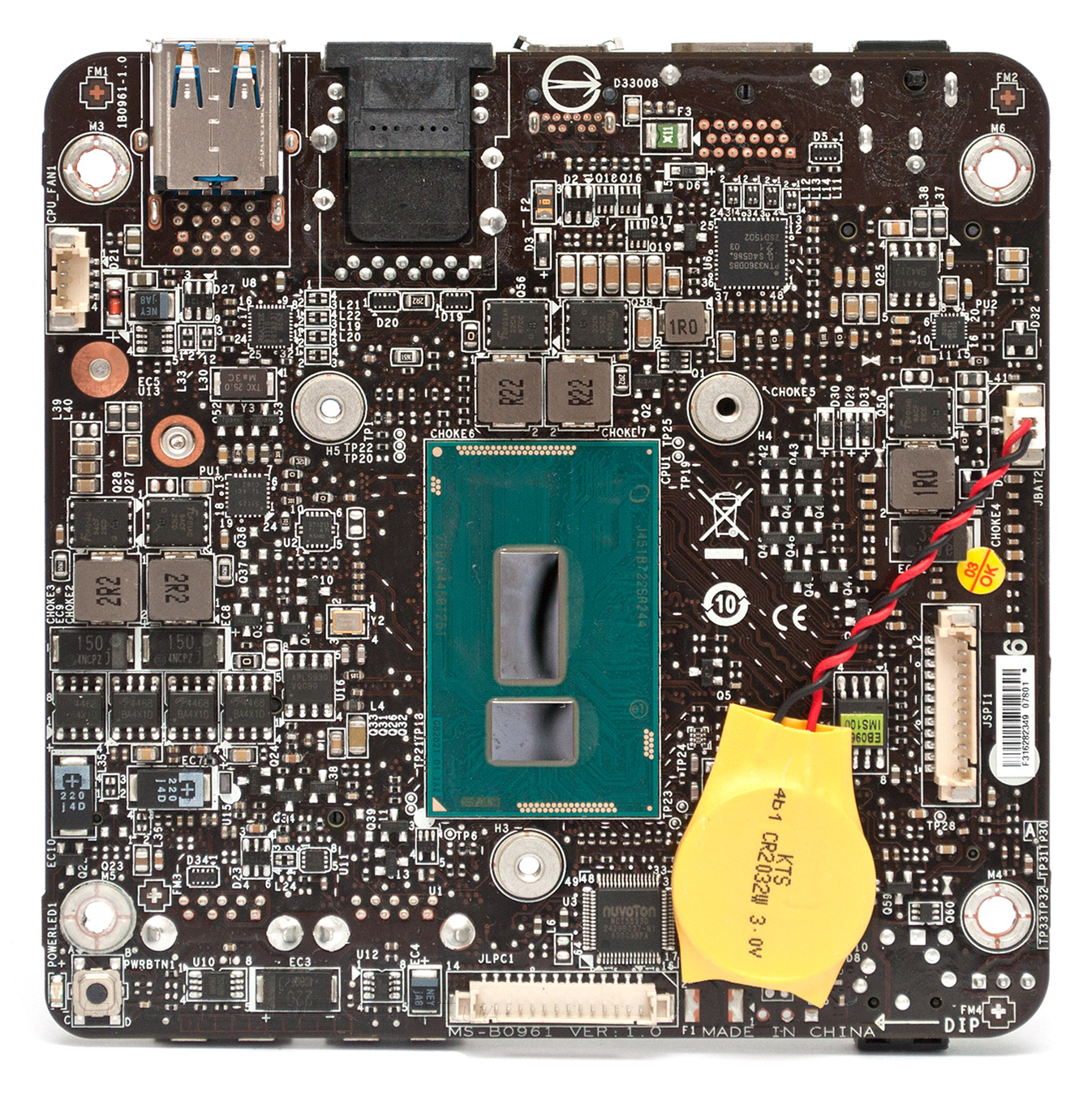

После снятия кулера становится видна главная изюминка Cubi — процессор Intel Core i3-5005U. Этот CPU — первый представитель 14-нм Broadwell, побывавший в нашей тестовой лаборатории. По большому счету от своих предшественников Haswell новые процессоры отличается только более тонким технологическим процессом производства да улучшенными механизмами энергосбережения, например, конфигурируемым TDP, а также возросшей продуктивностью графической подсистемы.

MSI Cubi

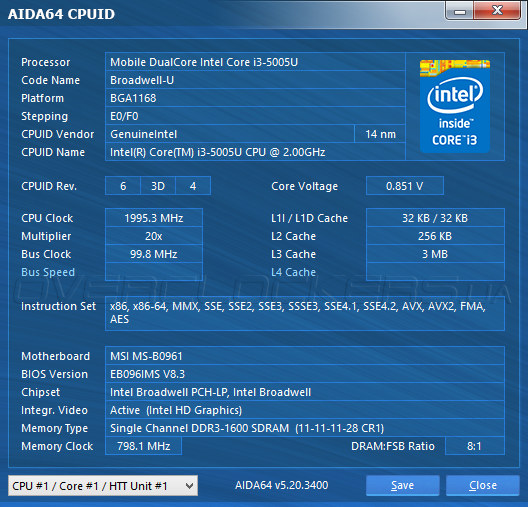

Intel Core i3-5005U относится к классу энергоэффективных моделей, он изготовлен в конструктивном исполнении BGA1168, то есть на одной подложке установлены и процессор, и микросхема PCH, выполняющая функции «южного моста». В состав CPU входят два ядра, функционирующие на частоте 2,0 ГГц, двухканальный контроллер ОЗУ DDR3 и массив кэш-памяти 3-го уровня объемом 3 МБ. Благодаря поддержке технологии Hyper Threading процессор способен одновременно выполнять четыре вычислительных потока, присутствует поддержка всех актуальных наборов инструкций, включая AVX2.0 и ускорение шифрования AES, а его расчетное тепловыделение составляет скромные 15 Вт.

MSI Cubi

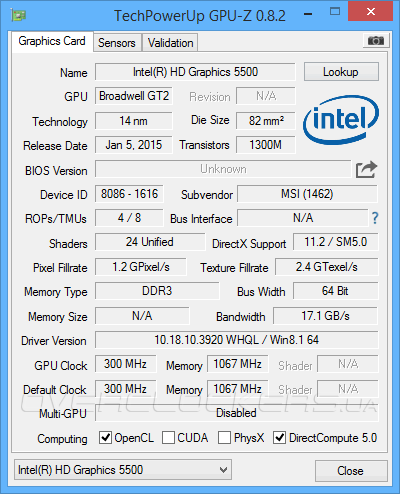

Core i3-5005U оснащен графическим ускорителем Intel HD Graphics 5500, основные отличия которого от встроенных видеокарт предыдущего поколения заключаются в увеличенном до 24 числе унифицированных шейдерных процессоров, тогда как количество блоков растеризации и текстурных юнитов не изменилось: их четыре и восемь штук соответственно. Тактовая частота графического акселератора в различных режимах составляет от 300 до 850 МГц, то есть на 150 МГц медленнее, чем работали интегрированные решения прошлого поколения. Впрочем, небольшое отставание по частое должно быть скомпенсировано большим числом функциональных блоков. И, конечно, HD Graphics 5500 поддерживает полный спектр фирменных технологий Intel, как то: аппаратное ускорение кодирования видео Quick Sync, функцию InTRU 3D, которая позволяет воспроизводить трехмерные стереоскопические видеоматериалы в формате Blu-ray с разрешением 1080p, Flexible Display, позволяющую выводить независимые изображения на два канала, а также технологию Wireless Display и вывод изображения с разрешением 4К.

MSI Cubi

В качестве промежуточного итога следует заметить, что MSI Cubi запомнился своей продуманной конструкцией, в том числе невероятно компактным корпусом, а также производительным аппаратным обеспечением. Некоторые опасения вызвала система охлаждения, не обладающая запасом прочности, но, будем надеяться, что 14-нм Broadwell не продемонстрирует повышенный аппетит.
