Обзор и тестирование компактного персонального компьютера Intel NUC NUC6i7KYK

Центральные процессоры Intel Skylake появились более года назад. Этого срока оказалось достаточно, чтобы микроархитектура проникла во все основные типы устройств: от ультрабуков до мощных игровых конфигураций на базе старших Core i7. Этому способствует сочетание высокого быстродействия и отличной энергоэффективности, особенно ценное для экономичных устройств, таких как Intel NUC — Next Unit of Computing, комплектов для самостоятельной сборки компактных ПК, которые после их оснащения ОЗУ и дисковым накопителем способны заменить «десктопы» в большинстве задач. Примечательно, что с выходом 6-го поколения процессоров Core чипмейкер полностью обновил продуктовую линейку NUC, представив пять моделей, спецификации которых приведены в следующей таблице:

Модель Intel NUC NUC6i3SYK Intel NUC NUC6i3SYH Intel NUC NUC6i5SYK Intel NUC NUC6i5SYH Intel NUC NUC6i7KYK
Официальная страница продукта в Сети intel.ua intel.ua intel.ua intel.ua intel.ua
Процессор Intel Core i3-6100U 2,3 ГГц (TDP 15 Вт, 2 ядра, 4 потока) Intel Core i3-6100U 2,3 ГГц (TDP 15 Вт, 2 ядра, 4 потока) Intel Core i5-6260U 1,9 ГГц (TDP 15 Вт, 2 ядра, 4 потока) Intel Core i5-6260U 1,9 ГГц (TDP 15 Вт, 2 ядра, 4 потока) Intel Core i7-6770HQ 3,5 ГГц (TDP 45 Вт, 4 ядра, 8 потока)
Материнская плата Intel Swift Canyon (Intel Sunrise Point -LP) Intel Swift Canyon (Intel Sunrise Point -LP) Intel Swift Canyon (Intel Sunrise Point -LP) Intel Swift Canyon (Intel Sunrise Point -LP) Intel Skull Canyon (Intel Sunrise Point HM170)
Оперативная память 2х SO-DIMM DDR4 SDRAM 2133 МГц, 32 Гбайт максимум 2х SO-DIMM DDR4 SDRAM 2133 МГц,32 Гбайт максимум 2х SO-DIMM DDR4 SDRAM 2133 МГц,32 Гбайт максимум 2х SO-DIMM DDR4 SDRAM 2133 МГц, 32 Гбайт максимум 2х SO-DIMM DDR4 SDRAM 2133/2400 32 Гбайт максимум
Видеокарта Intel HD Graphics 520 Intel HD Graphics 520 Intel Iris Graphics 540 Intel Iris Graphics 540 Intel Iris Pro Graphics 580
Видеоразъёмы 1x HDMI 1.4b (3840 x 2160 @ 30 Hz), 1 x mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz) 1x HDMI 1.4b (3840 x 2160 @ 30 Hz), 1 x mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz) 1x HDMI 1.4b (3840 x 2160 @ 30 Hz), 1 x mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz) 1x HDMI 1.4b (3840 x 2160 @ 30 Hz), 1 x mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz) 1x HDMI 2.0 (3840 x 2160 @ 60 Hz), 1 x mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz),1 х USB Type-C mini DisplayPort 1.2 (3840 x 2160 @ 60 Hz)
Дисковая подсистема 1х M.2 (2242, 2280) 1х M.2 (2242, 2280), 1х SATA 6 Гбит/с 1х M.2 (2242, 2280) 1х M.2 (2242, 2280), 1х SATA 6 Гбит/с 2х M.2 (2242, 2280)
Оптический привод
Порты ввода/вывода 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем 4х USB 3.0, 1х RJ-45, 1 аналоговый звуковой комбинированный разъем 1x USB Type-C (Thunderbolt 3 или USB 3.1 Gen 2), 4х USB 3.0, 1х RJ-45, 2x аналоговых звуковых комбинированных разъема
Звуковая подсистема Realtek ALC283 Realtek ALC283 Realtek ALC283 Realtek ALC283 Realtek ALC283
Коммуникации 1х Intel I219V (Gigabit Ethernet), 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2) 1х Intel I219V (Gigabit Ethernet), 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.2) 1х Intel I219V (Gigabit Ethernet), 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.1) 1х Intel I219V (Gigabit Ethernet), 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.1) 1х Intel I219LM (Gigabit Ethernet), 1х Intel Wireless-AC 8260 (IEEE 802.11a/b/g/n+ac, Bluetooth V4.1)
Блок питания Внешний (19 В, 65 Вт) Внешний (19 В, 65 Вт) Внешний (19 В, 65 Вт) Внешний (19 В, 65 Вт) Внешний (19 В, 120 Вт)
Размеры, мм 115 x 111 x 32 115 x 111 x 48 115 x 111 x 32 115 x 111 x 48 211 x 116 x 28
Предустановленная ОС
Дополнительные возможности ИК-приемопередатчик, кардридер SDXC, крепление VESA ИК-приемопередатчик, кардридер SDXC, крепление VESA ИК-приемопередатчик, кардридер SDXC, крепление VESA ИК-приемопередатчик, кардридер SDXC, крепление VESA ИК-приемопередатчик, кардридер SDXC, крепление VESA
Рекомендованная стоимость, $ 289 289 386 386 595

Глядя на спецификации Intel NUC несложно заметить, что комплекты NUC6i3SYH и NUC6i5SYH, отличаются лишь центральными процессорами: в младшей модели установлен двухъядерный Core i3-6100U с частотой 2,3 ГГц, оснащенный встроенным видеоядром Intel HD Graphics 520, тогда как в старшей модификации, которая уже успела побывать в стенах нашей тестовой лаборатории, используется более производительный чип Core i5-6260U с графикой Intel Iris Graphics 540 и буферной памятью eDRAM объемом 64 МБ. Каждое из устройств обеспечивает одновременную работу твердотельного накопителя М.2 и жесткого диска формата 2,5″, а для тех, кому использование винчестера не требуется, предлагаются модификации NUC6i5SYK и NUC6i5SYК соответственно, лишенные поддержки накопителей 2,5″ и с уменьшенной высотой корпусов, но с такими же уровнями рекомендованных стоимостей.

Особняком стоит продукт NUC6i7KYK, который на фоне остальных моделей выделяется не только дизайном корпуса, но и поддержкой новейших высокоскоростных интерфейсов и наличием на борту мощного четырехъядерного процессора, который должен обеспечить неплохое быстродействие в компьютерных играх — единственном типе задач, где прочие Intel NUC не так сильны, как того хотелось бы.

Intel NUC NUC6i7KYK

Сегодня мы предлагаем вашему вниманию подробный обзор Intel NUC NUC6i7KYK, в ходе которого мы не только познакомимся с дизайном и программной составляющей устройства, но также попробуем ответить на вопрос: на что способен новичок в играх?

Комплект поставки

NUC6i7KYK поставляется в довольно купной картонной коробке, оформление которой определенно говорит о премиальном статусе продукта. На черной матовой поверхности лицевой стороны красуются золоченные буквы Intel NUC, в правой верхней части указано наименование модели, а также акцентируется внимание на использовании в качестве центрального процессора Intel Core i7.

Intel NUC NUC6i7KYK

С тыльной стороны находится наклейка со служебной информацией, перечислен комплекте поставки и сведения о совместимости оборудования.

Intel NUC NUC6i7KYK

Подробная спецификация устройства приведена на одной из боковых граней упаковки.

Intel NUC NUC6i7KYK

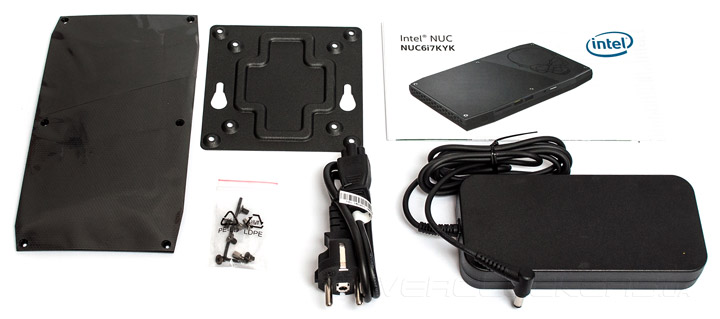

Набор дополнительных принадлежностей, предлагаемых вместе с Intel NUC NUC6i7KYK, состоит из:

  • сменной крышки;
  • шестигранного ключа и комплекта винтов;
  • переходника для крепления устройства на кронштейн VESA;
  • шнура питания с вилкой CEE 7/17;
  • сетевого адаптера питания;
  • руководства пользователя.
Intel NUC NUC6i7KYK

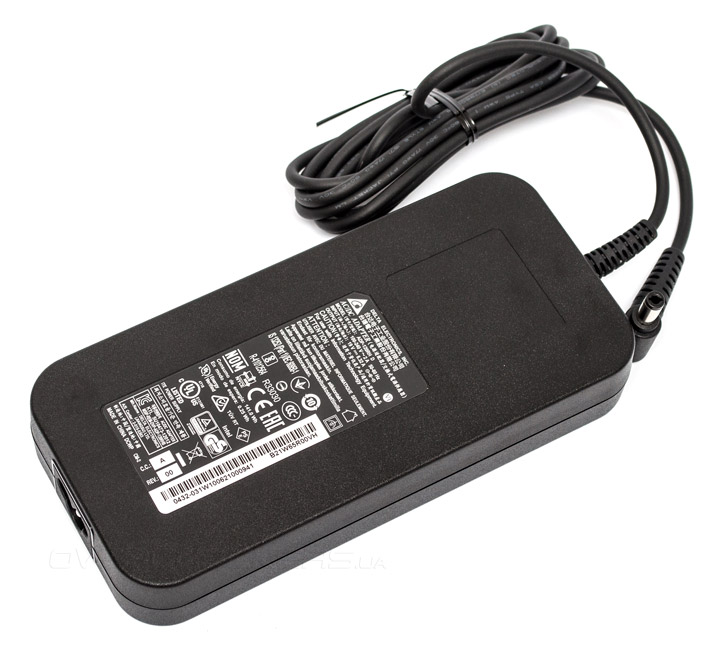

В то время как Intel NUC NUC6i5SYH оснащен внешним блоком питания FSP065-10AABA мощностью 65 Вт, новичок комплектуется сетевым адаптером ADP-120RH производства Delta Electronics, который выдает напряжение 19 В при силе тока 6,32 А. Несложно подсчитать, что выходная мощность составляет 120 Вт, чем объясняются внушительные размеры и масса блока питания.

Intel NUC NUC6i7KYK

Из особенностей комплекта дополнительных принадлежностей NUC6i7KYK можно отметить сменную верхнюю крышку, назначение которой станет понятным в процессе обзора дизайна устройства, к рассмотрению которого мы тотчас и перейдем.

Дизайн

Нужно отметить, что выглядит NUC6i5SYH очень нетривиально. Пластиковый корпус, форму которого можно охарактеризовать как прямоугольную со слегка скошенными углами, имеет размеры 211x116x28 мм, что хоть и несколько больше, чем у привычных NUC, но гораздо компактнее системных блоков формата Mini-ITX. Верхнюю часть корпуса закрывает глянцевая крышка, примерно две трети площади ее поверхности занимает узор в виде шестиугольных сот, а оставшееся место отдано стилизованному изображению черепа, который издавна украшает продукты Intel для энтузиастов. Бесспорно, такой дизайн подойдет любителям моддинга или поклонникам компьютерных игр, но вряд ли будет уместен при использовании NUC6i5SYH в профессиональной сфере. Именно для таких случаев в комплекте поставки предлагается сменная крышка без провокационного изображения, а также миниатюрный ключ под винты с шестигранным шлицем для выполнения процедуры замены.

Intel NUC NUC6i7KYK

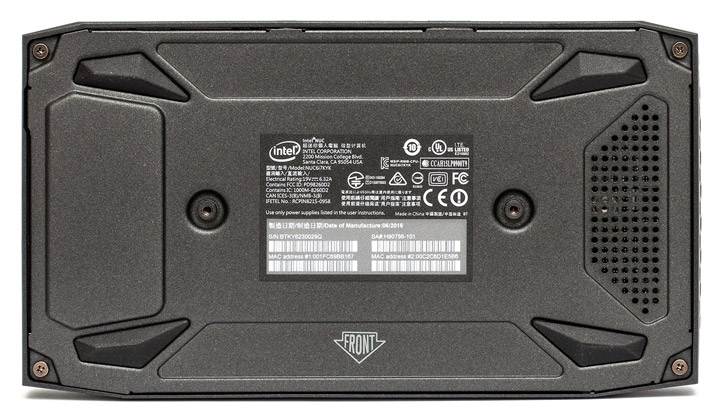

Обратная сторона устройства смотрится не столь авангардно, здесь можно увидеть металлическую крышку с вентиляционными отверстиями и втулками с резьбой для крепления пластины-переходника на кронштейн VESA, наклейку с технической информацией и крупные резиновые ножки, препятствующие скольжению миниатюрного ПК по гладкой поверхности.

Intel NUC NUC6i7KYK

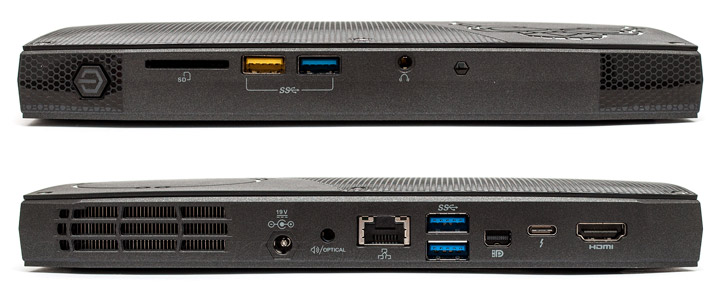

На передней панели новинки находится кнопка включения со встроенным индикатором питания, слот кардридера SDXC с поддержкой флэш-памяти стандарта UHS-I, два порта USB 3.0 (один из них — желтого цвета — с возможностью быстрой зарядки мобильных устройств), аналоговый аудиоразъем 3,5 мм, а также ИК-приемник для работы с различной пользовательской периферией. С обратной стороны NUC расположились прорези процессорной системы охлаждения, разъем подключения внешнего блока питания, комбинированный цифро-аналоговый звуковой выход, сетевая розетка RJ-45, два порта USB 3.0 и два цифровых видеовыхода: mini DisplayPort 1.2 и HDMI 2.0 — оба с поддержкой вывода изображения в разрешении 4К с частотой 60 Гц. Отдельно следует отметить наличие разъема USB Type-C, посредством которого реализованы высокоскоростные интерфейсы Thunderbolt 3.0 с пропускной способностью до 40 ГБ/с и USB 3.1 второго поколения, обеспечивающий скорость передачи 10 ГБ/с, а также подключение мониторов по протоколу DisplayPort 1.2.

Intel NUC NUC6i7KYK

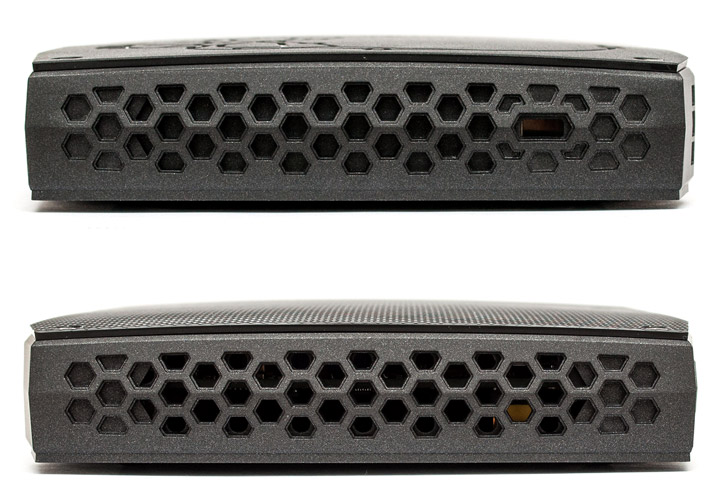

Боковые грани NUC6i7KYK не балуют разнообразием: на правой расположен разъем для установки замка Kensington, а левая целиком отдана под вентиляционные отверстия процессорного кулера.

Intel NUC NUC6i7KYK

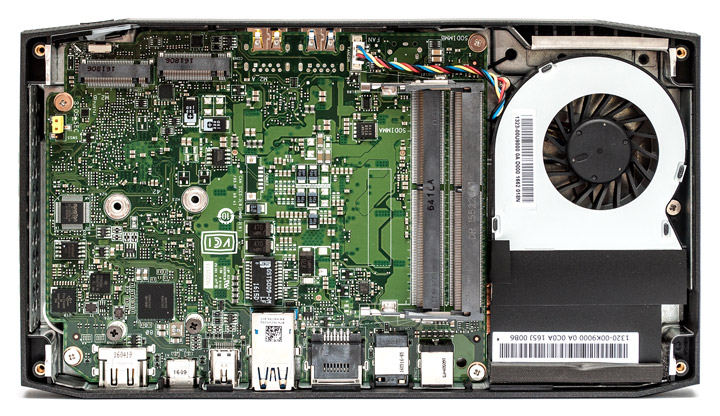

Большую часть корпуса миниатюрного ПК занимает системная плата, тогда как оставшееся место отдано массивной системе охлаждения. На поверхности «материнки» нашлось место двум разъемам для установки модулей SO-DIMM оперативной памяти DDR4 суммарным объемом до 32 ГБ включительно и тактовой частотой 2133 МГц или выше в режиме разгона, а также пары портов, предназначенных для инсталляции плат расширения или твердотельных накопителей в конструктивном исполнении М.2 2242/2280 с интерфейсами PCI-E x4 (NVMe) или SATA 6 Гбит/с с возможностью построения RAID-массивов. Сетевая подсистема Gigabit Ethernet реализована на базе чипа Intel I219LM, а за звук отвечает HD-аудиокодек Realtek ALC283, в том числе обеспечивающий работу оптического выхода S/PDIF, совмещенного со звуковым разъемом на задней панели устройства.

Intel NUC NUC6i7KYK

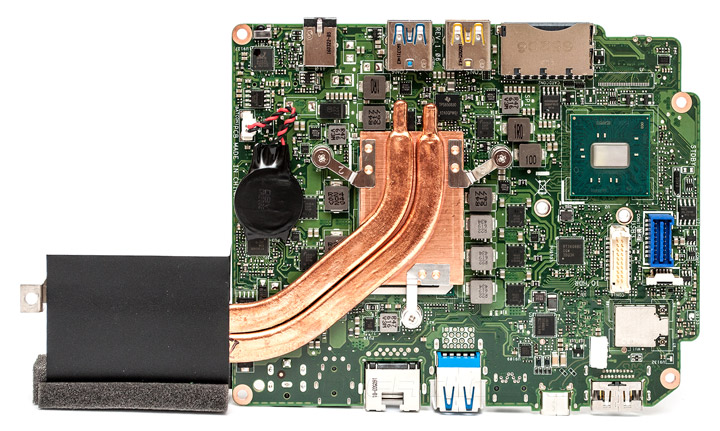

После извлечения материнской платы из корпуса становится видна микросхема системной логики Intel HM170, лишенная какого-либо теплоотвода, распаянный прямо на плате адаптер беспроводных сетей Intel Wireless-AC 8260 с поддержкой Wi-Fi (IEEE 802.11a/b/g/n+ac) и Bluetooth V4.2, а также система охлаждения центрального процессора, состоящая из пары тепловых трубок и массивного радиатора, эффективность которой мы обязательно оценим в практической части нашего обзора. В составе кулера используется вентилятор Delta KSB0605HB мощностью 6 Вт и поддержкой регулировки скорости вращения с помощью ШИМ.

Intel NUC NUC6i7KYK

Под системой охлаждения находится «сердце» NUC6i7KYK — центральный процессор Intel Core i7-6770HQ в корпусе FCBGA1440. В то время как в остальных устройствах семейства NUC, в том числе, рассмотренном ранее NUC6i5SYH, устанавливаются двухъядерные энергоэффективные модели Skylake с TDP не более 15 Вт, герой сегодняшнего обзора может похвастаться мощным четырехъядерным CPU с тепловым пакетом 45 Вт, который благодаря поддержке Hyper Threading способен выполнять одновременно до восьми вычислительных потоков. Тактовая частота процессорных ядер может динамически повышаться до 3,5 ГГц в соответствии с алгоритмом работы Turbo Boost 2.0, тогда как в моменты простоя технология EIST замедляет процессор до 800 МГц.

Intel NUC NUC6i7KYKIntel NUC NUC6i7KYKIntel NUC NUC6i7KYK

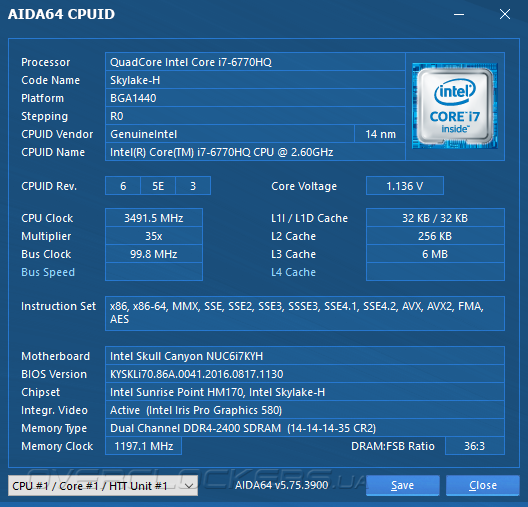

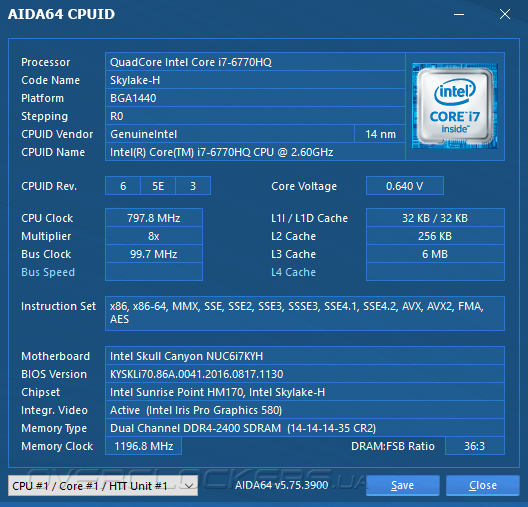

Как и полагается носителю микроархитектуры Skylake Core i7-6770HQ поддерживает самые современные SIMD-инструкций, а именно: SSE4.2, AVX2.0, FMA, аппаратное ускорение шифрования AES, полный набор средств виртуализации и технологию Intel vPro — комплекс средств управления и обеспечения безопасности. Каждому вычислительному ядру полагается по 32 КБ кэша L1 для инструкций и данных соответственно, а также 256 КБ кэш-памяти 2-го уровня. Емкость общего кэша L3 составляет 6 МБ, кроме того, Core i7-6770HQ может похвастаться наличием быстрой памяти eDRAM объемом 128 МБ, которая используется в качестве кэша 4-го уровня и кадрового буфера для встроенной графической подсистемы.

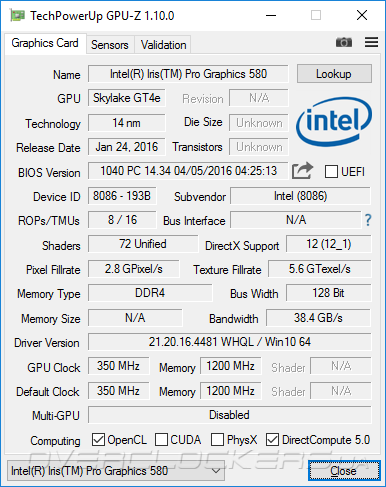

Что касается встроенного видеоядра, то Core i7-6770HQ оснащается самым быстрым и производительным решением из тех, что есть в арсенале Intel — Iris Pro Graphics 580, в составе которого функционируют 72 исполнительных устройства 9-го поколения, восемь блоков растеризации и 16 текстурных юнитов. Графический ускоритель работает на частоте от 350 до 950 МГц в зависимости от интенсивности нагрузки и обеспечивает совместимость с API DirectX 12, OpenCL и Direct Compute 5.0.

Intel NUC NUC6i7KYK

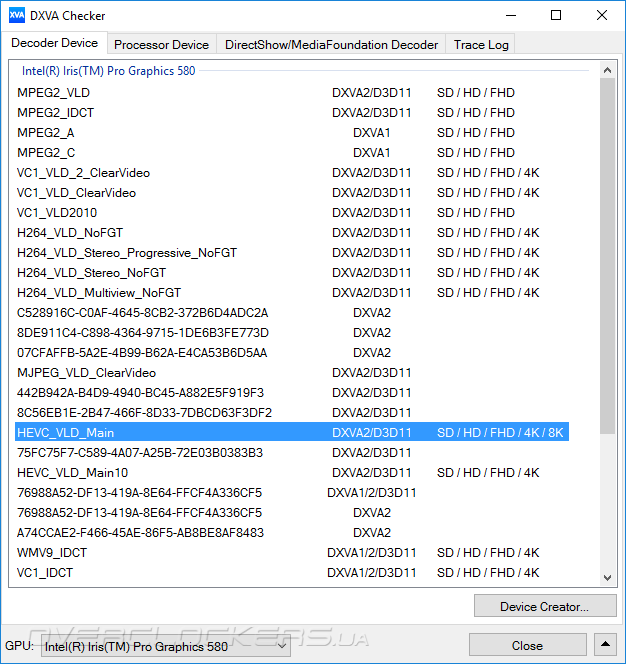

Интегрированное видеоядро поддерживает технологию ускорения кодирования видео Intel Quick Sync Video, а также аппаратное декодирование большинства популярных форматов, в том числе H.264 и VC1 в разрешении вплоть до 4К, а перспективный HEVC (H.265) — до 8К включительно.

Intel NUC NUC6i7KYK

Таким образом, Intel NUC NUC6i7KYK обладает внушительным набором характеристик, с которым под силу справиться практически с любой прикладной задачей. Что же касается 3D-игр, то об уровне быстродействия в этой дисциплине мы с вами узнаем после знакомства с прошивкой устройства.

Крови необходим адреналин!
