Обзор и тестирование компактного персонального компьютера Intel NUC NUC6i5SYH на базе процессора Intel Core i5-6260U

Вклад компании Intel в развитие отрасли персональных компьютеров сложно переоценить. Авторитет и потенциал чипмейкера столь велики, что зачастую его оригинальные технические решения становятся родоначальниками целых классов устройств. Так, например, произошло с представленными в 2015 году Compute Stick — микрокомпьютерами в формате HDMI Dongle, идею которых тут же подхватили другие производители. Не менее показателен пример другого оригинального продукта — NUC, что расшифровывается как Next Unit of Computing или «Компьютер нового поколения» в вольном переводе. Основная идея NUC — компактные размеры и высокая степень интеграции при уровне быстродействия, сопоставимом с классическими дескптопами. История Next Unit of Computing началась в 2013 году, когда Intel представил первые модели на базе чипов Core i3-3217U с архитектурой Ivy Bridge. Удачная концепция пришлась по нраву многим вендорами, и мы с вами уже имели возможность познакомиться с ASUS VivoMini, Gigabyte BRIX и MSI Cubi. А между тем, оригинальные NUC не радовали нашу лабораторию своим присутствием, пока по счастливому стечению обстоятельств к нам в руки попал NUC6i5SYH — самый мощный и самый функциональный продукт в модельном ряду миниатюрных ПК Intel.

Прежде всего, следует отметить, что в отличие от ASUS VivoMINI или MSI Cubi все NUC поставляются в виде так называемых Barebone, то есть «комплектов для сборки», которые необходимо самостоятельно дооснастить модулями ОЗУ и дисковым накопителем, а также позаботиться об установке операционной системы. В этом плане к продукции Intel ближе всего Gigabyte BRIX, которые также могут поставляться в полусобранном состоянии. Впереди нас ждет знакомство с внутренним устройством и тесты быстродействия новичка, а пока, предлагаю взглянуть на технические характеристики тестируемой модели, после чего мы рассмотрим его комплект поставки.

Комплект поставки

Доставшийся нам на тесты NUC NUC6i5SYH оказался демонстрационным образцом, а значит и дизайн упаковки, и комплект поставки розничных версий могут заметно отличаться. Компактная картонная коробка, в которой поставляется мини-компьютер, окрашена в фирменный для Intel ярко-голубой цвет, на лицевой стороне наклеен стикер с наименованием модели, указано, что перед нами инженерный образец, а также нанесена надпись, которая является своеобразным слоганом модельного ряда NUC — The Shape that Fits the Future (англ. «Форма, которая соответствует будущему»).

Боковые грани упаковки пусты, а с обратной стороны перечислены основные преимущества концепции Next Unit of Computing.

В комплект поставки NUC6i5SYH вошли:

• руководство по интеграции;
• буклет по безопасному использованию;
• металлическая пластина-переходник для крепления VESA;
• набор крепежных винтов;
• сетевой адаптер FSP065-10AABA;
• пять сменных штепсельных вилок для сетевого адаптера.

Блок питания стандартный для такого класса устройств: изготовленный FSP Group он выдает напряжение 19 В при силе тока 3,43 А, обеспечивая выходную мощность 65 Вт. Среди семенных штепсельных вилок присутствует актуальная в наших краях CEE 7/16, так что никакие переходники для подключения адаптера к сети переменного тока с напряжением 100–240 В не потребуется.

В целом, набор дополнительных принадлежностей не будоражит воображения, но он уж точно не хуже, чем предлагает большинство конкурентов.

Дизайн

Говоря о внешнем виде Intel NUC NUC6i5SYH прежде всего хочется отметить, что устройство с первого взгляда создает ощущение добротного и качественного продукта. Его корпус выполнен в форме параллелепипеда с размерами 115x111x48 мм, то есть полезное пространство, занимаемое миниатюрным ПК, составляет порядка 0,6 дм³. Верхняя часть корпуса изготовлена из глянцевого пластика, в левом нижнем углу находится индикатор активности дисковой подсистемы и кнопка включения электропитания.

Нижняя крышка выполнена из цельного листа металла без вентиляционных отверстий, здесь можно встретить массивные резиновые ножки и монтажные отверстия пластины-переходника для крепления на кронштейн VESA.

В модели NUC6i5SYH нижняя крышка также выполняет функцию шасси для установки дискового накопителя формата 2,5” с высотой до 9 мм. В этом заключается одно из главных отличий героя сегодняшнего обзора от модификации NUC6i5SYK, которая лишена возможности инсталляции винчестера, зато, имеет на 16 мм меньшую высоту. Впрочем, обычно возможность эксплуатации емкого и относительно недорогого HDD для большинства пользователей является куда важнее компактности.

Боковины корпуса изготовлены из алюминиевого сплава, что делает конструкцию очень прочной и легкой одновременно. На передней панели нашлось место для двух портов USB 3.0, причем, тот что желтого цвета способен отдавать ток до 1,5 А и может использоваться для ускоренной зарядки гаджетов. Здесь же находится комбинированный 3,5 мм звуковой разъем и прикрытый полупрозрачным пластиком ИК-приемопередатчик.

С левой стороны корпуса расположено гнездо для замка Kensington, считыватель флэш-карт SDXC стандарта UHS-I и множество прорезей для поступления свежего воздуха, тогда как на правой грани нет ничего кроме ряда вентиляционных отверстий.

На задней панели разместились:

• разъем для подключения внешнего источника питания;
• цифровой видеовыход HDMI 1.4b;
• сетевая розетка RJ-45;
• два порта USB 3.0;
• цифровой видеовыход mini DisplayPort 1.2;
• вентиляционная решетка процессорной системы охлаждения.

Для того чтобы получить доступ к внутренностям компактного системного блока NUC6i5SYH достаточно отвернуть четыре винта и аккуратно снять нижнюю крышку. Под ней находится печатная плата размером 100 x 100 мм, на которой можно встретить пару разъемов для установки модулей ОЗУ SO-DIMM DDR4 2133 МГц с номинальным напряжением питания 1,2В и максимальным объемом до 32 ГБ включительно, стандартный порт SATA 6 Гбит/c для подключения дискового накопителя, а также слот М.2, который поддерживает установку плат расширения форматов 2242 и 2280. К разъему М.2 подведен один канал SATA и четыре линии PCI-E 3.0, что позволяет использовать твердотельные накопители с обоими типами интерфейсов, в том числе NVMe. Что касается сетевой подсистемы, то за подключение Gigabit Ethernet отвечает контроллер Intel I219V, а поддержку беспроводных интерфейсов Bluetooth 4.1 и Wi-Fi (IEEE 802.11ac) на скорости до 867 Мбит/с обеспечивает адаптер Intel Wireless-AC 8260, распаянный прямо на плате. Наконец, для работы аналогового звукового тракта служит HD-аудиокодек Realtek ALC283.

Большую часть обратной стороны материнской платы занимает система охлаждения, в состав которой входит радиатор и 50-мм вентилятор AVC BAAA0508R5H радиального типа c ШИМ-управлением скоростью вращения.

Рабочее тело охладителя изготовлено из меди, в месте контакта с центральным процессором основание утолщается, здесь нанесен тонкий слой термоинтерфйса.

После демонтажа кулера можно разглядеть силовую подсистему, за работу которой отвечает мультиканальный цифровой регулятор напряжения Texas Instruments TPS650830, а также основу NUC6i5SYH — центральный процессор Intel Intel Core i5-6260U в конструктивном исполнении FCBGA1356, который, если быть точным, является SiP (System in a Package) — «Системой-на-Чипе», так как на одной подложке располагается и процессор, и микросхема чипсета Intel Sunrise Point -LP. Во избежание нарушения теплового режима было решено не удалять штатный термоинтерфйес, так что разглядеть полупроводниковые кристаллы, увы, не удалось.

Данный процессор, изготовленный с соблюдением 14-нм норм технологического процесса, является энрегоэффективным носителем прогрессивной микроархитектуры Skylake. В составе Core i5-6260U работают всего два вычислительных ядра, но благодаря поддержке Hyper Threading они могут обрабатывать до четырех вычислительных потоков одновременно. Встроенный контроллер памяти обеспечивает двухканальный режим работы с модулями ОЗУ стандартов DDR3L и DDR4. Процессорные ядра поддерживают все актуальные наборы SIMD-инструкций, в том числе SSE4.2, AVX2.0, FMA и аппаратное ускорение шифрования AES. Штатная тактовая частота 1800 МГц за счет работы технологии Intel Turbo Boost может повышаться вплоть до 2900 МГц до тех пор, пока энергопотребление CPU остается в рамках TDP 15 Вт. Столь невысокий тепловой пакет также помогает удерживать функция EIST, замедляющая процессор до 500 МГц в моменты простоя. Помимо кэша L3 емкостью 4 МБ, Core i5-6260U оснащен массивом 64 МБ памяти eDRAM, которая выполняет функции кэша 4-го уровня и кадрового буфера графического ускорителя.

Процессор оснащен интегрированной видеокартой Iris Graphics 540, в ее состав входит целых 48 исполнительных устройств — ровно вдвое больше, чем располагает графический акселератор HD Graphics 530, встроенный в Core i3-6100U. Базовая тактовая частота видеоподсистемы составляет всего 300 МГц, но она может повышаться до 950 МГц в зависимости от нагрузки и текущего энергопотребления чипа. Блок аппаратной обработки обеспечивает кодирование и декодирование видеопотоков в форматах AVC, VC1, MPEG2 и HEVC, а поддержка технологии Intel Quick Sync Video позволяет рассчитывать на ускорение работы во многих популярных программах монтажа и редактирования видео. Графический акселератор поддерживает API DirectX 12, OpenGL 4.4 и OpenCL 2.0, а три его цифровых выхода обеспечивают вывод изображения в разрешении 4К с частотой кадров 60 Гц.

Подведя промежуточный итог по конструкции Intel NUC NUC6i5SYH можно с уверенностью сказать, что это самый производительный и элегантный миниатюрный ПК из тех, что побывали в нашей тестовой лаборатории. Впереди нас ждут результаты измерения производительности, а пока рекомендую ознакомиться с прошивкой героя сегодняшнего обзора и, поверьте, там есть на что взглянуть!

UEFI Setup

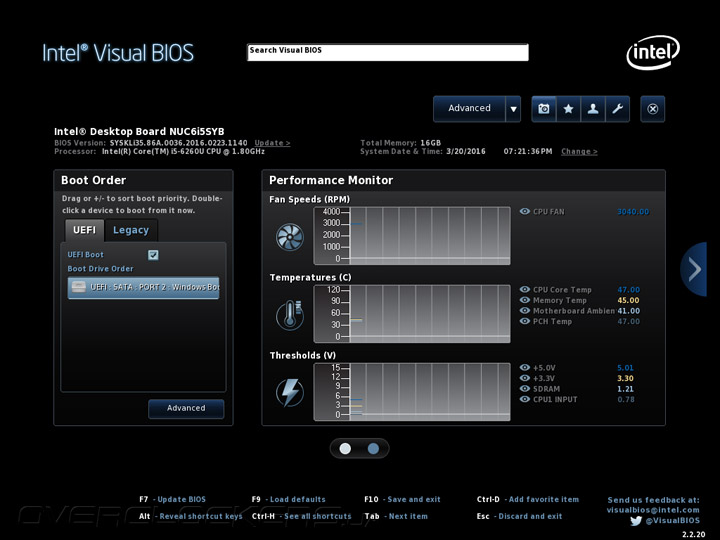

Прошивка NUC NUC6i5SYH базируется на микрокоде UEFI собственной разработки Intel с оригинальным графическим интерфейсом Visual BIOS, не похожем ни на одно из увиденных нами ранее меню настройки. Сразу после входа пользователям предлагается некий базовый набор опций, сосредоточенный на двух экранах, с помощью которого можно просмотреть данные о версии прошивки и запустить ее обновление, задать порядок инициализации загрузочных устройств, установить дату и время, а также проконтролировать показаний аппаратного мониторинга и прочесть подробную системную информацию.

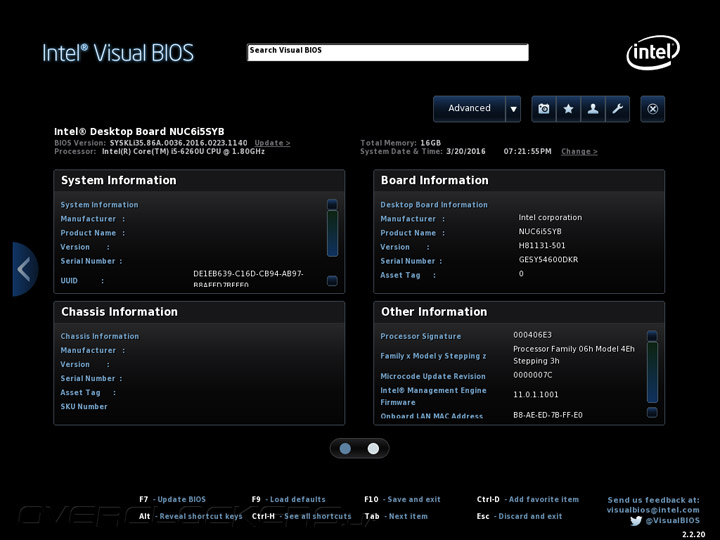

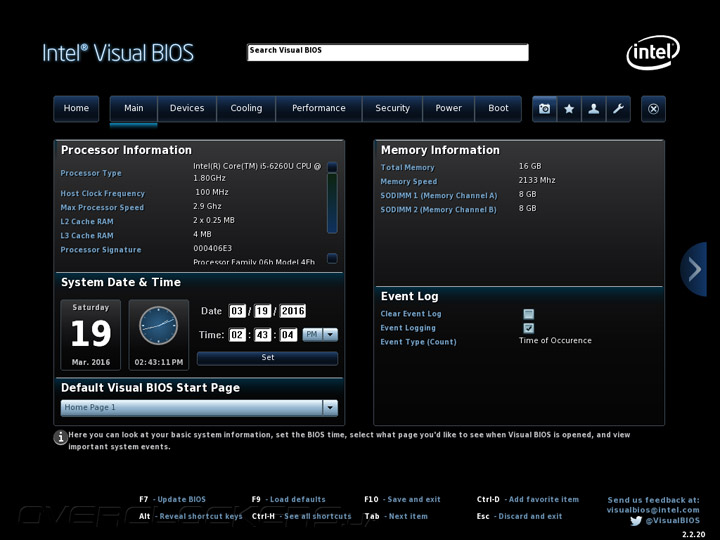

Опытные пользователи могут воспользоваться расширенным режимом Advanced, который предоставляет несравнимо большие возможности по конфигурации аппаратной составляющей миниатюрного ПК. Вкладка Main позволяет ознакомиться с информацией об установленном процессоре и подсистеме ОЗУ, задать дату и время, включить логирование действий в UEFI Setup.

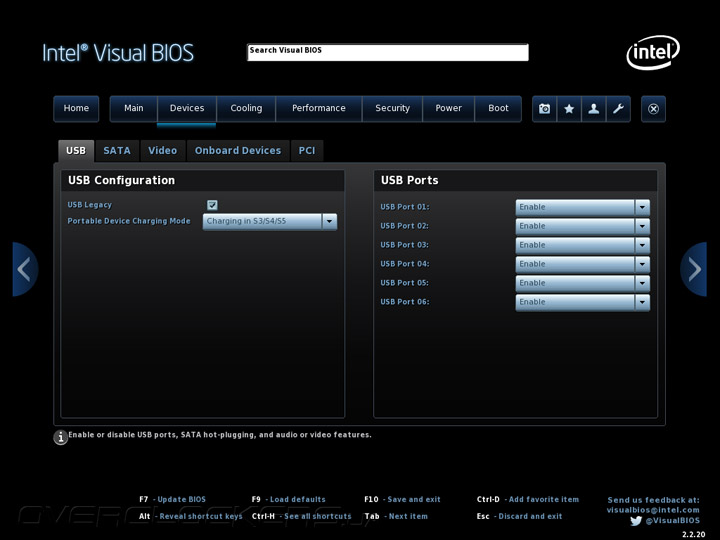

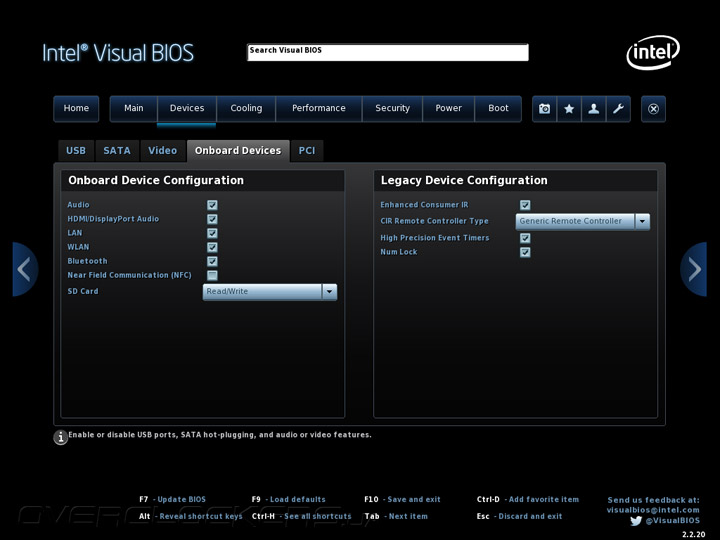

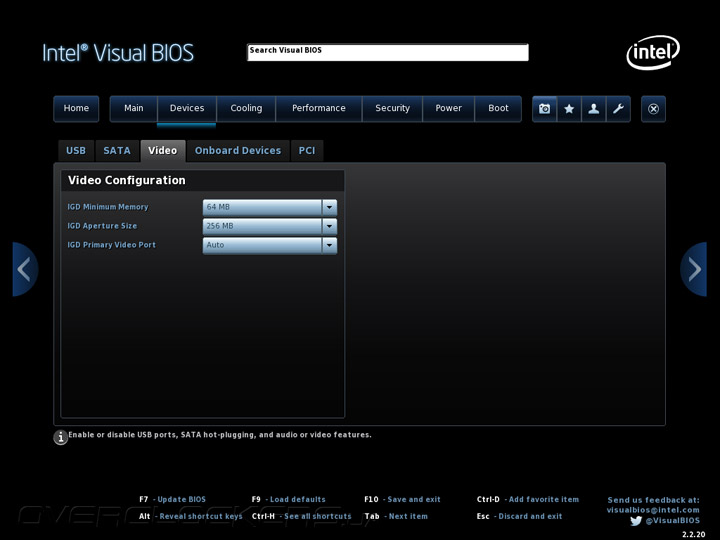

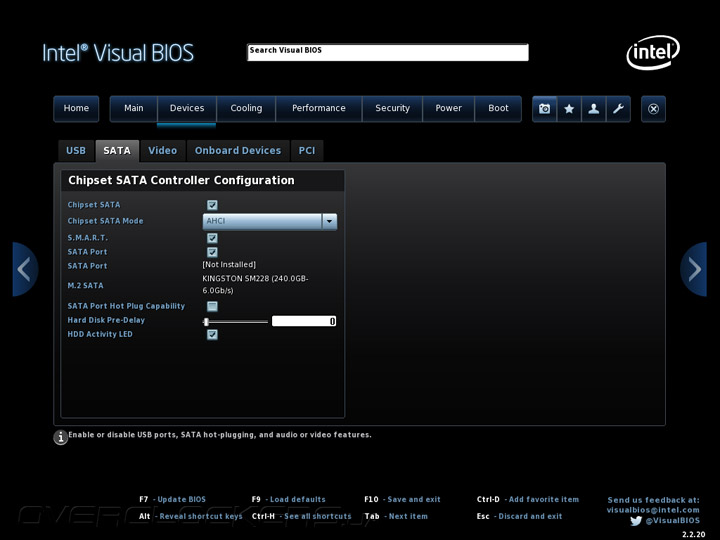

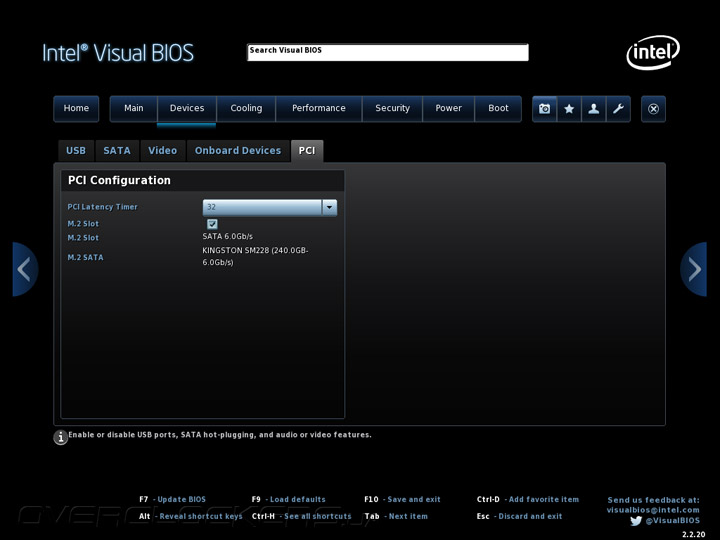

Раздел Devices отвечает за настройки разнообразных устройств. Здесь задаются режимы работы периферийных портов и дисковой подсистемы, параметры встроенного видеоядра и дополнительных контроллеров, а также настройки слота расширения М.2.

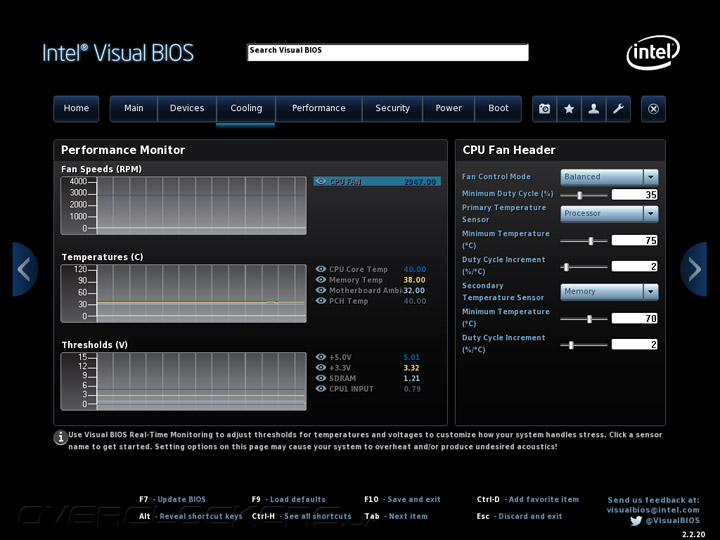

Вкладка Cooling предназначена для управления вентилятором процессорной системы охлаждения и отображения текущих показателей датчиков аппаратного мониторинга.

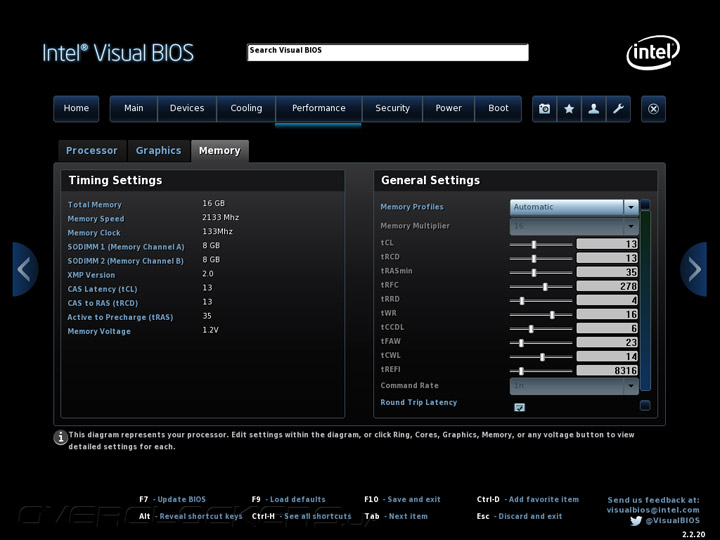

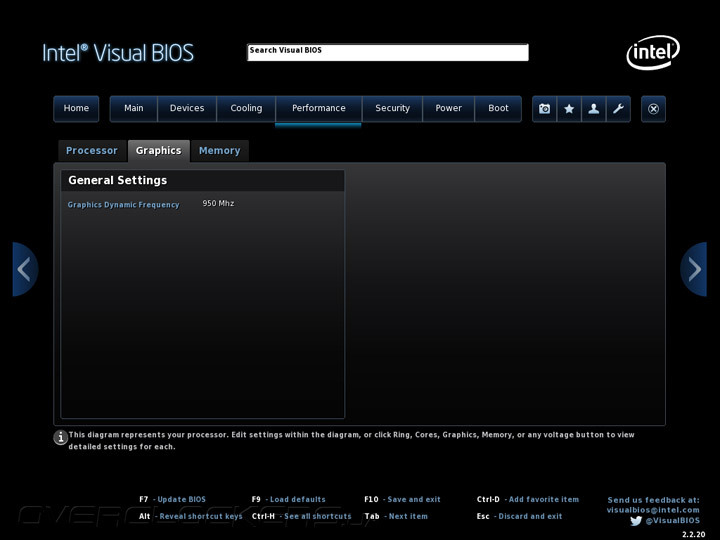

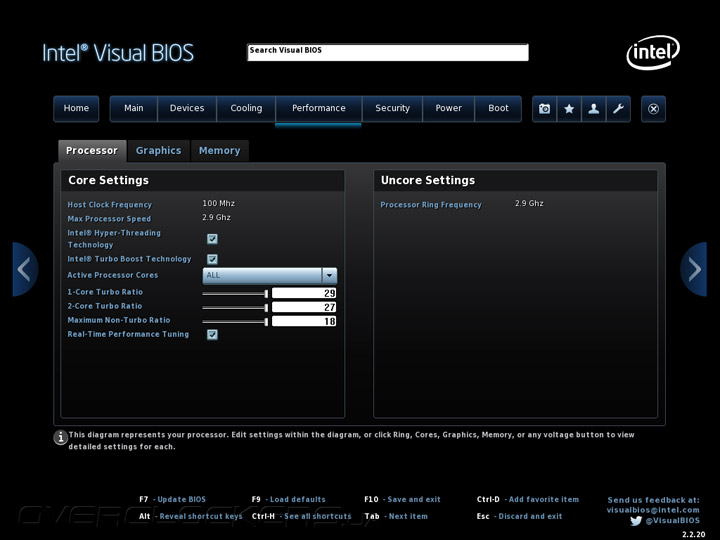

Опции, связанные с настройкой быстродействия, сосредоточены в подменю Performance. Так, например, на вкладке Processor активируются технологии Hyper-Threading и Turbo Boost, задается количество активных процессорных ядер и лимиты частот. Подраздел Graphics пуст, здесь лишь выводится максимальная частота графической подсистемы, зато функциональности подменю Memory позавидуют иные «материнки» для настольных систем. Прошивка Intel NUC NUC6i5SYH позволяет вручную регулировать множество таймингов для подсистемы ОЗУ либо выбирать профиль Х.М.Р.

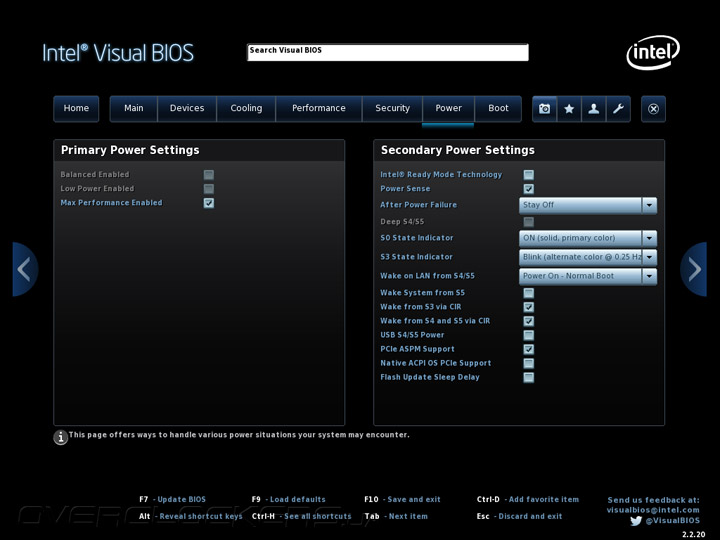

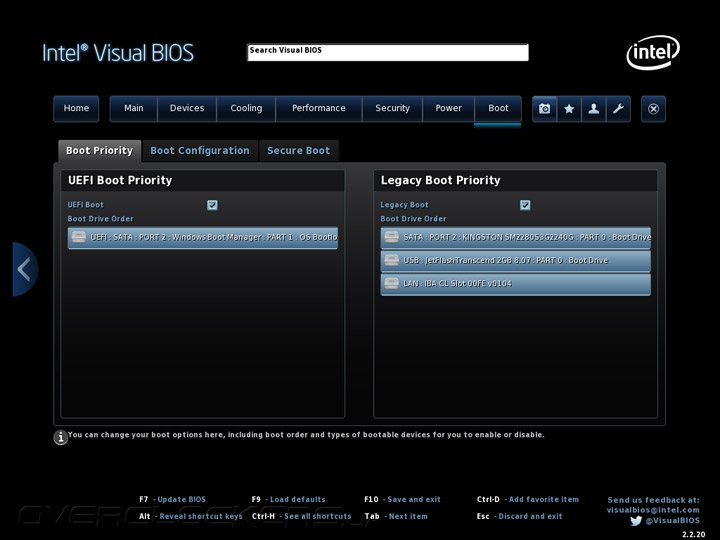

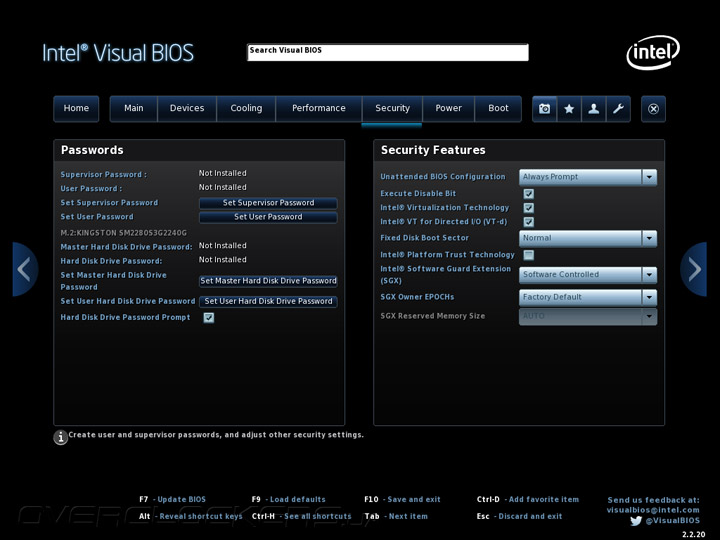

Вкладка Security, как следует из названия, отвечает за настройки безопасности, в том числе шифрование дискового накопителя, меню Power предназначено для управления параметрами электропитания, и, наконец, раздел Boot позволяет настроить процесс загрузки.

Таким образом, UEFI Setup компактного системного блока Intel NUC не только обладает удобным и продуманным интерфейсом, но также предлагает все необходимые инструменты для тонкой настройки аппаратного обеспечения. Вместе с тем, возможности по управлению быстродействием весьма ограничены, а инструменты для разгона практически отсутствуют.

Тестовый стенд

Поскольку Intel NUC NUC6i5SYH поставляется в виде Barebone, для тестирования быстродействия его пришлось доукомплектовать модулями ОЗУ и дисковым накопителей. В качестве оперативной памяти использовался комплект SO-DIMM DDR4 Kingston HyperX HX424S14IBK2/16, состоящий из двух планок по 8 ГБ каждая, предназначенных для работы на частоте до 2400 МГц. Функцию SSD выполнял Kingston SM2280S3G2/240G емкостью 240 ГБ. Накопитель использует 19-нм MLC NAND флэш-память и базируется на контроллере Phison PS3110-S10 — сочетание, обеспечивающее неплохое быстродействие. Роль операционной системы исполнила Microsoft Windows 10 Enterprise 64 bit, в которой помимо базовой конфигурации и отключения службы автообновления все настройки оставались в значениях по умолчанию. Для системной платы была установлена последняя на момент тестирования версия UEFI Setup SYSKLi35.86A.0036 от 23.02.2016, а также самые свежие драйверы, найденные на официальной странице поддержки. При оценке быстродействия конкуренцию Intel NUC NUC6i5SYH составил миниатюрный ПК ASUS VivoMINI UN65. Сравнительные характеристики участников тестирования приведены ниже:

Для измерения продуктивности использовался такой набор ПО:

• AIDA64 5.60.3700;
• Futuremark PCMark 8 v2.5.419;
• Microsoft Office 2013;
• WebXPRT 2015 (Google Chrome 48.0.2564.97 64-bit);
• WinRAR 5.21;
• x265 HD Benchmark 0.1.14;
• Futuremark 3DMark v1.5.915;
• Counter Strike: Global Offensive;
• DotA 2;
• World of Tanks.

Результаты тестирования

Открывает наше тестирование измерение пропускной способности ОЗУ в программе AIDA64, которое показало 30% преимущество DDR4 при чтении и копировании, тогда как в операциях записи результаты Intel NUC ровно вдвое выше, чем у ASUS VivoMini, что, очевидно, объясняется наличием кэша L4 в составе процессора Intel Core i5-6260U. В то же время латентность совершенно не изменилась, что не может не радовать.

В популярном бенчмарке Futuremark PCMark 8, который отражает быстродействие систем при выполнении повседневных задач, NUC6i5SYH обошел мини ПК от ASUS в среднем на 15%, а подтесте Creative выигрыш достиг 20%. Что касается сценария Storage, то SSD Kingston SM2280S3G2/240G, которым был оснащен NUC, оказался проворнее накопителя SK Hynix HFS128G39MNC-2300A, установленного в VivoMini UN65, хотя разница совсем невелика.

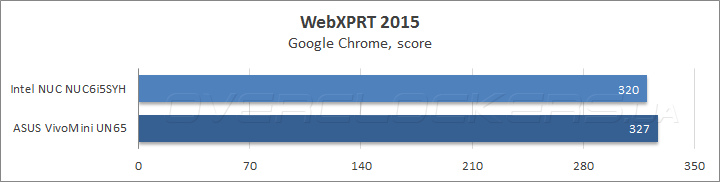

Скорость работы веб-приложений оценивалась с помощью онлайн-теста WebXPRT 2015, для запуска которого использовался интернет-браузер Google Chrome. В данной дисциплине Intel NUC уступил оппоненту. Скорее всего, это связано с особенностями теста, который не создает нагрузки, достаточной для активации технологии Turbo Boost.

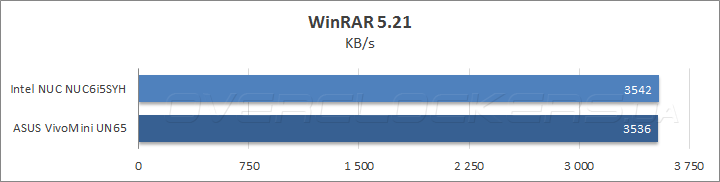

В популярном архиваторе быстродействие двух миниатюрных ПК неожиданно оказалось на одном уровне. Очевидно, причина снова кроется в особенностях работы Turbo Boost, из-за чего процессор Core i5-6260U работал в штатном режиме на 1900 МГц, но архитектурные особенности и быстрая память помогли компенсировать отставание в частоте.

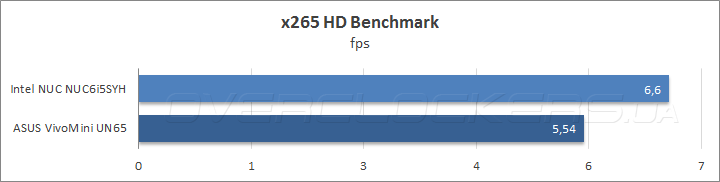

Зато, при интенсивной нагрузке, создаваемой при сжатии видео с помощью кодека Н.265, герой сегодняшнего обзора заметно опередил соперника, обеспечив на 18% больший fps.

Что касается игровой производительности, то результаты в Futuremark 3DMark красноречиво говорят сами за себя: в тяжелых сценариях Fire strike и Sky diver преимущество старшего Intel NUC над ASUS VivoMini UN65 достигло 80% и 60% соответственно, а в сравнительно нетребовательном к графической подсистеме подтесте Cloud gate выигрыш приблизился к 40%.

Ничуть не хуже, чем в синтетике проявил себя NUC6i5SYH в популярных играх Counter Strike: Global Offensive, DotA 2 и World of Tanks: средний fps оказался в два и более раз выше, чем у визави, а частота смены кадров оказалась так высока, что впору задуматься о повышении уровня настроек качества минимум на одну ступень. Конечно, нельзя сказать, что Intel NUC «по зубам» любой современный игровой проект, но, по сравнению с большинством устройств аналогичного класса — это значительный шаг вперед по части быстродействия графической подсистемы!

Уровень нагрева и шум

Для оценки эффективности системы охлаждения нами использовался стресс-тест, встроенный в информационно диагностическую утилиту AIDA64. Выбор обусловлен тем, что данный бенчмарк создает одновременную нагрузку на графическую и вычислительную подсистемы, а также снабжен удобными инструментами мониторинга. По результатам 45-минутной работы стресс-теста температура центрального процессора достигла 90°С, но режим пропуска тактов так и не включился, так как до критического значения в 100°С еще оставался приличный запас.

Что касается уровня шума, то в 10 см от работающего на максимальных 4600 об/мин вентилятора громкость составила 37,3 дБ(А), тогда как в простое включенный Intel NUC, генерирующий шум 34,6 дБ(А), практически не выделялся на общем фоне жилой комнаты, в которой измерительный прибор UNI-T UT352 зафиксировал 34 дБ(А). Таким образом, работу системы охлаждения NUC6i5SYH можно назвать удовлетворительной: она справилась с отводом тепла и не досаждала акустическим дискомфортом, но бесшумной назвать её уж точно нельзя!

Энергопотребление

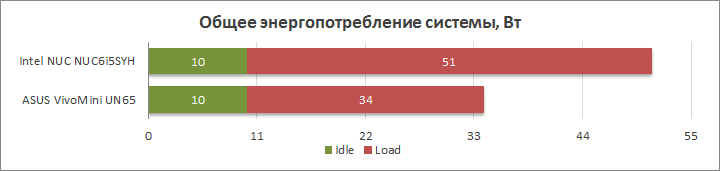

В измерении уровня мощности, потребляемой компактными системными блоками, нам помог бытовой ваттметр Basetech Cost Control 3000, который фиксировал максимальное энергопотребление «от розетки» во время работы стресс-теста AIDA64, а также среднее потребление электроэнергии в моменты покоя.

Ну что здесь сказать? Чудес не бывает, чем мощнее процессор — тем больше ему требуется электроэнергии. И если в простое уровень потребляемой мощности у Intel NUC и ASUS VivoMini UN65 получился одинаковым, то в нагрузке герой сегодняшнего обзора оказался на 17 Вт прожорливей, чем его оппонент.

Выводы

Еще до начала тестирования было понятно, что NUC от Intel, ставший родоначальником целого класса устройств не может быть откровенно плохим. По факту, NUC6i5SYH превзошел даже самые смелые ожидания: этот миниатюрный ПК продемонстрировал высокий уровень быстродействия и максимальные возможности расширения при минимальных размерах, что делает его идеальным выбором для требовательных пользователей, которым важна как продуктивность, так и эффектный внешний вид. Несколько озадачила не самая высокая энергоэффективность устройства, зато, по сравнению с большинством конкурентов герой сегодняшнего обзора обеспечил беспрецедентный уровень быстродействия в играх, что делает его отличным кандидатом на роль домашнего центра цифровых развлечений, а возможность установки емкого винчестера позволит не переживать о сохранности объемных коллекций мультимедийных файлов. Впрочем, Intel NUC NUC6i5SYH отлично подойдет и для профессионального применения: его мощности хватит для работы в любых офисных приложениях, графических редакторах и средах разработки, главное не экономить на объеме ОЗУ и дисковых накопителей.

Если говорить о стоимости, то здесь Intel NUC снова удивил, глядя на характеристики устройства невольно представляешь заоблачный ценник. Но нет, рекомендованная стоимость NUC6i5SYH составляет 386 долларов, к которой нужно прибавить минимум $50 за пару модулей DDR4 объемом по 4 ГБ, еще в 60 долларов обойдется SSD формата М.2 емкостью 128 ГБ. Итого, выходит около $500 без учета стоимости операционной системы, что сопоставимо с ценником того же ASUS VivoMini UN65, правда, последний готов к работе «из коробки», а Intel NUC потребует навыков самостоятельной сборки и настройки ПК, что для некоторых покупателей может стать определенным препятствием.
